Крепление деревянных столбов к бетонному основанию
В частном строительстве часто возникает необходимость выполнить крепление деревянных столбов к бетонному основанию. Натуральный материал, который обладает недолговечностью, повсеместно используется в качестве элемента ограды, фундаментной основы, пристроек к основной усадьбе или хозпостройке. Поэтому существует несколько способов соединения двух совершенно разных по свойствам веществ — дерева и бетона.
Способы установки
Для устройства конструкций с деревянными элементами нужно правильно подобрать подходящий сорт древесины. Так как монтаж будет осуществляться в среде с наличием влаги, то мягкие породы будут быстро разрушаться. Деревянные столбы для ограды или фундамента лучше изготовить из дуба или бука, они прочные и твердые. Чтобы началось их разложение, нужно много времени. Минус такого материала — очень высокая стоимость. Поэтому следует выбирать средство из другого стоимостного сегмента. Хороший вариант — пасынки из сосновых или лиственничных пород.
Они обладают достаточной плотностью, слабо гниют, не привлекают насекомых, при выходе их влаги бревна не растрескиваются и не деформируются.
Перед монтажом деревянного столбца в монолитную конструкцию следует выполнить дополнительную защитную обработку материала естественного происхождения, так как он со временем разрушается от агрессивного воздействия окружающей среды. Надземную часть столба нужно обработать лаковым раствором, который ослабит воздействие солнечных лучей, осадков, обветривания. Подземную основу также нужно защитить от разрушительного действия влаги и микроорганизмов. В качестве защитного раствора больше всего подходят битумные пропитки. Обработку выполняют в два следа с промежутком между работами — 24 часа.
Перед нанесением защитного покрытия деревянную основу следует предварительно просушить и отшлифовать. Для обработки сухой и гладкой поверхности будет использоваться гораздо меньше смеси для пропитки.
Заливка бетонным раствором
Для предотвращения разрушения дерева на дно укладывается щебень, который будет отводить излишек влаги.
Способ монтажа деревянного столбца подходит в регионах с сухим климатом и с почвенным покрытием, ненасыщенным влагой. Основной работе предшествует подготовительный этап по подготовке места под установку и рытью ям под опоры. При сухой земле для облегчения копания увлажняют водой места для скважин. Глубина шурфа зависит от высоты элемента ограды — для столба 150 см роют землю на 50 см, для более длинных пасынков — 80 см. Подземная часть бревна должна соответствовать 30% общей его длины.
Если на участке под строительством уровень нахождения почвенных вод находится высоко, то для предотвращения разрушения дерева шурф роют на глубину, превышающую границу промерзания грунта. На дне скважины укладывается щебеночный слой мощностью в 150—200 мм, он будет выполнять функцию дренажной системы и отводить излишки влаги. Нижнюю часть деревянного пасынка обматывают рулонным гидрофобным средством, обрабатывают открытым огнем или пропитывают битумной смесью.
Далее устанавливают опору из дерева в лунку, засыпают ее перемешанными грунтом, щебенкой, боем кирпича.
Эту укладку тщательно трамбуют в скважину. До уровня земли оставляют расстояние 150—200 мм, в это «гнездо» будет заливаться приготовленный бетон. После созревания монолитного раствора стык между ним и деревянным столбом дополнительно обрабатывают гидрофобным веществом. Такая установка обеспечит конструкции прочность и сравнительную долговечность.
Армирование
Перед заливкой бетона устанавливаются пруты, которые будут служить креплением для пасынков.Этот способ предусматривает установку деревянного столба на забетонированной площадке. Перед заливкой раствора предварительно устанавливаются в месте монтажа пасынков пруты арматуры, которые должны возвышаться над поверхностью основы на 200—250 мм. Далее в нижней части опоры выполняется отверстие, которое должно соответствовать диаметру арматурины. Для создания гидроизоляционной прослойки между бетоном и деревом устанавливают гидробарьерную подложку.
Этот способ используется при монтировании к опорам верхней и нижней обвязки, которая объединяет столбцы в единое целое.
Метод популярный при строительстве садовых, дачных беседок и других сооружений на ленточной фундаментной основе.
Особенности монтажа
Закрепить деревянный столб на бетоне можно при помощи специального устройства — пасынка из монолита. Эта конструкция монтируется к залитому из раствора столбику — пасынку, к которому проволокой закрепляется опора из дерева. Работу начинают с покрытия деревянного изделия и выемки в грунте гидрофобным веществом в виде пропитки из битума или пленочного материала. Дно шурфа покрывают щебенкой, в отверстие устанавливается пасынок. Для надежной фиксации он поддерживается распорками. Потом выполняется засыпка ямы грунтом, щебенкой, битым кирпичом, эту массу трамбуют подручными средствами. Когда до поверхности земли остается 150—200 мм, засыпку прекращают, а в лунку заливают бетон. После созревания монолита деревянную опору подвязывают проволокой к пасынку.
Использование короба
Одним из видов установки является короб, в который монтируется столб и прикрепляется к поверхности.
Метод применяется для установки деревянных столбов на готовую монолитную поверхность. Для этих целей пользуются специальным изделием — коробом. Это металлический крепеж, который имеет основание в виде плиты с подготовленными отверстиями. Брус устанавливается в короб, который прикрепляется к бетонному основанию дюбелями, предварительно зафиксированными в монолит.
Другие специальные крепления
Можно воспользоваться вариантом закрепления деревянной опоры к бетону при помощи специально изготовленного крепежа. Этот элемент выполнен из металлического арматурного прута, на котором укреплен П-образный фиксатор с отверстиями. Такое устройство нужно устанавливать на размеченную площадку перед заливкой раствора. Этим приспособлением можно закреплять только деревянное изделие в виде бруса. Опора фиксируется в хвостообразную часть крепления при помощи саморезов, болтов, шурупов.
Как закрепить деревянный столб на бетоне
Как закрепить деревянный столб на бетоне: бетонирование столба и монтаж на основание
Все фото из статьи
В процессе выполнения различных строительных работ иногда возникает необходимость крепления деревянного столба на бетон.
Как правило, это операция вызывает у начинающих мастеров много вопросов. В данной статье мы разберемся, как осуществляется крепление деревянных столбов к бетонному основанию несколькими способами.
Установленный на бетоне деревянный столб
Общие сведения
Потребность в установке деревянных столбов на бетон может возникнуть в самых разных ситуациях, к примеру, при монтаже заборов, строительстве беседок и других деревянных конструкций на ленточном фундаменте.
На первый взгляд может показаться, что установить деревянный столб на бетон очень сложно, однако, в действительности у профессионалов имеются некоторые хитрости, позволяющие справиться с этой операцией без каких-либо сложностей. Ниже вы можете убедиться в этом сами.
Установка деревянного столба на бетон
В первую очередь следует сказать, что под установкой столбов на бетон зачастую понимают разные операции:
| Тип операции | Особенности |
| Бетонирование | Столб устанавливается в лунке , которая заливается бетоном |
| Закрепление на бетонном основании | Столб при помощи специальных приспособлений фиксируется на плоской бетонной поверхности. |
Ниже подробней ознакомимся с каждой из них.
Бетонирование опоры
Бетонирование столба
Многие начинающие домашние мастера сомневаются можно ли бетонировать деревянные столбы, так как дерево в бетоне может быстро сгнить. На самом же деле, если соблюдать определенную технологию, то деревянная опора сможет простоять довольно долго.
Инструкция по выполнению этой операции выглядит так:
- Первым делом необходимо выполнить лунку на глубину промерзания грунта. В разной местности эта глубина может быть разной, но в среднем в нашей стране она составляет 1,2 м. Если сделать лунку мельче, то имеется вероятность выталкивания столба в результате пучения грунта. Выкопать лунку проще всего при помощи садового бура, но если он отсутствует, можно воспользоваться и обычной лопатой.
- Далее надо засыпать дно лунки щебнем или гравием, и хорошо его утрамбовать. Толщина слоя должна составлять около 15 см.
Обработка бруса пропиткой
- Перед тем как забетонировать деревянный столб необходимо обработать древесину защитным составом. В настоящее время в специализированных магазинах продаются специальные пропитки, которые защищают древесину от проникновения влаги, воздействия микроорганизмов и прочих негативных факторов.
- После обработки столб надо установить в лунку и закрепить при помощи распорок. При этом его положение следует проверить строительным уровнем, чтобы не допустить отклонение от горизонтали.
- Далее выполняется заливка пространства в лунке бетоном.
- Выступающий бетон необходимо загладить с уклоном от столба, чтобы вода не скапливалась возле древесины.
- Затем бетон необходимо накрыть влажной мешковиной. В течение недели ее надо периодически смачивать. Данная процедура предотвратить растрескивание бетона в процессе высыхания.
В настоящее время в специализированных магазинах продаются специальные пропитки, которые защищают древесину от проникновения влаги, воздействия микроорганизмов и прочих негативных факторов.На фото — обработка стыка герметиком
- После полного застывания бетона нужно обработать место его стыка с древесиной герметиком. Это предотвратит попадание влаги в пространство стыка, которое будет образовываться в процессе замерзания/оттаивания.
Совет! Долговечность деревянной конструкции во многом зависит от породы древесины. К примеру, хорошей влагостойкостью обладает сосна и лиственница.
Причем цена сосны наиболее низкая среди других пород.
На этом процесс бетонирования столба завершен. Следует отметить, что существует еще один способ установки деревянного столба в грунт. Смысл его заключается в том, что бетонируется небольшой столбик (бетонный пасынок), к которому на поверхности крепится деревянный брус или бревно при помощи обвязки проволокой.
Закрепление опоры при помощи бетонного пасынка
Совет! Перед бетонированием, желательно выполнить гидроизоляцию.
Для этого в лунку следует уложить свернутый в трубку рубероид.
Кроме того, можно надежно зафиксировать опору непосредственно в грунте не выполняя при этом ее бетонирование.
Согласно данной технологии работа выполняется так:
- После обработки опоры антисептическим составом ее участок, который будет находиться в грунте, покрывается битумной мастикой для дерева и обматывается слоем рубероида.
- Затем дно лунки точно также засыпается слоем щебня и гравия.
- Далее опора фиксируется распорками в вертикальном положении.
- После этого выполняется засыпка и трамбовка ямы. Для этого пространство нужно заполнить камнями, битым кирпичом или крупным щебнем. Через каждые 30 сантиметров камни необходимо трамбовать ломом, присыпать слоем песка и затем проливать водой, благодаря чему повысится качество уплотнения.
- Когда до верха ямы останется около 15-20 см, пространство нужно заполнить бетоном. В данном случае бетонное кольцо обеспечит устойчивость опоре и предотвратит ее перекашивание.
Крепление для деревянной опоры
Монтаж на бетонное основание
Установка деревянных столбов на бетонное основание может выполняться несколькими способами.
- При помощи специального крепления, монтируемого в бетон – в этом случае в процессе заливки в бетон вставляется приспособление, представляющее собой штырь, на конце которого имеется П-образное крепление. При монтаже брус вставляется между двух «хвостиков» приспособления и фиксируется болтами или шурупами. Следует отметить, то П-образное крепление должно соответствовать сечению бруса, чтобы он туго заходил в пространство. Недостатком такого метода является то, что его можно использовать только при заливке бетона, причем установить в качестве опоры можно только брус.
При монтаже брус вставляется между двух «хвостиков» приспособления и фиксируется болтами или шурупами. Следует отметить, то П-образное крепление должно соответствовать сечению бруса, чтобы он туго заходил в пространство. Недостатком такого метода является то, что его можно использовать только при заливке бетона, причем установить в качестве опоры можно только брус.Пример фиксации бруса
При помощи арматуры – если специального крепления под рукой не оказалось, можно воспользоваться арматурой, которая вставляется в бетон так, чтобы штырь возвышался над поверхностью примерно на 20 см. При монтаже опоры, с ее торца выполняется отверстие, диаметром соответствующее штырю. Перед монтажом опоры обязательно на бетон укладывается гидроизоляционная прокладка.
Как правило, при таком способе установки используется нижняя и верхняя обвязка, объединяющая все опоры в единую конструкцию. Поэтому данный вариант обычно применяют при строительстве своими руками беседок и прочих конструкций на ленточном фундаменте.
Основание-короб для установки опор
- При помощи короба с платформой – этот способ применяется в тех случаях, когда приходится иметь дело с застывшим бетоном. Принцип основан на том, что брус или бревно вставляется в специальный короб, к которому с нижней стороны приварена платформа с отверстиями. В результате короб со столбом закрепляется на бетонной поверхности при помощи дюбелей.
Вот, пожалуй, и вся информация о том, как выполняется крепление деревянного столба к бетону.
Вывод
Как мы выяснили, закрепить деревянный столб на бетонном основании действительно не сложно. Единственное, необходимо строго придерживаться вышеизложенной технологии, чтобы опора не только была надежно зафиксирована, но и защищена от воздействия окружающей среды. Это позволит конструкции прослужить многие годы.
Получить дополнительную полезную информацию по обозначенной теме можно из видео в этой статье.
загрузка…
rubankom.com
Крепление деревянного столба в бетон
Строительный материал из дерева, невзирая на недолговечность, постоянно применяется при постройках. Используется в качестве основания для заборов, оформления пристроек, как детали фундамента. Во время работы периодически дерево необходимо прикреплять к бетону. Сразу возникает множество вопросов: как правильно установить деревянные столбы, как продлить их долговечность? Ответы на них требуют подготовки.
Общая информация
На первый взгляд, ситуация возникает сложная, но существуют хитрости, которые помогают справиться с работой без особых трудностей. Прежде чем приступить к установке, стоит выбрать, из какого дерева будет будущая основа и тщательно обработать ее. Обработка древесины — важный процесс, ведь при воздействии окружающей среды она портится.
На подготовленном столбе проводится обработка. Опору делят на две половины, каждую из них обрабатывают разным химическим препаратом.
Часть, которая находится под землей, больше подвержена влаге, ее обрабатывают растворами на основе битума дважды, выдерживая интервал в сутки. Вторая часть столба покрывается обычно лаком, защищая древесину от ветра, солнца и влаги.
Важно! Перед обработкой дерево нужно просушить, а тщательная отшлифовка поможет сэкономить битумную пропитку.
Способы монтажа
Основание-короб для установки опор.После выполненных подготовительных работ переходим к установке. Размечаем и подготавливаем место для опор. Варианты монтажа столбов определяются особенностью конструкций и характером работы. Под монтажом понимают бетонирование опоры или закрепление на бетоне. Выделяют основные способы:
- универсальное бетонирование основы;
- использование бетонного пасынка;
- монтаж на бетон;
- использование каркаса;
- особое соединение;
- площадка с коробом.
Разносторонний способ — бетонирование
Установка деревянных столбов при помощи бетонирования хорошо подходит для грунтов с не повышенной влажностью.
Методика установки предполагает предварительную подготовку ямок под основание, монтаж в них столбов и набивание оставшегося места бетоном.
Для повышения эффективности при выкапывании лунок землю поливают водой, земля становится мягкой и легко поддающейся обработке. При высоте столбов в 1,5 м глубины для ямки достаточно 0,5 м, для более высоких глубину увеличивают до 0,8 м. Заглубление столба происходит на 1/3 от его длинны.
При повышенном уровне подземных вод углубляют опоры ниже уровня промерзания почвы и дно лунок устилают слоем щебня до 15-20 см, который выступает дренажом. Снизу опоры обматывают рубероидом, обжигают, обрабатывают смолой для большей защиты древесины.
Проведя подготовку, приступают к утрамбовке лунок. Отверстия заполняют щебнем, кусками кирпича, перемешанными с грунтом, плотно утрамбовывается. До верха лунки оставляем 15-20 см, и пустое пространство заливается бетоном. После высыхания раствора столб крепко держится и не прогнется под грузом. Стык бетона и древесины обрабатывается герметиком, что предотвращает попадание влаги между ними.
Бетонный пасынок
Второй способ установки деревянного столба — использование бетонного пасынка. Суть процедуры бетонирования– использование не всей лаги, а небольшого столбика. Последовательность процедуры следующая:
- перед установкой опору обрабатывают антисептиком, часть пасынка, которая будет в грунте, покрыть битумом и обмотать рубероидом;
- на дно ямки насыпают щебень;
- вертикальная фиксация опоры распорками;
- обязательно засыпайте деревянный столб щебнем, гравием и хорошо уплотните. Увеличить плотность засыпки поможет выдержка интервала уплотнения (через каждые 30 см), добавления песка и воды;
- за 15-20 см до верха отверстие наполняется раствором бетона, который обеспечивает устойчивость.
После затвердения бетона, необходимо закрепить бревно с помощью проволоки к небольшим столбам.
Бетонное основание
Монтаж деревянной опоры с помощью бетонной основы легко выполнить несколькими способами:
- Специальное крепление, вмонтированное в бетон. Под специальным крепление подразумевается штифт со специальным крепление в виде буквы П на его конце. Сечение бруса обязательно соответствует размерам крепления, чтобы дерево легко входило в приспособление. Вставленный брус прикрепляется винтами, болтами. Метод имеет свой минус — в качестве деревянной опоры используется только брус.
- Арматура. При отсутствии специально подготовленного соединения, используют обыкновенную арматуру. Вставленный штифт железа в бетон должен выступать над поверхностью на 20-25 см. На опоре просверливается отверстие, которое по диаметру соответствует диаметру арматуры. На бетон накладывается уплотнение, защищающее конструкцию от проникновения воды. Размер уплотнения меньше, чем деревянная опора. Стыки между столбами и бетоном замазывают раствором. При необходимости, верхняя и нижняя обвязки помогут соединить все столбы в общую конструкцию. Такой вариант чаще используют на ленточном фундаменте.
- Короб с платформой используют при застывшем бетоне. Деревянный материал помещают в специально изготовленный короб, снизу к которому приварена площадка. В отверстия на платформе вкручиваются дюбеля, с помощью которых короб крепится к бетону.
Деревянный материал помещают в специально изготовленный короб, снизу к которому приварена площадка. В отверстия на платформе вкручиваются дюбеля, с помощью которых короб крепится к бетону.Закрепить дерево на бетоне не составляет большого труда при соблюдении всех технологий. Стоит позаботиться не только о надежной фиксации материала, но и о минимальном воздействии на дерево окружающей среды. Тогда деревянные опоры прослужат вам многие годы.
kladembeton.ru
Несколько простых способов монтажа деревянных столбов и расценки на материалы
Содержание:
Забор является одной из самых важных частей архитектурного ансамбля на участке вашего дома. Существует огромное количество разных видов ограждений, но один из самых красивых и в тоже время простых является – деревянный забор.
Дерево для изгороди
При монтаже такого ограждения стоит большое внимание уделить его опороам. Сегодня мы рассмотрим, как сделать, установить и качественно обработать деревянные столбы своими руками.
Первым делом, вам следует выбрать, из какого именно материала вы хотите построить свой забор. Считается, что самым надежным и долговечным является – лиственница. Так же отличным вариантом для них послужит сосна или дуб. Самое важное, что вам нужно помнить при монтаже его опор – необходима предварительная обработка.
Деревянный забор рано или поздно может начать гнить и портиться, поэтому обработка древесины является необходимым процессом при постройке ограждений. Заготовку следует поделить на две половины, каждая из них будет обработана разным защитным химическим средством. Начнем с обработки той части деревянного столба, которая будет находиться все время в земле. Она более подвержена постоянному влиянию влаги, поэтому требует использования специально приготовленной пропитки на основе битума.
Рекомендуется дважды пропитать древесину битумом, с интервалом в 24 часа. Помните, что перед непосредственным обрабатыванием заготовок, их нужно просушить, чтобы влажность внутри каждого была не больше 15%. А для экономии битумной пропитки, следует тщательно и внимательно отшлифовать поверхность заготовок.
Фото. Обрабатываем столбы
На фото вы можете увидеть, что битумная пропитка имеет черный цвет, поэтому обрабатывать следует ту поверхность столба, которая будет надежно спрятана в земле. Если же такой пропитки у вас нет, можно смело использовать для обработки паяльную лампу.
Совет! Дабы замедлить процесс гниения в будущем, не забывайте избавляться от травы и сорняков, которые способствуют возникновению влаги и сырости.
Верхнюю часть столба обычно обрабатывают специальным лаком, который в своем составе содержит поглотитель ультрафиолетовых лучей. Специалисты советуют использовать лак АВИС тимберкоат, который имеет высокий уровень защиты древесины от ветра, влажность и сырости.
Установка опор
Перейдем непосредственно к установке деревянных столбов, и вы сами убедитесь, что сделать деревянный забор своими руками – очень просто. Для начала необходимо разметить места для столбов. Используйте колышки, шнур и рулетку.
Первым делом определите местоположение для угловой опоры, на этом месте вбейте колышек и отмерьте по прямой линии длину прогона. Оптимальной считается 2-2,5 метра – так забор будет смотреться ровно и не станет прогибаться от собственной тяжести. Далее, чтобы установить основы, для каждой роют яму на глубину промерзания почвы – это около 1,5 метра.
Важно! Столбы из дерева монтируют в землю не менее, чем на 1/3 от их высоты, специально для того, чтобы они не смогли расшатываться от ветра или удара. Сами ямы не должны быть очень широкими, достаточно лунок на 20 сантиметром шире, чем сам столб.
Утрамбовка и заливка лунок
Дно каждой ямы засыпается несильно мелким гравием или щебнем и только потом устанавливается заранее подготовленный и обработанный столб.
Если же вы знаете, что уровень влажности на вашем участке зашкаливает, то кроме химической обработки деревянных столбов, нужно еще замотать его куском рубероида, тем самым защитив древесину. Устанавливая столб, его проверяют водным уровнем и крепят распорками.
Следующим этапом монтажа оснований своими руками, является этап засыпки и утрамбовки отверстий. Ямы, где стоят опоры, вы должны будете засыпать крупным щебнем, битым кирпичом, камнями, перемешанными с грунтом. В каждой лунке всё нужно хорошо утрамбовать ломом, засыпать песком и полить водой – таким образом, утрамбовка пройдет быстрее. Сверху у ямы должно быть пустое пространство, примерно около 20 см, куда заливают бетонный раствор.
Ещё один вариант монтажа
Существует еще один способ установить деревянные столбы. Он требует от вас приготовления забетонированных в почву металлических анкеров. Нагляднее вы можете посмотреть на фото.
Анкеры для установки столбов
Благодаря данному варианту установки опор в землю, вы сможете избежать контакта дерева с грунтом и влагой, следовательно, предотвратите его раннее гниение.
С помощью бура в земле нужно сделать отверстие глубиной до 100 см., затем в эту лунку поместить предварительно свернутую трубу из жести или рубероида. Именно такая труба будет опалубкой для будущего фундамента для вашего деревянного забора и столбов для него.
Процесс установки опор
Следующий ход – это заливка бетоном отверстия трубы: цемент+гравий+песок; не забудьте чуть-чуть приподнять трубу так, чтобы под ней образовалось плато (раствор будет растекаться по дну ямы и образуется подошва в нижней части деревянного столба). Подошва нужна для того, чтобы мешать силам морозного пучения, которые вытесняют столбы из грунта.
Далее в трубу вставьте оцинкованный анкер и залейте трубу доверху бетоном. Анкер должен выступать на 3 см от самой опалубки и не граничить с бетоном. Сам же бетон должен застыть за сутки при правильном выполнении работы.
Схема установки опор для ограды
Деревянные столбики устанавливают спустя 3 дня с помощью шуруповерта через заранее подготовленные отверстия.
На данный момент вы можете ознакомиться с ценами на деревянные доски, брусья и столбы которые необходимы для вашего забора.
| Название | толщина | ширина (мм) | длина (метр) | Цена за куб. |
| Доска строганная, 2 сорт | 18 | 95-145 | от 2,0 до 6,0 метров | 9 000 |
| Доска строганная | 18 | 95-145 | от 2,0 до 6,0 метров | 13 000 |
| Доска строганная, 2 сорт | 20 | 95-120-145 | от 2,0 до 6,0 метров | 9 000 |
| Доска строганная | 20 | 95 | от 2,0 до 6,0 метров | 12 500 |
| Доска строганная | 20 | 120 | от 2,0 до 6,0 метров | 12 500 |
| Доска строганная | 20 | 145 | от 2,0 до 6,0 метров | 12 500 |
| Доска (пропитанная антисептиком) | 20 | 95-120-145 | от 2,0 до 6,0 метров | на заказ |
| Брус строганный | 95 | 95-145 | 6. 0 | на заказ |
| Брус (пропитанный антисептиком) | 95 | 95-145 | 6.0 | на заказ |
| Деревянный столб | до 11 метров и на заказ | от 1500 до 6000 |
Особенности установки можно увидеть на видео:
Мой мир
Вконтакте
Одноклассники
Google+
the-zabor.ru
Крепление дерева к бетону: применение специализированных клеев, монтажной пены. Крепеж с применением дюбелей
В этой статье мы рассмотрим вопрос, чем приклеить дерево к бетону. С проблемой соединения этих материалов рано или поздно сталкиваются многие люди, затеявшие ремонт в квартире или в доме.
Необходимость склеивания таких материалов встречается тогда, когда на голую бетонную стяжку укладывается деревянное напольное покрытие или своими руками устанавливаются плинтуса, монтируются деревянные галтели и т.
д. Впрочем, иногда крепеж необходим для более основательных и увесистых предметов и это оборачивается дополнительными трудностями.
Крепёж доски дюбелями
Методы крепежа
На фото — монтаж деревянных реек под установку стеновых панелей
За многолетнюю историю проведения строительных работ было апробировано большое количество способов крепления древесины к бетону. Среди актуальных и повсеместно используемых способов отметим применение специализированных монтажных клеящих составов и использование крепёжных метизов.
Рассмотрим особенности реализации этих методов и выясним, какие материалы оптимальны для проведения подобных работ.
Применение специализированных клеев
Монтаж дерева на бетонную лестницу
Если проводилась резка железобетона алмазными кругами, а теперь предстоит монтаж небольших по габаритам и по весу деревянных деталей, можно воспользоваться специальными монтажными клеями.
Правильно подобранный клеящий состав позволяет надёжно зафиксировать не только багеты или плинтус, но и накладки на лестничные ступени.
Впрочем, нужно понимать, что ассортимент клеящих составов широк, а потому рассчитывать на оптимальный результат следует только в случае правильного подбора средства.
Если необходим клей для бетона и дерева обратите внимание на следующие составы:
- Строительный клей «Жидкие гвозди» — это сравнительно недорогое и одновременно эффективное решение для работы с интересующими нас материалами. «Жидкие гвозди» и представлены на рынке несколькими модификациями, а именно, «Универсальный», «Экспресс», «Суперсильный», «Особо прочный», «Для панелей» и т.д.
Ассортимент клея «Жидкие гвозди»
Если стоит вопрос, как прикрепить деревянный брусок к бетонной стене, лучшим выбором станет особо порочная и универсальная модификация.
Универсальный тип клея «Жидкие гвозди» — это отличный выбор для применения внутри интерьера. Например, таким средством вы с успехом приклеите стеновые панели из пиломатериалов к заранее очищенному и обеспыленному бетону.
Но если вас интересует, то, как приклеить дерево к бетону при минусовых температурах, вам потребуются «Жидкие гвозди» особо прочные с силой схватывания до 70 кг на 1 м².
Такой клей удержит древесину даже на неровном бетоне при температуре до -17°С.
- Клей «Момент» — это широкий ассортимент различных составов с разными техническими и эксплуатационными свойствами.
На фото — двухкомпонентный состав «Эпоксилин Дуо»
Особый интерес представляет модификация «Эпоксилин», который является двухкомпонентным составом, работающим с широким спектром материалов включая бетон и дерево.
После высыхания состав не только надёжно удерживает склеенные поверхности, но и может быть ошлифован или подвергнут другой механической обработке без ущерба для прочности сцепления.
Еще одной модификацией клея Момент, посредством которого можно соединить бетон с древесиной, является Момент Столяр. Это средство нашло широкое применение в процессе укладки напольных покрытий, изготовленных с использованием пиломатериалов.
Монтажная пена – неплохой вариант для простого и эффективного приклеивания
На фото — применение монтажной пены
При необходимости, в качестве клея, можно применить монтажную пену повышенной прочности.
Это неплохое решение для настила напольных деревянных покрытий, монтажа подоконников, стеновых панелей и т.д.
Такой метод соединения двух поверхностей характеризуется рядом преимуществ, среди которых:
- доступная цена, в сравнении с другими клеящими составами;
- высокая прочность соединения после полного высыхания состава;
- низкая степень теплопроводности, что актуально при отделке полов и стен;
- превосходные звукоизоляционные качества;
- гидрофобность;
- биологическая устойчивость;
- простая инструкция применения.
Впрочем, есть и существенный недостаток, а именно длительное высыхание пены. А потому, в течение 5 минут приклеиваемую деталь придется удерживать в нужном положении, чтобы она не отошла от поверхности.
Важно: Чтобы обеспечить оптимальный контакт склеиваемых поверхностей и пены, их необходимо слегка смочить водой.
Подготовка поверхности залог успеха
Какой бы из вышеперечисленных составов вы бы не выбрали, перед тем как прикрепить дерево к бетону, обе поверхности необходимо должным образом подготовить.
Для того чтобы результатом монтажных работ было прочное и долговечное соединение, обе поверхности должны быть максимально гладкими, обеспыленными и обезжиренными.
Основной проблемой является пористая структура материала, особенно если проводилось алмазное бурение отверстий в бетоне. Это свойство является причиной чрезмерного впитывания клеящих составов, а потому соединение не успевает набрать должную прочность.
Сделать из бетона покрытие, предрасположенное к приклеиванию несложно, для этого нужно снизить количество пор. Для этого используются грунтовки глубокого проникновения, которые просачиваются в пористую структуру материала и застывают там. В итоге, микропоры закрываются, и плотность бетона позволяет применить клей.
Важно: Приклеивать деревянные детали к заранее подготовленным бетонным основаниям следует в строгом соответствии с инструкцией производителя клеящих составов.
Крепеж с применением дюбелей
Если необходимо качественное и долговечное крепление деревянного столба к бетону, обычным клеем или пеной не обойтись.
В этом случае можно применить крепежные металлические изделия, рассчитанные на высокие механические нагрузки.
Тяжёлые деревянные детали присоединить можно посредством дюбель-гвоздей и анкерных болтов. Принцип работы этих крепежных элементов сходен, так как после того как они попадают в бетон, их рабочую часть начинает распирать. В результате, крепление деревянных столбов к бетонному основанию получается очень прочным.
Вывод
Есть немало способов надёжного соединения бетонных поверхностей с деревянными деталями, но максимальная прочность будет гарантирована в случае проведения предварительной подготовки. Необходимость в грунтовке и обеспыливании бетона отпадает в том случае, если применяется соединение посредством дюбелей.
Больше познавательной и полезной информации вы найдете, посмотрев видео в этой статье.
загрузка…
masterabetona.ru
Крепление деревянных столбов к бетонному основанию
Крепление лаг в бетонное основание и к обвязке из бруса, выбор бруса
Одним из самых важных элементов половой конструкции является система лаг.
Именно от прочности, выбора правильного шага между, сорта древесины и способа монтажа будут зависеть условия эксплуатации финишного покрытия.
Выбор бруса для лаг
Брусы могут иметь различные сечения и показатели влажностиКак уже упоминалось, именно лаги к полу выполняют одну из самых важных функций. Потому, чтобы половые покрытия прослужили должный долгий срок, необходимо выбирать правильный строительный материал. Необходимо будет обратить на множество факторов, иначе под нагрузками бруски могут деформировать и вызвать повреждения финишного покрытия.
- Влажность. При выборе любого строительного материала из древесины внимание должно быть первым делом именно на его влажности. Если брусья не будут сухими, то они не претерпят сильных линейных изменений в процессе сушки. Поэтому на момент покупки брус должен иметь влажность не более 16–18%. Данный показатель влажности является оптимальным, потому риски того, что древесина наберет влагу или усушится, минимальны. Стоит отметить, что оба этих процесса могут вызвать деформации, только направления их будут различны.
- Сечение. Определить форму сечения можно будет по торцевой стороне. Необходимо выбирать тот материал, который будет иметь четкую прямоугольную форму. Оптимальное соотношение сторон – 1:2 или 2:3, т. е. брусья с сечением 50х100 мм и 100х150 мм, например. При этом лаги должны укладываться на ребро. Такое положение бруса будет максимально устойчивым к вертикальным нагрузкам. Выбор сечения бруса должен исходить из того, с каким шагом они будут уложены и какой слой утеплителя планируется использовать.
- Порода. Самый распространенный вариант – хвойные породы, которые имеют демократичные цены и прекрасно подходят для опоры под чистовой пол. Например, сосна или ель прекрасно подойдут для обычных условий, а вот там, где ожидается большая влажность, советуют использовать лиственницу. Она более устойчива к влаге и сможет обеспечить хороший эксплуатационный срок.
- Обработка. Необходимо поинтересоваться у продавцов, имеют ли их пиломатериалы антисептическую обработку. Если такой нет, что часто бывает, то придется самостоятельно в обязательном порядке ее делать. Кроме антисептика, который защитит от плесени с грибком, применяют антипирены, повышающие огнеупорные свойства материала.
Совет! Подбирать пиломатериалы нужно очень тщательно. Лучше всего самому отобрать со склада понравившиеся вам образцы. Так вы сможет избавиться от вероятности того, что вам подсунут покоробленные, которые будет сложно выставлять по уровню, и придется много строгать рубанком.
Правильно выбранный строительный материал – всего лишь полдела.
Лаги на опоры в деревянном доме
Для лагов обычно используют бруски сечением в 50х100 мм. Отсюда понятно, что они не являются единственной упрочняющей системой. Потому используют балки в деревянных домах на перекрытиях, а на первом этаже и опорные столбы.
Опирание деревянных опорных балок на столбыУстановка опорных столбов
Опорные столбы выполняются из кирпича с деревянной накладкой, которая не должна позволить влаге поступающей из столба гнить древесину балки.
Место установки столбов выкапываются глубиной в 50–60 см, делается песчаная подушка. Наносится слой гидроизоляции из листов рубероида, выполняется опалубка с высотой над уровнем грунта в 30–40 см.
После того как бетон залит и высох, на него укладываются по одному уровню кирпичи, которые также будут иметь бетонную структуру внутри. Для этого оставляют еще в процессе заливки бетонного основания под столбы армирующие проволоку на высоту, которая будет необходима для высоты одного столба.
Шаг между столбами для одной балки в пределах – 60–100 см, а между соседними балками – – 150–200 см.
Внимание! Напольные покрытия из досок обычно ориентируют по направлению падающих через окно солнечных лучей. Потому необходимо будет учитывать этот факт и ориентировать балки в том же направлении, что и финишный пол.
Балки
На подготовленные столбы укладывается слой из рубероида. К тому же в процессе изготовления столбов на них устанавливается деревянная рейка в качестве накладки.
Балки будут опираться в основном на ленточный фундамент, а столбы должны служить лишь упрочняющими элементами и ни в коем случае не брать на себя основную тяжесть. Потому уровень их не должен превышать уровень ленты фундамента.
Крепление к деревянным балкам
Прикрепить лаги к деревянным балкам будет проще простого. В качестве крепежей советуют использовать угольники.
При этом необязательно крепить лаги с обеих сторон. Чтобы сэкономить на крепежных элементах при больших квадратах, можно крепить уголки в шахматном порядке.
При использовании креплений на балки лучше воздержаться от жесткого закрепления опорных ламелей к стене. Стоит использовать крепление уголком с возможностью усадки опор и движения самореза. При этом между стеной и лагами необходимо оставлять технологический зазор.
Крепление лаг к бетонному основанию
Шуруп для крепления лаг и реекИспользование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:
- На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
- Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
- Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
- Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
- Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.
А высокие опоры – специальными уголками.В качестве финишного покрытия поверх брусков можно использовать листы фанеры, которые будут служить черновым полом под ламинат или паркет.
Крепление лаг к обвязке из бруса
При выполнении системы лаг обычно используют обвязку из брусов, которые выполняют упрочняющею функцию и позволяют устанавливать лаги на одном уровне. Для того чтобы закрепить лаги к обвязке, используют простой способ – уголки и кронштейны устанавливают на саморезы. При этом последние советуют насаживать слегка под углом, чтобы лаги не могли расшататься в процессе эксплуатации.
Использование обвязочной системы характерно для каркасных домов и других видов, которые не имеют жесткой основы, где возможно точное и ровное соединение. При осуществлении соединения крепежами брусков с бетонным основанием впоследствии могут возникнуть скрипы, а крепеж только на обвязку такого не вызовет.
Имеется много различных способов крепления, использовать которые необходимо по ситуации.
На видео можете посмотреть, как лучше крепить деревянные лаги в лоджии регулируемым образом:
Средняя оценка оценок более 0laminatepol.ru
Правильная установка деревянных столбов
Шесть вещей, которые нужно учесть при установке деревянных столбов в бетон, чтобы они не сгнили за считанные годы.
Наиболее уязвимое место деревянных столбов там, где они соприкасаются с землей, поскольку в этом месте всегда достаточно влаги и кислорода для процессов гниения. При неправильной установке столбы могут полностью прогнить буквально за 5-6 лет. Ниже вы найдете шесть советов, которые помогут вам сделать деревянные столбы более долговечными, при этом ничуть не усложнив процесс установки.
- Столб обязательно нужно обработать специальными составами, предохраняющими его не только от гниения, но и от воздействия ультрафиолета. Последние имеют на упаковке соответствующую маркировку. Низ столба должен быть пропитан проникающим антисептиком или медным/железным купоросом. С такой пропиткой дерево в земле не будет подвержено гниению минимум 15 лет. В то же время следует избегать применения битума. Он закупорит влагу в древесине, поступающую в нее сверху, и спровоцирует гнилостные процессы, пусть и в замедленном виде.
- На дно ямы для столба должно быть уложено не менее 15 см гравия или щебня, который будет служить в качестве дренажа. При этом конец столба должен на несколько сантиметров входить в этот гравий.
- Заливка бетона должна быть выше уровня земли, дабы влага быстро отводилась от дерева.
- Основание столба на стыке с бетоном следует обработать специальным герметиком, предназначенным для работы с бетонными поверхностями.
- Если есть возможность выбора, не используйте столбы с заболонью. Эта часть ствола дерева более рыхлая и мягкая в сравнении с сердцевиной, которая менее интересна различным насекомым. Заболонь можно определить по более светлому цвету древесины.
- Если не предполагается установка защитного колпака, верх столба следует срезать под углом, чтобы на нем не задерживалась вода.
С такой пропиткой дерево в земле не будет подвержено гниению минимум 15 лет. В то же время следует избегать применения битума. Он закупорит влагу в древесине, поступающую в нее сверху, и спровоцирует гнилостные процессы, пусть и в замедленном виде.
Также вам может быть интересно: — Чем лучшие дрова отличаются от плохих
Подготовлено по материалам The Family Handyman
Оценка статьи: (1 голосов, среднее: 2,00 из 5) Загрузка…dacha.news
Как можно прикрепить деревянный столб опоры к полу, покрытому керамогранитной плиткой? :
К сожалению, в сообщении недостаточно информации для более полного и развернутого ответа. К тому же не совсем понятно целевое назначение опорного столба и его несущая нагрузка, а также устройство половой конструкции.
Поэтому, исходя из полученной информации и практического опыта, самый простой способ установки несущего столба-колонны – это забетонировать его в половую конструкцию, предварительно пропитав гудроном участок, подлежащий бетонированию.
В этом случае, алмазной коронкой сверлится отверстие диаметром, больше диаметра столба на 10-20 мм. Глубина заглубления столба зависит от основания, на которое он будет опираться, а также от высоты помещения. Если будет опора на грунтовое основание и высота помещения позволяет установить в выбранное отверстие столб достаточной длины, то можно заглубить и на 500-1000 мм.
Если нет или основание – бетонное перекрытие, то будет достаточно и 50-150 мм. После установки, столб заливается бетонным раствором, а затем, если это – необходимо, вокруг него на полу закрепляется оформление гибким плинтусом.Если столб будет нести только декоративную функцию, а основание пола с керамогранитным покрытием достаточно прочное и жесткое, то крепление столба к полу можно осуществить на металлический анкер-стержень. Для этого алмазной фрезой вырезается в полу 1-3 отверстия, в торце столба высверливаются соответствующие отверстия. Глубина отверстий в столбе должна быть больше длины стержня на глубину отверстия в основании пола. Далее стержень или стержни закладываются в отверстия в столбе. Затем столб устанавливается в вертикальное положение и устанавливается на исходное место, при этом стержни опускаются в отверстия в основание пола – столб установлен.
blogstroiki.ru
бетонирование столба и монтаж на основание Крепление деревянного столба к бетону
Деревянные лаги обязательно нужны для обеспечения естественной вентиляции подпольного пространства и лучшего сохранения тепла в помещениях.
Благодаря использованию лаг напольное покрытие сможет намного дольше прослужить. Однако среди людей, не имеющих большого опыта в строительном деле, часто можно услышать вопрос, нужно ли крепить лаги к бетонному полу? Опытные же мастера знают, что для по-настоящему прочного настила, не изменяющего под нагрузкой своей геометрии, и для долгой его службы, обязательно нужно правильно зафиксировать лаги на любой опорной конструкции, в том числе и на бетонной стяжке.
Теперь, когда ясно, надо ли крепить лаги к бетонному полу, стоит отметить, что эта задача несложна, не требует специальных навыков и знаний, а, значит, по плечу любому домашнему мастеру.
- Материалы и инструменты
- Крепёжные элементы
- Советы по выбору лаг
- Инструменты
- Способы монтажа лаг на бетонный пол
- Крепление лаг на металлический уголок
- Крепление лаг к бетонным столбам
- Пошаговая инструкция крепления лаг к бетону своими руками
- Шаг между лагами
Материалы и инструменты
Крепёжные элементы
Вопрос, как закрепить лаги к бетонному полу, имеет разные ответы: для этого могут использоваться простые или регулируемые конструкции.
В последних применяются специальные винты, подкручивая которые, лаги можно выравнивать. Кроме того, выбор крепёжных элементов и методов крепления зависит от того, какие используются лаги.

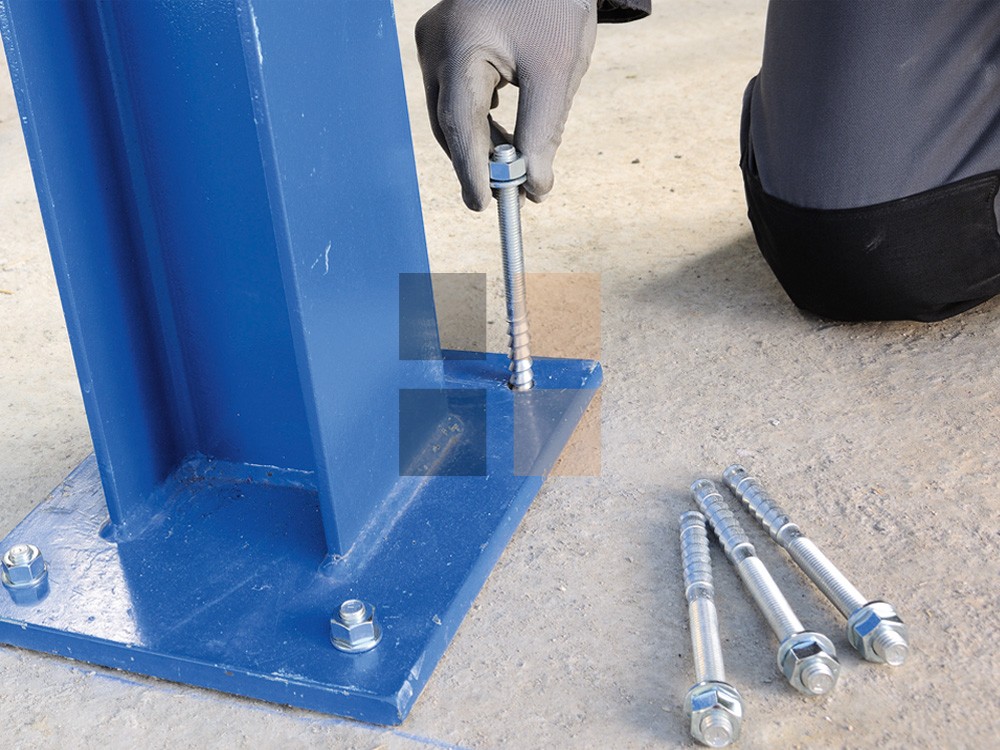

Чаще всего используется крепление лаг к бетонному полу анкерами металлическими или саморезами с дюбелями из полипропилена, размеры которых выбираются в зависимости от сечения выбранного бруса для лаг.
Выбор между анкерными гвоздями или саморезами обусловлен следующим:
- Дешевле, конечно, саморезы, зато анкеры являются более надёжными. На практике крепления с помощью саморезов почти всегда достаточно.
- Преимущество анкеров состоит в том, что помимо фиксации брусьев они туго прижимают лаги к основанию. Это становится особенно важным, когда финишное покрытие достаточно тяжёлое и регулярно подвергается механическим воздействиям – это нужно учитывать, выбирая способ, как правильно крепить лаги к бетонному полу.
При современных технологиях лаги под деревянный пол можно было бы вообще не закреплять, однако, такое решение намного увеличило бы вероятность перекоса напольного покрытия или смещения лаги с первоначального места.
Поэтому в отношении крепления лаг лучше всего опираться на старые методы, не раз проверенные временем.
Однако и крепление может не помочь, если для работы будут выбраны некачественные или неподходящего сечения пиломатериалы или неправильный крепёж.
Когда подбираются лаги на бетонный пол, нужно обращать внимание на следующие моменты:
- вид древесины;
- сорт пиломатериала;
- длина и сечение;
- стоимость.
Из соображений экономической целесообразности дорогую древесину брать не стоит, ведь ель, пихта или сосна при правильной обработке могут прослужить не меньше. Не имеет особого значения и внешний вид материала, впрочем, нужно отмести изъеденные точильщиками или почерневшие от плесени экземпляры. Меньшее значение имеют ровность тона и правильность геометрии лаг. Для данной работы подойдут сорта В и ВС с влажностью не выше 20%. Как принято работать с пиломатериалами, их следует некоторое время хранить в сухом помещении, чтобы они уравнялись по влажности с окружающей атмосферой.
Все деревянные элементы перед тем как прикрепить лаги к бетонному полу, нужно тщательно пропитать антисептиком.
Инструменты
Поскольку задачей является, как уложить лаги на бетонный пол, то в работе придётся пользоваться такими инструментами:
Кроме того, придётся потратиться на гидроизоляцию, которую необходимо расстелить на всю поверхность бетона. При расчёте количества материала нужно к площади пола добавить ещё нахлёсты по 10-15 см.
Способы монтажа лаг на бетонный пол
Способы крепления лаг к бетонному полу сводятся к четырём основным вариантам, ознакомившись с которыми, любой мастер может выбрать наиболее для себя подходящий.
Это простейший способ крепления лаг, но, к сожалению, он годится не в каждой ситуации.
- Вначале в брусе нужно просверлить отверстия под диаметр пластикового дюбеля, а перфоратором сделать в бетоне ответное отверстие.
- Затем дюбели забиваются молотком, после чего в них вкручиваются саморезы или вглубь перекрытия загоняются дюбель-гвозди.
- Шляпка шурупа при этом на несколько сантиметров должна погрузиться в отверстие.
Часто спрашивают, какой шаг крепления лаги к бетонному полу выбрать лучше? Здесь не существует жёсткого стандарта – шаг может меняться от 40 см до 80 см, в среднем же можно смело ориентироваться на полметра.
Достаточно надёжно лаги будут держаться лишь тогда, когда между основанием и брусом будет маленький просвет. Это обязательно должны учитывать те, кто хочет знать, как правильно положить лаги на бетонный пол.
Анкеры, в отличие от саморезов, не только жёстко фиксируют лаги, но также притягивают их к поверхности бетона. Благодаря такой установке деревянные балки будут надёжнее держаться, поэтому анкерами предпочитает пользоваться большинство мастеров. Помимо этого, данный мощный крепёж будет сдерживать до определённой степени деформацию дерева, особенно если оно предварительно не было достаточно высушено. Но вырвать из бетонного основания анкер намного сложнее, чем его туда вогнать, поэтому при демонтаже работникам придётся потратить много усилий.
Как бы то ни было, но при использовании анкеров напольное покрытие вспучиваться не будет, зато может прогнуться. Чтобы избежать последнего, требуется чаще устанавливать прокладки.
- Монтаж лаг на бетонный пол здесь начинается с просверливания в брусе сквозных отверстий.
- Затем напротив каждого из них в бетоне проделываются ответные отверстия.
- После этого анкерный болт вставляется в оба отверстия и закручивается накидным или рожковым ключом. При этом важно не перетянуть болт, иначе он изогнёт брус, особенно тогда, когда в этом месте имеется просвет. Тогда и на чистовом поле тут получится углубление.
Перед установкой анкера в балке нужно просверлить углубление большего диаметра, чтобы туда поместилась головка болта.
Анкеры должны располагаться с шагом 60-100 см, а длины их должно хватить для того, чтобы они углублялись в бетон примерно на 6 см. Чаще всего применяются анкеры диаметром 10 мм. Обычно одна лага удерживается 4-5 анкерами.
Видео о креплении лаг к бетонному полу анкерами:
Крепление лаг на металлический уголок
С лагами высотой 10 и более сантиметров становится неудобно работать. Для их крепления лучше воспользоваться стальными уголками, которые одной полкой будут соприкасаться с лагой, а другой – с бетонным основанием. Фиксация в данном случае производится: к бетону – дюбель-гвоздями, а к брусу – саморезами. При этом основная нагрузка должна приходиться на прокладки, а не на крепёжные элементы, ведь уголки должны только фиксировать положение балки.
Чтобы лага лучше скреплялась с поверхностью, нужно использовать саморезы, у которых резьба не доходит до шляпки.
Крепить деревянные элементы к бетонному основанию можно также, используя уголок из оцинкованной стали. Процесс монтажа выглядит следующим образом:
- Прикрепить к лаге уголок посредством саморезов, которые должны углубиться в древесину минимум на 30 мм.
- Прикрепить уголок к бетонному основанию с помощью дюбелей.
Видео о том, как закрепить лаги к бетонному полу уголками:
Есть и ещё один вариант, как крепить лаги к бетонному полу. Для этого используется прямоугольная подставка, которая четырьмя дюбелями притягивается к основанию. Посередине этой подставки располагается шпилька, которая насквозь пронизывает брус.
Вращая гайку, находящуюся под балкой, можно достаточно точно выставить её высоту, а с помощью верхней гайки зафиксировать элемент в необходимом положении.
Данную систему установить не так уж сложно, она крепится к полу дюбелями, а в лаге потребуется сделать отверстие под шпильку. От сечения лаги зависит частота монтажа подставок под неё, однако, в любом случае не рекомендуется делать интервал больше 1 метра. Подобный вариант крепления лаг к бетонному основанию, хоть и признан оптимальным, однако, по причине высокой стоимости не стал слишком популярным.
После фиксации лаг на них настилается черновой пол из досок, ОСБ или подобных материалов.
Если работа проведена качественно, то внешний вид финишного пола может быть безукоризненным.
Крепление лаг к бетонным столбам
Аналогично крепятся лаги к бетонным столбам. Здесь используется такой же крепёж, но предназначенный для столбов.
- Заблаговременно столбы нужно гидроизолировать, обмазав их простым битумом или битумной мастикой. Верхний срез столбов можно гидроизолировать, положив на него предварительно вырезанные по его конфигурации куски рубероида.
- Также заранее в основания столбов и в брусе нужно проделать отверстия, в которые вбить дюбель или анкерную распорку.
- Брус притягивается к столбу саморезом, у которого длина в 2-3 раза превышает ширину распорки.

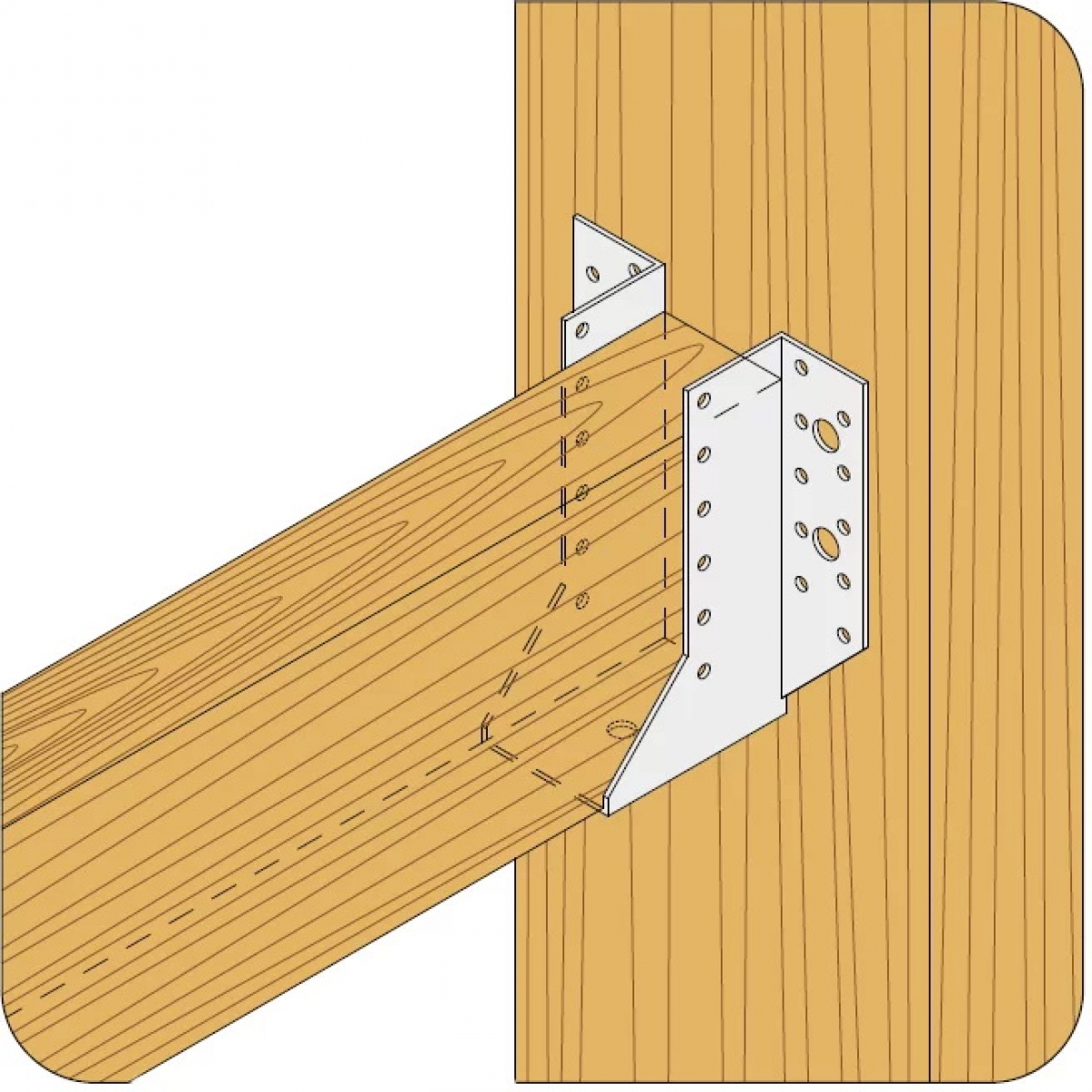

- Также брус можно прикрепить специальными металлическими пластинами, снабжёнными винтами. С этой целью их прикручивают к основанию столбов дюбель-гвоздями, а в лаге при этом просверливается сквозное отверстие, в которое затем нужно будет вставить винт и прикрутить лагу к верхушке столбов. Благодаря этому лага будет крепче держаться.
Благодаря этому лага будет крепче держаться.Пошаговая инструкция крепления лаг к бетону своими руками
Прикрепить к бетонному полу деревянные лаги несложно даже в одиночку. Вариантов крепления существует несколько, а ниже представлены этапы одного их стандартных методов.
- Настелить на бетонное основание гидроизоляцию (рубероид или простую плёнку из ПВХ). Стыки между кусками нужно зафиксировать специальным скотчем.
- Далее нужно с определённым шагом разложить по полу лаги. Этот шаг будет зависеть от того материала, из которого будет сделан чистовой настил: при использовании шпунтовой доски 25х100 мм лаги можно укладывать с отступом 70-80 см, а для прочих материалов шаг потребуется уменьшить до 40 см.
- Если длины материала не хватает на то, чтобы перекрыть всё помещение, то элементы допустимо стыковать с помощью железного уголка или сделав надпилы, образующие соединение в коренной шип.
- Перед тем как установить лаги на бетонный пол, нужно заняться крайними лагами, которые будут находиться возле стен. Их необходимо укладывать по уровню, чётко выравнивая их высоту подкладыванием под балки деревянных планок или кусков фанеры. Удобнее всего пользоваться лазерным уровнем. Когда крайние лаги будут зафиксированы, между ними натягивается капроновая нитка, которая будет ориентиром при монтаже остальных лаг.
- Чтобы прикрепить к бетонному полу брус, нужно и в том, и в другом проделать отверстия. В отверстие в бетоне нужно загнать дюбель или распорку стального анкера. Каждую лагу нужно фиксировать не менее чем четырьмя анкерами, а саморезы нужно располагать в 40-60 см друг от друга.
Их необходимо укладывать по уровню, чётко выравнивая их высоту подкладыванием под балки деревянных планок или кусков фанеры. Удобнее всего пользоваться лазерным уровнем. Когда крайние лаги будут зафиксированы, между ними натягивается капроновая нитка, которая будет ориентиром при монтаже остальных лаг.- Нужно заранее подготовить выравниватели для лаг – ДСП или фанеру нарезать ровными полосками. С помощью этих элементов конструкция лаг фиксируется в ровном положении (кусочки фанеры просто подкладывают под лаги, если нужно их приподнять), чтобы финишное покрытие на ней не скрипело и не гуляло.
- Если в бетонном основании есть, наоборот, выпуклости, то выравнивать лагу придётся не подкладыванием фанеры, а выбирая у неё снизу часть материала с помощью рубанка.
- Когда все лаги будут установлены на свои места, то между ними следует уложить теплоизоляцию, например, засыпать керамзит.
- Перед закрытием финишным покрытием следует подумать о прокладке необходимых коммуникаций. Также желательно использовать слой пароизоляции.
Шаг между лагами
Как правильно уложить лаги на бетонный пол, если для финишного покрытия будут использоваться разные материалы? Ниже приведена зависимость между толщиной досок пола и расстоянием между лагами:
- при толщине доски в 20 мм между лагами должно быть расстояние 20 см;
- для досок толщиной 25 мм потребуется шаг 50 см;
- для 25 мм – 60 см;
- для 40 мм – 70 см;
- для 45-мм – 80 см;
- для 50 мм – 100 см.
Если пол будет фанерным, то шаг между лагами определяется по-другому:
- при толщине фанеры 15-18 мм требуется шаг лаг 40 см;
- при 22 мм – 60 см.
Каким способом Вы предпочитаете крепить лаги к бетонному полу, и почему? Расскажите о своем мнении или опыте в комментариях
.
Все фото из статьи
В процессе выполнения различных строительных работ иногда возникает необходимость крепления деревянного столба на бетон. Как правило, это операция вызывает у начинающих мастеров много вопросов. В данной статье мы разберемся, как осуществляется крепление деревянных столбов к бетонному основанию несколькими способами.
Общие сведения
Потребность в установке деревянных столбов на бетон может возникнуть в самых разных ситуациях, к примеру, при монтаже заборов, строительстве беседок и других деревянных конструкций на ленточном фундаменте.
На первый взгляд может показаться, что установить деревянный столб на бетон очень сложно, однако, в действительности у профессионалов имеются некоторые хитрости, позволяющие справиться с этой операцией без каких-либо сложностей. Ниже вы можете убедиться в этом сами.
Установка деревянного столба на бетон
В первую очередь следует сказать, что под установкой столбов на бетон зачастую понимают разные операции:
Ниже подробней ознакомимся с каждой из них.
Бетонирование столба
Многие начинающие домашние мастера сомневаются можно ли бетонировать деревянные столбы, так как дерево в бетоне может быстро сгнить. На самом же деле, если соблюдать определенную технологию, то деревянная опора сможет простоять довольно долго.
Инструкция по выполнению этой операции выглядит так:
- Первым делом необходимо выполнить лунку на глубину промерзания грунта
. В разной местности эта глубина может быть разной, но в среднем в нашей стране она составляет 1,2 м. Если сделать лунку мельче, то имеется вероятность выталкивания столба в результате пучения грунта.
Выкопать лунку проще всего при помощи садового бура, но если он отсутствует, можно воспользоваться и обычной лопатой. - Далее надо засыпать дно лунки щебнем или гравием, и хорошо его утрамбовать . Толщина слоя должна составлять около 15 см.
- Перед тем как забетонировать деревянный столб необходимо обработать древесину защитным составом
. В настоящее время в специализированных магазинах продаются специальные пропитки, которые защищают древесину от проникновения влаги, воздействия микроорганизмов и прочих негативных факторов.
- После обработки столб надо установить в лунку и закрепить при помощи распорок . При этом его положение следует проверить строительным уровнем, чтобы не допустить отклонение от горизонтали.
- Далее выполняется заливка пространства в лунке бетоном .
- Выступающий бетон необходимо загладить с уклоном от столба , чтобы вода не скапливалась возле древесины.
- Затем бетон необходимо накрыть влажной мешковиной . В течение недели ее надо периодически смачивать. Данная процедура предотвратить растрескивание бетона в процессе высыхания.
В настоящее время в специализированных магазинах продаются специальные пропитки, которые защищают древесину от проникновения влаги, воздействия микроорганизмов и прочих негативных факторов.В этой статье мы рассмотрим вопрос, чем приклеить дерево к бетону. С проблемой соединения этих материалов рано или поздно сталкиваются многие люди, затеявшие ремонт в квартире или в доме.
Необходимость склеивания таких материалов встречается тогда, когда на голую бетонную стяжку укладывается деревянное напольное покрытие или своими руками устанавливаются плинтуса, монтируются деревянные галтели и т.
д. Впрочем, иногда крепеж необходим для более основательных и увесистых предметов и это оборачивается дополнительными трудностями.
Методы крепежа
На фото — монтаж деревянных реек под установку стеновых панелей
За многолетнюю историю проведения строительных работ было апробировано большое количество способов крепления древесины к бетону. Среди актуальных и повсеместно используемых способов отметим применение специализированных монтажных клеящих составов и использование крепёжных метизов.
Рассмотрим особенности реализации этих методов и выясним, какие материалы оптимальны для проведения подобных работ.
Применение специализированных клеев
Если проводилась резка железобетона алмазными кругами, а теперь предстоит монтаж небольших по габаритам и по весу деревянных деталей, можно воспользоваться специальными монтажными клеями.
Правильно подобранный клеящий состав позволяет надёжно зафиксировать не только багеты или плинтус, но и накладки на лестничные ступени.
Впрочем, нужно понимать, что ассортимент клеящих составов широк, а потому рассчитывать на оптимальный результат следует только в случае правильного подбора средства.
Если необходим клей для бетона и дерева обратите внимание на следующие составы:
- Строительный клей «Жидкие гвозди» — это сравнительно недорогое и одновременно эффективное решение для работы с интересующими нас материалами. «Жидкие гвозди» и представлены на рынке несколькими модификациями, а именно, «Универсальный», «Экспресс», «Суперсильный», «Особо прочный», «Для панелей» и т.д.
Если стоит вопрос, как прикрепить деревянный брусок к бетонной стене, лучшим выбором станет особо порочная и универсальная модификация.
Универсальный тип клея «Жидкие гвозди» — это отличный выбор для применения внутри интерьера. Например, таким средством вы с успехом приклеите стеновые панели из пиломатериалов к заранее .
Но если вас интересует, то, как приклеить дерево к бетону при минусовых температурах, вам потребуются «Жидкие гвозди» особо прочные с силой схватывания до 70 кг на 1 м².
Такой клей удержит древесину даже на неровном бетоне при температуре до -17°С.
- Клей «Момент» — это широкий ассортимент различных составов с разными техническими и эксплуатационными свойствами.
На фото — двухкомпонентный состав «Эпоксилин Дуо»
Особый интерес представляет модификация «Эпоксилин», который является двухкомпонентным составом, работающим с широким спектром материалов включая бетон и дерево.
После высыхания состав не только надёжно удерживает склеенные поверхности, но и может быть ошлифован или подвергнут другой механической обработке без ущерба для прочности сцепления.
Еще одной модификацией клея Момент, посредством которого можно соединить бетон с древесиной, является Момент Столяр. Это средство нашло широкое применение в процессе укладки напольных покрытий, изготовленных с использованием пиломатериалов.
Монтажная пена – неплохой вариант для простого и эффективного приклеивания
На фото — применение монтажной пены
При необходимости, в качестве клея, можно применить монтажную пену повышенной прочности.
Это неплохое решение для настила напольных деревянных покрытий, монтажа подоконников, стеновых панелей и т.д.
Такой метод соединения двух поверхностей характеризуется рядом преимуществ, среди которых:
- доступная цена, в сравнении с другими клеящими составами;
- высокая прочность соединения после полного высыхания состава;
- низкая степень теплопроводности, что актуально при отделке полов и стен;
- превосходные звукоизоляционные качества;
- гидрофобность;
- биологическая устойчивость;
- простая инструкция применения.
Впрочем, есть и существенный недостаток, а именно длительное высыхание пены. А потому, в течение 5 минут приклеиваемую деталь придется удерживать в нужном положении, чтобы она не отошла от поверхности.
Важно: Чтобы обеспечить оптимальный контакт склеиваемых поверхностей и пены, их необходимо слегка смочить водой.
Подготовка поверхности залог успеха
Какой бы из вышеперечисленных составов вы бы не выбрали, перед тем как прикрепить дерево к бетону, обе поверхности необходимо должным образом подготовить.
Для того чтобы результатом монтажных работ было прочное и долговечное соединение, обе поверхности должны быть максимально гладкими, обеспыленными и обезжиренными.
Основной проблемой является пористая структура материала, особенно если проводилось алмазное бурение отверстий в бетоне. Это свойство является причиной чрезмерного впитывания клеящих составов, а потому соединение не успевает набрать должную прочность.
Сделать из бетона покрытие, предрасположенное к приклеиванию несложно, для этого нужно снизить количество пор. Для этого используются грунтовки глубокого проникновения, которые просачиваются в пористую структуру материала и застывают там. В итоге, микропоры закрываются, и плотность бетона позволяет применить клей.
Важно: Приклеивать деревянные детали к заранее подготовленным бетонным основаниям следует в строгом соответствии с инструкцией производителя клеящих составов.
Крепеж с применением дюбелей
Если необходимо качественное и долговечное крепление деревянного столба к бетону, обычным клеем или пеной не обойтись.
В этом случае можно применить крепежные металлические изделия, рассчитанные на высокие механические нагрузки.
Тяжёлые деревянные детали присоединить можно посредством дюбель-гвоздей и анкерных болтов. Принцип работы этих крепежных элементов сходен, так как после того как они попадают в бетон, их рабочую часть начинает распирать. В результате, крепление деревянных столбов к бетонному основанию получается очень прочным.
Вывод
Есть немало способов надёжного соединения бетонных поверхностей с деревянными деталями, но максимальная прочность будет гарантирована в случае проведения предварительной подготовки. Необходимость в отпадает в том случае, если применяется соединение посредством дюбелей.
Больше познавательной и полезной информации вы найдете, посмотрев видео в этой статье.
Строительный материал из дерева, невзирая на недолговечность, постоянно применяется при постройках. Используется в качестве основания для заборов, оформления пристроек, как детали фундамента.
Во время работы периодически дерево необходимо прикреплять к бетону. Сразу возникает множество вопросов: как правильно установить деревянные столбы, как продлить их долговечность? Ответы на них требуют подготовки.
На первый взгляд, ситуация возникает сложная, но существуют хитрости, которые помогают справиться с работой без особых трудностей. Прежде чем приступить к установке, стоит выбрать, из какого дерева будет будущая основа и тщательно обработать ее. Обработка древесины — важный процесс, ведь при воздействии окружающей среды она портится.
На подготовленном столбе проводится обработка. Опору делят на две половины, каждую из них обрабатывают разным химическим препаратом. Часть, которая находится под землей, больше подвержена влаге, ее обрабатывают растворами на основе битума дважды, выдерживая интервал в сутки. Вторая часть столба покрывается обычно лаком, защищая древесину от ветра, солнца и влаги.
Важно! Перед обработкой дерево нужно просушить, а тщательная отшлифовка поможет сэкономить битумную пропитку.
Способы монтажа
Основание-короб для установки опор.После выполненных подготовительных работ переходим к установке. Размечаем и подготавливаем место для опор. Варианты монтажа столбов определяются особенностью конструкций и характером работы. Под монтажом понимают бетонирование опоры или закрепление на бетоне. Выделяют основные способы:
- универсальное бетонирование основы;
- использование бетонного пасынка;
- монтаж на бетон;
- использование каркаса;
- особое соединение;
- площадка с коробом.
Разносторонний способ — бетонирование
Установка деревянных столбов при помощи бетонирования хорошо подходит для грунтов с не повышенной влажностью. Методика установки предполагает предварительную подготовку ямок под основание, монтаж в них столбов и набивание оставшегося места бетоном.
Для повышения эффективности при выкапывании лунок землю поливают водой, земля становится мягкой и легко поддающейся обработке.
При высоте столбов в 1,5 м глубины для ямки достаточно 0,5 м, для более высоких глубину увеличивают до 0,8 м. Заглубление столба происходит на 1/3 от его длинны.
При повышенном уровне подземных вод углубляют опоры ниже уровня промерзания почвы и дно лунок устилают слоем щебня до 15-20 см, который выступает дренажом. Снизу опоры обматывают рубероидом, обжигают, обрабатывают смолой для большей защиты древесины.
Проведя подготовку, приступают к утрамбовке лунок. Отверстия заполняют щебнем, кусками кирпича, перемешанными с грунтом, плотно утрамбовывается. До верха лунки оставляем 15-20 см, и пустое пространство заливается бетоном. После высыхания раствора столб крепко держится и не прогнется под грузом. Стык бетона и древесины обрабатывается герметиком, что предотвращает попадание влаги между ними.
Бетонный пасынок
Второй способ установки деревянного столба — использование бетонного пасынка. Суть процедуры бетонирования– использование не всей лаги, а небольшого столбика.
Последовательность процедуры следующая:
- перед установкой опору обрабатывают антисептиком, часть пасынка, которая будет в грунте, покрыть битумом и обмотать рубероидом;
- на дно ямки насыпают щебень;
- вертикальная фиксация опоры распорками;
- обязательно засыпайте деревянный столб щебнем, гравием и хорошо уплотните. Увеличить плотность засыпки поможет выдержка интервала уплотнения (через каждые 30 см), добавления песка и воды;
- за 15-20 см до верха отверстие наполняется раствором бетона, который обеспечивает устойчивость.
После затвердения бетона, необходимо закрепить бревно с помощью проволоки к небольшим столбам.
Бетонное основание
Монтаж деревянной опоры с помощью бетонной основы легко выполнить несколькими способами:
- Специальное крепление, вмонтированное в бетон. Под специальным крепление подразумевается штифт со специальным крепление в виде буквы П на его конце. Сечение бруса обязательно соответствует размерам крепления, чтобы дерево легко входило в приспособление. Вставленный брус прикрепляется винтами, болтами. Метод имеет свой минус — в качестве деревянной опоры используется только брус.
- Арматура. При отсутствии специально подготовленного соединения, используют обыкновенную арматуру. Вставленный штифт железа в бетон должен выступать над поверхностью на 20-25 см. На опоре просверливается отверстие, которое по диаметру соответствует диаметру арматуры. На бетон накладывается уплотнение, защищающее конструкцию от проникновения воды. Размер уплотнения меньше, чем деревянная опора. Стыки между столбами и бетоном замазывают раствором. При необходимости, верхняя и нижняя обвязки помогут соединить все столбы в общую конструкцию. Такой вариант чаще используют на ленточном фундаменте.
- Короб с платформой используют при застывшем бетоне. Деревянный материал помещают в специально изготовленный короб, снизу к которому приварена площадка. В отверстия на платформе вкручиваются дюбеля, с помощью которых короб крепится к бетону.
Вставленный брус прикрепляется винтами, болтами. Метод имеет свой минус — в качестве деревянной опоры используется только брус.Закрепить дерево на бетоне не составляет большого труда при соблюдении всех технологий.
Стоит позаботиться не только о надежной фиксации материала, но и о минимальном воздействии на дерево окружающей среды. Тогда деревянные опоры прослужат вам многие годы.
Монтаж забора из 3д панелей с комплектующими
ПАНЕЛЬНЫЕ ОГРАЖДЕНИЯ
Инструкция по монтажу и установке изделия
Оглавление
2
Руководство содержит требования и рекомендации, необходимые для правильной подготовки к монтажу, проведения монтажных работ, регулировки и сдачи изделия в эксплуатацию.
Изделие предназначено для ограждения периметров объектов различного назначения в качестве физического препятствия, а также как элемент конструкции для установки технических средств охраны (извещателей охранной сигнализации, камер видеонаблюдения и т.п.).
В зависимости от требований Заказчика в комплект поставки могут входить элементы ограждения (панели, столбы, крепёжные изделия), а также дополнительные конструкции (барьерные заграждения, калитки, ворота и т.
п.). Точная комплектация изделия представлена в сопроводительной документации к заказу.
Изделие рассчитано для установки на равнинной и среднепересечённой местности с различными типами грунтов. (Виды грунтов при установке ограждения и рекомендации по выбору типа крепления столбов указаны в Приложение С.)
Перед началом работ персонал организации, осуществляющей монтажные и пуско-наладочные работы должен внимательно ознакомиться с настоящим руководством.
1 Общие указания
До начала работ, в присутствии работников, ответственных за эксплуатацию объекта, все подземные коммуникации, находящиеся в зоне работ должны быть вскрыты шурфами с целью уточнения глубины заложения
- расположения в плане и отмечены предупредительными знаками. Вскрытые подземные коммуникации должны быть заключены в защитные короба и подвешены по типовым чертежам.
Разработка траншей в непосредственной близости и ниже уровня заложения фундаментов существующих зданий и сооружений, а также действующих подземных коммуникаций должна производиться согласно проекту производства работ в строгом соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве».
Часть1. Общие требования, СНиП 12-04-2002 «Безопасность труда в строительстве». Часть 2. Строительное производство.
Все рабочие места в вечернее время должны быть освещены по установленным нормам. На строительных площадках, где расположено действующее оборудование и механизмы, в зоне производства работ, опасных местах следует вывешивать предупредительные знаки, надписи, плакаты.
На территории строительства должны быть установлены указатели проездов и проходов.
3
При обнаружении несоответствия геологических и гидрогеологических условий с данными проекта, а также опасности нарушения сохранности подземных и надземных сооружений, надлежит производить дополнительную геологическую разведку силами строительной организации, а вопрос о дальнейших строительных мероприятиях должен решаться по согласованию с заказчиком и проектной организацией.
Конкретный объем инженерно-подготовительных работ уточняется во время инженерных изысканий на объекте.
2 Меры безопасности
Все работы следует производить в точном соответствии со СНиП 12-03-2001, 12-04-2002 «Безопасность труда в строительстве», СНиП 3.02.01-87 «Земляные сооружения. Основания и фундаменты», СНиП 2.02.03-85 «Свайные фундаменты», СНиП 3.06.03-85 «Автомобильные дороги», а также другими нормативными документами, принятыми в соответствующих субъектах федерации.
При выполнении работ, связанных с бурением скважин для установки опор ограждения, в местах пересечения трассы периметра с подземными коммуникациями объекта необходимо в установленном порядке получить разрешение на проведение земляных работ.
- монтажным и пуско-наладочным работам допускаются лица, прошедшие предварительную подготовку и инструктаж по технике безопасности при выполнении работ на высоте.
При выполнении работ, на высоте более 1,5м, необходимо пользоваться подмостками, лесами или стремянками. Состояние их должно проверяться перед началом работы.
Настилы лесов должны быть ограничены перилами высотой не менее 1м.
При производстве работ ЗАПРЕЩАЕТСЯ:
— ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ ОПОРЫ ДЛЯ ЛЕСТНИЦЫ ЭЛЕМЕНТЫ ОГРАЖДЕНИЯ – СТОЛБ ИЛИ ПАНЕЛЬ ИЗДЕЛИЯ;
— РАБОТАТЬ ПОД ЛЕСТНИЦЕЙ ИЛИ ПОДМОСТЬЯМИ;
— ПРИСТУПАТЬ К РАБОТЕ ИЛИ ПРОДОЛЖАТЬ ЕЕ ПРИ ЛЮБЫХ ПРИЗНАКАХ НЕДОМОГАНИЯ.
— ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ЛЮБЫЕ РАБОТЫ ВО ВРЕМЯ ГРОЗЫ ИЛИ ПРИ ЕЕ ПРИБЛИЖЕНИИ!
— ПОЛЬЗОВАТЬСЯ НЕИСПРАВНЫМИ ИНСТРУМЕНТАМИ И ПРИСПОСОБЛЕНИЯМИ.
Установка должна производиться квалифицированным персоналом в соответствии с действующими нормами безопасности.
Монтаж изделия должен проводиться бригадой, не менее чем из двух человек.
Минимальный состав бригады– 2 человека. (слесарь-монтажник 2 разряда)
4
3 Инструмент и расходные материалы, применяемые при установке
Убедитесь, что применяемые инструменты и материалы, полностью исправны и соответствуют действующим нормам безопасности, cтандартам и инструкциям. На рисунке ниже приведен минимальный набор инструментов и материалов, требующихся монтажнику.
- таблице 1 указан набор инструмента, рекомендуемый для монтажа изделия.
Таблица 1 – Рекомендуемый набор инструмента
| Обозначение | |||||
| Наименование и тип | ГОСТ, | Кол. | Примечание | ||
| ОСТ, ТУ | |||||
| Шуруповерт с набором головок | 2 | шт | Сборка ограждения | ||
| Ключ 7811-0004 С1 Кд21.хр | ГОСТ 2839-80 | 1 | шт. | 10х12мм | |
| Пассатижи 7814-0161 1 И.Х9.6 | ГОСТ 17438-72 | 2 | шт. | ||
| Рулетка РТ на 30м любого типа | 1 | шт. | Для разметки трассы | ||
| Уровень строительный УС4-2 | ГОСТ 9416-83 | 1 | шт. | 2м | |
| Шнур х/б 199, кручённый 1 сорт | 100м | Для разметки трассы | |||
| Лопата У1-210-1200 | ГОСТ 19596-87 | 2 | шт. | Для земляных работ | |
| Лом любого типа | 1 | шт. | Для земляных работ | ||
| Стремянка 5-ти ступечатая | 2 | шт. | Работы на высоте | ||
| Ножницы по металлу | 1 | шт. | Для обрезки | ||
| Мотобур земляной | 1 | шт. | Для бурения скважин | ||
| диаметром 250мм | |||||
| Смазка ЦИАТИМ-221 | ГОСТ 9433-80 | 0,2кг | Для смазки | петель | |
| ворот и калиток | |||||
| Спецодежда и перчатки для работы с | 2 | Для монтажа колючей | |||
| колючей проволокой | компл. проволоки, | СББ и | |||
| ПББ. | |||||
- Набор инструмента может изменяться в зависимости от комплектации конкретного заказа и типа установки. Задача монтажника — выбрать подходящий набор инструменты, достаточный для установки изделия.
Задача монтажника — выбрать подходящий набор инструменты, достаточный для установки изделия.4 Транспортировка и хранение
Транспортировка составных частей изделия от места хранения до места монтажа должна выполняться с соблюдением требований знаков, указанных на заводской упаковке.
Панели и столбы в количестве до 10 штук по требованию заказчика разрешается транспортировать упакованными без поддона.
Составные части изделия транспортируют всеми видами транспорта при условии сохранности упаковки и предохранения изделий от загрязнений и механических повреждений. Запрещается транспортировать изделия совместно с химически активными веществами.
Транспортировка поддонов с панелями и опорами ограждения осуществлять только в горизонтальном положении.
5
Разгрузка составных частей изделия должна производиться с соблюдением мер предосторожности, исключающих падение и удары.
Погрузку и разгрузку поддонов с панелями осуществлять с помощью вилочного погрузчика грузоподъёмностью не менее 3 тонн и длинной вил не менее 2 метров.
При отсутствии вилочного погрузчика — автокраном, ТОЛЬКО с помощью мягких петлевых текстильных (нейлоновых) строп.
Внешнее покрытие столбов и панелей служит для защиты их от коррозии.
- связи с этим необходимо принимать меры по сохранению покрытия столбов и панелей при перевозке к месту монтажа и разгрузке.
Не допускаются сбрасывание изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции
Элементы ограждения до проведения монтажных работ хранят в сухих помещениях или под навесами, защищающих их от осадков (для сохранения товарного вида упаковки и изделия).
5 Подготовка к монтажу ограждения
5.1 Подготовительные работы и проверки
Перед началом работ необходимо убедится в целостности транспортной тары и произвести проверку комплектности поставки изделия согласно упаковочной ведомости.
При несоответствии поставленного изделия упаковочной ведомости, а также в случае ненадлежащего качества изготовления составных частей изделия, следует связаться с представителем предприятия-изготовителя (поставщика).
Место проведения монтажа должно быть подготовлено в соответствии с требованиями проектной документации.
Перед началом работ выполнить подготовку трассы вновь строящегося ограждения с целью обеспечения оптимального монтажа изделия.
По периметру объекта необходимо обеспечить подъездные пути автомобильному транспорту для подвоза составных частей изделия
Перед монтажом ограждения следует отметить все точки поворотов трассы периметра в горизонтальной и вертикальной плоскости, места расположения ворот и калиток, выполнить профилирование и разметку трассы периметра, а также провести подготовительные земляные работы.
Профилирование заключается в выравнивании грунта вдоль трассы периметра и удалении на расстояние 2м от её оси деревьев, кустарников, подлеска и пней. Вдоль будущего ограждения необходимо срезать бугры и засыпать ямы. Высота неровностей вдоль трассы периметра между соседними столбами должна быть не более 50мм. (Промежуток между низом панели и грунтом).
6
Разметку трассы периметра следует начинать с установки базовых вешек
- местах установки столбов распашных или откатных ворот и у стен примыкающих зданий.
Примечание:
При наличии в составе ограждения ворот, разметку мест для установки опор ограждения следует выполнять, начиная от них, при этом лицевые стороны столбов ограждения должны находиться в одной плоскости с лицевыми сторонами столбов ворот (для крепления – «Скоба») или соосно (для крепления «Хомут».
5.2 Разметка периметра для установки столбов
Произвести разметку периметра для установки столбов ограждения с равномерным шагом (зависит от типа панелей в заказе, способа крепления панелей на столбах), а также места под калитки на горизонтальных участках трассы.
Расстояние между центрами столбов ограждения указаны в таблице №2 Таблица №2 – Расстояния между центрами столбов ограждения
| Ширина | Расстояние между центрами столбов, мм* | ||||
| Столб 60 | Столб 80 | ||||
| панели, мм | |||||
| Хомут | Скоба | Хомут | Скоба | ||
| 2400 | 2490 | 2425 | 2510 | 2445 | |
| 2500 | 2590 | 2525 | 2610 | 2545 | |
| 3000 | 3090 | 3025 | 3110 | 3025 | |
| 3090 | 3180 | 3115 | 3200 | 3135 | |
*Допуск расстояния между центрами столбов не должен превышать ± 5 мм.
Натянуть шнур на высоте предполагаемой верхней границы ограждения по базовым вешкам.
- Монтаж ограждения
Следующие разделы являются пошаговым руководством по монтажу для различных типов комплектации ограждения. Поскольку место установки изделия и его комплектность различны, задача установщика определить способы монтажа для конкретной спецификации изделия и выбрать самое подходящее решение.
Монтаж ограждений следует выполнять в строгом соответствии с требованиями проектной документации и требованиями настоящей инструкции. Монтаж изделия необходимо начинать либо от ворот, либо от угла поворота трассы заграждения
7
6.1 Монтаж столбов
6.1.1 Монтаж заглушки
Во избежание попадания внутрь столбов осадков, верхний торец столбов перед установкой закрыть заглушкой в соответствии с п.6.3.1 настоящей инструкции.
6.1.2 Бетонирование столбов
Произвести разбивку трассы для определения мест установки столбов в соответствии с проектом.
Произвести бурение скважин под столбы ограждения диаметром 250мм на глубину промерзания грунта (см. Приложение А).
После этого произвести установку в скважины проволочного арматурного каркаса. (смотри рисунок 1.) Подъем и опускание каркаса в скважину должно исключать появление его деформаций. Каркас опускают при условии, обеспечивающем его свободное прохождение в скважину. Диаметр арматурного каркаса должен быть на 70 — 100 мм меньше внутреннего диаметра скважины.
Рисунок 1. Установка арматурного каркаса в скважину.
Столб зафиксировать (по технологии монтажной организации) выдерживая размер по высоте и вертикали, забетонировать подготовленным бетонным раствором. Для бетонирования необходимо использовать бетонную смесь классом по прочности на сжатие не ниже В15.
Укладку бетонной смеси в скважину следует производить на всю глубину скважины без перерывов (в один этап) с послойным тромбованием или вибрированием через промежутки от 200 до 300 мм.
При попадании бетона на столб, необходимо тщательно очистить поверхность столба от всех следов.
Повторить операцию для других столбов.
ЗАПРЕЩАЕТСЯ проводить работы на столбе ограждения пока набор прочности бетона не достигнет 80 % от расчётного.
Монтаж столбов производить в соответствии с рисунком № 2
8
Рисунок 2. Монтаж опоры под бетонирование
Для столбов высотой до 2700 мм., рекомендуемое заглубление бетон составляет 500 мм; более 2700 мм — 1000 мм.
Столб при монтаже располагается строго по центру скважины; соприкосновение столба с грунтом, армирующей или закладной конструкцией недопустимо.
6.1.2 Монтаж столбов с фланцем на бетонированное основание
Рисунок 3. Монтаж опоры на бетонное основание *Размер фланца зависит от сечения столба.
Процесс монтажа аналогичен указанному в п. 6.1.1, только в опалубку без установки в нее столба, залить бетон, предварительно заложив в нее 4 штыря арматуры класса AIII диаметром 12 мм с резьбовой частью M10 длиной
9
480 мм (расположение стержней показано на рисунке 3 и соответствует расположению отверстий на фланце столба).
- случае, когда фундамент уже существует до монтажа ограждения, производится разметка и сверление отверстий буром диаметром 20 мм в фундаменте непосредственно по фланцу. Далее крепление столба с фланцем осуществляется с помощью анкерного болта с гайкой М10х100 мм.
6.1.3 Монтаж опоры на винтовую сваю.
Рисунок 4. Монтаж опоры треугольным фланцем на винтовую сваю.
Монтаж столбов ограждения начинается с завинчивания винтовых свай по размеченным точкам установки столбов. Для завинчивания сваи требуется как минимум 2 человека. Свая завинчивается с помощью ручного или электромеханического завинчивающего ключа либо с помощью специальной техники. Установка сваи осуществляется строго вертикально при помощи специальных подручных средств или машин. Для удобства монтажа в грунте делается выемка. Винтовая свая погружается с таким расчётом что бы фланец опоры после монтажа был на одном уровне с грунтом.
После чего на фланец винтовой сваи с помощью комплекта крепежа устанавливается столб с фланцем.
Столб выравнивается по уровню с помощью фланцевой винтовой системы выравнивания и крепежа (см. рисунок 4). По окончании монтажных работ выемка засыпается крупнозернистым песком или щебнем с фракцией 3 -10мм.
6.1.4 Монтаж столба ограждения на забивную сваю
При данном способе монтажа осуществляется бурение скважин небольшого диаметра (меньше диаметра сваи) в каждую из них устанавливается забивная свая, выравнивается по уровню и забивается с помощью специальной техники.
10
После чего на фланец сваи с помощью комплекта крепежа устанавливается столб с треугольным фланцем. Столб выравнивается по уровню с помощью фланцевой винтовой системы выравнивания и крепежа (см. рисунок 4).
6.2.1 Крепление панели к столбам скобами
Панель основного ограждения необходимо монтировать в направлении гибами от столба.
Установить сварную панель выступающими прутьями вверх вровень с вершиной столба и зафиксировать ее скобами на столбе ограждения с помощью элементов крепления.
Для этого в выделенной монтажной зоне «А» найдите резьбовое отверстие, где скоба совпадает с перекрестием прутков панели.
Рисунок 5. Крепление панели скобами.
Аналогично установить последующие панели.
Закрепить винтами остальные скобы. Кол-во скоб зависит от высоты ограждения и равно кол-ву отверстий в столбе.
По завершении монтажных работ, ОБЯЗАТЕЛЬНО рассверлить внутренние шестигранные отверстия на винтах крепления скобы.
6.2.2 Крепление панели к столбам хомутами
11
Крепление хомутами производится в следующей последовательности: Установить сварную панель выступающими прутьями вверх вровень с вершиной столба. Установить первый хомут под верхним гибом, последний хомут установить над нижним гибом. Остальные хомуты равномерно распределить по столбу под горизонтальным прутком
ограждения.
Рисунок 6. Крепление панели хомутами
Таблица 3.
Кол-во хомутов в зависимости от высоты ограждения
| Высота | Высота панели, мм | Кол-во хомутов |
| ограждения, мм | ||
| 700 | 630 | 2 |
| 900 | 830 | 2 |
| 1 100 | 1 030 | 2 |
| 1 300 | 1 230 | 3 |
| 1 500 | 1 430 | 3 |
| 1 600 | 1 530 | 3 |
| 1 800 | 1 730 | 4 |
| 2 000 | 1 930 | 4 |
| 2 100 | 2 030 | 4 |
| 2 300 | 2 230 | 4 |
| 2 400 | 2 330 | 4 |
| 2 500 | 2 430 | 4 |
| 2 700 | 2 630 | 5 |
| 2 800 | 2 730 | 5 |
| 2 900 | 2 830 | 5 |
| 3 000 | 2 930 | 5 |
12
6.
3 Монтаж дополнительных принадлежностей на столбы
6.3.1 Монтаж заглушки
Во избежание попадания внутрь столбов осадков, в верхний торец столбов установить заглушки (см. рисунок 7).
Рисунок 7. Монтаж Заглушки столба 6.3.2 Монтаж L-образной насадки
Установить на столб скобы, входящие в комплект насадки. На скобы установить насадку, совместить отверстия на столбе, скобах и насадке. Вставить в отверстие болт М8. Закрепить насадку на столбе с помощью гайки М8 с шайбой 8.
Рисунок 8. Монтаж L-образной насадки
6.3.3 Монтаж V-образной насадки
13
Установить на столб скобы, входящие в комплект насадки. На скобы установить насадку. Вторую часть насадки установить с другой стороны столба. Совместить отверстия на столбе, скобах и насадках. Вставить в отверстие болт М8. Закрепить насадку на столбе с помощью гайки М8 с шайбой 8.
Рисунок 9. Монтаж V-образной насадки
6.3.4 Монтаж верхнего дополнительного ограждения
6.3.4.1 Монтаж проволоки на насадках
Проволока для крепления барьеров безопасности устанавливается на L-, V- образные насадки в специальные прорези и фиксируется с помощью комплекта крепления (скобы, болта и гаек).
Вариант крепления проволоки показан на рисунке 10
6.3.4.2 Монтаж плоского барьера безопасности
Монтаж плоского барьера безопасности (ПББ) производится сверху ограждения на I, L и V- образных насадках. ПББ укладывается на
14
закреплённой на насадки проволоке (п.6.3.4.1). ПББ приводится в эксплуатационное положение (растягивается до требуемой длины согласно маркировки на бухте от завода-изготовителя) и фиксируется между насадками
- помощью стальной проволоки методом «скрутки». Таким же способом кольца ПББ фиксируются на натянутой между насадками проволоке. Шаг скрутки на проволоке равен 500—700мм.
Шаг скрутки на проволоке равен 500—700мм.Устанавливая следующую бухту, последний виток уже смонтированной спирали соединяется с первым витком новой бухты, соединение осуществляется вязальной проволокой в нескольких местах (см. рисунок 11).
6.3.4.3 Монтаж спирального барьера безопасности
Монтаж спирального барьера безопасности (СББ) производится сверху ограждения на V-образных насадках. СББ укладывается на установленной на насадки проволоке (п.6.3.4.1). СББ приводится в эксплуатационное положение (растягивается до требуемой длины согласно маркировки на бухте от завода-изготовителя) и фиксируется между насадками с помощью вязальной проволоки методом «скрутки». Таким же способом кольца СББ фиксируются на натянутой между насадками проволоке. Шаг скрутки на проволоке равен 500—700мм.
Устанавливая следующую бухту, последний виток уже смонтированной спирали соединяется с первым витком новой бухты, соединение осуществляется вязальной проволокой в нескольких местах, диаметр соединительной проволоки 2мм (см.
рисунок 12).
15
6.3.4.4 Монтаж панельного барьера безопасности
Крепление панельного барьера безопасности осуществляется с помощью комплекта крепежа «Хомут». Принцип крепления показан на рисунке 13.
6.3.5 Монтаж кабельканала на столб
Кронштейны и полки для кабельканала предназначены для установки на ограждении Fensys, где основным элементом крепления панели к столбу является скоба или хомут.
Кронштейны изготавливаются в исполнениях на 1, 2, 3 и более полок полки. Полки имеют перфорированные отверстия для крепления короба кабельканала. Ширина полки 150 мм.
Кронштейн с креплением «скоба» установить с внутренней стороны ограждения. Совместить отверстия на столбе, скобе и кронштейне . Вставить в отверстие болт М8. Закрепить все на столбе с помощью гайки М8 с шайбой 8. Кронштейн с креплением «хомут» установить в средней части столба с внутренней стороны ограждения.
Закрепить панели и кронштейн согласно рисунка 14.
16
Рисунок 14. Крепление кабельканала на ограждение
6.3.6 Монтаж универсальных кронштейнов
Кронштейны предназначены для крепления на ограждении элементов освещения, охранной сигнализации и систем видеонаблюдения. Кронштейн вставляется в столб вместо заглушки. Совместить отверстия на столбе и кронштейне. Вставить в отверстие болт М8. Закрепить кронштейн в столбе с помощью гайки М8 с шайбой 8.

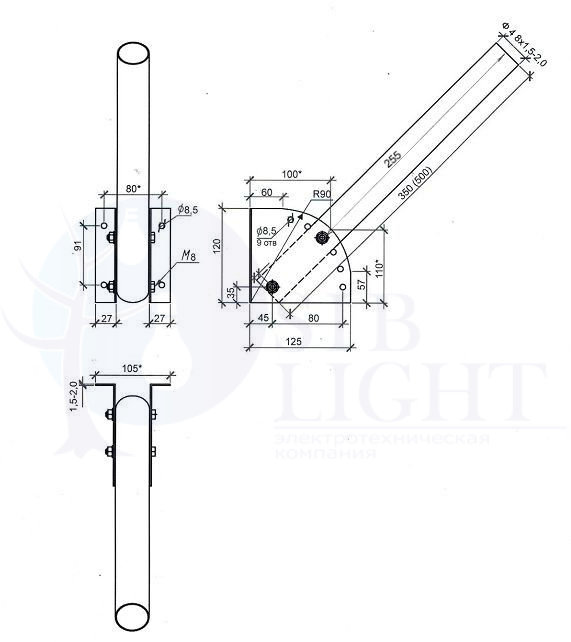

Рисунок № 15 Крепление кронштейнов на столб ограждения
17
6.4 Особенности монтажа элементов ограждения при поворотах периметра ограждения
- местах поворотов трассы периметра ограждения, для крепления плоского и спирального барьера безопасности, а также решетчатых козырьков на опоры ограждения используют специальные угловые скобы для крепления L – образной насадки. Варианты установок насадок на столбы приведены на рисунке 14. Процесс установки угловой насадки аналогичен монтажу обычных насадок на столбе.
Варианты установок насадок на столбы приведены на рисунке 14. Процесс установки угловой насадки аналогичен монтажу обычных насадок на столбе.Рисунок 16 – Монтаж насадки на поворотах периметра 6.5 Особенности монтажа ограждения при перепаде высот
При установке ограждения на склонах до 5 градусов, что соответствует перепаду высот около 220мм на каждые 2,5м длины трассы периметра применяются стандартные панели. Панели, по необходимости заглубляются в грунт
Рисунок 17. Монтаж ограждения при уклоне до 5 градусов
При уклоне поверхности на склоне свыше 5 градусов (10º, 15º, 20º и т.д.) рекомендуется использовать специальные панели.
18
После закрепления панелей на опорах излишний участок панели откусывается специализированным инструментом по прямой линии
ЗАПРЕЩАЕТСЯ излишки панели отпиливать любым абразивным и пилящим инструментом.
Рисунок 18. Монтаж ограждения на склоне с уклоном свыше 5 градусов.
- Пуско-наладка и испытания. Приёмка в эксплуатацию периметра ограждения.
Произвести внешний осмотр изделия. При внешнем осмотре убедиться в надёжности крепления панелей к столбам, в отсутствии мест со слабыми соединениями козырьков решёток между собой, а также в отсутствии внешних механических повреждений.
Проверить правильность навески створок ворот. Монтаж входных групп (калитки, распашные и откатные ворота) производить согласно инструкций на эти изделия Створки ворот должны открываться и закрываться плавно, без заеданий и скрипа, надёжно фиксироваться запорами. При необходимости, с помощью регулировочных элементов отрегулировать положение створок, смазать петли и запорное устройство.
19
Приложение А – Карта глубин промерзания грунта на территории России
20
Приложение B – Карта ветровых нагрузок на территории России
21
Приложение С – Виды грунтов при установке ограждения и рекомендации по выбору типа крепления столбов
Ниже описаны несколько основных видов грунтов.
Особое внимание уделено их поведению в зимнее время — свойству вспучиваться, с последующим разрушением забора.
Скалистые. Скалистые грунты — наиболее надёжные для забора. Они прочны, не проседают под весом забора, не размываются и не вспучиваются. Фундамент можно возводить непосредственно на поверхности такого грунта, без какого-либо вскрытия или заглубления.
Хрящеватые. Этот вид грунта содержит прожилины гравия, обломков камней. Не сжимается и не размывается. Рекомендуется закладка фундамента с заглублением не менее полуметра.
Песчаные. Песчаные грунты имеют свойство сильно уплотняться под воздействием веса забора — проседать. Эти грунты не задерживают воду и промерзают незначительно. Рекомендуется закладка фундамента забора на глубине от 40 до 70 см.
Суглинистые. Суглинки — это грунты, занимающие промежуточное положение между песчаными и глинистыми грунтами. Они содержат от 3 до 30% включений глины. При содержании глины от 10 до 30% грунт относят к суглинкам, а при более низком содержании грунт имеет название — супесь.
Глинистые. Глинистые грунты могут сжиматься, размываться и при замерзании вспучиваются. Это самый неприятный грунт для возведения фундамента забора, который в этом случае должен быть заложен на всю глубину промерзания.
Уровень грунтовых вод
Уровень подземных грунтовых вод оказывает существенное влияние на поведение многих грунтов. Идеально, когда глубина промерзания меньше глубины грунтовых вод. В случае, когда глубина промерзания больше глубины грунтовых вод, по мере усиления морозов будет увеличиваться и глубина промерзания грунта. Когда глубина промерзания достигнет уровня подземных грунтовых вод, начнётся их превращение в лёд, а вместе с этим и вспучивание, “вздутие” грунта с последующим разрушением фундамента ограждающей конструкции.
22
Силы, действующие на фундамент ограждения
Летом. На фундамент действуют всего две уравновешенные силы: вес ограждения на фундамент «В» и сила сопротивления грунта «А».
Зимой.
Вода, расширяясь в почве, создает значительные силы, сжимающие фундамент забора. По мере промерзания грунта воздействие этих сил увеличивается. Меняется схема сил, воздействующих на фундамент забора. Растущее выталкивающее усилие сопротивление грунта стремится вытолкнуть фундамент забора.
Весной. Величина подъема фундамента забора и осадка фундамента после оттаивания грунта не одинаковы для всех участков фундамента забора. Это и есть причины деформации фундамента ограждения, приводящие к неприятным последствиям, вплоть до разрушения
фундамента и самого забора. Решение. На следующем рисунке — вариант исполнения более заглубленного фундамента забора, подошва которого находится ниже уровня промерзания грунта. При таком решении подошва фундамента не испытывает давления мерзлого грунта снизу, т.е. снижено воздействия силы «А». При этом условии нет сил вспучивания, соответственно нет и зимнего подъема фундамента с разрушением забора.
23
Бетонное основание для временных ограждений.
Смотреть фотографии по данному разделу.Скачать прайс лист по данному разделу.Скачать презантацию по данной продукции.
Бетонное основание предназначено для установки временных ограждений, а также в качестве постоянного фундамента с заглублением на 10-30 см для заборов в местах, где запрещено стандартное заглубление из-за близкого расположение каких-либо подземных сетей. Также возможен монтаж ограждения в зимнее время, т.к. нет земляных и бетонных работ. Тумбы производятся из высококачественного бетона класс В22,5 (марка М300), арматура 6-8 мм методом вибролитья.
Вес фундамента 55 кг позволяют устанавливать ограждения из любых легких материалов — продуваемых высотой до 2,0 м и глухих высотой до 1м. Изделие предназначено для монтажа ограждений со столбами с сечением 60*40 и 60*60 мм. Столб вставляется в соответствующее отверстие в бетонном основании и при необходимости дополнительно крепится деревянными щепками или цементным раствором.
Это наиболее дешевый и быстрый способ утановить временный забор из металлических панелей гардис, рулонной сетки на строительной площадке или в любом другом месте, где необходимо ограничить доступ.
От бетонных оснований для временных заборов других производителей наша разработка отличается повышенной основательностью (больший вес и площадь), оригинальной системой крепежа — столбы с фланцем крепятся к тумбе четырьмя вмонтированными шпильками 10 мм с гайками. Такое крепление позволяет надежно закрепить столб к основанию, в от других предложений, когда столбы просто вставляются в отверстие в бетонном основании и легко могут быть несанкционированно выдернуты. Болты с гайками позволяют регулировать столбы по вертикали в довольно широких пределах, особенно это актуально при монтаже временного забора на твердое и наклонное основание, когда выровнять тумбу на грунте нет возможности или проблематично. Наши бетонные основания возможно использовать как со стандартными столбами с фланцем и панелями Гардис, так и со столбами производства ООО «СЗК» и различными рулонными сетками, электросварными заборами, заборами из металлического штакетника.
Бетонное основание вес 76 кг оснащено 4 шпильками М12 (гайки и шайбы в комплекте по 4 шт) для столба с фланцем. Материал бетон класс В22,5 (марка М300), армирование не предусмотрено. Это исполнение разработано специально для продуваемых ограждений высотой 2,0 – 2,5 м оснащенных спиральным барьером безопасности, типа «Егоза», а также для глухих ограждений высотой до 1,7 м (есть ограничения по монтажу в местах с высокой ветровой нагрузкой). В отличии от бетонных оснований других серий эти фундаменты тяжелее, снабжены усиленными болтами М12, имеют больший линейный размер – 700 мм, что делает их гораздо более устойчивыми, надежными фундаментами. Если при монтаже бетонное основание на вкапывается, то внушительный просвет 150 мм можно убрать, сделав вырез в материале секции и опустив ограждение ниже верха фундамента.
Наше предприятие изготавливает бетонные основания на собственном производстве в г. Новосибирск, что позволяет обеспечить приемлемую цену и производительность.
Мы поддерживаем внушительный складской запас каждого варианта исполнения наших бетонных фундаментов. Переложенные деревянными брусками и связанные стреп-лентой тумбы складируются и транспортируются на стандартных европоддонах по 20 шт стандартных тумб и по 16 шт усиленных. Для особо требовательных клиентов мы имеем возможность окрасить тумбы эмалью в цвета по каталогу RAL (стандартно они имеют серый цвет бетона).
Возможен монтаж ворот и калиток на бетонные фундаменты с болтами под столб с фланцем:
Смотреть фотографии по данному разделу.
Крепление столбов лестниц
Крепление столбов деревянных лестниц (заходных, угловых и промежуточных)
Тот, кто хоть раз занимался монтажом лестницы, прекрасно знает, сколько хлопот может доставить вопрос крепления столбов к полу. Мастера, занимающиеся монтажом лестниц, по-разному выходят из положения.
Кто-то внутри столба делает сквозное отверстие и через него пропускает крепёжную шпильку, кто-то монтирует столбы на самодельный крепёж, а кто-то приспосабливает сантехнические шурупы-шпильки, предназначенные для крепления унитазов.
Крепление столбов деревянных лестниц – непростая задача
Сегодня компания Zipbolt предлагает новые идеи, которые не только облегчают работу столяра, но и позволяют создавать вещи, которые радуют глаз, иногда удивляют, а порой и восхищают, а самое главное – дают возможность больше зарабатывать.
Zipbolt 14.100 — крепеж для столбов деревянных лестниц
Шуруп — шпилька Zipbolt 14.100 имеет редуктор, в котором при помощи конической передачи вращение из одной плоскости передаётся в другую. Кроме того, благодаря мощному калёному металлическому стержню 280х14 мм и усиленному редуктору столб лестницы или ограждения будет надёжно закреплён! Выгода от использования шурупа-шпильки Zipbolt 14.100 вместо самодельных крепежей очевидна, достаточно посмотреть на рисунок.
Крепеж для столбов деревянных лестниц — шуруп-шпилька Zipbolt 14.100
Для работы потребуется минимальный набор инструментов: дрель, свёрла, гаечный и шестигранный ключи! Шуруп — шпилька Zipbolt 14.100 позволяет значительно облегчить процесс крепления столбов лестниц.
Крепление столбов лестниц с Zipbolt 14.100
Для работы Вам понадобится столярная шуруп-шпилька Zipbolt 14.100, дрель, свёрла и ключи: шестигранный 6 мм и рожковый 10 мм.
Согласно технической документации разметьте и сделайте технологические отверстия в столбе и в основании.
Затем закрутите шуруп-шпильку в основание, воспользовавшись рожковым ключом на 10. Если основание бетонное, то допускается применение химических анкеров.
Установите столб лестницы на шуруп-шпильку и вставьте редуктор.
Метка на редукторе должна совпадать с осью шурупа-шпильки и смотреть вниз.
Притяните столб лестницы к основанию шестигранным ключом 6 мм.
Изготовьте заглушку из дерева и закройте технологическое отверстие с редуктором. В данном случае необходимо следить за цветом и направлением волокон древесины на столбе и заглушке, чтобы заглушку не было видно.
Так маленькие столярные хитрости от Zipbolt помогают сделать большую работу.
Вы удивитесь, как легко и быстро можно крепить столбы деревянных лестниц!
Теперь можно показывать работу заказчику, пусть любуется!
Как прикрепить столб к бетону | Мои планы на открытом воздухе
Этот проект по деревообработке посвящен тому, как прикрепить стойку к бетонной плите . Если вы хотите построить перголу, перила или даже настил, в большинстве случаев вам нужно больше узнать о креплении стойки к бетону. В большинстве случаев это простой процесс, но вам нужно следовать правильным инструкциям и читать местные строительные нормы и правила. Инвестируйте в регулируемые анкеры для столбов, так как они окупятся в долгосрочной перспективе.
Прежде чем приступить к фактическому строительству вашего проекта, мы рекомендуем вам выбрать правильный дизайн и соответствующие планы для ваших нужд. Кроме того, инвестируйте в качественные материалы, такие как кедр, сосна или красное дерево, поскольку обычная обработанная под давлением древесина может выглядеть слишком скучно, хотя это самый доступный выбор. Выберите наиболее подходящий дизайн забора для ваших нужд, убедившись, что он соответствует стилю вашей собственности.
Проекты, сделанные из этих планов
Как закрепить столб к бетону
Установка стойки на место
Первый способ крепления стойки к бетонной плите — использование регулируемого анкера.Если вы хотите закрепить анкер к бетонному основанию, вам необходимо зафиксировать вертикальный компонент крепления на месте, прежде чем прикреплять анкер.
Убедитесь, что вы правильно выровняли анкеры, прежде чем закреплять их в бетоне, чтобы получить профессиональный результат.
Оставьте бетон сохнуть на несколько дней, чтобы создать прочную связь.
Сантехнический пост
Следующим этапом наружного проекта является установка деревянного столба в анкер. Как вы можете легко заметить в проекте, мы рекомендуем вам временно закрепить столб скобками.
Используйте спиртовой уровень, чтобы отвесить столб, прежде чем прикреплять скобы 2×4. После этого вставьте шурупы и гвозди в столб через анкеры. Очень важно убедиться, что столб находится вертикально при вставке винтов.
Крепление анкера к бетону
В качестве альтернативы вы можете прикрепить анкер Симпсона непосредственно к бетонной плите. Как вы можете заметить на схеме, вам необходимо точно выровнять анкеры и зафиксировать их на плите с помощью соответствующих болтов.
Крепление стойки к бетонной плите
После установки анкеров в бетонные плиты мы рекомендуем установить на место деревянные стойки. Используйте веревку, чтобы выровнять стойки с большой осторожностью, и отвесьте стойки с помощью спиртового уровня.
Просверлите направляющие отверстия в стойках и вставьте анкерные болты с обеих сторон анкера. Кроме того, вставьте в стойку гвозди, чтобы усилить жесткость соединений.
Фиксация стоек на месте
И последнее, но не менее важное: вы должны позаботиться о последних штрихах.Поэтому заполните отверстия и трещины шпаклевкой по дереву и дайте ей высохнуть в течение нескольких часов, прежде чем отшлифовать поверхность наждачной бумагой с зернистостью 120.
Совет: Защитите деревянные детали от гниения, нанеся несколько слоев краски. Перед нанесением краски убедитесь, что цвет соответствует стилю вашей собственности.
Этот проект по деревообработке касался того, как прикрепить столб к бетону . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.
Как прикрепить столб 8×8 к бетону | Главная Руководства
При строительстве террасы, веранды или беседки необходимо подумать о фундаменте и его креплении к земле.
Гниль — это проблема деревянного строительства, поэтому следите за тем, чтобы деревянные элементы не соприкасались с землей. Это кажется дихотомией, но вы можете прикрепить столбы к земле, чтобы защитить их.
Выбор столбов
В идеале деревянные столбы не должны соприкасаться с землей, поэтому они не будут находиться длительное время в воде или влажной земле.Даже при самых лучших усилиях по проектированию и установке высока вероятность того, что столб намокнет только потому, что он находится снаружи. Обработанная под давлением деревянная или кедровая стойка намного лучше выдерживает воздействие погодных условий. Если вы выбираете древесину, обработанную давлением, купите ее новой и сообщите персоналу магазина, что она предназначена для жилых помещений и что вы не хотите, чтобы древесина была обработана мышьяком или хроматом.
Установка в новые бетонные основания
Использование нового бетонного основания является предпочтительным материалом для анкеровки основания стойки.
Бетон может быть на высоте от 4 до 6 дюймов над землей, чтобы сохранить достаточное расстояние между столбом и землей. Фундамент также является лучшим анкером для сейсмостойкого проектирования, если это вызывает беспокойство. Если вы не хотите, чтобы бетон выставлялся напоказ и выглядел эстетично, его можно покрыть каменной или кирпичной облицовкой.
Металлические соединители Eposed
Наиболее распространенным методом крепления стойки к бетонному основанию является использование монолитного металлического соединителя, например, с основанием стойки Simpson Strong-Tie, Bison Built или USP Structural Connectors.У них есть множество стилей, которые можно просверлить и прикрепить эпоксидной смолой к бетону или установить на место во время заливки бетона. Базовые заглушки базового типа имеют открытый металл с двух или четырех сторон стойки, которые скреплены болтами. Если вы используете продукт, обработанный давлением, используйте соединители из нержавеющей стали или горячеоцинкованные металлические соединители, иначе металл может подвергнуться коррозии.
Ножевые пластины Применение
Если вы предпочитаете не видеть края металлического основания на сторонах стоек, рассмотрите возможность использования ножевых пластин.Плита сначала заливается в бетон. Верхняя часть ножевой пластины представляет собой одну простую пластину, которая торчит прямо из бетона. Прорези делаются в нижней части стойки, затем надеваются на ножевую пластину. Через стойку просверливаются два или четыре сквозных болта, чтобы прикрепить ее к пластине внутри. Используйте темные болты для более эстетичного вида. Использование ножевой пластины работает только для больших столбов, например, восемь на восемь или больше.
Анкеровка стойки на бетоне
Q : Как прикрепить деревянный столб к старым бетонным ступеням крыльца?
A : Дон Бойвин, подрядчик и мастер из Хайанниса, Массачусетс., отвечает : Существует множество вариантов крепления столба к существующему бетону, но хитрость при выборе правильного анкера заключается в оценке состояния бетона. Если бетон старый и неустойчивый, некоторые анкеры могут быть более эффективными, чем другие. К сожалению, я не знаю хорошего и недорогого способа для ремонтника проверить прочность бетона.
Имейте в виду, что в соответствии с нормами ограждения требуются, когда поверхность для ходьбы находится на высоте 30 дюймов или более над землей, а стойки должны выдерживать боковое давление в 200 фунтов.В таких случаях лучше проконсультироваться с инженером, но даже в этом случае будет сложно оценить целостность бетона без какого-либо метода испытаний.
Недавно мне удалось попробовать несколько разных анкеров при установке некоторых стоек на набор старых бетонных ступеней. Самая высокая пешеходная поверхность этих бетонных ступеней была менее чем на 30 дюймов выше уровня земли, поэтому правила кодекса не применялись.
Я не мог использовать накладные анкеры для стоек (на поверхности проступи ступени), потому что болты располагались бы слишком близко к краю бетона, и ширина ступеней была бы уменьшена.
Вместо этого я использовал анкеры, чтобы прикрепить обработанные стойки 4×4 непосредственно к сторонам ступеней, где было больше бетона, в который можно было врезаться.
Первыми анкерами, которые я попробовал, были здоровенные клиновидные анкеры размером 1/2 дюйма на 6 дюймов — по два на каждую стойку. Клиновые анкеры вставляются в просверленные отверстия, и затягивание гайки на одном конце анкера заставляет втулку на другом конце расширяться по бокам отверстия, фиксируя болт и стойку на месте.
Я всегда стараюсь держать крепеж на безопасном расстоянии от носовой части ступени, которая является самым слабым местом любой ступени, деревянной или бетонной. Простой способ найти и просверлить отверстия для анкеров — это прикрепить короткий кусок 2×4 сбоку от стойки 4×4, чтобы временно удерживать ее на нужной высоте. Отметив на столбе, где я хочу болты, я просверливаю отверстия в столбах.
Затем я устанавливаю столб на место, удерживая его отвесно, и пропускаю сверло по камню через отверстия в столбе, чтобы отметить места анкеровки в бетоне.Тогда остается только просверлить отверстия нужного диаметра и глубины в этих местах. Всегда очищайте отверстия от пыли перед установкой анкеров.
Болты залитые эпоксидной смолой в бетон Стойка крепится болтами с эпоксидной смолой и анкерным молотком. В этом случае я обнаружил, что бетон недостаточно прочный, чтобы анкеры затянулись в отверстиях.Мой следующий вариант заключался в том, чтобы закрепить болты эпоксидной смолой, специально предназначенной для бетона. Я вставил эпоксидную смолу в отверстия, засыпал болты смесью и оставил на ночь. Эпоксидная смола образует прочный анкер для болтов, и по большей части это сработало. Но меня все еще не полностью устраивала одна из стоек, поэтому я установил дополнительный анкер с молотком. Удары по центральному штифту анкера приводят к тому, что другой конец анкера расширяется и вклинивается в стенки отверстия. В этом проекте анкер с молотковым приводом решил проблему.
Постройте настил без рытья ям, используя основание стойки настила и анкер для стойки
Палубные блоки и анкеры для стоек в сочетании с опорными плитами могут создать прочную основу для основания настила.
Я построил много колод, и всегда самое сложное — копать ямы. Грязная работа копать землю. Чтобы получить достаточно места для того, чтобы столбы были идеально вертикальными, обычно выкапывают яму шире, чем это строго необходимо для столба.Когда вы добавите необходимость копать ниже линии промерзания, чтобы промерзшая земля не поднимала столб зимой, это может привести к большой дыре в земле.
К сожалению, почти все способы закрепления столба в земле связаны с рытьем. Даже фундаменты, где вы на самом деле не ставите столб в землю, требуют глубокого копания, чтобы залить бетон для пирса или нижнего колонтитула.
Фактически, до недавнего времени не было хорошего способа построить настил без рытья отверстий для его крепления, если только вам не посчастливилось строить на существующей бетонной плите.Тем не менее, всеобщее пренебрежение к копанию не осталось незамеченным, и теперь есть несколько систем фундамента, которые избавляют строителей колод от необходимости копать.
Существует два типа систем фундамента палубы, которые не требуют, чтобы строитель сначала часами копал яму. Самыми старыми из них являются палубные блоки, и это только что сформированные бетонные блоки. Хотя их можно закопать, а иногда и закапывают, на самом деле они предназначены для того, чтобы опираться на землю и избавлять строителя от необходимости копать, хотя сначала может потребоваться некоторое выравнивание земли.Одним из преимуществ сидения на поверхности земли является то, что палубные блоки не подвержены морозному пучению.
Палубные блоки бывают двух разных форм. Один тип имеет углубление в верхней части для стойки размером четыре на четыре, а другой имеет крестообразную выемку, предназначенную для непосредственной поддержки балок без промежуточной стойки. Блоки палубы имеют высоту не более семи дюймов, а это означает, что они действительно предназначены для палуб, расположенных низко над землей. Вариант, предназначенный для поддержки 4 на 4, позволяет вам строить выше, но я бы рекомендовал держать колоду, построенную из блоков палубы, ниже шести футов от земли до поверхности колоды.
Как использовать блоки для настила: Блоки для настила заменяют стойки или служат основанием для столбов. Их следует располагать так же, как стойки палубы, с той оговоркой, что расстояние между ними должно быть немного меньше, около пяти футов или около того под балками. Основная трудность при использовании палубных блоков со стойками заключается в том, что отступ для стоек немного больше, чем сама стойка.
Это обеспечивает высокую степень перемещения до тех пор, пока балки не будут прикреплены к двум стойкам, прочно привязывая их в нужном положении.Это делает сборку из палубных блоков работой двух человек, чтобы убедиться, что все остается в порядке.
Одной из самых заметных особенностей палубных блоков является отсутствие креплений, которыми блоки крепятся к дереву. Вес колоды — это все, что удерживает ее на месте. Но поскольку дека удерживается на месте в основном за счет собственного веса, сильный ветер может ее поднять. По этой причине лучше, если палубы, построенные на блоках, не будут привязаны непосредственно к дому. Несмотря на свои ограничения, террасные блоки были популярным выбором для фундамента террасы только по той причине, что они облегчают строительство террасы близко к земле.Долгое время они были единственным вариантом палубного фундамента, не требующим земляных работ, но появились новые разработки.
Вариант № 2: построить настил без рытья ям с помощью анкерных стоек Анкер для стоек представляет собой скобу, предназначенную для крепления стойки с фланцами под ней.
Вместо копания фланцы вбивают в землю, забивая биту, вставленную в кронштейн, кувалдой или отбойным молотком. Затем стойка вставляется в кронштейн и удерживается на месте с помощью винтов.Анкеры для столбов позволяют легко установить столб забора без цемента или других видов анкеровки. Еще одним огромным преимуществом анкеров для столбов является то, что они могут помочь предотвратить гниение столбов забора, защищая древесину от прямого постоянного контакта с влажной почвой. Сами по себе это подходящие анкеры для забора или легкой конструкции вроде беседки.
Когда их вбивают в опорную плиту и вбивают в землю отбойным молотком, они создают подходящую основу для более тяжелой конструкции, такой как настил, и являются немного более надежными, чем блоки настила.Анкер находится в земле, а не лежит на нем сверху, и если его забить отбойным молотком, сжатая земля под фундаментной плитой поможет удержать их от смещения.
Как использовать анкеры для стоек: Использование анкеров для стоек, таких как палубные блоки, начинается с размещения стоек и соответствующего расстояния между ними.
Расстояние для колоды, поддерживаемой типичными четырьмя на четыре, будет составлять около шести футов от стойки до стойки. Как только расстояние определено, поместите анкер через плиту настила и поместите биту отбойного молотка в скобу анкера.Стойка, предназначенная для поддержки настила, должна быть забита отбойным молотком, чтобы тщательно уплотнить почву под ней. Это основная часть способности фундамента распределять нагрузку, а необходимое уплотнение трудно или невозможно получить с помощью ручных инструментов. Вбейте анкер в землю через пластинчатый фундамент, периодически проверяя уровень, чтобы убедиться, что он остается вертикальным. Продолжайте движение в течение 30 секунд после того, как пластина коснется земли, чтобы уплотнить почву. Поместите стойку в кронштейн, закрепите ее винтами, а затем соберите настил.
Первое и наиболее заметное преимущество использования анкеров для стоек вместо палубных блоков заключается в том, что стойка надежно фиксируется на месте без необходимости использования дополнительных поперечных элементов.
Привязанность к земле вместо того, чтобы опираться на нее, удержит столб на месте во время строительства и значительно облегчит сборку террасы.
В результате вы можете с большей уверенностью строить выше, до восьми футов в высоту от земли до поверхности настила. Однако, как и палубные блоки, палуба с фундаментом из анкерных стоек и оснований должна быть построена как отдельно стоящая палуба без прямого прикрепления к другим конструкциям.Это связано с тем, что они могут страдать от подъемной силы от сильного ветра так же, как и палубные блоки.
Основания для палубных стоек в сочетании с анкерами — отличный выбор для палуб, которые отдельно стоят во дворе. Они закреплены прочнее, чем палубные блоки, и это облегчает создание декоративных настилов вокруг бассейнов или привлекательных смотровых площадок — всего, что вы можете себе представить для своего двора.
OZCO Building Products’ OZ-Deck Foundation System — один из лучших способов построить террасу без рытья ям.
Это горячеоцинкованная плита, которая в сочетании с анкерными опорами OZCO создает прочную основу, поэтому вы можете построить прочную площадку без рытья ям или заливки бетона. Свяжитесь с OZCO, чтобы узнать больше о системе OZ-Deck Foundation System и других достижениях OZCO в строительстве, или найдите ближайшего к вам дилера.
Передовой опыт крепления дерева к бетону
Бетон — не самый простой в работе материал, особенно если вы пытаетесь построить конструкцию (например, дом), в которой используются как бетон, так и изделия из дерева.К счастью, есть много способов перейти от бетонных полов и каркаса стен к деревянным и гипсокартонным. У большинства подрядчиков по каменной кладке есть свои фавориты, когда дело доходит до крепления дерева к бетону, но у новых членов бригады может и не быть. Ниже приводится анализ плюсов и минусов четырех универсальных крепежных элементов, наиболее часто используемых для крепления дерева к бетону. Обрезанный гвоздь
Гвозди Самый простой способ — просто прибить дерево к бетону. Ниже показаны два распространенных варианта гвоздя: обрезанный гвоздь и бетонный гвоздь.
Срезанный ноготь имеет квадратную коническую форму с квадратным кончиком. Эти гвозди вбиваются в доску и бетон под ней, как прибивают деревянную доску к деревянному полу. Эти гвозди дешевы, хорошо держатся (при условии, что они проникают в бетон не менее чем на ¾ дюйма) и их чрезвычайно трудно вытащить. Бетонный гвоздь
Бетонные гвозди имеют форму толстых обычных гвоздей. Вал окружен бороздками для улучшения удерживающей способности, а сталь закалена, чтобы не гнуться при ударе о бетон.Как и нарезанные ногти, они доступны по цене, очень хорошо держатся и их трудно удалить. Оба типа требуют прочного, точного молотка и имеют прочность на сдвиг от 500 до 600 фунтов.
Винты Закаленные шурупы можно вкручивать в бетон, если предварительно просверлить отверстие подходящего размера. Эти винты бывают разных диаметров и длин стержней, а также нескольких конструкций головок, включая крестообразную, шлицевую и шестигранную для тяжелых условий эксплуатации.
Как правило, в комплект этих шурупов входит сверло по каменной кладке, размер которого соответствует диаметру шурупа.Зажимные болты
Чтобы установить их, поместите деревянную часть на место. Просверлите сквозное отверстие в древесине и в бетоне с помощью сверла по каменной кладке. Обычно это гораздо более легкая работа, чем забивание гвоздей вручную. Прочность на сдвиг также намного выше — примерно в два-четыре раза больше, в зависимости от диаметра и длины.
Рычажные болтыИз-за преобладания строительства из бетонных блоков крепежные элементы для полых стен используются во многих работах. Они устанавливаются путем сверления отверстия в блоке до тех пор, пока не будет достигнута пустота внутри блока.Затем два боковых крыла болта сжимаются и вставляются в отверстие. Когда они входят в пустоту блока, крылья снова расправляются и не могут быть вытащены из отверстия.
Эти болты также используются для подвешивания деревянных деталей (вместе со светильниками и карнизами для душевых занавесок) в местах между деревянными элементами каркаса внутри стен.
Болты с рычажным механизмом прочнее гвоздей, их предел прочности на сдвиг составляет от 550 до 1700 фунтов, но они не такие прочные, как шурупы для бетона.
Стальной анкер
Когда крепежные элементы используются для поддержки горизонтальных балок на вертикальных поверхностях, например, ригели, которые поддерживают каркас настила сбоку от бетонной стены, они должны быть прочными.Лучшим вариантом для этой работы является использование стальных анкеров и соответствующих шурупов.
Соответствующий шуруп с запаздываниемЭти крепежные детали имеют предел прочности на сдвиг намного выше, чем у других вариантов — в некоторых случаях до 7000 фунтов. Анкеры устанавливаются в предварительно просверленные в бетоне отверстия, соответствующие размеру используемого стягивающего шурупа. На упаковке анкера указан правильный размер винта.
Поскольку эти анкеры имеют относительно большой диаметр, стандартная дрель VSR с коронкой по бетону не подходит для этой работы. ½-дюймовая ударная дрель — гораздо лучший выбор. Эти инструменты превосходят обычные дрели, потому что они имеют ударную функцию, которая заставляет сверло совершать возвратно-поступательные движения во время вращения. Ударное действие помогает разрушить бетон на пути сверла, что облегчает высверливание лишнего бетона при креплении дерева к бетону.
Спиральная коронка по бетону и 7-дюймовая аккумуляторная дрель
Сверло по бетону и типичная дрель VSR — это все, что требуется для установки гвоздей и шурупов по бетону, а также некоторых рычажных болтов небольшого диаметра.На упаковке крепежа будет указано, какой диаметр биты следует использовать для правильной работы крепежа. Бур большого диаметра по камню и перфоратор ½ дюйма
Отверстия большого диаметра требуются для больших рычажных болтов и почти всех анкеров. Как правило, эти долота имеют твердосплавные наконечники для увеличения срока службы инструмента и приводятся в действие ударной дрелью для тяжелых условий эксплуатации.
Этот инструмент поворачивает биту так же, как и другие дрели. Но у него также есть ударная функция, которая облегчает сверление бетона.
Самый быстрый и простой способ прикрепить большинство деревянных деталей к бетону — использовать пороховой пистолет.Чтобы использовать его, зарядите в ствол специальный орудийный гвоздь и орудийный снаряд калибра .22. Прижмите нос к заготовке, нажмите на спусковой крючок, и корпус вобьет крепеж прямо в бетон. Для установки крепежа не требуется предварительного сверления или сложных измерений и разметки — просто прижмите доску к бетону и выстрелите инструментом.
Ружейный гвоздь, гильзы и пороховой пистолет Этот пистолет стоит больше, чем приличная дрель (на 200 долларов больше), но он облегчает большинство работ.Прежде чем браться за этот инструмент, внимательно прочтите руководство оператора. Это гарантирует, что вы используете правильное количество порошка и застежки нужного размера. Всегда надевайте защитные очки и наушники при использовании порохового пистолета.
С помощью подходящих инструментов и крепежных деталей легко крепить дерево к бетону в домашних строительных проектах.
Есть еще вопросы по вашему проекту?
Как прикрепить бетонное основание столба?
Как прикрепить основания стоек настила к бетонным основаниям
- Держите отвес сверла.Используйте дрель с перфоратором, чтобы установить бетонную втулку анкер в центр бетонного основания .
- Не затягивайте болт слишком сильно. Установите регулируемую опору стойки на втулку анкера и затяните болт , чтобы закрепить крепление .
- При забивании ставьте ногу за стойку .
Нажмите, чтобы увидеть полный ответ.
Точно так же можно спросить, как прикрепить столб к бетону?
Просверлите отверстия в бетоне подходящего диаметра для свинцовых щитов с помощью сверла по каменной кладке ударной дрели.
Вставьте свинцовые экраны в отверстия в бетоне . Используйте болты или винты, чтобы прикрепить металлический кронштейн стойки к бетону . Вставьте деревянную стойку в кронштейн стойки и привинтите или прибейте ее на место.
Кроме того, как установить столбик на бетон? Установка лестничной стойки на бетонный пол
- Найдите и отметьте центральную отметку стойки стойки и нанесите карандашом отметку на бетон в том месте, где будет установлена стойка стойки.
- Просверлите бетон перфоратором, оснащенным 9/16-дюймовым сверлом по камню.
- Держите дрель под углом 90 градусов, чтобы убедиться, что бетонный анкер вставлен прямо.
Точно так же можно спросить, как вы крепите бетон?
Просверлите пилотное отверстие в нужном месте с помощью перфоратора и сверла по каменной кладке на глубину, на которую сможет проникнуть ваш шуруп. Вставьте пластиковый анкер в отверстие. Он должен плотно прилегать, но легко вбиваться молотком.
Если отверстие становится немного большим, используйте больший винт, чтобы прижать пластик к стенкам отверстия.
Как прикрепить дерево к бетону без сверления?
Вот очень простой метод для крепления и дерева к бетону без с использованием всех этих бетонных анкеров. Вам понадобится молоток , дрель , молоток на 20 унций и несколько гвоздей 16d. Вставьте сверло по каменной кладке 1/4 дюйма длиной 4 или 6 дюймов в перфоратор сверло . Просверлите дерево и бетон .
Как прикрепить деревянный каркас к бетону [4 шага]
Возможно, вы добавляете стены к существующей бетонной площадке или, возможно, вы строите новый дом с бетонного фундамента. В любом случае очень важно надежно прикрепить деревянный каркас к бетонному элементу. Таким образом, вы мудро задаетесь вопросом, как лучше всего крепить деревянный каркас к бетону. В этом посте мы собрали исследования и опыт, чтобы подробно ответить на ваш вопрос.
Существует несколько возможных способов крепления деревянного каркаса к бетону. Однако все они требуют выполнения следующих общих шагов.
- Выберите метод
- Выберите застежку
- Макет Обрамление
- Прикрепите каркас к бетону
Прочтите оставшуюся часть этого поста, чтобы узнать подробности о каждом из вышеперечисленных шагов. В общем, мы предоставляем все, что вам нужно знать для крепления деревянного каркаса к бетону как вертикально, так и горизонтально.В заключение ответим на несколько вопросов, связанных с темой этого поста.
Как прикрепить каркасную стену к бетону? Наиболее распространенная ситуация, когда вам необходимо прикрепить деревянный каркас к бетону, связана с предварительно каркасными стенами.
По этой причине мы сосредоточимся на креплении каркасных стен к бетону как на основной части этой статьи. Однако методы, описанные в этом разделе, применимы к креплению любого деревянного каркаса к бетону.
При выборе методов и крепежа, как описано ниже, помните о местных строительных нормах и правилах.Важно соблюдать эти правила, если строительный инспектор приедет проверить вашу работу. Однако гораздо проще встретить код в первый раз, чем быть вынужденным переделывать части вашего проекта.
Выберите метод
Первый шаг — выбрать способ крепления каркаса к бетону. Для более масштабных проектов, возможно, стоит купить специализированные инструменты. Для небольших проектов достаточно использовать более трудоемкие, но более простые стратегии.
Методы включают бетонные гвозди, забитые молотком, шурупы для каменной кладки, вставные анкеры, анкерные болты, анкеры с забивкой молотком, спусковые инструменты и использование стальной гусеницы.Мы рассмотрим каждый из этих методов в следующих подразделах.
Все следующие варианты обычно используются для крепления каркаса к бетону.
Бетонные гвозди
Бетонные гвозди представляют собой закаленные гвозди, которые обычно очень конусообразны. Их можно купить практически в любом магазине товаров для дома. Самым большим недостатком этих гвоздей является то, что они требуют больших усилий для забивания и все же могут погнуться. Будьте осторожны, забивая первый гвоздь в раму, потому что рама будет пытаться отскакивать от места при каждом ударе до того, как гвоздь будет вбит.Некоторые бетонные гвозди не имеют конусности; для них просверлите пилотное отверстие перед забивкой.
Щелкните здесь, чтобы получить конические бетонные гвозди от Amazon.
Если у вас нет каких-либо других необходимых инструментов, а есть только небольшой кусок каркаса для крепления к бетону, бетонные гвозди являются хорошим вариантом. Имейте в виду; если бетону больше 1 года, он, вероятно, затвердел до такой степени твердости, что использование гвоздей для бетона становится слишком затруднительным.
Кладочные винты
Шурупы для кладкипредназначены для крепления в бетоне и других изделиях из каменной кладки.Как правило, для этого требуется предварительно просверлить отверстия перфоратором, а затем закрутить винты ударным шуруповертом. Можно использовать более редкий набор сверл, чем рекомендуется здесь, вариант, который требует специальных бит и дополнительных усилий.
Щелкните здесь, чтобы получить шуруп для каменной кладки от Amazon.
Просверлите направляющее отверстие в раме и в бетоне, которое немного уже шурупа. Цель состоит в том, чтобы резьба винта прочно врезалась в бетон.Кроме того, убедитесь, что вы просверлили отверстие немного глубже, чем длина винта.
Самый простой способ — пометить сверло кусочком ленты, чтобы указать глубину, к которой нужно стремиться. Просто держите винт рядом с битой, чтобы получить измерение. Иногда проще всего просверлить нижнюю плиту каркаса и бетон разными сверлами — по дереву и по бетону.
После того, как вы просверлите направляющее отверстие, возьмите шуруп для каменной кладки и просверлите его до упора. Как упоминалось выше, для этого проще всего использовать ударный шуруповерт, но также может быть достаточно и обычного шуруповерта.Не затягивайте винт слишком сильно, так как это может повредить отверстие. После нескольких крепких винтов вы получите навык этого.
Распорные болты
Для установки просверлите в раме и в бетоне отверстие одинакового размера, которое должно быть немного глубже длины болта. Затем используйте магазинный пылесос или выдувную трубку, чтобы очистить отверстие. Забейте расширительный болт в отверстие. Для некоторых распорных болтов вам потребуется навинтить гайку на головку болта перед забиванием.Теперь затяните болт ключом с трещоткой.
Щелкните здесь, чтобы получить анкерные болты от Amazon.
Втулка анкера расширяется за счет затянутого болта, создавая очень прочное соединение. Из всех описанных здесь креплений этот, вероятно, стоит больше всего в расчете на одно отверстие.
Тем не менее, это также крепеж, который имеет самый большой потенциал и поэтому подходит для очень тяжелых условий эксплуатации.
Стяжные болты
Стяжные болты представляют собой сверхпрочные винты.Для установки предварительно просверлите отверстие перфоратором в каркасе и в бетоне. Убедитесь, что отверстие немного меньше болта, чтобы резьба болта врезалась в бетонный материал. Как и в случае с шурупами для каменной кладки, убедитесь, что отверстие глубже, чем длина болта. Затем, с шайбой на болте, вверните болт в бетон с помощью ключа с храповым механизмом.
Нажмите здесь, чтобы найти подходящие болты с пазами от Amazon.
Молотковые анкеры
В анкерах с молотковым приводом используется та же технология, что и в дюбелях.Это означает, что вам нужно предварительно просверлить отверстие, подходящее для анкера с молотком, а затем очистить отверстие от пыли. Теперь вставьте якорь на место. Как только он установлен, вы можете вбить гвоздь до конца.
Гвоздь расширяет основание анкера, удерживая анкер с молотком на месте.
Нажмите здесь, чтобы найти подходящие анкеры с молотковым приводом от Amazon.
Инструмент для курка
Инструменты для выстрела с курком используют специальные гвозди и специальные патроны с порохом, чтобы вбить крепеж через раму в бетон.Эти инструменты опасны, но отнимают почти все усилия от этого процесса. Обычно стоит инвестировать в эти узкоспециализированные инструменты только в том случае, если вы планируете прикреплять большое количество каркаса к бетону.
Щелкните здесь, чтобы получить инструмент для запуска триггера от Amazon.
Стальная гусеница
Прикрепление стальной направляющей, идеально подходящей к вашему каркасу, является альтернативой забиванию креплений через каркас в бетон. Для этой техники используйте любой из вышеперечисленных вариантов, но с гораздо более короткими застежками.Обычно подрядчики соединяют анкеры с молотком или каменные шурупы со стальными гусеницами.
Этот метод менее популярен, поскольку требует покупки дорогой гусеницы.
Выберите застежку
Вы заметите, что для большинства вышеперечисленных вариантов можно подобрать крепеж разного диаметра и длины. Чем больше диаметр и длиннее застежка, тем лучше удерживающая способность. Если вы беспокоитесь о поддержке особенно тяжелой стены, обратитесь за советом к архитектору или строительному специалисту.
Однако общее практическое правило заключается в том, что крепеж должен входить в бетон не менее чем на 1 дюйм. Таким образом, для крепления нижней плиты 2×4 к бетону вам понадобится крепеж размером не менее 2-1/2 дюйма. Это 1-1/2 дюйма для толщины 2×4 и еще 1 дюйм для бетона.
Макет Обрамление
Теперь, когда вы выбрали метод и подходящий крепеж, пора приступить к настоящей работе. Для этого шага важно, чтобы вы были очень осторожны в компоновке кадра.Очень сложно изменить расположение каркаса после того, как пиломатериал прикреплен к бетону.
Обычно строители привязывают линии к бетону, чтобы убедиться, что стена находится именно в том направлении, в котором они хотят.
Затем они строят всю стену и наклоняют ее вверх. Затем, используя обрезки или дополнительные детали, они обеспечивают более или менее ровную стену и точное соответствие отметке пола. Только после этого приступают к креплению стены к бетону.
Прикрепите каркас к бетону
Теперь, когда вы выбрали метод, крепеж и тщательно разложили и закрепили каркас, вы можете вбить крепеж через каркас в бетон.Обязательно соблюдайте местные строительные нормы и правила, но обычно рекомендуется крепить каркас к бетону не реже чем через каждые 16 дюймов. Размещение креплений на расстоянии менее 10 дюймов друг от друга может привести к растрескиванию бетона.
Следует ли использовать клей для крепления каркаса к бетону?
Нажмите здесь, чтобы купить высокопрочную эпоксидную смолу с Amazon.
Многие подрядчики наносят каплю сильнодействующего клея на нижнюю часть рамы. Это придает дополнительную прочность стыку бетонного каркаса.
Как правило, если вы используете клей, вы можете использовать крепеж меньшего диаметра. Использование клея только укрепит готовое изделие.
Как прикрепить деревянные стойки к бетону?
Как правило, вы никогда не прикрепляете деревянные стойки к бетону. Это потому, что шпильки идут вертикально, а бетон лежит горизонтально. Вместо этого люди, как правило, нуждаются в прикреплении нижних плит к бетону. Нижняя пластина представляет собой доску, установленную на земле, из которой торчат шпильки.
Иногда у вас может быть небольшая бетонная стена, которая на самом деле проходит вдоль стойки.Если вы хотите прикрепить эту шпильку к бетону, используйте любой из методов, описанных выше.
Как прикрепить деревянный каркас к бетону?
Прикрепите деревянный каркас к бетону с помощью металлических скоб. Эти кронштейны бывают разных марок и моделей.
Они включают скобы, которые охватывают четыре угла стойки, и скобы, которые входят в прорезь в середине стойки.
Нажмите здесь, чтобы узнать о типе анкеров, используемых для крепления деревянных каркасов к бетону от Amazon.
Обратитесь в местный магазин товаров для дома, чтобы узнать, какие варианты доступны в вашем районе. Как всегда, обязательно соблюдайте местные строительные нормы и правила при креплении деревянного каркасного дома к бетону фундамента.
Как прикрепить дерево к бетону без сверления?
Два из описанных выше методов не требуют сверления. Первый, с использованием бетонных гвоздей, очень энергозатратен и сложен. Это следует делать только на бетоне возрастом менее 1 года. Если вы попытаетесь это сделать, обязательно купите высококачественные гвозди и будьте готовы немного попотеть.
Второй, использующий спусковой крючок, использует силу пороха, чтобы забивать гвозди в бетон.
В этой технике используется опасный инструмент, специальные гвозди и патроны с порохом. Следуйте инструкциям на упаковке, чтобы избежать сверления или молотка.
В заключении
В этом посте представлены пошаговые инструкции по креплению каркаса к бетону. Мы включили обзор всех популярных методов крепления, а также то, что нужно искать в конкретных креплениях для бетона.Мы также ответили на несколько связанных вопросов. Удачи!
Выбрали схему декора для своего нового дома или пристройки? Даже если вы взглянете на эти две замечательные статьи, чтобы получить некоторые идеи: «15 увлекательных современных идей украшения» и «Эклектичный домашний декор: пошаговое руководство для начинающих».
.
Добавить комментарий
