Размеры листа металлического: Лист стальной толщиной 1, 2, 3, 4, 5, 8 мм

Лист стальной толщиной 1, 2, 3, 4, 5, 8 мм

Как узнать стоимость и минимальные цены на стальной лист в METAL БЮРО

Для того, чтобы купить лист стальной в METAL БЮРО всегда по минимальным ценам, вам необходимо перейти в основное меню и в Черном металле кликнуть на ссылку Лист стальной. Вы можете конкретизировать свой запрос, выбрав ГОСТ, толщину, ширину и марку стали нужной вам позиции в фильтре. Для подтверждения наличия товара нужного объема отправьте реквизиты и заявку нашим специалистам. В течение 15 минут вы получите счет для оплаты листового проката по минимальным ценам. На следующий день металлопрокат будет уже у вас в заранее согласованное время!

Для быстрого доступа воспользуйтесь ссылками:

Что такое плоский металлический лист

Плоский металлический лист — это изделие листового проката с обрезной или необрезной кромкой.

Как рассчитать вес и цену стального листа

Размеры металлических листов:

• t — толщина металлического листа
• a — ширина металлического листа
• b — длина металлического листа

1. Расчет теоретического веса 1 стального листа:
   Вес 1 листа (тн)  =  t (мм) х в (мм) х а (мм) х 7,85 (кг/м3)


2. Расчет стоимости 1 стального листа:
   Цена 1 листа (руб) = Вес 1 листа (кг) х Цена за 1 тонну (руб) : 1000 (кг)


3. Расчет веса 1 м2 стального листа:
   Вес 1 м2 = Вес 1 листа : Площадь 1 листа (а х в)


4. Расчет цены 1 м2 стального листа:
   Цена 1 м2 = Цена 1 листа : Площадь 1 листа (а х в)

Минимальные цены за тонну листового проката на металлобазах в Москве и МО смотрите здесь: лист металлический цены.

Виды и технические характеристики листового проката

1. Листовой прокат стальной плоский в листах:

2. Листовой прокат в рулонах:

3. Стальной лист с полимерным покрытием (RAL).

Для изготовления стальных листов, в зависимости от метода прокатки на производстве, используются следующие марки стали:

• Горячекатаные стальные листы (ГОСТ 19903-90):
• сталь обыкновенного качества: 3 сп/пс, 2 пс
• низколегированная сталь: 09Г2С, 17Г1С
• конструкционная сталь: 10, 20, 35, 40Х, 45, 65Г
• Холоднокатаные стальные листы (ГОСТ 19904-90):
• сталь углеродистая качественная, конструкционная (08 кп/пс, 15 кп/пс, 25, 35, 45; 10 кп/пс, 20 кп/пс, 30, 40).

Заводская упаковка оцинкованного плоского и рулонного листа

С заводов-производителей оцинкованный лист поставляется в рулонах или в пачках, перевязанных металлической лентой.

Какие заводы производят листовую сталь

Основными производителями стального листа являются:

• Западно-Сибирский металлургический комбинат (ОАО «ЗСМК)
• Магнитогорский металлургический комбинат (ОАО «ММК»)
• Челябинский металлургический комбинат (ЧелМК ОАО «Мечел»)
• Череповецкий металлургический комбинат (ОАО «Северсталь»)
• Запорожский металлургический комбинат (ОАО «Запорожсталь»)
• Ашинский металлургический завод (ОАО «Ашинский МЗ»)
• Металлургический комбинат «Азовсталь» (ОАО МК «Азовсталь»)
• Новолипецкий металлургический комбинат (ОАО «НЛМК»)
• Металлоинвест (ОАО «Уральская сталь»)

Норма загрузки в автотранспорт

Возможна транспортировка с максимальной загрузкой до 25 тн в одну единицу автотранспорта, при этом в один прицеп (длина 12 метров) загружается 3-4 рулона листовой стали. По объему в этот же транспорт помещается 4-5 пачек плоских листов.

Норма загрузки в ж/д транспорт

При транспортировке листового проката ж/д составами в один вагон осуществляется загрузка до 70 тонн, где плоской листовой стали в пачках. Например, листа стального 1 мм и 2 мм, а так же стали в листах 3 мм, 4 мм и 5 мм вмещается 13-14 штук. Что касается стальных рулонов, то для их доставки на металлобазы в Москву, некоторые заводы-производители используют специальные платформы. Норма загрузки на такие платформы составляет 5-6 рулонов.

Где используют стальной лист

Черный или оцинкованный стальной лист имеет широкую сферу применения и используется в таких отраслях, как промышленное и гражданское строительство, машиностроение, вагоно- и судостроение, станкостроение, сельское хозяйство.

Как называется листовой прокат на английском

Rolled sheet bar

Размеры металлического листа. Статьи компании «ООО «Центр Стали»»

По этой причине эта техническая характеристика может различаться у разных видов металлопроката и зависит от наименования самого продукта. В некоторых случаях требуется изготовление листов металла по установленным размерам, для этого заключается дополнительное соглашение с предприятием, которое будет отвечать за производственный процесс.

Габаритные параметры необходимы для стандартизации производства и для более простой транспортировки готовой продукции. При этом, размеры указываются в миллиметрах, и для удобства клиентов на каждом производстве существует возможность выбора того или иного размера. Стоит учитывать, что при увеличении размера листа увеличивается и его масса, а этот фактор выступает важным пунктом при организации доставки.

Строгая стандартизация необходима для построения эффективного производственного процесса, во время которого оборудование подвергается первичным настройкам, и весь цикл изготовления определенной партии не будет разбит на отдельные сессии.

Виды стальных листов

Схема	Толщина	Масса	Параметры
Холоднокатаный	от 0. 35 (мм) до 160 (мм)	от 2.95 (кг/м2) до 1256.00 (кг/м2)	1000 х 2000 (мм) 1250 х 2500 (мм) 1500 х 6000 (мм)
Рифленый	2.5 (мм) 3 (мм) 4 (мм) 5 (мм) 6 (мм) 8 (мм) 10 (мм) 12 (мм)	20.1 (кг/м2) 24.2 (кг/м2) 32.2 (кг/м2) 40.5 (кг/м2) 48.5 (кг/м2) 64.9 (кг/м2) 80.9 (кг/м2) 96.8 (кг/м2)	1250 х 2500 (мм) 1500 х 6000 (мм)
Оцинкованный	от 0.5 (мм) до 2.0 (мм)	от 7.2 (кг) до 29.4 (кг)	1000 х 2000 (мм) 1250 х 2500 (мм)

Таблицы размеров разных видов стальных листов

Холоднокатаный лист ГОСТ 19904-90

Горячекатаный лист ГОСТ 19903-74

Оцинкованный лист ГОСТ 14918-80

Рифленый лист ГОСТ 8568-77

Лист металлический перфорированный — толщина и размеры

Главное направление деятельности предприятия Перфосклад в России — изготовление высококачественного металлического перфорированного листа. Мы производим листы разного типа, размера и толщины.

Возможно изготовление материала под заказ по индивидуальным параметрам.

Стандартные размеры перфолистов

Металлический лист с перфорацией с перфорацией — это высокотехнологичный материал, который имеет довольно широкий спектр использования. Визуально — это довольно легкий и ажурный, тонкий лист из металла, но при этом он довольно практичный, надежный, прочный и долговечный.

Из-за своих технических возможностей материал полюбился дизайнерам, конструкторам и архитекторам. С его помощью создаются невероятные вещи и изделия, не имеющие аналогов. Производят такие листы из разных типов стали, алюминия и его сплавов на специальных станках с ЧПУ.

Стандартные размеры перфорированного листа составляют 1000×2000 мм, 1250×2500 мм или 1500×3000 мм, причем толщина изделия отличается в зависимости от типа используемого металла:

• Нержавеющая сталь — 0,8 — 2,0 миллиметра.

• Оцинкованная сталь — 0,7 — 2,0 миллиметра.

• Алюминий и сплавы — 0,8 — 2,0 миллиметра.

Типы листов в зависимости от перфорации

Размеры перфорации листов, ориентация отверстий, шаг перфорации на каждом листе могут быть разными. Эти параметры заказчик может выбирать самостоятельно или купить одно из стандартных предложений.

Чтобы легче можно было выбрать тип листа, их маркируют. Например, перфорированный лист, толщина и размеры которого стандартные, имеет надпись Rg 8-18, означает:

• R — лист с круглыми отверстиями;

• g — ориентация высечек прямая;

• 8 — диаметр высечки;

• 18 — шаг перфорации.

Таких листов есть великое множество, главное понимать маркировку и тогда выбрать будет легче.

Специальные перфолисты — параметры и размеры

Довольно часто перфорированные листы используют, как специализированные инструменты, например, как сито или фильтр в добывающей промышленности.

Такие листы имеют особенные параметры, они толще тех, которые используют в дизайне или мебельной отрасли. Размеры у таких листов произвольные, а вот толщина — фиксированная для каждого отдельного материла:

• 0,7 — 8,0 миллиметров — нержавеющая сталь;

• 0,7 — 20 миллиметров — углеродистая сталь;

• 0,7 — 3,0 миллиметра — оцинкованная сталь;

• 0,7 — 6 миллиметров — алюминий и их сплавы.

Как видите, перфорированный лист, размер и параметры которого бывают разными, представлен у нас в широком ассортименте. Вы можете подобрать наиболее подходящий вариант из представленных изделий или заказать у нас материал с индивидуальными параметрами. Ждем вас и всегда готовы к сотрудничеству!

---

СМОТРИТЕ ТАКЖЕ: Изготовление перфолиста на заказ • Перфорированные стойки для торгового оорудования • Перфорированные стойки для рекламы

Применение листового металла



Металлические листы – это отличный строительный материал, используемый для возведения заборов, временных построек, он может применяться и для изготовления различных емкостей, размер и конфигурация которых могут широко варьироваться.

Востребованы они и в промышленности: судостроение, автомобильная и машиностроительная промышленности – вот неполный перечень тех сфер, где металлические листы незаменимы.

Ассортимент металлического листового проката можно разделить на две большие группы – черный лист и лист цветной. В качестве сырья для производства изделий первой группы используются сталь и чугун, несколько обособленно стоит продукция из нержавеющей стали. Химический состав цветного металлопроката намного богаче, в него входят медь, свинец, титан, алюминий, цинк и прочие элементы, придающие продукции определенные свойства. Применение цветного листового проката также разнообразно: химическая и пищевая промышленность, строительство, дизайн жилых помещений – перечислять можно бесконечно.



В определённой степени применение листового проката зависит и от способа его производства. Традиционно для производства черного металлического листа используются две разновидности метода прокатки — горячая и холодная.



В определённой степени применение листового проката зависит и от способа его производства. Традиционно для производства черного металлического листа используются две разновидности метода прокатки — горячая и холодная. Холоднокатаные листы обладают меньшей себестоимостью, их использование более востребовано ввиду возможности сократить затраты на строительство. Данная технология имеет один существенный недостаток – с ее помощью невозможно получить листы более 12 мм толщиной, поэтому при потребности в более массивных изделиях, следует обратиться в каталог, где представлена горячекатаная продукция.

Толстый металлический лист имеет широкий диапазон применения, его можно встретить в следующих областях:

 — Производство автомобильных деталей;

 — Сооружение цистерн и емкостей;

 — Военная промышленность и многие другие.

Нередко доля повышения прочности поверхность толстого металлического листа дополнительно уплотняется, что придает ему большую устойчивость к механическим повреждениям.

Тонкий металлический лист ввиду своей доступной стоимости является очень популярным материалом. Его используют:

 — Машиностроение и автомобилестроение – изготовление кузовных деталей;

 — Строительство – в качестве материала для ограждений и временных построек.

Используют тонкий металлический лист и в качестве сырья для производства таких строительных материалов, как профнастил, сэндвич-панели, металлочерепица.

Обозначений листов и полос | Условные изображения и обозначения на судостроительных чертежах

Размеры деталей из листового металла в чертежах и спецификации могут быть представлены с указанием: толщины; толщины, ширины, длины. В первом случае (когда остальные размеры могут быть определены из других источников) после условного обозначения (буквы) пишут число, определяющее толщину листа (знак равенства отсутствует). Например, S20, т. е. толщина обозначенного листа составляет 20 мм. Во втором случае размеры детали из листового материала указывают полностью: 10x1200x5800, где 10 мм — толщина, 1200 мм — ширина, 5800 мм  — длина. В спецификации делают соответствующую запись, где указывают наименование детали и ее размеры, мм: «лист 20» или «лист 10X1200X5800». Размеры деталей из полосового материала тоже могут быть представлены в двух вариантах с указанием, мм: толщины и ширины SXb; толщины, ширины и длины Sxbxl. Тавровый сварной профиль состоит из двух полос: стенки толщиной 5 и высотой h и пояска толщиной S1 и шириной b1. На всех чертежах размеры стенки и пояска указывают раздельно, как для полос.

На конструктивных чертежах размеры сварного таврового профиля обозначают дробью: над чертой — размеры стенки, под чертой— размеры пояска (рис. 2.6, а). Если в конструкции использован гофрированный лист, то на чертеже указывают (мм) толщину, ширину, длину и высоту гофра; после простановки размеров делают приписку «гофр.», например «4X1200X200X60 гофр.».

В судовых корпусных конструкциях широко применяют кницы и бракеты (с пояском, фланцем и без них). Если кница или бракета не имеют фланца или пояска, то на чертеже может быть указана их толщина: «S10», т. е. толщина равна 10 мм; или они могут быть обозначены тремя размерами, мм: толщиной, шириной, высотой: «10x600X700». Если кница или бракета имеют фланец, то к обозначению добавляют буквы «фл.» с указанием ширины фланца (рис. 2.6, б). Если кница или бракета снабжены приваренным пояском, обозначение их пишут в виде дроби: над чертой — размеры кницы, под чертой — толщину и ширину пояска (рис. 2.6, в). Такое обозначение относится к конструктивным чертежам. В рабочих чертежах размеры кницы и пояска указывают раздельно.

Рис. 2.6. Условные обозначения на конструктивных и рабочих чертежах: а — таврового набора, б — бракет, в — книц

Расчет веса стального листа | ОДО «Металлургическая компания Промстройметалл»

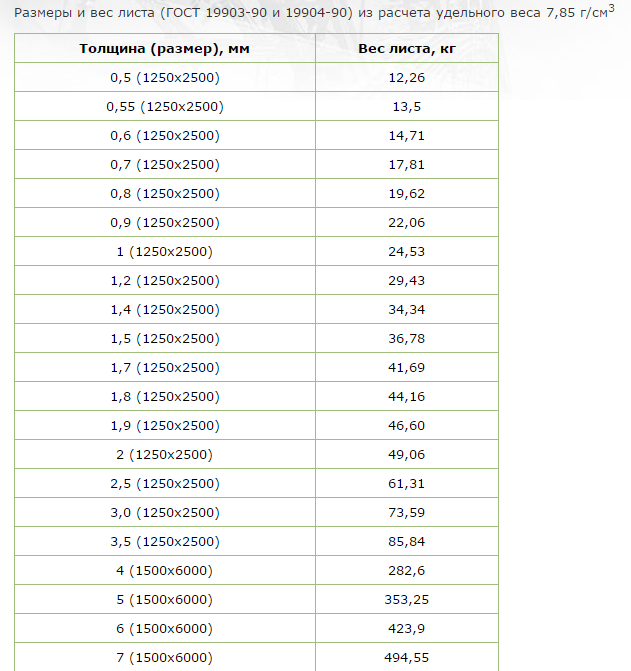

Размеры и вес листа (ГОСТ 19903-90 и 19904-90) из расчета удельного веса 7,85 г/см³

Толщина (размер), мм	Вес листа, кг
0,5 (1250х2500)	12,26
0,55 (1250х2500)	13,5
0,6 (1250х2500)	14,71
0,7 (1250х2500)	17,81
0,8 (1250х2500)	19,62
0,9 (1250х2500)	22,06
1 (1250х2500)	24,53
1,2 (1250х2500)	29,43
1,4 (1250х2500)	34,34
1,5 (1250х2500)	36,78
1,7 (1250х2500)	41,69
1,8 (1250х2500)	44,16
1,9 (1250х2500)	46,60
2 (1250х2500)	49,06
2,5 (1250х2500)	61,31
3,0 (1250х2500)	73,59
3,5 (1250х2500)	85,84
4 (1500х6000)	282,6
5 (1500х6000)	353,25
6 (1500х6000)	423,9
7 (1500х6000)	494,55
8 (1500х6000)	565,2
9 (1500х6000)	635,85
10 (1500х6000)	706,5
12 (1500х6000)	847,8
14 (1500х6000)	989,1
16 (1500х6000)	1130,4
18 (1500х6000)	1271,7
20 (1500х6000)	1413
22 (1500х6000)	1554,3
25 (1500х6000)	1769,4
30 (1500х6000)	2119,5
40 (1500х6000)	2826
50 (1500х6000)	3532,5
60 (1500х6000)	4239

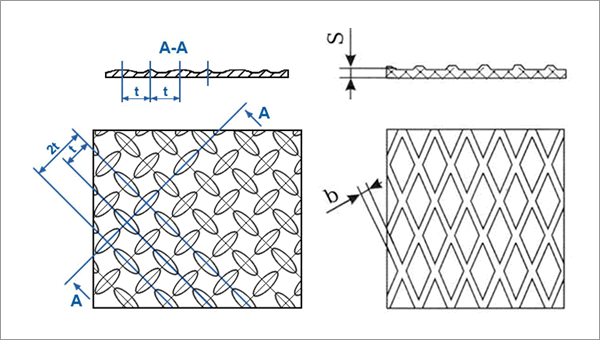

Лист стальной рифленый

Толщина и вес рифленого листа (ГОСТ 8568-77).

Толщина, мм	Вес, кг/м2
ромбическое рифление
2,5	21,0
3,0	25,1
4,0	33,5
5,0	41,8
6,0	59,0
8,0	66,0
10,0	83,0
12,0	99,3
чечевичное рифление
2,5	20,1
3,0	24,2
4,0	32,2
5,0	40,5
6,0	48,5
8,0	64,9
10,0	80,9
12,0	96,8



Листовой металл – материалы, стандартные размеры и процессы формовки

Листовой металл сегодня является основой всего машиностроения. Мы можем видеть его повсюду — от машин и машин до фасадов домов и мебели.

Чтобы в полной мере использовать листовой металл, инженеры должны сначала кое-что знать о нем. Это включает в себя стандартные размеры, материалы, различия в производстве и возможные методы формования.

Что такое листовой металл?

Листовой металл — это одна из форм, в которых можно купить металл. Листовой металл — это любой металл толщиной от 0,5 до 6 миллиметров.

Однако существуют и другие единицы измерения, используемые для классификации металлов по толщине.

Миллиметры, милы и калибр

Фольга, листы и плиты почти одинаковы, разница только в толщине. Толщина измеряется тремя способами – миллиметрами, милами и датчиками. В то время как миллиметр — довольно простая единица измерения, милы и датчики распространены только в машиностроении и производстве.

Один мил равен тысячной части дюйма. Поскольку британцы часто используют «mils» во множественном числе для миллиметров, это может немного сбивать с толку, но разница важна.

Калибр

— еще один прибор для измерения толщины листового металла. Хотя официальные стандарты не поощряют использование манометров, они не так уж редки. Датчик представляет толщину металла по отношению к его весу на квадратный фут. Более высокий калибровочный номер означает меньшую толщину.

Поскольку фактическая толщина (мм) одного и того же калибра относится к весу металла, она различна для разных металлов (например,г. сталь 12 мм против алюминия 12 мм).

Фольга, лист и пластина

Пройдясь по основным системам измерения, мы можем теперь рассмотреть классификацию фольги, листов и плит. Для нашей цели мы будем придерживаться миллиметров в качестве единицы измерения.

Металлическая фольга

Металлическая фольга особенно часто используется с алюминием, ее часто называют оловянной фольгой. Толщина фольги обычно до 0,2 мм.

Листовой металл следующий в очереди. Толщина листового металла начинается с 0.5 мм и доходит до 6 мм. Все что выше это металлическая пластина.

Тонкий листовой металл легко формуется, но при этом обеспечивает высокую прочность. При относительно низкой цене он отлично подходит для большинства инженерных целей. Именно поэтому мы видим его повсюду вокруг себя.

В конце статьи мы обсудим различные методы формовки листового металла.

Обычные материалы

Почти все распространенные инженерные металлы также используются в виде листов.Некоторые из них из углеродистой стали, нержавеющей стали, меди и алюминия. Выбор подходящего для вас сводится к применению и требованиям вашего продукта.

Металлические листы имеют те же механические свойства, что и основной металл. Таким образом, стальные листы обладают высокой прочностью на растяжение и долговечностью, пригодными для использования в конструкциях и машинах.

В то же время медные листы часто находят применение в качестве декоративного слоя на современных зданиях.

Стандартные размеры

Стандартные размеры применимы как к размерам, так и к толщине листа. Хотя для достижения больших размеров листа есть несколько обходных путей с помощью сварки, вы не можете смотреть дальше таблиц толщины.

Стандартные размеры листового металла

Знание стандартных размеров листа поможет вам оптимизировать компоновку деталей. Много раз мы получали детали для производства, которые немного превышали стандартные размеры. Это означает больше брака и более высокие общие затраты для клиента.

Кроме того, следует помнить о наличии различных размеров листов.В то время как маленькие, средние и большие листы почти всегда есть в наличии на складе каждого производителя листового металла, листов большого размера может не быть.

У многих из них также может не быть оборудования для резки таких больших листов. Так что знание возможностей вашего производителя здесь пригодится.

Иногда можно просто сварить два меньших листа, но это не оптимальное решение. Особенно, когда большое внимание уделяется эстетике вашего проекта.

Стандартная толщина листового металла

В приведенной выше таблице указаны стандартные толщины листового металла и металлических пластин.Как видите, для каждого вида металла существуют свои стандарты.

Кроме того, следует обращать внимание не только на начальную и конечную точки, но и на фактические значения. Кто-то просит нестандартную толщину довольно часто.

Определенно существуют исключения для этой таблицы. Мы просто советуем вам следовать этим толщинам из-за сложности поиска материалов. Все вышеперечисленное легко доступно у многих производителей листового металла.

Горячекатаный против холоднокатаного листового металла

Существует два способа производства листового металла – горячая прокатка и холодная прокатка.Глядя на приведенную выше таблицу стандартных толщин, вы можете увидеть, как используются эти две. В случае конструкционных сталей холодная прокатка доходит только до 3 мм. С этого момента листы и плиты подвергаются горячей прокатке в целях экономической эффективности.

Хотя процесс горячей прокатки снова начинается с 3 мм для нержавеющих сталей, холодная прокатка охватывает все листы, т.е. до 6 мм.

В инженерных целях важно различать их. Для прецизионных применений предпочтительнее использовать холоднокатаную сталь, поскольку у нас больше контроля над окончательными размерами.Это связано с тем, что в горячекатаных сталях после охлаждения сталь немного усаживается, и форма может немного измениться.

Процессы формовки листового металла

Итак, мы наконец добрались до методов формовки листового металла. На столе есть множество вариантов, и решение остается за вами.

Выбор во многом зависит от требуемого результата. Но многие из этих методов дают вам, казалось бы, похожий или совпадающий результат. Далее речь идет о стоимости (часто зависит от размера партии), доступности и желаемой точности.

Гибка листового металла

Гибка — это процесс формовки, при котором листовой металл сгибается в желаемую форму с приложением напряжения изгиба. Листовой металл изгибают так, что достигается пластическая деформация. Это не позволяет металлу восстановить свою прежнюю форму.

Пневматическая гибка с помощью V-образного штампа

Такие детали, как фланцы и гофры, изготавливаются путем гибки. Самый распространенный вид изгиба – V-образный изгиб. Там V-образная матрица и пуансон прижимаются друг к другу, чтобы придать листу желаемую форму.

Изгиб кромок

— еще один распространенный метод гибки фланцев с использованием затирочной матрицы и пуансона.

Скручивание листового металла

Скручивание — это процесс формирования круглого кольца на краю металлического листа, чтобы сделать его более безопасным в обращении.

Существует разница между загнутым краем и каплевидным краем. При завивке начальный край скатывается в сформированный круг, тогда как при каплевидном подгибе первоначальный край все еще остается открытым.

Керлинг также можно разделить на ролл со смещением от центра и с вращением по центру. Центр валков со смещением от центра находится выше уровня листа, тогда как центр валков с центрированием находится на том же уровне, что и у металлического листа.

Деформация листового металла

Сглаживание — это процесс удаления выпуклости с металлического листа. В листовом металле, особенно в полосообразных частях, при расплющивании его в листы образуется горизонтальный изгиб.

При удалении изгиба мы удаляем этот горизонтальный изгиб, сглаживая края, чтобы удалить изгиб. Сила прикладывается к деформированному краю, а не к грани, чтобы вытолкнуть его в прямую форму.Обычно выполняется на участках ограниченной длины.

Глубокая вытяжка

Процесс производства банок MDI методом глубокой вытяжки

Глубокая вытяжка — это процесс формирования листового металла, при котором форма листа изменяется до желаемой формы в несколько этапов с использованием ряда штампов. Только если глубина сформированной формы превышает первоначальный диаметр листа, она считается глубокой вытяжкой.

Пуансоны и матрицы используются для внесения изменений на каждом этапе.Используя этот процесс, лист преобразуется во множество различных форм, таких как топливный бак, раковина и автомобильные детали. Глубокая вытяжка в основном используется для крупносерийного производства.

Расширение листового металла

Инкрементальное формование в одной точке в Университете Авейру — проект SPIF-A

Инкрементальное формование листа — это процесс металлообработки, придающий листовому металлу определенную форму. Это возможно только при малых объемах.

В продукт можно вносить изменения быстро и без особых хлопот. В этом процессе продукт формируется поэтапно.
Листовой материал формируется с помощью одноточечной сферы.

Хотя этот процесс дает результаты, аналогичные глубокой вытяжке, для него не требуется отдельный набор пуансонов и штампов. Таким образом, самым большим преимуществом этого метода является его гибкость.

Гладильная

Процесс глажения

используется, когда необходимо уменьшить толщину в определенной области листового металла. Это дает возможность производителю получить равномерную толщину стенки при глубокой вытяжке изделий.

Хорошим примером глажки является процесс производства банок из-под газировки. Стенки банки нужно утончить до заданной толщины.Обычно для создания желаемой толщины алюминиевых банок из-под газировки требуется 2 или 3 процесса глажки с использованием разных штампов. Этот процесс глажения осуществляется в сочетании с глубокой вытяжкой.

Лазерная резка

Лазерная резка все чаще используется для резки листового металла. Это точно, и отделка очень гладкая. Станки с ЧПУ обычно используются для резки определенных форм.

После подачи программы специальный разрез выполняется лазером.Преимущество лазерной резки заключается в гибкости. При необходимости можно легко изменить требуемую форму. Также можно разрезать металлические листы на чрезвычайно сложные детали, используя услуги лазерной резки.

Фотохимическая обработка

Химическое травление: экскурсия по процессу (3D-анимация)

Фотохимическая обработка — это процесс, при котором проводится контролируемая коррозия для создания деталей из листового металла в соответствии с требованиями.

В этом процессе для придания металлическому листу формы используется фоторезист и травитель. Метод был разработан в 60-х годах и даже сегодня является сравнительно недорогим методом.

Фотохимическая обработка может использоваться для резки любого металла. Процесс идеально подходит для массового производства. Если требуются изменения, их можно легко осуществить.

Как и лазерная резка, этот процесс чрезвычайно точен и обеспечивает гладкую поверхность. Этот процесс используется для изготовления очень тонких сеток, отверстий, гибких нагревательных элементов, металлических прокладок, электрических контактов и украшений.

Штамповка

Штамповка — очень распространенный метод вырезания отверстий в листовом металле. Установка состоит из пуансона и пробивной матрицы. Между ними очень маленький зазор.

Когда пуансон и матрица встречаются, материал вдавливается между ними и с последующим усилием сдвига прорезает отверстие в листе. Этот процесс относительно недорог в больших количествах и позволяет пробивать отверстия как в полосе, так и в листовом металле.

Можно пробить отверстия различных размеров, но обычно рекомендуется, чтобы диаметр необходимого отверстия был больше, чем толщина пробиваемого материала.Для особо прочных сплавов разница между диаметром отверстия и толщиной должна быть больше.

Прокатка

Прокатку листового металла можно проводить для уменьшения общей толщины металлического листа или для придания ему большей однородности. В этом процессе листовой металл проходит через набор валков.

В зависимости от температуры процесс классифицируется как горячая прокатка или холодная прокатка. При горячей прокатке температура стали составляет около 1400 градусов по Фаренгейту.Это может помочь достичь толщины от 1/16 дюйма до 5/16 дюйма.

При холодной прокатке процесс проводят при комнатной температуре. Материал промывается кислотой и подвергается термической обработке для достижения хорошей отделки.

Ролик для листового металла / Ролик для листового металла / Гибка листового проката / Двигатель Rundbiegemaschine / Hengerítőgép

Прокатка также является еще одним способом получения изгибов с большим радиусом. Вместо использования листогибочных прессов для ступенчатой ​​гибки это дает большой равномерный радиус без необходимости непрерывной ручной работы в процессе.

Листогибочный пресс

В этом процессе длинный лист металла изгибается вокруг прямой оси, проходящей через материал. В зависимости от пуансона и матрицы может быть сформирован материал в форме буквы «V», «U» или канала.

Несмотря на то, что это выглядит просто, точная гибка является сложной задачей при формовании листогибочным прессом. Свойства материала необходимо учитывать наряду с прессом и инструментами, чтобы улучшить степень упругости.

Листогибочный пресс

также может использоваться для небольших деталей, что делает его подходящим для небольших деталей наряду с большими деталями.Толщина до 25 мм легко гнётся, а длина куска может достигать 6 м.

Уилинг

Английское колесо

В этом процессе формования используется английское колесо для растягивания и сгибания плоских металлических листов в требуемую форму. Этот метод требует высококвалифицированной рабочей силы и, следовательно, является дорогостоящим. Использовать этот метод для массового производства невозможно. Wheeling в основном используется для производства мелких деталей по индивидуальному заказу для старых автомобилей.

Он также используется для создания деталей из листового металла для прототипов автомобилей и самолетов.

Форма изготавливается поэтапно, и на каждом этапе оператор должен сравнивать формованную деталь с эталонной формой. Могут потребоваться разные колеса и передача детали в разных направлениях.

Несмотря на то, что предлагается большое разнообразие услуг по производству металла, важно найти ту ель, которая соответствует вашим потребностям, сохраняя при этом рентабельность. Вся приведенная выше информация призвана помочь вам в этом.

Таблица размеров листового металла

— Металлические супермаркеты

При работе с листовым металлом обычно используется термин «калибр».Например, человек, незнакомый с системой калибров, может не понять, что имеется в виду под сталью калибра 18. Чтобы помочь, в этом блоге объясняется система размеров и представлена ​​​​диаграмма размеров листового металла.

Как используются калибры для листового металла?

Калибры

используются для определения толщины листового металла. Датчики не являются ни стандартными, ни метрическими, и значения не зависят от этих систем измерения. Таблицу преобразования размеров можно использовать для определения фактической толщины листового металла в дюймах или миллиметрах.Например, сталь 18 калибра, согласно таблице преобразования калибра, составляет 0,0478 дюйма или 1,214 миллиметра. Номер манометра «18» не имеет отношения к фактическим измерениям.

В настоящее время используется несколько различных систем калибров с определенными обозначениями калибров, используемыми для определенных типов металлов. Например, в одной системе размеров сталь 18 калибра имеет толщину 0,0478 дюйма, а алюминий 18 калибра имеет толщину 0,0403 дюйма. Из-за разной толщины следует использовать калибровочную таблицу, чтобы убедиться, что металл соответствует требуемым размерам.

История системы датчиков

Калибровочная система имеет долгую историю в производстве металлов. Скорее всего, он возник в британской проволочной промышленности до того, как стандартная и метрическая системы измерения получили широкое распространение. В то время калибры использовались для описания диаметра вытягиваемой металлической проволоки. С тех пор он остается распространенным методом обозначения толщины как проволоки, так и листового металла.

Таблицы размеров листового металла

Чтобы определить, какой размер металла вам нужен, используйте эти таблицы размеров листового металла:

Перейти к: Таблица калибров
из углеродистой стали
Таблица калибров из алюминия
Таблица калибров из нержавеющей стали
Таблица калибров из оцинкованной стали
Таблица калибров из латуни
Таблица калибров из меди
или загрузите версию для печати

Таблица калибров из углеродистой стали *
Манометр Номер	Дюймы	мм
7	. 1793	4,554
8	.1644	4,175
9	.1495	3,797
10	.1345	3,416
11	.1196	3,038
12	.1046	2,656
14	.0747	1,897
16	.0598	1.518
18	.0478	1,214
20	.0359	.911
22	. 0299	.759
24	.0239	.607
26	.0179	.454
28	.0149	.378



Таблица алюминиевых калибров*
Манометр Номер	Дюймы	мм
7	.1443	3,665
8	.1285	3,264
9	.1144	2,906
10	. 1019	2,588
11	.09074	2,305
12	.08081	2,053
14	.06408	1,628
16	.05082	1.291
18	.04030	1,024
20	.03196	.812
22	.02535	.644
24	.02010	.511
26	.01594	. 405
28	.01264	.321
30	.01003	.255



Таблица калибров из нержавеющей стали *
Манометр Номер	Дюймы	мм
8	.17187	4,365
9	.15625	3,968
10	.14062	3,571
11	.125	3,175
12	. 10937	2,778
14	.07812	1,984
16	.0625	1,587
18	.050	1.270
20	.0375	.9525
22	.03125	.7937
24	.025	.635
26	.01875	.476
28	.01562	.396
30	.0125	.3175



Таблица калибров из оцинкованной стали *
Манометр Номер	Дюймы	мм
8	. 1681	4,269
9	.1532	3,891
10	.1382	3,510
11	.1233	3.1318
12	.1084	2,753
14	.0785	1,9939
16	.0635	1,6129
18	.0516	1.310
20	.0396	1,005
22	.0336	.853
24	. 0276	.701
26	.0217	.551
28	.0187	.474
30	.0157	.398



Таблица калибров для латуни*
Манометр Номер	Дюймы	мм
7	.1443	3,665
8	.1285	3,264
9	.1144	2,906
10	. 1019	2,588
11	.09074	2,305
12	.08081	2,053
14	.06408	1,628
16	.05082	1.291
18	.04030	1,024
20	.03196	.812
22	.02535	.644
24	.02010	.511
26	.01594	. 405
28	.01264	.321
30	.01003	.255



Таблица размеров меди*
Манометр Номер	Дюймы	мм
7	.180	4,572
8	.165	4.191
9	.148	3,759
10	.134	3.404
11	. 120	3,048
12	.109	2,769
14	.083	2,108
16	.065	1.651
18	.049	1,245
20	.035	.889
22	.028	.711
24	.022	.559
26	.018	.457
28	.014	.356
30	. 012	.305

* Фактическая толщина зависит от допусков.

Металлические супермаркеты

Metal Supermarkets — крупнейший в мире поставщик мелких партий металла с более чем 100 обычными магазинами в США, Канаде и Великобритании. Мы являемся экспертами в области металлов и предоставляем качественное обслуживание клиентов и продукцию с 1985 года.

В супермаркетах металлов мы поставляем широкий ассортимент металлов для различных применений. Наш склад включает в себя: мягкую сталь, нержавеющую сталь, алюминий, инструментальную сталь, легированную сталь, латунь, бронзу и медь.

У нас есть широкий ассортимент форм, включая стержни, трубы, листы, пластины и многое другое. И мы можем порезать металл по вашим точным спецификациям.

Посетите сегодня один из наших более чем 100 офисов в Северной Америке.

Таблица расширенных металлических листов

Стандартные расширенные размеры металла (частично):

Стандартные расширенные размеры металла (дюймы)
Вес (фунтов/100 кв. футов)	Размеры конструкции		Размеры отверстия		Размеры прядей		В целом толщина
	Ширина (SWD)	Длина (LWD)	Ширина (ЮВО)	Длина (ЛВО)	Ширина	Толщина
50	.200 в	.50 в	.166 в	.437 в	0,050 в	.024 в	0,086 в
62	.200 в	.50 в	.166 в	.437 в	0,050 в	0,030 в	0,088 в
75	.200 в	.50 в	.166 в	.437 в	0,050 в	0,036 в	0,090 в
86	.255 в	1 из	.172 в	.719 в	0,073 в	0,036 в	. 125 в
114	.255 в	1 из	.172 в	.719 в	0,073 в	0,048 в	.125 в
43	.500 в	1,20 дюйма	.438 в	.938 в	0,072 в	0,036 в	.124 в
70	.500 в	1.20 в	.438 в	.938 в	0,088 в	0,048 в	.155 в
86	0,500 дюйма	1,20 дюйма	0,375 дюйма	0,938 дюйма	0,86 дюйма	0,060 дюйма	0,157 дюйма
147	0,500 дюйма	1,20 дюйма	0,313 дюйма	0,938 дюйма	0,096 дюйма	0,092 дюйма	0,182 дюйма
54	0.923 в	2 из	0,813 дюйма	1,750 дюйма	0,099 дюйма	0,060 дюйма	0,186 дюйма
80	0,923 дюйма	2 из	0,750 дюйма	1,688 в	0,096 дюйма	0,092 дюйма	0,195 дюйма
120	0,923 дюйма	2 из	0,750 дюйма	1,625 дюйма	0,144 дюйма	0,092 дюйма	0. 282 в
180	0,923 дюйма	2 из	0,688 дюйма	1,563 дюйма	0,148 дюйма	0,134 дюйма	0,300 дюйма
20	1,330 дюйма	3 из	1,313 дюйма	2,625 дюйма	0,067 дюйма	0,048 дюйма	0,140 дюйма
40	1,330 дюйма	3 из	1,250 дюйма	2,625 дюйма	0.107 в	0,060 дюйма	0,211 дюйма
60	1,330 дюйма	3 из	1,188 дюйма	2.500 в	0,104 дюйма	0,092 дюйма	0,215 дюйма
79	1,330 дюйма	3 из	1,188 дюйма	2.500 в	0,137 дюйма	0,092 дюйма	0,289 дюйма
120	1,330 дюйма	3 из	1. 125 в	2,375 дюйма	0,142 дюйма	0,134 дюйма	0,295 дюйма
250	1,330 дюйма	3 из	1 из	2,313 в	0,201 дюйма	0,198 дюйма	0,425 дюйма



Уплощенный расширенный металлический размер (частично):

Уплощенные расширенные размеры металла (дюймы)
Вес (фунтов/100 кв.футов)	Размеры конструкции		Размеры отверстия		Размеры прядей		В целом толщина
	Ширина (SWD)	Длина (LWD)	Ширина (ЮВО)	Длина (ЛВО)	Ширина	Толщина
48	0,200 дюйма	0,52 дюйма	0,085 дюйма	0,459 дюйма	0,057 дюйма	. 019 в	0,019 в
60	0,200 дюйма	0,52 дюйма	0,085 дюйма	0,459 дюйма	0,057 в	0,024 в	0,024 в
72	0,200 дюйма	0,52 дюйма	0,085 дюйма	.459 в	0,057 в	0,029 в	0,029 в
83	0,255 дюйма	1,03 дюйма	0,094 дюйма	.688 в	0,086 в	0,030 в	0,030 в
111	0,255 дюйма	1,03 дюйма	0,094 дюйма	688 в	0,086 в	0,040 в	0,040 в
40	0,500 дюйма	1,26 дюйма	0,375 дюйма	1 из	0,070 в	0,029 в	0,029 в
66	0,500 дюйма	1.26 в	0,281 дюйма	1 из	. 109 в	0,039 в	0,039 в
82	0,500 дюйма	1,26 дюйма	0,250 дюйма	1 из	.103 в	0,050 в	0,050 в
140	0,500 дюйма	1,26 дюйма	0,250 дюйма	1 из	.122 в	0,070 в	0,070 в
51	0.923 в	2,10 в	0,750 дюйма	1,750 дюйма	.115 в	0,048 в	0,048 в
63	0,923 дюйма	2,12 дюйма	0,688 дюйма	1,813 дюйма	.119 в	0,061 дюйма	0,061 в
75	0,923 дюйма	2,10 в	0,688 дюйма	1,782 дюйма	.119 в	0,070 в	.070 в
171	0,923 дюйма	2,12 дюйма	0,563 дюйма	1,688 в	0,164 дюйма	. 0120 в	0,120 дюйма
38	1,330 дюйма	3,20 дюйма	1,063 дюйма	2,750 дюйма	0,123 дюйма	0,048 дюйма	0,048 дюйма
46	1,330 дюйма	3,20 дюйма	1,063 дюйма	2.750 в	0,138 дюйма	0,060 дюйма	0,060 дюйма
57	1,330 дюйма	3,20 дюйма	1,063 дюйма	2,750 дюйма	0,138 дюйма	0,070 дюйма	0,070 дюйма
111	1,330 дюйма	3,20 дюйма	1 из	2,563 дюйма	0,175 дюйма	0,110 дюйма	0,110 дюйма

Стальные плиты — размер и вес

Толщина стальной пластины и вес — Имперские единицы

Номинальный размер толщиной (дюймы)	вес (LB / FT 2 )
3/16	7. 65
1/4
1/4	10.2
5/16	12.8
3/8	15.3
7/16	17.9
1/2	20.4
9/16	9/16	22.9
5/8	25.59
11/16	28.1
3/4	30.6
13/16	33.2
7/8	35.7
1	40264	1 1/8	45.9
1 1/4	51.0
1 3/8	56.1
1 1/2	61.2	61.2
1 5/8	66.3
1 3/4	714
1 7/8	76.5
2	81.6
2 1/8	86.7	2 1/4
2 1/4	91. 8	91.8
2 1/2	102
2 3/4	112
3	122
3 1/4	133
3 1/2	143
3 3/4	153
4	163 4
4 1 / 4	173	173
4 1/2	184
5	204
5 1/2	224
6	245
6 1 / 2	2	265	9
7	7	9
7 1/2	306
8	326
9	367 9
10
408

• 1 дюйм = 25.4 мм
• 1 фунт/фут ² = 4,88 кг/м ²

Стальные листы и пластины обычно имеются в наличии шириной 36”, 48” и 60” и 96”, 120 и длиной 144 дюйма.

Пример — вес стальной пластины

Вес стальной пластины толщиной 1 дюйм 36 дюймов (3 фута) x 96 дюймов (8 футов) с весом 40,8 фунта/фута ² (из таблицы выше) можно рассчитать как

Вт = (40,8 фунт/фут ² ) (3 фута) (8 футов)

    = 979 фунтов

Расчет веса стальной пластины

Ноги горячих рулонных мягких стальных пластин могут быть рассчитаны как

W = 40,8 т (1)

, где

W = вес стальной пластины (LB / FT ² )

T = Толщина листа (дюйм)

Вставка 3D-компонентов с помощью Engineering ToolBox Sketchup Extension

Калькулятор веса стальной пластины — британские единицы измерения

ширина (дюйм)

длина (дюйм) ширина (дюйм) )

Плотность (LB / FT ³ )

Толщина стальной пластины и вес метрики

(мм)

Толщина пластины	вес (кг / м 2 )
1. 6	12,6
2,0	15,7
2,5	19,6
3	23,6
3,2	25,1
4	31,4
5	39.0
6	47.1	47.1	8	8	62.8	62,8
10	78,5
12.5	98.1
15	118
20	157
22,5	177
25	196
30	236
32	251
35	275
40	314
45	353
50	393
55	432
60	471
65	510
70	550
75	589
80	628
90	707
100	785
110	864
120	942
130	1051
150	1178
160	1256
180	1413
200	1570
250	1963

Стальные листы и плиты обычно имеются на складе размером 2000 мм x 3000 мм.

Вес на кв. Метр горячекатаных мягких стальных пластин можно рассчитать как

W = 7,85 т (2) W = 7,85 т (2)

, где

W = вес стальной пластины (кг / м ² )

T = Толщина плиты (мм)

стальной калькулятор веса пластины — метрические единицы

ширина (мм)

длина (мм)

толщина (мм)

плотность (кг/м ³ )

Синий металлический кровельный лист MS, размеры: 8 X 4 фута, толщина листа: от 2 до 3 мм, 95 рупий за килограмм

Синий металлический кровельный лист MS, размеры: 8 X 4 футов, толщина листа: от 2 до 3 мм, 95 рупий/килограмм | ID: 20744852833

Спецификация продукта

Материал	MS	MS
Обработка поверхности	Цветовое покрытие
толщина листа	2 до 3 мм
цвет	Blue
Модель №	8 x 4 фута
Технология производства	Холоднокатаный

Описание продукта

Мы — имя, пользующееся наибольшим доверием среди самых ведущих компаний в этом бизнесе, способствуя предложению высококачественного множества Металлического Кровельного Листа.

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год создания2017

Юридический статус фирмы Физическое лицо — собственник

Характер деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотДо рупий.50 лакхов

IndiaMART Участник с января 2019 г.

GST33BMQPT7182R1ZT

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

От размера до формованного вида, а не развертки

Независимо от ситуации, тяжело смотреть, как твоя тяжелая работа пропадает даром. Это обычное явление, когда производители получают макет из листового металла, размеры которого соответствуют развертке. Эти размеры могут показаться полезными, но после того, как ваш производитель сделает вычеты изгиба на основе своих возможностей и других факторов изгиба, ваши размеры станут непригодными для использования. Чтобы не тратить время на неверные замеры, всегда делайте размеры по сформированному виду, и вот почему:

Коэффициенты изгиба влияют на развертку

Размеры, указанные на развертке, зависят от нескольких факторов изгиба, таких как коэффициент k и радиус изгиба, на этапе 3D-моделирования.Чертеж развертки не всегда перечисляет эти факторы. Однако, чтобы соответствовать другим включенным размерам, изготовителю потребуется работать с неправильными или недостижимыми коэффициентами формообразования листового металла. Это затрудняет согласование этих размеров на этапе моделирования и требует много времени.

Ограничения по инструментам и оборудованию производителя

Возможно, ваш производитель не сможет сопоставить размеры при создании фактической детали из листового металла из-за ограничений инструментов и оборудования. Поскольку у каждого производителя металла есть свои собственные инструменты, коэффициенты изгиба и оборудование для разработки плоской заготовки, лучше выполнять полные размеры формованных видов для этого производителя. Это позволяет вашему производителю разработать плоскую заготовку в соответствии с вашими требованиями к размерам готовой детали.

Углы изгиба влияют на общую длину детали в плоском виде

Как видно из приведенного ниже примера, изгиб 1 ^st 45 ^o от исходной точки отличается всего на 0,004». Однако, как только вы расширите все четыре изгиба, это число увеличится до разницы в 0,000 м.130 дюймов от общей длины детали в плоском виде. Разница увеличивается по мере увеличения угла изгиба, и деталь больше не проходит проверку.

Все эти факторы играют роль в том, почему большинство производителей не хотят, чтобы вы измеряли детали на развертке. Они хотят сэкономить время вашего проекта за счет ненужных возвратов. Все, что нужно вашему производителю, это сформированный вид с необходимыми размерами, с этого момента они будут определять коэффициенты изгиба.

Если у вас есть какие-либо вопросы о размерах или вы хотите начать свой собственный промышленный проект, свяжитесь с нами сегодня.

Радиусы изгиба и минимальные размеры изгиба для расчета из листового металла

Категория	Толщина	Минимальный изгиб	Радиус изгиба
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 20 (0.032″ | 0,81 мм)	0,375″ | 9,52 мм	0,055″ | 1,4 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,55″ | 13,97 мм	0,03 дюйма | 0,76 мм
Алюминий	Калибр 20 (0. 032″ | 0,81 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,265″ | 6,73 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,5″ | 12,7 мм	0,06″ | 1,52 мм
Алюминий	Калибр 20 (0.032″ | 0,81 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,265″ | 6,73 мм	0,07″ | 1,78 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0.032″ | 0,81 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,265″ | 6,73 мм	0,05″ | 1,27 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,265″ | 6,73 мм	0,045″ | 1,14 мм
Алюминий	Калибр 20 (0. 032″ | 0,81 мм)	0,175″ | 4,44 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 20 (0,032 дюйма | 0,81 мм)	1,375 дюйма | 34,92 мм	0,4 дюйма | 10,16 мм
Алюминий	Калибр 20 (0.032″ | 0,81 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,2 дюйма | 5,08 мм	0,045″ | 1,14 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	18 Калибр (0.040″ | 1,02 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,265″ | 6,73 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,5″ | 12,7 мм	0,24 дюйма | 6,1 мм
Алюминий	18 Калибр (0. 040″ | 1,02 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,18″ | 4,57 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,55″ | 13,97 мм	0,04 дюйма | 1,02 мм
Алюминий	18 Калибр (0.040″ | 1,02 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,2 дюйма | 5,08 мм	0,045″ | 1,14 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	1,375 дюйма | 34,92 мм	0,45″ | 11,43 мм
Алюминий	18 Калибр (0.040″ | 1,02 мм)	0,5″ | 12,7 мм	0,06″ | 1,52 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,2 дюйма | 5,08 мм	0,045″ | 1,14 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,375″ | 9,52 мм	0,045″ | 1,14 мм
Алюминий	18 Калибр (0. 040″ | 1,02 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,265″ | 6,73 мм	0,07″ | 1,78 мм
Алюминий	18 Калибр (0.040″ | 1,02 мм)	0,265″ | 6,73 мм	0,05″ | 1,27 мм
Алюминий	Калибр 18 (0,040 дюйма | 1,02 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 16 (0.051″ | 1,30 мм)	0,225″ | 5,71 мм	0,045″ | 1,14 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,265″ | 6,73 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 16 (0. 051″ | 1,30 мм)	0,255″ | 6,48 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,2 дюйма | 5,08 мм	0,045″ | 1,14 мм
Алюминий	Калибр 16 (0.051″ | 1,30 мм)	0,225″ | 5,71 мм	0,045″ | 1,14 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,305″ | 7,75 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0.051″ | 1,30 мм)	0,265″ | 6,73 мм	0,05″ | 1,27 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,375″ | 9,52 мм	0,05″ | 1,27 мм
Алюминий	Калибр 16 (0. 051″ | 1,30 мм)	0,265″ | 6,73 мм	0,053 дюйма | 1,35 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,265″ | 6,73 мм	0,035″ | 0,89 мм
Алюминий	Калибр 16 (0.051″ | 1,30 мм)	0,55″ | 13,97 мм	0,03 дюйма | 0,76 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 16 (0.051″ | 1,30 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,265″ | 6,73 мм	0,053 дюйма | 1,35 мм
Алюминий	Калибр 16 (0,051 дюйма | 1,30 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	Калибр 16 (0. 051″ | 1,30 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,55″ | 13,97 мм	0,03 дюйма | 0,76 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,385″ | 9,78 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,32 дюйма | 8,13 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,5″ | 12,7 мм	0,22 дюйма | 5,59 мм
Алюминий	Калибр 14 (0. 064″ | 1,63 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,035″ | 0,89 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	1,375 дюйма | 34,92 мм	0,4 дюйма | 10,16 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	1,5 дюйма | 38,1 мм	1,225 дюйма | 31,11 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	1,5 дюйма | 38,1 мм	1,2 дюйма | 30,48 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 14 (0. 064″ | 1,63 мм)	0,2 дюйма | 5,08 мм	0,045″ | 1,14 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,2 дюйма | 5,08 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,265″ | 6,73 мм	0,035″ | 0,89 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,375″ | 9,52 мм	0,06″ | 1,52 мм
Алюминий	Калибр 14 (0.064″ | 1,63 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,2 дюйма | 5,08 мм	0,035″ | 0,89 мм
Алюминий	Калибр 14 (0,064 дюйма | 1,63 мм)	0,265″ | 6,73 мм	0,053 дюйма | 1,35 мм
Алюминий	Калибр 12 (0. 081″ | 2,06 мм)	0,3 дюйма | 7,62 мм	0,0622″ | 1,58 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,275″ | 6,98 мм	0,051″ | 1,3 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,5″ | 12,7 мм	0,055″ | 1,4 мм
Алюминий	Калибр 12 (0.081″ | 2,06 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,275″ | 6,98 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 12 (0.081″ | 2,06 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,3 дюйма | 7,62 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,275″ | 6,98 мм	0,051″ | 1,3 мм
Алюминий	Калибр 12 (0. 081″ | 2,06 мм)	0,3 дюйма | 7,62 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	Калибр 12 (0.081″ | 2,06 мм)	1,5 дюйма | 38,1 мм	1″ | 25,4 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0.081″ | 2,06 мм)	0,275″ | 6,98 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 12 (0,081 дюйма | 2,06 мм)	0,275″ | 6,98 мм	0,04 дюйма | 1,02 мм
Алюминий	11 Калибр (0. 091″ | 2,31 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	11 Калибр (0.091″ | 2,31 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	1,375 дюйма | 34,92 мм	0,24 дюйма | 6,1 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	11 Калибр (0.091″ | 2,31 мм)	0,375″ | 9,52 мм	0,062 дюйма | 1,57 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,11″ | 2,79 мм
Алюминий	11 Калибр (0. 091″ | 2,31 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,375″ | 9,52 мм	0,05″ | 1,27 мм
Алюминий	11 Калибр (0.091″ | 2,31 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,375″ | 9,52 мм	0,062 дюйма | 1,57 мм
Алюминий	11 Калибр (0.091″ | 2,31 мм)	0,375″ | 9,52 мм	0,045″ | 1,14 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	11 Калибр (0,091″ | 2,31 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	11 Калибр (0. 091″ | 2,31 мм)	0,375″ | 9,52 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,07″ | 1,78 мм
Алюминий	10 Калибр (0.102″ | 2,59 мм)	1,5 дюйма | 38,1 мм	1,1 дюйма | 27,94 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,078″ | 1,98 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	10 Калибр (0.102″ | 2,59 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,375″ | 9,52 мм	0,062 дюйма | 1,57 мм
Алюминий	10 Калибр (0. 102″ | 2,59 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,375″ | 9,52 мм	0,062 дюйма | 1,57 мм
Алюминий	Калибр 10 (0,102 дюйма | 2,59 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	8 Калибр (0.1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,045″ | 1,14 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	1,375 дюйма | 34,92 мм	1″ | 25,4 мм
Алюминий	8 Калибр (0.1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	8 Калибр (0. 1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	1,375 дюйма | 34,92 мм	0,225″ | 5,71 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,102 дюйма | 2,59 мм
Алюминий	8 Калибр (0.1285″ | 3,26 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,04 дюйма | 1,02 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,055″ | 1,4 мм
Алюминий	8 Калибр (0.1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,05″ | 1,27 мм
Алюминий	8 Калибр (0,1285″ | 3,26 мм)	0,5″ | 12,7 мм	0,125″ | 3,17 мм
Алюминий	(0,188″ | 4,78 мм)	1,375 дюйма | 34,92 мм	0,125″ | 3,17 мм
Алюминий	(0,188″ | 4. 78 мм)	1,375 дюйма | 34,92 мм	0,17″ | 4,32 мм
Алюминий	(0,188″ | 4,78 мм)	0,75″ | 19,05 мм	0,12″ | 3,05 мм
Алюминий	(0,188″ | 4,78 мм)	1,375 дюйма | 34,92 мм	0,375″ | 9,52 мм
Алюминий	(0,250″ | 6,35 мм)	1.375 дюймов | 34,92 мм	0,22 дюйма | 5,59 мм
Алюминий	(0,250″ | 6,35 мм)	1,375 дюйма | 34,92 мм	0,13″ | 3,3 мм
Алюминий	(0,250″ | 6,35 мм)	1,375 дюйма | 34,92 мм	0,19″ | 4,83 мм
Алюминий	(0,250″ | 6,35 мм)	1,375 дюйма | 34,92 мм	0.375 дюймов | 9,52 мм
Алюминий	(0,250″ | 6,35 мм)	1,5 дюйма | 38,1 мм	0,95″ | 24,13 мм
Алюминий	(0,250″ | 6,35 мм)	1,375 дюйма | 3,49 мм	0,17″ | 0,43 мм

.
