Основание для откатных ворот: виды, технология закладки, схемы, цена

Posted on by alexxlab Опубликовано в Разное — Нет комментариев ↓

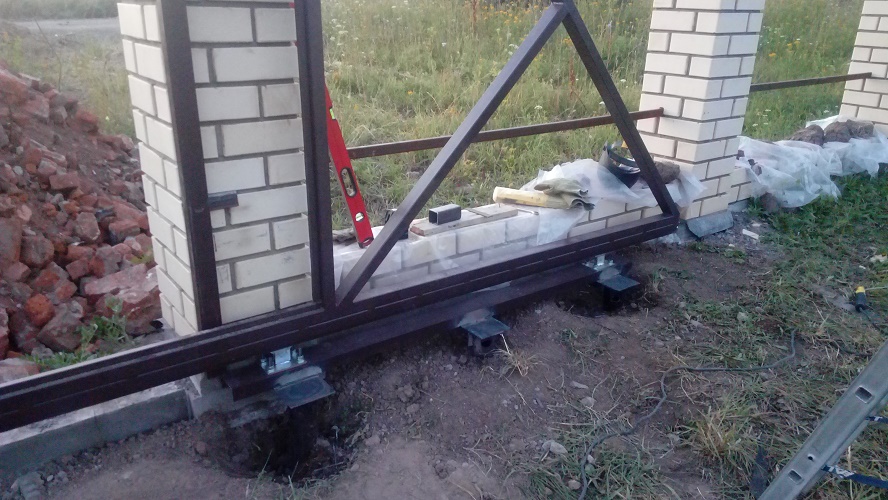

Фундамент откатных ворот

Вес конструкции стандартных металлических откатных ворот 4х2 метра составляет около 500-600 кг. Такая масса оказывает сильное давление на фундамент ворот. А, при увеличении ширины ворот (помимо массы) увеличивается и плечо приложения этой силы — поэтому важнейшую роль при установке откатных ворот играет крепкий фундамент.

Фундамент откатных ворот бывает 2-х типов:

  1. Монолитный фундамент
  2. Фундамент на сваях

Вне зависимости от типа фундамента, плоскость для роликовых опор должна быть идеально ровной, широкой и неподвижной. Недопустимы даже малейшие перекосы в основании — ворота сместятся гораздо сильнее и перестанут попадать в пазы.

Если мы говорим о монолитном фундаменте, то конечно лучше всего проводить работы в тёплое время года и в местах где грунт меньше подвержен промерзанию.

На нестабильном грунте (суглинки, пучинистые, болотистые участки) или при высоком уровне грунтовых вод рекомендуем установить

фундамент на сваях.

1. Монолитный фундамент

Первое что необходимо сделать — это выкопать яму для фундамента. Чтобы рассчитать размер ямы воспользуйтесь формулой приведенной ниже.

Вычислим размер фундамента

Длина = (Размер проёма ворот / 2) — 30 см.

Глубина = минимум 1,5 метра + 20 см на дренаж (песок).

Ширина = 50 см.

После того как яма готова, соорудите опалубку из дерева. Таким образом после заливки бетоном вы получите аккуратную форму фундамента и избежите осыпания стенок ямы при заливке.

Бетонный фундамент обязательно нужно укрепить металлическим каркасом (закладная). Закладная изготавливается из металлических прутьев, сетки или используются готовые закладные для откатных ворот. Закладную помещают в яму, выравнивают и закрепляют.

После того как вы установили закладную, нужно сделать ровное основание для откатных ворот. Его можно сделать 2-мя способами:

1. Основание из швеллера

Швеллер крепится к закладной и выравнивается «в ноль» относительно уровня ворот. К швеллеру впоследствии будет крепится монтажная пластина с опорными роликами и привод откатных ворот. Швеллер рекомендуется использовать толщиной не менее 16мм.

2. Основание из уголков + небетонируемая рама.

Уголки располагаются перпендикулярно воротам на расстоянии 20-30 см друг от друга. После заливки к ним приваривается небетонируемая рама с опорными столбами.

Тут важно отметить, что уровень пластин должен быть ниже «нуля» ворот на высоту небетонируемой рамы.

Бетонируемая опорная рама — это готовая конструкция основания и опорных столбов, которая сварена, оцинкована и покрашена порошковой краской на заводе. К раме уже приварены шпильки для монтажа роликовых опор.

Небетонируемая опорная рама — та же конструкция, только без бетонируемых закладных элементов. Приваривается к готовому фундаменту.

У такой конструкции есть ряд преимуществ, главное из которых — ворота становятся полностью независимыми от опорных столбов забора.

Поэтому при сдвигах грунта у нас остается больше свободы действий для выравнивания.

Готовая бетонируемая рама

Также можно купить готовую конструкцию основания и закладных для откатных ворот (например Doorhan). В таком случае остаётся только грамотно установить её и произвести бетонирование.

Преимущества:

  • Скорость установки
  • Оцинковка и порошковая покраска в заводских условиях
  • Монолитность конструкции
  • Независимость от столбов проёма
  • Внешний вид

При установке готовой бетонируемой рамы, ворота будут отстоять от забора на длинну опорных столбов. Поэтому на противоположной стороне устанавливается столб-ловитель.

Кстати в таких опорных столбах очень удобно прокладывать питающий кабель для сигнальной лампы и фотоэлементов.

Заливка фундамента

  1. На дно ямы засыпаем слой песка около 20 см и утрамбовываем его. Это делается для того чтобы весной фундамент не «повело».
  2. Устанавливаем закладную (той конструкции которую вы выбрали) и выравниваем её по горизонтали и вертикали.
  3. Подводим кабель для питания привода, фотоэлементов и сигнальной лампы.
  4. Закрепляем конструкцию жгутами/скобами/сваркой и тд., чтобы при заливке бетоном элементы не сместились.
  5. Подготавливаем раствор бетона. Рекомендуемое соотношение: 1 часть цемента с маркой не ниже 500, 0.3 мелкого песка, и 0.2 частей щебня фракции 10 мм. Используйте бетон с высокими характеристиками прочности.
  6. Залить бетон в приямок. В процессе заливки утрамбовывать и распределять бетон равномерно по всей поверхности. Заливать бетон нужно до уровня монтажного основания (швеллера/уголков/опорной рамы).
  7. Застывание бетона. Прежде чем приступить к дальнейшим работам по установке откатных ворот, должно пройти минимум 48 часов, пока бетон не застынет. Приблизительно через неделю бетон становится максимально прочным.

Перед финальной заливкой фундамента убедитесь что вы подвели питание для привода, фотоэлементов и сигнальной лампы.

Если вы решились заливать фундамент зимой, то учтите, что бетон в минусовую температуру застывает дольше чем обычно — от 12 дней (для сравнения — летом от 5 дней).

2. Фундамент на винтовых сваях.

Обладает следующими преимуществами:

  • Можно устанавливать даже в зимнее время.
  • Подходит для нестабильного грунта.
  • Быстро устанавливается (не надо ждать осадки бетона)
  • Достаточно надежный, так как операется на глубину ниже промерзания.

Подробнее об этом типе фундамента мы расскажем в отдельной статье.

Основание для откатных ворот и площадка своими руками

Популярная консольная конструкция

В древности люди загораживали свои жилища камнями, спасаясь от ветров, холода и нежданных гостей. Позже стали сооружать ограждения с непременным атрибутом – воротами. А еще позже по украшению ворот судили о состоятельности их хозяев. А что же сегодня?

Нет, уже не стремятся украсить эту часть ограждения золотыми элементами или дорогими каменьями, но и без внимания ее не оставляют. На смену классическим распашным воротам пришли откатные автоматизированные системы. И если еще десять лет назад такие конструкции возводили немногие, то сегодня откатным изделиям отдает предпочтение большая часть хозяев коттеджей и дачных участков.

Преимущества конструкций

Безотказная работа зимой

Основным преимуществом такого изделия является его компактность, то есть сама конструкция не такая уже и компактная, но благодаря тому, что не требуется дополнительной территории на открывание створок, ее использование и стало популярным.

Вторым и существенным преимуществом можно смело считать их надежность. Конструкция довольно устойчива к сильным порывам ветра, так как ее полотно основательно закреплено и отрывается не вперед или назад, а в сторону.

В наши суровые зимы нередким явлением бывает заснеженность, когда выпадает снега за несколько дней больше годовой нормы. И в этом случае изделие более выгодно, так как нет необходимости расчищать территорию на открывание створок, а достаточно освободить от снега полосу отката створки.

Ну и стоит отметить, что автоматика на этом типе ворот выдерживает более длительный период эксплуатации, так как ее не нужно рассчитывать на вес створок. Весь вес удерживают роликовые каретки, направляющие и основание.

Основные виды

Любая конструкция откатных ворот значительно сложнее распашных, да и расход материала более серьезный. Почему любая? Потому что их устройства несколько различны:

  1. Например, подвесные ворота требуют подвешивания балки, по которой и передвигается полотно с роликами. Этот вид надежен, но уже практически неприменим. Его неудобство заключается в том, что верхняя балка ограничивает высоту проезжающего транспорта, хотя если предполагается проезд только легкового автомобиля, то такие ворота вполне подойдут.
  2. К наиболее простой конструкции относятся откатные ворота, движущиеся по рельсе.
    Но их работоспособность в зимний период или в непогоду несколько затруднена. Их движение происходит по рельсе, расположенной вдоль проема. К столбу прикрепляется скоба с роликами, которая и удерживает полотно.
  3. Самым востребованным и практичным видом считаются консольные системы, хотя они и сложнее предыдущих видов. Для нее укладывается фундамент с закрепленной балкой, на которую устанавливаются роликовые каретки. Направляющая полотна устанавливается на ролики, по которым впоследствии и происходит движение полотна.

Для каждого вида откатных ворот требуется и основание с определенными конструктивными особенностями. Так, например, для подвесных ворот достаточно надежно закрепить опорные стойки, а к рельсовым и консольным системам требуется прочное основание.

Устройство рельсового фундамента

Принцип действия рельсовой системы

Для откатных ворот, передвигающихся по рельсе, необходим армированный фундамент на всю длину проема. Причем рельса должен расположиться, строго по центру проема. Для этого нужна траншея глубиной не менее одного метра и шириной 50–70 см. Такого рода основания лучше делать армированными, это позволит сделать его более крепким. Сваривается короб из арматуры, соответствующий размеру траншеи, и укладывается на песчаную подушку.

Специалисты советуют рельсу приваривать прямо к коробу, чтобы фиксация его была надежной. Кстати, саму траншею лучше делать конусообразную, чтобы в весенний период не произошло выдавливания конструкции.

Готовый каркас укладывается в траншею так, чтобы направляющий рельс находился на поверхности. Затем, все устройство заливается качественным бетоном. Бетон во время заливки следует утрамбовывать. Время застывания такого основания зависит от погодных условий, но лучше оставить фундамент для застывания на 5−7 дней. Затем можно производить остальные работы по устройству откатных ворот.

Фундамент для консольных систем

Схематическое отображение бетонирования

Для этого типа длина основания фундамента составляет половину ширины проема, рекомендуемая глубина − 1,5 м, а ширина – 50–70 см. Как и в первом случае, фундамент желателен армированный. Также заливается все качественным бетоном, и на всю длину бетонной площадки укладывается швеллер. Собственно, на нем и будут расположены роликовые каретки конструкции. Устройство фундамента можно производить тремя способами:

  • армируется приямок, а сверху к арматуре приваривается швеллер, который должен находиться на нулевой отметке будущего въезда;
  • точно также армируется фундамент, но швеллер можно заменить уголками, которые привариваются поперек арматуры на расстоянии 30 см друг от друга. Эта конструкция должна быть ниже высоты проема на 7 см, и на нее устанавливается не бетонируемая рама;
  • об этом способе устройства основания подробно описано в видеоматериале.

Какой бы вид основания вы ни выбрали, требуются бетонные работы. В зимний период такие работы не проводятся. И важно помнить, что при формировании фундамента следует проложить всю электрику для автоматического привода до бетонирования.

Фундамент для откатных ворот своими руками: чертеж

Откатные ворота со стороны подъездной дорожки

Строя забор для частного дома, владелец, выбравший откатные ворота, предстаёт перед выбором – какой фундамент для откатных ворот можно и нужно сделать. Повсеместное использование заборов для сохранения частной собственности и уединения от глаз соседей всегда влечёт за собой вопрос возможности для автомобилей попасть на огороженную территорию. Чем надёжнее ограда, тем тяжелее ворота и прочнее должна быть основа, на которую они опираются.

Какие функции берёт на себя фундамент

Выбирая фундамент, нужно знать несколько главных параметров, таких как длина планируемых ворот, насколько выносливый грунт в месте строительства, и как глубоко залегают грунтовые воды. Чем больше информации собрать, тем проще будет выбрать правильную конструкцию, избегая лишних трат на всех этапах, от закладывания фундамента, до эксплуатации ворот в последующие десятки лет.

Качественный фундамент необходим и для автоматических, и для ворот, открываемых вручную. Он незаметен, но выполняет много важных функций, благодаря которым продлевается срок службы ворот. Хорошо сделанный фундамент под ворота избавит хозяина недвижимости от необходимости часто выравнивать ворота, применять силу при заедании и менять выходящие из строя устройства открытия.

Основные функции, которые несёт фундамент:

  • компенсирует нагрузки, возникающие под весом ворот;
  • распределяет нагрузки равномерно по всему основанию;
  • формирует каркасные свойства ворот;
  • препятствует изменениям, которые приводят к перекашиванию полотна ворот.

Какое основание лучше

Выбирая фундамент под откатные ворота, стоит обратить внимание на качество земли, и рассчитать будущие нагрузки, которые будут приходиться на основание. Самыми выгодными по цене и простыми по установке являются свайно-монолитный, монолитный и свайный тип фундамента под раздвижные ворота. На болотистых, пучинистых и суглинистых почвах применяются только свайные типы фундамента из-за разрушительных условий для бетонного монолита.

Для любого фундамента с бетонной составляющей обязательно засыпается и утрамбовывается 30 см песка, а после 20 см гравия.

Сплошная монолитная основа

Монолитный фундамент применяется при устойчивой почве, в которой грунтовые воды залегают ниже уровня промерзания. Состоит он из бетонных подземных столбов, усиленных арматурным каркасом. Перед заливанием столбов между будущими опорами прокладывается канава глубиной до 40 см, на дно которой утрамбовывается песок, закладывается арматура для будущей соединительной балки, размером в половину проезжей части. После заливки всей конструкции надо минимум неделю для застывания бетона. Нижние концы опор фундамента должны находиться минимум на 25 см ниже уровня промерзания грунта.

Такой фундамент в разрезе выглядит, как буква «П». Иногда для увеличения прочности его делают сплошным, тогда выкапывается траншея одной глубины, в которую перед заливкой помещают песок и арматуру.

Свайно-монолитный надёжный фундамент для ворот представляет собой несколько свай, соединённых сверху бетонной балкой, на которой крепится механизм открытия ворот. Из-за свойств бетона применяется на сухих устойчивых грунтах.

Сваи бывают самые разные в зависимости от материала: бетонные, железобетонные, металлические. Что касаемо формы, то встречаются квадратные, круглые, прямоугольные и квадратные с полостью для заливки.

Виды металлических свай для фундамента по способу установки

Винтовое основание на 3 сваях

Фундамент на сваях – самый надёжный тип фундамента, при котором в землю вкапываются сваи диаметром от 70 до 100 мм и длиной больше чем 1,5 м. Размещают сваи со стороны отката каждые 2,5–3,5 м, а их количество свай зависит от длины ворот. Если ворота 5 м, то хватит 3 свай, а уже при 7 м требуется 4 сваи.

При установке свай потребуется специальная техника для вбивания или ямы чуть шире и глубже чем сваи в высоту. Перед установкой свай утрамбовывается песчаная подушка и насыпается сверху 10 см гравия. При установке свай ручным методом каждые 20 см грунта нужно утрамбовывать, чтобы конструкция стояла прочно. При установке свай с помощью техники их вбивают в землю. Это дороже, но надёжнее, быстрее и экономит силы.

Винтовой фундамент – это основание на особых сваях, которые вкручиваются в землю как с помощью техники, так и вручную. Перед началом делаются ямы высотой до 40 см, шире основного тела сваи, но уже лопастей вкручивания. Вкручивают минимум двое человек, а третий следит за ровностью вхождения. Сваи должны войти в землю строго вертикально. После того как на поверхности осталось меньше 10 см сваи, верх обрезают, и если свая полая, заливают внутрь бетонную или цементно-песчаную смесь. Для надёжности сверху наваривают швеллер, а после укрепляют всю конструкцию бетоном.

Главный недостаток винтовых свай – это то, что в радиусе 5 м от места вкручивания не должно быть препятствий, так как механизм длиной 4 м, поэтому такой способ не подойдёт, если уже есть готовый забор, который нельзя временно демонтировать.

Под откатную конструкцию

Часто собственник решает своими руками создать фундамент для откатных ворот, не полагаясь на строителей. Такой способ может серьёзно сэкономить средства и даёт знание о материалах, из которых изготовлен фундамент, и насколько он прочный.

Изображение составных частей ворот

Чтобы построить долговечную конструкцию, нужно все досконально просчитать и создать схему фундамента под откатные ворота. Она состоит из перечня используемых материалов, которые для разных грунтов и погодных условий отличаются. Чертёж в схеме отражает такие параметры, как вес будущих ворот, ширина, глубина и длина фундамента. Обычно основание под откатные ворота длиной составляет минимум половину въездной дороги.

Земляные работы

После того как составлен план строительства, и решено как сделать фундамент, на участке где будет находиться откатная часть ворот, освобождается место от деревьев и кустов.

Из земли нужно убрать все корни, иначе произойдёт быстрое разрушение бетонных составляющих. При свайных конструкциях возможен перекос несущих конструкций, что может привести к опасной для жизни ситуации.

После очистки площадки место, где будет фундамент, подготавливается в зависимости от выбранного типа основания.

Для монолитных копается траншея или ямы для двух столбов и канава для соединительной балки. После чего закладывается арматура, которая в готовом фундаменте будет перераспределять давление по всей площади опор, что поможет продлить срок службы. После установки арматуры яму заливают на 60% и позволяют бетону высохнуть.

Когда бетон застыл, на «макушки» арматуры приваривают швеллер шириной 20–30 см, выровняв его с помощью строительного уровня, чтобы он находился на 5–10 см ниже уровня проезжей части. Обработав сварочные швы противокоррозионными материалами, можно заливать оставшуюся часть конструкции.

Выбрав свайный фундамент, строя откатные ворота своими руками, следует подготовить ямки, которые помогут направить сваи строго вертикально. Поместив сваи на достаточную глубину, если их верхушки стоят с малейшим перекосом, придётся отрезать часть для выравнивания. Выровняв все сваи, на них наваривается швеллер, а швы обрабатываются раствором.

Простоту установки свайного основания можно увидеть на видео:

Надёжный, правильно сделанный фундамент гарантирует лёгкость эксплуатации ворот, давая возможность не волноваться о поломках механизмов или перекашивании створок, мешающих попасть в автомобиле на участок. Какой бы тип основания не был выбран, он даёт возможность получать только приятные ощущения от пользования воротами с придомовой территорией. Чем лучше произведены расчёты и качественнее использованы материалы, тем больше вероятность, что фундамент прослужит долго, и не придётся обращаться за помощью для переделывания.

Схема и чертеж фундамента для откатных ворот

Прежде чем приступить копать, вы должны иметь представление как выглядит схема фундамента под откатные ворота. Сейчас мы вам покажем, как выглядит схема фундамента, что и где у вас должно находится по отношению к проему.

Схема основания для откатных ворот

Ниже приведен пример чертежа для проема 4 метра

Глубина рассчитывается так, к глубине промерзания грунта (узнайте какой в вашем регионе) + 10 сантиметров. Для примера на схеме мы рассчитали для глубины промерзания 1200 мм.




Требования по расположению основания — смотрим на схему

1.    Находится впритык к забору
2.    Находится в одной линии с проемом
3.    Поверхность должна быть ровной без уклона.


Чертеж фундамента под разджвидные ворота  — 2 варианта


2 варианта чертежей устройства основания:

а) Стандартный фундамент
б) В две ноги



Вы можете использовать любой из них на выбор, нельзя назвать какой-то лучшим или худшим. Оба считаются правильными. Как правило первый вариант используют для утяжеленных конструкций весом от 500 кг.

Вариант б) менее трудозатратный и более экономный, так как меньше нужно копать и соответственно бетона потребуется меньше. Также для изготовления закладной вместо арматуры вы можете использовать трубу диаметром от 80-100. Если вам нужен чертеж арматурного каркаса или хотите узнать какой швеллер лучше подойдет, для этого советуем вам прочесть соответствующую статью.

Закладная (швеллер) для откатных ворот, чертеж, фото.

Как сделать ленточный фундамент своими руками

Размеры фундамента под откатные ворота 4,5,6 метров

Как установить закладную

Как правильно залить фундамент

Как установить закладные для столбов ворот

Как подготовить фундамент для откатных ворот? —

Откатные ворота экономят пространство на любом дачном участке. К тому же они более устойчивы, чем другие виды ворот. Установка откатных ворот может производится при любых габаритах проема для ворот. Основное, что необходимо знать – это то, что фундамент должен быть откатным.

Откатные ворота могут открываться как автоматикой, так и ручным способом. Главное, чтобы сама установка ворот была прочной. Именно неправильно установленный каркас и основание для откатных ворот в дальнейшем служат причиной для возникновения различных сбоев в автоматике. Поэтому установка автоматических ворот делается на определенный фундамент. Делается такой фундамент при соблюдении определенных правил.

Фундаментом для ворот откатного типа служит очень ровная и прочная конструкция. Именно показатели прочности, а также ровности конструкции в дальнейшем определяют правильную и точную эксплуатацию. Основой для правильной и долгой эксплуатации откатных ворот является точность расчетов.

Подготовка фундамента откатных ворот осуществляется следующим образом.

Подготовительные работы

Так как фундамент для ворот откатного типа выполняется не стандартный, первое, что нужно сделать, – это выбрать места для траншеи фундамента и рассчитать ее размеры.

Фундаментом для откатных ворот должна стать ровная конструкция, на которую в дальнейшем будут устанавливаться непосредственно ворота. Фундаменту для откатных ворот требуются выбор места и точные расчеты. После этого этапа вычислительных работ роется траншея, которая должна быть на 30 см больше, чем точка промерзания почвы. В дальнейшем требуется установка и изготовление закладной.

Закладная – это конструкция, которая состоит из швеллеров. Они выполнены из металла и имеют П-образную форму. После установки закладной конструкции следует установить арматурные прутья для надежности и прочности. Установка закладной должна быть выполнена так, чтобы прилегание боковой полки швеллера было максимальным к столбу. В этом случае верхняя часть будет располагаться горизонтально по отношению к линии проема.

После проведения всех расчетов, а также правильно поставленной закладной необходимо приступать к работам с бетонным раствором. Затем последуют работы установки откатных ворот, схема ворот обязательна.

Выполнение фундаментных работ для откатных ворот

Необходимо подготовить чертежи для всех возводимых конструкций. Чертежи помогут не ошибиться в расчетах и понять, как правильно сделать фундамент для откатных ворот, а затем и возвести сами ворота.

Прямая функция фундамента – это закрепление консольных блоков, которые являются конструктивными элементами. Они и удерживают всю конструкцию. Установка армированного блока происходит в грунт. Форма армированного блока – прямоугольная.

Установка фундамента начинается с внутренних сторон ограждений. Когда проектируется установка, необходимо обратить особое внимание на расчет размеров для откатных ворот, схема таких расчетов нужна для правильной установки откатных ворот. Их установка напрямую зависит от фундамента. Размер длины фундамента должен быть не менее, чем ширина воротного проема. Проем – 70 см.

При определении размера ширины учитывается показатель уровня промерзания земли. Соблюдение точных размеров исключит перекос основания, от которого зависит эксплуатация и правильность работы конструкции. Если установка фундамента будет правильной, система будет служить очень долго.

Необходимые инструменты и материалы для фундамента откатных ворот

Для того чтобы сделать фундамент, потребуется стандартный набор инструментов и материалов.

  1. Лопаты и ломы для выкапывания и сооружения траншеи.
  2. Обязательно – измерительная рулетка и уровень.
  3. Арматурные прутья, которые собираются в каркас при помощи проволоки. Можно использовать сварку для арматурного каркаса. Тогда конструкция будет еще прочнее. В этом случае понадобится сварочный аппарат.
  4. Наличие опорного швеллера необходимо для закрепления консольных блоков и электрического привода.
  5. Деревянные доски для опалубки.
  6. Наличие молотка, ножовки, уголка. С помощью этих инструментов будет сооружаться опалубка.
  7. Наличие бетономешалки сократит время выполняемых работ.

Технологические этапы фундаментных работ для откатных ворот

Когда будут выполнены все расчетные работы, можно приступать к непосредственному сооружению фундамента.

Первое, что нужно сделать, – это выкопать траншею, которая соответствует высчитанным размерам. Затем сооружается основа из арматурных прутьев. Прутья либо связываются между собой проволокой, либо с применением сварочного аппарата свариваются между собой. Главное условие этой основы в том, что она должна быть очень хорошо зафиксирована.

Располагается арматурный каркас горизонтально. Верхняя, выступающая часть арматуры должна быть заглублена на 11-12 см ниже, чем поверхность грунта. Передняя часть смещается по отношению к краю проема. Приготовление бетонного раствора не вызовет затруднений. Соотношение составляющих раствора: 2 ведра цемента на 6 ведер песка. Раствор не должен быть густым.

Для прочности конструкции можно использовать добавление в бетонный раствор щебня. Если используется щебень, на вышеописанные соотношения песка и цемента добавляется два ведра щебня. Заливается очень аккуратно, следует обратить внимание на то, чтобы арматурный каркас не смещался. От этого зависит дальнейшая работа конструкции. Заливать нужно не весь раствор сразу. Заполняется яма на 1\3.

Дело в том, что такой способ заливки обеспечит полную фиксацию арматурного каркаса. В дальнейшем устанавливаются поперечные швеллеры. Три швеллера нужно установить в арматурный каркас.

Обязательно нужно выполнить выравнивание швеллеров по горизонтальным и вертикальным плоскостям. Швеллеры нужно приварить к арматурному каркасу и залить бетонным раствором. Для того чтобы раствор застыл, понадобится от 6 до 13 дней, в зависимости от погодных условий и времени года.

Итогом всех выполненных работ станет фундамент, который имеет три поперечных швеллера. Проезжая часть, вернее ее уровень, должен получиться выше на 7 см, чем расположение швеллеров. Необходимо помнить также о том, что при процессах установки фундамента нужно учитывать, что для автоматики необходимо провести электропроводку. В дальнейшем к фундаменту для откатных ворот будут крепиться все остальные части.



Фундамент под откатные ворота — технология и правила монтажа

С каждым годом популярность откатных ворот, за счет их удобства и практичности, растет. Не смотря на большой выбор видов ворот, все больше владельцев частных домов останавливаются именно на таких конструкциях.

А чтобы конструкция работала правильно и не давала сбоев, для нее необходимо сделать качественное основание. Фундамент под откатные ворота должен быть достаточно прочным, так как это основной элемент крепления конструкции, а ее парусность довольно большая.

Проектирование

Перед началом работ необходимо составить проект, где будут указаны все параметры: ширина, глубина, длина, необходимые материалы и их количество. Проект составляется как для фундамента, так и для самих ворот. Так же, в проекте, должен быть чертеж с указанием всех размеров, так будет проще разобраться в деталях.

Фундамент делается с внутренней стороны забора и с боку от проезда. Так например, если открывать ворота планируется вправо, то и основание заливается справа от ворот.  Кроме того, следует придерживаться определенных размеров:

  • длина – не менее половины ширины проема;
  • ширина – 50 — 60 см;
  • глубина – в зависимости от глубины промерзания грунта.

Эти размеры уменьшают риск перекоса фундамента и, как следствие, нарушение эксплуатации откатных ворот. Фундамент, сделанный с соблюдением размеров и технологии прослужит много лет.

Видео: Подготовка фундамента (основания) для откатных ворот

Разметка основания

Чем тяжелее ворота, тем массивнее требуется для них основание. Сначала, с учетом размеров указанных в подготовленной схеме, делается разметка.

От ограждения отступают около 0, 5 м – это будет ширина. Длина составляет половину длины откатных ворот – это позволит им быть максимально устойчивыми. Разметка производится с помощью кольев которые вбивают по углам и веревки натянутой между ними.

Подготовка траншеи

После разметки можно приступать к земляным работам. Траншея под фундамент копают на глубину от 1 до 1,5 метров, варьируется в зависимости от уровня промерзания. Высота в полтора метра считается средней и подходит для средней полосы России.

После того, как котлован выкопан, на его дне устраивают подушку, которая будет защищать основание от грунтовых вод и пучения грунта. Подушка делается толщиной 10 — 20 см и состоит из нескольких слоев:

  • Первый – песок;
  • второй – гравий ( щебень).

Слой песка проливают водой, для уплотнения, после чего засыпают гравий, разравнивают и уплотняют.

Установка закладной

Закладной элемент делается из швеллера к которому приваривается арматура. Сделать закладную можно самостоятельно, для этого:

  1. режется швеллер и арматура для стоек;
  2. к швеллеру, перпендикулярно, приваривают стойки;
  3. производится обвязка арматурой.

Для закладной используется 20-й швеллер и арматура ∅14.  Длина равна длине траншеи, а отрезки арматуры  глубине. По краям швеллера приваривают арматуру ( 4 штуки с каждой стороны). Для прочности, каркас усиливают стальными перемычками из такой же арматуры, которые приваривают или вяжут проволокой.

Заливка фундамента

Перед заливкой, закладной элемент опускается в траншею так, чтобы швеллер был сверху и совпадал с уровнем дороги внутри двора. Уровнем проверяется его горизонтальное положение.

Затем замешивается бетон. Сделать его не сложно, особенно если использовать бетономешалку. Бетон делается в следующих пропорциях: на 1 ведро цемента потребуется 3 ведра песка и 5 — 6 ведер щебня. При заливке бетон уплотняется при помощи вибратора или ломиком.

После заливки бетона, еще раз проверяют положение швеллера, при необходимости выравнивают. После того как фундамент схватится, произойдет это не ранее чем через 2 недели, можно начинать устанавливать ворота.

Необходимые инструменты и материал

Для заливки фундамента под откатные ворота понадобятся следующие инструменты:

  • бетономешалка;
  • ножовка, молоток, уголок для изготовления опалубки;
  • сварочный аппарат;
  • лом;
  • строительный уровень;
  • рулетка;
  • лопата (штыковая и совковая).

Так же понадобится приобрести следующие материалы:

  1. Бетон – делается самостоятельно или можно купить готовый.
  2. Арматура.
  3. Металлический швеллер.

Как видите, ничего сложного в заливке фундамента нет, и все это можно сделать самостоятельно, без дополнительной помощи. При соблюдении всех технологий вы сможете изготовить фундамент для откатных ворот.

Видео: Строительство фундамента ( закладной ) под откатные ворота

характеристики, материалы, элементы, инструкция по возведению

К числу основополагающих составляющих, необходимых для функционирования откатных и распашных ворот относится их фундаментное основание. Так, к примеру, фундамент под откатные ворота по своей сути является блоком, выполненным из бетона, размещённый в земле. По его поверхности движутся сами ворота посредством роликовых опор. Если для примера брать распашной вид, то трудозатраты при их установке будут значительно меньше.

Что собой являет фундаментная основа под такие ворота

Откатные ворота

Основное назначение подобного рода фундамента заключается в фиксации конструкционных составляющих. По своей сути, это бетонный блок, помещённый в почву. К тому же, он ещё и оснащён армированием. Занимаются обустройством изнутри участка, с боковой части от проёмного края. Касаемо выбора места крепежа, то он осуществляется исходя из того, в какое направление планируется сдвигать полотно таких ворот в процессе их открытия. Так, к примеру, если вы хотите чтобы ворота сдвигались бы влево, то и фундаментное основание необходимо закреплять слева.

В нашей сегодняшней статье мы ответим на вопрос о том, как сделать фундамент под откатные ворота. Для начала, при возведении любого типа ворот, будь то откатные, распашные или сдвижные, необходимо заблаговременно выполнить все предварительные расчёты, после чего они должны быть приведены в соответствии с заранее составленным планом сооружения. В процессе возведения фундаментного основания под ворота распашного типа обустройство не столь трудозатратно, но это вовсе не значит, что можно пренебрегать технологией.

Ещё на этапе проектирования основания под сдвижные ворота следует учитывать многие нюансы, соблюдая, при этом все необходимые размерности. Длина такого фундамента не должна быть меньше одной второй ширины проёма возводимого сооружения. По своей ширине фундаментная основа должна равняться числу около шестисот миллиметров. Что касается глубине, то она должна быть не менее чем уровень промерзания почвы, здесь минимальное число это одна тысяча восемьсот миллиметров.

Подобные размерности выбраны не случайно, поскольку именно при таком соотношении не будет допущен какой-либо перекос основания. Кроме того, режим эксплуатации не нарушится и в будущем. Если вы будете придерживаться приведённого выше соотношения, то сможете обеспечить откатным воротам максимально длительный срок службы. Что касается ворот распашного типа, то для них фундамент обустраивают по весьма схожей технологии. Хоть материалы для варианта с распашными воротами понадобятся те же, основа будет выполнена ленточного типа.

Используемые материалы

В то время, как станет осуществляться подготовка фундамента под откатные ворота, вам могут пригодиться следующие элементы:

  • Стандартный набор составляющих, предназначенных для создания бетонной смеси – цемент, щебёнка и песчаный материал;
  • Арматурные прутья;
  • Швеллеры.

Основные элементы, составляющие фундаментное основание

Ворота откатные для дома

Качество бетонного раствора во многом определяют длительность эксплуатации получаемой конструкции и её надёжность в эксплуатации. С целью грамотного приготовления бетонного раствора следует запастись цементом, марка которого не менее пятисот (М500). Также пригодится щебень, фракции которого будут равны тридцати – сорокам миллиметрам. Если говорить о соотношении цемента и песка, то следует брать такую цифру, которая бы соответствовала информации из специализированной литературы. Там описано, как получить требуемый уровень прочности бетонной смеси. С целью осуществления проверки бетона на качество следует помнить о том, что после затвердевания блок должен не крошиться под ударами молотка.

Армирующий каркас являет собой такую конструкцию, которая была выполнена из металлических арматурных прутьев. Основное предназначение такого каркаса состоит в перераспределении напряжение, оказываемое на бетонный блок. Таким образом, если вы решите дополнить устройство фундамента под откатные ворота армированием, то это даёт возможность значительно продлить срок эксплуатации данного фундаментного основания. Как не раз было доказано практикой, наилучшим вариантом станет использование арматурных прутьев, диаметр которых находится в диапазоне от шестнадцати и до двадцати миллиметров. Для скрепления каркасной арматуры можно воспользоваться вязкой либо прибегнуть к сварочным работам.

Схема откатных ворот

Также необходимость возникнуть может и в наличии опорного швеллера. Швеллер должен быть приварен на поперечные блоки, предварительно заложенные в каркасную конструкцию. С целью крепежа привода необходимо использовать отдельный швеллер, имеющий меньший размер. Опорный швеллер выбирается обычно двадцатого размера. Если вы имеете дело с относительно маленькими воротами, то лучшим вариантом станет размер номер восемнадцать.

Технология возведения фундаментного основания

После завершения выполнения всех требуемых подсчётов, можно переходить к конкретным действиям.

  1. Итак, для начала выкапываем траншею, которая должна соответствовать некоторым размерам, которые были определены с использованием ранее выполненных подсчётов. Далее, выполняя фундамент под откатные ворота своими руками, необходимо заглубить верхнюю часть конструкции на десятисантиметровый слой. Точкой отсчёта здесь считается непосредственно поверхность грунта. Непосредственно каркас должен быть строго расположен в горизонтальной плоскости. К тому же, конструкция нуждается в надёжной фиксации, поскольку в процессе заливки бетонного раствора его положение не должно изменяться.

    Элементы откатных ворот

  2. После окончания этапа, связанного с фиксацией каркасной конструкции, траншея должна быть залита примерно на шестьдесят процентов от высоты возводимого сооружения. Следует оставить полученное сооружение постоять несколько суток с целью того чтобы оно сумело стать более прочным. Поперечные швеллеры должны быть выровнены, причём как по вертикальной, так и по горизонтальной плоскости, после чего следует их приварка к арматурному каркасу. После совершения этих действий можно переходить к заливке оставшегося бетонного раствора. В тёплое время года для затвердевания бетона понадобится около пяти дней, а в холодное – не менее двенадцати. Подобные требования касаются и ворот распашного типа.
  3. После того, как будут завершены все этапы строительства фундамента, будет получено ровное бетонное основание с расположением швеллеров ниже уровня земли примерно на пять сантиметров. Заливка фундаментного основания для откатных ворот должно осуществляться одновременно с несущим швеллером. Объясняется это тем, что в том случае, если не получится осуществить заполнение бетоном изнутри, ворота, перемещаясь по пустому швеллеру, будут сильно греметь.
  4. Дальнейшие действия связаны с приваркой основного и приводного швеллеров. На фундамент, состоящий из трёх поперечно расположенных швелелров, следует уложить основной швеллер. Его помещают на линии, по которой будут двигаться откатные ворота. Швеллер не должен быть размещён излишне близко к забору, поскольку в данном случае откатные ворота не всегда правильно перемещаются и могут задеть столбы.

Сверху устанавливают закладную, выполненную из металла. Не забывайте о ней, поскольку в противном случае это может привести к разрушению верхней части столба. Открытую часть откатных ворот необходимо перекрыть с использованием плитки. Может использоваться как керамическая, так и тротуарная. Таким образом, срок службы конструкции будет значительно продлён.

Следует также отдельно отметить важность точного выполнения в соответствии с технологией. Обуславливается это тем, что фундаментное основание абсолютно во всех случаях является базой для сооружения, которое оно вмещает. Так, к примеру, при некачественно выполненном фундаменте, в скором времени начнутся разрушительные процессы, которые в дальнейшем коснутся и всей конструкции. Поэтому особо важно грамотно выполнить фундаментное основание, чтобы оно отличалось долговечностью и надёжностью. Также не следует экономить на исходных материалах, это может привести к потере качества, что также является недопустимым в том случае, если вы рассчитываете возвести прочное основание, которое будет служить многие годы.

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

Эффективные и безопасные автоматические раздвижные ворота работают на системе передатчик-приемник, что позволяет коммерческим и промышленным предприятиям работать гораздо более гладко. Для владельцев бизнеса, рассматривающих это дополнение к своему помещению, вот что нужно сделать.

  1. Строительство ворот

От бетонной дорожки и самих ворот до опорной стойки и стойки приемника, специалист CSA по фехтованию из Перта может построить автоматические раздвижные ворота от начала до конца — никаких переделок и потраченного времени когда на борт попадает профессионал.

Установление двух точных точек, где ворота будут открываться, имеет решающее значение, обеспечивая достаточную ширину открывания и возможность полного открытия ворот. Â

  1. Ширина проезжей части

Будь то коммерческая или промышленная собственность, автоматические откатные ворота будут доступны только в том случае, если на подъездной дороге достаточно места для установки. Другие факторы, которые следует учитывать, — это будет ли подъездная дорога единственной точкой доступа к собственности, или будет ли дополнительный задний или боковой вход.Пешеходные ворота потребуются, если раздвижные ворота являются единственным вариантом входа.

  1. Мощность

Для большинства приложений требуется 24 В на плате управления воротами. Â Хотя двигатели, которые мы используем здесь, в CSA Fencing, имеют резервную батарею, мы всегда просим клиентов поставить розетки для их двигателей ворот.

Электродвигатель с резервным аккумулятором также может быть выгодным вложением, гарантирующим, что в случае отключения электроэнергии ворота будут продолжать работать, а бизнес будет работать в обычном режиме.

  1. Бетонная опора

Для откатных ворот на направляющих требуется бетонная «полоса», закрывающая пространство для втягивания и проема проезжей части. Начиная с ширины 300 мм и глубины 300 мм, бетонная опора также должна обеспечивать дополнительную ширину для размещения транспортных средств, въезжающих и выезжающих из помещения.

  1. Устройства безопасности

Помимо обеспечения бесперебойной работы и повседневной деятельности, владельцы бизнеса могут быть уверены, что автоматические раздвижные ворота повысят безопасность всех, кто участвует в пешеходном движении — от сотрудников и курьеров до пешеходов в окрестностях.Направляющие для раздвижных ворот, например, имеют фотоэлектрические элементы или прикрепленные «балки из полиэтилена», которые гарантируют, что ворота закроются только после того, как пешеход или транспортное средство полностью войдут в проем или выйдут из него.

  1. Контроль доступа

Будет ли использоваться существующий пульт от ворот гаража для доступа к пульту дистанционного управления раздвижной двери, необходимо учитывать, как и возможность активации ворот через внутренний домофон.Другие факторы, о которых следует подумать: добавление функции ворот для доступа пешеходов, а также то, закроются ли ворота автоматически или вручную с помощью пульта дистанционного управления после того, как автомобиль въезжает / выезжает из помещения.

Автоматические раздвижные ворота могут выглядеть просто, но правильная конструкция — это то, что лучше всего доверить профессионалам — например, о раздвижных воротах в Перте и специалистах по безопасности в CSA Fencing WA — позаботятся обо всем, от индивидуальной установки до текущих операций из!

CSA Fencing: семейное предприятие в Западной Австралии, находящееся в собственности и под управлением семьи, у нас более 35 лет опыта работы в индустрии защитных ограждений. Свяжитесь с нами сегодня, и мы поможем вам найти подходящий вариант откатных ворот или ограждений для вашего бизнеса!

Автоматические откатные ворота — надежно защитите вашу собственность сегодня

Правильно установленные откатные ворота обеспечивают очень высокий уровень безопасности, особенно от попыток взлома. Тот факт, что они скользят вбок, означает, что за воротами остается много места, где должны были бы работать обычные распашные ворота, что значительно упрощает парковку автомобилей и тому подобное.Откатные ворота могут быть очень легко изготовлены до очень широких размеров, и обычно для работы требуется только 1 электродвигатель, что позволяет сэкономить деньги по сравнению с 2 двигателями, необходимыми для пары распашных ворот.

Откатные ворота делятся на две категории; Консольные и гусеничные системы.

Для консольных раздвижных ворот не требуется земляной путь — это может быть выгодно там, где подъездные пути наклонены, подъезды с интенсивным движением или когда требуется минимальное нарушение поверхности подъездной дорожки.

Основное конструктивное отличие от гусеничной системы состоит в том, что консольная система имеет нижнюю направляющую специальной секции, в которую входят два набора закрытых роликовых колес, установленных на заранее определенном расстоянии и прикрепленных к большому бетонному основанию.

Консольные раздвижные ворота примерно на 1/3 длиннее гусеничных кареток, дополнительная длина действует как противовес, так что ворота могут свободно скользить вперед и назад, поддерживаясь по всей ширине открывания / закрывания роликовыми колесами в нижней части рельс.

На одном конце имеется блокирующая стойка, а на другом — упоры, чтобы ворота не могли выскользнуть из своих креплений и упасть. Часто нижняя передняя кромка имеет колесо, которое входит в направляющую / башмак для обеспечения правильного зацепления при закрытии.

Откатные ворота обычно удерживаются вправо с помощью направляющей и ролика, расположенного на средней или верхней высоте направляющей. Harrogate Automation разработала новую систему, которая позволяет поддерживать ворота с помощью внутренних роликов. Это делает дизайн менее индустриальным и повышает безопасность ворот, поскольку традиционные опорные конструкции обычно должны быть защищены дополнительными кромками безопасности

Android Base Блок управления автоматическими воротами для откатных ворот, स्लाइडिंग गेट, स्वचालित स्लाइडिंग गेट — D Sign Design, Kagal MIDC

О компании

Год основания 2011

Юридический статус фирмы Единоличное владение (физическое лицо)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот До рупий.50 лакх

Участник IndiaMART с июля 2016 г.

GST27AKGPP8490D1ZT

Когда-то был господином владельцем и скучал по хозяйству, который много работал для своей жизни и зарабатывал достаточно, чтобы жить счастливо. Как и все в мире, они мечтали о собственном доме, и история началась.

Вся суета началась, архитекторы встречались, изучали планы, санкции по кредиту, присуждение контрактов и т. Д. И медленно дом встал прямо перед этой счастливой парой.

Все подходило наилучшим образом в соответствии с бюджетом, сантехника, плитка, цвет и т. Д. И т. Д. Теперь пришло время окнам и дверям решить … что делать ?? .. Варианты были как у дорогих, с новым обрамлением материалы и стандартное стандартное рыночное решение.

В конце концов окна — это окна … Разве не ?? .. так что господин Владелец решил придерживаться бюджета и не изучать хорошо решения. «То, что доступно легко и экономично, должно быть достаточно и оптимальным, после того как все их купят.. » Сказал господин Владелец.

Но счастье длилось недолго, Настали дни, когда дул ужасный ветер и был шум транспорта, грозы и проливные дожди. И угадайте, что первым делом сдался в доме мечты ?? Окна, с су … су .. Шум и свист по ночам и протечки воды. Дождевая вода запятнала дорогие краски для интерьеров и POP, мокрые стены и полы — это не то, о чем пара мечтала.

Конечно, эта реальность не была реализована, когда вы мечтали о своем доме, и вы тоже не ошиблись.. Так что случилось ?? Просто то, что доступно экономично и в изобилии в качестве решения, всегда не может вам подойти. И тогда г-н Владелец решил поискать решение у такого поставщика решений, как мы.

Мы в NOVA Technologies предлагаем лучшие и оптимальные конструкции окон в соответствии с вашим бюджетом, требованиями и условиями объекта. Мы заботимся о том, чтобы вам были предложены подходящие решения с отличным соотношением цены и качества.

Итак, мистер Владелец и Скучающий Владелец, наконец, получили хороший сон и душевное равновесие, а также получили отличное решение, соответствующее дому их мечты.

Что насчет вас ?? .. Что-то похоже на господина владельца ?? .. Если да, мы можем помочь вам выбрать хорошее решение для вашего дома и избежать проблем, которые вы можете вызвать в ваших окнах.

TOPENS RK990 Автомат для открывания откатных ворот

Описание продукта

RK990 Устройство открывания ворот питается ТОЛЬКО от сети переменного тока 110 В.

  • Шнур питания НЕ входит в комплект.
  • TOPENS DK1000 / DK1000S / DKC1000 Открыватели откатных ворот рекомендуются, если вы хотите питать свои ворота от батарей и солнечной системы.

Зубчатая рейка (направляющая) НЕ входит в комплект.

  • Подходит пластиковая стойка, усиленная стальной или оцинкованной сталью.
  • TOPENS Original RNh5 Heavy Duty Gear Rack доступен по адресу https://www.amazon.com / dp / B078TCZ7TT

Технические характеристики

  • Модель продукта: RK990 Устройство открывания ворот
  • Напряжение двигателя: 110 В переменного тока
  • Мощность двигателя: 1/2 л. с., 370 Вт
  • Макс. Крутящий момент: 22 Нм
  • Макс. Вес ворот: 2200 фунтов.
  • Макс. Длина ворот: 40 футов
  • Скорость двигателя: 60 об / мин
  • Скорость движения ворот: 8 дюймов / с
  • Время открытия / закрытия ворот: прибл.20-60 секунд зависит от длины ворот
  • Рабочий диапазон пульта дистанционного управления: 60 футов
  • Макс. Количество поддерживаемых пультов дистанционного управления: 8 шт. отдельно, до 250 с внешним приемником TOPENS ERM12, который продается отдельно
  • Рабочая температура: от -4 ° F до 122 ° F (-20 ℃ ~ + 50 ℃)
  • Уровень звука: 50 дБ
  • Класс защиты: IP44
  • Размеры двигателя: 0,9 ‘* 0,7’ * 1 ‘Д * Ш * В (271 * 207 * 331 мм)

Что в коробке

  • 1 открыватель ворот
  • 2 передатчика дистанционного управления M12
  • 1 x опорная плита
  • 2 x Ключ аварийной разблокировки
  • 1 x Полный набор необходимого оборудования для установки
  • 2 x предупреждающий знак
  • 1 подробное руководство по установке

Признак

Возможные решения

Открывалка не запускается. Индикатор питания не горит.

1. Проверьте входное напряжение платы управления. Это должно быть местное электричество переменного тока.

2. Выключатель питания выключен. Убедитесь, что выключатель питания включен.

3. Проверьте предохранитель на плате управления. Замените предохранитель, если он перегорел.

4. Проверьте плату управления. При необходимости замените плату управления.

Открывалка не запускается.Светодиод питания горит.

1. Перед началом работы убедитесь, что пульт дистанционного управления запрограммирован на плату управления.

2. Термозащита работает из-за высокой температуры после долгой работы. Подождите 20 минут, чтобы двигатель остыл.

3. Проверьте установочное положение магнитов. Открыватель не будет работать, если оба концевых выключателя будут активированы одним магнитом.

4.Проверить концевой выключатель. Удалите проводное соединение концевого выключателя, подключенного к клеммам 9 #, 10 # и 11 # на плате управления, а затем попробуйте снова. Замените концевой выключатель, если двигатель может вращаться в обоих направлениях.

5. Проверьте плату управления. При необходимости замените плату управления.

Пульт дистанционного управления не работает.

1. Индикатор на пульте дистанционного управления не горит.Проверьте батарею в пульте дистанционного управления. При необходимости замените аккумулятор.

2. Пульт дистанционного управления находится слишком далеко от открывателя. Попробуй еще раз поближе.

3. Пульт дистанционного управления не подходит для приемника. Убедившись, что коды верны, сотрите пульты дистанционного управления, а затем перепрограммируйте коды в устройстве.

4. Проверьте плату управления. При необходимости замените плату управления.

Ворота запускаются, но сразу останавливаются или реверсируют

1. Сила открытия или закрытия слишком мала. Поверните потенциометр A и B, чтобы увеличить усилие.

2. Отсоедините ворота от устройства открывания ворот и убедитесь, что ворота свободно скользят без каких-либо заеданий.

3. Проверьте плату управления. При необходимости замените плату управления.

Ворота открываются, но останавливаются и не возвращаются.

1.Проверить установочное положение магнитов. Открыватель не будет работать, если оба концевых выключателя будут активированы одним магнитом.

2. Проверить концевой выключатель. Удалите проводное соединение концевого выключателя, подключенного к клеммам 9 #, 10 # и 11 # на плате управления, а затем попробуйте снова. Замените концевой выключатель, если двигатель может вращаться в обоих направлениях.

3. Проверьте плату управления. При необходимости замените плату управления.

Ворота могут открываться, но не закрываются.

1. Фотоэлемент заблокирован. Устраните препятствие.

2. Проверить концевой выключатель. Удалите проводное соединение концевого выключателя, подключенного к клеммам 9 #, 10 # и 11 # на плате управления, а затем попробуйте снова. Замените концевой выключатель, если двигатель может вращаться в обоих направлениях.

3. Проверьте плату управления. При необходимости замените плату управления.

Двигатель работает, но ворота не двигаются.

Убедитесь, что муфта аварийного выключения отрегулирована правильно и не проскальзывает.

Как установить двигатель откатных ворот

Общая безопасность

ВНИМАНИЕ! Неправильная установка или неправильное использование продукта может нанести ущерб людям, животным или имуществу.

  • Утилизируйте упаковочные материалы (пластик, картон, полистирол и т. Д.) В соответствии с положениями, установленными действующими стандартами.Храните нейлоновые или полистирольные пакеты в недоступном для детей месте.
  • Этот продукт был разработан и изготовлен исключительно для использования, указанного в настоящей документации. Любое другое использование, не указанное в этой документации, может привести к повреждению продукта и быть опасным.
  • Завод снимает с себя всякую ответственность за любые последствия, возникшие в результате неправильного использования продукта или использования, отличного от ожидаемого и указанного в настоящей документации.
  • Не устанавливайте продукт во взрывоопасной атмосфере.
  • Завод снимает с себя всякую ответственность за любые последствия, возникшие в результате несоблюдения надлежащей технической практики при строительстве закрывающих конструкций (двери, ворота и т. Д.), А также за любую деформацию, которая может возникнуть во время использования.
  • Отключите электропитание перед выполнением любых работ по установке. Также отсоедините все буферные батареи, если они есть.
  • Установите многополюсный или магнитотермический выключатель на источнике питания с расстоянием размыкания контактов, равным или превышающим 3,5 мм.
  • Убедитесь, что выключатель остаточного тока с порогом 30 мА установлен перед подачей питания.
  • Убедитесь, что заземление выполнено правильно: подключите все металлические части для закрытия (двери, ворота и т. Д.) И все компоненты системы, снабженные клеммой заземления.
  • Установите все предохранительные устройства (фотоэлементы, электрические кромки и т. Д.), Которые необходимы для защиты зоны от любой опасности, вызванной сдавливанием, транспортировкой и разрезанием.
  • Установите хотя бы одно устройство видимой индикации (сигнальную лампу) и прикрепите предупреждающий знак к конструкции.
  • Завод снимает с себя всякую ответственность за безопасность и правильную работу автоматики при использовании компонентов других поставщиков.
  • При техническом обслуживании или ремонте используйте только оригинальные запчасти.
  • Не модифицируйте компоненты автоматизации, если это явно не разрешено заводом-изготовителем.
  • Проинструктируйте пользователя изделия об имеющихся системах управления и ручном открывании в случае аварии.
  • Не позволяйте людям или детям находиться в зоне действия автоматики.
  • Держите радиоуправление или другие устройства управления вне досягаемости детей, чтобы избежать непреднамеренного включения автоматики.
  • Пользователь должен избегать любых попыток проведения работ или ремонта системы автоматизации и всегда обращаться за помощью к квалифицированному персоналу.
  • Все, что прямо не предусмотрено в настоящих инструкциях, не допускается.
  • Перед установкой устройства открывания ворот убедитесь, что все движущиеся части, а также откатные ворота находятся в хорошем механическом состоянии, правильно сбалансированы и правильно открываются и закрываются.
  • Сохраните эту инструкцию для использования в будущем.

Подготовка к установке

Перед тем, как приступить к установке открывателя, проверьте, соответствует ли конструкция ваших ворот действующим стандартам, особенно следующим:

Направляющая скольжения ворот является линейной и горизонтальной. Колеса пригодны для использования. Ворота должны быть установлены и свободно перемещаться. Убедитесь, что конструкция достаточно прочная и жесткая, а ее размеры и вес соответствуют указанным в таблице технических характеристик этого документа.Убедитесь, что ворота стоят отвесно и ровно. Столбы забора необходимо монтировать в бетон. Ворота не цепляются и не тянутся по земле.

  • Ручное управление воротами может осуществляться плавно на всем протяжении, без чрезмерного бокового проскальзывания.
  • Установлены упоры для открывания и закрывания ворот.

ПРЕДУПРЕЖДЕНИЕ: Помните, что устройства управления предназначены для облегчения работы ворот, но не могут решить проблемы из-за каких-либо дефектов или недостатков, возникших в результате невыполнения правильной установки или обслуживания.Выньте изделие из упаковки и осмотрите его на предмет повреждений. В случае его повреждения обратитесь к своему дилеру. Не забудьте утилизировать его компоненты (картон, полистирол, нейлон и т. Д.) В соответствии с действующими предписаниями.

В целях безопасности на обоих концах заземляющего рельса должен быть установлен упор.

Технические характеристики и характеристики

2303 9022 9022 9022 9022 9022 9022 Макс.
Технические характеристики
DSR600S DSR1000S
Гц Напряжение питания: 24 В постоянного тока
Потребляемая мощность: 180 Вт 350 Вт
Скорость движения ворот: 20 см / с
Макс.вес ворот: 600KGS 12 Нм 24 Нм
Условия окружающей среды: От -15 ° C до + 40 ° C
Класс защиты: IP44
Размеры: 39.6 × 19 × 31,5 CM

Характеристики:

  • Плавный пуск и плавный останов
  • Промежуточный режим.
  • Быстрый выбор направления открытия / закрытия ворот
  • Надежная технология скользящего кода для дистанционного управления
  • Ключ аварийной разблокировки в случае сбоя питания
  • Останов / реверс в случае препятствия при открытии / закрытии ворот
  • Встроенный регулируемый автоматический -close (нет, 30, 60, 90 секунд)
  • Встроенное ограничение работы двигателя: макс.90 сек
  • Надежный предел электромагнетизма для легкой регулировки
  • Может быть оснащен широким спектром аксессуаров

Обзор установки

Установка открывателя

Внимание:

* Be убедитесь, что сошник установлен горизонтально и параллельно и надежно закреплен. Неправильная установка может привести к материальному ущербу, серьезным травмам и / или смерти.

* Перед началом установки убедитесь, что во время всего движения ворот нет точки трения и нет опасности схода с рельсов.

* Убедитесь, что присутствуют предупреждающие знаки .

Необходимые инструменты: Для установки открывателя ворот могут потребоваться следующие инструменты. Вам понадобятся отвертки, электродрель, кусачки и инструмент для зачистки проводов, набор розеток и, возможно, доступ к сварщику.

При установке сошника вы должны построить бетонную подушку для поддержки опорной плиты сошника для поддержания надлежащей устойчивости.

Установка выполняется следующим образом:

1. Выкопайте яму для бетонной подушки размером примерно 600 x 320 x 350 мм (24 〞x 13〞 x 14 〞). Он может выступать на 100 мм (4 дюйма) над землей и на 250 мм (10 дюймов) в глубину под землей. При необходимости увеличьте высоту подушки, чтобы защитить систему от затопления, сильного снегопада и т. Д.

  1. Подготовьте один или несколько каналов для электрических кабелей перед заливкой бетона. Помните, что кабельные каналы должны проходить через отверстие в опорной плите.
  2. Залейте бетон и, прежде чем он начнет затвердевать, убедитесь, что он параллелен створке ворот и идеально выровнен.
  3. Четыре анкерных болта должны быть вставлены в бетон при его заливке. Убедитесь, что положение анкерных болтов соответствует положению монтажных отверстий на опорной плите, прежде чем бетон затвердеет.
  4. Установите опорную плиту на бетонную подушку.
  5. Установите нож на опорную плиту. Убедитесь, что он идеально параллелен воротам, а затем прикрутите четыре болта с шайбами ​​из комплекта поставки. Это всего лишь временная установка. При установке стойки потребуется дополнительная регулировка.

Ручное управление

Открыватель должен быть переведен в ручное (аварийное) положение перед установкой стойки, установкой открывателя и концевого выключателя. Процесс выглядит следующим образом:

1) Снимите резиновую заглушку.

2) Вставьте ключ разблокировки (входит в комплект) и поверните его против часовой стрелки на 180 °, чтобы выключить сцепление между валом шестерни и выходной мощностью. Теперь сошник находится в ручном режиме.

Установите стойку

В соответствии с вашими вариантами доступны два вида стоек: армированная сталью пластиковая стойка и стойка из оцинкованной стали. Стойка из оцинкованной стали обычно используется для ворот повышенной прочности.

  1. Установите пластиковую стойку, армированную сталью
  2. Старт с воротами в закрытом положении
  3. Пластиковая стойка состоит из четырех секций длиной один метр, каждая из которых предназначена для стандартной упаковки.(при необходимости вы можете заказать дополнительную стойку у дилера)
  4. Установите один конец секции стойки на шестерню сошника в качестве временной опоры.

Выровняйте стойку и отметьте монтажные отверстия стойки (четыре отверстия для легких условий эксплуатации или шесть отверстий для тяжелых условий эксплуатации) на воротах.

  1. Закрепите стойку самонарезающими винтами. Этот вид пластиковой стойки более тихий и позволяет регулировать высоту даже после того, как она будет закреплена. Пожалуйста, сохраняйте зазор 1,0 мм между стойкой и шестерней, чтобы избежать воздействия веса ворот на открыватель.

Установите стойку из оцинкованной стали

  1. Начало с воротами в закрытом положении
  2. Есть четыре секции стальной стойки длиной один метр, каждая секция для стандартной упаковки. (при необходимости вы можете заказать дополнительную стойку у дилера)
  3. Установите один конец секции стойки на шестерню сошника в качестве временной опоры.

Выровняйте стойку и отметьте монтажные отверстия стойки (три отверстия) на воротах.

  1. Приварите гайку зубчатой ​​рейки к воротам как отметка и прикрепите стойку к воротам с помощью прилагаемого болта.Перед сваркой оставьте зазор 1,0 мм между стойкой и шестерней, чтобы не повредить открывалку.

Важно:

  1. Убедитесь, что зубья рейки должны входить в зацепление с зубьями шестерни по всей своей толщине. В противном случае отрегулируйте положение открывателя или / и поместите несколько прокладок между стойкой и воротами.
  2. Вручную сдвиньте створку ворот, чтобы убедиться, что рейка правильно установлена ​​на шестерне открывателя, приварите вторую гайку.
  3. Повторите те же шаги для первой секции стойки, чтобы установить остальные секции стойки, пока не будет достигнута необходимая длина.
  4. Отрежьте излишки стойки (Примечание: длина стойки должна быть больше, чем фактический ход ворот)
  5. Тщательно затяните четыре гайки, а также пружинные шайбы на анкерных болтах, чтобы сошник надежно закрепился на бетоне колодка на протяжении всего хода ворот.

Установка магнитов для концевых выключателей

Перед установкой концевого выключателя убедитесь, что устройство открывания ворот находится в ручном режиме. (сцепление, связанное с валом шестерни, выключено) и питание от сети отключено.

Расположите два компонента магнита примерно на воротах и ​​переместите ворота вручную, чтобы зафиксировать их на месте.

Установите кронштейн магнитов

Рукой полностью закройте ворота. Найдите и установите магнитный кронштейн так, чтобы открыватель останавливался в желаемом закрытом положении, когда к нему приближается концевой выключатель закрытия.

Рукой полностью откройте ворота. Найдите и установите магнитный кронштейн так, чтобы открыватель останавливался в желаемом открытом положении, когда к нему приближается концевой выключатель открытия.

Компонент магнита с полюсом N снаружи должен быть установлен с левой стороны, а компонент магнита с полюсом S снаружи должен быть установлен с правой стороны, если смотреть внутрь собственности.

Наконец, отрегулируйте магнит в нужное положение, перемещая затвор вместе с двигателем. Магнит должен находиться на расстоянии менее 1 дюйма от магнитного концевого выключателя. Если он находится слишком далеко, переключатель не сработает. Расстояние между магнитом и открывателем должно быть 0.39–0,59 дюйма с открытой крышкой открывателя. Отрегулируйте положение магнита до тех пор, пока положения открытия и закрытия не будут соответствовать требованиям.

Подключение источника питания

Длина шнура питания должна быть не менее 3 × 0,75 мм2.

Подключите токоведущий провод, нейтральный провод и заземляющий провод к клеммам «L»,

«N» и «PE» соответственно. Настоятельно рекомендуется установить выключатель аварийного останова

в электрическую систему

, который можно использовать в случае отказа дистанционного управления.

Вы можете подключить коммутатор, выполнив следующие действия:

  1. Отрежьте провод, который был подключен между клеммой

4 и 5 на заводе, чтобы деактивировать существующее короткое замыкание

клеммы 4 и 5.

  1. Припаяйте два провода к клеммам переключателя соответственно.

ПРИМЕЧАНИЕ. Шнур питания не входит в комплект.

ПРИМЕЧАНИЕ. Убедитесь, что выключатель дифференциального тока с пороговым значением 30 мА

установлен перед питанием от сети.

ПРИМЕЧАНИЕ. Класс защиты аварийного выключателя должен быть не менее IP44.

Подключение платы управления

  1. Двигатель

ЖЕЛТЫЙ провод двигателя необходимо подключить к клемме «1».

Провод двигателя RED необходимо подключить к клемме «2».

  1. Концевые выключатели

ЖЕЛТЫЙ провод концевых выключателей должен быть подключен к клемме «3».

Провод концевых выключателей ЧЕРНЫЙ должен быть подключен к клемме «4».

Провод концевых выключателей RED следует подключить к клемме «5».

  1. Лампа аварийной сигнализации (24 В постоянного тока)

Провод БЕЛЫЙ лампы аварийной сигнализации следует подключить к клемме «6».

Провод КРАСНЫЙ сигнальной лампы необходимо подключить к клемме «7».

  1. Фотоэлемент

Используйте двухжильный кабель для подключения клеммы «- ~» эмиттера фотоэлемента к клемме «16», клеммы «+ ~» к клемме «17». .Также клеммы «- ~» и «+ ~» приемника фотоэлемента должны быть подключены параллельно к клеммам «16» и «17».

Используйте другой двухжильный кабель для подключения клеммы «OUT» приемника к клемме «8», клеммы «COM» к клемме «9».

  1. Кнопка

Кнопка должна быть подключена к клеммам «10» и «11». Устройство открывания ворот работает поочередно при нажатии на кнопку (открыть-стоп-закрыть-стоп-открыть).

  1. Детектор контура

Сначала вставьте ПЛАТУ ИЗВЕЩЕНИЯ КОНТУРА в ПЛАТУ УПРАВЛЕНИЯ , а затем подключите витую пару к клеммам «14» и «15».

  1. Внешний приемник

Провод КОРИЧНЕВЫЙ внешнего приемника должен быть подключен к клемме «10».

Провод ЧЕРНЫЙ внешнего приемника должен быть подключен к клемме «16».

Провод RED внешнего приемника необходимо подключить к клемме «17».

  1. Проводная клавиатура (24 В постоянного тока)

Провод КРАСНЫЙ проводной клавиатуры должен быть подключен к клемме «17».

Провод ЧЕРНЫЙ проводной клавиатуры необходимо подключить к клемме «16».

СИНИЙ провод проводной клавиатуры необходимо подключить к клемме «10».

Провод БЕЛЫЙ проводной клавиатуры необходимо подключить к клемме «11».

  1. Аккумулятор

Отрицательный полюс аккумулятора должен быть подключен к клемме «18».

Положительный полюс аккумуляторной батареи должен быть подключен к клемме «19».

Настоятельно рекомендуется использовать контроллер LM118 (WA4004 ） для подключения батареи к клемме батареи на плате управления, если батарея используется в качестве основного источника питания в системе (например, SOL PLUS KIT) .Пожалуйста, обратитесь к руководству пользователя системы управления LM118 （ WA4004 ） отдельно.

  1. Солнечная панель

Пожалуйста, обратитесь к инструкции по эксплуатации солнечной панели и контроллера отдельно.

Настройка платы управления

ПРЕДУПРЕЖДЕНИЕ: Держитесь подальше от ворот во время настройки системы открывания ворот в случае неожиданного движения ворот.Тщательно отрегулируйте DIP-переключатели, чтобы избежать риска повреждения машины, травм или смерти. Всегда обращайтесь за помощью к профессиональному технику / электрику, если у вас есть какие-либо вопросы.

  1. DIP-переключатели

DIP-переключатели используются для установки времени работы двигателя

в пешеходном режиме, точной настройки периода плавной остановки двигателя

, времени автоматического закрытия открывателя ворот и

быстрое изменение направления открытия / закрытия, которое составляет

, определяемое положением установленного открывателя ворот.

DIP-переключатель №1– №2: время работы двигателя в промежуточном режиме

DIP-переключатель №1: ВКЛ — 2 секунды ВЫКЛ -0

DIP-переключатель №2: ВКЛ -4 Секунды ВЫКЛ. — 0

ПРИМЕЧАНИЕ. Функция промежуточного режима будет отключена, если оба DIP-переключателя выключены. Заводская настройка по умолчанию отключена.

DIP-переключатель № 3– № 5: точная настройка периода плавного останова двигателя

DIP-переключатель № 3: ВКЛ — 1 секунда ВЫКЛ -0

DIP-переключатель № 4: ВКЛ — 2 секунды ВЫКЛ — 0

DIP-переключатель # 5: ВКЛ — 3 секунды ВЫКЛ — 0

ПРИМЕЧАНИЕ: Каждый раз, когда вы перезапускаете устройство открывания ворот после отключения питания, вы должны использовать устройство контроля доступа ( такие как пульт, кнопка и т. д.) для приведения в действие устройства открывания ворот для полного цикла открытия и полного цикла закрытия, чтобы получить полное время открытия и полное время закрытия. Вы добьетесь плавной остановки в следующем цикле открытия / закрытия. Заводское время плавной остановки по умолчанию составляет 3 секунды. Вы можете включить / выключить DIP-переключатели, чтобы точно настроить время плавной остановки в соответствии с вашими потребностями.

DIP-переключатель №6– №7: Время автоматического закрытия открывателя ворот

DIP-переключатель №6: ВКЛ — 30 секунд ВЫКЛ -0

DIP-переключатель №7: ВКЛ — 60 секунд ВЫКЛ. — 0

ПРИМЕЧАНИЕ. Функция автоматического закрытия будет отключена, если оба DIP-переключателя выключены (заводская настройка по умолчанию).

DIP-переключатель # 8: Левый / Правый открытый

  1. Потенциометры

Потенциометры A и B используются для регулировки усилия срыва открывания ворот. Оба потенциометра с заводской силой по умолчанию установлены на 15:00.

Поверните потенциометр по часовой стрелке, чтобы увеличить тормозное усилие.

Поверните потенциометр против часовой стрелки, чтобы уменьшить тормозное усилие.

Проверка чувствительности реверса

В целях безопасности очень важно проверить чувствительность реверса, как только будет закончена установка платы управления.

Регулировка чувствительности реверсирования обратно коррелирована с регулировкой силы срыва в потенциометрах A и B. Другими словами, уровень силы срыва выше; уровень чувствительности реверсирования ниже.

Поместите неподвижный объект вдоль пути ворот, а затем задействуйте ворота, чтобы ударить по нему во время циклов открытия и закрытия. Ворота должны повернуться вспять, как только они будут поражены каким-либо предметом. Если ворота не реверсируются, увеличьте чувствительность реверса, повернув потенциометр против часовой стрелки.(Поверните потенциометр усилия срыва в положение MIN, чтобы увеличить чувствительность реверсирования)

Примечание 1: Если настройка чувствительности слишком высока, ворота остановятся или реверсируются очень легко, пока есть небольшие препятствия или сопротивление, например, сильное иногда ветер или сильный снегопад.

Примечание 2: Всегда проверяйте функцию реверса ворот каждый раз при установке платы управления или перезапуске после выключения питания.

Как запомнить или стереть пульт

Изучить пульт

Нажмите и отпустите кнопку обучения, загорится индикатор REM LED

, затем нажмите кнопку в удаленный дважды

за 2 секунды, индикатор REM LED будет мигать в течение 4

секунд.Теперь пульт успешно изучен.

Удалите все коды дистанционного управления

Нажмите и удерживайте кнопку обучения, пока не погаснет индикатор REM LED . Теперь все коды удаленного доступа удалены.

Как использовать пульт дистанционного управления сошником

Ключ используется для управления сошником, чтобы работать поочередно (открыть-стоп-закрыть-стоп-открыть).

Когда функция пешеходного режима включена, клавиша B используется для перехода в пешеходный режим (открыть ворота на предварительно установленное время).Когда функция пешеходного режима отключена, открыватель работает поочередно (открытие-стоп-закрытие-стоп-открытие) при нажатии клавиши B .

Поиск и устранение неисправностей

Имейте мультиметр для проверки напряжения и целостности цепи. Соблюдайте осторожность при проверке клемм высокого напряжения.

Признак Возможные решения
Открывалка не работает. Индикатор питания не горит.
  1. Убедитесь, что шнур питания правильно вставлен в розетку.
  2. Убедитесь, что выходное напряжение трансформатора составляет 24 В переменного тока. Если напряжение равно 0, трансформатор может быть перегрет или поврежден. Выключите питание и дайте плате остыть в течение нескольких минут, затем выполните сброс. Замените трансформатор, если симптом не исчезнет.
  3. Проверьте предохранитель в плате управления. Замените предохранитель, если он перегорел.
  4. Проверьте плату управления. При необходимости замените плату управления.
Открывалка не запускается. Светодиод питания горит.
  1. Убедитесь, что луч не заблокирован, если фотоэлемент используется в качестве вторичного устройства предотвращения захвата. Если фотоэлемент не используется, клемму 8 следует замкнуть на клемму 9 перемычкой.
  2. Проверить двигатель. Отпустите сцепление, затем отсоедините провода двигателя от клемм 1 и 2. Подключите провода напрямую к клеммам 16 и 17, двигатель должен работать, а затем поменяйте провода местами, двигатель должен вращаться в противоположном направлении. Если двигатель вращается в обоих направлениях, проверьте другие детали, перечисленные ниже.
  3. Проверить концевые выключатели. Используйте перемычку для короткого замыкания клеммы 4 с клеммами 3 и 5, а затем используйте ключ для управления открывателем, замените верхний концевой выключатель, если двигатель не может вращаться по часовой стрелке, и замените нижний концевой выключатель, если двигатель не мог бежать против часовой стрелки.
  4. Замените плату управления, если двигатель работает на всех этапах, указанных выше.
Пульт дистанционного управления не работает.
  1. Индикатор пульта дистанционного управления не горит.Проверьте батарею в пульте дистанционного управления. При необходимости замените аккумулятор.
  2. Пульт дистанционного управления находится слишком далеко от открывателя. Попробуй еще раз поближе.
  3. Пульт дистанционного управления не подходит для приемника. Убедившись, что коды верны, сотрите пульты дистанционного управления, а затем перепрограммируйте коды в устройстве.
  4. Заменить плату управления.
Ворота запускаются, но сразу останавливаются или реверсируют
  1. Убедитесь, что сцепление отрегулировано правильно и не проскальзывает.
  2. Сила открытия или закрытия слишком мала. Поверните потенциометр A, чтобы увеличить силу.
  3. Отсоедините ворота от открывателя ворот и убедитесь, что ворота свободно скользят без каких-либо заеданий.
  4. Заменить плату управления.
Ворота открываются, но останавливаются и не возвращаются.
  1. Обратите внимание, что два кронштейна магнита (фиксированная пластина) различны: один выше, а другой ниже. Пожалуйста, попробуйте поменять местами две скобки.
  2. Пожалуйста, попробуйте поменять местами провода концевого выключателя CL (замкнуть) и OP (разомкнуть).
  3. Возможно, положение магнита было установлено посередине, чтобы он индуцировал оба переключателя. Отрегулируйте магнит выше или ниже.
Ворота могут открываться, но не закрываются.
  1. Фотоэлемент заблокирован. Устраните препятствие.
  2. Концевой выключатель неисправен. Используйте перемычку для короткого замыкания клеммы 4 с клеммами 3 и 5, а затем используйте ключ для управления открывателем, замените верхний концевой выключатель, если двигатель не может вращаться по часовой стрелке, и замените нижний концевой выключатель, если двигатель не мог бежать против часовой стрелки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    Top
