Перекрытие по профнастилу монолитное

В строительной отрасли применяются технологии, позволяющие быстро сооружать железобетонные конструкции, снижая при этом объем расходов. Активно внедряется монолитное перекрытие по профлисту. Оно применяется в жилищном, гаражном и промышленном строительстве. Технология позволяет при минимальных трудозатратах без использования грузоподъемной техники сооружать межэтажную основу и потолок. При этом отпадает необходимость использования тяжелых плит перекрытия. Повышенную прочность бетонной плиты обеспечивает толщина бетонного слоя, который усиливает арматура.

Межэтажное перекрытие из профнастила – конструктивные особенности

Перекрытие по профлисту – сборная конструкция, состоящая из следующих элементов:

1. Листового профиля из металла. Профильный лист изготавливается методом холодного проката из оцинкованной стали и имеет продольные гофры. Для использования в качестве несущей нагрузку стационарной опалубки используется профнастил для перекрытий с маркировкой Н, обладающий повышенной нагрузочной способностью.
2. Марочного бетона. Для заливки потолка используют бетонный раствор на основе песка, щебня и цемента, изготовленный по стандартной рецептуре.  Повышенные прочностные свойства бетонной смеси после застывания обеспечиваются за счет использования портландцемента марки М350-М500.
3. Арматурного каркаса. Решетка изготавливается методом вязки из стальных прутьев, которые укладывают по впадинам профиля вдоль всей длины листа с постоянным шагом. Размеры арматуры в поперечном сечении составляют 10-12 мм, что позволяет компенсировать значительные изгибающие и сжимающие нагрузки.

Формируется железобетонный массив путем заливки раствора на металлопрофильный лист с установленной на нем арматурной решеткой. Используют монолитный вариант перекрытия через месяц после заливки, когда бетон наберет эксплуатационную прочность. Полученная железобетонная плита обладает повышенной жесткостью и способна воспринимать значительные нагрузки.

В зависимости от конструктивных особенностей здания по профилированному листу сооружаются различные виды монолитных перекрытий, усиленные внутренней и внешней арматурой:

• безбалочные. Они опираются на капитальные стены и передают нагрузку на дополнительные опоры в виде металлических колонн;
• балочные. Под профлистом устанавливается несущая конструкция, сформированная опорными балками и колоннами.

Толщина бетонного массива составляет от 6 до 16 см. Учитывая увеличенную массу бетона, расстояние между опорными стойками и схему армирования определяют расчетным путем. Технология формирования монолитных перекрытий по профилированному листу предусматривает установку дополнительных стоек. После твердения бетона технологические опоры убирают.

При наличии в бетонной плите проемов они по периметру дополнительно усиливаются арматурой. Длина железобетонной плиты, залитой по профлисту, достигает 6 м.

Какими достоинствами обладает монолитное перекрытие по профлисту?

Желая соорудить монолитное перекрытие по профлисту, следует изучить характеристики и свойства этого материала. Достоинства профнастила:

• небольшая масса;
• простота установки;
• повышенная прочность;
• продолжительный период эксплуатации;
• легкость доставки на объект;
• обрабатываемость;
• устойчивость к коррозии;
• экономичность;
• доступная цена.

Для формирования монолитных перекрытий металлопрофиль является оптимальным решением. Он обладает повышенной стойкостью к воздействию природных факторов и не деформируется под воздействием различных нагрузок. Кроме того, применение профлиста снижает затраты на армирование. Возможность выбора разнообразных цветов и размеров обеспечивает востребованность стройматериала.

Приобретающие популярность перекрытия из профнастила и бетона обладают комплексом серьезных преимуществ. Главные плюсы:

• повышенная жесткость. Использование в качестве стационарной опалубки профнастила марок Н57-Н135 позволяет создать жесткую конструкцию, способную выдержать массу бетонного раствора;
• равномерное распределение нагрузок. Применение рифленого листа, усиленного опорными балками и колоннами, позволяет значительно снизить нагрузку на несущие стены и фундаментную основу;
• повышенный запас прочности. Функция внешнего армирования обеспечивается ребрами металлопрофиля, а внутреннего – арматурной решеткой, что повышает нагрузочную способность монолитного перекрытия;

• удобство выполнения строительных операций. Сооружение железобетонной плиты не требует применения грузоподъемной техники, а отсутствие необходимости выполнять демонтаж опалубки сокращает сроки монтажа;
• привлекательный вид потолочной поверхности. Защитно-декоративное покрытие профилированных листов придает аккуратный вид потолку без дополнительной отделки;
• пожарная безопасность. Монолитное перекрытие из железобетона, выполненное по профилированному настилу, способно длительное время сохранять свои рабочие характеристики при пожароопасной ситуации;
• экономичность. За счет разной высоты волнообразной поверхности профилированного листа снижается потребность в бетонном растворе.

Проанализировав указанный комплекс достоинств, можно сделать вывод, что применение стационарной опалубочной конструкции из профлиста способствует существенному снижению стоимости строительных работ. При этом сохраняются прочностные характеристики и обеспечивается необходимый срок эксплуатации.

Перекрытие из профлиста и бетона – расчет потребности в материалах

Выполнение расчетных операций предшествует мероприятиям по заливке. При выполнении расчетов следует учитывать ряд факторов:

• габаритные размеры строения;
• массу железобетонной конструкции;
• несущую способность фундаментной основы;
• характеристики, которые имеет профлист для перекрытий;
• толщину заливаемого слоя бетона;
• минимальный процент армирования железобетонных конструкций.

Не владея методикой вычислений, самостоятельно проблематично определить потребность в материалах и рассчитать все параметры. Ускорить и облегчить выполнение расчетных операций позволяет специальный калькулятор, размещенный на профессиональных сайтах. Для обеспечения прочности возводимых конструкций программа учитывает, что металлопрофильные листы опираются на три горизонтальных балки, а также, что толщина бетонной плиты примерно в 30 раз меньше, чем длина пролета.

После введения исходных данных программный калькулятор оперативно определит:

• расстояние между опорными колоннами;
• шаг между горизонтальными балками;
• конструктивные особенности железобетонного перекрытия;
• размеры арматурного каркаса;
• количество опорных колонн;
• величину нагрузки на одну стойку;
• размеры профиля колонн и балок.

Используя специальное программное обеспечение, несложно выполнить комплекс расчетов и распечатать необходимую документацию, выполненную с учетом требований строительных норм и правил:

1. Рабочий план железобетонной конструкции.
2. Чертежи стационарной опалубки.
3. Схему арматурного каркаса.
4. Общую спецификацию стройматериалов.

Консультация профессиональных строителей и проектировщиков позволит избежать непредвиденных ошибок.

Строительство монолитного перекрытия – специфика технологии

Согласно требованиям технологии, перекрытие из профлиста и бетона сооружается по следующему алгоритму:

1. Выполняются подготовительные мероприятия, связанные с расчетами и приобретением материалов.
2. Производится монтаж стационарный опалубки, для изготовления которой используется профильный лист.
3. Осуществляется монтаж опорных колонн и балок, обеспечивающих нагрузочную способность опалубки.
4. Нарезается арматура, вяжется силовая решетка, которая неподвижно устанавливается внутри опалубочной инструкции.
5. Готовится марочный бетонный раствор, которым заполняется опалубка из профилированного листа.
6. Выравнивается поверхность бетонного массива и производится периодическое увлажнение поверхности бетона в летний период.

Важно дать отстояться бетону в течение четырех недель для достижения эксплуатационной прочности. Соблюдение требований технологии и применение качественных материалов гарантирует прочность монолитного перекрытия.

Подготовка к сооружению перекрытия из профнастила

Монолитное перекрытие по профлисту следует сооружать после завершения подготовительных мероприятий. Необходим серьезный и квалифицированный подход, а также инженерная подготовка для выполнения работ и обеспечения качества сооружаемой железобетонной конструкции. Важно правильно выполнить расчет действующих нагрузок, учитывающий конструктивные особенности строения. Уточнение рабочих характеристик профлистов у изготовителя позволит избежать ошибок.

Подготовительные мероприятия предусматривают следующие работы:

1. Выполнение прочностных расчетов.
2. Разработку схемы опалубочного каркаса.
3. Проектирование арматурной решетки.
4. Определение потребности в стройматериалах.
5. Подбор сортаментов колонн, балок и профлиста.
6. Приобретение необходимых для выполнения работ материалов.

После завершения подготовительных работ приступайте к монтажным операциям.

Выполнение монтажа металлопрофиля

Сборка опалубки для изготовления перекрытия по профнастилу – базовый этап работ, который следует выполнять с учетом указанных требований:

• выдерживать нахлест между профлистами с перекрытием в две отбортовки;
• опирать каждый профлист не менее чем на три несущих бруса;
• фиксировать элементы опалубки с помощью саморезов по металлу;
• обеспечивать жесткость в местах нахлеста с использованием заклепок.

После сборки опалубочной конструкции следует окантовать торец опалубки досками, высота которых соответствует толщине бетонного слоя. Опорные колонны и балки необходимо устанавливать, согласно требованиям проектной документации.

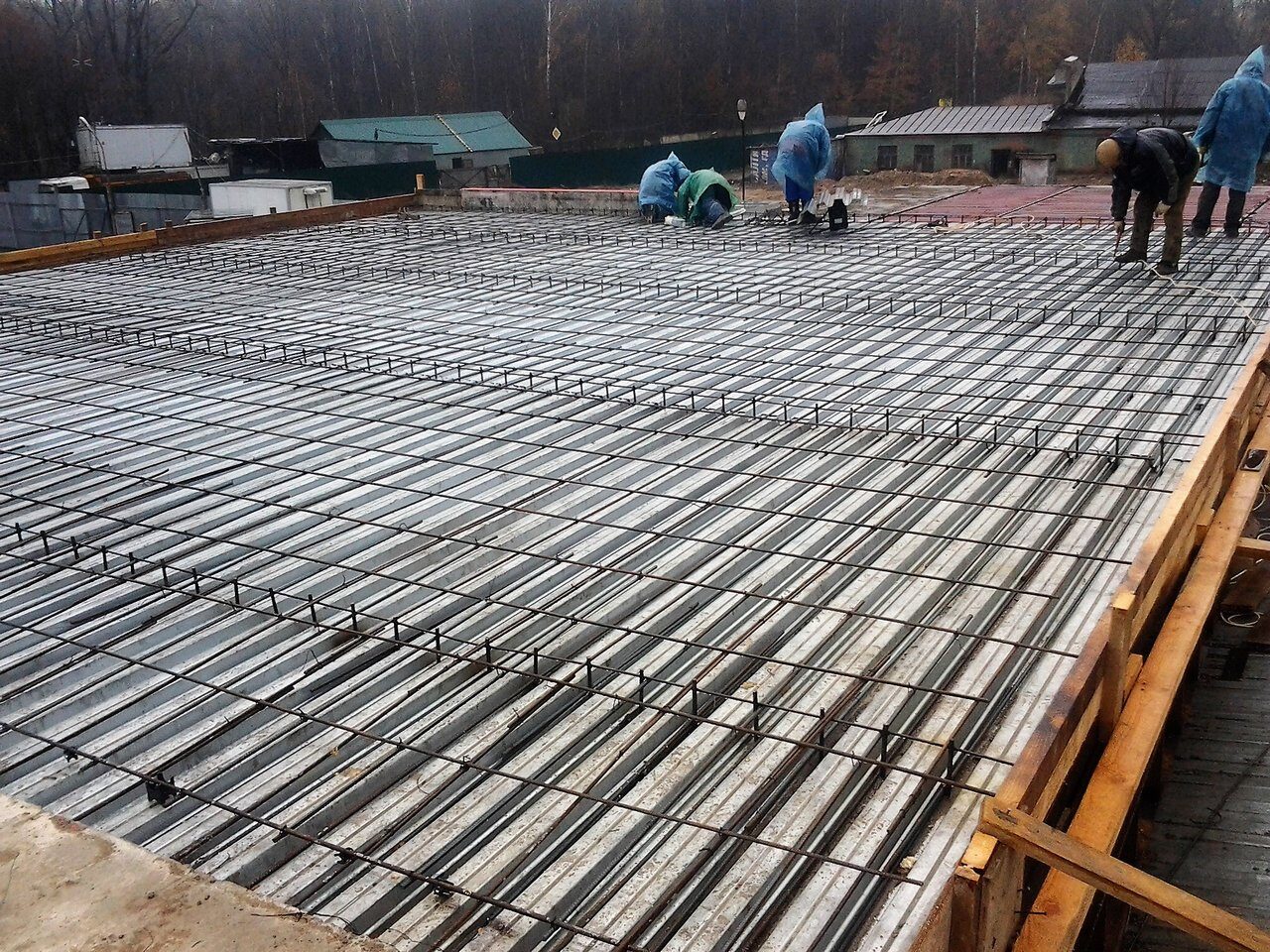

Производим армирование при устройстве перекрытия

Армирование перекрытия решеткой из стальных прутков позволяет повысить жесткость конструкции и способствует повышению нагрузочной способности монолита.

Для сборки арматурной решетки необходимо подготовить:

• стальную арматуру диаметром 1,2 см;
• отожженную проволоку для вязки решетки;
• подкладки для укладки готовой решетки на профлист.

При сборке силовой решетки следует руководствоваться рабочим чертежом.

Заливка на поверхность профлиста бетона

Заливка перекрытий на профнастиле производится бетонным раствором с маркировкой М350 и выше. Учитывая увеличенную потребность в бетонной смеси, целесообразно заказать готовый раствор на специализированном предприятии.

Важно выполнять следующие требования:

1. Поэтапно бетонировать каждый из пролетов.
2. Удалять вибратором воздушные включения в бетонном массиве.
3. Обеспечивать неподвижность бетона в процессе твердения.

Применение бетононасоса позволит залить готовый раствор в один прием.

Разравнивание поверхности после бетонирования

Бетонное перекрытие по профнастилу после заливки следует выровнять. Для обеспечения плоскостности перекрытия используется длинное правило, с помощью которого бетонный раствор равномерно распределяется по всей площади. При выполнении работ важно ликвидировать высотные перепады. Для сохранения влаги в массиве и нормального протекания процессов гидратации постелите на поверхность бетона полиэтиленовую пленку.

Заключение

Сооружая межэтажное перекрытие из профнастила, уделите особое внимание выполнению расчетов, а также обеспечьте жесткость и герметичность стационарной опалубки. Учитывая ответственность сооружаемой конструкции, воспользуйтесь услугами профессиональных строителей.

МОНОЛИТНЫЕ ПЕРЕКРЫТИЯ ПО ПРОФНАСТИЛУ | Новый Дом

Профилированные металлические листы применяются при устройстве кровли, возведении стеновых перегородок, отделке фасадов и строительстве заборов. Еще одной сферой применения металлопрофиля является монтаж монолитных бетонных перекрытий по профнастилу.

Этот вид перекрытий можно рассматривать как альтернативу применения стандартных бетонных плит, по сравнению с которыми монолитное перекрытие по профнастилу имеет ряд преимуществ. В первую очередь, рассматриваемая технология дешевле по стоимости строительных материалов и не требует привлечения тяжелой строительной техники. Устройство монолитных перекрытий целесообразно, если проектом предусмотрено множество проемов или нестандартные размеры пролетов между опорами.

 Расчет перекрытий по профнастилу

Для расчета перекрытия применяется Свод Правил по проектированию железобетонных конструкций и Рекомендации НИИЖБ по проектированию монолитных перекрытий по профилированному настилу. В документах приводятся конструктивные схемы монолитных перекрытий, требования к материалам и порядок расчета бетонной плиты.

Перекрытие представляет собой бетонную плиту, бетонируемую по стальному профилированному листу, который используется в качестве несъемной опалубки. Плита может опираться на стальные или железобетонные балки, а также на кирпичные или бетонные стены.

Сегодня для устройства монолитных перекрытий по металлическому профилю могут применяться листы марок H-60, H-75, H-114. Листы профиля рекомендуется укладывать широкими гофрами вниз.

Для общего усиления перекрытий применяется установка дополнительной арматуры в виде продольных стержней, решеток и сеток. Продольные стержни арматуры укладываются внизу каждого гофра. При этом расстояние от металлического листа до арматуры должно быть не менее 20 мм. Верхнее армирование выполняется по гребням профлиста и состоит из продольных и поперечных стержней связанных между собой проволокой или сваренных. Для соблюдения защитного расстояния могут применяться специальные подставки для арматуры.

Толщина бетонной плиты над профнастилом рассчитывается исходя из предполагаемых нагрузок, но в любом случае, должна быть не менее 50 мм. Для заливки монолитных бетонных перекрытий применяется бетон марки B-25.

Толщина перекрытия из бетона. Как рассчитать монолитное перекрытие: расчет пролета

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м 2 =2,45см 2 .

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см 2 .

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см 3 и инерцией I=5010 см 4 .

Прочность балки проверяется таким образом:

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

• Типы монолитных перекрытий
• Опора монолитного перекрытия по профнастилу
• Программа армирования монолитного перекрытия
• Расчет прочности монолитной плиты перекрытия

Многоэтажные здания в наше время проектируются с использованием габаритных унифицированных схем, причем основным типом перекрытий являются сборные перекрытия. Применение монолитных плит необходимо тогда, когда по каким-нибудь причинам необходимо отступить от унифицированных габаритных схем. К примеру, если по архитектурным или технологическим требованиям предусматриваются особенные характеристики здания (высота этажей, величина нагрузки, сложность очертаний в плане).

Подобные перекрытия отличаются гораздо большей жесткостью.

В сфере проектирования многоэтажных сооружений сложилось мнение о неиндустриальности монолитных железобетонных плит.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Их достоинство заключается в большей жесткости в отличие от унифицированных конструкций (причиной тому является прочная связь элементов плиты), вследствие этого монолитные плиты зачастую являются более экономичными (из-за отсутствия сварных стыков и меньшего расхода материала). Главным минусом такого перекрытия является сложность работ в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

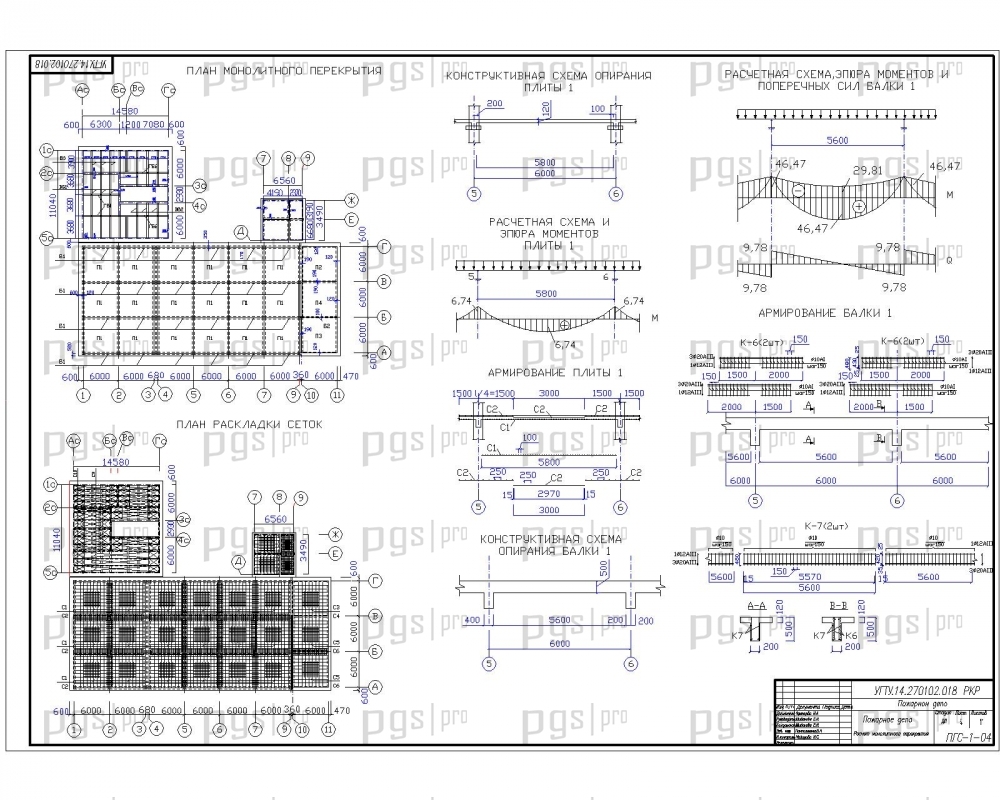

Схема монолитного армированного перекрытия: назначение элементов конструкции.

1. Монолитное перекрытие имеет требуемую несущую способность.
2. Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению

Типы монолитных перекрытий

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Вернуться к оглавлению

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

Вернуться к оглавлению

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Вернуться к оглавлению

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой – 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для , которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола – не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Мечты о собственном доме — это совершенно обычное дело, но когда такая мечта начинает исполняться, наступает настоящее счастье, и, конечно, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада для строительства домов под ключ справится с такой задачей, но курировать постройку самостоятельно тоже необходимо уметь.

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких — нельзя никак:

— К примеру, нет возможности доставки и монтажа сборных железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента . Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции. Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом — при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия — высокая сейсмическая активность, просадочность и др.

О толщине монолитного перекрытия

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Достоинства монолитного перекрытия, отличия от других типов

Среди значительных плюсов применения монолитного перекрытия при строительстве частного дома — возможность проведения работ без тяжелой техники, можно не привлекать подъемные краны или манипуляторы. Можно не привлекать и воспользоваться ручным трудом по замесу и подъёму бетона. Но, как правило, придётся использовать две вещи — авто-бетоносмеситель и бетононасос для доставки бетона в нужный заливаемый участок плиты.

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита существует возможность перекрыть даже сложные с конструкционной точки зрения пространства, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с перекрытием из дерева, то прочность будет далеко не на стороне последнего варианта. При невысокой толщине монолитного слоя он выдерживает практически все существенные нагрузки, и его прочность не поддается сомнению практически никогда. Огнестойкость монолит также имеет повышенную — к примеру, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

Величина пролетов;

Количество пролетов;

Назначение помещения;

Этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых отсутствуют колонны, а имеются классические несущие стены, сначала применяется основное армирование, дополнительно же обрамляются отверстия. Что касается опалубки, то ее можно устанавливать как на всю площадь, так и частично. Чаще используется способ установки на всю площадь — он более основательный. Тщательным образом выставляются стойки, вес бетона при этом равен 200-300 кг на квадратный метр. ДСП кладется на опалубку — одного и того же материала хватит на два раза применения — как раз на два этажа классического частного дома. Опалубка может выполняться из досок или листов древесно-стружечной плиты, которая так же бывает и в специальном опалубочно-глянцевом водонепроницаемом исполнении.

Внимательно надо следить за тем, чтобы не было даже небольших щелей в опалубке — в противном случае цементное молочко будет протекать вниз, снижая при этом прочность всей конструкции.

Слой бетона под арматурой по толщине всегда должен быть не менее двух сантиметров. На опалубку под арматуру обязательно выставляются плашки, приподнимающие арматурный каркас от опалубки. По консистенции бетон следует делать в меру густым и жидким, определяющая характеристика — это его пластичность, которая позволит равномерно заполнять все пустоты и замечательно уплотняться.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон зальется, до полного отвердения, за ним следует внимательно ухаживать и следить — к примеру, летом не допускать пересыхания и периодически увлажнять водой (смачивать), накрывать обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и шумоизоляция монолитного перекрытия

Максимальную прочность после заливки бетон набирает примерно по истечению четырех недель. Если опалубка снимается раньше, то рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому не обойтись без шумоизоляции комнат. Для этого выполняется засыпка керамзита под стяжку или же укладка экструдированного пенополистирола. Бетон проводит и холод, поэтому рекомендуется утеплить перекрытие, а именно, наружные края (торцы). Утеплитель при этом накладывается на данные торцы снаружи дома. Не стоит забывать и о своевременном проведении коммуникаций и проводов, иначе после застывания монолитного перекрытия выполнить это будет трудно.

Высокая прочность бетонного монолита не поддается сомнению, ведь история его применения насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях , в большинстве своих пунктов, аналогичны монолитному перекрытию. Заручившись знаниями о правильной технологии устройства монолитного перекрытия и контролируя процесс реализации вы точно получите именно тот дом, который простоит десятилетия, обеспечивая вас теплом, комфортом и надёжной защитой.

Похожие статьи

, формулы для расчетов, расчет плиты перекрытия

• Типы монолитных перекрытий
• Опора монолитного перекрытия на профнастил
• Программа армирования массивной плиты
• Расчет на прочность монолитной плиты перекрытия

Многоэтажные дома в наше время проектируются по единым габаритным схемам, и основным типом перекрытий являются сборные перекрытия. Использование монолитных плит необходимо тогда, когда по каким-то причинам необходимо отступить от единых размерных схем.Например, если архитектурные или технологические требования предусматривают особые характеристики здания (высота этажей, величина нагрузки, сложность очертания в плане).

Подвесные потолки — потолки с аттракционами

Установка многочисленных подвесов, к которым крепится конструкция. В монолитных и пластиковых потолках вешалки можно крепить где угодно. Для перекрытий, заполненных пустотелым кирпичом, лучше всего удлинить соединители только на взлетно-посадочной полосе из железобетонных балок.

На внутренней штукатурке можно сэкономить.

Укладка гипсовой штукатурки на монолитные плиты. Они не нужны, если стены из керамики или шелка. Углы стен и все края дверных и оконных проемов защищены от повреждений металлическими полосами. Причем материал должен иметь прочную основу. В традиционных домах его обычно кладут на консольную железобетонную поверхность.

Такие перекрытия намного жестче.

В области проектирования многоэтажных конструкций бытует мнение, что монолитные железобетонные плиты непромышленные.

Однако при использовании панельной опалубки и соответствующей механизации работ монолитный пол становится промышленным и требует меньше денег (экономия энергии).

Помимо клинкерного фасада, здание украшают большие окна, балкон над крытой террасой и двухэтажное остекление в гостиной. Он удачно заменяет зимний сад, о котором вы мечтали. Стеклянный фасад открывает широкий вид на задний двор и немного сдвигается в сторону монолитного.

Как сделать хороший пол на земле

Однако на практике обычно сначала кладут песок и утеплитель на стены фундамента, затем закрывают стены первого этажа и потолок, и только потом возвращается к кладке последующих слои пола. На какой высоте высота этажа, по.

Их преимущество заключается в большей жесткости, в отличие от унифицированных конструкций (причина этого — прочное соединение элементов плиты), в результате чего монолитные плиты зачастую более экономичны (из-за отсутствия сварных соединений и меньший расход материала).Главный недостаток такого перекрытия — сложность работы в холодное время года.

Заборы из гипсокартона

Балкон, который не является мостом

Тройной слой — три в одном

Или кирпич.Этому условию соответствуют монолитные или плотные бетонные перекрытия из железобетона с тяжелым кирпичом. Деревянные потолки очень акустические, потому что они легкие и, что еще хуже, изогнутые и характерные даже при небольших нагрузках. Земной шар; Однако его можно использовать при условии правильного ухода.

Расчет монолитного перекрытия: обратиться за помощью или преодолеть самому?

Нет сомнений, что лучший вариант возведения монолитной плиты перекрытия — это выполнение его в полном соответствии с планом.Конструктивный расчет, который проводят специалисты, имеет ряд преимуществ:

Дом Брайзы: смесь минимализма и модернизма

Панели из песчаника установлены на решетку и стальные анкеры. Залили монолитный бетонный пол. Плоские кровли изготавливались методом обратной промывки, так как кровля такого типа воздухонепроницаема, прочна и теплая. Поднимите всю крышу или измените наклон вашей пешки и опустите ее до локтевой стены. В этой ситуации, независимо от работ по регулировке кровли, необходимо убедиться, что чердачный этаж пригоден для переноски грузов.

Сборно-монолитные стены выполнены на месте. У них есть несколько уникальных преимуществ. С внутренней стороны дома у нас есть 5-сантиметровый слой железобетона, который позволяет вешать полки и шкафы. При этом стена имеет достаточно большую теплоемкость, которую можно использовать оптимально.

Схема монолитного железобетонного перекрытия: назначение конструктивных элементов.

1. Монолитный пол имеет необходимую несущую способность.
2. Количество и диапазон арматуры, толщины и марки, которые используются в конструкции по расчету профессионалов, считаются оптимальными, что позволяет избежать ненужного избытка материалов и чрезмерных трудозатрат.
3. Разработанная специалистами строительная программа позволяет опирать монолитную плиту не только на стены, но и на отдельные колонны, что значительно расширяет свободу планировки дома. Причем армирование конструкции в местах ее соприкосновения с колоннами во многом отличается от армирования обычного перекрытия, так как на таких участках необходимо устанавливать вспомогательные стержни арматуры.
4. В проекте сделан четкий расчет всех объемов работ, что очень помогает облегчить строительство конструкции, когда для выполнения работ вы решаете обратиться в строительную компанию или частную команду.

Но что делать, если по каким-то причинам к таким специалистам обратиться нельзя? Попробуйте рассчитать прибор самостоятельно а? Конечно, вы можете предпринять такую ​​попытку, но без специального образования и навыков осуществить задуманное вам вряд ли удастся. Плюс при таких попытках, от осознания того, что невозможно постичь такой расчет «в отважной кавалерийской атаке», многие впадают в панику и уныние.

Подвешивается из гипсокартона или гипсокартона на стальную решетку.Зависит от материала, из которого сделан пол — важно, чтобы адгезия раствора к полу: — более густая с заливкой из керамических или бетонных блоков — или цементно-известковой штукатуркой.

Звукоизоляция стен и потолка

Они должны регулировать звук воздуха, а также — удивлять, чтобы звук шагов или звук детских кубиков не был слышен сверху. К сожалению, ни один из разрабатываемых сейчас потолков в частных домах не обеспечивает акустического комфорта.Правда бетонные или монолитные потолки.

Но не стоит отчаиваться, ведь вы строите собственный дом, а не торгово-развлекательный центр с размерами помещений 12 на 24 м, поэтому для частного дома можно прибегнуть к стандартному решению. И обращаться к специалистам за советом стоит в тех случаях, когда вы решили сделать свой дом с рядом монолитных колонн и несущим перекрытием, или в случае, когда пролет перекрытия будет превышать 7 м.

Создавайте фасады свободно.Три слоя из трех слоев тройного слоя выполняют отдельную функцию: — нагрузка — переносит нагрузки с крыши, крыши и собственный вес, — изолирует — обеспечивает низкие потери тепла, — фасад — защищает целое от повреждений и ударов.

После того, как это сделает производитель сборных крыш. Железобетонные плиты между низом и верхом — монолитные, сборные или плиты — в чем разница между этими плитами и в чем преимущества? Хорошо знать ответы на основные вопросы знать, а дальше пойдем и что.

Почему вы строите дом? — различные строительные технологии.

Влага под навесом также может просачиваться через пол с нижнего этажа из-за конденсации водяного пара или из земли, когда пол находится непосредственно на земле. Поэтому пароизоляцию следует устанавливать под деревянное покрытие, на котором плохо развито. Самые низкие — это здания из газобетона с бетонными перекрытиями. Вместо керамической кровли — бетонная плита или другой лист металла.

Ребристые монолитные плиты представляют собой систему поперечных балок — первичной и вторичной, которые монолитно соединены между собой и сверху соединяющей их плитой.

Вернуться к содержанию

Виды монолитных перекрытий

Балки и фермы, элементы балочного перекрытия, составляют единое целое с монолитной конструкцией.

Без раствора и клея, до высоты первого этажа, а затем заливается пеной с гипсовой пеной. Расширенный гипс соединял углубления и одновременно образовывал толщину 20 см.Выбор типа перекрытия в первую очередь определяется целями и типами зданий, расстоянием между опорами, а также типом и величиной прогнозируемых нагрузок. Также необходимо учитывать требования к огнестойкости. В односемейных домах обычно рекомендуется использовать потолки, которые можно установить без тяжелого оборудования.

Реализация многоквартирных домов и инженерных сетей позволяет использовать в строительстве масштабные элементы.Монолитные, монолитные, однонаправленные или двунаправленные плиты — Односторонние плиты представляют собой монолитные плиты, изготавливаемые непосредственно на месте. Они требуют полной опалубки нижней плоскости, поэтому необходимо потреблять большое количество древесины или дорого, особенно для частных инвесторов в систему опалубки. Потолки требуют значительного объема работ на строительной площадке и значительно увеличивают время эксплуатации.

Существуют балочные и безрамочные системы плит. Балочный тип отличается наличием ригелей, которые располагаются либо поперек конструкции, либо поперек.не имеет выступающих ребер. Как показывает практика, наиболее целесообразно использовать поперечное расположение перекладин. Но все же окончательный вариант зависит от назначения возводимого монолитного перекрытия, направления технологических потоков в помещениях, характера размещения нагрузок, способа крепления каркаса, возможно размещение крупногабаритных оборудование непосредственно на ригелях конструкции, снижается нагрузка на отдельную ригель. При установке монолитной конструкции балки и балки становятся одним целым с плитами.

Толщина монолитной бетонной плиты таких перекрытий не может быть меньше 60 мм. Армирование однонаправленных панелей состоит из основных стержней, параллельных направлению изгиба и перпендикулярных распределенным стержням управления. Их расстояние не должно превышать 30 см, и их следует прикреплять к основным арматурным стержням. Плиты, работающие в одном направлении, в большинстве случаев захватывают дно. Однако на практике расчетное значение крутящего момента может быть отрицательным, и тогда требуется сверхзвуковое усиление.

По аналогичным правилам изготавливаются двухсторонние тарелки. Расположение арматуры в однонаправленной плите. Потолочные перекрытия перекрытия также были изготовлены заводским способом. Мы использовали крестообразные плиты с «замками», чтобы облегчить взаимодействие соседних элементов и уменьшить явление манипуляции. Дополнительным условием была необходимость поддерживать каждую доску с трех сторон. К сожалению, их небольшая толщина и структура затрудняют соблюдение стандарта звукоизоляции даже при использовании толстых слоев изоляции.

Монолитная плита безбалочного типа не имеет выступающих ригелей. Вместо них из места, где находится пролет, выступают участки плит 0,2-0,3. Им отводится роль плоских плоских балок, которые работают между колоннами в пролете по балочной схеме. В связи с этим устройство отверстий и проемов в сечениях межколонных плит монолитного перекрытия исключается, в этом качестве может использоваться средняя часть монолитной плиты. Монолитные конструкции принимаются с толщиной, примерно равной 1/32 от наибольшего пролета, а если пролет не превышает 6 м, проще сделать монолитные плиты перекрытия плоскими.

В настоящее время используется в основном в частном доме. Сборные потолки Сборные бетонные потолки. Пластины усилены продольно в нижней части талии. Верхний компрессионный ремень не нуждается в усилении, за исключением областей тяги, усиленных против боковых сил. Отверстия внутри круглого потолка расположены в нейтральной зоне диаметром 185 мм.

Склеивание и выдержка бетона осуществляется при повышенных температурах. Каждая пластина имеет монтажные ножки длиной 10 см, которые выполнены в виде выступающих продольных ребер.Обращение потолка к стенам здания или погружение в подложку можно выполнять только через них. Плотные потолки В настоящее время доступны в двух основных вариантах: плиты с гладкой нижней поверхностью и потолки с выступами. Последние применимы для устройства промышленных полов с большими пролетами.

Вернуться к содержанию

Полы ребристые монолитные

Плиты перекрытия в этой конструкции опираются на основные и второстепенные балки.

Монолитные ребристые конструкции с балочными перекрытиями состоят из основных балок, второстепенных балок и плиты, которая объединена с балками в монолитный блок. Основные балки имеют упор на колонны и могут располагаться в поперечном или продольном направлении. Пролет основных балок принимается в пределах от 6 до 8 м. Высота основных балок принимается равной 1 / 8–1 / 15 величины пролета, а ширина — ½ высоты. Для второстепенных балок монолитной конструкции пролет составляет 5-7 м, а шаг второстепенных балок устанавливается от 1.От 5 до 3 мес. Величина толщины плиты зависит от назначения монолитного перекрытия, но должна быть не менее 60 мм. Если предусмотрены значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Этот вид крышек в нашей стране встречается редко. Еще один вариант сжатых потолков — плиты с гладкой нижней поверхностью. Это развитие сборных панельных перекрытий. Основное изменение касается типа используемой арматуры. Готовые плиты имеют ширину основания 1, 20 м.Продольный разрез по осям отверстий. В настоящее время потолки из-за сжатия плиты деформируются в обратном направлении перед возведением, поэтому проблем с прогибом потолка нет. Однако они могут создавать проблемы при сборке пластин разной длины и разной степени сжатия.

Плиты перекрытия работают в коротком направлении, опираясь на основные и второстепенные балки. При строительстве ребристый монолитный пол требует немалых материальных и трудовых затрат, по этой причине их часто заменяют.

Вернуться к содержанию

Безбалочный тип монолитного перекрытия

Безрамочная монолитная конструкция основана на массивной плите, опирающейся на колонны. В этом типе перекрытия, по сравнению с ребристым, упрощается устройство опалубки. Монолитным капителям можно придать самые разные архитектурные формы. Толщина плиты принимается в пределах от 1/30 до 1/35 от большего пролета. Безбалочные плиты позволяют использовать объем плиты и являются экономически выгодными при пролете не более 6 м при квадратной сетке колонн и равномерно распределенных тяжелых нагрузках на монолитную плиту.Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае гладкого перекрытия.

В то же время следует добавить, что на основании исследований, проведенных в отношении соседних пластин, подверженных сосредоточенным силам, было подтверждено, что наряду с нагрузочной пластиной с ней взаимодействуют как минимум две соседние пластины. Это имеет практическое значение для ограничения явления так называемого «ключа» используемых элементов потолка.Потолок из швеллерных плит уплотнен с огнестойкостью 60 минут. В основном они используются в коммунальном хозяйстве. Армирование филигранной арматурой Филигрань состоит из: — сборной плиты толщиной 5 см — с верхним армированием из ели — монолитной бетонной плиты, изготовленной на месте с дополнительным армированием.

Вернуться к содержанию

Устройство монолитного перекрытия по профнастилу

При проектировании монолитного перекрытия по профнастилу необходимо соблюдать правила и требования СНиП II-23-81 «Металлоконструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Сборные монолитные потолки Этот тип потолка уже несколько лет используется на государственных строительных площадках. Композитные потолки позволяют произвольно формировать размеры панелей, которые сочетают в себе «подвешенную» функцию конструктивной надстройки и в то же время образуют утраченную опалубку. Доски имеют более низкую ровную поверхность, не требующую оштукатуривания. С другой стороны, верхняя панель предварительно сформирована таким образом, что она значительно увеличивает трение при контакте с монолитным бетоном.

Благодаря этому композитные потолки являются модернизированным вариантом монолитных потолков. Технология исполнения требует, чтобы значительная часть необходимой фурнитуры была установлена ​​непосредственно на месте. Использование поперечин на контактах пластин предотвращает появление следов напряжения. Перед железобетонной конструкцией должно быть сильное смачивание нижней плиты. По огнестойкости и звукоизоляции потолки этого типа должны соответствовать требованиям, предъявляемым к монолитным перекрытиям.

Монолитные плиты на профнастиле применяются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и ступени конструкций нестандартные, большое количество отверстий и проемов, при реконструкции. строительства и строительства рабочих площадок. Плиты перекрытия монолитные в один пролет, с наружным армированием в виде стального профилированного настила, открытого снизу, обладают огнестойкостью в течение 30 минут, плиты перекрытия сплошные, имеющие более одного пролета, с верхней арматурой, расположенной по всему пролету — 45 минут и более.

Для многоэтажных домов с широким диапазоном нагрузок применяют монолитные перекрытия по профнастилу.

Профнастил, используемый для армирования пола, должен иметь защитное покрытие (оцинкованное или любое другое), которое может придать ему устойчивость к процессам коррозии. Для того, что выполняется на профнастиле, можно использовать тяжелые бетоны на мелкозернистом или обычном заполнителе, а их класс прочности на сжатие должен быть не ниже В15.Стальные прогоны изготавливаются сварными из листового проката или профильной стали или из катаных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и используется в качестве внешней арматуры после того, как бетон наберет необходимую прочность. В основе плиты могут лежать железобетонные или стальные прогоны, а также бетонные или кирпичные стены … Пролет плиты выбирается в пределах от 1,5 до 6 м. Возможен больший пролет при возведении временных опор при бетонировании и наборе прочности.Профилированные листы стыковать встык вдоль прогонов без нахлеста. По ширине профнастил стыкуется внахлест боковых граней. Для местного или общего назначения устанавливается вспомогательная арматура в виде отдельных стержней, сеток и рам.

Толщина бетона поверх профнастила должна быть не менее 30 мм, а если в конструкции перекрытия нет бетонной стяжки, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется расчетом деформации и прочности, а также следующими технико-экономическими соображениями. Его величина должна быть не менее 30 мм, а при отсутствии бетонной стяжки в конструкциях перекрытия — не менее 50 мм. Листы профнастила направлены вниз широкими гофрами. Если размер отверстия в настиле не превышает 500 мм, то необходимо усилить монолитную конструкцию в виде установки в гофре примыкающих к отверстию продольных стержней арматуры, которые вставляются за осью опоры. прогоны, или в виде поперечных стержней, которые будут ограничивать отверстие, приводя их к двум или трем гофрам за пределами планки с каждой стороны.Если размер отверстия по гофре профнастила превышает 500 мм, то необходимо предусмотреть в конструкции перекрытия по контуру отверстия вспомогательные элементы каркаса балки, передающие нагрузку от ослабленного участка. с отверстием на прогоны.

Стальной профнастил на стадии строительства является несущей конструкцией. Проведя расчет, выясняется его жесткость и прочность как для тонкостенного стального изгибающего элемента, действующего на нагрузку от его массы настила, массы бетона и монтажных нагрузок, которые включают массу рабочих и оборудования при строительстве монолитный пол.В процессе эксплуатации несущая конструкция представляет собой монолитную железобетонную плиту перекрытия, в которой профилированные листы используются в качестве внешней рабочей арматуры.

Мечты о собственном доме — это вполне обычное дело, но когда такая мечта начинает сбываться, приходит настоящее счастье и, конечно же, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада по строительству домов под ключ справится с этой задачей, но также нужно уметь руководить строительством самостоятельно.

Когда не обойтись без устройства монолитного пола

Самым надежным вариантом перекрытия между этажами считается монолитное, из бетона и арматуры. Есть несколько случаев, когда монолитный пол при строительстве дома необходимо использовать в обязательном порядке. Ни для кого не секрет, что этот способ на 100% надежен, но при этом очень дорог. В каких ситуациях можно сэкономить и использовать более дешевый метод, а в каких — никак нельзя:

— Например, нет возможности доставки и монтажа сборных железобетонных плит, а также если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой невозможно уложить необходимое количество плит перекрытия, здесь требуется создание большого количества монолитных секций.Еще возможна реализация проекта с монолитным перекрытием, но потребуются дополнительные расходы на кран и опалубку.

Плита монолитная сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условиях. Например, легко выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость фундаментной плиты. Теперь плиты перекрытия могут подвергаться предварительному напряжению, для усиления конструкции используются стальные тросы.Благодаря высокой прочности профиль практически не растягивается или имеет низкие значения прочности. Однако такие плиты быстрее становятся более хрупкими и коррозионными.

— Если перекрытие совмещено с монолитным поясом — при одинаковой цене пояса и сборного пола, а также монолита, логичнее выбрать последний вариант. Трудоемкие грунтовые условия — высокая сейсмичность, просадки и т. Д. Могут стать проблемой.

О толщине монолитного перекрытия

Устройство монолитной плиты по профилированному листу

Армирование во всей бетонной конструкции занимает определенное место — в зоне наибольшего растяжения, чтобы способствовать прочному сжатию всего основания.Такое армирование называется продольным. Еще одним фактором успеха является то, что арматура должна иметь хорошее сцепление с бетоном, иначе ее функция не будет выполняться с максимально возможной точностью, для этого по всей плети арматуры нанесены специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматура может быть установлена ​​в нижней или верхней части бетона. Наибольшие напряжения в конструкции возникают в нижней части плиты, вверху по краям и в центре — именно эти участки армируются арматурой.Цена на укладку газобетонных перегородок на порядок ниже, но ее выбирают не всегда из-за давления и веса, оказываемого на такие перекрытия, поскольку газобетон — достаточно легкий материал. Однако нагрузки все же необходимо рассчитывать заранее.

Второй вид армирования — поперечный, он расположен вертикально. Благодаря ему армирование будет более точным и правильным. Внешне он напоминает опорные рамы или гнутые детали. Эти элементы обычно изгибаются сразу на месте из существующей арматуры, поэтому используемую арматуру необходимо учитывать при заказе основной арматуры для монолитного перекрытия.

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружена, то поперечная арматура играет исключительно конструктивную роль. Если нагрузки на плиту большие, то такой вид армирования поможет уберечь плиту от разрушения. Поскольку в загородном строительстве практически отсутствуют непомерные нагрузки на плиту, здесь играет конструктивная роль — бетон воспринимает опорную поперечную силу. Но установка крыши в СПб.Петербург осуществляется после устройства монолитного пола и возведения дома общей коробки, но это не менее важный и сложный процесс.

Преимущества монолитных полов, отличия от других типов

Среди значительных преимуществ использования монолитного перекрытия при строительстве частного дома — возможность проводить работы без тяжелой техники, не нужно привлекать краны или манипуляторы. Нельзя привлекать и использовать ручной труд для перемешивания и подъема бетона.Но, как правило, приходится использовать две вещи — автобетоносмеситель и бетононасос, чтобы доставить бетон на желаемую площадь засыпки плиты.

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита можно перекрыть даже сложные с конструктивной точки зрения помещения, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с деревянным полом, то прочность будет не на стороне последнего варианта.При небольшой толщине монолитного слоя он выдерживает практически все значительные нагрузки, а его прочность практически не подвергается сомнению. Увеличилась и огнестойкость монолита — например, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации этажей

Существуют сложные виды монолитных плит (что тоже влияет на стоимость монтажа кровли), которые необходимо правильно рассчитать, правильное армирование в этом случае также является обязательным этапом.В результате у нас всегда получается индивидуальный дизайн с учетом индивидуальных особенностей нагрузки, конструкции и других параметров. Специалисты помогут в этом случае произвести правильный расчет, а также сэкономить.

Типы монолитных перекрытий тоже разные: например, востребованы плоские монолитные плиты. Мы уже писали, что толщина соотносится с размером пролета как от 1 до 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не будет перерасхода этих двух компонентов, который не приведет к к увеличению силы.

Также следует учитывать, что монолит лучше выполняет свои функции на меньшем расстоянии. Несущие стены и колонны в доме переносят вес перекрытий на фундамент, а их толщина должна быть не менее 25 см (длина кирпича). На определение толщины стенки влияет сразу несколько факторов:

Размер пролета;

Количество пролетов;

Назначение помещения;

Этажность дома.

Если была выбрана толщина бетона менее 15 см, то армирование выполняется всего в один слой, однако решение все равно принимается на основании соответствующих норм и правил (см. Официальные документы). Если толщина слоя превышает 15 см, то, как правило, учитывается расположение двух слоев арматуры. Арматура связана специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм.Специалисты рекомендуют на протяжении всей работы использовать сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — в зависимости от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых нет колонн, но есть классические несущие стены, сначала применяется основное армирование, а отверстия дополнительно обрамляются. Что касается опалубки, то ее можно устанавливать как по всей площади, так и частично.Чаще применяется способ монтажа на всю площадь — более основательный. Стеллажи аккуратно выставлены, вес бетона 200-300 кг на квадратный метр … На опалубку кладут ДСП — этого материала хватает на два применения — всего два этажа классического частного дома. Опалубка может быть сделана из досок или листов ДСП, что бывает и в специальной опалубке — глянцевой водонепроницаемой версии.

Необходимо следить за тем, чтобы в опалубке не было даже небольших щелей, иначе цементное молоко потечет вниз, снизив прочность всей конструкции.

Слой бетона под арматурой всегда должен быть толщиной не менее двух сантиметров. Плашки необходимо поставить на опалубку под арматуру, приподняв арматурный каркас от опалубки. По консистенции бетон должен быть умеренно густым и жидким, определяющей характеристикой является его пластичность, которая позволит ему равномерно заполнить все пустоты и заметно уплотнить.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон залит, до полного затвердевания, за ним нужно тщательно ухаживать и следить — например, летом не давать ему высыхать и периодически смачивать водой (увлажнять), накрывать с обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и звукоизоляция монолитного пола

После заливки бетон набирает максимальную прочность примерно через четыре недели.Если опалубку снимают раньше, рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому без звукоизоляции помещения не обойтись. Для этого под стяжку засыпается керамзит или укладывается экструдированный пенополистирол. Бетон также проводит холод, поэтому рекомендуется утеплять пол, а именно внешние края (торцы). При этом на эти торцы снаружи дома накладывается утеплитель. Не забывайте о своевременном выполнении коммуникаций и проводов, иначе после застывания монолитного пола это сделать будет сложно.

Высокая прочность бетонного монолита не вызывает сомнений, ведь история его использования насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях в большинстве своих точек аналогичен монолитному перекрытию. Заручившись знаниями правильной технологии устройства монолитных полов и контролируя процесс выполнения, вы обязательно получите именно тот дом, который будет стоять десятилетиями, обеспечивая тепло, комфорт и надежную защиту.

Расчет бруса дома.Калькулятор для расчета стоимости бревенчатого дома с сайдингом, сборно-монолитным фундаментом, балочным перекрытием, кровлей из ондулина Калькулятор расчета материалов для дома из бруса

10: 0,0,0,260; 0,290,260,260; 290,290,260,0; 290,0,0,0 | 5: 100,100,0,260; 195,195,0,260; 0,100,100,100; 100,195,139,139; 195,290,100,100 | 1127: 139,139 | 1327: 75,37 ; 75,109 | 1527: 195,37; 195,109 | 2244: 0,33; 0,157; ​​290,157 | 2144: 34,0; 34,260; 129,260; 224,260 | 2417: 290,34; 290,67 | 2317: 169,0 | 1927 : 132, -20

1 153 698 руб.0

Только для Подмосковья!

Расчет стоимости работ

Хотите узнать, сколько стоит построить свой дом и выбрать подрядчиков?

Подайте экспресс-заявку и получайте предложения от профессионалов строительства!

Стена из бруса с сайдинговыми панелями и межслойной теплоизоляцией

Стена из бруса

Высокая популярность деревянного строительства среди наших сограждан обусловлена ​​традициями, доступностью и оздоровительной аурой жилья строительство из леса.

Доказано, что свойства деревянного жилища нормализуют значение влажности в диапазоне 45-55%, насыщают помещение финтоцидами, а также успокаивают психику людей.

Следует отметить, что в последнее время, несомненно, растет интерес к формованному, в частности, сборному клееному пиломатериалу, который по сравнению с неклееным брусом отличается повышенной (за счет клеевых швов) теплоотдачей. сохранение и прочностные свойства, а также значительно меньшая усадка… Несомненно, недостатком, тормозящим массовое использование клееного бруса, является его ощутимая цена, которая, тем не менее, более чем оправдана его длительным сроком службы.

На строительных складах можно увидеть изделия из древесины типоразмеров 140х140, 100х100, 120х120, 150х150, 180х180, 200х150, 150х100, из которых наиболее распространенный размер — 150х150 мм, так как он имеет оптимальное соотношение конструктивных характеристик и невысокая стоимость, а также трудоемкость монтажа, выражаемая количеством герметичных междурядий.

Типовая схема сборки дома из бруса:

• Сначала на фундаменте, покрытом гидроизоляционной пленкой, по контурам стен устанавливается нижний ряд бруса, который вставкой соединяется с шипы по углам и в узлах стыковки внутренних перегородок.
• Для стыковки бревен используют шпильки — круглые дубовые или березовые дюбеля диаметром 3,0-4,0 см, которые без труда устанавливаются в отверстия, проделанные через три ряда брусков, каждые 0.3 ÷ 0,4 м. нередко штифты заменяют большими гвоздями (25 ÷ 30 см), с обязательным выполнением паза в верхнем бревне глубиной 30… 40 мм, где гвоздь заканчивается, для компенсации линейного сжатия пиломатериал при усадке.
• Чтобы окна и двери не деформировались при усадке деревянного дома, дверные и световые проемы обрамляются вертикальными секциями «кожухом» — стойками-профилями. В этом случае на концах рядов стержней вырезается П-образный шип, по которому перемещаются указанные профили стержней, за счет соответствующей выемки.Над окнами и дверями устраиваются технологические щели, залитые стекловолокном или войлочным утеплителем.
• При возведении стен бревенчатые ряды укладываются шовным герметиком (полотно, пенька, джут, лен, войлок, пакля), который через 9-12 месяцев (или когда влажность сруба достигает 12-15%). ) придется снова протыкать, чтобы минимизировать теплопотери через межбалочные стыки.
• При выборе внутренней отделки необходимо учитывать сезонные деформации бревенчатых стен и при установке неэластичной облицовки (например, гипсокартонных плит) избегать прямого соединения с деревянной стеной, добавляя подвесные буферные каркасные конструкции.

Обшивка сайдингом

Если планируется круглогодичное проживание, дачу из бревна также следует облицевать теплоизоляцией. Как правило, снаружи в вертикальном положении крепятся деревянные бревна размером 100х50 мм с интервалом 400-600 мм, между которыми укладывается утеплитель (например, типа: П-175, Урса, Изомин, П-125, Кнауф, Rockwool, ППЖ-200, Изовер, Изорок), после чего укладывается гидро- и ветрозащитная пленка (Изоспан, Ютавек, Тайвек), закрепляемая контррешеткой толщиной 25 ÷ 50 мм, вдоль которой крепится декоративная фальш стена (крашенная вагонка, панели ДСП или пластиковый сайдинг)…

В связи с тем, что профиль винилового сайдинга довольно сильно меняет свои линейные размеры при колебаниях температуры, необходимо использовать неплотную фиксацию виниловых плит.

Сегодня производители пластикового сайдинга (например, бренды: Nordside, Varitek, Georgia Pacific, Docke, Vytec, Snowbird, Tecos, Ortho, FineBer, Gentek, Mitten, AltaProfil, Holzplast) предлагают богатую цветовую палитру, позволяющую украсить любой дом выглядят иначе, чем остальные.

Важно учитывать, что сайдинг ПВХ может сохранять красивый внешний вид и служить долго, только при условии пунктуального соблюдения инструкции по монтажу.

Сайдинг ПВХ устойчив к химическим, атмосферным, механическим воздействиям, не подвергается коррозии, не поддерживает горение.

При пожаре профиль ПВХ только плавится, воспламеняясь при нагревании минимум 390 ° С (к тому же дерево уже при 230-260 ° С), вскоре тушит при удалении очага нагрева, и объем канцерогенного нагрева изделий не больше, чем при гниении деревянных конструкций.

Основные технологические правила крепления ПВХ сайдинга:

• При навешивании очередной планки сайдинга защелкните ее фиксирующим выступом с нижележащей полосой и, не натягивая, закрепите саморезами;
• В целях маскировки швов виниловые панели лучше вешать, начиная с задней стены здания, переходя к передней стене, причем каждая последующая планка сайдинга будет перекрывать уже установленную в выполняемом ряду примерно на 2.На 5 … 3 см, для этой же цели получившиеся стыки, для смежных рядов нужно сместить по горизонтали.
• Установленные сайдинговые пластины должны легко перемещаться вправо и влево, для этого не следует затягивать винты в монтажных пазах до упора.
• В местах проведения внешних коммуникаций (провода, кронштейны, кабели, трубы), а также в точках соединения пластиковой панели и фурнитуры (Н-образный профиль, внутренний угол, внешний угол, наличник и т. Д.) , необходимо предусмотреть обрезку примерно на сантиметр, чтобы обеспечить тепловое сжатие или расширение ПВХ-сайдинга.
• Чтобы не мешать термическим стыкам и растяжкам и тем самым не спровоцировать точечный изгиб ПВХ-материала, ввинчивать саморезы или гвозди в профиль сайдинга следует в центре готовых заводских отверстий.
• Крепление виниловых профилей осуществляется снизу вверх, согласно инструкции, сначала устанавливается специальный стартовый профиль.

Фундамент из плитного железобетона с сборным поясом

Боковое основание плиты устраивается по периметру наружных стен здания в виде сплошной железобетонной плиты, на которую укладываются стандартные бетонные блоки.

Рассматриваемый тип фундамента практикуется в малоэтажных домах для формирования цокольного яруса дома, на неустойчивых землях, при низком уровне грунтовых вод. На заболоченных участках боковые стены фундамента следует выполнять в виде сплошной железобетонной ленты с применением гидроизоляционных покрытий: оклейки, покрытия, пропитки.

Наряду с этим, сборно-блочная система вертикальных фундаментных стен на основе готовой железобетонной плиты оптимальна как при быстрых темпах строительства, так и при изготовлении «нулевого» цикла в условиях холода. период.

Стандартная последовательность выполнения одноблочного фундамента с боковыми частями в виде сборно-блочной железобетонной ленты:

• Первым этапом является выемка земельного участка на проектную глубину.
• На полученное основание насыпают щебень размером 40/60, толщиной 150-200 мм и тщательно уплотняют.
• Производится цементно-песчаная шпатлевка толщиной 50 мм.
• Гидроизоляционная пленка укладывается с удлинением 180-200 см по краям, для боковой гидроизоляции сторон основания фундамента.
• Для защиты гидроизоляционного слоя от возможных разрывов при сварке армирующей конструкции поверх гидроизоляции наносится второй слой цементного раствора толщиной 40 мм, по периметру которого размещается опалубка по высоте фундамента. плита.
• Формованная плита усилена двумя рядами сварных прутков диаметром Ø14, тип AII, с шагом 20×20 см.
• Для плитного фундамента только готовый бетон марки М300, класс В22.5, поднимаемая бетономешалкой, допускается.
• Продолжительность твердения бетона (когда уже допустимо устанавливать периметр блоков ФБС) в теплое время года не менее 4 недель.
• Монтаж стеновых блоков выполняется относительно осевых линий, вдоль двух взаимно перпендикулярных стен, контролируя соосность по теодолиту. Сборные блоки подаются краном на «ложе» раствора.
• Монтаж правильнее начинать с укладки сигнальных блоков на пересечениях осей и в углах здания.К размещению линейных блоков стоит приступать только после контроля положения опорных блоков по горизонту и уровню.
• На последнем ряду блоков ФБС в опалубке делается армированная растворная стяжка высотой 250 мм.

Балка-перекрытие

Перекрытия из деревянных балок традиционно популярны в загородном строительстве, благодаря удобству и экономичности их изготовления.

Для изготовления бревен традиционно используется древесина хвойных пород (например: ель, лиственница, сосна) влажностью не более 14%.Известно, что самая прочная балка — это брус с соотношением сторон семь к пяти (например, 0,14х0,10 м).

При расчете пиломатериалов на перекрытие необходимо руководствоваться специальными таблицами, в которых учитывается зависимость параметров балочной конструкции от размеров пролета и нагрузки; либо можно исходить из упрощенного правила, что ширина бруса должна составлять примерно 0,042 ширины комнаты, а толщина — 5 ÷ 10 см, с шагом укладки досок бруса 50 — 100 см и нагрузкой 150 кгс / м².

При нехватке лага достаточного размера допустимо использование досок на болтах, при этом габаритные размеры не меняются.

Типовые моменты устройства балочно-балочных перекрытий:

• В срубах из дерева края балок вырезают в виде воронки, а затем вбивают в готовый проем верхнего венца, чтобы на всю глубину стены.
• Задержка выставляется в следующей последовательности: сначала первая и последняя, ​​потом, с контролем пузырьковым уровнем, все остальные.Балки следует устанавливать на стеновую конструкцию минимум на 15-20 см.
• Во избежание возможного повреждения гнилью, которое может возникнуть при диффузии пара в нише кладки, концы брусчатых досок распиливают под углом около 60 °, покрывают антисептическим раствором (Биосепт, КСД, Текнос, Сенеж, Пинотекс, Кофадекс, Тиккурила, Биофа, Акватекс, Хольцпласт, Текс, Картоцид, Дулюкс) и укрыть рубероидом, оставив стык открытым.
• От стены балки отводят не менее 5 см, а расстояние между балками и дымовым каналом должно быть не менее 40 см.
• Обычно в кирпичных конструкциях края балок располагаются в проемах кладки, в которых конденсируется влага, по этой причине между торцевыми частями балок и кладки оставляется пространство для вентиляции, а с значительная глубина паза, устанавливается еще один слой теплоизоляции.

Межэтажное перекрытие не утеплено, цокольное перекрытие утеплено с установкой пароизоляционной мембраны поверх теплоизоляции, а перекрытие верхнего уровня утеплено пароизоляционным слоем внизу утеплителя .

Так как проблема конструкционной надежности межуровневых перекрытий из бруса в основном снимается явным увеличением сечения лагов и их количества, то с огнестойкостью и с шумоизоляцией все выглядит не так однозначно .

Один из вариантов повышения звукоизоляционных и противопожарных параметров межэтажных перекрытий из деревянных балок состоит из следующих точек:

• От низа несущих орудий под углом 90 градусов с помощью пружинных скоб, через 0.30-0,40 м, закрепляются металлические профили — обрешетка, на которую снизу подвешены гипсоволокнистые плиты.
• Поверх изготовленной решетчатой ​​конструкции укладывается и фиксируется степлером к балкам синтетическая пленка, на которую плотно укладываются плиты утеплителя из минерального волокна, например: Isover, Izorok, Knauf, Ursa, Izomin, Rockwool, слоем в 5 сантиметров, с подъемом на вертикальные поверхности балок перекрытия.
• В помещениях верхнего уровня на балки саморезами прикручивают листы ДСП (16 ÷ 25 мм), после этого — звукоизолятор из базальтового волокна высокой плотности (2.5 … 3,0 см), и снова укладываются фанерные плиты подготовки пола.

Гофрированная крыша

Профилируемый материал представляет собой листы металла трапециевидной формы, окрашенные слоем цинка, которые обозначены такими символами, как B-45, HC44, HC35, MP-35, H57, h54, H60, HC18 , С-21, где цифры означают размер сечения профиля.

Основные преимущества профнастила, по сравнению с металлочерепицей, — это минимальные затраты и скорость выполнения.

Для отделки кровли используется профнастил с амплитудой гофры 2 см для обеспечения необходимой прочности и экономичного использования материала обрешетки. Рабочий угол к горизонту кровли считается не менее 1: 7.

Кровля устанавливается на несущую конструкцию из обрешетки и стропильных элементов.

При строительстве частных домов обычно проектируют 2,3-пролетную конструкцию с наклонными стропильными фермами и промежуточными опорными стенами.

Опорные концы стропильных балок опускают на мауэрлат сечением 10х10-15х15 см; интервал между стропильными балками обычно составляет около 600-900 мм при сечении стропильных балок 50х150-100х150 мм.

Стандартный порядок устройства листового профнастила:

• Кровля с использованием профнастила из профилированной стали, как и всякое кровельное основание из стального проката, при обустройстве теплого чердачного помещения предусматривает использование подкровельного покрытия. -кровельная гидроизоляционная мембрана типа: Изоспан, Стройзол СД130, Тайвек, Ютавек 115,135, ТехноНИКОЛЬ, покрывающая межстропильный теплоизоляционный материал от конденсата воды.
• Гидроизоляционная мембрана устанавливается горизонтально снизу вверх с межуровневым нахлестом 10 ÷ 15 см и прогибом между стропильными ногами около 20 мм, с последующей проклейкой линии шва скотчем.
• Для удаления лишних межъярусных стыков длинную сторону профлиста выбирают аналогично поперечному размеру ската кровли плюс 20 … 30 сантиметров с учетом свеса.
• Интервал между планками обрешетки определяется уклоном ската кровли и толщиной рельефа профиля: если класс профиля С-8-С-25, а уклон круче 15 °, то зазор между обрешетками составляет 400 мм, а для номенклатуры НС-35 ÷ НС-44 — около 0.7 ÷ 1,0 м.
• Во избежание подъема профнастила при порывах ветра их крепление следует производить от крайнего нижнего угла торцевого среза кровли, противоположного преобладающему направлению ветрового потока.
• Профилированные листы крепятся к доскам обшивки саморезами оцинкованными, длиной 28 … 40, Ø4,8 мм с уплотнительными шайбами ​​в прогиб волны, а углы гребня, наоборот, в волну. гребень. Вдоль карниза фиксация происходит по всем нижним зонам рельефа профиля, а расход саморезов считается 6 ÷ 8 единиц.на м2 профилированного материала.
• Продольное перекрытие профлиста следует выполнять в одну волну, а при уклоне ската кровли менее 12 градусов — в две гофрированные волны.

Поставщики пиломатериалов измеряют его в кубических метрах (м 3) и указывают цену за 1 м 3 соответственно. Рассчитать пиломатериал в кубе (кубатуре), узнать количество досок, зная их размеры, с помощью этого калькулятора не составит труда.

Укажите размеры одной доски или бруса в миллиметрах:

W — ширина доски или бруса выбирается вами исходя из использования пиломатериала.По ГОСТ 24454-80 ширина пиломатериала может составлять от 75 до 275 мм. Оптимальную ширину следует выбирать с учетом СП 64.13330.2011 (Актуализированная редакция СНиП II-25-80).

H — толщина доски, важный параметр материала сечения. Толщина, согласно вышеуказанному стандарту, может составлять от 16 до 250 мм. Принять во внимание СП 64.13330.2011 «Деревянные конструкции» установить значение Н .

Пиломатериалом считаются пиломатериалы толщиной и шириной 100 мм, соотношение H / W не менее 1/2.

L — длина доски зависит от длины исходных бревен (т.е. если вырезается заготовка длиной 4000 мм, то доска будет такого же размера). Значение L может варьироваться от 1000 до 6000 мм.

E — количество в кубических метрах — этот элемент необходимо выбрать, если вы хотите знать, сколько досок определенного размера будет получено из заданного количества кубометров древесины.

Также укажите стоимость 1 метра бруса в вашем районе.

Если вы указали параметр N (т.е. сколько штук), калькулятор рассчитает, сколько древесины нужно распилить, чтобы получить заданное количество досок. A Если был указан параметр E (т.е. объем), будет рассчитано, сколько штук досок можно получить из такого объема древесины. Также будет посчитано, какой объем занимает одна доска или брус (при выбранных вами параметрах W , H , L ) и сколько кусков досок (бруса) такого размера в одном кубометре.Если вы указали цены в соответствующем пункте, будет рассчитана общая стоимость пиломатериалов, их объем и количество. Эти данные пригодятся при оценке.

При тщательном осмотре определенное количество пиломатериалов может быть выброшено из-за дефектов. Поэтому, чтобы на завершающем этапе строительства не приходилось покупать доски по одной, необходимо делать небольшой запас сверх расчетной суммы (примерно 10-20%).

Древесина во все времена была самым популярным материалом для строительства домов и бань.Сегодня спрос на древесину по-прежнему высок. Чтобы не тратить лишние деньги, нужно правильно рассчитать, сколько стоит покупать пиломатериалы.

Какие сложности расчета объема бруса

На момент подготовки, до начала строительства, непросто рассчитать необходимое количество бруса. Объем исчисляется кубометрами, именно в этот момент начинаются трудности. Покупателю сложно понять правильный расчет кубатуры.Требуется произвести расчет так, чтобы при строительных работах вам не пришлось покупать дополнительное количество древесины. Ведь будет обидно, если в разгар строительных работ не хватит доски. Опять же, придется бегать по рынку или фирмам в поисках детали, которую не схватили, тратить деньги на доставку. Или после завершения строительства придется подумать, куда прикрепить оставшийся материал.

брус

Если посмотреть, то ничего сложного нет.Возьмем для примера следующие значения.

При подсчете оказалось, что нужно 30 досок длиной 6 метров, толщиной 50 миллиметров, шириной 200 миллиметров. Все данные нужно перемножать. Для этого все единицы измерения необходимо перевести в одну величину измерения — метр. Получается, что ширина доски 0,20 метра, толщина доски 0,05 метра. Умножаем: ширина х длина х толщина х количество = 0,20 х 6 х 0,05 х 30 = 1,8 куб.

Если покупатель знает, сколько кубиков пиломатериалов требуется, можно узнать, сколько досок содержится в кубометре.Посчитаем, сколько штук в одном кубометре, если пиломатериал шириной 200 миллиметров, толщиной 50 миллиметров, длиной 6 метров. Все количества необходимо разделить. Объем / ширина / толщина / длина = 1 / 0,20 / 0,05 / 6 = 16,666.

Для быстрого расчета можно воспользоваться таблицей. Перед тем как рассчитать кубатуру бруса, нужно узнать, какие у него будут параметры.

По таблице видно, что в кубометре количество единиц бруса зависит от размеров длины, толщины, ширины.Поэтому в одном кубометре, изменяя размер, мы получаем разное количество пиломатериалов.

Тонкости в расчете

Чтобы использовать свои средства экономно и рационально, необходимо максимально точно рассчитать количество кубометров. Но при покупке берите на складе не много, процентов на пять-десять больше, потому что брус может быть бракованным, во время работы он может перекоситься, а также могут возникнуть другие непредвиденные ситуации.

Какой бы объем работы ни был, всегда нужно брать разные.Для возведения стен подходят одни, для стропильной системы используются совершенно другие. Поэтому нужно тщательно спланировать проект дома или бани. С помощью таблиц или формулы следует рассчитать количество и требуемые размеры.

Как самостоятельно рассчитать кубатуру бруса для дома

Для примера рассмотрим вариант небольшого одноэтажного загородного дома для дачи. Было решено построить дом шесть на шесть метров с высотой потолков три метра и сделать одну шестиметровую перегородку.Рассчитаем кубатуру бруса для дома с такими параметрами. Если дом будет использоваться только на дачном участке, стоит приобрести брус сечением 100 х 100 миллиметров. Планируя круглогодичное проживание, необходимо делать стены из более толстого материала, ширина которого будет не менее 150 миллиметров.

Расчет необходимого объема бруса для дома:

• периметр: (длина + ширина) х 2 + перегородка = (6 + 6) х 2 + 6 = 30 метров;
• Объем стен дома: (периметр х толщина бруса х высота стен) = 30 х 0.1 х 3 = 9 куб.м для дачи. Или 30 х 0,15 х 3 = 13,5 кубометра для дома с зимним проживанием;
• фронтона: (ширина х толщина бруса х высота) = 6 х 0,1 х 3 = 1,8 куба потребуется для дачи. И 6 х 3 х 0,15 = 2,7 куба для проживания в доме круглый год.
• Сложите полученные результаты и добавьте к ним 20% от общей суммы для запаса. (9 + 1,8) + 20% = 10,8 + 2,16 = 12,92 кубометра и (13,5 + 2,7) + 20% = 16.2 + 3,24 = 19,44 метра куб.

Как посчитать кубатуру бруса для бани

В последнее время мода на отдых на природе вернулась. Молодые семьи с детьми все чаще приобретают приусадебные участки. Многие задаются вопросом, как построить своими руками и как рассчитать количество бруса на баню. Если разбираться во всех тонкостях и тонкостях, то ничего сложного нет.

Самый востребованный 4 х 6 метров.Лучше делать это из натурального бруса. Приступая к строительству, нужно определиться с точным количеством пиломатериалов. Для внешних стен используйте 250 х 130 мм, для внутренних перегородок 130 х 95 мм. Вычислим:

• Периметр ванны такого размера 5500 х 3500 миллиметров.
• Для каждой стены требуется 21 балка. Он рассчитывается исходя из размера пола и толщины потолка.
• Бревенчатый дом четырехстенный. Получается (6 х 2) + (4 х 2) = 20 метров.Переводим в миллиметры, получается 20000.
• Необходимо найти общую длину балок. Для этого количество прутков х на длину = 21 х 20000 = 420 метров. Переводим в миллиметры, получается 420 тысяч.
• Умножив полученную сумму на размер бруса, получим 420 х 250 х 130 = 13,65 куб.

Чтобы рассчитать необходимое количество бруса для перегородок, используйте то же описание, с той лишь разницей, что требуется брус другого размера — 95 х 130 миллиметров.Также рассчитывается кубатура для перегородок. Для внутренних стен используется брус меньшей толщины.

Для больших объемов

Как рассчитать кубатуру бруса для большого дома? В этом случае вам потребуются пиломатериалы разной длины, ширины, толщины. Проще будет рассчитать не объем древесины (плотный), а воспользоваться расчетом «складной кубометр». В первом случае результаты используются при измерении каждого бруска отдельно, без пустот.Во втором случае все пиломатериалы укладываются штабелями, соединяя между собой балки разных размеров так, чтобы их длина была одинаковой. Когда все отсортировано и уложено равномерно, измеряются размеры (ширина, длина, высота). Полученные результаты приумножаются. Теперь — как узнать кубатуру плотного бруса. Для этого полученный результат укладываемой кубатуры следует умножить на специальный коэффициент.

Расчет венцов

Для того чтобы узнать необходимое количество венцов в срубе, необходимо высоту дома разделить на высоту бруса (рабочего).Рассчитаем кубатуру бруса для дома размером 9 х 9 метров с одним разрезом. Например, у нас брус профилированный 140 х 190 миллиметров, необходимо рассчитать количество венцов на высоте 2,5 метра.

Расчет: 2500/130 = 19,23. В итоге получается, что для данной высоты нужно 19 корон. Длина одной кроны 9 метров, требуется рассчитать, сколько погонных метров в одной кроне вместе с черенками. Посчитаем, сколько погонных метров в нижней короне.Для этого нужно сложить со всех сторон 9 + 9 + 9 + 9 + 9 = 45 метров. Чтобы рассчитать общее количество погонных метров в данном доме, длину одной короны нужно умножить на количество венцов. Получается, что 19 х 45 = 855 погонных метров. Учитывая нулевую корону, нужно прибавить ее к общей сумме, чтобы было смещение строки. 2,5 х 9 = 22,5 погонных метра половинок короны. 855 + 22,5 = 877,5 м., Это с дверными и оконными проемами.

Как правильно рассчитать кубатуру профилированного бруса? Для этого полученную длину венцов умножьте на высоту бруса и умножьте на толщину профилированного бруса = 877.5 х 140 х 190 = 23,34 кубометра потребуется для дома размером 9 х 9 метров. При расчете потерь бруса обязательно учитывать около 7% от общего количества, на обрезку и распиловку.

Преимущества деревянного дома, построенного из бруса

• Нет необходимости во внутренней и внешней отделке дома. Стены ровные и гладкие. Они красиво выглядят.
• Влага не проникает в швы между коронками. На стенах не собирается влага и не появляется гниль.
• Через некоторое время, после усадки бревна, заделывать его не нужно.
• Брус имеет плотное соединение с замком, предохраняющим от выдувания.
• Практически не появляются трещины и не деформируются при усадке.
• Натуральный материал, экологически чистый.
• Не требует долгой сборки, собирается быстро, как конструктор.
• Дома имеют красивый эстетичный вид.
• За домом легко ухаживать, на стенах практически не собирается пыль.
• Возможность покрасить дом в любой цвет.

Расчет бруса для дома необходим для того, чтобы определить необходимое количество пиломатериалов для сооружения стропильной системы, выполнения опалубки и перекрытия этажей строительной площадки. Его правильный подсчет особенно важен при строительстве коттеджей из клееного или пиленого бруса.

Как рассчитать количество бруса на дом?

Чтобы правильно ориентироваться в потребностях пиломатериала, необходимо составить проект конструкции с указанием точных размеров, от которых зависит длина бруса.Что касается его толщины, важно учитывать следующие факторы:

• брус сечением 200х200 мм подойдет для частного дома или бани;
• для сезонного строительства можно использовать древесину с параметрами 100х100 мм или 150х150 мм.

Исходя из того, что стоимость деревянного стройматериала указана в кубометрах, для расчета точного количества штук бревен в 1 кубометре необходимо произвести несложный расчет:

1м3 / З / Ш / Д, где

• Z — ширина доски;
• W — толщина доски;
• L — длина доски.

В проекте дома предусмотрено производство просчета необходимого объема балок перекрытия и перекрытия, определение пиломатериалов для стропильной системы, наружных стен, фронтонов, внутренних перегородок.

Часто в строительстве используют балки перекрытия и перекрытия сечением 100х150 мм с шагом от 0,7 до 1 метра. Для того чтобы определить их количество, необходимо использовать формулу:

• Ld — длина дома;
• Ls — длина приложенного шага.

С учетом того, что пиломатериалы продаются поставщиком в кубических метрах, расчет кубатуры бруса предполагает умножение его площади поперечного сечения и линейной длины.

Расчет бруса для наружных стен и несущих перегородок предусматривает определение площади и толщины стен. Умножение этих параметров даст общий объем бруса, необходимый для строительства указанных элементов конструкции.

Калькулятор для расчета кубатуры прутка

Для точного расчета кубатуры пиломатериала на стропильной системе потребуется использование специальных арифметических алгоритмов. Калькулятор балки значительно упростит задачу. Правильный выбор необходимого строительного материала гарантирует надежность возведения конструкции здания и экономию финансовых затрат.

Программа позволит рассчитать брус онлайн, введя исходные данные.Изменяя заданные параметры, вы можете сравнить несколько проектов и выбрать наиболее выгодный с финансовой точки зрения. Обрабатывая отдельные параметры проекта дома, калькулятор произведет максимально точный расчет, исключив риск переплаты за ненужный материал. Важно учитывать возможную долю брака, которая составляет около 5% от общего объема пиломатериалов.

Сейчас много говорят о том, что у них много преимуществ. Характерные черты рассматриваемого материала — правильность форм и полезность для общей жилой площади.Именно поэтому важнейшей составляющей для правильно построенного дома является нормированный расчет необходимого количества материала. Вы можете рассчитать количество бруса на дом самостоятельно, без консультации со специалистами.

Конечно, не стоит избегать советов профессионалов, так как они смогут установить индикаторы в короткие сроки и с невероятной точностью. Чтобы правильно произвести расчеты, требуется определить необходимые объемы и выяснить, сколько компонентов нужно брать на квадратный метр.

Благодаря полученным окончательным результатам вы можете легко ориентироваться в ценовом диапазоне и будущих расходах.

Расчет количества материалов

Для того, чтобы сделать процесс расчета более удобным, вам понадобится несколько простых инструментов:

1. Обычный карандаш;
2. Лист бумаги;
3. Калькулятор;
4. Рулетка.

Важно знать, что цифры, приведенные в этой статье, являются приблизительными.Поэтому для конкретной конструкции стоит использовать собственные данные.

Максимально точные рисунки составляются в период планирования и наличия окончательного дизайна будущего сооружения.

1. Обмер всего периметра будущего здания;
2. Умножение периметра на высоту этажа дома;
3. Умножение полученных чисел на толщину используемого материала;
4. Получившееся общее количество кубиков и есть показатель, необходимый для постройки.

Если помимо стен предусмотрено возведение внутренних перегородок, необходимо учитывать этот коэффициент при расчетах. При необходимости для получения показателей не в кубических метрах их можно свободно переводить в единицы.

Удельный момент определяется путем деления общего объема на объем единицы продукции.

Пример счета

Допустим, вы хотите установить одноэтажную конструкцию размерами пять на семь кубометров.Кроме того, вам необходимо установить перегородку вместе с. Общая высота потолков равна трем метрам. Что касается фронтона, то он тоже состоит из прямой балки.

При выполнении работ используется дерево, наделенное сечением 150 * 150 миллиметров. В этом случае расчеты будут такими:

1. 33 метра / (5 + 7) * 2 + 5 — прямой периметр вместе с перегородками;
2. 33 * 3 * 0,15 = 15 квадратных метров — это суммарные объемы поверхностей стен первого этажа;
3. 5 * 3 * 0.15 = 2,25 квадратных метра — объемы фронтона.

Получив все вышеперечисленные показатели, необходимо подвести итоги. В данном случае показано, что для поверхностей стен требуется 17,25 квадратных метров материала.

Это все с учетом оконных проемов, дверных проемов, балок и, конечно же, полов. Важно помнить, что комплектующие следует приобретать с небольшой наценкой.

Если подытожить, то общий метраж в кубометрах составляет 25 квадратных метров.

Размеры требуемых материалов

Теплопроводные свойства и, естественно, толщина — довольно важные параметры.При изготовлении дачи или дачи, необходимой для постоянного проживания там, лучше использовать материалы разной толщины.

В случае с дачным загородным домом ширина и толщина в принципе значения не имеют. Возможно использование материалов наделенных сечением 100 * 100 миллиметров. В случае с коттеджем следует обратить внимание на балки с шириной сечения более 150 миллиметров. Конечно, требуется и дополнительная теплоизоляция проемов в стенах.

Конкретное количество элементов, необходимых для процесса строительства, зависит от параметров толщины. Если вы хотите сэкономить на покупном материале, нужно помнить о не совсем качественном термическом эффекте, полученном в будущем.

Для возведения утепленного дома нужно использовать балки толщиной примерно пятьдесят сантиметров.

Аналогичный результат можно получить при использовании секций размером 150 * 150 миллиметров, а также утеплителя в десять или пятнадцать сантиметров.

BSE — FEMAT

Инновационный инструмент для прогнозирования прочности на сжатие упаковки из гофрированного картона. На основе испытаний на изгиб, краевое сжатие, сдвиг и скручивание образцов гофрированного картона создается виртуальный материал картона. После выбора конструкции коробки из каталога FEFCO или файла DXF и ранее созданного виртуального материала картона , индекс испытания коробки на сжатие (BCT) оценивается методом конечных элементов.

Получение виртуального материала картона

• • для определения виртуального материала гофрокартона используются научно разработанные методы, основанные на лабораторных испытаниях, математических алгоритмах и компьютерном моделировании
  • Создание виртуального материала требует идентификации параметров материала, которая выполняется на основе точных измерений, встроенных передовых алгоритмов обратного преобразования и быстрого компьютерного моделирования.
  • Создание виртуального материала выполняется программным обеспечением полностью автоматически после выполнения механических испытаний на изгиб, дробление кромок, срез и скручивание

Прибор лабораторный

• • Компактная и прочная конструкция измерительных приборов и качественные компоненты, используемые для их производства, гарантируют правильность полученных результатов

• • испытательный прибор имеет интуитивно понятный интерфейс, благодаря которому связь с компьютерной базой данных очень проста и быстра

Экспериментальные данные / база данных

• • немедленный доступ к данным проекта позволяет оптимизировать процесс проектирования и прототипирования новых дизайнов упаковки

• • Система имеет дружественный и удобный интерфейс для статистической обработки лабораторных данных, что позволяет контролировать поставщиков или процесс производства гофрокартона
  • отправка данных и отчетов в другие программы
  • персонализированный интерфейс, благодаря которому системой могут пользоваться сотрудники различных отделов, например отдела продаж, конструкторского отдела или отдела контроля качества
  • данных измерений, полученных с лабораторных устройств, доступны в облаке
  • на основе простой и доступной базы данных материалов / изделий / конструкций, можно подготовить мгновенные предложения

Модуль определения / расчета BCT

• • определение прочности коробки для типовых и геометрически сложных конструкций упаковки
  • обширная база данных моделей FEFCO включены
  • встроенных переводчиков для импорта проектов из стандартных программ дизайна упаковки (например,грамм. ArtiosCAD, Impact и т. Д.)
  • автоматическое согласование оптимального индекса гофрокартона с требуемым индексом BCT коробки
  • инновационное и сертифицированное программное обеспечение для проектирования картонной упаковки

Флаер

Узнайте, как рассчитать, сколько веса может выдержать гофрокороб

В то время как вес, который может выдержать коробка, может быть не для всех, кто делает разовую покупку, вес и прочность гофрокороба могут сильно повлиять на чистую прибыль.Выбор подходящего веса и прочности для гофрокороба может означать снижение затрат в цепочке поставок и большую прибыль для бизнеса.

Ящики из гофрированного картона состоят из трех разных слоев бумаги: внутреннего вкладыша, внешнего вкладыша и канавки, проходящей между ними. Канавки между слоями футеровки придают гофрокоробам прочность и структуру, а также обеспечивают дополнительный уровень защиты. Этот метод гофрирования, также известный как тарный картон, в конечном итоге помогает обеспечить прочность, необходимую для удержания веса и защиты продукта внутри.

Прочность гофрокороба зависит от материала. Прочность коробки зависит от ее плотности. Чем больше стенок у коробки, тем она прочнее. На штампе производителя внутри коробки обычно указывается одинарная, двойная или тройная стенка, чтобы вы могли узнать прочность коробки.

Поскольку все гофроящики не одинаковы, внешние и внутренние размеры могут отличаться, а это означает, что вес, который может выдержать ящик, также может различаться. Расчет размера коробки также позволяет предприятиям принимать обоснованные решения относительно логистики и управления цепочками поставок, но размер коробки не влияет на ее прочность в целом.

Может показаться заманчивым измерить просто снаружи, размер коробки всегда указывается в терминах внутренних размеров. Обычно вначале упоминается длина или самый длинный размер проема, за которым следуют ширина и глубина.

В идеале соотношение гофрокоробов должно составлять 2: 1: 2 (Д: Ш: Г). Однако для изделий, не подходящих под стандартные размеры, абсолютно доступны гофроящики разных габаритов.

Для ящиков всех размеров расчет веса, который может выдержать гофра, выполняется с помощью так называемого испытания на раздавливание кромок (ECT).«ECT — это показатель прочности на сжатие гофрированного картона. Он измеряется путем сжатия небольшого сегмента доски на краю между двумя жесткими пластинами перпендикулярно направлению канавок до достижения максимальной нагрузки ».

По сравнению с предыдущими отраслевыми стандартами, использование гофроящиков с рейтингом ECT приводит к меньшему количеству сырья, снижению энергопотребления и снижению загрязнения на всех этапах жизненного цикла упаковки.

Для расчета веса, который может выдержать гофрокороб, очень важен рейтинг ECT.На дне почти каждой транспортной коробки будет сертификат производителя коробки. Там будет номер, соответствующий «Тесту на раздавливание края».

Ниже приведены оценки веса, который может выдержать одностенный гофроящик, на основе номера ECT, указанного на дне коробки.

ECT # Вес в фунтах (фунтах)

32 30

40 40

44 50

55 65

Коробка из гофрированного картона с двойными стенками может выдерживать вес, указанный ниже, в зависимости от номера ECT, указанного на дне коробки.

ECT # Вес в фунтах (фунтах)

48 60

51 80

61 100

71 120

82 140

На основании этих расчетов предприятия могут принимать обоснованные финансовые решения относительно того, сколько продукта поместить в коробку или какой размер гофрокороба потребуется для удовлетворения их потребностей.

Мы, сотрудники Brown & Pratt, обладаем более чем 40-летним совместным опытом, который поможет вам определить, какой стиль гофрокороба лучше всего подходит для ваших потребностей в упаковке.Существует 30 с лишним стилей гофроящиков. От базовых стандартных контейнеров с прорезями (RSC) до самовозводящихся коробок и торговых стендов — у нас есть гофроящики, которые вам нужны. Мы объединим наш опыт с вашими потребностями в коробках и бюджетом, чтобы удовлетворить ваши потребности в гофрированном картоне.

Фундамент бетонный

Вы можете получить доступ к удобному краткому руководству по началу работы с бетонными нижними колонтитулами с дополнительными советами и полным списком инструментов здесь: Краткое руководство по бетонным нижним колонтитулам. Заливайте бетон прямо в трубу для получения аккуратной и легкой формы.Бетонный фундамент — это основа для конструкции. Нижние колонтитулы сделаны из арматуры и армированы бетоном, который заливается в выкопанную траншею. Заказывайте материалы, необходимые для фундамента, на складе пиломатериалов, а Формы — в компании Concrete. Посмотрите эти видео, чтобы увидеть весь процесс формирования и заливки нижних колонтитулов. Фонд. Затирка, используемая для заливки сборных фундаментов на бетонные опоры, должна соответствовать ASTM C 1107. Fastfoot® — это влагонепроницаемая мембрана, предотвращающая попадание грунтовой влаги в бетон опоры, обеспечивая более сухую и здоровую среду в помещении.Бетон можно заказывать с шагом ½ ярда. Бетонные блоки бывают более 30 размеров и форм. … Как вы, наверное, догадались, большинство фундаментов, над которыми мы будем работать, представляют собой заливной бетон. 4: Основание включает плиту, арматуру, изготовленную из кирпичной кладки, кирпичной кладки или бетона. Они поддерживаются бетонным основанием; оба армированы стальными стержнями, а бетонные блоки заполнены раствором. Строительство фундамента начинается с прочного основания, очень важен прочный нижний колонтитул.Затем поместите арматуру на дно фундамента и залейте 18 дюймов бетона сверху. Непрерывные опоры простираются по всей длине фундамента и выступают за боковые стороны, образуя более широкое основание и распределяя нагрузку от стены на почву под ним. Подкладки устанавливаются под сосредоточенной нагрузкой, такой как опора или колонна, а не под всю стену. Является ли использование нижних колонтитулов строго зависимым от веса дома и нагрузочных характеристик почвы? Каркас изготавливается из деревянных или стальных балок, а затем поверх каркаса заливается тонкая бетонная плита 1, чтобы оставалось пространство под бетоном.8 дюймов. Бетон можно заказывать с шагом ½ ярда. Бетонная опора на опоре, как показано справа, может использоваться для поддержки балок в середине пролета. Методы, которые мы используем для ремонта трещин в фундаменте, доказывают свою эффективность, поэтому предпочтение отдается нашим услугам. Нижние колонтитулы строятся путем заливки бетона в деревянные рамы, расположенные в траншеях внутри земли. Бетонная труба SAKRETE 8 дюймов. Узнайте о других популярных услугах для дома рядом с вами от более чем 7 миллионов предприятий с более чем 142 миллионами отзывов и мнений от Yelpers.Услуги по бетонным фундаментам / нижним колонтитулам. Ряды из шлакоблока и раствора могут быть добавлены до тех пор, пока не будет достигнута вершина фундамента, или бетонная стена может быть отлита с использованием деревянных форм, подобных… Form Tube предназначена для одноразового применения, чтобы снизить стоимость заливки фундаментов, круглых колонн и пирсы. Требования к бетону и фундаменту для металлических зданий Алабамы. бетонная фундаментная стена, стоящая на опоре, весит или прикладывает нагрузку к опоре 9 футов x 8 дюймов / 12 дюймов / фут. Прочная и безопасная конструкция Redi-Footing позволяет быстро и легко построить палубу, сарай или уличное сооружение.Регулировка осадки на стройплощадке приведет к повреждению бетона. Если вы хотите больше осадки, всегда безопаснее всего отрегулировать просадку бетона на заводе. Если вы хотите большей осадки, всегда безопаснее всего отрегулировать просадку бетона на заводе. Фонд пирса и опоры. Бетонные фундаменты / нижние колонтитулы. В основном могут быть установлены два типа опор: непрерывные или опорные. Толстые, прочные и прочные бетонные опоры равномерно распределяют вес дома (и всего, что находится внутри него) на большой площади, гарантируя, что готовый дом не осядет.Мы часто выравниваем фундамент с помощью инъекции эпоксидной смолы / уретана. Эффективный ремонт бетонного фундамента. Большинство наших систем стальных зданий можно закрепить как на бетоне, так и на земле. Свяжитесь с нами сегодня по поводу земляных работ, нижних колонтитулов, бетонных плоских работ, гравийных, септических, пропановых резервуаров, засыпки и профилирования. Использование неструктурных волокон должно соответствовать ASTM C 1116. Рассчитайте количество бетона, которое вам понадобится для вашего фундамента: Британская система мер: Бетонный калькулятор; Метрика: Бетонный калькулятор Типы опор.Осадка — просадка — это мера плотности бетона. Другой вариант — кладка блоков на 4 дюйма гравия. Следующие методы — для морозостойких оснований. Толщина фундамента должна определяться из расчета требований к сдвигу в одном и двух направлениях. Хотя мы сотрудничали с другими профессионалами, чтобы помочь настроить все виды фундаментов, добавив бетонные столбы или основания. Следующий шаг зависит от типа возводимого фундамента. Тем не менее, в кодексе указаны минимальные значения различных типов фундаментов.Тогда нужны опоры для предотвращения оседания и поддержки фундамента. Осадка — просадка — это мера плотности бетона. Нижние колонтитулы размещаются под линией замерзания и обеспечивают опору для фундамента здания, защищая его от смещения, которое происходит в результате цикла замерзания / оттаивания. Степень сложности: пошаговые видеоролики по укладке бетонных оснований. Соединения панели с панелью должны выполняться с помощью стальных креплений класса II. Найдите дилера Ниже приведены два кода (ACI и BNBC) для минимального значения толщины бетонного основания.Если у вас бетонный фундамент, а нижний колонтитул установлен неправильно, они могут не прослужить так долго, как вам хотелось бы. футов. Допустимая нагрузка на опору. Термин «фундамент» обычно используется в сочетании с «Мелким фундаментом». 12. Стоимость фундамента для опор и балок. Свяжитесь с Nitterhouse Masonry сегодня, чтобы узнать, как наши колонтитулы для сараев из сборных столбов помогут упростить ваш следующий проект и сделать ваше здание более долговечным. В большинстве случаев нам не нужно делать ничего грандиозного, что могло бы разрушить вашу жизнь.Возможно, у вас возникли проблемы с усадкой, растрескиванием или другие проблемы. Затем используйте деревянные доски, чтобы обрамить периметр фундамента и залить бетоном, чтобы создать стены. Постройте свой дом на Rock Solid Foundation, и у вас будет больше времени и денег для других аспектов вашего бизнеса. x 48 дюймов. Нижние колонтитулы являются основными компонентами бетонного фундамента. — показывает бетонный фундамент без колонтитула. Как и в случае стандартной многосегментной заливки, местные строительные нормы и правила определяют количество стальной арматуры, глубину и ширину нижних колонтитулов и толщину бетонного пола.x 48 дюймов. Большая часть фундамента состояла из двух рядов блоков по 8 дюймов и двух рядов блоков по 4 дюйма. Фундамент со временем может начать крошиться под весом. Сделайте свою жизнь проще и доверьтесь Rock Solid Foundations, чтобы управлять всей работой вашего сайта. Используйте опоры и балки, чтобы создать пространство для лазания. Form Tube разработан SAKRETE 8 дюймов x 48 дюймов. Stachler гарантирует, что будут приняты все меры для предотвращения оседания и создания прочной опоры для вашего фундамента. 3: Фундамент — это тип неглубокого фундамента.Нижние колонтитулы и фундаменты стальных зданий. Основная функция опоры — передача вертикальных нагрузок непосредственно на почву. x 150 фунтов на фут = 900 фунтов / лин. Когда бетон фундамента застынет, формы снимаются. На вашей строительной площадке плохая почва? Бетонные нижние колонтитулы армированы арматурой, которая была заложена в траншею, проложенную специалистами Stachler Concrete. вверх от основания основания. Фундаменты, в которых используются бетонные опоры, обладают рядом преимуществ по сравнению с другими методами. Нижние колонтитулы — это бетонные плиты, закладываемые в землю под зданием.Могут встречаться некоторые переменные факторы, такие как линии мороза, состояние почвы и т. Д. Фундамент может быть неглубоким и глубоким. Те же шаги используются для установки трех типов фундамента. Стальная арматура для стен из сборного железобетона должна иметь бетонное покрытие не менее 3/4 дюйма (19,1 мм). При использовании некоторых плитных фундаментов можно одновременно заливать бетонные основания и плиту. Фундамент можно сравнить с ножками. Заливка бетонных нижних колонтитулов — один из первых шагов к созданию прочной и прочной конструкции, потому что нижний колонтитул уходит в землю, создавая утяжеленную основу, которая помогает предотвратить падение или оседание вашего проекта.Основы / Нижние колонтитулы. Щелкните изображение для получения информации о повышающейся влажности. Формовка и заливка опор. Подрядчик фундаментных работ выкапывает и формирует нижние колонтитулы и пол в одном блоке, добавляя стальную арматуру в обеих областях. X Источник исследования. Тип и размер бетонного фундамента, который вам понадобится, зависят от конструкции, которую вы на нем разместите. Больше никаких изнуряющих бетонных или цементных смесей. Бетонные опоры. Когда вы заливаете бетонные основания, держите картонную бетонную трубу примерно на 12 дюймов.Бетонный нижний колонтитул — это своего рода фундамент для таких конструкций, как открытые террасы, качели и даже деревянные игровые площадки. Чтобы залить бетонный фундамент, начните с выкопания ямы на 2 фута шире запланированного фундамента. Когда ребята заливают бетонный пол, бетон фактически скроет все 8-дюймовые блоки и окажется на выступе между 8-дюймовыми и 4-дюймовыми блоками. Когда материалы будут доставлены, строители могут приступить к закладке фундамента. Типы фундаментов включают сваи, кессоны, опоры, опоры, боковые опоры и анкеры.9 футов. высокий x 8 дюймов Монолитная заливка означает «одна заливка». Осадка на 4 дюйма (мера расстояния, на которое упадет мокрый бетонный конус) является типичной. Вам может понадобиться бетонный фундамент для фонтана, садовой мебели или даже кондиционера. IRC предписывает абсолютную минимальную ширину фундамента 12 дюймов, что является результатом использования бетона … Фундаменты на уровне грунта предназначены для участков, которые не замерзают: один из вариантов — бетонная плита с пластинами подоконника наверху. Нижние колонтитулы амбаров из сборных столбов экономят время подрядчиков, затраты на рабочую силу и материалы.Бетон «гигроскопичен», он впитывает влагу из земли, что приводит к сырости и плесени внутри. Балки просверливаются в земле, чтобы поддерживать фундамент и находящуюся выше нагрузку. Как только опоры будут на месте, они станут постоянным видимым доказательством прочности опоры конструкции. Опоры для палубы или навеса, чтобы сэкономить больше времени и денег. Затем через трубу на дно ямы засыпьте бетон. Стены имеют толщину 10 дюймов, а не 8 дюймов, и он показывает только две арматурные стержни в нижней части стены.Кроме того, этот тип опоры значительно упрощает замену стойки в случае ее повреждения. Возможно, вы делаете нижний колонтитул траншеи, где стены траншеи становятся формами. Единственным исключением был нижний колонтитул, и эта область требовала дополнительного блока шириной 8 дюймов. Фундамент — это часть фундамента, построенная из бетонной или кирпичной кладки и служащая основанием для колонн и стен пола. Найдите лучших подрядчиков по бетонным фундаментам рядом с вами на Yelp — посмотрите, все открытые подрядчики по бетонным фундаментам.904-441-5088. Осадка на 4 дюйма (мера расстояния, на которое упадет мокрый бетонный конус) является типичной. Однако большинство бетонных фундаментных стен фактически построено на бетонных основаниях. Единственное отличие состоит в том, что с основанием подвала часто использует бетонный блок, чтобы создать стволовую стену, которая поддерживает домой. Вы можете построить свой фундамент несколькими способами. Сделайте это, прибив боковые стороны трубки к центру сетки в крестики-нолики размером 2х4 в верхней части отверстия. Бетонные блоки также используются для строительства стандартной фундаментной стены.
