Ремонт автоматики для ворот CAME.

Ремонт автоматики для ворот CAME: типичные проблемы и методы их решения.

В данной статье пойдет речь о специфических проблемах с автоматикой итальянской фирмы CAME для откатных, распашных и секционных ворот и методах их устранения.

У приводов откатных ворот самых популярных серий BX и BK очень часто случается одна маленькая, но досадная проблема. На замке дверцы, за которой расположена разблокировка привода, установлен электрический оконцев (микровыключатель). Если он не срабатывает по причине не до конца запертого замка, вообще незакрытой дверцы либо поломки в нем самом, привод не запустится. При нажатии на кнопку пульта управления Вы будете слышать приглушенный щелчок сработавшего реле (означающего, что команда с пульта принята), но ворота ехать не будут и сигнальная лампа не загорится. Выхода здесь два: тщательно запирать замок дверцы до характерного щелчка сработавшего концевика, либо вообще дезактивировать его.

У автоматики для распашных ворот серии KRONO слабым местом являются концевые выключатели конечных положений, упрятанные глубоко в корпус.

Из-за этого их крайне неудобно регулировать и еще труднее ремонтировать и менять, а вот сталкнуться с такой необходимостью можно уже на 2-3 год их эксплуатации.

Серия ATI гораздо более надежна, но и у нее есть слабые места в виде хрупкой пластиковой каретки концевых выключателей и немногим более прочной бронзовой втулки. Именно они страдают в первую очередь при неаккуратном обращении с автоматикой и, тем более, вандализме. «Лечатся» эти недуги только заменой, однако выполнить ее в полевых условиях несложно.

Рычажная автоматика серий FAST и FERNI отличается ненадежной фиксацией концевых выключателей. При попытке силой отжать створку ворот привод сопротивляется недолго и, в результате, конечное положение оказывается смещенным, створки плотно уже не сомкнутся. И, при этом, конечное положение открытой створки, увы, также изменится. Бороться с этим бесполезно, автоматика не является антивандальным устройством, придется каждый раз перенастраивать концевики.

Автоматика для секционных ворот серии VER тоже не лишена слабых мест: при попытке силой поднять полотно ворот, равно как и опустить ворота на оставленный в проеме предмет может быть повреждена пластиковая каретка направляющей рейки.

Увы, деталь недорогая, но менять ее весьма затруднительно. Для этого придется снимать привод, снимать саму рейку, разбирать, менять каретку, ставить на место рейку, ставить обратно на нее привод и заново регулировать на нем конечные положения ворот! Также может пострадать пластиковая ведомая шестерная редуктора, деталь чуть дороже, но для ее замены хотя бы не придется снимать рейку.

В приводах промышленной серии CBX отмечены проблемы с фиксацией редуктора, из-за чего ворота в верхнем положении перестают держаться и начинают сползать вниз. Самостоятельная переборка редуктора в полевых условиях крайне затруднительна, рекомендуется доверить ее фирменному сервису.

Безусловно, общей проблемой всей автоматики для ворот CAME является очень чувствительный к скачкам напряжения трансформатор. Были случаи выхода его из строя уже в течение первого месяца работы! А короткое замыкание в первичной обмотке не признается производителем (в лице фирменного сервиса) в числе гарантийных случаев. Эта досадная проблема безусловно не повод отказываться от выбора для своих ворот именно автоматики CAME, мы лишь призываем пользоваться стабилизаторами электричества, в российских реалиях это всегда актуально.

ремонт автоматических распашных и секционных ворот, установка автоматики привода своими руками

Откатные ворота являются современными ограждениями, конструкция которых в большинстве случаев отличается простотой и надежностью. Тем не менее даже эти функциональные и практичные устройства иногда выходят из строя. Сегодня мы поговорим о наиболее распространенных неисправностях откатных ворот и способах их устранения.

Почему возникают неполадки?

Необходимость в ремонте ворот может возникнуть при появлении следующих неприятных явлений:

неравномерное движение воротной створки;
полотно ворот движется рывками или наблюдаются его остановки;

заедает механизм;
работа ворот сопровождается посторонними звуками или очень громко работает привод;
створка ворот закрывается неправильно, то есть она не попадает в закрытом положении в «ловушки».

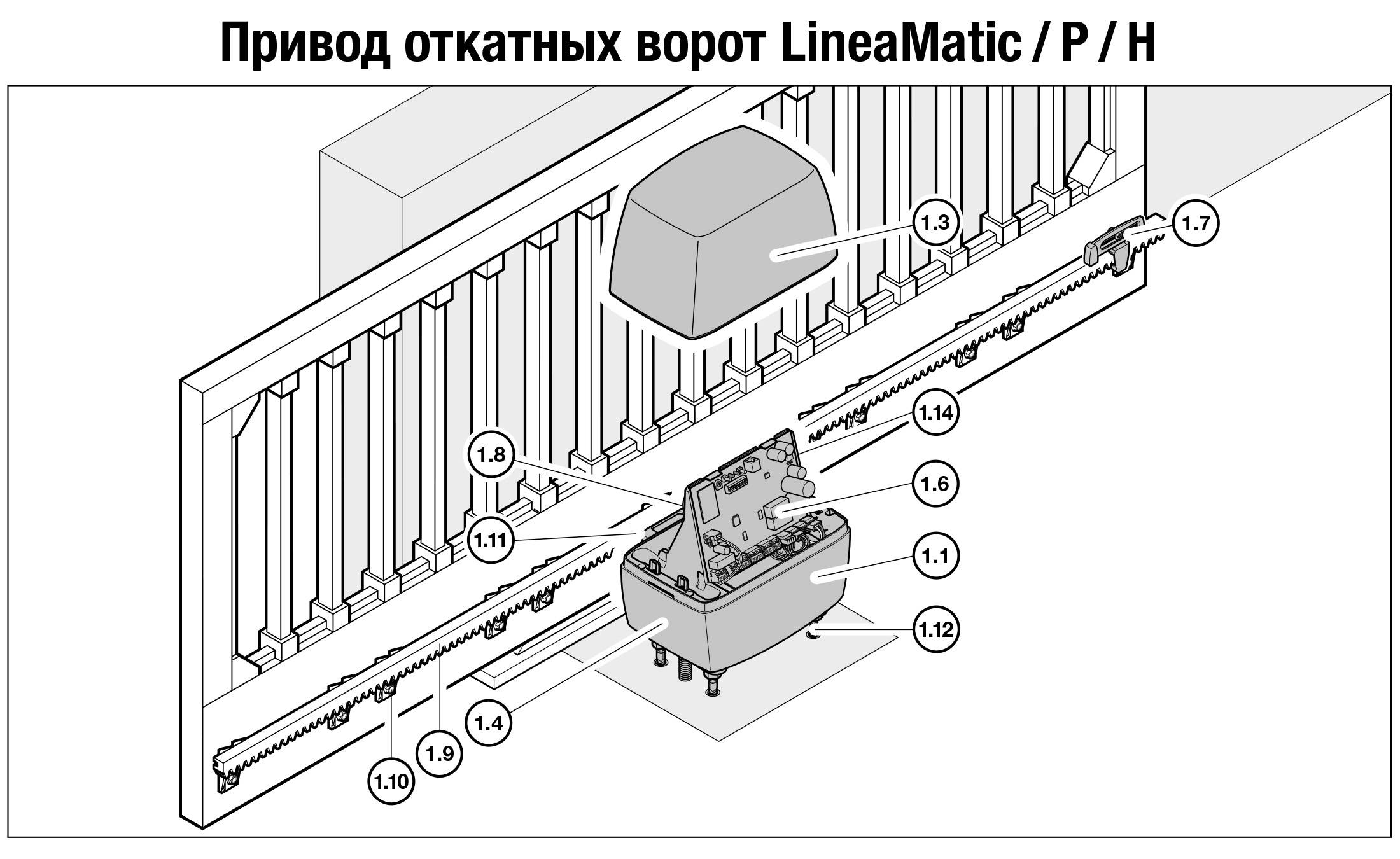

В целом откатная или выдвижная система таких автоматических ворот действует по принципу отката воротного полотна влево или вправо за счет усилия, развиваемого приводным двигателем.

Поэтому могут наблюдаться еще и такие неисправности, как невозможность закрытия полотна ворот после его открытия либо абсолютная неподвижность системы.

В первом случае причиной неполадки являются нерабочие фотоэлементы или сбитые концевые положения, во втором – повреждение роликов, неисправность блока управления, выход из строя приводного редуктора. Другими причинами могут служить изменение положения зубчатой рейки, попадание мусора или льда внутрь направляющей рельсы.

Основные неисправности

Наиболее распространенными примерами сбоев в работе откатной воротной системы являются:

невозможность закрытия или открытия таких ворот;
отсутствие реакции на команды от устройства ДУ;
отказ устройства управления;
механические повреждения воротного полотна;
полный отказ системы совершать какие-либо движения при работающем приводе.

Вероятными факторами, обуславливающими появление этих проблем, являются:

отказ в работе управляющего блока;
сбой концевых прерывателей элементов безопасности;
поломка опорных воротных роликов;
выход из строя редуктора на электромеханическом приводе;
низкий уровень содержания масла при использовании гидравлического привода;
износ шестеренки ведущего привода;
искривление/загрязнение несущей балки;

стопор опорных роликов либо механические изменения в фундаментной основе;
перегорание предохранителя;

выход из строя системы электродвигателя и понижающего трансформатора;
поломка управляющей платы и некорректность настройки электрического привода.

Ремонт

При отсутствии реакции на команды с пульта ДУ наиболее вероятными вариантами являются неисправность электропроводки или севшая батарейка в пульте управления. Данные неполадки легко устраняются с заменой соответствующих элементов. Износившийся пульт дистанционного управления (либо кнопки на нем) можно заменить в специализированных магазинах или учреждениях.

Ремонт откатных ворот (в том числе распашных или секционных автоматических) лучше доверить соответствующим сервисным центрам.

Своими руками устранить неисправность подавляющему большинству владельцев таких систем практически невозможно по причине их достаточно высокой технологической сложности.

Для устранения вышеописанных проблем специалисты сервисных центров осуществят проверку приемника, пульта ДУ и электропроводки, заменят элементы и настроят их, выполнят проверку фотоэлементов и исправят электропроводку, протестируют работоспособность выключателя и блока управления.

Для исправления нарушений в работе механической части квалифицированные мастера проверят редуктор и количество масла в нем, осмотрят конструкцию на наличие масляных подтеков, проверят движение опорных роликов и состояние несущей балки, наличие отклонений ограждения от горизонтали и так называемого кивка при движении, осмотрят зубчатую рейку и ведущую шестерню. При необходимости они отремонтируют или заменят редуктор, масло, ведущую шестерню и отрегулируют зубчатую рейку.

Следует знать, что замена несущей балки на месте не производится, так как при выполнении сварочных работ ее может повести от высокой температуры.

Если произошло повреждение откатных ворот по причине механического воздействия типа наезда автомашины или смещения грунта под фундаментом ворот, перед специалистами возникнет проблема проверки балки на предмет деформации и ограждения на горизонтальность. При необходимости в ходе работ возможна замена обшивки ворот, подсыпка грунта, демонтаж и замена несущей балки, выполнить которую можно только в производственных условиях по вышеуказанной причине.

Профилактика

Во избежание возможных повреждений сдвижных автоматических ворот следует соблюдать некоторые хитрости при эксплуатации.

Соблюдая их, вы сведете вероятность поломки к минимуму, тем самым конструкция прослужит дольше:

Проезжать на средствах передвижения следует через полностью открытые створки ворот.
Следите за тем, чтобы в секторе движения и механизме не оказывалось посторонних предметов.
Следует уделять внимание звуку, который издают ворота в момент их открывания/закрывания, так как появление странных звуковых эффектов может являться признаком возникших проблем.
Для предупреждения неполадок требуется производить регулярную смазку движущихся элементов ворот с частотой, например, один раз в 3 месяца. Специальное средство в профилактических целях следует наносить на предварительно очищенную поверхность.

Еще одним способом предотвращения неисправностей является регулировка воротного полотна. Эта манипуляция, в отличие от смазки, выполняемой владельцем самостоятельно, должна проводиться профессиональными специалистами.
Один раз в год владельцу следует уделять внимание диагностическому осмотру ворот. Эта простая и регулярная процедура позволит содержать такие ворота в надлежащем качестве и в случае чего вовремя обратиться в сервис. Надлежащий уход позволит эксплуатировать конструкцию достаточно долго.

Ворота должны содержаться в чистоте, а в зимних условиях постоянно очищаться ото льда или снега. Особенное внимание следует обратить на поверхность зубчатой рейки и рабочей зоны отката. Работе конструкции не должны мешать посторонние предметы, например, бревна или насыпи.
Необходимо отметить, что следует следить за состоянием электропроводки и кабелей. Они должны быть изолированы от дождя. Желательно прочно зафиксировать их положение с целью сохранения целостности. При выявлении износа каких-либо элементов автоматики они должны сразу же быть заменены на новые.

Время от времени необходимо затягивать ослабленные гайки конструкции, а для защиты электросети от перепадов напряжения следует применять стабилизатор. При установке электромагнитных концевиков следует контролировать их сохранность.

В заключение можно сделать вывод, что ремонтные работы раздвижных конструкций лучше доверить специалистам, профессионально занимающимся производством и установкой подобных конструкций. Иногда самостоятельные механические вмешательства могут привести к нежелательным результатам вплоть до выхода из строя всей системы.

Процесс ремонта откатных ворот можете посмотреть в следующем видео.

Ремонт откатных ворот в Москве — недорогие услуги частных мастеров по ремонту раздвижных ворот

Чтобы ремонт откатных ворот был выполнен профессионально, доверьте эту работу специалистам Юду. Частные мастера, зарегистрированные на youdo.com, устраняют неисправности на автоматических выдвижных гаражных и складских воротах в Москве.

У исполнителей Юду вы можете заказать срочный и недорогой ремонт откатных ворот в любой день недели. Оставьте заявку на сайте, укажите в ней явные признаки неисправностей, месторасположение объекта и удобное время проведения работы.

Признаки неисправностей

Несмотря на надежную конструкцию откатных ворот, случается так, что в их работе бывают сбои. Специалисты Юду рекомендуют обращаться к ним за помощью в случае таких признаков:

открытие, закрытие ворот осуществляется не полностью
нет реакции на команды устройства управления
работа механизма выполняется рывками
привод стал громко функционировать

Если вовремя не устранить поломку, могут появиться неприятные последствия, которые повлекут за собой большие затраты. Выявить причину неисправности и провести срочный ремонт смогут исполнители Юду.

Откатные ворота перестают работать при выходе из строя:

блока управления
фотоэлементов безопасности
опорных роликов
ведущей шестерни привода
редуктора
двигателя
платы управления
автоматики

Благодаря использованию современного оборудования специалисты Юду быстро проводят диагностику и точно определяют причину поломки автоматических гаражных и складских ворот.

Специфика выполнения ремонтных работ

Если вам нужен срочный ремонт откатных ворот, укажите это в заявке, выезд специалистов будет незамедлительным.

Мастера, зарегистрированные на сайте Юду, имеют большой опыт работы, поэтому ремонт выполняют по отлаженной схеме. Порядок работы с откатными воротами:

проводится диагностика
выявляется причина поломки ворот
составляется план ремонтных работ
выполняется настройка, ремонт или замена отдельных деталей на воротах (шестерни, роликов, двигателя, автоматики и пр. )
проверяется работа ворот

Чтобы продлить функционирование выдвижных гаражных ворот, исполнители Юду рекомендуют регулярно проводить сервисное обслуживание.

Преимущества заказа услуг специалистов Юду

На сайте YouDo вы найдете частных исполнителей, которые выполняют недорогой и качественный ремонт откатных ворот в Москве. Специалисты устраняют механические повреждения любой сложности. Если сломались шестерни или привод ворот, мастера заменят детали на оригинальные.

Сделайте заказ услуг частных мастеров, зарегистрированных на Юду, и вы получите ряд преимуществ:

установку и ремонт раздвижных ворот на складе, в гараже и других местах
гарантийное обслуживание
доступные цены на ремонт
использование качественных деталей
бесплатную диагностику
срочный выезд ремонтной бригады в любую точку Москвы
круглосуточный ремонт автоматики и механизмов

Стоимость работ зависит от сложности поломки, цены на оригинальные детали и срочности выезда специалистов. Примерные расценки на ремонт автоматики ворот и установку нового механизма указаны в прайс-листе на сайте Юду.

Откатные ворота имеют сложную сдвижную систему, и, если вы хотите, чтобы все функции выполнялись без перебоев (открытие, закрытие, своевременная реакция с пульта и пр.), необходимо их регулярное обслуживание. Специалисты Юду осуществляют работу профессионально.

Исполнители Юду выполнят ремонт откатных ворот в Москве по доступной цене, устранят повреждения, произведут замену сломанных деталей, в результате чего ворота будет бесперебойно функционировать.

Ремонт ворот в Екатеринбурге от профи

Почему мы?

Учитывая профессионализм наших специалистов и новейшее оборудование, которое они используют при выполнении работ, мы с полной уверенностью можем заверить наших заказчиков в том, что для нас не существует неразрешимых задач.
На все запчасти, которые были заменены во время ремонта, предоставляется гарантия качества длительностью от одного года.
В процессе ремонта заказчик получает грамотную консультацию от специалиста касательно того, в каком состоянии находится его оборудование, какие запчасти подлежат немедленной замене и как продлить эксплуатационный срок ворот.

Цены на ремонт

Стоимость ремонта зависит от типа ворот, объема заказа и характера повреждения. При абонентском обслуживании ворот, стоимость ремонта может быть значительно ниже.

Алгоритм выполнения работ

Какой бы ни была неисправность, повлекшая за собой неполадки в работе ворот, специалист выполняет тщательную диагностику оборудования, чтобы выявить характер проблемы, источник ее возникновения и решить, каким методом она будет устранена.

В случае неисправности торсионного механизма выполняются следующие мероприятия:

укрепление кронштейнов нижней части оборудования, затяжка установочного винта и фиксация барабана;
проворачивание вала до тех пор, пока не будут устранены все следы провисания;
фиксация пружины путем настройки ее натяжения;
возвращение оборудование в его привычное состояние.

Если ремонтные работы предполагают замену сэндвич панелей, то мастер проводит следующие манипуляции:

разбирает полотно ворот;
удаляет панель, подлежащую замене:
на место удаленной части вставляет новую и закрепляет ее.

Перенастройка проводов, необходимая для восстановления работы электропривода, выполняется так же поэтапно. В ходе работ мастер:

закрывает ворота и блокирует электропривод;
из клеммника достает провода, которые необходимо настроить;
путем кручения валика резистора проводит настройку;
возвращает вынутые провода на место, а ворота – в рабочее состояние.

Сбои в работе электропривода ворот возникают по разным причинам, каждая из которых требует индивидуального решения. Для устранения неполадок автоматических ворот может быть выполнена замена предохранителя, электронной платы или другие манипуляции – все зависит от характера поломки.

Ремонт ворот в Екатеринбурге, Пышме, Березовском, Сысерти, Среднеуральске и Арамиле.

Ремонт всех видов ворот: от автоматических до ручных, от секционных до откатных, от гаражных до промышленных. Звоните!

Ремонт автоматических откатных и распашных ворот

Автоматические откатные ворота не требуют применения физических усилий для открытия, поэтому в организациях умеющих ценить время своих сотрудников и гостей устанавливают автоматические ворота.

Откатные ворота придают организации вес, солидность, неплохо влияют на имидж, позволяют организовать движение транспорта на территории без лишней сутолоки и создания аварийных ситуаций.

Используемые для покрытия металлических поверхностей полимеры стойки к атмосферным осадкам и механическому износу. Конструкция долгое время после установки выглядит свежо и радует глаз.

Богатая цветовая гамма современных красителей позволяет естественно вписать ворота любого типа в существующую планировку территории.

Автоматические откатные ворота приводит в действие электродвигатель. Под его действием полотно ворот откатывается по направляющей в сторону, освобождая, таким образом, проезд.

Простота конструкции ворот способствует надежности. Однако и самому совершенному механизму время от времени требуется техосмотр, регулировка и прочие обслуживающие действия.

Старая поговорка водителей «Машина любит ласку и смазку» в полной мере отражает программу действий по продлению срока службы любого механизма.

В понятие «ремонт» могут входить такие понятия, как покраска или выправление погнутых поверхностей. При нужде владелец может легко справиться с подобными повреждениями, не прибегая к услугам специализированных компаний. Однако если требуется ремонт привода или регулировка механизма, то конечно, эти работы лучше оставить специалистам.

Специалисты быстро и качественно определят причину неполадок и проведут комплексные работы по ее устранению.

Такие специалисты работают в компании «Деловая крепость, которая выполнит срочный ремонт откатных и распашных автоматических ворот и сервисное обслуживание в городе «Тула» и «Тульской области».

В сервисное обслуживание входят: для откатных ворот – визуальный осмотр откатных ворот, когда проверяется целостность конструкции, наличие внешних дефектов, оценивается усилие, требуемое для передвижения ворот. Производится смазка каретки верхней опорной, регулируется зазор, дается оценка состоянию фундамента, проверяются крепления привода и роллингцентров. Проверяются и регулируются крепления ловушки. Контролируется надежность крепления электронных плат. Настраиваются ограничители хода. Проверяется реечное крепление. Регулируется зазор пары рейка- шестерня привода. Проверяется работа разблокиратора.

Для распашных ворот – оценивается усилие, требуемое для передвижения ворот. Производится смазка петель, дается оценка состоянию фундамента. Проверяются крепления кронштейнов. Контролируется состояние упоров створок. Проверяется состояние ходового вала, втулки, производится смазка. Корректируется положение концевых выключателей. Проверяется работа разблокиратора. Проверяется надежность соединения электронных плат

Для правильного использования возможностей ворот в инструкции по использованию ворот имеются правила эксплуатации. Несоблюдение данных правил может привести к выходу ворот из строя. Для ремонта может потребоваться приобретение дорогостоящих запасных деталей или всего механизма.

Гораздо проще вовремя провести техническое обслуживание ворот, чтобы не иметь проблем с их эксплуатацией в будущем, особенно в зимний период.

ООО «СК «Деловая крепость» предлагает умеренные цены на реализуемую продукцию, монтажные работы и техническое обслуживание.

Все работы проводятся в минимальные сроки с максимальной эффективностью.

—
Проконсультироваться и сделать заказ вы можете по телефонам:
+7 (4872) 580-590

Схема контроллера автоматических раздвижных ворот

В этом посте мы исследуем схему, предназначенную для реализации автоматических действий раздвижных ворот или дверей и включающую в себя набор функций, указанных в запросе. Идею предложил г-н Андреас.

Технические характеристики

Не могли бы вы помочь мне разработать простой контроллер для раздвижных ворот. Как это может работать так… Нажмите переключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрытия кто-то проходит перед воротами, то ворота снова открываются (с помощью инфракрасной ячейки??).

Дотягивание до конца (остановка) во время открывания и закрывания осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать на 24 В.

Большое спасибо,

Андреас Кристодолу

Конструкция

Предлагаемая схема контроллера автоматических раздвижных ворот может быть понята, как описано в следующих пунктах:

Ссылаясь на схему ниже, ее можно разделить на части. три этапа: защелка установки-сброса с использованием T1/T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3/T5.

Примечание:

Пожалуйста, отсоедините 100k ниже C1 от земли и подключите его к положительной клемме C1, что означает, что 100k должны быть подключены прямо к клеммам C1 и больше нигде.
R6 необходимо рассчитать, чтобы получить 1-минутную задержку перед тем, как ворота начнут закрываться в обратном направлении.

Предположим, что ворота находятся в положении «закрыто», а язычок №2 приводится в действие соответствующим магнитом ворот.

Это гарантирует, что контакт № 12 IC 4060 будет переведен в высокий уровень, а IC останется неактивным (вывод № 3 выключен).

В приведенном выше сценарии реле № 1 уже ВЫКЛЮЧЕНО, его положение Н/З замкнуто (поскольку T1/T2 ВЫКЛЮЧЕНЫ), а реле № 4 также ВЫКЛЮЧЕНо из-за отсутствия базового привода, что подразумевает реле № 2. выключен и находится в положении N/C.

При размыкании реле №2 двигатель выключается из-за отсутствия плюсовой связи через замыкающий контакт реле №2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, как и требовалось, открытие ворот инициируется однократным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1/T2 через R4, переключая реле №1 таким образом, что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открыто».

Как только ворота сдвигаются из положения «закрыто», язычок №2 освобождается, что мгновенно активирует IC 4060, и он начинает считать, а его контакт №3 теперь с логическим нулем.

Ворота вращаются до тех пор, пока не достигают крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При активации язычок № 1 притягивает основание T1 к земле через C1, ломая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои нормально замкнутые контакты.

Однако реле № 2, все еще находящееся в выключенном состоянии, приводит к остановке двигателя из-за отсутствия питания через контакты реле № 2 (Н/О).

Тем временем микросхема IC 4060 завершает подсчет, и на выводе №3 появляется высокий уровень. (IC теперь фиксируется в этом положении через D2)

Это немедленно активирует реле № 2, позволяя активировать двигатель в обратном направлении.

Двигатель начинает сдвигать ворота в направлении «закрыто», и в тот момент, когда они достигают конца «закрыто», язычок №2 снова активируется. В этом положении микросхема снова сбрасывается, вызывая отсутствие сигнала на выводе № 3, деактивируя реле № 2 и… отключая двигатель. Схема возвращается в исходное состояние ожидания.

Расчет временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f(osc) = 1 / 2,3 x Rt x Ct

2. 3 — это просто константа в отношении внутренней конфигурации ИС.

Предотвращение случайного проникновения

В соответствии с запросом схема должна реагировать на случайное проникновение человека через ворота в процессе их закрытия, чтобы защитить человека, а также механизм ворот.

Это реализовано с использованием узла приемника инфракрасного передатчика, как показано на схеме.

D3 представляет собой ИК-фотодиод приемника, который остается включенным через перпендикулярный ИК-активированный луч передатчика, сфокусированный на D3, положение луча должно быть на прямой линии вдоль скользящего действия ворот.

Пока D3 остается включенным, T3/T5 не могут проводить, однако в присутствии человека, который может попытаться быстро проникнуть через ворота во время их закрытия, в процессе будет препятствовать ИК-лучу, вызывая срабатывание T3/T5, которые, в свою очередь, будут проводить и отключать T4 и реле № 2.

Если реле №2 отключено, дверь мгновенно прекратит закрывание и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты мгновенная остановка ворот выглядит более уместной, чем принудительное действие обратного открытия, которое может излишне задержать процесс.

Использование каскада таймера на транзисторах

Вышеизложенное можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения с задержкой и убрав каскад ИК-детектора. Полную электрическую схему можно увидеть ниже:

Модуль ИК-передатчика

ИК-передатчик, который должен фокусировать луч на D3, может быть построен с использованием следующей схемы:

TOPENS Руководство по установке выходной трубки

Руководство по установке для моделей TOPENS, включая: TOPENS, Exit Wand, TEW3

huhu 微软中国

Exit Wand — m.media-amazon.com

Более подробная информация содержится в руководстве пользователя устройства открывания ворот. Схема подключения ручки к механизму открывания распашных ворот серии А. Схема подключения ручки к приводу распашных ворот серии AD/PW. 4 . Схема подключения стержня к механизму открывания распашных ворот KD902 и AT1202 … 21.05.2021 11:24:55 …

руководства.плюс
ТОПЕНЫ
Руководство по установке Exit Wand TOPENS

Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: приложение/pdf, 5 страниц, 1.81MB

DocumentA1tn887I8KL

 Выходная трубка Инструкции по установке и эксплуатации
(№ позиции: TEW3)

Плата адаптера (1 шт.): *Необходимо использовать только с некоторыми моделями открывателя ворот TOPENS
Плата регулировки диапазона (1 шт.)
C030414
1

WAND SENSOR с 5-жильным кабелем длиной 15 метров (1 шт. )
ВЕР 21а

Благодарим вас за покупку EXIT WAND. Этот продукт предназначен для использования с большинством брендов Gate Opener, обеспечивая управление вашими воротами без помощи рук. Плата адаптера должна быть добавлена, когда она используется с некоторыми моделями открывателя ворот TOPENS.Ворота открываются автоматически, когда волшебная палочка обнаруживает проезжающий мимо автомобиль. EXIT WAND состоит из трех элементов: WAND с 5-жильным кабелем, платы регулировки диапазона и платы адаптера для некоторых моделей открывателей ворот TOPENS.
Обзор установки
ПРИМЕЧАНИЕ. Держите WAND и кабель открытыми до проверки работоспособности.
Определение 5-жильного кабеля
2

Проводное соединение
ШАГ 1: Вставьте плату адаптера в гнездо на плате управления перед подключением WAND. Адаптерную плату необходимо использовать только для открывания распашных ворот TOPENS KD902 и AT1202, а также для моделей RK990, RK1200 и CK1200.Вы можете прочитать руководство пользователя открывателя, чтобы проверить, нужна ли плата адаптера или нет.
ШАГ 2: Подключение WAND к плате управления и плате регулировки диапазона. Ниже приведены примеры нескольких моделей открывателей ворот TOPENS. Более подробная информация содержится в руководстве пользователя устройства открывания ворот.
Схема подключения стержня к приводу распашных ворот серии А
Схема подключения ручки к приводу распашных ворот серии AD/PW
3

Схема подключения ручки к открывателю распашных ворот KD902 и AT1202 (сначала необходимо подключить плату адаптера к плате управления)
Схема подключения ручки к приводу откатных ворот серии DK
Схема подключения ручки к механизму открывания раздвижных ворот RK990, RK1200 и CK1200 (сначала необходимо подключить плату адаптера к плате управления)
4

ШАГ 3: Включите устройство открывания ворот для проверки.Выключите выходную трубку и поверните плату чувствительности по часовой стрелке, чтобы увеличить чувствительность, поверните ее против часовой стрелки, чтобы уменьшить чувствительность. Если чувствительность по-прежнему слишком высока, когда плата чувствительности настроена на Мин. , вы можете отключить плату чувствительности и убедиться, что ЖЕЛТЫЙ провод зонда плавает (не подключен ни к чему другому), чтобы попробовать еще раз.
Исправление проблем
1. Перед проверкой убедитесь, что все проводные соединения выполнены правильно. 2. Убедитесь, что вокруг зонда нет движущихся объектов, и повторите попытку.Веб-сайт ТОПЕНС
www.topens.com
Если у вас возникнут какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам: Электронная почта: [email protected]
Пожалуйста, укажите модель вашего продукта, дату и место покупки, номер заказа и вашу контактную информацию. Все ваши проблемы будут отвечены в течение 24 часов. Тел.: +86 (571) 8908 0213 (Китай) Пн-Пт 9:00-17:30 (UTC +08:00)
5

Ссылки

huhu Библиотека Adobe PDF 19.10.131

Автоматизация раздвижных ворот | Детали

Методология

Шаг 1: Включение двигателя

Конфигурация для питания двигателя показана ниже. Для того, чтобы двигатель двигал ворота в направлении вперед (закрытие), основная обмотка должна быть подключена к питающей сети.

Для того, чтобы двигатель двигался в обратном (открытом) направлении, вторичная обмотка должна быть подключена к питающей сети.

Необходимо определить, какой провод какой обмотке соответствует. Обычно провода не маркируются, и это можно определить методом проб и ошибок, подав на провод питание переменного тока.

В моем случае я работал с двигателем 220~240 В переменного тока.Я смог легко определить нейтральный провод, так как он был синего цвета, который является стандартным цветом, используемым для обозначения нейтрального вывода.

Затем я подключил клемму Live к красному проводу, что заставило двигатель вращаться в прямом направлении. Это указывало на то, что я подал питание на основную обмотку двигателя.

Примечание: Убедитесь, что пусковой конденсатор правильно подключен и работает. Это гарантирует, что двигатель имеет достаточный пусковой момент.

Схема подключения для закрытия ворот (двигатель движется вперед)

Схема подключения для открытия ворот (реверс двигателя)
Шаг 2: Останов двигателя
двигатель через ограничитель. Как только ворота достигают одного конца, срабатывает ограничительный выключатель, который размыкает цепь и останавливает подачу питания на двигатель от сети.
Шаг 3: Использование реле для управления двигателем
Реле имеет две точки контакта; Нормально открытый и Нормально закрытый.
Нормально замкнутый контур используется для питания основной обмотки двигателя. Это было выбрано для того, чтобы гарантировать, что при сбросе системы или если что-то пойдет не так в системе, двигатель будет обеспечивать постоянное закрытие ворот.
Нормально разомкнутый контур используется для питания вторичной обмотки двигателя. Нормально открытый путь закрывается, когда катушка внутри реле находится под напряжением. Это можно сделать, отправив сигнал 5 В от Arduino, поскольку используемые реле работают при напряжении 5 В.
Благодаря использованию двух путей питания двигатель гарантирует, что питание не подается одновременно на основную и вторичную обмотки двигателя.
Это реле (R2) управляется через контакт 8 Arduino.
Второе реле (R1) используется для разрыва цепи, чтобы двигатель остановился, если Arduino получает команду от приемника во время движения ворот.
Arduino постоянно проверяет приемник на получение какой-либо команды. Как только команда выдается, Arduino перенаправляет питание на двигатель, чтобы он закрыл или открыл ворота.
Основное назначение второго реле — дать системе достаточно времени, чтобы перенаправить систему для питания двигателя без мгновенного изменения направления вращения двигателя. Как только перенаправление завершено, реле выключается, и на двигатель подается питание, чтобы он вращался в противоположном направлении.
Это реле управляется через контакт 9 платы Arduino.

Назначение второго реле
Если система находится на полпути к закрытию ворот и получает от приемника команду открыть ворота, реле активируется для перенаправления питания на вторичную обмотку.Поскольку это происходит почти мгновенно, реле находится под постоянным давлением обратного напряжения, создаваемого двигателем из-за внезапного отключения питания от основной обмотки. Кроме того, необратимое повреждение контактов реле при постоянном напряжении.
С помощью дополнительного реле подача питания на двигатель отключается и дает системе время 10 секунд, чтобы перенаправить питание на необходимые обмотки. Это снижает нагрузку на контакты реле и увеличивает срок их службы.
Обзор проводки системы
Способ релейной защиты:

Подавляющие конденсаторы
к индуктивным свойствам катушки. Однако это можно нейтрализовать, установив диод обратной связи, чтобы обеспечить путь для протекания отрицательного тока.
Когда двигатель переменного тока внезапно останавливается переключателем, на контактах переключателя возникает высокое напряжение.
Подавляющие конденсаторы используются для предотвращения нарастания высокого напряжения на контактах реле, когда двигатель работает в противоположном направлении. Это защищает контакты реле.

Проводка для реализации подавляющего конденсатора

Образец изображения использования подавляющего конденсатора
Шаг 4. Настройка приемника
сигнальный порт приемника.После получения правильного сигнала Arduino активирует реле 1 (R1), чтобы реле 2 (R2) передало питание на двигатель.
Когда данные отправляются из передатчика, они принимаются приемником в виде целого числа. В моем случае, используя последовательный монитор Arduino, я смог увидеть значение, которое приемник смог подобрать.
Основная причина использования более высокой радиочастоты для связи заключается в том, что рабочий диапазон высок, и сигнал принимается приемником, даже если есть несколько препятствий, блокирующих сигнал. Этого можно добиться только с помощью высокочастотных радиоволн.
В моем проекте я смог получить рабочий радиус около 30 футов для активации системы.
Примечание. Рабочий радиус системы можно увеличить на несколько футов, припаяв длинный провод к порту антенны в модуле приемника.
433 МГц 2-канальный передатчик
433 МГц приемник

Пример схемы подключения приемника для Arduino
Китай Производитель устройства для открывания гаражных ворот, Оператор распашных ворот, Поставщик двигателя для раздвижных ворот
Компания Sanford, основанная в 1998 году в качестве ведущего и профессионального производителя в области автоматизации ворот в Китае, гордится тем, что устанавливает высокие стандарты в разработке и производстве устройств для открывания гаражных ворот, устройств для открывания распашных ворот, устройств для открывания откатных ворот, устройств для открывания рулонных ворот, дорожных барьеров. , а также устройства контроля доступа и продукты национальной безопасности.Общие объекты компании занимают площадь 38 000 кв.
Компания Sanford, основанная в 1998 году в качестве ведущего и профессионального производителя в области автоматизации ворот в Китае, гордится тем, что устанавливает высокие стандарты в разработке и производстве устройств для открывания гаражных ворот, устройств для открывания распашных ворот, устройств для открывания откатных ворот, устройств для открывания рулонных ворот, дорожных барьеров. , а также устройства контроля доступа и продукты национальной безопасности. Общая площадь компании составляет 38 000 квадратных метров, включая три независимых цеха с несколькими сборочными линиями.Наша годовая мощность составляет 200 000 единиц устройств для открывания гаражных ворот, 100 000 единиц устройств для открывания распашных ворот и 50 000 комплектов инструментов.
Другие объекты включают в себя центр физико-химического обнаружения, центр исследований и разработок, современный демонстрационный зал и центр физико-химического обнаружения, которые оборудованы для испытаний на твердость, крутящий момент, растяжение и спектрохимический анализ. Компания также размещает оборудование, связанное с динамометром открывания ворот, испытанием на выносливость по напряжению, испытанием на долговечность работы.
Мы используем систему управления ERP для оптимизации эффективности ваших заказов.Многоступенчатая система контроля качества, которая следует ISO9001: 2000-сертифицированным руководящим принципам, гарантирует, что наша продукция соответствует вашим требованиям к качеству перед каждой отправкой. Кроме того, мы также предоставляем послепродажное обслуживание и гарантию.
Наша команда по исследованиям и разработкам, состоящая из 20 инженеров и дизайнеров с 10-15-летним опытом работы, может воплотить ваши замечательные идеи или эскизы в превосходные продукты. С тех пор наша продукция хорошо продается по всему миру благодаря инновационному дизайну, превосходному качеству и разумным ценам.Большинство наших продуктов защищены собственными правами на интеллектуальную собственность и международными патентами.
Мы всегда придерживаемся оригинальной философии, согласно которой клиент является номером один, и понимаем, что источником энергии для постоянного роста бизнеса являются исследования, инновации и рыночная ориентация.
Приобретение у нас приносит вам прибыль, и ваши товары OEM/ODM всегда приветствуются.
%PDF-1.5 % 396 0 объект> эндообъект внешняя ссылка 396 134 0000000016 00000 н 0000004776 00000 н 0000004910 00000 н 0000005049 00000 н 0000003034 00000 н 0000005100 00000 н 0000005228 00000 н 0000005616 00000 н 0000006007 00000 н 0000006227 00000 н 0000006808 00000 н 0000006968 00000 н 0000012610 00000 н 0000013208 00000 н 0000017379 00000 н 0000017794 00000 н 0000017868 00000 н 0000017930 00000 н 0000018282 00000 н 0000018645 00000 н 0000018795 00000 н 0000019150 00000 н 0000019225 00000 н 0000022205 00000 н 0000022724 00000 н 0000023421 00000 н 0000023827 00000 н 0000029072 00000 н 0000029191 00000 н 0000029540 00000 н 0000030899 00000 н 0000031178 00000 н 0000032089 00000 н 0000032295 00000 н 0000048412 00000 н 0000052604 00000 н 0000064195 00000 н 0000064233 00000 н 0000076039 00000 н 0000076077 00000 н 0000076148 00000 н 0000076362 00000 н 0000076456 00000 н 0000076551 00000 н 0000076599 00000 н 0000076713 00000 н 0000076761 00000 н 0000076883 00000 н 0000076931 00000 н 0000077079 00000 н 0000077127 00000 н 0000077224 00000 н 0000077326 00000 н 0000077437 00000 н 0000077485 00000 н 0000077599 00000 н 0000077647 00000 н 0000077751 00000 н 0000077799 00000 н 0000077908 00000 н 0000077956 00000 н 0000078089 00000 н 0000078137 00000 н 0000078214 00000 н 0000078317 00000 н 0000078365 00000 н 0000078475 00000 н 0000078523 00000 н 0000078646 00000 н 0000078694 00000 н 0000078800 00000 н 0000078899 00000 н 0000079050 00000 н 0000079098 00000 н 0000079179 00000 н 0000079321 00000 н 0000079369 00000 н 0000079447 00000 н 0000079568 00000 н 0000079616 00000 н 0000079719 00000 н 0000079767 00000 н 0000079898 00000 н 0000079945 00000 н 0000080068 00000 н 0000080115 00000 н 0000080226 00000 н 0000080273 00000 н 0000080390 00000 н 0000080437 00000 н 0000080556 00000 н 0000080603 00000 н 0000080700 00000 н 0000080747 00000 н 0000080866 00000 н 0000080913 00000 н 0000081022 00000 н 0000081069 00000 н 0000081178 00000 н 0000081225 00000 н 0000081373 00000 н 0000081420 00000 н 0000081511 00000 н 0000081631 00000 н 0000081785 00000 н 0000081832 00000 н 0000081924 00000 н 0000082067 00000 н 0000082114 00000 н 0000082203 00000 н 0000082302 00000 н 0000082349 00000 н 0000082460 00000 н 0000082506 00000 н 0000082598 00000 н 0000082644 00000 н 0000082741 00000 н 0000082787 00000 н 0000082833 00000 н 0000082880 00000 н 0000082927 00000 н 0000083047 00000 н 0000083094 00000 н 0000083198 00000 н 0000083245 00000 н 0000083292 00000 н 0000083339 00000 н 0000083387 00000 н 0000083435 00000 н 0000083483 00000 н 0000083531 00000 н 0000083579 00000 н 0000083627 00000 н 0000083675 00000 н трейлер ]>> startxref 0 %%EOF 400 0 объект>поток v*4I; t{^~KyFIuKV7Mjزif8B5k(TUK葎[,9e!0p9#]ClnzȵUw8* hB؊fʋMvC 3RXu72,r’Mv L]HeKHZ{^gIEjH_ 4[0. 5ΝĸSÝDspokeL+i@uKψL%;Mt|XGQ$ZRff LSfٹÖ/Uw9bQtNZc=~|u ‘Ӭaٖh7p%~͑؆aw/[XcL2Ѿa԰rqOٚ} /W(X MkP՟V.W.]5lWT{ ،d Rbtږ+{z
Схема подключения для автоматического открывания ворот приводов откатных ворот от китайских поставщиков

Детали упаковки
Схема подключения
для автоматического открывания ворот упакована в прочную экспортную коробку.
измерения: 37 х 27 х 35 см
Н.В./Г.В.: 11,5 / 12,5 кг

Описание продукта
Вы здесь: Главная> Категории товаров> Сорозет Открывающую> Раздвижные ворота Операторы > Проводной диаграммы для автоматических ворот
Комплексная презентация
90HZ или 110 В / 60HZ 90HZ или 110 В / 60HZ 90HZ1 Да
Lock Master Power 220V / 50HZ или 110 В / 60HZ 001001 Кусочки в месяц год 2012
0
Сертификация TUV CE EMC R & TTE
Напряжение 110 В или 220 В Размер (L * W * H) 37 *27*35 см
Мощность двигателя 550 Вт Максимальный вес ворот 1200KGS 1200KGS
Gate Moving Speed 20CM / S Условия окружающей среды от -25 ~ + 50 ℃

Особенности:
Мягкое начало и мягкая остановка
Thermanl Protection встроенная обмотка двигателя
Приводной блок состоит из турбины и червяка, работает без сбоев
Простота сборки
В случае сбоя питания ворота можно открывать и закрывать вручную после отпускания муфты.
О нашей компании и фабрике
Ассортимент продукции Нажмите ниже, чтобы выбрать желаемый товар категории
1
дверной открывающий RoadBlocks Lawn Moower Go Karts To Karts
2 Swing Gate Operators Автоматические дорожные барьеры Ride на Lawn Moower Go Karts
Раздвижные ворота операторы 01 01
Ваш запрос обеспокоен нашими товарами или цены будут отвечены в 12 часы.
Хорошо обученный и опытный персонал по продажам ответит на все ваши вопросы на беглом английском языке.
Услуги OEM приветствуются, и мы можем помочь вам напечатать ваш логотип, информацию о компании и т. д. на наших продуктах и упаковке.
Защита вашего торгового зала, идей дизайна и всей вашей личной информации.
Доставка авиапочтой или кораблем для ваших заказов.
Обладая многолетним опытом производства и продвижения на мировом рынке, SANFORD приносит вам прибыль и большой успех!

1.Вы производитель или торговая компания?
Спасибо за вопрос. Мы являемся профессионалами OEM и ведущей фабрикой по производству устройств для открывания ворот, основанной в 1998 году.
2. Каков процесс заказа?
а. Запрос — Чем больше информации вы предоставите, тем подходящий продукт мы сможем вам предоставить! Информация, такая как вес ворот, ширина, высота, источник питания или другие специальные предложения, которые вы нам предоставите, будет более ценной.
б. Цитата — официальная форма цитаты со всеми четкими спецификациями.
в. Файл для печати — PDF, Ai, CDR, PSD, разрешение изображения должно быть не менее 300 dpi.
д. Подтверждение образца — образец будет отправлен в течение 2 дней.
эл. Условия оплаты — T/T 30% заранее, баланс против копии коносамента.
ф. Производство — серийное производство
г. Доставка — морем, воздухом или курьером. Детальное изображение пакета будет обеспечено.

3. Какие условия оплаты вы используете?
Т/Т, Вестерн Юнион, Л/К, ПайПал
4.У вас есть инструмент мгновенного чата?
Skype: song.aimee2
Электронная почта: info(AT)

С наилучшими пожеланиями!

.
Автоматика для откатных ворот — Оборудование
Привет, приятель, извини за поздний ответ. Я следил за видео DrZz о добавлении Sonoff SV в HA с помощью новой интеграции Sonoff, я использовал HAC для установки надстройки.Вы можете прошить Sonoff SV с помощью Tasmota, если хотите, я решил сделать это таким образом.
Я использовал контактные датчики Xiaomi вместо геркона, это проще и не грязно! Я также использовал «медленный» режим для мгновенного переключения, это проще, чем использование автоматизации, вы можете настроить его в приложении eWeLink после настройки устройства Sonoff SV. Вам нужно использовать изолированный режим для вашего Sonoff SV, поищите его в Интернете, на сайте Sonoff есть видео и инструкции о том, как это сделать.
Ниже представлены два моих чехла для гаража и ворот.Я использовал зарядное устройство для телефона и кабель для питания Sonoff SV. Один для гаража подключен к двигателю гаража, а другой для ворот подключен к настенному выключателю, я поставил этот выключатель, когда устанавливал двигатель ворот. Дайте мне знать, если вы застряли.

крышка: - платформа: шаблон охватывает: Гаражная дверь: friendly_name: "Гараж" value_template: "{{states('binary_sensor. sensor_2')|regex_replace('on','open')|regex_replace('off','closed') }}" open_cover: service_template: > {% if is_state('binary_sensor.датчик_2", "выкл") %} переключатель.turn_on {% конец%} entity_id: switch.sonoff_garage close_cover: service_template: > {% if is_state('binary_sensor.sensor_2', 'вкл') %} переключатель.turn_on {% конец%} entity_id: switch.sonoff_garage icon_template: > {% if is_state('binary_sensor.sensor_2', 'вкл') %} mdi:гараж-открытый {% еще %} мди: гараж {% конец%} ворота: friendly_name: "Ворота" value_template: "{{ состояния('binary_sensor.0x00158d00030394aa_contact')|regex_replace('включено','открыто')|regex_replace('отключено','закрыто') }}" open_cover: service_template: > {% if is_state('binary_sensor.0x00158d00030394aa_contact', 'выкл') %} переключатель. turn_on {% конец%} entity_id: switch.sonoff_gate close_cover: service_template: > {% if is_state('binary_sensor.0x00158d00030394aa_contact', 'вкл') %} переключатель.turn_on {% конец%} entity_id: переключатель.сынофф_гейт icon_template: > {% if is_state('binary_sensor.0x00158d00030394aa_contact', 'вкл') %} мди: ворота {% еще %} мди: ворота {% конец%}
.
