Электрический доводчик для ворот: виды

Схематическое изображение доводчика электрического для распашных ворот

Не так давно въездные ворота частных и государственных территорий, гаражей, предприятий и других организаций обустраивались для комфортного пользования доводчиками различного типа. Такое оснащение делало конструкцию бесшумной при закрывании и защищало от механических повреждений.

На смену гидравлическому и пневматическому доводчику пришел усовершенствованный и более функциональный электрический доводчик, действие которого заключаются не только в плавном закрывании воротных створок. Теперь створки ворот могут закрываться поочередно, останавливаться в нужном месте, работать от пульта управления на расстоянии, что повышает уровень безопасности и обеспечивает длительную эксплуатацию.

Зачем нужен доводчик

Изображение работы электрического привода откатных конструкций от пульта

Мы стараемся облегчить свою жизнь, автоматизировать и модернизировать, окружающее нас оборудование.

И ворота не исключение. Даже спортсмен не откажет себе в таком удовольствии, не тянуть в мороз или дождь воротные створки, а открыть их одним нажатием на кнопку пульта, причем, не выходя из машины. Кроме того, автоматика выполняет такие важные функции:

1. Обеспечивает комфортную и безопасную эксплуатацию.
2. Является охранным механизмом.
3. Предупреждает пожарную опасность.
4. Экономит энергетические ресурсы.
5. Защищает от лишнего шума.
6. Выполняет функции термоизоляции.

И это не весь перечень достоинств автоматизации въездных проемов различного типа. Но, чтобы установленная автоматика не принесла лишние заботы и головную боль, следует серьезно отнестись к ее выбору.

Основные параметры при выборе

Некоторые виды приводов для воротных створок и их внутреннее содержание

Современный рынок предлагает массу решений для обустройства любой конструкции въездного проема, поэтому при подборе необходимого типа доводчика возникают сложности. Чаще отдаются предпочтения продукции известных производителей. Но, справедливо ли это?

Наше привычное недоверие к изделиям, изготовленным в Китае, надолго укоренилось среди потребителей. Хотя качество, выпускаемой китайской продукции, уже в несколько раз превосходит качество некоторых изделий европейских производителей, не говоря уже о значительном разбеге цен. А то, что многие известные бренды половину своих запчастей производят в Китае, так как там рабсила намного дешевле, уже ни для кого не новость. Разговор сейчас пойдет не о производителе, а о том, по каким параметрам следует выбирать доводчик.

Важно определиться с выбором так, чтобы устройства максимально соответствовали типу конструкции ваших ворот. Независимо от того, раздвижные, распашные или подъемные ворота, следует при выборе учитывать вес и размеры воротных створок, ветровую нагрузку, местонахождение, легкость хода, интенсивность открытия, и собственно, сам тип конструкции.

А если речь заходит о качестве доводчика (привода), то следует обратить внимание на такие параметры:

• мощность;
• материал редуктора;
• тип концевого выключателя.

Это те основные элементы, от которых зависит длительность и безотказность работы всей системы. Понятное дело, все стремятся приобрести качественный и надежный привод за разумную стоимость. Вот и затронем эту тему.

О мощности приводов

Влияние погодных условий на работу электрического доводчика ворот в зимнее время

Известные производители предлагают действительно неплохой вариант приводов, но не всегда. Поэтому надеяться на то, что покупая дорогостоящее устройство известной марки, вы приобретаете надежность и длительный срок службы, не стоит. Есть альтернативный более дешевый вариант с большей мощностью, что очень важно.

Почему такой параметр, как мощность, считается одним из важных? Все просто! Отделка ворот тяжелым или сплошным полотном может увеличить ветровую нагрузку на них, если у вас уличная конструкция.

Кроме того, снежные заносы и зимние перепады напряжения, к сожалению, далеко не редкие явления. А все эти факторы напрямую влияют на работу и износ приводов. Потому специалисты и советуют подбирать устройства с расчетом на больший вес воротных створок, как минимум на 30%.

Все параметры должны быть указаны в документации, прилагаемой к устройствам. Может кто-то в мощностях мало что понимает, но с весовыми нагрузками разобраться точно сможет. И если в документации указано, что привод рассчитан на вес до 600 кг, то применять его можно для ворот, вес которых не больше 400 кг.

Материал редуктора

Вид червячного редуктора привода с шестернями

В некоторых приводах наружные шестерни могут быть отлиты из силумина (сплав на основе алюминия), а внутренние шестерни, вообще, изготовлены из пластмассового материала, что уже говорит о недолговечности таких устройств.

Ничего плохого не хотелось говорить о силумине, но в сравнении со стальными изделиями, они по прочности, хрупкости и износостойкости сильно уступают. О пластмассе, даже и говорить не стоит.

Но, оптимальным вариантом для тяжелых конструкций будет, конечно, тип привода, где внутренняя шестерня изготовлена из латуни, а наружная – из стали. Хотя для конструкций, вес которых не превышает 600 кг, и интенсивность открывания невысока (частные территории, где створки открываются не более 4 − 8 раз за день), достаточно будет и стальных внутренних и наружных шестерней.

Шестерни, выполненные из силумина и пластика абсолютно не надежны, поэтому приобретая привод, пусть даже и известной марки, постарайтесь убедиться, что шестерни выполнены из качественной стали.

Естественно, такой вариант может быть и дороже, но значительно долговечней. Хотя и о цене можно поспорить. У многих недорогих приводов китайского производства эти элементы редуктора выполнены из высококачественной стали.

Виды концевых выключателей

Магнитный тип концевого выключателя привода для открывающихся элементов въезда

Концевые выключатели бывают механические, где пружинка расположена между двумя кнопками. Нажатие на одну из кнопок, упирает пружину в кронштейн зубчатой рейки, что и останавливает двигатель. И еще один вид выключателя – магнитный, действие которого обеспечивает геркон, установленный в приводе и магнит, установленный на зубчатой рейке. Он и отвечает за отключение двигателя.

Опыт показал, что механический концевик не справляется с зимними погодными условиями, в особенности при редком использовании, поэтому установка приводов с таким типом концевого выключателя возможна только в закрытых помещениях, для подземных въездных ворот и в других местах, где конструкция защищена от мороза.

Ну а в остальном, выбор электрического доводчика зависит от предпочтений хозяина. Хотя, наверное, стоит отметить еще один существенный момент.

Дорогая автоматика для ворот еще не гарантирует безотказной ее работы, а вот ремонт такого устройства может быть проблемой, так как импортные запасные части следует приобретать именно той марки, другого производителя детали не всегда могут подойти.

Редко их можно найти в продаже, что чаще всего приводит к замене привода целиком. Так что, не всегда то, что дорого надежно.

Доводчики ворот распашного типа: вопросы по установке

Чтобы качественно установить доводчики ворот необходимо подойти к процессу очень ответственно. Ненадлежащий уровень выполнения работы в данном случае может привести к некорректной работе механизма. В отличие от откатных ворот, автоматика к которой крепится у основания и внимание потребует только зубчатое соединение привода и рейки, распашные ворота нуждаются в большем внимании к деталям. Необходимо четко соблюсти заложенные в конструкцию параметры: расположение столбового кронштейна, относительное взаимное положение створки и столба и много другого.

Даже незначительное расхождение с расчетными параметрами может привести к довольно печальным последствиям, вплоть до отламывания кронштейна от створок или выхода из строя электрических приводов. Распашная автоматика для ворот также характеризуется более сложной электрической схемой с большим количеством контактов и регулируемых параметров на контрольной плате. Ввиду вышеизложенных трудностей установка доводчика может стать нерешаемой задачей для человека с недостаточным уровнем квалификации. Однако, придерживаясь рекомендаций и обладая кое-какими техническими познаниями в данной области, рассчитывать на успех все же можно.

Подготовительный этап

В самом начале необходимо выбрать тип автоматического механизма, используемого в доводчике. Их бывает всего два вида: рычажный и линейный. Чтобы узнать подходящий тип нужно измерить расстояние от внутреннего края столба до петли. При размере от 0 до 150 мм подойдет линейная автоматика ворот, купить которую можно за довольно небольшие деньги. При расстоянии от 150 до 300 мм придется тратиться на рычажный механизм.

Проверяем легкость хода ворот. Если при движении створки наблюдается ощутимое сопротивление, нужно устранять проблему. Она может таиться в перекошенном столбе или створке, плохо смазанная петля или поврежденная при сварке петля также могут быть причиной тугого хода. Если не устранить проблему, установленные доводчики ворот не прослужат долго.

Установка модулей доводчика

На столбы монтируются элементы согласно идущей в комплекте инструкции. Там же можно найти все необходимые размеры, от которых зависит угол открытия ворот. Точное соблюдение размерностей обезопасит доводчик от чрезмерных механических нагрузок во время эксплуатации, увеличивая тем самым его срок службы.

Крепление электрического привода также следует тщательно проверить на предмет надежности. Особенно это касается тех случаев, когда крепеж монтируется на нестабильный стройматериал, вроде лицевого кирпича. В качестве дополнительной страховки можно использовать усилитель в виде обваренной по кругу арматуры.

Вслед за установкой привода проверяем плавность хода створок, параллельны ли движения приводных механизмов. При наличии щелчков, перекосов или других различимых дефектов их причина должна быть идентифицирована и устранена. Не нужно думать, что достаточно купить доводчики автоматы и они все сделают сами – при любом ощутимом сопротивлении хода ворот будет срабатывать защитный механизм приводов и ворота попросту не откроются.

Для управления воротами можно приспособить сразу несколько внешних пультов (в доме, во дворе), под каждый из них на контрольной плате устройства отведен параллельный выход. Несмотря на некоторые сложности монтажа, удобные доводчики ворот для конструкций распашного типа будут служить в течение долгого времени, не нуждаясь в слишком частом профилактическом уходе.



Уличный доводчик для двери: установка, регулировка

Доводчик – это устройство, обеспечивающее плавное закрытие дверного полотна. Свою работу механизм выполняет автоматически за счёт сдавливания пружины, лежащей в его основе.

По мере прекращения давления на дверь спираль расправляется и возвращает её в исходное положение.

Типы доводчиков и принцип действия

 Дверные механизмы имеют собственную классификацию, поскольку различаются по видам, способу монтажа и прикладываемому усилию.

По типу установки уличные доводчики для дверей подразделяются на три вида:

1. Верхние, которые крепятся к верхней части створки.
2. Напольные, монтируемые в пол.
3. Скрытые, закрепляемые внутри рамы.


   Скрытый доводчик для двери

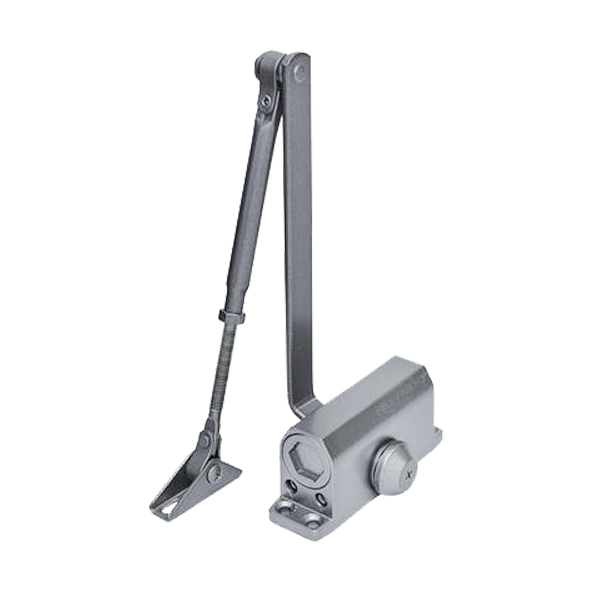

   Верхний доводчик для двери

   Напольный доводчик для двери




Усилие тяги механизма подлежит измерению по нормативу EN 1154. По уровню нагрузки устройство попадает в диапазон EN1 – EN7. Пользуются этими критериями так: для широких тяжёлых створок покупают доводчик с наибольшим значением EN. И наоборот, узкое облегчённое полотно требует закрывающего механизма с маленькими показателями. Существуют варианты универсальных устройств, где после букв стоит диапазон регулировки усилия. Обходятся такие модели недёшево, но свою работу они выполняют лучше.

Кроме того, ассортимент доводчиков для уличных дверей классифицируется по типам:

• Шарнирные с 2-коленной тягой – долговечный рычажный вариант, недостатком которого является низкий уровень защиты от хулиганов. При расположении на наружных дверях его нетрудно испортить.
• Напольные доводчики. Этот вариант подходит маятниковым дверям и полотнам с односторонним открытием. Устройство остаётся невидимым, но функционирует исправно.
• Автоматические закрывающие механизмы. Прижимное усилие передаётся посредством скольжения рычага по каналу. «Автоматика» считается лучшим устройством для наружных дверей. Для качественной работы его рекомендуется оснастить магнитным фиксатором.

  Варианты установки доводчиков

Принцип действия доводчиков одинаков. В процессе открытия двери движущаяся шестерня направляет усилие на зубчатую рейку, которая находится в металлическом цилиндре. Рейка провоцирует движение поршня, который в свою очередь толкает пружину и сжимает её. Пока перемещается поршень, масло перетекает между камерами, оказывает сопротивление и замедляет ход дверного полотна.

В момент исчезновения давления спираль разжимается и толкает поршень обратно. Масло вновь перемещается между частями механизма, в результате чего захлопывание замедляется и полотно примыкает к каркасу плавно.

Таким образом, на скорость движения двери и усилие влияют несколько факторов:

• Мощность пружины.
• Лёгкость хода шестерни.
• Плавность и быстрота движения рейки и поршня.
• Степень вязкости масла. При зимних отрицательных температурах усиливается вязкость вещества, отчего оно хуже перетекает. В жаркую погоду текучесть повышается, и двери закрываются слишком быстро.

Чтобы уличный доводчик на дверях работал исправно, его следует регулировать ежесезонно. Меняющаяся вязкость масла – основная причина наладочных работ.

Как выбрать доводчик для двери

Навесной доводчик для калитки

Прежде чем отправляться за покупкой закрывающего механизма, хозяин должен определиться с его критериями. Европейским стандартом EN 1154 установлено 7 градаций доводчиков, определённых по величине закрывающего усилия. Как упоминалось выше, подбираются они на основании массы дверного полотна и его размеров.

Используем сетку стандартов следующим образом. Если ширина нашего полотна составляет 900 мм, а весит – 70 кг, с закрывающими функциями лучше всего справится доводчик размера EN-4. Для удобства пользования некоторые производители механизмов разработали диапазон возможностей. С какой величиной усилия ставить доводчик, хозяин решит, опираясь на особенности монтажа.

При покупке уличного доводчика для двери рекомендуем брать модель, максимально подходящую входной группе. Заниженные характеристики чреваты ранним выходом механизма из рабочего состояния. Преувеличение параметров также недопустимо – оно создаст трудности с открытием дверей.

Если понравившаяся модель подходит вам по градациям EN, уточните у продавца возможность уличной эксплуатации. Непереносимость устройством перепадов температур говорит о непригодности его наружного использования. Всё дело в масле, меняющем вязкость в разных условиях. Допустимый диапазон температур прописан в техпаспорте изделия.

Таблица подбора класса доводчика в зависимости от веса и ширины полотна

Советуем сразу оценивать функционал модели. Стандартные регулировки многих устройств, а именно изменение силы спирали, скорости движения и усилия закрывания полотна, находятся в секторе 180 – 15°. На конечном участке, который называется доводка, регулировки должны попадать в предел 15 – 0°.

Защитить дверь от удара по стенам, а людей – от травматизма поможет регулируемый гидравлический демпфер. Устройство не допускает резкого распахивания дверей, созданного сквозняком или человеком, прикладывающим чрезмерные усилия.

Опция «задержка закрывания» будет полезной, если через двери периодически проносят грузы. Поток людей в этом случае не должен быть большим. Ещё одна полезная функция – Hold-Open, или фиксация открытого положения. Если вам периодически требуется оставлять дверь нараспашку, и вы станете это делать принудительно, механизм испортится. Но если оснастить дверь устройством с функцией Hold-Open, эксплуатация изделия продлится благодаря механической или электромагнитной защёлке. «Механика» срабатывает в тот момент, когда угол открывающейся двери превышает 90°. Снимают защёлку, потянув полотно в сторону запирания. Изделия с электромагнитными защёлками удерживают двери при наличии тока. Разблокировка дверей происходит по мере разрывания цепи.

Установка уличного доводчика своими руками

К дверным закрывающим механизмам обычно прилагается инструкция с шаблонами для монтажа. В этом случае вам остаётся выбрать класс усилия по весу и ширине полотна и определиться с местом крепежа устройства – косяк или непосредственно дверное полотно (зависит от стороны, в которую открывается входная конструкция).

Устройство дверного доводчика

Рассмотрим, как установить корпус доводчика на полотно.

Прикладываем шаблон и фиксируем скотчем. Затем делаем кернером разметку точек под отверстия и сверлим их электродрелью.

1. Устанавливаем корпус закрывающего механизма при помощи саморезов и проверяем ориентир регулировочных винтов.
2. Фиксируем кронштейн (лапку) рычага. Способ крепления определяет класс по усилию. Детальный осмотр рычага показывает, что он состоит из цельной и составной половинок. Составная часть имеет еще две половинки, объединённые резьбовым соединением. Резьба регулирует длину рычажного плеча. Цельное плечо сводим с корпусом, составное – с лапкой.
3. Выбираем плечо, которое будет располагаться перпендикулярно касательно дверного полотна. При наличии защёлки выставляем цельное плечо, соблюдая угол 90°. В другом случае под прямым углом закрепляем сборное плечо. Регулируем положение длиной рычага с резьбой (по мере необходимости удлиняем или укорачиваем).
4. Сводим концы половинок рычага, прижимая их до щелчка. Устройство рычага может быть и другим, но принципы монтажа всех доводчиков сходны.

Слишком глубокий дверной проём не позволяет размещать «лапку» на раме конструкции. Поэтому деталь крепят на монтажный уголок, или пластину. К доводчику подобная фурнитура не прилагается, она продаётся отдельно.

Регулировка дверного доводчика

Монтаж закрывающего устройства – полдела. Для полного удовлетворения хозяйских нужд доводчик должен быть правильно отрегулирован. Скорость закрывания дверного полотна отлаживается по двум диапазонам. Маркировка винтов и расположение в разных моделях отличаются, но этот момент проясняет инструкция. В целом регулировка везде одинакова, так что разобраться несложно.

Правила регулировки дверного доводчика

1. Доводим механизм до закрытого состояния путём вращения подходящего винта. Сила и скорость работы устройства зависят от массивности двери и наличия замка с защёлкой. Тем не менее, скорость движения двери не должна существенно отличаться от изначального хода.
2. Выставляем приемлемую скорость до угла 15°, образующегося при полностью открытом положении. Наблюдаем, как движется дверь. Резкости, остановок и рывков быть не должно.
3. Вращаем регулировочные винты плавно, не допуская поломки механизма или порчи корпуса.

Первоначальную нагрузку пружины доводчика повышают по мере необходимости в увеличении усилия закрывания двери. Для этого пользуются специальным винтом.

Советы по эксплуатации доводчика

Чтобы закрывающий механизм не вышел из строя преждевременно, не увеличивайте скорость закрытия двери вручную и не блокируйте открытую дверь путём подпорки полотна тяжёлым предметом и привязыванием ручки. Если открытый вход необходим на длительное время, отсоедините рычажную систему.

Из чего состоит доводчик?

Правильность работы доводчика зависит от качества установки дверей. До начала монтажа корпуса проверьте полотно на предмет расшатанности, перекоса, провисания в петлях. Положение замков и защёлок контролируйте в ходе эксплуатации. Не разрешайте детям кататься и виснуть на дверях, предупредите домочадцев, чтобы не вешали на дверную ручку сумки.

Для лёгкого хода доводчика хотя бы раз в году смазывайте шарнирные узлы устройства консистентной смазкой. Регулируйте механизм каждое полугодие, если ему приходится принимать на себя прямые солнечные лучи и атмосферные осадки. Идеально будет предусмотреть защиту доводчика ещё на этапе монтажных работ.



Доводчики для противопожарных ворот

Доводчики — это компонент дверного полотна, необходимый для бесшумного и плавного движения при открытии и закрытии ворот. Он избавляет от неприятного скрипа и стука. Доводчик сделан таким образом, что помогает закрыть дверь полностью.

Габаритные ворота с защитой от огня способны доставить человеку множество неудобств. Она постоянно гремит и хлопает, не дает сосредоточиться на работе и отдыхе. Монтаж доводчиков позволяет добиться акустического комфорта в помещении.

Функции доводчиков

Помимо бесшумности движения створок служат для:

• Плотного захлопывания защитной конструкции. Наличие доводчиков предотвращает образование щелей, через которые могут проникать неприятные запахи, пыль, холодный воздух;
• Повышения огнестойкости систем при возникновении возгорания. Элементы предотвращают проникновение токсичного дыма;
• Снижения естественного износа петель. Благодаря детали срок эксплуатации створок повышается;
• Профилактики ударов, повреждения дверного полотна в ходе использования;
• Предотвращения человеческих травм. Благодаря плавному ходу сокращается риск ушибиться при неаккуратном закрытии створки. Уменьшается опасность повреждения материальных ценностей, перемещаемых через преграждение.

Категории доводчиков

Доводчики ворот бывают:

1. Рычажные

Рычажный доводчик для ворот

Угловатый элемент, торчащий над дверью. Включает в себя пару рычагов, газовый демпфер, масляную гидросистему. Доводчик может быть автоматического и ручного типа.

2. Безрычажные (насосные)

Насосный доводчик для ворот

Технически сложный доводчик. Работает по принципу сжатого воздуха, как в насосе, постепенно, выдувая его изнутри. Доводчик может быть автоматического и ручного типа.

В зависимости от места монтажа доводчики делятся на такие типы как:

1. Напольные. Устанавливают на маятниковые полотна с двумя створками;
2. С верхним расположением. Подходят для распашных вариантов с одной створкой;
3. Встроенные. Фурнитура находится внутри конструкции.

У доводчиков выделяют ряд вспомогательных опций:

1. Фиксация. Створки остаются в нужном положении. При этом их не требуется подпирать или заклинивать;
2. Дохлоп. Происходит медленное прижатие полотна к притвору. Гарантируется предельная плотность и звукоизоляция. Внутрь помещения не проникает шум, запахи;
3. Синхронизация. Опция необходима для моделей дверей с двумя створками, которые работают по очереди.

Установка доводчиков для ворот

Проводить монтаж доводчиков должны компетентные монтажники, которые имеют специализацию по работе с противопожарным оборудованием.

Доводчики изготавливаются в комплекте. Их подбирают с учетом конструкции, веса, места монтажа полотна. Если ворота с двумя створками, то для каждой потребуется регулятор самозакрывания. Важно обращать внимание на температуру, при которой будут использоваться доводчики и в целом вся система автоматического закрывания (если она есть у ворот). В продаже представлены модели с разным климатическим диапазоном (от -20 до +40 градусов).

Заказать услуги установки ворот и доводчиков к ним можно в нашей компании. Мы располагаем необходимыми лицензиями и разрешениями.

Привод для автоматических ворот: виды, характеристики, установка

Современные потребители по достоинству оценили качество, которым обладают автоматические ворота. Отличительной особенностью данных приспособлений является не только их непревзойденный внешний вид, но и предельно большое удобство.

Для того чтобы срок службы был максимально долгим, а работа отличалась стабильностью, необходимо максимально принципиально подойти к вопросам выбора доводчика. Стоит обратить внимание, что для каждого вида ворот существует своя автоматическая система.

Предназначение доводчиков

Автоматические доводчики на ворота являются гарантией удобства и надежности всей конструкции. Помимо этого, благодаря им осуществляется безопасное руководство механизмами. При использовании приводов можно контролировать доступ на любую территорию закрытого типа. Не стоит забывать и про блок управления.

Для определенных условий эксплуатации, а также для определенных типов механизмов необходимо использовать свои автоматические доводчики. Использование доводчиков других типов может привести к поломке всей системы в целом.

Вальные и цепные приводы

В преимущественном большинстве случаев такой блок управления используется для секционных ворот. Вальные приводы рекомендуется использовать в тех случаях, когда присутствует большой вес полотна, либо повышенные показатели интенсивности работы, ведь они отличаются большей мощностью. Цепные приводы применяются в большинстве случаях в бытовых условиях.

Перед установкой автоматических систем необходимо обратить внимание на тип подъема, интенсивность использования, а также размер полотна. Так, к примеру, цепные приводы в преимущественном большинстве используются на небольших проемах с низкой или стандартной высотой подъема и низкой интенсивностью. Особый блок управления не требуется. Этих параметров должно быть достаточно для обычного гаража либо на ворота при въезде на частную территорию.

В том случае, если пропала электрическая энергия, либо вышел из строя блок управления, цепные доводчики можно достаточно просто разблокировать не только изнутри, но и снаружи. Монтировать таковой необходимо на минимальном от пружин расстоянии, однако так, чтобы направляющая не касалась уплотнителя сверху. В большинстве случаев такое расстояние составляет не более 15 миллиметров.

Рычажные и линейные механизмы

Эти системы используются для установки на автоматические распашные ворота, у которых свой блок управления. В этом случае главным параметром, который учитывается при выборе привода, является реальная площадь полотна. Стоит обратить внимание, что линейные приводы в свою очередь можно разделить на гидравлические и электромеханические. Первый вариант является более предпочтительным, ведь он может бесперебойно работать даже при низких температурах.

Большей популярностью пользуются линейные приводы. Связанно это с их компактностью, благодаря чему устанавливать их можно даже на столбе со створками. Все рабочие элементы располагаются во внутренней части корпуса, потому дополнительные места для установки не нужны.

Отличительной особенностью рычажных механизмов является наличие дополнительного рычага помимо основного корпуса. Устанавливать его необходимо непосредственно на створки.

Благодаря этому предоставляется возможность открывать ворота не только вовнутрь, но и наружу. Блок управления позволяет это делать дистанционно. Благодаря небольшим габаритам, их можно монтировать даже в труднодоступных местах, учитывая калитку или угловую стену.

Привод для откатных механизмов

При его установке на ворота необходимо смонтировать специальный фундамент либо площадку. Площадка должна располагаться на небольшом расстоянии от системы. Связанно это с тем, что доводчики на откатные ворота имеет предельно большие габариты сравнительно с остальными подвидами автоматических доводчиков. Включение осуществляется через блок управления.

Система на откатные ворота имеет в своем составе электрический мотор, редуктор и шестерню. Шестерня осуществляет передачу усилий на зубчатую рейку, которая взаимодействует со створками, заставляя их двигаться. По этой причине, при выборе данного типа привода необходимо большое внимание обратить на вес ворот, который не превышает 3.5 тонны. Остальные параметры при этом можно не учитывать. Блок управления предоставляется вместе со всем механизмом.

Электрические доводчики для ворот — Ремонт ворот doorhan — Мариуполь сервис

Доводчики для калиток

Чтобы обеспечить воротам или калиткам условия для полноценной работы, на них устанавливают специальные приспособления — доводчики для калиток. Это может быть электрический, гидравлический или пневматический доводчик. Такие устройства способствуют плавному закрыванию дверцы, что снижает вероятность ее поломки в процессе многолетней эксплуатации. Сегодня такие механизмы представлены в ассортименте, что обеспечивает каждый конкретный случай идеальным решением.

Так выглядит смонтированный на калитку доводчик

Содержание

Электрический доводчик

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

Название элементов конструкции электрического доводчика

Изделия оснащены такими исполнительными составляющими, как защелка, магнит и замок. Это делает вход через калитку удобным для членов семьи и недоступным для посторонних лиц.

Гидравлический доводчик

Благодаря гидравлическому доводчику на калитке можно настроить силу и скорость прихлопа дверцы. Это устройство обеспечивает удобную регулировку свободного хода для плотного закрытия калитки. Такие доводчики работают и с выносными, и с внутренними типами петель. Их монтаж не требует от установщика наличия специальных знаний или опыта.

Установить гидравлический доводчик можно своими силами. Если точно следовать предлагаемой к аксессуару инструкции, то зафиксировать механизм получится быстро и надежно. Для такой работы не понадобится специальное оборудование или посторонняя помощь. Устройство крепится одной стороной на верхней планке каркаса ворот или калитки, а другой стороной — на столбе.

Пример смонтированного гидравлического доводчика

Такой механизм изготавливается из специальных металлических сплавов, например, из алюминиевого сплава 6082, 6063 или АД-31. В процессе изготовления все устройства проходят термическую обработку, обеспечивающую дополнительную прочность профилей.

Механизмы-доводчики для калиток предназначены для постоянной работы на улице. Они выдерживают резкие перепады температуры воздуха, многочисленные открывания и закрывания дверцы и любые капризы погоды.

Пневматический доводчик

В условиях жесткой и усиленной эксплуатации калитки, предпочтительно использовать пневматический доводчик. Применение этого устройства обеспечивает дверце бережное торможение. Функциональность доводчика обеспечивается тем, что в процессе эксплуатации калитки перед поршнем сжимается воздух, а за поршнем образуется вакуум.

Большинство пневматических моделей имеет следующие общие характеристики:

Работают при любой температуре воздуха (от +50°C до -50°C)

Имеют большой угол открывания (до 160°)

Выполняются из нержавеющей стали

В качестве уплотнителей в них применяются манжеты из полиуретана

Поворотный узел и пневмоцилиндр имеют шарнирное соединение

Возможна установка как к левой, так и к правой двери

Монтируются как вертикально, так и горизонтально.

Уличный пневматический доводчик — это морозостойкий, надежный и универсальный механизм, который обеспечит функциональность воротам и калиткам на протяжении всего срока эксплуатации.

Он выдерживает серьезные нагрузки, характерные для дворовых калиток и ворот. Если дверца оснащена таким приспособлением, это улучшает качество жизни современного человека и продлевает срок службы самой калитки.

Общие правила монтажа

Доводчик на уличную дверь необходимо выбрать с учетом условий, в которых он будет эксплуатироваться. Механизм для уличного применения должен быть морозостойким, устойчивым к обильным осадкам, а также соответствовать весу дверцы. При покупке устройства правильным будет обратиться за консультацией к специалисту — менеджеру отдела продаж. Установить доводчик на калитку под силу каждому желающему. Процесс монтажа нельзя назвать сложным, но он требует внимательности и аккуратности.

Правильно сделанная работа обеспечит самому приспособлению долгий срок службы, а калитке удобство использования. Установить доводчик можно на любые ворота и двери.

Общие правила монтажа доводчика:

1. Крепежные элементы выбираются с учетом силы, прилагаемой для открывания калитки. Чем больше нагрузка при открывании створки, тем большая приходится нагрузка на крепежи.

Элементы конструкции и крепежные элементы пневматического доводчика

Если в комплекте с изделием идут не очень мощные саморезы, их следует заменить на более крепкие.

Доводчик для калиток должен соответствовать классу назначения, так, например, нельзя использовать для уличного применения механизмы, предназначенные для использования внутри помещений.

После установки изделия его необходимо отрегулировать в соответствии с прилагаемой в комплекте инструкцией. Регулируют доводчик при помощи обычной отвертки.

Некоторые доводчики имеют функцию фиксации, что требует настройки этой функции (точки фиксации) для открытой двери. Для этих целей на рычаге затягивают гайку, которая и обеспечивает удержание створки.

В комплекте с доводчиком прилагается шаблон, который прикладывается в соответствующем месте перекладины. По разметкам на шаблоне проводится крепление механизма.

Доводчики на створку без перекладины

Не всегда конструкция ворот или калитки подразумевает наличие в верхней зоне перекладины. В таких условиях доводчик следует устанавливать прямо на дверцу. Тяга рычага не используется. Уличный доводчик крепится одной своей частью на калитке, а другой стороной фиксируется к столбу опоры.

Такой механизм обеспечит калитке следующую схему работы: при открытых воротах поршень доводчика будет выдвинут, что приведет к сжатию пружины и, соответственно, газу в камере.

Закрытие калитки или ворот обеспечит давление газа в камере и пружинное противодействие, которые воздействуют на поршень.

Чертеж устройства и размеры доводчика для калитки

Доводчик для ворот

Каждый человек желает видеть свои ворота (и неважно где, они расположены) максимально комфортными и удобными в эксплуатации. При этом они должны полностью соответствовать всем требованиям и нормам техники безопасности и экологическим стандартам. И в достижении всех этих аспектов необходимо учитывать все нюансы, все без исключения мелочи.

Для чего нужен доводчик для ворот?

Данный механизм работает по достаточно простому принципу. Когда человек открывает конкретную дверь, он должен приложить определенное усилие. Тоже самое случается и когда дверь открывается с применением автоматики. При этом энергия аккумулируется в пружине. Именно с ее помощью в дальнейшем и происходит регулируемое по скорости закрытие дверных створок.

Но какие функции выполняют доводчики?

Обеспечение безопасной эксплуатации

охрана собственности различных форм (как государственной, так и частной)

противопожарная безопасность

экономия энергетических ресурсов (в первую очередь электричества)

защита от шума

термоизоляция

и другие функции.

Верхний доводчик для ворот

Необходимо отметить, что на практике существует много различных вариантов конструкций этих устройств. Но наибольшее распространение получили так называемые зубчатые приводы для доводчиков. Принцип их работы заключается в следующем. Зубчатая шестерня устанавливается в соединение с поршнем зубчатого поршня. При этом происходит движение по оси в тот момент, когда открываются дверь. При этом происходит сжатие пружины, которая расположена в корпусе доводчика. После того, как человек отпускает створку, происходит разжатие пружины, и рычаг начинает двигаться в обратном направлении.

Доводчики напольного типа

В соответствии с названием данные конструкции располагаются непосредственно на полу. Как следствие, их использование, если такое планируется, должно продумываться еще тогда, когда разрабатывается проект. В данной системе используется две оси вращения для дверной стойки. Обе они располагаются вертикально, параллельно друг другу. Так как в конструкции отсутствует описанная выше рычажная система, то для корректной работы необходимо использовать более мощные системы. Кстати, в конструкции не последнюю роль играет ролик силового замыкания. Его основная задача – обеспечение синхронизации работы гидравлической системы и двери. Это позволяет исключить различного рода ударные аспекты, как вариант, при сильном порыве ветра.

Существуют и другие варианты механизмов, например, рамные или встроенные в полотно. Эти конструкции используются реже, хотя современные технологии и позволили существенно уменьшить их размеры. Таким образом, за скрытыми устройствами контроля скорости закрытия дверей.

Закрепляем доводящее устройство на уличной дверке самостоятельно

Содержание

Доводчик — это устройство, которое автоматически «доводит» дверь, закрывая её вплотную. Это практично и удобно, так как не создается стуков при закрывании, а сама дверь прижимается к дверному блоку плотно и надежно. Благодаря отсутствию масла, механизм можно использовать даже при низких температурах (температура окружающей среды может быть от -50˚С до +40˚С), то есть его можно установить даже на уличных дачных дверках. Это порой становится особенно важно, если у Вас сильные ветра и дверца не закреплена и постоянно стучит о забор, или у Вас частые гости. Тем не менее, перед тем как установить доводчик на калитку необходимо подобрать вариант, который будет соответствовать по техническим характеристикам весу и типу конструкции.

Материалы и инструменты, необходимые для монтажа

болгарка или шлифовальная машина

дрель с набором сверл

мелкие инструменты: рулетка, отвертка с насадками, напильник и т.д.

В комплекте доводчика обычно идет: сам тело доводчик, тяга, рычаг, колпачок, крепежные элементы, трафарет, а также инструкция по монтажу, и вкладыш с описанием технических характеристик.

Автоматическое дверное доводящее устройство

Общие сведения о доводящем приводе распашных дверей

Пневматический или гидравлический доводчик можно устанавливать как на право-, так и левосторонне открывающиеся дверцы весом до 1 центнера. Обычно усилие втягивания штока составляет от 50 Н до 150 Н, Угол открытия двери 80º-90º. Устройство само по себе не очень крупногабаритное в пределах 2-3 кг. Существуют модели доводящих устройств, которые можно закреплять не только на верхней перекладине, но и на столбе. Поэтому если у Вас калитка не встроена в забор – не имеет сверху перекладины, то при покупке доводчика или обустройстве садовой дверцы обращайте внимание на этот нюанс.

Технология монтажа доводящего устройства на уличные дверцы

Доводчики для дверей

Для чего нужен, и что собой представляет механический доводчик для дверей? Предназначением этого замысловатого механизма является автоматическое закрывание дверей. Установка оптимально подобранного доводчика на двери в значительной мере уменьшает износ фурнитуры. Возрастает срок службы двери, а еще при правильно выполненной регулировке доводчика двери перестают пропускать холод. Их использование обязательно на дверях, через которые проходит большое количество людей в течение дня.

Типы доводчиков для дверей

Перед тем как поставить доводчик на дверь, необходимо узнать об их классификации. Эти механизмы различаются по способу монтажа, прикладываемому усилию и видам.

По типу установки виды доводчиков для дверей разделяются на:

напольные (монтируются в пол)

скрытые (монтируются внутрь рамы)

верхние (крепятся на верхней части дверной створки).

Усилие тяги доводчика измеряется согласно нормативу EN 1154. Уровень нагрузки варьируется в пределах маркировки EN1 – EN7 (чем больше цифра, тем больше усилие). При выборе усилия следует соблюдать правило: чем больше ширина створки и ее вес, тем большее значение доводчика EN вам необходимо. Многие производители выпускают универсальные доводчики, где после маркировки EN указан диапазон регулировки усилия (EN2 – 4, например). Такие модели обойдутся несколько дороже, но они того стоят.

Существует еще одно различие доводчиков для дверей – тип, как выбрать подходящий, вы поймете из описания их конструкции.

1. Доводчики, оснащенные шарнирной или коленной тягой, наиболее распространенные. Их механизм долговечен и надежен, их минус лишь в одном – низкий уровень защищенности от вандалов. Такой доводчик не очень подходит для наружных дверей.
2. Автоматический доводчик дверей может быть оснащен и скользящим каналом. Прижимное усилие передается с помощью скольжения рычага по каналу. Такой доводчик предпочтительнее для наружных дверей, у него нет выступающих частей. Минус – более сложное открывание и закрывание дверей. Такой доводчик двери можно оснастить магнитным фиксатором. Технологичность, безопасность и изящность в одном флаконе.
3. Напольные доводчики для дверей могут оставаться невидимыми, отлично выполняя возложенные на них функции. Вмонтированные в пол доводчики такого типа могут быть использованы для фиксации дверей как маятниковых, так и с односторонним открыванием.

После ознакомления с доводчиками, можно переходить к выбору. Дело осталось за малым, нужно выбрать подходящий.

Как правильно выбрать доводчик для дверей?

Если вы выбираете, доводчик для двери, то обязательно учитывайте условия, в которых он будет эксплуатироваться. Главным образом речь идет о температуре окружающей среды. Доводчики для межкомнатных дверей тем и отличаются от уличных, что не могут исправно выполнять свое назначение при отрицательных температурах. Масло, находящееся внутри поршня, застывает на холоде, вследствие чего доводчик закрывает двери медленнее. Входящий оказывает медвежью услугу, «помогая» закрытию двери. Результат – 2-3 замены доводчика на наружной двери за один сезон. Доводчики для дверей уличные лучше выбирать из тех, что рассчитаны на широкий спектр температур. При понижении температуры их можно регулировать, сохраняя скорость закрытия двери в пределах нормы. Наилучшим образом для наружного монтажа подойдут модели, оснащенные термозаслонкой. Когда окружающая температура растет, масло перетекает через клапаны устройства быстрее. При понижении температуры наблюдается обратная тенденция. Тем самым отпадает потребность в регулировке.

Для установки доводчика внутри помещения стоит опираться, в первую очередь, на внешний вид и функциональность. Что касается технической нагрузки, то с ней справится любой из видов доводчика. У вас все еще сквозят и хлопают двери? Установите доводчик!

Facebook Вконтакте Одноклассники

Источники: svoizabor. ru, avtomatika-vorot-spb.ru, rusograda.ru, womanadvice.ru

Автоматика для распашных ворот с открытием наружу и внутрь в Краснодаре, приводы для распашных ворот NICE, CAME

Наша компания работает с НДС.

Специальная автоматика, установленная на распашные ворота, существенно облегчает и упрощает их открывание и закрывание. Однако чтобы инвестиция в привод дала желаемые результаты, важно правильно выбрать устройство, мощность и принцип действия которого будут полностью соответствовать особенностям ворот.

Факторы, влияющие на выбор автоматики для ворот распашного типа

При выборе привода для распашных ворот Came, Nice и других брендов, кроме цены, необходимо учитывать такие важные характеристики, как:

• Вес, ширина и площадь створок;
• Интенсивность эксплуатации;
• Легкость хода распашных створок, зависящая от качества монтажа, состояния петель, опорных колонн (столбов) и других конструктивных элементов;
• Тип конструкции автоматики: по механизму действия различают линейные и рычажные приводы для распашных ворот, каждый из которых имеет свои особенности и преимущества.

Кроме того, важно учитывать, в какую сторону открываются створки. С помощью грамотного консультанта вы сможете подобрать наиболее подходящую автоматику для распашных ворот с открытием створок наружу или внутрь участка.

Сегодня в нашем штате работают специально обученные специалисты, имеющие многолетний опыт ремонта и сервисного обслуживания воротных систем и автоматических ворот таких ведущих брендов, как Alutech (Алютех) и Doorhan (Дорхан).

Комплекты автоматики для распашных ворот, которые можно купить не просто дешево, а по лучшей в Краснодаре цене в интернет-магазине компании «Ворота-Кубань», выпущены производителями с заслуженной репутацией. Поэтому мы имеем возможность предложить клиентам безопасную, сертифицированную, первоклассную автоматику для управления распашными воротами.

В нашем каталоге представлен огромный ассортимент гаражных и промышленных автоматических ворот, роллет, пропускных систем, перегрузочной техники, а также неповторимые изделия из художественной ковки. При этом всю продукцию вы можете приобрести по приемлемым ценам. По вашему заказу ворота могут поставляться с дополнительными комплектующими.

Чтобы получить индивидуальную консультацию, а также заказать профессиональный монтаж воротных комплексов и оборудования, звоните по телефонам: +7(988)247-57-03, +7(861)247-57-03. Наши консультанты окажут вам всестороннюю помощь в выборе и ответят на все возникшие вопросы.

Информационный центр Norton | Механические дверные доводчики

Зачем нужны доводчики?

Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ. Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Он также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.

Почему двери должны закрываться автоматически?
Есть много причин, по которым дверь должна закрываться автоматически. Эти причины включают:

Безопасность:
— Двери в охраняемые зоны всегда закрываются и снова запираются.
Energy Loss:
— Предотвращает потерю энергии в помещениях с кондиционированием или обогревом, особенно на входных дверях.
Звукоизоляция:
— Минимизирует проникновение звука через открытые двери.
Двери Push / Pull:
— Удерживает дверь закрытой, когда дверь не запирается автоматически.
Противопожарные двери:
— Underwriters Laboratories (UL) требует, чтобы любая пожарная дверь закрывалась автоматически, чтобы остановить распространение огня.

Как определить силу закрывания двери?

Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:

1. Размер двери (ширина и вес).
2. Условия ветра или сквозняков.
3. Прочность человека, обычно пользующегося дверью.

Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.

Какие существуют варианты применения дверного доводчика?

Стандартное приложение:
— Этот доводчик является наиболее распространенным и наиболее желательным.Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.

Верхний косяк Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка сверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик располагался с противоположной стороны двери, чем в стандартном приложении.

Применение параллельного рычага:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Это приложение также используется, если предпочтительно, чтобы доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Slide Track Closers:
— Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а потолок рамы — со стороны, противоположной петлям.

Доводчики угловых кронштейнов:
— Тип установки, при котором доводчик не может быть установлен ни на дверь, ни на раму. Кронштейн устанавливается на верхний угол дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к ​​двери.

Какие бывают типы дверных доводчиков?

Какие части есть у доводчика?

Что означает, когда дверной доводчик ручной или нерукотворный?

• Доводчик можно использовать только с правой или левой дверью, но не с обеими.
• Доводчик без ручки можно без изменений установить на правую или левую дверь.

Как установить доводчик?

• Дверные доводчики могут быть установлены либо на стороне тяги (сторона петель), либо на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и, как правило, внутри помещения для эстетики.
• Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука».Если дверь открывается наружу — наружу здания или комнаты — можно выбрать одно из трех приложений. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.

Какая стандартная скорость открытия / закрытия дверного доводчика?
Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.

Как определить размер доводчика?
Размер доводчика не означает физический размер тела. Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, для которых требуется минимальное усилие закрывания от 3 до 1/2 дюйма от закрывания.

Для чего нужен доводчик?

• Контроль
• Удобство
• Конфиденциальность
• Безопасность
• Энергосбережение
• Контроль акустики и шума

Как правильно выбрать доводчик?
При выборе доводчика следует учитывать множество факторов.Вот некоторые вещи, которые следует учитывать:

• Тип здания
• Использование проема
• Состояние существующего оборудования
• Требуется новое оборудование?
• Держатели накладные
• Координаторы
• Другое
• Внутренняя или внешняя дверь
• Лобковый вход или черный ход?
• Ширина, высота и вес двери
• Материал двери
• Дверная панель или стекло
• Степень открытия
• Рама / планка
• Arm приложения
• Расстояние от потолка
• Вручение двери
• Огнестойкость
• Требования ADA
• Соображения по охране окружающей среды

Как отрегулировать доводчик?
Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!

Что такое «верхние скрытые дверные доводчики»?
Верхние скрытые доводчики — это доводчики, у которых цилиндр скрыт в раме головки и либо скрытый, либо открытый рычаг. В ситуациях, когда требуется доводчик, но требуется или желательно укрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.

Как установить Norton Door Closer?
У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!

Как определить доводчик Norton Door Closer?
Просмотрите наш информационный бюллетень о том, как идентифицировать доводчик Norton Door Closer.

Где я могу купить доводчик Norton Door Closer?
Найдите офис продаж на нашей странице «Контакты».

Что такое доводчик для открытых дверей?
Удерживающий дверной доводчик имеет функцию удержания в открытом положении, которая удерживает дверь открытой.

Что такое обратная проверка доводчика двери?
Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.

Какие существуют варианты передачи доводчика?
Возможны четыре варианта передачи:

• Левая (LH)
• Правая (RH)
• Левый задний ход (LHR)
• Правый задний ход (RHR)

Как вы определяете вручение доводчика?
Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прижимающей ее.

1. Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
2. Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь
.

В чем разница между циклом закрытия двери и циклом фиксации?
Два отдельных клапана регулируют скорость закрытия и запирания двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.

Что такое отложенное действие?
Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.

Какие требования к доступности для дверных доводчиков?
Все требования доступности можно найти на веб-сайте ADA.

В чем разница между доводчиком и приводом?

• Дверные приводы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
• Дверной доводчик предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.

Какие типы операторов предлагает Norton?
Предлагаем электрогидравлические и электромеханические приводы.

Вам нужен доводчик на противопожарной двери?
NFPA 80 требует, чтобы запорное устройство должно быть установлено на каждой пожарной двери.

Что такое крепление рычага гусеницы?
Доводчики, устанавливаемые на рычагах, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Рычаги гусеницы могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы прилегают почти вплотную к поверхности проема, создавая эстетически приятный вид проему. Гусеничные рычаги не обладают такой же силой и силой закрывания, как традиционные закрывающие рычаги.

Что заставляет дверной доводчик захлопнуться?
Доводчик отрегулирован неправильно. Посмотрите наше видео о том, как отрегулировать дверной доводчик, чтобы устранить проблему:

Можно ли заменить рычаг дверного доводчика, не перемещая дверной доводчик?
Да, если стиль руки такой же, как рука.

Каковы преимущества использования доводчика Cam Action?

Доводчики

с кулачковым механизмом обеспечивают большую эффективность, чем дверные доводчики с зубчатой ​​рейкой, и меньшее сопротивление открытию, обеспечивая при этом оптимальное усилие закрытия и управляемость. Узнайте больше о доводчиках кулачкового действия здесь.

Как отрегулировать дверь ближе, чтобы избежать хлопка

Если у вас когда-либо возникали проблемы с доводчиком, вы знаете, что он может создать множество проблем в вашем коммерческом или жилом доме.Если ваша дверь хлопает слишком сильно, это может привести к чрезмерному износу вашей двери и стать причиной травм, поскольку дверь ударит людей.
Если ваша дверь закрывается недостаточно сильно, это может создать проблемы с безопасностью, так как ваша дверь не полностью запирается при закрытии.

Однако не все доводчики требуют посещения профессионала. У большинства дверных доводчиков есть регулировки, которые можно выполнить с помощью нескольких основных инструментов, которые могут быстро и легко решить возникшую проблему, прежде чем вам придется платить технику для обслуживания двери.Вот несколько быстрых советов, которые следует помнить при корректировке дверного доводчика.

Есть 4 области, которые вы можете настроить на доводчике, в зависимости от вашей модели:

1. Обратный контроль (последние 5-15 градусов открывания двери)
2. Скорость поворота (от открытого положения до последних 5-15 градусов во время закрывания)
3. Скорость фиксации (последние 5-15 градусов двери закрытие)
4. Сила пружины (сила или сопротивление дверного доводчика)

Необходимых инструментов:

1. Шестигранный ключ
2. Отвертка

Перед выполнением любых регулировок убедитесь, что дверца закрыта и доводчик находится в «нерабочем» состоянии. Сняв крышку с доводчика, найдите нужные регулировочные винты. Обычно на доводчике можно найти индикаторы, которые подскажут, какая регулировка относится к каждому винту; иногда на самом доводчике есть диаграмма, которая поможет вам их идентифицировать. Если ничего не помогает, вы можете обратиться к руководству по доводчику за помощью.

После того, как вы определили, какие винты необходимо повернуть для регулировки, поверните свой шестигранный ключ внутри винта вправо или влево по мере необходимости. Имейте в виду, что немного важнее; используйте 1/8 оборота для регулировки и периодически проверяйте дверь, чтобы убедиться, что регулировка удовлетворительна.

Если у вас есть другие вопросы, или если ваш доводчик по-прежнему вызывает проблемы после регулировки, свяжитесь с нами, и мы поможем вам решить вашу проблему.

4 зоны управления доводчиками

Доводчики для коммерческих дверей используются для управления открыванием, когда дверь открывается и когда дверь закрывается.Различные типы доводчиков могут иметь стандартные элементы управления, а также дополнительные, которые могут быть добавлены на заводе. В этом сообщении блога мы рассмотрим 4 наиболее распространенные «зоны» управления доводчиками, используемые при открытии двери. Эти органы управления доводчиком можно отрегулировать на корпусе доводчика.

Зоны управления

Зоны управления доводчиками, о которых мы поговорим, включают:

1. Обратный чек
2. Основная скорость
3. Скорость фиксации
4. Действие с задержкой

1.

Обратный контроль

Задний чек — это первый элемент управления, который задействуется в доводчике двери. Когда дверь открыта, устройство контроля обратного хода доводчика замедлит движение двери до контакта с упором двери или полностью открытым положением. Например, наружная дверь может быть открыта в ветреный день, и ветер толкнет ее. Контроль обратного хода предотвратит распахивание двери и повреждение чего-либо, например стены или другого оборудования на двери. Это также помогает предотвратить травму человека, который может быть за дверью.

Примечание: задний упор не следует использовать , а не в качестве искусственного упора двери. Он не предназначен для такого применения.

2. Основная скорость

Основная скорость — это вторая зона управления в цикле закрытия. Во время основной зоны скорости, также называемой «зачисткой», доводчик перемещает дверь из открытого положения в закрытое. Пружину внутри дверного доводчика можно отрегулировать для увеличения или уменьшения скорости этой зоны закрытия. Когда дверь закрывается примерно на 20 градусов, начинается следующая зона контроля: скорость защелкивания.

Под «размерами» дверного доводчика понимается сила пружины внутри. Когда говорят о регулировке «размера» дверного доводчика, это означает, что регулируется сила пружины, которая влияет на скорость закрывания и сопротивление открыванию. Физические размеры корпуса доводчика не меняются.

3. Скорость фиксации

Регулировка скорости защелки влияет на скорость последних нескольких градусов поворота двери, начиная с расстояния примерно 6 дюймов от полностью закрытого положения.Дверной доводчик будет быстро перемещать дверь, преодолевая любое сопротивление, вызванное ударами защелки о запорную планку, или сопротивление, вызванное разницей давления воздуха в пространствах, разделенных дверью.

Следует соблюдать осторожность при регулировке скорости доводчика двери из-за разницы давления воздуха, которая может изменяться в течение дня (например, включение и выключение кондиционера или другие обстоятельства). Если скорость защелкивания регулируется таким образом, чтобы преодолеть большое количество переменных сопротивлений для правильной фиксации, то при уменьшении или удалении сопротивления этот доводчик захлопнет дверь.В таких ситуациях могут быть лучше другие методы закрывания, например, автоматический доводчик.

4. Отложенное действие

Мы помещаем отложенное действие под номером 4 в нашем списке, но это не означает, что эта зона управления идет после скорости фиксации. (Очевидно, что после того, как дверь заперта, управление дверью больше не требуется.) Отложенное действие — это дополнительная функция управления доводчиком. Управление с задержкой действия задержит начало цикла закрывания двери. Это существенно снижает скорость закрывания двери от максимального открытия до примерно 75 градусов, позволяя пройти через проем больше времени.

Отсроченное действие полезно в проемах, где движение требует, чтобы дверь оставалась открытой в течение более длительного времени, например, в местах, где используются инвалидные коляски или оборудование и тележки регулярно проходят через проем.

Заключение

Дверные доводчики

имеют множество встроенных элементов управления, которые помогают двери работать так, как вы хотите. Дверные доводчики также жизненно важны для огнестойких проемов, потому что дверь должна правильно закрываться и запираться во время пожара. Коммерческие дверные доводчики также важны для безопасности и поддержания контролируемой среды внутри здания и пространства.

Каждый дверной доводчик необходимо отрегулировать в соответствии с требованиями каждого отдельного проема. Инструкции по регулировке поставляются с продуктом от производителя, и их следует выполнять для обеспечения надлежащей работы.

Если у вас есть какие-либо вопросы по регулировке доводчика или установке дверей и фурнитуры, обращайтесь в Beacon Commercial Door & Lock. Поставляем и устанавливаем дверные доводчики и многие другие товары для контроля доступа и безопасности жизни.

Touch ‘n Hold | Самый удобный доводчик в мире

«Все три установлены сегодня. Даже просто использовать верхнюю часть было слишком круто и гладко! Использовать и то, и другое похоже на масло ».

[Эд У., Хоштон, Джорджия]

«Мне это нравится — это фантастика! У меня были проблемы со спиной в прошлом, и мне нравится, что теперь я могу просто использовать ногу, чтобы держать дверь открытой (у меня ваш продукт внизу). вниз, чтобы возиться со старым доводчиком «.

[Сара Х, Гранд-Рапидс, Мичиган]

«Я считаю, что ваш продукт великолепен и прекрасно работает.Старый тип никогда не держал 100%, но это очень просто ».

[DE, Derby, CT]

«Я играю на виолончели, чтобы заработать себе на жизнь, и благодаря вашему изделию вход и выход из дома для меня и моего инструмента намного проще. Раньше мне приходилось класть его перед входом и выходом. Теперь это уже не так».

[Leah H, Lexington, KY]

«Это было так легко установить.На это у меня ушло минут пять. Теперь я больше не беспокоюсь о пальцах моих детей с дверью. Я очень доволен вашим товаром ».

[Мария С., Вест-Хейвен, Коннектикут]

«Это так далеко продвинулось и такой скачок в технологии, что я не могу представить себе подходящего улучшения»

[Алан Ф, Фэрфилд, Коннектикут]

«С ним очень легко работать — отлично подходит для тех, у кого могут быть проблемы с работой руками (артрит).«

[Ana C, Gales Ferry, CT]

«Недавно я установил для вас два комплекта дверных замков. Они первоклассные».

[Джек, Спаркс, Невада]

«Мне нравится! Думаю, вам стоит пойти и на производителей дверей, чтобы включить их в свою упаковку»

[Джим Ф, Клифтон-Парк, Нью-Йорк]

«Кажется, качество лучше, чем аналогичные товары, продаваемые в настоящее время. «

[Т, Кротон, Нью-Йорк]

«Товаром очень доволен — буду радоваться долго».

[Долорес К., Нью-Хейвен, Коннектикут]

«Совершенно как есть»

[Винсент К., У. Хейвен, Коннектикут]

«отличная идея»

[Раймонд М., У. Хейвен, Коннектикут]

Мой новый Touch ‘n Hold Smooth — Dual Kit — Heavy Duty Door Closer System работает фантастически.Мои старые, должно быть, изношены, дверь захлопнется. Эти новые классные. Спасибо большое

[Джефф Дж., Стэмфорд, Коннектикут]

Sentry Safety Автоматические и гидравлические дверные доводчики для коммерческих помещений

Дверные доводчики необходимы всем, кто хочет контролировать доступ к коммерческой двери.Дверной доводчик работает так, что дверь открывается, и при этом заводится пружина. Затем витая пружина попытается размотаться, что и закроет дверь, однако гидравлический клапан будет контролировать скорость, с которой она разматывается. Многие представляют дверные доводчики просто как устройство, возвращающее дверь в закрытое положение. Однако они могут добавить гораздо больше, что полезно и ограничивает возможные аварии. Вот некоторые из возможных вариантов:

Backcheck: Это ограничит степень открытия двери.Если у вас есть стена или стол, дверь в которые постоянно открывается и захлопывается, это способ использовать доводчик, чтобы защитить дверь от столкновения с предметами. Еще одно использование обратного контроля — это если дверь выдергивают из ваших рук, открываясь в ветровом обратном клапане, дверной доводчик будет контролировать ее от захлопывания. Отложенное действие: Отложенное действие — это пауза в открытой позиции. Когда дверной доводчик открывается, дверь остается открытой в течение короткого периода времени, пока снова не начнет закрываться. Идеально подходят для дверей с ограниченным доступом.

Скорость закрытия, скорость фиксации и регулируемая пружина: гидравлический клапан — это то, что контролирует скорость закрытия. Доводчики дверей с 2-мя клапанами могут иметь две разные скорости. Один для основного хода закрывания, а другой для момента, когда дверь встречается с дверной рамой, чтобы обеспечить медленное и безопасное закрытие. Кроме того, некоторые дверные доводчики имеют регулируемые пружины, которые могут управлять силой, которую доводчик оказывает на дверь. Это поможет с более тяжелыми дверями или дверями, которые могут иметь сопротивление ветру.

Удерживающая планка в открытом положении: фиксирующая планка в открытом положении — это аксессуар, который можно приобрести с любым дверным доводчиком. Как только дверь будет открыта до заданной степени, рычаг физически заблокируется в открытом положении. Чтобы разблокировать дверь и закрыть ее, нажмите на дверь еще раз, и рычаг доводчика выйдет из заблокированного состояния. Это отлично подходит для дверей на складах, которые, возможно, придется неоднократно преодолевать с помощью домкратов для поддонов или тележек.

Еще один фактор, который вы найдете в дверных доводчиках, — это универсальный размер для силы закрывания.Усилие закрывания измеряется в 30 дюймах от петель, дверь открывается на 1/2 — 3 дюйма и может закрываться.
Размер 1: сила закрывания 2 фунта, размер 2: усилие закрывания 3 фунта, размер 3: усилие закрывания 5 фунтов, размер 4: усилие закрывания 8 фунтов, размер 5: усилие закрывания 11 фунтов, размер 6: усилие закрывания 14 фунтов

Доводчик размера 2 Грузоподъемность двери: 50-120 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Серебро

Доводчик размера 3 Грузоподъемность двери: 95-150 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Бронза, Щепка или Хром (Выберите на странице продукта)

Доводчик размера 4 Грузоподъемность двери: 90-180 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией BC : Контроль открывания спины AS : Регулируемая пружина управления усилием двери Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Хром

Доводчик размера 3 Грузоподъемность двери: 95-150 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией BC : Назад Проверить контроль открывания Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Серебристый (алюминий)

Доводчик размера 6 Грузоподъемность двери: 90-300 фунтов. Поворотный рычаг: обеспечивает гибкость со смещением для верхних арочных дверей CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией BC : Контроль открывания спины AS : Регулируемое пружинное управление усилием двери DA : Действие с задержкой, временно удерживающее дверь открытой Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Серебро, Бронза, Черный (Выберите вариант на странице продукта)

Доводчик размера 4 Грузоподъемность двери: 90-180 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией BC : Контроль открывания спины AS : Регулируемое пружинное управление усилием двери DA : Действие с задержкой, временно удерживающее дверь открытой Тройная упаковка: установка двери, рамы или параллельного рычага Отделка: Серебро, Бронза, Черный (Выберите вариант на странице продукта)

Доводчик размера 6 Грузоподъемность двери: 90-300 фунтов. CS : Контроль скорости закрытия LS : Контроль скорости с фиксацией BC : Контроль открывания спины AS : Регулируемое пружинное управление усилием двери DA : Действие с задержкой, временно удерживающее дверь открытой Тройная упаковка: установка двери, рамы или параллельного рычага Поверхность: Щепка

DM-BM: Дверь Установлена ​​и моторизована в направлении открытия и подпружинена в направлении закрытия. DM-BSM: Дверь с электроприводом для открывания и закрывания. FM-BM: Рама Установлена ​​и моторизована в направлении открытия и подпружинена в направлении закрытия. FM-BSM: Рама Установленная и моторизованная как в направлении открытия, так и в направлении закрытия.

1519 долларов.99

New England Door Closer, Inc.

Добро пожаловать в New England Door Closer, третье поколение, семья собственный бизнес, занимающийся поставкой, установкой, обслуживанием и стоящая за дверной фурнитурой высшего качества, производимой сегодня.

С появлением оптовых производителей оборудования на как на жилом, так и на коммерческом уровнях, NEDC остается верным его миссия — предлагать клиентам цены, которые они ожидают от сегодняшних конкурентный рынок и мера личного обслуживания, семейный бизнес — основа американской истории успеха.

В отличие от многих других в сегодняшних насыщенных На рынке архитектурного оборудования NEDC является настоящим специалистом. Наш хорошо обученный персонал по продажам и обслуживанию подскажет, вы гораздо больше о продукте, чем о том, сток ». NEDC задает вам правильные вопросы — те, которые Получите вам правильный доводчик и аксессуары в первый раз. Наш опыт может также предупредить вас о любых потенциальных проблемах, с которыми вы можете столкнуться, или дать вам технический совет, которого нет ни в одной инструкции.

И если у вас возникнут вопросы или препятствия, вы можете позвонить в отдел технической поддержки NEDC бесплатно по телефону 1-800-628-1071. Мы обрабатываем каждый звонок лично. Нет автоответчика в NEDC — это просто группа профессионалов в области аппаратного обеспечения, служить вам.

Наши обычные часы работы: с 8:00 до 16:30.Если ты невозможно связаться с нами по нашему основному телефону или факсу в эти часы, проверьте Facebook или Twitter, где мы будем публиковать информацию и обновления отключения электроэнергии или телефона. Спасибо!

SAMHWA PRECISION

Характеристики

ㆍ Корпус из алюминиевого сплава
ㆍ Реечная конструкция
ㆍ Без руки
ㆍ Регулируемая мощность: BF-4 или 1-6
ㆍ Встроенная задняя проверка
ㆍ Литая крышка
ㆍ Все стандартные рычаги позволяют открывать двери до качели 180 град.
ㆍ Независимая защелка, подметание и обратный контроль

Дополнительные функции

ㆍ С задержкой действия
ㆍ Металлический кожух (без рук)
ㆍ Опциональный рычаг: CUSH / HCUSH / EDA / HEDA

СТАНДАРТ СООТВЕТСТВИЯ

ㆍ ANSI / BHMA A156.4, класс 1 сертифицирован
ㆍ внесен в список UL
ㆍ соответствует требованиям ADA (BF-4)

Перекрестная ссылка

Компания	CAL ROYAL	DORMA	DOR-O-MATIC	HAGER	К2	LCN	НОРТОН	PDQ	SARGENT
Модель	900	8600FC	S80FC	5200	НЕТ	1460FC	8500	5100	1430

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

ㆍ Корпус из алюминиевого сплава

Корпуса доводчиков изготовлены из специального алюминиевого сплава, тщательно подобранного с учетом интерактивных стальных компонентов и условий эксплуатации.

ㆍ Работа со стойкой и шестерней

Обеспечивает плавный постоянный контроль двери в течение полного цикла открытия и закрытия. Поворот двери на 180 ° достигается, когда дверь, рама, фурнитура и ручка не мешают

ㆍ Без рук

За некоторыми исключениями, все дверные доводчики серии NSK800 являются безручными и могут устанавливаться как на правостороннюю, так и левостороннюю распашную дверь. Вал шестерни проходит через корпус доводчика вертикально в обоих направлениях.

ㆍ Клапан регулировки скорости развертки

Позволяет регулировать скорость двери от полностью открытого положения до примерно 10˚ от закрытого положения.

ㆍ Клапан управления скоростью с защелкой

Позволяет регулировать скорость двери примерно от 10 ° до полностью закрытого положения.

ㆍ Тройная упаковка

Серия K900 поставляется с винтами, кронштейнами и пластинами для потолка, чтобы можно было установить обычный, верхний косяк и параллельный кронштейн.

ㆍ Регулируемый обратный клапан

Обеспечивает контроль двери в цикле открывания, начиная примерно с 75 ° открытия двери.он смягчает открывание двери, когда дверь открывается с силой, превышающей заданные пределы.

ㆍ Литая крышка

Литой ударопрочный материал. Эти крышки не переносятся для всех приложений.

ㆍ Дверной доводчик большого размера

Регулируется в диапазоне мощности типоразмеров BF — 4/1 — 6.
K900BF (BF-4) также соответствует требованиям к усилию открывания BF по стандарту A117.1 A.D.A и ANSI / BHMA для межкомнатных дверей.

СЕРТИФИКАЦИЯ

ㆍ ANSI / BMHA A156.4, класс 1 сертифицирован
ㆍ UL / cUL включен
ㆍ UL10C внесен в список для испытания на огнестойкость при положительном давлении Модель
ㆍ K900 (BF-4) разработана в соответствии с требованиями Закона об американцах с ограниченными возможностями (ADA) и стандарта ANSI A117. 1

ОТЛОЖЕННОЕ ДЕЙСТВИЕ

ㆍ Регулируемое закрытие с задержкой

Дополнительная гидравлическая функция, которая добавляет третий диапазон скоростей к циклу закрытия. Эта функция становится эффективной, когда дверь открывается и отпирается в любой момент за пределами 70˚.Время задержки зависит от комбинации угла открывания двери и регулировки клапана. Клапан можно отрегулировать с помощью шестигранного ключа 4 мм от времени без задержки до максимального времени задержки:

Дверь открыта	Приблизительное время цикла задержки
180˚	4 ~ 5 минут
120˚	2 ~ 3 минуты
90˚	25 ~ 30 секунд

ㆍ Предохранительный клапан сброса давления

Гидравлическая система замедленного действия содержит предохранительный клапан. Каждый раз, когда дверь принудительно движется в направлении закрытия, пока она находится в цикле закрытия, клапан открывается и позволяет двери закрыться. Это предотвращает повреждение двери, рамы и доводчика.

ㆍ Рекомендуемое приложение

Закрывание с задержкой действия позволяет медленно движущимся транспортным средствам освободить отверстие до того, как начнется нормальный цикл закрывания доводчика. Эта функция может быть полезна в медицинских учреждениях, таких как больницы и дома престарелых. Это дает людям на костылях или в инвалидных колясках достаточно времени, чтобы пройти через дверь, не беспокоясь о ее закрытии.В то же время он может вместить персонал объекта с перемещением тележек общественного питания, кроватей и другого колесного транспорта.
Использование доводчиков с замедленным действием на многих дверях промышленных и коммерческих зданий также может облегчить движение транспорта. Места, где дополнительное время для очистки проема выгодно, — это двери между офисами, двери в мастерские или лаборатории, кухни и зоны обработки пищевых продуктов.

ㆍ Без удержания открытия

Дверь закрывается автоматически каждый раз при открытии двери.
Требуется дополнительный упор (сторонний).

Модель	Размеры пружин	Вес двери
K900	1-6	15 — 120 кг
K900BF	БФ — 4	15 — 85 кг

ㆍ Удержание открытия

Достигается посредством трения или шарика и фиксатора / ролика. Удержание трением в открытом положении имеет диапазон от 90 ° до 180 ° с использованием положения шаблона и механической регулировки.
Дверные доводчики со стопорным рычагом не разрешается использовать в сборках противопожарных дверей.

СТАНДАРТНЫЕ ЧАСТИ

КОРПУС (№: K990)

РУКОЯТКА (№: SA01)

КРЫШКА (№: CV02)

КРОНШТЕЙН PA (№ PB3)

ДОСТУПНЫЕ ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ ДЛЯ СПЕЦИАЛЬНОГО ЗАКАЗА

ПОДУШКА (№: CUSH)

ПОДУШКА HO РЫЧАГ (№: HCUSH)

ДОПОЛНИТЕЛЬНАЯ РУКА (№: EDA)

EXTRA DUTY ARM HO (No.
