Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.

Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.

Содержание статьи:

• Плюсы и минусы распашных ворот
• Подготовка площадки
• Рытье ям под фундаменты для столбов
• Подготовка металлических элементов перед заливкой фундаментов
• Бетонирование
• Устройство закладных деталей и металлических накладок
• Изготовление каркаса створки
• Установка замка
• Крепление створок к опорам
• Монтаж дополнительных элементов

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).

Плюсы:

• Простая конструкция.
• Можно изготовить самостоятельно в домашних условиях.
• Самый дешевый вариант по сравнению с другими типами.

Минусы:

• Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.
• Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.
• Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

• труба прямоугольная 60х30 мм – 28 кг;
• труба прямоугольная 30х20 мм – 18 кг;
• профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

• труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
• труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
• профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн =

1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Подготовка площадки:

Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.

Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.

Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.

Количество необходимых материалов будет зависеть от ширины Вашего проезда.

Рытье ям под фундаменты для столбов:

Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.

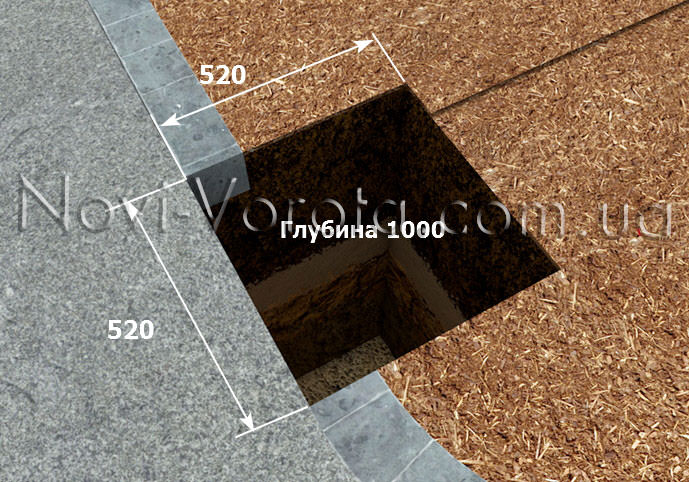

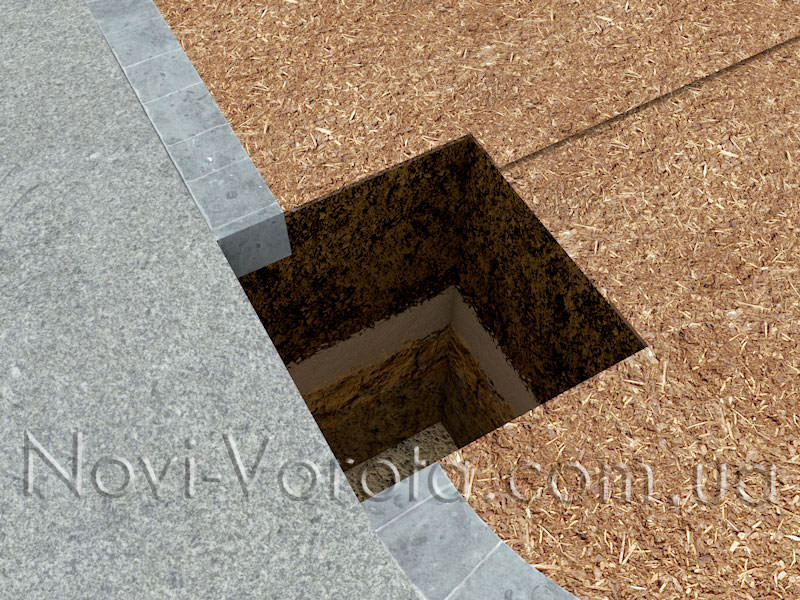

Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра. Если не выполнить это требование, со временем опора может «покоситься».

Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.

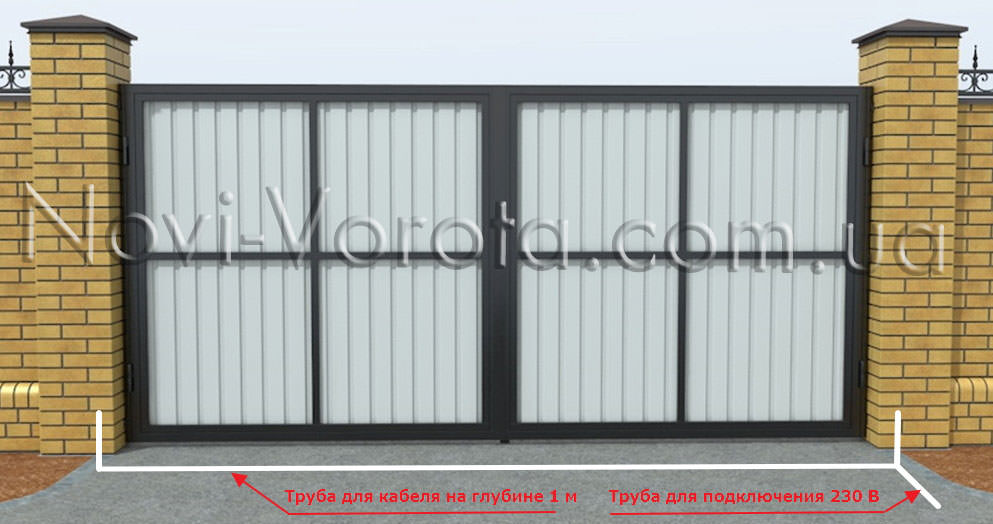

Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.

Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.

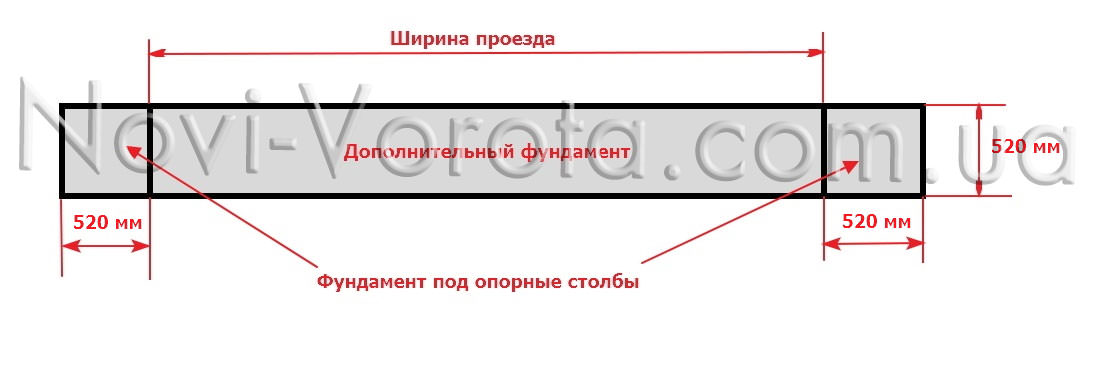

Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.

Подготовка металлических элементов перед заливкой фундаментов:

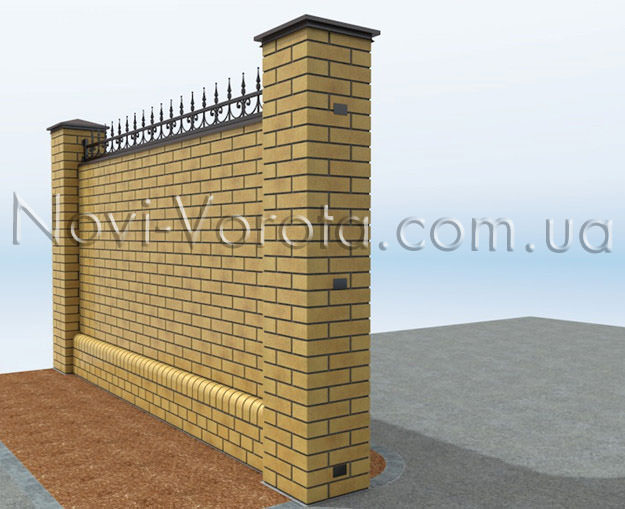

Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.

Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть». Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).

Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.

Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:

• 3,4 м — длина каркаса;
• 0,2 м – шаг стрежней проволоки;
• 4 шт. – количество сторон каркаса.

Общий вес и длина проволоки:

Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

• арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;
• проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.

Бетонирование:

Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.

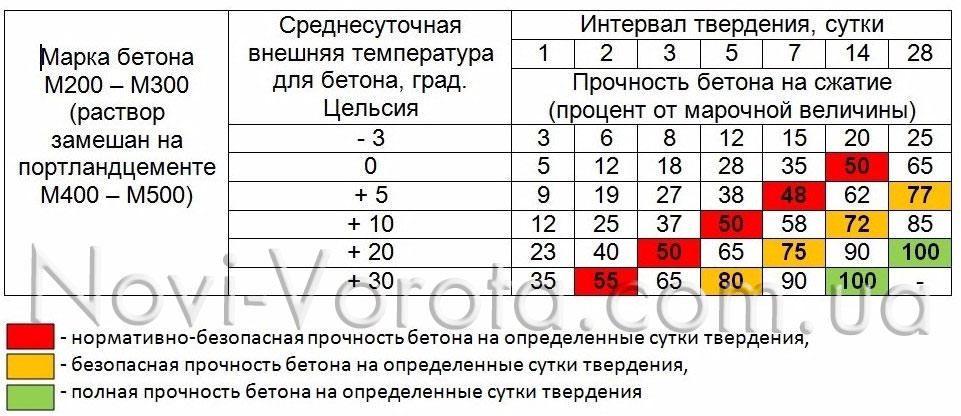

При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).

Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

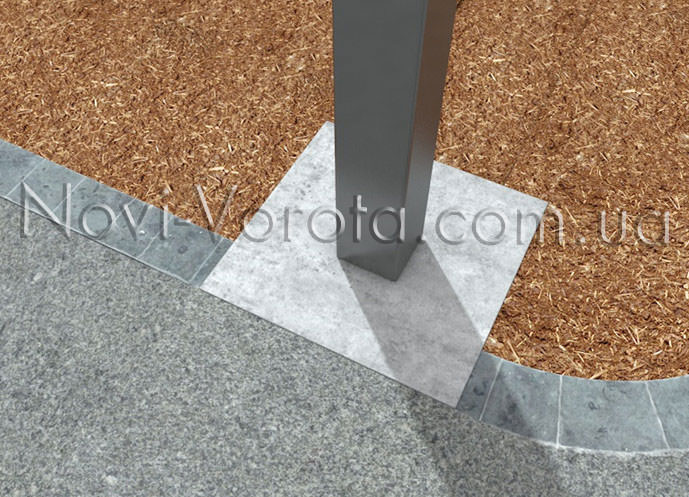

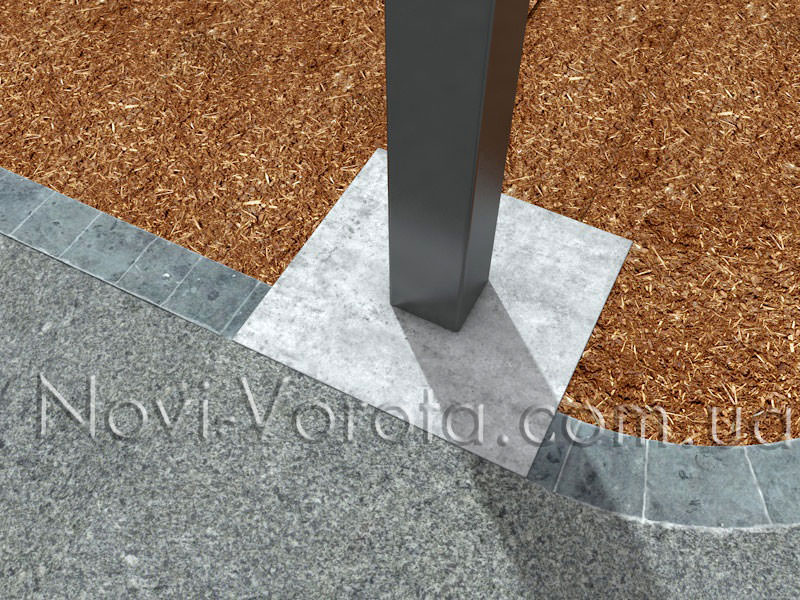

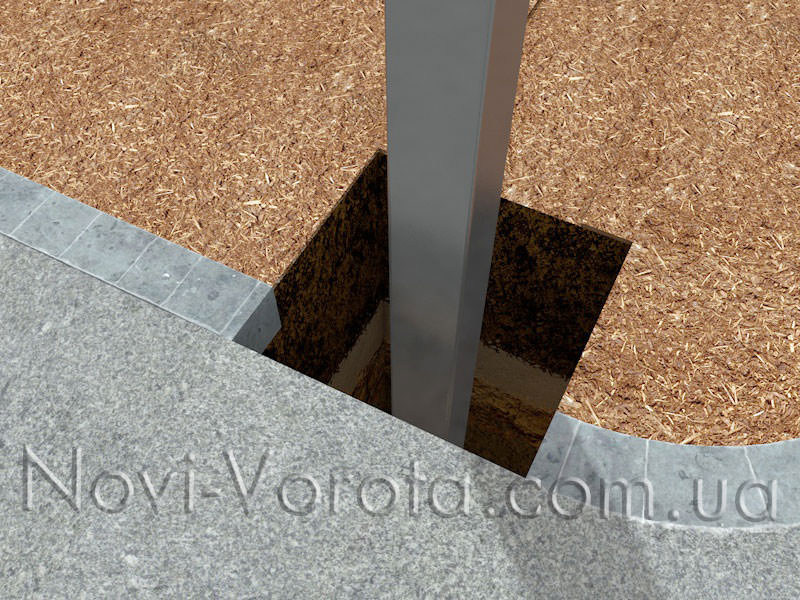

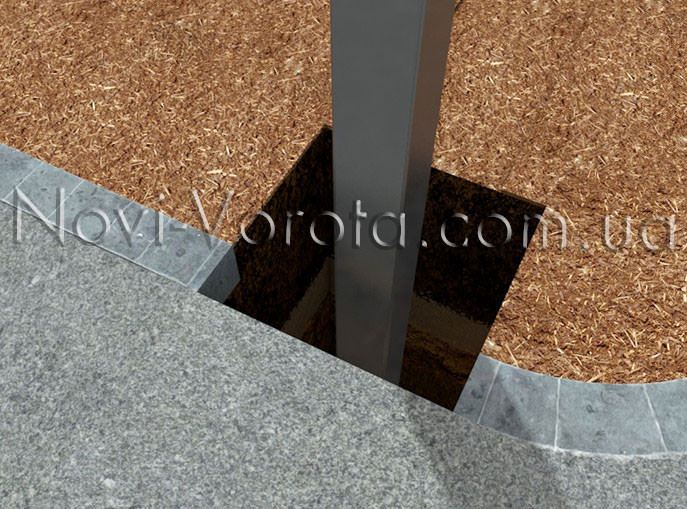

Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.

После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.

Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.

Устройство закладных деталей и металлических накладок:

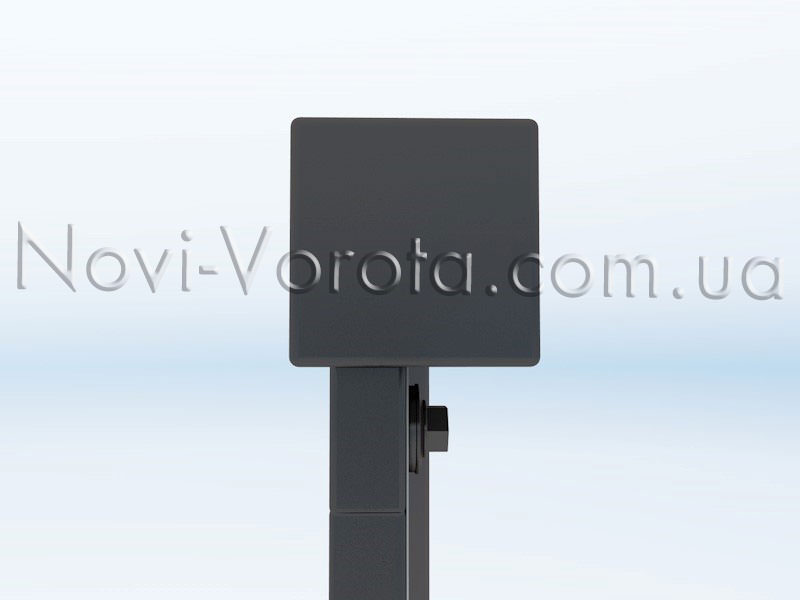

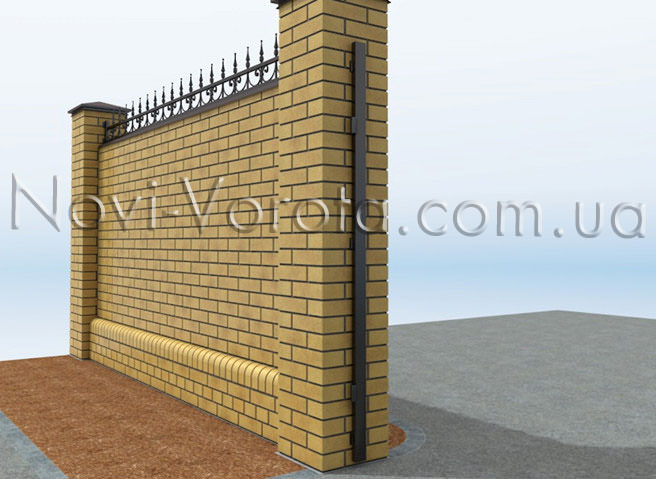

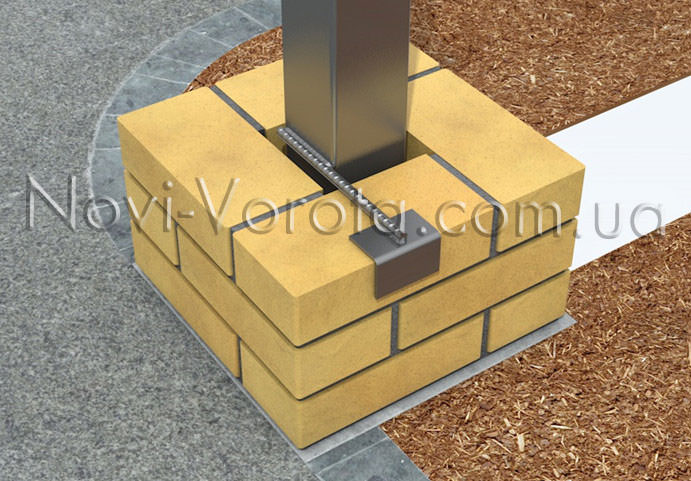

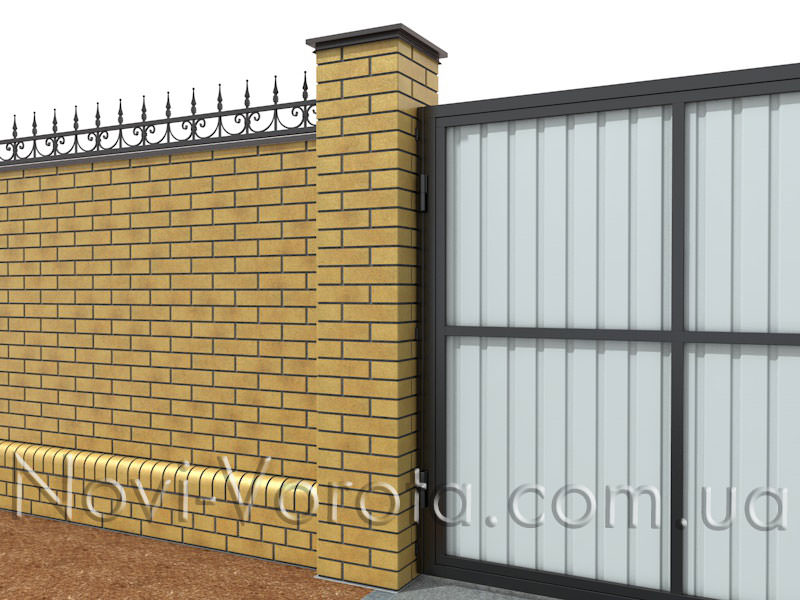

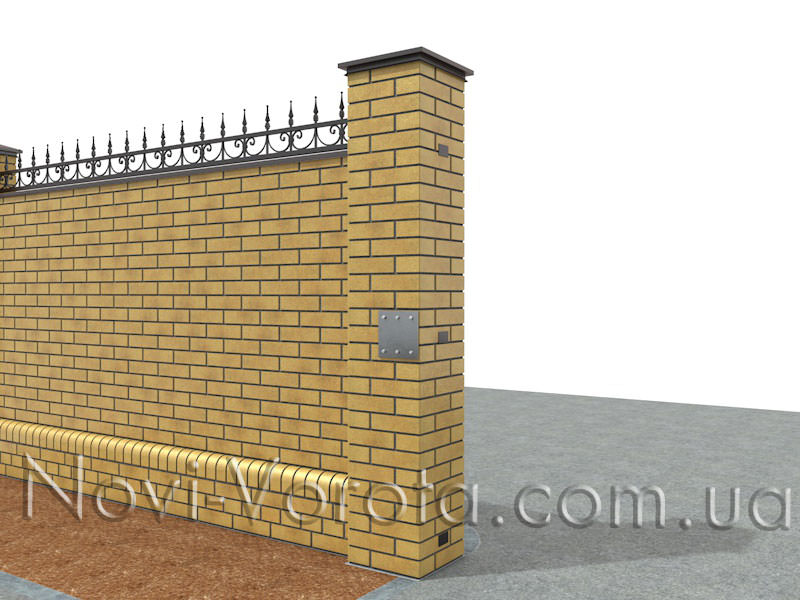

Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.

Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.

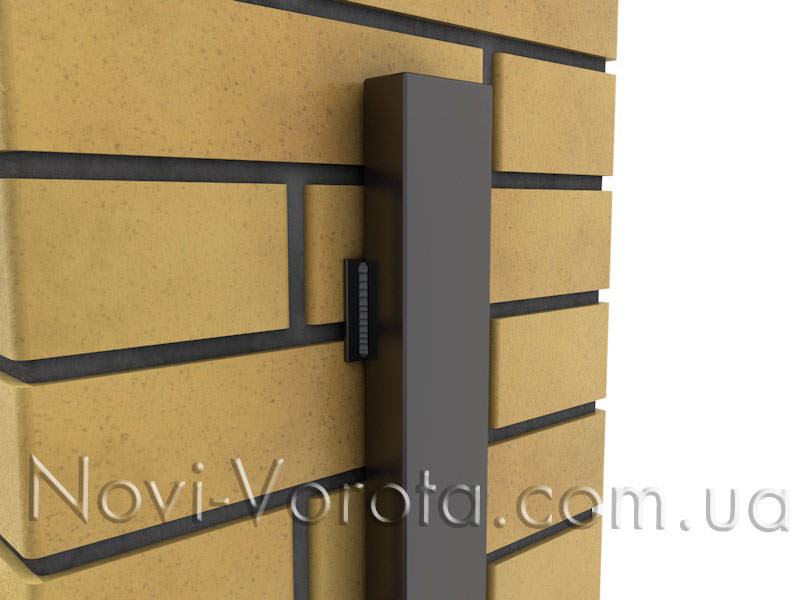

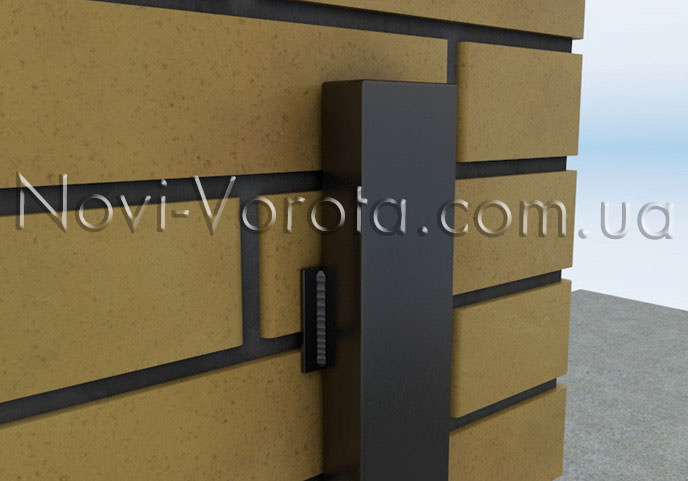

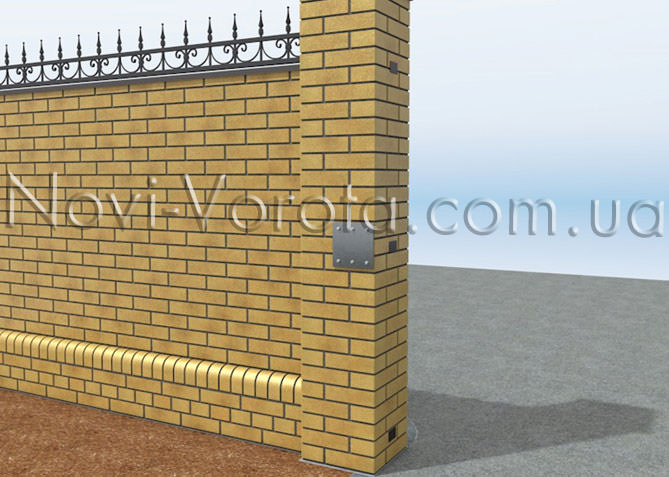

Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.

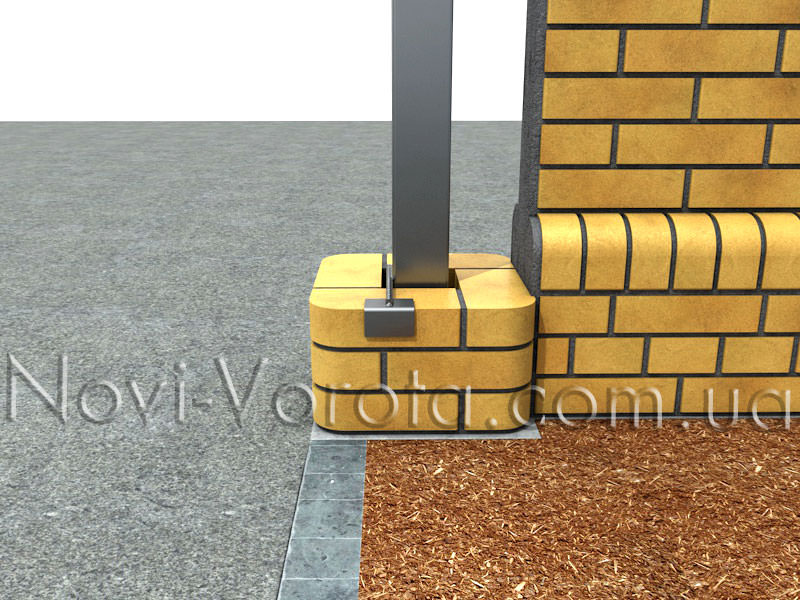

Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.

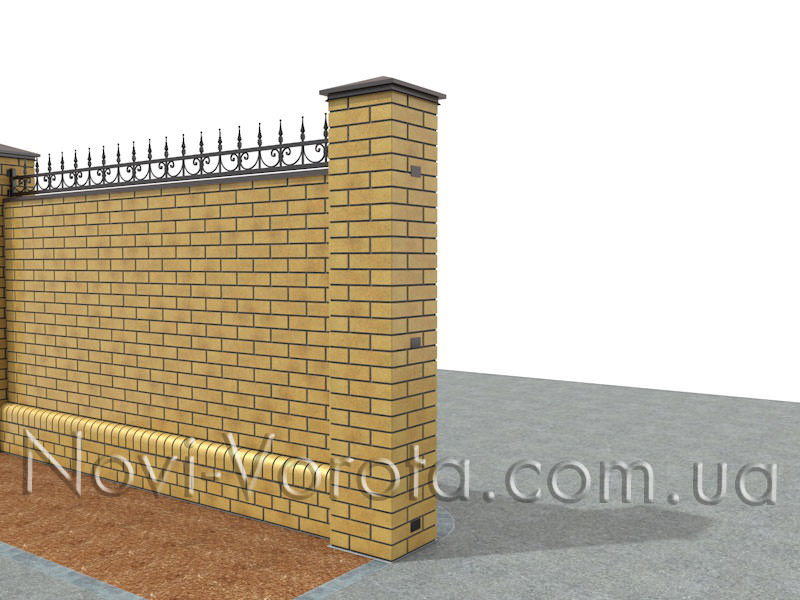

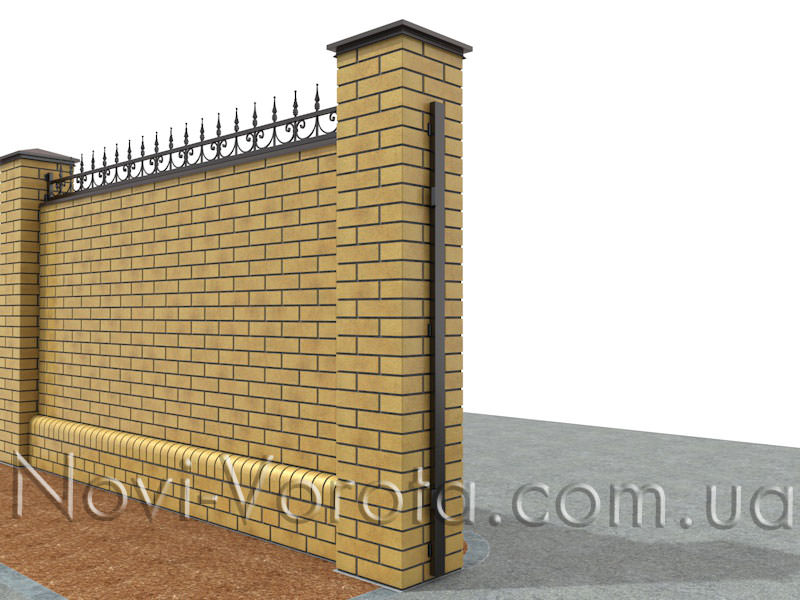

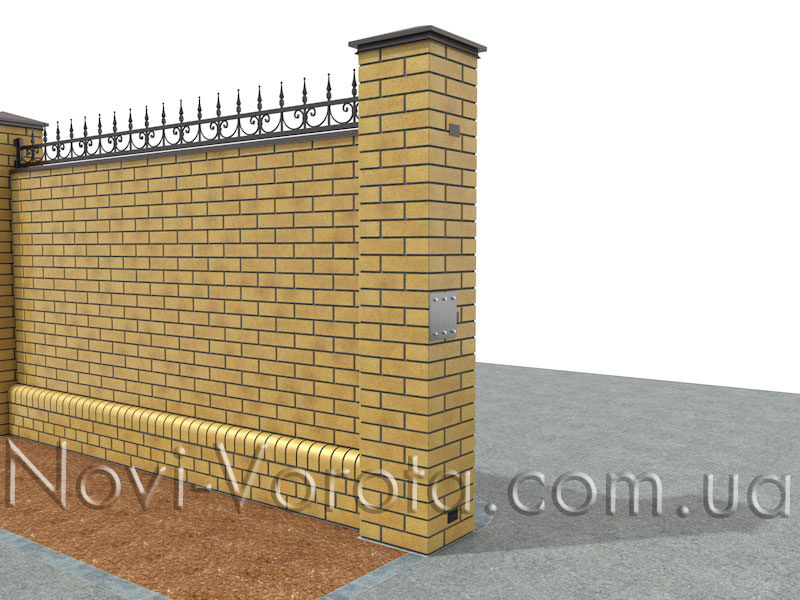

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.

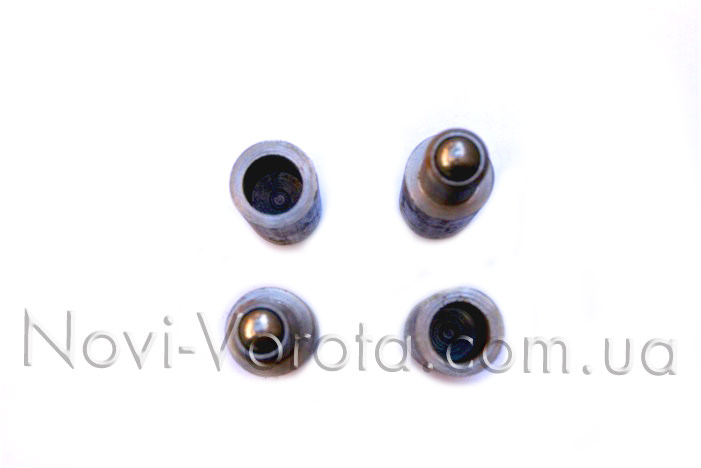

После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).

Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.

Изготовление каркаса створки:

Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.

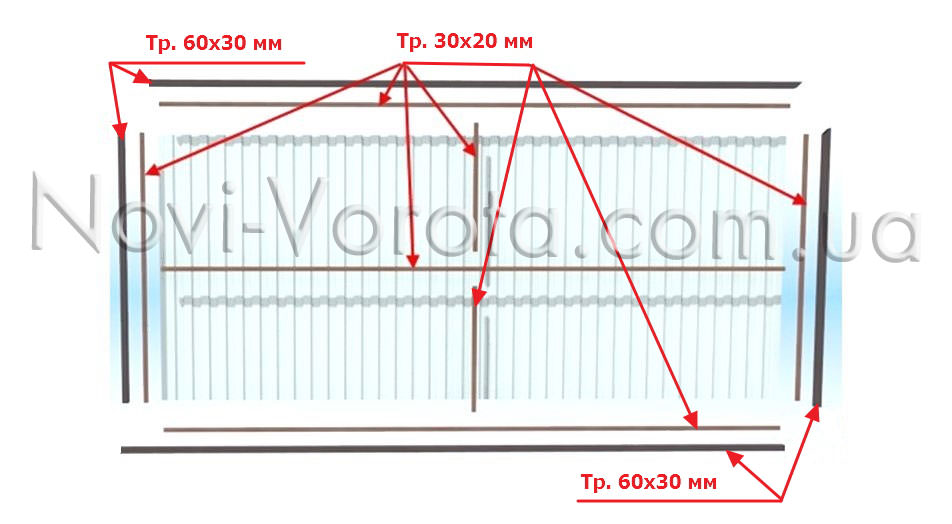

Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

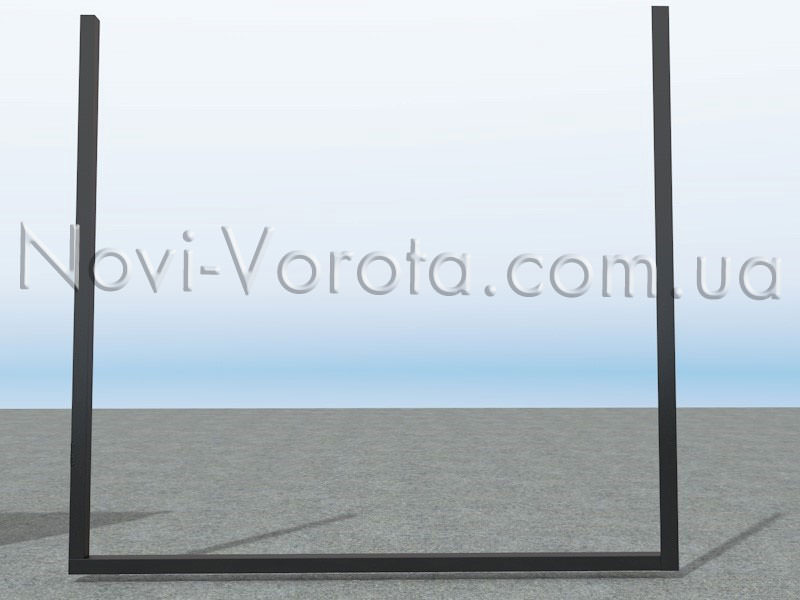

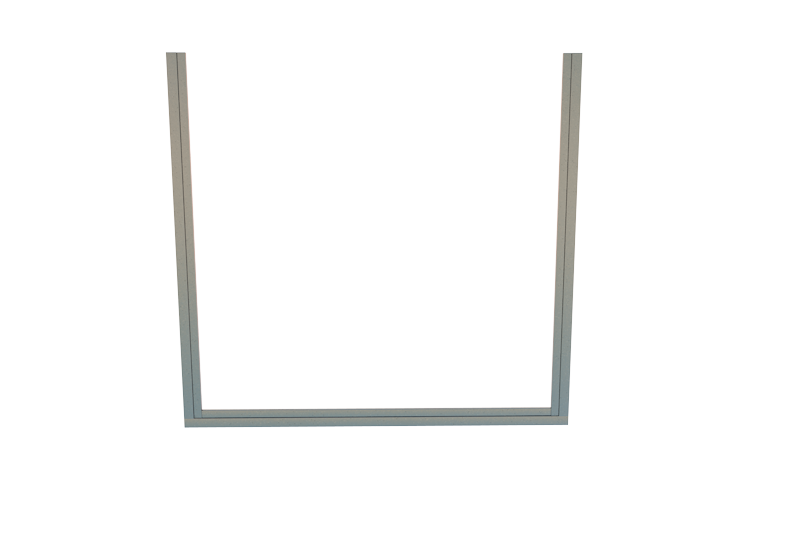

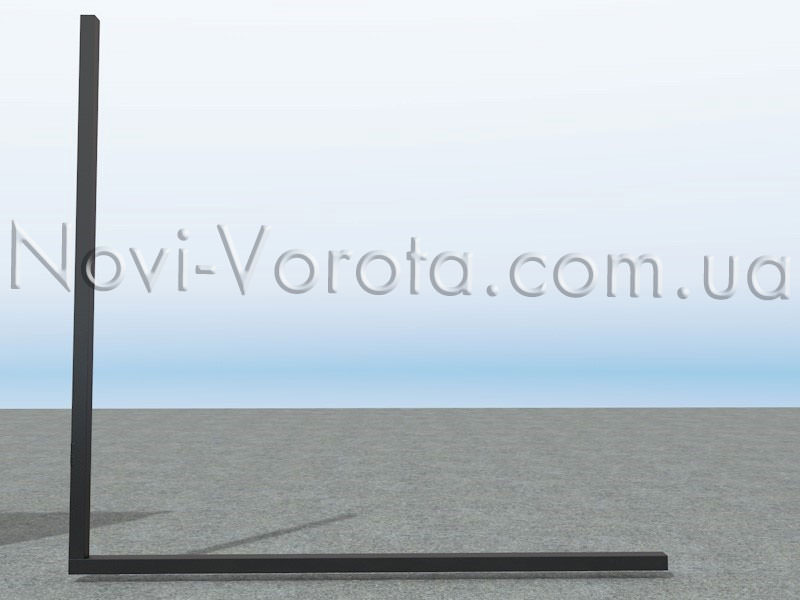

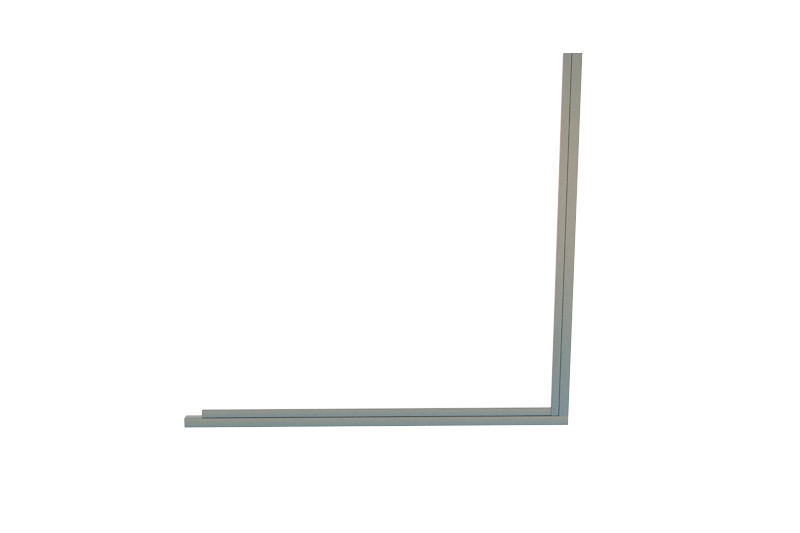

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

Далее вторую:

Потом крепим перекладину:

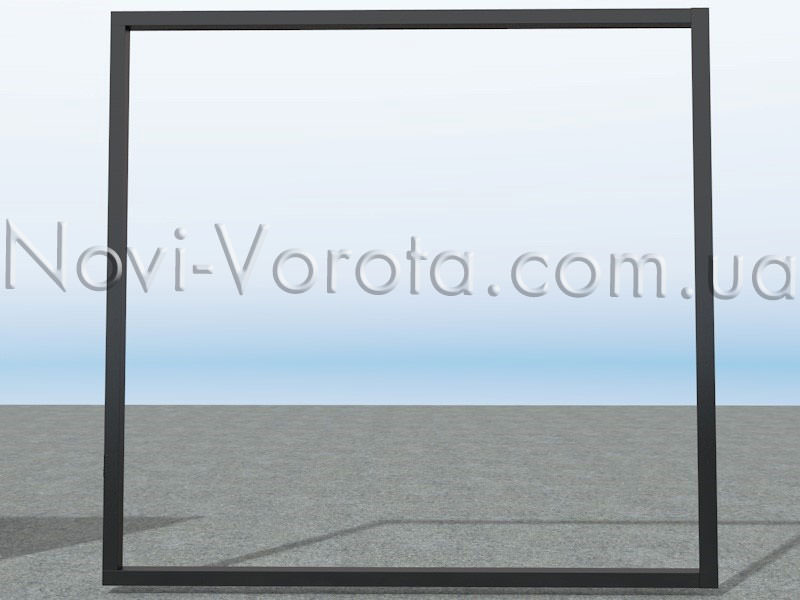

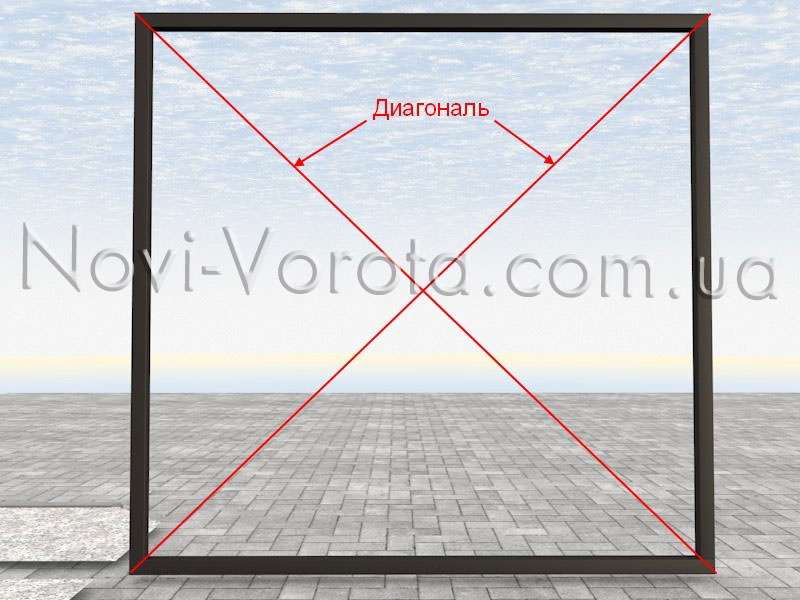

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

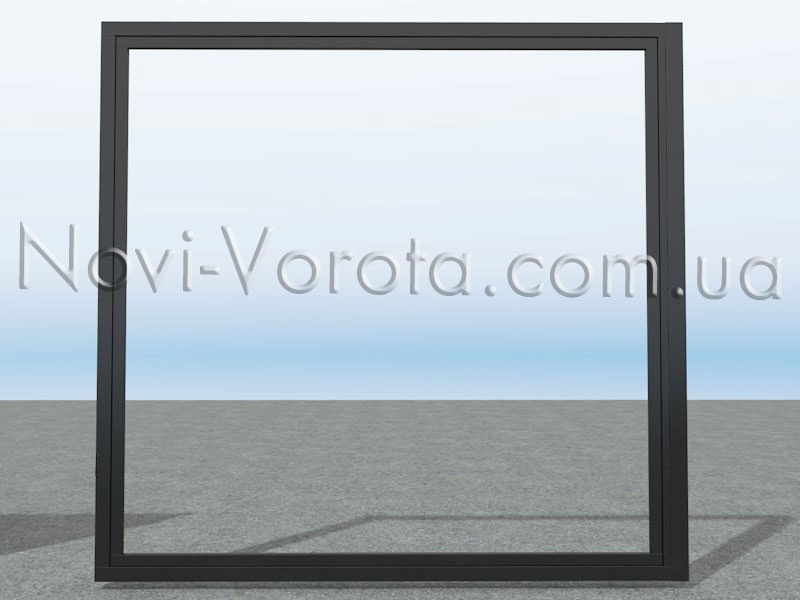

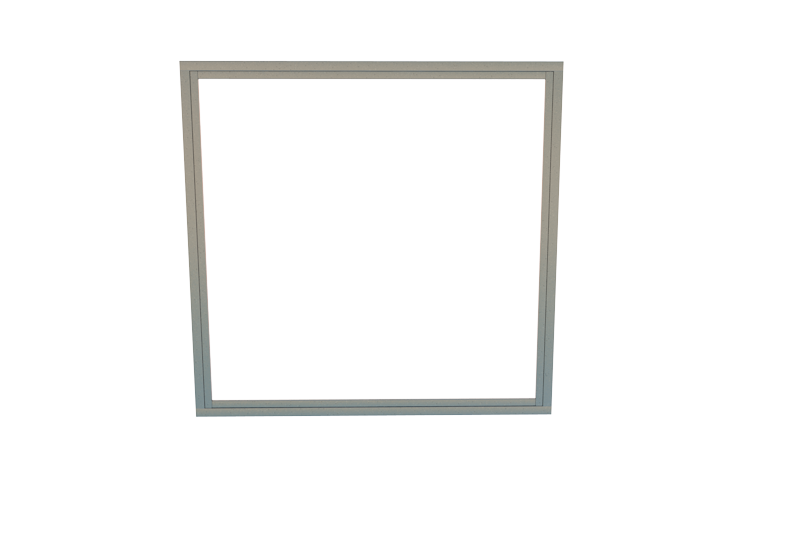

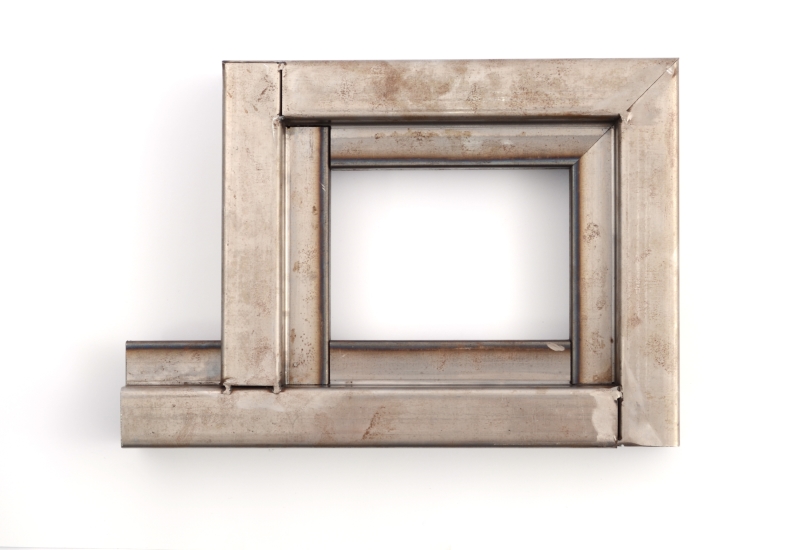

После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

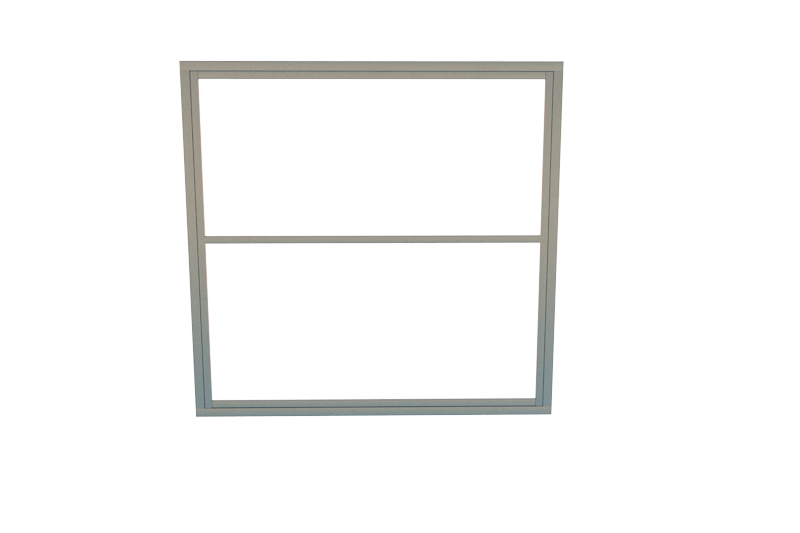

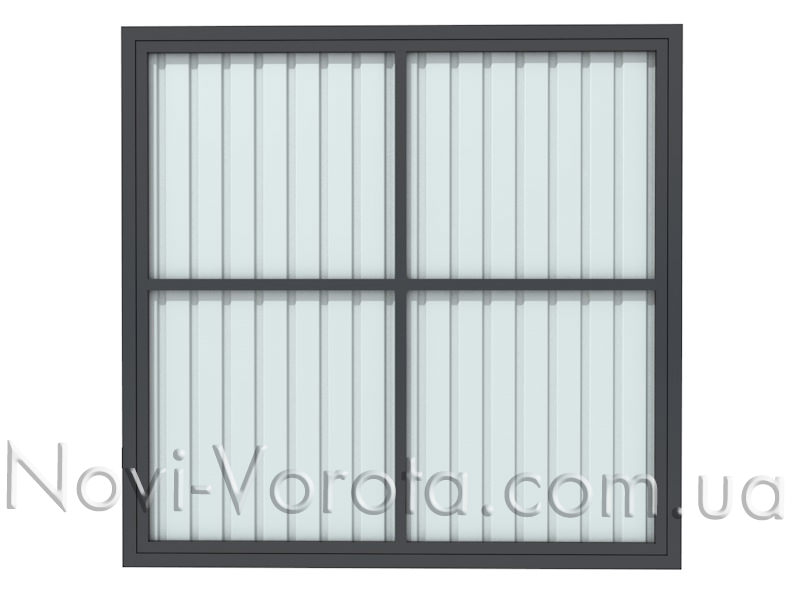

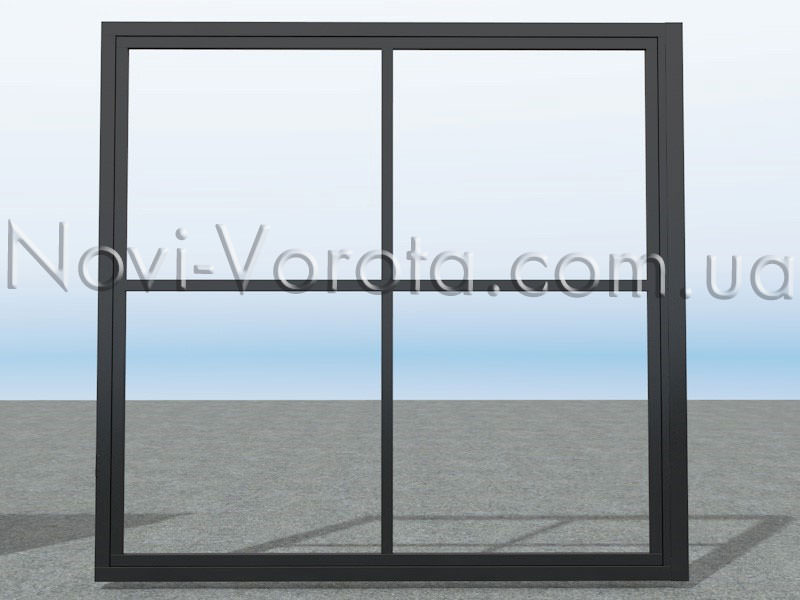

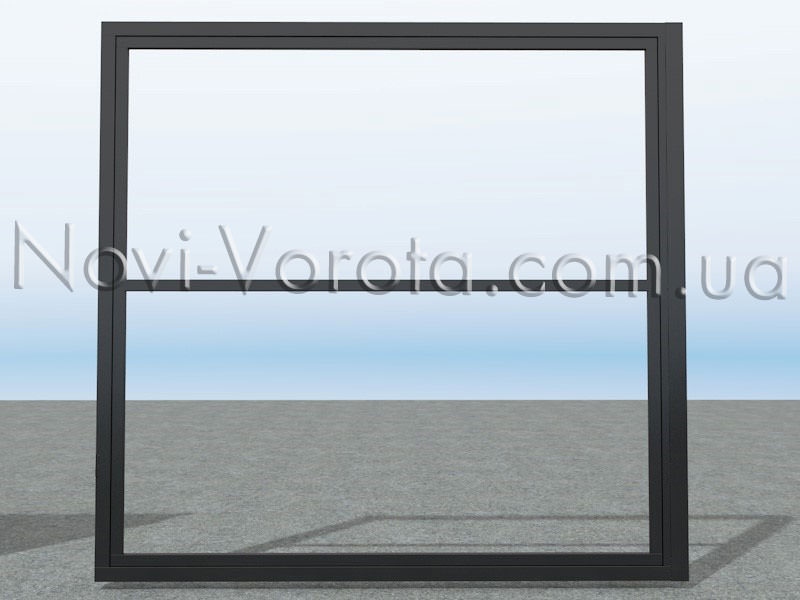

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

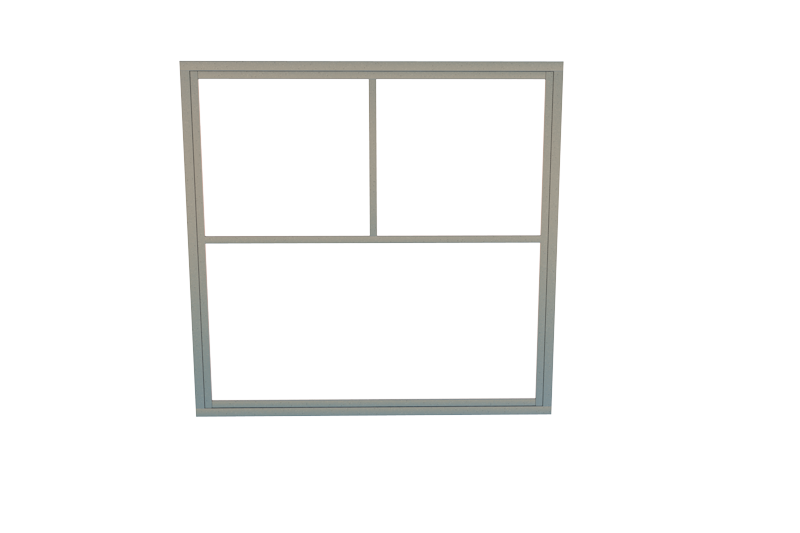

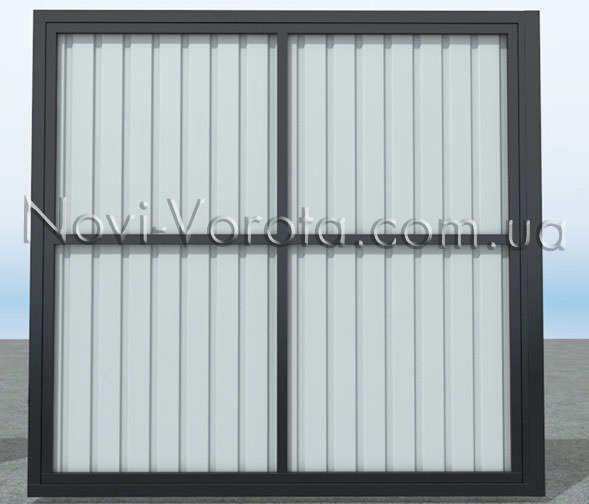

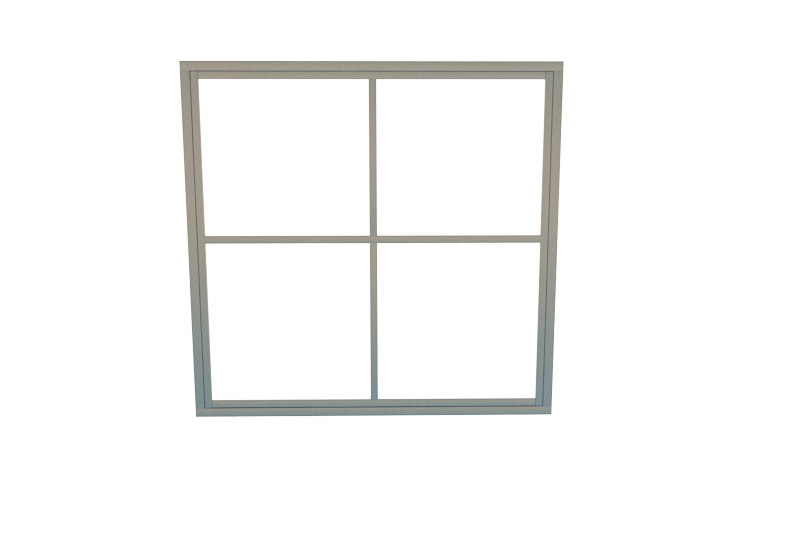

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.

Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.

После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

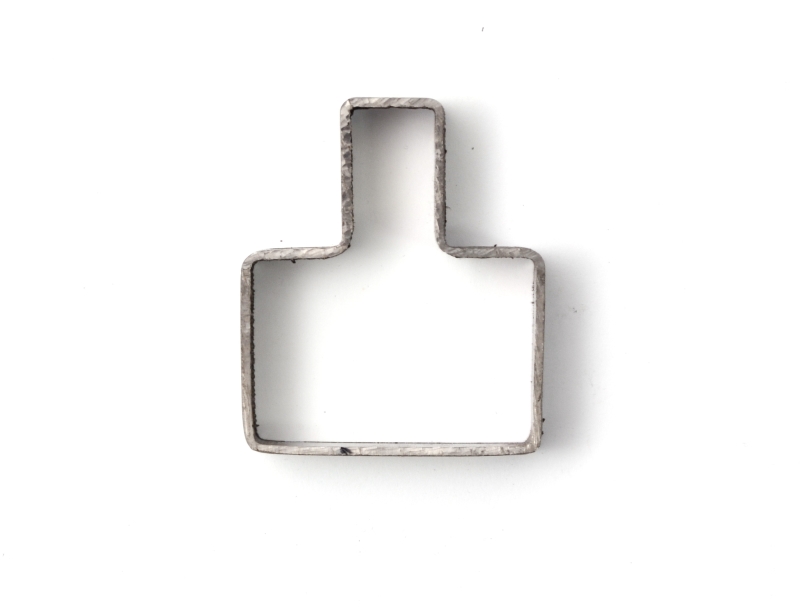

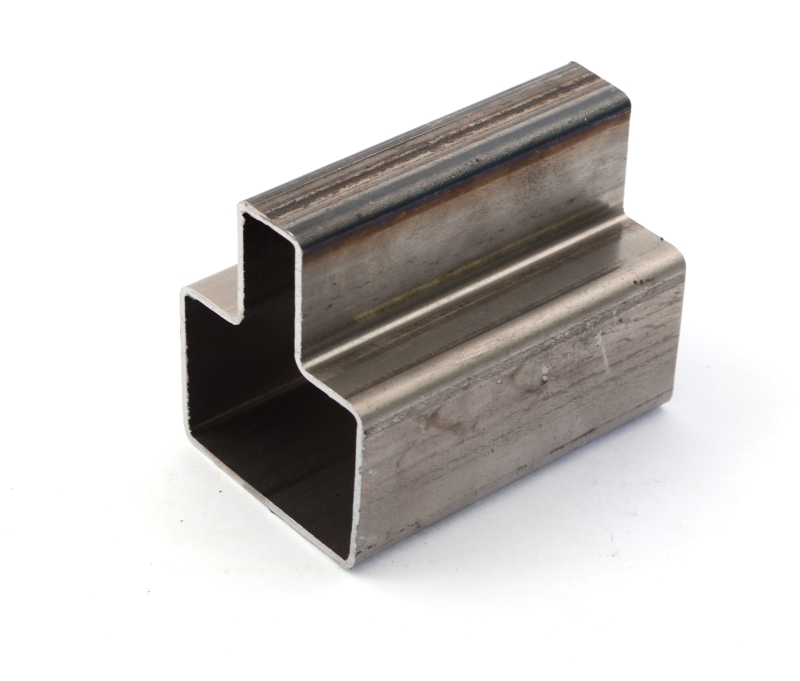

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.

Установка замка:

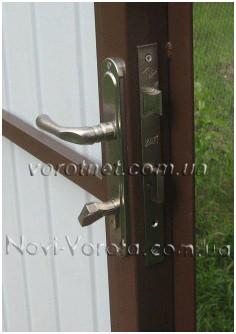

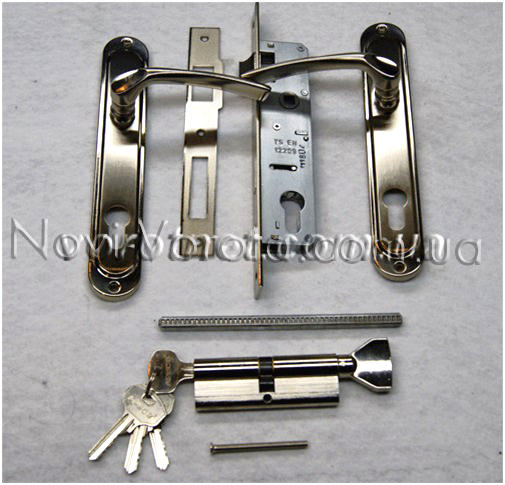

При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.

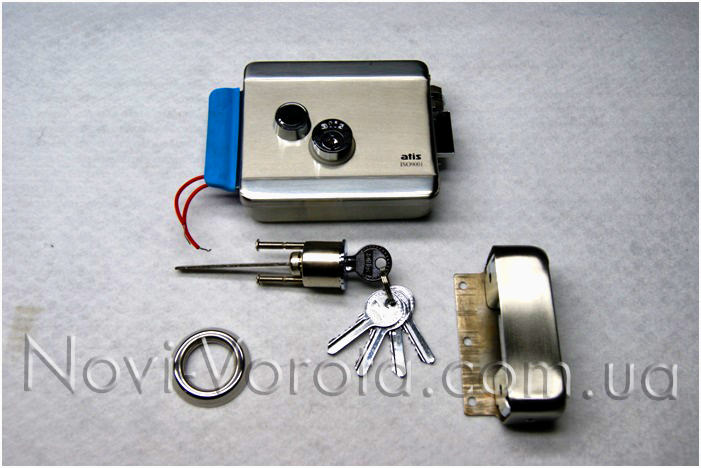

Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.

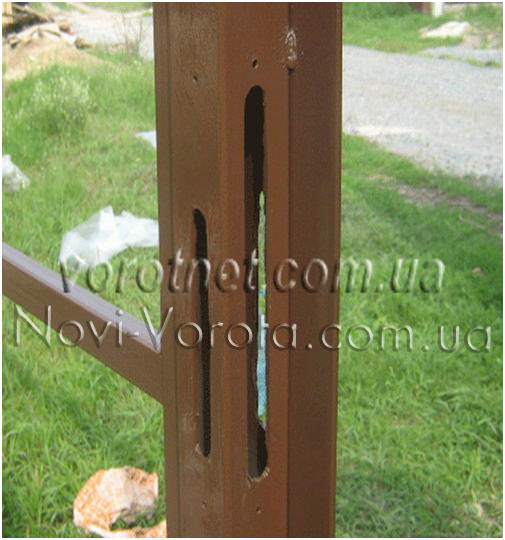

Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.

В большинстве случаев замок устанавливают на высоте 80-90 см от земли.



Крепление створок к опорам:

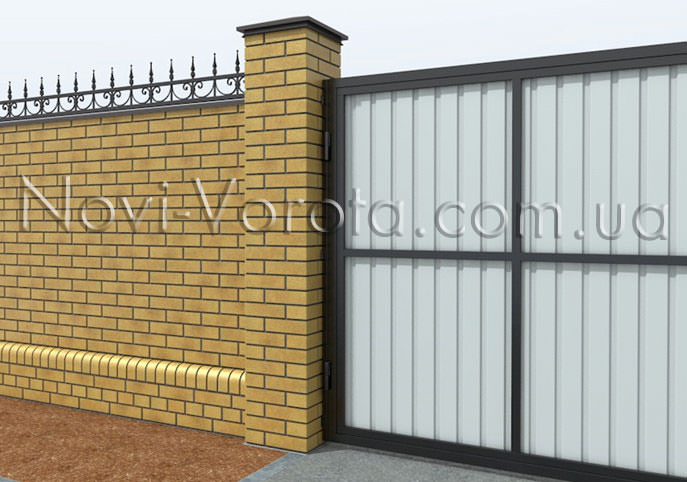

После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.

Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.

Монтаж дополнительных элементов:

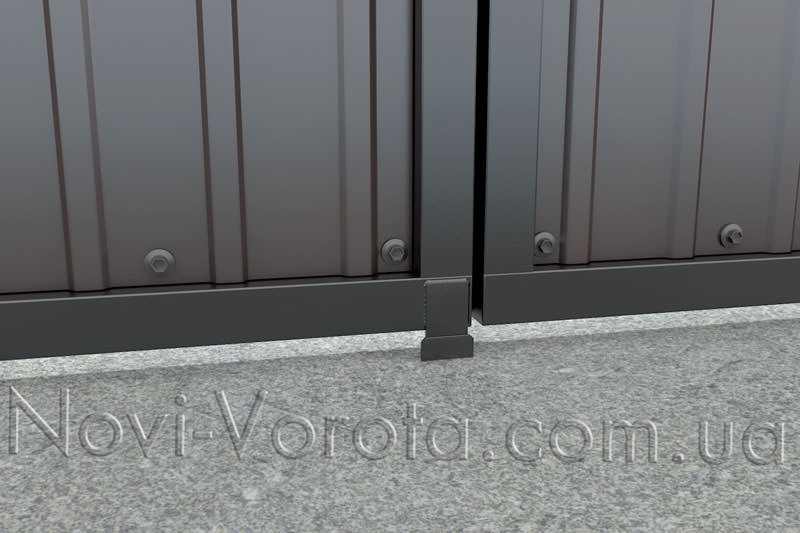

Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.

Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.

Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.

Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.

Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.

Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

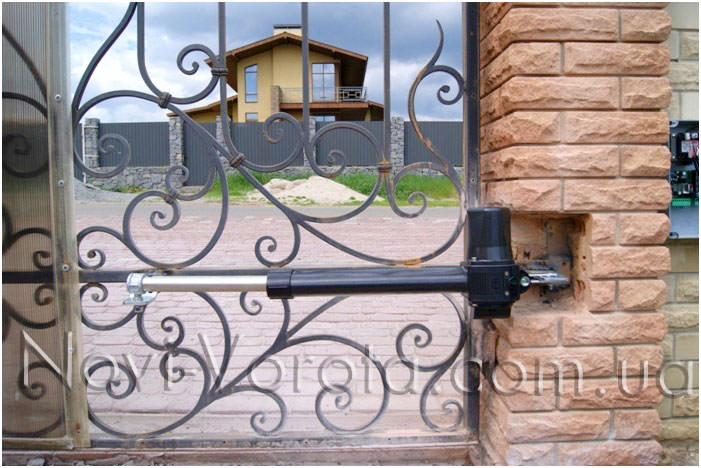

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

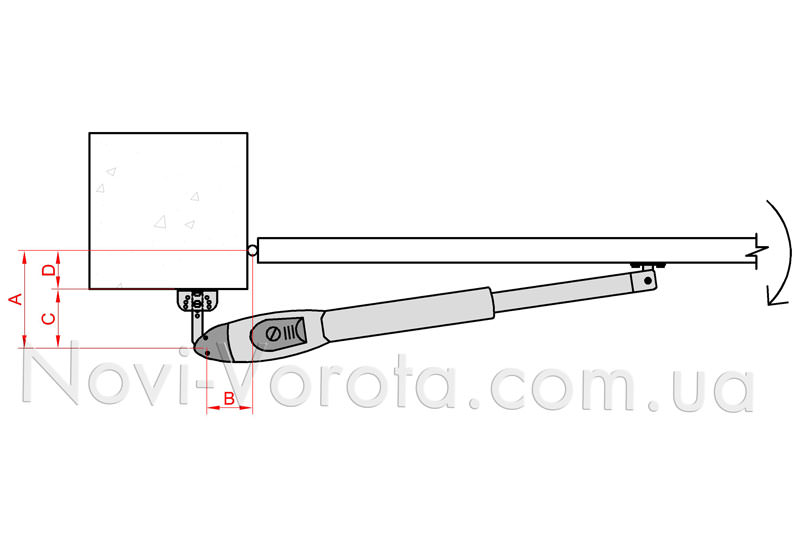

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

чертежи, фото и видео разных конструкций

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ворота являются неотъемлемой частью любого ограждения или гаража. Сегодня их можно сделать самостоятельно, главное правильно выбрать тип конструкции. Помогут выполнить ворота своими руками: чертежи, фото и видео. Данная информация поможет также определиться с материалом, с которого будет выполняться конструкция.

Ворота в частном дворе

Содержание статьи

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля



Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Видео: откатные ворота своими руками



Экономьте время: отборные статьи каждую неделю по почте

Распашные Ворота Своими Руками — Схема, Чертеж, Конструкция, Инструкция (Монтаж, Изготовление и Установка)

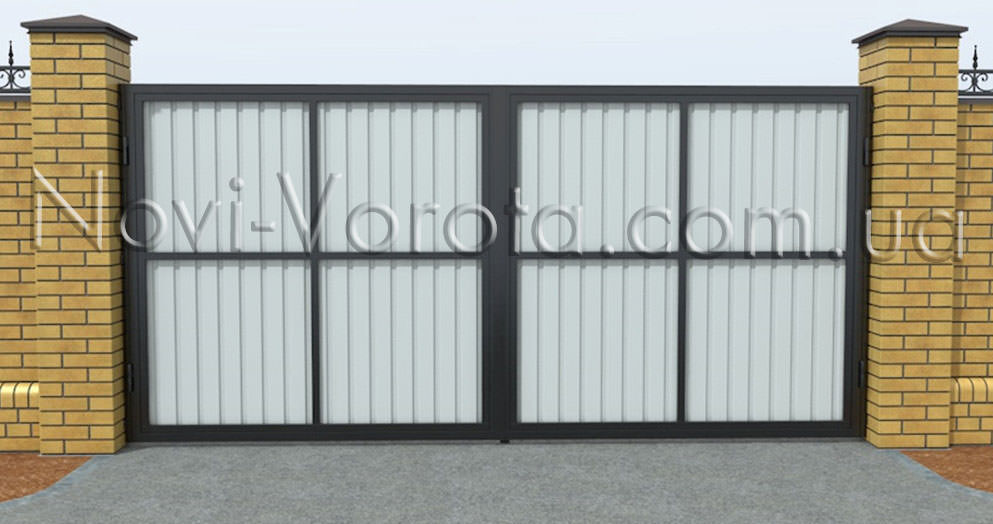

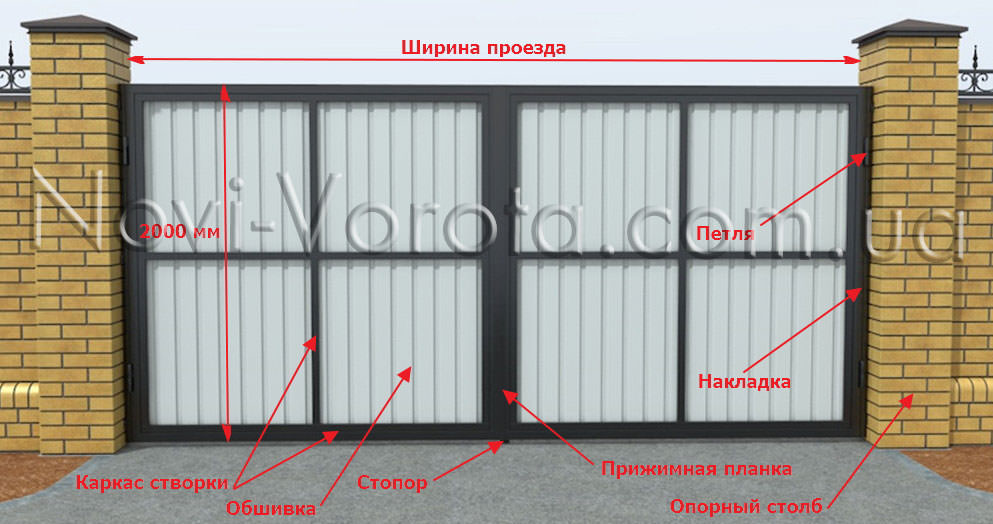

Распашные ворота. Общий вид

С древних времен и по сегодняшний день распашные ворота имеют самое широкое распространение благодаря простоте конструкции и легкости изготовления в домашних условиях. Это не единственный вариант воротной конструкции, но однозначно самый дешевый в изготовлении, поскольку не требуется фурнитура, цена которой стартует от 2500грн, как в случае с откатным типом конструкции.

У распашных ворот есть плюсы и минусы.

Плюсы:

• Простая конструкция;
• Можно изготовить самостоятельно в домашних условиях;
• Относительно других типов конструкций — самая дешевая.

Минусы:

• Занимают место. Открытые створки могут стать причиной неудобного въезда во двор, особенно если улица неширокая. У откатных конструкций такой проблемы нет, поскольку их створка движется вдоль забора;
• Снег. Его нужно обязательно убирать на пути движения створок, иначе они его будут загребать;
• Ветер. Ворота обязательно нужно фиксировать, потому что при порывах створка может ударить кого-то (или что-либо).

Данная статья имеет название «Распашные ворота своими руками», поскольку их самостоятельное изготовление процесс не сложный, а экономия денег на услугах профессиональных монтажников реально ощутима.

Давайте приблизительно посчитаем, во сколько выльется стоимость ворот при их собственноручном изготовлении.

Для этого возьмем створку шириной 3м и высотой 2м, то есть площадь ее составит 6м2.

Нам понадобятся такие материалы:

• труба прямоугольная 60х30 мм – 28кг;
• труба прямоугольная 30х20 мм – 18кг;
• профнастил окрашенный — 6м2.

В среднем, стоимость металла на рынке составляет 20000 грн, а профнастила — 110 грн/м2.

Рассчитаем стоимость необходимых нам материалов:

• труба прямоугольная 60х30 мм: 0,028т*20000 грн = 560 грн;
• труба прямоугольная 30х20 мм: 0,018т*20000 грн = 432 грн;
• профнастил окрашенный: 6 м2*110грн = 660 грн.

Сумма: 560 грн + 432 грн + 660 грн = 1652 грн.

Мы получили приблизительную стоимость, поскольку расчет грубый и не учитывает покупку саморезов, грунтовки, электродов и так далее. Но даже с ними стоимость самостоятельного изготовления ворот не превысит 4-5 тысяч гривен.

Величина суммы заказа ворот у профессионалов составляет приблизительно 10-12 тысяч. Теперь Вы представляете, какая возможна экономия. Кстати, сэкономив столько денег, Вы можете купить вполне приличную автоматику для своих ворот.

Далее в этой статье я подробно расскажу, как изготовить распашные ворота. Я выбрал один из вариантов, который достаточно часто используют монтажники.

Ввиду того, что я попытался описать весь процесс максимально подробно, статья не получилась короткой, но Вы можете выбрать только интересующий Вас раздел, кликнув мышкой на его название:

• Подготовка к изготовлению и монтажу ворот
• Отрывка ям и траншей под фундаменты
• Подготовка металлических элементов перед заливкой фундаментов
• Бетонирование
• Открытие ворот вовнутрь двора. Что нужно знать
• Открытие створок ворот наружу. Что нужно знать
• Устройство закладных деталей и металлических накладок
• Изготовление каркаса створки
• Установка замка
• Крепление створок к опорам
• Монтаж дополнительных элементов
• Что нужно для автоматизации ворот

Подготовка к изготовлению и монтажу ворот

Чтобы изначально не «промахнуться» в чем-либо при изготовлении и монтаже, сразу лучше сделать подробную разбивку столбов Ваших будущих ворот. Для этого нужно снять растительный грунт в районе устройства ворот, чтобы в дальнейшем ничего не мешало выполнять работы.

Далее можно приступать к разбивке осей. Для этого можно использовать арматуру и электроды, при помощи которых мы закрепим основные и вспомогательные оси. Арматуру можно взять диаметром 10-12мм, нам понадобиться ее четыре куска по 80-90см, чтобы можно было поглубже забить их в землю.

Арматура выставляется таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. Когда Вы выставили квадрат или прямоугольник нужно проверить диагонали – они обязательно должны совпадать. Если у них величины одинаковы, арматуру можно забить поглубже, оставив ее на поверхности части около 15см.

В данном случае, арматура у нас будет выполнять функцию основных осей, между которой можно натянуть шпагат или леску. Электроды будут вспомогательными (временными) осями, которые нужны будут только на определенных этапах монтажа.

Все вынесенные временные и постоянные оси я рекомендую перепроверить несколько раз, потому что в случае ошибки при залитых фундаментах или установленных столбах ворот, уже будет тяжело что-либо исправить.

Отрывка ям и траншей под фундаменты

Итак, после выполнения разбивки, можно приступать к земляным работам, которые подразумевают рытье ям под столбы, траншеи под гильзу и дополнительного ленточного фундамента.

Ямы под столбы. Чтобы не делать лишней работы, ориентируйтесь, что в плане приямок под каждый столб должен быть равен или немного больше его. Например, если столб планируется сделать размером 50х50 см, то приямок может быть 52х52 см, чтобы потом легче было начать кирпичную кладку. Короче говоря, после заливки бетона, фундамент должен на пару сантиметров выступать из кладки.

Ямы отрывайте такой глубиной, чтобы она была ниже нормативной глубины промерзания, которая в среднем по Украине около одного метра. Это будет нормальным условием устойчивости столбов при опирании на основание.

Яма под фундамент

Если яму тяжело выкопать потому, что осыпаются ее стенки, нужно ее сделать несколько больше в плане и установить опалубку, которую можно сбить даже из старых досок. Опалубка позволит Вам не перерасходовать бетон. Она снимается через неделю, после того, как было выполнено бетонирование.

Траншея под гильзу. Это не относится напрямую к изготовлению ворот, но все же я рекомендую заложить гильзу в виде пластиковой трубы диаметром 15-25мм с электрическими проводами под будущим проездом через ворота. Это в перспективе исключит порчу Вашего проезда, когда Вы будете делать электрические подключения автоматики для своих ворот. Глубина закладки гильзы около одного метра. Также, перед ее засыпкой, замотайте пакетами или чем-нибудь другим открытые ее края, чтобы туда не попадали грунт и влага.

После того как гильза заложена, рекомендую сделать своего рода «Акт скрытых работ», проще говоря на листе бумаги схематично нанесите место, где находиться гильза и привяжите ее к столбам ворот, нанеся размеры. Это поможет в будущем без поисков откопать гильзу, чтобы выполнить разводку кабелей.

Траншея для дополнительного ленточного фундамента. Сразу скажу, что некоторые люди, таким образом, усиливают свои столбы, а некоторые отказываются. То есть тут решать Вам: делать или нет. Дополнительный фундамент нужен для того чтобы завязать фундаменты столбов между собой в единое целое от возможных перекосов.

Ширина траншеи обычно берется равной ширине фундаментов столбов, а глубина ее примерно 50см. Выкопав все необходимые ямы и траншеи желательно их дно пролить водой в течение некоторого времени, чтобы хоть немного уплотнить взрыхленный при копании грунт. Также, если в течение некоторого времени Вы не планируете бетонировать, все приямки и траншеи нужно накрыть деревянными щитами, чтобы в случае дождя их не размыло.

Подготовка металлических элементов перед заливкой фундаментов

Металлические опоры столбов. Данные элементы будут служить усилением кирпичной кладки столбов: все-таки на них будет оказываться большое усилие от створок, а также для того, чтобы к ним можно было прикрепить закладные детали накладных планок и электроприводов.

Опорой могут быть круглые трубы, швеллер, арматура, но я буду рассматривать на примере труб квадратного сечения, которые могут быть размером 80х80 мм или же 100х100 мм. Трубу условно можно разделить на две части: подземную и надземную.

Подземная часть должна быть чуть меньше глубины залегания фундамента столба. Например, если фундамент имеет глубину один метр, то низ труб должен быть около 95см, таким образом, будет создан защитный слой из бетона, который защитит Ваш металлический сердечник от коррозии.

Верхняя часть должна быть немного ниже, чем высота кирпичной кладки столба, чтобы без проблем его можно было накрыть козырьком. Например, если кирпичная кладка столба имеет высоту два метра, то у трубы она должна быть около 1,9 метра.

Если вы хотите перестраховаться в прочности конструкции, можете еще к нижней части сердечника, которая будет в бетоне, приварить два куска арматуры в форме креста. Арматуру можно взять конструктивно диаметром 8-12мм и длиной 20-25см.

Каркас дополнительного ленточного фундамента. Я чуть выше писал, что не принципиально делать дополнительно ленту фундамента, но о каркасе я расскажу. Итак, он обычно выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12мм, а в поперечном можно применить проволоку диаметром 6-8мм длиной 20см, шаг которой 20-30см.

Давайте прикинем, во сколько нам обойдется арматура для изготовления каркаса. Представим, что ширина проема ворот три метра, а так как нам нужно завязать каркас ленты с фундаментами столбов, добавим напуски по 20см для каждого фундамента. То есть получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит:

3,4 м х 4 шт. = 13,6 м.п.

Общий вес продольной арматуры диаметром 12мм (учитывая, что вес одного ее погонного метра составляет 0,888кг):

13,6 м.п. х 0,888 кг = 12 кг.

Теперь посчитаем, сколько нам нужно проволоки для поперечных стержней:

3,4 м / 0,2 м х 4 = 68 шт.

Где:

• 3,4 м — длина каркаса;
• 0,2 м – шаг стрежней проволоки;
• 4 шт. – количество сторон каркаса.

Посчитаем общий вес и длину проволоки:

Длина: 68 шт. х 0,2 м = 13,6 м.п.

Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20000грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

• арматура диам. 12 мм: 0,012т х 20000 грн. = 240 грн;
• проволока диам. 8 мм: 0,005 т х 20000 грн. = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн.

Как видите, полученная сумма невелика, зато прочность всей конструкции ворот реально возрастет.

Бетонирование

Я советую Вам не затягивать с бетонированием до морозов, чтобы не тратить деньги на покупку противозаморозковых добавок.

Вы можете купить товарный бетон, чтобы к Вам его привезли на участок, а можете сделать его самостоятельно. Как правило, для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на 1-но ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

Перед заливкой бетона в подготовленные приямки, нужно установить в них все металлические элементы подлежащие бетонированию: трубы столбов и каркас для ленточного фундамента (если Вы его решили делать). Все металлоизделия должны быть точно выставлены под уровень и закреплены, чтобы в процессе бетонирования, они не сместились в какую-либо сторону под натиском бетона.

Труба перед бетонированием

Трамбуйте бетон во время его укладки — это исключит возможность появления в его теле пустот, которые значительно снижают прочность фундамента.

После окончания бетонирования нужно загладить поверхности бетона, чтобы не было неровностей, а также сразу его накройте, чтобы не было попадания прямых солнечных лучей на его поверхность.

Первые несколько дней после заливки бетон надо поливать водой, чтобы он не потрескался. Ориентировочно через неделю бетон достигнет такой прочности, когда можно продолжать дальнейшее изготовление ворот.

Кстати, если после бетонирования, Вы решили приостановить работы, то металлические сердечники столбов, если они из труб, нужно накрыть полиэтиленом или чем-то другим, чтобы вовнутрь них не попадал дождь или снег.

Забетонированная металлическая труба

Открытие ворот вовнутрь двора. Что нужно знать?

Если у Вас в планах автоматические ворота, открывающиеся вовнутрь, при установке желательно учесть некоторые моменты монтажа, чтобы в будущем при креплении приводов автоматики не нести дополнительные затраты.

Большинство производителей дают строгие монтажные размеры электроприводов, чтобы ворота нормально открывались и закрывались.

Наиболее важными параметрами установки являются значения «А» и «В». Если их не выдерживать, то привод, скорее всего, будет упираться в столб ворот и не сможет нормально закрыть ворота, то есть они будут полуоткрыты.

Установка привода для открывания створки вовнутрь

Если параметры не выдерживаются, есть конечно решение – это сделать нишу в столбе ворот, устройство которой потребует дополнительных финансовых затрат, ну а с точки зрения красоты, решать Вам.

Так что лучше сразу установите створки ворот таким образом, чтобы от внутреннего края столба параметр «D» имел значения 12-14см.

Ниша в столбе для установки привода

Конечно, есть некоторые производители, которые в конструкции своих приводов учли данную проблему и сделали специально удлиненные кронштейны (ссылка на миллер и ротелли), но таких совсем немного.

При кладке столбов для автоматизации ворот необходимо сразу установить закладные детали для монтажа приводов.

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов:

Монтажная пластина для открывания вовнутрь

Еще от того, как установлена створка ворот, будет зависеть угол ее открывания, потому что большинство производителей изготавливают автоматику с возможностью открыть ворота на угол 90° или 120°.

Открытие створок ворот наружу. Что нужно знать?

Если Вы желаете, чтобы створки Ваших ворот открывались наружу, и при этом планируете установить приводы на ворота, учитывайте, что они «украдут» по 15 см ширины проема (каждый). Поэтому, если Вы планируете проезд только легковых автомобилей, можно просто приводы поднять повыше на створках, а если в планах проезд и грузового транспорта, лучше заранее расширить проем ворот.

Привод. Открывание наружу



При открывании ворот наружу с учетом установки автоматики, створки нужно сместить ближе к наружному краю столбов, чтобы была возможность установить закладную деталь и пластину для кронштейна привода.

Пластина, для крепления привода с открыванием наружу

Это было короткое отступление от непосредственного рассмотрения изготовления ворот, просто хотел рассказать, что нужно учесть на будущее.

Теперь давайте дальше рассматривать, какие еще нужно выполнить работы по изготовлению ворот. И продолжим мы с Вами обзором установки закладных деталей на столбах для накладок.

Устройство закладных деталей и металлических накладок

При помощи закладных деталей, у Вас без проблем получится закрепить металлические накладки, на которых в дальнейшем будут держаться створки.

Закладные детали для крепления накладок. Вариаций из чего делать эти элементы множество, я предлагаю их изготовить из металлического уголка 50х50мм приблизительной длины 70-75мм, а также арматуры диаметром 8мм. Длина арматурного стержня принимается в зависимости от толщины Вашего столба и сердечника, и ширины полки уголка, то есть нужно сложить между собой половину столба и сердечника.

Например, столб шириной 50см, а сердечник 100мм, значит, длина арматуры будет 25см+5см+5см=35см.

На каждом столбе ворот нужно установить минимум три закладных для металлических планок.

Закладные детали в столбе ворот

Самая нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя — сантиметров на пять ниже верха створки, а средняя равномерно между верхней и нижней.

Чтобы закладные прочно держались в кирпичной кладке их необходимо приварить к металлическому сердечнику столба.

Закладная деталь после первых трех рядов кладки

Металлические накладки. Когда все закладные установлены, можно приступать к креплению металлических накладок. Для этого их просто привариваем в местах соприкосновения свариваемых деталей.

Для накладок предлагаю брать трубу прямоугольного сечения, размером 60х30 мм, потому что ее достаточно просто крепить.

На накладках в верхней их части заранее нужно приварить заглушки, чтобы вовнутрь их не попадали осадки, это защитит металл от коррозии.

Металлическая накладка, приваренная к закладной

Металлическая планка, закрепленная на столбе ворот

Металлическая планка, закрепленная на столбе ворот

Петли (навесы) распашных ворот

Петли крепятся как металлическим накладкам, так и к створкам ворот. Сварочный шов должен быть сплошным.

Можно поставить самые обычные петли, но есть и такие, у которых завальцован металлический шарик. Такая конструкция значительно облегчает ход створки.

Петли одной створки должны быть между собой на как можно большем расстоянии, что тоже сделает движение полотна менее напряженным.

Петли (навесы)

Какой может быть створка

Перед тем как рассматривать процесс самостоятельного изготовления створки, давайте расскажу, каким вообще у нее может быть полотно, и на что это повлияет.

Итак, по конструкции створка может быть решетчатой, глухой или комбинированной. Если с комбинированной в целом с ветровым давлением проблем нет, то в случае глухой створки, его нужно учитывать.

Если Ваша створка зашита полностью каким-то листовым материалом, ну например, профнастилом, она будет воспринимать значительное ветровое давление, а оно будет передаваться приводу, который Вы возможно в будущем установите.

Я все это веду к тому, что чем больше будет нагрузка от ветра, тем мощнее понадобится электропривод, и как раз его стоимость напрямую зависит от мощности – чем она больше, тем автоматика дороже.

А насколько ветер может утяжелить ворота, я сделал небольшой расчет. В первую очередь зададимся размером одной створки. Пусть она будет 1,5м длиной и 2м высотой, то есть ее площадь составляет 3м2.

В зависимости от региона нормативное ветровое давление может быть от 40-60кг/м2. Ну давайте возьмем среднее значение, то есть 50кг/м2. Посчитаем, насколько наши ворота станут тяжелее от ветра:

3 м2 * 50 кг/ м2 = 150 кг

Как Вы видите из расчета, створка от ветра становится значительно тяжелее.

Что касается решетчатой конструкции створки, она может вызвать дополнительные усилия не от ветра, а так же от налипшего снега или обледенения. Снег может налипать на створку или на ней образовываться лед. Кроме того могут примерзнуть петли ворот и приводу нужно будет створки «срывать».

Актуальную стоимость воротного оборудования в зависимости от мощности, Вы можете узнать прямо сейчас, связавшись с одним из наших специалистов.

Изготовление каркаса створки

Каркас распашных ворот зашитый профнастилом

Каркас распашных ворот зашитый профнастилом На изображении ворот нет калитки, и не потому, что мне не хочется описывать ее изготовление, а потому, что в большинстве случаев, будучи встроенной в ворота она не практична. Обычно створка бывает высотой 2-2,2м и получается, что врезав калитку, высота ее проема будет не больше 1,8м, а если у Вас или Ваших родственников рост выше среднего, возможны удары головой. Изготовлению калитки посвящена отдельная статья.

Теперь непосредственно о каркасе ворот. Есть два основных способа варить каркас — дальновидный и более дешевый.

Для несущего каркаса можно взять или трубу 60х40 мм, а для вспомогательного 30х20 мм.

Или Т-профиль — это объединенный профиль 60*40 и 30*20

Почему мы считаем что Т-профиль для тех кто умеет считать средства?

Да просто ворота из Т-профиля изготавливаются в 3 раза быстрее. Экономия на электродах для приваривания трубы 30*20

А еще его не нужно зачищать как трубы из металлобазы от ржавчины и окалины. То есть вы сэкономите и время и круги болгарки

Но самое главное что не будет теч ржавчина на стыке двух труб

Мы будем показывать как варить створку из Т-профиля

Вот показаны варианты как еще можно стыковать такой профиль

Мы будем стыковать под 90 градусов, так как считаем что это самый простой вариант.

Отрезаем профиль в нужный нам размер и вырезаем по 70 мм с каждой стороны в профиле 30*20

Для начала привариваем правую стойку к нижней трубе каркаса:

Правая стойка каркаса створки

Далее левую:

Левая стойка каркаса створки

Потом крепим перекладину:

Перекладина каркаса

Когда несущая рама готова, проверьте диагонали, чтобы они были одинаковыми, иначе Ваши ворота будут перекошены.

Внутренний каркас по периметру несущей рамы

Горизонтальная перемычка каркаса ворот

После того, как закреплена горизонтальная перемычка, из такой же трубы крепим вертикальную. По большому счету, что Вы прикрепите первым: горизонталь или вертикаль не имеет значения.

Вертикальная перемычка каркаса ворот

Если Вы в дальнейшем планируете устанавливать автоматику на свои ворота, нужно еще предусмотреть специальную перемычку на створке ворот, к которой нужно будет прикрепить кронштейн, чтобы привод смог двигать ворота.

Перемычку эту тоже можно сделать из трубы 30*20 мм.

Сразу скажу, что Вам нужно определиться с высотой, на которой она будет установлена. Например, если Вы планируете, что ворота будут открываться наружу, следует понимать, что каждый привод «украдет» по 15см ширины проема, поэтому лучше его изначально сделать немного шире или же механизмы установить как можно выше на створки для нормального проезда автомобиля.

Когда сварочные работы выполнены, необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и потом прогрунтовать.

Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после — это на Ваше усмотрение.

При креплении профнастила, необходимо по отдельности подгонять каждый лист, чтобы было максимально плотное прилегание к каркасу.

Установка замка

Можно воспользоваться обычным врезным механическим замком или электромеханическим.

Механический замок

Электромеханический замок

Чтобы установить механический замок, в каркасе створок нужно сделать специальные вырезы болгаркой.

Вырезы для механического замка

Обычно замок устанавливают на высоте 80-90см от земли.

Замок на створке

Электромеханический замок устанавливать проще (он накладной), но следует понимать, что его стоимость выше по сравнению с механическим, и к тому же к нему необходимо подвести электрический кабель.

При выборе того или иного замка обращайте внимание на материалы, из которых сделаны ответственные механизмы. Детали из латуни прослужат намного дольше, чем из силумина, потому что не окисляются под воздействием атмосферных осадков.

Замок не принципиально устанавливать, если ворота оборудованы автоматикой, поскольку в большинстве случаев приводы являются нереверсивными, то есть самоблокирующиеся, и когда оборудование находится в покое, створки невозможно перемещать вручную.

Самоблокировка привода осуществляется за счет мотор-редуктора, зубчатые передачи которого находятся между собой в постоянном зацеплении.

Если эту блокировку необходимо убрать, нужно воспользоваться специальным механизмом при помощи ключа.

Крепление створок к опорам

Когда каркасы створок готовы, на них, как и на металлических накладках, должны быть приварены петли, после чего створки можно «вешать» на столбы.

Перед этим необходимо убедиться, что петли смазаны и у них нет заусениц, которые могут привести к тугому ходу ворот.

Если Ваши створки тяжелые, для монтажа необходимо использовать кран. После того как створки подвешены к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19мм.

Монтаж дополнительных элементов

К дополнительным элементам, которые необходимы, относятся механический упор, штыри для фиксации створок и прижимная планка.

Механический упор представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно принимается 3-4мм.

Данный узел необходим для более жесткой фиксации ворот в закрытом положении. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

Механический упор ворот

Штыри фиксации створок. Их рекомендуется устанавливать, чтобы была возможность зафиксировать створки в открытом или закрытом положении, когда ветреная погода.

Для изготовления штыря можно использовать кругляк диаметром 10-12мм. Этому стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50см, а короткий приблизительно 15см.

Штырь должен перемещаться в трубе, диаметр которой 12-15мм, в принципе это отрезок трубы, который при помощи сварки нужно закрепить к створке на высоте 30-40см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15мм для фиксации открытого и закрытого положения ворот, в которые будет входить штырь.

Данные элементы можно не устанавливать, если ворота оборудованы автоматикой, которая будет жестко фиксировать ворота за счет зубчатых передач мотор-редуктора.

Прижимная планка – это металлическая полоса, которая крепится к одной из створок со стороны двора. Таким образом, одна створка прижимает другую в закрытом положении и закрывает между ними зазор.

Прижимная планка с внутренней стороны

Планку обычно крепят прихватками по 10-15мм, через 20-30см для экономии электродов, а также это исключит, что каркас створки поведет.

В качестве материала для прижимной планки обычно используют металлическую полосу толщиной не менее чем 1мм. По ширине она должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5мм.

Что нужно для автоматизации ворот?



Для автоматизации ворот, понадобиться такой минимальный набор оборудования:



• Привод для каждой створки
• Блок управления
• Пуль управления

Также можно установить дополнительные элементы управления и безопасности.

Автоматика распашных ворот (Здесь)

Видео как делать распашные ворота

плюсы и минусы, описание процесса сборки

Сегодня производители могут предложить множество разновидностей ворот, но потребителей больше остальных видов привлекают распашные ворота. Такие изделия обладают массой достоинств: невысокой стоимостью, низкой трудоемкостью при их возведении своими руками, высокой долговечностью и простотой эксплуатации. Именно этим можно объяснить повышенный интерес со стороны многих владельцев к воротам такого типа.

Характеристика изделия

Если вы решили самостоятельно установить ворота, то вам необходимо правильно выбрать их размер. Для конструкции с двумя створками оптимальной будет ширина 4400 мм и длина 2150 мм. При недостатке пространства эти размеры всегда можно уменьшить.

Для правильного определения размеров ворот обязательно нужно замерить габариты автомобиля, который будет проезжать сквозь них. В среднем стандартный автомобиль имеет ширину два метра. При расчёте добавьте к этому значению по 50 см с каждой из сторон для возможности осуществления маневров автомобиля. В итоге общая длина ворот получится примерно три метра. Что касается высоты створок, то для них оптимальным будет значение от 1,8 до 2 м.

Составные части конструкции

Не менее важно перед установкой ворот ознакомиться с их конструкцией, в которой можно выделить следующий набор базовых элементов:

• Ключевой частью конструкции распашных ворот является рама, выполняющая роль каркаса. Именно на раму крепится полотно для защиты от внешних воздействий и нежелательного проникновения посторонних лиц на территорию участка.
• Для надежной защиты от взлома ворота оснащают замком и петлями. Некоторые владельцы дополнительно устанавливают калитку в одной из створок ворот, что избавляет от необходимости каждый раз открывать и закрывать ворота, когда требуется пройти внутрь.
• Самый простой вариант распашных конструкций имеет две створки, причём специальная калитка и автоматическая система в них не предусмотрена.

При всей своей простоте установки и невысоком расходе материалов обязательно нужно учесть следующие характеристики конструкции:

• Вес ворот не должен превышать 500 кг;
• Стенки навесного столба, выполняющего роль основы для крепления петель, должны иметь толщину не менее 4 мм;
• Конструкция должна быть в состоянии справиться с ветровой нагрузкой.

Преимущества и недостатки

Прежде чем отправиться в магазин за воротами, нелишним будет познакомиться с их положительными и отрицательными сторонами, которые помогут сделать верный выбор.

Из достоинств распашных ворот следует отметить:

• Возможность оборудования системой автоматического открывания;
• Отсутствие необходимости в бетонировании площадки;
• Широкий выбор дизайнерских решений и форм;
• Отсутствие проблем в эксплуатации;
• Высокие показатели прочности;
• Долговечность;
• Отсутствие необходимости в специальном уходе;
• Невысокую цену;
• Простоту конструкции.

В то же время распашные конструкции обладают и рядом недостатков:

• Необходимость учёта ветровой нагрузки в регионе проживания;
• Необходимость выделения довольно большого свободного пространства для открывания и закрывания.

Проведя несложные расчеты, можно выяснить, что у распашных ворот преимуществ гораздо больше, чем недостатков. Причем последние устранимы или выглядят не столь критично на фоне достоинств. Главное, что эти системы отличаются высокой надежностью. И это способна лишний раз подтвердить долгая история их существования.

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

• Болгарка. Она нужна для резки и шлифовки металлических заготовок;
• Нарезные диски;
• Шлифовальные диски;
• Сварочный аппарат;
• Электроды;
• Рулетка;
• Строительный уровень;
• Уголок;
• Молоток;
• Лопата;
• Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

• Заклёпочник и набор заклепок;
• Дрель. Может потребоваться для крепления обшивки;
• Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

• Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
• Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

• При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
• Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
• Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.
• Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
• Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
• Краска. Она потребуется для оформления стоек или обшивки.
• Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.
• Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.

Процесс сборки своими руками

Неправильно считают те, кто ассоциирует самодельные ворота с не совсем привлекательными и ненадежными конструкциями. Часто всё обстоит как раз наоборот. При изготовлении таких конструкций у владельца появляется возможность создать систему доступа на участок, максимально удовлетворяющую его требованиям как по уровню безопасности, так и по эстетическим характеристикам.

Процесс изготовления таких ворот предполагает проведение двух основных этапов:

• установка стоек для крепления ворот;
• монтаж полотен ворот.

Перечисленные этапы можно проводить только в таком порядке. Но после установки стойкам придётся дать выстояться в течение как минимум 7 дней. Чтобы это время не пропало впустую, можно заняться свариванием полотен ворот.

Установка столбов

На роль стоек конструкции вы можете выбрать:

• Деревянный брус с размерами 100×100 мм;
• Кирпич или натуральный камень. Последний больше подходит для отделки по причине своих нестандартных размеров;
• Бетонный столб. Можно купить уже готовый вариант или залить его на месте проведения работ;
• Профильная труба. При расчёте сечения трубы учитывайте вышеизложенные рекомендации.

Самый простой метод установки столбов заключается в забивании трубы на глубину примерно 1,5 м. Он не только требует минимум времени, но и обеспечивает существенную экономию материала из-за отсутствия расходов на бетон. При необходимости всегда можно заменить стойку. Но при использовании этого метода необходимо правильно установить уровень и тогда конструкция не получится перекошенной.

Второй способ предполагает крепление столба при помощи бетонного раствора. Иными словами, потребуется приготовить фундамент для основания ворот.

Учитывая, что первый способ является более понятным и вряд ли вызовет трудности, ниже будет рассмотрен второй вариант.

При этом способе установки стоек необходимо придерживаться следующего алгоритма действий:

• Первым делом необходимо вырыть котлован глубиной не менее 1 метра. Проще всего это сделать земляным буром, диаметр которого должен быть не менее 200 мм, чего будет достаточно для трубы сечением 100×100 мм.
• При расчёте глубины котлована обязательно нужно учитывать уровень промерзания грунта в регионе проведения работ. При определении ширины сторон обращайте внимание на качество грунта и размеры используемых опор.
• Выполняется песочно-щебневая подушка под бетон. Оптимальная ее высота — не более 200 мм. Она поможет избежать углубления стойки и обеспечит основу для бетонирования.
• Устанавливается столб, затем он выравнивается при помощи строительного уровня.
• Готовится бетонный раствор, которым заливается вкопанная стойка.
• После установки забетонированным столбам нужно дать выстояться не менее недели. Бетон должен хорошо застыть. В течение этого времени рекомендуется периодически смачивать бетон водой. Хотя трещины на столь небольшой площади представляют меньшую опасность, чем возникшие в фундаменте дома, но и они нежелательны.
• Если вы решили использовать вместо трубы кирпич или бетон, то делать под него углубление рекомендуется такое же (один метр).
• Чтобы обеспечить высокую надежность стойки, ее обязательно следует усилить при помощи армирования. Предварительно следует вывести 2−3 арматурных закладных для последующей установки петель.

После этого переходят ко второму этапу.

Монтаж полотен ворот

Здесь также существуют свои моменты, которые необходимо обязательно учитывать при проведении работ.

Начинать рабочий процесс необходимо с выбора места установки. Ведь от места размещения в немалой степени зависит и внешний вид конструкции.

Если запланирована установка ворот на задний двор, на въезд в сад или ограждение с их помощью места проведения строительства, то можно ограничиться более простым материалом и конструкцией. Совсем другое дело, когда устанавливаются парадные или ворота в гараж. В этом случае затраты значительно увеличатся.

Лучше всего, когда ворота устанавливаются вместе с забором. Если же последний заменяет живая изгородь либо планируется просто расширение проезда и требуются новые ворота, то перед установкой обязательно нужно провести замеры.

Необходимо узнать высоту и ширину проема под устанавливаемые ворота. Во время замера высоты не нужно забывать, что в нижней части конструкции должен остаться технический просвет. Чтобы правильно рассчитать это расстояние, необходимо учитывать тип покрытия подъездных путей. Если в области ворот лежит асфальт, плитка или бетон, то будет достаточно 5−7 см просвета.

Для неукрепленного грунта, а также поверхности с неровностями это расстояние придется увеличить до 10 см. Наличие технического просвета обусловлено еще и необходимостью решения такой важной задачи, как уменьшение ветровой нагрузки, если необходимо устанавливать сплошные ворота без вентиляционных зазоров.

Не стоит забывать также и о зазоре между створками, благодаря которому можно нивелировать незначительное смещение стоек.

За последние годы многие наши соотечественники успели оценить всю выгоду от установки на дачном участке или во дворе собственного дома ворот распашного типа. Такие устройства обеспечивают не только надежную защиту от проникновения на территорию, но и отличаются простотой и надежностью в эксплуатации.

Некоторые владельцы устанавливают их самостоятельно, что является вполне разумным решением. Ведь так можно не только сэкономить на установке, но и получить систему доступа, которая будет в максимальной степени удовлетворять требованиям владельца.

Если же вы сомневаетесь в том, что вам эта задача будет по силам, или же не располагаете достаточным временем, то лучше всего поручить эту работу профессионалам, которые быстро и качественно выполнят установку распашных ворот, избавив вас от всех проблем.

Ворота своими руками. Чертежи, фото и видео

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

низкая цена пешеходных распашных ворот оцинкованные стальные ворота

Ворота качания низкой цены

пешеходные гальванизировали стальные ворота

Описание продукта

Характеристики:

Гладкая и блестящая поверхность, антивозрастная

Красивый и практичный

Электрооцинкованные, горячеоцинкованные или с ПВХ покрытием

Преимущества:

Устойчивость к влаге и коррозии

Мощность на изменение температуры

Подробнее показать:

Информация о компании

Упаковка

Наши услуги

Zoyals с гордостью предлагает:

• Бесплатные котировки

• Аварийная служба — круглосуточно / 7 дней

• Гибкие решения для ограждений, отвечающие индивидуальным требованиям

• Быстрый и профессиональный монтаж

• Материалы высочайшего качества

• Все отраслевые регистрации для работы на строительной площадке

Zoyals доверяет вам наш клиент.Работая в бизнесе с 2000 года, вам не о чем беспокоиться, когда вы используете Zoyals в своем следующем проекте.

Наш заказчик

FAQ

1). Предоставляете ли вы образцы?

Да, мы можем предоставить большинство образцов продукции.

С вас будет взиматься небольшая плата за модель, и фрахт должен быть собран на вашей стороне.

2). Как я могу узнать о завершении моего заказа?

Депозитный платеж — начало производства — перевод информации в логистику — книга отгрузки — информирование клиента ETD & ETA — загрузка контейнера — оплата остатка — отправка документов

3).Как я могу узнать, надежная ли вы компания?

Мы работаем в этой сфере с 1987 года, имея большой опыт экспорта.

Выше перечислены наши сертификаты.

Приглашаем вас в любое время ознакомиться с нашей компанией, расположенной в уезде Аньпин, провинция Хэбэй.

.Чертеж главных ворот из кованого железа

Расчетные цены

GYD-15D0003 Входная дверь из оцинкованного кованого железа

1, Технические характеристики

Поз.	Стальная защитная дверь GYD-15D003
4ge Материал Для железа
Стиль	Двойная дверь / арка / круглая / полукруглая верхняя часть
Размер	6 * 8 футов / индивидуально
Открытие	Swing
Антикоррозионная обработка	Пескоструйная обработка, горячий цинковый спрей, эпоксидная грунтовка (дважды), черная акриловая краска, искусственная отделка вручную, лак
Порог	Интегрированный порог с дверным косяком для обеспечения прочности железной двери
Атмосферная пленка	Резиновые уплотнители вокруг косяка, дверной панели и стекла
Полиуретановая пена	Накладка, панель, порог и опорная плита полностью заполнены полиуретановой пеной
Применение	Вилла, резиденция, коммерческое здание

2, параметр материала (можно настроить)

Дверная панель	2 * 6-дюймовые трубы 14 калибра
Прокрутка	5/8 «из цельной стали
Стекло	5/8″ закаленное стекло с двойным остеклением
Отверстия для замка	2 -3/8 дюйма, диаметр 2-1 / 8 дюйма, 5-1 / 2 дюйма от центра до центра

90 002

3, Детали продукта.

4, Производственный процесс.

1) .CAD чертеж

2) .Подготовить материал

3). Ковка

4). Сварка

5). Сборка

6). Полировка

7). Пескоструйная очистка

8). Цинковый спрей для защиты от ржавчины

9). Полировка

10). Основная антикоррозийная окраска

11). Цветная окраска

12). Покраска с защитой от ржавчины

13). Упаковка

5, Вариант стекла

6, опция рукоятки.

7, Упаковка и погрузка.

8, О нашей компании.

Гигантская группа — это крупное комплексное предприятие с интеграцией исследований, производства и продаж продуктов, пользующееся хорошей репутацией благодаря превосходному обслуживанию.

Торговое подразделение группы Giant, SHINEGOLDEN steel craft Co., Ltd, ведущей компании, специализируется на исследованиях, разработке и внедрении инноваций в кованое железо, продукция которого популярна на зарубежных рынках с 1998 года.Его передовая производственная линия и научная система контроля качества

делают товары высшего качества доступными.

9, почему выбирают нас?

1, Профессиональный опыт производства более 15 лет
2, Абсолютно лучшие цены в отрасли
3, Превосходная ручная работа, превосходное хорошее послепродажное обслуживание
4, Оперативная доставка
5, Низкое минимальное количество заказа каждого элемента
очень быстрое и профессиональное общение по всем вашим вопросам.
6. Разработка индивидуальных продуктов.

10, Контакт.

Г-жа Эйми Чанг

Тел .: +86757 22185097 / + 86 13683081009

Skype: Эйми-Чунг

.

Slim Design High Speed ​​Swing Gate

Функция переключения режима прохода : вход и выход могут быть установлены независимо (режим управления) / (свободный режим) / (запрещенный режим)

Функция автоматического сброса : турникет откроется ворота после получения легального сигнала открытия в режиме ожидания. Распашные ворота автоматически вернутся в нулевое положение при препятствии в следующей ситуации:

(1) в течение разрешенного времени пешеходы были обнаружены в указанном направлении, проходя через проход.

(2) в течение отведенного времени не было обнаружено людей, проходящих в проходе

Функция самовосстановления : распашные ворота не возвращаются в заблокированное нулевое положение из-за вмешательства человека. после отмены вмешательства человека ворота автоматически возвращаются в заблокированное нулевое положение

Функция индикации прохождения : указатель поворота установлен на верхней части корпуса, чтобы указать допустимое направление движения.

Дизайн безопасности : функция самопроверки при включении.открыть ворота при отключении электроэнергии.

Функция антизажима:

( 1) Инфракрасный антизажим : установите несколько пар инфракрасных датчиков рядом с зоной антизажима при движении распашных ворот. при обнаружении людей или предмета в зоне защиты от зажима распашные ворота автоматически прекращают движение; до тех пор, пока люди или предмет не покинут зону защиты от зажима, калитка будет продолжать движение.

(2) Механический антизажим: калитка автоматически останавливается, когда качающаяся калитка встречает препятствие, импульсная сила находится в пределах безопасного диапазона, когда качающаяся калитка движется.

(3) Защита от зажима при обнаружении электрического тока: , если ворота сталкиваются с препятствиями во время своего движения, и система обнаруживает аномальный ток, двигатель останавливается или движется в обратном направлении, чтобы предотвратить зажим пешехода.

Функция предотвращения столкновений: , когда ворота заблокированы, они могут выдерживать импульсную силу в пределах безопасного диапазона. ворота можно медленно открыть вручную, когда они выйдут за пределы безопасного диапазона, чтобы защитить механизм и пешехода, а затем они автоматически вернутся.

Функция аварийного выхода: оснащен устройством управления аварийным выходом, система может автоматически открывать ворота, что облегчает эвакуацию.

Интеллектуальная сигнализация связи: событий незаконного движения могут быть связаны с другим оборудованием для мониторинга сигнализации: таким как система контроля доступа, системы управления видео.

.

Открыватель для распашных ворот с двумя рычагами

OIC-200
Мощность питания	24 В постоянного тока
Мощность двигателя	25 Вт
Потребление тока	1A
Макс. 1000N
Диапазон	330 мм
Степень защиты IP	IP44
Диапазон рабочих температур	-20 + 60 ℃
Режим работы	50%
Вес	4KG
Электропроводка двигателей	4 * 2 мм 2
Электропроводка мигалки	2 * 2 мм 2
Питание блока управления	3 * 1.5 мм 2

Перед установкой: внимательно прочтите это руководство по эксплуатации и проверьте следующие моменты.
Столбы, поддерживающие ваши ворота, должны быть прочными и устойчивыми. Убедитесь, что ваши ворота в хорошем состоянии, правильно установлены и сбалансированы, они должны легко открываться и без точек трения. Если ворота имеют точки трения, установщик должен удалить их перед установкой автоматики, иначе установка не будет работать должным образом.
Обеспечьте свободное пространство рядом с воротами для обслуживания и ручной разблокировки.

Убедитесь, что вес и длина крыла не превышают указанные в технических характеристиках в данном руководстве.

Предупреждения: Прежде всего убедитесь, что этот продукт подходит для установки. Перед установкой внимательно ознакомьтесь с техническими характеристиками (тип ворот, максимально допустимые вес и длина створки и т. Д.). Убедитесь, что ворота соответствуют всем требованиям качества, прочности и устойчивости.
Установка этого автоматики должна выполняться квалифицированными установщиками в соответствии с правилами и положениями страны установки.
Обязательно проводить периодическое обслуживание каждые 6 месяцев. Техническое обслуживание или ремонт должны выполняться квалифицированными специалистами. Отключите питание перед обслуживанием или ремонтом.
Это устройство предназначено для автоматизации ворот, настоятельно рекомендуется использовать любые другие приложения.
Несоблюдение правил может нанести серьезный ущерб людям, животным, вещам. Производитель снимает с себя всю ответственность за несоблюдение правил.
Не оставляйте пульты дистанционного управления или управление воротами без присмотра или в местах, доступных детям.

Информация о компании

Hangzhou Ocean Industry Co., Ltd. является специализированным поставщиком полного ассортимента устройств для открывания ворот.

Благодаря нашей искренности в предоставлении наилучшего обслуживания нашим клиентам, пониманию ваших потребностей и огромной ответственности за выполнение требований к заказам, мы завоевали доверие покупателей во всем мире. Накопив бесценный опыт сотрудничества с зарубежными заказчиками, наша продукция хорошо продается на рынках Америки, Европы, Южной Америки и Азии.Наша продукция производится на современном компьютеризированном оборудовании. Между тем, наша продукция производится в соответствии с высокими стандартами качества и соответствует международным критериям передовых стандартов.

Благодаря многолетнему опыту работы в этой области, нам будут доверять наши преимущества в виде конкурентоспособной цены, разовой поставки, быстрого реагирования, технической поддержки и хорошего послепродажного обслуживания.

Кроме того, все наши производственные процедуры соответствуют стандартам ISO9001.Мы также можем проектировать и производить нестандартные изделия в соответствии с особыми требованиями клиентов. Качество и кредитоспособность — вот основы, которые делают корпорацию живой. Мы со всей искренностью предоставим лучшие услуги и высококачественную продукцию. Если вам нужна какая-либо информация или образцы, свяжитесь с нами, и мы скоро ответим.

Упаковка и доставка

5 Выставка

.
