Схема звонок дверной

Беспроводной звонок на дверь: как сделать своими руками, материалы и схемы

Беспроводной замок работает на батарейках или аккумуляторе, поэтому в зависимости от качества модели нужно будет периодически проводить замену источника питания. Обычно приобретая устройство оно уже собрано и укомплектовано — остаётся только подключить — но некоторые производители оставляют эту работу покупателю. Имея определённые знания можно воссоздать технологию беспроводного звонка из имеющихся материалов без необходимости тратиться. Принцип подключения такого звонка не имеет сложностей: чаще всего задача состоит в создании отверстий для крепления и установку звонка в рабочий режим.

Как собрать беспроводной дверной звонок по принципиальной схеме? Можно ли сделать звонок на дверь самому?

Прикладная наука не стоит на месте. Благодаря этому наша жизнь становится комфортной и безопасной. Так в быту появляются новые приборы и гаджеты, усовершенствуются старые.

А вот беспроводной радиозвонок – это новый продукт на рынке. Тем не менее, с каждым днем его популярность только растет. Связанно это, прежде всего, с тем, что его легко установить и при этом не придется прокладывать провода и сверлить стены. Это важно, когда он установлен на тамбурной двери или на калитке частного дома.

Так в чем же секрет такого уникального устройства. Как говорят, все гениальное – просто. Достаточно заглянуть под его корпус, чтобы убедиться в этом.

Схемы звонка беспроводного принципа действия.

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника. Устройство приемника довольно простое. В его основе – один транзистор. От передатчика сигнал поступает на детектор.

Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Самодельный звонок беспроводного принципа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия.

Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

Схемы управления,
Звуковогочипа,
Передатчика,
Источникапитания.

Рассмотрим каждый элемент схемы более подробно.

Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1. 3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 – керамические, остальные же — любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 – минимум 300V. Катушки L1 и L2 обматываются тонким проводом: на первую – 6 витков, на вторую – два. Обе они бескаркасные, а внутренний диаметр — семь миллиметров.

Для звукового чипа используется микросхема УМС8-08.

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1.

При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Звонок из ненужных приборов

Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:

Из корпуса удаляются все внутренности кроме контактных кнопок.
На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.

Колесико разрезается пополам и одна часть вклеивается обратно.
На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.

Оригинальный звонок готов.

Источник : http://mezhdveri.ru/17964-besprovodnoy-zvonok-sheme.html

Что такое беспроводной звонок, его разновидности, как работает и где применяется

Качественный беспроводной звонок на входную дверь квартиры или дома ничем не уступит своему проводному аналогу, а в удобстве установки и демонтажа даже превосходит его.

Блок для передачи сигнала может быть настолько миниатюрным, что внешне беспроводные модели звонков ничем не отличаются от обычных. На них устанавливается видеоглазок, совмещенный с датчиком движения, подсветка, антивандальный чехол и прочие мелочи для повышения комфорта использования.

Основные особенности беспроводных моделей звонков

Выбирая любую вещь, в первую очередь стоит оценить, насколько она будет подходить к условиям, в которых она будет эксплуатироваться. Чтобы точно понять, стоит ли устанавливать беспроводной звонок у себя дома, надо детальнее оценить их особенности:

Не надо тянуть провода от кнопки к динамику. Это главное отличие, зачастую влияющее на выбор этого типа устройства для частного дома, в котором до входной двери достаточно далеко от калитки и между ними бегает дружелюбная собака.

Автономное питание. Так как беспроводные звонки работают на батарейках, то при отключении света гостям не придется с улицы долго звать хозяина. Также это определяющий фактор для дачных участков, к которым не проведено электричество. Питание от батареек одновременно создает определенные неудобства, связанные с их периодической заменой, но тут уж приходится выбирать, что важнее.
Беспроводной звонок не везде можно установить. Надо смотреть на расстояние от приемника до передатчика и на наличие между ними преград, препятствующих прохождению радиосигнала.
Если в доме не одна дверь (или калитка), а несколько, то можно приобрести электрозвонок с двумя кнопками. Это в разы снизит затраты на их установку по сравнению с проводными моделями.

Простой монтаж, демонтаж и перенос кнопки. Эта особенность редко востребована, но если надо подвинуть калитку, сменить сторону ее открывания или установить почтовый ящик именно там, где расположена кнопка, то сделать это будет гораздо проще. Если со стандартным звонком неизбежно придется перекладывать проводку, то беспроводной просто перевешивается.

Схема и принцип работы беспроводных звонков

Для рядового пользователя принцип работы беспроводных звонков очень прост – нажимается кнопка передатчика, радиосигнал от нее идет к приемнику, активирует там электрическую цепь, подающую напряжение на динамики и играет мелодия.

Несмотря на то, что схема устройства редко к нему прикладывается производителем, многочисленные радиолюбители взяли на вооружение сам дистанционный способ управления устройством, изготавливая своими руками не только звонки, но и различные управляющие устройства – беспроводной выключатель света или дистанционный подъемник гаражных ворот.

Схемы этих устройства просты в изготовлении и неприхотливы в эксплуатации. Первые две это отдельные платы для кнопки и приемника, а третья схема даже не требует никакой настройки – в качестве приемника стоит обычный сверхгенератор и по отзывам пользователей все отличается высокой стабильностью работы.

Видеоглазок для беспроводного звонка

Общая схема монтажа звонка на двери может позволять дистанционно наблюдать за подъездом или улицей. Если на входной двери или в калитку установлен видеоглазок с камерой, то внутри дома сразу видно кто звонит.

В зависимости от модели устройства, изображение, что передает видеоглазок, отображается на отдельном приемном дисплее или передается на обыкновенный компьютерный монитор. Качество картинки при этом определяется камерой, что установлена в видеоглазок.

Когда выбирается такая схема устройства, надо учитывать что видеоглазок с камерой требуют более основательного питания. Основные решения этой проблемы следующие:

Выбор качественного комплекта с минимальным энергопотреблением (если надо производить запись постоянно).
Схема предусматривающая пользование камерой только после нажатия на кнопку звонка (видеоглазок фиксирует только тех, кто звонил).
Видеоглазок с камерой запитываются отдельно от сети. Казалось бы, зачем тогда беспроводной звонок, но такая схема тоже встречается достаточно часто.

Схема подключения должна комплектоваться датчиком движения (видеоглазок с камерой начинают работать когда кто-то проходит мимо – полезно, если в подъезде есть люди с неадекватным чувством юмора).

В зависимости от того, зачем планируется устанавливать видеоглазок с камерой, выбирается разрешение последней – какого качества она будет снимать картинку. Также надо учитывать, что чем выше разрешение, тем большее количество данных будет передаваться камерой по радиоканалу за единицу времени и тем требовательнее такая схема к питанию.

Нюансы при выборе беспроводного звонка

Как и обычные модели, беспроводные звонки для входной двери надо выбирать, руководствуясь определенными правилами, особенно если покупка такой вещи совершается впервые, и нет опыта эксплуатации подобных устройств.

Расстояние

Главное для беспроводного звонка качество – это радиус и мощность сигнала, который передается от кнопки к динамику.

Если между ними будет 5-10 метров, то на этот показатель вряд ли стоит обращать пристальное внимание, а когда предполагается использовать устройство на расстоянии 50-150 метров, то лучше испытать его перед покупкой и договориться с продавцом про обмен или возврат, если на нужном месте этот электрозвонок все-таки работать не будет. Это тоже вполне возможно – глазами ведь не видно, есть на пути сигнала препятствия или нет.

Питание

Количество батареек, необходимое для работы устройства, какие разновидности используются, и как часто их придется менять. На последний вопрос правдиво вряд ли кто-то ответит, но если продавец будет очень уж расхваливать небывалую экономичность, то стоит задуматься. На тип батареек особое внимание обращать не стоит – главное, чтобы их можно было свободно приобрести.

Комплектация

Тут все просто – надо проверить по паспорту, чтобы все было на месте. Особенно внимательно надо отнестись к звонку, оснащенному видеоглазком, несколькими кнопками и прочими дополнительными мелочами. Если дома обнаружится, что какой-то детали не хватает, то в лучшем случае придется ехать назад, а в худшем доказывать, что это заводской некомплект, а не потеря запчастей по вине покупателя.

Переплата

Возможность приобрести модель попроще. Если от звонка нужно чтобы он просто звонил, то приобретать устройство, которое можно подключать к компьютеру, чтобы записать в него свою мелодию звонка и переплачивать за это вдвое или втрое – скорее всего смысла нет.

Крепление

Липучка может оставлять на поверхности следы клея, если переставлять кнопку, а шуруп придется закручивать в стену или входную дверь. Липучка может отвалиться, а шуруп вкручивается один раз. Что лучше – выбирать надо по ситуации.

Гарантия от производителя

Особо ломаться в простых звонках нечему и отвозить его на ремонт может обойтись дороже, чем покупка нового устройства, но желательно уточнить этот вопрос. Если же приобретается модель с камерой, внутренним экраном и датчиком движения, то на гарантию нужно не просто обращать внимание, а настоятельно требовать заполнения всех документов.

Общее впечатление

Кроме того, что построение должно быть красивым, надо смотреть на качество материалов, из которого оно изготовлено. Если приобретается уличный звонок, то лучше выбрать кнопку с анивандальным корпусом.

Установка звонка

Исходя из размеров кнопки и функционала самого устройства, подбирается и место для их монтажа. Выбор тут небогат – надо чтобы кнопку было хорошо заметно, а если это подъезд, то и чтобы было понятно к какой двери она относится.

Стена возле двери. Этот место для крепления используется чаще всего – если кнопка на липучке, то ее крепление зависит от того, покрашена стена или побелена. В первом случае поверхность надо тщательно обезжирить, а во втором – лучше использовать шуруп.
Наличник или полотно двери. Ту все предельно просто – обычное крепление на шуруп-саморез.
В калитку частного дома. Здесь надо больше думать не про то, куда и как прикрутить кнопку, а как защитить ее от прямых лучей солнца, дождя и прочих атмосферных явлений.

При установке динамиков внутри дома есть два варианта – если это просто звонок, то установить его как можно незаметнее, но с учетом того, возможно придется отключать или менять мелодию, для чего к нему нужен относительно свободный доступ.

Источник : https://golddveri.ru/vxodnye-dveri/besprovodnoj-zvonok.html

Выбор и установка проводных и беспроводных звонков, построение разных типов, ремонт звонка

Прежде всего нужно определиться, какой дверной звонок выбрать на входную дверь — проводной или беспроводной. Для ответа на этот вопрос необходимо сравнить достоинства и недостатки тех и других приборов. Начнем с радиозвонков.

Беспроводные устройства с батарейками

Особенность таких звонков заключается в том, что роль кабеля, передающего сигнал, играют радиоволны. По существу, кнопка оповещения является передатчиком, а блок, находящийся в квартире — приемником.

Не стоит думать, что лучший беспроводной звонок должен быть очень громким. Есть ряд других параметров, на которые нужно обратить внимание.

Для того чтобы правильно выбрать беспроводной звонок, нужно оценить, в каких условиях он будет эксплуатироваться. К примеру, когда возможны перебои электричества, наилучшим вариантом станет полностью автономное устройство на батареях.

Отличия между квартирными и уличными моделями

Прежде чем покупать беспроводной звонок, нужно разобраться в отличиях моделей, предназначающихся для установки на квартирную или входную дверь частного дома.

Существуют следующие признаки различия уличного звонка от квартирного:

Присутствие на уличном звонке антикоррозийного покрытия и козырька для защиты от осадков. Если нужно поставить беспроводной звонок в частный дом, то важно понимать, насколько устройство будет защищено от неблагоприятных метеорологических воздействий.
Наличие на уличных моделях дополнительной защиты внутренних компонентов и кнопки нажатия. К прибору, находящемуся на улице, предъявляются повышенные требования к пыле- и влагозащищенности, морозоустойчивости. Так как такое устройство имеет сложную электронную начинку. При покупке надо обязательно изучить документацию к прибору, в частности, параметры его влагозащищенности и рабочий интервал температур. В большинстве случаев модели, сохраняющие работоспособность от +40°C до -40°C, подходят для российских условий.
Устройство уличного беспроводного звонка должно быть в прочном корпусе, а кнопка металлической. Это необходимо, чтобы сохранить механизм от покушений вандалов. Но как известно, чем мощнее защита, тем дороже модель.

Преимущества и недостатки

Преимущества беспроводных звонков таковы:

Отсутствие проводов избавляет от необходимости долго искать обрыв в случае неисправности. Стоит учесть, что проводные звонки обычно рассчитаны на 220 Вольт, а значит система находится под опасным для жизни напряжением. Любое повреждение изоляции, особенно если звонок установлен на металлической поверхности, чревато серьезными последствиями. Поэтому беспроводной звонок, питание которого в основном является автономным (по крайней мере, когда речь идет о самой кнопке) — более безопасное устройство.
С отсутствием проводов связана и простота монтажа. Механизм можно закрепить за несколько минут без использования сложных схем включения. Так же просто снять и перевесить звонок в другое место, если такая необходимость возникнет.
Звонок современен и удобен. Устройства привлекательны по дизайну, выпускаются в широкой цветовой гамме из разнообразных материалов. Как правило, существует возможность выбора и настройки мелодии сигнала из нескольких десятков установленных музыкальных фрагментов. А в самых передовых моделях есть опции, позволяющие закачивать мелодии с флеш-карты или передавать их с мобильных устройств.
Возможность масштабирования системы. Приобретение дополнительных комплектующих позволит установить несколько кнопок и динамиков в разных помещениях. Кроме того, дополнительные комплекты оборудования могут быть настроены на любые мелодии.

Минусы беспроводных звонков:

Плохое крепление на дверь. Особую опасность в этом смысле представляют собой модели на «липучке». Злоумышленники могут довольно легко оторвать и унести кнопку звонка, прикрепленную таким способом. Кроме того, от долгой эксплуатации или из-за некачественных материалов кнопка на «липучке» может оторваться самопроизвольно. При падении и ударе о твердую поверхность пола пострадает как корпус, так и электронная начинка, вплоть до полной непригодности устройства к дальнейшей эксплуатации.
Как показывает практика, большинство механизмов на батарейках потребляют много мощности. В итоге батареи быстро приходят в негодность и требуют частой замены.
Сильный мороз или жара, попадание влаги или пыли могут вызвать сбои, выражающиеся в самопроизвольных сигналах без нажатия на кнопку либо в отсутствии звонков при нажатии.
Выход из строя электронных компонентов. Может иметь многочисленные последствия — исчезновение сигнала, прекращение воспроизведения или искажение звука.
В условиях, когда кнопка отделена от динамика металлическими или бетонными преградами, радиоустройства могут функционировать со сбоями или не работать совсем из-за ослабления сигнала.

Чтобы снизить до минимума последствия возможных недостатков, необходимо приобретать изделия проверенных производителей. Большим плюсом будет являться предоставление изготовителем длительных гарантийных сроков эксплуатации прибора. Полезно также почитать на интернет-ресурсах отзывы пользователей о конкретных моделях.

Проводной звонок

Электрические проводные звонки представлены огромным разнообразием моделей. Здесь есть устройства, работающие от сети переменного тока 220 В, звонки на батарейках с проводной кнопкой и устройства с комбинированным электропитанием.

Звонки могут быть с выключателем и регулировкой громкости, которая позволяет послушать и установить нужную мощность звучания. Проводные модели, так же как и беспроводные, дают возможность прослушать множество установленных музыкальных тем и выбрать сигнал по своему вкусу.

Преимущества и недостатки

Преимущества проводных звонков следующие:

проводная схема позволяет уверенно работать устройству оповещения там, где кнопка отделена от динамика большим количеством металлических и бетонных преград;
механическая кнопка, выведенная на улицу, гораздо более устойчива к воздействию климатических факторов, чем электронная;
кнопка проводной системы защищена от вандалов более прочным креплением.

К недостаткам таких приборов можно отнести:

поломки из-за некачественных комплектующих;
сложность монтажа;
большую опасность устройств, работающих от сети переменного тока.

Дополнительное оборудование

Системы оповещения могут комплектоваться дополнительным оборудованием. Так, дверной звонок бывает объединен с видеокамерой. Если устройство сообщает о прибытии гостя, то камера показывает хозяину, кто именно пришел.

Для того чтобы видеосъемка не производилась в непрерывном режиме, система дополнительно оснащается датчиком движения, который запускает видеозапись в необходимый момент. В этом случае требуется значительно меньшая емкость памяти для хранения файлов, чем если бы съемка велась непрерывно. Другая «умная» технология позволяет передавать сигнал от звонка не на динамик приемного блока, а на телефон хозяина в виде СМС-сообщения. Но подобные расширения возможностей существенно увеличивают стоимость систем.

Монтаж беспроводного звонка

Перед тем как подключать устройство, его необходимо тестировать, в частности, слушать.

Проверить можно:

количество установленных мелодий;
сложность настройки;
возможность регулировать громкость.

Схема действий по установке беспроводного звонка своими руками проста — нужно выбрать качественную систему, затем закрепить кнопку и основной блок на стене.

При этом нужно соблюдать некоторые правила:

Стараться не использовать крепление типа «липучка», поскольку такой способ является менее прочным. Лучше просверлить в стене отверстие, вставить дюбель и посадить на него кнопку.
Распространенный совет крепить кнопку звонка на наличнике двери не является правильным. Дело в том, что при заносе в квартиру любого габаритного предмета существует опасность разбить кнопку. Поэтому с наружней стороны звонок должен крепиться так, чтобы была минимальная возможность его повреждения.
Сигнальный блок, который устанавливается внутри помещения, следует располагать в таком месте, чтобы он был доступен для обслуживания — замены батарей и регулировки. Блок, работающий от сети 220 Вольт, должен располагаться с учетом удобства подключения к источнику тока.

Установка проводного устройства

Схема подключения проводного дверного звонка несколько сложнее. Особенно если речь идет о монтаже устройства, рассчитанного на 220 В.

Подключение звонка производится аналогично переключателю освещения:

Монтаж устройства начинается с крепления кнопки. К ней подключается фазовый провод (не нулевой!).
Затем прокладываются два провода — вход и выход фазы. Первый — от кнопки до сигнального блока, устанавливаемого в квартире. Второй — от кнопки до распределительной коробки. Туда же заводится нулевой провод от сигнального блока.

Прокладка проводов может быть произведена в кабель-канале. Соединения в распределительной коробке выполняются строго при отключенном электричестве.

Источник : https://razvodka.com/connect/besprovodnoj-zvonok-462/

Дверной звонок: выбираем звонок для своей квартиры, установка китайского звонка своими руками

Звонок используется, чтобы хозяева узнавали, когда к ним нагрянули гости. В советские времена ассортимент звонков, выпускаемых нашей отечественной промышленностью был весьма невелик и проблемы выбора не было как таковой.

Сейчас все изменилось. Количество моделей зашкаливает и этот факт сильно затрудняет выбор. Вы только посмотрите, насколько широким ассортиментом представлен обычный звонок дверной электрический проводной! Но, как будто этого было мало, в добавок ко всему изобрели звонки, работающие без проводов.

Но не будем торопиться, пойдем в хронологическом порядке. Итак, встречайте! — проводные звонки.

Проводные звонки

Проводные представляют собой два модуля — кнопку и сам звонок, которые соединены проводами (ну логично же). Это самые надежные и доступные конечному потребителю устройства. Все им ни по чем, ни помехи в радиоканале, ни севшие на морозе батарейки.

Самые примитивные модели будут звонить пока цепь замкнута, чуть более продвинутые — умолкают через заданный промежуток времени. Это нужно для того, чтобы в случае блокировки кнопки, например, спичкой, звонок не звонил до бесконечности и не перегрелся.

Беспроводные звонки

Преимущество беспроводных звонков очевидно: не нужно тянуть провода от кнопки до звонкового модуля. Это в полной мере оценят владельцы больших частных домов или дачных участков, где расстояние от двери или калитки до помещения, где отдыхают хозяева может быть очень значительным.

Так как модуль с кнопкой и батарейками устроен достаточно сложно (ведь там внутри должен быть радиопередатчик специальной кодовой последовательности активации звонка), то он становится желанной добычей всяких радиолюбителей.

Некоторые в прямо смысле слова не могут пройти мимо вашей кнопки, чтобы не отковырять ее отверткой и не положить к себе в карман.

Кстати, технологии не стоят на месте и сейчас некоторые радиозвонки оборудованы видеокамерой и модулем управления дверным замком, что превращает их в полноценную систему контроля доступа с визуальной идентификацией (а то и фиксацией) посетителя.

Звучащий модуль

Сам звонящий блок может быть устроен либо по принципу примитивного школьного звонка (помните, были такие?), либо в виде соленоида с подвижным сердечником, который звонко ударяет по свободно подвешенной металлической пластине.

Но таких звонков становится все меньше и меньше, сейчас больше в ходу электронные схемы с динамиками или пьезоэлементами.

Источник : https://sn-zoo.ru/pogovorim-pro-dvernye-zvonki.html

Как выполнить подключение дверного звонка

Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему его подключения и принцип работы.

Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:

1. проводные;

2. беспроводные.

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам.

Внешний вид такого дверного звонка сорокалетней давности показан на картинке.

Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

крепежное отверстие;
регулятор громкости;
опломбированный винт крепления крышки;
предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности.

Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается.

Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок.

Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется я штробить стены.

Иногда около места установки звонка монтируется розетка, в которую заводится общий ноль и конец фазного провода, выходящий из кнопки. Она не предназначена для других целей, поскольку фазный проводник постоянно разорван контактами кнопки.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться.

Подключение электрического звонка от двух кнопок

Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

В этом случае к предыдущей схеме добавляется кабель, соединяющий своими двумя жилами контакты кнопок параллельным подключением.

При нажатии на любую кнопку фаза поступает на звонок, и он звенит.

Подключение двух электрических звонков от своих кнопок

Эта ситуация может возникнуть, когда появляется необходимость вызова различных людей, проживающих в соседних комнатах одной квартиры, например, сдаваемой внаем.

Особенность этой схемы в том, что:

к блоку кнопок от распределительной коробки прокладывается трехжильный кабель;
электрический звонок №2 подключается своим отдельным кабелем.

Здесь приходящая из распределительной коробки фаза соединяется с контактами обеих кнопок перемычкой, а отходящие провода направляются на свои звонки. После сборки схемы и опробования в работе кнопки подписывают, указывая их назначение.

Современное безопасное подключение дверного звонка

Все рассмотренные три схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Вариант первой схемы подключения по этому принципу показан на картинке.

В других схемах РЕ-проводник таким же способом соединяет все корпуса с контуром заземления.

Особенности применения проводных звонков

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока.

Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием.

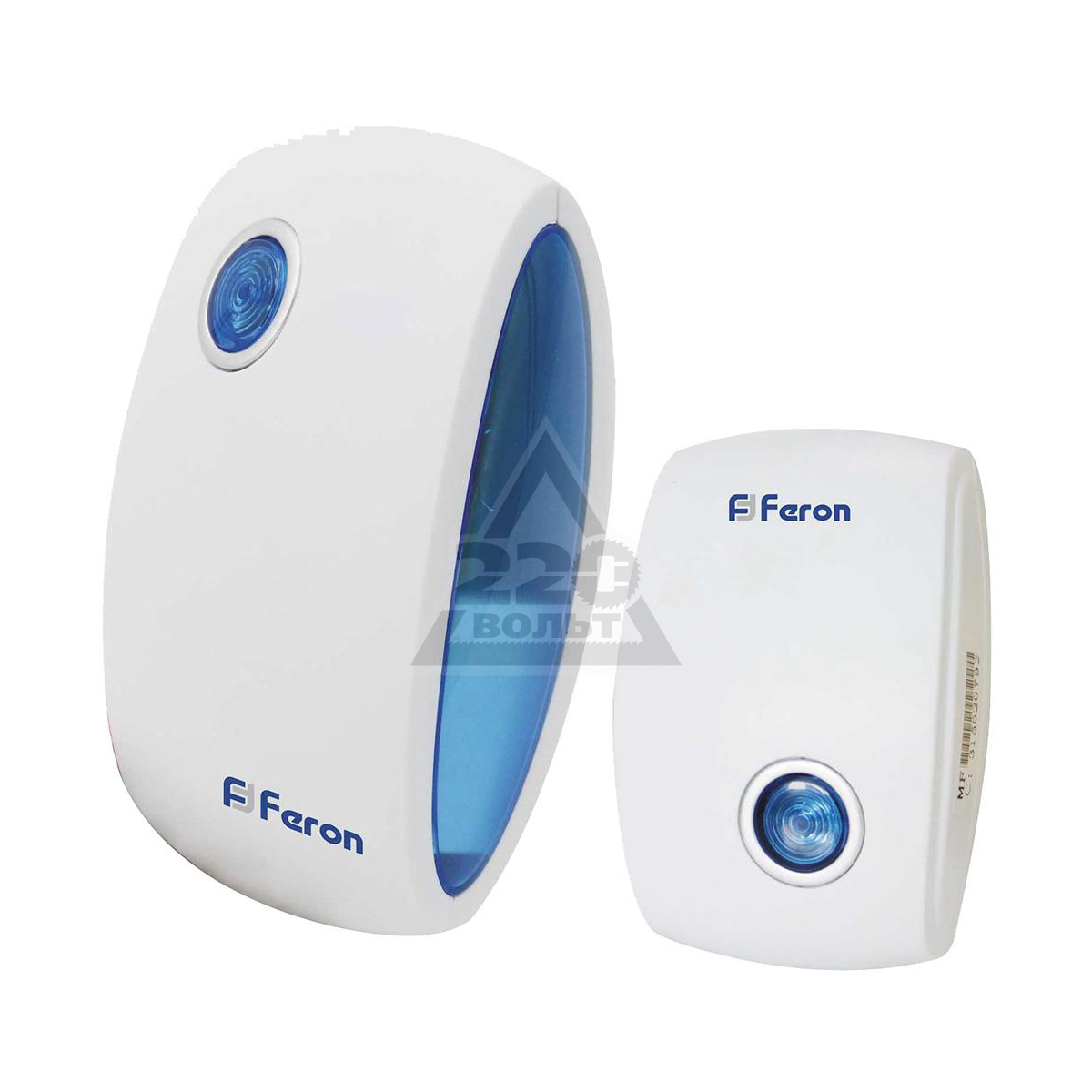

Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки.

В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко.

При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время.

Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом.

Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.

Схема дверного звонка: подключение, устройство

Дверные звонки такие же важные по значимости элементы входных конструкций, как и замочные устройства или глазки. Основная задача этих устройств – издавать звуковой сигнал, оповещающий о приходе гостей. Их устанавливают на входные блоки производственного, офисного и жилого помещения.

На современном рынке бытовой электроники дверные звонки представлены в широком ассортименте. Все они между собой разнятся по функциональным особенностям, а также способу подключения и дизайнерскому оформлению.

Содержание

1 Разновидности устройств
2 Особенности установки

Разновидности устройств

Все дверные звонки бывают нескольких типов:

механические;
электромеханические;
устройства, функционирующие на основе электронных микросхем.

Под механическими устройствами понимают простую конструкцию, которая издаёт звуковые сигналы в результате внешнего воздействия. К таким приспособлениям относят всевозможные колокольчики или кольца, установленные внутри помещения, которые приводятся в движение при помощи закреплённой у входной двери веревки.

Такие конструкции несколько устарели, поэтому сегодня используются очень редко. К преимуществам механических звонков можно отнести простоту их конструкции (никакая мудрёная схема подключения здесь не понадобится) и независимость от источника питания.

Электромеханическое устройство, по сути, представляет собой усовершенствованное механическое приспособление. Схема подключения каждой модели идёт в комплектации. Однако все приспособления этого типа имеют нечто общее: вызывную кнопку (она располагается снаружи помещения) и корпус с резонатором (устанавливают внутри помещения).

Между собой эти два элемента соединены проводами и подключены к электросети. Принцип работы таких устройств: при подаче напряжения на электромагнитную катушку этот элемент сети передаёт усилия на металлическую пластину, в результате чего издаётся звуковой сигнал.

Самым современным и распространённым типом звонков считается устройство, выполненное на основе микросхемы. Это приспособление может быть стандартным (иметь несколько встроенных мелодий) или нестандартным. Последние модели оснащены дополнительными функциями: наличие камеры для осуществления скрытого наблюдения, датчика движения, автономного источника питания и т. д.

Более того, все дверные звонки этого типа можно условно разделить на две группы:

Электрические проводные приспособления работают от сети 220В, да и к тому же их основной корпус и вызывная кнопка соединены между собой проводами. Схема подключения таких устройств, идущая в комплектации к приобретаемой модели, знакомит с особенностями монтажа этого звонка. При условии, если электрические проводные звонки установлены и подключены правильно, они прослужат много лет.

Беспроводное устройство обладает, как минимум, двумя весомыми преимуществами. Во-первых, схема подключения такого приспособления исключает необходимость использования проводов, а значит, тянуть кабель не придётся. Во-вторых, дверные звонки этой группы оснащены батареями, поэтому в случае отключения электричества устройство продолжит свою работу. Однако наряду с достоинствами беспроводные модели имеют и ряд недостатков, описанных ниже.

Слишком высокая либо низкая температура воздуха может вывести из строя питающие элементы и микросхемы. По этой причине особое внимание следует уделить изучению технических параметров и условий эксплуатации звонка еще до того, как приобрести это устройство.

Стальные и бетонные перегородки заглушают сигнал, поэтому их количество должно быть минимальным.

Расстояние между основным блоком и вызывной кнопкой должно быть не более 100 метров (схема подключения содержит это указание), при этом лучше сделать запас около 20%. В противном случае, сигнал будет утерян.

Особенности установки

Электрическая схема подключения дверного звонка.

Если осуществляется монтаж электрического звонка, лучше использовать двужильный кабель, имеющий сечение 0,5-0,75 кв. мм. Более мощные провода тоже можно использовать, но они стоят дороже, а поскольку мощность дверного звонка незначительна, применение таких кабелей нецелесообразно.

Кроме того, проводные звонки лучше подключать с помощью кабелей, жилы которых выполнены из того же материала, что и остальные провода в квартире. То есть, если для электросети использованы алюминиевые проводки, значит, для подключения звонка тоже нужно взять алюминиевые, если использованы медные – берут медные.

По действующим нормативам укладка кабеля снаружи офиса или квартиры осуществляется скрытым способом, а внутри помещения – скрытым либо внешним способом. При этом установка дверного звонка выполняется по заранее составленному проекту, учитывающему особенности помещения.

При прокладке кабелей скрытым способом штробят в стене канавку (её глубина должна быть в 3 раза больше диаметра провода, используемого для подключения звонка). Кабель закрепляют через каждый метр с помощью специальных скоб. Если же выбран внешний способ прокладки, провода укладывают в специальные короба.

Основной блок закрепляют на стене на дюбели. Затем осуществляют его подключение к нулевому проводу протянутого кабеля. Если соединить блок с фазовым проводом, при нажатии на вызывную кнопку может сгореть микросхема. Схема подключения, идущая к приобретённой модели, расписывает, каким обрезом должны выполняться соединения в сети. Следовать этим рекомендациям крайне важно, поскольку это исключит короткое замыкание и преждевременный выход из строя дверного звонка.

И еще один важный момент: любое электрическое устройство подключать к сети электропитания можно лишь в том случае, если отключена подача электроэнергии в квартиру. Иначе выполнять монтажные работы небезопасно!

После монтажа дверного звонка и его подключения проверяют работоспособность устройства. Если всё работает, можно прослушать мелодии и установить тот звуковой сигнал, которой больше всего нравится. Или же можно прослушать мелодии, а после запрограммировать устройство так, чтобы во время каждого нового звонка звучала своя мелодия.

Установка и подключение дверного звонка – несложная задача: схема и сопроводительная инструкция помогут выполнить эту работу на отлично.

Обзор современных звонков для входной двери, советы по выбору и монтажу

Звонок в дверь в современных условиях должен не только сигнализировать хозяину дома о том, что кто-то пришел. Возможность широкого выбора изделий с различными характеристиками позволяет подобрать устройство на любой вкус, звук которого будет приятен жильцам дома или квартиры и одновременно послужит приветственным сигналом для гостей.

Виды и типы устройств

Дверной звонок бывает 3 видов:

Механический.
Электромеханический.
Электронный.

Самая простая конструкция в механических приборах. В них звук раздается посредством силового действия на резонатор при нажатии кнопки.

В электромеханических похожий принцип действия. Однако ударный механизм запускается за счет воздействия электрического импульса. Хотя непосредственно сам звонок механический. Размер резонатора влияет на громкость издаваемого звука, регулировать ее нет возможности.

Электронные дверные сигналы имеют встроенную электронную начинку. Звук распространяется через динамик. Этот вид отличается возможностью настройки параметров. Громкость регулируется, также можно выбирать различные звуки или даже мелодии. От того, как кнопка вызова сигнала соединена с динамиком, различают проводные и беспроводные дверные звонки.

В проводных изделиях соединение основного блока и кнопки вызова осуществляется посредством электрического провода. Схема подключения устройства проста: когда кто-то нажимает кнопку, электрическая цепь замыкается, колокольчик звенит или звучит выбранная мелодия.

Минус проводных звонков заключается в необходимости сверлить стены или делать дырку для провода в дверной коробке. Такой прибор не будет работать при отсутствии электричества.

В беспроводных звонках соединение блока и кнопки происходит при помощи распространения радиоволн. Здесь не требуется протяжка проводов и не нужно сверлить отверстия. Прибор можно разместить где угодно. Можно постоянно иметь его при себе. Максимальное расстояние между кнопкой и корпусом с динамиком составляет не более 150 м. В качестве элемента питания служат либо батарейки, либо аккумулятор.

Минус таких изделий — чувствительность к повышенной влажности, уменьшение радиуса действия при наличии любых препятствий, будь то стена или дверь, более высокая, по сравнении с проводными, цена. Не стоит забывать и о батарейках. Лучше покупать их с запасом, чтобы они не подвели в самый неподходящий момент.

Отличия между квартирными и уличными моделями

В городской квартире звонок на дверь устанавливают проводной. Прибор находится на лестничной клетке и непосредственно не контактирует с окружающей средой. Требования к его влагостойкости и устойчивости к температурным колебаниям невысокие.

В загородных домах используют в основном беспроводные модели, т.к. площадь дома и территории гораздо больше, чем в городской квартире. Чтобы всюду услышать звонки, для входной двери предпочтительнее такой вариант.

Здесь выше требования к характеристикам устройства, ведь кнопка сигнала размещается на открытом воздухе.

Какой выбрать дверной звонок

Беспроводные звонки должны обладать повышенной устойчивостью к влаге и понижению температуры, отличаться соответствующим качеством исполнения. Поэтому желательно при выборе устройства отдать предпочтение продукции проверенного производителя, внимательно изучив преимущества и недостатки модели.

Выбирая дверной сигнал, не нужно только рассматривать одни технические характеристики, ведь звук прибора — своеобразная визитная карточка дома. Поэтому тщательно подобранная мелодия должна производить положительное впечатление на гостей и нравиться жителям дома.

Гармоничное сочетание внешнего вида прибора и стилистического решения интерьера дома или квартиры позволит ему стать еще одним удачным элементом декора.

Как подключить дверной звонок

Разобравшись, как работает и устроен сигнал, можно перейти к его установке. Для этого необязательно вызывать опытного специалиста, установить дверной звонок можно самому. Самостоятельная установка не таит в себе чего- то сложного. Главное — знать, как подключаются те или иные виды изделий.

При монтаже проводного сигнала необходим нетолстый изолированный электрический провод. Во время прокладки по стене он крепится скобами. Для проделывания отверстий в стене или входной двери нужны дрель и сверла соответствующего размера. Не следует устанавливать корпус дверного сигнала у батареи отопления.

Установка беспроводного звонка не требует ни специальных инструментов, ни особых навыков. Монтаж с помощью обыкновенного двухстороннего скотча под силу даже далекому от электрических систем человеку. Он не доставит больших хлопот.

Проводка и схема подключения

Монтируя проводной звонок в дверь, нужно сначала внимательно прочитать прилагаемую инструкцию, где указана схема подключения. Перед началом работ необходимо обязательно отключить электрическую сеть. Ноль направляется на основной блок, а фазу следует пустить на разрыв к кнопке сигнала.

Установка беспроводного звонка не требует отключения электрической сети. Существует несколько подвидов изделий, некоторые имеют основной блок, питающийся от розетки. Желательно заранее, в процессе ремонта, установить такую розетку в нужном месте.

Установка звукового механизма

Стандартный звонок на дверь состоит из кнопки и основной части, куда вмонтирован динамик и спрятана вся электронная составляющая. Блок с звуковым механизмом не всегда эстетически привлекателен. Это может быть невзрачная пластиковая коробка грязно-белого цвета, поэтому рекомендуется его установить в незаметное глазу место.

В противном случае стоит выбирать модель, вписывающуюся в интерьер дома или квартиры. Сегодня на рынке есть варианты с богатой цветовой гаммой и текстурой.

Установка кнопки

В случае с беспроводным звонком питание кнопки осуществляется с помощью батареек. Следует так прибор устанавливать, чтобы обеспечить доступ к месту их нахождения для замены. Помимо двухстороннего скотча крепить кнопку можно, используя герметик, дюбеля или гвозди.

Для проводного звонка проблемы замены батареек не существует, поэтому кнопка монтируется исходя из удобства использования.

Звонок с двумя кнопками

При оборудовании 2 входов на территорию или в дом рекомендуется установить звонок в 2 кнопками. Соответственно сигнал передается с каждой кнопки на главный блок, который размещается в доме.

Статьи по теме

Использование электрического звонка позволяет решить ряд проблем, связанных с подачей звукового сигнала в помещение. Именно данный тип звонка отличается разнообразием мелодий и звуков, приятных для восприятия человеку. Об особенностях устройства и подключения электрических звонков рассмотрим далее.

Устройство электрического звонка и его назначение

Для того, чтобы понять устройство электрического звонка, следует прежде всего ознакомиться с основными его составляющими. Электрический звонок состоит из:

электрического магнита;
молоточка;
якоря;
непосредственного звонка или чашки;
контактов;
пружины;
кнопки;
батареи или элемента, отвечающего за подачу электричества.

Главным элементом, который входит в состав электрического звонка и осуществляет его работу, выступает электрический магнит. Именно благодаря ему осуществляется подача сигнала.

Принцип действия электрического звонка основывается на близ лежащем расположении электромагнита и якоря, в состав которого входит электрическая жесткая пластина и молоток. Около якоря располагается контакт, подвижного типа, выполненный из латуни. При отсутствии электричества на поверхности электрического магнита, контакт прижимается к винтовому участку, который соединяется с одной клеммой. Вторая же клемма соединена с поверхностью на катушке электрического магнита, а второй ее участок соединен с якорем.

Таким образом, при нажатии на кнопку, происходит замыкание цепи, в катушке устанавливается устройство якоря, и он притягивается к полюсу с помощью электрического магнита. Далее происходит процесс ударения молоточка о поверхность звоночной чашки, контакт подвижного типа, выполненный из латуни, размыкает цепь отходя от винтового участка. Подача тока через катушку электрического магнита прекращается, и электромагнит больше не способен притянуть якорь. Пружина помогает якорю сдвинуться от полюса электрического магнита, а контакт из латуни снова прижимается к поверхности винта, замыкая при этом цепь. Ток снова проходит через поверхность катушки, молоток подает сигнал и процедура снова повторяется до того момента, пока не перестанут нажимать на кнопку. Таким образом, в то время, когда кнопка, отвечающая за прерыватель тока является замкнутой, происходит постоянное колебание якоря и ударение молоточка по участку чашки, а соответственно воспроизведение сигнала.

Главной функцией электрического магнита выступает самовыключение устройства, именно благодаря его наличию происходит замыкание и размыкание электрической цепи.

Работа электрического звонка и его виды

Стандартный электрический звонок имеет вид кнопки, которая соединяет или размыкает зуммерную цепь. Для расположения наружного блока используют место около двери, а внутренний блок размещается в помещении. Провод помогает соединить эти две части в одну целостную конструкцию. Чтобы проложить коммуникации, требуется просверлить отверстие в стене. Этот процесс не отличается удобством.

Звонок электрический 220 требует наличия питания, то есть проведения шины, которая будет снабжать электричеством блок, расположенный внутри помещения. Данный вид электрического звонка отличается наличием простой схемы установки, состоящей из нажатия кнопки и мгновенной передачи сигнала. Кроме этого, он не нуждается в частом техническом обслуживании. Устанавливаемое оборудование отличается высоким сроком эксплуатации и способно работать на протяжении одного или двух десятилетий без замены деталей. Несмотря на большое количество преимуществ, звонки электрические проводные становятся менее популярными, так как на смену им пришли более усовершенствованные звонки электрические дверные беспроводного типа.

Огромным преимуществом данного типа звонков выступает отсутствие работ по осуществлению коммуникационной связи двух его частей. Монтажные работы не требуют никаких навыков, достаточно установить одну его часть в месте непосредственного прихода гостей, а другую — возле двери. Фиксация внешнего блока осуществляется с помощью двухстороннего самоклеящегося скотча. Установка внутреннего блока осуществляется в любом удобном месте квартиры или дома. Данный звонок способен работать в различных режимах, таких как:

беззвучный;
прерывистый;
продолжительный.

Звонок электрический с кнопкой позволяет выбирать самые разнообразные мелодии в виде звука колокола, пения птиц, сверчков, шума воды и т.д. Именно из-за этого, данные изделия пользуются большим спросом и высокой популярностью.

Возможно полное отключение зуммера, выбор нужного типа мелодии и питающих элементов. Современные беспроводные звонки работают как на пальчиковых, так и на мизинчиковых батарейках.

Еще более усовершенствованным типом электрического звонка является звонок с комбинацией видеоглазка. Его конструкция состоит из мощной камеры и жидкокристаллического экрана, подающего изображение отличного качества. Именно он позволяет рассмотреть человека пришедшего в гости. Кроме этого, данный прибор имеет дополнительные функции:

1. Большинство изделий обладает наличием индивидуального видеоглазка и беспроводного электрического звонка. Данная комбинация позволяет заменить приобретение двух приборов только одним. Передачу изображения с видеоглазка осуществляет золотистый шлейф, он достаточно короткий, поэтому эти два прибора должны находиться в максимальной близости друг с другом. Кроме того, существует возможность отключения зуммера, его программирования и выбора типа сигнала.

2. Некоторые модели оснащены видеоглазком, позволяющим проводить видеонаблюдение. Кроме этого, он регистрирует изображения и записывает видео. С помощью встроенных датчиков движения ведется запись.

3. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки. Учтите, что в таком случае, потребуется наличие розетки, находящейся вблизи двери, так как зарядка производится непосредственно на месте, в котором установлен аппарат.

4. Для проведения монтажных работ потребуется наличие небольшого количества времени. Для этого снимается обычный дверной глазок, а на его место устанавливается индивидуальный. Видеокамерный шлейф протягивается через глазок и устанавливается возле двери. Быстрота выполнения данной операции является еще одним преимуществом данного рода устройств. Программы позволяют автоматически задавать время, в которое начнется регистрация.

Кроме этого, электрические звонки разделяют в соотношении с их мощностью, стандартные устройства способны работать от напряжения в 220 Вольт, некоторые модели имеют мощность от 4,5 до 60 В. Для их работоспособности потребуется покупка батарей или понижающих трансформаторов.

Электрический звонок: схема и подключение проводного звонка

Для самостоятельного осуществления монтажа проводного электрического звонка потребуется наличие:

электродрели или перфоратора;
индикаторной отвертки;
плоскогубцев;
отвертки с наличием тонкого жала;
кусачек.

Кроме этого необходимо иметь:

непосредственно дверной звонок;
кнопку для его включения;
два двухжильных кабеля.

Чтобы осуществить установку подготовьте кабель, состоящих из двух жил с сечением от 0,5 до 0,7 миллиметров квадратных. Так как звонок имеет незначительную мощность, использование более толстых кабелей является нецелесообразным.

Кроме этого учтите, что материал, из которого изготовлены жилы бывают алюминиевыми или медными. Выбирайте материал, который имеет такие же жилы, как и вся проводка дома.

Схема устройства электрического звонка состоит в замыкании контактов, которое происходит после нажатия кнопки. Для получения определенного сигнала, необходимо возникновение ноля и фазы разомкнутого типа. В схему электрического звонка входит также двухжильный кабель, состоящий из двух участков, прокладываемый от коробки распределителя к месту проведения монтажных работ.

Предлагаем ознакомиться с инструкцией по установке звонка с наличием низкого напряжения:

1. Прежде всего следует выключить питание электросети — это делается для безопасности того человека, который проводит монтажные работы.

2. От коробки распределителя проложите кабель до звонка и его кнопки. Для этого, в коробке распределительного типа, с использованием светового индикатора находят провода, осуществляющие подачу электричества, определяют провод фазный и нолевой.

2. Далее провода соединяются в соотношении с предыдущими показателями.

3. В дверном проеме или в стене, просверлите отверстие, помогающее вывести провод для подключения к кнопке.

4. С помощью клемм соедините провод и кнопку, и закрепите ее возле двери, на стене.

5. К второму концу провода подсоедините две клеммы, которые располагаются на поверхности батарей. При нахождении батареи непосредственно внутри корпуса, необходимо проложить кабель от коробки к кнопке и соединить их вместе. Далее разделите кабель на две жилы, и каждую из них подключите на определенную клемму.

6. При наличии в корпусе трансформатора понижающего напряжение, подключайте его к коробке-распределителю, и к клеммам, которые соответствуют определенному типу напряжения.

7. После выполнения всех вышеперечисленных пунктов, проверьте работоспособность всей системы.

Советы по подключению разного рода электрических звонков

Все электрические звонки имеют сетевой индикатор работы и отдельную кнопку их включения. Именно данные элементы и требуют подключения. Предлагаем рассмотреть варианты подключения разнообразных электрических звонков:

1. Подключение проводного звонка с кнопкой является самым простым и распространенным вариантом. От электросети происходит подключение нулевой фазы, непосредственно к звонку, а фаза — через работу кнопки воздействует на замыкание цепи и срабатывание сигнала. То есть, в коробку распределитель от электрической сети заводят кабель, который разделяют на две жилы, одна жила идет к кнопке, а вторая — к кабелю, идущему к звонку. Оставшийся кабель подключают к нулевому участку скрутки, находящемуся внутри коробки.

2. При возникновении необходимости в подключении двух или более кнопок звонка, достаточно провести параллельное их соединение, с помощью добавления скрутки для подключения.

3. Для монтажа беспроводных звонков с батарейками разберите его корпус или откройте крышку участка на котором находятся батарейки, установите его и проверьте на работоспособность. Зафиксируйте звонок в удобном для вас месте.

4. Для того, чтобы подключить беспроводной звонок, который работает от электричества, произведите прямое подключение не разрывая ноля и фазы. Некоторые модели звонков подразумевают их установку непосредственно в электрическую розетку.

5. Для того, чтобы подключить проводной звонок, имеющий четыре контакта, одну пару подключите к электросети, а вторую к кнопке. Данные типы звонков встречаются очень редко и отличаются неудобством использования и монтажа.

6. Чтобы осуществить непосредственное подключение кнопки, разберите ее и зафиксируйте на стене с помощью саморезов или дюбель-гвоздей. Далее произведите зачистку проводов и их подключение к двум контактам. Выбирайте произвольный порядок подсоединения.

7. Если кнопка беспроводная, то достаточно приобрести батарейки и установить их. Ее фиксация осуществляется с помощью двухстороннего скотча.

Как подключить дверной звонок

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».

Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны!

Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка. В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.

Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка. И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм — 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.

», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки! Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже. Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж. Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.

Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже. На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.

Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Как установить дверной звонок на входную дверь?

Дверные звонки – это большая необходимость сегодня. К Вам могут не достучаться в нужный момент и последствия могут быть вредны как Вам, так и соседям. Не думайте, что стук в качественную металлическую дверь разбудит Вас, или обратит внимание с самой дальней комнаты.

На практике, Вы проигнорируете подобный стук. Если Вы поставили перед собой вопрос: Как установить дверной замок на входную дверь? Нужно определиться с его видом. Они бывают:

Беспроводные;

Проводные.

Естественно варианты их подключения разные. В этой статье мы опишем, как правильно подключить дверные звонки.

Правильная установка дверных звонков

Подключение беспроводного звонка на входную дверь

Его подключить легче проводного. В таком виде звонка основной блок и кнопка питается от батарейки. Между собой они связаны и информация подается мгновенно. Беспроводных звонков тоже бывают разные типы. Например, есть где основные блоки питаются от розетки. Этим можно сэкономить на батарейках, но тогда Вы жертвуете розеткой. В данном случае, Вам необходимо сразу вывести розетку для звонка, на стадии ремонта. Это облегчит жизнь на долгое время.

Кнопку в беспроводном звонке нужно питать только от батарейки. Преимущество такого варианта в достаточно простом подключении дверного звонка и дальности связи (она указана в инструкции).

Кнопку можно прикрепить на большом расстоянии от основного блока, при этом не нужно вести провода к нему. Вариантов креплений много: либо на двусторонний скотч или герметик, либо на дюбель-гвоздь. Все зависит от места всовывания батарейки.

Как подключить проводной дверной звонок

Здесь уже возникает больше сложностей при подключении. Тут уже нужны отверстия для кабеля, нужна будет работа с сетью. Если Вы столкнулись с такой проблемой впервые – будьте внимательны и осторожны. Подключение проводного звонка подобно подключению выключателя.

На разрыв к кнопке пускается фаза, а ноль идет к основному блоку. Обращайте внимания на инструкцию, возможно в Вашем проводном звонке будет проделана некая робота.

Если у Вас не стоял проводной звонок, нужно будет бить отверстие в стене, где вмонтирована дверная коробка. Схем подключения проводного звонка на просторах интернета очень много. Они все одинаковые и подойдут к любому звонку. Можете не переживать, если Вы отключили сеть перед работой (А это обязательно сделать нужно!), Вас не ударит током. Мы надеемся, что установка дверного звонка не составит Вам проблем.

Крепление кнопки звонка похоже, как и у беспроводного, только там можно их садить глухо и не переживать что нужно будет снимать для батарейки. Размещение кнопки Вы должны сами смотреть. Желательно ее ставить не далеко от дырки, где запущен кабель.

У нас в магазине Галерея Света, вы найдете любые типы дверных звонков, и все комплектующие к ним. Так же, Вы можете получить грамотные рекомендации от специалистов по установке. Если нужны будет помощь, они с радостью Вам помогут!

Дверные звонки

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку. Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус.

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Беспроводной звонок, работающий от электросети

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки;
в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Внимание! При установке беспроводного звонка нужно учитывать максимально возможное расстояние между кнопкой и динамиком. В зависимости от материалов, из которых изготовлены стены, это расстояние может меняться.

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Установка беспроводного звонка

Осмотр комплектации.

После покупки такого устройства нужно осмотреть его комплектацию. Кроме основных комплектующих современные дверные звонки могут иметь модули домофона, видеоглазка, датчика движения и т.п. Проверьте, чтобы все комплектующие были на месте.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

С установкой подобного оборудования справится каждый

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Кнопка беспроводного звонка крепится на саморезы

Внимание! Кнопку старого проводного звонка, если у вас такая имеется, нужно аккуратно снять. Для этого нужно обесточить провода, которые подходят к ней, отсоединить их от кнопки и полностью удалить со стены. Технологические отверстия, которые остались от такой проводки, нужно заделать шпаклевкой.

Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Внимание! Если внутренние части беспроводного звонка работают от электрической сети, их нужно подключить к ней. Для этого нужно воспользоваться инструкцией. Эта процедура не сложнее подключения обычной розетки.

Проверка работоспособности.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

Беспроводные звонки для квартиры: видео

Звонок для квартиры беспроводной: фото

Facebook

Twitter

Вконтакте

Google+

виды беспроводных и проводных электронных дверных звонков с камерой на входную дверь, как сделать правильный выбор

Каждый человек заинтересован в обеспечении сохранности своего имущества и дома. Для этих целей на рынке имеются супербронированные входные двери с «хитрыми» замками, а также дополнительные устройства вроде домофонов, видеофонов и дверных звонков с функцией видеооповещения. О последних и пойдёт речь в нашей статье.

Виды

Для начала разберёмся, для чего вообще служит звонок на входной двери. А служит он для оповещения обитателей квартиры о приходе к ним гостей, как желанных, так и незваных. Сейчас на рынке можно приобрести следующие виды дверных звонков:

Механические. Устаревшая разновидность дверного звонка. Сейчас её можно встретить разве что в частных загородных домах, выполненных в старинном стиле. Она представляет собой колокольчик на верёвочке или же массивное кольцо, которые издают звуки, если их привести в движение путём ручного воздействия;

Электрозвонки. Более современные устройства. Принцип их действия таков: электроимпульсы воздействуют на молоточек, который, резонируя, производит звуки, сигнализирующие о прибытии посторонних;
Электронные звонки. Являются разработкой последних лет и с каждым годом становятся всё более совершенными. В таких звонках нет движущихся механизмов, они работают по принципу генератора частоты звука, который преобразует электрический сигнал в механические колебания и посредством этого получается определённая звуковая комбинация. Причём, как правило, их может быть несколько и можно установить выбранную мелодию по желанию.

Есть 2 вида таких устройств, они различаются по способу питания. Проводной электронный звонок подключается непосредственно к электропроводке квартиры, а беспроводной работает на батарейках или на маленьком аккумуляторе.

Видеозвонки стоят особняком, так как имеют существенные отличия от простых звуковых систем оповещения. Но они также разделяются на подвиды:

Беспроводной видеозвонок. Производит передачу информации посредством подключения к Wi-Fi соединению либо к мобильной сети или радиоканалу определённой частоты. Такое устройство легко устанавливать и комфортно им пользоваться;
Звонок с видеоглазком. Его суть заключается в установке аппаратуры вместо дверного глазка. Он имеет те же параметры, что и обычный глазок, поэтому для него не потребуется расширение стандартного отверстия на входной двери;

Модели с функцией видеофона: имеют инфракрасную подсветку для наблюдения в тёмное время суток, сенсоры, чувствительные к движению; есть также функция автозаписи фото и видео и сохранение их на флэш-карте. Такие модели могут поддерживать связь с хозяином при помощи технологии Bluetooth или отправлять ему MMS-сообщения. Незваных гостей поприветствует автоответчик;
С возможностью подключения дополнительных устройств, например, добавочной камеры слежения или дистанционного открывания входной двери. Можно подобрать видеозвонок с функцией просмотра видео на мониторе ноутбука или на экране телевизора. Помимо жилых помещений, такие модели успешно используются в офисах, складах, в организациях с установленным режимом пропусков и в бизнес-центрах.

Принцип устройства

Если попытаться в двух словах обрисовать принцип работы видеозвонка, то это прозвучит так: встроенная камера посылает видеосигнал на монитор. Когда гость нажимает на кнопку звонка, его можно увидеть на этом мониторе. Дополнительно осуществляется фотографирование визитёра и ведётся видеозапись. Информация сохраняется на флэш-карте или в памяти устройства.

Наиболее современные видеозвонки включают функцию видеозаписи при поступлении сигнала с сенсоров движения или при улавливании посторонних звуков.

Устройство видеозвонков не слишком мудрёное.

Как правило, они состоят из:

Внешней вызывной панели, защищённой от злоумышленников прочным корпусом. На ней расположены кнопка для подачи сигнала и видеокамера. Установка данной части видеозвонка производится около входной двери. Некоторые более усовершенствованные модели имеют также сенсоры движения, ИК-подсветку для ночного наблюдения, а также переговорное устройство для выяснения целей визита;
Монитора, который располагается непосредственно внутри квартиры, иногда возле входной двери. На мониторной панели находятся кнопки управления камерами и экран, на который транслируется изображение. На современном рынке сейчас имеются устройства с функцией автоответчика, с возможностью трансляции видео на экран телевизора или компьютера;

Блока питания, который необходим для работы оборудования от электросети. Его предназначение состоит в снабжении электроэнергией панель вызова и монитор в том случае, когда нет автономного источника питания. Как правило, он располагается вблизи этих устройств. Источником энергии служит домашняя электросеть;
Канала для связного кабеля (имеется только в устройствах с функцией проводной передачи данных) или модуля для беспроводной связи, которая может осуществляться посредством подключения видеозвонка к Wi-Fi или мобильной сети.

Особенности и функции

Любой видеозвонок обладает набором из следующих базовых функций:

С его помощью вы можете посмотреть, кто именно нанёс вам визит и находится снаружи в ожидании ответа;
Устройство подаёт звуковой сигнал для оповещения хозяев о приходе гостя;
Производится автоматическая фото- и видеосъёмка, а также сохранение записанной информации на носителе;
Осуществляется видеонаблюдение за внеквартирным пространством;
При наличии переговорного устройства есть возможность предварительного выяснения цели визита.

Аппараты, оснащённые дополнительным набором функций, могут помочь вам:

С помощью ИК-подсветки вести видеонаблюдение в ночное время суток;
Улавливать движение встроенными сенсорами и автоматически включать видеозапись;
Вести интернет-трансляцию всего происходящего за дверью;
Оповещать визитёров об отсутствии обитателей жилища при помощи автоответчика.

Также современные видеозвонки имеют ряд особенностей, усовершенствований, которые обеспечивают дополнительную защиту и безопасность в квартире. К ним относятся, например, возможность удалённого наблюдения и связи с устройством при помощи мобильных сетей, СМС и ММС оповещений; установка дополнительных камер наблюдения, что особенно порадует владельцев загородных коттеджей с прилегающим участком, так как позволит контролировать всю необходимую площадь путём увеличения угла обзора.

Уменьшенная версия видеозвонка, наилучшим образом подходящая для городской квартиры – это видеоглазок. Он имеет стандартный комплект оборудования и выполняет те же функции, что и видеозвонок, но стоит гораздо дешевле, монтаж производится непосредственно на дверь, а его размеры весьма компактны. Такой глазок осуществляет видеозапись и фиксирует всех визитёров, отправляя информацию о них на мобильник хозяина.

Как выбрать?

Выбор наиболее подходящего видеозвонка целиком и полностью зависит от ваших желаний и ожиданий. Определитесь, чего вы хотите от данного устройства и какую степень защиты вы предпочитаете. Современный рынок полнится самыми разнообразными моделями, от простых до наиболее усовершенствованных. Их можно разделить на 3 подгруппы:

Устройства с базовым набором функций. То есть ваш видеозвонок сможет выдавать звуковое оповещение о визите, транслировать картинку на монитор для того, чтобы вы могли видеть посетителя; сможет сделать фотографию и сохранить её на флэш-карту;

Устройства с дополнительным набором функций. Такие видеозвонки могут, помимо всего вышеперечисленного, записывать видео и хранить его в памяти; имеют инфракрасную подсветку для наблюдения за происходящим снаружи в тёмное время суток; у них есть возможность выбора подходящей мелодии звонка из имеющегося набора полифонических звуков. Также эти устройства могут транслировать свои записи по беспроводным каналам связи и обладают возможностью оповещения визитёра об отсутствии кого-либо в квартире;
Мультифункциональные устройства. Обладают наиболее полным набором возможностей: ведут рассылку сообщений, у хозяина жилплощади даже есть возможность пообщаться с визитёром посредством мобильной связи с аппаратом. На такой видеозвонок можно установить очень ёмкую флэш-карту, подключить к нему любое внешнее устройство для видеотрансляции (компьютер, ноутбук, телевизор), можно даже дистанционно открыть входную дверь. Также такие изделия имеют более широкий встроенный монитор с сенсорным управлением.

Если ориентироваться на отзывы потребителей, то, разумеется, вы услышите множество разных рекомендаций, которые будут зависеть от того, какую именно жилплощадь «охраняет» видеозвонок. Хозяева городских квартир скажут вам, что вполне достаточно видеоглазка или же базового охранного комплекта. Поэтому при принятии решения о покупке той или иной модели ориентируйтесь на собственные пожелания и предпочтения, ну и конечно, на возможности своего кошелька.

Как установить?

Видеозвонок, как правило, всегда комплектуется монитором для вывода изображения, а также руководством по установке и эксплуатации. Нет ничего сложного в монтаже устройства своими руками, однако следует помнить, что качественная установка продлит срок службы вашего видеозвонка и послужит гарантом его надёжной работы.

Для того, чтобы самостоятельно произвести монтажные работы, необходимо сначала определиться с выбором места установки. Как правило, устройство располагают неподалёку от входной двери в квартиру. Закрепите вызывную панель и панель с монитором в выбранных местах.

Если ваш видеозвонок имеет проводную систему связи, его монтаж несколько усложнится. Питание такого устройства будет осуществляться посредством подключения его к домашней электросети. Необходимо будет провести специальный кабель, который и станет питать его, а также способствовать связи внутренних и внешних элементов звонка.

При установке добавочных видеокамер убедитесь, что кабель захватывает и их.

Ещё до начала монтажных работ вы должны чётко определиться с количеством устанавливаемых камер и с местами их локации. После этого можно начинать закладку кабеля. Для обеспечения охраны помещения от возможного замыкания и пожара спрячьте кабель в специальный короб или кабель-канал. После укладки и маскировки провода закрепите внутреннюю и внешнюю панели вашего устройства.

Очерёдность их установки не принципиальна.

Конечно, если у вас нет желания самостоятельно монтировать систему видеонаблюдения и оповещения, вы всегда можете обратиться в компанию, продавшую вам это оборудование. Как правило, они предоставляют такие услуги своим покупателям.

Если предполагается установка нескольких камер, например, около окон при нахождении квартиры на первом этаже, необходимо обеспечить всем камерам слежения наилучший угол обзора. Для этого проследите, чтобы участок перед ней был открыт в пределах 70-90 градусов по бокам и 50-70 градусов сверху и снизу. Не должно быть никаких препятствий для эффективного видеонаблюдения. Наилучшая высота для размещения устройства – примерно полтора метра над землёй.

Монитор для трансляции видео может быть расположен на том уровне, который наиболее комфортен для владельца квартиры, принципиальных рекомендаций тут нет.

Если в вашем жилище стоит система «Умный дом», то видеозвонок идеально впишется в неё. Самая главная фишка такой системы состоит в имитировании присутствия хозяев, в то время как квартира пуста. Нужно лишь только перед уходом не забыть активировать этот охранный комплекс, задав ему необходимое время работы. «Умный дом» имитирует пребывание владельцев в помещении путём зажжения и гашения света в разных комнатах, он может включить стереосистему и телевизор, может заставить кондиционеры поочерёдно включаться и выключаться.

При этом ведётся видеозапись со всех камер наблюдения и данные сохраняются на накопитель.

В наше время видеозвонок – это не прихоть, а необходимая вещь. Установив такую систему у себя дома, вы сможете быть уверены в том, что ваше имущество всегда будет находиться под защитой. Вы сможете без опаски оставлять дома детей. При установке более совершенной системы видеонаблюдения и оповещения вы всегда будете в курсе того, что происходит у вас дома и сможете управлять функциями данной системы на расстоянии. Задумайтесь о том, что видеозвонок, конечно, недёшев, но в итоге он окупит все ваши расходы, сохранив ваше жильё в целости и предотвратив намерения злоумышленников. Даже самая простая базовая модель сможет отпугнуть недоброжелателей и уберечь имущество. Всегда лучше потратить тысячу, чем потерять миллион.

Обзор умного дверного звонка с видеокамерой Doorcam смотрите в следующем видео.

Как установить дверной звонок на входную дверь. Как выбрать на дверь в квартиру беспроводной звонок

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери…. и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — . Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

На каждой входной двери жилого, офисного или производственного помещения необходима установка дверного звонка. Это устройство является незаменимым, так как позволяет своевременно сообщать звуковым сигналом о приходе гостей.

В настоящее время существует несколько конструкций звонков, которые отличаются не только функциональностью, а и различными вариантами подключения.

Поэтому следует правильно определить наличие технических условий для их монтажа и выполнить самостоятельно данную процедуру. Это позволит не только сэкономить финансовые средства, но и получить опыт установки.

Механические звонки

Представляют собой достаточно простую конструкцию, которая при внешнем воздействии создаёт различные звуковые сигналы. К ним относятся небольшие колокольчики, подвешенные внутри помещения и приводимые в движение при помощи наружной верёвки или простые кольца, закреплённые на двери. В настоящее время они устарели и применяются в декоративных целях. Их преимуществом является независимость от любых источников питания, а также простота конструкции. То есть подключение дверного звонка не потребует выполнения сложных монтажных работ и применения особых знаний в области строительства и электротехники.

Комплект дверного звонка

Электромеханические звонки

Этот тип звонков является усовершенствованной моделью механических. Он представляет собой два блока: выносную кнопку и корпус, с расположенным внутри резонатором. Между собой они соединяются проводами, а основной блок подключается к электрической сети. Внутри основного блока располагается электромагнитная катушка, которая при подаче напряжения передаёт усилие на присоединённую металлическую пластину и, таким образом, создаёт звуковой сигнал.

Обратите внимание!
Такие модели практически не используются, так как их механические части являются весьма ненадёжными, а звуковая тональность не изменяется.

Звонки на основе электронных микросхем

Данный тип звонков представляет собой современные решения на базе микросхем. Они выпускаются в двух типах исполнения: проводные и беспроводные. Оба варианта имеют компактные размеры, несколько встроенных мелодий, а также дополнительные функции, среди которых датчики движения, автономная система питания и т. п. Основное отличие между ними заключается в том, что схема беспроводного дверного звонка значительно упрощена и для его установки достаточно расположить кнопку-передатчик и приёмник сигнала в пределах допустимой зоны уверенной передачи сигнала.

Как подключить дверной звонок видео:

Преимущества и недостатки проводных схем подключения

Установка проводного подключения кнопки звонка к основному блоку потребует прокладки скрытого кабеля в стене, а, соответственно, вызвать нарушение внешней отделки стен. Также потребуется опыт монтажа кабелей и восстановления наружной отделки стен. Если звонок устанавливается в частном доме, то тянуть кабель по улице, а затем вводить в помещение достаточно затруднительно. Но после завершения установки будет получена надёжная система оповещения, которая может работать от сети в основном режиме и от батареек в аварийном, а также быть легко заменена на другую без демонтажа кабеля.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя. Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Способы укладки кабеля

Укладка кабеля понадобится только для проводных звонков. Для этого осматривается поверхность стен внутри помещения вблизи выхода из дома или квартиры на наличие ближайшей распределительной коробки. Обычно она располагается в верхней части стены в месте ввода кабеля в дом от счётчика. Внутри помещений кабель можно уложить внешним или скрытым способом, а снаружи квартиры только скрытым, чтобы обеспечить надёжную антивандальную защиту. Для скрытой проводки при помощи перфоратора штробят канавки в стене подходящего размера. Внешнюю проводку укладывают в короба, закреплённые на саморезы.

Особенности прокладки скрытой проводки

Чтобы подключить дверной звонок своими руками составляют эскиз с учётом всех технических особенностей помещения для оптимального расположения кнопки и основного блока. Затем штробят канавку вдоль стены в горизонтальном направлении глубиной в три раза больше диаметра прокладываемого кабеля. Все повороты кабеля выполняют под прямым углом, чтобы впоследствии не возникало проблем с их поиском. Провода закрепляют при помощи пластиковых скоб через каждый метр. В распределительной коробке и узловых местах подключения оставляют запас примерно 10-15 см.

Подключение основного блока

Основной блок крепят к стене на дюбели, после чего подключают его к проложенному кабелю в разрыв нулевого провода. Если подключить к фазовому кабелю, то при нажатии на кнопку звонка можно вывести из строя электронику. Провод синего или чёрного цвета является нулевым, а красный — фазовым.

Обратите внимание!
Точно определить фазу можно при помощи специального индикатора.

Соединения должны быть выполнены на зажимных колодках, чтобы исключить короткое замыкание. Блок разбирают в соответствии с инструкцией и подключают кабель к клеммам. Дверной звонок на батарейках достаточно просто закрепить на стене без укладки и подключения проводов.

Установка и подключение кнопки звонка

Кнопку звонка желательно устанавливать на уровне не менее 1.5 м от пола с целью удобства пользования. Сначала кнопку разбирают, закрепляют на саморезы или дюбели к стене или двери, а затем производят подключение проводов. Крышка корпуса аккуратно одевается поверх закреплённой внутренней части и прикручивается или защёлкивается. Беспроводную кнопку достаточно только закрепить к стене на двойной скотч или любым другим способом.

Подключение к сети и проверка работоспособности

После выполнения монтажных работ необходимо выполнить подключение к сети электропитания. Сначала на вводном щите отключают подачу электроэнергии в квартиру при помощи автоматических выключателей. Затем подключают нулевой провод и фазу к соответствующим питающим проводам в распределительной коробке. Ошибка подключения может стать причиной поломки основного блока, поэтому нужно воспользоваться индикатором фазы перед тем, как подключить дверной звонок. Если все выполнено правильно, то после включения питания схема должна работать. Если звонок не работает, то необходимо тестером прозвонить проводку и устранить поломку.

Заключение

Самостоятельно подключить дверной звонок при правильном поэтапном подходе достаточно просто. Достаточно изучить технические условия для монтажа проводки, выбрать подходящую конструкцию и тип звонка, а также выполнить все требования инструкции по монтажу.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье « ».

Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) — двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения , поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка. В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.

Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — .

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа , если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Доброго времени суток уважаемые читатели нашего блога. Давайте рассмотрим тему дверной звонок как подключить своими руками, не прибегая к помощи знакомого электрика, который, скорее всего, культурно откажет, если только это не глобальный электромонтаж вашей квартиры во время очередного серьезного ремонта.

Если вам повезло с ремонтом, то Вы замените старую электропроводку новой, которая коснется и звонка. Если ремонт ни предвидится и схема не работает, и где-то перебит провод, то можно отыскать перебитый участок и восстановить, что бы схема заработала. Если не хочется мучиться, то можно воспользоваться беспроводной схемой подключения.

Беспроводная схема подключения

В данном варианте все очень просто, нет необходимости пробивать штробы, закладывать провода, да еще думать, как в распределительной коробке делать коммутацию проводов. Есть несколько вариантов беспроводных звонков. Давайте рассмотрим подробнее два варианта.

В комплект первого варианта входит кнопка (возможно две), работающая на батарейке и блок звонка на корпусе, которого с задней стороны находится вилка под обыкновенную розетку, а лицевая сторона несет какое то дизайнерское решение и на ней так же находятся кнопки управления мелодией и громкостью звука, управление может находиться и сбоку.

Подключение проще не бывает. Блок звонка с вилкой вставляется в любую удобную для вас розетку, а кнопка устанавливается перед входной дверью. Кнопка может быть установлена на двусторонний скотч, или на винты, если предусмотрено конструкцией. Во втором варианте кнопка также крепится перед входной дверью на скотч или винты, а вот блок звонка уже не имеет вилку и работает на двух или трех пальчиковых батарейках.

В данном случае звонок устанавливается в квартире, обычно над входной дверью. Сверлится отверстие, вставляется пластиковый дюбель, в который закручивается винт, на который вешается звонок. Крепеж, конечно, может быть разный в зависимости от конструкции. Вот так просто можно решить эту проблему без шума и пыли.

Проводная схема подключения

В данном случае, конечно, придется повозиться. Как правило, в коридоре возле входной двери устанавливается выключатель для коридорного светильника. От выключателя провод поднимается в распределительную коробку, в которой происходит соединение проводов питания, и светильника, вот в этой коробке так же происходит коммутация питающих проводов и проводов, идущих к кнопке и звонку.

Если Вы в процессе ремонта, то смело можно сделать борозду от распределительной коробки до будущего местоположения звонка и заложить провод, на всякий случай трехжильный и небольшого сечения (0,5-0,75мм 2), третья жила будет на всякий случай, для заземления металлических частей звонка, ведь Вы не знаете, что приобретете, об этом обычно думается потом.

Второй провод уже двужильный, тоже небольшого сечения, прокладывается от распредкоробки к кнопке, так же в штробе, затем выводится, через сквозное отверстие в тамбур и далее в штробе или пластиковом коробе доводим до дверной рамы с той стороны, где будет находиться кнопка и до нужной высоты (обычно 1,5 метра от пола).

На нужной высоте в раме сверлим отверстие большего диаметра, чем провода, желательно, что бы провода были двойной изоляции или в отверстие вставить гильзу, а через нее пропустить провода наружу, что бы ни было касания провода сразу к дереву. Далее разбираем кнопку и по инструкции закрепляем ее к раме, со стороны конечно лестничной клетки и подключаем провода к контактам кнопки.

Имейте в виду, что на кнопку подается фаза, которая в ждущем режиме разорвана контактом. И перед тем, как начать производить в распределительной коробке, следует убедиться в отсутствии напряжения.

Далее возвращаемся к распредкоробке и сделаем коммутацию проводов. Питающие провода в нашем случае трех цветные, синий – ноль, коричневый – фаза и желтый – ноль. От кнопки до коробки заложен двужильный кабель, цвета проводов синий и коричневый и к звонку заложены три провода, синего, коричневого и желтого цвета.

Все провода в коробке зачищаем, берем приходящий нулевой провод синего цвета и соединяем с синим проводом, идущим к звонку. Далее соединяем заземляющие провода желтого цвета. Теперь берем приходящий питающий фазовый провод коричневого цвета и соединяем с коричневым проводом, уходящим на кнопку, затем берем синий провод, идущий от кнопки, и соединяем с коричневым проводом, уходящим на звонок.

В нашем случае соединение проводов было произведено путем скручивания и пайки, как производить соединения проводов разными вариантами читайте в отдельной статье. После поклейки обоев производится установка блока звонка, для этого сверлятся отверстия для крепежа звонка согласно его конструкции, подключаются синий и коричневый провода, при необходимости желтый провод заземления.

Затем подается напряжение, нажимаем на кнопку и если все сделано правильно, должны услышать звучание мелодии или трель, или что то еще. Если по какой — то причине ремонт не предвидится и отсутствует звонок, а он нужен, тогда берем отвертку и напротив выключателя коридорного светильника возле входной двери, отступив от потолка вниз 15-20 сантиметров, тыльной стороной простукиваем стенку.

Услышанный глухой звук будет показывать , крышку которой нужно аккуратно снять и проделать все операции по прокладке, соединению проводов и подключению описанному выше. Это конечно приведет к нарушению целостности обоев от штробления, плюс пыль и в итоге небольшой ремонт.

С уважением, Александр & Игорь!

Для оповещения жителей квартиры о приходе гостей был специально создан дверной звонок. Сегодня он представлен двумя видами: проводными и беспроводными устройствами. Чтобы с его помощью можно было получить звуковой сигнал, необходимо произвести подключение прибора. Как это сделать правильно?

Внимание! Все работы, кроме определения фазного и нулевого кабеля производятся при отключенном электропитании.

Сначала о том, как подключить электрический звонок в квартире с проводами. Откройте коробку с устройством и осмотрите его. Сколько жил выходит? Теперь сравните их количество с тем, что выглядывает из стены в месте, где вы решили поставить звонковую коробку. Возможно несколько вариантов.

Стена – 2, звонковая коробка – 2

План работы заключается в поиске фазы и нуля. Для этого воспользуйтесь индикаторной отверткой. Прикоснитесь концом к обнаженному проводу. Если лампочка не загорается, это ноль. Его напрямую подключают к общему проводу в распределительной коробке. Желательно использовать клеммную колодку для соединения, а не скрутки.

Фаза при контакте с отверткой обнаружится индикаторной лампочкой. Жилу проводят через кнопку, играющую роль замыкающего электрическую цепь ключа. А после провод соединяют с фазой в распределительной коробке.

Стена – 3, коробка прибора – 3

Если из прибора и отверстия в стене выходит трехжильный кабель, то у вас предусмотрено заземление. Такое может быть только в новостройках, где проводка имеет стандартную окраску:

Заземляющий провод всегда желто-зеленый;
Нулевой – синий;
Фазный – белый, коричневый или черный.

По цвету без труда определите провода, но для лучшей безопасности все же убедитесь в правильности сооруженной проводки индикаторной отверткой. Как подключить дверной звонок 2 провода, вы уже знаете. С тремя проводами все так же, за исключением того, что дополнительно нужно объединить концы заземляющих проводов.

Стена – 3, коробка – 2, и наоборот

Если у стены и звонка разное количество проводов, тот, что является «лишним» — заземляющая жила. Она нужна только для повышения безопасности, а на работу устройства никак не влияет. Схема подключения дверного звонка 220В с двумя проводами вам известна. Останется только качественно изолировать кончик заземляющего кабеля.

Подключение с двумя кнопками

Вы решили подключить звонок для входной двери так, чтобы вам могли подать сигнал из двух разных мест? Тогда вам нужна вторая кнопка, но можно использовать три, четыре и даже больше. Главное, руководствоваться правилом: все они должны быть подключены параллельно.

Двухкнопочный дверной звонок, схема подключения которого приведена выше, удобен для использования в коттеджах с несколькими входами в дом.

Беспроводные модели

Беспроводные аналоги могут питаться от розетки или от батареек. Первый неудобен тем, что не работает при отключенном электроснабжении, второй тем, что требует регулярной замены батареек. Их преимущество: они не требуют подключения.

Как выбрать проводной дверной звонок и подключить его своими руками

Вселились в новую квартиру или переехали в другую? А там непривычные для вас звонки: и сигнал неважный, и от радиофикации зависит. Какой выбрать – вот вопрос? Виды дверных звонков — проводной или беспроводной. Предстоит изучить не только прайс-лист ближайшего магазина, но и достоинства и недостатки, в том числе и по поводу врезки в новую дверь или для замены старого звонка.

Краткое содержимое статьи:

Радиофицированные сигналы в квартиру
На первый взгляд, почти ничем не отличаются друг от друга звонки: в обоих случаях есть кнопки, а внутри квартиры – устройства с сигналами разной громкости и тональности. Это можно рассмотреть на фото дверного звонка.
Но радиофикация имеет свои особенности. Устройство дверных звонков многоликое, первым рассмотрим беспроводное. К кнопке не подводится переменное напряжение мощностью 220 вольт, и нет кабеля к внутреннему блоку. Радиокнопка – это передатчик, а блок в коридоре – приемник сигнала. Провод заменили радиоволны.
Радиозвонки имеют различные источники питания: и 220 вольт, и на батарейках, и вообще кнопка сама вырабатывает электроэнергию малой мощности. Кнопку надо крутнуть рукой или просто нажать глубже, и магнето пошлет радиосигнал на приемное устройство.
Минусом является то, что батарейки приходится часто менять, а чтобы реже это делать, то вставлять более дорогие аккумуляторы, которые надо подзаряжать. 160 лет назад француз Плантэ создал аккумулятор с дозарядкой. Но она же не вечна.
Многие, так называемые металлические, входные двери продаются уже радиофицированными. Но если они ставятся, как вторые двери, то внутренняя глушит звонок, и хозяева переводят двери на безотказный проводной сигнал.
Звонок от двери ворот частного дома
В частном доме звонки устанавливаются также на дверях ворот. Поэтому, прежде чем решить, что приобретать, подумайте, как будете защищать его от осадков, особенно — дождя. Желательно заблаговременно установить специальный козырек и выполнить антикоррозионное покрытие звонка.
Устройство уличное и его кнопка должны быть защищены от пыли, влаги и мороза. Поскольку электроника может дать сбой от этих неблагоприятных метеоусловий.
В паспорте или инструкции к прибору обратите внимание на параметры температур, при которых он может работать. Поскольку во многих регионах минусовая температура просто зашкаливает. Перепад плюса и минуса допустимый от 40 до 40 градусов Цельсия или по Кельвину — 310-320, или около сотни по Фаренгейту. Эти сведения для того, если будете приобретать импортные модели.
Ну и подумайте, как будете защищать кнопку звонка от вандалов или, мягко говоря, от местных недоброжелателей. Поскольку такой параметр не входит в ГОСТ или ТУ прибора.
Плюсы и минусы беспроводки
Отсутствие проводов – преимущество, как и возможность быстро переставлять устройство на другое место. Продолжается инструкция, как подключить дверной звонок своими руками.
Из недостатков отметим, что начинка в них далеко не первосортная, в основном это изделия из Юго-Восточной Азии, качество которых там почти никто не контролирует. Или изготовлены в России из китайских некачественных комплектующих.
Плохое крепление на дверь. Какая липучка выдержит жару в сорок градусов в тени или такой же мороз?! Упала на асфальт и разбилась.
Проводные звоночки
Ассортимент их огромен. Есть модели от сети переменного тока, на батарейках с проводной кнопкой, с комби-питанием: от 220 вольт с преобразованием в 6-8 вольт постоянного тока.
Их можно на время отключать, возможна регулировка громкости и гаммы музыкального сигнала по вашему желанию.
Плюсы и минусы
На фабриках заложены следующие преимущества:
проводная сигналка вызовет к двери хозяев, даже если они будут находиться в бетонном подвале;
простой в исполнении включатель на улице менее подвержен негативным природным факторам, чем электронная: дождю, снегу;
у нее противовандальная защита.
Есть и недостатки:
поломки из-за части деталей;
сложность монтирования;
повышенная энергоопасность прибора от сети большого тока.
Усовершенствование проводной связи
Для этого в торговых сетях есть немало допоборудования. Например, комплектация дверного звонка с видеонаблюдением на площадке или перед воротами. На квартирном или домовом мониторе четко увидите того, кто звонит. Дверные звонки с камерой позволяют видеофиксацию настраивать по движению перед дверью, а не в постоянном режиме.
Уже есть возможность передавать сигнал звонка не в квартиру или в дом, если там никого нет, а СМСкой на мобильник владельца. Но это сделает приобретение такого звонка дороже. Можете купить дверные звонки с подсветкой.
Монтаж проводной сигналки
Если остановились на устройстве от 220 вольт, будет посложнее соорудить. Начинаете с дверной кнопки. К ней всегда подводится фаза, а не «нулевка», их можно различить специальным недорогим датчиком в виде отвертки. Идут два провода – вход и выход фазы, первый от дверной кнопки к сигнальному устройству в квартире, туда протяните и «нулевку» от сигнального блока.
Затем прокладываются два провода — вход и выход фазы. Первый — от кнопки до сигнального блока, устанавливаемого в квартире. Второй — от кнопки до распределительной коробки. Туда же заводится нулевой провод от сигнального блока. Работу выполняйте при отключении электросети. Закончив монтаж, еще раз пройдитесь по схеме, чтобы при включении света, не выбило пробку.
Фото проводных дверных звонков

<noscript><img src='/800/600/https/www.solidrop.net/photo-6/newest-special-touch-doorbell-wireless-eu-plug-in-door-bell-waterproof-digital-doorbell-2-outdoor-transmitter-1-indoor-receiver.jpg' style='float: right;' /></noscript> youtube.com/embed/ySaXn7IgVAk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Вам понравилась статья? Поделитесь 😉
Проводной видеодомофон | Самая маленькая и самая доступная камера для дверного звонка
Проводной видеодомофон требует существующей проводки дверного звонка. Совместимо ли оно с моим существующим звонком в дверь? Значок стрелки
Нет, не в этом случае. Чтобы упростить установку, Video Doorbell Wired требует, чтобы вы обошли существующий звонок дверного звонка, что означает, что ваш существующий звонок не будет звучать. Чтобы продолжать слышать звуковые оповещения в вашем доме, подключите проводной видеодомофон к существующему звонку, совместимому устройству Alexa или выберите проводной видеодомофон + перезвон.
Есть ли поощрительная программа по принципу trade-in? Значок стрелки
Да, у наших друзей в Amazon есть программа обмена. Вот как это работает:
Выберите подходящие устройства, связанные с вашей учетной записью Amazon, или выполните поиск других устройств, даже если они куплены в другом месте.
Ответьте на несколько вопросов о состоянии вашего устройства (а), чтобы получить предложение обмена.Допускаются даже неработающие устройства.
Распечатайте транспортную этикетку и отправьте свое устройство (а) бесплатно. Мы проверим состояние в течение 3 дней после получения.
Как только обмен будет завершен, к вашей учетной записи будет автоматически добавлена подарочная карта Amazon, равная оценочной стоимости вашего старого устройства, плюс рекламная скидка на любой новый соответствующий требованиям умный дверной звонок или камеру Ring или Blink. . Рекламная скидка ограничена одной скидкой на покупателя.
Щелкните здесь, чтобы обменять свой существующий Ring, Blink или другой видеодомофон или камеру, затем нажмите кнопку «Обновить и сохранить с обменом».
Сохраняет ли видеодомофон мои видео и фотографии, чтобы я мог просмотреть их позже? Значок стрелки
Если у вас есть подписка на Ring Protect, видео, снятые вашим дверным звонком или камерой, будут сохраняться в вашей учетной записи Ring на срок до 30 или 60 дней в зависимости от вашего местоположения, а сделанные фотографии будут сохраняться в вашей учетной записи Ring на срок до 7 дней. , так что вы можете просмотреть их в любое время.
Бесплатная 30-дневная пробная версия Ring Protect Plus включена в стоимость любого дверного звонка или камеры Ring Protect, если вы еще не подписались на план Plus в том же месте, где находится новое устройство. Вы можете подписаться на Ring Protect в любое время, чтобы сохранять, просматривать и публиковать все видео и фотографии, снятые вашим дверным звонком или камерой, и с вас будет взиматься плата при подписке на план и после окончания пробного периода. Более подробную информацию о хранении видео можно найти здесь.
Если у вас есть подписка на Ring Protect, вы можете делиться своими видео и фотографиями с кем угодно, включая соседей, друзей, семью и местных правоохранительных органов.Бесплатная 30-дневная пробная версия Ring Protect Plus включена в стоимость покупки любого дверного звонка или камеры Ring Protect, если вы еще не подписаны на план Plus в том же месте, где находится новое устройство.1 Вы можете подписаться на Ring Protect в любое время, чтобы сэкономить , просмотрите и поделитесь всеми видео и фотографиями, снятыми с вашего дверного звонка или камеры, и с вас будет взиматься плата при подписке на план и после окончания пробного периода.
Щелкните здесь, чтобы узнать больше о Ring Protect.
Что такое Ring Protect? Значок стрелки
Ring Protect — это комплексная услуга, которая активирует запись видео и фотосъемку, сохранение и отправку для вашего дверного звонка или камеры Ring, а также несколько дополнительных льгот.
Щелкните здесь, чтобы узнать больше о Ring Protect.
Требуется ли функция Ring Protect для использования видеодомофона? Значок стрелки
Нет. Вы по-прежнему можете использовать дверной звонок или камеру, чтобы следить за своим домом и открывать дверь из любого места, даже без подписки на Ring Protect. Без защиты от звонка вы по-прежнему будете получать уведомления в режиме реального времени, когда кто-нибудь подходит к вашей двери, и вы можете отвечать на уведомления, чтобы видеть, слышать и разговаривать с посетителями в режиме реального времени прямо со своего мобильного устройства.
Однако без подписки на Ring Protect вы не сможете просматривать пропущенные видео в реальном времени, а также не сможете сохранять свои видео или делиться ими с кем-либо. Фотографии сниматься не будут. Щелкните здесь, чтобы узнать больше о Ring Protect и выбрать план, который вам подходит.
Проводные дверные звонки — 1800doorbell
Проводные дверные звонки — привлекательный и эффективный способ улучшить ваш дом. Установите новый современный продукт или замените старый / вышедший из строя, совершив покупки в нашем большом ассортименте.
Многие из них имеют широкий спектр морилки, форм, размеров и звуков. Выбирайте дизайн, максимально соответствующий вашим потребностям и домашнему декору; хотите ли вы современный дизайн или традиционный проводной комплект. Если вы устанавливаете новый продукт, не забудьте кнопку, трансформатор и провод звонка.
Если у вас нет дверного звонка, вы строите дом или заменяете существующий, пожалуйста, не стесняйтесь позвонить и поговорите с нами, чтобы мы помогли выбрать подходящий вариант.
Мы также предлагаем много продуктов в этой категории, которые имеют больше декоративных элементов или дизайнерских вспышек .Независимо от того, предпочитаете ли вы современный или более традиционный дизайн, у нас есть что-то для каждого стиля оформления!
Наши проводные дверные куранты Craftmade не только стильны и красивы, но и имеют большие размеры, вес и функциональность! Если вы не найдете здесь мелодии, которая соответствует вашему вкусу, продолжайте проверять это почаще, поскольку мы постоянно ищем новые линии и продукты, которые можно было бы добавить к нашей обширной линейке.
Полная проводная система
Полная система состоит из четырех компонентов.Дверной звонок (звонок, который вы слышите), кнопка (часть, которую вы нажимаете), провод звонка и трансформатор подходящего размера.
Есть проводные устройства, которые работают от батареи и не нуждаются в трансформаторе. Имейте в виду, что если у вас есть проводной звонок с батарейным питанием, вы не можете использовать кнопку с подсветкой. Кнопка с подсветкой потребляет слишком много энергии и быстро разряжает батареи. Если вы хотите заменить колокольчик в своем доме, требования к установке могут отличаться от требований новой установки.При замене первым делом необходимо убедиться, что трансформатор (если он у вас есть) работает правильно. Затем дважды проверьте правильность работы кнопки.
Если установка замены или нового продукта кажется сложной задачей, вы можете подумать о беспроводном продукте, таком как подключаемый беспроводной дверной звонок или модель с батарейным питанием. Эти продукты прошли долгий путь за эти годы, и многие модели так же стильны, как и традиционные проводные версии.
Проводные и беспроводные дверные звонки — узнайте, что лучше всего для вас
Дверные звонки, дверные звонки, входные оповещения и продукты для оповещения о панике для безопасности сотрудников и клиентов, обратите внимание:
Для бизнеса, складов, производственных предприятий, больниц и др. предприятиям, которым нужны продукты для , чтобы уведомить вас о прибытии посетителей, или другие продукты для оповещения о входе, , пожалуйста, посетите нашу страницу продуктов для служебных дверных звонков.
Мы рекомендуем продукты ERA от Safeguard Supply за их дальнобойность, надежность, возможность добавлять несколько датчиков и приемников, а также возможность добавлять аксессуары, такие как стробоскопы, сирены и многое другое.
Если вам нужен новый дверной звонок для дома или офиса, проще всего выбрать беспроводной. Однако в большинстве домов уже есть проводка для дверного звонка, даже если она больше не работает. Часто можно использовать существующую проводку и добавить новую кнопку дверного звонка и внутренний динамик.
Если ваш дом уже подключен к дверному звонку или только что строится, вы попадаете в настоящую ситуацию «или-или». Вы можете просто сделать свой выбор между беспроводным или проводным дверным звонком в зависимости от того, нравятся ли вам функции и гибкость беспроводного дверного звонка. Или вы можете решить, что предпочитаете большой выбор стилей декоративных дверных звонков, доступных для жестких дверных звонков, что позволит вам идеально дополнить интерьер вашего дома.
Беспроводные дверные звонки имеют больше функций, но меньше дизайнерских возможностей.Многие беспроводные дверные звонки предлагают функциональные простые белые или бежевые компоненты, а также несколько более сложных дизайнерских стилей. Однако, если вы выберете дверной звонок с жесткой проводкой, вы найдете гораздо больше дизайнерских решений. Внешний вид варьируется от матовой стали в стиле ретро до декоративных старинных металлических завитков и гладких полированных деревянных крышек дверных звонков.
Чем хорош беспроводной дверной звонок?
Доступные и универсальные беспроводные дверные звонки с батарейным питанием можно разместить практически в любом месте, а установка займет всего несколько минут.Радиоволны соединяют передатчик (наружную кнопку или кнопки) с приемником (звонок или динамик внутри дома). Это делает ненужной физическую электрическую проводку. Вот некоторые из преимуществ технологии беспроводного дверного звонка:
Универсальность: Расположение беспроводного дверного звонка просто переместить, чтобы оно лучше соответствовало планировке вашего дома.
Никаких изменений в доме не требуется: Некоторые люди предпочли бы не сверлить в своих стенах отверстия (хотя они очень маленькие) и прокладывать проводку.Для беспроводного дверного звонка отверстия не нужны.
Простая установка: Кнопку передатчика можно просто прикрепить к стене с помощью липкой ленты на задней стороне устройства. Внутренний приемник может подключаться к стене или работать от батареек.
Радиуса действия достаточно для большинства домов: Радиус действия беспроводных дверных звонков был улучшен до такой степени, что радиосигналы, передаваемые от кнопки дверного звонка на крыльце к внутреннему приемнику, можно услышать по всему дому.Диапазон сигналов варьируется от 150 футов до 1000 футов.
Доступны расширители: Если у вас большой дом, доступны расширители (дополнительные приемники) для ретрансляции сигнала дверного звонка на большом участке. Есть также портативные приемники, которые можно взять с собой. Это удобно, если вы работаете на заднем дворе или в гараже.
Многоканальная работа: Благодаря этой функции ваш беспроводной дверной звонок избегает помех от соседского дверного звонка. Если ваш звонок звучит, когда у соседей есть посетитель, просто измените частоту вашего дверного звонка на другой канал.
Питание от батарей с длительным сроком службы: Кнопки передатчика обычно питаются от литиевых батарей с длительным сроком службы, которые обычно поставляются с передатчиком. Приемники внутри дома могут подключаться прямо к розетке или могут работать от батареек. (Эти батарейки обычно не входят в комплект.) Большинство беспроводных дверных звонков будут работать до 2 лет, прежде чем потребуется замена батарей.
Разнообразие звонков: Если вы хотите иметь возможность изменить тон, мелодию или мелодию дверного звонка, многие беспроводные дверные звонки предлагают несколько вариантов — некоторые даже предлагают 50 с лишним.Эта многотональная возможность также полезна, если вы хотите использовать несколько кнопок дверного звонка, например, переднюю дверь, заднюю дверь, боковую дверь и т. Д. Вы можете назначить разные мелодии для каждой двери.
Расширенные функции: Некоторые беспроводные дверные звонки предлагают функции безопасности и удобства, такие как домофон, датчики движения и / или оконные датчики. Существуют также модели, которые предлагают визуальный сигнал — мигающий свет — вместе со звуковым дверным звонком (или вместо него). Эти дверные звонки со звуковым и мигающим светом подходят для людей с нарушениями слуха.Визуальный сигнал также удобен для бизнеса, где из-за уровня шума вы не услышите дверной звонок.
Преимущества проводного дверного звонка
Дополнительные варианты декора: Многие беспроводные дверные звонки предлагают чисто функциональные однотонные белые или бежевые компоненты, а также предлагают более изысканный дизайн, соответствующий вашему декору. Если вы выберете дверной звонок с жесткой проводкой, вы найдете больше дизайнерских решений. Внешний вид варьируется от матовой стали в стиле ретро до декоративных старинных металлических завитков, гладких деревянных крышек дверных звонков и многого другого.
Цена примерно одинаковая: Как беспроводные модели.
Довольно просто установить: Так как в вашем доме уже может быть большая часть проводки.
Можно разместить кнопку с подсветкой: Если дверной звонок полностью подключен к сети и не разрядились батареи, кнопка с подсветкой обычно работает. С беспроводным дверным звонком или любым дверным звонком с батарейным питанием подсвеченная кнопка сгорает слишком быстро, чтобы это было практично.
Нет проблем с помехами или диапазоном: Проводная система может иметь диапазон, если у вас есть провода для ее поддержки.По воздуху сигналы не передаются, поэтому нет помех. (Хотя в беспроводных системах есть опции для устранения этих проблем.)
Более традиционные звуковые сигналы: Для тех, кто предпочитает классические звуковые сигналы дверного звонка с богатым симфоническим звуком причудливым вариантам звука — и тех, кто никогда не хотел бы менять звуки в любом случае, проводные дверные звонки отлично работают. Как правило, с проводным дверным звонком вы получаете уникальный звук входных и задних дверей, чего достаточно для многих домовладельцев.
Как устанавливается проводной дверной звонок?
Если вы решите, что вам нужен проводной дверной звонок, электропроводка должна проходить через стены или проходить вдоль них. Необходимо просверлить отверстия. Кнопки дверного звонка необходимо устанавливать вне помещения. В помещении необходимо установить динамик или динамики, а на открытом воздухе между ними и кнопкой должны быть проложены провода. (Большая часть этой проводки дверного звонка может уже существовать в вашем доме.)
Затем проводка дверного звонка должна быть подключена к трансформатору рядом с вашей коробкой автоматического выключателя, чтобы убедиться, что на дверной звонок подается нужное напряжение.Трансформатор может показаться большим делом, но он часто стоит около 20 долларов и доступен прямо здесь, в 1800Doorbell. На нашем веб-сайте вы можете приобрести свой любимый дверной звонок и любые дополнения или обновления для безопасности или обнаружения движения. После того, как ваш дверной звонок с проводным подключением установлен, его нельзя перемещать или выдвигать, не проложив больше проводов и не просверлив больше отверстий.
Теперь трудный выбор: стили дверных звонков, функции безопасности и опции
После того, как вы решите, что вы предпочитаете в беспроводном или беспроводном режиме,дилемма проводного дверного звонка, теперь у вас есть еще несколько более сложных решений, которые нужно принять, и варианты выбора. Выбирая беспроводной дверной звонок, вы можете выбрать модели с различными функциями безопасности и удобства. Вы можете приобрести беспроводные дверные звонки, которые предлагают множество различных вариантов звука. Вы можете использовать разные звуки для каждой двери и изменить мелодию дверного звонка (или звуковые эффекты), чтобы отпраздновать праздники или просто для развлечения.
Если вы выбираете дверной звонок с жесткой проводкой , у вас есть большой выбор стилей на выбор, которые впишутся в любой интерьер: от традиционного до современного, от винтажного и т. Д.Вы можете выбрать современный дверной звонок из матового никеля с жесткой проволокой, дверной звонок из дерева ручной работы или другой стиль.
Получите профессиональные консультации и поддержку от 1800doorbell.com
Если вам нужен беспроводной или проводной дверной звонок , не ищите ничего, кроме 1800Doorbell.com. Просмотрите наш огромный выбор дверных звонков и аксессуаров. Заказывайте онлайн по всей стране! Если у вас есть вопросы, просто позвоните по нашему бесплатному номеру: 1-800-DOORBELL (366-7235). Один из наших квалифицированных специалистов по дверным звонкам может помочь вам с выбором или ответить на любые вопросы о продуктах, функциях и установке.O r, отправьте нам электронное письмо, и мы поможем вам с выбором!
Ring Video Doorbell Wired обзор
(CNN) —
У линейки видеодомофонов Ring всегда было несколько общих черт. Все они транслируют и записывают видео о всех, кто находится у вашей двери, и их легко установить. И хотя цена базовой модели в 99 долларов является привлекательной, это немало потратить на что-то взамен недорогого стандартного дверного звонка.
Введите проводной видеодомофон по цене 59,99 долларов. Да, верно, вы можете получить видеодомофон Ring менее чем за 60 долларов, и он довольно функциональный. Как следует из названия, вам понадобится проводной дверной звонок с уже установленным источником питания, чтобы он работал дома.
Для кого это: Проводной видеодомофон Ring Video Doorbell — это умное домашнее устройство безопасности, которое позволяет вам видеть и разговаривать с каждым, кто находится у вашей двери, независимо от того, находитесь ли вы внутри дома или за тысячи миль от вас. Это самый дешевый видеодомофон в линейке Ring за 59,99 доллара, но он не пропускает слишком много функций. Если вы ищете способ повысить безопасность своего дома, не тратя целое состояние, это хорошее место для начала.
Что вам нужно знать: Ring предлагает несколько различных моделей видеодомофонов по цене от 99 до 349 долларов, каждая со своими особенностями и возможностями. Проводной видеодомофон совпадает с некоторыми высококлассными функциями, такими как видеопоток HD 1080p, двусторонняя связь и настраиваемые оповещения о движении.Однако вы упустите расширенные функции, например, когда Алекса будет отправлять вам сообщения, когда вас нет дома.
Как они сравнивают: Проводной видеодомофон — это самый маленький видеодомофонный звонок, который продается, что делает его установку быстрой и безболезненной. Вы получите отличное изображение с чистым звуком, но вы упустите более привлекательные каналы ночного видения, которые мы видели в других продуктах Ring, а некоторые программные функции несовместимы с недорогой альтернативой. .
ФОТО: Джейсон Сиприани / CNN
Цена — не единственное, что мало в проводном видеодомофоне; его общий размер довольно крошечный.Его размер составляет всего 3,98 на 1,8 на 0,88 дюйма, что меньше, чем у стандартного видеодомофона Ring Video, который имеет размеры 2,4 на 4,98 на 1,10 дюйма.
Фактически, это самый маленький видеодомофон, который мы тестировали, он превосходит другие продукты Ring, Nest Hello и новейший видеодомофон Logitech Circle. Если у вас мало места, чтобы поставить дверной звонок, скорее всего, вы все равно сможете это сделать.
И Ring не изобретает колесо с дизайном — он следует формату, установленному другими дверными звонками Ring.На передней панели есть одна кнопка со светодиодным кольцом вокруг нее. Чуть выше кнопки находится камера, способная снимать видео высокой четкости 1080p.
В комплект входит проводной видеодомофон, черная лицевая панель (вы можете купить разные цвета за 15 долларов, но основной корпус поставляется только в черном цвете), отвертку для предохранительного винта, удерживающего лицевую панель на месте, пара винтов для монтаж и проволочную перемычку для существующего аппаратного звонка (если он у вас есть).
Вам потребуется винт с крестообразным шлицем или, как мы предпочитаем, беспроводная дрель с адаптером с крестообразным шлицем. На всякий случай иметь под рукой инструменты для зачистки проводов — неплохая идея.
Хорошая новость: установить видеодомофон — довольно простое дело, если вы хорошо владеете отверткой или дрелью и работаете с парой проводов.
Приложение Ring (для Android и iOS) проведет вас через процесс, шаг за шагом, и поможет вам определить лучший процесс установки.Например, он начинается с ценного напоминания о том, что вам нужно отключить питание дверного звонка. Вы не хотите работать с проводами под напряжением, даже если это «просто дверной звонок». Это важный шаг, который нельзя пропустить.
Несмотря на то, что приложение проведет вас через установку, мы постараемся обобщить наш опыт на основе предпринятых шагов.
После выключения питания приложение предлагает вам установить прилагаемую перемычку на существующий звонок.Мы предполагаем, что это полностью обходит звонок и просто обеспечивает питание дверного звонка вместо того, чтобы звонить при нажатии дверного звонка. Это означает, что ваш существующий колокольчик не будет звонить при звонке в дверь, поэтому вам нужно будет купить один из беспроводных звонков Ring (который также позволяет держать ваш дверной звонок подключенным к Интернету).
Как только это будет сделано, вы снимите старый дверной звонок, который должен удерживаться на месте парой маленьких шурупов. После этого вы подключаете проводной видеодомофон к двум проводам дверного звонка — не имеет значения, какой из них куда идет — и прикручиваете дверной звонок с помощью прилагаемых винтов.
Одна вещь, которую мы упустили во время установки, которая была включена в предыдущие дверные звонки Ring, а также у конкурентов, — это отсутствие небольшого уровня, встроенного в корпус. Этот небольшой уровень помогает гарантировать, что дверной звонок будет прямым, без необходимости раскапывать наш маленький уровень или рисковать своим зрением.
Установив дверной звонок на стену или дверную коробку, вы можете либо надеть лицевую панель, либо включить дверной звонок, чтобы убедиться, что все работает, прежде чем надевать пластину. Мы сделали последнее, на всякий случай.
Теперь, когда дверной звонок установлен, он начнет разговаривать с вами, сообщая, что он готов к настройке. Вы отсканируете штрих-код с помощью приложения Ring на своем телефоне, введете некоторую информацию и подключите его к своей сети Wi-Fi, а затем приложение проведет вас через различные настройки. К ним относятся настройки зон движения, которые дверной звонок будет контролировать и спрашивать, хотите ли вы поделиться дверным звонком с кем-либо еще.
В общей сложности установка проводного видеодомофона заняла у нас менее 10 минут.Конечно, мы установили много видеодомофонов, но это была одна из самых простых установок, которые мы когда-либо делали. Часто необходимость перемонтировать звуковой сигнал внутри дома — это головная боль, с которой не стоит бороться.
ФОТО: Джейсон Сиприани / CNN
Чтобы достичь цены в 60 долларов, Ring по понятным причинам пришлось удалить некоторые функции, которые включают в себя его более дорогие предложения. Краткий список функций, которые вы не найдете в проводном видеодомофоне, включает работу с существующим звуковым сигналом, двухдиапазонный Wi-Fi (вам понадобится 2.Сеть 4 ГГц) и сменные лицевые панели.
Есть некоторые программные функции, которые вы также не получите, например, только что объявленные быстрые ответы, в которых вы используете ярлыки в приложении, чтобы сообщить человеку у вашей двери, что вы скоро будете там, чтобы просто оставить пакет или взять сообщение. Вы также не получите приветствия Alexa и предупреждения о движении, о которых также недавно было объявлено.
Тем не менее, Video Doorbell Wired действительно работает с новой функцией Geofence Ring (которую мы очень долго ждали, чтобы компания выпустила).Если этот параметр включен, вы можете отключить оповещения о движении, когда вернетесь домой, чтобы ваш телефон не сообщал вам о движении у вашей двери, когда вы являетесь человеком, вызывающим движение. Новая функция Geofence также напомнит вам о включении или отключении системы охранной сигнализации, если вы этого хотите. Это очень удобно.
После установки проводного видеодомофона у нас не было слишком много посетителей — вероятно, из-за очень низких температур — поэтому нам пришлось проводить большую часть наших испытаний с членами семьи в доме.
cnn.com/_components/paragraph/instances/paragraph_C36A061F-7745-7072-C76E-B1F6A292D62F@published» data-editable=»text»> Мы решили включать оповещения о движении только при обнаружении людей, что должно исключить любые дополнительные оповещения о движении для случайных событий, таких как собака, бегущая по вашему двору, или машина, едущая перед вашим домом. Мы ни разу не получали уведомление на свой телефон, что никто не запускал его, что является настоящим благословением для тех из нас, кто живет на оживленной улице в пределах видимости видеодомофона.
ФОТО: Джейсон Сиприани / CNN
Возможности дверного звонка включают в себя видеопоток HD 1080p в реальном времени и запись в ночном видении.Горизонтальное поле обзора 155 градусов и вертикальное поле обзора 90 градусов, которых более чем достаточно, чтобы охватить большую часть нашего крыльца в кадре.
Конечно, самой большой особенностью дверного звонка является то, что он работает как дверной звонок. Когда кто-то нажимает кнопку, на ваш телефон будет отправлено уведомление, сообщающее, что кто-то находится у двери. Если вам нужен какой-то централизованный звонок в вашем доме, Ring продает дверной звонок в комплекте с одним из своих беспроводных звонков за 79 долларов.99. Это отличное предложение, поскольку проводной видеодомофон не работает с существующими встроенными звуковыми сигналами (иначе называемыми «беззвонными»). Это примерно скидка в 9 долларов при покупке обоих устройств отдельно.
Кроме того, если у вас есть устройства Amazon Echo, вы также можете получать оповещения на свои интеллектуальные колонки и дисплеи.
Нам действительно не хватало того, чтобы наш механический звонок срабатывал каждый раз, когда использовался дверной звонок, но мы обнаружили, что предупреждений на наших телефонах более чем достаточно, чтобы держать нас в курсе того, что происходило у нас на пороге.
Благодаря двусторонней аудиосвязи вы можете ответить на звонок в дверь и поговорить с тем, кто находится у двери, глядя на них. Аудио и видео в нашем тестировании были четкими и четкими, без каких-либо задержек или задержек при подключении, когда мы впервые открыли предупреждение.
Одна область, от которой мы хотели большего, — это звонок в дверь ночью. Функция ночного видения освещала часть нашей двери, но не позволяла нам видеть дальше пары футов перед камерой. Предыдущие модели и некоторые модели конкурентов имеют гораздо лучшее ночное видение.Тем не менее, этого достаточно, чтобы выделить кого-то, кто стоит у вашей двери, но не справляется с большими расстояниями.
Проводной видеодомофон Ring Video работал так же, как и другие видеодомофоны Ring Video, за некоторыми исключениями. А по цене 59,99 долларов трудно найти недостатки в тех областях, где этого не хватало. Мы рекомендуем заключить сделку с колокольчиком, чтобы все в вашем доме знали, когда кто-то стоит у двери.
Лучшие видеодомофоны на 2021 год
Один из простых способов защитить вас от кражи собственности, вторжения в дом, пиратов на крыльце и даже нежелательных адвокатов — это определить, кто находится у вашего порога, прежде чем открывать дверь. Войдите в видеодомофон, первую линию защиты для домовладельцев, которая не только позволяет вам видеть и разговаривать с человеком снаружи, но также записывает кадры посетителей, которые подходят к вашей двери, когда вас нет или не могут ответить. Эти устройства обычно используют Wi-Fi для потоковой передачи видео в реальном времени на ваш телефон и предлагают множество функций, включая облачное хранилище видео, обнаружение движения, сирены и совместимость с интеллектуальными замками и другими устройствами умного дома. Читайте дальше, чтобы узнать, на что обращать внимание при выборе видеодомофона для дома.
Вам нужен проводной или беспроводной видеодомофон?
При выборе умного дверного звонка вы должны решить, хотите ли вы беспроводное устройство, работающее от батарей, или устройство, которое получает питание от низковольтной проводки дверного звонка. Естественно, беспроводной дверной звонок является самым простым в установке типом, поскольку он питается от батарей, а не от домашней электросети, и не требует, чтобы вы отключили питание или вообще не вмешивались в проводку. Обратной стороной беспроводных дверных звонков является то, что их батареи имеют тенденцию быстро разряжать батареи в зависимости от использования, на срок от двух до шести месяцев.Если вы живете в районе с холодными зимами, вы можете рассчитывать на подзарядку или замену батарей каждые пару месяцев и рискуете, что дверной звонок выключится в неподходящее время.
Проводные дверные звонки не так просты в установке, как их беспроводные аналоги, но они совсем не сложные, и вам не нужно беспокоиться о потере питания, если только весь ваш дом не отключится. Поскольку в большинстве домов уже есть проводка для дверных звонков, установить видеодомофон так же просто, как снять старый дверной звонок, отсоединить два провода, подключить новый дверной звонок к проводам и прикрепить его снаружи вашего дома.В большинстве случаев вы также можете подключить дверной звонок к существующей коробке для звонков.
Лучшие предложения для видеодомофона на этой неделе *
* Сделки отбирает наш партнер TechBargains
Проводные дверные звонки получают питание от двух проводов, подключенных к трансформатору, который понижает напряжение в вашей домашней сети до 16–24 вольт. Если в вашем доме нет проводки для дверного звонка, вы можете подключить ее самостоятельно, используя подключаемый трансформатор, или попросите электрика сделать эту работу за вас.В любом случае потребуется некоторое сверление, чтобы проложить провода изнутри вашего дома к внешнему месту.
Видеодомофон Дизайн и особенности
Видеодомофоны бывают всех форм и размеров. Наименее дорогие модели, как правило, представляют собой громоздкие устройства с ограниченным выбором цвета, в то время как многие из более дорогих моделей тонкие и незаметные и имеют различную отделку, чтобы дополнить ваш дом. Скорее всего, если дверной звонок работает от батареек, он будет более громоздким и очевидным, чем проводная модель.
Любой достойный умный дверной звонок оснащен видеокамерой, которая отправляет предупреждение на ваш телефон вместе с видеопотоком в реальном времени при нажатии кнопки дверного звонка. Доступ к видео осуществляется через мобильное приложение, которое также используется для установки устройства, настройки параметров беспроводной сети и настройки предупреждений. Вы будете платить больше за дверные звонки, которые предлагают такие функции, как видео 1080p, обнаружение движения, двусторонний звук, который позволяет вам разговаривать с кем бы то ни было, и потоковое видео по запросу. Чтобы избежать ложных предупреждений от проезжающих мимо автомобилей, сильного ветра и любых животных, которые могут бродить по вашей собственности, ищите камеру дверного звонка, которая предлагает настраиваемые зоны движения.
Другие функции, на которые следует обратить внимание, включают технологию распознавания лиц, которая идентифицирует посетителей по имени, технологию обнаружения движения, которая знает разницу между людьми, автомобилями и животными, цветное видео ночного видения (в большинстве камер дверных звонков используются инфракрасные светодиоды для обеспечения расстояния до 30 футов). черно-белое видео), а также выбор сигналов, которые помогут вам отличить нажатие дверного звонка от триггера движения. Некоторые из последних камер дверного звонка предлагают функцию предварительной буферизации, которая записывает несколько секунд активности до срабатывания датчика движения или нажатия кнопки дверного звонка, чтобы вы могли видеть, что произошло непосредственно перед событием.
Видеодомофоны не предлагают локальное хранилище для записанного видео, поэтому вам придется подписаться на облачную службу, чтобы просматривать видеоклипы, вызываемые движением или дверным звонком. Будьте готовы платить от 3 долларов в месяц и выше за план, который дает вам доступ к 30 или более дням видео, которые вы можете скачать и поделиться. Если вы хотите просмотреть более старые кадры, убедитесь, что вы сохранили свои клипы, поскольку они будут удалены по истечении отведенного времени.
Работают ли видеодомофоны с другими устройствами умного дома?
Многие домашние системы безопасности предлагают видеодомофоны в качестве дополнительных компонентов, но эти устройства обычно не работают сами по себе и должны быть подключены к системному концентратору.Однако они обычно взаимодействуют с другими компонентами системы, такими как дверные замки, сирены и освещение. Если вам нужен автономный умный дверной звонок, который будет работать с другими умными устройствами в вашем доме, поищите тот, который поддерживает интернет-сервис IFTTT (If This Then That). С помощью IFTTT вы можете легко создавать мини-программы, называемые апплетами, которые позволяют устройствам с поддержкой IFTTT взаимодействовать друг с другом. Например, вы можете создать апплет, который сообщает Wemo Smart Switch о включении при нажатии дверного звонка.
Еще одна удобная функция, на которую стоит обратить внимание, — это поддержка голосовых команд Alexa, которые позволяют просматривать прямую трансляцию дверного звонка на совместимом дисплее. После того, как вы включите навык, просто скажите «Алекса, покажи входную дверь», чтобы запустить прямой эфир на телевизоре или мониторе с поддержкой Echo Show или Fire TV. Подобные голосовые команды также доступны с помощью Google Assistant.
Видеодомофоны и камеры видеонаблюдения для умного дома
Видеодомофоны и домашние камеры видеонаблюдения предлагают многие из тех же преимуществ.Оба покажут вам, что происходит за пределами вашего дома, оба предлагают обнаружение движения и запись по движению, и в большинстве случаев оба позволяют вам разговаривать с кем бы то ни было. Тем не менее, простой факт заключается в том, что в камерах видеонаблюдения отсутствует компонент дверного звонка. Если вы внизу стираете белье, а ваш телефон находится наверху, камера видеонаблюдения не скажет вам, что кто-то стоит у двери, но дверной звонок будет (при нажатии).
Более того, если они не работают от батарей, для наружных камер видеонаблюдения требуется розетка GFCI (прерыватель цепи замыкания на землю) для питания, что может ограничивать потенциальные места установки.В проводных интеллектуальных дверных звонках используется существующая низковольтная проводка, и их относительно легко установить (например, для них не требуется лестница).
Имея это в виду, это лучшие видеодомофоны, которые мы тестировали до сих пор. Категория быстро развивается, и мы будем регулярно добавлять в этот список по мере тестирования новых устройств, так что вернитесь в ближайшее время.
Ring нацеливается на Wyze с помощью проводного видеодомофона
за 60 долларов
Производитель бюджетного умного дома Ring в последнее время не чувствовал себя таким бюджетным, ведь компании вроде Wyze выпускают один сверхдешевый (и неизменно впечатляющий) умный гаджет за другим. Но с помощью своего последнего видеодомофона Ring, принадлежащее Amazon, может привлечь некоторых охотников за выгодными покупками умного дома, которые в остальном пошли по пути Wyze.
Упоминается в статье
Новый проводной видеодомофон — это самый маленький дверной звонок Ring на сегодняшний день, и при цене 60 долларов он также является наименее дорогим — не таким дешевым, как видеодомофон Wyze за 30 долларов, заметьте, но это только начало. (Наш обзор продукта Wyze находится в разработке.)
Дверной звонок Ring Video Doorbell Wired, поставка которого запланирована на 24 февраля, стоит на 40 долларов дешевле, чем самый дешевый дверной звонок Ring, работающий на батареях, за 100 долларов Ring Video Doorbell.Он также намного дешевле, чем два существующих проводных дверных звонка Ring, Video Doorbell Pro за 250 долларов и Video Doorbell EliteRemove за 350 долларов, не относящиеся к продукту.
Разработанный для использования с существующей низковольтной проводкой дверного звонка, упрощенный видеодомофон Wired обеспечивает разрешение видео 1080p, ночное видение и двустороннюю аудиосвязь с шумоподавлением. Дверной звонок имеет сертификат IP65 для защиты от проникновения пыли и струй воды, разбрызгиваемой под любым углом. (Подробнее об IP-кодах вы можете прочитать в этой истории.)
Кольцо Проводной видеодомофон
Ring за 60 долларов обеспечивает разрешение видео 1080p, ночное видение, «расширенное» обнаружение движения и настраиваемые зоны движения.
Настраиваемые зоны движения позволяют пользователям решать, какие области поля зрения камеры (155 градусов по горизонтали, 90 градусов по вертикали) будут вызывать предупреждение о движении, в то время как «зоны конфиденциальности» блокируют области кадра, которые вы не хотите, чтобы камера отображала. записывать. Функция расширенного обнаружения движения Ring Video Doorbell Wired начинает запись, как только дверной звонок обнаруживает движение поблизости.
Упоминается в статье
Для более продвинутых функций дверного звонка вам понадобится подписка Ring Protect Plan, которая предлагает 60-дневную историю видео для одной камеры за 3 доллара в месяц или ту же 60-дневную историю для всех подключенных камер, плюс круглосуточный профессиональный мониторинг подключенной системы кольцевой сигнализации за 10 долларов в месяц.
Среди расширенных функций разблокировки с помощью Ring Protect можно отметить режим «Только люди», который является версией обнаружения людей с помощью кольца; Pre-Roll, шестисекундный цветной предварительный просмотр активности на вашем пороге в моменты перед срабатыванием события движения; и Rich Notifications, которые прикрепляют превью фотографий к мобильным оповещениям.
Естественно, проводной видеодомофон работает с Alexa, позволяя вам попросить Alexa просмотреть прямую трансляцию вашей входной двери или поговорить с посетителем на пороге.
У нас будет полный обзор проводного видеодомофона, как только мы получим устройство для обзора.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Лучший умный дверной звонок в 2021 году
Фото: Рэйчел Церикола
Наш выбор
Arlo Essential Video Doorbell (Проводной)
Этот красивый дверной звонок может предупредить вас о проезжающих людях, пакетах, животных и автомобилях. Его широкое поле обзора на 180 градусов и квадратное соотношение сторон уменьшают слепые зоны, поэтому вы можете видеть людей или пакеты.
Видеодомофон Arlo Essential (проводной) обеспечивает самые точные оповещения со смартфона среди всех протестированных нами дверных звонков.При обнаружении движения дверной звонок может определить, является ли ваш гость человеком, животным, транспортным средством или посылкой, и записывает четкое видео продолжительностью до пяти минут за раз с кристально чистым двусторонним звуком. Это изображение также является более полным, чем у любой другой камеры из нашего списка, поскольку оно сочетает в себе угол обзора 180 градусов и квадратное соотношение сторон. Это дает вам обзор с головы до ног, поэтому вы можете увидеть, лежит ли у вас на ступенях бумага или пакет. Как и многие дверные звонки в нашем списке, этот требует ежемесячной абонентской платы, чтобы включить их специализированные; Arlo Smart обойдется вам в скромные 3 доллара в месяц.
Видеодомофон Arlo Essential (проводной) обеспечивает обзор с головы до ног и дальше. Видео: Рэйчел Церикола
Помимо видео, обнаружение движения является одной из основных вещей, благодаря которым видеодомофон Arlo стоит обновить по сравнению со стандартным дверным звонком. Люди не всегда звонят в колокольчик; они могут постучать или даже просто заглянуть в окно. Важно, чтобы обнаружение движения было точным, потому что, как и в случае с любой камерой наблюдения, запись часто может ложно запускаться проезжающим автомобилем, птицей или деревом.Мы обнаружили, что видеодомофон Arlo более точен, чем другие протестированные нами, отправляя оповещения, когда происходит соответствующее движение, и четко маркирует людей и транспортные средства. Хотя другие видеодомофоны обычно улавливали каждую машину, проезжающую мимо дома, Arlo, благодаря интуитивно понятным настройкам диапазона чувствительности системы, сумел ограничить количество предупреждений о машинах, въезжающих к нам на подъездную дорожку.
В нашем тестировании живое и записанное изображения всегда были очень четкими как днем, так и ночью. Изображение 2K на Eufy немного смещает изображение Arlo с разрешением 1536 × 1536 для большей ясности, но Arlo обеспечивает угол обзора 180 градусов и квадратное соотношение сторон 1: 1, что обеспечивает больше изображений вокруг дверной коробки.Это позволяет ему следить за тварями и пакетами.
При наличии подписки видеодомофон Arlo может различать людей, животных, транспортные средства, пакеты и общее движение.
Обычно мы получали оповещения со смартфона, которые включали эскиз фотографии, в течение шести секунд. Как только вы развернете это уведомление, появится более крупная картинка с выделением движения в рамке, а также варианты отключения уведомлений или, если происходит что-то непредвиденное, включения встроенной сирены.Одна интересная функция, которая нам особенно понравилась, — это возможность принимать видеозвонок, когда кто-то звонит в дверной звонок, вместо простого получения простого уведомления со смартфона (что для некоторых людей может остаться незамеченным). Вы можете остановить вызовы, включив беззвучный режим, но это также отключит звук звонка, так что вы ничего не получите. Мы думаем, что было бы неплохо иметь возможность отключать телефонные звонки, но при этом получать оповещения. Вы также можете включить предварительно записанное сообщение, которое предлагает посетителям возможность оставить сообщение, если дверной звонок остается без ответа через 20 секунд.
В дополнение к видео, обнаружение движения является одной из основных вещей, благодаря которым видеодомофон Arlo стоит обновить по сравнению со стандартным дверным звонком.
Ранее в этом году Arlo добавил опцию для локального хранилища, чтобы вы могли записывать на Arlo SmartHub или базовую станцию, если это модель VMB5000, VMB4540, VMB4500 или VMB4000. Мы использовали VMB5000 с картой microSD. Это дешевый способ хранения видео, но он исключает некоторые из любимых нами функций, включая специализированные предупреждения, эскизы уведомлений, доступ через веб-клиент и возможность предоставлять доступ другим пользователям.
В настоящее время видеодомофон Arlo Essential (проводной) работает с Amazon Alexa и Google Assistant. (В отличие от некоторых других камер Arlo, он не поддерживает Apple HomeKit.) Нам удалось успешно настроить подпрограммы Alexa, которые реагировали на движение или нажатие кнопок включением лампы Yeelight (наш умный выбор лампы) и Wyze Plug (наш умный штекер). Мы также использовали приложение Alexa, чтобы включить уведомления на наших устройствах Alexa при нажатии дверного звонка.
Приложение Arlo — то же, что используется для всех продуктов Arlo, включая Arlo Pro 2 (одна из наших уличных камер).Функции в приложении включают возможность устанавливать или регулировать чувствительность к движению, зоны активности и время записи. Как и в случае со всеми камерами Arlo, с этой камерой вы можете запрограммировать запись на установленный промежуток времени, от 10 до 120 секунд. Мы предпочитаем записывать до тех пор, пока есть движение; он прекращает запись по окончании события движения на срок до пяти минут. Если движение продолжится и дальше, Arlo создаст новый клип, но в наших тестах он регулярно оставлял незначительный 2-секундный промежуток между записями.
Видеодомофон Arlo Essential предлагает несколько функций безопасности. Он имеет двухфакторную аутентификацию, которая является требованием для новых и существующих пользователей Arlo к концу первого квартала. Кроме того, приложение Arlo позволяет одновременно входить в систему только на одном устройстве, используя одно и то же имя пользователя и пароль. Это означает, что если вы вошли в систему на своем iPad, ваш iPhone выйдет из системы. Если вы хотите иметь несколько пользователей, вы можете предоставить неограниченному количеству гостей доступ, а также управлять и ограничивать то, что им разрешено делать.
