Простое и понятное руководство, как сделать засов на распашные ворота

Для защиты участка от проникновения чужих людей устанавливается замок или засов. Вместо того, чтобы покупать изделие, рекомендуется узнать, как сделать засов на ворота самостоятельно. Для начала потребуется выбрать подходящую разновидность запорного механизма, потому рассмотрим алгоритм их работы.

Простейший засов на ворота или дверьИсточник cdn.ru

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера.

Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры.

То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Самостоятельное изготовление

Алгоритм, как сделать засов на ворота своими руками, простой, но зависит от типа засова. Например, простой запор для распашных ворот изготавливается таким образом:

создать предварительный чертёж, на котором отметить точки на воротах для размещения запорного механизма. Также на чертеже должны быть обозначены места на земле, куда будут втыкаться металлические пруты;
на раме отметить точку, где будет размещён запор;
из металлических стержней сделать две одинаковые детали, которые будут удерживать дверное полотно. Важно правильно рассчитать длину деталей;
сверху закрепляются штыри, которые будут поднимать и опускать запор;
штырь закапывается в землю на такую глубину, чтобы распашные ворота нельзя было открыть, когда она заперта;
к получившейся раме фиксируется крючок-зацепка.

Простой крючок обезопасит от вторженийИсточник krepometr-tula.ru

Практичнее всего использовать сварку. Крючок будет использоваться в качестве ручки, чтобы можно было открыть замок. Когда распашные ворота будут открыты, именно крючок зафиксирует их в таком положении.

Строители дают совет, как сделать запор на ворота из профнастила. Чтобы закрепить штыри, необходимо сделать в земле углубление. Опытные мастера рекомендуют использовать садовый бур. Этот инструмент позволяет сохранить правильное диаметральное положение относительно двух прутов.

Как врезать замок в межкомнатную дверь правильно: последовательность действий

Засов своими руками

Засов тоже сделать несложно.

При этом для работы потребуются простые детали, которые есть у каждого домашнего мастера. Потребуется одна балка и четыре ручки из дерева. Потребуется всего полчаса, чтобы собрать из пяти деталей один фиксатор. Затем два профиля и деревянные ручки фиксируются на вертикальных стойках. Это конструкцию можно сделать более прочной, если использовать дополнительно широкую, тяжёлую доску. С её помощью получается запорный механизм.

Для изготовления такой конструкции не нужны дорогостоящие инструментыИсточник rusolymp.ru

Иногда применяется другой метод, чтобы собрать засов. Мастеру потребуются обрезки металлического профиля и прокат в виде квадрата. Детали необходимо объединить в одну конструкцию: с помощью болтов или сварки. Затем потребуется металлический прут, длина которого составляет не менее 35 см. Отступив от правого края 20 см, мастер делает на пруте отметку, а затем в это место фиксирует ручку. Важно, чтобы она была прикреплена по вертикали.

Подготовленный квадратный профиль делится на детали. Их потребуется три штуки примерно одинаковой длины – по 10-20 см. Эти детали фиксируются на пластине. Но пластину тоже нужно подготовить и сделать в ней отверстия.

Засов-вертушка

Есть простые рекомендации, как сделать засов на калитку в виде вертушки, то есть длинной балки, которая вращается по часовой стрелке и при вращении встаёт на специальные ограничители. Вертушка ложится на нижний и упирается в верхний ограничитель. Некоторые мастера не используют верхнюю деталь, однако именно она увеличивает жёсткость и не позволяет сломать засов. Для ещё большей надёжности можно дополнить вертушку защёлкой. Её фиксируют на верхнем крае ворот.

Схема вертушкиИсточник abgate.ru
Гаражный замок: разновидности конструкций и 5 нюансов выбора

Чтобы правильно сделать вертушку, необходимо предварительно составить схему-план, чтобы определить размеры необходимых частей.

Но есть и стандартные рекомендации: размер планки должен быть 4,5х10 см. Длина планки – не менее 2 метров, в зависимости от ширины ворот. Считается, что оптимальное соотношение планки и ворот – ⅔. Подходящий материал для самостоятельного изготовления планки – дерево или металл.

Когда все составные части будут готовы, необходимо сделать следующее:

на левой створке изнутри монтируется болт 10 мм в окружности. Идеальное расположение болта – на расстоянии 5-10 см от края. Важно проверить, чтобы деталь прокручивалась свободно, ведь на болт потом нужно будет надеть две шайбы;
на дверном полотне устанавливается фиксатор, в котором закрепляется планка. Планка должна при прокручивании легко попадать в паз;
на правой дверной створке изнутри крепится рейка, слегка выступающая за края. Оптимальный размер выступа – 10 мм.

Идея для самостоятельного изготовления засова показана в этом видео:

Когда в дверную створку будет закручен болт, его часть будет выступать снаружи ворот. Важно спилить выступающий край. Это необходимо по двум причинам. Во-первых, тогда наружная поверхность будет ровной, при желании её легко покрасить. Во-вторых, сточенный болт невозможно выкрутить снаружи, а значит, невозможно вскрыть защитную конструкцию.

По аналогичной технике можно изготовить щеколду в виде шлагбаума. Планка должна состоять из двух половин, чтобы защитная щеколда обеспечивала двойную защиту ворот.

Откатные ворота: задвижки и защёлки

Если на участке установлены откатные ворота, то необходимо знать, как сделать задвижку на ворота своими руками. Преимущество таких ворот в том, что с ними отлично сочетаются другие виды замков. Например, засов-фиксатор – весьма эффективная конструкция, которая не позволяет воротам открываться снаружи. Для изготовления потребуются старые запчасти от отечественного автомобиля. Но даже если их нет, можно использовать подручные детали.

Если вы не знаете, как выглядит фиксатор, то смотрите этот видеоролик:

Реечный замок: особенности и разновидности конструкции

Порядок работы такой:

на двух уголках проделываются отверстия (одно отверстие на каждой детали), затем уголки фиксируются на воротах;
фиксаторы располагаются на одном уровне, под ними делаются отверстия в земле;
трубка с изгибом подходящей длины (⅔ от ширины ворот без учёта изгиба) устанавливается так, чтобы проходить через уголки. Изгиб должен попадать в грунтовое отверстие, чтобы удерживать ворота закрытыми.

Вертикальный запор представляет собой трубу с укреплением для рычага. Трубка фиксируется на двери или раме. К укреплению присоединяется ещё одна трубка, но уже меньшего диаметра. Небольшая по размеру деталь будет удерживать ворота от открытия. Так что две металлические трубки с укреплением – это просто способ, как сделать засов на ворота из профнастила.

Надёжный механизм для защиты участкаИсточник pikabu.ru

Ещё один вариант, который можно сделать самостоятельно, – пазовый засов, усиленный поворотным устройством. Его механизм похож на вертушку, только у этой конструкции есть дополнительные детали. Сначала на забор на одну из створок крепится поворотный механизм. На вторую створку или на раму от второй створки крепится механический фиксатор. Если хочется больше надёжности, можно использовать автоматические запоры. К поворотному засову присоединяется паз, который при закрытии ворот соединяется с фиксатором.

Особенности и критерии выбора замка на калитку

Коротко о главном

Существует несколько видов запоров – горизонтальные, вертикальные и дополнительные. Любой из них может быть выполнен в виде засова, запора или откидной защёлки.

Выбрав подходящий замок, можно сделать его самостоятельно. Для создания большинства засовов потребуются простые детали и инструменты: металлические трубки, профили и крепления.

Засов на калитку из профнастила своими руками

Запоры и засовы для калиток

Калитка выполняет две функции: охранную и декоративную. Чтобы она охраняла приусадебный или дачный участок надлежащим образом, ей нужен надёжный запор. Это может быть обычный засов, или другое какое-либо запорное устройство. Его можно купить в магазине хозяйственных товаров или же смастерить своими руками.

Конструкция простого засова для калитки

Важно, чтобы он не был очень сложным, не создавал проблем при входе/выходе, а своим внешним видом вписывался в общий ансамбль оформления экстерьера. Также можно использовать различные замки для калиток.

Вернуться к оглавлению

Виды калиточных запорных устройств

Запоры для калиток можно разделить на несколько видов. В их числе есть такие приспособления, которые может сделать практически каждый домохозяин. У него всегда есть в наличии простейшие электроинструменты, которые он время от времени берёт в руки. Найдётся болгарка, дрель, шуруповёрт, набор свёрл и многое другое. Даже заполучить сварочный аппарат для него не проблема. А материал для этих целей он использует подручный, который остался после какого-либо строительства или ремонта.

Названия элементов запора для калитки

Простейшие приспособления, не требующие использования ключей:

вертушка на калитку;
крючок;
защёлка;
вертикальное запорное устройство;
горизонтальный накладной засов;
щеколда;
шпингалет для калиточной дверцы;
задвижка на пружине.

Запорные вертушки для калиток не продаются, их сбивают своими руками. Для этого нужен деревянный брус, который сквозным болтом прикрепляется к опорному калиточному столбику. Когда он повёрнут вертикально, параллельно опоре, дверца открывается свободно. А если расположен горизонтально, вход закрыт. Снаружи он не виден, повернуть его оттуда практически невозможно.

Используется самодельная вертушка не так уж часто, скорее для того, чтобы свободная створка не болталась на ветру. Со временем болтовое крепление расшатывается, а перекладина устройства не держится в заданном положении. Тогда между ней и опорной стойкой вставляется пружина и проблема решена. Ровесницей вертушки на Руси является щеколда для калитки. Ей ставят изнутри, а с улицы её открыть невозможно. Бывают они самые разнообразные. Например, такие, которые работают по принципу рычага: одно плечо под тяжестью своего веса падает в защёлку и система автоматически запирается. С той стороны открыть можно только потянув за бечёвку, которая, как правило, вовсе не на виду.

Щеколда на калитку ставится зачастую для подстраховки, чтобы дополнить устройство, которым запереть вход можно только извне. Установка её простая, а удобство ещё в том, что на случай экстремальной ситуации, например, пожара, она открывается очень легко.

Дачники для фиксации створки калитки часто используют обыкновенный крючок со скобой для его защёлки. Смастерить, установить его очень легко и просто. Взять проволоку необходимой длины, чтобы она гнулась и не ломалась, накалить на костре или газовой плите, и плоскогубцами придать ей нужную форму. Затем изделие закаливают, опустив в холодную воду. Скобу делают по той же технологии.

В качестве запорного устройства можно использовать шпингалет, засов, по форме напоминающий оконную или дверную задвижку. Его свободно можно купить в любом хозяйственном магазине по невысокой цене. Поэтому, как правило, никто не спешит делать его своими руками. Он удобен на калиточной двери, встроенной в створку ворот. Запираться может сверху и снизу.

Но если дверца отойдёт, не будет прилегать плотно и возникнет люфт, то использование такого устройства станет невозможным. Металлический стержень окажется не над запорным отверстием. Часто используется для фиксации накладная вертикальная задвижка для ворот. Но она вполне пригодна в качестве запора на калитку.

Схема работы накладной задвижки на калитку

Устанавливают на ровную поверхность в нижней части дверцы в виде металлического прута с ручкой или изогнутого буквой «Г». Фиксируется в выемке бетонного основания или в укреплённом отрезке трубы. Стержень используют длинный, а погружаться он должен достаточно глубоко, чтобы обеспечить безопасность и прочность конструкции.

Углубление делают, используя садовый бур соответствующего диаметра. В нём укрепляют кусок металлической трубы такого диаметра, чтобы запирающая задвижка входила свободно. К ней для удобства использования приваривают ручку, а к боковой стойке крюк, на который в открытом состоянии будет опираться засов. В закрытом состоянии он надёжно удерживает дверцу запертой и не виден с улицы.

Чтобы открыть его с обратной стороны, некоторые хозяева стараются сделать различные замаскированные проволочные или верёвочные приспособления. Горизонтальный накладной засов работает по тому же принципу.

Вариант установки накладного запора на калитку

Только изготавливается меньших размеров, а отличие от вертикальной задвижки устанавливается перпендикулярно стойке. Бывает в виде плоской металлической пластины или круглого стержня. Использовался испокон веков. Конструкция его проста: оболочка-держатель, подвижной стержень, плоский с петлёй-кармашком, а круглый с фиксирующим ушком. Изготовить его также может каждый хозяин своими руками и с помощью обычных домашних инструментов.

Для запора калиточной дверцы используются также защёлки. Они бывают разные, но принцип их работы одинаков. Когда створка закрывается, засов под тяжестью собственного веса опускается в фиксирующее приспособление. Изнутри открывается просто, а для того, чтобы поднять запирающее устройство, потребуется прикреплённая к ней бечёвка или проволока.

Широко используются защёлки на пружинной основе, которые устанавливаются изнутри в дополнение к замкам.

Схема с размерами пружинной защелки

Их запирающий стержень отводится вручную, а возвращается в запирающее положение при помощи пружины. Их используют для запора тогда, когда все дома и никому не придётся открывать вход снаружи. В других случаях, а также на ночь дверца закрывается на ключ.

Кроме перечисленных простейших запирающих механизмов, некоторые дачники и владельцы приусадебных участков стараются сделать свои потайные устройства, препятствующие свободному проникновению на охраняемую территорию.

Пример самодельного простого запора для калитки

Зачастую они изобретают самодельные запоры, о которых непосвящённым трудно догадаться. На створке дверцы нет никаких замков и отверстий для вставных ключей, а её с улицы невозможно открыть.

Оказывается, изнутри имеется задвижка, но закрывается она снаружи. В общей массе шурупов, находящихся со стороны улицы, затерялся шестигранный мебельный болт. Он проходит насквозь через створку и свободно проворачивается. Со двора к нему перпендикулярно приварена металлическая пластина, которая при повороте блокирует или освобождает дверку входа.

Вернуться к оглавлению

Запорные устройства с использованием металлических ключей

К ним следует отнести:

навесные замки;
винтовые механизмы;
пазовые запоры;
накладные и врезные замки;
кодовые механические устройства.

Навесные замки – это наследие прошлого. Сегодня на калитки их навешивают редко, практически тогда, когда посещение территории не такое уж частое, а в зданиях нет дорогостоящих вещей. Ведь такое охранное устройство очень легко взломать рычажным способом или при помощи простейшей проволочной отмычки. Единственным достоинством его является простота монтажа: достаточно приварить две проушины для дужки, одну на металлическом каркасе дверцы, а другую на опорной стойке, и установка готова. Непременный спутник такой охраны – защёлка с внутренней стороны.

Винтовой затвор прост в монтаже и использовании. Он устанавливается с внешней стороны калитки.

Так выглядит винтовой засов для калитки

Главная его составная часть – стержень с винтообразной резьбой. Специальным ключом он вкручивается в углубление запорной основы, для которой должно быть достаточно пространства между калиточным каркасом и опорной стойкой. Такая запирающая система не получила широкого распространения из-за своей невысокой практичности в эксплуатации.

Ригельный замок на основе реечной системы своими руками произвести очень сложно. Необходимы инструменты, соответствующий станок и профессиональные навыки. Некоторые устройства такого вида оснащены крабовой системой запирания. При повороте ключа язычки замка входят в зацепление, которое находится на створке калитки. Такой запор надёжен и прост в эксплуатации.

Накладным замкам требуется достаточная толщина калиточной двери, а также ровная площадка для его установки. Конструкция прикрепляется непосредственно к дверце так, чтобы снаружи открывалась только ключом, а изнутри защёлкой.

Элементы накладного замка на калитку

Большое распространение получили врезные замки. Для их установки требуется выемка в калиточной основе. Но не каждый материал, из которого сооружают калитки, позволяет это сделать. Тогда некоторые пользователи к каркасу приваривают прочную металлическую коробку, внутри которой будет установлено врезное замыкающее устройство. Сегодня популярны кодовые запорные механизмы, которые бывают накладными или навесными. Они, кроме корпуса и засова, оснащены блокирующими элементами, ползунками, кодовыми механизмами.

Приводятся в работу путём составления заранее введённого цифрового кода, который набирается самим пользователем. Способ расположения цифр может быть различный, а их комбинацию в целях надёжности можно менять по собственному усмотрению.

Кодовые накладные замки работают за счёт подбора нужной расстановки цифр, расположенных на вращающихся наборных кругах. Их количество обычно от двух до шести, что позволяет набрать длинный код. Взломщику потребуется много времени, чтобы подобрать нужную комбинацию. Есть и подвесные механизмы, у которых цифры расположены на вращающихся колесиках внутри замочного корпуса. На виду только цифры для набора секретного числа.

Вернуться к оглавлению

Кодовые и электромеханические системы

Достоинства кодовых механических запоров:

отсутствие металлического ключа, замочной скважины;
высокий срок эксплуатации, простой уход.

Недостатком можно считать вероятность того, что цифровой код можно забыть или его каким-то образом может узнать постороннее лицо. Сегодня широкий выбор калиточных запоров, которым для их функционирования необходим электрический ток. Их подразделяют на следующие разновидности:

Электромеханические замки сочетают в себе механические элементы и электрокомпоненты. Это прибавило защитным устройствам надёжности и создало возможность беспроводного дистанционного управления. Они бывают накладные с выступающей кнопкой с внутренней стороны, которую следует нажимать при выходе.

При входе прикладывают ключ-таблетку или электронную карту. В случае отключения электричества изнутри дверца открывается нажатием кнопки, а извне обычным металлическим ключом.

Достоинств у электромеханических замков много. Важнейшими являются: удобство эксплуатации, высокая устойчивость к взломам, возможность комбинирования с домофоном, звуковым сигналом и иными системами безопасности.

Схема установки электромагнитного калиточного запора

К недостаткам следует отнести необходимость постоянного подключения к электричеству, а также вероятность сбоев, вызванных низкой температурой или влажностью.

Благодаря новейшим технологиям разработаны магнитные замки. Сделать их самому без специальной подготовки практически невозможно. Надёжность их очень высокая. Не требуется никакой металлический ключ или засов. Усиленный магнит, функционирующий на электронной основе, надёжно фиксирует дверцу в закрытом состоянии. Открывается замок магнитным ключом.

К средствам защиты от взлома и несанкционированного проникновения может относиться и звуковая сигнальная система. Для этого на заборе, воротах или калитке устанавливают датчики, чувствительные к вторжению лица, пытающегося взломать охранное устройство. Они срабатывают и подают сигнал в общую систему, которая перерабатывает его в громкий отпугивающий звук. И пусть он резкий и неприятный, но все жители округи будут знать о появлении на их территории нежелательной личности.

Засов на ворота своими руками: как сделать для распашных гаражных конструкций, фото и видео

С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

фиксаторы;
задвижки;
засовы;
шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

4 уголка;
пластина;
заклепка;
навесной замок;
8 саморезов.

Из инструментов следует приготовить:

дрель;
шуруповерт;
2 сверла;
молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

Установить прутья длиной до поперечного профиля каркаса.
Ручку прикрутить, нарезав в отверстии резьбу.
Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.

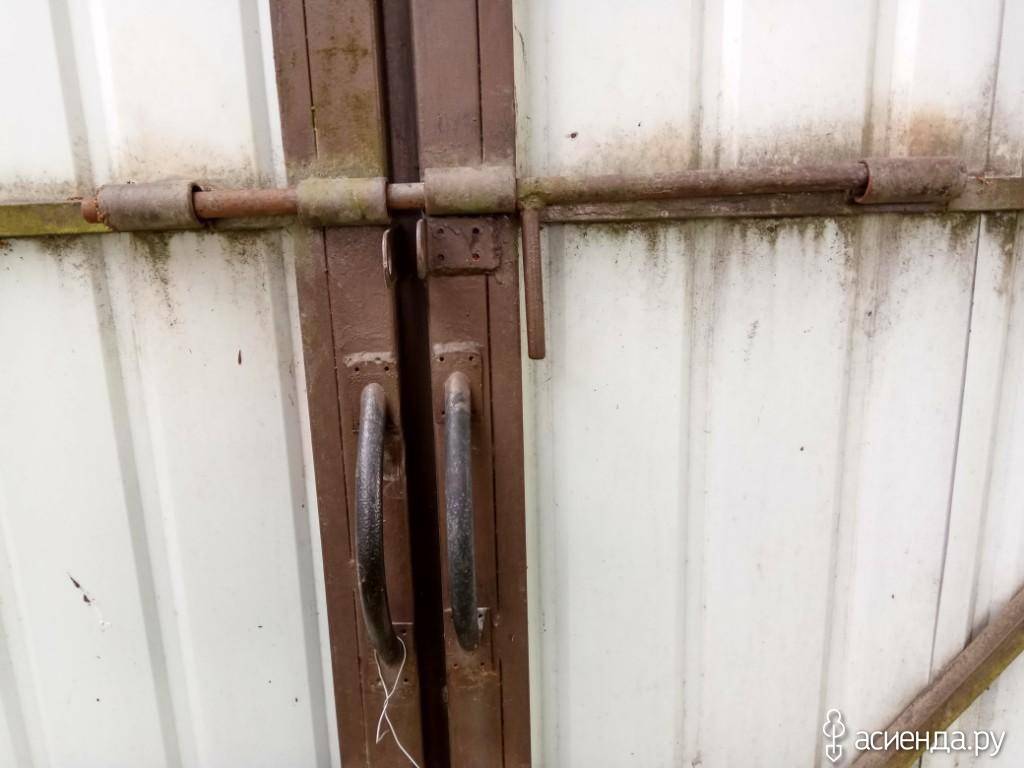

На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.

Штыри обеспечат надежную фиксацию

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

Такую задвижку можно смастерить за несколько минут

К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Схема задвижки из прута и квадратного профиля

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Схема засова из трубы и прута

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

Схематичный вариант из пластин и металлического профиля

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

Классическая вертушка

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Надежный и долговечный вариант

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

Щеколда на калитку из квадратной трубы своими руками. — Сообщество «Сделай Сам» на DRIVE2

Всем здравствовать!Решил я поменять старую калитку из уголков на новую, из квадратной трубы.На старой стоял обычный дверной замок, который меня категорически не устраивал.Облазив наш и буржуйский Интернет, не нашёл ничего приемлемого для себя — или безумно дорого, или откровенно убого.Сделал сам, по детским воспоминаниям: у деда на калитке стояла похожая система.Стальная полоса 20мм, два болта М8, несколько винтиков М5, пружинка какая-то.Всё делалось по месту, чертежей нет. Сделал фотографии с рулеткой, для ориентира.Впереди ещё покраска, отделка ручек деревом, но уже понятно, что работает.

Вдруг, кому-нибудь пригодится…

Полный размер

Отверстия в калитке.

Полный размер

Ограничитель подъёма защёлки.

Полный размер

Внутренняя ручка.

Полный размер

Внутренняя ручка.

Полный размер

Внешняя ручка.

Полный размер

Подварил ребро жёсткости на внутреннюю ручку.

Полный размер

Калитка на месте. Вид снаружи.

Полный размер

Калитка на месте. Вид снаружи.

Полный размер

Калитка на месте. Вид изнутри.

Всем прямых рук из правильного места 🙂

Как сделать запор на калитку своими руками

Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только — в этой статье.

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

И в заключение

Запоры, засовы, замки и другие механизмы, защищающие собственность, используются не одну сотню лет. От момента зарождения идеи и до наших дней эти устройства обрели значительное развитие. Появились сложные механизмы, несколько степеней защиты. вовсю используется видеонаблюдение для ворот или входных дверей. однако, люди не оставляют без внимания и более простые решения. Засовы должны быть простыми в использовании, но, тем не менее, надёжными. По этой причине до сих пор применяются запоры, штыри, защёлки и другие нехитрые механизмы.

Данилко Степан Игоревич

Учимся делать оригинальный запор для калитки

Вариант фиксации запирающего устройства

Мужчины стремятся больше внимания уделять не только обустройству своей частной собственности, но и ее защите, независимо от того, гараж это или свой двор. Лицо их чаще всего представляют ворота или входные калитки. Причем не всегда главную роль играет их красота. Куда более важна безопасность и защита их от нежелательных визитеров. Потому чаще хозяев привлекает надежный запор для калитки. Зачем он нужен?

Любой стандартный замок требует наличия ключей. А если ключи потеряны калитку можно надежно запереть с помощью дополнительной защелки или засова. Сейчас существует несколько видов запорных механизмов и засовов, для которых не нужны ключи. Но, вообще-то, любая дверь, в том числе и калитка должна иметь некое устройство, которое зафиксирует ее в открытом или закрытом положении.

Чаще всего используются вертикальные задвижки. Такой удобный и простейший запор обеспечивает фиксацию любой двери или ворот. Для укрепления используют толстые металлические пруты с рычажками, которые фиксируют в специальных отверстиях в полу или в потолке. Такие запоры еще используют во врезных калитках, только они меньших размеров. Но их используют просто для закрытия калиточной двери.

Самозахлопывающаяся щеколда

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Винтовые запоры

Винтовое приспособление для запирания

Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы. Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проёме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень. Но такой запор несложно взломать при подборе похожего ключа.

Пазовый запор

При несложном их устройстве такие запоры имеют высокий уровень защиты от взлома. Принцип работы запора следующий: вставленный в щель замка ключ вращением приводит в действие поворотный шестерной механизм, открывающий или закрывающий дверь. В роли фиксаторов используют задвижки с пружинной основой. Пружинный механизм позволит без усилий приводить запор в действие.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Скрытая задвижка

Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.

Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.

На видео есть еще один вариант засова, изготовленного своими руками:

Запоры на ворота своими руками – усиленная защита частной собственности

Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором .

Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

Запор на ворота из профнастила

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

Горизонтальные. которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
Вертикальные – вариант, схожий по расположению с предыдущим.
Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

Как поставить «вертушку» на гаражные ворота

Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.

Запор «Вертушка»на ворота

Материалов для создания «вертушки» требуется немного.

брусок толщиной в 5 см;
металлические полоски.

В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.

Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

приварить 2 петли по краям полотен ворот;
прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
для усиления функций оснастить засов стопором.

Защитный запор для распашных ворот

Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка. Какой способ фиксации выбрать, хозяин решает сам.

Профильная труба – надежный, но малопривлекательный вариант. Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.

Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.

Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.

Основную работу выполняют так:

Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.
Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).

Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.

Источники: http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotovlenie-zasovov-svoimi-rukami-i-foto-zaporov-na-vorota. html, http://moyaograda.ru/kalitki/zamki/zapory-dlya-kalitki-56.html, http://zaborlike.ru/vorota/zapory-na-vorota-svoimi-rukami.html

Щеколда на калитку своими руками

Основные модели запоров

Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Изготовление запоров своими руками

Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

Заводские изделия

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

И в заключение

Данилко Степан Игоревич

Как и чем закрывать калитку?

Любая дверь должна быть оборудована устройством, которое могло бы удерживать ее как в закрытом, так и в открытом положении. Фиксация предполагает применение самых различных устройств.

Самое простое из них – дверной крючок. Но это не самый лучший запор для калитки, ведь его подвесная установка очень неудобна.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.

Как изготавливается засов?

Для того чтобы своими руками изготовить засов, необходим набор следующих материалов и инструментов:

Щеколды.
Бруски деревянные.
Швеллеры.
Дрель.
Болты и гвозди.
Сварочный аппарат.
Крепкая веревка.

Все перечисленные элементы наверняка найдутся у любого хозяина. Как правило, засов на калитке может быть накладным или врезным. Они отличаются по конструкции, но действуют примерно одинаково.

Как установить запор на калитку с веревкой и щеколдой?

Чтобы установить такой засов, необходима щеколда, оборудованная фиксатором с одной стороны. Ее закрепляют под углом 40 градусов.

Потом протягивают своими руками сквозь направляющие кольца прочный шнур, окончание которого размещают в доступном месте.

Конец этого шнура нужно будет дергать для того, чтобы калитка открылась.

Этот метод установки запора на калитку является удобным только для хозяев, у посетителей могут возникать определенные проблемы.

Как установить запор со щеколдой и балкой?

Такой засов является отличным способом для установки на металлическую калитку. В нем есть один нюанс: брусок, который вращается на круглой панели, открывается изнутри ручкой. Хотя сложно даже предположить, что она способна вращаться.

Своими руками устанавливается для подстраховки щеколда, с ее помощью дверь открывается только изнутри. Для взаимодействия щеколды с балкой, немного стачивается накосо ее нижняя часть. Такими несложными способами можно изготовить запор для калитки. В конструкцию можно привнести что-то свое, что обязательно сделает ее надежнее.

Потайной замок

Бывает так, что на двери незаметны отверстия для ключей и секретные замки, а открыть ее невозможно, как будто она заперта изнутри. Если рассмотреть ее конструкцию, то можно убедиться в том, что с другой стороны все-таки задвижка есть.

Однако закрывается она снаружи, и сначала сложно понять, каким образом. Ответом на этот вопрос является шестигранная головка мебельного болта, которая затерялась между шурупами на полотне двери. С помощью шестигранного ключа-воротка такие секретные замки очень легко открывается.

Суть в том, что обычная рейка-щеколда установлена с обратной стороны калитки, а при поворачивании головки болта, она дублирует его движение, закрывая или открывая дверь. Делаются такие секретные запоры очень просто.

На хвостовике болта с применением напильника своими руками выполняют плоскую лыску. На нее устанавливается задвижка, которая имеет специальную прорезь под уже упомянутую лыску.

Собирают секретные запоры таким образом: для начала просверливают для резьбовой части болта отверстие, затем более толстым сверлом делают углубления под головку, чтобы «утопить» ее на уровне дверной поверхности.

С другой стороны двери надевают на болт две шайбы и поджимаются с помощью гайки таким образом, чтобы утонула головка болта. На лыску болта надевают задвижку и с помощью другой гайки плотно зажимают. Таким образом делают секретные запоры. Изготовить их под силу своими руками любому хозяину.

Засовы на ворота своими руками – простой вариант усиления защиты собственности

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная. Его особенности зависят от типа конкретного механизма.

Засовы бывают:

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

Швеллеры;
Щеколды;
Деревянные бруски;
Гвозди и болтики;
Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Источники: http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotovlenie-zasovov-svoimi-rukami-i-foto-zaporov-na-vorota.html, http://votdver.ru/kalitka/shhekolda-zasov-svoimi-rukami.html, http://zaborlike.ru/vorota/zasovy-na-vorota-svoimi-rukami.html

Как сделать засов для ворот: своими руками на гаражные распашные створки

Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.

Засов для распашных створок

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Типы по виду конструкции

Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Готовые модели

Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Простой запор

Пошаговая инструкция сборки:

все детали для сборки механизма можно купить в Леруа Мерлен;
предварительно делается чертеж;
на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

После монтажа обязательно проверяют, вращается ли анкер.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

Далее пошаговая инструкция выглядит следующим образом:

В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Автоматика достаточно удобна в эксплуатации.

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Как сделать засов на калитку или ворота своими руками

В данной статье хотим поделиться с вами идеей автора YouTube канала Fab2Ku — как своими руками изготовить металлический засов на калитку или ворота.

Необходимые материалы:

стальная полоса;
круглый металлический пруток;
стальной квадрат.

Первым делом необходимо подготовить заготовки: отрезаем два одинаковых по длине отрезка стальной полосы, круглый пруток и кусок квадратного прутка.

Также нам потребуются направляющие втулки для ригеля. Автор изготовил их из металлической полосы. Чтобы не заниматься гибкой металла, можно использовать отрезки круглой толстостенной стальной трубы подходящего диаметра.

Возможно, вам также интересно будет прочитать статью: как сделать декоративный заборчик из камня своими руками.

Изготовление ригеля с поворотной скобой

Скобу нужного размера можно вырезать из листового металла — это самый простой вариант. Но мастер пошел сложным путем, и изготовил ее из металлической полосы.

Отрезанные по размеру заготовки он согнул с помощью самодельного приспособления. Две части скобы должны быть идентичны друг другу.

В качестве ригеля используется отрезок стального круглого прутка.

Сначала свариваем две части скобы между собой, после чего привариваем уже готовую скобу к ригелю. Сварные швы зачищаем болгаркой.

Монтаж самодельного засова к калитке или воротам

К металлическому каркасу калитки приваривается первая направляющая втулка. Вставляем в нее ригель. Затем надеваем на него вторую направляющую, и привариваем ее к каркасу (на второй створке калитки либо на раме, если калитка одинарная).

После этого надеваем на ригель оставшиеся две направляющих втулки, расположив их по краям ригеля, и затем привариваем к каркасу.

Далее к каркасу калитки (в том месте, где находится скоба), приваривается отрезок металлической полосы — он должен располагаться параллельно скобе в момент ее опускания.

К металлической (монтажной) пластине приваривается «ушко», изготовленное из квадратного стального прута — его надо согнуть в форме буквы «U». На этом монтаж засова можно считать завершенным.

На последнем этапе останется только зачистить сварные швы, и покрасить самодельный засов, чтобы защитить его от коррозии. Ну и еще надо будет подобрать подходящий по размеру навесной замок.

Подробно о том, как сделать металлический засов на калитку или ворота своими руками, можно посмотреть на видеоролике ниже. Спасибо за внимание.

Homemade Door Lock OutsideМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Какой засов можно сделать на ворота — Сервисное обслуживание ворот — Мариуполь сервис

Засовы, задвижки делаем сами

Засовы, являются не приименным атрибутом личного имущества. Если у вас есть что-то, то это надо закрывать, оберегать и сохранять. Поэтому засовы устанавливаются на воротах, калитках, дверцах и так далее. Однако не всегда в магазине имеются мощные и доброкачественные засовы, да и цена порой не устраивает.

Именно по этому, предлагаем этот не сложный по конструкции механизм изготовить самостоятельно. Самый простой запорный механизм можно изготовить из дерева. Для этого понадобиться брусок 20 х 40 х 100 мм, в котором посередине просверливается отверстие и брусок прикручивается шурупом или прибивается гвоздём.

Такой простой механизм, закрытия дверей и ворот, прошёл испытания у наши отцов, дедов и прадедов. Поэтому его может изготовить каждый, причём если сместить центр. Куда вворачивается шуруп, то вторая сторона, которая подлиньше, будет стремиться опуститься вниз, автоматически закрывая засов.

Можно изготовить засов весь из дерева, для этого берётся два бруска, необходимой длины, стержень из прочной древесины, тоньше, чем бруски и сверху всё закрывается накладкой, из многослойной фанеры или доски. Крепление крышки производится длинными шурупами или винтами, проходящими сквозь, крышку, брусок и входящими в дверь или ворота.

Более мощными считаются железные засовы. Если у вас нет сварки, то для засова понадобиться швеллер или уголок, для основания, а в качестве задвижки, можно использовать металлический стержень, различного диаметра, от 8 до 16 мм. Одна сторона уголка или швеллера, прикручивается к двери или воротам. Для этого в ней высверливаются отверстия, под шурупы или винты, а на второй выступающем под 90 градусов стороне высверливается отверстие под металлический стержень, который и будет двигаться, закрывая или открывая ворота.

Соответственно, при изготовлении задвижки из уголка, понадобиться не менее двух коротких 30-40 мм уголков. Швеллер может быть шириной 80 – 160 мм, а уголок от 30 до 60 мм. Не толстые стержни, на краю можно загнуть, а в толстых высверливается отверстие, нарезается резьба и вкручивается винт.

Если у Вас есть сварочный аппарат, то изготовление засова упрощается, так как достаточно подыскать стержень, который может быть из катанки, длинного болта или арматуры. Затем надо найти трубу, круглую или квадратную и металлическую пластину, шириной около 40 мм.

Безусловно, в квадратной трубе легче делать отверстия для фиксации стержня (засова), при этого делается два отверстия вверху и внизу, с одной стороны, а с краю делается паз на другой стороне, для скольжения фиксатора. Фиксатор приваривается или вкручивается болтик в проделанное Вами отверстие с резьбой. Труба приваривается к металлической полосе, в которой затем просверливаются отверстия для крепления винтами или шурупами, засова к воротам. Если ворота железные, то трубу можно приваривать непосредственно к воротам.

Как смастерить засов для калитки

Содержание:

Калитки устанавливаются в любом городском частном доме, на дачном участке или в деревне. Они исполняют функцию открывающегося приспособления для входа во двор. Но для того чтобы внутрь территории не мог проникнуть посторонний человек устанавливается специальный засов, который можно купить в магазине или изготовить своими руками. Кроме того, запорное устройство служит фиксатором калитки (чтобы она не открывалась самостоятельно). Для того чтобы своими руками смастерить засов, необходимы некоторые инструменты и материалы. Конечно, подбор их зависит от некоторых факторов. Например, от материала, из которого изготовлена калитка и непосредственно запирающий механизм.

Итак, вам может понадобиться:

деревянные бруски

обрезки металлической трубы

прут

проволока или метизы

пружины

скобы

гвозди, болты и прочий крепёжный материал.

«Вертушка»

Такой засов, как вертушка, считается наиболее простым и легким в изготовлении и дальнейшей эксплуатации. Если калитка изготовлена из дерева, то и запор можно сделать таким же. При наличии металлической основы, запирающее устройство должно быть только железным. Для начала стоит рассмотреть самый бюджетный вариант: механизм из дерева. Вам нужно взять деревянный брусок толщиной в 5 мм, шириной в 10 см. Длина обычно должна равняться ширине створки калитки, но это не принципиально. Вы можете длину запора определить самостоятельно.

Теперь необходимо отмерить середину бруска и отметить это место маркером. Далее, вы подносите его к опорному столбу и вбиваете при помощи длинного гвоздя. Но для этих целей предпочтительней использовать сквозной болт, который с обратной стороны ограждения закрепляется шайбой. На данном этапе работа своими руками завершается. Такая конструкция должна закрываться с внутренней стороны двора. Если сделать поворот засова вокруг оси по горизонтали, то калитку можно считать закрытой. При повороте в вертикальное положение, створку можно легко открыть.

Вертушка довольно крепко удерживает калитку, но во время открывания приходится прилагать максимум усилий. Для того чтобы исправить ситуацию можно применить небольшую хитрость. Нужно взять несколько фрагментов обычной пружины (достаточно 4-5 витка) и установить ее на болт с той стороны, где находится рабочее тело. Таким образом, простая пружинка будет исполнять роль компенсатора, который реагирует на усилия, благодаря чему вертушка будет удерживаться в необходимом положении. Учтите, что диаметр пружины должен быть немного больше сечения болта.

«Щеколда»

Своими руками можно сделать и такое запирающее устройство, как щеколда, которая используется человечеством на протяжении многих десятилетий. Она устанавливается на створку или опорный столб. Для этого вам понадобится небольшой обрезок дюймовой трубы, металлические пластины, прутик и скобы. Труба и скобы привариваются сварочным аппаратом к отдельным пластинам. Далее, в каждой пластине необходимо сделать своими руками 4 отверстия для болтов. Это нужно для того чтобы закрепить устройство на створке и опоре. Прутик подбирается такой длины, чтобы он мог надежно удерживать калитку. Диаметр его не должен превышать диаметр трубы и скоб. Прутик требуется с одной стороны согнуть в Г-образную форму. Таким образом, он не выскочит и будет служить своеобразной ручкой.

Металлическую пластину с трубой прикручивают болтами к опоре, а элемент со скобами – к створке. Теперь можно вставить прут со стороны скоб и пользоваться. Учтите, что в зимний и дождливый период подобные механизмы необходимо периодически смазывать машинным маслом, чтобы стержень мог свободно передвигаться.

«Крючок»

Ну, как обойтись без крючка, которым пользовались еще наши предки несколько веков назад? Это довольно простое устройство, не требующее специальных навыков и знаний. Для этого вам нужны метизы и скобы. Это все можно приобрести в любом строительном магазине. Если есть желание сделать своими руками, тогда пригодится проволока максимально прочная. Её диаметр должен быть не менее 4 мм и не более 5-ти мм. Кстати, проволоку можно заменить прутом. Как известно, такой материал невозможно согнуть вручную или при помощи плоскогубцев, поэтому придется использовать огонь. Если для этого у вас нет специальных приспособлений, то можно развести костер или прогреть металл над газовой горелкой.

Итак, прут с одной стороны нужно крепко обхватить плоскогубцами, а на руки надеть перчатки. Тот участок проволоки, где предположительно будет сгиб, располагаете над огнём и держите до тех пор, пока прут не накалится (покраснеет). Далее, в другую руку берете еще одни плоскогубцы и цепляетесь ими за раскаленный край железа. После этого придаете проволоке форму крючка, выгибая её до определенной кривизны. Полученный полуфабрикат необходимо снова подержать над огнем до накаливания. Затем крючок опускается в ледяную воду до остывания. То же самое необходимо проделать и с другим концом прутика, но в этом случае придаем форму кольца. Головка крючка и кольцо должны располагаться в одной плоскости.

Следующий этап предполагает монтирование крючка и скобы. Петлю с отверстиями укрепляют, например, на створку. В кольцо крючка вставляется скоба, которая тоже закрепляется, но на опоре. Всё, засов крючком готов. Не забудьте нанести на металлические элементы защитный лак или краску.

Механический запор

Оказывается, можно сделать своими руками и механический засов. И в этом нет ничего сложного. Это будет горизонтальная модель щеколды на основе пружины. Вам нужно:

молоток

пружина

ножовка для металла

сварочный аппарат

металлическая пластина

прочный прут

дрель, шуруповерт

крепежные детали

тиски.

Сначала делаем каркас: привариваем к пластине 2 металлических держателя в форме скоб и столько же упоров. Они должны быть шире диаметра стержня (прута) и располагаться на некотором расстоянии друг от друга. При этом тот держатель, который будет находиться со стороны створки, должен быть в 2-3 раза шире. В центре стержня перпендикулярно приваривается еще один прут, который будет выступать в качестве ручки. На стержне нужно приварить и специальный фиксатор для пружины по всей диагонали. Далее, стержень с надетой пружиной вставляется в каркас. После этого можно конструкцию закрепить саморезами (или сварочным аппаратом) к калитке. Напротив этого засова в опорном столбе проделывается отверстие для стержня.

Таким образом, когда человек потянет за ручку, она, благодаря пружине легко откроется и самостоятельно закроется. Для удобства открывания с другой стороны необходимо к концу стержня приварить петлю, за которую цепляется канатик, а в калитке проделать отверстие. Канатик должен выходить на уличную сторону. Если за него потянуть – щеколда откроется.

Засовы для гаражных ворот

Ещё одним средством защиты гаража от посторонних проникновений являются засовы для гаражных ворот. Как правило, они изготавливаются из высококачественных стальных материалов и дополняют основные замки. Засовы для гаражных ворот можно изготовить самостоятельно или приобрести готовый вариант. Существуют следующие типы засовов на гаражных воротах: вертикальные и горизонтальные. Вертикальный засов на гаражных воротах является одним из распространённых вариантов засовов. Это своеобразные штыри, приваренные к каркасу створок и входящие в специальное металлическое отверстие для обеспечения прочности и сохранности гаражного помещения.

Следующей разновидностью, которую хотелось бы упомянуть, является штыревая конструкция. Она представляет собой достаточно сложный, но надёжный механизм. Основной недостаток штыревого засова заключается в том, что порою требуется посторонняя помощь для закрытия ворот.

Самым простым и надёжным является конструкция засова, замыкающегося по типу алюминиевого бидона. Помимо классики вертикальных и горизонтальных засовов, в сети можно встретить огромное количество самодельных вариантов, которые ничуть не уступят по степени надёжности любому покупному варианту.

Засов на автоматические гаражные ворота не отличается по конструкции от засова на обыкновенные распашные створки. Всё те же петли, всё тот же длинный металлический штырь. Изготовление засовов для гаражных ворот позволяет покупателю экономить время и выбрать из большого предложенного многообразия именно тот вариант, который необходим. Так же можно изготовить засов самостоятельно. Схема засовов для гаражных ворот может быть найдена в сети на различных форумах.

Тем не менее, часто возникает вопрос: «Как сделать засов на гаражные ворота?» Необходимо терпение, наличие нужного инструмента и материала, а так же необходимая схема. К примеру, если вы решили делать стандартный вертикальный или горизонтальный засов, вам потребуется непременно металлический штырь и петли, которые вы сможете вырезать самостоятельно из листа стали. Если же вы решили соорудить некую необычную конструкцию, схемы которой и фотографии с описанием можно встретить в сети, вам понадобиться позаботиться о наличии перечисленных автором материалов.

Алюминиевые и латунные в меньшей степени, но в большей засовы из обычной и термически обработанной стали — вот такие виды засовов на створках гаражных ворот существуют. Засовы и запоры для гаражных ворот можно приобрести в тематических магазинах, а так же на просторах сети.

Данную конструкцию можно использовать не только в качестве вспомогательного элемента при охране гаража, но и устанавливать на другие объекты, будь то сарай, погреб, небольшое складское помещение или баня. Засовы удобны в эксплуатации и обеспечивают дополнительную степень защиты от посторонних проникновений, а простота конструкции делает их простыми и привлекательными в установке. Кроме того, затворы будут функциональны вне зависимости от типа гаражной или иной двери, а так же вне зависимости от установленного положения.

Как сделать засов?

Для загородного дома, нужны всякие приспособления, ручки ну и конечно — же засовы. Засовы нужны на дверях, воротах, калитках и клетках для зверей и птицы. Засовы применяются везде, где это нужно, но не всегда покупные засовы, нас устраивают, поэтому лучше всего изготовить засов самому.

Самые простые засовы, изготавливаются из дерева. Это обычно небольшой брусок 20 х 40 х 100 мм, в которой посередине просверливается отверстие и брусок прикручивается шурупом или прибивается гвоздём. Конечно прикрученный шурупом, брусок можно будет регулировать лучше чем прибитый гвоздём.

Второй вид засова, металлический, в котором применяется металл. В первом случае, если у Вас нет сварки, то для засова понадобиться швеллер или уголок, для основания. А в качестве задвижки можно использовать металлический стержень, различного диаметра, от 8 до 16 мм.

Если это швеллер, шириной 80 до 160 мм, то отрезаем поперёк заготовку 30 – 40 мм, в зависимости от толщины стержня. Затем в двух загнутых краях делаем отверстия под металлический стержень. После этого в швеллере делаются отверстия для крепления шурупами или болтами засова к двери.

Если стержень не толстый и его можно согнуть, то его загибаем на конце. Если стержень толстый то можно просверлить в нём отверстие, нарезать резьбу и ввернуть винт. При изготовлении засова из двух уголков, процесс похож, просто уголки можно разнести на различное расстояние между собой.

Следующий вариант изготовления засова, при помощи сварки. При таком изготовлении понадобиться стержень, катанка или арматура, полоса металла шириной 35 – 55 мм и труба круглая или квадратная. В квадратной трубе легче делать отверстия для фиксации стержня (засова). Для этого делается два отверстия вверху и внизу, с одной стороны, с краю и делается паз на другой стороне, для скольжения фиксатора. Фиксатор приваривается или вкручивается болтик в проделанное Вами отверстие с резьбой.

Сварка нужна для того чтобы приварить трубу к пластине. После этого в пластине делаются отверстия для шурупов или для винтов. Если двери или ворота железные, то можно обойтись и без пластины, приварив трубу прямо к железной двери или воротам.

Источники: www.vnegorodov.ru, sdelayzabor.ru, simsta.ru, www.zagorodom.by

Самый крепкий засов для ворот

Владельцы разного рода хозяйственных построек, коттеджей и загородных дачных участков все чаще предпочитают ограждать свое имущество при помощи заборов с крепкими надежными воротами. Но сами по себе брамы и изгороди не способны гарантировать защиту, если на них отсутствуют дополнительные аксессуары. Поэтому для полноценного выполнения воротами своего предназначения существует необходимость оснащения их надежным засовом, который представляет собой обычную задвижку, выполняющую функции запирания.

Засов на ворота от производителя или частника — ?

На сегодняшний день производителями и реализаторами предлагается большое разнообразие воротных засовов высокого качества и современного дизайна. При этом они отличаются удобством в эксплуатации и высокой прочностью.

Засовы для ворот могут стать именно тем аксессуаром, который обеспечит протекцию имущества и территории перед домом от несанкционированного проникновения злоумышленников. Благодаря установке этого приспособления, собственник сможет не переживать по поводу того, что его ворота станут местом для проникновения непрошенных гостей.

Как известно, самые крепкие засовы производят из сплавов стали. Данный материал наиболее хорошо подходит для этих целей. Он отличается прекрасной прочностью и весьма долговечен. Чугунные засовы не получили распространение. Причина тому – хрупкость данного материала: такой элемент вполне может треснуть под действием резкой ударной механической нагрузки.

Как сделать засов на ворота самому:

Конструктивно засовы для ворот состоят из двух частей, связанных между собой. Первая из них выполняет запирающую функцию. Именно она и называется засовом. Второй элемент – корпус – предназначается для поступательного движения засова. В некоторых моделях также предусмотрены встроенные пружины, которые служат для того, чтобы облегчить открытие механизма. Изготовить засов самостоятельно не составит труда, нужно иметь навыки работы с металлами.

Всем известным аналогом классического засова является такое приспособление, как шпингалет. Конструктивно оно ничем не отличается от первого, и имеет только некоторые внешние отличительные признаки. Для шпингалетов характерен небольшой размер и компактность, что делает их установку приемлемой только для небольших садовых дверей и калиток, но никак не для массивных тяжелых ворот.

Кованый засов считается самым прочным и надёжным.

При этом особенности технологического процесса позволяют добавить в дизайн запирающего устройства всевозможные декоративные элементы, что может превратить даже самый грубый засов в аккуратно и гармонично вписывающийся в конструкцию ворот аксессуар.

Nero Contemporary Рычажная защелка для ворот

Защелка для ворот Nero Contemporary — это современная защелка для ворот.

Если вы ищете современную рычажную защелку для ворот, эта защелка из нержавеющей стали отлично подойдет для прибрежных районов. Защелка Nero изготовлена из нержавеющей стали и алюминия, а затем покрыта матовым черным порошковым покрытием для защиты от непогоды.Рукоятки рычагов подпружинены для плавного хода.

Защелка Nero подходит для ворот толщиной до 5-1/2 дюйма; при заказе укажите толщину ворот. приказ.

Защелка для ворот Nero Contemporary подходит как для распашных, так и для распашных ворот. Запирающая часть комплекта устанавливается на той стороне ворот, к которой он поворачивается .

Ваша покупка поддерживает малый бизнес, и мы ценим это!

Детали для этой защелки

Материал : нержавеющая сталь и алюминий
Механизм : Подпружиненный
Дорнсет: 2-3/8″
Доступные варианты отделки : Порошковое покрытие Satin Black
В комплект входит монтажное оборудование
Подходит для ворот толщиной до 5-1/2 дюйма.
Работает с обеих сторон.
Подходит для распашных и распашных ворот .
Вручение требуется вместе с заказом.
Запираемый| Варианты блокировки см. в разделе «Сопутствующие товары» ниже.

Размеры этой защелки из нержавеющей стали

Пластина : 2-1/2″ ширина x 5″ высота
Ручка : 4-3/4″ Д x 3/4″ Ш x 1/2″
Длина рычага защелки : Рычаг выдвигается на 2-3/16 дюйма от края пластины
Забастовка : 3-1/4″ В x 1-1/2″ Ш x 3/16″ толщина
Выступ : 2-3/8″
Включены крепежные детали : длина 1-1/2 дюйма

Опции

Для всех деревянных ворот необходимо установить ограничитель. В каждый набор защелок Nero входит стопор ворот (соответствующий отделке Satin Black). Стопоры для ворот предотвращают повреждение петель, защелок и ворот и продлевают срок службы ворот. Посмотрите видео установки упора для ворот внизу!

Часто задаваемые вопросы

Дополнительные сведения о различных продуктах и политиках см. в разделе часто задаваемых вопросов.

Ознакомьтесь с разделом «Ответы на вопросы клиентов» в нашем блоге, чтобы получить более подробную информацию о типах наших продуктов и производителях.

Информация о гарантии и возврате
Гарантия
360 Yardware гарантирует, что это оборудование не имеет дефектов материалов и изготовления в течение двух лет с даты выставления первоначального счета. Для действия гарантии на защелку требуется установка ограничителя ворот.
Возвращает
Товары, не изготовленные по индивидуальному заказу, подлежат возврату или обмену в течение 30 дней с момента доставки. Мы взимаем комиссию за пополнение запасов в размере 15% за возврат (ничего за обмен). Продукты должны быть получены в исходном, неустановленном состоянии.
Товары, изготовленные на заказ (каменные дверные звонки, адресные таблички) и не подлежащие возврату.
Кратко о процессе возврата:
– Запросите возврат и получите электронное письмо RGA с инструкциями.
— Вы отправите обратно товар (ы), который хотите вернуть.
— Когда продукт (ы) будет получен, мы подтвердим, что продукт не поврежден и его можно перепродать.
– Будет произведен возврат средств за вычетом комиссии за пополнение запасов в размере 15%.
Чтобы получить полный возврат средств, оригинальный товар ДОЛЖЕН быть в новом состоянии и возвращен:
Все еще в запечатанной пластиковой упаковке внутри коробок с продуктами (в том виде, в каком они были получены изначально)
Без грязи и опилок
Без повреждения отделки изделия из-за неполной защиты при транспортировке
Все возвращаемые товары тщательно проверяются, и стоимость любых товаров, возвращенных в негодном для продажи состоянии, не будет возмещена.
Инициировать возврат сейчас
Сделайте чрезвычайно трудным прорыв через ваши ворота
Штифт, удерживающий ворота в закрытом состоянии, можно удалить при открытии любого замка.Здесь верхний замок дает энергетической компании доступ к оборудованию в задней части фермы. Нижний замок дает владельцу доступ к своему имуществу. Штифт держит замки. В каждом его конце просверливаются отверстия, вырезанные по размеру скоб.
Этот замок оснащен защитным цилиндром. Это ключевой элемент, сделанный из обрезков стальной трубы. Он служит важной цели — удерживает воров от взлома любого из замков чем-то вроде болтореза. Убедитесь, что цилиндр имеет достаточную длину, чтобы воры не смогли взломать замок болторезом.
Цилиндр был разделен по длине, чтобы создать прочную точку контакта между трубой и вертикальной частью рамы ворот. В задней части цилиндра был удален паз, чтобы создать вторую точку сварки, где цилиндр и один из горизонтальных элементов ворот соединяются.
Обратите внимание на кусок плоского стального стержня, выступающий через заднюю часть цилиндра (часть, через которую вставляется круглый стержень). В этой части просверливается отверстие для штифта.
Этот кусок полосы приваривается перпендикулярно второму отрезку полосы, затем приваривается к другой стороне ворот, противоположной стороне, удерживающей цилиндр.Когда ворота закрыты, небольшой кусок плоского стержня скользит через заднюю часть цилиндра, как показано на рисунке. (https://www.dtn.com/…)
Штифт и два замка удерживают его в запертом состоянии.
Если у вас есть идеи по замкам для ворот, пришлите мне фотографии и объяснение по следующей контактной информации.
С Дэном Миллером можно связаться по адресу [email protected]
Следуйте за ним в Twitter @DMillerPF
(c) Copyright 2021 DTN, LLC. Все права защищены.
Combi-Bolt Часто задаваемые вопросы | Замок ворот
Как изменить комбинацию?
Один раз вы определили свой новый код,
Держать Combi-Bolt в руке с ручкой на стороне езды и болт
с левой стороны
Поднимать ручку вверх, а затем полностью сдвиньте ее назад.Захват пальцами будет соскользните вниз в выемку, когда он будет полностью назад. Это ставит Combi-Bolt в режиме «изменения».
Повернуть циферблаты к вашей новой комбинации.
Поднимать рукоятку вверх, а затем полностью сдвиньте затвор вперед. То Combi-Bolt теперь не в режиме изменения, и новая комбинация на dials теперь является текущим кодом.
Какая гарантия на Комбинированный замок для ворот?
То Combi-Bolt имеет годовую гарантию от производственных дефектов.Этот не распространяется на забытые или потерянные комбинации.
Работает ли Combi-Bolt на заднем дворе ворота?
То Combi-Bolt — идеальное решение для дворовых ворот и навесов, предлагающее безопасность без ключа с более чем 10 000 возможных комбинаций. Он также имеет антикоррозийное покрытие на корпусе замка, помогающее ему стоять к суровой погоде.
Чем Combi-Bolt лучше, чем с помощью засова и замка?
С участием засов и замок, дужка замка открыта, и ее легко резать обычной ножовкой или болторезом. Закаленный стальной болт на Combi-Bolt плотно входит в защелку или затворную коробку.
Какие инструменты необходимы для установки Комбинированный болт?
То единственные инструменты, необходимые для установки Combi-Bolt, — это отвертка и возможно, дрель, если используются болты.
Как устанавливается Combi-Bolt?
Каждый Combi-Bolt включает в себя как защелку, так и затворную коробку, что означает что его можно применять в самых разных ситуациях.Забастовка используется для блокировки ригеля в дверном проеме или другой поверхности (утопленная). Приемник затвора используется для поверхностей, образующих ровную поверхность, где они встречаются.
Заподлицо Крепление:
Держать Combi-Bolt в его предполагаемом положении, затем отметьте позиции для винты
Дрель направляющие отверстия для винтов
Винт Combi-Bolt с помощью односторонних винтов
Установить приемник затвора – убедитесь, что затвор плавно входит в затвор приемник
Утопленный монтаж
Должность место удара в заданном положении
отметка позиции для винтов на монтажной поверхности
Дрель направляющие отверстия для винтов
Винт установите ответную планку с помощью односторонних винтов
Следовать вышеуказанная инструкция по установке для скрытого монтажа
Насколько устойчив к ржавчине/атмосферным воздействиям комби-болт?
То Combi-Bolt разработан, чтобы выдерживать суровые погодные условия благодаря хромированному покрытию. латунные циферблаты и антикоррозионное покрытие корпуса замка.
Можно ли использовать болты вместо включены односторонние винты?
Самостоятельное руководство по установке защелки для ворот National Hardware + бесплатная раздача
Компания National Hardware предоставила продукт для этого проекта. Мнения полностью мои собственные.
Мой муж взял перерыв в нашей большой самостоятельной переделке кухни, чтобы установить новую фурнитуру от National Hardware на наши две калитки для частного забора, и сегодня я делюсь простым руководством.Это может показаться простым обновлением, но оно улучшит работу наших ворот
, так что .
Замки, которые раньше были на нашем заборе, были доступны только снаружи, поэтому в любое время, когда вы хотели выйти из ворот, вам приходилось перелезать через 6-футовый забор. Шутки в сторону. Это было так раздражающе, и я уверен, что наши соседи были сбиты с толку, увидев это, ха.
Вот несколько до фотографий одних из наших ворот. Как видите, у нас была только маленькая защелка снаружи ворот.
Давайте начнем пошаговый фотоурок для этого мастер-класса по фурнитуре для ворот своими руками!
Соберите свои материалы и инструменты, а также двухлетнего менеджера проекта, если он у вас есть. 🙂
Снимите всю старую фурнитуру и с помощью карандаша или ручки отметьте на воротах место, где вы хотите установить новую фурнитуру.
С помощью дрели и большого сверла просверлите овал, который вы начертили на ограждении, чтобы создать отверстие, через которое будет проходить защелка с другой стороны.Он не должен быть идеальным. Затем с помощью винтов, входящих в комплект, привинтите внутренний механизм защелки.
Затем установите деталь, за которую будет защелкиваться механизм, на стойку прямо напротив установленного механизма.
Теперь пора перейти на другую сторону ворот. Совместите ручку с внутренней защелкой и отметьте на воротах место, где вы хотите установить ручку. Протолкните рычаг большого пальца через отверстие, которое вы создали в начале.
С помощью прилагаемых винтов закрепите ручку.
Сделайте шаг назад и полюбуйтесь своей красивой новой защелкой!
Время розыгрыша!! ****РАЗДАЧА ЗАКРЫТА!****
Кто любит гаражные ворота? Я делаю! Знаете ли вы, что вы можете сэкономить кучу денег, создав свою собственную гаражную дверь с искусственным каретой, выполнив всего несколько простых шагов?
** Сегодня я раздаю бесплатный комплект оборудования, чтобы воссоздать внешний вид, показанный ниже. Продолжайте прокручивать, чтобы войти. **
Ознакомьтесь с этим руководством по изготовлению дверцы кареты стоимостью 30 долларов США, представленным на One Good Thing by Jillee.Эта гаражная дверь в стиле фальшивой кареты была создана всего за 30 долларов. Удивительно, правда?
ДО
ПОСЛЕ

Подарочный комплект можно использовать не только на гаражных воротах. Это может хорошо работать на воротах или в любом другом месте, которое вы считаете нужным.
Чтобы принять участие в розыгрыше, войдите через Rafflecopter ниже.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ВОЙТИ!!
Я выберу победителя 15.04.16, и National Hardware отправит комплект победителю.
—————————————————————————————————
О National Hardware
National Manufacturing Co. была началась в 1901 году как небольшая компания по производству вагонов в Стерлинге, штат Иллинойс. Вскоре внимание переключилось на производство и продажу оборудования общего назначения, и в течение следующего столетия National Hardware стала одним из лидеров в области производства оборудования для сборки. Сегодня бренд National Hardware достиг глобального статуса и предлагает более 7500 SKU. Мы сосредоточены на предоставлении лучшего оборудования и услуг для наших уважаемых клиентов.National Hardware фокусируется на трех основных категориях совершенства; качество и инновации, дистрибуция и поддержка продаж. Сосредоточив внимание на этих категориях, мы стремимся предоставить нашим клиентам лучшие продукты и услуги в отрасли.
Оборудование 101: защелки для ворот — Gardenista
Апелляция на бордюр начинается у главных ворот. Независимо от того, установили ли вы новые ворота или освежили старую рабочую лошадку с помощью покраски, она заслуживает хорошо скоординированного оборудования. Когда вы тянетесь к защелке ворот, то, как она выглядит и ощущается под вашей рукой, должно посылать тонкое сообщение: вы дома.
Защелки для ворот относятся к категории незаменимых элементов ландшафта, которые есть у всех, но о которых никто не говорит. Больше не надо. С помощью Яны Ломбарди, основательницы 360 Yardware из Портленда, штат Орегон, розничного продавца и производителя высококачественной внешней фурнитуры, мы разбираем детали защелок и других элементов, которые могут обеспечить плавное открывание ваших ворот.
Читайте все, что вам нужно учитывать — стиль, материал и способ установки — при выборе защелки для ворот. Аппаратное обеспечение Gate обманчиво сложно, поэтому для получения более подробной информации посетите раздел технической информации 360 Yardware онлайн.
Что такое дверная защелка?
Вверху: кованая стальная кольцевая защелка, изготовленная компанией From the Anvil в Уэльсе. Их коллекция коттеджных защелок стоит от 60,55 до 71,50 фунтов стерлингов в зависимости от отделки.
Хотя нет никаких сомнений в том, что структурная целостность ворот в значительной степени зависит от петель, именно защелка — наш первый тактильный контакт с воротами и, возможно, с садом — может заставить нас улыбнуться или закричать.
В простейшем случае защелка представляет собой механизм с металлическим стержнем и рычагом, который поднимается и опускается, чтобы открыть ворота.Традиционно изготовленный из износостойких металлических компонентов, он должен каждый раз работать плавно. Чтобы защелка выполняла свою работу должным образом, она должна быть соединена с правильными петлями и быть частью системы ворот или ограждений, которые были спроектированы и изготовлены мастерски. (Следите за нашей следующей публикацией о том, как выбрать правильный размер, вес и стиль петли для ворот. )
Во-первых, общая картина
Компания Lombardi делает упор на выбор с учетом долговечности, уделяя особое внимание географическому положению при выборе. выбор материалов и качество изготовления для обеспечения надежности.Хорошо функционирующие механические товары часто представляют собой сочетание тонкого мастерства и квалифицированной инженерной мысли, что часто, хотя и не всегда, отражается на цене. Ломбарди предлагает сначала получить идеи на веб-сайтах по дизайну и оборудованию, просмотреть онлайн-галереи производителей ворот и осмотреть окрестности. Имея более четкое представление о стиле и бюджете, клиенты отправляют ей фотографии, чтобы помочь выбрать варианты. Функциональных вопросов предостаточно: вам нужны распашные или распашные ворота? Должна ли защелка открываться с обеих сторон? Должен ли он быть запираемым?
Какой тип защелки выбрать?

Вверху: рычажная защелка Nero Contemporary, разработанная и изготовленная компанией 360 Yardware, соответствует номерам этого дома в Портленде; 350 долларов.
Скорее всего, архитектура вашего дома повлияла на выбор, который вы сделали при проектировании ворот, или, возможно, ваши ворота были унаследованы, и их замена не предусмотрена. В любом случае, стиль вашей фурнитуры для ворот должен согласовываться с вашим домом, а также сочетаться с существующей внешней фурнитурой, такой как осветительные приборы и дверная фурнитура, говорит Ломбарди. Для начала внимательно осмотрите свой дом. Определите, есть ли у фасада стилистические импульсы, которые склоняются к современному, деревенскому, традиционному, колониальному, викторианскому, готическому или другой эпохе.Затем посмотрите на фурнитуру вашей входной двери: если вам нравится дверная ручка, вы можете повторить внешний вид дверной защелки в похожем стиле. Обратите внимание, какие металлы уже используются в вашем доме.
Защелки ворот обычно можно разделить на четыре типа — барашковые, кольцевые, рычажные и ригельные — и Ломбарди объясняет, как работает каждый из них.
Защелки для большого пальца
Вверху: традиционная литая бронзовая двусторонняя защелка для большого пальца с откидной планкой стоит 295 долларов США в магазине 360 Yardware. Эта защелка, управляемая с обеих сторон, подходит к воротам 1.толщиной от 75 до 2 дюймов.
Защелки для большого пальца обычно предназначены для распашных ворот и являются двусторонними, что означает, что они могут открываться и закрываться с любой стороны ворот. На уличной стороне ворот обычно устанавливается декоративная пластина с фиксатором для большого пальца. Нажмите на большой палец, и защелка на внутренней стороне поднимется, позволяя воротам открыться. Хорошо установленный рычаг защелки при активации сам упадет в защелку. Некоторые защелки для большого пальца запираются.
Кольцевые и рычажные защелки
Вверху: набор Sun Valley Bronze для обеспечения конфиденциальности включает две ручки (по одной с каждой стороны ворот), стержневую защелку с запорным механизмом, ответную планку и шпиндель.Дополнительную информацию см. в разделе «Сделано в США: лучшая защелка для ворот».
8 лучших дверных защелок 2021 года
Посох, любезно предоставлено Berlin Modisch
Дверные защелки бывают разных стилей и типов и, вероятно, более универсальны, чем вы думаете. Их чаще всего можно увидеть на воротах забора заднего двора, дверях сараев и сараев, но они также могут быть полезны для других работ, например, для размещения в верхней части дверных коробок, чтобы дети не могли получить доступ к кладовой, или для защиты раздвижных дверей и ворот. держать детей и домашних животных подальше от бассейна без присмотра.И хотя эти дверные защелки не подходят в качестве вашей основной системы безопасности, некоторые из них могут позволить вам сохранить дополнительный уровень безопасности при открытии двери, чтобы поговорить с незнакомыми посетителями.
На что обратить внимание
Если вы просто хотите, чтобы защелка удерживала дверь закрытой, то вам, вероятно, подойдет простая защелка с крючком и ушком. Но если вас интересует что-то более надежное, вы, вероятно, захотите использовать более прочную защелку, которая может выдержать умеренное нажатие с другой стороны двери.Независимо от того, какой тип вы выберете, не торопитесь при установке, иначе вам может понадобиться изменить положение защелки и остаться с неприглядными отверстиями для винтов.
Как мы выбрали
В свое время мы использовали и устанавливали большое количество дверных защелок — на дверях различных типов и размеров — и после обширного онлайн-исследования составили этот список лучших вариантов, которые вы можете купить. . Большое количество брендов, стилей и размеров, доступных в Интернете, может быть ошеломляющим, поэтому мы сузили наш выбор до наиболее распространенных типов и выбрали лучший вариант для каждой категории.Мы сделали все возможное, чтобы наши варианты были экономичными, не жертвуя качеством, поэтому независимо от модели или типа, который вы ищете, вы должны найти тот, который соответствует вашим конкретным потребностям.
Реклама — продолжить чтение ниже
1
Лучший вариант крючка и петли
4-дюймовый крючок Raswik для конфиденциальности и защелка с проушиной
Нам нравится, насколько толстые части этой защелки, в отличие от более тонких и менее прочных вариантов, которые вы, возможно, привыкли видеть. Он также покрыт двумя слоями порошковой краски, которая выдержит длительную эксплуатацию в разную погоду. Этот вид может быть отличным, когда вы хотите добавить запорный механизм к своим внутренним дверям сарая, но не хотите портить стиль, добавляя современный замок.
Имейте в виду, что этот тип защелки не идеален для законных целей безопасности, и в зависимости от установки его довольно просто отцепить с другой стороны.
2
Лучший вариант поворотного стержня
Дверной замок с поворотной штангой Jack N’ Drill, 2 шт. в упаковке Джек Н’Дрилл Амазонка.ком
$23,99
Несмотря на то, что им не следует доверять из-за полной безопасности, подобные поворотные защелки полезны в качестве дополнительного замка или в тех случаях, когда вы хотите общаться с кем-то снаружи, не открывая дверь полностью.
Наша любимая особенность этой защелки заключается в том, что она поставляется не только с винтами трех разных размеров, но и с парой регулировочных прокладок, что позволяет вам действительно адаптировать установку к вашей конкретной двери. Кроме того, он поставляется в различных цветах, включая вариант состаренной бронзы, что позволяет легко подобрать защелку к существующему декору.
Литая металлическая конструкция
Поставляется по две штуки в упаковке
3
Лучшая недорогая цепная защелка
Prime-Line U 9852 Защитная дверная цепочка ПРАЙМ-ЛАЙН Амазонка.ком
4,98 доллара США
Если вы просто ищете вариант, который позволит вам открыть дверь, сохраняя при этом некоторую безопасность, это может быть отличным вариантом. Белая отделка делает его хорошим вариантом для тех, у кого двери и стены того же цвета, в отличие от более промышленных металлических или черных вариантов.
Его чрезвычайно низкая цена хороша, но вы, вероятно, захотите выбросить прилагаемые винты и приобрести свои собственные, которые будут стоить доллар или два, если у вас их еще нет под рукой.
4
Лучшая защелка
Запираемая защелка National Hardware V6201 Национальное оборудование amazon.com
30,98 долларов США
В отличие от некоторых других опций в нашем списке, эта защелка имеет встроенный замок с ключом, что делает ее полезной для тех, кому нужна опция, которую нельзя открыть, просто подняв ручку. Очень удобной конструктивной особенностью являются регулируемые отверстия для винтов на обеих защелках, которые позволяют перемещать их как по вертикали, так и по горизонтали.Это небольшое движение, но его будет достаточно, чтобы избежать повторного сверления отверстий для винтов в случае, если крепление немного отклонится, что может оставить непривлекательные отверстия в вашем ограждении или двери.
Может крепиться к различным материалам
Включает 2 ключа
5
Лучший вариант 90 градусов
Дверная защелка JQK
В отличие от большинства защелок, которые располагаются рядом, 90-градусные модели, подобные этой, устанавливаются на угол, чтобы соединить две перпендикулярные поверхности вместе. Как только поворотный рычаг повернут в нужное положение, небольшой установочный винт фиксирует его на месте. Он также изготовлен из прочной нержавеющей стали, что сводит к минимуму любую ржавчину и продлевает срок службы по сравнению с менее прочными защелками.
Поскольку он доступен в черном или матовом исполнении из нержавеющей стали, вы, надеюсь, сможете подобрать его к своему холодильнику, морозильной камере, забору или двери, на которой вы его используете. Эту защелку, вероятно, будет немного сложнее установить идеально, так что имейте это в виду.
Доступная цена
Также поставляется в двух упаковках
Не такой многофункциональный, как плоская защелка
6
Лучший для раздвижных дверей
Defender Security U 9847 Замок-петля для раздвижной двери патио
Хотя эту защелку, безусловно, можно использовать в различных условиях, ее конструкция в виде петли и досягаемость 2⅛ дюйма будут особенно полезны для защиты раздвижных дверей. Мы видели этот тип защелки, расположенной высоко на двери, вне досягаемости детей, и используемой для защиты бассейна от доступа, когда нет взрослых.
Четыре отверстия для винтов с каждой стороны повышают устойчивость этой модели, в отличие от других конкурентов, которые иногда используют только два. При этом, если у вас есть собственные винты, их, вероятно, будет проще использовать, чем те, которые поставляются с этим продуктом.
7
Лучший вариант скользящего болта
Защелка ворот Sanskins со скользящим болтом САНКИНС Амазонка.ком
$13,99
Эта конструкция со скользящим засовом — это то, что вы, вероятно, представляете, когда думаете о «дверной защелке», и чаще всего она встречается на деревянных заборах или сараях. Эта модель изготовлена из сверхпрочной стали и может быть установлена как с левой, так и с правой стороны, что очень удобно, если вы не уверены, где и как вы хотите ее установить.
Он также имеет удобное отверстие для навесного замка, так что вы можете использовать его, чтобы надежно запереть свой гараж, мастерскую или сарай для инструментов, хотя вам придется поставить свой собственный замок. Мы ценим наличие в этой защелке болтов с квадратным подголовком, но мы все же рекомендуем использовать собственные винты.
Черный матовый
Тяжелая конструкция
8
Лучший для дополнительной безопасности
Усилитель дверного замка Berlin Modisch Берлин Модиш Амазонка.ком
Это будет отличный выбор для тех, кому нужна удобная цепочка-защелка, которая позволяет открывать дверь на несколько дюймов, но ищет что-то более надежное. Эта модель откидывается, чтобы дверь не открывалась полностью, оставляя достаточно места, чтобы говорить и заглядывать внутрь, и складывается, когда она вам не нужна.
Несмотря на то, что она достаточно прочная, эта защелка не должна быть вашим основным дверным замком, и злоумышленник может просто отключить ее, если дверь останется незапертой. Вы можете выбрать матовый никель или белую отделку.
Выступает дальше, чем другие варианты защелок
Алекс Ренни Алекс Ренни — писатель-фрилансер, специализирующийся на обустройстве дома, сделай сам и инструментальном пространстве.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
Реклама — продолжить чтение ниже
Как сделать дверную защелку для ворот
Обеспечьте безопасность своему дому и заставьте детей играть во дворе с помощью защелки для ворот. Существуют различные типы защелки ворот; защелка цепных ворот, замок защелки ворот, защелка ворот с защитой от детей и так далее. Это зависит от того, чего вы хотите и чего вы пытаетесь достичь.Вы можете настроить любой тип, который вам нравится, в соответствии с вашими предпочтениями.
Итак, чтобы облегчить вам сборку, я приготовил 17 самодельных защелок для ворот, которые помогут вам найти защелку, которую вы хотите. Ознакомьтесь с ними ниже и приступайте к работе немедленно!
1. Защелка для ворот своими руками

Вам нужна самоблокирующаяся защелка для ворот? Если да, то это одна из фантастических защелок, которые вы можете найти там. Он сделан из куска оцинкованного L-образного кронштейна. Разрежьте L-образную скобу на ломтики; вырежьте кусок защелки куриного кубика и немного для маленького L-образного кронштейна.
Вам понадобится еще одна металлическая скоба для защиты тех мест на двери, где защелка будет часто защелкиваться. Эластичный шнур позволит защелке легко растянуться и вернуться в исходное положение; вот почему он самоблокирующийся. Это потрясающе.
2. Цепная защелка для ворот своими руками

Превратите свой старый ржавый металл и цепь в защелку для ворот! Вырежьте два маленьких кусочка из старого ржавого металла, прорежьте два маленьких отверстия в одном из них и согните его в Г-образную скобу на несколько дюймов ниже отверстий.На другой стороне Г-образного кронштейна вырежьте канавку, в которую войдет цепь. Повторите процесс для второго куска ржавого металла.
3. Самодельная защелка для ворот

Посмотрите здесь, как сделать простую самодельную защелку для ворот из металлической скобы. Металлическая деталь выглядит как петля, но это не так. Вы все еще можете сделать это с динамометрическими винтами. Проверьте процесс установки по ссылке ниже.
4. Как сделать замок с защелкой для ворот

Вот как сделать замок с защелкой для ворот из металлолома.Вырежьте куски L-образного кронштейна из металлолома. Просверлите отверстие на более короткой стороне. Выровняйте оба кронштейна вместе и сделайте длинную канавку на более длинной стороне.
Теперь отрежьте еще один кусок маленькой Г-образной скобы. Отшлифуйте его как следует и просверлите отверстие на его дне. Закруглите края всех деталей. Затем пришло время собрать все детали с помощью болтов и гаек.
5. Как установить защелку для ворот
Вы ищете способы установки защелки для ворот? Если да, то поиск окончен.Вот простой способ установить защелку самостоятельно; сначала выберите петли ворот, которые вы хотите, и удалите старые отверстия, предварительно просверленные на воротах, для новых петель.
Прикрепите верхнюю петлю к воротам и стойке, повторите процесс для нижней петли. Теперь пришло время установить защелку ворот, снять старую защелку и прикрутить новую.
Щелкните, чтобы получить более подробную информацию.
6. Как сделать защелку для ворот одной рукой
Ворота одной рукой не очень легко открыть, если у вас есть что-то под рукой.Будет лучше, если ты положишь это перед тем, как открыть дверь. Однако есть более простой способ установить защелку для ворот одной рукой.
Защелка ворот включает в себя крупную холодную защелку, звено внахлестку, прочный рым-болт, болт на три восьмых дюйма и короткую цепь. После того, как у вас будет весь жесткий износ, следующее, что нужно сделать, это начать сборку.
Щелкните, чтобы получить более подробную информацию.
7. Магнитная защелка для ворот своими руками
У вас есть только один час? Давайте установим эту магнитную защелку на ворота.Это необходимые материалы; дрель, сверло Форстнера (того же размера, что и магнит), редкоземельные магниты, магнитная чашка, набор шайб и древесные отходы.
Магнитная чашка будет удерживать магнит, а шайба будет притягивать магнит с противоположной стороны. Просверлите отверстие в деревянном ломе с помощью сверла, поместите магнитную чашку и плотно закрутите ее. Затем вставьте редкий магнит в чашку.
Щелкните, чтобы получить более подробную информацию.
8. Как установить защелку для ворот
Первое, что нужно сделать, это получить защелку для ворот.Затем подготовьте столбы ненависти и ворот. Поместите защелку на ворота и дайте ей достичь стойки ворот точно там, где будет защелка ворот; отметить позиции. Теперь предварительно просверлите отверстия в отмеченных местах. Установите планку на защелку ворот и установите защелку ворот на столб ворот.
Щелкните, чтобы получить более подробную информацию.
9. Магнитная защелка для ворот своими руками

Хотите установить магнитную защелку? И вы не знаете, как это сделать? Вот простой шаг, который вы можете предпринять, чтобы установить защелку на ворота. Возьмите два гигантских магнита и тефлоновую ленту. Просверлите отверстия в магните и попробуйте притянуть их близко друг к другу, но поскольку они похожи на полюса и не похожи на полюса, они могут начать отталкиваться друг от друга.
Как только вы это заметите, переверните один из магнитов на другую сторону, и они притянутся друг к другу. Это будет добавлено, чтобы отделить их друг от друга, если вы не разлучите их. Это может быть проблемой при использовании на вашей двери. Чтобы избежать этого, просто отрежьте кусок тефлоновой ленты и один из магнитов, чтобы уменьшить притяжение.Если вы хотите больше привлекательности, используйте больше слоев ленты.
10. Самодельная защелка для ворот с защитой от детей

Вы устали от того, что ваши дети убегают со двора при любой удобной возможности? Вот защелка ворот, которая может удерживать их внутри. Это не стандартная защелка, к которой они могут легко получить доступ; таким образом, он построен на другом уровне дизайна и довольно привлекателен.
Изготовлен из дерева, шурупов, настольной пилы, дрели, зажимов и рулетки. Начните с вырезания деталей для защелки, просверлите отверстия на деталях и соберите их в соответствии с конструкцией.Вбейте стержень в землю, открыв двое ворот и позволив ему скользить вверх и вниз по воротам.
11. Простая защелка для стальных ворот

Вы устали от защелки цепных ворот? А хотите что-то другое? Эта простая защелка для ворот изготовлена из стержня из нержавеющей стали. Отрежьте сталь до нужного вам размера. Установите одну деталь на стойку ворот.
Найдите металлическую трубку и хорошо ее подготовьте. Отнесите его к воротам и вбейте в землю прямо под столбом ворот.Как только вы закроете ворота, металлический стержень на стойке ворот упадет в трубу в земле.
12. Скрытые ворота и защелка, сделанные своими руками
Все, что вам нужно для этих скрытых ворот и защелки, — это оцинкованные столбы, адаптеры для столбов из оцинкованного дерева, оцинкованные винты, обработанные под давлением доски 2×4 и обработанные под давлением заборные штакетники. Сначала подготовьте столб, кронштейн и панели для ворот. Постройте ворота и спроектируйте расположение пикетов. Вы будете знать, где вы будете устанавливать защелку из планировки штакетника.
Щелкните, чтобы получить более подробную информацию.
13. Защелка для автоматических ворот своими руками

Посмотрите здесь, как сделать защелку для автоматических ворот своими руками и SUS304. Первое, что вам нужно сделать, это собрать материалы. Затем подготовьте металлы и нарежьте их на куски. Теперь соедините части вместе с паяльником. Если вы новичок, вам понадобятся некоторые знания в области сварки, чтобы собрать это вместе.
14. Как заменить защелку ворот

Обеспечьте безопасность своему дому и пусть ваши дети играют во дворе! Первое, что вам нужно сделать, чтобы установить эту запираемую защелку, это удалить старую защелку.Подготовьте ворота и столб, затем установите новую защелку.
15. Недорогой доводчик и защелка для ворот своими руками

Здесь вы найдете дешевый защелку для ворот своими руками с двухсторонним запиранием. Замок уникальный. Когда вы выходите, вам нужно немного потянуть ее вверх, и ворота откроются, а как только вы отпустите ворота, они сами закроются обратно. Это происходит, когда вы идете наоборот.
16. Как сделать защелку для ворот

Эта защелка сделана из обрезков 4×4 и обрезков 2×4.Затем 2×4 поверх 4×4 и перекрывают его. Прикрепите обе детали к раме ворот. Затем возьмите еще один кусок дерева и прикрутите его к стойке ворот; пусть часть будет достаточно длинной, чтобы достать между 2×4 и воротами.
18. Простая установка защелки для ворот своими руками

Если вам нужна защелка для ворот для куриного кубика, то этот конкретный вариант вам подойдет. Он дешевый и тяжеловесный. Она называется защелкой округления. Это полный комплект защелки со всем необходимым оборудованием для установки.Все, что вам нужно сделать, это следовать инструкциям по его установке и приступить к работе.
Заключение
Вот оно! 17 направляющих защелок для ворот своими руками, которые помогут вам легко сделать защелку.
