Самодельные замки с секретом для гаража, делаем правильный выбор

Гараж – это здание для хранения автомобиля и защиты его от непогоды и угона. От воров его будут защищать крепкие ворота и надежный замок. Запирающих механизмов разработано много, но к типовому изделию легко найти отмычку. Создание самодельного замка для гаража своими руками лучше защитит авто от угона, чем любой покупной механизм. Для этого необходимы определенные знания в разных сферах.

Блок: 1/5 | Кол-во символов: 390
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha

Штамповка или самоделка

Выбор изготовителя замка на гаражные ворота встает перед всеми владельцами гаражных построек, и он достаточно небольшой. Вы либо выбираете заводское изделие, либо создаете уникальный, подходящий именно под ваш гараж механизм.

Кроме того, частенько и качество таких засовов «хромает». Заводские затворные механизмы, имеющие соответствующее качество, гарантию, собранные в ручную, относят к изделиям достаточно высокой ценовой категории. Согласны ли вы платить такие средства?

Самодельный гаражный замок – гарантия того, что воры предпочтут не мучаться с разгадыванием конструкции и обойдут ваше гаражное помещение стороной. Если чертежи заводских изделий можно, при желании, найти в Интернете, то ручной вариант – уникален, и подобрать ключ к нему весьма проблематично.

Блок: 2/4 | Кол-во символов: 1010
Источник: https://vseogarage.ru/vorota/samodelnye-zamki-s-sekretom-dlya-garazha.html

Преимущества замков сделанных своими руками

Производители предлагают на выбор навесные, накладные и вставные замки с разной степенью защиты. Все они имеют один недостаток: шаблонное производство облегчает поиск универсальной отмычки.

Знание слабого места стандартных конструкций облегчает злоумышленникам задачу – становится легче обойти защиту. Действительно надежные замки стоят недешево, и не все готовы тратить такие средства.

К преимуществам самодельных конструкций относится:

Экономия средств. Не нужно тратиться на дорогостоящие механизмы. Качественный замок можно сделать из подручных средств, желательно иметь в наличии (или одолжить) специальную технику для усложнения конструкции.
Защита. Открыть ворота классической отмычкой не получится. Не к каждому самодельному механизму ее получится найти. Иногда затраченное злоумышленником время не окупает себя.
Комбинирование. Можно создать целую систему из запоров. Открыть гараж станет намного сложнее. Иногда устанавливают сразу обычный и самодельный замок. Если злоумышленник вскроет обычный, но ворота не откроются, то он оставит их, и не будет тратить время на разгадывание секретного механизма.

Блок: 2/5 | Кол-во символов: 1150
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача – сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота – залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Так как это самодельные замки для гаража, то их разнообразие довольно большое. Однако среди большого количества самых разных конструкций, есть несколько круп, которые можно отменить:

Стандартные замковые конструкции, сделанные в промышленных условиях, которые модернизировали, переделали и добавили секретную часть. Обычно замок оборудуют еще одним секретом под ключ, при котором возможна взаимная блокировка движения ригелей. Что это дает? Получается, что для открытия гаража ты должен знать, какая последовательность открытия, каким ключом и в каком случае нужно открывать замок. Это знает только хозяин, поэтому проникнуть внутрь посторонний человек не сможет.
Существуют устройства, которые оборудованы электрической схемой и имеют сервомеханизм. В чем принцип их работы? Механизм будет срабатывать только при повороте ключа в гаражном замке или же открываться через брелковый пульт. Это напоминает аналог автомобильной сигнализации. Открытие такого замка довольно простой и не займет у владельца много времени. Электрические схемы самодельных замков для гаража на фото ниже.
Целиком самодельный и установленный замок навесной или внутренний. Он имеет нестандартный метод открытия, который чаще всего выполняется без наличия ключа. Только владелец может сделать это. Разновидностей таких конструкций очень много.

Обратите внимание! Чтобы ваш секретный замок оставался таковым и впредь, важно следить за тем, чтобы посторонние люде не видели, как вы открываете или закрываете ворота гаража. В противном случае принцип его работы и сама сущность работы будет утеряна. Хитрость не удастся.

Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике.

Блок: 2/7 | Кол-во символов: 2556
Источник: https://2proraba.com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html

Главные условия сохранности

Запоры для гаража своими руками должны отвечать ряду требований:

механизм должен быть полностью скрытым со стороны улицы;
желательно использовать качественные материалы, лучше, если запор будет бронированным;
по возможности делайте комбинированные самодельные замки с секретом для гаража.

Соблюдая все рекомендации, вы по максимуму обеспечите сохранность своего имущества. Но перед тем как сделать самостоятельный вариант задвижки, изучите варианты конструкции механизмов.

Блок: 3/4 | Кол-во символов: 501
Источник: https://vseogarage.ru/vorota/samodelnye-zamki-s-sekretom-dlya-garazha.html

Вариант 1

На торце стержня делается прорезь, а конец ключа представляет собою продольный выступ, совпадающий с пазом; или наоборот. Самый простой в изготовлении замок с секретом винтового типа.

Недостаток – такой запор может лишь остудить пыл любителя поживиться чужим добром. Для профессионала он не препятствие – вскрывается обычной отверткой с плоским жалом или разновидностью пассатижей (утконосами), пинцетом.

Этот механизм можно усовершенствовать, изменив форму торцевой части стержня. Она делается квадратной или прямоугольной. Минус в том, что изготовить к нему ключ гораздо труднее.

Достоинство – открыть такой замок с секретом чрезвычайно сложно. Отмычкой может служить, например, стальная трубка, сплющенная по сторонам. Но не все так просто.

Трубку еще требуется подобрать по диаметру отверстия в корпусе.
Придется изрядно повозиться, чтобы придать рабочей части отмычки должную конфигурацию. Ведь если разглядеть «головку» стержня еще можно, то точно определить размеры ее граней визуально вряд ли получится.

Блок: 3/4 | Кол-во символов: 1025
Источник: https://BestDoor.guru/izgotovlenie/vintovoj-zamok.html

Технология изготовления замков собственноручно

Так как замок должен получиться уникальным, нет четкой инструкции, как его сделать. Можно рассмотреть принципы работы запорных механизмов и доработать их так, чтобы получилось было собрать все своими руками.

Простой винтовой и навесной замок с секретом

Одна из простых и классических конструкций, которая подходит для навесного или накладного замка. Отличается довольно большими габаритами. Принцип работы у такого замка следующий:

В паз вставляется ключ. Он выглядит, как обычный прут, без резьбы. Провернув его, открывают запор.
Секрет ключа спрятан внутри него. Его отличают крупные размеры в диаметре. В торце есть скрытый штырек, который, при высвобождении, может свободно входить и выходить из основной части.
Высвобождается скрытая часть винтом в ключе. А вращением она снова фиксируется внутри него.
Когда штырек свободен, то после прокручивания в замке он попадает в специальную нишу. Тогда вращение ключа приводит в действие замок.
Чтобы вытащить ключ из замка, нужно сначала вкрутить штырек внутрь него.

Хитрый механизм затрудняет подбор отмычки, так как ключ обычно угловой, и вор не знает, где внутри паз для открытия. Сложно выбрать отмычку.

Падающая модель

Замок накладного или врезного типа. Представляет собой диск с отверстиями. Выдвигается и задвигается ригель вращением диска с пазами. В центре диск имеет отверстие для ключа. Обычно оно небольшое. Секрет замка в падающем ключе. Диск расположен вертикально, пазы выходят внутрь двери или ворот. Их может быть разное количество.

Когда ключ вставляют в отверстие, приходит в действие шарнир в нем. То есть части ключа, под действием силы тяжести, провисают под углом 90 °. На этой отвисающей части имеются выступы, которые совпадают с пазами на диске. Когда они вставлены, то при проворачивании ключа замок приходит в действие. Именно такая «качающаяся» конструкция получила название падающего ключа.

Электромеханический вариант

Обычный замок усиливают электрическим запором. Есть разные конструкции такого замка, но принцип работы прост. Внутри есть приемник, а ключ – это передатчик. Радиоволной передается сообщение, оно проверяется приемником и, при совпадении, отпирается запор.

Для защиты радиосигнала от перехвата внутрь встроен алгоритм смены ключа после каждого использования.

Другой вариант, когда гараж находится у дома. Замок не открыть, пока линия запитана током. Управление находится в доме и отключается владельцем в тот момент, когда он идет в гараж. Можно найти чертежи таких замков и, при умении работы с электричеством и наличии навыков программирования, создать собственный.

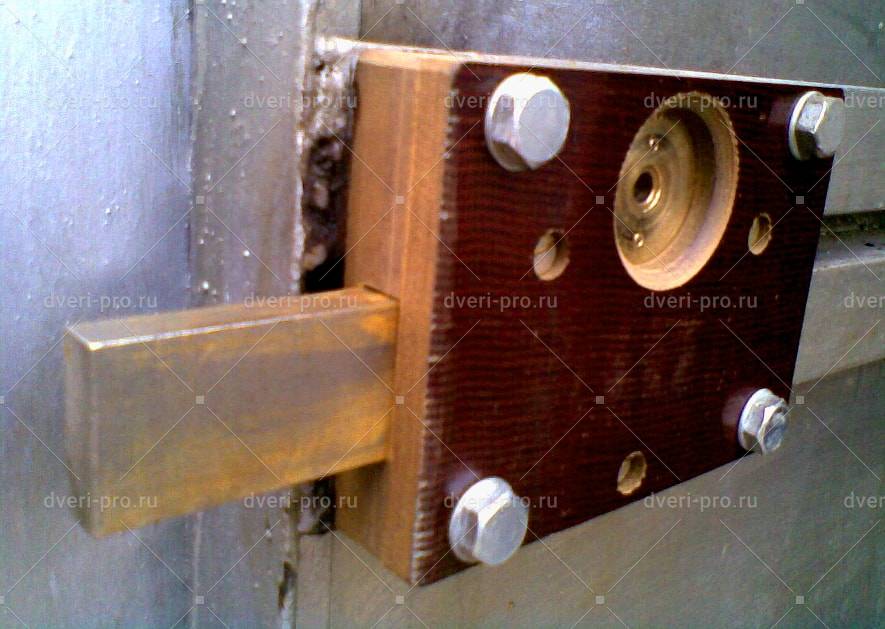

Внутренний реечный замок

Классический вариант для гаража. Запирающие рейки под действием пружины входят в пазы. Для открытия замка пружины необходимо сжать. Для этого на паре ригелей пропилены по диагонали пазы. Они соответствуют таким же на ключе.

Когда ключ вставляют, он проскальзывает по полозьям, и пружины сжимаются. Ригель выходит из паза. То есть для открытия такого замка необходимо просто вставить правильный ключ.

Блок: 4/5 | Кол-во символов: 3016
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha

Простой винтовой замок с секретом

Сейчас можем рассмотреть самодельные винтовые замки для гаража. Они очень популярные ввиду того, что создание их несложное, и они довольно эффективны. Для того чтобы создать их, потребуется возможность использования станка. Тогда можно получить винтовой замок с секретом, который вы видите на фото ниже.

Его принцип работы и секрет заключается в том, что головка ключа имеет особую конфигурацию. Для создания более сложной системы замка винтового типа, нужно сделать две степени защиты и два ключа. Это сделает конструкцию еще надежней. Чтобы понять принцип работы этого изделия, предлагаем вам рассмотреть это видео:

Как видно, защита гаража очень надежная. Сейчас довольно большой популярности набирают реплики старинных механических замком с секретом. Секрет его функционирования сводится к очень сложной форме ключика. А это значит, что сделать для себя такую же форму рабочей поверхности, не имея оригинал, очень сложно. Однако вряд ли его рационально использовать для гаражных ворот.

Блок: 4/7 | Кол-во символов: 1028
Источник: https://2proraba. com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html

Делаем хитрую конструкцию своими руками: пошаговая инструкция

Итак, представим пошаговую инструкцию по изготовлению гаражного замка с задвижкой, которая будет двигаться при помощи специального ключа, имеющего оригинальные особенности.

Сначала следует подготовить все детали необходимые для сооружения самодельного замка:

в самом начале необходимо изготовить саму основу замка. Она представляет собой пластину из металла толщиной не более трех миллиметров и диаметром около 10 миллиметров;
из того же металла вырезаем еще две пластины, которые будут служить накладками. Их ширина и длина должны составлять 22 и 120 миллиметров соответственно;
приготовленные накладки необходимо загнуть тисками;
приступаем к изготовлению задвижки для замка;
далее готовим трубку для замочного ключа диаметром порядка 10 мм. Один из концов трубки следует срезать под углом 60 градусов.

Сборка замка с секретом:

Сначала необходимо приварить накладки к основанию.
СПРАВКА. Если произошла деформация деталей в процессе сварки, потом их надо расправить. Если перекосы небольшие, то их можно убрать уже в ходе установления замка на ворота.
По углам пластины просверлить четыре дырочки. Они необходимы для прикрепления замка к воротам.
Направляющую трубку следует вставить в дырку диаметром 10 миллиметров, сделанную в пластине. Скос приложить к накладкам.
Перпендикулярно приварить трубку к основанию замка.
Далее между накладками вставить задвижку будущего замка.
В саму задвижку установить 2 винта размером не менее М4 и длиной порядка 8 миллиметров. Данные винты будут ограничивать движение задвижки. Под их головки следует поставить шайбы на пружине.
Далее приступаем к подготовке ключа.

Итак, ключ должен быть диаметром около 8 миллиметров и длиной порядка 150 миллиметров. Один из его концов следует загнуть под углом 90 градусов, а на другой стороне делается пропил с углом 60 градусов.

Секрет замка заключается в том, что в нем делается отверстие для ключа в задвижке либо ниже, либо выше, при этом промежуток может быть 1 миллиметр. В данном случае замок будет иметь большое количество способов установления «секретности». Для этого владелец имеет возможность менять размер 12 в размерах, которые допустимы.

Блок: 4/5 | Кол-во символов: 2197
Источник: https://nashdom.online/postrojki/garazh/g-svoimi-rukami/vorota/samodelnyj-zamok-ssekretom.html

Навесной замок с секретом

Если говорить о современных аналогах конструкции старинного замка, о котором речь шла выше, то это простые навесные конструкции для гаражей. Всем нам привычно видеть их. Ниже на фото есть чертежи подобных конструкций.

Корпус изделия имеет втулки со штифтами в количестве 2 шт. и стопорное кольцо. Они блокируют ход механизма. Схемная дужка может быть снята в том случае, когда вы смогли правильно выбрать положение штифта. Когда механизм поворачивается, паз на цилиндрической части штифта начинает совмещаться с соответствующим отверстием в корпусе. Тогда конец дужки сможет освободиться либо же заблокироваться. В случае когда на замке есть один штифт, то выбрать нужное положение на корпусе не так сложно.

Если же сделать два штифта, которые имеют свое индивидуальное расположение пазов, то подобрать нужное положение будет очень сложно и долго. К тому же закрывая гараж, вы можете легко провернуть штифт в любое положение, чтобы засекретить в каком состоянии замок можно открыть.

Блок: 5/7 | Кол-во символов: 1012
Источник: https://2proraba.com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html

Пример создания замка с секретом своими руками

А теперь давайте рассмотрим, как можно сделать простой замок с секретом своими руками. Первый вариант будет заключаться в создании особого ключа и запорных конструкций. Для его создания нужно иметь навыки сварщика, чтобы выполнить ряд сварочных работ.

Сама конструкция очень проста. На ворота гаража одной половины с обратной стороны нужно наварить петли, в которых будет установлен запорный механизм в виде металлической пластины. На другую половину навариваются такие же петли, в которые будет входить запорные пластины. Важно разместить их на одном уровне, чтобы перемещение было беспрепятственным. В самой пластине делается отверстие, благодаря которому владелец сможет закрывать или открывать гараж. Весь секрет в ключе для такого замка. Он будет сделан из толстой проволоки, иметь особую форму и длину. Она позволит просовывать ключ в отверстие в воротах, после чего открывать или зарывать запорный механизм. Все отверстия делаются идентичными диаметру проволоки.

Суть в том, что таких пластин может быть несколько. А секрет сводится к тому, что на воротах нету никакого замка или конструкции, только отверстие. Злоумышленник никак не сможет подобрать ключ, понять, как отрыть ворота, ведь он не видит точного расстояния от отверстия к пластине. Ключ на 1 или 0,5 см больше/меньше не сможет открыть эту дверь. Чтобы понять, как наглядно все работает, вы можете посмотреть это: самодельные замки с секретом для гаража видео.

Совет! Чтобы злоумышленник вовсе не догадался, как вскрыть этот замок, можно замаскировать дырку, а рядом повесить обычный старый замок, который не работает. Это отвлечет его надолго, и он не сможет проникнуть внутрь никак.

Нужно понимать, какая цель замка с секретом: он должен сбить злоумышленника с толку. Именно в оригинальности и нестандартности и вся сила конструкции. Если с обычными запорами они научились справляться, то это что-то новое, неузнанное. Чем сильнее вы сможете модернизировать изделие, тем лучше.

Блок: 6/7 | Кол-во символов: 1998
Источник: https://2proraba.com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html

Полезное видео

Как сделать самодельный замок для гаража своими руками смотрите видеоролик:

Блок: 6/6 | Кол-во символов: 231
Источник: https://ru-house.net/postrojki/garazh/g-svoimi-rukami/vorota-g/samodelnyj-zamok-s-sekretom.html

Кол-во блоков: 19 | Общее кол-во символов: 27782
Количество использованных доноров: 7
Информация по каждому донору:

https://2proraba.com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html: использовано 4 блоков из 7, кол-во символов 6594 (24%)
https://vseprogarazh.ru/etapy/vorota/samodelnyj-zamok/: использовано 1 блоков из 5, кол-во символов 2741 (10%)
https://ru-house.net/postrojki/garazh/g-svoimi-rukami/vorota-g/samodelnyj-zamok-s-sekretom.html: использовано 2 блоков из 6, кол-во символов 3627 (13%)
https://vseogarage.ru/vorota/samodelnye-zamki-s-sekretom-dlya-garazha.html: использовано 2 блоков из 4, кол-во символов 1511 (5%)
https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha: использовано 3 блоков из 5, кол-во символов 4556 (16%)
https://BestDoor. guru/izgotovlenie/vintovoj-zamok.html: использовано 3 блоков из 4, кол-во символов 5175 (19%)
https://nashdom.online/postrojki/garazh/g-svoimi-rukami/vorota/samodelnyj-zamok-ssekretom.html: использовано 2 блоков из 5, кол-во символов 3578 (13%)

накладные, врезные, реечные, выбор, установка и обслуживание

Оставляя транспортное средство в гараже, мы, прежде всего, защищаем его от неблагоприятных погодных условий, а также надеемся на его сохранность от угона. Скажите, а вы задумывались над тем, а что именно охраняет ваш автомобиль? Конечно, важным фактором являются материалы, из которых сделана постройка, какие ворота поставлены в гараж, но главная роль отведена все — таки замку на воротах. Но даже в таком простом вопросе, как выбор затворного механизма для гаража, может возникать еще большое количество нюансов: какой выбрать – заводской или самодельный, дешевый или подороже? Наш ответ – выбирайте самодельные варианты. А почему и как сделать самодельные замки с секретом для гаража, мы расскажем в нашей статье.

Штамповка или самоделка

Не секрет, что многие автолюбители скорее купят данное изделие в магазине. Однако если покупать замок для гаража штамповочного варианта, уверенности в том, что воры не смогут подобрать к нему подходящую отмычку, нет. Кроме того, частенько и качество таких засовов «хромает». Заводские затворные механизмы, имеющие соответствующее качество, гарантию, собранные в ручную, относят к изделиям достаточно высокой ценовой категории. Согласны ли вы платить такие средства?

Главные условия сохранности

Запоры для гаража своими руками должны отвечать ряду требований:

механизм должен быть полностью скрытым со стороны улицы;
желательно использовать качественные материалы, лучше, если запор будет бронированным;
по возможности делайте комбинированные самодельные замки с секретом для гаража.

Изучаем классификацию

В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт.
Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.

По конструкции затворные механизмы в гараж делятся на:

врезные;
навесные;
накладные;
реечными;
вертушка;
комбинированными.

Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.

Замки навесные

Навесной замок

Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.

Запоры врезные

Врезной замок

Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.

Вертушка

Запор вертушка

Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.

Запор винтовой

Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.

«Падающая» модель

Падающий замок

Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.

Электромеханический вариант

Электромеханический замок

Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок. Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод.

Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.

Ну что ж, мы постаралась максимально информативно рассказать вам, что такое гаражный замок своими руками, разобрать классификацию замков и их конструктивные отличия. Советуем прочитать интересную статью о том, как утеплить гаражные ворота.

Самодельные замки для гаража: виды и чертежи

Для воров ни замок с секретом, ни высокий забор не преграда. Однако иногда самодельные замки и для них могут стать большей проблемой, чем покупные заводские изделия. В давние времена в деревнях и даже в городах двери в дома не запирались. Но в наше время запирать приходится все и везде. Для охраны жилища, а порой и гаража, не то что замки, даже дорогостоящую сигнализацию устанавливают.

Самодельные запоры

Казалось бы, в продаже есть сколько угодно всевозможных запирающих устройств, задвижек, засовов, замков со множеством секретов. Зачем же нужны самодельные замки? Во-первых, к таким замкам вряд ли можно подобрать ключи, ведь они изготовляются в единичном экземпляре, и чертежи к ним не найти ни в литературе, ни в интернете. Во-вторых, придумывание и изготовление запорных устройств собственными руками — занятие очень увлекательное для многих домашних умельцев.

Как сделать запоры на гаражные ворота собственноручно? Как утверждают мастера, надежный замок для гаража или ворот может сделать чуть ли не каждый. Ниже описан, по их мнению, самый удобный и надежный способ запирания двустворчатых ворот.

Преимущество такого запора-вертушки состоит в том, что ворота запираются только изнутри. На наружной поверхности нет никаких замочных скважин, а изнутри запор представляет собой металлическую перекладину, которая поворачивается на штыре. Эта щеколда поднимается и опускается в металлические пазы, прикрученные к обеим створкам гаражных ворот.

Такая вертушка закрывается и открывается без особых усилий. Главный ее недостаток в том, что в воротах должна быть дополнительная дверь. А вот ее уже придется запирать на замок. Если же гараж пристроен к жилой постройке и вход в него есть из дома, то такой запор — самая надежная и экономичная вещь.

Также запоры на гаражные ворота своими руками с запиранием изнутри можно сделать при помощи изогнутых буквой «Г» штырей. Они вращаются в скобе, приваренной к каждому краю воротного полотна — сверху и снизу.

Для верхних запоров делается упор в виде небольшой горизонтальной металлической пластинки, чтобы штырь не падал вниз под собственным весом. Нижние штыри просто втыкаются в землю или в специально устроенные в полу гаража отверстия. Такие запоры для гаражных ворот вполне надежны и доступны в изготовлении.

Замки собственного изготовления

Своими руками можно делать не только засовы, но и гаражные замки. Например, описание и чертежи того, как смастерить самодельный навесной замок для гаража или ворот, были опубликованы еще в 1998 году в № 6 журнала «САМ». До сих пор эта конструкция очень популярна среди владельцев гаражей. Ее усовершенствуют и даже делают «кодовой».

«Кодирование» навесного замка производят, делая засечки на ключе и регулируя количество полуоборотов для закрывания замка. Конечно, злоумышленник сможет подобрать кодовую длину и количество оборотов. Но эта операция займет слишком много времени. Вероятно, что он не захочет возиться с замком дольше пары минут.

Еще один вид самодельных замков, который достаточно часто используется для запирания гаражей, — это винтовой замок. Он запирает гаражные ворота при помощи винта, находящегося в трубке щеколды. Ключ к нему должен соответствовать шляпке болта. Проблема в том, что сам ключ очень габаритный, а подобрать его при помощи круглой латунной насадки очень легко.

Один умелец придумал сделать свободно вращающийся колпачок на винт. Он входит в сцепление с винтом лишь тогда, когда используется оригинальный ключ с Т-образными вырезами. Мастер делает такие винтовые замки с оригинальными ключами под заказ, зарабатывая на этом неплохие деньги. Самодельный электромеханический замок владельцы гаражей используют не столь часто. Хотя он надежнее всех описанных выше.

Принцип действия такого замка достаточно прост. Когда дверь, калитка или ворота закрываются, взводный ригель замка давит на пружину внутри него и язычок входит в паз двери — так называемую ответную часть замка. Это чисто механическое устройство. Электронная часть замка (в большинстве случаев это соленоид — катушка индуктивности) действует на ригель, замыкая или размыкая электрическую сеть.

Электромеханический замок обычно имеет электронный ключ в виде таблетки либо же управляется дистанционно с брелока. Чтобы сделать такой замок своими руками, используют обычный массивный сувальдный замок, из которого вынимают сувальды (пластины с фигурными вырезами под ключ), оставляя лишь ригели. К ним крепят направляющую пластину. В качестве электрического привода для такого замка используют приводы для автомобильных замков.

Такое устройство, как электромеханический замок, достаточно затратное. Еще один его минус — невозможность управлять им при отсутствии электричества в гараже. Для того чтобы обезопасить себя от невозможности открыть такой замок, для электропитания используют автосигнализацию, подключенную к аккумулятору автомобиля.

Винтовой замок для гаража и других помещений: чертежи и порядок изготовления

Даже самые дорогие, а значит, сложные магазинные замки для опытного взломщика не проблема: разница только во времени, необходимом на вскрытие. Наибольшему риску в плане несанкционированного проникновения подвергаются нежилые, отдельно стоящие постройки. И если из небольшого дачного домика вынести особо нечего, то, например, гараж – объект повышенного внимания злоумышленников: в нем есть чем поживиться.

Врезные, навесные замки для них не преграда. Универсальные отмычки, наработанные приемы – запорные устройства в стандартном исполнении от угона авто не спасают. Другое дело – механизм, изготовленный самостоятельно, секреты которого известны только мастеру. В плане повышенной надежности, уровня безопасности интерес представляет винтовой замок.

Его неоспоримое преимущество – в нестандартном исполнении конструктивных элементов «секретки». Даже если открывать/закрывать образец в присутствии постороннего, последний сможет понять лишь принцип работы, определить тип, но подобрать отмычку, методику вскрытия такого гаражного замка не получится.

Устройство винтового механизма

«Народные умельцы» разработали несколько вариантов запорных устройств данного типа. Но их составные части, как и принцип функционирования, идентичны: разница лишь в отдельных деталях.

Корпус. Он выбирается или от готового изделия, или изготавливается на станочном оборудовании. Необходимо лишь сделать глубокую проточку металла, и в канале нарезать резьбу, по которой станет перемещаться запирающий элемент.
Дужка. Она присутствует лишь в навесных моделях. Замок невидимка встраивается в дверное полотно или крепится накладным способом на обратную сторону створки, поэтому на лицевой видно лишь отверстие для ключа. На дужке, в нижней части, делается фаска, в которую и упирается винт при вкручивании его до упора. Сложность изготовления в том, чтобы правильно определить ее местоположение.
Стержень с резьбой. Винтовой замок отличается от иных типов запорных механизмов именно этой деталью. В процессе его закрывания/открывания стержень перемещается по каналу и фиксирует/разблокирует дужку.
Ключ. Он мало чем отличается от аналогов, которыми комплектуются другие типы магазинных или самодельных замков; разница в «рабочей» части. Ее конфигурация зависит от особенностей исполнения запирающего стержня.

Есть несколько схем, по которым собираются винтовые механизмы. Конфигурация корпуса (горизонтальная/вертикальная), его форма, размер дужки – это детали, не влияющие на функционал замка. Степень его секретности определяется особенностью рабочей части ключа.

Вариант 1

Трубку еще требуется подобрать по диаметру отверстия в корпусе.
Придется изрядно повозиться, чтобы придать рабочей части отмычки должную конфигурацию. Ведь если разглядеть «головку» стержня еще можно, то точно определить размеры ее граней визуально вряд ли получится.

Вариант 2

Выбирая схему замка для гаража, который можно собрать своими руками, желательно остановиться на данном инженерном решении. Принципиальное отличие от предыдущих – в повышенной степени секретности. Подобрать отмычку к такому механизму невозможно. И хотя скептики утверждают, что вскрыть его получится прочной проволокой, на практике этого не сделать. Если винт затянут до упора, то открутить, учитывая малый радиус, нереально – проверено.

Особенность конструкции в том, то на срезе стержня высверливается отверстие небольшой глубины. Это – посадочное «гнездо» для штифта, расположенного на конце рабочей части ключа. Выточить сложно, а потому домашние мастера предпочитают приваривать тонкую стальную шпильку к его головке. Хотя и в этом случае, как вариант, можно сделать все ровно наоборот. В чем «секрет»?

Отверстие сверлится с некоторым отстоянием от центра стержня, и данный интервал выбирается мастером произвольно. Даже разглядев «гнездо» в канале корпуса, невозможно определить его диаметр, а также величину смещения от продольной оси винта.

Если изучить все статьи данной тематики, обмены мнениями на форумах, можно найти и другие варианты винтовых механизмов. Но все они, как правило, модификации отмеченных выше образцов (например, вместо одного упорного штифта – два). Изобретать что-то более сложное бессмысленно, так как понадобится специальное оборудование + навыки работы на нем. Следовательно, говорить о собственноручном изготовлении не приходится – без помощи профессионала не обойтись.

Остается добавить, что самодельные замки с секретом винтового типа лучше магазинных аналогов, что бы ни утверждали менеджеры и рекламщики. Аргументы следующие.

В единственном экземпляре механизмы не выпускаются; только на заказ. Иначе придется постоянно перестраивать технологическое оборудования, а это сделает стоимость любого замка запредельной. А раз многие из них схожи, то у взломщиков уже наработаны методики вскрытия.
Секрет собственноручно изготовленного запорного устройства известен лишь мастеру. Подбор же отмычек займет столько времени, что сама идея проникнуть через защищенную таким замком дверь даже профессионалу покажется абсурдной; слишком большой риск. А значит, механизм полностью выполнит свою охранную функцию.

Изготавливая замок для гаража (или иного охраняемого объекта) своими руками, не стоит забывать, что его главный секрет – в нестандартном исполнении. А потому все чертежи, схемы, описания, которые несложно найти в различных источниках, нужно расценивать лишь как полезную информацию. Слепо копировать механизм не следует – гарантия надежности запорного устройства в оригинальности его конструкции!

Самодельные гаражные замки с секретом.

Как сделать дверной замок. Доработка покупных замков

Самодельные гаражные замки имеют простую конструкцию и открываются специальным ключом. Ставятся они изнутри гаража, что делает устройства незаметными.

Такие замки изготавливаются по индивидуальным эскизам владельца гаража, к которым достаточно сложно подобрать отмычку, что можно сделать к стандартным моделям замков, приобретаемым в магазинах или на рынках. Какие бывают самодельные замки для гаража, рассматривается в этой статье.

Виды и особенности самодельных гаражных замков

Гараж предназначен для защиты транспортного средства от вредного воздействия внешних факторов и для того, чтобы уберечь его от угона. Дать полную гарантию безопасности автомобиля не может ни один гараж, но в значительной степени его сохранность зависит от прочности и надежности замка для ворот гаража.

Гаражные самодельные замки, как и большая часть устройств, могут быть нескольких видов.

Они могут быть:

Навесными.
Врезными
Реечными (см. ).
Накладными.
Смешанными устройствами.

Одним из главных критериев, отличающих эти устройства, является метод их изготовления.

Они могут быть:

Заводской продукцией.
Замки самодельные для гаража.

Каждый вид имеет свои преимущества и недостатки.

Часто выбор изделия определяет его цена. При желании приобрести надежное и качественное заводское устройство, понадобится заплатить достаточно большие средства.

Это связано с тем, что замок будет не простой заводской штамповкой, а механизмом собранным профессионалом вручную. Существует ряд моментов, которые отличают заводские изделия от кустарных самоделок.

Основные из них: низкое качество и отсутствие надежности многих заводских конструкций. В любом случае за хорошие устройства придется заплатить достаточно большую сумму.

При изготовлении замка, от желания сэкономить, можно потерять в его качестве, что может отразиться на безопасности автомобиля.

Совет: К монтажу конструкции следует подходить очень ответственно. Нужно помнить основное правило: лучше защищает тот замок, которого не видно.

Принцип действия замков в зависимости от их вида

Замок самодельный гаражный навесной.

Это наиболее распространенный вид изделий. Весь механизм такого устройства находится в подвесном корпусе.

Запирание производится с помощью дуги или штыря, который вставляется вовнутрь. Для работы конструкции, на запираемых створах нужен монтаж специальных проушин, куда вставляется дуга, с помощью которой происходит запирание.

Такой тип технического устройства имеет одно отрицательное качество, что ставит под сомнение его положительные свойства — его сравнительно легко можно открыть. Вешаются такие замки снаружи, поэтому злоумышленники имеют к нему доступ, а с помощью отмычки его можно открыть или просто сбить.

Совет: Замок такого типа следует применять лишь как дополнительную меру защиты, когда комбинируется использование нескольких вариантов устройств запирания.

Замок для гаража самодельный реечный.

Это достаточно популярный вариант изготовления замков. Устанавливается изнутри , а процесс запирания осуществляется несколькими скользящими стержнями.

Открывается замок специальным индивидуальным ключом, который вставляется в скважину и при повороте вытягивает задвижки. Такой тип конструкции устройства несколько надежнее, но его можно взломать при перепиливании запирающих элементов или подобрав ключ.

Замок врезной.

Его достаточно трудно установить, а надежность устройства сравнительно небольшая. Применять такую конструкцию можно только как дополнительную меру защиты.

Более простыми при самостоятельном изготовлении являются запоры для гаражей другого типа.

К ним относятся:

Самодельный замок для гаража – вертушка, общий вид его показан на фото.

Так называется запираемая система, работающая по принципу засова. Вариант замка отличается достаточно простотой конструкцией, его легко можно изготовить самостоятельно.

Работает такое устройство по такому принципу:

изнутри на двух створках гаражных ворот, монтируются специальные проушины, которые могут быть металлическими или из деревянных брусьев;
в центре ворот, монтируется на сквозном болте засов-вертушка, приводимый в движение проворачиванием относительно центра;
в проушины должны попадать торцы вертушки, и таким образом надежно запирать створы изнутри.

В этом случае снаружи нет никаких элементов замка. Это самый надежный замок для гаража, взлом ворот становится почти невозможным.

Это самый простой, достаточно надежный и эффективный самодельный вариант для запирания гаражных ворот, что позволяет применять его в большинстве случаев. Шпингалет — металлический штырь, передвигаемый внутри проушин.

Обычно он монтируется на внутренней стороне дверей гаража. Работает такое устройство по принципу задвижки.

Запоры, устанавливаемые для распашных ворот.

Это запирающее приспособление является разновидностью шпингалета, с той разницей, что шпингалет, чаще всего, двигается в горизонтальном направлении и используется при одностворчатой конструкции ворот. Для распашных ворот запоры состоят из металлических стержней, передвигаемых вертикально внутри специальных проушин, установленных на створах.

Для осуществления запирания, в земле под стержнями делается пара отверстий глубиной примерно полметра.

Совет: Увеличить прочность и надежность конструкции следует установкой в эти отверстия металлических трубок, подходящего диаметра, которые затем бетонируются.

Такого типа запоры имеют основной недостаток – они закрываются изнутри, что требует установки дополнительной двери. Их можно использовать, если гараж встроен в здание дома или во дворе усадьбы.

Как изготовить простой гаражный замок

Инструкция по изготовлению простого накладного замка с задвижкой, которая приводится в движение специальным индивидуальным самодельным ключом, состоит из следующего:

Изготовление основы замка. Это металлическая пластина толщиной примерно три миллиметра, с диаметром 10 миллиметров.
Из такого же металла вырезаются две накладки:

шириной — 22 миллиметра;
длиной – 120 миллиметров.

Накладки загибаются в тисках по эскизам.
Изготавливается задвижка.
Готовится направляющая трубка с наружным диаметром примерно 10 миллиметров для ключа замка. Длина ее зависит от толщины ворот. Один конец трубки срезается под углом 60 градусов, как показано на рисунке 4.
Сборка конструкции начинается с приварки накладок к краям основания

Совет: При деформации деталей после сварки их необходимо выправить. Небольшие искривления устранятся при монтаже замка на ворота.

В углах пластины сверлятся четыре отверстия для фиксации замка к двери.
Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — к накладкам.
Аккуратно приваривается трубка к основе, при этом необходимо соблюдать взаимную перпендикулярность.
Вставляется задвижка в накладки, посередине между ними.
В задвижку ввинчиваются два винта диаметром М4, длиной около восьми миллиметров. Эти винты являются ограничителями хода задвижки, желательно под их головки поставить пружинные шайбы.

Ключ подбирается из круга диаметром 8 миллиметров, длина его 150 миллиметров.

Один конец его, примерно 25 миллиметров длиной, загибается под углом 90 градусов.

С другой стороны формируется пропил под углом 60 градусов.
Сверлится отверстие в зоне пропила.
Изготавливается бородка по рисунку 7.
Ключ собирается по рисунку 8.

Секретность замка обеспечивается сверлением отверстий под ключ в задвижке ниже или выше, интервал при этом может быть один миллиметр, что обеспечит замку большое число вариантов «секретности». Для этих целей можно менять размер 12 по рисунку 5 в допустимых пределах.

Как изготовить гаражный замок своими руками более подробно показано на видео. Качественный замок в гараже – гарантия безопасности автомобиля.

Здравствуйте, мастер! Как можно сконструировать на даче хитрый замок внутренний, для гаража? Если несложно можно пару советов?

Роман, Москва.

Привет, Роман из Москвы!

Знаете, главное не перехитрить самого себя. Среди нашей шабашной среды ходит байка о том, как некий мужик в своем гараже подвесил кувалду, которая, если не знать об этом, при вскрытии должна угодить взломщику в лоб. Естественно, мужик однажды по пьяни забыл об этом, со всеми вытекающими.

Против лома нет приема, кроме как другого лома. Все можно вскрыть, другое дело, что на это порой надо много времени, а ворье не всегда этим временем располагает.

На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.

Считаю наиболее эффективными несколько способов от взломщиков.

Первый. Когда за обычными гаражными воротами устанавливаются еще две воротные створки из арматуры (обычная решетка). И простой висячий замок. Но он навешивается не по внешней стороне, а изнутри. И прикрывается снаружи приваренной пластиной. То есть его увидеть невозможно, даже если вскрыты наружные ворота. И открывать приходится, просунув руки за пластины, на ощупь.

Мы такое делали и всегда хохотали, когда взломщики, вскрыв первые створки ворот, не знали, что делать дальше. Тем более, что через решетку уже были видны все гаражные вещи.

Но такое не всегда бывает по ряду причин осуществимо.

Второй вариант. Обычный реечный замок (с пластинчатым! а не круглым ключом). А на одну воротную створку изнутри крепится лист резины толщиной около сантиметра (размером примерно 10/10 сантиметров). С помощью пары-тройки болтов. Смысл состоит в том, что порой, не вскрыв замок, нехорошие люди отгибают металл ворот и пытаются перепилить язычки замка ножовочным полотном. Полотно упирается в резину и не может пилить. В моем гараже однажды сбили наружный висячий замок, отогнули обшивку и начали пытаться пилить верхний язычок . Но потом плюнули и закончили.

Третий вариант. Когда наружный обычный висячий замок прикрывается приваренным коробом так, что он почти не виден. Этим достигается то, что сбить или спилить замок можно лишь после срезки короба. А это несколько затруднительно при отсутствии доступа к источникам электрического тока, даже при наличии болгарки.

Про системы видеонаблюдения не говорю, но у одного знакомого клиента на недоступной высоте был установлен муляж видеокамеры. Говорит, что помогает.

Кроме того можно использовать обычную рейку внутри гаража, типа задвижки, которая свободно перемещается внутри поддерживающих скоб и при одном положении она закрыта, при другом открыта. Для открывания используется ключ в виде штыря, на конце которого, на оси висит пластинка. Хозяин сначала тренируется на открытой двери и при необходимости подтачивает и подгоняет ключ для свободного открывания. Что достигается просовыванием ключа на определенную глубину в сделанное в металле двери (ворот) отверстие, до сделанной на ключе отметки.

Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.

Одному клиенту мы навесили изнутри гаража изготовленный по заказу закаленный болт с пятигранной головкой под ключ. Этот болт возможно было открутить только своим ключом и ничем иным. Вся трудность — в изготовлении такого болта. То есть через дверь пройти было можно, а ворота изнутри запирались на такой болт. Мелочь стащить было можно ворам, а весь автомобиль — нет.

Поскольку все эти описания могут не совсем быть поняты, но и рисовать кучу эскизов долго, то ограничусь изображением для наглядности лишь одного варианта реечного замка.

В качестве пояснения добавлю, что отверстие в одной из створок ворот около 10 миллиметров, сам стержень ключа около 8 миллиметров. Висячая пластинка свободно свисает на небольшой оси. При просовывании ключа и пластинка и стержень ключа составляют единую прямую линию. После того, как ключ вставлен до отметки на стержне, пластинка под собственным весом опускается и попадает в одну из прорезей на рейке. Если не с первого раза, то пошевелите ключом, обязательно попадет.

Чтобы рейка не вывалилась, она ходит в одну сторону до упора, а во вторую сторону до приваренной скобы. Всего приходится приваривать две скобы и один уголок-упор. После открывания реечного замка вторую половинку ворот открывают парой шпингалетов, которые расположены в верхней и нижней частях створки ворот. Но это уже элементарно.

Закрывание — аналогичным способом, при вытаскивании ключа пластинка сама приобретает нужное положение и свободно ключ вынимается.

Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.

Во всей этой конструкции самая важная деталь — пластина, ее длина и есть главный секрет замка, а поскольку размер этот не виден снаружи, то угадать его практически невозможно.

Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.

Другие вопросы по теме гаражей.

Устройство винтового механизма

Корпус. Он выбирается или от готового изделия, или изготавливается на станочном оборудовании. Необходимо лишь сделать глубокую проточку металла, и в канале нарезать резьбу, по которой станет перемещаться запирающий элемент.
Дужка. Она присутствует лишь в навесных моделях. Замок невидимка встраивается в дверное полотно или крепится накладным способом на обратную сторону створки, поэтому на лицевой видно лишь отверстие для ключа. На дужке, в нижней части, делается фаска, в которую и упирается винт при вкручивании его до упора. Сложность изготовления в том, чтобы правильно определить ее местоположение.
Стержень с резьбой. Винтовой замок отличается от иных типов запорных механизмов именно этой деталью. В процессе его закрывания/открывания стержень перемещается по каналу и фиксирует/разблокирует дужку.
Ключ. Он мало чем отличается от аналогов, которыми комплектуются другие типы магазинных или самодельных замков; разница в «рабочей» части. Ее конфигурация зависит от особенностей исполнения запирающего стержня.

Вариант 1

Трубку еще требуется подобрать по диаметру отверстия в корпусе.
Придется изрядно повозиться, чтобы придать рабочей части отмычки должную конфигурацию. Ведь если разглядеть «головку» стержня еще можно, то точно определить размеры ее граней визуально вряд ли получится.

Вариант 2

В единственном экземпляре механизмы не выпускаются; только на заказ. Иначе придется постоянно перестраивать технологическое оборудования, а это сделает стоимость любого замка запредельной. А раз многие из них схожи, то у взломщиков уже наработаны методики вскрытия.
Секрет собственноручно изготовленного запорного устройства известен лишь мастеру. Подбор же отмычек займет столько времени, что сама идея проникнуть через защищенную таким замком дверь даже профессионалу покажется абсурдной; слишком большой риск. А значит, механизм полностью выполнит свою охранную функцию.

Как сделать гаражные замки своими руками

Гаражные ворота представляют собой две створки, на одной из которых установлена калитка. Створки закрываются на засовы, задвижки, крюки и прочие фиксаторы изнутри. Вход в гараж осуществляется через калитку, следовательно, в нее и устанавливается запорное устройство.

В статье мы разберем их виды, отличительные особенности и способы установки.

Виды замков для ворот гаража и их характеристики

На сегодняшний день на рынке строительных материалов представлены следующие виды замков для гаража:

реечный;
врезной;
(цилиндрический и сувальдный).

Практически каждый из предложенных замков имеет как существенные плюсы, так и недочеты в процессе установки и использования.

Реечный замок

Является традиционной конструкцией, которая применялась большинством владельцев гаражей еще до появления усовершенствованных моделей. Для открытия калитки нужно засунуть ключ в скважину и, благодаря значительной силовой нагрузке, протолкнуть внутрь.

Единственное преимущество замков подобного типа – это прочность и долговечность. В остальном они достаточно неудобны в использовании, так как требуют много усилий при эксплуатации и достаточно просты для взломщиков, поэтому в полной мере безопасность гаражного объекта не обеспечат.

Навесной замок

Является старым добрым способом закрытия гаража. Устанавливается замок посредством приваривания к створке специальных петель. Такие системы считаются достаточно надежными и простыми в использовании, а также в состоянии обеспечить защиту от взлома.

Недостаток – устройство находится снаружи, поэтому злоумышленник может без труда сбить или спилить замок, а значит, говорить о стопроцентной безопасности гаража не приходится. На рынке представлены более качественные и дорогостоящие модели из закаленной стали, которые гарантируют большую степень устойчивости.

Врезной замок

Крепится в сердцевину калитки и отличается довольно трудоемкой процедурой установки. Как и предыдущие разновидности, даже этот тип замка не в состоянии гарантировать стопроцентную защиту от злоумышленников.

Накладной вариант

Устанавливается на внутренней части гаражных дверей и закрывается с помощью засова. При этом самые распространенные его типы:

Цилиндровая система надежно защищает от всякого рода отмычек, поскольку имеет кодовую систему. Однако при желании данную конструкцию можно спилить.
Сувальдное запорное устройство – это гарант защиты гаражного объекта и считается самым безопасным замком. Отличается наличием защитных броненакладок, несметным числом комбинаций ключа, большим размером и высокой прочностью, что нивелирует возможность спилить или взломать запор.

Конструируем самодельный замок

Есть несколько типовых разновидностей запорных устройств, которые можно сконструировать своими руками. К ним относятся:

вертушка;
шпингалет;
запор для распашных ворот;
замок с падающим ключом.

Простой запор, именуемый в народе «вертушка», часто используется для двустворчатых ворот гаражей и иных построек. Данную разновидность запора просто сконструировать своими руками. К достоинствам данного замка можно отнести прочность и простоту в эксплуатации.

Для работы понадобятся бруски из дерева толщиной примерно в 50 миллиметров и полосы из металла.

Способ работы «вертушки» необычайно прост – перекладина помещается по центру посредством сквозного болта. Она двигается вдоль брусков, которые выполнены в форме клина. В процессе закрытия створки упираются в дверной блок тесно друг к другу, вспомогательные засовы при этом не требуются. С улицы никаких деталей замка нет, поэтому его взлом не представляется возможным. Таким образом, снаружи гараж надежно защищен, а с внутренней стороны его легко открыть одним движением руки.

Частенько для запора устанавливается простой шпингалет. Установка его не требует много времени и усилий. Но есть один минус – створки не прилегают плотно друг к другу, так что между ними может оставаться небольшое пространство. В остальном же, данная конструкция хоть и простая, но довольно надежная в эксплуатации.

Шпингалетом называется металлический стержень с упором, двигающимся в специально оборудованной для этого конструкции. Шпингалет можно как купить, так и сварить собственными руками.

Одной из распространенных конструкций является простейший засов из металлической полоски, которая двигается в приваренную металлическую петлю. Данные петли устанавливаются по краям створок. Также на одной стороне ворот устанавливается язычок, который будет плотно помещаться во вторую петлю. Для того чтобы обеспечить системе надежность, важно предусмотреть стопор , который будет выполнять двойную функцию. Таким образом, шпингалет можно сделать за короткий срок, не прилагая особых усилий.

Запор для распашных ворот

Это сдвижные накладные устройства, которые привариваются к раме. Перед установкой важно определиться с местом и количеством замков. В случае, если ворота имеют две створки, данных конструкций понадобится две штуки по одной на каждую сторону.

На месте, где будет располагаться запор, делается отметина, а также отмечается место, где металлический прут будет входить в землю. Затем нужно нарезать два прута из металла одной длины, а к ним небольшие отрезки. Это делается для того, чтобы засов можно было легко двигать.

Важно предусмотреть при определении длины прута, что он должен не только удерживать ворота закрытыми, но и довольно глубоко входить в землю , что обеспечит надежность конструкции.

Для углублений можно использовать бур для сада подходящего размера. А на раме створок необходимо приварить несколько железных колец, в которые можно будет вставить запор. В качестве опоры для ручки засова можно также приварить крюк небольшого размера.

Замок с падающим ключом

Существует еще одна разновидность хитрого запорного устройства — так называемый замок с падающим ключом. Данная система отличается секретом – в барабане замка установлен поперечный штифт , который является существенным препятствием для отмычек взломщиков. Купить такой замок в специализированных магазинах невозможно, но есть масса самодельщиков, продающих плоды своего мастерства. Также можно попробовать сделать такое устройство самостоятельно.

Помимо установки штифта в замок, на ключе делается соответствующая прорезь . Это значит, что любой другой ключ, полностью идентичный с оригиналом, не сможет открыть дверь без такой прорези и упрется в препятствие.

Для начала нужно достать запирающий узел и вытолкать барабан из его корпуса. Далее, в барабане необходимо просверлить место для штифта перпендикулярно плоскости вставляемого ключа. Диаметр сверла должен составлять полтора-два миллиметра. После данных манипуляций в сквозное отверстие помещается стержень из стали либо латуни. Важно, чтобы он плотно входил в отверстие. Выступающие части стержня нужно спилить.

В итоге такой манипуляции в барабан сможет войти лишь ключ, имеющий продольную прорезь. Данный замок будет надежно противостоять как связкам обычных ключей, так и специальным отмычкам из проволоки либо другого материала.

При самодельной работе важно помнить, что барабан является достаточно хрупкой конструкцией, поэтому необдуманный удар не по стержню, а по боковой поверхности барабана способен вывести систему из строя. А сверлить удобнее всего, когда ключ уже в барабане, что позволит легко сделать нужную прорезь.

К тому же такой замок вводит в заблуждение взломщиков, ведь такое с виду неприметное и простенькое устройство сообщает злоумышленникам, что внутри нет ничего ценного, в отличие от дорогостоящих замков.

Монтаж замка на гаражные ворота

При установке обычных замков трудностей возникнуть не должно. Но более сложные механизмы предполагают тщательный подход и внимательность к проведению монтажных работ. При неправильной установке конструкции есть риск сделать замок неисправным и непригодным для дальнейшего использования.

Для работы необходимы следующие материалы:

пластинка из металла;
само запорное устройство;
уголок, выполненный из стали;
дрель;
винты;
аппарат для сварки.

Методика монтажа

Когда выбран тип замка и проверен серийный номер ключей, можно приступать к работе:

Пластина, которая является основой для последующей установки замка, внахлест приваривается к створкам. В случае, если замок навесной – необходимо приварить два крепежа на двух створках.
На установленной металлической пластине необходимо сделать отметки в тех местах, где будут находиться отверстия под крепежные винты для крепления замка. Отметины следует аккуратно просверлить.
Для навесной конструкции нужно купить подходящие крепления, куда будет продеваться дуга.
В дверях нужно вырезать места для ригелей и пазы для торцевого крепления. После установки самого замка проверяется точность и надежность крепления.
На внешней стороне металлического листа нужно оборудовать скважину под ключ, которая повторяет контуры профиля самого замка и вырезать ее.
Железный уголок позволит создать дополнительную опору ответной части, в которую войдут ригели.

Данная установка предполагает использование всех крепежных отверстий, что обеспечит безопасность запору и защиту гаража от воздействия злоумышленников. Важно помнить про то, что места крепления не должны быть заметны с улицы.

Видеосюжет о самодельном замке

На видео — обзор замка для гаража, который практически невозможно взломать:

На двери не видно никаких замков или отверстий для ключей, а она не открывается, словно запертая изнутри. Ознакомившись с её секретом, можно сказать и так, поскольку по ту сторону двери действительно есть задвижка. Но запирается она… снаружи, хотя на первый взгляд непонятно — как.
Секрет же «прячется» в затерявшейся среди головок шурупов на поверхности двери шестигранной головки мебельного болта. Вставьте в неё шестигранный ключ-вороток и сделайте им пол-оборота — дверь тут же откроется.

Дело в том, что на другом конце болта по ту сторону двери смонтирована простая рейка-щеколда. При повороте головки болта щеколда повторяет его движение, запирая или освобождая дверь.

Изготовить такой потайной запор несложно, доступно каждому. На хвостовике мебельного болта с помощью надфиля или напильника выполняется плоская лыска, на которую и устанавливается стальная рейка-щеколда, имеющая прорезь под лыску болта.

Рис. 1. Потайной замок-щеколда в сборе

Рис. 2. Сборка секретной щеколды:
1—дверь; 2 — мебельный болт с лыской; 3—шайбы; 4 — гайка; 5—рейка-щеколда; 6—гайка

положение «закрыто»

Секретный запор собирается следующим образом. Сначала в двери просверливается сквозное отверстие под резьбовую часть тела болта, а затем сверлом потолще — углубление под его головку, чтобы она была утоплена в нём вровень с поверхностью двери. С противоположной стороны двери на болт надеваются две шайбы, которые поджимаются навинчиваемой гайкой настолько, чтобы утопилась головка болта. На лыску последнего надевается своей прорезью рейка-щеколда и туго затягивается второй гайкой. Вот и всё, потайной замок готов.

Вставляйте в головку болта шестигранный кпюч-вороток и поворачивайте его — вместе с болтом повернется и щеколда: дверь закрыта, а как — не видно!

механизмы с секретом, потайные конструкции. Замки собственного изготовления

Роман, Москва.

Привет, Роман из Москвы!

На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.

Считаю наиболее эффективными несколько способов от взломщиков.

Но такое не всегда бывает по ряду причин осуществимо.

Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.

Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.

Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.

Другие вопросы по теме гаражей.

Часто покупной замок с обычным способом монтажа не отличается надежностью, поэтому многие автовладельцы стараются изготовить оригинальную модель самодельного замка для гаража своими руками.

Это простой способ обеспечить себе спокойный сон, ведь гараж, имущество внутри него будут защищены от злоумышленников. Как сделать запорный механизм самостоятельно, что для этого нужно, расскажет эта статья.

Вопрос защиты гаражной постройки от злоумышленников всегда стоит остро, и особенно для тех людей, кто водит новенькое авто престижной марки. Мошенники стараются заполучить именно такие автомобили, чтобы далее их перепродать. Обезопасить автодом от проникновения посторонних поможет самодельный замок с секретом.

Такие изделия отличаются простой конструкцией, открыть их поможет специальный ключ. Подобрать отмычку для вскрытия самодельного запорного механизма крайне сложно, ведь он создается по индивидуальному эскизу. Именно это качество является наиболее важным достоинством подобных механизмов.

Монтаж самодельных замков для гаража, изготовленных своими руками, осуществляется изнутри строения. По этой причине запорный механизм совершенно не заметен глазу постороннего человека. При таких условиях даже заядлый взломщик может замешкаться или вовсе передумать проникать внутри строения, ведь это потребует от него много сил и времени.

Процесс изготовления самодельных замков для гаража своими руками стоит начинать, если под рукой присутствуют качественные материалы, есть доступ к закалке стали, токарному, фрезерному станку. Тогда стоит сконструировать действительно долговечный, надежный винтовой замок.

При наличии определенного рода навыков можно создать даже электрозамок. Но если подобных умений не достаточно, что можно пойти другим путем. Стоит переделать готовое изделие, модернизировав его определенным образом.

Доработка покупных замков

Если под рукой нет актуального материала, токарного станка, можно совершить попытку доработать готовый запорный механизм своими руками в гараж.

Но прежде, чем начать работу, стоит разобраться, какие существуют виды таких агрегатов. Рассмотрим классификацию изделий по специфике монтажа, представленную в таблице.

Вид	Достоинства	Как взломать
Навесные	Доступные по стоимости.	Не считаются чрезмерно надежными, потому как снять такой замок можно при помощи обычной ножовки по металлу. Ею просто срезаются петли агрегата, что не сопровождается шумом. Агрегаты такого типа сбиваются кувалдой даже при наличии очень хитрой конструкции.
Накладные	Обладают более высокой надежностью.	Для проникновения внутрь атводома можно открыть замок отмычкой, распилить засов электролобзиком за несколько минут или просто выбить двери.
Врезные	Характеризуются самым высоким уровнем надежности, так как после монтажа становятся единой частью дверного полотна.	Агрегаты можно открыть отмычкой или срезать их засов специальным инструментом.

Висячий замок на гаражные ворота.

Опишем способы доработки каждого типа:

Навесные. Оптимально дополнить ворота с таким запорным механизмом еще одним замком, сделанным самостоятельно. Подойдет скрытый электрозамок. Можно модернизировать обычное навесное изделие с одним штивтом, добавив в него еще один штифт с индивидуальным расположением пазов.
Накладные. Чтобы предотвратить риски взлома, стоит дополнить агрегат электрической схемой и сервомеханизмом. Механизм сработает лишь при условии поворота ключа внутри замка или откроется с помощью брелкового пульта. Система получится похожей на сигнализацию автомобиля.
Врезные. Можно доработать личинку такого замка, чтобы ключ был уникальным. Тогда подобрать отмычку для взлома будет сложно. Еще один путь модернизировать врезной замок – удлинить его засов.

На заметку! При переделке важно учитывать особенности конкретного вида, чтобы не сломать его, а усилить защитные качества запорного механизма.

На первый взгляд замки, созданные руками умельцев, непременно получаться качественными. Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием.

Изюминкой механизма считают поворачивающуюся планку на ключе, длина которой «держится в секрете». Да, взломщик не знает длину этой детали, но он вполне сможет изготовить ее картонный аналог, который затем подрежет до тех пор, пока агрегат не начнет ее сминать. Придя на следующий раз, вор уже откроет гараж, возьмет из него все ценное.

Практический пример

Многие автовладельцы не понимают, как сделать хороший запорный механизм своими руками из готового изделия низкой надежности. Опишем практический пример защиты автомобиля за небольшие деньги. Он подходит для автодома, который расположен близко к коттеджу и открывается из дома.

Ворота гаража нужно запирать исключительно изнутри. Сконструируйте для них один из самодельных замков с секретом для гаража. Мощность ригеля стоит завуалировать, чтобы посторонний человек при взгляде на открытую дверь не понял, какой именно элемент удерживает ворота. Со стороны водной калитки проникнуть в автодом можно будет только при помощи тарана грузовиком.

Отдельную дверь внутри дома, через которую автовладелец заходит внутрь автодома оснащают внутренним и обычным замком. Внутренний – это электрозамок соленоидного типа с возможностью управлять им из дома. Если двери закрываются на обычный замок, закроется и соленоидный.

Устройство самодельного замка.

Взлом обычного агрегата отмычкой не позволит ворам проникнуть внутрь автодома. Жильцы коттеджа перед выходом из него откроют электрозамок путем подачи питание на него, и так разблокируют ворота, после чего откроют обычный замок.

Электрозамки на гараж должны быть установлены так, чтобы он как можно меньше привлекал к себе внимание. Соленоидный агрегат зачастую питается напряжением 24 В, током в несколько ампер при срабатывании, еще меньшим током для удержания в открытом положении.

Можно оснастить электрозамок защелкой с электромагнитным способом управления. Или предпочесть электромагнитную модель со скошенным ригелем, который при закрывании ворот фиксируют их.

Чтобы самодельный гаражный замок с падающим ригелем и ключом не промерзал зимой, его корпус подогревают. Обверните агрегат стеклотканью, обмотайте нихромовым проводом, толщиной 0,3-0,5 мм. Длину провода подберите так, чтобы прогревание соленоида при комнатной температуре достигало 70 градусов.

Источником напряжения будет тот же, что и для питания соленоидов. Далее накройте нихромовый провод слоем стеклоткани, жестяным кожухом. Нихромовые и медные провода соединяются сваркой, аккуратно выводятся наружу.

Зимними днями достаточно осуществить подогрев за несколько минут до открытия ворот, чтобы агрегаты сработали безотказно. В итоге, вы получите хитрый замок, ликвидировать который будет совсем непросто.

Итог

Изготовление гаражного замка своими руками позволит получить надежные гарантии, что злоумышленник обойдет автодом стороной. Такие гаражные ворота взломать куда сложнее, так как самоделка уникальная по своим параметрам.

Гараж — это то сокровенное место, где каждый мужчина может проводить достаточно много времени. Но ко всему прочему, там хранится дорогостоящая вещь — автомобиль. Многие несколько копят средства, чтобы приобрести для себя годную машину. Поэтому на первом месте после покупки стоит надежная защита своего «сокровища». Вот почему на гараж нужно повесить надежный и прочный замок, который никому не удастся вскрыть или взломать. Среди множества покупных замков, существуют самодельные замки с секретом для гаража, которые отличаются надежностью и повышенной безопасностью.

В чем же преимущество самодельных замков? В том, что их сложнее вскрыть. Если злоумышленники уже знакомы со стандартными замками, которые множество покупают в магазинах, то преграда собственными руками с модификациями может остановить грабителей. Именно этому посвящена наша статья. Мы рассмотрим, некоторые секреты замков для гаража, их виды и особенности. А также мы узнаем, как сделать самодельный замок для гаража своими руками.

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача — сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота — залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Некоторые схемы замков с секретом

Для начала рассмотрим механические виды секрета для замка. Они сводятся к модернизации уже существующего замка. Вот что можно сделать, дабы защитить гараж от проникновения воров:

Простой винтовой замок с секретом

Навесной замок с секретом

Пример создания замка с секретом своими руками

Подведем итоги

Защита гаража — это основная задача для каждого автовладельца. И если стандартные покупные изделия воры научились обходить, самое время проявить фантазию и сделать свой хитрый и необычный замок с секретом. С ним точно можно быть уверенным, что никто не посягнет на ваше имущество. А благодаря наглядным видео вы можете сделать подобные конструкции своими руками.

Гараж строится не только для защиты транспортного средства от негативного воздействия внешних факторов, но и для того, чтобы уберечь его от угона. Конечно, полной гарантии того, что железный конь в безопасности ни один гараж дать не может, поэтому можно говорить о такой степени защиты, которая будет в значительной степени зависеть от прочности и надёжности гаражного замка.

Начиная разговор о гаражных замках, следует отметить, что, как и большинство устройств, они могут быть нескольких типов:

Навесные.
Врезные.
Реечные.
Накладные.
Смешанные устройства.

Одним из основных критериев отличий между этими устройствами, является то, каким образом они были изготовлены, а именно идёт ли речь о заводской продукции или же это самодельные гаражные замки.

Преимущества и недостатки

Говорить о том, что какие-то из замков определённо лучше нельзя, так как каждый из них будет по тем или иным критериям превосходить подобный замок, но в чём-то уступать другому.

Обратите внимание! Вопрос о выборе замка часто определяется его ценой.

Если есть желание приобрести приличное и надёжное заводское устройство, то нужно быть готовым заплатить подчас немалые средства, ведь в этом случае речь будет идти уже не о простой заводской штамповке, а о механизме собранным профессионалом вручную. В целом можно выделить ряд общих моментов, в отличиях между продукцией с завода и кустарными самоделками.

Если интересует качество и надёжность, то платить приличные суммы придётся в обоих случаях.
В обоих же случаях, при желании сэкономить, нужно быть готовым к потерям в качестве, а здесь не стоит забывать, что ценой этому может быть безопасность транспортного средства.
К монтажу устройства нужно подходить весьма ответственно, помня основное правило – лучшая защита та, которую не видно.

Виды и принцип действия замков

Среди представленных на рынке замков, можно выделить несколько их типов.

Навесной

Одним из наиболее распространённых видов замков является навесной. Весь механизм этого устройства спрятан в подвесном корпусе. Запирание осуществляется, при помощи дуги (или штыря), вставляющейся вовнутрь. Для работы устройства, на запираемых створах необходим монтаж специальных проушин, в которые вставляется дуга и благодаря чему происходит запирание. Данный тип технических устройств обладает одним отрицательным качеством, ставящим под сомнение все его плюсы, а именно – открытость. Такие замки вешаются снаружи в результате чего, злоумышленники могут иметь к нему доступ и, применив отмычку открыть его, либо просто сбить замок. Отсюда следует вывод, что такой замок может быть применён только в качестве дополнительной меры защиты, при комбинированном использовании нескольких вариантов запорных устройств.

Реечный замок

Это ещё один распространённый вариант изготовления замков. Монтируется уже внутри, при этом запирание осуществляется при помощи нескольких скользящих стержней. Открывание замка происходит при помощи специального ключа, который, проходя через скважину, вытягивает задвижки. Конструкция замка такого типа несколько надёжнее, но при этом его можно взломать, перепилив запирающие элементы или просто подобрав ключ.

Врезной вариант замка

Данный тип отличается трудностью установки и сравнительно небольшой надёжностью. К тому же производители часто беспочвенно завышают цены на такую продукцию. Можно также сказать, что применение замка такого типа возможно лишь в качестве дополнительной меры защиты.

Вышеперечисленные замки на гаражные ворота в большинстве случаев заводского изготовления, но могут быть сделаны и самостоятельно, если есть определённые слесарные навыки. Однако, стоит сказать, что более предпочтительным будет изготовление замков и запоров другого типа.

Вертушка

Таким именем в народе нарекли запираемую систему, работающую по принципу засова. Этот вариант замка отличается простотой конструкции и может быть изготовлен своими руками. Принцип работы этого устройства заключается в том, что на двух створах ворот гаража, изнутри монтируются специальные проушины из, например металла или деревянных брусьев. По центру ворот, на сквозном болте монтируется засов-вертушка, который приводится в действие при помощи проворачивания относительно центра. Торцы вертушки попадают в проушины, тем самым надёжно запирая створы изнутри. Таким образом, снаружи отсутствуют какие-либо элементы замка, в результате чего взлом становится практически невозможным.

Шпингалет

Это ещё один самодельный вариант запирания ворот гаража. Его простота и вместе с тем надёжность и эффективность, позволяют применять его в большом количестве случаев. Шпингалет представляет собой металлический штырь, который двигается внутри проушин. Его обычно монтируют на внутренней стороне гаражной двери. Работает такой запор по принципу задвижки. Смонтировать его под силу практически каждому, без использования узкоспециализированных инструментов.

Этот тип запирающего приспособления можно назвать разновидностью шпингалета, с той лишь разницей, что шпингалет, как правило, двигается в горизонтальной плоскости и применяется при одностворчатой конструкции ворот. Запоры же для распашных ворот, представляют собой металлические стержни, которые вертикально двигаются внутри специальных проушин на створах. Для того чтобы запирание осуществлялось, в земле под стержнями необходимо выполнить пару отверстий глубиной около полуметра. Для большей прочности и надёжности, внутрь этих отверстий можно вбить металлические трубки, подходящего диаметра, которые можно забетонировать.

В завершение можно отметить, что изготовленные гаражные замки своими руками (которые были перечислены выше) в основном применяются, если гараж либо встроен в здание дома, либо окружён забором и имеет, второй выход, ведь наиболее эффективное запирание происходит только изнутри.

Видео

В этом видео демонстрируется устройство и работа самодельного замка для гаража:

Виды и особенности самодельных гаражных замков

Гаражные самодельные замки, как и большая часть устройств, могут быть нескольких видов.

Они могут быть:

Навесными.
Врезными
Реечными (см. ).
Накладными.
Смешанными устройствами.

Одним из главных критериев, отличающих эти устройства, является метод их изготовления.

Они могут быть:

Заводской продукцией.
Замки самодельные для гаража.

Каждый вид имеет свои преимущества и недостатки.

Совет: К монтажу конструкции следует подходить очень ответственно. Нужно помнить основное правило: лучше защищает тот замок, которого не видно.

Принцип действия замков в зависимости от их вида

Замок самодельный гаражный навесной.

Это наиболее распространенный вид изделий. Весь механизм такого устройства находится в подвесном корпусе.

Совет: Замок такого типа следует применять лишь как дополнительную меру защиты, когда комбинируется использование нескольких вариантов устройств запирания.

Замок для гаража самодельный реечный.

Замок врезной.

Более простыми при самостоятельном изготовлении являются запоры для гаражей другого типа.

К ним относятся:

Самодельный замок для гаража – вертушка, общий вид его показан на фото.

Работает такое устройство по такому принципу:

изнутри на двух створках гаражных ворот, монтируются специальные проушины, которые могут быть металлическими или из деревянных брусьев;
в центре ворот, монтируется на сквозном болте засов-вертушка, приводимый в движение проворачиванием относительно центра;
в проушины должны попадать торцы вертушки, и таким образом надежно запирать створы изнутри.

Обычно он монтируется на внутренней стороне дверей гаража. Работает такое устройство по принципу задвижки.

Запоры, устанавливаемые для распашных ворот.

Для осуществления запирания, в земле под стержнями делается пара отверстий глубиной примерно полметра.

Совет: Увеличить прочность и надежность конструкции следует установкой в эти отверстия металлических трубок, подходящего диаметра, которые затем бетонируются.

Как изготовить простой гаражный замок

Изготовление основы замка. Это металлическая пластина толщиной примерно три миллиметра, с диаметром 10 миллиметров.
Из такого же металла вырезаются две накладки:

шириной — 22 миллиметра;
длиной – 120 миллиметров.

Накладки загибаются в тисках по эскизам.
Изготавливается задвижка.
Готовится направляющая трубка с наружным диаметром примерно 10 миллиметров для ключа замка. Длина ее зависит от толщины ворот. Один конец трубки срезается под углом 60 градусов, как показано на рисунке 4.
Сборка конструкции начинается с приварки накладок к краям основания

Совет: При деформации деталей после сварки их необходимо выправить. Небольшие искривления устранятся при монтаже замка на ворота.

В углах пластины сверлятся четыре отверстия для фиксации замка к двери.
Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — к накладкам.
Аккуратно приваривается трубка к основе, при этом необходимо соблюдать взаимную перпендикулярность.
Вставляется задвижка в накладки, посередине между ними.
В задвижку ввинчиваются два винта диаметром М4, длиной около восьми миллиметров. Эти винты являются ограничителями хода задвижки, желательно под их головки поставить пружинные шайбы.

Ключ подбирается из круга диаметром 8 миллиметров, длина его 150 миллиметров.

Один конец его, примерно 25 миллиметров длиной, загибается под углом 90 градусов.

С другой стороны формируется пропил под углом 60 градусов.
Сверлится отверстие в зоне пропила.
Изготавливается бородка по рисунку 7.
Ключ собирается по рисунку 8.

Гаражные замки с секретом своими руками

Над тем, как обезопасить свою дверь от взлома и уберечь свое ценное имущество от посягательств взломщиков думает каждый рачительный владелец. И не секрет, что порою даже самые «хитрые» двери не являются помехой для профессиональных взломщиков. Однако компания CISA нашла необычное решение этой проблемы, а именно разработала замок с секретом. Причем далеко не каждый мошенник сможет разобраться с устройством этого замка.

Классификация надежности замков

Надежность замков принято оценивать по следующим показателям:

Устойчивость к взлому

Так, замки классифицируются, исходя из времени сопротивляемости чужому воздействию, на пять категорий. Замки, чья защита рушиться при помощи отмычки за пять минут, принято считать наиболее слабыми. Если мошеннику необходимо более длительное «общение» с отмычкой, порядка двадцати минут, тогда степень надежности замка оценивается на троечку.

Хорошими считаются замки, которые могут задержать взломщика на часок — другой. Если же отмычка не дает ощутимых результатов и вор берется за лом, то перед вами надежный экземпляр. Для тех, кто держит дома ценности необходимо приобретать замок хотя бы третьей степени устойчивости к взлому. Эту характеристику можно почерпнуть непосредственно в техническом паспорте.

Секретность устройства

Секретность характеризуется необходимым количеством ключей, которые могут понадобиться для непосредственного вскрытия. Существует два класса секретности. Так, чтобы справиться с замком класса А, мошеннику понадобиться порядка 25 тысяч комбинаций ключа, когда как для замков категории Б число комбинаций достигает 100 тысяч. Есть и замки, чей уровень секретности давно превысил отметку в 1 миллион комбинаций.

Для рядовых замков типа английского уровень секретности составляет не более тысячи. Так, к замкам высокого уровня секретности мошенники предпочитают применять силовые методы, в частности, высверливать сам замок. Усложнить им задачу можно в случае укрепления двери защитными пластинами.

Типы замков

Содержимое замка, как правило, разделяют на две части — секретную и исполнительную. К секретной части относят механизм, отвечающий за «узнавание» ключа. Исполнительная же часть является запорным устройством типового вида, состоящим из засовов, планок и задвижек. Так, по способу эксплуатации исполнительной части замки принято делить на несколько классификаций. К ним относят:

Врезные — замки, которые являются нелегкими в монтаже и не приносящими особого вреда виду дверного полотна. Однако, при выходе из строя такой замковой конструкции нужно будет приложить немало усилий.
Существенно влияют на внешний вид дверного полотна накладные замки, однако их ремонт не доставит сложностей и не принесет вреда прочности всей конструкции.
Наиболее оптимальным вариантом для установки, в частности для металлических дверей, являются вкладные замки, которые не только не делают дверное полотно уязвимым, но и не наносят вреда его внешнему облику.

Секретная часть и ее устройство также рождает несколько различных видов замков. Так, механические замки подразделяются на:

Цилиндровые замки, знакомые нам в качестве английских или французских. В их секретном механизме содержится многообразие подвижных частей, такие как штифты, пластины и диски. Чтобы открыть такой замок, необходимо выстроить все личинки в определенный порядок. Это можно сделать как с помощью ключа, так и с помощью отмычки, что делает такие замки неблагонадежными.
Из древности от персов к нам пришли сувальдные замки, работа которых основана на взаимодействии специальных пластин. Они по своей конструкции массивнее и значительно превосходят цилиндровые аналоги по устойчивости к отмычке и силовым воздействиям. Кроме того, некоторые виды из них можно перекодировать с помощью «технического» ключа. Однако степень секретности таких замков намного меньше, да и ключи от таких замков менее удобны в эксплуатации из-за своей массивности.
Усилия производителей были объединены и на свет появились комбинированные замки. Такой замок с секретом, состоящий из двух механизмов не только придает дополнительную прочность дверному полотну, но и является взломоустойчивым.
Довольно популярен и помповый замок, который открывается за счет пружинящего механизма и имеет небольшой ключ.

Производители дополнительно усиливают свои замковые конструкции любыми всевозможными способами, начиная от дополнительных тяг для запирания и заканчивая девиаторами.

Не стоит обходить своим вниманием потребителям и электромеханические, а также электронные замки, для открытия которых используется пластиковая карта, голос, сетчатка глаза или отпечатки владельца. Они значительно удобнее в эксплуатации, правда, требуют установки автономных электростанций на случай отключения электричества.

Замок дверной с секретом и рекомендации по его установке

Для более надежной защиты вашего жилища лучше всего устанавливать несколько типов замков одновременно. Желательно, чтобы в системе присутствовал и сувальдный замок, и цилиндровый. В случае приобретения металлической конструкции заранее определите замок, который будете устанавливать, иначе познаете все прелести «общения» с электросваркой. При выборе замка учитывайте конфигурацию дверного полотна. Так, на хлипкую дверь нет смысла устанавливать сверхсекретный замок.

Для увеличения надежности замковой системы стальной двери помимо вышеизложенного стоит установить бронеспластину и кодовую накладку для сувальдного замка и броненакладку для цилиндрового механизма. Кроме того, зону замка стоит обезопасить дополнительным листом металла. Отличной помехой для мошенника будет, и отсутствие возможности открыть замок изнутри без помощи ключа. Значительную лепту не только в защиту вашего имущества, но и в сохранение душевного спокойствия внесет и взаимодействие с вневедомственной охраной.

20 секретных дверей и хитрых укрытий

Очарование потайных дверей и потайных отсеков существовало с древних времен; Тысячи лет назад египтяне прятали камеры глубоко в своих пирамидах. Хотя сегодня скрытые двери могут быть не у всех в доме, желание иметь тайные проходы и тайники не угасло.

Есть много разных вещей, которые можно спрятать бесчисленными способами. Хотя построить секретные проходы может быть сложно, есть много способов скрыть свои сокровища от посторонних глаз.Ознакомьтесь с этим списком из двадцати забавных и интересных способов создания секретных дверей, скрытых отсеков и тайных тайников.

Секретные двери

Оцените различные способы создания собственных секретных дверей. Использование книжного шкафа в качестве обложки — самый популярный метод, но когда дело доходит до дизайна, возникают разные стили и сложности. Если, по вашему мнению, книжные полки слишком перетянуты, обратите внимание на последние две двери, которые очень хорошо спрятаны и довольно уникальны.

Книжный шкаф Secret Door от makendo — через Instructables

Эта раздвижная дверь книжного шкафа может быть немного больше, чем многие люди могут решить, но конечный результат просто потрясающий.Макендо показал направление к этой секретной двери на Instructables. Этот книжный шкаф не только был построен так, чтобы плавно открываться для входа, но и эти полки были созданы с нуля!

Потайная дверь / книжный шкаф с книжной защелкой от Боба Клэджета — через I Like to Make Stuff

Если у вас мало места, вы можете попробовать дверцу книжного шкафа с книжным рычагом. Боб Клэджетт из «Мне нравится делать вещи» показывает, как он построил книжную полку в стене, которая одновременно служит потайной дверью.Готовая полка красиво сконструирована и имеет удобную скрытую базовую защелку (например, те, что вы видите на воротах сада / двора), которая отцепляется, когда вы вытаскиваете определенную книгу.

Как построить секретную дверь книжного шкафа своими руками от TVTara — через YouTube

Если вы не готовы с головой окунуться в проект деревообработки, вы можете попробовать эту простую в изготовлении съемную фальшивую дверцу книжного шкафа с фальшивой книжной ручкой. В отличие от некоторых других дверок книжных шкафов, эта не настоящая полка, а просто фасад.Хотя вы не можете использовать его для хранения книг, его гораздо проще сделать, чем некоторые другие конструкции. Вы даже можете использовать книгу, чтобы спрятать дверную ручку, чтобы по-настоящему продать иллюзию.

Автоматическая дверь секретной библиотеки от Krizbleen — через Instructables

Эти забавные полки не только уникальной формы, но и автоматически открываются, открывая потайную комнату. Кажется, что с помощью Arduino эти секретные двери открываются сами по себе. Все, что вам нужно сделать, чтобы активировать их, — это прикоснуться к нужной книге или сделать суперсекретный стук.

Скрытый внешний вход от oggfaba — через YouTube

В отличие от предыдущих проектов, вместо того, чтобы прятать дверь за другим объектом, этот человек взял на себя задачу просто заставить дверь буквально исчезнуть в деревянных изделиях. Хотя это видео не дает пошаговых инструкций о том, как сделать невидимый секретный вход, оно дает вам хорошее представление о том, с чего начать. Эта забавная дверь даже была запрограммирована на открытие одним нажатием кнопки (хотя есть альтернативные способы открыть ее).

Скрытая дверь гаража от BeausoleilArchitects — via Beausoleil Architects

Этот красивый дом был отличным, но людям некуда было припарковаться. Нижний этаж дома практически не использовался, поэтому Beausoleil Architects придумали полезный и уникальный способ поставить гараж. Вместо традиционной двери, которая поднимается вверх, они устанавливают дверь, состоящую из двух частей, которая идеально сочетается с экстерьером дома. Они немного больше рассказывают о том, что сделали в этом видео на YouTube.

Умные отсеки

Создание секретных дверей может быть довольно сложным проектом, но если вы все же хотите иметь свои собственные потайные места в своем доме, попробуйте одно из этих шести умных отсеков. Узнайте, как легко создать свой собственный ящик с фальш-дном, но не бойтесь увидеть, что нужно, чтобы сделать собственное автоматическое устройство для подъема телевизора.

Ящик с ложным дном от M3G — через Instructables

Невозможно говорить о секретных отделениях без выдвижного нижнего ящика.Это довольно простой и легкий способ спрятать вещи в вашем доме. Все, что вам действительно нужно сделать самостоятельно, — это доска, подходящая к вашему ящику (и обрезанная по размеру), и опоры, чтобы удерживать ее (винные пробки здесь используются M3G на Instructables).

Скрытый шкаф от Romado12187 — через Instructables

В наши дни все переходят на цифровые технологии, так почему бы не использовать ваши старые DVD-футляры в качестве красивого маленького выдвижного отсека? Это отлично подходит для сокрытия вещей, но еще удобнее хранить пульты для вашего телевизора.

Скрытое отделение за телевизором Дэна Херченроэтер — через Apartment Therapy

Этот скрытый отсек за телевизором забавен и практичен. Вы можете использовать это руководство, чтобы скрыть свои шнуры, или вы можете использовать его как хранилище, чтобы скрыть что-то еще.

Плавающая полка с секретным отделением. Автор stephenjacklyn — via Instructables

У многих людей уже есть полки по всему дому, и эта плавающая полка с потайным отделением — идеальный способ спрятать вещи на виду.Он имеет довольно простую конструкцию и может подходить для любых объектов.

Скрытая урна для кошачьих туалетов через Imgur

Кошачьи туалеты могут вызывать раздражение и неприятный запах, но вы можете умело спрятать их с помощью полого комода. Этот проект идеально подходит для того, чтобы спрятать эти коробки и хранить дополнительные вещи для вашего питомца. Теперь вы можете держать их рядом, чтобы кошке было удобно, и при этом они будут лучше вписываться в ваш интерьер.

Как сделать тумбу под телевизор с помощью ihart — с помощью Instructables

Вместо того, чтобы просто прятать шнуры к телевизору, спрячьте весь телевизор, а также шнуры и всю сопутствующую электронику.Этот декоративный комод скрывает все это и имеет систему автоматического подъема. Этот шкаф может держать все подальше от объекта, но при этом ваш телевизор будет доступен одним нажатием кнопки.

Больше уникальных укрытий

Эти восемь дополнительных укрытий не совсем подходят к другим категориям, но они слишком интересны, чтобы не включать их. Сделайте свою собственную пустую книгу, чтобы спрятать все свои сокровища, или переборщите и превратите неиспользуемую цифровую клавиатуру в укрытие, которое никто не подумает искать.Хотите ли вы разобраться с одной из этих проблем самостоятельно или просто увидеть интересные способы, которые люди создали, чтобы скрыть все свои секреты, вы найдете то, что порадует ваше воображение.

Как сделать пустую книгу с помощью How To Do Stuff

Трудно составить список тайных укрытий без классической пустой книги. Они настолько популярны, что вы можете найти их в продаже где угодно, но если вы хотите действительно подлинный, вам нужно сделать его самостоятельно.Их довольно легко сделать, ведь вам понадобится только книга, клей и нож или ножницы. Вы даже можете оживить его с помощью обшивки салона, электроники или какого-нибудь замка.

Sneaky Keyboard Hack от kipkay — через YouTube.

Возьмите неиспользуемую цифровую клавиатуру на клавиатуре и используйте ее, чтобы спрятать сокровища. Многие люди даже не используют цифровую клавиатуру на клавиатуре, так почему бы не превратить ее во что-то более удобное?

Stacked Vintage Book Stash by Matt Maranian — via

Марка:

Этот тщательно продуманный старинный книжный шкаф предлагает альтернативный способ использовать ваши книги, чтобы спрятать свои сокровища.Если и полая книга, и отделение для хранения книг не работают, сложите стопку старых, неиспользованных книг, чтобы получилось забавное укрытие.

Тайник на дверце, автор — Шон Майкл Раган — через

Марка:

Тайник на дверном проеме не может вместить много, но вы практически гарантированы, что его никто не найдет. Это замечательное руководство недавно было дополнено видео, чтобы вам было еще проще следовать ему.

Секретное хранилище для нескольких книг от Джейсона Поэла Смита — через

Марка:

Если у вас нет книги, достаточно толстой, чтобы хранить то, что вам нужно, вы можете собрать это забавное отделение для хранения книг, в котором вещи прячутся за книгами, а не внутри них.

Беспроводной выключатель света в бюсте от TheNewHobbyist — через Instructables

Хотя этот проект немного отличается от многих пунктов в этом списке, он слишком интересен, чтобы не включать его. Узнайте, как можно умно спрятать пуговицу внутри бюста. Если вам это кажется знакомым, то это потому, что он был вдохновлен бюстом из оригинального телешоу Бэтмена. Из этого туториала Вы узнаете, как спрятать выключатель света под головой этого бюста, но вы всегда можете заставить его делать что-нибудь еще, например, активировать скрытую дверь!

Пустая колода карт через Imgur

Использование колоды карт — довольно умная идея.Многие люди просто сидят на палубах дома, но не хотят на них смотреть дважды. Это дает уникальный вид традиционной выдолбленной книге.

Как сделать суперсекретную настенную розетку безопасной от Короля случайности — с помощью Instructables

Вероятно, вы не найдете дом без розетки, и они не всегда используются. Превратите один из них в большой скрытый настенный сейф, чтобы спрятать ваши небольшие ценности. Король случайного показывает, как вы можете установить один из них с пустой панелью перед ним или вы можете пойти более скрытым путем и фактически задействовать рабочую розетку.

Защита вашего гаража от взлома: Руководство по безопасности гаражных ворот

Ваш гараж является важной частью вашего дома и часто местом хранения ценных вещей, таких как инструменты, велосипеды и, конечно же, наши автомобили.

Добавьте к этому тот факт, что многие из нас намеренно или случайно оставляют дверь из гаража в дом незапертой, и легко понять, почему безопасность вашего гаража является одним из самых важных шагов в обеспечении безопасности всего вашего дома.

10 советов для более безопасного гаража:

Лучшее, что вы можете сделать для повышения своей безопасности, просто помните, что никогда не оставляйте дверь гаража открытыми .Его легко забыть закрыть за собой или оставить открытым, когда вы небрежно работаете на улице или входите и выходите из дома. Если вы обычно забываете закрыть гаражные ворота, подумайте об установке таймера, который автоматически закроет дверь через заданное время, даже если вы уезжаете или ложитесь спать и забываете закрыть его вручную. Многие современные системы домашней безопасности совместимы с открывателями гаражных ворот, которые вы можете активировать для управления гаражными воротами, когда вас нет рядом.
Еще один простой способ предотвратить взлом — никогда не держать дверь гаража дистанционно внутри вашего автомобиля , будь вы дома или в отъезде.Есть множество способов обезопасить дом, но с автомобилями не так много доступных вариантов. Пульт от украденной двери гаража — это простой способ получить доступ к вашему дому.
Купите брелок-брелок у вашей охранной компании, который удобно и легко носить с собой, как и другой важный ключ.
Держите радио на малой громкости в гараже , особенно когда не дома. Это может показаться старым трюком, но многие кражи со взломом — это случайные преступления, основанные на простых признаках того, что дом пуст и уязвим.
Грабитель часто уходит, если подозревает, что кто-то дома или что-то делает в гараже. Низкий уровень радиосвязи создает иллюзию активности и может быть достаточным, чтобы потенциальный грабитель двинулся дальше. Ознакомьтесь с нашим подробным ресурсом о простых советах по домашней безопасности, которые помогут сохранить вашу собственность в безопасности.
Есть ли окна в воротах вашего гаража? Если это так, накрыть их матовой пленкой или занавесками — это простой способ , чтобы злоумышленники не заглянули внутрь , и это может снизить вероятность взлома. Примите необходимые меры для защиты этих окон. В целом, чем меньше видимость потенциального грабителя в вашем доме, тем лучше.
Зафиксируйте аварийную разблокировку двери гаража. Это так же дешево и просто, как пара стяжек и быстрый поиск в Интернете практического урока. У большинства гаражных ворот есть аварийная разблокировка, расположенная на внутренней стороне двери, которая, хотя и полезна в аварийной ситуации, также создает уязвимость, позволяя грабителям активировать разблокировку с помощью провода снаружи двери, что очень похоже на взлом двери автомобиля.После фиксации этой аварийной разблокировки с помощью стяжек, ее нельзя будет открыть снаружи, но она по-прежнему будет работать изнутри, поскольку стяжки можно легко сломать.
Установить фонари обнаружения движения. Освещение, которое включается, когда кто-то приближается к вашей подъездной дорожке или воротам гаража, удобно для вас и обеспечивает дополнительный уровень безопасности на случай, если кто-то крадется вокруг. Освещение, активируемое движением, может отпугнуть потенциальных взломщиков и предупредить вас о том, что кто-то находится поблизости.
По возможности не используйте внешнюю клавиатуру. Многие гаражные ворота оснащены защитной клавиатурой снаружи дома, которую можно использовать, чтобы открыть дверь гаража с помощью кода. Если он у вас есть, знаете ли вы, насколько он безопасен? Может ли кто-нибудь легко угадать код входа? Что делать, если он сломан или батарейки извлечены?
Как и при хранении пульта дистанционного управления в машине, безопаснее всего избегать использования внешней клавиатуры и просто держать пульт от двери гаража в сумке или на ключах.
Установите глазок или камеру с достаточным освещением, чтобы вам было хорошо видно гараж .Если вы слышите шум в гараже, наличие глазка или камеры дает вам возможность видеть, что происходит, и принимать обоснованные решения о дальнейших действиях.

Помните, что если в гараже темно, вы не сможете много видеть, поэтому здесь также играет роль светочувствительный элемент. Возможность четко видеть свой гараж с первого взгляда дает вам дополнительное время и информацию в случае взлома.
Чтобы защитить остальную часть вашего дома в случае, если кто-то действительно войдет в ваш гараж, обращается с дверью из гаража в дом, как с любой другой внешней дверью .Заблокируйте его за собой и убедитесь, что он подключен к домашней системе сигнализации.
Установите надежный засов без ключа и не оставляйте эту дверь открытой или незапертой. Это также поможет лучше утеплить ваш дом в холодное время года.
Защитите внутреннюю дверь от взлома . Если дверь открывается внутрь, в сторону вашего дома, подумайте об установке устройства безопасности, такого как Door Devil или Door Armor от Armor Concept, которое предотвратит взлом двери.Так же, как запирать дверь, гараж станет первой линией защиты вашего дома, но не последней.

Как взломать гаражную дверь менее чем за 10 секунд и что с этим делать

Мы подробно рассказали о гаражных воротах и их уязвимостях в ITS, но сегодня мы хотели выделить открытие, сделанное Сами Камкаром с использованием детской игрушки и некоторых обычных материалов. Созданное им устройство, получившее название OpenSesame, может открыть дверь гаража с помощью грубой силы менее чем за 10 секунд.

Как работают открыватели гаражных ворот

Прежде чем мы углубимся в подробности уязвимости, давайте немного объясним, как развивались автоматические открыватели гаражных ворот. Первый электрический механизм открывания гаражных ворот был представлен в 1926 году, но приобрел популярность только после Второй мировой войны. Эти открыватели обычно включали в себя проводной переключатель, который запускался от двигателя двери к клавиатуре или кнопке, которую можно было нажать изнутри автомобиля. По мере совершенствования технологии был создан беспроводной пульт дистанционного управления, в котором использовались радиосигналы для передачи кода от пульта дистанционного управления к самому открывателю.Как только код будет передан, открыватель получит его и запустит двигатель, чтобы поднять или опустить дверь.

В 1960-х годах, когда автоматические открыватели получили более широкое распространение, было обнаружено, что на всех дверях используется один и тот же код. Поскольку двери использовали один и тот же сигнал и код, любой пульт мог открыть любую дверь. Воры быстро обнаружили, что, купив несколько пультов от разных производителей, они могут открыть практически любую дверь. Это привело к тому, что индустрия гаражных ворот представила новые открыватели со сменными кодами.

Не используйте микропереключатель

Производители хотели разработать устройство открывания с кодом, который мог бы быть установлен владельцем на случай, если им потребуется заменить или добавить новые пульты дистанционного управления. Эти новые программируемые открыватели имели серию из 8-12 двухпозиционных переключателей, которые можно было установить в верхнее или нижнее положение для создания уникального кода. Это означало, что для пульта с 8 переключателями было 2 ⁸ или 256 возможных кодов, а для пульта с 12 переключателями было 2 ¹² или 4096 возможных кодов. Это значительно снизило вероятность того, что код двери будет совпадать с вором, вооруженным стандартным пультом дистанционного управления, так как им нужно будет сидеть снаружи и физически устанавливать каждый микропереключатель и проверять новый код.

Это может показаться большим количеством возможных кодов, но в двоичном выражении это немного. Фактически, использование двухсимвольного буквенно-цифрового пароля было бы более безопасным, чем этот, и дало бы больше комбинаций.

Сделай математику

Метод, который Сами Камкар использовал для атаки таких гаражных ворот, был атакой грубой силы, при которой он отправлял все возможные коды (4096) на дверь, пока она не открылась. Устройство, которое он использовал для выполнения этой атаки методом перебора, было слегка модифицированной детской игрушкой IM-ME.Он обнаружил, что если он передавал каждый код пять раз с периодом ожидания после кода, он мог передать все возможные коды к двери примерно за 29 минут. Это довольно пугающий факт, поскольку теоретически вор может так долго сидеть в машине возле вашего дома, не будучи замеченным. К сожалению, это еще не самое худшее, поскольку Сэми обнаружил, что он может значительно сократить время, необходимое для открытия двери с помощью математики.

Сами обнаружил, что при передаче каждого кода только один раз, а не пять раз, время сократилось до 6 минут.Часто пульты передают код несколько раз в случае помех, но они возникают редко, поэтому передача его один раз, кажется, работает нормально. Мало того, он также обнаружил, что удаление времени ожидания между кодами сократило время до 3 минут. Итак, если не было времени ожидания между кодами, как открывающий мог узнать, когда один код останавливается и начинается другой?

Ответ заключается в том, что открыватели используют так называемый регистр сдвига битов, где они ищут только часть кода, чтобы соответствовать фактическому коду.Это очень небезопасный метод проверки кода и приводит к резкому сокращению общего времени, необходимого для отправки всех кодов в открыватель, поскольку открыватель проверяет все возможные перестановки кода и не имеет определенного начала и конечная точка.

Зная, что открыватель использовал регистр сдвига битов, Камкар смог применить последовательность Де Бруджина для передачи всех возможных кодов намного быстрее и сумел сократить общее время до 8,7 секунд.

Предотвращение атаки

К счастью, большинство автоматических открывателей сегодня не подвержены этому эксплойту, так как они используют «скользящие» коды, когда код меняется каждый раз, когда открывается дверь.Однако некоторые производители все еще производят открыватели с микропереключателями. Эти производители включают Nortek / Linear / Multi-Code и NSCD / North Shore Commercial Door. Старые модели от таких поставщиков, как Chamberlain и Liftmaster, также могут быть уязвимы, поэтому вам следует дважды проверить, чтобы убедиться, что ваша дверь не оснащена этой технологией.

Лучший способ проверить открывалку — это проверить пульт. Если вы откроете пульт и обнаружите микропереключатели, вам следует немедленно обновить систему открывания.Найдите систему, которая предлагает скользящие коды, переходные коды, Intellicode или Security Plus. Вышеупомянутый пульт дистанционного управления является хорошим примером пульта дистанционного управления с подвижным кодом, поскольку в нем отсутствуют микропереключатели. Эти технологии не полагаются на фиксированный код, и их сложнее взломать. Имейте в виду, что нет ничего надежного, поэтому вы должны строить свою безопасность вокруг этого.

Дополнительные ресурсы для статей ITS

10 лучших советов по безопасности гаражных ворот для предотвращения взлома

Заявление о безопасности: защита от взлома гаражных ворот

Как избежать застежки-молнии

Используйте эти советы, чтобы защитить себя и свою семью от вторжений в дом

Beat the Clock: большинство краж со взломом происходит за считанные минуты

Что делать в решающие три часа после кражи со взломом

Простые советы по устранению проблем с клавиатурой гаражных ворот

Автоматические открыватели гаражных ворот прошли долгий путь от одинарных настенных кнопок прошлого. Сегодняшние сошники часто оснащены расширенными функциями безопасности, в том числе возможностью отправлять уведомления на ваш смартфон, когда кто-то входит или выходит из вашего гаража. Однако наиболее распространенной функцией безопасности, доступной на современных панелях управления открывателями гаражных ворот, является клавиатура, на которой вы вводите секретный четырехзначный код, чтобы получить доступ в гараж. Это просто, удобно и безопасно — это важные критерии, когда речь идет о любом аксессуаре для гаражных ворот.

В NationServe мы поставляем, устанавливаем и обслуживаем широкий выбор устройств открывания гаражных ворот Genie для домовладельцев от Цинциннати до Тусона и за его пределами.Мы знаем руководства для владельцев каждой марки наизусть, поэтому, когда один из наших клиентов обращается к нам с вопросом, можете быть уверены, что у нас есть ответ. Вот некоторые из наиболее частых вопросов, которые мы получаем по теме устранения неполадок клавиатур для открывания ворот гаража.

Почему не работает клавиатура моей гаражной двери?

Поскольку она крепится к стене, легко забыть, что клавиатура для открывания ворот гаража действительно работает от батареи. Разряженные батареи являются наиболее частой причиной неисправности клавиатур, поэтому обязательно проверьте это в первую очередь.Если ваша клавиатура все еще не работает с новыми батареями, возможно, вы имеете дело с неисправной внутренней проводкой, которую лучше оставить специалистам.

Могу ли я изменить код устройства открывания ворот гаража?

Совершенно верно. Есть много ситуаций, в которых вам может потребоваться изменить четырехзначный код доступа для открывания двери гаража (это не всегда по соображениям безопасности — если вы старый добрый забыли свой, вы не одиноки. Такое случается. ). Кроме того, не имеет значения, в Цинциннати вы или в Колорадо-Спрингс; Время от времени менять код доступа на клавиатуре гаражной двери — это просто разумный способ обеспечить безопасность вашего дома и семьи. Хорошая новость: независимо от того, является ли ваше устройство открывания ворот гаража Genie, LiftMaster или любым другим брендом, сброс кода входа выполняется примерно так же, как и раньше. Вот пошаговая инструкция.

Вам понадобится:

Лестница
Пульт дистанционного управления для открывания ворот гаража
Если есть возможность протянуть руку

Шаги по сбросу кода открывания двери гаража

Расположите лестницу так, чтобы можно было добраться до мотора открывания ворот гаража, и безопасно взбирайтесь по ней.
Найдите кнопку «Обучение» на боковой стороне двигателя. Нажмите и удерживайте кнопку, пока не погаснет соседний индикатор, сигнализируя, что старый код был удален из памяти.
Нажмите кнопку «Learn» еще раз. Вы должны увидеть, как снова загорится свет.
Попросите помощника ввести новый код на настенной клавиатуре устройства открывания гаражных ворот. Как только это будет сделано, вы должны увидеть, как индикатор на двигателе мигает, чтобы указать, что новый код был успешно записан.
Нажмите кнопку «Обучение» еще раз, а затем нажмите любую кнопку на пульте дистанционного управления устройством открывания ворот гаража.Как только вы увидите, что индикатор на двигателе мигает, все готово. Не забудьте сделать это с каждым из своих пультов, чтобы никого из ваших близких не бросить на морозе.

Как сбросить устройство открывания ворот гаража после его использования вручную?

Наши клиенты, которые обращаются за сервисным обслуживанием гаражных ворот в подверженных штормам районах, таких как Хьюстон, часто задаются вопросом, как снова включить свой автоматический открыватель после использования его в ручном режиме во время отключения электроэнергии. Наш ответ: это просто как пирог! Просто выполните следующие действия:

Убедитесь, что дверца открыта.Гаражные ворота обманчиво тяжелые, поэтому, если вам трудно самостоятельно поднять их, потянув за красный шнур, попросите кого-нибудь о помощи. Безопасность прежде всего! Если вам не удается легко открыть дверь гаража с помощью красного шнура, вы можете попросить одного из наших специалистов отремонтировать ваши гаражные ворота.
Когда дверца полностью откроется, потяните за красный шнур под углом, пока не услышите щелчок. Это сигнализирует о том, что дверь закрыта.
Затем нажмите кнопку открытия / закрытия на механизме открывания ворот гаража.Это должно привести к тому, что тележка автоматически вернется на место и соединится с дверью. Вот и все! Если это не сработает, позвоните в ближайшее отделение NationServe. Наша команда будет рада вам помочь.

Если дверь вашего гаража не закрывается, это может быть совсем другая проблема. У нас есть дополнительная информация, которая поможет вам решить эту проблему здесь.

Для тех из нас, у кого есть гаражи, устройства для открывания гаражных ворот и клавиатуры стали неотъемлемой частью современной жизни.Они позволяют легко и безопасно перемещаться в гараж и из него — на самом деле, настолько легко, что мы можем принять их как должное. К счастью, проблемы, связанные с открывателями гаражных ворот, обычно легко устранить самостоятельно или с помощью специалиста. Говоря о специалистах по обслуживанию гаражных ворот, у NationServe есть команды в 15 точках по всей стране. Мы с гордостью называем себя специалистами по гаражным воротам Америки. Нужна помощь с чем-нибудь, связанным с гаражными воротами? Вы знаете, кому звонить!

Что нужно знать о ветровом сопротивлении гаражных ворот

Что нужно знать о ветровом сопротивлении гаражных ворот Перейти к основному содержанию

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX «>

Торсионные пружины играют очень важную роль каждый раз, когда вы открываете или закрываете дверь гаража.Вот что вам следует знать о том, что они делают, как они влияют на жизненный цикл ваших гаражных ворот и что делать, если они нуждаются в ремонте.

Как работают торсионные пружины?

Как и любая пружина, торсионные пружины гаражных ворот накапливают механическую энергию, заставляя их сжиматься. Пружины кручения накапливают энергию, используя вращательное или вращательное движение. Преимущество торсионных пружин для гаражных ворот перед обычными пружинами заключается в том, что они могут накапливать гораздо больше энергии, поскольку изготовлены из более плотного материала.

Что они делают?

Торсионные пружины обычно устанавливаются горизонтально над проемом гаражных ворот. Когда вы опускаете дверь, кабели, прикрепленные к нижним углам, фактически заставляют пружины заводиться, в свою очередь, возбуждая систему. Когда вы открываете дверь, пружины затем разматываются, и их энергия передается на дверь, помогая ей подняться и облегчая ее открытие.

Срок службы и номинальное напряжение

По мере того, как дверь открывается и закрывается с течением времени, сталь в пружинах может начать ослабевать, поскольку дверь постепенно становится для них слишком тяжелой, что снижает их эффективность.Пружины в конечном итоге сломаются, и дверь останется закрытой. Ржавчина и холодная погода также могут повредить торсионные пружины. Хорошая новость заключается в том, что в среднем пружины кручения гаражных ворот служат где-то 5-7 лет и должны работать около 10 000 циклов. Итак, если вы открываете и закрываете свои гаражные ворота 3-5 раз в день в течение более 365 дней в году, ваши торсионные пружины должны получить много жизни.

Опасности и риски

Гаражные ворота со сломанной торсионной пружиной могут быстро упасть и стать причиной травмы или смерти.Однако наиболее распространенная опасность возникает, когда у вас ломаются торсионные пружины, и вы решаете отремонтировать / заменить их самостоятельно. Торсионные пружины могут быть очень опасными, и вам не только понадобятся точные инструменты для работы, но также необходимо хорошо знать соответствующую механику. Некоторые детали, участвующие в таком процессе, могут быть опасными для жизни, и с ними необходимо обращаться осторожно и точно, поэтому всегда рекомендуется обращаться к профессионалу, а не пытаться самостоятельно выполнить замену или ремонт. Невыполнение этого требования может привести к травмам и / или повреждению вашего имущества.

Этапы ремонта

Как указано выше, если у вас нет многолетнего опыта и подходящих инструментов, вам необходимо вызвать специалиста для ремонта гаражных ворот. Нетрудно найти поставщика услуг или специалиста, способного заменить ваши торсионные пружины.

Полка для красок со скрытой дверцей

На прошлой неделе, когда я показал вам свою выпадающую гладильную доску, сделанную своими руками, я сделал за 20 долларов.В конце поста я оставил вас висеть, сказав, что вы также можете спрятать гладильную доску. Хотите увидеть, что я сделал? Я сделал потрясающую полку для всех моих красок и красок и Mod Podge, который на самом деле является секретной дверью, чтобы спрятать мою гладильную доску. {Squuuueeealll!}

Разве это не удивительно ???

Ладно, дамы и господа (я уверен, что есть один из вас!) На этой неделе состоится неделя открытий крафтовой студии! Я очень рад показать вам проект, который занимал мою жизнь последние три месяца. Пришлось начать с моего самого любимого проекта в комнате! Это тонкая полка, сделанная как дверца, чтобы спрятать за ней мою гладильную доску. Малыш двойного назначения! И не так сложно, как вы думаете, сделать .

Список поставок Lowes:

(3) 1 дюйм x 6 дюймов x 8 футов

(4) 1 дюйм x 3 дюйма x 8 футов

(5) 1 дюйм x 2 дюйма x 8 футов

бортовая доска

(2) роликовое колесо 3 ”

штифт полки (Amazon)

краска и грунтовка

(2) петли для фортепиано

торцовочная пила

Приспособление Kreg с винтами с карманом

лобзик с металлическим полотном

Доска для приспособления для изготовления регулируемых полок

аккумуляторная дрель

гвоздодер

1. Моя общая полка 82 дюйма в высоту, 33 дюйма в ширину и 5 1/2 дюймов в глубину. Обрежьте стороны размером 1 x 3 дюйма на желаемую длину. Мои 82 дюйма в длину. Затем я использовал кусок перфорированной доски, который у меня лежал, и стопорный блок (узнайте, как его создать здесь), чтобы создать отверстия для штифтов по бокам, чтобы у меня были регулируемые полки.

2. Затем я отрезаю три куска размером 1 x 3 дюйма до 30 дюймов. Используя свой Kreg Jig, я просверлил карманные отверстия на концах этих деталей и просверлил их по бокам, чтобы создать каркас. Если у вас нет Kreg Jig, вы также можете прикрутить их на место.

3. Используя мою Rip-Cut и мою циркулярную пилу, я вырезал кусок бисерной доски по размеру задней части и прибил его на место.

4. Затем я обрезаю свой размер 1 x 6 дюймов по внешнему краю только что созданной рамки. Это позволяет мне иметь достаточно глубины, чтобы сделать за ней отверстие для моей гладильной доски.

5. Затем я создал все 12 полок, отрезав 1 x 3 дюйма и 1 x 2 дюйма на 30 дюймов. Я прибил 1 «x 2» к краю 1 «x 3», сделав губу, чтобы бутылки с краской не отклеились.Я также добавил рамку для лица размером 1 x 2 дюйма по бокам, сверху и снизу.

6. Я добавил полки и поставил полки на место.

7. Затем залатал все дырочки, зашлифовал, загрунтовал и покрасил.

8. После того, как все было сделано, я обратился к одному из моих участников, Рексу, чтобы он помог мне повесить его. Мы добавили два ролика с замками на нижнюю часть полки по направлению к передней части шкафа.

9. Затем он добавил петлю для фортепиано на заднюю левую сторону моей полки.В итоге мне понадобились петли для пианино двух длин, поэтому ему пришлось отрезать одну из них до нужного размера металлическим лезвием и лобзиком.

10. Затем мы просверлили петлю пианино в стене, убедившись, что она доходит до шпильки, с помощью 3-дюймовых гвоздей.

А потом я повесил на место перевернутую настенную гладильную доску.

Я должен осторожно открыть дверь. Я имею в виду, что не могу распахнуть ее с энтузиазмом. Краска удерживается на месте лицевыми рамками (1 x 2 дюйма) спереди, но я все же осторожно открываю дверь, чтобы не мешать нанесению краски.Однако для меня это был отличный вариант. Я не гладю достаточно часто, чтобы он всегда был на открытом воздухе, и поэтому, спрятанный за дверцей полки для краски, я идеально подходил для моих нужд.

Чтобы заблокировать дверь, мне просто нужно заблокировать переднее колесо снизу.

Как вы думаете? Это безумие или безумно круто?

Общая стоимость около 125 долларов США

Раскрытие информации: Большое спасибо Lowes за подарочную карту для этого проекта.

Подключитесь к творческим идеям Лоуза:

Instagram, Facebook и Pinterest

Связанные

какой лучше.

Секретный замок Гаражный замок чертежи своими руками

Оставляя автомобиль в гараже, мы, прежде всего, защищаем его от неблагоприятных погодных условий, а также надеемся, что он будет защищен от угона. Скажите, вы когда-нибудь задумывались о том, что именно защищает вашу машину? Конечно, немаловажный фактор — это материалы, из которых построена постройка, но главная роль все же отводится замку на воротах.Но даже в таком простом вопросе, как выбор механизма жалюзи для гаража, все же может быть большое количество нюансов: какой выбрать — заводской или самодельный, дешевый или более дорогой? Наш ответ — выбирать самодельные варианты. А зачем и как делать самодельные замки с секретом для гаража, мы вам расскажем в нашей статье.

Выбор производителя замка для гаражных ворот стоит перед всеми владельцами гаражных построек, и он довольно небольшой. Вы либо выбираете заводское изделие, либо создаете уникальный механизм, подходящий для вашего гаража.

Ни для кого не секрет, что многие автомобилисты охотнее купят этот товар в магазине. Однако, если вы купите штампованный вариант гаражного замка, нет уверенности, что воры не смогут подобрать к нему подходящий отмычка. К тому же качество таких болтов часто «хромает». Заводские затворные механизмы с надлежащим качеством, с гарантией ручной сборки, относятся к изделиям достаточно высокой ценовой категории. Вы согласны платить такие средства?

Самодельный гаражный замок — гарантия того, что воры предпочтут не мучиться разгадыванием конструкции и обойдут ваше гаражное пространство.Если чертежи заводских изделий при желании можно найти в Интернете, то ручной вариант уникален, и найти к нему ключ очень проблематично.

Основные условия консервации

Гаражные замки своими руками должны соответствовать ряду требований:

механизм должен быть полностью скрыт со стороны улицы;
желательно использовать качественные материалы, лучше, если запор будет бронированным;
По возможности сделайте гаражные комбинированные самодельные секретные замки.

Изучение классификации

В целом гаражные самодельные замки можно разделить на две большие группы — самодельные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих комплектующих: качественных материалов, оборудования (фрезерные, токарные станки), оборудования для закалки стали. Также будет важен опыт работы с металлом. В противном случае легко вскроется даже самый оригинальный запор.
Лучшим вариантом будет переделка купленных замков или отдельных компонентов.Этот метод позволит вам обойтись без специального оборудования, создав при этом единичный вариант запора.

По конструкции механизмы ворот в гараже делятся на:

врезной;
навесной;
накладных;
зубчатая рейка;
спиннер;
вместе взятых.

У каждого вида есть свои положительные и отрицательные стороны, которые следует учитывать при выборе.

Замки навесные

Этот вид относится к самым старым и, к сожалению, ненадежным видам запоров. Несмотря на то, что для их изготовления рекомендована закаленная сталь, такой замок легко сбить молотком или кувалдой, так как весь механизм находится снаружи. К тому же петли устройства можно спокойно распилить ножовкой по металлу.

Запор врезной

Установить такой замок в гараже довольно проблематично, а взломать такой замок для воров не составляет большого труда. Дверь просто выбивают или открывают отмычкой от пикапа.Опытные автолюбители рекомендуют использовать этот вид запора в качестве дополнения к основному затворному механизму.

Вертушка

Гаражные замки — поворотные столы имеют простую конструкцию, но достаточно высокую степень защиты. Принцип действия такого замка заключается в том, что на дверях гаража из дерева или металла делаются проушины, в которые опускаются концы замка — поворотные круги. Сам затвор установлен на сквозном болте в центре ворот и приводится в действие поворотом от центра.Такой вид гаражного замка своими руками позволяет надежно защитить машину от воров, так как отсутствуют внешние (видимые) детали.

Главной положительной особенностью винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недоступным для воров. Частыми компонентами такой конструкции будут: гаечный ключ, винт, внешний кронштейн и кронштейн с внутренней резьбой. Изготовить замок с подробным эскизом и оборудованием (сварочный аппарат и токарный станок) несложно.

«Падающая» модель

Если у вас большой опыт сантехнических работ, то попробуйте сделать себе так называемый «падающий ключ» запор. Вам потребуются металлические пластины в количестве 3 штук. Два из них будут использоваться для изготовления скоб, а третий — для перекладины (защелки) с прорезями. Следующим шагом будет изготовление барабана в форме шестеренки с отверстием под ключ. Ключ тоже имеет свою специфику. В нем сделаны специальные прорези под металлический стержень (штифт) с выступами, расположение которых совпадает с отверстиями на барабане.

Электромеханический вариант

Этот вид запора комбинированный, сочетает в себе механический и электрический запор. Обратите внимание, что такие замки могут изготовить мастера, имеющие опыт работы с электроникой и механикой. Если вы не уверены в своих силах, автомобилисты предлагают воспользоваться уже готовым механизмом и выбрать для него подходящий электропривод.

Для того, чтобы сделать такой запор, понадобится зубчатый механизм, электродвигатель, блок питания и система управления механизмом.

Самый простой способ сделать механический вид секрета для гаража. Это может быть:

Ключ особой конструкции и формы. Дело в том, что практически все существующие типовые конструкции гаражных замков похожи, как близнецы. Стандартные отмычки и инструменты, используемые для открывания замков, доступны для покупки в Интернете в самом широком ассортименте. Изготовленный на заказ ключ с секретом от гаражного замка сбивает с толку 99% злоумышленников;

Замок специальной конструкции. В некоторых случаях таким устройствам вообще не нужен ключ, открыть систему можно, только зная комбинацию оборотов рабочего инструмента, как на видео:

Совместите конструкцию стандартного замка, например, Рычажный замок с поворотным запорным механизмом для ворот гаража.

Последняя версия секрета отличается высокой надежностью, простотой и эффективностью. Если установить систему запирания с секретом, показанным на схеме, то открыть половину гаражных ворот до тех пор, пока болты не выйдут из соединения с вертикальными замками, будет просто невозможно.

Самый простой винтовой замок — гаражный секрет

Если есть возможность использовать автомат, можно довольно просто сделать винтовой замок с секретом, как на фото. Принцип работы такого винта, секрет заключается в особой конфигурации головки ключа.

Более сложные конструкции винтового замка с двумя степенями защиты и двумя ключами могут значительно повысить безопасность. Принцип действия такого замка хорошо понятен из видео ниже:

Реплики старых механических замков с секретом, как на фото, становятся очень популярными. Главный секрет работы такого устройства кроется в необычайно сложной форме ключа; скопировать и повторить форму рабочей поверхности без оригинала практически невозможно, но вряд ли стоит использовать его для гаражных ворот.

Замок навесной с секретом

Более современным аналогом указанной конструкции является навесной вариант гаражного замка, изображенный на чертеже.

Конструкция корпуса включает два запирающих втулки с штифтами и стопорным кольцом. Съемный дуг может быть удален только в том случае, если положение оси шарнира правильное. При повороте паз на цилиндрической части штифта совмещается с отверстием в корпусе, а конец дужки либо освобождается, либо фиксируется.Если есть один штифт, найти его положение в корпусе несложно.

Два штифта с индивидуальным расположением канавок делают процесс выбора бесконечно долгим. Более того, после закрытия гаража штифт можно легко повернуть в произвольное положение, тем самым скрыв открытое состояние замка.

Помимо винтовых систем определенный интерес представляют самодельные конструкции со шпонками кранового типа, которые еще называют падающими шпонками.

Электрические схемы самодельных гаражных замков

Самым эффективным самодельным устройством с секретом является обычный кодовый замок, выполненный на тиристорной элементной базе, совмещенный с гаражным замком, открываемым обычным ключом. Электрическая часть замка показана на схеме.

В этом суть идеи. Гараж можно открыть только в этой последовательности. На циферблате вводится код, который отключает блокировку обычного замка. Если замок не открывается в течение 30 секунд, срабатывает вторая цепь с защитой от поражения электрическим током. Через 15 минут защита отключается, и схема возвращается в исходное состояние.

Таким образом, для человека, знающего код, процесс открытия гаража не составит труда; для злоумышленника, даже укравшего ключ или использовавшего его дубликат, практически нет возможности открыть гараж.Главное, чтобы не было условий для работы с отмычкой или системами физического взлома, сверления, молотка или ключа — точения.

Заключение

Использование этого типа защиты — совершенно новое ноу-хау в устройстве гаражных замков. Практическое применение показало простоту использования и большую надежность, к тому же спрос даже на самодельные замки оказался очень высоким, поэтому кодовую систему пришлось заменить на дистанционное управление.

Многие автовладельцы предпочитают изготовить гаражный замок своими руками.Ключ или отмычка к нему найти сложнее, его конструкция индивидуальна и учитывает все конструктивные особенности ворот. Ниже мы расскажем об основных типах замков, которые вы можете сделать своими руками.

Замок навесной

Самый простой вид замка для гаражных ворот, который можно сделать своими руками из подручных материалов, — это самодельный навесной замок. Он состоит из корпуса с винтом, стопорным штифтом и ключом.

Для изготовления замка используется закаленная углеродистая сталь.У нее достаточно сил, чтобы противостоять попыткам укусить или сбить замок ударом. В стальном цилиндре корпуса просверливаются два перпендикулярных друг другу отверстия. Один для винтового ключа, другой для замка.

Цилиндр, запирающий такой гаражный замок, вытачивают на токарном станке; он имеет три диаметра. Самый тонкий — по внутреннему диаметру отверстия в корпусе, средний — по размеру отверстий в створках ворот, а самый крупный — в качестве упора.

Ключ со специально повернутой головкой на конце вставляется в винт, расположенный внутри корпуса замка.При его вращении освобождается стопорный штифт, в результате чего можно снять и надеть замок на воротах гаража.

Запоры такого типа продаются в готовом виде, но при желании и наличии необходимого инструмента вы можете сделать это самостоятельно.

Винтовой замок

Долгое время этот вид запоров был очень популярен. Его устанавливали не только в гаражные ворота, но и в ворота частных домов, в двери подсобных помещений, кладовых и в люки погребов.

Преимущество винтового замка перед висячим замком состоит в том, что он скрыт от внешних воздействий за дверной поверхностью. Разобрать сложнее, а сбить практически невозможно.

Механизм состоит из четырех компонентов: ключа, винта, внешнего кронштейна и кронштейна с внутренней резьбой. Для изготовления понадобится токарный станок и сварочный аппарат. Рисунок такого запора можно легко найти в справочной литературе.

Наружный и внутренний кронштейны изготовлены из закаленного металла толщиной не менее 3 мм.К ним привариваются корпус замка с внутренней резьбой (закрепленный внутри) и внешний корпус замка.

Некоторые мастера создают свои варианты замка с секретом, комбинируя навесной и винтовой варианты. Последовательность их открытия следующая. Сначала разблокируется внешний вариант, он открывает ключ на второй, внутренний винт. Замки для гаражных ворот такого типа пользуются большой популярностью у автовладельцев как простые и надежные.

Кроме того, замки сочетаются с дополнительной защитой в виде навесного замка с монолитным корпусом.Они усложняют процесс взлома.

Шпонка от падения

Более совершенной считается модель замка, который владельцы гаражей называют между собой «с падающим ключом». Свое название эта система получила благодаря ключевому устройству, которым запирается механизм.

Сделать своими руками сложнее, чем описанные выше модели. Но при определенном навыке и наличии инструментов и материалов это возможно. Для этого потребуется три металлических пластины: две для скоб, одна для защелки (болта).На защелке сделаны прорези.

Следующий шаг — изготовление барабана. По форме он напоминает зубчатое колесо. Кстати, сам гаражный замок этого типа действует по принципу зубчатой передачи. Лучше заказывать его у специалистов со специальными зуборезными станками.

В центре барабана просверливается шпоночное отверстие. А в самом ключе сделана прорезь, в которую вставляется штифт с выступами, идентичными отверстиям, проделанным в боковой поверхности барабана. В результате такие самоделки вскрыть сможет только оригинальный шип.

Система работает просто. В отверстие вставляется ключ с повернутым по оси штифтом. После прохождения штифт выпадает (отсюда и название). Поворачивая ключ, попадаем в отверстия с выступами, и замок открывается.

Гаражные замки этого типа также можно купить готовыми, но многие мастера предпочитают повозиться, чтобы создать свою уникальную комбинацию запорных устройств.

Для защиты дома от проникновения посторонних на двери устанавливаются замки.Они бывают разных видов и типов, поэтому выбрать интересующую модель с учетом ваших требований не составит труда.

Классификация дверных замков

По степени защиты и механизму открывания замки можно разделить на следующие группы:

запор — крючок, защелка и т.д .;
замки — механические, электромеханические, электромагнитные.

Простой вариант метода разблокировки — запор. Они не содержат секретного запирающего механизма, и для отпирания не используются ключи.

Из замков с механизмом простой вариант — механические устройства. Чтобы открыть или закрыть их, вам понадобится ключ, который вставляется в колодец и, в зависимости от конструкции, либо поворачивается, либо перемещается вперед и назад. В результате срабатывает замок и дверь открывается.

Электрический сигнал используется для управления электромеханическими и электромагнитными устройствами. Они позволяют использовать пульт дистанционного управления для удаленного открытия системы. Он может использовать сканер отпечатков пальцев или ладони, голосовое управление и т. Д.

По варианту крепления замки бывают:

накладные,
врезные / встроенные,
навесные.

Накладные расходы менее практичны, поэтому их использование постепенно исчезает. Замок состоит из двух важных элементов: с одной стороны секретный механизм и защелка, с другой стороны — бойка.

Врезные дверные устройства более практичны и популярны. В застегнутом состоянии основная часть располагается в корпусе двери. С внешней стороны видны только замочная скважина, декоративная панель и ручка для открывания двери.Аналогично располагается ответная часть в дверной коробке.

Встроенный замок практичнее. Он также находится внутри дверного полотна, но с той лишь разницей, что не врезается в него, а устанавливается в процессе изготовления двери. Отличительной особенностью таких устройств является наличие ригелей, которые могут располагаться не только в зоне замка, но и по всему периметру двери.

Замок навесной используется только для запирания хозяйственных построек.Потому что использовать его на входных или межкомнатных дверях нецелесообразно.

Практически любой замок содержит одинаковый набор элементов:

личинок замка;
поперечины выдвижные;
ручки;
язычок маточный;
панель накладная.

Отличительной особенностью замков для межкомнатных дверей является отсутствие секретного механизма, а дверные устройства для входных блоков не обходятся без них. Чем больше комбинаций замков, тем надежнее запирающее устройство.

Есть определенные типы дверных конструкций, которые классифицируются как взломостойкие. Открыть такой замок без собственного ключа невозможно.

По типу механизма блокировки, дверные устройства делятся на рычаг и цилиндр.

Замки можно как купить в специализированных магазинах или на строительном рынке, так и изготовить на дверь своими руками. Ключ от такого запора найти намного сложнее, он собран из качественных элементов, а схему секретной части знает только разработчик.

Кроме того, замки подразделяются по области применения, в связи с чем они:

для входных дверей;
для межкомнатных дверей.

Устройство у них примерно одинаковое, но все же есть отличия, что позволяет различать устройства по назначению.

Механизм крепления

Личинка — основная часть замка. Сохранность личного имущества зависит от его надежности и секретности.

В зависимости от конструкции личинки бывают:

цилиндр;
рычаги;
диск;
ригель;
крест.

Для цилиндровых устройств характерно расположение секретного механизма в виде цилиндра. Он состоит из нескольких штифтов, которые отвечают за открытие и закрытие замка. Для разблокировки такого устройства требуется ключ со специальными насечками, которые при повороте ключа переводят штифты в определенное положение.

Выровненные типы считаются более надежными. Это связано с наличием специальных рычагов, которые поднимаются на определенный уровень при движении ключа в замочной скважине.

Дисковое устройство менее надежно, но не менее популярно. Для разблокировки такого механизма понадобится ключ в виде разрезанного пополам стержня с характерными насечками. При повороте такого ключа внутри замочной скважины образуется своеобразный туннель и вращаются диски, в результате чего механизм разблокируется.

Ригели менее надежны, поэтому используются редко.Принцип разблокировки заключается в движении двух поперечин, которые снимаются друг с друга специальными ключами.

Крестовидная личинка — самая ненадежная. Вы можете взломать этот тип замка с помощью отвертки Phillips, которая есть в вашем распоряжении.

Самодельный замок с защелкой

Принцип действия следующий: в дверь устанавливается ригель (например мебельный), который поворачивается шестигранным ключом. Болт проходит через всю толщину лезвия. С обратной стороны створки имеется планка (защелка), которая крепится к засову.Для этого на торце фурнитуры делается плоская плоскость. Выполняется с помощью напильника. Рельс вдвигается в квартиру. Чтобы стальная пластина не сошла с болта, поддерживайте ее гайкой, которая навинчивается с одной и с другой стороны защелки.

Чтобы заблокировать дверь, защелка должна быть в запорной планке.

Теперь, чтобы открыть дверь, вставьте шестигранный ключ в головку засова и поверните. Одновременно с поворотом затвора поворачивается и защелка.

Механическое устройство скрытого монтажа

Хитрость такой защелки заключается в том, что головку отпирающего ригеля сложно найти на поверхности клинка.

Замок механический своими руками

Такой клапан можно сделать своими руками. Это металлическая пластина, которая выглядит как на рисунке.

В створке проделывается небольшое отверстие (около 10 мм). Шпоночный вал на конце имеет пластину, которая может вращаться вокруг своей оси. Когда ключ вставляется в замочную скважину, пластина с валом образует единую прямую линию. На стержне нанесен ограничитель, и ключ вставляется в колодец четко по этому ограничителю. Далее пластина опускается под собственным весом и фиксируется в одной из прорезей клапана.

Схема самодельного механического устройства

Для предотвращения выпадения рельса при движении на него устанавливается ограничитель или стопор, выполненный в виде упора и двух опорных скоб. Таким образом, с одной стороны, движение рельса контролируется упором — упором, с другой — движется к первой скобе.

Такую систему можно открыть только собственным ключом, сделанным для этого замка, так как снаружи невозможно узнать длину пластины, прикрепленной к стержню.

Электромеханическое дверное устройство

Когда дверь заперта, ригель, состоящий из стержня и головки, входит в контрпластину, а связанная с ним пружина растягивается или взведена. Пружина соединена с катушкой или соленоидом. Когда электричество отключается, пружина отпускается, и ригель втягивается в замок.

Устройство электромеханическое

Внимание! Если нет электричества, то замок можно открыть снаружи ключом, а изнутри дверь открывается с помощью специального рычага или кнопки.

Замки электромагнитные дверные

Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.

Замок и его конструкция

Основным элементом механизма является электромагнит, который представляет собой сердечник из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник собирается из большого количества тонких пластин или изготавливается из одной пластины.

Обмотка эмалированного медного провода вокруг сердечника.Катушка имеет большое количество (до тысячи и более) витков. Когда через обмотку проходит электрический ток, в сердечнике создается электромагнитное поле, которое контролирует работу замка.

Однако со временем механические характеристики двери ослабевают из-за эффекта остаточной намагниченности. Для борьбы с ним, эффектом от изменения полярности напряжения, когда размагничивание устройства блокировки используется. Однако в этом случае требуется сила, чтобы открыть дверь.

Благодаря отсутствию подвижных частей замок имеет длительный срок службы.

Поскольку для изготовления деталей замков используется низколегированная сталь, которая легко корродирует, они должны быть защищены. Для защиты используется лакировка, цинкование или никелирование.

Основным параметром замка является удерживающая сила двери. Чтобы увеличить усилие, которое используется для удержания двери, можно установить несколько замков. Это значение зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Они выполняются накладного типа.

Электромагнитные или электромеханические замки устанавливаются на противопожарные двери, входные конструкции в подъездах и т. Д.

Виды электромагнитных замков

В зависимости от работы анкера конструкции делятся на удерживающие и сдвиговые. В ограничивающих моделях анкер действует на отрыв, а в сдвиговых моделях он перемещается в поперечном направлении.

Для фиксирующих замков: при подаче напряжения возникающее магнитное поле в цепи сердечника якоря не дает створке открываться.

Принцип действия фиксирующего электромагнитного замка

У сдвиговых устройств якорь имеет отверстия, а сердечник — выступы для этих отверстий. При приложении напряжения якорь подводится к сердечнику и притягивается к нему. В этом случае выступы магнитопровода входят в соответствующие пазы якоря. В этом случае удерживающая сила характеризуется силой, которая должна быть приложена для перемещения якоря, и конструктивными особенностями выступов и отверстий.

Раздвижные замки устанавливаются через врезку в торец дверного полотна и, благодаря этому, данный тип позволяет установить потайной магнитный ригель на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок на основе вашего опыта, который будет открываться с помощью пульта дистанционного управления, вам необходимо:

Панель скрытого монтажа с кнопкой.
Блок питания.
Реле электромагнитные. Если мы собираемся открывать его четырехзначным кодом, то мы используем как минимум 5 реле.
Сам замок.
Кнопка открывания двери изнутри.
Геркон и электромагнит.

Схема электромагнитного замка

Клавиатуру, такую как модель KBD-10V, можно купить на рынке.

Таким образом, вы можете собрать любой тип замка своими руками. И важно не только красиво построить и украсить дом или гараж, но и защитить его от нежелательных посетителей надежным замком.

В контакте с

Комментарии

К сожалению, пока нет комментариев или отзывов, но вы можете оставить свой …

Новые статьи

Новые комментарии

Артем

Оценка

Елена

Оценка

незабудка-1

Оценка

Екатерина

Оценка

Владимир

Самодельные гаражные замки имеют простую конструкцию и открываются специальным ключом. Устанавливаются изнутри гаража, что делает устройства незаметными.

Такие замки изготавливаются по индивидуальным эскизам хозяина гаража, подобрать отмычку для которого достаточно сложно, что можно сделать для стандартных моделей замков, купленных в магазинах или на рынках. Что такое самодельные гаражные замки, рассказывается в этой статье.

Виды и особенности самодельных гаражных замков

Гараж предназначен для защиты автомобиля от вредного воздействия внешних факторов и от угона.Ни один гараж не может дать полной гарантии сохранности автомобиля, но во многом его безопасность зависит от прочности и надежности замка для ворот гаража.

Самодельные гаражные замки, как и большинство устройств, бывают нескольких типов.

Это могут быть:

Навесной.
Врезной
Стеллаж (см.).
Накладные расходы.
Смешанные устройства.

Одним из основных критериев отличия этих устройств является способ их изготовления.

Это могут быть:

Заводская продукция.
Самодельные замки для гаража.

У каждого типа есть свои преимущества и недостатки.

Часто от выбора товара зависит его цена. Если вы хотите приобрести надежное и качественное заводское устройство, вам нужно будет заплатить довольно большие деньги.

Это связано с тем, что замок будет не простой заводской штамповкой, а механизмом, собранным профессионалом вручную.Есть ряд моментов, по которым фабричные изделия отличаются от поделок ручной работы.

Основные из них: низкое качество и ненадежность многих заводских конструкций. В любом случае за хорошие устройства придется заплатить довольно большую сумму.

При изготовлении замка из желания сэкономить можно потерять в его качестве, что может сказаться на сохранности автомобиля.

Совет: К установке конструкции нужно подойти очень ответственно.Вам нужно запомнить основное правило: замок, который не виден, лучше защищен.

Принцип действия замков в зависимости от их типа

Замок гаражный самодельный навесной.

Это наиболее распространенный вид продукции. Весь механизм такого устройства размещен в подвесном корпусе.

Блокировка выполняется с помощью дуги или штифта, вставляемого внутрь. Чтобы конструкция работала, на запираемых участках нужна установка специальных проушин, куда вставляется дуга, с помощью которых происходит запирание.

Техническое устройство данного типа имеет одно отрицательное свойство, которое ставит под сомнение его положительные свойства — оно относительно легко открывается. Такие замки навешиваются снаружи, поэтому злоумышленники имеют к нему доступ, и с помощью отмычки его можно открыть или просто сбить.

Совет: Замок этого типа следует использовать в качестве дополнительной меры безопасности только при комбинированном использовании нескольких запорных устройств.

Самодельный гаражный реечный замок.

Это довольно популярный вариант изготовления замков. Он устанавливается изнутри, и процесс запирания осуществляется несколькими выдвижными стержнями.

Замок открывается специальным индивидуальным ключом, который вставляется в колодец и при повороте подтягивает створки. Такой тип конструкции устройства несколько надежнее, но его можно взломать при распиливании запорных элементов или поднятии ключа.

Довольно сложно установить, да и надежность устройства относительно невысока.Такую конструкцию можно использовать только как дополнительную меру защиты.

Замки для гаражей другого типа проще в самостоятельном изготовлении.

Сюда входят:

Замок гаражный самодельный — спиннер, его общий вид показан на фото.

Это название системы засова с замком. Вариант замка довольно простой по конструкции; это легко сделать самому.

Такое устройство работает по следующему принципу:

изнутри на две створки гаражных ворот устанавливаются специальные проушины, которые могут быть металлическими или деревянными;
в центре ворот, закрепленный на сквозном болте вращающегося ригеля, приводится в движение поворотом вокруг центра;
концы поворотной платформы должны попадать в проушины и таким образом надежно запирать дверцы изнутри.

В данном случае элементов замка снаружи нет. Это самый надежный гаражный замок, взломать ворота становится практически невозможно.

Это самый простой, достаточно надежный и эффективный самодельный вариант запирания гаражных ворот, что позволяет использовать его в большинстве случаев. Шпаньолет — металлический штифт, который перемещается внутри проушин.

Обычно устанавливается с внутренней стороны гаражных ворот. Такое устройство работает по принципу клапана.

Это запирающее устройство представляет собой тип защелки, с той разницей, что защелка, чаще всего, движется в горизонтальном направлении и используется со структурой затвора одного листа. Для распашных ворот замки состоят из металлических стержней, которые перемещаются вертикально внутри специальных проушин, установленных на воротах.

Для выполнения запирания в земле под стержнями проделывают пару отверстий глубиной около полуметра.

Совет: Для увеличения прочности и надежности конструкции в эти отверстия установите металлические трубы подходящего диаметра, которые затем забетонируют.

У замков

этого типа есть главный недостаток — они закрываются изнутри, что требует установки дополнительной двери. Их можно использовать, если гараж встроен в здание дома или во дворе усадьбы.

Как сделать простой гаражный замок

Инструкция по изготовлению простого накладного замка с защелкой, приводимого в движение специальным индивидуальным самодельным ключом, состоит из следующего:

Изготовление фундамента замка.Это металлическая пластина толщиной около трех миллиметров и диаметром 10 миллиметров.
Две накладки вырезаны из одного металла:

ширина — 22 мм;
— 120 миллиметров.

Накладки сгибаются в тисках по эскизам.
Задвижка изготавливается.
Подготавливается направляющая трубка с внешним диаметром около 10 миллиметров для ключа замка. Его длина зависит от толщины ворот.Один конец трубки срезан под углом 60 градусов, как показано на рисунке 4.
Сборка конструкции начинается с приваривания накладок к краям основания

Совет: Если детали деформируются после сварки, их необходимо выпрямить. Небольшие перекосы исключат при установке замка на калитку.

По углам пластины просверливаются четыре отверстия для крепления замка к двери.
Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — до прокладок.
Трубка аккуратно приваривается к основанию, сохраняя взаимную перпендикулярность.
Защелка вставляется в накладки, посередине между ними.
Два винта диаметром M4 и длиной около восьми миллиметров ввернуты в клапан. Эти винты являются ограничителями хода клапана, под их головки желательно подложить пружинные шайбы.

Ключ выбирается из круга диаметром 8 миллиметров, его длина составляет 150 миллиметров.

Один его конец длиной около 25 миллиметров согнут под углом 90 градусов.

С другой стороны, разрез формируется под углом 60 градусов.
В зоне резания просверлено отверстие.
Борода изготавливается согласно рисунку 7.
Ключ собран в соответствии с рисунком 8.

Секретность замка обеспечивается просверливанием отверстий под ключ в задвижке снизу или сверху, интервал может составлять один миллиметр, что предоставит замку большое количество вариантов «секретности». Для этих целей можно изменить размер 12 согласно рисунку 5 в допустимых пределах.

Как сделать гаражный замок своими руками более подробно показано на видео. Качественный гаражный замок — гарантия безопасности автомобиля.
