Замок электромеханический схема подключения: Как подключить электромеханический замок на калитку – схемы и этапы работ

Posted on 29.03.1973 by

alexxlab Опубликовано в Разное — Нет комментариев ↓

Как подключить электромеханический замок на калитку – схемы и этапы работ

Каждый человек желает жить в своем доме комфортно и безопасно. Чтобы обеспечить эти условия, многие прибегают к использованию различных технических средств. Особое значение играет выбор замка. Сегодня на рынке можно встретить большой ассортимент такой продукции: механические, двухсторонние кодовые, электромагнитные, электромеханические и другие замки. Схема подключения электромеханического замка на калитку, подробно описана в инструкции, прилагаемой к устройству, так что особой сложности в его установке не возникнет.

Электромеханический механизм на калитку

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

Конструкция замка должна быть неприхотливой, но надежной.
Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
Замок можно закрепить на профиль калитки.
Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

панель для вызова;
монитор домофона подключаемый внутри дома;
блок питания;
комплект ключей и замок;
коробка, в которую будет встроен блок питания;

видеокамера;
провода;
инструкция, в которой указан пошаговый план установки устройства.

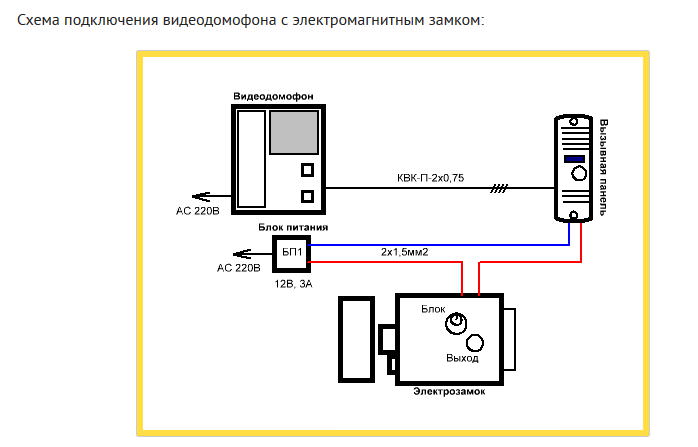

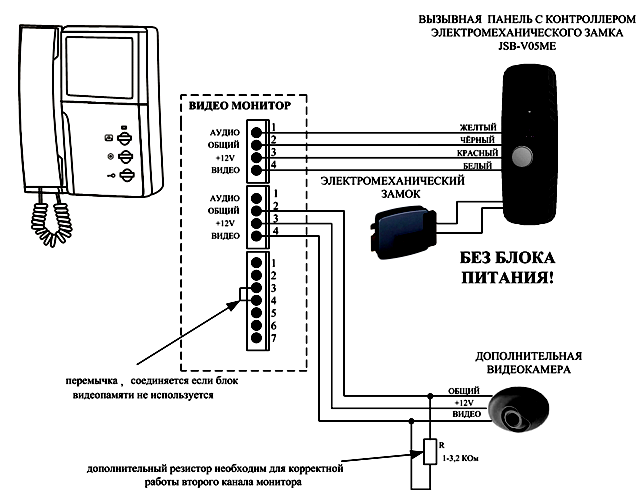

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
со стороны участка, воспользовавшись электронной или механической кнопкой;
с наружной стороны участка, применив карту, механический ключ или ввод кода.

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.

Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм². В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм².

[note]Конструкция замка, делает возможным открытие механизма, в случае, если отсутствует электропитание.[/note]

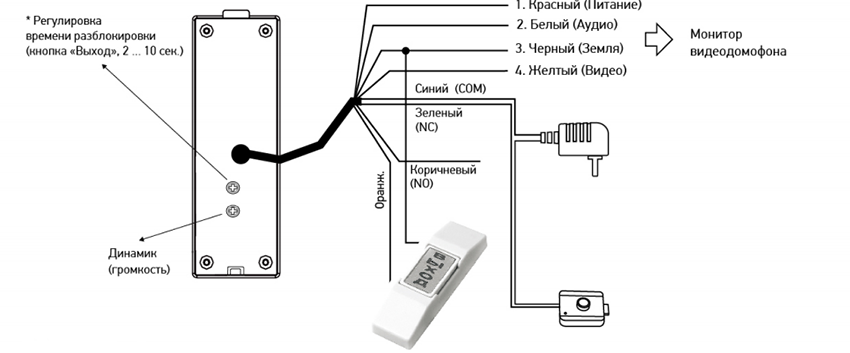

Схема для крепления замка и дальнейшего его подключения

Инструменты и расходные материалы

Чтобы подключить электромагнитный замок на калитку (схема подключения предоставлена на фото выше), потребуются такие инструменты и расходные материалы:

кабель;
хомуты для монтажа и изолирующие средства;
проволока;
плоскогубцы;
отвертки;
ключи гаечные;
сверла;
болгарка;
дрель.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Приступая к монтажу, нужно тщательно изучить последовательность действий. Чтобы не испортить электромеханический замок, необходимо точно следовать инструкции.

Последовательность действий:

1. Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
2. При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
3. Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
4. Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка. Очень важно, чтобы она была расположена четко напротив замка.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Для укладки кабеля под землей, используют пластиковую гофру, оцинкованный или изолированный металлорукав.

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Схема для ввода в эксплуатацию электромагнитного замка с контроллером

Это устройство чаще всего используют в подъездах многоэтажных домов, офисах, на промышленных объектах и в крупных магазинах. Хотя некоторые хозяева загородных домов, тоже применяют электромагнитный замок.

Принцип действия устройства таков: ток подается на электромагнитную катушку, в процессе чего образуется магнитное поле. Пластина, закрепленная на двери, притягивается и удерживается силой магнита. Отключение и подача тока на катушку, обеспечивается контроллером. Открыть дверь можно при помощи специальной карточки и кодового ключа.

Подключить такое устройство не сложно. Замок устанавливается на двери, а недалеко от него в специальной коробке помещают контроллер. Схема подключения изображена на фото.

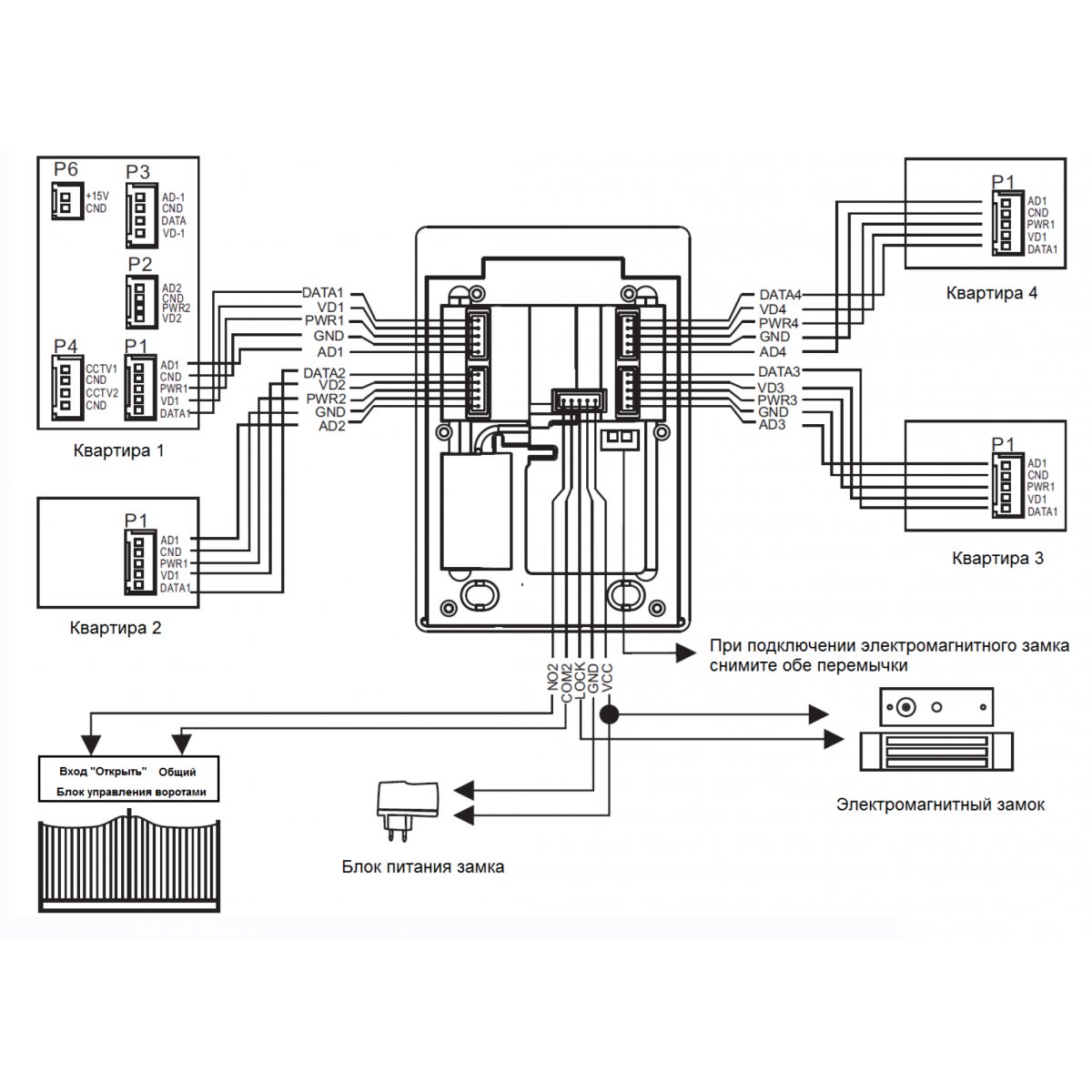

Схема подключения электромагнитного замка с контроллером

Основной контакт вызывной панели подсоединяется к кнопке «выход». При функционировании устройства, контроллер определяет срабатывание реле, после чего он подает сигнал на разрыв электромагнитной цепи, и двери открываются.

<center><ins class="adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Вконтакте

Facebook

Twitter

Google+

инструкция, схема управления [Амперка / Вики]

Возьмите электронный замок для создания самодельного сейфа, интеллектуальной двери или домашней камеры хранения.

Пример работы для Arduino

Схема подключения

Электронный замок работает от напряжения 12 вольт. Для подключения соленоида к управляющей плате понадобится силовой ключ или реле.

Подключение соленоида через ключ

Подключение соленоида через реле

Подключите электромеханический замок к Arduino Uno к 12 цифровому пину через мини реле. При подключении замка к Arduino удобно использовать Troyka Slot Shield.

Код программы

В качестве примера повторим первый эксперимент «Маячок» из набора Матрёшка

Blink.ino

// пин подключения электронного замка через силовой ключ или реле
#define SOLENOID_PIN  12

void setup() {
  // настраиваем пин коммутатора в режим выхода
  pinMode(SOLENOID_PIN, OUTPUT);
}

void loop() {
  // подаём на пин коммутатора «высокий уровень»
  digitalWrite(SOLENOID_PIN, HIGH);
  // ждём одну секунду
  delay(1000);
  // подаём на пин коммутатора «низкий уровень»
  digitalWrite(SOLENOID_PIN, LOW);
  // ждём пять секунд
  delay(5000);
}

После загрузки кода электронный замок будет переходить в открытое состояние на одну секунду каждые 5 секунд.

Пример для Espruino

Схема подключения

Подключение соленоида через ключ

Подключение соленоида через реле

Подключите электромеханический замок к Iskra JS к 12 цифровому пину через мини реле. При подключении замка к Iskra удобно использовать Troyka Slot Shield.

Код программы

В качестве примера повторим второй эксперимент «Маячок» из набора Йодо

Blink.js

// создаём объект для работы с коммутатором на пине P12
var solenoid = require('@amperka/relay').connect(P12);
// включаем соленоид на одну секунду раз в 5 секунд
solenoid.blink(1, 5);

После загрузки кода электронный замок будет переходить в открытое состояние на одну секунду каждые 5 секунд.

Габаритный чертёж

Характеристики

Рабочее напряжение: 12 В
Ток потребления: до 400 мА
Время активного состояния: до 1 минуты
Размер язычка: 5×10 мм
Габариты: 27×28×18 мм
Масса: 50 г

Ресурсы

Этапы установки электромеханического замка, а также схема подключения

Монтаж запирающего устройства даже самого простого требует навыков работы с инструментом. Если у вас в этом вопросе затруднений не возникает, то установка электромеханического замка для вас вполне доступна.

Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.

Если же вы сомневаетесь в собственных силах, то можете обратиться к специалистам. Сегодня компании, оказывающие такого рода услуги, есть в каждом населенном пункте. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

Содержание:

Обсудим разновидности замковых систем
Этапы монтажных работ
Производим грамотное подключение
Требования к установке
Совет специалиста
Подведем итог

Особенности электрозамков

Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка. Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.

К преимуществам этой модели относятся ее уникальные характеристики.

Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.

Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.

Смотрим видео, принцип работы и устройство:

Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.

Переходим к монтажным работам

Монтаж электромеханического замка может занимать от 40 минут до нескольких часов и зависит от наличия у вас необходимого опыта, а также от типа замка.

Накладные устройства более просты в установке, а врезные несколько сложнее. Но если вы имеете опыт общения с дрелью и болгаркой, то особых проблем у вас не возникнет.

Для установки замка вам потребуется:
Купить запирающий механизм;
Подготовить дрель или перфоратор;
Нанести разметку.

Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Для этого необходимо заранее отметить места, где будут выполняться отверстия под крепление и размещение личины.

Данный этап самый ответственный. От того насколько точно и аккуратно будут выполнены эти работы зависит дальнейшее выполнение установки. После того как нанесена разметка, выполняют отверстия с резьбой под винты.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Аналогичная работа должна быть выполнена и с противоположной стороны двери в месте соединения профиля и рамы.

Смотрим видео, производим установку:

Кабель подводится к ближайшей монтажной коробке, на ней же устанавливают считыватель и блок вызова. Если имеются места, где происходит перегиб провода, в них он помещается в металлическую или пластиковую трубу. Для увеличения срока службы провода могут быть помещены в кабель-каналы. Особенно актуально это для электромеханических замков на калитке.

Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:

Размещением под ответной частью металлической пластины;
Вырезанием необходимого проема болгаркой в дверной раме.

Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.

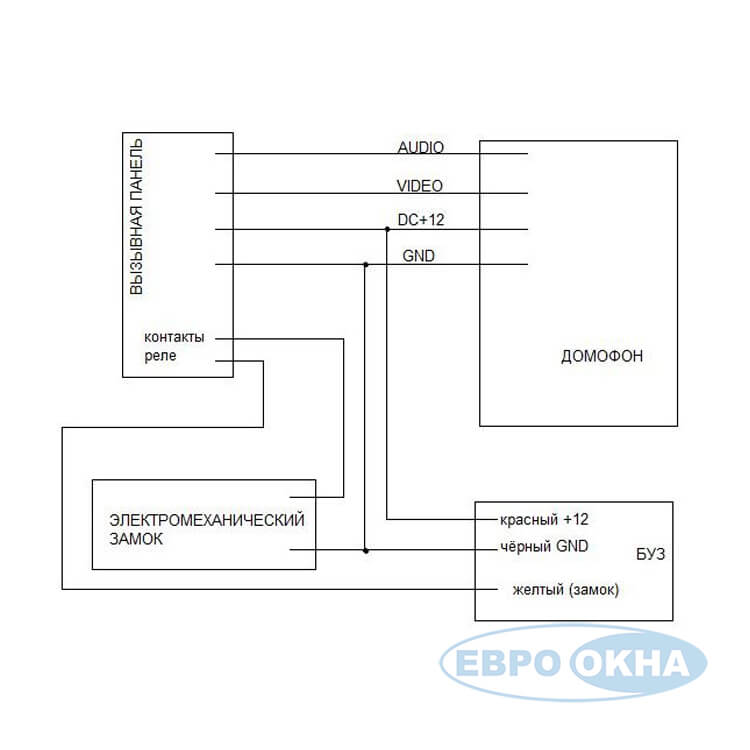

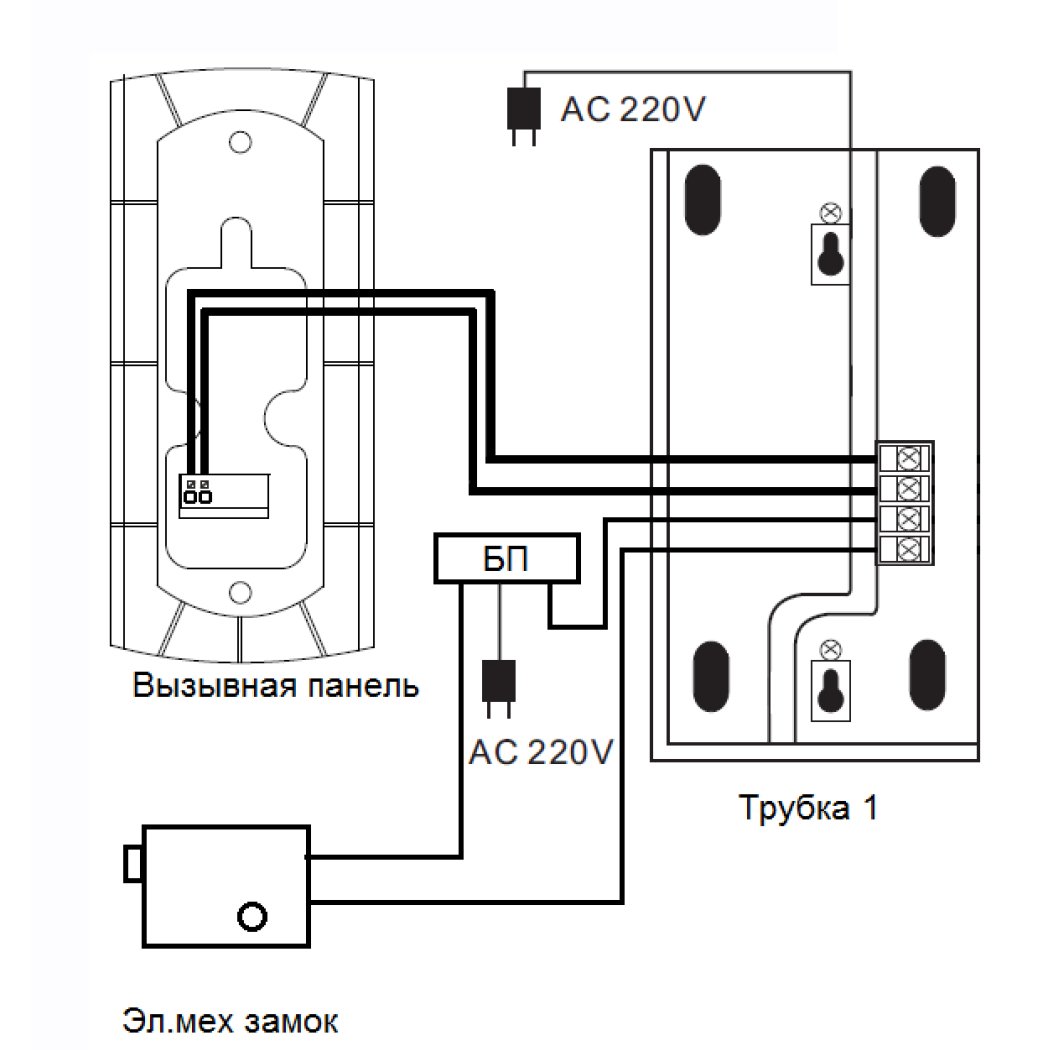

Подключение замка к домофону

Если вы решили выполнить монтаж запирающего устройства в комплексе с системой контроля доступа, то можете воспользоваться одной из стандартных схем, выбрав наиболее простую. В ней установка видеодомофона выполняется стандартным способом, а для подключения к нему запирающего устройства понадобиться второй кабель.

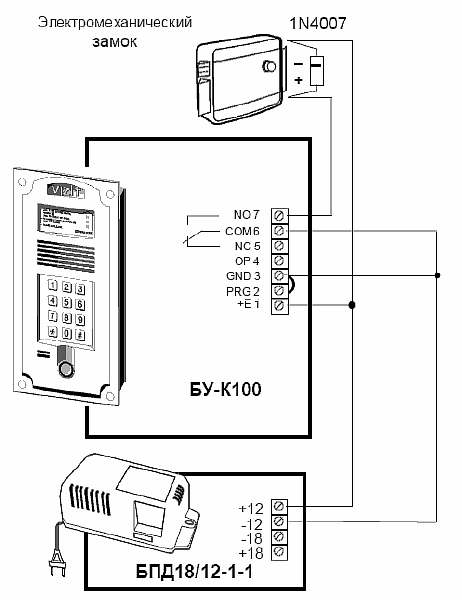

Принцип сборки схемы монтажа и подключения электромеханического замка следующий. Сначала устанавливают монитор и блок питания, который будет подавать напряжение на запирающее устройство. От домофона кабель подводится к панели, а от аккумулятора к замку. Однако последнее подключение выполняется с петлей к задней части вызывного устройства.

Один из питающих кабелей размыкается контактом управления панели, второй – остается свободным. При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. С видеомонитора поступает импульс на вызывное устройство. Оно в свою очередь замыкает внутреннее реле и на замок подается напряжение – он открывается.

Смотрим видеообзор, подключение к видеодомофону:

Также возможно использование схемы подключения с контроллером. В этом случае открывание замка можно будет выполнять при помощи магнитного ключа или специальной карточки. Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма.

Основные требования к установке

Если вы решили сами выполнить все монтажные работы, то должны учитывать следующие моменты, которые могут возникнуть в процессе подключения электромеханического замка к видеодомофону. Важно выполнить все замеры правильно. Если в них буду допущены ошибки, то ответная часть может оказаться на большом расстоянии от основной, что будет мешать нормальному функционированию механизма.

Устанавливая оборудование, плотно затягивайте все винты. Это выполняется потому, что при ударах двери они могут расслабляться. Если они будут затянуты слабо, то со временем придется проводить монтаж по новой.

Выполнив установочные работы не пожалейте времени на тестирование замка. В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя.

Если вы уверены, что все сделано правильно, а замок по-прежнему не работает, то придется обратиться к услугам специалистов. Это поможет сэкономить время и добиться положительного результата.

Выбор элементов – советы специалистов

Расположение оборудования зависит от специфики здания. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат.

Смотрим видео, совместная работа замка и домофона:

Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. Назначение монитора – это связь и дистанционное управление запирающим устройством.

Вызывную панель устанавливают рядом с входной дверью. Она может быть с видеокамерой или без нее. Электромеханический замок для видеодомофона и домофона вы можете выбрать любой модели. Блок питания определяется в зависимости от системы и ее составных частей. Соединительные провода – специалисты рекомендуют применять комбинированный ШСМ, предназначенный для таких систем. Все соединения при монтаже следует пропаять и заизолировать. Это поможет добиться эффективной работы оборудования при любых условиях.

Покупая провода обязательно учитывают на каком расстоянии друг от друга находятся панель и монитор. Если оно менее 30 м, то подходит выше указанный материал. Для систем с большей протяженностью специалисты рекомендую выбирать коаксиальный кабель для передачи сигнала с камеры, для остальных соединений – в экранированной оплетке. Сечение для питающего кабеля должно быть более 0, 75 мм² и марка ШВВП.

Заключение

Принцип подключения видеодомофона в комплексе с электромеханическим замком своими руками был изложен в нашей статье. Как видите в нем нет ничего сложного и при наличии желания каждый сможет справиться с этой задачей.

Установка и схема подключения электромеханического замка.

Схемы, как выполнить подключение электромеханического замка на калитку

Магнитное запирающее устройство включает в себя: сердечник и обмотку (называемых электромагнитом), примагничиваемую панель, корпус, а также контроллер для управления замком. Кроме того, для работы устройства подобного типа необходим блок питания. Магнитные замки получили широкие применение в общественной сфере, их устанавливают на двери в гипермаркетах, офисах, в промышленных помещениях, а также на подъездные двери. Какую же роль в магнитном запирающем устройстве играет контроллер замка, в этом стоит разобраться.

Для чего необходим контроллер замка

Чтобы разобраться в этом вопросе, необходимо понять принцип работы самого электромагнитного замка. Когда замок работает, на обмотку поступает постоянный ток, под действием которого в катушке образуется магнитное поле. Это поле притягивает пластину, закрепленную на двери, в результате дверь крепко удерживается магнитом. Чтобы открыть ее придется снять напряжение.

За отключение и включение подачи напряжения на обмотку такого замка отвечает именно котроллер. Электронная часть замка необходима для того, чтобы снимать остаточную намагниченность с катушки для нормального открытия двери. Если в комплектации предусмотрен еще и датчик, то при помощи контроллера будет осуществляться управление дверью, т. е. закрыта она или нет. При этом в некоторых моделях замков в контроллерах установлено время на срабатывание замка.

Открываются электромагнитные замки снаружи при помощи электронных ключей или карточки, которые нужно приложить к считывателю информации, закрепленному снаружи двери. Код ключа или карточки находятся в памяти контроллера. Подобный код подобрать почти невозможно, так как он содержит в себе 64 бита информации, другими словами это больше миллиарда всевозможных комбинаций цифрового кода. Чтобы открыть дверь с внутренней стороны, для этого достаточно нажать кнопку выхода, расположенную на замке или на системе контроля управления доступом.

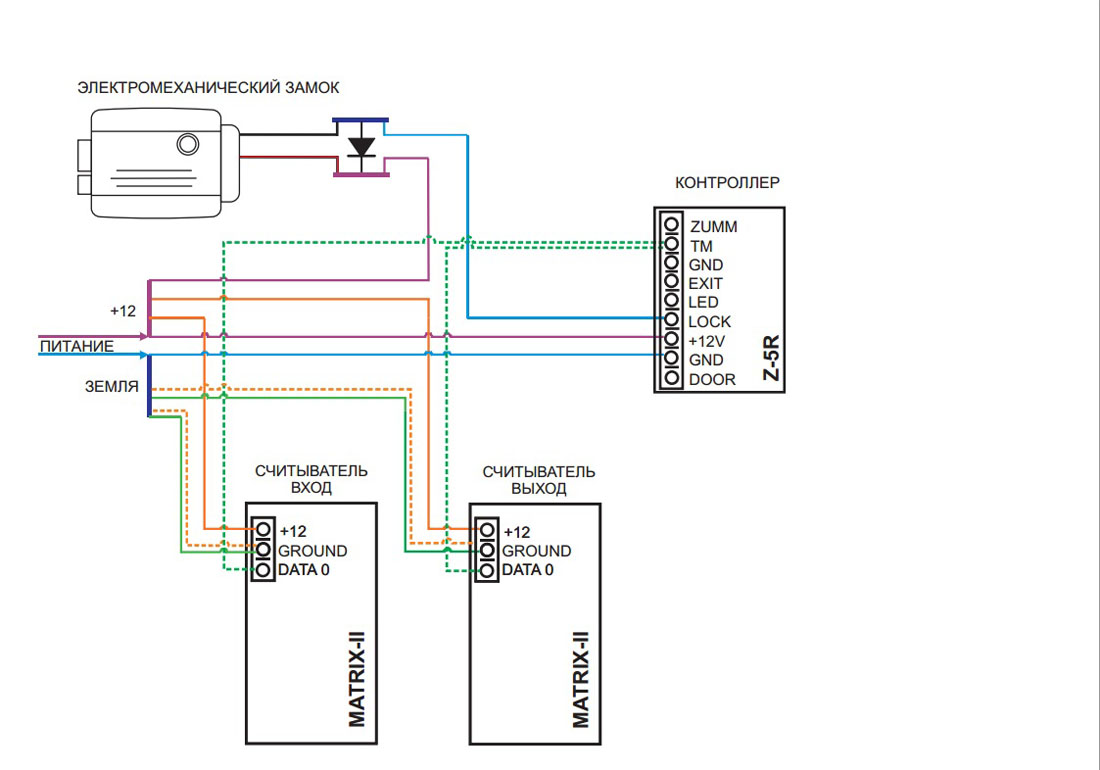

Схема подключения запирающего устройства в паре с контроллером

Итак, контроллер представляет собой электронную микросхему, необходимую для открытия запирающего устройства с домофоном с помощью ключа с определенным кодом. Технологии производства позволяют создавать контроллеры, способные манипулировать разными типами замков. Подключить замок с применением контроллера к сети несложно. Хитрость заключается в том, что сам контроллер необходимо закрепить недалеко от двери. На уличной двери его помещают в специальную коробку.

При подключении основной контакт управления панели вызова соединяют с кнопкой «выход». В результате контроллер распознает срабатывание реле как надавливание кнопки, поэтому дверь и открывается.

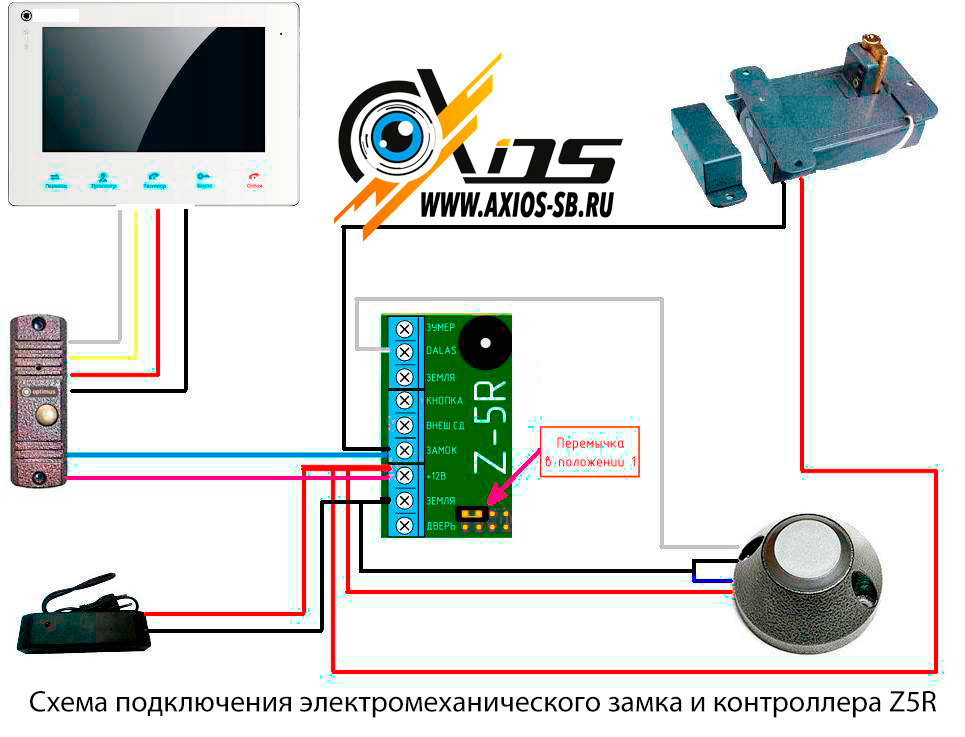

Контроллер Z-5R

Одним из самых распространённых контроллеров для запирающих устройств можно считать модификацию Z-5R. В интегральную микросхему данного контроллера заложено множество достоинств. Давайте их рассмотрим.

Сферы применения Z-5R очень широки. Он применяется для контроля доступа к различным типам магнитных и электромеханических замков. Для управления домофонами и сложными многоэлементными электрическими схемами, контролирующими доступ в помещение или на охраняемую территорию. Работа контроллера сопровождается звуковыми сигналами, которые оповещают об открытии замка или о невозможности предоставления доступа к нему. Данный контроллер может быть помещен в специальный бокс или работать без него в зависимости от условий эксплуатации.

Программирование контроллера на примере Z-5R

Процесс программирования контроллера предельно упрощен, поэтому если знать порядок действий, то с этой нехитрой операцией справится и ребенок. Начинаем программирование с того, что прикладываем админ-ключ к считывателю данных и держим некоторое время. Дожидаемся, когда контроллер подаст звук, это будет означать, что устройство идентифицировало ключ. После этого, если все нормально, устройство подаст звуковой сигнал, то это нужно воспринимать, как готовность записывать коды ключей. Теперь берем новые ключи и по одному подносим к считывателю для записи, не забывая выдерживать 16 секундные паузы, поднести можно 1364 штуки.

Контроллер «Цифрал ТС-01»

Еще одним интересным, на наш взгляд, контроллером является «Цифрал ТС-01». Эта универсальная модель контроллера подходит для управления электромеханическими и электромагнитными замками разных модификаций. Благодаря встроенной памяти, подобный контроллер хранит информацию о 2000 ключей. Можно расширить это количество до 16000, что предостаточно не то, что для многоквартирного дома – для небольшого поселка.

«Способности» контроллера практически не отличаются от «способностей» предыдущего образца. Микросхема контроллера способна:

Записывать админ-ключ.
Контролировать и регулировать время открывания замка.
Выборочно или полностью стирать информацию о ключах.
Поочередно записывать в память информацию о ключах.
Записывать данные о ключах на определенные внешние носители.
Звуком оповещать о различных значимых действиях.
Звуком оповещать о неисправности микросхемы.
Собирать данные и выбирать тип замка.
Подключаться к компьютеру и передавать или получать данные.

Итог

Подводя итог, отметим, что контроллеры электромагнитного замка это своеобразные незаменимые модули, которые осуществляют управление замками, значительно расширяя их функционал. Контроллеры содержат в себе немалое количество данных, позволяющих осуществлять интеллектуальное управление запирающими устройствами.

Блок питания для электромагнитного и…

Алексей

Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.

Особенности электрозамков

К преимуществам этой модели относятся ее уникальные характеристики.

Смотрим видео, принцип работы и устройство:

Переходим к монтажным работам

Размещением под ответной частью металлической пластины;
Вырезанием необходимого проема болгаркой в дверной раме.

Подключение замка к домофону

Смотрим видеообзор, подключение к видеодомофону:

Основные требования к установке

Смотрим видео, совместная работа замка и домофона:

Заключение

Замки этого типа классифицируют по способу крепления (накладные либо врезные) и по методу открывания (со сдвигом либо на отрыв). Никаких движущихся деталей у них нет, это неприхотливые к условиям эксплуатации и долговечные устройства. Монтаж и подключение их несложные — тем более, что к изделиям приличных марок всегда прилагается инструкция.

Т.к. магнит притягивает не дверь, а специальную пластину, эта деталь обязательно входит в комплект электромагнитного замка и устанавливается на створку одновременно с ним. Базовое устройство замка несложное: сердечник Ш-образной формы обмотан катушкой и все залито компаундом, наружу из замка торчат лишь грани сердечника. Сила, с которой замок держит пластину на двери, зависит от 3-х параметров:

числа витков катушки на сердечнике,
напряжения электротока,
площади контакта пластины с сердечником.

В наших реалиях скачки напряжения в сети — не редкость, поэтому следует иметь в виду, что от слишком высокого напряжения нагревается обмотка — это чревато поломкой замка. При питании постоянным током подключение электромагнитного замка делают через резистор, уменьшающий нагрузку. Подбирают резистор пропорционально сопротивлению обмотки замка, с учетом мощности рассеивания.

Залитый компаундом прибор проблематично ремонтировать, если с ним что-нибудь случится. А вот если компаунда нет, вынуть и поменять катушку совсем просто. Кстати, при постоянном токе выделения тепла из сердечника не происходит, из-за отсутствия перемагничивания после выключения и вихревых токов. Для предупреждения нежелательных явлений из-за питания прибора переменным током, как показывает практика, эффективны следующие меры:

изоляция слоем лака между пластинами,
емкий конденсатор, включенный параллельно индуктивности катушки,
при поломке конденсатора — установка неполярной емкости параллельно клеммам.

А чтобы на реле и кнопках снаружи не появлялось искр и вообще для увеличения срока службы электромагнитного замка рекомендуется выбирать контроллеры с ключами (транзисторами и тиристорами) разного типа на выходе. Искрение происходит от самоиндукции, когда питание выключается — этот эффект надежно блокируется диодным симметричным тиристором.

Как ставить замок?

Среди именно электромагнитных устройств есть две категории: работающие на замыкании либо на размыкании цепи. Главное — правильно выставить переключатель (перемычку). В процессе число клемм на выходе растет — по двум из них подводится электропитание замка, еще пара используются как переключатели. Контроллер выбирается по типу замка, соответственно должен быть в нормальном состоянии замкнут или разомкнут.

Перед установкой прибора следует выяснить:

есть ли в комплекте поставки тиристор-ограничитель (гасящий, двухсторонний),
встроена ли в замке емкость, блокирующая остаточное намагничивание,
на что и как должен реагировать прибор конкретной модели (сигналы, управление, доступные варианты).

На практике приобретается не только электромагнитный замок, цена прибора и сложности с установкой зависят от того, в какую систему доступа его встраивают. Чаще всего замок сопрягается с домофоном, чтобы отпирание и вход происходили по единственному нажатию кнопки. Подсветка от клеммы на лицевой панели — тоже очень полезная опция, т.к. эксплуатируется замок обычно в темноте. Причем панель управления имеется в виду от домофона, т.е. это интегрированный вариант, куда прикладывается магнитный ключ.

Надо понимать, что для малого намагничивания металлическая пластина на дверь специально делается из стали без добавок, незащищенной от коррозии. Поэтому пластину защищают снаружи, слоем лака или цинка, никеля. Самый дорогой и надежный вариант — никелированные изделия. Оцинкованные тоже долговечны, но быстро теряют красивый вид, а по мере износа покрытия сила прижатия замка заметно слабеет.

Куда ставить замок?

Удобное для пользования место — на косяке. И смотреться замок будет красиво, и шайбы под винты можно подложить, для более плотного прилегания. Основных вариантов монтажа несколько:

на косяк изнутри, сердцевиной к двери;
контактной площадкой по горизонтали;
контактной площадкой внутрь;
на уголке.

Если замок монтируется на верхний косяк изнутри, не нужен дополнительный крепеж: сердечник обращен к двери, контактная площадка прямо напротив. Ставить замок контактной площадкой внутрь и открывать дверь тоже внутрь может понадобиться, если сама дверь стеклянная — тогда вместо пластины используют Z-образный уголок. Бывает и так, что поставить замок за дверью не позволяет малая ширина косяка — проблема решается с помощью уголка, им расширяют площадь опоры и монтируют туда замок как обычно, изнутри и сердечником к двери.

Если необходимо, чтобы дверь открывалась в ту сторону, где стоит замок, контактную площадку располагают горизонтально, вдоль верха — так, чтобы получился минимальный зазор. Для этого используется уголок и шайбы — рассчитать сложно, проще подогнать. Важный момент: если дверь перекосит, вся система перестанет функционировать. Кстати, для этого варианта установки замка популярна дополнительная услуга — сокрытие прибора декоративным профилем (располагается по периметру).

Установка двери – это всегда очень важный и ответственный момент. Выполняя данный процесс, нужна определенная сноровка, умения и немалый запас знаний. Полотно практически не выполняет никаких полезных функций. Его можно легко открыть при помощи обычного толчка или даже сквозняком. В данном случае становится понятным, что замок является самой важной составляющей частью, которая позволяет зафиксировать полотно в нужном положении. Также он дает возможность ограничить доступ в помещение нежелательным личностям, повышает безопасность и прибавляет уверенности жильцам. Одним из самых надежных замков является электромагнитный тип. Он долговечный, не имеет механических элементов и довольно легко открывается при наличии специального ключа. Но, установка электромагнитного замка на дверь имеет много нюансов и отличается от монтажа обычного типа.

Давайте сегодня поговорим об электромагнитных замках, их конструкции, процедуре выбора и монтаже. Это даст возможность более подробно узнать все особенности и «подводные камни», которые могут встретиться при выполнении установки.

Области применения и конструкция

Электромагнитные замки могут применяться практически во всех видах дверей. Естественно, устанавливать их на вход в ванную и туалет нет смысла. Да и полая конструкция не даст этого сделать. Но если взять полностью деревянные двери, то здесь все возможно.

Принцип действия замка на магните

Также электромагнитные замки часто используют на входных, межкомнатных дверях, и даже на калитках. Но стоит помнить, что работают данные запорные устройства за счет электричества. По этой причине обязательным является полная герметизация механизма при использовании на улице.

Состоит магнитный вид запирающего устройства из якоря с высоким показателем магнитной проницаемости, и корпуса со встроенным электромагнитом. Они устанавливаются на разных частях дверного проема (на полотно и короб). Электромагнит может создавать довольно большую силу притягивания и за счет этого удается достичь эффекта фиксации. Индустрия предлагает на сегодня самые разнообразные модели запирающих устройств такого типа. Но принцип действия у них всех является одинаковым.

Работает электромагнитный замок на дверь благодаря подаче электричества на основной рабочий элемент. Для этого выполняется подключение к электрической сети и подача напряжения на магнит, чтобы создать поле. Это является как плюсом, так и минусом. Положительной стороной можно назвать возможность отключения работы электромагнита для открытия двери при помощи простого разрыва цепи. Минусом является нефункциональность устройства без электричества (отключили или просто перерезали провод).

Виды магнитных устройств

Самой главной характеристикой электромагнитных замков является сила сцепления. Данное значение может находиться в пределах от 150 кг до 1200 кг на разрыв. Согласитесь, это довольно много, так как среднестатистический человек не может создать усилия более 130 кг.

Устройство электромагнитного механизма

Как правило, в запирающих устройствах для межкомнатных дверей используются самые слабые магниты (в пределах 150 кг на разрыв). Входные механизмы требуют более сильного притягивания, и здесь минимальное значение начинается от 250 кг. Если посмотреть на тяжелые металлические двери, то по причине своего огромного веса они требуют силы сцепления не менее 1000 кг, чтобы надежно защищать помещение от нежелательных лиц. Самым ярким примером может послужить устройство на входные двери в подъезд.

Электромагнитные замки делятся на два основных вида:

по виду запирания;
по типу управления.

Дополнительно есть еще подвиды. Так, в зависимости от вида запирания разделяют данные элементы на:

удерживающие, где работа якоря заключается в отрыве. Здесь чаще всего встречаются накладные варианты. Врезные также есть, но они значительно реже применяются, так как имеют значительно ниже силу сцепления;
сдвижные, где работа якоря заключается в сдвиге. Данный тип в основном является врезным и требует точного соблюдения параметров расположения, которые указаны в инструкции.

В зависимости от типа управления все такие виды разделяются на:

те, которые имеют датчики Холла. Они требуют дополнительного питания и представляют собой специальную микросхему;
те, которые работают от элемента Геркона. Здесь не нужно подавать постоянное напряжение, так как само устройство под действием магнита закорачивается и поддерживает постоянное напряжение.

Схема работы электромагнитного замка

Подготовка к монтажу

Перед проведением монтажа электромагнитного типа устройства самостоятельно, обязательным условием является подготовка. Дело в том, что данная процедура требует максимально серьезного подхода, так как дело придется иметь с электричеством.

Итак, для монтажа такого вида обязательно потребуются:

строительный уровень;
рулетка;
кусачки;
крепежи;
плоскогубцы;
сверла;
молоток;
карандаш;
дрель, либо шуруповерт.

В зависимости от короба и вида замка могут еще понадобиться специальные уголки. Они в комплектацию не входят, так что их обязательно придется покупать. Также может понадобиться керн, метчик и прочие элементы по работе с деревом и металлом.

Дополнительно перед монтажом нужно позаботиться о токоведущей части. Если установка задумывается на межкомнатной входной части, то здесь провода нужно проложить до того, как будут закреплены наличники. В случае с входной группой – до того, как будет проведена отделка стен, так как все прячется под покрытие.

Электромагнитный замок на двери

Если подготовка проведена правильно, то можно переходить к монтажу электромагнитного замка своими руками.

Проведение установки электромагнитного замка

Как правило, в комплекте с устройством идет подробная документация по монтажу. Она может немного отличаться от нашей инструкции, но, тем не менее, процедура заключается в следующих шагах:

С самого начала обязательно нужно разметить область установки. Она отмечается при помощи карандаша.
Трафарет пластины фиксируется на дверном полотне в нужном месте.
При помощи сверл и различных приспособлений создаются отверстия нужного диаметра. На самой створке производится установка якоря. Применяемые при этом крепежные элементы зависят от материала, из которого состоит основа. Также на этом этапе делается посадочное место под сам элемент. Здесь все зависит от его вида.
Требуемые провода подводятся в монтажное место для самой коробки с электромагнитом. Все подсоединяется согласно схеме, которая идет вместе с инструкцией.
Коробок крепится при помощи специальных крепежных элементов и проверяется на работоспособность.

Стоит отметить, что установка такого вида запирающего устройства возможна и с подсоединением к охранной системе. В данном случае технология процедуры немного другая и ее практически невозможно провести самостоятельно. Здесь все работы выполняют специалисты, которые предоставляются охранной службой.

Естественно, при использовании электромагнитного типа и его монтаже есть некоторые хитрости, которые в дальнейшем позволят полноценно использовать это устройство без поломок и прочих неудобств. Некоторыми из них специалисты поделились, чтобы значительно «упростить» жизнь всем. Итак, самым первым делом, что нужно сделать, является помещение контроллера в специальный пакетик. Данное решение позволит избежать и выхода его из строя.

После проведения монтажа обязательно контролируйте состояние пластины. Это нужно проводить для дальнейшего нормального сцепления с электромагнитом. Проблема электромагнитных замков заключается в геометрической прогрессии уменьшения силы сцепления относительно расстояния от источника. Здесь даже пара миллиметров играет большую роль! При попадании влаги на пластину начинается процесс окисления. Оксид и гидроксид не дают полноценно работать механизму, что приводит в дальнейшем к уменьшению силы сцепления.

Установка электромагнитного замка на дверь предполагает обязательное крепление саморезами или специальными элементами. В данном случае они по причине регулярной статической нагрузки и периодическом появлении динамической имеют свойство ослаблять свою силу. Данное значение нужно также обязательно проверять, чтобы в дальнейшем пластина не отпала. Снять ее будет возможно лишь при полном отсоединении замка от электричества.

В большинстве случаев контроллер выполняется как отдельное устройство. Здесь обязательно нужно иметь мастер-ключ. Он дает возможность кодировать карточки на вход. В некоторых случаях неосторожными владельцами такие ключи теряются. В данном случае стоит обратить внимание на то, что находится в коробке. Здесь есть запасной вариант, который в любом случае позволит выполнять операции по кодированию без ключа.

Также специалисты рекомендуют, если у вас нет надлежащего опыта работы по монтажу такого рода запирающего механизма, то нужно быть предельно осторожным. Все дело заключается в токоведущих частях. Некоторые владельцы путают клеммы входа-выхода. Дополнительно они оставляют очень большие открытые части, которые в дальнейшем могут подкорачивать на корпусе двери. Это значительно снижает срок службы замка и безопасность использования устройства.

Зная подробную инструкцию монтажа и соблюдая правила работы, можно легко подобрать и провести установку данного вида устройства на любой вид двери. Но стоит помнить, что в некоторых случаях без помощи специалистов не обойтись.

Как установить и подключить электромеханический замок?

Электромеханические замки получили широкое распространение не только благодаря надежности самого запирающего механизма, но и удобству управления. Они могут открываться дистанционно – с помощью специального ключа в виде брелока «таблетки», картой или другим носителем с чипом, на котором прописан уникальный ключ. Существуют модели, которые совмещают возможности открывать электронным и механическим ключом.

Электрозамки являются незаменимой частью систем контроля и управления доступом (СКУД), одной из разновидностей которых является простая домофонная подъездная система. В таком случае замок может открываться сигналом, подаваемым с абонентской трубки или видеомодуля управления в квартире. Изнутри электромеханический замок может отпираться также нажатием специальной кнопки у двери.

Чтобы надежно установить электромеханический замок в дверь нужен лишь набор соответствующих механических инструментов для монтажа и его вспомогательных комплектующих. А чтобы правильно подключить электромеханический замок – нужны навыки электромонтажника и руководство производителя, в котором обычно доходчиво описывается схема подключения к разным системам СКУД.

Установка электромеханического замка

Устанавливать устройство можно на двери из любого материала и любого типа: из дерева, металла, а также на калитки. Единственный материал, на который не рекомендуется устанавливать такой замок – пластик или металлопластик.

По способу монтажа электрозамки бывают накладными и врезными. Стоит помнить, что для помещений с повышенными требованиями к безопасности лучше выбирать врезные замки, если позволяет конструкция и материал двери. У них меньше выступающих частей, а значит, их сложнее повредить. При выборе также следует уделить внимание конструкции: бывают правосторонние и левосторонние замки, «нормально разомкнутые» и «нормально замкнутые».

Полный комплект для монтажа и эксплуатации электромеханического замка включает:

корпус с запорным блоком;
возвратную панель;
управляющий блок с контроллером;
индивидуальный источник питания;
считыватель кода ключа;
кнопку для открытия двери изнутри;
набор ключей;
крепеж.

Чтобы установить замок накладного типа понадобится шуруповерт или набор отверток. Для врезного – дополнительно перфоратор, пила «болгарка», набор сверл по металлу, коронка, напильник (в зависимости от материала двери).

Установку следует начать с разметки – нужно обозначить места для корпуса запорного блока и возвратной планки, а также точки входа креплений. Устанавливать замок лучше на высоте 90-110 сантиметров от пола.

Затем просверливаются отверстия (для креплений накладного замка) или вырезается часть дверного полотна (для врезки).

После просверливается сквозное отверстие для кабельных соединений, ведущих к считывателю карт, запорному блоку и кнопке открытия.

Корпус с запорным блоком и возвратная планка устанавливаются на свои места и фиксируются входящим в комплект крепежом.

После этого можно приступать к монтажу считывающего устройства, блока управления, кнопки открывания двери, адаптера и других устройств системы.

Считыватель и кнопка располагаются вблизи замка. Блок с контроллером и адаптер – поблизости постоянного источника тока внутри квартиры. Также его нужно будет соединить с бесперебойным источником питания.

Затем по кратчайшему пути прокладываются проводные соединения – для электропитания и передачи сигналов управления. Для их защиты лучше применять кабельные короба или гофрошланги.

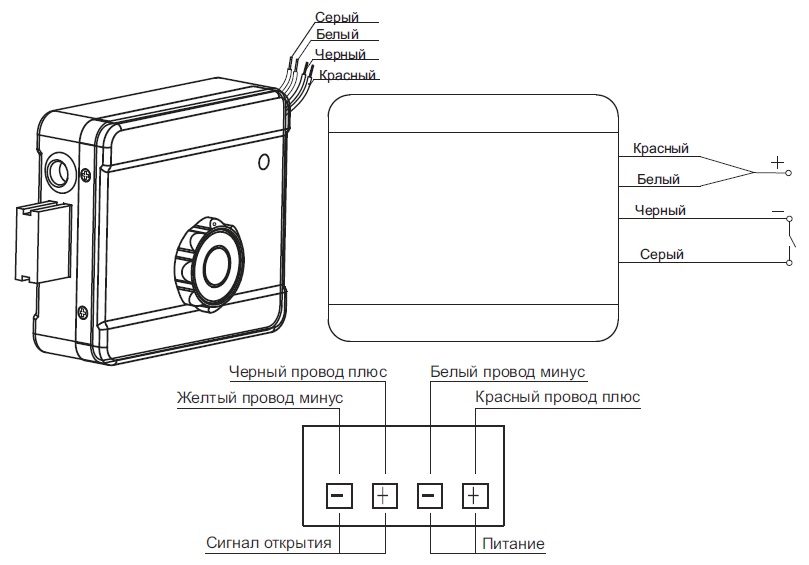

Подключение электромагнитного замка

Производители электромеханических замков прилагают к комплекту инструкцию, в которой подробно разобраны схемы подключения в системы с разными задачами и составом. Поэтому процедура не вызовет сложностей даже у монтажников-любителей.

Главное – определиться с соответствием проводов в замке и клемм (контактов) подсоединяемых устройств.

К контроллеру в блоке управления подключается все оборудование: запорный блок, считыватель и так далее. Запорный блок замка соединяется со считывателем и кнопкой открывания.

В конце подключается адаптер или индивидуальный источник резервного питания, который нужен, чтобы замок работал даже в случае отключения электричества в доме.

Перед подключением не забудьте обесточить провода, а после – проверить работоспособность всех элементов системы.

ABLOY EL480(35/25 mm)(EL480/000021) Замок врезной электромеханический

Врезной электромеханический замок модели ABLOY EL480(35/25 mm) относится к группе замков соленоидного типа и предназначен для установки на узкие профильные двери. В отличие от других замков Abloy, этот электромеханический замок имеет независимые внешнюю и внутреннюю ручки, может работать в режимах «нормально открыт» и «нормально закрыт», имеет световую индикацию состояния и устанавливается как на «правые», так и на «левые» двери. При работе под управлением контроллера СКУД или «кнопки выхода» электромеханический замок блокирует / разблокирует только внешнюю ручку, а замок всегда можно открыть либо ключом, либо внутренней ручкой.

Специалисты ABLOY рекомендуют использовать электромеханический замок EL480 в качестве исполнительного устройства системы контроля и управления доступом (СКУД) для внутренних профильных дверей офисов, торговых помещений, общественных или административных зданий, складов, служебных помещений банков и др. Замок EL480 можно устанавливать на двери запасных выходов и на противопожарные двери. При необходимости электромеханический замок можно в любой момент открыть ключом или внутренней ручкой.

Работа электромеханического замка под управлением контроллера СКУД

При работе EL480(35/25 mm) под управлением СКУД, контроллер СКУД осуществляет блокировку или разблокировку внешней ручки электромеханического замка путем отключения или подачи напряжения питания на замок. В дежурном режиме электромеханический замок находится в запертом состоянии («нормально закрыт»), его внешняя ручка заблокирована и напряжение на замок не подается. Если на контроллер СКУД со считывателя поступает код владельца карты доступа, которому разрешен проход через дверь с EL480, контроллер подает на электромеханический замок напряжение, внешняя ручка замка разблокируется и дверь можно открыть извне. При этом внутренней ручкой электромеханический замок можно открыть всегда.

В зависимости от конфигурации СКУД электромеханический замок может управляться не только контроллером, но и считывателем, таймером, кнопкой выхода и другими устройствами.

Настройки замка под конкретные условия работы
В отличие от других замков ABLOY соленоидного типа, электромеханический замок EL480 имеет раздельные шпиндели оригинальной конструкции, благодаря чему ручки замка независимы друг от друга. Кроме того, электромеханический замок универсален: его можно настроить для работы как на «правых», так и на «левых» дверях, перевести в режим «нормально открыт» или «нормально закрыт», поменяв направление соленоида, а также использовать источник постоянного тока напряжением 12 или 24 вольта.

Работа замка в режиме «нормально закрыт»Если электромеханический замок настроен для работы в режиме «нормально закрыт» и на него не подается напряжение питания, то ригель EL480 выдвинут в ответную часть и замок находится в закрытом состоянии, а его внешняя ручка заблокирована. В этом случае дверь заперта и ее можно открыть снаружи только ключем. Изнутри дверь всегда можно открыть внутренней ручкой.

Для открытия двери внешней ручкой на электромеханический замок необходимо подать напряжение питания. Как правило, электромеханические замки с режимом «нормально закрыт» устанавливают на внешние профильные двери офисов, находящиеся внутри офисного здания, поскольку при возможных сбоях в электропитании они всегда будут заперты.

Применение электромеханического замка с режимом «нормально открыт»
Если во внутренних помещениях офиса, магазина, склада и других объектов двери должны быть разблокированы на открытие извне в дневное время и заблокированы в ночное, специалисты ABLOY рекомендуют использовать электромеханические замки EL480, настроенные на работу в режиме «нормально открыт». В этом случае, в дневное время суток напряжение питания на электромеханические замки не подается и внешние ручки замков не заблокированы. Чтобы электромеханический замок каждой двери перевести в запертое состояние, например, одновременно в 19-00, контроллер СКУД автоматически подает напряжение питания на все замки и блокирует их внешние ручки. Отпереть двери можно либо внутренней ручкой или ключем. После открытия и закрытия двери электромеханический замок снова заблокирует внешнюю ручку.

Высокая надежность и продолжительность наработки на отказ EL480
Как и другие замки Abloy, электромеханический замок EL480 сертифицирован по высшему классу устойчивости к взлому и имеет высокую износоустойчивость. Такие высокие эксплуатационные характеристики этих замков обусловлены особенностями их конструкции и применением запатентованных цилиндров Abloy. В зависимости от важности охраняемого объекта, в электромеханический замок этой модели можно установить цилиндры скандинавского овального или финского типа серий ASSA, Abloy Classic, Trio Ving, RUKO, Abloy Pro, а также цилиндры новой серии Protec, обладающие самой высокой надежностью в мире. Кроме того, от сверления и распиливания электромеханический замок предохраняют стальные шайбы и специальные пластины. Все детали замка EL480 выполнены из антикоррозионных сплавов, а ригель изготовлен из высококачественной стали.

Конструктивные особенности электромеханического замка Abloy EL480
Поскольку EL480 предназначен для установки в профильные двери, то электромеханический замок имеет очень малое расстояние от края двери до середины цилиндра (29 или 35 мм), узкую переднюю планку в 22 мм, а также скандинавский стандарт врезки. В корпус электромеханического замка встроен микропереключатель для установки положения ригеля, который выдвигается на длину до 14 мм. В комплект поставки EL480 входят переходные пластины, контактные муфты, крепежные винты, схема сверления и подключения, а также инструкция по монтажу замка на дверь.

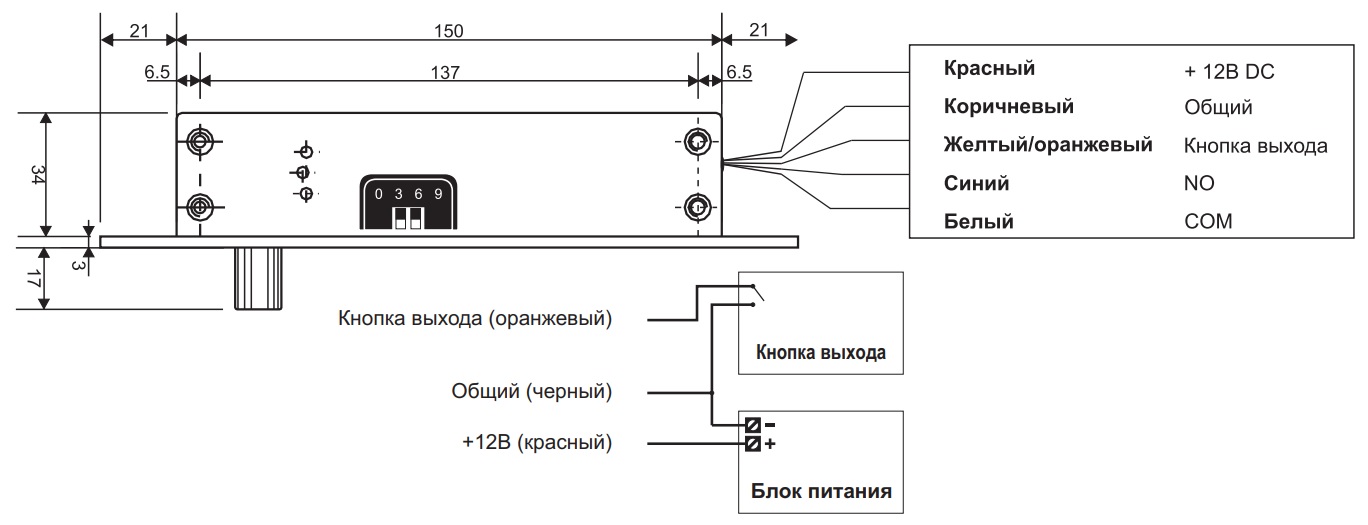

Схема подключения замка EL480 к устройствам СКУД показана на нижеприведенном рисунке.

Единица измерения: 1 шт
Габариты (мм): 225x53x25
Масса (кг): 12.00

Монтаж электромеханических замков | Установка замков

Замок состоит из корпуса, который изготовлен из оцинкованной окрашенной антикоррозийной стали. Внутри замка установлена также электромагнитная катушка с сердечником.

К такому типу замков можно отнести ригельные, врезные и накладные, а также кодовые, у которых имеется встроенный контролер. Также к ним можно отнести защелки электромеханические.

Схема подключения электромеханического замка состоит из таких составляющих, как блок необходимый для зарядки питания и непосредственно контролер. Необходим в схеме считыватель, а также, установленная кнопка для выхода.

Наконец сам замок электромеханический и контакт, который устанавливается в двери. Также требуется панель, которая будет передавать видео, и сам видеодомофон.

Комплекты электромеханических замков

Управление электромеханическим замком

Электромеханический замок управляется при помощи специального блока управления, основной задачей которого является подача повышенного напряжения для открытия замка. Основной функцией блока является накопление энергии и своевременная ее выдача, это происходит при нажатии кнопки для открытия замка или же на домофоне.

Подключение электромеханического замка с блоком управления выигрывает в некоторых параметрах от блока питания в том, что ему необходимо меньшее напряжение, и благодаря его компактности, всегда можно произвести установку в любом удобном месте.

Блок управления

Использование блока управления позволяет устранить необходимость для прокладки полноценных кабелей, чтобы подключить электрозамок. С его помощью можно обеспечить качественное управление замком, имеющим систему электромеханического привода. Он поможет предотвратить выход из строя главного реле для запорного механизма. Блок заряжается при необходимости от сети.

При его использование нет необходимости прокладывать специальный кабель, чтобы получать данные аудио или видео передачи. Он предохраняет кнопку от залипания при выключении и включении замка при неожиданном перепаде температуры.

Срок службы используемого электромагнита может быть увеличен, так как благодаря блоку снижается импульс в управлении. Он помогает избежать обратной полярности соединения. И конечно не требует особого крепления при размещении, так, его довольно просто прикрепить обычным двухсторонним скотчем или использовать заклепки или саморезы.

Медиацентр SIEGENIA

Страницу какой страны вы хотели бы посетить?

SIEGENIA по всему миру
Германия
Швейцария
Франция
Италия
Нидерланды
Польша
Россия
Испания
Чехия
Китай
Индия
Великобритания

GIANNI INDUSTRIES ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗАМКА

Инструкция по установке

Цилиндр 62 мм для дверного полотна макс. • 42 мм

Цилиндр 72 мм для дверного полотна макс. • 52 мм

ø5.0

250

124

150

ø5,0

Выравнивание CL

ø5,0

Совместите центральную линию (CL)

Шаблон корпуса замка
с CL
Вырезать врезные отверстия под замок
дверное полотно. Убедитесь, что CL
корпус и ответная планка и отверстия
Шаблон ответной планки подходит к замку
по шаблонам.
кузов CL максимально приближен.
5
6
Подключить кабель питания к замку
Прикрепите накладки для
и проверьте перед прикручиванием к
цилиндровый замок
дверное полотно.
Copyright © Все права защищены. П-МУ-МЛ-300 Вер. H Публикация: 24.12.2010
Единица измерения: мм
Дверная петля
(опционально)
Дверная петля защищает электропроводку
от повреждения дверной петли.
Внимание! Убедитесь, что
направление шаблона правильное
3
4
Затяните фиксирующие выступы с помощью
.
Просверлить и вырезать отверстие для замка
винты
.
Цилиндры
, как показано в шаблоне.
7
8
Установить цилиндр
Закрепите запорную планку.
МЛ-300
МЛ-300-СВ
Спецификация
Рабочее напряжение» ML-300: 12 или 24 В постоянного тока
ML-300-SW: 12~24 В постоянного/переменного тока
Допустимое отклонение напряжения» ±10%
Потребляемый ток» ML-300: 280 мА/12 В постоянного тока; 140 мА/24 В постоянного тока
ML-300-SW: 210 мА/12 В постоянного тока; 150 мА/24 В постоянного тока
Version Changeable» Fail-safe или Fail-secure
Рабочая температура» -10~45°C
Влажность» 0~95% без конденсации
Выход выключателя датчика стопорного болта» SPDT ном. 3A/125VAC
Тестирование соленоидов» Испытано до 1 000 000 циклов
Вес нетто» ML-300: 800 г / ML-300-SW: 815 г
Подходит только для вертикальной установки
Содержимое упаковки
Фиксирующая проушина
Шестигранный ключ (1. 6мм)
СИБ
Стопорный болт
Запорная пластина
Для двустворчатой двери Для одинарной распашной двери
Версия Изменяемая:
Выньте винт 1 , открутите винт 2 , переместите
и затяните оба винта.
«Отказоустойчивый»
(Питание для блокировки)
Осторожно:
Не выкручивайте полностью винт 2 (как показано на рисунке)
, так как внутренний соленоид может отвалиться.
4 — 4
Copyright © Все права защищены.П-МУ-МЛ-300 Вер. H Публикация: 24.12.2010
Электромеханический замок
Инструкция по установке
Двойные распашные двери
Двустворчатая распашная дверь
Вылет
Шпилька Позиция
Для отказоустойчивого режима
Европрофиль
ключевой цилиндр
Для отказоустойчивого режима
«Отказоустойчивость»
(Питание для открытия)
Инсвинг
4 -1
Избегайте типичных ошибок при прокладке кабелей
Самым трудоемким аспектом установки системы контроля доступа является прокладка проводки. Каждая электрическая защелка, магнитный замок и считыватель учетных данных жестко подключены к блоку управления доступом (ACU), который обычно устанавливается в ИТ-комнате. К сожалению, мы слишком часто сталкиваемся с ошибками в прокладке кабелей, когда осматриваем объекты клиентов.
В этой статье рассматриваются наиболее распространенные ошибки подключения систем контроля доступа, с которыми мы сталкиваемся в нашей повседневной работе. Обладая небольшими дополнительными знаниями и визуальным осмотром, вы также можете легко обнаружить эти ошибки в кабельной разводке и попросить своего системного поставщика заранее устранить их, прежде чем они вызовут сбои в работе системы и перебои в работе.
Принципиальная схема подключения системы контроля доступа
ACU выполняет функции регулировщика трафика, а также основного источника питания для всех устройств, подключенных к системе контроля доступа. Когда действительные учетные данные предъявляются считывателю, расположенному у двери, ACU временно прерывает подачу питания на метод запирания этой двери (который настроен в отказоустойчивом режиме), позволяя пользователю войти.
На этой упрощенной схеме показано, как основные компоненты системы контроля доступа связаны друг с другом:
Семь наиболее распространенных ошибок при подключении кабеля системы контроля доступа
Итак, какие самые распространенные ошибки в проводке мы наблюдаем в системах контроля доступа?
Использование кабеля неправильного типа
Не использовать кабели, рассчитанные на пленум, в потолке пленума
Неправильные методы подключения
Отсутствие отделения низковольтных проводов от высоковольтных электрических проводов
Неиспользование лицензированного подрядчика по лифтам
Создание ненужных визуальных отвлекающих факторов
Отказ от рассмотрения электрической схемы у поставщика системы контроля доступа
Давайте подробно рассмотрим каждую из этих тем ниже.
1. Использование кабеля неправильного типа
Многие считают, что кабель категории 5 (Cat 5) подходит для всего, но это не так. Cat 5 следует использовать только для сетевого подключения. В системе контроля доступа используйте Cat 5 для подключения ACU к локальной сети (интернету).
Для подключения считывателей учетных данных к ACU используйте 6-жильные экранированные кабели калибра 22 калибра. Считыватели учетных данных должны находиться на расстоянии не более 500 футов от ACU, чтобы считыватели работали должным образом. Когда считыватели учетных данных расположены дальше 500 футов, мы часто устанавливаем дополнительный ACU или используем другой метод, использующий кабель Cat 5.
Для подключения электрической защелки или магнитного замка к ACU используйте двухжильные кабели калибра 18. Для выходных и выходных устройств используйте 4-жильные (или 6-жильные, в зависимости от выходного устройства) кабели калибра 22 калибра.
Эти кабели не похожи на Coca-Cola и Pepsi или Energizer на Duracell. Никогда не заменяйте один тип кабеля другим. Если технический специалист случайно использует неправильный тип кабеля, устройство будет испытывать необъяснимые сбои или перестанет работать.
2.Не использовать кабели, рассчитанные на пленум, в потолке пленума
Если в вашем помещении есть пленумный потолок, кабели, используемые в потолочном пространстве, должны быть рассчитаны на пленум во избежание нарушения строительных норм и правил. Пленум — это пространство между несущим потолком и опускающимся потолком, используемое для циркуляции воздуха для обогрева, охлаждения и вентиляции. Кабель класса «пленум» имеет специальную изоляцию, которая делает его огнестойким и нетоксичным в условиях пожара.
Даже для очень опытного техника иногда может быть трудно подтвердить, является ли потолок потолком камерного типа, особенно в старых зданиях.Если есть сомнения, мы используем кабели, предназначенные для пленумов, несмотря на их более высокую стоимость, потому что один раз подключить дешевле, чем дважды.
3. Неправильные методы подключения
Мы часто видим провода, протянутые через острые металлические детали потолка, закрепленные скобами или прикрепленные к электрическим кабелепроводам и спринклерным трубам. Эти неправильные методы подключения могут повредить металлические жилы внутри проводов, что может привести к короткому замыканию и сокращению срока службы кабелей.
Также следите за проводами кабеля без достаточной поддержки. Если они выглядят как гирлянды, висящие на рождественской елке, вероятно, работа по прокладке проводки не соответствует местным строительным нормам и правилам, которые диктуют требования к опоре для проводки.
4. Отсутствие прокладки низковольтных проводов отдельно от высоковольтных электрических проводов
Все кабели, используемые для системы контроля доступа, являются низковольтными. Они должны быть полностью отделены от высоковольтных электрических проводов, чтобы предотвратить наведенное напряжение или помехи, которые могут помешать вашим кабелям контроля доступа правильно передавать сигналы.
5. Отсутствие лицензированного подрядчика по лифтам
Авторитетная охранная компания не будет пытаться подключиться к лифту самостоятельно, потому что каждый лифт настроен по-разному. Если вам нужно подключить вашу систему контроля доступа к системе управления лифтом, убедитесь, что ваш провайдер доступа координирует свои действия с лицензированным подрядчиком по лифтам.
6. Создание ненужных визуальных отвлекающих факторов
Эстетика имеет огромное значение для многих предприятий, и не только для элитных художественных галерей и розничных бутиков.Важно заранее спланировать, как проводка повлияет на внешний вид помещения. Когда это возможно, квалифицированные специалисты прокладывают кабели через стены, потолок и другие незаметные места, чтобы обеспечить бесшовный вид интерьера. Даже если вы не можете полностью скрыть провода, есть приемы, позволяющие свести к минимуму зрительное отвлечение.
Обсудите свои эстетические ожидания с поставщиком системы контроля доступа на ранней стадии процесса планирования. Обычно мы отправляем консультанта для проверки элементов дизайна интерьера, выявления потенциальных проблем и проведения технической оценки, чтобы найти решения для сложных областей, прежде чем отправлять техников.
7. Отказ от проверки электрической схемы у поставщика системы контроля доступа
Попросите ознакомиться с подробной схемой подключения, чтобы убедиться, что все считыватели и замки имеют правильную маркировку и будут использоваться правильные типы кабелей. Вот пример диаграммы, которую мы используем с нашими техническими специалистами и клиентами.
Читайте соответствующие сообщения:
Установка электрических защелок и электромагнитных замков
Система контроля доступа: как выбрать правильные типы учетных данных
Вы оцениваете новую систему контроля доступа для своего бизнеса? Загрузите это руководство по дизайну, чтобы получить полезные советы и избежать распространенных ошибок.

a1001_door_controller_electrical_drawing_1806_updated
%PDF-1.5 % 1 0 объект >/OCGs[14 0 R 15 0 R 16 0 R 17 0 R 18 0 R 19 0 R 20 0 R]>>/Страниц 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2018-06-11T15:35:54+02:002018-06-11T15:35:54+02:002018-06-11T15:35:54+02:00Adobe Illustrator CC 22. 1 (Windows)
240256JPEG/9j/4AAQSkZJRgIAADABAgEAgEA 7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAADwAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A7/qZvDPeI+qRm5o6QQ2t tfyNCjsvEzRWt3VjwqOYCbnkKUIJEbRKQCCk+v3cSxDV/qtysqqktxZ6taRPRfSSNfUvbfm7c26O eRoaVWuVnJEGiabzhkIiW1e8E/Ecx8U8tb7Rob+aOKS6eayhcTNJJcyQqgk+Lk0jNEZAfh5wv+Tg 8WO+425+Vd7DgPct16/036tFJc3zaenN1V2M0YJXZgfSePp7nMLXZsMDHjlKJN1w8W/K/pvy5tuC EzdAh41+l2lXdlLep6Wotc8wTFHSeh+GtSXZlIpXtmDotVpJZhGGTJKe+xM65f0tm7NjyiJJjED4 J7m/cF2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVjut24nkkja KCQh2kiNxEs6qwUoSFam/F2FQe+EIKC+oatEIVRYYeEispgt5rcHhzZUcQzR805Ox4N8JJ3GQlAE 22xyECvL39w+CKuli0y8n1TUZJ7g3AFiY7CyuLgjkPUD+nALmRQN6s3w9PpxY4RIzHQk/bGLM5KA /HIlHvftf6bbXlq1zao89OD20ySsiuyFXhmSKWMNSvIqKbHdeuYLaEZalzKatIRx6MCB28ScVRWK uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kpbrli82m3f1cN9Ze JwnEkNUrSq0/aHbpv3HXChuaYRCzVLWUi4cM6om8fIAVenwjjy33+VcCbSnXbOeXVfWin4orRVUIL 66YydmqFhu7eP2PwV981Gp1oxzMfDzS84g1y6er8HzcrHiJiDxQHvr9To9Otbi2EMljc3RgMbBbq sj1YuWZTdzMeJIAI5nsOmZOhzjICRHJD+vf2WT9jDNAxreJ9yYeXrK7tYDHIht4I6pDa+nFGAK8u S+lLMtNz4Hx7ZsDXRxoiXU/j5pvkWTsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs ВдирсВдирсВдикФаюWdmF/OoYkhAsFFB7CsRNB7nFVa3ikij4vM87f78kCBun+QqD8MVUZbO4eY yLfTxISCIkWAqKAbfFGzb08cVVreKSKFY5JnuGFayyBAxqe/pqi/hiqEsNHjsrm4mjurqUXMkkrx XE7zIrSsGIjEhbgq0oqLRQOgyJiLv8fLl0+HTmU2j8kh3KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxVxAIodwcVeVeXJ7m+021e51VZCkUF1OHtbZEFV9Th6hESsq7UIAPjTCEB kv6Y1aJhbJcgsgQ1WODgI2k4Af3ta8B8tvoxVkGjPqDwFr1zJIQpDBERDub8eJb8cCUwxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVhtt5BuILe1g+vLKII xFIzIwDqFpXiXbeqjqTtXfFCrH5Jl9b1bm+pCB8SRqE2ViynkST02YdOuG1TPTrfStHj9b9Ir9Xu d0aaROLblhwY06ctqdsCU6BDAEGoO4I6EYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYqknmSHRZJLUatDHLCRIionMBiUPYHrxwq618uaHa8ha2UUAIUN6Q4VArxB406b 4KTaMtbC0inWSOPi61oaseop3ONLaPxQwPzF+ZWpaLr1zp0mjwNaxqhtLyTUYYmnLCrgQ8HdOG32 utcNdUWi/wDFy6rZBBFpkmn3bC3uXk1BOPoyHhKVRoGWRgtaI1A3SowDyZEEc2K615N/L9LfStM5 RXVlbym8tbg3lvbfvZCikL6Sxhq+ipouY2fJOP08PL+I1+gs4Ried/AMo17zfN5b03SzYaXZy6a0 ZRit5FaQ26RUSOOJfTfl2WigAUyemyHJASPCSf5p4h8DsxyARNb/AB2QOkfmld6gLkHS7WFrWIzS SfpKN4qVag+CIy14qGb93QV2Jy4EIILJdT8xTadoFrqdxBEs8wi9ah21EUbSJyYCarYuSqehKivg OmVZZEDar89kwAJ3QV55wvU8s3WsWFlb6jcwqjRWSXkUYcv2achkTwBynTZpTMhLg9P82V/PYUzy QAAIvfvDHtO/OC7vLl4P0NbipC25TU4GMppVyAUSir0G9Sa7UoTlmgaagLFhN/L/AJ38yalb3l1e eW/qNpbLM6uLxJmb0R/dsBGiCTlswDlRv8R7iWwUIvQ/Op1WZY0to6kNURXEUxUqhfiwQkg7UzDx 55nIIyOOj3S9XwFFfpbpQjw2OL5bMVs/zi8yPLHDfeT5LO4beWD608rheHKqhbah+IhTyK71pXbln U0st8r+aNb1q7kF1oy6XZJGSrzXQa6aQFR/vMsfwx7sOBODyWnGlGwKh5PPnDUbqxNqglt5GQRm4 g9Vgppy9PnUZr82oyRO3h8N1vMj/AHvNvjjif51+79qWeYvzO1LQ9eudPuNGgNnG6La3TahGssym NXkf0BGxQKW4/E29K7DNh5tChafm+809n9Y0qKxtbogLPNepKTRo/UWNbSO5DuiO54llqy0Gzcsb CeE8k9k8/wClSNbvZSwPaXCcknuJRbEtUjiscwRyfozFz5Zx+jg5fxSr9BbIRied/AIbzT591LRI dPuINLt72zukme6uXv47cRGNlVERSkjSlyx6UAp8st08zOAOxv8Ammx8CwyARP60nk/OSVdPa8TR 45EiaMXNL6MiNWdVdjRGb4Qa7rvt0rloIPVBBCbH80NKk02K5t4q3AZUviZnWBISUL19WXgjrtsV rt1p0yrLIgemr8yyjHfe0Rfedr6Py/eapp+nw31xbNCEtmvIoI2WVwrO05EiqEWrdCTSgyrS5ZTv i4LH82XF89gnJER5X8RSSad+cE94Qi6PD6xYD001CBiELBWejKhYLWp4BiQPhqdsyjsaawCRfRN9 P/MzRbuydw8RvuDyRW0TytG3prVg08sUCIQ1RRqfjkZGgapIHK0w0HzamrTJGqwDkzKRFcRzEFAT 0QnwzExZ8hycMvDqukrl8q/S2yhHhscXy2ZDma0uxV2Kpfqkhjnt2DMtTxqqhvtSxLQ17GvXtiqt ROR6cqADxwqqRj4xiqtgVg3nvQtPvbuCa5sHulMyCZrdWExUQyKKvGVfiC+4rTIyNDvZRDHdK8l+ Vb0yma1v4zZ6ktxBJbLeCXjGgHAuNwGOx/ap0oaHKOMg7A8/0e/vb5QsDccv0lvWbC409tNuGtIr +eIPJJazhUmkLTNHG6xyGq/Cqn2PXfLoR4h6hu0TPCdiyy+0+z8weXLAjYKqyo5e2anKMtseLpQ o3up+nJRhGAqIoeTEyJ3LEovKHlyO61AX1hOmnSwXNtctyluDGr21vJ1VpuDJzZg3Y7joMxskjZN Hq5UI3GrHT5b/sResWl3ZeU5tOWwt49As7uOHSoFS5WR4Wq/KT12Ln7dCe7VzJHq5hx5CuRTCx1T ylF5HvpUVLiwtREl7SBRUGQceUYVUPHl/H5ogAdhVseK2KQ6X5Wu7uwu9Osbg23MzssbzTMVESZE noxSSui1b9pV67Zj5clkUCa7nMw4iIm635X7vNPLK3GmXepWvljSVj0PUku7nUrma3vFf6wDKTEv qelGirsiouy/PJ45mWxGzVkxCIu91X8trnQvrKW6BBqcpaR4xGKiiGreoFBYMrVqduwy3w4jemji PK2Jar5d8j3hmu7BZFldo3k+ryxvADzUHmFMgDUP2evtlWeYArq5OmhK7HJMopNK0O80/W/LdwLr VZbS30+4sXlkEJEYZfWeJWjDPTivTiOvGu4hDP058mc9KRZO1WjvW0aDzjqEurRxw3PqGKGP0/UD l9jxJDld2GymrV+jMg4onoHD4yOqj5tGieYPOw076pMdQgaUS/VmEUzKihA7s3BCo47Vau+3U4Jm qbMY5nu/WFK2PlvyT5cgvtb1B7KYXs72onUSxm8QNHRnSGaVVb0l5UOYxgdjRv4fjo3SmLPJKtI8 16d5m07RtS1K1gtLdDNHM0QWREDHJCsnEp1cDptWtd9r8WKIFAcvL4uPOR5sn8633l290mwsaKDd QyzaUiQStK7epUrE6D92GKqCf2gfDJmPDHYLAiUqJY/ptt5Z0K8uxqt5NayT259X1w5CWZ4FifWh ljokkZNeVaig98WUZSB2LkGUdtx+Pivt/NMfmi81LSNN+oajbW81u9heW8scs81vGpHKRETklEPB uaddhseWSxCHERRvziennVNWQy5/p73oGmaIItDm029tYiTFB60HpoY2IZjUqAFbcdeOZAgByDUS Swmx8k6ZH5i0wWX15I7S6ZWlkfkgmhTnFxLBlbdD18N8qlvLq3xPp6ICP8yvLjea7Ty3oj2+rWU/ 1hJjMgSRLl14NEqelbj4zsODGtOoyrHiAAsHby7xXRZzJ5fjqy7yDc6L9djtbZCmoh3e4Vo1UgCL iwDqAWHP+bfMrwgN6ccZL2t6JhS7FXYqgNS4+tCDcG2qkgEo4V6pt8YZfwxCrJbpCR6V1Cg/aD0b x6UdcKq1teWssoWOVWapHHuaVrSuKozAqVXZ8zi4f6oLQ29f3ZkEnOlO9GAxVT8uaNPprag8zu73 1y90waVpEVpNyqKw+BR/n0xVG39tMYp57SOKS/8AS42wuKiIOtSvIqGYCrb0xVBqfNYsbX93Ypec T9cRDK8QcHYxEiNqEb0I29+uI81S+DyzeS3eq3F8R6usQNb3EkEzr6amIRD0QwbHUKCT/Nv7YqiY /LiSaLZ6RISsFvb0PqR3LGWqg7s4VeXIseWKoXy3omv6Rp19AILCKSS4L2gjkllUwnakvJITzCjt t8sJJJ3QAByX3Gj65e6nY39+sDtp5YwxQvJGhLlCS4JbkV9McfDfFKCsfLPmm1m1eNJ7T6vqtxLK 0zeuZljlYniv7wBEPNuNOmKq+m+VL7TfNBvLaOB9OMDJ9Zmnle8MrDqUMfArsB9uv6sSSgAc1p8t aiY/SjsdNtFMnrc7RGhkEg3DhgetQMFBkJECgV91o3mwahaXFlPbpFFBFHcLI0xeR4SePJldQy/E TQjqfnihD6h5O1R7izv4fq93qIn9S9a4lmSJU5V/0ZeM5U+HI02w2a2Rwg80drWhareySxRpbm1Z xJHyecMDXkTxD8OpPbBskEhKtX8h4F3pK2cFrZo31pLiRZTKyMgrUUVk3FTSteuCUQef6kg0035f 3Y0SaKMW5vlFbS0Ek0Nnyru0tBKxPyHt74McBDlfzJ+9EvVzTK88v6xNo9rZxC3gmEAhufTklKjj XiqECIMo5GnJMsEzVFiYC7QB8g3N5qYvL+RUd7f6vM0DMA1IzFyMZPBiVoDyB6Y7UR3+aDE3d7J1 5e8maTob+paL++IAaTiiFtiDXiB1rXMbHpxGXEDL4yJHyJ+1ulMkVt8nWy+cvTlmuY9PS8ZwiCJ5 pI/QUErXksbB+TGvUUy9ghrPR/MEUqvMYZONw1yOLyKauKMtTy+E0wqhLP8ALrQ4Z2kfTlYzNynZ 5Q9eXU09MV8aZScMSb3/ANNL9bITP4ATDS9BvrDXZPRt7OHQ1UNA0RZboy8SpEiemE4fG1KPXplr Ф//З
UUID: a420fdb4-ba40-4e67-98d3-c6d4c61b6968xmp. сделал: FCC2F98DD1B5E311800CB52678732A57xmp.did: 4e5d6329-00ef-7449-9dd6-538eb939887dproof: pdfxmp.iid: 9b5d4624-CCED-534D-8275-bfb6aa4c9178xmp.did: 9b5d4624-CCED-534D-8275-bfb6aa4c9178xmp.did: FCC2F98DD1B5E311800CB52678732A57proof: pdf
convertedfrom приложение /x-indesign в приложение/pdfAdobe InDesign CC 2015 (Windows)/2016-04-12T09:47:08-04:00
сохраненоxmp.iid:8711332a-776e-cb40-bf64-6a510165eca82017-11-28T15:07:42+01:00Adobe Illustrator CC 22.0 (Windows)/
сохраненоxmp.iid:4e5d6329-00ef-7449-9dd6-538eb939887d2018-06-11T15:35:50+02:00Adobe Illustrator CC 22.1 (Windows)/
приложение/pdf
a1001_door_controller_electrical_drawing_1806_updated
библиотека Adobe PDF
MyriadPro-RegularMyriad ProRegularOpen TypeВерсия 2.106;PS 2.000;hotconv 1.0.70;makeotf.lib2. 5.58329FalseMyriadPro-Regular.otf
RotisSansSerifProRotis Sans Serif ProRegularOpen TypeVersion 001.000FalseRotisSansSerifPro.otf
RotisSansSerifPro-ExtraBoldRotis Sans Serif ProExtraBoldOpen TypeVersion 001.000FalseRotisSansSerifPro-ExtraBold.otf
Голубой
Пурпурный
Желтый
Черный
Группа образцов по умолчанию 0
PANTONE Теплый серый 5 CSPOT100.000000ЛАБ67.4509813 6
PANTONE теплый серый 9 CSPOT100.000000LAB51.3725474 6
конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект >/Ресурсы>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 48 0 R/TrimBox[0. 0 0,0 841,89 595,276]/Тип/Страница>> эндообъект 6 0 объект >/Resources>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 56 0 R/TrimBox[0.0 0.0 841,89 595,276]/Type/Page> > эндообъект 7 0 объект >/Resources>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 68 0 R/TrimBox[0.0 0.0 841,89 595,276]/Type/Page> > эндообъект 8 0 объект >/Ресурсы>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 88 0 R/TrimBox[0.0 0,0 841,89 595,276]/Тип/Страница>> эндообъект 9 0 объект >/Resources>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 112 0 R/TrimBox[0.0 0.0 841,89 595,276]/Type/Page> > эндообъект 10 0 объект >/Resources>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 134 0 R/TrimBox[0.0 0.0 841,89 595,276]/Type/Page> > эндообъект 22 0 объект >/Ресурсы>/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text]/Properties>/Shading>/XObject>>>/Thumb 145 0 R/TrimBox[0. ! E4B8]] MOR
TOTES ET24 Автоматические электрические ворота Lock User Manual
Главная »TOTES»
92 TOTES TOOTEST ET24 Автоматические электрические ворота Lock Руководство пользователя
Electric Lock Руководство пользователя
Модель: ET24
TOPENS Веб-сайт
http://www.topenstool.com/
C030426
VER 20b
Важное примечание. используется с двойным механизмом открывания распашных ворот, который питается от блока питания переменного/постоянного тока DPS180-U, в противном случае механизм открывания ворот будет работать неправильно.
Электрический замок повышает безопасность ваших ворот, и настоятельно рекомендуется, если у вас есть животные или вы живете в районах с сильным ветром, когда ворота длиннее 1,5 метра (7 футов).
Перечень деталей электрического замка
Важная информация:
Перед установкой электрического замка убедитесь, что ворота выровнены, свободно перемещаются и не блокируют барьеры.
При установке потянув-чтобы-открыть, чтобы электрический замок работал должным образом, чтобы обеспечить надежное зацепление замка с приемником замка, концевой выключатель B должен быть перемещен наружу немного больше, чем желаемое положение закрытия .
Электрический замок должен быть установлен снаружи ворот, если они установлены на ворота Push-to-Open .
Из-за различных условий монтажа монтажное оборудование не предоставляется. Внимательно прочтите данное руководство, чтобы определить, какое монтажное оборудование необходимо для ваших условий.
Для двойных ворот замок должен быть установлен на главных воротах (ворота 1), которые находятся рядом с блоком управления, а приемник замка должен быть установлен на ведомых воротах (ворота 2).
(Если ворота рядом с блоком управления настроены как ведомые ворота, вы можете изменить настройки, следуя «Руководству пользователя», «Настройки платы управления», «Набор главных/ведомых ворот»)
Установка для одиночных ворот
Шаг 1:
Отключите сцепление открывателя с помощью ключа разблокировки. Вы можете перемещать ворота вручную, чтобы ворота могли свободно качаться во время установки электрического замка.
Шаг 2:
Когда ворота находятся в закрытом положении, определите наилучшее место для замка и приемника. Замок и ствольная коробка должны быть выровнены и выровнены с открывателем. Замок и ствольная коробка должны иметь твердую поверхность или трубчатое ограждение для обеспечения устойчивости.
Шаг 3:
Для металлических трубчатых ворот, если толщина столба больше или равна 3 мм, вы можете навинтить на столб забора и закрепить замок и ствольную коробку только с помощью болтов (без гаек).В противном случае просверлите отверстия по всему столбу забора и закрепите замок и ствольную коробку болтами, стопорными шайбами и гайками. Конечно, вы можете сварить их напрямую. Для ворот с цепным звеном вам понадобятся U-образные болты, седла, стопорные шайбы и гайки для замка и ствольной коробки.
Шаг 4:
Еще раз проверьте положение и выравнивание замка, убедитесь, что электрический замок работает правильно.
Шаг 5:
Подсоедините кабели питания замка к плате E-Plus или к плате управления
устройства открывания распашных ворот OPENS см. главу «Провод Подключение ЗАМКА».
Примечание. Убедитесь, что муфта открывателя включена, прежде чем подготовиться к активации открывателя (используйте ключ разблокировки).
Установка для двойных ворот
Этап 1:
Размыкатели муфт с ключами. Вы можете перемещать ворота вручную, чтобы ворота могли свободно качаться во время установки электрического замка.
Шаг 2:
Когда ворота находятся в закрытом положении, определите наилучшее место для замка и приемника.Замок и ствольная коробка должны быть выровнены и выровнены с открывателями. Замок и ствольная коробка должны иметь твердую поверхность или трубчатое ограждение для обеспечения устойчивости.
Шаг 3:
Для ворот Металлическая труба , если толщина столба забора больше
или равна 3 мм, можно нарезать резьбу на столб забора, а замок и ствольную коробку закрепить только с помощью болтов (без гаек). . В противном случае просверлите отверстия по всему столбу забора и закрепите замок и ствольную коробку болтами, стопорными шайбами и гайками.Конечно, вы можете сварить их напрямую. Для ворот Chain Link вам потребуются U-образные болты, седла, стопорные шайбы и гайки для замка и ствольной коробки.
Шаг 4:
Еще раз проверьте положение и выравнивание замка, убедитесь, что электрический замок
работает правильно.
Шаг 5:
Подсоедините кабели питания замка к плате E-Plus или плате управления
устройства открывания распашных ворот OPENS, см. главу «Подключение проводов ЗАМКА».
Примечание. Убедитесь, что муфты сошников зацеплены, прежде чем готовиться активировать сошники (используйте ключ разблокировки).
Проводное соединение замка открывашка. Плата E-Plus находится в небольшой коробке, входящей в комплект. J3 платы E-Plus и электрозамка имеют разъем для проводки. Вы можете поместить плату E-Plus в блок управления, а затем подключить J3 платы E-plus напрямую к электрическому замку.Остальные 2 провода платы E-Plus должны быть подключены к плате управления в соответствии со следующей схемой подключения или схемой подключения в руководстве устройства открывания ворот. Схема подключения E-Lock к устройству для открывания распашных ворот серии A

Схема подключения E-Lock к устройству для открывания распашных ворот серии A

Схема подключения E-Lock к устройству для открывания распашных ворот серии AD&PW Устройство открывания ворот
Проводное соединение замка для KD 902 и серии AT1202 Устройство открывания распашных ворот Плата E-Plus не требуется для использования с двумя устройствами открывания ворот. Электрозамок
можно подключить к клемме «LOCK» напрямую, независимо от полярности проводов.
ПРИМЕЧАНИЕ: Если открыватель ворот, с которым вы хотите использовать замок, не указан на приведенной выше схеме, вы можете найти электрическую схему в руководстве пользователя устройства открывания ворот или связаться с нами, чтобы предоставить техническая поддержка.
Веб-сайт OPENS
http://www.topenstool.com/
По любым вопросам обращайтесь к нам:
Электронная почта: [email protected]
Пожалуйста, укажите модель продукта, дату покупки и местонахождение , Номер заказа,
и ваши контактные данные.На все ваши вопросы ответят в течение
24 часов.
Тел.: +86 (571) 8908 0213 (Китай)
Пн-Пт 9:00-17:30 (UTC +08:00)
Документы/ресурсы
Ссылки
Связанные руководства/ресурсы
Навигация по почте
Подключение двери к кассете AC41
Контроллер доступа Verkada AC41 поставляется с 5 съемными кассетами, которые предназначены для быстрой и легкой установки и подключения кабелей. Просто снимите кассету, подключите к кассете необходимые провода и снова подключите кассету к AC41.
Перед началом работы
Электропроводка отказоустойчивого и отказоустойчивого запирающего оборудования
Помните о различных способах настройки запирающего оборудования:
Отказоустойчивые замки требуют электропитания для отпирания. В нормальном состоянии без питания они остаются заблокированными. Они используют схему NO (нормально разомкнутая). Поэтому при отключении питания он останется заблокированным.
Отказоустойчивые замки требуют электропитания, чтобы оставаться запертыми.В обычном включенном состоянии они остаются заблокированными. Они используют схему NC (нормально замкнутую). Когда питание прерывается, он разблокируется.
Имейте в виду, что некоторые дверные защелки могут быть безопасными, а некоторые электромагнитные замки могут быть безопасными; всегда сверяйтесь с инструкциями по подключению запорного оборудования сторонних производителей и убедитесь, что вы используете правильную конфигурацию, соответствующую вашим требованиям.
Сухой и мокрый
Сухой — AC41 не обеспечивает питание запорного оборудования (обычно используется с внешними источниками питания)
Процесс подключения
Снимите кассету
Начните с удаления дверной кассеты с AC41, подняв ее за боковые выступы.Это упростит проводку.
Примечание: Прежде чем приступить к электромонтажу дверей, ознакомьтесь с рекомендуемыми проводами для AC41.
Подключение замка (контроллер мощности доступа — сухой контакт)
При использовании контроллера мощности доступа (APC), в котором используется сухой контакт, убедитесь, что на переключателе питания двери выбран параметр НЕТ . APC обнаружит, разомкнуто или замкнуто реле AC41, и переведет это в блокировку.
Защита от сбоев
Защита от сбоев
Примечание : Когда переключатель выбора мощности двери AC41 установлен на Нет, реле не полностью сухое. AC41 имеет возможность питания замков на 12В или 24В но в результате наше реле не полностью сухое. Могут возникнуть проблемы изоляции или общего основания.
Подключение замка (влажный)
В конфигурации с влажным замком убедитесь, что выбор мощности для каждой двери установлен на правильное напряжение, как указано в спецификациях запорного оборудования.
AC41 рассчитан на питание замков 12 В до 700 мА и замков 24 В до 350 мА.
Wet 12V / 24V NO-COM
Если у вас есть отказоустойчивый замок, подключите его к NO-COM, где LOCK (+) плюс переходит в NO (отказоустойчивость), а LOCK (-) переходит в COM.
Wet 12V / 24V NC-COM
Если у вас есть отказоустойчивый замок, подключите его к NC-COM, где LOCK (+) плюс переходит в NC (отказоустойчивость), а LOCK (-) переходит в COM.
ПРЕДУПРЕЖДЕНИЕ – При подключении замка в конфигурации WET убедитесь, что минус замка входит в COM-порт, как показано на диаграммах ниже. Полярность имеет значение.
Подключение считывателя
AC41 рассчитан на питание считывателей от 12 В до 250 мА через соединения + (VIN) и – (GND).Считыватели Verkada используют крайние левые 4-портовые входы, в то время как стандартные считыватели Wiegand используют средние 6-портовые входы.
Вертикада AD31 использует следующую цветовую схему:
+ — Red
—
— — черный
A — Фиолетовый
B — Синий
Типичная проводка Wiegand использует следующую цветовую схему:
+ — Red
— — — — черный
D0 — Зеленый
— Green
D1 — Белый
Примечание: Каждая дверная кассета может быть подключена к Wiegand Reader, так и для читателя Verkada.AC41 поддерживает одновременные подключения Verkada Reader и Wiegand.
Подключение входов
Оба входа DPI (индикатор положения двери) и вход запроса на выход (REX) являются сухими контактами. Установка этих входов не является обязательной. Их можно настроить в Verkada Command.
Индикатор положения двери (дверной контакт), опционально
Примечание: Verkada AC41 ожидает, что DPI будет НОРМАЛЬНО ЗАКРЫТ (NC)
Запрос на выход (REX), опционально быть настроены на отпирание замка в Verkada Command (чаще всего встречается в электромагнитных замках) или просто отображать события DFO (двери с принудительным открытием).Время разблокировки REX также можно настроить.
Примечание: Verkada AC41 ожидает, что REX будет НОРМАЛЬНО ОТКРЫТЫМ (NO)
Powered Request-to-Exit (REX)
При необходимости вы можете использовать порт 12V для неиспользуемого считывателя для питания устройства REX .
Влажная конфигурация с аварийной кнопкой REX
Сухая конфигурация с аварийной кнопкой REX
Установка кассеты
Для завершения установки вставьте кассету обратно в нужный слот на AC41.
