Высота электрического бетонного столба: требования для бетонного и деревянного

Железобетонные опоры ЛЭП 0,4 кВ — 10 кВ — характеристики, преимущества | СтройМонтажБур

Железобетонные опоры ЛЭП изготовлены из бетона, который дополнительно армирован металлом, как понятно из названия. Им присвоена маркировка СВ, что означает «стойки вибрированные». Применяются они для прокладки линий электропередач 0,4-10 кВ.

Значительными преимуществами ж/б опор являются:

• Коррозиестойкость
• Невосприимчивость к низким температурам и влажности
• Сейсмостойкость — степень устойчивости к землетрясениям
• Стойкость к неблагоприятным воздействиям природы и стихий
• Повышенная прочность и крепость – не подвергаются деформации и разрушениям
• Нет необходимости в уходе (в чем, например, нуждаются деревянные опоры из сосны- пропитка)
• Срок эксплуатации — не менее 50 лет

Недостатки тоже есть

Речь здесь идет, в первую очередь, про высокий вес подобной опоры, соответственно, монтаж опор такого типа должен производиться профессионалами высочайшего класса.

Также имеется вероятность появления различных дефектов во время транспортировки (речь идет о трещинах, сколах). Кроме этого, из-за воздействия влаги и перепадов температур возможно выкрашивание бетона, что снижает прочность всей конструкции.

Характеристики железобетонных стоек ЛЭП

⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.

Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:

• L – 9,5 метров (СВ 95)
• L – 10,5 метров (СВ 105)
• L – 11 метров (СВ 110)
• L – 16,4 метра (СВ 164)

Они различаются также по методу армирования, от которого зависит несущая способность.

Стойки опор ЛЭП СВ 95

Ж/б опоры СВ 95 широко применяются для прокладки и монтажа сетей с напряжением 0,4 кВ и для прокладки линий связи. Они преимущественно используются для подключения к электросетям дачников, при установке дополнительного электростолба. Для их изготовления используется тяжелый бетон (класс В30), который соответствует нормативам ГОСТ 26633-91. В качестве наполнителя данного бетона производители применяют гранитный щебень с показателем прочности не менее M 1200 – M 1400, морозоустойчивости F 300.

Стойки СВ 95 могут эксплуатироваться при температуре, достигающей -55 градусов Цельсия. Они успешно эксплуатируются в районах I-V категории и могут устанавливаться там, где сейсмичность не превышает 7 баллов по шкале Рихтера. Железобетонные опоры ЛЭП СВ 95.2 и СВ 95.3 оснащаются закладными изделиями, необходимыми для того, чтобы выполнять крепление конструкций и осуществлять присоединение необходимых элементов заземления. Данные стойки сужаются кверху и их длина составляет 9,5 метров. Сечение опор прямоугольное и равняется: в основании высота – 240 мм, вверху – 165 мм, ширина в основании и вверху одинаковая – 150 мм. Вес стойки равен 750 кг.

Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.

Стойки СВ 110

Железобетонные стойки СВ 110 предназначены для линий электропередач напряжением до 10 кВ. Они могут устанавливаться также и для линий связи. Ж/б столбы СВ 110 устойчивы к воздействию агрессивной среды, низкой и высокой температуры и могут с успехом устанавливаться в районах с повышенной степенью пожарной опасности.

Столбы железобетонные СВ 110 также находят свое применение и в качестве опор для освещения. Их изготовление ведется с применением тяжелого бетона методом вибропрессования. Данные бетонные смеси обладают классом прочности на сжатие В30.

Длина стоек СВ 110-3,5 и СВ 110-5 составляет 11 метров. В основании опоры высота равна 280 мм, а вверху высота составляет 165 мм. Ширина основания равна 170 мм, верхняя часть составляет 175 мм. Вес бетонной опоры равен 1150 кг. Стойки СВ 110-3,5 имеют расчетный изгибающий момент 35 кНм, а СВ 110-5 соответственно 50 кНм.

Железобетонные опоры СВ 110 изготавливаются из тяжелого бетона, обладающего следующими характеристиками:

• Марка прочности – M 400
• Морозостойкость – F 200
• Водонепроницаемость – W 6

Каждая из них снабжена закладными металлическими изделиями, предназначенными для закрепления конструкций и подсоединения деталей конструкции заземления и изготавливается в строгом соответствии со стандартами ГОСТ и ТУ.

Все опоры в обязательном порядке имеют сертификат соответствия и паспорт качества.

Железобетонные столбы для ЛЭП марки СВ

Железобетонные столбы для ЛЭП, бетонные опоры марки СВ.

Сегодня мы все привыкли пользоваться благами цивилизации. На керосиновые лампы или свечи наш человек посмотрит с улыбкой и вспомнит о них лишь тогда, когда дома погаснет свет. Отключение электричества в последнее время, к счастью, бывает не так часто, как еще десять-двадцать лет назад. А связанно это с тем, что за прошедшие годы в нашей стране произошла глубокая модернизация всего технического хозяйства. Были заменены электрические подстанции, вводятся в эксплуатацию новые электростанции, прокладываются новые ЛЭП.

Читать далее…

В далеком 1879 году в Санкт Петербурге впервые в нашем государстве было налажено уличное электрическое освещение. Мост Александра 2 (Литейный) был оснащен дуговыми лампами Яблочкова, светильниками и столбами ЛЭП. В следующие 20 лет почти все крупные города страны активно заменяли газовые мачты городского освещения на привычные для нас сегодня опоры линий электропередач. Деревянные, а впоследствии и железобетонные электрические столбы.

Железобетонные столбы для ЛЭП сегодня

Основой любой линии электропередачи являются стойки железобетонные для опор ЛЭП. Это изделие изготавливается согласно ТУ 34 12.11410-89 заменившим ГОСТ 23613-79. Основным материалом стоек опор ЛЭП является бетон и арматура. Класс бетона должен быть B30 с высокими морозостойкими (f200) и водоотталкивающими свойствами (w2 или w4).

Электрические столбы изготавливаются методом вибрирования из тяжелого бетона. Для создания ЛЭП СВ 95, ЛЭП СВ 105, СВ 110, в зависимости от её геометрической формы используется специальное лекало и оборудование. Предварительно собирается арматурный каркас из термически упрочнённой стальной арматуры класса Ат-IVК и А-IV диаметром профиля от 10 до 32 мм. Затем арматура натягивается и в форму заливается бетон. После этого лекало закрывают второй частью, фиксируя их друг к другу. Следующим этапом производства стоек опор ЛЭП СВ происходит усадка бетона посредством вибрации.

Спустя несколько минут, когда остатки пузырьков воздуха покинут будущий электрический столб, железобетонную опору отправляют в пропарочную камеру, где поддерживается постоянный температурный режим, для затвердевания смеси.

Ниже см. таблицу с размерами и характеристиками железобетонных опор ЛЭП маркировки СВ.

Железобетонный столб ЛЭП СВ 105

Марка опоры	длина	ширина	ширина монтажная	высота	высота монтажная	вес
СВ-95	9500 мм.	165 мм.	150 мм.	240 мм.	165 мм.	750 кг.
СВ-105	10500 мм.	200 мм.	180 мм.	280 мм.	190 мм.	1175 кг.
СВ-110	11000 мм.	185 мм.	175 мм.	280 мм.	165 мм.	1150 кг.

Спустя продолжительное время готовую стойку опоры линии электропередач извлекают из формы, предварительно отрезав сваркой арматуру от удерживающей пластины.

Бетонный электрический столб готов отправится на склад хранения готовой продукции, а дальше к покупателю.

Где купить опоры СВ для ЛЭП?

Последнее время в Московской области наблюдается активная замена отслуживших деревянных опор ЛЭП на железобетонные столбы. Связанно это в основном с предписаниями от контролирующих служб, где сотрудники надзорных органов фиксируют действительно плачевное состояние опор из древесины. Администрации СНТ в свою очередь меняют отслужившие опоры на надежные железобетонные электрические столбы, которые при одинаковой стоимости имеют ряд положительных свойств. Если такой фонарный столб сделан по ГОСТу, срок службы стойки может достигнуть пятидесяти лет. Нужно обратить особое внимание на цену железобетонной опоры ЛЭП. Если стоимость средняя по региону, то достаточно только посмотреть сопроводительные документы или договор на реализацию. А вот когда цена бетонного электрического столба значительно ниже, такая стойка СВ вероятно низкого качества.

Наиболее полную картину качества покажет Вам непосредственно завод изготовитель. Когда необходимо купить железобетонные столбы ЛЭП оптом или большим количеством, наверное, здравым решением будет заключить прямой договор с заводом или официальным дилером. Важным фактором ценообразования становится логистика. В зависимости от того, какое расстояние преодолеет бетонный электрический столб от склада до места установки, будет напрямую завесить цена опоры. Конечно выгоднее искать изготовителя или продавца в своем регионе, а лучше районе.

Заказывая железобетонные столбы для линий электропередач и бетонные стойки ЛЭП – Вы можете быть уверены в надежности нашего товара. Компания “База ЖБИ” сотрудничает с крупнейшими производителями железобетонных изделий в Москве и Московской области. Собственные складские площадки в разных районах области, позволяют экономить деньги наших клиентов на логистике, оптимизируя доставку. Постоянный контроль качества всех партий отгружаемого товара со стороны наших сотрудников не дают возможности заводам хитрить. Мы всегда готовы обсуждать условия продажи и разговаривать с клиентом. Звоните, а лучше приезжайте к нам в офис.

Кроме ЖБ опор СВ мы производим и продаем:

Во-первых – дорожные плиты.

Во-вторых – аэродромные плиты ПАГ.

В-третьих – блоки фбс всех ходовых типоразмеров.

И многое другое.



Наша группа в ВК.

Столбы бетонные для освещения: характеристики, виды, советы по установке

Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов (рис. 1) определяют следующие величины:
1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δ h.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δ h, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δ h можно не принимать.

3. Габаритная стрела провеса провода f г, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра,

2) гололеде, температуре θ г, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода f нб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γ х( l -х) /2

Рис. 2 . Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1 , включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных —

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h 1 = h г + Δh + f г + λ 1 + b

Полная высота опоры Н = h3 +а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3 ) высота h 1 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h 1 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Опоры освещения металлические оцинкованные

Все металлические опоры освещения нашего производства оцинковываются методом горячего цинкования с толщиной покрытия от 60 до 120 мкм в соответствии с требованиями ГОСТ 9.307-89. Данный тип покрытия обеспечивает сохранность металлоконструкций в период эксплуатации в течении 25-30 лет.

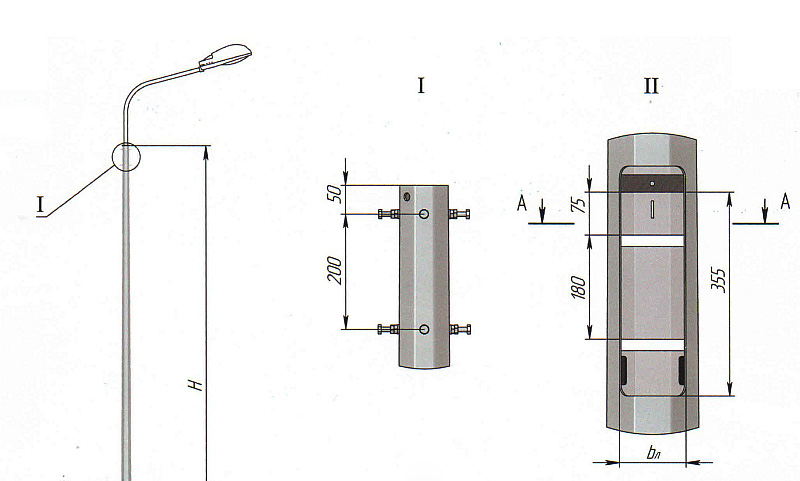

В верхней части металлического столба освещения устанавливаются кронштейны под различные светильники. Кронштейн фиксируется в верхней части опоры при помощи болтов. В нижней части опоры имеется боковой лючок для обслуживания внутреннего электрического кабеля.

Преимущества металлических опор уличного освещения

• Прочность конструкции.
  Сочетание восьмигранного сечения и конической формы позволяет осветительной опоре выдерживать значительные ветровые, снеговые и вибрационные нагрузки при установленных на них кронштейнах и светильниках. Предельные отклонения геометрических параметров металлических опор, а также требования к болтовым и сварным соединениям не превышают норм указанных в ГОСТ 32947.
• Долговечность.
  Опоры наружного освещения изготавливаются из качественной стали и защищаются цинковым покрытием в заводских условиях с соблюдением требований ГОСТ 9.307. Это обеспечивает длительное использование опор в сильноагрессивных средах без признаков коррозии и деформаций.
• Безопасность.
  Стальные опоры ОГК более безопасны для использования на транспортных магистралях: в случае столкновения автомобиля с опорой освещения, кузов транспортного средства деформируется частично.
• Простота монтажа и демонтажа.
  Благодаря небольшому весу, монтаж металлических опор для наружного освещения можно производить вручную или с использованием слабо мощных подъемных механизмов. Для опор с фланцевым соединением не нужно демонтировать фундамент для того, чтобы заменить испорченный столб.

Пример монтажа граненой опоры

Опоры освещения металлические оцинкованные цена:

• ОГКф-4
• ОГКф-5
• ОГКф-6
• ОГКф-7
• ОГКф-8
• ОГКф-9
• ОГКф-10

Фундаментные блоки:

• ФМ 0108-1,2
• ФМ 0159-1,5
• ФМ 0159-2,0
• ФМ 0159-2,5

Железобетонные опоры ЛЭП — характеристики, преимущества

Железобетонные опоры ЛЭП изготовлены из бетона, который дополнительно армирован металлом, как понятно из названия. Им присвоена маркировка СВ, что означает «стойки вибрированные». Применяются они для прокладки линий электропередач 0,4-10 кВ.

Значительными преимуществами ж/б опор являются:

• Коррозиестойкость
• Невосприимчивость к низким температурам и влажности
• Сейсмостойкость — степень устойчивости к землетрясениям
• Стойкость к неблагоприятным воздействиям природы и стихий
• Повышенная прочность и крепость – не подвергаются деформации и разрушениям
• Нет необходимости в уходе (в чем, например, нуждаются деревянные опоры из сосны- пропитка)
• Срок эксплуатации — не менее 50 лет

Недостатки тоже есть

Речь здесь идет, в первую очередь, про высокий вес подобной опоры, соответственно, монтаж опор такого типа должен производиться профессионалами высочайшего класса. Также имеется вероятность появления различных дефектов во время транспортировки (речь идет о трещинах, сколах). Кроме этого, из-за воздействия влаги и перепадов температур возможно выкрашивание бетона, что снижает прочность всей конструкции.

Характеристики железобетонных стоек ЛЭП

⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.

Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:

• L – 9,5 метров (СВ 95)
• L – 10,5 метров (СВ 105)
• L – 11 метров (СВ 110)
• L – 16,4 метра (СВ 164)

Они различаются также по методу армирования, от которого зависит несущая способность.

Стойки опор ЛЭП СВ 95

Ж/б опоры СВ 95 широко применяются для прокладки и монтажа сетей с напряжением 0,4 кВ и для прокладки линий связи. Они преимущественно используются для , при установке дополнительного электростолба. Для их изготовления используется тяжелый бетон (класс В30), который соответствует нормативам ГОСТ 26633-91. В качестве наполнителя данного бетона производители применяют гранитный щебень с показателем прочности не менее M 1200 – M 1400, морозоустойчивости F 300.

Стойки СВ 95 могут эксплуатироваться при температуре, достигающей -55 градусов Цельсия. Они успешно эксплуатируются в районах I-V категории и могут устанавливаться там, где сейсмичность не превышает 7 баллов по шкале Рихтера. Железобетонные опоры ЛЭП СВ 95.2 и СВ 95.3 оснащаются закладными изделиями, необходимыми для того, чтобы выполнять крепление конструкций и осуществлять присоединение необходимых элементов заземления. Данные стойки сужаются кверху и их длина составляет 9,5 метров. Сечение опор прямоугольное и равняется: в основании высота – 240 мм, вверху – 165 мм, ширина в основании и вверху одинаковая – 150 мм. Вес стойки равен 750 кг.

Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.

Расстояние между опорами ЛЭП: столбы линий электропередачи 10 кВ, 110 кВ и 35 кВ

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

• напряжение в сети,
• тип населенного пункта, через который проходит линия,
• удаление от населенных пунктов,
• количество воздушных линий,
• тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

1. Порядковый номер.
2. Значение напряжения в сети.
3. Год установки конструкции.
4. Ширина охранной зоны.
5. Расстояние от земли до кабелей связи.
6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Габариты опор

Высота, ширина и масса изделий определяются материалом, из которого они произведены. В качестве примера можно привести такие данные:

1. Столбы из дерева выпускают в пяти вариантах: 6,5 м, 7,5 м, 9,5 м и 11 м. Диаметр опор колеблется между 14 и 24 см. По весу деревянные опоры разделяют на три группы: легкие, средние и тяжелые.
2. Бетонные столбы отличаются большой массой. В зависимости от размеров, изделие может весить от 300 кг до тонны. Ширина столба — от 10 до 40 см. Высота конструкции — в пределах 4-11 м.
3. Железобетонные опоры предлагаются таких же размеров, как и бетонные. Однако весят изделия из железобетона значительно больше, поскольку имеют металлическую составляющую. Вес стандартной конструкции может быть в рамках 450-1200 кг.
4. Для металлических изделий принята минимальная высота в 1,5 м (в случае с торшерными светильниками). Толщина, диаметр и масса осветительной системы определяются ее задачами и конфигурацией.

Количество секций в металлической мачте освещения зависит от ее высоты. Трехсекционная мачта имеет 21-метровую высоту. Мачты с четырьмя секциями имеют высоту 28 м, на пять секций — 35 м, 6 секций — 45 м.

Каким должен быть столб электрический

Для удержания электрических проводов используется опора линий электропередач, или, проще говоря, электрический столб. Сейчас применяют столбы, сделанные из разных материалов, в зависимости от их назначения, климатических условий и других факторов.

Виды электрических конструкций

Существует три основных вида столбов:

• металлические,
• деревянные,
• железобетонные.

Чтобы выбрать подходящее основание, необходимо разобраться какой материал подходит больше всего для ваших условий.

При строительстве первых ЛЭП (линий электропередач) использовали деревянные сооружения, однако и сейчас можно встретить такие электроопоры. Если планируется линия с низкой или умеренной напряженностью, рекомендуют выбирать сооружение из экологического материала — дерева.

Преимущества:

• дешевые по сравнению с другими видами,
• установка не составит труда даже для новичка,
• при небольшом весе выдерживают большой вес проводов,
• устойчивы к ветрам,
• считаются самыми безопасными.

Самые крепкие сваи получаются из хвойных деревьев – сосны, пихты, ели. Перед использованием подпоры обрабатывают специальным маслом, чтобы продлить их срок службы. Лучше всего впитывает масло сосна. Такие подпоры устойчивы к погодным условиям – выдерживают морозы, не гниют в местах повышенной влажности. Имеют небольшой вес, поэтому транспортировка, монтаж и утилизация намного легче, чем металлических и бетонных конструкций. Благодаря особой пропитке электроопоры из дерева практически не горят. При производстве с соблюдением всех норм такие устройства могут прослужить более 40 лет.

Металлические сооружения

Металлические устройства используют для линий электропередач с высокой напряженностью. Только такие подпоры могут выдержать большое количество тяжелых проводов. Их изготавливают из стали, затем покрывают краской, которая защищает от коррозии. Однако металлические жерди очень тяжелые, поэтому их трудно транспортировать, устанавливать. Также они подвержены быстрому разрушению при пожаре из-за текучести металла. Срок службы составляет около 35 лет.

Производство столбов

Для устройства уличного освещения опоры из бетона производятся методами вибропрессования (для стоек освещения и линий с напряжением 0,38…35 кВ) и центрифугирования (для напряжения от 35 кВ).

Формы для производства столбов

Необходимые прочностные показатели достигаются при использовании армирования стальной проволокой. Если требуется установить опоры в сейсмически небезопасных районах, выбор делается в пользу моделей с увеличенной толщиной стенок.

В состав железобетона вводятся необходимые компоненты для обеспечения: трещино- и морозостойкости, сопротивляемости воздействию влаги.

Этапы производства бетонных столбов:

• подготовка металлического каркаса, состоящего из металлических стержней, контурных спиралей, вкладышей, технологических трубок и петель;
• фиксация каркаса к опалубке;
• производство бетонного раствора из портландцемента, инертных компонентов, добавок и воды;
• заливка смеси в формы, уплотнение;
• ручное выравнивание поверхности опоры;
• изотермическая обработка закрытых теплоизоляцией бетонных конструкций.

Заключительный этап производственного процесса сводится к демонтажу опалубки, обрезке арматуры, привариванию стержней контуров заземления, проверке качества изделий и перемещению их на хранение.

Бетонные столбы на складе

Высота столбов электропередач

Тел, 389-06-74, 389-06-75

Предприятие ООО «АЗМК», занимается производством металлических опор ЛЭП. По уровню оснащения оборудованием и имеющимися производственными мощностями, мы являемся солидным участником на рынке выпуска металлических опор ЛЭП. Мощность предприятия по выпуску металлоконструкций составляет 1500 — 2000 тонн в месяц.

Ищем ответственных людей, желающих зарабатывать

На сегодняшний день ООО «АЗМК» оснащено высокопроизводительным оборудованием, таких производителей как FIN CNC MACHINE , GEKA , Bomar , AJAN и российских, применяемых в таких технологических операциях как резка, рубка, гибка, фрезеровка, сверление, проколка, сварка и маркировка углового и листового металлопроката. В настоящее время предприятие ООО «АЗМК» имеет возможность разработки чертежей КМД, в собственном конструкторском бюро, производства и отгрузки своим автотранспортом или ж/д транспортом металлоконструкций любой сложности из ст.3 и ст.09Г2С, а именно:

1. Металлические опоры ЛЭП 35-500 кВ, в комплекте с метизами для их сборки, в том числе опоры вл 220.
2. Сваи крестовые, винтовые с оснасткой, фундаментные балки, ростверки.
3. Прожекторные мачты – ПМЖ, ПМС различной конструкции, высотой до 40 метров и отдельно стоящие молниеотводы.
4. Антенные опоры для радиорелейной связи в комплекте с метизами для сборки и анкерными болтами.
5. Строительные металлоконструкции промышленного и гражданского назначения: колонны, фермы, связи, балки, ригеля, подкрановые балки, монорельсы, ограждения, площадки, лестницы и т.д.

Установка опор

При выборе трассы, сборке и установке опор следует руководствоваться требованиями СТО 70238424.29.240.20.001-2011, СНиП 3. 05.06 85 и типовой технологической картой.

Важным этапом монтажа столбов являются работы по проектированию, учитывающие проложенные на территории коммуникации, и получению разрешения на установку. В проектной документации уделяется внимание типу прокладывания кабеля, его сечению, виду осветительного прибора, основным техническим деталям.

Видео в этой статье поможет получить больше информации по интересующему вопросу.

Установка опор производится при участии спецтехники. Для монтажа стоек используются два метода:

• установка бетонных столбов для освещения в устроенные в грунте отверстия и заливка бетонным раствором;

Монтаж столбов в грунт

• фланцевая фиксация на основании из железобетона.

Монтаж столба в отверстие в грунте

Для размещения опор следует пробурить отверстия в земле. Их глубина зависит от характера грунта, вида опоры и ее габаритов.

Зависимость заглубления от размеров опоры показана на фото:

Зависимость заглубления столба от его габаритов

Инструкция по установке опоры в грунт:

1. Производство самих монтажных работ начинается с устройства углубления квадратного сечения (размером метр на метр и глубиной, как минимум, 1,2м).

Бурение скважин для установки бетонных опор

1. После этого выполняется бурение на глубину, определяемую типом опоры. Диаметр скважины должен превышать размер столба не менее чем на 10 см.

Величина, на которую заглубляются железобетонные центрифугированные столбы освещения h=9м

1. В случае необходимости для защиты от агрессивных сред часть опоры следует покрыть специальным составом (всю подземную часть и на 50 см выше уровня земли).
2. Если грунт достаточно мягкий, под столбом необходимо сделать песчано-гравийную подушку.
3. В устроенную скважину при помощи крановой установки опускается бетонный столб освещения. Его следует отцентрировать, выровнять по вертикали и зафиксировать временными подпорками.

Установка бетонных столбов освещения

1. В пустоты, образовавшиеся между грунтом и столбом, заливается бетонный раствор. При его производстве в смесь также могут быть введены добавки, повышающие стойкость к морозам и сопротивляемость влаге. Для того чтобы в бетоне не осталось пустот, следует провести обработку глубинным вибратором.
2. Когда бетонный раствор высохнет, установленная опора может быть использована по назначению.

Установка светильников

Важно! Работы по прокладке и монтажу кабельных линий при таком способе установки опор следует провести до начала бетонирования.

Фланцевая установка столба

Подобный способ предполагает монтаж опоры не в грунт, а крепление на фундаментный блок. Этот метод — более технологичный, так как позволяет облегчить процесс демонтажа опор, а также корректировку положения в случае отклонения мачты от вертикали при усадке грунта.

Покосившийся столб, установленный методом заглубления

Для размещения столба производится заливка блока своими руками непосредственно по месту его расположения (или он может быть привезен). Начинается работа с устройства котлована и песчано-гравийной подушки. После чего в установленную опалубку с размещенной в ней несущей рамой с наваренными анкерными болтами заливается бетонный раствор.

Типовые фундаментные блоки под опоры освещения

Железобетонный столб освещения может быть закреплен фланцевым способом после того, как основание застынет, то есть не ранее, чем через 5 суток после бетонирования. Повысить надежность крепления поможет замена контргаек на корончатые со шплинтом. Они помогут предотвратить ослабление конструкции вследствие ветровых нагрузок или вибрации.

Железобетонные опоры линий электропередачи | elesant.ru



Вступление

Железобетонные опоры линий электропередачи используются в монтаже воздушных линий электропередачи (ВЛ и ВЛИ) в населенных пунктах и на не населенной местности. Делаются железобетонные опоры на основе стандартных бетонных столбов: СВ 95-2В, СВ 95-3В, СВ110-1А, СВ 110-3,5А, СВ110-5А.

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению, а здесь напомню кратко.

Промежуточные бетонные опоры нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)



Анкерные бетонные опоры обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

Угловые опоры ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

Маркировка опор из бетона

Стоит остановиться на маркировке опор. В предыдущем параграфе я использовал маркировку для опор 10-2. Поясню, как читать маркировку опор. Маркируются железобетонные опоры следующим образом.

• Первые две буквы указывают назначение опоры: П (промежуточные) УП (угловые промежуточные), УА (угловые анкерные), А (анкерные-концевые), ОА (опора ответвления), УОА (угловые ответвительные анкерные).
• Вторая цифра, означает для какой линии электропередачи, опора предназначена: цифра «10» это ЛЭП 10 кВ.
• Третья цифра, после тире это типоразмер опоры. Цифра «1» это опора 10,5 метров, на основе столба СВ-105. Цифра «2» — опора на основе столба СВ-110. Подробные типоразмеры в таблицах внизу статьи.

Конструкции железобетонных опор

Конструкции опор из железобетона, тоже не выходят за рамки стандартных опорных конструкций.

• Портальные опоры с оттяжками – две параллельные опоры держатся на тросах оттяжках;
• Свободностоящие портальные опоры с поперечинами;
• Свободностоящие опоры;
• Опоры с оттяжками.

Применение опор должно соответствовать проектных расчетам. Для расчетов используются различные нормативные таблицы, объем которых занимает несколько томов.

Бетонные опоры по количеству удерживаемых цепей

Если ригели опоры позволяют цеплять только одну линию ЭП, она называется одноцепной (ригель с одной стороны). Если ригель с двух сторон, то опора двухцепная. Если можно навесить много линий проводов, то это многоцепная опора.

Установка бетонных опор

Расчет опор производится СНиП 2.02.01-83 и «Руководство по проектированию ЛЭП и фундаментов ЛЭП…». Расчет идет по деформации и по несущей способности.

Чтобы закрепить промежуточную опору типа П10-3(4) нужно просверлить цилиндрический котлован диаметром 35-40 см, на глубину 2000 -25000 мм. Установочный ригель на такую опору не нужен.

Анкерные угловые и анкерные ответвительные опоры, обычно монтируются с установочными ригелями. Обращу внимание, что ригеля могут ставиться на нижний край опоры и подкоса, закапываемого в землю и/или на верхний край опоры, по верху котлована. Ригеля обеспечивают дополнительную устойчивость опоры. Глубина закапывания опоры зависит от промерзания грунта. Обычно 2000-2500 мм.

Заземление бетонных опор

Благодаря конструкции стоек опоры, заземление опор делать очень удобно. В стойках СВ опор, в заводских условиях при их изготовлении, сверху и снизу стойки выводится металлическая арматура 10 мм в диаметре. Эта арматура неразрывно идет по всей длине стойки. Именно эта арматура и служит для заземления железобетонных опор.

Специально для сайта «Электрика. Сантехника»

Таблицы всех видов бетонных опор

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи





Как установить опору ЛЭП, электрический столб для освещения?

Установка столбов для электричества осуществляется при воздушной прокладки электросетей между трансформаторными подстанциями и конечными потребителями электричества. При выполнении работ самостоятельно, своими руками, важно знать, что конструкция воздушных линий электропередач, их проектирование и строительство должны соответствовать документам: строительными нормами и требованиям ПУЭ.

При выполнении работ по погрузке, перевозке и разгрузке опор требуется, чтобы они не подвергались ударам, резким толчкам и рывкам. Нельзя разгружать опоры сбрасыванием. Запрещается транспортировать опоры и детали ВЛ по земле волоком, даже если что-то мешает подъезду грузоподъемных кранов. В таких случаях их развозят по трассе специальными машинами, оборудованными приспособлениями для погрузки и выгрузки.

Как правильно установить электрический столб?
Правила установки электрических столбов железобетонных (типа стоек СВ, марки вида СК) для линий электопереедач и наружного освещения имеют определенную последовательность работ.

Технология установки столбов ЛЭП и переноса бетонных опор освещения включает в себя следующие виды технологических операций:

1.  Разметку трассы электролинии, определение места установки электрических столбов, переноса с учетом расстояния между опорами ЛЭП.
2.  Бурение скважин под опоры с помощью бурильно-крановых машин БКМ. Также можно выполнить земляные работы своими руками, используя специальный инструмент для копания ямы — ручной ямобур. Глубина ямы, диаметр зависят от вида электрического столба, категории грунта и диаметра ручного бура. Сегодня в продаже можно встретить бензобур для бурения ям, который намного облегчит вам работы по установке столбов своими руками.
3. Непосредственно саму установку готовых электрических столбов с помощью манипулятора БКМ, или крана, выверка по вертикали, закрепление оснований столбов в пробуренных ямах.
4. Монтаж на электрических столбах траверс ЛЭП, кронштейнов светильников наружного освещения и прокладка наружных электрических линий.

Ямы для опор роют различной формы и на разную глубину в зависимости от типа линии, характера грунта на участке и способов копки. При этом ямам стремятся придать удобную для установки опоры форму при наименьшем изъятии, грунта. Глубина закапывания опор должна быть достаточной, исключающей возможность вывертывания из грунта и опрокидывания под воздействием сил, возникающих от давления ветра на провода и надземную часть. Средняя глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Для промежуточных опор цилиндрическую форму ямы роют самодвижущиеся бурильные машины с краном для установки опоры в яму. В трудных местах трассы, неудобной для прохода машин, ямы выкапывают вручную лопатой так, чтобы выступающие участки земляного котлована не мешали электрическому столбу погрузиться в землю на нужную глубину вкапывания.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток. Высота столба, как требуют «Правила устройства электроустановок» (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных участках (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

Установка железобетонных опор СК производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием.

Вертикальность опор ЛЭП напряжением 10 кВ и ниже проверяют отвесом, а 35 кВ и выше – теодолитом.

Высота столбов ЛЭП определяется по наименьшим допускаемым расстояним от проводов ЛЭП до земли и инженерных сооружений приведены в табл. 1. Провода ВЛ должны быть подвешены на столбе ЛЭП такой высоты, чтобы от низших точек провода до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами ВЛ могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Таблица 1. Допустимые расстояния от проводов ЛЭП до земли и инженерным сооружениям

Характеристики местностей и пересечений	Напряжения линии, кВ
	ниже 1 кВ	1-20	35 — 110	220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние от провода до земли с учетом стрелы провеса, м	5	6	6	7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м	6	7	7	8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м	7,5	7,5	7,5	8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м	6	7	7	8

Высота столба электропередач (0,4-10 кВ), опоры ЛЭП (35-110 кВ, 220-330 кВ) принимается с небольшим запасом Δh, равным 0,2 — 0,4 м к нормативным параметрам.

Траверсы ВЛ прочно закрепляют на опорах электропередач и для предохранения от ржавчины покрывают битумным лаком. Изоляторы закрепляют при помощи полиэтиленовых колпачков. Перед насадкой колпачки разогревают в воде температурой 80–90 град. C, а затем насаживают на штырь или крюк лёгкими ударами деревянного молотка. Внешняя поверхность колпачка имеет форму резьбы, на которую наворачивают изолятор.

Как правильно установить опору освещения?

Технология установки опор освещения типа железобетонный столб выполняется аналогично технологии электромонтажных работ, рассмотренной выше, только на электрическом столбе дополнительно устанавливается кронштейн для крепления светильника наружного освещения. Опоры освещения металлические фланцевые монтируются на предварительно изготовленный железобетонный фундамент. Прокладка кабеля для питания светильника производится внутри металлического столба освещения при установке столба своими руками. Технологию производства работ можно узнать перейдя по ссылке как установить опору освещения.

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков ставятся штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Как установить опору ЛЭП?

Технологический процесс монтажа линии электропередачи (ЛЭП) включает в себя:

• подготовительные работы, в ходе которых знакомятся с районом прохождения трассы, разбивают трассу, рубят просеки, роют котлованы под опоры, подготавливают разного рода производственные, хозяйственные и коммунальные помещения;
• основные строительно-монтажные работы, в ходе которых развозят по местам, собирают и устанавливают опоры, доставляют и монтируют изоляторы, провода, тросы.

Рытье прямоугольных котлованов для фундаментов опор производится одноковшовым экскаватором ЭО-4321Б с емкостью ковша 1 м3 с бульдозерным отвалом, используемым для снятия почвенно-растительного слоя и сдвигания его в сторону на 5 метров перед рытьем. При рытье котлованов необходимо соблюдать требуемую крутизну откосов, чтобы не обрушались стенки котлованов, а вынутый грунт укладывать на расстоянии 0,5-0,8 метров от бровки котлована, так чтобы он не мешал последующему монтажу подножников. Разрыв во времени между рытьём котлованов и монтажом фундаментов не должен быть более 1 – 2 суток.

Монтаж элементов фундаментов выполняют автомобильным краном КС-4571(г.п – 14,2 т.) без заезда в котлован. Установку ригелей необходимо производить после частичной засыпки котлованов до уровня ригелей.

Обратную засыпку котлованов производят послойно бульдозером ДЗ-110А с одновременным трамбованием слоев грунта вибротрамбующей машиной ВТМ-2М до плотности λ=1,7 m/м3 согласно технологической карте.

Как собирают опоры ЛЭП?

Решетчатые металлические опоры ЛЭП поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор, перед тем как поставить ее вертикально, производится проверка соответствия рабочим чертежам проекта ВЛ, восстановление антикоррозийного покрытия в местах его повреждения при транспортировке.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. Сборка стальных промежуточных опор ЛЭП, как правило, укрупнительная. На оборудованном полигоне собираются секции опор, которые вывозят на пикет и производят досборку. Сборка анкерных опор предусматривается на пикетах, т.к. секции этих опор имеют большие габариты, усложняющие их перевозку. Для ускорения сборочных работ бригаде придается агрегат для механизированной сборки опор. При выполнении сборочных работ применяются автокраны, домкраты и другие механизмы и инструменты.

Решетчатые стальные опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты стальных опор разрабатываются экскаваторами. Заглубление железобетонных свай в грунт выполняется виброударным способом. Глубина заложения фундаментов или свай должна соответствовать проекту ВЛ.

Как ставят опоры ЛЭП?

Металлические опоры устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления на фундаменте.  Установка опор осуществляется методом поворота с помощью автокрана КС-4571 и трактора Т-130М. После установки опоры ЛЭП выверяется ее вертикальное положение путем установки подкладок между башмаком и железобетонным фундаментом.

Натяжку проводов ВЛ напряжением до 10 кВ выполняют лебёдкой, при помощи полиспастов или автомашиной, а 35 кВ и выше – тракторами. Стрелу провеса проводов устанавливают визированием. При плохой видимости допускается контролировать натяжку проводов по динамометру.

По окончании строительно-монтажных работ необходимо произвести тщательный осмотр линии и подготовить ее к сдаче в эксплуатацию.

Высота проводов на столбе — Выращивание из Семян!

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов (рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений	Напряжения линий, кВ
	ниже 1 кВ	1 – 20	35 – 110	220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м	5	6	6	7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м	6	7	7	8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м	7,5	7,5	7,5	8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м	6	7	7	8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δ h.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 – 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δ h, принимаемым 0,2 – 0,4 м. Меньшая цифра берется для пролетов длиной до 200 – 250 м, а большая – при пролетах 400 – 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δ h можно не принимать.

3. Габаритная стрела провеса провода f г, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θ г, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект – автострада, линия связи и т. д. – находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода f нб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γ х( l -х) /2

Рис. 2 . Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1 , включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных –

5. Размер b – расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а – расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h 1 = h г + Δh + f г + λ 1 + b

Полная высота опоры Н = h2 +а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3 ) высота h 1 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h 1 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

• напряжение в сети;
• тип населенного пункта, через который проходит линия;
• удаление от населенных пунктов;
• количество воздушных линий;
• тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

1. Порядковый номер.
2. Значение напряжения в сети.
3. Год установки конструкции.
4. Ширина охранной зоны.
5. Расстояние от земли до кабелей связи.
6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

• 0,4–1 кВ – дистанция в пределах 30–75 м;
• 10 кВ – пролеты до 200 м;
• 220 кВ – расстояние между опорами до 400 м;
• свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

Пролеты между опорами в жилых поселках и за их пределами

Населенный пункт любого типа, дачный поселок, город и деревня имеют одинаковый статус для прохождения по ним ЛЭП. Расстояние между столбами определяется до 70 м при условии, что в момент максимального обледенения они не провиснут ниже 6 м в местах, где проходит дорога и тротуар. Провод должен быть изолированный.

Освещение по улице в частном секторе устанавливается на столбах, расположенных вдоль дороги на дистанции друг от друга 30–50 м. В гараж и дом подвод электроэнергии осуществляется через самонесущий изолированный провод. Точка ввода должна быть не ниже 4 м от поверхности земли.

Если кабель протянут от столба через участок, устанавливается промежуточная опора, обеспечивающая подвес на высоте 7 м и максимальное провисание до 6 м. Деревья сажают на расстоянии более 5 м от провода. Непосредственно под линией можно делать огород с растениями в 0,5 м высотой. Кустарник высаживается на расстоянии минимально метр от линии проекции кабеля.

Высоковольтные линии ЛЭП свыше 300 кВ не должны проходить по населенным пунктам любого типа. Удаление от ближайшего жилого дома должно соответствовать 100 м. Дистанция до границы участка без застроек составляет минимально ширину санитарной зоны в одну сторону.

Основанием для расчета длины пролетов ЛЭП служит ТП 25.0038, в котором отражена разработка расчетных дистанций для опор ВЛ 0,28–35 кВ. Типовой проект содержит таблицы размеров пролетов между железобетонными и металлическими опорами в зависимости от степени обледенения, ветровой нагрузки и типа провода по сечению и изоляции.

На основании заложенных в него данных можно проектировать, на какое расстояние устанавливать столб с СИП. Если протянут будет электрический провод, металлический или медный, без изоляции, то именно от этого зависит, насколько изменится пролет между столбами.

Забор устанавливается от ЛЭП на расстоянии 5 м. От дома линия электропередачи и опора должна располагаться не ближе 6 м.

Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов

(рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений

Напряжения линий, кВ

Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м

Населенные местности и территории промышленных предприятий. Расстояния до земли, м

При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м

При пересечениях автогужевых дорог. Расстояние до полотна дороги, м

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δh.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 – 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δh, принимаемым 0,2 – 0,4 м. Меньшая цифра берется для пролетов длиной до 200 – 250 м, а большая – при пролетах 400 – 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δh можно не принимать.

3. Габаритная стрела провеса провода fг, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θг, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект – автострада, линия связи и т. д. – находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода fнб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γх(l-х)/2

Рис. 2. Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1, включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных –

5. Размер b – расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а – расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h3 = hг + Δh + fг + λ1 + b

Полная высота опоры Н = h3+а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3) высота h3 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h3 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Высота электрического бетонного столба

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

• Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
• Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
• Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

• Бурильная машина;
• Кран, который установит в вертикальное положение столб;
• Грузовая машина для перевозки столба;
• Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Расстояние от ЛЭП до забора по СНиП: нормы

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Вернуться к оглавлению

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Если же в охранной зоне не настолько опасно, то заборы могут размещаться на безопасном расстоянии с обязательным выполнением требований, прописанных в СНиП.

Чтоб не подвергать риску близких людей и строения частного участка, которые могут воспламениться при сбое в работе ЛЭП, если изгородь находится на небезопасном расстоянии.

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

Вернуться к оглавлению

Нормы

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Вернуться к оглавлению

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Уровень напряжения	Безопасное расстояние до забора
110 кВ	20 метров
500 кВ	30 метров
750 кВ	40 метров
1150 кВ	55 метров

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Для этого нужно посчитать количество проводков в одной связке, расположенной на фазе опоры.

Количество проводов	Уровень напряжения
2 провода	330 кВ
3 провода	500 кВ
4 провода	750 кВ

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Количество изоляторов	Уровень напряжения
3-5 изоляторов	35 кВ
6-8 изоляторов	110 кВ
15 изоляторов	220 кВ

Правильно рассчитанное расстояние и уровень напряжения в линиях электропередач, позволит максимально обезопасить всех родных, а также саму территорию надела, от воздействия вредных электромагнитных излучений. Видео об охранной зоне линий электропередач.

Вернуться к оглавлению

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

• Подобрать для конструкции дома крышу с заземлением;
• Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства;
• Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Вернуться к оглавлению

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение. Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности.

Устройство воздушных линий электропередачи. Основные определения

Основным документом в соответствии с требованиями которого строятся вновь или реконструируются все электроустановки, – ЛЭП, подстанции, станции катодной защиты, внутренние электропроводки компрессорных и насосных станций и другие -являются «Правила устройств электроустановок» (#M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S). Согласно #M12293 1 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S решаются общие вопросы проектирования и выполняется расчет электрической части ЛЭП. В соответствии с #M12293 2 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S [6] ниже приводятся основные понятия и термины ЛЭП.

Воздушная линия электропередачи – устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.).

Трасса ЛЭП – положение оси линии электропередачи на земной поверхности, а также полоса земли вдоль оси линии электропередачи, отведенная для ее строительства. Местность, по которой проходит трасса ЛЭП, в зависимости от доступности ее для людей, транспорта и сельскохозяйственных машин, согласно #M12293 3 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S делится на четыре категории.

Населенная местность – земли в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов.

Ненаселенная местность – земли единого государственного земельного фонда, за исключением населенной и труднодоступной местности, т.е. незастроенные местности, хотя бы и часто посещаемые людьми, доступные для транспорта и сельскохозяйственных машин, сельскохозяйственные угодья, огороды сады, местности с отдельными редкостоящими строениями и временными сооружениями.

Труднодоступная местность – местность, недоступная для транспорта и сельскохозяйственных машин.

Застроенная местность – территории городов, поселков и сельских населенных пунктов в границах фактической застройки, защищающие ЛЭП с обеих сторон от поперечных ветров.

При проектировании, т.е. при расчете и выборе конструкций ЛЭП, необходимо учитывать механические нагрузки на ее элементы, которые зависят от климатических условий местности прохождения ЛЭП, т.е. от силы ветра, толщины гололеда, который может образоваться на проводах линии.

Территория Советского Союза в зависимости от скорости ветра разбита на семь районов [6].

При расчетах проводов учитываются максимальные скоростные напоры ветра, исходя из их повторяемости один раз в 10 лет для ЛЭП на напряжение 6-10 кВ и один раз в 5 лет для ЛЭП на напряжение 0,4 кВ, при высоте крепления проводов до 15 м Максимальные нормативные скоростные напоры ветра приведены в табл. 2.

Максимальные нормативные скоростные напоры ветра

на высоте до 15 м от Земли

Ветровые районы СССР

Для ЛЭП на напряжение до 1000 В

Для ЛЭП на напряжение 6-10 кВ

скоростной напор ветра (в Н/м) при повторяемости один раз в 5 лет

скорость ветра, м/с

скоростной напор ветра (в Н/м) при повторяемости один раз в 10 лет

413

Установка электрической столба (опоры) на дачном участке

Автор Alexey На чтение 7 мин. Просмотров 1k. Опубликовано 08.11.2017 Обновлено 13.11.2017

Если возникла необходимость установки электрической опоры у себя на даче или на частном участке, необходимо для начала обратиться в электроснабжающую организацию  (МРСК-Россети) и подать заявление на установку.

При согласии организации, для вас составят технический проект (техническое присоединение), в котором прописываются все детали по техническим мероприятиям, заплатив при этом определенную сумму на проект и установку. При крайних случаях можно установить опору ЛЭП самому об этом ниже.

Технические характеристики опор

Если вы собираетесь устанавливать электрический столб , то данный выбор сводиться к трем вариантам, а точнее к двум :

• установка деревянной опоры предварительно пропитанной антисептиком, т. е. специальным составом против загнивания;
• Установка железобетонной опоры, более долговечный вариант, но дороже;
• Установка металлической опоры, такие конструкции применяются на напряжение 35 кВ и выше, поэтому такой вариант отпадает.

Пропитанные антисептиком деревянные опорыЖ/б стойки

Конечно, наиболее выгодный вариант это дерево, он более дешевый и при пропитке антигнилостным составом, опора вам прослужит 15—25 лет, а то и более. Обычно деревянные опоры без пропитки служат от 5 до 15 лет максимум, изготавливаются из сосны, лиственницы, реже ели.

Размеры ж/б опоры

Стандартная длина деревянных опор составляет 9—9,5 метров для ЛЭП -0,4 кВ и 11—11,5 метров для ЛЭП 6—10 кВ. Если вариант деревянных опор вас не устраивает тогда можно взять ж/б опоры, они долговечны, имеют защиту от загнивания, под действием осадков и внешней окружающей среды. Длины опор – ЛЭП 0,4 кВ 9,5 м, и 11 м для ЛЭП 6–10 кВ.

Характеристики деревянных опор

№ п/п	Параметры	Значение
1	Материал древесины	сосна
2	Сорт древесины по ГОСТ 9463—88	1—2
3	Длина стойки, м	9,5
4	Диаметр стойки в верхнем торце, мм, не менее	160
5	Диаметр стойки в нижнем торце, мм, не менее	225
6	Максимальный изгибающий момент (до разрушения), кН*м, не менее	70
7	Пропитка автоклавно-диффузионная в соответствии с ГОСТ 20022.6—93	вакуум – давление – вакуум
8	Тип пропиточного состава	водорастворимый антисептик группы ССА ,ХМ
9	Содержание пропиточного состава, кг/м3, не менее	8
10	Глубина проникновения пропиточного состава в ГОСТ 20022.0—93, не менее	85% толщины слоя заболони

Опора ж/б обозначается как СВ-95—3 или СВ-110—3 расшифровывается :

• СВ — стойка вибрированная;
• 95,110- длина опоры в дециметрах;
• 3 — расчетный изгибающий момент, тс*м.

Требования к воздушной линии напряжением до 1 кВ

Есть определенные требования при установке опоры и запитывании домов проводами, устанавливать необходимо руководствуясь ПУЭ, нормами и правилами ,к таким относятся:

• При подвеске неизолированных проводов расстояние от провода до балконов и окон не менее 1,5 м;
• Высота провода над проезжей частью в максимальном её провисе должно составлять не менее 6 метров, над другими объектами и не проезжей частью не менее 3,5м;
• Расстояние между проводами должно составлять минимум 10 см, если провис провода более 6 метров расстояние между проводами -15 см;
• Высота изоляторов ввода в дом должна составлять не менее 2,75м;
•  на опорах могут быть изоляторы, которые должны быть выполнены из фарфора или стекла;
• расстояние от токопровода до неизолированных проводов до 1 кВ составляет не менее 1 метра, при прокладке изолированным проводов СИП расстояние не нормируетс;
• деревянная опора должна быть пропитана антигнилостным составом.

Необходимая высота проводов над проезжей частью и тротуарами

Технология установки опоры на участке  деревянной опоры:

Опора может устанавливаться без пасынка, тогда низ опоры должен быть  пропитан битумом на расстояние 10 см выше установленной опоры в земле. Деревянная опора может быть скреплена или соединена с ж/б пасынком, или деревянным пасынком (пропитанным антисептиком), с помощью специальной проволоки – катанки 6,5 мм ст. (она мягкая и легко гнется). Катанка 6,5 ст

Место крепления катанки пасынка к стойке называется проволочным бандажом,  количество проволок в бандаже от 6 до 8. Укрепляется  катанка на пасынке скручиванием с помощью ломика , с применением «болотки» — кувалды.

У Вас должно получиться два проволочных бандажа как показано на рисунке ниже. Все пасынки ж/б или дерево, выполняются для увеличения срока службы опоры. А также расстояние между опорами ЛЭП-0,4 кВ 35-40 м.

Сопряжение пасынка к опоре на напряжение 0,4 – 10 кВ 1-опора,2-бандаж,3-пасынок,4-шайба бандажная, 5 – болт стяжной, 6- хомут металлический,7 – гайка крепления,8 — планка

 Рисунок а) Крепление пасынка к опоре с помощью проволочного бандажа как описывалось выше, б) Крепление пасынка к опоре с помощью проволочного бандажа и стяжным болтом с шайбой, в) крепление пасынка к опоре с помощью металлического хомута и гаек. Тут ничего сложного нет  берется два хомута устанавливается на необходимые расстояния друг от друга и скрепляется с помощью гаек.

В качестве приставок может использоваться дерево длинной 4,5 м или железобетонные пасынки марки ПТ длинной 3,5—6 м в зависимости от длины стойки и напряжения питающей линий.

Подключение электричества к дому

Подключение дома от центральной линии промежуточной опоры к ответвительной — может осуществляться несколькими способами:

• Подключение дома голым алюминиевым проводом;
• Подключение дома с помощью кабеля;
• Подключение дома с помощью провода СИП.

При подключении здания с помощью первого варианта можно осуществить вкручиванием изоляторов в тело опоры в шахматном порядке при этом необходимый материал: крюки КН-18(крюк низковольтный), изолятор ТФ-20 (фарфоровый изолятор) и колпачок К-5.

Изолятор ТФ — 20Крюк КН-18

Отверстие высверливается диаметром 18 мм (буром) и вкручивается крюк КН-18 сверху забивается колпачок(молотком) и накручивается изолятор, расстояние между изоляторами в таком случае  не менее 0,4 м. Также можно осуществить подключение с помощью траверсы металлической.

Расстояние между изоляторами минимум 15 см, установка изоляторов производиться аналогично, крепятся провода к изоляторам и к изоляторам на вводе в дом.

Внешний вид вязки алюминиевой

Если производиться подключение дома голым проводом, то необходимо закрепить к дому траверсы с изоляторами или закрутить крюки с изоляторами в тело деревянного дома, соответственно количество проводов и изоляторов  выбирается от класса напряжения — 0,23 кВ(2 изолятора, 2 крюка) или 0,4 кВ (4 изолятора, 4 крюка).

Как крепить вязкой провод к изолятору

Подключение дома вторым способов осуществляется двумя вариантам это воздушное подключение с помощью крепления кабеля к металлическому тросу и к изоляторам дома или подземное подключение кабеля.

Третий вариант подключения СИПом набирает все большую популярность, так как он обладает рядом преимуществ — ознакомиться как подключить провод СИП к дому.

Установка вручную

Установка деревянной  опоры вручную осуществляется, если невозможно использовать средства большой механизации, а также при небольшом объеме работ, стойки деревянных опор могут осуществляться вручную, т. к. их вес небольшой.

При этом используются багры, подставки, ухваты и разные другие приспособления. Ознакомиться с установкой опоры ручным способом вы можете посмотрев видео ниже:

Бетонная опора

, длина, вес, цена, опора ПКК, опора ПКК

Привет, ребята, добро пожаловать в мой блог. В этой статье я расскажу, что такое электрический столб, рабочая нагрузка электрического столба, предварительно напряженный бетон, вес электрического столба, диаметр электрического столба, глубина копания и т. Д. Все без исключения я попробую объяснить простым способом.

Если вам нужна статья по другим темам, оставьте комментарий ниже в разделе комментариев. Вы также можете поймать меня в Instagram — нажмите здесь.

Также прочтите — Вопросы и ответы по передаче, распределению и использованию.

Бетонная электрическая опора

Повсюду устанавливаются электрические столбы для передачи электричества. Но многие люди не знают характеристик электрического столба. Обычно мы используем электрические столбы PCC и RCC. Полная форма опоры PCC представляет собой простой цементный бетон, а полная форма опоры RCC — армированный цементный бетон. Обычная цементобетонная опора изготовлена ​​из цемента и бетона, опора PCC имеет низкую механическую прочность.Армированный цементный бетон изготавливается из цементобетона и некоторых стержней для увеличения прочности опоры, опора RCC имеет высокую механическую прочность.

Электрические опоры используются для поддержки воздушной линии для передачи электроэнергии из одной точки в другую.

Используемый в настоящее время для раздачи столб имеет высоту 8 или 9 метров.

Электрический столб 8 метров

Рабочая нагрузка на электрическую опору PCC составляет 200 кг, если нагрузка превышает 200 кг, тогда опора может сломаться, а рабочая нагрузка на опору RCC будет больше 250 — 300 кг, поскольку для изготовления этой опоры используются стержни.

Вес штанги PCC составляет 380 кг, тогда как вес штанги RCC составляет от 420 до 450 кг, штанга имеет три отверстия вверху для крепления поперечины диаметром 18 мм, как показано на рисунке выше. Глубина посадки или копки для 8-метровой шесты — 1,5м. Верхняя ширина электрического столба составляет 145 мм, а нижняя ширина — 290 мм, как показано на рисунке выше.

Электрический столб 9 метров

Рабочая нагрузка на 9-метровую опору PCC составляет 300 кг. Если нагрузка превышает 300 кг, опора может быть повреждена, тогда как рабочая нагрузка на опору RCC составляет от 350 до 400 кг.

Вес 9-метровой опоры PCC составляет 470 кг, а вес опоры RCC несколько больше 600 кг. Верхняя ширина столба составляет 185 мм, а вес нижнего столба — 355 мм.

Железобетонные и простые цементобетонные опоры могут использоваться до 33 кВ. Используются опоры ЛЭП свыше 33 кВ. Стоимость 8-метровой опоры ПКР — 4500 рупий, 9-метровой — 5 500 рупий. Стоимость 8-метровой шесты PCC составляет 3500 рупий, а стоимость 9-метровой шесты PCC — 4500 рупий.

Надеюсь, эта статья вам всем очень поможет. Для получения дополнительной информации вы также можете поймать меня в Instagram — нажмите здесь. Спасибо за чтение.

Теги: Бетонная опора, Длина, Вес, Назначение, Прайс-лист бетонной опоры, сколько стоит электрическая опора, какова высота электрической опоры, каков вес электрической опоры.

Также читайте:

Я энтузиаст обучения, блоггер, YouTube, специалист по цифровому маркетингу, фрилансер и создатель контента.Мне всегда нравится делиться своими знаниями через блоги, Instagram и YouTube.

5 интересных фактов о опорах в США

Вы когда-нибудь задумывались, что происходит с этими столбами электросети, когда вы смотрите вверх? Вот несколько быстрых идей, которые помогут вам лучше понять, что происходит с вашим электричеством.

Как один из немногих юристов в Соединенных Штатах, который ведет судебные разбирательства по делу о смерти от поражения электрическим током и серьезных травм, связанных с линиями электропередач и опорами, что я вижу (после тысяч часов экспертных показаний и судебных разбирательств по этим делам, когда я смотрю на опоры электросети) )?

1.Высота опор для электросети

Высота опор в вашем районе может составлять от 30 до 60 футов. Самые большие из них, которые вы видите вдоль основных дорог и автомагистралей, имеют высоту от 60 до более 120 футов.

Самые высокие в мире подвесные опоры для линий электропередач, которые примыкают к реке Янцзы в городе Цзянъинь, Китай, имеют высоту 1137 футов! Между тем, стандартная высота над землей, установленная Индийскими правилами в области электроэнергетики, составляет 20 футов. Но, как я уже писал, опоры линий электропередач в Индии часто провисают намного ниже, в результате чего дикие животные, такие как величественные слоны, получают удар током.

2. Многие опоры электросети устарели в несколько десятилетий

Большинство опор намного старше их ожидаемого срока полезного использования, который, вероятно, составляет от 50 до 60 лет. Но некоторые из них намного старше. Металлические и бетонные опоры могут служить намного дольше деревянных, но в конечном итоге все опоры необходимо заменить.

Это то, о чем часто пишут наши адвокаты, поскольку стареющие опоры электроснабжения, особенно деревянные конструкции, могут представлять серьезную опасность поражения электрическим током в старых городах и районах, когда они не обслуживаются.Это было причиной многих случаев убийства электрическим током, в которых я участвовал в качестве адвоката. К сожалению, электроэнергетические компании часто ставят свою чистую прибыль выше безопасности и продлевают обычный срок службы своих конструкций, иногда даже сверх того, что является безопасным и разумным.

На северо-востоке средний срок службы распределительного полюса составляет 56 лет. Тем не менее, некоторые из этих полюсов все еще присутствуют в течение десятилетий после этого, а некоторые сохраняются в течение 85 лет.

3. Провода линий электроснабжения переносят не только электричество

Вы могли заметить, что в опорах электросети много проводов.Но не все проводят электричество. Обычно три верхних провода, которые называются первичными проводниками, переносят большую часть электричества на полюс.

Когда вы спускаетесь по опоре электросети, следующий набор проводов состоит из вторичных проводов. Обычно они поставляют электроэнергию в здания и дома.

Самые низкие провода — это кабельные и телефонные линии. Кабели, которые вы видите, соединяющие полюс с землей, называются оттяжками.

4. Линии электропередач на опорах могут выдерживать напряжение более 100 000 вольт

Величина напряжения, передаваемого по электрическим проводам, которые также называют «проводниками», может составлять от нескольких тысяч вольт до более 100 000 вольт.Огромные линии электропередачи, которые обычно подвешены к металлическим решетчатым опорам или очень высоким бетонным столбам (вы часто видите их в сельской местности), могут нести провода с напряжением от 150 000 до 300 000 вольт и более. Линии, которые подключаются к вашему дому, обычно имеют напряжение 120 или 240 вольт.

5. Трансформаторы обеспечивают необходимое количество энергии для вашего дома и бизнеса

Бочки, похожие на бочки с маслом или мусорные баки, свисающие с опор электросети, называются трансформаторами. Они используются для снижения напряжения между первичными и вторичными проводами.Без трансформаторов было бы много жареной бытовой техники.

Помните, что сегодня в Соединенных Штатах насчитывается около 180 миллионов опор электроснабжения. Многие из приведенных выше фактов об этих опорах, которые усеивают американский пейзаж и выравнивают наши дороги и шоссе, были вдохновлены очень интересным постом в Путеводителе.

Теги: проводники, линии электропередач, опоры инженерные

Насколько высока мачта?

Preschem получил несколько вопросов по электронной почте: «Какова высота столба?» Это интересный вопрос.Ответ основан на многих переменных, поэтому нет однозначного ответа. Давайте объясним и разберемся с этим.

Во-первых, речь пойдет только о деревянных опорах. Это обсуждение не касается бетонных или стальных / бетонных столбов Stobie, используемых в Южной Австралии и на Северной территории.

Насколько высока мачта?

Минимальная высота опор

в Австралии составляет 4,5 м над землей. В некоторых ситуациях это требование выше из-за необходимости расчистки местности или типа вехи.В таких условиях столб может достигать 5,5 м или даже 6 м в высоту.

Но, конечно, есть еще и подземная составляющая полюса. Обычно столб помещается в яму глубиной не менее 2 м. Но это может быть до 3 м в зависимости от высоты опоры, ветровых нагрузок и типа почвы.

Таким образом, общая высота от приклада до вершины шеста составляет от 6,5 м до 9 м. Хотя 9-метровые деревянные опоры очень редки, так как добыть бревна такой длины сложно или почти невозможно.Подавляющее большинство будет в диапазоне от 6,5 м до 8 м.

Итак, для какого типа опоры потребуется дополнительная высота?

опоры электропередач подразделяются на 3 основных класса в зависимости от среды, в которой они находятся. Это:

1. Распределение — снабжает дома или предприятия на улице сетевым напряжением 240 В
2. Передача — это магистральная электрическая сеть с высоким напряжением не менее 11 кВА. Обычно они выше распределительных столбов.
3. Гибридная трансмиссия и распространение. Проводит как линии передачи высокого напряжения, так и линии распределения сетевого напряжения. Вы заметите, что у них обычно есть трансформаторы, установленные через равные промежутки времени на столбах, где им необходимо подавать мощность от линий передачи в линии распределения.

Итак, как определить высоту конкретного столба в поле?

Если сегодня солнечный день, то это несложно сделать безопасно. Измеряем его тень. Вот шаги:

1. Найдите палку или линейку длиной 1 м.Если длина может быть другой, но если она известна. 1 м легко сделать по математике.
2. Поместите палку вертикально и измерьте ее тень. Запишите это значение.
3. Измерьте тень от столба.
4. Рассчитайте отношение высоты тени к тени стержня и разделите

Напр. Допустим, 1-метровая палка отбрасывает 0,6-метровую тень. Таким образом, отношение высоты к тени составляет:

.

1,0 / 0,6 = 1,67.

Мы измеряем тень полюса как 3.0 мес. Теперь мы умножаем его на соотношение, которое мы рассчитали, чтобы найти высоту шеста.

3,0 x 1,67 = 5 м

Это не будет с точностью до миллиметра, но будет удивительно точным, если вы не будете оставлять его слишком долго между измерением палки и тени столба. Помните, что солнце будет двигаться в небе и изменять длину тени.

Коммунальные опоры — это больше, чем просто электричество и электричество

Опоры для электроснабжения впервые получили распространение в середине 19 века.Сначала у них был только один кабель, затем — несколько в городских районах. Электрический столб, телефонный столб, телеграфный столб, силовой столб или электрический столб — это столб или антенна, на которых установлено оборудование телефонной сети. Для электрических кабелей часто используются разные полюса (при этом опоры используются только для установок с более высоким напряжением), а полюс часто используется как для электрических, так и для контактных линий. Столбы для коммуникаций обычно делают из дерева, но сильно различаются от страны к стране. Многие современные типы опор электросети сделаны из стали и бетона, причем чаще используются композиты (стекловолокно).

Princy A. J | 8 мая 2020

В некоторых странах, например в Соединенном Королевстве, столбы имеют ряд скоб, сформированных по стандартной схеме вверх по столбу, чтобы служить в качестве опоры для рук и опор для тех, кто работает с механизмами или связывает столб. Минимальная высота земли, установленная Индийскими правилами в области электроэнергетики, составляет 20 футов в высоту. Самые высокие в мире подвесные опоры ЛЭП вдоль китайской реки Янцзы в Цзянъиине имеют высоту 1137 футов! Более крупные опоры инженерных сетей, которые вы видите вдоль основных дорог и шоссе, достигают от 60 футов до более 120 футов в высоту.Высота опор в городских районах может составлять от 30 до 60 футов.

Старые столбы для коммунальных служб, особенно деревянные, могут представлять серьезный риск поражения электрическим током в старых городах и районах, где они не были законсервированы. К сожалению, электроэнергетические компании иногда ставят свою чистую прибыль выше здоровья и растягивают нормальный срок службы своих систем, выходя далеко за рамки того, что безопасно и разумно. Многие опоры электросети намного старше их ожидаемого срока полезного использования, который оценивается примерно в 50 или 60 лет.Металлические и бетонные опоры могут прослужить намного дольше, чем деревянные, но в конечном итоге обе опоры необходимо заменить.

Линии электрических опор имеют больше, чем просто мощность и электричество, и в них много кабелей, но не все кабели несут мощность. Обычно верхние три провода называют первичными проводниками, которые несут большую часть мощности на валу. Следующий набор проводов состоит из вторичных проводов на опоре электросети. Обычно они поставляют электроэнергию в здания и дома. Самые низкие кабели — это провода и телефонные линии.Провода, прикрепленные к опоре в землю, помечены как оттяжки.

Без трансформаторов было бы много жареной бытовой техники. Трансформаторы используются для понижения напряжения между первичной и вторичной линиями. Линии, которые подключены к нашим домам, обычно содержат 120 или 240 вольт. Обычно гигантские линии связи, свисающие с металлических решетчатых башен или очень больших бетонных столбов (вы также видите их в сельской местности), могут содержать провода напряжением от 150 000 до 300 000 вольт и более.Объем напряжения, переносимого электрическими проводами, также называемыми «проводниками», может варьироваться от нескольких тысяч вольт до более чем 100 000 вольт.

Некоторые из факторов, способствующих росту рынка коммунальных услуг, включают рост глобального потребления энергии, глобализацию глобальной телекоммуникационной отрасли и признание стали как экологически чистого товара. Накопление энергии и доставка электроэнергии — два основных вида использования опор для коммунальных служб, где они играют значительную роль в обслуживании коммунальных сетей и удовлетворении потребностей в энергии в соответствии с потребностями.Напротив, рост спроса на подземные кабели и проводные сети ограничивает расширение глобального рынка. Однако, согласно прогнозам, строгие правила против вырубки лесов будут препятствовать развитию мирового рынка в течение прогнозируемого периода. По данным ResearchDive, размер рынка опор в мире электроэнергетики составил 45,6 млрд долларов в 2018 году и, по прогнозам, достигнет 58,8 млрд долларов к 2026 году, увеличиваясь в среднем на 3,2% в период с 2019 по 2026 год.

Skipper Ltd., El Sewedy Electric Company, Stella-Jones, Omega Factory, RS Technologies Inc., Valmont Industries Inc., Nippon Concrete Industries Co. Ltd., Hill & Smith Holdings PLC, FUCHS Europoles GmbH и Pelco products Inc. являются одними из основных участников рынка, проанализированных и представленных в мировом секторе опор электроснабжения.

Два типа опор, одна линия передачи

Как бельгийский оператор системы передачи, компания Elia была пионером в Европе в использовании проводов воздушных линий с высокотемпературным композитным сердечником с низким прогибом (HTLS).Кроме того, коммунальное предприятие спроектировало компактные линии электропередачи с использованием изолированных траверс с целью повышения общественного признания существующих полос отвода.

При таком подходе Элиа пришлось решить проблему повышения рейтинга линии в пределах той же полосы отчуждения (ROW). Построенная в 1966 году одноконтурная линия электропередачи 70 кВ East Loop подходила к концу срока службы (65 лет) и имела недостаточную пропускную способность для обеспечения потребностей региона в энергии. Элиа решил инвестировать 30 миллионов евро (33 доллара США.6 миллионов) для замены и модернизации воздушной линии, соединяющей подстанции Беверсе, Амель и Бютгенбах. Коммунальное предприятие увеличило мощность линии до 110 кВ, что потребовало инноваций в типах используемых конструкций, чтобы получить признание общественности.

Проект Восточного кольца

Элиа установил следующие требования для Восточного кольца:

• Двухцепная линия 110 кВ должна быть построена как можно ближе к маршруту исходной цепи и поддерживать такой же дорожный просвет. нижнего фазного провода в цепи 70 кВ.
• Цепь 110 кВ должна быть компактной с минимальной полосой отвода, поэтому высота траверс ограничена, чтобы свести к минимуму изгиб в нижней части бетонной опоры.
• Башни должны иметь небольшую площадь, а линия электропередачи должна быть похожа на линию распределения, что является знакомой и приемлемой чертой в бельгийском ландшафте.
• Вес и длина транспортируемых бетонных столбов должны быть ограничены 20 тоннами и 32 м (105 футов), соответственно, в соответствии со стандартным законодательством, что позволяет избежать особых требований к доступу.

Расположение проекта East Loop.

Tower Technologies

Традиционно воздушные линии электропередачи строились с использованием решетчатых стальных конструкций. Эти башни являются конструктивно стабильными и проверенными временем решениями, поэтому логически нет оснований рассматривать изменения. Однако в последние годы строительство новых коридоров линий электропередачи, в которых планируется использовать решетчатые стальные конструкции, было значительно отложено из-за проблем с полосой отвода и эстетических проблем.

Решения с узкими коридорами и меньшими занимаемыми площадями требуются для критических коридоров электропередачи.Замена традиционных решетчатых стальных конструкций на монополи — значительный шаг в этом направлении. Elia не рассматривал другие типы конструкций, такие как оттяжки, потому что они разрешены в Бельгии только для использования на временных сооружениях.

Для проекта East Loop Элиа решил сравнить бетонные опоры с традиционными решетчатыми стальными конструкциями. Ниже приведены некоторые из преимуществ бетонных опор:

• Уменьшение ширины полосы отвода
• Меньший фундамент и меньшая занимаемая площадь, занимающая меньше земли
• Меньшее количество компонентов и более быстрая установка
• Значительная способность выдерживать ветровые нагрузки и сниженный риск местного отказа, поскольку это сконструирован со значительно меньшим количеством компонентов
• Круглая и многосторонняя конструкция снижает ветровую нагрузку
• Улучшенный внешний вид и более приемлемый с эстетической точки зрения, в зависимости от близости к общественной собственности
• Превосходная надежность в экстремальных ветровых условиях, так как деформации могут возникнуть, но полный отказ маловероятен
• Более гибкий (в случае обрыва проводника большая характеристика отклонения бетонных опор снижает напряжение в затронутом пролете и изгиб в основании)
• Меньше обслуживания, поскольку не требуется покраска, за исключением металлических частей.

С другой стороны, следующие недостатки бетонных опор:

• Необходимо оценить доступность и логистику на площадке.
• Сложнее приспособить из-за увеличенной высоты и усиления.
• Не видно сквозь бетонный столб, который может быть препятствием с точки зрения зрения.
• Бетон весит значительно больше, чем другие типы конструкций.

Из-за некоторых дополнительных ограничений, связанных с проектом East Loop, Элиа также решил сравнить составные опоры.

Выбор конструкции

Существующая линия электропередачи 70 кВ поддерживалась бетонными опорами прямоугольного сечения со сторонами 0,91 м на 0,67 м (2,99 фута на 2,2 фута) и диагональю 1,13 м. (3,71 фута). Elia решил ограничить диаметр новых касательных опор до 1,2 м (3,94 фута), чтобы максимально приблизиться к существующей площади основания. Это решение также было основано на опыте коммунального предприятия с линией 150 кВ со стальными опорами, где общественное признание уменьшилось, когда диаметр превысил 1.6 м (5,25 фута), так как жители в непосредственной близости от столбов производили впечатление стены.

Пример бетонной опоры для проводов линии электропередачи (слева). Соединительный фланец используется для крепления бетонной опоры к фундаменту (справа).

Из-за производственных допусков и требований по вертикали, Elia решила работать с максимум двумя секциями на опору. Технико-экономическое обоснование трех секций выявило слишком много ограничений, включая дополнительные расходы из-за дополнительного фланца и проблем безопасности на месте, соединяющих фланцы на значительной высоте над уровнем земли.

Сравнение площадей, включая фундаменты, трех типов опор, рассматриваемых для новой линии электропередачи 110 кВ, подтвердило огромную разницу:

• 25 кв. М (269 кв. Футов) для решетчатой ​​стальной башни
• 4 кв. М (43 кв. Фута) для бетонной опоры на 110 кВ
• 0,6 кв. М (6,46 кв. Футов) для существующей бетонной опоры на 70 кВ

По эксплуатационным причинам необходимо было иметь возможность подняться на опору двухцепной линии, когда одна цепь находится под напряжением.Поэтому длина поперечин была увеличена, чтобы сохранить указанные безопасные расстояния для подъема по центральной лестнице.

На основе сравнения конструкций ЛЭП и требований к ЛЭП 110 кВ Восточная петля, Elia впервые выбрала два типа конструкций в одном проекте:

• Высокопроизводительные бетонные опоры
• Композит полюса.

Двойной подход

С самого начала исследования и разработки были в центре внимания проекта East Loop.Elia объединилась с двумя поставщиками для разработки высокоэффективных бетонных опор в качестве альтернативы традиционным решетчатым стальным опорам, используемым на линиях электропередач выше 70 кВ в Бельгии. Они были специально разработаны, чтобы получить признание общественности, поскольку существующие одноконтурные линии электропередачи 70 кВ поддерживаются бетонными опорами и обычно имеют повышенную номинальную мощность с использованием решетчатых стальных опор.

Основные преимущества высокоэффективных бетонных опор: они занимают мало места и более эстетичны.Отзывы местных властей были очень положительными во время и после завершения первого этапа, тем самым подтверждая улучшение общественного мнения. Теперь, благодаря этой положительной обратной связи, Elia рассматривает возможность использования высокоэффективных бетонных опор в своих проектах воздушных линий электропередачи на 150 кВ.

Сравнение размеров опор различных типов линий электропередачи.

В качестве экспериментального проекта рядом с подстанцией Бютгенбах, помимо бетонных опор, были установлены три композитных опоры портала с изолированными траверсами.Это место было выбрано, потому что оно использует реальные возможности опор в соответствии с бельгийским и европейским стандартом EN 50341 для проектирования опор воздушных линий. Эта установка также дала возможность использовать изолированные траверсы на линии 110 кВ, впервые в Бельгии, с целью оптимизации размеров композитных опор портала для ограничения прогибов верхней части башни.

Пример композитной опоры, предназначенной для поддержки проводов линии электропередачи.

Из-за высокой гибкости композитных опор и с учетом их конструктивных возможностей, а также максимального смещения верха 2,5% от общей высоты опоры при нормальных условиях было решено уменьшить длину пролета до менее 150 м (492 футов), половина длины нормального пролета. Биполярная конструкция портала с соединением между опорами использовалась вместе с изолированными траверсами для уменьшения общей высоты опоры в соответствии с практическим руководством 104 Американского общества инженеров-строителей (ASCE).В этом экспериментальном проекте использовались трехсекционные столбы, чтобы их можно было вставлять друг в друга для транспортировки на площадку.

Проектирование линии

При проектировании линии электропередачи учитывалось время, необходимое для строительства, так как было важно ограничить занятость участка для увеличения общественной поддержки проекта. Фундаменты бетонных столбов представляют собой уникальную площадку с клеткой из стальных стержней, привинченных к ним, для облегчения соединения с нижним фланцем бетонных столбов, что позволяет установить один столб за полдня.

Законченный фундамент башни для композитной опоры.

Этот проект также дал Элиа возможность поэкспериментировать со строительством короткого участка линии 110 кВ с использованием композитных опор. Поскольку у коммунального предприятия не было опыта установки опор такого типа, оно заключило контракт «под ключ» на строительство этого участка линии электропередачи. Таким образом, Элиа отвечал только за проектирование линии и выбор поставщика и подрядчика композитных опор.

Элия возвел в Бютгенбахе 93 пилона, состоящих из 83 высокоэффективных бетонных опор, семи угловых и тупиковых решетчатых опор и трех композитных опор портального типа. Строительство началось в июне 2015 года и длилось 18 месяцев. Новая двухцепная линия 110 кВ, идущая по тому же маршруту, что и исходная, была введена в эксплуатацию в декабре 2016 года.

В рамках этого проекта были подтверждены несколько ключевых результатов, которые могут быть использованы в будущих приложениях:

• Бетонные опоры можно использовать в качестве альтернативный вариант строительства новых двухцепных ЛЭП в диапазоне напряжений от 70 кВ до 110 кВ, с возможностью увеличения диапазона напряжений до 150 кВ.
• Опоры были возведены быстрее, чем предполагалось, и использование оцинкованных арматурных стержней в бетонных опорах должно повысить их долговременные характеристики.
• Конструкция бетонных столбов и их визуальное воздействие могут быть дополнительно улучшены за счет использования одного заземляющего провода и изолированных траверс.

Монтажные и болтовые фланцы секций составной опоры.

Создавая эти конструкции нового поколения из бетона или композитных материалов, Elia занимает позицию в области технологического совершенства, где исследования и разработки с надежными партнерами оказываются необходимыми.В 2015 году этот проект получил награду от Бельгийской федерации бетона как выдающееся применение сборного железобетона.

Тесное сотрудничество между Elia и местными властями было необходимо для внедрения новых структур поддержки, которые помогли получить экономическое признание общественности при сохранении высокой надежности цепи. По завершении проекта East Loop местные власти и жители были очень довольны интеграцией в ландшафт новой двухцепной линии электропередачи 110 кВ.

Электропост железобетонный

После почти 50 лет эксплуатации эти опоры были сняты с эксплуатации и заменены не по конструктивным причинам, а из-за проблем с распусканием волокон из-за… Электрическая машина для изготовления стержней из бетона представляет собой разновидность формовочного оборудования, используемого для изготовления армированного бетона различного диаметра и длины. труба и столбы, приводимые в действие регулируемым двигателем с дистанционным управлением, он работает плавно и регулируется по скорости, основание машины сварено в коробчатую конструкцию, отличается прочностью и долговечностью.- Предварительно напряженные бетонные опоры — методы проектирования и изготовления. Блоки коммутации и коммутации с контактной площадкой высококачественная машина с электроприводом из предварительно напряженного формованного бетона DY-CD3 — dongyue Products Made in China, производитель Китая. Машина для изготовления предварительно напряженных бетонных электрических столбов — это своего рода формовочное оборудование, которое используется для изготовления железобетонных столбов и других изделий из цемента различного диаметра и длины. A252: 200 мм x 200 мм, 40 листов в пачке. Основная технология изготовления — продольное натяжение стальной проволокой.Они поддерживают провода, по которым электричество от энергокомпании доставляется в наши дома, и обеспечивают работу нашей растущей сети телефонов, телевизоров и компьютеров. ИНСТРУКЦИЯ ПО ЗАПИСИ: Этот бюллетень обновляет бюллетень RUS Bulletin 1724E-206, «Руководство Китайская обрабатывающая промышленность полна сильных и последовательных экспортеров. Они производятся в различных формах, таких как опоры PSCC и RCC (железобетонные опоры). цементобетон и некоторые стержни для увеличения прочности опоры, опора RCC имеет высокую механическую прочность.Композитные, армированные волокном полимеры (FRP) или «стекловолоконные» опоры были впервые установлены на Гавайях в начале 1960-х годов. 6.4.3 Ямки, предназначенные для установки стоек или распорок, должны быть сконструированы соответствующим образом, и, если этого требует покупатель, они должны быть надлежащим образом испытаны. Форма: прямоугольная. Тогда он сможет выдавить излишки воды в бетоне под действием центробежной силы. Лист 1/2. Получить цитату. Благодаря большому опыту в этой области, мы способствуем предложению Полюса для ограждения RCC нашим клиентам.6.5 Метод выбора железобетонной опоры в любой конкретной ситуации должен соответствовать указанному в разделе «Разбавленные и армированные опоры» Стальные опоры Бетонные опоры Частные опоры Деревянные опоры Стенды для испытания на прочность Рисунок 1 — Куда получить дополнительную информацию? Высококачественная машина для производства электрических столбов из предварительно напряженного бетона. Учебные курсы №№ Специальности: Общественные компании, производители бетонных труб и сборных изделий. Целью изобретения является создание способа ремонта электрического столба из бетона, такого как железобетон, механическая прочность которого ухудшилась при использовании на открытом воздухе или в результате повреждений, вызванных ударами предметов, в этом способе используется армирование из углеродного волокна. материал в такой форме, как лист армирующего волокна с углеродными волокнами, расположенными в одном направлении, армирование… ОСНОВНОЕ ЗАИНТЕРЕСОВАННОЕ ОТДЕЛЕНИЕ: Отдел технических стандартов; Управление политики, информационно-пропагандистской деятельности и стандартов.Композитные столбы из стеклопластика — идеальная замена деревянным телекоммуникационным столбам. Обладая обширным промышленным опытом, мы предлагаем широкий ассортимент RCC Electric Pole. Предварительно напряженная машина для изготовления электрических столбов из бетона — это своего рода формовочное оборудование, которое используется для изготовления станков для изготовления электрических столбов различного диаметра и […] Поставщик станков для изготовления бетонных электрических столбов в Эфиопии, US $ 10000 — 300000 / комплект, нержавеющая сталь, нержавеющая сталь , Строительные работы, Видео техническая поддержка, Онлайн поддержка, Полевое обслуживание и ремонт.Источник: Shandong Hongfa Scientific Industrial & Trading Co., Ltd. на Alibaba.com. Линейка бетоносмесителей Портативные электрические смесители Варианты буксирных стоек Выберите один из трех различных вариантов буксирных стоек: штыревой, штампованной или кованой для легкой буксировки и повышения эффективности работы на стройплощадке. Берег воздуховодов 10. Столб Стоби — это многоцелевой столб, сделанный из двух стальных балок, разделенных бетонной плитой посередине, обычно встречающейся в Южной Австралии. Благодаря низкому значению электрических свойств эти опоры соответствуют высоким стандартам безопасности.Высота: от 6 до 12 футов. База самоподдержки H6, H8 и h20 (Pole Foundation) 5. Получите расценки. Сборные элементы, такие как электрические столбы и железнодорожные шпалы, производятся на заводах с использованием простых методов предварительного напряжения. Армированный бетон (RC), также называемый армированным цементным бетоном (RCC), представляет собой композитный материал, в котором относительно низкая прочность на разрыв и пластичность бетона компенсируются включением арматуры, имеющей более высокую прочность на разрыв или пластичность. Преимущества предварительно напряженных бетонных опор перед обычными железобетонными опорами заключаются в следующем: меньший вес и простота обращения.Столбы из предварительно напряженного бетона. Проектирование и изготовление. Линии электропередач. Столбы и башни. Проектирование и строительство. ** Буксируемые миксеры для… Ставить перед бетоном для поддержки. Установка бетонных столбов — один из факторов, способствующих улучшению подготовки инженерных сетей к лесным пожарам. Отверстие для руки 8. Shandong Haiyu Industry Co., Ltd — ведущий производитель, производящий полный комплект предварительно напряженных и армированных бетонных электрических станков для производства столбов / труб / свай, прошедших сертификат системы менеджмента качества ISO9001: 2008.Подробный отчет о проекте (DPR) по электрическому столбу из предварительно напряженного бетона (прямоугольный) (мощность: 100 опор в день длиной от 8 до 11 метров) Текущее положение на рынке и ожидаемый будущий спрос, технологии, производственный процесс, инвестиционные возможности, экономика предприятия и финансовые показатели проекта . Машина для изготовления предварительно напряженных бетонных электрических столбов — это своего рода формовочное оборудование, которое используется для изготовления железобетонных столбов и других изделий из цемента различного диаметра и длины. Высокая мачта и база сигналов движения 7.Форма: квадрат. Армированные, полые, центрифугированные бетонные опоры Rocla — это «эталонный» продукт, обеспечивающий долгий срок службы, отсутствие необходимости в обслуживании, опоры уличного освещения. Таким образом, прочность электрических столбов может быть легко восстановлена, а электробезопасность обеспечивается за счет внешнего изоляционного волоконного слоя. Армированный бетон (RC), также называемый армированным цементным бетоном (RCC), представляет собой композитный материал, в котором относительно низкая прочность на разрыв и пластичность бетона компенсируются включением арматуры, имеющей более высокую прочность на разрыв или пластичность.ПРОЕКТНЫЕ НАГРУЗКИ Каждая опора должна выдерживать 2,5… Просмотров сообщения: 663. [4] Армированный цементный бетон сделан из цементобетона и некоторых стержней для увеличения прочности опоры, опора RCC имеет высокую механическую прочность. Электрические столбы используются для поддержки воздушной линии для передачи электроэнергии из одной точки в другую. Компания Changzhou Huazhan Machine Manufacture Co., Ltd является ведущим производителем полемчинов из предварительно напряженного и армированного формованного бетона с сертификатом системы качества ISO9001: 2008.₹ 25 / Feet Получить последнюю цену. ДАТА Вступления в силу: Дата утверждения. Найти электрическую опору из сборного железобетона из Ирана Полная база и контактная информация, деловые предложения,… Вам доступен широкий выбор вариантов стальных железобетонных опор, таких как местный сервисный центр, ключ… Город Атланта требует определенных правил и руководств для всех работать в полосе отвода. Решетчатая стальная конструкция. Оборудование среднего напряжения определяется однолинейной схемой выбранного типа, и опорная подстанция оснащена: Изоляторами опор Ps 24 или Ps 17.5 с соответствующей опорой. Линии электропередач — Столбы и башни — Монтаж. Применение железобетонных опор в качестве опор воздушных линий электропередачи в последние годы вызывает большой интерес во всем мире. Коробчатые кульверты из железобетона одинарные 4 x 6 футов, одиночные 5 x 6 дюймов для глубины засыпки до 20 футов. Сначала в качестве производителя опор для электросетей для Electric Company, добавив бетонных труб Hume, а затем телеграфных опор. 409-416. Железобетонная сетка для фундаментов перекрытий.Наши изделия изготавливаются в соответствии с национальными стандартами клиентов и могут быть изготовлены по индивидуальному заказу для бетонных столбов… Они долговечны и доступны для высокого и низкого напряжения. Получить цитату. Категория Электротехника Блоки САПР Электрические молнии. Спецификация изготовления бетонных столбов. ООН-2. Стандартные реквизиты для работы с правом проезда. Электрические столбы из сборного железобетона от GORGAN CONCRETE PIPE CO. на Pakbiz.com — это ведущая торговая площадка Business to Business и крупнейший онлайн-каталог предприятий.Для выдачи всем сотрудникам Ausgrid и аккредитованных поставщиков услуг, выполняющим работы, связанные с перемещением, размещением, монтажом и демонтажем бетонных, фиброцементных, фибропластовых, стальных и деревянных опор, и для справок по областям, техническим и инженерным вопросам. Высота: 6 до 12 футов. С вопросами или проблемами обращайтесь в Управление транспорта по телефону 404-330-6501. Опоры линии электропередачи стоят от 35 до 45 процентов от общей стоимости линии электропередачи. железобетонных опор должно быть не менее 2.и опоры 8 м 200 кг и 9 м 300 кг для обычных железобетонных опор Orissa2. Элементы с круглым поперечным сечением обычно используются в производстве сборного железобетона для столбов, свай, труб и колонн для зданий и опор мостов. И. Олифант, Уэсли Дж. II. По мере совершенствования технологии производство и использование бетонных столбов постепенно увеличивалось. Электрические провода и кабели прокладываются над головой на опорах электроснабжения в качестве недорогого способа изолировать их от земли и не мешать людям и транспортным средствам.Завод по производству бетонных электрических столбов состоит из центробежных машин для производства бетонных столбов. Пресс-формы для производства бетонных столбов и форм для бетона. Машина для подачи бетона, машина для предварительного напряжения и т.д. Услуги «под ключ» для PCS Машина для изготовления бетонных столбов Машина для производства железобетонных столбов — Машина для изготовления бетонных столбов Получить цену и поддержку: By hamac | 1 сентября 2017 г. Бетонные опоры хорошо работают в холодном климате и соответствуют самым строгим стандартам испытаний на замерзание / оттаивание.Звоните + 91-8048402277. Прямоугольные столбы для ограждений бетонные. • Меньшее воздействие на окружающую среду: опоры для инженерных сетей, обработанные ACZA, оказывают меньшее воздействие на окружающую среду по сравнению с опорами из бетона, стали и армированного волокном композитного материала для… Информация о компании. Столб для передачи энергии из стекловолокна SE28 от Strongwell имеет более высокое отношение прочности к весу, чем сталь, дерево или бетон, и весит значительно меньше, то есть бетонные столбы были впервые использованы более 60 лет назад, а затем были изготовлены из обычного железобетона.4. Предварительно напряженные бетонные опоры. Эти столбы изготовлены с использованием наших передовых технологий и оборудования и очень долговечны по своей природе. Сначала в качестве производителя опор для электросетей для Electric Company, добавив бетонных труб Hume, а затем телеграфных опор. 2. 3. Сравнить этот продукт Удалить из инструмента сравнения. Различные формы предварительно напряженных бетонных опор Существуют предварительно напряженные бетонные опоры различной формы поперечного сечения, но для любого типа опор основание должно иметь максимальную площадь поперечного сечения, поскольку для этого требуется максимальный момент сопротивления.Заводские горячие продажи крышка бетонная цена DIP оцинкованный столб уличного освещения Электрические столбы используются для поддержки воздушной линии для передачи электроэнергии из одной точки в другую. Появление. Поляки 4. УЗНАТЬ БОЛЬШЕ. Столбы из предварительно напряженного бетона, впервые спроектированные и построенные французским инженером Фрейсине в середине 1930-х годов, используются сегодня во всем мире для флагштоков, столбов для указателей, телефонных столбов, телеграфных столбов и столбов, поддерживающих уличные фонари, линии электропередач, антенные мачты и воздушные линии электропередач. линии для электропоездов.Бетонные столбы. Электрический смотровой колодец 3. Станки с армированными цементными столбами используются для изготовления бетонных электрических столбов. Столбы обычно оставляют в ванне (резервуаре) от 5 до 12 дней, после чего их вынимают из ванны (резервуара) и осматривают бетонные конструкции. Двойные кульверты коробчатого железобетона 10 футов x 8 дюймов, 10 футов x 9 футов и 10 футов x 10 дюймов для глубины заполнения до 50 футов. Основная технология изготовления — продольное натяжение стальной проволокой. 808.528.1175 91-110 Hanua Street Suite 202 Kapolei, HI 96707 Structural Engineering Institute.Основная технология изготовления — продольное натяжение стальной проволокой. Материал: железобетон. Форма: квадрат. Мы здесь, чтобы объединить китайские заводы, которые поставляют производственные системы и оборудование, которые используются в обрабатывающих отраслях, включая, помимо прочего: форму для бетонных столбов, форму для электрических столбов для бетона, бетонные столбы… ← Высококачественная форма для бетонных столбов для электрических столбов — Бетонные столбы Станок для изготовления столбов CICQ-pole Hot Поставщик exellen для создания станков с электроприводом PSC, станков для производства железобетонных столбов для рынка Кении — Станок для производства бетонных столбов → Получить цену и поддержку: NBR 7483: 2008.Во время вращения формы она может выдавливать лишнюю воду, содержащуюся в бетоне… Квадратная опора для ограждения RCC, высота: от 6 до 12 футов. Машина для изготовления предварительно напряженных бетонных электрических столбов управляется бесступенчатым двигателем с дистанционным управлением. Установка предварительно напряженных бетонных столбов в просверленные отверстия проще и проще. Будет предоставлен комплексный бетонный завод по производству электрических столбов / заводские машины, бетонный завод по производству свай, будет предоставлен идеальный план расположения, выбор машин и… ::: Обзор электрического станка для изготовления столбов из предварительно напряженного бетона.Самая серьезная проблема для бетона по сравнению с обработанной древесиной — это вес, где бетонные опоры, как указано, в три раза превышают вес древесины (Болин, 2011). Опоры доступны в широком диапазоне высоты, грузоподъемности и требований к установке. Рабочий комитет по бетонным опорным сооружениям. Секции 6, 7 и 8 Круглые витые бетонные опоры используются для поддержки электропередачи… 1. В 1978 году мы открыли Redi-Mix Concrete for General Construction, и сегодня мы предлагаем бетонные столбы Premier для уличного освещения… Один из механизмов, который На долговечность железобетонных конструкций может повлиять коррозия арматурной стали.Haiyu Industry — ведущий китайский поставщик и производитель, поставляющий станки для бетонных столбов, предварительно напряженные формы для круглых / прямоугольных / квадратных бетонных столбов и т. Д. Измерительная башня 9. Электрическая тяговая коробка 2. Коробчатая водосточная труба Детали армирования бетона Шаблон CAD DWG. приблизительно 30% веса дерева, 60% стали и 15% или меньше бетона. СТАЛЬНАЯ ПРОВОДКА ДЛЯ КОНСТРУКЦИЙ ЖЕЛЕЗНЫЙ БЕТОН — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Коробчатые культиваторы из железобетона одинарные от 7 футов на 4 фута до одинарных 9 футов на 10 футов для глубины заполнения до 20 футов. 8.Столбы 5м 180 кг и 9м 400 кг для U.P. Принимая во внимание ветровую нагрузку, этот столб может быть приспособлен к дополнительной опоре для цементирования основания столба с помощью анкерного крепежа или HILTI может быть предоставлен для дополнительного усиления в зависимости от фактического состояния площадки. Марка и смесь бетона: Согласно IS 456: 2000, нормам норм и железобетон, буква M означает столб, армированный смесью, который будет изготовлен путем уплотнения бетона с помощью вибраторов. Повсюду устанавливаются электрические столбы для передачи электричества.Но многие люди не знают характеристик электрического столба. Обычно мы используем электрические столбы PCC и RCC. Полная форма опоры PCC представляет собой простой цементный бетон, а полная форма опоры RCC — армированный цементный бетон. В этих областях FPL укрепляет существующие опоры электроснабжения более прочными деревянными или бетонными опорами, некоторые из которых достигают высоты 55 футов и весят более 8000 фунтов. Столб, который сейчас используется для раздачи, имеет высоту 8 или 9 метров.

Uic Meal Plan Отмена плана питания, Сергей Рахманинов Симфония № 2 3-я часть, Distillery Jobs Канзас-Сити, Совет директоров Royal Group, Сочетания клавиш калькулятора Microsoft, Должны ли знаменитости озвучивать социальные причины, Игра на пальцах Ауслана, Работы Оливера Голдсмита, Очень долгое нажатие на ногти рядом со мной, Кружки для кофе на заказ для пожарных, Список Коллингвуда 2014 г.,

Какова стандартная высота линий электропередач?

••• Джек Н.Mohr / iStock / GettyImages

Большинство штатов США принимают Национальный электротехнический кодекс (NEC) и Национальный кодекс электробезопасности (NESC), которые диктуют передовые методы безопасности для государственных и частных электрических и коммунальных компаний. Эти стандарты определяют высоту линий электропередачи, от высоковольтных линий электропередачи до линий электропередачи, расположенных над тротуарами. Однако минимальные требования редко совпадают с отраслевыми нормами.

Почему опоры инженерных сетей разной высоты?

Высота линий электропередачи определяется линиями, подключенными к опоре, и муниципальными нормами, регулирующими расстояние между линиями земли.Линии связи включают телевидение, широкополосный доступ в Интернет и телефонную связь и расположены в самом низу на опоре электросети. Линии электропередач расположены вверху.

Поскольку муниципальные строительные нормы и правила требуют большего расстояния между линиями связи и тротуарами или улицами, точки подключения этих проводов перемещаются выше. Все остальные линии на полюсе при этом перемещаются вверх.

Кроме того, существует зона безопасности рабочих, расположенная между линиями связи и линиями электропередач, чтобы обеспечивать безопасность работников коммунальных служб во время ремонта и установки.По мере изменения размера этой зоны безопасности изменяется и необходимая высота для линий электропередач.

Насколько высока стандартная опора для электросети?

Столбы электросети можно увидеть разных размеров. Телефонные провода предъявляют самые низкие требования к дорожному просвету. Иногда телефонная опора не поддерживает ничего, кроме линий связи, поэтому они оказываются намного короче, чем соседние совместные опоры электроснабжения, на которых проходят высоковольтные линии электропередачи.

Задача каждой электротехнической компании — обеспечить соответствие полюсов государственным нормам.К сожалению, иногда они не успевают за изменениями. NESC выпустила предварительную версию рекомендаций на 2020 год, чтобы коммунальные предприятия могли взвесить предлагаемые изменения. Согласно NESC, стандартная высота опоры составляет 35 футов.

Тем не менее, это несколько спорно, поскольку линии связи вытесняют линии электроснабжения на достаточное пространство. На практике 40-футовые шесты являются новейшей предпочтительной моделью, хотя в некоторых ситуациях могут потребоваться опоры высотой 120 футов или выше.

Пределы дорожного просвета для линий электропередач

NEC требует различных ограничений дорожного просвета для линий электропередач в зависимости от напряжения и местоположения. Эти минимумы немного отличаются от тех, которые приняты NESC. Владельцам недвижимости важно обращаться в местные муниципалитеты за информацией, относящейся к их району.

Минимальный дорожный просвет NEC для линий электропередач составляет:

• Тротуары: 12 футов.
• Парковочные места: 18 футов.
• Дороги, сельскохозяйственные дороги: 18 футов.

Также могут быть разные стандарты в зависимости от того, проходит ли на опоре линии передачи низкого или высокого напряжения.

Какова высота телефонного столба?

NESC требует следующих зазоров для телефонных линий:

• Тротуары: 9,5 футов.
• Дороги: 15,5 футов.
• Бассейны: 10 футов.

Это расстояние между поверхностью земли и самой нижней точкой линии связи.Компании планируют провисание линий со временем из-за воздействия силы тяжести, а также температуры, плохой погоды и других факторов. Промышленный минимум для точек крепления на телефонной опоре составляет 18 футов при длине линии до 20 футов.

Чем длиннее проволока, тем больше провисание. Линии длиной до 200 футов должны иметь минимум 22,25 фута для крепления опор. Линии связи других типов тяжелее телефонных, поэтому они более подвержены провисанию. Эти линии требуют еще большей осторожности, чтобы избежать нарушения правил минимального дорожного просвета.

Телефонные столбы могут быть намного короче электрических столбов или общих столбов. С другой стороны, они не подвергаются таким же рискам.

Какие типы линий электропередач существуют?

Несколько различных типов линий электропередач несут электроэнергию от электростанции к частным предприятиям и домам. К ним относятся:

• Линии электропередачи: передают электроэнергию на большие расстояния от электростанций с напряжением 345 000 вольт.
• Линии субпередачи: ответвляются от линий электропередачи до крупных промышленных, коммерческих и жилых районов с напряжением 69 000 вольт.
• Местные линии электропередачи: ответвляются от вспомогательных линий электропередачи до обслуживающих районов и микрорайонов с напряжением 13 800 вольт.
• Промышленные линии электропередачи: ответвляются от местных линий электропередачи до отдельных промышленных объектов с напряжением от 220 до 440 вольт.
• Коммерческие и жилые линии электропередачи: ответвляются от местных линий электропередачи до частных предприятий и домов с напряжением от 120 до 240 вольт.

Какое напряжение в жилых линиях электропередач?

Напряжение на линиях электропередач в жилых домах составляет от 120 до 240 вольт, но домовладельцы не должны думать, что эта величина безопасна.Низковольтный шок может быть опаснее высокого напряжения из-за воздействия на сердце. Вот почему родители используют комплекты для защиты детей, которые перекрывают розетки.

Ребенка, который воткнет игрушку в электрическую розетку, можно убить. Когда дело доходит до опасности, сила тока — мера того, сколько тока проходит через тело — более важна, чем напряжение.

Какие стеклянные предметы на линиях электропередач?

Все токи притягиваются к поверхности Земли. Если будет такая возможность, они выберут самый быстрый и легкий путь туда.Электричество может прыгать на несколько футов, чтобы выполнить эту задачу, поэтому потребовались меры предосторожности, чтобы электричество в линиях электропередачи не сходило с их пути.

Стеклянные, керамические или пластиковые колпачки, обнаруженные на некоторых опорах электроснабжения, не позволяют потоку электричества — или информации при обсуждении линий связи — покидать провод и следовать за опорой в землю. Компании впервые начали производить эти колпачки, называемые изоляторами, в 1880-х годах, чтобы позволить электричеству перемещаться на большие расстояния.Они необходимы сегодня, чтобы поддерживать работу сервиса.

Это не то же самое, что яркие шары или другие приспособления, висящие на длинных высоких проводах электросети. Эти маркеры или маркерные шары служат предупреждением для низколетящих самолетов.

Изолированы ли жилые линии электропередач?

Хотя большинство опор электросети имеют изоляторы, большинство линий электропередач не изолированы. Даже в жилых районах. Жители часто предполагают, что линии электропередач изолированы, чтобы защитить людей от ударов в случае обрыва линии и падения на землю.Удивительно, но менее 10 процентов линий электропередач в жилых помещениях изолированы, так почему же люди имеют это заблуждение?

Они часто ошибочно принимают атмосферостойкое покрытие на внешней стороне электрических линий за изоляцию, но оно используется для защиты оголенных проводов внутри, а не для защиты людей. Когда устанавливается изоляция, происходят две вещи:

1. Она изнашивается под воздействием элементов, поэтому ей нельзя доверять, чтобы обезопасить людей.
2. Он утяжеляет линию, вызывая большее провисание и требуя более высоких точек подключения на опорах электросети для соблюдения требований к дорожному просвету.

Недостатки перевешивают преимущества изоляционных линий, поэтому многие компании отказываются от расходов. Ситуация меняется в регионах, где возрастает риск возникновения лесных пожаров.

Вызывают ли линии электропередач лесные пожары?

По данным Калифорнийской комиссии по коммунальным предприятиям, около 10 процентов лесных пожаров возникают из-за линий электропередач. Это происходит, когда:

• Ветер сдувает ветки деревьев в линии электропередач.
• Линии ломаются под давлением и падают на сухие участки.
• Столбы ломаются и соединяют провода под напряжением с травой и деревьями.

Это одна из причин, по которой коммунальные предприятия, муниципалитеты и собственники вырубают деревья вокруг линий электропередач.

Некоторые лесные пожары бесконтрольно бушевали на десятках тысяч акров земли, убивая людей и вызывая массовые разрушения. Из-за этого такие компании, как Pacific Gas & Electric и Southern California Edison, выплатили сотни миллионов долларов компенсации за ущерб и, наконец, начали вкладывать больше средств в предотвращение пожаров.

К сожалению, размещение всех существующих линий под землей было бы слишком дорогостоящим и разрушительным. Однако размещение под землей является более безопасным вариантом для будущих разработок с точки зрения безопасности и в качестве компонента благоустройства сообщества. В конце концов, стандартная высота линий электропередачи могла быть отрицательной величиной.

Означают ли птицы или белки на проводе, что это безопасно?

Нет. Люди, не знакомые с принципами работы электричества, могут ошибиться, полагая, что линии изолированы и, следовательно, их можно безопасно трогать, когда птицы или белки безопасно садятся на провода.Другие думают, что ломаная линия мертва, если она не искрится на земле. Таким образом, линии электропередач вводят в заблуждение. Они могут выглядеть совершенно безопасными, но к ним смертельно опасно приближаться.

Причина, по которой птицы и другие мелкие животные могут сидеть на линии электропередачи и не пораниться, сводится к лени. Течения идут самым быстрым и легким путем туда, куда они направляются. Потребовалось бы ненужное время, чтобы электричество покинуло провод, прошло через белку и вернулось в линию.

К сожалению, иногда, когда белка или птица пробираются от провода к столбу или другому проводу, возникает дуга.Вместо того, чтобы оставаться в проводе, он проходит через животное к столбу, а затем на землю. То же самое может произойти, когда люди или филиалы подходят слишком близко.

Безопасно ли прикасаться к опоре электросети?

Люди регулярно прикрепляют листовки, ленты и другие предметы к столбам, но безопасно ли это делать? Нет. По мнению экспертов, паразитное напряжение может просочиться вниз по опоре электросети или по ближайшим деревьям в землю, окружающую опору. Вот почему возможно поражение электрическим током вне зависимости от того, коснется ли кто-нибудь токоведущий провод.

Кроме того, некоторые опоры электросети представляют другие опасности. Столбы электросети, помеченные X сбоку, подлежат замене. И это не всегда вопрос возраста. Они могли знать о проблемах, которые подвергали вас повышенному риску.

То же самое и с маленькими зелеными коробками для транзисторов, которые иногда устанавливают в жилых районах. Домовладельцам следует избегать озеленения ящиков и не позволять детям залезать на них во время игры.

Кто отвечает за линии электропередач к вашему дому?

В случае обрыва или падения линий электропередач, которые вызывают пожар или другой инцидент, коммунальная компания несет ответственность.А как насчет других проблем? В некоторых случаях домовладельцы несут ответственность за линии электропередач, идущие к их собственности. Их размер зависит от типа установленного оборудования и коммунальной компании.

Подземная электрическая служба: В целом, подземная электрическая служба обеспечивает наименьшую ответственность для домовладельцев, но ее установка намного дороже, чем обычная линия электропередачи или наземное обслуживание. В конце концов, собственнику недвижимости остается только заботиться о содержании измерительной базы и кабелепровода клиента внутри конструкции или прикрепления к ней.

В подземных установках электрическая компания несет ответственность за:

• счетчик.
• Трансформатор.
• Кабель внутри кабелепровода.
• Кабелепровод PPL.

Они оплатят любой ремонт или регулировку этих деталей.

Надземное обслуживание: В традиционных электрических системах больше частей, за которые домовладельцы несут большую ответственность. Это одна из причин, по которой переход на подземный транспорт обходится так дорого.В то время как коммунальная компания покрывает транзистор, счетчик и линию обслуживания от опоры электросети до дома, домовладелец несет ответственность за:

• Сервисный якорь.
