Ворота распашные из профильной трубы: чертежи и инструкция по производству

Ворота из профильной трубы — как правильно сварить каркас ворот из трубы

Территории, прилегающие к частным и административным строениям, от несанкционированного проникновения защищают ограждениями с воротами. Эту задачу успешно выполняют откатные или распашные конструкции. Откатные модели не требуют пространства для открывания, но имеют определенные сложности в обслуживании и слишком сложны для изготовления без участия профессионалов. Если места для открытия створок достаточно и планируется самостоятельная сварка конструкции, то обычно отдают предпочтение распашным вариантам. Плюсы такого выбора – отсутствие необходимости в бетонировании площадки (для роликов), простота обслуживания, широкий выбор декоративных решений.

Выбор материалов и размеров ворот из профильной трубы

При определении проема учитывают ширину транспортных средств, которые будут заезжать в ворота. Обычно суммарная ширина створок – 3-4 м. Их высота примерно равна высоте забора, разница не должна превышать 200 мм в ту или другую сторону.

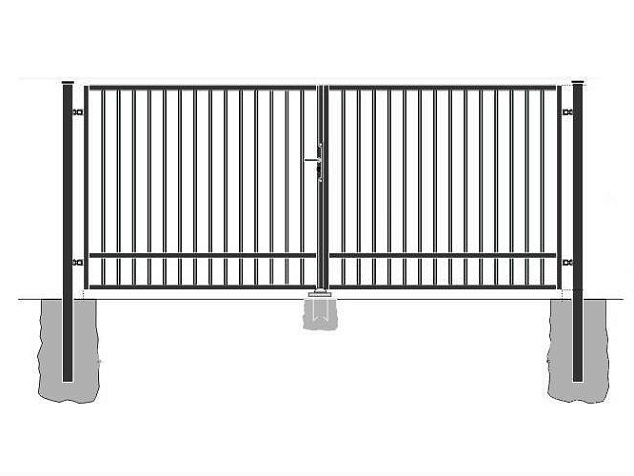

Конструкции обычно делают двустворчатыми. Заполнение можно сделать как сплошным (плоский или профилированный лист, дерево), так и с просветами – из кованых или гнутых стальных элементов. Если изготавливается отдельно стоящая калитка, то ее ширина – 0,75-1,0 м. При расчете расстояния между опорными столбами учитывают не только суммарную ширину створок, но и зазоры для их свободного открывания.

Внимание! При сильных ветровых нагрузках, характерных для конкретного региона, не рекомендуется изготавливать крупногабаритные створки со сплошным заполнением.

Между опорными столбами верхнюю горизонтальную перемычку изготавливают редко. А если изготавливают, то делают ее съемной, чтобы при необходимости обеспечить проезд высокого транспорта, например строительной спецтехники. После выбора размеров определяют схему расположения усиливающих створок и составляют подробный чертеж. В соответствии с чертежом составляют ассортимент необходимых материалов и комплектующих и делают подсчет их количества.

Перечень материалов для распашных ворот

• Опорные столбы. Какие профильные трубы необходимы, определяют, в зависимости от габаритов конструкции. Для легких дачных ворот допускаются изделия с сечением 80х80 мм, для более тяжелых 100х100 мм, для очень массивных – 150х150 мм.
• Каркас створок ворот из профильной трубы. Как и в случае с опорными столбами, размер сечения определяется габаритами модели. Для небольших конструкций достаточно трубы 30х30 мм, стандартный вариант – 40х40 мм, усиленный – 50х50 мм.
• Усиливающие перемычки – 20х20 мм, 40х20 мм.
• Материал, выбранный для заполнения.
• Комплектующие: навесы, замок, крепеж для профнастила или дерева (если требуется).
• Антикоррозионные составы: грунтовка, краска.

Как правильно сварить каркас для ворот из профильной трубы?

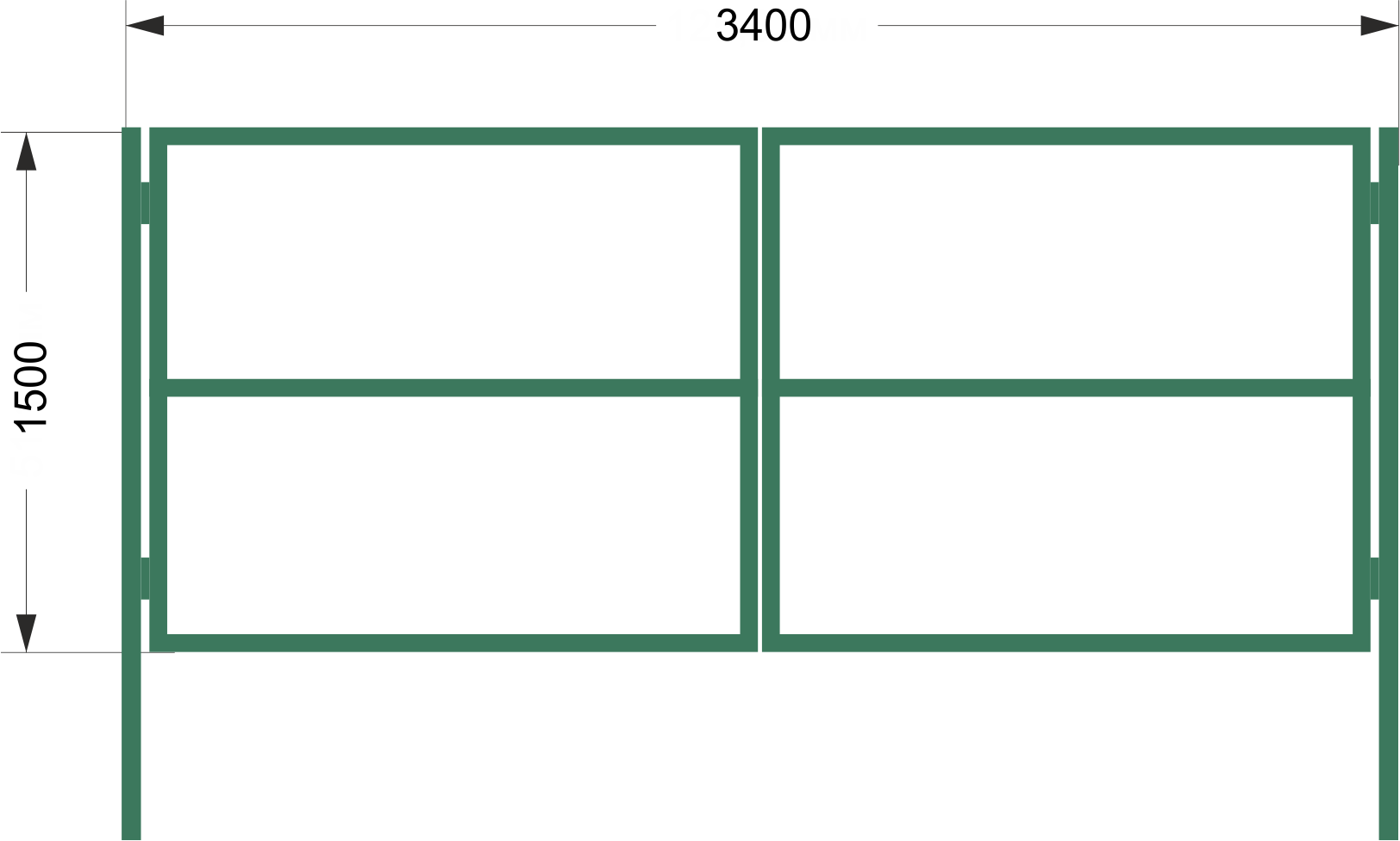

В соответствии с чертежом, трубу размечают и режут на мерные отрезки с помощью углошлифовальной машины («болгарки») с отрезным кругом. Верхнюю часть створок изготавливают прямой или изогнутой. Для получения дугообразного элемента из профильной трубы понадобится трубогиб. Сварку осуществляют аппаратом для ручной дуговой сварки с использованием покрытых электродов диаметром 2-3 мм, что зависит от толщины стенки трубы.

Сварку створок осуществляют на ровной горизонтальной поверхности в следующем порядке:

• Предварительно раму собирают на прихватках. Концы труб могут быть обрезаны под углом 45° или сварены «в торец». Во втором случае открытые отверстия «заглушают».
• Проверяют равенство диагоналей и измеряют углы.
• Окончательно проваривают стыки.
• В соответствии с выбранной схемой приваривают ребра жесткости из профильной трубы меньшего сечения. По углам для усиления конструкции в качестве усиливающих элементов иногда используют треугольники из стального листа толщиной 2-3 мм. Катеты треугольника – 100 мм.
• Для защиты запорного устройства изготавливают короб из листовой стали. Верхние части навесов приваривают к створкам ворот, примеряют к опорным столбам, делают отметки. В намеченных местах на опорных столбах приваривают нижние части навесов.
• Сварные швы обрабатывают болгаркой с плоским или чашеобразным зачистным кругом.
• Конструкцию полностью собирают, проверяют качество открывания и закрывания.

Все металлические элементы ворот очищают от ржавчины, если таковая имеется, обезжиривают, обрабатывают антикоррозионными составами, грунтуют, а затем окрашивают.

Ворота из профильной трубы своими руками

На чтение 7 мин. Просмотров 858 Обновлено 25 ноября, 2020

Входной проем для участка, состоящий из  ворот и калитки, может много сказать о его владельце как личности и является одним из показателей социального статуса.

Гармонично вписанный в экстерьер участка входной проем становится как бы его лицом. Поэтому такому элементу уделяется повышенное внимание.

Одним из популярных материалов для изготовления ворот и калиток является квадратные или прямоугольные полые изделия, позволяющие изготовить ворота из профильной трубы своими руками с минимальными затратами труда и денежных средств.

Чтобы исполнить такое сооружение своими руками, достаточно уверенного владения сварочными работами и уметь работать   при разделке профилей.

Характеристика материала

Профильные трубы разрабатывались как конструкционный материал для производства каркасной мебели и создания металлических оснований для различного рода сооружений, таких как беседки, теплицы и парники и прочее.

Размерный ряд представлен профильными трубами от 20 х 20 мм со стенкой 1 – 1,5 мм, до 150 х 150 мм со стенкой до 5 мм. Основной вид изготовления – сварные изделия с одни продольным швом.

Материалом для таких труб является низкоуглеродистая сталь с высокой свариваемостью, при этом применяется металл любых степеней раскисления, в маркировке указывается возможность применения сталей спокойной разливки, полуспокойной или кипящей.

Рассмотрим виды конструкций

Основными конструкциями при изготовлении этих изделий являются распашные или откатные. Последние могут быть двустворчатыми или одностворчатыми. Важным показателем для определения конструктива исполнения являются габариты участка и расположение подъездных путей к участку.

По исполнению ворота и калитка могут быть закрытыми или светопрозрачными с различными элементами декора. Цветовое решение должно соответствовать соответствующей гамме ограждения и кровли дома. При этом активно применяется, гибка профтруб в пределах допустимых для этой операции величин.

Какие ворота установить

Выбор определяется конкретными условиями расположения въезда на участок. Если планируется установить распашные ворота, открывающиеся наружу, нужно измерить расстояние от въезда до дороги.

Видео

При ширине створки в 3,5 метра оно должно составлять не менее 6 метров, в противном случае при открывании ворот могут быть созданы препятствия для проезда по дороге. В большинстве садовых кооперативов таких условий не существует.

Остается вариант распашных ворот, открывающихся внутрь участка, в таких случаях расстояние от створок до дома должно быть не менее 5 метров.

Откатные ворота требуют расстояния от крайней стойки до границы участка не менее 7,5 – 8 метров. Они могут быть с верхней или нижней опорой, по которой производится смещение ограждения. Первый вариант предусматривает строительство несущей конструкции над въездом, которая будет ограничивать вертикальный габарит для транспорта.

Да и само изготовление такой конструкции обойдется недешево. Несущая конструкция с нижним расположением обойдется гораздо дешевле, но ее эксплуатация связана с необходимостью постоянного ухода по очистке канала, куда будет набиваться грязь. В зимнее время проблемы могут быть гораздо серьезнее по причине замерзания канала.

Выбор откатной конструкции с двустворчатыми воротами не сложнее варианта одностороннего исполнения и применяется при недостатке места для одностворчатой откатки.

Последовательность мероприятий при изготовлении створок своими руками

Видео

Как и всякое сооружение, ворота требуют выполнения определенных операций в строго определенной очередности:

1. Определение конструкции въездной секции с учетом изложенных выше критериев.
2. Разработка эскизного проекта для ворот из профильной трубы своими руками, чертежи выполнять обязательно. Это позволит учитывать все нюансы конструкции и рационально использовать доступный материал. Перед выполнением проекта следует выяснить наличие в доступности материала и его размеры. Эта информация понадобится в процессе проектирования.

Уточнение глубины промерзания грунта в регионе строительства. Это очень важный фактор, определяющий заглубление основания опорных конструкций. При недостаточной глубине шурфа возможны сезонные подвижки опор, что может привести к их смещению с предсказуемыми последствиями.

3. Окончательные размеры створок ворот и калитки следует выбирать после установки стоек и их бетонирования, при необходимости внося коррективы в зависимости от фактического расположения опор.
4. Составить подетальную спецификацию на каждую створку отдельно с указанием размеров сечения и длины.
5. Заготовка деталей производится нарезкой с использованием «болгарки», каждую из них размечать отдельно при помощи рулетки и мела.
6. Сборку створок нужно производить на стапеле. Его можно изготовить из обрезков бруса, оставшихся от строительства дома. Основное требования к стапелю – его строгая горизонтальность и плоскостность. При монтаже необходимо использовать столярный уровень. Детали стапеля скрепить между собой временным креплением.
7. Выложить на стапеле детали обрамления рамы створки. Детали зафиксировать доступным способом, лучше всего для этого использовать струбцины. Углы проверять слесарным угольником, диагонали – рулеткой. При изготовлении каркаса ворот из профильной трубы своими руками очень важно добиться равенства диагоналей створок, что обеспечит сходимость створок и визуальное единство конструкции.
8. Детали соединить прихватками, повторно проверить диагонали, после чего установить укосины. Для этих деталей применяется профильная труба меньшего размера. Укосины допускается вырезать «по месту», крепить прихватками. Для придания прочности каркасу вместо укосин допускается применять уголки из листовой стали толщиной 3 – 4 мм. Они привариваются по контуру прилегания деталей.

9. Аналогичным образом изготавливается вторая створка.

Все работы по сборке створок производятся с участием минимум одного помощника.

Изготовление воротной рамы

Видео

Распашные ворота своими руками из профнастила металлопрофиля

Watch this video on YouTube

Несущей конструкцией ворот является рама, на которой крепятся стойки ворот и калитки. Для опорных деталей применяется труба профильная 150 х 150 мм со стенкой 4 – 5 мм. Порядок сборки рамы принципиально не отличается от процесса монтажа створок и выполняется в следующем порядке:

1. Раскладка всех деталей производится на стапеле и собирается на прихватки с проверкой диагоналей.
2. При изготовлении своими руками стоек, длину заглубляемой части определяют исходя из глубины промерзания грунта в регионе строительства. Например, для Подмосковья эта величина составляет 1,8 метра. Рама собирается окончательно без установки верхней стяжки.
3. Для установки опорной конструкции необходимо отрыть два шурфа для стоек на глубину промерзания плюс 20 см. Наиболее удобно выполнять эту работу садовым или шнековым буром диаметром 200 мм. На дне устраивается дренажный слой толщиной 15 – 20 см из песка и гравия.
4. Шурфы соединяются канавой шириной и глубиной 50 см.
5. На ее дне также нужно устроить дренажный слой.
6. Армирование можно производить дорожной сеткой с ячеей 50 х 50 см.
7. Нижний слой сетки укладывается на расстоянии 5 см от дренажа, для чего можно применить обломки кирпича, второй слой армирования производится на расстоянии 10 см от первого. Фрагменты сетки скрепляются между собой вязальной проволокой.
8. Верхняя перемычка рамы крепится на уровне грунта, нижняя – на расстоянии порядка 30 см под верхней.
9. Раму нужно установить в подготовленные приямки, тщательно выставить по горизонтали и вертикали, после чего произвести бетонирование до уровня грунта с учетом толщины финишного покрытия двора, если таковое будет выполняться. Время полного отвердения бетона составляет не менее 30 суток. Однако допускается спустя 7 дней произвести бетонирование внутренней полости стоек с применением прутковой арматуры. После этого необходимо заглушить верхние отверстия пластинами листового метла и по их центру приварить две шпильки М16 для крепления верхней поперечины. При необходимости заезда высокого транспорта она может быть демонтирована.
10. Установка створок производится по месту с привариванием петель вертикальным швом.
11. По окончании работ нужно произвести антикоррозионную обработку всех металлических конструкций.

Видео

Оформление полотна ворот

Для выполнения такой операции применяются различные материалы:

• профилированный лист. В силу особенности конструкции такое полотно значительно усиливает несущую способность воротных створок, повышая сопротивляемость ветровым нагрузкам. Доступны практически любые цветовые решения. Элементы декора выполняются в виде гнутых деталей из стальной полосы размером 40 х 4 мм и прутка диаметром 14 мм;

• оформление древесиной. Представляется как наименее затратный способ, позволяющий получить достаточно эффективный результат.

Использование такого материала предполагает, что и забор вокруг участка также выполнен с применением доски. Смотрите так же как можно сварить забор из профтруб самостоятельно.

• нетрадиционные материалы – сотовый поликарбонат

Кроме того, используются:

• деревянный и металлический штакетник;
• стальной лист и изделия из него;
• листовой пластик.

Заключение

Изготовление ворот из профильной трубы своими руками не представляет собой особо сложной задачи для человека, владеющего навыками среднего уровня и достаточно компетентного для производства несложных расчетов.

Надеемся, что приведенные соображения будут полезны для успешной реализации ваших замыслов. Успехов вам!

Видео

Гаражные ворота с калиткой Распашные ворота из профильной трубы

Watch this video on YouTube

Ворота распашные | Ворота распашные металлические в Санкт-Петербурге

Ворота распашные из профлиста ВП_5 от 17500 руб

Проём ворот до 5.5 метров, ковка, петли на подшипниках, задвижка и стопоры, домофон и почтовый ящик, столбы стандартные.

Подробнее…

---

Ворота распашные из профлиста ВП_1 от 13500 руб

Распашные ворота с профлистом – классические ворота для дачи. Ширина проёма от 3 до 5.5  метров и высотой от 1.5 до 2.5 метров. Востребованная ширина проема ворот – 4 метра.

Подробнее…

---

Ворота распашные из профлиста ВП_2 от 17500 руб

Профнастил  мароки С8, С10, МП20 – выбор Заказчика.  Цвет профнастила  — цветовая шкала RAL, одно или двухсторонней окраски. Двухсторонняя окраска 3-5 цветов.

Подробнее…

---

Ворота распашные из профлиста 3ВП_3 от 17500 руб

Створки распашных ворот — сварная конструкция из профильной трубы 40х25, 50х25, 50х50, в комплекте задвижка и стопоры ворот из масивного прутка Ф20.

Подробнее…

---

Ворота распашные из профлиста ВП_6 от 17500 руб

Столбы для ворот с шириной проема до трех метров – профильная труба 80х80, при ширине проема более 4,0 метра – из профильной трубы 100х100.

Подробнее…

---

Ворота сварные

Ворота распашные сварные мод.ВС_2 от 12000 руб

Ворота облегченные. Столбы профильная труба 80х80, заполнение профильная труба 15х15

Подробнее…

---

Ворота распашные сварные мод.ВС_6 от 21000 руб

Ворота распашные сварные. Комплектация стандартная. Рама облегченная. Столбы 80х80. Цоколь с плотным заполнением.

Подробнее.

..

---

Ворота распашные сварные мод.ВС_7 от 14500 руб

Ворота сварные распашные в усиленной фигурной рамею. В комплекте петли, стопоры, «уши» для замка, задвижка.

Подробнее…

---

Ворота сварные с ковкой

Ворота распашные сварные мод.ВК_2 от 12000 руб

Популярные лёгкие ворота. Столбы профильная труба 80х80, заполнение профильная труба 15х15, пики стальные литые.

Подробнее…

---

Ворота распашные сварные мод.ВК_5 от 31000 руб

Столбы для ворот с шириной проема до трех метров – профильная труба 80х80, при ширине проема более 4,0 метра – из профильной трубы 100х100.

Подробнее…

---

Ворота распашные сварные мод.ВК_8 расчет

Столбы для ворот с шириной проема до трех метров – профильная труба 80х80, при ширине проема более 4,0 метра – из профильной трубы 100х100.

Подробнее.

..

---

Ворота распашные Gitter дерево сетка

Ворота распашные Гиттер от 15000 руб

Распашные ворота с сеткой Gitter – популярные легкие ворота для дачи. Изготавливаем ворота с заполнением сеткой Гиттер шириной до 6 метров.

Подробнее…

---

Ворота распашные из дерева от 17500 руб

Створки ворот — сварная конструкция из профильной трубы 50х25, 50х50, в комплекте задвижка и стопоры ворот из масивного прутка Ф20. Калитка может быть встроена в створку ворот.

Подробнее…

---

Ворота декоративные из рабицы от 20000 руб

Створки ворот — сварная конструкция из профильной трубы 15х15, 20х20, 40х25, 50х25, 50х50. Столбы 60х60, 80х80. Петли на подшипниках, стопоры открытого состояния

Подробнее…

---

Распашные ворота

Распашные ворота с профлистом – классические ворота для дачи.

Изготавливаем ворота с заполнением профнастилом  шириной  от 3 до 5.5  метров и высотой от 1.5 до 2.5 метров. Наиболее востребованная ширина проема ворот – 4 метра, открывание внутрь (на участок).

Профнастил  используется трех марок С8, С10, МП20 – выбор Заказчика.  Цвет профнастила  — выбор по стандартной  цветовой шкале RAL, одно или двухсторонней окраски. Количество цветов профлиста двухсторонней окраски  3-5 цветов.

Створки распашных ворот  — сварная конструкция из профильной трубы 40х25, 50х25, 50х50, в комплекте задвижка и стопоры ворот из масивного прутка Ф20. Столбы для ворот с шириной проема до 4 метров – профильная труба 80х80, при ширине проема более 4.0 метрjd – из профильной трубы 100х100. Крепление ворот к столбам — петли  на подшипниках,  необслуживаемые. Все металлоконструкции окрашены противокоррозийными красками.  Калитка может быть встроена в створку ворот – «встроенная калитка», но такие калитки менее удобны, чем отдельно стоящие.

Ворота распашные сварные -базовая комплектация стандартная. Рисунок ажурного заполнения ворот можно выбрать в разделе Кованые Заборы. Проём ворот до 5 метров,   петли на подшипниках, задвижка и стопоры,  поликарбонат, домофон и почтовый ящик, столбы стандартные из профильной трубы и декоративные, форма полотна ворот обсуждается, эксклюзив – в офисе.

Ворота из профильной трубы: преимущества и изготовление своими руками (22 фото)

При возведении ограждения встает вопрос о покупке и установки ворот. Существует множество вариантов таких изделий на основе различных материалов и конструкционных решений. Ворота из профильной трубы позволяют значительно уменьшить трудоемкость и материальные затраты на изготовления. К тому же они прекрасно сочетаются как с деревянным, так и с металлическим забором. Ворота из данного материала отличаются высоким показателем прочности и долговечности. К тому же можно заказать готовое изделие или выполнить его самостоятельно, используя для этого простые инструменты и недорогие материалы.

Преимущества и недостатки профильной трубы для ворот

Ворота из профильных труб пользуются огромной популярностью благодаря отличным эксплуатационным характеристикам данного материала. К основным преимуществам профильной трубы относится:

• Долговечность. Материал с легкостью выдерживает даже значительную нагрузку без потери внешних и эксплуатационных качеств. Такие ворота способны прослужить несколько десятков лет, не требуя особого ухода.
• Доступная стоимость. Использование профтруб для изготовления ворот – один из наиболее доступных вариантов.
• Прочность. При покупке или изготовления изделия из профтрубы высокой прочности конструкция получается негнущейся.
• Малый вес. Благодаря небольшому весу материалов, постройка ворот не требует использования серьезного фундамента. К тому же транспортировка и установка ворот также не вызовет проблем.
• Высокий показатель эстетичности. Ворота, сделанные из профильной трубы, выглядят современно и красиво.
• Удобство изготовления. В прямоугольную трубу удобно вкручивать саморезы. С самостоятельным изготовлением ворот может справиться любой человек, который умеет пользоваться сварочным оборудованием и болгаркой.

Несмотря на явные преимущества изготовления ворот из профильной трубы, данный материал обладает и определенными недостатками. К ним относится:

• Подверженность коррозии. Под воздействием высокой влажности и атмосферных осадков профильная труба подвержена коррозии.
• Риск появления перекосов. Если ворота изготовлены при помощи резьбовых соединений, во время интенсивной эксплуатации могут появиться перекосы внутри конструкции.
• Сложность окрашивания. Описываемую или круглую трубу достаточно сложно красить или покрывать эмалью.

Однако, если приобрести или самостоятельно сделать ворота из профнастила, используя при этом качественные материалы и соблюсти все нюансы, такие конструкции прослужат долго без потери внешних качеств и эксплуатационных характеристик.

Выбор профильной трубы для ворот

При выборе заготовок для изготовления ворот, в первую очередь, необходимо определиться с типом стали. Она может быть оцинкованная, углеродистая и нержавеющая. Последний вариант редко применяется из-за высокой стоимости. Для ворот эконом-класса чаще всего приобретается углеродистая сталь. Если требуется более высокие показатели прочности и долговечности, можно взять оцинкованную.

Профильные трубы также бывают бесшовными или сварными. Последний вид может быть холодно- или горячекатаным. Бесшовные для таких конструкций практически не применяются, а горячекатаные имеют низкую точность.

Таким образом, лучшим вариантом станет прямоугольная профильная труба из углеродистой стали холоднокатаной сварки.

Расчет конструкции

Несмотря на простоту конструкции, необходимо знать, как правильно сварить ворота. Первым этапом являются подготовительные мероприятия, включающие в себя расчет конструкции. На этапе проектирования следует учесть такие моменты:

1. Конструктивные особенности. Это могут быть откатные или распашные ворота, имеющие ручное или автоматическое управление.
2. Обшивка каркаса. Для нее могут использоваться профильные листы, дерево, поликарбонат, сетка или металл.
3. Необходимые замеры. Тщательность выполнения замеров позволит без проблем выполнять въезд на территорию приусадебного участка. При этом должна быть учтена площадь для открытия ворот в случае выбора распашных конструкций.
4. Создание чертежа. Разработка чертежа проводится с учетом замеров и особенностей конструкции, учитывая калитку, точки фиксации, присоединение автоматической системы управления, а также необходимости использования ребер жесткости и элементов усиления.

При соблюдении всех этапов разработки чертежа можно точно понять потребности в материалах и другие нюансы. Дополнительно следует учитывать и такие моменты:

• для въезда легкового автомобиля длина створок должна составлять минимум 3 м;
• размер калитки должен составлять около 90 см;
• высота не должна отличается от высоты забора более чем на 15-20 см;
• стойки следует предварительно забетонировать или прикрепить к стойкам забора.

После расчета конструкции требуется подготовить материалы и инструменты для ее изготовления. К материалам относятся профильные трубы, обшивочный материал, замки и элементы фиксации полотен, декоративные детали, грунтовка и эмаль.

К необходимому оборудованию следует отнести сварочный аппарат, дрель, болгарку, молоток, рулетку, уголок, уровень, шлифовальный круг, напильник и кисточки для нанесения грунтовки и краски.

Пошаговая инструкция по изготовлению ворот из профильной трубы

Многих владельцев приусадебных участков интересует, как сделать ворота из профильной трубы, которые будут полностью отвечать их требованиям.

Если изготовить ворота из профильных труб своими руками, можно не только сэкономить, но и изготовить изделия, которые будут соответствовать необходимым показателям прочности, надежности, безопасности и эстетичности.

При изготовлении крайне важно руководствоваться предварительно разработанной документацией, а также строго соблюдать последовательность операций. Работы можно провести с помощью сварочного оборудования или с применением резьбовых крепежных систем. Каждый из вариантов обладает своими преимуществами и особенностями.

Сварная конструкция

Каркас ворот из профильной трубы чаще всего выполняется при помощи сварки. Основные этапы работы:

• нарезка заготовок согласно размерам чертежа;
• зачистка участков среза;
• сортировка заготовок по типам и размерам;
• закрепление опорных столбов;
• раскладка заготовок на ровной поверхности;
• на угловые соединения необходимо приложить косынку, чтобы крайние рамки совпали;
• сварка металлоконструкции;
• крепление поворотных петель к опорным стойкам;
• обработка швов, чтобы обеспечить конструкции безопасность и привлекательный внешний вид;
• навешивание полотна ворот на петли;
• обработка ворот грунтовкой для их защиты от коррозии;
• нанесение финишной эмали;
• крепления профлиста при помощи саморезов;
• установка замков, задвижек и стопорных элементов.

Сварные ворота из профильной трубы своими руками отличаются высоким показателем прочности и долговечности, поэтому при наличии навыков работы со сварочным оборудованием рекомендуется использовать именно этот метод производства ворот.

Изготовление ворот из профтрубы с резьбовым креплением

Однако далеко не все умеют пользоваться сварочным аппаратом. В таком случае отличные ворота делают и на основе резьбовых креплений. Для изготовления таких ворот потребуются болты, гайки, шайбы и соединительные элементы. В данном случае рекомендуется использовать пружинные шайбы, преимущество каких заключается в предотвращения самопроизвольного отвинчивания. Среди необходимых инструментов следует выделить гаечные ключи нужного диаметра и дрель.

Этапы работы практически не отличаются от процесса изготовления конструкции со сваркой, поэтому стоит отметить только отличия определенных работ:

1. использование соединительных элементов для крепления профтруб;
2. для соединения угловых косынок и каркаса следует предварительно просверлить отверстия;
3. в местах соединения профильных элементов следует использовать специальные накладки для резьбового крепления;
4. для крепления поворотных петель следует использовать гайки и болты, которые устанавливаются в предварительно изготовленные отверстия.

При интенсивной эксплуатации ворот из профтрубы, которые были изготовлены без сварки, резьбовое крепление может ослабнуть, поэтому нужно периодически контролировать степень затяжки.

Ворота из профильной трубы отличаются легкостью, простотой изготовления и монтажа, эстетичным внешним видом, прочностью и долговечностью. Однако чтобы они отвечали требованиям надежности и безопасности, для изготовления таких ворот нужно использовать материалы высокого качества.

Распашные ворота

Конструкция

Каркас — профильная труба 60х40, 80х40 мм с оцинкованным покрытием.

Заполнение — обрешётка из профильной трубы (20х20 мм.) или сварная сетка.

Столбы — трёх видов: из профильной трубы 80х80, 100х100, а также 120х120 мм. Высота зависит от высоты ограждения с пластиной под бетонирование или для крепления на закладную.

Автоматика — блок управления, сигнальная лампа, электропривод для ворот, пульты Д/У (четырёх и двухканальные), радиоприёмник, фотоэлементы безопасности.

Покрытие — ворота окрашены порошковой краской по каталогу RAL на Ваш выбор.

Технические характеристики

Ворота
Ширина проезда/прохода	от 3 до 5 м	от 5 до 8 м
Высота полотна	от 1,5 до 2,3 м	от 1,5 до 6 м
Каркас	60 х 40 мм	80 х 40 мм
Заполнение	Стандарт 2D Стандарт 3D
Сечение несущих столбов	80 х 80 мм	100 х 100 мм

Продажа автоматических распашных ворота

Компания «СПЕЦСТРОЙ КОНСТРУКЦИЯ» занимается профессиональной разработкой и изготовлением распашных ворот и ограждений. Приобрести распашные ворота нашего производства можно у наших специалистов отдела продаж.

Мы реализуем распашные ворота двух видов:

• Автоматические распашные ворота;
• Механические (с ручным способом открытия).

Данные изделия монтируются в загородных коттеджах, крупных жилищных комплексах, а также на промышленных объектах. Это является недорогим и практичным вариантом для тех, кто ценит надёжность и долговечность.

Изготовление

Мы изготавливаем качественные распашные ворота разных цветов, конструкций и размеров. При необходимости, ворота могут быть оснащены автоматикой. Для усиления конструкции применяются специальные ребра жесткости, толщиной от 10 до 20 миллиметров. Благодаря рёбрам жёсткости, ворота обретают дополнительную устойчивость и  прочность.

Стоимость распашных ворот

Приобрести распашные ворота можно как оптом, так и в розницу. Имеется широкий ассортимент продукции высокого качества.

Цена складывается из особенности конструкции, размера полотна, а также используемых материалов. Мы даём гарантию на всю нашу продукцию.

Основные преимущества

• Внешний вид – наши изделия обладают различной формой.
• Универсальность – имеется возможность установки автоматики и электромеханического замка с домофоном.
• Простота конструкции – изделие легко открывается вручную либо при помощи пульта Д/У.
• Легкость монтажа – предварительная подготовка площадки не требуется.
• Надёжность – наши распашные ворота исправно служат в самых разных погодных условиях.
• Высокий срок службы – изготавливаемые нами распашные ворота обладают высокой устойчивостью к механическим нагрузкам.
• Доступность – цены на наши изделия варьируются в широком диапазоне.
• Ремонтопригодность – изделия легко подвергаются ремонту, зачастую исключая демонтаж конструкции.

Монтаж

Установка ворот распашных осуществляется нашими опытными специалистами, что благоприятно влияет на срок эксплуатации распашных ворот. Конструкция ворот универсальна и предполагает установку автоматики различных производителей.

Распашные ворота — Производство заборов

ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В01, В02
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы — ЦЕНА 7 400,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 8 000,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 8 850,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), петли гаражные d36мм, проушины, засовы — ЦЕНА 10 200,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В03, В04
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы — ЦЕНА 7 800,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 8 400,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 9 250,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), петли гаражные d36мм, проушины, засовы — ЦЕНА 10 600,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В05, В06
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), полоса стальная 25х4мм, петли гаражные d30мм, проушины, засовы — ЦЕНА 8 050,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), полоса стальная 30х4мм, петли гаражные d30мм, проушины, засовы  —  ЦЕНА 8 700,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), полоса стальная 35х4мм, петли гаражные d32мм, проушины, засовы  —  ЦЕНА 9 550,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), полоса стальная 40х4мм, петли гаражные d36мм, проушины, засовы — ЦЕНА 11 000,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В07, В08
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 30х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы —  ЦЕНА 12 000,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 40х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 12 500,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), профильна труба 50х25х1,5мм (горизонтальное заполнение), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 13 000,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), профильна труба 60х30х2мм (горизонтальное заполнение), петли гаражные d36мм, проушины, засовы  — ЦЕНА 13 500,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В09, В10
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы — ЦЕНА 12 000,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 12 500,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 13 000,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), петли гаражные d36мм, проушины, засовы — ЦЕНА 13 500,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В11, В12
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 30х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы —  ЦЕНА 12 000,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 40х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 12 500,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), профильна труба 50х25х1,5мм (горизонтальное заполнение), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 13 000,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), профильна труба 60х30х2мм (горизонтальное заполнение), петли гаражные d36мм, проушины, засовы  — ЦЕНА 13 500,00
ВОРОТА ИЗ ПРОФИЛЬНЫХ ТРУБ распашные    тип — В13, В14
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 30х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы —  ЦЕНА 12 000,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 40х20х1,5мм (горизонтальное заполнение), петли гаражные d30мм, проушины, засовы  —  ЦЕНА 12 500,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), профильна труба 50х25х1,5мм (горизонтальное заполнение), петли гаражные d32мм, проушины, засовы  —  ЦЕНА 13 000,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), профильна труба 60х30х2мм (горизонтальное заполнение), петли гаражные d36мм, проушины, засовы  — ЦЕНА 13 500,00
Материал; профильная труба 15х15х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 30х20х1,5мм (горизонтальное заполнение), вензель декоративный — полоса стальная 6х12мм, петли гаражные d30мм, проушины, засовы —  ЦЕНА 12 000,00	Материал; профильная труба 20х20х1,5мм (вертикальное заполнение), профильная труба 60х30х2мм (каркас ворот), профильна труба 40х20х1,5мм (горизонтальное заполнение), вензель декоративный — полоса стальная 6х12мм, петли гаражные d30мм, проушины, засовы  —  ЦЕНА 12 500,00	Материал; профильная труба 25х25х1,5мм (вертикальное заполнение), профильная труба 60х40х2мм (каркас ворот), профильна труба 50х25х1,5мм (горизонтальное заполнение), вензель декоративный — квадрат стальной 12мм, петли гаражные d32мм, проушины, засовы  —  ЦЕНА 13 000,00	Материал; профильная труба 30х30х1,5мм (вертикальное заполнение), профильная труба 60х40х3мм (каркас ворот), профильна труба 60х30х2мм (горизонтальное заполнение), вензель декоративный — квадрат стальной 12мм, петли гаражные d36мм, проушины, засовы  — ЦЕНА 13 500,00

Ворота из профильной трубы своими руками

Въездные ворота на территорию, которая прилегает к частному дому, должны иметь прочную надёжную конструкцию, эстетичный внешний вид, соответствовать высоте и виду ограждения, обеспечивать удобный проезд автотранспорта. В зависимости от личных предпочтений застройщика и особенностей участка, выбирают более простую в изготовлении распашную или откатную конструкцию.





Преимущества использования профильной трубы для ворот

Стальная труба с квадратным или прямоугольным профилем – востребованный вариант для изготовления каркасов ворот, благодаря:

• возможности создать прочную и жесткую конструкцию;
• эстетически привлекательному внешнему виду;
• возможности выбора наиболее удобной сборки с помощью сварки или резьбовых соединений;
• небольшой массе пустотелого профильного проката;
• простоте обработки.

Проектирование ворот из профильной трубы

На этапе проектирования выбирают тип конструкции – откатной или распашной. И распашная, и откатная модели могут изготавливаться одно- или двустворчатыми. Для самостоятельного изготовления обычно выбирают традиционный распашной вариант.

• При выборе распашной конструкции необходимо определить, достаточно ли места для открытия створок.
• Откатная конструкция имеет нижнюю или верхнюю опору, которая служит направляющей для перемещения створки. Во втором случае верхняя направляющая ограничивает транспорт по верхнему габариту.

Совет! Более дешевой является конструкция с нижней направляющей. Но при выборе такой модели понадобится постоянный уход за каналом, в котором скапливаются грязь, снег, лед.

При определении размера створки учитывают парусность материала. Если для данной местности характерны сильные ветры, то изготавливать большие по площади элементы из сплошного листа не рекомендуется. К тому же крупногабаритные створки оказывают значительную нагрузку на каркас, что требует увеличения профиля трубы или ее усиления. Это приведет к усложнению монтажных работ и повышению расходов на материалы.

Расстояние между опорными столбами должно быть достаточным для проезда автомобиля или другого транспорта. Обычно для легкового авто предусматривают суммарную ширину створок – 3 м.

Если в конструкции имеется калитка, то ее ширина, как правило, равна – 750-1000 мм. Высота выбирается примерно равной высоте забора, рекомендуемая разница – не более 200 мм.

Для нахождения дистанции между опорами учитывают ширину створок и зазоры, запланированные для расположения навесов и свободного поворота створок.

Выбор материалов для распашных ворот

Примерный перечень основных и вспомогательных материалов:

• Для изготовления каркаса створок и калиток стандартных габаритов востребован трубный прокат квадратного сечения 30х30 мм, 40х40 мм, 50х50 мм или прямоугольного – 40х20 мм, с толщиной стенки – 1,5-2,0 мм. При высоких ветровых нагрузках рекомендуется использовать прокат большего сечения, например 60х30 мм.
• Опоры изготавливают из профильной трубы с сечением 150х150 мм и толщиной стенки 3-4 мм. При определении количества проката учитывают глубину промерзания грунта в конкретном регионе. Узнать эту величину можно с помощью онлайн-калькулятора, в котором учитывают не только климат региона, но и тип грунта.
• Ребра жесткости изготавливают из профильной трубы 20х20 мм.
• Для заполнения каркаса используют плоский или профилированный стальной лист, поликарбонат, деревянные детали. Для светопрозрачных пролетов ворот, изготовленных своими руками, могут использоваться профильные трубы малого размера или кованые детали.
• Комплектующие: навесы, замок, засов, щеколда.
• Крепежные элементы, применяемые для крепления облицовочного материала к каркасу. Для фиксации профилированного листа используют специальные саморезы с прокладкой и головкой, имеющей цвет, подобный или одинаковый с профнастилом. Шаг расположения крепежа – примерно 300-400 мм.
• Составы для антикоррозионной и декоративной обработки металлоконструкции – предварительной (грунт) и финишной (эмаль).

Какой инструмент необходимо приготовить?

• Инструменты для выполнения разметки и замеров – рулетка, уровень, уголок.
• Для резки трубного проката – углошлифовальная машинка («болгарка») с отрезным кругом по металлу. Этот же инструмент в сочетании с зачистным кругом потребуется для зачистки сварных швов.
• Электродрель со сверлами, соответствующими диаметру крепежа.
• Сварочный аппарат – трансформатор или инвертор. Покрытые электроды диаметром 3 мм.
• Валик, краскопульт или кисть для обработки антикоррозионным покрытием.

Изготовление ворот с применением сварочного аппарата

Предварительные мероприятия:

• Перед изготовлением ворот своими руками необходимо составить чертежи, учитывающие нюансы конструкции из профильной трубы и размеры приобретаемого проката. Это позволит добиться минимальных отходов. Окончательные размерные параметры створок определяют после установки стоек.
• Составление перечня необходимых материалов: как основных, так и вспомогательных, – с указанием количества.

Этапы сборки и монтажа ворот

• Разметка элементов с помощью рулетки и мела.
• Створки собирают на горизонтальной ровной поверхности. Детали фиксируют струбцинами или другим способом. Горизонтальность расположения проверяют строительным уровнем, диагонали промеряют рулеткой, углы – угольником.
• Перед тем как окончательно сварить каркас ворот на забор, элементы профильных труб соединяют прихватками, проверяют диагонали. Скрепляют конструкцию укосинами из профильной трубы малого диаметра или стальных уголков толщиной 3-4 мм со сторонами по 100 мм. Прихватывают ребра жесткости. Производят финишные сварочные работы.
• Для монтажа опор изготавливают шурфы глубиной, равной величине промерзания грунта для конкретного региона плюс 200 мм. На дно укладывают песчано-гравийный дренажный слой толщиной до 200 мм.
• Производят бетонирование стоек с применением армирующих элементов.
• Для улучшения декоративного вида и повышения безопасности сварные швы обрабатывают зачистным кругом (плоским или чашеобразным), установленным на болгарку.
• Приваривают части петель на створки и надевают на них вторые половины. Приставляют (с участием помощника) створки к опорам, делают отметки. Приваривают нижние части навесов к опорным столбам. Собирают конструкцию, поверяют качество открывания/закрывания.
• Установленную металлоконструкцию обезжиривают бензином или ацетоном. Поверхность сначала обрабатывают грунтовочным составом, затем эмалью валиком, кистью, краскопультом. Удобный, но достаточно дорогой вариант – использование краски в баллончике.
• Закрепляют профилированный лист саморезами.

При отсутствии сварочного аппарата и навыков работы с ним ворота из профильной трубы можно изготовить своими руками без применения сварки. С этой целью используют специальные соединительные элементы – «краб-системы», а также болты, гайки, шайбы М8. «Краб-системы» выпускают Г-, Т-, Х-образной конфигурации. Недостатком такого способа является постепенное ослабление резьбовых соединений и необходимость их периодического осмотра и подтяжки.

Совет! Замедлить самопроизвольное раскручивание резьбовых соединений позволяет использование пружинных шайб.

Распашные ворота | Wallace Fences

Wallace + Wallace производит и профессионально устанавливает одинарные и двойные распашные ворота промышленного класса. Рамы ворот изготавливаются из прочных стальных труб со сварными углами и предлагаются различных размеров и вариантов заполнения. Наши системы ворот могут вместить проем до 20 футов для одинарных распашных ворот и до 40 футов для двойных распашных ворот. Мы предоставляем ворота для ворот, запорную арматуру и опции для добавления колючей проволоки при необходимости.Аппаратные ворота паники могут заменить ваши существующие стандартные ворота с цепной перемычкой для более быстрых аварийных выходов и могут быть установлены на стальных столбах любого размера.

Прежде чем выбирать стиль ворот, всегда следует учитывать функциональные требования и расположение объекта. Обратите внимание, что «Размер проема» ворот означает расстояние от внутренней стороны до внутренней поверхности стоек ворот. «Внешний размер» ворот относится к размеру от внешнего края до внешнего края панели ворот. Разница между размером проема и наружным размером — это допуск, необходимый для размеров петли ворот и защелки ворот.

Характеристики

• Доступны стандартные и нестандартные размеры
• Оцинковка или порошковое покрытие
• Заполнение: цепная перемычка, сварная проволока от вала
• Сварная рама на заказ с использованием стальной трубы
• Стандартные ворота включают откидную защелку, которая может быть заперта на замок

Опции

• При необходимости можно добавить колючую проволоку.
• Добавьте колеса к распашным воротам, чтобы обеспечить устойчивость более широких рам.
• Предварительно подвешенные пешеходные ворота: пешеходные ворота помогают поддерживать безопасность пешеходов и сокращают количество неавторизованных пешеходов .Конструкция из оцинкованной рамы и возможность заполнения позволяют использовать ворота для пешеходов с предварительным подвешиванием в ситуациях с высоким и низким уровнем безопасности.
• Оборудование для защиты от паники: Оборудование может быть добавлено к большинству приложений для ворот, в комплект входят: планка для защиты от паники, монтажная пластина, регулируемый кронштейн приемника, винты и крепежи из нержавеющей стали, а также цилиндр с ключом и замок. Доступны дополнительные опции, такие как ввод с клавиатуры, электрические защелки и т. Д.
• Барьерные ворота: еще один вариант распашных ворот. Барьерные ворота — отличный и простой выбор для ограничения доступа к парковкам в нерабочее время.Ворота можно запирать на цепь. В рабочее время стойки, закрепленные цепью в стороне от ворот, удерживают распашные ворота открытыми.

Двустворчатые откатные ворота, цена, стоимость, купить

---

---

---

Наша компания производит откатные и распашные двустворчатые ворота. Материал изделий — профилированная оцинкованная труба собственного производства. Доступны две серии дверей. Линия Premium с горизонтальным наполнением и Premium вертикальная с вертикальным наполнением. Заливка осуществляется из качественной оцинкованной профильной трубы сечением 80 * 20 * 1.0 мм. И / или 60 * 20 * 1.0. Также возможно изготовление изделия с заполнением типа «жалюзи» (из профильной трубы, имеющей форму сечения ROMB).

---

Готовое изделие окрашивается и окрашивается порошковой краской в ​​стандартные цвета RAL или в цвет по выбор заказчика (покупателя). По желанию потребителя откатные и распашные ворота оснащаются автоматическим открыванием. Гарантия на строительство и лакокрасочное покрытие 5 лет. Выбор типа ворот зависит от вкусов покупателя и возможности установки — достаточно места для открывания ворот и места для открывания распашных ворот.В ассортименте выпускаемой продукции есть варианты ворот стандартных размеров, обеспечивающие перекрытие 3 м; 3,5 м; 4м; 4,5 м; 5 мес. Для закрытия переходов других размеров требуется индивидуальное изготовление.

---

— предусмотрено изготовление изделий различной высоты. Конкретную высоту каждой модели можно найти в карточках продуктов. Наши ворота имеют современный современный дизайн, отвечающий изысканному вкусу покупателя и современное архитектурное решение. Ворота с горизонтальным заполнением производители часто называют RANCHO, горизонтальными воротами, панельными воротами, заборными воротами современного стиля, Urban или LOFT.Ворота можно установить на каменные или металлические столбы забора.

Стоимость откатных двустворчатых ворот b> h3>

---

Большинство людей убеждены, что двустворчатые ворота — это две отдельные секции, тогда стоимость изготовления и монтажа намного превысит установку одностворчатых вариантов. Но это ошибочное мнение, сумма площадей обеих частей ворот для определенного отверстия равна площади одностворчатой ​​конструкции, поэтому увеличение объема материала для изготовления будет незначительным.Основное отличие в цене — это дополнительная система автоматизации, но разница все равно будет ощутима.

---

Вся длина направляющих двух дверных комплектов будет такой же, как и у одностворчатой ​​версии. И развернуться. Вместо 1 мощного двигателя установлено 2 мотора меньшей мощности.

---

Если вы хотите купить распашные ворота, вы обратились по адресу. В случае, если нет места для отодвигания створок ворот, можно рассмотреть вариант автоматических двустворчатых откатных ворот.Наши специалисты с удовольствием проконсультируют вас по товару и рассчитают стоимость. Консультанты по производству ответят на все ваши вопросы.

---

Приобрести продукцию можно в точках продаж: b>

---

м. Борисполь, ул. Запорожье, 26, тел. (095) 378-64-61;

Масса металлических распашных ворот 3 5×2. Расчет размера откатных ворот

• рама. Если он идет из профильной трубы 40х20 мм с шириной стенки 2 мм, вес 1 погонного метра будет равен 1.7 кг. Периметр 2 створок ворот шириной 3 м и высотой 2 м составит 12 м. Кроме того, створки укрепляют поперечными балками (еще по 1,5 м на каждую). Таким образом, общая длина профильной трубы составляет 15 м, а вес — 25,5 кг;
• заправка клапанов. Если для заполнения использовать лист толщиной 1,5 мм, вес будет около 70 кг.

Таким образом, общий вес металлических распашных дверей составит около 95,5 кг. Кроме того, необходимо добавить вес запорных арматур, декоративные элементы и т.д.

Конструкция опорных стоек, а также выбор петель для распашных ворот и способ их установки определяется в строгом соответствии с весом створки.

Строительство ворот распашных металлических

Основными конструктивными элементами для:

Опорные стойки для металлических распашных ворот могут быть металлическими или кирпичными. Металлические столбы изготавливают из профильной трубы, сечение и толщина стенки которой не меньше, чем у профильной трубы для створок.При установке столбы необходимо забетонировать. Инженеры компании «Мастер» рекомендуют, чтобы фундамент проходил ниже глубины промерзания. Столбы устанавливаются (или раскладываются) строго вертикально. Строительный уровень используется для контроля. Это необходимо во избежание перекосов створок.

Конструкция створки обязательно имеет рамную раму. Дополнительно его укрепляют диагональными или горизонтальными балками.

Требования к материалам и принадлежностям

• Материалы створок, рам, опорных стоек, а также петель, пружинных элементов и запорных механизмов подбираются с учетом эксплуатационных и ветровых нагрузок. Комбинация материалов и комплектующих должна учитывать общий вес створок и обеспечивать прочность, жесткость и стабильность геометрических параметров конструкции.
• Металлические элементы конструкции необходимо защищать от коррозии.
• Если на металл нанесено полимерное покрытие, то перед этим его необходимо загрунтовать.
• Толщина полимерного покрытия должна быть более 30 мкм.
• Если металл окрашен лакокрасочными материалами, покрытие должно соответствовать ГОСТ 9.401.
• Остекление створки может быть выполнено из многослойного или закаленного стекла, из стеклополимерных материалов или стеклопакетов.
• Фурнитура и элементы запирания подбираются в соответствии с весогабаритными характеристиками конструкции. Они должны быть защищены от коррозии.

В ограждении любого типа и конструкции всегда должны быть предусмотрены калитка и въездные ворота, чаще всего распашные или раздвижные, для обеспечения проезда легкового или даже грузового автомобиля на территорию участка. Сегодня для частной собственности чаще всего используются распашные ворота из металла. Реже — отдача легких. Чем больше огороженная территория, тем выше и серьезнее здание, монументальнее забор, чем выше ворота, тем больше металла используется для изготовления каркаса и опор, обеспечивающих устойчивость и прочность конструкции. Неудивительно, что вместо чугуна и сварных профилей в современных конструкциях распашных ворот все чаще используется алюминий и кованый пруток.

Какие ворота лучше

Сегодня производитель стремится делать ворота для частной усадьбы:

• Самые прочные и прочные, обеспечивающие устойчивость ограждения к взлому и проникновению на частную территорию;
• Достаточно тяжелые, чтобы вес ворот и инерция позволяли выдерживать порывы ветра, и в то же время достаточно легкие, чтобы установка и эксплуатация распашных металлических ворот не требовала использования огромных массивных столбов и опор;
• Красиво и изящно.Старые, как мир, распашные ворота могут выглядеть в сотни раз привлекательнее однообразной и скучной конструкции металлических раздвижных, подъемных или секционных входов.

К сведению! Система двух створок на вертикальных петлях имеет одно важное преимущество — поворотный блок на навесах имеет вдвое больший срок службы и надежность механизма, чем аналогичные «плоские» конструкции. Нормативный ресурс, определенный ГОСТом для всех типов распашных металлических ворот, составляет 20 тысяч циклов открывания-закрывания.

В реальности для качественных металлических распашных ворот эти значения легко могут быть превышены на 50-70%.

ГОСТ № 31174-2003 обобщает и описывает все основные типы металлических ворот. Помимо распашных и раздвижных систем, можно использовать еще девять вариантов «запирания» прохода, от секционного до откидного. Но в конструкциях для ограждения территории такие устройства используются довольно редко, так как их использование требует устройства специальных технологических арок и ниш для очистки дверного полотна или панелей.В редких случаях для запирания и перекрытия прохода можно использовать рольставни, но в этом случае установка потребует переоборудования открытого основания ворот в закрытую конструкцию с установкой технологического арочного проема или крестовины. балка над проходом.

Чтобы открыть самые тяжелые металлические системы с распашными дверями без использования электромеханического привода, достаточно усилий одного человека, а открывать или перемещать раздвижные конструкции без штатного электропривода гораздо сложнее.

Нормы и технические условия на поворотные металлические системы

Для надежного запирания и перекрытия прохода необходимо устанавливать с массивной рамой или столбами, а главное — с большим количеством стальных несущих элементов, обеспечивающих прочность основного каркаса. Это приводит к увеличенной массе металлических распашных ворот и огромной нагрузке в первую очередь на каркас и петли.

Во избежание подвешивания подвески, провисания створок или аварийной ситуации при сильных порывах ветра ГОСТ устанавливал требование — все механизмы и узлы поворотных металлоконструкций должны изготавливаться только в соответствии с конструкторская документация и прочностные расчеты производителя:

1. Петли, навесы, внутренний каркас, каркас распашных металлических ворот должны обеспечивать требуемый двойной запас прочности, а качество технических решений, заложенных в конструкцию, должно подтверждаться сертификатами соответствия. центра стандартизации и санитарно-гигиенического заключения Госэпиднадзора на продукцию;
2. Качество изготовления металлических распашных ворот проверяется на отсутствие дефектов поверхности металла, различимых невооруженным глазом, соответствие сварных швов нормам прочности и сплошности.Разница в высоте или ширине ворот противоположных столбов не должна превышать 5 мм, разница диагоналей металлических створок размером до 2 м должна составлять 3 мм, для больших проемов — 5 мм;
3. Лакокрасочное покрытие с грунтовкой — не менее 0,03 мм, при этом защитное покрытие не должно вызывать аллергических реакций при попадании на ладони.

К сведению! Помимо перечисленного, ГОСТ предписывает проверку качества пломб, состояния и работоспособности запорных механизмов и петель.

Устойчивость металлических конструкций качелей к ударным нагрузкам от ветра проверяется падением собранных на каркасе пучков под собственным весом на неразрушимый объект. По результатам проведенных испытаний производитель составляет паспорт, и в соответствии с ГОСТ наносится маркировка. В кодировке указывается модель ВМ — ворота металлические, номер ГОСТа, габариты изделия.

Особенности устройства металлических ворот с распашными створками

У каждой конструкции ворот есть свои недостатки, как и у систем с распашными половинками.Использование принципа открывания металлических половинок очень удобно для небольших проемов 2-2,5 м.

В стандартном исполнении малых переходов конструкция въездных ворот собирается аналогично устройству гаражных ворот … В этом случае петли привариваются к стальным вертикальным стойкам из швеллера или двутавра, а створка из листового металла толщиной 3-5 мм навешивается. Из-за того, что конструкция ворот тяжелая, а верхняя горизонтальная балка, как в металлических гаражных воротах, отсутствует, есть риск перекоса стоек и опускания створок.Проблемы жесткости можно решить только установкой очень мощных опорных столбов из стали, кирпича или железобетона.

Чем шире проход, тем больше будет весить створка ворот, а значит, труднее обеспечить устойчивое положение и отсутствие провисания тяжелых створок из-за износа и изгиба петель. Кроме того, увеличивается площадь конструкции ворот, а значит, увеличивается лобовая и горизонтальная нагрузка от порывов ветра. …

Поэтому для прохода шириной более трех метров используются специальные конструкции:

1. Ворота распашные кованые.Очень красивые и дорогие конструкции из кованого бруса с индивидуальным стилем и рисунком художественной ковки;
2. Каркасные системы из профилированного листа и трубчатого каркаса. Легкий и недорогой, доступен в DIY;
3. Двери выполнены в виде двух рам из металлического трубчатого профиля с подкосами и подкосами. Лицевая поверхность зашивается профлистом или панелями.
4. Ворота алюминиевые распашные. Они обладают высокой жесткостью и умеренным весом конструкции, в отличие от кованого варианта алюминиевые двери всегда однотипны, отличаются только элементами облицовочной поверхности и системой привода.

Важно! Самым безопасным было приобретение распашных металлических ворот в специализированной компании или организации, поставляющей готовую продукцию . .. Таким образом можно было избежать большинства ошибок, связанных с неправильным расчетом и изготовлением основных элементов, например, установкой петель на каркас. и выравнивание опорной рамы к горизонту.

Практичные конструкции распашных ворот

Каждый из этих вариантов, по сути, отражает современный взгляд на основные функции ворот.Вариант первый — защитно-декоративные функции, характерные для стальных кованых конструкций. Второй — это быстрый и легкий вариант алюминиевых распашных систем, третий — надежный и удобный, присущий стальным воротам из профлиста.

Распашные ворота из кованого железа

Лучше всего подходят для защиты доступа к частной собственности. Кованый стальной каркас створки способен выдержать самую серьезную нагрузку, значительно превышающую стандартные 200 кг, определенные ГОСТом как базовые.В самых дорогих красивых вариантах коваными выполнены все части дверей, начиная от внешнего каркаса и заканчивая внутренними перемычками и деталями декора. В более дешевых вариантах из металла основные несущие элементы, рама створки и перемычки свариваются из обычной трубы, только дополняя внешний вид кованых деталей.

Кованые рамы створок навешиваются на петли к закладным элементам кирпичных столбов. Нижняя часть закрывается обшивкой из листового металла, верхняя часть створки может быть полностью открытой или иметь декоративные вставки из затемненного поликарбоната.

В производстве кованые «майки» намного сложнее обычных рамных ворот из-за большого количества свариваемых деталей. Для уменьшения влияния термических напряжений и получения стандартного двухмиллиметрового зазора между створкой и неподвижной рамой металлические ворота приваривают в виде цельного листа, петли приваривают и навешивают на стойки, и только после этого разрезаются на два листика.

Ворота распашные алюминиевые

Второй стиль — это современный деловой стиль, в котором двери открываются и закрываются максимально быстро и четко с использованием современных приводных механизмов. К примеру, производитель не считает тормозное усилие алюминиевых створок распашных ворот главным свойством, гораздо важнее быстрая и безупречная работа устройства. Чаще всего служебные стоянки и контролируемые территории компаний и фирм оборудуют поворотными и выдвижными алюминиевыми конструкциями. Кроме автоматических навесных панелей режим входа контролирует охранник.

Ворота — классический образец распашной системы. Конструкция изготовлена ​​из алюминия высокой чистоты методом аргонной сварки профиля сечением 96х177 мм.Каждая створка отстранена от конкретной должности, используя тройные петли с негабаритной опорной поверхностью. Внутренние диагональные раскосы из тросов и опора «рыло», которая служит опорой и ограничителем движения, помогают компенсировать возможную деформацию.

Производитель распашных ворот заявляет, что устройство имеет ресурс 25-28 тысяч операций, с гарантией отсутствия коррозии 15 лет. Дверное полотно выполнено в виде облицовки из алюминиевого профиля или сэндвич-панелей. .. Стоимость конструкции сильно зависит от ширины, например, ворота 2000х3500 мм системы ADS400 будут стоить чуть больше 50 тысяч рублей, полотно 2300х3500 мм оценивается в 75-77 тысяч рублей, а 2300х5000 мм. — всего 90 тыс. руб.

Схемы стального каркаса

Каркас металлической створки из трубы и профлиста можно назвать самым современным и практичным вариантом. Во-первых, такую ​​конструкцию вполне можно собрать своими руками. Во-вторых, стальной каркас из трубы лишь немного уступает кованым воротам по прочности.В-третьих, такие металлические дверные системы будут стоить существенно дешевле алюминиевых и тем более кованых.

Внешнюю облицовку легко выбрать из огромного количества цветов профилированного листа. В основе возведения каркасных вариантов используется та же технология, что и при возведении забора. Средний вес двух створок трехметровых ворот не превысит 300 кг.

Заключение

При выборе размеров распашных металлических воротных конструкций специалисты рекомендуют руководствоваться принципом достаточности и целесообразности. Для участка, огражденного забором из металлопрофиля или модульных секций, отлично подойдет металлическая распашная схема из алюминиевого или стального профиля. Для забора из камня лучшим выбором точно будет кованая схема. Таким образом, стиль и прочность ворот будут соответствовать материалу и конструкции забора.

Изготовление металлических ворот иногда превращается в произведение искусства, где встречаются различные кованые элементы, декоративные детали, дорогие ручки и замки. Однако нередки случаи, когда требуются простые металлические ворота, для изготовления которых используются простые горячекатаные металлические профили.Они могут служить входом в сарай, гараж, на трансформаторную подстанцию, на любую огороженную территорию. Есть много фирм и компаний, производящих металлоконструкции, в том числе металлические ворота, но за это нужно платить деньги, на которых можно существенно сэкономить, сделав простые металлические ворота своими руками.

Элементы и металлопрофили калитки

Основными элементами или, как еще можно сказать, узлами ворот являются:

Прежде всего, чтобы приступить к изготовлению любой металлоконструкции, необходимо иметь на ней чертеж или, на крайний случай, эскиз, в котором будут указаны основные размеры изделия, а также материал, из которого оно будет быть сделано. Мы будем исходить из традиционных размеров для большинства проходов, где устанавливаются калитки, которые составляют 2000 х 800 мм. Сразу стоит отметить, что все размеры на чертежах изготовления металлоконструкций указаны в миллиметрах.

Изготовление каркаса металлической калитки

Для изготовления каркаса калитки вполне могут подойти ∟ 63 х 63 х 6 или 70 х 70 х 7. Углы вполне можно заменить швеллером № 8 — 10, но это будет смотреться грубовато и дороже.

Маркировка металлопрофиля, листового железа, как рассчитать вес металлоконструкций, вы можете прочитать у меня.

Будем исходить из того, что у нас угол 63 х 63 х 6. Длину угла, в нашем случае это высота рамы, следует рассчитывать из того, что рама будет бетонироваться в шлифовать на глубину до 500 мм. Это значит, что нужно к 2000 мм прибавить 500 мм и ширину фланца примыкающего уголка, и в итоге мы имеем размер вертикального угла, равный 2000 + 500 + 63 = 2563 мм.

Поперечный угол, определяющий ширину проема рамы, рассчитывается следующим образом: ширина проема плюс зазоры на размер калитки, то есть 800 + 10 плюс ширина полки примыкания вертикальный угол, который в сумме составляет 800 + 10 + 63 = 873 мм. Этот зазор составляет 10 мм, который уменьшен вдвое на 5 мм с каждой стороны проема. Если не учитывать этот зазор, ворота просто зажмут в раме и не откроются. Этот момент важен еще и потому, что идеально выровнять углы рамы под углом 90 ° практически невозможно.Размер 10 можно увеличить и дальше, но это уже зависит от квалификации установщика, то есть от вас.

Можно соединить углы, разрезав полки под углом 45 °, но сделать это точно очень сложно, учитывая толщину полок, которые также нужно разрезать под одинаковым углом. Поэтому на практике в одном из более коротких углов делается надрез, то есть одна полка обрезается на размер 63 мм (в нашем случае), а другая перпендикулярно ей, как бы снизу, срезается на размер толщины полки, то есть на 6 мм… В этом случае стыковка углов оказывается более точной и легче выдерживать прямой угол. Вырубные ножницы в мастерской выполняются на специально разработанном высечном оборудовании, а в домашних условиях эту операцию можно проделать и обычной ножовкой по металлу, придерживая уголок в тисках. Вполне понятно, что высечки нужно делать с обоих концов уголка.

Эскиз изготовления каркаса калитки

Если вы будете закрывать каркас в кирпичном проеме, необходимо приварить анкер из армированного кругляка Ǿ 6 — 8 мм к полкам вертикального и горизонтального углов.На каком расстоянии их нужно сваривать, зависит от размера кирпича и способа кладки. В том случае, если каркас устанавливается в деревянный проем, не забудьте предварительно просверлить отверстия под.

Ну и напоследок при бетонировании каркаса необходимо на дно приварить «пятаки», чтобы конструкция надежно закрепилась в бетоне. Пятаки изготавливаются из стального листа δ 8 — 10 мм.

Очень важно

После сборки каркаса и перед сваркой стыков обязательно произвести обвязку каркаса.Что это? На расстоянии, немного превышающем размер 2000 мм, сварите (не сваривайте) металлический профиль любой длины (полосу, уголок, кругляк) так, чтобы ширина проема в этом месте оставалась такой же, как и в верхней части. Это сделано для того, чтобы при сварке и бетонировании каркаса размер не «уходил» в сторону. Затем, когда бетон застынет, обвязочный профиль легко сбить молотком.

Места прихватывания, такие как сварные швы, необходимо очищать круглошлифовальной машиной или, проще говоря, шлифовальным кругом.Все операции по изготовлению металлического каркаса необходимо выполнять на ровной поверхности и желательно с партнером.

К описанию изготовления каркаса металлической калитки прилагаются рис. 1 — 1 и рис. 1 — 2, чертежи деталей каркасных элементов.

Рамка для заполнения калитки

Чтобы вы не запутались в слове «шпатлевка», спешу пояснить: заполнение может быть из круглого бруса, ленточного, армированного прутка, бруса, комбинации вышеперечисленных профилей.В нашем случае заполнением будет служить листовой металл, но об этом позже.

Рама для металлической калитки Рис.2 — 1

Если вы освоили процесс изготовления каркаса, то сборка и сварка самого каркаса ворот для вас не составит труда. Размер каркаса должен быть, как уже было сказано выше, 2000 х 800 мм. Из этого следует, что металлическую конструкцию, похожую на каркас, нам нужно сделать теми же методами, но из разных металлических профилей.

Для рамы такого размера вполне подойдет угол 40 х 40 х 4, размеры меньшей длины будут иметь высечку, а продольные детали следует подготовить без высечки. Может возникнуть вопрос: а зачем делают вырезы в поперечных углах? Ответ прост: если они короче, то с ними легче и легче работать. В отличие от каркаса из поперечных уголков, приготовить нужно будет в количестве трех штук: одна сверху, одна посередине (для жесткости) и одна снизу.Размеры уголков, то есть их длина, отличаются от определения размеров углов каркаса: высота деталей строго 2000 мм, а поперечных — 800 мм плюс 4 мм на высечку = 804 мм. Но главное, чтобы габаритные размеры рамы были 2000 х 800 мм, иначе в раму банально не поместится. Каркас показан на рис. 2-1.

Заполнение каркаса металлической калитки

Поскольку в предложенной версии мы согласились использовать листовой металл в качестве наполнителя, необходимо учитывать следующие детали. Толщина листа должна быть от 1,5 до 2 мм, но не больше и не меньше. Если лист будет тоньше, сама калитка получится очень хрупкой и ненадежной. При использовании более толстого листа, например, 3 мм, вес калитки увеличится, что негативно скажется на работе петель, которые могут просто заклинивать.

Заполнение металлической рамы ворот листом

Размеры листа не должны выходить за пределы размеров углов калитки, а еще лучше, если размеры листа будут меньше, например 1980 х 790 мм.В этом случае края листа гарантированно не выходят за габариты калитки и к тому же его (лист) будет удобнее приварить к углам. Кстати, сваривать нужно, соблюдая определенный шаг между сварочными швами, который должен быть длиной не более 10-15 мм. В противном случае вся конструкция калитки будет «вести» от нагрева, то есть будет иметь слегка винтовой вид и говорить о том, что в раме будет комфортно, не придется.См. Рис. 2- 2.

Установка ручки и петель на металлическую калитку

Если вы не планируете вставлять замок в ворота, то в качестве ручки можно использовать обыкновенную П-образную скобу, гнутую из обыкновенного кругляка —12 — 16 мм. При установке замка необходимо предварительно приварить петли, которые можно приобрести на любом вещевом рынке. Не нужно выбирать петли слишком большого диаметра — 20мм. Вполне для нашей калитки, которая имеет небольшой вес, подходят изделия диаметром 16 и даже 12 мм.

При сварке петель нужно оставлять зазоры между ними и рамой с калиткой, иначе она (калитка) не откроется. Для этого петли кладут на обычные спички, которые при сварке просто выгорают, оставляя необходимый зазор. Все это делается на земле, когда калитка вставлена ​​в раму и совмещена с зазорами с обеих сторон и сверху. А теперь вернемся в замок. Можно, конечно, приварить или прикрутить болтами в лежачем положении, но точнее получается, когда каркас забетонирован.Так как в этом случае замок будет легче обнажить, чтобы ригель более точно вошел в соответствующее отверстие в раме.

Вес металлического затвора в сборе

Для определения веса калитки в комплекте с рамой и листом необходимо определить вес каждого элемента. Для этого нужно воспользоваться справочниками из Интернета, в которых указаны удельные веса для листовой стали и вес 1 м / п для длинномерных изделий.

Вес рамы

Для определения веса каркаса округляем общий молдинг угла 63 х 6, который будет равен: 2000 х 2 + 800 мм = 4800 мм или 4.8 м. Если на чертежах речь шла о миллиметрах, то при расчете веса необходимо использовать метры. Это справочники. Итак, находим в справочнике вес 1 м / п ∟ 63 х 63 х 6, что составляет 5,72 кг. Умножив 5,72 кг на 4,8 м, мы получим вес, равный 27,5 кг ≈ 28 кг.

Масса рамы калитки с листом

Общая длина уголка, который использовался для изготовления каркаса, составляет 2000 х 2 + 800 х 3 = 6400 мм или 6,4 м. Вес 1 п / м уголка 40 х 4 равен 2.42 кг. Результат: 2,42 кг х 6,4 м = 15,5 кг ≈ 16 кг.

Для расчета веса листа предполагается, что 1 м² листа толщиной 1 мм весит 7,85 кг. Это значит, что нам нужно посчитать, сколько м² листа толщиной 2 мм было потрачено на заполнение каркаса. Умножая 2000 мм на 800, получаем 1600 000 мм² или 1,6 м². Вес листа будет равен 7,85 кг х 1,6 м² х 2 = 24,2 кг ≈ 24 кг.

Теперь складываем все и получаем вес собранных металлических ворот: 28 кг + 16 кг + 24 кг = 68 кг.Если добавить сюда вес десятицентовиков, петель, замка и ручки, то примерный вес будет 70 кг.

Очень важно

Сварочные работы следует проводить в сухом помещении и на сухом полу. Смотрите на сварку только через защитное стекло. Имейте под рукой сварочные перчатки!

Распашные ворота — классический вид ворот и, пожалуй, самый старый. Несмотря на это, распашные ворота по-прежнему популярны. Распашные ворота — это то, на что обращают внимание ваши гости и соседи, и чем вы пользуетесь каждый день.

Конструктивные особенности распашных ворот позволяют использовать их для закрытия и открытия помещений различного назначения, а также в качестве въездных ворот. В комплект ворот входят столбы, створки и, по желанию заказчика, калитка. Створки ворот крепятся к стойкам.

Характеристики распашных ворот

Ворота распашные могут быть одно- и двустворчатыми. С практической точки зрения, двустворчатые ворота — лучший вариант для распашных ворот.

Створки распашных ворот изготавливаются из различных материалов… Один из самых распространенных материалов — профнастил. Строители и владельцы недвижимости оценили качество этого материала, которое имеет ряд преимуществ перед другими. В процессе производства профилированные листы покрываются антикоррозийным слоем, что значительно увеличивает срок их службы.

Монтаж распашных ворот из профлиста достаточно прост, при желании можно сделать это своими руками. Разнообразие цветовой гаммы материала и его свойств позволяет создать неповторимый и отражающий вкус владельца изделия.Ворота из профлиста выглядят солидно и достойно и, что немаловажно, имеют невысокую цену.

Сэндвич-панели широко используются в качестве материала для изготовления распашных ворот. Стоимость таких ворот также невысока, а ворота из сэндвич-панелей обладают рядом следующих преимуществ:

• интересный внешний вид распашных ворот;
• увеличенный срок службы за счет использования алюминиевого профиля в конструкции двери;
• снижение веса дверной конструкции при сохранении высокого уровня жесткости;
• возможность создания гармоничного ансамбля гаражных и въездных ворот.

Металл по-прежнему остается одним из основных материалов при производстве распашных ворот.

Преимущества металлических распашных ворот:

• высокая прочность;
• быстрый монтаж;
• ворот различной конструкции.
№

Распашные металлические ворота могут быть без излишеств, в виде обычного листового металла или настоящих произведений искусства с использованием элементов художественной ковки и сочетания с другими натуральными материалами.

Широкий ценовой диапазон на металлические распашные ворота. Чем проще вариант ворот, тем ниже его цена. А уникальные кованые изделия авторского дизайна могут стоить как несколько обычных ворот.

Ворота распашные из решетчатых конструкций. Отличительной особенностью этого типа распашных ворот является их прозрачность. К достоинствам решетчатых ворот можно отнести их вес, что снижает нагрузку на петли ворот. Использование решетки при создании ворот позволяет создать их неповторимый дизайн.

Для ворот распашного типа основным недостатком является процесс их открывания и закрывания, требующий присутствия человека и приложения определенного усилия.Но этот недостаток легко устранить с помощью современных средств автоматизации. Применение автоматики для распашных ворот выгодно и удобно.

Во-первых, это экономит много времени. Во-вторых, автоматическое открытие и закрытие ворот позволяет увеличить срок их службы, в-третьих, некоторые модели автоматов для распашных ворот позволяют увеличивать дистанцию ​​дистанционного управления до 100 метров.

Автоматические устройства для распашных ворот делятся на несколько типов. По характеру усилий автоматика делится на линейную и рычажную, по принципу действия на гидравлическую и электромеханическую, по месту установки — надземную и подземную.

В настоящее время для распашных ворот наиболее популярны линейные приводы. Доступная цена, простота установки, удобство и безопасность использования — все это характеристики линейного привода.

Рычажные приводы

наиболее подходят для распашных ворот с прочным основанием и максимальной шириной 3,5 м.

Автоматические приводы подземного типа — наиболее сложное и дорогое устройство, но они дают гарантии абсолютной надежности.

Автоматические приводы для распашных ворот позволяют автоматизировать распашные ворота с шириной створки до семи метров и массой до 1650 кг.Автоматика также может быть установлена ​​на распашные ворота, поставленные ранее и уже находящиеся в эксплуатации. Автоматические ворота распашного типа управляются дистанционным управлением.

Ворота распашные — это надежность, удобство и современность.

Сделать заказ на распашные ворота с установкой и вызвать замерщика можно, связавшись с нашими специалистами, контактные телефоны указаны на сайте. Поставка и установка распашных ворот произведут высококвалифицированные специалисты.

Стоимость распашных ворот зависит от их размеров и конфигурации.

# BXSTYLE_0 #

Откатной тип ворот достаточно надежен, но их установка — дело достаточно ответственное, ведь даже малейшие ошибки могут привести к большим проблемам. Расчет необходимых параметров лучше доверить профессионалам. Однако это вовсе не обязательное условие — самостоятельный расчет откатных ворот под силу каждому.

Это достаточно непростой момент, но все окажется намного проще, если вы будете знать основные параметры, которые необходимо учитывать.В первую очередь следует обратить внимание на таких из них:

• ширина;
• высота;
• длина;
• комплектующих и материалов.

Если вы знаете значения всех этих показателей, то можете рассчитать откатные ворота самостоятельно. Более того, если один из установленных дополнительных параметров будет неизвестен, лучше перестраховаться. Для этого достаточно взять необходимые комплектующие с запасом.

Материалы для откатных ворот

Перед началом работ необходимо провести все необходимые расчеты.Не последнее место в деле занимает расчет строительных материалов.

От него зависят следующие детали:

• общий вес конструкции;
• подбор комплектующих;
• процесс установки;
• парусный спорт;
• габаритов и веса противовеса.

В большинстве случаев используется профнастил или сталь толщиной 2 мм. Вес этих материалов заметно различается. В первом случае это 4 кг / кв.м., во втором — 17 кг / кв.м .. Соответственно, все дальнейшие расчеты будут отличаться. При выборе следует выбирать те, которые рассчитаны на вес, в полтора раза превышающий общий вес конструкции, что обеспечит удобство действия и долговечность.

Ширина и требования к ней

Этот показатель откатных ворот зависит от такого параметра, как ширина проема. Например, если ворота рассчитаны на проем в 4 метра, то потребуется полотно длиной 4 м + 200 мм.Именно они в конечном итоге закроют бреши с обеих сторон. При других размерах необходимо прибавить 200 мм.

Соответственно, оптимальная ширина откатных ворот не должна сильно отличаться от ширины проема, который они должны перекрывать.

Фундамент как важная часть откатных ворот

База заслуживает особого внимания. Например, фундамент под откатные ворота длиной 4 метра должен выдерживать нагрузку не только конструкции, но и возможное влияние других факторов.Одним из них будет дополнительная нагрузка от ветра или других условий.

Стоимость фундамента часто достигает 30-40% от общей сметы работ, но именно он во многом обеспечит устойчивость конструкции.

Требуемый размер роликов и труб

Установка таких изделий — довольно трудоемкий процесс с необходимостью расчета множества показателей. Один из них — размер трубы для откатных ворот. На примере двери с шириной дверного полотна 4 метра и высотой 2 метра достаточно трубы 60 * 70 мм для основной коробки и 40 * 20 мм для внутреннего крепления.Этого будет достаточно, чтобы выдержать нагрузки ворот. большие размеры, однако по мере увеличения размера и веса размер труб также должен увеличиваться.

Еще один немаловажный фактор — это размер роликов для откатных ворот. В описанной ситуации можно использовать как полимерные, так и металлические ролики с направляющей длиной 6 метров и прикладным сечением 60 * 70 мм. Поскольку вес такой конструкции, обшитой профнастилом, будет меньше 400 кг, то такого набора хватит для выполнения функций.

Балки и высота изделия

Размеры балки откатных ворот зависят от длины ворот. Перед этим показателем необходимо добавить 1,5 длины изделия. Этого размера будет достаточно для выполнения всех необходимых действий автоматикой и для устойчивости конструкции. Выбирая все детали откатных ворот, необходимо руководствоваться, прежде всего, габаритами проема. Именно этот показатель в будущем будет влиять на многие параметры и конечный результат работы.

При выборе откатных ворот высота готового образца имеет особое значение. Обычно это около 2-2,5м. Этого вполне достаточно для выполнения поставленной задачи — ограждения от внешнего мира. Более высокая высота принесет только дополнительный вес и увеличит эффект плавания, что, в свою очередь, создаст дополнительную нагрузку на остальную конструкцию. В этом случае высота откатных ворот от земли зависит от нескольких факторов.

Среди них стоит выделить следующие:

• габариты комплектующих;
• особенностей местности;
• правильная установка всех деталей.

Главное — учесть каждый нюанс, даже самый мелкий — погрешность в несколько сантиметров может привести к некорректной работе всего механизма.

Длина и масса различных исполнений, противовес

Есть один простой способ рассчитать оптимальную длину продукта. Исходя из этого, длину откатных ворот следует рассчитывать следующим образом: длина ворот + 200мм + 1,6 длина проема — именно это и рекомендуется производителем.Это необходимо для создания достаточного противовеса.

Особого внимания заслуживает вес готовой конструкции. Вес откатных ворот 6 метров обычно колеблется в районе 600 кг. Все зависит от материалов, использованных для облицовки. При этом вес откатных ворот в 5 метров будет примерно 500-550 кг. Соответственно, все необходимые детали должны быть рассчитаны на минимальный вес 600-650 кг. Минимальный вес откатных ворот 4 метра будет на уровне 300-400 кг.В этом случае вес особенных отличий не будет.

Купить с установкой или сделать самому?

При наличии определенных знаний можно сделать откатные ворота своими руками из подручных материалов. Все необходимое для этого можно найти в ближайшем строительном магазине, а многие конструктивные элементы могут оказаться даже дома. Достаточно знать, какой материал нужен для откатных ворот и некоторые навыки, после чего результат не заставит себя ждать. Однако лучше доверить весь процесс специалистам.

Видео: расчет размеров откатных ворот

Обзор системы ограждения звена цепи

Магазин: Каталог ограждений из звеньев цепи

---

Chain Link Fence — это система ограждений на основе компонентов, которая является наиболее широко используемым стилем в отрасли. Есть несколько основных компонентов, из которых состоит ограждение из звеньев цепи, и для каждого из них используются специальные приспособления. Это руководство разбито на эти базовые компоненты и включает информацию, описывающую основные части, способы их использования и порядок их заказа.Как всегда, есть исключения из правил, но они должны охватывать большинство приложений.

---

Перейти к предпочтительному разделу:

Ткань для звеньев цепи | Структура звена цепи | Почтовое оборудование | Ворота звено цепи | Фурнитура для ворот | Провода / стяжки

---

Общий обзор:

Компания Hoover Fence более сорока лет занимается производством ограждений и не имеет аналогов. Наш опыт в области ограждений варьируется от всех этапов строительства жилых заборов до самых сложных и основанных на спецификациях ограждений промышленной безопасности, включая профессиональные бейсбольные стадионы, атомные электростанции строгого режима и работы по ограждению аэропортов с высокой степенью защиты.Мы огорожили здания, внутри зданий, на крышах, в пресной и соленой воде; мы даже ограждали львов, тигров и медведей! Наш комплексный производственный цех, опытный персонал, широкий ассортимент стандартных и специальных деталей для ограждений и давние отношения с ведущими производителями ограждений делают Hoover Fence идеальным поставщиком для всех проектов ограждений.

С некоторыми из наших полезных советов по ограждению, бесплатными калькуляторами и оценочными приборами, а также бесплатным и очень популярным «Руководством по установке ограждения из звеньев цепи» вы не найдете слишком маленьких или слишком больших работ.С помощью команды компании Hoover Fence Team все этапы вашего проекта будут выполняться напрямую или проверяться сертифицированным специалистом по ограждению, имеющим образование и опыт в спецификациях ограждений и качественных материалах для ограждений. Не дайте себя одурачить дешевыми материалами для забора, продаваемыми в крупных магазинах; эти материалы обычно не стоят затрат на установку и не выдерживают испытания временем. Мы предлагаем бесплатную техническую поддержку заборов до, во время и после продажи.

Забор из звеньев цепи чаще всего бывает оцинкованным, серебристого цвета.Мы также предлагаем цветные сетчатые ограждения, каркас (столбы и перила), цветную фурнитуру для ограждений, ворота (распашные и раздвижные) и фурнитуру для всех ограждений, от стандартных жилых до легких коммерческих, тяжелых коммерческих и промышленных ограждений.

Цветная фурнитура ограждения и каркас звеньев цепи (стойки и рельсы) либо имеют порошковое покрытие, либо покрыты материалом с тяжелым виниловым покрытием (ПВХ) в стандартных цветах, таких как черный, темно-коричневый и темно-зеленый. Белый цвет также доступен в качестве ограждения по специальному заказу.Нередко их комбинируют и натягивают ткань звеньев цепи с виниловым покрытием на оцинкованной раме. Вся алюминиевая ткань звеньев цепи, алюминиевые трубки и алюминиевые фитинги звеньев цепи и затворы также доступны для специальных применений и предпочитаются многими людьми, живущими рядом с морской водой.

Специальное изделие для ограждения, изготовление или установка? Свяжитесь с нами для индивидуального предложения.

Направляющие ограждения звена цепи:

Ткань звена цепи:

Ткань с цепочкой обычно продается в рулонах по 50 футов.Мы нарежем рулоны до точного размера только для местной доставки и самовывоза. Поставки за пределы штата получат полные рулоны. Мы рекомендуем заказать несколько дополнительных ножек, чем необходимо. Когда для растяжки требуется более 50 футов забора, рулоны можно легко сплести. Звено цепи легко разрезать по размеру, удалив одно звено.

О калибрах: Чем меньше число, тем тяжелее ткань; отныне 9га. тяжелее 11га .. Рекомендуем 11га. на жилые рабочие места и 9га. для коммерческих работ.Более тяжелые калибры не только прочнее, но и имеют лучшую отделку; Чем тяжелее калибр, тем дольше он может быть оцинкован горячим способом для предотвращения ржавчины и коррозии.

Звено цепи с виниловым покрытием продается по классу чистоты. 9 га. звено цепи с виниловым покрытием на самом деле имеет более тонкую внутреннюю стальную проволоку. После нанесения покрытия он считается калибром 9, хотя внутренняя стальная проволока имеет ближайший к 11 калибр.

Колючий конец

Конец с поворотной головкой

Размер ячейки

По диагонали

О суставах и зазубринах: Ткань для забора доступна двумя способами.Ткань для звена цепи высотой менее 72 дюймов доступна с костяшками на обоих концах. Ткань для звена цепи высотой 72 дюйма и выше имеет суставы на одном конце и зубцы на другом конце. (при закручивании звена цепи с одного конца образуются два зубца).

О размере ячеек: Оцинкованная тканевая сетка для размеров 11-1 / 2 имеет размер 2-1 / 4 дюйма. Размер оцинкованной сетки 11, 9 и 6 составляет 2 дюйма. Размер сетки — это измеренное расстояние между двумя параллельными сторонами.

Компания Hoover Fence предлагает два типа ткани для звеньев цепи с виниловым покрытием.Один имеет сетку 2 дюйма, другой — плотную сетку 1-1 / 4 дюйма. Ячеистая ткань 1-1 / 4 дюйма часто используется по соображениям безопасности бассейна и для предотвращения перелезания через ограждение.

Алюминированная ткань звена цепи:

Магазин: Алюминированная ткань

Эта ткань имеет 0,40 алюминия на 9-м калибре. Соответствует ASTM A-491; AASHTO M181, тип II; Федеральные спецификации RR-F-00191 / 1D, тип II

Манометры — 11 калибра, 9 калибра и 6 калибра

Высота — 3 фута, 3-1 / 2 фута, 4 фута, 5 фута, 6 футов, 7 футов, 8 футов, 10 футов и 12 футов

Размер ячейки — 1-3 / 4 дюйма и 2 дюйма

Алюминиевая ткань звена цепи:

Магазин: Алюминиевая ткань

Полностью алюминиевый забор из звеньев цепи является конструктивным и декоративным.Его быстрый рост в индустрии ограждений обусловлен такими факторами, как коррозионная стойкость, легкость, приятный внешний вид и минимальные требования к обслуживанию. Алюминий становится все более важным в таком использовании, поскольку он обеспечивает постоянные, не требующие обслуживания корпуса и защитные барьеры в соответствии с требованиями современного дизайна.

Металлический забор из алюминия имеет естественную аккуратную красоту, которую трудно достичь с другим материалом ограждения. Кроме того, привлекательность сохраняется благодаря присущей металлу устойчивости в суровых промышленных условиях и на морском побережье, которые вызывают быстрое разрушение большинства других металлов.Поскольку в покраске нет необходимости, экономия затрат на техническое обслуживание в течение всего срока службы алюминиевого забора с сеткой более чем окупает первоначальную стоимость забора. Это одно соображение стало основным фактором в общей стоимости проволочного забора, так как расходы на техническое обслуживание неуклонно растут каждый год.

Алюминиевые заборы — это высокопрочные конструкции, на которые можно положиться в самых тяжелых условиях. Они противостоят деформациям и ударам, зачастую лучше, чем традиционные материалы. Алюминиевые ограждения полностью подлежат утилизации — при необходимости можно изменить расположение ограждений, а все компоненты использовать повторно, даже после того, как забор устанавливался в течение многих лет.

Калибры — 6 и 9

Высота — 3 фута, 3-1 / 2 фута, 4 фута, 5 фута, 6 футов, 7 футов, 8 футов, 10 футов и 12 футов

Размер ячейки — 1 дюйм и 2 дюйма

Оцинкованная до плетения (GBW) Ткань звена цепи:

Магазин: Ткань оцинкованная

Эта ткань оцинкована перед ткачеством (GBW) на 1,2 унции. покрытие. Соответствует ASTM A 392-96 Class I.

Манометры — 11-1 / 2 калибра, 11 калибра, 9 калибра и 6 калибра

Высота — 3 фута, 3-1 / 2 фута, 4 фута, 5 фута, 6 футов, 7 футов, 8 футов, 10 футов и 12 футов

Размер ячейки — 2 дюйма и 2-1 / 4 дюйма

Оцинкованная ткань звена цепи после плетения (GAW):

Магазин: Ткань оцинкованная

Эта ткань оцинкована после плетения (GAW) с 1.2 унции. покрытие. Соответствует ASTM A 392-96 Class I. Мы также предлагаем некоторые размеры с 2,0 унциями. гальваническое покрытие. Отвечает ASTM A 392 тип I (класс II).

Манометры — 11-1 / 2 калибра, 11 калибра, 9 калибра и 6 калибра

Высота — 3 фута, 3-1 / 2 фута, 4 фута, 5 фута, 6 футов, 7 футов, 8 футов, 10 футов и 12 футов

Размер ячейки — 1-3 / 4 дюйма, 2 дюйма и 2-1 / 4 дюйма

Ткань для звеньев цепи с виниловым покрытием:

Магазин: Ткани с виниловым покрытием

Что такое экструдированный винил? Проще говоря, экструдированный винил. при разрезании ножом очищается, как банан.Однако он не отслаивается легко. Это то, что отличает экструдированный винил от склеенного, который нужно было бы полностью отрезать, как чистку картофеля. Бондовый стоит дороже, чем экструдированный. Мы не продаем склеенные виниловые ткани.

Калибры — 8 и 9

Высота — 3 фута, 3-1 / 2 фута, 4 фута, 5 фута, 6 футов, 7 футов, 8 футов, 10 футов и 12 футов

Размер ячейки — 1-1 / 4 дюйма и 2 дюйма

Цвета — черный, коричневый, зеленый и белый

Рамка звена цепи:

Труба ограждения из звеньев рабицы используется для каркаса или «каркаса» ограждения.Используется для всех горизонтальных направляющих, таких как верхняя, нижняя и средняя направляющие. Используется для распорок и ворот. Для вашего удобства могут быть приобретены в полную длину или в виде отрезных столбиков. Для лучшей работы зацементируйте все стойки бетоном. Как минимум, установите все оконечные стойки в цемент и стойки карданной передачи с помощью толкателя. Забивные линейные стойки также должны иметь анкеры с лопаточными стойками для предотвращения перекоса. Еще одна сильная альтернатива цементированию столбов — использование Oz-Post.

Мы предлагаем стальные материалы в вариантах оцинковки и с цветным покрытием.Также предлагаем алюминий Sch50.

Мы рекомендуем нашу каркасную систему Residential Grade для жилых помещений, HF20 Framework для коммерческих приложений и HF40 Framework для промышленных ограждений.

Жилые правила:

Конечные стойки для жилого ограждения из звеньев цепи обычно на 2-1 / 2 фута длиннее, чем высота устанавливаемого забора, то есть забор высотой 6 футов имеет оконечные стойки длиной 8,5 футов. Линейные столбы обычно на 2 фута длиннее, чем высота ограждения, устанавливаемого для жилых помещений, т.е.е. забор высотой 6 футов имеет столбики длинной 8 футов. Проверьте свои местные строительные нормы и правила для правильной установки.

Коммерческие правила:

Концевые стойки для ограждения из звеньев цепи обычно на 36 дюймов длиннее, чем высота ограждения, устанавливаемого для коммерческого использования, т. Е. Ограждение высотой 6 футов имеет длину терминалов 9 футов. Столбы линии звена цепи обычно на 2-1 / 2 фута длиннее высота ограждения, устанавливаемого для коммерческих целей, т.е. забор высотой 6 футов имеет столбики длиной 8 футов 6 дюймов. Проверьте свои местные строительные нормы и правила для правильной установки.

Примечания по выбору труб для забора:

Нажмите на изображение, чтобы увеличить

Технические характеристики:

SS15®

Союзные производители Сталь SS15® из высокопрочной стали подвергается холодной деформации с минимальным пределом текучести 50 000 фунтов на квадратный дюйм. Он производится с использованием запатентованного поточного непрерывного трехслойного процесса FLO-COAT ™.

Каркас забора

SS15 идеально подходит для большого количества легких коммерческих и тяжелых жилых домов. К таким приложениям относятся:

• Атлетические шкафы
• Ограждение с контролируемым доступом
• Питомники
• Частные парковочные места
• Защитные перегородки
• Применение в жилых домах с большой снеговой нагрузкой

SS20®

Сопутствующие производители SS20® из высокопрочной стали, соответствующей ASTM A 569, подвергается холодной штамповке с минимальным пределом текучести 50 000 фунтов на квадратный дюйм.Он производится с использованием запатентованного поточного непрерывного трехслойного процесса FLO-COAT ™. SS20® компании Allied превосходит заводские конструкционные трубы как по прочности, так и по коррозионной стойкости. SS20® на 30% прочнее и на 20% легче мельничных конструкционных труб.

Равномерное нанесение цинка, хромата и прозрачного органического верхнего покрытия придает SS20® превосходную внешнюю отделку. Тщательно контролируемое тройное покрытие приводит к гладкой, блестящей и прочной поверхности, которая обеспечивает длительную коррозионную стойкость в любом климате и в самых суровых атмосферных условиях.

Обладая подтвержденными показателями производительности, труба Allied SS20® по-прежнему является предпочтительной трубой для следующих приложений:

• Ограды и заборы по периметру
• Заборы для спортивных сооружений
• Заборы для парков и игровых площадок
• Перегородки
• Парковочные места
• Кроватки для инструментов
• Ворота производственные и жилые
• Спортивные площадки

SS40®:

Allied Tube & Conduit стала крупнейшим отечественным производителем каркасов заборов из оцинкованной стали.SS40® Allied неизменно превосходит продукцию Schedule 40 и предварительно оцинкованные трубы в областях прочности и коррозионной стойкости. SS40® оцинкован горячим способом и хромирован путем полного погружения с последующим нанесением прозрачного органического покрытия. Это покрытие сводит к минимуму окисление, сохраняя яркий блестящий вид. Комбинированные покрытия из цинка, конверсионного покрытия и прозрачного органического верхнего покрытия производят «синергетический» эффект, который имеет большую коррозионную стойкость, чем сумма отдельных покрытий. Все это обеспечивает превосходную защиту.

Преимущества продукта:

• Тройное покрытие обеспечивает превосходную коррозионную стойкость
• Все поверхности, покрытые после изготовления
• Предел текучести минимум 50 000 фунтов на кв. Дюйм
• На 33% прочнее, чем Schedule 40, но на 20% легче
• Яркая, блестящая внешняя отделка, не требующая ухода
• Соответствует федеральным, государственным и промышленным спецификациям
• Произведено в США.
• Распределение по всей стране

Приложения:

• Коммерческое и промышленное применение
• Институциональные приложения
• Исправительные учреждения
• Военные объекты
• Склад
• Шоссе
• Аэропорты

Код сертификации:

• ААШТО М181-93
• Федеральная спецификация RR-F-191 / 2D (Ворота для ограждения звена цепи)
• Федеральная спецификация RR-F-191 / 3D (стойки, распорки, верхние направляющие звеньев цепи)
• Инженерный корпус CEGS-02831
• Департамент ВМФ НФГС-02831
• Департамент транспорта Федерального управления по воздухоплаванию AC 150 / 5370-10A Пункт F-162
• U.S. Министерство юстиции — Федеральное бюро тюрем
• Спецификации ASTM F-1043-95
• Американский институт архитекторов (AIA) Master Spec
• Руководство по продукции института производителей ограждений из звеньев цепи

Примечание: Технические характеристики и описания верны на момент создания страницы и могут быть изменены без предварительного уведомления.

Штуцеры стойки звена цепи:

Ниже мы выделили некоторые из наиболее распространенных фитингов.Практически вся фурнитура доступна из стали и алюминия. Предлагаются варианты из стали с гальваническим покрытием и с цветным покрытием. Пожалуйста, ознакомьтесь с нашим полным каталогом фитингов звеньев цепи, чтобы узнать о других вариантах, отделках и материалах.

Фитинги для общих клемм:

Типовая схема установки клеммных колодок

Заглушка

Подтяжка

Концевая чашка рельса

Натяжной стержень

Натяжная лента

Болт с квадратным подголовком и шестигранная гайка

Анкерный стержень с натяжителем

Зажим концевой направляющей

---

Заглушки для столбов — Заглушки для столбов используются для закрытия оконечных столбов на заборе для создания чистой профессиональной отделки, а также для предотвращения попадания воды и другого мусора в столбики и преждевременной коррозии.Закажите (1) колпачок для каждой конечной публикации в проекте.

Стяжки

— Стяжки используются для крепления концевых заглушек рельсов, колючей проволоки и натяжного троса к клеммным стойкам во время установки. Стяжки доступны как в плоском, так и в скошенном вариантах, последний из которых предназначен для коммерческого применения. Заказ (1) для каждого рельса, натяжного троса или колючей проволоки для каждого заделки.

Концевые чашки рельсов — Концевые чашки рельсов используются для заделки горизонтальных трубных рельсов на концевых или угловых стойках.Мы предлагаем эти фитинги как из стали, так и из алюминия, в стандартной и комбинированной конфигурациях. Заказ (1) для каждого горизонтального соединения рельсов с клеммной колодкой.

Натяжные стержни — Натяжные стержни используются для оконцевания ткани звеньев цепи на концевых или угловых стойках. Они скользят по ткани и обеспечивают поверхность для крепления натяжных лент. Порядок (1) для каждого прекращения или изменения направления ограждения.

Натяжные ленты — Натяжные ленты используются для прикрепления ткани звеньев цепи к клеммным стойкам.Чтобы вычислить количество необходимых натяжных лент, возьмите высоту ограждения (например, 6 футов), отнимите 1 от этого числа, чтобы получить (5), и умножьте это на общее количество натяжных стержней в проекте ограждения.

Болты с квадратным подголовком и шестигранные гайки 5/16 «x 1-1 / 4» — заказ (1) для каждого соединения натяжной ленты или бандажа, необходимого для проекта.

Анкерные стержни

— если вы закрепляете ферму в проекте, вы обычно будете использовать по одной для каждого места терминала в проекте. Альтернативные методы используют два на завершение в образце «Х».

Натяжители анкерных стержней

— они крепятся болтами к клеммным стойкам с помощью распорок и обеспечивают жесткую точку соединения анкерного стержня. Заказ (1) на каждую анкерную шпильку в проекте.

Зажимы концевых рельсов — Иногда, когда к ограждению добавляется горизонтальный рельс (помимо верхнего рельса), заказчики будут использовать зажим концевых рельсов вместо комбинации концевых чашек рельсов подкоса. Если это так, вы можете использовать это на концевых соединениях стойки, но угловые соединения потребуют, чтобы рельсы находились в разных плоскостях, что не идеально и не рекомендуется.

Болты с квадратным подголовком 5/16 «или 3/8» — заказ (1) для каждого зажима концевой направляющей в проекте. Требуемый размер варьируется в зависимости от зажима, и крепежные детали необходимо рассчитывать отдельно.

Фитинги для столбов общей линии:

Типовая схема установки опоры линии

Петельная крышка

Стержень с заусенцем

Подтяжка

Концевая чашка рельса

Болт с квадратным подголовком и шестигранная гайка

Зажим линейного рельса

Втулка верхней направляющей

---

Петлевой колпачок — Петлевой колпачок служит двойному назначению, не только закрывая опоры лески, но и обеспечивает безопасное место для верхней направляющей на заборе.«Петля» смещена к одной стороне кепки, убедитесь, что вы поместили петлю как можно ближе к той стороне, на которой будет находиться ткань звена цепи. Порядок (1) для каждой строчки в проекте.

Рукоятка с колючей проволокой — Если на проекте есть колючая проволока, то она используется вместо колпачков. Они закрывают стойки, обеспечивают надежное крепление верхней направляющей и Z-образную выемку для удержания жил колючей проволоки. Заказ (1) на пост в проекте.

Brace Band — Если вы укрепляете и связываете забор, то после каждой заделки требуется одна бандажная лента для стойки первой линии.Обычно такое же количество, как и у натяжных стержней в проекте.

Rail End Cup — Order (1) для каждой скрепляющей ленты требуется, если вы бодрящий и Trussing терминала сообщения.

5/16″ х 1-1 / 4″ болт & шестигранная гайка — заказ (1) для каждой распорной полосы и рельс конца чашки требуется, если крепежные устройства и Trussing терминала сообщения.

Зажим для направляющих

— Эти зажимы обеспечивают надежный способ крепления горизонтальных направляющих к стойкам линии. Заказ (1) для каждого горизонтального соединения рельсов (кроме верхней рельсы, которая проходит через колпачок петли или рычаг из колючей проволоки).

Болты с квадратным подголовком 5/16 «или 3/8» — заказ (2) для каждого зажима линейного рельса в проекте. Требуемый размер варьируется в зависимости от зажима, и крепежные детали необходимо рассчитывать отдельно.

Рукав верхней направляющей — Эти рукава используются для соединения двух частей горизонтальной направляющей. Заказывайте (1) для каждого стыка верхней направляющей, если только у вас нет обжатого конца.

Ворота звена цепи:

Наиболее распространенными воротами с цепным звеном являются распашные ворота, как в одинарной, так и в двойной конфигурации. Предлагаем также откатные и откатные ворота.У нас есть три категории: жилой, коммерческий и промышленный. Распашные ворота доступны как из алюминия, так и из стали. Стальные ворота доступны в оцинкованной и цветной отделке.

Распашные ворота для жилых домов:

Распашные ворота для жилых помещений

Двойные распашные ворота для жилых помещений

Наши одинарные и двойные распашные ворота с звеном цепи для жилых домов имеют сварную раму стенных ворот 0,065 и ткань по вашему выбору. Углы имеют надрез и сварку для прочной и эстетичной отделки.Затем мы очищаем и красим сварные швы для профессиональной отделки. Ткань из звеньев цепи прикреплена к стойкам ворот с помощью натяжных стержней и зажимов, а алюминиевые стяжки прикрепляют ткань ко всем горизонтальным соединениям рельсов. Наши ворота отправляются в собранном виде и не включают фурнитуру.

Коммерческие распашные ворота:

Распашные ворота для коммерческого использования

Двойные коммерческие распашные ворота

Наши коммерческие одинарные и двойные распашные ворота с звеном цепи оснащены сварной рамой ворот HF20 размером 1-5 / 8 дюймов, растянутой на 9 ga.ткань. Углы имеют надрез и сварку для прочной и эстетичной отделки. Затем мы очищаем и красим сварные швы для профессиональной отделки. Ткань из звеньев цепи прикреплена к стойкам ворот с помощью натяжных стержней и натяжных лент, а алюминиевые стяжки прикрепляют ткань ко всем горизонтальным соединениям рельсов. Наши ворота отправляются в собранном виде и не включают фурнитуру.

Промышленные распашные ворота:

Распашные ворота одиночные промышленные

Двойные промышленные распашные ворота

Наши одинарные распашные ворота с промышленным звеном цепи имеют прочную сварную 2-дюймовую раму ворот HF40, растянутую на 9 ga.ткань. Углы имеют надрез и сварку для прочной и эстетичной отделки. Затем мы очищаем и красим сварные швы для профессиональной отделки. Ткань из звеньев цепи прикреплена к стойкам ворот с помощью натяжных стержней и натяжных лент, а алюминиевые стяжки прикрепляют ткань ко всем горизонтальным соединениям рельсов. Наши ворота отправляются в собранном виде и не включают фурнитуру.

Коммерческие роликовые ворота:

Подробнее: Обзор системы роликовых ворот

Ворота качения звена цепи

Наши коммерческие рулонные ворота с звеном цепи — отличное решение для защиты проемов при минимизации занимаемой площади ворот.Ворота этого типа скользят параллельно линии забора с помощью гусеничной системы колес. Ворота на 6 дюймов короче, чем указанная высота, чтобы освободить место для нижнего колеса, при этом они совпадают с высотой забора. Ворота также построены на 12 дюймов больше, чем указанная ширина, чтобы можно было закрыть весь проем. Эта дополнительная длина отодвигает задний край ворот за клеммную колодку и оставляет необходимое пространство для задних колес. Этот тип ворот не требует большого противовеса, как его аналог консольно-раздвижных ворот, что рекомендуется, если требуется больший проем или если ворота должны быть автоматизированы.

Консольные откатные ворота:

Подробнее: Обзор системы консольных ворот | Как установить звено цепи консольных ворот

Звено цепи Консольные ворота

Преимущества консольных откатных ворот по сравнению с другими стилями многочисленны. Поскольку никакая часть ворот не контактирует прямо или косвенно с землей, консольные откатные ворота легко автоматизировать операторами ворот. Ворота часто очень легко установить идеально ровно. Правильная конструкция, изготовление и установка консольных раздвижных ворот уменьшит трение во время работы и продлит срок службы привода ворот.Фурнитура для ворот от поставщика качественных заборов обеспечит бесперебойную работу и низкие эксплуатационные расходы. Консольные откатные ворота имеют возможность скользить по линии забора, не требуя бокового пространства, как того требуют ворота распашного типа.

Алюминиевые одинарные раздвижные ворота:

Откатные ворота с одинарной дорожкой

Алюминиевые откатные ворота

Hoover Fence Company отличаются высочайшим качеством, доступным в индустрии ограждений. Высокопрочные высококачественные направляющие для откатных ворот и тележки для ворот из нержавеющей стали обеспечивают плавную и легкую работу при открытии и закрытии ворот.Алюминиевые откатные ворота имеют одинарную направляющую для проемов одиночных ворот шириной до 30 футов. Открытие ворот шириной 60 футов может быть достигнуто путем установки двойных запорных ворот. Размеры отделки ворот могут быть на 50% больше, чем размер проема, чтобы обеспечить надлежащий противовес. В однопроходных алюминиевых воротах обычно используются две стойки с внешним диаметром 4 дюйма для монтажа и одна стойка с защелкой 4 дюйма.

Алюминиевые раздвижные ворота с двойной направляющей:

Двусторонние откатные ворота

Алюминиевые откатные ворота

Hoover Fence Company отличаются высочайшим качеством, доступным в индустрии ограждений.Высокопрочные высококачественные направляющие для откатных ворот и тележки для ворот из нержавеющей стали обеспечивают плавную и легкую работу при открытии и закрытии ворот. Двустворчатые алюминиевые откатные ворота используются для ворот шириной от 30 до 40 футов. Ширина ворот шириной 80 футов может быть достигнута путем установки одной из наших систем с двойными задвижками. Размеры отделки ворот могут быть на 50% больше, чем размер проема, чтобы обеспечить надлежащий противовес.

Фурнитура для ворот:

Ниже мы выделили некоторые из наиболее распространенных фитингов.Практически вся фурнитура доступна из стали и алюминия. Предлагаются варианты из стали с гальваническим покрытием и с цветным покрытием. Пожалуйста, ознакомьтесь с нашим полным каталогом фурнитуры для звеньев цепи, чтобы узнать о других вариантах, отделках и материалах.

Фурнитура для распашных ворот для жилых домов:

Петля с наружной петлей

Петля с внутренней петлей

Защелка вилки в сборе

Жилой Drop Rod

Свиток ворот

Доводчик жилых ворот

---

Петли с наружной петлей — Распашные ворота с перемычками в жилых помещениях подвешиваются на «петлях с ремешками», которые представляют собой узел, состоящий из (1) петли с наружной ремешкой, (1) петли с внутренней ремешкой и (2) болтов с гайками.Закажите (2) петли с охватываемой лентой на каждую калитку вместе с (2) болтами с квадратным подголовком и шестигранными гайками на каждую створку ворот.

Петли для ремешка с внутренней резьбой — Распашные ворота для жилого звена цепи подвешиваются на «петлях для ремешка», которые представляют собой узел, состоящий из (1) петли с наружной ремешкой, (1) петли с внутренней ремешкой и (2) болтов с гайками. Закажите (2) петли с внутренней резьбой на каждую калитку вместе с (2) болтами с квадратным подголовком и шестигранными гайками на каждую створку ворот.

Вилочный зажим — Самая распространенная защелка для распашных ворот из звеньев цепи в жилых помещениях — это вилочная защелка.Фактически это защелка в сборе, состоящая из (1) вилочного зажима (размер соответствует раме ворот), (1) вилки (размер соответствует диаметру стойки защелки) и (2) 5/16 «x 1-1 / 4» болты с квадратным подголовком и шестигранные гайки. Закажите (1) вилочный зажим на отдельные ворота в вашем проекте забора.

Вилка — Самая распространенная защелка для распашных ворот из звеньев цепи в жилых помещениях — это вилочная защелка. Фактически это защелка в сборе, состоящая из (1) вилочного зажима (размер соответствует раме ворот), (1) вилки (размер соответствует диаметру стойки защелки) и (2) 5/16 «x 1-1 / 4» болты с квадратным подголовком и шестигранные гайки.Закажите (1) вилку на отдельные ворота в вашем проекте забора.

Сборка опускной штанги для жилых домов — Если в вашем проекте есть двойные ворота, вы захотите заказать (1) сборку бытовой опускной штанги для каждой двойной затвора в вашем проекте. Эта штанга предназначена для фиксации и защелкивания между двумя рамами ворот диаметром 1-3 / 8 дюйма.

Доводчик для жилых ворот — Эти доводчики для жилых ворот предназначены для крепления на шарнирной стойке, а «пальцы» охватывают раму ворот.Эти доводчики предназначены для использования в дополнение к петлям с охватываемой и внутренней ремешками и позволяют закрывать ворота, если они открываются или открываются. Вы можете соединить его с защелкой-бабочкой для простых самозакрывающихся распашных ворот.

Фурнитура для распашных ворот коммерческого и промышленного назначения:

Петля стыковая / коробчатая

Адаптер 180 °

Гибкая защелка вилочного захвата

Фиксатор опоры

Штанга для коммерческого использования

---

Петли встык / короб — Петли встык или короб, как их обычно называют, очень распространенный выбор для подвешивания коммерческих или промышленных распашных ворот звеньев цепи.Уникальный дизайн позволяет петлям подходить к круглым рамкам ворот размером 1-5 / 8 дюймов или 2 дюйма, просто перевернув воротник на стороне петли ворот. Этот тип петель доступен в исполнении из ковкой стали и штампованной стали. Для большинства приложений требуется (2) на створку ворот в проекте, хотя для некоторых больших ворот может потребоваться по три на створку.

Адаптер на 180 градусов — Эта фурнитура предназначена для использования с стыковыми петлями или петлями Bulldog и допускает поворот ворот на 180 °, то есть вы можете повернуть ворота полностью назад вдоль забора. линия.Если вы используете это в своем проекте, закажите (1) для каждой петли.

Гибкая защелка с откидной вилкой — Этот узел обычно используется для защелкивания одиночных ворот на коммерческих или промышленных объектах забора. Защелки предназначены для рам ворот 1-5 / 8 «или 2» и размеров стоек круглых 2-1 / 2 «, 3» и 4 «. Заказ (1) на отдельные ворота по проекту.

Защелка Fulcrum — Защелка Fulcrum Style представляет собой сверхмощную защелку, предназначенную для большей безопасности на ваших коммерческих или промышленных распашных воротах с цепными звеньями.Есть варианты как одинарных, так и двустворчатых ворот. Двойная защелка устраняет необходимость в дополнительной штанге. Заказ (1) на одинарные или двойные ворота по вашему проекту.

Штанга для коммерческого использования — Этот сверхмощный узел предназначен для использования с двойными распашными воротами с коммерческими или промышленными звеньями цепи. Они предназначены для установки и фиксации между двумя рамами круглых ворот размером 1-5 / 8 «или 2». Заказ (1) на двойные ворота в вашем проекте.

Фурнитура для роллетных ворот:

Колесные опоры

Колеса задние

Кронштейны направляющих труб

Защелки роликовых ворот

---

Колесные опоры — Колесные опоры, одинарные или двойные, предназначены для удержания веса ворот со стороны защелки.Они также удерживают ворота на одной линии с фиксатором. Проще всего прикрутить болтами, однако прихватите часть фитинга, чтобы надежнее закрепить его. Заказ (1) на роликовые ворота в вашем проекте.

Задние колеса — Заднее колесо выполняет двойную функцию; он одновременно удерживает заднюю часть ворот от земли и одновременно удерживает ворота на рельсах. Задние колеса прикручиваются к стойке рамы ворот с помощью кронштейнов задних колес. К заднему колесу прикреплена небольшая стальная пластина, которая удерживает ворота на рельсах.Все задние колеса будут катиться по гусенице размером 1-5 / 8 дюйма, который представляет собой типичный размер трубок, используемых для верхней, средней и нижней направляющей. Обычно вам нужно заказывать (2) на каждый роликовый затвор в вашем проекте.

Кронштейны для направляющих для труб — Кронштейны для направляющих для труб используются для крепления направляющих к стойкам. Они доступны в различных размерах и формах для различных монтажных приложений. Они отлиты таким образом, что вы можете соединить дорожку размером 1-5 / 8 дюйма на каждом конце, чтобы продолжить дорожку до бесконечности.Эта же часть используется для завершения трека; просто отрежьте обтянутую деталь для аккуратного вида. Обычно вы заказываете (2) кронштейна на каждую стойку, к которой вы прикрепляете трубопровод.

Кронштейны направляющих для труб — Как и большинство защелок, защелки откатных ворот используются для фиксации и блокировки огороженной территории или проезжей части. Они также доступны в нескольких разных стилях. Заказ (1) на роликовые ворота в вашем проекте.

Фурнитура для раздвижных консольных ворот:

Консольные ролики

Крышки консольные с роликами

Консольная защелка ворот в сборе

---

Консольные ролики ворот — Ролики консольных ворот доступны со стальными или нейлоновыми роликами.Мы производим ролики для столбов и ворот различных размеров с квадратным и круглым профилем. Типичная установка консольных ворот требует (4) роликов на ворота. Всегда заказывайте консольные крышки роликов, чтобы защитить места защемления.

Покрытия с консольными роликами — Доступны крышки с консольными роликами для всех консольных роликов, которые мы перевозим. Мы рекомендуем заказывать чехол для каждого консольного ролика, который используется в проекте. Ролики защищают места защемления между консольным роликом и рамой ворот.

Консольная защелка затвора в сборе — Показанная консольная защелка состоит из защелки и детали защелки. Защелка крепится к стойке защелки и остается неподвижной, а деталь защелки крепится к раме ворот. Закажите (1) защелку и (1) деталь защелки для каждой консоли в проекте.

Фурнитура для откатных ворот с внутренней направляющей:

Кронштейны подвеса тележки

Тележки откатные

Нижние направляющие ролики

Кронштейны ограничителя ворот

Защелка откатной двери

---

Кронштейны для подвешивания тележек — Кронштейны для подвешивания тележек используются для крепления внутренних тележек шиберных затворов к стойкам.В этой системе ворот тележки неподвижны, а ворота движутся. Обычно вы заказываете (1) вешалку для тележек для каждой стойки, используемой для подвешивания ворот.

Тележки для откатных ворот — Тележки для откатных ворот используются во внутренней системе откатных ворот. Эти тележки доступны в различных конфигурациях, и они скользят по направляющей, встроенной в ворота. Заказ (1) для каждого кронштейна подвески тележки в проекте.

Нижние направляющие ролики — Нижние направляющие ролики используются для предотвращения выскакивания нижней части ворот на типичных внутренних направляющих воротах.Заказ (1) на опорную стойку в проекте раздвижных ворот.

Стопорные скобы для ворот — Эти скобы используются для предотвращения соскальзывания ворот с направляющей при установке внутренней системы скользящих затворов направляющих.

Защелки откатных ворот — Эти защелки разработаны специально для внутренних направляющих откатных ворот и компенсируют смещение от оборудования тележки. Заказ (1) на ворота по проекту.

Провода и стяжки звена цепи:

Последний компонент в системе ограждения звеньев цепи состоит из стяжных тросов, натяжных тросов, колючей проволоки и колец.Они используются для обеспечения дополнительной безопасности, а также для соединения всех других компонентов вместе.

Колючая проволока:

Колючая проволока обычно используется для повышения безопасности коммерческих или промышленных ограждений из звеньев цепи. В большинстве проектов потребуется 3 провода колючей проволоки, хотя некоторые могут попросить и 6, что создает V-образную форму наверху забора. Предлагаем Колючую проволоку — это самые разные отделки и материалы. Для некоторых сельскохозяйственных применений также потребуется колючая проволока.Колючая проволока отправляется в рулонах по 1320 футов (1/4 мили). Единственная версия, которая не имеет такой длины, — это полностью алюминиевая колючая проволока, которая поставляется в рулонах по 1000 футов.

Натяжной провод:

Натяжной трос обычно используется в качестве нижнего троса на заборе, хотя его можно использовать вместо верхнего рельса в крупных или бюджетных проектах. Натяжная проволока доступна в различных вариантах отделки и материалов. Большинство вариаций доступны в футляре или в рулонах по 1000 футов.

Проволока стяжка:

Связующие проволоки используются для крепления ткани звеньев цепи к стойкам, верхним рельсам, распорным рельсам и каркасам ворот в проекте ограждения звеньев цепи.Расстояние между проволочной связкой обычно составляет 2 фута на горизонтальных направляющих и каждую ногу на линейных столбах. Галстуки продаются из различных материалов и отделок и обычно поставляются в мешках по 100 штук. Мы также предлагаем предварительно отформованные стяжки, которые затягиваются с помощью специальных приспособлений с дрелью.

Кольца:

Боровые кольца используются для прикрепления ткани звеньев цепи к натяжной проволоке на проекте. Обычно вы размещаете свиные кольца каждые два фута. Наши кольца для свиней доступны из стали и алюминия, а также в цветном исполнении.У нас также есть специальные инструменты, в которых используются кольца для свиней.

Как выбрать консольные ворота

На этой странице вы найдете подробное руководство, которое поможет вам выбрать консольные откатные ворота для вашего проекта или объекта. В этом руководстве будут рассмотрены различные типы консольных откатных ворот и критические факторы производительности, которые следует учитывать. Если вы не уверены, что вам нужны консольные ворота, ознакомьтесь с руководством компании America’s Gate по выбору типа ворот.

Ворота консольные

Ворота консольные — это откатные ворота.Консольные ворота уникальны тем, что навешиваются на проем. Ворота поддерживаются серией роликов (тележек). прикреплены к двум опорным стойкам, отведенным к одной стороне проема. Посты Обычно расстояние между ними составляет 50% от ширины проема. Два фактора, которые вам следует при выборе консольных откатных ворот в первую очередь учитывать:

• Ящик для ворот — Коммерческие и промышленные консольные откатные ворота примерно на 50% больше, чем проем ворот.Таким образом, для проема 24 дюйма потребуется створка ворот размером 36 футов. Эти дополнительные 12 футов ворот являются противовесом и считаются хвостом ворот. Оцените свой сайт, чтобы определить, достаточно ли у вас места для хранения всей створки ворот.

• Фасад — Промышленные и коммерческие консольные откатные ворота должны устанавливаться ровно. Это сделано как из соображений практической безопасности, так и в соответствии с действующими нормами и стандартами. Ворота, установленные не по уровню, будут катиться под гору.Проверьте высоту готового уклона под всем ходом ворот от носа ворот в закрытом положении до задней части хвоста в полностью открытом положении. Самая высокая отметка будет вашим ориентиром. Ворота должны быть установлены как минимум на два дюйма выше этой отметки. Если самый высокий подъем ворот находится в хвостовой части, а подъем наклонен вниз через проем, это приведет к значительному зазору под воротами в проеме.

Консольное заполнение типа

Если на вашем объекте предусмотрены коммерческие консольные раздвижные ворота как для складских помещений, так и для возвышений, теперь вы должны учитывать различные характеристики и конструктивные факторы при выборе консольных ворот.Первый фактор, который следует учитывать, — это тип заполнения, от которого зависят материалы и дизайн ворот. Хотя эти категории очень широки, выбор одной из них поможет дизайнерам и подрядчикам лучше понять ваши намерения. Компания America’s Gate поставляет чертежи и спецификации САПР для любых конструкций ворот и стилей заполнения, упомянутых ниже.

Орнамент

Декоративные консольные откатные ворота будут включать вертикальные планки в раму ворот на проеме.Пикеты обычно имеют размер от «до 1». В соответствии с ASTM A2200 и UL325, пикеты должны быть расположены так, чтобы не было зазора более 2 2 ”по всей длине ворот, если в конечном итоге это будет автоматизировано. Пикеты не должны выступать через нижнюю направляющую. Нижняя направляющая должна быть заподлицо. Пикеты могут выступать над верхней перекладиной ворот и быть украшены декоративным колпаком. Декоративные консольные ворота для жилых и коммерческих помещений могут также включать другие украшения по всей площади заполнения ворот.

Декоративный

В декоративных консольных воротах используется филеночный материал, который, как правило, является декоративным, но не пикетным. Это может включать использование перфорированного металла, жалюзи, цельной доски и т. Д. Для декоративных консольных ворот также требуются зазоры не более 2 ¼ ”по всей длине ворот, если они должны быть автоматизированы. Поскольку смесь наполнителей обычно вызывает проблемы с ветровой нагрузкой и весом для ворот, декоративные консольные ворота классифицируются отдельно от декоративных откатных ворот.Однако, если любая из этих ситуаций имеет значение для вашего проекта, декоративные консольные откатные ворота с пикетным заполнением не будут испытывать нагрузок от ветра и веса.

Звено цепи

Звено цепи / промышленные консольные ворота — самые распространенные и широко используемые консольные откатные ворота. Если у вас есть автоматические ворота, они не должны иметь зазоров больше 2 ¼ ”по всей длине. Для этого ткань из цепочки может быть растянута по всей длине ворот. Промышленные консольные ворота обычно не имеют проблем с весом или ветровой нагрузкой, поскольку ткань звеньев цепи открыта на 98%.

Высокая безопасность

Промышленные консольные откатные ворота с высокой степенью защиты будут включать в себя заполнение из непереходных материалов или материалов с твердой поверхностью. Эти ворота плотно прилегают к земле и обычно очень высокие. Промышленные консольные откатные ворота с высокой степенью защиты должны учитывать вес и ветровые нагрузки. Твердая поверхность или плотная проволочная сетка, по которой нельзя подниматься, намного тяжелее и плотнее, чем стандартная ткань из звеньев цепи. Дизайнерам следует обратить особое внимание на возвышения участка, характерные для проезда этих ворот.Изменение высоты общего хода ворот может привести к образованию зазоров под воротами, поскольку ворота должны быть установлены на уровне.

Открытие ворот

После того, как вы выбрали общий дизайн и цель ворот, теперь вы хотите рассмотреть факторы производительности и структурные элементы, которые находятся под сильным влиянием этого дизайна. Нет ничего важнее для общего дизайн ворот, чем ширина проема. Ширина проема ворот, по выбранными заполняющими материалами, существенно повлияет на тип структурная рама ворот, необходимая для поддержки ворот как для ветровой нагрузки, так и для вес.

Однопутные ворота

Промышленные и коммерческие откатные ворота с проемами менее 27 футов со стандартным звеном цепи или декоративным заполнением пикетом могут использовать одинарный рельс. Одноколейные алюминиевые промышленные и коммерческие откатные ворота включают одинарную направляющую в алюминиевую конструкцию ворот и являются наиболее экономичным консольным вариантом. Путь находится наверху ворот и смещен в одну сторону, чтобы сформировать одно из следующих условий:

• Рядный На консольных воротах рельсы размещаются напротив ворот.Опора ворот столбы, поддерживающие грузовики, устанавливаются в линии забора с воротами позади линия забора.
  • Смещение На консольных воротах дорожка размещается с обратной стороны ворот. Это ставит консольные опоры ворот за воротами. Обе стойки поддержки смещение и независимо от линии забора.
  • Одноместный гусеничные консольные ворота обычно используются с проемами менее 27 футов и с стандартные материалы для заполнения звеньев цепи.

Двойной Рельсовые ворота

Ворота цепные и декоративные консольные с проемами 27 футов и более, или декоративные ворота со сплошным или полутвердым заполнением называются двухпутными воротами.Двусторонние коммерческие и промышленные откатные ворота включают двойную направляющую в алюминиевую структуру ворот. С каждой стороны ворот наверху есть по одной дорожке.

Для этого приложения требуется четыре опорные стойки ворот с двумя с каждой стороны для поддержки грузовиков. В дополнение к Имея две гусеницы, грузовик и опорные стойки объединяются, чтобы выдержать вес ворота, как двухпутные консольные ворота, имеют гораздо более широкую горизонтальную конструкцию профиль. Этот более широкий профиль обеспечивает лучшую поддержку ветровой нагрузки.

Стандартные однопроходные промышленные консольные ворота имеют горизонтальный профиль примерно 5 дюймов. Двустворчатые консольные ворота имеют горизонтальный профиль двойных однопроходных ворот.

Модифицированный Двухпутные ворота

Стандартные двустворчатые ворота могут быть модифицированным для больших проемов или больших декоративных ворот с твердым или полутвердое заполнение. Горизонтальный профиль ворот расширен на внедрение структурных профилей в сборку верхнего рельса для распределения гусеницы врозь и за счет более широкой нижней направляющей.

Стандартная ширина двухпутных промышленных или коммерческих консольных ворот составляет около 10 дюймов в верхней части направляющей. Модифицированные двухпутные ворота могут иметь диапазон от 12 до 16 дюймов на верхнем узле пути. Нижняя направляющая обычно имеет ширину 5 дюймов для двухпутных ворот. Его можно увеличить до 8 дюймов. Эти более широкие верхние и нижние элементы ворот будут обеспечивать большую структурную поддержку для ветровой нагрузки на ворота.

Модифицированная двухколейная консоль ворота не обязательно включают стандартные конструкции.Эти модификации должны быть спроектирована производителем ворот и реализована соответствующим образом на основе конструкция ворот.

Ворота консольные

Конструкция консольных ворот с коробчатым каркасом основана на простых конструктивных элементах стандартной стропильной системы. Коробчатые консольные ворота — это в основном две консольные ворота, зеркальные отражения друг друга, на расстоянии примерно 24 дюйма друг от друга. Между двумя панелями ворот помещается ряд элементов фермы, образующих узор из диагональных ферм.

Как стальной потолок здания фермы, коробчатые консольные ворота используют четыре системы фермы для создания очень жесткой общий каркас при сильном ветре и / или большой нагрузке. Коробка каркасная консольная ворота, как правило, предназначены для очень больших отверстий, превышающих 50 футов, или непрозрачных материалы, размещенные поперек проема ворот.

Высота ворот

Хотя высота ворот не так важна, как общий проем ворот, в отношении конструкции конструкции, она оказывает значительное влияние на определенные критерии проектирования.Ветровая нагрузка является самым важным фактором. Чем выше ворота, тем более экспоненциально несущая ветровая нагрузка оказывается на лицевую сторону ворот. Критерии эффективности, которые необходимо учитывать:

Заполняющие материалы

Использование твердых заполняющих материалов на лицевой стороне ворот для промышленных и коммерческих ворот высотой более 6 футов может потребовать пересмотра конструкции рамы ворот. Независимо от того, являются ли ворота одинарными или двойными, воздействие сильного ветра на твердую поверхность ворот может быть разрушительным.Следует рассмотреть возможность использования коробчатой ​​консольной коробки ворот независимо от ширины проема.

Следует дополнительно рассмотреть заполняющие материалы. Рассмотрите возможность использования перфорированного листа, сварной проволочной сетки или открытия отверстия на лицевой стороне заслонки для снятия давления. Примером этого может быть декоративный вырез из листового металла (например, горы, деревья и т. Д.), В котором оставлено отверстие для сброса давления.

Опоры и опоры ворот

Выбор консольных стоек для коммерческих ворот и размер опоры должны соответствовать общему размеру и весу ваших ворот, однако, чем выше ваши ворота, тем большую нагрузку вы возлагаете на стойки ворот.Это потому, что вы позволяете любой ветровой нагрузке иметь больший рычаг с более высокими стойками ворот.

Для коммерческих консольных ворот стандартной высоты, 8 футов или меньше, используется внешний диаметр 4 дюйма. Стойки ворот ASTM 1043 независимо от общей длины ворот. Это связано с тем, что большая часть нагрузки, оказываемой на стойки ворот, является не консольной нагрузкой, а нагрузкой, которая тянет и толкает, вызывая нагрузку на прочность на растяжение столбов, которая составляет десятки тысяч фунтов. Более высокие промышленные ворота, 10 футов и выше, могут использовать O 6-5 / 8 дюймов.D. Распределите 40 стоек, чтобы учесть нагрузку на разрыв и консольную нагрузку, приложенную к воротам.

Фурнитура для консольных ворот

Фурнитура для консольных ворот достаточно стандартна независимо от длины, ширины и веса ворот. Выбор фурнитуры является более конкретным, если ворота представляют собой закрытые ворота из алюминия или стальные трубчатые ворота с внешними роликами. Однако, когда вес ворот начинает превышать 2000 фунтов, следует рассмотреть нестандартное оборудование для тяжелых условий эксплуатации.В частности, тележки или ролики, которые поддерживают вес ворот, заставляя их свободно катиться. Ваш дизайнер ворот должен соответствующим образом подобрать фурнитуру для ворот, тележки, ролики и направляющие с типом, размером и весом жилых, коммерческих или промышленных ворот.

Вес ворот

Редко можно встретить консольные ворота весом более 2000 фунтов стерлингов. Нетипичные, более тяжелые ворота являются результатом проема более 30 футов. или тяжелые твердые заполнители в проеме ворот, используемых для декоративные причины.Чтобы приспособить эти нетипичные тяжелые ворота, необходимо учитывать следует отдать в следующий:

Одинарные или двойные дорожки

Алюминиевые закрытые рельсовые ворота предлагают как одинарные, так и двойные рельсовые пути, с одной рельсовой направляющей с каждой стороны ворот. Эта двухпутная конструкция является хорошим выбором не только для более длинных ворот, но и для более тяжелых ворот, поскольку она распределяет нагрузку на ворота на четыре грузовых автомобиля в сборе по сравнению с двумя в стандартной одноколейной конструкции. Для проемов шириной более 27 футов обычно требуются двухпутные ворота.

Конструкция ферм ворот

Промышленные и коммерческие консольные ворота используют стандартную диагональную конструкцию фермы по всей длине ворот, чтобы выдерживать консольную нагрузку ворот. Эта конструкция диагональной фермы очень похожа на конструкцию фермы здания или моста, в которой диагональные элементы помещаются между вертикальными элементами.

Есть верхняя и нижняя непрерывная горизонтальная опорная направляющая, где соединяются вертикальные элементы. Этот узор из диагональных, вертикальных и горизонтальных опор создает серию соединенных квадратов.Диагональные элементы предотвращают вытягивание квадратов из квадрата, соединяя противоположные углы вместе. Единственный способ вынуть квадрат (квадраты) по отвесу — это растянуть или сжать диагональный элемент.

Это здесь играет роль прочность металлов на растяжение. Прочность на разрыв большинства соответствующих металлов исчисляется десятками тысяч, а это означает, что потребуются тысячи фунтов, чтобы разобрать диагональную ферму. Вот где обычная ферма его структурная прочность.

Если бы диагональные элементы были удалены из каркаса ворот, квадраты быстро согнулись бы под действием силы тяжести. Это важно, учитывая, что консольная нагрузка для большинства соответствующих металлов составляет всего несколько сотен фунтов.

Прочность и опора консоли

Конструкции ферм консольных ворот коммерческого и промышленного назначения могут быть улучшены для поддержки более длинных и тяжелых ворот. В большинстве конструкций консольных ворот используется стандартный принцип: длина вертикальной опоры ворот должна быть больше, чем расстояние между каждой вертикальной опорой.Другими словами, если высота вертикальной опоры составляет 72 дюйма, вертикальные опоры не должны располагаться на расстоянии более 72 дюймов друг от друга. Независимо от высоты ворот, у большинства консольных ворот расстояние между вертикальными опорами не превышает 72 дюйма.

Чтобы улучшить способность промышленных или коммерческих консольных ворот выдерживать более длинные и тяжелые рамы ворот, вертикальные опоры можно сдвинуть ближе друг к другу, образуя больше прямоугольника с вертикальной длинной стороной, а не квадрата. Это смещает нагрузку на диагональную ферму от консольной нагрузки, когда диагональная ферма просто изгибается, на почти полностью полагающуюся на прочность на растяжение.

Вес и оборудование для ворот

Ворота самые консольные фурнитура как для закрытых алюминиевых ворот, так и для наружных стальных труб роликовые ворота предназначены для безопасной поддержки ворот весом до 2000 фунтов непрерывный режим. Фурнитура для консольных ворот для ворот весом более 2000 фунтов считается нетипичным и труднодоступным.

Проектировщики ворот должны знать, что самое прочное оборудование для ворот, предназначенное для поддержки ворот свыше 2000 фунтов используется либо наземная сборка грузовика, либо подвесная тележка система.Обе эти конструкции повлекут за собой значительную переработку стандартной консольные ворота.

Не поддавайтесь искушению просто добавить больше роликов и опорных стоек ворот, чтобы поддержать большие консольные проемы ворот. Консольные ворота спроектированы так, чтобы нагрузка на консольную секцию ворот происходила равномерно между двумя фиксированными точками: опорными стойками ворот и соответствующими роликами. Это распределяет нагрузку на большую площадь. Размещение промежуточных дополнительных опорных стоек и роликов может привести к тому, что нагрузка будет больше сосредоточена на меньшей площади, что приведет к большему сопротивлению роликам и потенциально может привести к выходу рамы ворот из строя.

Ворота консольные Тип

Есть два типа консольных ворот, широко признанных в индустрия. Типы обозначаются типом металла, используемого в Конструкция ворот: алюминиевые и стальные консольные ворота. Однако есть больше различий, чем просто тип металла:

• Алюминиевые консольные ворота — Используйте экструдированные алюминиевые квадратные и прямоугольные профили в конструкции ворот.
  • Верхний горизонтальный элемент представляет собой комбинацию экструдированных направляющих и структурных элементов.След составляет примерно 2 ½ дюйма в ширину и 2 ¾ дюйма в высоту. Грузовики (или катки) бегут по рельсам. Грузовики поддерживаются снизу гусеницы, а не подвешиваются сверху. Это предотвращает попадание воды и мусора на гусеницу.
  • Нижний горизонтальный элемент представляет собой квадрат 2 x 2 дюйма или прямоугольник 5 x 2 дюйма для больших проемов ворот. Этот элемент не только обеспечивает структурную поддержку ворот, но также служит нижней направляющей.
  • Вертикальные элементы затвора имеют размер 2 x 2 дюйма, расстояние между которыми не превышает 72 дюйма.
  • Между вертикальными элементами находятся диагональные опоры. Это может быть квадратная алюминиевая система размером 2 дюйма или кабельная система.

• Стальные консольные ворота — Используйте круглые трубчатые профили в конструкции ворот.
  • Верхний и нижний горизонтальные элементы имеют внешний диаметр 2 ½ дюйма. трубка, которая проходит по длине ворот. Эта труба служит как опорой конструкции, так и верхними и нижними направляющими ворот. Ролики движутся по внешней стороне этих дорожек.
  • Вертикальные элементы ворот имеют наружный диаметр 2 дюйма. трубки, расстояние между которыми не превышает 72 дюйма.
  • Между вертикальными элементами находятся диагональные опоры. На стальных консольных воротах это обычно 1 ^5/8 ”O.D. НКТ, однако, можно заменить кабелем.

Алюминий и сталь

Ворота стальные консольные более экономичны и зачастую легче ремонтируются. Ролики и фурнитура ворот очень прочные.Алюминиевые консольные ворота — более дорогой вариант — предлагают больше вариантов дизайна:

• С закрытой путевой системой и квадратом профили, алюминиевые направляющие консольные ворота — лучший выбор для декоративных и декоративные воротные конструкции. Квадратные пикеты могут быть размещены между верхними и нижние элементы или установлены на лицевой стороне. Дорожку можно расположить на внутри объекта, скрывая его и оборудование снаружи, обеспечение сдержанной апелляции.

• Алюминиевые консольные ворота — отличный выбор с большими проемами, как общая ширина верхней и нижней горизонтальные элементы можно легко удлинить, не мешая рельсам дизайн.Дизайнеры могут просто добавить дополнительные несущие конструкции или добавить двойную дорожка к конструкции ворот.

• Ворота коробчатые консольные изготавливаются почти исключительно из алюминия. Квадратные профили позволяют легко соединять другие профили, образующие серию ферм, тогда как конструкция из стальных труб требует значительных усилий. Самое главное, алюминий прочнее чем стальной фунт за фунт. Это важно, когда вес ворот что вы пытаетесь поддержать в дизайне.

Автоматика

Консольные ворота из стали и алюминия — отличный выбор для автоматизации. Алюминиевые консольные ворота обеспечат более стабильный ход во всем пути ворот, поскольку закрытая система гусениц и грузовиков имеет более жесткие допуски. Алюминиевые ворота легче. Если у вас очень большой проем или очень тяжелые ворота по конструкции, вы можете рассмотреть алюминиевую конструкцию, поскольку для этого может потребоваться меньший привод ворот или меньшая нагрузка на оператора ворот.Стальные консольные ворота с проемами менее 27 дюймов и типичным заполнением звеньев цепи являются отличным и экономичным выбором.

International Gate Devices

Консольная система ворот VS. Распашные ворота

(консольные ворота имеют много преимуществ по сравнению с распашными воротами)

1. Консольные ворота занимают меньше места
Одинарные консольные ворота перемещаются в одном направлении, часто непосредственно параллельно существующей линии ограждения. Такое эффективное использование пространства делает консольные ворота идеальным выбором при проектировании ограждения по периметру и системы безопасности.

2. Консольные ворота более безопасны, чем распашные
При автоматизации ворот настоятельно рекомендуется использовать устройства безопасности, если они не требуются. Такие устройства безопасности могут включать световые лучи безопасности, кромки безопасности и детекторы петель и петель. Устройства безопасности спроектированы и установлены для защиты от закрывания ворот на транспортном средстве. Из-за линейного движения раздвижных консольных ворот, путь ворот ограничен по сравнению с качающимися воротами, которые поворачиваются по дуге примерно на 90 градусов.

3. Консольные ворота дешевле
В некоторых случаях, когда нужно рассмотреть двойные распашные ворота и одинарные консольные ворота, автоматизация одинарных консольных ворот будет дешевле, поскольку для этого требуется только один оператор ворот вместо два.

4. Консольные ворота легче обслуживать
Консольные ворота могут быть установлены с нейлоновыми консольными роликами с герметичными подшипниками или с алюминиевой гусеницей с внутренними 4-х подшипниковыми тележками.Нейлоновые ролики не требуют смазки, а сам нейлоновый ролик и крышка не ржавеют. Кроме того, консольные ролики будут устанавливаться на стойки с помощью болтов, которые при необходимости можно будет легко отрегулировать позже. Кронштейны, которые обычно соединяют привод ворот с воротами, также обычно устанавливаются с помощью болтов, которые позже можно будет легко отрегулировать. Наоборот, у распашных ворот часто есть петли, требующие многократной смазки. Эти петли также часто привариваются к стойке ворот и воротам, что затрудняет их регулировку при необходимости.Наконец, рассмотрите возможность уборки снега в северных районах. Единственный путь, по которому проходят консольные ворота, часто легче избежать препятствий по сравнению с распашными воротами и их широким поворотом.

5. Консольные ворота выглядят просто и удобнее в эксплуатации
Элегантный внешний вид, эффективный дизайн и мастерство консольных ворот обязательно произведут впечатление на владельцев, посетителей и клиентов, посещающих объект.

Промышленный замок U2 с защитой от паники для квадратной трубки 60 мм, профиль

Добро пожаловать на наш сайт.Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать следующие положения и условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Условия продажи

Наши Положения и условия, которые включают нашу Политику конфиденциальности, определяют условия соглашения между вами и Tigerlink.Используя наш веб-сайт, вы безоговорочно принимаете эти Положения и условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование нашего веб-сайта, включая любую покупку у нас товаров, регулируется этими условиями.

Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем обновлять эти Положения и условия время от времени, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам прочитать эти Условия, если у вас есть какие-либо вопросы.Если вы не согласны с настоящими Условиями, вы не должны использовать наш веб-сайт каким-либо образом.

Мы: Tigerlink наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

Вы: посетитель нашего сайта / наш клиент

1. Определения

В этом соглашении:

«Перевозчик» означает любое физическое или юридическое лицо, с которым мы заключили контракт для перевозки Товаров от нас к вам, будь то все или часть расстояния.

«Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, выходящих за рамки его бизнеса.

«Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

«Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

«Контент» означает любые материалы в любой форме, опубликованные на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

Наш продукт

Мы стараемся обеспечить точное описание всех продуктов на нашем веб-сайте и полагаемся на информацию, предоставленную нам нашими поставщиками.К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ. В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и могут быть небольшие различия между изображением (изображениями) продукта и продуктом, который вы получаете. Это всегда будет указано в списке отдельных продуктов. Мы стремимся к тому, чтобы отображались все цвета и экраны.Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение намерений, и возврат товаров в зависимости от изменения будет производиться за счет покупателя.

В той степени, в которой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также не даем никаких гарантий в отношении стандарт или качество любой из продуктов, предлагаемых на нашем веб-сайте.

В редких случаях наши поставщики оказываются не в состоянии доставить нам продукцию, либо поставленная продукция не имеет надлежащего качества или изготовления. Мы оставляем за собой право удалять любые продукты с нашего веб-сайта в любое время и / или удалять или редактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправим вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время по нашему собственному усмотрению.Мы не несем ответственности перед вами или любой другой третьей стороной по причине отзыва нами любого продукта с нашего веб-сайта, независимо от того, был ли он продан, удаления или редактирования любых материалов или содержимого на нашем веб-сайте, или за отказ обработать или принять заказ после того, как мы отправим вам подтверждение заказа.

Наш сайт регулярно обновляется

Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. В случае необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только мы обращаем внимание на неточность или ошибку.

Ошибки рекламы

Мы делаем все возможное, чтобы указывать точные и актуальные продукты, цены и всю другую информацию, время от времени могут возникать ошибки. Мы не несем ответственности за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недоразумения, вызванного такими типографскими ошибками.

Телефон службы поддержки

Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь установщикам.

Ваш заказ

После того, как вы разместите заказ и мы обработаем ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Это подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши продукты и отправляем вам электронное письмо, подтверждающее, что ваши продукты были отправлены / отправлены. Как только это электронное письмо будет отправлено и товар будет передан указанному перевозчику, договор между вами и нами будет завершен. Таким образом, договор купли-продажи заключен в Виктории, Австралия.

Если доставка заказа приведет к недопустимо высокой стоимости перевозки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы вернем вам полную стоимость.

В том маловероятном случае, если продукт будет недоступен, мы оставляем за собой право отменить ваш заказ до его отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам об этом. Вы можете выбрать зачисление на счет магазина или возврат стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в том случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не отвечаете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

2. Наш договор с вами

Применяются следующие положения и условия:

2.1. Насколько позволяет контекст, вам как посетителю нашего веб-сайта; и

2.2 В любом случае вам как покупателю или потенциальному покупателю наших Товаров

2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные на Нашем веб-сайте в день заказа Товаров.

2.5 К сожалению, мы не можем гарантировать, что Товары, рекламируемые на нашем сайте, доступны.

2.6 Если у нас нет на складе всех заказываемых вами Товаров, мы предложим вам альтернативные варианты. В этом случае вы можете:

2.6.1 Принимаю предлагаемые нами альтернативы;

2.6.2 Отменить полностью или частично ваш заказ;

2.7 Если в будущем вы будете покупать у нас Товары по какой-либо договоренности, не связанной с оплатой через Наш веб-сайт, эти условия все равно будут применяться.

2.8 Если мы должны вам деньги в связи с вашей отменой, мы будем кредитовать вашу кредитную или дебетовую карту в кратчайшие сроки, но в любом случае не позднее, чем через 30 дней с даты отмены вашего заказа.

3. Ваш счет у нас

3.1. Вы соглашаетесь с тем, что предоставили и будете продолжать предоставлять точную, актуальную и полную информацию о себе.Эта информация нужна нам, чтобы предоставить вам товар.

3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности своей учетной записи и пароля и за предотвращение использования ваших компьютеров посторонними лицами.

3.3 Вы соглашаетесь принять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если вы считаете, что какой-то человек получил доступ к вашей учетной записи без вашего разрешения, а также войдите в свою учетную запись и измените свой пароль.

3.4 Мы оставляем за собой право отказать вам в доступе к нашему сайту.

4. Цена и оплата

4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или упомянутые в прайс-листах Поставщика, применимы ко всем заказам, полученным на или после указанной даты вступления в силу текущих прайс-листов, если иное не указано поставщиком в письменной форме.

4.2 Мы стараемся поддерживать актуальность и точность цен на нашем веб-сайте и в каталоге, но возможно, что цена может увеличиться по сравнению с опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите сделать заказ по новой цене. Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только мы обращаем внимание на неточность или ошибку.

4.3 Изменение цен. Мы делаем все возможное, чтобы всегда указывать точные и актуальные цены. Однако вы должны помнить, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

4.4 Банковские расходы банка-получателя по платежам нам будут нести мы. Все остальные расходы, связанные с платежами в валюте, отличной от австралийских долларов, будете нести вы.

4.5. Любая информация, предоставленная нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

4.6 Цены включают австралийский налог на товары и услуги. Если по адресу доставки вы укажете, что проживаете за пределами Австралии, GST будет удержан в пункте оплаты.

4.7 Безопасность платежей. Мы используем стандартное шифрование, чтобы обеспечить безопасность вашей личной информации на протяжении всего процесса оплаты. Мы не храним информацию о вашей кредитной карте или банке постоянно. Мы не несем ответственности за любые убытки или убытки (прямые или косвенные), вызванные мошенничеством с использованием карты участника.

5. Доставка

Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным нами курьером или курьером, назначенным заказчиком.

Australia Post eParcel или курьеры доставят товар по адресу, который вы указали в качестве «адреса доставки» в вашем заказе. В случае, если почтовая электронная посылка Австралии или курьеры прибывают в ваш офис или место жительства, и никто не может принять вашу посылку (-ы), электронная посылка Австралии или курьеры оставят карточку с инструкциями по организации доставки из почтового отделения или курьерской станции. Если вы дадите разрешение на выезд в помещение, вы несете ответственность за оставленный товар.

Мы прилагаем все усилия, чтобы доставить вашу посылку (-ы) в установленные сроки доставки, мы не можем гарантировать время доставки.

После доставки вы несете ответственность за название продукта и за все риски потери. Пожалуйста, немедленно проверьте состояние и содержимое вашего доставленного продукта. По истечении 7 дней с момента доставки претензии в отношении недостающих или поврежденных предметов не принимаются.

Расчетное время доставки вашего продукта (ов)

Ваш заказ будет отправлен в кратчайшие сроки в течение 24 часов после подтверждения оплаты заказа. Пожалуйста, позвольте 1–4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и Южной Австралии и до 10 дней для других удаленных частей Австралии.

5.1 Доставка будет производиться почтой / курьерской службой, указанной нами, на адрес, указанный в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы попытаться назначить альтернативную дату доставки, удобную для вас. Если нам не удалось связаться с вами по прошествии 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраняем все начисленные нами расходы за доставку.

5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и дать вам возможность отменить ваш заказ.

5.4 Мы можем доставить Товары в рассрочку, если не все они доступны для доставки одновременно.

5.5 Товар пересылается почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить вам, когда мы отправим ваш заказ.

6.Отмена заказа

6.1 Вы можете отменить свой заказ в любое время до того, как мы отправим его.

6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте / в нашем каталоге.

6.3 Если вы отмените заказ до того, как мы отправим Товар, мы вернем вам стоимость Товара и стоимость доставки, если таковая имеется, 15%

6.4 Если вы отмените заказ после того, как мы отправили товар, мы возместим только стоимость товара.

6.5 Возможность отмены заказа недоступна, если Товаров:

6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

6.7 Вы несете ответственность за их возврат.

6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210 и указать ссылку на возврат под нашим адресом / этикеткой для возврата.

6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы будем надеяться, что вы возместите нам стоимость сбора.

6.10 Мы вернем вам деньги в течение 30 дней.

7. Иностранные налоги, пошлины и ограничения на импорт

7.1 Если вы находитесь за пределами Австралии, мы не знаем и не несем ответственности за законы вашей страны.

7.2 Вы несете ответственность за покупку товаров, которые вы можете ввозить на законных основаниях, и за уплату импортных пошлин и налогов любого вида, взимаемых в вашей стране.

8. Товар возвращен

8.1 Если вы передумаете или ваш заказ окажется неправильным, вы можете вернуть его нам в течение 7 дней с момента получения. Вы должны отправить запрос на возврат по электронной почте на странице «Связаться с нами». Кроме того, вы можете связаться с нами, указав свое имя и номер заказа, а также посоветовать следующий шаг нашей команде по обслуживанию клиентов. Вы несете ответственность за стоимость возврата товаров.

Возвращаемые товары должны быть в новом состоянии. Это означает, что вы не использовали, не повредили, не стирали и не стирали какие-либо предметы.По возможности возвращайте товары в оригинальной упаковке.

После того, как мы получим ваш товар и подтвердим, что он находится в состоянии «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит магазина от покупной цены за вычетом первоначальной платы за доставку. Если вы приобрели товар с использованием предложения о платной доставке и вернули его, потому что передумали, мы вычтем из вашего возмещения фактическую стоимость доставки. Если мы не можем быть удовлетворены тем, что вы приобрели товар у нас, мы не примем его к возврату.

8.2 Наша самая важная задача — обеспечить вам полное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки случаются время от времени. Этот абзац описывает такую ​​возможность. Если вы не полностью удовлетворены продуктом, сообщите нам при первой возможности:

8.2.1 В чем именно заключается ошибка?

8.2.2 Дата, если применимо, когда неисправность стала очевидной;

8.2.3 Когда и как вы обнаружили неисправность;

8.2.4 Как неисправность повлияла на использование вами Товаров;

8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в том случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

8.3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный в верхней части этого соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда были приобретены, и указание полной информации о дефекте или другой причине возврата.Затем мы отправим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточную информацию, которая позволит нам рассмотреть вашу жалобу.

8.3.2 Товар должен быть возвращен нам, как только будет обнаружен какой-либо дефект.

8.3.3 По возможности необходимо вернуть товар:

8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

8.3.5 Надежно завернутый;

8.3.6 Включая нашу накладную;

8.3.7 на ваш страх и риск и за ваши деньги. Или

Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

8.4 Неприемлемый возврат продукта. Мы рекомендуем покупателям внимательно выбирать перед покупкой, поскольку возврат невозможен, если покупатель просто недоволен своей покупкой или передумал.

9.Заявление об ограничении ответственности

9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любой из Товаров в любое время и без предварительного уведомления.

9.2 Сообщаем, что Контент может содержать технические неточности или типографские ошибки. Это неизбежно на любом большом веб-сайте. Мы были бы признательны, если вы незамедлительно доведете до нашего сведения все, что найдете.

9.3 Мы не даем никаких гарантий и не делаем никаких заявлений, явных или подразумеваемых, в отношении:

9.3.1 Адекватность или соответствие Товаров вашим целям;

9.3.2 Правдивость любого Контента на Нашем Веб-сайте, опубликованного кем-либо, кроме нас;

9.3.3. Любая подразумеваемая гарантия или условие относительно коммерческой ценности или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационными соединениями.

9.4 Наш веб-сайт содержит ссылки на другие веб-сайты, находящиеся за пределами нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы не несем никакой ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникшие в результате использования вами любого такого веб-сайта.

9.5 Мы не несем ответственности ни при каких обстоятельствах за особые, косвенные или косвенные убытки или любые убытки, возникшие в результате потери использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, халатности или иным образом, возникших в результате или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

9.6 В любом случае, в том числе в случае, если какое-либо условие, условие или обязательство с нашей стороны («Подразумеваемый срок») подразумевается в этих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, величиной приобретенные вами товары или услуги.

9.7 Вышеуказанные два подпункта не распространяются на иск о возмещении телесных повреждений.

10. Права на контент и интеллектуальную собственность

10.1 Мы будем защищать права интеллектуальной собственности в отношении наших товаров и нашего веб-сайта, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Содержимого нашего веб-сайта. Право собственности, права собственности и остаются в исключительной собственности нас и / или другого поставщика контента. Мы будем строго защищать эти права во всех странах.

10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать какой-либо Контент, полностью или частично часть.

10.4. Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом вашем веб-сайте или веб-сайте любого другого лица.

10.5. В соответствии с другими условиями этого соглашения вы можете загружать или копировать Контент только для личного использования, при условии, что вы сохраняете все содержащиеся в нем уведомления об авторских правах и другие уведомления. Вы не можете хранить в электронном виде значительную часть любого Контента.

11. Ваш электронный адрес

11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня, не нарушает прав какой-либо третьей стороны и не был выбран для какой-либо незаконной цели.

11.2 Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для какой-либо незаконной цели, мы можем немедленно приостановить использование такого имени или адреса электронной почты, и вы возместите нам ответственность за любые претензия или требование, возникающее в результате вашего выбора.

11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган требует или требует от нас отказаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

12. Ваш материал

12.1 Если вы публикуете какой-либо Материал на Нашем Веб-сайте, вы гарантируете, что обладаете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и для любых целей.

12.2. Вы соглашаетесь с тем, что если вы публикуете какой-либо Материал на нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, бесплатное и бессрочное право использовать этот Материал любым способом, во всем мире в любом Средняя. Вы соглашаетесь отказаться от своего права называться автором и от своего права возражать против оскорбительного обращения с вашим материалом.

12.3. Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершенствования любых из вышеупомянутых прав, предоставленных вами нам, включая оформление актов и документов, по нашему запросу.

12.4 Вы заявляете и гарантируете, что:

12.4.1 Вы владеете правами на все публикуемые вами Материалы;

12.4.2 Любой факт, указанный в вашем Материале, является точным;

13. Безопасность системы

13.1 Мы сделаем все возможное, чтобы наш веб-сайт был у вас постоянным, но в некоторых случаях ваше использование может быть прервано.

13.2. Вы соглашаетесь с тем, что не будете и не позволите никому другому нарушать или пытаться нарушить какой-либо аспект безопасности нашего веб-сайта.

13.3 Вы не можете использовать какие-либо программные инструменты для извлечения данных с нашего веб-сайта.

13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может повлечь за собой уголовное преследование.

14. Политика допустимого использования

В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

14.1. Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или публикации иным образом:

14.1.1 Авторские работы;

14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

14.1.3. Любой Материал, нарушающий закон любой установленной юрисдикции;

14.1.4 Нелицензионное программное обеспечение;

14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, спуфинг IP;

14.1.6 Ссылки на любой из материалов, указанных в этом абзаце;

14.1,7 порнографические материалы;

14.1.8 Любой Материал, пропагандирующий дискриминацию или враждебность к любому человеку по признаку пола, расы или цвета кожи.

14.2 Вы не будете использовать сервисы для рассылки спама. Спам включает, но не ограничивается:

14.2.1 Массовая отправка нежелательных сообщений или отправка нежелательных электронных писем, которые вызывают жалобы от получателей;

14.2.2 Отправка нежелательной почты;

14.2.3 Использование списков рассылки, которые включают людей, которые не дали специального разрешения на включение в такой процесс рассылки;

14.2.4 Чрезмерное и повторяющееся размещение сообщений не по теме в группах новостей;

14.2.5 Чрезмерная и повторяющаяся перекрестная рассылка;

14.2.6 Электронное преследование другого пользователя Интернета, включая, помимо прочего, передачу любых угрожающих, клеветнических или непристойных материалов или материалов любого характера, которые могут быть сочтены оскорбительными;

14.2.7. Отправка сообщений или материалов, неприемлемых по возрасту, лицам младше 18 лет.

15 Возмещение

Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары адвокатов, предъявленных любой третьей стороной в связи с использованием вами Нашего веб-сайта, размещением вами каких-либо Материалов или нарушением вами прав, или возникшие каким-либо образом в результате использования вами Нашего веб-сайта, или любым другим лицом, использующим ваш компьютер, интеллектуальной собственности или других прав любого лица.

16.Прочие положения

16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения электронной почты имеют обязательную силу по договору так же, как и правильно подписанные и датированные бумаги, отправленные по почте.

16.2 Если мы предоставляем вам товары или услуги бесплатно, то считается, что они (или они) предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении обслуживания этих товаров.

16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

16.4 Если какое-либо из этих условий в любое время будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное только в той степени, которая минимально необходима для того, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет обязательным в этой измененной или сокращенной форме. При этом каждое положение должно толковаться как отделимое и никоим образом не влияет на какие-либо другие из этих условий.

16.5 Никакой отказ с нашей стороны при реализации любого права, полномочий или положения в этом соглашении не будет действовать как отказ от любого другого права или того же права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

16.6 В случае спора, возникающего из или в связи с этими условиями или любым контрактом между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя с нами в процессе посредничества до начала арбитража или судебный процесс.

16.7 Мы не несем ответственности за нарушение наших обязательств по причинам, не зависящим от нас, включая забастовки наших сотрудников.

16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Это соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой прямо исключается.

(Отказ от ответственности: — Установщик несет ответственность за обеспечение того, чтобы приобретенный элемент соответствовал его предполагаемому использованию, что он использует его таким образом, для которого он был разработан, и в соответствии с любым действующим законодательством — мы не будем несет ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием этого оборудования, независимо от причин.)

Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он был доставлен вам, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждения. Наша команда по обслуживанию клиентов посоветует вам, что делать дальше.

Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем организовать замену продукта (при наличии), предоставить вам частичное или полное возмещение суммы покупки или работать с вами, чтобы организовать ремонт продукта местным торговым представителем в вашем регионе.

Если мы потребуем, чтобы вы вернули нам товар, мы оплатим возврат.

Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано справедливым износом, неправильным использованием, неиспользованием в соответствии с инструкциями производителя или непринятием разумных мер предосторожности.

Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов и сообщите номер вашего заказа и детали товара, который вы хотите обменять. Этот запрос основан на наличии и не может быть гарантирован

Гарантия изготовления

В некоторых случаях на товары, предлагаемые для продажи на нашем сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на странице соответствующего продукта. В этом случае мы просим вас напрямую связаться с производителем. Если производитель не может вам помочь или вы недовольны решением проблемы, обратитесь к нам за помощью. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.
