Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;

отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;

дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;

вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

бетонный столб – приобретенный или залитый на месте;

кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.
Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
Устанавливаем столб и ровняем его с использованием строительного уровня.
Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

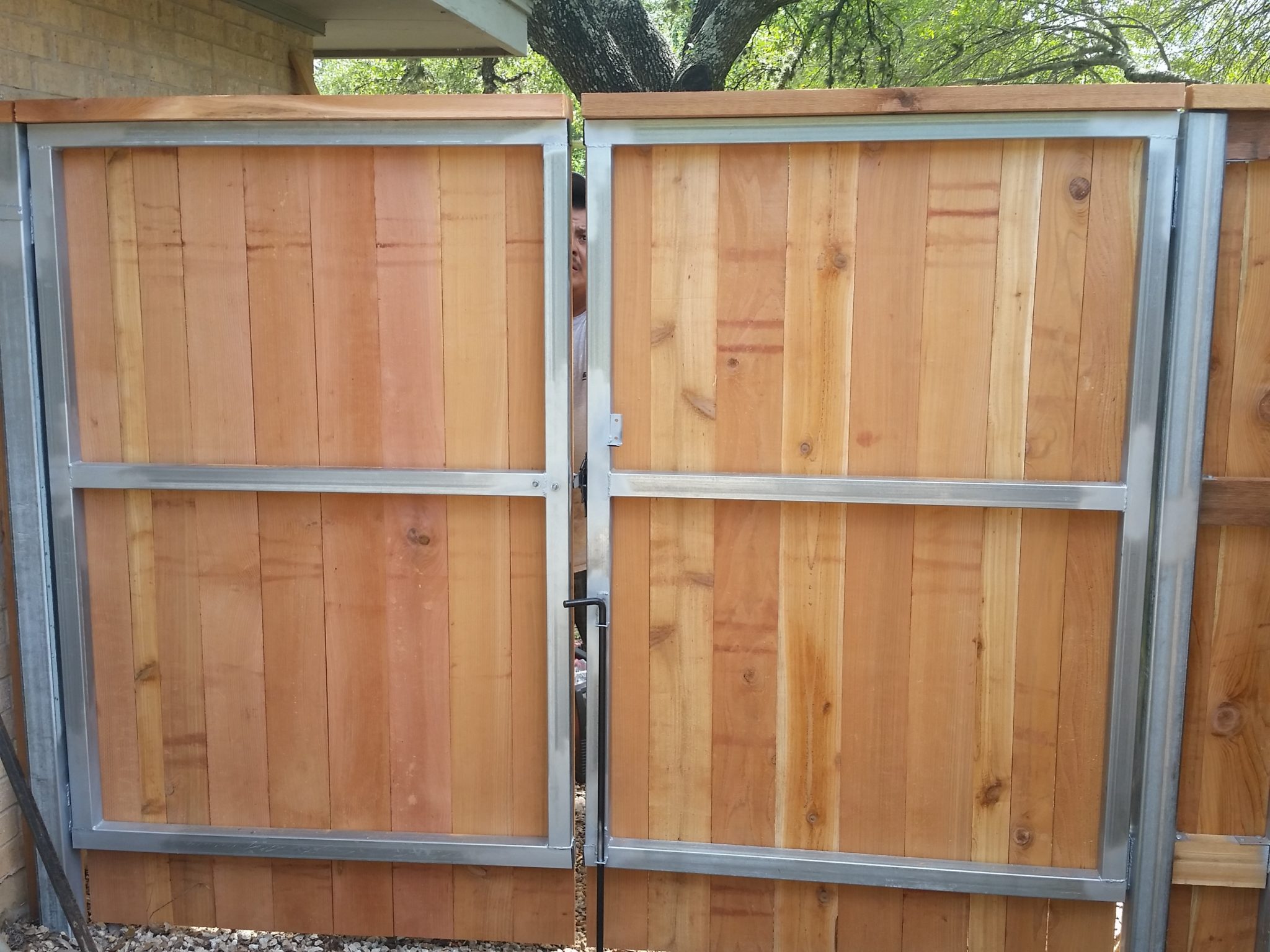

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Ворота для дачи. Как сделать ворота своими руками.

Любое огорождение загородного участка состоит из забора и из ворот.

Забор без ворот – это тоже самое, что и машина без колес. Ворота очень важны. Главное их правильно подобрать и установить, исходя из ваших индивидуальных потребностей.

Какие ворота лучше всего подойдут для дачи?
Как сделать ворота своими руками?
Как установить ворота?

Об этих и о многих других интересных вещах читайте в данной статье.

Общие данные

Ворота – представляют собой проезд (проход) в ограждении, который запирается створками. Часто одни только створки называют воротами. Самая простая конструкция ворот состоит из двух створок, которые поворачиваются на петлях. Сложные конструкции могут иметь несколько створок и несколько проходов. Сегодня также устанавливают рулонные ворота, работающие по принципу жалюзи и раздвижные ворота. Для удобства раздвижные ворота оснащаются электрическим приводом. Ворота могут служить не только для ограничения доступа на определенную территория, но и выполнять только декоративную роль.

Декоративные ворота можно увидеть в крупных городах, они представляют собой большую декоративную арку, зачастую без каких-либо створок. Во времена, когда строили небольшие города, огороженные кирпичной, стеной воротам придавали большое значение, т.к. они были самым уязвимым местом. Ворота дополнительно укрепляли, а непосредственно перед воротами устраивали оборонительные сооружения. Если ворота не выдерживали, то враг попадал в город. Прохождение в город через ворота символизировало собой военный триумф и эта символика дошла и до наших дней. В крупных городах можно увидеть триумфальные арки, которые представляют собой, по сути, символистичные ворота.

Какие ворота подойдут для дачи

Более половины всех владельцев загородных участков предпочитают устанавливать традиционные распашные ворота. Почему же большинство выбирают именно распашные ворота для дачи? Как уже выше говорилось, такие ворота представляют собой две створки, которые открываются наружу или внутрь. Конструктивно распашные ворота состоят из облицовки и двух несущих рам.

В качестве облицовочного, может использоваться любой, понравившейся вам материал: оцинкованный профнастил, металлическая решетка, сэендвич-панели и т.д. Единственный минут распашных ворот в том, что при открывании им требуется много места. И все, на этом минусы заканчиваются и начинаются сплошные плюсы.

Простая на первый взгляд конструкция распашных ворот обладает высокой надежностью.
Распашные ворота очень удобны в эксплуатации.
Распашные ворота сами по себе имею довольно респектабельный вид, а если их еще и украсить, то цены им не будет. Сегодня существует очень большое количество различных дизайнерских решений. Очень эффектно выглядят кованые и сварные ворота. Причем многие компании могут изготовить кованые ворота по вашим эскизам.
На распашные ворота можно установить автоматический привод и открывать ворота дистанционно. Это очень удобно, когда на улице грязно, слякотно или холодно вам не надо будет лишний раз выходить из машины, для того, чтобы открыть, а потом закрыть ворота.

Благодаря выше перечисленным плюсам многие люди выбирают данные ворота для дачи и для загородных домов. Вторые по популярности ворота для дачи – откатные ворота. Откатные ворота (сдвижные), представляют собой целиковую панель, которая чаще всего сдвигается вдоль ограды. Движение осуществляется благодаря роликам, установленным на специальном фундаменте. Главное преимущество откатных ворот, это то, что им не требуется дополнительного пространства для открывания, как распашным, к примеру. Поэтому их устанавливают, когда нет возможности поставить распашные ворота. Конструктивно откатные ворота отличаются от тех же сдвигающихся межкомнатных дверей. Открываются такие ворота легко, так как при открытии не касаются земли. У них нет ни направляющего нижнего, ни верхнего рельса. Открывание происходит вправо или влево. Зимой, когда распашные ворота заметает снегом и открыть их практически не возможно, с откатными все намного проще. Открытые ворота полностью освобождают проем.

Облицовку откатных ворот выбирают под внешнюю отделку дома. Откатные ворота практически всегда оснащаются автоматическим приводом, которому не страшны любые климатические изменения. Помимо привода дополнительно рекомендуется установить фотоэлемент, который подаст сигнал в случае, если ворота начали закрываться, а машина полностью не успела проехать. В случае поломки автоматического привода откатные ворота всегда можно без особых усилий открыть самостоятельно.

Как сделать ворота своими руками

Итак, с типом ворот вы определились, осталось узнать, как сделать ворота у себя на даче. Перечислим основные ошибки, которые совершаются при самостоятельной установке ворот. Своими руками можно сделать как распашные, так и откатные ворота. Распашные ворота. Перед установкой распашных ворот нужно убедиться, нет ли на дороге бугорков, которые будут препятствовать открыванию двери. Распашные ворота можно открывать как в одну сторону, так и в другую. Правильнее открывать створки от дома, т.

е. на улицу. И это диктуется не только правилами пожарной безопасности. От себя открывать дверь удобнее и быстрее, поэтому и сломать дверь намного проще, если ломающую силу направить по ходу открывания ворот. Поэтому, если ваши ворота будут открываться из сада на улицу, то шанс, что ваши ворота взломают (или сломают) уменьшается. Откатные ворота. Если у вас узкий проезд, то перед установкой откатных ворот, убедитесь в наличие необходимого для открывания пространства. Ведь ворота будут отъезжать направо или налево на расстояние равное ширине проема. Ворота и забор не должны иметь никаких горизонтальных отклонений. Поверхность с уклоном будет препятствовать, открыванию. Если вы решили сделать ворота своими руками, то необходимо правильно подобрать ролики, учитывая вес ворот. Причем большой вес не означает большую надежность. Даже очень тяжелые ворота не смогут остановить грузовик. А чем тяжелее ворота, тем надежнее должны быть ролики и электрический привод, и естественно выше суммарная стоимость ворот.

Когда вы будете делать ворота своими руками, правильно рассчитайте ширину самого проема. Лучше сделать изначально проем немного шире, чем потом, каждый раз заезжая, ругаться на столь узкий проем. Тем более зимой, когда дороги заметает места для лишних маневров намного меньше. Помните об этом, рассчитывая ширину проезда. Мы рассказали вам об основных преимуществах и недостатках самых распространенных вариантов. На что стоит обратить особое внимание, чтобы сделать ворота своими руками. А какие ворота для дачи выберете вы, зависит только от вас.

Ворота для дачи распашные с калиткой (111 фото) » НА ДАЧЕ ФОТО

Откатные ворота для дачи

Бюджетные ворота на дачу

Ворота распашные 512кб

Ворота распашные профлист 3м

Ворота на участке с уклоном

Ворота с врезной калиткой

Одностворчатые ворота своими руками

Дачная калитка

Ворота гаражные из профлиста с калиткой

Эскизы ворот для дачи

Распашные ворота садовые

Дачные ворота

Стальные ворота распашные с калиткой

Ворота решетчатые распашные

Распашные ворота с калиткой внутри

Калитка во двор

Схема сварки ворот из профильной трубы 40×20

Забор и ворота из профнастила

Ворота из проф трубы и досок

Ворота на дачу с установкой

Раскатные ворота

Одностворчатые ворота с калиткой

Ворота на даче экономичные

Ворота для дачи распашные с калиткой

Встроенная калитка в распашных воротах

Пергола с калиткой

Распашные ворота каркас

Деревянные ворота в металлической рамке

Ворота «эконом 2» 4000*1700мм

Ворота дворянские

Обшить распашные ворота

Калитка МПА лоза

Ворота на углу участка

Ворота для дачи распашные

Ворота гармошка 3х секционные

Въездные ворота с козырьком

Ворота для дачи распашные

Распашные ворота с калиткой

Калитка с воротами для дачи

Высокие ворота для дачи распашные с калиткой

Калитка отдельностоящая золотой дуб Дорхан

Красивый забор

Ворота для дачи распашные

Металлические ворота с калиткой для дачи

Каркасные ворота с калиткой

Ворота распашные с калиткой 2000*2200мм

Ворота распашные с калиткой дачные

Ворота распашные 2500х2500 с калиткой

Ворота распашные 3. 5х2м

Ворота въездные распашные

Ворота на даче из профлиста

Раздвижные ворота с калиткой

Складные ворота с калиткой для частного

Ворота распашные с профлиста

Забор из 3д сетки

Дачный забор с воротами и калиткой

Исилькуль поставить ворота

Ворота для дачи распашные

Ворота профлист с8

Въездные распашные ворота на участок

Недорогие ворота для дачи

Распашные ворота с калиткой из профнастила

Ворота распашные 1.8х2м

Ворота из профнастила с калиткой внутри рамки изнутри и снаружи

Распашные ворота из дерева

Ворота распашные

Ворота для частного дома 2020 слоновая кость

Распашная воротина

Калитка в рамке

Деревянные въездные ворота

Ворота уличные распашные

Ворота распашные 4500х2000

Деревянный забор

Ворота дачные распашные

Железные ворота на участок

Ворота из профнастила с калиткой

Распашные ворота Дорхан

Дачные ворота с калиткой

Распашные ворота на дачный участок

Забор для дачи с воротами и калиткой

Красивые заборы и ворота

Распашные ворота на винтовых сваях

Откатные ворота bramy

Распашные ворота DOORHAN

Ворота для дачи распашные

Распашная воротина

Забор с роллетными воротами на даче

Дачные ворота с калиткой из профнастила

Ворота с встроенной калиткой чертеж

Ворота распашные DOORHAN RAL 7016

Ворота из профильной трубы 60х40

Ручки на калитку из профнастила

Ворота для дачи распашные фото

Забор эксперт Ставрополь

Распашные ворота без автоматики

Ограждение Алютех, калитка распашная

Ворота из профнастила с10

100

Ворота 3 метра распашные

101

Ворота калитки для дачи огорода в Салавате

102

Варианты ворот для дачи

103

Калитка в заборе из профлиста

104

Заборкин откатные ворота

105

Ворота из профнастила с10

106

Ворота уличные откатные

107

Откатные ворота с калиткой Дорхан

108

Ворота распашные на сваях

109

Ворота распашные 4000х2500мм

110

Распашные с калиткой Алютех

111

Ворота распашные 4000х2500мм

Распашные ворота для дачи — 88 фото идей оформления и украшения

Как театр начинается с вешалки, так и дача берет свое начало с ворот. Это своеобразная визитная карточка владельцев дома. Ворота обязаны смотреться солидно и стильно.

Но не надо забывать о том, что их главная функция – обеспечивать защиту придомовых территорий.

Достоинства и минусы распашных ворот

У распашных ворот имеются следующие достоинства:

Достаточно низкая стоимость.
Разнообразие форм и исполнений.
Долгое время службы.
Такие ворота имеют несложное конструкционное решение.
Они прочные и надежные.
Распашные ворота легки в использовании.
Их несложно обслуживать.
Они не требуют забетонированной площадки.
Существует возможность установки автоматики.

Минусы:

Распашные ворота требуют наличия свободного места для закрытия – открытия.
Необходимо брать во внимание ветровую нагрузку.

Все перечисленные недостатки можно легко устранить – они не критичны. Распашные ворота используются в течение очень долгого времени, за такой продолжительный период они показали свою надёжность.

Конструкционное решение распашных ворот

Для ворот могут применяться самые разные материалы, но их конструкция остаётся неизменной. Из фото распашных ворот видно, что они состоят из:

Опорных стоек (столбов), на которые они непосредственно крепятся.
Деревянной или металлической рамы.
Обшивки.
Петлей.
Задвижек и замков.

Как самостоятельно сделать распашные ворота

Для собственноручного возведения ворот вам понадобится набор инструментов, состоящий из болгарки, нарезных кругов, шлифовальных дисков, сварки, электродов, уголка, молотка, лопаты и мастерка. Нелишними будут рулетка и уровень. Также может понадобиться дрель, клепатель и компрессор.

Говоря о материалах, будет необходима профилированная труба (для каркаса). Лучше всего использовать трубу сечением 60*40*1,5. Но неплохим вариантом будет и 40*20*1,5. На окончательное решение влияет материал обшивки и показатель ветровой нагрузки.

Кроме этого, потребуются трубы для столбов. При их выборе нужно учитывать массу воротных створок.

Еще нужны петли, замок, краска, облицовочный материал, автоматика. Петли можно выбрать как регулируемые, так и нет.

Главное, чтобы петли были качественными и могли выдержать большой вес. Замок может быть механического или электромеханического типа – на ваш выбор.

Возведение распашных ворот состоит из двух этапов:

Монтаж столбов, на которые в последующем будут навешены воротные створки.
Изготовление самих ворот

Порядок работы может быть любым. Но помните, что надо, чтобы опоры ворот выстояли семь дней. За это время можно сварить основную конструкцию.

Далее рассмотрим каждый этап подробнее.

Этап первый

Стойки могут быть сделаны из профилированных труб, бетона, кирпича, природного камня, дерева.

Существует два варианта их установки:

Трубу можно вбить в землю на глубину до 1,5 м. Плюс этого метода – быстрота и экономичность (не требует трат на бетон).
Опоры ворот можно забетонировать, т. е. сделать под них бетонное основание.

Этап второй

Вначале следует определиться с местом, где будут стоять ворота. Далее нужно определиться с размером. Идеально, если вы монтируете ворота в процессе установки ограждения. Но, если забор у вас уже имеется, то необходимо произвести точные замеры.

В этом случае желательно, чтобы стилистика ворот и ограждения совпадали. Следующим шагом делаем раму из профильной трубы. Ее обязательно нужно загрунтовать.

Затем привариваем к раме петли и задвижки. В завершение тщательно протираем раму от пыли и красим ее. Только после этого начинаем заниматься обшивкой ворот.

В качестве облицовочного материала может быть использован металлопрофиль, дерево, металлический лист, кованые конструкции, рабица или сетка из стальной проволоки.

Интересным решением будут разные комбинации материалов. После закрепления облицовки ворота осталось лишь навесить.

Изготовить ворота самостоятельно не так сложно. Если имеется нужный инструмент и материал, то будет достаточно недели для их установки.

Фото распашных ворот для дачи

Изготовление распашных ворот своими руками

Распашные ворота — классическая модель ворот, наиболее простая в изготовлении и использовании и наименее затратная с точки зрения вложения сил и средств. Надёжные и прочные, они полностью соответствуют требованиям безопасности, не допуская проникновения посторонних лиц на территорию. Они ничуть не портят внешний вид частного дома или загородного дачного участка. Часто именно на ворота и калитку в первую очередь обращают внимание гости, которые приезжают к хозяевам.

В этой статье мы расскажем, как сделать распашные ворота самостоятельно, используя только собственные навыки и рабочую силу. Если следовать проверенной технологии изготовления, то на выходе должны получиться красивые, долговечные и функциональные ворота для дачи, коттеджа или частного дома.

Конструктивное устройство

Внешний вид распашных ворот — определяющий фактор для визуального восприятия, но первое впечатление не должно быть обманчивым. Поэтому для гарантии положительного результата рекомендуем не прибегать к экспериментам, а довериться проверенной веками конструкции. В число неизменных элементов, которые составляют конструктивное устройство распашных ворот, входят:

Опорные столбы — стойки по бокам проёма, на которые подвешиваются створки. Сами по себе в состав не входят, являясь неотъемлемой частью ограждения, но без их участия изготовление распашных ворот попросту невозможно.
Створки ворот — подвешенные на петлях открывающиеся части, жёсткий каркас, который обеспечивает прочное и надёжное препятствие для нежелательных посетителей.
Обшивка — облицовочный материал, который используется для обшивки каркаса. В зависимости от выбранного стиля или предпочтений владельца изготавливаются из плоских металлических листов или профнастила.
Петли — механизмы, которые отвечают за вращение воротных створок при открывании и закрывании.
Замки, защёлки и задвижки — запирающие элементы, которые препятствуют несанкционированному открыванию створок.

Помимо перечисленных элементов, к распашным воротам относится фундаментное основание, заливаемое под опорными столбами или по всей ширине проёма. Опционально это может быть и комплект автоматики, предназначенный для автоматического отпирания и запирания проёма с помощью пульта дистанционного управления.

Разработка проекта распашных ворот

Чтобы сделать распашные ворота своими руками, потребуется составить перечень необходимых материалов и определиться с размерами деталей. Для этого нужно провести замеры и составить проект будущей конструкции. Результатом замеров должно стать определение следующих параметров:

общая ширина проёма;
высота опор;
высота полотен створок;
ширина каждой створки.

После проведения измерений следует составить чертёж или эскиз, чтобы определить требуемое количество и размеры составляющих. Важно не допустить, чтобы распашные ворота оказались выше или ниже ограждения. Такой перепад бросается в глаза и смотрится некрасиво. Основа проекта — выбор варианта конструкции и материалов, которые необходимы для того, чтобы изготовить распашные ворота. Исходный параметр для конструирования — общий вес ворот. Для примера в статье будем ориентироваться на средний диапазон в пределах от 150 до 300 кг.

Подбор материалов

Исходя из выбранного веса конструкции, для изготовления металлических распашных ворот будем использовать детали из следующих разновидностей сортамента:

для опорных стоек — стальная труба квадратного сечения, размерами 100х100 мм и толщиной стенки 5 мм;
для каркасов створок распашных ворот — профильная труба из углеродистой или низколегированной стали, размерами от 40х40х2 до 60х40х2 мм;
петли — стандартные покупные изделия, которые необходимо подобрать в соответствии с уровнем нагрузки. Рекомендуем обратить внимание на продукцию зарубежных производителей. Распространённые петли для обычных дверей не подойдут, поэтому стоит обратиться в профильные магазины;
обшивочный материал — профнастил, дерево, листовой металл, сэндвич-панели или пластик — выбор ограничивается только фантазией владельца;
краска — антикоррозионное покрытие для защиты опорных столбов и рамы створок;
запорные элементы — замки, засовы, стопорные штыри — принципиальной разницы нет, поэтому выбор на усмотрение исполнителя;
комплект автоматики — по желанию, установка не обязательна, при отсутствии средств на устройства от надёжных производителей автоматику на распашные ворота можно установить позднее.

При выборе материалов стоит обратить внимание на особенности эксплуатации распашных ворот — все составляющие должны выдерживать стандартный для местности уровень ветровой нагрузки и климатические условия. Если допустить ошибку, то дождь, мороз или снегопад постепенно выведут ворота из строя.

Необходимые инструменты

Обязательный комплект инструментов, который должен быть под рукой для сборки и установки распашных ворот:

шлифмашинка с комплектом зачистных и отрезных кругов;
штыковая и совковая лопата;
рулетка и маркер или карандаш;
кувалда;
строительный бур;
бетономешалка или ёмкость для замешивания раствора вручную;
сварочный аппарат и электроды;
строительный уровень или нивелир;
кисти или валик для окрашивания;
шуруповёрт;
электродрель.

Инструментальный набор рекомендованный, при отсутствии того или иного предмета, его вполне можно заменить другим, но выполняющим аналогичные функции.

Этапы самостоятельного изготовления распашных ворот

Подготовка к монтажу распашных ворот включает расчистку площадки для сборки каркаса, освобождение проёма от посторонних предметов, покупку и доставку материалов и комплектование набора инструментов. После этого нужно разметить линию ворот и определить места расположения опорных столбов, разметить, отрезать детали в определённые по подготовленному чертежу размеры и зачистить торцы.

Установка опор для распашных ворот

Для опорных стоек предусмотрено два варианта установки — забивание и бетонирование.

Первый способ подразумевает заколачивание трубы в грунт кувалдой на глубину от 1 до 1,5 метров. Метод трудоёмкий, но обходится дешевле всего, поскольку не требует дополнительных затрат на вспомогательные материалы. Основная проблема — удержать стойки от отклонений по вертикали и горизонтали.

Бетонирование подразумевает устройство фундамента непосредственно под опорными столбами или по всей ширине проёма. Этапы установки столбов распашных ворот с заливкой фундамента:

Подготовка ям и траншеи. Выкопать или пробурить ямы глубиной около одного метра и диаметром не менее 200 мм в местах расположения стоек. Связать ямы траншеей шириной 200 мм и глубиной 300 мм.
Устройство подушки. На дно ям и траншеи засыпать щебень и бетон слоями по 100 мм, они послужат основой для заливки фундамента и предотвратят погружение стоек в грунт.
Установка столбов. Опустить стойки в ямы, выставить по горизонтальному и вертикальному уровню.
Укладка арматуры. Для жёсткости и прочности конструкции рекомендуется связать опоры арматурным поясом из проволоки или прутка, расположенным ниже линии заливки бетона.
Устройство фундамента. Изготовить бетонный раствор и залить его в ямы и траншею по размеченному уровню, выровнять опоры, разровнять поверхность фундамента.

Распашные ворота не подразумевают обязательное использование трубы в качестве опорных стоек. Вместо них можно применить кирпичные или бетонные колонны.

Изготовление створок

Вооружившись инструментами, чертежом и заготовками, приступаем к каркасам створок распашных ворот. Пошаговая инструкция по их изготовлению:

Разметка и нарезка деталей в требуемые размеры. Чтобы торцы были ровными, рекомендуется резать трубы шлифмашинкой, а не газом.
Зачистка торцов и мест под стыковку до металлического блеска. Качество сварки зависит от качества подготовки поверхности.
Сборка каркасов на прихватках. Если рёбра жёсткости по размерам меньше труб каркаса, то важно установить их заподлицо именно с наружной стороны.
Сварка металлических деталей по контуру прилегания. В отличие от секций ограждения, ворота хуже закреплены и постоянно находятся в работе, поэтому для нормального функционирования требуется высокое качество сварки.
Зачистка швов от шлака и брызг металла. Шлифовка швов зачистным кругом устраняет неровности и обеспечивает равномерное прилегание обшивки.
Окрашивание каркаса. Тщательная покраска для защиты от образования коррозии.

Сборка и испытания

По завершении сборки и сварки створок, а также после окончательного застывания фундамента (около 10 дней), остаётся только приварить петли к створкам на одном уровне, подвести створки к опорам, выставить и закрепить петли к столбам прихватками. После проверки на отсутствие перекоса и плавность открывания, петли приваривают к столбам по контуру прилегания и подкрашивают.

Обшивка каркаса облицовочным материалом

В зависимости от выбранной формы и материала для изготовления полотен, эта стадия может не выполняться совсем. Но наиболее распространённое решение — обшивка профлистом, который прикручивается к каркасу саморезами. Альтернативные варианты — пропитанная влагостойким составом древесина, металлические листы, кованные изделия или различные версии металлической сетки.

Альтернативное предложение

Исходя из содержания статьи, сделать распашные ворота самостоятельно несложно. Главный вопрос в качестве и долговечности полученного результата. Когда делаешь всё своими руками, спрашивать гарантии не с кого. В случае неудачи деньги, потраченные на материалы никто не вернёт. Дополнительный недостаток — время, которое придётся затратить на работу и которого постоянно не хватает.

Отличная альтернатива для тех, кто не желает рисковать — обращение в компанию «Заборово». Наша специализация — все типы работ по производству и монтажу ограждений, включая различные варианты распашных ворот, изготавливать которые мы начали ещё 10 лет назад. Имея за плечами такой опыт, мы вправе гарантировать положительный вариант при любой сложности проекта. Оформить заказ у нас — значит избавиться от проблем с поиском необходимых материалов и инструментов, а также гарантировать себе беспроблемную установку изготовленных по высшему разряду распашных ворот, калитки или забора.

Мы продаём изделия собственного производства, поэтому предоставляем комплексную гарантию на конструкцию и установку. Все элементы ворот, кроме стандартных покупных деталей, делаются на собственной производственной базе компании. Каждый заказ сопровождается подготовкой профессионального проекта и составлением сметы, согласно которой рассчитывается количество материалов.

Монтажные бригады устанавливают ворота и ограждения в пределах Москвы и Московской области. Сроки реализации заказов строго оговариваются в договоре, поэтому не в наших интересах затягивать с монтажом. Не рискуйте браться за то, в чём не уверены, и не доверяйте частникам. Сиюминутная экономия обернётся огромными затратами в случае некачественного исполнения. Доверьтесь профессионалам, которые знают своё дело на отлично.

Воспользуйтесь онлайн-калькулятором на сайте компании, чтобы убедиться в том, что наши цены не больше, чем у конкурентов. Дополнительно сэкономить помогают регулярные акции и подарки в виде процентов скидки на общую стоимость заказа или отдельного бесплатного элемента.

виды ворот, схема, чертежи для ворот, монтаж

Ворота называет «визитной карточкой» участка. Они буквально и символично отделяют частные владенья от общественной территории. Их внешний вид создает первое впечатление у прохожих и гостей. Как вид ограждения защищает от посторонних взглядов. В статье расскажем, как сделать ворота для дачи своими руками, представим схемы и чертежи работ.

В ландшафтном дизайне ворота относятся к МАФ (малым архитектурным формам), они – часть композиции.

Вот почему, помимо основной функции, должны выглядеть декоративно.

Виды ворот, все «за» и «против» при выборе разных конструкций

Чтобы совместить удобство и красоту, выбирать можно из таких видов:

Распашные – одно- и двухсекционные (вразлет),
Откатные,
Ролетные.

Каждая разновидность имеет положительные и отрицательные стороны. Рассмотрим особенности таких конструкций:

Название	Преимущества	Недостатки
Откатные	Ворота открываются, сдвигаясь вдоль забора, не отнимая драгоценных метров внутри участка. Отсутствуют верхние и нижние перекладины, за счет конструкции, ворота «висят». Прочны настолько, что их практически невозможно сломать. Доступность сборки и монтажа при самостоятельном изготовлении.	Нужно достаточно места для открывания ворот. Внутри участка, где движется полотно ничего нельзя посадить. Изготовление всей конструкции обойдется недешево.
Распашные	Популярны благодаря самой низкой стоимости комплектующих деталей. Простота сварки и монтажа. Гарантированная надежность.	Для открывания нужно много места, на участке, которое можно использовать для других целей, например под стоянку. Автоматическое оборудование намного дороже, чем для откатных ворот. От сильного ветра могут открываться произвольно, при этом кого-то травмировать или повредить автомобиль. Поэтому их нужно постоянно фиксировать
Ролетные	Подойдут для гаража	Чтобы установить такого типа ворота, стоянку для машин нужно оборудовать специальным навесом, куда должны складываться ролеты.

Материалы для ворот, их преимущества, недостатки, стоимость

Выбор материалов для ворот колеблется между металлом и деревом. Каждый из них имеет ряд позитивных и негативных особенностей.

Название материала

Достоинства

Недостатки

Профнастил

Высокая жесткость, благодаря которой практически не поддается повреждениям.

Не требует специального оборудования для монтажа, крепиться обычным набором инструментов.

Отсутствие рисунка облегчает соединение деталей, не нужно подбирать узор.

Полностью защищен от коррозии, не требует дополнительной покраски.

Гарантия – 20 лет.

Отсутствие разнообразия декоративности, за исключением разного цвета.

В случае повреждения защитного покрытия, начинается коррозия.

Дерево

Низкая стоимость древесины различной обработки – штакетника, бруса, рейки.

Быстрый, несложный монтаж.

Менее прочный (по сравнению с профнастилом).

Пожароопасный.

Относительно недолговечный.

Требует периодической покраски.

Деревянные ворота не уступают декоративностью металлическим.

Способы укрепления ворот для надежности и долговечности

Несущая основа ворот – столбы, это основная опора, удерживающая всю конструкцию. От ее первоначальной прочности зависит стабильность всего сооружения. Иногда столбы шатаются чрез некоторое время после установки.

Совет #1. Для укрепления столбов, рядом выкопайте яму, глубиной не меньше 1 м, установить новый столб, забетонируйте его. После застывания бетона приварите столбы между собой горизонтальными перемычками.

Другой вариант. От столба до столба выкапывают траншею, глубиной 50 – 100 см, укладывают в нее распорку, например, приварить арматуру, если столбы металлические. Затем траншею засыпают. Для большего эффекта такое же укрепление делают на верхней стороне столбов, получается рама. В распашных воротах наибольшего внимания заслуживают петли на воротах. Какого бы размера не были детали от небольшого для въезда одного автомобиля или крупными для грузовой машины, требуется постоянная смазка. Читайте также статью: → «Виды забора для дачи и коттеджа: особенности выбора».

Пошаговая инструкция установки и монтажа откатных ворот

Шаг 1. Выкопать ямы для опорных столбов.

Размеры ямы 50 х 50 см, и 1 м глубиной.

Шаг 2. В яму закладывают металлическую трубу.

Рекомендуют использовать трубы: 1. Квадратного сечение 80 х 80 мм или 100 х 100 мм. 2. Круглые – больше 80 мм в диаметре. 3. Швеллер.

Шаг 3. Трубу заливают бетоном и обкладывают кирпичом.

Шаг 4. Для закладных берут уголок 50 х 50 мм, длиной 80 мм.

Уголок закладывают в шов и приваривают арматурой 12 мм с внутренней стороны столба.

Шаг 5. Приваривают по три закладных на каждом столбе.

На рисунке красными стрелками указаны места для закладных.

Шаг 6. Формируют фундамент для ворот.

Фундамент ворот, то есть бетонирование швеллера можно делать одновременно с фундаментом для столбов или после.

Яму выкапывают вплотную к столбу на половину проема ворот, шириной 400 мм, глубиной 1 м.

Шаг 7. Сваривают закладную для фундамента. Для этого понадобиться:

Швеллер – шириной 160 мм или 200 мм, длиной в ½ проема.
Арматура – 10 – 12 мм в диаметре, высотой 1 м для вертикального усиления.

Детали сваривают между собой. Готовый швеллер заливают бетоном, предварительно выставив на одном уровне с проезжей частью

Шаг 8. Выбирают и устанавливают фурнитуру. В комплект входит:

Направляющая, длина которой в 1,5 раз длиннее проема ворот,
Роликовые опоры – 2 шт.
Ролики верхние.
Концевой ролик.
Нижний и верхний улавливатели.
Заглушки на направляющую.
Отдельно продаются регулировочные пластины.

Совет #2. Если приобрести дешевый комплекс, ворота будут двигаться тяжело. Через пару месяцев станут скрипеть, а потом и вовсе заклинят. Тогда придется снимать ворота срезать старые ролики и монтировать новые. Не стоит экономить на хороших деталях, иначе в дальнейшем это обойдется дороже.

Шаг 9. Готовят чертеж для каркаса.

Подготовить точный чертеж каркаса под размеры проема.

На чертеже указывается:

Длина отрезков труб, и места их сварки.
Количество труб, их диаметр. Расчет проводят от размера проема ворот по ширине и высоте.

Шаг 10. Монтируют каркас, согласно чертежу. Перед сваркой труб, их нужно очистить от ржавчины, обезжирить и прогрунтовать.

К направляющей приваривают внизу 2 профильные трубки по 50 х 50 мм в сечении, длиной 500 – 600 мм. Они выполняют роль, временных ножек, чтобы было удобно варить снизу вверх.
Направляющую выставляют точно по уровню. Нижнюю трубу каркаса по центру направляющей.
Труба приваривается прихватами через каждые 50 – 60 см с двух сторон в шахматном порядке.
Приваривают вертикальные трубы каркаса с проверкой по уровню.
Так же прикрепляют горизонтальную трубу и снова проверяют уровнем.
После этого варят диагональную трубу и внутренний каркас по периметру внешнего. Эта рама нужна для крепления профнастила. В заключении прикрепляют горизонтальную трубу посредине.
После сварки швы нужно зачистить и прогрунтовать. После этого покрасить кистью или краскопультом.

Шаг 11. Обшивают каркас профнастилом. Профнастил крепиться к каркасу с помощью саморезов или заклепок.

Шаг 12. Устанавливают каркас на столбы.

Приваривают к закладным на столбах нащельники, трубы по 60 х 30 мм.

В верхнем нащельнике вырезают отвор для ролика 40 х60 мм.

Шаг 13. Устанавливают ворота.

Срезают временные ножки и ставят створку на роликах на швеллер.

Приваривают верхние ролики.
Ровно выставляют роликовые опоры по направляющей.
Поставить ворота вертикально, параллельно забору. Для этого роликовые каретки прихватывают сваркой к швеллеру. Отмеряют по уровню и пробуют прокатать створку. Если обнаружились погрешности нужно подрезать одну их кареток. После этого снова переставляют и прихватывают сваркой. На это не нужно жалеть времени, от того насколько ровно стоят каретки зависит плавность хода ворот.
К швеллеру приваривается регулировочные пластины, чтобы со временем можно было корректировать высоту. Пластину каретки устанавливают на шпильки и зажимают гайками. На такой пластине можно регулировать высоту каждой каретки.
Когда ворота выставлены, приваривают нижний и верхний улавлыватели, предварительно закрыв ворота и определив на каком уровне, окажется концевой ролик. Улавливатель должен поднимать ролик на 3 – 4 мм. Это положение фиксируется сваркой.

Шаг 14. Покраска ворот.

Творческий подход к выбору калитки: оригинальные идеи

Чаще всего калитку располагают рядом с воротами. А если у владельца дачи нет автомобиля, то на участок «приглашает» только внешняя входная дверь. В любом варианте размеры калитки должны быть удобными. Обычно высота – от 0,5 м и больше, ширина не менее 0,9 м. Калитка «встречает» хозяина или гостей, вот почему важна не только утилитарность, но приятный внешний вид. Читайте также статью: → «Художественная ковка: красивые кованые заборы и ворота».

Обычно, расположенная рядом с воротами выполняется из одного материала. Желательно, чтобы сооружение соответствовало архитектуре дома и стилизации сада. На дачных участках популярны такие виды калиток:

Сплошные (глухие), которые полностью заслоняют вид во двор, и защищают участок от посторонних взглядов и бродячих животных.

Самый распространенный вариант – калитка из того же материала, что ворота.

Ажурные – выполняются художественной ковкой. Наиболее декоративны из всех видов ограждений.

Ажурные калитки изготавливают из металла. (На фото конструкция из нержавеющей стали.)

Комбинированные сочетают сплошной и ажурный материалы.

Комбинированные калитки закрывают участок и украшают его.

Как ухаживать за воротами и калиткой, чтобы они не скрипели и не ржавели

Прошли времена, когда большинство строителей использовали для смазки петель одно единственной средство – солидол. Теперь в магазинах представлен большой выбор. Популярностью пользуются такие марки:

Название	Свойства
Литол-24	Применяется для смазки движущихся механических деталей при температуре от -40° до +120°.
Графитовая смазка	Разновидности смазок, которые содержат графитный порошок, например, «Molykote BR2 plus»
LUXЕ Шрус Супер – 4	Влагостойкое средство предназначено для ухода за шарнирами любой сложности. Содержит дисульфат молибдена, это обеспечивает работу механизма при высокой нагрузке. Выдерживает температурные перепады от -40° до +120°.

Рубрика: «Вопросы и ответы»

Вопрос №1. Какой тип ворот выбрать для небольшой дачи?

Это зависит от вашей финансовой свободы. Наибольшей популярностью пользуются откатные конструкции. Они сложнее в исполнении, чем распашные, но при открытии занимают место только вдоль забора. Это значит, что во дворе появляются, как минимум, 9 м². Читайте также статью: → «Ограждения заборы металлические: сетка рабица, металлический профнастил, решетка».

Вопрос №2. В какую сторону должны открываться ворота – наружу или во двор?

По правилам противопожарной безопасности все внешние двери и ворота направлены наружу, чтобы в случае необходимости их можно было толкнуть вперед, а не тянуть на себя. Если в экстремальной ситуации несколько человек пытаются выйти в одну калитку или ворота, ничего не должно задерживать движения.

Серьезные ошибки дачников при выборе и установке ворот и калиток

Ошибка №1. Не использовать ограничители движения распашных ворот.

Немало автомобилей пострадало от того, что пока водитель пытается заехать в открытые ворота, порывом ветра створку бросает на машину. От этого повреждаются бампер или боковины. Достаточно предусмотреть засовы на воротах и пазы фиксации при полном открытии.

Ошибка №2. При строительстве ворот выкапывать мелкие ямы под опорные столбы.

Ясли яма меньше 1 м глубиной, то через некоторое время столбы начинают шататься и требуют дополнительного укрепления.

Оцените качество статьи. Нам важно ваше мнение:

Ворота из профнастила своими руками

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной. Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

карандаш, рулетка, уровень;
сварочный аппарат;
крестовая отвертка или шуруповерт;
болгарка;
кисть для покраски и грунтовки;
дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.
На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).
Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

идей для подъездных ворот своими руками [15 лучших идей, которые вы должны попробовать]

Подъездные ворота, сделанные своими руками, могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими, а могут быть ручными. Здесь вы можете адаптировать практически любую идею ворот для обеих настроек.

Если вы решили построить автоматические ворота, существует множество вариантов с питанием от солнечной энергии, которые могут сэкономить вам деньги. Читайте дальше, чтобы найти идеальные ворота для подъездных путей своими руками для вашего стиля и собственности.

1.Кованые ворота

Если вы ищете красивые ворота, которые добавят уникальности каждому дому, кованые ворота могут достичь желаемого результата (1). Эти ворота могут быть настолько простыми или сложными, насколько вы хотите, вплоть до дизайна стойки ворот.

2. Стальной каркас из кедра

Кедр — прекрасный вариант подъездных ворот. Когда вы комбинируете его со сталью, вы помогаете усилить всю конструкцию за немного меньшие деньги.Он по-прежнему выглядит элегантно, но за ним проще ухаживать.

3. Устройство открывания двойных распашных ворот

Для двойных распашных ворот можно использовать широкий спектр материалов. Выбирайте из деревянных, металлических, цепных или виниловых ворот.

Просто помните, что выбранный вами материал, скорее всего, сильно повлияет на стоимость ваших автоматических ворот. Однако для тех, кто хочет создать более драматический эффект, ворота с двойным поворотом могут творить чудеса.

4.

Ворота из металла и дерева на заказ

Комбинирование различных материалов при строительстве подъездных ворот может позволить вам создать невероятный, единственный в своем роде дизайн. Вы можете выбрать один из готовых макетов ворот или использовать свои навыки для создания уникальных украшений. Это интересный способ сделать ворота, которые принадлежат вам.

5. Автоматические ворота на солнечных батареях

Подъездные ворота своими руками с автоматизацией на солнечной энергии больше зависят от автоматики, чем от материала ворот.С этим мотором можно использовать ворота любого стиля.

Солнечная энергия — это надежный и эффективный способ обеспечить безопасность и доступность вашей собственности для вас и ваших посетителей.

Вы можете выбрать любой из этих великих открывателей солнечных ворот, чтобы этот стиль сработал.

6. Деревянные ворота, спроектированные Archtop

С деревянными воротами в виде арки вы объединяете деревянные панели, чтобы построить подъездные ворота, которые выглядят очень замысловато. Тип дерева будет определять, насколько устойчивы ваши ворота к атмосферным воздействиям, но варианты с этими воротами безграничны.

При выборе породы древесины имейте в виду:

Некоторые породы древесины эволюционировали, чтобы произвести экстрактивные соединения, которые могут защитить древесину; они являются основным источником устойчивости к гниению у всех видов.

Кроме того, вы даже можете чередовать цвет и обработку, чтобы более отчетливо видеть различия с вашими воротами.

7. Ворота звена цепи

Ворота из звеньев цепи

легкие, прочные и простые в установке.Они очень практичны, но не всегда выглядят лучше всего. Если вы ищете практичность, этот материал может быть очень универсальным.

8. Алюминиевые ворота

Алюминий известен как легкий металл, поэтому он отлично подходит для подъездных ворот своими руками. Они недороги и позволяют вам иметь прочность металлических ворот, но при гораздо меньшем весе, о котором нужно беспокоиться.

9. Ворота для труб из ПВХ

Труба ПВХ

— очень экономичный вариант при строительстве подъездных ворот.По цене эти ворота также чрезвычайно прочны. Европейский совет производителей винила утверждает:

ПВХ
устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих различных долговечных продуктов и продуктов для активного отдыха.

Кроме того, эти ворота очень легко обслуживать. Вы можете быстро заменить сломанные части, такие как стойки ворот, фурнитуру ворот и петли.

10.

Ворота консольные откатные

Консольные откатные ворота могут быть изготовлены из самых разных материалов. Это ворота, которые катятся по углу на колесиках. Если это вызывает беспокойство, при открывании можно использовать намного меньше места с этими подъездными воротами.

Plus, вы можете найти альтернативные источники энергии для питания этого типа ворот, как на видео ниже, здесь, в вашем энергетическом блоге.

11. Самозакрывающиеся ворота подъездной дороги

В этих воротах используются магниты и сила тяжести для создания результата самозакрывания.Он подойдет к любой конструкции ворот, в которой используется металл.

Самозакрывающиеся ворота на подъездных путях — удобный способ защитить вашу конфиденциальность и повысить безопасность дома.

Хотя есть и другие варианты самозакрывающихся ворот, эти ворота оказались полезным и экономичным решением.

12. Ворота с решетчатыми деревянными роликами

Решетка

может помочь подъездным воротам выглядеть сложными и элегантными, и их довольно легко установить для вашего проекта.Готовая решетка делает эту конструкцию намного более управляемой. Однако при желании решетку можно создать самостоятельно (4).

13. Ворота из композитного дерева

Композитная древесина соединяет древесину, пластик и связующие вещества, образуя продукт, который позиционируется как не требующий особого ухода и обладающий высокой прочностью (5). Хотя эти претензии все еще оспариваются годы спустя, они по-прежнему являются недорогим и стильным материалом для подъездных ворот, сделанных своими руками.

14. Автоматические ворота с ручными и автоматическими пешеходными воротами

С помощью этих ворот вы можете автоматически использовать ворота для проезда, когда перемещаете большой объект, например машину, но если вы выходите только за пределы проезжей части, у вас есть возможность использовать ворота для пешеходов гораздо меньшего размера.

15. Двойные виниловые ворота

Двойные виниловые ворота для проезда относительно дороги и обычно довольно просты в установке.Этот тип ворот легкий, но все же способен выдержать большинство условий.

Часто задаваемые вопросы

В какую сторону должны открываться ваши ворота?

Обычно ворота на подъездной дороге должны открываться в сторону вашей собственности.

Однако это не жесткое правило, поскольку у каждой собственности есть свои уникальные проблемы. В конечном итоге ворота могут открываться в обоих направлениях, если это не мешает движению и безопасно.

Сколько времени нужно, чтобы установить подъездные ворота?

Профессионалу требуется от двух до пяти часов, чтобы установить подъездные ворота.

Если вы устанавливаете ворота сами и не имеете профессиональной подготовки, время будет зависеть от того, насколько вы комфортно справляетесь с этой задачей, а также от того, есть ли у вас все оборудование и материалы для ворот. Пошаговый пример процесса можно найти в нашем руководстве по установке устройства открывания ворот на солнечной энергии.

Сколько стоит построить подъездные ворота?

Строительство подъездных ворот стоит в большинстве случаев от 4000 до 8000 долларов (6). Однако все будет зависеть от материалов, которые вы используете. Подъездные ворота из ПВХ, металлические подъездные ворота и деревянные подъездные ворота будут значительно различаться по цене.

Список литературы

В чем разница между литым и кованым железом.Источник: https://www.machinedesign.com/materials/metals/article/21832007/whats-the-difference-between-cast-and-waught-iron
Природная долговечность древесины: всемирный контрольный список пород. Источник: http://owic.oregonstate.edu/sites/default/files/pubs/durability.pdf
Преимущества ПВХ по сравнению с другими материалами. Получено с: http://www.pvcconstruct.org/en/p/material
Как построить решетчатый забор из дерева. Получено с: https: //www.thisoldhouse.com / fences / 21017377 / how-to-build-a-wood-решетка-забор
Прочность древесно-пластикового композитного бруса. Получено по адресу: https://www.fs.usda.gov/treesearch/pubs/36662
Сколько стоит установка ворот на проезжей части? Получено с: https://www.fixr.com/costs/driveway-gate-install

Привет, Им Дара. Я родился и вырос в Фармингдейле, штат Нью-Йорк, и провожу время в Интернете, освещая новости альтернативной энергетики и местные события в космосе. Моя миссия — помочь большему количеству людей осознать преимущества использования альтернативной энергии.Когда я не веду блог об энергии, вы обнаружите, что я выгуливаю собаку, тренируюсь или занимаюсь медитацией!

DIY Deck Gate: повсюду успешно удерживают малышей-художников по побегам

У меня 3 ребенка и 3 собаки, по 1 из каждой в настоящее время попадает в категорию «младше 2 лет», и позвольте мне рассказать вам кое-что, что любят делать годовалые дети.

Они любят вырываться на свободу, разгуляться и находиться в любом месте, где «взрослые» глаза или руки их не поймают или не увидят.

Около 2 месяцев назад мы установили невидимый забор для наших собак, и О МОЯ ДОБРОСТЬ … если у вас есть домашние животные и нет ограды вокруг вашего двора … ВЫ ДОЛЖНЫ ПОЛУЧИТЬ ОДИН. Вещь ФРИГГИН УДИВИТЕЛЬНАЯ.

Серьезно, это лучшие деньги, которые я потратил, даже не знаю, сколько времени.

Я очень не решался получить его, так как беспокоился о «ударах» или боли, или о том, насколько это будет гуманно, а также о том, сработает ли это вообще.

Это действительно только первые день или два, что собаки чувствуют что-либо из этого … Я был поражен тем, как быстро они сообразили, куда им можно и куда нельзя идти, а потом они просто не подходили близко к тхангу.ПЕРИОД. (Помогает то, что в новейших моделях есть особые звуковые сигналы, которые предупреждают собаку еще до того, как произойдет электрический ток, поэтому они начинают ассоциировать звуковой сигнал с границей забора, и как только они слышат этот звуковой сигнал, они ОЧЕНЬ быстро отпрыгивают назад.)

Моё единственное желание заключалось в том, чтобы была какая-то гуманная версия, которую я мог бы надеть на своего годовалого человечка. Он любит выскользнуть через заднюю дверь нашего дома. Мы должны держать каждую из наших трех раздвижных дверей запертыми, иначе он их распахнет, и он вылетит в дикую природу через 10 секунд.

У нас есть палуба, которая проходит вдоль всей задней части нашего дома, и у нее есть проем и лестница с одной стороны, которая ведет во двор, и подъездная дорожка, которая идет вдоль стороны нашего дома к нашему соседу. кто живет за нами. Если бы мои глаза не были прикованы к маленькому парню 24 × 7, он мог бы в мгновение ока оказаться за той дверью и на боковой подъездной дорожке.

Некоторое время нам приходилось устраивать своего рода блокаду, чтобы попытаться хотя бы замедлить ребенка, если он сбежит. Посмотрите, насколько хорошо это сработало для нас…

Наконец, я решил, что пришло время для более официальных ворот (и немного повеселиться с электроинструментами!) И я делюсь этим проектом с вами ниже.

Обязательно прокрутите до конца, чтобы проверить, насколько хорошо это сработало !! 🙂

Сложность: легкая / средняя

Обязательно снимите мерки перед покупкой расходных материалов, так как ваши размеры зависят от вашего роста и ширины. Вам нужно разместить балласты ворот примерно на расстоянии 2,5–3 дюйма друг от друга. В моем случае ширина моей колоды составляла 36 дюймов, так что у меня было достаточно места для 9 балластеров.

Gate_Width = на 1 дюйм меньше, чем отверстие вашей палубы, чтобы с обеих сторон оставалось место для открывания / закрывания.Размер проема моей колоды составляет около 37 дюймов в поперечнике, так что мои ворота на палубе имеют ширину около 36 дюймов.

Gate_Height = измерьте расстояние от пола палубы до самого верха перил палубы. Вычтите 2 дюйма, и это будет высота ваших ворот (до того, как на них будет надета деревянная крышка).

Список поставки ворот шириной 36 ″:

9 — Балластеры 1 ″ x 1 ″ x 36 ″, обработанные давлением (8,55 долл. США) — подойдут либо плоские, либо угловые, если высота ворот составляет менее ~ 34 дюймов или около того.Угловые балластеры стоили всего 0,95 доллара каждый против 1,99 доллара за плоские, поэтому я взял балласты под углом и просто отрезал углы. Если вы выберете более дешевые угловые балластеры, убедитесь, что они достаточно высоки, чтобы соответствовать всей высоте ваших ворот — с обрезанными угловыми концами.
1 — 1 ″ x 4 ″ x 12 ′ Обработанная под давлением кедровая плита (5,98 долларов США за штуку) — если возможно, попросите в местном магазине разрезать ее на части 3 x 36 ″ (или любой другой ширины ваших ворот)
2 — 1 ″ x 8 ″ x 6 ′ Кедровые плиты, обработанные давлением (4 доллара США.98 каждый) — если возможно, попросите ваш местный магазин разрезать его на 2 части по 36 дюймов (или любой другой ширины ваших ворот)
1 комплект защелок (14,99 долларов США) — доступен в белом или черном цвете в Home Depot (или проверьте здесь)
50 шт. Коробка с 2-мя шурупами для керамики или дерева ~ 3,99 $

Необходимые инструменты: рулетка, карандаш, ножовка или электрическая пила, дрель

Инструкции

1. Если вы покупаете балластеры под углом: Используя ножовку или бензопилу, отрежьте скошенные концы каждого балластера так, чтобы каждый балластер был на 1 дюйм меньше вашего Gate_Height.В моем случае это было 33,5 дюйма (вы также можете сделать это в местном магазине, если они предлагают услуги по резке, а у вас нет пилы)

2. Разложите балластеры вдоль верхней и нижней досок, совместив верхнюю и нижнюю части балластеров с верхом и низом опорных досок. Должна быть по 1 опорной доске сверху и снизу, спереди и сзади. 6-дюймовые доски идут вверху, а 2-дюймовые доски — внизу, вот так:

3.Необязательно, но упрощает задачу — я наношу столярный клей между всеми точками соединения и даю ему высохнуть. Это препятствовало перемещению досок, когда я просверливал отверстия.

4. При сверлении отверстий для верхней и нижней доски вы можете расположить отверстия в шахматном порядке через каждую вторую стойку, чередуя выравнивание по верхней и нижней части доски (я этого не делал, и у меня было слишком много просверленных отверстий. и слишком много винтов — совершенно не нужно)

5.После того, как одна сторона просверлена, переверните ворота и просверлите таким же образом, но меняя сторону, в которую вы сверляете, для каждого балласта (верхний / нижний), чтобы винты чередовались и не касались друг друга.

6. Как только все ваши винты будут на месте, похлопайте себя по спине и отправляйтесь есть Маргарита!

7. Но прежде чем праздновать слишком много, возьмите свои ворота и убедитесь, что они входят в ваш проем. Если так, дай себе еще пять и иди допей эту маргариту! 🙂

8.Используйте пару кусков (или большой длинный кусок) вашего 1-дюймового деревянного лома и положите их на пол палубы, чтобы ваши ворота могли отдохнуть. Ворота будут установлены на 1 ″ выше пола палубы.

9. Просверлите и прикрепите петли в соответствии с инструкциями к комплекту петель для ворот. Будьте осторожны, чтобы обратить внимание на направление, в котором вы хотите, чтобы ваши ворота качались. В моем случае я решил повернуть его к палубе. Кроме того, убедитесь, что вы оставили зазор около 1/2 дюйма между воротами и поручнем настила со стороны, где будут ваши петли, чтобы ворота не застревали и могли свободно качаться.

10. Установите защелку ворот в соответствии с инструкциями на упаковке (здесь вам нужны сверла и винты)

11. Возьмите доску 1x 4 x 36 ″ и поместите ее вдоль верхней части ворот, чтобы она закрывала вершины балластеров. Просверлите по левому и правому размеру (убедившись, что сверло входит в один из концов балласта) и добавьте еще 1 или 2 винта ближе к середине — с этим нет науки, просто закрепите эту штуку. там.

12. Дайте себе еще ОГРОМНУЮ высокую пятерку, вы официально СТРОИТЕЛЬ ROCKSTAR GATE !!!

Сейчас. Если вы устанавливаете эти ворота, чтобы защитить малыша (как я), выведите этого ребенка на палубу, чтобы позлорадствовать и проверить свою работу.

Задержите дыхание и сдерживайте улыбку, наблюдая, как они пытаются выбраться и получают супер-разочарование… ..

подождите….

что он делает….

никак….

Я только что потратил час на постройку этих супер крутых, супер впечатляющих, великолепных ворот….

и он лезет !!!!!!!!!!!!!!!!!

Подождите… ..

хммм… ..

Он просто там висит….

и все еще висит….

Не думаю, что он никуда пойдет.

Он не может выйти !!! (Ну, по крайней мере, пока не разберется с защелкой).

Уф !!!!!

Он может, человек-паук, у ворот весь день напролет, мне все равно — пока он на этой стороне колоды, я буду считать это успешным проектом, и 40 долларов ХОРОШО ПОТРАЧЕНО.

WOOOHOOOOOOOO !!!!

Дай пять себе.

(Посещений 7856 раз, сегодня 1 посещений)

простой проект деревообработки, как!

Как построить простые ворота на открытой террасе! Когда наши перила на палубе, наконец, были готовы, настало время выяснить, как я собирался построить ворота через два входа, которые есть на нашей палубе. Моя первая проблема была для меня довольно очевидной, я хотел, чтобы они совсем не мешали и оставались открытыми круглый год, если я этого хочу. Я также хотел, чтобы они «соответствовали» уже сделанным мною поручням на палубе.Итак, я сначала построил свои ворота из дерева!

Используя доски настила 1 × 6, обработанные зеленым цветом, я построил два отдельных ворот для двух входов на мою палубу. Один из входов имеет ширину более пяти футов, но я решил пойти дальше и сделать ворота достаточно большими, чтобы в любом случае перекрыть расстояние. Я вырезал четыре доски на ворота под углом 45 градусов. Я почти использовал свой комплект приспособлений для этой ситуации, но обработанная зеленым древесина довольно мягкая и щадящая, поэтому я просто очень осторожно ввел 3-дюймовые винты для настила по бокам и посередине моих скошенных углов.Вы также можете использовать стальные кронштейны, как я, когда делал деревянную раму для фотографий сарая.

Когда они были построены, я сначала повесил их, используя наружные петли, прежде чем добавлять кабелепровод. ( Не знаю, как вы, но найти недорогие петли практически невозможно. Не могу сказать, что они мне даже очень «нравятся», однако я получил отличную сделку на набор из шести из них менее чем за 10 долларов на Amazon. ! Посмотрите их здесь. )

Я сделал обе калитки достаточно высокими, чтобы верхняя часть ворот упиралась прямо под верхнюю направляющую, как для внешнего вида, так и для того, чтобы я мог поставить скобу, чтобы захватить и удерживать их так, чтобы они вес будет полностью снят с петель, когда он не используется.Я мог открыть только одни ворота, как я хотел, чтобы они оба открылись, из-за перил, которые я уже построил на одной из лестниц. После того, как оба ворот были подвешены, я выровнял свой трубопровод так, чтобы он шел точно по одной линии с трубопроводом на палубе, и закрепил его ремнями для кабелепровода.

Я проявил немного изобретательности с моей защелкой, потому что я не хотел покупать дополнительные защелки. Я купил три защелки (эти на Amazon), а затем у одних ворот было два язычка и одна защелка, а у других ворот — один язычок и две защелки … Имел ли это вообще смысл? Это означает, что у обоих ворот есть место, на которое можно защелкнуться, закрываются они или открываются, чтобы снять вес с петель … и, в конце концов, у меня не было лишних деталей, на которые я тратил деньги.

Я действительно планирую когда-нибудь снова завести собак, поэтому, когда этот день наступит, я буду чаще пользоваться воротами и буду рада, что они у меня есть! Наконец-то мы там, ребята, на следующей неделе я покажу вам свою готовую колоду!

Строительство детских ворот из ПВХ труб (Сделай сам)

Эта запись была опубликована 30 апреля 2019 года Кори Кашмер.

В жизни каждого родителя наступает момент, когда они понимают, что не отставать от малыша труднее, чем они ожидали.Примерно в это время использование детских ворот становится необходимостью. Как и большинство других вещей, связанных с младенцами, ворота, защищающие вашего малыша от опасности, могут быть дорогими. Если учесть, что вам, вероятно, понадобится несколько ворот, чтобы удержать вашего ребенка в безопасных и простых для наблюдения местах, затраты могут быстро выйти из-под контроля.

Хорошая новость в том, что есть решение, которое не обернется для банка. Вы можете легко сделать свои собственные детские ворота из ПВХ-трубы и фитингов, которые будут безопасными, прочными и недорогими, и вам не нужно быть мастером-плотником, чтобы сделать это.Кроме того, вы можете сделать свои ворота подходящими для определенных участков, добавив больше или меньше планок. Это универсальный дизайн, который можно изменять по мере необходимости.

Необходимые материалы для детских ворот из ПВХ

Ниже приведены детали, оборудование и инструменты, необходимые для изготовления детских ворот с четырьмя внутренними планками для дверных коробок шириной 32 дюйма. Эту конструкцию можно изменить для более широких дверных проемов, добавив дополнительные планки (каждая из которых увеличивает ширину ворот на 5 дюймов).

Детали из ПВХ

(3) 5-футовые отрезки 1¼-дюймовой мебельной трубы из ПВХ

(1) 3-х футовый отрезок трубы из ПВХ сантехнического класса диаметром 1 дюйм (для изготовления соединительных вставок, которые не будут открываться)

(12) Тройники — 1¼ «

(2) Тройники скольжения — 1¼ «

(2) Колена под 90 градусов — 1¼ «

(2) Заглушки с внутренним куполом — 1¼ «

(4) Заглушки стола — 1¼ «

(12) Вставки роликов для фитингов из ПВХ — 1¼ «

Оборудование

(2) Штифты сцепного устройства — 1/4 «x 3»

(1) Пакет с шурупами для дерева 3/4 «

(1) Бутылка ПВХ-цемента

Инструменты

Электродрель

Ножовка по металлу / Торцовочная пила

Рулетка

Наждачная бумага

Инструмент / нож для снятия заусенцев

Шаги для строительства детских ворот из ПВХ своими руками

После того, как вы собрали все свои детали, оборудование и инструменты, вы готовы приступить к работе.Вот шаги для сборки ваших детских ворот из ПВХ.

Шаг №1 — Разрежьте трубопровод из ПВХ на следующие части

Мебельная ПВХ труба: (5) 30-дюймовые части; (1) 20 дюймов шт.; (4) Части 2½ дюйма
Труба ПВХ для сантехники: (12) 3-дюймовые части

После резки вам нужно будет использовать инструмент для удаления заусенцев / кинф, чтобы сгладить грубые обрезанные концы.

Шаг № 2 — Измените две крышки стола, чтобы сделать механизм захвата

Две крышки стола будут работать как механизм захвата, который позволит удерживать ворота на месте. Ножовкой сделайте один горизонтальный надрез над местом, где верхняя часть выступа встречается с крышкой, и один вертикальный разрез через две опоры крышки стола. Это позволяет удалить небольшой участок дугообразной формы, который можно выбросить. Затем отшлифуйте края, чтобы они стали гладкими и закругленными. Вот как вы хотите, чтобы он выглядел:

Шаг № 3 — Соберите ворота

Вот где резина встречается с дорогой.Перед сборкой лучше всего разложить детали из ПВХ по шаблону на полу или другой плоской поверхности. Посмотрите на изображение ниже, чтобы увидеть, как это должно выглядеть.

Установите тройник из ПВХ на оба конца четырех 30-дюймовых труб. Это ваши внутренние планки.

Затем, используя 3-дюймовые детали из ПВХ, соедините планки сверху и снизу.

Наденьте две скользящие тройники на последний 30-дюймовый кусок трубы, они будут работать как шарнирный механизм. Сверху этой детали прикрепите колено с углом 90 градусов, а снизу прикрепите тройник, как показано.Теперь этот кусок можно прикрепить к четырем рейкам, используя еще два из 3-дюймовых отрезков сантехнической трубы.

Для завершения другой стороны вы прикрепите тройник и колено с углом 90 градусов к верхней части 20-дюймового отрезка трубы и два тройника внизу, как показано. Затем вы можете прикрепить этот кусок к другой стороне четырех планок, используя 3-дюймовые отрезки сантехнической трубы.

После того, как у вас собраны все детали для ворот и вы знаете, что все собрано правильно и подходит к дверному проему, где вы будете их использовать, вы можете вернуться и использовать шурупы для крепления каждого фитинга к трубам.Чтобы использовать шурупы для дерева, вам необходимо просверлить небольшие отверстия для начинающих в фитингах и трубе, прежде чем вкручивать шурупы. В качестве альтернативы вы можете использовать ПВХ-цемент для закрепления соединений. Это просто вопрос предпочтений.

Шаг №4 — Добавьте отверстия для штифтов сцепного устройства, чтобы сделать заслонку съемной

Используя две крышки стола, которые вы не модифицировали, и две из 2 ½-дюймовых частей мебельной трубы из ПВХ, вы сделаете сегменты, в которые можно вставлять или снимать штифты сцепного устройства, чтобы сделать детскую дверцу съемной.

Вам нужно будет прикрепить крышки стола к дереву, чтобы закрепить их. Затем вставьте кусок ПВХ толщиной 2 ½ дюйма в колпачок и просверлите колпачок и трубу примерно на ½ дюйма от конца колпачка сверлом на ¼ дюйма. Обязательно пройдите через обе стороны. Сделайте это для обеих крышек стола.

Затем прикрепите сегменты 2 ½ дюйма к тройникам, которые находятся на 30-дюймовом сегменте трубы из ПВХ на воротах.

Шаг №5 — Крышка механизма захвата

На тройники из ПВХ, которые прикреплены к верхней и нижней части 20-дюймового сегмента трубы со стороны ворот, вставьте и закрепите (винтами или ПВХ-клеем) последние два 2½-дюймовых отрезка трубы.На их открытых концах используйте цемент для закрепления внутренних куполообразных торцевых крышек.

Шаг № 6 — Установите ворота

Вставьте две арматуры ролика в два открытых тройника в нижней части ворот для ножек.

Затем, совместив тройники скольжения (с крышками стола, прикрепленными к шкворням) на одной стороне ворот с тройниками, находящимися на противоположной стороне, прикрепите крышки стола к внутренней части дверной коробки с помощью шурупов.

После прикрепления крышек стола заслонка должна свободно вращаться.Теперь вы прикрепите две модифицированные крышки стола к другой стороне дверной коробки с помощью шурупов. Они должны совпадать с фиксирующими механизмами и иметь открытую вырезанную часть вверх.

Теперь ворота должны «защелкнуться» в крышках стола с этой стороны.

Шаг № 7 — Наслаждайтесь!

20 идей для детских ворот своими руками — время защиты от детей

Как только ваш малыш начинает ползать, он занят практически всем, до чего может добраться. Их любопытство приводит их в комнаты, в которых они не должны находиться, и, конечно же, к лестнице.

Чтобы бороться с этим, родители устанавливают в доме детские калитки, чтобы избежать неприятностей. Если вы находитесь на этапе, когда вам нужно защитить дом от детей и установить ворота, ознакомьтесь с этими вариантами, сделанными своими руками.

Восстановленная дверь DIY Baby Gate

Source

Эти уникальные, но функциональные детские ворота, сделанные своими руками из старой деревянной двери, не только красивы, но и безумно просты.

Ручка дверцы на самом деле не фиксируется (есть стандартный замок на задней стороне двери), но позволяет легко открывать и закрывать дверь благодаря петлям.Маленькие не смогут справиться с этим, но взрослые будут (это больше, чем можно сказать о большинстве купленных в магазине ворот).

Детские ворота из старой деревянной двери от Чариссы Йоханесон / Snapguide

Дом Chic Baby Gate

Source

Если ваш стиль вдохновлен Джоанной Гейнс, то эти детские ворота, сделанные своими руками, идеально впишутся в эстетику вашего дома.

Отличается классическим черно-белым дизайном фермерского дома и предназначен для установки на опору лестницы (что является серьезной проблемой, с которой сталкиваются многие домовладельцы).Эти ворота предназначены для монтажа с минимальным повреждением стены.

Ворота для фермерских домов своими руками от Gray House Design Co.

Современные детские ворота

Source

Эти ворота имеют необычный, другой дизайн, но все же обеспечивают тот элемент безопасности, который родители ищут в детских воротах. Все, что для этого требуется, — это несколько недорогих деревянных планок, петли, замок и немного времени. Эти ворота особенно хороши для владельцев кошек, которые хотят, чтобы их питомец мог свободно подниматься и спускаться по лестнице.

Современные детские ворота своими руками от Боба Вила

Ворота для младенцев без дрели

Source

Одна из самых больших проблем, связанных с детскими воротами, — это ущерб, который они могут нанести стене (стенам). Гидравлические ворота — отличный способ избежать этой проблемы, но зачастую они доступны только в стандартных размерах.

В этих детских воротах, сделанных своими руками, используются соединяющиеся трубы из ПВХ, которые не нужно просверливать в стене, их можно изготовить по индивидуальным размерам, а и обеспечат безопасность вашего малыша.

Детские ворота / забор без дрели от Woodooz Home Decor

Временные тканевые ворота для новорожденных

Source

Если вы ищете ворота, которые точно будут соответствовать вашей эстетике, эти тканевые ворота своими руками — отличный вариант, потому что вы можете выбрать узор, который идеально сочетается с остальной частью вашего дома.

Помимо дизайна этих ворот, они также являются хорошей альтернативой воротам с решетками, которые малыши любят пытаться держаться (а затем могут случайно распахнуться).

Детские ворота из ткани своими руками от Curly Girl

Детские ворота, винтажное изголовье

Source

На создание этих уникальных детских ворот вдохновила мама, которая, как и большинство людей, ненавидит внешний вид обычных ворот с напорным механизмом, которые продаются практически повсеместно.

Эти ворота не предназначены для лестницы, но идеально подходят для блокирования зоны или комнаты, в которую вы хотите, чтобы ваш малыш не попадал (например, ваш офис, когда вы пытаетесь работать, или кухню, если вы готовите блюдо, которое распыляет горячее масло по всей поверхности).

Детские ворота своими руками из старинного деревянного изголовья из реальной сказки

Десятиминутные ворота своими руками

Источник

Если есть что-то, чего у родителей немного (кроме денег, спасибо детскому саду), пора. Итак, хотя идея сэкономить деньги, сделав детские ворота своими руками, звучит неплохо, идея найти время на их изготовление — это совсем другая история. На создание этих простых, красивых и безопасных ворот уходит всего 10 минут, а конечный результат намного лучше, чем любой вариант, купленный в магазине.

10 минут DIY Baby / Pet Gate from Home Talk

Детские ворота Gorgeous Saloon Style

Источник

Помните, когда вы были ребенком, вам нравились крутые распашные двери в стиле салона? Теперь, когда вы стали взрослыми, вы можете сделать их и , они защитят ваших детей от потенциальной опасности.Эти ворота стильные, забавные и намного красивее, чем ворота, установленные под давлением.

Детские ворота DIY в салоне из Madness & Method

Детские ворота Easy & Modern

Source

Детские калитки не обязательно должны быть сложными, чтобы быть эстетичными. Эти ворота своими руками отлично подходят для тех, кто любит чистые прямые линии, но ненавидит внешний вид металлических ворот.

Что хорошо в балках на этих воротах, так это то, что они расположены горизонтально близко друг к другу, поэтому маленький человек не может схватиться за них, чтобы потянуть / повесить их вес.

Детские ворота Easy DIY Modern от Crafted Workshop

Складные широкие и высокие детские ворота

Source

Если у вас есть комната, которую вы хотите отделить от своего ребенка, но в ней нет двери или проема стандартного размера, вам подойдут складные детские ворота, сделанные своими руками. Он высокий, поэтому он обеспечивает уединение, крепится по обе стороны стены, поэтому он не сдвигается с места и приятен для глаз.

DIY Pet Gate / Baby Gate — Отдельностоящие и очень широкие + высокие от Jennifer Maker

Складные промышленные детские ворота

Source

Один из самых модных сейчас образов — сочетание деревенского дерева с индустриальным металлом.Эти детские ворота своими руками идеально вписываются в эту эстетику.

Его можно надежно закрепить наверху или внизу лестницы (бонусные баллы, он может быть окрашен, чтобы соответствовать вашим перилам), и он складывается, чтобы его лучше было в зоне с жесткой борьбой.

Промышленные детские ворота своими руками от Simply Design

Детские ворота в стиле ремесленников

Источник

Любите все в ремесленном стиле? Эти детские ворота своими руками — это все и многое другое. Он распахивается, поскольку был вдохновлен не только дизайном, выполненным в ремесленном стиле, но и голландскими дверями, и имел замысловатые детали, которые делали его не похожим на детские ворота, а больше как произведение искусства.

Он также полностью настраивается, поэтому вы можете сделать его любого цвета, подходящего к вашему дому.

Детские ворота в духе мастеров и голландских дверей от Duo Ventures

Детские ворота, удобные для кошек

Источник

В отличие от собак, кошкам нужно два места в доме: еда и туалетный лоток. Часто эти важные зоны находятся на противоположных этажах дома, поэтому детские ворота могут помешать кошке добраться до еды или ванной.

В этих детских воротах, сделанных своими руками, эта проблема решена за счет небольшого выреза, достаточно большого, чтобы кошка могла проскользнуть сквозь него, но слишком маленького для ребенка.

Ворота для малышей и домашних животных от DIY Hubs

Классная доска Baby Gate

Источник

Эти детские ворота во многом отличаются, но что в них забавного, так это то, что на них есть гигантская классная доска!

Его действительно легко установить: просто проденьте его через несколько шпинделей на лестнице и зацепите на месте, а затем все, что вам нужно сделать, это расслабиться, зная, что ваш ребенок не упадет с лестницы, и у него есть классная доска, с которой можно играть.

Классная доска Baby Gate от Boxy Colonial

Карманная дверь Baby Gate

Source

Если в вашем доме есть место, где есть карманная дверь, вы можете вытащить дверь и заменить ее калиткой на колесах! Если вам нравится эта идея, но у вас еще нет карманной дверцы, в Интернете есть множество учебных пособий по ней.

Вместо двери просто замените ее детской калиткой. Это фантастический способ скрыть необходимость.

Карманная дверь Baby Gate (Concept) от Lori Paranjape

Детские ворота Dark & Light

Source

Деревянные лестницы — прекрасное дополнение к любому дому, поэтому установка неприглядных детских калиток вверху и внизу действительно снижает эстетику.

Эти детские ворота своими руками идеально подходят для деревянной лестницы, потому что их можно окрашивать в тон ступеньки, а смесь белого и эспрессо просто прекрасна.

Детские ворота из толстой гортензии своими руками

Детские ворота Basic But Beautiful

Source

Иногда просто классические белые ворота с основными вертикальными перемычками могут быть препятствием для шоу в доме. Эти ворота, сделанные своими руками, требуют очень небольшого строительства, но выглядят четкими и чистыми. Вы можете приспособить его к своему дому, добавив фурнитуру разного цвета, чтобы она лучше соответствовала вашей эстетике (возможно, золото?).

Easy Stairway Gate from Salvaged Living

Многоцветный поддон Baby Gate

Source

Проекты поддонов — это всегда весело, к тому же дерево легко достать! Эти детские ворота из поддонов своими руками не только просты в изготовлении, но и имеют уникальный и великолепный окончательный вид.

Этот стиль подойдет всем, кто любит деревенский вид или кому нравится добавлять в дом немного красок (конечно, при сохранении безопасности маленьких).

Детские ворота из поддонов своими руками от 99 идей поддонов

Доска для бисера Baby Gate

Source

Эти детские ворота, сделанные своими руками, не сильно отличаются от многих других распашных ворот, за исключением того, что в них есть великолепная доска для бисера! Эта маленькая деталь делает его более изысканным и уникальным. Это дает более индивидуальное ощущение при том же объеме работы!

Детские ворота Easy Custom DIY от The Kim Six Fix

Красиво изготовленные детские ворота

Source

Эти стильные детские калитки можно легко оставить без внимания после того, как ребенок сможет маневрировать по лестнице.Однако для этого DIY может потребоваться немного больше опыта, чем для некоторых других, но конечный результат того стоит. Немного золота на петлях еще больше подчеркивает стиль.

Стильные детские ворота своими руками от Craven Haven

Заключение

Случайные падения — одна из главных причин, по которой дети попадают в отделение неотложной помощи. Лестница опасна для всех, но особенно для маленького человека, который едва может стоять в идеальных условиях. Ворота не подлежат обсуждению, когда дело доходит до защиты дома от детей.

К сожалению, большинство моделей, доступных для покупки, оставляют желать лучшего, когда дело доходит до стиля, а те, которые эстетически приятны, обычно стоят или слишком дорого.

Детские ворота своими руками могут решить все эти проблемы, вы можете настроить их, построить в рамках бюджета и при этом сохранить своего малыша в безопасности.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

Электрический открыватель для одинарных распашных ворот SW-4000XLS DIY- Сварщик или электрик не требуются

SW-4000XLS предназначен для одинарных распашных ворот на 1000 фунтов и 20 футов каждая створка.Pro Heavy Duty — Сделай сам, ЭЛЕКТРИКА или СВАРОЧНИКА НЕ ТРЕБУЮТСЯ. Низковольтный привод распашных ворот, разработанный для трубчатых стальных, виниловых, деревянных или декоративных ворот для жилых, сельскохозяйственных и коммерческих помещений. SW-4000XLS предназначен для одинарных распашных ворот. Эта модель обеспечивает быстрое открытие / закрытие всего за 18 секунд. Эта система способна адресовать односемейные резиденции или многосемейные комплексы до 20 семей, а также аналогичные коммерческие приложения. Значительное улучшение без увеличения цены по сравнению с предыдущей моделью.Система на 12 вольт, для установки не требуется электрика. Ворота будут работать при отключении электроэнергии. Быстрая и простая установка, с удобными для пользователя инструкциями. «The Shadow» разработан так, чтобы гармонировать с вашими воротами. 20 футов в длину и весом до 1000 фунтов. каждая створка при соблюдении всех надлежащих процедур установки. Примечание. Петли на шарикоподшипниках следует использовать на всех воротах весом более 250 фунтов (113,4 кг). Может работать от 100 до 150 циклов ворот в часы пик, в зависимости от размера и веса ворот (см. Ссылку на диаграмму циклов ниже) Блок управления может быть установлен в защищенной зоне вдали от приемника (могут потребоваться более длинные кабели) Размер блока управления 18-1 2 дюйма высотой x 14-1 / 4 дюйма шириной x 7-1 / 2 дюйма глубиной Приемник с антенной и 10-футовым кабелем может быть размещен в наиболее удобном месте для приема сигнала Может управляться дистанционным передатчиком, цифровой клавиатурой, кнопкой или Комбинация Полные системы, способные «добавить готовую» плату управления для тяжелых условий эксплуатации, включают регулируемое обнаружение препятствий, последовательность ворот и настройки автоматического закрывания (0-120 секунд) Возможность большого цикла с плавным запуском и остановкой Пакет с полным доступом включает аккумулятор, радиоприемник , входной преобразователь, трансформатор переменного тока и все необходимое монтажное оборудование для стандартной установки Может работать как «открывать нажатием» или «открывать при нажатии» (укажите при заказе — требуется дополнительное оборудование для открывания нажатием) Сертификат UL для классов I, II , III и IV.Система сертифицирована на соответствие стандарту UL 325, 5-е издание. На замену деталей распространяется двухлетняя ограниченная гарантия. ЛЕГКО СОБЛЮДАТЬ ТАБЛИЦУ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ ПО НОМЕРАМ НА ЧЕРТЕЖЕ И СПИСКЕ ПРОДУКЦИИ
1-Трансмиттер | 2-универсальный ресивер | 3-Внутренняя базовая станция внутренней связи | 4-беспроводной домофон / клавиатура | 5-цифровая клавиатура | Пьедестал с 6 клавишами и внутренней связью | Датчик транспортного средства с 7 подъездными путями | 8-петлевой детектор | 9-кнопочное управление | 10-фото лучей | 11-автоматический замок ворот | Замок для пешеходных ворот 12-Bulldog | 13-солнечные панели | 14-подъездная сигнализация | 15-беспроводной автомобильный датчик

🔨 Как построить ворота с двойным забором

Как сделать и установить двойные ворота из пиломатериалов, а также как смещать и выравнивать петли, позволяя воротам открываться через приподнятый грунт

Введение, установка петель и выравнивание ворот

Достаточно простая задача — построить и установить садовые ворота стандартного типа, если столбы параллельны, а земля ровная и ровная, но что, если это не так? Что, если земля у входа в шлюз поднимается вверх? Как вы можете открыть ворота, если земля имеет уклон выше низа ворот?

Что ж, есть несколько способов решить эту проблему, но они могут не подходить во всех случаях.
Вот несколько наиболее распространенных решений:
1. Вы можете установить ворота так, чтобы открываться вдали от склона, но в зависимости от конструкции и положения ограждения и ворот это не всегда возможно.
2. Вы можете поднять ворота выше над землей, чтобы они открывались на наклонной поверхности. Но это не очень хорошо, если вы пытаетесь держать взаперти маленьких щенков или других тварей. Все они прячутся под воротами.
3. Можно выкопать землю с уклоном выше низа ворот.Не всегда возможно.
4. Можно поставить откатные ворота. Мммммммммм, это немного сложно, и для этого нужна целая глава.

Или вы можете сместить петли.

ЧТО?

Сдвинуть петли. То есть выровняйте петли так, чтобы нижняя петля не находилась на вертикальной линии (непосредственно под) верхней петлей. Величина смещения определяет, каким будет угол или шаг ворот при открытии. Когда ворота открыты, нижняя часть ворот наклоняется вверх, что позволяет воротам открываться на возвышении.

Недавно нас попросили изготовить и установить ворота в проем существующего деревянного забора высотой 1800 мм (6 футов). Проем был более 2100 мм (7 футов) в ширину, и в этом случае двойные ворота были бы более практичными, чем одни более широкие ворота. Ворота должны были открываться внутрь и быть достаточно низкими до земли, чтобы удерживать маленького щенка. Земля имела уклон внутрь от входа в ворота под прямым углом к линии забора, а также с уклоном вдоль линии забора. Нам сказали, что мы не можем выкопать землю с уклоном вверх.

Ниже ( Рис.1 ) показано, как можно сместить нижнюю петлю ворот, чтобы ворота открывались на возвышении. Красная линия на чертеже показывает, как должны быть совмещены верхние и нижние петли.

На сколько нужно смещать нижнюю петлю?
Примерно на половину градуса от вертикали, от уровня наклона земли вдоль линии забора. Еще не потерялись?
Хорошо! Предположим, что наклон земли вдоль линии забора составляет 6 градусов (примерно 1 к 10), тогда нижняя петля должна быть смещена по вертикали относительно верхней петли на 3 градуса.

Конечно, вы всегда можете решить это методом проб и ошибок, попросив пару человек удерживать ворота в открытом положении и измерять смещение.

Примечание: Иногда земля может иметь уклон под прямым углом к линии ограждения под более крутым углом, чем уклон вдоль линии ограждения. В этом случае нижнюю петлю также нужно будет сместить под прямым углом к воротам. Это можно сделать, добавив деревянный брусок к воротам и забору, упакуя петли. Вы увидите, как это делается, на следующих страницах.

На рисунке ниже (Рис. 2) показано, как ворота наклоняются вверх при открытии.

Как сделать двустворчатые ворота

Мера для ворот.

Измерьте ширину проема между столбами забора, куда должны выходить ворота. Отнимите примерно 25 мм (1 дюйм), чтобы учесть зазоры между двумя воротами, а также между каждыми воротами и стойкой.
В данном случае проем составлял 2125 мм (85 ″). Поэтому мы сделали каждую раму ворот шириной 1050 мм (42 ″).Это позволило оставить зазор 8 мм (1/3 ″) между двумя воротами, а также между каждыми воротами и стойкой.
При изготовлении рам ворот спланируйте так, чтобы нижний горизонтальный элемент рамы совпадал с нижним горизонтальным ограждением. См. Рис.1 на предыдущей странице. Это важно для ворот, требующих смещения нижней петли.

Блок смещения рамы ворот и петли.

На ровной поверхности сделайте две прямоугольные рамы ворот из бруса 75 × 50 (2 × 3).

Выровняйте и закрепите рамы ворот.

Измерьте две противоположные диагонали каждой рамы ворот. Отрегулируйте каждый кадр до тех пор, пока два противоположных диагональных размера не будут одинаковыми, тогда углы прямоугольников будут под прямым углом.
(Другими словами, рамы будут квадратными и не будут перекосами!)
Для каждой распорки ворот положите кусок пиломатериала 75 × 50 (2 × 3) по диагонали от угла к углу на рамах. Отметьте, отрежьте и закрепите оцинкованными гвоздями.(См. Рисунок).
Как показано на рисунке, прикрутите деревянный брусок к нижнему горизонтальному элементу рамы. Толщина блока и свес будут зависеть от необходимого смещения петли. Обратитесь к предыдущей странице.

Прибейте вертикальные панели ворот к раме и закрепите петли.

Переверните рамы ворот и прибейте вертикальные доски ограждения 150 × 25 (1 × 6) к рамам, используя 60 мм (2 1/2 ″) оцинкованные гвозди с плоской головкой. Сделайте доски на одном уровне (ровном) с боковыми сторонами рам и свисающими сверху и снизу, чтобы они подходили друг другу.Последнюю доску забора на каждой калитке, возможно, придется разрезать (разорвать) по длине доски, чтобы она плотно прилегала к краю рамы ворот.
Переверните рамы ворот и закрепите петли. Убедитесь, что верхние и нижние петли совмещены. См. Картинку.

Как установить двойные ворота

Закрепите ворота на месте

Поместите ворота между двумя стойками ворот и поместите их на ровную доску, уложенную на земле до необходимой высоты (см. Рисунок выше).Установите клинья или уплотнители по бокам ворот и в середине ворот так, чтобы зазоры между воротами и столбами были ровными, а ворота «заклинило на месте».
Ворота должны оставаться в положении сами по себе, пока петли прикручены.

Убедитесь, что ворота открываются.

Выньте все клинья и пакеры и посмотрите, как открываются ворота.
Ворота со смещенной петлей должны подниматься над землей при открытии.

Последние штрихи к воротам

Закройте ворота и добавьте фурнитуру.
Установите болт и защелку. Обратите внимание, что обычно защелка должна быть помещена на полпути к воротам, но если ворота предназначены для удержания маленьких детей внутри или снаружи, поместите защелку ворот по направлению к верхней части ворот.
Наконец, прорежьте в воротах отверстие, удобное для защелки и достаточно большое, чтобы через него можно было пройти рукой.
