Установка привода на откатные ворота своими руками: Установка автоматики на откатные ворота

Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

• Электронный привод для откатных ворот.
• Рейка с зубцами.
• Пульты для ДУ.
• Элементы для безопасности.
• Лампа – «сигналка».

Какое еще нужно оборудование:

• Сварка.
• Дрель и сверла для металла.
• Электроприводы для питания.
• Приводы для подключения элементов безопасности
• Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания.  Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

Автоматические ворота с дистанционным управлением своими руками

Некоторые ворота достигают веса в сотни килограмм, что затрудняет, а иногда делает невозможным, их открывание вручную. Альтернативным вариантом, который несет массу преимуществ, станет монтаж привода, управляемого с пульта. Но подобные устройства обходятся в существенные суммы, поэтому стоит разобраться как сделать автоматические ворота с дистанционным управлением своими руками.

Система упростит открывание преграды владельцам частных домов и загородных участков, повысит комфорт водителя въезжающего автомобиля и увеличит уровень безопасности, позволяя управлять оборудованием из салона машины.

Виды оборудования для открывания ворот

Наибольшее распространение среди механизмов автоматических ворот получили три вида приводов:

• линейный;
• рычажный;
• подземный.

Каждая конструкция имеет свои отличительные признаки, преимущества и ограничения, что определяет сферу их применения.

Линейный привод — простой и надежный механизм. Устройство состоит из зубчатого колеса, винта с резьбой и оборудования для приведения конструкции в действие. Движение обеспечивается электромеханическим двигателем или гидравлическим насосом.

Первый отличается дешевизной, но ограничен весом в 600 кг и длиной полотна не более 3 метров. Второй применяется для створок, чьи габариты превышают эти значения. Если вы планируете установить автоматические ворота с дистанционным управлением этой системы, то необходимо учесть ограничение по углу раскрытия. Значение не превышает 90°, что затрудняет въезд на территорию габаритной техники.

Рычажный привод отличается универсальностью и не имеет недостатка предыдущей системы. Конструкция базируется на трех узлах: двигателе, редукторе и системе рычагов. При поступлении сигнала электромотор передает движущий импульс на редуктор, который соединяется с рычагами, заставляя их открывать створки. К преимуществам конструкции относится угол открытия ворот в 120°, что позволяет использовать механизм в доме или гараже.

Среди минусов: ограничение в 600 кг по весу полотна и повышенная вероятность поломки оборудования. При движении основная нагрузка приходится на рычаг, который сильнее других деталей подвержен износу.

Подземный привод является специализированной разновидностью рычажного механизма. Главное отличие — скрытый монтаж в герметичной коробке, которая устанавливается под опорами ворот. Снаружи оставляется только подвижная часть, которая приводит створки в движение. Подобные механизмы прочно занимают рыночную нишу, где важно сохранить общее оформление, спрятав привод. По техническим характеристикам конструкция занимает середину между двумя другими вариантами: угол открытия — 110°, максимальный вес створок до 900 кг при длине не более 5-и метров.

Продукция компании Comunello

Если планируется автоматические ворота с дистанционным управлением устанавливать своими руками, то профессионалы рекомендуют обратить внимание на итальянский бренд Comunello, способный составить достойную конкуренцию популярным товарам производства Came, Nice, Doorhan, Hormann, Alutech.

Отличительной особенностью товарной марки является полный цикл производства в Италии. Автоматика разрабатывается и изготавливается в соответствии с европейскими стандартами, что определяет ее высокое качество и продолжительность эксплуатации. Товары компании Comunello характеризуются следующими преимуществами:

• Корпус механизма изготавливается из покрытого полимером алюминия для защиты от химических, атмосферных и других типов воздействия;
• Подвижные элементы системы производятся из прочного сплава, что увеличивает их устойчивость к механической нагрузке;
• Электрические соединения оборудованы герметичной защитой от влаги;
• В наличии различные типы конструкций для создания оптимальной системы для конкретных условий применения.

Простота устройства обеспечивает установку автоматических ворот своими руками без специализированных знаний или умений.

Откатные ворота

Оптимальным вариантом для монтажа на прямых участках заборов являются откатные ворота. Они позволяют рационально использовать рабочее пространство, занимают немного места и требуют минимального количества дополнительного оборудования.

Принцип работы

Принцип работы устройства основывается на движении створок по направляющей балке при помощи установленных роликов или зубчатой шестерни. Вращающийся ролик может быть смонтирован в нижней или верхней части. В зависимости от местоположения балки относительно подвижного элемента, веса, длины и высоты створок различают подвесные, консольные и рельсовые ворота. Каждая конструкция имеет свои особенности, но все они позволяют открыть полотно в горизонтальной плоскости, экономя место.

Конструкция

Откатные автоматические ворота с дистанционным управлением состоят из следующих частей:

• Зубчатая рейка. Крепится к полотну ворот, обеспечивая движение створки;
• Концевой выключатель. Монтируется на рейке, ограничивая ширину открытия;
• Электрический или гидравлический привод. Обеспечивает движение ворот в обе стороны;
• Блок управления. Передает сигнал мотору о начале движения;
• Два фотоэлемента, между которыми находится инфракрасный луч. При пересечении линии створка не закрывается;
• Антенна, приемник и дистанционный пульт. Входят в систему приема-передачи управляющих оборудованием сигналов;
• Разветвительная коробка. Соединяет несколько электрических магистралей, которые обеспечивают механизмы энергией;
• Ключ для проводного управления. Монтируется на посту охраны, позволяет закрыть или открыть створку без пульта.

Сборка

Монтаж автоматических ворот с пультом своими руками начинается с подготовительных работ. Сюда входит предварительный расчет стоимости оборудования и инструментов, определение габаритов и составление чертежей конструкции. Обустраивается фундамент и прокладывается кабель питания, собирается каркас ворот и устанавливается роликовая система, монтируется выдвижное полотно, навешивается фурнитура, автоматический привод и другое функциональное оборудование. После сборки система регулируется, проверяется плавность хода, скорость реакции механизмов.

Распашные ворота

Принцип работы распашных ворот зависит от конструкции открывающего устройства. В линейных электромеханических двигателях редуктор преобразовывает энергию от мотора и посылает на активный элемент посредством червячной передачи. В гидравлических устройствах двигатель заменяется насосом, а редуктор — запирающей гайкой и цилиндром. В рычажном типе движение обеспечивает специальный вращающийся стержень.

Конструкция

В оборудование для распашных ворот входят следующие части:

• Приводы, которые отвечают за движения створок;
• Блок управления, обрабатывающий поступающий сигнал и запускающий автоматику;
• Антенна для приема передач;
• Пульт дистанционного управления;
• Две пары фотоэлементов для ограничения степени открытия полотна и остановки движения створ при пересечении луча.

Сборка

Для установки на распашные автоматические ворота с дистанционным управлением оборудования и фурнитуры своими руками потребуется проделать большую работу. Подготавливается фундамент опорных столбов и связующего основания, выкапывается траншея для прокладки электрического кабеля, монтируются накладки и несущие элементы для подвешивания створок, собирается каркас ворот. После этого устанавливаются узлы автоматического оборудования, конструкция собирается и проверяется, при необходимости регулируется, чтобы исключить перекосы и обеспечить долгий срок эксплуатации.

Профессиональная установка автоматических систем

Далеко не каждый человек способен автоматические ворота смонтировать своими руками. Земляные и сварочные работы, соединение и настройка электрических элементов, калибровка собранной конструкции требуют специализированных навыков и опыта, которыми обладает далеко не каждый. Чтобы получить автоматику, которая правильно функционирует, избежать лишних расходов на устранение ошибок монтажа или покупку вышедших из строя узлов, необходимо обращаться к профессионалам.

Компания «Группа мастеров» предлагает свои услуги. Обращаясь к нам, вы получите высокое качество работы, исполнение заказа в установленный срок и низкую стоимость, что позволит существенно сэкономить на заказе автоматических ворот.

Как установить автоматику на откатные ворота своими руками

Установка автоматики на откатные ворота сделает их более удобными и практичными. Важно, чтобы у ворот не было проблем с открытием и закрытием, поскольку автоматика не решит эту проблему, а лишь усугубит ее, поэтому установку ворот лучше доверять специалистам компании «Экспресс Ворота», которые имеют необходимую квалификацию и опыт.

Установка автоматики на откатные ворота своими руками: инструкция

• Нужно вырыть траншею глубиной не менее 700 мм и шириной до 400мм для установки швеллера с прикрепленной арматурой, опорного и приходного столбов.
• Затем прикрепить арматуру к швеллеру с помощью шпилек и гаек.
• Следующий этап — установка одновременно и опорного, и приходного столбов. Обратите внимание, что швеллер должен быть закреплен на одном уровне с покрытием прилегающего дорожного полотна, а столбы должны быть расположены симметрично — в одну линию и на одном уровне.
• Далее необходимо проложить все провода питания привода через траншею, предварительно продевая провод через гофрированную трубку для защиты от воздействия бетона на изоляцию проводки, и вывести через отверстие в монтажной пластине под привод.
• Закрепляем платформу привода, а к ней — пластину для установки привода.
• Установленную конструкцию необходимо заполнить бетонным раствором.
• После того, как бетон высохнет, необходимо установить роликовые тележки на швеллере (не затягивайте туго).
• Нанизываем балку-монорельс каркаса ворот на ролики тележки и стыкуем к балке вторую часть (ее наличие зависит от длины ворот).
• Когда роликовые тележки займут свою позицию в монорельсе, их следует затянуть гайками для жесткой фиксации. Обратите внимание, что болты для крепления заводятся со стороны въезда!
• Затем нужно поставить все зубчатые рейки на свои места и закрепить (не затягиваем гайки туго). В местах стыка реек не должно быть повышенного давления на шестерню привода. Зазор между рейками должен быть необходимого размера, что значительно увеличит срок службы деталей.
• Когда все рейки выставились ровно, их можно затянуть гайками.
• Теперь можно возводить стойки каркаса ворот, затем собрать и установить верхнюю часть конструкции. После этих действий закрепляется раскос и затягиваются все гайки каркаса.
• На данном этапе необходимо закрепить кронштейн верхних роликов так, чтобы ворота находились в строго вертикальном положении с зазорами, указанными в монтажной карте.
• Далее производится крепеж всех обшивочных материалов для ворот и устанавливается привод так, чтобы зубчатые рейки были расположены по центру шестерни привода с зазором 1 миллиметр. Фиксируем привод на монтажной пластине.
• Пришло время установить по обе стороны концевые улавливатели.
• Затем подключается питание к приводу, задается необходимая программа и настраиваются пульты дистанционного управления воротами.

Монтаж автоматики на откатные ворота — кропотливый процесс, который требует определенных навыков и опыта, поэтому, если вы не уверены в своих силах, лучше довериться мастерам компании «Экспресс Ворота»!

Установка и установка откатных ворот своими руками

Необходимо, чтобы придомовая территория имела ограждение. И в нем должны быть проходы – ворота и калитка. Но ведь не очень удобно, например, в дождь или снег, выходить из машины и вручную открывать ворота. Намного лучше будет, если вы для этой цели наймете специального работника. Но ему нужно платить. Тогда идеальный вариант – это автоматические откатные ворота. Монтаж их осуществляется достаточно просто, но все равно придется потратиться на покупку всех комплектующих. Можно использовать как готовые конструкции, так и самодельные – разницы в них не очень много. Разве что стоимость.

Положительные качества откатных конструкций

Обычно выбирают откатные ворота (монтаж и изготовление простой конструкции рассмотрим далее в статье) по нескольким причинам. Они имеют привлекательный внешний вид, надежны, а также у них имеется ряд иных преимуществ:

1. Работа абсолютно бесшумная. Никакие скрежеты и скрипы не будут мешать вам или соседям.
2. Ворота не будут занимать много места как в закрытом, так и в открытом состоянии.
3. Не нужно очищать конструкцию от снега, мусора или наледи.
4. Обслуживание минимальное – нужно только своевременно проверять ходовую часть.
5. Конструкция надежна и долговечна. Ведь в ней применяется металл. Если сравнивать с деревянными воротами, то у них прочность очень высокая.
6. В дополнение к воротам можно установить систему автоматики, которая повышает комфортабельность использования.

Нужно отметить, что управление автоматикой производится на расстоянии. Вы, сидя в своем автомобиле, можете за несколько секунд открыть ворота.

Недостатки системы

Но есть и несколько минусов у конструкции, куда же без них? Всего два минуса:

1. Необходимо делать въездное пространство достаточно большим. Особенно это нужно учитывать в случае, если предусматривается заезд крупногабаритной техники.
2. Обязательно монтаж откатных ворот должен производиться на монолитной платформе.

Если все сделать по правилам и однократно потратить деньги на изготовление ворот, то они прослужат вам долго.

Разновидности ворот

В нашей статье мы рассмотрим, какие бывают виды ворот. Всего их три, нужно внимательно изучить все эти конструкции, чтобы выбрать лучшую для себя. Одни имеют простую конструкцию, другие же потребуют предварительной тщательной разработки чертежей, а также немалых временных и трудозатрат. Внимательно изучите все особенности таких работ и инструкцию по монтажу откатных ворот. Своими руками установить их не так сложно, особенно если следовать советам мастеров. Некоторые из них мы приведем в нашем материале.

Ворота консольного типа

Такие ворота являются конструкцией, у которой откатное полотнище монтируется на нижней направляющей. Рекомендуется изготавливать именно такой вариант ворот, так как у него явные преимущества, если сравнивать с другими. Например, не имеет значения, какой высоты транспорт будет проезжать (нет ограничения по этому параметру).

Места вдоль полотна забора ворота занимают довольно мало. Они взломостойкие, но есть и недостаток – высокий показатель парусности. Самостоятельно соорудить такие ворота сможет даже начинающий строитель – никаких преград к этому нет. А если сделать грамотный монтаж автоматики откатных ворот, то они будут очень удобны в использовании.

Подвесные ворота

Такой вид ворот используется, как правило, в тех случаях, когда имеется сверху ограничитель – на складах, ангарах и т. д. На верхней направляющей находятся подвижные компоненты. Это существенный недостаток конструкции, так как заезжать крупногабаритному транспорту на территорию достаточно сложно. Эту особенность нужно учитывать, если вы планируете на своем участке проводить строительные работы, которые требуют наличия специальной техники. Впрочем, такой тип конструкции идеально подходит для случаев, если не будет во двор заезжать крупная техника. Осуществив монтаж автоматики откатных ворот, вы обеспечите высокую степень комфорта.

Колесные конструкции

Приводится в движение полотно откатных ворот благодаря рельсу – он укладывается непосредственно на грунт или железобетон. Полотно имеет в нижней части несколько колесиков. Недостаток конструкции в том, что очень часто происходит забивание пути, по которому двигаются колеса. Ведь нужно учесть, что рельсы находятся очень близко к грунту, поэтому на нем может скапливаться опавшая листва, лед, снег. Мало того что открыть ворота будет проблематично, так еще и начнет ржаветь металл. А если вы осуществили монтаж привода откатных ворот, то нужно следить за тем, чтобы ничего постороннего не попало внутрь. Иначе привод может испортиться.

Перед началом изготовления или до покупки готового изделия нужно проанализировать все за и против. Нужен ли крупногабаритный транспорт на участке, в какой сезон планируется использовать ворота, как часто их нужно открывать и закрывать. Исходя из этого, можно сделать вывод о том, какую конструкцию лучше всего использовать. Нужно еще обращать внимание и на свои финансовые возможности – ворота имеют большую массу, поэтому при изготовлении нужно использовать только качественные материалы.

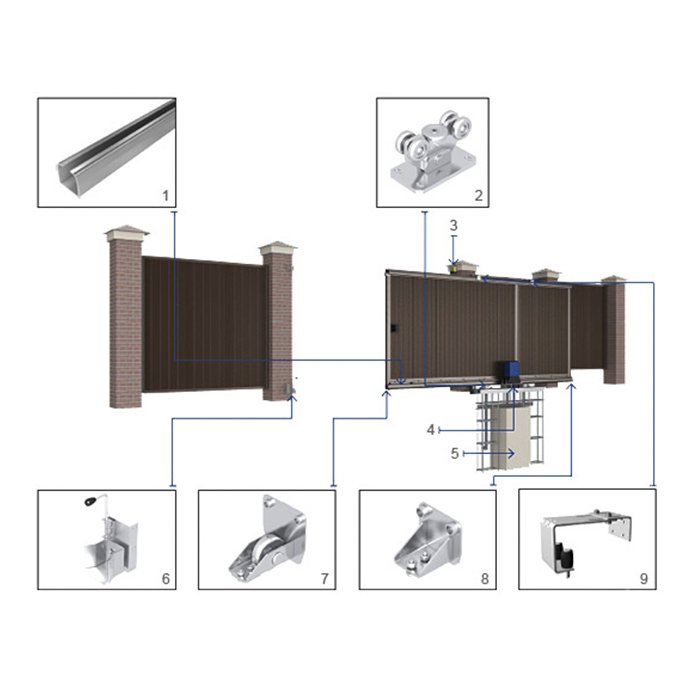

Фурнитура и основные компоненты ворот

Как вы понимаете, вам необходимо металлическое полотно – это основа всей конструкции. Кроме того, при монтаже привода откатных ворот и других элементов вам потребуется еще наличие таких комплектующих:

1. Направляющего рельса – можно использовать балку из металла. Рекомендуется использовать материал с сечением 71 х 65 мм, длина должна быть более 6 метров. Чтобы ворота прослужили долго, нужно, чтобы у стенок толщина была 3,5 мм или больше.
2. Каретка и ролики – с их помощью обеспечивается свободное перемещение полотна по направляющей рельсе.
3. При помощи ловушек и концевых роликов удается ограничить движение полотна. Кроме того, эти элементы не позволяют выпасть полотну из направляющих.
4. Заглушки и ограничители – они не дают забиваться механизму снегом, грязью, наледью.

Все компоненты комплекта необходимо приобретать, основываясь на проекте и расчетной массе готовой конструкции. Ориентироваться нужно на такие показатели:

1. Если длина не превышает 4 м, то максимальная нагрузка на фурнитуру должна быть не более 500 кг.
2. При длине полотна до 5 м необходимо использовать фурнитуру, рассчитанную на нагрузку до 600 кг.
3. Если длина полотна 5-6 м, нужно устанавливать фурнитуру с расчетной нагрузкой до 700 кг.

И таким образом производится вычисление максимальной нагрузки на конструкцию. В продаже вы можете встретить большое количество готовых комплектов для монтажа откатных ворот. Но нужно отметить, что фурнитура может приобретаться отдельно. Но это разумно делать в том случае, если вам просто необходимо сэкономить на изготовлении.

Расчет ширины ворот

Итак, первым делом нужно произвести расчет и нарисовать хотя бы эскиз будущей конструкции. Причем рассчитывать нужно все очень тщательно, ведь от этого зависит качество будущей конструкции. При конструировании откатных ворот нужно учитывать буквально все – допуск транспортных средств, свободный ход и т. д. Имея все данные, можно приступить к проведению расчетов. И первым делом нужно определиться с тем, какая должна быть ширина проема.

При этом обязательно нужно учитывать габариты транспорта, который будет заезжать на территорию. Для свободного проезда «газели» необходимо не меньше 2,5 м, а вот для КамАЗа как минимум на полметра больше. При расчетах нужно ориентироваться на то, что автомобиль будет заезжать под углом 45 градусов. Между столбами, которые удерживают конструкцию, и зеркалами машины, должно быть расстояние около 30 см. Также обязательно учитывайте тот факт, что автомобиль может наклоняться, если грунт просядет под ним. Поэтому зазор стоит увеличить примерно до полуметра. Идеальное значение ширины составит около 5 м.

Вычисление длины полотна

Здесь нет ничего сложного. У вас уже есть данные о ширине проема, теперь необходимо добавить к этому значению примерно 40-50 %. При этом у вас получится скрыть щель, которая будет между воротами и полотном забора. Вот и все, расчет длины полотна ворот сделали, можно приступать к вычислению высоты.

Максимальная высота ворот

Как понимаете, практической роли никакой у этого параметра нет. Но все равно он имеет значение. Обратите внимание на эстетику – необходимо произвести расчет таким образом, чтобы створка находилась в одной плоскости с основной частью забора. В противном случае неизбежно будет наблюдаться перепад высот. А это не очень красиво и эстетично.

Например, у вас забор изготовлен из профлиста, общая высота — порядка 2 м. Высоту ворот нужно рассчитать с учетом всех параметров входящих в комплект компонентов – направляющей, колесиков и кареток, каркаса для удержания и иных элементов. Обязательно учитывайте зазор, который будет между нижним краем ворот и грунтом. Необходимо, чтобы расстояние составляло порядка 10-15 см. Эти условия необходимо соблюдать при монтаже откатных ворот «Дорхан» и любых самодельных конструкций.

Делаем чертеж конструкции

Теперь можно изобразить всю конструкцию на бумаге или в программе – кому как удобно. Основание – это платформа, изготовленная из бетона с армированием. Между стойками необходимо установить каркас, на котором монтируются уловители сварной рамы. К раме производится крепление профилированного листа. На полотне должна быть ручка, если на ворота не устанавливается электрический привод. Желательно, чтобы присутствовало два варианта открывания – вручную и автоматически. Если подведет автоматический привод, то можно открыть ворота руками. Стоит заметить, что различий в монтаже автоматических откатных ворот и простых практически нет.

Приступаем к монтажу

Конечно же, одному все работы по изготовлению консольных ворот выполнить достаточно сложно. Как минимум вам нужно, чтобы пара человек помогало. Приобретите инструменты, если у вас их нет. Обязательно подготовьте все материалы, с помощью которых производится бетонирование участка под воротами. Составьте список необходимых материалов и внесите все в смету.

Как установить опорные столбы

Чтобы снизить стоимость конструкции, а также уменьшить количество усилий, необходимых для строительства, нужно сделать раздельное бетонирование под консольной рамой и столбами. Но есть и «подводные камни», они связаны с особенностями грунта – нужно учитывать подвижность почвы, пучение, промерзание. При таком воздействии конструкция ворот может измениться – створка может не попасть в уловители, ворота будут косыми. Поэтому постоянно при эксплуатации нужно будет производить регулировку.

Но можно пойти на хитрость и установить все силовые части заливки на едином основании из бетона. В этом случае даже серьезные изменения в конструкции смогут позволить поменять уровень высоты всей системы.

Итак, приступим к монтажу откатных ворот. Инструкция по установке опор следующая:

1. Первое, что нужно сделать, – это выкопать канаву, ширина ее должна быть такой, как у столбов опор. А глубина чуть больше, чем точка промерзания грунта. Обязательно учитывайте подвижность грунта – увеличьте глубину на 20 %, если строительство происходит на песчаной или плывучей почве.
2. Затем необходимо на дно насыпать в два слоя песок и щебень – высота каждого порядка 15 см. С помощью таких слоев влага не подойдет близко к бетону. Следовательно, увеличивается долговечность постройки. И есть еще один плюс – большая масса ворот не сможет повлиять на качество платформы.
3. Канаву обязательно нужно армировать при помощи стального прута. Его нужно просто втыкать в грунт и связать проволокой между собой. Сварку применять нельзя, так как она способна разрушить металл. Не нужно использовать толстые прутки – желательно использовать толщиной 6 мм или меньше. Проволока используется только специальная — для вязки арматуры.
4. Сразу на прут необходимо произвести укладку стальной закладной. Это швеллер, который ставится вниз полками. К нему в дальнейшем будет крепиться каретка. Учтите, что швеллер должен располагаться горизонтально – контролируйте его положение строго по уровню. В противном случае ворота перекосятся.
5. Устанавливаете опалубку. В том случае если ставите готовые опорные столбы, их сразу поместите на своих местах. Если этого не сделать, то нужно изготавливать опалубку так, чтобы можно было выполнить заливку основания под консоль. Для изготовления опалубки нужно использовать деревянную доску, которая сбивается в щиты. Обязательно устанавливаете подпорки, которые не позволят всей конструкции развалиться.
6. Заливку нужно делать за один заход. Следите за тем, чтобы вышел весь воздух – делайте штыковку раствора. Не допускайте перелива бетона на швеллер. Если появится так называемое белое молоко на бетоне, то канава заполнена полностью. Несколько дней раствор нужно поливать холодной водой, чтобы не появились трещины.

Основание будет готово примерно через 3 недели, только после окончательного застывания можно продолжить работы по монтажу откатных ворот (своими руками вы все выполняете или нет — неважно, ибо порядок действий одинаков).

Как сварить ворота

Сначала необходимо подготовить материал – нарежьте все трубы на куски, ориентируйтесь на ваш проект. Затем сварите основные компоненты каркаса. После ввариваете обрешетку (трубы меньшего сечения). Усиливающий профиль должен идти по диагонали. Сварку нужно выполнять с шагом 30 см прихваточным швом. На нижнюю часть готовой рамы нужно приварить рельс. Обшивать сразу нельзя – сначала осуществляется проверка работоспособности.

Установка рамы и комплектующих

Теперь можно на опорных столбах установить уловители и каретки. Делайте это строго по уровню. Фиксацию осуществляете только болтами анкерного типа – никакие другие не выдержат высокую нагрузку. После проверки подвижности можно приступать к установке ворот.

Ворота необходимо надеть на профиль каретки и обварить прихватками по кругу. Так вы обеспечите воротам максимальную устойчивость. Окончательную сварку можно сделать после того, как будет проведена проверка работоспособности и совпадение уровней высот. Вот как производится монтаж и установка откатных ворот. Теперь переходим к завершающему этапу.

Завершение работ

Готовая конструкция может быть окрашена в цвет, который должен совпадать с основным. Рекомендуется использовать краски, в состав которых входят антикоррозийные средства. Нанесите несколько слоев краски, после окончательного высыхания можно приступать к обшивке. Сделать это лучше всего при помощи профлиста. Стоит заметить, что монтаж откатных ворот «Алютех» ничем не отличается от установки «самоделки». Требования к мастеру выдвигаются одни и те же.

Когда все готово, можно установить комплект автоматики или ручки. Прокладываете провода питания к электроприводу. Если вы планируете поставить автоматическую систему для открывания ворот, то потребуется монтировать еще один швеллер. Самостоятельно изготовить систему не очень сложно, но придется продумать, где ставить фотоэлементы или концевые выключатели. С их помощью обеспечивается своевременная остановка электропривода.

Ворота с пультом, привод ворот

Наш онлайн магазин Ворота с пультом, предлагает большой выбор в сфере автоматизации ворот. Мы являемся официальными дистрибьютерами многих Российских и зарубежных производителей оборудования для автоматизации ворот. На рынке продаж очень много представлено приводов для откатных ворот, распашных ворот, и подъемных ворот. Обычному покупателю очень сложно выбрать качественную продукцию, не подделку.

Мы компания «Ворота с пультом» предлагаем вам только оригинальную продукцию от проверенных поставщиков. Приобретая товар в нашем магазине вы получаете гарантированно качественный товар, поддержку на всех этапах использования и квалифицированную техническую поддержку наших лучших специалистов по установке и обслуживанию приводов для автоматических ворот. В нашем интернет магазине вы так же можете приобрести автоматические шлагбаумы под разные задачи и интенсивность использования. Если вы думали, что все шлагбаумы одинаковы, вы ошибались. В карточке товара читайте обязательно технические характеристики при выборе товара.

Имея собственное производство откатных ворот, мы с радостью можем предложить вам качественную сборку, покраску створки ворот и профессиональный монтаж. Используя качественные комплектующие для изготовления, откатные ворота служат своему владельцу долгое время без ремонта и полного технического обслуживания. Лакокрасочное покрытие наносится в два слоя на тщательно подготовленную обезжиренную поверхность.

Мы не только устанавливаем откатные ворота с приводом, наша команда специалистов с радостью установит вам шлагбаум для контроля въезда авто на территорию, автоматизируем распашные ворота, и проведем диагностику устаревшей автоматики на ваших воротах.

Если говорить в общем о нашей компании, мы без скромности можем заявить, компания «Ворота с пультом» действительно заботится о своих покупателях. В чем это выражается?- спросите вы. В первую очередь мы предлагаем автоматику для ворот только оригинального происхождения. Мы поможем подобрать автоматику для ваших ворот, а не продадим вам дорогой привод для галочки. При гарантийном случае наши специалисты приедут и устранят все поломки совершенно бесплатно. Мы стараемся держать низкие цены на весь ассортимент нашего товара понимая, что не все могут позволить себе дорогое оборудование.

Если рассказ о нашей компании вам действительно помог определиться с выбором, в каком магазине покупать, мы благодарим вас за доверие, а наши приветливые специалисты с радостью ответят на все ваши вопросы.

Удачных покупок дорогие друзья!

​​​​​

установка привода и устройств безопасности

Откатные ворота с автоматикой — это одностворчатый портал, отъезжающий в одну из сторон за счет электромеханического привода. Принцип работы заключается в работе самоблокирующегося редуктора и модуля управления с радиоприемником. Управление остановкой привода в концевых положениях гарантирует оптимальную безопасность, надежно позиционируя стоп-точки движения створки.

Электрический привод

Для электропитания редуктора достаточно сети 230В и частотой 50Гц. В отсутствие напряжения, привод можно разблокировать, и выполнять открывание и закрывание ворот вручную.

Руководство по установке привода

Подготовительный этап

Перед началом действий по монтажу привода необходимо, чтобы были выполнены такие условия и мероприятия:

• Ворота крепкие, и пригодные к автоматизации: движение створки легкое и равномерное, траектория движения строго горизонтальная, наличие механических стопоров на концах балки во избежание выхода створки за эксплуатационные пределы;
• Усилие для движения створки равно менее, чем половине максимальной тяговой силы приобретенного двигателя;
• Место заливки фундамента прочное и стабильное, без труб и кабелей;
• В наличии пространство вокруг привода для безопасной ручной разблокировки устройства;
• Электрическая сеть питания оборудована заземлением, кабельные трубы соответствуют техническим нормам пожаробезопасности.

Обустройство железобетонной основы

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

Схема бетонирования

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

• Подкручивание вверх гайки (поднятие) для регулировки положения редуктора над основанием.
• Установка 2 пластин на фундаментные болты, и выравнивание их между собой при помощи нивелира, как по горизонтали, так и по вертикали.
• Снимите крышку и пропустите электрокабель через особое отверстие в приводе. Заложите шайбы и закрепите двигатель, затянув гайки.

Общий план подключения конструкции

Важно! Не поднимайте приводящее устройство за крышку или корпус. Сняв крышку для электромонтажных работ, обеспечьте защиту от попадания влаги и посторонних предметов. Завершив установку и наладку эксплуатации, закрепите все снятые элементы обратно на место!

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения. Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «  », при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

Схема подключение к модулю управления

Режимы управления движением разделяют на:

• Нормально-открытый контакт — пошаговый режим управления движением, соответствующий последовательности «Открыть — Стоп – Закрыть – Стоп», и так далее. Для этого к модулю управления подключают кнопки и выключатели контактов радиоприемника, пошагово подводя к клеммам SBS и . Первая команда (к примеру, после включения) от устройства управления должна выполнять открытие ворот.
• Нормально-открытый контакт — режим частичного открытия, например, для пешеходного прохода. Частичное открытие ворот на 0,8м — 2,4 м возможно при установке времени частичного открытия в настройках модуля управления. Подключая устройство управления, частичным открытием производят к клеммами PED и , при том, что команда выполняется лишь при условии полного закрытия ворот.
• Нормально-закрытый контакт — управление остановкой движения. Подключение устройств производить к клеммам S и , установив перемычку.

Электронный модуль управления

Подключение устройств безопасности

Фотоэлементы

Чтобы обеспечить защиту от защемления воротами, к центру управления подключают 1-2 пары фотоэлементов. Выходная цепь приемника, обозначенная RX1, для фотоэлементов закрытия обычно подведена к клеммам Ph2 и , приемника RX2 – открытия к Ph3 и . Цепи питания (RX1 и RX2) подсоединяют к клеммам +24 V и . Если Вы решили поставить несколько пар, то последовательно соедините их друг с другом в выходной цепи, и параллельно кабелю питания.

В зависимости от функции, фотоэлементы должны быть позиционированы: при закрытии срабатывает фотоэлемент и вызывает остановку, а затем полное открытие; фотоэлемент закрытия в полностью открытом положении вызывает сброс количества времени паузы, и автоматически закрывает ворота.

Фотоэлементы Professional

Проблесковая лампа

Необходима для сигнализации про движение створки и передачи на модуль управления привода.

Технические параметры питания — 230В, максимум 100Вт. Лампа может работать в 2 режимах – без и с предварительным миганием. Её надо подключить к клеммам LAMP и N1.

Программирование пультов

Пульт радиоуправления

Для того, чтобы прописать пульт, нажмите клавишу Learn (индикатор LR загорается), и выберите любую кнопку пульта (LR гаснет). Опять нажмите туже кнопку — индикатор LR должен моргнуть несколько раз и погаснуть. Это значит, что код записан радиоприемнику в память в модуле управления. Чтобы стереть коды, удерживайте Learn в течение 15 сек, пока не погаснет индикатор LR.

Важно знать! В случае утери пульта, во избежание проникновений, обязательно сотрите все коды из памяти и заново запрограммируйте все пульты.

Видео инструкция установки электроворот

Источник: http://rusograda.ru/vorota/otkatnye-vorota-s-avtomatikoj

Установка откатных ворот, на примере ворот Алютех. Монтаж видео.

1.  Проверка комплектации комплекта для установки

Установка откатных ворот начинается с проверки комплектации. Набор распаковывается, комплектация проверятся путем сверки имеющихся деталей и комплектующих с перечнем, который должен быть в каждом наборе.

2.

Ознакомление с правилами безопасности:

• нельзя переносить электроинструменты во включенном состоянии;
• все работы должны проводиться квалифицированным персоналом;
• рабочие обязаны быть в специальной защитной одежде;
• переносить инструменты следует в ящике или сумке;
• к работе с электроинструментами персонал допускается только после инструктажа.

3. Подготовка проема

Перед монтажом необходимо подготовить проем к установке откатных ворот. Комплекс мер включает установку и позиционирование опорной рамы, обустройство фундамента, прокладку электрических кабелей. Следует убедиться в горизонтальности рамы, проверить правильность её расположения относительно конструкции. Также проверке подлежат координирующие размеры и правильность разводки электрических кабелей.

4. Сборка рамы ворот

Производится сборка угловых соединений рамы. Устанавливается вертикальный импост на направляющую шину (отверстия для винтов должны находиться со стороны технологической части). Монтируется верхняя балка. После сборки рама не обладает необходимой жесткостью, именно поэтому выровняются диагонали. Стягиваются угловые соединители, а импост крепится к соединителям.

Сборка рамы ворот

5. Установка заполнения

Рама заполняется выбранным материалом. В процессе монтажа откатных ворот допускается его подрезка. Сэндвич-панели, профили роликовой прокатки могут устанавливаться как горизонтально, так и вертикально. Цена монтажа откатных ворот напрямую зависит от заполнения. Некоторые материалы требуют совершения дополнительных действий: например, монтажа тросовой натяжки.

Установка заполнения откатных ворот

5.1 Установка опор роликовых

Завести роликовые опоры в шину рамы конструкции. Поместить ролик опорный в шину рамы ворот как со стороны технологической части (это относится к модели Elegant), так и со стороны закрывающей проем. Его пластина должна плотно прилегать к торцу шины. Она фиксируется двумя самонарезающими винтами.

Установка роликовых опор при монтаже ворот

5. 2 Установка упора

Со стороны технологической части ворот створок конструкции установить упор. Для этого он заводится в направляющую шину. Следить за тем, чтобы край детали располагался на расстоянии 5 мм от шины. Зафиксировать упор двумя самонарезающими винтами. Установить декоративную крышку. Выступы, предназначенные для закрепления крышки, должны войти в отверстия шины.

Установка упора ворот

5.3. Установка зубчатой рейки

На расстоянии, указанном в технической документации, от поперечной грани шины со стороны основной части створки конструкции приложить к козырьку шины рейку, отложить метки, и выполнить четыре отверстия на каждой рейке, зафиксировать их шайбами и гайками. Расположить по длине шины.

Установка зубчатой рейки откатных ворот

6.

Монтаж откатных самонесущих ворот

6.1 Установка створки конструкции на опорную раму

Установить створку конструкции на опорную раму. Перед монтажом откатных ворот нужно расставить опоры роликовые так, как они расположены на опорной раме. Деталь выставить на опорах роликовых в средней позиции, тем самым придав устойчивость. Установить опоры роликовые на площадки со шпильками.

Установка створки конструкции на опорную раму

6.2. Установка удерживающих столбов

Установить столб на закрепленную к опорной раме площадку со шпильками и зафиксировать пружинными шайбами и гайками. В процессе работы следить за правильным положением с помощью уровня, длину диагоналей контролировать при помощи рулетки.

Установка удерживающих столбов

6.3 Монтаж элементов притвора

Конструкция самонесущих ворот Алютех позволяют произвести монтаж как с использованием столба притвора, так и без него. Перед проведением работ следует перевести ворота в закрытое положение, тем самым добившись симметричности полотна относительно проема.

Монтаж элементов притвора ворот

6.4 Монтаж электропривода

Установить на раму ворот опорную пластину типа FLGY, выбор который зависит от типа электропривода. Пластина крепится на специальную рамку. При осуществлении монтажа следует руководствоваться инструкциями производителя. В случае перемещения полотна вручную нужно разблокировать привод.

Монтаж электропривода откатных ворот

6.5 Установка ручки

Сначала следует приложить ручку на стойку створки и поместить ее симметрично относительно стойки, отложить отметки, просверлить два отверстия ⌀ 5 мм и зажать самонарезающими винтами, в отверстия крепежных элементов установить декоративные заглушки.

Установка ручки

6.6 Установка засова

Закрепить кронштейн к поверхности нижнего улавливателя. Выполнить отверстия ⌀ 4.2 мм и зафиксировать винтами самонарезающими. Потом смонтировать засов на стойку рамы ворот. Просверлить отверстия ⌀ 4.2 мм в засове и зафиксировать винтами самонарезающими.

Установка засова

7. Нанесение таблички

После проведения монтажных работ следует установить табличку изделия, которая поставляется вместе с воротами.  Она размещается на торце стойки со стороны технологической части.

8. Проверка работоспособности

После установки откатных ворот проводятся следующие работы: подключение автоматики, проверка работоспособности, программирование электропривода. Рекомендуется действовать согласно инструкциям производителя. Работоспособность изделия проверятся путем пятикратного повторения цикла открывания/закрывания.

9. Сдача установленной конструкции

Порядок сдачи:

• демонстрация работоспособности откатных ворот;
• заполнение раздела «Свидетельство о монтаже» паспорта.

Несколько слов в пользу профессионального монтажа

Во-первых, у специалистов есть возможность заменить поврежденный в ходе установки конструкции элемент. Во-вторых, вы получаете готовую к эксплуатации систему. В-третьих, вам не придется тратить силы и время. Цена ворот откатных с установкой зависит от сложности и размеров конструкции, наличия калитки, материала заполнения.

Если вы все же решили сэкономить на цене откатных ворот с установкой, мы рекомендуем руководствоваться инструкцией, приведенной выше, а также ознакомиться с видео, размещенным на странице.

---

Автор в Google+

【решено】Как установить откатные ворота с ручным управлением

Как установить откатные ворота с ручным управлением?

Нужна ли направляющая для раздвижных ворот?

Раздвижные ворота , однако, может потребоваться установка бетонных оснований или грунтовых направляющих на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения привода, что делает эту часть монтажа проще и быстрее.

Сколько стоит установка откатных ворот?

Раздвижные подъездные пути ворота стоят от 500 до 3000 долларов.Его размер и тип материала определяют окончательную цену. Монтажники берут за эту работу до 80 долларов в час. Это может занять намного больше времени, чем установка распашных ворот .

Как сделать откатные ворота?

Как закрепить откатные ворота?

Сколько стоят откатные электрические ворота?

Средняя стоимость установки электрических ворот составляет от 3 000 до 12 000 долларов, при этом большинство домовладельцев платят около 7 000 долларов за полностью установленные 12-футовые автоматические ворота .

Сколько стоит Установка электрических ворот ?

Электрические ворота Установка Затраты
Минимальная стоимость	3000 долларов
Максимальная стоимость	12 000 долларов США

Сколько служат электрические ворота?

Хорошая система, которая была правильно спроектирована , если прослужит разумные 15-20 лет при плановом обслуживании и надлежащем обслуживании.

Устанавливает ли Home Depot ворота?

Ищете ли вы красоту, конфиденциальность или безопасность, Home Depot может установить забор, который лучше всего подходит для вашего двора! Мы предлагаем широкий выбор стилей, в том числе деревянные ограждения, виниловые ограждения и декоративные ограждения, которые могут украсить ваш ландшафт.

Увеличивают ли ворота стоимость собственности?

Добавление ворот к фасаду вашего дома — это нечто большее, чем просто эстетика. Хотите верьте, хотите нет, простое добавление ворот может повысить стоимость вашего дома на 50 000 долларов и более.Вот почему для домовладельцев или агентов по недвижимости , которые хотят максимизировать свою ценность , когда придет время продавать, добавление ворот является разумным выбором.

Сколько Lowes берет за установку забора?

Пусть Lowes сделает предварительно построенным. Работа и материалы будут стоить 13,85 долларов за фут.

Во сколько Lowes взимает плату с по за установку ограждения для уединения ?

Ограждение Тип	Забор Стоимость за погонный фут	Труд Стоимость за погонный фут
Алюминий/сталь	26 долларов	$10+

•

26 марта 2021 г.

Как построить дешевые ворота?

Можно ли сделать ворота из панели забора?

Сборные ворота могут быть одной из самых дорогих частей вашего деревянного забора .К счастью, вы можете использовать дополнительную панель забора до построить свои собственные ворота за небольшую часть стоимости. Деревянный забор легко резать и переделывать, поэтому создание ворот из забора на самом деле довольно просто.

Как укрепить широкие ворота?

Закрутите стыки. Установите крестовину , распорку по диагонали на раме. Положите скобу под раму и выровняйте ее по углам.

Так что он часто их использует.

1. После того, как просверлены карманные отверстия, приклейте торцевое зерно распорки и установите ее на место.
2. К черту.
3. Доски ограждения закроют отверстия для винтов (и надпись «лицо в письме»).

Как сделать крепкие ворота?

Какое расстояние должно быть между стойкой и воротами?

Для ворот со стандартной рамой 2×4 и стойками 4×4 оставьте пространство от 1/2 до 3/4 дюйма между защелкой , стойкой и рамой ворот .Что касается шарнирной стороны, это будет зависеть от используемого оборудования. Обычно достаточно около 1/4 дюйма.

Как сделать ворота, которые не провиснут?

Как предотвратить провисание ворот?

Самый простой способ усилить ворота — это прикрепить диагональную распорку или натяжной стержень, соединяющий одну из петель с противоположным углом. Это выравнивает напряжение между каждой стороной ворот .

Почему мои ворота провисают?

Винты или болты, удерживающие петли, могут ослабнуть в древесине, и вся конструкция ворот может выпасть из-за своего веса.Деревянные стойки ворот также могут наклоняться, конечно, но они, скорее всего, сгниют там, где встречаются с землей, позволяя воротам – провисать и/или раскачиваться в причудливых, рывковых движениях.

В каком направлении должна располагаться скоба на воротах?

Если вы строите крестовину из дерева, крестовина должна сжиматься. Таким образом, крестовина раскоса будет идти от угла с нижней петлей до верхнего угла на другой стороне .(Дерево гораздо прочнее на сжатие, чем на растяжение.) Провисшая часть ворот будет давить на древесину.

Установка автоматических въездных ворот в сравнении с въездными воротами с ручным управлением: советы по установке въездных ворот своими руками + вопросы обслуживания въездных ворот

---

Этот пост может содержать партнерские ссылки. Если вы совершаете покупку по этим ссылкам, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас.

---

Небольшая поездка по стране всегда полезна для души.Вот как я обнаружил въездные ворота, которые вы видите на этом фото:

Изготовленные на заказ въездные ворота, имеющие особое значение для домовладельца, также являются «пищей для души».

Я не могу придумать лучшего приветствия для вашей собственности, чем въездные ворота, которые напоминают вам о том, что для вас важно:

Ворота на подъездной дорожке не только выглядят великолепно, но и защищают вас от адвокатов, среди прочего вещи.

Ниже приведены важных моментов, которые необходимо знать перед покупкой въездных ворот для подъездной дороги, а также несколько советов по самостоятельной установке въездных ворот !



Типы въездных ворот

Существует 2 основных типа въездных ворот:качание — в конечном итоге будет зависеть от того, насколько ровным является ваш участок вокруг области ворот.

В большинстве случаев лучше всего использовать распашные ворота (в отличие от раздвижных), открывающиеся на шарнирных стойках от входящего транспорта на территорию. Если ваша подъездная дорожка имеет слишком крутой уклон, вам понадобятся ворота, которые откидываются от собственности к входящему движению. Двустворчатые ворота лучше всего подходят для наклонной подъездной дорожки независимо от того, распахиваются они внутрь или наружу. — Источник



Автоматический против.Ручные въездные ворота

Далее вам нужно решить, хотите ли вы автоматические или ручные въездные ворота.

Конечно, ручные ворота будут дешевле .

Стоимость вашей установки будет полностью зависеть от сочетания стиля и функциональности, которое вы выберете. Ручные ворота могут стоить всего 500 долларов, тогда как автоматические ворота могут легко стоить более 10 000 долларов, в зависимости от характеристик. Источник

Автоматические въездные ворота обеспечивают ряд дополнительных преимуществ в плане безопасности. Точно так же дополнительные технологии, встроенные в автоматические ворота, означают, что со временем будет больше проблем, а значит, и более высокие счета за ремонт в будущем.

Если вы выбираете автоматические въездные ворота, вам также необходимо определить, предпочитаете ли вы вход с клавиатуры, вход по карте или какой-либо другой тип системы управления воротами.



Материалы для въездных ворот

Кованое железо является особенно хорошим материалом для автоматических въездных ворот благодаря своим антикоррозионным свойствам.

Вот несколько полезных советов перед установкой ворот из кованого железа.

Другими хорошими альтернативами являются:

Деревянные ворота также стоит рассмотреть из-за более низкой стоимости. Однако, если вы решите купить деревянные ворота, просто поймите, что они потребуют большего ухода, чем металлические ворота.

Вот некоторые вещи, которые вы должны знать перед установкой деревянных ворот.



Техническое обслуживание въездных ворот

Механизмы открывания въездных ворот и сами ворота, очевидно, подвергаются воздействию непогоды круглый год.

Поэтому для обеспечения эффективной работы им требуется регулярное техническое обслуживание.

Например:

• Петли на воротах необходимо регулярно смазывать.
• Цепной привод откатных ворот также необходимо смазать.
• Вы хотите, чтобы вредители не гнездились внутри и вокруг открывателя ворот.
• Трубки открывателя ворот необходимо часто чистить и смазывать.

Обязательно прочтите: Советы по обслуживанию автоматических въездных ворот

Но если вы любите делать все своими руками, то вам необходимо знать несколько основ, чтобы выбрать правильный путь:

• Не забудьте оставить достаточно места для автомобиля (или двух), чтобы поместиться в нем. проезд перед воротами до их открытия.
• Если вы решились на распашные ворота, лучше всего установить их так, чтобы они распахивались от входящего транспорта.
• Если у вас подъездная дорожка с уклоном, то лучше всего использовать ворота с 2 створками, работающими в унисон (двойное разделение).
• Если у вас есть какой-либо забор или каменная конструкция, ведущая к месту, где будут ворота, установите стойки ворот сразу за столбами или непосредственно рядом с ними.
• Большинство автоматических ворот имеют пролеты 12, 14, 16 и 18 футов, поэтому планируйте заранее, когда строите ограждение, ведущее к въезду ворот.
• При измерении оставьте достаточно места для автомобилей экстренных служб и больших грузовиков, чтобы добраться до вашего дома. Последнее, что вам нужно, это чтобы грузовик UPS вынес столб ваших ворот, когда он въезжает на подъездную дорожку!
• Выберите надежную марку для выбранного комплекта въездных ворот. В этом случае лучше перестроить для надежной системы.
• В большинстве случаев вы получаете весь комплект и все необходимое от одного и того же поставщика. Если вы покупаете компоненты въездных ворот отдельно, вам нужно знать, как найти и купить открыватель ворот. Электродвигатель ворот является ключевым элементом автоматического открывания ворот.

Обязательно прочтите: 10 советов по лучшей установке въездных ворот



Ресурсы по установке въездных ворот своими руками

Все еще думаете о том, чтобы самостоятельно построить въездные ворота?

Обычно помогает, когда ты «видишь» что-то в действии, а не просто читаешь.

Итак, вот несколько видеороликов, руководств и схем по установке въездных ворот, которые помогут вам заранее спланировать, как выполнить каждый из необходимых шагов:

В этом видео в меньшем масштабе показано, как построить въездные ворота с нуля и установите самостоятельно:

https://www.youtube.com/watch?v=kJT14fEdWfk



Перед покупкой ворот…

Приведенные выше советы помогут вам начать работу. Как только вы начнете изучать продукты и установочные компании, доступные вам в вашем регионе, возникнет еще много вопросов, о которых вы, возможно, не задумывались ранее.

Многие компании изготовят для вас въездные ворота на заказ. Получите как минимум 3 предложения, прежде чем выбрать лучшие въездные ворота для вашей подъездной дорожки.

Если бы это зависело от меня, стоимость входных ворот определенно , а не , была бы моим главным соображением при выборе нестандартных въездных ворот для моего дома.

Информация о стоимости установки въездных ворот.

Вместо этого при выборе автоматических въездных ворот в первую очередь следует обращать внимание на художественные и дизайнерские факторы.

Своевременное изготовление ворот является еще одним ключевым фактором в процессе принятия решения.

Вывод: получайте удовольствие и хорошенько подумайте, прежде чем принять решение о дизайне ворот!

Я начинал как охотник за домами… посещая строящиеся новые дома в окрестностях моего дома. Это вдохновило меня написать о проектах по строительству и ремонту домов — вести хронику домов на разных этапах строительства с точки зрения потребителя. По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, должно (и не должно) использоваться при строительстве или реконструкции качественного дома.

Как сделать и установить откатные ворота своими руками

Откатные ворота – удобные и надежные изделия, которые еще несколько лет назад считались предметом роскоши и стоили немалых денег. У них много преимуществ – надежность, простота в обращении, высокая прочность, экономия места, функциональность. все это полностью оправдывает вложенные средства.Тем более, что существует множество вариантов и моделей, которыми можно огородить дворы разной площади. Но все же стоит рассмотреть, как можно сделать откатные ворота своими руками. Конечно, этот процесс требует определенных знаний, изготовление не такое простое дело, но если соблюдать все этапы и принципы, то в результате получится надежная и долговечная конструкция.

Узнай: 1 сотка – сколько метров!

Особенности откатных ворот своими руками

Если вы решили сделать откатные ворота своими руками, то для начала вам следует изучить характеристики этих изделий. Конструкции начали использовать около 50 лет назад. Изначально их устанавливали при входе на территорию крупных предприятий и складов. Со временем изделия совершенствовались, дополнялись, обновлялись, в результате они стали самыми дешевыми и доступными.

Если еще лет 15-20 откатные ворота были главным атрибутом богатых дворов и ограждения больших площадей промышленных комплексов, то сейчас они все чаще встречаются в частном секторе. Их используют для ограждения дворов, гаражей и даже дачных участков..

Среди положительных качеств откатных ворот:

1. Компактные размеры. Это свойство особенно актуально для тех случаев, когда двор достаточно мал или площадь проезда между соседними участками ограничена. Конструкции никогда не смогут повредить проезжающий автомобиль створками и другими деталями.
2. Высокая износостойкость. Распашные ворота имеют петли, которые со временем провисают под тяжестью створок, это негативно сказывается на качестве продукции. А вот что касается раздвижных конструкций, то у них таких проблем нет, у них равномерное распределение веса по роликовым опорам..
3. Отличная защита и безопасность. Изделия имеют прочную конструкцию, не поддающуюся разрушению. Хорошо спроектированная система способна выдержать таран даже самых тяжелых транспортных средств.
4. Прочная конструкция выдерживает сильные порывы ветра, метели, ураганы.
5. Простое и удобное управление.

Это лишь часть положительных качеств откатных ворот. Но все же даже они позволяют понять, что эти устройства действительно надежны и функциональны..

Типы конструкций

Все типы конструкций внешне похожи, отличаются по способу движения роликов при открытии и закрытии конструкций. В каждой системе используются механизмы с роликовым устройством, но монтаж их осуществляется по-разному.

Подвесные раздвижные ворота

Устройство конструкций позволяет устанавливать их в подвешенном состоянии. На опорную балку устанавливаются тележки с роликовым механизмом; по ним движется полотно ворот, которое закреплено на столбах в верхней части проезжей части.Они работают по тому же принципу, что и обычные откатные ворота.

Если вы решили делать именно эти ворота, то для крепления конструкции обязательно приобретите качественные элементы. Они должны быть изготовлены из прочного материала, покупать их лучше в специализированных строительных магазинах.

Стальной материал подходит для подвесных ворот. Он должен иметь дополнительное оцинкованное или ПВХ-покрытие. Это повысит устойчивость конструкции к различным негативным погодным явлениям.

Ограждения открываются вдоль стены, поэтому не требуют дополнительного места.При желании их можно дополнить электроприводом, это обеспечит удобное использование и управление.

Среди преимуществ конструкций:

1. Подвесные ворота – компактные изделия, они значительно экономят место, не занимают большой площади.
2. Высокая прочность. Благодаря этому конструкция способна противостоять негативным погодным условиям, сильному ветру.
3. Не требуется проводить дополнительную очистку территории подъезда перед домом от снега.

Откатные консольные ворота своими руками

Этот тип исполнения является наиболее распространенным. Имеет противовесную створку, установленную на консольных блоках. Основным преимуществом изделия является отсутствие контакта нижней несущей балки с дорожным полотном.

Несмотря на то, что изделия пользуются спросом, сделать их своими руками очень сложно. В качестве основы используется консоль или канал. Этот элемент удерживает створку конструкции при открытии и закрытии ворот..

Современные модели не имеют верхней и нижней направляющих. Благодаря этому машина может спокойно въезжать во двор. Полотно подвешивается на специальную балку, которая устанавливается на ролики, перемещается именно поверхность изделия.

Преимущества консольных раздвижных ворот:

1. Широкий проем обеспечивает комфортное движение автомобиля без особого риска внезапного повреждения элементов защитной конструкции.
2. Высокий уровень безопасности и защита от взлома.
3. Для удобства работы можно установить специальный автоматический привод.
4. Полотно находится на высоте 10 см от поверхности земли, поэтому снегопад, грязь не оказывают негативного влияния на состояние изделия.
5. Прочный материал, прочное основание консоли позволяет конструкции выдерживать большие нагрузки, сильный ветер.
6. Ворота не имеют створчатых элементов, поэтому конструкции занимают мало места во дворе.

Раздвижные ворота своими руками

Популярным вариантом считаются ворота с рейочным устройством, их часто устанавливают при въезде во двор.В качестве опоры используется рейка, по ней с помощью ролика перемещается полотно.

Рейка устанавливается по линии движения ворот, вровень с дорогой. Благодаря этому сохраняется высокая безопасность во время проезда автомобиля. Максимальный пролет между столбами должен быть 6 метров.

Не устанавливайте ворота с рельсовым механизмом в регионах с частыми снежными заносами. Снег может забиваться в рельсовое устройство, в результате образуется лед, который будет мешать нормальной работе ворот..

Преимущества:

1. Створка имеет опорный элемент, поэтому в процессе эксплуатации не будет провисания.
2. Ворота имеют довольно простое устройство, поэтому их легко можно изготовить самостоятельно..
3. Створка имеет компактные размеры, не требует много места, равна ширине входного проема.

Рулонные откатные ворота своими руками

Роллетные ворота обычно устанавливаются в районе въезда во двор.Но для гаража они не подходят. Дело в том, что изделия имеют прочную конструкцию, а стены гаражной конструкции не всегда позволяют разместить полотно. Кроме того, механизм нельзя полностью отводить в сторону при открытии ворот.

Устройство изделия имеет направляющий профиль, который крепится к нижней части изделия. Кроме того, имеется роликовый механизм с подшипниками, рама и другие узлы, необходимые для крепления и удержания ворот. .

Устройство и принцип действия

Перед тем, как сделать откатные ворота своими руками, следует изучить их устройство и принцип действия.Самый популярный вариант – консольная конструкция, но сделать ее самостоятельно очень сложно. Но эти изделия отлично подходят для регионов с постоянно меняющимися погодными условиями.

Строительство и установка ворот консольного типа не требует больших финансовых вложений. Но сначала стоит рассмотреть принцип работы изделия.

В основу консольных откатных ворот входят следующие элементы:

1. Холст.Основная рама, к которой приварены внутренняя рама и противовес. Эти детали крепятся к несущей балке. Облицовка может крепиться с одной или двух сторон.
2. Ипотека. Это швеллер, прочно приваренный к арматурному каркасу и залитый фундаментным основанием вровень с поверхностью грунта. Это основной элемент, на нем закреплены консольные блоки, автоматический привод.
3. Консольные блоки. Опорные механизмы с роликовым устройством, они крепятся к швеллеру сваркой.Их установка осуществляется в зоне с несущей нижней балкой. Это основа продукта; на него ложатся повышенные нагрузки. С помощью него осуществляется свободное перемещение полотна, поэтому к настройке консольных блоков стоит подойти со всей ответственностью.
4. Ловцы. Ловушки (нижняя и верхняя) крепятся к площадке с опорным столбом, эта площадка расположена напротив фундамента под роликовыми опорами. При закрывании концевой ролик проходит в зону нижнего уловителя.Полотно поднимается на 5 мм, тем самым исключается нагрузка на площадь консольных блоков. Верхний доводчик обеспечивает плотное закрытие, препятствует ветрованию (расшатыванию створки на ветру).
5. Верхний фиксирующий держатель с роликами. Элемент размещается в области стойки консоли над блоками. Требуется для защиты от расшатывания и перекоса створки при движении..
6. Автоматический привод. Выбор этого элемента зависит от веса изделия и климатических условий региона. Установка осуществляется в соответствии с инструкцией.

Особенности выбора автоматического привода

При рассмотрении вариантов откатных ворот стоит обратить внимание на модели с автоматическим приводом, этот элемент не обязателен, но его наличие значительно упрощает эксплуатацию, избавляет от необходимости прилагать большие усилия при открытии ворот. После его установки вам не нужно будет постоянно выходить из машины, чтобы откатить ворота.

Для ворот стоит использовать специальные электроприводы, но можно сделать этот элемент и самостоятельно.

В этом случае используйте двигатель и редуктор подходящей мощности. Для небольших и не очень тяжелых конструкций подойдет недорогой привод гаражных ворот.

Приводы выбирать в зависимости от веса конструкции:

• для изделий массой 250-300 кг, применяется мощностью 200-250 Вт;
• для створок весом 500-600 кг подойдет мощность 350-400 Вт;
• изделия массой от 800 кг до 1 тонны – 500-600 Вт.

При выборе автоматического привода особое внимание следует обратить на показатель мощности. Для регионов с суровыми зимами предпочтительнее приобретать варианты с запасом 20-30%, чтобы двигатель без перебоев работал при низких температурах. Этот элемент устанавливается только после завершения всех работ по изготовлению и установке ворот.

Как сделать откатные ворота своими руками

Перед изготовлением стоит рассмотреть как устроены ворота, какое у них устройство, можно посмотреть видео с популярными моделями изделий, пошаговое изготовление.Все эти материалы помогут сделать качественную и надежную конструкцию. Если вы сомневаетесь в своих силах, лучше воспользоваться помощью профессионалов, но будьте готовы к тому, что кастомизация обойдется достаточно дорого.

Простые ворота без автоматики и прочих наворотов лучше сделать своими руками. В процессе вы не столкнетесь с непредвиденными проблемами, из-за которых вам, возможно, придется прекратить работу. Если соблюдать все этапы и правила, то в результате получится надежная и долговечная конструкция..

Подготовка инструмента

Прежде чем приступить к возведению раздвижной конструкции, стоит подготовить необходимый инвентарь.

Под рукой должны быть инструменты из списка:

• болгарский;
сварочный аппарат
• ;
молоток
• ;
отвертка
• ;
уровень
• ;
• рулетка для важных расчетов;
• лопаты.

Инструмент из вышеперечисленного есть дома практически у каждого, исключение составляет только сварочный аппарат.Если финансы позволяют, то можно купить. Если с деньгами туго, то можно одолжить это устройство у друзей или родственников..

Создание чертежей и диаграмм

Для изготовления откатных ворот потребуются чертежи и схемы, которые следует выполнить до начала работ. Подробная видео-инструкция в интернете поможет вам сделать чертеж с указанием точных замеров и расчетов. С его помощью можно будет рассчитать количество необходимых материалов с учетом запаса.

Каркасная часть изготовлена ​​путем сварки трубы размерами 60х40 мм. Затем крепятся две вертикальные трубы с параметрами 60х40 мм, длиной по 2 метра каждая. Первый крепится к краю, второй идет в 4,4 метрах от края горизонтальной трубы.

Далее к зоне верхних концов этих труб приваривается горизонтальная длиной 4,4 метра. Свободный край нижнего горизонтального элемента и край верхнего закрепляют трубой, соблюдая угол 256 см.

Область каркаса заполнена вертикальными трубами 40×20 мм. После этого можно размечать силовой каркас.

Если вы решили сделать изделие без основы, то на схеме ее отмечать не нужно, но все же и без нее изделие получится таким прочным и устойчивым. Фундамент делается копанием, лучше сделать П-образный котлован глубиной не менее 1,5 метра.

При длине проема 4 метра сечение должно быть не менее 6 метров.Дорожный просвет на схеме должен быть отмечен длиной не менее 75 мм.

Силовой каркас изготавливается из швеллера (его длина должна быть не менее 2,2 метра, а ширина 20 см). Для него также используется арматура высотой 150 см. Эти элементы должны находиться в перпендикулярном отношении друг к другу.

Всю конструкцию необходимо забетонировать, затем к ней крепится площадка для привода и подставка. Затем крепятся ролики: нижние к стойке, а верхние к колонне.Верхняя и нижняя ловушки закреплены на противоположном столе.

Откатные ворота своими руками и выбор материала

После подготовки чертежей можно переходить к выбору материала каркасной части ворот.

Внутренняя часть может быть изготовлена ​​из:

1. Настил. Обладает отличными эстетическими и прочностными характеристиками.
2. Листовой материал. Обладает высокой прочностью и долговечностью. Листы тяжелые и их трудно складывать.
3. Кованые изделия. С помощью них можно сделать из ворот настоящее произведение искусства, придать им индивидуальность. Однако стоят они дорого..
4. Дерево. Натуральное дерево имеет красивый рисунок, который подчеркнет индивидуальность ворот, сделает их более изысканными и богатыми. Но стоит помнить, что этот материал имеет низкие эксплуатационные характеристики, его необходимо регулярно обрабатывать защитными средствами.

При выборе кованых элементов или изделий из дерева следует учитывать, что для ворот подходят усиленные части фурнитуры.Для повышения прочности стоит использовать дополнительную фурнитуру.

Для возведения раздвижной системы часто используют винтовые сваи. Изготавливаются в течении 3-4 дней. Если используется бетонное основание, работы следует проводить в теплую и сухую погоду. На сушку материала уходит месяц, а это увеличивает продолжительность работ. По этой причине использование свай считается наиболее удобным вариантом.

Установка винтовых свай

При изготовлении откатных ворот своими руками стоит на начальном этапе установить винтовые сваи. Главное условие, которое необходимо соблюдать при возведении этих элементов, – это сохранение жесткости. Дело в том, что на свайные элементы приходится повышенная нагрузка. Они не должны проваливаться в землю даже под собственным весом..

При сооружении свай потребуется профильная труба с требуемыми параметрами и трубная обшивка. Каркас следует предварительно обработать почвенным раствором. Комплектующие подбираются в соответствии с весом и высотой изделия.

Установку свай производить поэтапно:

1. На первом этапе закладывается фундамент.Проводится разметка территории и рытье ям.
2. Далее устанавливаются закладные материалы, при желании производится заливка из бетонного раствора.
3. Если конструкция будет оснащена автоматическим приводом, то необходимо выполнить электропроводку.
4. Последовательная установка стоек и всей системы ворот.

Сборка рамы

Каркасная часть изготовлена ​​из труб размерами 60х60 мм. Площадь ребер конструкции и перемычек должна быть сечением 20х40 мм.

Каркасная конструкция собирается по следующей схеме:

1. Трубы измеряются и отрезаются в соответствии с подготовленными чертежами.
2. Готовые элементы необходимо обработать обезжиривающими средствами, покрыть краской и растворителем.
3. Все компоненты разложены на ровной поверхности.
4. Компоненты стенки рамы сгибаются и схватываются сварочным аппаратом.
5. Обязательно проверяйте углы изделий, если все совпадает, то проводится окончательная сварка.
6. Далее осуществляется установка ребер жесткости и внутренних перемычек.
7. Нижняя часть системы крепится к несущей балке.
8. Поверхность в местах проведения сварки обработана антикоррозионными средствами.

Монтаж профнастила

Необходимо провести обшивку двери, для этого можно использовать профнастил. Для крепления будут использоваться шурупы длиной 19 мм и отвертка.

Затем материал обрезается и подгоняется под раму. Затем можно приступать к фиксации профнастила на месте. Дополнительно можно украсить столбы кирпичом, это придаст воротам более роскошный и шикарный вид.

Необходимые фитинги

Арматура должна быть приобретена в специализированных магазинах. Эти элементы подбираются в соответствии с весом всей конструкции. Некоторые изделия способны выдерживать вес до 400 килограммов.Иногда в продаже встречаются детали для кованых ворот, которые выдерживают вес почти 800 кг.

Если простые воротники выполнены с гофрированной обшивкой, то лучше использовать изделия с нагрузкой до 400 кг. При выборе кареток с роликовым механизмом стоит обратить внимание на тип покрытия, предпочтение следует отдавать элементам из полимерного материала.

Для нормальной работы откатных ворот необходима следующая фурнитура:

• роликовые тележки;
• накладки;
направляющая
• ;
• ловушки и заглушки.

Как осуществляется установка рамы и ворот

Итак, как сделать откатные ворота своими руками? Работа ведется поэтапно и с соблюдением необходимых принципов. После того, как все составляющие подготовлены и собраны, можно приступать к установке каркаса и ворот.

Рама крепится к кареткам, устанавливается по уровню. Затем платформы каретки легко крепятся к системе каналов.Произведены контрольные замеры и окончательная сварка платформы вагона.

При проведении работ особое внимание следует обратить на указатели уровня, они укажут на наличие перекосов, нарушений.

Далее проводится сварка, закрепляются ловушки (верхний и нижний), устанавливаются концевые ролики. Они должны попадать в зону нижней улавливающей системы, чтобы при закрытии могли ее полностью разгрузить..

При желании ворота можно оснастить автоматическим приводом, это значительно упростит эксплуатацию откатной системы.Желательно приобрести готовое устройство и прикрепить его к конструкции. Управление работой будет осуществляться с помощью пульта дистанционного управления. При желании вы можете сделать это устройство самостоятельно, но для этого могут потребоваться навыки электрика. Но все же лучше доверить эту работу специалисту.

Если вы решили сделать откатные ворота своими руками, изучите все важные нюансы, принципы и особенности. Предварительно стоит рассмотреть варианты конструкции, их устройство.Весь процесс изготовления должен осуществляться поэтапно с соблюдением правил. Не забудьте заранее составить чертежи и схемы, которые помогут вам сделать все точно без отклонений и нарушений.

Видео установки откатных ворот

Сделай сам, как собрать консольные откатные ворота (7) – Установка устройства открывания ворот – Xueming Yu

Существует широкий выбор товаров для открывания ворот, доступных в Интернете или в местном магазине. Цена варьируется от нескольких сотен долларов до более тысячи долларов.По внешнему виду отличить действительно сложно. После тщательного изучения отзывов я решил приобрести привод для откатных ворот ALEKO AR1450 с зубчатой ​​рейкой.

AR1450, любезно предоставлен продуктом ALEKO.

Он поставляется с наборами, которые удовлетворяют все мои основные потребности в моем плане:

• Устройство для открывания ворот.
• Два (2) пульта дистанционного управления.
• Монтажный кронштейн.
• Анкерные болты.
• Винты и гайки.
• Ключ блокировки/разблокировки передач.
• 20-футовая (3,3 фута x 5 шт.) линейная зубчатая рейка.

Остальные характеристики меня устраивают:

• Открывает ворота весом до 1600 фунтов. — Мой весит не более 300 фунтов.
• Открывает ворота длиной до 55 футов. — Моя около 12 футов в длину.
• Плавный пуск/останов

С зубчатым приводом и с цепным приводом

Цепной привод — самый распространенный способ привода откатных ворот, он относительно дешевле и проще в установке. Однако механизм с зубчатым приводом обеспечивает более тихий и плавный переход.Плюс линейная зубчатая рейка выглядит привлекательнее, чем провисшая цепь.

Цепной привод против зубчатого.

Получение посылок

Первое впечатление после получения посылок было тяжелым, как для открывателя AR1450, так и для нейлоновых зубчатых реек!

Две коробки: одна для открывалки; другой для зубчатых реек

Не волнуйтесь, если вы не смогли найти пульты, на самом деле они были спрятаны внутри пластиковой крышки открывателя. Снятие пластиковой крышки обнажит ключевые компоненты: гигантский двигатель, занимающий большую часть пространства, печатную плату, прислонившуюся к двигателю, магнитный датчик и конденсатор.Не обязательно понимать, что они собой представляют. Все, что вам нужно сделать, это подключить шнур питания к разъему, показанному на фотографии ниже.

Подключите шнур питания к разъему в круге. Остальная часть системы предварительно настроена производителем.

Как только вы правильно подсоедините шнуры питания, загорится индикатор на плате, и вы сразу же сможете управлять открывалкой с помощью прилагаемого пульта дистанционного управления! Для таких настроек, как изменение направления открывания/закрывания, увеличение/уменьшение силы или включение пешеходного режима, вам потребуется немного глубже изучить руководство. Помимо этого, устройство открывания ворот почти не требует никаких усилий по электрической настройке. Однако большая часть моей работы была потрачена на кладочные работы — снятие мер, сборку формы и заливку бетона для основания сошника.

Сборка монтажного основания и бетонной формы

Мне потребовалось довольно много времени, чтобы понять, как собрать металлическую монтажную основу для открывания ворот, так как инструкция не показалась мне очень полезной по этой теме. Собранное монтажное основание выглядит как мини-нефтяная вышка: четыре анкера, показанные ниже, должны были быть закопаны в бетонную заливку, чтобы создать сильное прижимное усилие.Еще один набор болтов, которые идут прямо вверх, предназначены для открывания ворот.

Монтажный кронштейн в сборе с анкерными болтами

Если вы помните мой последний пост о рытье траншей, вы, наверное, заметили, что я вырыл довольно большую дыру в месте окончания трубы из ПВХ. Эта дыра была фактически подготовлена ​​для открытия ворот. Прочное основание из бетона очень важно для устройства открывания ворот, чтобы обеспечить достаточную силу для перемещения ворот. Отверстие было примерно 2 фута в ширину, 2 фута в длину и 1,5 фута в глубину. Поскольку устройство открывания ворот было установлено на высоте 8 дюймов над землей, я сделал форму такой же высоты с шириной / длиной около 1 фута / 1 фута 4 дюйма.Затем на площадке была установлена ​​форма с надлежащими распорками и опорами для приема бетона.

1. Форма для подъема устройства открывания ворот на 8 дюймов над землей; 2. Монтажное основание будет установлено поверх бетона; 3: пресс-форма была установлена ​​на месте; 4. Трубопровод протянут над формой.

После того, как я приобрел бетономешалку (показана ниже), моя работа по заливке бетона стала такой веселой! До этого я в основном перемешивал его лопатами… работало хорошо, но не легко. Я исчерпал четыре мешка бетонной смеси по 60 фунтов, чтобы заполнить форму для опорной площадки открывателя ворот.Итого 240 фунтов, тяжелый!!! Учитывая силу, с которой двигатель будет давить на ворота, более тяжелое основание действительно окупается.

Бетономешалку я купил на Craigslist. Бетонная смесь еще влажная. Обратите внимание, что монтажное основание размещено поверх смеси, а его четыре анкерных болта заглублены в смесь. Бетонная смесь начала скручиваться в последующие часы. Подождите не менее 24 часов, прежде чем снимать формы.

После того, как я снял форму, я покрасил бетонное основание герметиком для стен. Совершенно ненужный, но он у меня просто есть.Так почему не?

Нанесите герметик для стен на скрученную бетонную подушку.

Теперь бетонная площадка готова к установке открывателя ворот. Убедитесь, что открыватель находится не слишком далеко и не слишком близко к раме ворот. Измерьте расстояние, грубо поместив нейлоновую зубчатую рейку на ворота. Когда вы довольны положением, зафиксируйте сошник с помощью прилагаемых гаек. Убедитесь, что открывалка плотно закреплена на монтажном основании.

Установите открыватель ворот и отрегулируйте положение.

Монтаж зубчатых реек

Если бы мои ворота были собраны из металлических труб квадратного сечения, то установить зубчатые рейки было бы довольно просто — достаточно поставить стойки вплотную к раме и закрепить их саморезами по металлу. Однако круглые трубы, такие как моя, не обеспечивают плоской поверхности, к которой можно было бы прилегать. Я должен был бы «создать» некоторые.

Оглядываясь на комплекты для открывания ворот, я заметил один тип деталей, с которыми раньше не знал, что делать. Небольшой металлический кронштейн, показанный на фотографии ниже, на самом деле является идеальным приспособлением для «создания» такой плоской поверхности с целью установки зубчатых реек на круглые трубы.

Кронштейн для крепления зубчатой ​​рейки на круглых трубах.

Чтобы «создать» такую ​​плоскую поверхность, мне нужно было приварить этот кронштейн к трубе.Так как я сварил всю раму ворот вместе, эта небольшая задача больше не была для меня проблемой.

Используйте кусок дерева/металла для выравнивания. Приварите L-образный кронштейн к круглой трубе, чтобы создать плоскую поверхность для установки зубчатой ​​рейки.

Я до сих пор не знаю, правильно ли я использую эти скобки, но они выглядят идеально для этой цели. Кронштейн имеет открытую прорезь посередине, поэтому я мог легко отрегулировать высоту зубчатой ​​рейки. Вот окончательная сборка зубчатых реек на этих кронштейнах, и я соединил четыре стойки вместе, чтобы получилась непрерывная зубчатая рейка длиной 12 футов.

Длинная непрерывная зубчатая рейка, состоящая из четырех частей, соединенных между собой.

Магнитный ограничитель

Устройство для открывания ворот ALEKO AR1450 использует магнитный ограничитель для управления остановкой ворот. В основном магнитный ограничитель устанавливается на зубчатой ​​рейке, когда датчик внутри открывателя обнаруживает прохождение магнита, он запускает операцию остановки двигателя. В комплекте два комплекта магнитов/кронштейнов: более высокий для ограничителя открытия ворот; более короткий для близкого предела.

Приближается предел магнита, вот-вот остановятся ворота.

Обратите внимание, что ворота не остановятся сразу после обнаружения магнита, схема управления внутри открывателя замедлит вращение двигателя. При выборе места для ограничителей магнита обязательно оставьте некоторое буферное расстояние, прежде чем ворота полностью остановятся. Это очень хорошая конструкция устройства открывания ворот с механизмом подъема/спуска. Без него резкий старт или остановка приведет к огромному импульсу на раме ворот, механизме открывания ворот и стойках, точно так же, как ворота на самом деле бьются о механизм открывания ворот каждый раз, когда они начинают движение из-за остановки.Частые аварии день за днем, подобные этому, в конечном итоге сломают ворота и открыватель.

[Отредактировано 28 марта 2016 г.]

Если вы хотите узнать больше о подключении материнской платы AR1450, обратитесь к следующему изображению, прилагаемому к продукту.

Подробная схема подключения материнской платы устройства открывания ворот AR1450.

Установка въездных ворот (5 простых шагов своими руками)

Если вы заинтересованы в повышении безопасности своего дома, вы можете рассмотреть возможность установки автоматических ворот. Ворота доступны в различных материалах, повышают ценность вашей собственности и повышают безопасность вашего дома.

Сегодня мы подробно рассмотрим установку въездных ворот, чтобы у вас были пошаговые инструкции, необходимые для начала работы.

Этот проект требует некоторых навыков рукоделия, поэтому вы также можете подумать о том, чтобы нанять профессионала для помощи. Все зависит от вашего опыта и уровня мастерства.

Установка въездных ворот за 5 простых шагов

Теперь, когда вы выбрали ворота, пришло время их установить.

Первое, что нужно сделать перед покупкой ворот, это проверить гарантию производителя. В некоторых случаях гарантия будет аннулирована, если вы установите его самостоятельно, поэтому вам понадобится подрядчик, который сделает это за вас. Если вы настроены на эти ворота, вам нужно подумать о привлечении эксперта, чтобы установить их для вас.

Шаг 1. Выровняйте землю

Прежде чем что-то делать, нужно выровнять землю там, где будут ваши ворота. Если земля неровная, ворота не смогут правильно открыться.Если вы устанавливаете раздвижные ворота, это не будет проблемой, но вы должны убедиться, что высота не поднимается ни с одной стороны ворот.

Шаг 2. Измерьте ваши посты

Теперь вам нужно измерить, где ваши столбы будут стоять на земле. Это будет отличаться в зависимости от купленного вами комплекта ворот. Лучший способ узнать, куда они должны идти, — это прочитать инструкции, прилагаемые к воротам, но, как правило, вам нужно оставить на несколько дополнительных дюймов больше, чем ширина ваших ворот.Стойки также могут быть обращены в определенном направлении, так что имейте это в виду, прежде чем устанавливать их.

Шаг 3. Выкопайте ямы для столбов

Теперь вы знаете, где будут располагаться ваши столбы, поэтому вам нужно будет вырыть ямы для них. Вам нужно будет убедиться, что под землей нет труб или линий, где вы хотите копать. Как только вы будете уверены, вы можете использовать копатель, чтобы выкопать ямы на необходимую глубину. Вы можете углубиться на шесть дюймов, чтобы добавить бетон, чтобы стабилизировать столбы, если хотите.

Шаг 4. Установите стойки

Теперь пора монтировать столбы. Очень важно, чтобы вы получили их на одном уровне, поэтому не бойтесь тратить на это время. Используйте отвес и уровень, чтобы проверить свою первую стойку, а затем используйте веревку или лазерный уровень, чтобы убедиться, что обе стойки находятся на одном уровне.

Шаг 5. Установите въездные ворота

Теперь вы будете готовы установить ворота на столбы. Этот шаг будет отличаться в зависимости от купленных вами ворот, поэтому вам снова нужно будет обратиться к инструкциям, чтобы правильно их установить.

Зачем устанавливать подъездные ворота?

Есть много причин, по которым вы захотите установить ворота на своем участке. Вот лишь некоторые из них:

Повышенная безопасность

Ворота обеспечивают вашему дому дополнительный уровень безопасности, которого у вас не было раньше. Любой, кто хочет получить доступ к вашему дому, должен сначала пройти через ворота, прежде чем делать что-либо еще. Вы можете добавить такие функции, как телефонная будка или клавиатура, чтобы точно контролировать, кто входит и выходит из вашей собственности.

Привлекательный бордюр

Трудно переоценить важность привлекательности вашего дома. Прямо сейчас вы можете не думать о продаже, но в будущем вы, возможно, захотите. Наличие ворот на вашей территории дает вам то небольшое дополнительное преимущество, которого у вас не было раньше.

Безопасность

Если у вас есть дети или домашние животные, вам действительно стоит подумать о воротах. Простая запертая калитка помешает им выбраться на улицу, что, как известно, опасно.Это особенно актуально, если вы живете на оживленной дороге. Наличие этих ворот означает, что вы можете позволить им играть, не беспокоясь.

Типы въездных ворот

Существует несколько типов ворот, которые вы можете использовать для подъездной дорожки, поэтому вам нужно решить, какие из них вы собираетесь использовать, прежде чем приступить к их установке:

Деревянные ворота

Эти ворота идеальны, если вы хотите улучшить внешний вид своей собственности. Вы можете получить их во всех видах стилей и отделки, и они могут быть окрашены.Их также можно легко запереть, что повышает безопасность вашего дома.

Ворота из кованого железа

Они популярны, так как прекрасно смотрятся на любом объекте. Они также очень безопасны благодаря своей конструкции. Вы можете получить эти ворота в нескольких разных стилях, так что вы сможете получить то, что соответствует вашему вкусу.

Раздвижные ворота

Раздвижные ворота идеально подходят, если у вас мало места для открывания ворот. Они скользят, позволяя войти в собственность.Их стоит учитывать, если вы часто заезжаете на свою территорию, так как их можно настроить на автоматическое открытие, если в вашем автомобиле есть нужный пульт дистанционного управления.

Аксессуары для ваших ворот

Теперь ворота установлены, вам нужно посмотреть на все аксессуары, которые могут вам понадобиться. Это варианты, но часто хорошо иметь. К ним относятся:

Домофон

Это позволяет вам разговаривать с кем угодно у ваших ворот, обеспечивая дополнительную безопасность и позволяя вам знать, кто находится в вашем доме. Некоторые модели также позволяют открывать ворота дистанционно.

Клавиатура

Клавиатура — отличный способ запереть ворота. Предоставьте доступ к коду ключа только тем, кому хотите разрешить, и они смогут войти в любое время, и вам не нужно будет получать ключи для них всех.

Камеры

Камера — еще один хороший способ обеспечить безопасность у ваших ворот. Камеры дверного звонка становятся популярными, но аналогичная установка у ваших ворот даст вам те же результаты.

Теперь вы знаете, как установить ворота на подъездной дорожке, сделать их более безопасными и при этом хорошо выглядеть.Следуйте этим советам, и ваши ворота будут готовы в кратчайшие сроки.

Заключение

Теперь, когда вы знаете, как установить въездные ворота, вы можете решить, подходят ли они для вашего следующего проекта «сделай сам». Въездные ворота требуют тяжелых материалов и механики, поэтому убедитесь, что вы готовы к работе, прежде чем приступить к работе.

Устранение неполадок при сходе с рельсов автоматических ворот — дверь Creative

Ваши ворота сошли с рельсов? Если это так, команда Creative Door Services™ готова предоставить экспертную консультацию.Вот что вы должны знать.

Что делать, если ваши ворота сошли с рельсов?

Если ваши ворота вышли из строя, немедленно прекратите их использование, чтобы не повредить ворота или их компоненты. Чтобы другие не могли его использовать, переведите его в ручной режим с помощью функции ручного отключения.

В большинстве случаев лучше вызвать профессионального специалиста по ремонту и техническому обслуживанию, если ваши ворота сошли с рельсов. Во-первых, ворота очень тяжелые, в среднем жилые ворота весят более 250 фунтов.Попытка передвинуть ворота самостоятельно может привести к травме. Это также может привести к дальнейшему повреждению вашей системы ворот.

Имейте в виду, что ворота не сбиваются с пути без причины. Почти всегда есть основные проблемы, от изношенных колес до неровной гусеницы. Эти проблемы должны быть выявлены и устранены квалифицированным специалистом по воротам.

Что вызывает сход подъездных ворот с рельсов?

Вот несколько причин, из-за которых автоматические ворота могут сойти с рельсов:

• Кривые ворота
  Ворота могут погнуться или перекоситься из-за удара или обычного износа.Если ваши ворота кривые и сидят неровно, они могут упасть с направляющих. Кроме того, эксплуатация кривых ворот ускоряет износ колес, гусеницы и других частей ворот.

• Изношенные колеса
  Со временем колеса изнашиваются, что может привести к неравномерному закрытию ворот. При значительном износе колеса могут заклинить и ворота сойдут с рельсов.

  Проверка состояния колес является частью регулярного обслуживания ворот. Также важно, чтобы колеса были хорошо смазаны.


• Изношенная гусеница
  Как и колеса ворот, их гусеница подвержена износу. Изношенная гусеница может привести к резким движениям при открытии и закрытии ворот, что может привести к сходу ворот с рельсов. Гусеницы также могут погнуться, помяться или треснуть, что повлияет на работу ворот и может привести к сходу с рельсов.

• Препятствия
  Палки, камни и мусор могут попасть в направляющие и привести к сходу ворот с рельсов.Зимой лед и снег могут делать то же самое. В некоторых случаях вы можете просто убрать препятствие и заменить ворота (только помните, что вы имеете дело с очень тяжелым оборудованием). Однако часто ворота получают повреждения из-за удара о землю, что влияет на их структурную целостность и влияет на работу ворот. В этом случае потребуется профессиональный ремонт ворот.

  Чтобы ваши ворота не столкнулись с препятствием и не сошли с рельсов, регулярно подметайте гусеницы.


• Неровное основание
  Гусеница должна располагаться на идеально ровной поверхности.Однако движение грунта может нарушить фундамент ворот, а система путей и ворот может выйти из равновесия, что приведет к сходу с рельсов. Лучший способ защититься от этого — доверить установку и проверку ваших ворот надежным специалистам по воротам. Опытная компания по производству ворот принимает меры, чтобы движение грунта не стало проблемой.

• Пренебрежение обслуживанием
  Для бесперебойной работы система ворот требует регулярного обслуживания. Это включает в себя очистку ворот, нанесение смазки на их движущиеся части, поиск ржавчины и повреждений, а также проверку наличия проблем с гусеницами.Пренебрежение обслуживанием ворот может привести к множеству проблем, включая сход ворот с рельсов.

  Для получения дополнительной информации о том, как обслуживать въездные ворота, см. наш окончательный график технического обслуживания.


• Неправильная установка
  Самостоятельная установка может привести к несбалансированности системы ворот, неровному фундаменту и различным другим проблемам, которые могут привести к тому, что ворота со временем сойдут с колеи. Всегда доверяйте установку ворот надежной компании.Если вы считаете, что ваши ворота могли быть неправильно установлены, рекомендуется обратиться к профессионалу для осмотра ручной работы и внесения необходимых корректировок.

Какие признаки того, что ваши автоматические ворота могут сойти с рельсов?

Вот некоторые признаки того, что ваши ворота могут сойти с рельсов:

• Ворота раскачиваются вперед и назад во время использования
• Ворота перекошены, согнуты или явно неуравновешены
• Ворота шумно работают
• Ворота открываются и закрываются с резкими или резкими движениями
• Направляющая повреждена
• Колеса изношены

Если вы заметили эти предупреждающие знаки, обязательно обратитесь к квалифицированному специалисту для обслуживания системы ворот как можно скорее. .

Профессиональная установка и ремонт ворот в Западной Канаде

Если ваши ворота сошли с рельсов или нуждаются в ремонте или обслуживании, обратитесь к опытной команде Creative Door Services™. Мы также можем заменить или модернизировать вашу систему ворот для жилых помещений и умеем устанавливать индивидуальные автоматические распашные ворота и откатные ворота.

Для получения дополнительной информации о наших услугах по воротам или бесплатного предложения свяжитесь с нами в одном из наших офисов в Ванкувере, Британская Колумбия; Келоуна, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта, Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.

Установка направляющей для электрических раздвижных ворот

Электрические откатные ворота относятся к современной линейке продуктов, которые делают ваш дом более безопасным, а вашу жизнь — более удобной. Раздвижные ворота приводятся в действие электродвигателями, которые перемещают ворота по рельсам. Автоматические ворота такого типа не могут работать без правильно установленных направляющих, так как они будут постоянно заклинивать, увеличивая расходы на техническое обслуживание. Чтобы узнать больше о том, как правильно установить направляющую для электрических ворот, следуйте статье ниже.

Шаг 1. Примите соответствующие меры предосторожности

Мы рекомендуем вам внимательно прочитать руководство по эксплуатации перед использованием любого из электроинструментов, необходимых для этого проекта. Также рекомендуется использовать толстые резиновые перчатки и лицевую маску для защиты от электроинструментов и летящей пыли соответственно. При работе со стальной гусеницей убедитесь, что вы работаете на устойчивом верстаке, расположенном в хорошо освещенном месте, чтобы иметь максимальный контроль над своей работой. После выполнения этих мер предосторожности переходите к следующему шагу.

Шаг 2. Подготовка стальной гусеницы перед установкой

С помощью рулетки и черного маркера отметьте места для отверстий через каждые 16 дюймов и используйте сверло по стали, размер которого соответствует размеру болтов, которые вы будет использоваться на другом этапе. Крепко держа дрель в руке, нажмите на сталь вертикально, чтобы убедиться, что отверстия просверлены ровно. После завершения процесса сверления нанесите слой грунтовки под стальную гусеницу, чтобы избежать образования ржавчины.Сделав это, переходите к следующему шагу.

Этап 3. Подготовка бетона к сверлению

Выровняйте стальную гусеницу на бетонном полу так, чтобы колеса под воротами правильно совпадали со стальной гусеницей, и отметьте места для болтов перманентным маркером. После того, как вы отметили все позиции, отложите стальную гусеницу в сторону и переходите к следующему шагу.

Шаг 4. Сверление в бетоне

Используя сверло по бетону, размер которого на 3/8 дюйма больше, чем сумма длин анкера и стальной гусеницы, просверлите отверстия в местах, отмеченных на предыдущем шаге.Регулярно продуйте отверстия воздухом, чтобы сдуть пыль, и прикрепите кусок ленты к сверлу, чтобы убедиться, что отверстия соответствующей длины были просверлены. После завершения сверления переходите к следующему этапу крепления гусеницы к бетону.

Шаг 5. Прикрепите гусеницу к бетону

Забейте бетонные анкеры в просверленные ранее отверстия и выровняйте стальную гусеницу поверх них. Эти анкеры должны быть высокого качества, потому что они должны быть достаточно прочными, чтобы выдерживать постоянный износ автомобильных шин.Используйте торцевой ключ, чтобы установить болты, которые будут удерживать стальную гусеницу на месте. После установки переместите ворота поверх направляющих, чтобы лучше оценить свою работу.
