Установка петель на дверь: Накладные петли-бабочки: антикризисный вариант для легких межкомнатных дверей

Установка петель межкомнатные двери: «бабочка» и врезные


Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель “бабочка” на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Популярные виды навесов

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

Ввертные

Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира.

Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

  • имеют эстетичный внешний вид;
  • не требуют специальных инструментов для монтажных работ;
  • поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

  • крепления рассчитаны только на идеально ровное полотно;
  • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
  • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

  • канцелярский нож;
  • дрель или шуруповёрт;
  • саморезы;
  • свёрла.

Технология выполнения монтажных работ:

  1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм. Разметка крайних отверстий производится шилом

    Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

  2. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
    Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка.
    Зазоры между краями крепления и полотном должны быть одинаковыми. Проверка зазоров между петлей и полотном: они должны быть одинаковыми

    Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

  3. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
    Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе. В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

    Убираем полотно в сторону.

  4. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
  5. Прикладываем и продавливаем шилом крайние отверстия.
  6. Высверливаем отверстия под саморезы и вкручиваем их.
  7. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.
Правильно установленная петля

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

  1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
  2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
  3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации.
    Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

  1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
  2. Сначала прикладывают крепление на створку и отмечают карандашом его размер. Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

    Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.

  3. Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами. Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Работа выполнена!

Установка дверных петель: пошаговая инструкция

При покупке дверей, петли обычно установлены. Но если конструкция была приобретена в разобранном виде или проводится замена только полотна двери, проводится установка дверных петель. Её можно сделать правильно своими руками, не тратя средства на услуги специалиста. Главное внимательно соблюдать правила врезки, или при эксплуатации могут возникнуть проблемы: скрип, затирание, заедание.

Как открыть железную дверь без ключа самостоятельно>

Общие разновидности

Перед покупкой лучше изучить ассортимент продукции и ознакомится с особенностями конструкции и внешним видом, чтобы правильно установить навесы.

По месту расположения

По направлению открытия двери навесы бывают:

  • Левосторонние.
  • Правосторонние.
  • Универсальные.

Чтобы правильно определить, какой тип петель необходим нужно стать лицом к проему с той стороны, в которую дверь открывается (на себя). Если она уходит влево – нужны левосторонние петли, вправо – правосторонние.

По типу материала

Петли бывают:

  • Из латуни – навесы пластичны: хромируются и полируются.
  • Латунированные – в основе сплав из разных материалов, сверху покрываются декоративным напылением имитирующим бронзу, золото, серебро.
  • Из стали – самый надежный тип, не поддаётся стиранию.

По внешнему виду и комплектации

Самые распространённые модели:

  • Карточные (прямые) – по бокам находятся пластины. Удачный вариант, чтобы навесить межкомнатные двери.
  • Угловые навесы – предназначены для маятниковых дверей, имеют форму угла.
  • Вворачиваемые – вместо пластин имеют штыри, насаженные на ось, предназначены для легких моделей дверей.
  • Скрытые – устанавливаются на дорогие входные двери. Шарнир утоплен в конструкцию.
  • Итальянские петли – очень похожи на обычные мебельные.

По способу крепления

По типу установки:

  • Накладные навесы – их можно ставить поверх полотна и коробки.
  • Врезные – для них делают специальные углубления.
  • Ввертываемые – вкручиваются на штыри механизма.

Перед покупкой нужно учесть такие моменты:

  • Вес двери – обычно достаточно двух петель. Но если навесить полотно тяжелее стандартного, или есть сомнения в надёжности петель – лучше установить три.
  • Чтобы избежать скрипа, нужно ставить специальные подшипники для петель.
  • Определить положение петель: левостороннее, правостороннее.

Петли-бабочка: особенности

Петли-бабочка – накладная, карточная модель.

Не требует врезки благодаря особой конструкции – состоит не из двух пластин, а является цельной пластиной поделённой на две части, которые при закрывание входят в друг друга, без образования зазоров.

Преимущество навеса «бабочка»:

  • Лёгкий монтаж.

Недостатки навеса «бабочка»:

  • Дверь не снимается с петель.
  • Со временем возможны перекосы.
  • Используют для лёгких полотен.
  • Полотно должно быть идеально ровным.

Инструмент для монтажа:

  • Шуруповёрт.
  • Шило.
  • Сверло.
  • Рулетка.
  • Карандаш.
  • Саморезы.

Установка дверных петель типа «бабочка» своими руками:

  • Сделать отступы от края полотна сверху, снизу на 20см.
  • Приложить пластину к торцу, наметить отверстия для саморезов.
  • Просверлить.
  • Поднять и приложить дверь к коробке, продублировать расположение
  • Прикрутить петли.
  • Поднять и повесить полотно.

Если между коробом и пластиной образовался зазор – необходимо ставить прокладку под петлю типа «бабочка» своими руками.

Петли на металлическую дверь

Выполняют те же функции, что и межкомнатные, но не являются взаимозаменяемыми, потому как их необходимо приварить.

Виды навесов для металлических дверей:

  • Петли с подшипником – благодаря нему конструкции выдерживают двери большего веса.

Бывают: цилиндрические навесы (необходимо приварить к пластинам, обеспечивающим зазор между петлёй и полотном) и каплевидные (сама форма обеспечивает зазор).

  • Скрытые (внутренние) петли – защита от срезания, защита от атмосферных явлений. Минус – полотно открывается не полностью. Бывают двух типов: пластинчатые (пластины соединенные штифтами, для лёгких дверей) и цилиндровые (выдерживают увесистые двери).

Установка петель с подшипником своими руками:

  • В коробку разместить полотно, соблюдая зазоры.
  • Обработать навесы смазкой (чтобы при сварке шарик не прихватился).
  • Поставить навес – штырь петли направлен вверх, отрегулировать зазор.
  • Приварить электросваркой.

Алгоритм установки скрытых навесов своими руками:

  • Подготовка отверстий для навесов: прямоугольные выемки в полотне и коробке.
  • Приварить в отверстие коробки.
  • Приварить к полотну.

В быту чаще всего используют навесы с подшипником, из-за удобства установки.

Разметка дверей

Понадобится:

  • Карандаш.
  • Линейка (длинная)

Алгоритм проведения разметки своими руками:

  • Определить открытие (левостороннее или правостороннее).
  • Отмерить от верха и низа полотно 20 см, сделать пометки.
  • К пометкам приложить петли (верх пластины на пометке), обвести, отметить точки для крепления саморезов. Стержень не должен касаться полотна – чтобы дверь свободно открывалась и закрывалась.
  • Если на расчетном месте есть сучки, сколы – петлю нужно ставить на пару сантиметров ниже.
  • Собрать короб.
  • Аналогичным образом сделать отметки, соблюдая зазор между коробкой и полотном (2-3 мм).
  • Если полотно выполнено их массива дерева, или утяжелено – нужно ставить еще одну петлю (чуть ближе к верху).

Как делается врезка своими руками

Необходимые инструменты:

  • Отвертка.
  • Молоток.
  • Стамеска.
  • Дрель и свёрла.
  • Шуруповёрт.
  • Резак.
  • Шило.

Как врезать петли в дверь – самостоятельно и правильно. Алгоритм врезки:

  • Если полотно из массива – необходимо выбрать место без сучков и сколов. Обычное полотно – сделать снизу и сверху отступы 15-20 см.От этой точки будет начинаться петля.
  • Отметить края крепления карандашом или привинтить на время, чтобы сделать прорези резаком или стамеской (лёгкими ударами молотка)
  • Выбивать площадку под петлю нужно вовнутрь, чтобы края оставались ровными.

  • Проверить глубину углубления: приложить в выемку петлю, положить сверху линейку – если не выпирает – глубина достаточная. Если выступает – щель между коробкой и полотном будет большая. Нужно увеличить глубину. Если петля утоплена – дверь будет жать коробку. Необходима прокладка (например, из картона).
  • Собрать дверную коробку, поднять и приложить полотно, сделав сверху отступ 2 мм, продублировать разметку.
  • Петли врезаются, как и в полотне.
  • Поднять и навесить полотно.

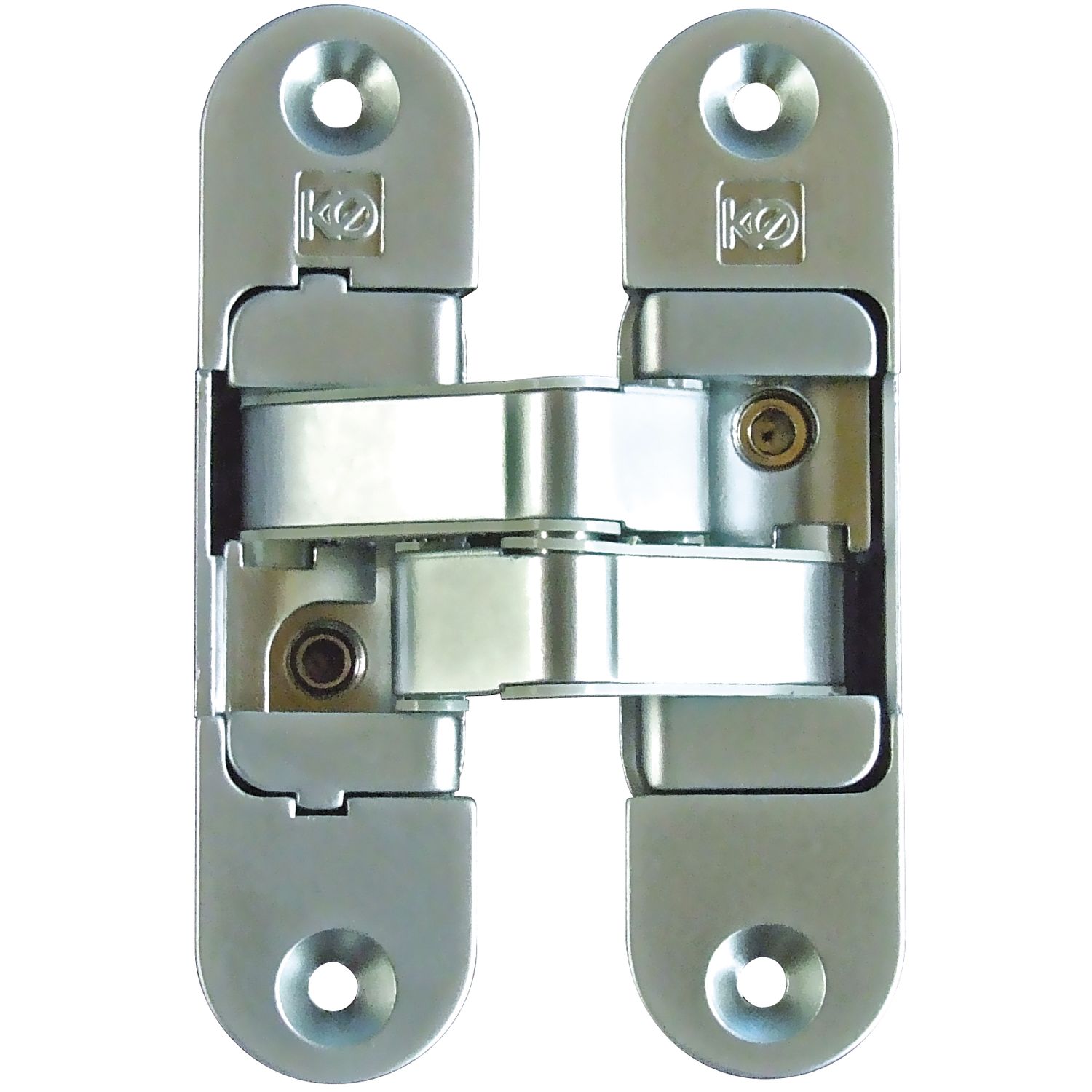

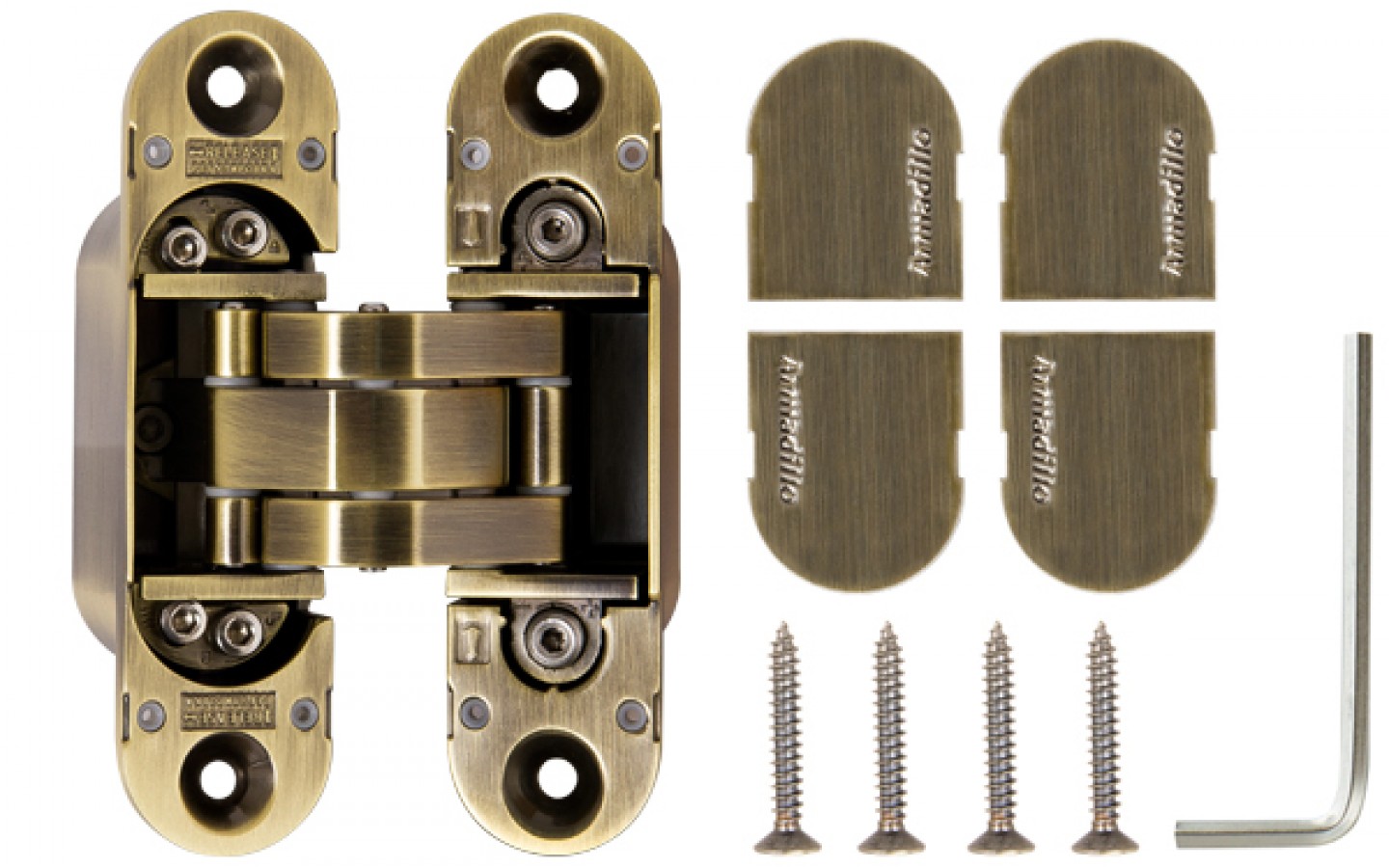

Скрытые петли: особенности установки

Такой механизм применяют для скрытых дверей – дверь сливается со стеной.

Скрытые петли способны выдерживать полотна разного веса: подешевле – 40 кг, подороже – 200 кг. При покупке, следует исходить из веса, на который рассчитаны петли.

Петли можно ставить в полотно из таких материалов:

  • Дерево.
  • Алюминий.
  • Сталь.
  • МДФ.

Место расположения скрытых петель: торец полотна.

Если обычные петли устанавливают в количестве двух штук, то скрытых необходимо три – для надёжности.

Больше про установку петель на видео:

Если установка скрытых петель состоялась, некоторые модели регулируют шестигранным ключом:

  • Горизонтальная регулировка: выравнивание створки с помощью винта, относительно косяка.
  • Вертикальная: регулировка зазора полотно-пол, верх полотно-верх коробки с помощью вертикального винта.
  • Прижим – равномерность прилегания полотна к дверной коробке регулировочным эксцентриком.

Как итог – скрытые петли используются на дверях из верхнего ценового сегмента, поэтому они сделаны из качественных материалов, что отражается на общей стоимости комплекта. В их самостоятельной установке и регулировке нет особых сложностей, но перед этим надо внимательно изучить инструкцию, чтобы понять все нюансы процесса.

Установка петель на межкомнатные двери своими руками

Петли являются рабочим механизмом двери, независимо от её конструкции и материала. Без них створку невозможно закрыть или открыть. Происходит врезка петель любого вида практически одинаково, но существуют нюансы, зависящие от конструкции фурнитуры.

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

  • Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

  • Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

  • Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких полотен.

  • Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

  • Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

  • Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

  • Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

  • Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

  • Левосторонние. Открыть створку можно только влево.
  • Правосторонние. Открыть створку можно только вправо.
  • Универсальные. Открыть створку можно вправо и влево.

Универсальные петли можно прикрепить с правой или левой стороны двери, что создаёт преимущество монтажа. Недостатком считается сложность быстрого снятия створки.

Необходимые инструменты

Начинается установка петель с подготовки инструментов. Достаточно иметь простейший набор:

  • молоток со стамеской;
  • прямую и фигурную отвёртку;
  • шуруповёрт;
  • электродрель;
  • карандаш;
  • пузырьковый уровень.

Если предполагается большое количество врезок, удобно использовать ручной фрезер. Из материалов нужны клинья для распорки полотна в коробке и саморезы.

Разметка

Начинают установку дверных петель с разметки. В зависимости от конструкции фурнитуры процесс монтажа имеет свои особенности. Общий момент — петли у межкомнатных дверей устанавливаются на расстоянии 20–25 см от верхнего и нижнего края. На месте крепления должны отсутствовать сучки, сколы, другие повреждения. Если имеется дефект на полотне, петли смещают.

Процесс разметки при установке петель на двери предусматривает очерчивание контура крепёжных пластин или штырей. Дальнейшие действия зависят от типа фурнитуры. Накладные модели просто фиксируют саморезами. Под врезные крепежи выбирают стамеской или фрезером углубления. Для ввертных моделей сверлят отверстия.

Размечать нужно так, чтобы сделанная выборка не оказалась слишком глубокая. Это приведёт к перекашиванию двери. Когда такая неприятность случилась, глубину выборки уменьшают картонными подкладками.

Если предполагается много работы, упростить её поможет специальное приспособление – кондуктор для врезки петель. Шаблон можно купить или изготовить из фанеры. Кондуктор фиксируют зажимами на размеченном участке дверного полотна и во внутренней его части фрезером выбирают углубление.

После разметки дверь ставят в коробку, расклинивая клиньями так, чтобы по периметру получился одинаковый зазор около 3 мм. Следующими действиями нужно определить место крепления ответной части петли на раме. Положение створки проверяют уровнем во избежание перекосов. Когда полотно будет ровно выставлено, на коробке размечают место крепления второй части петли.

Как установить петли на дверь?

По окончании нанесения разметки приступают к монтажу дверных петель, но сначала определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес полотна. Межкомнатные двери обычно пустотелые и лёгкие. Если створка сделана из массива дуба или другого тяжёлого дерева, две петли её не выдержат. Выходом из положения является врезка третьего элемента по центру полотна. Тогда верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками заранее стоит предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, по направлению движения монтируют стопоры.

Как установить петли бабочки на межкомнатную дверь?

Выполнить установку накладных петель бабочек можно даже после монтажа коробки. Крепёжные пластины фиксируют не к торцу полотна, а на лицевую поверхность. Аналогичные действия выполняют на раме. Дверь прочно расклинивают в коробке, соблюдая по периметру зазоры. Проверяют горизонтальность, вертикальность уровнем. Прикладывают бабочку, отмечают точки расположения саморезов, сверлят отверстия. Углубления под крепёжные пластины не выбирают. Петли просто прикручивают шурупами к телу дверного блока.

Установка врезных петель

Делать установку петель на межкомнатные двери своими руками проще, когда коробка ещё не зафиксирована в проёме. Это правило касается монтажа стандартной фурнитуры, требующей врезки. Сначала одну часть петли прикладывают к торцу створки. Карандашом очерчивают контур крепёжной пластины, отмечают место отверстий под саморезы. По разметке выбирают стамеской или фрезером углубление. Под саморезы сверлят отверстие. Когда все подготовительные работы завершены, фурнитуру фиксируют к торцу створки.

Желательно делать врезку петель фрезером, так как инструментом можно точно выбрать углубление. От стамески получаются сколы или лишняя выборка. Глубину уменьшают картонными подкладками, но со временем они портятся. Дверь начинает шататься и провисать.

Чтобы продолжить врезку петель в межкомнатные двери, коробку располагают горизонтально. Внутрь рамы укладывают полотно. Аналогичную разметку, а также вырезку углублений делают на стойке коробки под ответную крепёжную часть бабочки. Когда фурнитура будет надёжно зафиксирована саморезами, дверной блок ставят вертикально и пробуют открывать створку. Если всё нормально, полотно снимают и приступают к монтажу лудки в проём.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

  • На торце полотна и стойке коробки размечают место расположения навесов.
  • Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
  • Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают. Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку. Деталь меньшего размера крепят в створку.
  • Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

Установка барных петель

Врезка дверных петель барного типа из-за конструкции осуществляется иначе. Изделие представляет собой два пружинных навеса. Створка может открываться в любую сторону с последующим возвратом на исходное место.

Чтобы врезать барные петли, инструкция по установке предусматривает выполнение следующих действий:

  • В комплекте с барными навесами идёт ключ. Если его нет, можно взять шестигранник подходящего размера, и ослабить натяжение пружин.
  • Под крепёжные пластины на торце створки и дверной коробке наносят разметку.
  • Монтаж подразумевает обязательную выборку углублений. Без них зазор между полотном и рамой получится около 12 мм.
  • Элементы фурнитуры фиксируют саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут срываться, поэтому их нужно натянуть, но не переусердствовать. Натяжку осуществляют винтом по часовой стрелке. По ходу регулировки проверяют плавность открывания двери. При сильно затянутой пружине створка туго будет отводиться в сторону. Если натяжка ослаблена, резкое закрывание дверного полотна закончится ударом о коробку из-за не успевания срабатывания механизма. Сжатие пружин проверяют периодически в процессе работы. Со временем они ослабевают, требуя дополнительной регулировки.

Осуществить врезку навесов любого типа сможет каждый. Такая специфическая фурнитура, как барные петли, обычно используется на дверях в барах, магазинах и других общественных заведениях. Дома такие навесы не востребованы.

Установка петель на межкомнатную дверь: основные способы и альтернатива

Оглавление публикации:
Установка петель на межкомнатную дверь: как поступают профессионалы
Кустарный способ установки петель: последовательность работ
Альтернативные варианты: самый простой способ установить петли на двери

Неотъемлемой частью работ по монтажу дверного блока в проем является установка петель на межкомнатную дверь. Процесс этот с одной стороны простой, а с другой сложный – следует понимать, что от качества выполнения этой работы во многом зависит внешний вид дверей. В этой статье вместе с сайтом dveridoma.net мы разберем две технологии, согласно которым может быть осуществлена врезка дверных навесов. Кроме того, мы рассмотрим альтернативные варианты решения этой проблемы.

Установка петель на межкомнатную дверь фото

Установка петель на межкомнатную дверь: как поступают профессионалы

Если говорить о том, какой способ решения вопроса, как установить петли на дверь, лучше, быстрее и качественнее, то, естественно, это будет профессиональный подход к делу. Здесь по-другому нельзя – в стремлении заработать как можно больше денег мастер должен выполнять свою работу одновременно и быстро, и качественно, чтобы впоследствии не возникало проблем с заказчиками. Именно по этой причине для выполнения работ применяются профессиональные инструменты и приспособления.

По большому счету, чтобы вырезать в торце дверного полотна посадочные отверстия для петель, нужно всего пару вещей – это ручная фрезерная машинка, которая осуществляет чистый рез и приспособление для врезки петель. С первым многие из вас уже знакомы, а вот со вторым нужно будет разобраться немного подробнее. По сути, это своего рода накладка, которая защищает дверное полотно или коробку от повреждений в процессе передвижения по ним ручного фрезера. Также существуют приспособления, которые полностью задают габариты вырезаемого отверстия – в таком случае работа облегчается в несколько раз. Еще следует отметить, что существуют и такие приспособления для врезки петель, которые за одну установку позволяют вырезать паз и на полотне, и на дверной коробке. Такое приспособление соединяет воедино две части дверного блока, что само по себе снимает вопрос совмещения пазов на этих двух частях двери. На сегодняшний день такие приспособления считаются самыми лучшими и позволяют в значительной мере увеличить темпы и качество работы по установке двери.

Установка петель на двери фото

В принципе, можно обойтись и без приспособления – для выполнения разовых работ вполне будет достаточно и одной фрезерной машинки. Недостатком отсутствия приспособления является более длительная врезка петель в межкомнатную дверь и не слишком высокое качество, которое может выражаться в несовпадении пазов на полотне и дверной коробке. Кроме того, сама машинка может царапать защитно-декоративное покрытие двери – об этом нюансе нужно позаботиться отдельно и оснастить пяту ручного фрезера мягким материалом (например, войлоком).

Как осуществляется врезка петель своими руками, смотрите в видео.

Кустарный способ установки петель: последовательность работ

Да, сейчас эта технология относится именно к кустарному производству, но еще несколько десятков лет назад таким способом производили врезку все профессионалы. Иногда она применяется и в нынешнее время, но высокого качества от нее ждать не следует. Вы, наверное, уже догадались, о чем пойдет речь – это стамеска и молоток, которые можно найти в арсенале практически любого хозяйского человека. Самый главный недостаток данного способа решения вопроса, как врезать петли в дверь, это обтрепанные края паза, что совсем недопустимо для современных ламинированных и покрытых шпоном дверей. А если говорить о преимуществах, то это, естественно, доступность данной технологии для самостоятельного осуществления.

Врезка петель в межкомнатную дверь фото

В целом, такой способ врезки дверных навесов можно представить в виде следующей технологической последовательности.

  1. Разметка паза. Как правило, она производится путем прикладывания устанавливаемого навеса на торец полотна или коробку и его обводки карандашом. Здесь сложностей нет никаких, главное правильно позиционировать петли.
  2. На втором этапе выполнения работ производится окантовка паза – делается это с помощью молотка и стамески. Последняя устанавливается четко по линии разметки и загоняется в тело двери на глубину максимум до 3мм. Такая окантовка должна быть выполнена по всему периметру паза.
  3. Выборка паза стамеской. Тут уж придется немного повозиться – устанавливая стамеску под наклоном, ударами молотка паз просто вырубается. Работать нужно аккуратно, чтобы не повредить лицевые поверхности.

Если быть откровенным, то, на мой взгляд, данная технология подходит исключительно для дверей, которые впоследствии будут подвергаться окрашиванию. Только в этом случае можно будет устранить образовавшиеся от стамески сколы. И еще, самым сложным и ответственным моментом в процессе такой врезки петель своим руками является не устройство паза, а их совмещение – выборка на полотне и коробке должны четко совпадать. Здесь без точных замеров обойтись очень сложно и следует понимать, что важен каждый миллиметр.

Альтернативные варианты: самый простой способ установить петли на двери

По большому счету, у человека без опыта проведения подобных работ все два описанных выше способа установки дверных навесов вызовут массу проблем – здесь можно сказать смело, что ничего хорошего из такой затеи не выйдет. Таким людям лучше поискать альтернативу. Она имеется, и довольно неплохая – существуют такие навесы, которые полностью позволяют отказаться от процесса врезки при установке петель на дверь. Можно даже сказать больше – имеются целых два подобных варианта.

  1. Петли без врезки. Как вы уже поняли, для этих навесов потаенные пазы вырезать не нужно ни в полотне, ни в дверной коробке – весь их секрет заключен в конструкции. Две половинки подобных навесов при закрывании дверей вкладываются друг в друга – в сложенном виде они имеют толщину 2,5мм, что как раз соответствует технологическому зазору между полотном и коробкой. Все, что от вас потребуется, это просто прикрутить навесы. Если говорить о недостатках использования таких дверных петель, то здесь можно выделить только немного неэстетичный вид, но со временем к этому привыкаешь и выступающие накладки перестают бросаться в глаза.

    Врезка петель своими руками фото

  2. Ввертные петли. На мой взгляд, этот вариант совсем не плохой. Вместо пазов для установки дверных петель здесь понадобится просверлить несколько отверстий – два в дверной коробке и одно в полотне. Устанавливаются такие навесы достаточно просто – они вкручиваются. Единственный нюанс, который здесь нужно учесть, это правильное расположение отверстий на коробке и дверном полотне. Недостатком, опять же, можно считать не высокоэстетичный вид. Хотя, в принципе, они выглядят довольно неплохо.

    Установка дверных петель фото

Имеется и третий вариант решения вопроса по установке дверных петель на межкомнатные двери – это так называемые петли-цапфы. Они врезаются в полотно, но благодаря очень интересной конструкции места врезки не видны – данный тип навесов относят к скрытому виду этих изделий. По сути, это две пластины, которые вращаются вокруг одного центра, расположенного сбоку – монтируются они в нижний и верхний торец дверного полотна. На дверной коробке их устанавливают также снизу и сверху одной из стоек. Основные проблемы возникают зачастую с верхним навесом подобной конструкции – как правило, он остается видным в открытом положении двери. Поэтому для людей, не умеющих врезать петли, этот вариант будет не очень подходящим.

В принципе, это и все. Как видите, вариантов не много – либо придется учиться квалифицированной врезке дверных навесов, либо нанимать специалистов, либо использовать альтернативы, с которыми, по большому счету, дела обстоят не так уж и радужно. Но отчаиваться не стоит, как вы уже заметили, установка петель на межкомнатную дверь – дело несложное, и если хорошенько потренироваться на обычной доске, то все получится самым лучшим способом!

Правила выбора и установки петель на межкомнатные двери

Установка петель на межкомнатные двери относится к серьезным мероприятиям. В такой работе необходима точность, любой перекос вызовет сложности в последующей эксплуатации. Обязательно подготавливается необходимый инструмент. Некоторые петли крепятся к поверхности, другие требуют врезки. Чтобы провести работу качественно, необходимо наличие опыта.

Виды петель

По материалу изготовления петли классифицируются на:

  1. Стальные. Отличаются высокими прочностными характеристиками, но имеют внешне непривлекательный вид. Несколько лучше выглядят изделия, покрытые хромом, однако и цена у них значительно выше.
  2. Латунные. Цветной металл выглядит красиво, но срок службы петель невысокий.
  3. Латунированные. Изготавливаются из сплавов, а затем наносится покрытие под латунь. Также имеют короткий срок эксплуатации.

В зависимости от конструкции и крепления, петли разделяются на виды, которые представлены ниже:

  • Накладные. Изготавливаются из 2 одинаковых половинок, которые соединяются между собой штырем. Одна прикручивается к двери, а другая – к коробке.
  • Врезные. Их установка связана со сложностью в работе. Характеризуются длительным сроком службы..
  • Ввернутые. Крепятся к древесине с помощью шурупов.

Особенности подбора петель

Правила выбора петель, в зависимости от материала, из которого изготовлены двери, следующие:

  1. Если двери стеклянные, то подбираются резиновые или силиконовые вкладыши. Они располагаются с 2 сторон относительно стекла.
  2. Для дверей, изготовленных из металла, используются наружные и внутренние изделия. В конструкцию первых входит регулировочный винт и шарик-вкладыш. Внутренние отличаются надежностью. Они с трудом поддаются взлому, потому что выступающие части снаружи отсутствуют.
  3. Двери из пластика имеют петли, у которых присутствует регулировка.
  4. На деревянную конструкцию устанавливаются все виды петель.

При подборе петель учитываются факторы:
  1. Для крупногабаритной конструкции необходима установка дополнительных петель. На 2 точки крепятся стандартные двери.
  2. На тяжелые створки ставятся подшипники. Работа створок будет бесшумная.
  3. Учитывая направление движения двери, петли бывают левыми, правыми и универсальными.

Инструменты, применяемые для работы

Перед началом работы подготавливается следующий инструмент:
­

  • уровень;
    ­
  • карандаш;
    ­
  • шуруповерт;
    ­
  • стамеска;
    ­
  • молоток;
    ­
  • клинья из дерева.

При наличии инструмента электрофрез, необходимость в стамеске отпадает. Она используется только для доводки углов.

Разметка и правила врезки петель

Работы проводятся в следующем порядке:

  1. Дверь укладывается на поверхность. От верхнего края отмеряется 200-250 мм и карандашом ставится отметка. Обращается внимание на наличие сучков. В них шурупы завинчиваются плохо, поэтому от этих мест идет отступ.
  2. Прикладывается петля и карандашом обводится контур.
  3. Идет вырубка древесины при помощи стамески, на толщину петли. Скошенная часть стамески направляется в сторону вырубаемого дерева.
  4. В конце идет крепеж петель к полотну.

Перед тем, как начать формировать выемку в коробке, с помощью клиньев из дерева идет ее вывешивание. Зазор по всему периметру составляет 3 мм. Дальше руководствуются правилами:

  1. Используя заранее вставленный замок, дверь запирается и в таком состоянии ведется разметка.
  2. Закрытая дверь выверяется уровнем на горизонтальность и вертикальность.
  3. Чтобы облегчить проведение работы, петля снимается. Потом она снова ставится на свое место.
  4. Выборка древесины под петлю ведется не больше, чем толщина металла. Несоблюдение этого условия приведет к сложностям в процессе эксплуатации дверного полотна.

Правильная установка

Монтаж петель, в зависимости от конструктивных особенностей, имеет свои правила.
Своеобразием отличаются ввернутые изделия, которые отличаются не только формой, но и крепежом.

Особенности правильной врезки


Работа с резными петлями наиболее сложный процесс.

Такая работа имеет следующие нюансы:
­

  • петли утапливаются точно на толщину металла;
    ­
  • применяя шуруповерт, в древесине делаются отверстия для крепления петель;
    ­
  • используя шуруповерт, в отмеченные места вставляются шурупы;
    ­
  • вставляется дверь и такая же процедура проводится повторно с коробкой.

Необходимо с помощью строительного уровня постоянно следить за точностью установки двери.

Работа с накладными петлями

Процесс не отличается сложностью. Петли прикладываются и закрепляются на поверхности. Одним из вариантов является установка петель-бабочек:

  1. Первоначально также ведется отступ от верхнего торца коробки на 200-250 мм, прикладываются петли и на поверхности чертится их контур.
  2. С помощью тонкого и острого инструмента делаются отверстия.
  3. В эти отверстия закручиваются шурупы.
  4. Внутрь коробки вставляется дверное полотно. С помощью уровня дверь выставляется и расклинивается.
  5. Отмечаются места крепления.
  6. Сначала закрепляется верхняя петля. Для недопущения перекоса дверь подпирается.
  7. После проверки ее вертикальности намечаются точки ввинчивания саморезов.
  8. Крепится нижняя петля.
  9. Дверь установлена.

Монтаж ввертных петель

Это простая работа, доступная даже начинающему специалисту.

Монтаж состоит их нескольких пунктов:

  1. С помощью шаблона сверлятся в коробке и двери отверстия.
  2. Петли ставятся на свои места.
  3. Устанавливается дверь при помощи нанизывания одной части петли на другую.

После окончания монтажа идет смазка подвижных соединений.

Особенности установки петель на металлические двери

Перед работой готовятся инструменты:
­

  • болгарка с кругом;
    ­
  • маркер;
    ­
  • металлические пластины, толщиной 3 мм;
    ­
  • сварочный аппарат;
    ­
  • электроды.

Порядок работы:

  1. Устанавливаются двери и формируется по периметру зазор. Для этого используются металлические платины.
  2. Ставятся отметки с отступом от края 200-250 м.
  3. Точечная приварка петель проводится с использованием сварочного аппарата. Предварительно двери проверяются на отсутствие перекоса.
  4. Ведется проверка работы двери. Если все нормально, то накладывается полный сварной шов.
  5. Убирается шлак. Для этого используется болгарка.
  6. Ставится на свое место подшипник и винт для регулировки. Во время монтажа они снимаются, чтобы не испортились из-за сильного нагрева.
  7. С наружной поверхности идет покраска двери и петель.

При установке дверей важно правильно выбрать петли. Если опыт позволяет, то лучше применять врезной вариант, как наиболее надежный. При отсутствии необходимого навыка можно  провести монтаж накладных петель. Работы не отличаются сложностью, а эксплуатироваться такая конструкция будет длительное время.

Установка петель на межкомнатную дверь, разметка, правила выбора, способы монтажа

  1. Главная
  2. Статьи
  3. Фурнитура
  4. Монтаж петель на межкомнатные двери. Самые доступные методы своими руками

Каждый хозяин должен знать, как правильно установить дверное полотно. Петли – это один из самых важных компонентов дверной конструкции, они обеспечивают удержание полотна в проеме и предусматривают его правильное функционирование в различных положениях.

Именно от корректного монтажа зависит насколько безукоризненно будет функционировать дверь. Если при установке будут допущены ошибки, например, не будут учтены параметры двери при выборе петель, могут возникнуть скрипы или вовсе заклинивание механизма. Поэтому правильный монтаж петель повысит функциональность и надёжность службы дверной конструкции.

Фото 1. Правильный выбор и корректный монтаж петель обеспечит плавное функционирование межкомнатной двери.

Выбор типа и количества петель в зависимости от параметров межкомнатных дверей

Широким потребительским спросом пользуются именно карточные петли. Такая популярность была заслужена за счет своей недорогой стоимости и легкости в процессе монтажа. Здесь не требуется помощь специалиста. Комплектация такого механизма так же не отличается сложностью: две пластины, которые еще называют крыльями или картами, на которых есть люверсы для крепежных элементов – саморезов.

Фото 2 Количество петель напрямую зависит от веса межкомнатной двери.

Этот вид изделия предопределен своей конфигурацией еще со времен 80-х годов, когда началось их массовое производство.Самые простые варианты стальные с двумя люверсами на одной карте, в большинстве случаев используются для нежилых помещений, таких как дачные сараи или уличные душевые. Но для того, чтобы подстраховать себя, монтаж дверей производят не с помощью саморезов, а шурупами с крупным шагом. Производство таких изделий уже давно не актуально.

Современное же производство петель на межкомнатные двери, предлагает более обширное разнообразие как в цветовой гамме, так и в размерной. По размерам различают четырех- и пятидюймовые детали. В первом варианте навесные элементы имеют четыре люверса, во втором, соответственно, пять. При выборе нужного типа петель стоит обязательно учитывать массивность дверного полотна. Чем больше вес у двери, тем больший размер у навесов. Для очень тяжелого дверного полотна необходим монтаж дополнительных петель, как минимум одной.

Корректная разметка дверного блока для врезки отверстий под петли

Перед началом установки дверных петель необходимо сделать разметку. Это один из основных процессов, именно от него и зависит насколько корректно будет функционировать дверь. Выполнить эту процедуру можно двумя методами. Первый, предполагает разметку методом прикладывания петель к дверному полотну и обводки их контуров карандашом. Самый стандартный способ крепления дверей – двухпетельный. Навесы, равномерно друг от друга, размещают в нижней и верхней частях полотна.

Если требуется монтаж третьей петли, по правилам ее нужно помещать со смещением вверх. Но многие не придерживаются этого правила и устанавливают дополнительный крепеж по центру, т.к. в таком виде изделие создает более симметричную конструкцию. Второй метод разметки предполагает наведение контура петли с тем же карандашом, с последующей вырезкой слоя материала, равному глубине детали.Такой способ подойдет только для врезного типа петель. От краев двери необходимо отступить по 25 см и сделать пометки, третья навесная деталь должна располагаться немного со смещением к верхней петле.

Фото 3 Разметка дверного полотна под петли.

Самое главное при разметке не допускать распространенных ошибок, таких как:

  • переворачивание двери или навесного механизма. При нанесении участков под петли необходимо учитывать в какую сторону открывается дверь, соответственно, такие петли необходимо приобретать – левые и правые. Левосторонняя – это дверь, которая открывается на себя левой рукой и имеет правое расположение ручки. Правосторонняя – имеет ручку слева и открывается на себя посредством правой руки.
  • Некорректное нанесениепосадочных мест для вкручивания саморезов. Во время разметки, створки нужно прикладывать таким образом, чтобы шарниры были направлены на лицевую сторону двери.

Фото 4 Особенности конструкции: левая и правая петли.

В том случае, если устанавливается скрытая дверная фурнитура, стоит быть особо точным, погрешности могут понести за собой перекосы полотна или его неправильное функционирование.

Фото 5 Разметку для петель легко осуществить, приложив фурнитуру к полотну и обвести контуры карандашом.

Когда дверная конструкция укомплектована, и все нужные разметки нанесены, подходит время для монтажа петель. Фурнитуру необходимо приложить к местам помеченных для крепежа, так визуально можно оценить правильность действий – на сколько симметрично их расположение.

Правила выбора и монтажа фурнитуры для деревянных дверей

Перед приобретением навесной фурнитуры необходимо определится с видом нужных аксессуаров. Съемные петлиотличают по варианту открывания дверного блока, различают правые и левые. Для правильного определения необходимого вида петель нужно стать перед дверным проемом и обозначить в какой стороне будет находится дверная ручка, если справа – нужны левые петли, слева – правые.

Фото 6 Разметка «стоевой» дверной коробке под петли.

Если материал дверного полотна – дерево, тогда необходимо «утопить» петли в полотне. Этот процесс выполняется с помощью острого ножа. Для этого нужно приложить петли к предполагаемому месту крепления и сделать надрезы по контуру, углубляясь на толщину петли. Для удобства, делаются срезы и по вертикали, и по горизонтали дверного полотна. Если выполнить только односторонний срез – это может повлечь за собой отслоение других участков деревянной поверхности.

Фото 7 Выполнения среза можно осуществить с помощью стамески или фрезера.

Для удобства выполнения такого рода работы с дверной фурнитурой, можно использовать специальные шаблоны для врезки петель. За счет таких заготовок, процесс монтажа значительно ускоряется, а риск дефектов сведен к минимуму. По своей сути, болванка полностью соответствует форме детали, подлежащей установке в дверное полотно или рамную часть, т.е. углубление нужного диаметра делается без особого труда, соблюдая все заданные контуры.

Способы монтажа петель на межкомнатные двери

Для монтажа дверной фурнитуры необходимо приготовить следующие инструменты:

  1. Отвертку или шуруповерт.
  2. Саморезы.
  3. Карандаш.
  4. Набор клиньев, необходимы для выравнивания элементов конструкции.
  5. Строительный уровень.
  6. Дрель с тонкими свёрлами.
  7. Молоток и стамеска.
  8. Нож.

[Фото 8 Корректная установка петель предполагает точное расположение их в проделанном углублении исключая зазоры с полотном.]

После подготовки всех необходимых инструментов, можно приступать к работе.Осуществляем монтаж дверных петель:

  1. Первой делается разметка. Для этого необходимо сделать отступ от верхнего и нижнего краев полотна на 20 — 25 см.
  2. Обводим дверные петли по контуру карандашом.
  3. Далее нужно при помощи стамески и молотка выбить углубления по намеченному контуру. Стоит обратить особое внимание на толщину углубления, если сделать его слишком глубоким, дверь будет упираться в коробку. Глубина кармана должна совпадать с толщиной навеса.

Далее переходим к дверной коробке:

  1. Необходимо зафиксировать дверь в лутке при помощи деревянных клиньев. Выровнять полотно нужно посредством строительного уровня в такой позиции, в какой оно будет находится в установленном виде. Правильный процесс предполагает выравнивание по уровням и горизонтали, и вертикали. Если не выполнить первое условие – дверь будет сложно закрываться, второе – приведет к самостоятельному открытию.
  2. После того, как дверная конструкция будет выставлена по уровню, необходимо отметить места соприкосновения дверных навесов с коробкой.
  3. Последующие действия аналогичные дверному полотну: стамеской делается лунка для дверных петель.

Очень важно знать, прикладывая фурнитуру к внутренней части двери, стоит учитывать расположение шарниров, которые должны быть обращены к фронтальной стороне двери, т.е. в ту сторону, куда в будущем будет открываться дверь.

Использование крепежных элементов во время установки петель

Завершающий этап – фиксация деталей саморезами, которые идут в комплекте с навесными конструкциями. Перед тем, как начинать вкручивание, необходимо воспользоваться дрелью. В намеченных местах, просверливаются пазы. Такие действия необходимо совершать для предотвращения раскалывания дерева, в момент вкручиваниясаморезов. После того как работа сделана, можно приступать к фиксации петель саморезами.

Фото 9 Схема строения петли и ее крепежные элементы.

Если планируется врезка скрытых петель, в таком случае предстоит более сложный процесс монтажа нежели при выборе других видов. Здесь потребуются сделать немного глубже карманы для посадки петель. Для более точного контура, целесообразно использование фрезерного станка.

В таком же порядке выполняется разметка полотна. Далее следует воспользоваться помощью профессионала, так какпревышение необходимой силыдля нажатия на фрезерный станок, способствует большему углублению нежели требуется, в следствии чего дверное полотно будет испорчено.

Фиксируя петли шурупами, необходимо их точное вхождение в проделанную лунку, под углом 90°. Изначально делаются метки карандашом, затем верх древесины прокалывается шилом,затем, начало воронки просверливается, и в самую последнюю очередь вкручиваются крепежные элементы. Столько действие необходимо для того, чтобы полотно не покрылось трещинами во время вкручивания шурупов.

Вворачиваемые петли можно без труда отличить оп одному внешнему виду. Вместо стандартных пластин у них конические штифты с внутренней резьбой. Этот вариант достаточно часто используется для установки на межкомнатные двери. Одним из преимуществ такого типа фурнитуры, является допустимость регулировки при помощи шестигранника. Для эстетического вида штифты маскируются специальными колпачками.

Не важно какие петли были выбраны, главное правильная их установка. Врезка дверных петель – непростое занятие, но выполнить своими руками такой процесс возможно, следуя указанным рекомендациям по разметке и последующему монтажу любых видов дверных петель.

Дверные петли бабочка – виды, технические параметры и установка за 4 шага

Вам нужно навесить межкомнатные двери, а из инструмента в доме один шуруповерт да кое-какая мелочевка, не расстраивайтесь дверные петли бабочка, будут хорошим решением. Но вначале давайте разберемся, чем хороши эти петли, как их правильно выбрать, а главное как установить петлю бабочку на дверь своими руками.

Петли бабочки это хорошее решение для домашнего мастера.

Содержание статьи

Особенности накладной фурнитуры

Профессионалы такую петлю именуют карточной, а свое народное название петля для двери бабочка получила за схожесть с крыльями бабочки.

Отличительная особенность данной фурнитуры в том, что ее смежные части при закрывании прячутся друг в друга, соответственно вам не нужно утапливать их в полотно и дверную коробку, ответные части просто накладываются на плоскость.

Накладные петли не врезаются в массив, а лишь прикручиваются к дверям.

Плюсы и минусы накладных петель

  • Первым и едва ли не главным плюсом является простая и быстрая установка карточных дверных петель. Вам не нужно вырезать паз, просто разметили, прикрутили и пользуйтесь;

Под традиционные дверные петли необходимо вырезать паз.

  • Для монтажа требуется минимум инструмента, в крайнем случае, можно обойтись отверткой, карандашом и линейкой;
  • Цена накладной фурнитуры ниже, чем стоимость традиционной;
  • Ассортимент петель бабочка впечатляет. Сейчас их можно выбирать по цвету, по размеру, по виду металла и даже по толщине карты, не говоря уже об имени производителя;
  • Большинство моделей «бабочек» имеют встроенные подшипники, что значительно увеличивает их срок службы, в то время как далеко не все традиционные петли могут похвастаться этим достоинством.

Накладная фурнитура со встроенными подшипниками.

Но наряду с такими ощутимыми плюсами накладная петля для двери бабочка имеет ряд серьезных недостатков:

  • Бабочки изначально создавались для легких пустотелых дверей, по словам специалистов 1 петля может выдержать не более 15 кг веса, соответственно полотно, навешиваемое на 2 петли не должно быть тяжелее 30 кг;
  • Карточная фурнитура относится к классу неразъемных петель, проще говоря, если вам нужно будет снять дверное полотно, то придется выкручивать крепежные саморезы;
  • Петли бабочки очень требовательны к качеству основы, на кривой короб или деформированное полотно они не станут. Даже если вам удастся их туда прикрутить, проживет такая фурнитура максимум месяц;

По отзывам бывалых мастеров, даже очень хорошие и качественные петли бабочки значительно проигрывают обычным навесным моделям (папа-мама). Такую фурнитуру есть смысл устанавливать либо на легкие пустотелые двери, либо как временный вариант.

Естественно кроме карточных петель существует еще ряд других навесов и каждый из них хорош по своему, информацию о наиболее распространенных вариантах дверных петель можно найти «здесь».

Виды накладных петель

Прежде всего, такие петли выпускаются для дверей без притвора и с притвором. В первом случае это прямые карточки, а во втором петля имеет ступеньку под притвор.

Ступенчатая карточная петля для дверей с притвором.

Есть петли левые, правые и универсальные. С универсальными все понятно, их можно ставить на любую сторону, а чтобы определить правые вам нужны петли или левые, станьте лицом дверям и представьте, что вы их открываете на себя. Если планируется крепить полотно справа, значит, нужны правые, а если слева, значит левые.

Петли бабочки бывают левые, правые и универсальные.

Если говорить о действительно качественных моделях, то они делаются из 3 металлов:

  1. Обычная сталь;
  2. Нержавеющая сталь;
  3. Латунь.

Если вам предлагают петли из какого-то «фантастического» сплава за смешную цену, причем с уникальными характеристиками, знайте, вас обманывают и долго такой навес не прослужит.

Карточные навесы могут идти вообще без покрытия, зачастую так выпускают петли из нержавейки или латуни. Кроме того металл может быть хромированным и никелированным. Также широко применяется гальваническое покрытие цинком и порошковое окрашивание.

Порошковое окрашивание хорошо защищает сталь от коррозии.

Если вы хотите сделать явный акцент на дверных петлях, то выбирайте блестящие или чисто белые модели, матовое покрытие менее заметно, зато царапины и мелкие дефекты на нем практически не видны.

Существуют четырех и пятидюймовые петли (в простонародье четверки и пятерки). Длина четырехдюймовых моделей 100 мм, пятидюймовых 125 мм, ширина, как правило, везде одинаковая – 30 мм. Толщина карты колеблется в пределах 2 – 3 мм.

Определить вид бабочки можно по количеству отверстий, четверки имеют 4 крепёжных отверстия на каждой стороне, пятерки 5. Также встречаются петли с двумя и тремя отверстиями, но они больше рассчитаны на мебель, нежели на межкомнатные двери.

Легкие петли предназначены для мебели.

Пару слов о выборе

  • Первое на что нужно смотреть это вес. Петли из латуни, стали и нержавейки не могут быть легкими;
  • Сейчас продаются петли с двумя и четырьмя подшипниками, естественно, чем больше подшипников, тем надежней конструкция;
  • Возьмите петлю в руки постарайтесь расшатать ее в горизонтальной плоскости, как показано на фото ниже. Наличие люфта говорит о низком качестве и плохой подгонке деталей между собой. Дальше этот люфт будет только увеличиваться, меньше его сделать невозможно.

Проверьте чтобы не было люфта в районе подшипника.

Устанавливаем бабочку за 4 шага

Закрепить такую петлю действительно не сложно, но бабочки очень чувствительны к ошибкам при монтаже, плохо установленный механизм очень быстро сломается.

Шаг № 1. Разметка

Сначала нам нужно разметить место установки петли. Абсолютно все петли для межкомнатных и входных дверей устанавливаются на расстоянии 200 – 250 мм от края, причем как сверху, так и снизу. Берем рулетку и на полотне отмечаем карандашом точку, где будет начинаться петля.

Размечаем место установки петли.

Запомните: внутренняя (маленькая) часть петли всегда крепится к дверному полотну, а наружная монтируется на короб.

Дальше нужно поставить метки под саморезы. Карандашом размечать неудобно, лучше для этих целей использовать шило, в этом случае вы как бы накерниваете точку и саморезу уже сложнее уйти в сторону. Вначале намечаете 2 крайние точки, если петля сместиться вы сможете все исправить за счет 2 средних отверстий.

Начальная разметка шилом.

Шаг № 2. Крепление петли к дверному полотну

Загонять саморезы сразу в двери крайне не желательно, вначале под них высверливаются небольшие отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра самореза, стандартный саморез 3,5 мм, значит, сверло берем 2,5 мм.

Высверливаем отверстия под саморезы.

Теперь ставим на место петлю, вкручиваем оба самореза и откидываем ответную планку, чтобы замерить зазоры между краями петли и дверным полотном, они должны быть одинаковыми.

Проверяем зазор.

Если обнаружена ошибка, как в нашем случае, то один из саморезов выкручивается и петля регулируется.

Регулируем зазоры между петлей и полотном.

Дальше ошибку мы будем исправлять за счет средних отверстий. Точно также мы накерниваем шилом одно из средних отверстий, после чего высверливаем и загоняем в него саморез.

Фиксируем петлю после регулировки.

Если петля стоит ровно, то можно засверлить оставшиеся отверстия, загнать в них саморезы и переходить к следующему шагу.

Шаг № 3. Разметка на коробе

В идеале установка петель делается еще до монтажа дверного короба, но если короб уже врезан, то вам придется вставлять в него дверь и регулировать ее положение при помощи клиньев.

Когда все совмещено, отмечаем на коробе точки монтажа петель, причем если вы купили петли такие же, как на фото, то верхнюю и нижнюю шляпки минусуем потому как они выступают за пределы пластины. После чего убираем двери и прорисовываем разметку на коробе.

Разметка на коробе.

Шаг № 4. Крепление петли к коробу

Если к полотну петля крепилась с небольшими зазорами по краям, то к коробу она крепится вплотную. В остальном технология абсолютно такая же:

Крепление петли к коробу.

  • Прикладываете и накерниваете шилом 2 крайних отверстия;
  • Высверливаете отверстия под саморезы и загоняете в них саморезы;
  • Проверяете правильность установки и если все в порядке, загоняете 2 оставшихся самореза.

Установленная петля бабочка.

Не забывайте, что установка петель это только часть дела, за ними еще нужно правильно ухаживать, а главное вовремя смазывать, обо всех тонкостях этого процесса можно узнать «здесь».

Распространенные ошибки

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим

Вывод

Петли бабочки имеют как своих сторонников, так и противников, причем их примерно поровну, по мнению специалистов, они хороши только для легких конструкций.  На видео в этой статье вы найдете советы по выбору и варианты установки петель.

Наиболее известные производители накладных карточных петель.

Как установить дверные петли на дверные проемы

Покупка дверных заготовок для вашего дома дает вам больше возможностей для дизайна, чем покупка навесных дверей. Вы часто найдете больше плоских дверей в наличии, и, возможно, даже сможете подобрать старинную дверь для повторного использования в своем доме. Но если дверь не имеет петель, следует ли устанавливать петли заподлицо? Или куда они денутся?

Процесс установки дверных петель на дверные заготовки и их опускания заподлицо — это процесс, который называется долбежкой.Это позволяет двери правильно открываться и закрываться.

Основы установки дверных петель на заготовки

Дверная петля устанавливается так, чтобы одна половина петли находилась на дверной коробке, а другая половина — на стороне двери. Если дверь предварительно не навешивается на прикрепленную дверную коробку, это важный шаг к вывешиванию двери.

Дверная петля должна быть врезана в дверь так, чтобы верх петли был заподлицо с дверью. Если бы петля была закреплена на двери (или дверной коробке), дверь не могла бы закрываться.

При выполнении пазов помните, что петля должна быть ровной по всей поверхности. Если он неровный или установлен ниже уровня поверхности, дверь не закроется должным образом.

Врезка дверных петель с помощью молотка и зубила — традиционный метод, который широко используется и сегодня. Хотя это простой процесс, вам нужно действовать медленно и терпеливо, чтобы не порезать слишком глубоко и не расколоть другие части двери. Если у вас нет качественного долота по дереву, купите его в местном магазине или хозяйственном магазине.

Типы дверных петель

  • Петли двери на шарикоподшипниках : Эти петли имеют запечатанные штифты, которые нельзя удалить. Эти петли легко качаются, служат годами и подходят для тяжелых дверей.
  • Штифтовая дверная петля : У этих классических петель есть штифты, которые можно удалить, нажав на них вверх гвоздем и молотком. Штифтовые дверные петли хороши для межкомнатных дверей и особенно полезны, когда вы беретесь за домашний проект, который требует снятия двери.
  • Пружинные дверные петли : Эти дверные петли с внутренними пружинами автоматически закрывают дверь. Петли на пружинах хороши как для гаражей, так и для задних дверей.

Кодексы, правила и разрешения

Расположение петель влияет на направление открывания двери. В некоторых случаях дверь должна открываться в сторону выхода. Уточняйте требования к распашной двери в своем строительном отделе.

Соображения безопасности

Всегда надевайте средства защиты глаз при работе с молотком, зубилом и напильником.Зубила острые, поэтому режьте их не по направлению вашего тела.

4 простых шага для установки дверных петель

Если вы хотите заменить или починить провисшую дверь, вам необходимо знать, как устанавливать дверные петли. Некоторые новые двери поставляются без рамы, потому что они не готовы к установке. Кроме того, из-за различного способа установки некоторые двери могут открываться внутрь или наружу.

Петли для наружных дверей обеспечивают максимальную безопасность в доме, не считая погодных условий.Кроме того, это обеспечивает конфиденциальность различных комнат внутри дома для членов семьи. Если вы собираетесь попробовать свои силы в установке двери своими руками, вы должны знать, как устанавливать петли.

Итак, чтобы избежать лишних затрат, а также дополнительных расходов, ниже приведены несколько шагов по установке дверных петель.

Необходимый комплект для установки дверных петель

  • Молот
  • Долото 1/2 дюйма
  • Нож универсальный
  • Аккумуляторный шуруповерт
  • Карандаш
  • Винты с одной дюймовой головкой

Пошаговое руководство по установке дверных петель

Шаг 1. Поместите петли на дверь и проведите трассировку

Очень важно точно проследить петли на дверной коробке, особенно если вы устанавливаете новую дверь.Наружные дверные петли обеспечивают максимальную безопасность для домашнего хозяйства, не считая погодных проблем, которые вы разместите вверху и внизу двери. Было бы лучше, если бы вы зафиксировали верхнюю петлю в семи дюймах от верхней и нижней части двери и в 11 дюймах от нижней стороны.

В случае третьей петли (на дверях может быть три тяжелых положения) отмерьте середину. Его следует установить по центру верхней и нижней планки. Этот шарнир будет немного смещаться от естественного центра.После этого вы можете закрепить крючки на косяке и двери.

Всегда следите за тем, чтобы глубина замятия петли была такой же, как и у петли. Еще раз посмотрите, чтобы убедиться, что следы такие же, как на косяке и двери. На этот раз сделайте надрез канцелярским ножом по контуру, чтобы разрезание паза было легким.

Шаг 2. Вырежьте врезку

Плотникам будет знакома эта фраза, означающая вырезание места на косяке по форме петли.Этот зазор обеспечивает большую жесткость и красоту петли на раме. Вот здесь-то и пригодятся ваше долото и молоток; для нарезки паза.

Установите долото в точное место и осторожно постучите под углом, чтобы удалить стружку. Убедитесь, что паз не слишком глубокий, так как это может повредить прочность и долговечность петли. Попробуйте долотеть по отмеченным линиям, поэтому вам нужно, чтобы ваши инструменты были острыми. Поэтому без стамески установить дверные петли практически невозможно.

Более того, тупое долото может раздражать и требовать больше энергии от молотка. Используйте стружку в качестве наполнителя на случай, если вы прорежете паз слишком глубоко.

Шаг 3: Определите положение винтов

Теперь вы можете установить петлю в вырезанный паз, чтобы можно было отметить место для винтов. Затем используйте тот же карандаш и отметьте положение петель на двери, прежде чем отодвинуть их в сторону.

Просверлите отверстие под винт в отмеченных местах на косяке с помощью отвертки или дрели.Осторожно вбейте их, чтобы винты не вышли из своего места. Вы можете использовать направляющую для винтов, чтобы они вошли прямо в косяк.

Шаг 4: Закрепите петли и прикрепите дверь к косяку

Соедините петли в точных положениях с помощью отвертки или дрели, чтобы закрепить их одну за другой на косяке. Затем вы должны прикрепить дверь к раме, чтобы она надежно удерживалась, поддерживая ее блоками. Установите петли в точных местах на дверце и косяке и задвиньте крючки для ремня на место.

Выньте опорные блоки и проверьте, правильно ли работает дверь. Если да, значит, вы закончили свою работу; в противном случае проверьте установку на наличие ошибок.

Полезные советы по установке дверных петель на косяк

1. Наденьте защитное снаряжение

Старайтесь носить защитное снаряжение всякий раз, когда вы работаете с деревом и шурупами, так как оно защищает вас от травм. Используйте долото 1/8 дюйма или кончик универсального ножа, чтобы закруглить петли с закругленными углами.

2. Необходимое количество петель

Вы не узнаете, как устанавливать петли на дверь, не зная, сколько петель нужно установить. Стандартно следует закрепить две петли на межкомнатных дверях и три — на наружных. Всегда старайтесь располагать третий ремешок посередине верхней и нижней петель.

3. Подберите правильную дверную петлю

Важно, чтобы вы точно знали, какие петли подходят к двери, прежде чем покупать их. Кроме того, узнайте , как перемещать петли на двери , поскольку это помогает вам узнать точное направление открывания двери.Это означает, что левая петля должна находиться на левой стороне двери, чтобы она открывалась внутрь с помощью правой дверной ручки.

Точно так же вы можете повесить левую петлю с правой стороны, если хотите, чтобы дверь была открыта наружу. В этой настройке ручка на двери также находится с левой стороны.

Несмотря на то, что существует три типа петель, вы найдете несколько стилей с широким диапазоном выбора. Такие методы, как встык, пружина, шарнирные петли и другие, помогают двери функционировать по-разному.Вы должны выбрать ту, которая лучше всего подходит для вашего типа двери. Следовательно, петли с незакрепленными штифтами могут пригодиться в ситуации, когда вам может потребоваться снять дверцу для очистки или временного расширения.

4. Получите точные размеры

Очень важно обеспечить правильные размеры всех задействованных мест, особенно если это установка своими руками. Этот шаг поможет вам повесить дверь без каких-либо сложностей и сбоев; это также необходимо для предотвращения повреждений и дополнительных затрат.

При установке новой двери верхняя петля располагается на семь дюймов ниже верхней двери, а одна — на 10–11 дюймов от нижней.

Заключение

Установка дверей может быть не частой задачей в доме, но все же не помешает знать, как устанавливать дверные петли. Вы можете сэкономить много денег, установив все двери своими руками. Следовательно, вам следует внимательно прочитать это руководство, чтобы познакомиться с основами установки наружных межкомнатных дверей.Шаги ясны и точны, но резюме будет в равной степени уместным.

  • Попробуйте дверную петлю, которую вы получите, подходит для двери и косяка
  • Убедитесь, что вы получаете все измерения точно
  • Всегда надевайте СИЗ при работе с деревом
  • Не прилагайте чрезмерных усилий при использовании инструмента для врезки дверных петель
  • Вы всегда можете оставить нам свой комментарий или вопрос в разделе комментариев.

Как установить дверные петли

Из всех ужасных задач, которые вам приходится с нетерпением ждать при реконструкции дома или строительстве нового дома, установка оборудования может быть первой в вашем списке.Многое может зависеть от оборудования, которое вы выбираете для своих дверей, но правильная их установка — ключ к правильному функционированию ваших дверей. Обладая более чем 125-летним опытом поставок высококачественного оборудования в Сан-Диего и за его пределы, никто не знает петель так, как мы. В этом руководстве мы научим вас шаг за шагом устанавливать дверные петли, чтобы вы могли выполнить установку в кратчайшие сроки и, надеюсь, не повредив волосы!

Как установить дверные петли

Независимо от того, устанавливаете ли вы новые двери, заменяете ли вы старые двери или выравниваете существующий вход, в конечном итоге каждому приходит время научиться устанавливать дверные петли.Большинство дверей продаются без рамы, а это означает, что они еще далеко не готовы к установке. Двери этого типа обычно бывают универсальными, но они могут доставить неудобства, если вы впервые пытаетесь установить дверь самостоятельно. К счастью, мы здесь, чтобы помочь и дать рекомендации.

Различные типы дверных петель

Существует множество типов классических и специальных дверных петель, но большинство из них можно разделить на три отдельные категории: левосторонние, правые и двусторонние.Прежде чем вы поспешите покупать петли для работы, вы должны позаботиться о том, чтобы знать, какие петли вам нужны для двери, которую вы купили. Как будет открываться дверь после правильной установки? Левая петля устанавливается с левой стороны двери, если вы хотите, чтобы дверь открывалась внутрь с помощью ручки на правой стороне двери. Вы также можете установить петли с левой стороны с правой стороны, если хотите, чтобы дверь открывалась наружу с помощью ручки на левой стороне двери.И наоборот, правые петли могут быть установлены с левой стороны двери, если вы хотите, чтобы дверь открывалась наружу с помощью ручки с правой стороны двери, или установлены с правой стороны двери, если вместо этого вы хотите, чтобы дверь открывалась внутрь с помощью ручки на левой стороне двери. Петли с левой и правой стороны не меняются местами. Однако двусторонние петли можно устанавливать независимо от того, какой конец выбран для их установки в вертикальном положении.

Может быть только три типа петель, но существует множество стилей петель на выбор для различных применений, включая стыковые петли, пружинные петли, шарнирные петли и многое другое.Существует также широкий выбор специальных петель, которые вы можете использовать, если хотите, чтобы ваша дверь функционировала определенным образом. Петли со свободными штифтами могут пригодиться в любом месте, где дверь может потребоваться снять для очистки или получения дополнительного пространства. Петли с прозрачным поворотным механизмом позволяют дверям полностью открываться от проема, что в большей степени защищает край двери. Широкоугольные петли идеальны в тех местах, где требуется больший зазор за дверью, когда она открыта на 180 градусов. Вы также должны определить, требуется ли для вашей установки углубление в двери и дверной коробке.Накладные петли предназначены для установки непосредственно на дверь и дверную коробку. Утопленные петли потребуют от вас разрезания дерева, чтобы петля располагалась заподлицо. После того, как вы подобрали петли, подходящие для работы, можно приступать к измерениям.

Важно провести правильные измерения, чтобы убедиться, что установка пройдет без сбоев. При установке новой двери верхняя петля обычно размещается на расстоянии пяти-семи дюймов от верха двери, а нижняя петля — на расстоянии 10-11 дюймов от низа двери.Если вы заменяете предварительно подвешенную дверь, вы должны использовать любые уже существующие петли на дверной коробке, чтобы обеспечить правильное размещение. Отметьте расстояния и места как на двери, так и на раме. Если вы устанавливаете третью петлю для поддержки тяжелой двери, ее следует разместить прямо между верхними и нижними петлями. Если вы устанавливаете утопленные петли, проследите петли на двери, чтобы отметить, где они будут расположены. Используйте стамеску или универсальный нож, чтобы надрезать внутреннюю часть петли, чтобы облегчить разрезание паза.С помощью стамески удалите необходимое количество древесины, чтобы петля располагалась заподлицо, что должно совпадать с глубиной или толщиной петли. Вырезайте по дереву с надрезом до тех пор, пока паз не будет готов, убедившись, что паз выровнен. Установите петлю на место так, чтобы она сидела прямо. Используйте кернер или шило, чтобы отметить положение винтов. Используйте дрель с сверлом меньшего размера, чем винты, чтобы проделать пилотные отверстия в обозначенных местах. Верните петлю на место и установите винты, медленно затягивая их до фиксации.

Потратив немного времени и терпения, вы скоро начнете устанавливать дверные петли, как профессионал. HardwareSource предлагает один из самых широких вариантов дверных петель, которые вы найдете, и наши специалисты могут помочь вам найти идеальное решение для любого типа установки. Если у вас есть какие-либо вопросы по этому руководству, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Как ставить петли на дверные проемы | Home Guides

Если вы навешиваете новые двери на старые рамы, вам нужно будет вырезать или «врезать» новые петли в дверь.Новые двери, также известные как дверные «заглушки», имеют гладкие стороны без каких-либо петель. Такая конструкция позволяет размещать петли в любом месте двери, чтобы они соответствовали существующим рамам. Вы можете сэкономить деньги при ремонте или строительстве дома, купив дверные заготовки и самостоятельно вырезав пазы для петель. Сделать это можно молотком и зубилом.

Перенести положения петель с дверной коробки. Если в вашей раме уже есть пазы для петель, поставьте или уложите дверь внутри рамы, как если бы она уже была установлена ​​в раме.Карандашом обведите отверстия для петель на дверной заготовке. Снимаем дверь с рамы. Если ни дверь, ни рама не имеют пазов для петель, пропустите этот шаг.

Установите дверцу на бок так, чтобы внутренний край дверцы, в котором петли будут идти вверх, был направлен на устойчивую поверхность, например, на рабочий стол.

Установите петлю на дверь, как если бы она уже была установлена ​​на двери. Если на раме есть отметки карандашом, поместите туда петлю. Если у вас нет маркировки рамы, типичное размещение петель составляет 5 дюймов от верха верхней петли до верха двери и 10 дюймов от готового пола до низа нижней петли.Вы также можете использовать существующую дверь или коробку для справки.

Обведите шарнирную пластину карандашом. Используя универсальный нож, вырежьте петлю на глубину 1/8 дюйма.

Держите зубило вертикально, перпендикулярно двери в точке входа петли. Его следует расположить так, чтобы при ударе молотком по концу долота он перемещался поперек волокон в петлю петли, разрезая волокна на глубину 1/16 дюйма до другой стороны дорожки.

Постучите по зубилу и переместите его так, чтобы вырезать всю древесину внутри петли на глубину 1/16 дюйма. Вернитесь к следу с помощью долота, прорезав еще 1/16 дюйма глубиной, пока след петли не станет плоским на дне.

Поместите пластину петли в вырез. Если он не подходит ровно, соскоблите зубилом и обрежьте нижнюю, боковые стороны или углы следа, пока пластина не станет ровной и плотно прилегает к следу. При необходимости забейте пластину молотком в вырез.

Плотно вкрутите петлю в вырез с помощью аккумуляторного пистолета и 1-дюймовых винтов.

Ссылки

Наконечники

  • Некоторые петли имеют слегка закругленные углы. Скруглите такой угол зубилом 1/8 дюйма или острием канцелярского ножа.
  • Обычно на межкомнатных дверях всего две петли, а на внешних — три. Это зависит от производителя и типа двери. Если для двери требуется три петли, поместите среднюю между верхней и нижней петлями.

Предупреждения

  • При работе с деревом всегда надевайте защитные очки.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шэдди работал в домостроении с 1972 года. Шэдди также работал репортером и писателем в газетах, а также писал в Bicycling Журнал. Шэдди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

Как повесить дверь в имеющийся косяк

Замена межкомнатной двери в существующий проем не требует большого количества инструментов, но требует терпения и осторожности. Следуйте этим инструкциям, чтобы повесить дверь со сплошным сердечником с минимальными усилиями и с большей точностью.

Набор для снятия ручки и фиксатора

Работая со стороны петель или сзади двери, выньте ручку двери и имеющийся комплект замков.

Снять шарнирные пальцы

Удалите штифты, удерживающие шарнирные суставы вместе. Начните с нижнего шарнира и продвигайтесь вверх с помощью молотка и отвертки. После того, как вы удалите штифты, рекомендуется поместить их вместе со всем остальным оборудованием в контейнер в безопасном месте.

Снять дверцу с поворотных кулаков

Обеими руками снимите дверцу с шарниров.Оставьте суставы со стороны стены прикрепленными к дверному косяку. Вам нужно, чтобы они были в том же положении, чтобы ваша дверь правильно выровнялась.

Обрезать дверь до нужного размера

Положите новую дверь поперек двух козлов, чтобы оба конца и стороны немного свисали. Поместите старую дверь поверх новой. Вы будете использовать старую дверь в качестве шаблона, который поможет вам обрезать новую дверь по размеру.

Убедитесь, что это промывка

Удалите шарниры со стороны двери, затем совместите верхний край и сторону петель двух дверей так, чтобы они были заподлицо. Храните все винты и крепеж в надежном месте для повторной установки.

Следы за дверью

Карандашом обведите контур ширины и высоты старой двери на новой.

Отрежьте новую дверь до размера

Снимите старую дверцу и обрежьте новую дверцу до нужного размера. Если вам нужно удалить более 3/16 дюйма, вы можете использовать для этого циркулярную пилу. Если вы не устойчиво держите пилу, вы можете использовать линейку в качестве направляющей. Двигайтесь медленно и сделайте длинный чистый разрез. Если вам нужно удалить больше дюйма, снимите половину сверху и половину снизу.

Используйте ручной рубанок … При необходимости

Если вам нужно удалить только небольшое количество, ручной рубанок — лучший инструмент для работы. Кроме того, если вам нужно очистить пропилы циркулярной пилы, вы можете использовать ручной рубанок, чтобы аккуратно выровнять все.

Передаточная петля врезная

Положите старую дверь на новую, а затем переставьте паз для петель, замков и контуры дверных отверстий.Используйте комбинированный квадрат, чтобы разложить пазы, убедившись, что вы передаете правильную ширину и высоту контуров.

Забей по внешним краям

Используя универсальный нож с острым лезвием, надрежьте внешние края контуров паза. Это поможет вам избежать разрывов, когда вы начнете работать долотом. Сделайте прямые и глубокие линии надреза и будьте осторожны, чтобы не повредить отделку двери.

Сделайте перпендикулярные порезы

Начните с создания линий пореза перпендикулярно волокнам двери. Забейте молотком до глубины монтажной пластины шарнирного кулака. Вам нужно, чтобы пластина была заподлицо с краем двери.

Врезка и повтор

Приложив скошенный край зубила к краю дверцы, осторожно постучите по нему, чтобы удалить материал в пределах отметок.Вам нужно сделать красивую ровную поверхность, на которую можно будет положить петлю. Двигайтесь медленно и несколько раз проверьте петлю, пока она не будет установлена ​​заподлицо. Если вы случайно зайдете слишком далеко, вы можете подложить под петлю тонкую деревянную прокладку, чтобы она снова была заподлицо с краем двери. Повторите процесс для другой петли вместе с замком.

Просверлить дверные отверстия

Далее вам нужно просверлить отверстие для дверной ручки и замка.Используя кольцевую пилу, диаметр которой соответствует вашей ручке, аккуратно просверлите отверстие для ручки. Затем с помощью лопаточного сверла просверлите отверстие в пазе фиксатора в отверстии ручки. Следите за тем, чтобы не повредить задний край отверстия для ручки. На этом этапе вы можете нанести краску или отделку на дверь, если хотите.

Установить аксессуары

Установить шарнирные кулаки, комплект замков и дверные ручки.Просверлите направляющие отверстия для петель, чтобы случайно не расколоть край двери.

Повесьте дверь

Повесьте новую дверь и все проверьте. Если ваша дверь заедает, отметьте края, где она не закрывается заподлицо. Вам нужно будет снова опустить дверь и сбрить кусок материала ручным рубанком, пока дверь не откроется и не закроется свободно. Если ручка и блокиратор болтаются, вы можете слегка отогнуть запорную пластину наружу или отвинтить ручку и произвести необходимые регулировки до тех пор, пока дверца не будет открываться и закрываться свободно.

Ваша новая дверь готова к эксплуатации

После того, как дверь будет правильно отрегулирована, вы можете снова вставить оставшиеся стержни петель и установить любую другую декоративную фурнитуру или дверные ограничители.

Как заменить дверные петли, установка и замена петель — еще 4 двери

Обеспечивая поддержку дверей и позволяя им открываться и закрываться в достаточной степени, дверные петли имеют решающее значение почти для каждой двери для правильного функционирования.

Возможно, со временем потребуется замена дверных петель или установка новых дверных петель на новые двери. К счастью, это два простых проекта своими руками, которые существенно изменят вашу домашнюю обстановку.

Наша команда в More4Doors составила это удобное руководство, в котором объясняется, как заменить дверные петли, а также как установить дверные петли на новую дверь.

Дверные петли бывают разных стилей, которые зависят от самой двери.Начиная с петель для наружных дверей и заканчивая петлями для внутренних дверей , очень важно выбрать правильную петлю для вашей двери.

Для дверей, которые открываются в обе стороны, идеально подходят петли Spring Action , тогда как для дверей, которые открываются шире, чем у обычных петель, требуются широкие петли Parliament .

Также важно выбрать правильную отделку петель. Доступны в широком диапазоне отделки, петли, как правило, соответствуют дверным ручкам и хорошо сочетаются с остальным окружением.

Если вы просто хотите изменить внешний вид своей двери или хотите устранить скрип дверных петель, заменить дверные петли легко дома.

Что вам понадобится:

  • Деревянные блоки / Прочные дверные упоры
  • Петли новые
  • Рулетка
  • Отвертка / дрель
  • Шлифовальный инструмент (не всегда необходим)
  • Краска (не всегда нужна)
  • Шпатлевка для дерева (не всегда необходима)

Что делать:

1.Дверь устойчивая

Откройте дверь так, чтобы открылась вся петля, затем поместите под дверь деревянные бруски или прочные дверные ограничители, чтобы она оставалась устойчивой. Поскольку дверь снимать не нужно, эти блоки помогут вам поддержать дверь, чтобы она не упала.

2. Убедитесь, что у вас подходящие петли, и измерьте размер двери.

Еще раз проверьте, соответствуют ли ваши новые петли старым как по размеру, так и по форме кромки.

Кроме этого, используйте рулетку, чтобы убедиться, что старые петли находятся в нужном месте на двери.Они должны быть размещены так, чтобы один находился на расстоянии 7 дюймов от верха дверной коробки, а другой — 11 дюймов от нижней части дверной коробки.

(Если они неверны, вам необходимо выполнить следующие шаги по разрезанию паза и установке нового шарнира.

3. Снимите старые петли

Если ваши старые петли были на правильном месте, начните с верхней петли и снимите винты, удерживающие петли на месте. Отодвиньте их от двери и косяка (вертикальная часть дверной коробки, где дверь закреплена) и проверьте деревянную поверхность под ней, чтобы убедиться, что она в хорошем состоянии.

Если некоторые из отверстий выскочили, вы можете закрыть их небольшим деревянным клином.

4. Подготовить косяк и дверь для новой петли

В большинстве случаев, если старая дверная петля стояла там долгое время, вам, скорее всего, придется немного отремонтировать косяк и дверь.

Отшлифуйте древесину, если необходимо, и покрасьте слой краски в тон древесины.

В это время необходимо заполнить паз в двери и дверной коробке шпатлевкой для дерева, если размеры заменяемых петель отличаются от старых.Дайте шпатлевке достаточно времени для высыхания, затем покрасьте или нанесите морилку, чтобы она соответствовала остальной части двери.

5. Установите новую петлю

.

Осторожно установите новую петлю на место старой петли. Найдите в упаковке винты и с помощью отвертки или дрели прикрепите петли с двух сторон к косяку и двери. Закрепите петлю, вставив стержень петли в петлю.

6. Повторите то же самое для второй петли

.

Переместитесь к нижнему шарниру и с помощью дрели или отвертки снимите его.Установите новый шарнир и новые винты, как раньше, и вставьте новый шарнирный штифт для фиксации.

Если вам необходимо заменить третий шарнир, выполните те же действия.

7. Проверить новые петли

Удалите блоки из-под двери, а затем откройте и закройте дверь несколько раз, чтобы убедиться, что это гладко и легко. Если да, то ваша работа выполнена!

Установка петель на новые двери

Установка новых дверей и петель — один из самых важных проектов DIY, когда дело доходит до украшения внешнего вида или отделки комнаты.Установка петель на новые двери может показаться сложной задачей, но на самом деле это легкий навык.

Что вам понадобится:

  • Дверь / новая дверь
  • Петли дверные
  • Рулетка
  • Карандаш
  • Универсальный нож
  • Зубило острое
  • Молот
  • Деревянная шпатлевка / тонкий кусок дерева (не всегда необходимо)
  • Отвертка / дрель
  • Направляющая винта
  • Брусочки (не всегда нужны)

Что делать:

1.Найдите правильное место для петель

Предполагая, что вы устанавливаете новую дверь, найдите точное расположение петель на дверной коробке. Одна петля должна располагаться на расстоянии 7 дюймов от верха дверной коробки, а вторая — на расстоянии 11 дюймов от нижней части дверной коробки.

Если для вашей двери требуется третья петля (обычно третья петля требуется только для более тяжелых дверей), ее следует разместить точно посередине двух других петель.

2. Обведите петлю

Поместите петлю на дверь и косяк и аккуратно обведите карандашом петлю.Глубина петли на косяке должна быть такой же толщины, как и сама петля. Убедитесь, что контуры совпадают с точками на двери и косяке, а затем с помощью универсального ножа аккуратно надрезайте контуры, чтобы упростить следующий шаг.

3. Cut the Mortise

Прорезание паза — это когда вы вырезаете дерево в косяке по форме петли, что означает, что петля может быть вставлена ​​в косяк для большей прочности. Не только это, но и гарантия того, что петля будет хорошо смотреться в двери.

Чтобы разрезать паз, используйте очень острое долото и молоток, чтобы аккуратно вбить долото в косяк сбоку, чтобы удалить тонкие полоски дерева. Убедитесь, что вы не прорезали паз слишком глубоко, а вырезали только очерченную область и отмеченную глубину.

Если вы случайно прорезали паз слишком глубоко, просто заполните его деревянной шпаклевкой или тонким деревом, прежде чем переходить к следующему шагу.

4. Отметьте места для винтов

Поместите петлю в косяк в том месте, где вы прорезали паз, и с помощью карандаша отметьте положение винтов в косяке.То же самое проделайте с петлей на двери.

Снимите петли, когда закончите разметку.

5. Просверлить пилотные отверстия

С помощью отвертки или дрели просверлите узкие направляющие отверстия (небольшие отверстия, просверленные перед полноразмерными отверстиями в качестве направляющих) в месте расположения отмеченных винтов.

Сначала слегка вбейте шурупы, затем используйте направляющую для шурупов, чтобы держать шурупы прямо, когда они входят в дерево.

6. Установите петли

Установите петли на свои места и с помощью дрели или отвертки прикрепите их по отдельности к косяку и двери.

7. Соединяем дверь с косяком

Удерживайте дверь на месте, используя деревянные бруски внизу для поддержки, если это необходимо. Выровняйте обе петли так, чтобы пластины на двери совпадали с пластинами на косяке. Вставьте стержни петель на место, чтобы закрепить петли, и удалите все блоки, поддерживающие дверь.

Проверьте дверь, чтобы убедиться, что она работает!

Для получения более полезных руководств и рекомендаций ознакомьтесь с нашей подборкой руководств More4Door .

Статьи по теме:

Часто задаваемые вопросы о дверных ручках

Как исправить торчащие двери

Разница между блокировкой с 5 рычагами и блокировкой с 3 рычагами

← Предыдущий пост Следующее сообщение →

Как правильно установить стыковые петли

Есть разные мнения, что лучше сначала установить петлю на дверь или на шкаф.В большинстве случаев предпочтительнее сначала установить петлю в шкаф, так как вы можете сделать паз для петли перед сборкой шкафа. Любой способ может дать чистые результаты, поэтому выбор остается за вами.

Для начала измерьте ширину петли от центра сустава наружу до края петли и вычтите 1/32 дюйма из этого измерения. Это расстояние, которое вам нужно измерить от края двери или рамы шкафа для ширины паза.Нанесите карандашом метки на край двери или рамы этой ширины. Затем расположите петлю длинным краем петли напротив этих отметок в том месте, где вы хотите разместить петлю, и нарисуйте контур петли.

Примечание : Регулируемый шаблон для разметки — идеальный инструмент для разметки этих линий; однако это специальный инструмент, который большинство плотников-любителей могут не захотеть покупать, если они не сделают много пазов для петель. Таким образом, описание в этой статье предназначено для резки петель без маркировочного калибра.

Затем измерьте толщину фланца петли и отметьте глубину фланца на внутренней стороне стоек двери или на внешнем крае каркаса лицевой стороны шкафа.

Вырезать контур

Как только ваши карандашные отметки будут на месте, аккуратно нанесите на них отметки с помощью канцелярского ножа. Нам нравится использовать комбинированный квадрат в качестве ориентира для универсального ножа, чтобы линии надреза оставались прямыми и ровными. Обратите особое внимание на зарубки в углах, так как они могут быть трудными для аккуратной обработки пазов.Не торопитесь и помните, что тщательная обработка линий позволит получить лучший паз.

Убрать отходы

Есть два распространенных метода удаления отходов после того, как вы отметили и отметили контуры паза. Один из них — использовать врезной фрезерный станок с прямой насадкой для удаления желаемого материала и прорезания паза. Хотя вы можете сделать это самостоятельно, существуют направляющие для пазов, которые крепятся к двери или раме, что исключает догадки.Эти комплекты поставляются с хомутом, который соединяется с основанием вашего маршрутизатора, чтобы направлять маршрутизатор и предотвращать его выход за границы отмеченных линий.

Более традиционный метод — использовать зубило со скошенной кромкой для вырезания отходов. Прежде чем приступить к работе, убедитесь, что ваше долото острое и неповрежденное. Тупое долото — опасное долото.

Самый простой способ удалить отходы — углубить нарезанные линии до желаемой глубины, а затем сделать серию надрезов одинаковой глубины, перпендикулярных длинному краю прорези петли, на расстоянии примерно 1/8 дюйма друг от друга.После того, как вы сделаете каждый из этих надрезов на нужную глубину, вы можете просто повернуть долото по краю (плоской стороной скоса к поверхности двери или рамы) и выбить зазубренные части.

Когда все надрезанные части будут удалены, очистите поверхность паза зубилом, уделяя особое внимание углам и краям паза. Вставьте петлю в паз, чтобы убедиться, что он прилегает заподлицо с лицевой стороной дерева и равномерно входит в паз.

Сверление и установка петли

Когда паз будет готов, поместите петлю в паз. Поместите кончик набора гвоздей в центр каждого отверстия для винта и постучите по концу набора гвоздей молотком, чтобы сделать небольшое пилотное отверстие для просверливания отверстия для винта. Затем вставьте небольшое сверло в аккумуляторную дрель или электрическую дрель и просверлите пилотное отверстие для каждого винта.

Отложите дрель в сторону, установите паз и с помощью отвертки вбейте шуруп в каждое из отверстий, закрепив петлю на дереве.

Для завершения установки прижмите дверь к раме с петлей, установленной на половину сборки, отметьте места на сопрягаемой поверхности и повторите процесс. После того, как петля прикреплена как к двери, так и к раме, визуально проверьте открытие и закрытие двери, чтобы убедиться, что обе петли работают вместе должным образом, и что дверь закрывается и открывается легко, и что дверь плотно прилегает к узлу.

Петли прочие

Стыковые петли существуют уже давно и до сих пор широко используются, поскольку они имеют классический вид, выдерживают многолетнее использование и относительно просты в установке.Существует множество шарниров, доступных для использования на любых дверях — от внутренних и наружных дверей вашего дома до дверей шкафов. В то время как утопленные европейские петли популярны в кухонных шкафах (в первую очередь потому, что петли не видны снаружи шкафа), во многих домиках и других проектах прекрасной деревообработки вы просто не сможете превзойти традиционные стыковые петли.

Установка стыковой петли — простой процесс, но требует некоторой точности, чтобы получить чистый вид и функциональность, на которые вы рассчитываете.Независимо от того, выберете ли вы для своего проекта стальные или традиционные латунные петли, если вы не торопитесь и сделаете работу правильно, вы останетесь довольны результатами.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
