Укрепление откосов котлованов различными способами | Ларсен Пайлинг

В период осуществления строительных работ на откосы котлована постоянно воздействуют различные гидрологические, атмосферные и механические факторы. Если котлован имеет большую глубину, либо запланированы работы на грунтах с низкой плотностью, то рекомендуется подобрать и осуществить такой способ укрепления, который будет иметь максимальную эффективность.

В действующих СНиП указана максимальная глубина котлована, при которой дополнительного укрепления откосов выполнять не требуется. Она зависит от типа грунта и составляет:

  • Для песчаной и крупнообломочной почвы — 1 метр;
  • Для супесей — 1.25 метров;
  • Для суглинка и глины — 1.5 метра;
  • Для грунтов высокой плотности — 2 метра

Если указанная глубина превышена, или на участке отмечается высокий уровень залегания грунтовых вод, то укреплять откосы котлована шпунтом следует в обязательном порядке.

Выбор способа укрепления в каждом конкретном случае зависит от гидрогеологических и геодезических условий, глубины выемки и наличия поблизости от места работ различных зданий и сооружений. Различают два основных способа укрепления откосов котлована:

  • Шпунтом или трубами;
  • С применением метода цементации.

Особенности укрепления откосов котлована путем цементации

Данный метод отличается повышенной степенью надежности, но требует высоких финансовых затрат. Цементацию применяют в тех случаях, когда поблизости от котлована находятся различные строения, чтобы полностью исключить вибрационное воздействие на их фундаменты. Впрочем, в тех же целях можно выполнить лидерное бурение и погрузить в получившие скважины сваи для шпунтового ограждения.

Укрепление котлована путем цементации состоит из следующих этапов:

  • Выполняется выемка грунта. Стенки котлована выравниваются до проектного уклона;
  • На откосах ставят арматурную сетку, чтобы набрызгиваемый бетон лучше фиксировался на вертикальной поверхности;
  • Торкретирование стенок бетонным раствором;
  • Бурение горизонтальных или наклонных скважин. Уклон может составлять до 30 градусов;
  • В скважины погружаются нагели;
  • С помощью инъекционных труб происходит наполнение скважин бетонным раствором. При этом не происходит давления, чтобы не деформировался расположенный на откосах котлована грунт;
  • Рабочие торкретируют второй слой бетона.

Рекомендуется разрабатывать котлован ярусами по 1-3 метра, до проектной глубины. Существует два способа цементации:

  • Сухая. Применяется специальное компрессорное оборудование. Состоящая из песка и цемента смесь подается в шланг. С помощью воздушного потока выполняется ее транспортировка. Вода поступает в сопло шланга уже на выходе;
  • Мокрая. Используется готовый бетонный раствор. На выходе из шланга в бетонную смесь нагнетается сжатый воздух, благодаря чему обеспечивается разбрызгивание бетона.

При сухой цементации можно одномоментно нанести слой бетона, толщина которого составляет до 10см. При мокрой – только до 3 см.

Особенности укрепления котлована шпунтом

Шпунтовое укрепление котлованов является более экономически выгодным, чем использование цемента. После завершения запланированных работ шпунт можно изъять и использовать повторно.

Погружение шпунта в грунт на предусмотренную проектом глубину обеспечивает устойчивость постройки. В процессе использования происходит заиливание ограждений, что делает их водонепроницаемыми. Шпунтовые ограждения применяют при работе:

  • На пылеватых грунтах;
  • На слабых песчаных грунтах;
  • В болотистой местности;
  • На участках, где отмечается высокий уровень залегания грунтовых вод.

Если существует риск затопления котлована, то перед началом работ рекомендуется сконструировать защитную стенку из шпунта Ларсена.

При работе в плотных грунтах откосы котлована укрепляются не только путем погружения в грунт шпунта, но и обустройства деревянной забирки. Это позволяет предотвратить риск осыпания и обрушения стен в ходе проведения основных работ. Площадь котлована будет перекрыта досками, что снизит необходимое количество шпунта.

Шпунтовую стенку можно зафиксировать распорками или укрепить дополнительными анкерами. Второй вариант применяют, если работа происходит на достаточно плотных грунтах. Узкие котлованы рекомендуется укреплять распорками. Кроме того, фиксацию с применением анкеров применяют, если производится выемка грунта низкой плотности на большую глубину. Анкеры – это погруженные в грунт по периметру котлована винтовые сваи, к оголовкам которых привязаны верхние части шпунтовой стенки.

Используемый для укрепления стенок котлована шпунтовой металлопрокат подразделяют на три группы:

  • Шпунтовые трубы;
  • Плоский шпунт, имеющий боковые ребра жесткости;
  • Корытообразный шпунт Ларсена.

Чаще всего применяют шпунт Ларсена. Наличие замков на его контурах позволяет сконструировать полностью водонепроницаемую стенку. Шпунтовые трубы применяют для возведения ограждений на грунтах с низкой плотностью. Большое сечение повышает сопротивление боковым нагрузкам и увеличивает устойчивость конструкции в грунте.

Существует три основных способа погружения металлоконструкций в грунт:

  • Забивка. Осуществляется дизель-молотами, которые оказывают на шпунт динамическое ударное воздействие. Забивку не применяют в условиях плотной застройки, так как это может деструктивно отразиться на фундаментах находящихся поблизости зданий;
  • Вибропогружение. Самый распространенный метод. Подразумевает использование вибропогружателей. Погружение шпунта в грунт происходит под влиянием вибрационного воздействия. Обратите внимание, что разуплотнение грунта может привести к осыпанию стенок котлована;
  • Статическое вдавливание. Наиболее безопасный, но и самый дорогостоящий метод.

При сооружении шпунтовых ограждений особое внимание уделяется качеству работ. Монолитную шпунтовую стенку можно сформировать только при условии надежной стыковки металлоконструкций. Даже небольшое технологическое нарушение приводит к «вырыванию» замка и деформации стенки.

Крепление стенок траншей

После отрывки траншеи и котлованы склонны к быстрому разрушению. Поэтому их стенки необходимо дополнительно укреплять. Это, во-первых, сохраняет форму выемки на время дальнейших работ, а во-вторых, защищает работников от несчастных случаев из-за обвалов грунта. Чаще всего применяют крепление стенок траншеи инвентарными щитами, досками или шпунтами. В каких случаях необходимы такие меры и как именно выполняется укрепление грунта?

Когда необходимо крепление стенок траншей и котлованов?

При подготовке к строительству или прокладке коммуникаций обычно отдают предпочтение выемкам без откосов, с вертикальными стенками. Такие траншеи имеют ряд преимуществ:

  • они более экономичны в исполнении, ведь навесное оборудование экскаваторов в основном рассчитано на создание вертикальных стенок;
  • котлованы и траншеи без откосов занимают меньшую площадь, что очень важно при копке в условиях плотной застройки или природного ландшафта, который нежелательно разрушать;
  • наличие откоса может усложнить дальнейшие строительные работы на вырытой траншее или в котловане.

Но выемки с вертикальными стенками подвержены обвалам и осыпаниям. Поэтому без дополнительного укрепления можно копать лишь котлованы и траншеи небольшой глубины:

  • на насыпных, песчаных и крупнообломочных грунтах – до 1 м;
  • на супесях – до 1,25 м;
  • на суглинках, глинах, лессовидных почвах – до 1,5 м;
  • на особо плотных грунтах, для разработки которых необходимо применять ломы, кирки и клинья, – до 2 м.

При рытье на большей глубине требуется крепление стен траншеи специальными приспособлениями. Кроме того, укреплять стенки необходимо даже на малых глубинах в случае, если грунт перенасыщен влагой, и выемка может «поплыть».

Внимание! Необходимость укрепления стенок котлованов и траншей прописана в нормативных документах. Пренебрегать этим требованием нельзя. Обрушение грунта может привести к разрушению объектов строительства, оползням и несчастным случаям. Нахождение рабочих в выемках без откосов или укрепленных вертикальных стен строго запрещено!

Способы укрепления стенок траншеи

Чаще всего откосы выемок укрепляют следующими способами:

  • инвентарными щитами и распорками;
  • шпунтами;
  • досками.

Способ и конструктивные параметры укрепления выбирают в зависимости от типа и состояния грунтов, высоты грунтовых вод, глубины и предназначения выемки. При этом крепление откосов траншеи выполняют небольшими участками, по мере ее рытья. Как правило, этот процесс идет вслед за экскаватором, на безопасном расстоянии от места раскопки. При большой глубине рытья конструкции устанавливают сверху вниз, после отрывки выемки в глубину не более чем на 0,5 м.

Верхняя часть всех креплений должна выступать над бровкой траншеи минимум на 15 см. Во время обратной засыпки укрепления стенок обычно разбирают. Исключение составляют случаи, когда разборка конструкций технически невозможна или может вызвать деформацию (разрушение) объекта строительства. Разбирать крепления следует снизу вверх, по мере засыпки выемки.

Укрепление траншей инвентарными щитами

Это самый популярный на сегодня способ крепления стенок:

  • он удобен в исполнении и безопасен;
  • требует меньших затрат труда и материалов, чем применение дощатых и шпунтовых ограждений (к примеру, использовать инвентарные щиты для крепления траншей в 3–4 раза дешевле, чем строить укрепляющие ограждения из досок).

Также инвентарные крепления незаменимы при отрывке выемок канавокопателем.

Ведь в этом случае ширина раскопки настолько мала, что установка укрепляющих конструкций возможна только сверху.

Инвентарное крепление для траншей состоит из:

  • металлических винтовых распорных рам;
  • щитов ограждения стенок.

Распорная рама – простое приспособление из двух упоров и винта, который их соединяет. При помощи винта упоры раздвигаются на нужную ширину и прижимают элементы ограждения траншеи к ее стенкам.

Инвентарные щиты для крепления траншей производятся из разных материалов. Это может быть:

  • водостойкая фанера;
  • битуминизированный картон;
  • волнистый листовой металл и др.

Типы щитов подбирают, исходя из условий работы и экономической целесообразности.

Установка инвентарных креплений довольно проста. Сначала в траншею опускают две уже собранные распорные рамы. Затем в зазоры между их стойками и стенками выемки помещают щиты. После этого остается лишь раздвинуть упоры, чтобы зафиксировать ограждение.

Снимают инвентарные ограждения в процессе засыпки траншеи. Распорки удаляют по мере того, как засыпанный грунт достигает их нижних концов. Щиты вынимают после удаления самых верхних распорок. Поскольку к этому времени они уже засыпаны грунтом, для их поднятия требуется крановая техника.

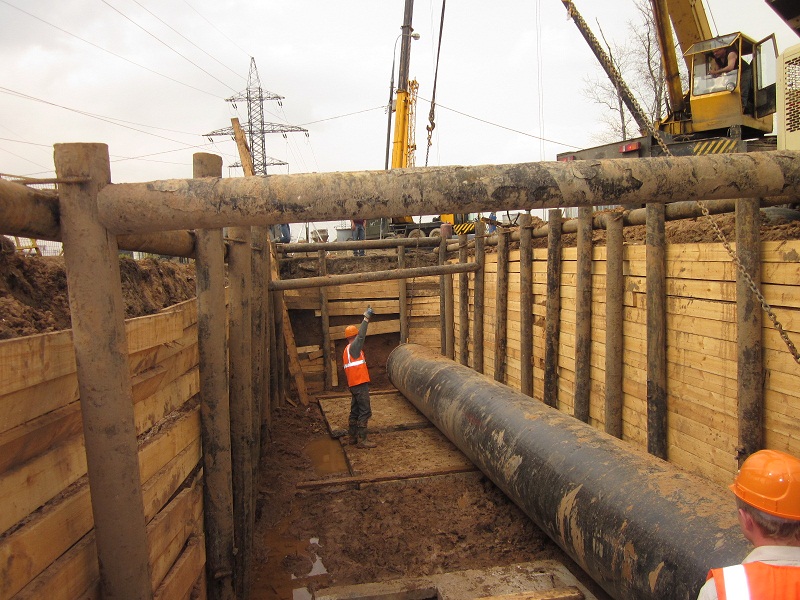

Дощатые и шпунтовые укрепления стенок

Крепление траншеи досками выполняется по-разному. Выделяют четыре основных его типа:

  • вертикальное сплошное;
  • горизонтальное сплошное;
  • горизонтальное с зазором;
  • горизонтально-рамное.

В разных случаях доски располагаются на стенках траншеи вертикально или горизонтально, всплошную или с просветами через одну доску. Для их фиксации используют распорки, шпунты и другие дополнительные элементы.

Крепление траншеи шпунтом применяют в сложных случаях:

  1. В местностях с сильным притоком грунтовых вод, когда водой могут быть вынесены частицы грунта и размыты стенки выемки. К примеру, сплошное ограждение из корытообразных шпунтов Ларсена позволяет удержать даже болотистые, расплывающиеся, водонасыщенные грунты и выдерживает резкий подъем грунтовых вод.
  2. При очень глубокой разработке.
  3. Если траншея проходит близко к фундаменту здания.

Шпунтовые ограждения могут быть сплошными или с забиркой из досок. В зависимости от глубины и ширины траншеи или котлована используют деревянные, стальные или железобетонные шпунты различного профиля (плоские, корытообразные, трубчатые). Их забивают до начала рытья выемки и при необходимости дополнительно фиксируют анкерными оттяжками.

Стандартные инвентарные крепления для стенок траншей и котлованов используют при глубине разработки до 3 м. Если же выемку надо рыть глубже, укрепляющие конструкции разрабатываются индивидуально и утверждаются проектом.

методики укрепления стенок и откосов, устройство ограждающих конструкций (рамных креплений и т.д.)

Крепление и ограждение стенок и откосов – это комплекс мер, направленных на предотвращение обвалов, осыпания грунта при обустройстве котлованов.

Данные меры необходимы, так как откосы, стены находятся под постоянным действием механических, гидрологических, погодных факторов. Особенно явно это проявляется в условиях почвы с низкой плотностью.

Обрушение грунта может привести не только к повреждению строительных объектов, конструкций, дорогостоящей техники, но и к несчастным случаям, связанным с гибелью людей.

Поэтому нормативными документами устанавливаются жесткие требования к методикам упрочнения стен, а также строжайший запрет на присутствие работников в котлованах, не имеющих откосов или укрепленных стенок.

Нормативные требования к обустройству

Упрочнение стен при создании котлованов регулируется строительными нормами и правилами. Так СП 381.1325800.2018 регламентирует правила расчета и проектирования подпорных сооружений в число которых входят и приспособления для укрепления котлованов.

СНиП 12-04-2002 определяет общие требования безопасности при производстве земляных работ, в частности устанавливает необходимую крутизну откосов и максимальную допустимую глубину котлованов, для которых не требуется обустройство системы укрепления:

  • один метр – максимальная допустимая глубина котлована для песчаных грунтов;
  • 1,25 м для супесей;
  • полтора метра для глин и суглинков;
  • до двух метров для почв высокой плотности.

Для котлованов глубиной менее трех метров система упрочнения должна быть сделана в соответствии с типовым проектом. При большей глубине и в сложных гидрогеологических условиях укрепление делается в соответствии с индивидуальным проектом. Состояние креплений, откосов, стен должно регулярно проверяться.

Обустройство откосов также является одним из методов, который позволяет предотвратить осыпание стенок котлована. Однако, это требует большого объема земляных работ, что может значительно увеличить расходы на стройку.

В тех же местах, где расположено много зданий и сооружений, например, в городах, сделать откосы невозможно и поэтому стенки котлована делают вертикальными, а чтобы не произошло обрушения, применяют различные методы их укрепления.

Типовые методики укрепления стенок

Чтобы предотвратить осыпание, оползание грунта при создании котлованов, следует устанавливать крепления стенок. Выемки с вертикальными стенками глубиной более 1-2 метров – более точно значение определяется в зависимости от типа грунта – в обязательном порядке должны быть укреплены.

Способ крепления задается ППР (проектом производства работ). Выбор его зависит от размеров котлована, вида грунта, наличия грунтовых вод, а также от характера самого строительства, например, применение тяжелой техники вызывает вибрации, которые могут привести к обрушению.

Укрепление стен котлована рекомендуется осуществлять с помощью инвентарных приспособлений. Если их нет в наличии, то допускается на месте изготавливать необходимые элементы.

Они должны соответствовать следующим критериям:

  1. Толщина применяемых досок не меньше 4 см для грунтов естественной влажности (за исключением песчаных) и не меньше 5 см для грунтов повышенной влажности.
  2. Стойки необходимо монтировать на расстоянии не более, чем полтора метра друг от друга.
  3. Вертикальное расстояние между распорами должно быть не более, чем один метр.
  4. Верхние доски должны иметь выступ над верхним краем котлована на 150 мм или больше.

Существующие методики укрепления позволяют создавать котлованы с вертикальными стенками большой глубины, при этом вероятность обрушения незначительна.

Поэтому, если тщательно соблюдать все требования, которые предъявляются нормативными документами к обустройству котлованов, то конструкцию удастся сделать максимально прочной и безопасной.

Горизонтально-рамный метод

Для сухих грунтов, которые могут удержать отвесные стенки при глубине выемки в 2 метра, допустимо применять горизонтально-рамный способ крепления. В качестве материала, в большинстве случаев, применяют древесину.

Доски толщиной от 50 мм располагают по стенкам котлована. Их задача поддерживать грунт, не давая ему прийти в движение. Доски крепят враспор – специальный элемент упирается в две из них, расположенные на противоположных стенках.

Распорки монтируют на расстоянии по длине – полтора метра, по высоте – порядка половины метра друг от друга.

В качестве распоров могут применяться как специальные рамы, так и отдельные элементы: в самом простом варианте это деревянные бруски круглого сечения, длиной немного больше, чем ширина котлована, диаметром – 12-18 мм.

Более эффективны раздвижные трубчатые распоры, они имеют небольшой вес и просты в эксплуатации. Также могут применяться и трубчатые рамы.

Метод рамных креплений позволяет использовать небольшое количество материала и требует наименьших трудозатрат, по сравнению с иными способами. Однако, применение его ограничено и полностью зависит от устойчивости грунта, на котором проводят строительные работы.

Горизонтальный сплошной

Данный метод крепления похож на предыдущий, однако в этом случае доски толщиной 50-60 мм устанавливают без зазора, вплотную. Они располагаются горизонтально – одна поверх другой – и фиксируются вертикально размещенными стойками, которые прижимают распоры.

При этом стойки вкапывают или вбивают в дно котлована. С помощью кувалды или молотка, несколькими ударами брус или доска загоняется в землю рядом со стенкой. Стойки устанавливают на расстоянии 2-3 метра друг от друга.

Затем монтируют распоры. Если это регулируемые трубчатые элементы, то достаточно просто расположить их в нужном месте и отрегулировать, установив нужную длину. Если в качестве распоров применяют деревянные элементы, то их делают по длине чуть больше ширины котлована и «заводят» в нужное положение, ударяя по ним молотком.

Горизонтальное сплошное крепление используется, когда грунт сухой, имеющий тенденцию к местному сползанию, или, если он плотный, при глубине котлована более трех метров.

Также сплошная установка досок нужна для укрепления стенок на сыпучих грунтах и грунтах повышенной влажности, в этом случае применение не зависит от глубины котлована.

Самую верхнюю доску следует монтировать так, чтобы ее наружный край был выше края котлована. Это необходимо, чтобы грунт с поверхности не осыпался внутрь.

Горизонтальный с прозорами

Монтаж производится аналогично горизонтальному сплошному креплению. Доски устанавливаются на стенки грунта друг над другом с промежутком 20-40 см, возможно больше, в зависимости от характеристик грунта.


При монтаже ограждающих конструкций, чтобы обеспечить зазор между досками, необходимо применять бобышки или подкладки. Они будут придерживать элементы крепления временно, до тех пор, пока не будут установлены распоры. Рекомендуется применять доски 50х180 мм, а распоры диаметром от 130 до 180 мм.

Данный метод позволяет значительно снизить расход материала на изготовление креплений, однако он может применяться только для ограниченного типа грунтов: сухих и естественной влажности с несущественным притоком грунтовых вод. Используется при глубине котлована – 3-5 метров.

Вертикальный сплошной

На сыпучих, насыщенных водой, неустойчивых грунтах, а также в местах с плывунами хорошо себя показывают вертикальные сплошные крепления. Данный метод отличается высокой надежностью и позволяет надежно укреплять стенки котлованов в сложных гидрогеологических условиях.

Для удержания досок в вертикальном положении применяют не только распоры, но и эффект консольного защемления. Вдоль каждой стенки делается щель размеров в толщину доски. Нижний конец доски помещают в созданную полость.

Таким образом забирка, размещенная по всему периметру котлована, оказывается надежно зафиксирована в нижней части. Остается только окончательно закрепить доски установив распоры.

При вертикальном сплошном креплении необходимо, чтобы стенки котлована были отвесны, иначе, даже при небольшом угле наклона, распоры под напором грунта могут выскочить вверх.

Технология данного метода укрепления подразумевает, что прижимные доски, на которые непосредственно воздействуют распорки, расположены горизонтально. Их размещают в центральной и верхней части стенки. Распорки вместе с горизонтально расположенными прижимными брусьями или досками образуют раму.

Порядок установки:

  1. Когда вырыт очередной участок котлована, то две такие рамы размещают на дне на расстоянии полутора-двух метров друг от друга.
  2. Рамы временно раскрепляют с помощью специальных оттяжек.
  3. Между стенкой выемки и рамой имеется зазор, туда заводят доски, которые формируют забирку. Устанавливать доски надо одновременно по обоим сторонам от рамы.
  4. Затем распорные рамы раздвигают, зажимая вертикальные доски.

Для дополнительной надежности распоры иногда устанавливают и в нижней части, но это необязательно, так как нижний край «защемлен» грунтом.

Требуемые расстояния между распорными рамами:

  • по вертикали до одного метра;
  • по горизонтали около полутора метров.

Если глубина котлована – 5 метров, то на каждую раму расходуется 4 распора. Если глубина больше, то количество распоров увеличивают до 5. Максимальная глубина выемки для данного способа – 6,5 метров, однако производить установку вертикальных досок оказывается технически сложно уже при длине более 4,5 метров.

С использованием инвентарного оснащения

При укреплении грунта часто используют инвентарные крепления. Они встречаются разных конструкций. Общая черта – все они представляют собой набор из сборно-разборных раздвижных рам и специальных щитов. Конечная конструкция состоит из отдельных секций.

Инвентарные элементы – это заранее заготовленные приспособления, как правило многоразового применения. Они могут как производится серийно, так и быть изготовлены индивидуально под какой-либо конкретный проект или проекты.

Они удобны в использовании и позволяют значительно сократить время и трудозатраты, требуемые для монтажа, помогают сэкономить материал, делают работу безопасной.

Чтобы осуществить установку, следует выполнить следующую последовательность действий:

  1. После того, как был вырыт участок котлована производится сборка рам.
  2. Рамы размещают в котловане.
  3. Затем в выемку спускают все необходимые инвентарные щиты.
  4. Щиты закладываются в зазор между рамами и стенкой по обе стороны на всю глубину котлована.
  5. Далее стойки рам раздвигают путем вращения специальных гаек. Рама плотно прижимает щиты к стенкам.
  6. Сначала процедуру проводят на нижнем и верхнем щитах, а затем распорку активизируют на всех промежуточных уровнях.
  7. На заключительном этапе на распорные рамы устанавливают жесткие накладки, которые способствуют повышению устойчивости конструкции.

Раздвижные рамы изготавливают из металла, а инвентарные щиты могут быть сделаны из влагостойкой фанеры, из стали, также для их создания может быть применен пропитанный битумом картон. Выбор типа щита зависит от условий строительства и допустимых финансовых затрат.

Чаще всего металлические инвентарные лестничные крепления применяются при укреплении выемок глубиной до трех метров, сделанных землеройными машинами. Существуют специально разработанные системы, которые созданы для укрепления стенок широких котлованов. Такие приспособления отличаются большим весом и для установки требуют применения подъемных кранов.

Типовые размеры распорных рам – высота порядка 3 м, диаметр 6,3 см. Применяемые щиты имеют длину до 3,2 м, ширину от 60 до 100 см. Стенки котлована должны быть вертикальны. Применяются на любых, даже самых сложных грунтах.

Цементацией

К наиболее надежным способам укрепления котлованов относится цементация. Данный метод широко применяется в случаях, когда работы ведутся в плотно застроенных районах, где здания располагаются очень близко и нет возможности сделать пологий спуск на дно котлована.

Цементацию выбирают и по той причине, что она не требует, в отличие от шпунтового укрепления, работ, которые вызывают сильные вибрации и могут привести к разрушению фундаментов зданий, окружающих стройку. Цементация бывает двух видов: сухая и мокрая.

В первом случае сухая смесь песка и цемента подается в шланг и перемещается за счет давления воздушного потока. При этом скорость перемещения смеси достигает 65 м/с. Вода в этом случае подается в сопло шланга.


При мокрой цементации в шланг поступает готовый раствор, в сопло же подается сжатый воздух, который дает разбрызгивание, которое необходимо для равномерного напыления.

При сухой цементации единовременно удается достичь толщины слоя от 70 до 100 мм. При мокром методе максимальная возможная толщина составляет 30 мм.

Порядок действий при укреплении стенок котлована методом цементации:

  1. Создание котлована, грунт вынимают на глубину от одного до трех метров, а стенки выравнивают до состояния соответствующего проектной документации.
  2. Производится укладка металлической или полимерной сетки. Ее монтируют на откосы для того, чтобы бетон мог задерживаться на вертикальной поверхности.
  3. Осуществляется послойное напыление на сетку бетонной смеси. Она подается под давлением при помощи специального оборудования.
  4. Бурят наклонные или горизонтальные отверстия, скважины. Процедуру необходимо сделать до того, как бетон схватится.
  5. В скважинах размещают арматуру, а затем туда подают бетонную смесь. Таким образом создаются «якоря», которые будут способствовать удержанию грунта.
  6. Осуществляется напыление еще одного слоя бетона.

Укрепление котлована методом цементации производят последовательно. Процедуру повторяют после заглубления на каждые 1-3 метра.

Шпунтовое

Данный метод является одним из наиболее надежных способов укрепления, он подходит для выемок любой ширины и формы. В качестве шпунта для упрочнения котлована могут быть применены древесина, металл, железобетонные конструкции различной формы.

>Популярный материал, который применяют для реализации данного метода – шпунт Ларсена – стальной профиль особой формы.

Для укрепления стенок, шпунт погружают в землю одним из трех методов:

  • ударной забивкой;
  • вибрационным методом;
  • вдавливанием.

Шпунтованием укрепляют котлованы, размещенные в следующих типах почвы:

  • в слабой песчаной,
  • в пылеватой,
  • болотистой,
  • а также в случае, когда наблюдается высокий уровень грунтовых вод.

Шпунт особенно необходим, если существует опасность затопления котлована. Данный метод рекомендуется использовать, когда глубина объекта превышает пять метров.

Стена в грунте

Способ хорошо подходит для создания стен или фундаментов как в насыщенных водой, так и в сухих грунтах – сыпучих, пылеватых и других.

Создание стен как замкнутого контура с последующей гидроизоляцией дна позволяет уменьшить количество специальных видов работ, связанных с водопонижением, замораживанием почвы.

Отсутствие строительных операций, связанных с вибрацией, позволяет проводить работы в стесненных условиях, в застроенных районах, в местах с множественными подземными коммуникациями без повреждения находящихся рядом сооружений.

Порядок работ:

  1. Укрепление верхней части грунта, чтобы не произошло осыпания во время работы землеройной техники.
  2. Приготовление бетонитового, глинистого раствора, который во время создания котлована будет создавать избыточное давление на его стенки, чем предотвратит их разрушение.
  3. Заполнение раствором верха котлована.
  4. Разработка грунта на требуемую глубину под вспомогательным раствором, с его пополнением по мере необходимости.
  5. Монтаж арматуры и заполнение бетонной смесью и вытеснение вспомогательного раствора.
  6. Формирование бетонных стен с последующей разработкой грунта, оставшегося внутри сооружения.
  7. Обустройство днища сооружения.

Устройство «стена в грунте» подходит для создания объектов глубиной до 60 метров, при этом объекты малой глубины заложения (от 3 до 5 метров) выполнять экономически нецелесообразно. Для разработки котлована, как правило, применяется грейферная техника.

При использовании метода могут возникнуть трудности, если в грунте есть подземные полости, рыхлые, илистые области, а также твердые включения, которые не могут быть обработаны землеройным оборудованием.

Достоинства и недостатки различных способов

Наиболее простыми и дешевыми являются распорные методы упрочнения котлованов. Использование широко доступной древесины, позволяет дешево и в короткие сроки изготовить необходимое укрепление стенок.

Однако, горизонтальные и вертикальные способы упрочнения с применением забирки, прижимных элементов, распорок из древесины делают процесс фиксации стенок котлована очень трудоемким. Особенно ощутимо это при работе на сыпучих и водонасыщенных грунтах.

Если грунты сухие и плотные, размер котлована относительно небольшой или это разовая работа, то применение данных методик укрепления полностью оправдана.

Применение инвентарного специального оснащения экономически обосновано в случаях, когда необходимо регулярно создавать небольшие котлованы. В остальных случаях изготовление специальной оснастки окажется нерациональной тратой финансов и времени.

Цементация является надежным методом укрепления котлованов и годится для объектов практически любых размеров, расположенных на любых, даже самых сложных грунтах.

Однако трудозатраты и стоимость не позволяют широко использовать данный способ. Он может быть оправдан в местах с плотной застройкой, как альтернатива динамическим методам упрочнения котлованов, вызывающим разрушительные вибрации.

Установка шпунтового укрепления хоть и сопряжена с ударными методами монтажа, однако данный способ упрочнения котлованов является наиболее экономически целесообразным.

Он хорошо подходит для любой почвы, особенно для водонасыщенной, а также для мест с большим количеством грунтовых вод. В отличие от цементации, где материал (арматура и бетонная смесь) утрачивается безвозвратно, шпунт можно вынуть и повторно использовать на других объектах.

Однако, придется не только вынуть шпунт, но и перевозить его и где-то хранить – это дополнительные трудозатраты и дополнительные расходы. Универсальный способ, который позволяет оптимально использовать ресурсы – «стена в грунте».

К сожалению, применение данной методики предполагает использование специальной техники и материалов, что не окупается при строительстве небольших объектов на мелкозаглубленных фундаментах.

Все самое важное и полезное о котловане и его разработке найдете в этом разделе.

Заключение

Каждый из способов укрепления котлована обладает несомненными преимуществами, но у них есть и свои пределы применения. Поэтому, прежде чем остановить выбор на каком-либо конкретном виде упрочнения, необходимо обратить внимание на ограничения данного метода, а также произвести сравнительный расчет экономической целесообразности его применения.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Укрепление котлованов


В соответствии с требованиями российских СНиП (строительных норм и правил) укрепление котлована требуется в тех случаях, когда его глубина превышает два метра. Однако, на практике возникает необходимость дополнительного укрепления котлована и меньшей глубины, когда рыхлый песчаный грунт угрожает обрушить его стенки, а заболоченная почва чревата опасностью затопления строительной площадки.

Укрепление котлованов с помощью собственной тяжелой техники, квалифицированных специалистов и самых современных технологий — одно из основных направлений деятельности компании Флот Неруд. Мы рассматриваем укрепленный котлован как инженерную конструкцию, от грамотного устройства которой будет зависеть устойчивость и долговечность всего сооружения.

Технология

Существуют разные способы укрепления котлованов, начиная с устройства земляных берм, предотвращающих осыпание грунта с откосов, заканчивая цементацией — дорогостоящим методом бетонирования стенок по всему периметру. Но самым оптимальным мы считаем шпунтовое ограждение откосов котлована. Широкое разнообразие шпунтового металлопроката позволяет подобрать тот, что будет идеально отвечать целям, потребностям и бюджету заказчика. Наши специалисты помогут сделать осознанный выбор подробно объяснив разницу, преимущества и недостатки всех видов шпунтов: шпунт Ларсена из высокоуглеродистой стали, плоский шпунт, композитный шпунт, L- S- Z — образные шпунты или легкий ПВХ-шпунт.

Само шпунтовое ограждение дополнительно укрепляется так называемым обвязочным поясом — горизонтальными подкосами из швеллеров, труб, б\у труб или металлических балок для равномерного распределения нагрузки по площадям.
Жесткость всей конструкции будут обеспечивать раскосы, установленные по диагонали замкнутого контура.
После гидроизоляции котлована часть выкопанной земли засыпается обратно в пазухи котлована для дополнительного укрепления его конструкции. Поверхность выравнивается под закладку фундамента. Оставшийся грунт и строительный мусор вывозится и утилизируется.

Техника

Для проведения всех земляных и строительных работ компания Флот Неруд использует собственную тяжелую технику — самосвалы, экскаваторы, бульдозеры, погрузчики, грейдеры, краны-манипуляторы, бурильно-сваебойные машины и установки. Это позволяет сократить расходы на аренду постороннего оборудования и предложить заказчикам более привлекательные цены на наши услуги по укреплению котлованов.

Опыт

Компания Флот Неруд обладает обширным и уникальным опытом разработки и укрепления котлованов для различных объектов жилищного, промышленного, коммерческого и дорожного строительства в Москве и Московской области. Среди самых крупных из них можно назвать жилищные комплексы Фили Сити, Life-Кутузовский, Западный порт, терминал F аэропорта Шереметьево, станционный комплекс Новопеределкино, ММДЦ “Москва-Сити” и многие другие.

Сделать заказ или получить консультацию по всем вопросам, связанным с работами по укреплению котлованов, можно прямо сейчас на сайте, заполнив удобную форму заявки, или связавшись с нами по телефону.

Уплотнение дна и грунта котлована, усиление стенок котлована

Уплотнение грунта котлована – технология, которая позволяет предотвращать разрушение фундамента, коммуникаций, соседних зданий в результате проседания, пучения грунта. Компания «ПрогрессАвтоСтрой» выполняет уплотнение котлованов в соответствии с техническими условиями и нормативными требованиями.

Технические условия уплотнения котлованов

В Москве существует много примеров, когда недостаточное внимание к уплотнению котлована приводило к выводу из эксплуатации зданий, сооружений из-за аварийного состояния.

Поэтому, чтобы сохранить и приумножить вложенные в проект средства, необходимо выполнять следующие технические условия:

  • наличие технического задания с ориентирами и привязками на местности;
  • наличие специальной техники: пневматических трамбовок, молотов, специализированных комплексов на базе тяжелой колесной техники;
  • парк техники для доставки грунтов, смесей для уплотнения, вывоза строительного мусора на специализированные полигоны;
  • штат специалистов для инженерной поддержки, практического выполнения работ.

Цены на разработку грунта за 1м3 механизированным способом

Оставьте заявку

Такое сочетание дает возможность оперативно производить уплотнения дна котлована, стен, обратной засыпки, избежать размягчения в результате выпадения осадков. Так, исключается необходимость дополнительных затрат на осушение.

Для уплотнения используются: песок, глина, суглинок. В некоторых случаях применяется ранее изъятый грунт. Также могут добавляться битум, смолы, силикатные смеси. Это делается с целью создания ровной, монолитной поверхности, обеспечения контакта с ней всей площади поверхности конструкций фундамента.

Важной составляющей является укрепление стенок котлована, что предотвращает просадку грунта в результате механического, физического воздействия, выпадения осадков. Это особенно актуально при проведении работ в условиях ограниченного пространства – городской застройки и при наличии нестабильных грунтов.

Технологии уплотнения грунта дна котлованов

В промышленном строительстве существует различные технологии усиления котлованов – дна и стен. В первом случае предусматривается 2 варианта выполнения работ:

  • уплотнение дна на глубину до 2.0 метров выполняется молотами, виброкатками, пневматическими трамбовками;
  • укрепление дна на глубину выше 2.0 метров производится путем бурения и установки свай.

Результатом работ должен стать необходимый коэффициент плотности грунта или K – 0,98. Допускается значение в 0,95, но точное определение параметра указывается в проектной документации. Общий диапазон регламентируется такими нормативными документами, как ГОСТ и СНиП.

Укрепление котлована, его стен выполняется такими способами:

  • шпунтом или трубами;
  • путем цементации с предварительным армированием. Эту технологию применяют при реализации проектов в плотно застроенных районах, чтобы предотвратить повреждения соседних зданий.

Важную роль в выборе технологии усиления котлованов играют гидрогеологические, геодезические условия. Они должны быть прописаны в проектной документации.

Оставьте заявку

Условия и ход выполнения работ по уплотнению обратной засыпки котлована

Уплотнение обратной засыпки котлованов – специфическая технология, которая проводится после вывоза строительного мусора (очистки от него пазух), полного завершения монтажа подземных конструкций, проведения работ по их гидроизоляции. После этого засыпается грунт (для этого используются экскаваторы-планировщики, бульдозеры) указанный в техническом задании, выполняется его уплотнение. Смотрите также Все этапы разработки котлована.

Работы начинаются в зонах прилегания конструкций фундамента к песку, суглинку, глине, проводятся ручными электрическими или механическими трамбовками, виброплитами, гидромолотами. Для достижения коэффициента уплотнения грунта 0,98, требуется удерживать оборудование не менее 20 секунд на одном следе.

Внимание!

Важно, чтобы отметки верхнего слоя уплотняемого грунта строго соответствовали проектным параметрам. Нельзя пропускать труднодоступные места для их уплотнения применяются компактные электротрамбовки.

«ПрогрессАвтоСтрой» – комплексный подход, профессионализм, выгода

Компания предлагает заказчикам гибкие условия сотрудничества, современный сервис, выгодную ценовую политику, гарантирует строгое выполнение профильных нормативов и технического задания. Наличие современной, функциональной техники, квалифицированных инженеров и рабочих позволяет решать комплекс задач с применением различных технологий:

  • выполнять уплотнение дна котлованов;
  • укреплять стенки;
  • уплотнять обратную засыпку.

Для получения дополнительной информации, обсуждения условий сотрудничества нужно связаться с представителями компании «ПрогрессАвтоСтрой» по телефону, через электронную почту или обратную форму связи.

Оставьте заявку

Крепление котлованов, крепление стенок и откосов котлована, укрепление котлованов, укрепление стенок и откосов котлована

Крепление котлованов во время сооружения фундаментов обычно выполняется при невозможности осуществлять прямую разработку в откосах котлованных выемок. Возводимые при этом ограждения помогают обеспечить защиту будущих объектов строительства, а также жизней рабочих, осуществляющих строительные работы, от обвала грунта. Перед тем, как начать земляные работы, котлован укрепляют шпунтом, устанавливая в землю специальные шпунтовые профили. На этих конструкциях имеются замки, играющие при вбивании свай роль направляющих.

Возведение зданий и сооружений в условиях плотной застройки города, при реконструкции его центральной части является одной из важных проблем строительной отрасли в последнее время.

Большинство отводимых площадок под строительство близко примыкают к существующим зданиям промышленного и жилого назначения и имеют сложные геологические условия.

Если учитывать повышенную этажность возводимых строений и потребность в изучении подземного пространства, появляется необходимость принять надежные и выгодные технические решения при ограждении котлованов.

Для этого нужно решить следующие задачи:

  • обеспечить устойчивость стенок котлованов на этапе возведения подземных консрукций здания;
  • исключить неравномерные осадки фундаментов зданий, которые примыкают и аварийных дефформаций их конструкций.

Решением выше поставленных задач является устройство подпорных стенок из буроинъекционных и буронабивных свай.

Буроинъекционные сваи могут быт применены как подпорная стенка в грунте с целью ограждения глубокого котлована в стесненных условиях застройки города.

Ограждение из буронабивных свай принадлежат к малодеформирующим видам крепления и целесообразно его применять, когда имеются большие нагрузки на бровке котлована и на сами сваи, если они являются несущими элементами строящегося сооружения.

В качестве ограждения котлованов применяют такие свайные стены как:

  • стены из бурокасательных свай, которые используются в несвязных грунтах, чтобы исключить его осыпания между сваями при раскрытии котлована, а значит, и осадок поверхности;
  • стены из буросекущихся свай, которые делают, когда дно котлована ниже подземных вод.

Преимущества ограждений из буронабивных свай:

  • можно применить в качестве основания прочные грунты, которые залегают на большой глубине;
  • возможность устроить ограждения стен котлованов, если уровень подземных вод выше уровня дна котлована;
  • повышение надежности сооружений, уменьшая общие и неравномерные осадки;
  • отсутствие сотрясений и существенных вибраций в процессе производства работ;
  • исключение деформации и подвижки массива грунта и зданий, которые располагаются вблизи, за счет повышенной жесткости свай.

Укрепление стенок котлована — Санкт-Петербург — СПб

При строительстве шахт, тоннелей, КНС, закладке фундамента высотных зданий и прокладке различных коммуникаций, для которых необходимо вырыть траншею или котлован, возникает риск обвала грунта, что может быть небезопасным для людей, занятых при строительстве. Еще на этапе проектирования следует задуматься о том, как предотвратить обрушения грунта и обеспечить безопасные условия работы строителей.

Укрепление стенок котлована – один из важнейших этапов при земляных работах на различной глубине. Наша компания специализируется на производстве специальных металлоконструкций для укрепления грунтов и предлагает большой выбор крепей для продажи или аренды.

При изготовлении инвентарных крепей необходимо учитывать то, что эти конструкции при использовании подвергаются воздействию таких внешних факторов, как влага, давление грунта и перепады температур. Наша компания работает только с высококачественными материалами и передовыми технологиями работ по металлу, поэтому наши крепи могут быть использованы в работе и с песчаным, и с глинистым грунтами.

Использование крепей помогает не только избежать осыпания грунта, но также позволяет сократить площадь работ и минимизировать объем вывозимого грунта. Простота установки и демонтажа позволяет легко перевезти их на другой объект, в случае необходимости.

Наши инвентарные крепи ничуть не уступают зарубежным по качеству и значительно выигрывают у них в цене. Мы предлагаем для продажи или аренды траншейную крепь C– 750 с подвижной распоркой, которые могут использоваться при строительстве котлованов под ГНБ, КНС или очистных сооружений. Благодаря хорошо налаженному производственному процессу мы можем изготовить необходимое количество единиц по вашим параметрам за минимальный период времени, и предложить стоимость ниже, чем у конкурентов.

Поскольку мы уверены в качестве своих металлоконструкций, мы даем гарантию сроком 1 год на изготовленные нашей компанией траншейные крепи и готовы выполнить за свой счет любые ремонтные работы, связанные с наличием скрытых дефектов или производственного брака.

4 метода укрепления фундамента существующего дома
