III. Требования охраны труда, предъявляемые к производственным помещениям (производственным площадкам) / КонсультантПлюс
III. Требования охраны труда, предъявляемые
к производственным помещениям (производственным площадкам)
14. Запрещается загромождать проходы и проезды внутри зданий (сооружений), производственных помещений (производственных площадок) для обеспечения безопасного передвижения работников и проезда транспортных средств.
15. Входные двери помещений, в которых установлены объекты теплоснабжения и теплопотребляющие установки, без постоянно находящегося в помещении обслуживающего персонала должны закрываться на замок.
Устройство замка должно обеспечивать выход персонала из помещения при аварийной ситуации без использования ключей.
Порядок хранения и выдачи ключей от помещений, в которых находятся объекты теплоснабжения и теплопотребляющие установки, без постоянно находящегося в помещении обслуживающего персонала, а также от газоопасных помещений, определяется распоряжением руководителя организации (обособленного подразделения).
Выдача и возврат ключей должны фиксироваться в журнале произвольной формы, предусматривающей дату, время выдачи и возврата ключей, номер или наименование ключа, наименование помещения, подпись работника, выдавшего ключ, а также подпись работника, получившего ключ.
16. У входов в газоопасные помещения должны вывешиваться предупреждающие знаки безопасности.
17. Опасные зоны (проемы в перекрытиях, стационарных площадках, приямки, котлованы, незакрытые люки колодцев и тепловых камер) должны ограждаться по всему периметру. Элементы временных ограждений должны надежно закрепляться и на них должны вывешиваться таблички «Осторожно! Опасная зона».
18. В камерах и каналах подземных теплопроводов должна быть организована регулярная откачка воды из приямков и не допускается загромождение проходов. Приямки должны содержаться в технически исправном состоянии без засорения.
19. Запрещается хранить в производственных помещениях бензин, керосин, спирт, лакокрасочные материалы, растворители, разбавители и другие легковоспламеняющиеся материалы в количестве, превышающем суточную норму расхода.

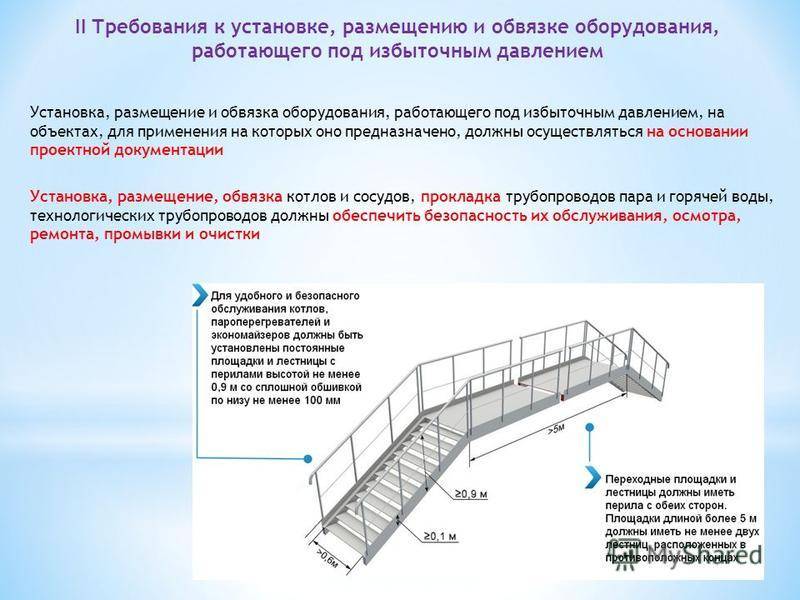

20. При обслуживании арматуры и иных элементов объектов теплоснабжения и теплопотребляющих установок, расположенных на высоте более 1,8 м от уровня пола (рабочей площадки), должны предусматриваться металлические площадки с лестницей и ограждением (перилами) высотой не менее 1,1 м со сплошной металлической зашивкой по низу (бортиком) высотой не менее 0,1 м.
Ширина площадок, предназначенных для обслуживания арматуры, контрольно-измерительных и регулирующих приборов, должна составлять не менее 0,8 м, а остальных площадок — не менее 0,6 м.
Применять гладкие площадки и ступени лестниц, а также изготавливать их из прутковой (круглой) стали запрещается.
Ширина лестниц должна составлять не менее 0,6 м.
Лестницы высотой более 1,5 м, предназначенные для систематического обслуживания оборудования, должны иметь угол наклона к горизонтали не более 50°.
Лестницы должны оборудоваться площадками, расстояние между которыми не должно превышать 4 м.
Для ремонта и технического обслуживания арматуры и иных элементов объектов теплоснабжения и теплопотребляющих установок, расположенных выше 1,8 м от пола и не требующих постоянного обслуживания, в случаях, предусмотренных технической документацией организации-изготовителя, допускается применение переносных лестниц-стремянок, передвижных площадок, лесов и подмостей.
21. На каждом предприятии должен быть составлен список всех газоопасных мест, а также помещений с наличием вредных веществ, утверждаемый работодателем, и вывешен на рабочем месте персонала, эксплуатирующего тепловые энергоустановки, а также в цехе (районе, участке) на видном месте. Персонал цехов (районов, участков) должен быть ознакомлен со списком под роспись.
22. Расстояние от пола до низа площадок обслуживания и коммуникаций в местах проходов под ними должно быть не менее 2 м.
Если расстояние составляет менее 2 м, то опасные места должны быть обозначены в соответствии с требованиями по маркировке опасных зон.
|
04.09.2017
В первую очередь пролетная конструкция должна иметь проходную галерею. В исключения попадают краны с электроталями и без передвижных кабин управления, а также если на мосту нет особо важных и ответственных узлов, нуждающихся в периодическом обслуживании. Проходная галерея несет еще одну важную функцию — возможность перехода на нее машиниста из кабины управления, при остановке последней в любом положении.
При двухбалочной структуре листовой мост крана нередко оборудуется боковой площадкой. Выбор правильного крепления ее настила позволяет увеличить жесткость балки по горизонтальной и вертикальной оси на 10-20%. Для быстрого доступа к механизмам грузовой тележки на одну из опор крана также устанавливают площадку. Она может иметь откидную конструкцию, чтобы не препятствовать работе, если кран оснащается электроталью.
Когда козловой кран имеет троллевую систему питания, на краю моста монтируют специальную люльку, для удобного обслуживания токосъемников.
Все лестницы, проходы и площадки должны обязательно снабжаться ограждениями, за исключением тех случаев, когда они предназначены только для эпизодического использования, например, при монтаже крана. При этом суммарная масса всех элементов для обслуживания крана не должна превышать установленных Гостехнадзором правил. Так, для
Автоматическая блокировка гарантирует работу с закрытой дверью, предупреждает выпадение человека из кабины в ходе эксплуатации, а также исключает посадку и выход «на ходу» (при незапертой двери).
Кабины электрических кранов помещаются под галереей моста и сообщаются с ней лестницей. При этом расположение лестницы в кабине не должно мешать работе крановщика. На тех
кранах, где кабина мала и стеснена оборудованием и аппаратурой управления, лестницу выхода на галерею, если позволяют
условия, рекомендуется выносить наружу, за пределы кабины.
Такая практика на некоторых предприятиях оправдывает себя.
В необычных условиях работают краны, занятые в копровых цехах по разделке металлического лома с помощью электромагнитов и бойных шаров. Кабины таких кранов должны иметь надежную зашивку понизу, защищающую кабину и крановщика от металлических осколков. В этом случае открытая часть кабины должна заполняться стойким, прозрачным материалом.
Все краны, работающие на открытом воздухе, должны иметь
утепленные, зашитые со всех сторон и застекленные кабины
Летом в них устраиваются солнцезащитные козырьки,
а зимой для их отопления разрешается устанавливать электрические обогревательные приборы. Однако они должны быть
электро- и пожаробезопасными, присоединяться к электрической
сети после главного рубильника в кабине крана. Рекомендуется
также теплоизоляция кабин таких кранов, установка механических стеклоочистителей и оконных обогревателей. Это исключает необходимость открывания окон в зимнее время.
Чтобы создать крановщику удобства в работе, Правилами предусматривается оборудование кабин новых кранов стационарными сиденьями, регулирующимися по высоте и в горизонтальной плоскости. На кранах запрещено использовать для сидения случайные предметы (перекладины). Предусматривается электрическое освещение, которое не зависит от того, есть ли напряжение на электрооборудовании крана. Подкрановое освещение устанавливается на самом кране.
Площадки, галереи, лестницы и оградительная техника
В соответствии с Правилами для удобного и безопасного обслуживания кранов, их механизмов и электрического оборудования, расположенных вне кабины, предусматривается устройство соответствующих галерей, площадок и лестниц.
Посадочные площадки. Для входа крановщика в кабину
управления краном устраиваются посадочные площадки с постоянными лестницами. Посадочные площадки бывают двух типов:
торцевые и промежуточные. Торцевые устраиваются в тупике
в торце пролета, у стены здания. Промежуточные — при работе
в одном пролете нескольких мостовых кранов на технологически
выгодном, удобном и безопасном участке пути их работы.
Наиболее безопасны посадочные площадки, размещаемые у торцевой стены здания. Поэтому если в пролете на одном подкрановом пути действует не более двух кранов, их следует размещать с обоих торцов е здания. Промежуточные посадочные площадки, расположенные вдоль пролета цеха, требуют особого внимания во время эксплуатации. Из-за небольшого расстояния между кабиной и площадкой создается угроза травмирования людей.
На одном из заводов бригада подсобных рабочих литейноro цеха использовала промежуточную посадочную площадку для побелки здания. По окончании работы штукатур опускал на пол цеха пульверизатор и шланги. В этот момент мимо проходил мостовой кран и кабиной травмировал рабочего.
Важное требование правил техники безопасности к устройству посадочных площадок — обязательно размещать их с противоположной стороны троллейных проводов. Исключение, как
и при размещении кабин кранов, допускается только тогда,
когда троллейные провода недоступны для случайного прикосновения к ним с посадочной площадки, лестницы, кабины. Посадочная площадка должна быть достаточно свободной и соответствовать Правилам.
Рис. 10. Ограждение промежуточных посадочных площадок.
Расстояние от пола до нижних частей
перекрытия или выступающих частей конструкций — не менее
1800 мм. Пол площадки должен быть расположен на одном
уровне с полом кабины для нормального и безопасного перехода с площадки в кабину и наоборот. Зазор образующийся
между кабиной и площадкой, должен быть не менее 60 мм и
нс более 150 мм. Иногда разрешается устройство посадочной
площадки ниже уровня пола кабины (не более чем на 250 мм),
если при расположении посадочной площадки на одном уровне
с полом кабины нельзя обеспечить габаритный размер (1800 мм)
по высоте. Разрешается также наезд кабины на площадку (не
более чем на 400 мм) при полностью сжатых буферах, если посадочная площадка в торце здания сделана ниже уровня полз
кабины. Правилами предусматривается, что при этом необходимо соблюдать следующие зазоры:
между посадочной площадкой и нижней частью кабины (по
вертикали) — не менее 100 мм:
между кабиной и ограждением посадочной площадки не менее 400 мм;
со стороны входа в кабину — не менее 700 мм.
В некоторых случаях, когда по конструктивным или другим производственным причинам невозможен непосредственный вход в кабину крана, с ведома местных органов Госгортехнадзора разрешается вход в нее через крановую галерею. При открывании двери в ограждении галереи автоматически обесточиваются троллеи, пролегающие вдоль моста крана.
При расположении главных крановых троллей выше уровня
подкрановых путей посадка на кран разрешается только с той
стороны, где не проходят главные троллейные провода; во всех
случаях у стоянки крана они должны быть зашиты щитом из
изолирующего материала. Вход в кабину через мост крана,
у которого. грузоподъемные и транспортные операции выполняются с помощью электрического магнита и расположение
троллей для питания магнита не исключает случайных прикосновений к ним, запрещается.
Галереи. Настил галерей, всех ремонтных и других площадок
должен быть металлическим, из стальных рифленых или дырчатых листов с отверстиями не более 20 мм. Вместе с тем Правилами разрешается устройство деревянного настила, если он
достаточно прочный и отвечает противопожарным требованиям.
Металлический или деревянный настил должен быть уложен по
всей длине и ширине галерей, площадок, переходов. Все галереи, и площадки, предназначенные для обслуживания грузоподъемных кранов, а также концевые балки мостовых кранов обязательно ограждаются перилами высотой 1 м со сплошной зашивкой понизу защитной полосой высотой не менее 100 мм. Галереи
для прохода вдоль подкрановых путей должны отвечать указанным выше требованиям и иметь удобные безопасные лестницы.
Проходная галерея имеет перила со стороны пролета и с противоположной стороны, если она не ограничена стеной. Ширина
прохода — не менее 400 мм, а высота — не менее 1800 мм. Для
электробезопасности людей галереи располагаются со стороны
пролета, противоположного троллеям. Наиболее удачным следует считать устройство легкой переходной галереи, расположенной выше уровня подкрановых путей со специальными проходами в металлических колоннах здания. Оставлять у колонн неогражденный участок галереи не разрешается. При устройстве
прохода внутри колонны за 1 м до подхода к ней ширина прохода по галерее уменьшается до ширины прохода в колонне.
Каждая галерея обязательно имеет выходы не реже чем через 200 м. Если есть непроходные подкрановые пути (неогражденный проход менее 400 мм), пребывание на них людей запрещено.

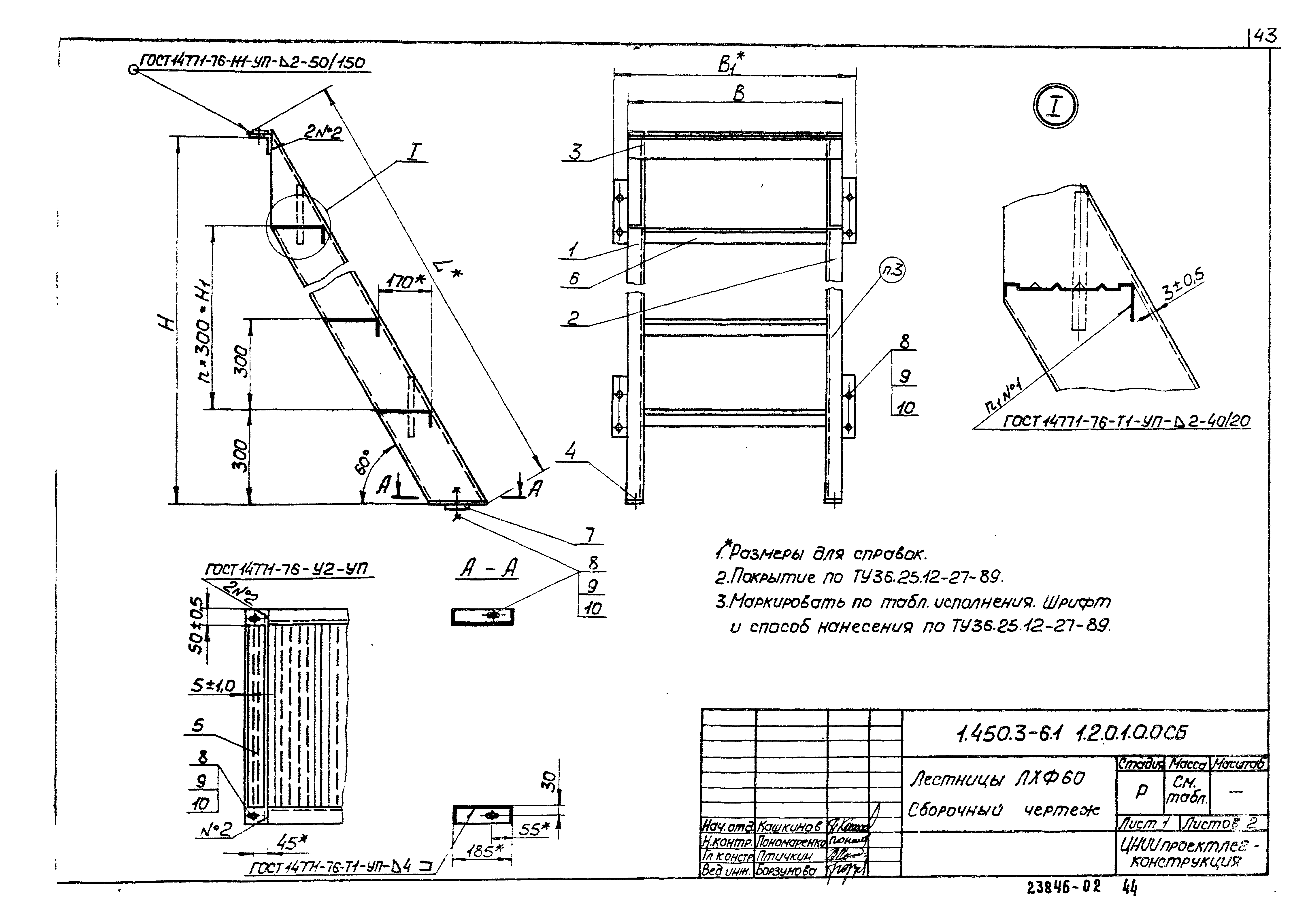

Лестницы. Обслуживание кранов вызывает необходимость
устройства лестниц для выхода на площадки, галереи. Лестницы
должны быть удобными и безопасными. Правила предусматривают ширину лестниц не менее»600 мм, а расстояние между сту-
пенями — не более 300 мм. Ширина лестниц на самом кране — не менее 500 мм. Исключение допускается для лестниц высотой
менее 1,5 м. Эти лестницы, в том числе предназначенные для выхода из кабины на крановую галерею, могут выполняться шириной не менее 350 мм. Ступени вертикально расположенных лестниц должны отстоять не менее чем на 150 мм от металлоконструкций крана.
Лестницы для выхода на посадочные, ремонтные площадки и на галереи (для прохода вдоль крановых путей) необходимо располагать так, чтобы находящихся на них людей не зажать случайно краном или его кабиной. Угол наклона лестниц к roризонту не должен превышать 60 град. Если высота лестниц более 10 м, то через каждые 6 — 8 м устраиваются площадки.
Специальные требования предъявляются и к наклонным лестницам. При наклоне их к горизонту на 75.град..и менее они должны иметь перила и плоские ступени из стальных рифленых или гладких с направленным рельефом листов. Разрешается выполнять ступени из двух-трех стержней.

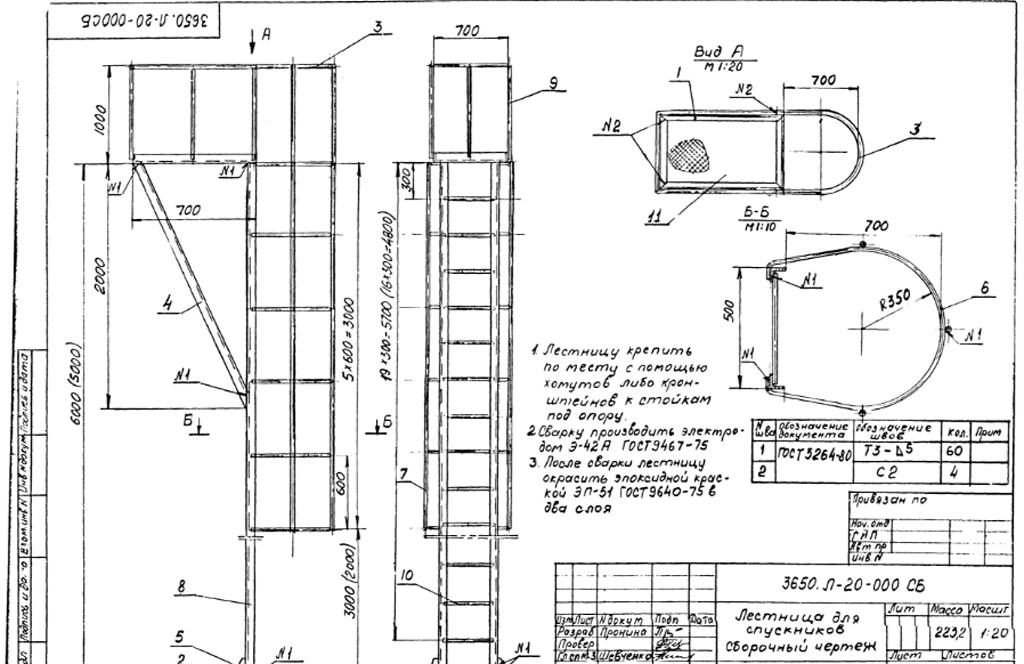

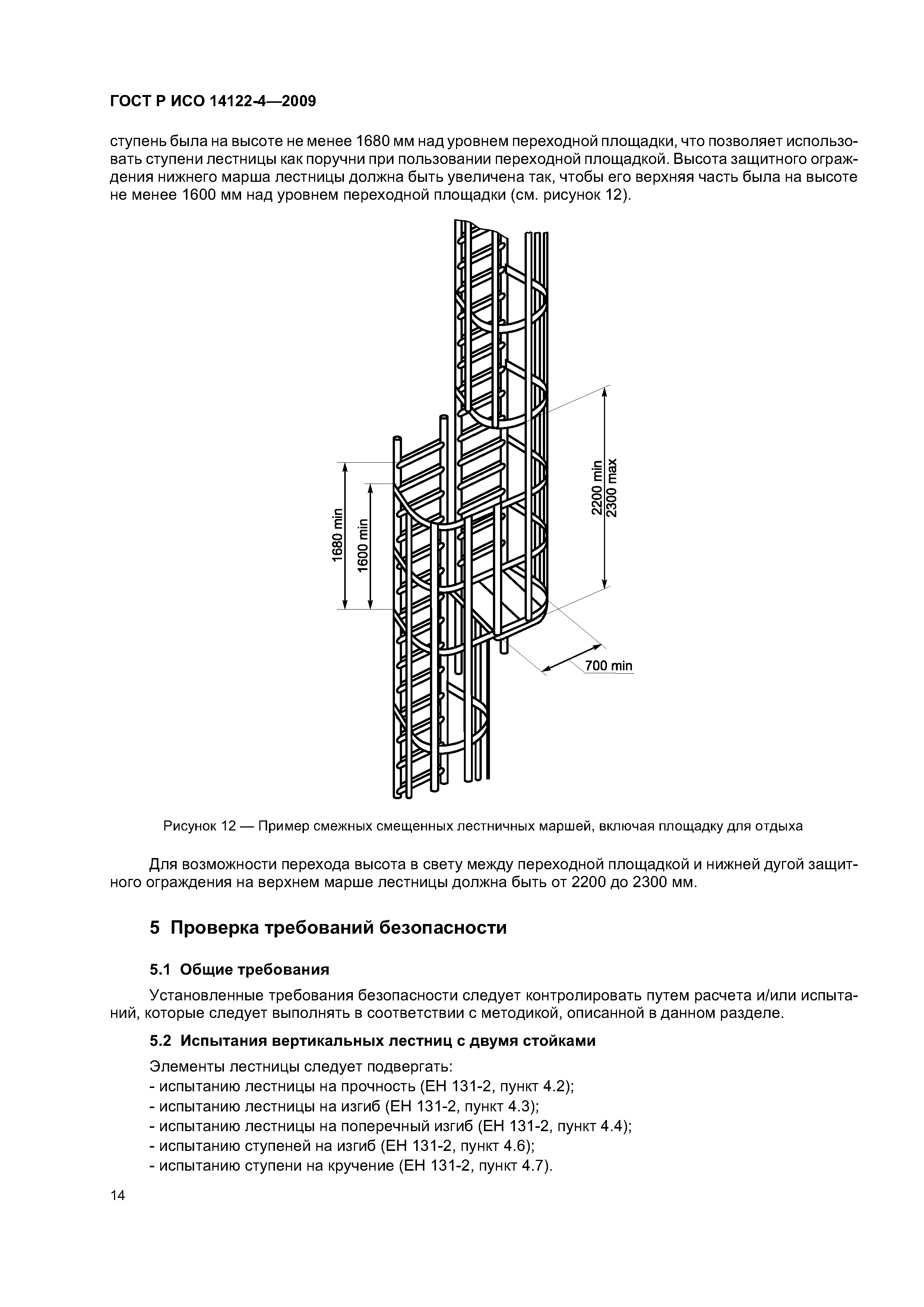

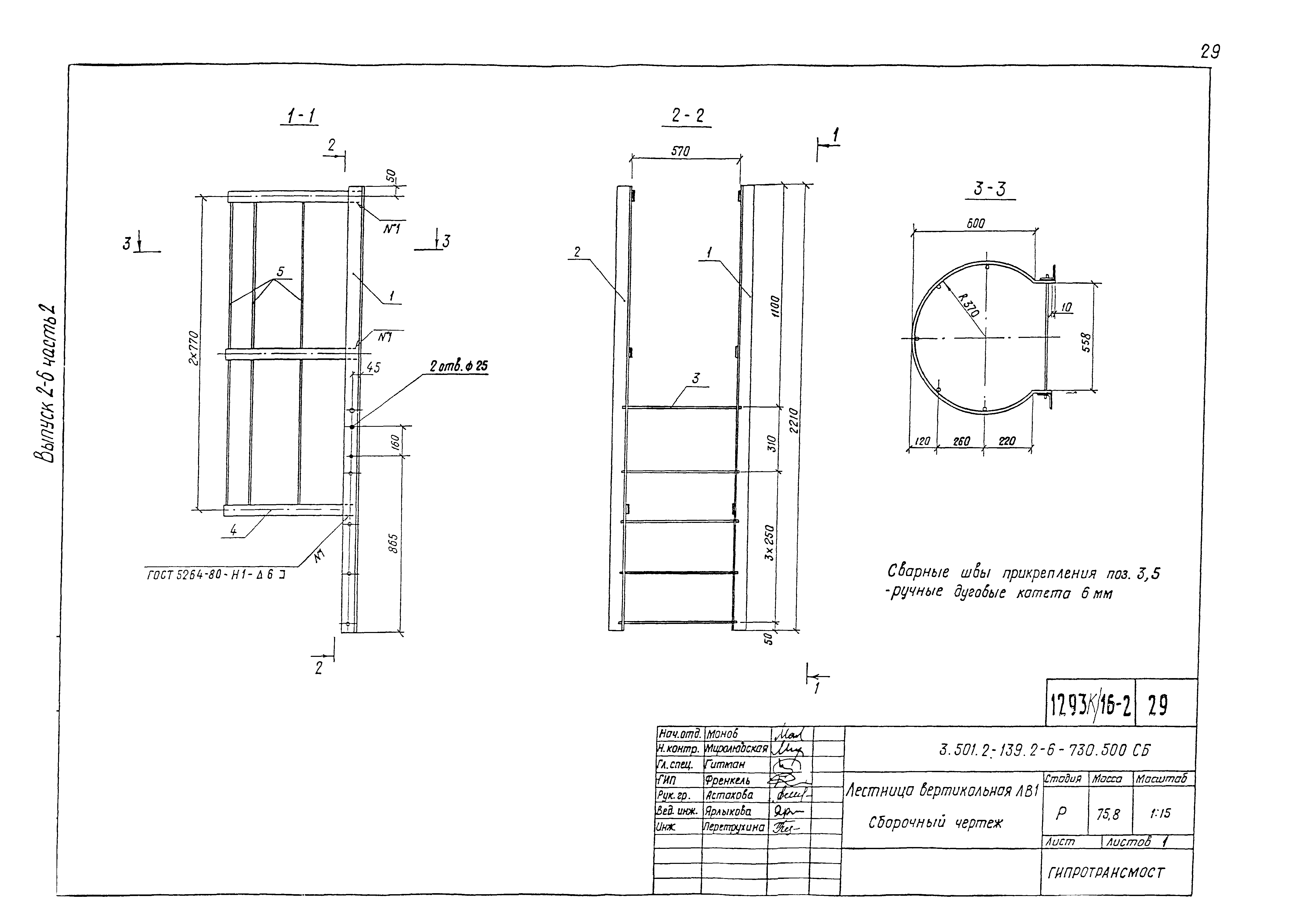

Лестницы с углом наклона к горизонту более 75 град. или
вертикальные при высоте более 5, начиная с высоты 3,5 мм,
должны иметь защитные дугообразные ограждения. Дуги располагаются друг от друга на расстоянии не более 800 мм и соединяются между собой не менее чем тремя продольными полосами.
Полезная информация:
На сегодня, они являются средством малых механизаций и предназначаются для осуществления погрузочно-разгрузочной работы. Подобные устройства состоят из крюковых подвесок, рабочих ходов, которые используются для изменения местонахождения груза, и с холостых ходов, которые необходимы для возвращения пустого механизма к начальному местонахождению. Довольно часто сфера применения мостовых кранов находится в ремонтных цехах или на подразделениях разных промышленных отраслей.
Разновидности монтажа
Существует две разновидности монтажа: комплексный и частичный, каждый из которых имеет свои особенности и нюансы. Комплексные разновидности включают установку подкранного пути и лишь потом сбор грузоподъёмных приспособлений. В то время как частичное монтирование подразумевает установку спецтехники на подкрановый путь. При этом стоит учитывать тот факт, что любой подкрановый путь данной разновидности монтажа требует дополнительных процессов нивелировки, в соответствии с нормативными требованиями с такими нормативными документами, как ГОСТ, СНиП, РД 10-138-97 и ПБ 10-382.
При монтаже кранов следует четко следовать инструкции, которая включает: принятие решения о месте установки кранов с проведением расчетов и выбор правильных путей создания механизмов. После получения этих данных происходит их сравнение для выявления полной идентичности, что необходимо для последующего правильного разработанного ППР (Проекта производственной работы). В подобных проектах представлены все ключевые технологические решения, которые касаются монтажа грузоподъемных устройств.
Именно поэтому принято полагать, что наиболее многообещающими и приемлемыми способами установки являются крупноблочные и полноблочные. В данных технологиях уменьшено количество операций, использующихся на высоте. Так же есть вероятность применения грузоподъемных устройств в ускоренные сроки исполнений по сравнению с поэлементными процессами сборки.
Процесс монтирования подкрановых путей
Стоит заметить тот факт, что специфика выполнения подкрановых путей зависит от типажа и уникальных особенностей грузоподъемных устройств. Именно поэтому принято различать несколько разновидностей выполнения подкрановых путей для каждого мостового крана:
- комплексы каждой подкрановой балки, которые крепятся на несущие элементы конструкции помещения.
- опорный подкрановый путь, который устанавливается на несущие колоны строения.
- подвесные крановые пути, которые крепятся на стропилы, усиленными фермами.
Этапы монтажа подкрановых путей
- Разработка проекта подкранового пути
- Экспертиза места, на котором будет располагаться данная конструкция
- Разработка ППР
- Прием всех элементов металлоконструкций и крепежа, необходимых для монтажа
- Монтаж покрановых балок и рельс
- Нивелировка подкрановых путей
Специфика установки подвесных однобалочных и опорных кранов
Нужно учитывать тот факт, что на каждый этап сбора грузоподъемных конструкций имеет некое влияние способ крепления кранов в отношении к несущим конструкциям всех производственных помещений, зданий. Именно поэтому установка подвесных однобалочных конструкций состоит из нескольких этапов:
- установка пролетных балок на особую подставку.
- осуществления процессов сборки каждой концевой балки.
- осуществление процессов сборки электротельферов.
- электромонтажная работа на основе проекта.
После соблюдение вышеперечисленных этапов необходимо подходить к непосредственному монтированию опорных однобалочных кранов на подкрановую балку, где монтаж также имеет свои этапы:
- устанавливание концевой балки на подкрановый путь.
- процесс сборки мостов.
- процесс монтирования готовых мостов на концевую балку.
- процесс проверки на прочность соединений (сварочных и болтовых).
Но, следует заметить, что после окончания работ, не следует приступать к скорому применению, ведь каждая конструкция должна проходить еще некоторые испытания, чтобы избежать появления дефектов и проблем на основе такого нормативного документа, как ПБ 10-382-00. В частности:
- статические испытания, которые заключаются в проверках кранов на наличие поднятия грузов, которые превышают зарекомендованные изготовителями показатели грузоподъемности до двадцати пяти процентов.
- динамические проверки, которые позволяют совершить проверку способностей кранов поднимать грузы, которые превышают рекомендованные показатели грузоподъемности в процессах движения до десяти процентов.
Использование подобных испытаний позволяет полностью совершить проверку на наличие работоспособности тормоза и других элементов, исключая при этом вероятности возникновения аварийных ситуаций и даже летального исхода, которые могут быть связанны с изначальными неисправностями грузоподъемных конструкций.
Как правильно выбрать технологии монтирования?
Стоит учитывать, что технологии монтирования в полной мере зависят от объема и габарита всех устанавливаемых элементов оборудования, от качеств мощений и даже планировок зданий, цеха и склада. К тому же не стоит недооценивать важность влияния площади монтажных площадок, способов и последовательностей проведенных работ по собиранию кранов.
Существует несколько подходов к монтированию одно- или двубалкового крана:
1. Подход поэлементной установки, который подразумевает сборку каждой конструктивной части на рабочих площадях грузоподъемных устройств. Именно поэтому в обязательном порядке нужно каждую деталь поднимать к местам установки. Естественно, существуют некоторые недочеты использования подхода, но при отсутствии достаточного пространства этот тип монтажа будет наиболее удачным. Для этого подхода установки необходимо придерживаться нескольких этапов: очередное поднятие полумостовых группировок, монтажа грузовых тележек, с анализами их геометрического размера при процессе сборки.
2. Крупноблочная установка, которая включает монтирование каждого отдельного блочного устройства, где угодно. Сюда входит электрооборудование, узлы и механизмы кранов. Следующим этапом является поднятие укомплектованных и собранных узлов на площадки монтирования грузоподъемных устройств для сборки их воедино. Применение подобного подхода позволяет сократить опасность процессов сборки на высоте, а также ускорить процессы установки в общем. Но, тем не менее, наличие малого количества площадей для сборки крупногабаритной конструкции не позволит воспользоваться этим подходом.
3. Подход полноблочной установки конструкии, который заключается в сборке в нижних положениях. Что позволит после сборки поднять спецтехнику для монтажа на крановые пути.
Особенности сметы по монтированию
В обязательном порядке для завершения успешного процесса монтирования следует четко следовать тому перечню работ, что были проведены, в этом случае не учитывается тот факт косвенно или непосредственно они касались монтажа.
Что касается содержания деятельности, то все зависит от методов монтирования, которые команда мастеров может определить, делая уклон на необходимое обстоятельство.
На любые способы монтирования влияет масса самих кранов, их конструкции. В периоды написания планов работ особый уклон делается на специфику помещений для грузоподъемных устройств, которые могут находится у заказчиков. К самым популярным методам монтирования можно отнести:
- монтирование при помощи стрелового самоходного крана.
- монтирование с использованием башенного крана.
- монтирование совместно со стреловыми рельсовыми кранами.
- монтирование, основанное на специфики каркасных конструкций помещений, сооружений.
Довольно часто из-за частого использования оборудования можно столкнуться с необходимостью проведениях их ремонтных работ. Что касается мелких ремонтных работ, то они осуществляются в обычном режиме, чего нельзя сказать о капитальном ремонте, ведь он нуждается в специализированных организациях. Именно поэтому в сметах должны указываться проведения ремонтных работ с указанием:
- крановой разборки и определенных частей крана, которые нуждаются в проведении капитального ремонта.
- промывание каждой детали, включая очистку каждого узла и механизма.
- замены сломанной, изношенной детали, механизма или узла.
- перепроверки, ремонтных работ любого крепежного элемента.
- процесс сборки и проверки, обкатки механизмов, которые были повреждены или заменены.
Именно поэтому не стоит самостоятельно приступать к проведению ремонтных работ изношенных деталей, так как это повлечет за собой лишь появление еще больших проблем, которые можно будет решить, но за более высокую цену. Лучше всего обратится к специалистам своего дела, которые являются опытными и квалифицированными в своей области, и моментально устранят все неисправности, дадут рекомендации по дальнейшему пользованию и, тем самым смогут сэкономить силы, время и средства владельцу.
Возможно, Вас также заинтересует:
Устройство лестниц и площадок — Справочник химика 21
Наземные емкости оборудуют металлическими маршевыми лестницами и стационарными площадками, позволяющими обслуживать люки, запорную арматуру и приборы, расположенные на высоте более 2 м от уровня земли. Ширина лестниц должна быть не менее 0,7 м, уклон их — не более 45°./d077737f11c4d01.ru.s.siteapi.org/img/f64c32771e6ede64a65c4b6c55fc7353fb621bfc.png)
При расположении арматуры, приборов и других устройств обслуживаемого технологического оборудования на высоте более 1,8 м для доступа к ним должны быть устроены стационарные лестницы с уклоном 45° и площадки с ограждением. Для доступа к редко обслуживаемому оборудованию, находящемуся на высоте не более 3 м, допускается устройство лестниц с уклоном 60°, и в отдельных случаях — пользование стремянкой. [c.200]
Ширина площадок и переходов между ними должна быть не менее чем ширина лестниц. Площадки и переходы должны иметь перила высотой не менее 1 м со средней планкой, кроме того для предотвращения падения вниз мелких предметов устраивается отбортовка из листовой стали высотой не менее 0,1 м. Перила устанавливаются также на верхних плоских днищах вертикальных аппаратов, если на них расположены замерные люки, пробоотборники и другие устройства, требующие обслуживания. Ступеньки лестниц и настилы площадок изготовляются из просечно-вытяжного листа или полосовой стали, поставленной на ребро — это уменьшает накопление на них грязи и снега и де-пает их менее скользкими. [c.372]
Для обслуживания оборудования дыхательной аппаратуры, приборов я прочих устройств у всех резервуаров должны предусматриваться стационарные лестницы, площадки и переходы шириной не менее 0,7 м с ограждениями по всему периметру высотой не менее 1 м. [c.82]
В электроустановках напряжением выше 1000 В основными защитными средствами являются оперативные и измерительные штанги, изолирующие токоизмерительные клещи указатели напряжений и изолирующие устройства и приспособления для ремонта (изолирующие лестницы, площадки). [c.199]
Обнаруженные дефектные элементы снимают для исправления или заменяют новыми. При текущем ремонте ТР-3 проверяют состояние крепления съемных частей кузова тепловоза. Все соединения кузова укрепляют, негодные болты и заклепки заменяют новыми. Поврежденные сварные швы вырубают. Местные вмятины выправляют. Люки и жалюзи крыши осматривают, предохранительные устройства, цепи и погнутые жалюзи исправляют. Все люки должны быть хорошо пригнаны по местам и плотно закрываться. Лопнувшие и изогнутые угольники, листы обшивки выправляют и сваривают. Испорченную обшивку внутри кузова заменяют, устраняют неисправности дверей, их запоров и замков, неплотности стекол в оконных и дверных рамах. Стекла в окна вставляют на резиновых прокладках, чтобы они не дребезжали при сотрясениях и толчках тепловоза. Места с поврежденной окраской очищают от краски, обмывают теплой водой, грунтуют, накладывают шпаклевку и окрашивают. Доски и листы пола исправляют и плотно пригоняют друг к другу. Сиденья и подлокотники перебирают и обтягивают новой обшивкой. Путеочистители, лестницы, площадки и поручни выправляют, укрепляют, а негодные скрепляющие детали заменяют новыми.
Окна, двери, люки на крыше исправляют и плотно пригоняют по месту так, чтобы была исключена возможность попадания влаги и пыли внутрь кузова. При капитальных ремонтах кузов тепловоза снимают, поврежденные части восстанавливают или заменяют, обшивку снаружи и внутри окрашивают. [c.313]
Максимально использовать несущую способность стенок крупногабаритных емкостных аппаратов — устройство лестниц и площадок для обслуживания крышек, люков, штуцеров для загрузки и выгрузки насадки, арматуры, приборов и т. п., закрепленных на самих аппаратах. В свою очередь, эти площадки могут быть использованы для размещения на них вспомогательного оборудования — теплообменного, емкостного и др. [c.212]
Изолирующие средства для ремонтных работ под напряжением (изолирующие лестницы, площадки и другие аналогичные устройства) требуется хранить в специально отведенных для этой цели местах. [c.13]
Техника безопасности. При обслуживании электрообессоливающих установок персонал имеет дело с аппаратами, в которых поддерживается высокое напряжение электрического тока. Это обстоятельство создает повышенную опасность установок ЭЛОУ. Верхняя площадка на электродегидраторах, где расположены трансформаторы и реактивные катушки, имеет сетчатое и решетчатое ограждение. На лестнице, служащей для подъема на электродегидратор, предусматривается блокировочное устройство, отключающее главную цепь электропитания при открытии дверцы [c.117]
Котел имеет наружную и внутреннюю лестницы, площадку, лазовый люк и арматуру для слива и налива. Снаружи котел вместе с люком и арматурой закрыт кожухом изоляции и имеет внутри трубчатое подогревательное устройство для разогрева продукта перед сливом. [c.84]
На корпус каждого электродегидратора вблизи лестницы наносят номер, который указывают также на соответствующей панели щита управления электродегидратором (на лицевой к обратной сторонах). На верхней площадке, на которой расположены трансформаторы и реактивные катушки, устраивают сетчатое или решетчатое ограждение и вывешивают на нем плакат Высокое напряжение —опасно для жизни . Ограждение площадки с электрооборудованием дегидратора должно иметь блокировку, снимающую напряжение с электрооборудования при открывании дверцы ограждения. Во время работы электродегидратора на лестнице для подъема на него вывешивают плакат Не влезай — убьет . Электродегидратор должен иметь устройство, отключающее напряжение при понижении уровня нефти в аппарате. Все виды блокировок проверяют по графику но не реже одного раза в год. [c.81]
Работы на высоте отнесены к категории повышенной опасности, и их выполняют только по наряду-допуску с соблюдением специальных требований. Работать на высоте разрешается только с лесов и подмостей, выполненных по специальным правилам. В случае невозможности устройства лесов рабочие должны быть снабжены предохранительными поясами и должно быть указано место безопасного закрепления этих поясов работающие на высоте должны быть снабжены индивидуальными ящиками или сумками для переноски и хранения инструмента, болтов и других мелких деталей запрещается одновременное ведение работ в два и более ярусов по вертикали без соответствующих защитных козырьков приставные лестницы допускается применять для выполнения кратковременных работ, не требующих больших усилий. При этом лестницы должны быть высотой не более 5 м, испытаны и удобны для передвижения, их нижние концы должны иметь упоры. Для безопасного проведения часто повторяющихся ремонтных работ на высоте устанавливают постоянные металлические площадки. [c.111]
Для слива сжиженных газов из железнодорожных цистерн на ГНС предусматривается специальный тупик и сливная эстакада. Число сливных устройств из железнодорожных цистерн определяется в зависимости от числа железнодорожных цистерн, которые должны одновременно подаваться для слива газа, по формуле n=Qkf DGц), где Q — годовая производительность ГНС, т/год А == 2- 3 —коэффициент неравномерности поступления железнодорожных цистерн В — число рабочих дней сливного фронта Оц — масса сжиженного газа, заключенного в одной железнодорожной цистерне, т. Число сливных стояков должно обеспечивать возможность раздельного одновременного приема на сливном фронте двух сортов сжиженного газа. На сливных фронтах ГНС для обслуживания сливных устройств должны сооружаться одно- или двухсторонние железнодорожные эстакады, в зависимости от числа принимаемых цистерн и конкретных условий генерального плана. Прокладку сливных коллекторов для жидкой и паровой фаз сжиженных газов на эстакаде следует предусматривать с учетом возможности одновременного раздельного слива разных сортов сжиженного газа. При необходимости налива на эстакаде все наливные операции осуществляются с использованием стояков и коллекторов для слива. Слив—налив железнодорожных цистерн со сжиженными газами следует предусматривать путем выдавливания жидкой фазы с помощью компрессоров или перекачкой насосами насосно-компрессорного отделения ГНС, а также комбинированным способом, т. е. перекачкой жидкой фазы насосами с одновременным поддавливанием паровой фазы компрессорами. Расчетное время слива цистерн со сжиженными газами, одновременно поданных на сливную эстакаду, следует принимать 6 ч, в том числе 2ч — время чистого слива продукта 2 ч — время для отсоса паровой фазы из слитой цистерны и снижения давления до остаточного (0,07 МПа) 2 ч — время на подготовительные операции к сливу (снятие пломб, открытие крыщки колпака, подсоединение гибких рукавов и т.
д.).Время налива железнодорожных цистерн для пропан-бутановых смесей не должно превышать 6 ч. Шаг сливо-наливных устройств (стояков) в пределах железнодорожной эстакады устанавливается 12 м. Для операций слива и налива стояки на эстакаде должны оборудоваться двумя трубопроводами — сливным и наливным. Для обслуживания сливных устройств предусматриваются эстакады из несгораемых материалов с площадками для присоединения сливных устройств к цистернам. В конце эстакады должны предусматриваться лестницы шириной не менее 0,7 м, уклоном не болсе 45°. Лестницы, площадки и эста- [c.208]
Для аппаратов колонного типа, не требующих повседневного обслуживания, при длине площадок, объединяющих эти аппараты, не более. 24 м, допускается устройство одной маршевой лестницы н одной вертикальной с площадками и ограждениями. [c.51]
Если на этажерках расположена емкостная аппаратура с ЛВЖ и горючими жидкостями и под аппаратами есть площадка со сплошным настилом, то по всему периметру этой площадки должен быть сделан борт высотой не менее 0,15 м. , а ъ местах выхода к лестницам должны быть устроены пандусы. При отсутствии сплошного настила на площадках под аппаратами устройство отбортовки не требуется [c.61]
По краю крыши резервуара, на расстоянии не менее 1,8 м в каждую сторону от лестницы, должны устраиваться перила высотой 1 м. На огражденной площади крыши должны находиться замерный люк, замерное устройство и прочая арматура. Если эта арматура, а также дыхательные и предохранительные клапаны расположены на разных участках крыши, к ним должны вести площадки, а ограждение устраивается по всему периметру крыши. [c.68]
Для обслуживания люков, арматуры и КИП наземные емкости оборудуют стационарными металлическими площадками с маршевыми лестницами шприпой не менее 0,7 м и с уклоном не более 45 . При устройстве одной площадки для нескольких резервуаров маршевые лестницы предусматривают на концах площадки. При длине площадки более 60 м в средней ее части делают дополнительную маршевую лестницу. Лестницы и площадкп должны иметь перила высотой не менее 1 м со сплошной обшивкой по низу высотой не менее 10 см. Установка лестниц-стремянок у резервуаров сжиженных газов заирещае ся. Для предупреждения нагрева солнечными лучами наземные резервуары окрашивают в светлый цвет или оборудуют теневыми кожухами либо размещают под навесом из несгораемых материалов. [c.61]
Все колонны, в соответствии с правилами Госгортехнадзора, снабжены необходимыми устройствами люками, приборами контроля, лестницами и площадками. Колонны рассматриваемой установки расположены в один ряд, вдоль фронта открытых насосных, и примыкают к железобетонному постаменту, на котором установлены [c.42]
Выполнение максимального объема монтажных и специальных работ до подъема аппарата в вертикальное положение. При этом производят сборку и сварку корпуса аппарата и его внутренних устройств оснащение аппарата обслуживающими площадками и лестницами, а также обвязочными трубопроводами с арматурой гидравлическое, пневматическое или иного вида испытания аппарата на плотность и прочность покрытие наружной поверхности корпуса аппарата и обвязочных трубопроводов тепловой изоляцией покрытие внутренней поверхности корпуса аппарата жароупорной футеровкой или специальными покрытиями установку и крепление к аппарату пли конструкциям для обслуживания КИП и осветительных приборов, а также трасс КИП и электросети. [c.138]
Горизонтальные емкости диаметром более 1,4 м внутри у люка снабжают стремянкой для спуска людей. Они должны быть оборудованы также измерительными, регулирующими и предохранительными устройствами, предотвращающими превышение давления, температуры и высоты заполнения выше допустимых значений. Соответствующие лестницы и площадки обеспечивают свободный доступ обслуживающего персонала к арматуре, измерительным, контрольным приборам и предохранительным устройствам. Для предохранения от нагрева солнечными лучами емкости окрашивают снаружи в белый цвет, а в случае необходимости создают теневую защиту. [c.105]
При аакрытом и открытом сливах на трубопроводах между железнодорожными эстакадами и сливными резервуарами должны быть установлены гидравлические или иного типа затворы. В торцах железнодорожных сливо-наливных эстакад, а также вдодь эстакад на расстоянии, не более 100 м друг от друга устанавливают несгораемые лестницы. Площадки сливных устройств оборудуют водяными стояками для слива пролитых нефтепродуктов в сточные канавы. Сливо-наливные эстакады для легколету-чих и токсических веществ должны быть оборудованы устройствами, ограничивающими возможность выделения паров и газов в атмосферу. Участки сливо-наливных устройств должны иметь покрытия и ограждения в виде бортов. [c.229]
Металлические площадки и стулени лестниц должны выполняться в этих цехах из неискрящих при ударах материалов. При устройстве площадок и ступеней лестниц из искрящих при ударе материалов (рифленая, просечная и т. п. ста ь) места прохода и обслуживания машин и аппаратов следует покрывать специальными резиновыми ковриками. [c.50]
Устройство лестниц и площадок на нефтеперерабатывающих и нефтехимических предприятиях определено ПТБНП-73. Крупногабаритные аппараты (ректификационные колонны, реакторы, емкости, газгольдеры и т. п.) для безопасного обслуживания люков, задвижек, приборов и других устройств оборудуются стационарными лестницами, стремянками и огражденными площадками. Если к указанным устройствам должен быть ежесменный доступ, то применяются маршевые лестницы с перилами, если же доступ к люкам необходим только на период ремонта аппарата, а к другим устройствам — через значительные промежутки времени, то ограничиваются стремянками с площадками. [c.371]
При установке аппаратов, работающих под давлением н подведомственных Госгортехнадзору, следует, руководствуясь Правилами устройства и безонаспостп эксплуатации сосудов, работающих под давлением исключить возможность опрокидывания аппаратов обеспечить доступ ко всем частям аппарата, возможность осмотра, ремонта и очистки как с инутреиней, так и с наружной стороны предохранить от коррозии наружную поверхность аппаратов, изготовленных нз стали для добства обслуживания, осмотра и ремонта установить площадки и лестницы, которые не должны нарушать прочность и устойчивость аппарата. [c.232]
На комбинированных установках имеется одна операторная на все секции. Щиты датчиков температуры, устройств сигнализации, релейные шкафы монтируют за щитом оператора. Наруясные приборы помещают в утепленные обогреваемые шкафы. Приборы устанавливают в местах, удобных для обслуживания, а там, где есть в этом потребность, снабжают специальными площадками и лестницами. Датчики располагают с учетом возмоясностей приборов, но, как правило, на минимальном расстоянии от мест ртбора проб, с тем чтобы запаздывание в линиях связи было Ц1ини-мальным. I [c.153]
Из числа специальных устройств безопасности следует отметить систему продувки змеевика паром, систему паротуше-пия, предохраиительпые взрывные окна, смотровые окиа, площадки и лестницы для обслуживания. [c.336]
Техническое обслуживание включает комплекс работ для под-Л(фжания исправности илм работоспособности оборудования. В него входят контроль технического состояния внешним осмотром, надзор за эксплуатацией оборудования в соответствии с технологическим регламентом, надзор за состоянием устройств, о()еспечивающих безопасность (металлоконструкции, площадки, переходы, лестницы, ограждения, вентиляция, освещение и т.д.),, и за исправным состоянием средств огнетушения, замена отдельных частей оборудования или их регулировка (подтяжка сальников, креплений, замена болтов, шпилек, регулировка [c. 373]
Зерносушилка шахтная стационарная С-20 (рис. 15.5) предназначена для сушки предварительно очищенного зерна зерновых, зернобобовых и крупяных культур с начальной влажностью до 35 %. Основными частями сушилки являются вертикальные шахты 6 и 26 топочный блок 1, используемый в качестве источника теплоты стойка 20 в сборе, устанавливаемая на фундаменте и имеющая разгрузочные бункеры 17 с переходными патрубками 18н25 разгрузочное устройство 23, предназначенное для выгрузки из шахт высушенного зерна и изменения пропускной способности сушилки надсушильные бункеры 7 с ограждением 8 и лестницами 9,21 и29,к горловинам которых присоединены зернопроводы 50, а в нижней части которых размещены шнеки 19, рамы привода разгрузителя 22 и щиток управления 24, подводящий канал 4, к которому через промежуточный патрубок 3 подсоединяется топочный блок 7 каналы подвода 5 и отвода 10, а также соединительные каналы теплоносителя 77 вентиляторы 15 и 31 среднего давления Ц14-46 №8 (левого и правого вращения) транспортер ковшовый (нория) 27 с площадками для обслуживания 28, предназначенный дам подъема зерна в сушилку и подачу высушенного зерна на сортирование а также циклоны 13 и 32, установленные на подставках 14 и соединенные с воздуховодами 12 и 16. [c.801]
Установка сосудов должна исключать опасность их опрокидывания. Для удобства обслуживания должны быть устроены площадки и лестницы для осмотра и ремонта могут применяться другие приспособления, например люльки и т. п. Указанные устройства не должны нарушать прочности и устойчивости сосуда, а приварка их к нему должна быть выполнена по проекту в соответствпи с требованиями настоящих Правил. [c.68]
Работы по противокоррозионной защите вертикальных резервуаров должны проводиться при температуре не ниже 15°С и относительной влажности не более 75% в летнее и частично в весенне-осеннее время года. Поэтому все подготовительные работы (подготовка рабочей площадки, зачистка резервуара и дегазация резервуаров, находивщихся в эксплуатации, установка вентиляции и наладка освещения, устройство монтажного проема, монтаж подъемных приспособлений (лестниц) или лесов, подготовка необходимого оборудования, материалов, инструментов и приспособлений для нанесения лакокрасочных и полимерных материалов должны быть полностью закончены до наступления лета. [c.137]
Технологический процесс защиты внутренней поверхности готовых вертикальных резервуаров цинковым покрытием в основном включает те же операции, что и при защите лакокрасочными и полимерными покрьР тиями проведение подготовительных работ подготовку поверхности к нанесению цинка нанесение цинка заделку технологических отверстий контроль качества покрытия. В подготовительный период должны быть выполнены работы по подготовке рабочей площадки, зачистке резервуара и его дегазации (для резервуаров,. находившихся в эксплуатации с нефтепродуктами), устройству вентиляции и освещения, вырезке монтажного проема, устройству лесов и монтажу подъемных приспособлений (лестниц), а также работы по обеспечению пескоструйных и электрометаллизациоцных установок оборудованием, инструментом, приспособлениями и материалами. [c.158]

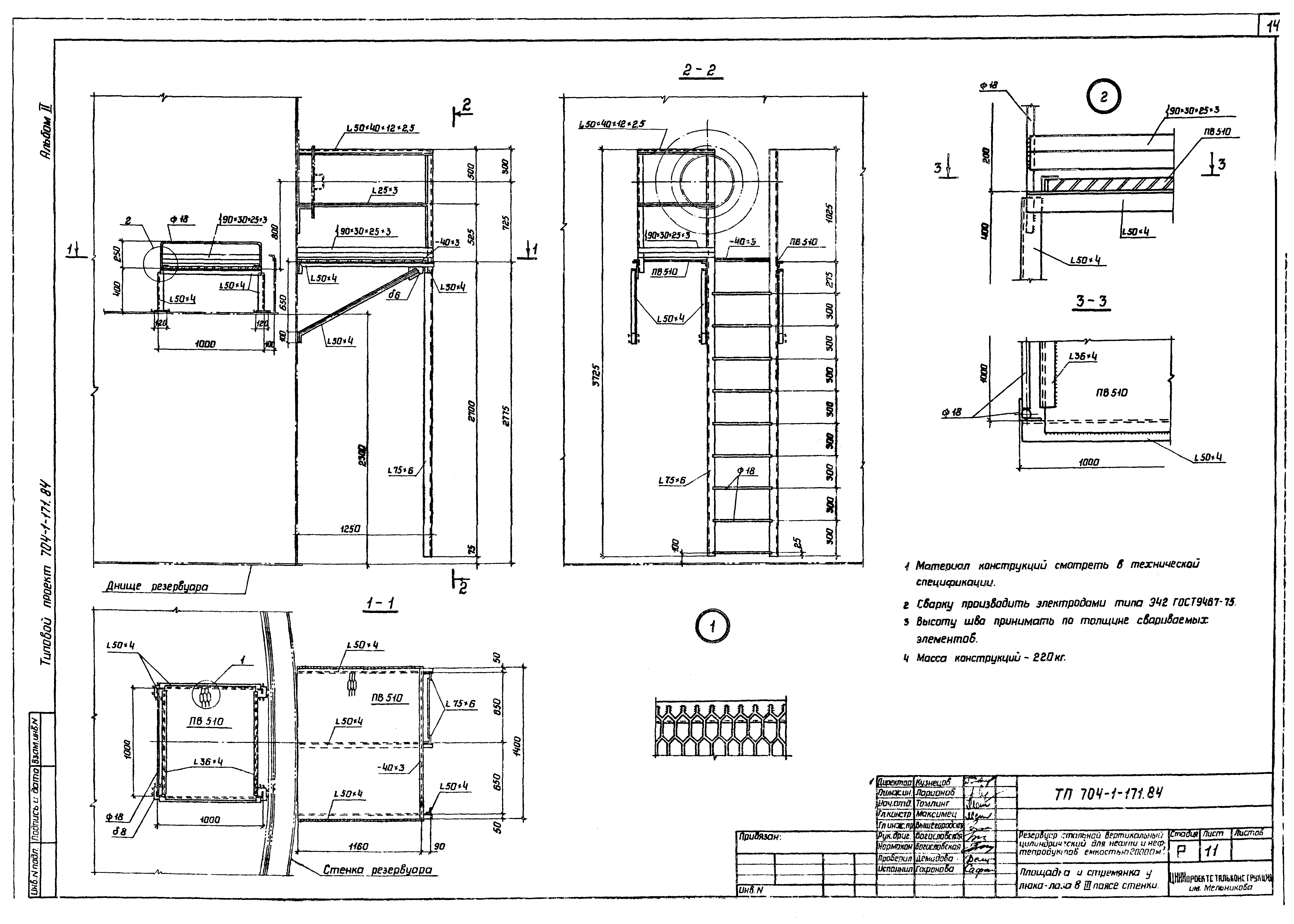

При расположении люка-лаяа емкостей выше 2 м от земли около него должна быть установлена стационарная площадка размером 1,5 X 1,5 Л4 с мартиевой лестницей. Для группы емкостей рекомендуется устанавливать стационарные подъемные устройства (подъемные крапы, тали) для подъема арматуры и оборудования на верхние площадки емкостей при ремонтных работах. [c.347]
893-сон 08.02.2000. Техники безопасности и промышленной санитарии в производстве растительных масел
Ҳаммаси Кейинги таҳрирга ҳавола Олдинги таҳрирга ҳавола АПК бўйича индекслаш ҚСУК бўйича индекслаш ТТР бўйича индекслаш ҚМҚ бўйича индекслаш Ўзгартиришлар манбаси Расмий нашр манбасиТребования к осмотровой канаве (смотровой яме)
Приложения к Приказу Министерства труда и социальной защиты РФ от 6 февраля 2018г.

III. Требования охраны труда, предъявляемые к производственным территориям (производственным зданиям и сооружениям, производственным помещениям и производственным площадкам) и организации рабочих мест
Требования охраны труда, предъявляемые к помещениям для технического обслуживания, проверки технического состояния и ремонта транспортных средств
44. Размеры осмотровых канав и эстакад устанавливаются в зависимости от типа транспортных средств и применяемого оборудования.
45. Вход в проездную осмотровую канаву поточных линий и выход из нее должны осуществляться через тоннель.
46. Осмотровые канавы, соединяющие их тоннели и траншеи должны иметь выходы в производственное помещение по ступенчатой лестнице шириной не менее 0,7 м. Максимальное расстояние до ближайшего выхода должно быть не более 25 м.
47. При наличии одного выхода из осмотровой канавы в ее стене, противоположной выходу, должны быть вмонтированы скобы для запасного выхода.
48. Длина тупиковой осмотровой канавы должна соответствовать размеру ремонтируемого (осматриваемого) транспортного средства, которое при установке на канаву не должно закрывать ведущую в канаву лестницу и запасный выход.
49. Выходы из траншей и тоннелей необходимо ограждать металлическими перилами высотой не менее 1,1 м.
50. Выход из одиночной тупиковой канавы должен быть со стороны, противоположной заезду транспортного средства.
51. Лестницы из прямоточных канав, траншей и тоннелей не должны располагаться на путях движения транспортных средств.
52. Осмотровые канавы, соединяющие их тоннели и траншеи, а также ведущие в них лестницы должны быть защищены от сырости и грунтовых вод.
53. Стены осмотровых канав, траншей и тоннелей, соединяющих их, должны быть облицованы керамической плиткой или покрыты другими влагостойкими и масло-бензостойкими материалами светлых тонов.
54. Осмотровые канавы должны иметь ниши для размещения электрических светильников напряжением не выше 50 В и розетки с влагозащищенными разъемами для подключения ручных переносных электрических светильников напряжением не выше 12 В.
55. Освещение осмотровой канавы светильниками напряжением 220 В допускается при соблюдении следующих условий:
1) проводка должна быть скрытой, осветительная аппаратура и выключатели должны иметь надежную электроизоляцию и гидроизоляцию;
2) светильники должны быть закрыты стеклом и защищены решеткой;
3) металлические корпуса светильников должны быть заземлены.
56. Осмотровые канавы и эстакады, за исключением канав, оборудованных ленточными конвейерами, должны иметь рассекатели и направляющие (предохранительные) реборды по всей длине или другие устройства, предотвращающие падение транспортных средств в канавы или с эстакад во время их передвижения.
- Реборды могут иметь разрывы для установки домкратов, роликовых тормозных стендов.
- Тупиковые осмотровые канавы и эстакады со стороны, противоположной заезду транспортных средств, должны иметь стационарные упоры для колес заезжающих транспортных средств (колесоотбойные брусья).
- На рассекателях, ребордах и прилегающих к осмотровым канавам зонах должна быть нанесена сигнальная разметка, а в помещениях вывешены предупреждающие знаки безопасности с поясняющей надписью «Осторожно! Возможность падения с высоты».
57. На полу осмотровых канав должны быть уложены прочные деревянные решетки.

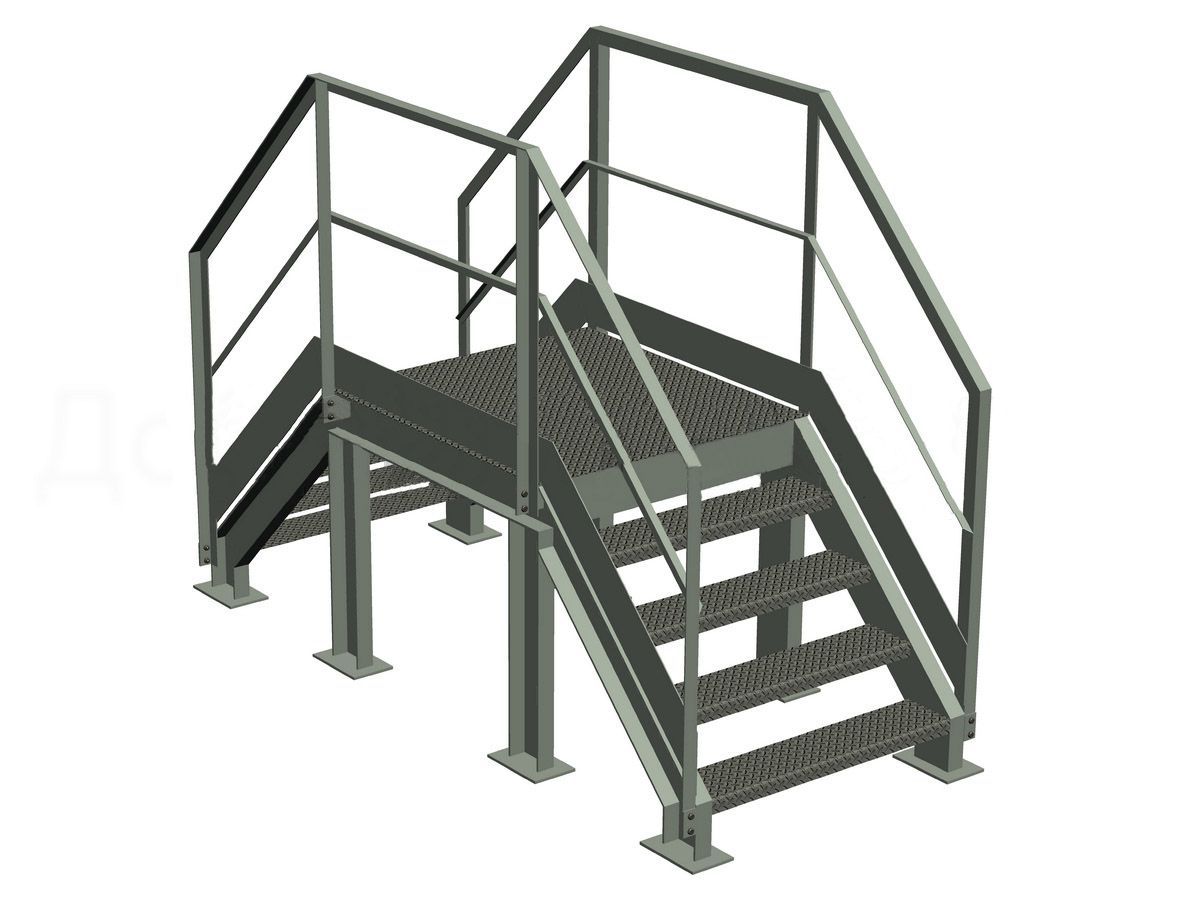

58. Для перехода через осмотровые канавы должны предусматриваться съемные переходные мостики шириной не менее 0,8 м.
- Количество переходных мостиков должно быть на одно меньше количества мест для устанавливаемых на канаве транспортных средств.
- Неэксплуатируемые более одной рабочей смены осмотровые канавы, траншеи или их части должны полностью перекрываться переходными мостиками или прочными щитами.
Эвакуационные лестницы в общественных зданиях: назначение и требования
Важнейшим показателем пожарной безопасности на объектах любого назначения служит обеспечение эвакуации посетителей и работников предприятий (организаций). Чтобы все прошло быстро и безопасно, должны быть свободными (открытыми) эвакуационные пути, выходы из зданий, сооружений, состоящие из коридоров, лестниц, фойе, холлов и тамбуров.
Лестница в лестничной клетке
Эвакуационными лестницами являются те из них, которые подпадают под определение статьи 39 Федерального закона РФ № 123-ФЗ, т.е. предназначенные для эвакуации людей из зданий и сооружений при пожаре и подразделяющиеся на типы:
- внутренняя лестница, размещенная в лестничной клетке.
- внутренняя открытая лестница.
- наружная открытая лестница.
Каждая пожарно-эвакуационная лестница должна обеспечить свободное движение потока людей, спускающихся с этажей строения, выводя их туда, где находится ближайший эвакуационный выход.
Кроме того, для тушения пожара, обеспечения спасательных работ на зданиях устанавливают еще два типа пожарных лестниц: вертикальные и маршевые; а также в составе пожарно-технического вооружения подразделений МЧС России имеются ручные пожарные лестницы – штурмовые, лестницы-палки, 3-х коленные.
Довольно часто, наружную открытую эвакуационную лестницу путают с лестницами аварийного выхода, которые устанавливают на балконе (лоджии) квартиры (комнаты) многоэтажного жилого дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.
Подробнее о пожарных лестницах и аварийных выходах читайте в материалах:
Пожарные лестницы: типы, требования, испытание
Аварийные пути и выходы
Типы (виды)
Цель пожарно-технического классифицирования эвакуационных, пожарных лестниц и лестничных клеток указана в статье 39 123-ФЗ – это определение требований к их объемным, планировочным и конструктивным исполнительным решениям; а также для установки требований к их использованию на эвакуационных путях зданий и сооружений.
- Эвакуационная лестница 1 типа – внутренняя, которая размещена в лестничной клетке.
- Эвакуационная лестница 2 типа – открытая, внутри строения.
- Эвакуационная лестница 3 типа – открытая, которая размещается снаружи строения.
- I, II – R;
- III – R;
- VI – R;
- V – Не нормируется.
При пределе R 15 огнестойкости строительных конструкций, допустимо в зданиях использовать стальные эвакуационные лестницы, без проведения огнезащиты металлических конструкций.
Существует также классификация стен лестничных клеток, противопожарных преград, а также площадок, маршей эвакуационных лестниц в лестничных клетках в зависимости от класса конструктивной пожарной опасности здания, сооружения, в которых они размещены, указанная в таблице 5* пункта 5.19*:
- При классе С0 конструктивной пожарной опасности строения классы пожарной опасности строительных конструкций стен лестничных клеток, противопожарных преград, а также площадок и маршей эвакуационных лестниц должны соответствовать К0 (не пожароопасные).
- С1 – К0.
- С2 – К1 (мало пожароопасные).
- При С3 строения – стены лестничных клеток, противопожарные преграды – К1, а площадки, марши эвакуационных лестниц – К3 (пожароопасные).
Внутренние лестницы в лестничных клетках
Статья 40 123-ФЗ устанавливает следующую классификацию лестничных клеток эвакуационных лестниц, по нескольким параметрам строительной конструкции, технического исполнения, в зависимости от степени их защищенности от задымления в ходе развития пожара:
- обычные;
- незадымляемые.
- Л1 – через открытые, остекленные, в том числе противопожарным (огнестойким) стеклом, строительные проемы в наружных стенах, в том числе противопожарных, на каждом этаже здания.
- Л2 – через открытые, остекленные проемы в покрытиях / крышах зданий, сооружений.
Внутренняя лестница в обычной лестничной клетке типа Л1
- Н1 – с лестничными клетками, где выход на лестничную клетку с этажа осуществляется по открытым переходам в наружные зоны, являющиеся незадымляемыми.
- Н2 – с лестничными клетками, в которые при возникновении очага возгорания в одном из помещений здания, после срабатывания пожарных извещателей, начинает осуществляться подпор воздуха установками из состава систем дымоудаления, принудительной подачи свежего воздуха.
- Н3 – с лестничными клетками, вход в которые на каждом этаже здания осуществляется через тамбур-шлюз, внутри которого постоянно или только на время возникновения, ликвидации пожара создается избыточное давление воздуха, не позволяющее проникать в него ядовитым дымовым газам.
Внутренняя лестница в незадымляемой лестничной клетке типа Н1
Допустимо устраивать выход из подвала через общую лестничную клетку внутренней эвакуационной лестницы, имеющей обособленный выход наружу, при отделении ее противопожарной перегородкой 1 типа.
Внутренние открытые
Внутренняя открытая лестница (Государственный академический Большой театр России)
В СНиП 21-01-97* указано, что эвакуационный выход из фойе, гардероба, курительных и санитарных комнат, находящихся в цокольных или подвальных этажах строений классов Ф2–Ф4 (общественные здания, объекты торговли, образования – в детских садах, школе, ТЦ, магазине) может по отдельной внутренней открытой лестнице выходить в вестибюль первого этажа.
Внутренние открытые лестницы, используемые для эвакуации людей со второго этажа до вестибюля строений, допустимо размещать в зданиях I, II степеней стойкости к огню класса С0. При этом вестибюль обязательно отделяется от всех смежных помещений, коридоров огнестойкими перегородками 2 типа.
Внутри строений высотой больше 28 м функциональной пожарной опасности Ф1.2, Ф2–Ф4 I, II степеней стойкости к огню класса С0 допустимо проектировать, возводить открытые эвакуационные лестницы для соединения больше двух этажей, при наличии нормативно требуемых наличии лестничных клеток для эвакуации; а также при отделении помещения, где находится открытая лестница, от примыкающих помещений, коридоров перегородками 1 типа.
Допустимо не отделять такое помещение при выполнении следующих условий:
- Все здание защищено стационарной системой пожаротушения.
- В строениях выстой не больше 9 м при площади этажа не больше 300 м2.
Общую длину эвакуации по внутренней открытой эвакуационной лестнице принимают равной ее утроенной высоте.
При устройстве эскалаторов в зданиях любого функционального назначения их проектируют в соответствии с требованиями пожарной безопасности для внутренних открытых эвакуационных лестниц.
Наружные открытые
Наружная открытая лестница
Проектирование, установка наружных лестниц для эвакуации, также, как и пожарных лифтов, внутренних лестниц относятся к конструктивным, инженерно-техническим мероприятиям по проведению спасательных работ и ликвидации пожара.
Такие лестницы для эвакуации людей с этажей зданий выполняют из негорючих материалов, чаще всего это металлическая лестница; и устанавливают, как правило, у глухих, не имеющих строительных проемов, частей стен класса К1 (не ниже) с пределом огнестойкости от REI 30 и выше.
Требования
Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.
Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:
- СНиП 21-01-97* – о пожарной безопасности строений.
- СП 118.13330.2012*, СП 54.13330.2016, СП 160.1325800.2014 – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
- СП 1.13130.2009 – об эвакуационных путях, выходах.
- ГОСТ 25772-83 – об условиях изготовления, установки ограждений лестниц из стали.
Основные параметры внутренних, наружных эвакуационных лестниц:
- Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
- Расстояние между эвакуационными лестницами, при наличии в здании двух и больше эвакуационных выходов, лестниц определяется по формуле, приведенной в п. 4.2.4 СП 1.13130-2009.
- Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
- Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
- Высота ограждения/высота перил должна быть 1,2 м.
- Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП 52.13330.2011 (СНиП 23-05-95*) о естественном/искусственном освещении зданий.
Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:
- Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
- Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
- Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
- Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
- Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
- Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.
- Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
- Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
- Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.
Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.
Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.
Испытания
Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.
Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.
ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.
Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.
Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:
- во время сдачи зданий, сооружений в эксплуатацию;
- не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
- не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.
Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.
На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.
Часто задаваемые вопросы Нужна ли лестница аварийного выхода на балконе?
— Да, если они уже существуют.
Можно ли убрать (срезать, спилить, произвести демонтаж) лестницу аварийного выхода с балкона (лоджии), и какой предусмотрен штраф за это?
— В вопросе уже есть ответ – нельзя. Смогут ли оштрафовать собственника за это вопрос на практике сложный. Но, управляющая компания по собственной инициативе, а скорее по предписанию инспектора федерального пожарного надзора, наверняка найдет рычаги давления, чтобы заставить владельца квартиры восстановить этот аварийный выход, который нужен не только ему и членам его семьи, но и соседям снизу и сверху. В сложных случаях сделать это заставят по решению суда.
Чем отличается пожарная лестница от эвакуационной?
— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0,6 м, а для эвакуационной – 1:2 и 0,9 м.
Можно ли остеклить балкон с лестницей аварийного выхода?
— Нет. Остекление балконов и без этого запрещено, т.к. меняет архитектурный облик здания.
В дизайне помещений и зданий лестницы играют огромную роль как визуально, так и функционально, поэтому к таким конструкциям, особенно предназначенным для зданий общего назначения, предъявляются достаточно серьезные требования при разработке проекта. Ввиду того, что в таких местах на лестничную конструкцию оказывается колоссальная нагрузка (торговые павильоны, выставочные залы, жилые здания, здания корпусов высших учебных заведений, больницы, рестораны и т.д.), требования к лестницам и площадкам должны быть рассчитаны с учетом предполагаемых максимальных нагрузок. Их устройство, материалы, которые используются для своей среды (снаружи или внутри общественных зданий), различные другие параметры к каждому типу зданий и лестниц нужно уметь различать.
Причудливо сделанная винтовая лестница
Стандартные требования к возведению лестниц в общественных зданиях
Лестницы в зданиях всегда являются зоной риска ввиду самой конструкции, поэтому при ее разработке и проектировании следует учитывать абсолютно все факторы, даже незначительные, например, если лестницей будут пользоваться дети. Здесь следует продумывать и лестничные проемы, и степень освещенности от естественных и искусственных источников. Задача проектировщика – выявить максимально приближенные к комфорту и задумке заказчика форму, уклон, размер ступеней с учетом материала, из которого планируется изготовить лестницу, и, рассчитывая проект лестницы в соответствии с ее назначением, придерживаться СНиП и ГОСТов для выбранного типа.
Если в возведении зданий по личным проектам для частных домов небольшие отклонения от норм допускаются в силу сравнительно небольшой нагрузки, то для проектирования и возведения лестниц в общественных зданиях соблюдение нормативов, ГОСТов и СНиП обязательны, иначе такое сооружение просто недопустимо к использованию.
Классификация лестничных маршей и их задачи
Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.
Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.
Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.
Обычная лестница вокруг лифтовой шахты
Второстепенные лестницы в помещениях общего назначения
Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.
Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.
Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.
Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.
Правильно сделанная аварийная лестница
Требования к обустройству лестницами общественных зданий
Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами.
Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.
Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.
[1]
Как это делается
Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям.
Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.
Красивая лестница с удобными перилами
Количество ступеней и параметры по СНиП
СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение.
Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.
Расчет уклона лестничного марша по требованиям СНиП
Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25.
Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.
В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.
Въезды для людей с ограниченной подвижностью
По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов.
Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:
- Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
- Ступени лестничного марша строго одинакового размера,
- Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
- Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.
Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.
Широкий пандус с перилами
Требования к лестницам разного типа
При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.
Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.
Каковы общие требования к любым видам лестниц в общественных зданиях
Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.
Видео (кликните для воспроизведения). |
Красивая лестница с широким лестничным маршем
Лестничные перила
Ограждения представляют собой перила, а максимальная боковая нагрузка на них составляет не менее 100 кг. Боковые перила должны выдерживать такой вес, а стойки (балясины) должны быть расположены на расстоянии 12-15 см (причем сокращать их нельзя). Как их заполнять, тоже оговаривается в стандартах ГОСТ. Можно сделать расстояние между стойками заполненными металлическим, стеклянным, пластиковым экраном в общественных местах (зданиях общего назначения). Для зданий же, где находятся дети (школы, детсады) использовать можно только вертикальные элементы, то есть не устанавливая экран. Техника безопасности в этом случае заключается в хорошей просматриваемости такого варианта.
Лестница оборудуется перилами с обеих сторон, высота каждого поручня составляет 0,85 м. Если речь идет о спортивных трибунах, высота перил увеличивается до 1 м. Можно расположить лестницу так, чтобы она с одной стороны прилегала к стене, но и в этом случае поручень потребуется, он устанавливается вдоль стены. На лестницах в детсадах, театрах, зданиях начальной школы устанавливаются дополнительные поручни, с узкими перилами на высоте 0,6-0,65 м. Если лестничный марш широкий (если его ширина свыше 2,5 м), по центру устанавливаются центральные перила.
Ступени и достижение безопасности согласно предусмотренным правилами случаев
Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.
Защитное покрытие ступенек повышает безопасность
Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.
Освещение – значительный фактор в обустройстве лестницей зданий
Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.
Интересно сделанная подсветка ступеней лестницы

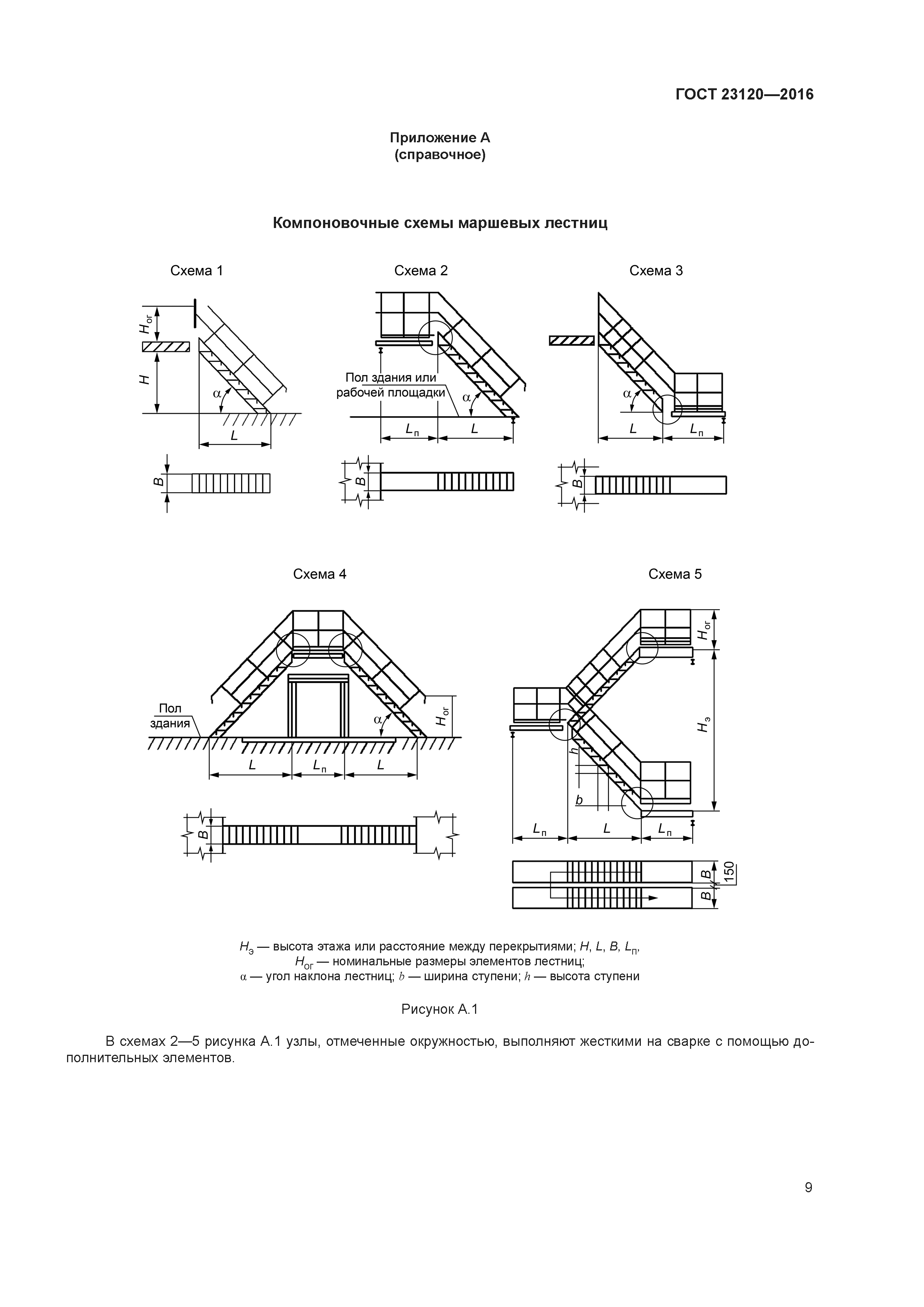

Виды лестничных маршей, допускаемые СНиП
СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:
- П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
- П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т.
е. с использованием забежных ступеней для сглаживания и скругления угла),
- Г-образные марши, соединенные квадратной межэтажной площадкой,
- прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.
Размеры лестничных маршей согласно СНиП
СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.
Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию
Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.
Пожарная лестница жилого дома
Требования к оборудованию аварийных лестниц
Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки. Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно.
Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.
Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.
В заключение
Следует помнить, что лестничные марши, установленные в общественных зданиях, не должны включать элементы винтовых лестниц, забежные ступени, декоративные элементы в форме ковки или других выпирающих частей, если использовать эту лестницу планируется и в качестве эвакуационной.
Выполнив все требования СНиП и ГОСТы по обеспечению безопасности в помещении или вне его, можно уверенно начинать возведение здания с проектированными лестницами без опасений, что здание не пройдет ввод в эксплуатацию или когда-либо послужит причиной бедствий.
Имея уверенность в том, что ваша лестница не нарушает требований, уделите внимание дизайнерской части, ведь этот конструктивный элемент служит одним из выразительных предметов интерьера внутри помещения и архитектурным компонентом снаружи — и хотя бы те же алюминиевые перила существенно улучшат внешний вид.
Каковы варианты обустройства лестницей дома? Давайте обсудим в комментариях к статье, практический опыт всегда ценен и будет интересен другим.
(
голосов, оценка:
out of 5)
Когда возникают ситуации, которые могут угрожать жизни граждан, находящихся в здании, должны быть созданы все условия для того, чтобы покинуть его и перейти в безопасное место. Практически во всех сооружениях с несколькими этажами предусмотрены планы эвакуации. Для этого подготавливаются специальные выходы, соответствующие созданным государством стандартам и требованиям. Одним из таких элементов является эвакуационная лестница.
Когда дело доходит до данного проекта, владелец здания обязан понимать, что конструкция в первую очередь должна быть прочной и находиться в таком месте постройки, куда можно будет добраться несколькими путями, при возникновении любой экстренной ситуации.
Наружные пожарные лестницы и их виды
Каждая наружная эвакуационная лестница должна соответствовать требованиям и правилам, которые обозначены санитарными нормами и государственными стандартами. Такие конструкции могут быть вертикальными или маршевыми, закрытого или открытого типа. По стандарту, эта вертикальная лестница изготовлена из двух балок, идущих в вертикальном направлении. Согласно правилам, такие сооружения могут быть изготовлены для того, чтобы человек мог подняться на высоту, не превышающую 20 метров.
Существует множество пожарных лестницВ некоторых случаях особенности здания предполагают установку винтовой лестницы, которая будет иметь ступени в виде клина. Они станут опираться узкой частью на несущую вертикальную опору, находящуюся в центре конструкции. В большинстве случаев такие лестницы необходимы для работников, осуществляющих технические задания по отношению к самому зданию или потенциальному месту возгорания. Что касается эвакуации людей, такая конструкция не является самым приемлемым вариантом.
Если говорить о маршевых лестницах, они считаются одними из самых безопасных, так как состоят из череды маршей, то есть ступеней, которые скреплены двумя параллельными балками, расположенными под необходимым в данном случае углом, а также площадки (это горизонтальное основание с прикрепленными к нему поручнями).
В зависимости от того, сколько в конструкции предусмотрено маршей по отношению к одному этажу, такие сооружения могут быть двух-, трёх- или четырёхмаршевыми. Если речь идёт о жилом здании, здесь актуально установить пожарную лестницу с одним или двумя маршами.
Говоря о постройках в промышленной зоне, которые часто предполагают наличие смотровой площадки, здесь устанавливают трёх- или четырёхмаршевые конструкции.
[2]
В этом видео вы подробнее узнаете о пожарных лестницах:
Эвакуационный и аварийный выход
Эвакуационными и аварийными могут называться следующие пути:
- с первого этажа постройки напрямую на улицу либо же через такие помещения, как коридор, лестничный марш или вестибюль;
- дорога в другое помещение на этом же этаже, которое обустроено вариантами для эвакуации;
- дорога с другого этажа (включительно с кровли), через лестницу, фойе или коридор к выходу на нижний этаж.
Говоря об эвакуационных путях из подвала, их необходимо планировать таким образом, чтобы они выходили сразу на внешнюю сторону постройки. Эвакуационный маршрут ни в коем случае не должен предусматривать наличие подъемных и раздвижных дверей, ворот, а также пропускных турникетов и дверей-вертушек.
Обратите внимание! Согласно требованиям СНиП и ППБ, запрещено устанавливать оборудование разных трубопроводов и других коммуникаций на дороге к эвакуационному выходу, если высота превышает 2 метра.
[3]
Для этого перекрытие пути можно осуществить посредством противопожарной перегородки, которую изготавливают из огнестойкого материала. Общее количество эвакуационных путей всегда зависит от того, каким является максимальное количество людей в конкретном здании.
Еще одной важной особенностью в этом случае окажется то, на какое именно расстояние потребуется перевести этих граждан в случае возникновения чрезвычайных обстоятельств.
[4]
Требования к материалам, устройству и содержанию наружных пожарных лестниц
Все эвакуационные лестницы, независимо от ширины, изготавливаются из разных видов прочного металла. Самым предпочтительным из них в данной ситуации является нержавеющая сталь. Каждый элемент должен быть защищён обработкой и грунтовкой антикоррозионными составами. Каждая деталь, которая подготавливается к сварке, также обязана быть обработана. В процессе монтажа недопустимо оставлять какие-либо заусенцы, кромки или выступы, способные нанести травму человеку.
Касательно крепления наружного пожарного выхода к зданию, оно должно быть сверхнадежным. Здесь ни в коем случае не допускаются развалы металла и трещины. Конструкция должна крепиться к выступам балки. Если этот вариант не подходит, лестницу можно замуровать в стену, что также обеспечит ей необходимую жесткость и прочность.
Все наружные лестницы для эвакуации требуют постоянного ухода. В первую очередь не стоит забывать о чистке от атмосферных осадков, которые оседают на конструкцию. В данном случае актуальной будет обработка средством, не позволяющим льду налипать на конструкцию. То же самое касается и грязи, она ни в коем случае не должна скапливаться на лестнице.
Материалы для изготовления
Эвакуационная лестница используется в различных чрезвычайных ситуациях, в частности, при возникновении пожара. В связи с этим, первое свойство, которым должен отличаться материал для конструкции, – это стойкость по отношению к высокой температуре и прочность. Поэтому в первую очередь стоит обращать внимание на такие материалы, как металл и бетон.
Существует несколько видов материала для пожарных лестницВ некоторых случаях актуальнее использовать металлические конструкции, так как они отличаются меньшей нагрузкой на здание. Также такое сооружение окажется более простым при изготовлении и установке. Здесь обычно используются следующие элементы:
- Трубы.
- Профиля.
- Арматура.
Непосредственно при установке чаще всего используют 2 вида сетчатых листов.
Первый – это просечно-вытяжной лист. Он выгоден тем, что весит совсем немного, но при этом прост в обслуживании и устойчив к перепадам температур. Второй лист называют «ПРН» (прессованный решетчатый настил). Его изготавливают посредством холодной прессовки тонких элементов из металла, сделанных в виде каркаса.
Независимо от того, насколько широкой будет конструкция, на ней обязательно должны находиться поручни и ограждения. Они необходимы для того, чтобы при интенсивном спуске или подъёме большого количества человек у них не возникало заминок и других неудобств, которые могут усложнить эвакуацию или даже нанести травмы.
Место монтажа
Согласно правилам, проект подразумевает эвакуационные конструкции открытого типа, которые выводят на кровлю. Обычно эти постройки монтируют на заднюю часть здания или с торца. Но при этом специалистам необходимо учитывать установленные государством правила. Если необходимо произвести установку внутри помещения, тогда, независимо от того, сколько предусмотрено основных лестниц, потребуется наличие отдельного коридора.
Обратите внимание! Каждая дверь, которая будет вести к пожарной лестнице, должна обладать соответствующими характеристиками. В первую очередь речь идёт о надёжности и стойкости по отношению к высоким температурам. Таким образом, она сможет выдерживать пламя в случае возникновения пожара как минимум 1 час.
Ещё очень важно, чтобы каждое помещение в здании имело хороший дымоотвод, а сами двери – достаточную герметизацию стуков. Независимо от типа эвакуационной лестницы, на неё должен быть открыт путь с любого этажа постройки. Наружная лестница должна быть оснащена длинной площадкой от стены до её края (не менее 1 метра). Это необходимо для того, чтобы свести к минимуму возможность перехода пламени на запасной выход. Также не стоит забывать о том, что конструкция не должна сильно нагреваться.
Общие требования по монтажу лестниц
До того как начинать устанавливать эвакуационную лестницу, проектировщики вместе со строителями должны определиться с формой, видом и расположением конструкции. Это необходимо сделать для того, чтобы правильно рассчитать нагрузку и число требуемых деталей. В это же время стоит чётко обозначить, каким именно способом будет происходить крепление лестницы к зданию.
Основные вопросы, с которыми придётся определиться в первую очередь, будут следующими:
- пространство, которое необходимо для монтажа пролётов;
- назначение конструкции;
- внешние данные;
- форма и размер сооружения;
- возможная интенсивность перемещения;
- определение места расположения опор для маршей на основании расстояния между этажами.
Требования СНиП
В нормативах можно найти абсолютно все требования по отношению к эвакуационным лестницам. Здесь описываются все рекомендуемые характеристики, относительно любых материалов и зданий, которые должны соответствовать установке той или иной конструкции. Более подробные правила в разрезе конкретных ситуаций рассмотрены ниже.
Уклон лестничного марша
Этот параметр всегда зависит от ширины и высоты ступеньки.
Идеальным соотношением между высотой и длиной марша является 1 к 2. Касательно наибольшего уклона пожарного пролёта – 1:1,25.
Размеры ступеней и их количество
Согласно требованиям СНиП, если дом жилой, количество ступеней между площадками – не более 18. Если постройка общего пользования – до 16 штук. Что касается глубины проступи, она также должна быть удобной и составлять не более 29 сантиметров.
Категорически запрещается использовать ступени разного размера.
Ширина поворотной площадки и лестничного пролёта
Согласно правилам, марш должен предусматривать такие габариты, которые обеспечат одновременное передвижение по лестнице 2 человек. Также это означает, что ширина самой лестницы не должна отличаться от ширины площадки. Минимум, который можно использовать, проектируя ширину, – не менее 70 см.
Ширина должна быть не менее 70 см.Ограждения
Ограждения должны предполагать возможность выдерживать нагрузку не менее 100 кг. Для этого стойки устанавливаются на расстоянии 12-15 сантиметров друг от друга. Касательно материала для заполнения просветов между балясинами, он обязательно должен быть негорючим.
Освещение
Лампы всегда устанавливаются в следующих местах:
- В месте, где существует потенциальная опасность.
- В главном проходе к лестнице.
- В помещении, где возможно скопление более 100 человек.
- На лестничном марше, если в доме более 6 этажей.
- На маршруте вывода граждан, если их более 50 человек.
Использование путей эвакуации людьми с ограниченной подвижностью
Основные требования к конструкциям для людей с ограниченными возможностями передвижения выглядят следующим образом:
- для ступней разрабатывается только одинаковая ширина и глубина. Максимальная высота ступени – 15 сантиметров, ширина проступи – 30 см;
- конструкция ни в коем случае не должна быть уже 1,3 метра. Это обеспечит одновременное перемещение эвакуационного лестничного кресла + ещё одного человека.
Особенностями общественных зданий являются сосредоточение в них большого числа людей и размещение в некоторых видах зданий легкогвозгораемых, огнеопасных материалов и изделий, которые повышают вероятность возникновения пожара и способствуют его быстрому развитию.
Для ограничения пожара в общественных зданиях применяется разделение пространства противопожарными стенами «брандмауэрами» на части, так называемые «противопожарные отсеки». В СНиП даны размеры площади этажа между противопожарными стенами в зависимости от этажности зданий и степени их огнестойкости. Этажность зданий ограничивается в зависимости от степени огнестойкости конструкций. Степень огнестойкости противопожарных стен устанавливается с учетом количества сгораемых материалов в здании, оборудования, мебели, отделочных элементов и т. п.
Для повышения пожарной безопасности и ограничения пожара помещения с легковозгораемыми и огнеопасными материалами или установками отделяются огнестойкими противопожарными ограждающими конструкциями. Предел огнестойкости ограждения, образующего сценическую коробку, 4 ч.
Помещения при сцене должны иметь самостоятельные выходы наружу и могут соединяться со зрительной частью здания минимальным числом дверей с пределом огнестойкости не менее 1,5 ч, предпочтительно с противодымовыми тамбурами-шлюзами. Проем в стене, открывающий сцену в зрительный зал (портал), должен быть снабжен противопожарным огнестойким занавесом, опускаемым с помощью механических средств или вручную в течение 30—50 с и герметически отделяющим сцену от зала. Занавес должен иметь предел огнестойкости 2,5—3 ч, быть рассчитан на прочность от давления газов до 60 кг/м2 и обладать хорошими теплоизоляционными качествами. Противопожарные занавесы обычно выполняются из железобетона с жестким стальным каркасом и огнестойкой теплоизоляцией со стороны сцены. В покрытии над сценой с колосниками устраивается дымовой люк для удаления продуктов горения с автоматическим и дублирующим ручным управлением. Площадь люка составляет около 12% площади пола сцены.
Важным противопожарным мероприятием в общественных зданиях, влияющим на их объемно-планировочное решение, является обеспечение надежной и быстрой эвакуации людей. В зависимости от огнестойкости зданий ограничивается вместимость зальных помещений и их размещение по этажам. Например, в зрительных залах кинотеатров и клубов V степени огнестойкости число мест ограничивается 300, а их расположение допускается только в 1-м этаже; в зданиях 111 степени огнестойкости вместимость до 600 мест, расположение — во 2-м или до 300 мест — в 3-м этаже. В зданиях I и II степени огнестойкости залы на 300 мест могут располагаться на любом этаже, а на 600 и более мест — не выше третьего этажа.
Пропускную способность и размеры всех участков пути эвакуации (коридоров, дверных проемов, лестниц) из отдельных помещений и здания в целом при высоких плотностях потоков (более 2 чел/м2) целесообразно рассчитывать, чтобы обеспечить заданное время эвакуации и беспрепятственное движение без образования задержек и скопления людей. Эвакуационными выходами в общественных зданиях могут служить непосредственные выходы наружу из 1-го этажа здания, выходы из помещений на лестничную клетку или в коридоры и переходы, из которых имеются двери на лестницы с наружными выходами непосредственно или через вестибюли. Все общественные здания и отдельные помещения, вмещающие более 50 человек, должны иметь «не менее двух эвакуационных выходов, а в многоэтажных зданиях — не менее двух лестниц. В двухэтажных общественных зданиях (кроме зданий III—IV степени огнестойкости, детских яслей-садов и школ, а также больниц) допускается устройство одной лестницы в лестничной клетке и дополнительной наружной (пожарной) при вместимости второго этажа до 70 человек при I и II степени огнестойкости здания, до 50 — при III степени, до 30 — при IV и V степенях. Выходы на наружные лестницы устраиваются через балконы или плоские кровли, уклоны лестниц принимаются не более 60°, а в зданиях детских садов II степени огнестойкости — не более 45°.
Лестницы являются наиболее ответственными участками путей эвакуации, поэтому они должны располагаться в лестничных клетках с ограждениями повышенной степени огнестойкости (3 и 4 ч для здания III,II и I степеней огнестойкости).
Для предохранения людей в случае пожара от отравления продуктами горения и быстрой их эвакуации из опасной зоны применяется устройство выходов (из залов кинотеатров, концертных и др.) на плоские крыши прилегающих пониженных частей зданий, спуск с которых осуществляется по наружным лестницам.
Большое значение имеют противопожарные мероприятия в общественных высотных зданиях (высотой более 28м), со значительным числом людей в верхних этажах. Вынужденная эвакуация людей из них с помощью автомобильных пожарных лестниц невозможна. Лифты нельзя считать эвакуационными коммуникациями из-за отказов в работе и задымления. В расчете эвакуационных путей учитываются только лестницы.
Незадымляемые лестницы должны иметь выходы непосредственно наружу. Допускается выход в вестибюль через шлюз с подпором воздуха в нем в 2 кгс/м2 и с автоматически закрывающимися дверями. Эвакуационные лестницы рекомендуется располагать в разных, удаленных друг от друга частях здания, что создает возможности рассредоточения людских потоков.
Для предотвращения распространения дыма по этажам через лифтовые шахты в них также должен быть обеспечен подпор воздуха 2 кгс/м2.
В зависимости от этажности и вместимости здания оснащаются стационарными средствами пожаротушения: пожарным водопроводом, системами установок пожаротушения. Например, в общественных зданиях с залами вместимостью от 300 чело век и более, система пожарного водопровод должна обеспечивать орошение каждой точки помещения не менее чем двумя струям воды.
Для отделочных работ, оборудования залов большой вместимости и путей эвакуации людей следует отдавать предпочтение несгораемым и трудносгораемыми материалам.
15. СИС-МА ОБСЛУЖИВАНИЯ НАСЕЛЕНИЯ: ЗРЕЛИЩНЫЕ, ТОРГОВЫЕ ЗДАНИЯ, ТРАНСПОРТНЫЕ СООРУЖЕНИЯ, КОММУНАЛЬНЫЕ ЗДАНИЯ
Планировка и застройка жилых районов должна отвечать следующим основным градостроительным требованиям: социальным, функциональным, санитарным, архитектурно-художественным, противопожарным и экономическим.
К социальным требованиям относится обеспечение каждого жилого района сетью предприятий культурно-бытового обслуживания населения. Все предприятия и учреждения сферы обслуживания подразделяют на повседневного, периодического и эпизодического обслуживания.
Детские ясли-сады следует располагать исходя из радиуса обслуживания до 300 м, на обособленных участках 0,2—0,8 га с озеленением, детскими площадками, навесами, предпочтительно в центральной части территории жилой застройки, наиболее удаленной от автомобильного движения, с удобными подходами от всех групп обслуживаемых жилых домов. Школы должны быть расположены исходя из радиуса обслуживания до 500 м на обособленных участках (0,5—0,3 га) со спортивными площадками и садом. Пути движения к школам прокладывают внутри жилых территорий без пересечения городских магистралей и улиц с интенсивным движением. Школы следует располагать в глубине жилых территорий, в удалении от автомобильного движения, гаражей, магазинов.
Продовольственные магазины с товарами повседневного спроса имеют радиус обслуживания в пределах 500 м и могут быть встроенными в первые этажи жилых домов, встроенно-пристроенными или в виде отдельных зданий. Магазины должны иметь короткие удобные подъезды с улиц и хозяйственные дворы. Приближение предприятий торговли и обслуживания к жилищам создает удобства, но одновременно вызывает их размельчение, что влечет за собой существенные недостатки. В мелких предприятиях торговли ограничен ассортимент товаров, нет возможности применять современное оборудование и прогрессивные формы обслуживания населения, по капитальным и эксплуатационным затратам они значительно менее выгодны, чем укрупненные предприятия.
Крупнейшие общественно-торговые центры, универмаги, предприятия общественного питания, учреждения культуры, ателье и другие объекты эпизодического обслуживания предназначены для удовлетворения «избирательных», индивидуальных запросов населения. Их располагают в центральных частях населенных мест, вблизи крупных транспортных узлов, мест массового приложения труда, у вокзалов и гостиниц. Посещение этих предприятий жителями жилых районов, как правило, связано с использованием средств городского транспорта.
Основные артерии движения городского, транспорта — городские магистрали, по, которым осуществляется связь жилого района с центром города, с другими жилыми районами, с местами приложения труда. Городские магистрали не должны пересекать жилые микрорайоны. В укрупненных жилых комплексах могут быть жилые улицы для местного движения транспорта. Трассировка их должна исключать пересечение жилых микрорайонов, внутри которых устраивают проезды ко всем жилым домам.
Существенное функциональное требование — обеспечение удобных «коротких» пешеходных путей движения от жилищ к остановкам городского транспорта, служащего для связи с местами приложения труда. Удаление всех жилых домов от остановок транспорта не должно превышать 500 м. Короткие и удобные пешеходные пути должны быть от жилых домов к учреждениям повседневного обслуживания, а также к общественно-торговым центрам.
К входам в жилые дома должны быть обеспечены подъезды для автомашин с площадками для разворота и временных стоянок. Места для погрузки контейнеров с мусором, также должны быть обеспечены площадками для разворота автомашин (не менее 10х10 м).
Предпочтительна система кольцевых и тупиковых проездов, с выездами на местные жилые улицы.
Особенность предприятий и учреждений обслуживания населения — большое разнообразие по функциональному назначению, размерам, составу помещений, режиму эксплуатации.
По составу помещений и планировочной структуре предприятия могут быть подразделены на две категории: к первой относят предприятия торговли, общественного питания, крупные ателье, включающие в себя торговые залы и значительные комплексы производственных и подсобных помещений; ко второй — предприятия и приемные пункты служб быта с относительно ограниченным составом небольших помещений.
Объемно-планировочные решения разнообразных предприятий торгово-бытового обслуживания населения определяют технологическими процессами, составом и площадями помещений и специальными строительными нормами.
Для улучшения условий пользования двором приемочное отделение магазина следует удалять от входов в жилой дом, предпочтительно в торцы здания, и устраивать с навесом или в виде закрытого помещения, с въездом для машин и их подачи задним бортом к разгрузочному дебаркадеру.
Предприятия общественного питания в первых этажах жилых домов проектируют в соответствии с технологическими процессами и нормами для этого вида предприятий. В их состав входят торговые залы и производственные помещения, состоящие из варочного зала, заготовочных, моечных, кладовых, холодильных камер и бытовых помещений.
Предприятия и учреждения бытового обслуживания населения состоят из относительно небольших помещений, которые могут быт удобно и целесообразно размещены в планировочной структуре первого этажа жилого дома без изменения его конструкции. В состав предприятий бытового обслуживания в системе жилой застройки входят: мастерские ремонта обуви, одежды, бытовых предметов, телерадиоаппаратуры, металлоизделий, часов др. , а также пункты приема в химчистку, стирку, парикмахерские и др. В состав учреждений бытового обслуживания входят: сберкассы, почтовые отделения, нотариальные канторы, местные библиотеки и т. п.
В состав всех видов ремонтных мастерски входят помещения салонов приема посетителей, хранения и выдачи заказов и производи венные. Предприятия и учреждения служб быта также состоят из салонов для посетителей и подсобных помещений
Видео (кликните для воспроизведения). |
Источники:
- Соколов Г. К. Технология и организация строительства; Academia — М., 2013. — 528 c.
- Трофимов, Б. Я. Технология сборных железобетонных изделий. Учебное пособие / Б.Я. Трофимов. — М.: Лань, 2014. — 384 c.
- Черноиван, В. Н. Каменные работы. Учебное пособие / В.Н. Черноиван, С.Н. Леонович. — М.: Новое знание, 2015. — 160 c.
- Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве.
Учебное пособие; Лань — М., 2016. — 136 c.
Эвакуационные лестницы в общественных зданиях: назначение и требования
Оценка 5 проголосовавших: 1Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.
Площадки, галереи, лестницы и оградительная техника
Автоматическая блокировка гарантирует работу с закрытой дверью, предупреждает выпадение человека из кабины в ходе эксплуатации, а также исключает посадку и выход «на ходу» (при незапертой двери).
Кабины электрических кранов помещаются под галереей моста и сообщаются с ней лестницей. При этом расположение лестницы в кабине не должно мешать работе крановщика. На тех
кранах, где кабина мала и стеснена оборудованием и аппаратурой управления, лестницу выхода на галерею, если позволяют
условия, рекомендуется выносить наружу, за пределы кабины.
Такая практика на некоторых предприятиях оправдывает себя.
В необычных условиях работают краны, занятые в копровых цехах по разделке металлического лома с помощью электромагнитов и бойных шаров. Кабины таких кранов должны иметь надежную зашивку понизу, защищающую кабину и крановщика от металлических осколков. В этом случае открытая часть кабины должна заполняться стойким, прозрачным материалом.
Все краны, работающие на открытом воздухе, должны иметь
утепленные, зашитые со всех сторон и застекленные кабины
Летом в них устраиваются солнцезащитные козырьки,
а зимой для их отопления разрешается устанавливать электрические обогревательные приборы. Однако они должны быть
электро- и пожаробезопасными, присоединяться к электрической
сети после главного рубильника в кабине крана. Рекомендуется
также теплоизоляция кабин таких кранов, установка механических стеклоочистителей и оконных обогревателей. Это исключает необходимость открывания окон в зимнее время.
Чтобы создать крановщику удобства в работе, Правилами предусматривается оборудование кабин новых кранов стационарными сиденьями, регулирующимися по высоте и в горизонтальной плоскости. На кранах запрещено использовать для сидения случайные предметы (перекладины). Предусматривается электрическое освещение, которое не зависит от того, есть ли напряжение на электрооборудовании крана. Подкрановое освещение устанавливается на самом кране.
Площадки, галереи, лестницы и оградительная техника
В соответствии с Правилами для удобного и безопасного обслуживания кранов, их механизмов и электрического оборудования, расположенных вне кабины, предусматривается устройство соответствующих галерей, площадок и лестниц.
Посадочные площадки. Для входа крановщика в кабину
управления краном устраиваются посадочные площадки с постоянными лестницами. Посадочные площадки бывают двух типов:
торцевые и промежуточные. Торцевые устраиваются в тупике
в торце пролета, у стены здания. Промежуточные — при работе
в одном пролете нескольких мостовых кранов на технологически
выгодном, удобном и безопасном участке пути их работы.
Наиболее безопасны посадочные площадки, размещаемые у торцевой стены здания. Поэтому если в пролете на одном подкрановом пути действует не более двух кранов, их следует размещать с обоих торцов е здания. Промежуточные посадочные площадки, расположенные вдоль пролета цеха, требуют особого внимания во время эксплуатации. Из-за небольшого расстояния между кабиной и площадкой создается угроза травмирования людей.
На одном из заводов бригада подсобных рабочих литейноro цеха использовала промежуточную посадочную площадку для побелки здания. По окончании работы штукатур опускал на пол цеха пульверизатор и шланги. В этот момент мимо проходил мостовой кран и кабиной травмировал рабочего.
Чтобы исключить подобные случаи, рекомендуется обрамлять посадочную площадку с трех сторон (четвертая — стена
здания) металлическим уголком и зашивать на высоту 1800 мм
защитной сеткой (рис. 10).
Важное требование правил техники безопасности к устройству посадочных площадок — обязательно размещать их с противоположной стороны троллейных проводов. Исключение, как и при размещении кабин кранов, допускается только тогда, когда троллейные провода недоступны для случайного прикосновения к ним с посадочной площадки, лестницы, кабины. Посадочная площадка должна быть достаточно свободной и соответствовать Правилам.
Рис. 10. Ограждение промежуточных посадочных площадок.Расстояние от пола до нижних частей
перекрытия или выступающих частей конструкций — не менее
1800 мм. Пол площадки должен быть расположен на одном
уровне с полом кабины для нормального и безопасного перехода с площадки в кабину и наоборот. Зазор образующийся
между кабиной и площадкой, должен быть не менее 60 мм и
нс более 150 мм. Иногда разрешается устройство посадочной
площадки ниже уровня пола кабины (не более чем на 250 мм),
если при расположении посадочной площадки на одном уровне
с полом кабины нельзя обеспечить габаритный размер (1800 мм)
по высоте. Разрешается также наезд кабины на площадку (не
более чем на 400 мм) при полностью сжатых буферах, если посадочная площадка в торце здания сделана ниже уровня полз
кабины. Правилами предусматривается, что при этом необходимо соблюдать следующие зазоры:
В некоторых случаях, когда по конструктивным или другим производственным причинам невозможен непосредственный вход в кабину крана, с ведома местных органов Госгортехнадзора разрешается вход в нее через крановую галерею. При открывании двери в ограждении галереи автоматически обесточиваются троллеи, пролегающие вдоль моста крана.
При расположении главных крановых троллей выше уровня
подкрановых путей посадка на кран разрешается только с той
стороны, где не проходят главные троллейные провода; во всех
случаях у стоянки крана они должны быть зашиты щитом из
изолирующего материала. Вход в кабину через мост крана,
у которого . грузоподъемные и транспортные операции выполняются с помощью электрического магнита и расположение
троллей для питания магнита не исключает случайных прикосновений к ним, запрещается.

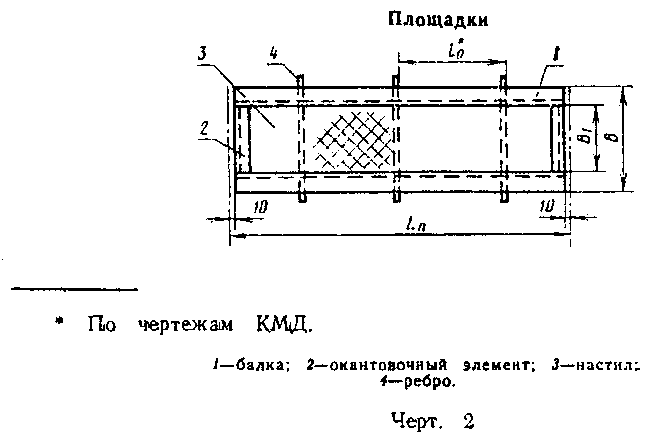

Галереи. Настил галерей, всех ремонтных и других площадок
должен быть металлическим, из стальных рифленых или дырчатых листов с отверстиями не более 20 мм. Вместе с тем Правилами разрешается устройство деревянного настила, если он
достаточно прочный и отвечает противопожарным требованиям.
Металлический или деревянный настил должен быть уложен по
всей длине и ширине галерей, площадок, переходов. Все галереи, и площадки, предназначенные для обслуживания грузоподъемных кранов, а также концевые балки мостовых кранов обязательно ограждаются перилами высотой 1 м со сплошной зашивкой понизу защитной полосой высотой не менее 100 мм. Галереи
для прохода вдоль подкрановых путей должны отвечать указанным выше требованиям и иметь удобные безопасные лестницы.
Проходная галерея имеет перила со стороны пролета и с противоположной стороны, если она не ограничена стеной. Ширина
прохода — не менее 400 мм, а высота — не менее 1800 мм. Для
электробезопасности людей галереи располагаются со стороны
пролета, противоположного троллеям. Наиболее удачным следует считать устройство легкой переходной галереи, расположенной выше уровня подкрановых путей со специальными проходами в металлических колоннах здания. Оставлять у колонн неогражденный участок галереи не разрешается. При устройстве
прохода внутри колонны за 1 м до подхода к ней ширина прохода по галерее уменьшается до ширины прохода в колонне.
Каждая галерея обязательно имеет выходы не реже чем через 200 м. Если есть непроходные подкрановые пути (неогражденный проход менее 400 мм), пребывание на них людей запрещено.

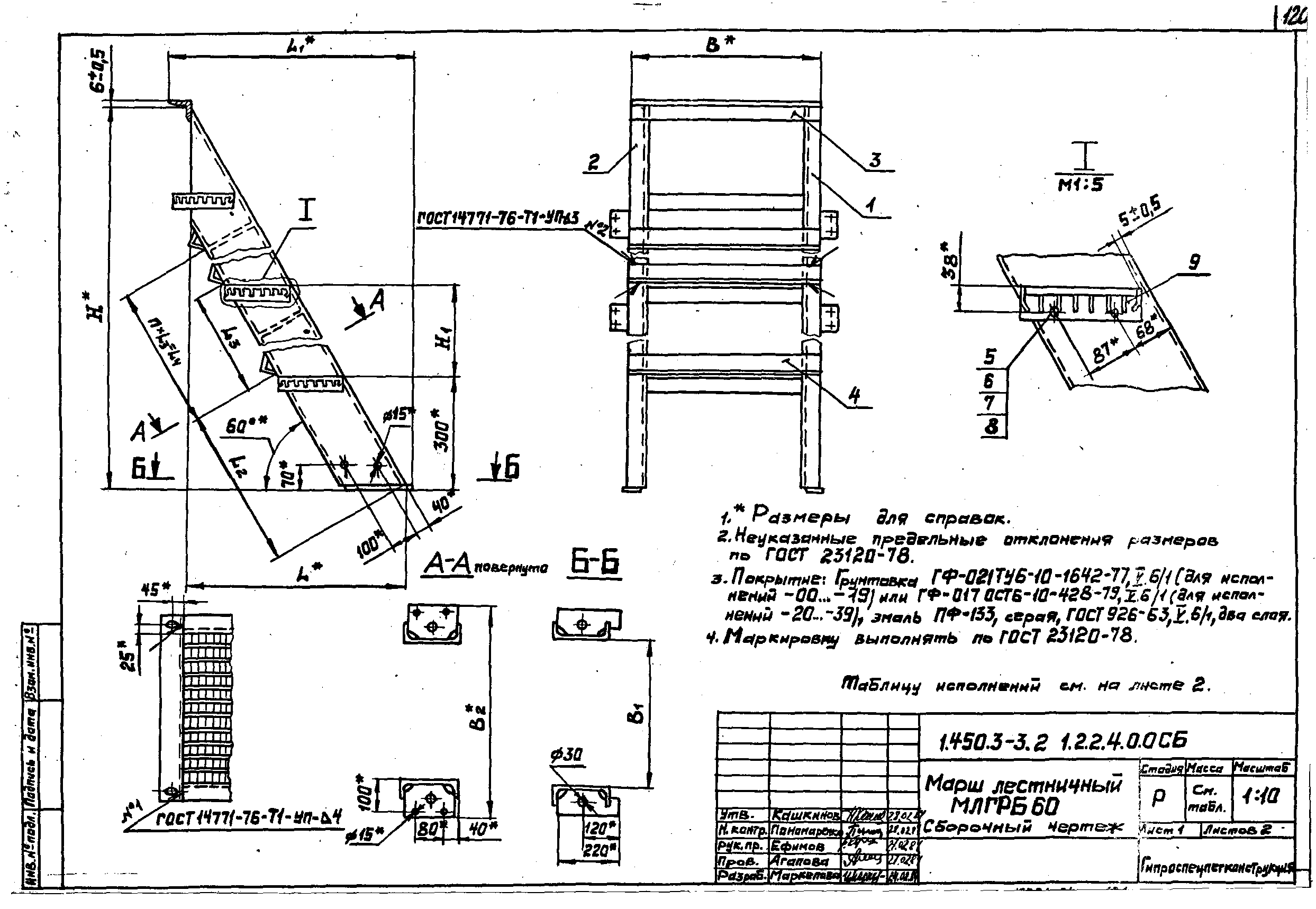

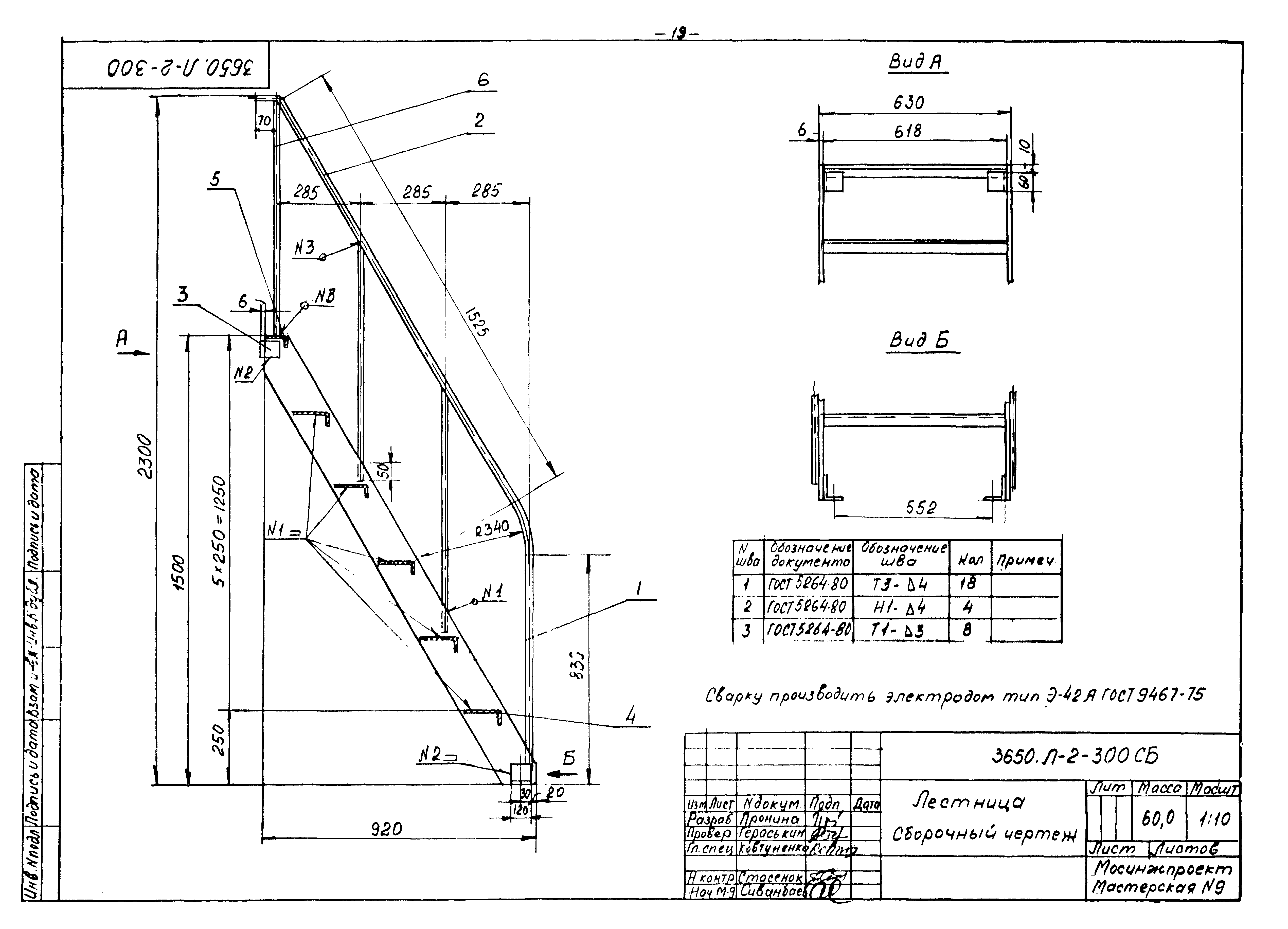

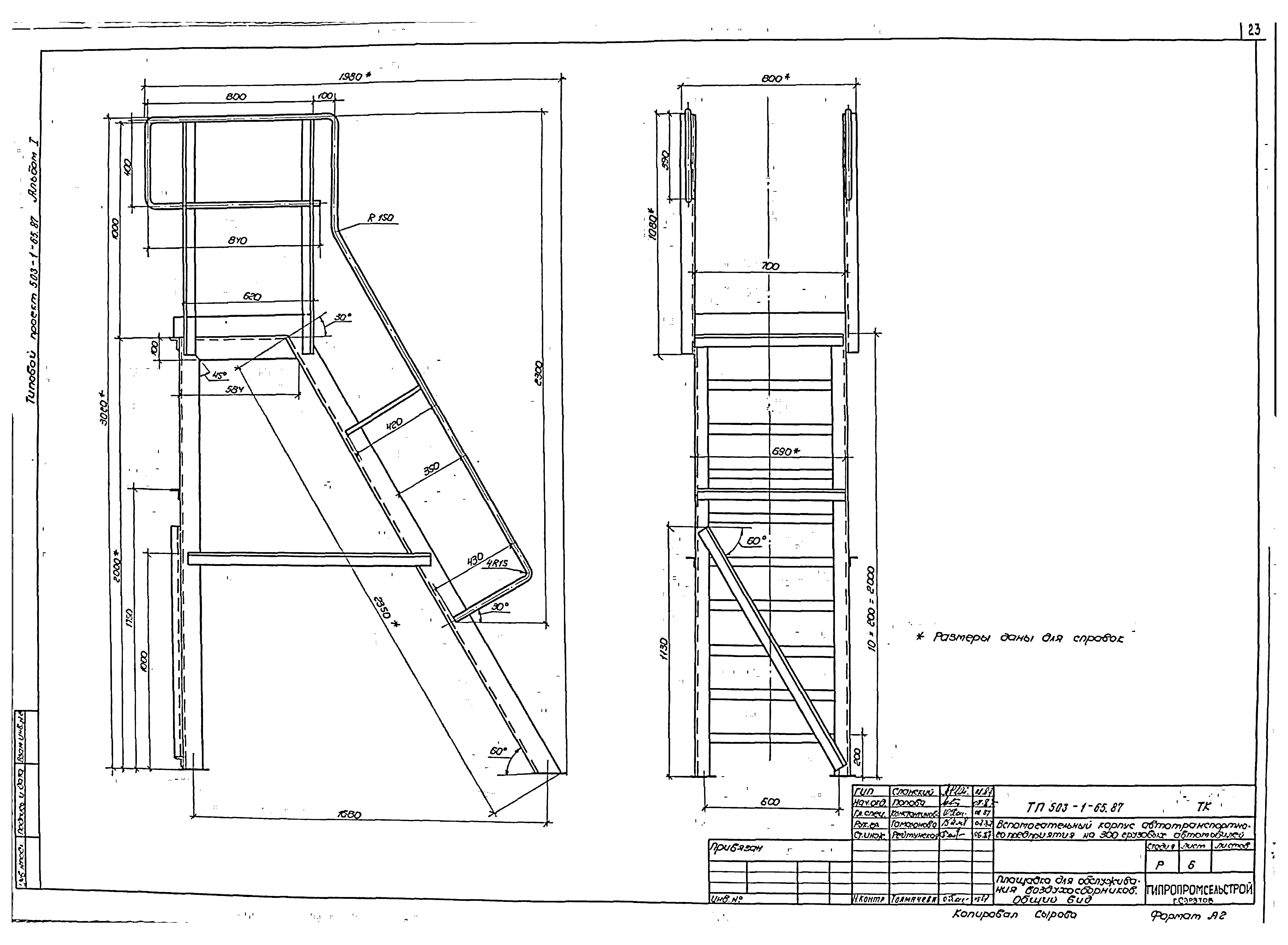

Лестницы. Обслуживание кранов вызывает необходимость
устройства лестниц для выхода на площадки, галереи. Лестницы
должны быть удобными и безопасными. Правила предусматривают ширину лестниц не менее’600 мм, а расстояние между сту-
пенями — не более 300 мм. Ширина лестниц на самом кране — не менее 500 мм. Исключение допускается для лестниц высотой
менее 1,5 м. Эти лестницы, в том числе предназначенные для выхода из кабины на крановую галерею, могут выполняться шириной не менее 350 мм. Ступени вертикально расположенных лестниц должны отстоять не менее чем на 150 мм от металлоконструкций крана.
Лестницы для выхода на посадочные, ремонтные площадки и на галереи (для прохода вдоль крановых путей) необходимо располагать так, чтобы находящихся на них людей не зажать случайно краном или его кабиной. Угол наклона лестниц к roризонту не должен превышать 60 град. Если высота лестниц более 10 м, то через каждые 6 — 8 м устраиваются площадки.
Специальные требования предъявляются и к наклонным лестницам. При наклоне их к горизонту на 75.град..и менее они должны иметь перила и плоские ступени из стальных рифленых или гладких с направленным рельефом листов. Разрешается выполнять ступени из двух-трех стержней.

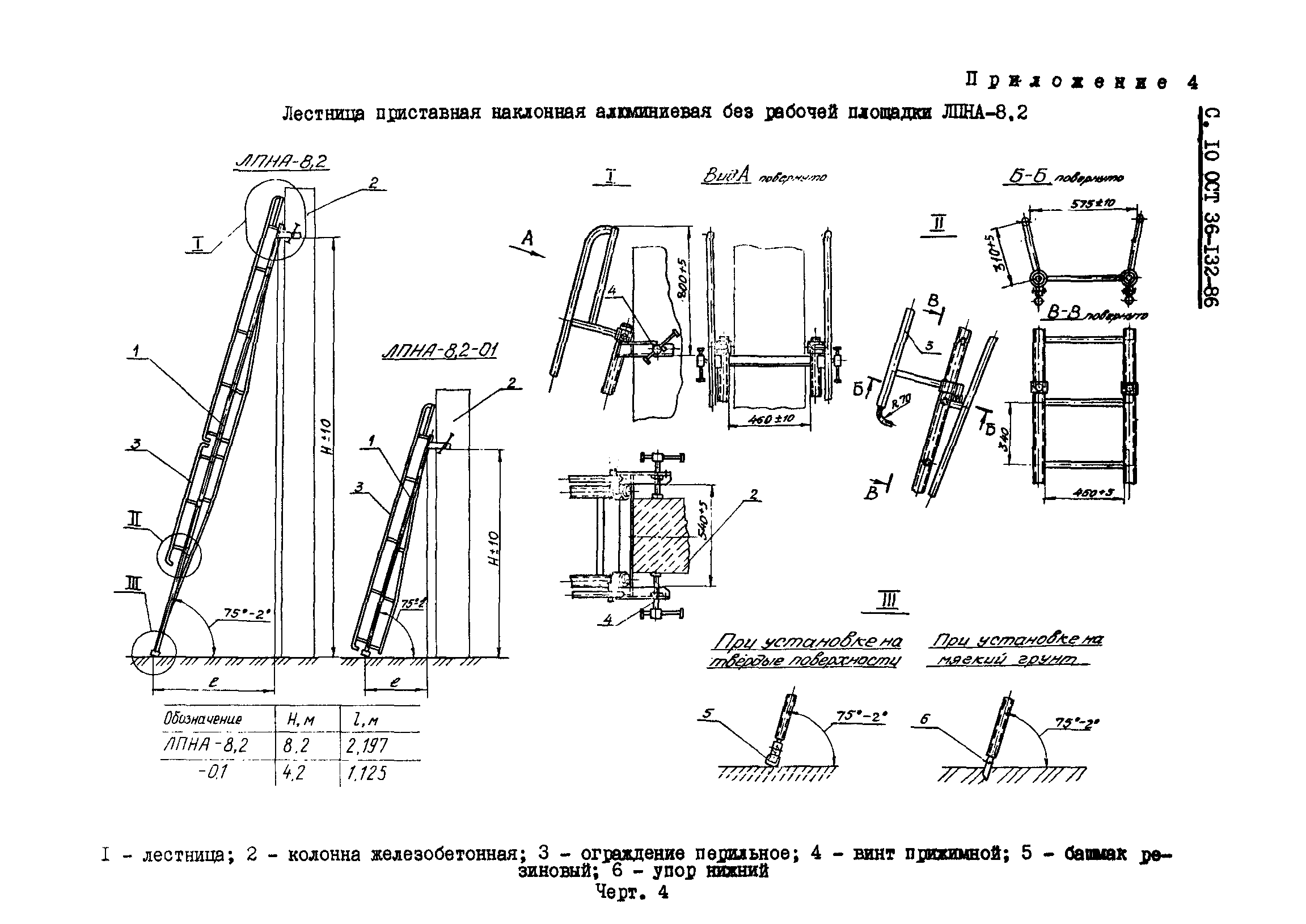

Лестницы с углом наклона к горизонту более 75 град. или
вертикальные при высоте более 5, начиная с высоты 3,5 мм,
должны иметь защитные дугообразные ограждения. Дуги располагаются друг от друга на расстоянии не более 800 мм и соединяются между собой не менее чем тремя продольными полосами.
Полезная информация:
Разница между лестницами IBC и OSHA
Всякий раз, когда вы видите лестницу, вы можете быть уверены, что ее конструкция тщательно продумана. Каждый набор должен соответствовать определенным стандартам, прежде чем он будет доступен для использования. Но с таким количеством типов лестниц, как определить, каким стандартам должны соответствовать ваши?
Лестницы могут быть спроектированы в соответствии с различными нормами в зависимости от их предполагаемой среды. Регулирующие органы — это те, кто проводит различия между лестницами для коммерческой среды и лестницами для промышленности.
Мы описываем различия между лестницами в промышленном стиле и коммерческими лестницами, а также соответствующие коды безопасности.
Международные строительные нормы и правила (IBC) регулируют любой набор лестниц, используемых в общественных местах, включая любые лестницы, соединяющие здание с общественным пространством. Эти правила должны учитывать безопасность всех типов людей, включая детей и пожилых людей.
Согласно IBC, лестницы с количеством пассажиров менее 50 человек должны иметь ширину не менее 36 дюймов.Лестницы высотой более 12 футов требуют промежуточной площадки в середине лестницы. Эти лестничные площадки должны быть такой же ширины, как и лестница, и иметь длину не менее трех футов.
Для пешеходных поверхностей с открытыми сторонами, таких как лестницы и приподнятые платформы, обязательно наличие поручней и ограждений. И лестницы, соответствующие требованиям IBC, не могут иметь зазоров между поручнями или ограждениями, через которые могла бы пройти четырехдюймовая сфера. Это делается для того, чтобы голова ребенка не могла пройти через какую-либо часть лестницы, площадки или платформы.
IBC также диктует размеры подъема и проступи для каждой отдельной ступени. Подъем — это высота по вертикали между любыми двумя соседними ступенями и может быть открытым (зазор между ступенями) или закрытым (сплошной кусок материала между ступенями). Проступь – это глубина самой ступени. Лестницы, соответствующие требованиям IBC, должны иметь закрытый подступенок от четырех до семи дюймов и глубину проступи не менее 11 дюймов.
Если ваше рабочее место открыто для публики, все лестницы должны соответствовать этим рекомендациям IBC.
Промышленные лестницыМногие предприятия имеют частные помещения. Лестницы в этих средах не предназначены для общественного пользования. Они могут включать в себя такие области, как фабричные цеха и производственные помещения, где работают только назначенные сотрудники. Поэтому они не связаны IBC.
Вместо этого правила по стационарным промышленным лестницам Управления по охране труда и здоровья (OSHA) (1910. 24) регулируют проектирование, строительство и использование как внутренних, так и наружных лестниц, используемых для доступа к оборудованию, машинам, резервуарам, приподнятым платформам, другим этажам или ямам.

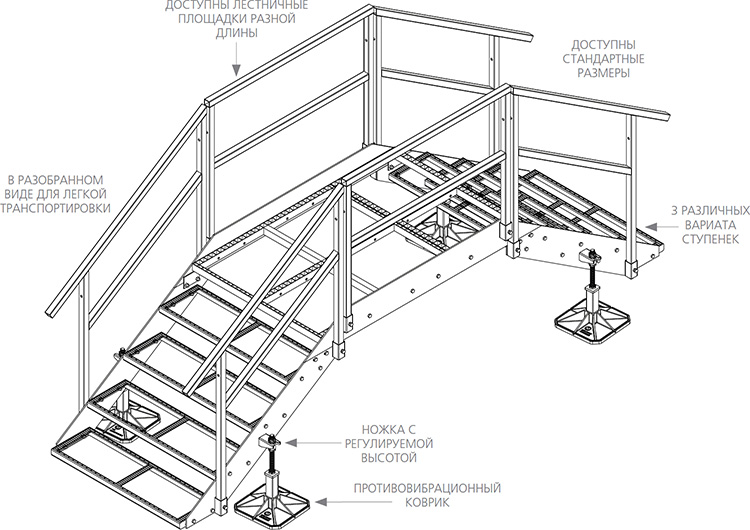

Все лестничные системы ErectaStep (и все наши продукты, если уж на то пошло) соответствуют промышленным нормам, и мы встраиваем в них определенные функции, чтобы сделать их совместимыми с OSHA. Узнайте о лестницах Erectastep, соответствующих требованиям OSHA
Эти типы лестниц используются в промышленных условиях, поэтому они должны быть прочными. Лестницы, соответствующие OSHA, рассчитаны на нагрузку, в пять раз превышающую ожидаемую, но не менее 1000 фунтов. И поручни, и ограждения должны выдерживать давление не менее 200 фунтов, прикладываемое с любого направления в любой точке вдоль поручней.
Как и IBC, OSHA требует конкретных измерений. Лестницы OSHA должны иметь ширину не менее 22 дюймов. Размеры подъема и проступи определяются углом подъема лестницы. Например, лестницы, изготовленные с подъемом под углом 45 градусов, должны иметь минимальный подъем и проступь 8,75 дюйма каждая. Подступенки для лестниц OSHA допускается делать открытыми. Поручни и ограждения обязательны, но между перилами допускаются зазоры, так как дети не будут пользоваться такими лестницами.
Соблюдение этих правил не только обеспечивает соблюдение требований OSHA, но и обеспечивает безопасность и производительность труда ваших сотрудников.Однако, если и лестницы IBC, и лестницы OSHA обеспечивают безопасность сотрудников, как решить, какой вариант лучше всего подходит для вашего бизнеса?
Меньше места, меньше затратБольшие размеры IBC означают, что эти лестницы занимают большую площадь, чем лестницы OSHA. Как бизнес, вы хотите получить максимальную отдачу от ограниченного пространства вашего объекта, поэтому стоит инвестировать в оборудование, которое требует меньше квадратных метров.
Вот сравнение. Чтобы получить доступ к платформе высотой 12 футов, лестнице IBC потребуется 21 ступенька (7-дюймовый подъем, 11-дюймовая проступь), что составляет 19 всего горизонтального участка лестницы.25 футов. Предполагая минимальную ширину 36 дюймов, площадь пола, используемая этими лестницами, составляет 57,75 квадратных футов. Как много места используется для лестницы! (Также имейте в виду, что любая лестница IBC выше 12 футов должна также включать промежуточную площадку, занимающую еще больше места). Чтобы получить доступ к той же 12-футовой платформе с этой лестницей, потребуется всего 16 ступеней (9-дюймовый подъем, 9-дюймовая ступенька), а это означает, что горизонтальный участок будет иметь длину всего 12 футов.Принимая во внимание 26-дюймовую ширину ErectaStep, вы получаете решение, которое использует 26 квадратных футов площади пола, что составляет менее половины площади, необходимой лестнице IBC для доступа к той же платформе.
(Кроме того, лестницы ErectaStep превосходят все ожидания благодаря большей ширине и более длинной ступени, чем минимум OSHA — подробнее о характеристиках нашей продукции читайте здесь. )
Еще одно ключевое отличие — стоимость. Для строительства лестниц OSHA требуется меньше материала, поскольку для лестниц IBC требуются закрытые подступенки и отсутствие зазоров более четырех дюймов между поручнями и ограждениями.Пока общественность не имеет доступа к вашему оборудованию, решение, совместимое с OSHA, может сэкономить вам тысячи долларов.
Решения ErectaStep, соответствующие требованиям OSHA, требуют меньше места, дешевле и полностью настраиваются. Пять компонентов могут быть собраны бесконечным числом способов, что позволяет вам гибко выбирать решение для обеспечения безопасности, которое будет лучше всего работать на вашем объекте. С помощью наших решений PerfectaStep мы можем даже настроить индивидуальные размеры, такие как подъем и проступь, предоставив вам идеальную конфигурацию для вашей рабочей площадки.
Независимо от типа лестницы, которую вы ищете, заранее обсудите со своим поставщиком соответствие нормам и требования к вашей рабочей среде.
| IBC | | ||
Risers & Dipty Risers 8 «Открытый Riser 7« Закрытый стояк , макс. 4″ открытый зазор. 11 «Протектор | ||||
Ширина лестницы | Минимум 22 дюймальная лестница | Минимум 44 дюйма в большинстве случаев | ||
Перила и ограждение | OSHA требует наличия перил на открытых сторонах лестничных клеток и перил, по крайней мере, сбоку, предпочтительно с правой стороны, спускающейся на 42″ в высоту. | Для лестниц IBC требуются ограждения высотой 42 дюйма и поручни высотой 34 дюйма с обеих сторон лестничной клетки. | ||
Balusters | пространство между балюстами должно быть не более 19 «(48 см), апартаменты | Пространство между балюстурами должно быть не более 4 ″ Apart | ||
Площадки | И OSHA, и IBC требуют площадки вверху и внизу лестницы, хотя площадки IBC больше, обычно 4 кв. | Для IBC также требуются промежуточные площадки на лестничных клетках для лестничных клеток высотой более 12 футов, а также удлинители поручней на нижней площадке. |
*Эта таблица предназначена для общего ознакомления. Правила меняются.
Справочник по нормативам:
Подступенки и ступени – Требования OSHA к ступеням лестниц 90 | Ширина лестницы IBC 50 | Максимальная высота подступенка лестницы OSHA 70 | Высота подступенка лестницы OSHA 70
Ширина лестницы — требования OSHA к ступеням лестницы 90
Перила и ограждения — требования OSHA к поручням 390 | Перила IBC 320
Балясины – OSHA 1910. 29(b)(2)(iii)
Промышленные и коммерческие строительные нормы и правила для лестниц {IBC & OSHA}
Это руководство поможет проектировщикам лестниц понять множество различных строительных норм и стандартов для лестниц. Он включает в себя подробное описание требований к коммерческим лестницам, требований к промышленным лестницам, требований OSHA к лестницам и многих других стандартов для лестниц.
Содержание
Список строительных норм и стандартов для лестниц
Различные строительные нормы и стандарты для лестниц касаются различных видов использования, применения, типов использования зданий и требований к конструкции лестниц.Стандарты и коды лестниц вместе с приложением, к которому они применяются, перечислены ниже.
Это все основные национальные правила и стандарты для лестниц. Другие местные нормы могут устанавливать дополнительные стандарты, такие как Строительный кодекс города Нью-Йорка, который устанавливает стандарты для средств эвакуации в городе Нью-Йорк. И за исключением федеральных правил ADA, OSHA и MSHA, каждое местное правительство выбирает, какие кодексы принять в качестве закона.
Назначение каждого здания и лестницы Код агентства
Каждый код и стандарт лестницы имеет свое собственное назначение, характерное для различных строительных сред и областей применения.
Лестничные стойки IBCIBC является наиболее широко принятым коммерческим строительным кодексом в Соединенных Штатах. Международный совет по коду (ICC) разрабатывает и публикует код IBC, который обновляется каждые 3 года. ICC стремится соответствовать требованиям доступности Закона об американцах-инвалидах (ADA) и Закона о справедливом жилищном обеспечении (FHA) или превосходить их и включает любые обновления требований доступности ADA в обновления IBC. В главе 10 IBC рассматриваются лестницы, используемые как часть средств выхода из здания.
Стандарты лестниц IRC
IRC — это стандартный код жилых помещений в США. IT служит всеобъемлющим кодом для домов на одну семью, домов на две семьи и зданий, состоящих из трех или более таунхаусов. Все здания в рамках IRC ограничены 3 этажами выше уровня земли. Любые более крупные или высокие жилые здания, такие как многоквартирные жилые комплексы, подпадают под требования IBC. Раздел 311 IRC касается лестниц, используемых как часть средства выхода из отдельных жилых единиц.
Совет по доступу США разрабатывает и обновляет рекомендации по проектированию, известные как Рекомендации по обеспечению доступности ADA (ADAAG), которые затем используются для установления обязательных стандартов ADA, которым должна следовать общественность. ADA обеспечивает доступ к искусственной среде для людей с ограниченными возможностями. Стандарты ADA устанавливают требования к проектированию для строительства и изменения объектов в соответствии с законом. Эти обязательные к исполнению стандарты распространяются на места общественного пользования, коммерческие объекты, а также объекты государственных и местных органов власти.
NFPA — это глобальная некоммерческая организация, занимающаяся устранением случаев смерти, травм, материальных и экономических потерь в результате пожара, поражения электрическим током и связанных с ними опасностей. Он создает и публикует Кодекс безопасности жизнедеятельности NFPA 101, стандарт для зданий, широко принятый в Соединенных Штатах. В разделе 101B «Средства эвакуации из зданий и сооружений» рассматриваются критерии проектирования лестниц. Ребятам из QRFS есть что сказать о NFPA и ICC.
Стандарты лестниц ANSIКроме того, ICC поддерживает ICC/ANSI A117.1 Доступные и пригодные для использования здания и сооружения, стандарт технического документа технических требований к обеспечению доступности зданий. На этот документ ссылаются многие федеральные законы и законы штатов. IBC также ссылается на ICC/ANSI A117.1.
Поскольку IBC принимает стандарты ADA и ICC/ANSI A117.1, большинство требований к конструкции лестниц, установленных этими двумя нормами для доступных средств эвакуации, также будут включены в конструкцию лестниц IBC. Для получения дополнительной информации ознакомьтесь с этим полезным руководством по лестницам ADA на лестницах ADA от Совета доступа США.
ICC также разрабатывает и публикует Международный механический кодекс, касающийся безопасности систем HVAC. Кодекс касается доступа к оборудованию и приборам на крышах или приподнятых конструкциях, в первую очередь путем установления стандартов для проектирования и использования платформ, стремянок и лестниц для доступа к оборудованию.
Стандарты лестниц ASTMASTM International — еще одна организация по стандартизации, которая разрабатывает и публикует стандарты для широкого спектра материалов, продуктов, систем и услуг.Раздел F1637 является стандартной практикой для безопасных пешеходных поверхностей, включая лестницы, проходы и пандусы. Большинство стандартов ASTM F1637 были включены в IBC и OSHA.
Стандарты лестниц OSHA и MSHA OSHA и MSHA являются федеральными агентствами, которые устанавливают правила для обеспечения безопасных и здоровых условий труда. Правила OSHA применяются к общей промышленности и строительству. MSHA применяется к добыче полезных ископаемых. Эти агентства устанавливают стандарты проектирования лестниц в зонах, отведенных на рабочих местах, недоступных для широкой публики.Обычно лестницы OSHA и лестницы MSHA используются для доступа к оборудованию или рабочим платформам. OSHA и MSHA являются федеральными агентствами, и публикуемые ими стандарты действуют как федеральные постановления.
к лестницам и требования IBC к лестницам
Коды лестницOSHA и IBC относятся к различным применениям лестниц. Два основных применения лестницы
- Средства эвакуации (лестницы IBC)
- Доступ к оборудованию (лестница OSHA)
Начиная со средств эвакуации по лестницам, IBC определяет средства эвакуации как «непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения на общественный путь.Выходные пути состоят из трех отдельных и отличных друг от друга частей: выхода, выхода и выхода. Лестницы выхода служат составной частью путей выхода. Это могут быть наружные или внутренние лестницы.
Средства эвакуационных выходных лестниц рассматриваются IBC, NFPA, ADA и ANSI/ICC 117.1.
Требования к лестницам ADA применяются к доступным средствам выхода, которые представляют собой непрерывный и беспрепятственный путь передвижения из любой доступной точки в здании или объекте в общественный путь.Это тип доступного маршрута. Требования к доступным маршрутам в зданиях можно найти в главе 11 IBC. Вообще говоря, требуется по крайней мере один или два доступных маршрута для соединения каждого доступного этажа в здании.
Стандарты OSHA, MSHA и IMC применяются к лестницам для доступа к оборудованию, которые иногда называют просто промышленными лестницами. Лестницы, соответствующие требованиям OSHA, являются наиболее распространенными лестницами в промышленности. MSAH и IMC распространяются только на доступ к горнодобывающему оборудованию и оборудованию HVAC.Стандарты проектирования лестниц OSHA более обширны, чем стандарты MSAH и IMC, и в целом лестницы, разработанные в соответствии с требованиями OSHA к лестницам, также будут соответствовать двум другим.
Компоненты лестницы и определения
Коды определяют множество различных компонентов лестниц. Коды также определяют, как различные типы лестниц могут использоваться в различных приложениях. Вот список определений компонентов лестницы.
Нестандартные лестницы, крутые лестницы и стремянки
OSHA и IBC определяют различные типы лестниц и стремянок, которые не классифицируются как стандартные лестницы.Вот список различных типов лестниц.
Допустимое использование крутых лестниц
Нестандартные лестницы разрешено использовать только в определенных ситуациях. Раздел 1910.25 OSHA устанавливает допустимое использование нестандартных лестниц.
OSHA §1910.25(b)(7) Стандартные лестницы используются для обеспечения доступа с одной пешеходно-рабочей поверхности на другую, когда операции требуют регулярных и обычных перемещений между уровнями, включая доступ к рабочим платформам для оборудования
OSHA §1910. 25(b)(8) Винтовые, корабельные лестницы или лестницы с чередующимися ступенями используются только в том случае, если работодатель может продемонстрировать невозможность предоставления стандартных лестниц.
Федеральный регистр / Vol. 81, № 223 говорится: «OSHA считает, что формулировка окончательного правила дает работодателям большую гибкость (чем предыдущая формулировка). Окончательное правило ограничивает использование нестандартных лестниц теми обстоятельствами, когда в зависимости от конкретного случая- оценки случая и демонстрации, невозможно использовать стандартные лестницы.”
IBC позволяет использовать лестницы с чередующимися ступенями, корабельные трапы и винтовые лестницы в качестве средств эвакуации только в особых случаях. В таблице ниже приведены варианты использования для каждого типа лестницы и стремянки.
Тип лестницы | Допустимое использование IBC в качестве средства эвакуации |
Лестницы с чередующимися ступенями | Раздел 1011.![]() |
Судовые трапы | Раздел 1011.15 Судовые трапы разрешается использовать в Группе I-3 в качестве компонента средства выхода из постов управления или постов наблюдения на надземных сооружениях площадью не более 250 квадратных футов с числом пассажиров не более трех и для доступа к незанятым крыши. |
Винтовая лестница | Раздел 1011.10 Винтовые лестницы допускается использовать в качестве элемента средств эвакуации только в пределах жилых помещений или из помещений площадью не более 250 квадратных метров и обслуживающих не более пяти человек, либо из технических производственных помещений в соответствии с Раздел 410.![]() |
Лестницы | Раздел 1011.16 Стационарные лестницы не должны служить средством выхода из занятых помещений внутри здания. Стационарные лестницы разрешены для обеспечения доступа только к определенным рабочим зонам. |
Стандарты проектирования лестниц для каждого кода
Это приводит нас к требованиям к дизайну для каждого кода. Кодексы устанавливают стандарты дизайна для каждой части лестницы.Есть 6 основных характеристик лестниц и зданий, которым соответствуют коды:
.- Характеристики здания (пределы вместимости здания)
- Общие характеристики лестницы (зазоры, максимальная высота лестницы, угол лестницы, требования к коду перил лестницы, ширина лестницы и т. д.)
- Характеристики проступи и подступенка (минимальная глубина проступи, максимальная высота подступенка, допуски на проступь и подступенок, радиус выступа, типы подступенков и т. д.)
- Поручни, лестничные перила и ограждения (высота поручней, диаметр поручней, удлинители поручней, высота ограждения и т.
д.)
- Характеристики подпятника (высота подноска, зазор до пола)
- Характеристики лестничных площадок (минимальная ширина площадки, зазор в проеме двери и т. д.)
Полный контрольный список всех проектных переменных для всех кодов в формате PDF инженеры Lapeyre Stair задокументировали в виде единого контрольного списка, который вы можете скачать ниже. |
Размеры лестниц и требования OSHA
Общие требования OSHA к лестницам
1910.25(b) ✔ Соответствующая защита от падения (система ограждений)
✔ Одинарная высота подступенка и глубина ступеней ❷❸
Требования OSHA к стандартным лестницам
1910.25(c) ✔ Уклон от 30° до 50° от горизонтали ❶
✔ Максимальная высота подступенка 9.5 дюймов ❷
✔ Минимальная глубина протектора 9,5 дюймов ❸
✔ Минимальная ширина 22 дюйма ❹
Требования к системе ограждений OSHA
1910.
Требования OSHA к ограждениям 1910.29(f)
✔ Высота верхнего края верхних поручней составляет 42 дюйма ❺
✔ Максимальное расстояние между балясинами 19 дюймов ❻
✔ Высота поручня от 30 до 38 дюймов ❼
✔ Минимальный зазор между пальцами 2,25 дюйма ❽
Типы помещений IBC для лестниц
IBC классифицирует здания в зависимости от их использования.Существует 3 широкие категории зданий с различными требованиями к лестнице IBC:
.- Требования IBC к коммерческим лестницам (монтажные, офисные, коммерческие, образовательные, торговые, коммунальные и прочие)
- Требования IBC к промышленным лестницам (заводские, промышленные, производственные объекты повышенной опасности, складские помещения и тюрьмы)
- IBC Требования к жилым лестницам (гостиницы, квартиры, общежития и любые объекты совместного проживания)
IBC определяет требования и стандарты для всех лестниц, используемых в качестве средства выхода в любом из этих типов зданий.
Коммерческие строительные нормы для лестниц
Код лестницы коммерческого здания IBC является наиболее широко используемым кодом лестницы. Коммерческий кодекс применяется ко всем лестницам, за исключением тех, которые обозначены в соответствии с классификацией занятости промышленных или жилых зданий. Это означает, что он применим к любому коммерческому зданию общего пользования:
- Группа A: здания общего назначения (церкви, кинотеатры, рестораны, стадионы и т. д.)
- Группа B: офисы и предприятия
- Группа E: учебные заведения
- Группа M: торговля, рынки, универмаги
- Группа U: хозяйственные и прочие здания
Требования к коммерческим лестницам
Как и стандарты OSHA, IBC устанавливает стандарты для всех элементов конструкции и безопасности лестниц, площадок и перил.В разделе 1011 «Лестницы» рассматриваются требования правил для всех лестниц, а в разделе 1027 рассматриваются правила наружных лестниц. Ниже приводится схема различных критериев для каждой функции лестницы. Под схемами мы приводим сводную таблицу всех различных требований к размерам для каждой функции лестницы и типа использования здания.
Требования к коммерческим лестничным площадкам
✔ Минимальное поперечное расстояние лестничной площадки, равное ширине лестницы✔ Минимальное верхнее расстояние лестничной площадки, равное ширине лестницы
✔ Минимальное нижнее расстояние лестничной площадки, равное ширине лестницы
✔ Минимальный зазор двери лестничной площадки, равный ширине лестницы ÷ 2
✔ Минимальная дверь лестничной площадки открытый зазор 7 дюймов
Кодовые требования к ограждениям коммерческих лестниц
✔ Минимальная высота ограждения 42 дюйма
✔ Максимальная высота ограждения 4.375-дюймовая сфера
✔ Максимальное нижнее отверстие ограждения для 4-дюймовой сферы
✔ Максимальный зазор в нижней части ограждения для 6-дюймовой сферы
Требования к поручням IBC для коммерческих лестниц
Коммерческий код поручней IBC гласит, что каждая лестница снабжена отдельным поручнем или поручнем, прикрепленным к ограждению.
✔ Необходимое количество поручней — 2
✔ Диаметр поручня от 1,25″ до 2″
✔ Минимальный зазор поручня от стены 1,5″
✔ Высота поручня по вертикали от 34″-38″
✔ Верхнее горизонтальное удлинение поручня 12″
✔ Горизонтальное удлинение дна поручня не требуется
✔ Наклонное удлинение дна поручня на глубину одной проступи за нижний подступенок
Требования к коммерческим подступенкам для лестниц
✔Требуется ближний подступенок (сплошной подступенок)
✔Максимальный зазор в подступенке 4 дюйма (зазор не допускается для ADA / доступных лестниц эвакуации)
✔Высота подступенка от 4 до 7 дюймов
Код требований к ступеням коммерческих лестниц
✔Требуется сплошная или открытая поверхность протектора
✔Максимальный диаметр зазора протектора равен 0.5 дюймов
✔Минимальная предполагаемая глубина протектора 11 дюймов
Промышленные строительные нормы для лестниц
IBC перечисляет исключения из требований к конструкции лестницы для определенных классификаций использования промышленных зданий. Исключения применяются к зданиям в следующих классах занятости:
- Группа I-3: тюрьмы, следственные изоляторы, тюрьмы и т. д.
- Группа F: Фабрики
- Группа H: Объекты повышенной опасности
- Группа S: Складские помещения
Требования к промышленным лестницам
Требования к промышленным лестницам IBC отличаются от норм коммерческих лестниц тем, что они менее строгие в отношении проемов ограждений, проемов подступенков и проемов ступеней.Все остальные требования одинаковы.
Требования к промышленным лестничным перилам
✔ Максимально высокое отверстие ограждения для сферы диаметром 21 дюйм
✔ Максимально низкое отверстие ограждения для сферы диаметром 21 дюйм
Требования к промышленным лестничным подступенкам
✔Все открытые стояки в порядке
Требования к промышленным ступеням лестниц
✔Максимальный диаметр протектора 1,25 дюйма
Схема требований к лестнице IBC
ТИП ВЫХОДНОЙ ЛЕСТНИЦЫ | ||||||
ПРОМЫШЛЕННАЯ | КОММЕРЧЕСКИЙ | ДОСТУПНЫЙ КОММЕРЧЕСКИЙ | КОММЕРЧЕСКАЯ ЖИЛАЯ | ПРИМЕР | СТАНДАРТ IBC | |
Зазор над головой | 80 дюймов | РИС.![]() | §1011.3 | |||
Максимальная высота лестницы | 12′ | РИС. 1 ❷ | §1011.8 | |||
Лестничный уголок | 19,98° — 32,47° | 19,98° — 37,78° | РИС. 1 ❸ | Подразумевается | ||
Необходимое количество поручней | 2 | РИС. 2 ❶ | §1011.11 | |||
Ширина лестницы/длина проступи 1 | Минимум 44 дюйма; рассчитано на основе заполняемой нагрузки | РИС.![]() | §1005.3.1; §1009.3.2; §1011.2 | |||
Минимальная ширина лестницы без препятствий 2 | 35 дюймов | РИС. 2 ❸ | §1005.3.1; §1009.3.2; §1011.2 | |||
Поручни в просвете от стены | 1,5 дюйма | РИС. 2 ❹ | §1014.7 | |||
Диаметр поручня 3 | 1,25″ — 2″ | РИС. 2 ❺ | §1014.3.1 | |||
Высота поручня по вертикали | 34″ — 38″ | РИС.![]() | §1014.2 | |||
Верхнее горизонтальное удлинение поручня | 12 дюймов | РИС. 3 ❷ | §1014.6 | |||
Нижняя часть поручня Горизонтальное удлинение 4 | Не требуется | РИС. 3 ❸ | §1014.6 | |||
Нижний наклонный удлинитель поручня | Высота одной ступени за нижним подступенком | РИС. 3 ❹ | §1014.6 | |||
Минимальная высота ограждения 5 | 42 дюйма | 36 дюймов | РИС.![]() | §1015.3(2) | ||
Максимальная высота открытия ограждения | Сфера 21 дюйм | Сфера 4,375 дюйма | РИС. 3 ❻ | §1015.4(1) | ||
Максимальное низкое открытие ограждения | Сфера 21 дюйм | Сфера 4 дюйма | РИС. 3 ❼ | §1015.4 | ||
Зазор нижнего ограждения | Сфера 6 дюймов | РИС. 3 ❽ | §1015.![]() | |||
Выступ поручня | 4.5 дюймов | РИС. 4 ❶ | §1003.3; §1014.8 | |||
Зазор поручня | 1,5 дюйма | РИС. 4 ❷ | §1014.4(3) | |||
Минимальная расчетная глубина протектора | 11 дюймов | 10 дюймов | РИС. 5 ❶ | §1011.5.2 | ||
Высота подступенка | 4″ — 7″ | 4″ — 7,75″ | РИС.![]() | §1011.5.2 | ||
Перекрытие носка | 1,25 дюйма | РИС. 5 ❸ | §1011.5.5.1 | |||
Радиус выступа/фаска | 1/16″ — 9/16″ | РИС. 5 ❹ | §1011.5.5 | |||
Вертикальный разгрузочный уголок | 0° — 30° | РИС. 5 ❺ | §1011.5.5 | |||
Зазоры в стояке | Все открыто ОК | Сфера 4 дюйма | Н/Д | Сфера 4 дюйма | РИС.![]() | §1011.5.5.3 |
Подставка 6 | Все открыто ОК | Сплошной или открытый | Твердый | Сплошной или открытый | РИС. 6 | §1011.5.5.3 |
Тип протектора 6,7 | Сплошной или открытый | РИС. 6 | §1011.7.1 | |||
Максимальный диаметр зазора | 1,125 дюйма | 0,5 дюйма | РИС.![]() | §1011.7.1 | ||
Посадочное расстояние | Ширина лестницы | РИС. 7 ❶ | §1011.6 | |||
Верхнее расстояние посадочного хода 8 | Ширина лестницы | РИС. 7 ❷ | §1011.6 | |||
Нижнее расстояние посадочного хода | Ширина лестницы | РИС. 7 ❸ | §1011.6 | |||
Зазор для распашной двери | Ширина лестницы ÷ 2 | РИС.![]() | §1011.5.7.1; §1011.6 | |||
Открытая дверь посадочной площадки | 7 дюймов | РИС. 7 ❺ | §1011.5.7.1; §1011.6 | |||
1 Минимум 36 дюймов при размещении менее 50 человек. §1011.2 |
Защита от падения с лестницы, проектирование лестниц и защита от скольжения на лестнице
Коды также касаются других общих характеристик безопасности конструкции лестницы.
Для защиты от падения на лестнице OSHA предъявляет два требования:
- OSHA 1910.28(b)(11)(ii) Каждый лестничный пролет, имеющий не менее 3 ступеней и не менее 4 подступенков, оборудован лестничными перилами и поручнями
- OSHA 1910.28(b)(11)(i) Каждый сотрудник, находящийся на незащищенной стороне или краю лестничной площадки, которая находится на высоте 4 фута (1,2 м) или более над нижним уровнем, защищен ограждением или системой лестничных перил .

Для защиты от падения с корабельной лестницы или лестницы с чередующейся ступенькой в стандарте OSHA 1910.28(b)(11)(iii) указано, что каждая корабельная лестница и лестница с чередующейся ступенькой оборудована поручнями с обеих сторон.
В отношении требований к нагрузкам OSHA 1910.25(b)(6) требует, чтобы каждая лестница могла выдерживать как минимум пятикратную нормальную ожидаемую динамическую нагрузку, но не менее сосредоточенной нагрузки в 1000 фунтов (454 кг), приложенной в любой точке.Раздел 1607 главы 16 IBC требует, чтобы лестницы выдерживали динамические нагрузки равной равномерной нагрузки 100 фунтов на квадратный фут и сосредоточенной нагрузки 300 фунтов.
Информацию о сопротивлении скольжению и обеспечении безопасных условий на лестницах см. в нашем руководстве по противоскользящим ступеням. Большинство норм требует, чтобы лестницы имели нескользящую поверхность для ходьбы. OSHA удалило упоминание о сопротивлении скольжению в обновлении 2017 года для поверхностей для ходьбы и работы.
OSHA 1910.22(a)(3) требует, чтобы на рабочих и ходовых поверхностях не было таких опасностей, как острые или выступающие предметы, незакрепленные доски, коррозия, протечки, разливы, снег и лед.
OSHA 1910.22(d)(1) требует, чтобы поверхности для ходьбы и работы регулярно и по мере необходимости проверялись и содержались в безопасном состоянии
Заключение
Надеемся, что это руководство поможет вам понять коды лестниц для коммерческих и промышленных лестниц. Если вы все еще в замешательстве, сотрудники Lapeyre Stair могут помочь вам с любыми вопросами. В конце концов, мы эксперты по металлическим лестницам.
Конечно, все продукты Lapeyre Stair гарантированно соответствуют основным применимым строительным нормам, поэтому вам не нужно беспокоиться о том, чтобы убедиться, что вы проектируете в соответствии с правильными нормами или соблюдаете все проектные требования.
4 ключевых этапа внедрения
Бизнес-модели платформыпозволяют предприятиям создавать мощные отраслевые облачные экосистемы для обмена ценностями и инноваций между участниками. После их первоначального дебюта в технологическом секторе они теперь появляются практически во всех отраслевых вертикалях, включая финансы, здравоохранение, производство, государственный сектор, телекоммуникации, транспорт и коммунальные услуги.
В статье «Бизнес-модели платформы: введение» я писал о том, как эти модели быстро становятся доминирующей бизнес-моделью для компаний с передовыми стратегиями цифровой трансформации.Эта бизнес-модель особенно привлекательна, поскольку она преобразует традиционные линейные цепочки создания стоимости в многомерные сети создания стоимости и экосистемы. Организации, использующие платформенные бизнес-модели, часто получают 4-кратный множитель с точки зрения средней оценки по сравнению с более традиционными бизнес-моделями, и McKinsey недавно отметила, что «компании, использующие наступательные платформенные стратегии, приносят большую отдачу как в плане доходов, так и роста».
Поскольку создание процветающей платформенной экосистемы не происходит в одночасье, в этом продолжении мы рассмотрим четыре ключевых этапа внедрения и посмотрим, как GE добилась этого с помощью своей промышленной интернет-платформы Predix.Если вы планируете самостоятельно построить бизнес-модель платформы или уже занимаетесь этим, вот четыре ключевых шага, которые могут помочь в вашем подходе к внедрению:
1. Основа: создайте деловую и техническую основу для вашей платформы
В то время как платформенные приложения, как и другие приложения, должны следовать ориентированному на клиента подходу «извне вовнутрь», на этом раннем этапе очень важно получить правильную основу с точки зрения набора «базовых сервисов платформы», которые будут лежать в основе вашего приложения. окружающая обстановка.В мире платформ эти сервисы часто состоят из базовых уровней сервисов для облачной инфраструктуры, безопасности и управления, данных и аналитики, интеграции сервисов и управления ими, а также каталога сервисов и отраслевых микросервисов.
Важно отметить, что с точки зрения ИТ платформа — это гораздо больше, чем просто управление API, и гораздо больше, чем просто уровень интеграции, это полная среда для разработки и развертывания приложений с дополнительными услугами от основных партнеров, которые могут сократить время выхода на рынок и добиться экономии средств за счет стандартизации и повторного использования.
Платформа Predix компании GE представляет собой распределенную среду промышленного Интернета от границы до облака и обслуживает клиентов в энергетике, авиации, нефтегазовом бизнесе и других отраслях. Это также флагманское предложение GE Digital — подразделения программного обеспечения GE, которое в обозримом будущем намерено добиться ежегодного роста объема заказов более чем на 20%.
Если мы посмотрим на платформу Predix, мы обнаружим, что некоторые из их основных уровней обслуживания включают облачную основу, безопасность и соответствие требованиям, данные и аналитику, а также микросервисы, ориентированные на отрасль.
ГЭАрхитектура GE Predix
По словам Гитиса Барздукаса, вице-президента, руководителя отдела управления продуктами, лицензирования и бизнес-операций Predix, GE Digital, клиенты явно нуждались в платформе промышленных приложений, которая обеспечивала бы хороший баланс функций IoT (например, прием данных, управление данными временных рядов, аналитика, ориентированная на активы и т. д.), масштабируемость (например, различные типы и объемы данных), безопасность данных и соответствие требованиям (например, широко регулируемые отрасли, управление арендой, контроль доступа на основе ролей) при общей более низкой стоимости владения (например,грамм. OPEX по сравнению с CapEx с общедоступной облачной инфраструктурой). Кроме того, учитывая операционную технологическую среду в промышленных компаниях, они должны были создать и предоставить своим клиентам распределенную платформу от края до облака.
Именно на этом этапе дорожной карты вашей платформы вы начнете собирать требования для своих первоначальных целевых приложений, определять видение и базовую архитектуру для своих «базовых сервисов платформы» и определять первоначальных основных партнеров, которые необходимы для работы платформы.Например, вам, вероятно, потребуются основные партнеры для уровня «облачной инфраструктуры», а также для уровней «безопасность и управление» и «данные и аналитика». Облако Predix, например, работает на AWS и появится на Azure позже в этом году.
Коммерческая ценность этого этапа заключается в том, что ИТ-отдел может начать принимать решения о создании или покупке на каждом уровне, анализировать доступные программные активы 1 st сторон и устанавливать ранние партнерские отношения, которые будут ключом к успеху. Это важная часть экосистемы, которая должна быть установлена до вашего первого применения.
2. Внутреннее приложение: согласование внутренних заинтересованных сторон и демонстрация ценности платформы
Следующим шагом является согласование внутренних команд и заинтересованных сторон, часто работающих в разных бизнес-подразделениях, для установления общего словаря, ролей и обязанностей, а также для развертывания внутреннего приложения, чтобы продемонстрировать бизнес-ценность платформенного подхода.
При общении с заинтересованными сторонами важно иметь четкое определение вашей платформы и столь же четкое определение того, что именно входит в «стек» платформы.Эта таксономия может помочь установить общее понимание между различными командами, чтобы было ясно, что входит в сферу действия платформы, предполагаемые уровни обслуживания и где каждая команда может сыграть свою роль.
В качестве примера вы можете обнаружить, что вы хотите, чтобы ИТ-команда владела и развивала «базовые сервисы платформы», а ваши отраслевые бизнес-подразделения разрабатывали отраслевые приложения, которые будут находиться на вершине и использовать эти базовые, многократно используемые сервисы и инфраструктуру. . Финансовые средства должны быть выделены соответствующим образом, чтобы каждая группа могла добиться успеха, с четко обозначенными ролями и обязанностями.
По словам Джона Гордона, бывшего директора по продуктам и маркетингу GE Digital, подход GE заключался в том, чтобы доказать ценность бизнеса внутри компании (т. е. «GE для GE»), а затем представить ее клиентам (т. е. «GE для всего мира»). GE увидела, что не существует платформ, которые могли бы дать таким промышленным компаниям, как они сами, общее представление о промышленных активах и оборудовании для принятия решений. Они начали с использования данных и аналитики, чтобы изменить GE, а затем обнаружили, что их клиенты заинтересованы в развертывании тех же возможностей.
На этом этапе дорожной карты платформы вы развертываете внутреннее приложение, которое может принести пользу бизнес-подразделениям (например, оптимизация активов в случае GE), но которое также позволяет внутренним разработчикам и ИТ-специалистам тестировать нижнюю часть стека платформы. чтобы гарантировать, что услуги являются потребляемыми и интероперабельными, что может помочь ускорить разработку и время выхода на рынок.
Бизнес-ценность на этом этапе заключается в том, что вы демонстрируете внутреннюю ценность и устанавливаете правильные организационные связи для принятия этой стратегии в качестве инициативы всей компании.ИТ-отдел может начать производить платформу на раннем этапе, не создавая полную экосистему, и может начать добиваться экономии средств за счет стандартизации и повторного использования, избегая повторного изобретения колеса для каждого приложения.
3. Внешнее приложение: добейтесь успеха с помощью первоначальных приложений для внешних клиентов
Следующим шагом является предложение исходных приложений внешним клиентам. Это дает возможность получить раннюю обратную связь от клиентов, а также отладить и скорректировать бизнес и технический подход на основе реальных наблюдений.
Подход GE к Predix заключался в том, чтобы добиться успеха с существующими клиентами, такими как Exelon, в существующих вертикалях, затем перейти к потенциальным клиентам в тех же вертикалях и, наконец, к потенциальным клиентам в смежных областях. Они начали с управления эффективностью активов (APM) в качестве своего первоначального приложения, нацеленного на варианты использования, связанные с ветряными турбинами, трубопроводами и другими тяжелыми активами, и смогли повысить доступность активов на 2-6%, снизить производственные потери на 30-40% и снизить долгосрочные затраты на инциденты на 10-20%.
По словам Гитиса Барздукаса, руководителя отдела управления продуктами Predix, GE быстро поняла, что клиентам нужны инструменты и для нижнего уровня стека. Клиенты все еще не знали, как создавать приложения, и им требовалась дополнительная помощь с инструментами разработчика. Это привело к появлению Predix Studio, визуально ориентированной среды, помогающей «гражданским» разработчикам создавать приложения для работы в Predix.
На данном этапе плана разработки продукта вы развертываете отдельные приложения и начинаете предоставлять разработчикам API-интерфейсы для улучшения и расширения этих приложений.Ваш платформенный подход становится более заметным для клиентов, но на данном этапе расширенная экосистема партнеров не требуется, поскольку основное внимание уделяется настройке и расширению ваших первоначальных приложений.
Ценность для бизнеса на данном этапе заключается в том, что вам не нужно ждать богатой экосистемы, прежде чем выводить платформу на рынок и получать доход. Вы можете включить одно приложение за раз и начать наращивать обороты. Даже одно приложение может стать началом вашего отраслевого облака и позволить вам экспериментировать с этой новой бизнес-моделью с соответствующей моделью ценообразования, эксплуатации и поддержки.
4. Внешнее масштабирование: масштабирование экосистемы за счет большего количества приложений и сервисов
Последним шагом является масштабирование экосистемы путем внедрения большего количества приложений для сторон и партнеров 1 st и связанных с ними услуг, чтобы клиенты могли выбирать из более широкого спектра приложений и услуг в каталоге услуг. Чем больше выбор, тем больше участников садится за стол, создавая благотворный цикл. Ваша бизнес-модель не обязательно должна быть моделью обмена, в которой вы заключаете сделки между покупателями и продавцами, производителями и потребителями и так далее.Хотя это одна из распространенных моделей, другой не менее действенной моделью является инновационная модель, согласно которой вы просто предоставляете приложения и услуги и открываете экосистему для участников отрасли и разработчиков, чтобы они могли внедрять инновации на вершине.
По словам г-на Барздукаса, подход GE к масштабированию своей экосистемы Predix заключался в том, чтобы разместить 3 стороны rd в своем каталоге услуг, позволить этим 3 сторонам rd брендировать услуги как свои собственные предложения и развивать различные уровни обслуживания в параллельно.То есть, вместо последовательного построения каждого уровня обслуживания, GE целенаправленно развивала каждый уровень одновременно.
Экосистема разработчиков Predix была запущена в феврале 2016 года в тандеме с общей доступностью Predix, а каталог Predix.io в основном ориентирован на разработчиков микросервисов. В настоящее время GE ищет способы сделать готовые приложения более заметными и планирует уделить больше внимания приложениям этой осенью. Акцент все больше смещается на корпоративных покупателей, заинтересованных в приложениях.
На этом более позднем этапе развития вашего продукта, когда вы переходите к построению внешнего масштаба, вы вводите больше готовых к запуску приложений, внедряете больше услуг в свой каталог услуг и привлекаете больше клиентов на платформу.
Ценность для бизнеса на этом этапе заключается в том, что теперь вы извлекаете выгоду из сетевых эффектов экосистемы, а ценностное предложение для клиентов увеличивается благодаря большему количеству приложений, услуг и составляющих (то есть покупателей и продавцов).ИТ-отдел извлекает выгоду из этого благотворного цикла за счет экономической эффективности работы в масштабе.
Прокладка курса
Эти четыре ключевых шага реализации обеспечивают путь к масштабированию, при этом бизнес-ценность достигается на раннем этапе с помощью первоначальных приложений, ориентированных на нужды и требования рынка, которые можно использовать для руководства как разработчиками приложений бизнес-подразделений, так и ИТ-группой, управляющей базовой стек платформы. Кроме того, эти первоначальные приложения можно использовать, чтобы тянуть за собой платформу, поэтому вы можете начать с малого, не требуя с самого начала обширной экосистемы.
Некоторые из ключевых уроков GE в этом путешествии заключались в том, чтобы начать с малого, сосредоточиться и быть гибким. Важно начать с предпосылки о том, как монетизировать, но быть готовым скорректировать курс, используя гибкую методологию, и получить обратную связь от клиентов раньше, чем позже. Методология GE FastWorks была одним из способов поддержания этого более быстрого, разумного и более ориентированного на клиента подхода.
Бизнес-модели платформысильно отличаются от традиционных ИТ-проектов, они часто охватывают всю компанию и требуют, чтобы несколько бизнес-подразделений объединились и оставались в тесной согласованности.Таким образом, отличное общение и сотрудничество являются жизненно важными компонентами, а также наличие общего понимания стратегии, видения и конечных результатов платформенного подхода, его ценности для всех вовлеченных сторон и общей приверженности его успеху.
1309.0311 — Правила MN Часть
§Подчасть 1.
IRC, раздел R311.3.2, Высота пола для других наружных дверей.
Раздел 311.3.2 изменен следующим образом:
R311.3.2 Высота пола для других наружных дверей. Двери, кроме требуемой выходной двери, должны иметь лестничные площадки или полы не более чем на 7-3/4 дюйма (196 мм) ниже верха порога.
Исключение: Площадка не требуется, если лестница высотой менее 30 дюймов (762 мм) расположена с внешней стороны двери, при условии, что дверь не перекидывается через лестницу. Высота лестницы измеряется по вертикали от внутренней поверхности пола до готового уровня.
§Подп. 2.
IRC, раздел R311.7.1, Ширина.
Раздел R311.7.1 удален и заменен следующим:
R311.7.1 Лестницы; Общая.
R311.7.1.1 Лестницы, обслуживающие жилые помещения или вспомогательные строения. Все лестницы, обслуживающие жилые или вспомогательные строения, или любую их часть, должны соответствовать требованиям настоящего раздела. Это должно включать наружные лестницы из жилого помещения или гаража на этаж, а также те лестницы, которые обслуживают террасы, веранды, балконы, солярии и подобные конструкции.
Исключения:
1. Лестницы, обслуживающие чердаки или подвальные помещения.
2. Лестницы, обеспечивающие доступ только к сантехническому, механическому или электрическому оборудованию.
R311.7.1.2 Ширина. Ширина лестничных маршей не должна быть менее 36 дюймов (914 мм) во всех точках над разрешенной высотой поручня и ниже требуемой высоты перемычки. Поручни не должны выступать более чем на 4,5 дюйма (114 мм) с каждой стороны лестницы, а минимальная ширина лестницы в свету на высоте перил и ниже, включая ступени и площадки, должна быть не менее 31-1/2 дюйма ( 787 мм), если поручни установлены с одной стороны, и 27 дюймов (698 мм), если поручни установлены с обеих сторон.
Исключение: Ширина винтовых лестниц должна соответствовать Разделу R311.7.10.1.
§Подп. 3.
IRC, раздел R311.7.2, запас.
Раздел R311.7.2 изменен следующим образом:
R311.7.2 Высота над уровнем моря. Минимальная высота над головой во всех частях лестницы должна быть не менее 6 футов 8 дюймов (2032 мм) по вертикали от наклонной линии, примыкающей к выступу ступени, или от поверхности пола лестничной площадки или площадки на этой части лестницы.
Исключения:
1. Если выступы ступеней со стороны марша проходят под краем проема в полу, через который проходит лестница, проем в полу должен выступать горизонтально в требуемую высоту не более чем на 4-3/4 дюйма. (121 мм).
2. Минимальная высота над уровнем моря для существующих зданий должна соответствовать Разделу R305.2.2.
3. Высота потолка винтовых лестниц должна соответствовать Разделу R311.7.10.1.
История:
32 СР 12; 33 СР 807; Л 2007 с 140 ст 4 с 61; ст. 13 п. 4; 39 СР 91; 39 СР 1003; 41 СР 762; 44 СР 764
Что такое целевая зона Azure? — Платформа внедрения облака
- Статья
- 2 минуты на чтение
- 13 участников
Полезна ли эта страница?
да Нет
Любая дополнительная обратная связь?
Отзыв будет отправлен в Microsoft: при нажатии кнопки отправки ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.
Представлять на рассмотрение
Спасибо.
В этой статье
Целевые зоны Azure— это результат среды Azure с несколькими подписками, в которой учитываются масштаб, управление безопасностью, сеть и удостоверение. Целевые зоны Azure обеспечивают перенос приложений, модернизацию и внедрение инноваций в масштабе предприятия в Azure. В этих зонах учитываются все ресурсы платформы, необходимые для поддержки портфеля приложений клиента, и не проводится различие между инфраструктурой как услугой и платформой как услугой.
Целевая зона — это среда для размещения ваших рабочих нагрузок, предварительно подготовленная с помощью кода. Посмотрите следующее видео, чтобы узнать больше.
Масштабируемость и модульность
Нет единого решения, подходящего для всех технических сред. Несколько вариантов реализации целевой зоны Azure могут помочь вам удовлетворить потребности в развертывании и эксплуатации вашего растущего облачного портфеля.
- Масштабируемость: Все целевые зоны Azure поддерживают масштабное внедрение облака, предоставляя повторяющиеся среды с согласованной конфигурацией и элементами управления, независимо от рабочих нагрузок или ресурсов Azure, развернутых в каждом экземпляре целевой зоны.
- Модульная: Все целевые зоны Azure обеспечивают модульный подход к построению вашей среды на основе общего набора областей проектирования. Каждая область дизайна может быть легко расширена для поддержки конкретных потребностей различных технологических платформ, таких как база данных SQL Azure, служба Azure Kubernetes и виртуальный рабочий стол Azure.
Независимо от того, хотите ли вы развернуть свое первое производственное приложение в Azure или работаете со сложным портфелем технических платформ и рабочих нагрузок, варианты реализации целевой зоны Azure можно адаптировать к вашим потребностям.
Концептуальная архитектура целевой зоны Azure
Для многих организаций приведенная ниже концептуальная архитектура целевой зоны Azure представляет собой пункт назначения на пути внедрения облака. Это зрелая масштабируемая целевая архитектура, предназначенная для того, чтобы помочь организациям успешно управлять облачными средами, которые стимулируют их бизнес, сохраняя при этом передовые методы обеспечения безопасности и управления.
Эта концептуальная архитектура представляет решения о масштабировании и зрелости, основанные на большом количестве извлеченных уроков и отзывах клиентов, которые приняли Azure как часть своего цифрового имущества.
Хотя ваша конкретная реализация может различаться в результате конкретных бизнес-решений или существующих инвестиций в инструменты, которые должны сохраняться в вашей облачной среде, эта концептуальная архитектура поможет определить направление для общего подхода, который ваша организация использует для разработки и реализации целевой страницы. зона.
Используйте эту архитектуру в качестве отправной точки. Загрузите файл Visio и измените его в соответствии с конкретными бизнес-требованиями и техническими требованиями при планировании реализации целевой зоны.
Ускоритель целевой зоны Azure
Для организаций, в которых эта концептуальная архитектура соответствует операционной модели и структуре ресурсов, которые они планируют использовать, существует готовый процесс развертывания, называемый ускорителем целевой зоны Azure .
Акселератор — это развертывание на основе портала Azure, которое обеспечит полную реализацию концептуальной архитектуры, а также индивидуальные конфигурации для ключевых компонентов, таких как группы управления и политики.
Для развертывания ускорителя целевой зоны Azure требуются разрешения на создание ресурсов в области клиента ( /
). Эти разрешения можно предоставить, следуя инструкциям в разделе Развертывания арендаторов с шаблонами ARM: Необходимый доступ.
Существуют и другие доступные варианты развертывания, некоторые из которых обеспечивают полную архитектуру с использованием сторонних технологий развертывания, а другие начинаются с меньшего размера. Дополнительные сведения см. в разделе Варианты реализации.
Следующие шаги
Организации могут находиться на разных этапах перехода к облаку на момент ознакомления с этим руководством. В результате действия и рекомендации, необходимые для достижения описанного выше результата, могут различаться. Чтобы понять, как лучше всего действовать в зависимости от того, на каком этапе внедрения облака вы находитесь, просмотрите путь к содержимому целевой архитектуры.
При выборе правильного варианта реализации целевой зоны Azure вы должны понимать области проектирования целевой зоны Azure.
Требования к удлинителям поручней в соответствии с ADA и строительными нормами и правилами
Удлинители перил для перил пандуса
Поручни пандуса проходят горизонтально над площадкой не менее чем на 12 дюймов за пределы верхней и нижней частей пандуса.
Удлинители перил на лестнице
Верхнее расширение на лестнице – Поручни проходят горизонтально над площадкой не менее чем на 12 дюймов, начиная непосредственно над выступом первого подступенка.
Поручни проходят горизонтально над площадкой не менее чем на 12 дюймов, начиная непосредственно над выступом первого подступенка.
Нижний выступ на лестнице – Поручни проходят по склону лестничного марша на горизонтальное расстояние, равное одной высоте проступи, за носок последнего подступенка
Поручни проходят по склону лестничного марша на горизонтальное расстояние, равное одной высоте проступи, за носок последнего подступенка.
Примечание. В некоторых юрисдикциях по-прежнему требуется глубина протектора плюс 12 дюймов за выступом последнего подступенка.Всегда подтверждайте требования местных органов власти, обладающих юрисдикцией.
Удлинения измеряются на основе непрерывно захватываемой области. Изогнутые участки и радиусы не должны быть включены в измерение.
Всегда согласовывайте с местными властями, имеющими юрисдикцию (AHJ), чтобы подтвердить применимость любого требования строительных норм и правил.
Также обратите внимание, что целью требования расширения в ADA является то, что расширение находится в направлении движения.
505.10 Удлинители поручней. Поверхности захвата поручней должны выходить за пределы и в том же направлении лестничных маршей и пандусов в соответствии с 505.10.
ИСКЛЮЧЕНИЯ:
. . . 3. При переделках не требуется полного удлинения поручней, если такое удлинение может быть опасным из-за конфигурации плана.
Вышеупомянутое исключение не применяется в новом строительстве, а также не применяется там, где пространство не ограничено.
Основываясь на 165-летнем наследии, компания Wagner является ведущим экспертом в области изготовления металлических и архитектурных перил. Наша ориентация на нишу и знание местного рынка позволяют нам не только быть производителем и поставщиком по всему миру, но и внедрять инновации, чтобы мы могли лучше адаптироваться к потребностям клиентов.
Приспособляясь к работе, Вагнер живет сотрудничеством. Наши клиенты полагаются на нас, чтобы предоставить наилучшее возможное решение для любой установки. Отвечая на звонки и быстро решая проблемы, мы остаемся активным партнером в проектах и в построении долгосрочных отношений.Как гордые и знающие металлурги, мы стремимся помочь нашим клиентам найти лучшее, быстрое и более выгодное решение. Являясь экспертами в области кодовых требований, мы работаем с вами, чтобы обеспечить соответствие ваших спецификаций и установок во всем мире или их превышение.
Мы общаемся открыто и честно и выполняем данные обещания. Твердо поддерживая наши продукты и услуги, мы заслужили доверие наших клиентов, и именно поэтому они полагаются на нас изо дня в день.Инвестируя в нашу компанию, мы опередили новые тенденции и теперь можем обслуживать наших клиентов в будущем.
Посетите наш сайт электронной коммерции, чтобы узнать о наличии и ценах на нашу продукцию.
Что такое бизнес-аналитика? BI Определено
Бизнес-аналитика (BI) — это управляемый технологией процесс анализа данных и предоставления полезной информации, которая помогает руководителям, менеджерам и работникам принимать обоснованные бизнес-решения. В рамках процесса BI организации собирают данные из внутренних ИТ-систем и внешних источников, подготавливают их к анализу, выполняют запросы к данным и создают визуализации данных, информационные панели BI и отчеты, чтобы сделать результаты аналитики доступными для бизнес-пользователей для оперативного принятия решений. создание и стратегическое планирование.
Конечной целью инициатив BI является принятие более эффективных бизнес-решений, которые позволяют организациям увеличить доход, повысить эффективность работы и получить конкурентные преимущества перед конкурентами. Для достижения этой цели BI включает в себя комбинацию средств аналитики, управления данными и создания отчетов, а также различные методологии для управления данными и их анализа.
Как работает процесс бизнес-аналитикиАрхитектура бизнес-аналитики включает в себя больше, чем просто программное обеспечение для бизнес-аналитики.Данные бизнес-аналитики обычно хранятся в хранилище данных, созданном для всей организации, или в небольших витринах данных, которые содержат подмножества бизнес-информации для отдельных отделов и бизнес-подразделений, часто связанных с корпоративным хранилищем данных. Кроме того, озера данных на основе кластеров Hadoop или других систем больших данных все чаще используются в качестве репозиториев или посадочных площадок для данных бизнес-аналитики и аналитики, особенно для файлов журналов, данных датчиков, текста и других типов неструктурированных или полуструктурированных данных.
Данные BIмогут включать историческую информацию и данные в реальном времени, собранные из исходных систем по мере их создания, что позволяет инструментам BI поддерживать как стратегические, так и тактические процессы принятия решений. Перед использованием в приложениях бизнес-аналитики необработанные данные из различных исходных систем, как правило, необходимо интегрировать, консолидировать и очистить с помощью инструментов интеграции данных и управления качеством данных, чтобы гарантировать, что группы бизнес-аналитики и бизнес-пользователи анализируют точную и непротиворечивую информацию.
Отсюда шаги процесса BI включают следующее:
- подготовка данных, при которой наборы данных организуются и моделируются для анализа;
- аналитический запрос подготовленных данных;
- распространение ключевых показателей эффективности (KPI) и других результатов среди бизнес-пользователей; и
- использование информации для оказания влияния и принятия бизнес-решений.
Первоначально инструменты бизнес-аналитики в основном использовались специалистами по бизнес-аналитике и ИТ, которые выполняли запросы и создавали информационные панели и отчеты для бизнес-пользователей. Однако все чаще бизнес-аналитики, руководители и рабочие сами используют платформы бизнес-аналитики благодаря разработке инструментов самообслуживания BI и обнаружения данных. Среды бизнес-аналитики с самообслуживанием позволяют бизнес-пользователям самостоятельно запрашивать данные бизнес-аналитики, создавать визуализации данных и разрабатывать информационные панели.
Программы бизнес-аналитикичасто включают формы расширенной аналитики, такие как интеллектуальный анализ данных, прогнозная аналитика, интеллектуальный анализ текста, статистический анализ и аналитика больших данных. Типичным примером является прогнозное моделирование, которое позволяет анализировать различные бизнес-сценарии по принципу «что, если». Однако в большинстве случаев проекты расширенной аналитики выполняются отдельными группами специалистов по данным, статистиков, специалистов по прогнозному моделированию и других квалифицированных специалистов в области аналитики, в то время как группы бизнес-аналитики контролируют более простые запросы и анализ бизнес-данных.
Эти пять шагов являются ключевыми частями процесса бизнес-аналитики. Почему важна бизнес-аналитикаВ целом роль бизнес-аналитики заключается в улучшении бизнес-операций организации за счет использования соответствующих данных. Компании, которые эффективно используют инструменты и методы BI, могут преобразовать собранные данные в ценную информацию о своих бизнес-процессах и стратегиях. Затем такие идеи можно использовать для принятия более эффективных бизнес-решений, которые повышают производительность и доход, что приводит к ускорению роста бизнеса и увеличению прибыли.
Без BI организации не могут легко воспользоваться преимуществами принятия решений на основе данных. Вместо этого руководителям и рабочим в первую очередь остается принимать важные деловые решения на основе других факторов, таких как накопленные знания, предыдущий опыт, интуиция и внутреннее чутье. Хотя эти методы могут привести к правильным решениям, они также чреваты возможными ошибками и оплошностями из-за отсутствия данных, лежащих в их основе.
Преимущества бизнес-аналитики
Успешная программа бизнес-аналитики приносит в организацию множество бизнес-преимуществ.Например, BI позволяет руководителям высшего звена и руководителям отделов постоянно отслеживать эффективность бизнеса, чтобы они могли быстро реагировать при возникновении проблем или возможностей. Анализ данных о клиентах помогает повысить эффективность маркетинга, продаж и обслуживания клиентов. Узкие места в цепочке поставок, производстве и распределении могут быть обнаружены до того, как они нанесут финансовый ущерб. Менеджеры по персоналу могут лучше отслеживать производительность сотрудников, затраты на рабочую силу и другие данные о рабочей силе.
В целом, основные преимущества, которые предприятия могут получить от приложений BI, включают следующие возможности:
- ускорить и улучшить принятие решений;
- оптимизировать внутренние бизнес-процессы;
- повысить эффективность работы и производительность;
- определить бизнес-проблемы, которые необходимо решить;
- определить возникающие тенденции бизнеса и рынка;
- разработать более сильные бизнес-стратегии;
- стимулируют рост продаж и новые доходы; и
- получить конкурентное преимущество перед компаниями-конкурентами.
Инициативы BI также обеспечивают более узкие бизнес-преимущества, в том числе упрощая менеджерам проектов отслеживание статуса бизнес-проектов, а организациям — сбор конкурентной информации о своих конкурентах. Кроме того, команды бизнес-аналитики, управления данными и ИТ сами получают выгоду от бизнес-аналитики, используя ее для анализа различных аспектов технологических и аналитических операций.
Типы инструментов и приложений бизнес-аналитикиБизнес-аналитика сочетает в себе широкий набор приложений для анализа данных, предназначенных для удовлетворения различных информационных потребностей.Большинство из них поддерживаются как программным обеспечением самообслуживания BI, так и традиционными платформами BI. Список технологий BI, доступных для организаций, включает следующее:
Специальный анализ . Также известный как специальные запросы, это один из основополагающих элементов современных приложений бизнес-аналитики и ключевая функция инструментов бизнес-аналитики с самообслуживанием. Это процесс написания и выполнения запросов для анализа конкретных бизнес-проблем. Хотя специальные запросы обычно создаются «на лету», в конечном итоге они часто выполняются регулярно, а результаты аналитики включаются в информационные панели и отчеты.
Онлайн-аналитическая обработка (OLAP). Одна из первых технологий BI, инструменты OLAP позволяют пользователям анализировать данные по нескольким измерениям, что особенно подходит для сложных запросов и вычислений. В прошлом данные приходилось извлекать из хранилища данных и хранить в многомерных кубах OLAP, но теперь становится все более возможным выполнять анализ OLAP непосредственно в столбчатых базах данных.
Мобильный БИ . Мобильная бизнес-аналитика делает приложения и информационные панели бизнес-аналитики доступными на смартфонах и планшетах.Мобильные инструменты бизнес-аналитики, которые часто используются больше для просмотра данных, чем для их анализа, обычно разрабатываются с упором на простоту использования. Например, мобильные информационные панели могут отображать только две или три визуализации данных и ключевые показатели эффективности, чтобы их можно было легко просмотреть на экране устройства.
BI в режиме реального времени . В приложениях бизнес-аналитики в режиме реального времени данные анализируются по мере их создания, сбора и обработки, чтобы предоставить пользователям актуальное представление о бизнес-операциях, поведении клиентов, финансовых рынках и других областях, представляющих интерес.Процесс аналитики в реальном времени часто включает в себя потоковую передачу данных и поддерживает использование аналитики решений, например кредитный скоринг, торговлю акциями и целевые рекламные предложения.
Оперативная разведка (ОИ). Также называемая операционной BI, это форма аналитики в реальном времени, которая предоставляет информацию менеджерам и передовым работникам в бизнес-операциях. Приложения OI предназначены для помощи в принятии оперативных решений и позволяют быстрее реагировать на проблемы, например, помогая операторам колл-центра решать проблемы для клиентов и менеджерам по логистике, чтобы устранить узкие места в дистрибуции.
Программное обеспечение как услуга BI . Инструменты бизнес-аналитики SaaS используют системы облачных вычислений, размещенные поставщиками, для предоставления пользователям возможностей анализа данных в виде услуги, которая обычно оплачивается на основе подписки. Вариант SaaS, также известный как облачная BI, все чаще предлагает поддержку нескольких облачных сред, что позволяет организациям развертывать приложения BI на разных облачных платформах для удовлетворения потребностей пользователей и предотвращения привязки к поставщику.
БИ с открытым исходным кодом (ОСБИ). Программное обеспечение для бизнес-аналитики с открытым исходным кодом обычно включает две версии: общедоступную версию, которую можно использовать бесплатно, и коммерческую версию на основе подписки с технической поддержкой поставщика. Команды BI также могут получить доступ к исходному коду для целей разработки. Кроме того, некоторые поставщики проприетарных инструментов бизнес-аналитики предлагают бесплатные версии, в первую очередь для отдельных пользователей.
Встроенный BI . Встроенные инструменты бизнес-аналитики позволяют использовать функции бизнес-аналитики и визуализации данных непосредственно в бизнес-приложениях.Это позволяет бизнес-пользователям анализировать данные в приложениях, которые они используют для выполнения своей работы. Встроенные функции аналитики чаще всего включаются поставщиками прикладного программного обеспечения, но разработчики корпоративного программного обеспечения также могут включать их в собственные приложения.
Совместный BI . Это скорее процесс, чем конкретная технология. Он включает в себя сочетание приложений бизнес-аналитики и инструментов для совместной работы, позволяющих различным пользователям совместно работать над анализом данных и обмениваться информацией друг с другом.Например, пользователи могут аннотировать данные BI и результаты аналитики комментариями, вопросами и выделениями с помощью онлайн-чата и инструментов для обсуждения.
Информация о местоположении (LI). Это специализированная форма бизнес-аналитики, которая позволяет пользователям анализировать местоположение и геопространственные данные с включенными функциями визуализации данных на основе карт. Аналитика местоположения предлагает понимание географических элементов в бизнес-данных и операциях. Потенциальное использование включает в себя выбор места для розничных магазинов и корпоративных объектов, маркетинг на основе местоположения и управление логистикой.
Поставщики бизнес-аналитики и рынокИнструменты самообслуживания для бизнес-аналитики и визуализации данных стали стандартом для современного программного обеспечения для бизнес-аналитики. Tableau, Qlik и Spotfire, которые теперь являются частью Tibco Software, рано взяли на себя инициативу в разработке технологии самообслуживания и к 2010 году стали заметными конкурентами на рынке BI. тогда. Сейчас практически каждый крупный инструмент бизнес-аналитики включает в себя функции самообслуживания, такие как визуальное обнаружение данных и специальные запросы.
Кроме того, современные платформы BI обычно включают в себя:
- программное обеспечение для визуализации данных для разработки диаграмм и другой инфографики для представления данных в удобном для восприятия виде; инструменты
- для создания информационных панелей BI, отчетов и оценочных карт производительности, которые отображают визуализированные данные о ключевых показателях эффективности и других бизнес-показателях;
- функции повествования данных для объединения визуализаций и текста в презентациях для бизнес-пользователей; и Мониторинг использования
- , оптимизация производительности, элементы управления безопасностью и другие функции для управления развертываниями бизнес-аналитики.
Средства бизнес-аналитики доступны от десятков поставщиков. Основные ИТ-поставщики, предлагающие программное обеспечение для бизнес-аналитики, включают IBM, Microsoft, Oracle, SAP, SAS и Salesforce, которые купили Tableau в 2019 году, а также продают собственные инструменты, разработанные до приобретения. Google также присутствует на рынке BI через свое подразделение Looker, приобретенное в 2020 году. Среди других известных поставщиков BI — Alteryx, Domo, GoodData, Infor Birst, Information Builders, Logi Analytics, MicroStrategy, Pyramid Analytics, Sisense, ThoughtSpot и Yellowfin.
Хотя полнофункциональные платформы BI являются наиболее широко используемой технологией бизнес-аналитики, рынок BI также включает другие категории продуктов. Некоторые поставщики предлагают инструменты специально для встроенных систем бизнес-аналитики; примеры включают GoodData и Logi Analytics. Такие компании, как Looker, Sisense и ThoughtSpot, ориентируются на сложные и специализированные приложения для анализа данных. Различные специалисты по информационным панелям и визуализации данных сосредотачиваются на этих частях процесса BI; другие поставщики специализируются на инструментах для повествования данных.
Примеры использования бизнес-аналитикиВ общих чертах, корпоративные варианты использования BI включают:
- мониторинг эффективности бизнеса или других показателей;
- поддержка принятия решений и стратегического планирования;
- оценка и улучшение бизнес-процессов;
- предоставление оперативным работникам полезной информации о клиентах, оборудовании, цепочках поставок и других элементах бизнес-операций; и
- обнаружение тенденций, закономерностей и взаимосвязей в данных.
Конкретные варианты использования и приложения BI различаются в зависимости от отрасли. Например, компании, предоставляющие финансовые услуги, и страховые компании используют BI для анализа рисков в процессе утверждения кредита и полиса, а также для определения дополнительных продуктов, которые можно предложить существующим клиентам на основе их текущих портфелей. BI помогает ритейлерам в управлении маркетинговыми кампаниями, планировании рекламных акций и управлении запасами, в то время как производители полагаются на BI как для исторического анализа, так и для анализа работы завода в режиме реального времени, а также для управления планированием производства, закупками и распределением.
Авиакомпании и гостиничные сети активно используют BI для таких задач, как отслеживание вместимости рейсов и заполняемости номеров, установление и корректировка цен и планирование рабочих мест. В организациях здравоохранения BI и аналитика помогают в диагностике заболеваний и других заболеваний, а также в усилиях по улучшению ухода за пациентами и результатов. Университеты и школьные системы используют BI для мониторинга общих показателей успеваемости учащихся и выявления лиц, которым может потребоваться помощь, среди других приложений.
Бизнес-аналитика для больших данных Платформы бизнес-аналитикивсе чаще используются в качестве внешних интерфейсов для систем больших данных, которые содержат комбинацию структурированных, неструктурированных и частично структурированных данных. Современное программное обеспечение BI обычно предлагает гибкие возможности подключения, что позволяет ему подключаться к целому ряду источников данных. Это, наряду с относительно простым пользовательским интерфейсом (UI) в большинстве инструментов BI, делает его подходящим для архитектур больших данных.
Пользователи инструментов бизнес-аналитики могут получить доступ к системам Hadoop и Spark, базам данных NoSQL и другим платформам больших данных в дополнение к обычным хранилищам данных и получить единое представление о хранящихся в них разнообразных данных.Это позволяет широкому кругу потенциальных пользователей участвовать в анализе наборов больших данных вместо того, чтобы высококвалифицированные специалисты по данным были единственными, кто имеет доступ к данным.
Кроме того, системы больших данных служат промежуточными областями для необработанных данных, которые впоследствии фильтруются и уточняются, а затем загружаются в хранилище данных для анализа пользователями BI.
Тенденции бизнес-аналитикиВ дополнение к менеджерам по бизнес-аналитике в группы бизнес-аналитики обычно входят архитекторы бизнес-аналитики, разработчики бизнес-аналитики, аналитики бизнес-аналитики и специалисты по бизнес-аналитике, которые тесно сотрудничают с архитекторами данных, инженерами данных и другими специалистами по управлению данными.Бизнес-аналитики и другие конечные пользователи также часто включаются в процесс разработки BI, чтобы представлять бизнес-сторону и обеспечивать удовлетворение ее потребностей.
Чтобы помочь в этом, все больше организаций заменяют традиционную каскадную разработку подходами Agile BI и хранилищами данных, которые используют методы гибкой разработки программного обеспечения для разбиения проектов BI на небольшие фрагменты и предоставления новых функций на поэтапной и итеративной основе. Это позволяет компаниям быстрее внедрять функции BI и уточнять или изменять планы развития по мере изменения потребностей бизнеса или появления новых требований.
Другие заметные тенденции на рынке BI включают следующее:
- Распространение технологий расширенной аналитики . Инструменты бизнес-аналитики все чаще предлагают возможности запросов на естественном языке в качестве альтернативы написанию запросов на SQL или другом языке программирования, а также алгоритмы искусственного интеллекта и машинного обучения, которые помогают пользователям находить, понимать и подготавливать данные, а также создавать диаграммы и другую инфографику.
- Разработка с минимальным кодом и без кода. Многие поставщики BI также добавляют графические инструменты, которые позволяют разрабатывать приложения BI практически без программирования.
- Более широкое использование облака. Первоначально системы BI медленно переносились в облако, отчасти потому, что хранилища данных в основном развертывались в локальных центрах обработки данных. Но облачные развертывания как хранилищ данных, так и инструментов BI растут; в начале 2020 года консалтинговая фирма Gartner заявила, что большая часть новых расходов на BI теперь приходится на облачные проекты.
- Усилия по повышению грамотности данных . Поскольку BI с самообслуживанием расширяет использование инструментов бизнес-аналитики в организациях, очень важно убедиться, что новые пользователи могут понимать данные и работать с ними. Это побуждает специалистов по бизнес-аналитике включать навыки работы с данными в программы обучения пользователей. Поставщики BI также запустили инициативы, такие как проект грамотности данных под руководством Qlik.
Спорадическое использование термина «бизнес-аналитика» восходит как минимум к 1860-м годам, но считается, что консультант Говард Дреснер впервые предложил его в 1989 году в качестве зонтичного выражения для применения методов анализа данных для поддержки процессов принятия бизнес-решений.То, что стало известно как инструменты BI, развилось из более ранних аналитических технологий, часто основанных на мэйнфреймах, таких как системы поддержки принятия решений и исполнительные информационные системы, которые в основном использовались руководителями предприятий.
Бизнес-аналитика иногда используется взаимозаменяемо с бизнес-аналитикой. В других случаях бизнес-аналитика используется либо в более узком смысле для обозначения расширенной аналитики, либо в более широком смысле, чтобы включать как ее, так и BI.
Добавить комментарий
