Столб железобетонный электрический — Строительный журнал

Железобетонные (ЖБ) опоры ЛЭП и столбы: основные разновидности, установка, монтаж

Опоры, выполненные из железобетона, применяются в строительстве воздушных линий (ВЛИ и ВЛ) для электричества. Они изготовлены так, чтобы обеспечить необходимые расстояния, соответствующие технологии монтажа ЛЭП.

Из армированного бетона изготовлено более 70% подобных конструкций в стране.

Классификация по назначению

Электрические опорные ЖБИ рассчитываются так, чтобы с запасом принимать на себя главную часть нагрузки от натянутых прямых проводов и при их отводах, изгибах и поворотах.

Нормами ПУЭ и ГОСТ для реализации требуемых параметров по натяжению и удержанию проводов воздушных линий выделено несколько видов опорных конструкций по назначению:

Специальные

Их делают следующих типов:

С целью прохода естественных или искусственных препятствий — переходные.
Противоветровые — используются в зонах с сильными ветрами.
Для реализации пересечений воздушных линий с разных сторон — перекрестные.
Транспозиционные — применяются для изменения положения проводов.
Чтобы подключать новых абонентов, ставят ответвительные сооружения.

Концевые

Они могут быть отнесены к разновидности анкерных систем, но в специальном исполнении для одностороннего тяжения. Их обозначает литера «К».

Угловые

Используют в местах поворота ВЛ. Условное обозначение — «У». На больших углах ставят изделия анкерного типа, на малых — промежуточные. Суммарная нагрузка с двух соседних пролетов наибольшая в середине поворотного угла.

Анкерные

При монтаже ВЛ с помощью анкерных систем осуществляют тяжение проводов на прямых участках.

Кроме того, опоры размещают, когда меняется сечение линии, при переходах через преграды, реки, дороги, железнодорожные ветки.

Промежуточные

Назначение данных конструкций — поддерживать провода, а не натягивать. Но их все равно на случай аварий делают с запасом прочности.

Промежуточные сооружения устанавливают между анкерными без изгибов и поворотов. 85% опор в воздушной линии являются промежуточными.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

Ответвление анкерное — ОА.
Угловые ответвительные анкерные — УОА.
Анкерные концевые — АК.
Переходная угловая анкерная — ПУА.
ПОА — переходная анкерная ответвительная.
ПП — переходная промежуточная.
О — ответвительная.
Угловые промежуточные — УП.
Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

Конструкции

В основе опоры ЛЭП лежит армирующий металлический каркас, залитый бетоном.

Состав раствора меняется в зависимости от предназначения конструкции. Центрифугированные смеси бетона используются для производства изделий линий электропередачи 35-110 кВ.

Железобетонные опоры имеют конструктивные недостатки:

большой вес, который делает их транспортировку и установку затруднительными;
сколы и трещины, появление которых возможно при непредусмотренных механических воздействиях (тряске, ударах).

Опорные сооружения должны предусматривать возможность размещения:

Коммуникационных и секционных устройств.
Муфт кабельных концевых.
Аппаратов защиты.
Щитков и шкафов для электроприемников.
Всех типов светильников наружного освещения.

Изделия для ЛЭП отличаются, кроме материала (стеклопластик, дерево, металл, железобетон):

количеством цепей;
напряжением линии;
условиями местности, на которой расположена трасса (слабые грунты, болотистые участки, горные условия, наличие или отсутствие населения).

Элементы опорной системы

Основными элементами большинства бетонных осветительных, переходных, транспозиционных и т.д. опорных сооружений является железобетонный столб (стойка). Она обеспечивает нужные габариты проводов. В одной опоре их может быть 3 и более штук.

Кроме того, в состав опорных конструкций могут входить:

Подкос (забирает часть нагрузки тяжения провода с одной стороны).
Приставка — нижняя часть, которую вкапывают глубоко в грунт.
Раскос — соединяющая между собой ряд элементов деталь, усиливающая жесткость и жесткость всей системы.
Траверса для закрепления проводов.
Фундамент — служит, чтобы передавать в грунт нагрузки от внешних воздействий (ветер, гололед), проводов, изоляторов, стоек. Одностоечный железобетонный столб не нуждается в монолитных, свайных или сборных фундаментах. У таких элементов в грунт просто заделываются нижние концы.
Ригель — усиливает возможности фундамента держать нагрузки в горизонтальной плоскости. Повышает устойчивость опорного сооружения, препятствует опрокидыванию на слабом грунте от действия сил притяжения линии.
Дополнительные элементы: тросостойки, оттяжки, надставки, подножники.

Бетонные опоры по количеству удерживаемых цепей

В зависимости от числа цепей опоры делятся:

На одноцепные — данный вид используется для всех номинальных напряжений ВЛ. В том числе применяются и как световые опоры железобетонные. Их ригель устроен так, что он дает возможность зацепить только одну линию электропередачи.
На двухцепные — для линий 35-330 кВ. Ригель на таких изделиях чаще всего размещен с двух сторон.
На многоцепные — используются в районах с большой плотностью населения и высокой ценой земельных участков. Примером такой системы может служить 6-цепная опора, где на нижней траверсе расположены 2 цепи 110 кВ, над ними 2 цепи 220 кВ и на 2 верхних ярусах 2 цепи 380 кВ.

Установка

Правила установки железобетонных опор определяются ГОСТами и СНиП и одинаковые как для Москвы, так и для других регионов России.

На очищенной от посторонних предметов ровной площадке собирают опору. Для тяжелых конструкций 35 кВ и больше привлекают такелажников.

Порядок сборки изготовленных из вибрированных стоек одностоечных опор для линий электропередач до 10 кВ:

Для того чтобы закрепить траверсу и заземляющий спуск, поднимают вершину изделия. Раскосы и траверсы надевают на болты, устанавливают гайки и затягивают.
Перед установкой изоляторов набивают колпачки из полиэтилена. Монтируют изоляторы, гайки кернят.
В завершении устанавливается плакат-трафарет, где указан год установки, порядковый номер.

Опоры поднимают с помощью крана, вертолета или методом наращивания. Перед установкой проверяется правильность подготовки фундамента и котлованов.

Для различных линий используют опоры разного типа и размера.

ВЛ до 1 кВ

На воздушных линиях менее 1 кВ ставят опоры:

одностоечные свободностоящие унифицированные промежуточные;
А-образные концевые, анкерные, угловые;
одностоечные с подкосами;
сборные из вертикальных стоек, установленных рядом.

Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.

ВЛ до 10 кВ

Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.

Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.

На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.

На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.

ВЛ 35-500 кВ

На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.

Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.

Для исключения доступа влаги в стойку ставят крышки-заглушки, нижняя из которых является дополнительным способом увеличить площадь опирания и прочность закрепления конструкции в грунте.

В верхней части столба для крепления траверс имеются отверстия. Заземляющий спуск проложен внутри бетона.

Опоры с металлическими траверсами портальные одностоечные ставят на линии электропередачи 330-500 кВ в качестве промежуточных.

Для линии 35-220 кВ применяют промежуточные конструкции с цилиндрическими и коническими стойками, 2- или 1-цепные, свободностоящие одностоечные.

Анкерные угловые сооружения делают в виде железобетонных изделий с оттяжками для ВЛ 35-110 кВ.

Заземление

Конструктивно заземление во всех столбах освещения и стойках ВЛ выполняется на заводской производственной площадке. Сверху и снизу изделия выводится наружу арматура, имеющая в диаметре 10 мм, стальной прут которой проходит по всей длине столба.

После заземления арматуры заземляют нулевой провод (повторное заземление). Проводник обязан иметь диаметр более 6 мм.

Заземляющее устройство должно иметь сопротивление менее 30 Ом. В населенной местности, если сопротивление грунта менее 100 Ом/м, — до 10 Ом.

Заземлитель устанавливается в железобетонные столбы в соответствии с проектом:

Стандартная глубина траншеи 1 м при ширине 0,5 м.
Формируются контуры и осуществляется обварка элементов.
Выполняется защита стыков от коррозии.
Монтируется заземляющий спуск.

Для опор освещения с питающим кабелем заземление делают через его оболочку.

Таблицы всех видов бетонных опор

Характеристики основных опор представлены в таблицах.

Опоры железобетонные одноцепные вибрированные для I и II районов по гололеду высотой 11 м со стойками СВ-110-3,5 для ВЛ 10 кВ.

Шифр	Марка провода	Высота крепления нижнего провода, мм	Пролет между опорами, м
УОА10-2	7600	80-75
УА10-2	8100	80-75
А10-2	8100	80-75
ОА10-2	9150	80-75
Уп10-2	АС95/16	8600	80-75
П10-4	АС70/11	8100	65
П10-3	АС50/8	7600	95-85

Опоры железобетонные двухцепные вибрированные высотой 16 м со стойками СВ-164-12 для ВЛ 10 кВ.

Шифр	Марка провода	Высота крепления нижнего провода, мм	Пролет между опорами, м
2К10-1	АС90/16(III-IV)	8850
2А10-1	8850
2УП10-1	То же	8100	50,60, 65(IV)
2П10-1	8100	АС50/8 АС90/16	50,60,80,90 (I-III)

Таблица размеров электрических столбов
Маркировка	L (мм)	B (мм)	H (мм)
СВ 9.5-2.0	9500	220	165
СВ 10.5-3.6	10500	220	165
СВ 10.5-5.0	10500	220	180
СВ 164-12	16400	220	180
СК 105-3	10500	220	370
СК 105-5	10500	220	370
СК 105-8	10500	220	370
СК 105-10	10500	220	370
СК 105-12	10500	220	370
СК 105-14	10500	220	370
СК 120-4	12000	220	391
СК 120-6	12000	220	391
СК 120-10	12000	220	391
СК 120-12	12000	220	391
СК 120-15	12000	220	391
СК 120-17	12000	220	391
СК 135-4. 6	13500	220	412
СК 135-10	13500	220	412
СК 135-12	13500	220	412
СК 135-15	13500	220	412

Руководствуясь таблицей размера железобетонных столбов, можно провести электричество на загородный участок от дома соседа или другого источника питания.

Железобетонные опоры лэп – цена в Владимире

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

10 лет на рынке
гарантии и качество
скидки, аванс

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

Большой ассортимент товаров
Доставка по РФ
Доступен самовывоз
Скидки
Обмен и возврат
Гарантия качества

На сайте СтройПортал вы можете купить железобетонные опоры лэп.

У нас самый большой каталог предложений.
Продажа Железобетонных опор лэп в Владимире недорого.

Электрические столбы

Многие городские жители хотят обосноваться за городом. Жизнь в тишине и покое, в экологически чистом месте — отличная альтернатива пыльному мегаполису. Но загородная романтика может быстро надоесть, если в доме нет электричества и водоснабжения. Чтобы иметь электричество на участке, потребуется установить электрический столб – металлический, деревянный или железобетонный. Сделать это без подготовки не получится. Нужно знать: где его можно монтировать, как правильно подключить, какие провода могут быть использованы, и кто должен заниматься монтажом. Нюансов много и разбирать домовладельцам приходится самостоятельно.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

Промежуточные (используются только для поддержки проводов и тросов).
Анкерные (несут основную нагрузку в натяжении проводов).
Угловые (применяются на углах поворота трасс линий электропередач).
Специальные (необходимы для решения нестандартных ситуаций).

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

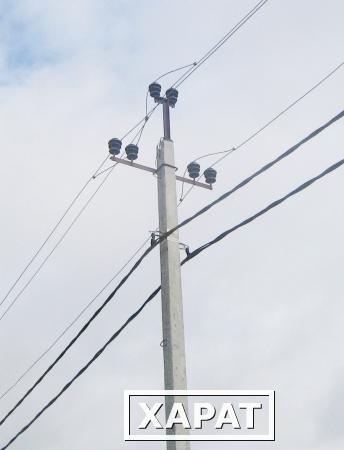

Бетонные столбы под электричество

Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.

Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

Деревянные электрические столбы

Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.

Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.

Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.

Металлические столбы под электричество

Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.

Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов. Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам.

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Монтаж проводки в дом

После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:

голый алюминиевый провод;
медный или алюминиевый кабель;
СИП (самонесущий изолированный провод).

Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.

Электрические столбы из железобетона

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Применение

линии электропередач;
освещение улиц электрически;
передача электроэнергии.

Вернуться к оглавлению

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами.

Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
проделать качественные монтажные работы;
закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

Для начала необходима разметка выбранной территории.
Затем специалисты начинают бурение ям под столбы.
После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
Последний этап — монтаж электропроводов.

Вернуться к оглавлению

Выбор и разметка территории

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Монтаж столбов из железобетона

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.

Вернуться к оглавлению

Прокладка электропроводов

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Заключение

Работы над установкой конструкций из железобетона для линий электропередач — ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

особенности форм, опор, фото и видео

Осветительные опоры, выполненные из железобетона, используются в городе и за городом, в том числе для автомобильных магистралей,улиц и тротуаров, площадок для складов и промышленных предприятий. Бетонные столбы освещения также используют для монтажа воздушных линий, показатели напряжения которых достигают 10 кВ. Когда же их параметры составляют минимум 35 кВ, используются опоры, выполненные из центрифугованного бетона.

Столбы освещения из железобетона прямоугольного сечения

Виды столбов

Осветительные опоры такого типа бывают самых различных форм, а также размеров и производятся с помощью центрифуги или вибропресса при использовании высококачественного бетона, армированного металлической проволокой.

Подобные бетонные столбы бывают следующих марок:

СВН, а также С (восьмигранная форма) – весит от 800 до 1700 кг, достигает 10,5 м в высоту;

СЦС, а также СНЦс (с кольцевым сечением) – весит от 700 до 1050 кг и достигает в высоту 11 м;

На фото — стойки опор СКЦ

СКЦ (может быть круглой или конической формы) – весит от 700 до 1050 кг и достигает 11 м в высоту;
СНВ, а также СВ (обладают трапециевидным сечением) – весит от 800 до 3500 кг и достигает 16,5 м в высоту.

Характеристики

Рассмотрим преимущества применения железобетонных опор:

они устойчивы к коррозийному влиянию, воздействию химических составов, не расположены к гниению;
материал не боится огня и сейсмических воздействий;
есть возможность длительной эксплуатации.

При этом должна соблюдаться правильная производственная технология, и впоследствии осуществлен правильный монтаж, что дает возможность опорам прослужить свыше полусотни лет;
невысокие эксплуатационные затраты;
доступная цена конструкции (более экономичными в этом плане будут только опоры из дерева).

Бетонные опоры для столбов воздушных электрических линий

Теперь разберемся с недостатками изделия

материал тяжелый, его масса – минимум 700 кг. Соответственно, с его погрузкой, транспортировкой и монтажом могут возникнуть определенные сложности;

трудности демонтажных работ. Конечно, опору можно сбить с помощью того же трактора, но высвободить стальной каркас и переработать бетонные куски достаточно тяжело;

Совет: помогает в данном случае резка железобетона алмазными кругами особой прочности.

плохо сопротивляется механическим нагрузкам, могут не выдержать резких ударов и аналогичных воздействий, например, толчков;

Следует констатировать, что по своим характеристикам такие опоры существенно превосходят деревянные, но уступают металлическим.

Заводское изготовление железобетонных опор

Изготовление опор

Уличные бетонные столбы для освещения изготавливаются поэтапно:

На первом шаге — подготовьте арматуру, нарезав или нарубив ее согласно типоразмерам. Для этого лучше всего воспользоваться специальным станочным оборудованием. Затем высадите анкерные головки и подготовьте контурные спирали. После чего загните контурные стержни и петли.
Затем замесите бетонную смесь из цемента, химических добавок и инертных компонентов. Засыпьте все в бетономешалку, залейте водой и тщательно перемешайте. После этого подождите несколько минут, чтобы раствор получил необходимую консистенцию, и вылейте в бетоноукладчик.
Схематическая форма для изготовления своими руками столбов из железобетона

Подготовьте специальные формы для бетонных столбов со стержнями. Их необходимо предварительно очистить и смазать, а затем в них поместите подготовленные спирали. После этого нагретые стержни протяните через спирали, положите на упоры и зафиксируйте. Спирали растягиваются и прикрепляются к стержням в 3 точках. На каждом торце установите по вкладышу, сделайте технологические трубки с петлями, фиксируясь при этом к опалубке.
Раствор залейте в формы, при этом бетон уплотните с помощью глубинного вибратора, а потом выровняйте поверхность .
Проведите сушку изготовленных изделий. Инструкция требует положить готовые изделия на доски и накрыть их полиэтиленовой пленкой. Включите прогрев заготовок, подождите некоторое время и снимите пленку.
Переместите готовые опоры с помощью подъемного оборудования в подготовленное место, где их следует складировать и проверить качественные показатели. Потом приварите к ним стержни заземляющих контуров, покрасьте, определите показатели прочности бетона. На последнем этапе они обычно маркируются и на них ставят штамп. После этого изделиями можно пользоваться и/или продавать.

Благодаря применению передовых технологий во время производственных процессов гарантируется отменные качественные характеристики приготовленных изделий. Все это должно быть подтверждено соответствующими сертификатами и прочими свидетельствами.

Как уже указывалось выше, ассортимент осветительных опор из железобетона может быть достаточно многообразным, исходя из различных размеров, форм и так далее. Соответственно, потребитель может выбрать то, что ему конкретно необходимо.

Применение бура с алмазной коронкой

Совет: если для подвода линий электропередач от столба к дому придется проходить сквозь бетонный фундамент или стену, вам поможет алмазное бурение отверстий в бетоне с помощью специально разработанных для этого коронок.

Вывод

Сегодня встретить бетонные столбы, использующиеся как опоры электропередач, можно в разных местах. Благодаря недорогой технологии производства и долговременной эксплуатации, изделия по праву пользуются спросом у потребителей. Подавляющее их количество изготавливается на заводе, так как именно там можно полностью воспроизвести всю технологическую цепочку.

Однако есть и такие домашние мастера, которые изготавливают для собственных нужд подобные сооружение самостоятельно. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Какими могу быть опоры ЛЭП?

Электрическим проводам требуется поддержка, и этой цели служат многочисленные бетонные столбы и ажурные металлические башни. Такие опоры обычно вкапываются непосредственно в землю или устанавливаются на постаменте и используются для поддержки как высоковольтных энергетических линий, так и телефонных проводов, кабелей связи, систем уличного освещения и оборудования, связанного с движением. Эти конструкции варьируются по высоте, форме и материалу.

Самым распространённым в прошлом был обычный деревянный столб, соединённый с другими деревянными собратьями, выстроившимися в линию на расстоянии 50 и более метров друг от друга. Его современными аналогами являются конструкции из железобетона, стали или композитных материалов. В городе многие столбы и конструкции для поддержки ЛЭП законно или незаконно увешаны всевозможными устройствами: фонарями, знаками, светофорами, табличками, терминалами, антеннами и прочим оборудованием, и только высоковольтные опоры обычно избавлены от таких «украшений». Одни поддерживающие конструкции могут предназначаться для конкретного типа проводов или кабелей — например, железнодорожные или телеграфные столбы, а другие служат опорой для целых сетей, включающих линии уличного освещения, питание светофоров и сигнализаций, телефонов, компьютеров и прочего оборудования.

Сначала было дерево

Первые электрические столбы, используемые для поддержки телеграфных линий в 19-м веке, делались из старых деревьев, как правило, плотных и твердых пород. Деревянные столбы до сих пор используются, однако по сравнению с другими материалами древесина считается наименее прочной, поскольку не сопротивляется зараженности насекомыми, растрескиванию, влаге и древесным гнилям, а следовательно, имеет более короткий срок службы. Для повышения долговечности современные деревянные столбы обрабатываются химическими веществами, такими как пентахлорфенол, креозот, антисептики «Элемсепт» и «ЖТК». Когда изделия достигают конца срока службы, такая обработанная древесина представляет собой опасные для здоровья человека и окружающей среды отходы, которые должны быть утилизированы отдельно от других материалов. Кроме подверженности гниению и насекомым, деревянные столбы имеют уязвимость, которая является особенно проблематичной в засушливых районах — они горят.

Металлические конструкции представляют собой отличную альтернативу деревянным столбам с целым рядом существенных преимуществ, главным из которых является способность противостоять суровым погодным условиям. Снег и лед добавляют вес проводам. Ветер может валить деревья на линии и в определенных условиях даже привести к обрыву кабелей и обрушению самих опор. К тому же влажность и перепады температур разрушительно действуют на древесину, тогда как прочные и долговечные стальные опоры обеспечивают надежную и длительную службу, к тому же способствуют уменьшению вырубки лесов, сохраняя экологию. Однако стоят стальные опоры, пожалуй, намного дороже всех остальных. Бетонные и железобетонные конструкции стали применяться в середине 20-го века и во многих районах быстро вытеснили древесину и сталь. Они дешёвые, практически не требуют ремонта, не боятся сырости и перепадов температур (конечно, в разумных пределах), не горят и вследствие этого служат намного дольше, чем их аналоги из других материалов.

Опоры из композитных материалов (композиционные материалы) обеспечивает превосходную прочность и долговечность, служа на протяжении многих десятилетий, обладая лёгким весом, отличной коррозионной устойчивостью, влаго- и сейсмостойкостью. Ударопрочные, экологически чистые и прекрасно переносящие любые атмосферные воздействия, они не будут разрушены благодаря нерезонансной структуре материала, противостоя ураганным ветрам скоростью до 220 км/ч. Правда, их производство влетает «в копеечку», из-за чего вследствие экономии материала недобросовестными производителями, снижения качества и толщины изделий такие опоры становятся хрупкими и ломаются даже от удара автомобиля на скорости 100 км/ч. Небольшие размеры и легкий вес конструкций из стекловолокна обеспечивают легкий монтаж удаленных линий электропередач повсюду — во дворе, в пустыне или перегруженных городских районах — с возможностью установки без применения специального тяжелого оборудования. Для повышения огнестойкости композитные конструкции покрываются антипиренами — веществами, препятствующими возгоранию. Это делает композитные столбы чрезвычайно привлекательными для развертывания в труднодоступных сейсмоактивных горных ущельях и оврагах с высокой влажностью и периодами засухи, когда лесные пожары могут катиться через сектор в течение 20-30 минут. После контакта с быстро движущимся кустарниковым пожаром конструкции не требуют замены и будут продолжать работу без потери прочности. Однако там, где контакт с огнём может длиться часами, спасают только стальные или железобетонные массивные «башни».

Эстетический вид

Опоры, поддерживающие провода, могут быть самыми разными по форме и размеру, всё зависит от их предназначения. Одиночные столбы или огромные решетчатые сооружения, Т-, Y-, А-, П-, Н-образные формы, высота от 5 до 200 метров, многоэтажные и веерные подключения — в современном мире можно наблюдать огромное разнообразие подобных изделий. Большинство линий электропередач имеют ряд одиноких унылых конструкций без какого-либо эстетического вида, созданных исключительно для утилитарных задач. Мы привыкли к их вездесущности и серости. Но почему бы не сделать их интересными? Исландская фирма Choi and Shine придумала свой привлекательный дизайн, который не слишком отличается по структуре от современных опорных башен, но визуально делает этот мир радостнее. Имеющие форму человека башни могут быть сделаны в различных положениях для любых конфигураций линий. Это интересная художественная концепция, которая могла бы скрасить вид из окна машины, пока вы едете вниз по шоссе. Кроме того, они похожи на богов электричества, не правда ли?

столб из спирального бетона / электрический столб из предварительно напряженного бетона

Изображение большего размера
Spun бетонный столб — Полюс изготовлены путем размещения предварительно напряженные стальные пряди и спиральное армирование в форме, добавляя свежий бетон и прядение пресс-форма для формирования опоры
Многожильный кабель с предварительным напряжением
Минимальная заданная толщина стены 2,5 дюйма из крученого бетона вообще указывает вдоль полюса.

эквиваленты деревянных опор (WPE)
Вес примерно на 50-70% меньше сопоставимых деревянных конструкций, стальные опоры проще и дешевле в обращении и установке.
предварительно просверленные опоры
постоянный конус, без скручиваний, узлов, трещин или перекосов
соответствуют стандартам вырубки леса
нет необходимости повторно затягивать крепежные детали из-за усадки опоры
Не подвержены повреждениям дятлами, насекомыми, гнилью или пожарами
нетоксично, которые уменьшают проблемы и затраты на утилизацию, и их можно повторно использованный или переработанный

Стальные опоры самопроводящие, с заземлением на внутреннем арматурный стержень
Внутреннее заземление или заземление снаружи опоры. В Столб на этом изображении имеет внутреннее заземление.

«Для закрученный бетонный столб, в процессе вращения создается очень плотный бетон и противодействует эффектам вовлечения воздуха. Поскольку накачка происходит до того, как полюс будет вращаться, эффекты вовлечения воздуха присутствует во время изготовление витых опор. Процент воздуха, вовлеченного в отжим бетонный столб после вращения неизвестный. Однако считается, что столбы имеют бетон, содержащий воздухововлекающий агент будут иметь более высокий коэффициент пустотности, чем без этого агента.Владелец должен знать, что как процент вовлечения воздуха увеличивает прочность бетона уменьшается «.

«Экономичность бетона, более простой монтаж и практически отсутствие послеустановочное обслуживание приводит к низким затратам на срок службы Valmont Ньюмарк прял бетонные столбы. Прямое захоронение широко используется, значительно снижая затраты на установку. Нет ржавчины или гниет к монитору, и замены и заплатки не нужны. Эти факторы обеспечивают гораздо лучшую отдачу от инвестиций в долгосрочной перспективе.

Электркал Земля — это не то же самое, что и наземный объект. Основной момент — это напряжение шест от ветра, в месте захоронения в почву.

Бетонные опоры можно заземлить снаружи или изнутри. Внешний заземление обычно обеспечивается прикреплением заземляющего провода к столбу поверхность с помощью шлифованных зажимов и врезных резьбовых вставок. Внутренний заземление обычно обеспечивается за счет вливания заземляющего провода в стену полюса во время изготовления. Резьбовая «танковая земля», также литая в опору во время изготовления, затем обеспечивает внешнее соединение для фурнитуры.
Вся внутренняя арматура должна быть электрически соединена с внешней провод заземления полюса. Это сохранит внешнее заземление и внутреннее усиливающее напряжение различия ниже в событиях молнии. Сообщалось о случаях ступенчатых проушин и других материалов встроенные в бетон, которые были рядом или в контакте с укрепление быть выбитым из молния. Сращенные опоры должны иметь арматуру с каждой стороны сращивание скреплено электрически к проводу заземления внешнего полюса.Это должно снизить потенциальное напряжение различия встроенных материал между каждым полюсом »

http://www.valmont-newmark.com/transmission/spun-concrete-poles
http://www.valmont-newmark.com/distribution

Призыв для участников: новый стандарт для проектирования опор электропередачи из предварительно напряженного бетона Конструкции

Четверг, 19 ноября 2020 г.

Разработка нового стандарта ASCE / SEI XX — Проектирование предварительно напряженных бетонных опорных конструкций начнется в 2021 году.Комитет будет искать новых членов, чтобы начать работу над новой редакцией стандарта. Кен Шарплесс, P.E., F.SEI, F.ASCE, возглавит цикл. Нам нужны и приветствуются практикующие инженеры, исследователи, представители строительной отрасли, подрядчики и представители строительной продукции. Если вы хотите подать заявку в комитет, пожалуйста, подайте заявку до 31 января 2021 года, через онлайн-форму. выбрав «SEI» в раскрывающемся списке «Институт», а затем «Предварительно напряженные бетонные опорные конструкции».Тщательно укажите категорию членства, на которую вы подаете заявку. Ассоциированные члены могут быть приняты до начала голосования. Приемлемые регулирующие члены могут претендовать на возмещение командировочных расходов в соответствии с Политикой путешествий ASCE, если применимо. Контакт Дженнифер Гупиль с вопросами.

Краткое содержание

Эта работа находится в ведении Комитета по стандартам деятельности Института строительной инженерии (SEI) Американского общества инженеров-строителей (ASCE).Цель этой работы — организовать деятельность по разработке стандартов ASCE для разработки национального консенсусного стандарта, регулирующего требования к прочности предварительно напряженных бетонных конструкций, поддерживающих воздушные линии электропередач (электрические передачи и распределительные сооружения). Целевой комитет ASCE по бетонным опорным сооружениям при Комитете по электрическим передающим сооружениям SEI подготовил Руководства и отчеты по инженерной практике (MoP) № 123, которые были опубликованы в 2012 году.MoP 123 будет служить основным справочным документом для разработки этого стандарта. Предполагается, что этот предлагаемый стандарт будет дополнять другие связанные стандарты ASCE / SEI (ASCE 10 «Проектирование решетчатых стальных опор электропередачи» и ASCE / SEI 48 «Проектирование стальных опорных конструкций»), касающихся конструкций, поддерживающих воздушные линии электропередачи. Стандарты на другие инженерные сооружения (опоры из стекловолокна, деревянные опоры), вероятно, будут разработаны со временем на основе опубликованных в настоящее время MoP. Пользователи этого стандарта будут включать электроэнергетических компаний, региональных и межрегиональных разработчиков в рамках процесса FERC Order 1000, технических консультантов, ответственных за проектирование и строительство этих воздушных линий, а также федеральных и государственных регулирующих органов.

Предпосылки

С момента публикации в 1987 году первого Руководства ASCE по проектированию и использованию бетонных столбов и публикации в 1994 году совместного отчета Комитета ASCE-PCI «Руководство по проектированию предварительно напряженных бетонных столбов», значительным достижения и инновации были реализованы в технологиях проектирования и производства бетонных столбов. Эти достижения привели к тому, что бетонные опоры стали играть все более важную роль в проектировании и строительстве конструкций воздушных линий электропередач.Предыстория этих двух предыдущих публикаций поддержала разработку ASCE MoP 123. Подобно пути «MoP to Standard» для стальных решетчатых опор и стальных трубчатых опор, консенсусный стандарт для предварительно напряженных бетонных опор будет важным ресурсом для электроэнергетических компаний. фирмы и производители. Никакой другой аналогичный стандарт для конструкций опор из предварительно напряженного бетона недоступен для справки для тех, кто желает определить и / или установить эти опоры.

Область применения

Предметом разработки данного предлагаемого стандарта будет предоставление читателю источника общепринятых отраслевых консенсусных знаний о принципах и методах проектирования, производства и использования предварительно напряженных формованных и статических изделий. литые бетонные опоры для конструкций ВЛ.Этот стандарт будет результатом совместных усилий инженеров электроэнергетических компаний, консалтинговых фирм и производителей, занимающихся проектированием и применением этих конструкций. Этот стандарт не предназначен специально для разработки методологии проектирования фундаментов для бетонных опор. Конкретное взаимодействие столбов с грунтом и анализ, необходимые для правильного проектирования фундамента, рассматриваются для этого типа инженерных сооружений в новом проекте проекта фундамента инженерных сооружений, который в настоящее время находится в стадии разработки.

Текущая деятельность

Целевой комитет, входящий в состав Комитета по структурам электропередачи, продолжает активно участвовать в отчетах о задачах, руководствах, руководствах и отчетах по инженерной практике. Взятые вместе, они образуют важный набор справочных документов, жизненно важных для профессионалов отрасли воздушных линий электропередач, и этот тип документов дает время на передачу знаний внутри них, чтобы они были полностью рассмотрены и прокомментированы профессионалами в области проектирования. Однако до тех пор, пока документ не станет стандартом, он будет считаться менее авторитетным и авторитетным в сообществе разработчиков. Теперь достаточно времени позволило полностью применить и испытать три предшествующих «необязательных» публикации, касающихся проектирования бетонных опорных конструкций.Эти предыдущие усилия теперь лягут в основу предлагаемой деятельности по новому Стандарту.

Цели

Целью этого предложения является получение одобрения как работа, необходимая для разработки документа «Стандарты» для принципов и методов проектирования, производства и использования предварительно напряженного фильерного и статического литья. опоры для сооружений ВЛ. Затем этот Стандарт станет доступным в качестве обязательного справочника для использования электроэнергетическими компаниями, консалтинговыми фирмами и производителями для включения в спецификации проекта. Стандарт будет соответствовать строгим руководящим принципам и процедурам, требуемым при разработке всех стандартов ASCE.

Выгоды для общественности

Общественность наверняка выиграет от последовательного применения конструкции продукта и характеристик материалов, которые требуются этим стандартом. Структурные характеристики, качество и рентабельность зависят от текущих передовых практик, разработанных на основе согласованного процесса Стандартов. Что касается конкретно опор из предварительно напряженного бетона, общественность выиграет от признания в Стандарте того факта, что технологический прогресс произошел в трех ключевых областях.

Типы и качество сырья, используемого для производства высококачественного бетона, значительно улучшились.
Используются передовые методы производства и оборудование для производства высококачественных, прочных и длинных опор.
Значительные инвестиции в исследования и разработки (НИОКР) в технологии, значительные и инновационные усовершенствования технологии инженерного проектирования бетонных опор были эффективно реализованы.

Все вышеперечисленные преимущества приводят к потенциальной экономии затрат для населения, позволяя электроэнергетическим компаниям строить воздушные линии с этими типами конструкций с более низкими начальными затратами и сокращением затрат на долгосрочное обслуживание.

Обоснование участия ASCE

ASCE / SEI признано предпочтительным разработчиком современных и тщательных технических стандартов для структурных нагрузок и прочности в электроэнергетике. Это нашло отражение в почти повсеместном использовании стандартов ASCE 10 и ASCE 48. Это организационное руководство будет продолжаться через утверждение разработки и публикации предлагаемого стандарта.

Потенциальное членство / Основная группа пользователей

Цель состоит в том, чтобы заполнить этот комитет в соответствии с руководящими принципами комитета ASCE сбалансированной группой, представляющей пользователей этого документа.Предполагается, что в состав комитета, вероятно, будут входить в основном инженеры, работающие в организациях, которые закупили и используют бетонные опоры при проектировании своих воздушных линий, консультируют эти фирмы или от одного из трех поставщиков этих предварительно напряженных бетонных опор для индустрия.

Члены целевого комитета

Составители технических спецификаций
Инженеры-конструкторы
Инженеры-консультанты
Academia
Электроэнергетика
Консультанты по линейному дизайну
Конструкторы и поставщики конструкций

Предварительный график

Мы уверенность в том, что эта работа может быть успешно завершена за 48-60 месяцев.Предлагаемый график этой деятельности выглядит следующим образом, при условии утверждения ASCE до конца 2020 г .:

Официальное объявление и призыв участников опубликованы 1-й квартал 2021 г.
Начало написания текста 3-го квартала 2021 г.
Черновик завершен 4-й квартал 2023 г.
Голосование комитета начинается 1 квартал 2024 года
Открытое голосование начинается 3 квартал 2024 года
Голосование и комментарии разрешены, стандартный напечатан 1 квартал 2025 года

Комитет будет возглавлять:

Предлагается, чтобы председатель этого стандартного действия будет мистерКеннет Шарплесс, P. E., F.SEI, F.ASCE. Г-н Шарплесс был членом Целевого комитета, который разработал MoP 123, и выполнял функции его секретаря. Он также был председателем недавно опубликованного Стандарта ASCE 48 и поделился своим опытом с председателем этого предлагаемого стандарта. Г-н Шарплесс хорошо знаком с Правилами для комитетов по стандартам ASCE из-за своего непосредственного опыта и своей роли в CSAD ExCOM SEI и CSC ASCE.

Заместитель председателя будет выбран после организации этого комитета по стандартам, который будет готов перейти и взять на себя ответственность за следующий цикл стандарта.

Контроль экологической деградации бетонных опор

Многие факторы могут играть роль в преждевременной деградации бетонных опор электропередач, включая повреждение от коррозии и механических воздействий. Агенты коррозии и вода проникают через почву в заглубленную часть бетонной опоры. Это может вызвать эффект впитывания, когда проникающие грунтовые воды начинают испаряться после достижения высоты над поверхностью раздела полюса, погребенной в атмосфере. Это приводит к увеличению концентрации агрессивных веществ в нижней части опоры и возникновению изменения цвета в этом месте. Растекание в конечном итоге приводит к коррозии арматуры и, как следствие, к растрескиванию и отслаиванию бетонного покрытия. ¹

Вес электрических кабелей, прикрепленных к столбу, и сила ветра могут согнуть столб. Эти нагрузки могут вызвать трещины в бетоне как в атмосферных, так и в подземных частях. Эти трещины могут ускорить проникновение агрессивных веществ в бетон и, как следствие, ускорить разрушение опоры.

В некоторых случаях влага, загрязнение воздуха и коррозия бетонных опор в нижней части могут привести к условиям утечки электрического тока от высоковольтных электрических проводов через изоляторы к бетонной опоре, а затем на землю. что ускоряет деградацию полюса. ^1-4

Как показано на Рисунке 1, в Иране обычно строятся бетонные опоры двух разных типов. Первый тип имеет круглое сечение (полюса O), а второй — H-образное сечение (полюса H). Стержни O предварительно напряжены, поэтому они меньше изгибаются в зависимости от веса кабеля и силы ветра. Кроме того, в их конструкции используется центробежный метод, поэтому центробежная сила помогает удалить излишки воды из бетона до его отверждения. Таким образом, образуется высокопрочный бетон с низкой водопроницаемостью с минимальным водоцементным соотношением. Столбы обладают высокой прочностью при нормальном воздействии окружающей среды, поэтому при их использовании в Иране не возникает проблем с механической деградацией. В отличие от столбов O, в H-столбах используется бетон низкого качества, они имеют низкую стойкость к воздействию окружающей среды, и примерно через пять лет в нижней части столба заметна деградация бетона из-за изменения цвета бетона.Чтобы решить эту опасную ситуацию, в H-полюса были внесены следующие изменения:

1. Используйте суперпластификатор для уменьшения водоцементного отношения смеси и увеличения прочности бетона.

2. Добавьте микрокремнезем в качестве суперпуццоланового материала в бетонную смесь, чтобы снизить проницаемость бетона.

3. Увеличьте толщину бетонного покрытия над арматурой в нижней части H-образной стойки, преобразовав H-образное сечение в нижней части в кубическое сечение.

4. Нанесите эпоксидно-стекловолоконное покрытие в немного более высокой и нижней части заглубленной атмосферной зоны, чтобы предотвратить накопление коррозионного агента и изменение цвета грунтовых вод.

Изменение линии производства H-образных опор на производство предварительно напряженных H-образных опор потребовало значительных затрат. Хотя это было хорошее предложение по удобству эксплуатации, оно не было принято по финансовым соображениям.

Результаты и обсуждение

Совокупные тесты

Заполнители и вода, обычно используемые при приготовлении бетона, используемого для H-полюсов, были исследованы на предмет количества коррозионных агентов, включая хлорид и сульфат.Содержание хлоридов в воде измеряли согласно ASTM D1411-09, ⁵, и оно составляло 40 частей на миллион. В соответствии с ASTM D512-12, ⁶ максимально допустимое содержание хлоридов в воде для использования в новом бетоне составляет 1000 ppm, поэтому типичная смешанная вода находится в пределах допустимого предела. Кроме того, содержание хлоридов и сульфатов в агрегатах измеряли гравиметрическим методом. Их значения показаны в таблице 1. В соответствии с Регламентом Ирана по бетону, ⁷, они были меньше максимально допустимого содержания, равного 0.4 и 0,04% для хлорида и сульфата соответственно.

Величина песчаного эквивалента (SE) — еще один важный фактор, который был рассмотрен и исследован. Если значение SE низкое, это означает, что в песке имеется значительное количество частиц размером менее 75 мкм. Часто это глины, которые могут покрывать поверхность заполнителя, тем самым предотвращая достаточное прилипание цементного геля к поверхности заполнителя во время процесса отверждения. Это снижает прочность бетона и увеличивает его проницаемость. Значение SE измерялось согласно ASSHTO T176. ⁸ Было 73; поэтому он не подходил для использования в конструкции бетонной смеси. Песок промывали водой для удаления частиц глины, и значение SE увеличилось до 86. Кроме того, если заполнители бетона реагируют на щелочную среду, образующуюся во время отверждения, они впоследствии могут образовывать расширяющийся силикагель в присутствии влаги. Расширяющийся гель создает внутреннее давление в бетоне, которое создает поверхностные трещины. Это называется проблемой щелочно-кремнеземной реакции (ASR).

ASR — это химическая реакция между различными активными аморфными минералами кремнезема заполнителя и щелочным поровым раствором бетона. В результате этой реакции образуется темный гель вокруг агрегата, который обладает высокой активностью в реакции с влагой и водой. Когда гель адсорбирует влагу, он расширяется и вызывает трещины в бетоне. ⁹ Когда ASR запускается в бетоне, его обычно нельзя контролировать. Трещины ASR облегчают проникновение коррозионных агентов, таких как хлорид или диоксид углерода (CO ₂), в бетон, что может вызвать коррозию на границе раздела бетон-арматура. Как и гель ASR, продукты коррозии расширяются и ускоряют рост трещин и выкрашивание, что дополнительно подвергает заделанную арматуру коррозии.

Другой причиной трещин в бетонных опорах является замедленное образование эттрингита (DEF). Эттрингит обычно образуется на ранней стадии гидратации цемента. Если температура отверждения превышает 70-80 ° C, образование минерала эттрингита предотвращается. ⁹ Для ускорения отверждения бетонные опоры обычно затвердевают в нагретом водяном паре, поэтому в них может развиться состояние DEF.Через несколько лет в нижних частях бетонной опоры, контактирующей с водой или влагой, может образоваться эттрингит. Его образование сопровождается расширением и может вызвать трещины в бетоне. Подобно ASR, трещины DEF ускоряют проникновение коррозионных агентов, таких как хлорид или CO ₂, в бетон и увеличивают коррозию арматуры и растрескивание бетонного покрытия.

Агрегат, используемый для изготовления H-полюсов, был протестирован на ASR согласно ASTM C289-03. ¹⁰ Согласно рисунку 2, бетонный заполнитель находился в зоне низкого риска кривой ASTM C289, и заполнители не проявляли проблемы ASR.Еще одним действенным фактором формирования высокопрочного бетона является использование плотного заполнителя. Анализ размера частиц был проведен на заполнителе, и предлагаемый проект бетонной смеси показан в таблице 2. Таблица 2 также включает проект бетонной смеси, который ранее использовался для немодифицированных опор электропередач.

Испытание бетона

После внесения изменений, как обсуждалось ранее, образцы бетона были построены в соответствии с предложенным проектом бетонной смеси, указанным в таблице 2.Далее, некоторые образцы были приготовлены в соответствии с предыдущей схемой смешивания (таблица 2). Образцы выдерживали 28 дней в воде при 25 ° C. На них были проведены испытания на прочность при сжатии и быструю проницаемость для хлоридов (RCP). В большинстве случаев, чем выше прочность бетона на сжатие, тем дольше его долговечность в условиях окружающей среды, с большей плотностью бетона и меньшей проницаемостью для коррозионных агентов. Однако испытание RCP было проведено для подтверждения увеличения прочности и снижения проницаемости.Согласно таблицам 3 и 4, образцы бетона с модифицированным составом смеси имели значительно более высокий сжимающий и меньший электрический заряд, чем другие. Бетонные столбы, построенные по новой конструкции из смеси, будут иметь более длительный срок службы, чем предыдущие неизмененные бетонные столбы в условиях окружающей среды.

Испытание бетонной опоры

Чтобы гарантировать качество бетонных опор, некоторые из них были подвергнуты испытанию на изгиб, как описано в стандарте CEB 044-3.¹¹

Сравнение результатов испытания на изгиб модифицированных опор с предыдущими немодифицированными опорами показало, что модифицированные опоры показали лучшие приемлемые характеристики изгиба в испытании, поэтому разумно ожидать, что они будут иметь большую долговечность в условиях окружающей среды. Детали и результаты этого тестирования будут представлены в следующей статье.

Заключение

Механические факторы и факторы коррозии участвуют в ранней деградации бетонных H-столбов.Таким образом, усовершенствования, которые увеличивают механическую прочность опор H, и применение методов, снижающих проникновение коррозионных агентов в заглубленную зону опор H, таких как нанесение эпоксидно-стеклянного покрытия, снижают проницаемость бетона и увеличивают долговечность бетонных опор. в условиях окружающей среды.

Список литературы

1 А. Агаджани, М.А. Голозар, А. Саатчи и др., «Случайный переменный ток и воздействие окружающей среды на бетонные опоры электропередач», MP 52, 8 (2013).

2 А. Агаджани, М.А. Голозар, А. Саатчи и др., «Проблемы с блуждающим переменным током в бетонных опорах электропередач», MP 52, 5 (2013).

3 А. Агаджани, М.А. Голозар, А. Саатчи и др., «Защита бетонных опор электропередач от случайного переменного тока», MP 52, 10 (2013).

4 А. Агаджани, М. Урген, «Влияние сильно загрязненной атмосферы на системы распределения электроэнергии», MP 53, 12 (2014).

5 ASTM D1411-09, «Стандартные методы испытаний водорастворимых хлоридов, присутствующих в виде добавок в составных дорожных смесях» (Вест Коншохокен, Пенсильвания: ASTM International, 2009).

6 ASTM D512-12, «Стандартные методы испытаний хлорид-иона в воде» (Вест Коншохокен, Пенсильвания: ASTM, 2012).

7 Регламент Ирана по конкретным вопросам, Публикация Организации управления и планирования Ирана (2000).

8 AASHTO T176-08, «Стандартный метод испытания пластиковой мелочи в сортированных заполнителях и почвах с использованием теста на эквивалент песка» (Вашингтон, округ Колумбия: Американская ассоциация государственных служащих и должностных лиц дорожного транспорта, 2017).

9 л.Бертолини, Б. Эльзенер, П. Педеферри и др., Коррозия стали в бетоне , 1-е изд. (Вайнхайм, Германия: Wiley-VCH Verlag GmbH & Co. KGaA, 2004 г. ).

10 ASTM C289-03 «Стандартный метод испытания потенциальной щелочно-кремнеземной реакционной способности агрегатов» (Вест Коншохокен, Пенсильвания: ASTM, 2003).

11 Стандарт CEB 044-3, «Спецификация приемочных испытаний бетонных столбов» (Коломбо, Шри-Ланка: Цейлонский совет по электричеству, 1966 г.).

Предварительно напряженные бетонные опоры — методы проектирования и изготовления

В последние десятилетия опоры из предварительно напряженного бетона стали известными и заменили традиционные опоры из дерева, стали или железобетона.Первые опоры из предварительно напряженного бетона были спроектированы в 1933 году французским инженером Фрейсине.

Различные формы предварительно напряженных бетонных столбов

Существуют различные формы поперечных сечений предварительно напряженных бетонных опор, но для любого типа опор основание должно иметь максимальную площадь поперечного сечения, так как для этого требуется максимальный момент сопротивления.

Опоры прямоугольной или квадратной формы подходят для небольших отрезков до 40 футов. Они обеспечивают хорошее облегчение для предварительно напряженной проволоки на необходимой глубине.Транспортировать такие столбы намного проще.

Рис.1: Предварительно напряженные прямоугольные опоры

Столбы

Vierendeel также используются для меньших длин, но они сделаны из тонких элементов и имеют большую открытую площадь, что делает их подверженными коррозии.

Круглые столбы подходят для большей длины. Круглые полые опоры имеют меньший вес и одинаковую прочность во всех направлениях. В полых опорах бетон уплотняется за счет высокоскоростной прядения, что делает бетон более плотным и прочным.

Рис. 2: Предварительно напряженные массивные сваи

Цилиндрические конические столбы также изготавливаются методом центробежного литья. Сужение должно быть равномерным и составлять от 0,15 до 0,18 дюйма на фут. Шестиугольные, восьмиугольные, треугольные столбы также могут быть изготовлены методом центробежного литья.

Рекомендации по проектированию предварительно напряженных бетонных опор

Столбы из предварительно напряженного железобетона спроектированы как элементы с однородным предварительным напряжением, поскольку они должны выдерживать равные изгибающие моменты в противоположных направлениях, чего нет в других предварительно напряженных конструкциях.Величина необходимого предварительного напряжения вдвое меньше, чем обычно для изгиба в одном направлении.

Предварительно напряженные опоры отливаются в поле и позже транспортируются на строительную площадку. Таким образом, при проектировании предварительно напряженных опор следует также учитывать нагрузки при погрузочно-разгрузочных работах, транспортировке и монтаже.

Эти опоры имеют консольную конструкцию, и на них следует учитывать как осевые, так и изгибающие нагрузки. Изгибающий момент является преобладающим в предварительно напряженных полюсах по сравнению с осевыми нагрузками и поперечными силами. Это стойкие члены.

Методы изготовления предварительно напряженных бетонных опор

Обычно используются три метода изготовления опор из предварительно напряженного бетона:

Метод центробежного литья
Метод длинной линии
Метод Мензеля

1. Метод центробежного литья

Метод центробежного литья также называется методом центробежного литья, который используется для изготовления полых и конических опор из предварительно напряженного бетона.В этом методе бетон частично заливается в стальные формы, и они помещаются в прядильную машину

Бетон в формах укрепляется центробежной силой, создаваемой прядильной машиной, которая вращается в течение нескольких минут. Во время вращения бетон выдавливает из себя воду, и эта лишняя вода выливается из полой полости, образованной в центре столба.

Наконец, форма подвергается воздействию пара для отверждения в течение периода, пока прочность бетона не достигнет 3500 фунтов на квадратный дюйм. После этого предварительно напряженную проволоку отпускают и оставляют для отверждения на воздухе в течение 28 дней. В итоге получается пустотелый предварительно напряженный бетонный столб.

Рис. 3: Метод центробежного литья для изготовления столбов

2. Метод длинной линии

Метод длинных линий — это наиболее часто используемый метод изготовления твердых предварительно напряженных бетонных столбов. В этом методе формовочные формы устанавливаются встык для литья встык. Эти формы размещаются на длине до 400 футов.

Формовочные формы содержат перегородки на концах, и в этих перегородках предусмотрены отверстия, через которые продеваются проволоки предварительного напряжения.Эти проволоки предварительно натянуты на упоры на каждом конце линии форм. Это предварительное натяжение выполняется один раз для нескольких полюсов.

Формы теперь заполняются бетоном, который подвергался внешней вибрации. Используя этот метод, можно изготавливать сплошные полюсы многих форм, таких как квадрат, прямоугольник, I-образная форма, Y-образная форма и т. Д. Этот метод можно применить на любом участке или дворе сборного железобетона.

Рис. 4. Формы для изготовления опор с предварительным напряжением

3. Метод Мензеля

Метод изготовления предварительно напряженных столбов Mensel является более механизированным процессом.При этом столбы изготавливаются на производственной линии, состоящей из горизонтальных форм с небольшим весом. Эти формы будут перемещаться с одной станции на другую в производственной линии.

Бетон заливается в эти формы, и при заливке бетона в середине формы предусматривается блокировка для создания полых бетонных столбов. Бетон в формах уплотняется вибрацией. Когда бетон начинает затвердевать, блок в середине поворачивают и удаляют на стадии полного затвердевания.

Эти столбы нагреваются до температуры 73 ^o C в течение 24 часов и охлаждаются до комнатной температуры.

Рис.5: Предварительно напряженные круглые полые опоры

Преимущества предварительно напряженных бетонных опор

Преимущества предварительно напряженных железобетонных опор перед обычными железобетонными опорами следующие:

Меньший вес и простота использования.
Установка опор из предварительно напряженного бетона в просверленные отверстия проще и проще.
Они менее проницаемы и обеспечивают хорошую коррозионную стойкость предварительно напряженной проволоки, особенно в регионах с жаркой погодой.
Хорошо Устойчив к эрозии в пустынных регионах.
Хорошая огнестойкость, полезная при лесных пожарах или пожарах травы вблизи линии земли.
Хорошая устойчивость к замерзанию и оттаиванию наблюдается в более холодных регионах.
Они обладают большей жесткостью и могут выдерживать более высокие нагрузки, чем обычные опоры RCC.
Они могут быть изготовлены в различных формах с чистой и аккуратной отделкой, что придает им хороший внешний вид.
Из-за хороших свойств сопротивления требует меньшего обслуживания.

Использование предварительно напряженных бетонных опор

Благодаря своей долговечности опоры из предварительно напряженного бетона сегодня широко используются во всем мире. Их можно использовать как

Столбы осветительные
Железнодорожные опоры силовые и сигнальные
Телефонные столбы
Флагштоки
Антенные мачты и др.

Рис. 6: Предварительно напряженные бетонные мачты, несущие линии электропередачи

Бетонных гигантов заменяют старые столбы — Новости — Wilmington Star News

Заменяемые опоры представляют собой полюсы из южной сосны 1970-х годов, средний срок службы которых составляет лишь 30 лет.

ЮГОПОРТ — длинные массивные бетонные объекты, разбросанные вдоль дороги, выглядят как выброшенные пешки из игры в шахматы гиганта.

Вместо этого они представляют собой новые бетонные опоры, ожидающие своего подъема по лазерной прямой линии длиной 4,5 мили вдоль Северной Каролины 211 возле Саутпорта.

Заменяемые опоры представляют собой опоры из южной сосны урожая 1970-х годов, средний срок службы которых истек 30 лет. В настоящее время ландшафт США усеян более 180 миллионами электрических опор. Все больше опор переходят на бетон, сталь или стекловолокно из дерева.

Замена старых опор и модернизация линий электропередачи планировались годами. Льюис Шоу, технический директор Brunswick Electric, сказал, что строительство началось в октябре прошлого года после того, как Министерство транспорта Северной Каролины дало разрешение.

При весе до 35 000 фунтов каждая и высотой 95 футов новые опоры для электроснабжения являются звездой проекта. Сделанные из центрифугированного бетона, опоры рассчитаны на срок службы 80 лет и выдерживают ветер со скоростью 150 миль в час. Эти столбы большие, но бледные по сравнению с самым высоким в мире столбиком длиной 1137 футов, который омывает реку Янцзы в Китае.

Для установки столбов требуется огромный шнек, чтобы закопать 15 футов в песчаную почву для установки «прямой закопки». Такой подход устраняет необходимость во внешних кабельных опорах. После засыпки на влажных участках засыпка состоит из щебня и песчано-жидкой смеси.

Изготовленные в Клакстоне, штат Джорджия, по цене 4000 долларов за штуку, опоры диаметром 30 дюймов на самом деле являются полыми со стенками толщиной 6 дюймов.

Общая цель проекта — увеличить пропускную способность, учитывая недавний рост населения в этом районе.Эта большая емкость также повышает надежность. Оук-Айленд, Саутпорт и Сент-Джеймс в настоящее время пользуются 99,992-процентной надежностью подачи электроэнергии от Brunswick Electric.

Льюис надеется, что клиенты не заметят никаких последствий. «С инженерной точки зрения, мы надеемся, что клиенты этого не заметят, а значит, улучшение было незаметным». Новые линии удвоят предыдущую пропускную способность.

Для передачи энергии 11 «проводников» слегка наклонены между каждым полюсом. В электроэнергетике ЛЭП называют «проводниками».«Три проводника передачи находятся рядом с верхом, каждый из которых имеет напряжение 69 000 вольт. Чуть ниже шесть распределительных проводов проходят по 12 480 вольт каждый. Два других проводника обеспечивают молниезащиту и заземление.

Помимо погоды, по словам Льюиса, главной проблемой была «работа вблизи находящихся под напряжением или горячих линий». Мокрая весна задержала реализацию проекта на два месяца. Проект должен быть завершен в следующем месяце.

Почему бы не проложить новые линии под землей, как это делается во многих новых кварталах?

Самуэль Морс похоронил свою первую телеграфную линию в 1844 году.Первые семь миль провалились. Он быстро изменил курс. Он откопал кабель, заказал деревянные столбы и больше не оглядывался.

В 2003 г. целевая группа Северной Каролины пересмотрела этот подход. Подземный вариант был категорически отвергнут из-за «непомерно высоких затрат». По оценкам группы, на то, чтобы похоронить все линии электропередач в Северной Каролине, потребуется 25 лет и 41 миллиард долларов. Дальнейшие исследования показали, что ремонт подземных коммуникаций обходится на 60% дороже, чем ремонт наземных.

Похоже, столбы от электросети еще некоторое время будут.

Для Brunswick Electric этот проект — еще один способ обслуживания своих участников. В отличие от такой государственной энергетической компании, как Duke Energy, Brunswick Electric является кооперативом. Различие, по словам Хизер Б. Холбрук, специалиста по маркетинговым коммуникациям в Brunswick Electric, заключается в том, что «мы существуем, чтобы служить нашим членам, чтобы обеспечить безопасную, надежную и доступную электроэнергию». Около 13 процентов электроэнергии поставляется кооперативами в США.

Еще одно преимущество новых бетонных столбов — отсутствие дырок от дятла.Птицы — самая частая причина разрушения деревянных опор.

Свяжитесь со стойкой метро по телефону 910-343-2387 или [email protected].

электрических столбов | Electrical4U

Для прокладки ВЛ используются деревянных опор , бетонных опор , стальных опор и железнодорожных опор . Какие опоры следует использовать, в зависимости от важности нагрузки, местоположения и места, рентабельности такой конструкции, включая стоимость обслуживания, и с учетом ее элемента прибыли. В линии низкого напряжения для всех фаз, естественной и заземленной мы используем однополюсную линию. В электрической системе используются разные типы полюсов. Эти опоры представляют собой

Деревянная электрическая опора
Бетонная электрическая опора
Стальная трубчатая электрическая опора
Рельсовая электрическая опора

Деревянная электрическая опора

Раньше деревянные опоры использовались для 400 и 230 вольт L.T. линия и 11 К. H.T. линия массовым образом. В некоторых случаях для линии 33 кВ мы использовали деревянные опоры.Экономическая эффективность деревянного столба намного меньше по сравнению с другим электрическим столбом, и затраты, понесенные на его фундамент, также сравнительно очень меньше. Если правильно ухаживать и обрабатывать древесину, деревянный столб прослужит долго.

По этой причине раньше широко использовались деревянные столбы. Древесина шаала обычно использовалась для изготовления электрических столбов. Потому что для деревянных электрических столбов лучшее качество древесины — это «шаал». Средний вес древесины «шаал» составляет 815 кг на кубический метр. Кроме того, древесина Шаала, Масуа, Тик, Чир, Дебдару также используется в качестве по их доступности.В настоящее время для сохранения и защиты лесов, для поддержания экологического равновесия использование деревянных столбов практически прекращено. Деревянные опоры делятся на три класса по способности выдерживать нагрузку от электрических проводников.

Усилие разрушения более 850 кг / см ². Примеры: древесина Shaal, Masua и т. Д.
Сила разрушения составляет от 630 кг / см ² до 850 кг / см ². Примерами являются древесина тик, сейшун, гарьян и т. Д.
Сила разрушения составляет от 450 кг / см ² до 630 кг / см ².Примеры: древесина Чир, Дебдару, Арджун и т. Д.

Древесина, используемая для электрического столба, не должна иметь дефектов. Для этой цели гораздо предпочтительнее прямая древесина. Поскольку невозможно получить полностью прямую древесину такой длины без дефектов, допускается и немного изогнутая древесина. При необходимости можно соединить вместе две короткоствольные опоры.

Обработка деревянной опоры

В первую очередь необходимо провести обработку древесины. Это означает, что древесина должна правильно сушиться. Гриб может повредить древесину, а термиты могут нанести ей максимальный ущерб.Из-за тепла и влаги древесина повреждается. Эти типы повреждений в основном происходят в части столба ниже или около уровня земли. Для защиты от влаги и термитов в древесине проводится соответствующая химическая обработка. Для надлежащего ухода используют смолу, смешанную с Creojet Oil или Copper Crom Arsenic. Следующее лечение называется «Кривая обработка». В этом процессе полюса удерживаются внутри цилиндрического резервуара с воздушным уплотнением. В баке столбы погружены в химикат Copper Crom Arsenic. Внутри резервуара создается давление 100 кг на квадратный метр минимум на один час.Из-за такого высокого давления химикат проникает в поры древесины. Следовательно, влага и термиты не могут атаковать древесину в течение длительного времени.

Если по какой-либо причине дерево не обработано должным образом, то перед установкой столба следует нанести два слоя масла Creojet на всю поверхность столба. Битумное масло Creojet Oil следует использовать на части почвы, а также на высоте до 50 см или 20 дюймов над почвой. Если это невозможно, на такую поверхность столба нужно нанести хотя бы гудрон.Если какая-либо из процедур неосуществима, по крайней мере, вы сжигаете нижнюю внешнюю поверхность шеста на расстоянии до двух метров, чтобы защитить шест от термитов и влаги.

Верхняя часть шеста должна иметь форму острого конуса, чтобы вода не могла оставаться на вершине шеста. Затем мы прорезаем необходимые канавки в верхней части шеста, чтобы плотно прилегать поперечины. С этой же целью просверливаем отверстия на шесте. Диаметр просверливаемого отверстия варьируется от 17 мм до 20 мм.Для установки D-образного стального хомута пазы не нужны, достаточно просверлить отверстие на нужном расстоянии. Расстояние между верхним отверстием и верхним концом шеста должно быть не менее 200 мм или 8 дюймов. Все такие отверстия или бороздки следует создать до лечения. Не следует делать такие отверстия и канавки на опоре после обработки опоры. Если мы делаем отверстия или канавки после обработки, мы должны нанести креозотовое масло или битум на эти отверстия и канавки.

Бетонная электрическая опора

Бетонная опора бывает двух типов:

R.C.C. Полюса
P.C.C. Поляки

В настоящее время P.C.C. Полюса широко используются в системах 11 кВ и 400/230 В, кроме этого, мы также используем опоры PCC в 33 кВ H.T. Линия. Опоры этого типа дороже деревянных, но дешевле стальных. Этот вид полюсов имеет более длительный срок службы, а затраты на обслуживание незначительны. Прочность столба PCC намного больше, чем у деревянного, но меньше, чем у стального. Единственные недостатки этого шеста — он очень тяжелый и хрупкий.

Бетонная электрическая опора изготовлена из цементобетона. Для увеличения прочности мы используем железные стержни или арматуру в бетоне. Для заземления мы помещаем медную полосу размером 25 мм × 3 мм внутрь опоры во время бетонирования или оставляем в опоре полый канал для вставки заземляющего провода. Чтобы при необходимости закрепить на опоре различные фитинги, мы оставляем на опоре отверстия диаметром 20 мм во время бетонирования.

Поперечное сечение мачты снизу всегда больше, чем сверху.Поперечное сечение полюса PCC прямоугольное, а не квадратное.

По допустимой боковой нагрузке и высоте опоры бетонные опоры делятся на 11 классов

5-12

Классификация опор	Высота в метрах.	Выемка грунта на горе.	Максимальная боковая нагрузка в кг. ²
1	16,5 — 17	2,40	3000
2	16. 5-17	2,40	2300
3	16,5 — 17	2,40	1800
4	16,5 — 17	2.40				1400	1400 16	2,30	1100
6	11,5 — 12	2,00	1000
7	11,5 — 12	2,00	810	800	2,00	700
9	9,5 — 11	1,80	450
10	8-9,0	1,50	11
300 905 7,5	1,20	200

Примечание: выемка фундамента также зависит от качества почвы, она различается в зависимости от местоположения.

Стальная трубчатая электрическая опора

Несущая способность стальной трубчатой опоры намного выше, чем у деревянных опор и бетонных опор.При правильном обслуживании эти столбы служат дольше. Но из-за чрезмерной стоимости использование этого шеста с каждым днем постепенно сокращается. Эти полюса используются для систем низкого и среднего тока на 400/230 вольт. Мы также используем эти опоры в ВТ 11 кВ. линия. В некоторых случаях мы используем эти полюса в системе высокого напряжения, например, 33 кВ.

Типы трубчатых опор

Существует два типа трубчатых опор:

Ступенчатая опора
Обжимная опора

1 ^st называется ISTP, а 2 ^и — ISWP.Оба полюса могут быть отлиты в виде одной части трубы или могут быть отлиты в несколько труб, а затем надлежащим образом сварены вместе. Трубчатая опора должна быть прямой, чистой, без ржавчины и дефектов. Эти опоры имеют разные размеры, чтобы выдерживать разную нагрузку. Калибр стального столба для H.T. больше, по сравнению с L.T. линий. Стержень изнутри и снаружи должен быть покрыт битумом по всей длине, который должен быть залит под почвой. Оставшуюся часть полюса необходимо покрасить красной оксидной пленкой. Отверстие диаметром 14 мм должно быть сделано на высоте 300 мм над уровнем земли для заземления. В верхней части столба предусмотрена крышка для предотвращения попадания дождевой воды внутрь.

Зафиксирован запас прочности опоры 2,5 и вес стали 7,85 грамма на квадратный см.

Рельсовая электрическая опора

Прочность рельсовой опоры максимальная, поэтому и стоимость максимальна. Вес тоже больше, и из-за такого весового коэффициента увеличиваются расходы на транспортировку, погрузку и разгрузку.Для линии 400/230 В этот полюс не используется. В системах 11 кВ и 33 кВ мы используем рельсовые опоры. Рельсовые опоры, используемые в воздушных линиях, обычно бывают четырех размеров.

30 кг на метр
37 кг на метр
45 кг на метр
52 кг на метр

Обычно мы используем рельсовые опоры 45 кг на метр для 11 кВ, а для 33 кВ мы используем 45 кг на метр и 52 кг на метр рельсовых опор. Длина опор разного размера составляет от 9 до 13 метров. Перед использованием рельсовой опоры мы наносим по крайней мере один слой красного оксида на рельсовую опору.Если мы нанесем гудрон на нижнюю часть до определенной высоты над землей, долговечность шеста увеличивается. Вертикальная несущая способность опоры рельса больше, чем горизонтальная несущая способность.

НОЯ Ameron

БЕТОННЫЕ ОСВЕТИТЕЛИ И ТОЧКИ

Мы предлагаем широкий выбор традиционных и современных стилей в ассортименте форм, цветов, фактур и отделки, которые идеально подходят для любого применения или окружающей среды.Наши инновационные конструкции — надежный и привлекательный выбор для парков, уличных пейзажей и других ландшафтных зон. Все бетонные опоры и болларды Ameron ™ предварительно напряжены, изготовлены методом центрифугирования и имеют полную 10-летнюю гарантию.

Стержни бетонных столбов предварительно напряжены из высокопрочной стали, которая растягивается перед заливкой бетона, а затем отпускается, чтобы поддерживать сжатие бетона в нормальных условиях эксплуатации. Предварительное напряжение значительно увеличивает как прочность, так и упругость опоры, обеспечивая гораздо больший срок службы, чем опоры из ненатянутого бетона.

Все опоры отлиты центробежным способом из высокопрочного бетона. Этот процесс дает значительно более плотный бетон, чем другие методы литья, а также увеличивает отношение прочности к весу опор. Полученный плотный бетон инкапсулирует и защищает предварительно напряженную сталь, практически устраняя проблемы замерзания-оттаивания, которые могут повредить другие типы опор.

Наши столбы просты в установке, независимо от того, выберете ли вы систему опорных плит или столб для прямого захоронения, который можно врезать в большинство типов грунтов.Все наши полюсные продукты разработаны с учетом или превосходят нормативные требования для всех типов проектов и соответствуют применимым разделам стандартов AASHTO, ACI, ASTM и IBC.

ВАЛ КОНУСНЫЙ

КРУГЛЫЙ

Опора освещения из центрифугированного бетона

Восьмиугольный

Опора освещения из центрифугированного бетона

ПЛОЩАДЬ

Опора освещения из центрифугированного бетона

Столбы электрические железобетонные: Attention Required! | Cloudflare

Столб железобетонный электрический — Строительный журнал

Железобетонные (ЖБ) опоры ЛЭП и столбы: основные разновидности, установка, монтаж

Классификация по назначению

Специальные

Концевые

Угловые

Анкерные

Промежуточные

Маркировка опор из бетона

Конструкции

Элементы опорной системы

Бетонные опоры по количеству удерживаемых цепей

Установка

ВЛ до 1 кВ

ВЛ до 10 кВ

ВЛ 35-500 кВ

Заземление

Таблицы всех видов бетонных опор

Железобетонные опоры лэп – цена в Владимире

Электрические столбы

Виды электрических столбов

Бетонные столбы под электричество

Деревянные электрические столбы

Металлические столбы под электричество

Установка опор ЛЭП

Требования

Получение техусловий (ТУ)

Этапы установки

Монтаж проводки в дом

Электрические столбы из железобетона

Недостатки и достоинства

Применение

Установка

Выполнение работ

Выбор и разметка территории

Бурение

Монтаж столбов из железобетона

Контроль над проведением работ

Прокладка электропроводов

Заключение

особенности форм, опор, фото и видео

Виды столбов

Характеристики

Изготовление опор

Вывод

Какими могу быть опоры ЛЭП?

столб из спирального бетона / электрический столб из предварительно напряженного бетона

Призыв для участников: новый стандарт для проектирования опор электропередачи из предварительно напряженного бетона Конструкции

Контроль экологической деградации бетонных опор

Результаты и обсуждение

Испытание бетона

Испытание бетонной опоры

Заключение

Предварительно напряженные бетонные опоры — методы проектирования и изготовления

Бетонных гигантов заменяют старые столбы — Новости — Wilmington Star News

электрических столбов | Electrical4U

Деревянная электрическая опора

Обработка деревянной опоры

Бетонная электрическая опора

Стальная трубчатая электрическая опора

Типы трубчатых опор

Рельсовая электрическая опора

НОЯ Ameron

БЕТОННЫЕ ОСВЕТИТЕЛИ И ТОЧКИ

КРУГЛЫЙ

Восьмиугольный

ПЛОЩАДЬ

Добавить комментарий Отменить ответ

Рубрики
