Расстояние между стропилами: какое должно быть?

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

• собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
• вес материала, которым вы планируете крыть крышу;
• вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
• вес обрешетки;
• вес отделочных материалов чердака;
• климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т.  д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Расстояние между стропилами двухскатной крыши под профлист

Главная » Разное » Расстояние между стропилами двухскатной крыши под профлист

Расчет расстояния между стропилами

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

• собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
• вес материала, которым вы планируете крыть крышу;
• вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
• вес обрешетки;
• вес отделочных материалов чердака;
• климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Расстояние между стропилами двухскатной крыши под профлист

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа – 5 – 45 градусов;
• расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
• обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
• Допустимый угол для установки стропил под шифер – до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры – 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам – картам в приложении Ж к СП 20.13330.2011 “Нагрузки и воздействия”.
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

krovlya777.ru

Расчет расстояния между стропилами

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

• собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
• вес материала, которым вы планируете крыть крышу;
• вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
• вес обрешетки;
• вес отделочных материалов чердака;
• климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

kroemsami.ru

Все о двухскатных крышах: оптимальное расстояние между стропилами

В строительстве дома важно, чтобы каркас крыши и ее стропильная конструкция были надежными. Для этого необходимо знать оптимальные размеры промежутка между стропилами. Как правильно провести расчеты для стропильной системы двухскатной крыши с учетом различных кровельных материалов, расскажут наши специалисты в данной статье.

Как правильно рассчитывать расстояние между стропилами (для двухскатной крыши)

Неправильно подобранный промежуток, который должен быть между опорами стропильной системы для любого вида крыши, может привести к ряду негативных последствий:

• деформации самой конструкции;
• порчи кровельного покрытия;
• обрушивание основания каркаса и подобные.

Чтобы этого не случилось, специалисты разработали специальную методику, с помощью которой можно рассчитать это расстояние, что относится и к двухскатным видам крыш.

Пошаговая методика по вычислению промежутка, который должен быть от опоры к опоре:

1. Первый шаг: измеряем длину ската по карнизу крыши.
2. Второй шаг: цифровой показатель длины ската делим на цифровой показатель расстояния от одной опоры к другой, который подбираем самостоятельно – от 60 см до одного метра.
3. Третий шаг: получившуюся цифру прибавляем к «1» (единице).
4. Четвертый шаг: итог округляем в большую сторону.

Как видим из общепринятой методики вычислений, промежуточное расстояние, то есть «шаг» стропильной конструкции должен соответствовать двум основным параметрам:

• не меньше шестидесяти сантиметров;
• не больше одного метра.

Этот промежуток или шаг между стропилами выбирается строителем самостоятельно, но от него зависит количество составляющих элементов во всей конструкции для двухскатной крыши.

Пример расчетов промежутков в стропильной конструкции

Специалисты утверждают, что произвести подобные вычисления не составит большого труда. Для этого разберем реальный пример, воспользовавшись пошаговой методикой, приведенной выше.

Первый шаг: согласно произведенным замерам, длина ската по карнизу крыши равна трем метрам.

Второй шаг: самостоятельно выбираем шаг, который должен быть между стропилами. Например, он равен 0,8 метра, значит, расчет будет следующим: 3 : 0,8 = 3,75.

Третий шаг: 3,75 + 1 = 4,75, с округлением 5.

Таким образом, мы получили необходимое количество стропил для стропильной конструкции, равное 5, с шагом между ними в 80 сантиметров (это 0,8 метра).

Специалисты предупреждают, что эта методика не включает в свои расчеты особенности используемого кровельного материала. Но этот момент является очень важным при возведении стропильной конструкции и монтаже кровли крыши.

Читайте также: Система стропил двухскатной крыши и особенности завязывания фронтона

Расстояние под различные кровельные материалы

Специалисты советуют: определяя шаг между стропильными опорами, учитывайте кровельный материал, из которого будет создаваться кровля двухскатной крыши. Рассмотрим наиболее распространенные варианты покрытий кровли, подходящих для частных жилых домов.

1. Профнастил – для этого кровельного материала нужное нам расстояние цифровому показателю от 60 до 90 сантиметров (при увеличении шага хотя бы до одного метра, придется устанавливать дополнительные поперечные доски с большим сечением – 5 × 10 см). При этом под профнастил понадобится произвести монтаж обрешетки, которая обеспечит возможность крепления обязательных вертикальных составляющих – дымохода, вентиляционной системы.
2. Керамическая черепица – кровля из такого материала имеет достаточно тяжелый вес, поэтому и нагрузка на стропильную систему будет выше, чем при покрытии кровли профнастилом. Соответственно, и расстояние, которое мы рассчитываем, будет другим: от 80 сантиметров до 1 метра 30 сантиметров. Но в этом варианте еще и учитывается крутизна уклона кровли (если угол наклона 15 градусов, то промежуток будет минимальным – 80 см, при 75 градусах – 130 см).
3. Металлочерепица – данный кровельный материал легче предыдущего и продается сразу в листовом виде, поэтому снижается толщина составляющих стропильной системы, а, следовательно, снижается и расстояние между элементами в ней. Для стропильного материала с сечением 15 × 5 сантиметров промежуток должен подбираться от 60 сантиметров до 95 сантиметров. Такое расстояние позволит качественно утеплить чердачное помещение (для этого необходимо материал утеплителя разместить прямо между стропилами). Особенность монтажа стропильной конструкции под металлочерепицу заключается в том, что опоры устанавливаются сверху на коньковый прогон (обычно их монтаж производиться на коньковый брус сбоку). Но в этом случае не стоит забывать и о вентиляционных отверстиях около верхней кровли.
4. Ондулин – этот материал называют «еврошифером», и он прекрасно подходит для кровли частных жилых домов. Для стропильной конструкции под ондулин используют стропила из досок 5 × 20 сантиметров, что обеспечивает некоторый запас прочности (при этом учитываются и стропильные прогоны). Расстояние между такими стропильными досками стандартное – от 60 до 90 сантиметров, а деревянный брус для обрешетки должен быть сечением 4 × 5 см, с межосевым шагом в 60 см.
5. Шифер – это один из самых распространенных в нашей стране кровельных материалов, под него стропила следует подбирать с сечением 5 × 10 / 5 × 150 сантиметров. Расстояние между ними будет немного в меньшем диапазоне – 60-80 см. Обрешетка из деревянного бруса имеет свой промежуток между элементами, который напрямую зависит от угла уклона ската кровли: при маленьком уклоне – от 45 см, при большем – от 60 см.

Таким образом, общие цифровые показатели для определения расстояния между стропилами (в зависимости от материала кровли) будут колебаться в следующих пределах: минимум составляет 60 см, а максимум – 130 см. Если вы сами не можете определиться с выбором такого цифрового показателя, то следует обратиться к квалифицированным специалистам за помощью.

krovlyamoya.ru

Шаг стропил односкатной крыши

Односкатная стропильная система пришла к нам из США и Европы. Использующие ее жильцы отмечали надежность и дешевизну, поэтому популярность этого типа очень быстро распространялась. Несмотря на то, что для возведения одного ската требовалось незначительное количество древесины, на такое строительство мало кто решался. Дело в том, что большинство застройщиков считала такую систему слишком простой для жилых строений, а другая часть просто не умела ее возводить, чтобы доказать обратное. В данной статье я постараюсь объяснить вам как легко и быстро создавать такие системы и правильно подбирать шаг стропил односкатной крыши.

Основа расчетов

Несмотря на свою простоту, один скат должен отвечать всем правилам монтажа. Ведь если при этом допускать серьезные ошибки, то кровельное покрытие деформируется, что неизбежно повлечет за собой не только протечки, но и обрушение всей крыши.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющих:

1. Надежность крепления стропильных ног к опорному брусу и коньку;
2. Правильный подбор вспомогательных деталей для стропильной системы;
3. Прочные пиломатериалы и вспомогательные элементы;
4. Стропильный шаг.

Не стоит думать, что соблюдая всего четыре пункта вы добьетесь максимально устойчивой конструкции. Для этого вам придется использовать все известные методы и технологии.

Значения для расчетов

Нельзя выполнять расчеты не зная те или иные показатели, верно? Поэтому перед началом необходимо убедиться, что вы имеете четыре основных значения.

1. Нагрузка на 1 квадратный метр
2. Параметры кровельного материала
3. Шаг стропильных ног
4. Наклон стропила

Помимо всех этих показателей главной задачей любого проекта является расчет максимально допустимой нагрузки на кровлю. В нее входят довольно много значений и вот список элементов, масса которых особенно важна при расчете:

• Стропильные ноги
• Обрешетка
• Кровельный пирог

Если вы далеки от строительной отрасли, то вам придется запомнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первой учитываются все используемые материалы, а во второй находится снеговая нагрузка вашего региона. Ее значение написано в специальном справочнике, который вы без проблем можете найти в сети.

Но даже на этом показатели будут не точные, ведь вы забыли про ветровую нагрузку и вес самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

При разработке проекта строительной организацией они пользуются сложными формулами сопромата, поэтому если вы не хотите забивать этим голову, можно воспользоваться рекомендациями опытных людей.

Как вычислить необходимое расстояние между стропильными балками

Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного шага. Для выявления данного значения вам потребуется иметь значение общей нагрузки, параметры крыши и данные о древесине стропильных ног.

Вычислить оптимальный шаг стропильной ноги можно по следующей методике:

1. В первую очередь необходимо найти полную длину крыши. Это значение должно включать в себя любые торцы и свесы;
2. Полученное значение делим на максимально допустимое расстояние между стропилами;
3. Ответ округляем в большую сторону. Это число будет указывать на количество пролетов;
4. Далее берем значение длины крыши и делим его на пролеты. Так вы найдете оптимальный шаг;
5. А чтобы найти количество стропильных ног необходимо к пролетам прибавить единицу.

Это правило работает для подавляющего большинства кровель, но есть и те, рассчитать которые подобным образом не получается. Если у вас именно такой случай, то придется обзавестись дополнительным стропилом на одном из торцов.

Стропильная система в зависимости от кровельного покрытия

Ни для кого не секрет, что чем большей массой обладает кровельное покрытие, тем большее количество стропильных ног необходимо устанавливать. Большинство производителей данного материала в инструкции к своему товару указывает оптимальное количество стропил и их размеры.

Не стоит слепо доверять данной инструкции, только если вы не проживаете на центральной полосе России, ведь они были написаны именно для этой территории. Перед разработкой чертежа необходимо внимательно изучить преобладающие ветра и начертить своеобразную розу, которая будет являться ориентиром для будущего строительства.

Стоит заметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега лучше всего создавать крутые крыши с уклоном ската в 35-45 градусов. Это обеспечит быстрый естественный сход снежного покрова с поверхности.

В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или доски с показателями толщины от 40 до 100 и ширины от 150 до 220 миллиметров.

Система стропил под профнастил

Кровельный профнастил довольно легкий материал и в то же время обладает хорошими прочностными характеристиками. Поэтому в качестве стропильных ног можно использовать пиломатериалы небольшого сечения, но с частым шагом: 0,6 – 1,2 метра. Кровельный скат должен находиться под уклоном от 12 до 45 градусов.

Необходимое сечение можно подобрать исходя из расстояния пролета между опор. Если расстояние составляет порядка 3 метра, то сечением можно брать 40х150 миллиметров, при 4 метрах это значение увеличивается до 50х180 миллиметров, а при 6 метрах необходимо использовать пиломатериалы сечение которых 60х200 миллиметров.

Кстати, обрешетка в этом вопросе также играет немаловажную роль. В случае, когда стропильный шаг составляет приличное значение, придется использовать более широкие доски. Например, для шага в 0,6 метров понадобятся элементы с сечением 25х100 миллиметров, а для 1,2 метров – 40х100.

Обрешетка для профнастила устраивается разряженным методом, и шаг ее элементов должен составлять 50-80 сантиметров. Впрочем, эти значения могут выходить за рамки в связи с особенностями самого кровельного покрытия. Советы по устройству данных деталей вы также можете найти в инструкции, прилагаемой к приобретенному материалу.

Система стропил под керамическую черепицу

Керамическая черепица – уникальное кровельное покрытие. Она изготавливается из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы в обязательном порядке должны следовать следующим требованиям:

• По сравнению с другими кровельными покрытиями керамическая черепица весит в 5-10 раз больше, следовательно, придется использовать максимально частый шаг стропильных ног. Что касается их сечения, то оно должно быть увеличено на соответствующее значение, как правило, это 25% по отношению к требуемым значениям для обычных покрытий;
• В результате того, что покрытие составляется из довольно мелких частей, придется устраивать надежную поперечную обрешетку.

В кровельной сфере существует всего 3 разновидности обрешетки. Одну из них можно устраивать под углом 12-60 градусов, а две других под 20-45 градусов. В качестве элементов обрешетки для глиняной черепицы чаще всего можно увидеть брус с сечением 50х50 миллиметров.

Стропила для металлочерепицы

Благодаря тому, что металлические листы обладают значительно меньшей толщиной вам не придется устраивать серьезную стропильную систему. Поэтому можете смело следовать советом и рекомендациям производителей кровельного материала.

Стоит сказать пару слов о единственном нюансе, который позволит вам сэкономить немного пиломатериалов. Так вот, он заключается в том, что минимальный шаг обрешетки может быть увеличен до 1 метра. Это связано с размерами листового материала. Когда утраивается металлочерепица, то, как правило, она поддерживается обрешеткой лишь в нескольких местах, а при шаге стропил в 0,6 метров нельзя создать «экономную» обрешетку, поэтому приходится менять ее вместе со стропильной системой.

Стропильная конструкция под ондулин

На сегодняшний ондулин уступил место более современным покрытиям, но несмотря на это, застройщики, крыша домов которых была уложена асбестовым шифером стали присматривать данный материал, как выгодную альтернативу. Он выполнен на основе битума и стекловолокна, обладает малым весом и высоким качеством.

Стропильная система под ондулин должна соответствовать следующим параметрам:

• Наклон ската должен находиться в пределе от 5 до 45 градусов;
• При малом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при более крутой крыше это расстояние увеличивается до 0,9 метров;
• При пологой крыши, скажем до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, ОСП плиты или обрезную доску с сечением 30х100 или брус 40х50 миллиметров.

Что касается сечения самих стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.

Система стропил под волнистые асбестоцементные листы (шифер)

Удивительно, но кровельный материал под названием «шифер» знают все, ведь подавляющее большинство частных домов покрыто именно этим продуктом. За счет своей жесткости и составляющих, данный материал обладает довольно солидным весом, поэтому необходимо следовать рекомендациям по устройству стропильной системы, дабы она не разрушилась еще до начала эксплуатации.

• Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне ската менее 22 градусов, это приведет к протечкам. Если вы не сможете найти какие-либо рекомендации по монтажу асбестоцементных листов (что вряд ли), то вы всегда вправе воспользоваться инструкцией, прилагаемой к ондулину;
• Максимально возможный наклон стропил при шиферной кровле – менее 60 градусов;
• Оптимальный шаг стропильных ног лежит в диапазоне от 0,8 до 1,5 метра. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
• Как правило, деревянная система под шифер требует несколько большего сечения ног, нежели при легкой кровле. В качестве примера можно привести ситуацию, когда шаг стропил составляет 1,2 метра. Для стропила придется брать брус с сечением 75х150 или 100х200;
• Что касается обрешетки, то ее элементы так же будут отличаться от шага стропильных ног. Если он составляет до 1,2 метра, то вполне пойдет брус 50х50 миллиметров, а при большем шаге – 60х60 миллиметров;
• Шаг бруса обрешетки должен подбираться так, дабы один лист поддерживали 3 элемента. Шифер должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг обрешетки в 80 сантиметров.

Наверно стоит напомнить о том, что асбест является вредным веществом, следовательно, при работе с материалом, в котором содержатся его частицы должна соблюдаться техника безопасности. Которая гласит, что рабочий должен иметь при себе средства индивидуальной защиты.

Стропильная система одного и двух скатов

В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.

Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.

Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.

Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.

Советы от профессионалов

Если вы решили возводить кровлю самостоятельно, то вам наверняка пригодятся некоторые советы, которые не только облегчат ваш труд, но и увеличат эксплуатационный период вашей крыши в целом.

• Рассчитать конструкцию правильно – задача не легкая, но даже если она выполнена верно, нарушить ее можно при неверном креплении. Поэтому монтируя стропильные ноги на свои места выполните работу со всей ответственностью. Для повышения навыков вы можете прочитать информацию в сети, либо пригласить на объект знающего человека;
• Шаг стропильных ног никак не должен влиять на теплоизоляцию. Стоит помнить, что плиты способны немного изменяться в своих размерах. Воспользуйтесь этим и впихните их максимально плотно. В строительном магазине существуют стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;
• Для большинства крыш, уклон которых менее 45 градусов, есть необходимость включения веса рабочего в расчет. Что касается более острых кровель, то в этом нет необходимости, следовательно, можно уменьшить шаг стропильных ног на 20%;
• Воспользуйтесь современными технологиями и рассчитайте вашу крышу при помощи онлайн-калькуляторов. Все что вам нужно – это ввести точные параметры;
• Нормативные документы касательно ветровой и снеговой нагрузки вы можете найти в сети или у мастеров на стройке;
• Любая древесина, используемая в целях строительства должна быть максимально высушена. Это позволит избежать ее деформации в последующем.

Крыша здания – один из самых важных элементов всего здания. Если вы начнете экономит на кровельном пироге, то вскоре вам грозит дорогостоящий ремонт, который затронет не только данный участок, но и все здание в целом. Поэтому если вы хотите получить максимальный эксплуатационный период от вашего уюта, то не стоит использовать некачественные материалы.

goldkryshi.ru

Какое выбрать расстояние между стропилами? — Блог о строительстве

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;вес материала, которым вы планируете крыть крышу;вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;вес обрешетки;вес отделочных материалов чердака;климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Чтобы крыша получилась не только привлекательной, но и максимально надежной, необходимо внимание уделить ее конструкции.

Все расчеты должны быть проведены точно и грамотно. Учитывается не только выбор материала и крепежа, но расстояние между стропилами крыши. Именно от шага стропилзависит прочность и возможность использования определенного кровельного материала.

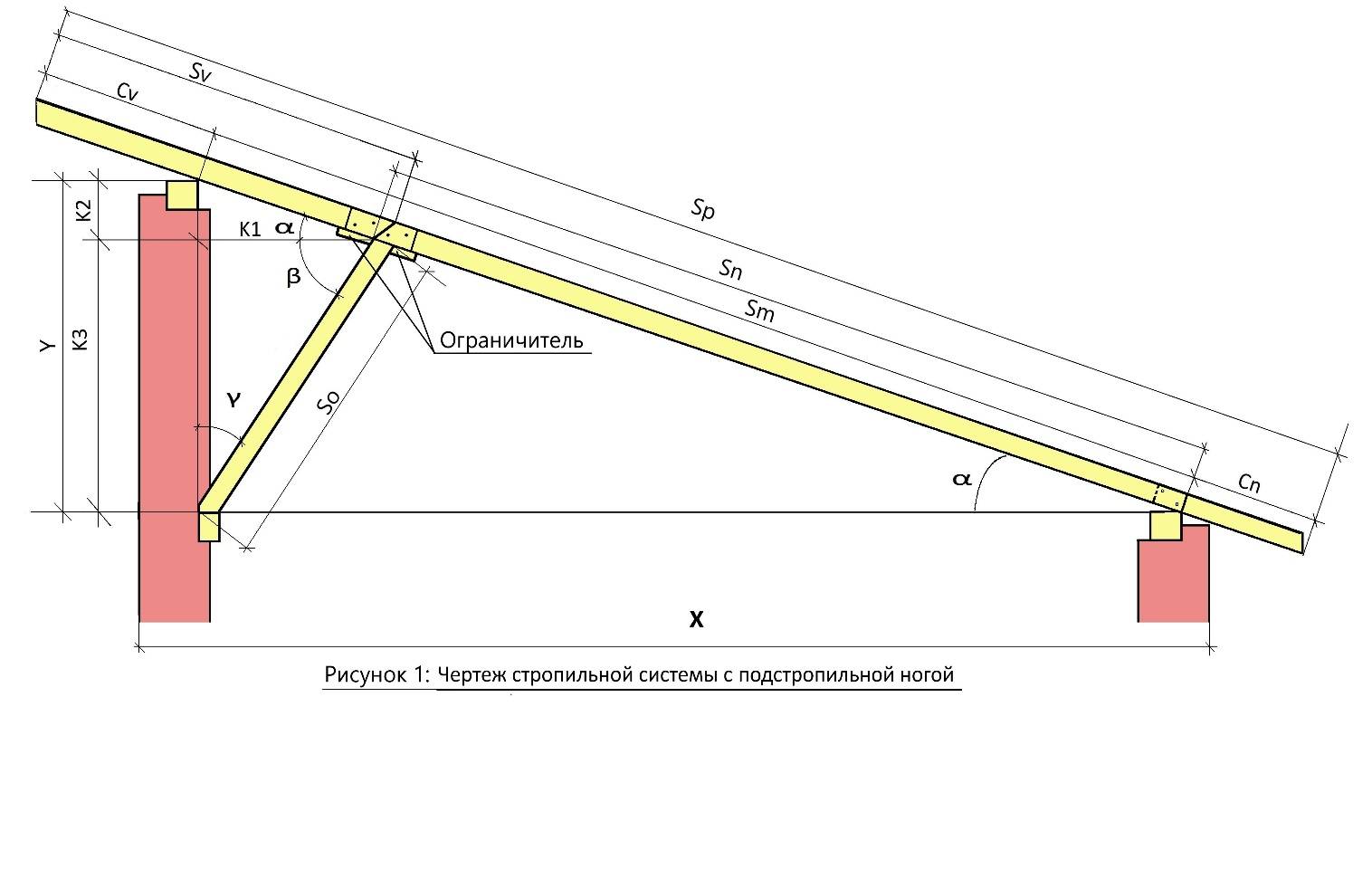

Схема стропильной системы крыши.

Причинами обрушений является именно нарушение такой технологии, когда параметры стропил рассчитываются не так. Универсального значения, которое бы подошло для стропильной системы любого дома, нет.

В каждом случае придется учитывать индивидуальные условия. Касается это и кровельного материала. Учитывается его вес, предполагаемые нагрузки.

Таблица расчетных расстояний между стропилами.

Методика расчетов стропильной конструкции для дома довольно сложна, ее рекомендуется выполнять только с использованием специальных программ.

Для небольшого дома подобные расчеты можно проводить и своими руками, но при сложной конфигурации крыши и большой ее площади вычисления проводятся только специалистами. При проведении проектных работ предполагается, что расстояние не может быть больше 1 м. Минимальное значение равно 0,6 м, что вполне достаточно для создания прочной и надежной конструкции.

Методика расчета:

Замеряется длина ската крыши, после чего полученное значение следует разделить на единицу измерения, т. е. предполагаемый шаг стропильных ног.

Например, при шаге в 1 м полученную длину надо разделить на 1, а при шаге в 0,6 — на 0,6. Нельзя забывать, что в среднем максимальный шаг составляет 950 мм.После этого необходимо к полученному значению прибавить, результаты округляются в большую сторону. Это позволяет получить точное число стропильных ног, которые необходимы для монтажа системы.Длина ската делится на число стропильных ног, чтобы получить значение междуосевого расстояния между отдельными стропилами.

Пример расчета:

Длина ската составляет 27,5 м, шаг между отдельными ногами будет равен 1 м.Количество стропил 27,5/1=27,5. 27,5+1=28,5. Если округлить, то получится 29 штук для одного вычисляемого ската.27,5/29 = 0,95 м — такое значение для расстояния рекомендуется при установке стропильных ног.

Схема расстояния стропил для металлочерепицы.

При расчетах, какое расстояние необходимо для стропил, нужно пользоваться специальными программами. Именно они позволяют в точности определить, какие нагрузки планируется, есть ли необходимость использования усиления.

Одним из популярных материалов для кровли является металлочерепица. Это имитация настоящей керамической черепицы, но производится материал из листовой стали небольшой толщины холоднокатаным методом. После прокатки сталь покрывается слоем цинка и полимера, что придает ей не только защиту, но и привлекательный внешний вид.

Преимущества использования металлочерепицы:

Вес металлочерепицы не такой большой, как у ее аналога из керамики, при этом прочность и другие технические характеристики намного выше.Монтаж относительно несложный.Для укладки металлочерепицы нет необходимости использовать мощную и дорогую стропильную систему.

Стропила ставятся из деревянного бруса. Сечение их должно составлять 50*150 мм, при этом шаг соблюдается в 600-950 мм. Необходимо помнить, что для кровли применяется утеплитель, толщина которого составляет 150.

Каким должно быть расстояние между стропилами? На конструкцию будет оказываться дополнительное воздействие, шаг стропил лучше ограничить значением в 600-800. Для мансард толщина утеплителя потребуется в 200 мм, шаг стропильных ног будет еще меньше, примерно до 700 мм.

Для обрешетки применяется доска с сечением в 30-50 мм, шаг ее зависит от вида металлочерепицы. В любом случае расчеты выполняются так, чтобы все листы обшивки после раскроя приходились непосредственно на брусья обрешетки. Нельзя, чтобы стыки оставались буквально «на весу».

Схема расстояния стропил для профнастила.

В качестве кровельного материала можно использовать профнастил.

Он может иметь специальное защитное покрытие из полимера выбранного цвета. Такой стальной лист с небольшой толщиной обладает высокой прочностью, устойчивостью к температурным перепадам. Крыши с покрытием из профнастила смотрятся привлекательно, для декорирования можно использовать листы различных оттенков.

Для укладки профнастила используют стропила из деревянного бруса, он укладывается с шагом в 600-900 мм. Сечение бруса может быть 50*100 или 50*150 мм.

Если шаг будет большим, то и сечение необходимо увеличить. Специалисты не рекомендуют выходить за указанные рамки, так как прочность будет снижена. Нельзя увеличивать значение, если будет использоваться утеплитель с большой массой.

Для обрешетки под профнастил применяется доска или брус, сечение которой составляет 30*100 мм, при этом шаг может составлять 500 мм. Он зависит от того, какой именно профнастил используется, какова высота волны. Доска для карниза должна подбираться примерно на 10-15 мм больше, чем толщина других досок.

Конструируя обрешетку, надо сразу предусмотреть, что потребуется дымоход, элементы вентиляционной системы, различные коммуникации.

Сегодня производители предлагают специальные подложки под листы металла, которые повторяют его профиль. Делается это для того, чтобы максимально защитить металл от механических повреждений. Плюс такая прокладка выполняет роль звукоизолятора.

Таблица расстояния стропил для ондулина.

Деревянный брус для ондулина должен иметь подходящее сечение, чтобы обеспечить необходимую надежность и прочность всей стропильной конструкции. Для укладки стропил лучше всего использовать брус, сечение которого будет прямоугольным, равным 50*200 мм.

Меньшее значение брать не рекомендуется. Можно применять обрезную доску, ее параметры должны быть аналогичными. Изделие с указанными значениями имеет необходимый запас прочности.

Шаг между стропилами должен составлять от 600 мм, это вполне достаточно для обеспечения прочности.

После того как стропильные ноги смонтированы, необходимо установить обрешетку. Для нее применяется деревянный брус 40*50 мм, шаг при укладке между осями бруса составляет 60 см. Это расстояние именно между осями, а не между краями доски, об этом обстоятельстве забывать нельзя.

Схема стропильной системы для шифера.

Шифер сегодня используется для хозпостроек и небольших дачных домиков, чему способствует его низкая стоимость, хорошие характеристики. Производители предлагают варианты шифера с приятными оттенками, чтобы можно было выполнить стильную и красивую отделку крыши загородного домика.

При выборе стропильной системы для шифера необходимо брать деревянные брусья с сечением в 50*100 мм либо 50*150 мм. Шаг монтажа стропильных ног в данном случае должен составлять 600-800 мм. Для системы обрешетки крышиследует брать деревянные брусья прямоугольного сечения 50*50 мм, можно использовать и обычную обрезную доску, сечение которой составляет 25*100 мм.

Шаг для обрешетки, на которую и будет крепиться шифер, зависит от уклона крыши и рассчитывается в индивидуальном порядке. Например, если уклон скатов небольшой, то для одного шиферного листа можно использовать 4 бруса, между которыми будет соблюдаться шаг в 45 см. Если уклон большой, то надо применять 3 бруса, между ними соблюдая шаг в 63-65 см.

Во время расчета стропильной системы необходимо внимание уделить тому, какой именно кровельный материал планируется для использования. Все расчеты желательно доверять специалистам, так как именно от точности и соблюдения всех требований зависит надежность конструкции.

До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.

Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.

Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.

Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.

К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

Вес кровельного материала;

Вес стройматериалов, из которых построен стропильный каркас крыши;

Вес утеплителя, пароизоляции, гидроизоляции;

Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

Вес работника, выполняющего обслуживание и ремонт кровли.

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».

Видео о том, как выполнить расчет стропильной системы:

Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.

Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».

Там имеется подробная схема ведения подсчетов и карта климатических зон страны.

Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.

Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.

сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала.

Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.

Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.

Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.

Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил0,6-0,9м. При этом используется брус с сечением  50х150мм.

Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.

Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку.

Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.

Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.

Рекомендуемый шаг стропил для кровли из профнастила– 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.

Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.

Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.

Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см.

Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.

Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.

Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.

Иногда применяется прореженный тип обрешетки.

Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.

Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.

Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.

При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.

К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.

Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.

Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.

Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.

Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.

При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.

Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.

В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.

Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).

Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.

Источники:

• kroemsami. ru
• 1poderevu.ru
• info-krovlya.ru

Расчет расстояния между стропилами

Стропилина — это один из отдельных элементов несущей конструкции крыши, при помощи которого формируется ее уклон. В конструкции, стропилина крепится своим верхним концом к коньку, а нижним упирается на мауэрлат, при прямом скате, или на стойку (при ломаной крыше). Изготавливаются стропилины из обрезных досок сечением 150х60 мм или бруса 150х100 мм. Расстояние, между стропилами, на котором они находятся друг от друга после монтажа, называется шагом, который может быть в пределах 600 – 1200 мм.

Оглавление:

• Стропильные системы их виды
• Расчет стропильной конструкции
• Устойчивость стропильной системы

Стропильные системы их виды

В зависимости от вида установки стропильных ног, системы делятся на 3 вида:

1. Наслонная система. Монтируется в домах с центральной несущей перегородкой. В этом случае стропилины своей верхней частью опираются на стену, а нижним на мауэрлат, лежащий на наружной несущей стене. При этом вес крыши распределяется на центральную стену и наружные капитальные стены здания. Практически это самый рациональный способ каркасной конструкции, но только при условии, если между центральной наружной опорой расстояние не больше 7 м/п.
2. Висящая система. Используется без центральных стен и стоек. В этом случае стропилина опирается на висящий конек и мауэрлат. Кроме этого, стропилины раскрепляются между собой горизонтальными затяжками. При небольшой площади облегченной крыши, конструкция состоит только из стропил и затяжек. Но если расстояние от конька до наружной стены большое, или двухскатная крыша сама по себе тяжелая, ее конструкцию укрепляют дополнительными стойками и раскосами. Все эти дополнительные элементы устанавливаются для усиления прочности двускатной крыши, но при этом забирают некоторую площадь чердачного помещения. Максимальная дистанция между наружными стенами здания, для монтажа висящих стропил должно быть не больше 14 м/п. а шаг между стропилин 0,60-1,2 м. Эта технология монтажа крыши часто используется для мансард, у которых двухскатный уклон кровли, так как позволяет сохранять больше пространства.
3. Комбинированная система. Это смешенный тип стропильной конструкции, когда по центру здания вместо перегородки укладывается лежень из бруса, а на него монтируются подпорные стойки. На опорных стойках укрепляется коньковый брус, а на него крепятся стропильные ноги.

Отчего может зависеть шаг установки стропилин

Шаг стропилин на крыше зависит от таких факторов, как:

1. Формы крыши (односкатные, двускатные, ломаные или вальмовые).
2. Углов наклона крыши (при ломаных многоскатных кровлях).
3. Сечения бруса, применяемого для изготовления стропилин.
4. Стропильной конструкции (может быть скользящей, висячей или прислонной).
5. Комплекс вероятных нагрузок, которые будут воздействовать на крышу, включая собственный вес и ее покрытия, а также атмосферные воздействий в виде снега и ветра.
6. Материал для обрешетки (доска 100х20 мм, или брус 50х50 мм), и ее параметров монтажа (сплошная или с пробелами из досок).

Учитывая при расчете все эти показатели, можно получить прочную и надежную стропильную конструкцию, которая длительное время будет качественной опорой для кровли.

Именно расчет, при соблюдении основ нормативных нагрузок, позволяет правильно выбрать дистанцию между стропилинами. Как правило, нормативные величины можно определить по Снопам, а расчетные выводятся на их основе отдельно для каждой конструкции.

При этом принято за шаблонное значение использовать стропильные ноги сечением 150х50 мм с оптимальным расстоянием между стропилами в пределах 0.8 – 1.8 м/п. но следует помнить, что при изменении наклона ската крыши, меняется и расстояние между стропилинами.

Расчет стропильной конструкции

От качества расчета по подбору сечения стропильных ног и расстояния между ними, напрямую зависит прочность и устойчивость всей крыши. Независимо, какой будет тип покрытия выбран: профилированный лист, шифер или металлочерепица, первичный расчет должен оставаться неизменным. Ведь в основе каждого расчета лежит конструктивная прочность при механических нагрузках, а остальные воздействия уже не важны.

При расчете выбора оптимального расстояния между стропилинами для кровли, за основу берутся такие параметры:

1. Вид покрытия для кровли.
2. Вид стропильной системы и конструктивных особенностей крыши.
3. Целесообразность и экономия.

Для небольшого по площади дома, расчет конструкции для крыши можно сделать и самому. Правда, метод расчета элементов для стропильной системы кровли довольно непростой, и его рекомендуется делать при помощи специально созданных для этого программ. Особенно если нужно рассчитать сложную ломаную крышу с большой площадью, скорее всего, без специалиста здесь будет не обойтись. При этом расчет шага стропилин также будет отталкиваться от стандартов – минимальный шаг 0,6 м, максимальный – 1.2 м.

Методика расчета

Производится таким образом.

— Замеряется по карнизу длина здания.

— Полученная длина делится на предполагаемое расстояние между стропилинами. Например, предполагаемый шаг стропилин будет 0,8 м/п. (средним расстоянием считается значение 950 мм).

— После выполнения этого действия, к полученному результату следует прибавить единицу, и округлить полученную сумму. Таким образом, получается требуемое количество стропилин с одной стороны ската. После этого длину здания нужно поделить на количество полученных стропил, и в итоге определяется точный осевой шаг стропилин.

Пример, — длина здания 26,5 м/п. расстояние между стропил предполагается сделать 0,8 м. Значит:

– 26,5 м ˸ 0,8 м = 33.1 33,1+1 = 34.1. В итоге после округления получается, что на один скат нужно установить 34 стропилины.

26,5 м/п ˸ 34 ст. = 0.77 м – это значение составляет расстояние стропилин между собой по их центральным осям.

Но это только общая методика расчета, при которой не учитывается особенность планируемого кровельного покрытия. Поэтому специалистами рекомендуется делать расчет шага между стропилинами под определенный кровельный материал и утеплитель, например, под самую популярную сегодня, кровельную металлочерепицу.

Стропильная конструкция под металлочерепицу

Металлочерепица визуально имитирует керамическую кровельную черепицу. Изготавливается из тонкой листовой стали путем холодной штамповки. Благодаря полимерному покрытию, имеет высокую стойкость к атмосферным воздействиям и довольно привлекательный визуальный вид, не боится резких температурных изменений.

Преимущество металлочерепицы

1. Из всех кровельных покрытий, ее вес практически наименьший, но по прочности она преобладает над многими материалами для кровли.
2. Довольно простой монтаж.
3. Практически нет необходимости возводить мощную стропильную конструкцию.

Часто используется при строительстве большинства мансардных крыш.

Сечение стропилин из дерева под кровлю из металлочерепицы обычно стандартное 150-50 мм, а вот расстояние между ними может быть от 600 мм, но не превышать 900 мм (в зависимости от их угла наклона, который может колебаться в пределах 22 – 45 градусов). Такое ограничение шага стропилин обусловлено тем, что обрешетка под металлочерепицу монтируется с расстоянием друг от друга в рамках 300 мм. Стандартный брус, который используется для обрешетки, имеет сечение 30х50 мм или 50х50 мм. А это значит, что каждая стропилина подвергается дополнительной нагрузке.

Устойчивость стропильной системы

Устойчивость кровельной конструкции против различных механических нагрузок зависит от четырех факторов:

1. Прочность закрепления стропилин между собой затяжками, а также к коньку и особенно к мауэрлату на двускатной крыше.
2. Грамотно рассчитанная и смонтированная опорная стропильная конструкция.
3. Правильно выбранное сечение стропильных ног.
4. Грамотно подобранное расстояние между осями стропилин.

Важным фактором, при расчете стропильной конструкции, является предполагаемая максимальная нагрузка на крышу, в формирование которой входит:

1. Вес всей стропильной конструкции.
2. Вес обрешетки под покрытие.
3. Вес утеплителя и кровельного покрытия.
4. Снеговая нагрузка (определяется по специальному, уникальному для каждого отдельного региона, справочнику).
5. Ветровая нагрузка (также по специальному справочнику для региона).
6. Вес человека с инструментом (ремонтные работы, расчетный вес — 175 кг./м²).

При монтаже стропильной системы расстояние стропильных ног не должно превышать среднего значения 0,9 м/п. кроме отдельных, предусмотренных заранее случаев.

Если при расчете нагрузок будет допущена какая-либо неточность в подборе материала для крыши и расположения стропилин, может произойти ее деформация и разрушение кровельного покрытия. Надежная конструкция крыши будет гарантирована только при правильном расчете сечения стропилин и их шага установки.

Следует помнить. Универсального значения расчета стропильных конструкций не существует. При строительстве каждого дома требуется индивидуальный расчет.

Стропила для односкатной кровли

Односкатные крыши можно часто встретить на небольших хозяйственных постройках. Они могут использоваться и на частных жилых домах, но довольно редко. В таких случаях угол наклона кровли довольно небольшой, и при таком расположении несущих балок перекрытия, на них оказывается очень большое давление, особенно в зимнее время.

Поэтому для односкатной крыши устанавливаются несущие балки перекрытия из бруса большого сечения от 60х150 до 100х220 мм в зависимости, какую ширину имеет перекрываемый пролет. При этом расстояние, на котором стропила укладываются друг от друга, должно быть в пределах 400 – 800 мм в зависимости от угла наклона кровли.

Для односкатной крыши не требуется сложная конструкция стропил, их можно просто укладывать на стены, даже не используя мауэрлат. В регионах, где довольно снежные зимы с большим количеством снега, склон крыши рекомендуется возводить под максимальным углом 35 ⁰ и располагать кровлю по «ветру». Это уменьшает парусность и приводит к ее самоочищению.

Двускатная крыша

Представляет конструкцию, смонтированную из стропилин, соединенных между собой в виде треугольника. Верхняя часть, которых опирается на конек, а нижняя на мауэрлаты, расположенные параллельно друг другу на противоположных стенах. Простыми словами, это крыша, состоящая из двух противоположных скатов, соединенная коньком.

Двускатная конструкция крыши, в зависимости от ее площади, монтируется из отдельных жестких элементов, которые усиливают прочность кровли. К ним относятся стойки, поддерживающие стропилины, затяжки, которые соединяют стропилины между собой, укосины, прогоны, опорные балки и т. д.

Для двускатной крыши, часто стропилины монтируют с учетом утеплителя с шагом 0,9 – 1.2 м/п. При этом прочность смонтированной конструкции будет самой высокой, если образовавшийся треугольник будет равнобедренным. В регионах с сильными ветрами, стропилины рекомендуется монтировать с уклоном примерно 20 ⁰ , а в снежных районах оптимальный угол должен составлять 45 ⁰ .

Хоть двускатная крыша и считается классической, у нее есть несколько альтернативных «родственных» видов.

Мансардная крыша

Для мансардной крыши, за расчетный параметр для определения шага между стропилинами и их количеством, принимается нагрузка в пределах 40-60 кг на каждый 1 м/п. стропилины, и максимальный прогиб от ее длины — 1/250. Обычно при правильно подобранном сечении, это расстояние по центрам стропилин, составляет, как и для двускатной крыши – 0.6 – 1.2 м/п.

Следует учесть, что средняя нагрузка на мансарду примерно составляет 200 кг/м2. Так, что при стандартном расчете сечения стропилин, рекомендуется добавить небольшой процент запаса прочности.

Вальмовая крыша

Среди всех стропильных конструкций, считается одной из самых сложных. Это практически четырехскатная крыша, при этом стропилины торцевых скатов крепятся верхними концами к угловым тетивам, а не на конек. Поэтому к этому виду крыш, при строительстве могут предъявляться свои определенные требования. При этом стропила устанавливаются аналогично двускатной крыше на расстоянии 60 см – 1.2 м/п.

Мансардные помещения под такой крышей делаются в редких случаях, так как ее скаты «съедают» некоторую площадь чердачного помещения, особенно по высоте.

Шаг стропил под металлочерепицу — как рассчитать расстояние между опорами

Шаг стропил под покрытие из металлочерепицы

Содержание:

Перед тем как приступить к монтажу кровли на доме следует тщательно рассчитать и спланировать все элементы конструкции. Стропильная система является важнейшим компонентом всего перекрытия. От того насколько правильно будут установлены ее детали  зависит срок эксплуатации крыши.

В данной статье рассмотрим особенности стропильной системы, а также, какое необходимо выдерживать расстояние между стропилами под металлочерепицу.

Расчет количества материала

Данные для расчетов

Перед тем как устанавливать основание нужно произвести расчет числа элементов конструкции. Для этого нужно определиться с интервалом между деталями каркаса. Шаг между стропилами под металлическую черепицу может быть от 60 см до 1 м.

Это важно: Толщина брусьев для стропил зависит от рода кровельного материала, который используется для перекрытия.

Листы металлочерепицы имеют небольшой вес, поэтому приемлемая толщина брусьев 50×100 мм или 50×150 мм. Как же рассчитать нужное число стропильных брусков, устанавливая каркас. Для этого надо прибегнуть к простейшей математике и произвести элементарный расчет:

1. Определяем длину ската.
2. Определяем шаг между опорами под металлическую черепицу.
3. Далее протяженность ската делим на расстояние между отдельными элементами и прибавляем единицу.
4. Производим округление полученного значения в большую сторону.

Например, протяженность ската кровли 30 м. Выбранное расстояние между брусьев равно 95 см.

Следовательно, 30 : 0,95 = 31, 57. Округлив полученную цифру, получаем 32. К этому значению прибавляем единицу и получаем необходимое количество стоек, требующихся для монтажа — 33. Чтобы вычислить точное расстояние между осями элементов каркаса, полученную цифру делим на длину ската: 30 : 33 = 0,91 м.

На заметку: Необходимо учитывать количество осадков (снега) на территории региона в котором находится строение. От количества снега зависит нагрузка на кровлю и соответственно, исходя из этого, будет определен и расстояние между стропилами под покрытие металлочерепицей.

В средней полосе РФ это значение составляет 200 кг/м. кв. В северной части, как правило, значительно больше. При увеличении значения нагрузки расстояние между каркасными элементами необходимо уменьшать до 0,6 м. Также желательно помнить о том, что все детали имеют какой-то вес. Вес обрешетки, гидроизоляции и других элементов также следует учитывать при расчетах.

Подготовительные работы

Перед тем как приступить к монтажным работам все дерево лучше обработать антисептическим раствором. Это обезопасит материал от влияния вредных факторов: гниения и насекомых. Такую же процедуру нужно проделать с деталями обрешетки, которая будет монтироваться на стропильные брусья.

Установка стропил

Установка стропил

При неправильном и некачественном монтаже стропильных элементов могут возникнуть нежелательные неисправности, которые повлекут за собой финансовые затраты на восстановление. К таким неисправностям относятся:

• проседание кровли;
• перекос элементов;
• полное разрушение кровли при сильном ветре.

Рассчитав количество материала, и спланировав весь ход работ можно приступать к монтажу:

1. Устанавливаем стропила согласно расчетам.
2. Их устанавливаем так, чтобы угол их наклона был не менее 14 градусов.
3. На конструкцию параллельно карнизу укладывается гидроизолирующий материал, который крепится тонкими рейками.
4. Полосы гидроизоляции укладываются внахлест и без натяжки.
5. Далее монтируется обрешетка, которая придает жесткости всей каркасной базе.

Совет: Выполнение работ по установке опор нельзя выполнять наугад, так это непременно отрицательно скажется после. Есть технические моменты, которые нужно учитывать обязательно, независимо от того, сколько скатов будет у крыши и какова ее площадь.

Перед началом работ можно произвести консультации с опытными монтажниками кровельных конструкций и узнать, без чего правильный монтаж основания под металлическую черепицу невозможен.

Видео про монтаж стропильных систем

Расстояние между стропил

Расстояние между стропилами

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа – 5 – 45 градусов;
• расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
• обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
• Допустимый угол для установки стропил под шифер – до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры – 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам – картам в приложении Ж к СП 20.13330.2011 “Нагрузки и воздействия”.
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

krovlya777.ru

Расчет расстояния между стропилами

Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.

Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.

Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.

Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.

Общая схема расчета стропильного шага

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.

Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».

Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.

По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.

Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.

Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.

Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:

• собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
• вес материала, которым вы планируете крыть крышу;
• вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
• вес обрешетки;
• вес отделочных материалов чердака;
• климатические нагрузки (ветер, скопление снега).

Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.

Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.

Односкатная и двускатная крыша: разница в стропильных системах

Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.

Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.

Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.

При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.

Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.

Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.

Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.

При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.

С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.

Стропильная система под шифер

Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.

Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.

Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.

Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.

Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.

Видео:

Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.

Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).

Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.

Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.

Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.

Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

kroemsami.ru

Все о двухскатных крышах: оптимальное расстояние между стропилами

В строительстве дома важно, чтобы каркас крыши и ее стропильная конструкция были надежными. Для этого необходимо знать оптимальные размеры промежутка между стропилами. Как правильно провести расчеты для стропильной системы двухскатной крыши с учетом различных кровельных материалов, расскажут наши специалисты в данной статье.

Как правильно рассчитывать расстояние между стропилами (для двухскатной крыши)

Неправильно подобранный промежуток, который должен быть между опорами стропильной системы для любого вида крыши, может привести к ряду негативных последствий:

• деформации самой конструкции;
• порчи кровельного покрытия;
• обрушивание основания каркаса и подобные.

Чтобы этого не случилось, специалисты разработали специальную методику, с помощью которой можно рассчитать это расстояние, что относится и к двухскатным видам крыш.

Пошаговая методика по вычислению промежутка, который должен быть от опоры к опоре:

1. Первый шаг: измеряем длину ската по карнизу крыши.
2. Второй шаг: цифровой показатель длины ската делим на цифровой показатель расстояния от одной опоры к другой, который подбираем самостоятельно – от 60 см до одного метра.
3. Третий шаг: получившуюся цифру прибавляем к «1» (единице).
4. Четвертый шаг: итог округляем в большую сторону.

Как видим из общепринятой методики вычислений, промежуточное расстояние, то есть «шаг» стропильной конструкции должен соответствовать двум основным параметрам:

• не меньше шестидесяти сантиметров;
• не больше одного метра.

Этот промежуток или шаг между стропилами выбирается строителем самостоятельно, но от него зависит количество составляющих элементов во всей конструкции для двухскатной крыши.

Пример расчетов промежутков в стропильной конструкции

Специалисты утверждают, что произвести подобные вычисления не составит большого труда. Для этого разберем реальный пример, воспользовавшись пошаговой методикой, приведенной выше.

Первый шаг: согласно произведенным замерам, длина ската по карнизу крыши равна трем метрам.

Второй шаг: самостоятельно выбираем шаг, который должен быть между стропилами. Например, он равен 0,8 метра, значит, расчет будет следующим: 3 : 0,8 = 3,75.

Третий шаг: 3,75 + 1 = 4,75, с округлением 5.

Таким образом, мы получили необходимое количество стропил для стропильной конструкции, равное 5, с шагом между ними в 80 сантиметров (это 0,8 метра).

Специалисты предупреждают, что эта методика не включает в свои расчеты особенности используемого кровельного материала. Но этот момент является очень важным при возведении стропильной конструкции и монтаже кровли крыши.

Читайте также: Система стропил двухскатной крыши и особенности завязывания фронтона

Расстояние под различные кровельные материалы

Специалисты советуют: определяя шаг между стропильными опорами, учитывайте кровельный материал, из которого будет создаваться кровля двухскатной крыши. Рассмотрим наиболее распространенные варианты покрытий кровли, подходящих для частных жилых домов.

1. Профнастил – для этого кровельного материала нужное нам расстояние цифровому показателю от 60 до 90 сантиметров (при увеличении шага хотя бы до одного метра, придется устанавливать дополнительные поперечные доски с большим сечением – 5 × 10 см). При этом под профнастил понадобится произвести монтаж обрешетки, которая обеспечит возможность крепления обязательных вертикальных составляющих – дымохода, вентиляционной системы.
2. Керамическая черепица – кровля из такого материала имеет достаточно тяжелый вес, поэтому и нагрузка на стропильную систему будет выше, чем при покрытии кровли профнастилом. Соответственно, и расстояние, которое мы рассчитываем, будет другим: от 80 сантиметров до 1 метра 30 сантиметров. Но в этом варианте еще и учитывается крутизна уклона кровли (если угол наклона 15 градусов, то промежуток будет минимальным – 80 см, при 75 градусах – 130 см).
3. Металлочерепица – данный кровельный материал легче предыдущего и продается сразу в листовом виде, поэтому снижается толщина составляющих стропильной системы, а, следовательно, снижается и расстояние между элементами в ней. Для стропильного материала с сечением 15 × 5 сантиметров промежуток должен подбираться от 60 сантиметров до 95 сантиметров. Такое расстояние позволит качественно утеплить чердачное помещение (для этого необходимо материал утеплителя разместить прямо между стропилами). Особенность монтажа стропильной конструкции под металлочерепицу заключается в том, что опоры устанавливаются сверху на коньковый прогон (обычно их монтаж производиться на коньковый брус сбоку). Но в этом случае не стоит забывать и о вентиляционных отверстиях около верхней кровли.
4. Ондулин – этот материал называют «еврошифером», и он прекрасно подходит для кровли частных жилых домов. Для стропильной конструкции под ондулин используют стропила из досок 5 × 20 сантиметров, что обеспечивает некоторый запас прочности (при этом учитываются и стропильные прогоны). Расстояние между такими стропильными досками стандартное – от 60 до 90 сантиметров, а деревянный брус для обрешетки должен быть сечением 4 × 5 см, с межосевым шагом в 60 см.
5. Шифер – это один из самых распространенных в нашей стране кровельных материалов, под него стропила следует подбирать с сечением 5 × 10 / 5 × 150 сантиметров. Расстояние между ними будет немного в меньшем диапазоне – 60-80 см. Обрешетка из деревянного бруса имеет свой промежуток между элементами, который напрямую зависит от угла уклона ската кровли: при маленьком уклоне – от 45 см, при большем – от 60 см.

Таким образом, общие цифровые показатели для определения расстояния между стропилами (в зависимости от материала кровли) будут колебаться в следующих пределах: минимум составляет 60 см, а максимум – 130 см. Если вы сами не можете определиться с выбором такого цифрового показателя, то следует обратиться к квалифицированным специалистам за помощью.

krovlyamoya.ru

Расстояние между стропилами

При строительстве крыши в первую очередь выбирают тип стропильной системы. Это значит, что стропила должны быть висячими или наслонными либо вся стропильная система будет состоять из тех и других стропил, т. е. комбинированной. Рассчитать  расстояние между стропилами не трудно, зная величину нагрузок, которые будут действовать на всю крышу.

Нагрузки бывают временные и постоянные. К постоянным нагрузкам относятся:

• вес материалов самой стропильной системы;
• вес кровельного материала;
• вес элементов кровельного пирога, если крыша делается утепленной;
• вес внутренней отделки  потолка мансарды.

Временные нагрузки включают в себя: вес снегового покрова, вес человека при производстве кровельных работ и обслуживания кровли в период эксплуатации, ветровую нагрузку и вес возможных водных потоков в летнее время.

↑

Расстояние между стропилами крыши рассчитывается также исходя из выбранного материала  и сечения стропил. Все расчеты ведутся на стадии проектирования дома специалистами конструкторских организаций. Для этого они пользуются справочными документами  и  строительными нормами и правилами, регламентирующими тот или иной шаг  стропил, шаг обрешетки и прочие расчетные величины.

При строительстве частного дома, редко кто заказывает проект, где на основании расчетов  рекомендуется, какое расстояние между стропилами нужно выдерживать.  Чаще всего застройщики полагаются на опыт мастеров  и доверяют им самим вести все расчеты по месту.  Однако, есть и такие кто желает сам сделать расчет стропильной системы  и самостоятельно построить крышу.

В этом случае они должны в первую очередь определиться с видом крыши, выбрать какой будет чердак – отапливаемый жилой или холодный, так как от этих параметров напрямую зависит вид стропильной системы и  расчет расстояния между стропилами

↑

Расчет для односкатной крыши —  самый простой. В стропильной системе не предусматривается стоек и раскосов — только сами стропила. Такая крыша обустраивается чаще всего на подсобных помещениях, гаражах, банях и т.д.

Шаг стропил односкатной крыши представлен в таблице ниже и зависит от сечения бруса:

Длина стропил, м Расстояние между стропилами, см Размер сечения бруса стропил, см

До 3 До 3 До 4 До 4 До 4 До 6 До 6	120 180 100 140 180 100 140	8х10 9 х 10 8 х 16 8 х 18 9 х 18 8 х 20 10 х 20

Если застройщик желает самостоятельно делать расчет нагрузок на стропильную систему, ему будет полезно ознакомиться с такими документами, как СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85», где заложены карты по климатическим районам России.

В качестве материала  для возведения стропильной системы выбирают древесину хвойных пород, влажность которой —  20-22%. Доски, брусья и прочие виды пиломатериала должны быть ровными без свилеватости, гнили, сучков и синевы.

Все деревянные элементы следует обработать антисептиками и антипиренами для защиты дерева от гниения и возгорания. Используемый материал, длина стропильных ног и сечение бруса также влияет на расчеты (смотрим таблицу):

↑

↑

Шаг стропил не что иное,  как расстояние между стропильными ногами. Как правило, для жилых частных домов этот показатель равен 0,6-1.0 м.

На величину шага стропил оказывает влияние значительное количество факторов. Расчет нужного количества стропильных ног производится следующим способом:

• Измеряется длина ската крыши. После этого полученную величину делят на выбранный показатель шага между стропилами.
• Потом к полученному значению плюсуется  единица и округляется в большую сторону, чтобы получить целое число. Так получают количество необходимых стропильных ног для данной длины одного ската крыши.
• После этого вся длина ската крыши делится на полученное целое число (количество стропильных ног) и в результате получают расстояние между осями будущих стропил, что и называется шагом стропил.
• Ось должна проходить по центру стропила. Однако для разного вида кровельного покрытия шаг стропил может меняться, также он меняется в зависимости от угла уклона скат кровли.

Например: длина кровельного ската равна 16 метров, а величина шага между стропилами — 0,6 метра.  Следовательно, 16/0,6 + 1 = 27,66 = 28 метров (стропил необходимо для устройства ската)

Чем больше угол уклона, т. е. чем крыша круче, тем шаг стропил можно делать большим. Это объясняется тем, что нагрузка на крутых крышах распределяется не на всю плоскость крыши, а большей частью передается на несущие стены.

↑

Керамическая черепица – материал, имеющий приличный вес. Поэтому для устройства кровли из черепицы следует рассчитывать сечение и длину стропил, учитывая, что один квадратный метр керамики весит  почти в десять раз больше веса металлочерепицы.

• Если в конструкции стропильной системы предполагается устраивать затяжку стропил, то ее сечение следует увеличить.
• Сами стропила должны быть сделаны из сухой здоровой древесины,  их сечение должно быть 50х150 или 60х180 мм.
• Шаг стропил, делается в диапазоне 0,8 -1.3 м для покрытия из керамической черепицы, а точное его определение  зависит от угла уклона скатов.

Чем выше крыша, тем шаг стропил можно делать шире. Например, при угле уклона 15 градусов шаг будет равняться 80см, а если угол ската повысится до 75 градусов,  расстояние между стропильными ногами увеличится до 1,3м.

Еще одно обстоятельство влияет на величину шага стропил – это длина стропильных ног. Чем они длиннее, тем шаг их уменьшается. Это объясняется тем, что при максимальной длине стропил создаются повышенные нагрузки на прогиб. Их можно уменьшить, если устроить систему подпирающих стоек, подкосов и прочих элементов стропильной системы, которые принимают на себя часть нагрузок от  стропил.

↑

Стропильная система  под металлочерепицу  мало чем отличается от прочих стропильных конструкций. Но ввиду того, что она имеет вес  в несколько раз меньший, чем керамическая черепица, стропила и все прочие элементы конструкции крыши могут выполняться с меньшим запасом прочности, т. е. меньшего сечения. Разница в весе черепицы из глины и металлической составляет  около 35 кг на 1 м кВ.

Шаг стропил под металлочерепицу, как правило, делают 0,6-0,9м. Металлочерепица широко используется для покрытия загородных домов, в которых часто предусматриваются мансардные помещения, поэтому кровлю делают утепленной. Шаг стропил в таких конструкциях подгоняют под размеры утеплителя, который вставляется между стропильными ногами.

Сечение стропил традиционно выполняется размерами  50х150мм. Высота стропильной доски позволяет сделать слой утепления 150мм, но специалисты рекомендуют для районов с низким отрицательными температурами делать утепляющий слой 200 мм, для чего стропила выполняют из доски сечением 50х200мм. В противном случае приходится делать снизу стропил обрешетку или каркас,  которые  должны удерживать утеплитель между стропилами.

Контробрешетка, монтируемая поверх стропил, выполняется из бруска 30х50мм, обрешетка под металлочерепицу можно делать сечением  25х100мм.

Есть один отличительный нюанс в устройстве обрешетки под металлочерепицу – это то, что первая доска возле карниза должна быть толще остальных на 1 -1,5 см, что связанно с особенностями профиля этого материала.

Шаг стропил для крыши из профлиста соблюдается такой же, как и для металлочерепицы. Практически ничем не отличается технология возведения стропильной системы для крыш из асбестоцементных листов и мягкой черепицы или ондудина.  Могут быть отличия в устройстве обрешетки, но шаг стропил от этого не меняется.

Единственно, что отличается ондулиновую кровлю от остальных видов кровельного покрытия – это то, что под мягкую черепицу делается сплошная обрешетка. А обрешетка для шифера выполняется из расчета, чтобы лист опирался на три бруска обрешетки при высокой крыше, и на четыре при маленьком угле ската кровли.

novakrovlya.ru

Какое расстояние между стропилами, методика вычисления

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

• до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
• полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
• затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

50х100 миллиметров либо 50х150 миллиметров.

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров.

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши.

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий. Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.

Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно.

Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров.

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров.Толщина древесных элементов зависит от площади и нагрузки на крышу.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра. Стропилами регулируют величину свеса кровли.

Инструкция по утеплению мансарды — ТЕХНОНИКОЛЬ

Для установки готовой системы ТН-ШИНГЛАС Мансарда вам понадобятся:

• пила
• нож или ножовка
• рулетка
• молоток
• дрель-шуруповерт с перфоратором
• степлер
• средства индивидуальной защиты: перчатки, респиратор и очки.

Утеплять кровлю нужно между стропилами. Рекомендуем утеплять мансарду изнутри после монтажа кровельного покрытия. Так вы сможете защитить материал от дождя и спешить не придётся.

1. Подготовка.

Чтобы каменная вата прослужила вам все гарантированные 50 лет, важно устроить хорошую вентиляцию в конструкции крыши. Для этого надо создать зазор между кровельным покрытием и слоем ветро-, влагозащитной пленки. Его можно сделать при помощи бруска, прикрепленного к стропильной ноге. Зазор составляет 50-100 мм, зависит от угла наклона кровли и длины ската.

Рекомендуем сделать расстояние между стропилами внутри 580-590 мм.

Деревянные конструкции обработайте защитными средствами.

2. Укладка ветро-, влагозащитной пленки.

Укладываем пленку поверх стропил.

Пленка для скатных кровель ТЕХНОНИКОЛЬ не пропускает пар из теплоизоляции, но при этом не допускает проникновения влаги в утеплитель снаружи.

3. Монтаж теплоизоляции.

Для утепления мансарды мы рекомендуем использовать утеплитель из каменной ваты ТЕХНОНИКОЛЬ:

Роклайт

или Технолайт Экстра

Они не дают усадку, не деформируются, пожаробезопасны и экологичны для использования в жилых помещениях.

Утеплитель укладывается в межстропильное пространство снизу вверх. Ширина теплоизоляции должна быть на 10-15 мм больше, чем свободное пространство между стропилами. Стандартный размер плиты 600 мм, а значит, расстояние между стропилами должно быть 580-590 мм.

Если расстояние между стропилами другое, вы легко можете подрезать плиту до необходимого размера. Но мы не рекомендуем использовать полосы утеплителя шириной менее 200 мм.

При укладке не прессуйте материал, это снизит его термическое сопротивление.

4. Дополнительный слой теплоизоляции.

При укладке второго слоя утеплителя придерживайтесь разбежки стыков плит на половину их длины.

Стандартная толщина стропил 15-20 см, а утеплитель в 2 слоя будет шириной в 20-25 см, поэтому поперек стропил установите дополнительную обрешетку из бруса для достижения нужной вам ширины.

Количество слоев утеплителя зависит от климатической зоны, в которой вы живете.

Уложите слой утеплителя между брусьев.

Такой способ укладки помогает избавиться от “мостиков холода” — утечки тепла по лагам.

5. Монтаж пароизоляционной пленки.

Пленка ТЕХНОНИКОЛЬ защищает утеплитель от пара, проникающего изнутри помещения.

Раскатайте и уложите пленку в горизонтальном направлении, закрепите строительным степлером к стропилам или каркасу. Пленку укладывайте внахлест 100-200 мм. Чтобы слой был герметичным, полотна пленки соедините и приклейте специальной акриловой лентой ТЕХНОНИКОЛЬ. Места крепления степлером также необходимо заклеить лентой или двухсторонним скотчем.

6. Укладка основания под финишную отделку.

Для внутренней подшивки мансарды вы можете выбрать листы OSB, вагонку, фанеру или гипсокартон. Если вы устанавливали дополнительный брус для теплоизоляции, обшивку прибивайте вплотную к бруску. Если бруса нет, рекомендуем при помощи реек сделать зазор не меньше 20 мм и установить обшивку.

Теплая мансарда готова! Теперь ваш дом надежно защищен от холода и жары, а места стало намного больше.

Где купить материалы для утепления мансарды:

В региональном офисе продаж http://contacts.tn.ru/ вы можете получить детальную консультацию о расходе материала и расчеты толщины утеплителя для вашей климатической зоны.

Приобрести материалы можно в нашем интернет-магазине https://shop.tn.ru/

Разметка обычного стропила

Разметка вальмовых, ендовных, и нарожных стропил требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, базовое здание. блок каркаса крыши.

Для выкладки обычного стропила необходим уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона.Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общий пробег , вы можете разметить срезы стропила несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила



Шаг 1: Начните с хребта. Прикрепите лестничные упоры к квадрату каркаса , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Шаг 2: Вырезы по вертикали и седалище завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом.Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять хвосты длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и отступите от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом конька. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

---

Лестничные датчики уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (General Tools; 212-431-6100; www.generaltools.com). Каждый датчик представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату.Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

---

Первое стропило является шаблоном для остальных



Шаг 5: Вырежьте первый лист с особой осторожностью. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы.Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Каркасные пиломатериалы не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке.Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Строительство стропил

Узнайте, как возводить сложные кровельные системы со стропилами.Это руководство включает пошаговые подходы и современные калькуляторы для каждого сценария.

Подъем стропил

Первым шагом является прямое измерение пролета. Обычно это расстояние от внешней стороны стены до внешней стороны стены. Сложные кровельные системы могут иметь пролеты, которые очень трудно определить, и это должны делать только опытные профессионалы. Убедитесь, что пролет одинаков на обоих концах, несущие стены прямые и правильно закреплены.Если есть потолок, то он должен быть выполнен в соответствии с этими спецификациями с правильно прибитыми боковыми скобами. Рассыпьте листы настила по балкам для более безопасных условий труда.

Используйте один из этих калькуляторов для стропил , чтобы определить подъем, прогон, длину стропил и высоту лесов. Используйте размеры, определенные калькулятором, чтобы выложить схему стропил. С помощью шаблона разметьте три стропила и распилите их. Подготовьте коньковую доску, а затем установите безопасные леса.

Поставить два стропила на один конец. Поместите временный блок 2 x 4 между стропилами. Обратите особое внимание на подгонку разрезов. Если есть проблема, то найти ее сейчас. Блок должен быть такой же длины, как и ширина коньковой доски. Прибейте 2 x 4, как галстук-воротник, прямо под временным блоком. Скрепите стропила сверху вниз и отвесьте фронтон. Измерьте длину временной опоры от нижней части конька до вершины блока поперек потолочных балок. Убедитесь, что у вас достаточно рук, чтобы повесить гребень.

Удалите блок между стропилами и вставьте коньковую доску сверху. Прибейте конек к стропилам и установите другой конец на временную опору. Не забывайте держаться за него до тех пор, пока третье стропило не будет прикреплено к концу коньковой доски. Он должен сломаться на полпути к хребту. Теперь скелет стабилен.

Вальмовые крыши требуют несколько иного подхода, чем двускатные. Используйте прогон, определенный калькулятором стропил вальмовой крыши, чтобы отметить центральное стропило на короткой стороне.На обеих длинных стенах сделайте отметку для торцевого простого стропила, отмерив от короткой стены и отметив прогон (установлен впереди). Сделайте это на всех четырех углах, если это применимо. Остальные стропила по углам будут нарожными по углам, а обычные стропила будут находиться между отметками.

От центрального стропила на каждом конце отложите любой используемый центр. Сделайте то же самое обратно к каждому углу от каждой общей отметки. Обычная компоновка стропил не имеет значения, какой конец остается правильным; макет будет меняться в любом случае.Начните с обычных стропил на одном конце при создании каркаса.

Массивные коньковые балки

Применение, требующее массивных коньковых балок, таких как 40-футовый монстр ниже, должно выполняться только с помощью тележки со стрелой. Балки слишком тяжелые, чтобы с ними можно было справиться вручную. 2 x 12 x 24 фута — это максимум, с которым могут справиться два опытных плотника, если с ним справится человек.

Эта ферма в основном поддерживает весь вес стропильной системы.

Как измерить, вырезать и построить стропила крыши

Строительство крыши начинается с каркаса.

Он не только обеспечивает жизненно важную опору для веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают готовые кровельные фермы из-за их удобства и экономической эффективности, сборные стропила, возможно, более подходят для небольших и нестандартных конструкций.

Найдите подрядчика рядом с вами.

Стропила

позволяют сэкономить на доставке и требуют минимум места для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, непосредственно поддерживающие настил крыши.

Коньковая доска

Коньковая доска служит в качестве поверхности для крепления противоположных стропил и не обеспечивает структурной поддержки.

Стяжка стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызвать «блинчик».

Коньковая балка

В некоторых системах каркаса вместо коньковой доски используется коньковая балка в сочетании с коньковыми стойками, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Завязки для воротника

В некоторых приложениях требуются стяжки с воротником , которые часто путают со стяжками для стропил.Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для изготовления стропил крыши

Чтобы построить стропило крыши, соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1.Знай свои мерки

Перед тем, как что-либо резать, вам нужны пролет, подъем, длина и длина линии вашей кровельной рамы.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены.Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

Размеры подъема и линии, с другой стороны, зависят от уклона вашей крыши.

2. Определить уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление подъема на высоту.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, угол наклона крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерение высоты и линии

После того, как вы определите угол наклона крыши, вы сможете определить размеры подъема и линии.

Помните, что вы уже должны знать направление крыши.Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы можете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами.Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Перед покупкой пиломатериалов для каркаса крыши необходимо учитывать две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы выяснили все наши размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины.Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько кадров

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен.Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила с шагом 24 дюйма по центру при длине здания 16 футов. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для прибивания гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ.Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вы должны заказать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила нужно сделать пять пропилов.

• Отвесы: место соединения стропила с коньковой доской
• Концевой срез: нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок: место соединения стропила с верхней пластиной стены
• Обрезка фасции: укорачивание нижней части стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза.Для этого вам нужно карандашом указать угол резки, следуя заданному углу наклона крыши. Профессиональные плотники определяют необходимый угол с помощью угольника или угольника.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «языком».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) каркасного угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Нажимайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.

• Нарисуйте линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .

• Как только вы достигнете необходимой длины стропила, сделайте с угольником тот же угол, что и для вертикального среза – это отмечает пяточный срез птичьего рта .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.

• Сопоставьте размер лезвия в нижней части стропила с шириной стеновой пластины и проведите по направлению к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• В этот момент отметьте хвостовой срез параллельно вертикальным и пяточным срезам.

5. Сделайте надрезы

Источник изображения: The Family Handyman

Теперь, когда вы наметили линии, вы можете сделать надрезы пилой, чтобы сформировать свое первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться, что высота, длина и пролет верны, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в своем здании, чтобы убедиться, что они правильно сидят как на стеновых пластинах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6.Установить стропила

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.

• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно макету стропил.
• Наклоните стропила вдоль наружных стен коньком вверх.Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Прижмите стропила, прибитые гвоздями, друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами на фронтоне.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Каркас крыши не так прочен, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и склеивание всего на мелкие, легко усваиваемые детали, каркас крыши можно сделать своими руками.

Конечно, это руководство лишь поверхностно касается каркаса крыши. Мы не вникаем в мельчайшие детали строительных норм, фронтонных стоек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для качественного каркаса крыши.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратить деньги на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить ослабевающее мастерство каркаса крыши, стропила — это то, что нужно.

При достаточном опыте создание каркаса даже сложной вальмовой крыши с вальмовыми стропилами, нарожниками и т.п. должно происходить интуитивно.

Свяжитесь с местным подрядчиком сегодня.

Разметка и резка стропил Fast Jack

Работая строителем 45 лет, я научился ряду полезных трюков с каркасом.Одним из таких приемов является техника быстрого обрамления вальмовых крыш, в основном за счет упрощения процесса раскладки и обрезки нарожных стропил. Я предполагаю, что довольно много плотников измеряют и устанавливают натяжные стропила по одной за раз после того, как вальмовые стропила будут на месте. Это отнимает много времени и не нужно. Следующий метод поможет увеличить скорость установки и уменьшить количество резки и отходов материала при изготовлении домкратов для стандартной вальмовой крыши.

Заранее следует отметить пару вещей.Во-первых, вам нужно разложить нарожные стропила на плите в их соответствующих центрах, чтобы вы могли заранее определить их длину. Вам также необходимо проверить длину обычных стропил (обычно я отрезаю пару тестовых общих стропил и устанавливаю их на место, чтобы убедиться, что они подходят). После того, как я установил общую длину стропил, я могу установить скамейку и вырезать все домкраты и общие на земле без большого количества измерений и головных уборов.

Используя шаблон, сделанный из обычного стропила, я могу быстро разместить все домкраты на моем стропильном запасе.Я прослеживаю и вырезаю птичьи устья и концы стропил на обоих концах стропильного запаса за один раз. Затем я делаю вальмовые отвесные пропилы, где из одного пропила получаются два нарожных стропила. Эта система работает независимо от того, строите ли вы небольшую вальмовую крышу, подобную этой, или крышу-монстр с 40-футовыми вальмами и долинами.

Ремонт дома у бассейна, над которым я недавно работал, дал мне возможность продемонстрировать этот метод в небольшом масштабе. Моя компания добавила второй этаж и четырехскатную крышу к существующему одноэтажному домику у бассейна.Вальмовая крыша с шагом 7:12 обрамлена обычными и нарожными стропилами 2×6 с центральным расстоянием 16 дюймов, а также вальмами и коньком 2×8. У птичьего рта я поставил 3 ½-дюймовое седло, а для хвоста стропила — 12-дюймовый выступ с подфасцией высотой 2 ½ дюйма (вертикальный срез), что потребовало ровного среза в пятке.

Нажмите, чтобы увеличить

Чтобы выложить свои нарожные стропила, я использую шаблон, сделанный из обычного стропила. Таким образом, первым шагом в расчете истинной длины обычных стропил является корректировка прогона на толщину конька (см. «Определение скорректированного прогона», расчет выше ).Пролет этого здания составлял 15 футов 8 13/16 дюймов. Я вычел гребень 2×8 (1 1/2 дюйма), что дало мне скорректированный общий пробег 15 футов 7 5/16 дюймов. Я разделил это на 2, чтобы получить скорректированный пробег для обычных стропил в 7 футов 9 11/16 дюймов.

Нажмите, чтобы увеличить

Затем я рассчитываю длину обычного стропила с помощью приложения Construction Master на своем смартфоне (см. CM последовательность выше ). Результат здесь был 9 футов, 0-7/16 дюймов для длины моих обычных стропил.Как только это будет сделано, я могу вырезать обычные стропила и перейти к созданию шаблона стропила. Чтобы выложить выкройку (см. иллюстрацию ниже ), мне сначала нужно определить, где длинные отвесные разрезы домкрата будут встречаться с бедром. Для этого обращаюсь к своему обрамляющему квадрату ( фото выше ). Я использую «разницу в длине нарожных стропил на высоте 16 дюймов». в масштабе (фото , над серединой ), чтобы получить расстояние в центре 18 1/2 дюйма для длинной точки на крыше 7:12 (фото , вверху справа ).Я мог бы использовать функцию «домкрат» в моем Construction Master, чтобы определить это расстояние, но я предпочитаю использовать квадрат каркаса — я считаю, что это быстрее; Кроме того, я могу физически разместить квадрат на шаблоне стропил, чтобы отметить мои длинные и короткие точки.

Нажмите, чтобы увеличить

Используя обычное стропило, я размечаю и вырезаю конек, птичью пасть и конец стропила, чтобы создать шаблон нарожного стропила (см. иллюстрацию , над ). Начиная с верхнего конца стропила, я отмечаю центры в 18 1/2 дюйма — на расстоянии 18 1/2 дюйма., 37 дюймов, 55 1/2 дюйма и т. д. — вдоль одного края шаблонного стропила (показано на иллюстрации вверху, и на фото , внизу справа ). При каждом измерении я отмечаю длинную и короткую точки для домкратов (см. иллюстрацию , деталь на вставке и фото , внизу слева ) язычком каркасного квадрата шириной 1 1/2 дюйма. Затем я нумерую каждую «коробку» макета от «1» до «5» для пяти домкратов, которые составят одну сторону угла этой вальмовой крыши.

Строительный словарь Дэйва

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

5/4

Толщина материала настила от 1×6 до 2×6.Хотя он называется 5/4×6, на самом деле он имеет толщину 1 дюйм и ширину 5 1/2 дюйма. Точно так же толщина 1×6 составляет 3/4 дюйма, а толщина 2×6 — 1 1/2 дюйма.

Заполнитель, Бетон

Щебень и песок бетонной смеси.

Анкерный болт

Болт, встроенный в бетон, используемый для удержания элементов конструкции на месте. В жилом строительстве анкерные болты 1/2 x 6 дюймов или 8 дюймов, как показано, используются для удержания плиты порога для балок пола или нижней плиты для стен.

Астрагал

Вертикальный молдинг, прикрепленный к кромке стыка на одной двери из пары дверей, чтобы закрыть зазор между ними.

Навесное окно

Окно, в котором створка качается на своей горизонтальной верхней кромке, чтобы она могла откидываться.

Балясина

Округлый или квадратный шпиндель, прикрепленный вертикально между нижней и верхней направляющей или ступенями и верхней направляющей ограждения или поручня.

Балюстрада

Элемент системы перил, состоящий из перил и балясин.

Плата баржи

Наружная отделка прибивается сбоку торцевого стропила или фермы двускатной крыши.

План подвала

См. план фундамента.

Тестовая доска

Временный каркас, используемый для помощи в определении углов при закладке фундамента или земляных работах. Для получения дополнительной информации см. статью The Foundation.

Балка

Элемент каркасной конструкции, используемый для поддержки ряда балок, ферм или стропил вместо сплошной стены.

Гибка рельса

Изгибающаяся рейка представляет собой поручень, состоящий из деревянных полос, которые можно склеить вместе и согнуть по кривой. Затем согнутые детали отправляются на фрезерование после высыхания.

Изогнутый

Жесткий каркас, обычно предварительно изготовленный, размещаемый последовательно по всей длине конструкции для поддержки основных элементов. Используется в мостах, эстакадах и т.п.

Скос

Ребро, имеющее угол, не являющийся квадратным.

Птичий рот

См. вырез сиденья

Чертежи

Посмотреть планы

Ножки для досок

Розничные продавцы строительных материалов обычно взимают плату за большие объемы пиломатериалов со своих клиентов-подрядчиков, рассчитываемых в досочных футах, также известных как FBM (футы / футы доски).Досковой фут имеет ширину 1 фут, длину 1 фут и толщину 1 дюйм, то есть 1×12, длина 1 фута равна 1 FBM. 2×12 один фут длиной равен 2 футам доски или 2 футам доски. Обычно в магазине размер пиломатериалов оценивается в единицах 1000 досочных футов или MFBM, и он взимает плату с подрядчика соответственно. Наш удобный конвертер поможет вам преобразовать пиломатериалы ваших размеров в дощатые футы.

Коробчатая балка

Каркасный элемент, помогающий поддерживать концы ряда балок, прикрепленный к ним под прямым углом.Также известен как ободная балка.

Кирпичная форма

Молдинг, используемый на наружной двери или деревянном оконном косяке в качестве перехода между косяком и сайдингом, лепниной или кирпичной кладкой.

Перемычка

Куски 2х2 или металлические скрещенные или сплошные блоки той же ширины, что и лаги, устанавливаемые между лагами по центру их пролета. Перемычки должны быть установлены на расстоянии не более 7 футов друг от друга между каждой опорой или другой перемычкой.

Яркий гвоздь

Гвоздь не оцинкованный. Когда он новый, он выглядит ярким и блестящим.

Поплавок для быков

Очень большая бетонная поплавок с длинными ручками, используемая для плавания большой плиты.

Строительный кодекс

Официальный список правил, которым по закону обязано следовать здание или строительная площадка. Строительные нормы, как правило, распространяются на штат, провинцию или страну, но местные органы власти могут добавлять свои собственные правила. Правила строительных норм, как правило, хорошо продуманы и имеют под собой практическую основу. Даже если закон не обязывает кого-либо следовать строительным нормам, все же очень полезно знать и использовать их.(Для получения дополнительной информации см. Национальный строительный кодекс)

Стыковая петля

Петля, обычно используемая для крепления двери к косяку, где две стороны петель соприкасаются друг с другом.

Стыковое соединение

Две части соединения просто соединяются встык (конец в конец) без нахлеста.

Лента из бруса

Полоса пиломатериала, разорванная, чтобы сформировать поверхность под углом 45 градусов. Также известна как полоса с фаской, когда используется в формах, чтобы оставить кромку со скошенной кромкой.

Крышка

Пиломатериал или молдинг поверх другого, чтобы скрыть торцевую текстуру или обеспечить защиту или отделку.

Болт с квадратным подголовком

Болт с круглой головкой и квадратным плечом. Квадратное плечо втягивается в отверстие и не дает болту проворачиваться при затягивании гайки. Круглая головка не нуждается в шайбе, не имеет краев, за которые можно царапать или зацепляться, и придает законченный вид.

Створчатое окно

Окно, в котором створка качается на своем вертикальном крае, поэтому она может открываться или открываться.

Корпус

Наличник вокруг двери или деревянного окна как переход от косяка к внутренней или внешней отделке.

Шип

Полоса фанеры или пиломатериала для поддержки полки или приспособления. Также используется для усиления двери и т. д. или для увеличения ее размера.

Галстук-воротник

Также называется балкой воротника или скобой воротника .
Горизонтальный элемент, используемый для обеспечения промежуточной поддержки противоположных стропил крыши, обычно расположенный в верхней трети стропила для уменьшения его пролета.

Гребенчатая поверхность

Это происходит от описания лицевой стороны доски, которая выглядит так, как будто кто-то взялся за нее гребенкой и оставил на поверхности небольшие выступы и впадины.

Гвоздь обычный

Гвоздь с головкой, используемый при обрамлении, называется обычным ярким гвоздем.

Общее стропило

Одна из серии стропил, простирающихся от вершины наружной стены до конька крыши.

Бетонный поплавок

Инструмент, используемый на первом этапе отделки бетона, чтобы вывести цементное молоко на поверхность и выбить заполнитель непосредственно под поверхностью.

Плавание — использование инструмента для запуска процесса отделки.

Коуп

Обрезать или сформировать конец молдинга так, чтобы он закрывал и соответствовал контуру соседнего куска молдинга.Для получения дополнительной информации см. мою статью «Как справиться с внутренним углом».

Зенковка

Бит для создания круглого конического или конического отверстия, чтобы соответствовать форме винта с плоской головкой, чтобы установить его на одном уровне или ниже поверхности закрепляемого материала.

Подпольное пространство

Низкое пространство под полом здания, которое позволяет рабочим получить доступ к электропроводке или сантехнике.

Кремовый

См .: цементное молоко , бетон.

Калека

Также называется домкратом .Вертикальный элемент, поддерживающий коллектор в проеме несущей или опорной стены.

Поперечное сечение

См. раздел

Корона

Почти каждая доска слегка изогнута. Корона – это вершина изгиба доски.

Дадо

Прямоугольный паз в доске.

Габаритный пиломатериал

Пиломатериал стандартных размеров, например, 1х4, 1х6, 2х4, 2х6 и т.д.

Дверной стопор

См. Стоп

Жилая единица

Набор, используемый как хозяйственная единица, используемый или предназначенный для использования в качестве жилья одним или несколькими лицами и обычно содержащий помещения для приготовления пищи, приема пищи, проживания, сна и санитарные помещения.

Карниз

Нижняя, ровная часть крыши, нависающая над стеной.

Высота

Возвышение — это вид сбоку дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. На этом чертеже показаны все стороны дома, включая фундамент и крышу. На нем показана конфигурация окон (раздвижные, створчатые, навесы и т. д.), наружные двери, поручни, желоба, уклон и свес крыши, сайдинг, кровля и любые дымоходы.Обычно размеры не указываются, но чертеж выполняется в указанном масштабе. Этот чертеж используется для определения формы и проемов окон, при этом окна ванных комнат отмечены как неясные, внешний вид наружных дверей и форма крыши. Также легко определить высоту дома.

Разработан

Конструктивный элемент, спроектированный профессиональным инженером-строителем, используется с пролетами, превышающими разрешенные стандартными строительными нормами. Эти элементы поставляются со спецификациями для их крепления друг к другу, вырезания и сверления отверстий, необходимых опорных поверхностей и сборки.

Инженерная древесина

Изделия из дерева, которые производятся в соответствии с точными национальными и международными стандартами путем связывания древесных прядей, волокон или шпона с помощью клея. К ним относятся фанера, МДФ, OSB, ДСП, клееный брус, LSL, LVL, PSL и конструкционные двутавровые балки. Вместо мерных пиломатериалов используется инженерная древесина. Часто делается из ржаной соломы, пшеничной соломы или корки сахарного тростника вместо дерева.

Лицевая рамка

Каркас комплекта шкафов крепится перпендикулярно к фронтонам шкафов, на которые навешиваются дверцы.Каркас фасада состоит из стоек и реек.

Лицо с гвоздями

Забивание гвоздей через лицевую сторону доски, в отличие от забивания гвоздей через шлицы доски или забивания гвоздей под углом.

Лицевая панель

Отделка, прибитая к концам ряда стропил или ферм, чтобы связать их вместе на нижнем, ровном конце крыши. Фасция поддерживает обшивку на краю крыши, а также на переднем крае софита.

Приборная панель

Наружная отделка прибивается к фасции, которая прибивается к концам стропил или ферм, которые проходят горизонтально вокруг крыши, на которой установлены водосточные желоба.Фризовая доска образует отлив для дождевой воды, а также скрывает торец обшивки крыши и софиты.

План этажа

На этом чертеже показан каждый этаж дома (основной, второй и т. д.) и указаны перекрытия пола или потолка над ним или рекомендуемая схема расположения ферм. На нем должно быть показано расположение кухонных шкафов вместе с техникой и шкафами. Он покажет наружную стену и внутренние перегородки, а также любую планировку лестницы. На нем также может быть показано расположение выключателей, светильников и розеток, а также насадок для шлангов, сантехники и отопительных каналов.Этот рисунок может отсылать вас к сечению или поперечному сечению, которое он хочет детализировать, и направлению, на которое он смотрит в сечении. На плане это показано кружком с точкой на нем. Внутри круга буква раздела и страница, на которой его найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Окружность прикреплена к линии, которая разрезает рисунок по определенной части, чтобы изобразить внутреннее сечение этой части.

Заподлицо

Наличие ровных концов или поверхностей.

Фундамент

Распределяющий слой у основания фундаментной стены, опоры или колонны. Обычно бетонный фундамент для 8-дюймовой стены имеет ширину 16 дюймов и глубину 6 дюймов. Для получения дополнительной информации см. статью Бетонный фундамент.

Бит Форстнера

Круглое сверло по дереву с внешними режущими кромками с очень коротким центральным острием для сверления неглубоких отверстий.

План фундамента

Также называется План подвала . Этот чертеж представляет собой вид в плане фундаментных стен и плиты. На нем также показаны балки перекрытия над ним, их размер и направление, показанное стрелками.

Квадрат для обрамления

См. Стальной квадрат.

Г1С

Расшифровывается как «Хорошая одна сторона». Это качество фанеры, одна из сторон которой достаточно гладкая, чтобы хорошо выглядеть при покраске или оклеивании обоями. Он будет использоваться там, где будет видна только его хорошая сторона.

Г2С

Расшифровывается как «Хорошие обе стороны». Это качество фанеры, обе стороны которой достаточно гладкие, чтобы хорошо выглядеть при покраске или оклеивании обоями. Он дороже, чем G1S, и поэтому используется только там, где будут видны обе стороны фанеры.

Фронтон

1. Каркас дома: верхняя треугольная часть торцевой стены дома.

2. Шкафы: Фронтон в кухонном шкафу представляет собой структурное разделение между полками. Сегодня большинство шкафов изготавливаются в виде модулей, так что каждый модуль имеет фронтоны по бокам модуля, называемые торцами фронтонов. Во внутреннюю сторону фронтонов втачиваются полки и на внутренней стороне фронтонов также крепятся дверные петли — один фронтонный конец для дверных петель, другой фронтонный конец для нахлеста двери.Когда модули собираются на кухне, концы фронтонов скручиваются вместе, образуя шкафы. Серия фронтонов также поддерживает столешницу.

Гейбл Энд

Вся торцевая стена дома образована из ската крыши.

Фронтальная ферма

Концевая ферма в системе крыши, закрывающая торцевую стену. Если свес больше 16 дюймов, ферма фронтона опускается на 3 1/2 дюйма, чтобы можно было навесить на эту ферму 2×4 и прибить к соседней ферме, чтобы сформировать выступ.

Оцинкованный гвоздь

Гвоздь покрыт цинковым покрытием для защиты от ржавчины во влажных условиях. Гвоздь без этого покрытия называется ярким.

Балка балки

Более тяжелая балка, которая несет другие балки в системе пола или крыши.

Ганг-Лам

См. Ламинированные пиломатериалы из шпона.

Клееный брус

Сокращение от (клееный брус). Инженерная древесина, состоящая из нескольких слоев пиломатериалов небольшого размера, склеенных вместе в один большой, прочный элемент конструкции, который можно использовать в качестве колонны или балки.

Косынка

Панель или скоба из дерева или металла, прикрепленная к пересечениям элементов или по углам для обеспечения прочности и жесткости.

Болт подвески

См. Ножной болт.

Заголовок

Горизонтальный конструктивный элемент, поддерживающий нагрузку на оконный или дверной проем. Также известна как перемычка .

Каблук

Толщина стропила или фермы по вертикали над посадочным срезом или опорной поверхностью на стене.

Бедро

Наклонный конек крыши, образованный двумя пересекающимися скатами крыши.

Вальмовое стропило

Стропила, образующие вальму крыши. Обычно его изготавливают из доски, которая на следующий размер больше по ширине, чем обычные стропила (например, если обычные стропила имеют размер 2×6, вальмовое стропило имеет размер 2×8).

Двутавровая балка

Запроектированный структурный пол или балка крыши, состоящая из верхнего и нижнего поясов из размерных пиломатериалов и полотна из ориентированно-стружечной плиты.Также известен как Тихий этаж.

Домкрат Стропила

Существует два типа домкратов: домкрат и домкрат ендома . Вальмовый домкрат представляет собой короткое стропило, соединяющее стеновую пластину с вальмовым стропилом. Домкрат ендовы проходит от ендовы к коньку крыши.

Джек Стад

См. Калека.

Косяк

Каркас или облицовка дверного, оконного или другого проема.

J Молдинг

Молдинг, используемый для отделки в форме буквы J, используется для отделки края гипсокартона, фанеры и винилового сайдинга.

Балка

Один из группы конструктивных элементов, предназначенных для поддержки нагрузки на пол или потолок. Когда элемент поддерживает потолок, а также крышу, он называется балкой крыши.

Балочная подвеска

Стальная секция в форме хомута, которая специально изогнута, чтобы ее можно было прикрепить к балке, чтобы обеспечить торцевую опору для балок, перемычек и т. д.

Юрисдикция

Региональный район, округ или город, который интерпретирует и обеспечивает соблюдение Национального строительного кодекса в своей области.

Ключ

Ключ — это термин, используемый при заливке свежего бетона на существующий фундамент или стену. Канал формируется до того, как будет установлена ​​первая заливка, либо путем встраивания 2×4, разорванного, чтобы сформировать небольшой конус (для легкого удаления), либо путем соскабливания канала в бетоне с помощью инструмента. Когда бетон застынет, 2×4 удаляют, оставляя канал, по которому может течь свежий бетон. Это создает связь между двумя заливками и предотвращает боковое смещение.

Шпоночный паз

Дорожка замка или стержень, в который входит ключ, когда ключ вставляется в замочную скважину.

Коленная стенка

Короткая стена для поддержки ряда стропил или балок крыши.

Стяжной болт

Болт с резьбой по дереву, а не с машинной резьбой, и шестигранной или квадратной головкой, используемый там, где требуется большой винт с обычным диаметром от 1/4 до 5/8 дюйма.

Цементное молоко, Бетон

Также называется: кремовый .

Крем или паста из бетона, которая поднимается на поверхность смеси при всплытии. Фото того, как это смывается с подъездной дорожки с открытым заполнителем, см. в разделе «Бетонные работы 1: Подъездная дорожка с открытым заполнителем» (второе фото снизу).

Защелка

Часть набора дверных замков, которая выступает из края двери, втягивается в дверь дверной ручкой и входит в зацепление с ответной планкой на косяке, когда дверь закрыта.

Бухгалтерская доска

Элемент конструкции, прикрепленный к вертикальному каркасу для поддержки балок или другого горизонтального каркаса. Также называется ленточной доской или полосой.

Бухгалтерская лента

Полоса пиломатериала, фанеры или ДВП для поддержки полки, верхней или нижней части шкафа.

Ножной болт

Ножной болт, также известный как подвесной болт , с резьбой для шурупов по дереву на одном конце и машинной резьбой на другом. Обычно их используют для крепления ножек к каркасу кровати или мебели. Я также использовал их для соединения поручней.

Строка

Кабель, веревка, веревка, шнур или проволока.

Перемычка

Горизонтальный элемент конструкции, поддерживающий нагрузку на оконный или дверной проем. Также известен как заголовок.

Замок

Комбинированные части дверного замка, включающие ручку и защелку для двери и ответную планку для косяка. Обычный набор замков сегодня представляет собой:

• набор проходов , без возможности блокировки;
• Набор секретных замков для двери в ванную или спальню, в которой нет ключа, открывающего ее при запирании изнутри;
• Набор входных замков для входной двери , в комплекте с ключом снаружи и защелкой под большой палец или кнопочной защелкой для запирания или отпирания двери изнутри.

ЛСЛ

Расшифровывается как (клееный брус). Искусственная древесина, используемая для шпилек, пластин, перемычек или ободков двутавровых балок. Также известен как TimberStrand.

лат Расшифровывается как (ламинированный брус). Инженерная древесина, используемая для балки или заголовка. Обычно они бывают шириной от 1 3/4 дюйма до длины 60 футов. Также известны как Gang-Lam и Micro=Lam.

Кирпичная кладка

Любая среда, используемая при строительстве стены, пола, потолка или крыши, состоящая из материала на основе цемента.Примеры включают бетон, керамику, терракоту, которые используются в кирпиче, черепице, черепице и т. д., включая формованные и заливаемые бетонные конструкции.

МДФ

Расшифровывается как (ДВП средней плотности). Искусственная древесина, изготовленная из волокон хвойных пород, которые были механически разделены, затем случайным образом объединены, склеены и спрессованы таким образом, что материал не имеет зернистости, но однороден во всем. Он набухает, если влажный, если его не лечить.

Микролам

См. Ламинированные пиломатериалы из шпона.

Митра

Стык, образованный путем разрезания и стыковки двух кусков доски таким образом, что каждая доска имеет одинаковый угол и одинаковую длину линии стыка между ними.Процесс изготовления торцевого соединения.

Врезной

Вставка в деревянную дверь, окно, элемент конструкции или древесину для установки шипа или механического устройства, такого как петля, замок или цилиндр.

Набор гвоздей

Пробойник, используемый для забивания шляпки гвоздя так, чтобы она находилась немного ниже или на одном уровне с поверхностью. Если вам нужно вбить только один или два гвоздя, другой гвоздь, перевернутый вверх дном, может заменить набор гвоздей. Но будьте осторожны, перевернутый гвоздь не соскользнет с гвоздя, который вы пытаетесь вбить, и не сделает отверстие большего размера.

Ньюэл Пост

Стойка, к которой крепятся перила или балюстрада.

Нос

Часть ступени, выступающая за подступенок.

Оги

S-образная кривая или арка, образованная двумя S-образными кривыми, встречающимися в верхней части арки.

ОСП

Расшифровывается как (ориентированно-стружечная плита). Искусственная древесина, изготовленная из тонких деревянных полос (длиной волокон около 1 x 6 дюймов), ориентированных поперек, склеенных и спрессованных вместе. Обычно используется для обшивки стен, полов и крыш.Также используется для сети в I-Joists.

Бледный

Доска забора или штакетник, также используемый для поручней палубы.

Параллам

См. PSL (Пиломатериалы из параллельных прядей).

ДСП

Искусственная древесина, изготовленная из частиц (древесной щепы, стружки и опилок), склеенных и плотно прижатых друг к другу, поэтому она плотная, тяжелая и плоская. Он дешевле, слабее и менее долговечен, чем дерево или фанера, и тяжелее для ваших пильных полотен. Набухает, если намокнуть.

Мелкий гравий

Тип небольшого круглого камня размером с горошину в бетонной смеси, используемый в отделке с открытым заполнителем.

Пирс

Бетонный столб или колонна.

Уклон крыши

См. Подъем (2)

Вид сверху

Также называется с высоты птичьего полета . Вид, который вы видите, когда смотрите прямо вниз на что-то.

Планы

Также называется , чертежи . Набор планов состоит из рисунков, показывающих разные виды дома с разных точек зрения. Термин «план» используется для обозначения вида с высоты птичьего полета. Зритель находится над домом и смотрит на него сверху вниз. Виды в плане включают план участка, план фундамента, план этажа и план крыши.В некоторых наборах планов мы можем встретить План Отраженного Потолка, на котором потолок показан так, как будто вы лежите на спине и смотрите вверх, а не летите над ним и смотрите вниз. Набор планов обычно не ограничивается видами в плане. Он должен включать фасады и разрезы. Возвышение — это вид сбоку дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. Разрез — это рисунок внутренних аспектов стены или пола и т. д., как если бы зритель разрезал стену или пол ножом пополам, чтобы увидеть, из чего они сделаны.Общим для каждого чертежа в наборе планов является Масштаб. Для соответствия размерам дома на листе бумаги рисунок уменьшен в размере. Это уменьшение известно как масштаб чертежа. Большинство чертежей в наборе планов домов показывают — Масштаб: 1/4″ = 1′-0″. Это означает, что каждые 1/4 дюйма на чертеже представляют собой 1 фут дома или масштаб 1/48.

Пластина

Любое из следующего:
Верхняя пластина : Горизонтальный элемент, размещенный на стене и опирающийся на стойки для несущих ферм или стропил крыши или балок пола.
Двойная пластина прибита к этой верхней пластине для облегчения перекрытия стыков верхней пластины на углах и пересечениях. Для изображения нажмите здесь.
Нижняя плита : Горизонтальный элемент, на котором сидят стойки стены, обеспечивая средство крепления к фундаменту или полу.
Пороговая пластина : Нижняя пластина, прикрепленная к фундаменту.

Виброплита

Машина с виброплитой, а не с колесами или барабанами, для уплотнения грунта перед заливкой бетона.

Линия пластин

Линия, нанесенная или отмеченная на стропиле, которая соответствует внешней поверхности стены.

Сюжетный план

Это вид в плане, показывающий оболочку здания (периметр дома) по отношению к границам участка. Он должен иметь форму и внешние размеры дома и участка, расположение подъездной дорожки и отступ дома от линий участка. На плане участка могут быть высотные отметки по углам дома и участка, а также указатель географического направления: север, юго-запад и т. д.Масштаб может быть немного меньше, чем у других видов в плане (Масштаб: 1/8″ = 1′-0″).

Отвес

Вертикально, прямо вверх и вниз. (См. ниже)

Отвес Боб

Вес, который имеет веревку, соединенную с центром его вершины. Он используется в основном для того, чтобы возводимая стена была идеально вертикальной. Его также можно использовать для точного измерения точки прямо под тем, с чего он свисает. Пример: повесьте отвес на потолочное приспособление и измерьте расстояние от отвеса до стены, чтобы получить точное расстояние от приспособления до этой стены.

Отвес

Срез на обоих концах стропила. Стропила располагаются под уклоном, а срез бывает вертикальным или отвесным.

Фанера

Искусственная древесина, изготовленная из склеенных слоев шпона (слоев), расположенных таким образом, что волокна каждого слоя находятся под углом 90 градусов к предыдущему слою.

Стена пони

Короткая стена иногда используется для поддержки стропил, сокращая ее пролет. Как пони — это невысокая лошадь, так и стена пони — это невысокая стена.

Пост

Вертикальный элемент конструкции, предназначенный для поддержки балки.

Седло стойки

Формованная металлическая пластина, заделанная в бетон, используется для надежной фиксации нижней части столба.

Древесина, обработанная давлением

Древесина, пропитанная раствором консерванта под давлением, что делает ее очень устойчивой к гниению или насекомым и, следовательно, пригодной для длительного использования на открытом воздухе.

ПСЛ

Обозначает (Пиломатериалы из параллельных прядей). Искусственная древесина, используемая для колонн, перекрытий и балок. Они бывают толщиной от 2 11/16 до 7 дюймов. Также известен как Параллам.

Прогон

Также пишется: Пурлайн. Одна из нескольких горизонтальных балок, поддерживающих стропила крыши.

Шпунт

Канавка, прорезанная на поверхности по краю доски. Шпунт — это вырез по краю доски, оставляющий одну сторону шпунта открытой.

Стропила

Наклонные доски, которые придают крыше наклон и поддержку. Они похожи на шпильки стены, за исключением того, что они наклонены к крыше.

Рейка

Горизонтальные элементы лицевой рамы набора шкафов.

Грабли

Край наклонной крыши, образующий свес за стеной двускатной крыши или другой наклонной крыши.

Арматура

Арматурные стальные стержни, используемые в бетоне, позволяют бетону приобретать свойства стали.

План потолка в отражении

Отраженный план потолка показывает потолок, как если бы вы лежали на спине и смотрели вверх, а не обычный вид в плане, который летит над ним и смотрит вниз.

Показать

Этот термин используется в строительных работах для обозначения пересечения двух или более краев, при этом один край имеет небольшой размер, выступающий из другого, а не поверхности, находящиеся на одном уровне друг с другом.Это обычное дело при применении наличников на дверных или оконных косяках или при сборке ряда молдингов для создания молдинга большего размера.

R-фактор

Также называется r-value .
Коэффициент сопротивления или значение. R – сопротивление теплопотерям в данных материалах. Хороший изоляционный материал имеет высокое значение R.

Лента

Доска или отрезок досок, прибитых к стойкам стены с целью поддержки потолочных балок, прибитых к ленте.

Ленточная доска

См. Главную книгу.

Коньковая доска

Доска, которая проходит по верхнему краю всех стропил крыши и удерживает их на месте. (На фото см. разрез по отвесу.)

Ободная доска

Коробчатая балка обычно связывает двутавровые балки по периметру. Эта доска удерживает балки в вертикальном положении на внешней линии стены, чтобы балки не наклонялись и не теряли свою эффективность.

Ободная балка

См. коробчатую балку.

Рип

Распилить доску или фанеру в том же направлении, что и волокна древесины.С другой стороны, разрезать доску означает разрезать ее поперек волокон. Хотя фанера состоит из слоев шпона, каждый из которых расположен с направлением волокон, перпендикулярным слою под ним, фанера имеет волокна. Когда мы говорим о зернистости фанеры, мы имеем в виду верхний и нижний шпон. Эти внешние шпоны являются стружкой, если мы используем продольную пилу для поперечной резки. Разрыхляющее лезвие отличается от поперечного лезвия. У разрывного лезвия есть зубья, похожие на стамески, плоские поперек, тогда как у поперечного лезвия есть заостренные зубья, чтобы разрезать зерно.В настоящее время мы используем комбинированные лезвия, которые делают и то, и другое, отсюда и название. Вот почему, до появления электропил, у плотника была как продольная, так и поперечная пила.

Подъем

1) Высота одной ступени в лестничной клетке. Это расстояние по вертикали, которое проходит человек, когда он или она переходят с одной ступеньки на другую. В соответствии с большинством строительных норм и правил высота должна составлять от 5 дюймов до 7 7/8 дюймов, при этом идеальная высота для жилого дома составляет 7 дюймов.

2) Для крыши подъем представляет собой расстояние по вертикали между верхней частью секции крыши и ее нижним краем.Измеряемая секция всегда имеет прогон (горизонтальное расстояние) в один фут (12 дюймов). Подъем используется вместе с прогоном для описания уклона крыши, например, если крыша поднимается на 5 дюймов с каждым футом прогона, называется 5 и 12 шагов. Если крыша поднимается на 7 дюймов с каждым футом пробега, это называется крышей 7 и 12.

Подступенок

Вертикальная часть лестницы между проступью и нижней стороной проступи над ней.

Выполнить

1) С лестницей : Горизонтальное расстояние одной ступеньки в лестнице.То, как далеко «внутри» идет лестница, дает место для чьей-то ноги, когда он или она поднимается по лестнице. Согласно большинству строительных норм и правил, длина должна составлять от 8 1/4 до 14 дюймов. Промежуточный пробег составляет 11 дюймов. См. протектор для сравнения с бегом.

2) Для крыши длина прогона представляет собой расстояние по горизонтали секции крыши по сравнению с высотой, которая является расстоянием по вертикали той же секции. При измерении уклона крыши пробег составляет один фут. См. также подъем.

Значение R

См. R-фактор

С1С2Е

Расшифровывается как «Surfaced One Side Two Edges». Это доска, обычно кедровая, с гладкими обоими краями и гладкой с одной стороны. Оставшаяся сторона шероховатая, и эта сторона обычно считается хорошей стороной, которая видна.

С4С

Расшифровывается как «Поверхность с четырех сторон». Это доска, гладкая со всех сторон. Обычно это касается таких отделочных досок, как ель, сосна, дуб, клен и др.

Парша

Небольшой кусок фанеры или пиломатериала, который крепится к стыку для придания ему жесткости.

Масштаб плана

Общим для каждого чертежа в наборе планов является Масштаб. Для соответствия размерам дома на листе бумаги рисунок уменьшен в размере. Это уменьшение известно как масштаб чертежа. Большинство чертежей в наборе планов домов показывают — Масштаб: 1/4″ = 1′-0″. Это означает, что каждые 1/4 дюйма на чертеже представляют собой 1 фут дома или масштаб 1/48.

Писец

1) Отметить или провести линию вдоль прямой кромки.

2) Отмечать или чертить линию с помощью чертилки на заданном расстоянии от поверхности, повторяя форму этой поверхности, будь то прямая, изогнутая или неправильная.

Разметчик

Настраиваемый инструмент для разметки линии на заданном расстоянии от поверхности, повторяющей форму этой поверхности, будь то прямая, изогнутая или неправильная.

Вырез сиденья

Также называется птичьим ртом .Это вырез в каждом стропиле, где нижняя часть стропила опирается на верхнюю часть стены. Без этой выемки верх стены касался бы только кончик нижнего края стропила. Срез седла дает более широкую поверхность для прибивания стропил к верхней части стены, а также помогает предотвратить расползание стен под весом крыши.

Секция

Также называется Поперечное сечение . Разрез — это чертеж внутренних аспектов стены или пола и т. д.как если бы зритель разрезал ножом стену или пол пополам, чтобы увидеть, из чего он сделан. Любой рисунок может отсылать вас к сечению или поперечному сечению, которое он хочет детализировать, и направлению, на которое он смотрит в сечении. На плане это показано кружком с точкой на нем. Внутри круга буква раздела и страница, на которой его найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Окружность прикреплена к линии, которая разрезает рисунок по определенной части, чтобы изобразить внутреннее сечение этой части.

Выбор фанеры

Сорт фанеры с твердыми сучками на верхнем шпоне.

Комплект

Вбить гвоздь так, чтобы верхняя часть его шляпки находилась на уровне или чуть ниже поверхности материала, в который вбит гвоздь. используется как набор для ногтей.

Прокладка

Прокладка представляет собой тонкий клин, который можно поместить между двумя поверхностями, чтобы плотно заполнить зазор, например, между дверным косяком и калекой.

Тихий пол

См. I-Joist.

Порог

Нижний горизонтальный элемент каркаса сооружения, опирающийся на фундамент и поддерживающий балки перекрытия или стойки. Также относится к самой нижней части оконной или наружной дверной рамы.

План площадки

См. план участка

Привязать линию

Для создания прямой линии вдоль поверхности с помощью меловой линии.

Софит

Нижняя сторона элементов здания, таких как выступы, лестницы и балки.

Сонотрубка

Картонная трубка, используемая в качестве формы при заливке бетонных колонн.

Распорка

Деревянный брусок между членами.

Пролет крыши

Это все горизонтальное расстояние, которое покрывает крыша. Обычно это вдвое больше общего пробега двускатной крыши. Есть факторы, при которых это не так, например, односкатная крыша или двускатная крыша с неодинаковым уклоном.

Шпиндель

Точеный круглый или квадратный вертикальный элемент системы перил.

Раскрытие

Наклон светового туннеля расширили, чтобы внутрь проникало больше света.

Квадрат

Углы похожи на квадрат (90 градусов).

Лестничные датчики

Это маленькие винтовые зажимы с накатанной головкой, которые вы прикрепляете к стальному угольнику (каркасному угольнику) прямо в точке измерения подъема и бега. С этими установленными на квадрате вы просто перемещаете квадрат вдоль стрингера, вместо того, чтобы смотреть на измерения для каждого движения вниз по стрингеру.

Юбка для лестницы

Финишная отделка стены и лестничного марша.

Стандартный косяк

Косяк с упором, который выбит наружу, а не кусок дерева, прибитый гвоздями в центре косяка, который действует как упор.

Стальной квадрат

Также называется обрамляющим квадратом . Используется плотниками для измерения косоуров лестниц и стропил крыши. (как пользоваться)

СТК

Расшифровывается как «Выберите тугой узел». Это доска, на которой есть узлы, но узлы скорее тугие, чем свободные.Выбор означает, что это лучшая оценка.

Стойка

Вертикальный элемент лицевой рамы набора шкафов.

Стоп

Дверной ограничитель. Тонкая доска или часть косяка, препятствующая проскальзыванию двери мимо косяка при закрытии двери.

Обвязка

Нанесение материала по всей длине конструкционного материала. Обвязка балки — это прибивание гвоздей 1×4 внизу балки в середине ее пролета, связывающих балки вместе и предотвращающих их перекручивание и разрушение под нагрузкой.Обвязка фермы — это прибивание гвоздей 1×4 в верхней части нижнего пояса или поперек его стенок, чтобы ферма оставалась вертикальной, расстояние было точным, а фермы были связаны вместе как единое целое. Обвязка балки или фермы должна быть сплошной, а ее концы должны крепиться к подоконнику или перемычке.

Обвязка бетонных стен

Чтобы прикрепить доски к бетонной стене, чтобы можно было прикрепить гипсокартон, панели или что-то еще. Обвязка стен 2х4 по краю позволяет утеплить стены перед укладкой гипсокартона и т.п.

Запорная пластина

Металлический фланец, врезанный в косяк двери или окна, который имеет отверстие для защелки, в закрытом положении будет плотно прижимать устройство к косяку.

Стрингер

Лестничный косоур — это одна из досок, которая удерживает каждую ступеньку на месте. Они проходят по длине прямой лестницы (см. рис. 1). Для получения дополнительной информации см. (Как вырезать косоур лестницы)

Полоса

См. Главную книгу.

Сильная спина

Опора, прикрепленная к верхней части потолочных балок, чтобы укрепить их, сохранить расстояние и удерживать их на одном уровне.

Шпилька

Вертикальный опорный элемент, придающий большую часть прочности стенам. Обычно это 2×4 на расстоянии 16 дюймов друг от друга, к которым прикреплена стеновая панель (в основном гипсокартон).

Черный пол

Доски или листовой материал укладывают на лаги под чистовой пол.

Прихватка

Прибить гвоздь к доске, но оставив шляпку гвоздя достаточно далеко, чтобы можно было вытащить ее, если позже потребуется переместить доску.

Отрез хвоста

Отвесный срез на нижнем конце стропила.

Порог

Также называется переходником . Полоса из металла, дерева или другого материала, скошенная на каждом краю и используемая на стыке двух разных напольных покрытий под дверью или поверх дверного порога у наружных дверей.

ТимберСтэнд

См. Пиломатериал из клееного бруса.

Ногти на пальцах ног

Гвоздь, вставленный под углом в сторону доски, чтобы обеспечить проникновение во вторую доску.Обычно это делается, когда первая доска слишком толстая, чтобы обеспечить достаточное проникновение при забивании гвоздями через лицевую сторону.

Шип и канавка

Средство облегчения соединения с цапфой в одной части и шлицем в другой, которое входит в цапфу, называется совмещенным.

Общий подъем

1) С лестницами : Общая высота лестницы, которая простирается от нижнего уровня до поверхности верхнего уровня. Лестница, построенная с одного этажа на другой, имеет общий подъем ровно на один этаж.

2) С крышей : общая высота представляет собой расстояние по вертикали от верха крыши до верха стен.

Общий пробег

1) Для лестниц : общий пробег равен горизонтальному расстоянию от отвеса, свисающего с вершины лестницы, до края ее нижней ступени. Это длина помещения под лестницей.

2) С крышей : общая длина представляет собой расстояние по горизонтали от отвеса, свисающего с вершины крыши, до наружной стены.На типичных крышах верхняя часть крыши находится в центре здания, а крыша спускается к бокам дома, при этом обе стороны крыши имеют одинаковый уклон. В этом типичном случае общий прогон крыши составляет половину пролета, то есть полное расстояние по горизонтали от одной стороны крыши до другой в верхней части наружных стен.

Протектор

1) Горизонтальное расстояние одной ступеньки в лестничной клетке. Это пробег плюс нос. Согласно большинству строительных норм и правил, шаг протектора должен составлять от 9 1/4 до 14 дюймов.Промежуточный протектор составляет 12 дюймов.

2) Горизонтальная конструктивная часть лестницы или ступени. Часть, по которой вы ходите (наступаете).

Ферма

Конструктивная единица, состоящая из поперечин для обеспечения поддержки на больших пролетах крыши или моста. Ферма спроектирована так, чтобы обеспечить максимальную подъемную силу с использованием наименьшего количества материала, поэтому ее собственный вес сведен к минимуму.

V-образный шарнир

Совмещенные края досок, обычно шпунт и паз, образуют V-образную форму при сборке.

Долина

Стропила, расположенные в центре ендов крыши для поддержки нарожных стропил и обрешетки.

Сводчатый потолок

Потолок дома, повторяющий линию крыши или имеющий форму арки.

Интернет

Конструктивные элементы фермы, соединяющие верхний и нижний пояса. // *** КОНЕЦ ОПРЕДЕЛЕНИЙ ***

Как обрезать стропила крыши (с иллюстрациями)

Об этой статье

В соавторстве:

Штатный корреспондент wikiHow

Эта статья была написана в соавторстве с wikiHow Staff.Наша обученная команда редакторов и исследователей проверяет статьи на точность и полноту. Команда управления контентом wikiHow тщательно следит за работой нашей редакции, чтобы гарантировать, что каждая статья подкреплена надежными исследованиями и соответствует нашим высоким стандартам качества. Эта статья была просмотрена 317 929 раз.

Соавторы: 8

Обновлено: 8 ноября 2021 г.

Просмотров: 317 929

Резюме статьиX

Чтобы обрезать стропила крыши, начните с закрепления ступенчатых упоров на угольнике каркаса в соответствии с размерами ската.Затем установите каркасный угольник поверх стропильной балки и используйте карандаш, чтобы обвести внешний край язычка каркасного угольника. После того, как вы отметили линии, используйте карандаш, чтобы нарисовать длину диагонали на стропиле. Затем переместите квадрат каркаса так, чтобы ступенчатый калибр шпунта находился на отметке карандашом, которую вы сделали, чтобы указать полную диагональную длину стропила. Удостоверьтесь, что другой измеритель лестницы прилегает к стропилу, и карандашом отметьте длину язычка. После того, как вы это сделаете, поверните обрамляющий угольник на 180 градусов так, чтобы 8-дюймовая отметка на длинной стороне обрамляющего угольника пересекла линию среза хвоста.Затем обведите карандашом короткую сторону обрамляющего квадрата, чтобы отметить срез хвоста. Наконец, используйте ручную пилу или циркулярную пилу, чтобы разрезать по линиям отвеса, птичьего рта и хвоста. Дополнительные советы, в том числе о том, как рассчитать длину стропил, читайте дальше!

• Печать
• Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 317 929 раз.

Общие условия кровельных работ | Иллюстрированный глоссарий

Каркас крыши включает в себя собственный лексикон.Как вы можете видеть на иллюстрации ниже, на крышах есть вальмовые стропила, коньковые доски, нарожники и многое другое. При работе на крыше полезно знать эти термины.

Вот подробнее общие термины кровли: Типовой каркас крыши © Don Vandervort, HomeTips

Стык
Открытый конец гонта. В случае с деревянной черепицей или встряхиванием это более толстый конец.

Торец гонта – это конец, обращенный вниз к крыше.

Натяжная стяжка (также Наплечная балка)
В профиль каркас обычной скатной крыши образует треугольник: зеркально отраженные пары стропил встречаются на коньке и соединяются поперек основания потолочной балкой.Присущая треугольной форме прочность и целостность делают крышу надежной конструкцией.

Нижняя «пояса» треугольника — система потолочных балок — удерживает стены дома от расползания под действием значительных кровельных нагрузок, выталкивающих вниз и наружу.

Анкерные стяжки проходят между стропилами

Анкерные стяжки, иногда называемые ригельными балками, проходят параллельно потолочным балкам, но выше. Каждая хомутная стяжка соединяет соответствующую пару стропил в середине пролета, придавая жесткость стропилам и укрепляя общую конструкцию.Над комнатами со сводчатыми или приподнятыми потолками хомуты иногда удваиваются как потолочные балки, образуя необходимый нижний пояс треугольника, а также могут служить основой для крепления плоской части потолка.

Настил
Обшивка из фанеры или ориентированно-стружечной плиты (OSB), используемая в качестве основы для крепления кровельных материалов. Плотники прибивают фанерный настил (обшивку) к стропилам крыши — в данном случае к ряду стропильных ферм. TFoxFoto / Shutterstock.com

Drip Edge
Г-образная металлическая полоса, расположенная по краям крыши, позволяющая воде стекать с крыши, не стекая по карнизу или сайдингу.

Карнизы
На наклонной крыше горизонтальная нижняя сторона выступает из стены дома.

Карнизы нависают над стенами дома.

Открытая часть
Часть гонта, подвергающаяся воздействию погодных условий, обычно менее половины ее длины. Открытая часть гонта — это часть, подвергающаяся воздействию погодных условий. Paul Tessier / Shutterstock.com



Войлок или подложка
Пропитанная битумом кровельная бумага, создающая вторичный водонепроницаемый барьер между многими кровельными материалами и настилом крыши.Под черепичной кровлей 30-фунтовый толь на фанерном настиле отводит воду. ©Don Vandervort, HomeTips

Накладка
Металлические детали, препятствующие просачиванию воды в места пересечения, такие как желоба или стыки на вертикальных стенах, или вокруг проходов через крышу, таких как дымоходы или вентиляционные трубы.

Уплотнение ступеней с помощью силиконового герметика. © Don Vandervort, HomeTips

Шаг
Шаг крыши — это мера уклона или угла наклона крыши. Есть ли разница между шагом и наклоном? И да и нет.Чтобы понять, как правильно использовать эти термины, поможет краткий урок геометрии крыши. Как рассчитать уклон крыши . Этот угол основан на подъеме (высоте) и пролете (ширине) крыши. Шаг – это подъем над пролетом.

Допустим, ваш дом имеет ширину 38 футов, а двускатная крыша имеет свес в 1 фут с каждой стороны; что делает пролет крыши 40 футов. От карниза до пика высота 10 футов — это подъем.Рисунок 10/40 и уменьшите его до 1/4. Он имеет шаг 1/4. Уклон крыши выражается как отношение подъема крыши (расстояние по вертикали) к каждому футу прогона (расстояние по горизонтали).

Шаг 4 из 12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального расстояния. Слово «шаг» впервые было использовано в начале 17 века для обозначения «самой высокой точки». Это относилось ко всему, от музыкального звука до высоты, которую достигает сокол, прежде чем спикировать, чтобы напасть на свою добычу.

Стропила
Каркас, поддерживающий настил крыши и кровлю.На наклонной крыше это угловые балки на нижней стороне. Стропила крыши являются основными опорами крыши. Лиза С. / Shutterstock.com

Рейк и конек
Наклонный край крыши над стеной — это рейка. Квадратный конец наклонной крыши называется «рейк». Конек – это горизонтальная вершина крыши. Elk Roofing

Конек – это вершина, где сходятся две скатные секции крыши. Часть каркаса крыши, коньковая доска проходит горизонтально вдоль вершины скатной крыши.Коньковая доска, по существу являющаяся хребтом обычной крыши с каркасом, зажата между сходящимися концами стропил крыши.

Вот небольшая мелочь: На староанглийском языке это слово пишется как «hryge» и впервые было использовано в отношении крыш домов в 16 веке. В 17-м и 18-м веках «коньковый элемент» и «коньковый столб» использовались соответственно для обозначения горизонтального бруса или столба на коньке крыши. То, что когда-то было шестом или брусом, теперь представляет собой фрезерованную доску — обычно 1 на 6 или больше для домов — отсюда и сегодняшнее использование термина «коньковая доска».”

Square
Измерение площади крыши, равное 100 квадратным футам (площадь 10 футов на 10 футов).

Уклон
Уклон крыши — это количество дюймов, на которое она поднимается на каждые 12 дюймов горизонтального «убега». Крыша с уклоном 4 из 12 поднимается на 4 дюйма на каждые 12 дюймов горизонтального хода. Та же крыша имеет уклон 4/12 или 1/3. Термины «шаг» и «наклон» — это просто два разных способа выражения одного и того же измерения. См. «шаг» выше.

Софит
Софит – это горизонтальная нижняя сторона свеса крыши, арки, лестницы, потолка или аналогичного архитектурного элемента.

Еще немного мелочей: от итальянских «soffitta» — «под» и «figgere» — «фиксировать», слово «soffit» восходит к временам ранней палладианской архитектуры. Типичные софиты в современных домах включают плоскую область под карнизом, где вентиляционные отверстия обеспечивают чердачную вентиляцию, нижний периметр подвесного потолка и потолок, который крепится к нижней стороне лестницы.

Долина
Угол, образованный в месте пересечения двух наклонных поверхностей крыши. Поскольку он собирает сток воды с двух плоскостей кровли, он обычно защищен металлическим ендовы.Оклад долины собирает воду с двух скатов и направляет ее вниз по крыше к желобам. ©Petr73 / Shutterstock.com

Избранный ресурс: Найдите предварительно проверенного местного подрядчика по кровельным работам

Позвоните, чтобы получить бесплатную оценку от профессионалов кровельных работ сейчас:
1-866-342-3263 9047

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.
