Сетка гиттер 3 д: 3D сетка Гиттер для забора купить от производителя цена стоимость панели и секции 3Д ограждений

Сетка сварная оцинкованная Гиттер (Gitter, 3D) ППК 50*200мм (3Р) d4/d3 1.5*2.5м

Сетка сварная оцинкованная (еврозабор) покрытая порошковой краской(зеленая) Gitter (гиттер) 50*200 (3 ребра жесткости) диаметр 4.0 мм и 3 мм 1.5 x 2.5 м

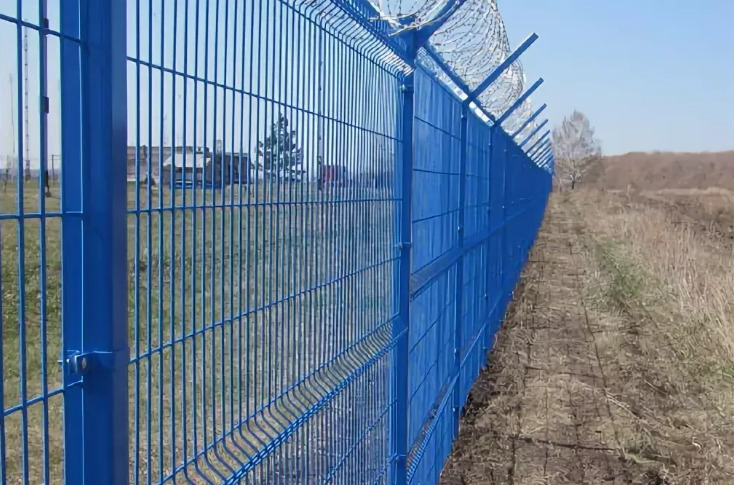

На сегодняшний день 3D-забор является одним из самых популярных заборных ограждений. Это связанно с тем, что изготавливается он из металлических оцинкованных прутьев диаметром 3 мм изготовленных методом горячего цинкования, а так-же покрыт полимерным составом, что гарантирует невероятную устойчивость к погодным явлениям. 3Д забор с одной стороны — надежное долговечное ограждение, с другой — ограждение не препятствующее попаданию солнечного света, способное показать как красоту вашего дома, так и всего участка в целом. 3Д сетка гиттер популярна в использовании при ограждении таких объектов, как: границы территорий, заповедные участки, промышленные объекты, сады, школы, объекты городской застройки, парковые зоны, коттеджные посёлки, авто-стоянки, садовые участки, а так-же вольеры для животных.

3D cетка сварная Gitter (гиттер) имеет 4 горизонтальных ребра жесткости и представляет из себя уже готовые к использованию панели, высотой 1,5, 1,7 и 2,0 метра, шириной 2,5 метра с ячейкой размером 50х200 мм.

Основные преимущества 3D забора Gitter:

— низкая стоимость 3D панелей, благодаря чему она может быть доступной практически любому человеку;

— 3D панели гиттер возможно использовать не только для ограждений предприятий и крупных инфраструктурных объектов, но и для загородного дома, дачи, а так-же вольеров для животных;

— небольшой вес секций Gitter дает преимущество при транспортировке и монтаже забора. При монтаже 3D забора не потребуется ни большое количество рабочих ни дорогостоящей спецтехники;

— поскольку 3D забор имеет вид готовых к использованию панелей, благодаря чему его можно быстро и легко смонтировать.

— установленный забор имеет современный и эстетичный внешний вид не ограничивающий пространство прилегающей территории;

— установленный забор обладает хорошей ремонтопригодностью позволяющей выполнять локальную замену одной секции без нарушения целостности других частей забора;

— благодаря ребрам жесткости  забор 3D обладает антивандальными  качествами и способен предотвратить проникновение на огражденную территорию нежелательных объектов;

— за счет низкой парусности забор способен выдерживать сильный ветер и другие механические нагрузки;

— за счет цинкового и полимерного покрытий экcплуaтaциoнный cpoк забора составляет — 50 лет;

— отсутствие сезонных регламентных работ.

К столбам секции крепятся при помощи специального крепежа.

Заказать сетку Gitter (гиттер) 3D вы можете позвонив по телефону: (495) 799-59-85

Есть бригада установщиков забора.

 Смотрите также

Сетка сварная оцинкованная Гиттер

3d Сетка Гиттер (Gitter) от производителя | В наличии, низкие цены | Панели заборные из 3D сварной сетки ГИТТЕР | GITTER

Выберите ваш город:

Предлагаем купить у нас современные панели заборные из 3D сварной сетки ГИТТЕР (GITTER).

Отправка в день заказа

Профессиональный монтаж

Бесплатный замер

Смотреть каталог

Купить 3D забор с декоративным бетонным фундаментом

Уже сегодня вы можете купить 3д забор с декоративным фундаментом, готовый к сборке бетонныый фундамент для 3д заборов, изготовленн в заводских условиях, простой и быстрый в установке — как конструктор

ОписаниеПанелиСоединители

Быстровозводимые готовые фундаментные системы для 3D и 2D ограждений нашего производства. система состоит из бетонных перемычек и подходящих к ним бетонных оснований с пазом, в которые так же фиксируются столбы. Конструкцию легко собрать «паз в паз» без необходимости использования дополнительных материалов и крепежей. В зависимости от выбора типа кронштейна, можно получить определённую форму ограждения.

Система сборных фундаментов выгодна и удобна по многим причинам. Вот главные:

Технические характеристики бетонной фундаментной перемычки:

Длина:

2460–2490 мм

Высота:

250 мм

Толщина:

40–60 мм

Фактура:

без фактуры,под камень

Вид крепления:

Цвета:

Технические характеристики бетонного соединителя:

Длина:

240 мм

Высота:

250 мм

Толщина:

180 мм

Вид крепления:

паз

Цвета:

Скобы монтажные, используются для монтажа бетонных панелей высотой 200мм. Можно использовать оцинкованные изделия или скобы в порошковой покраске по таблице цветов RAL. В комплекте две монтажные скобы 200х55мм и крепёж для монтажа скоб к металлическим столбам 60х40 или 60х60мм.

РАБОТАТЬ С НАМИ ПРОСТО!

Наш видеоролик о трех простых шагах, как воплотить в жизнь свои желания за 48 часов, на раз-два-три.

Наши заборы используются для ограждения

Частных коттеджей и домов

Государственных учреждений

Учебных и дошкольных заведений

Объектов транспортной инфраструктуры

Промышленных объектов

Режимных объектов

Основная продукция

Скачайте прайс-лист

с полным ассортиментом продукции
и актуальными ценами

Скачать прайс  

Наши преимущества

Стандарт-ЭМ это — самые низкие цены на заборы из 3D сетки Гиттер «Gitter» в Санкт-Петербурге.

Собственное производство 3d сетки Гиттер в Санкт-Петербурге. 3d сетка фэнси (fensi) всегда в наличии на нашем складе. Наши сварные 3д панели имеют собственное название «Сталь 3d», отличаются отличным качеством, имеют ячейку 50х200 и ребра жесткости через каждый пол метра,  а также горячее цинкование не менее 275 гр. цинка на м2. Все 3d  заборы покрашены порошковыми красками Pulver в заводских условиях. Русские монтажники, быстро и качественно выполнят монтаж забора «под ключ» на вашем участке. Наша компания осуществляет поставки 3d сетки по всей России. Мы осуществляем монтаж ограждений по всему Санкт-Петербургу и Лен. Области. С нами выгодно работать, мы работаем как с физ. лицами ,так и с юр. лицами, по безналичному расчету с НДС.

Удобная система доставки

Большинство компаний отправляют продукцию через посредников, что приводит к увеличению стоимости до 35%. У нас есть собственная служба доставки по Санкт-Петербургу и области, которая привезет продукцию прямо к вашему объекту. В другие области мы оперативно отправим заказ через партнеров в крупных городах.

Беспроцентная рассрочка

Рассмотрение заявки в течении 5 мин

Гибкая система оплаты

Вы можете оплатить свой заказ после его получения. Также возможна установка забора в кредит или получить беспроцентную рассрочку на срок до 10 месяцев, при поддержке нашего партнера, Банка Тинькофф.

Монтаж

Специалисты компании выполнят профессиональный монтаж забора и предоставят дополнительную гарантию на свои услуги. Также вы сможете произвести монтаж самостоятельно или со своей бригадой, получив  консультацию у мастеров нашей компании.

Широкий выбор комплектующих

Платформы
(анкерные опоры)

Спиральный защитный барьер

Хотите получить нестандартное решение?

Мы оперативно изготовим забор любого размера. Вы сможете даже предоставить свои чертежи. Также у вас будет возможность один из указанных ниже цветов палитры RAL.

Срок изготовления: 2-3 недели

Каталог доступных цветов RAL

Экран вашего компьютера может давать цветовое искажение, поэтому возможно отличие от действительных цветов

RAL 6005 (стандарт)

Moss green

Зеленый плетеный

RAL 7040

Window grey

Серый оконный

RAL 8017

Chocolate brown

Шоколадно-коричневый

RAL 9005

Jet black

Черный реактивный

RAL 9016

Traffic white

Белый транспортный

RAL 1018

Zinc yellow

Желтый цинковый

RAL 5005

Signal blue

Сигнальный синий

RAL 3020

Traffic red

Транспортный красный

Примеры наших работ

Более 270 проектов за последние 3 года

Объект: Частный участок (Ломоносовский р-н, Пос. Ропша)

Высота забора:

Длина забора:

Тип покрытия:

Срок изготовления и установки:

2,03 метра

88,5 метров

оцинкованная проволока + ПВХ (полиэстер)

4 дня

Ограждение 3D высотой 2,03 м и толщиной проволоки 4,5 мм. Заказчиком была поставлена задача установить забор на фундаментную ленту. Для этого были проведены земляные работы под фундаментную ленту, выставлена опалубка собран и выставлен сам забор. По готовности всей конструкции была произведена подача бетона с помощью автобетононасоса.

  Кликните для увеличения

Объект: Частный участок (Выборгский р-н, СНТ «Победитель»)

Высота забора:

Длина забора:

Тип покрытия:

Срок изготовления и установки:

2,03 метра

68 метров

оцинкованная проволока + полимерное покрытие

4 дня

Ограждение 3D высотой 2. 03 м и толщиной проволоки 4 мм. На участке был произведен демонтаж ограждения из сетки рабицы, работы были усложнены в связи с густой растительностью на заборе и глубоко забетонированными столбами. Заказчиком была поставлена задача смонтировать забор и не повредить газон. Для реализации проекта лунки проделывались мотобуром, а грунт сразу же собирался на садовую тачку. В целом работы были выполнены достаточно быстро и аккуратно, согласно пожеланиям клиента.

  Кликните для увеличения

Объект: Детская площадка (Сланцевский р-н, г. Сланцы)

Высота забора:

Длина забора:

Тип покрытия:

Дополнительно:

Срок изготовления и установки:

1,53 метра

224 метров

оцинкованная проволока + полимерное покрытие

распашные ворота и 2 калитки

10 дней

Ограждение 3D высотой 1. 53 м и толщиной проволоки 3х4 мм. Участок с плавными перепадами, поэтому секции на некоторых участках монтировались каскадом с шагом 20 см (одна ячейка по горизонтали) через 2-3 секции.

  Кликните для увеличения

Объект: Начальная школа (Краснодарский край, ст. Курчанская)

Высота забора:

Длина забора:

Тип покрытия:

Дополнительно:

Срок изготовления и установки:

1,53 метра

224 метров

оцинкованная проволока + полимерное покрытие

распашные ворота и 2 калитки

7 дней

Ограждение 3D высотой 1.53 м и толщиной проволоки 3х4 мм. На участке имелись частые перепады, чтобы выровнять линию забора были проведены дополнительные работы по снятию слоя грунта, а также были использованы удлиненные столбы. Забор был смонтирован с учетом всей специфики дальнейшей планировки участка.

  Кликните для увеличения

Объект: ЖК «Володарский» (г. Санкт-Петербург, пос. Сергиево, ул. Льва Толстого 8 «А»)

Высота забора:

Длина забора:

Тип покрытия:

Дополнительно:

Срок изготовления и установки:

1,73 метра

34 метров

оцинкованная проволока + полимерное покрытие

входная группа (откатные ворота и калитка)

20 дней

Ограждение 3D высотой 1.73 м и толщиной проволоки 4 мм. Монтаж осуществлялся на уже заасфальтированном участке, что усложнило процесс установки в связи с необходимостью снятия асфальтного покрытия. Монтаж ограждения осуществлялся в декабре при низких температурах, поэтому был использованы необходимые присадки для качественного бетонирования столбцов.

  Кликните для увеличения

Контакты

Офис: Санкт-Петербург, ул. Маршала Казакова д.26 Литера «А» помещение 20Н
Производство: Санкт-Петербург, пр-т Стачек 47

+7 (953)366-7146                             +7 (812) 501 82 15

[email protected]

Специальное предложение

Забронируйте БЕСПЛАТНЫЙ выезд замерщика в удобное время.

Введите свой телефон и мы свяжемся
с вами в течение 15 минут.

Мы в социальных сетях:

Забор из сетки Гиттер 3D для дачи от производителя, монтаж 3Д сетки под ключ в Липецке и Липецкой области

Качественная, практичная и долговечная сетка гиттер стала достойной альтернативой популярной в нашей стране сетке рабице. Она применяется для изготовления заборов.

Современные заборы для дачи из сетки Гиттер не затеняют участок и, что немаловажно, не создают парниковый эффект. Они не требуют специального ухода и гармонично вписываются в ландшафт участка. Надежные заборы из 3д сетки Гиттер без проблем выдерживают постоянные перепады температур и механические повреждения. Они не теряют своей привлекательности и эксплуатационныххарактеристик даже после многих лет использования.

Забор из сетки Гиттер в стандартном варианте имеет ячейки, размерами 50х200 мм, высота каждой из его секций достигает 2 метров, а шаг установки опор равен 2,5 метрам. Надежный забор Гиттер, цена которого достаточно демократична, обладает следующими преимуществами:

• длительный срок эксплуатации;
• возможность ремонта и замены поврежденных секций;
• отличная светопроводность;
• оригинальный внешний вид.

Эстетически привлекательный забор из сетки Гиттер не препятствует беспрерывной циркуляции воздуха. Для его возведения требуется немного времени и сил. Состоит такое ограждение из стальных прутьев, которые крепятся между собой методом контактной сварки. Из-за особой конфигурации прутьев, напоминающих объемные волны, его еще называют 3D-забор.

Достоинства ограждений

Устойчивый к агрессивным действиям окружающей среды забор из 3D сетки станет не только надежной преградой на пути непрошеных гостей, но и эффектным дизайнерским элементом. По своей прочности забор из сварной сетки Гиттер не уступает ограждениям, выполненным из профилированного металлического листа. Его фрагментарная структура не исключает возможность замены отдельных секций без нарушения целостности периметра.

Долговечный сварной забор Гиттер может прослужить более трех десятков лет. Он не подвержен коррозии даже при регулярном попадании на его поверхность осадков. Забор 3Д Гиттер устойчив к резким порывам ветра, а также к другим механическим нагрузкам при небольшом собственном весе. Простота и скорость монтажа сварной сетки делают описанные конструкции особенно популярными. 3Д сетка для забора может быть окрашена в любой цвет, поэтому заказчикам предлагаются различные варианты ограждений.

Современный забор из сетки Гиттер, цена которого более чем доступна для широкого круга покупателей, усилен специальными ребрами жесткости. Даже при экстремальных условиях эксплуатации он сохранит свой лаконичный и аккуратный внешний вид. Забор Гиттер от производителя не нужно регулярно красить, так как он не теряет свой первоначальный цвет даже при попадании прямых ультрафиолетовых лучей.

Где приобрести?

Мы предлагаем лучшие заборы из сетки Гиттер, цена с установкой которых вас приятно удивит своей доступностью. На монтаж ограждений потребуется минимальное количество времени, поэтому готовый забор будет радовать Вас практически сразу же после покупки. У нас можно купить забор для дачи Гиттер, который подойдет для участков разной конфигурации и площади. Обращайтесь к нам, если Вам необходимо купить забор в Липецке или Липецкой области, а также осуществить его профессиональный монтаж. Мы продаем ограждения, соответствующие самым высоким показателям качества и безопасности. У нас трудятся квалифицированные сотрудники, которые знают все тонкости монтажа описанных конструкций, поэтому выполнят все работы оперативно и аккуратно. При необходимости наши менеджеры готовы детально проконсультировать по всем возникшим вопросам.

Что такое «Забор Гиттера», и зачем он нужен?

На сегодняшний день рынок материалов для установки заборов и ворот очень широк, поэтому, перед приобретением нужно тщательно ознакомиться со всеми возможностями, почитать отзывы и выбрать для себя наилучший вариант. Компания Капитал-Техно предлагает для установки 3D ограждения, которые иногда называют еще «Забор Гиттера» или 3D-сетка.

Что такое 3D-забор?

Это секционная конструкция, т.е. вы покупаете сетку не в рулоне, что характерно для привычной нам рабицы, а в секциях, которые состоят из стальной проволоки и прочных стержней из металла. Если вы видите на металлическом заборе-сетке V-образные изгибы, то это характерная черта забора Гиттера. Эти изгибы дают вашей изгороди дополнительные прочность и жесткость. Также жесткость забора увеличивается с помощью горизонтальных металлических прутьев. Как раз из-за этих изгибов эта изгородь и получила свое название 3D.

Такие заборы отлично подходят для ограждения частного дома, дачного участка, спортивной площадки или территории предприятия. Если нужна дополнительная охрана, то зачастую сразу устанавливается и колючая проволока, как дополнительное средство защиты от правонарушителей. Особенность этих заборов в том, что они полностью прозрачны, а это основное требование к ограждению дачных участков, ведь нельзя затенять соседский огород. Подробнее о том, как изготавливаются 3Д изгороди и о работе компании Капитал-Техно, вы можете узнать из этого видео:

Приобретая сварные секции забора, вы сразу получаете и крепеж, за счёт чего изгородь быстро собирается и устанавливается на заранее вкопанные столбы. Этот процесс основан на принципе сборки конструктора. В компании Капитал-Техно вы можете также заказать и распашные ворота. Работу по установке мастера выполнят «под ключ».

Основным фактором, влияющим на стоимость 3D-сетки, является толщина проволоки, от которой зависит прочность конструкции и количество затраченных материалов. Сетка с прутьями толщиной в 4 мм будет дешевле, чем 5 миллиметровая.

Основной плюс 3D заключается в ее прочности, которую можно смело сравнить с металлическими листами, профнастилом или древесиной. Такую сетку невозможно вручную погнуть или сломать. Если сравнивать с рабицей, то 3D-сетка не провисает и со временем не растягивается. Даже через 10 лет она будет иметь первоначальный вид.

Прутья сетки обязательно дополнительно обрабатываются антикоррозийными составами, которые продлевают срок службы ограждения.
