Монтаж секционных ворот: что нужно знать? | Агентство СTМ

Перед тем, как устанавливать гаражные ворота, конечно, сначала их нужно заказать. Чтобы правильно заказать секционные ворота, лучше начать готовиться к этому еще на этапе проектирования гаража или его реконструкции. Чтобы не переплачивать за гаражные ворота, размер проема лучше подогнать к одному из стандартных размеров ворот. При заказе ворот стандартных размеров и цветов сокращается не только цена, но и срок поставки ворот из Германии, большинство ворот стандартных размеров и цветов есть на складе в Москве. Узнать стандартные размеры ворот, наиболее близкие к желаемым, можно у наших специалистов.

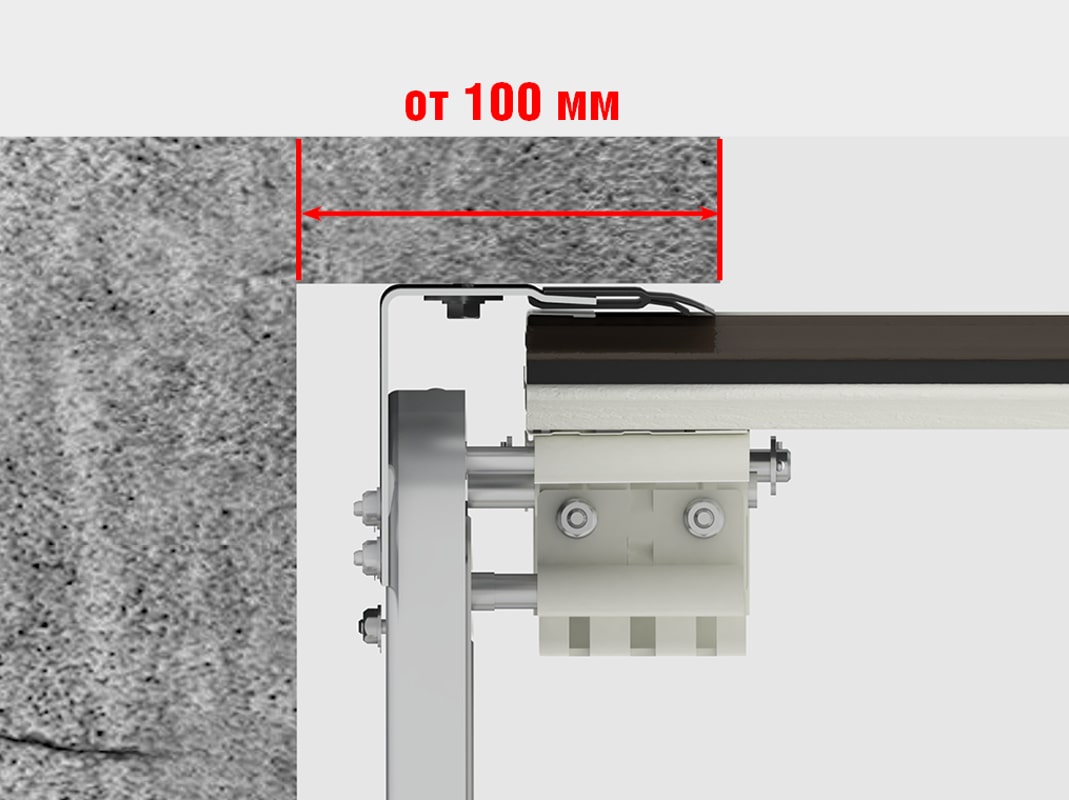

Конструкция секционных ворот подразумевает крепление вертикальных направляющих ворот к стенам изнутри гаража справа и слева от проема. Для этого нужна несущая конструкция, так называемая буква «П», обрамляющая проем. Если стены сделаны из монолита или кирпича — этого достаточно, но если стены в основном состоят из утеплителя (такого, как пенопласт) — необходимо предусмотреть несущую конструкцию, шириной 10 см.

Несущая П-образная конструкция по краям проема (из кирпича, блоков, монолита или профильной трубы) должна быть выполнена в одной вертикальной плоскости с минимальными допусками.

Секционные ворота в стандартном исполнении имеют не только вертикальные, но и горизонтальные направляющие. Горизонтальные направляющие крепятся к потолку специальными подвесами. Важно заранее предусмотреть места крепления подвесов.

 Очень важным аспектом при подготовке проема для монтажа секционных ворот является пол в гараже. Самой важной областью пола в гараже является место изнутри гаража сразу за проемом. Если пол будет неровным — даже идеальный монтаж ворот не сможет перекрыть щели внизу, между полотном ворот и полом, что приведет к сквознякам и доступу воды в гараж.

При строительстве гаража желательно предусмотреть дополнительный вход в гараж, чтобы не открывать ворота для прохода людей в гараж. Если вход в гараж будет на том же фасаде, что и ворота, можно заказать боковую калитку в таком же исполнении, что и гаражные ворота. Боковая калитка и секционные ворота с одинаковым дизайном хорошо дополнят друг друга.

Если невозможно сделать отдельный вход в гараж, можно заказать калитку без порога, встроенную в полотно секционных ворот. Встроенная калитка существенно удорожает стоимость ворот, но дает дополнительное удобство. Секционные ворота открываются вертикально вверх, а встроенная калитка всегда открывается наружу, что подразумевает отсутствие препятствий для распахивания створки. Если возле проема дорожное покрытие имеет наклон вверх – калитку невозможно будет открыть.

При заказе автоматических ворот (это гаражные ворота плюс электропривод) комфорт их использования гарантирован. Открывать и закрывать ворота не выходя из автомобиля в любую погоду очень удобно. Можно сэкономить немалую сумму не заказывая боковую дверь или калитку в полотне секционных ворот, но если планируется использовать ворота с автоматикой, необходимо предусмотреть возможность работы ворот в ручном режиме.  Это может очень пригодится при отключении электричества (ситуация всем знакома).

   Для этого нужно заказать «аварийную деблокировку» электропривода.

Монтаж секционных гаражных ворот в правильно подготовленный проем не вызывает никаких трудностей. Смонтированные ворота будут верой и правдой служить долгие годы, при своевременном проведении технического обслуживания, в сроки рекомендованные изготовителем.



© При копировании материалов ссылка на 1vorota.ru обязательна!

Установка секционных ворот для гаража

Хотите получить комплекс услуг по установке секционных ворот для гаража? Обращайтесь в компанию «Торговый дом «ПРОФИЛЬ». Мы выполняем проектирование, изготовление и монтаж под ключ.

Секционные ворота состоят:

  • из полотен, выполненных из стали, с утеплителем или без него;
  • направляющих и подвесов;
  • пружинного механизма, отвечающего за открывание и закрывание, балансировку полотна.

Подготовка к установке

Монтажные работы осуществляются в гаражах с высокими потолками, небольшими проемами, наклонными кровлями и пр.

Для каждого помещения учитываются конструктивные требования и особенности эксплуатации. По типу открывания секционные ворота подразделяются:

  • на расположенные под углом 90 градусов;
  • установленные под уклоном;
  • открывающиеся вертикально.

Перед монтажом нужно учесть основные требования к проему. Например, все поверхности оштукатуриваются для герметичного прилегания створок, горизонтальные и вертикальные стороны должны быть идеально ровными.

Потолок гаража должен быть прочным и способным выдерживать высокую нагрузку от веса и движения секционных ворот. Если поверхности проема непрочные, перед установкой конструкции нужно убрать старое покрытие и нанести штукатурку. На полу также удаляются неровности и шероховатости, перепад высоты основания должен составлять не больше 1 мм.

Этапы монтажа секционных ворот в гараже

  1. После подготовительных работ наносится разметка в местах расположения крепежей.
  2. Затем монтируются направляющие.
  3. Сборка конструкций начинается после установки крепежных элементов. Сначала укладываются нижние панели, а потом — верхняя часть.
  4. На каждом этапе работ контролируется ровность секционных ворот, чтобы не допустить появления зазоров, перекосов.
  5. Затем устанавливаются система управления и подъемный механизм створки в проеме гаража.
  6. После завершения монтажных мероприятий осуществляется проверка работоспособности конструкции.

Плюсы обращения к профессионалам

Перед началом монтажа секционных ворот для гаража обязательно производится обследование. По результатам осмотра подбирается определенный тип конструкций, крепеж, определяются способ расположения полотна и множество других параметров.

При заказе услуг в нашей компании заказчик получает:

  • комплексную информационную поддержку;
  • доставку секционных ворот и всех комплектующих по указанному адресу;
  • монтаж конструкции для гаража в соответствии с действующими технологическими нормами;
  • гарантию на изделие и монтажные работы.

Позвоните по контактному номеру или напишите по электронному адресу, чтобы заказать установку секционных ворот для гаража.




Монтаж секционных ворот — цена работ в Москве, расценки на монтаж секционных ворот для гаража

Если вам требуется профессиональный монтаж секционных ворот – цена в Москве и Московской области самая доступная у частных мастеров, зарегистрированных на Юду. Специалисты имеют большой опыт установки ворот, поэтому выполняют работы быстро.

Время, которое потребуется мастеру на монтаж ворот, зависит от их конструкции. Выезд специалиста возможен в любую точку Москвы и Московской области. Заявки принимаются круглосуточно и без выходных.

Перечень монтажных работ

Закажите недорогое обслуживание гаражных автоматических ворот у частных специалистов Москвы, зарегистрированных на Юду. Мастера оказывают услуги дешево, включая проведение следующих работ:

  • демонтаж гаражных автоматических ворот размером до 8 м2
  • настройку и подключение автоматических ворот для гаража
  • настройку потолочного электропривода
  • подключение ручного цепного привода
  • изготовление крепежных элементов для ворот гаража
  • разводку проводов электропривода
  • настройку ручного привода
  • подключение и наладку подъемного механизма

Опытные специалисты также оказывают дешевые услуги по диагностике и ремонту подъемного механизма ворот различного размера.

Сколько стоят монтажные работы?

Закажите работы по монтажу и настройке автоматических ворот у частных специалистов. Исполнители Юду оказывают услуги недорого, с гарантией качества конечного результата. Приблизительная стоимость работ указана в прайсе на сайте. Точная цена монтажа рассчитывается с учетом следующих параметров:

  • как срочно нужен монтаж секционных ворот – цена зависит от обозначенных вами сроков
  • конструктивные особенности и размер – стоимость определяется в зависимости от количества м2 полотен
  • стоимость расходных материалов – в смету на монтажные работы также включается цена на комплектующие

Стоимость, названная специалистом, может отличаться от тарифов в прайсе. На монтаж секционных ворот цена определяется индивидуально.

Секционные ворота своими руками, пошаговая инструкция

Секционные гаражные ворота для гаражей набирают всё большей популярности благодаря своей функциональности, привлекательному внешнему виду, относительной простоте конструкции. К тому же они очень надёжные и совместимы с различными приводами для автоматизации их работы, хотя взаимодействовать с ними вручную также очень легко.

Устройство секционных конструкций

Принцип работы секционной створки очень простой. Передний лист, который состоит из отдельных секций плавно поднимается вверх постепенно поворачивая и каждая секция одна за другой располагаются под потолком. Движение происходит за счёт роликов, который установлены на специальных направляющих из алюминия, нержавейки или металла. Для облегчения взаимодействия устанавливается система противовесов из пружин. Она может быть как простой пружинной, так и торсионной, которая на порядок лучше, но и дороже.

Чтобы автоматизировать въезд в ваш гараж можно применять электрические приводы. Такое устройство монтируется на потолок, и помогает производить плавный подъем на расстоянии с помощью пульта управления. Это особенно удобно в зимний период и когда на улице идёт проливной дождь.

Пошаговая инструкция своими руками

Подготовительный процесс очень важный этап, так как он позволяет сделать дальнейшие этапы и монтаж секционных ворот плавными и без заминок. При подготовке вы тщательно всё планируете, собираете необходимые материалы, а также проводите разметку проёма под установку будущей конструкции.

Варианты установки секционных ворот.

Происходить подготовка будет по двум основным пунктам:

  • Сбор необходимых материалов, выбор автоматики и комплектации.
  • Согласно подобранных гаражных ворот, изучаем чертежи и производим разметку проёма.

Подбираем автоматику и комплектацию к воротам

Первым делом необходимо подобрать подходящий привод, так чтобы он без проблем смог работать с купленными вами воротами и был полностью с ними совместим. Также подбор необходимо осуществлять исходя из финансовых возможностей, есть разные модели и стоит они будут по-разному.

Особое внимание уделяйте массе секций и температуре, которая может быть в гараже зимой, отталкиваясь от этих основных показателей и подбирается качественная автоматика.

Комплектующие подирать необходимо исходя из ваших пожеланий.

К примеру, ручку покупать обязательно так, как в случае отсутствия электричества или поломки автоматического привода, открыть секционную панель будет очень сложно. Вы дополнительно можете установить систему оповещения, задвижки для блокировки секций, замки, усилители конструкции, противовзломные системы и прочее.

Делаем разметку

Проделать разметку следует очень тщательно. Начинается это ещё в момент строительства гаража. Для секционных ворот необходимо оставить около двенадцати сантиметров с каждой стороны, а также примерно десять сантиметров сверху под потолком. Хотя оптимально оставлять значения в полтора-два раза больше.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Монтаж необходимо проводить не спеша, чтобы не ошибиться и впоследствии не ломать голову как исправить ошибку, не переделывая всю конструкцию заново. Постоянно перемеряйте все размеры, отступы, уровень и параллельность направляющих и тогда никаких проблем у вас возникать не должно.

Монтируем раму (направляющие)

Это основной и самый трудоёмкий этап, который занимает больше всего времени и требует самых больших усилий. Связано это с тем что вы должны поднимать увесистые рейки, удерживать их и при этом прикручивать или приваривать. Сразу позаботьтесь о лишней паре рук, помощник значительно облегчит вам процесс.

Идеальным размером для притолоки считается 25-50 сантиметров. Если размер будет больше или меньше, то ворота должны быть установлены с соответствующим подъемом.

Начинаем сборку с закрепления боковых направляющих. Они монтируются прямо к стене с помощью анкерных болтов. Болты могут вкручиваться как насквозь, так и с помощью выведенных в стороны металлических пластин. Для надёжной фиксации требуется не меньше двух анкерных болтов на каждый метр направляющей. Проверьте их уровнем, чтобы они располагались строго вертикально.

Полукруглые рейки просто прикручиваем специальными креплениями к боковым направляющим, а после установки верхних реек прикручиваем и к ним. Для этого применяются простые болты с несколькими гайками.

Места крепления реек

Верхние рейки монтируются на пластинах, при этом они дожни быть строго параллельными и стоять под углом девяносто градусов к боковым. Пластины к рейкам закрепляем на болты или привариваем. К потолку они крепятся анкерными болтами. Для ужесточения конструкции, между дальними концами реек устанавливается перемычка, которая не даст им разъехаться в стороны.

Установка полотна

Это самый простой этап так, как вам достаточно всего лишь установить полотно в вертикальном стоячем положении и зафиксировать блокирующей рейкой, которая не даст роликам выпасть с направляющих.

Посмотрите, хорошо ли резиновый уплотнитель прижимается к полу. Щелей быть не должно!

Делаем пружинный баланс

Данная составляющая необходима для того, чтобы поднять гаражные ворота было возможно руками, и дабы облегчить усилие привода. Состоит такая конструкции из пружин, на одном крае которых размещена петля, а на втором штырь с резьбой для регулировки натяжения.

Монтировать их мы будем на потолке рядом с направляющими. Для начала устанавливаем крепёж для пружин, который состоит из жёсткого крюка, к которому крепится специальная длинная гайка, затем в эту гайку вкручиваем резьбу пружины. Закрепляем на верхней секции трос, и надёжно фиксируем его на пружине.

При монтаже пружин, их оси необходимо располагать строго на одном уровне. Если этого не сделать, неравномерная нагрузка на пружины и подшипники выведет их из строя.

После этого регулируем натяжение пружины таким образом, чтобы в закрытом положении она была максимально натянута, но гаражные ворота поднять не могла.

Чтобы при открывании ворот трос не обвисал, устанавливаем специальную катушку, которая по мере его ослабления будет сматывать трос в рулон. В итоге вы получаете гаражные ворота, которые легко поднимаются и очень плавно опускаются.

Устанавливаем ручки

Как правило, ручку достаточно прикрутить болтами, но происходит это изнутри чтобы снять её не представлялось возможности. Разместить её вы можете в любом месте нижней панели, на расстоянии не меньше чем пятнадцать сантиметров от пола.

Закрываем всё кожухом

Чтобы спрятать некрасивую конструкцию направляющих на потолок монтируется пластиковый кожух, который может вкручиваться болтами или закрываться на защёлках. Боковые рейки также закрываются пластиковыми панелями и приобретают привлекательный внешний вид. После этого гаражные секционные ворота своими руками полностью готовы и могут активно использоваться.

Покупая секционные гаражные ворота, проверьте наличие всех креплений в комплекте. Если каких-то нету просите, чтобы вам их предоставили так, как найти аналогичные которые точно подойдут и смогут выдержать всю систему довольно сложно, а иногда и вовсе невозможно.

Рулонные ворота

. Руководство по прямой установке и процедурам

ПОМНИТЕ: БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!

Любой, кто имеет механические навыки выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен быть в состоянии безопасно установить гаражные секционные ворота с пружинами растяжения или «простой системой торсионных пружин». Стандартные двери с торсионными пружинами всегда должен устанавливать профессионал. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем, чтобы все подъемно-поворотные двери устанавливались профессионалом.

Предупреждение:

Роллетная дверь представляет собой большой тяжелый объект, который движется с помощью пружин под большим напряжением и электродвигателей. Движущиеся предметы, натянутые пружины и электродвигатели могут привести к серьезным травмам или смерти. Для вашей безопасности и безопасности других следуйте этим инструкциям.

Важные указания по технике безопасности:

Перед установкой внимательно прочтите прилагаемые инструкции.При возникновении вопросов по какой-либо из процедур не выполнять работу. Вместо этого попросите квалифицированное дверное агентство выполнить установку или ремонт.

  • 1. Управляйте воротами ТОЛЬКО тогда, когда они должным образом отрегулированы и свободны от каких-либо препятствий.
  • 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАТЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
  • 3. НЕ РАЗРЕШАЙТЕ детям играть со складывающейся дверью. Дети могут застрять между дверью и полом, что может привести к серьезной травме или смерти.
  • 4. Не стойте в открытом дверном проеме и не проходите через дверной проем во время движения двери. Человек может застрять между дверью и полом, что может привести к серьезной травме или смерти.
  • 5. Если дверь плохо открывается или полностью выходит из строя, рекомендуется, чтобы квалифицированное агентство по дверям устранило проблему, чтобы предотвратить возможные травмы или повреждение двери.
  • 6. Избегайте установки двери в ветреные дни. Дверь может упасть, что приведет к ее повреждению или травме.
  • 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте надежность всех болтовых соединений.
  • 8. Во избежание травм никогда не помещайте руки или пальцы между полотном и направляющими во время открывания двери.
  • 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей.Проконсультируйтесь с местным агентством по производству дверей, если это необходимо, прежде чем устанавливать новые двери.
  • 10. Перед началом работ внимательно ознакомьтесь со строительными нормами вашего региона.
  • 11. При установке, регулировке и/или ремонте дверей всегда надевайте надлежащее защитное снаряжение.
  • 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и/или ремонта больших дверей.
  • 13.Во избежание травм или смерти в результате падения используйте строительные леса или механические подъемники, а не лестницы, при установке, регулировке и/или ремонте больших дверей

Основная функция этого руководства состоит в том, чтобы помочь установщику правильно установить двери с должным вниманием к безопасности, эксплуатации и надежным методам строительства. Необходимо свериться со строительными нормами в вашем регионе. Все рулонные двери с прямыми дверями соответствуют общим инструкциям, содержащимся в настоящем документе. Дополнительную информацию по установке конкретной поставляемой двери можно найти в упаковочном листе и на дополнительных чертежах.Имеются также пакеты с болтами и небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.


Подготовка

Внимательно прочитайте инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их взаимосвязью. Установщику необходимо определить следующее:

  • Способ работы (отжимание, ручная цепь или привод).
  • Тип косяка (деревянный, каменный или стальной), на который крепятся дверные направляющие, и необходимый крепеж.
  • Размеры ширины проема, высоты проема, высоты над головой и бокового пространства.

Материал двери

Осмотрите дверь на наличие возможных повреждений или недостачи деталей. Немедленно сообщите о нехватке товара вашему поставщику дверей или сообщите о возмещении ущерба, связанного с транспортировкой, своему грузовому перевозчику.

Дверные зазоры

Сравните размеры проема сворачиваемой двери и доступные зазоры с размерами, указанными в упаковочном листе.Убедитесь, что размеры соответствуют проему, над которым вы работаете, обращая особое внимание на ширину и высоту проема. Перед установкой убедитесь в наличии необходимых зазоров, перечисленных в таблицах размеров в данном руководстве.

Посетите нашу страницу зазоров для получения дополнительной информации о том, какой зазор необходим для каждой из наших моделей рулонных ворот

Инструменты

Инструменты, рекомендуемые для правильной установки каждой двери, различаются, но обычно используются следующие инструменты:

  • Электрическая дрель с патроном 3/8″ или 1/2″ и насадками для гаек.
  • Сверло по каменной кладке или ударный молоток и насадки.
  • Цепная таль и строп для подъема ствола и занавеса в сборе.
  • Леса, механический подъемник и/или лестницы (лестницы не рекомендуются для больших дверей).
  • Молоток.
  • Плоскогубцы для блокировки канала.
  • Центровочный пуансон.
  • Отвертки.
  • Сверла.
  • Гаечные ключи, тиски, С-образные зажимы, динамометрический ключ и большой трубный ключ.
  • Отвес, рулетка, меловая линия и водяной уровень.

Шаг 1

Распаковка рулонной двери

Рулонные ворота, отправляемые обычным перевозчиком, доставляются на стройплощадку упакованными в картон. Перед извлечением рулонной двери из упаковки осмотрите рулонную дверь и упаковку на наличие видимых признаков повреждения. При обнаружении повреждений немедленно подайте претензию по фрахту в транспортную компанию. Достаньте дверь из упаковки.

Важно!

Не отрезайте ленту и полиэтиленовую пленку, удерживающую дверь в рулоне, пока это не будет указано в шаге 6B. Roll Up Doors Direct не может гарантировать или нести ответственность за двери, которые не установлены в соответствии с указаниями.

Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если подъемная дверь не установлена ​​в соответствии с инструкциями. Для наилучшей работы следуйте инструкциям шаг за шагом.Перед началом установки внимательно ознакомьтесь со всеми инструкциями.


Шаг 2

Проверьте отверстие в стене подъемной двери

  • А . Проверьте ширину и высоту проема в стене и сравните эти размеры с размером устанавливаемой двери.
  • Б . Убедитесь, что косяки отвесны.
  • С . Проверьте уровень пола и коллектора.
  • Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки.Проверьте требования к высоте по горизонтали и вертикали. Минимальные требования см. в таблицах зазоров на рис. 1.
  • Е . Убедитесь, что установочная поверхность направляющей на косяке находится на одном уровне.
  • Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

Этап 3

Положение подъемной двери и деталей

  • А . Убедитесь, что пол чистый, чтобы не повредить штору.
  • Б . С внутренней стороны здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направляла внутрь здания. Сделайте то же самое с правой направляющей до правого косяка. См. рис. 2.
  • С . Поместите дверь на пол поверх направляющих и между ними. Поверните дверь так, чтобы нижняя перекладина находилась напротив пола. См. рис. 2 и 3.
  • Д .Распределите детали оборудования по соответствующим областям.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на полотне, предварительно устанавливаются на дверь на заводе. Не удаляйте .


Этап 4

Направляющие для кронштейна Установка

  • А . Со стороны натяжителя двери поднимите фланец на собачке натяжителя, пока конец собачки не освободит храповое колесо натяжителя. Поверните кронштейн, чтобы расположить конец короткой ноги вверх.Освободите фланец на собачке и дайте концу зацепиться с ближайшим зубом на храповом колесе. См. рис. 3.
  • Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в пазы в направляющей.
  • С . Сдвиньте скобу и направляющую вместе, пока стопорный выступ в направляющей полностью не войдет в паз на скобе.
  • Д . Если стопорный язычок не полностью входит в паз кронштейна, используйте молоток и пробойник, чтобы загнуть язычок в паз кронштейна.
  • Е . Повторите шаги с 3B по 3D для ненатяжной скобы и направляющей. Кронштейн нужно будет удерживать на месте.

Предупреждение

Стопорный язычок в направляющей должен полностью совпадать с пазом в кронштейне. В противном случае дверь может упасть во время установки, что может привести к серьезной травме или смерти и/или повреждению двери.

ПРИМЕЧАНИЕ: Для высоты проема более 8′-8″, закрепите нижнюю часть кронштейнов на направляющих плоскогубцами, чтобы обеспечить жесткость верхней части направляющей при подъеме.Удалите плоскогубцы после крепления кронштейнов к косякам.


Этап 5

Подъем подъемной двери в сборе

  • А . Переместите двери и направляющие в направлении проема в стене так, чтобы нижняя часть направляющих располагалась рядом с косяками.
  • Б . Равномерно поднимите дверцу в сборе, поворачивая ее вокруг нижней части направляющих. См. рис. 6.

Предупреждение

Два установщика должны поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдержать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезной травме и/или повреждению двери. Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .


Шаг 6

Направляющая и кронштейны для джемов

  • А . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, показанного в таблице 1.
  • Б . Направляющие должны быть установлены по центру проема и на расстоянии ширины полотна + 1 дюйм, измеренном от задней части направляющей до задней части направляющей.См. рис. 7. Обе направляющие должны быть установлены вертикально.
  • С . Соответствующий крепеж должен быть установлен в каждом месте отверстия в кронштейнах и направляющих. См. таблицу 1.

Таблица 1: Крепления к стене для крепления кронштейнов и направляющих к косяку.

Товар

Косяк

Крепеж

Размер сверла

Кронштейны и направляющие

Бетон или заполненный блок Клиновой болт Powers 1/4″ x 1-3/4″ Пауэрс 01314
Стальные конструкции Винт TEKS 1/4”-14 x 1” Нет
Стальная складная рама Стежок 1/4”-14 x 7/8” Винт TEKS Нет
Дерево Винт с затяжкой 1/4”-10 x 1” Нет

Предупреждение

Дверь может упасть, если оба кронштейна не будут надежно закреплены на косяках.Все крепежные детали, которыми кронштейны крепятся к косякам, должны надежно входить в элемент конструкции или поверхность. Падение двери может привести к серьезной травме или смерти и/или повреждению двери.

*Примечание: приварка направляющих к косякам не рекомендуется


Шаг 7

Настройка начального натяжения пружины

  • А . Поверните дверь на 1-1/2 оборота в направлении, при котором нижний стержень опустится через направляющие
  • .
  • Б .Крепко удерживая дверь за нижнюю перекладину, разрежьте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне. Направьте нижний стержень вниз в направляющие, остановившись сразу за областью упора головки, и надежно удерживайте до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезной травме или смерти. Установка, ремонт и регулировка должны выполняться обученным специалистом по системам для обслуживания раздвижных дверей с использованием соответствующих инструментов и инструкций.Рулонная дверца должна быть полностью открыта при регулировке.


Шаг 8

Ограничители для подъемных дверей

  • А . Сдвиньте ограничитель головки изнутри каждой направляющей. См. рис. 8.
  • Б . Прикрепите каждый ограничитель головки к направляющей с помощью шестигранного винта 1/4-20 x 1/2” типа F с нарезкой резьбы.


Шаг 9

Стопорные зажимы, ручка(и) и тяговый трос

  • А .Установите стопорные зажимы на каждом конце внутренней части нижней перекладины, используя имеющиеся одиночные болты с квадратным подголовком 1/4–20 x 5/8 дюйма и гайку. См. рис. 10.
  • Б . Установите ручку(и) снаружи нижней перекладины, используя болты с квадратным подголовком и гайки 1/4-20 x 5/8 дюйма.
  • С . Установите веревку в одно из отверстий в центре горизонтального плеча нижнего уголка перекладины.

Дополнительно: скользящие замки, устанавливаемые на нижней перекладине — См. рисунок 9 для установки.

Предупреждение

Требуется установка дверных упоров. Неправильная установка зажимов может привести к тому, что полотно ворот выйдет за пределы направляющих, что приведет к повреждению ворот и/или травмам


Шаг 10

Проверить работу подъемной двери

  • А . Опустите и поднимите дверь, чтобы проверить балансировку двери.
  • Б . Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
  • С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

Шаг 11

Регулировка натяжения пружины

  • А . Поместите намоточный стержень диаметром 3/8 дюйма в храповое колесо натяжителя. См. рис. 11.
  • Б . Поверните стержень обмотки вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
  • С .Чтобы уменьшить натяжение пружины, слегка потяните заводную планку вниз, пока собачка не выйдет из зацепления с зубом. Поднимите фланец на собачке и переместите намоточную планку вверх, пока она не пройдет зацепление собачки с зубом. Оставьте собачку на храповом колесе и продолжайте двигать заводной стержень до тех пор, пока собачка полностью не войдет в зацепление с зубом.
  • Д . Снимите стержень обмотки и откройте дверь.
  • Е . При необходимости повторите шаги с 10A по 10D.

*Примечание. Может потребоваться регулировка прорези защелки в направляющей после установки двери в связи с особенностями производства и/или условиями на месте.

Примечание. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на шторе, предварительно устанавливаются на дверь на заводе. Не удалять.


В этом видеоролике показано, как легко установить один из наших коммерческих блоков, его следует просматривать вместе с инструкцией по установке.

Дополнительный контент

Установка мини-защелки

Установка коммерческих гаражных ворот | AE Door & Window

Для многих предприятий гаражные ворота являются одним из наиболее часто используемых входов в собственность, безопасно и эффективно облегчая доставку и другие повседневные задачи. В то время как ваши коммерческие гаражные ворота надежно и бесшумно работают на фоне ваших повседневных операций, многие владельцы недвижимости и управляющие совершают ошибку, проверяя свои коммерческие гаражные ворота только тогда, когда что-то ломается, попадая в цикл дорогостоящих, повторяющихся и неудобных ремонтов. которые замедляют продуктивность.

В AE Door & Window мы предлагаем широкий спектр услуг и продуктов для коммерческих гаражных ворот, предназначенных для продления срока службы и качества вашей двери, обеспечивая безопасную, надежную и бесперебойную ежедневную работу.

Установка коммерческих гаражных ворот в Цинциннати и Северном Кентукки

Если вам нужны новые прочные, высококачественные коммерческие гаражные ворота для вашего бизнеса, не ищите ничего, кроме AE Door & Window. Мы предлагаем широкий выбор коммерческих гаражных ворот Clopay, изготовленных из лучшей оцинкованной стали, нержавеющей стали, полиуретана, стекла и алюминия и протестированных в самых суровых условиях, чтобы гарантировать долговечное и надежное качество. Наша команда также может помочь вам спроектировать дверь, которая не только улучшит повседневную работу, но и улучшит внешний вид вашего здания.Наш широкий выбор коммерческих гаражных ворот Clopay включает в себя:

После того, как вы выбрали новые качественные гаражные ворота Clopay, наша команда быстро, безопасно и эффективно установит их. Во время установки ваших гаражных ворот они удалят существующую дверь, подготовят проем, установив новые деревянные соединения рамы, подготовят и установят дверные секции, прикрепят c-образный профиль, добавят подъемную ручку и замок, установят направляющую для гаражных ворот и пружины и, наконец, внесите необходимые корректировки.

Качественное обслуживание гаражных ворот

Поддерживайте свои новые коммерческие гаражные ворота в надлежащем рабочем состоянии и избегайте угроз безопасности и трудоемкого дорогостоящего ремонта, нанимая профессионала для регулярного технического обслуживания не реже одного раза в год или чаще, в зависимости от местоположения вашей собственности, условий окружающей среды и количества. использования ваша дверь видит. Благодаря плановому техническому обслуживанию вы можете продлить срок службы вашей коммерческой двери, улучшить меры безопасности и сэкономить на частых расходах на ремонт.

Во время технического обслуживания один из наших специалистов выполнит следующие задачи:

  • Убедитесь, что ролики, шарниры, вал и пружины смазаны
  • Удаление мусора из фотоглазков и дорожек
  • Проверка равновесия двери
  • Затяните ослабленные детали и проверьте на наличие ржавчины
  • Визуальный осмотр всех механизмов и деталей

Надежные коммерческие гаражные ворота в Цинциннати и за его пределами!

Если вам нужна надежная, эффективная и заслуживающая доверия установка, ремонт и техническое обслуживание гаражных ворот, обратитесь к профессионалам AE Door & Window.Мы являемся семейной компанией с более чем 30-летним опытом обслуживания владельцев бизнеса в Цинциннати и Истгейте, штат Огайо, а также в Северном Кентукки. Мы стремимся предлагать высококачественные коммерческие гаражные ворота и услуги для всех наших клиентов и устанавливать долгосрочные и личные отношения.

Запланируйте надежные и дружелюбные услуги коммерческих гаражных ворот, доступные сегодня в AE Door & Window, заполнив нашу контактную онлайн-форму или позвонив нам по телефону 513-472-1984.Или вы можете запросить бесплатную оценку услуг, заполнив нашу онлайн-форму.

Установка гаражных ворот и подъемных ворот

Услуги по установке гаражных ворот

Хотите повысить привлекательность своей собственности с помощью новых гаражных ворот? Или вы хотите оптимизировать бизнес-операции с помощью высокопроизводительной подъемной двери? Не совершайте ошибку, пытаясь выполнить установку своими руками. Вместо этого доверьте эту работу экспертам Creative Door Services™.Наша опытная команда предлагает быструю и профессиональную установку на широкий выбор гаражных ворот и подъемных ворот, включая нестандартные и специальные двери.

Наш процесс установки

Наша цель – сделать покупку новых гаражных ворот максимально простой и удобной. Вот этапы любой установки:

1.) Выбор продукта

Для начала мы поможем вам найти гаражные ворота, соответствующие вашим потребностям. Мы поможем вам определить, какие продукты наиболее подходят для требований вашего дома или бизнеса, и позаботимся о том, чтобы тот, который вы выберете, улучшил внешний вид вашей собственности.Кроме того, мы позаботимся о том, чтобы вы выбрали гаражные ворота, отвечающие вашим требованиям безопасности и безопасности, а также оптимальные для вашего региона и климата.

Если вам нужна комплексная система гаражных ворот, мы также можем предоставить вам современное устройство открывания гаражных ворот с расширенными функциями безопасности и защиты.

2.) Осмотр перед установкой

После того, как вы выбрали гаражные ворота, наша команда посетит вашу собственность для осмотра перед установкой. Помимо прочего, мы произведем все необходимые замеры, чтобы установка прошла гладко.

Для вашего удобства мы забронируем предустановочный осмотр и сам монтаж в день и время, удобные для вас по графику. Имейте в виду, что вы должны быть на месте для обеих встреч.

3.) Доставка и установка

В день установки наши квалифицированные специалисты установят ваши новые гаражные ворота в соответствии с лучшими отраслевыми стандартами.После того, как работа будет завершена, мы проведем тщательную проверку, чтобы убедиться, что ваша система гаражных ворот работает оптимально.

В большинстве офисов Creative Door Services™ очистка и утилизация ваших старых гаражных ворот включены в установку. Но, чтобы быть уверенным, пожалуйста, свяжитесь с членом нашей команды для подтверждения.

Для получения информации о подготовке вашего дома к установке гаражных ворот прочитайте нашу статью о том, чего ожидать от нашей монтажной бригады.

4. ) Услуги после установки

После установки гаражных ворот мы оказываем дополнительную поддержку. Мы подкрепляем нашу работу гарантией на установку и просто позвоним, если у вас возникнут какие-либо проблемы. Кроме того, на все наши новые гаражные ворота распространяется гарантия производителя, которая распространяется на дефекты материалов и проблемы с качеством изготовления самих гаражных ворот, включая фурнитуру. Мы также предлагаем ограниченную гарантию на наши услуги.

Кроме того, наши специалисты по обслуживанию могут обеспечить регулярное техническое обслуживание гаражных ворот, чтобы снизить потребность в ремонте и обеспечить безопасность всех людей, пользующихся вашими гаражными воротами.Благодаря нашей программе технического обслуживания вы можете быть спокойны за регулярные осмотры специалистами. Наши специалисты позаботятся о том, чтобы ваши гаражные ворота работали эффективно, а любые проблемы были выявлены до того, как они станут серьезными проблемами.

Коллекция гаражных ворот для жилых помещений

Компания Creative Door Services™ предлагает широкий выбор высококачественных гаражных ворот, которые можно персонализировать. Мы производим изделия из следующих материалов:

  • Сталь
  • Дерево
  • Алюминий/стекло
  • Стекловолокно
  • Винил
  • Медь

, премиум и каретный двор.

Если вы не знаете, с чего начать, наша опытная команда поможет вам сориентироваться. Мы поможем вам определить, какие материалы, функции и варианты индивидуальной настройки гаражных ворот больше всего подходят для вашего дома, региона, образа жизни и бюджета.

Обеспокоены апелляцией? Чтобы улучшить внешний вид вашей собственности, мы предлагаем гаражные ворота, которые оснащены различными стилями панелей и вариантами декоративной фурнитуры. Если вы ищете вдохновение, обязательно ознакомьтесь с нашим интерактивным каталогом продукции.

Принадлежности для гаражных ворот

Если вы хотите, чтобы ваши старые гаражные ворота соответствовали современным требованиям, у Creative Door Services™ есть то, что вам нужно. У нас есть обширная коллекция аксессуаров, которые могут улучшить функциональность, надежность и безопасность вашей дверной системы. Наши обученные специалисты могут установить все, от настенных станций и пультов дистанционного управления до двигателей, электроники и датчиков. Мы являемся вашим универсальным магазином для модернизации и настройки гаражных ворот.

Коллекция подвесных дверей

Вы хотите оптимизировать операции и улучшить имидж своей компании с помощью индивидуальных коммерческих или промышленных подъемных дверей или интеллектуальных решений для доступа? В Creative Door Services™ мы поставляем, устанавливаем и обслуживаем все марки и модели подъемно-поворотных дверей, ворот и других продуктов для интеллектуальных решений доступа от надежных производителей дверей и открывателей, включая Wayne Dalton, Richards-Wilcox, Genie, LiftMaster, FinDoor. , и другие.

Наш широкий выбор коммерческих и промышленных подъемных дверей включает:

Если вы покупаете полную систему подъемных дверей, мы также устанавливаем приводы для подъемных дверей.

Установка ворот в коммерческих и жилых помещениях

Независимо от того, что вам важнее: надежность, безопасность или удобство, наша команда обладает опытом, позволяющим создать индивидуальное решение для ворот для вашего дома или бизнеса. Наши специалисты по установке предоставляют услуги высочайшего качества и с энтузиазмом и непредвзято относятся к каждому проекту.Вы можете быть уверены, что все наши ворота соответствуют самым высоким стандартам качества изготовления и долговечности.

Коллекция ворот

Мы предлагаем обширную коллекцию распашных ворот, раздвижных ворот и защитных ворот как для жилых, так и для коммерческих помещений. Наши специалисты помогут вам выбрать из множества цветов, стилей и материалов, чтобы найти решение, которое наилучшим образом соответствует вашим потребностям.

Кроме того, если вам нужен привод ворот, который обеспечивает стабильную производительность, безопасность и надежность, вам поможет Creative Door Services™.У нас представлены лучшие бренды, такие как FAAC, LiftMaster и HySecurity, которые созданы для того, чтобы выдерживать экстремальные погодные условия Канады.

Наши специалисты могут установить даже самые современные системы привода ворот. Если вам нужно решение, которое может выдержать ваш быстро развивающийся коммерческий бизнес, или просто хотите добавить удобства дома, наши приводы для ворот доступны в различных размерах и материалах.

Установка пешеходных дверей

Если вам нужна пешеходная дверь для вашей коммерческой или промышленной собственности, Creative Door Services™ поможет вам.Мы предлагаем широкий ассортимент полых металлических и автоматических дверей для различных областей применения. Наш обширный каталог продукции включает такие варианты, как стальные двери, устойчивые к ураганам, и полностью функциональные автоматические двери.

Если вам нужна новая пешеходная дверь, установленная в вашей коммерческой или промышленной собственности, доверьте это нашим специалистам. У них есть инструменты и обучение, чтобы ваша новая дверь работала по назначению и соответствовала всем строительным нормам и правилам безопасности.

Коллекция дверей для пешеходов

Наша команда может предоставить экспертную консультацию о том, какие материалы, типы и характеристики дверей лучше всего подходят для вашего объекта. У нас есть все: от сверхпрочных металлических дверей до автоматических ударопрочных стеклянных дверей. Кроме того, в зависимости от потребностей вашего объекта, вы можете выбрать либо дверь с ручным управлением, либо дверь с автоматической распашной или раздвижной системой. Вы можете доверить нашим специалистам профессиональную установку, чтобы ваша дверь соответствовала требованиям вашего здания и обеспечивала надлежащий уровень защиты.

Почему важна профессиональная установка

Поскольку гаражные ворота, верхние двери, системы ворот и пешеходные двери являются важными точками доступа, которые помогают повысить безопасность вашего дома или бизнеса, ошибки при установке исключены.На самом деле, неправильная установка может привести к преждевременному износу деталей и вызвать неисправности, из-за которых ваш дом или бизнес могут стать уязвимыми для взлома и повреждения из-за непогоды. Вдобавок ко всему, профессиональная установка вашей дверной системы гарантирует, что она останется на гарантии и может быть быстро отремонтирована или отремонтирована в случае необходимости.

Чтобы ваша система дверей или ворот работала должным образом и обеспечивала оптимальный уровень защиты, лучше всего доверить их установку и проверку квалифицированным специалистам.В Creative Door Services ™ мы отвечаем за работу, которую мы делаем, а также за наши продукты, услуги, методы обеспечения безопасности и людей.

Надежные услуги по установке по всей Западной Канаде

Доверьтесь опытной команде Creative Door Services™ при установке ваших следующих гаражных ворот, подъемных ворот, пешеходных ворот или ворот. Ни один проект не является для нас слишком большим или маленьким.

Мы работаем вместе с нашими коммерческими и частными клиентами уже почти пять десятилетий и стремимся предоставлять услуги высочайшего качества.Мы предоставляем бесплатные предложения по всем нестандартным дверным решениям в течение 24 часов. Свяжитесь с нами сегодня в одном из наших восьми офисов. Вы можете найти нас в Келоуне, Британская Колумбия; Ванкувер, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта; Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.

Установка коммерческих гаражных ворот в Чикаголенде

Если вам нужны коммерческие рулонные, рулонные стальные или коммерческие панельные ворота, мы можем установить их для вас по адресу Подъемные ворота на рельсах .Гаражные ворота для коммерческого и промышленного использования необходимы для легкого доступа к материалам, продуктам, оборудованию, складским предметам и предметам хранения.

Наши услуги по установке коммерческих гаражных ворот Chicagoland предназначены для установки идеальных гаражных ворот для вашего бизнеса. Если у вас есть коммерческая недвижимость, вы уже знаете, что двери для коммерческого использования подвергаются гораздо большей нагрузке, чем двери гаража или сарая для жилого дома. Вам понадобится что-то прочное и предназначенное для коммерческого или промышленного использования.

И вам понадобится компания Chicagoland Garage Door Company, которая имеет опыт и квалификацию для ремонта любой двери, которая у вас есть или которую вы устанавливаете. Вы нашли компанию, которая может позаботиться обо всех ваших потребностях здесь, в On Track Overhead Doors, потому что ремонт, установка и замена дверей — это то, для чего мы здесь.

На выбор:

  • Рулонные двери

  • Двери шкафа

  • Цепные тали

  • Оборудование

  • Противопожарные двери

  • Скоростные ворота

  • Коммерческие секционные

  • Панельные двери

  • Секционные ворота

  • Двери с дистанционным управлением

  • Дополнительная изоляция и цвет

  • Техническое обслуживание и ремонт

  • Быстрое обслуживание

  • Полностью квалифицированные специалисты

  • Полностью лицензированные и сертифицированные специалисты

С нашими верхними дверями у вас будет выбор из множества стилей, материалов, форм и размеров. Различные коммерческие гаражные ворота лучше всего используются для разных целей, поэтому в зависимости от потребностей вашего бизнеса мы поможем вам адаптировать выбор дверей для удовлетворения этих потребностей.

У вас также будет выбор стилей фурнитуры, включая двух- или трехдюймовые гусеницы, коррозионностойкие системы противовеса, коррозионно-стойкую фурнитуру, шарниры и ролики.

Мы можем осмотреть вашу собственность и обсудить с вами ваши варианты, чтобы вы могли быть уверены, что не застрянете, принимая решение, которое может не соответствовать вашим потребностям.Наши специалисты имеют большой опыт установки межкомнатных и межкомнатных дверей.

Мы предлагаем двери:

А также можем отремонтировать ваши гаражные ворота. У нас работает команда высококвалифицированных специалистов по ремонту гаражных ворот, которые работали в сфере ремонта коммерческих подъемных ворот. Независимо от того, нуждаетесь ли вы в ремонте или замене дверей, мы можем предоставить вам лучшие двери, которые соответствуют всем требованиям OSHA и других органов, которым требуется разрешение.

Позвольте нам дать вам план создания легкого доступа к вашей коммерческой недвижимости, и вы будете рады безотказно работающей двери, о которой вам не придется беспокоиться в течение очень долгого времени. Мы также можем добавить любые боковые двери, противопожарные двери или другие входные двери, которые вам нужны.

Наша компания по установке коммерческих гаражных ворот в Чикаго предоставляет эти подробные услуги

  • Коммерческие гаражные ворота
  • Ворота коммерческого гаража
  • Установка гаражных ворот
  • Устройство для открывания гаражных ворот
  • Устройство для установки гаражных ворот
  • Ремонт коммерческих гаражных ворот
  • Ремонт гаражных ворот
  • Установка гаражных ворот
  • Коммерческие верхние гаражные ворота
  • Коммерческий гараж
  • Гаражные ворота в Джолиет
  • Гаражные ворота Joliet

Последние статьи

  • Узнайте о преимуществах установки коммерческих гаражных ворот

    Установка коммерческих гаражных ворот в Чикаголенде Если вам нужна рулонная, рулонная стальная дверь или панельная дверь, мы можем ее установить. для вас в On Track Overhead Doors.Гаражные ворота для коммерческого и промышленного использования необходимы для легкого доступа к материалам, продуктам, оборудованию, складским предметам и предметам хранения. Наш коммерческий гараж в Чикаголенде…

    Подробнее
  • Насколько умна ваша система открывания гаражных ворот?

    Установка коммерческих гаражных ворот в Чикаго Если вам нужны коммерческие рулонные ворота, рулонные стальные ворота или коммерческие панельные двери, мы можем установить их для вас в компании On Track Overhead Doors. Гаражные ворота для коммерческого и промышленного использования необходимы для легкого доступа к материалам, продуктам, оборудованию, складским предметам и предметам хранения.Наш коммерческий гараж в Чикаголенде…

    Подробнее

Если вам нужна установка коммерческих гаражных ворот в Чикаго, позвоните по телефону 815-723-1200 или заполните нашу онлайн-форму запроса.

Руководство по гаражным секционным воротам Hormann

Справочник «Сделай сам»



Гаражные секционные ворота Hormann могут быть установлены за или между структурным проемом вашего гаража.

Устанавливаете ли вы ворота Hormann позади или между ними, зависит от нескольких различных критериев и ограничений внутренней конструкции вашего гаража, которые могут быть решающим фактором.

Загрузите форму опроса секционных ворот  (69kb)

Ширина

В идеале все гаражные секционные ворота предназначены для установки за воротами . Размер конструктивного проема и заказа производителя соответствует размеру конструктивного проема (в отличие от подъемно-поворотных ворот).то есть для двери размером 14 x 7 футов в идеале требуется отверстие в кирпичной кладке размером 14 x 7 футов.

Независимо от заказанной ширины секционных ворот есть две вертикальные стальные ножки, содержащие вертикальные направляющие для дверных роликов, в которых работают дверные ролики, эти ножки имеют общую ширину 90 мм, поэтому размер заказа ворот всегда имеет общую ширину 180 мм (два x 90 мм), которую можно добавить к и включить в расчеты внутренних размеров. Эти ножки также используются для крепления двери к окружающей конструкции, поскольку они сформированы в виде L-образного стального каркаса.Их можно установить сзади или между ними (используя дополнительный монтажный комплект).

Поскольку гаражные секционные ворота вообще не проходят через проем, можно установить ворота большего размера, чем проем дневного света, а это означает, что вам редко понадобятся специально изготовленные ворота, если только вы не хотите максимально увеличить ширину. Например, если ваш проем в кирпичной кладке имеет ширину 2390 мм (около 7 футов 10 дюймов) и ваши внутренние кирпичные опоры достаточно широки, вы можете установить секционные ворота шириной 2438 мм (8 футов 0 дюймов), и дверная панель будет просто перекрываться на 24 мм с каждой стороны. но на работу это не повлияет.Конечно, вы должны учитывать, что в дизайнерских дверях с панелью вы не потеряете край панели за кирпичной кладкой, так как это не будет выглядеть особенно хорошо.

Вы также можете сделать обратное и, используя тот же пример ширины выше (2390 мм), вы можете установить дверь шириной 2286 мм (7 футов 6 дюймов), а боковая рама ножек будет просто открыта на 52 мм с каждой стороны. Боковая рама на самом деле имеет ширину 82,5 мм, поэтому, если дверь меньше 2 x 82,5 мм (165 мм), вы вполне можете установить ее между ними, если есть достаточно места над головой.Если вы устанавливаете промежуточную дверь на расстоянии менее 165 мм от структурного проема, вам рекомендуется приобрести один из промежуточных монтажных комплектов для необходимых дополнительных кронштейнов. Имейте в виду, что боковые ножки рамы секционных ворот имеют только белый или темно-коричневый цвет, поэтому, если вы заказали специальный цвет или покрытие Decograin, у вас не будет подходящих ножек рамы, если они открыты. Соответствующие защитные профили стальной рамы доступны за дополнительную плату и просто устанавливаются поверх существующих ножек. Они изготовлены из той же стали с текстурой дерева, Decograin или Silkgrain, чтобы соответствовать выбранной дверной панели.

Высота

Высота гаражных секционных ворот , как и многих гаражных ворот, редко соответствует высоте перемычки гаража, и наиболее распространенная высота, с которой мы сталкиваемся, составляет 2250 мм (около 7 футов 4 1/2 дюйма). При такой высоте вы можете установить стандартные секционные ворота высотой 2125 мм (7 футов 0 дюймов), а стальная верхняя панель, входящая в стандартную комплектацию, займет 90 мм зазора, оставляя только 35 мм необходимого заполнения, которое может быть выполнено из ПВХ, дерева, стали и т. д. и в любом случае это только косметический эффект (при необходимости компания Hormann предлагает заполняющую панель по специальному заказу для всех соответствующих поверхностей панели).Стандартная стальная панель всегда имеет тот же цвет/отделку Decograin, что и панель двери.

Требуемая внутренняя высота будет варьироваться в зависимости от ширины секционных ворот Hormann до 4000 мм (13 футов 0 дюймов) для широкого использования с боковым креплением натяжение пружины (Z-направляющая) и требуется только 100 мм высоты внутренней высоты (115 мм для дистанционного управления двери) выше заказанной высоты двери и выше 4000 мм, дверь поставляется с торсионной пружиной (N Track), расположенной над верхней панелью двери и требующей высоты 210 мм. Существует также вариант с низкой высотой потолка (L-образная направляющая), в котором пружина кручения расположена на заднем конце горизонтальных направляющих. Для этого варианта требуется всего 100 мм высоты над уровнем моря, но вы потеряете некоторую высоту проезда при открытой двери.

На видео ниже показана процедура установки двери, устанавливаемой ЗА структурным проемом, и для промежуточной установки процедура такая же, но с включением комплекта промежуточной фурнитуры и некоторым вниманием к тому, как вы будете обрезать и маскировать в стороны.Ножки рамы ВСЕГДА имеют предварительно просверленные отверстия, так что самое меньшее, что вы можете сделать, это заказать «Профили крышки рамы», которые можно закрепить на ножках и сохранить тот же цвет, что и дверная панель.


Доставка

Секционные ворота Hormann будут доставлены вам в двух основных частях: дверные панели и пружинная система в ящике и направляющие, крепления, кронштейны и т. д. в картонной коробке.

Специальные размеры

Garage Doors Online предлагает очень широкий ассортимент секционных гаражных ворот Hormann метрических размеров с более длительной поставкой, но которые имеют много промежуточных высот, и опять же, используя пример высоты перемычки 2250 мм, Hormann предлагает дверь высотой ровно 2250 мм.Эта дверь обойдется вам немного дороже, чем дверь стандартного британского размера высотой 2125 мм, но, конечно, даст вам полную высоту проема (при использовании с электрическим приводом) и не потребует заполнения. Внутренние секционные ворота метрических размеров предлагаются высотой до 3000 мм, а более высоких размеров компания Hormann предлагает диапазон секционных ворот «Combi» высотой до 6000 мм, в котором используется коммерческий дверной механизм в сочетании с дверными панелями для бытовых дверей. Эти двери также доступны шириной до 7500 мм. Цены и спецификации постоянно меняются, и мы просим вас связаться с нами для уточнения цен и деталей.

Скачать инструкцию по установке секционных ворот с N-образной направляющей (передние торсионные пружины) (4.1Mb)

Скачать инструкцию по установке секционных ворот с направляющей Z (с боковыми пружинами растяжения) (3.24Мб)



Установка за структурным проемом

Преимущества
1/ Максимально увеличивает проход через доступную ширину и высоту гаражного проема.

2/ Легче установить без промежуточного установочного комплекта и обшивки для ножек и, возможно, верхней части рамы.

3/ Более безопасный, так как любые точки атаки и рычага расположены за структурным отверстием и не видны.

4/ Обеспечивает максимально возможную изоляцию установки, поскольку боковая и головная рама изготовлены только из стали с одинарной обшивкой.

5/ Удерживает все гусеницы и пружины в стороне, поскольку они располагаются ближе к боковым стенам и потолку гаража.

6/ Позволяет устанавливать за арочными проемами гаража



Недостатки
1/ Гараж может быть немного короче для автомобиля, если вы заменяете дверь гаража, установленную между проемом.


2/ Может обнажаться грубая кирпичная, каменная или блочная кладка, ранее закрытая деревянным каркасом.



3/ Может выглядеть странно, если ваши возвраты кирпичной кладки очень глубоки. Также остерегайтесь гаражей-близнецов, в которых центральная опора не имеет такой же глубины, как угловые опоры!



Поскольку секционные ворота Hormann никогда не проходят через структурный проем, их можно устанавливать за арочными проемами. Сначала устанавливаются вертикальные и горизонтальные направляющие, а затем отдельные секционные панели.



Установка может выполняться одним человеком, но рекомендуется вдвоем, хотя бы из соображений безопасности.



Установка между структурными проемами

Преимущества
1/ Возможна установка даже при отсутствии пирса с откосом, т. е. когда ваш гараж построен непосредственно со стороны стены вашего дома без пирса с другой стороны.

2/ Увеличивает общую длину гаража.

3/ Закрывает старую кирпичную или каменную кладку при снятии старой рамы, хотя при необходимости вы также можете установить за существующими деревянными рамами.



Недостатки
1/ Немного сложнее установить и потребует, чтобы открытые ножки рамы и, возможно, верхняя часть рамы были облицованы деревом или материалом из ПВХ, если он не установлен за деревянным подрамником. Ножки будут окрашены белой или темно-коричневой порошковой краской в ​​зависимости от выбранного цвета дверной панели, но головка рамы будет соответствовать заказанному цвету двери.

2/ Довольно часто уменьшается доступная ширина проезда, если ваши существующие гаражные ворота работают на существующем стальном или деревянном подрамнике толщиной 60 или 70 мм. Рекомендуется оставить 100 мм припуска с каждой стороны для установки коробки секционных ворот Hormann между ними.

3/ Не такая хорошая изоляция в закрытом состоянии, так как стальной каркас представляет собой только одинарную обшивку.

4/ Вам придется бороться с тем фактом, что вы вполне можете установить под поддерживающим RSJ или перемычкой и потерять высоту, и вам придется исправить область заполнения над дверными панелями.

Бывают ситуации, когда секционные ворота устанавливаются между простенками, но за перемычкой, если перемычка не имеет той же глубины, что и простенок. Это вполне приемлемый и нормальный метод установки и довольно часто обеспечивает лучшее из обоих миров.

На приведенной ниже схеме показаны номера, используемые для заказа ЛЮБЫХ гаражных секционных ворот Hormann, и показана стандартная система стальной рамы, которая всегда входит в комплект поставки.

Здесь показан дверной механизм с Z-образной направляющей, который входит в стандартную комплектацию ВСЕХ дверей одинарной ширины, заказанных шириной до 4000 мм (13 футов).

Механизм гусеницы N и гусеницы L имеют разную внутреннюю высоту и длину гусеницы. Нажмите здесь, чтобы скачать файл в формате PDF для всех типов редукторов >

Похожие видео

Как установить гаражные секционные ворота

Гаражные секционные ворота довольно просты в установке, так как большинство компонентов, которые вы собираетесь использовать, уже установлены. Это простая работа по замене, когда вы снимаете старую дверь и устанавливаете новую.Обычно дверь поставляется в комплекте, требующем как сборки, так и установки. Некоторые наборы имеют причудливые панели, которые требуют определенного размещения, а другие поставляются с окнами. Независимо от того, какие аксессуары вы выберете, внешний вид вашего дома улучшится благодаря новым гаражным секционным воротам.

Шаг 1: Измерьте существующие ворота

Перед покупкой гаражных секционных ворот на замену вам необходимо точно измерить имеющиеся ворота. Чтобы получить точные замеры, необходимо снять внутренний замер от дверной коробки до дверной коробки и от верха проема до пола.

Шаг 2: Снимите старую дверь

После того, как новые гаражные секционные ворота будут доставлены, вам необходимо снять старую дверь. Сначала нужно освободить пружины. Это делается путем вставки ½-дюймовых стержней через отверстия в конусе торсионной пружины сверху. Убедитесь, что вы используете защитные очки для этой части операции. Отверните установочные винты и каждый раз ослабляйте пружину всего на четверть оборота. Как только пружины будут освобождены, вы можете снять дверь и снять гусеницы.

Этап 3. Сборка новой двери

После того, как старая дверь будет снята, необходимо прикрепить уплотнитель.Это происходит в нижней части нижней панели. Затем прикрепите нижний кронштейн. Теперь нужно приступить к креплению подъемного троса. Дверные панели имеют шпильки с каждой стороны, к которым крепится кабель. Установите нижнюю панель на место и убедитесь, что она находится на одном уровне с уровнем. Закрепите его на месте с помощью пары гвоздей под углом, чтобы удерживать его, не прибивая к раме. Выровняйте вторую панель и закрепите ее аналогичным образом, а затем зафиксируйте ее на месте соответствующими петлями.Прикрепите третью панель фермой, чтобы обеспечить ей поддержку. Проделайте то же самое с остальными панелями, пока не закончите. На этом этапе вы установите ролики в петли. Добавьте дополнительные петли в центр каждой панели, а затем поместите запирающий механизм на место.

Шаг 4: Направляющие

На этом этапе необходимо прикрепить кронштейны к направляющим. Вы поместите внешний край вертикальной гусеницы над соответствующими роликами и поместите гусеницу поверх роликов.

Теперь нужно закрепить кронштейны гусениц. Прибейте их на место и просверлите несколько направляющих отверстий, прежде чем привинчивать их на место. Теперь направляющие необходимо прикрепить к потолочным балкам с помощью скоб из углового железа. С помощью гаек и болтов прикрепите гусеницу на место.

Шаг 5. Замените торсионную пружину

Выполните предыдущие действия в обратном порядке, чтобы освободить пружину и снова прикрепить ее.

Замена гаражных ворот требует времени, но, в конце концов, ваши новые гаражные секционные ворота стоят на месте и работают.

Страница не найдена — Банко

Вместо этого откройте одну из этих страниц:

страниц

локаций

  • Ранчо Старки, Флорида
  • Апопка, Флорида
  • Champions Gate, Флорида
  • Киссимми, Флорида
  • Клермон, Флорида
  • Онеко, Флорида
  • Орландо, Флорида
  • Эджвуд, Флорида
  • Бель-Айл, Флорида
  • Саутгейт, Флорида
  • Уинтер-Парк, Флорида
  • Зимний сад, Флорида
  • Окои, Флорида
  • Мейтленд, Флорида
  • Лейк-Буэна-Виста, Флорида
  • Бэй-Лейк, Флорида
  • Тимбер Пайнс, Флорида
  • Спринг-Хилл, Флорида
  • Поместье Ридж, Флорида
  • Масариктаун, Флорида
  • Хилл-Н-Дейл, Флорида
  • Эрнандо-Бич, Флорида
  • Бруксвилл, Флорида
  • Винтер-Хейвен, Флорида
  • Малберри, Флорида
  • Лейкленд, Флорида
  • Озеро Гамильтон, Флорида
  • Озеро Альфред, Флорида
  • Кэтлин, Флорида
  • Хайленд-Парк, Флорида
  • Хайленд-Сити, Флорида
  • Хейнс-Сити, Флорида
  • Игл-Лейк, Флорида
  • Данди, Флорида
  • Давенпорт, Флорида
  • Кипарисовые сады, Флорида
  • Бартоу, Флорида
  • Оберндейл, Флорида
  • Зефирхиллс, Флорида
  • Чапел Уэсли, Флорида
  • Тринити, Флорида
  • Шейди-Хиллз, Флорида
  • Сан-Антонио, Флорида
  • Порт-Ричи, Флорида
  • Ленд О’Лейкс, Флорида
  • Хадсон, Флорида
  • Холидей, Флорида
  • Галф Харборс, Флорида
  • Эльферс, Флорида
  • Дейд Сити Норт, Флорида
  • Кристал Спрингс, Флорида
  • Байонет-Пойнт, Флорида
  • Арипека, Флорида
  • Венеция, Флорида
  • Вамо, Флорида
  • Луга, Флорида
  • Южная Венеция, Флорида
  • Сиеста-Ки, Флорида
  • Сарасота Спрингс, Флорида
  • Оспри, Флорида
  • Северная Сарасота, Флорида
  • Нортпорт, Флорида
  • Нокомис, Флорида
  • Лорел, Флорида
  • Галф Гейт Эстейтс, Флорида
  • Энглвуд, Флорида
  • Би-Ридж, Флорида
  • Уитфилд, Флорида
  • Вест Брадентон, Флорида
  • Южный Брадентон, Флорида
  • Самосет, Флорида
  • Пэрриш, Флорида
  • Пальметто, Флорида
  • Ключ от баркаса, Флорида
  • Холмс-Бич, Флорида
  • Эллентон, Флорида
  • Кортес, Флорида
  • Брадентон-Бич, Флорида
  • Брадентон, Флорида
  • Бэйшор Гарденс, Флорида
  • Анна-Мария, Флорида
  • Остров сокровищ, Флорида
  • Тьерра-Верде, Флорида
  • Тарпон Спрингс, Флорида
  • Сансет Бич, Флорида
  • ул. Пит Бич, Флорида
  • Санкт-Петербург, Флорида
  • Южная Пасадена, Флорида
  • Семинол, Флорида
  • Сейф-Харбор, Флорида
  • Риджкрест, Флорида
  • Редингтон Шорс, Флорида
  • Парк Пинеллас, Флорида
  • Пляж Пас-а-Гриль, Флорида
  • Палм-Харбор, Флорида
  • Озона, Флорида
  • Олдсмар, Флорида
  • Мадейра-Бич, Флорида
  • Лелман, Флорида
  • Ларго, Флорида
  • Кеннет-Сити, Флорида
  • Индиан-Рокс-Бич, Флорида
  • Галфпойнт, Флорида
  • Ганди, Флорида
  • Feather Sound, Флорида
  • Ист-Лейк, Флорида
  • Данидин, Флорида
  • Кристал Бич, Флорида
  • Клируотер, Флорида
  • Бока-Сиега, Флорида
  • Бельэр-Бич, Флорида
  • Бельэр, Флорида
  • Вест Чейз, Флорида
  • Валрико, Флорида
  • Таун-Н-Кантри, Флорида
  • Тонотосасса, Флорида
  • Темпл Террас, Флорида
  • Тампа, Флорида
  • Сан-Сити, Флорида
  • Сеффнер, Флорида
  • Раскин, Флорида
  • Ривервью, Флорида
  • Плант Сити, Флорида
  • Пеббл-Крик, Флорида
  • Ранчо Палмера, Флорида
  • Палм-Лиза, Флорида
  • Норт-Дейл, Флорида
  • Гайд-Парк, Флорида
  • Гибсонтон, Флорида
  • Египет Лейк-Лето, Флорида
  • Довер, Флорида
  • Остров Дэвис, Флорида
  • Цитрусовый парк, Флорида
  • Шеваль, Флорида
  • Кэрроллвуд, Флорида
  • Брэндон, Флорида
  • Блумингдейл, Флорида
  • Билсвилл, Флорида
  • Бальзам, Флорида
  • Авила, Флорида
  • Аполло-Бич, Флорида

Округа

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
