Саморезы для крепления сэндвич панелей оптом от производителя

Компания HARPOON производит широкий ассортимент саморезов для сэндвич-панелей по бетону и металлу, которые можно купить по выгодной цене за штуку на нашем сайте. Конструктивные особенности таких крепежных элементов позволяют создавать прочные, надежные и долговечные фасадные конструкции.

Сферы применения саморезов для сэндвич-панелей

Саморезы особой конструкции, адаптированной под крепление сэндвич-панелей к основам из металла, бетона и других плотных материалов, применяются при выполнении ремонтно-строительных и отделочных работ:

При строительстве быстровозводимых зданий и сооружений разного предназначения — промышленных, коммерческих, складских и др.;
При обустройстве навесных вентилируемых фасадов;
Для монтажа кровельных покрытий;
При установке межкомнатных перегородок и стен.

Конструктивные особенности саморезов для монтажа сэндвич-панелей

Конструкция саморезов для крепления стеновых, кровельных и отделочных сэндвич-панелей существенно отличается от других метизов:

Головка крепежных изделий этой категории является обычной или удлиненной шестигранной , адаптированной под быстрое закручивание ключом-шестигранником или насадкой-битой аналогичной формы и размеров;
Наружная резьба нанесена на достаточно длинный стержень самосверлящего винта для крепления сэндвич-панелей к металлическим подконструкциям и другим основам из металла в двух местах: перед сверлом классического или спиралевидного типа и возле головки метиза. На изделия, используемые при работе с бетонными основаниями, резьба с переменным шагом нанесена только возле острия-наконечника. Подобные конструктивные решения максимально учитывают как особенности трехслойного устройства сэндвич-панели, так и характеристики материала основы.

Для быстрого ввинчивания и формирования канала геометрически правильной формы наконечники саморезов для монтажа сэндвич-панелей к основе из металла выполнены в виде сверла, а в крепеже по бетону имеют форму острия.
Шайбы из нержавеющей стали, дополненные прокладками из EPDM, предохраняют материал от случайного повреждения крепежными элементами.

Преимущества саморезов для сэндвич-панелей компании HARPOON

Большой выбор типоразмеров;
Долговечность конструкции за счет использования для изготовления крепежных изделий прочной, коррозионностойкой оцинкованной углеродистой стали;
Идеальная геометрия саморезов для сэндвич-панелей, основанная на соблюдении при производстве жестких требований внутриорганизационных стандартов качества и двойном контроле продукции экспертами заводской и независимых лабораторий.

Чтобы получить дополнительную информацию и купить качественные саморезы для сэндвич-панелей оптом в Москве, Санкт-Петербурге, Казани, Новосибирске, звоните по номеру 8-800-333-07-89. Также вы можете отправить заявку, воспользовавшись электронной почтой или удобной формой обратной связи.

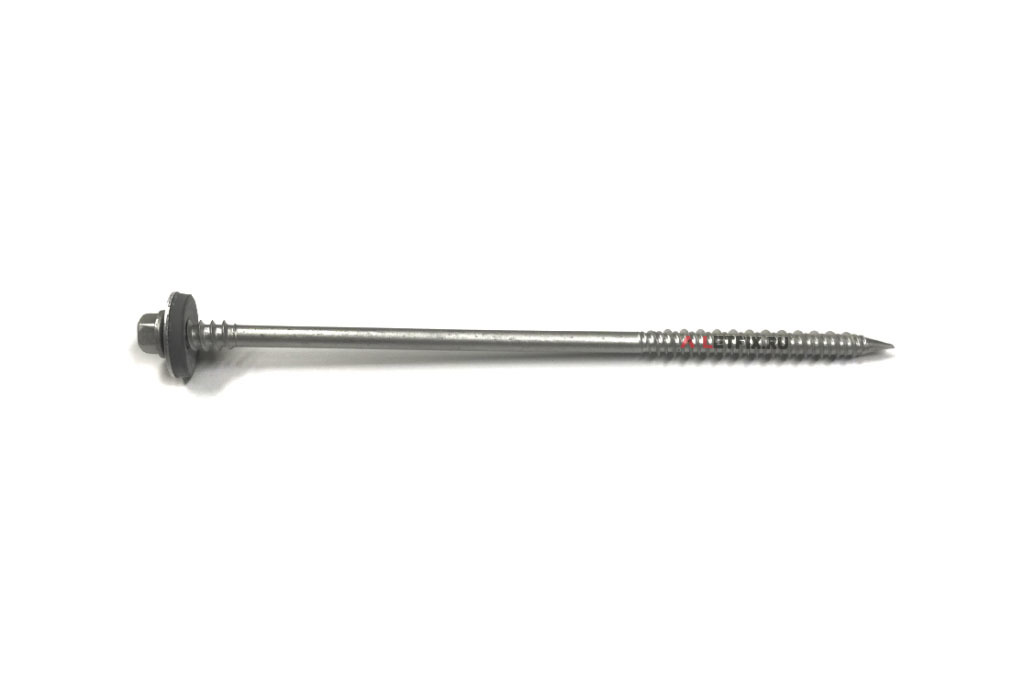

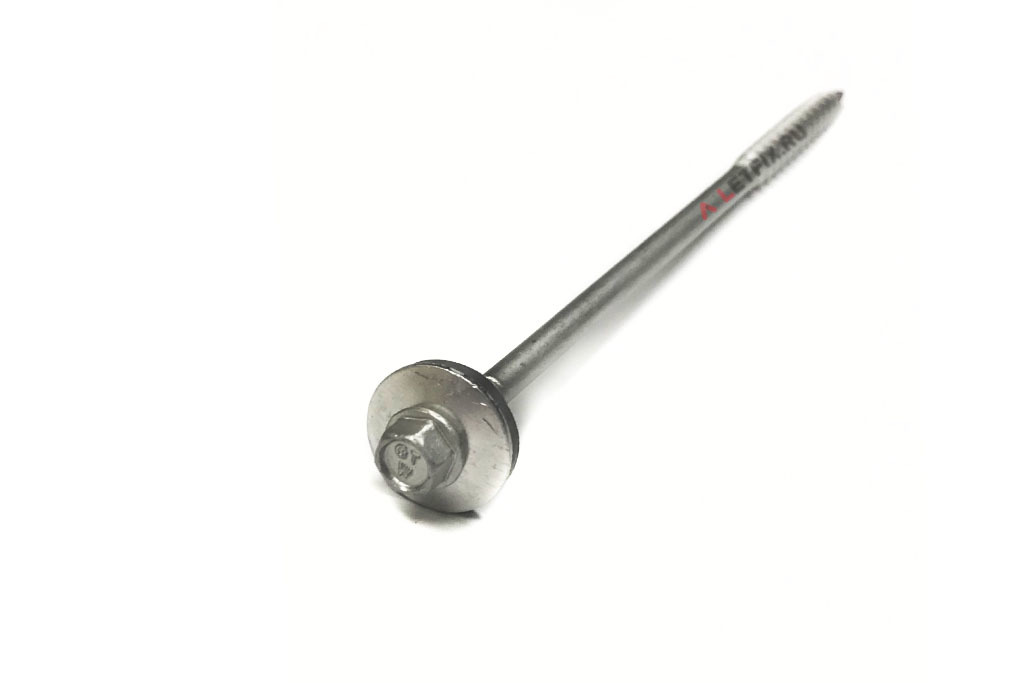

Саморезы для крепления сэндвич-панелей к бетону

Часто по проекту необходимо прикрепить сэндвич-панель к таким материалам как дерево, бетон, газобетон или кирпич.

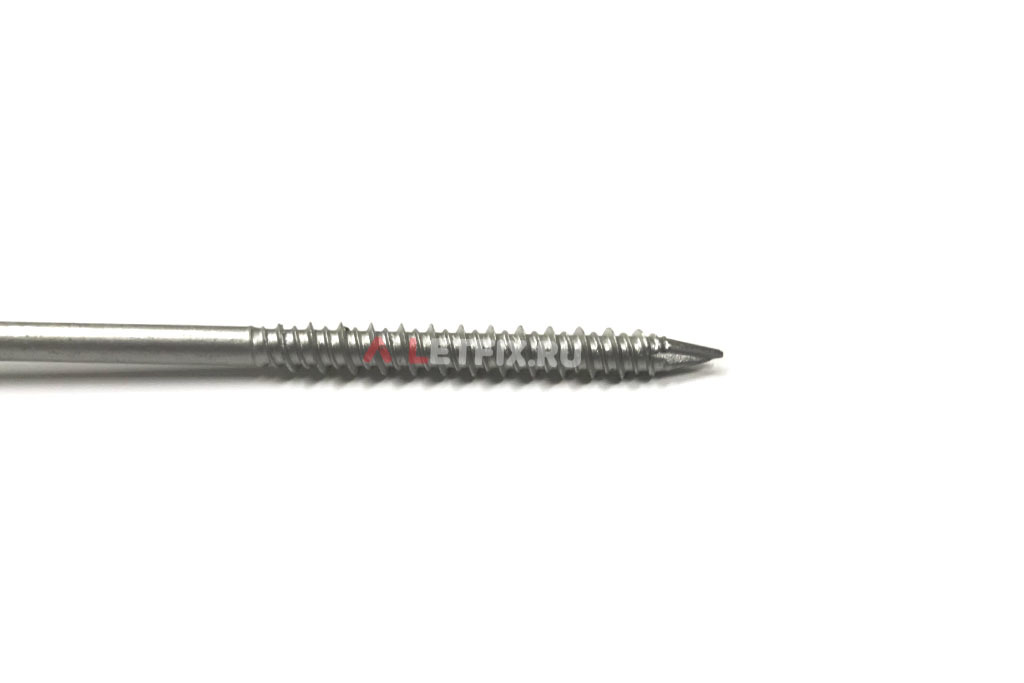

Саморезы для крепления сэндвич-панелей к бетону имеют специальную резьбу с переменным диаметром, обеспечивающую высокие показатели на вырыв самореза из бетонного основания, а также дерева, газобетона и кирпича.

Саморезы для крепления сэндвич-панелей к бетону производятся из закаленной углеродистой стали SAE 1022 с антикоррозийным покрытием RUSPERT ® TYPE II . В комплекте EPDM шайба d = 19 мм из нержавеющей стали AISI 304.

При расчете длиныСаморезы для крепления сэндвич-панелей к бетону учитывается толщина самой панели, длина части с резьбой и еще плюс 5 мм, чтобы компенсировать наличие уплотнительной шайбы.
Для упрощения расчетов, можно использовать следующую формулу:

Длина самореза = Толщина панели + 45 мм

Например, для стеновой панели толщиной 100 мм следует использовать сморез длиной 145 (155) мм

При монтаже панелей с использованием термовтулки ТК-01 следует из предыдущих расчетов вычесть 15 мм, т.к. саморез будет углублен в сэндвич-панель.

Например, для стеновой панели толщиной 100 мм подойдут саморезы длиной 130 мм (100мм+45мм-15мм=130мм)

Для расчета количества Саморезы для крепления стеновых сэндвич-панелей к бетону общее количество квадратных метров стеновых панелей (в пределах одной толщины и одних цветовых решений в кв.м.) нужно умножить на 1,5 – коэффициент количества саморезов

, т.е. на 1 м2 стеновой панели требуется 1,5 самореза.
Для расчета количества Саморезы для крепления кровельных сэндвич-панелей к бетону общее количество квадратных метров кровельных панелей (в пределах одной толщины и одних цветовых решений в кв.м.) нужно помножить на 2 – коэффициент количества саморезов, т.е. на 1 м2 кровельной панели требуется 2 самореза.

Типоразмерная таблица саморезов для крепления сэндвич-панелей к бетону доступных для заказа:

Размер (Диаметр основной резьбы х длина самореза), мм	Толщина скрепляемых материалов, мм
6. 3 x 55	до 10
6.3 x 105	до 60
6.3 x 135	до 90
6.3 x 155	до 110
6.3 x 175	до 130
6.3 x 205	до 160
6.3 x 255	до 210
6.3 x 305	до 260

-по данной позиции поддерживается товарный запас на складе

Саморезы для сэндвич-панелей по металлу и бетону: характеристики, таблица разрушающих нагрузок

Материал, используемый в процессе изготовления саморезов для сэндвич-панелей – закаленная углеродистая сталь. Головка самореза, как правило, шестигранная, дополнена шайбой и неопреновой уплотнительной прокладкой (EDPM). Резиновый уплотнитель призван герметизировать место соединения и предотвращать проникновение влаги под поверхность стальной обкладки.

Этому виду самонарезающих винтов свойственно наличие двойной резьбы: одна — у основания, под головкой, вторая – на конце возле сверла (бура). Резьба под головкой отличается большим диаметром для более надежного крепления.

Различают несколько разновидностей саморезов для сэндвич-панелей: по бетону, по металлу – наиболее популярные. Ключевое отличие – характер резьбы. Саморезам по бетону свойственно наличие нижней резьбы переменного диаметра.

Важно! При наличии бетонного или железобетонного основания крепление панелей осуществляется строго на металлические части каркаса – специально смонтированную систему креплений. При этом, также, как и в случае с металлическим основанием, поверхность панелей изолируется с помощью самоклеющейся ленты от поверхности несущих конструкций.

Подбирается саморез методом расчета, исходя из толщины панели и приходящихся нагрузок. Информация относительно количества, качества и технических характеристик крепежных изделий, как правило, содержится в проектной документации.

Длина самореза по металлу в зависимости от толщины сэндвич-панели

Чем выше толщина панели, тем выше нагрузка, приходящаяся на крепежный элемент. Также следует учитывать внешние факторы, климатические особенности местности, плотность и толщину материала подконструкций и т.д.

*рекомендуемые параметры самореза рассчитаны, исходя из толщины подконструкций менее или равной 12,5 мм;

**указаны величины верхней и нижней резьбы.

Таким образом, для популярной панели С МВ 100 строительной серии «АлюТерм» оптимальным вариантом станет самонарезающий винт длинной 16 см (160 мм), для кровельной П МВ 80 – саморез длиной 15 см (150 мм).

Важно! Качественный саморез обязательно снабжен клеймом на головке. Это своего рода знак качества, который ответственный производитель не боится оставить на своей продукции.

Особенности монтажа и средние разрушающие нагрузки

Учитывая, что на конце винта имеется сверло, предварительное сверление самой панели не требуется. В то же время, необходимо позаботиться о точности разметки мест крепления.

Об особенностях крепления и монтажа читайте:

Приступая к монтажу, важно помнить, что от качества крепления во многом зависят эксплуатационные характеристики здания. Нельзя перетягивать, недотягивать винт, нарушать угол крепления.

Таблица усредненных разрушающих нагрузок

Эти же саморезы используются в качестве основных крепежных элементов в процессе монтажа ограждающих конструкций полистовой сборки (профнастил + минеральная вата). Несмотря на растущую популярность полностью готового к монтажу утепленного металлического сэндвича, «полистовка», значительно уступающая по качеству и стоимости, не теряет своей актуальности.

Читайте об этом:

По вопросам приобретения качественных стеновых и кровельных сэндвич-панелей в Харькове и за его пределами обращайтесь к менеджеру компании ООО «НТК»!

саморез-гарпун для крепления сэндвичных панелей, таблица размеров кровельных саморезов и по бетону

Саморезы для сэндвич-панелей — важная составляющая правильного крепления готовых строительных модулей. Метизы с шестигранной головкой по бетону и металлу легко подобрать, используя таблицу размеров, они надежно удерживают панели, довольно просты в установке. Узнать о том, как выбрать саморез-гарпун и другие варианты, подходящие для крепления сэндвичных панелей, поможет подробный обзор всех свойств и требований к изделиям.

Свойства саморезов

Саморезы для сэндвич-панелей относятся к особой разновидности многокомпонентного крепежа, способного надежно зафиксироваться в материалах с разной плотностью. Сами облицовочные модули состоят из теплоизоляционной прослойки и наружных опорных стенок. Их монтаж осуществляется на сборный каркас из металлических профилей, деревянных реек, а также напрямую на гладкое бетонное основание.

Можно выделить несколько основных свойств: которыми должны обладать саморезы, крепящий сэндвич-панели.

Надежность фиксации. Вне зависимости от материала основы, крепление должно быть прочным.
Безопасность для декоративного слоя. Метиз не должен повреждать панель при ввинчивании.
Герметичность соединения. Защита от проникновения воды в проделанные отверстия. Для этого в конструкции устанавливается специальная резиновая шайба. Под головкой для нее есть специальный паз.
Климатическая и погодная стойкость. Металл должен быть защищен от коррозии, не менять геометрии при понижении или повышении температур.
Надежная фиксацию в бите шуруповерта. Это ускоряет и облегчает монтаж. Достигается за счет увеличения высоты головки до 5 мм.
Наличие двойной резьбы. Она может иметь переменный или постоянный диаметр, у основания и на конце различается.
Возможность окрашивания. Либо вместе с шайбой, либо порошковым методом.
Срок службы до 30 лет. Эти показатели достигаются благодаря максимально высокой атмосферостойкости.

Все саморезы для сэндвич-панелей имеют стержень, заостренный или выполненный в виде бура наконечник, головку с шестигранным шлицем снаружи и резьбу, нанесенную у основания и на конце изделия. Середина остается гладкой, в процессе завинчивания при верном подборе типоразмера она полностью скрывается внутри сэндвич-панели.

Разновидности и размеры

Для сэндвич-панелей используются саморезы типа «гарпун» с острым резьбовым наконечником, гладким центром стержня и увеличенной нарезной частью у основания. Их принято делить на группы согласно назначению или типу покрытия. Каждый самонарезающий винт, применяемый при монтаже, должен соответствовать своему классу.

Можно выделить их основные разновидности.

По бетону. Для них характерна переменная резьба в нижней части, а также несовпадение ее шага.

Кровельные. Подойдут саморезы из нержавеющей или углеродистой стали с уплотнителем из синтетического каучука. Нижняя резьба имеет более мелкий шаг, наконечник в виде сверла. Они же окажутся оптимальными для фиксации сэндвич-панелей к металлоконструкциям.

По дереву. Могут изготавливаться из черного металла без покрытия или с оцинковкой. Их отличает увеличенный шаг резьбы.

Оцинкованные. Саморезы с нанесенным методом гальванического цинкования защитным слоем. Не самые прочные, но неплохо защищающие черный металл от коррозии.

Никелированные. Такое покрытие очень декоративно, обеспечивает полную влагостойкость металлу. Никель весьма устойчив к износу, его практически невозможно повредить.

С медным покрытием. Редко встречающиеся варианты. Такие саморезы сохраняют свои свойства даже при повторном использовании, не боятся коррозии

Кадмиевые хромированные. Похожи на оцинкованные, но имеющие покрытие на основе другого химического элемента. Коррозионная и атмосферная устойчивость высокая.

Покрытые оловом. Оптимальный вариант для получения хорошего сцепления с поверхностью сэндвич-панели. У олова эта способность гораздо выше, чем у других металлов.

Понять, какой именно размер самореза понадобится для панели 150 мм толщиной, поможет специальная таблица.

Нормы ГОСТа

Для крепления сэндвич-панелей используются саморезы в размерном диапазоне от 80 мм до 350 мм. Расчет подходящего варианта определяется просто: суммируется толщина панели и каркаса, а затем делается прибавка в 5 мм. Припуск обеспечивает надежную фиксацию при тепловом расширении материалов. Обычно длина изделия превышает 100 мм.

Вес изделия может варьироваться. Для самого популярного диаметра (толщины) 6. 3/5.5 мм масса при длине 130 мм составляет 22 г. Сечение указывается для основания и конца стержня.

Допустимая толщина варьируется от 2,5 до 8 мм.

Требования к саморезам для сэндвич-панелей нормируются согласно ГОСТ 11652-80. Изделия поставляются вместе с уплотнительной шайбой — металлической вверху и резиновой в месте контакта с материалом. Согласно стандарту допускается изготовление пластиковых саморезов, отверстие под них высверливается.

Критерии выбора

При выборе саморезов для сэндвич-панелей следует учесть несколько важных параметров.

Назначение. Помимо разделения по типу основания (оно может быть металлическим или бетонным), саморезы могут быть стеновыми и кровельными, а также предназначаться для доборных элементов.
Пластичность. Она влияет на сохранение плотности винтового соединения под воздействием температурного расширения. Таким свойством обладают метизы, изготовленные с применением технологии отпуска. Она предусмотрена требованиями ГОСТа, но часто забывается китайскими и другими азиатскими производителями.
Расположение резьбы. К специализированным саморезам для сэндвич-панелей относятся только те варианты крепежа, у которых присутствует резьба увеличенного диаметра сразу под головкой. Именно она удерживает наружную обшивку панели, препятствуя ее сминанию. Оптимальным считается размер резьбы от 7,4 мм вверху, иначе плотность посадки будет слишком низкой.
Диаметр шайбы. Специальные саморезы для сэндвич-панелей снабжаются шайбами диаметром от 16 мм с кольцом синтетического каучукового уплотнителя в комплекте. Такая комбинация обеспечивает надежную герметизацию соединения. Оптимально, если уплотнитель будет иметь толщину от 3-х мм, а сама шайба будет изготовлена из алюминия — он более пластичен, чем сталь.
Тип защитного покрытия. Самым популярным решением считаются изделия, обработанные по методу электролитического цинкования. Но если требуется выбрать, действительно, долговечный вариант, стоит поискать изделия с покрытием Durocoat, Xulan, Ruspert. Все они гораздо лучше справляются со своими задачами.
Производители. Не все бренды, представленные на рынке, изготавливают одинаково качественную продукцию. Среди заслуживающих внимания производителей можно выделить «Скорпион», «Гарпун», SFS intec. На любой товар у продавца должен иметься сертификат, а также другие необходимые документы. Стоит обратить внимание и на тару — обычно это картонная коробка, где тоже есть исходные данные производителя.

Расчет расхода саморезов не менее важен, чем изучение критериев выбора. Вне зависимости от того, происходит фиксация к металлу или бетону, количество элементов рассчитывается заранее исходя из размера сэндвич-панели, частоты обрешетки.

Обычно на модуль до 4 м длиной уходит 4 самореза. С каждым увеличением диапазона длины на 2 м, прибавляется по 2 крепежных элемента.

Подробнее о саморезах для сэндвич-панелей смотрите в следующем видео.

Саморезы для сэндвич-панелей

Название:

Выберите картегорию:Все Анкерная техника» Высоконагрузочный анкер» Клиновой анкер» Анкерный болт (втулочный анкер)» Химический анкер» Анкер с высокой степенью расклинивания» Анкерный шуруп (анкер-болт)» Рамный анкер» Анкер для пустотелых конструкций» Забивной анкер» Латунный анкер» Анкерный гвоздь» Анкер-клин» Штифт, пружинный забивной анкер Дюбельная техника» Фасадный дюбель» Дюбель распорный, универсальный» Дюбель-гвоздь» Дюбель для теплоизоляции» Дюбель кровельный» Дюбель для газобетона» Дюбель для гипрока Заклепочная техника» Вытяжные заклепки» Резьбовые заклепки» Заклепки под молоток Метрический крепеж» Болты» Гайки» Шайбы, кольца» Винты» Шпильки, штанги» Штифты, шплинты, шпонки Перфорированный крепеж Такелаж и грузовой крепеж» Такелаж» Грузовой крепеж Шурупы и саморезы» Шурупы по DIN» Кровельные саморезы» Саморезы для сэндвич-панелей» Саморезы общего назначения» Шурупы специального назначения Общий и специальный крепеж Мебельный крепеж Гвозди Оснастка и расходные материалы для инструмента» Буры, коронки, пики, долота» Сверла, метчики, плашки, развертки» Абразивные и алмазные диски, круги, чашки, тарелки» Фрезы, зенкеры, резцы, пластины» Биты, насадки, головки, патроны» Полотна, пилки, шарошки, кордщетки Инструмент» Электро, пневмо и бензоинструмент» Слесарный и столярный инструмент» Строительно-отделочный инструмент» Измерительный инструмент» Хозтовары» СИЗ, спецодежда, рукавицы, перчатки» Элетротехника» Инженерная сантехника

Производитель:ВсеBraloDIN / ISOElementaFischerGunneboKoelnerKreppromMKTMungoPowersScell-itSormatГОСТ / ОСТЕвропаКитайРоссияРоссия, Китай

Новинка: Всенетда

Спецпредложение: Всенетда

Результатов на странице: 5203550658095

Найти

Саморез по бетону: применение, виды, как крепить

Искусственный камень является очень прочным стройматериалом, поэтому нужен специальный саморез по бетону, чтобы закрепить тяжелую мебель или технику, но выглядит он, как обычный. Для каждого типа материала предназначается свое крепление. Перед выбором саморезов изучаются их характеристики, чтобы с первого раза создать надежный крепеж. Хотя существуют разновидности саморезов, которые не требуют предварительного сверления, но опытные специалисты рекомендуют подготовить отверстие для вкручивания.

Виды и характеристики

Популярным и практичным является метиз-крюк или с кольцом, применение которого делает крепеж надежным.

Строительный рынок предоставляет на выбор саморезы по бетону без сверления или с подготовительными работами дрелью. Болты разделяют по таким признакам:

Форма резьбы:
- Универсальные. Имеют стандартную винтовую насечку. Можно закручивать в легкие типы бетона или тяжелые с дюбелями.
- Универсальные с резьбой «елочкой». Для монтажа обязательно используется полимерная втулка. Чтобы закрутить изделие, пользуются отбойным или обычным шуруповертом.
- Анкера с переменной насечкой. Длинные саморезы вкручиваются без предварительной подготовки с помощью дрели. Часто используют для окон и дверных проемов.
Конфигурация головки:
- Потайные. Головка имеет коническую форму и оснащена крестообразным шлицем (звездочка).
- Шестигранные. Шурупы также имеют отверстия для фигурной отвертки. Они изготовлены с внутренней резьбой, предназначенной для рожкового или накидного ключа. Для легкого бетона шестигранные изделия и с потайной головкой можно вкрутить без подготовки сверлом.
- Шпильки. Имеет резьбовый сгон, закрепляется гайкой.
- Кроки. Форма оголовка прямоугольная или округлая. Шпильки и кроки предназначены для вкручивания в подготовленное отверстие с введенным уплотнителем.
Тип защитного покрытия:
- Черный. Покрыты оксидированным веществом и предназначены для использования в помещениях со стабильной влажностью.
- Серебристый. Универсальность в предназначении обусловлена цинковым покрытием.
- Желтый. Изделием можно пользоваться только внутри помещения. Оно покрыто медным слоем.

Размеры изделий по типу резьбы
Вид	Длина, см	Диаметр, мм
Универсальные	1,2—22	3—6
С резьбой «елочка»	1,2—20	3—8
С переменной насечкой	7—20	5

Как выбрать?

Такой широкий ассортимент саморезов для газобетона и обычного бетона позволяет подобрать крепление для любых видов стройматериалов и нагрузок. Основными критериями по выбору изделия является размер и материал, из которого происходит изготовление крепежа. Выделяют такие виды металла:

Углеродистая сталь. Недостатком такого сырья является слабая устойчивость к коррозии. Поэтому изделия оцинковываются или покрываются медным слоем. Из этого материала чаще всего изготавливаются саморезы для сэндвич панелей по бетону и металлу. Можно использовать для закрепления плинтусов.
Нержавеющие саморезы. Использовать такой металл можно в любых условиях. Это обусловлено высокой устойчивостью к коррозии. Прочность и цена зависит от концентрации в нержавеющей стали дорогостоящего никеля. Выглядят эстетично, ими удобно работать, чтобы закрепить оконные и дверные рамы. С его помощью осуществляются кровельные работы.
Латунь. Называется самым долговечным материалом, поэтому и цена таких саморезов довольно высокая. Анкер устойчив к воздействию солей и кислот. Высокая эластичность сплава не выдерживает большую механическую нагрузку.

Широкой популярностью пользуется продукция таких компаний, как Harpoon, Hilti, Koelner, «Фишер», «Леруа».

Посмотреть «ГОСТ 9012-59» или cкачать в PDF (643.6 KB)

Применение

Установка болта отличается по виду крепления. Опытные специалисты советуют прислушиваться к таким рекомендациям:

Для крепежей с большой нагрузкой или вибрационными воздействиями, а также вкручивания прямо в ячеистый бетон применяются пластиковые или металлические дюбель-пробки.
Анкерный шуруп по бетону нагель Хилти не работает с дюбелем, чем позволяет сэкономить.
Для того чтобы сверлить отверстие для дюбеля или самореза выбирается сверло диаметром меньше на 2 мм.
Длина гнезда подготавливается с запасом 3—5 мм.
Саморезы для крепления сэндвич панелей к бетону имеют особую форму. При установке делается металлическая прослойка между элементами.
Болт с профилем «елочка» вбивается в подготовленный зазор молотком.
Желтые саморезы предназначены только для внутреннего назначения.
Кровельный шуруп по бетону служит для обустройства изоляции кровли или закрепления утеплителя.
Работа по установке самореза проводится аккуратно, так как недопустимо выкрутить и повторно ввернуть изделие.

Как крепить?

Схема работы по закреплению в бетон саморезов требует подготовить такие инструменты и материалы:

дрель;
сверла по бетону соответствующего диаметра;
шуруповерт и подходящая бита или насадка;
молоток;
отвертка;
дюбеля и саморезы для бетона (маленькие и большие).

Все эти инструменты позволят надежно прикрутить крепление не только в бетон, но и в кирпич или дерево. При выравнивании бетонного пола под ламинат или паркет анкерные саморезы для фанеры выбирают в 3 раза длиннее, чем толщина листа. Некоторые мастера рекомендуют перед тем, как завернуть шуруп в бетон, смазать его клеем или машинным маслом. Для лучшего крепления рекомендуется пользоваться дюбель-пробкой.

Саморез для сэндвич-панелей | Шурупы и саморезы

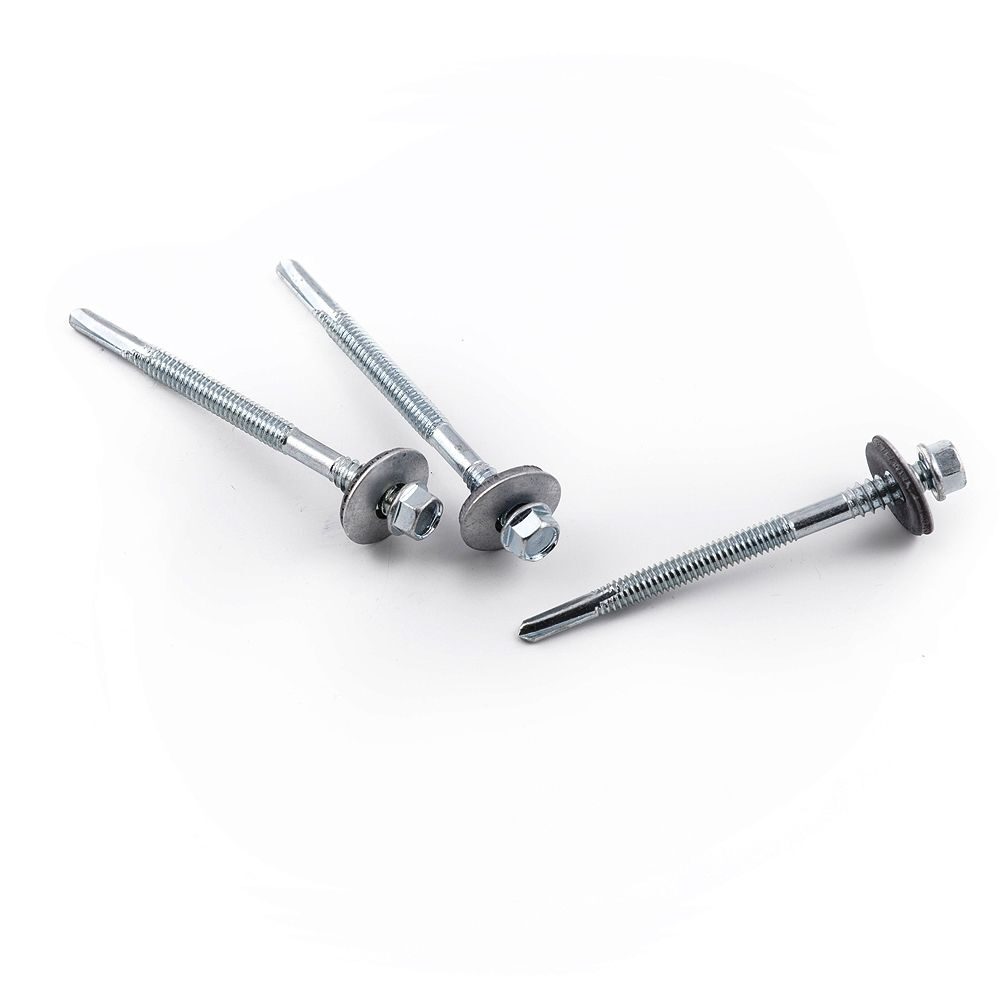

Саморез для крепления сэндвич панелей к металлическим несущим конструкциям

Предназначены для крепления сэндвич-панелей (фасадных слоистых плит) к стальным несущим конструкциям. Использование саморезов не требует предварительного сверления отверстия, благодаря чему время монтажа панелей оптимально.Дополнительная резьба увеличенного диаметра под головкой самореза жестко удерживает расстояние между обшивками плиты, одновременно повышая эффективность и плотность соединения.

Технические характеристики

Типоразмер	Длинна, мм	Длинна резьбы под головкой, мм	Длинна основной резьбы, мм	Длина сверла, мм	Размер головки под ключ, мм	Диаметр шайбы, мм	Масса 1000 шт. , кг
6,3/5,5х105	105	13-15	54-56	15,0	8	14	18,5
6,3/5,5х130	130	13-15	54-56	15,0	8	14	22,14
6,3/5,5х135	135	13-15	54-56	15,0	8	14	22,89
6,3/5,5х155	155	13-15	54-56	15,0	8	14	25,82
6,3/5,5х175	175	13-15	54-56	15,0	8	14	28,64
6,3/5,5х185	185	13-15	54-56	15,0	8	14	28,89
6,3/5,5х205	205	13-15	54-56	15,0	8	14	31,56
6,3/5,5х240	240	13-15	54-56	15,0	8	14	36,22
6,3/5,5х280	280	13-15	54-56	15,0	8	14	41,67

Импортер в РБ:

ООО ОША-БЕЛ 220094 г. Минск, ул Ванеева д.29 ком,10

Страна изготовления:

КИТАЙ

Предприятие изготовитель:

HAIYAN HARDWARE STANDART PARTS CO LTD №232 (West), Haixing Road, Wuyuan Town, Haiyan County Zhejiang, China

Срок годности:

Не ограничен

Warning

/home/oshaby/public_html/components/com_virtuemart/themes/default/templates/product_details/flypage.tpl.php

Мнения покупателей:

Саморезы Harpoon: по металлу, для сэндвич-панелей, LSTC и других целей, характеристики и применение

Саморез – один из видов крепежных материалов. В статье будут рассмотрены характеристики и варианты использования саморезов Harpoon: по металлу, для сэндвич-панелей, ЛСТК и других целей.

Особенности

Разнообразие крепежа по форме, размеру, материалу и способу применения позволяет неограниченно использовать его в различных областях строительной индустрии. Наиболее распространенные типы саморезов:

по дереву;
для металла;
с пресс-шайбой;
кровля;
подтверждение или мебель;
глухари строительные.

В 2007 году компания Global Rivet начала производство и поставку саморезов Harpoon.

Благодаря высокой коррозионной стойкости продукции и многочисленным положительным отзывам пользователей продукция концерна была выбрана для участия в государственном проекте энергоэффективного жилья.

Многоступенчатый контроль качества выпускаемых материалов позволяет избежать брака. Для этого есть несколько шагов проверки:

визуальная оценка качества;
проверка правильности геометрии;
оценка качества защитного покрытия;
проверка прочности изделия.

Протестировано:

Качество преодоления стальных поверхностей;
скручивание головы;
перелом ствола шнека;
порезы, надрывы и надрывы стальных листов;
прочность упаковочного материала.

Разновидности и модели

Как уже было сказано, разнообразие моделей саморезов Harpoon довольно широкое. Давайте подробнее рассмотрим некоторые из них.

Саморез по металлу — элемент крепления, имеющий стержень в виде цилиндра с резьбой на наружном крае, имеющий заостренный или сверлообразный наконечник и головку винта.

Отличительной особенностью является частый шаг резьбы, облегчающий пробивку отверстий в металле.

Вот самые популярные модели таких изделий

Гарпун плюс — предназначен для бурения изделий из высокопрочной легированной стали. Изготовлен из углеродистой стали и покрыт антикоррозийным слоем.

Harpoon Bi-Met — покрытие антикоррозийным слоем позволяет использовать изделие в высокоагрессивной среде. Гарантированное проникновение через материал из высокопрочной низколегированной стали. Обеспечивает быструю сборку.Имеют шайбу, устойчивую к атмосферным условиям.

Гарпун с EPDM — изготовлен из закаленного углеродного металла с антикоррозийным покрытием. Предназначен для загущенных продуктов.

Гарпун для навесных элементов и крепления профлистов друг к другу.

Гарпун предназначен для крепления профилированных листов и металлоконструкций между собой.

Саморезы по бетону или ЛСТК, как и другие крепежные детали, состоят из цилиндрического стержня разного размера и головки, конструкция которой подходит для инструментов, применяемых для завинчивания.

Вот некоторые модели такого рода изделий

Гарпун HCC-R-S — предназначен для крепления сэндвич-панелей к бетонным конструкциям. Имеет антикоррозийное покрытие и устойчив к выдергиванию из основания.

Гарпун HCC-R-S19 — используется для крепления профлиста к бетонным конструкциям.

Harpoon HCCV-R — используется для крепления тарельчатых дюбелей и бетона.

Использование

В процессе строительства домов или сборки любых других конструкций из сэндвич-панелей обычно учитывают несколько основных требований:

стабильное и длительное крепление элементов конструкции друг к другу;
при креплении, избегая нанесения дефектных нарушений поверхности панелей;
проникновение крепежного элемента на необходимую глубину.

Дизайн изделия зависит от области, в которой оно будет использоваться.

Кровельные шурупы имеют толстую головку. Эти крепления применительно к сэндвич-панелям осуществляют затяжку без сверления.

Настенные крепления имеют отличительную конструктивную особенность: они оснащены скрытой головкой и могут фиксироваться шестигранником.

Еще одним отличием является внешнее покрытие застежек. На каждый товар разработан сертификат соответствия, который должен содержать все данные. Внешние покрытия:

из жести , обеспечивающей пластичность и надежную фиксацию;
из кадмий-хромового сплава , обладающего антикоррозионными свойствами;
из меди , хорошо защищает сам винт, но, к сожалению, не предполагает вторичного использования;
никель , самый стойкий, мало подвержен износу и внешним атмосферным факторам.

Для правильного выбора необходимо соблюдать условия выбора, рекомендованные производителем.

Облицовка типа «сэндвич» имеет массивную внутреннюю структуру, вследствие чего для крепления стоит использовать шурупы от 75 до 280 мм в зависимости от толщины панели.

Благодаря двойной резьбе становится возможной фиксация как в самой коже, так и в поверхности, к которой он крепится.

За более чем десятилетнюю эксплуатацию продукция компании Global Rivet, выпускающей саморезы Harpoon, получила отличные рекомендации в различных областях применения

Корпус .Строительство подвесных фасадных систем как для обычных, так и для высотных строительных объектов. Сборка легких металлоконструкций и легких строительных конструкций из тонколистовой стали.
Продукция промышленного назначения … Отечественный автопром, приборостроительные институты, атомная промышленность, медицинское оборудование и мебель, электротехника, бытовая техника, пищевая промышленность, оборудование для торговли.

Можно с уверенностью сказать, что продукция производства компании Harpoon зарекомендовала себя на рынке аналогичных товаров с самой выгодной стороны .Рекомендации, данные производителем, позволяют смело отдать предпочтение в выборе аналогам.

Противоскользящая характеристика составного соединения Массивная Деревянная Панель-Бетон (MTPC) с Саморезами и изоляционным слоем

Экспериментальное исследование наклонных винтов в массивном деревянно-панельном бетонном композите с изоляцией.

•

Винт с углом 30° демонстрирует более высокую жесткость и прочность, чем винт с углом 45° в поперечной паре.

•

Шурупы с большей длиной посадки обладают большей жесткостью и прочностью.

•

Изоляционные слои значительно снижают жесткость и прочность соединения.

•

Жесткость соединения более чувствительна к изоляционному слою, чем прочность.

Abstract

Композитные перекрытия из массивных деревянных панелей и бетона (MTPC) часто встречаются в массивных деревянных зданиях.Такая система перекрытий состоит из массивной деревянной панели (MTP), соединенной с железобетонной плитой с помощью соединителя-самореза (STS) и звукоизоляционного слоя между ними. В этом исследовании были испытаны три типа MTP с нормальным весом бетона, тремя толщинами изоляции, двумя длинами заделки винтов и двумя углами наклона винтов, чтобы охарактеризовать жесткость и прочность соединения. Основная цель этой программы испытаний соединений состояла в том, чтобы предоставить предварительные данные испытаний, чтобы помочь в разработке аналитической модели для прогнозирования поперечной жесткости и прочности соединения с учетом изоляционного слоя в системе MTPC.Результаты испытаний показали, что соединения с винтами под углом ввинчивания 30° обладают большей жесткостью и прочностью, чем соединения с винтами, вставленными под углом 45°. Жесткость оказывается более чувствительной к наличию изоляционного слоя по сравнению с прочностью. В целом при толщине изоляции 5 мм и 15 мм было замечено снижение эксплуатационной жесткости на 35–50 % и 55–65 %, а также снижение прочности на 5–15 % и 22–34 %. Шурупы из поперечно-клееного бруса (CLT) показали более высокую прочность, в то время как винты из клееного бруса (GLT) показали более высокую жесткость, но разница незначительна во всех трех продуктах MTP с разными режимами разрушения.

Ключевые слова

Деревянно-бетонный композитный пол

Массивная деревянная панель

Изоляционный слой

Саморез

Рекомендованные статьиСсылка на статьи (0)

Цитирующие статьи

7.5 | SFS Group Fastening Technology Ltd

Диаметр (застежка) [мм]

7.5

Длина [мм]

155, 195, 215, 235, 275, 295, 255, 315, 335, 375, 355, 135, 95, 175, 115

Застежка для материала

Нержавеющая сталь А4

Шайба для материала

Нержавеющая сталь A4, уплотнение из EPDM

Диаметр предварительного сверления [мм]

6.0

Тип продукта

Саморез, саморез

КЛкон

77–152, 117–192, 137–212, 157–232, 200–275, 220–295, 180–255, 240–315, 160–235, 237–312, 260–335, 300–375, 280 –355, 80–155, 140–215, 57–132, 120–195, 20–92, 100–175, 97–172, 217–292, 177–252, 257–332, 277–352, 40–115 , 297–372, 23–95, 60–135, 37–112, 197–272

тфикс, кон

77–87, 117–127, 137–147, 157–167, 200–210, 220–230, 180–190, 240–250, 160–170, 237–247, 260–270, 300–310, 280 –290, 80–90, 140–150, 57–67, 120–130, 20–27, 100–110, 97–107, 217–227, 177–187, 257–267, 277–287, 40–50 , 297–307, 23–30, 60–70, 37–47, 197–207

Материал

Нержавеющая сталь А4

Шайба

S19/A4, без шайбы, S16/A4

(PDF) Структурные характеристики сборных и монолитных сэндвич-панелей из сверхвысокопрочного бетона

Стальные грани. Композитные конструкции, т. 1, с. 94, нет. 5, стр. 1555–1563.

Гопинатх, С.; Кумар, В. Р.; Шет, Х .; Мурти, А.Р.; Айер, Н. Р. (2014): Предварительно изготовленные сэндвич-панели

с использованием стали холодной штамповки и текстильного армированного бетона

. Строительство и строительные материалы, вып. 64, стр. 54-59.

Хиббит, Д.; Карлссон, Б.; Соренсен П. (2010 г.): Руководство пользователя по анализу ABAQUS

(версия 6.10).

Ислам, М.М.; Аравинтан, Т. (2010): Поведение сэндвич-панелей из конструкционного волокнистого композита

при точечной и равномерно распределенной нагрузке. Композитные конструкции-

, об. 93, нет. 1, стр. 206–215.

Ламейрас, Р.; Баррос, Дж.; Azenha, M. Isabel, B. (2013): Valente Development

сэндвич-панелей, сочетающих слои бетона, армированного волокном, и полимерных соединителей, армированных волокном

. Часть II: Оценка механического поведения. Композитные конструкции-

, об.105, стр. 460–470.

Лу, В.; Ма, З .; Мякеляйнен, П.; Оутинен, Дж. (2012): Поведение соединителей

при сдвиге в холодногнутых стальных листах при температуре окружающей среды и повышенных температурах. Тонкостенные

конструкции, об. 61, стр. 229-338.

Мурти, А. Р.; Карихалоо, Б.Л.; Айер, Н.Р.; Prasad, B.R. (2013): Определение независимой от размера удельной энергии разрушения бетонных смесей двумя методами.

Исследование цемента и бетона, том. 50, стр. 19-25.

Рамачандра Мурти, А.; Айер, Н.Р.; Рагху Прасад, Б.К. (2013): Оценка механических свойств высокопрочного и сверхвысокопрочного бетона.

Достижения в бетонном строительстве, Международный журнал, том. 1, нет. 4, стр.

341-358.

Рамачандра Мурти, А. (2011): Усталость и поведение при разрушении бетонных балок сверхвысокой прочности

. Кандидатская диссертация, Индийский институт науки, Бангалор, Индия.

Шамс, А.; Хеггер, Дж. ; Хорстманн, М. (2014): Аналитическая модель для сэндвич-панелей

из текстильно-армированного бетона. Строительство и строительные материалы,

том. 64, стр. 451–459.

Сохел, К.М.А.; Лью, Дж. Р.; Ян, Дж. Б.; Чжан, MH; Chia, K.S. (2012): Be-

поведение сэндвич-конструкций сталь-бетон-сталь с легким цементным композитом

и новыми соединителями, работающими на сдвиг. Композитные конструкции, т. 1, с. 94, нет. 12, стр.

3500–3509.

Тарек А.; Монейм, С. (2010): Поведение сэндвич-панелей при изгибе, состоящих из

полиуретанового наполнителя, обшивки и ребер из стеклопластика. Докторская диссертация, Королевский университет,

Кингстон, Онтарио, Канада.

Не найдено — Hilti Россия

404 Ошибка. Страница, которую вы ищете, не существует

Это может быть потому, что

Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку.
Также возможно опечатка в ссылке.

Пожалуйста, попробуйте следующие варианты

Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
Начните просматривать нашу главную страницу.

Зарегистрируйтесь, чтобы получить максимум от веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Зарегистрируйтесь, чтобы получить максимум от веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен. Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.

НОВОЕ НА HILTI.CO.UK? Смотрите ваши индивидуальные цены и делайте покупки 24/7 Зарегистрируйтесь сейчас

Разборный соединитель для полов TCC с помощью саморезов

%PDF-1.7 % 1 0 объект > эндообъект 11 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > ручей application/pdf10.1016/j.jobe.2021.102495

Elsevier Ltd
Journal of Building Engineering, 42 (2021) 102495. doi:10.1016/j.jobe.2021.102495
Деревянно-бетонный композит
Конструкция для разборки
Сборные
Свойства сдвига
Анализ отказов
Разборный соединитель для полов TCC с помощью саморезов
Мохаммад Дерикванд
Герхард Финк

convertuuid:48d1dd1cuuid:1b499bed-4ce8-4c0c-b682-0d58baae1cbeuuid:54e8ce59-1585-4cfd-b22f-e78d54f98b63 -2ff1df9162dcпреобразовано в PDF/A-2bPreflight2021-04-19T13:24:29+03:00
http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema
internalОбъект имени, указывающий, был ли документ изменен для включения информации треппингаTrappedText
http://нс.adobe.com/xap/1.0/mm/xmpMMXMP Media Management Schema
Внутренний идентификатор на основе UUID для конкретного воплощения документаInstanceIDURI
internalОбщий идентификатор для всех версий и представлений документа. OriginalDocumentIDURI
http://www.aiim.org/pdfa/ns/id/pdfaidPDF/A ID Schema
internalPart of PDF/A standardpartInteger
внутреннее изменение стандарта PDF/AamdText
внутренний уровень соответствия стандарту PDF/A, текст

i8Fi$˿g{Yv[MWnx=yl9 \LY?U`!yM?i ӡcJ|&k.1 Fi1;$U 4aWOZ’HG cVV98dc}[ryƔe

AstanaBuild — ВИНТЫ ДЛЯ ГИПСОКАРТОНА, ГВОЗДИ ПО БЕТОНУ, ВИНТЫ ДЛЯ МЕБЕЛИ, АНКЕРНЫЕ БОЛТЫ

Саморезы кровельные, оконные, универсальные, саморезы для сэндвич-панелей, еврошурупы для мебели, болт с гайкой

Общество с ограниченной ответственностью «Мексмаш» расположено в городе Наманган Республики Узбекистан.Основана в 1982 году. С 2015 года налажено производство современных шурупов и саморезов для крепления гипсокартонных листов к металлическим профилям. Эти шурупы позволяют крепить деревянные, пластиковые и металлические листы без предварительного сверления. В настоящее время комплекс винтового производства имеет производственную мощность, которая поддерживается тайваньским оборудованием полного цикла. Это дает возможность выпускать продукцию высокого качества в широком ассортименте. В 2010 году компания получила сертификат стандарта системы менеджмента качества ISO 9001.Этому предшествовала огромная работа руководства и специалистов по совершенствованию системы менеджмента качества, установке и внедрению оборудования для контроля качества продукции.

Саморезы для гипсокартонных листов — используются для крепления гипсокартонных листов к металлическим профилям
бетонный гвоздь — используется для крепления предметов к плотным твердым материалам
кровельный саморез — применяется для крепления кровли из стальных и листовых изделий к металлоконструкциям
винт мебельный — используется для соединения мебельных конструкций с гайкой
Саморез оконный — применяется для изготовления оконных и фасадных конструкций
саморезы для сэндвич-панелей — для быстрого и экономичного монтажа к металлоконструкциям
саморез с полусферической головкой — применяется для крепления различных металлических материалов

анкерный болт – используется для крепления различных конструкций к бетону
универсальный саморез — предназначен для крепления различных конструкций к бетону
Саморез с пресс-шайбой — применяется для крепления стальных и листовых изделий к металлическим несущим конструкциям
Еврошурупы для мебели — используются для крепления элементов мебели
Саморез для мебели — используется для крепления мебельной фурнитуры
саморез по бетону — используется для крепления различных конструкций к бетону
с гайкой — используется для соединения металлоконструкций с гайкой

Полный перечень продукции можно найти на сайте: www.

Саморезы для сэндвич панелей по бетону: TECH-KREP | «»- SSP-C | : ,

Саморезы для крепления сэндвич панелей оптом от производителя

Сферы применения саморезов для сэндвич-панелей

Конструктивные особенности саморезов для монтажа сэндвич-панелей

Преимущества саморезов для сэндвич-панелей компании HARPOON

Саморезы для крепления сэндвич-панелей к бетону

Саморезы для сэндвич-панелей по металлу и бетону: характеристики, таблица разрушающих нагрузок

Длина самореза по металлу в зависимости от толщины сэндвич-панели

Особенности монтажа и средние разрушающие нагрузки

саморез-гарпун для крепления сэндвичных панелей, таблица размеров кровельных саморезов и по бетону

Свойства саморезов

Разновидности и размеры

Нормы ГОСТа

Критерии выбора

Саморезы для сэндвич-панелей

Саморез по бетону: применение, виды, как крепить

Виды и характеристики

Как выбрать?

Применение

Как крепить?

Саморез для сэндвич-панелей | Шурупы и саморезы

Мнения покупателей:

Саморезы Harpoon: по металлу, для сэндвич-панелей, LSTC и других целей, характеристики и применение

Особенности

Протестировано:

Разновидности и модели

Вот самые популярные модели таких изделий

Вот некоторые модели такого рода изделий

Использование

За более чем десятилетнюю эксплуатацию продукция компании Global Rivet, выпускающей саморезы Harpoon, получила отличные рекомендации в различных областях применения

Противоскользящая характеристика составного соединения Массивная Деревянная Панель-Бетон (MTPC) с Саморезами и изоляционным слоем

Abstract

Ключевые слова

Рекомендуемые статьи

Цитирующие статьи

7.5 | SFS Group Fastening Technology Ltd

(PDF) Структурные характеристики сборных и монолитных сэндвич-панелей из сверхвысокопрочного бетона

Не найдено — Hilti Россия

404 Ошибка. Страница, которую вы ищете, не существует

Это может быть потому, что

Пожалуйста, попробуйте следующие варианты

Разборный соединитель для полов TCC с помощью саморезов

AstanaBuild — ВИНТЫ ДЛЯ ГИПСОКАРТОНА, ГВОЗДИ ПО БЕТОНУ, ВИНТЫ ДЛЯ МЕБЕЛИ, АНКЕРНЫЕ БОЛТЫ

Саморезы кровельные, оконные, универсальные, саморезы для сэндвич-панелей, еврошурупы для мебели, болт с гайкой

Добавить комментарий Отменить ответ

Рубрики
