Ручной бур для земли своими руками: чертежи, инструкция

Практически каждое строительство начинается с земляных работ, так как все здания и конструкции основание установлены на земле, а большинство фундаментов закопаны на определённую глубину. Земляные работы могут выполняться различной техникой, моторными и электрическими приспособлениями, а также старым добрым ручным инструментом.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур. Чем аккуратней будут сделаны земляные работы, тем меньшее количество материалов пойдёт на бетонирование и прочие работы по обустройству фундамента. Добиться аккуратности и экономии с помощью лопаты порой бывает очень сложно, особенно когда необходимо отверстие в земле небольшого размера. На её замену приходит ручной землебур.

Устройство и преимущества ямобура

Ямобур, как можно понять из названия предназначен для того, чтобы бурить различные отверстия в земле. Применение таких отверстий может быть самым разнообразным, хоть под канализацию, под воду или чтобы вкопать столбы для любого забора.

Подходит для бурения ям как в вертикальной плоскости, горизонтальной и под любым необходимым вам углом.

Диаметр исходного отверстия ограничен размерами самого бура, глубина может быть практически безграничной, покуда у вас хватит сил пробурить землю. Конструкция такого устройства очень простая, состоит ямобур всего из небольшого количества составляющих.

Схема сборки самодельного бура

Итак, из чего состоит такой простой и очень полезный ручной инструмент:

• Основой конструкции является режущая часть, или попросту бур. Именно с её помощью ямобур врезается в землю и делает необходимое отверстие.
• Основная опорная труба. К ней закреплены все элементы конструкции, и она позволяет углубляться на ту длину, которую сама же и имеет.
• Ручка для оборачивания. Закрепляется на верхней части и с её помощью мы можем, придав определённое усилие вкручивать буровой винт вглубь земляной почвы.

Каждый из представленных элементов может дополнительно оснащаться различными вспомогательными элементами, и прочими модификациями. Обычно производители стараются дополнить именно свою продукцию чем-то таким, чего нет у конкурентов, чтобы переманить потребителей.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным, в соответствии с тем, какое оно вам необходимо. Также благодаря тому, что диаметр ямобура ограничен, вы не проделываете излишней работы и не выкапываете лишний грунт.

Благодаря этому получается, что вам не будет необходимости затрачивать излишнее количество материалов на бетонирование столбов под ваш забор. К тому же благодаря простой конструкции, вы без труда сможете сделать земляной бур своими руками.

Что следует подготовить

Для того чтобы собрать представленный бур своими руками вам потребуется совсем мало материалов. Основным и самым сложным из них являются лезвия для бура. Их придётся покупать либо очень точно вырезать из толстого металла, а затем затачивать кромку, придавая её довольно острый край для лучшего врезания в землю.

Для основания и ручки можно подобрать любую подходящую трубу.

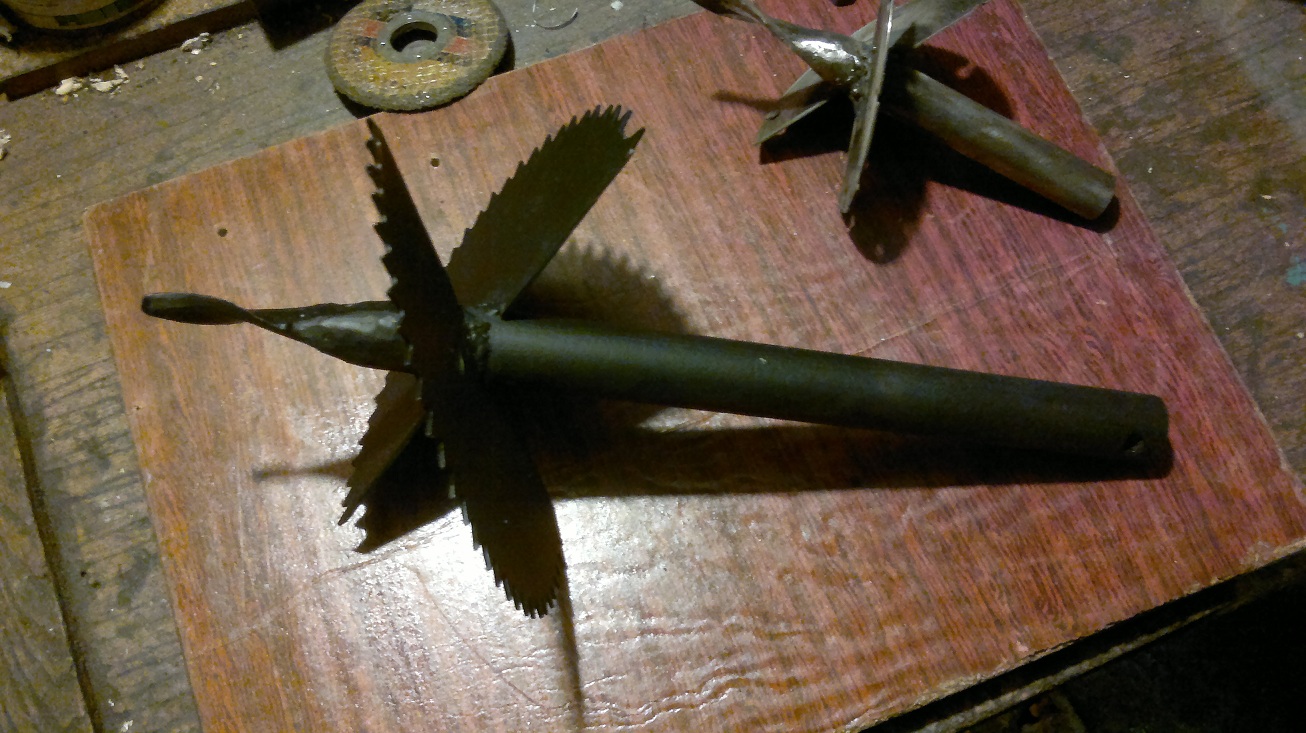

Самодельный бур со сменными насадками, различных диаметров

Единственным условием является достаточная толщина стенок трубы, чтобы она не сломалась и не деформировалась в процессе эксплуатации. Из инструментов вам может потребоваться болгарка или электрический лобзик с полотном по металлу, сварочный аппарат и дрель.

Этапы сборки

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них. Лучше, конечно, воспользоваться и сваркой, и болтами. Процесс сборки своими руками будем рассматривать на примере чертежа ямобура со съёмной купленной рабочей часть и неразборной рамой.

Итак, как же он собирается:

• Начинаем со сварки основной трубы с ручкой. В ручке вырезаем отверстие диаметром, равным диаметру основной трубы и надеваем её на основание. Затем по контуру производим сварной шов. Лучше проделывать отверстие сквозное, таким образом, будет возможность сделать сварной шов с двух сторон, что придаст большей прочности.
• К режущим элементам привариваем пластины, под таким углом, чтобы была возможность вкрутить их к основной трубе.
• Сверлим два сквозных отверстия на пластинах и в самой трубе.
• Приложив режущие пластины, плотно скручиваем всю конструкцию болтами, фиксируя основную гайку дополнительной контргайкой.

На этом весь процесс изготовления своими руками бура завершён и ямобуром можно будет пользоваться. Если вы хотите придать ему более презентабельный и привлекательный внешний вид, можно дополнительно покрыть всю поверхность краской по металлу.

Если же вы хотите делать режущую часть самостоятельно, вам потребуется довольно много времени, так как заточка и вырезание идеальной окружности требуют очень много времени и точной работы.

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

Ручной земляной бур – как сделать своими руками

Бур земляной представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, часто необходима такая вещь, как земляной бур, который можно купить, а можно сделать своими руками.

Такой инструмент обычно используют для установки различных опор, а также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают нужны в самых разных местах.

Поэтому, ручной бур просто жизненно необходим в условиях садовых работ. Посредством этого универсального инструмента можно делать лунки для посадки, а также гораздо проще устраивать системы дренажа, и колодцев.



Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке. Он может иметь малую глубину погружения, может иметь ограничения, связанные с недостаточным диаметром насадок-ножей.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве — это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

• функция увеличения длинны штока;
• возможность смены насадок;
• функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

Земляной бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как самодельный земляной бур быть не должно. Тут главное подобрать подходящие комплектующие.

Необходимые инструменты:

• сварочный аппарат;
• электродрель, у которой, должен быть богатый набор сверл по металлическим поверхностям;
• также не лишним будет иметь абразивный круг, скорее всего, некоторые элементы придется вытачивать при помощи станка;
• дополнительно может понадобиться разное слесарное оборудование.

Для изготовления штока можно воспользоваться арматурой либо трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на то, что лучше всего приварить все элементы для надежности.

• Сначала нужно приварить горизонтальную ручку, совершенно перпендикулярно к самому штоку, а концу на противоположной стороне придать острую форму. Старое сверло нужно приварить к внутренней стороне трубы.

• Самым главным моментом в изготовлении бура должно быть то, что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой) части.

• Для создания ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а затем приваривается под углом, примерно, в 120 градусов. Только нужно помнить, что у диска края зубчатые, поэтому их нужно сточить.

• Чтобы сократить по минимуму усилия при земляных работах, можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю «как по маслу».

• При необходимости удлинения штока, можно придумать систему втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

Садовый бур своими руками

Садовые инструменты упрощают большое количество разных видов работ на загородном участке. Это простые в конструкции и использовании инструменты, с помощью которых можно провести разные работы с разным назначением. Один из таких инструментов – садовый бур ручной. С его помощью сокращается время и уменьшается тяжесть выкапывания в земле лунок разного диаметра.

По своей конструкции бур очень прост. Это вертикальная металлическая штанга, к которой приварен заостренный наконечник. Сверху штанги прикреплена перпендикулярная ручка, чуть выше наконечника приварены специальные пластины, к ним крепятся с помощью болтов съемные ножи. Выбирая разные по длине ножи, можно увеличивать или уменьшать диаметр выкапываемых лунок. При этом глубину скважин можно также контролировать за счет наращивания самой штанги. В комплекте садового бура есть съемные секции, которые к штанге крепятся при помощи резьбового соединения.

И хотя сам бур называется садовым, свое применение он нашел в разных областях частного строительства. То есть, используют его не только в саду или на огороде. К примеру:

• С его помощью можно делать скважины в грунте под опорные конструкции (для столбчатых фундаментов, для стоек ограждений).
• Для сооружения неглубоких колодцев или компостных ям.
• Можно с его помощью бурить наклонные или горизонтальные скважины для прокладки коммуникационных систем или дренажа участка.
• Конечно, он часто используется и по прямому назначению – выкапывание лунок под посадку деревьев.

Виды земляных садовых буров

Рынок инструментов сегодня предлагает достаточно широкий ассортимент садовых буров, здесь и отечественные приспособления, и зарубежные. Самый востребованный на сегодняшний день садовый бур ручной – это инструмент под названием «Зубр». Россияне давно им пользуются, считая его прекрасным садовым инструментом, у которого высокая надежность, длительный срок службы и самая дешевая цена. На второе место можно поставить бур ручной земляной марки ТИСЭ также от российского производителя. Не будем забывать и о зарубежных аналогах. К примеру, финский бур ручной земляной марки Fiskars, у которого оригинальная улучшенная конструкция. Правда, стоит такой ручной садовый бур дороже российских.

Несколько слов о буре марки ТИСЭ. Чтобы вы поняли, о чем идет речь, посмотрите на фотографию выше. Это достаточно сложная конструкция, с помощью которой можно на самой глубине скважины сделать расширение. Такой земляной бур называется фундаментным, потому что используют его обычно для сооружения фундаментных конструкций. В данном случае расширение увеличивает прочность столбчатого фундамента в продольном направлении (сверху вниз). То есть, за счет расширения можно уменьшить диаметр выкапываемой скважины, что снижает материальные расходы на приобретение строительных материалов в основном цемента.

Добавим, что садовые ручные буры – это не обязательно только механические инструменты. Сегодня производители предлагают достаточно широкий модельный ряд электрических и бензиновых аналогов, с помощью которых процесс выкапывания лунок и скважин доведен до минимальной простоты. Конечно, это топливные затраты, и цена такого агрегата выше, но в погоне за удобством и быстротой проведения земляных работ, многие дачники и загородные застройщики выбирают сегодня именно их.

Кроме пластинчатых буров, рынок предлагает и шнековые виды. Именно шнековая конструкция позволяет увеличить производительность выкапывания грунта. К тому же некоторые модели в своем составе имеют не ровные кромки рабочей поверхности, а зубчатые. Именно эти зубья позволяют легко срезать корни растений и быстро углубляться в самый твердый грунт.

И еще одна разновидность садовых буров – это марка Торнадо. Совершенно другая конструкция, которая стала симбиозом пластинчатых ножей и вилообразных. Посмотрите на фотографию бура ниже, и вы сразу поймете отличительные особенности Торнадо. Данная конструкция снижает сопротивление вращению до минимума за счет вертикально установленных вилообразных ножей. Они просто очень хорошо рыхлят землю и без проблем срезают корни растений.

Как сделать земляной садовый бур своими руками

Конечно, идеальный вариант – это приобрести бур в магазине. Это качество и надежность. Но сделать садовый бур своими руками из подручных материалов можно без проблем, ведь его конструкция не так уж и сложна. Что для этого потребуется?

Из инструментов: электрический сварочный аппарат и болгарка. Из материалов:

• Водопроводная труба длиною 1,5 м диаметром 20 мм.
• Для ручки бура лучше использовать трубу диаметром 25 мм и длиною полметра.
• Металлическая пластина толщиною 5 мм. Остальные ее размеры: длина 20 см, ширина 5 см. Из нее надо будет сделать подставки для ножей.
• В качестве ножей лучше использовать диск для резки камня.

Теперь можно переходить к изготовлению бура своими руками, чертежи здесь необязательны, но все равно посмотрите на фото выше, где установлены приблизительные размеры инструмента. В первую очередь к концу длиной трубы необходимо приварить кусочек металлической пластины и заточить ее конец. Это будет наконечник бура. Размеры пластины: длина 10 см, ширина 2 см. Заточить можно ее до приваривания к трубе, используя точильный станок или болгарку, надев на нее точильный круг. Идеально будет, если пластину вставить внутрь трубы и обварить ее по диаметру последней. Двух-трех сантиметра выступа будет достаточным. Зато это надежное крепление.

Далее, необходимо изготовить первичные ножи, они устанавливаются после наконечника. Их назначение – рыхлить грунт перед работой основных ножей. Их можно изготовить из той же металлической пластины, вырезав две полосы длиною 8 см и шириною 3 см. Их надо просто приварить к трубе по обе стороны от нее, как показано на фото сверху.

Внимание! Первичные ножи устанавливаются на трубу с небольшим отклонением. Это задается угол, который позволит легко врезаться в грунт. Угол наклона выбирается произвольно, но не больше 45°. Кромки ножей обязательно заостряются.

Теперь необходимо приварить полки для крепления основных ножей. Их изготавливают из той же пластины. Предварительно в них надо просверлить отверстия под крепежные элементы (болты М6). Отверстий может быть два или три. Обратите внимание, что и полки необходимо установить под углом приблизительно 20°.

Как уже было сказано выше, основные ножи можно сделать из старого диска, который использовался для резки камня. Его надо просто разрезать болгаркой пополам, сделать в половинках отверстия под крепеж, совпадающих с отверстиями на полках. Просто прикладываете ножи к полкам и маркером делаете отметки по отверстиям, затем по меткам сверлите. Очень важный момент – это правильно заточить кромку основных и первичных ножей. Она острием должна быть направлена в сторону грунта.

Последний этап – приварить ручку к штанге. Чтобы ручка в процессе эксплуатации садового бура не срывалась с крепления (нагрузки могут быть существенными), рекомендуется приварить по бокам две косынки все из той же металлической пластины. Ручной садовый бур готов, можно им пользоваться. Кстати, эта конструкция была со съемными ножами. Можно изготовить своими руками инструмент с определенным диаметром выкапывания грунта. Просто ножи привариваются к полкам, а не сажаются на болты.

Полезные советы

• Чтобы резьба болтов на буре не забивалась землей, что затруднит впоследствии смену ножей, можно установить на резьбу защиту из ПВХ шланга или приобрести электрические кембрики.
• Чтобы знать, на какую глубину выкапывается скважина, необходимо, начиная от места установки основных ножей через каждые 10 см, сделать надфилем отметки, которые затем отметить цифрами с помощью краски. Удобно и практично. Кстати, сам бур садовый красить нет смысла, краска на нем при работе в земле держаться долго не будет.
• Собрать такой бур своими руками из подручных материалов можно за один час. К тому же он по своим качествам ничем от заводских отличаться не будет, тем более получается конструкция со съемными ножами, что увеличивает функциональность инструмента.
• После всех проведенных сварочных работ нужно сбить окалину и отшлифовать сварочные швы болгаркой. Ручку надо обязательно отшлифовать наждачной бумагой, чтобы ее кромки были ровными и не поранили руки.

Работать с самодельным буром иногда сложно. Особенно это касается твердого грунта, в котором встречаются в большом количестве корни растений. При таком раскладе ручной бур может повести в сторону. Поэтому перед началом буровых работ нужно лопатой разрыхлить место бурения и на длину штыка попробовать срезать корни.

Заключение по теме

Итак, подводя итог всему вышесказанному, можно сделать несколько замечаний и рекомендаций.

Самодельный садовый бур ручной сделать своими руками можно. Как вы сами смогли убедиться, ничего сложного в сборочном процессе нет. Конечно, необходимо владеть навыками работы с электросварочным аппаратом.

Но стоит ли это делать, будет ли самодельный инструмент лучше или хотя бы не хуже заводского. Если его использовать в несложных грунтах, то никаких проблем. Тем более, обходится он в разы дешевле заводского инструмента. Даже если он и сломается, то отремонтировать его не составит большого труда. Что-то где-то отвалилось, можно заново приварить.

Поэтому стоит рассмотреть вариант изготовления бура своими руками.

Самодельный ручной бур для бурения скважины своими руками

Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления. Максимально возможная глубина скважинного ствола при этом может составлять 20 метров. Одной из составных частей конструкции является разъемная буровая труба, длина которой увеличивается по мере заглубления  скважины. Еще одним важным элементом считается ручка, позволяющая вращать трубу одному человеку или вдвоем с помощником вручную с приложением физического усилия. Главным элементом ручного инструмента, конечно же, является бур, который может быть сделан несколькими способами. Но если вы решили делать бур для скважины своими руками, то делать его надо обязательно из металла, поэтому мастер должен обладать сварочным оборудованием и навыками работы с ним.

В данном видеоролике показано, как сделать бур для скважины за пару часов. Судя по отзывам, многим начинающим мастерам-самоделкиным советы автора видео помогли на практике.

Самостоятельное изготовление спирального бура

В самом простом варианте исполнения спиральный бур изготавливается в виде металлического стержня с хорошо заостренным концом. Пара ножей приваривается в 200 мм от острия наконечника. Для изготовления ножей берутся половинки стального диска, толщиной 100-150 мм. Приваривание ножей к металлическому стержню производится под небольшим углом, величина которого составляет не более 20 градусов к горизонтали. При этом половинки стального диска должны располагаться напротив друг друга. В итоге угол между приваренными ножами составляет 40 градусов.

Нижние кромки режущих элементов ручного бура для бурения скважин также хорошо затачиваются. От того, насколько остры ножи, зависит скорость и легкость врезки инструмента в грунт.

Спиральный бур заводского изготовления производится из специальной инструментальной стали, которая подвергается нагреву, а потом закручивается в спираль и закаляется

Промышленные модели буров данного типа изготавливают в заводских условиях из полосы инструментальной стали, нагретой и скрученной в спираль. Шаг витков спирали равен их диаметру. После закручивания сталь закаляется.

Как работать спиральным буром?

Самодельный инструмент во время вращательного движения, производимого  рабочим с помощью рукояти, врезается благодаря заостренным ножам в слой грунта. Затем ручной бур для скважин вытаскивается вместе со срезанным грунтом наверх. Земля высыпается в стороне от места бурения. Операция повторяется вновь.

Очищение самодельного спирального бура от грунта, поднятого из ствола скважины наверх, производится рядом с местом проведения работ и вывозится с участка на тележке

С увеличением глубины сооружения производится наращивание штанги инструмента. При этом составные элементы закрепляются друг с другом с помощью резьбового или втулочного типа соединений. Для подстраховки от разъединения составных частей штанги их соединения дополнительно фиксируются шплинтами.

Поднимая удлиненный инструмент наверх, дополнительные звенья штанги снимают. Спиральный бур отлично справляется с глинистыми грунтами, а также мелким гравием, попадающимся на пути его продвижения вглубь шахты.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины.

Стоит ли вообще заниматься ручным бурением?

К преимуществам ручного способа бурения скважин относят:

• низкую себестоимость работ;
• возможность эксплуатации ручного насоса во время сбоев в подаче электроэнергии;
• сохранение ландшафта участка, ведь заезд спецтехники не предусматривается.

К недостаткам можно отнести существующие ограничения по возможной глубине сооружения. Помимо этого эксплуатация самодельного бура практически невозможна в плотных грунтах.

Самодельные буры для бурения скважин можно также применять при строительстве заборов, посадке растений, устройстве свайных фундаментов и многих других видах садовых и строительных работ. Как видите, соорудить такого хорошего «помощника» под силу любому мастеровому человеку, привыкшему использовать в хозяйстве инструменты собственного изготовления.

Оцените статью: Поделитесь с друзьями!

Как сделать бур для бурения ям под столбы своими руками

Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.

Самодельный ручной садовый бур

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

• обыкновенный садовый бур;
• шнековый садовый бур;
• бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также  отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под свайно-ленточные фундаменты. Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Изготовление обыкновенного садового бура в домашних условиях

Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).

Составные элементы

Составные элементы, из которых делается вся сборка

Перечень элементов:

• Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
• Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
• Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
• Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.

Какие понадобятся материалы

Трубный профиль квадратного сечения

Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.

Плоский наконечник в виде пики с центральной и боковой заточкой

К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.

Режущая часть сделана из диска для ручной циркулярной пилы

Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:

1. листовой стали толщиной 3-4 мм;
2. пильного диска от болгарки (алмазный) или ручной циркулярной пилы.

В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.

И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.

Способ крепления ножей

Лопасти съёмного типа на болтах

Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.

Оптимальный угол атаки составляет 30-40⁰

Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.

Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения

Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:

Видео: Садовый бур своими руками в домашней мастерской

Шнековый бур

Принципиальная схема изготовления шнекового бура

Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения  на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.

Все диски зажимают в тисках и вырезают одинаковый сектор для поворота

Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.

Теперь начинаются сварочные работы:

1. кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
2. этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
3. так стыкуют и сваривают все диски, делая из них сжатую пружину.

Сжатую пружину растягивают при помощи лебёдки

По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.

Видео: Изготовление шнекового бура

Бур для свай ТИСЭ

Принцип работы бура для свай ТИСЭ

На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:

Видео: Самодельный бур для свай ТИСЭ в домашних условиях

Заключение

Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент бани, так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.





Ручной бур как пользоваться

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

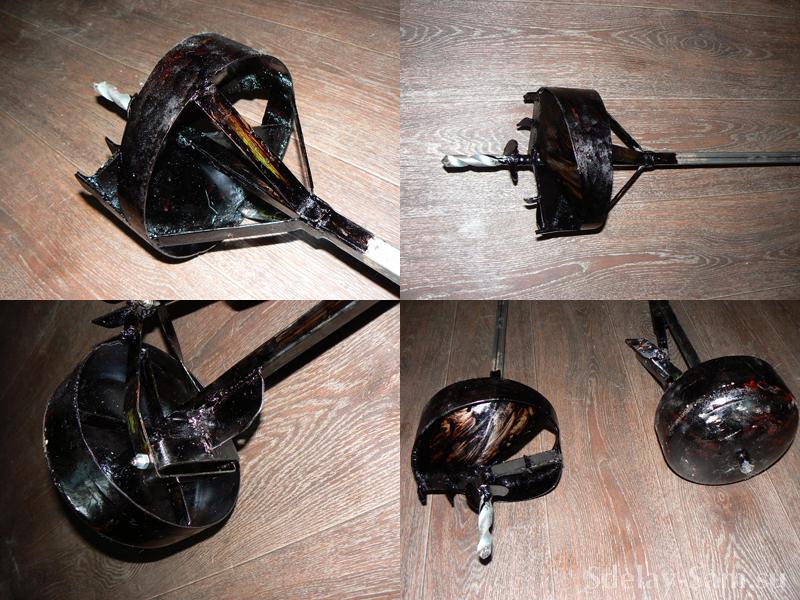

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Бур ручной: советы и рекомендации, которые пригодятся при самостоятельном изготовлении.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т. п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый – экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

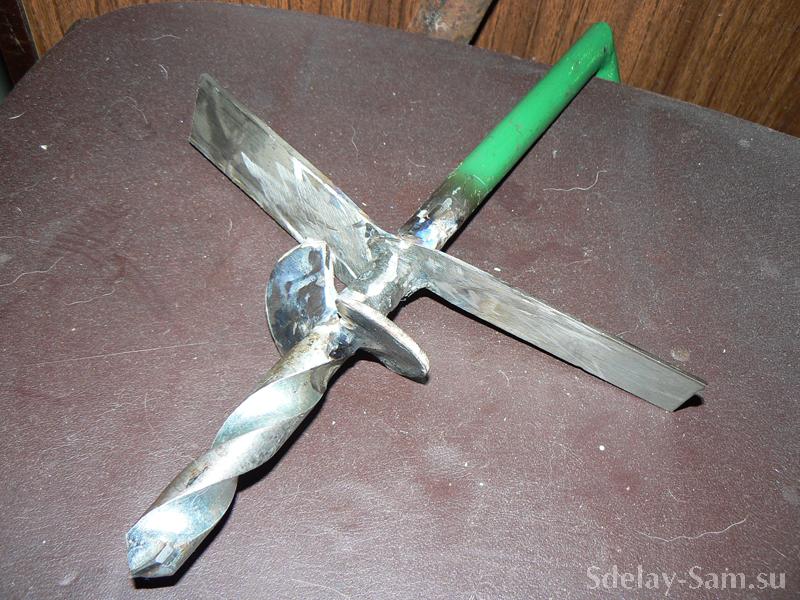

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

1. Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
2. Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
3. Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

Рекомендации по самостоятельному изготовлению

После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.

Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных отверстий должны быть различны. Только так возможно сохранить главное преимущество.

В процессе изготовления конструкции не обойтись без следующих компонентов:

1. Штанги. Ее делают из труб с круглым либо квадратным сечением. К ним приваривают специальные пластины, упрощающие монтаж, и место под рукоять.
2. Рукояти. Делается из той же трубы, что и штанга. Лучшим соединением станут фланцы с четырьмя болтами крепления.
3. Дисков. Необходимо подбирать толщину от 2−3 мм и больше — так будет обеспечена достаточная жесткость аппарата. Их разрезают на две части и делают отверстия для дальнейшей установки пластин к штанге.

Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.

Ручной бур для столбов своими руками

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

• В виде шнека;
• Двухлопастной;
• Винтообразной;
• В виде полудисков;
• Многоярусной;
• Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

1. Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
2. Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
3. Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

1. На отрезке листового металла рисуют окружность и отмечают ее центр – это
   будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
2. На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
3. Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
4. Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
5. Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.



16 Лучшие ручные ручные дрели

Для чего можно использовать ручную ручную дрель?

Ручные ручные дрели можно использовать практически для всего, для чего вы бы использовали ручную дрель. Вы можете использовать его для сверления отверстий под шурупы или болты и для затяжки крепежных деталей.

Вы даже можете использовать ручные дрели с насадками для перемешивания, позволяя смешивать краску, клеи, керамическое остекление и другие жидкости, включая смесь для блинов.

Ручные дрели особенно эффективны для детских работ по дереву, декоративно-прикладного искусства и изготовления ювелирных изделий.

Эти задачи обычно связаны с небольшими предметами или хрупкими материалами, которые можно легко повредить электроинструментом.

Использование миниатюрной ручной дрели для этих проектов позволяет выполнять те же задачи с гораздо большей точностью и предотвращать повреждение деталей.

Когда вместо этого использовать аккумуляторную дрель?

Ручные ручные дрели и аккумуляторные дрели работают с разной скоростью, очевидно, в зависимости от вашего бицепса. Ручные дрели, как правило, меньше, тоньше и портативнее, чем дрели.Даже сверхпрочные модели редко имеют длину больше 30 см, поэтому их легко спрятать в небольшую сумку для инструментов.

Небольшой размер также облегчает переноску ручных ручных дрелей. Многие дрели довольно легкие, но каждая небольшая часть веса, которую вы можете уменьшить, имеет значение при выполнении детальной работы.

Вам понадобится дрель для тяжелых и стандартных работ, но хорошая мини-дрель может быть более удобным вариантом для мягкой детальной работы.

Конечно, ручные дрели не требуют источника электроэнергии, поэтому вам не придется беспокоиться о поиске розетки или разрядке батарей.

Они также не издают никакого шума, поэтому вы можете использовать их даже в тех местах, где не может быть и речи об использовании электроинструмента, например, при бурении под водой или в автономной кабине в кустах без источника питания.

Ручные ручные дрели — отличный выбор для работы с поделками и ювелирными изделиями, предоставляя удобный способ делать точные и точные отверстия, не повреждая материал.

Искусство, ремесла и изготовление ювелирных изделий часто связаны с использованием мелких и хрупких материалов, поэтому мощность и прочность обычной электродрели не потребуются.

Хороший ручной сверлильный станок позволяет сверлить крошечные отверстия без сколов и трещин в материале.

Опытные производители ювелирных изделий также предпочитают лучший контроль и точность, обеспечиваемые хорошей ручной дрелью.

Многие дрели слишком мощные для деликатных задач и в значительной степени избыточны для декоративно-прикладного искусства и изготовления ювелирных изделий.

Ручные ручные дрели особенно полезны для работы со смолой и полимерной глиной, которые можно легко повредить мощной аккумуляторной дрелью.

Вы также можете изучить сверло со штифтовыми тисками, которое можно использовать для сверления отверстий размером менее 1 мм. в диаметре.

В противном случае для серьезных работ по сверлению выберите 18-вольтную дрель Makita или Dewalt.

Когда использовать ручную ручную дрель; Для деревообработки

Ручные ручные дрели также подходят для работы по дереву, независимо от того, являетесь ли вы профессионалом или любителем.

Для сверления твердых материалов, таких как бетон или сталь, потребуется дрель, но обработка дерева обычно не требует работы с такими же твердыми материалами.

Вы можете даже просверлить твердую древесину с помощью хорошей ручной дрели и получить довольно хорошие результаты с помощью более вневременного традиционного метода обработки дерева.

Вы также получаете больший контроль над отверстиями, что важно для точных работ.

Традиционно для сверления дерева требовались скоба и сверло. В настоящее время эти инструменты используются редко, и большинство мастеров по дереву выбирают дрель.

Новые сверла работают по тому же принципу, что и распорки и биты, но они позволяют выполнять работу быстрее и эффективнее.

Ручная ручная дрель на выбор?

Ручная дрель Schroeder идеально подходит для низкоскоростного сверления, что делает ее идеальным выбором для тонких ювелирных изделий и ремесел.

Конструкция с одинарной шестерней чрезвычайно эффективна, позволяя вырезать аккуратные отверстия в хрупком материале без риска раскола, сколов или трещин.

Он также имеет ручку и боковую ручку, которая позволяет использовать разные ручки, что дает вам максимальную гибкость для работы так, как вы хотите.

Даже на низких скоростях вращения станок Schroeder с минимальными усилиями режет пластик, дерево и даже металл, что делает его лучшим сверлом для изготовления ювелирных изделий и даже тяжелых работ по дереву.

КОНТРОЛЬНАЯ ЦЕНА

Ручная дрель с мини-штифтом CML Supply поставляется с 30 сверлами, каждое из которых изготовлено из высококачественной стали.

Он оснащен тисками с шарнирной головкой, которые позволяют эффективно резать различные материалы, и цангами с черной оксидной пленкой, обеспечивающими надежный захват, независимо от сложности работы.

Поворотная верхняя часть штифтовых тисков вмещает долота размером до .125 дюймов, поэтому вы можете легко выполнять большую часть сверлильных работ с помощью одного инструмента.

Каждое сверло отшлифовано из прочной стали, поэтому вы можете быть уверены в его надежной работе на долгое время.

КОНТРОЛЬНАЯ ЦЕНА

Fiskars 85167097J — это мощная дрель, способная справиться с любым материалом, который вы на нее бросаете.

От пластика до бумаги, от акрила до дерева, листового металла и т. Д. — это сверло обеспечивает максимальное соотношение цены и качества.

Модель 85167097J оснащена легко поворачиваемой рукояткой, которая позволяет сверлить отверстия даже в твердых материалах с минимальными усилиями. F

Наши стандартные сверла входят в комплект поставки: 1/8 дюйма, 3/16 дюйма, 5/32 дюйма и 3/32 дюйма. Между этими насадками у вас есть все необходимое, чтобы проделывать чистые и точные отверстия практически в любом материале, с которым вы хотите работать.

КОНТРОЛЬНАЯ ЦЕНА

История ручной дрели

Исторически сложилось так, что сверление было сложной и трудной задачей, требующей много времени и усилий.

До изобретения самого раннего типа сверла людям приходилось проделывать отверстия шилом, который в значительной степени представлял собой острый камень, прикрепленный к концу палки.

Даже при использовании песка и других абразивных материалов пользоваться шилом было тяжело!

Изобретение ленточного сверла и лукового сверла значительно упростило задачу, но сверление по-прежнему оставалось сложной задачей.

Только в 15 веке была изобретена ручная скоба, и люди научились легко и последовательно проделывать отверстия.

К 19 веку была представлена ​​первая дрель, позволяющая работать на более высоких скоростях, чем любая другая дрель, существовавшая ранее.

Прежде чем купить ручную ручную дрель…

Долговечность

Ручные ручные дрели не подвержены такой сильной вибрации, как дрели. Тем не менее, они должны быть достаточно прочными, чтобы выдерживать нагрузки при сверлении твердых материалов.

Они должны казаться прочными, надежными и достаточно прочными, чтобы можно было просверливать чистые и однородные отверстия в самых разных материалах.

Марка

Интересно, что лучшие ручные дрели производятся небольшими компаниями, а не крупными производителями, известными своими высококачественными электроинструментами.

Некоторые из самых надежных ручных ручных дрелей, которые вы можете купить, производятся такими компаниями, как Schroeder, CML Supply и Fiskars.

Сверла этих производителей обеспечивают отличную производительность, долговечность и надежность.

Цена

Ручные ручные дрели не так много, но это не значит, что вам следует выбирать самую дешевую модель, которую вы можете найти.

Если вы потратите больше на качественный инструмент, это гарантирует его долговечность и надежность, а также неизменно высокое качество результатов.

Вам также не придется тратить средства на замену сверла через несколько месяцев.

Советы по использованию ручного сверла

Использование маркера поможет вам сверлить отверстия более точно. Начните с отметки места, где нужно просверлить отверстие. Это позволяет узнать, где разместить наконечник сверла.

Затем можно начинать сверление в заготовке, следя за тем, чтобы сверло находилось под правильным углом.Вы также можете использовать пресс-насадку, чтобы направлять сверло при выполнении отверстий под углом.

Если сверло, которое вы используете, довольно маленькое, держите световой индикатор давления, чтобы он не сломался или не погнулся.

Действуйте медленно и прикладывайте мягкое, но постоянное давление, особенно при сверлении твердого материала. При необходимости попросите кого-нибудь удерживать верхнюю рукоятку, пока вы вращаете рукоятку.

Всегда сверлите по часовой стрелке. Если вы выберете другой путь, сверло не сможет подавать материал, и вы не сможете просверлить отверстие должным образом.

Порекомендовать детям средства защиты глаз — это хороший способ начать хорошую домашнюю привычку, независимо от мягкости материала или простоты работы.

Мусор может подлететь к вашему лицу, если сверло сломается из-за нецентрированного давления, что может привести к травме глаз. Если дети используют сверло побольше, которое трудно защелкнуть, это намного безопаснее.

Также неплохо, если вы сходите с ума от ручной дрели, надеть пару тяжелых перчаток, чтобы защитить руки на случай, если сверло застрянет и сверло остановится резко.

Наконец, убедитесь, что вы используете инструмент подходящего размера для работы. Использование сверла неправильного размера может привести к повреждению заготовки, просверлив отверстие больше, чем предполагалось.

Сравнение ручных сверл

Заключение

Ручная дрель Schroeder — отличный выбор для медленного сверления хрупких или хрупких материалов, позволяя точно и аккуратно сверлить небольшие отверстия.

Несмотря на то, что вы можете использовать его для изготовления ювелирных изделий и декоративно-прикладного искусства, он также может выполнять ряд задач по обработке дерева.Это надежный универсал, способный справиться даже с самыми сложными буровыми работами.

Ручная дрель с мини-штифтом CML Supply поставляется с огромным ассортиментом сверл, так что вы можете выполнить практически любую работу по ручному сверлению. Цанги из закаленной стали с черной оксидной пленкой обеспечивают надежный захват, плавность и стабильность во всем.

Наконец, обратите внимание на Fiskars 85167097J , с которым можно быстро сверлить практически любой материал.Легко поворачиваемая рукоятка доставляет удовольствие, позволяя делать чистые и точные отверстия при малейшем повороте.

И, конечно, если у вас есть серьезные работы по сверлению, ознакомьтесь с моим обзором аккумуляторной дрели, нажав здесь.

Обзор ручной дрели Schroeder

Плюсы:

• Лучше всего подходит для небольшого сверления с отличным контролем и точностью
• Лучше всего подходит для деликатной и тяжелой деревообработки

Минусы:

• Для ремесла, а не для деревообработки. Обзор сверла с верхним штифтом Fiskars

Плюсы:

• Включает различные сверла
• Дизайн домкрата с 3 губками

Минусы:

• Не имеет ручки с резиновым покрытием

руководство по эксплуатации

Обзор ручной дрели

Плюсы:

• Может сверлить отверстия с хорошим контролем
• Легко поворачиваемая ручная рукоятка

Минусы:

• Не имеет традиционного ощущения

Как эффективно создавать и Используйте руководство по сверлению

Наличие справочного руководства по тренировкам помогает тренерам выработать более эффективные практики и способствует развитию игроков.

В моем последнем блоге Hudl обсуждалось, почему руководства по сверлению важны и как перенести их в 21 век с помощью техники Hudl. Если вы еще не готовы заняться технологией, придерживайтесь того, что знаете, и продолжайте работать над этим. Но когда вы будете готовы, техника может стать тем элементом, который поможет вывести ваших спортсменов на новый уровень.

Руководства по упражнениям

применимы к любому виду спорта, а не только к футболу. Они предоставляют тренерам точку отсчета, на которой можно строить.Некоторые тренеры будут критиковать объем работы, затрачиваемый на создание руководства по упражнениям, но я здесь, чтобы объяснить, почему оно того стоит. Чем дольше вы тренируете, тем больше упражнений вы сможете включить в свои тренировки. В какой-то момент вы будете на практике и узнаете, что есть упражнение, которое хотите выполнить, но не сможете вспомнить, насколько оно было эффективным и почему. Со временем все детали этого конкретного упражнения начинают исчезать по мере того, как вы накапливаете больше информации. Здесь на помощь приходит руководство по сверлению.

Никто не знает вас лучше вас самих, и именно это делает руководство по сверлению таким уникальным и полезным. Это эволюция вашего футбольного мира на бумаге, ваш тренерский шедевр. Да, создание руководства по сверлению может занять много времени и работы, но я не предлагаю вам сесть и выполнить его один раз. На создание, разработку и добавление модификаций нужно время. Когда вам нужно поработать на определенной футбольной позиции, вы можете посмотреть руководство по упражнениям и найти в своем распоряжении раздел упражнений.Это не только коучинговый ресурс, который вы создаете для себя, но и для своих сотрудников. Это ценный инструмент коммуникации.

Я делюсь с вами тем, что я включил в свое руководство по тренировкам, а также предварительным просмотром упражнения из моего руководства «Назад к основам: футбольное упражнение», которое должно быть выпущено в начале следующего года. Лично у меня есть инструкция по тренировке для каждой позиции. Когда я впервые начал работать тренером в качестве ассистента, я решил, что хочу изучить все аспекты футбола: нападение, защиту и специальные команды.Как я мог быть эффективным тренером и руководить командой, если бы не знал до конца каждую позицию? Как и в случае с обучением, тренер может совершенствоваться только благодаря знаниям, полученным в процессе обучения и на основе опыта.

Во всех моих поездках, рабочих лагерях и посещениях тренерских клиник постоянно возникают три вопроса:

1. Как мне обыграть определенную оборонительную или наступательную схему или игру?
2. Какое упражнение можно использовать, чтобы улучшить определенную позицию или группу игроков?
3. Как обращаться с новыми тренерами и что им давать?

Мой ответ: есть инструкция по дрели!

Руководство по дрели приносит вам следующие преимущества:

• Команда улучшается по сравнению с конкурентами
• Повышает уверенность игрока
• Улучшает общение с персоналом
• Выявляет неэффективные упражнения
• Более эффективно использует время
• Восполняет недостаток персонала и ресурсов
• Помогает плавно менять персонал

Руководства по упражнениям применимы к любому уровню футбола, потому что координатор нападения или защиты может точно сказать персоналу, что они хотят, чтобы они делали во время индивидуальных занятий или группового времени с этой позицией.

Вот пример:

• Тренер говорит ассистенту, что хочет провести тренировку для полузащитников, чтобы линейные игроки нападения не смогли их схватить.
• Я рекомендую свой пример тренировки полузащитника, который улучшает способность полузащитника лучше выходить из блоков.
• Помощник тренера может посмотреть в тетрадь и решить, работает ли это упражнение каждый раз, или ему нужно упражнение получше, чем на прошлой неделе, потому что игроки не улучшились.
• Тренер просматривает свое руководство по тренировкам для полузащитников и просматривает раздел о выходе из блоков.Практика проходит плавно, без постоянных перерывов.

Средние школы, юношеский футбол и футбольный флаг извлекают выгоду из руководства по тренировкам, потому что тренеры на этих уровнях обычно имеют меньше знаний о коучинге, и это помогает заполнить пробелы. То, что человек играл на этой позиции в старшей школе или он хорошо играет в видеоигры, не делает его полностью американским тренером.

Щелкните здесь, чтобы увидеть пример из моего руководства по тренировкам для полузащитников.

Вот как начать:

1. Назовите каждую должность или команду, которым поможет это руководство.
2. Разбейте каждый раздел по упражнениям для определенной группы, чтобы вам не приходилось искать определенное упражнение.
3. Решите, как вы хотите заказать сверла. Некоторые тренеры размещают их в алфавитном порядке, а другие просто перечисляют оглавление. Мне нравится, когда он разбит на разделы, так что либо после практики, либо во время просмотра фильма, я могу посмотреть руководство и взять упражнение, чтобы использовать его для улучшения на следующий день.
4. Разберитесь в особенностях дрели. У вас может быть своя собственная небольшая приправа или блины.

Вот схема, которую я использую для своего руководства по сверлению:

• Название сверла: Как вы называете сверло?
• Позиция: Какой игрок (и) выиграет от этого упражнения?
• Уровень скорости сверла: Это важно в качестве компонента безопасности. Скорость упражнения будет иметь большое значение для укрепления уверенности, а также от того, насколько успешно они будут выполнять упражнение.
• Необходимое оборудование: Что вам нужно для работы этой дрели?
• Установка: Как устроена тренировка? Очень важно убедиться, что сверло установлено правильно.
• Отношение к игре: Как упражнение помогает спортсмену? Делает ли это их лучшими игроками во время живых выступлений?
• Очки для тренеров: Какие ключевые учебные цели должен обеспечить тренер, чтобы спортсмены учились, или что им следует искать, чтобы взять с собой на футбольное поле?
• Модификации упражнения: Тренеры должны иметь возможность вносить корректировки на лету, потому что игра движется быстро. Внесите в упражнение любые изменения, которые позволят спортсменам добиться большего успеха.

Теперь, когда футбол в самом разгаре, следите за тем, какие упражнения вы используете и насколько они эффективны. К концу сезона у вас будет собственное руководство по тренировкам. Я постоянно составляю упражнения для различных видов спорта, которые тренирую, чтобы убедиться, что игроки хорошо подготовлены и готовы к выходу на поле. Начать никогда не поздно.

Я написал книгу под названием «Назад к основам: руководство по футбольным упражнениям». Он состоит из самых успешных упражнений, которые я использовал на протяжении многих лет, в удобном для чтения формате.Следите за релизом в начале следующего года.

Поделитесь в Twitter или Facebook тем, что вы добавили в свое руководство по бурению, используя хэштег #HUDLDrillManual. Если вы хотите поделиться своими упражнениями напрямую со мной, вы можете посетить www .coach Stone Foot Ball .com и отправить мне ссылку или электронное письмо.

Энтони Стоун — учитель физкультуры в Рокфорде, штат Иллинойс, и тренер защитников в средней школе Бойлана. Он также был координатором по защите и помощником главного тренера женской сборной Австралии по необжитой местности в 2017 году и вел блоги для Firstdown Playbook.

В июле 2016 года он был включен в список Hudl 100. Он представил на IAPHERD, главном конгрессе по физическому воспитанию в Иллинойсе, о том, как заставить студентов двигаться с помощью своих презентаций Games Galore. Он также представил в Chicago Glazier Clinics о квотербеках и специальных командах. Он был координатором защиты женской национальной сборной США по отборному футболу 2010 года, победителей женского чемпионата мира IFAF, в котором сборная США выиграла три игры со счетом 201: 0.Стоун тренировал в лигах CIFL и IWFL, а также в колледже Белойта (полузащитники / координатор специальных команд) и Рокфордском университете (квотербэки / ресиверы).

Стоун также тренировал футбол в юношеских, средних и старших классах. В 2017 году он будет проводить основные молодежные футбольные лагеря по всему миру. Пожалуйста, свяжитесь с ним, чтобы привезти его «Back to the Basics Football Camp» в ближайший к вам город.

Следуйте за ним в Twitter @Coach_Stone_MT .

Ручное бурение — сельская сеть водоснабжения

Ручное бурение относится к нескольким методам бурения, которые полагаются на человеческую энергию для строительства скважины и завершения водоснабжения. В областях, где пласты довольно мягкие, а грунтовые воды относительно мелкие, можно использовать различные методы. Ручное бурение может обеспечить безопасную питьевую воду. Оборудование может быть легко доставлено в отдаленные районы или в труднодоступные для обслуживания группы населения, которые в противном случае остались бы позади.Более низкие затраты по сравнению с машинным бурением ценят домохозяйства, предприятия и правительства. Ручное бурение также обеспечивает занятость на местах.

Ручные методы бурения используются для обеспечения водой для питья и других хозяйственных нужд по меньшей мере в 36 странах мира. В некоторых местах хорошо зарекомендовали себя ручные методы бурения.

Ручное бурение является частью темы RWSN «Профессиональное бурение скважин на воду».

На этом веб-сайте представлены основные отчеты, видео и ссылки по техническим и более широким аспектам ручного бурения. Вы также можете щелкнуть здесь, чтобы просмотреть все публикации по ручному бурению, доступные на веб-сайте RWSN (английский фильтр и французский фильтр).

Обзор по всему миру

Рисунок (вверху): Обзор стран, в которых происходит ручное бурение, как было задокументировано в 2015 году

Опыт конкретной страны

Карты и отчеты о возможностях ручного бурения

Набор инструментов ЮНИСЕФ для повышения квалификации ручного бурения

Набор инструментов предназначен для африканских стран, желающих приступить к профессионализации ручного сверления.Он включает в себя технические примечания и руководства, информационные материалы, картографирование подходящих участков для ручного бурения, тематические исследования, а также руководства по внедрению и обучению. В этом пособии описывается, как наращивать потенциал местного частного сектора для удовлетворения постоянно растущего спроса на безопасную воду в сельских районах.

Обучение

Очень краткое введение в ручное сверление

Ручное сверление также известно как ручное сверление, сверление с использованием энергии человека, и иногда его называют просто недорогим сверлением.Как следует из названия, технологии ручного бурения в основном используют человеческую энергию.

Стоимость скважины, пробуренной вручную, может составлять от 10% до 50% стоимости скважины, пробуренной машиной или вырытой вручную на аналогичную глубину. Ручное буровое оборудование часто можно легко доставить на участки, недоступные для более крупных и традиционных буровых установок. Однако важно отметить, что методы ручного бурения чрезвычайно эффективны в подходящих грунтовых условиях. Они не подходят за пределами своих гидрогеологических ограничений.В случаях, когда пласт слишком твердый или водоносный пласт слишком глубокий, предпочтительным вариантом является обычное бурение.

В отличие от ручного копания, при котором человек должен физически находиться под землей, чтобы выкопать колодец (не менее одного метра в диаметре), ручное бурение позволяет операторам оставаться над землей и пробурить скважину узкого диаметра (от 50 до 200 мм). Ручное бурение может обеспечить домохозяйства и общины доступными по цене улучшенными источниками подземных вод как для домашнего, так и для производственного использования.Глубина бурения зависит от технологии и пласта, но может достигать 30 м, а иногда и больше.

Шнек Метод включает проникновение в землю скважиной малого диаметра с цилиндрическим или спиральным шнеком для почвы. Этот метод может проникать в определенные пески и илы, а также в некоторые глинистые образования.

Ручной удар. и Stonehammer сверление включает подъем и опускание режущего инструмента, подвешенного на конце веревки. Это сухие методы, с добавлением небольшого количества воды, чтобы удалить грязь (буровой шлам).

В отличие от описанного выше, в методах струйной очистки и отстоя для вымывания грунта используется значительное количество воды. Гидравлическое бурение (также известное как бурение ) и технология EMAS закачивают воду вниз и наружу из нижней части бурильной трубы, чтобы вымыть грунт на поверхность. Самоструйные фильтры для колодцев являются усовершенствованием оригинальной технологии струйной очистки. Использование режущей кромки при струйной обработке позволяет сверлить более компактные материалы.Штатив (или вышка) позволяет технике проникнуть глубже. В методе EMAS используется ударное воздействие в сочетании с возвратно-поступательным вращением бурового долота для разрушения пласта, тогда как струйная очистка предназначена для проникновения, в основном, в пески и илы с силой струи воды.

Sludging и его более поздние модификации ( Baptist , Rota Sludge и Pounder Rig ) — это все методы непрерывного бурения, которые позволяют буровому раствору течь вниз по затрубному пространству (то есть зазору между бурильной трубой и пробуренной отверстие) и вынесите шлам вверх по бурильной трубе.Баптистский метод, Pounder Rig и Rota sludge пытались проникнуть в более твердые породы с переменным успехом. Pounder Rig уделяет больше внимания бурению вертикальной скважины, тогда как методы Baptist и Rota Sludge делают упор на очень недорогие скважины. Методы Baptist и Rota Sludge можно комбинировать с буровым молотком для проникновения в более твердые породы (например, латерит), тогда как установка Pounder уже предназначена для этого.

Для сравнения различных методов ручного сверления и других методов сверления см .:

• Технологии бурения с участием человека.Обзор технологий бурения с участием человека для строительства неглубоких скважин малого диаметра для бытового и сельскохозяйственного водоснабжения, проведенный R.C. Картер, Университет Крэнфилда в Силсо, Великобритания
• Простые методы бурения. Краткое техническое описание простых и недорогих методов бурения, которые могут использоваться в различных ситуациях, подготовлено Б. Элсоном и Р. Шоу, WEDC, Университет Лафборо, Великобритания.

Методы ручного бурения чрезвычайно эффективны в соответствующих грунтовых условиях, но не подходят за пределами их гидрогеологических ограничений.

Эти веб-страницы предназначены для обмена дополнительной информацией и обсуждения ручного бурения. Они ни в коем случае не являются исчерпывающими. Расскажите, пожалуйста, о вашем опыте ручного бурения, проектах, о которых вы знаете, или поставщиках оборудования.

Вы новичок в ручном сверлении?

• Если вы хотите узнать о методах ручного бурения, лучше всего начать с Akvopedia: Drilling or digging, а затем взгляните на сборник ручного бурения, чтобы узнать, что уже сделали другие!

DIY Ручная точечная дрель Лампа для моделирования животных Алмазная картина Украшение спальни — купить по низким ценам на платформе электронной коммерции Joom

Характеристика:

Гарантия качества: Вся модельная лампа для точечного сверления сделана из высококачественных материалов .Принимая во внимание ненормальные потери, вызванные использованием квадратного сверла, каждая алмазная упаковка имеет процент 10% или более, чтобы гарантировать, что у вас достаточно алмазного сверла для завершения вашей поздравительной открытки.

Творческие работы своими руками: родились в традиционных алмазных картинах, творчески комбинируя светодиодные фонари, чтобы избавиться от ограничений предыдущих полотен, делая самодельные алмазные картины более значимыми.

используемых сцен:

Эта лампа с точечным сверлением сочетается с фигурой мультяшного животного, которая подойдет для заботливого человека во время курортного сезона.Дайте партнеру почувствовать вашу искренность с помощью вашего особенного подарка.

Инструкции:

Каждая лампа с точечным сверлом имеет упаковку с кубическим сверлом. Не забудьте использовать ручку с точечным сверлом, чтобы проткнуть желейный клей, чтобы получить клей. Заполните карточку квадратным сверлом, пока номер не будет украшен в соответствии с числами и цветами в пилотном свете точечного сверла.

спецификация:

Тип алмаза: блестящий алмаз, фасонное сверло, шахтное сверло

материал:

пластик

полимерный сверло

полипропилен

Размер продукта:

Размер: диаметр диска 15 см, толщина пластиковой рамки 3 см

Питание: 2 батарейки AA (нужны собственные)

Переключатель: тумблер

Разрешить подвешивание и размещение

Использование: игры для родителей и детей, украшение спальни, праздничные украшения, ночник для сна, подарочные подарки

В комплект

входят: круглый бумажный холст x1, пластиковая оболочка x1, маленькая световая струна x1, пластиковый абажур x5, набор сверл x1, ручка для точечного сверла x1, глина x1, диск для точечного сверла x1

PS:

1.Холст, пластиковую оболочку, небольшой световой шнур и абажур необходимо собрать отдельно, а затем вручную установить соответствующие

точек;

2.

Обратите внимание на прозрачную пленку на поверхности холста. Не тяните сильно. За веревочку легко натянуть. Можно приподнять уголок и ножницами разделить всю прозрачную пленку. вес продукта:

Около 180 грамм

примечание:

Из-за различий в мониторах и световых эффектах фактический цвет изделия может незначительно отличаться от цвета, отображаемого на изображении.

Тип продукта: Алмазная картина

DIY Skate

DIY Skate

Я не думал, что мне нужно писать страницу о том, как сделать ручную прокладку, потому что их так легко сделать. На самом деле настолько легким, что я мог сделать его за то время, которое мне потребовалось, чтобы написать эту страницу.

Но у меня было так много людей, которые спрашивали меня, как их сделать, что я решил написать страницу и показать вам, как я это делаю.

Как и все конструкции на DIYskate, вы можете собрать эту ручную подушку любого размера.Но для того, чтобы список материалов был точным, вам нужно будет следовать планам, приведенным ниже.

---

Дерево и скобяные изделия можно найти в большинстве магазинов товаров для дома. Иногда там можно найти и сталь, я знаю, что в моем местном Home Depot есть материалы для накладок и порогов.

Если нет, вы можете поискать в Интернете производителей стали или вторсырье. Лично я начал покупать сталь на MetalsDepot.com из-за их очень быстрой доставки и хороших цен.Я никоим образом не связан с ними, мне просто нравятся они и их продукт.

Если этот пандус будет оставаться снаружи, его необходимо защитить от непогоды. Хорошее место для начала — обработанные под давлением пиломатериалы, краска и брезент. Вы также можете приобрести композитный материал для поверхности. Такие как Skate Lite или Ramp Armor.

Будьте особенно осторожны при работе с обработанной древесиной, химические вещества, используемые для обработки древесины, содержат ядовитые пестициды.

• 1 — фанера 4×8, 3/4 «
• 4 — 2×4, длина 8 футов
• 3 — 2×6, длина 8 футов
• 1 — коробка с винтами 1 5/8 «
• 1 — коробка с винтами 2 1/2 «
• Уголок 2 — 2×2, 1/4 дюйма

• Рулетка и карандаш
• Циркулярная пила
• Сверло с битой Philips
• сверло 1/16 «

Приблизительная стоимость: 80 долларов США
Легко | | | | | Сложная

---

Соберите все свои материалы.Начните с 2х4. Отрежьте 7 частей по 7 футов 10 1/2 длины. Отложите их в сторону. Ниже приведен список вырезов с указанием того, что еще вам понадобится, и его размера.

Возьмите две 2×6, которые вы урезали до 3′-9, и прикрепите их к двум 8′-0 длиной 2×6, как показано.

Вы должны предварительно просверлить места для винтов возле концов с помощью сверла 1/16 дюйма, чтобы они не раскололись.

---

Теперь поместите 2х4 внутрь конструкции, которую вы только что собрали, на расстоянии 10 1/2 дюймов от центра.Переверните все это на спину и положите на плоскую поверхность, чтобы было легче прикрепить эти 2×4.

Переверните его так, чтобы элементы 2×4 снова оказались наверху, и поместите сверху лист фанеры 3/4 дюйма. Прикрепите его к обрамленной части винтами 1 5/8 дюйма.

---

Если вы хотите добавить угловой элемент к краям и сделать из него ручную подкладку / небольшой шлифовальный выступ, сделайте это, следуя инструкциям на планах выступов.

---

Видите ли, я же говорил вам, что это было очень просто. Если вы хотите сделать ручную площадку немного выше, используйте 2×8 или 2×10 вместо 2×6. Если он выше, вам захочется оформить его как шлифовальный выступ.

СВЯЗАТЬСЯ С НАМИ

[email protected]

РЕКЛАМА

info @ diyskate.com

© 2018 DIY КОНЬКИ ВСЕ ПРАВА ЗАЩИЩЕНЫ

Как просверлить угловые отверстия в древесине

Сверление отверстий под углом — полезный навык, который пригодится во многих домашних проектах. Один знакомый пример — это когда вы хотите прибить 2×4 под углом 90 градусов к другому 2×4, чтобы создать каркас для стены, но у вас не так много места, чтобы размахивать молотком.Ногти на ногах — это решение для таких труднодоступных мест. Если вам сложно завести гвоздь, вам очень поможет короткое угловое направляющее отверстие, направляя гвоздь под правильным углом и уменьшая необходимое количество ударов молотком.

Другой пример, распространенный в проектах деревообработки, — это сверление отверстий в кармашках , когда два куска дерева необходимо соединить под углом и где вы хотите, чтобы головки винтов были утоплены под поверхностью заготовки.

Но сверление отверстий под углом в древесине сопряжено со своим уникальным набором проблем.Возможно, самая неприятная проблема — это когда сверло начинает правильно растачиваться, а затем быстро скользит по дереву и смещается. Вот почему вам необходимо принять особые меры — либо приобрести инструмент, который сделает эту работу за вас, либо применить к вашему сверлу технику, которая повышает вероятность получения отверстия с идеальным углом.

Нажмите «Играть», чтобы узнать, как сверлить угловые отверстия

Три метода сверления угловых отверстий

Существует три распространенных метода сверления отверстий под углом, но два из них больше подходят для опытных мастеров по дереву, которые могут позволить себе инструменты.

Сверлильный станок: Сверлильный станок — лучший способ просверлить отверстие под углом. Однако сверлильный станок — это дорогой, громоздкий автономный инструмент, который позволяет работать только с небольшими кусками материала. Сверлильные станки плохо подходят для многих проектов по благоустройству дома, потому что их нельзя выносить из магазина.

Шаблон для отверстий в кармане: Хорошей альтернативой сверлильному станку является шаблон для отверстий в карманах. Карманные приспособления для отверстий, такие как Kreg R3 Jr., являются дешевыми и простыми приспособлениями, которые направляют сверло в материал под углом.Если вам нужно просверлить больше, чем несколько отверстий, возможно, стоит приобрести такую ​​приспособление. Однако приспособления для карманных отверстий не надежны. Им по-прежнему требуется время для практики, прежде чем перейти к собственно рабочему материалу. А хороший приспособление для карманного отверстия — довольно дорогой аксессуар, особенно если вы не будете использовать его регулярно.

Ручной метод: Ручной метод не требует специальных инструментов. Наряду с утонченностью и терпением вам понадобится только дрель и набор хороших сверл. Одна коронка будет иметь размер предполагаемого отверстия, а другая — примерно половину размера предполагаемого отверстия.Однако у этого метода есть некоторые ограничения:

• Вы не сможете просверлить отверстия под любым углом ручным способом. Угол наклона до 45 градусов позволяет легко просверлить отверстие под углом. Между 45 и 15 градусами процесс становится более трудным, но не невозможным. Ниже 15 градусов сверло будет слишком много двигаться. Когда стартовый бит слишком много танцует, вы не можете создать четко очерченное стартовое отверстие, чтобы завершить оставшееся отверстие.
• Более мягкая древесина работает лучше, чем более твёрдая.Хвойная древесина, категория, которая включает сосну, болиголов и древесину, содержащуюся в большинстве пиломатериалов для обрамления, лучше всего подходит для ручного углового сверления. Такие твердые породы дерева, как клен, орех и дуб, трудно сверлить вручную под углом.

Ручные сверлильные инструменты и станки

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

На протяжении большей части истории человечества сверление отверстия в любом выбранном материале требовало значительных затрат времени и усилий.Первым грубым буровым инструментом было шило, острый камень, кремень, медь или костяное острие, которое можно было прикрепить к дереву. Шилом прижимали к объекту, а затем вращали вручную, как современную отвертку. Альтернативным примитивным методом была «ручная дрель» или «стержневой дрель», когда палка вращалась между ладонями. Абразивные материалы, такие как песок, можно использовать одновременно, чтобы сделать этот метод бурения более эффективным. Это были чрезвычайно трудоемкие задачи, особенно когда сверлильный материал был твердым, как камень.

В своем исследовании древней технологии обработки камня (см. Источники) Денис Стокс пришел к выводу, что даже с помощью бронзового сверла требовалось до 5 часов, чтобы просверлить крошечное отверстие глубиной 1 сантиметр в твердом камне, таком как кварц. . Сверление отверстий в твердом камне было обычным делом в древние времена, например, при строительных работах и ​​изготовлении ожерелий и браслетов, поэтому неудивительно, что наши предки страстно исследовали более эффективные методы сверления.

Сверла для ленточных, луковых и насосных сверл

Первым шагом на пути к механизации было «ленточное сверло» (также известное как «тросовое сверло» или «ремешок»), которое обеспечивало увеличенную скорость вращения бурового долота. Инструмент состоял из сверла, прикрепленного к более длинному деревянному стержню, который вращали, оборачивая его один раз шнуром или кожаным ремешком и удерживая концы руками; потянув в одном направлении, а затем в другом, вал вращался и просверливался в материале.Верхняя часть стержня свободно вращалась в мундштуке, который держался между зубами пользователя, чтобы оказывать большее давление вниз. Этот инструмент также использовался для разжигания огня, поэтому его также называют «пожарной дрелью».

Ленточное сверло широко использовалось, но в конечном итоге его вытеснило «луковое сверло», появившееся по крайней мере 6000 лет назад в Египте. В зависимости от сверла для шнура разница заключалась в том, что шнур или ремешок, снова обернутый вокруг стержня, привязывали к банту.Удерживая дрель вертикально, а лук — горизонтально, пользователь затем перемещал лук вперед и назад — так же, как виолончелист, — чтобы вращать древко (рисунок справа, Рудольф Хоммель).

Луковое сверло обладало двумя преимуществами по сравнению с ленточным сверлом: стержень мог вращаться с более высокой скоростью, и, поскольку для удержания лука требовалась только одна рука, давление вниз можно было оказывать другой рукой, а не ртом. Для стоматологической помощи также использовались сверла меньшего размера. Инструмент мог быть сделан из нескольких деревянных частей, веревки и сверла.Более поздним усовершенствованием носового сверла стало насосное сверло, появившееся во времена Римской империи (изображение слева, источник). Он работает аналогично, за исключением того, что он работает посредством движения вниз, а не в сторону. Сандор Надьшаланси объясняет, как это работает в своей книге «Инструменты редкие и гениальные»:

«Насосные сверла получили свое название от способа использования. Перекачивание поперечины вверх и вниз заставляет струну наматываться и раскручиваться на валу, тем самым вращая заостренную коронку, прикрепленную к концу вала, вперед и назад.Толстая закругленная часть чуть выше сверла служит маленьким маховиком, чтобы поддерживать вращательное движение ».

И снова буровая установка с насосом обеспечивала превосходную скорость вращения и большее давление вниз. Все эти древние сверла использовались вместе с острым наконечником сверла или с помощью абразивов (особенно при сверлении камня). Насосные и носовые сверла (которые не могли работать без веревок и узлов) — одни из самых успешных инструментов, которые когда-либо производились. В конце XIX века в западном мире плотники по-прежнему использовали луковые сверла для сверления небольших или тонких отверстий, в то время как небольшие насосы до сих пор продаются в качестве инструмента для ювелиров.

Тренировки с бантиком и ремешком, обслуживаемые несколькими людьми

Китайцы особенно любили вышеуказанные буровые инструменты. До начала двадцатого века они полагались на сверла с луком, насосом и ремешком, и так и не разработали ни один из буровых инструментов, которые будут обсуждаться ниже. Рудольф Хоммель сфотографировал некоторые из китайских буровых установок в своей книге «Китай в действии». Китайские кораблестроители использовали увеличенную версию дрели с ремешком, в которой работали два-три человека.В нем просверливали предварительные отверстия под железные шипы, которые использовали при строительстве кораблей. Генри Чепмен Мерсер описывает этот инструмент в своей книге 1929 года «Древние плотники»:

«Для работы с аппаратом ремешок обвивается вокруг шпинделя, после чего один человек удерживает поворотную ручку, тем самым вдавливая сверло в древесину, а два других человека, каждый сжимая ремешок за одну из его конечных ручек. или один человек, держащий ручку ремешка в каждой руке и дергающий ремешок взад и вперед, заставляет дрель вращаться вперед и назад, как с обычным луковым сверлом.»

Ремешок-дрель. Картина из спектакля «Китай за работой» Рудольфа Хоммеля.

По мнению некоторых историков, египтяне также использовали большие луковые сверла, которыми управляли несколько человек, для проделывания больших отверстий (и выдолблений) в своих пирамидах. Полые бронзовые трубы диаметром около 11 сантиметров в сочетании с абразивами можно было бы использовать в качестве сверла («трубные сверла» или «корончатые сверла»), после чего оставшийся керн затем осторожно удаляют. Еще большие отверстия можно было бы сделать, выполнив несколько операций сверления рядом друг с другом по кругу.Корончатое сверло позволяет выполнять отверстия большего диаметра без ущерба для скорости сверления, поскольку требуется измельчить гораздо меньше материала в порошок.

Денис Стокс провел эксперименты в реальной жизни, чтобы увидеть, может ли этот метод работать, и преуспел. Результаты показывают, что два бурильщика должны были толкать и тянуть большой лук, в то время как третий человек уравновешивал каменный колпачок сверла на вершине ствола, чтобы оказать давление вниз. Шток достиг скорости сверления в гранитном камне 2 сантиметра в час и считает, что древние египтяне могли достичь скорости 12 см в час.

Однако вопрос о том, применяли ли древние египтяне эту технику, остается открытым. Археологические останки этих инструментов никогда не были обнаружены, и в отличие от небольших буровых работ (обычные луковые сверла, сверла по камню для выдолбления гранитных ваз) эти крупномасштабные операции лишь смутно упоминались на настенных росписях.

Шнеки, канавки и развертки

Еще одно очень важное изобретение времен Римской империи — Т-образный шнек (и гораздо меньший буравчик).В основном длинное сверло с парой деревянных ручек для его вращения. Инструмент выглядит как крупногабаритный штопор (рисунок слева, источник). Шнеки использовались для сверления больших и / или глубоких отверстий в дереве, для чего луковое или насосное сверло было не очень полезно. Их применяли кораблестроители, мостостроители, слесарей-монтажники, колесники и т. Д.

В средние века шнеки иногда оснащались нагрудником сверху для увеличения давления при бурении — пользователь мог опираться на подушку всем весом своего тела.Однако управлять ими было утомительным занятием. Римский писатель Витрувий отмечал, что сложность сверления экспоненциально возрастает с увеличением диаметра отверстия. Помимо сверления отверстий, шнек использовался также для «расширения» — расширения уже существующего отверстия.

Бурение шнека основано на принципе рычага: чем длиннее рукоятка, тем выше потенциал приложенной силы.

Некоторые шнеки и развертки были огромными, и ими приходилось управлять несколькими людьми.Одним из примеров является расширитель колесных мастеров, который использовался для установки сердечника в ступицу колеса для установки металлического подшипника.

Это снова была нелегкая задача, потому что, если бы отверстие было не идеально прямым, колесо бы ковыляло по оси. Шнеки и развертки были незаменимыми инструментами до конца 19 века. Эрик Слоан описывает (и иллюстрирует справа) использование этого инструмента в своей книге 1964 года «Музей ранних американских инструментов»:

«Как ни странно, специалисты не решили, как именно использовались эти развертки.Но я установил колесо телеги на верстак колесного мастера, затем проделал развертку с крюком через ступицу, которую я утяжелил до 75 фунтов. Когда двое мужчин повернули очень длинную съемную ручку, это сработало. С обычной разверткой человек прикладывает примерно половину своего веса вниз; это может быть улучшено за счет веса 75 фунтов плюс 25 фунтов веса самого инструмента ».

Шнеки для труб и насосов

Еще одним ярким примером был трубный шнек (и трубный расширитель). Эти инструменты использовались для проточки водопроводных труб из стволов деревьев.Этот вид деревянных водопроводных труб был довольно распространен в небольших и малых городах с 15 по 17 века, отмечает Морис Домас в «Histoire générale des техниках, том 2» (иллюстрация ниже, Морис Дюма).

Стивен Шеперд, автор блога Full Chisel, объясняет, как работает трубный шнек:

«Этот тип сверла будет следовать по центру дерева (они выбрали хорошие прямые стволы соответствующего диаметра), поэтому отверстие будет по центру.Что необычно в этой конструкции, так это очень длинный хвостовик и сменные насадки и расширители. Некоторые ручки трубных шнеков были сегментированы, и при необходимости их можно было увеличить. Черенки были немного длиннее бревен, из которых делались водопроводные трубы. Двадцать футов [6 метров] — не редкость ».

«Имеется постоянная установка для выполнения работ. Выпиливайте кряки или стойки, чтобы удерживать бревно, и меньшие, чтобы удерживать хвостовик долота в нужном месте. После просверливания пилотного отверстия сверло заменяется. к развертке, чтобы увеличить отверстие.Чтобы облегчить развертывание, через отверстие пропускают веревку и прикрепляют к крюку на конце расширителя. Теперь работа становится легкой для парня, который поворачивает ручку, поскольку ему больше не нужно толкать шнек, парень на другом конце тянет веревку (также одну с грузами), протягивая расширитель через пилотное отверстие, увеличивая отверстие, так как ручка скрученная ».

Иллюстрация Стивена Шепарда, Full Chisel Blog.

Это заняло некоторое время. В своей «Энциклопедии» 1751 года Дидро пишет, что один человек мог просверлить отверстие диаметром 5 см через 11 отверстий.6 метров трубы в день из ольхи или вяза, и только 1,95 метра в день из дуба. Подобный метод использовался для растачивания стволов мушкетов и пушек, а также для изготовления деревянных водяных насосов для забора воды из колодцев или долот.

Сверла непрерывного действия по сравнению с сабельными сверлами

Появление шнека не привело к отмене буровых работ с носовой и насосной части. У каждого были свои преимущества и недостатки, потому что они работали совершенно по-разному. Во-первых, при использовании луковой или насосной дрели давление вниз прикладывается одной рукой, а при использовании шнека — двумя руками.Во-вторых, шнек медленно вращается в одном направлении, в то время как насос и буровая установка работают за счет быстрых возвратно-поступательных оборотов в обоих направлениях. По мере опускания шнек срезает древесину на стружку; Насос или дрель измельчает древесину в опилки. В результате шнек гораздо лучше подходит для сверления больших отверстий, но не подходит для сверления отверстий в материалах, отличных от дерева. С другой стороны, насосные и луковые сверла будут сверлить только сравнительно небольшие отверстия (за возможным исключением больших египетских инструментов), но могут использоваться для сверления отверстий во всех видах материалов, которые необходимо измельчить, а не измельчить: камень, мрамор или металл, например.

Средневековый прорыв: ручная скоба

В то время как шнеки оставались незаменимыми инструментами для отверстий большого диаметра до конца 1800-х годов, в средние века появилась важная инновация в бурении, когда дело дошло до отверстий несколько меньшего размера: «ручная скоба» или «долото». Впервые в истории он представил непрерывное сверлильное движение . И носовые сверла, и шнеки работали за счет прерывистого вращения, и во время короткой паузы между поворотами буровое долото имело тенденцию застревать.

П-образный корпус бандажа решил эту проблему. Пользователь постоянно поворачивал ручку, оказывая давление вниз рукой или грудью на подушку (некоторые более поздние скобы, скобы с головкой клетки, имели больший нагрудник). Подтяжки были разных размеров, от 10 сантиметров и менее до инструментов длиной почти полметра.

Самое раннее изображение браслета для кисти датируется 1425 годом, когда оно появляется на картине фламандского художника Роберта Кампена.Самая старая сохранившаяся скоба была обнаружена с английского корабля, затонувшего в 1545 году. С тех пор скобы для рук используются до сих пор, хотя их трудно найти сегодня. С 15 по начало 19 века брекеты улучшились умеренно. Ранние деревянные скобы были сделаны с постоянно прикрепленными битами, в то время как более поздние модели имели грубые механизмы для сменных бит. Форма инструмента практически не изменилась, но произошла эволюция в используемых материалах.

Английские скобы для рук.Источник: Hans Brunner Tools.

Большинство средневековых скоб для рук были сделаны почти полностью из дерева (иногда даже из естественно изогнутой ветви дерева) с небольшими элементами армирования железом и, конечно же, железным сверлом. Более поздние модели были сильно усилены металлическими пластинами. Некоторые брекеты были очень грубыми, а другие можно считать произведениями искусства. Подтяжки «Ultimatum» начала 19 века, сделанные Уильямом Марплсом, изготовленные из японской слоновой кости или экзотического дерева (эбеновое дерево, палисандр) и украшенные гравированными и полированными латунными сайдингами, славились своей эстетической привлекательностью.

Современный ручной буровой инструмент

Следующая революция в ручных буровых инструментах произошла только в конце 19-го века, с появлением значительно улучшенных ручных скоб и совершенно нового класса буровых инструментов: зубчатых сверл и расточных станков, которые взяли на себя тяжелые обязанности от шнеков . Они были намного мощнее и универсальнее своих предшественников, но, к сожалению, их успех длился недолго. Спустя полвека их почти полностью вытеснили электродрели.В результате многие люди даже не подозревают о существовании этих замечательных инструментов.

Редкая комбинация ручного скобы и дрели 1880 года, источник

В последующем обзоре современных ручных буровых инструментов я сосредоточусь почти исключительно на продукции одного предприятия: компании Millers Falls из Нью-Йорка. Несмотря на то, что было несколько важных конкурентов, в частности Goodell Pratt и North Brothers, Millers Falls доминировали на рынке США, и их инструменты обычно считаются лучшими.Более того, поскольку США стали предшественниками ранних методов массового производства, эти инструменты стали примером и для большинства европейских производителей.

Дешевая сталь и сменные детали

Улучшение буровых устройств было главным образом следствием появления дешевой стали и изобретения взаимозаменяемых деталей. Рэнди Родер, автор великолепного веб-сайта, посвященного Millers Falls Tools, суммирует изменения в двух абзацах, используя в качестве примера ручную скобу:

«Подтяжки, которые предлагались американскими компаниями в то время, были одними из лучших сверлильных станков с ручным приводом, когда-либо производившихся массово.Подтяжки 1930-х годов были бы мечтой столяра столетием раньше. В начале девятнадцатого века большинство скобок были деревянными и склонны к поломке, если к ним приложить слишком большой крутящий момент. Кованые железные скобы, которые иногда изготавливали кузнецы, были лучше в этом отношении, но оба типа страдали механизмами, недостаточно надежными, чтобы удерживать их немного надежно, и неспособными регулировать изменения размера или формы стержня ».

1872 Патент на премиум модель трещотки рычажного типа, источник.

«Сто лет спустя скоба с регулируемым патроном Barber [запатентована в 1859 году] , установленная на качественной стальной раме и оснащенная вращающейся рукояткой для уборки и головкой с шарикоподшипником, считалась последней. снабжены храповым механизмом, позволяющим пользователю просверлить отверстие, не совершая полного вращения трапа. Некоторые из лучших скоб были изготовлены со всем или частью храпового механизма в закрытом или «коробочном» виде. Премиум-модели поставлялись с патронами, которые позволяли использовать биты с различными хвостовиками.Подгонка и обработка, конечно же, сыграли роль в определении конечной стоимости инструмента. «

Сверла для рук и груди

Помимо улучшения многовекового ручного бандажа, появился целый ряд новых буровых инструментов — в первую очередь, так называемые зубчатые сверла. Самое раннее изображение зубчатого сверла появилось в 1816 году, а первый патент на зубчатое сверло — в 1838 году. Скорее всего, они возникли во Франции, возможно, еще в конце 1700-х годов.Сверла с редуктором наконец-то предложили слесарем альтернативу луковому буру возрастом 6000 лет и насосному бурам 2000 лет. WK Fine Tools, веб-сайт, посвященный буровым инструментам конца XIX века, объясняет:

«Зубчатая дрель передает свою мощность от вертикальной главной шестерни с ручным коленчатым валом на горизонтальную шестерню со штифтом, вращающуюся на валу, соединенном с устройством для удержания долота. В зависимости от соотношения размеров главной шестерни и шестерни может быть достигнуто большее количество оборотов от одного поворота рукоятки.»

Сверла с редуктором (также называемые «сверла для взбивания яиц» — узнайте, почему) изначально предназначались для сверления металла, для которого необходимы более высокие скорости вращения. Однако они также использовались для сверления мягкой древесины, и в этом случае механическое преимущество просто облегчало сверление. Подобно ручным скобам, сверла с зубчатой ​​передачей работали непрерывно, но они давали дополнительное преимущество, заставляя сверло вращаться быстрее, чем скорость вращения кривошипа. Многие модели также предлагали возможность изменения скорости вращения долота.Сверла с зубчатой ​​передачей были двух видов: «ручные сверла» и «грудные сверла». Компания Millers Falls начала массовое производство в 1878 году и с тех пор остается лидером рынка. Рэнди Родер объясняет различия между двумя типами:

«Ручные дрели [изображение ниже, источник] , как правило, имеют длину пятнадцать дюймов или меньше, лучше всего подходят для сверления отверстий в дереве и легких металлах и наиболее эффективны при использовании рабочим, чье тело находится над работой. кусок.Они лучше всего работают при работе на высокой скорости и особенно полезны для точного сверления отверстий небольшого размера, не повреждая тонкие наконечники сверла ».

«Грудные сверла [изображение ниже, источник] обычно превышают пятнадцать дюймов и увенчаны вогнутой пластиной, которая обеспечивает поверхность, на которую пользователь может опираться при сверлении отверстия. Иногда их называют« грудными сверлами »». брюшные сверла »или« коленные сверла », эти инструменты были незаменимы в строительной индустрии, в кузнечных мастерских, на фабриках и в цехах, где производились железнодорожные вагоны.Прочные сверла подходят для сверления отверстий в железе, стали и чрезвычайно прочной древесине. Разработанные с расчетом на то, что рабочий будет вкладывать изрядное количество собственного веса в задачу, сверла для груди особенно эффективны при использовании в положении стоя рядом с обрабатываемой деталью ».

Молочные мельницы, даже если они приводились в действие человеком, могли быть очень мощным инструментом. В качестве примера можно привести молочную фабрику Millers Falls № 13, изображенную выше, которая была представлена ​​в середине 1880-х годов.Он имел отвертку диаметром 15 см (шесть дюймов), что обеспечивало передаточное число 4,5: 1. Это означает, что сверло вращалось в 4,5 раза быстрее, чем рука пользователя. Более поздние модели имели еще более высокие передаточные числа. № 666, который был представлен в 1937 году, имел механическое преимущество более 7: 1.

Нагрудник, заменяющий ручку, делал больше, чем просто позволял пользователю проталкивать грудь в дрель, отмечает Стивен Шеперд:

«Он также освободил руки, чтобы повернуть кривошип и удерживать вспомогательную рукоятку на шарнире и напротив коронного колеса.Длина рычага до поворотной ручки варьируется от ручки, установленной на ободе колеса, до стержня, который выходит за пределы колеса, что увеличивает механическое преимущество ».

Более 200 различных моделей

Подтяжки для рук и дрели с зубчатой ​​передачей были удивительно разнообразны. В 1915 году инвентарь Millers Falls включал 28 ручных сверл, 40 грудных сверл и 135 вариантов ручного бандажа — особенно последнее число примечательно, учитывая простоту инструмента.

Одним из примеров является скоба Whimble (см. Выше), описание которой в каталоге гласит следующее: «Судостроители, строители мостов и другие, чья работа требует необычайно мощной зачистки, сочтут эту скобу прочным, надежным инструментом, способным выдержать грубые использование, к которому он обязательно положен ». Или возьмите «Угловую скобу» (ниже), которая была «единственным практичным инструментом для растачивания углов и вблизи стен и незаменим для плотников, посыльных и сантехников».

Стационарное использование

В специальные рамы можно устанавливать как скобы, так и дрели для рук и груди. Результат был рукой питания «сверлильный станок», «скамейка сверла», «пост сверла» или «луч» сверлу, которое дополнительно улучшенной производительность инструментов. Примером может служить навесное сверло для груди, изображенное слева, которое было представлено в 1883 году (так называемый «Универсальный ручной дрель»). Журнал «Плотницкие работы и строительство» посвятил этому статью:

.

«Предусмотрена стальная рама, в которой №10 грудное сверло может быть использовано весьма успешно. Сверло удерживается рамой, а работа надежно удерживается на месте зажимом, показанным на гравюре. Подача рычага, обеспечиваемая этим устройством, может приводиться в действие вручную, или может использоваться груз, который может быть предпочтительным. Преимущество такой насадки для использования с грудным сверлом очевидно. Большую часть работы, выполняемой инструментом такого типа, лучше выполнять с помощью сверла, установленного в раме. При обычном использовании грудного сверла очень часто требуется сильное давление, что утомляет рабочего.В показанной схеме соотношение рычагов пять к одному, что упрощает кормление. Когда требуется работа, которую невозможно выполнить в раме, инструмент можно вынуть за очень небольшой промежуток времени и использовать обычным способом ».

Было доступно много разных рамок, и тот же принцип можно было применить и к ручному бандажу (см. Иллюстрацию патента ниже). Угловые и храповые сверлильные станки можно было прикрепить к сломанным станкам и поворачивать, чтобы сверлить под разными углами (вверху справа).Помимо перечисленных выше преимуществ, такое расположение также давало оператору возможность держать одну руку свободной. Вариантом такого стационарного ручного инструмента был «сверлильный станок по дереву» (изображение справа, источник).

Эта двуручная дрель была самой мощной моделью, созданной компанией Millers Falls, и была представлена ​​в 1860-х годах. Регулируемая модель просверливается под любым углом, а деревянное основание, удерживающее надстройку, является сиденьем, на котором может сидеть оператор.

Стивен Шеперд использовал машину и был впечатлен:

«Две ручные рукоятки и зубчатый механизм делают это сверло агрессивным, даже с большими поворотными сверлами.Он легко пробивает большие дыры в древесине. На нужной глубине зубчатая рейка перемещается, чтобы зацепить шестерню, и непрерывный поворот рукоятки рукоятки с легкостью вытягивает коронку из отверстия ».

Совершенно другой ручной буровой станок (не производимый Miller Falls) был специально разработан для пробивки твердых пород. «Ручная дрель Ingersoll» (изображение слева) изображена и описана в энциклопедии «Современный механизм» 1892 года:

«Пружина сжимается за счет подъема траверсы, и ее отдача при отпускании дает удар, который наносится мертвым по камню без сотрясения человека.Пружина, обычно поставляемая для сверла, которое должно работать 2 человека, сжимается до 200 фунтов и создает с помощью импульса рабочего стержня и сверла удар силой около 300 фунтов ».

Постоянное наличие

Постоянная доступность некоторых ручных буровых инструментов не менее примечательна, чем их разнообразие. Например, ручная дрель Millers Falls № 2, одна из самых популярных свёрл компании для взбивания яиц, была представлена ​​еще в 1878 году и до сих пор может быть найдена (практически без изменений) в их каталоге 1981 года — спустя более 100 лет после ее появления (см. фото образца 1903 года справа, источник).

Ручная дрель № 2 пережила даже появление так называемой ручной дрели Buck Rogers (рисунок ниже), ее более радикально оформленного современно выглядящего родственника с закрытыми шестернями, которая появилась в конце 1940-х и была снята с производства к 1960 году. № 2 является наиболее ярким примером доступности, но большинство других традиционных моделей также оставались доступными в течение многих десятилетий.

Тем не менее, расцвет современных ручных буровых инструментов быстро закончился, даже до начала 1920-х годов.В то время как в каталоге Millers Falls на 1915 год было 135 различных моделей скоб, количество скобок в каталоге сократилось до 35 к 1938 году и до 13 в 1949 году. Рэнди Родер объясняет, что произошло:

«Растущее предпочтение электрических расточных инструментов сказалось на рабочем месте, и очевидно, что рынок больше не мог поддерживать огромную линейку скоб, многие из которых лишь незначительно отличались от других. Как ни странно, компания продолжала продавать грудные сверла до 1980-х годов.Хотя сверла уже были анахронизмом, конкурентов было так мало, что рынок практически полностью принадлежал сам себе ».

В каталоге Millers Falls 1981 года (см. Иллюстрацию справа, к тому времени компания была куплена Ingersoll-Rand) представлены только 3 скобы, одна ручная дрель и одна дрель для груди. Сегодня все еще можно купить новые скобы для рук и ручные дрели, но они встречаются редко. Сверла для груди исчезли совсем — их больше не продает ни одна компания (обновлено: они все еще продаются, см. Комментарии).

Пиннакл бурового оборудования

Интересно то, что буровые инструменты, появившиеся в конце 19 века, были не только значительным улучшением по сравнению с более ранними инструментами; у них также есть много преимуществ перед своими современными преемниками — дрелями. Конечно, как и большинство современных продуктов, дрели предлагают преимущество удобства: простое нажатие кнопки выполнит свою работу. Но эта роскошь обходится дорого.

Очевидно, что современные электродрели зависят от ископаемого топлива для выработки электричества для использования.Любое отключение электричества сделает дрель совершенно бесполезной. Тогда простая операция по просверливанию отверстия была бы невозможна, что весьма примечательно, поскольку менее 100 лет назад не требовалось электричества для выполнения работы почти так же быстро, как сегодня.

Электробрели также зависят от ископаемого топлива для производства материалов (в основном пластмасс) и электронных компонентов, а также для добычи ресурсов для их производства (включая редкоземельные металлы).Естественно, сверла с ручным приводом требуют энергии и для своего производства. Они почти полностью сделаны из чугуна и стали с никелированием. Но здесь есть важное различие; даже если мы предположим, что воплощенная энергия ручной дрели аналогична энергии электродрели, ее срок службы намного больше.

Обслуживание и долговечность

Ручные инструменты, которые были проданы в 1870-х годах и спасены на свалке антикварами или ностальгирующими мастерами, могут без проблем выполнять свои задачи сегодня, даже если они не использовались в течение десятилетий — небольшая уборка (с использованием бензина) была всем, что требовалось. .Эти инструменты были созданы на долгий срок. Более того, постоянная доступность одних и тех же моделей в течение многих десятилетий гарантировала доступность запасных частей. Ручная дрель практически не требует обслуживания, чтобы поддерживать ее в хорошем состоянии. Время от времени достаточно смазывать инструмент. После многих лет интенсивного использования им могут потребоваться новые деревянные ручки, но это все. Электродрель требует гораздо большего внимания, потому что она состоит из гораздо большего количества частей, в том числе и более хрупких.

Электроинструмент необходимо периодически открывать для очистки и смазки, чтобы он работал бесперебойно.Щетки следует проверять и время от времени заменять. Следует проверить проводку и схемы. В случае дрели со шнуром шнур может повредиться. Оберегайте машину от пыли, дождя и высоких температур. И так далее.

Вероятность того, что что-то сломается, намного выше, чем в случае ручного инструмента. Поскольку в большинстве случаев дешевле и проще заменить высокотехнологичный продукт, чем отремонтировать, это означает, что электродрели не прослужат 100 и более лет.Их придется изготавливать снова и снова.

Даже если он поддерживается в хорошем состоянии и используется в течение долгого времени, аккумуляторная дрель будет регулярно нуждаться в новых батареях, что снова увеличивает потребление энергии и материалов, а также зависимость от инфраструктуры доставки, которая может быть не всегда. [Справа: все части ручной дрели Millers Falls 1903 года, источник].

Бесшумный, безопасный, гибкий, снисходительный

Даже если не принимать во внимание вопросы энергии и окружающей среды, ручные дрели обладают некоторыми реальными практическими преимуществами.Они довольно тихие, а дрели могут производить до 130 децибел шума. Их независимость от электричества и батарей также гарантирует, что вы можете использовать их где угодно и сколько угодно, без каких-либо помех из-за слишком коротких шнуров и батарей, которых никогда не хватит. Дрели с ручным приводом также намного безопаснее, чем дрели, а из-за их более низкой скорости сверления и более прямого контроля исправления при сверлении отверстия намного легче вносить (особенно удобно для таких неуклюжих людей, как я).Конечно, более низкая скорость вращения также может рассматриваться как (единственный) недостаток ручной дрели. Они могут выполнять всю работу, для которой мы сейчас используем электроинструменты, но для больших и / или глубоких отверстий в твердых материалах это потребует больше времени и некоторых упражнений — и этого достаточно, чтобы мы посмеялись над ними. Точно такая же проблема была обнаружена с кранами с приводом от человека.

Низкотехнологичный или высокотехнологичный?

Мы всегда сравниваем более простые решения, такие как ручные дрели, с современным, неустойчивым оборудованием, а не с инструментами, которые были до них.Ручные буровые инструменты действительно низкотехнологичны, если сравнивать их с дрелями. Тем не менее, они определенно высокотехнологичны, если сравнить их с луковыми сверлами, сверлами и грубыми деревянными ручными скобами. Ручные дрели, которыми мы сейчас пренебрегаем, являются продуктом промышленной революции, и их не следует воспринимать как должное. Для эффективных ручных дрелей требуется хорошая сталь, фабрики массового производства и масло, чтобы их шестерни оставались в форме.

Мельница буровая водяная. Источник: Deutsche Fotothek.

И последнее. Важно отметить, что в этой статье обсуждается только история ручных приводных буровых инструментов и станков . Начиная с позднего средневековья, крупномасштабное бурение и бурение также выполнялось с помощью энергии животных, воды и ветра, не требуя вообще никаких человеческих усилий. См., Например, приведенную выше буровую мельницу с водяным приводом, которая использовалась для бурения водяных труб в качестве альтернативы трубному шнеку, описанному ранее.

Крупномасштабные буровые работы стали более важными в конце 19 века, что привело к появлению целого ряда машин, оснащенных паровыми и электродвигателями.Не предпринималось никаких попыток усовершенствовать существующие гидравлические и ветряные бурильные машины с помощью сменных деталей и более качественных материалов.

Крис Де Декер (под редакцией Шамиз Жубер)

Буровые инструменты XIX века:

• Домашняя страница Миллеса Фолла (Небеса старых инструментов) Рэнди Родера. Общая информация, а также описание и изображение каждого когда-либо проданного бурового инструмента Millers Falls, включая толкающие сверла с ручным управлением, которые я здесь проигнорировал.
• WK Fine Tools. Подробная информация о сверлах Millers Falls и других буровых инструментах. Здесь можно найти полную анатомию ручной дрели N0.2, а также широкий обзор буровых инструментов в Великобритании и США и их производителей (включая патентные чертежи многих инструментов).
• Типовое исследование сверла для взбивания яиц № 2 Миллерс-Фолс, выполненное Джорджем Лэнгфордом. Больше информации, больше ссылок.
В блоге
• Full Chisel есть отличный раздел о буровых инструментах.
• Каталог компании Millers Falls за 1904 год в блоге Toolemera.
• Каталоги Millers Falls 1925 (или 1939), 1949 и 1981 годов в Rose Antique Tools.
• Расточные инструменты Чака Зитура.
• 1891 Каталог грудных сверл и подтяжек, изготовленных H.S. Варфоломей.
• 1923 Каталог компании Goodell-Pratt.
• 1926 Каталог инструментов Янки.
• Каталог инструментов Metabo 1930-х годов.
• Американская база данных запатентованных скоб.
• Американский механический словарь, Эдвард Х.Рыцарь, 1881
• Современный механизм; демонстрируя последние достижения в области машин, двигателей и передачи энергии, Бенджамин Парк, 1892.

Древние и средневековые инструменты, общая история:

• Музей ранних американских инструментов, Эрик Слоан, 1964 год.
• Редкие и гениальные инструменты: прославление самых удивительных инструментов в мире, Сандор Надьсаланси, 2004.
• Искусство изящных инструментов, Шандор Надьшаланси, 2000 г.
• Древние плотники, Генри Мерсер, 1929 год
• История деревообрабатывающих инструментов, Уильям Гудман, 1964 год
• Один хороший поворот: естественная история отвертки и винта, Витольд Рыбчинский, 2001
• Китай за работой, Рудольф Хоммель, 1937 год
• Исследование примитивных методов бурения, JD Mc Guire, Бюллетень Национального музея США, 1894 г.
• Инструменты для сверления и растачивания, Британская энциклопедия, издание 1995 г.
• Эксперименты в египетской археологии: технология изготовления камня в Древнем Египте, Денис Стокс, 2003 г.
• История техник — Том 2: Этапы машиностроения, Морис Дюма, 1964
• Производство каменных саркофагов в Древнем Египте, Денис Стокс, 1999 г.
• Фиванские гробницы, Нина и Норман де Гарис Дэвис, 1943 год
• Изготовление бусин и бус в Иераконполисе, археология.org
• Деревообработка, Роман, Роджер Брэдли Ульрих, 2007
• Деревообрабатывающие инструменты, 1600-1900, Питер К.
