Ролики для откатных ворот – изготовление опорных конструкций своими руками, материалы и инструменты

изготовление опорных конструкций своими руками, материалы и инструменты

Большинство мужчин, которые любят работать руками, зачастую самостоятельно изготавливают полезные конструкции для дома. Не являются исключением и входные ворота. Прежде чем изготовить конструкцию, необходимо тщательно замерить монтажные места, определиться с требуемыми инструментами и материалами. Сделать ролики для откатных ворот своими руками непросто, однако результат непременно порадует.

Подобные ролики можно сделать самому

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Ролики осуществляют свое движение по направляющей балке. Необходимо изготовить 2 опоры для надежной фиксации. Кроме этого, для достижения большие прочности, элементы ворот сваривают в единую конструкцию.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Еще один существенный плюс — ворота очень удобны в работе. Это объясняется присутствием автоматического механизма, который быстро осуществляет процедуру открывания и закрывания.

Если подойти к строительству бюджетно, можно обойтись без электромотора. В таком случае открывать и закрывать ворота необходимо вручную.

Подготовительные работы

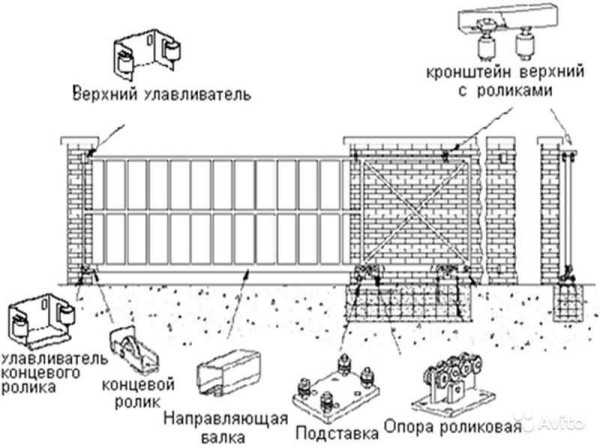

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость. Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки. Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет. Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Каждая деталь должна быть четко зафиксирована во время сборки. Необходимо на начальных этапах следить, чтобы не было люфта, иначе это чревато быстрой поломкой. Для обеспечения длительной работы конструкции можно приобрести специальные усиленные подшипники.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Изготовление каретки

С помощью тележек основная нагрузка переносится со створок на фундамент. Благодаря этим составляющим профиль с рамой может передвигаться вдоль проема. На каждой коробке имеется по 8 роликов. Конечно же, заводские тележки гораздо прочнее самодельных. Но при правильном самостоятельном изготовлении детали могут проработать долгое время. Материалы, требуемые для изготовления роликовой каретки:

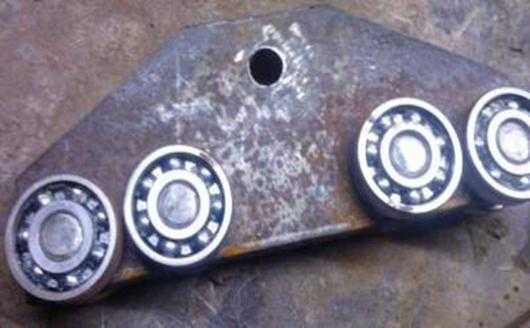

  1. Изготовить ролики можно из подшипников. Вполне подойдут приспособления из генератора автомобиля Жигули. Диаметр по внутренней части может варьироваться от 14 до 40 мм. Такие размеры оптимальны для осуществления свободного движения подшипника по трубе.
  2. В качестве осей кареток используют шпильки М18. Детали нужно разрезать болгаркой на части требуемых размеров.
  3. Необходимо подготовить пластину из стали, толщина которой должна быть не менее 8 мм. Из нее будет сделано основание каретки. Более тонкий металл не рекомендуется использовать в силу того, что деталь может не выдержать нагрузок. При отсутствии такого материала можно использовать более тонкие пластины, которые необходимо соединить.


Изготовление каретки является довольно простой задачей. Сначала нужно нанести разметку на пластины и срезать излишки с помощью болгарки. Затем пошагово выполнять следующие действия:

  1. Высверлить дырки для подшипников. Если используется тонкий металл, тогда пластины необходимо соединить с помощью сварки, а швы зачистить.
  2. Полученные отверстия должны по размеру совпадать по диаметру с осями подшипников.
  3. Проверить совпадение отверстий с осями, обрезать пластину до требуемых размеров.
  4. Разместить на осях шайбы, а затем подшипники. Последние надежно зафиксировать.
  5. Подшипники непременно следует обработать смазочными материалами. Взять цилиндры из металла, у которых толщина стенок не менее 5 мм. Если ворота тяжелые, толщина детали должна быть не менее 1 сантиметра.

Затем взять 2 подшипника, диаметр которых будет совпадать с цилиндром, и установить их. Чтобы предотвратить выпадение деталей, по краям нужно выполнить сварной шов.

Разместить внутри круглый прут, зафиксировав края с помощью сварки. Кроме этого, нужно приварить к пруту трапециевидные пластины, которые затем скрепить металлическим квадратом.

Не забываем действовать строго по инструкции

Требуемые материалы

Перед производством ворот требуется подготовить материалы и нужные инструменты. Следует в точности соблюдать пошаговую инструкцию. Процесс изготовления роликовых ворот не является очень сложным. Когда металлические ролики для ворот с подшипниками готовы, можно начинать готовить материалы для рам и створок. Чтобы создать конструкцию, необходимы:

  • трубы для опоры;
  • ролики с подшипниками;
  • уголки из стали;
  • направляющая балка;
  • лопата;
  • сверла;
  • металлопрофиль;
  • стальной профиль;
  • гаечный ключ;
  • компоненты для изготовления раствора;
  • электрическая дрель;
  • электропривод;
  • сварочный аппарат.

Когда все перечисленные материалы будут готовы, можно приступать к изготовлению конструкции откатных ворот.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

  1. Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
  2. Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
  3. Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
  4. Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

  1. Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
  2. Снизу приварить к основанию направляющую балку.
  3. На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Самодельные ролики для откатных ворот своими руками

Как сделать сдвижные ворота своими руками

Сдвижные ворота изготавливаются по сложной конструкции, поэтому продолжительное время их ставили только в промышленных зданиях. Застройщики стали их использовать только после появления новых технологий и большого ассортимента комплектующих. В настоящее время раздвижные ворота можно установить на своем загородном участке самостоятельно.

Конструкция сдвижных ворот

Сдвижные ворота состоят из дверной панели, которая передвигается по роликам. По конструкции они делятся на несколько видов: подвесные, консольные и откатные по рельсу.

  1. 1. Подвесные сдвижные ворота состоят из балки, которая установлена на стоящие столбы с обеих сторон ворот. По строению конструкция похожа на букву «П». Края загнуты внутрь. Панель висит на расположенных внутри роликах, по которым она перемещается. Такую сдвижную конструкцию не каждый устанавливает на своем участке, из-за балки, которая не позволяет проехать большому транспортному средству.

2. Консольная конструкция панелей состоит из балки. По строению она напоминает П-образную форму, один конец которой висит в воздухе, второй закреплен. Внутри расположены ступеньки, для перемещения роликов. Вес дверной панели переходит на балку через ролики. Балка может располагаться внизу, верху или посередине.

  1. 3. Для откатных ворот на рельсах в землю устанавливается рельс. а к нижней части панели ворот прикрепляют ролики. Эта самая легкая и простая конструкция. Панель передвигается по направляющей. Их недостаток в том, что ролики с рельсами постоянно придется очищать от листьев, снега и прочей грязи. Но в такой конструкции есть много плюсов: обладая компактностью, во время открытия панель ворот занимает не больше места проема. Конструкция изготовляется из мощного каркаса и прочной обшивки, что позволяет противостоять сильным ударам. Створка не провисает, поэтому подходит для установки в проемах до 6 метров.

Читайте также: Виды и устройство деревянных заборов

Изготовление консольных откатных ворот без автоматики

Конструкция консольных ворот является самой дорогой из всех, но ее достоинство в том, что балка не располагается над проездом, ворота занимают мало места при открывании. Весь комплект запчастей для ворот покупают в фирме, он состоит из:

Также рекомендуем прочитать:

  • Улавливателя концевых роликов и самих роликов;
  • Направляющей балки;
  • Подставки;
  • Роликовой опоры.

Чтобы определить сколько покупать материала, заранее составляется схема и чертежи. С их помощью рассчитывается вес панели ворот, ее размер, тип обшивки, материал каркаса.

Установка самодельных откатных ворот начинается с укладки фундамента с металлическими столбами, на которые крепится консольная балка. Чтобы нагрузку от панели компенсировать, фундамент заливают на длину технического выноса (вдоль забора перед столбами). Необходимый размер фундамента рассчитывается в зависимости от длины консольной балки и закладывается по типу ленточного. Под него вырывают котлован глубиной ниже промерзания грунта. В котлован устанавливают стойки и укладывают армированные опоры. Опоры предназначены для пластин с роликами. К стойкам прикрепляют верхние ролики, задача которых держать панель и не позволять ей раскачиваться.

Рассчитать размер фундамента очень просто. Его длина составляет половину ширины проезда. К примеру, при ширине проезда 4 метра, длина фундамент закладывается 2 метра. Его ширина составляет от 40 до 50 см.

Котлован выкапывают ниже глубины промерзания грунта на 15 см. В эту часть фундамента устанавливают арматуру, к ней приваривают швеллер, затем бетонируют. Швеллер устанавливается на один уровень с уровнем грунта. Можно воспользоваться более простым и быстрым способом, прикрутив в грунт три винтовых сваи из металла, к которым приваривается швеллер. Такой вариант менее надежный, но более дешевый по стоимости. Если работа проделана правильно, то площадка получится ровной.

Несущая рама

Рама для ворот изготовляется по схеме из металлических труб диаметром до 60 мм. Используя болгарку или шлифовальную машинку, трубы очищают от ржавчины. Затем обезжиривают и грунтуют. Трубы приваривают друг к другу создавая раму. Из труб диаметром 20 мм делают обрешетку и прикрепляют ее к раме. На обрешетку будет делаться обшивка. Используя саморезы или заклепки, панель соединяют с обшивкой.

Читайте также: Идеальный забор из качественной сетки рабицы

Обрешетку внутри рамы устанавливают, так как будет происходить обшивка ворот. Если обшивка планируется двухсторонняя, то обрешетку ставят в центре рамы, а при односторонней — на краю.

Чтобы конструкция была максимально прочной сварные швы должны располагаться на 25 см друг от друга. Когда работа сделана – швы выравнивают болгаркой. Затем панель грунтуют и красят. Обшивать панель ворот начинают после высыхания краски.

Сэндвич-панели и профнастил, являются бюджетным вариантом обшивки каркаса. Можно использовать дерево или металлические листы. Для предотвращения появления плесени и различных насекомых дерево покрывают септиком. После этого закрепляют внизу и вверху саморезами. Чтобы профлисты и металл не покрылись коррозией, их обезжиривают и покрывают грунтовкой. К каркасу прикрепляют саморезами или заклепками.

Как закрепить роликовые опоры?

Довольно часто фундамент дает усадку, поэтому нельзя платформы с роликами приваривать сразу к закладному швеллеру. Если произойдет хоть малейшее смещение, ворота открываться не будут, а приваренную платформу корректировать сложно. Придется все срезать, это долго, и нет гарантии в положительном результате. Поэтому механизм откатных ворот своими руками делается по правилам. К швеллеру приваривают шпильки, а платформы с роликами крепят на болтовые соединения, которые устанавливаются на шпильки.

Важно знать! Покупая роликовые платформы. внимательно рассмотрите сами ролики и их каретки. Ролики должны располагаться по четыре штуки в два ряда и быть с морозостойкой смазкой. Платформа, к которой они крепятся должна быть изготовлена из литой стали, покрытой защитной смазкой.

Установка направляющих

Перед установкой нужно примерить направляющие. Направляющие, нижние ролики и подшипники ставят в положение «открыто». Верхнюю направляющую устанавливают на ролики, после этого ролики выравнивают по уровню. Затем раму ворот монтируют на ролики и опять выравнивают по уровню. Если все сделано ровно платформа приваривается к фундаменту сваркой. Верхняя направляющая сваривается с металлическими столбами. Для кирпичных и деревянных столбов применяют закладные из арматуры или анкера.

Читайте также: Установка откатных ворот своими руками на даче

Монтаж механизма верхних роликов и нижнего уловителя

Направляющую балку можно заменить вертикальными направляющими роликами. Их прикрепляют болтами на П-образном профиле. Благодаря им ворота не будут качаться, а высокие автомобили спокойно смогут проезжать.

Чтобы освободить ролики от нагрузки на фундамент приваривается нижний уловитель. Панель, будет заходить в него создавая при этом дополнительную точку опоры.

Автоматизация откатных ворот

Автоматика для изготовления выдвижных ворот с электроприводом подбирается в зависимости от веса и размера конструкции. В комплект входит: блок управления и пульт ДУ, сигнальная лампа и электропривод, элементы безопасности, зубчатая рейка. Чтобы створка плавно ходила, а система автоматики проработала долго, лучше для подключения вызвать специалиста. Но если вы решили сделать это самостоятельно, то следует придерживаться следующего порядка:

  1. Первым делом следует выбрать место для размещения привода.
  2. Привод прикручивается болтами между каретками на швеллер.
  3. Открывают ворота.
  4. Рейку с зубцами закрепляют посередине привода.
  5. Затем устанавливают концевые выключатели и только потом можно подключать привод.
  6. Подключают сигнальную лампу и монтируют элементы безопасности.

Можно приобрести автоматику с дополнительными функциями: регулятор скорости открывания, температурный контроль, дополнительное питание и фотоэлементы.

Советы по установке самодельных откатных ворот своими руками

Каждый сможет изготовить самодельные раздвижные ворота. Если предварительно изучить информацию по монтажу и придерживаться советов специалистов, то можно создать необычные самодельные ворота.

  1. Чертежи. Чтобы все монтажные работы по установке выдвижных ворот своими руками были выполнены быстро и правильно, особое внимание уделяется схемам и чертежам. Результат: конструкция, работающая без проблем благодаря точному соблюдению всех размеров и параметров.
  2. Материалы. Чтобы механизм раздвижных ворот проработал долгое время, без ремонтных работ, весь материал из которого они изготовлены, должен быть только высокого качества.
  3. Автоматизация. Чтобы конструкция хорошо закрывалась и открывалась, установку электрического привода должен выполнять специалист.

Главная » Заборы и ограждения » Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

  • Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

Консольные ворота с нижней балкой

По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
  • Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  • Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

    Откатные ворота на рельсе

    Какие лучше

    Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

    Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

    Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

    Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

    Как сделать консольные откатные ворота

    Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

    Комплектация консольных ворот

    Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

    Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

    Как рассчитать фундамент под крепление для консольной балки

    Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

    Фундамент под консольную балку при строительстве откатных ворот

    Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

    Подготовленное армирование и закладной швеллер

    Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

    Установка роликовых опор

    К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

    Пример крепления роликовых площадок

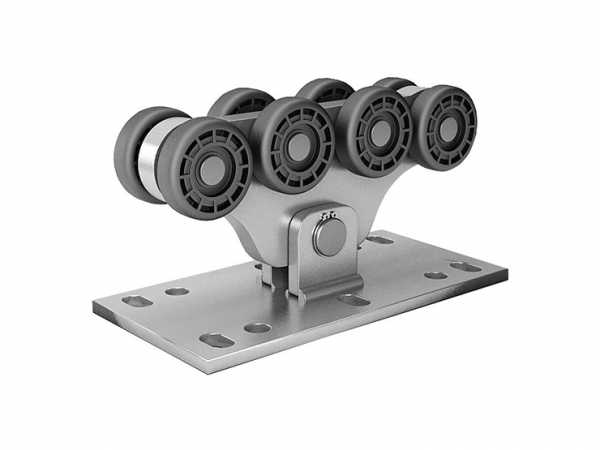

    При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

    На ролики накатывается опорная балка, потому основную нагрузку несут они

    Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

    Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

    Откатные ворота своими руками: фотоотчет с пояснениями

    Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

    Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

    Также были куплены следующие материалы:

    • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
    • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
    • арматура 12 мм — 6 м;
    • электроды — 2 кг;
    • краска — 3 банки, кисти, заклепки;
    • цемент М-400 — 5 мешков;
    • профнастил покупался при изготовления забора .

    Схема откатных ворот с размерами

    Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

    Как варилалсь рама

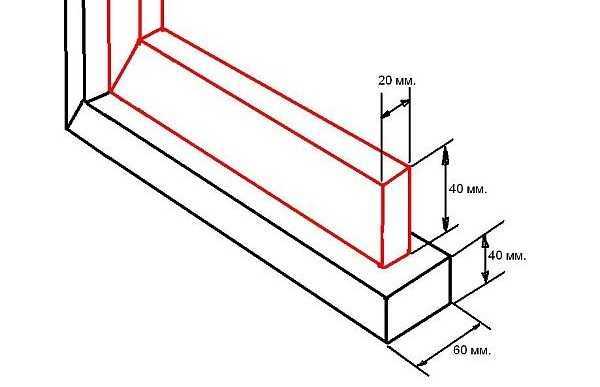

    Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

    Как приваривать профильную трубу 40*20 мм

    Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

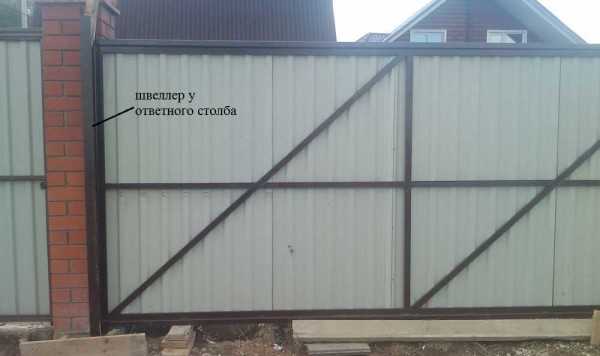

    Швеллер на 180 мм прикрепили к ответному столбу

    Примерка на месте

    На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

    Установленные на приемном столбе упоры

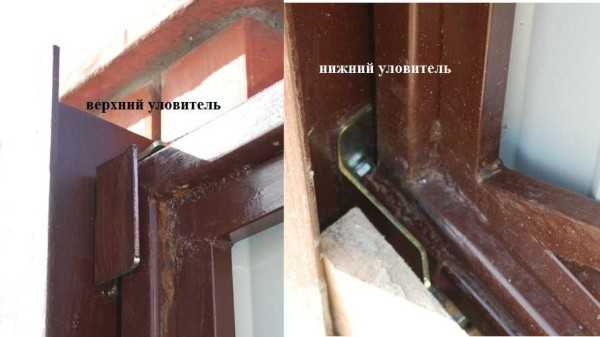

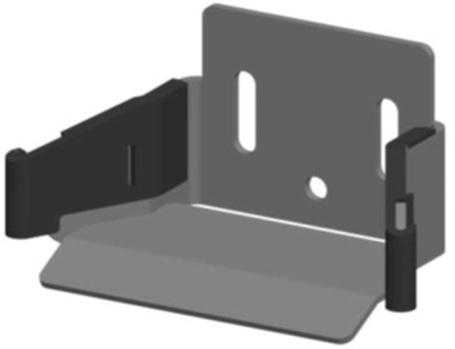

    Верхний и нижний уловители

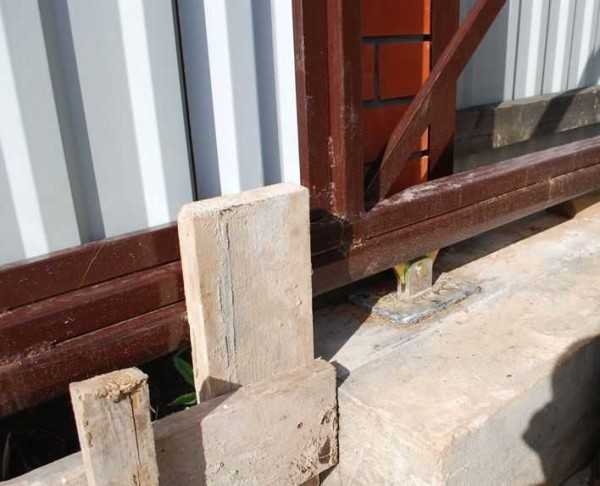

    Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

    Приварены роликовые площадки и на них «наехали» роликами

    Готовый каркас ворот просто накатывают на закрепленные ролики.

    Фото створки на роликах с разных ракурсов

    После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

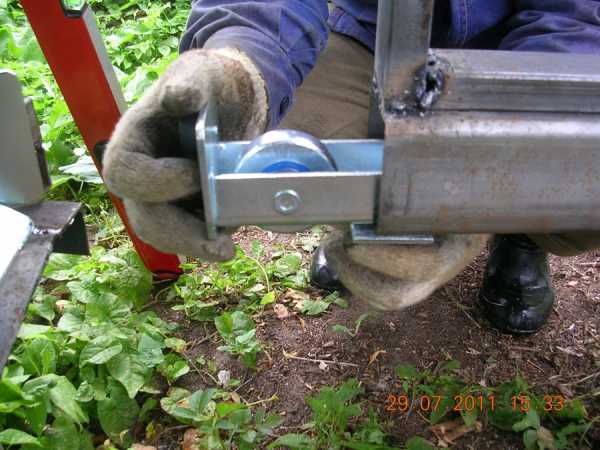

    Установка заглушки и упорного ролика (балка на фото перевернута)

    Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

    Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

    Так выглядят установленные верхние ролики

    Все, откатные ворота своими руками собраны и готовы к эксплуатации.

    Как выглядят откатные ворота со двора

    Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

    Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

    Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

    Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

    Изготовление фурнитуры для калитки

    Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

    Для установки откатных ворот необходима специальная фурнитура – ролики, направляющие, улавливатели и другие элементы. Сами ворота можно без усилий сделать самостоятельно, а вот фурнитуру большинство предпочитает покупать готовую. Но есть умельцы, которые знают, как изготовить своими руками комплектующие для откатных ворот, и этим удешевить монтаж конструкции. Если имеются слесарные навыки, инструменты и подходящий материал, собрать самостоятельно фурнитуру получиться без проблем.

    Набор фурнитуры для сдвижных ворот

    Перечень комплектующих

    В базовую комплектацию сдвижных ворот входят:

    • направляющая балка;
    • две роликовые каретки;
    • ограничитель;
    • два уловителя;
    • концевой, или накатной ролик;
    • заглушки.

    Каждый элемент выполняет определенные функции, и эффективная работа ворот возможна только при условии наличия всех комплектующих. Разумеется, заводская фурнитура гораздо удобнее в использовании, чем самодельная, к тому же, все детали отлично между собой взаимодействуют. Единственным недостатком покупного комплекта является высокая стоимость, что заставляет людей искать альтернативные варианты.

    Самостоятельное изготовление фурнитуры

    Изготовление в домашних условиях комплектующих для ворот требует наличия соответствующих материалов и инструментов, а также максимального качества в работе. Если хотя бы одна деталь будет заметно отличаться от нормы, конструкция не сможет служить надежно и долго, и вскоре понадобится замена механизма.

    Направляющая балка

    Направляющую балку называют по-разному: швеллером, консолью, рельсом. В заводских условиях она выполняется из стального профиля со сложной геометрической формой, повторить которую в домашних условиях невозможно. Длина балки 5-7 метров, толщина металла – от 3,5мм до 5мм. Эта деталь является самой габаритной в комплекте, и, пожалуй, самой важной. При самостоятельном изготовлении направляющей следует правильно подобрать материал, учитывая вес полотна и ширину створки. Для работы понадобятся:

    • железная труба 60х60х4мм;
    • болгарка;
    • рулетка;
    • сварочный аппарат;
    • набор сверл;
    • дрель.

    Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей, иначе со временем балка прогнется, и ворота перестанут открываться. Оптимальным вариантом для самодельной консоли считается квадратная труба сечением 60х60х4мм, при этом ее длина должна соответствовать ширине ворот, умноженной на 1,5. Если найти трубу нужной длины не удалось, можно сварить две вместе, но оба отрезка обязательно должны быть одинаковыми.

    Хорошо, если труба уже имеет продольный разрез, если же его нет, с помощью болгарки нужно вырезать паз шириной около сантиметра. Обязательно очистить трубу от ржавчины, окалины, тщательно отшлифовать поверхность.

    Важно! Если имеется продольный сварочный шов, что не редкость для таких труб, его нужно сделать боковым и обязательно отшлифовать изнутри. Часто именно такие швы мешают роликам беспрепятственно передвигаться по направляющей, поэтому подготовить внутреннюю поверхность необходимо так же тщательно, как и наружную.

    То же касается и поперечного сварочного шва, если для направляющей используются две трубы. Делать шов нужно очень аккуратно, иначе подшипники будут клинить, или же створка при прохождении шва будет совершать скачок. Понятно, что зачищать внутренние швы при таком сечении профиля достаточно проблематично, но иначе добиться легкого хода ворот не получится.

    Роликовые каретки

    Роликовые каретки, или тележки, принимают на себя нагрузку от движущейся створки, перенося ее на фундамент ворот. Именно благодаря кареткам профиль вместе с установленной рамой передвигается вдоль проема. На каждой каретке имеется по восемь роликов, которые бывают как металлическими, так и полимерными. Качество заводских кареток гораздо выше, чем у самодельных, тем не менее, правильно изготовленные в домашних условиях, они могут прослужить достаточно долго.

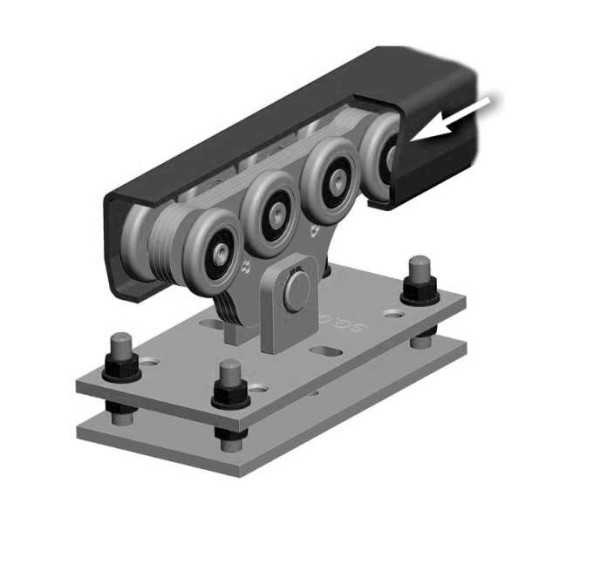

    Заводская роликовая каретка

    В качестве роликов оптимально подходят подшипники от генератора жигулей. Внутренний диаметр подшипника должен быть в пределах от 14 до 40мм, чтобы он не просто помещался в трубу, но и свободно по ней двигался. Для осей кареток можно использовать шпильки М18, которые нужно разрезать на куски требуемой длины. Кроме того, понадобится небольшая пластина железа толщиной от 8мм для изготовления основания каретки. Более тонкий металл не годится – он не выдержит веса конструкции и погнется. Если нет в наличии железа такой толщины, можно сделать двойное количество пластин и соединить их между собой.

    Процесс изготовления каретки достаточно прост: металлические пластины размечают, болгаркой обрезают лишнее, потом просверливают отверстия для крепления подшипников. Если металл тонкий, пластины сваривают, хорошо зачищают швы. Диаметр отверстий должен соответствовать диаметру оси, в данном случае это 18мм. Во время сверления рекомендуется применять масло для охлаждения, чтобы металл не перегревался. Оси примеряют к отверстиям и обрезают до нужной длины. Далее на оси одевают шайбы, следом подшипники, и крепко прикручивают. Подшипники обязательно набить смазкой до приваривания основы.

    Другие элементы фурнитуры

    Самое сложное в этом процессе – изготовить балку и каретки, все остальные элементы сделать уже проще. Ограничитель, который предназначается для удерживания створки в вертикальном положении, представляет собой небольшую пластину с загнутыми краями и пластиковыми роликами. Для больших ворот рекомендуется ставить ограничитель с 4 роликами, для стандартных достаточно двух роликов. Уловители фиксируют полотно после закрывания и состоят из выгнутых особым способом металлических пластин. Если правильно подобрать толщину металла, изготовить улавливатели и ограничитель не составит труда.

    Заглушки предназначаются для защиты направляющей от попадания снега и грязи, что негативно влияет на движение створки. Как правило, заводские заглушки выполнены из резины или пластика, сделать же их самостоятельно можно из любых подручных материалов. Иногда концы балки просто заваривают сваркой.

    Самостоятельно изготовленные комплектующие обходятся в несколько раз дешевле, что позволяет сэкономить на монтаже ворот значительную сумму. И все же, не стоит забывать, что при недостатке опыта результат может получиться совсем не тот, что ожидали. Если есть сомнения в своих возможностях, приниматься за сборку фурнитуры не рекомендуется. Заводские комплектующие во много раз надежнее и долговечнее, к тому же не заберут у вас много времени на установку.

    Монтаж сдвижных ворот видео

    Самостоятельный монтаж сдвижной калитки Монтаж современных сдвижных ворот Откатывающиеся ворота разных типов Задвижные ворота для усадьбы Автоматика для откатывающихся ворот

    Источники: http://landshaftnik.com/zaboryi-i-ograzhdeniya/kak-sdelat-sdvizhnyie-vorota-svoimi-rukami, http://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami, http://rusograda.ru/vorota/kak-izgotovit-svoimi-rukami-komplektuyushhie-dlya-otkatnyx-vorot

  • zabor-pro.ru

    Ролики для откатных ворот — Всё о воротах и заборе

    Как сделать ролики для откатных ворот своими руками

    При установке ворот откатного типа можно самому изготовить многие элементы, в том числе и ролики для откатных ворот своими руками. Своим повсеместным распространением распашные ворота обязаны минимальному количеству комплектующих материалов. В то время как откатные или сдвижные конструкции требуют как определенных деталей, так и навыков, что, в свою очередь, сказывается на их стоимости. Из этого следуют два основных недостатка: это высокая цена и наличие свободного места для откатывания. Но преимущества с лихвой перекрывают недостатки. Отсутствие направляющей вверху или внизу позволяет легко проезжать в ворота автомобилям различной высоты. Такие ворота практически не нуждаются в обслуживании, зачастую они полностью автоматизированы. Обшить откатные ворота можно любыми материалами.

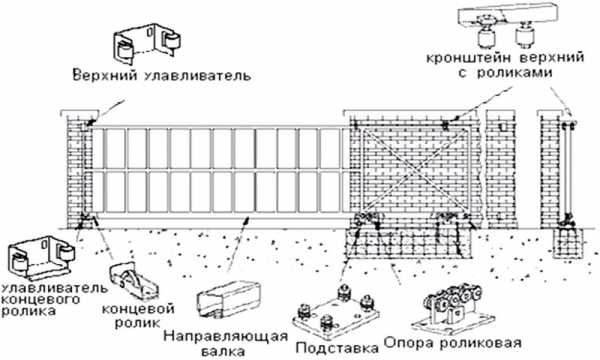

    Схема устройства откатных ворот.

    В данном случае речь пойдет о том, как сделать самодельные ролики для откатных ворот.

    В чем заключается принцип работы откатных ворот

    Для начала необходимо разобрать составляющие ворот и принцип их работы. Они состоят из следующих комплектующих:

    Схема обустройства фундамента для откатных ворот.

    1. Рама, которая является основой, скелетом конструкции. Она делается из профилированных труб и, как правило, в 1,5 раза шире въездного проема.
    2. Полотно. Материал обычно следует выбирать согласно своим целям и возможностям в финансовом плане. Чаще всего выделяют: профлист – надежный и при этом экономичный вариант, ворота из такого материала можно окрашивать в зависимости от предпочтений; художественная ковка – достаточно дорогой и престижный вариант; деревянные ворота.
    3. Направляющая – это массивная балка, которая располагается вверху или внизу рамы, в нее монтируется роликовая система, с помощью которой обеспечивается свободный ход откатных ворот. Вес всей конструкции приходится на несущую балку, поскольку откатные ворота полностью находятся в подвешенном состоянии.
    4. Роликовая система (опора) обеспечивает свободный ход полотна ворот в направляющей балке.
    5. Подставка под роликовую систему несет функцию стабилизации откатных ворот, в том случае, если сдвинется фундамент.

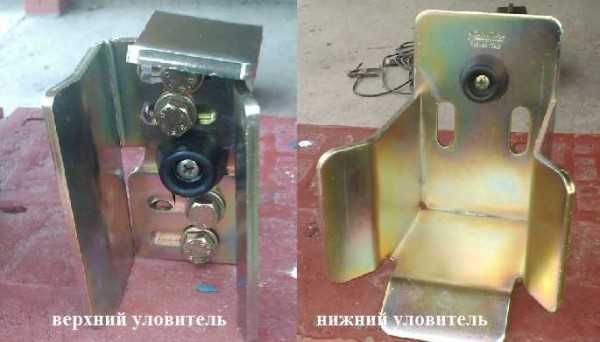

    6. Уловители фиксируют ворота в закрытом положении.
    7. Автоматика. Откатные ворота управляются автоматически.

    Работа роликовой системы и ее виды

    Теперь стоит переходить к рассмотрению непосредственно роликовой системы (схема 1). Обычный набор роликовой системы или роликовой опоры составляют колеса, подходящие по размерам к каретке, которая, в свою очередь, представляет собой большую металлическую пластину.

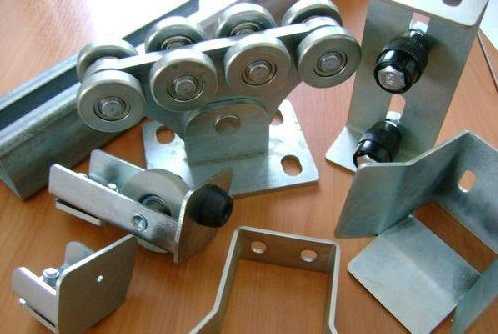

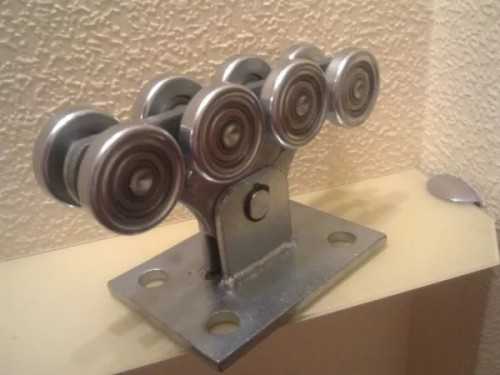

    Комплект фурнитуры для откатных ворот: две каретки с металлическими роликами на закрытых шарикоподшипниках; направляющая балка длиной 6м.; верхний и нижний уловители; концевой ролик; верхний ограничитель; заглушка на балку.

    К ней привариваются роликовые колесики, их количество и точные габариты должны быть просчитаны в зависимости от размеров всей конструкции. Соответственно, чем массивнее конструкция, тем больше опора и большее количество роликовых колесиков.

    Бывает несколько типов откатных ворот, каждый из которых имеет свою роликовую систему.

    1. В консольном типе 4 пары колес, которые необходимо прикрепить либо к заложенному в фундаменте швеллеру, либо к металлической каретке. Нужно отметить, что для этого типа ворот характерным является крепление колесных опор сбоку. Они крепятся к металлическому швеллеру в верхней части конструкции.
    2. В подвесном типе берется несколько пар подшипниковых роликов, которые монтируются в верхнюю направляющую. Зачастую каретки с роликами крепятся на верхней направляющей, в центре и с краю. Для того чтобы четко представлять себе механизм устройства роликовой опоры и ее крепления, необходим хороший, подробный чертеж (рис. 1). Если своими руками такой чертеж сделать не получается, можно обратиться за помощью к профессионалам. Затем к полотну приваривается рельса, вся эта конструкция монтируется в раму с блоками роликовых кареток, что обеспечивает легкий ход заграждающей конструкции.
    3. Два блока кареток используется в откатных воротах с нижней направляющей. Конструкция ролика должна иметь форму ЖД колес (радиус обода колеса с внешней стороны меньше, чем с внутренней), тогда ролики будут не только удерживать и передвигать, но и стабилизировать полотно.

    Хотелось бы заострить внимание на том, что роликовые каретки лучше крепить к рельсу на сварку, а не на болты или шпильки.

    Так как это очень трудоемкий процесс, необходимо будет сверлить швеллер, нарезать резьбу, швеллер в дальнейшем нужно установить с точностью до миллиметра. А ведь подобные отверстия еще нужно проделать и в роликовых каретках. Конечно, на первый взгляд может показаться, что крепление шпильки удобнее тем, что можно снимать или как-то регулировать роликовые тележки. Но из-за ошибки всего в несколько миллиметров вы потратите огромное количество времени на демонтаж этих шпилек. Дело в том, что не нужно приваривать роликовые каретки в тех местах, в которых вы не сможете достать их болгаркой. При необходимости просто срезаем сварной шов и передвигаем каретку в нужное нам место.

    Также можно приобрести готовые каретки со шпильками, изготовленные специально под ролики – это является своего рода компромиссным вариантом. В финансовом плане это несколько дороже, но зато сэкономит время.

    Установка роликовой системы

    Перед началом монтажа проводим линию движения ворот. По линии движения протягиваем шнур на высоту 15 см от земли и 3 см от столба. Необходимо определить расстояние от края до опоры. Для первой каретки от края ворот отступаем 150 мм и обозначаем линию ее крайнего положения. Для второй каретки измеряем общую длину ворот, вычитаем из нее 100 мм и откладываем эту длину от столба по заложенному швеллеру. Это и будет крайним положением для второй каретки. Производим монтаж: роликовые каретки вставляем в несущую рельсу поочередно и сдвигаем их ближе к центру ворот.

    Схема подключения элементов автоматики откатных ворот.

    Далее, полотна ставят, вертикально расположив обе каретки по касательным, так, чтобы они прилегали к заранее натянутому шнуру. Привариваем вторую роликовую каретку, потом полностью откатываем полотно в проем. Регулируем положение каретки и привариваем первую каретку. Убираем полотно с роликовой основы, привариваем к заложенному швеллеру регулировочные площадки и прикрепляем к ним каретки. Сдавим полотно на каретки и задвигаем конструкцию. При помощи гаечного ключа регулируем положение полотна. Чтобы роликовые каретки правильно расположились внутри направляющей, ослабляем верхние гайки. После этого необходимо несколько раз прокатить ворота от одного края к другому, обращаем внимание на то, как ходят створки ворот, если ход свободный, то необходимо немного подтянуть гайки. Если же ворота движутся с затруднением, то гайки, наоборот, нужно ослабить. Кроме того, в процессе регулировки необходимо следить за тем, чтобы не появлялось перекосов роликовых основ, при необходимости устранить с помощью гаечного ключа.

    В большинстве случаев во всех типах откатных ворот с целью более надежной фиксации полотна используют несколько пар дополнительных роликов, расположенных внизу заграждающей конструкции.

    Основная масса ворот приходится на пару несущих кареток, поэтому они должны быть изготовлены из особо прочного материала. Для этих целей подойдет черная либо оцинкованная сталь. Изготовление роликов из такой стали на подручных мощностях достаточно трудоемкий процесс, все-таки не у каждого дома есть токарный станок и 380 кВт в сети. Несущая каретка должна равномерно распределять вес полотна по всей заградительной конструкции. Для того чтобы работа механизма была плавной без скрипов и рывков, его необходимо обработать специальной смазкой.

    Из чего сделать ролики для откатных ворот

    Откатные ворота очень удобны в эксплуатации. Такая конструкция позволяет сэкономить свободное пространство перед воротами, при этом размеры створок могут быть различными.

    Если вы решили установить откатные ворота, то фурнитуру для них можно найти на сайте https://AntaSPb.ru. Здесь представлен большой выбор роликов, кронштейнов и крепежных элементов, рассчитанных на различную нагрузку.

    Особенности конструкции

    Раздвижные ворота обладают массой достоинств, но стоимость их изготовления достаточно велика. Чтобы немного сэкономить, народные умельцы пытаются изготовить ролики для откатных ворот самостоятельно.

    Механизм, позволяющий створкам ворот двигаться, включает в себя несколько составляющих:

    • ролики верхние;
    • ролик концевой;
    • две опоры на роликах. Эта часть механизма несет наибольшую нагрузку, так как именно на этих роликах выезжают и заезжают воротные створки;
    • стальной направляющий рельс;
    • несколько улавливателей и заглушки.

    Только при наличии всех этих конструктивных элементов, ворота будут служить долго.

    При выборе материалов следует помнить, что наибольшая нагрузка приходится на направляющий рельс и роликовые опоры. Поэтому они должны быть выполнены из особо прочного металла.

    Особенности изготовления роликовых опор

    Роликовая каретка, на которой ездят ворота, представляет собой металлическую опору, поставленную на несколько роликов. Выточить ролики можно на небольшом станке. В качестве основы можно использовать палец от комбайна, трактора или другой большой машины.

    В процессе сборки роликов необходимо использовать подшипники. Они должны быть качественными, поскольку надежная работа всего механизма зависит в первую очередь от них. Если подшипники изготовлены из некачественного металла, то открывание ворот будет сопровождаться неприятным скрипом.

    Ролики, изготавливаемые в заводских условиях, могут быть выполнены не только из металла. В продаже можно встретить пластиковые ролики, но такая фурнитура быстро выходит из строя.

    Многие домашние мастера изготавливают откатные ворота самостоятельно, в надежде сэкономить значительную сумму. Но фурнитуру лучше купить готовую. В этом случае ворота прослужат долгое время. Изготовление роликов самостоятельно потребует значительных затрат времени и усилий, а конечный результат может получиться совсем не таким, как хотелось бы.

    Как изготовить ролики для откатных ворот своими руками

    Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

    Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

    О комплекте роликов

    Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

    Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

    1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
    2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
    3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

    Ролики в качестве опоры

    Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

    Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

    Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

    Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

    Опоры для консольного типа

    Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.
    В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

    Источники: http://moidomkrepost.ru/tipy/otkatnye/roliki-dlya-otkatnyx-vorot-svoimi-rukami.html, http://www.tell-all.ru/iz-chego-sdelat-roliki-dlya-otkatnyih-vorot/, http://vorotagate.ru/otkatnye/roliki-dlya-otkatnyx-vorot

    zabor-pro.ru

    Как правильно установить ролики для откатных ворот

    Откатные ворота являются одной из разновидностей въездных ворот. Главным их преимуществом выступает механизм, который помогает разрешить ряд трудностей.

    Подобный механизм базируется на роликах, которые крепятся на опоры в фундаменте. Благодаря им воротное полотно, которое надевается непосредственно на них, может передвигаться вправо и влево по протяжению забора.

    Поэтому, чтобы подобная конструкция работала исправно, важно правильно установить ролики для откатных ворот.

    Двигательный механизм откатных ворот

    В работе откатных ворот участвуют несколько видов роликов.

    Главный из них – роликовая каретка, которая и отвечает за передвижение полотна. Обычно они используются в паре.

    Важно, чтобы каретка была изготовлена из высококачественного материала. Крайне нежелательно использовать пластик, идеальными в эксплуатации считаются металлические конструкции.

    Обязательно проверьте, чтобы ролики свободно крутились вокруг своей оси.

    Верхние ролики обеспечивают поддержку ворот, защищая их от раскачивания. В этом случае они могут быть из пластика.

    Концевой ролик обеспечивает плавную и бесшумную работу ворот, их фиксацию в закрытом режиме. А также предотвращает провисание створки.

    Как правильно установить каретку с роликами

    Так как главной частью двигательного механизма откатных ворот является каретка с роликами, обратите особое внимание на их установку. Именно от этого будет зависеть правильность и плавность работы вашей конструкции.

    Для крепления роликов советуем придерживаться таких рекомендаций:

    1. В опорном (несущем) швеллере просверлить или сделать сваркой 4 отверстия с каждого края для фиксации каретки. Чтобы определить их местоположение, наденьте ролики на направляющую балку или примените уровень.
    2. Чтобы определить расстояние, на котором крепятся каретки друг от друга, ориентируйтесь на глубину введения заглушки и концевого ролика в балку. Каретки устанавливаются строго по одной линии.
    3. Установите в отверстия болты, а их головки обварите.
    4. Под пластину с роликами прикрутите гайки, чтобы регулировать ее высоту. Также это поможет избежать перекосов во время бетонирования.
    5. Далее можно крепить швеллер к фундаментным закладным.

    Рекомендуется не экономить средства при выборе роликовой конструкции. Используйте металлические детали.

    Их производят на спецстанках, где они подвергаются центрированию. Поэтому такие ролики работают слаженно и направленно.

    Пластиковые изделия не подвергаются подобному процессу, поэтому их работа несбалансированна. И часто можно услышать их биение друг о друга внутри конструкции.

    Твитнуть

    mrokna.ru

    Из чего сделать ролики для откатных ворот

    Откатные ворота очень удобны в эксплуатации. Такая конструкция позволяет сэкономить свободное пространство перед воротами, при этом размеры створок могут быть различными.

    Если вы решили установить откатные ворота, то фурнитуру для них можно найти на сайте https://AntaSPb.ru. Здесь представлен большой выбор роликов, кронштейнов и крепежных элементов, рассчитанных на различную нагрузку.

    Особенности конструкции

    Раздвижные ворота обладают массой достоинств, но стоимость их изготовления достаточно велика. Чтобы немного сэкономить, народные умельцы пытаются изготовить ролики для откатных ворот самостоятельно.

    Механизм, позволяющий створкам ворот двигаться, включает в себя несколько составляющих:

    • ролики верхние;
    • ролик концевой;
    • две опоры на роликах. Эта часть механизма несет наибольшую нагрузку, так как именно на этих роликах выезжают и заезжают воротные створки;
    • стальной направляющий рельс;
    • несколько улавливателей и заглушки.

    Только при наличии всех этих конструктивных элементов, ворота будут служить долго.

    При выборе материалов следует помнить, что наибольшая нагрузка приходится на направляющий рельс и роликовые опоры. Поэтому они должны быть выполнены из особо прочного металла.

    Особенности изготовления роликовых опор

    Роликовая каретка, на которой ездят ворота, представляет собой металлическую опору, поставленную на несколько роликов. Выточить ролики можно на небольшом станке. В качестве основы можно использовать палец от комбайна, трактора или другой большой машины.

    В процессе сборки роликов необходимо использовать подшипники. Они должны быть качественными, поскольку надежная работа всего механизма зависит в первую очередь от них. Если подшипники изготовлены из некачественного металла, то открывание ворот будет сопровождаться неприятным скрипом.

    Ролики, изготавливаемые в заводских условиях, могут быть выполнены не только из металла. В продаже можно встретить пластиковые ролики, но такая фурнитура быстро выходит из строя.

    Многие домашние мастера изготавливают откатные ворота самостоятельно, в надежде сэкономить значительную сумму. Но фурнитуру лучше купить готовую. В этом случае ворота прослужат долгое время. Изготовление роликов самостоятельно потребует значительных затрат времени и усилий, а конечный результат может получиться совсем не таким, как хотелось бы.

    www.tell-all.ru

    Ролики для откатных ворот своими руками

    Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

    [sam id=»1″ codes=»true»]

    Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

    О комплекте роликов

    Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

    Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

    1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
    2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
    3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

    Ролики в качестве опоры

    [sam id=»2″ codes=»true»]

    Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

    Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

    Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

    Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

    Опоры для консольного типа

    Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.
    В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

    [sam id=»3″ codes=»true»]

    vorotagate.ru

    установка своими руками, принцип работы и разновидности систем

    Среди разнообразных способов организации въезда на территорию отмечают откатные ворота, установка которых считается современным технологическим решением. Одним из основных элементов конструкции является роликовая система, представленная различными типами от отечественных и зарубежных производителей.

    Для управления воротами предусмотрены ручные и автоматические механизмы. Ручное управление основано на вращении ручки, закрепленной на стойке рамы. При выборе такой схемы необходимо устанавливать обычные или специальные замки. Автоматический вариант основан на работе электрического привода, позволяющего нажатием кнопки перемещать конструкцию по направляющим рельсам. Системы разблокировки и концевые выключатели, необходимые для остановки ворот в конечной точке движения, включены в его комплектацию.

    Комплектующие роликовой системы

    К комплектующим деталям раздвижных ворот, обеспечивающим свободное перемещение полотна из сендвич-панелей, дерева или металлических листов обычного или профилированного вида, относятся:

    • подшипниковые ролики, количество и вид которых определяет разновидность системы;
    • направляющие рельсы специальной формы, закрепленные внизу по всей длине ворот для обеспечения заданного положения конструкции во время ее перемещения;
    • скобы из металлического основания и две пары регулируемых роликов, предназначенных для удержания вертикального положения ворот, а также исключения раскачивания, падения и крена полотна;
    • концевые ролики, обеспечивающие плавность заезда ворот в улавливатель и изготовленные из необслуживающего подшипника, работающего длительный период времени без смазки;
    • улавливающий портал, регулируемый по высоте, размещаемый вверху и внизу полотна, а также принимающий часть нагрузки от веса конструкции на себя;
    • резиновая заглушка для защиты направляющей консоли от попадания снега и мусора.

    Роликовые каретки являются основой откатной системы, они называются опорами. Их качественная установка на несущую балку или направляющую рельсу предусматривает точно выверенное положение и расстояние между ними. Концевые или накатные ролики должны иметь защитную крышку, выполняющую такую же функцию, как и резиновая заглушка.

    Работа роликовой системы предусматривает беспрепятственное перемещение рамы с обшивкой по консольным блокам без крена, падения и раскачивания.

    Конструкция и особенности каретки

    Опорные ролики в своей основе имеют стальную плиту с установленными на ней усиленными подшипниками закрытого типа. Для их смазки предназначены низкотемпературные сорта. Тележка имеет восемь роликов, которые попарно размещены вдоль плиты. Такое количество крутящихся колес обеспечивает самостоятельное регулирование точек соприкосновения с направляющим элементом.

    С поверхностью рельсы во время передвижения ворот контактирует не менее шести роликов.

    Каретки могут иметь большие и малые основания, определяющие удобство их установки. Роликовая система, представленная цельно выполненным изделием, крепится к платформе при помощи специального стопорного кольца. На ней выполняются технологические отверстия в количестве от четырех до шести штук. Они предназначены для качественного монтажа платформы к подготовленному фундаменту.

    Небольшое основание каретки предоставляет возможность приваривать основу откатной системы прямо к закладным, выполненным в бетоне. Тележка с роликами и направляющая рельса, подвергаясь нагрузке от всего полотна заграждающей конструкции, обеспечивают ее легкое, тихое движение.

    Типы систем

    Виды откатных ворот определяют типы роликовых опор, которые должны соответствовать размерам и весу конструкции. К ним относятся:

    • Консольные системы имеют четыре пары колес, которые крепятся к металлической каретке и привариваются к швеллеру, заложенному в фундаменте. Колесные опоры при этом крепятся сбоку в верхней части конструкции.
    • Роликовая система в подвесных раздвижных воротах предусматривает использование нескольких пар колес, которые монтируются в верхнюю направляющую с краю и в центральной части рамы.
    • Два блока кареток для широких створ с нижней направляющей удерживают, перемещают и обеспечивают их стабильную работу. Ролики имеют особую конструкцию, похожую на железнодорожные колеса. Радиус обода с внешней стороны меньше по сравнению с внутренней частью.

    Критерии оптимального выбора

    Для стабильной работы системы необходимо приобретать качественные каретки с колесами, обеспечивающими быстрое перемещение с легким, плавным и бесшумным ходом. Среди основных критериев выбора выделяют:

    • место крепления роликовых тележек;
    • материал изготовления колес: полимеры или металл;
    • степень усиления материала для производства колес;
    • качество подшипников в опорах;
    • компания-производитель;
    • стоимость каретки.

    При выборе роликов рекомендуется ориентироваться на общий вес заграждающей конструкции, ширину проема для проезда транспортных средств, высоту полотна.

    Колеса из усиленного металла или полимера предназначены для передвижения массивных ворот с массой от 400 до 1200 кг. Цены систем со всеми комплектующими деталями варьируются от 110 до 350 долларов.

    Если вас интересует, как поставить автоматику на откатные ворота своими руками, прочтите этот материал.

    Как самостоятельно сделать откатные ворота из профнастила — читайте здесь.

    Этапы самостоятельной установки

    Грамотно выполненный монтаж гарантирует долговечную и безотказную работу заграждающей конструкции.

    После установки опорных стоек, обустройства бетонного основания с армированными закладными, изготовления каркаса ворот и его обшивки приступают к установке роликовой системы. К основным этапам монтажа относятся:

    1. Приваривание направляющей к раме ворот.
    2. Установка регулировочных подставок под роликовые опоры.
    3. Накатывание собранной заграждающей конструкции на каретку с колесами.
    4. Установка концевого ролика и закрепление скобы, удерживающей полотно от боковых раскачиваний.
    5. Проверка плавности хода рамы.
    6. Приваривание верхнего и нижнего улавливающего портала, столба-ловителя к закладным.
    7. Проверка правильности установки всех комплектующих системы.

    Соблюдение всех рекомендаций является залогом длительного срока эксплуатации откатных ворот без ремонта и замены кареток.

    Видеоматериал о производстве комплектующих

    На видео показан процесс изготовления роликов своими руками:

    Фотогалерея данных конструкций

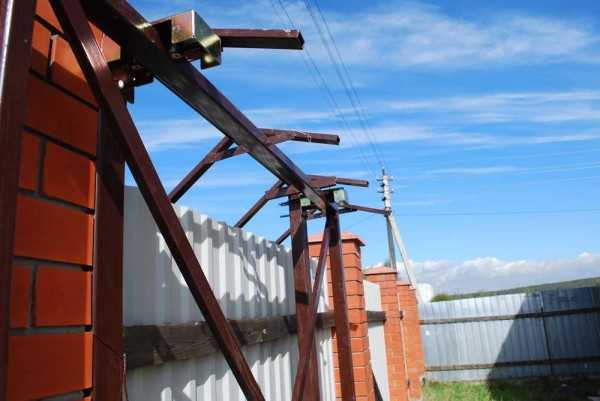

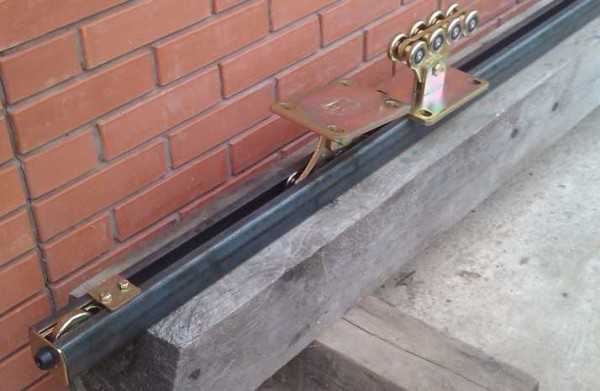

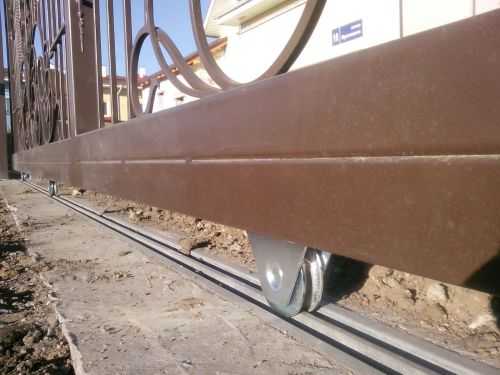

    На фото ниже вы можете посмотреть различные варианты роликовых систем:

    vamzabor.net

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
