Конструкция и размеры замка для межкомнатных и входных дверей

Какие составные части дверного замка?

Внешний корпус – скрывает и защищает внутренний механизм дверного замка

Передняя планка — это видимая часть замка после установки. Важно, чтобы отделка соответствовала остальной части дверной фурнитуры – ручек для дверей, дверных петель, упоров, защёлок.

Отверстие под поворотный квадрат — через него проходит поворотный квадрат, с обеих сторон которого соединяются ручки дверной фурнитуры. Собственно, само название поворотный квадрат означает, что вращательные движение от ручки передается через него на защелку. Обычно квадраты бывают сечением 8 мм. А вот от длины поворотного квадрата зависит, куда можно установить ручки. Как правило, на межкомнатные двери устанавливают квадраты длиной 100 – 115 мм. А вот для входных дверей требуются более длинные квадраты, за счет того, что входная дверь шире чем межкомнатная.

Защёлка — это запирающая планка, которая, выступающая из корпуса дверного замка в раму двери и, таким образом, предотвращает открывание двери без поворота дверной ручки. Самым распространённым видом является металлическая, диагонально скошенная защелка, выталкиваемая пружиной.

Однако, дверные замки бывают с пластиковыми и магнитными защёлками. Как пластиковая, так и магнитная защелки позволяют значительно снизить уровень шума дверного замка при закрывании межкомнатной двери. Необходимо также отметить, что магнитные дверные защелки в приоритетном порядке имеют прямоугольную форму, а не диагонально скошенную. Это обусловлено принципиально другим механизмом работы. Скошенные защелки работают за счет сжатия пружины путем надавливания дверной коробки на скошенную часть защелки в корпус замка при закрывании двери, и последующего его выталкивания пружиной. Магнитные же, остаются в корпусе замка до тех пор, пока дверь не будет полностью закрыта, там самым встроенный магнит в ответной планке на дверной коробке, вытягивает защелку за счет магнитного притяжения.

Засов— в отличии от защелки, засов выполняет охранную функцию. Засов или ригель, обычно бывает прямоугольной формы и изготовлен из металла. Приводится в действие только поворотом ключа, цилиндра, фиксатора.

Отверстие под цилиндр – цилиндровый механизм в замке выполняет две функции. Путем поворота выдвигает ригель замка, закрывает замок, и обеспечивает безопасность, в зависимости от его класса, степень защиты и стойкости к взлому может существенно различаться. Т.е., не прибегая к противоправным действиям, отрыть замок можно будет только ключом, идущим в комплекте с цилиндровым механизмом.

Отверстия под соединительные стяжки – при наличии данных отверстий на корпусе замка, дверные ручки можно закрепить стяжками, не проделывая на дверном полотне дополнительных отверстий саморезами.

И так, мы разобрались с конструкцией дверного замка. Но немаловажным является правильный его подбор по параметрам.

Какие бывают размеры и параметры дверного замка

Межосевое расстояние — это расстояние между центром отверстия под поворотный квадрат дверной ручки и центром замочной скважины (евро или овальным центром) или защелки-фиксатора для межкомнатных дверей и ванных комнат. Межосевое расстояние, как правило, бывает от 47 мм для замков дверей ванных комнат и межкомнатных дверей до 95 мм. Если на дверном полотне только предстоит вырезать отверстия, то есть широкий выбор дверных замков. Это измерение особенно важно для дверных ручек на планке. Ведь у них уже фиксированное межосевое расстояние. Так же необходимо отметить, что данное расстояние зависит от высоты дверного замка.

Бексет – еще одно важное измерение. Расстояние между передним краем дверного замка и центром замочной скважины. Бэксет обычно бывает от 40 мм, для задвижек и сантехнических врезных механизмов для межкомнатных дверей, до 80 мм.

Данный параметр очень важен,т.к. правильный подбор позволит обойтись без дополнительного высверливания дверного полотна.

Как подобрать дверной замок? Пошаговая инструкция

В поисках замка на замену? Данное пошаговое руководство поможет Вам самостоятельно подобрать дверной замок без каких либо знаний и потери времени .

Существует огромное количество моделей врезных замков. Как выбрать надежный, который прослужит не один год (а то и десяток лет при должном обслуживании), и обеспечит безопасность Вашего дома?

Для начала стоит определиться, ищите ли вы замок на замену старому, который уже сломался, или хотите установить его самостоятельно в новую дверь. От этого зависит понадобится ли Вам специальный инструмент и навыки столяра или замена потребует минимум времени и навыков: зачастую требуется с помощью отвертки выкрутить два крепежных болта на лицевой планке – достать старый замок и, вставив новый замок, закрутить крепежные болты.

Как выбрать врезной замок на замену? Определяем модель самостоятельно

Мы постарались максимально упросить подбор замка для замены с помощью нашего сайта, ведь чтобы сделать это не обладая опытом в этой области придется потратить немало усилий и времени на изучение и поиск информации.

С нашим сайтом все гораздо проще и быстрее. Все что Вам нужно – измерительный прибор (линейка, рулетка или сантиметр) и 3 минуты времени.

Первым шагом обратите внимание на «умный фильтр» слева на сайте в полной версии или значок фильтра под названием раздела в мобильной версии. По-порядку рассмотрим, какие его показатели будут критичны при подборе замка на замену

Производитель . Зачастую на лицевой планке нанесен логотип или название бренда производителя. Если названия не находите – не беда, просто пропустите данный фильтр.
Тип замка. Как правило на металлическую дверь принято ставить два замка. Верхний -дополнительный без ручки, и нижний — с защелкой под ручку. Выберите подходящий Вам.
Тип механизма. Различают два основных типа механизма секретности замков: цилиндровый (дополнительно комплектуется сердцевиной) и сувальдный (горизонтальная прорезь под длинный ключ).

Межосевое расстояние. Один из определяющих параметров при выборе замка на замену. Это расстояние от центра квадрата ручки до центра ключевого отверстия в миллиметрах. На схематичном изображении ниже обозначено как расстояние А.
Backset/дорнмасс. Так называемое удаление ключевого отверстия — расстояние от лицевой планки до центра ключевого отверстия в миллиметрах (расстояние В). Зачастую разные производители по разному измеряют данный показатель: кто то включает в дорнмасс толщину лицевой планки, кто то меряет без нее. Попробуйте указать в фильтре близкие по значению варианты ( например 65 и 67мм)

После проставления в фильтре необходимых параметров замка у Вас останется от одного до нескольких вариантов. Они могут быть как взаимозаменяемые (к примеру Kale 152 3MR и Fuaro 900 3MR), так и иметь уникальные размеры. Для большей точности зайдите в карточку товара и сравните размеры замка по прикрепленному чертежу. Оформите заказ через корзину сайта либо приезжайте к нам в один из розничных магазинов.

Врезной замок для деревянной двери

Цельное дверное полотно из массива обладает достаточно высокой прочностью, хорошей тепло и звукоизоляцией, и поэтому деревянную дверь такого типа нередко используют в качестве входной. Учитывая тот факт, что в 90 случаях из 100 злоумышленники проникают в квартиру, вскрывая замок, а не дверное полотно, вероятно,есть смысл купить врезной замок для деревянной двери, а не тратиться на покупку дорогой стальной двери.

Что дает установка врезного замка

Замки устанавливаются на двери двумя способами. В первом случае механизм замка помещается в нишу, вырезанную в торцевой части дверного полотна. Во втором случае замок крепится накладкой с тыльной стороны дверной створки. Принято считать, что установка врезного замка ослабляет конструкцию деревянной двери. На самом деле толщина коробки замка составляет одну третью часть от общей толщины дверного полотна, остается как минимум 25-30 мм чистого дерева.

Если на вход в дом поставить деревянную дверь из дуба, разбить ее будет значительно сложнее, чем даже стальной китайский ширпотреб.

Кроме того, использование врезной конструкции дверного замка имеет свои преимущества:

Скрытый от посторонних глаз корпус замка затрудняет доступ к личинке и запорным ригелям;
В механизм замка попадает значительно меньше пыли и грязи;
Скрытый способ установки не портит внешний вид деревянной двери, особенно, если тыльная сторона отделана дорогими сортами древесины.

Есть у врезных замков и свои недостатки. Первый и самый главный недостаток заключается в том, что поставить замок врезной для деревянной двери можно только один раз. Если механизм вышел из строя, деревянную дверь приходиться менять или капитально ремонтировать с переделкой замковой ниши.

Выбираем и ставим врезной замок на деревянную дверь

Для деревянных входных дверей применяется несколько типов врезных замков. Для установки в деревянное дверное полотно чаще всего используются:

Цилиндровые системы. Наиболее надежная и доступная в установке конструкция;
Сувальдные схемы с повышенной стойкостью к взлому;
Замковые устройства с электроприводом.

Методика установки всех врезных конструкций однотипна. Первоначально в полотне деревянной двери вырезается ниша или полость под размер будущего дверного замка. Далее устанавливается корпус и ответная планка. Но стоит отметить, что трудоемкость установки врезного замка значительно выше, и требования к точности работы также достаточно высокие.

Цилиндровые и сувальдные системы врезных замков

Конструкции на основе поворотного цилиндра обладают двумя выдающимися качествами- надежностью и стойкостью против вскрытия отмычкой. Ресурс на открытие-закрытие цилиндрового механизма замка хорошего качества составляет не менее 50 тысяч. Это значит, что если вы открываете цилиндровый врезной замок по 10 раз в день, его ресурса хватит на 20 лет работы. И это только для ротора или цилиндра врезного замка. Сам механизм может проработать значительно дольше. Кроме того, относительно простая система крепления секрета позволяет быстро сменить его в случае поломки или потери ключа.

Секрет долговечности врезного замка цилиндрового типа заключается в использовании латунных направляющих и привода из высокопрочных материалов.

Вторым по распространенности является врезной сувальдный замок. В основе механизма используется три–пять сувальд – профилированных пластин, которые можно сместить только ключом со специальным профилем. Врезной замок обладает хорошей стойкостью к силовому взлому и разрезанию основных запирающих стрежней – ригелей.

Врезные электромеханические системы

Кроме чисто механических замковых устройств, для деревянных дверных конструкций применяют скрытые блокирующие электромагнитные замки. Например, изображенный на фото блокировщик двери. Механизм врезается в пенал деревянной двери и подключается к командной плате. При установке врезного блокировщика главное — умело скрыть его местонахождение. Нередко замки-блокировщики работают в паре с врезным цилиндровым замком. На механическом замке устанавливают датчик поворота, магнит и геркон, который срабатывает при попытке частично провернуть цилиндр на небольшой угол. Если в течение трех секунд дверь не будет открыта, электромагнит заблокирует дверь.

Кроме блокирующих устройств, в деревянную дверь врезают комбинированные замки с электромеханическим приводом ригеля. Такая конструкция не дает возможность открыть секрет с помощью отмычки, так как злоумышленник не может просчитать реакцию механизма на смещение цилиндрика.

Ставим врезной замок

Первый опыт установки врезных замков в деревянную дверь может оказаться не таким успешным, как планировалось. Точность резки ниши под корпус во многих случаях требует навыка работы со столярными инструментами, а иногда и элементарного терпения. Чтобы совершать меньше ошибок, можно посмотреть любое из практических видео, например:

Чтобы правильно поставить врезной замок на деревянную дверь, потребуется пару часов крайне аккуратной работы. Прежде всего, необходимо вырезать нишу под замок. Простая с виду операция во многих случаях приводит к порче дверного полотна, поэтому основная часть сил и времени тратится на правильную вырезку ниши. В некоторых случаях, например, при установке соленоидных или электромагнитных замков-блокираторов, мастера предпочитают использовать специальные фрезерные насадки, как на фото.

Первоначально, перед тем как врезать замок, потребуется разметить местоположение корпуса на двери и ответной планки на дверном косяке. После очерчивания на торце двери меток торцевой панели и корпуса потребуется максимально точно нанести размеры: толщину и высоту корпуса замка на торце деревянной двери.

Далее необходимо высверлить два отверстия по верхней и нижней риске габаритов, диаметр сверла берем равным толщине корпуса врезного замка. Чтобы получить точное сверление, сверлим сначала тонким 6-ти миллиметровым сверлом наметочные отверстия. Учитывая небольшое усилие сверления, намного легче точно просверлить сначала тонкое отверстие, а потом расширить его сверлом большего диаметра.

Затем с помощью электролобзика или стамеской вырезаем промежуток между двумя отверстиями на глубину сверления. Корпус замка должен входить в нишу с минимальным сопротивлением, но не болтаться.

Мерителем размечаем положение отверстий под крепежные саморезы корпуса и место под замочную скважину. Засверливаем по разметке и устанавливаем корпус в нишу. Устанавливаем крепление и размечаем форму и контур скважины под ключ. Вынимаем корпус, подгоняем и устанавливаем скважинные накладки. После установки цилиндрика и накладок можно крепить замок и переходить к установке ответной планки на коробке двери.

Для этого откроем замок полностью так, чтобы вышли ригеля. По точкам контакта ригелей с рамой выполним разметку и засверлим отверстия по диаметру и длине хода ригеля. Остается закрепить ответную планку с помощью саморезов и поставить ручку.

Заключение

Врезные замки используются в деревянных дверях много лет и показали себя с неплохой стороны. С появлением цилиндровых конструкций замок стал не только удобным, но и надежным, его с удовольствием ставят на металлические и даже на сейф-двери. Насколько долго он прослужит, зависит в первую очередь от качества замка и точности его установки, поэтому на обоих вопросах экономить нет смысла.

Как сделать замеры корпуса замка? Информационная статья на Замочники

Как правильно сделать замеры корпуса замка?

Хотите поменять дверной замок и сохранить при этом целостность дверного полотна?

Это можно сделать своими силами, без привлечения специалистов.

Первый шаг – купить новый замок с такими же размерами и габаритами, как были у старого. Чем точнее будет сделаны замеры, тем больше вероятность, что не придётся делать дополнительные отверстия.

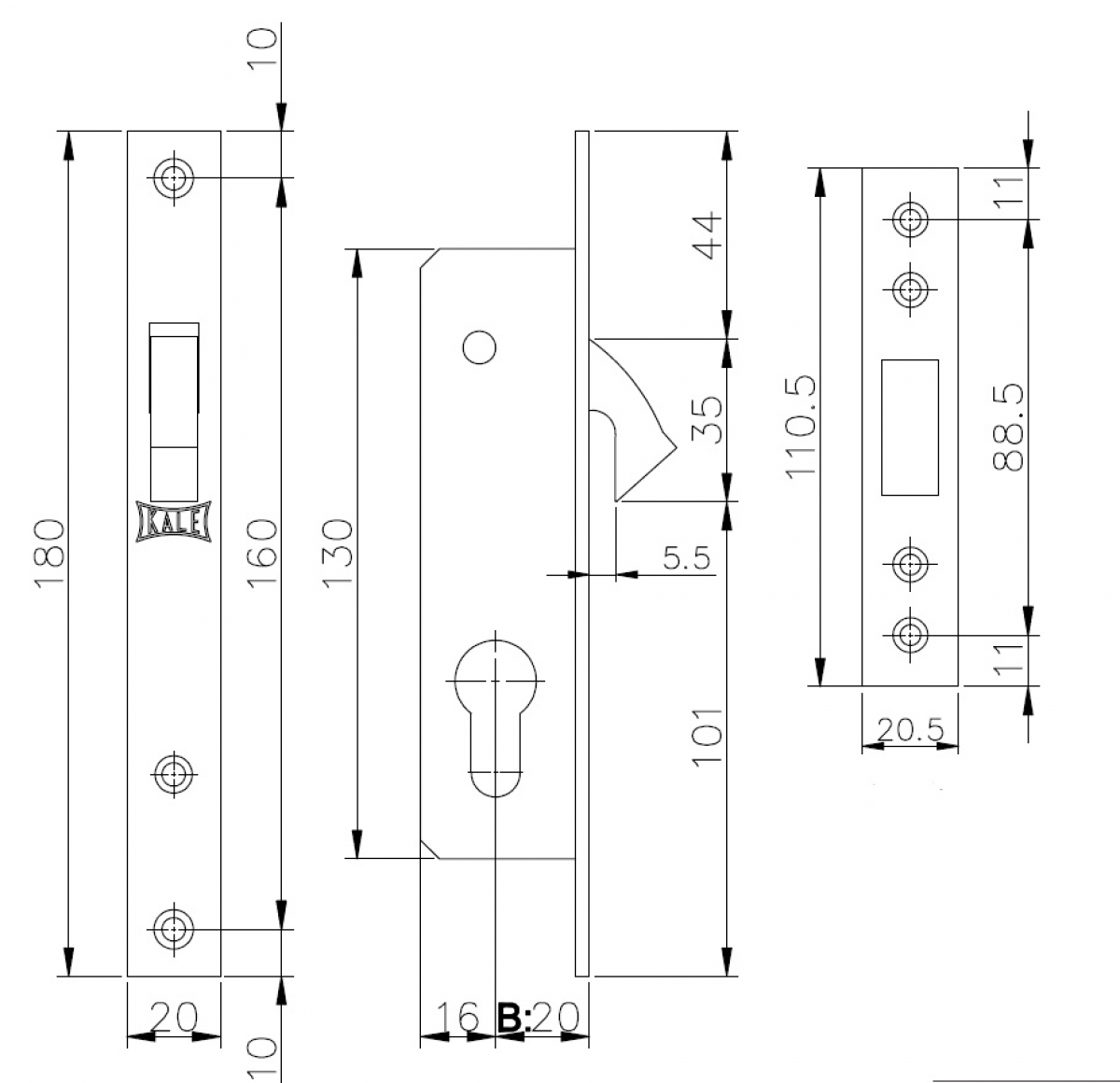

Как правильно сделать замеры врезного замка?
Врезные замки разных производителей отличаются друг от друга своими размерами. Поэтому, лучше всего покупать запорный механизм такого же бренда, какой был до этого.

Перед тем, как сделать замеры, открутите крепёжные болты, удерживающие корпус замка. Аккуратно достаньте запорное устройство. Для измерения понадобится отвёртка, рулетка или точная линейка, карандаш, листок бумаги.

Все размеры условно делятся на три группы: основные, второстепенные, дополнительные.

Основные замеры

Эти измерения наиболее важны при замене замка. Лучшее решение при замене дверного замка — купить новое запорное устройство с такими же габаритами. Тогда удастся сохранить внешний вид двери, не нужно будет делать новые отверстия в створке.

Первый размер, который необходимо измерить – расстояние от торцевой части двери до центра отверстия, в которое вставляется ключ (А1).
Второй замер замка – расстояние между центром отверстия для ключа и центром квадратного отверстия для ручки (А2).

Второстепенные замеры

Они также важны, как и основные величины. Но если не удастся подобрать модель замка точь в точь по этим измерениям, то переделки не настолько скажутся на внешнем виде двери, как в первом случае.

Это замеры:

Ширина корпуса замка (В1).
Высота корпуса (В2).
Высота лицевой планки (В3).
Толщина (В4) и ширина ответной планки (В5).

Дополнительные замеры

Эти измерения практически не влияют на установку замка. Их несоответствие с оригиналом могут повлечь незначительные изменения дверного отверстия.

Ширина (С5), высота (С2) защёлки
Длина выхода защёлки из корпуса замка (С1).
Длина (С5) и ширина (С3) ригелей.
Толщина ответной планки (С7).

Будет отлично, если удастся подобрать новый замок, все размеры которого совпадают с прежними параметрами. Но если не удаётся купить точную копию, то, прежде всего, обращайте внимание на основные замеры.

Как правильно сделать замеры корпуса накладного замка?

Перед установкой нового накладного замка на место старого устройства, также рекомендуем произвести замеры.

Прежде всего, измеряем расстояние между серединой ключевого отверстия и лицевой планкой. Это самый важный замер, который необходимо учитывать при покупке нового запорного устройства.

Кроме этого меряем длину защёлки, ригелей. Расстояние от них до края замочного корпуса. Они должны дотягиваться до ответной планки. Измеряем высоту и ширину лицевой пластины.

Обычно производители пишут замеры замка в паспорте изделия или на коробке. Все измерения указываются в миллиметрах.

На сайте Замочники.ua легко подобрать нужную модель замка от известных европейских брендов. Благодаря большому ассортименту всегда найдётся именно тот замок, который подойдёт именно вам.

После того, как вы сделаете все необходимые замеры замка, позвоните нашему консультанту, чтобы правильно выбрать новый запорный механизм. Вы всегда можете поменять изделие, если оно вам не подойдёт.

Подберите для себя новый замок в каталог интернет-магазина Замочники.ua. Гарантируем оригинальность запорных механизмов, длительную гарантию производителя. Быстро доставим заказ по указанному адресу в Киеве, Украине.

Как выбрать врезной замок | Строительный портал

Для защиты двери от взлома и злоумышленников идеальным вариантом будет установка врезного замка. Среди огромного выбора различных врезных замков тяжело не растеряться. Поговорим о том, как выбрать качественный врезной замок.

Общее понятие о врезных замках

Врезные замки отличаются от других тем, что устанавливаются в специально подготовленное пространство двери — гнездо. Это обеспечивает более высокую надежность и безопасность защиты от взлома.

Защелка — это элемент врезного замка, главной задачей которого является фиксация дверного полотна в закрытом положении.

От количества защелок зависит надежность врезного замка. Оптимальным вариантом считается замок с пятью защелками, а самым надежным является замок, в котором размещены семь или восемь защелок.

Преимущества монтажа врезных замков:

безопасность,
надежность,
легкость установки,
популярность,
эстетичность,
высокая степень секретности.

Типы врезных замков

В зависимости от секретного механизма врезные замки подразделяются на:

сувальдные,
цилиндровые,
ригельные,
электронные,
кодовые,
смартлоки или умные замки.

1. Замок врезной сувальдный является одним из самых популярных. Такой замок состоит из определенного количества пластин, которые называются сувальды. Поворотом ключа в замке изменяется порядок выстроения сувальд и таким образом происходит открытие и закрытие замка. Чем выше количество пластин, тем надежнее замок.

Для изготовления ключей под сувальдные замки необходимо соблюдать точность. Каждая зазубрина на ключе, подходит к определенной пластине, а это является гарантом безопасности и защиты от взлома.

Недостатки сувальдных замков:

наличие ключей большого размера;
скважины для ключа имеют отверстие, в которое попадает мусор, что приводит к неисправностям в работе замка;
через замочную скважину очень легко подглядывать или подслушивать;
при потере ключа, восстановить новый почти невозможно, и приходится менять полностью весь замок.

2. Замки врезные цилиндровые являются более усовершенствованным видом врезных замков для дверей. Основной частью цилиндровых замков является сердечник или цилиндр, на котором расположены пины или иглы — пластины, которые имеют G-образную или круглую форму. При открытии/закрытии замка поворачивается весь механизм и меняется расположение пластин. В зависимости от количества пин цилиндровые замки разделяют на:

замки с низкой степенью безопасности,
замки со средней степенью безопасности,
замки с высокой степенью безопасности.

Количество комбинаций пин в замках с низкой степенью безопасности колеблется от 10 до 10000. В таких замках для открытия используется английский или крестовый ключ. Преимущества: низкая стоимость, отлично подходят для межкомнатных дверей.

Цилиндровые замки со средней степенью безопасности имеют от 5000 до 5000000 различных комбинаций. Для таких замков используется ключ перфокарта. Преимущества — наличие защиты от отмычек.

Замки с высокой степенью безопасности насчитывают от 1 млн до нескольких миллиардов секретных комбинаций. Имеют довольно высокую стоимость. Изготавливают их в основном в Германии, Израиле, Италии и Швейцарии. Преимущества — любые, в том числе, и вибрирующие отмычки не способны взломать такой замок.

3. Замок электромеханический врезной является вершиной достижения новейших технологий. Выделяют:

ригельные,
электронные,
кодовые,
смартлоки.

Ригельные дверные замки еще называют гаражным. Механизм действия состоит в прикосновении ключа к замку и работе ригелей, которые открывают дверь.

Электронные и кодовые врезные замки способны надежно защитить помещение от взлома. Такие замки устанавливают, как в жилых домах или квартирах, так и в специальных помещениях на кораблях и даже на самолетах.

Преимущества:

нет необходимости в ключах,
высокая степень безопасности,
применение как одноразовых, так и постоянных паролей,
возможность подключения к сигнализации,
дистанционное управление.

Недостатки электронных и кодовых врезных замков:

неустойчивы к влажности и низкой температуре,
высокая стоимость,
необходимость в постоянном источнике питания,
возможность в предугадывании кода и взломе замка.

Еще один вид врезных замков это смартлок. Среди них выделяют:

числовые смартлоки,
смартлоки со сканированием по отпечатку пальца,
смартлоки с доступом при помощи магнитной карты,
смартлоки со сканированием сетчатки глаза,
комбинированные смартлоки.

В своем составе смартлоки имеют цифровой экран и отверстие для обычного ключа. Такие замки работают от электричества и имеют специальный аккумулятор в случае перебоя в электроснабжении. Если аккумулятор разрядится, тогда такой замок открывается с помощью обычного ключа. Цена таких систем от 50 до 3500 $.

Советы о том, как выбрать врезной замок

1. Четко определите функции, предназначение и расположение замка. Будет это замок для входной или межкомнатной двери. При выборе замка во входную дверь, в ванную или туалет, остановите выбор на врезном замке с защелкой.

2. Врезной замок при монтаже в деревянную дверь не должен занимать больше чем 70 % ширины дверного бруса, так как этот фактор влияет на изнашиваемость замка и двери в целом.

3. Сделайте замеры двери под замок, чтобы правильно выбрать лицевую планку.

4. Покупайте замок в специализированном магазине и обязательно требуйте гарантию. Так будет легче избежать подделки.

5. При покупке узнайте конструкцию, для которой предназначен врезной замок:

правосторонняя,
левосторонняя.

6. Спросите о гарантийном строке и возможности замены замка, в случае поломки.

7. Для входной двери лучше выбрать не один, а два замка смешанного типа. Например, одни сувальдовый, а один цилиндровый.

8. При покупке замка врезного с ручкой выбирайте ручку согласно материалу, из которого она изготовлена, чтобы замок гармонично вписался в дверь.

9. Лучше выбирать модели замков, которые не очень популярны на рынке среди потребителей. Подобрать ключ или взломать такой замок намного сложнее.

10. Не пытайтесь сэкономить на установке и качестве замка, от этого зависит безопасность запираемого помещения.

11. При выборе наружного врезного замка следует покупать замки, которые имеют 3 или 4 класс криминальной устойчивости, что подразумевает стойкость перед взломом не менее 15 минут.

12. Оптимальное число кодовых операций для цилиндрового врезного замка от 12000.

13. При выборе фирменного замка обратите внимание на маркировку или логотип компании изготовителя, если на замке нет никакой маркировки, не стоит покупать такой замок.

14. При покупке цилиндрового врезного замка обязательно поинтересуйтесь возможностью замены самого цилиндра.

15. Для деревянной двери подойдет замок, который имеет минимальную толщину корпуса, а для металлической толщина корпуса обуславливается желаемой безопасностью. Так как от толщины корпуса зависит количество сувальд, а как следствие и степень секретности замка.

Обзор производителей врезных замков

Высокой надежностью отличаются замки, которые производятся в России, Германии, Италии, Турции, Израиле и Швейцарии. Если же выбирать среди недорогих замков, то соответственно стоит ориентироваться на Китай.

Рассмотрим врезные замки самых популярных и доступных производителей.

1. Эльбор (Россия), компания основана в 1976 году, занимает лидирующие позиции по производству дверных замков. Замки дверные врезные Эльбор подходят для деревянных, металлических или бронированных дверей. Компания разработала целые модельные ряды врезных и других замков. Замки партии «Гранит» подходят для входных дверей или сейфов. Такие замки являются гарантом безопасности помещения или охраняемого имущества. Серия «Спафир» представляет врезные сувальдовые замки с наличием 12 пластин для надежной защиты от взлома. Для межкомнатных дверей отличным вариантом являются замки серии «Кремень». Такие замки просты в установке и эксплуатации. При потребности в установке универсального замка модельный ряд «Базальт» подойдет идеально для дверей любого образца. Замок врезной Эльбор цена: от 15 до 80 $.

2. Торговая марка Апекс (Россия) известна более 20 лет на современном рынке по производству мебельной гарнитуры. Замок врезной Апекс подходит для установки как в деревянные, так и в металлические двери. Компания также производит универсальные замки, которые подходят для всех типов дверей. Замки, предназначены для металлических дверей имеют дополнительные встраиваемые функции:

«краб»,
повышенная секретность,
защита.

При покупке замка врезного межкомнатного есть вариант защелки или ручки. Апекс предлагает большой ассортимент дверных ручек, который насчитывает более десяти видов, выполненных в различной цветовой гамме. Врезные замки без ручек бывают:

противопожарные,
с защелкой,
без защелки.

Замок врезной Apecs цена: от 12 до 60 $.

3. Компания Гардиан занимается производством не только замков, но также и дверей. Гардиан предлагает врезные замки цилиндрического, сувальдового и смешанного типа. Сувальдовые замки имеют от 5 до 8 пластин, которые создают до 10000 различных комбинаций. Есть возможность подобрать к замку бронированные пластины, которые обеспечат дополнительную защиту от взлома. Цилиндрические замки встраиваются справа, слева и даже вертикально. Есть функция кодового ротора, если ключ будет утерян, не нужно заменять весь замок. Достаточно только заменить встроенный ротор. Цена от 17 до 75 $.

4. Mottura (Италия) — занимается производством замков более 25 лет. Компания специализируется на производстве замков для металлических и сейфовых дверей. Наличие подвижного интерактивного плавающего элемента обеспечивает надежность и защиту от взлома, а также исключает возможность изготовления неавторизированных дубликатов. Цена: от 60 до 200 $.

5.Mul-t-lock (Израиль) мировой лидер в разработке и продаже цилиндров и замков в более чем 100 странах мира. Компания использует новейшие разработки в производстве замков. Современные технологии позволяют изготавливать безопасные и высококачественные врезные замки цилиндрического и сувальдового типа. Различные варианты внешней отделки замка:

полированный хром,
матовый хром,
никель,
сатин,
золото.

Цена: от 40 до 500 $.

6. Компания KESO (Швейцария) предоставляет огромный выбор не только замков, но и замочных цилиндров. Потребитель имеет возможность выбора материала, из которого будет изготовлен замок и начинка, установка дополнительных функций защиты от взлома. Влагостойкие замки отлично подойдут для наружных помещений. Пины в цилиндрических замках выполнены из прочной стали, что гарантирует долгий строк эксплуатации. Цена: от 90 до 800 $.

7. Замки торговой марки Kale Kilit (Турция) отличаются хорошим сочетанием качества и цены. Особенности врезных замков Kale Kilit: OBS серия автоматической безопасной блокировки в цилиндровых замках, имеют 4 уровень безопасности. В сувальдных замках применяются пины, изготовлены из латуни. При попытке открыть замок другим ключом включается автоматическая блокировка. Возможность установки дополнительной броненакладки. На каждый замок нанесена голограмма производителя, что защищает данную продукцию от подделки. При неисправностях или браке производится бесплатная замена замка в течении пяти лет со дня покупки. Цена: от 18 до 60 $.

Как измерить замок, ручку, цилиндр / Статьи / Википедия

Как определить «правая» или «левая» у вас дверь

Это просто. Открываем дверь на себя и смотрим с какой стороны от вас находятся дверные петли.
Если справа — то дверь «правая» и вам подойдёт правый замок, если слева — дверь «левая» и вам нужен левый замок.

Как измерить врезной замок

Основные 7 размеров, которых хватит в большинстве случаев.

1. Высота ригелей
Измеряется от верхнего края верхнего ригеля, до нижнего края нижнего ригеля.
Запомните количество ригелей.

2. Бэксет
Измеряется от центра отверстий до внешнего края планки.

3. Межосевое расстояние
Измеряется от центра квадрата до центра отверстия под цилиндр (у цилиндрового замка) или до центра отверстия под ключ (у сувальдного замка).

4. Высота корпуса замка
Измеряется только корпус, без учёта планки.

5. Глубина корпуса замка
Измеряется только корпус, без учёта планки.

6. Ширина торцевой планки.

7. Расстояние между крепежными отверстиями
Измеряется от центра отверстий.

8. Высота торцевой планки.

Как измерить накладной замок

У накладного замка есть 6 основных размеров.

1. От верхнего края замка до центра ключевого отверстия.

2. От центра ключевого отверстия до торца замка.

3. Расстояние между центрами крепёжных оверстий по горизонтали.

4. Расстояние между центрами крепёжных оверстий по вертикали.

5. Высота замка.

6. Ширина замка.

Как измерить цилиндр

Расположите цилиндр так, чтобы слева было отверстие для ключа. Нужно сделать всего 3 замера.

1. Расстояние от внешнего края цилиндра до центра крепёжного отверстия под болт.

2. Расстояние от центра отверстия до внутреннего края цилиндра.

3. Контрольный замер: измерьте длину цилиндра. Она должна быть равна сумме размеров 1 и 2.

Как измерить дверную ручку на планке

У ручки на планке 4 основных размера.

1. Межосевое расстояние. Измеряется от центра квадрата до центра ключевого отверстия.

2. Ширина планки.

3. Расстояние между центрами крепёжных отверстий.

4. Высота планки.

http://zamki-murmansk.ru/poleznaya-informaciya/

Врезной замок, технические характеристики и преимущества при его использовании

Для надежной защиты жилого или служебного помещения используются разные виды замков, которые классифицируются по разным параметрам. Самое главное, это правильно его подобрать, чтобы он выполнял свои функциональные возможности и соответствовал дизайну двери и общему интерьеру комнаты. На сегодня популярностью пользуются замки, которые не нарушают привлекательности дверей и являются отличным защитным средством.

Врезной механизм

Особенности

Модели врезных устройств имеют ряд особенностей:

Их использование происходит повсюду.
Главная часть каркаса врезана в дверь, а ответная, в виде пластины, установлена в дверной короб напротив. Снаружи расположены второстепенные части конструкции: это отверстие для ключа, ручки и декоративная панель, которая скрывает места крепления.
Модель подходит для всех материалов, из которых изготовлена дверь.
Механические замки имеют несколько защелок, от которых зависит взломоустойчивость. Защелка — составляющая часть механизма, отвечает за фиксацию двери в закрытом состоянии. Чем их больше, тем надежнее замок.

Комплектация врезного устройства

Преимущества

К преимуществам врезных моделей относится:

Секретность таких моделей на высоком уровне, обеспечивая полную безопасность для жилых помещений. Они используются и для жилых, и промышленных помещений.
Замочное механическое устройство защищено от всевозможных внешних воздействий, что благотворно влияет на срок службы.
Имеют эстетический вид и подходят под любой дизайн дверного полотна.
Замок с роликом позволяет регулировать вылет двери при закрытии.
Простой монтаж комплектующих.
Доступная цена.
Большой срок эксплуатации.

Конструкция

Дверной замок по ГОСТу состоит из таких частей:

лицевая и ответная планки,
корпус,
защелкивающие устройство,
фиксатор,
приводной рычаг.
Для изготовления планок используется прочный материал, такой как сталь или латунь, по ГОСТу.
Каркас замочного механизма выполняется из стали. Он бывает окрашенным или оцинкованным.
Защелкивающий механизм реверсивный. Выполняется из качественных материалов.
Ригель у врезного механизма одно, двух, трех и более оборотные.
Бывает замок с роликом-защелкой.
В стандартный комплект входит ответная планка, крепление которой производится на дверь при помощи двух болтов.
Количество ригелей в разных замочных моделях разное.

Важно! При установке замка в деревянную дверь снижается ее прочность.

Виды

Замки подразделяются на виды согласно ГОСТ в зависимости от схемы механизма:

Сувальдные

Конструкция оснащена определенным количеством сувальд в форме пластин.
Принцип работы заключается в следующем:
при повороте ключа изменяется порядок построения пластин, в результате чего происходит открытие или закрытие механизма.
Надежность механизма зависит от количества пластин, чем больше, тем безопаснее. Механизм для межкомнатных дверных конструкций содержит мало пластин.

Важно! При изготовлении ключей для сувальдных замков должно быть точное совпадение зазубрин с пластинами механизма — это гарантирует безопасность и качественную защиту.

Кроме плюсов, замок имеет и минусы:

Ключи имеют большие размеры.
Замочные скважины большого размера, в результате чего они быстро загрязняются, приводя механизм в неисправность.
При потере ключа восстановлению он не подлежит.

Схема сувальдного механизма

Цилиндровые

Наиболее совершенные среди других типов.

Основной элемент — сердечник, оснащенный пинами игло-пластинами круглой формы или «G»-образной. При открытии или закрытии замочного устройства проворачивается весь механизм и меняется расположение пластин.
Делятся на три типа: с низкой, средней и высокой степенью защиты, зависит от количества пин-комбинаций.
Замки с низким уровнем безопасности содержат от 10 до 10000 комбинаций. Используются в межкомнатных дверных конструкциях.
Устройства со средним уровнем надежности содержат от 50000 до 5000000 комбинаций. Такой механизм устойчив к открытию отмычками.
Замочный механизм с высокой степенью защиты имеет свыше 1 млн комбинаций.
Обладают взломоустойчивостью.

Механизм цилиндрового устройства

Электромеханические

Представляет собой устройство с механическим ригелем, который открывается при подаче на него электроэнергии. Электромеханические замки имеют высокую степень безопасности, возможность управления на расстоянии с помощью пульта или домофона, можно подключить к системе сигнализации. Но наряду с плюсами есть и минусы — высокая цена и непереносимость низких температур.

Данный вид замочного устройства делится на такие подвиды:

ригельные, это механизм, в котором ригели срабатывают при прикосновении ключа к замку.
кодовые срабатывают при введении на специальной панели кода и при соответствии с заведенной программой он открывается.
смартлоки оснащены специальным экраном и замочным отверстием для ключа. В случаях перебоя электроэнергии замок открывается при помощи ключа.

Электромеханический замочный механизм

На что обратить внимание при выборе

Какой механизм и как правильно выбрать. Перед тем, как выбирать, необходимо определиться с некоторыми нюансами, которые повлияют на работу замочного устройства:

Предназначение замочного устройства и расположение. Так, для межкомнатных дверных полотен подойдет врезной сантехнический узкий замок с малой степенью безопасности.
Перед покупкой проводят замер ширины дверного бруса. Замочное устройство не должно занимать более 70 процентов этого расстояния. Так как это приведет к быстрому износу замка и двери.
Замеры необходимы и для выбора лицевой декоративной планки.
Выбирая замки дверные для основной двери, лучше установить два вида, сувальдный и цилиндровый, чтобы они обеспечили защиту помещения.
При выборе замка с ручкой учитывается межосевое расстояние. Особенно это касается при замене старого замочного устройства на новый, так как проделанные ранее скважины для ручки и цилиндра могут попросту не совпасть. В среднем такой замок имеет межосевое расстояние 50 мм.
Выбор замка и комплектующих должен соответствовать дизайну дверного полотна и требованиям ГОСТ.
Выбор делать лучше из тех моделей, которые не пользуются спросом, подобрать ключ под такой замок намного сложнее.
Замочный механизм для входных дверных конструкций должен иметь среднюю или высокую степень защиты. Оптимальное количеств кодовых комбинаций цилиндрового замка — 12000. Узкий сантехнический замок имеет малую степень защиты.
Максимальная безопасность достигается, если купить сувальдовый замок и желательно, чтобы ключ проворачивался не меньше трех раз. В этом случае взломать механизм сложно.
При выборе модели рекомендуется обратить внимание на запчасти механизма, а именно на броненакладки для корпуса. Они препятствуют попыткам высверливания или выбивания механизма.
Для межкомнатной двери замочный механизм выбирают с дверной ручкой для удобства.
При толщине дверного бруса меньше 44 мм встроенный замочный механизм устанавливать не рекомендуется, так как в случае его выбивания пострадает дверное полотно.

Способы установки

Существует два способа установки врезных замков согласно ГОСТ:

Первый способ — врезка замочной конструкции в заранее подготовленную нишу, которая должна соответствовать размеру каркаса. Ниша проделывается с торца дверного полотна. После установки в торце полотна останется планка. Стоит отметить, что данный способ ослабляет дверную конструкцию, делая ее уязвимой к механическому воздействию.
Второй способ предусматривает встраивание в процессе сбора дверной конструкции, подставляя его с внутренней стороны полотна. При использовании этого способа в торце полотна видны фиксаторы (ригели), проходящие за ранее проделанные отверстия. Встраиваемый механизм не влияет на качество и крепость дверной конструкции.

Способ установки замочного механизма

Подводя итог, становится ясно, что изделие является прочным и надежным механизмом, защищающим жилое помещение. Он бывает разных видов и комплектации, но все они выполнены из качественного материала и обладают долгим сроком эксплуатации.

Проголосовали более 275 раз, средняя оценка 4.2

Как измерить замок врезки

Здесь, в Lock Shop Direct, мы храним более 100 различных врезных замков и защелок. Для просмотра всего ассортимента выберите здесь .

Однако мы знаем, что измерение врезного замка иногда может сбивать с толку. В этом коротком видео показано, как правильно измерить пять различных частей замка Mortice Lock, чтобы вы могли купить новый замок подходящего размера с первого раза:

На схемах ниже показано, как проверить размеры, необходимые для того, чтобы убедиться, что вы заказываете правильные размеры.Как показано ниже, врезной замок состоит из двух основных частей: корпуса и цевья.

1. Фиксатор
Заднее расстояние измеряется путем размещения рулетки или линейки от центра замочной скважины до передней части врезного замка. См. Демонстрацию ниже:

2. Ширина корпуса
Ширина врезного замка измеряется путем измерения расстояния между краем корпуса и краем цевья. См. Демонстрацию ниже, чтобы узнать, как это сделать:

3. Высота корпуса
Высота корпуса врезного замка измеряется путем измерения расстояния между верхним левым углом корпуса и нижним левым углом корпуса. См. Демонстрацию ниже, как это сделать:

4. Длина цевья
Длина цевья врезного замка измеряется от правого верхнего угла цевья до правого нижнего угла цевья. Пожалуйста, посмотрите демонстрацию ниже, чтобы узнать, как это сделать:

5.Ширина цевья
Ширина цевья врезного замка измеряется от верхнего левого угла цевья до правого верхнего угла цевья. Как это сделать, см. Демонстрацию ниже:

Щелкните здесь , чтобы просмотреть весь ассортимент замков Mortice, включая врезные замки с 2, 3, 4 и 5 рычагами, трубчатые защелки и врезные защелки.

Дверная фурнитура — Технические характеристики и ресурсы | Emtek Products, Inc.

Электронные замки
Размеры / толщина дверных засовов для электронных клавишных засовов и рычагов

Врезные ручки UL
Размеры / толщина дверцы Характеристики
Размеры запорного ящика
Размеры цилиндра, лицевой панели, ответной планки, ответной планки и пылесборника

UL Врезная ручка за ручкой, рычаг за рычагом Входные ручки
Размеры / толщина двери Технические характеристики
Размеры запорного ящика
Размеры цилиндра, лицевой панели, ответной планки, противоударной пластины и пылесборника

Ключ в ручке и ключ в ручках с рычагом
Размеры / толщина двери Технические характеристики
Технические характеристики компонентов замка с ключом

Одно- и двухточечные замки
Технические характеристики размеров / толщины двери для стиля Аннаполис
Технические характеристики размеров / толщины двери для современного прямоугольного стиля

Трубчатые входные ручки
Характеристики размеров / толщины дверцы для трубчатых входных ручек
Запорные планки для трубчатых входных ручек Характеристики

Задвижки
Размеры / толщина двери Технические характеристики

Замки боковых панелей
Размеры / толщина дверцы Технические характеристики для боковых панелей
Технические характеристики специальных монтажных комплектов
Технические характеристики запорного устройства с поворотом большого пальца
Замки с защитой от поворота большого пальца

Наборы замков с узкой отделкой STRETTO
Технические характеристики размеров / толщины двери для Stretto 1. Размеры 5×11 и 2×10
Размеры / толщина двери для Stretto 1,5×5

Проход и конфиденциальность
Размеры / толщина двери, технические характеристики для ручек и рычагов прохождения и секретности
Характеристики розетки
Защита от поворота пальца для латунного прохода
Пылесборник

Multi Point
Конфигурация двери 1-8 Технические характеристики
Large Multi Point Entry Set Технические характеристики

Нержавеющая сталь Размеры входных ручек
/ Характеристики толщины двери
Размеры засовов / характеристики толщины двери
Размеры замков для обеспечения конфиденциальности прохода / Характеристики толщины двери
Запорные планки для замков из нержавеющей стали Характеристики

Фурнитура для дверей сарая
Современные прямоугольные и классические размеры с верхним / торцевым креплением / характеристики
Прямоугольный современный замок для дверей сараев Размеры / характеристики

Дверные фиксаторы
Дверные задвижки Размеры / характеристики
Современные прямоугольные задвижки заподлицо для дверей / устройств — 8 дюймов и 12 дюймов, размеры / технические характеристики Карманные дверные замки
Классические карманные дверные врезные замки Размеры и характеристики корпуса
Современные прямоугольные дверные врезные замки Размеры / характеристики
Узкие современные прямоугольные карманные дверные врезные замки Размеры / характеристики
Узкие овальные карманные дверные врезные замки Размеры / характеристики
Квадратные и круглые карманные Дверные врезные замки Размеры / характеристики
Дверные трубчатые замки с квадратными и круглыми карманами Размеры / характеристики
Отливка из песка, бронза, деревенская, Современная, прямоугольные, карманные, дверные, врезные, размеры / характеристики

Дверная фурнитура
Дверная фурнитура Размеры / характеристики
Modern Rectangular Flush Pulls — 4 «, 6», 7 «и 10» Размеры / Технические характеристики
Sandcast Bronze Rustic Modern Rectangular Flush Pulls — 4 «, 6», 8 «и 10» Размеры / Технические характеристики
Габаритные размеры врезного дверного замка с экраном / Технические характеристики

Петли
Петли Размеры / Технические характеристики
Петли с квадратным корпусом Размеры / Технические характеристики
Пружинные петли, включенные в список UL, Размеры / Технические характеристики

Фурнитура для шкафа
Тяги для бытовой техники
Ар-деко
Искусство и ремесла
Углеродное волокно
Современное
Кристалл
Криволинейное
EMTEK SELECT Тяги для шкафа
Геометрическое изображение
Промышленное современное
Современное середины века
Современные задние панели корпуса
Современное прямоугольное покрытие
Фарфор
Лента и тростник
Sandcast Bronze
Нержавеющая сталь
Traditional
Transitional Heritage
Tuscany Bronze
Urban Modern
Кованая сталь

Фурнитура для ванны
Технические характеристики фурнитуры для ванны

Все, что нужно знать о врезных замках

Размещено 11 сентября 2015 автор Ральф

Замки врезные — очень популярная и старинная конструкция, выдержавшая испытание временем. Они сильны и надежны. Также они относительно разнообразны по своей конструкции. Подробное объяснение процесса установки замка не будет полезно для всех марок и моделей врезных замков, но общий обзор можно найти в разделе «Как они работают». Из-за их долговечности также важно знать, как обслуживать замки и находить, что с ними не так. Благодаря своей уникальной модульной конструкции, замок можно разбирать и собирать заново, что позволяет сохранить историю, которая хранится внутри некоторых из этих замков.Их способности также позволяют им выполнять определенные задачи. Как только вы узнаете, чем отличаются врезные замки от других замков, вы почувствуете себя в большей безопасности. И вы также можете нуждаться в лучшей защите.

Использование

Замки врезные широко используются в коммерческих помещениях благодаря своей прочности и надежности. Компоненты для каждой модели и бренда будут незначительно отличаться, но конструкция врезки рассчитана на то, чтобы выдерживать использование и злоупотребления. Врезные замки широко используются и идеально подходят для бизнеса и зданий с очень интенсивным пешеходным движением.Внутренние механизмы также легко заменяются и обслуживаются, что очень удобно для новых домовладельцев. Компоненты имеют прочную металлическую конструкцию, большие пружины и изготовлены из прочных материалов. После продолжительного периода коммерческого или домашнего использования замки необходимо будет заменить полностью или по частям. Для домов интенсивность использования, скорее всего, не начнет влиять на удобство использования замка, пока не пройдут поколения или пока суровые погодные условия не проржавели или не ослабили компоненты.Большинство врезных замков, встречающихся в старых домах, являются оригинальными для этого дома, и из-за долговечности замка они, скорее всего, могут продолжать работать в течение десятилетий.

Как они работают

Источник изображения

Врезки имеют другое внутреннее устройство, чем стандартный цилиндрический замок с отверстиями. Цилиндрический замок с отверстиями чаще встречается на дверях жилых домов и легко идентифицируется по цилиндру замка, установленному внутри ручки или ручки. Что труднее увидеть невооруженным глазом, так это то, что болт защелки в этих обычных замках прикреплен к каркасу замка.И это не так просто, как предварительно собранный замок, который также можно использовать в коммерческих целях. Врезка — это скопление множества различных деталей, которые необходимо поместить в карман (также известный как врезной) в двери. Предварительно собранный замок также поместится в прорезь в двери, но вокруг кармана необходимо собрать врезку. Детали замка:

Корпус замка — Корпус для работы засова, который представляет собой компоненты, которые расцепляются и включают замок.
Ручка / ручки — Устройство, которое вы поворачиваете, чтобы втянуть защелку после разблокировки двери.
Сквозной шпиндель — Этот длинный стержень, который соединяет ручки / ручки через дверь и корпус врезного замка.
Цилиндр замка — Цилиндр с резьбой, который через дверь фиксируется в корпусе замка, так что, когда вставлен ключ, дверь разблокируется. Цилиндр врезного замка будет иметь кулачок, который представляет собой вращающийся прямоугольный кусок металла, который управляет способностью ручки отводить защелку.
Запорная планка — это металлическое приспособление крепится к дверному проему, чтобы выровняться с задвижкой и потенциальным ригелем, которые находятся в корпусе замка врезки.

Дополнительные функции включают:

Накладные пластины — Также известные как розетки, они крепятся с обеих сторон двери, чтобы создать ощущение сцепления вокруг личинки замка и ручки
Жесткие ошейники — это металлическое защитное кольцо, которое вращается на личинке замка.При свободном вращении трубный ключ (или другой инструмент) нельзя использовать для извлечения цилиндра.
Лицевая панель — Лицевая панель закрывает внутренние системы корпуса замка параллельно запорной планке, но на самой двери. Иногда лицевая панель на врезном замке будет отдельной, а в других случаях она будет предварительно установлена на корпусе замка.
Переключатель «день / ночь» — Этот переключатель блокирует дверь снаружи и удерживает ее незапертой изнутри или срабатывает, чтобы разблокировать обе стороны.

Глядя на работу болта внутри корпуса замка, можно увидеть, что механизмы больше. И, просто удерживая детали, вы можете почувствовать их вес. Размер и вес позволяют замку выдерживать большее использование. В корпусе замка будет два отверстия. Один для шпинделя, а другой для цилиндра. Эти отверстия будут разных размеров (чаще всего больше для цилиндра). Тело поместят в прорезанный в двери карман. Затем цилиндр ввинчивается в корпус замка через дверь, а ручки навинчиваются на шпиндель.Шпиндель должен пройти через дверцу и корпус замка до того, как ручки будут навинчены. Поворот ключа в цилиндре повернёт кулачок на задней стороне цилиндра и разблокирует защелку. Отсюда ручка или ручка будут втягивать защелку, или в некоторых случаях потребуется использовать ключ для полного втягивания защелки, а ручка будет существовать только для втягивания разблокированной защелки.

Обслуживание

Поскольку эти замки часто представляют собой антиквариат, очень важно знать, как их обслуживать, и выяснять, есть ли в них какие-либо изъяны.Часто эти замки можно найти в старых домах с небольшим количеством ржавчины. Чтобы дать этим замкам вторую жизнь, вы можете удалить ржавчину, почистить болт и отполировать металл. Как обсуждалось выше, врезной замок можно разобрать, отделив ручки от засова и засова от цилиндра замка. Окисленный раствор (ржавчина) может препятствовать бесперебойной работе механизмов в замке, даже прекращая их работу. Чтобы удалить его, вы можете сделать несколько вещей.Можно использовать уксус, покупную полироль и электролиз.

Уксусный метод заключается в том, чтобы просто поместить ржавые металлические детали в емкость, полную уксуса (идеальная кислотность 5%). Затем оставьте емкость примерно на сутки. Металл должен заметно пузыриться, и это указывает на то, что процесс работает. В химическом отношении кислый уксус (уксусная кислота) вступает в реакцию с ржавчиной. Я не буду утомлять вас формулой, но конечный продукт — это раствор воды и триацетата железа, который растворим в воде (растворяется в воде).После этого вы можете вылить жидкость и покрыть металл слоем пищевой соды, чтобы нейтрализовать кислоту. Вымойте его еще раз, а затем тщательно просушите металл, чтобы не образовалось больше ржавчины. Полироли, купленные в магазине, должны реагировать на ржавчину точно так же, но вам нужно только натереть металл. Лучший тип полироли заполнит зазоры в металле покрытием, чтобы ржавчина не вернулась сразу.

Электролиз — это процесс, который используют, если ржавчина глубоко закрепляется в металле.Учитывая, что эти врезные замки могут быть выпущены несколько поколений назад, вполне вероятно, что вам может понадобиться что-то столь же мощное, как электролиз. Идея процесса заключается в пропускании электрического тока через жидкость (в большинстве случаев — воду) для химического изменения оксида железа (ржавчины). Это удалит ржавчину, не повредив металл, к которому она прикреплена. Существуют различные масштабы размера и мощности, которые вы можете использовать для реализации этого процесса. Для компонентов замка вам, скорее всего, не понадобится арматурный стержень и большая пластиковая трубка, как показано в некоторых видеоуроках.Основные инструменты, которые вам понадобятся для выполнения этого процесса дома, — это непроводящий контейнер (то есть не металл), металлический проводник (без меди), ржавые запорные механизмы, способ подвешивания запорных механизмов и металлический провод, поваренная соль. и способ подачи электрического тока как к проводнику, так и к ржавым компонентам. Самый простой способ завершить процесс — набрать:

Наполните неметаллическую посуду, достаточно большую, чтобы вместить ржавые металлические детали, теплой водой.
Добавьте в воду несколько столовых ложек соли (теплая вода помогает быстрее растворить соль).
Частично погрузите провод в воду и убедитесь, что он закреплен и не упадет в воду.
Присоедините положительный конец провода к проводнику, убедившись, что провод не соприкасается с водой.
Погрузите механизмы замка в воду (если вы собираете вместе несколько частей, убедитесь, что они соединены с металлом, а не медью) и закрепите его на контейнере с помощью металлической застежки, чтобы он не мог свободно перемещаться.
Присоедините отрицательный конец к металлической застежке (той, которая контактирует с замком).
Включите электрический ток, и, если вы выполнили процесс правильно, вы должны почти сразу увидеть результаты (пузырьки выходят из замка).

В зависимости от ржавчины, этот процесс может занять от 20 минут до 2 часов (это также зависит от размера контейнера, площади поверхности предмета / предметов и т. Д. ). Вода станет мутно-коричневой, а на поверхности появится черная пленка, что означает, что процесс работает.При снятии компонентов врезного замка убедитесь, что вы отключили электрический ток, прежде чем взаимодействовать с водой или частями замка. Затем, наконец, промойте металлические детали, так как они покроются коричневым раствором в результате химической реакции, и отполируйте их стальной мочалкой (или другим абразивом).

Устранение неполадок

Есть несколько вещей, которые обычно могут выйти из строя со старым или часто используемым врезным замком. Иногда ручка или ручка могут просто выпасть из двери.Если ваши ручки падают, проблема просто в том, что ваш шпиндель (длинный стержень, соединяющий обе ручки через дверь) или ручку необходимо заменить. Чаще всего резьба на шпинделе или рукоятке изнашивается, так что он больше не может ввинчиваться в другой механизм и закрепляться.

Еще одна вещь, которая может случиться, — это то, что ключ больше не втягивает защелку. Если на защелку не влияет использование шпоночного паза (с правильным ключом), это может быть так же просто, как заменить кулачок (маленький рычаг) на задней стороне цилиндра замка.Если кулачок сломан или поврежден, соединение между цилиндром и болтом прерывается. Вы также можете заменить весь цилиндр на этом этапе, но кулачок, скорее всего, является единственной проблемой. Вы можете вынуть цилиндр из двери и, повернув ключ в цилиндре, посмотреть, поворачивается ли кулачок, и не погнулся ли или сломался металл. Если кулачок исправен и цел, то следующим шагом будет снятие корпуса замка. Как только корпус замка выйдет из двери, вам нужно будет открыть его.

Чтобы открыть корпус замка на паз, нужно снять крышку защелки.Это может быть винт или несколько винтов, которые удерживают крышку защелки на остальной части корпуса. Когда вы откручиваете эти винты, важно сохранять давление на крышку защелки. Если вы не прижимаете крышку с некоторым усилием, части замка могут вылететь на вас. При откручивании винтов подпружиненные компоненты замка могут выстрелить вверх и поранить вас. Детали также могут просто вылететь и потеряться. Когда крышка снята, предметы могут подняться, поэтому они не будут отдыхать должным образом, и это нормально, просто не забудьте прижать их обратно в правильное положение, когда крышка защелки снова будет собрана.

Еще один хороший совет — сфотографировать работу врезного болта, чтобы иметь представление о том, куда все идет. Таким образом, в случае необходимости снятия предметов их можно будет правильно установить. На внутренней стороне корпуса замка посмотрите, где кулачок будет соединяться с работой болта, и посмотрите, убирает ли защелку, манипулируя этой частью рукой. Если это так, то следующая вещь, которая может вызвать проблему, — это то, что рычаг может провисать. Провисание рычага вызвано сломанной или слабой пружиной.Пружина, которую нужно исследовать, скорее всего, будет самой большой и будет помещена напротив ступицы шпинделя и стенки корпуса замка. Механизм на ступице не будет вертикальным из-за неисправности пружины, и это приведет к тому, что ключ не втянет защелку.

Заключение

Если вы владелец офиса, врезные замки, вероятно, именно то, что вам нужно. Если у вас есть родовой дом, вы, возможно, захотите починить свои замки, а не расставаться с этим антиквариатом.Помните, что безопасность является ключевым моментом не только при установке замков, но и при их обслуживании. При работе с кислотами и электричеством лучше всего относиться к вещам осторожно и с научной точки зрения. Метод проб и ошибок позволит глубже понять инструменты и процессы, поэтому не расстраивайтесь из-за отсутствия немедленного успеха. Метод проб и ошибок распространяется как на обслуживание, так и на установку. Если у вас возникнут сомнения в своих силах, для вашей же безопасности профессиональные слесари могут установить и отремонтировать этот тип замков.Всегда учитывайте свои способности и последствия неудач. Например, врезной замок, который вы случайно не установили внутри дома, не ставит под угрозу базовую безопасность вашего дома, но насколько важно, чтобы эта комната была защищена? Авария в основном является проблемой, когда эти замки неправильно установлены или взломаны во время любительского обслуживания дверей по периметру, которые установлены для вашей безопасности. Будьте в безопасности во всем, что вы делаете, и никогда не переставайте улучшать безопасность своего дома.

Категория: Типы замков, Жилая

Замок врезного замка какого размера вам нужен?

Необходимость замены врезного замка может быть неудобной, поэтому знание того, как выбрать заменяющий замок правильного размера, может помочь ускорить процесс.

Существует два различных типа замков Mortice: Sashlock и Deadlock .

Знание того, какой тип врезного замка вы заменяете, очень важно для проведения необходимых измерений.

Mortice Deadlock чаще используется на входных дверях. У него есть задвижка, управляемая ключом.

Для тупика Mortice вам потребуется только размеры Backset или Case.

Это расстояние от передней пластины до задней части корпуса замка или задней части прорези, в которую замок входит в дверь.

Ширина корпуса врезного тупика [/ caption]

Если у вас старый замок, это измерение можно легко измерить с помощью линейки или рулетки. Если замок все еще находится в двери, можно измерить расстояние от передней пластины замка до центра замочной скважины. Если размер составляет 45 мм, вам понадобится врезной замок на 64 мм (2,5 дюйма). Если размер составляет 57 мм, вам понадобится врезной замок на 76 мм (3 дюйма). Эти измерения приблизительны.

Замок Mortice Sashlock с большей вероятностью будет использоваться на задних и внутренних дверях. У него есть задвижка, управляемая ключом, но также есть защелка, управляемая ручкой. Они обеспечивают безопасность через задвижку и удобство благодаря защелке.

Для створки врезного замка вы должны знать измерение ширины корпуса, а также то, что известно как измерение «центров». Это расстояние от центра замочной скважины до центра отверстия шпинделя дверной ручки. При покупке нового замка важно знать это измерение, чтобы не было необходимости заменять комплекты дверных ручек или сверлить дополнительные отверстия.

Измерение центров створок врезки [/ caption]

6 вещей, которые нужно знать о врезных замках для дверей жилых домов
Мы можем многое сделать для повышения безопасности дверей, и модернизация замков является одним из главных приоритетов. Безопасность дверей важна, потому что это предпочтительная точка входа для большинства взломщиков. Несмотря на то, что стеклянные окна более хрупкие по сравнению со сплошными дверями, взломщик всегда сначала пробует двери.Это включает в себя все двери, а не только переднюю, то есть боковые двери, задние двери и особенно двери патио. В этой статье мы сосредоточимся на преимуществах использования врезных замков. Любая дверь прочна настолько, насколько прочен ее замок. Тот, который слабый, который легко подобрать или удалить, делает вас уязвимым.
Вот шесть вещей, которые вам нужно знать о врезных замках для защиты дверей жилых домов.
# 1 — Определение врезного замка
Врезной замок в очень прочной специальной системе запирания, установленной внутри двери.Чтобы использовать врезной замок, ваша дверь должна быть достаточно толстой, чтобы в нее поместиться. Минимальная ширина двери составляет 45 мм или 1,75 дюйма. Если вы хотите повысить безопасность своей двери, просто знайте, что этот тип замка обеспечивает гораздо лучшую защиту от вторжений, чем обычные цилиндровые замки. ^[1]
# 2 — Причины использования врезного замка?
Вот четыре основные причины, по которым вы хотите использовать врезной замок вместо других типов замков:
Злоумышленники предпочитают проникать через двери, поэтому повышенная безопасность дверей имеет первостепенное значение
Врезные замки надежны и прочны, что обеспечивает хорошую безопасность двери. ^[2]
Классический внешний вид делает их более привлекательными, чем цилиндровые замки
Они универсальны, поэтому их можно использовать со всеми видами дверной фурнитуры и цилиндрами
# 3 — Как работают врезные замки?
Врезной замок должен аккуратно входить в прорезь или карман, сделанный в двери.Замок состоит из четырех основных частей:
Замок врезной (после установки скрытый)
Накладка замка (дверная ручка, дверная ручка или дверная ручка)
Ответная планка (металлическая накладка для отверстия в дверной коробке)
Цилиндр с ключом (здесь происходит запирание и отпирание)
Корпус для затвора представляет собой «корпус замка». Здесь находятся механические компоненты, которые включают и отключают фактический замок. Эти компоненты включают:
Цилиндр врезной
Ригель (только болт) или…
Замки (дверная защелка плюс запорный болт)
Вспомогательная защелка
Болт с защелкой
Накладка рычага
Дверные ручки или дверные ручки поворачиваются, чтобы снять защелку после разблокировки двери.Также существует «сквозной шпиндель». Это просто длинный стержень, который соединяет дверную ручку или ручку с корпусом врезного замка. «Цилиндр замка» с резьбой позволяет отпереть дверь, вставив ключ. «Кулачковый» компонент представляет собой прямоугольный кусок металла, который вращается, чтобы убрать дверную защелку. Размер и вес врезного замка означает, что они могут выдерживать значительную нагрузку. Обратите внимание: поскольку внутри врезного замка что-то происходит, они периодически нуждаются в простом обслуживании.
# 4 — Двери, наиболее подходящие для врезных замков
Почти все грабители и злоумышленники будут пытаться проникнуть в жилище через входную дверь.Излишне говорить, что это ваша приоритетная дверь, когда речь идет о домашней безопасности. Тем не менее, если у вас есть другие входные двери, вы можете подумать об использовании замков и на них. Не все грабители сдаются, если не могут проникнуть через входную дверь, поэтому важна безопасность всех входных дверей.
# 5 — Когда использовать врезной замок
Вам следует подумать об установке врезного замка на любую дверь, которая не защищена от ударов или взлома. Если вы не уверены, попросите специалиста по безопасности оценить безопасность вашей двери.Дверные коробки тоже важны. Плохо иметь качественную прочную дверь с крепким замком на слабой раме.
# 6 — Идеальные кандидаты на врезные замки
Очевидно, что есть люди, которые живут в районах с высоким уровнем преступности, и те, кто живут в районах с низким уровнем преступности. Но важно никогда не расслабляться, когда речь идет о хорошей домашней безопасности. Не дайте себя обмануть, думая, что вы на 100% безопасны в многоквартирном доме, особенно если это большой комплекс. Грабители могут проникнуть в эти места, ища легкий доступ через слабые входные двери.Таким образом, любой, у кого двери не так безопасны, как они могли бы быть, является идеальным кандидатом на врезные замки и другие средства защиты дверей.
Установка врезного замка
Прежде чем закончить эту часть, я просто хочу высказать несколько предостережений по поводу установки врезных замков на ваши двери. Если вы дома Хенди Энди, у вас не должно возникнуть никаких проблем. Если нет, то, возможно, лучше найти кого-нибудь, кто знает, что делает. По сравнению с замком цилиндрического типа, врезной замок установить намного сложнее.Помните, что в самой двери должен быть точный вырез, чтобы установить замок. Вам также необходимо подогнать планку к пазу, что не рекомендуется, если вы не разнорабочий. Здесь решающее значение имеет точность, и все, что меньше, приведет к плохой работе, которая выглядит ужасно и дает сбои. На самом деле, плохая посадка — это то, что может даже испортить хорошую в остальном дверь, поэтому, пожалуйста, будьте осторожны.
Прежде, чем вы решите
Прежде чем принять решение, необходимо принять во внимание два аспекта: установка и тип врезного замка.Пожалуйста, пожалуйста, обратитесь к профессионалу, чтобы он его смонтировал, если вам не подходит эта работа. Для самого замка вы можете выбрать из замков и тупиков. Замки поставляются с дверной защелкой и фиксирующим ригелем. В тупиках используется только один болт. Большинство людей предпочитают дверные замки для домашних дверей, так как у них есть дверной шпиндель. Этот шпиндель позволяет легко открыть дверь изнутри без ключа.
Ресурсы
http://www.doityourself.com/stry/what-is-a-mortise-lock
https: // www.security.com/blog/7-tips-for-burglar-proofing-doors/
Замки врезные | Что такое врезной замок | Врезной замок | Замок врезной
Что такое врезной замок
Замок
Mortise Lock должен соответствовать стандарту ISI: 2209-1976. Металлический корпус, в котором находятся рабочие части замка, врезанный в прорезь по типу дверной створки, называется врезным замком. Это скрытый замок, только отверстие для ключа видно снаружи.Они бывают двух типов: замок с одним цилиндром и замок с двумя цилиндрами.
Замок с одним цилиндром управляется ключом снаружи и без ключа изнутри. Но у этого есть недостатки: если злоумышленник проникнет в дом через окно и т. Д., Он может легко выбраться из дома, открыв замок.
Замок с двойным цилиндром управляется ключом с обеих сторон. Замки с двойным цилиндром обеспечивают лучшую защиту; если грабитель проникает в дом через окно, он не может открыть дверь без ключа.
Замок врезной конструкции
Замок врезной — это металлический корпус, в котором рабочая часть замка вставлена в врезной вырез в стиле двери. Замки для внутренних и внешних дверей, где важна безопасность, состоят из ригеля и ригеля. Для внутренних дверей, находящихся в постоянном использовании, в замке имеется защелка только для того, чтобы дверь оставалась закрытой. Это горизонтальные врезные замки и вертикальные врезные замки.
Замок врезной с двумя болтами состоит из корпуса, лицевой стороны, ответной планки и узла замка i.е. ручка или ручка, ригель и ключи и т. д. Замок состоит из корпуса, который привинчивается заподлицо с краем двери, или отделан лицевой панелью из латуни, не имеющей заклепок, для улучшения эстетического вида. .
Размер замков врезных
Размер замка измеряется как общая длина корпуса от внешней стороны передней части до задней части. Распространенные размеры врезных замков — 65, 75 и 100 мм. Чистая глубина корпуса не должна превышать 35 мм.Замок можно открыть ключом как изнутри, так и снаружи.
Минимальная толщина створки
Когда подготовлена прорезь или выемка для фиксации врезного замка, с обеих сторон прорези должна быть оставлена заслонка достаточной толщины, чтобы удерживать замок должным образом, и прочность заслонки не должна снижаться. Поскольку толщина врезного замка составляет 15 мм, с учетом этого толщина створки, необходимая для установки врезного замка, должна быть менее 35 мм.
Болт с защелкой
Ригель защелки должен иметь минимальный размер 12×16 мм для всех размеров замков. Он состоит из ригеля защелки, толкателя пружины защелки. Последователь имеет квадратное отверстие в центре для размещения шпинделя ручки, который управляет защелкой. Когда шпиндель с ручкой вставлен в отверстие толкателя и повернут, фиксирующий болт должен плавно втягиваться, чтобы зафиксировать корпус. При полном нажатии фиксирующий болт не должен выступать более чем на 1 мм от передней части цевья i.е. с лицевой панели.
Запорная планка
Запорная планка имеет два прямоугольных паза и фиксируется в пазе дверной коробки на уровне врезного замка (уже закрепленного в ставне) для размещения или удержания запорного болта и защелки. Пластина называется ударной пластиной, поскольку она служит для направления фигурного конца защелки на пластину при закрытии двери. Имеет два потайных отверстия для крепления к дверной коробке.
Стопорный болт
Запорный ригель сечением 8х25 мм для замков всех размеров.Минимальный ход смотрящего болта должен составлять 12 мм. В выдвинутом положении он не должен выступать более чем на 1 мм от передней части цевья. Механизм запирания — обыкновенный рычажный, с не менее чем двумя рычагами. Действие фиксирующего ригеля при нажатии на ключ должно быть плавным и беспрепятственным, и он должен быть надежно заблокирован в выдвинутом положении после завершения вращения ключа.
Защелка врезная (вертикального типа)
Защелки должны соответствовать (IS; 5930-1970) и приводиться в действие как изнутри, так и снаружи.Они снабжены поворотной ручкой, установленной на ручке, чтобы закрыть дверь изнутри во время использования отделения. Врезные защелки обычно используются на дверях ванных комнат, WC и дверях частных комнат и не имеют ключа для запирания. Стопорный болт поворачивается в положение запирания, когда ручка большого пальца поворачивается на 90 градусов.
Дверная ручка для врезного замка (вертикального типа)
Дверная ручка должна соответствовать (IS; 4992-1995) для использования с врезными замками ручного или ручного типа.Дверная ручка обычно изготавливается из литой латуни толщиной 2 мм или из листа латуни или алюминиевого сплава толщиной 1,25 мм. Шатун из фрезерованной стали должен правильно входить как в толкатель в врезном замке, так и в гнездо ручки, а также положительно работать в сочетании с толкателем. Края дверных ручек не должны быть острыми.
Установка врезного замка
Установить врезной замок в раме дверной створки — это умелая работа, поэтому для этой работы требуется квалифицированный плотник, иначе есть шанс сломать стиль дверной ставни.Чтобы сделать выемку в раме створки, плотник использует долбежную коронку и фрезер. Другой метод, используемый плотником, — это просверлить дверную коробку большим сверлом и выпрямить паз / углубление.
Затем в раму дверной створки вставляется врезной замок. После установки замка в правильное положение лицевая пластина устанавливается на замок аналогично запорной пластине, вставляемой в дверную коробку и на уровне ригеля. Отверстие для ключа и другое отверстие для дверной ручки или ручки подготовлено / просверлено в дверной заслонке.Отверстия для ключа и ручки подготовлены с обеих сторон, т.е. внутри и снаружи, так что замок используется с обеих сторон.
Операция с врезным замком
Врезной замок требует использования системы защелки и ручки / ручки. Ручка или дверная ручка, с помощью которой можно потянуть или сдвинуть защелку назад и открыть дверь. При использовании ключа стопорный болт должен быть надежно заблокирован в выдвинутом положении после завершения вращения ключа, в противном случае защелка будет сдвигаться назад всякий раз, когда ручка будет вытягиваться или поворачиваться.Для установки ригеля в большинстве врезных замков требуется простой поворот ручки внутри. Цилиндрический тумблер и ключ можно использовать для отвода затвора снаружи.
;
8200 серии
Функция
ANSI
Имя
Описание
Рендеринг
Одноцилиндровый без засова
04 F07 Кладовая или гардероб
Ключ снаружи убирает ригель
Обрезка снаружи заблокирована постоянно
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
Многофункциональный фиксатор 8200 / R8200 / 7800

05 F04 Офис или подъезд
Ключ снаружи убирает защелку, а также запирает и отпирает внешнюю обшивку
Внутренняя отделка всегда убирает защелку, внешняя отделка остается заблокированной
Фиксатор вспомогательный
Многофункциональный фиксатор 8200 / R8200 / 7800

06
Кладовая или служба
Без облицовки снаружи, только цилиндр
Ключ снаружи убирает ригель
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
Многофункциональный фиксатор 8200 / R8200 / 7800
То же, что функция 04, без внешней кромки

31
Утилиты
Ключ снаружи убирает ригель
Облицовка снаружи всегда заблокирована
Нет внутренней облицовки или цилиндра
Многофункциональный фиксатор 8200 / R8200 / 7800
Фиксатор вспомогательный

36
Шкаф
Ключ замков и обшивка отпирания
Нет внутренней облицовки или цилиндра
Многофункциональный фиксатор 8200 / R8200 / 7800
Задвижка вспомогательная

37 F05 Класс
Ключ снаружи убирает защелку, а также запирает и отпирает внешнюю обшивку
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
Многофункциональный фиксатор 8200 / R8200 / 7800
55
Офис или подъезд
Ключ снаружи убирает ригель
Внутренняя облицовка всегда убирает защелку, внешняя облицовка остается заблокированной
Облицовка снаружи заблокирована и разблокирована только переключателем
Фиксатор вспомогательный

56
Офисный и внутренний дверной замок
Ключ снаружи убирает ригель
Внутренняя облицовка всегда втягивает защелку и разблокирует внешнюю облицовку
Облицовка снаружи запирается поворотной кнопкой или ключом
Фиксатор вспомогательный

57 Институциональная конфиденциальность
Ключ снаружи втягивает защелку, игнорируя поворотную кнопку, когда она удерживается в положении блокировки
Поворотная ручка внутри фиксирует и отпирает внешнюю облицовку
Облицовка снаружи разблокируется при закрытии двери или работает с внутренней обшивкой
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
58 Институциональная конфиденциальность
Ключ снаружи втягивает ригель защелки, игнорируя поворотную кнопку, когда он удерживается в заблокированном положении
Поворотная ручка внутри фиксирует и отпирает внешнюю облицовку
Облицовка снаружи не разблокируется при закрытии двери
Облицовка снаружи разблокируется при работе с внутренней обшивкой
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
67 F26 Институциональная конфиденциальность
Ключ снаружи втягивает ригель защелки, игнорируя поворотную кнопку, когда он удерживается в заблокированном положении
Поворотная ручка внутри фиксирует и отпирает внешнюю облицовку
Облицовка снаружи разблокируется при закрытии двери или при работе с внутренней накладкой
Фиксатор вспомогательный

89
Удержание
Ключ снаружи убирает защелку, а также запирает и отпирает внешнюю обшивку
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
Удержание защелки — для установки, поворота и удержания рычага, затем дважды поверните ключ к защелке.Рычаг останется в повернутом положении, показывая, что он разблокирован
91
Универсальное удержание
Ключ снаружи убирает ригель
Ключ снаружи может заблокировать ригель во втянутом положении
Обивка внутри всегда втягивает ригель
Без внешней отделки
Фиксатор вспомогательный
Удержание защелки — устанавливается поворотом и удерживанием накладки, затем поверните ключ к защелке.Рычаг останется в повернутом положении для индикации разблокировки
Одноцилиндровый с засовом
24 F21 Дверь кладовая
Ключ снаружи или поворотная ручка внутри втягиваются и выдвигают ригель
Обрезка с обеих сторон отводит задвижку
Защелка и ригель работают независимо друг от друга
25 F13 Общежитие или выход
Ключ снаружи или поворотная ручка внутри втягиваются и выдвигают ригель
Накладка с любой стороны втягивает ригель, когда ригель находится во втянутом положении
Облицовка снаружи заблокирована при выдвижении засова
При выдвижении засова внутренняя отделка втягивает защелку и засов одновременно, разблокируя внешнюю накладку
27
Гардероб или кладовая
Ключ снаружи убирается и выдвигается засовом
Накладка с обеих сторон втягивает ригель
То же, что и функция 24, без поворотной кнопки
Защелка и ригель работают независимо друг от друга
28
Тупик для фиксации трима
Только с засовом
Ключ снаружи убирается и выдвигается засовом
Внутренняя отделка всегда втягивает засов
Облицовка снаружи всегда заблокирована
Поворот пальца внутрь втягивается и выдвигает засов
30
Тупик для фиксации трима
Только с засовом
Ключ снаружи убирается и выдвигается засов
Внутренняя отделка всегда втягивает засов
Облицовка снаружи всегда заблокирована
То же, что 28, функция без поворотной кнопки
35
Кладовая
Ключ снаружи убирается и выдвигается засовом
Облицовка снаружи втягивает ригель, кроме случаев, когда ригель выдвигается
Нет внутренней облицовки или цилиндра
43 F20 Дверь коридор квартиры
Ключ и поворотная кнопка втягивают и выдвигают засов
Облицовка снаружи заблокирована тумблером или выступом ригеля
Облицовка снаружи разблокируется только тумблером
Ключ убирает и ригель, и ригель, внешняя отделка остается заблокированной
Внутренняя отделка всегда убирает ригель (и ригель одновременно), внешняя отделка остается заблокированной
Фиксатор вспомогательный

45 F12 Общежитие или выход
Ключ и поворотная ручка втягивают и выдвигают засов
Облицовка снаружи заблокирована тумблером или выступом ригеля
Облицовка снаружи разблокируется только тумблером
Ключ убирает и ригель, и ригель, внешняя отделка остается заблокированной
Внутренняя отделка всегда убирает ригель (и ригель одновременно), внешняя отделка остается заблокированной
То же, что 8243, без вспомогательной защелки
47 F08 / F10 Входная дверь или дверь коридора квартиры
Ключ и поворотная ручка, втягиваемый и выступающий засов
Облицовка снаружи заблокирована тумблером или выступом ригеля
Облицовка снаружи разблокируется только тумблером
Ключ убирает и ригель, и ригель, внешняя отделка остается заблокированной
Внутренняя отделка убирает только защелку, засов убирается вручную, а внешняя отделка остается заблокированной
50
Гость отеля
Требуется цилиндр для гостиницы (50 функций) (стандартные и аварийные ключи)
Стандартный ключ убирает только ригель, не втягивает и не выдвигает ригель
Аварийный ключ
убирает ригель и ригель, а также выдвигает ригель
Поворотная ручка втягивается и выдвигает засов
Внутренняя отделка убирает ригель и ригель одновременно
Облицовка снаружи всегда заблокирована
Фиксатор вспомогательный
Доступен с обычными ключевыми системами, LFIC (60- и 63-) степенями (60-, 63- и 64-) и KESO (82- и F1-82-)
51
Кладовая засова
Ключ и поворотная кнопка втягивают и выдвигают засов
Ключ также втягивает ригель
Внутренняя отделка убирает ригель и ригель одновременно
Облицовка снаружи всегда заблокирована
Фиксатор вспомогательный
То же, что функция 50 с std.цилиндр
Двойной цилиндр без засова
16 F09 Квартира, выход или общественный туалет
Ключ снаружи убирает ригель
Внутренний ключ необходим для запирания и отпирания облицовки снаружи
Накладка inisde всегда втягивает ригель
Фиксатор вспомогательный
Специальный кулачок -105, необходим для внутреннего цилиндра (в комплекте)
17 F30 Убежище или учреждение
Ключ с обеих сторон втягивает ригель
Облицовка с обеих сторон заблокирована постоянно
Фиксатор вспомогательный
38 F32 Защелка для взлома класса
Ключ с обеих сторон для запирания и отпирания внешней облицовки
Ключ с обеих сторон втягивает ригель
Облицовка снаружи отводит защелку, кроме заблокированной
Обивка внутри всегда втягивает ригель
Многофункциональный фиксатор 8200 / R8200 / 7800
Фиксатор вспомогательный
59
Школьная охрана / двойной замок
Ключ с обеих сторон запирает и отпирает внутреннюю и внешнюю планки
Ключ с обеих сторон втягивает ригель
Ключом с любой стороны можно втянуть защелку без разблокировки планок
Фиксатор вспомогательный
90
Удержание безопасности в классе
Ключ с обеих сторон втягивает защелку, а также запирает и отпирает внешнюю обшивку
Ригель с защелкой может быть заблокирован во втянутом положении ключом с любой стороны
Обивка внутри всегда втягивает ригель
Фиксатор вспомогательный
Удержание защелки — для установки, поворота и удержания рычага, затем дважды поверните ключ в направлении защелки.Рычаг останется в повернутом положении, показывая, что он разблокирован
92
Универсальное удержание
Ключ снаружи убирает ригель
Ключ внутри может заблокировать защелку в задвинутом положении при повороте рычага
Обивка внутри всегда втягивает ригель
Без внешней отделки
Фиксатор вспомогательный
7892 Т-образный поворот используется вместо ручки
Для внутреннего цилиндра требуется специальный кулачок -105 (стандартная поставка)
Удержание защелки — для установки, поворота и удержания рычага, затем дважды поверните ключ в направлении защелки.Рычаг останется в повернутом положении, показывая, что он разблокирован
Двойной цилиндр с засовом
26 F14 Дверь магазина
Ключ с обеих сторон втягивается и выступает за ригель
Накладка с обеих сторон втягивает ригель
Защелка и ригель независимы друг от друга

29
Заглушка для манекена
Только с засовом
Ключ с обеих сторон втягивается и выступает за ригель
Облицовка внутри убирает засов
Облицовка снаружи всегда заблокирована
39 F33 Классная охрана взломщика засова
Ключ с любой стороны втягивается или выступает за ригель, который также открывает или блокирует внешнюю обшивку
Облицовка снаружи отводит защелку, кроме заблокированной
Облицовка снаружи блокируется только засовом
Внутренняя накладка втягивает и ригель, и ригель одновременно, и разблокирует внешнюю накладку
40 F34 Классная охрана взломщика засова
Ключ с любой стороны втягивается или выступает за ригель, который также открывает или блокирует внешнюю облицовку
Облицовка снаружи отводит защелку, кроме заблокированной
Облицовка снаружи блокируется только засовом
Внутренняя накладка втягивает защелку и засов одновременно и разблокирует внешнюю накладку
Фиксатор вспомогательный
То же, что 8239, со вспомогательной защелкой

41 Классная охрана взломщика засова
Ключ с обеих сторон втягивается и выступает за ригель
Когда запроектирован ригель, 1-й поворот ключа втягивает ригель, 2-й поворот ключа разблокирует триммер снаружи
Облицовка снаружи отводит защелку, кроме заблокированной
Внутренняя облицовка (при выступе ригеля) убирает одновременно ригель и ригель, при этом внешняя облицовка остается заблокированной
Фиксатор вспомогательный
46 Общежитие или выход
Ключ с обеих сторон втягивается и выступает за ригель
Ключ с обеих сторон втягивает и ригель, и ригель, внешняя отделка остается заблокированной
Облицовка снаружи заблокирована тумблером или выступающим ригелем ‘
Облицовка снаружи разблокируется только тумблером
Внутренняя отделка (при выступе ригеля) одновременно убирает и ригель, и ригель, при этом внешняя облицовка остается заблокированной
48 F25 Дверь магазина
Ключ с обеих сторон втягивается и выступает за ригель
Ключ с обеих сторон втягивает ригель
Облицовка снаружи заблокирована тумблером или выступом ригеля и разблокируется только тумблером
Внутренняя отделка (при выступе ригеля) убирает только защелку, а внешняя отделка остается заблокированной
49 Защитный засов
Ключ с обеих сторон втягивается и выступает за ригель
Ключ с обеих сторон втягивает ригель
Внутренняя и внешняя отделка блокируются только при выдвинутом ригеле
52 Учреждение Deadbolt
Ключ с обеих сторон втягивается и выступает за ригель
Ключ с обеих сторон втягивает ригель
Облицовка внутри и снаружи всегда заблокирована
Фиксатор вспомогательный
Без ключа
13 F31 Защелка выхода
Без внешней облицовки или цилиндра
Накладка изнутри втягивает ригель
Многофункциональный фиксатор 8200 / R8200 / 7800
Фиксатор вспомогательный
15 F01 Проход или шкаф
Накладка с любой стороны втягивает защелку все время
65 F22 Уединение, спальня или ванна
Облицовка снаружи отводит защелку, за исключением блокировки поворотной кнопкой
Внутренняя накладка убирает защелку и отпирает внешнюю накладку
Аварийная разблокировка замков / разблокировок облицовки снаружи — монетой, отверткой или аварийным ключом (14-0057) заказывается отдельно
Замок с поворотной ручкой и внешняя рамка для отпирания
Закрытие двери откроет внешнюю обшивку
66 F19 Уединение, спальня или ванна
Облицовка снаружи втягивает ригель, кроме случаев, когда ригель выступает
Внутренняя облицовка убирает одновременно ригель и ригель, открывая внешнюю облицовку
Аварийная разблокировка замков / разблокировок облицовки снаружи — монетой, отверткой или аварийным ключом (14-0057) заказывается отдельно
Поворотная ручка втягивается и выдвигает засов
68 F02 Конфиденциальность Спальня или ванна
Накладка с любой стороны втягивает защелку все время
Поворотная ручка втягивается и выдвигает засов
Аварийная разблокировка замков / разблокировок облицовки снаружи — монетой, отверткой или аварийным ключом (14-0057) заказывается отдельно
Защелка и ригель независимы друг от друга
93 Обрезной манекен
Внутренняя отделка двери всегда жесткая
Накладка используется только в качестве дверной тяги
Для двойных дверей, установленных на неактивной двери, используйте шаблон № 4298, чтобы установить защелку на активной двери
94 Обрезной манекен
Облицовка с обеих сторон всегда жесткая
Накладка используется только в качестве дверной тяги
Рекомендуется для двойных дверей на неактивной двери, используйте шаблон # 4298, чтобы установить защелку на активной двери
95
Манекен с одинарной обрезкой
Обрезка только внутри
Накладка всегда жесткая
Включает корпус замка и переднюю броню
Не рекомендуется для использования с двустворчатыми дверьми (не принимает защелки на активной двери)
96 Манекен с двойной обрезкой
Накладки с обеих сторон двери
Обе планки всегда жесткие
Включает корпус замка и переднюю броню
Не рекомендуется для использования с двустворчатыми дверьми (не принимает защелки на активной двери)
97 Манекен активного трима
Облицовка с обеих сторон активна
Включает корпус замка и переднюю броню
Не рекомендуется для использования с двустворчатыми дверьми (не принимает защелки на активной двери)
Только засов
03 F29 Классный тупик
Только с засовом
Ключ снаружи убирается и выдвигается засов
Поворотная ручка внутри втягивает только засов, не выдвигает его
20 F18 Тупик
Только с засовом
Ключ снаружи убирается и выдвигается засов
Не работает внутри
21 F17 Тупик
Только с засовом
Ключ снаружи убирается и выдвигается засов
Поворот пальца внутрь втягивается и выдвигает засов
22 F16 Тупик
Только с засовом
Ключ снаружи или внутри убирается и выступает за ригель
23
Классный тупик
Работа только с засовом
Ключ снаружи или внутри убирается и выдвигается засовом
Поворотная ручка внутри втягивает засов, засов не выступает
То же, что функция 03 с цилиндром внутри
Недоступно с коррекцией поведенческого здоровья
Электромеханические функции
70
Электромеханический отказоустойчивый
Включение питания, блокировка внешнего рычага
Укажите напряжение: 12 В постоянного тока или 24 В постоянного тока (работает от 12-24 В постоянного тока)
Ключ снаружи убирает ригель
Рычаг снаружи втягивает защелку, кроме заблокированной
Рычаг снаружи блокируется только электронным способом
Рычаг внутри всегда втягивает ригель
Фиксатор вспомогательный
71
Электромеханическая защита от сбоев
Включение питания, разблокировка внешнего рычага
Укажите напряжение: 12 В постоянного тока или 24 В постоянного тока (работает от 12-24 В постоянного тока)
Ключ снаружи убирает ригель
Рычаг снаружи втягивает защелку, кроме заблокированной
Рычаг снаружи блокируется только электронным способом
Рычаг внутри всегда втягивает ригель
Фиксатор вспомогательный
72
Электромеханический отказобезопасный
Питание включено, блокирует оба рычага
Укажите напряжение: 12 В постоянного тока или 24 В постоянного тока (работает от 12-24 В постоянного тока)
Ключ с обеих сторон втягивает ригель
Рычаг с любой стороны втягивает защелку, кроме случаев, когда рычаги заблокированы
Оба рычага можно заблокировать и разблокировать только электронным способом
Рычаги нельзя заблокировать отдельно, только вместе
Фиксатор вспомогательный
73
Электромеханическое устройство защиты от сбоев
Включение питания, разблокировка обоих рычагов
Укажите напряжение: 12 В постоянного тока или 24 В постоянного тока (работает от 12-24 В постоянного тока)
Ключ с обеих сторон втягивает ригель
Рычаг с любой стороны втягивает защелку, кроме случаев, когда рычаги заблокированы
Оба рычага можно заблокировать и разблокировать только электронным способом
Рычаги нельзя заблокировать отдельно, только вместе
Фиксатор вспомогательный
.

Размеры врезной замок: Размеры замков врезных

Конструкция и размеры замка для межкомнатных и входных дверей

Какие составные части дверного замка?

Какие бывают размеры и параметры дверного замка

Как подобрать дверной замок? Пошаговая инструкция

Как выбрать врезной замок на замену? Определяем модель самостоятельно

Врезной замок для деревянной двери

Что дает установка врезного замка

Выбираем и ставим врезной замок на деревянную дверь

Цилиндровые и сувальдные системы врезных замков

Врезные электромеханические системы

Ставим врезной замок

Заключение

Как сделать замеры корпуса замка? Информационная статья на Замочники

Как выбрать врезной замок | Строительный портал

Оглавление:

Общее понятие о врезных замках

Типы врезных замков

Советы о том, как выбрать врезной замок

Обзор производителей врезных замков

Как измерить замок, ручку, цилиндр / Статьи / Википедия

Как определить «правая» или «левая» у вас дверь

Как измерить врезной замок

Как измерить накладной замок

Как измерить цилиндр

Как измерить дверную ручку на планке

Врезной замок, технические характеристики и преимущества при его использовании

Особенности

Преимущества

Конструкция

Виды

Сувальдные

Цилиндровые

Электромеханические

На что обратить внимание при выборе

Способы установки

Как измерить замок врезки

Дверная фурнитура — Технические характеристики и ресурсы | Emtek Products, Inc.

Все, что нужно знать о врезных замках

Использование

Как они работают

Источник изображения

Обслуживание

Устранение неполадок

Заключение

Замок врезного замка какого размера вам нужен?

6 вещей, которые нужно знать о врезных замках для дверей жилых домов

# 1 — Определение врезного замка

# 2 — Причины использования врезного замка?

# 3 — Как работают врезные замки?

# 4 — Двери, наиболее подходящие для врезных замков

# 5 — Когда использовать врезной замок

# 6 — Идеальные кандидаты на врезные замки

Установка врезного замка

Прежде, чем вы решите

Ресурсы

Замки врезные | Что такое врезной замок | Врезной замок | Замок врезной

Что такое врезной замок

Замок врезной конструкции

Размер замков врезных

Минимальная толщина створки

Болт с защелкой

Запорная планка

Стопорный болт

Защелка врезная (вертикального типа)

Дверная ручка для врезного замка (вертикального типа)

Установка врезного замка

Операция с врезным замком

8200 серии

Функция

ANSI

Имя

Описание

Рендеринг

Добавить комментарий Отменить ответ

Рубрики
