ЛЭП: вред для здоровья, минимальное расстояние до жилого дома

Не менее 150 см до балконов и оконных проемов должно быть до ЛЭП. Дистанция измеряется в горизонтальной плоскости при максимальном отклонении проводов и рассчитывается согласно установленным нормативам СанПиН и СНиП. Важно полностью соблюдать эти нормы, поскольку от их выполнения зависит пожарная безопасность жилых помещений.

Поле с опорами ЛЭПИсточник asutpp.ru

Что такое ЛЭП

Высоковольтные линии электропередачи являются главным элементом энергетической системы страны. Чаще всего провода располагают над землей на специальных опорах.

Специалисты давно заметили негативные последствия постоянного нахождения вблизи ЛЭП, поэтому были определены нормативы безопасного расстояния от жилых строений, которые учитывают величину напряжения линий. Результатом расчета стало появление особых санитарных зон – местности, расположенной рядом с высоковольтными опорами.

Подобные участки также называют «зонами обременения», в них запрещено возводить здания или продавать участки под индивидуальное жилищное строительство и садоводческие некоммерческие товарищества.

Закат и опоры ЛЭПИсточник rusenergetics.ru

Влияние излучения ЛЭП на человека

Электроны проходят по проводам, в результате чего появляется электрополе. Различные виды тока могут иметь постоянное или переменное значение. Если ток постоянно меняется с плюса на минус, то величина поля изменяется более часто.

В конце 20 века начали проводится исследования о влиянии электрополей на человеческий организм, растительность и животный мир. В итоге ВОЗ определила предельно допустимые дозы облучения в герцах. Во многих государствах появилась документация, запрещающая возводить производственные и жилые объекты в близком расположении относительно высоковольтных кабелей.

Провода на опорах ЛЭПИсточник ntc-retec.

ru
Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Такое решение было принято исходя из негативного воздействия излучения на функционирование всех живых организмов. Подобно влиянию радиации, электромагнитные волны способны нанести повреждения органам человека. Среди проблем со здоровьем часто встречались следующие:

Быстрая утомляемость;
Раздражительность;
Подавленность и депрессия;
Головные боли;
Слабость в мышцах;
Сердечно-сосудистые заболевания;
Трудности с запоминанием;
Проблемы со сном.

Также встречаются и другие недомогания, связанные с воздействием электромагнитных волн. В ходе исследований было обнаружено, что у детей, которые живут близко к ЛЭП, часто выявляется лейкемия и заболевания центральной нервной системы.

ЛЭП на снегуИсточник digitalsubstation.com

Люди по-разному реагируют на близость электромагнитных полей, поскольку чувствительность у каждого организма индивидуальна. Некоторые люди постоянно чувствуют влияние излучения, в то время как другие вовсе не замечают никакого воздействия.

Остерегаться ЛЭП стоит беременным женщинам, маленьким детям, аллергикам и больным с патологиями нервной системы. Длительность нахождения под влиянием электрополей прямо пропорциональна тяжести последствий. Нарушается деятельность всех систем организма – иммунной, нервной, половой, сердечно-сосудистой и эндокринной. Также появляется вероятность онкологических заболеваний.

Поле и ЛЭПИсточник правозащита38.рф

Опасность напряжения

Высоковольтные линии различаются опасным и безопасным напряжением. Чем выше мощность линии, тем на большем расстоянии действует электрическое поле.

Существует прямая зависимость между этими значениями. Для точного расчета напряжения необходимо учитывать, что связующая одной фазы может иметь различное число проводов. Например, 2 провода обычно соответствуют напряжению в 330 кВ, 3 провода – 500 кВ, а 4 провода – 750 кВ.

Опоры ЛЭП и водоемИсточник energybase.ru
Электрическое отопление дома: какие нагревательные электроприборы эффективнее и экономичнее

Чтобы нивелировать влияние электромагнитного излучения, были созданы нормативы ПУЭ. Они и расписывают все необходимые дистанции. Покупая участок, расположенный рядом с линией электропередачи, необходимо принимать во внимание эту дистанцию.

Определение отдаленности

От величины напряжения зависит величина санитарных зон вдоль линий электропередач. Чтобы определить их границы, проводят условную линию по проекции проводов на земную поверхность. Для еще большей безопасности эти значения следует умножать на 10.

ЛЭП на фоне закатаИсточник elektrovesti.net

Расстояние от ЛЭП в 100 метров можно считать полностью безопасным для человека. Во время дождливой погоды в атмосферу выбрасывается большое количество противоположно заряженных ионов, что приводит к увеличению площади электрополей и их распространению на прилегающие участки.

На территории санитарной зоны нельзя располагать не только жилые и производственные строения, но и возводить гаражи, ограждения и другие сооружения. Также запрещается высаживать деревья на этих участках.

Нельзя располагать под проводами жилые здания, детские и учебные заведения. При этом допускается построение производственных сооружений первого и второго уровней огнестойкости по нормам противопожарной безопасности.

Провода с птицамиИсточник birdsandpowerlines.blogspot.com

Расстояние от ЛЭП является условным значением, которое предусматривает безопасную жизнедеятельность людей на достаточной дистанции от проводов и опор. Такая дистанция не может гарантировать полного отсутствия какого-либо облучения жителей дома.

Подземная прокладка существенно сокращает размер опасной зоны, который составляет не более 1 метра с каждой стороны электрического кабеля. При этом перенос линий электропередач под землю требует вложения значительного количества средств. По сравнению с воздушным типом стоимость подземной прокладки возрастает в несколько раз. Поэтому до сих пор такое решение на практике используется достаточно редко.

Для крупных городских населенных пунктов более характерна подземная прокладка кабеля. В таком случае провода размещают в специальных траншеях, которые укладываются в блоки или тоннели. Глубина заложения составляет около 1 метра. При этом необходимо организовать быстрый доступ к линиям во время аварии.

Цвета проводов в электрике: как маркируются и как определить назначение провода без маркировки

Напряжение на территориях жилой застройки

В пределах городов на улицах находятся многочисленные ЛЭП, напряжение которых обычно не превышает 10 кВ. Такие значения не создают опасности для здоровья людей. Провода обеспечивают электроэнергию в домах, они проходят над жилыми кварталами и ограждениями территорий.

Гора и опоры ЛЭПИсточник neftegaz.ru

Здесь также учитываются стандарты безопасного применения. Здания и строения располагаются на расстоянии от ЛЭП не менее 5 метров. Такая черта является передней границей, по которой проходят все коммуникации. Все провода находятся в пределах этой зоны, кроме кабеля, подведенного к самому дому.

Изолятор с закрепленным проводом располагают на высоте от 275 см на стене строения. Он не должен входить в здание в области спальных комнат, детских и гостиных. Допускается использование кладовых, подсобных помещений и коридоров.

Город и опоры ЛЭПИсточник fadedead.org

Провода могут провисать над дорожками не более 350 см. При этом такое расстояние должно составлять более 6 метров над трассами для автомобилей.

В районах одноэтажной застройки линии электропередач обычно располагают по одной стороне дороги. На плане это место отмечают с помощью красной линии. Расстояние от опоры ЛЭП до жилых зданий должно полностью соответствовать стандартам ПУЭ. Чтобы подключить к проводу здание с противоположной стороны, необходимо применять дополнительные столбы. Изоляторы должны располагаться на высоте от 620 см. Самое короткое расстояние от линии с напряжением 6 кВ до растительности составляет 2 метра.

Защита от электромагнитного излучения

По мере удаления от ЛЭП все меньшее влияние оказывает электрополе. В нормах прописаны значения, когда этот показатель становится допустимым, однако полностью излучение не исчезает. Для большей безопасности необходимо учитывать дистанцию, в 10 раз превышающую рекомендованные величины.

Внутри жилища также располагаются различные кабели и электрическое оборудование. Во время их работы создается электромагнитное излучение, которое может распространяться на расстояние до 2 метров.

Одними из наиболее опасных устройств являются утюги и холодильники, а самое большое излучение человек может получить от телевизора, поскольку долго находится рядом с ним. В итоге общий показатель излучения часто превышает все допустимые нормы.

Здания, которые располагаются на дистанции, не превышающей 100 метров от проводов с бытовым напряжением, а также 200 метров от высоковольтных кабелей, нужно дополнительно закрывать от возможного излучения.

Во время возведения дома следует внимательно изучить размещение ЛЭП и при необходимости сразу экранировать фасад здания. Если жилище уже построено, нужно организовать ремонт и провести работы по защите от электромагнитного излучения. Крышу обязательно укрывают металлическим покрытием. По периметру стен укладывают сетку из стали, которая скрывается под внутренней отделкой.

Новое здание следует строить из шлакоблока. Этот материал обладает способностью хорошо отражать и поглощать излучения. Крышу и сетку в стенах необходимо обязательно заземлить.

Сколько нервов и денег потребуется, чтобы провести электричество на участок

Заключение

Продолжительное воздействие электромагнитного излучения может навредить здоровью человека и вызвать различные заболевания. Чтобы предотвратить подобные последствия, были разработаны нормативы и стандарты строительства жилых и производственных объектов вблизи прохождения ЛЭП. Соблюдая эти правила, можно обеспечить собственную безопасность и избежать негативного влияния электрополя.

ЛЭП рядом – размещение жилых домов

Высоковольтные линии, на каком расстоянии от ЛЭП можно построить дом?
Планируя размещение дома и других объектов на участке, нужно придерживаться определенных принципов. Как правило, наибольшее внимание уделяем тому, чтобы дом был расположен на правильном расстоянии от границы с соседними участками и общественными дорогами.

Правила размещения дома – расстояние от дома до ЛЭП

Нужно помнить, что может случиться так, что планируя положение дома, должны обратить внимание также на другие объекты, в том числе такие, которые находятся за пределами участка. Примером здесь могут служить линии электропередач с особым акцентом на линии высокого напряжения. На каком расстоянии от линии электропередачи должен быть построен дом? Если квартира вблизи линии электропередачи, то является ли такое соседство безопасным для здоровья?
Как было выше упомянуто, в процессе строительства дома, нужно помнить не только о том, чтобы он находился на соответствующем расстоянии от границ участка. Следует учитывать то, что вблизи участка не находились, так называемые обременительные объекты, например, свалки, выработки, железные дороги и автомагистрали или обсуждаемые высоковольтные линии. В местном плане благоустройства отмечены линии, обозначающие защитные зоны вокруг этих объектов.

Размещение дома нормы – расстояние от ЛЭП до жилого дома

Какое расстояние дома от ЛЭП должно быть?

Минимальная дистанция от линии электропередачи будет зависеть от ее напряжения. Предполагается, что расстояние от дома до линии напряжением до 45 кВ, должно составлять не нее чем 3 м. При напряжении 110 кВ, эта дистанция должна составлять не менее 4,9 м. Необходимо также помнить о том, что расстояние от линии электропередачи будет зависеть также от того, насколько горючи материалы, из которых построен дом. Не рекомендуется, чтобы линия электропередач проходила над домом. Что касается линий электропередач с более высоким напряжением, то в местном плане зонирования или в условиях застройки должны быть отмечены полосы защитных зон, на которых не может быть построено здание, в котором будут находиться люди.
При выборе недвижимости следует учитывать, соблюдает ли застройщик нормы размещения дома при строительстве.
При выборе участка под строительство, стоит также узнать, не планируется ли в будущем размещать вблизи линию электропередачи.

Безопасное расстояние от ЛЭП – если квартира вблизи линий электропередач, то как это влияет на здоровье?

Нет точных исследований о том, как пребывание вблизи линий электропередач влияет на здоровье. Однако существует повышенный риск возникновения некоторых заболеваний, например, частые головные боли, бессонница, гипертония, если живем в непосредственной близости от линии высокого напряжения. Несмотря на отсутствие убедительных доказательств влияния энергетического поля на здоровье и комфорт, всегда стоит планировать максимально возможную дистанцию от них при строительстве дома. Это даст больший психологический комфорт жильцам дома.

ЛЭП рядом с домом

Дискомфорт жильцов вблизи высоковольтной линии также может быть вызван тем, что создается электромагнитное поле, которое вызывает накопление электрических зарядов на металлических объектах, которые находятся рядом с линиями, например, на автомобилях. Эти объекты становятся электрифицированными, что во время прикосновения может вызвать быстрый и краткосрочный разряд, который станет довольно неприятным ощущением.

Определение безопасных расстояний до высоковольтных ЛЭП — блоги риэлторов

Достаточно распространена ситуация, когда в районе садового товарищества, коттеджного поселка или другой застройки проходит высоковольтная ЛЭП. Интуитивно, иногда обоснованно, иногда нет, покупатели недвижимости воспринимают ЛЭП как источник повышенной опасности.

Понятно, когда
речь идет о «проводах» непосредственно над головой, обрыв которых может привести к поражению электрическим током. Но риэлторы знают, что такие же опасения высказываются и в случаях, когда ЛЭП просто «рядом», причем речь может идти о ЛЭП в сотнях метров, о территории, которая не будет доступна покупателю ни для занятия спортом, ни для отдыха или другого доступа, например, если это соседние участки. На аргументы покупателя недвижимости типа — «очень близко ЛЭП» — риэлторам и продавцам недвижимости, как правило, нечего противопоставить, так как у них нет
соответствующего инструментария. Для восполнения пробела мною была разработана
соответствующая «Методика для риэлтора…, 2008 г., 14 с.», фрагменты которой приводятся здесь.
1. Влияние электрического поля на организм человека, животных и растения
Интенсивное электрическое поле промышленной частоты (в России – 50 Гц) вызывает нарушение функционального состояния центральной нервной и сердечно-сосудистой системы человека.

Субъективно это выражается в ухудшении самочувствия работающих, повышенной утомляемости, вялости, головных болях, плохом сне, болях в сердце и.т.п.
Проживание человека в электрическом поле повышенной напряженности в 1,5-3 раза повышает вероятность сердечно-сосудистых заболеваний, лейкемии, опухолей мозга.
Еще один эффект воздействия высоковольтных ЛЭП на экологическую обстановку – создаваемый ими
шум при хорошей погоде и особенно во время дождя. Шум вызывается коронным разрядом на проводах. При наличии капель дождя на проводе возникает новый процесс, связанный с деформацией заряженных капель и их отрывом от поверхности провода. Уровень шума при дожде на расстоянии 100 м от провода допускается в 35-70 дБ. Для ЛЭП 750 кВ и ниже уровень шума на таком расстоянии получается в пределах допустимого.
2. Допустимые значения напряженности электрического поля в районе жилой застройки, земельных участков для садоводства и огородничества и прочих территорий
В соответствии с Санитарными нормами /1/ качестве предельно допустимых уровней приняты следующие значения напряженности электрического поля:
— внутри жилых зданий — 0,5 кВ/м;
— на территории зоны жилой застройки — 1 кВ/м;
— в населенной местности, вне зоны жилой застройки (земли городов в пределах
городской черты в границах их перспективного развития на 10 лет, пригородные и
зеленые зоны; курорты, земли поселков городского типа, в пределах поселковой
черты и сельских населенных пунктов, в пределах черты этих пунктов), а также на
территории огородов и садов — 5 кВ/м.

В зависимости от продолжительности пребывания человека в электрическом поле высоковольтных ЛЭП могут использоваться следующие нормативы, /2/:
Напряженность поля, кВ/м // допустимое время пребывания в течение 8-часового рабочего дня:
5/8 ч, 10/ 3 ч, 15/1,3 ч, 20-25/10 мин, более 25/ 0 мин.
3. Определение безопасных расстояний до высоковольтных ЛЭП
Электрическое поле, как и другие поля (акустическое, магнитное, гравитационное) ослабевают при удалении от источника поля. Поэтому основным способом защиты населения от воздействия электрического поля является установление санитарно- защитных зон по обе стороны от крайних
фазных проводов в направлении перпендикулярном к ЛЭП.
В соответствии с /1/ установлены следующие размеры санитарно-защитной зоны для ЛЭП сверхвысокого (более 330 кВ) напряжения:
Напряжение ЛЭП, кВ/ Протяженность санитарно-защитной зоны, м:
1150/55, 750/40, 500/30, 330/20
Размер санитарно-защитной зоны устанавливается с тем расчетом, чтобы напряженность электрического поля вне пределов зоны не превышала 1 кВ/м (см.

п. 2).
По Санитарным нормам /1/ считается, что для других высоковольтных ЛЭП (220 кВ и ниже) защита населения от их электромагнитного поля не требуется при условии удовлетворения этих ЛЭП
Правилам устройства электроустановок. В частности, в этих Правилах речь будет идти о высоте подвеса фазных проводов и обеспечиваемом за счет их подъема удалении от человека.
Ранее действовавшие Московские городские строительные нормы /3/ устанавливали следующие охранные зоны в зависимости от напряжения ЛЭП:
Напряжение ЛЭП, кВ/Протяженность санитарно-защитной зоны, м:
1150/55, 750/40, 330-500/30, 150,220/25, 110/20, 35/15, Менее20/10.
Как видим, нормы /3/ устанавливали более жесткие требования по протяженности охранной зоны для высоковольтных ЛЭП с напряжением менее 330 кВ. По моему мнению, имеющиеся расчеты напряженностей поля различных распределительных сетей позволяют сделать вывод, что как минимум для ЛЭП 5 -35 кВ значения напряженности электрического поля в охранной зоне, определенной по /3/, будут заведомо ниже 1 кВ/м.

Вероятно, разработчики норм /3/ исходили из того, что вне зависимости от напряженности электрического поля, высоковольтная ЛЭП должна
иметь охранную зону, чтобы, как указано в /3/, нельзя было размещать в этой зоне: жилые и общественные здания, площадки для остановки всех видов транспорта, автозаправочные станции, спортивные площадки, стадионы, рынки, не проводить мероприятия, связанные со скоплением большого количества людей. То есть исключить тем самым и другие источники опасности, вызванные близостью ЛЭП (поражение током, возгорание и др.). Нормы /3/ можно использовать как справочные.
Относительно шумового загрязнения высоковольтными ЛЭП окружающей среды можно заметить следующее. Для линий сверхвысокого (более 330 кВ) напряжения зона комфортного удаления от ЛЭП будет в несколько раз превосходить зону, где уровень напряженности электрического поля не превышает 1 кВ/м. Другими словами, если ЛЭП «шумит», но шум от ЛЭП не беспокоит (воспринимается как тихая комната, шепот, работа малошумного холодильника), то и с уровнем напряженности электрического поля в этом месте будет все в порядке.

Шум от ЛЭП – косвенный признак высоких значений напряжения. Если ЛЭП «не шумит», принимается во внимание только
возможное значение напряженности электрического поля в рассматриваемом месте.
Нормы /1/ и /3/ явно грешат упрощенным подходом к определению санитарно-защитной зоны. Вряд ли, в нормах /1/ и /3/ рассматривалось все многообразие конструктивных схем распределения
электрической энергии при помощи ЛЭП (несколько линий на одной опоре, компактные линии, учет провисания проводов и т.д.). Маловероятно, что в нормах /1/ и /3/ размеры санитарно-защитных зон принимались с гарантированным запасом. Это экономически нецелесообразно.
По вышеназванным причинам возникает желание определить значение охранной зоны, где уровень напряженности электрического поля меньше 1 кВ/м, расчетным или экспериментальным путем.
Методика расчетного определения напряженности электрического поля известна. Однако на практике воспользоваться ею затруднительно. В частности для расчета требуются диаметры, высоты подвеса и удаление друг от друга всех фазных проводов, /4/.

Вместо сбора этих данных и производства расчета проще выполнить замеры напряженности поля или ограничиться более простыми способами. Производство замеров будет особенно актуально, если ЛЭП удалена от участка всего на несколько метров (3-20), а напряжение в ней относительно низкое (10-110 кВ). Применение «мягких» норм /1/ может быть рискованно для покупателя недвижимости, применение «жестких» норм /3/ может быть невыгодным для продавца. В этом случае каждая из сторон сделки будет заинтересована в установлении объективной картины по уровням напряженности поля
при помощи замеров.
…………..
«Методика…» содержит практические рекомендации риэлторам по оперативному определению
экологической обстановки в районе ЛЭП и формированию переговорной позиции при представлении интересов как продавца, так и покупателя недвижимости, формы соответствующих протоколов.
……….
В качестве развлечения для тех, кто еще не заснул, читая этот блог.

«5.

3.1.4. Из практики переговоров продавца и покупателя
5.3.1.4.1.
Продавец: «Я 17 лет живу на этой даче, разве я выгляжу больным?»
Вариант 1 возможного ответа покупателя: «Как говорят медики, нет здоровых людей, есть недообследованные».
Вариант 2 возможного ответа покупателя: « Воздействие электрического поля носит накопительный характер. После набора определенной дозы воздействия поля могут возникнуть заболевания (сердечные, раковые). Поэтому я хочу опираться не на предположения, а на действующие нормативы и объективные данные».
5.3.1.4.2.
Продавец: «Мы каждый день говорим по сотовому телефону. Разве сегодня можно избежать воздействия электромагнитных полей?»
Возможный ответ покупателя: « Говорить по сотовому телефону или нет – это Ваш выбор. Если же я куплю дачу с повышенным уровнем электрического поля, я себя и своих детей такого выбора лишу.
Поэтому….» (Дальше – о скидках, об определении площади участка, которой можно пользоваться без ограничений, о защитных зонах, о замерах напряженности поля и т.

п.).
5.3.1.4.3.
Продавец: « Никто на наших дачах не умер, ни от рака, ни от сердечных заболеваний».
Возможный ответ покупателя: « Основные причины смерти в нашей стране — именно сердечно-сосудистые и раковые заболевания. Что этому способствовало в большей степени – условия в
районе Вашей дачи, в квартирах или что-то другое – установить невозможно, но предположение сделать можно».
5.3.1.4.4.
Продавец: « В наших квартирах сотни метров электрических проводов, которые опутывают нас со всех сторон – и ничего…».
Возможный ответ покупателя: «Напряжение в наших квартирных проводах 220 В или 380 В, в Вашей же ЛЭП — ….. кВ, а это в …. (сто, тысячу) раз больше. К тому же наши квартиры сделаны из железобетона или из кирпича с армирующей сеткой. Все это –
экраны от электромагнитного поля. В каждом доме при вводе в эксплуатацию проводятся замеры напряженности электрического поля».
Литература
1.Санитарные нормы и правила защиты населения от воздействия электрического поля,
создаваемого воздушными линиями электропередачи переменного тока промышленной
частоты (утв.

Минздравом СССР 23.02.1984, N 2971-84).
2. ГОСТ 12.1.002-84. Система
стандартов безопасности труда. Электрические поля промышленной частоты.
Допустимые уровни напряженности и требования к проведению контроля на рабочих местах.
3. МГСН 2.03-97. Система нормативных документов в строительстве. Московские городские
строительные нормы. Допустимые параметры электромагнитных излучений в помещениях жилых и общественных зданий и на селитебных территориях.
4. Влияние воздушных линий электропередачи и распределительных устройств подстанций на экологию окружающей среды.http://www.dvqps.ru/
5. Методические указания по определению электромагнитного поля воздушных высоковольтных линий электропередачи и гигиенические требования к их размещению. Утверждены Заместителем главного государственного санитарного врача СССР Э.М. Саакъянц 30 мая 1985 года N4109-86.

Каким должно быть расстояние от ЛЭП до жилых домов | Мой гектар

pixabay.

com

pixabay.com

При выборе участка земли обычно оценивают ряд факторов — расположение, инфраструктура, подъездные пути, коммуникации и многие другие. А наличие «в трех шагах» линий электропередач у некоторых будущих собственников вызывают сомнения — безопасно ли это для здоровья. Выясним, на каком расстоянии должны располагаться жилые постройки.

Историческая справка

В советские времена не запрещалось возводить дома и жить в непосредственной близости к линиями передачи электроэнергии. А в нормативах по безопасности не принимали в расчет воздействие магнитного излучения на организм людей. Упор делался только на электрическую напряженность поля. Но именно с ней не было никаких проблем. Внутри жилого дома допускалось 0,5 кВ/м, в районе построек — 1,0 кВ/м.

Поднять это показатель было весьма трудно, поэтому в СССР под ЛЭП разрешали строить и жить. Дачи рядом с высоковольтными линиями были обычным явлением.

В 1960-1970-х годах стали проводить исследования о влиянии электромагнитных колебаний на человека и окружающую природу. В эксперименте участвовали люди, которые имели тесный контакт с ЛЭП на производстве. Почти все жаловались на головную боль, повышенную усталость, раздражительность, нарушение сна и памяти. Список симптомов можно продолжать, закончив на возникновении тяжелых и опасных заболеваний, например, проблемы с сердечно-сосудистой системой, бесплодие и рак.

В некоторых европейских странах людям, проживающим недалеко от ЛЭП, ставят диагноз «электромагнитная аллергия» на основании различных симптомов. Такие граждане имеют полное право поменять место жительство, а государство компенсирует все расходы.

Шведские ученые исследовали взрослых и детей, чьи дома находились на расстоянии до восьмисот метров от линий напряжением 200 кВ. Выяснили, что большинство болеют раком крови (в основном дети), головного мозга, молочной железы (женщины). У мужчин наблюдается снижение репродуктивной функции. И у всех диагностируют расстройство ЦНС. Причина — высокий уровень магнитного излучения. Был оценен самый опасный предел плотности потока в 0,1 мкТл (микротеслы).

Различные исследования говорят о том, что напряженность электрического поля в районе самих конструкций не выше установленных нормативов. А с магнитным полем ситуация иная. Именно оно негативно влияет на здоровье людей.

Где строим дом?

В конце двадцатого века были разработаны нормы СанПиН, где описаны минимальные допустимые дистанции от жилых построек до линий электропередач относительно значения напряжения в сети. Отсюда появились охранные зоны и «зоны обременения» (опасные районы с вредным излучением). Продажа участков в таких санитарных районах запрещена. Нельзя строить детские сады, школы и другие учебные заведения, спортивные сооружения. Примеров наличия у людей в собственности земель в охранной зоне хватает. Продать такую недвижимость проблематично. Также запрещено использовать участок в коммерческих целях.

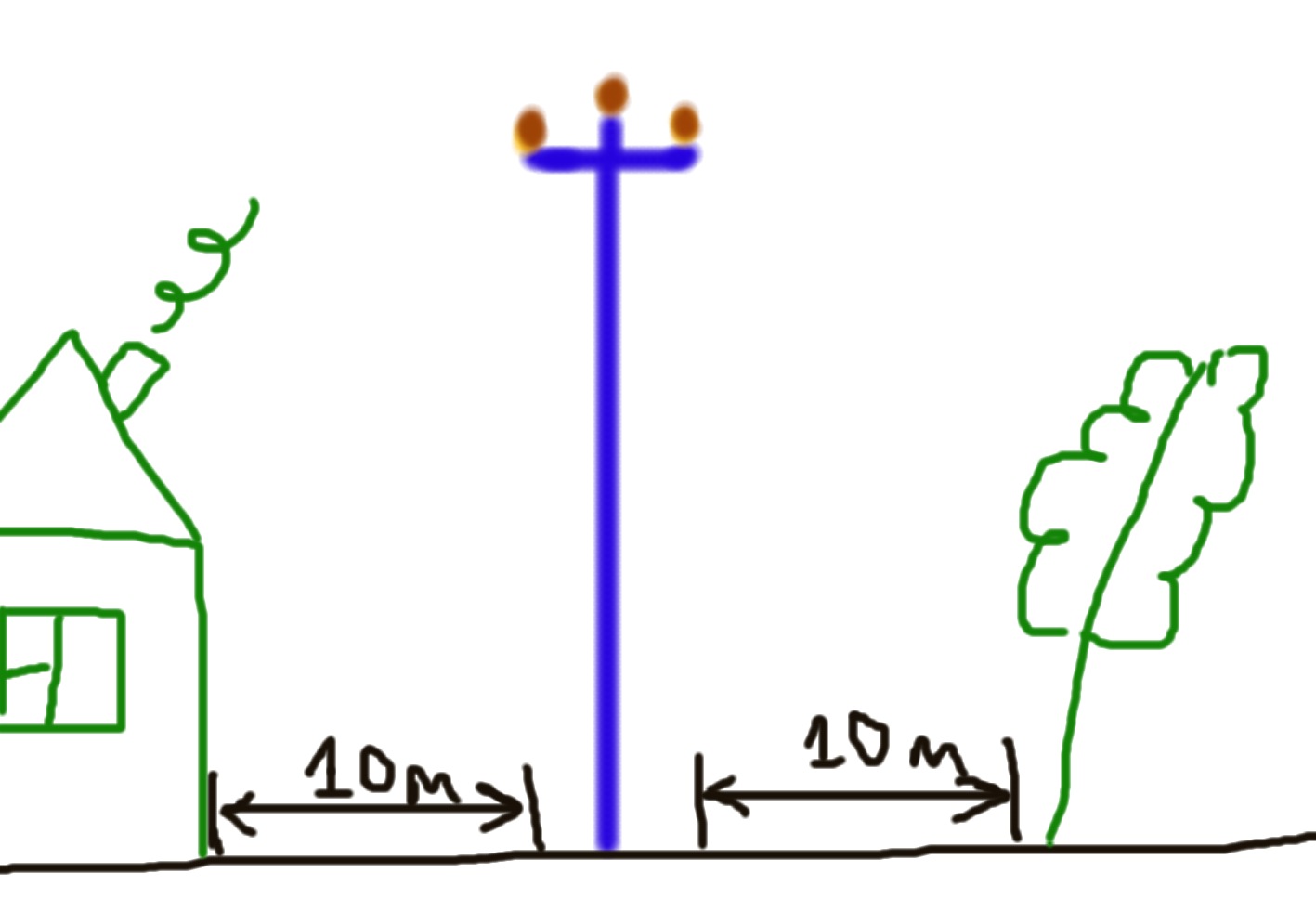

Как определить безопасное расстояние? Берем внешнюю точку конструкции, строим перпендикуляр и рассчитываем необходимое расстояние исходя из напряженности сети (см. рис. и табл.)

коллаж автора

В зависимости от напряжения есть нормы, которые учитываются при строительстве:

Российские ученые только в 21 веке оценили опасность магнитного поля. В СанПиН 2.1.2 1002-00 установлено безопасное для здоровья человека напряжение в 10 кВ, которое создает фон магнитного поля плотностью в 10 мкТл, для жилой застройки — 50 мкТл. В 2007 году стандарты ужесточили: 5 и 10 мкТл соответственно. Но даже эти цифры намного больше скандинавских нормативов (у шведов — 0,1 мкТл, у финнов — 0,2 мкТл). Последний стал официальным показателем допустимого магнитного напряжения для многих государств.

Что делать?

Если есть возможность выбрать участок под строительство жилого дома и ведения хозяйства в безопасном районе, то не упускайте ее. Жить под линиями электропередач нежелательно. Но защитить свое жилище реально. Крышу покрываем металлочерепицей или профнастилом, а внутри стен прокладываем сетку из арматуры. Главное, все надежно заземлить. Дополнительно используют экранирование ферромагнетиками или многочисленными слоями стали.

В процессе выбора участка? Проект «Мой гектар» гарантирует полную безопасность. У нас есть управляющая компания, которая помогает решать многие вопросы. Беспокоиться за свое здоровье и близких не придется.

минимальные допустимые нормы. Безопасное расстояние до ЛЭП

Россияне могут повсеместно созерцать линий электропередач. При этом, зрелище настолько привычно, что мало кто придает этому особое значение. Так происходит потому, что человек уверен в безопасности и надежности обозначенных конструкций. Однако, в плане безопасности есть несколько моментов, которые могут развеять все положительные представления о ЛЭП. В настоящей статье читателю будет рассказано о негативном воздействии электромагнитного поля на состояние человека.

Начиная с 60-х годов прошлого столетия среди ученых укоренилось мнение о том, что воздействие ЛЭП на живые организмы несет отрицательный характер. Так, согласно наблюдениям, человек, который находится длительное время в непосредственной близости от линий электропередач становится раздражительным и испытывает недомогания.

В соответствии с выводами, сделанными в ходе исследований правила эксплуатации ЛЭП были скорректированы. Изменения были направлены на установление запретов в рамках санитарной зоны, включающих в себя:

строительство жилых зданий, а также сооружений, в которых людям приходится находиться длительное время;
организацию парковок;
манипуляции с легко воспламеняющимися веществами.

К сожалению, далеко не все правила в нашей стране выполняются, что приводит к печальным последствиям.

Несмотря на то, что исследования по данному вопросу продолжаются, на сегодняшний день уже установлено следующее:

Насекомые. Пчелы, попавшие под воздействие электромагнитного поля начинают вести себя хаотично и агрессивно. Помимо этого, наблюдается снижение активности насекомых и их падеж.Другие насекомые, в свою очередь, попадая под воздействие ЛЭП стараются быстрее покинут эту зону.
Растения. Что касается растений, произрастающих в зоне ЛЭП, то стоит отметить их подверженность сильным деформациям. Так, органы представителей флоры, произрастающих в обозначенных местах имеют нехарактерные размеры и форму.

Влияние на человека

Как уже было отмечено, линии ЛЭП вызывают у человека недомогания. Так, основными проблемами, с которыми люди могут столкнуться ввиду долгого их времяпрепровождения под воздействием электромагнитного поля, являются:

заболевания, связанные с работой сердечно-сосудистой системы;
снижение репродуктивной функции;
сильная утомляемость;
плохая память;
раздражительность;
бессонница.

Таким образом, линии электропередач оказывают сильное негативное влияние на здоровье человека и его психическое состояние. Именно поэтому, стоит прислушаться к ученым и избегать длительного пребывания в зоне электромагнитного поля ЛЭП.

На опасное излучение линии электропередачи обратили внимание в конце прошлого века. Были разработаны нормы СанПиН, в которых рассчитано минимальное безопасное расстояние от ЛЭП до жилого дома в зависимости от размера напряжения в сети. На основании этого расстояния созданы санитарные зоны ЛЭП под высоковольтными линиями электропередачи и введено понятие «зона обременения» – земля в опасной близости к вредным для здоровья излучениям. Продажа жилых домов и участков под ИЖС и СНТ в санитарной зоне ЛЭП запрещена.

Рядом с жилыми домами

Расстояние от ЛЭП и магнитное излучение

При прохождении по проводам электроны создают вокруг своего носителя электромагнитное поле. В зависимости от вида тока значение излучения постоянное или переменное. Непрерывное изменение значения тока с плюса на минус и наоборот заставляет поле менять свою величину в 2 раза чаще.

Воздействие магнитного излучения отрицательно сказывается на физическом состоянии человека, как и облучение радиацией.

Исследования по воздействию электромагнитных излучений на человека и живую природу начали проводить в конце 70 годов. По результатам обследования людей в разных странах ВОЗ – Всемирная организация здравоохранения определило максимально допустимые нормы излучений в герцах за единицу времени. В РФ и других странах были разработаны нормативные документы, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

Охранная зона

У людей, длительное время находящихся в зоне сильного поля, обнаруживали онкологические заболевания, сердечные болезни. Женщины страдали от бесплодия. Мужчин преследовали патологии мочеполовой системы. Появлялись общая слабость. Сокращалась продолжительность жизни.

Дешевая земля вблизи охранной зоны

Основываясь на нормах СанПиН, были разработаны правила застройки, и созданы под высоковольтными линиями санитарные зоны. Детские учреждения, находящиеся в опасном поясе, должны быть закрыты. Запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана дистанция до высоковольтных линий в СанПиН 2971-84.

Продать дом, расположенный в опасной зоне, невозможно. Санитарные и противопожарные организации не утвердят такой документ. При застройке участков ИЖС надо учитывать расстояние до ЛЭП, расположенной поблизости.

Схема распространения электромагнитных волн

Насколько опасно излучение высоковольтных линий, демонстрируют цены на землю. Вблизи линий электропередачи стоимость участков низкая. По мере удаления повышается каждые 50 м. Соблазняться дешевизной не стоит. Надо подумать о здоровье своей семьи.

Ширина санитарной зоны

Безопасное расстояние от ЛЭП измеряется перпендикулярно оси ВЛ – высоковольтной линии. В качестве начала отсчета берется проекция крайнего провода на землю или наружная точка конструкции опоры. Ширина санитарной зоны зависит от напряжений в проводах и определено СанПиН 2971-84. Фон излучения измеряется на уровне 1 метра над почвой.

Читайте также: На каком расстоянии от дома можно сажать деревья: норма СНиП, СанПиН и закон

В санитарной зоне нельзя ничего строить, сажать и находиться длительное время. Землю под ЛЭП запрещено продавать и использовать в коммерческих целях.

Нормативы и дистанции

Безопасное расстояние до ЛЭП

Ширина санитарной зоны не соответствует нормативам безопасного расстояния для строительства жилья. Она практически в 2 раза меньше, измеряется не от крайних проводов ВЛ, а указывается одним значением с центром в оси ЛЭП. Например, ширина санитарной зоны линии 220 кВ составляет 25 м. Это примерно 10 м от стойки опоры в одну сторону. Строить рядом с ЛЭП можно не ближе 25 м до проекции на землю крайнего провода.

В сельской местности

Ниже указано безопасное расстояние от дома до ЛЭП в зависимости от напряжения в линии:

20 кВ — 10 метров;
35 кВ — 15 метров;
110 кВ — 20 метров;
150-220 кВ — 25 метров;
300-500 кВ — 30 метров;
750 кВ — 40 метров.

Вред для здоровья от линии ЛЭП

Напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл – микротесла. Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

Чертеж стандартной опоры

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой изменяется и значение излучаемого магнитного поля.

Наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими значениями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ соизмерим с вредом для здоровья, наносимым утюгом, холодильником, стиральной машиной, компьютером.

Виды опор

В Евросоюзе принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира располагается ближе, чем нормативный интервал охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может вызвать ряд заболеваний нервной, сердечно-сосудистой и иммунной систем.

Расстояние от ЛЭП и возможный вред для здоровья в данном случае имеют прямую зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если брать ее величину из наших норм ПУЭ. Российские нормы расстояния до жилых домов описаны выше.

Таблица европейских нормативов.

Участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор . Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Схема установки столбов в СНТ и ИЖС согласно нормам

Как определить напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе. Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Один провод означает, что напряжение потребительское менее 330 кВ с частотой 50 Гц.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

1 шт. — до 330 кВ;
2 шт. — 330 кВ;
3 шт. — 500 кВ;
4 шт. — 750 кВ;
6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно , на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

3-5 изоляторов — 35 кВ.
6-8 изоляторов — 110 кВ.
15 изоляторов — 220 кВ.

Напряжение в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 м. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ – 2 метра по горизонтали.

Схема монтажа столбов

Как защититься от электромагнитного излучения

По мере удаления от линии электропередачи магнитное излучение уменьшается. В СанПиН указана дистанция, когда оно достигает допустимого значения, но не исчезает полностью. Специалисты утверждают, что совершенно безопасное расстояние в 10 раз превышает допустимое.

Длительное нахождение в течение месяцев и лет людей в зоне ЛЭП, излучающей электромагнитные колебания и создающей электромагнитное поле, ведет к негативным изменениям в организме. Подобное состояние вызывает нарушения в нервной, сердечнососудистой, эндокринной, половой, гематологической, иммунной системах и увеличивает опасность развития онкопатологии.

Именно поэтому для защиты людей от вредного влияния электромагнитного поля вдоль прохождения высоковольтной линии предписана установка санитарно-защитныхе зон, размер которых устанавливается с учетом напряжения ЛЭП.

В соответствии с СанПиН № 2971-84 определяются санитарно-защитные зоны для электропередачи переменного ток. Вчастности при напряжении 330 кВ размер СЗЗ равен двадцати метрам. При 500 кВ это значение достигает тридцати метров. Соответственно, сорокаметровая защита предусмотрена для линий в 750 кВ, а 55 метров для напряжения 1150 кВ.

В этих зонах запрещены дачные и садово-огородные участки, не говоря уже о жилых и общественных зданиях и сооружениях.

Чтобы определить, действительно ли высоковольтные линии электропередач оказывают столь губительное воздействие на организм человека, можно сравнить расстояния и передаваемые напряжения в этих сооружениях с обычной 220 В розеткой, расположенной у нас дома в метре от человека.

Чем вредны высоковольтные линии?

Линии электропередач излучают статическое поле и переменные волны. Однако такое же излучение поступает и электропроводки, и от любых электроприборов, которые находятся в наших домах и квартирах. При сравнении розетки переменного тока с напряжением в 220 В, находящейся в метре от человека, и ЛЭП, передающей ток напряжением примерно 200 кВ, расположенной в тридцати метрах, и учитывая, что сила статического поля уменьшается пропорционально квадрату расстояния, оба этих источника излучения, влияют приблизительно одинаково.

Расчет показывает, что эквивалентом розетки находящейся от нас в метре будет ЛЭП, передающая ток с напряжением в 6,5 кВ. Кроме того, следует иметь в виду, что в нашем доме имеется несколько розеток, до плюс десятки метров электропроводки, телевизор, холодильник, компьютер, другие электроприборы, чье излучение может быть намного сильнее.

Из этого следует, что не стоит утверждать, что высоковольтные ЛЭП так уж пагубно воздействуют на организм человека. С другой стороны, до конца этот вопрос еще не изучен. Теоретически, ЛЭП, которая располагается недалеко от жилища, может вызывать в организме резонанс внутренних органов. Промышленная частота тока составляет 50 Гц, но органы, отзывающихся на подобные частоты в человеческом организме отсутствуют и негативно воздействуют на организм колебания более низкой частоты. Хотя у людей, имеющих дело с высоковольтными ЛЭП нередко наблюдается:

раздражительность,
снижение иммунитета.

Вместе с тем, эти проявления могут быть связаны с необходимостью постоянной собранности, аккуратности и внимательности, что отличает эту профессию от других работ, при выполнении которых нужда в повышенном внимании возникает лишь периодически.

Реакция организма на излучения от ЛЭП

В некоторых странах люди, весьма чуткие к излучениям высоковольтных линий обладают правом переселиться подальше от проходящих ЛЭП, при этом затраты и поиск жилья оплачивается правительством. У нас деньги тратятся на разработку норм по установке высоковольтных линий.

Замечено, что два человека одного возраста могут ощущать различное воздействие от расположенной рядом высоковольтной линии электропередачи. На одного она может воздействовать угнетающе, а другой в это время будет испытывать прилив сил энергии.

Единственное, что доподлинно известно на настоящий момент, это то, что нет доказательств вредоносного воздействия ЛЭП на организм человека, равно как и доказательств их безвредности. То есть известно их определенное влияние на человека, а в чем оно заключается, это до сих пор загадка.

Осипенко Юлия Вячеславовна

Электромагнитное излучение увидеть невозможно, а представить не каждому под силу, и потому нормальный человек его почти не опасается. Между тем если суммировать влияние электромагнитного излучения всех приборов на планете, то уровень естественного геомагнитного поля Земли окажется, превышен в миллионы раз. Масштабы электромагнитного загрязнения среды обитания людей, стали столь существенны, что Всемирная организация здравоохранения включила эту проблему в число наиболее актуальных для

Скачать:

Предварительный просмотр:

v краевая научно-практическая конференция

«Моя страна – моя Россия: от экологии природы к экологии жизни»

НАУЧНО — ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА ПО ТЕМЕ : « ВЛИЯНИЕ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ЛЭП НА ЗДОРОВЬЕ ЧЕЛОВЕКА »

СЕКЦИЯ ОБЖ

Выполнена ученицей

11 «А» класса

УК «Гимназия-Колледж» ДВФУ,

Осипенко Юлией Вячеславовной

Научный руководитель:

учитель ОБЖ,

Юринская Светлана Юрьевна

Владивосток

2013

Введение………………………………………2

Цели исследования…………………………..2

Методы………………………………………..3

Биологическое действие ЛЭП……………. …3

Принципы защиты населения………………..3

Экспериментальные данные…………………4

Выводы………………………………………..5

Библиографический список…………………6

Приложение…………………………………..7

Введение. Данная работа посвящена исследованию влияния линии электропередач на человеческий организм, рассмотрению санитарных норм для обеспечения безопасности населения. Также описываются результаты эксперимента по выявлению отклонений от норм расположения ЛЭП вблизи учебного корпуса «Гимназия-колледж ДВФУ» города Владивосток.

Актуальность данной темы : В настоящее время в средствах массовой информации много говорят о негативном влиянии электромагнитного излучения на человека, поэтому было решено исследовать влияние данного поля на людей находящихся в зоне действия ЛЭП.

Целью исследования является изучение влияния высоковольтных линий электропередач на здоровье человека.

Исходя из цели, определены следующие задачи:

1. Рассмотрение воздействия ЛЭП на живые организмы;

2. Определение требований и норм предъявляемых к ним для обеспечения безопасности населения;
3. Рассмотрение функционирования ЛЭП на примере учебного корпуса «Гимназия-колледж ДВФУ» и рядом расположенных объектов в городе Владивосток.

Методы:

Исследование научной литературы.
Определение уровня напряжения ЛЭП.
Опрос местных жителей и учащихся УК «Гимназии-колледж» ДВФУ

ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ, электромагнитные волны, возбуждаемые различными излучающими объектами, – заряженными частицами, атомами, молекулами, антеннами и пр. В зависимости от длины волны различают гамма-излучение, рентгеновское, ультрафиолетовое излучение, видимый свет, инфракрасное излучение, радиоволны и низкочастотные электромагнитные колебания.

человечества, а многие ученые относят ее к сильнодействующим экологическим факторам с катастрофическими последствиями для всего живого на Земле.

Провода работающей линии электропередачи (далее ЛЭП) создают в прилегающем пространстве электрическое и магнитное поля промышленной частоты.

Биологическое действие ЛЭП .
Электрические и магнитные поля являются очень сильными факторами влияния на состояние всех биологических объектов, попадающих в зону их воздействия. Например, в районе действия электрического поля ЛЭП у насекомых проявляются изменения в поведении: так у пчел фиксируется повышенная агрессивность, беспокойство, снижение работоспособности и продуктивности, склонность к потере маток.
У растений распространены аномалии развития — часто меняются формы и размеры цветков, листьев, стеблей, появляются лишние лепестки.
Здоровый человек страдает от относительно длительного пребывания в поле ЛЭП. Кратковременное облучение (минуты) способно привести к негативной реакцией только у гиперчувствительных людей или у больных некоторыми видами аллергии. Исследования показали, что продолжительное влияние электромагнитного излучения, даже относительно слабого уровня, может вызвать раковые заболевания, потерю памяти, болезни Паркинсона и Альцгеймера, импотенцию и даже повысить склонность к самоубийству. Особенно опасны поля для детей и беременных женщин.

В последние годы в числе отдаленных последствий часто называются онкологические заболевания. Некоторые люди обладают повышенной чувствительностью к электромагнитным полям, и врачи назвали ее специальным термином «синдром электромагнитной гиперчувствительности».

Санитарные нормы и принципы обеспечения безопасности населения.
Для населения были введены жесткие нормативы и по настоящее время являющиеся одними из самых жестких в мире. Они изложены в Санитарных нормах и правилах «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты»№ 2971-84(приложение№1). В соответствии с этими нормами проектируются и строятся все объекты электроснабжения.
Принципы защиты населения.
Основной принцип защиты здоровья населения от электромагнитного поля ЛЭП состоит в установлении санитарно-защитных зон для линий электропередачи и снижением напряженности электрического поля в жилых зданиях и в местах возможного продолжительного пребывания людей путем применения защитных экранов. В таких зонах электрических сетей напряжением

свыше 1000 вольт, правила запрещают производить строительство, ремонты, вести земляные работы без письменного разрешения специальных организаций.
Как определить класс напряжения ЛЭП? Лучше всего обратиться в местное энергетическое предприятие, но можно попробовать визуально, хотя не специалисту это сложно:330 кВ — 2 провода, 500 кВ — 3 провода, 750 кВ — 4 провода. Ниже 330 кВ по одному проводу на фазу, определить можно только приблизительно по числу изоляторов в гирлянде: 220 кВ 10 -15 шт., 110 кВ 6-8 шт., 35 кВ 3-5 шт. , 10 кВ и ниже — 1 шт.

Одно время для определения наличия и силы влияния магнитного поля от электрических приборов люди использовали обыкновенный компас. Так, например, работающий телевизор, оттягивал на себя стрелку компаса на расстоянии 1.5-2 метра от него со стороны экрана.

В пределах санитарно-защитной зоны высоковольтной линии запрещается: размещать жилые и общественные здания и сооружения; устраивать площадки для стоянки и остановки всех видов транспорта.

Жители г. Владивосток соблюдают ли санитарные нормы и правила от воздействия электрического поля ЛЭП?
Рассмотрим на примере нашего города, насколько соблюдаются санитарные нормы и правила от воздействия электромагнитного поля ЛЭП. В качестве объекта эксперимента мы выбрали учебный корпус «Гимназия-колледж ДВФУ» города Владивосток и рядом расположенное общежитие, поскольку именно в этом районе нам ежедневно приходиться проводить по нескольку часов.

Экспериментальные данные.

При проведении эксперимента нами произведены следующие измерения:
1. Определение класса напряжения ЛЭП.

2. измерение санитарно – защитных зон ЛЭП различных класса напряжений;
3. измерение расстояния от ЛЭП до учебного корпуса, здания общежития.

Так же произведен опрос учащихся гимназии и жителей дома Невельского 1.

При определении класса ЛЭП было выявлено, что класс напряжения данной конструкции 110 кВ.

При измерении расстояния между ЛЭП жилыми домами, корпусом «Гимназии-колледж», общежитием в г. Владивосток получены следующие данные:

1)Расстояние от ЛЭП до общежития 200м, согласно санитарным нормам соответствует требованиям.

2)Рядом с нашем учебным корпусом так же есть ЛЭП, при чем не один. И расположение близкое, всего в 20 метрах, но по санитарным требованиям это норма

3)Так же рядом с нашем корпусом есть жилой дом к котором ЛЭП располагается ещё ближе, 8 метров, по санитарным нормам это нарушение требований.

4)После школы, дети часто гуляют на площадке до которой от ЛЭП всего лишь 3 метра, по санитарным нормам это нарушение требований. Нарушение нормы составляет 15 метров.

Измерение границ санитарно – защитных зон показало, что в пределах местонахождения корпуса «Гимназия-колледж» ДВФУ, общежития санитарные нормы, необходимые для обеспечения безопасности населения соответствуют требованиям, а местоположение площадки для отдыха рядом с домом Невельского 1 выявило нарушения санитарных норм. Это связано с самовольной застройкой данной территории жильцами.

Данная линия ЛЭП представляет опасность для жителей дома Невельского 1 особенно проживающих в подъезде №11, и для отдыхающих на площадке рядом с этим подъездом, которая располагается ещё ближе к ЛЭП чем подъезд №11.

При опросе местных жителей и учащихся (приложение№2) было выявлено:

Выводы.

На основании полученных данных, можно сделать следующие выводы: что у людей, которые проживаю рядом с ЛЭП, есть проблемы со здоровьем, иногда бывают очень серьезные. Дети часто болеют, устают, из-за этого часто плохое настроение, все становятся злыми и раздражительными, может снижаться успеваемость в учебе.

1.Поглощающие материалы (синтетические плёнки, воск, войлок, бумага)

2.Отражающие материалы (металлическая фольга из синтетического материала)

3.Отклоняющие устройства (металлические устройства в изоляторах)

Основные меры защиты от воздействия электромагнитных излучений:

1.Увеличением расстояния между источником направленного действия и рабочим местом

2.Уменьшением мощности излучения генератора

3.Наиболее простым и эффективным методом защиты от электромагнитных полей является «защита расстоянием».

4. Для защиты от электромагнитного излучения на крыше здания с неметаллической кровлей размещается практически любая металлическая сетка, заземленная не менее чем в двух точках, в зданиях с металлической крышей достаточно заземлить кровлю не менее чем в двух точках. На приусадебных участках или других местах пребывания людей напряженность поля промышленной частоты может быть снижена путем установления защитных экранов, например это железобетонные, металлические заборы, тросовые экраны, деревья или кустарники высотой не менее 2 м.

Библиографический список
1.Насколько опасно находиться человеку рядом с высоковольтной ЛЭП [Электронный ресурс]- Режим доступа: http//www.pereplet.ru.
2. Влияние электромагнитного поля на здоровье человека [Электронный ресурс]-Режим доступа: http//www.fizika.ru.

Приложения.

Приложение№1

Таблица №1.Границы санитарно-защитных зон для ЛЭП согласно СН № 2971-84
Напряжение ЛЭП 330 кВ 500 кВ 750 кВ 1150 кВ
Размер санитарно-защитной (охранной) зоны 20 м 30 м 40 м 55 м

Приложение№2 Результаты опросов.

В опросе принимали участие 100 учащихся с 6-11классов.

Задавая вопросы учащимся в гимназии – колледж ДВФУ, мы спросили:

« проходят ли в непосредственной близости с вашем домом ЛЭП?»

У учащихся, которые живут в районе где находится ЛЭП спросили о их самочувствии:

1)Как часто в году они болеют?

2)Также спросили, часто ли у них случаются головные боли?

3)Как часто ли они чувствуют усталость?

Спросили у 14 пожилых людей, из дома Невельского 1 ,которые гуляют в районах непосредственной близости от расположения ЛЭП, как они себя чувствуют?

1) Как часто в году они болеют?

2)Как часто ли у них случаются головные боли?

3)Также спросили часто ли они ощущают усталость?

О вреде линий высоковольтных электропередач говорят много и чаще всего попусту. Какие только теории не выдвигались по поводу того как ЛЭП влияет на человека, тут и статистика заболеваемости раком людей проживающих в районе с близь расположенной высоковольтной линией, и влияние ЛЭП на клетки головного мозга, и даже повсеместное выпадение волос связывают с близко расположенными высоковольтными линиями . Давайте попробуем разобраться в данном вопросе и обосновать то, что говорят, но никогда не доказывают.

Итак, от линий электропередач могут исходить только два вида излучения, в виде статического поля и переменных волн. Помимо высоковольтных линий такое же излучение дает и электропроводка , и любой из электроприборов в наших домах и квартирах. Для сравнения возьмем одну розетку переменного тока с напряжением в 220-240 вольт, находящуюся в метре от человека, и линию электропередач с напряжением около 200 киловольт, находящуюся на расстоянии 30 метров. Сила статического поля становиться меньше пропорционально квадрату расстояния, таким образом, оба источника излучения, и розетка, и ЛЭП оказывают приблизительно одинаковое влияние.

В случае же с переменными волнами затухание происходит значительно слабее, так как их сила обратно пропорциональна расстоянию от источника излучения, и если брать те же расстояния, что и в предыдущем случае, то эквивалентом розетки расположенной в метре от нас станет ЛЭП с напряжением в 6,5 киловольт. Обратите так же внимание на то, что в нашем жилье установлена не одна розетка, а еще метры электропроводки, холодильник, телевизор, компьютер, куча других электроприборов, а их излучение будет значительно сильнее.

Говорить о том, что высоковольтные линии электропередач оказывают какое-либо пагубное воздействие на организм человека нельзя. Дело в том, что этот вопрос никогда не изучался до конца. В теории единственное, что может вызвать в организме близкорасположенная ЛЭП это резонанс внутренних органов. Однако промышленная частота тока равняется 50 Гц, а такой частоты в человеческом организме нет, влияние на нас оказывают более низкие частоты. Однако людьми, которые работают с высоким напряжением, в том числе и с высоковольтными линиями электропередач, было отмечено, что у них проявляется синдром хронической усталости, раздражительность, ослабевает иммунитет. Вполне возможно, что перечисленные симптомы связаны с тем, что работа с высокими напряжениями требует постоянной собранности и внимательности в отличие от других работ, когда повышенное внимание требуется только периодически.

Вопрос о вреде линий электропередач будет еще очень долго оставаться неизученным, и дело даже не в том, что есть люди, для которых важно, что бы эта информация оставалась за семью печатями, хотя и это так же вполне может быть, дело в том, что у каждого человека очень разное восприятие, как электромагнитных полей, так и статического излучения высоковольтных линий. В некоторых странах существует даже понятие «электрическая аллергия».

Люди особенно чуткие к излучениям электроприборов и высоковольтных линий имеют право переселиться на более дальнее расстояние от проходящих ЛЭП. Кстати, все затраты и поиск жилья берет на себя правительство. В нашей же стране максимум, на что были потрачены деньги, это на разработку норм, по которым устанавливаются высоковольтные линии. Жилые здания должны располагаться не ближе 10 метров для линии в 35 киловольт, 50 метров для 110-220 киловольт и 100 метров для 330 киловольт и выше. Расстояние считается от крайнего провода до стены жилого здания.

Еще один интересный факт, живя по соседству в одном доме два человека одного возраста могут испытывать различное воздействие от проходящей рядом ЛЭП. На одного она будет действовать угнетающе, другой же будет наоборот чувствовать прилив бодрости и сил.

Выходит, что действительно высоковольтные линии электропередач по-разному воздействуют на людей. Может быть, именно это и тормозит исследование данной области? Хотя вполне возможно, что в действительности какого-то мощного воздействия и нет вовсе, а и в первом и во втором случае просто самоубеждение.

На данный момент нет доказательств вреда ЛЭП для человека, однако, и об их безвредности не написано ничего. Действительно, что доподлинно известно, это что они оказывают определенное влияние на организм человека, но вот насколько оно пагубно влияет на нас остается загадкой.

Тем не менее, сторонники мнения о том, что высоковольтные линии разрушают человеческий организм, ежегодно публикуют сухие цифры статистики смертности в районах, где проходят мощные ЛЭП . Санитарные службы в свою очередь утверждают, что высоковольтные линии электропередач безвредны и приводят физические расчеты. Если смотреть на данную проблему здраво, не отдавая предпочтение ни одной, ни другой стороне, то можно сделать определенные выводы. Например, капля воды не может убить человека, но если она методично капает ему на голову, то очень скоро человек сходит с ума.

Если всю жизнь провести под опорой ЛЭП в 330 киловольт, то естественно будет очень значительное влиянии ее излучения на ваш организм, если же вы постоянно находитесь на удалении от линий электропередач и только периодически контактируете с испускаемыми ими излучениями, то никаких изменений в своем организме вы не заметите.

Именно поэтому если есть возможность, постарайтесь выбираться из города, хотя бы изредка, ведь наши города уже давно стали своего рода энергетическими клоаками, где переплетаются электромагнитные, статические и много других видов энергетических полей. Где-то воздействуя друг на друга, они ослабевают, где-то накладываясь, многократно усиливаются и уже совсем не соответствуют санитарным нормам. Защититься от них фактически невозможно, но дать своему организму передышку от их воздействия доступно практически каждому.

Влияние лэп на здоровье. Жизнь под напряжением Жизнь рядом с лэп опасное соседство

Рядом с жилыми домами

Расстояние от ЛЭП и магнитное излучение

Воздействие магнитного излучения отрицательно сказывается на физическом состоянии человека, как и облучение радиацией.

Охранная зона

Дешевая земля вблизи охранной зоны

Схема распространения электромагнитных волн

Ширина санитарной зоны

Читайте также: Безопасное расстояние от вышки сотовой связи до жилых домов: нормы и вред здоровью

Нормативы и дистанции

Безопасное расстояние до ЛЭП

В сельской местности

Ниже указано безопасное расстояние от дома до ЛЭП в зависимости от напряжения в линии:

20 кВ — 10 метров;
35 кВ — 15 метров;
110 кВ — 20 метров;
150-220 кВ — 25 метров;
300-500 кВ — 30 метров;
750 кВ — 40 метров.

Вред для здоровья от линии ЛЭП

Чертеж стандартной опоры

Виды опор

Таблица европейских нормативов.

Схема установки столбов в СНТ и ИЖС согласно нормам

Как определить напряжение ЛЭП

Один провод означает, что напряжение потребительское менее 330 кВ с частотой 50 Гц.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

1 шт. — до 330 кВ;
2 шт. — 330 кВ;
3 шт. — 500 кВ;
4 шт. — 750 кВ;
6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

3-5 изоляторов — 35 кВ.
6-8 изоляторов — 110 кВ.
15 изоляторов — 220 кВ.

Напряжение в жилых районах

Дистанции от забора до построек на участке

Схема монтажа столбов

Как защититься от электромагнитного излучения

Каким должно быть безопасное расстояние от ЛЭП до жилых домов? Чтобы дать исчерпывающий ответ на этот вопрос разберём причины опасности, которые таят в себе линии электропередач.

Электроэнергия плотно вошла в нашу жизнь, и мы уже не представляем своё существование без бытовых электроприборов, сотовых телефонов и привычных гаджетов, а между тем все они таят в себе скрытую опасность.

Чем опасен ток

Главная опасность, оказывается, в электромагнитном излучении, которое исходит от всех электроприборов и распространяется на большое расстояние вокруг. Только по мере удаления от источника его показатель медленно затухает. Различается по частотным диапазонам и характеризуется длиной волны: радиоволны, инфракрасное и ультрафиолетовое излучение, видимое и рентгеновское излучение и, наконец, гамма-излучение. Их ежедневное влияние на человека не безопасно.

Методами научных исследований учёным удалось определить влияние этих полей на концентрацию ионов в клетках организма. Патологическое изменение этой величины чревато нарушением метаболизма. Холодильник, телевизор, электрическая вытяжка, встроенная варочная электрическая панель, кондиционер, стиральная машина, микроволновая печь — вот неполный перечень тайных злопыхателей. И всё же, электромагнитное излучение от бытовых электроприборов не так велико, поскольку оно определяется мощностью источника излучения и длительностью воздействия.

Взглянем на провода и кабели, натянутые между опорами ЛЭП. Осторожно: все они находятся под высоким напряжением. Именно напряжение обеспечивает передачу и транспортировку электроэнергии от источника к потребителю, понятнее: от электростанции — в наши дома и квартиры. Шкала напряжений ЛЭП выглядит так: 0,4; 10; 35; 110; 220; 380; далее идут 500 кВ и 750 кВ, завершает 1150 кВ.

ЛЭП — источник мощного электромагнитного излучения, а оно, кроме напряжения, зависит от протяжённости линии электропередач.

Влияние ЛЭП на организм

Электромагнитное излучение приводит к следующим процессам в организме:

сердечный ритм учащается, артериальное давление повышается;
количество лейкоцитов в крови стремительно растёт;
происходят необратимые изменения в организме на клеточном уровне;
нарушается обмен веществ.

На что ориентируемся

Выше мы привели опасные факторы влияния этих злополучных волн. Вот на них прежде всего и опираются ТЕ, кто создаёт всевозможные нормативы, чтобы жизнь граждан нашей страны была долгой и счастливой.

В данном случае, интересующие нас нормативы изложены в документе с длинным, но серьёзным названием: «Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого ВЛЭП переменного тока промышленной частоты».

Всё предельно ясно. Ни убавить, ни прибавить. Далее при просмотре взгляд случайно упирается в главное лицо этих положений, их утвердивших. Читаем: заместитель главного Государственного врача СССР. Норматив от 28 февраля 1984 года, утверждён под номером № 2971-84. Внушает доверие.

О чём гласит норматив

Документ определяет норматив: какое расстояние от ЛЭП является безопасным для возведения жилых строений и проживания.

Важно! Согласно вышеизложенному документу вдоль всех высоковольтных линий электропередач предписывается создание санитарно-защитных зон. Их размер определяется классом напряжения сети.

Безопасное расстояние определяется напряжённостью электрического поля, в норме это 1 кв/м. Чем больше мощность ЛЭП, тем больше должно быть расстояние от неё. При этом учитывается также и возможность нормального обслуживания высоковольтных линий. Нельзя возводить заборы, устанавливать гаражи, сажать большие деревья ни рядом, ни за, ни вокруг опоры. Санитарно-охранная зона должна быть строго соблюдена. Для точного определения границ этой зоны условно принята проекция на землю крайних фазных проводов опоры высоковольтной линии в направлении, перпендикулярном к самой воздушной линии.

Таблица №1. Санитарные зоны ЛЭП согласно СН № 2971-84

Продолжим таблицу: для 1150 кВ — безопасное расстояние определено 55 метрами.

Ширина полосы отвода определяется умножением показателей в метрах, приведённых в таблице, на 2.

Многих интересует вопрос, как визуально определить напряжение сети. Есть несколько секретов: надо обратить внимание на количество проводов и кабелей в связке одной фазы или на количество изоляторов, установленных на опоре. Один изолятор в среднем рассчитан на 15 кВ, а значит на линию в 35 кВ приходится 3-5 изоляторов (в зависимости от вида), на 110 — 6-8, а на 220 — 15. В линиях более высокого напряжения: 2 провода в связке одной фазы — над вами линия в 380 кВ; если 3 — 500 кВ; 4 — 750.

Прохождение воздушных линий по территории детских и учебных заведений, по стадионам, над жилыми зданиями не допускается. Допускается только к вводам жилых домов, причём среднее расстояние от самих проводов до земли в населённой местности определяется величиной в 7 м. Нормативом определяется и предельно допустимый уровень напряжённости электрического поля внутри жилых зданий. Эта величина равна 0,5 кВ/м и не более 1 кв/м на территории застройки. Все приведённые расстояния являются, в принципе, безопасными для человека, но не обеспечивают полной защиты от вредного влияния электромагнитного поля.

Дополнительные меры защиты

К способам защиты от излучающего воздействия ЛЭП относятся:

экранирующие устройства;
крыша из металлической черепицы или профилированного оцинкованного листа, которая должна быть непременно заземлена;
арматурная сетка, закладываемая между стенами, поэтому наиболее эффективны в строениях железобетонные стены.

Опасения граждан вполне оправданы, ведь главная угроза электрического тока, напряжения или электромагнитного излучения в том, что они не видимы.

Важно! Чтобы вычислить безопасное расстояние, гарантирующее защиту не только от напряжённости электрического поля, но и от вредного влияния электромагнитного излучения, надо умножить показатель из таблицы №1 на 10! По расчётам выходит, что линия электропередач в 220 кВ не окажет на вас своего коварного влияния, если вы поселитесь от неё не ближе 250 метров.

При скрытой прокладке кабелей под землёй это расстояние сокращается в разы. Стоимость подземных ЛЭП намного выше воздушных, а поэтому они менее популярны, но энергетики страны пребывают в постоянном поиске новых эффективных, экологических и экономически обоснованных решений. А пока… города и сёла оплетаются электрической «паутиной», и мы понимаем: наше спасение — в защите самих себя. Следуйте нашим советам и будьте здоровы!

При продолжительном пребывании (продолжительное – исчисляющееся месяцами и годами) в электромагнитном поле людей, оно может приводить к очень неприятным патологиям и болезням, вызывать ухудшение состояния сердечно-сосудистой, эндокринной, гематологической, нервной, половой, иммунной систем, увеличивает риск развития онкологических заболеваний. Поле блокирует выработку мелатонина, что приводит к неблагоприятным последствиям.

Агентство ВОЗ по исследованию онкологических заболеваний относит магнитное поле промышленной частоты с плотностью потока от 0,3-0,4мкТл к возможным канцерогенам 2В. Это третья группа канцерогенов после группы 1 (доказанные канцерогены) и группы 2А (вероятные канцерогены). Ученые Швеции установили, что у проживающих до 800 м от линий электропередач (далее ЛЭП) с напряжением 200кВ, чаще, согласно статистике, встречаются опухоли мозга, лейкозы, РМЖ. У мужчин ухудшается репродуктивная функция, у женщин чаще наблюдаются выкидыши.

Для защиты жителей района от воздействия электро-магнитных полей вдоль высоковольтных линий (далее ВЛ) разработаны, установлены и действуют санитарно-защитные зоны, величина которых изменяется в зависимости от класса напряжения.

Рис.1 Ответвления от воздушной линии к вводам в дома

Нормы безопасного расстояния от ВЛ

Можно учитывать нормы по СанПиН 2971-84:

для ВЛ с напряжением 330кВ длина защитной зоны должна быть не меньше 20 м;
для ВЛ 500кВ длина безопасной зоны должна быть не меньше 30 м;
для ВЛ 750кВ – критическое расстояние 40 м;
для ВЛ 1150кВ – дом должен стоять не ближе, чем на расстоянии 55 м.

Для более низких значений напряжения устанавливаются следующие значения зон безопасности:

2 м – для линий ниже 1кВ;
10 м – 1-20кВ;
15 м – 35кВ;
20 м – 110кВ;
25 м – 150-220кВ.

Защитные зоны устанавливаются по обе стороны от линии, которая проецируется на землю от крайних нижних проводов. В пределах этой санитарно-защитной зоны запрещено местонахождение коллективных и индивидуальных дачных участков, а также зданий и жилых сооружений.

В столице на территории города действуют собственные нормы. Вдобавок, правительство Москвы часть ВЛ собирается переносить под землю.

Чем дальше от линии ЛЭП находится жилое строение, тем лучше для жильцов. Если земельный участок оказался в этой зоне, он не изымается у владельца и владелец может распоряжаться им по своему усмотрению. На эти участки накладываются обременения, которые отражаются в документах, но не мешают проведению сделок по аренде или купле-продажи земельного участка. Данные ограничения затрагивают только запрет на капитальное строительство в этих зонах.

Как определить класс напряжения

Класс напряжения ЛЭП можно визуально определить по проводам в связке (в фазе):

4 провода – 750кВ;
3 штуки – 500кВ;
2 штуки – 330кВ;
один провод – меньше 330кВ.

10-15штук – 220кВ;
6-8шт. – 110кВ;
3-5шт. – 35кВ;
1шт. – до 10кВ.

Полную информацию по определению класса напряжения мы писали в материале: «Как определить напряжение ЛЭП по внешнему виду или изоляторам» .

Не только из-за потенциального вреда для здоровья опасны ЛЭП, особенно имеющие напряжение от 110кВ до 750кВ. Нельзя исключать возможность аварий, случившихся под воздействием ураганов, попаданий молний в опоры и просто обрывов проводов. Безопасная зона защитит людей и от этих проблем.

В крайнем случае, если дом оказался под воздействием ЛЭП, его можно защитить специальными защитными экранами из металлочерепицы и профнастила. Стены дома хорошо защищает арматурная сетка в монолите. Только необходимо предусмотреть, чтобы и крыша и стена были заземлены.

Поделитесь статьей с друзьями:

— Ремонт18.

рф

ЛЭП (линия электропередачи) — важнейший компонент системы энергетического оборудования, линия предназначена для передачи электроэнергии посредством проводов. Наиболее распространены воздушные линии электропередач, но существуют и кабельные. В статье собраны требования к допустимым расстояниям от линий электропередач до жилых домов.

Соответствующие охранные зоны линий электропередач (допустимое расстояние от лэп до жилого дома) созданы в целях сохранности и надежности работы электрических коммуникаций, создания надлежащих условий эксплуатации ЛЭП, а также предотвращения несчастных случаев, которые могут возникнуть с человеком при поражении электрическим током.

Регламентирует все нормы и минимальное расстояние от дома и различных объектов до столба ЛЭП (линии электропередач) ПУЭ-7 «Правила устройства электроустановок».

Безопасное расстояние от лэп до жилого дома

1. Расстояние до газопровода от ЛЭП при параллельной прокладке газопровода, должно быть не менее высоты электрического столба. При пересечении газопровода линии электропередач под землей, над трубами необходимо соорудить защитный экран, изолированный от земли на случай обрыва проводов. Ограждение должно выступать на расстояние не менее: 3 м для линий до 20 кВ, 4 м для линий в 35-110 кВ, 4,5 м для линий свыше 150 кВ, 5 м для линий свыше 220 кВ, 6 метров для линий свыше 330 кВ, 6,5 метра для линий свыше 500 кВ.

2. Расстояние между лэп и домом, измеренное по горизонтали от крайних проводов линии до ближайших частей административных, складских, производственных и общественных зданий должны быть не менее: 2 м для линий до 20 кВ, 4 м для линий 35-110 кВ, 5 м для линий свыше 150 кВ и 6 м для линий свыше 220 кВ. Прохождение ЛЭП по территории стадионов, учебных или детских учреждений по нормам ПУЭ-7 не допускается.

3. Допустимое расстояние от дома до лэп, измеренное по горизонтали должно быть не менее 1,5 метра до балконов и окон, не менее 1 метра до глухих стен жилых домов при наибольшем отклонении проводов линии электропередач. Прохождение проводов над жилым зданием не допускается, за исключением ответвлений от лэп к вводу в жилые дома к электросчетчику.

4. Расстояние от линии электропередач до дороги, расположенных параллельно друг другу, должно быть не менее высоты опор лэп плюс 5 м. Пересечение автомобильных дорог I категории должно выполняться на анкерных опорах, остальные дороги разрешается пересекать на промежуточных опорах. Минимальное сечение проводов над автодорогами, должно быть 25 кв. мм.

5. Наименьшее расстояние от провода до земли в населенных пунктах 7 метров, расстояние от провода до земли в ненаселенной местности должно быть 6 метров до поверхности земли, 3 метра между проводами и недоступными склонами гор или скал. Расстояние от проводов линии электропередач до деревьев — 2 метра.

Безопасность линий электропередач — Международная ассоциация знаков

Перед сборкой или разборкой крана работодатель должен определить, может ли он подойти ближе 20 футов к линии электропередач (до 350 кВ). В этом случае работодатель должен предпринять одно из следующих действий:

(a) Уточните у энергетической компании, что линия обесточена и заземлена на рабочем месте.
(b) Убедитесь, что ни одна деталь не находится в пределах 20 футов от линии электропередач.
(c) Следуйте таблице A , в которой указаны минимальные расстояния в зависимости от напряжения.

ТАБЛИЦА A: Минимальные расстояния в зависимости от напряжения

Напряжение (кВ)	Минимальное расстояние (футы)
До 50 кВ	10 футов
>50 до 200 кВ	15 футов
>200 до 350 кВ	20 футов
>350 до 500 кВ	25 футов*
>500 до 750 кВ	35 футов*
>750 до 1000 кВ	45 футов*
>1000 кВ	Определяется коммунальным предприятием/владельцем
*По состоянию на 1926 год. 1409, для линий электропередач от 350 до 1000 кВ минимальное расстояние предполагается равным 50 футам. Свыше 1000 кВ коммунальное предприятие/владелец или зарегистрированный инженер должны установить его.

Краны нельзя собирать/разбирать ниже линии электропередач, находящейся под напряжением, или в пределах расстояния Таблица А от линии электропередач. Если используется Таблица A , владелец/коммунальное предприятие должны предоставить работодателю напряжение линии электропередач в течение двух дней с момента получения запроса.

Предполагается, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено, что они обесточены и заземлены.Предупреждения об опасности поражения электрическим током должны быть вывешены на видном месте в кабине крана и вне кабины в поле зрения оператора (кроме мостовых и башенных кранов).

Рабочие зоны должны быть разграничены на 360 градусов вокруг оборудования, чтобы предотвратить вторжение в пределах 20 футов от линии электропередач. Если линия не обесточена, перед началом работ также необходимо провести совещание с бригадой для проверки расположения линий и процедур предотвращения вторжения. Меры, аналогичные тем, которые требуются при сборке/разборке, должны быть приняты для предотвращения вторжения, но в этом случае также возможна изолирующая связь между грузовым тросом и грузом.

Операторы и члены экипажа должны быть обучены:

О порядке действий в случае контакта с линией электропередач
Предполагать, что линии электропередач находятся под напряжением до подтверждения и визуального заземления
Предполагать, что линии электропередач не изолированы, пока иное не подтверждено владельцем или квалифицированным лицом
На границах изолирующих перемычек и других устройств (например, датчики приближения)
О надлежащих процедурах заземления и их ограничениях.

Споттеры также должны пройти соответствующую подготовку.

Что делать, если линия не обесточена?

Если линия не обесточена, работодатель должен предпринять следующие действия:

Провести совещание с монтажной/демонтажной бригадой для рассмотрения мер по предотвращению посягательств.
Используйте только непроводящие бирки.
Используйте специальный наблюдатель, сигнализатор приближения, устройство предупреждения о дальности, автоматическое ограничительное устройство или приподнятую линию предупреждения/барьер, размещенную в поле зрения крановщика.

Исключения из таблицы А? Соблюдайте эти минимальные меры предосторожности

Если работы должны выполняться ближе, чем значения Таблицы A , то должны быть приняты как минимум следующие меры предосторожности:

Работодатель должен показать, что Таблица A невыполнима и что невозможно обесточить и заземлить или переместить линию.
Безопасные расстояния должны определяться владельцем/оператором линии или зарегистрированным профессиональным инженером, имеющим соответствующую квалификацию.
Необходимо провести совещание по планированию и внедрить разработанные процедуры (если процедуры неадекватны, работы должны быть остановлены и установлены новые процедуры или линия должна быть обесточена).
Устройства автоматического повторного включения должны быть отключены.
Должен быть назначен специальный наблюдатель.
Между линией и нагрузкой должна быть установлена эстакадная предупредительная линия/баррикада или изолирующая перемычка, за исключением работ на линиях электропередачи/распределения, подпадающих под действие подраздела V (дополнительные положения вступают в силу через один-три года после вступления в силу).
Необходимо использовать непроводящую оснастку.
Необходимо использовать устройство ограничения диапазона движения.
Необходимо использовать непроводящие линии тегов.
Должны быть установлены баррикады на расстоянии не менее 10 футов от оборудования (где это возможно).
Оборудование должно быть надлежащим образом заземлено.
Рабочие не должны касаться линии над изолирующей перемычкой.
В зону допускаются только основные сотрудники.
Изолирующий линейный шланг или крышка должны быть установлены владельцем/оператором, если они недоступны.
Владелец и пользователь должны встретиться с оператором оборудования и другими работниками для ознакомления с процедурами.
Должен быть определен один человек, который будет реализовывать план и может остановить работу в случае необходимости.
Документация по этим процедурам должна быть немедленно доступна на месте.
Предохранительные устройства и вспомогательные средства должны соответствовать спецификациям производителей.
Все сотрудники должны быть обучены безопасности линий электропередач в соответствии с 1926. 1408 (g).

Безопасное расстояние до оборудования

Оборудование, перемещаемое под линией электропередачи или рядом с ней, должно:

(a) Иметь опущенную стрелу/мачту и систему поддержки
(b) Соблюдайте минимальные зазоры, установленные в таблице T
. (c) Уменьшите скорость, чтобы свести к минимуму нарушения
(d) Используйте специального корректировщика, если расстояние ближе 20 футов 90 005 (e) Освещение или обозначение линий электропередач в ночное время 90 005 (f) Определить и использовать безопасный путь передвижения.

СТОЛ T

Минимальные расстояния при движении без груза

Напряжение (кВ)	Минимальное расстояние (футы)
До 0,75 кВ	4 фута
>0,75 до 50 кВ	6 футов
>50 до 345 кВ	10 футов
>345 до 750 кВ	16 футов
>750 до 1000 кВ	20 футов
> 1000 кВ	*
>1000	Определяется коммунальным предприятием/владельцем
* Создан владельцем или зарегистрированным профессиональным инженером/квалифицированным лицом.

SA.GOV.AU — Безопасное строительство рядом с линиями электропередач

Электричество может быть чрезвычайно опасным. Для защиты людей и имущества безопасные расстояния между зданиями и линиями электропередач были установлены в Общих правилах электроснабжения 2012 года .

Электричество может быть чрезвычайно опасным для людей и может привести к серьезным травмам или даже смерти.

При строительстве или расширении всегда следите за тем, чтобы между зданием и линиями электропередач было достаточно места, чтобы свести к минимуму риск поражения электрическим током, пожара, отключения электроэнергии или повреждения имущества или линий электропередач сейчас и в будущем – см. страница.

Электричество может вспыхнуть через разрыв. Человек может находиться на некотором расстоянии от линии электропередач и все же подвергаться риску поражения электрическим током или серьезных ожогов.

Кроме того, воздушные линии раскачиваются на ветру и прогибаются из-за жары – это движение также необходимо учитывать при любом расстоянии зазора. Чтобы обеспечить безопасные пределы подхода при работе вблизи линий электропередач, примите во внимание движение линий.

Минимальные безопасные расстояния между зданиями и линиями электропередач указаны в (Общих) правилах электроснабжения 2012 .Эти расстояния являются юридическими требованиями, которые должны соблюдаться всегда.

Заборы высотой два метра и менее освобождаются от соблюдения минимальных расстояний. Однако они не должны ограничивать безопасный доступ к линиям электропередач для ремонта и технического обслуживания и должны иметь ворота, позволяющие грузовикам подъезжать к линиям электропередач.

Не рекомендуется размещать бассейн под линиями электропередач.

Расстояние в просвете и способ его измерения зависят от того, является ли линия электропередачи:

линией электропередачи — 132 кВ или выше, линией электропередачи
воздушной распределительной линией электропередач — 66 кВ или ниже,
подземной линией электропередачи.

См. Идентификация линий электропередач для получения рекомендаций по идентификации линий электропередач.

Безопасные расстояния для линий электропередачи – 132 кВ или выше

При строительстве рядом с высоковольтными линиями электропередачи (132 кВ или выше) минимальное безопасное расстояние измеряется от осевой линии линии электропередачи с каждой стороны линии электропередачи.

Таблица 1: Минимальные безопасные расстояния для зданий и сооружений, включая леса, по обе стороны от осевой линии линий электропередачи
Напряжение линии электропередачи	Минимальное горизонтальное безопасное расстояние
275000 В (275 кВ)	25 метров
132 000 В (132 кВ), за исключением однополюсных линий	20 метров
132 000 В (132 кВ) Однополюсные линии	15 метров

Безопасные расстояния для воздушных линий электропередач – 66 кВ или ниже

Для воздушных распределительных линий (66 кВ или ниже) минимальные безопасные расстояния зависят от:

напряжения
(провод ЛЭП) оголен или изолирован
качание или провисание ЛЭП из-за ветра, температуры и расстояния между опорами
тип здания или сооружения.

Оператор электрической сети в Южной Австралии, SA Power Networks, может предоставить информацию о напряжении и максимальной величине качания или провисания линии электропередач.

Расстояния в чистоте измеряются от точки максимального прогиба или провисания линий электропередач.

Таблица 2: Минимальные безопасные расстояния для зданий от ближайшего проводника на распределительных линиях при максимальном отклонении и провисании (в метрах)
Напряжение	До 1 кВ включительно		С изоляцией свыше 1 кВ		Свыше 1 кВ до 33 кВ включительно	66 кВ
Тип проводника	Изолированный	Без покрытия	Изолированный с заземленным экраном	С изоляцией без заземленного экрана	Открытые или закрытые	Без покрытия
Размер А	2. 7 м	3,7 м	2,7 м	3,7 м	5,5 м	6,7 м
Размер Б	0,1 м	2,7 м	2,7 м	2.7 м	4,7 м	5,5 м
Размер С	0,1 м	1,5 м	1,5 м	1,5 м	3,1 м	5,5 м
Размер D	0. 1 м	0,6 м	0,1 м	0,6 м	2,5 м	4,5 м

Размер A : Вертикально над частями здания или сооружения, обычно доступными для людей, например балконами, террасами, проходами, мостами и лесами.

Размер B : Вертикально над частями здания или сооружения, обычно недоступными для людей, но на которых люди могут стоять, например крыши с уклоном менее 45 градусов, парапеты шире 0.1 метр, перголы и навесы.

Размер C : Горизонтально от частей здания или сооружения, обычно доступных для людей или обычно недоступных для людей, но на которых они могут стоять, например, части зданий в A и B.

Размер D : В любом направление от тех частей здания или сооружения, которые обычно недоступны для людей.

Расчетные расстояния для подземных линий электропередач

Перед началом строительства в районах с подземными линиями электропередач необходимо обратиться к оператору электросетей для выяснения точного местоположения и типа подземной линии электропередач.

При строительстве рядом с подземными линиями электропередач необходимо соблюдать минимальные безопасные расстояния.

В случае необходимости переноса подземной линии электропередач для проведения строительных работ стоимость переноса должна быть согласована и согласована с оператором электросети, обычно с SA Power Networks, до начала строительства.

Если ваше имущество питается от электрической опоры или ямы, вы не должны строить или размещать что-либо над ними или слишком близко к ним.Сюда входят такие конструкции, как гаражи, подпорные стены или моховые камни, поскольку они могут ограничивать безопасный доступ к служебной яме. Свяжитесь с SA Power Networks для получения дополнительной информации.

Таблица 3: Минимальные безопасные расстояния зданий и сооружений от подземных линий электропередач
Напряжение подземной линии	Безопасное расстояние
33 000 В или менее	2.0 метров
от 66 000 В до 275 000 В	3,0 метра

Разрешение на строительство в пределах охранной зоны

Технический регулятор имеет право санкционировать строительство зданий и сооружений в пределах охранной зоны, в ограниченных случаях, когда это безопасно. За подробностями обращайтесь в Управление Технического Регулятора.

Сервитут представляет собой юридическую привилегию использовать имущество другого лица для определенной цели.Применительно к линиям электропередач это означает, что поставщик электроэнергии имеет законное разрешение на доступ к инфраструктуре и ее обслуживание.

Существуют различные виды сервитутов на имущество, содержащее линии электропередач. Если на вашем участке есть линия электропередач, у оператора электросети может быть предусмотренный законом сервитут на доступ к линии электропередач и ее обслуживание. Даже если в отношении собственности нет установленного законом сервитута, оператор электрической сети имеет право в любое разумное время осмотреть линию электропередачи и принять меры для предотвращения или сведения к минимуму опасности поражения электрическим током.

Копание вблизи столбов и другой электрической инфраструктуры может представлять угрозу для вашей безопасности и окружающего имущества. Вы можете коснуться подземных кабелей или дестабилизировать опору, что приведет к ее падению, возникновению пожара или увеличению риска контакта с людьми.

Прежде чем копать, позвоните по номеру 1100 или посетите веб-сайт Наберите, прежде чем копать.

Если вы намерены копать глубже 30 см в пределах трех метров от столба, по закону вы должны получить письменное разрешение от оператора электросети.

Также запрещается поднимать уровень земли непосредственно под линиями электропередач, если это уменьшает дорожный просвет меньше, чем это предусмотрено правилами.

Безопасность для подрядчиков

На строительных площадках многие серьезные травмы и смертельные случаи происходят из-за контакта рабочих и оборудования с воздушными или подземными линиями электропередач.

Большинство аварий на линиях электропередач можно предотвратить, соблюдая надлежащие стандарты безопасности.Чтобы оставаться в безопасности:

Ознакомьтесь с воздушными линиями электропередач Аризоны и законами о земляных работах.
Знайте требования к минимальному безопасному расстоянию в соответствии с требованиями OSHA.
По крайней мере за два рабочих дня до раскопок позвоните по номеру 811 (ранее Arizona Blue Stake) или создайте онлайн-заявку.
Планируйте заранее и знайте, что делать, если кто-то коснется электрического провода под напряжением.
Всегда предполагайте, что линии находятся под напряжением, что может привести к поражению электрическим током. Изоляция на линиях электропередач часто предназначена для защиты линий, а не людей.
В случае сомнений позвоните в SRP по телефону (602) 236-8117 или напишите по адресу [email protected].

Краны

SRP здесь, чтобы помочь вам в создании плана безопасности. Запланируйте совещание по планированию со специалистом по безопасности SRP, позвонив по телефону (602) 236-8117 или отправив электронное письмо по адресу publicsafety@srpnet.ком.

Наши специалисты по безопасности могут предоставить рекомендации относительно правил OSHA, требований SRP, напряжения линий электропередач и требуемых OSHA минимальных зазоров, а также мы можем помочь с обесточиванием линии, если это необходимо.

Во избежание вторжения / поражения электрическим током не используйте какое-либо оборудование ближе, чем требования к минимальному безопасному расстоянию, указанные в подразделе OSHA CC «Краны и деррик-краны в строительстве»; 1926.1408 .

Перед работой с краном уделите время:

Определите рабочую область.
Определите, МОЖЕТ ли какая-либо часть оборудования, нагрузочной линии или нагрузки, если они работают в пределах максимального рабочего радиуса оборудования, оказаться ближе, чем на 20 футов от линии электропередачи (если линия менее 350 000 вольт) или на 50 футов от линии электропередачи. линии (если линия более 350 000 вольт).
Если какая-либо часть оборудования, грузовой линии или нагрузки, при эксплуатации в пределах максимального рабочего радиуса оборудования, МОЖЕТ оказаться ближе к линии электропередачи, чем на 20 футов или 50 футов, в зависимости от обстоятельств, вы должны связаться с SRP по телефону (602). 236-8117 или по электронной почте publicsafety@srpnet.ком.

Дополнительная информация доступна в блок-схеме работы крана Altec вокруг линий электропередач. .

Наверх

Регресс по принципам

Транспортные средства и тяжелое оборудование

При работе с оборудованием, отличным от кранов, вышек и подъемного оборудования, соблюдайте зазоры, указанные в таблице ниже.Если вы не знаете напряжение линии электропередач, позвоните в SRP по телефону (602) 236-8117 .

Чтобы узнать больше об эксплуатации транспортных средств и тяжелой техники вблизи линий электропередач, см. подраздел O OSHA — Автомобили, механизированное оборудование; 1926.600 .

Указанные расстояния для транспортных средств и тяжелого оборудования для межфазных номинальных линий:

Напряжение сети ^∗	Минимальный зазор в футах
69 000 В и ниже	10’
115 000 В	11’
230 000 В	13’
500 000 В	18’

^∗ Эти расстояния соответствуют фазе к земле для этих категорий напряжения.

Работы вблизи энергообъектов

При работе рядом с воздушными и подземными энергетическими объектами соблюдение стандартов безопасности, соблюдение необходимых зазоров и получение разрешений от всех затронутых заинтересованных сторон до начала строительства необходимы для соблюдения сроков проекта и обеспечения безопасности рабочих мест. Чтобы начать процесс проверки совместимости, отправьте электронные планы в SRP.

Управление активами линии электропередачи

Управление активами линии электропередачи (TLAM) рассматривает предлагаемые строительные работы на предмет совместимости с объектами электропередачи SRP.TLAM также отвечает за инспекции и техническое обслуживание линий для всех активов передачи SRP. Любые улучшения или действия рядом с объектами SRP требуют письменного одобрения до начала вашего проекта.

Что нужно проверить?

Любые улучшения или строительные работы в полосе отвода SRP
Электрические зазоры
Совместимость деревьев и почвопокровных растений
Резервуары для отвода и сбора ливневых вод
Участки установки 69 кВ и сверхвысокого напряжения
Земляные работы вблизи передаточных сооружений
Взрывные работы*
Ворота, ограждение и заземление
Допустимый доступ для обслуживания линии
Повреждение объектов SRP или доступа
Требования к нагрузке на аутригеры/точечной нагрузке*
Маршрутизация большегрузных автомобилей
ГИС, картографирование и запросы данных

^{*Требуется рассмотрение SRP Civil Engineering Services}

SRP должен иметь круглосуточный и сухой доступ к полосам отвода и всем объектам SRP. Каждое место и деятельность уникальны и должны рассматриваться в каждом конкретном случае.

Общее руководство по проектированию
и сопутствующие документы можно получить по телефону (602) 236-3080 или по электронной почте [email protected].
СРП Земельный отдел
При подготовке к строительству на территории энергоснабжения СРП посетите веб-страницу Земельного отдела СРП, чтобы получить информацию о:
Сервитуты SRP
Сервитуты, вторгающиеся в запросы
Аренда и лицензирование имущества SRP
Процесс первоначального рассмотрения плана
Запросы карты
Заказные письма
Технические положения СРП
Планы, представленные в SRP в рамках процесса первоначальной проверки планов, будут проверены на совместимость с существующими объектами и операциями SRP, и будет начата работа по проектам, требующим нового энергоснабжения. Для получения дополнительной информации об услугах Земельного департамента SRP позвоните по телефону (602) 236-3117 или напишите по адресу [email protected].
Клиенты, которым нужна общая информация о том, что можно построить, изменить, посадить или хранить на территории сервитута SRP или рядом с электро- или водоснабжением SRP, должны подать информационный запрос.
SRP управление растительностью
SRP обрезает деревья, чтобы предотвратить небезопасные условия и обеспечить надежное электроснабжение.Деревья, растущие слишком близко к воздушным линиям электропередач, могут создавать угрозу пожара и безопасности, а также вызывать перебои в подаче электроэнергии.
Воздушные линии
Деревья, посаженные в пределах 25 футов от линии электропередач, не должны превышать 20 футов в высоту во взрослом состоянии. Деревья выше 20 футов в зрелом возрасте должны быть посажены на расстоянии 40 футов (или больше) от воздушных линий электропередач.
Вы никогда не должны пытаться обрезать деревья рядом с линиями электропередач или нанимать подрядчика по обрезке деревьев для работы в пределах 10 футов от линий электропередач.Если вас беспокоят деревья, растущие рядом с воздушными линиями электропередач, позвоните в SRP по телефону (602) 236-8888 , чтобы договориться об осмотре деревьев.
Линии метро
Если у вас есть подземные коммуникации, у вас может быть установленный на подушке трансформатор на вашем участке или рядом с ним. Деревья и кустарники не следует сажать в пределах 3 футов от боковых сторон и сзади или в пределах 12 футов от передней части подземного оборудования. Помните, что где-то на вашем участке есть линия электропередач, идущая от трансформатора к дому/зданию.
Прежде чем копать, позвоните по номеру 811 в Аризоне. Они отметят расположение линий подземных коммуникаций в районе, где вы планируете копать, и помогут вам избежать посадки растений поверх подземной линии электропередач, где могут мешать корни деревьев. Там нет платы за эту услугу. Для получения дополнительной информации, пожалуйста, обратитесь к странице управления растительностью.
Обучение технике безопасности
В рамках нашей приверженности безопасности мы предлагаем следующие бесплатные ресурсы и обучение для обеспечения безопасности тех, кто работает с воздушными и подземными линиями электропередач.
Ежегодный бесплатный семинар по технике безопасности . Чтобы помочь вам безопасно работать, SRP каждый февраль проводит бесплатный семинар по электробезопасности надземных и подземных сооружений.
Презентация по безопасности линий электропередач . Чтобы помочь подрядчикам снизить риск несчастных случаев, связанных с электричеством, специалисты по безопасности SRP предлагают бесплатную часовую программу повышения осведомленности об электробезопасности, посвященную работе вблизи подземных или надземных систем передачи и распределения электроэнергии. В программе представлена модель линии электропередач под напряжением, чтобы продемонстрировать последствия электрического контакта и способы его предотвращения.
В этой презентации также рассматриваются требования Закона Аризоны о безопасности воздушных линий электропередач (ARS 40-360.41), Закона Аризоны о подземных коммунальных услугах (ARS 40-360.28) и Закона Аризоны о земляных работах.
Чтобы заказать презентацию, позвоните по телефону (602) 236-8117 или напишите по адресу [email protected].
Наверх
Регресс по принципам
Дополнительные ресурсы
Аризона
Национальный
Наверх
Регресс по принципам
Майкл Р
Следующая таблица Безопасные расстояния от источников ЭМП предлагаются ниже, чтобы помочь уменьшить воздействие электромагнитных полей (ЭМП). Но на самом деле ЭМП, излучаемые разными источниками, могут различаться значительно, а расстояния, необходимые для достижения желаемого «уровня безопасности», трудно предсказывать. Для более точных безопасных расстояний измерения на месте с настоятельно рекомендуется использовать соответствующие измерительные приборы.
Приведенные ниже рекомендации представляют собой минимальные расстояния, обычно необходимые для уменьшить ЭДС до Широкая публика Предупредительные уровни. Во многих случаях необходимые расстояния будут меньше чем показано здесь, но в некоторых случаях большее расстояние будет быть востребованным.Поэтому всегда лучше измерять надлежащее испытательное оборудование EMF для проверки расстояний для вашего ситуация.
Лица с повышенной чувствительностью к электромагнитным полям — или другие серьезные проблемы со здоровьем, такие как хроническая усталость, рак или Лайм Болезнь — возможно, они захотят еще больше снизить воздействие вплоть до более строгого ЭДС Консультативный уровень гиперчувствительности. Для этих проблемы, рассмотрите возможность удвоения многих показанных расстояний в таблице ниже.И, пожалуй, самое главное, пожалуйста, прислушивайтесь к своему телу, интуиции и опыт в качестве вашего последнего руководства.
Безопасное расстояние от линий электропередач…
Трудно предсказать безопасное расстояние от линий электропередач, потому что ЭМП могут сильно различаться в зависимости от ситуации. Лучший совет — измерить гауссметром, чтобы определить фактические уровни магнитных полей и расстояние требуется в вашем конкретном случае. (Особое примечание: магнитные поля конкретный компонент ЭМП, наиболее часто связанный с воздействием на здоровье в исследования.Их измеряют специальными приборами, называемыми гауссметры.)
Самые сильные магнитные поля обычно излучаются высоковольтными линии электропередач — линии электропередач на больших, высоких металлических опорах. Чтобы быть уверенным, что вы снижаете уровни экспозиции до 0,5 миллигаусс (мГс) или меньше, безопасное расстояние в 700 футов может быть нужный. Может быть намного меньше, но иногда и больше. Ты надо проверить с помощью гауссметра, чтобы быть уверенным.
Еще сложнее предсказать безопасное расстояние от районные распределительные линии электропередач — тип, обычно встречающийся на деревянных столбы.Например, в домах с трансформатором поблизости иногда имеют более высокие ЭДС, потому что трансформатор является концентратором и линии электропередач несут больше электроэнергии для группы домов. Вопрос усложняется тем, что могут быть бродячие электричество течет в металлических водопроводных трубах окрестности, увеличивая магнитные поля как от мощности линий и из закопанных труб!
Таким образом, надежного безопасного расстояния для окрестностей не существует. линии электропередач.В общем, уровень магнитного поля 0,5 мГс будет быть достигнуто где-то между 10 и 200 футов от проводов. Но вы не можете сказать, просто взглянув на линии электропередач. Ты Чтобы быть уверенным, нужно проверить на месте с помощью гауссметра.
Если линии электропередач установлен под землей, магнитные поля могут быть такими же сильными, или еще сильнее. Это связано с тем, что линии электропередач могут фактически быть ближе к вам, когда вы закопаны всего на несколько футов вниз, а не на 20 или 30 футов над головой.Для районов со скрытой электроэнергией линии, вы всегда должны проверять с помощью гауссметра.
Линии электропередач также излучают электрические поля. То электрические поля от высоковольтных линий электропередач (металлических опор) могут быть очень сильными снаружи. рядом с проводами и простираются более чем на тысячу футов. тем не мение Оказавшись внутри дома, конструкция здания обычно обеспечивает некоторую защиту, а электрические поля от электропроводки и шнуров обычно гораздо сильнее, чем от линий электропередач.
Безопасное расстояние от вышек сотовой связи…
Также трудно предсказать безопасное расстояние от вышек сотовой связи. Например, вышки сотовой связи предназначены для передачи большей части их радиочастотная (РЧ) энергия по горизонтали. Некоторые области под башней могут иметь более низкие уровни, чем более удаленные места, которые больше соответствует вертикальной высоте антенн.
Воздействие от вышки сотовой связи будет зависеть от типа антенны, количество антенн, сколько антенн на самом деле используется, время суток и т. д.Расстояние, необходимое для уменьшить экспозицию до Широкая публика Предупредительный уровень 0,010 микроватт на квадратный сантиметр (мкВт/см²) часто составляет около четверти мили (1320 футов) или более. Из-за неопределенность, тестирование на месте с помощью широкополосного радиочастотного измерителя настоятельно рекомендуется.
Немецкое исследование показало, что люди живущие в пределах 400 метров (1312 футов) от вышек сотовой связи имели более чем в 3 раза больше нормальная частота новых видов рака (City of Naila 2004).В израильском исследование показало, что относительный риск развития рака был примерно в 4 раза выше в 350 метров (1148 футов) от вышки сотовой связи (Wolf et al. 1997). На основе подобные выводы, минимальное безопасное расстояние 1/4 мили (1320 футов) можно считать благоразумным.
И снова, люди с повышенной чувствительностью к ЭМП или другими серьезными проблемами со здоровьем могут захотеть рассмотрите гораздо большее безопасное расстояние, возможно, полмили или даже больше.
Приведенные ниже безопасные расстояния основаны на фактических расстояниях Михаэля Нойерта. Измерения ЭМП в районе залива Сан-Франциско за 20-летний период. Показанные здесь расстояния обычно достаточно велики для большинстве случаев, но не для всех. Пожалуйста, всегда измерьте тестером, чтобы быть уверенным. (См. примечания 1–4 внизу этой страницы.)
Безопасные расстояния от различных источников ЭМП:
Возможные безопасные расстояния от ЭМП
Учитывать
для распространенных источников ЭМП
ELF
Магнитный
Поля
ELF
Электрический
Филдс
Радио
Частота (РЧ)
и микроволны
«Общие уровни предосторожности для населения» →
(см. Примечание 1)
Расстояние до

0.5 миллигаусс (мГ) или меньше (см. примечания 2, 3, 4)
Расстояние до

0,5 В переменного тока на коже (VAC) (см. примечания 2, 3, 4)
Расстояние до

0,010 Микроватт/см² (мкВт/см²) (см. примечания 2, 3, 4)

Линии электропередач
Высокий линии электропередач напряжения (на металлических опорах) 700 футов 1000 футов
Район распределительные линии электропередач (на деревянных опорах) от 10 до 200 футов от 10 до 60 футов
Электрический сетевой трансформатор (на опоре или на земле) от 10 до 20 футов

Телебашни
Вышки сотовой связи/антенны 1/4 мили
Радио и телевышки 1/2 мили

Электрические панели
Главный электросчетчик/сервисная панель — неэкранированная 10 футов
Главный электросчетчик/панель обслуживания — экранированный MuMetal 5 футов
Прочие электрические панели и вспомогательные панели — неэкранированные 8 футов
Другие электрические панели и вспомогательные панели — экранированные с Муметалл 4 фута
Умные счетчики (радиоизлучающие электросчетчики) 40 футов

Электропроводка
Электропроводка Romex для цепей 15 и 20 А 2 фута 6 футов
Электропроводка Romex для цепей от 30 до 60 А 4 фута 6 футов
Электропроводка Romex (BX) для цепей от 70 до 200 А 6 футов 6 футов
Проводка MC (BX) для цепей от 30 до 60 А 2 фута 0 футов
Проводка MC (BX) для цепей от 70 до 200 А 4 фута 0 футов
Проводка MC (BX) для цепей 15 и 20 А 6 футов 0 футов

Освещение
Люминесцентные лампы и светильники от 4 до 8 футов ^{Примечание 2} 6 футов
Компактные люминесцентные (КЛЛ) лампочки и светильники от 2 до 4 футов ^{Примечание 2} 6 футов
Светодиодные лампочки и светильники от 2 до 6 футов ^{Примечание 2} 6 футов 2 фута
Трансформаторы и светильники для низковольтного освещения от 2 до 6 футов ^{Примечание 2} 6 футов
Лампы накаливания и светильники 1 фут 6 футов
Галогенные лампы и светильники на 120 вольт (не низковольтные галогенные) 1 фут 6 футов

Бытовая техника
Микроволновые печи 8 футов 6 футов 30 футов
Холодильники 6 футов 6 футов
Большинство других электроприборов 4 фута 6 футов
Самые маленькие съемные трансформаторы 4 фута 6 футов
Электровентиляторы 6 футов 6 футов
Электронагреватели 8 футов 6 футов
Спа и гидромассажные ванны — нагреватели и насосы 8 футов 6 футов

Электроника
Большая часть компьютерного оборудования (беспроводного) 4 фута 6 футов
Светодиодные и жидкокристаллические компьютерные мониторы 2 фута 6 футов
LED, ЖК, плазменные телевизоры 4 фута 6 футов
Стереоаппаратура, прочая мелкая электроника 4 фута 6 футов

Беспроводные технологии
Сотовые телефоны 40 футов
Беспроводные телефоны 40 футов
База для беспроводного телефона 4 фута 40 футов
Беспроводные роутеры, Wi-Fi роутеры 4 фута 6 футов 40 футов
Беспроводные клавиатуры и мыши 10 футов
Радионяни 40 футов
^{Примечание 1} Уровень предосторожности для населения: предупредительное руководство, которое я иногда предлагаю своим заинтересованным клиентам, желающим проявлять инициативу в отношении ЭМП и защищать свое здоровье. Это руководство является лишь предложением, основанным на моем собственном понимании Исследовательская литература EMF и профессиональный опыт работы с клиентами для более 20 лет. Например, с магнитными полями я предлагаю уровень безопасности 0,5 мг, чтобы обеспечить запас безопасности ниже 1,0 миллигаусс (мГ), связанный с раком у детей в исследованиях. Однако для чувствительных людей и те, у кого серьезные проблемы со здоровьем, даже более низкие уровни безопасности и, следовательно, большие расстояния могут быть подходящее. Пожалуйста, проконсультируйтесь со своим лечащим врачом, чтобы помочь определить адекватные уровни безопасности для вашей конкретной ситуации. Для получения дополнительной информации см. на нашу страницу руководства по безопасности EMF.
^{Примечание 2} Безопасное расстояние от источника ЭМП просто измеренное расстояние, необходимое для снижения воздействия на человека до некоторого желаемый уровень безопасности для большинства случаев. Но безопасные расстояния трудно предсказать, потому что многие факторы могут вызвать изменения в фактический уровень излучаемых ЭМП и, следовательно, вариации фактического необходимые безопасные расстояния. Здесь показаны расстояния вероятно, снизит воздействие ЭМП до уровня безопасности, показанного на верхней части диаграммы, для большинства ситуаций. Во многих случаях фактические необходимые расстояния будут меньше, чем показано в этом диаграмме, но в некоторых случаях может потребоваться еще большее расстояние. Рекомендуется проводить измерения на месте с помощью измерителя ЭДС, чтобы определить фактическое безопасное расстояние.
^{Примечание 3} Лица с повышенной чувствительностью к электромагнитным полям — или другие серьезные проблемы со здоровьем, такие как рак, хроническая усталость или болезнь Лайма. Болезнь — возможно, они захотят еще больше уменьшить воздействие ЭМП. вплоть до более строгого ЭДС Консультативный уровень гиперчувствительности.Для этих проблемы со здоровьем, вы можете рассмотреть возможность удвоения указанных здесь безопасных расстояний. И самое главное, пожалуйста, прислушивайтесь к своему телу, интуиции и опыт относительно уровней безопасности и расстояний.
^{Примечание 4} Рекомендации для безопасных расстояний в этой таблице: обычно основанный о профессиональных испытаниях Майкла Нойерта на месте различных источников ЭМП в районе залива Сан-Франциско. с 1992 г. Фактические выбросы ЭМП и, следовательно, соответствующее безопасное расстояние, могут сильно различаться и их трудно предсказывать.К лучше определить фактические безопасные расстояния, всегда рекомендуется измерять фактические уровни ЭДС с помощью соответствующего измерителя ЭДС всякий раз, когда возможный.
Датское популяционное исследование случай-контроль
Отдел окружающей среды и радиации, Международное агентство по изучению рака
, Лион, Франция (Иоахим Шюц).
Эта работа была поддержана стипендией для потенциальных исследователей
, присужденной Швейцарским национальным научным фондом
(стипендия PBBSP3-133396) П.Ф. А. Х. П. была поддержана
стипендией для докторантов Датской высшей школы общественного здравоохранения
. Все остальные авторы внесли свой вклад в эту работу на основе своего соответствующего основного бюджета
должностей. Дополнительное финансирование было предоставлено Electric
Power Research Institute Исследовательскому центру Danish Cancer Society
(контракт EP-P38793/C17252).
Мы благодарим Rikke Baastrup за поддержку с данными адреса
, Nick Martinussen за помощь в подготовке данных
, компании, занимающиеся линиями электропередач, за предоставление данных о расположении их линий электропередач
, Kasper Grue Understrup of
Национальному совету здравоохранения Дании за предоставление данных о
случаях и контроле, и Хенрику Хобелю из DM Partner A/S
(Копенгаген, Дания) за предоставление геокодов.Особая благодарность
Мартину Хертаху за поддержку нашего анализа
с использованием ArcGIS благодаря его превосходному опыту.
Конфликт интересов: не заявлен.
ССЫЛКИ
1. Международное агентство по изучению рака. Неионизирующее
Излучение, часть 1: статическое и крайне низкочастотное (ELF)
Электрические и магнитные поля. (Монографии IARC по оценке
канцерогенных рисков для человека, том 80). Лион,
Франция: Международное агентство по изучению рака; 2002.
2. Всемирная организация здравоохранения. Крайне низкочастотные поля.
(Критерии гигиены окружающей среды, том 238). Женева,
Швейцария: Всемирная организация здравоохранения; 2007.
3. Sobel E, Davanipour Z, Sulkava R, et al. Профессии с
воздействием электромагнитных полей: возможный фактор риска
болезни Альцгеймера. Am J Эпидемиол. 1995;142(5):515–524.
4. Гарсия А.М., Систернас А., Хойос С.П. Профессиональное воздействие
крайне низкочастотных электрических и магнитных полей и
болезни Альцгеймера: метаанализ.Int J Эпидемиол. 2008 г.;
37(2):329–340.
5. Hug K, Röösli M, Rapp R. Воздействие магнитного поля и
нейродегенеративные заболевания — недавние эпидемиологические исследования.
Соз Профилактика. 2006;51(4):210–220.
6. Kheifets L, Bowman JD, Checkoway H, et al. Будущие потребности
эпидемиология профессий крайне низких частот
электрических и магнитных полей: обзор и рекомендации.
Occup Environ Med. 2009;66(2):72–80.
7. Feychting M, Pedersen NL, Svedberg P, et al. Деменция и
профессиональное воздействие магнитных полей. Scand J Work
Environment Health. 1998;24(1):46–53.
8. Andel R, Crowe M, Feychting M, et al. Связанное с работой воздействие
крайне низкочастотных магнитных полей и деменция:
результаты популяционного исследования деменции у
шведских близнецов. J Gerontol A Biol Sci Med Sci. 2010 г.;
65(11):1220–1227.
9.Фейхтинг М., Йонссон Ф., Педерсен Н.Л. и соавт. Профессиональное воздействие магнитного поля
и нейродегенеративное заболевание.
Эпидемиология. 2003;14(4):413–419.
10. Huss A, Spoerri A, Egger M, et al. Проживание вблизи линий электропередач
и смертность от нейродегенеративных заболеваний: продольное
исследование населения Швейцарии. Am J Эпидемиол. 2009 г.;
169(2):167–175.
11. Научный комитет по возникающим и вновь выявленным рискам для здоровья
, Европейская комиссия.Потребности в исследованиях и методология
для устранения остающихся пробелов в знаниях о
потенциальном воздействии ЭМП на здоровье. Брюссель, Бельгия:
Европейская комиссия; 2009 г. (http://ec.europa.eu/health/
ph_risk/committees/04_scenihr/docs/scenihr_o_024.pdf).
(по состоянию на 12 марта 2010 г.).
12. Датский национальный совет здравоохранения. Деятельность в больнице
Care System [на датском языке]. Копенгаген, Дания: Danish
National Board of Health; 1981.
13. Phung TK, Andersen BB, Hogh P, et al. Действительность
диагнозов деменции в датских больничных регистрах. Слабоумие Гериатр
Cogn Disord. 2007;24(3):220–228.
14. Phung TK, Waltoft BL, Kessing LV, et al. Временная тенденция в диагностике деменции
в учреждениях вторичной помощи. Dement Geriatr Cogn
Disord. 2010;29(2):146–153.
15. Гангули М., Родригес Э.Г. Сообщение о деменции в свидетельстве о смерти
: исследование сообщества. J Am Geriatr Soc.1999 г.;
47(7):842–849.
16. Østbye T, Hill G, Steenhuis R. Смертность пожилых канадцев
с деменцией и без нее: 5-летнее наблюдение. Неврология.
1999;53(3):521–526.
17. Сперлинг Р.А., Айсен П.С., Беккет Л.А. и соавт. К определению
доклинических стадий болезни Альцгеймера: рекомендации
рабочих групп Национального института старения-Ассоциации Альцгеймера
по диагностическим рекомендациям по болезни Альцгеймера.
Болезнь Альцгеймера. 2011;7(3):280–292.
18. Olsen JH, Tangerud K, Wermuth L, et al. Лечение леводопой
и риск злокачественной меланомы. Мов Беспорядок.
2007;22(9):1252–1257.
19. Масланый М., Симпсон Дж., Роман Э. и др. Частота мощности
магнитные поля и риск детской лейкемии:
неправильная классификация воздействия из-за использования «расстояния
от линии электропередач» заменителя воздействия. Биоэлектромагнетизм.
2009;30(3):183–188.
20. Скотт Дж.Х. Воздействие электромагнитных полей промышленной частоты
в Дании. Scand J Work Environment Health. 1994 год;
20(2):132–138.
21. Energinet.dk. Каталог: Напряженность магнитного поля для различных типов линий электропередач
[на датском языке]. (http://www.energinet.dk/
SiteCollectionDocuments/Danske%20dokumenter/
Klimaogmiljo/01_10_3625%20Magnetfelter_2010%
20Magnetfelternes%20størrelse%20-%20K).
(по состоянию на 23 апреля 2011 г.).Фредерисия, Дания: Energinet.
дк; 2010.
22. Суонсон Дж., Хейфец Л. Биофизические механизмы: составляющая
в совокупности доказательств воздействия на здоровье промышленных
электрических и магнитных полей. Радиационное разрешение 2006;165(4):
470–478.
23. Марсилио И., Гувейя Н., Перейра Филью М.Л. и др. Смертность взрослых
от лейкемии, рака мозга,
амиотрофического
бокового склероза и магнитных полей от линий электропередач: исследование
случай-контроль в Бразилии.Преподобный Брас Эпидемиол. 2011;14(4):
580–588.
24. Grell K, Meersohn A, Schüz J, et al. Риск неврологических
заболеваний среди выживших после поражения электрическим током: общенациональное когортное исследование
, Дания, 1968–2008 гг. Биоэлектромагнетизм.
2012;33(6):459–465.
25. Qiu C, Fratiglioni L, Karp A, et al. Профессиональное воздействие
электромагнитных полей и риск болезни Альцгеймера.
Эпидемиология. 2011;15(6):687–694.
978 Фрей и др.
Am J Эпидемиол. 2013;177(9):970–978
Покупка, продажа или проживание вблизи воздушной линии
Вы покупаете, продаете или живете в доме рядом с воздушной линией и хотите знать об электрических и магнитных полях?
Если ответ на этот вопрос утвердительный, скорее всего, вам нужно быстро изучить электромагнитные поля. Информация на этой странице может быть вам полезна.
Мы надеемся, что эта страница ответит на все ваши вопросы, но если вы обнаружите, что вам нужна дополнительная информация о EMF, вы можете обсудить свои конкретные вопросы с профессиональным консультантом по EMF, связавшись с горячей линией EMF.Вам также может быть полезен наш буклет EMF The Facts.
Эта страница посвящена ВЛ – см. параллельную страницу о проживании вблизи подстанции
ЭМП вокруг нас
Электрические и магнитные поля возникают везде, где используется электричество — они постоянно окружают нас в современной жизни. Воздушные линии электропередач, а именно провода, а не опоры, которые их держат, являются источником, но только одним из них.
[bg_faq_start]
Подробнее о том, откуда берется воздействие
Электрические поля создаются напряжением, а магнитные поля — током.Там, где есть опасения, они в основном связаны с магнитными полями.
еще по физике полей
Большинство людей получают большую часть своего воздействия ЭМП от распределительных проводов вдоль улицы и от электропроводки в домах. Мы также получаем кратковременное воздействие сильного поля, когда проходим рядом с электрическими приборами. Вне дома мы можем испытывать ЭМП в школах, на фабриках, в офисах, при использовании электрифицированного транспорта и во время походов по магазинам.
подробнее об источниках поля
Среди населения в целом не так много людей живут близко (скажем, в пределах 100 м) от высоковольтной линии электропередачи.Но для тех, кто это делает, это также будет значительным источником воздействия.
[bg_faq_start]
Уровни полей в цифрах
Мы измеряем магнитные поля в единицах, называемых микротеслами (мкТл).
В домах, расположенных далеко от линий электропередач, магнитное поле в общем объеме дома может варьироваться от 0,01 мкТл до 0,2 мкТл. Обычно это происходит от проводки вдоль улицы, которая снабжает электричеством дом.
еще
на полевых уровнях в типовых домах
Вблизи бытовых электроприборов магнитное поле может составлять десятки и даже сотни мкТл. Но это только очень близко к ним, поле обычно падает на первом метре или около того или даже меньше, и мы обычно не проводим длительные периоды времени так близко к ним.
еще на поля от техники
Непосредственно под высоковольтной воздушной линией среднее поле будет около 5 мкТл. Теоретически она может достигать сотни, но на практике практически никогда не встретишь больше 20 мкТл. Поле обычно падает до значений от 0,01 мкТл до 0,2 мкТл, которые вы найдете в обычных домах в пределах 100 м.
еще на полях от ВЛ
[bg_faq_end][bg_faq_end]
Почему люди обеспокоены?
За последние 40 лет высказывались предположения, что магнитные поля на уровне, создаваемом воздушными линиями, могут вызывать заболевания, в основном лейкемию у детей.
[bg_faq_start]
Подробнее об этих предложениях
Доказательства этого исходят из эпидемиологических исследований (изучение статистики о заболеваниях), которые выявили статистическую ассоциацию — очевидный двукратный рост заболеваемости лейкемией, примерно с 1 на 24 000 в год до 1 на 12 000 в год, для детей с верхними полпроцента экспозиции.
Но в противовес этому, мыши и крысы, кажется, не заболевают, когда мы подвергаем их воздействию в лаборатории, и это довольно сильное доказательство против. Так что в целом наука неопределенна.
больше о научных доказательствах
Доказательств достаточно, чтобы магнитные поля были классифицированы Всемирной организацией здравоохранения как «возможно канцерогенные». Но это довольно слабая классификация. Поскольку эти исследования показывают только статистические ассоциации и не демонстрируют причинно-следственную связь, а также поскольку лабораторные данные (биология и теоретическая наука) говорят против, риск не установлен, он остается только возможностью.
больше о том, что сказали экспертные органы
[bg_faq_start]
Ahlbom, UKCCS и Draper — некоторые из ключевых исследований
Это некоторые из ключевых конкретных исследований магнитных полей и детской лейкемии, о которых вы, возможно, слышали.
Исследование «Альбом» (2000 г. ) представляло собой важный объединенный анализ – в нем были объединены результаты ряда отдельных исследований из разных стран. Это действительно установило идею о том, что существует статистическая связь с полями выше 0.4 мкТл. С тех пор были проведены другие объединенные анализы, которые в основном подтвердили этот вывод.
UKCCS (1999) было одним из таких отдельных исследований, проведенных в Великобритании. Сам по себе он не нашел большой связи, но внес свой вклад в общий вывод.
«Draper» или «CCRG» (разные документы 2005-2014 гг.) — это немного другое исследование — оно касается именно высоковольтных линий электропередач. Она обнаружила связь, но она простиралась слишком далеко от линий, чтобы ее можно было отнести к магнитным полям, и которая уменьшалась в течение десятилетий с 1960-х годов по настоящее время.Это говорит о том, что, что бы ни происходило, это могут быть не магнитные поля. И кажется, что за последние пару десятилетий не было никаких ассоциаций.
больше об этих исследованиях
[bg_faq_end]
[bg_faq_start]
О каких уровнях поля идет речь?
Статистические ассоциации из эпидемиологических исследований, по-видимому, обнаруживаются при полях выше 0,4 мкТл. (Иногда вместо этого говорят о 0,2 микротеслы.)
[bg_faq_start]
К скольким домам в Великобритании это относится?
В подавляющем большинстве домов в Великобритании поля меньше этих значений.Около 1,5% домов в Великобритании имеют среднее поле более 0,2 мкТл и около 0,4% более 0,4 мкТл. Этот процент домов с более высокими полями на самом деле меньше, чем во многих других странах.
Только около половины домов в Великобритании с полем выше 0,4 мкТл получают это воздействие от высоковольтных линий электропередач — в остальных поля, вероятно, исходят от распределительной системы или домашней проводки. Но если вы живете достаточно близко к воздушной линии, это даст вам большую подверженность риску.
еще по этим номерам
[bg_faq_end]
[bg_faq_end]
[bg_faq_end]
Политика EMF в Великобритании
Правительство Великобритании на национальном уровне установило нормы воздействия ЭМП, и электроэнергетическая система соблюдает их. Пределы предназначены для предотвращения всех установленных воздействий полей на организм.
[bg_faq_start]
Подробнее о правилах и ограничениях воздействия в Великобритании
Политика и пределы воздействия в конечном итоге устанавливаются правительством.
больше о политике в Великобритании
Ограничения, которым мы следуем в Великобритании, вытекают из международного органа ICNIRP и являются теми же, что установлены ЕС и используются во многих других странах мира.
больше на этих лимитах
Рекомендации по облучению населения выражаются в вольтах на метр (В/м) для электрических полей и в микротеслах (мкТл) для магнитных полей.Мы гарантируем, что все линии электропередач соответствуют этим значениям даже непосредственно под ними — нет необходимости в дополнительном «безопасном расстоянии» между собственностью и воздушной линией для достижения соответствия, и нет ограничений на то, насколько близко собственность может быть к линия электропередач.
[bg_faq_start]
Пределы воздействия в цифрах
Пределы воздействия имеют «референтные уровни» и «базовые ограничения».
Часто достаточно просто посмотреть на «эталонные уровни»:
Электрические поля: 5 кВ/м
Магнитные поля: 100 мкТл
Но фактические ограничения задаются «базовыми ограничениями», которые немного выше:
Электрические поля 9 кВ/м
Магнитные поля: 360 мкТл
Они применяются в местах, где люди проводят значительные периоды времени.
подробнее о цифрах
[bg_faq_end][bg_faq_end]
Какая воздушная линия находится рядом со мной и насколько близко это «рядом»?
Воздушные линии варьируются от низковольтных линий (мы называем их «распределительными линиями») на деревянных опорах до высоковольтных линий («линий электропередачи») на решетчатых стальных опорах.
[bg_faq_start]
Определите, какая у вас ВЛ по этим картинкам:
(или см. наше более подробное иллюстрированное руководство)
Система передачи высокого напряжения – 400 или 275 кВ – большие решетчатые опоры
Нижнее напряжение – 132 кВ – решетчатые опоры среднего размера
Распределение – 11 или 33 кВ – деревянные опоры или иногда небольшие решетчатые опоры
Окончательное распределение по домам – 400 В – деревянные столбы – не путать с телефонными столбами!
еще на разных ВЛ
[bg_faq_start]
Расстояния
Если вы живете рядом с распределительной линией (деревянными столбами или небольшими пилонами): они никогда не создают поля 0.4 мкТл или, возможно, сразу под ними — почти наверняка вы не получите этих экспозиций ни с одной из этих линий.
С другой стороны, если вы живете рядом с воздушной линией электропередачи (большие опоры): в среднем она будет возвышать поле в пределах ста метров или около того, а в пределах шестидесяти метров она может производить 0,4 мкТл.
Между ними: если вы живете рядом с линией промежуточного напряжения (скажем, 132 кВ на опорах со средней решеткой), расстояния будут уменьшены — возможно, 0. 4 мкТл на расстоянии нескольких десятков метров.
еще на этих дистанциях
[bg_faq_end][bg_faq_end]
Это безопасно?
Все воздушные линии соответствуют пределам воздействия, и помните, что эти пределы воздействия устанавливаются независимыми международными экспертами, а не нами в электроэнергетике — мы просто следим за тем, чтобы все наши линии им соответствовали.
[bg_faq_start]
А как насчет ниже пределов воздействия?
Имеются некоторые данные о возможном риске детской лейкемии ниже этих пределов воздействия, при уровнях, близких к некоторым верхним предельным значениям.Это всего лишь возможность — мы, вероятно, сказали бы, что масса доказательств против воздействия на здоровье — и это не считается достаточно убедительным доказательством, чтобы ограничить такое воздействие. Каждый человек и семья должны решить для себя, как вы относитесь к этому, основываясь на доказательствах.
Признавая, что такая возможность существует, Великобритания также приняла дополнительную политику предосторожности для воздушных линий сверх пределов воздействия — аспект конструкции линии, называемый «оптимальной фазировкой», — и это снижает магнитное поле ниже уровня иначе было бы.
[bg_faq_end]
Купля-продажа дома
Близлежащая воздушная линия будет одним из многих факторов, которые вы захотите принять во внимание при выборе дома, точно так же, как любые близлежащие автомобильные или железнодорожные линии, промышленность или что-либо еще в этом районе. Некоторых это может оттолкнуть, но факты говорят о том, что дома рядом с воздушными линиями все еще продаются.
[bg_faq_start]
Отчеты об исследованиях, ипотечные кредиты и т. д.
Инспектор может указать на наличие линии в отчете об обследовании и может даже намекнуть на возможные последствия для здоровья.Но они не должны рекомендовать отказываться от ипотеки, и хотя ипотечные кредиторы всегда имеют право проводить индивидуальную оценку, а некоторые ипотечные кредиторы могут предпочесть специализироваться на разных сегментах рынка, не существует общепринятой общей политики против ипотеки на дома рядом с линиями.
Иногда автоматический онлайн-поиск имущества в окружающей среде может сообщать о наличии линии электропередач — см. подробнее об этом и о том, как их интерпретировать.
[bg_faq_end]
Дополнительная помощь
Свяжитесь со службой поддержки EMF — мы можем рассказать вам о особенностях линии, которая затрагивает вас, и ответить на дополнительные вопросы о фактических данных о здоровье или о политике Великобритании.
Америка плохо строит линии электропередач. Мы можем это исправить.
Каждую неделю наш ведущий климатический репортер предлагает вам важные идеи, экспертный анализ и жизненно важные рекомендации, которые помогут вам процветать на меняющейся планете. Зарегистрируйтесь, чтобы получить T he Weekly Planet , наш путеводитель по жизни в условиях изменения климата в вашем почтовом ящике.
Недавно со мной случилась ужасная вещь. Я начал заботиться о политике передачи электроэнергии.
В энергетических кругах людей, занимающихся передачей, боятся и уважают так же, как мог бы уважать сморщенный и авторитетный местный маг. Это колдуны, понимающие один из самых могущественных и искаженных сводов знаний в мире — американский закон об электричестве, — но он преждевременно состарил их и заставил суетиться, бормоча бессвязные заклинания: и nerck , ferck purpa noper .Странно — даже безумно? Нет вопросов. И все же без их защиты город наверняка был бы захвачен.
Так что да, их почитают, но и жалеют. Потому что, несмотря на всю свою мощь, способность приручать молнию и метать ее по всему континенту, им не удалось добиться значительного прогресса в борьбе с силами тьмы — в данном случае с NIMBY, защитниками окружающей среды старой школы и юристами коммунальных служб. В последнее десятилетие Соединенные Штаты изо всех сил пытались построить новые линии электропередачи, связывающие различные регионы страны, даже несмотря на то, что такие линии необходимы практически для любого видения будущей национальной экономики.В 2011 году президент Барак Обама попытался ускорить завершение семи новых крупных линий электропередачи. Только два были закончены. С 2009 года Китай построил более 18 000 миль сверхвысоковольтных линий электропередачи . США построили ноль.
Эта прискорбная история побудила сторонников передачи электроэнергии настаивать на тонком наборе регуляторных политик, которые способствовали бы лучшим результатам при существующей системе. Я уважаю их осторожность, но прямо сейчас, с законопроектом об инфраструктуре, США.У С. есть возможность навсегда починить свою корявую систему передачи.
Когда политики спорят об электричестве и изменении климата, больше всего спорят о генерации : Как мы можем производить как можно больше энергии без использования ископаемого топлива? Но передача — перемещение электроэнергии на большие расстояния — приобретает все большее значение. Согласно значимому исследованию в Принстоне, США должны утроить 90 669 свою передающую инфраструктуру, чтобы к 2050 году обезуглерожиться.Как недавно сказал мне Стив Цикала, профессор экономики Университета Тафтса, в некоторых частях страны солнечная энергия и ветер в настоящее время являются самыми дешевыми формами производства электроэнергии. Но это снижение затрат имеет значение только в том случае, если крупнейшие рынки электроэнергии подключены — через новую передачу! — к этим районам.
Чикала изложил свои мысли в статье, опубликованной ранее в этом году Институтом энергетической политики Чикагского университета. (Я неоплачиваемый сотрудник института по журналистике.) Столетие назад передача на большие расстояния была невозможна: если вы использовали электричество, оно исходило от плотины гидроэлектростанции или угольной электростанции, расположенной максимум в нескольких десятках миль от вас.По прошествии столетия США научились передавать электричество на сотни 90 668 90 669 миль по проводам высокого напряжения, которые иногда можно увидеть рядом с межштатными автомагистралями. Но только в последнее десятилетие или около того стала возможной по-настоящему масштабная передача вируса. Китай преуспел в этой новой отрасли, построив монументальные линии постоянного тока, которые посылают электроны на расстояние более 2000 миль к его побережью.
Даже если бы изменения климата не существовало, создание национальной сети все равно стоило бы. Сквозная линия У.Экономическое развитие С., от железных дорог до Интернета, состоит из повторения одного и того же шага: создания, объединения и регулирования огромных внутренних рынков. Построение национальной энергосистемы является одной из оставшихся важных задач этого развития. Это упростит рынки электроэнергии, уменьшит счета за электроэнергию и позволит городскому богатству течь в сельские районы. Создание национальной сети помогло бы демократическим государствам достичь своих климатических целей, но также помогло бы Вайомингу, одному из немногих штатов, где компании могут строить новые атомные или геотермальные электростанции, подключив его к миллионам желающих клиентов на побережье.И если Конгресс примет достаточно строгий стандарт чистой электроэнергии, то политики могут увидеть, как многие рыночные механизмы внезапно обратятся на службу декарбонизации.
По крайней мере, это теория. К сожалению, передача — чертовски сложная область права, и многие влиятельные учреждения не хотят, чтобы строились новые линии. Коммунальные предприятия, в частности, возмущаются передачей электроэнергии, поскольку она ослабляет их способность контролировать местные рынки электроэнергии. Ари Пескоу, который руководит Инициативой по законодательству об электроэнергетике в Гарвардской школе права, описал контроль коммунальных предприятий над передачей как своего рода синдикат.
Федеральная комиссия по регулированию энергетики, или FERC, является независимым агентством, которое регулирует электроэнергетику, и у нее есть возможность подтолкнуть их к тому, чтобы они лучше играли с передачей, сказал мне Пеское. Но «если ваша цель — сеть континентального масштаба, о которой мечтают инженеры, работающие над декарбонизацией, — политика потребует Конгресса», — сказал он. «Конгресс должен это сделать».
И у Конгресса есть ли у предложение, которое решило бы именно эту проблему. Я убедился, что Закон о САЙТЕ, который устранил бы основное препятствие в федеральном законе и укрепил бы функционирование У.С. энергетические рынки, это лучшее решение. Это должно сочетаться с налоговой льготой, чтобы побудить разработчиков строить больше линий электропередачи.
Америка может строить инфраструктуру намного быстрее, чем сейчас. Ирония последнего десятилетия заключается в том, что, пока США изо всех сил пытались построить новую инфраструктуру передачи, они стали гангстерами на другом типе энергетической инфраструктуры: газопроводах. С 2010 по 2019 год США добавили 107 400 миль газопроводов. Компании могут строить трубопроводы так быстро, потому что федеральное правительство упростило этот процесс: в отличие от других типов инфраструктуры, которые могут потребовать одобрения на федеральном уровне, уровне штата и на местном уровне, для газопровода с 1938 года требуется только печать FERC .Верховный суд неоднократно защищал здесь власть FERC; в прошлом месяце он постановил, что FERC может конфисковать государственную землю, если агентство так решит.
Однако для передачи электроэнергии такого процесса не существует. Если вы хотите построить новую линию электропередачи, вы должны заручиться поддержкой нескольких государственных и местных агентств, в каждом штате, через который вы проезжаете .
Этот статус-кво, при котором легко построить новую инфраструктуру, работающую на ископаемом топливе, но очень сложно построить новую инфраструктуру электроснабжения, паршиво влияет на климат.Это даже хуже, чем может показаться, потому что уголь, который является самым грязным ископаемым топливом, может легко перемещаться по стране по железнодорожным сетям. По сути, компании могут легко транспортировать любой вид энергии, кроме электроэнергии с нулевым выбросом углерода.
Закон SITE устранит это несоответствие, предоставив FERC автоматические полномочия разрешать все проекты по передаче электроэнергии, которые пересекают как минимум два штата и передают более 1000 мегаватт. А налоговый кредит на инвестиции в передачу, который позволит снизить стоимость новых проектов передачи на 30 процентов, еще больше продвинет ситуацию.Роб Грэмлич, основатель и президент Grid Strategies, который, возможно, является самым уважаемым лоббистом в области передачи данных в стране, сказал мне, что это наиболее важная политика для ускорения передачи. Он считает, что 22 уже разрешенных объекта ЛЭП могли бы быть построены, если бы их стоимость была снижена за счет кредита.
Трансмиссия — политически сложный вопрос. Его затраты высоки и адресны, они приходятся в основном на коммунальные услуги и электростанции. Его преимущества огромны, но распространяются, помогая американцам по всей стране наслаждаться более чистым воздухом, более спокойным климатом и меньшими счетами за электроэнергию.
Сможет ли Конгресс преодолеть захваченную экономику и провести передачу? Это, если несколько уменьшить масштаб, открытый исторический вопрос не только о климатической политике, но и об американском управлении в целом в настоящий момент. Администрация Байдена заявляет, что хочет изменить федеральную политику, чтобы оживить национальное процветание, серьезно начать декарбонизацию и лучше конкурировать с Китаем. Прищурьтесь, и вы можете себе представить, как может выглядеть такая повестка дня: новая промышленная политика, неожиданный рост отечественного инфраструктурного строительства и всплеск инвестиций за границу через новую Финансовую корпорацию развития.Добавьте тариф на выбросы углекислого газа и — да — национальную энергосистему, и вы можете себе представить, как может выглядеть новая несовершенная эра глобализации под руководством США.
Пока , США ничего этого не сделали. Пакет инфраструктуры изо всех сил пытается родиться в Конгрессе. Когда Байден впервые обнародовал свое предложение, оно включало 100 миллиардов долларов на передачу. Но счет сенатора Джо Мэнчина за передачу электроэнергии включает всего 27 миллиардов долларов, сказал мне Пескоу. Закон о бесконечных границах, предположительно провозглашающий новую промышленную политику Америки, отказался от большинства своих привлекательных идей и превратился в просто еще один механизм финансирования знаменитого У.С. университеты.

Безопасные расстояния от различных источников ЭМП: Возможные безопасные расстояния от ЭМП Учитывать для распространенных источников ЭМП	ELF Магнитный Поля	ELF Электрический Филдс	Радио Частота (РЧ) и микроволны
«Общие уровни предосторожности для населения» → (см. Примечание 1)	Расстояние до 0.5 миллигаусс (мГ) или меньше (см. примечания 2, 3, 4)	Расстояние до 0,5 В переменного тока на коже (VAC) (см. примечания 2, 3, 4)	Расстояние до 0,010 Микроватт/см² (мкВт/см²) (см. примечания 2, 3, 4)
*Линии электропередач*
Высокий линии электропередач напряжения (на металлических опорах)	700 футов	1000 футов
Район распределительные линии электропередач (на деревянных опорах)	от 10 до 200 футов	от 10 до 60 футов
Электрический сетевой трансформатор (на опоре или на земле)	от 10 до 20 футов
*Телебашни*
Вышки сотовой связи/антенны			1/4 мили
Радио и телевышки			1/2 мили
*Электрические панели*
Главный электросчетчик/сервисная панель — неэкранированная	10 футов
Главный электросчетчик/панель обслуживания — экранированный MuMetal	5 футов
Прочие электрические панели и вспомогательные панели — неэкранированные	8 футов
Другие электрические панели и вспомогательные панели — экранированные с Муметалл	4 фута
Умные счетчики (радиоизлучающие электросчетчики)			40 футов
*Электропроводка*
Электропроводка Romex для цепей 15 и 20 А	2 фута	6 футов
Электропроводка Romex для цепей от 30 до 60 А	4 фута	6 футов
Электропроводка Romex (BX) для цепей от 70 до 200 А	6 футов	6 футов
Проводка MC (BX) для цепей от 30 до 60 А	2 фута	0 футов
Проводка MC (BX) для цепей от 70 до 200 А	4 фута	0 футов
Проводка MC (BX) для цепей 15 и 20 А	6 футов	0 футов
*Освещение*
Люминесцентные лампы и светильники	от 4 до 8 футов ^{Примечание 2}	6 футов
Компактные люминесцентные (КЛЛ) лампочки и светильники	от 2 до 4 футов ^{Примечание 2}	6 футов
Светодиодные лампочки и светильники	от 2 до 6 футов ^{Примечание 2}	6 футов	2 фута
Трансформаторы и светильники для низковольтного освещения	от 2 до 6 футов ^{Примечание 2}	6 футов
Лампы накаливания и светильники	1 фут	6 футов
Галогенные лампы и светильники на 120 вольт (не низковольтные галогенные)	1 фут	6 футов
*Бытовая техника*
Микроволновые печи	8 футов	6 футов	30 футов
Холодильники	6 футов	6 футов
Большинство других электроприборов	4 фута	6 футов
Самые маленькие съемные трансформаторы	4 фута	6 футов
Электровентиляторы	6 футов	6 футов
Электронагреватели	8 футов	6 футов
Спа и гидромассажные ванны — нагреватели и насосы	8 футов	6 футов
*Электроника*
Большая часть компьютерного оборудования (беспроводного)	4 фута	6 футов
Светодиодные и жидкокристаллические компьютерные мониторы	2 фута	6 футов
LED, ЖК, плазменные телевизоры	4 фута	6 футов
Стереоаппаратура, прочая мелкая электроника	4 фута	6 футов
*Беспроводные технологии*
Сотовые телефоны			40 футов
Беспроводные телефоны			40 футов
База для беспроводного телефона	4 фута		40 футов
Беспроводные роутеры, Wi-Fi роутеры	4 фута	6 футов	40 футов
Беспроводные клавиатуры и мыши			10 футов
Радионяни			40 футов
