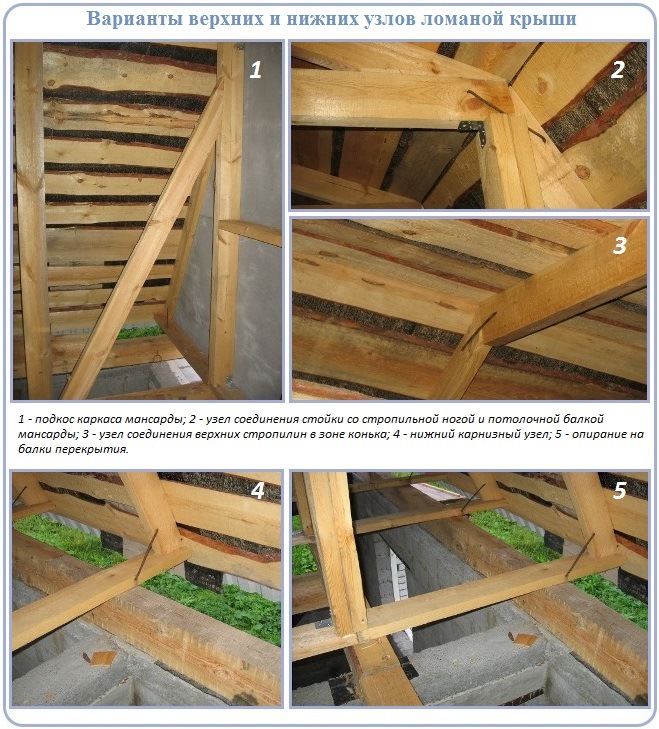

Расстояние между лагами на крыше: Расстояние между стропилами — устройство, расчет под разные виды кровли

Четные бруски необходимо располагать на 30 мм выше нечетных, чтобы сглаживая внутреннее напряжение листового материала и не позволить ему лопнуть.

Обрешетку начинают укладывать с выбранным шагом снизу, двигаясь по направлению конька. Ее элементы прибивают к стропилам при помощи гвоздей второе более длинных, чем толщина брусков. В этом случае можно предотвратить любые подвижки элементов несущей конструкции, возможных из-за температурных деформаций либо сильных порывов ветра.

Нельзя исключать, что при укладке основания ее элементы могут оказаться короче длины ската, и их нужно будет состыковывать. При этом необходимо следовать следующему правилу: стыковку выполняют обязательно по центру стропила, причем гвозди следует забивать наискосок с отступом от кромки бруска на несколько сантиметров.

Бруски обрешетки, которые выступают за свес кровли над фронтоном, после завершения монтажных работ выравнивают по натянутому строительному шнуру. Затем фиксируют ветровую доску.

При расчете длины поперечных обрешетин учитывается ширина шифера. Параллельно выбирается и ширина фронтонного свеса.

Если предполагается использовать чердак под жилое помещение, то до устройства обрешетки необходимо грамотно выполнить теплоизоляцию, паро- и гидроизоляцию кровли. Учитывая хрупкость асбоцементных листов, кровельную гидроизоляцию желательно выполнять в любом случае.

© 2021 stylekrov.ru

Шаг лаг в каркасном доме

Что такое шаг?

Шаг в каркасном доме — это выбранное (часто одинаковое) расстояние между одинаковыми элементами каркаса. Что важно, шаг отсчитывается не от края досок, а от центра одной до центра другой доски (см рисунок ниже).

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):
1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

Шаг перемычек между лаг пола.
О перемычках я писал здесь. Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.
— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

Установка солнечной батареи на крыше жилого дома

7. Выберите и установите размер стеллажа и креплений.

Как объяснено в разделе «Баланс системы», солнечные стеллажи используются для удержания модулей на месте. В типичной системе скрытого монтажа на крыше жилого дома каждый ряд модулей устанавливается на двух рельсах.Если ряды длинные, несколько направляющих соединяются вместе, чтобы покрыть расстояние. Для большинства домашних массивов вы будете использовать направляющие размером 136 дюймов или 162 дюйма. Они надежно прикреплены к крыше с помощью креплений, которые могут продаваться или не продаваться той же компанией, которая производит рельсы. Вам также понадобятся комплекты для сращивания, крепежи и другое оборудование и материалы для крепления модулей к рельсам и крепления к крыше.

NREL
Модули должны быть закреплены на рельсах (или закреплены иным способом), чтобы они были плоскими и на одном уровне друг с другом.Наклонные панели требуют особого внимания, которое учитывает потенциальную ветровую нагрузку и влияние паруса. Массив, установленный на этой фотографии, использует портретную ориентацию модулей. Таким образом, ширина модуля используется при расчете размера строки.

Помимо знания марки модуля, который вы планируете установить, и количества модулей, необходимо собрать еще несколько ключевых данных, например:

• тип кровельного покрытия (битумная черепица, бетонная черепица, гравий и др. ))
• длина и ширина пространства массива
• количество рядов
• толщина кровельного материала между местом установки крепления и стропилами или другими элементами конструкции
• расстояние между балками

При покупке рельсов и опор помните о весе материала и типе используемых металлов. Легкие алюминиевые направляющие и фурнитура из нержавеющей стали — предпочтительная комбинация.Алюминий сохраняет конструкцию легкой, а крепежи из нержавеющей стали прочные, долговечные и лучше сопротивляются гальванической коррозии, чем оцинкованная сталь.

Чтобы рассчитать точную длину каждой строки, начните с получения ширины модуля из его спецификации. Затем умножьте это измерение на количество модулей в каждой строке. Уравнение выглядит так:

Начальная длина строки = # модулей X Ширина модуля
Для альбомной ориентации (сбоку) используйте вместо этого спецификацию длины модуля.

Модуль Sharp, упомянутый в шагах 5 и 6 настоящего руководства, например, имеет ширину 39,1 дюйма и длину 64,6 дюйма. Для портретной конфигурации, состоящей из 10 модулей в каждой из 2 строк, это математическое значение составляет 10 X 39,1 «= 391».

Вам нужно будет учесть дополнительное пространство для крепежа и любые другие требования, указанные в инструкциях к стеллажам. Например, для установки рельса может потребоваться:

• дюйм между каждой парой модулей для зажима
• место для полудюймового зажима на обоих концах направляющей
• два дюйма дополнительного места для направляющих на каждом конце

Окончательное уравнение выглядит так:

Длина направляющей решетки = (# модулей X ширина модуля) + (размер среднего зажима X
(# модулей — 1)) + (размер торцевого зажима X 2) + (край на конце X 2)
Для альбомной ориентации (сбоку) используйте длину модуля вместо ширины модуля.

Для нашего образца массива из 20 модулей математика выглядит следующим образом: (10 X 39,1 «) + (1» X (10-1)) + (1/2 «X 2) + (2» X 2), что равно дополнительный интервал составляет 405 дюймов. Следующий простой расчет определяет, сколько длин рядов должны будут покрыть рельсы.

# Строки рельсов = Строки модулей X 2

Поскольку два ряда по 10 модулей будут вмещать массив из 20 модулей, математическое вычисление равно 2 X 2, что равняется четырем общим длинам направляющих массива.Затем вам нужно будет решить, какое количество доступных стандартных размеров рельсов будет работать с наименьшими затратами. Это уравнение разделено на три части:

Шаг 1: Кол-во рельсов в ряду = (длина рельса массива / стандартный размер)

Давайте сначала посмотрим на рельс большего размера 162 дюйма. Если разделить его на длину рельса 405 дюймов, то получится 2,5 рельса. Второй размер 136 дюймов, разделенный на 405 дюймов, дает результат 2,97. Это число округляется до 3.Теперь, на первый взгляд, вы можете сделать вывод, что длина 2,97 рельсов недостаточна для создания одной рельсовой направляющей из трех 136-дюймовых рельсов. Однако верно и обратное, и три рельса будут превышать 405 дюймов на три дюйма. (Вот математика: 3 X 136 «= 408».)

На данный момент кажется, что оба типоразмера эффективно выполняют заказ, оставляя мало или совсем не оставляя отходов. Идем дальше …

Шаг 2: Количество заказываемых рельсов стандартного размера = КРУГЛЫЙ ВЕРХ (количество рядов рельсов / количество рельсов в ряду)

Расчеты для рельса 162 дюйма выглядят следующим образом: 4 X 2.5 = 10 рельсов. «Округление в большую сторону» означает, что десятичное число должно быть возведено до следующего по величине целого или целого числа. Поскольку 10 уже является целым числом, округлять его не нужно. Между тем, математика для размера 136 дюймов такова: 4 X 2,97 = 11,88. Поскольку 11,88 — не целое число, мы должны округлить его до следующего целого числа, 12

Итак, теперь мы знаем, что можем заказать для нашего массива 10 направляющих размером 162 дюйма или 12 направляющих размером 136 дюймов. Прежде чем проверять их цены, мы также должны учитывать количество комплектов сращивания, которые нам нужно будет заказать вместе с каждым стандартным размером рассматриваемой шины.Таким образом:

Шаг 3: #Splice Kits = #Rail Rows X ROUNDUP (# Rails Per Row)

Для рельса 162 дюйма математические расчеты таковы: 4 X (RoundUp 2,5) = 4 X 3 = 12. Для 136-дюймового рельса решение: 4 X (RoundUp 2,97) = 4 X 3 = 12. Число комплектов для сращивания одинаков для обоих вариантов. Следовательно, это не повлияет ни на цену, ни на рабочее время, затрачиваемое на их установку.

Ценообразование — это следующий шаг на нашем пути к выбору размера рельсов.Имейте в виду, что рельсы представляют собой длинные отрезки несгибаемого металла, которые необходимо перевозить на грузовике. Если вы или ваш установщик не забираете материал у поставщика, может потребоваться дополнительная плата за более длинный рельс, поскольку 162 дюйма означает 13,5 футов, а 136 дюймов — несколько менее удобные 11,3 фута. Имея в виду все эти детали, вот окончательный расчет рельсов и стыков.

Шаг 4: Стоимость рельсов = (количество заказываемых рельсов стандартного размера X цена за рельс)
+ (количество комплектов для сращивания х стоимость комплекта для сращивания) + фрахт

Когда придет время, вы сможете выполнить это вычисление самостоятельно, чтобы определить, какой стандартный размер направляющих является наиболее экономичным.Затем вам нужно будет ознакомиться с литературой по продукту, чтобы определить все крепежное оборудование и количество, необходимое для выполнения работы (плюс несколько дополнительных деталей для каждой детали). В большинстве случаев вы будете использовать одни и те же продукты, независимо от выбранного вами размера направляющих. Вот список общих частей и минимальное их необходимое количество:

• Средние зажимы — устанавливаются между двумя модулями для удержания их на направляющих. Стандартный расчет количества заказа:
  # Средние зажимы = # Модули — # Ряды модулей

• Концевые зажимы — по одному на конце каждой направляющей на внешнем модуле.Стандартный расчет количества заказа:
  # Концевые зажимы = # Ряды модуля X 4 или # Концевые зажимы = # Рельсовые ряды X 2

• L-образные ножки — L-образные кронштейны, которые соединяют направляющие с каждым креплением, обычно устанавливаются через каждые четыре ножки. Необходимое количество зависит от спецификаций направляющих, но вот стандартный расчет:
  # L-фут = (Длина рейки массива / 48 дюймов) X (# Рядов модуля X 2) или
  # L-футов = (Массив Длина рельса / 48 дюймов) X # Рельсовые ряды

Стеллажи для панелей, как и эта линейка продуктов от Iron Ridge, включают рельсы, крепления на крышу, крепежные детали и дополнительное оборудование. Обратите внимание на «комплекты опор для наклона (от 5 до 45 градусов)» справа. Эти насадки позволяют вручную регулировать наклон массива. Фото: Стеллаж для солнечных панелей Iron Ridge XRS

Крепления соединяют солнечные рельсы с конструкцией крыши под черепицей и фанерным настилом. На фотографии выше кронштейны L-ноги используются в сочетании с крюками для крыши или черепицы и планками для крепления перил к стропилам.Гидроизоляция представляет собой листовой металл, который удерживает опору и легко скользит под кровлей. Некоторые типы оснащены резиновым чехлом для дополнительной защиты от утечки воды. Крепления также могут включать в себя один или два винта с растяжкой 5/16 дюйма, которые крепятся болтами через кровельный материал к стропилам. Длина этих винтов может быть разной, поэтому вам необходимо знать толщину кровельного материала.

Quickmount
Этот продукт широко известен под названием Oatey flashing. Сначала через отверстие в крышу вкручивается лаг-болт, фиксирующий крепление.Затем вставляется кусок металла цилиндрической формы, называемый стойкой . Рельсы прикрепляются к стойке. Стойки позволяют размещать модули выше над крышей, что лучше для циркуляции воздуха и снижения тепла.

Для большинства стеллажных систем крепление размещается через каждые четыре фута в ряду. Однако на каждом конце не должно быть более 20 дюймов рельса, не поддерживаемого креплением (так называемое консольное), что означает, что ваше первое крепление должно быть размещено не далее 20 дюймов вниз по ряду.Однако спецификации и требования различаются в зависимости от продукта. Гарантия производителя может быть аннулирована, если вы не будете следовать инструкциям, изложенным в руководстве по установке.

— —
Установка, показанная на фото, включает направляющие для двух рядов модулей. Обратите внимание на близость двух внутренних направляющих. Хотя в данном случае это не так, вы можете подключить их обоих к одному креплению в центре, используя дополнительный удлинитель для кронштейна, такой как тот, который продается ProSolar (показан справа).Еще одна хорошая практика — чередовать шпильки при размещении креплений. Фотография здесь показывает, что на несколько шпилек (или стропил) приходится брать на себя всю нагрузку массива. Фото: Homeco Energy

В документации по продукту также должно быть указано, как определить количество креплений, необходимых для вашей солнечной батареи. Один из распространенных расчетов размеров, который вам следует выполнить, связан с распределением веса стоек и модулей по опорам. Это говорит о том, какую статическую нагрузку выдерживает каждое крепление.(Статическая нагрузка относится к материалу, который будет постоянно добавлен к крыше.) Чтобы найти это число, вы разделите вес стеллажа и модулей на количество используемых креплений. Крепления обычно ограничиваются нагрузкой около 45 фунтов, но фактический вес указан в спецификациях.

Например, если вы разделите материал стоимостью 900 фунтов на 24 крепления, вы получите разброс веса в 37,5 фунтов на одно животное.

В зависимости от того, где вы живете, местные строительные нормы и правила могут также определять максимальное распределение статической нагрузки на жилой крыше.Это требование является дополнением к техническим характеристикам вашего стеллажа. Строительные нормы и правила обычно допускают статическую нагрузку не более 5 фунтов на квадратный фут пространства на крыше. К счастью, большинство стеллажных продуктов и модулей добавляют только около 3 фунтов на квадратный фут. (Если крыша покрыта тяжелым бетоном или керамической плиткой, допустимая статическая нагрузка может быть меньше.) Чтобы вычислить статическую нагрузку массива, разделите общий вес стеллажа, креплений и модулей на квадратные метры, которые будет занимать массив. .Например, 1125 фунтов материала, разделенные на 374 квадратных фута пространства массива (34 ‘X 11’), равняются 3 фунтам на один квадратный фут.

Solal ABC предоставляет рабочий лист для измерения статической нагрузки как часть формы ускоренного разрешения. См. Инструкции в шаге 1.

Расчет необходимого количества креплений будет зависеть от технических характеристик продукта. Однако чаще всего это количество равняется количеству L-образных опор, которые вы будете прикреплять, поскольку L-образная опора всегда прикрепляется к креплению.Однако иногда можно использовать меньшее количество креплений, добавив удлинителей монтажных кронштейнов , как показано на фотографии выше. Удлинитель позволяет соединять L-образные ножки двух соседних рельсов с одним креплением, расположенным между ними. Это экономит ваше время и деньги, потраченные на установку креплений, и сокращает количество проникновений в вашу крышу. Но не забудьте сначала выполнить расчеты мертвой нагрузки, так как вы будете использовать меньше креплений для поддержки вашего массива.

Когда вы покупаете стандартные солнечные стеллажи, технические данные продукта должны учитывать не только статические, но и ветровые, снеговые и сейсмические нагрузки. Если вы живете в месте, где любой из этих факторов вызывает беспокойство, у местного строительного инспектора могут быть дополнительные требования. Обязательно изучите эту тему, прежде чем делать покупку в стойку. Технические данные, касающиеся нагрузок (а также другие спецификации продукции), в мире строительных инспекторов обозначаются как нарезанных листов .Копии должны быть представлены вместе с заявлением на получение разрешения на строительство и доступны на месте всякий раз, когда инспектор приезжает.

Иногда мастера по установке солнечных батарей своими руками решают построить свои собственные стеллажи из обычного стального или алюминиевого канала. Думая, что это сэкономит деньги, они в конечном итоге обнаруживают, что им нужно нанять инженера для вычисления необходимых данных о мертвых, ветровых и других типах нагрузок. В противном случае их установка не будет одобрена. Сегодня множество компаний конкурируют за ваш бизнес на рынке солнечных стеллажей, поэтому вы можете быть уверены, что доступны доступные решения. Для просмотра продуктов Unirac, Ironridge, ProSolar, Quickmount. И других производителей посетите нашу страницу ссылок.

Дополнительные материалы, необходимые для завершения установки, включают полиуретановую герметизацию (для нанесения внутри и вокруг отверстий в крыше), зажимы для проводов, зажимы заземления для модулей, перемычки заземления (электрические кабели, которые подключаются через стыки рельсов) и наконечники заземления для крепления неизолированных медный заземляющий провод к рельсам.

Излишне говорить, что перед тем, как приступить к солнечному проекту, не забудьте внимательно осмотреть крышу. Вот несколько сценариев, которые необходимо решить перед установкой массива PV:

• Крышу необходимо будет обновить в течение следующих пяти лет.

• Структурные дефекты или протечки в крыше или стропилах.

• Дом, построенный до 1980-х годов, может иметь более низкий предел собственного веса, чем новый дом.

Иногда можно исправить провал, коробление или слабое место в крыше, укрепив стропила деревянным блоком.Видео ниже объясняет, как это делается:

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Перейти на страницу 8 … (Выбор и размер других электрических компонентов.)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Учебное меню

Домашняя страница

————————————————- —————

Авторские права © 2012-2014TheSolarPlanner. com

Любые отзывы и предложения отправляйте по адресу
info [at] thesolarplanner dot com .

————————————————- —————-

Обязательно введите все три слова:
TheSolarPlanner
, чтобы найти этот сайт позже.

Как построить беседку

Беседки давно стали популярным дополнением к дому, потому что они добавляют стиль и характер жилому пространству на открытом воздухе. Они могут различаться по размеру и дизайну, чтобы соответствовать разным ландшафтам, и имеют дополнительное преимущество в виде рассеивания солнечного света (но не слишком много) в тех областях двора, где люди любят отдыхать и развлекаться.

Именно по этой причине Стив и Блейкни пристроили новую беседку на заднем дворе. Задний дворик дома был прекрасным местом для собраний, в нем есть место для костра, достаточно места для сидения и даже гидромассажная ванна.Однако на джакузи попадали прямые солнечные лучи, которые могут стать невыносимыми в разгар жаркого лета в Алабаме. Беседка стала хорошим решением для украшения патио и смягчения жары и яркости яркого солнца.

Беседки обычно состоят из четырех опорных стоек, соединенных наверху стропилами и декоративными поперечинами. Обычно построенные из пропитанной древесины, кедра или красного дерева, они представляют собой довольно простые конструкции по конструкции, но вы должны помнить о некоторых базовых методах строительства, чтобы конструкция беседки прослужила долгие годы.

Посты поддержки

Для адекватной поддержки деревянных перекрытий, а также для придания перголе прочного вида, вам, вероятно, потребуется использовать 6 × 6 для опорных столбов. Для очень маленькой беседки, расстояние между стойками которой составляет всего 4–6 футов, подойдут опоры 4 × 4. Тем не менее, для чего-то большего, приклад 6 × 6 не только будет иметь более мощный вид и большую грузоподъемность, но и 6 × 6 также будет противостоять скручиванию, связанному с более тонкими полноприводными автомобилями. Убедитесь, что материал стойки рассчитан на контакт с землей.

Чтобы интегрировать перголу в существующий ландшафт, их обычно строят под углом к ​​дому или ближайшему строению. Выложите места столбов кольями и веревкой, используя метод 3-4-5, чтобы обеспечить квадратные углы.

Большинство беседок строятся квадратом к ближайшей строительной конструкции.

Выкопайте ямы для столбов в соответствии с глубиной, определенной вашими местными строительными нормами, чтобы пройти ниже линии замерзания в вашем районе. Уплотните почву на дне отверстий для столбов, добавьте гравий для дренажа, затем закрепите основание столбов бетоном, убедившись, что столбики расположены по отвесу и идеально совмещены с соседними местоположениями столбов. Дважды и трижды проверьте свои размеры во время установки. Использование веревки вдоль лицевой стороны столбов может помочь создать квадратную планировку.

Стойки изготовлены из пропитанного бруса 6 × 6, рассчитанного на контакт с землей.

Установка высокой стойки 6 × 6 — это работа двух человек. Это помогает, если один человек будет отвесить и выровнять столб, в то время как второй рабочий закрепит нижнюю часть бетоном и прикрепит распорные доски, которые удерживают столб по вертикали, пока бетон сохнет. Связи сделаны из досок 2 × 4, прибитых к двум соседним сторонам столба под углом к ​​земле, чтобы поддерживать стойки.После того, как столб будет отвесным, скобы можно закрепить, прикрепив их к земле (прибив колья к основанию скоб).

Повторите эту процедуру для всех четырех опорных столбов.

Беседка, показанная в этой статье, закрывала существующий бетонный внутренний дворик, а одна из опорных стоек находилась во внутреннем дворике и была прикреплена к стене дома.

В условиях влажной почвы строители должны были укрепить опору столба дополнительным гравием и бетоном.

Поймите, что даже после того, как столбы станут отвесными, квадратными и установлены в бетон, они все равно могут смещаться.Чтобы обеспечить квадратную, вертикальную и жесткую сборку на протяжении всего строительства, воспользуйтесь рекомендациями профессиональных подрядчиков по обрамлению и закрепите все временными поперечными распорками 2 × 4, чтобы перебросить стойки (прибитые к бокам). Потратьте немного времени на любую рабочую площадку с черновым каркасом, и вы увидите в действии всевозможные временные крепления и блокировки. Следуйте этому примеру и используйте все необходимые распорки для поддержки проекта во время строительства.

Размер пиломатериалов

Ключ к дизайну перголы — ее визуальные пропорции.При использовании стоек 2 × 6 балки и поперечины должны быть больше, иначе верх конструкции будет выглядеть малоразмерным и анемичным. Вы также должны учитывать допустимый пролет в зависимости от размера перголы, которую вы строите. Например, 12-футовый пролет слишком велик для доски 2 × 6. Он не только будет выглядеть слабым на вид, но и со временем провиснет. Большинство строителей используют минимум 2 × 8 для верхних элементов каркаса, и это для небольшой беседки.

На этой беседке строитель Рики Чавес использовал 2 × 12 для балок, 2 × 10 для стропил и 2 × 4 для слоя декоративных прогонов, закрепленных поверх стропил.

Конструкция хвостовика

Установка прямоугольных столбиков и отвеса выполняется двумя людьми.

Типичный дизайн перголы — это хвосты всех горизонтальных досок, вырезанные с декоративным рисунком. Хвосты придают беседке фирменный элегантный дизайн и могут иметь изогнутый зубчатый профиль или более угловатую геометрическую форму — или что-то среднее между ними. Самый длинный край досок всегда должен располагаться вверху, но если не считать этого практического правила, узор полностью зависит от вас. Поэкспериментируйте с дизайном на бумажном шаблоне, пока не придете к желаемому виду.

Прикрепите распорки столбов к земле, чтобы они удерживались на месте, пока бетон сохнет.

После того, как определитесь с выкройкой стропила, вырежьте первое стропило и используйте его в качестве шаблона для разметки остальных.

Вырежьте рисунок, используя ручную циркулярную пилу и лобзик (для создания крутых кривых и соединения пересекающихся разрезов). После резки первой балки используйте ее в качестве шаблона, чтобы вырезать хвосты на каждой подходящей балке.Проделайте то же самое со стропилами и прогонами. Балки, стропила и прогоны могут иметь различную конструкцию хвостовика, но каждый тип доски должен соответствовать друг другу.

Тонкое лезвие лобзика разрезает изогнутый профиль.

Отшлифовать профиль во избежание сколов.

Балки

Следующий этап строительства — установка балок. Двойные балки крепятся к верхней части беседки и соединяют боковые стойки друг с другом.

Установите балки поперек боковых стоек.

Опять же, установка — это работа двух человек, требующая двух лестниц. После того, как вы выровняли балку на нужной высоте на опорных столбах, убедитесь, что она идеально ровная, и прикрепите ее к стойке с помощью нескольких гвоздей, чтобы временно удерживать ее на месте, пока вы не сможете сделать правильное соединение с болтом. Прикрепите подходящую балку к противоположной стороне двух столбов.

Повторите то же самое для противоположной стороны беседки.

Выполните окончательное соединение, просверлив два направляющих отверстия 1/2 ″ через стойки и двойные балки.

При определении высоты балок имейте в виду, что это будут самые низкие горизонтальные элементы конструкции, поэтому не забудьте оставить достаточно места для высоты под потолком. Стропила и прогоны будут располагаться сверху, и вся конструкция должна быть спроектирована таким образом, чтобы логически эстетически интегрироваться с любой близлежащей структурой (крышей в показанном проекте).

Закрепите каждый угловой узел двумя болтами 1/2 ″, шайбами ​​и гайками.

Когда все балки закреплены прихватками, просверлите две 1/2 дюйма.отверстия полностью через балки и стойки на каждом соединении и закрепите каждый угловой узел двумя 1/2 дюйма. болты лага. Затяните шайбу и гайку на конце каждого болта.

Две пары балок выдержат вес стропил и прогонов перголы.

Используйте распорки 2 × 4, чтобы удерживать опорную конструкцию по вертикали и под прямым углом при строительстве перголы.

Стропила

Обычно стропила немного меньше балок и устанавливаются вертикально, перекрывая балки под углом 90 градусов и нависая с каждой стороны декоративными хвостами стропил.

Стропила перекрывают балки под углом 90 градусов.

Расстояние между стропилами зависит от ваших визуальных предпочтений и размера перголы. Обычно расстояние между стропилами составляет от 16 до 20 дюймов. Самым важным правилом при расстановке интервалов является соблюдение одинакового расстояния между всеми стропилами. Сначала установите передние и задние стропила, прикрепив их к поверхности опорных стоек над балкой.

Установив верхние и задние стропила на место, с помощью сабельной пилы обрежьте верхнюю часть опорных стоек заподлицо с верхом стропил.

Установите все оставшиеся стропила на равном расстоянии между передними и задними стропилами. Установите каждое стропило строго перпендикулярно и вертикально к балкам и прибейте стропила к балкам (по два гвоздя на каждое соединение).

Обрежьте стойки заподлицо с вершиной стропил.

Purlins

Последним слоем бруса в этом проекте были прогоны 2 × 4, которые были установлены вертикально над стропилами под углом 90 градусов, по сути, образуя решетку. Прибиваясь гвоздями к стропилам, два крайних прогона по бокам беседки прикрепляют так, чтобы они совпадали с верхними краями крайних балок.Остальные прогоны устанавливаются на равном расстоянии между двумя боковыми прогонами.

Обратите внимание, что слой обрешетки — это дополнительное декоративное украшение, которое лучше всего подходит для больших пергол. Меньшие конструкции перголы часто не используют прогоны, или в некоторых случаях меньшие прогоны 2 × 2 используются в качестве украшения.

Консервант

Отметьте места стропил, чтобы они были равномерно распределены между передними и задними стропилами.

Окрашивание и герметизация древесины водонепроницаемым покрытием — это разумный способ добавить выбранный вами цветовой тон, а также защитить древесину от воды и повреждений насекомыми.Кедр и красное дерево содержат натуральные консервирующие масла, которые помогают защитить от заражения насекомыми и гниения, но обработанная древесина значительно дешевле. Однако обработанный пиломатериал обязательно должен быть покрыт защитным покрытием. Тогда возникает вопрос, когда обрабатывать пиломатериалы, а ответ заключается в том, насколько они влажные.

В этом проекте стропила изготавливаются размером 2 × 10, что на один размер меньше, чем балки 2 × 12.

Обработка пиломатериалов консервантами на водной основе оставляет влагу в древесине. Вот почему свежие пиломатериалы PT часто поступают от поставщика влажными, и влага может препятствовать проникновению пятен и красок. Для достижения наилучших характеристик лакокрасочного покрытия и морилки дайте обработанной древесине высохнуть в течение 2–4 недель перед нанесением. Точно оценить, сколько времени потребуется обработанной древесине для высыхания, сложно, и многое зависит от того, сколько времени прошло с момента обработки, выдержки пиломатериалов на солнце, окружающей погоды и т. Д.

Прибейте стропила к балкам, используя по два гвоздя на каждом стыке.

Последние мысли

Несмотря на простоту конструкции, строительство беседки требует опыта столярных работ, надежных электроинструментов и разумных решений на этапе планирования. Найдите время, чтобы тщательно спланировать каждый аспект проекта, особенно делая конкретные заметки о том, как прикрепить перголу к существующей конструкции, если это то, что требуется для вашего проекта. Прогнозирование и мысленное прохождение каждого этапа проекта помогут обеспечить успех, долголетие и благоустройство заднего двора, которым вы можете с гордостью похвастаться перед соседями.

Поверх стропил устанавливается слой прогонов 2х4 под углом 90 градусов к стропилам и крепится таким же образом.

Правильные материалы

Для этого проекта домовладельцы выбрали пиломатериал от компании Everwood Treatment Company, которая использует консервант на основе азола меди и меди. Собранная вручную древесина сорта № 1 была обработана микронизированным CA-C для обеспечения контакта с землей, что соответствует всем требованиям строительных норм.

Это отличный строительный материал для доков, настилов, пергол, подпорных стен, заборов, столов для пикника, ящиков для цветов, проходов, подоконников и элементов конструкций. Обозначение S4S означает, что пиломатериал отшлифован с четырех сторон для придания законченного профессионального вида. Древесина Wolmanized Outdoor получила знак «Good Housekeeping Seal», была сертифицирована исследовательскими лабораториями Home Innovation Research Labs как отвечающая требованиям Национального стандарта экологичного строительства для материалов, устойчивых к термитам, и была подтверждена международно признанным EcoSpecifier.Он поставляется с ограниченной гарантией для большинства жилых помещений и, в довершение всего, стоит меньше, чем альтернативы, такие как тропические лиственные породы и искусственное дерево. Посетите www.everwoodtreatment.com.

Рекомендуемые статьи

IronRidge Racking: Полное руководство

IronRidge — мировой лидер в области стеллажей для солнечных батарей. середины 1990-х и с тех пор поддерживает рост отрасли, развивая Соответствующие нормам стеллажи для установки солнечных батарей на крыше и на земле.Компоненты стеллажей разработаны и испытаны, чтобы выдерживать экстремальные погодных условий и сертифицированы на соответствие новейшим инженерным и строительные нормы и правила.

В этом полном руководстве по стеллажам IronRidge мы подробно рассмотрим всю линейку продуктов IronRidge, изучим многочисленные решения для монтажа на крыше и на земле, а также подробно рассмотрим, как спроектировать IronRidge. стеллажная система для многих типов систем и монтажных приложений.

Начнем с того, что рельсы серии XR являются структурной основой всех Стеллажи IronRidge. Характерная кривая рельсов помогает им выдерживать подъем, продукт против деформации, а также безопасно и эффективно переносить нагрузки на конструкцию здания. Их превосходная охватывающая способность уменьшает количество необходимого кровельного крепления, что снижает расход материала затраты, а также время установки.

Рельсы изготовлены из алюминиевого сплава серии 6000 и имеют защищен анодированным покрытием, предотвращающим структурную коррозию и улучшает общую эстетику.Серия состоит из XR10, XR100 и Серия XR1000, каждая из которых предназначена для структурных и экологических условия, характерные для вашего географического региона.

IronRidge совместим с утопленным, плоским и наземным креплением солнечные стеллажи и совместимы почти со всеми типами крыш. Их решения для скрытого монтажа включают FlashFoot2, L-Feet Attachments, Knockout Tile и All Tile Hook. В то время как их решения для крепления на плоской крыше предлагаем наклонную опору, навесное оборудование для плоской крыши и шасси BX.В соответствии с отраслевых норм, в их серии Ground Mount используются направляющие серии XR1000, которые созданы для работы в экстремальных климатических условиях. Они также предлагают лучшие в отрасли Гарантия на продукцию 25 лет.

См. Здесь: Гарантия IronRidge

Чтобы лучше понять различные решения, IronRidge, мы обрисовали в общих чертах их различные предложения продуктов, указав расположение стеллажа. Тип: Утопленная крыша, плоская крыша и наземное крепление. Какая линейка навесного оборудования внутри серии будет зависеть от типа вашей кровли, площади крыши, конструкции инженерные требования и эстетические предпочтения.

Мы рассмотрим различные линейки продуктов и опции, доступные в IronRidge, используйте быстрые ссылки ниже, чтобы перейти к наиболее интересным разделам.

В этом полном руководстве по стеллажным решениям IronRidge, мы будет смотреть на следующее:

I. Компоненты подписи IronRidge

а. Направляющие серии XR

б. Семья НЛО

c. КАМО

d. Аксессуары IronRidge

II. Решения для скрытого монтажа на крыше

а.FlashFoot2 — Битумная черепица

б. L-образные ножки — металл

c. Knockout Tile — Плитка

d. Крюк для плитки — плитка

III. Решения для монтажа на плоской крыше

а. Наклонные ножки — Наклонное крепление

б. Приспособления для плоской крыши — TPO, PVC, KEE

c. Шасси BX — балласт

IV. Решения для наземного монтажа

V. Как спроектировать стеллажную систему IronRidge

а. Разработка системы скрытого монтажа IronRidge

б.Разработка системы наклонных опор IronRidge

c. Разработка системы крепления для плоской крыши IronRidge

d. Разработка системы шасси IronRidge BX

е. Разработка системы крепления IronRidge к земле

VI. Рекомендации по Solaris

См. Здесь: Стеллажи IronRidge для продажи

I. Компоненты подписи IronRidge

Чтобы начать углубленное изучение стеллажей IronRidge, мы обратите внимание на основные линейки серий, которые составляют линейки продуктов IronRidge.Первым из них является их структурная основа, Рельсы серии XR , за которыми следуют комплексные решения по заземлению, предлагаемые их Серия НЛО линия и концевые зажимы CAMO .

а. Направляющие серии XR

Как уже отмечалось ранее, рельсы серии XR находятся в центре внимания всех стеллажных решений IronRige, от наклонных и плоских крыш до наземного монтажа установки. Рельсы рассчитаны на средние, тяжелые и экстремальные нагрузки. грузоподъемность и доступны в прозрачном или черном цвете для массивов для монтажа на крыше, и ясен для массивов наземного монтажа.

См. Здесь: IronRidge XR Rail Tech Brief

Серия XR10 может выдерживать снеговую нагрузку от 0 до 30 фунтов на квадратный фут, со скоростью ветра до 160 миль в час и может быть установлен между 4 и 6 футами.

В XR100 Рейка — это самое популярное решение для крыши жилых домов от IronRidge и выдерживает снеговую нагрузку от 0 до 70 фунтов на квадратный фут, скорость ветра до 160 миль в час и может быть устанавливается в промежутке от 4 до 8 футов.

Серия XR1000 преимущественно используется для массивы для наземного монтажа, но могут использоваться на крыше, где погода преобладает.Рельсы могут выдерживать снеговую нагрузку от 0 до 90 PSF, до Скорость ветра 160 миль в час, и может быть установлен на расстоянии от 4 до 12 футов.

Нижеприведенное диаграмма предлагает более подробный обзор этих цифр.

г. Семья НЛО

Семейство UFO IronRidge связывает солнечные модули непосредственно с направляющие, что устраняет необходимость в отдельном заземляющем оборудовании и полностью протестирован на соответствие стандарту UL2703. Оборудование UFO создает параллельные пути заземления по всей стеллажной системе, образуя надежные электрические соединения с обоими модуль и рейку XR.Это интегрированное заземление упрощает установка и более безопасная установка.

См. Здесь: Класс огнестойкости IronRidge A

Заземление начинается с крепежной детали, которая прикрепите L-образную ножку к рельсу. Универсальный крепежный объект UFO (средний зажим), закрепляет солнечные модули на рейках XR (заземляет модули) и совместим с широким диапазоном глубины модуля. Пока стопорные втулки защелкиваются НЛО, чтобы сформировать скрепленный конец зажима. В клееных соединительных планках используются саморезы. для создания надежного заземленного соединения без использования перемычек. Наконец, один наконечник заземления соединяет целый ряд фотоэлектрических модулей с заземляющий провод.

См. Здесь: Краткий технический обзор семьи НЛО

г. Концевые зажимы CAMO

Для законченного вида IronRidge предлагает скрытый конец CAMO. зажимы , которые представляют собой невидимую застежку, которая фиксирует солнечные модули заподлицо с концы рельсов, создавая чистый вид. CAMO работает практически со всеми солнечными панели и устанавливайте без использования инструментов или требований к крутящему моменту.

Простой в установке концевой зажим CAMO совместим с несколькими размерами модулей и может быть включен как в системы крепления на крыше, так и на земле.

См. Здесь: Техническое описание CAMO
См. Здесь: Руководство по установке CAMO

г. Аксессуары IronRidge

Аксессуары включают компоненты завершения системы, такие как зажимы для проволоки и концевые зажимы . Зажимы для проводов позволяют легко и безопасно выполнять электромонтаж обслуживание, в то время как концевые зажимы придают системе изысканный вид и сохраняют грязь и мусор от скопления внутри рельсов.

Для микроинвертора и инвертора с системами оптимизатора, IronRidge также производит крепежные болты для микроинвертора, которые позволяют установите микроинвертор с помощью одного болта на раму солнечной панели, или сам рельс.

II. Решения для скрытого монтажа на крыше

Крыши для скрытого монтажа IronRige совместимы с Битумная черепица, Металл (с добавлением металлических кровель), Плоский Плитка, S-черепица и W-черепица.

IronRidge предлагает уникальные конструктивные особенности, такие как изогнутый рельсы и усиленные оклады. Эти дизайнерские инновации — одна из причин почему их продукты полностью сертифицированы, соответствуют нормам и подтверждены 25-летним опытом гарантийный срок.

Все компоненты стеллажа испытаны на прочность и изготовлены из полиэтилена. сертифицированный, IronRidge предлагает инженерные буквы с полиэтиленовой печатью, доступные в большинстве заявляет на своем сайте. Оборудование относится к классу пожарной опасности, что означает, что они сертифицированы для поддержания уровня огнестойкости существующей кровли. Все полные стеллажи и компоненты также включены в список UL25703.

См. Здесь: Технические данные для скрытого монтажа IronRidge
См. Здесь: Руководство по установке утопленного крепления IronRidge

Для установки заподлицо с битумной черепицей IronRidge’s крепления для кабелепровода обеспечивают универсальную поддержку для ряда электрических аксессуары, обеспечивающие чистую установку и надлежащее обслуживание проводов. В зажим для кабелепровода вставляется на место без использования инструментов и может быть позиционируется в любом направлении. Колпачок закручивается, создавая защиту от воды и обеспечение приподнятого монтажа.Палубный винт крепится к настилу крыши и не требует установки на стропило. Приставка использует та же конструкция FlashFoot2 (FF2) для создания избыточных слоев защиты от воды.

См. Здесь: Краткое техническое описание монтажа кабелепровода
Руководство по установке кабелепровода

а. FlashFoot2 — Битумная черепица

Серия IronRidge FlashFoot2 может похвастаться уникальной трехуровневой конструкция водяного затвора, которая приподнята и герметизирована, обеспечивая несколько слои защиты от проникновения воды.Перепрошивка завершается навинчивающийся колпачок, в который заключен стопорный болт и фиксируется на месте с помощью простой поворот. Колпачок обеспечивает превосходную прочность конструкции за счет выравнивания рельс и стопорный болт в концентрический путь нагрузки.

Это отличается от традиционного солнечные насадки, которые имеют горизонтальное смещение между рельсом и лагом болт. Это смещение вводит рычаги на болт задержки и уменьшает подъем емкость. FlashFoot2 — единственная прошивка, выравнивающая планку и лаг болт, что обеспечивает более прочное крепление системы.

Трехуровневый гидрозатвор использует приподнятую платформу, который отводит воду. Пакет компонентов поднимает уплотнение на один дюйм. Затем уплотнение полностью закрывается навинчивающейся крышкой. Этот инновационный дизайн позволил IronRidge стать первым солнечным прибором, прошедшим тест TAS-100 Испытание на дождь с ветром.

См. Здесь: Техническое описание IronRidge FlashFoot2

Установка упрощена благодаря встроенным функциям на сам перепрошивается. Выравниватели позволяют установщикам системы быстро выравнивать мигает мелом, чтобы найти пилотные отверстия.Закругленные углы упрощают работу обработать и вставить под кровлю черепицу. Ребра жесткости помогают укрепить окантовки, которые предотвратят изгиб или сморщивание во время установка.

См. Здесь: Руководство по установке IronRidge FlashFoot2

г. L-образные опоры — металлическая крыша

То же решение L-Foot , используемое с IronRidge FlashFoot2 и другие решения для крепления на крышу с использованием их квадратного болта аппаратное обеспечение. L-образные ножки можно использовать в паре с большинством металлических крышек, например из С-5! L-образная опора крепится к металлическому потолочному зажиму болтом, который входит в комплект. вместе с металлическими зажимами крыши, L-образная опора затем соединяется с XR. направляющую через соединительный элемент крепления.

С-5! зажимы совместимы с различными формами металлических крыш и соединяет их с соответствующими металлическими приспособлениями для крепления крыши. Вы можете просмотреть доступные варианты типа крыши здесь. Количество хомуты, необходимые для системы, рассчитываются по вашим точкам крепления, т.е. если ваша система имеет 45 точек крепления, вам понадобится по 45 каждой L-образной ножки, крепежные детали и металлические хомуты для крыши.

г. Выдвижная плитка — плоская плитка, S-образная и W-образная плитка Доступные варианты

IronRidge предлагает два инновационных решения для черепичной кровли установки, которые могут быть как сложными, так и беспорядочными при использовании традиционных методов.Часто установщику необходимо изменить существующие плитки, чтобы подходит ли крепеж для стеллажа. Это может затруднить выровнять монтажные компоненты и привести к поломке плитки.

См. Здесь: Руководство по установке Knockout Tile

Линия выбивки предлагает решение, предоставляя сменный монтажный оклад плитки, который быстро и надежно интегрирует мигает в существующую плитку. Компоненты формы полностью инкапсулирует водонепроницаемое уплотнение, поддерживая аналогичные водонепроницаемые условия как те, что обозначены под FlashFoot2.

Универсальная база прочная и легкая, с компактный размер. В Плитка для выбивки может быть заменена в любом месте вдоль стропила. и в любой ориентации. Универсальное основание можно использовать с плоскими, S и W вспышки. Единственная задержка стала возможной за счет минимального смещения между болтом. и L-образная опора, которая улучшает характеристики конструкции примерно на 40% выше нагрузки вместимость, чем у ряда конкурирующих проемов через крышу.

См. Здесь: Краткое техническое описание плитки Knockout

г.Крючок для всех плиток — плоская плитка, S-образная плитка и Универсальное решение W-Tile

Крюк All Tile Hook совместим с плоской, S- и W-плиткой. крыши и включает в себя монтажное оборудование 7/16 «и дополнительный оклад настила, что делает возможным установку с одной розеткой. Водонепроницаемые условия создается путем нанесения герметика на крюк или обшивку настила перед модулем размещение.

Крючки для плитки IronRidge All Tile Hooks экономичны, легко установка и надежное решение для монтажа любой черепичной крыши. Также можно добавить плитку Knockout для завершенного вида системы. Крючки All Tile Hooks просты в установке, при этом не требуется стрижка или модификация существующей плитки.

См. Здесь: Руководство по установке всех крючков для плитки
См. Здесь: Руководство по установке крюков для всех плиток

III. Решения для монтажа на плоской крыше

Решение IronRige для плоских крыш совместимо с Битумная черепица, Металл (с добавлением металлических кровель), Плоский Плитка, S-черепица, W-черепица, TPO, PVC и KEE крыши.L-образные ножки и насадка Фурнитура необходима для решений с наклонными опорами для металлических и черепичных крыш.

а. Наклонные ножки — битумная черепица, металл, плоская плитка, S-плитка и W-плитка

Наклонные ножки IronRidge доступны до 30 °, все комплекты Варианты включают как южную, так и северную опору наклона и необходимое оборудование.Ножки бывают разной длины и обеспечивают широкий угол обзора. Используя интегрированные возможности соединения оборудования UFO, наклонные ножки надежно приклеены к рельсам и через них.

Наклонные ножки подходят для крыши и совместимы с ряд типов кровли, они совместимы со стандартным навесным оборудованием, и может быть дооснащен практически для любого состава крыши.

Наклонные ножки — экономичное решение для совместимых плоские крыши и предлагают большую гибкость конструкции, чем балласт системы, требующие сильной несущей способности для прохождения проверки.Благодаря легким наклонным ножкам IronRidge, дополнительные инженерные требования вне отраслевых стандартов не требуется.

См. Здесь: Техническое описание наклонных опор IronRidge
См. Здесь: Руководство по установке наклонных ножек IronRidge

г. Приставки для плоской крыши — TPO, PV и KEE

Навесное оборудование для плоской крыши IronRidge специально изготовлено для крыш с пологим уклоном от 0 ° до 6 °. Крепления для плоской крыши аналогичны наклонять ножки, так как они также избегают препятствий в утверждении системы, чтобы не соответствие высоким стандартам несущей способности.Приставка для плоской крыши использует высокопрочная литая алюминиевая основа и 16-точечная схема крепления, позволяющая широкий выбор вариантов оформления малоскатных крыш.

Гидравлическое уплотнение стало возможным благодаря использованию предустановленная шайба и «глухое отверстие», закрывающее насадку сверху. Формованные мембранные покрытия подходят и сертифицированы для основных кровельных марок для обеспечить полную совместимость.

Схема крепления на 16 точек включает 12 прямых и 4 угловые варианты крепления. Это обеспечивает максимальную эффективность и универсальность с дерево, сталь, настилы, балки и даже бетонные плиты.

См. Здесь: Техническое описание приставки для плоской крыши IronRidge
См. Здесь: Руководство по установке приставки для плоской крыши IronRidge

г. Шасси BX — установка балласта

Крепление на балластной плоской крыше Системы совместимы с количество различных поверхностей плоской крыши. Массивы предназначены для обработки больших количество панелей и обычно используются в крупномасштабных коммерческих приложениях.Это в значительной степени связано с весом (нагрузкой), который требуется от крыши. Коммерческие склады и большие офисы — идеальные места для балласта. стеллажные системы.

IronRidge BX Series предлагает превосходную плотность и дизайн гибкость благодаря усиленному стекловолокну BSAF Ultramid BX Шасси . Ультрамид полиамиды обладают исключительной механической прочностью, жесткостью, термостойкостью и ударопрочность. Шасси BX рассчитано на экстремальные нагрузки на конструкции. и имеет форму, удобную для крыши и более простую в установке, чем традиционные балластные отсеки.Шасси имеют варианты 5 ° и 10 °.

См. Здесь: Краткое описание шасси IronRidge BX

Балластный отсек служит основанием для бетонных блоков, экономия ценного места на крыше. Широкая база позволяет распределять вес и снижает точечное давление. Отверстия по дну и углам предотвращают попадание воды от объединения, что помогает бороться с атмосферными воздействиями и времени на очистку обслуживание системы.

Серия BX универсальна и может быть полностью с балластом, полностью заякоренным или гибридным сочетанием, оптимизированным для индивидуальных условия сайта.В сочетании с комплектом крепления для плоской крыши IronRidge BX может устранить сотни фунтов необходимого балластного веса и достичь конфигурации всего 3 PSF. Методы крепления также можно оптимизировать для существующие конструкции крыши и предварительно одобренные мембраны для поддержания мембраны гарантии.

См. Здесь: спецификация BX
См. Здесь: Руководство по установке BX

IV. Решения для наземного монтажа

Стойки IronRidge Ground Mount являются одними из самые популярные решения для наземного монтажа на рынке.Их система сочетает в себе прочность и грузоподъемность XR1000 с графиком 40 (локально из источников) стальные трубы или механические трубы. Прочная конструкция из стали и алюминий обеспечивает долговечность и способность выдерживать высокие ветровые и снеговые нагрузки. IronRidge Системы наземного монтажа включают предварительно проштампованные инженерные буквы, которые доступны в большинстве штатов.

Крепления IronRidge Ground Mount работают на любом участке и могут быть установлен на всех территориях. Крепления предлагают экономичное решение для сайтов. со сложным рельефом и крутыми склонами.Крепления работают с различными варианты фундамента, включая бетонные опоры и забивные сваи.

См. Здесь: Технические советы IronRidge Foundation

Крепления просты в установке и настраиваются. от 3 до 5 рядов в высоту и примерно до 25 столбцов. Диагональные связи доступен для участков с высокими скоростями ветра и требует дополнительных структурная опора. Системы могут быть настроены от 0 ° до 45 °, хотя Для большинства наземных установок рекомендуются 25 ° и 30 °.

См. Здесь: Спецификация крепления IronRidge Ground Mount
См. Здесь: Руководство по установке крепления IronRidge Ground Mount

V. Как спроектировать стеллажную систему IronRidge

Все вышеперечисленные системы можно настроить с помощью инструмента проектирования IronRidge, который доступен установщикам и домашним мастерам на сайте IronRidge. После создавая учетную запись, вы попадете на страницу ваших проектов, три вы можете нажмите Новый проект и спроектировать скатную крышу, приставную плоскую, балластированную плоскую, или наземная система крепления .

После выбора типа вашей системы вам будет предложено введите адрес сайта. Обратите внимание: важно указать адрес сайта, или хотя бы почтовый индекс, если сайт неизвестен, таким образом, инструмент IronRidge может точно учитывать ваши:

• Категория риска
• Снежная нагрузка
• Скорость ветра
• Ветер Контакт

Сайты со скоростью ветра выше средней должны вводить максимум данных. здесь.

Затем введите производителя и номер модели ваша солнечная панель.Важно включить правильный модуль, чтобы материалы, которые генерируются, являются точными. Например, глубина панелей (обычно 35 мм, 40 мм или 45 мм) повлияет на то, какие средние и концевые зажимы потребуются для система.

После того, как эта информация будет заполнена, следующие шаги будут отличаться в зависимости от того, для какого стеллажа вы проектируете. Ниже мы имеем обрисовал в общих чертах следующие шаги для скрытое крепление, наклонное крепление, крепление для плоской крыши, балластные и наземные системы крепления .

а. Разработка системы скрытого монтажа IronRidge

Выберите «Новый проект» и выберите дизайн «Скатная крыша». инструмент. Вам будет предложено начать ввод информации о крыше. После Заполнив необходимые данные выше, выберите кровельный материал — это будет влияет на то, какое крепление крыши потребуется для вашей системы. После ввода эту информацию, инструмент автоматически сгенерирует точку крепления, которую вы необходимость.

Помните, что для металлических крыш вам потребуются L-образные ножки IronRidge, навесное оборудование и металлические хомуты для крыши, которые должны быть получены от другой производитель типа С-5! или SnapNrack.

• Композитная черепица — Flashfoot2
• Плитка (плоская, S и W) — плитка для всех видов плитки с крюком или выбиванием
• Металл — L-образная опора (плюс металлические кровельные зажимы)

Автоматическая высота здания установлена ​​на 30 футов, что составляет средний для большинства жилых домов. Наклон крыши установлен на 9 ° или 2/12 подача. Типичные крыши имеют уклон 4/12 (18 °) или 5/12 (22 °). В Расстояние между стропилами по умолчанию 24 дюйма также является стандартным для большинства типов крыш.

Далее вы начнете добавлять секции крыши, вы можете выберите для вашей системы портретную или альбомную ориентацию, затем установите количество строк (панелей в высоту) и столбцов (панелей в ширину).В размеры системы будут показаны, чтобы вы могли точно спроектировать свой система.

Примечание. В большинстве округов требуется 3-х футовый отступ с каждой стороны крыши. (а иногда и конек) с соблюдением правил пожарной безопасности.

Наконец, вы определите рельсы, пролеты и силы. Пролеты 4 фута рассчитываются автоматически, но могут быть изменены. Чем шире пролет, меньшее количество насадок вам понадобится; однако это повлияет на то, насколько сильный ветер скорость, с которой может справиться система, инструмент предупредит вас, если вы перейдете ограничения.

Для крышных систем автоматически устанавливается XR100, это рекомендованная серия для крыш жилых домов, однако Также можно выбрать XR10 и XR1000. Для большинства жилых систем крепления на крыше XR100 обеспечит надежную поддержку и структурную целостность вашей системы без увеличения стоимости компонентов стеллажа. Перечень секции крыши Подробности будут указаны внизу страницы, и вы можете перейти к список вашего ведомости материалов.

В ведомости материалов вы увидите полный список количества и артикула необходимых компонентов для вашего стеллажа система. Здесь вы можете добавить зажимы для проводов системы, заглушки для законченного вида и защиты рельсов от мусора, микроинвертор крепежное оборудование для монтажа микроинвертора и оптимизатора, а также для крепления кабелепровода запустить опоры.

Все компоненты рекомендуются, однако, если вы используете струнный инвертор без оптимизаторов не будет необходимо.Точно так же крепления для кабелепровода несовместимы с металлом или плиткой. установка крыши.

См. Здесь: Инструмент для проектирования скатных крыш IronRidge

г. Разработка системы наклонных опор IronRidge

Чтобы создать систему опор наклона, выберите «Прикрепленная плоскость» в список опций Нового проекта. Вы выполните первые несколько шагов из настоящего в исполнении для скрытого монтажа (адрес и информация о проекте). Под крышей Информации, вы найдете свои первые изменения. Чтобы начать создавать наклонную ножку системы, а не системы крепления плоской крыши, измените крепление крыши на none и сохраните информацию о крыше.

Затем вы сначала определите Угол и Интервал . выберите желаемый угол, имейте в виду, что наклон от 25 ° до 30 ° является наиболее желательным для большинства мест. Обязательно учтите существующий уклон, если один присутствует. Затем вы выберете расстояние между рядами в дюймах, это расстояние между панелями, чтобы избежать затенения, если значение не введено инструмент вычислит 0 ”.

Следующие шаги для завершения такие же, выберите свой пролета и типа рельса, обзор деталей подмассива и ведомости материалы, куда вы можете добавить желаемые аксессуары.

См. Здесь: Инструмент для проектирования плоских крыш IronRidge

г. Проектирование системы крепления плоской крыши IronRidge

Чтобы спроектировать систему крепления для плоской крыши, выберите «Прикрепленный Плоский »формируем перечень вариантов конструкции и оставляем вариант крепления крыши установленным. к плоской кровле. Если вы знаете свой кровельный материал, укажите да и введите информацию о крыше (материал крыши, производитель, цвет и толщина). Если вы не знаете кровельный материал, выберите «нет» и можете двигаться на следующие шаги.

Важно отметить, что вам следует подтвердить крышу материал перед покупкой, чтобы убедиться, что вы получаете правильные крепления и мембраны для вашего проекта солнечной энергии.

На приведенной выше диаграмме показаны различные параметры, доступные в средстве дизайна для упрощения сортировки.

Инструмент дизайна покажет, есть ли гидроизоляционная мембрана, подходящая для вашей конкретной комбинации кровли. Если инструмент указывает на отсутствие текущего решения, обратитесь к их техническому специалисту поддержка для создания особого заказа.

Здесь вы снова установите желаемый угол наклона и междурядье. расстояние для крепления наклонных ножек, затем вы просмотрите и подтвердите пролеты, рельсы и системная информация перед переходом к окончательной ведомости материалы и выбор аксессуаров.

См. Здесь: Инструмент для проектирования плоских крыш IronRidge

г. Разработка системы шасси IronRidge BX

Чтобы спроектировать систему балластных отсеков с использованием шасси BX, вы проверит ваш адрес и введет информацию о вашем проекте. Здесь вы будете поле «Код ASCE» 7-10 заполняется автоматически и не редактируется. Обе снеговая нагрузка и скорость ветра отмечены для проверки, после нажатия вы будете перенаправляются на веб-сайт УВД для проверки правильности данных. Балластные системы могут много весят и должны соответствовать строгим стандартам конструкции и нагрузки, поэтому обязательно убедитесь, что указанная информация верна.

Затем вы сначала введете информацию о здании. ввод высоты здания, измерений север-юг и восток-запад в футах. Балласт Для расчетов необходимы прямоугольные постройки и точные размеры. Непрямоугольный зданиям рекомендуется заполнить детали проекта в максимальной степени возможность и обратитесь в службу поддержки напрямую за помощью.

Продолжая просмотр информации о здании, вы перечислите уклон крыши (от 0 ° до 7 °), высота парапета и кровельный материал, производитель, цвет и толщина (как и приставка для плоской крыши). После введя эти данные, вы попадете в раздел параметров PX, чтобы начать построение вашего массива.

Многие параметры системы предопределены, однако важно просмотреть варианты, чтобы убедиться, что вы разрабатываете лучший массив для вашей крыши.IronRidge требует, чтобы дизайнеры вводили Категория «Спектральное ускорение и сейсмический расчет» для их местоположения. Ты сможешь также установите инверторы, которые будут использоваться в системе, находящейся под напряжением. электроника.

Если вы используете струнный инвертор, вам необходимо указать количество монтажных баз инвертора, которое вам понадобится для проекта (если есть) и укажите, является ли инвертор одинарным или двойным. При использовании оптимизатора и инвертора, введите монтажные основания и укажите, вам понадобится оборудование для подключения микроинвертора и оптимизатора MLPE.Это Рекомендуется произвести установку как микроинверторов, так и оптимизаторов быстро и легко в системе.

Инструмент автоматически сгенерирует сетку для вашего массива, здесь вы вручную заполните количество используемых панелей, а также дизайн, щелкнув, удерживая и перетащив мышь по области вы хотите заполнить панели или включить их по отдельности. Это особенно полезно для крышных систем, у которых есть препятствия, которые должны быть устранены разработан вокруг.

После сохранения вы можете просмотреть свои результаты в интерактивной сетке. системы. Вы можете нажать на модули или шасси, чтобы просмотреть подробности. такие как необходимый балласт, вес шасси, количество блоков, вес блока и общий вес этой конкретной области. После подтверждения вашей информации и дизайна, вы можете перейти к списку материалов и добавить кабельные стяжки и / или края зажимы с отрезками кабеля для удобной укладки кабеля.

См. Здесь: Инструмент Flat Design IronRidge с балластом

e.Разработка системы крепления IronRidge к земле

После ввода информации о местоположении вашего сайта и Информацию о проекте вы выберете для своего основания и фундамента. Вот ты выберет желаемый угол наклона для вашей системы (рекомендуется 25 ° или 30 ° для большинства мест) вы также можете выбрать между 2-дюймовыми и 3-дюймовыми трубами, рекомендуется 3 дюйма из-за большей нагрузки может выдержать более широкая окружность. Дополнительный монтаж опоры необходимы для 2-дюймовых систем проектирования, что в конечном итоге уравновешивает внешняя стоимость графика 40 труба.

Вы также зададите класс почвы и диаметр лунки, инструмент установлен на 12 дюймов, с вариантами 16 дюймов, 20 дюймов и 24 дюймов. Диаметр отверстия будет определите, какой глубины должна быть яма в фундаменте, тем уже диаметр, тем глубже должен быть фундамент. Обычно системы разработан с 16 «или 20», вы можете изменить данные и обратиться к вашему массиву получить обзор структуры и глубины отверстий вашей системы.

Системы наземного крепления IronRidge могут быть спроектированы между 3 и 5 панелей в высоту, в зависимости от производителя и номера модели панели, которую вы используют.Они конструктивно прочны для больших систем, т.е. четырехпанельного в высоту. и 17 в поперечнике без необходимости дополнительных распорок во многих областях. Тем не мение, если вы живете в районе с сильными снеговыми нагрузками или высокой скоростью ветра, дополнительные на этом этапе могут быть добавлены распорки. После завершения дизайна вы переместите в ведомость материалов, чтобы добавить дополнительные аксессуары и загрузить свой проектная документация.

См. Здесь: Инструмент для проектирования наземных креплений IronRidge

VI. Рекомендации по Solaris

Как подчеркивается широтой информации и опциями Как указано выше, IronRidge имеет ряд опций, подходящих для различных приложений. как в жилых, так и в коммерческих проектах солнечной энергетики.Стеллажи совместим с различными типами кровли и может быть установлен в различных конфигурации. На участках с плоской или низкой скатной крышей есть несколько вариантов: на выбор, а наземное оборудование обеспечивает высокую нагрузочную способность при отличное соотношение цены и качества.

Направляющие XR10 и XR100 доступны в черном и серебристом цветах. вместе с подходящей крепежной фурнитурой для целостного и изысканного вида любой монтаж на крышу. Количество вариантов плоских крыш делает его проще, чем когда-либо прежде, разработать высокоэффективную солнечную энергетическую систему на идеальный угол для вашего проекта. В то время как их системы наземного монтажа предлагают установщикам широкий спектр вариантов для проектирования и установки прочных массивов для наземного монтажа.

Рельсы XR рассчитаны на работу в самых разных условиях. условия от небольших до высоких снеговых нагрузок и высоких скоростей ветра. Их оборудование протестирован и сертифицирован в ряде штатов и совместим с большинство солнечных панелей на рынке. Если нет немедленного решения для вашей солнечной стеллажной системы вы можете работать с IronRidge, чтобы создать индивидуальный система, которая наверняка соответствует вашим потребностям по доступной цене.

Стеллажи IronRidge — одни из самых рекомендуемых для Solaris. стеллажные решения за счет их универсальности, высокой прочности, конструктивного целостность, простота установки и превосходная поддержка. Их онлайн-дизайн инструменты легко доступны и удобны как для профессиональных установщиков, так и для разовые своими руками домовладельцы.

Мы настоятельно рекомендуем рассмотреть возможность использования стеллажных и монтажных решений IronRidge для вашей солнечной энергетической системы. Как всегда, если вам нужна помощь в создании системы или вы хотите, чтобы мы разработали ее для вас, запросите расценки ниже.

Запрос цены на стойки IronRidge

Как установить битумную черепицу — Руководство по установке кровельной черепицы

Изучите основы установки кровли из битумной черепицы, любезно предоставленное IKO.

Когда пришло время заменить крышу, объем доступной информации может быть огромным. На многих веб-сайтах и ​​в видеороликах подробно рассказывается о том, как покрыть крышу черепицей. Эта статья от экспертов IKO Roofing поможет вам разобраться во всем, выделив основные шаги и обрисовав в общих чертах основное назначение каждого компонента кровельной системы.Эта статья не заменяет надлежащее обучение вживую, и IKO рекомендует, чтобы укладкой крыш занимались только должным образом обученные профессиональные подрядчики.

В следующий раз, когда вы прочтете инструкции по упаковке или посмотрите обучающее видео на YouTube, вы лучше поймете, почему черепица устанавливается именно так.

Вот основные этапы укладки кровли.

1. Первым шагом в любом кровельном проекте всегда является безопасность. Работа на высоте на крыше представляет опасность падения и другие проблемы безопасности. IKO рекомендует, чтобы кровельные работы выполнялись квалифицированными профессионалами, которые знают, как лучше всего укладывать кровлю, и прошли полное обучение по всем аспектам безопасности строительства кровли. Кроме того, важно изучить местные применимые строительные нормы и правила и убедиться, что крыша соответствует всем требованиям.

2. Понять физику работы скатной черепичной крыши . Битумная черепица просто полагается на силу тяжести, чтобы пролить воду от дождя или таяния снега.Если черепица и все вспомогательные элементы крыши расположены и перекрываются с учетом этого, крыша должна успешно отводить воду. В словаре «покрывать черепицей» определяется как «разложить или расположить так, чтобы они перекрывали друг друга». Итак, теперь давайте посмотрим на последовательность перекрытия компонентов конструкции крыши, чтобы увидеть, как это работает.

3. Подготовка палубы. Перед установкой любых кровельных материалов убедитесь, что настил крыши гладкий, правильно прикреплен к фермам крыши, сухой и без зазоров или отверстий.Чистая плоская поверхность настила поможет гарантировать, что новая черепичная крыша также будет выглядеть гладкой и плоской после завершения.

4. Работайте снизу вверх. Мы работаем не только снизу крыши, мы также начинаем с самого нижнего слоя с точки зрения компонентов кровли. Битумная черепица — это видимая часть и первая линия защиты от неблагоприятных погодных условий, но то, что находится под ними, действительно имеет значение. Первый материал, установленный на карнизе, — это отлив.Он буквально обеспечивает чистый, острый край для начала крыши и защищает нижний край настила крыши от повреждения водой, не позволяя воде «бросить вызов силе тяжести» и оттекать «вверх», прежде чем она покинет крышу.

Капельная кромка устанавливается под лед и воду у карниза, а также поверх льда и воды и подстилки на граблях.

5. Защита карниза ледяной дамбы . Если вы живете в районе, где климат отличается значительной зимней погодой, вы должны носить ботинки, чтобы защитить ноги от льда, слякоти и луж, верно? Что ж, ваша крыша и дом под ней нуждаются в такой же защите, которую обеспечивает защита от льда и воды.Эта тонкая самоклеящаяся мембрана является следующим компонентом, и ее устанавливают поверх оттока. Лучше всего предотвратить образование ледяной плотины, обеспечив надлежащую пароизоляцию чердака, соответствующую изоляцию чердака и тщательную вентиляцию; тем не менее, ледозащитная мембрана является разумным компонентом кровельной системы и, вероятно, требуется в соответствии с местными строительными нормами в холодном климате. Эта мембрана из льда и воды обычно применяется для свеса карниза на 1/4 ″ -3/4 ″. Чтобы быть полностью эффективным, он должен подниматься по крыше до точки, по крайней мере, на 24 дюйма внутри вертикального расширения внутренней стороны стены. В это время любые впадины на крыше также следует оклеить водяной пленкой. Почему защита от льда и воды? Потому что эти мембраны работают по тому принципу, что их прорезиненное асфальтовое покрытие герметизирует стержни вышележащих крепежных элементов черепицы, добавляя дополнительную степень защиты от водотока.
