Проход через металлочерепицу: Проход трубы через крышу из металлочерепицы — как правильно вывести?Стройкод

© 2021 stylekrov. ru

Проход дымохода через кровлю из металлочерепицы — ВикиСтрой

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать разделку

Существует два типа крышных разделок — для дымоходов круглого и прямоугольного сечения. В последнем случае герметичный фартук собирается собственноручно из кровельного железа. Не смотря на трудоёмкость, такой вариант считается наиболее надёжным. Разделки под трубу круглого сечения изготавливаются фабрично, они имеют вид гофрированной манжеты с широкими полями. Для качественного и герметичного примыкания место прохода трубы должно изолироваться двумя фартуками: внутренним и внешним декоративным.

Для прохода труб круглого сечения через металлочерепицу используют гибкие разделки из термостойкой синтетической резины. Более экзотический вариант, преимущественно европейского производства — композитные алюминиевые разделки. В обоих случаях суть их работы в том, что они повторяют сложный профиль металлочерепицы и крепятся к ней как механически, так и герметизирующим клеевым соединением.

Самостоятельное изготовление разделки требует определённой сноровки и простейшего набора инструмента для кровельных работ — киянки и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных планок. На углах планки стыкуются либо подворотом, либо на фальцах, что предпочтительней. Нарезка полос кровельной стали должна выполняться без перегрева кромок, к тому же примыкающие к дымоходу и кровле края должны иметь подворот, то есть одинарную завальцовку.

Изготовление проёма под дымоход

Требованиями пожарной безопасности предусматривается отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из сгораемых или подверженных оплавлению материалов. Величина зазора определяется наличием у дымоходного канала негорючей изоляции, теплопроводность которой не превышает 0,3 м2*°С/Вт. Так, для кирпичных и керамических колодцев отступ должен составлять не менее 250 мм, в то время как для сертифицированной сэндвич трубы достаточно и 130 мм.

С учётом габаритов дымоходного канала определить размеры проёма достаточно просто. Следом идёт нанесение разметки на детали внутренней обшивки и обрешётки. Парозащитные и гидроизоляционные материалы разрезают конвертом и заворачивают внутрь пирога. Далее внутренние поверхности проёма следует отделать гидроизоляционным материалом, не чувствительным к нагреву, как правило в этих целях используют алюминиевую или медную фольгу.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг места прохода. Лучшим вариантом считается вести демонтаж начиная от конька и снять по одному листу в каждую сторону от проёма. Таким образом проход в кровле должен быть полностью свободен на момент установки дымоходной трубы. Для крыш под металлочерепицу характерен следующий порядок действий: сначала стропильная система подготавливается в месте прохода трубы, далее по общей схеме устраивается пирог кровли, после чего заполняется проём и монтируется покрытие с разделкой.

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Восстановление пирога кровли

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Монтаж разделки

Разделка для дымоходов прямоугольного сечения должна иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный манжет должен не только герметично примыкать к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке по наклонному кольцу нарезают штробу, которая с учётом швов в самом мелком месте должна иметь глубину не менее 15–20 мм. Высоту нарезки штробы нужно выбирать таким образом, чтобы на горизонтальных участках она не проходила по шву кладки. При этом наклонные участки нарезают параллельно плоскости ската.

Крепление разделки производится к металлическому листу и стенкам колодца с помощью кровельных саморезов и дюбелей с широкой пластиковой шляпкой «грибок». Перед вставкой загнутой полки в штробу последнюю обильно заполняют силиконовым или другим атмосферостойким герметиком. Сборка фартука производится в такой последовательности: сначала нижний сегмент, потом боковые закреплённые с завёрнутыми внизу «язычками» по 70–80 мм. Последним крепится верхний сегмент фартука, его края заворачивают по бокам. Все угловые соединения следует тщательно герметизировать битумной мастикой, в том числе и снаружи.

Верхний отсекающий фартук собирается совместно с кровельным покрытием. Сначала крепят ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука. Её, как и остальные, нет нужды крепить в штробу, достаточно частой фиксации мелкими дюбелями и подмазки густого герметика. После закрепления нижней планки продолжается набор листов металлочерепицы до крайнего ряда, целиком примыкающего к боковым стенкам дымохода, то есть кровельное покрытие не должно укладываться выше по скату. Перед тем, как продолжить, нужно закрепить верхнюю планку фартука, а затем боковые. Таким образом металлочерепица крепится поверх внешней разделки только в верхней части, а по бокам и снизу она скрывается под планками, для чего на высших углах следует проделать пару вертикальных надрезов и обработать их края.

Что до фабричных разделок, они крепятся в полном соответствии с прилагаемой монтажной инструкцией. Сначала срезается колпак нужного диаметра, после чего манжет надевается на трубу. Для нижней и верхней разделок последовательность действий одинакова: изгиб фланца по форме поверхности, закладка битумного шнура и частое крепление саморезами. Отличием верней разделки служит более высокий колпак с угловым расположением в соответствии уклону ската.

рмнт.ру

выход сэндвич трубы, как вывести, провести, герметизация

Содержание:

Главная цель при выводе дымоотводной трубы на крышу заключается в том, чтобы при этом была обеспечена надежная пожарная безопасность: это подразумевает использование негорючих изоляционных материалов. Кроме того, проход трубы через крышу из металлочерепицы должен отличаться особой герметичностью.

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

• Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
• Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
• После уборки всего образовавшегося мусора саму штробу можно промыть водой.
• Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
• Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
• Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
• Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
• Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Организация вывода круглой трубы через металлочерепицу

Как вывести трубу через крышу из металлочерепицы, если дымоотвод имеет круглую форму? В отделах, где представлен набор кровельных материалов, нередко наличествуют специальные проходы для дымоходов: обычно найти подобные изделия можно в каждом строительном магазине. Такие готовые проходы заметно облегчают задачу по организации выведения трубы через потолочное перекрытие. Далее происходит изготовления фартука, с последующей его фиксацией на кровле.

Важно избегать скрепления фартука и жесткой дымоходной конструкции. Это делается для предотвращения деформирования изделия по причине таких явлений, как температурное расширение крыши, или усадочные явления конструкции. Придерживаться этих рекомендаций нужно в обязательном порядке. Фартук и дымоотводная труба обычно образуют зазор, для маскировки которого применяют специальный хомут (для его фиксации лучше применить эластичную термостойкую прокладку).

Наиболее оптимальные участки кровли для организации проходов для дымоходной трубы

Где лучше всего спланировать выход трубы через металлочерепицу? С учетом специфики установки примыкающего узла, лучше всего разместить проем на кровельном коньке. Такое размещение обезопасит поверхность крыши от таких неприятных явлений, как снеговые карманы. Кроме этого, герметизация трубы на крыше из металлочерепицы в таком случае бывает на порядок надежнее. При этом важно помнить, что данный способ монтаж сопряжен с определенными трудностями. К примеру, при создании проекта важно предусмотреть наличие разделенной балки конька, либо же полное ее отсутствие. В первом случае устанавливаются дополнительные опоры под стропила, приводящие к затруднениям при эксплуатации чердачного помещения.

Как провести трубу через металлочерепицу другим способом?  Это можно сделать недалеко от кровельного конька, по скату. Организация примыкания в таком случае не вызывает никаких сложностей, ведь снежные карманы на данном участке просто не смогут образоваться. Если труба через металлочерепицу выводится там, где пересекаются скаты, то для оформления качественного примыкания придется преодолеть немало сложностей. Рекомендуется применять другие варианты прохода, а этот рассматривать только в исключительных случаях.

Вывод трубы через потолочное перекрытие должен выполняться не спеша, с соблюдением необходимых мер предосторожности. Важно также заранее заготовить необходимые материалы и инструменты.  В противном случае, работа может быть выполнена не просто некачественно, но с повреждениями конструктивных элементов и перекрытий. Рекомендуется при проведении подобных робот своими руками неукоснительно соблюдать инструкцию, тогда хороший результат обеспечен.

Обход трубы на кровле из металлочерепицы — пошаговая инструкция по монтажу: tvin270584 — LiveJournal

Наиболее сложным из всех элементов кровли принято считать обход трубы на крыше. Даже опытные кровельщики выполнение аккуратного обхода трубы считают непростой задачей. В статье мастер сантехник расскажет, как правильно сделать примыкание трубы дымохода к кровле.

Особенности металлочерепицы в качестве кровли

Металлочерепица – кровельный материал, выполненный из профилированного стального листа методом холодной деформации. Для защиты от негативных воздействий атмосферных осадков, солнца материал предварительно проходит оцинкование. Затем его покрывают защитным полимерным покрытием различного цвета.
Внешне крыша из металлочерепицы похожа на кладку из керамических элементов. Профилированный стальной лист легче других кровельных материалов, дешевле как по себестоимости, так и по затратам на монтаж. При необходимости сделать проход печной трубы материал выигрывает по практичности, поскольку хорошо режется, легко фиксируется крепежными элементами.

Достоинства и недостатки покрытия
Достоинства металлочерепицы:

• Срок службы до 40–50 лет;
• Высокая прочность при малом весе;
• Комплектование дополнительными унифицированными элементами, которые Придают крыше качественный завершеннй вид;
• Диапазон температур эксплуатации – от -50 до +120 °C;
• Пригодность для любых крыш с углом ската от 14°;
• Высокая устойчивость к агрессивным средам;
• Огнестойкость;
• Широкая цветовая гамма.

При всех положительных качествах металлочерепица имеет и некоторые недостатки. Главные из них:

• Большое количество отходов после кровельных работ – вплоть до 5–40 %;
• При дожде, граде крыша из металлочерепицы шумит, если предварительно не выполнена звукоизоляция;
• Вероятность коррозии в местах, где нарушили защитное покрытие в результате резания, повреждения острыми предметами;
• Высокая теплопроводность – крыша из металлочерепицы перегревается на солнце.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.
Основные требования и нормы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.
Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Обратите внимание! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.
Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.
Варианты прохода трубы через кровлю из металлочерепицы
Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.
Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Обратите внимание! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300° кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.
Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.
Как вывести трубу через крышу из металлочерепицы
Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.
Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.
Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Обратите внимание! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.
Обустройство прохода в крыше для горячей стальной трубы дымохода
Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.
Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.
Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.
Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.
Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.
Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.
Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.
Фартук для дымохода под металлочерепицу
Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.
Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.
Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.
Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

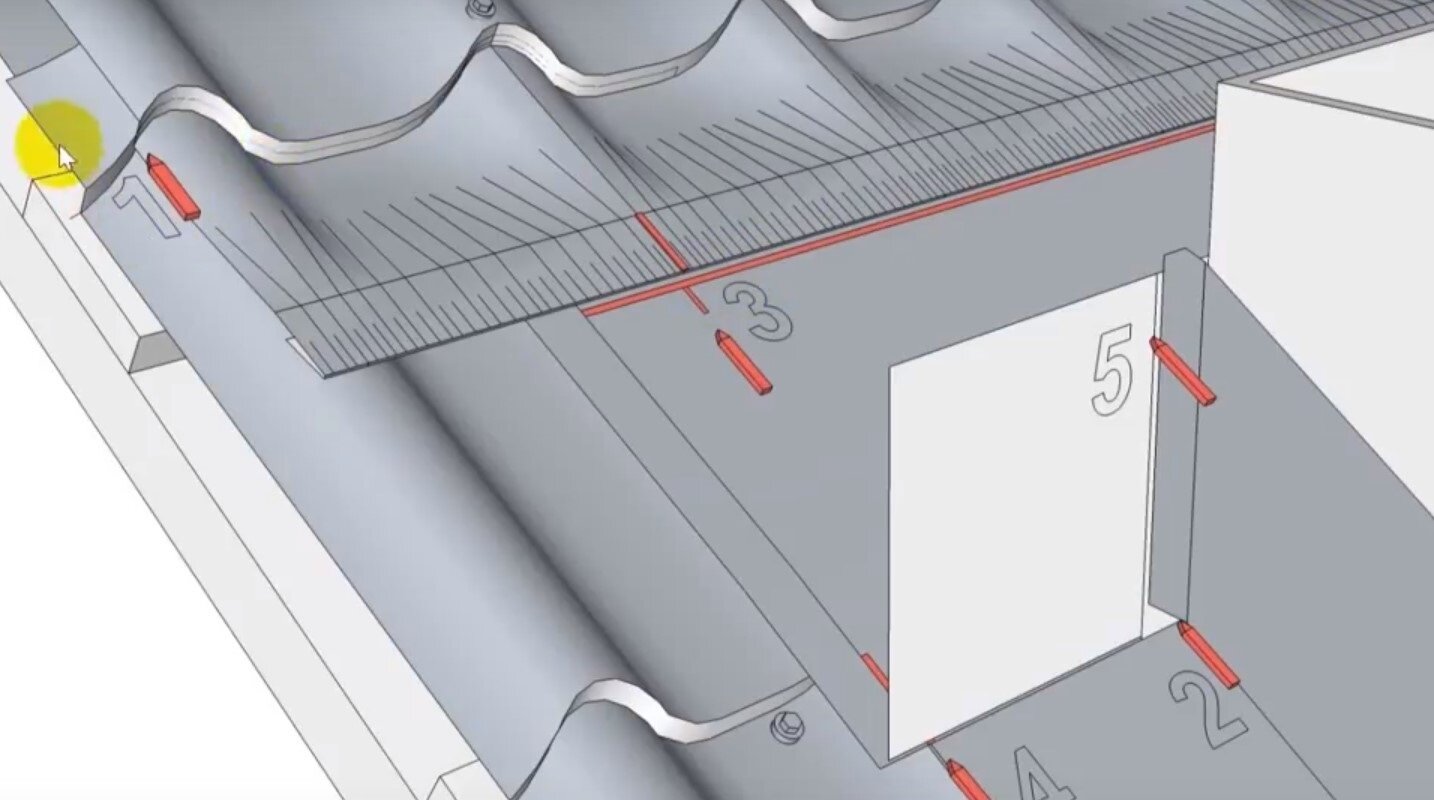

Как обойти трубу металлочерепицей
После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.
Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.
Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.
Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.
На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.
Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.
Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.
Видео
В сюжете — Пошаговая инструкция по монтажу

В сюжете — Монтаж кровельной проходки

В сюжете — Обход трубы на скате

Заключение
Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.
В продолжение темы посмотрите также наш обзор Дымоход для газового котла в частном доме

Источник

https://santekhnik-moskva.blogspot.ru/2020/09/Obkhod-truby-na-krovle-iz-metallocherepitsy.html

Проход дымохода через металлическую кровлю

Из-за сложной формы поверхности резка металлочерепицы кровли осуществляется по более сложной схеме, чем для других покрытий. Предлагаем вам узнать, как правильно выполнить проход дымохода через крышу в таких случаях, не затрагивая функции кровли и несущей системы.

Что такое кровельная система

В отличие от вентиляционных каналов, прохождение дымохода почти всегда требует вмешательства в стропильную систему крыши.Это связано с тем, что из-за действия высоких температур вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается наличие горючих материалов, в частности дерева. Какой именно будет ширина этой зоны, зависит от типа дымохода.

Строго говоря, степень вмешательства в опорной системе не зависит от его типа, но и на том месте, где труба проходит. Выделяют три самых распространенных случая:

1. В склоне мансарды со свободным доступом.
2. На коньке.
3. На склоне закрытого чердака и в других труднодоступных местах.

Основная специфика работ здесь в том, что в первых двух случаях стропильная система остается доступной для работы. Если доступ в подкровельное пространство ограничен, последовательность действий обратная: сначала на большой площади демонтируется кровельное покрытие, гидроизоляция и обрешетка, после чего разбирается пол и устраивается проходная зона. Это нужно учитывать заранее..

Дымоход проходит через крышу как часть его бустерной секции — последней прямой секции трубы, в которой создается необходимая тяга. Поэтому зона прохода через крышу в проекции точно совпадает с разрезом пола, труба не должна иметь поворотов вверху. Это несколько усложняет работу, ведь в стропильной системе есть удобные места для обустройства прохода, но их не много и не всегда удается разместить котел строго под ними.

Наиболее удачным обстоятельством считается, когда труба проходит между двумя стропильными ногами на таком расстоянии от узла конька, где отсутствуют ригели, затяжки и балки. Чем ниже по скату, тем больше работы возникает по перекладке кровли, но если проход будет слишком высоким, придется задевать коньковый узел и как-то его раздвигать, делая щель в балках. Поэтому, если есть возможность сместить место прохода через потолок, лучше заранее продумать этот момент.Категорически недопустимым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать прорезь

Кровельные зазоры бывают двух видов — для круглых и прямоугольных дымоходов. В последнем случае герметичный фартук собирается своими руками из кровельного железа. Несмотря на трудоемкость, этот вариант считается самым надежным. Отрезки для круглых труб изготавливаются на заводе, они имеют вид гофрированной манжеты с широкими полями.Для качественного и герметичного соединения проход трубы необходимо утеплить двумя фартуками: внутренним и внешним декоративным.

Для пропуска труб круглого сечения через металлочерепицу используются гибкие прорези из термостойкого синтетического каучука. Более экзотический вариант, преимущественно европейского производства, — это композитные алюминиевые профили. В обоих случаях суть их работы заключается в том, что они повторяют сложный профиль металлочерепицы и крепятся к нему как механически, так и с помощью герметизирующего клея..

Самостоятельное изготовление резки требует определенного навыка и простейшего набора инструментов для кровельных работ — молотка и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных перекладин. По углам доски соединяются либо складкой, либо складками, что предпочтительно. Резку полос кровельной стали следует проводить без перегрева кромок, кроме того, кромки, прилегающие к дымоходу и кровле, должны иметь разворот, то есть однократный прокат.

Изготовление проема для дымохода

Требования пожарной безопасности предусматривают отступ от корпуса дымохода до элементов стропильной системы и пирога крыши, выполненных из горючих или оплавленных материалов. Размер зазора определяется наличием негорючего утеплителя на дымоходном канале, теплопроводность которого не превышает 0,3 м. ² * ° С / Вт. Так, для кирпичных и керамических колодцев отступ должен быть не менее 250 мм, тогда как для сертифицированной сэндвич-трубы достаточно 130 мм.

С учетом габаритов дымохода определить размер проема достаточно просто. Далее следует разметка деталей внутренней обшивки и обрешетки. Пароизоляционные и гидроизоляционные материалы вырезаются конвертом и заворачиваются внутрь торта. Далее внутренние поверхности проема должны быть отделаны гидроизоляционным материалом, не чувствительным к нагреванию, как правило, для этого используется алюминиевая или медная фольга.

Обратите внимание, что к этому времени металлочерепица необходимо разобрать около прохода.Лучшим вариантом считается демонтаж, начиная с конька и удаляя по одному листу с каждой стороны проема. Таким образом, проход в крыше на момент установки дымохода должен быть полностью свободным. Для крыш под металлочерепицу характерен следующий порядок действий: сначала в месте прохода трубы подготавливается стропильная система, затем по общей схеме устраивается кровельный пирог, после чего заполняется проем и перекрытие с нарезкой монтируется.

Усиление стропильной системы

В простейшем случае проем ограничивается двумя распорками, установленными между стропилами. Таким образом, в кровельном пироге образуется квадрат, стены которого разнесены на расстояние не меньше стандартного. Для кровель из легких металлов характерен редкий шаг стропил, поэтому обычно горизонтальный размер проема чрезмерно большой. Его можно укоротить, вставив между горизонтальными стойками еще пару вертикальных. Это желательно не только с точки зрения уменьшения зазора в теплоизоляции: даже в холодной кровле проем минимально допустимого размера вызовет меньше трудностей с установкой негорючей обрешетки и креплением металлочерепицы на месте. .

В сложных случаях стропильную ногу приходится подрезать. В зависимости от высоты прохода демонтажу также подлежат затяжка, перекладина или несколько прогонов. Общий способ усиления стропильной системы следующий: в месте пропила стропильная нога крепится сверху и снизу к соседним с помощью горизонтальных подкосов. Далее между этими распорками вставляются вертикальные балки, заменяющие стропильную ногу в проходе. Тот же метод может быть применен к другим элементам системы поддержки, расположенных параллельно: прогоны или, например, высокой затяжки.

Усиление подпорками применяется редко. В основном это целесообразно при уклоне ската более 35 °, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проема устраивается поддерживающая система, зачастую она подвесного типа. Для обеспечения достаточной прочности принято соединять противоположные ножки затяжками, на которые будут опираться стойки.

Восстановление пирога крыши

Когда проем подготовлен, труба фиксируется в нем стальными растяжками.Далее изготавливается комплект обрешетки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и резки под трубу. Часто бывает достаточно двух горизонтально направленных вставок, которые почти плотно соединены друг с другом с обеих сторон трубы.

Обратное запечатывание проема производится по направлению снизу вверх. Для холодной кровли этот этап пропускается: пирог проема не заполняется утеплителем. В противном случае в него вставляется разрезанный на две части мат из плотной минеральной ваты подходящего размера. Дополнительное крепление утеплителя может быть обеспечено с помощью стальной арматурной сетки, подкладываемой снизу к деревянным распоркам, ограничивающим проем. Пароизоляция на этом участке не устанавливается, ее заменяют алюминиевой фольгой.

Дальнейшая заделка производится сбоку от крыши. В полуметре от дымохода гидроизоляцию меняют на лист оцинкованного железа, в котором делают отверстие по диаметру трубы, расширяемое до эллипса в соответствии с углом наклона.Края листа заделывают битумной мастикой и фиксируют к обрешетке саморезами, в этом месте лист должен иметь внахлест не менее 10 см над общей гидроизоляцией.

Установка вырубки

Резка для прямоугольных дымоходов должна иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный воротник должен плотно прилегать не только к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке вырезается паз по наклонному кольцу, который с учетом швов в самом мелком месте должен иметь глубину не менее 15–20 мм.Высоту прорезания паза нужно выбирать так, чтобы на горизонтальных участках он не проходил по шву кладки. В этом случае наклонные участки вырезают параллельно плоскости откоса.

Пила крепится к металлическому листу и стенкам колодца кровельными шурупами и дюбелями с широкой пластмассовой грибовидной головкой. Перед тем, как вставить изогнутую полку в паз, последний обильно заливается силиконом или другим атмосферостойким герметиком.Сборка фартука осуществляется в следующей последовательности: сначала нижний сегмент, затем боковые, закрепленные свернутыми внизу 70–80 мм «язычками». Последним прикрепляют верхний отрезок фартука, края его оборачивают по бокам. Все угловые стыки должны быть тщательно заделаны битумной мастикой, в том числе снаружи.

Верхняя перегородка собирается вместе с кровельным покрытием. Сначала крепится ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука. Его, как и другие, не нужно закреплять в желобе, достаточно частой фиксации небольшими дюбелями и смазки густым герметиком. После закрепления нижней планки набор листов металлочерепицы продолжается до крайнего ряда, который целиком прилегает к боковым стенкам дымохода, то есть кровлю выше по откосу укладывать не следует. Перед тем как продолжить, нужно закрепить верхнюю планку фартука, а затем и боковые. Таким образом, металлочерепица крепится по внешнему пазу только в верхней части, а по бокам и снизу скрывается под рейками, для чего следует сделать пару вертикальных надрезов на более высоких углах и обработать их края. .

Что касается заводских вырезов, то они фиксируются в полном соответствии с прилагаемой инструкцией по установке. Сначала срезается колпачок необходимого диаметра, после чего на трубу надевается манжета. Для нижнего и верхнего пропила последовательность действий одинакова: загиб фланца по форме поверхности, укладка битумного шнура и частое закрепление саморезами. Отличие более точной распиловки — более высокая шапка с угловым расположением в соответствии с крутизной откоса.

Как сделать проход дымохода через металлическую крышу? Проход дымохода через разные типы крыш Сделайте проход.

Дымоход — важная часть конструкции крыши, через которую дым от сгорания топлива выходит из здания. При разработке плана строительства частного дома необходимой составляющей является устройство дымохода в металлочерепице на крыше. Прохождение трубы через металлочерепицу влияет на пожаробезопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах.Кровля должна быть защищена от возможных возгораний деревянных элементов стропильной системы и обшивки.

Проектирование дымохода под металлочерепицу по гос.н., выполняемое до начала строительства. Иногда возникают непредвиденные ситуации, когда изготовление прохода трубы через крышу подводится к готовому дому … Это случается в тех случаях, когда ремонтируется старая или устанавливается новая система отопления, выполняется перемонтаж кровли. Вывод дымохода через металлочерепицу можно сделать своими руками, в сложных случаях приглашаются дымоходные мастера.

Перед тем, как провести трубу через металлическую крышу, специалисты определяют место расположения будущего дымохода. При поиске места для прохода трубы на крыше соблюдаются следующие установленные правила:

1. Дымоход в конструкции из металлочерепицы должен иметь полное прилегание к настилу крыши. Герметизация труб является обязательным условием правильной и успешной установки.
2. Снег и другие осадки не должны скапливаться в значительном количестве на поверхности участка, выделенного на кровле из металла для выхода дымоходной трубы.Дополнительное давление воды на крышу может нарушить целостность настила. Кроме того, избыток влаги может стать причиной утечки в жилые помещения дома.
3. Дымоход через металлическую крышу рядом с мансардными окнами не устанавливается. При сильных порывах ветра может быть трудно избежать обратного выброса окиси углерода и дыма внутрь здания.

Всем этим требованиям, как показывает практика, отвечает участок на крыше из металлочерепицы, расположенный вблизи или на самом коньке кровли.Для устройства дымохода используется тёплая зона, свободная от скопления конденсата. Установка вытяжки на максимально длительный срок, в свою очередь, снижает негативное влияние внешних атмосферных факторов.

Если крыша здания плоская или конек конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, достигающий трех метров, требует установки на одном уровне. При значительном расстоянии до гребня, превышающем трехметровую отметку, специалисты проводят условную линию к горизонту под углом 10 градусов, определяя точку подъема для установки трубы.Для возведения вытяжки понадобятся пиломатериалы, кирпич и утеплитель, гидроизоляционные пленки.

Устье дымохода закрывается специальным зонтом из рубероида во избежание попадания влаги из атмосферных осадков. Дымоход, подключенный непосредственно к котельной, не закрывается, так как это может затруднить отвод газов.

Прорезь для доступа к кровле в кровельном пироге может быть овальной и круглой, а также прямоугольной и в виде квадрата.

Квадратная крыша, выход

Разберемся, как сделать выход для дымохода квадратной формы… После того, как труба выведена на крышу, необходимо завершить конструкцию. Основной уплотнитель, обеспечивающий сцепление с металлочерепицей, имеет вид специального фартука, закрепленного на скате крыши с помощью металлических уголков. Монтаж этой детали начинается с нижней стенки вытяжной системы, полосы крепятся внахлест 10-15 см, заполняя элементы герметизирующим составом.

Внизу размещается металлическая плоскость, по которой вода течет либо в долину, либо в самый конец планки карниза.Делается металлический галстук со складками по краям.

Сверху на внутренний фартук монтируется металлочерепица, затем начинается строительство декоративной отделки под названием внешний фартук, часть состоит из планок примыкания. Герметичность обеспечивается саморасширяющейся изоляционной пленкой. Во избежание появления трещин специалисты оборачивают кирпич листом железа, покрытым полимерным составом.

Устройство круглого выхода

Главное при монтаже трубы круглого сечения — это использование дополнительного элемента — кровельного прохода.Представляет собой лист металла, на который прикреплен резиновый или силиконовый колпачок.

Применение современных технологий позволило получить универсальную деталь, надежно работающую в условиях необычных температурных режимов. Раздельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через заглушку на проходке, которую вытягивают, выбирая нужную часть, с кольцевым отверстием на 20% уже, чем сечение дымоходной трубы.Затем к конструкции крыши крепится фартук.

В зданиях с печным отоплением, таких как частный дом, баня и др., Требуется устройство дымохода и организация его вывода наружу.При устройстве прохода трубы через крышу необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Дымоход через крышу

Дымоход предназначен для отвода продуктов сгорания топлива (уголь, газ, дрова, торф) и создания тяги топки. Способ прохождения трубы через крышу определяется на этапе проектирования. Главное условие при этом — обеспечение пожарной безопасности кровли, особенно в месте ее стыка с трубой, а также защита стыка от атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька кровли:

• если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна быть не менее 500 мм; №
• при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька; №
• при расстоянии более 3000 мм высота дымохода не должна быть ниже линии, проведенной от конька под углом 10 °.

Высота дымохода определяется нормами СНиП и зависит от расстояния до конька кровли

Чем меньше расстояние от трубы до конька, тем выше должна быть высота трубы.

Узел дымохода

Этот элемент может располагаться в разных местах на крыше. Один из предпочтительных вариантов кровельщиков — это проход дымохода прямо через конек. Этот метод отличается наиболее простым монтажом и позволяет избежать скопления снега на стенке трубы.Недостатком такой компоновки является снижение прочности стропильной системы, при которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам отвода трубы, что не всегда удается реализовать.

Выход дымохода через конек отличается простой установкой, но может снизить прочность стропильной системы.

Чаще всего труба располагается вблизи конька. Так дымоход меньше всего подвергается воздействию холода, а значит, скоплению внутри конденсата.Недостатком такого расположения будет то, что чем ближе труба к коньку, тем выше должна быть ее высота, а значит, строительство потребует дополнительных средств.

Выход дымохода на небольшом удалении от конька — наиболее распространенный и удобный вариант

Не рекомендуется прокладывать дымоход через долину, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляции и возникновение утечек. Кроме того, на стыке откосов сложно организовать дымоходный короб.Необязательно размещать дымоход в нижней части откоса — его может повредить снег, падающий с крыши.

Материал, из которого изготовлена ​​труба, также влияет на организацию ее выпускной системы. Обычно трубы изготовлены из металла, асбестоцемента или огнеупорного кирпича, а иногда и керамические трубы также найдены. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, что тоже необходимо учитывать при устройстве дымохода.

В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для защиты кровельного покрытия от высоких температур и защиты от возгорания вокруг дымохода устраивают короб. Происходит это так:

1. Справа и слева от трубы устанавливаются дополнительные стропила.
2. Снизу и сверху укладываются горизонтальные балки на одинаковом расстоянии и одинаковом сечении. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
3. Внутренняя часть ящика заполнена негорючим изоляционным материалом, например, каменной или базальтовой ватой. В этом случае использование стекловолокна не рекомендуется из-за его легковоспламеняемости.

Не заполняйте пространство ящика стеклопластиком — он может воспламениться под воздействием высоких температур

Необходимо учитывать, что конструкция ящика может нарушить вентиляцию подкровельного пространства, поэтому дополнительные возможна установка систем вентиляции.

Видео: особенности устройства прохода дымохода

Особенности вывода дымохода через разные типы крыш

При устройстве прохода дымохода нужно обратить внимание на защиту от атмосферных осадков, которые будут стекать вниз. труба и крыша. Чтобы изолировать соединение трубы и кровли от влаги, вокруг дымохода устраивают защитный фартук. Эта технология аналогична для крыш с разными покрытиями.

Металлическая кровля

Металлочерепица — популярный кровельный материал, который представляет собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Выход квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет квадратное или прямоугольное поперечное сечение, вы можете использовать материалы, входящие в комплект с покрытием, чтобы провести ее через металлическую крышу. Поскольку кирпичные дымоходы могут иметь нестандартные размеры, перед выводом снимается часть покровных листов или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с нанесенным на одну из сторон клеевым слоем. Один край ленты приклеивается к основанию трубы, другой — к обшивке кровли. Сверху край фиксируется металлической планкой, которая крепится термостойкими дюбелями к стенке трубы. Все стыки залиты герметиком.

Для уменьшения вероятности протекания воды по стенке дымохода можно сделать углубление под планку — паз

Фартук для трубы квадратного или прямоугольного сечения можно сделать своими руками.Он изготовлен из гладкого металлического листа того же цвета, что и базовое покрытие. Верхний край фартука заправляют под расположенный сверху ряд металлочерепицы, чтобы стекающая сверху вода не попадала под него. Если труба приближается к коньку, край фартука можно заправить под конек или загнуть на другую сторону. Для защиты прохода от атмосферных осадков под фартук устанавливается стяжка.

Выход дымохода лучше организовать до укладки металлической кровли.

Проводка круглой трубы

При удалении круглого дымохода или многослойной трубы через металлочерепицу чаще всего используются кровельные проходы, соединенные с вытяжкой, через которую проходит труба. На трубу надевается аккуратное круглое отверстие по размеру дымохода, универсальный стеклопакет или мастер-смыв, стыки заделываются.

Для герметизации стыка круглой трубы с кровлей используются специальные проходки

Видео: герметизация прохода кирпичной трубы через металлическую крышу

Гофрированная кровля

Профлист — один из самых распространенных кровельных материалов… Но и в нем может возникнуть течь, если дымоход неправильно оборудован. Дымоход с таким покрытием лучше всего располагать вертикально. Отверстие в крыше вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила не был сколам.

Токопроводящая труба прямоугольного сечения

При необходимости устройства прохода для прямоугольной или квадратной трубы фартук можно сделать из оцинкованного листа.

1. Из металла вырезаются 4 полосы, которые будут размещены спереди, сзади и по бокам трубы.
2. Стальной оцинкованный лист укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
3. Рейки плотно прикрепляются к трубе, нижняя часть закрепляется на обрешетке, а верхняя вставляется в дымоход.
4. В стенке трубы делается труба, в которую вставляется загнутый край полосы. Сначала устанавливается нижняя планка, потом и боковая, и верхняя. Листы складываются друг под друга.
5. Перед укладкой профнастила место прохода дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которую разрезают «конвертом» и наклеивают на трубу, но оптимальнее использовать самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания трубы заполнена герметиком

Выход круглой трубы

При удалении трубы круглого сечения через покрытие из профнастила используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход надевается кровельный проход, который приклеивается к обрешетке и заделывается термостойким герметиком. Если проход выполнен из резины, он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный переход из термостойкой резины, можно избежать плавления

Видео: прокладка трубы через кровлю из профнастила

Ондулин кровля

Ондулин еще называют «еврошифером». Особенность такого покрытия в том, что оно горючее и не имеет большой прочности.Поэтому для прохода дымохода потребуется проделать в крыше большое отверстие и заполнить его огнестойким материалом, который предотвратит попадание влаги.

Для гидроизоляции стыка дымохода и кровли устанавливается металлическая кровельная прорезь с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует дополнительной вентиляции.

В кровле из ондулина нужно будет сделать отверстие для вывода трубы большего диаметра и залить ее огнестойким материалом

Видео: Герметизация дымохода на крыше из ондулина

Как правильно проложите трубу через мягкую крышу

Мягкая кровля Это также горючий материал, поэтому между крышкой и дымоходом должен быть зазор 13–25 мм.Гидроизоляция трубы проводится так же, как и с другими покрытиями, только вместо эластичной ленты используется торцевой ковер или на трубу наносится само покрытие — битумная черепица или толь.

При гидроизоляции стыка трубы с мягкой кровлей вместо эластичной ленты можно использовать само покрытие

Этапы работ по выводу дымохода через крышу

Для вывода дымохода через готовую крышу, необходимо выполнить следующие действия:

1. Выбирается место прохода в кровле между стропилами и перекладиной.
2. Монтируется ящик: из балок сооружаются стропила параллельно стропильным ногам и балки. Сечение балок для коробки принимается равным сечению стропильных балок. Ширина сторон коробки будет на 0,5 м больше диаметра трубы.
3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки изнутри просверливаются сквозные отверстия, в местах стыка стропила и балки. После этого на слои кровельного пирога надрезают по внутреннему периметру ящика и по диагонали.

   После установки фланца можно забить желаемую форму

Видео: короб дымохода своими руками

Вывод дымохода через крышу — дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечек и разрушения трубы. Проведение работ по снятию трубы включает множество нюансов с учетом кровли, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

Дымоход может быть выполнен из кирпичной кладки, из обычных стальных или изолированных многослойных труб. В каждом случае нужен индивидуальный подход, ведь на самом деле существует разная интенсивность обогрева, и способ крепления среза пола и кровли.

Дымоходы из кирпича оказываются наиболее практичными и простыми в установке. Высокая теплоемкость кладки не позволяет температуре на внешней поверхности повышаться до значений пожарной опасности.Кроме того, к кирпичному дымоходу можно легко и надежно закрепить детали прорезей и защитных кожухов … Ну, а крепление фартука гидроизоляции кровли полностью осуществляется по самой простой схеме без использования «фирменной» фурнитуры .
Дымоход из кирпича
Не менее широко применяются изолированные композитные трубы, но по некоторым параметрам они уступают кирпичным. Они не выглядят так естественно и вряд ли выдержат какие-либо дополнительные нагрузки. Более того: дымоходы сложной формы и большой длины требуют дополнительного крепления, что не приносит пользы эстетике.Теплоотдача от таких труб больше, чем от кирпичных, несмотря на наличие утеплителя, они способны достаточно сильно нагреть окружающее пространство и требуют дополнительной футеровки.

Сэндвич-труба для дымохода
Наконец, часто используются неизолированные трубы — асбестоцементные или даже стальные. Проход такого дымохода через потолок и крышу осуществляется по самой сложной схеме. Покрытие должно не только утеплять тепло, но и быть термостойким. Помимо негорючести, требуется сохранение целостности и механической прочности во время циклического нагрева / охлаждения.

Дымоход из асбестовой трубы
Делаем проем в потолке
Помимо сложностей, связанных с различными типами дымоходов, существует определенная неопределенность из-за разнообразия этажей. Проще всего с бетонными монолитными перекрытиями: в них вырезается угловая шлифовальная машина с диском для резки бетона, соблюдая минимально допустимые отступы от трубы дымохода. Поскольку материал пола негорючий, требуется минимум теплоизоляции.
Дымоход
Сложнее с конструкционной прочностью, особенно при проходе сборных перекрытий или если ширина дымохода в 2–3 раза превышает шаг армирования плиты. Необходимость проема желательно предусмотреть еще на этапе устройства пола, соорудив армированный стальной обруч или заполнив торец проема включением дополнительной арматуры.
Отверстие для дымохода в железобетонном полу
Отверстие в каркасном потолке устроить сложнее.Для начала нужно определиться с местом расположения опорных балок. Примерно в центре проема нужно проделать отверстие с широкой короной, чтобы на ощупь почувствовать вынос лучей и их направление. Снаружи наносим разметку в пределах свободного пространства, затем вырезаем участок пола и черновой потолок лобзиком или ручным циркуляром. Скорее всего, балки не сразу прорежут полный профиль, но теперь они станут доступны для дальнейших манипуляций.
Вы можете вырезать фрагменты балок обычной ручной пилой, а затем закончить обрезку частей пола и потолка. Чтобы восстановить прочность системы поддержки потолок, достаточно добавить пару поперечин, которые эквивалентны в силе к общему сечению удаленных частей. Следует заранее сделать поправку на толщину вставок. В полости на открытых торцах нужно уложить утеплитель и обшить проем тонкой доской или листовыми материалами … Для большей надежности можно повторить облицовку материалами с низкой теплопроводностью — жаропрочным гипсокартоном или МГЛ .
Проход трубы через деревянный пол
Заполнение прохода утеплителем и восстановление облицовки опишем чуть позже. Теперь стоит отметить, что из-за теплового линейного расширения дымоход и его футеровка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы места стыка. Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обработать антипиренами, а также площадь потолка и пола в 50–60 см от прохода.

Кровельный проход
При прохождении как через перекрытие, так и через крышу действует главное правило — не стыковать трубы в плоскости их сечения. Кроме того, стыковать отрезки лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных формованных труб.
Проход дымохода через крышу
Проем в крыше делается изнутри. Если есть обшивка и утеплитель, их демонтируют и по отвесу переносят сечение дымохода, размечая на обрешетке эллипс.По ее контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку лобзиком, при этом распиливая и кровлю, и обрешетку под ней.
Проход дымохода через крышу
Когда отверстие будет проделано, необходимо снять крышку на расстоянии 30-40 см от него. Далее нужно расширить проем в обрешетке на толщину утеплителя. Самый простой способ обустроить полость под засыпку утеплителем — обвязать стропильные ноги перемычками, образовав прямоугольный карман.

Теплоизоляция дымохода и монтаж проходов
Дымоходы из теплоизоляции кирпичной кладки как таковые не требуются. Вместо этого выполняется распушивание — расширение канала в месте его прохождения через потолок. Выложить пух несложно: он начинается на 3-4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выходят за профиль дымохода на половину своей ширины. Образовавшаяся внутри полость выложена кирпичом, уложенным по краю.
Кирпичный дымоход развальцованный
Стоит предупредить, что при кладке кирпичного дымохода нужно давать время на усадку, собирая за один день не более 10-12 рядов. Особенно это касается каналов, называемых навесными, то есть выкладываемых поверх печи или камина, а не рядом с ними. Если размеры проема подобраны правильно, после укладки ворса между ним и кожухом должен остаться зазор около 15–20 мм.
Кирпичный дымоход развальцованный
Совершенно иначе изоляция прохода из композитных и простых труб… Используется в качестве наполнителя для проема базальтовой ваты, это актуально для прохода как через крышу, так и через потолок. Толщина ограждения теплозащиты всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных труб.
Изоляция дымохода в потолке
Для удобства укладки заполнителя проем подшивается снизу листовым жаростойким материалом — магнезитовой или асбестоцементной плитой, стальным листом или кровельным листом.В заплате предварительно нужно проделать отверстие, сечением на 10-15 мм больше канала с каждой стороны.
Проход дымохода через потолок
Аналогичная операция выполняется в проходе через крышу. За тем исключением, что поверхность наклонная и отверстие для канала должно быть овальным. Если дымоход выполнен из неизолированной трубы, разделите пространство проема кожухом. Внутри него пространство заполнено плотным термостойким материалом, например пропитанным асбестовым брикетом с добавлением цемента и связующего волокна.

Разновидности разрезов кровли, восстановление гидроизоляции
Если восстановить пол перекрытия достаточно просто, то покрытие прохода через крышу должно полностью исключать протечку воды. Для утепления кирпичных дымоходов прямоугольного сечения на них делают прорезь по кольцу глубиной около 30–50 мм. Из тонкого листового металла нужно согнуть четыре Z-образных профиля. Верхней полкой они вставляются в паз, нижняя прилегает к кровле.Помимо внешнего фартука устраивают еще и внутренний, который не врезается в тело дымохода и стыкуется с кровельной гидроизоляцией.

Гидроизоляция кирпичного дымохода
Внутренний фартук выполнен из Г-образного (конькового) профиля с шириной полки 150 мм. Монтаж начинается с самой высокой точки: конек прибивается к дымоходу дюбелями, сверху наносится гидроизоляция и фиксируется клеем. По бокам нужно оставить выходы около 200 мм, которые вырезают по линии сгиба и заворачивают по бокам дымохода.
Перед окончательной фиксацией лепестков монтируются боковые части фартука, а перед их фиксацией — нижний отрезок накладки. Важно правильно залить гидроизоляцию: по линии сгиба нижней части фартука она выпускается поверх металлического гребня. Далее восстанавливается кровля и монтируется верхнее покрытие — схема перевязки с покрытием такая же, как и на предыдущем этапе. Место стыка обеих крышек рекомендуется покрыть мастикой или пластиковым герметиком, полностью исключив проникновение влаги.

Проход дымохода через крышу
Если кирпичный дымоход расположен строго вертикально, то в случае труб рекомендуется продвинуть проход как можно выше к коньку крыши. В этом случае достаточно подложить под коньк широкую металлическую площадку, а затем изолировать соединение с трубой эластичной манжетой. В противном случае не обойтись без приобретения специального набора для резки кровли, но зато вероятность протечки гарантированно будет устранена.Для каждого вида кровли имеется набор пазов, повторяющих форму поверхности и заделываемых трубой или герметиком или термоусаживаемой горловиной.

Устройство дымохода — ответственная работа, которую обычно поручают опытным профессионалам. От качества ее выполнения зависит безопасность хозяев дома, а также эксплуатационные характеристики печи. Многие хозяева решают выполнить эту работу самостоятельно. Вполне возможно. Но для этого нужно ознакомиться с основными правилами устройства такой системы.Существует ряд нюансов того, как сделать проход дымохода через крышу, о которых будет подробно рассказано ниже.

Почему важно правильно запустить дымоход?

Многие решают обустроить дымоход через крышу самостоятельно. Это приводит к различным негативным последствиям. Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам. Их работа требует дополнительных затрат. но опытные строители хорошо делают свое дело.Желая сэкономить, необходимо изучить все нюансы этого процесса.

Если дымоход неправильно проложен через крышу, влага попадет в негерметичные стыки. В результате намокают все материалы, из которых сделана крыша. В несущих конструкциях могут развиваться грибок и плесень. Они разрушают полы и изоляционные материалы. Микроклимат в вашем доме может стать нездоровым. Чтобы продлить срок эксплуатации кровли, необходимо создавать герметичные стыки.

Деревянные элементы конструкции необходимо обработать антисептиками и антипиренами.В некоторых случаях дымоход может упираться в коньковый брус. Вам нужно будет сделать в нем углубление. С двух сторон на стойки установлен брус.

Для создания дымохода через крышу своими руками нужно смонтировать металлический фартук на крыше. Один его край должен выходить на поверхность дымохода на уровне 30 см, которая выступает над уровнем кровли. Второй край вставляется под рубероид в том месте, где производился надрез. Такой вариант подходит для тех труб, которые находятся на определенном расстоянии от конька.

Если дымоход выходит вплотную к верхней балке, то металлический фартук нужно будет намотать под элемент конька … На самой трубе стальной лист нужно ввести в паз. Это делается заранее. Он закреплен досками. Также вся система тщательно герметизируется с помощью специальных изоляционных составов.

Если ширина дымохода со стороны, параллельной коньковой планке, больше 80 см, необходимо сделать откос. Такая ситуация возникает при объединении в одну трубу труб от печи, камина, вентиляции.Для защиты стыка трубы с кровлей необходимо сделать козырек. Он будет сливать воду и снег в стороны. Лучше доверить эту работу профессионалам, так как в этом случае мастер должен иметь немалый опыт.

Готовый переходной блок

Проход дымохода через крышу в бане или другом здании можно загерметизировать с помощью специального переходника. Применяется, если дымоход имеет круглую форму и изготовлен из керамики или металла. В продаже есть огромное количество готовых агрегатов для создания дымоходного прохода.Формы таких изделий могут отличаться. В продаже можно найти узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого выполнено кровельное покрытие и стропильная система, а также диаметра дымохода, угла наклона откосов. Также высота чердачного помещения влияет на выбор готового агрегата. Также учитывается материал полов в доме.

Производители выпускают проходные конструкции, состоящие из 2-х частей.Это металлические кольца и фланцы. Если такие изделия выплавляются из черных металлов, толщина стенок должна составлять от 1 до 3 мм. Кольца состоят из 2 контуров. Каждый из них имеет утеплитель из базальтового материала … Это исключает возможность возгорания при наличии нагретой трубы.

Металл, из которого изготовлен переходник, покрыт защитной эмалью. Это предотвращает развитие коррозии. Эмаль выдерживает высокие температуры (до + 600 ° С). Иногда проходка выполняется из нержавеющей стали.Стоимость такой продукции будет намного выше.

Проход дымохода через мягкую крышу или другие материалы может быть универсальным. Изготовлен из алюминия. Фланец имеет конусообразную гофру из силикона. В продаже есть несколько типоразмеров подобных изделий. Это позволяет подобрать уже готовый переходник для трубы подходящего размера. Верх гофры можно обрезать, чтобы труба могла пройти через ее отверстие. В этом случае фланец обрабатывается герметиком. Крепится к крыше саморезами. Обычно они поставляются в комплекте.

Если крыша сделана из тисненых материалов, не допускающих крепления саморезами, необходимо закрепить систему на обрешетке. Для этого используйте длинные дюбеля. Это, например, может потребоваться, если ползун сделан из железобетона. Следует отметить, что вид рубероида очень сильно влияет на порядок устройства дымохода.

Сэндвич-дымоход

Особенности устройства дымохода зависят от того, каким материалом покрыта крыша.Чаще всего для отделки откосов хозяева дома выбирают ондулин, металлочерепицу, профнастил и др. Также часто требуется проделать проход дымохода через мягкую кровлю.

Сэндвич-дымоходы сегодня приобрели особую популярность. Их отличает простота монтажа, качественная конструкция, долговечность и безопасность эксплуатации. Наружный кожух такой трубы изготавливается из листа металла. Имеет красивый блеск. Такие трубы почти всегда круглые.Поэтому для прохода через крышу сэндвич-дымохода чаще всего выбирают уже готовые ходы. Они бывают двух типов. Чаще всего приобретаются эластичные переходные структуры. Если хозяевам не нравится, как блестящая труба сочетается с подобным дизайном, они могут предпочесть переходник из металла.

Эластичные переходники изготовлены из эластичного полимера, устойчивого к высоким температурам. Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на плоских скатах кровли, так и на покрытой металлочерепицей поверхностью с высокими волнами.Проход через крышу сэндвич-дымохода будет проще всего правильно выполнить с помощью такой конструкции. Фланец фиксируется саморезами или специальными шпильками.

Преимуществом эластичных переходников для многослойных дымоходов и других типов труб является их невысокая стоимость. В то же время установка несложная. В этом случае ошибиться будет намного сложнее. Поставляется с подробными инструкциями по установке.

Стыки в процессе монтажа смазываются специальным термостойким герметиком. Обрабатывают место выхода трубы, а также стык фланца с кровлей. Когда герметик высохнет, нужно будет прикрутить переходник. Для этого нужно заранее просверлить отверстия в нижнем кольце фланца.

Мягкая кровля

Создание прохода для дымохода через черепичную крышу выполняется по определенной методике. Для начала нужно просверлить в крыше достаточное отверстие. Через него будет выводиться труба. Часто крыша не имеет прочных балок для крепления системы.В этом случае вам необходимо приобрести проезд для сбора. Он состоит из двух частей. Это снижает нагрузку на пол.

Две сборные части крепятся саморезами сначала с внутренней стороны крыши. Снаружи нужно приклеить специальный резиновый материал с помощью обычного силикона для создания уплотнения.

Далее нужно смонтировать негорючий утеплитель. Для этого приобретите минеральную вату в рулонах. С помощью базальта или стеклопластика заполняется пространство между сборной конструкцией и дымоходной трубой. При установке следите за тем, чтобы минеральная вата не закрывала резиновое уплотнение.

Отрезка кровли снабжена проходом для сбора. Его фиксация происходит саморезами. Этот вариант идеален при создании прохода дымохода из многослойных труб. Желоб в крыше защищает систему от попадания воды. Есть много разновидностей этих конструкций. Они различаются способом исполнения, материалом и углом наклона.

Обычно уклон таких конструкций составляет от 15 до 55 градусов.Выбор зависит от угла наклона кровли. Если материалом его отделки являются мягкие рулонные разновидности материалов, можно использовать распил металла. Также для такого способа монтажа вполне подходят конструкции, которые имеют самоклеющуюся ленту для качественного соединения системы с кровлей.

Черепица и ондулин

Прохождение дымохода через крышу можно производить самостоятельно, даже если покрытие выполнено из черепицы. В этом случае дымоход обычно облицовывают кирпичом.В этом случае вам потребуется выполнить работу с особой тщательностью. В этом случае для отделки дымохода можно использовать гофрированный, а также самоклеящийся лист свинца или алюминия.

Перечисленные материалы продаются в рулонах. С одной стороны, они покрыты специальным клеем. Обратная сторона такого листа покрыта фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также предотвратить попадание воды после дождя или снега в дом.

Еще один популярный вариант при отделке кровли — ондулин. У него много положительных качеств. Его также иногда называют еврошифером. Не содержит асбеста. Поэтому относится к экологически чистым материалам. Однако его недостаток — недостаточная термостойкость. Температурный предел, которому может подвергаться этот материал, составляет 110 ° C. Поэтому создание прохода через крышу является очень ответственным делом. Сделать это довольно сложно. Однако при определенных знаниях с этой задачей сможет справиться даже начинающий мастер.

Также следует сказать, что ондулин не только не выдерживает высоких температур, но и может воспламеняться. Поэтому в целях собственной безопасности нужно знать, как правильно сделать проход в крыше с аналогичной отделкой. Вам нужно будет вырезать в крыше отверстие, ширина которого больше диаметра трубы. Это увеличивает вероятность утечки.

Во избежание негативных последствий используйте для дымохода металлический или силиконовый проход через крышу. Обязательно смонтируйте прорезь крыши. Также в дизайне всегда присутствует металлический фартук.Угол паза выбирается в соответствии с положением скатов кровли. При установке концы паза вставляются под находящиеся рядом листы ондулина.

Профнастил

Если требуется создать дымоходный проход через крышу из профнастила, чаще всего хозяева дома приобретают сэндвич-трубу. Это самый надежный и простой в установке вариант. Гофрокартон идеально сочетается с такой конструкцией. Для установки дымохода на кровле делают разметку.

Далее при помощи болгарки нужно будет вырезать отверстие. Необходимо отступить от намеченного контура на несколько сантиметров в глубину. В этом случае отверстие немного уменьшится. Это обстоятельство необходимо учитывать при расчете конструкции. При этом нужно быть очень осторожным. В материале не должно быть сколов.

Когда отверстие будет создано, вам нужно сделать небольшие прорези в углах отверстия. Благодаря такому действию материал, которым отделана внешняя сторона откоса, можно загнуть кверху.Далее, создав проход дымохода через гофрированную крышу, потребуется проделать отверстия в перекрытиях. Отверстие должно быть таким же, как и сделанная вами ранее отметка.

После этого можно будет установить металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку пропускается многослойная труба. Далее в пространство между дымоходом и рубероидом закладывается прослойка минеральная вата … Также можно залить керамзит. После этого на трубу надевается силиконовый уплотнитель.Его необходимо аккуратно приклеить к профнастилу.

Перечисленные манипуляции позволяют создать герметичный блок. Через него не просачивается вода в дом.

Металлочерепица

Проход дымохода через металлическую крышу создается с помощью стандартного наружного пропила. В этом случае трубу часто делают из кирпича. Для начала нужно обустроить внутренний фартук над скатом крыши. Его нужно установить перед тем, как обшить кровлю металлочерепицей. Внутренний фартук нужно будет заправить.Этот конструктивный элемент изготовлен из оцинкованной стали. Лист может иметь покрытие, а может и не быть.

Для прохождения дымохода через металлическую крышу потребуется прикрепить стальной профиль к стенке трубы. На нем отмечается верхний край фартука. По линии разметки делают паз болгаркой. Его промывают водой для удаления строительной пыли.

Установка внутреннего фартука начинается снизу. В нужных местах стальной профиль разрезается.Этот элемент необходимо установить в предназначенном для этого месте. Далее его обрезают. Фартук устанавливается на подготовленное место. Он плотно прижимается к основанию. В этом случае верхняя часть должна точно совпадать с ранее созданной линией.

Затем систему фиксируют саморезами. Их вкручивают через низ с внутренней стороны фартука. Они должны проходить сквозь деревянные элементы кровельной конструкции. Боковая и верхняя части фартука монтируются аналогично.Они должны быть размером не менее 15 см.

Уплотнение фартука

При создании прохода для дымохода через крышу, покрытую металлочерепицей, необходимо заделать внутренний фартук. Для этого вставленная в стробоскоп кромка обрабатывается термостойким герметиком.

Под нижний край фартука наматывается галстук. Это плоский лист, предназначенный для слива воды. Он направлен в долину или вниз до самого карниза. Вам нужно сделать бортик по краю галстука.Это можно сделать плоскогубцами.

Если установлен внутренний фартук, можно установить внешний защитный экран. Устанавливается так же, как и внутренний фартук. Только его верхний край не утонет в стробоскопе. Он должен герметизировать стык. Для этого используется специальный состав, который не боится сильного нагрева.

Рассмотрев особенности обустройства прохода дымохода через крышу, можно своими руками создать качественную систему. Вода не просачивается через него после снега или дождя.Дымоход будет правильно выполнять возложенные на него задачи, он не будет быстро покрываться копотью внутри. Эксплуатация печного отопления будет безопасной и эффективной.

Как сделать дымоходный проход через металлическую крышу своими руками. Проход трубы через металлическую крышу Как заделать трубу на металлической крыше

При проектировании отопления загородного дома необходимо продумать способы пропуска трубы через крышу. Для нее выбирается место возле конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек» считается самым простым. Зимой на коньках не скапливается снег. Другой способ прохода — труба из рабочего кирпича или бетона, установленная на скате крыши, рядом с коньком.

Для того, чтобы провести трубу через кровлю из металлочерепицы, сначала необходимо: сделать разметку прохода, вырезать отверстие в кровле и установить планки упора или элемент прохода (для трубы круглой формы). Рассмотрим подробнее каждый этап работы.

depositphotos

Измерения и расчеты

На крыше с коньком высота рассчитывается в зависимости от расстояния между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть на 0,5 метра выше конька кровли.
• При интервале от 1,5 до 3 метров конек и труба должны находиться на одном уровне.
• Если расстояние между трубой и коньком превышает 3 метра, то длину трубы над крышей можно определить по линии, идущей под углом 10 градусов от конькового прохода к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны находиться на расстоянии 15 см от кирпичного или бетонного дымохода, если керамическое изделие выступает в роли трубы, то допустимое расстояние составляет 25 см.

Как вырезать отверстие

После определения места расположения трубы нужно разметить и подготовить отверстие в металлочерепице.

Слой покрытия вместе с тепло- и гидроизоляцией можно разрезать острым ножом или большими ножницами. Проделать отверстие в металлочерепице можно двумя способами:

• Отверстие можно проделать во время установки или после установки крышки.Чтобы подготовить круглое и прямоугольное отверстие, воспользуйтесь ножницами по металлу, лобзиком или высечкой.
• Чтобы подготовить отверстие круглого сечения, нужно начертить в центре круг с несколькими пересекающимися диаметрами. Затем при помощи ножниц по металлу нужно сделать надрезы, начиная от центра разметки к краям, после чего загнуть получившиеся треугольники внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы необходимо оборудовать специальный бокс, в который нужно засыпать негорючий материал, например,.

Дополнительно стенки дымохода рекомендуется делать утолщенными до 35-40 см. Если для прохода использовать кирпичную трубу, то утолщение стен снизит нагрев окружающих материалов до приемлемых 40-50 градусов.

Способы прокладки трубы через крышу, покрытую металлочерепицей

Проходной узел подбирается по форме и размеру дымохода. Самые популярные варианты прохождения крыши:

• Квадратная или прямоугольная розетка.
• Круглый выход.

Каждый тип имеет свои особенности и последовательность установки.

Как сделать прямоугольный выход дымохода

Прямоугольная прогулка проводится в два этапа:

1. Установка внутреннего фартука перед укладкой покрытия.
2. Установка внешнего элемента после укладки крышки.

Процесс установки можно разделить на следующие элементы:

• Определяет положение верхнего края внутренней планки прилегания.Для этого его прикладывают к стенке трубы.
• По линии отметки с помощью болгарки сделать паз глубиной около 150 мм, при этом строб должен быть с небольшим наклоном вверх. Завершающий этап — его очистка, которую рекомендуется проводить водой.
• Опорная планка сначала должна быть установлена ​​сбоку от дымохода от карниза, а затем остальные три планки устанавливаются сбоку и сверху.
• Доски укладываются внахлест примерно 150 мм, а края залиты силиконовым герметиком… В качестве крепежа рекомендуется использовать кровельные саморезы.
• Для образования «перемычки», по которой будет проходить вода от атмосферных осадков, под днище устанавливается лист металла. Обычно его устанавливают так, чтобы вода стекала прямо в канализацию.
• Для снятия гидроизоляции ее приподнимают на стене дымохода на 5 см и фиксируют в этом положении специальной лентой. Это обеспечит дополнительную надежность на стыке.
• Сейчас начинают обустраивать нижний фартук, который больше служит декоративным целям. Устанавливается таким же образом, только для фиксации наружных планок, стенки дымохода не нужно продевать. На самом деле нижний фартук оказывается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

depositphotos

Как сделать круглый выход для дымохода

Круглый проход установить немного сложнее, поэтому проход был спроектирован так, чтобы облегчить работу. Он состоит из плоского стального основания и эластичного колпачка.Это позволяет герметично соединить все элементы прохода.

Для изготовления вводных элементов используется каучук EPDM или силикон, обладающий высокой термостойкостью. Проходные элементы из силикона рекомендуется использовать в тех местах, где есть колебания температуры от -75 ° C до + 260 ° C, элементы из EPDM выдерживают падения от -55 ° C до + 135 ° C.

Установка проходного элемента состоит из следующих пунктов:

• На металлической кровле необходимо вырезать отверстие по диаметру трубы.
• Смочите переходной элемент жидким мылом и наденьте на трубу.
• Уплотняющий элемент с легким давлением повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим под переходной элемент наносится герметик. Расстояние между винтами должно составлять 35 см.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20%, и на этом же уровне его необходимо обрезать.

Выбор герметика для дымохода

Герметик для устройства дымоходов бывает двух видов:

• Термостойкий.
• Термостойкость.

Термостойкие составы принято применять для утепления наружных поверхностей печей и каминов, а также для утепления стыков кирпичных труб и кровли. Его также можно использовать при установке сэндвич-труб, но не из металла.

Многие герметики созданы на основе силикона, с добавлением оксида железа, благодаря чему такой герметик способен выдерживать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными или нейтральными.

Термостойкие составы применяются в тех случаях, когда температура постоянного нагрева колеблется в пределах 1200-1300 градусов, а кратковременного достигает 1600 градусов. Такой герметик используют для заделки трещин в топке топки, где есть открытый огонь, и для заделки дымоходов на кровле. Для случаев с открытым огнем нужно подбирать огнеупорные составы.

Термостойкие пасты на силикатной основе. Во время полимеризации он превращается в кремнийорганический состав с исключительной прочностью и 100% водонепроницаемостью.

Отделочные работы на кровле металлочерепицей имеют свои особенности.

Первой задачей кровельщика является обеспечение герметичности его поверхности.

Самыми уязвимыми участками в этом случае являются стык дымохода и вентиляционного прохода. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Слой теплоизоляции намокнет, что повлечет за собой утечку тепла из помещения.
2. Влага на деревянных элементах стропильной системы, которая может вызвать их гниение.
3. Нарушение вентиляции подкровельного пространства.

Еще на этапе проектирования уделяется внимание тому, где будет проход дымохода через крышу. Не следует забывать, что высота дымохода зависит от его расположения. Чем ниже он по скату крыши, тем длиннее должен быть по отношению к кровельной поверхности. Лучшим вариантом расположения дымоходов считается место в районе коньковой балки.В этом случае на трубу будет выпадать меньше осадков, а небольшой выход над поверхностью кровли снизит риск разрушения внешней части.

Устройство примыкания к дымоходу металлочерепицы

Следующим шагом после протяжки трубы является герметизация стыка между трубой и плиткой. Обычно этот процесс состоит из следующих шагов:

• Устройство обрешетки и металлочерепицы для прохода труб;
• устройство внутреннего фартука;
• установка металлочерепицы;
• устройство внешнего фартука.

Необходимые инструменты:

• болгарский;
• пильный диск 2 мм;
• молоток;
Плоскогубцы
• ;
Маркер
• ;
Металлическая линейка
• .

Кладка байпаса дымохода, установка нижнего фартука

Применяя устройство упора, кровельщик должен решить две задачи:

1. Перехватите текущую воду со склона над дымоходом, направьте ее по обеим сторонам дымохода и затем выпустите на откос под ним.
2. Не позволять воде попадать в дом и сливать воду, стекающую по стенкам трубы, на крышу.

Для этого необходимо смонтировать металлический фартук, который одновременно будет располагаться на плоскости кровли и располагаться на трубе на расстоянии 150-200 мм над поверхностью кровли. Перед началом работ трубу необходимо оштукатурить, так как после того, как будет сделан байпас, эта часть дымохода будет недоступна.

1. Привести гидроизоляцию к боковым кромкам трубы.На склоне чуть выше заднего края (не более 0,8 м) в гидроизоляцию установите душевой желоб.
2. Дополнительно оснастить ящиком.
3. Перед установкой нижнего фартука в проходе трубы уложите на обрешетку металлочерепицу. Для этого левый и правый листы, прилегающие к дымоходу, вырезаются по его контуру, а затем разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной над дымоходом.
4. Затем на боковых кромках трубы нарисуйте линии на расстоянии 150 мм от поверхности крыши.Далее соединяем их по всему контуру на трубе. Таким образом, вы можете узнать точную высоту подъема верхнего и нижнего фартуков.
5. Сделайте бороздки по размеченной линии с помощью болгарки (ширина 2 мм). Шлифовать внешнюю поверхность дымоходов необходимо кирпичом, а не кладкой.
6. Далее обрабатываемую поверхность нужно тщательно очистить от пыли, хорошо промыть водой и дать высохнуть.
7. Заполнить канавки бесцветным силиконовым герметиком.
8. Подготовьте планку абатмента и все части фартука. Затем вставьте край полосы в нанесенный герметик и закрепите саморезами.
9. Точно так же поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
10. Далее дымоход оборудуют «стяжкой». Эта деталь представляет собой лист металла, который наматывается под нижний край фартука. Загните края галстука молотком и плоскогубцами.Назначение этого элемента — не допустить попадания его в воду и направить в канализацию или ближайшую долину.

Устройство наружного фартука на стыке с трубой

Следующим шагом является установка нижней крышки на внутренний фартук и завязка. Для обхода дымохода монтируется верхний лист металлочерепицы. При этом он должен закрывать планку упора и входить в нижний лист покрытия, захватывая первую волну в верхней части дымохода.Таким образом, монтируемый нижний фартук, минуя трубу, зажимается между двумя слоями металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металла в обход дымохода, приступают к установке внешнего фартука. Этот элемент практически не выполняет защитной функции, но считается декоративной отделкой для прохода трубы через крышу. Его установка осуществляется практически по той же технологии, что и устройство нижнего фартука.Отличие в установке будет заключаться в креплении планки упора к трубе. В этом случае дополнительно шлифовать кирпичную кладку не требуется. Достаточно будет закрепить саморезами прямо на кирпич. Впоследствии его можно тщательно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример устройства стыка дымохода из кирпичной кладки. Но что делать, если труба металлическая и имеет круглое сечение

Устройство для прохода металлической трубы через крышу

Очень часто возникает вопрос, как правильно провести круглый жестяной дымоход через крышу, у которой уже есть утеплитель, и как устроить его обход.В этом случае вам нужно будет защитить от огня весь кровельный пирог. Специалисты рекомендуют при установке горючих материалов отодвинуть их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного ящика, который поможет отделить трубу от кровельного пирога. Зазор между стенками короба и трубой заполняется теплоизоляционным материалом.

Примыкание круглой трубы выполняется по следующей технологии:

1. Листы гидроизоляции и пароизоляции разрезаются конвертом.
2. Края полотен довести до стропил или перекладин и закрепить гвоздями или скобами к несущим конструкциям.
3. Далее гидроизоляционная пленка кровельного пирога прижимается к балкам обшивки, а пароизоляционный слой вдавливается в основание для монтажа отделочного материала.
4. Для максимальной защиты изоляции место приклеивания пленок к стенкам ящика заклеивается специальной липкой лентой.
5. Далее рабочая поверхность покрыта металлочерепицей.
6. На трубу надевается юбка (хомут), которая фиксируется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно прикреплен к конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и сноровке можно сделать самому.

Крыша вентиляционного прохода

Устройство полностью вентилируемого пространства в крыше — залог долгого срока службы дома.Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия способствуют увеличению влажности стен. Чердачное пространство и чердак, в слоях кровельного пирога и стропильной системы, что в конечном итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Современный строительный рынок может предложить различные варианты вентиляции в большом ассортименте.

Для обустройства вентиляционных шахт на металлической кровле потребуется:

1. Уложить элемент прохода на металлическую поверхность крыши и обвести его по контуру.
2. Разрезать металлочерепицу по отмеченной линии.
3. Резиновая прокладка, прикрепленная к изделию, крепится саморезами к металлическому профилю и тщательно покрывается силиконом.
4. Проходной вентиляционный элемент соединяется с резиновым уплотнением и крепится винтами к крыше.

Стыки кровли требуют профессионального подхода.Поэтому все работы на этих участках необходимо выполнять с особой тщательностью и в соответствии с технологическим процессом … Перед началом монтажа лучше всего проконсультироваться со специалистом, который станет залогом качественного устройства кровли.

Из-за сложной формы поверхности резка кровли металлочерепицы выполняется по более сложному шаблону, чем другие покрытия. Предлагаем узнать, как правильно выполнить проход дымохода через крышу в таких случаях, не влияя на функции кровли и несущей системы.

Что такое кровельная система

В отличие от вентиляционных каналов, обогрев дымохода почти всегда требует вмешательства в стропильную систему крыши. Это связано с тем, что из-за действия высоких температур вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается наличие горючих материалов, в частности дерева. Какой именно будет ширина этой зоны, зависит от типа дымохода.

Строго говоря, степень натяжения несущей системы зависит не от ее типа, а от места, где проходит труба.Есть три наиболее распространенных случая:

1. В склоне мансарды со свободным доступом.
2. На коньке.
3. На склоне закрытого чердака и в других труднодоступных местах.

Основная специфика работ здесь в том, что в первых двух случаях стропильная система остается доступной для работы. Если доступ в подкровельное пространство ограничен, последовательность действий обратная: сначала на большой площади демонтируется кровельное покрытие, гидроизоляция и обрешетка, после чего разбирается пол и устраивается проходная зона.Это нужно учитывать заранее.

Дымоходный канал проходит через крышу в составе его разгонной секции — последнего прямого участка трубы, в котором создается необходимая тяга. Поэтому зона прохода через крышу в проекции точно совпадает с разрезом пола, труба не должна иметь поворотов вверху. Это несколько усложняет работу, ведь в стропильной системе есть удобные места для обустройства прохода, но их не много и не всегда удается разместить котел строго под ними.

Наиболее удачным обстоятельством считается, когда труба проходит между двумя стропильными ногами на таком расстоянии от узла конька, где нет ригелей, затяжек и балок. Чем ниже по склону, тем больше работы возникает по ходу, если проход будет слишком высоким, придется задевать гребневой узел и как-то его раздвигать, делая в балках щель. Поэтому, если есть возможность сместить место прохода через потолок, лучше заранее продумать этот момент.Категорически недопустимым считается прохождение дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать разрез

Кровельные проемы бывают двух видов — для круглых и прямоугольных дымоходов. В последнем случае герметичный фартук собирается своими руками из кровельного железа. Несмотря на трудоемкость, этот вариант считается самым надежным. Вырезы для круглой трубы изготавливаются на заводе, они имеют вид гофрированной манжеты с широкими полями… Для качественного и герметичного стыка проход трубы необходимо утеплить двумя фартуками: внутренним и внешним декоративным.

Для пропуска труб круглого сечения через металлочерепицу применяют гибкие прорези из термостойкого синтетического каучука. Более экзотический вариант, преимущественно европейского производства, — это композитные алюминиевые профили. В обоих случаях суть их работы заключается в том, что они повторяют сложный профиль металлочерепицы и крепятся к нему как механически, так и с помощью герметизирующего клея.

Самостоятельное изготовление резки требует определенного мастерства и простейшего набора инструментов для кровельных работ — молотка и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных перекладин. По углам доски соединяются либо складкой, либо складками, что предпочтительно. Резку полос кровельной стали следует производить без перегрева кромок, кроме того, кромки, прилегающие к дымоходу и кровле, должны иметь складку, то есть однократную прокатку.

Изготовление проема под дымоход

Требования пожарной безопасности предусматривают отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из горючих или оплавленных материалов. Размер зазора определяется наличием у дымохода негорючего утеплителя, теплопроводность которого не превышает 0,3 м 2 * ° С / Вт. Так, для кирпичных и керамических колодцев вдавливание должно быть не менее 250 мм, тогда как для сертифицированной сэндвич-трубы достаточно 130 мм.

С учетом габаритов дымохода определить размер проема довольно просто. Далее следует разметка деталей внутренней обшивки и обрешетки. Пароизоляционные и гидроизоляционные материалы вырезаются конвертом и заворачиваются внутрь торта. Далее внутренние поверхности проема должны быть отделаны гидроизоляционным материалом, нечувствительным к нагреванию, как правило, для этого используется алюминиевая или медная фольга.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг перехода.Лучшим вариантом считается демонтаж с конька и снятие по одному листу с каждой стороны проема. Таким образом, проход в крыше на момент установки дымохода должен быть полностью свободным. Для кровель под металлочерепицу характерен следующий порядок действий: сначала в месте прохода трубы подготавливается стропильная система, затем по общей схеме устраивается кровельный пирог, после чего заполняется проем и монтируется покрытие с распилом. .

Усиление стропильной системы

В простейшем случае проем ограничивают двумя распорками, установленными между стропилами.Таким образом, в кровельном пироге образуется квадрат, стены которого разнесены на расстояние не меньше стандартного. Для крыш из легкого металла характерен редкий шаг стропил, поэтому обычно горизонтальный размер проема чрезмерно большой. Его можно укоротить, вставив между горизонтальными стойками еще пару вертикальных. Это желательно не только с точки зрения уменьшения зазора в теплоизоляции: даже в холодной кровле проем минимально допустимого размера вызовет меньше трудностей с установкой негорючей обрешетки и креплением металлочерепицы в место.

В сложных случаях стропильную ногу необходимо подрезать. В зависимости от высоты прохода демонтажу также подлежат затяжка, балка или несколько пролетов. Общий способ усиления стропильной системы следующий: в месте пропила стропильная нога крепится сверху и снизу к соседним с помощью горизонтальных подкосов. Далее между этими подкосами вставляются вертикальные бруски, заменяющие стропильную ногу в проходе. Тот же метод может быть применен к другим элементам системы поддержки, расположенных параллельно: прогоны или, например, высокие затяжек.

Укрепление подпорными столбами практикуется редко. В основном это целесообразно при уклоне ската более 35 °, когда нужно вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проема устраивается собственная поддерживающая система, часто она имеет подвесной тип . .. Для обеспечения достаточной прочности принято соединять противоположные ножки затяжками, на которые будут опираться стойки.

Восстановление пирога крыши

Когда проем подготовлен, труба фиксируется в нем стальными растяжками.Далее изготавливается комплект обрешетки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирается исходя из условий крепления металлочерепицы и резки под трубу. Часто бывает достаточно двух горизонтально направленных вставок, которые почти плотно соединены друг с другом с обеих сторон трубы.

Обратное запечатывание проема производится по направлению снизу вверх. Для холодной кровли этот этап пропускается: пирог проема не заполняется изоляцией.В противном случае в него вставляется мат из плотной минеральной ваты соответствующего размера, разрезанный на две части. Дополнительное крепление утеплителя может быть обеспечено с помощью стальной арматурной сетки, подкладываемой снизу к деревянным распоркам, ограничивающим проем. Пароизоляция на этом участке не устанавливается; его заменяют алюминиевой фольгой.

Дальнейшая заделка ведется сбоку от крыши. В полуметре от дымохода гидроизоляцию меняют на лист оцинкованного железа, в котором делают отверстие по диаметру трубы, расширяемое до эллипса в соответствии с углом наклона.Края листа заделываются битумной мастикой и крепятся к обрешетке саморезами, в этом месте лист должен иметь внахлест не менее 10 см над общей гидроизоляцией.

Режущий агрегат

Отрезки для прямоугольных дымоходов должны иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный воротник должен плотно прилегать не только к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке вырезается паз по наклонному кольцу, который с учетом швов в самом мелком месте должен иметь глубину не менее 15-20 мм.Высоту прорезания паза нужно выбирать так, чтобы на горизонтальных участках он не проходил по шву кладки. В этом случае наклонные участки вырезают параллельно плоскости откоса.

Спил крепится к металлическому листу и стенкам колодца кровельными шурупами и дюбелями с широкой пластмассовой шляпкой-грибом. Перед тем, как вставить изогнутую полку в стробоскоп, последний обильно заливается силиконом или другим атмосферостойким герметиком.Сборка фартука осуществляется в следующей последовательности: сначала нижний сегмент, затем боковые, закрепленные свернутыми внизу 70-80 мм «язычками». Последним прикрепляют верхний отрезок фартука, края его оборачивают по бокам. Все угловые стыки следует тщательно заделать битумной мастикой, в том числе снаружи.

Верхняя перегородка собирается вместе с кровельным покрытием. Сначала крепится ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука.Его, как и другие, не нужно фиксировать в пазу, это довольно частая фиксация небольшими дюбелями и смазка густым герметиком. После крепления нижней планки набор листов металлочерепицы продолжается до крайнего ряда, который целиком прилегает к боковым стенкам дымохода, то есть кровлю выше по скату укладывать не следует. Перед тем как продолжить, нужно закрепить верхнюю планку фартука, а затем и боковые. Таким образом, металлочерепица крепится по внешнему пазу только в верхней части, а по бокам и снизу скрывается под рейками, для чего следует сделать пару вертикальных надрезов на более высоких углах и обработать их края. .

Что касается заводских обрезков, то они крепятся в полном соответствии с прилагаемой инструкцией по сборке … Сначала срезается заглушка необходимого диаметра, после чего на трубу надевается манжета. Для нижнего и верхнего пропила последовательность действий одинакова: загиб фланца по форме поверхности, укладка битумного шнура и частое закрепление саморезами. Отличие более точной распиловки — более высокая шапка с угловым расположением в соответствии с крутизной откоса.

Невозможно представить ни один жилой дом без труб на крыше. Такая крыша будет иметь незавершенный вид … Конечно, духовки сегодня уже не используются, но без труб пока что не обойтись. Планируя свои работы по устройству новой кровли или ремонту старой, следует продумать технологию установки этого компонента. А как провести трубу через крышу из металлочерепицы? Как сделать его красивым, надежным и безопасным?

Подготовительные работы

Пропуск трубы через металлочерепицу, как и через любой другой рубероид, — сложная задача.На этапах его реализации вы можете столкнуться с множеством трудностей. Во-первых, прохождение трубы создаст на крыше дополнительные опасные места, которые нарушат герметичность. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от систем отопления горячая. Пройдя через кровельный пирог, он может вызвать возгорание.

Поэтому перед тем, как снимать дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Здесь следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Дымоход не должен располагаться возле окон мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька.Если это значение меньше полутора метров, то труба должна быть на 50 сантиметров выше, чем верх крыши, покрытой металлочерепицей. На расстоянии от конька от 1,5 до 3 метров верх дымохода находится на одном уровне с ним. Если это значение больше трех метров, то от гребня проводится условная линия под углом 10 градусов к горизонту;
• Не устанавливайте трубу на крыше, покрытой металлочерепицей или любым другим материалом в месте расположения ендовы или ближе метра от нее.

Прохождение дымохода через металлочерепицу и кровельный пирог — место опасности возгорания. Поэтому необходимо следить за тем, чтобы горючие материалы не соприкасались с трубой. В инструкции по строительству указаны расстояния, на которых следует снимать изоляцию, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то эта величина составляет не менее 13 сантиметров. Если дымоход из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Для обеспечения сохранности изготавливается специальный ящик или фартук. Можно сделать самому или приобрести металлочерепицу. Последний вариант более выгоден. Это позволит более безопасно снимать трубу, обеспечивая лучшую тепло- и гидроизоляцию. К тому же отделка дымохода заводскими материалами снаружи не испортит внешний вид кровли.


Монтажные работы

Проход трубы через кровлю из металлочерепицы должен осуществляться строго по правилам.Технология во многом зависит от формы дымохода. А как снять через металлическую кровлю круглую трубу? Эта работа выполняется в такой последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно ножницами по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать слоями кровельного торта. Гидроизоляцию и теплоизоляцию лучше разрезать в виде конверта крест-накрест.В этом случае края можно загибать и ремонтировать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
3. Наряду с круглыми дымоходами производитель предлагает специальные проходы. Они позволяют пропустить трубы с минимальными потерями тепло- и гидроизоляции. Проходы представляют собой эластичные заглушки из специальной резины на стальной основе.
4. Сначала труба устанавливается на крышу. Затем, смочив его в мыльной воде, на него надевают эластичный колпачок.Чтобы труба на крыше из металлочерепицы хорошо загерметизировалась, диаметр патрубка должен быть на двадцать процентов меньше дымохода. В этом случае резиновый колпак придется немного обрезать, но он будет плотно сидеть на своем месте.
5. Стальная основа прикручивается к металлочерепице с помощью саморезов. В этом случае монтаж необходимо проводить с использованием герметика. Его слоем нужно обойти весь круг, вырезанный в металлочерепице под дымоходом.

Установить выпускной патрубок на крышу заводского изготовления достаточно просто. Плотный резиновый колпачок предотвратит просачивание влаги внутрь. Но холоду преграды не будет. Если кровля сделана с утеплителем, то такую ​​же операцию нужно провести с проходом трубы через крышу. Для его герметизации используется негорючий материал. Лучше всего для этого подходит базальт. минеральная вата, ее температура плавления более 800 градусов.

Как поступить с квадратной трубой

Если в вашем доме дымоход из кирпичной кладки, то все работы будут проводиться даже во время устройства кровли, до того, как она будет покрыта металлочерепицей.С самого начала выставляют стропильную систему так, чтобы ее элементы находились не ближе 13-15 сантиметров от стенок трубы. То же самое и с кровельным «пирогом».

Проход через металлочерепицу выполняется следующим образом:

• На нужном участке рубероида делается надрез. Поскольку металлочерепица не горит, делать большие зазоры не нужно. Для монтажа используются заводские переходные полосы. Именно по их размеру необходимо регулировать размер зазора между металлочерепицей и трубой;
• После укладки рубероида следует подготовить дымоход, а точнее его внешние стены, к дальнейшим работам… Укладывается опорная планка и делается отметка на кирпичной кладке. На нем с помощью болгарки делается паз глубиной до 1,5 сантиметра. Делать это нужно непосредственно по самому кирпичу, а не по шву кладки. Канавка должна указывать немного вверх;
• Далее укладываем планки опоры. Эту работу нужно начинать сверху, лицом к карнизу. Далее, соблюдая перекрытие в полтора сантиметра, остальные три подходят, делая обход всей трубы;
• Полосы крепятся саморезами к самой металлочерепице или к элементам обрешетки.Расстояние между точками крепления в пределах 15-30 сантиметров;
• Чтобы влага не попадала под рубероид, специалисты рекомендуют дополнительно смонтировать стяжку. Это треугольник из олова или нержавеющей стали. Основание стяжки входит под планку примыкания трубы. Борта имеют низкие бортики, направляя влагу в нужное место. Верх стяжки должен перейти к следующему листу металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит в декоративных целях.Он устанавливается так же, как и планки абатмента. Только в этом случае не нужно резать кирпичную трубу. Нижний фартук крепится саморезами к листу металла.

Лучше всего, если упорные планки будут приобретены у того же производителя, что и рубероид. В этом случае они будут повторять профиль металлочерепицы, а значит, установка пройдет без проблем.

Но такие элементы можно сделать своими руками.Для этого используются листы из оцинкованного железа, нержавеющей стали или алюминия. Материал разрезается на необходимые заготовки. Далее его изгибают под предварительно настроенным углом. Такая работа обойдется недорого, но потребует от вас навыков обработки металла.

Дымоход на крыше из металла или любого другого материала необходимо тщательно загерметизировать. Здесь много трещин, поэтому велика вероятность протечки. Все швы заделаны герметиком. Вы также можете нанести подкровельную гидроизоляцию прямо на трубу, примерно на пять сантиметров.Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Дымоход — важная часть конструкции крыши, через которую дым от сгорания топлива выходит из здания. При разработке плана строительства частного дома необходимой составляющей является устройство дымохода в металлочерепице на крыше. Прохождение трубы через металлочерепицу влияет на пожаробезопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах.Кровля должна быть защищена от возможного возгорания деревянными элементами стропильной системы и обрешетки.

Проектирование дымохода под металлочерепицу, в соответствии с государственными нормами, выполняется до начала строительства. Иногда возникают непредвиденные ситуации, когда в готовый дом подводят проход трубы через крышу. Это случается в тех случаях, когда ремонтируют старую или устанавливают новую систему отопления, переустанавливают кровлю. Вывод дымохода через металлочерепицу можно сделать своими силами; в сложных случаях приглашаются дымоходные мастера.

Перед тем, как провести трубу через кровлю из металлочерепицы, специалисты определяют место расположения будущего дымохода. При поиске места для прохода трубы на крыше соблюдаются следующие установленные правила:

1. Дымоход в конструкции из металлочерепицы должен иметь полное прилегание к настилу крыши. Герметизация труб — залог правильного и успешного монтажа.
2. Снег и другие осадки не должны скапливаться в значительном количестве на поверхности участка, выделенного на кровле из металла для выхода дымоходной трубы.Дополнительное давление воды на крышу может нарушить целостность настила. Кроме того, избыток влаги может стать причиной утечки в жилые помещения дома.
3. Дымоход через металлическую крышу рядом с мансардными окнами не устанавливается. При сильных порывах ветра может быть трудно избежать обратного выброса окиси углерода и дыма внутрь здания.

Всем этим требованиям, как показывает практика, отвечает участок на крыше из металлочерепицы, расположенный вблизи или на самом коньке кровли.Для устройства дымохода используется тёплая зона, свободная от скопления конденсата. Установка вытяжки на максимально длительный срок, в свою очередь, снижает негативное влияние внешних атмосферных факторов.

Если крыша здания плоская или конек конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, достигающий трех метров, требует установки на одном уровне. При значительном расстоянии до гребня, превышающем трехметровую отметку, специалисты проводят условную линию к горизонту под углом 10 градусов, определяя точку подъема для установки трубы.Для возведения вытяжки понадобятся пиломатериалы, кирпич и утеплитель, гидроизоляционные пленки.

Устье дымохода закрывается специальным зонтом из рубероида во избежание попадания влаги из атмосферных осадков. Дымоход, подключенный непосредственно к котельной, не закрывается, так как это может затруднить отвод газов.

Прорезь для доступа к кровле в кровельном пироге может быть овальной и круглой, а также прямоугольной и в виде квадрата.

Квадратная крыша, выход

Разберемся, как сделать вывод для дымохода квадратной формы.После того, как труба выведена на крышу, необходимо завершить конструкцию. Основной уплотнитель, обеспечивающий сцепление с металлочерепицей, выглядит как специальный фартук, закрепленный на скате крыши с помощью металлических уголков. Монтаж этой детали начинается с нижней стенки вытяжной системы, полосы крепятся внахлест 10-15 см, заполняя элементы герметизирующим составом.

Внизу размещается металлическая плоскость, по которой вода течет либо в долину, либо в самый конец планки карниза.Делается металлический галстук со складками по краям.

Сверху на внутренний фартук монтируется металлочерепица, далее переходят к декоративной отделке конструкции — внешнему фартуку, часть состоит из планок примыкания. Герметичность обеспечивается саморасширяющейся изоляционной пленкой. Во избежание появления трещин специалисты оборачивают кирпич листом железа, покрытым полимерным составом.

Устройство круглого выхода

Главное при монтаже трубы круглого сечения — это использование дополнительного элемента — кровельного прохода.Представляет собой лист металла, на который прикреплен резиновый или силиконовый колпачок.

Применение современных технологий позволило получить универсальную деталь, надежно работающую в условиях необычных температурных режимов. Раздельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через заглушку на проходке, которую вытягивают, выбирая нужную часть, с кольцевым отверстием на 20% уже, чем сечение дымоходной трубы.Затем к конструкции крыши крепится фартук.

Металлические крыши 101: установка и типы материалов

Трудно игнорировать преимущества металлических крыш.Они сильны, способны пережить ураганы, град и лесные пожары. Они прочные, их срок службы составляет до 50 лет и более. Они могут экономить энергию благодаря своей способности отражать солнечное тепло. При правильной установке они практически не нуждаются в обслуживании.

В Америке медные и свинцовые крыши появились на важных общественных зданиях с 18 века, включая мэрию Нью-Йорка в 1764 году. К середине 1800-х годов металлические кровли стали более распространенными, поскольку сталь массового производства стала покрывать обычные дома и сараи.К 1920-м годам на рынок вышел легкий алюминий без ржавчины, а также лакокрасочные покрытия, которые добавили цвет и долговечность как алюминиевым, так и стальным крышам.

Сегодня металлическая кровля снова находится на подъеме: ее популярность выросла почти в четыре раза за последние 20 лет. И хотя за нее стоит надбавка — компоненты дороги, равно как и квалифицированный персонал для установки — металлическая крыша может повысить стоимость дома при перепродаже до 6 процентов в некоторых областях. Впереди: взгляните на материалы и стили, которые следует учитывать, а также на то, как правильно выполнить работу, чтобы ваш дом оставался прохладным и сухим на десятилетия вперед.

В одобрении отца-основателя

В 1824 году Томас Джефферсон заменил оригинальную деревянную черепицу на крыше Монтичелло на черепицу из терне, покрытого оловом железа; они просуществовали до 1855 года. После ряда низкокачественных, склонных к утечкам заменителей, крыша вернула свой вид 1824 года в 1992 году с установкой черепицы terne из нержавеющей стали с оловянным покрытием.

Стоимость и долговечность металлических крыш

Сколько стоят металлические крыши?

Установленные металлические крыши стоят от 7 до 20 долларов за квадратный фут, в зависимости от типа используемого металла. Это в два-шесть раз дороже асфальтовой крыши.

Как долго прослужит металлическая крыша?

В среднем они имеют срок службы от 40 до 70 лет, в зависимости от типа используемого металла, сурового местного климата и навыков установщика.

Они шумные?

Правильно установленная на фанерной обшивке и рекомендуемой подкладке металлическая крыша во время ливня не будет заметно громче, чем сделанная из асфальта (52 децибела против 46).

Какая гарантия?

Большинство производителей дают гарантию на продукцию до тех пор, пока вы владеете своим домом, и допускают передачу гарантии следующему владельцу.

Выбор материалов

У каждого металла есть свои плюсы, будь то прочность, цвет или стоимость.Выберите тот, который соответствует вашему климату и вашему бюджету, и он улучшит стиль вашего дома.

1. Сталь

Это самый надежный, популярный и, как правило, наименее дорогой вариант. Чтобы предотвратить ржавчину, его обычно окунают в расплавленный цинк (при производстве гальванизированной стали) или в алюминиево-цинковый сплав под названием Galvalume. Окуненную сталь можно оставить в серебристом состоянии, но обычно ее окрашивают, чтобы продлить срок службы. Может длиться от 30 до 50 лет.

2.Алюминий

Легче, мягче и дороже, чем сталь, алюминий выпускается во многих стилях с тиснением; под слоем краски — алюминий почти всегда окрашен — трудно отличить два металла друг от друга. Алюминий — хороший выбор в местах с соленым воздухом или кислотными дождями, поскольку он не ржавеет. Может длиться от 30 до 50 лет.

Медь

Медь — это самый старый, самый долговечный и самый дорогой металл для крыш. Ее легко резать и формировать.Его яркий блестящий блеск без покрытия быстро приобретает защитную коричневую патину, которая со временем может стать мягкой сине-зеленой. В отличие от других металлов, которые определяются толщиной или калибром, кровельная медь определяется ее весом на квадратный фут в унциях. Может прослужить до 200 лет.

4. Терне

Первоначальная крыша, покрытая оловом и свинцом, использовавшаяся в Европе в 18 веке, ее часто красили, чтобы защитить железную основу. Сегодняшняя бессвинцовая версия — нержавеющая сталь, зажатая между слоями олова — естественно выдерживает самые суровые условия, не требует окраски и выдерживает матово-серый цвет. Может длиться более 100 лет.

5. Цинк

Как и медь, цинк настолько устойчив к атмосферным воздействиям, что краска не требуется. Его часто легируют титаном для обеспечения прочности и повышенной коррозионной стойкости, его легко формовать и с ним легко работать.Цинк со временем приобретает красивый голубовато-серый цвет — подумайте о знаменитых крышах Парижа. Может длиться от 80 до 100 лет.

Установка металлической крыши

TOH Том Сильва и Кевин О’Коннор подробно рассмотрят фальцевую крышу-портик. Каждая медная панель укладывается на накладку и скрепляется медными гвоздями.

Вы можете рассчитывать на то, что опытный установщик металлических кровель будет следовать этим проверенным временем методам:

Оторвите старую крышу

Хотя металлические панели с сильным тиснением можно укладывать поверх старой битумной черепицы, рекомендуется полностью оторвать старую крышу.Таким образом, можно будет проверить обшивку и оклад (и при необходимости заменить) до того, как новая крыша обрушится, что снизит вероятность протечки.

Защитить оболочку

Показано: Электрический закаточный станок обжимает края панелей для создания плотного соединения без утечек.

Вода проникает сквозь металлические стыки; лучший способ остановить это — приклеить высокотемпературную гидроизоляционную подложку ко всему настилу крыши. Этот материал также герметизирует каждый крепеж, проникающий через крышу.

Позволяет металлу двигаться Листы скольжения, обычно канифоль, проложенные между кровлей и подкладкой, позволяют металлу свободно расширяться и сжиматься и защищают целостность подкладки.

Купите подходящий герметик Если вы видите тюбики силикона для домашнего использования во время работы, это плохой знак; это не продлится долго. Профи предпочитают полиуретановые герметики, которые прилипают к металлу и изгибаются вместе с ним.

Как найти подходящего подрядчика

Качественная работа зависит от найма профессионала, который специализируется на стиле металлических кровель, который вам нужен.Вы можете начать с поиска товаров в Интернете, а затем работать напрямую с производителем, чтобы найти квалифицированного подрядчика в вашем регионе. Или посетите веб-сайт Metal Roofing Alliance, чтобы связаться с местными профессионалами и просмотреть их веб-сайты, чтобы увидеть примеры их работ.

Совет: Поищите кровельщика, который предложит гарантию, которая покрывает расходы на работу в случае утечки в течение как минимум пяти лет после установки. Если металлическая крыша не протечет за это время, вероятность того, что она протечет позже, невелика.

Энергоэффективная металлическая кровля

Предоставлено Artistic Design and Construction

Вы можете быть удивлены, узнав, что в самые жаркие месяцы металлическая крыша остается на 50-60 градусов холоднее, чем сделанная из любого другого материала.

Светлые металлические крыши естественным образом отражают больше солнечной энергии, чем более темные, но благодаря новым теплоотражающим красочным пигментам даже темные металлические крыши могут соответствовать критериям Energy Star Агентства по охране окружающей среды.В солнечных местах, таких как Флорида, Техас и Калифорния, экономия энергии от такой кровли может достигать 50 процентов.

Ожидается, что счета за кондиционирование воздуха снизятся на 10-15 процентов. Чтобы найти кровлю с высокими эксплуатационными характеристиками, перейдите в базу данных Cool Roof Rating Council. Ищите продукты с индексом солнечного отражения (SRI) 29 или выше. Чем выше SRI, тем прохладнее будет крыша.

Структура затрат на металлическую кровлю

Материалы — 40%

Этот процент может увеличиться, если будут выбраны высококачественные кровельные материалы, в том числе невидимые элементы, такие как подкладки, гидроизоляция и герметики.

Труд — 45%

Процент может увеличиться, если в вашем доме сложная линия крыши, много слуховых окон или сама кровля сложна в установке.

Удаление отрыва — 9%

Покрывает расходы на аренду мусорного контейнера и утилизацию старой кровли.

Дополнительные услуги на рабочем месте 6% — Включает такие сборы, как аренда оборудования для загрузки рабочих и материалов на крышу.

Мифы о металлических крышах

iStock

МИФ: Они привлекают молнии.

РЕАЛЬНОСТЬ: Металл не более привлекателен для молнии, чем любой другой кровельный материал. Вот почему не существует строительных норм, требующих заземления или специальной защиты металлических крыш. Обычно молния поражает самый высокий объект поблизости, например дымоход или дерево. Но если болт ударится о металлическую крышу, он не загорится.

МИФ: Они предназначены только для фермерских домов.

РЕАЛЬНОСТЬ: В то время как металлические крыши являются привычным явлением в сельской местности — на домах, сараях и промышленных зданиях — они могут работать практически с любым архитектурным стилем.Современные металлические кровельные материалы могут имитировать древесину, шифер, глиняную черепицу и даже асфальт с гранулированным покрытием, поэтому вполне вероятно, что существует версия, которая будет соответствовать стилю вашего дома.

МИФ: Они уязвимы для града

РЕАЛЬНОСТЬ: Град может повредить кровлю любого вида, если град достаточно велик. В районах, где часто бывает град, вам нужна металлическая кровля класса 4. Этот рейтинг указывает на то, что кровля выдержала самый суровый стандарт испытаний UL — стальной шар диаметром 2 дюйма, упавший с 20 футов — без разрывов, трещин, трещин или расколов.Если сильный град — или пешеходное движение — оставит вмятины на металлической крыше, она может выглядеть плохо, но сама кровля не пострадает.

Штампованная металлическая кровля, имитирующая черепицу, с большей вероятностью будет иметь вмятины, потому что между металлической панелью и обшивкой крыши остается небольшое воздушное пространство. (Крыши со стоячим фальцем и плоские крыши находятся в непосредственном контакте с кровельной обшивкой.) В таких ситуациях металл большей толщины обычно является лучшим средством предотвращения вмятин, но некоторые производители также предлагают вставки из пенопласта, поддерживающие нижнюю сторону штампованной черепицы. кровельные панели.

МИФ: Отапливают дом.

РЕАЛЬНОСТЬ: Металлические крыши нагреваются, но не горячее любого другого кровельного материала. Большинство металлических кровель (имитирующих дерево, сланец или глину) имеют встроенный терморазрыв, который изолирует от тепла, передаваемого на нижний настил крыши. И в отличие от крыш из асфальта, шифера или глины, которые удерживают солнечное тепло после захода солнца, металл быстро отдает свое тепло обратно в атмосферу.

Металл также может отражать значительное количество тепла, когда солнце встает, но его отражательная способность зависит от цвета и покрытия.

Металлическая кровля — Tekline Roofing

Хотя первоначальная стоимость металлической крыши премиум-класса выше, чем у большинства других кровельных материалов, в долгосрочной перспективе вы сэкономите деньги. Металлическая крыша может прослужить в 2–3 раза дольше, чем другие кровельные системы. Металлическая крыша также может повысить стоимость вашего дома при перепродаже и даже снизить страхование вашего домовладельца. Скорее всего, металлическая крыша станет последней крышей, которую вы когда-либо устанавливали в своем доме.

Металлическая кровля светлых и темных цветов эффективно отражает тепло, чтобы снизить охлаждающую нагрузку летом и утеплить дома зимой.Это может помочь снизить счета за электроэнергию. На большинство металлических кровель действует гарантия производителя от 30 до 50 лет, а также гарантия качества изготовления от установщика.

Металлическая крыша не увеличивает вероятность удара молнии в ваш дом. Однако, если бы в ваш дом ударила молния, ваша металлическая крыша безопасно распределила бы энергию по всей конструкции. Поскольку металлическая кровля не горючая или легковоспламеняющаяся, это вариант с низким уровнем риска и желательный вариант кровли в суровых погодных условиях, особенно в случае молний.

Распространенное заблуждение состоит в том, что металлическая крыша будет более шумной, чем другие типы кровли. При установке с прочной обшивкой металлическая крыша в вашем доме фактически заглушит шум от дождя, града и непогоды, во много раз лучше, чем другие кровельные материалы.
Современные металлические кровельные системы долговечны. Металлическая стальная кровля имеет «металлическое покрытие», состоящее из цинка или комбинации цинка и алюминия. Это металлическое покрытие предотвращает образование ржавчины и приклеивается к стали на заводе.Затем на металлическое покрытие наносится краска, чтобы обеспечить желанию домовладельцев стойкий цвет.

Существует три основных категории металлических кровельных систем, используемых для крутых кровель: архитектурные металлические панели, конструкционные металлические панели и металлические черепичные / черепичные панели. Как правило, архитектурные системы кровли из металлических панелей являются водоразделительными и предназначены для использования на крутых крышах. Конструкционные металлопанельные кровельные системы используются на крышах с низким и крутым уклоном. Конструкционные кровельные системы из металлических панелей могут использоваться на крышах с низким уклоном из-за их гидростатических или водонепроницаемых характеристик.

Поскольку архитектурные кровельные системы из металлических панелей обычно предназначены для использования на крутых склонах, которые быстро проливают воду на поверхность металлических панелей, швы обычно не являются водонепроницаемыми. Многие архитектурные металлические кровельные системы хорошо подходят для использования на крышах с уклоном 3 дюйма на фут (14 градусов) или более. Одним из исключений из общих правил уклона для архитектурных систем кровли из металлических панелей является традиционная плоская фальц, паяная или сварная металлическая кровельная система, такая как медная.Это может быть указано на склонах менее 3 дюймов на фут (14 градусов).

Большинство конструкционных кровельных систем из металлических панелей спроектированы таким образом, чтобы препятствовать прохождению воды в нахлестах и ​​других стыках, поскольку в швах можно использовать герметик или антикапиллярные конструкции. Конструкционные металлоконструкции кровли обладают прочностными характеристиками, позволяющими перекрывать несущие элементы. Металлическая черепица и кровельные панели доступны во многих вариантах для использования в качестве кровельного покрытия для крутых крыш. Большая часть металлической черепицы подвергается штамповке в процессе производства, чтобы получить самые разные формы.Эти продукты могут иметь форму отдельных или нескольких конфигураций асфальта, плитки, шифера или деревянной черепицы.

Есть много категорий металлических панелей. Термин «стоячий шов» часто используется как общее описание класса металлических кровельных швов. Название «стоячий шов» происходит от того факта, что швы соединяются вместе над плоскостями панелей. Этот термин также используется для обозначения профиля панели, который включает стоячий шов: вертикальную ножку / плоскую чашу и трапециевидный шов.

Холодная металлическая кровля | WBDG

Введение

Металлическая кровля использовалась в качестве кровельного материала на протяжении веков. Металлическая кровля доступна в широком разнообразии субстратов, цветов, фактур и профилей. Несмотря на то, что металлическая кровля разнообразна по внешнему виду, она обладает многими общими характеристиками, такими как долговечность, переработанное содержимое, возможность вторичной переработки, огнестойкость, малый вес и низкая стоимость жизненного цикла.

В зависимости от отделки поверхности холодная металлическая кровля может обеспечить повышенную энергоэффективность благодаря своей способности отражать солнечное излучение и излучать инфракрасное излучение.Фактически, коэффициенты отражения солнечного света и инфракрасного излучения металлической крыши могут быть спроектированы с учетом климатических требований здания. Холодная металлическая кровля может обеспечить желаемый высокий коэффициент отражения и низкий коэффициент излучения в климатических условиях, где преобладают тепловые нагрузки. Холодная металлическая кровля также может обеспечить желаемый высокий коэффициент отражения и высокий коэффициент излучения там, где преобладают охлаждающие нагрузки. Холодная металлическая кровля легко отвечает требованиям программы EPA Energy Star®. Холодная металлическая кровля также имеет право на участие в других программах оценки холодных крыш, таких как Совет по оценке прохладных крыш.

Описание

A. Что такое металлическая кровля?

Металлическая кровля — это различные кровельные покрытия на металлической основе, предназначенные для защиты зданий от непогоды; обеспечить положительный дренаж воды с поверхности крыши; и чтобы содержимое и пассажиры оставались сухими и удобными. Металлические кровельные изделия доступны из различных металлов, включая сталь, алюминий, медь, цинк, нержавеющую сталь и титан.

Преобладающим металлическим основанием кровли является стальной лист с металлическим покрытием.Металлические покрытия включают цинк (оцинкованный), 55% алюминиево-цинкового сплава (лист Galvalume®), 5% алюминиево-цинкового сплава (Galfan®), алюминий и сплав свинца и олова (терн).

Металлическая кровля, рассчитанная на долгий срок службы, является очень желанным и экологически безопасным элементом строительства. Кроме того, многие металлы, используемые в кровле, будут иметь содержание вторичного сырья от 25% до 95%, причем большая часть этого переработанного содержимого будет относиться к категориям «пост-потребитель» и «до потребителя». См. WBDG Оценка и выбор экологически чистых продуктов для получения дополнительной информации.

B. Что такое крутая металлическая кровля?

Холодная металлическая кровля — это семейство экологически чистых, энергоэффективных кровельных материалов, состоящих из неокрашенного металла, предварительно окрашенного металла и металла с гранулированным покрытием. Он доступен в широком разнообразии отделки, цвета, текстуры и профиля для работы на крутых и пологих склонах. Кровельные изделия из холодного металла являются частью взаимозависимой системы наружных кровельных поверхностей, оснований, подкладок, конфигураций, вентиляции и изоляции.

При правильной конструкции холодные металлические кровельные системы позволяют экономить энергию за счет снижения нагрузки на охлаждение и / или обогрев здания. Многие металлические кровельные системы обладают отражающей способностью, легко вентилируются и хорошо подходят для использования с изолированными кровельными системами, помогая снизить поступление тепла в здание. Многие продукты также формируются таким образом, чтобы остановить теплопередачу за счет теплопроводности, обеспечивая минимальный контакт между металлом и основной структурой.

Металлические кровельные системы с финишной отделкой имеют очень высокий коэффициент отражения солнечного излучения, что дополнительно снижает приток тепла.Металлические крыши с отвержденными в печи, предварительно окрашенными органическими покрытиями, которые включают новую технологию «холодного пигмента», обеспечивают высокий общий коэффициент отражения солнечного света и высокий коэффициент излучения инфракрасного излучения даже при использовании более темных цветов. Коэффициент излучения до 90% может быть достигнут для окрашенных кровель и кровель с гранулированным покрытием. Такие предварительно окрашенные металлические кровельные материалы соответствуют требованиям к отражательной способности всех основных инициатив энергетического кодекса. Наконец, в отличие от многих кровельных материалов, низкая тепловая масса металла не накапливает тепло и не излучает его в здание в вечерние часы.Окрашенные металлические крыши с течением времени сохраняют 95% своей первоначальной отражательной способности и излучения.

Cool Metal Roofing обычно содержит минимум 25% вторичного сырья и на 100% подлежит вторичной переработке по окончании длительного срока службы. Доказано, что большинство металлических крыш прослужат более 30 лет при минимальном обслуживании.

Глоссарий кровельных терминов см .: Cool Metal Roofing Coalition.

C. Виды металлических кровель

Есть две основные классификации металлических кровель; структурные и неструктурные (также известные как архитектурные).Конструкционная металлическая кровля крепится непосредственно к прогонам или токарным доскам и не требует какой-либо прочной опоры под ней. Неструктурная металлическая кровля требует твердой подложки под ней, как правило, из фанеры, ориентированно-стружечных плит или металлического настила крыши. Металлическая кровля может быть либо сквозной (привинчивается непосредственно к прогонам или основанию), либо фиксироваться швом (с использованием скрытых зажимов, чтобы минимизировать количество проникновений через кровельное покрытие и допустить расширение и сжатие).

Конструкционные металлические кровли подразделяются на категории пологих и крутых. Изделия с низким уклоном доступны для уклонов крыш от 1/4: 12 до 3:12, а изделия для крутых уклонов предназначены для уклонов крыш более 3:12. Конструкционная металлическая кровля с низким уклоном состоит из соединяемых друг с другом панелей (стоячий шов) или панелей внахлест (сквозное крепление), которые проходят вертикально по поверхности крыши. Эти изделия могут иметь окрашенную, шлифованную или прозрачную акриловую отделку. Чтобы обеспечить водонепроницаемость крыш с уклоном менее 3:12, некоторые изделия со стоячим фальцем потребуют машинной зашивки во время установки.Эти специальные машины прокатывают по панелям, чтобы сжимать швы панелей вместе.

Металлическая кровля с крутым уклоном доступна как в вертикальном, так и в горизонтальном исполнении. Вертикальные панели включают системы стоячих фальцев, которые крепятся к нижележащим прогонам с помощью скрытых зажимов или крепежных фланцев. Также доступен широкий выбор металлических крыш из гофрированного картона или черепицы, которые крепятся с помощью открытых крепежей непосредственно через металлические кровельные панели. Эти продукты накладываются друг на друга или блокируются на своей стороне, а концы нахлестываются для обеспечения водонепроницаемости.Специальные закаточные машины обычно не требуются.

Большинство неструктурных металлических кровельных панелей рассчитаны на уклон крыши 3:12 или больше. Вместо того, чтобы передавать нагрузки через прогоны или токарные доски под ними, неструктурные системы передают нагрузки на настил крыши под ними. Неструктурные системы доступны в различных стилях, включая вертикальный шов, гофрированный и плиточный профили, а также широкий спектр горизонтальных панелей. Горизонтальные панели имитируют внешний вид стандартной черепицы, деревянного каркаса, шифера и плитки.Большинство неструктурных металлических кровель имеют покрытие для эстетики и долговечности. Покрытия включают различные виды лакокрасочного покрытия, а также отделочные материалы (камень).

D. Характеристики холодной металлической кровли

К преимуществам металлической кровли относятся:

• Прочность. Металлические кровельные изделия не подвержены разложению органических материалов при воздействии погодных циклов. Это обеспечивает долгий срок службы металлической кровли с точки зрения ее способности противостоять элементам, а также низкой стоимости обслуживания.

• Малый вес. Металлические кровельные системы обычно варьируются от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых доступных кровельных продуктов с наименьшим весом. Малый вес предъявляет меньше требований к конструкции здания, что делает металлическую крышу отличным выбором для проектов модернизации. Небольшой вес также является преимуществом в местах, подверженных сейсмической активности.

• Огнестойкость. Многие системы металлических кровель прошли испытания на соответствие классам огнестойкости A, B и C.

• Эстетика. Благодаря своей способности принимать покрытия различных цветов и рисунков, а также способности формировать широкий спектр функциональных профилей, холодные металлические кровельные изделия подходят и улучшают эстетический дизайн практически любого здания. Это дает архитекторам большую гибкость при проектировании.

• Сопротивление ветру. Блокировка или активное крепление большинства металлических кровельных панелей позволяет им выдерживать очень суровые ветровые и подъемные испытания, включая ASTM E1592, UL 580 и UL 1897.Многие продукты одобрены для использования в округе Дейд, штат Флорида.

E. Срок службы холодной металлической кровли

Металлическая кровля имеет очень долгую историю. Крыши 1800-х годов все еще используются. Долговечность холодной металлической кровли дает владельцам недвижимости вариант с очень низкими годовыми затратами на кровлю. На выпускаемые сегодня металлочерепицы гарантия производителя составляет от 20 до 50 лет. Однако большинство изделий спроектировано таким образом, что их можно отремонтировать на месте для продления срока службы по истечении срока их эксплуатации.Металлические кровельные материалы подлежат 100% вторичной переработке в случае их удаления.

Высококачественные лакокрасочные системы, отверждаемые в печи, используемые на предварительно окрашенных холодных металлических кровлях, разработаны так, чтобы противостоять мелению и выцветанию их цветов. Кроме того, эти системы окраски удаляют грязь и не способствуют росту водорослей или грибков.

F. Экономика холодных металлических кровель

Длительный срок службы и низкие эксплуатационные расходы металлической кровли в сочетании с экономией за счет энергоэффективности обеспечивают очень привлекательную стоимость жизненного цикла.

Приложение

Холодная металлическая кровля используется для снижения нагрузки на охлаждение / обогрев при новом строительстве и при модернизации кровли на рынках коммерческого, промышленного, архитектурного, институционального и жилищного строительства. В зависимости от выбора отделки и цвета, это семейство кровельных материалов обладает свойствами отражения солнечного излучения и излучения инфракрасного излучения, что способствует снижению потребления энергии на охлаждение и обогрев, снижению пикового потребления энергии в зданиях и смягчению эффекта городского теплового острова.

Холодная металлическая кровля включена в Директорию EPA по кровельной продукции Energy Star. По оценкам EPA, отражающие крыши могут сэкономить до 40% энергии охлаждения домов и зданий. Холодная металлическая кровля также широко представлена ​​в Справочнике по рейтинговой продукции Совета по рейтингам классных крыш. Компания Florida Power and Light (FPL) также признала устойчивую энергоэффективность металлических кровель в рамках совместной программы, в которой участвуют Центр солнечной энергии Флориды и Habitat for Humanity. FPL обнаружила, что окрашенная металлическая крыша может сэкономить домовладельцу около 23% в год на расходах на охлаждение по сравнению с темной традиционной черепичной крышей. (fpl.com, пресс-релиз от 5 февраля 2001 г.)

Низкий уклон

Холодные металлические крыши размером до 1 миллиона квадратных футов широко используются в промышленном и коммерческом строительстве. Всепогодные кровельные системы со стоячим фальцем разработаны со специальными зажимами и системами крепления, которые учитывают тепловое расширение и сжатие.

Модернизация

Протекающие плоские неметаллические крыши можно заменить наклонными металлическими крышами, добавив к существующему зданию инженерно-легкую вторичную конструкционную систему.Металлическая кровля также может использоваться для проектов модернизации кровли с крутым уклоном. Во многих случаях его можно наносить непосредственно на изношенную битумную черепицу, избавляя от необходимости вывозить старые кровельные материалы на свалку.

Федеральный мандат

Следующие соответствующие нормы и стандарты были разделены на три категории:

• Строительные нормы и правила, устанавливающие энергетические стандарты, в том числе холодные крыши;
• Энергетические стандарты, имеющие минимальные свойства, связанные с обозначениями холодных крыш; и
• Рейтинговые программы независимой сертификации и маркировки кровельной продукции.

Строительные нормы и правила

• Стандарт ASHRAE 189.1-2009 для проектирования высокоэффективных, экологичных зданий — минимум 75% всей поверхности крыши должно быть покрыто продуктами, которые соответствуют одному или нескольким из следующих требований:
  1 — иметь минимальный начальный SRI 78 для малоскатной крыши (уклон менее или равный 2:12) и минимальный начальный SRI 29 для крутоскатной крыши (уклон более 2:12).
  2 — соответствует критериям требований программы USEPA ENERGY STAR® к кровельным изделиям — критериям приемлемости. Могут применяться определенные льготы и исключения.
• California Title 24 Стандарты энергоэффективности зданий — Критерии эффективности холодных крыш основаны на тепловом излучении кровли и отражательной способности после 3-летнего старения. Критерии индекса солнечной отражательной способности (SRI) включены в качестве альтернативы, но должны основываться на отражательной способности 3-летнего возраста. Холодная крыша нежилых зданий определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0,55 и излучением инфракрасного излучения не менее 0.75 (или минимальный SRI 64) в климатических зонах от 2 до 15 для низких склонов (2:12 или меньше). Для нежилых помещений с крутым уклоном (более 2:12) холодная крыша определяется в климатических зонах от 2 до 16 как крыша с коэффициентом отражения солнечного излучения в возрасте 3 лет не менее 0,20 и излучением инфракрасного излучения не менее 0,75 (или минимальным SRI, равным 0,20). 16), где кровельный продукт имеет плотность менее 5 фунтов на квадратный фут. Холодная крыша жилых домов определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0.20 и инфракрасное излучение не менее 0,75 (или минимальное значение SRI 16) в климатических зонах с 10 по 15 для применений с крутым уклоном (более 2:12) и где кровельный материал имеет плотность менее 5 фунтов на квадратный фут. Жилые крыши с низким уклоном (2:12 или меньше) имеют предписывающее требование к холодной кровле только в климатических зонах 13 и 15, и это то же самое требование, что и для нежилых домов. более низкий эмиттанс.Хотя холодные крыши не являются обязательными, необходимо обеспечить эквивалентную экономию энергии холодной кровли с точки зрения других компромиссов с компонентами ограждающих конструкций здания, кондиционером или освещением там, где требуется холодная крыша. Раздел 24 также требует, чтобы свойства холодных крыш проверялись с помощью рейтингов CRRC (описанных ниже), либо низкие значения по умолчанию для отражательной способности и излучения должны быть заменены в расчетах энергии.
• Международный строительный кодекс (IBC), раздел 1301.1.1 — Здания должны проектироваться и строиться в соответствии с Международным кодексом энергосбережения.
• Международный кодекс энергосбережения (IECC), раздел 501.1 — Коммерческие здания должны соответствовать требованиям ASHRAE 90.1 или требованиям главы 5 (в которой не рассматриваются требования к прохладной крыше). Холодные крыши не предназначены для жилых домов.
• Международный кодекс экологического строительства (IgCC) — Кодекс моделей фокусируется на новых и существующих коммерческих зданиях, касающихся проектирования и эксплуатации экологичных зданий. Не менее 75 процентов поверхностей крыш зданий, расположенных в климатических зонах с 1 по 3, должны соответствовать минимальным значениям коэффициента отражения солнечной энергии и теплового излучения в возрасте в соответствии с CRRC-1 или минимальному показателю отражения солнечной энергии в возрасте (SRI). значение, как указано в таблице 404. 3.1 для уклона крыши менее 2:12 или для уклона крыши 2:12 или более соответственно.
• Национальная ассоциация противопожарной защиты NFPA 5000® Строительные нормы и правила техники безопасности , раздел 51.2 — Все коммерческие здания, за исключением складских помещений и промышленных помещений, должны соответствовать требованиям ASHRAE 90.1. Холодные крыши не предназначены для жилых домов.

Энергетические стандарты

Рейтинговые программы

• Программа рейтинга продуктов Cool Roof Rating Council (CRRC) — CRRC управляет программой рейтинга, в соответствии с которой производители могут маркировать различные продукты с поверхностью крыши со значениями радиационных свойств.Испытания должны проводиться в лабораториях, аккредитованных CRRC. Коэффициент отражения солнечного света измеряется с использованием ASTM E903, ASTM E1918 или ASTM C1549. Излучение измеряется с использованием ASTM C1371 или ASTM E408.
• Агентство по охране окружающей среды (EPA) Требования программы Energy Star к кровельным изделиям. — Эта федеральная программа определяет кровельные изделия, соответствующие требованиям EPA, чтобы помочь потребителям принимать обоснованные решения в отношении энергосбережения. Правила присвоения звания Energy Star различны для крыш с низким уклоном (2:12 или меньше) и крутых крыш.Рекомендации EPA Energy Star включают в себя начальную отражательную способность (> 0,25 для крутого склона и> 0,65 для пологого склона), коэффициент отражения солнечного света (> 0,15 для крутого склона и> 0,50 для пологого склона после трех лет нормального воздействия) и сопоставимую гарантию. к неотражающей кровельной продукции.
• Совет по экологическому строительству США (USGBC) Лидерство в области энергетического и экологического проектирования Система рейтинга экологичных зданий® (LEED). Рейтинговая система LEED® — это основанная на национальном консенсусе программа для ускорения разработки и внедрения методов зеленого строительства.Программа присуждает «баллы» за различные меры по экологическому проектированию зданий, включая холодные крыши. LEED предназначен для оценки новых и существующих коммерческих, институциональных и многоэтажных жилых зданий. Чтобы считаться классным, LEED требует, чтобы кровельные материалы для минимум 75% поверхности крыши имели индекс отражения солнечного света (SRI), равный или превышающий 78 для пологих крыш (≥ 2:12) и 29 для крутых крыш. скатная крыша (> 2:12). Другие положения сделаны для холодных кровельных материалов, покрывающих более 75% поверхности крыши и покрытых растительностью поверхностей крыши.

Дополнительные ресурсы

WBDG

Типы зданий

Применимо ко всем типам зданий.

Задачи проектирования

Эстетика, рентабельность, функциональность / эксплуатация, надежность / безопасность — противопожарная защита, надежность / безопасность — уменьшение опасности стихийных бедствий, устойчивость

Ввод в эксплуатацию

Ввод здания в эксплуатацию

Государственные и федеральные агентства, занимающиеся холодными кровлями

Торговые ассоциации и организации

Программное обеспечение

• RoofNav — RoofNav — это бесплатный веб-инструмент, разработанный FM Approvals ™, который обеспечивает быстрый доступ к самым последним утвержденным FM кровельным продуктам и узлам.

Galvalume® является зарегистрированным товарным знаком компании BIEC International, Inc. и некоторых ее лицензированных производителей.

Осмотр крыш: металлические крыши, часть 4

Кентона Шепарда и Ника Громицко, CMI®

Цель серии «Освоение проверки кровли» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

БОЛЬШЕ МЕТАЛЛОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ КРОВЛИ

Сталь

Эта крыша покрыта гофрированной сталью, которая обычно используется для коммерческой и промышленной сайдинга. У него вообще нет защитного покрытия, и он подвергся естественной коррозии. В засушливом климате многих западных штатов США. С., эта кровля может прослужить 100 лет и более.

Желоба оцинкованные. Снаружи желоба протравили соляной кислотой, чтобы стимулировать ржавчину, чтобы она лучше подходила к крыше. Внутри желобов не осталось ржавчины.

Сталь с покрытием

Предотвращение коррозии стальных панелей достигается путем нанесения различных видов покрытий на основной металл, которым обычно является сталь.

Производственный процесс начинается с большой катушки, которая раскручивается, позволяя длинной стальной полосе перемещаться вдоль ряда роликов через различные устройства, которые ее очищают, обрабатывают и покрывают.Двумя основными типами покрытий являются барьерные покрытия и гальванические покрытия.

Оцинкованное покрытие

Оцинкованная сталь является одним из наиболее распространенных металлических кровельных материалов и состоит из стальной основы, покрытой защитным покрытием из цинка или алюминия. Защитное покрытие жертвенное, поскольку цинк и алюминий менее благородны, чем сталь.

Покрытие защищает сталь от царапин и порезов, а также обеспечивает барьерную защиту, что означает, что покрытие помогает удерживать влагу от попадания влаги на стальную основу.

За некоторыми исключениями, все системы из оцинкованной стали покрываются каким-либо основным слоем краски.

Металлические покрытия наносятся путем пропускания стальной полосы через ванну с расплавленным металлом. Степень, в которой металлическое покрытие защищает сталь и продлевает срок службы металлической кровли, зависит от толщины оцинкованного покрытия.

Из-за того, что оцинкованная сталь уязвима к коррозии, она не подходит для прибрежных районов или районов с повышенным уровнем коррозионного загрязнения воздуха.

Если влага должна проникнуть сквозь барьерное покрытие или сквозь него, гальванические покрытия могут защитить стальной основной металл от коррозии. Гальванические покрытия изготавливаются из металла и металлических сплавов, таких как цинк и алюминий, которые менее благородны, чем стальная основная катушка. Это означает, что покрытие подвергнется коррозии раньше, чем стальная основа.

Преимущества оцинкованной стали

• Это дешевле, чем большинство других металлов.
• Высокопрочный.
• Краска хорошо сцепляется с ним.
• Доступен в большом разнообразии стилей.

Недостатки оцинкованной стали

• Она может иметь более короткий срок службы, чем другие металлы, особенно если она неправильно установлена.
• Правильная установка может быть труднее, потому что ее придется резать, а не распиливать.

Galvalume®

Galvalume® была изобретена компанией Bethlehem Steel в 1972 году и является торговой маркой, но многие люди используют его как общий термин.Это металлическое кровельное изделие, состоящее из стальной полосы, покрытой металлическим сплавом. Сплав состоит на 45% из цинка и на 55% из алюминия. Он похож на оцинкованную сталь, но видимые кристаллы меньше и расположены близко друг к другу, что придает ему более гладкий вид. Комбинация цинка и алюминия усиливает как положительные, так и отрицательные эффекты алюминия.

Поскольку алюминий устойчив к коррозии, Galvalume® более устойчив к коррозии, чем оцинкованная сталь, но поскольку алюминий обеспечивает барьерную защиту вместо гальванической защиты, царапины и порезы менее защищены.

Окрашивание при изгибе при растяжении

Предварительно окрашенный Galvalume® уязвим для окрашивания при изгибе. При формовании стали различной формы защитное покрытие тонко растягивается на участках с глубокими складками и крутыми изгибами.

Со временем в этих областях могут развиться микроскопические трещины, которые обнажают стальной сердечник для элементов, что позволяет начать коррозию. В конце концов, эта коррозия расширится под металлическим покрытием.

Чтобы свести к минимуму изгиб, Galvalume® обычно ограничивается более простыми профилями, которые уменьшают вероятность окрашивания изгиба при растяжении.
