Вес профильной трубы — таблица по ГОСТ, а также формула расчета

Автор Монтажник На чтение 6 мин. Просмотров 14.9k. Обновлено 08.12.2020

Профильные трубы широко используют в строительной сфере и в быту для сооружения различного типа конструкций методом сваривания. При заказе товара на предприятиях производителях, транспортировке груза, проектировании и возведении различных сооружений, важно знать вес профильной трубы.

Источниками для получения данной информации служат государственные стандарты, регламентирующие сортамент (типовые размерные параметры и массу) выпускаемых изделий. Если необходимо определить вес профтрубы с размерами или из материалов, отличных от стандартных, используют специальные формулы или онлайн калькуляторы.

Рис. 1 Профильный трубный прокат – разновидности и упаковка

Что называют профильной трубой

Профильными трубами называют прокат квадратного (ГОСТ 8639-82) или прямоугольного (ГОСТ 8645-68) сечения из низкоуглеродистой стали, произведенной по технологиям:

горячей и холодной деформации без швов;
электрической сварки швов;
электрический сварки холоднодеформированных стальных труб;
электрической сварки горячекалиброванных труб из стали;
печной сварки.

Профильный прокат делают из сталей, хорошо поддающихся электродуговой сварке ручным способом, к ним относятся сплавы с низким содержанием углерода. Профильные трубы обычно изготавливают из низкоуглеродистых конструкционных сталей марок Ст2, Ст3, Ст4, Ст5, Ст10, СТ20, Ст45. Для защиты от процессов коррозии нередко используют технологию защиты профтруб от влаги, покрывая их поверхность слоем оцинковки.

Для изготовления максимально коррозионно-устойчивых конструкций выпускается профильная труба из сплавов с повышенным содержанием хрома (нержавейка), алюминия.

Рис. 2 Прямоугольная и квадратная профтруба – размеры по ГОСТ

Особенности бытового использования

Профильная труба — один из популярных товаров для применения в загородном домашнем хозяйстве, ее главные особенности:

Жесткость и прочность металлической оболочки благодаря прямоугольному (квадратному) сечению при относительно малом весе и металлоемкости.
В отличие от труб круглого сечения, ее удобно складировать и транспортировать.
Плоская поверхность практична для использования профтрубы в роли каркаса — к ней удобно крепить дополнительные элементы конструкций.
Так как материалом изготовления профильного проката является низкоуглеродистая сталь, она отлично сваривается в любых условиях и не требовательна к режимам и маркам электродов.
Удобству сваривания способствует равномерная толщина стенок трубы по всему периметру, гладкая и ровная поверхность изделия.
Отличительная особенность сталей с низким содержанием углерода — гибкость и пластичность, то есть она относительно легко и без разрывов деформируется при приложении к ней физического усилия. Это позволяет сооружать из профильных труб различного типа арочные конструкции.
Малая толщина стенки и соответственно небольшая масса металлической профтубы делает возможным проведение погрузочно-разгрузочных, монтажных работ с ее использованием одним человеком.

Рис. 3 Примеры использования профтруб

Сферы применения

Профильная труба широко применяется при производстве транспортных средств, в строительной сфере и бытовом хозяйстве для следующих целей:

Возведения различных навесов, предохраняющих строительные объекты или разного вида приспособления, оборудование, транспорт от атмосферных осадков.

Из профтруб сооружают каркасы для навесов и крыш гаражей, беседок, балконов верхних этажей, хозяйственных построек для защиты домашней утвари. Наиболее ходовые размеры профтруб для использования в этих целях — прямоугольной формы 40х20х2 мм, 40х15х2 мм, 30х10х2 мм и другие типоразмеры с толщиной стенки 2 мм.

Сооружения различного вида ограждений — заборов на индивидуальных участках, перил на лестницах, решеток на балконах и лоджиях индивидуальных домов. Помимо перечисленного выше прямоугольного профиля, для этих целей нередко используют квадратные трубы типоразмерами 20х20х2, 25х25х2, 30х30х2 мм, делая из них, к примеру, поперечный каркас заборов. Для устройства вертикальных столбов используют профтрубы сечением в виде прямоугольника или квадрата большого размера около 100х100 мм и толщиной от 3 до 9 мм.

Рис. 4 Вес профильной трубы таблица по ГОСТ 8645-68

При возведении теплиц арочной конструкции некоторые собственники самостоятельно изгибают профильную трубу на трубогибах. Так как сделать это при толстой стенке проблематично, используют тонкостенные изделия в 1 мм. Наиболее популярные виды сечений для изготовления теплиц 40х20х1 мм, 30х15х1 мм, для поперечных элементов каркаса можно использовать трубу квадратного сечения 20х20х1 мм.
Изготовления технических средств своими руками — прицепов, повозок, сельхозтехники, жестких рам для крепления электродвигателей. Для этого используют толстостенную профильную трубу, к примеру сечением 40х40х4 мм.
Сооружения различного вида самодельных приспособлений и конструкций, облегчающих проведения тех или иных работ. С помощью профтруб можно сделать каркас для удержания троса при опускании колец в колодец, самостоятельно изготовить лебедку или кустарную буровую установку.

Размерные параметры

Размеры прямоугольных профтруб расположены в диапазоне от 15х10 мм до 180х150 мм при толщине стенки 1 — 12 мм.
Для профилей квадратного сечения длина грани 10 — 180 мм при толщине стенки от 0,8 до 14 мм.
Профильный прокат изготавливают мерной (кратной мерной) и немерной длины в диапазоне от 1,5 до 14 м.

Рис.5 Вес 1 метра профтрубы квадратной по ГОСТ 8639-82

Вес профильной трубы — таблицы и расчет по формуле

Вес профтрубы является справочной информацией и указан в соответствующих стандартах, для изделий прямоугольного сечения необходимые данные можно почерпнуть из ГОСТ 8645-68. Вес погонного метра профильной трубы квадратного сечения можно узнать из ГОСТ 8639-82.

В данных госстандартах указана масса трубы из стали, понятно, что вес оцинкованной не так сильно от нее отличается. Если необходимо определить массу изделий из алюминия или нержавейки, используют другие методы.

Можно узнать, сколько весит 1м профильной трубы, сортамент которой не входит в перечисленные госстандарты, используя следующую формулу расчета:

M = Ro / 7850 · 0,0157 · S · (P – 2,86 · S) · L, где

М – вес профтрубы в кг;
Ro — плотность материала изготовления профтрубы;
7850 — плотность стали в кг/м³.
P — периметр изделия, равный сумме его сторон — длины a и ширины b в мм;
S — толщина стенки в мм;
L — общая длина профтрубы в метрах.

Для облегчения задачи по расчету веса профильных труб используют онлайн калькуляторы, которые несложно обнаружить в сети. Подставляя значения длины а, ширины b, а также толщины стенки S в миллиметрах и указывая материал изготовления профиля, в течение нескольких секунд получают искомое значение.

Условное обозначение

При приобретении профильной трубы, особенно в больших объемах, заказчику полезно знать ее условное обозначение. Оно регламентировано ГОСТ 8645-68 и имеет стандартный вид в виде дроби, в числителе которой указаны размерные параметры (высота и ширина стенки, толщина сечения и длина изделия). В знаменателе указывают материал изготовления и соответствующий ему госстандарт.

Рис. 6 Обозначение профтруб по ГОСТ 8645-68

Чтобы определить вес трубы стальной стандартной формы сечения, находят справочные данные соответственно в ГОСТ 8639-82 или ГОСТ 8645-68. Если профтруба изготовлена из отличного от низкоуглеродистой стали материала (нержавейки, алюминия), для определения массы используют простые формулы расчета или онлайн калькуляторы из интернет сети.

Труба профильная прямоугольная. Труба профильная квадратная. Полный сортамент. / Каталог металлопроката

Трубы профильные стальные изготавливаются в сооответствии с:

ТУ 1373-001-00186588-2002. По этим техническими условиями производят стальные электросварные трубы круглого, полуовального сечений, трубы квадратные и трубы прямоугольные для производства металлоконструкций и мебели. Сырьем для производства данного вида труб служит стальная резанная лента как горячекатаного, так и холоднокатаного способа прокатки.
ГОСТ 8639-82. В соответствии с этим стандартом изготавливается труба квадратная. Дополнительно по этому ГОСТу производят квадратные трубы специальных размеров.
DIN 2395, ТУ 14-105-566-93. Настоящие технические условия распространяются на трубы прямоугольные электросварные.
ГОСТ 8645-68. По этому стандарту производится труба прямоугольная.
ГОСТ 30245-94. ГОСТ на профиль стальной гнутый замкнутый сварной квадратный и прямоугольный для строительных конструкций (более коротко — профиль стальной замкнутый).

Основное отличие замкнутого стального профиля от трубы профильной состоит в способе изготовления первого, при котором его изготавливают на специально оборудованных станках в два этапа: сначала формируется профиль круглого сечения с продольным сварным швом, а затем получившаяся заготовка обжимается валками в квадратный или прямоугольный профиль. А профильная труба изготавливается обычными методами холодной или горячей деформации из предварительной заготовки, получившейся после сварки листов или штрипсов для электросварных профильных труб, либо методами горячей прокатки, ковки или холодного волочения цельных заготовок для бесшовных профильных труб, т.е. также как и у стальных труб круглого сечения.

размеры и требования 30245-2003 для квадратных и прямоугольных стальных изделий

Профильные трубы, изготовленные из стали, являются незаменимыми элементами многих несущих конструкций. Например, профильная труба ГОСТ 30245-2003 является сварным гнутым изделием с замкнутой формой профиля. Данный профиль может быть квадратным или прямоугольным. Подобные изделия используются для возведения стальных силовых каркасов всевозможных сооружений. Поэтому очень важно соблюдать все требования ГОСТ для таких изделий. Об этом и пойдет речь в настоящей статье.

Требования ГОСТ 8639-82 для профильных труб

В полном соответствии с нормативами, изложенными в ГОСТ 8639-82, труба профильная квадратная может иметь следующий вид:

электросварная;
электросварная, с применением метода холодной деформации;
стальная бесшовная, деформированная холодным способом;
стальная бесшовная, деформированная в горячем виде.

Размеры и форма профильных труб также указываются в ГОСТ. Для этого используются специальные таблицы. В зависимости от требуемой длины выбирается способ изготовления профильных изделий.

Так, электросварной способ выбирают в том случае, если нужно изготовить трубы с толщиной стенок 1-5 мм и наружным размером 1-10 см. Метод горячей деформации применяют к трубам с наружным размером 6-18 см и толщиной стенки 4-14 мм. А вот деформируют изделия холодным способом для получения толщины стенок от 1 до 8 мм и наружного размера 1-12 см.

Труба профильная квадратная ГОСТ 8639-82

Такой вид профильных труб изготавливается в соответствии с существующим регламентом длин.

Мерная длина:

— электросварные — от 5 до 9 м;
— холоднодеформированные — от 4,5 до 11 м;
— горячедеформированные — от 4 до 12,5 м.

Допускается отклонение не более 10 см на всю длину изделия.

Длина, кратная мерной:

— электросварные — любой кратности;
— холоднодеформированные — от 1,5 до 11 м. Каждый раз дается припуск не менее 0,5 см;
— горячедеформированные — от 4 до 12,5 м. Припуск каждый раз по 0,5 см.

Ко всем кратностям применяется припуск 0,5 см либо другой припуск, который заблаговременно обсуждается с заказчиком изделий.

Немерная длина:

— электросварные — от 1,5 до 9 м;
— холоднодеформированные — от 1,5 до 9 м;
— горячедеформированные — от 4 до 12,5 м.

Допуски профильных изделий

В соответствии с таблицами и указаниями

ГОСТ, профильные трубы могут иметь некоторые отличия в размерах, которые указываются в таблицах, прилагаемых к ГОСТ. Это относится к толщине трубных стенок, к вогнутости и выпуклости одной или нескольких сторон, к наружным размерам сторон.

Таблица ГОСТ для профильных стальных труб

Допускается кривизна труб не более 2 мм на один погонный метр изделия. Согласно ГОСТ, труба профильная может иметь отклонения в своем поперечном сечении не более 1,5 градуса. Вогнутость или выпуклость изделий рассчитываются по специальным таблицам в зависимости от длины всего изделия.

Требования ГОСТ 30245-2003 для профильных труб

Данный стандарт действует на профильные гнутые трубы с квадратным или прямоугольным сечением, которые используются для создания стальных силовых конструкций. Любые работы, в процессе которых используются профильные изделия, должны осуществляться только с использованием изделий, соответствующих ГОСТ 30245-2003. В противном случае не гарантируется качество возводимых конструкций и их долговечность.

Допуски и предельные отклонения профильных изделий

площадь трубного сечения и длина профиля должны соответствовать указанным в таблицах значениям. Данные таблицы прилагаются к ГОСТ;
отклонение толщины стенки профиля должно находиться в соответствии с отклонениями контрольного образца шириной 12,5 см. Это необходимо для правильного расчета веса профиля.

Места изгибов профиля не подпадают под данное ограничение, так как в этих местах толщина стенок может значительно отличаться от толщины ровных участков.

труба профильная ГОСТ 30245-2003 не должна иметь отклонений от угла 90 градусов в поперечном сечении более 1,3 градуса;
регламентируется также ширина профиля. Предельное отклонение профиля шириной до 10 см составляет от 0,5 до 1 мм. Предельное отклонение профиля шириной более 10 см — 0,8 мм на один погонный метр;
существует положение, согласно которому труба стальная профильная ГОСТ 30245-2003 выпускается длиной 6-12 метров. Однако этот норматив может быть изменен в соответствии с пожеланиями заказчика. Предельные значения длины профиля, в этом случае, составят от 4 до 13 м.

Технические требования к профильным изделиям

Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.

Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:

стали низколегированной, имеющей толщину равную или большую 4 мм;
углеродистой стали с такой же толщиной;
углеродистой и низколегированной стали толщиной 3 мм и больше;
качественных марок углеродистой стали — 10, 15, 20.

Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной плоскостях допустима не более 1 мм на погонный метр.

Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.

При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.

Выпуклость и вогнутость трубных стенок не должна превышать 1 %. Причем, данные отклонения считаются независимо от отклонений внешних размеров изделия.

Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм. Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.

Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.

Труба профильная — прайс-лист Мега Металл

Наименование	Размер	Вес 1 м/шт (кг)	Ед. изм.
Труба профильная 15х15х1,2 лежалая	6м	0,57	т
Труба профильная 15х15х1,5	6м	0,63	т
Труба профильная 20х20х1,5	6м	0,87	т
Труба профильная 20х20х2	6м	1,1	т
Труба профильная 25х25х1,5	6м	1,1	т
Труба профильная 25х25х2	6м	1,41	т
Труба профильная 30х20х2	6м	1,41	т
Труба профильная 30х30х1,5	6м	1,33	т
Труба профильная 30х30х1,5 лежалая	6м	1,4	т
Труба профильная 30х30х2	6м	1,71	т
Труба профильная 30х30х3	6м	2,46	т
Труба профильная 40х20х1 лежалая	6м	0,92	т
Труба профильная 40х20х1,5	6м	1,34	т
Труба профильная 40х20х2	6м	1,71	т
Труба профильная 40х20х3	6м	2,45	т
Труба профильная 40х25х1,5	6м	1,45	т
Труба профильная 40х25х2	6м	1,87	т
Труба профильная 40х25х2 лежалая	6м	1,87	т
Труба профильная 40х25х3	6м	2,8	т
Труба профильная 40х40х1,5	6м	1,81	т
Труба профильная 40х40х2	6м	2,35	т
Труба профильная 40х40х3	6м	3,38	т
Труба профильная 50х25х1,5 6м	6м	1,72	т
Труба профильная 50х25х2	6м	2,2	т
Труба профильная 50х25х3	6м	3,15	т
Труба профильная 50х40х3	6м	3,9	т
Труба профильная 50х50х1,5	6м	2,27	т
Труба профильная 50х50х2	6м	3,01	т
Труба профильная 50х50х3	6м	4,33	т
Труба профильная 50х50х4	6м	5,57	т
Труба профильная 50х50х5	12м	6,74	т
Труба профильная 60х30х2	6м	2,7	т
Труба профильная 60х30х3	6м	3,85	т
Труба профильная 60х40х2	6м	3,02	т
Труба профильная 60х40х2 лежалая	6м	3,05	т
Труба профильная 60х40х2 оцинк.		3,05	т
Труба профильная 60х40х3	6м	4,32	т
Труба профильная 60х40х4	6м	5,58	т
Труба профильная 60х60х1,5	6м	2,75	т
Труба профильная 60х60х2	6м	3,61	т
Труба профильная 60х60х2 гнут.	6м	3,65	т
Труба профильная 60х60х3	6м	5,27	т
Труба профильная 60х60х4	6м	6,85	т
Труба профильная 60х60х5	6м	8,32	т
Труба профильная 70х70х3	6м	6,25	т
Труба профильная 70х70х5	12м	10,2	т
Труба профильная 80х40х2 6м	6м	3,61	т
Труба профильная 80х40х3	6м	5,27	т
Труба профильная 80х40х4	6м	6,85	т
Труба профильная 80х40х4 лежалая	6м	6,85	т
Труба профильная 80х60х2	12м	4,25	т
Труба профильная 80х60х3	12м	6,2	т
Труба профильная 80х60х4	12м	8,2	т
Труба профильная 80х80х2 12м	12м	4,87	т
Труба профильная 80х80х3 12м	12м	7,15	т
Труба профильная 80х80х4	12м	9,35	т
Труба профильная 80х80х5	12м	11,5	т
Труба профильная 80х80х6	12м	13,5	т
Труба профильная 100х100х3 Ст.3	12м	9,04	т
Труба профильная 100х100х4 12м	12м	11,85	т
Труба профильная 100х100х5	12м	14,6	т
Труба профильная 100х50х2	12м	4,54	т
Труба профильная 100х50х3	12м	6,67	т
Труба профильная 100х50х4	12м	8,75	т
Труба профильная 100х50х4 лежалая	12м	8,7	т
Труба профильная 100х50х5	12м	10,7	т
Труба профильная 100х60х4	12м	9,33	т
Труба профильная 100х60х5	12м	11,68	т
Труба профильная 120х120х3 12м	12м	10,92	т
Труба профильная 120х120х4	12м	14,4	т
Труба профильная 120х120х5	12м	17,76	т
Труба профильная 120х120х6	12м	21,1	т
Труба профильная 120х120х8	12м	27,3	т
Труба профильная 140х140х4	12м	16,9	т
Труба профильная 140х60х6	12м	17,4	т
Труба профильная 150х100х4 Ст3	12м	15	т
Труба профильная 150х100х6 Ст3	12м	21,9	т
Труба профильная 160х160х4	12м	19,4	т
Труба профильная 160х160х6	12м	28,5	т
Труба профильная 160х80х5	12м	17,7	т

Труба профильная: стандартные размеры и вес

Из профильной трубы легко сварить каркас для строительства легких сооружений: скамеек, заборов, бытовок, теплиц и т. д. Разберемся, как рассчитать вес трубы, зная ее размеры.

Чтобы соорудить прочный и легкий каркас, часто применяется сортовой металлический прокат. Наибольшей популярностью из этих конструктивных элементов пользуется профильная труба. Если в хозяйстве есть сварочный аппарат и хватает навыков для работы с ним, соорудить опорную конструкцию можно в короткий срок и с минимумом затрат труда. Разберемся, как правильно рассчитать вес и размеры профильной трубы для различных задач.

Профильная труба – что это такое

Профильная труба отличается от обычной трубы сечением. Это не круг, а любая другая фигура (в практике наиболее часто применяются элементы с квадратным, прямоугольным или овальным сечением). Основное назначение такого материала – не сооружение трубопроводов, а использование в качестве элементов сварных каркасных конструкций.

Профильные трубы также называют трубным профилем, профтрубой, металлопрофилем. Несмотря на разнообразие названий, это – один и тот же материал. Применяют также сокращение – ПТ.

Изготавливают этот вариант проката из углеродистых и легированных сталей. Встречается также ПТ из алюминиевых сплавов. Они отличаются меньшим весом и большей устойчивостью к коррозии. Однако прочность таких элементов ниже, чем у стальных.

Область применения

Эта разновидность сортового проката нашла широкое применение в строительстве. Из нее делаются каркасы для различных сооружений: скамеек, заборов, ворот. Профильная труба используется при строительстве спортивных сооружений, павильонов для торговли и иных конструкций. Для того чтобы узнать как сделать навес из металлопрофиля своими руками читайте тут. Такое широкое распространение материалу обеспечил комплекс полезных свойств:

Механическая прочность, стойкость к деформирующим нагрузкам.
Сравнительно небольшой вес.
Благодаря плоской поверхности, ПТ легко монтируются с помощью болтовых соединений или сварных швов.
Привлекательный внешний вид.
Экономия металла. При выполнении каркаса из двутавра придется потратить почти на 25% больше стали, чем при использовании прямоугольной ПТ.

Среди прочих разновидностей сортового проката профилированная труба отличается самой низкой ценой. Все это обеспечило материалу большую популярность у строителей.

Виды

ГОСТ 8639-82. Этот документ посвящен ПТ с квадратным сечением. Их могут изготавливать по бесшовной технологии (холодной или горячей деформацией) либо путем сваривания электрической сваркой (только холодная деформация).
ГОСТ 8645-68. Документ описывает прямоугольные ПТ. Производят их либо по бесшовной технологии, либо с электрическим сварным швом. В процессе производства либо тянут металл в холодном виде, либо раскатывают – в горячем.
ГОСТ 8642-68. Данный стандарт посвящен овальным ПТ.

Гораздо чаще в строительстве применяют прямоугольные и квадратные разновидности профилированной трубы. Такая труба способна выдержать большие нагрузки, чем круглая или овальная с равной площадью сечения и толщиной стенок. Высокую прочность обеспечивает наличие ребер жесткости. Еще одно преимущество такого сечения – простота монтажа элементов благодаря плоским граням.

Однако в некоторых случаях овальная или плоскоовальная ПТ выполняет свои функции лучше, чем элементы прямоугольного сечения. Дело в том, что углы профиля, хоть и играют роль ребер жесткости, при превышении нагрузки могут внезапно сложиться, и тогда каркас может обрушиться. Происходит такое разрушение быстро и неожиданно. Овальная труба деформируется медленнее. Такое повреждение легче заметить и своевременно принять меры.

Материалы для изготовления

Для изготовления профилированной трубы используют различные сорта углеродистых и легированных сталей. Полный перечень сталей, которые можно использовать для изготовления этого элемента, содержит ГОСТ. Приведем выдержку:

Выбор конкретной марки делается, исходя из нагрузки, которая будет приходиться на конкретный элемент. Чаще всего применяются углеродистые стали. В частном строительстве, особенно при сооружении небольших конструкций, не несущих большой нагрузки, выбор проката делают, исходя из того, что есть на ближайшем складе и что лучше подойдет по цене.

Для защиты от коррозии поверхность стальной ПТ обычно покрывают слоем цинка. Оцинкованная труба имеет привлекательный вид и достаточно долго служит.

Встречается в продаже также трубный профиль, изготовленный из алюминиевого сплава. На такой прокат нет ГОСТа, предприятия выпускают его на основании различных ТУ. Алюминиевые профилированные трубы легче и лучше противостоят коррозии. Однако прочность их обычно ниже, чем у стальных элементов, а стоимость – выше. Поэтому сфера применения трубного проката из алюминиевых сплавов уже, и он реже встречается на рынке.

Размеры профильной трубы

В ГОСТах содержится упоминание о десятках сортов профилированного трубного проката. Предусмотрены следующие границы этих параметров:

У квадратных ПТ сечение колеблется в диапазоне от 10х10 мм до 180х180 мм, а толщина стенки от 0,8 мм до 14,0 мм.
Прямоугольная ПТ может иметь сечение от 15х10 мм до 180х150 мм, а толщину стенки от 0,8 мм до 12,0 мм.
Для овального трубного профиля характерно сечение от 6х3 мм до 72х22 мм и толщина стенки от 0,5 мм до 2,5 мм.

Маркировка трубы, как правило, имеет вид AxBxC, где цифры обозначают длину и ширину фигуры сечения, а также толщину стенок. Большинство предприятий выпускают такие трубы отрезками по 6 м, но встречается широкий выбор по этому параметру. Так, холодный прокат может иметь длину хлыста от 1,5 м до 14 м. Горячий прокат не выпускается с длиной хлыста менее 4 м.

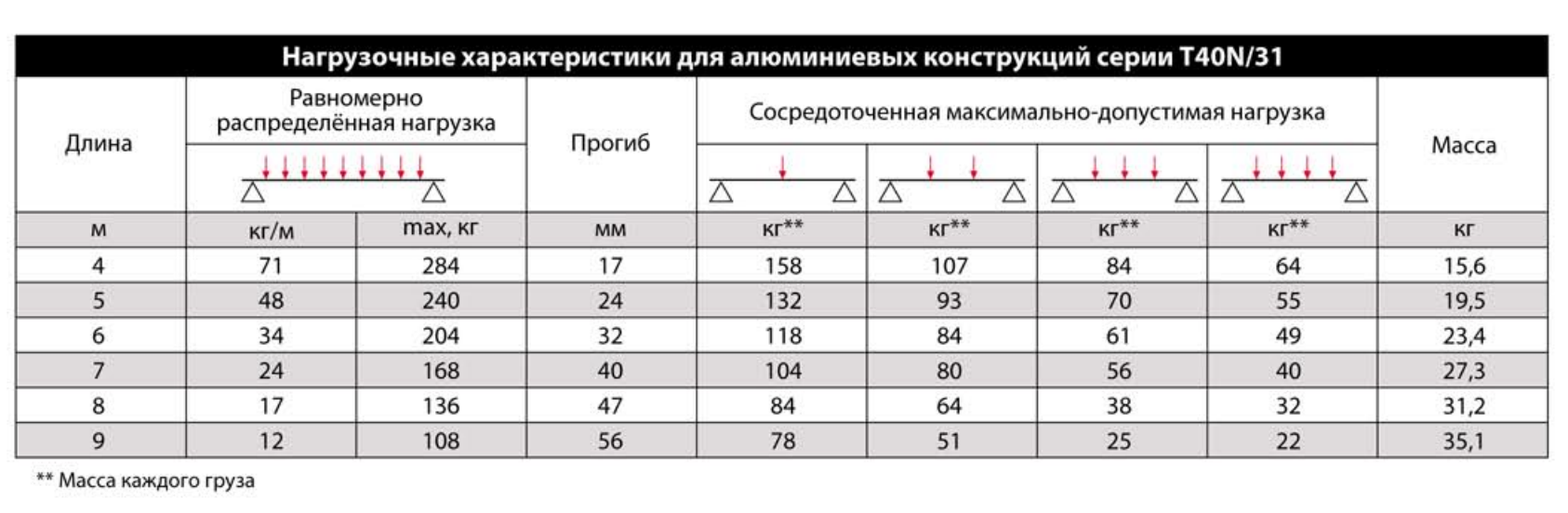

Допустимая нагрузка

На нагрузку, которую способен выдержать элемент из профильной трубы, влияет несколько факторов:

Геометрические размеры: длина хлыста и прочность сечения.
Толщина стенок трубы.
Сорт стали, из которого выполнена труба.
Способ изготовления профилированного проката.

Точный расчет допустимой нагрузки достаточно сложен, он проводится с помощью специальных формул. Такие расчеты делаются при расчетах каркасов для высотных зданий, пролетов мостов, перекрытий и других ответственных элементов конструкции. Для менее ответственных элементов (к примеру, каркаса забора или садовой скамейки) делать такой сложный расчет не требуется. Как правило, оценивают нагрузку, которую придется выносить каркасу, а затем добавляют резерв в 20%.

При конструировании каркаса для теплицы, промышленного здания, малоэтажного дома требуется учесть все возможные виды нагрузки. К примеру, если не учесть при проектировании каркаса кровли вес снега, который может скопиться на крыше, каркас может обрушиться в течение нескольких лет из-за чрезмерной усталости металла.

При выборе трубы действует общее правило: лучше взять несколько более прочную трубу с запасом, чем стремиться сэкономить любой ценой, взяв тонкостенный прокат или изделия из стали низкого качества. Такая экономия чревата гораздо большими затратами на исправление последствий обрушения каркаса.

Вес погонного метра

Вес каждого элемента каркаса важен для определения общего веса всей конструкции. Для расчета веса трубного профиля применяют табличные значения (как правило, средний вес 1 м проката). Мы приводим таблицу со значениями веса самых распространенных разновидностей:

Зачастую производители труб размещают на своих страницах калькуляторы для расчета веса. Воспользоваться такой программой просто: в окошки нужно ввести ширину и высоту трубы, а также толщину стенки и длину хлыста. После этого программа сама рассчитает значение массы.

Как согнуть профильную трубу

При сгибании профильной трубы важно сохранить параллельность стенок. Трубы, высота профиля которых менее 10 мм, допускается гнуть без нагрева. Место изгиба более толстой трубы стоит предварительно прогреть газовой горелкой: это облегчит работу и уменьшит риск образования заломов и других дефектов.

Проще всего согнуть трубу при помощи профилегиба. Это приспособление можно приобрести или сделать самому (Для того чтобы узнать как сделать профилегиб своими руками читайте в этой статье). Профилегиб позволяет строго соблюдать радиус изгиба, а также экономит время и увеличивает качество готовых элементов (например, при изготовлении дуг для парника). Если профилегиба нет, можно соорудить гибочную плиту или оправку (специальный шаблон с нужным радиусом кривизны).

Если вы не планируете часто заниматься сгибанием труб, для разовой работы можно соорудить шаблон из специальных хомутов. Их прикручивают к станине по определенному радиусу.

Советы профессионалов по выбору

Мы подготовили для вас несколько полезных видеоматериалов, посвященных вопросам выбора профильной трубы и использования ее в строительстве. Эти ролики помогут вам своими глазами увидеть, как выполняются операции по сгибанию, отрезанию и монтажу ПТ, а также познакомиться с опытом профессиональных строителей:

Применение профильных труб для изготовления каркасов позволяет сократить время строительства, получить достаточную конструктивную прочность опорной системы, добиться экономии средств. Главное – соблюдать правила расчета несущей способности и не пытаться сэкономить, поставив элементы с более тонкими, чем предусмотрено по проекту, стенками или худшим качеством стали.

Сортамент профильной трубы — ООО «Металл Сервис»

Задать вопрос

Данные по весу и упаковке профильных труб:

Труба	Толщина, мм	Норма кг/м. п	Ширина палеты мм	Кол-во труб в ширину	Высота пачки мм	Кол-во труб в высоту	Длина трубы м	Кол-во труб в пачке (шт)	Кол-во труб в пачке (м/п)	Вес пачки тн	Кол-во пачек в палете (шт)	Кол-во труб в палете (м/п)	Вес палеты тн
30х30	1,5	1,31	560	14	360	18	6	252	1512	1,98	1	1512	1,98
30х30	2	1,70	720	18	240	12	6	216	1296	2,2	1	1296	2,2
40х20	1,5	1,31	560	14	360	18	6	252	1512	1,98	1	1512	1,98
40х20	2	1,70	560	14	320	16	6	224	1344	2,28	1	1344	2,28
40х25	1,5	1,43	560	14	400	16	6	224	1344	1,92	1	1344	1,92
40х25	2	1,86	560	14	375	15	6	210	1260	2,34	1	1260	2,34
50х25	1,5	1,67	550	11	400	16	6	176	1056	1,76	1	1056	1,76
50х25	2	2,17	550	11	375	15	6	165	990	2,15	1	990	2,15
40х40	1,5	1,78	560	14	480	12	6	168	1008	1,79	1	1008	1,79
40х40	2	2,33	560	14	480	12	6	168	1008	2,34	1	1008	2,34
40х40	3	3,36	560	14	320	8	6	112	672	2,26	1	672	2,26
50х50	2	2,96	550	11	500	10	6	110	660	1,95	1	660	1,95
50х50	3	4,31	550	11	450	9	6	99	594	2,56	1	594	2,56
50х50	4	5,56	550	11	250	5	6	55	330	1,84	2	660	3,67
60х40	1,5	2,25	540	9	480	12	6	108	648	1,45	1	648	1,45
60х40	2	2,96	540	9	480	12	6	108	648	1,92	1	648	1,92
60х40	3	4,30	540	9	440	11	6	99	594	2,55	1	594	2,55
60х30	2	2,65	540	9	240	8	6	72	432	1,15	2	864	2,29
60х30	3	3,83	540	9	240	8	6	72	432	1,66	2	864	3,31
60х30	4	4,93	540	9	240	8	6	72	432	2,13	2	864	4,26
60х60	2	3,59	540	9	300	5	6	45	270	0,97	2	540	1,94
60х60	3	5,25	540	9	300	5	6	45	270	1,42	2	540	2,84
60х60	4	6,82	540	9	300	5	6	45	270	1,84	2	540	3,68
80х80	2	4,84	480	6	480	6	12	36	432	2,09	1	432	2,09
80х80	3	7,13	480	6	400	5	12	30	360	2,57	1	360	2,57
80х80	4	9,33	480	6	320	4	12	24	288	2,69	1	288	2,69
80х80	5	11,44	480	6	480	6	12	36	432	4,94	1	432	4,94
80х80	6	13,46	560	7	320	4	12	28	336	4,52	1	336	4,52
80х80	8	16,36	560	7	240	3	12	21	252	4,12	1	252	4,12
80х40	2	3,59	560	7	520	13	6	91	546	1,96	1	546	1,96
80х40	3	5,25	560	7	360	9	6	63	378	1,98	1	378	1,98
80х40	4	6,82	560	7	280	7	6	49	294	2,01	2	588	4,02
80х60	2	4,22	480	6	480	8	12	48	576	2,43	1	576	2,43
80х60	3	6,19	480	6	360	6	12	36	432	2,67	1	432	2,67
80х60	4	8,07	480	6	240	4	12	24	288	2,32	1	288	2,32
100х50	2	4,53	500	5	500	10	12	50	600	2,71	1	600	2,71
100х50	3	6,66	500	5	350	7	12	35	420	2,8	1	420	2,8
100х50	4	8,70	500	5	250	5	12	25	300	2,61	1	300	2,61
100х100	2	6,10	600	6	600	6	12	36	432	2,64	1	432	2,64
100х100	3	9,02	500	5	400	4	12	20	240	2,16	1	240	2,16
100х100	4	11,84	500	5	400	4	12	20	240	2,84	1	240	2,84
100х100	5	14,58	500	5	600	6	12	30	360	5,25	1	360	5,25
100х100	6	17,22	600	6	400	4	12	24	288	4,96	1	288	4,96
100х100	8	21,39	600	6	300	3	12	18	216	4,62	1	216	4,62
100х100	10	26,91	600	6	200	2	12	12	144	3,88	1	144	3,88
120х120	3	10,84	600	5	600	5	12	25	300	3,25	1	300	3,25
120х120	4	14,25	600	5	600	5	12	25	300	4,28	1	25	4,28
120х120	4	14,25	600	5	360	3	12	15	180	2,57	1	15	2,57
120х120	5	17,55	600	5	360	3	12	15	180	3,16	1	15	3,16
120х120	6	20,99	600	5	480	4	12	20	240	5,04	1	240	5,04
120х120	8	26,41	600	5	360	3	12	15	180	4,75	1	180	4,75
120х120	10	33,19	600	5	240	2	12	10	120	3,98	1	120	3,98
140х140	4	16,87	560	4	560	4	12	16	192	3,24	1	192	3,24
140х140	5	20,86	560	4	560	4	12	16	192	4,01	1	192	4,01
140х140	6	24,76	560	4	560	4	12	16	192	4,75	1	192	4,75
140х140	8	31,43	560	4	420	3	12	12	144	4,53	1	144	4,53
140х140	10	39,47	560	4	280	2	12	8	96	3,79	1	96	3,79
150х150	4	18,01	600	4	600	4	12	16	192	3,46	1	192	3,46
150х150	5	22,26	600	4	600	4	12	16	192	4,27	1	192	4,27
150х150	6	26,40	600	4	600	4	12	16	192	5,07	1	192	5,07
150х150	8	33,95	600	4	450	3	12	12	144	4,89	1	144	4,89
150х150	10	42,61	600	4	300	2	12	8	96	4,09	1	96	4,09
160х160	4	19,27	480	3	480	3	12	9	108	2,08	1	108	2,08
160х160	5	23,83	480	3	480	3	12	9	108	2,57	1	108	2,57
160х160	6	28,29	480	3	480	3	12	9	108	3,06	1	108	3,06
160х160	8	36,46	480	3	480	3	12	9	108	3,94	1	108	3,94
160х160	10	45,75	480	3	480	3	12	9	108	4,94	1	108	4,94
180х180	5	26,97	540	3	540	3	12	9	108	2,91	1	108	2,91
180х180	6	32,05	540	3	540	3	12	9	108	3,46	1	108	3,46
180х180	8	41,48	540	3	540	3	12	9	108	4,48	1	108	4,48
180х180	10	52,03	540	3	360	2	12	6	72	3,75	1	72	3,75
200х200	5	29,81	600	3	600	3	12	9	108	3,22	1	108	3,22
200х200	6	35,82	600	3	600	3	12	9	108	3,87	1	108	3,87
200х200	8	46,51	600	3	600	3	12	9	108	5,02	1	108	5,02
200х200	10	56,96	600	3	400	2	12	6	72	4,101	1	72	4,20
120×80	3	8,96	600	5	640	8	12	40	480	4,30	1	480	4,30
120×80	4	11,73	600	5	560	7	12	35	420	4,93	1	420	4,93
120×80	5	14,41	600	5	480	6	12	30	360	5,19	1	360	5,19
120×80	6	16,98	600	5	400	5	12	25	300	5,09	1	300	5,09
160×120	4	16,63	480	3	480	4	12	12	144	2,40	1	144	2,40
160×120	5	20,69	480	3	480	4	12	12	144	2,98	1	144	2,98
160×120	6	24,58	480	3	480	4	12	12	144	3,54	1	144	3,54
200×160	5	26,97	600	3	640	4	12	12	144	3,88	1	144	3,88
200×160	6	32,05	600	3	640	4	12	12	144	4,62	1	144	4,62
200×160	8	41,48	600	3	480	3	12	9	108	4,48	1	108	4,48
200×120	4	19,27	600	3	600	5	12	15	180	3,47	1	180	3,47
200×120	5	23,83	600	3	600	5	12	15	180	4,29	1	180	4,29
200×120	6	28,29	600	3	600	5	12	15	180	5,09	1	180	5,09
180×140	4	19,27	540	3	560	4	12	12	144	2,77	1	144	2,77
180×140	5	23,83	540	3	560	4	12	12	144	3,43	1	144	3,43
180×140	6	28,29	540	3	560	4	12	12	144	4,07	1	144	4,07
180×140	8	36,46	540	3	560	4	12	12	144	5,25	1	144	5,25

Оставшиеся вопросы можно задать по телефону 8 800 200 68 21 или через форму связи ниже:

Форма обратной связи

Трубы профильные нестандартного размера по стандарту EN 10210 и EN 10219

Нестандартная профильная труба — это уникальная продукция металлопроката, предназначенная для возведения металлоконструкций с нестандартными расчётными характеристиками или прокладки на сложной местности с «непредсказуемым» грунтом. Как правило, нестандартные размеры свойственны квадратным профильным трубам. Наиболее часто встречающиеся размеры: 32,36,40 и 65 мм.

Компания ХотСтил поставляет трубы профильные нестандартного размера соответствующие европейскому стандарту en 10219 и стандарту en 10210. Мы можем поставить профильные трубы любого нестандартного размера, вне зависимости от сложности параметров. В рабочий кейс компании уже входит большое количество поставок профтруб не вошедших в стандартную размерную сетку. Специалисты компании ХотСтил максимально быстро подберут производителя нестандартной профильной трубы и доставят её в точно оговоренный срок. Компания также предоставляет возможность заказать любые нестандартные крепления: фитинги, фланцы и т.д.

Нестандартные размеры профильной трубы

Размерная сетка этого типа труб по стандарту en 10210 и en 10219 обычно идёт со следующими величинами:

Квадратные трубы нестандартного размера – ширина(H) 300,325,350,400, 450 и 500 мм, высота(B) 300,350,400, 450 и 500 мм. Чаще всего в эту категорию труб попадают тонкостенные трубы, где толщина стенки (S) – может варьироваться от 0.1 мм до 0.1 мм, 0.12 мм, 0.125 мм ,0.134 мм, 2 мм, 3 мм и 4 мм.

Прямоугольные трубы нестандартного размера — ширина(H) 300,350,400, 450 и 500 мм, высота(B) 50, 100, 150,200,250 и 300 мм. Толщина (S) – 0.5,1.5,6.3,7,8,12.5,14,2.

Изготовление труб нестандартных диаметров

Размеры и вес профильных труб зависят от способов их производства и используемой стали.

Профильная квадратная или прямоугольная труба нестандартного размера изготавливается методом холодной деформации и относится к категории «сварные холоднокатаные трубы».

Профильные трубы нестандартных размеров, которые поставляет Европейская металлургическая компания изготавливаются из следующих видов стали:

конструкционные нелегированные стали – S235JRH, S275JOH, S275J2H, S355JOH, S355J2H;
конструкционные мелкозернистые стали – S275NH, S275NLH, S355NH, S355NLH, S460NH.

Трубы из специальных марок стали изготавливаются по предварительному заказу.

Сфера применения профильной трубы нестандартных размеров

Профтруба с нестандартными размерами используется при прокладке конструкций на сложной местности, чаще всего в качестве мостовых опор. Она также является частью любой крупной металлоконструкции имеющей большой вес либо нестандартную форму. Ещё одна сфера применения трубы нестандартных диаметров – использование её как дополнительной защиты магистральных трубопроводов (кожух). В этом случае используются нестандартные профильные трубы большого размера от 400 и до 500 мм. Трубы нестандартных диаметров часто становятся незаменимыми элементами буровых вышек (труба бурильная нестандартная) и другого оборудования нефте – и газодобычи.

Европейская металлургическая компания осуществляет прямые комплексные поставки профильных труб нестандартных и стандартных размеров в Россию, Казахстан и Беларусь из Европы.

Вы можете заказать любое количество сортамента профильных труб стандартных и нестандартных размеров с помощью нашего каталога или оставив заявку на сайте.

Вы также можете связаться с нами любым удобным для Вас способом.

Стандартные размеры трубы

— archtoolbox.com

Номинальный размер трубы

Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.

За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.

Понимание терминологии расписания трубопроводов

Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы.Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

В дополнение к номерам расписания вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, введенной в 1927 году.Первоначально предполагалось, что они будут выведены из употребления, но иногда они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.

Два наиболее распространенных типоразмера, которые можно увидеть в зданиях, — это Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.

Трубы в сравнении с трубками

Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром и мм. Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.

Размеры стальных труб — Таблица 40

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,269″	0,068 «	0,24 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,42 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,57 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,85 фунт / фут
3/4	1. 050 «	0.824 «	0,113″	1,13 фунт / фут
1	1,315 «	1,049″	0,133 «	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0.154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0,203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10.79 фунтов / фут
5	5,563 «	5,047″	0,258 «	14,62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12.75 «	11,938″	0,406 «	53,52 фунт / фут
14	14,000 «	13,124″	0,438 «	63,50 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	16,876″	0,562 «	104,70 фунт / фут
20	20,000 «	18.812 «	0,594″	123,10 фунт / фут
24	24,000 «	22,624″	0,688 «	171,30 фунт / фут

Размеры стальных труб — Таблица 80

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0. 095 «	0,32 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1.47 фунтов / фут
1	1,315 «	0,957″	0,179 «	2,17 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1,900 «	1,500″	0,200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2.875 «	2,323″	0,276 «	7,66 фунт / фут
3	3,500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4.813 «	0,375″	20,78 фунт / фут
6	6,625 «	5,761″	0,432 «	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,562″	0,594 «	64,42 фунт / фут
12	12,75 дюйма	11,374 дюйма	0.688 «	88,63 фунт / фут
14	14,000 «	12,500″	0,750 «	106,10 фунт / фут
16	16,000 «	14,312″	0,844 «	136,58 фунт / фут
18	18,000 «	16,124″	0,938 «	170,87 фунт / фут
20	20,000 «	17,938″	1,031 «	208. 92 фунт / фут
24	24,000 «	21,562″	1,219 «	296,58 фунт / фут

Размеры труб из нержавеющей стали — Таблица 40S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0,25 фунт / фут
1/4	0.540 «	0,364″	0,088 «	0,40 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,58 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,87 фунт / фут
3/4	1,050 «	0,824″	0,113 «	1,20 фунт / фут
1	1,315 «	1.049 «	0,133″	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0,154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0.203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10,79 фунт / фут
5	5,563 «	5,047″	0,258 «	14.62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12,75 «	12. 000″	0,375 «	49,56 фунт / фут
14	14.000 «	13,250″	0,375 «	54,57 фунт / фут
16	16,000 «	15,250″	0,375 «	62,58 фунт / фут
18	18,000 «	17,250″	0,375 «	70,59 фунт / фут
20	20,000 «	19,250″	0,375 «	78,60 фунт / фут
24	24,000 «	23.250 «	0,375″	94,62 фунт / фут

Размеры труб из нержавеющей стали — Таблица 80S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0,095 «	0,32 фунт / фут
1/4	0,540 «	0,302″	0.119 дюймов	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1,47 фунт / фут
1	1,315 «	0,957″	0,179 «	2.17 фунтов / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1,900 «	1,500″	0,200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2,875 «	2,323″	0,276 «	7,66 фунт / фут
3	3. 500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4,813″	0,375 «	20,78 фунт / фут
6	6,625 «	5.761 «	0,432″	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,750″	0,500 «	54,74 фунт / фут
12	12,75 «	11,750″	0,500 «	65,42 фунт / фут
14	14,000 «	13,000″	0.500 «	72,09 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	17,000″	0,500 «	93,45 фунт / фут
20	20,000 «	19,000″	0,500 «	104,10 фунт / фут
24	24,000 «	23,000″	0,500 «	125.50 фунтов / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0.05 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,09 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,12 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,17 фунт / фут
3/4	1,050 «	0,824″	0,113 «	0,23 фунт / фут
1	1. 315 «	1,049″	0,133 «	0,33 фунта / фут
1-1 / 4	1,660 «	1,380″	0,140 «	0,45 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	0,54 фунт / фут
2	2,375 «	2,067″	0,154 «	0,72 фунт / фут
2-1 / 2	2,875 «	2.469 «	0,203″	1,14 фунт / фут
3	3,500 «	3,068″	0,216 «	1,49 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	1,79 фунт / фут
4	4,500 «	4,026″	0,237 «	2,19 фунт / фут
5	5,563 «	5,047″	0,258 «	2.87 фунтов / фут
6	6,625 «	6,065″	0,280 «	3,73 фунт / фут
8	8,625 «	7,981″	0,322 «	5,62 фунт / фут
10	10,750 «	10,020″	0,365 «	7,97 фунт / фут
12	12,75 «	11,938″	0,406 «	10,53 фунт / фут
14	14.000 «	13,126″	0,437 «	12,46 фунт / фут
16	16,000 «	15,000″	0,500 «	16,29 фунт / фут
18	18,000 «	16,876″	0,562 «	20,59 фунт / фут
20	20,000 «	18,814″	0,593 «	24,18 фунт / фут
24	24,000 «	22.626 «	0,687″	33,65 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0.215	0,095	0,06 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,11 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,15 фунт / фут
1/2	0,840 «	0,546″	0,147 «	0,21 фунт / фут
3/4	1,050 «	0,742″	0.154 «	0,29 фунт / фут
1	1,315 «	0,957″	0,179 «	0,42 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	0,59 фунт / фут
1-1 / 2	1,900 «	1,5″	0.200 «	0,71 фунт / фут
2	2,375 «	1,939″	0,218 «	0.98 фунтов / фут
2-1 / 2	2,875 «	2,323″	0,276 «	1,50 фунт / фут
3	3,500 «	2,900″	0,300 «	2,10 фунт / фут
3-1 / 2	4.000 «	3,364″	0,318 «	2,45 фунт / фут
4	4,500 «	3,826″	0,337 «	2,94 фунта / фут
5	5.563 «	4,813″	0,375 «	4,08 фунт / фут
6	6,625 «	5,761″	0,432 «	5,61 фунт / фут
8	8,625 «	7,625″	0,500 «	8,52 фунт / фут
10	10,750 «	9,562″	0,594 «	12,64 фунт / фут
12	12,75 «	11.374 «	0,688″	17,38 фунт / фут
14	14,000 «	12,500″	0,750 «	20,85 фунт / фут
16	16,000 «	14,312″	0,844 «	26,81 фунт / фут
18	18,000 «	16,124″	0,938 «	33,54 фунт / фут
20	20,000 «	17,938″	1.031 «	41,05 фунт / фут
24	24,000 «	21,562″	1,219 «	58,23 фунт / фут

Полное руководство по размерам и спецификациям труб — Бесплатная карманная таблица

Номер спецификации труб — это стандартный метод определения толщины труб, используемых на производственных предприятиях.

Стандартизация кованой стали Спецификация и размеры труб начинаются с эпохи массового производства.В то время трубы доступны только трех размеров: стандартный вес (STD), сверхпрочные (XS) и двойные сверхпрочные (XXS), в зависимости от системы размеров железных труб (IPS).

В связи с модернизацией различных отраслей промышленности и использованием труб с различным давлением и температурой, трех размеров недостаточно для удовлетворения требований. Это приведет к появлению концепции номера спецификации, которая объединяет толщину стенки и диаметр трубы.

В текущей практике размер трубы определяется двумя наборами чисел

Диаметр трубы / номинальный диаметр
Спецификация трубы, которая представляет собой не что иное, как толщину стенки трубы.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда вы говорите «труба 6 дюймов», это означает, что 6 дюймов — это номинальный размер этой трубы. Однако для размеров труб внешний диаметр NPS 14 и выше такой же, как NPS. Чтобы понять эту концепцию, вы должны изучить способ производства труб.

Производство труб от NPS ⅛ (DN 6) до NPS 12 (DN 300) основано на фиксированном наружном диаметре (OD). Таким образом, при увеличении толщины стенки внутренний диаметр (ID) трубы уменьшается.Таким образом, NPS будет где-то посередине между внешним диаметром и внутренним диаметром трубы.

Изготовление трубы с NPS 14 (DN350) и выше соответствует номинальному размеру трубы. Приведенный ниже пример дает вам больше ясности в концепции.

Внешний диаметр в дюймов	Внешний диаметр мм	Толщина в дюймах	Толщина мм	ID в дюймах	ID в мм
Для трубы NPS 2 Schedule 40
2.375	60,3	0,154	3,91	2,067	52,5
Для трубы NPS 14 сортамент 40
14	350	0,438	11,13	13,124	333,3

Из приведенной выше таблицы видно, что для NPS 2 внутренний диаметр трубы близок к NPS трубы, а для NPS 14 наружный диаметр трубы такой же, как NPS.

Спецификация трубы 4 ″ sch 80

Вы можете легко преобразовать размер из дюймов в мм, умножив его на 25.4 и округление, как показано ниже;

Наружный диаметр свыше 16 дюймов округлен до ближайшего 1 мм
Внешний диаметр 16 дюймов и ниже округлен до ближайшего 0,1 мм
Толщина стенки трубы округлена до ближайшего 0,01 мм

Что такое NB трубы (номинальное внутреннее отверстие)?

NPS часто называют NB (номинальное отверстие). Таким образом, нет никакой разницы между NB и NPS. NB — это также американский способ обозначения размеров труб. Я также видел, что когда размеры труб указаны в мм (DN), люди ссылаются на размеры труб в NB.Поэтому, когда кто-то говорит, что 25 или 50, в основном, они имеют в виду DN.

Что такое размер трубы DN (номинальный диаметр)?

DN или номинальный диаметр — это международное обозначение (SI или матричное обозначение), а также европейский эквивалент NPS для обозначения размеров труб. Здесь вы должны отметить, что DN показывает размеры трубы иначе, чем NPS.

2-дюймовая труба обозначается просто как DN 50. Вы можете получить любое значение NPS или DN, умножив его на 25. Для облегчения понимания ознакомьтесь с таблицей ниже.При использовании DN нет изменений в других измерениях.

Номинальный размер трубы	Диаметр номинальный	Номинальный размер трубы	Диаметр номинальный
NPS (дюймы)	DN (мм)	NPS (дюймы)	DN (мм)
1/8	6	20	500
1/4	8	22	550
3/8	10	24	600
1/2	15	26	650
3/4	20	28	700
1	25	30	750
1 ¼	32	32	800
1 ½	40	36	900
2	50	40	1000
2 ½	65	42	1050
3	80	44	1100
3 ½	90	48	1200
4	100	52	1300
5	125	56	1400
6	150	60	1500
8	200	64	1600
10	250	68	1700
12	300	72	1800
14	350	76	1900
16	400	80	2000
18	450	На основе ASME B36.10

Из этой таблицы видно, что сначала размер трубы увеличивается на ¼, чем ½, а затем на 1 дюйм. С 6 дюймов до 42 дюймов, увеличивается на 2 дюйма, а затем на 4 дюйма.

Что такое график трубопровода?

Спецификация труб — это способ указания толщины стенки трубы. Для упрощения заказа труб комитет ASME разработал номер спецификации, который основан на модифицированной формуле толщины стенки Барлоу.

Определение номера спецификации: Номер спецификации указывает приблизительное значение выражения 1000 x P / S, где P — рабочее давление, а S — допустимое напряжение, оба выражены в фунтах на квадратный дюйм.

Вы можете увидеть формулу расчета спецификации трубопровода, как показано ниже;

Номер расписания = P / S

P — рабочее давление в (psi)
S — допустимое напряжение в (psi)

Итак, что означает таблица 40?

Schedule 40 — это не что иное, как указатель толщины трубы. Простыми словами можно сказать, что для данного материала труба сортамента 40 может выдерживать определенное давление.

А теперь скажите, какая труба более толстая сортамента 40 или 80?

Труба сортамента 80 толще трубы сортамента 40. Посмотрите на приведенную выше формулу номера графика, допустимое напряжение для материала при данной температуре фиксировано. Это означает, что с увеличением рабочего давления будет увеличиваться номер графика, который является обозначением толщины стенки трубы.

Таблица труб для труб из нержавеющей стали

Стоимость трубы из нержавеющей стали намного выше, чем трубы из углеродистой стали.Благодаря свойствам коррозионной стойкости нержавеющей стали, усовершенствованию высоколегированной нержавеющей стали и сварке плавлением труб меньшей толщины можно удовлетворительно работать, не опасаясь преждевременного выхода из строя.

Для снижения стоимости материала ASME ввела различные номера графиков для труб и фитингов из нержавеющей стали. В соответствии с ASME B36.19 номер спецификации с суффиксом «S» вводится для трубы из нержавеющей стали. Пример — 10С

Стандартный график трубопроводов согласно ASME B36.10 и B36.19

См. Приведенную ниже таблицу, в которой суммированы доступные номера спецификаций для труб из углеродистой и нержавеющей стали в соответствии с ASME B36.10 и B36.19.

Для труб из углеродистой стали и кованого железа согласно ASME B36.10	5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS
Для трубы из нержавеющей стали согласно ASME B36.19	5S, 10S, 40S, 80S

Обратите внимание на следующее;

STD (стандартный) и Schedule 40 имеют одинаковую толщину до NPS 10 (DN 250)
NPS 10 STD имеет толщину стенки 3/8 дюйма.(9,53 мм)
XS имеет ту же толщину, что и Schedule 80, до NPS 8 (DN 200)
Толщина стенки XS выше NPS 8 составляет ½ дюйма (12,5 мм)

Таблица размеров трубы NPS в дюймах

Таблица номинальных размеров трубы — дюймы
Размер в дюймах	OD	5	5с	10	10 с	20	30	40	40с	Std	60	80	80-е	XS	100	120	140	160	XXS	Размер в дюймах
1/8	0.405			0,049	0,049			0,068	0,068	0,068		0,095	0,095	0,095						1/8
1/4	0,54			0,065	0,065			0.088	0,088	0,088		0,119	0,119	0,119						1/4
3/8	0,675			0,065	0,065		0,073	0,091	0,091	0,091		0,126	0.126	0,126						3/8
1/2	0,84	0,065	0,065	0,083	0,083		0,095	0,109	0,109	0,109		0,147	0,147	0,147				0.188	0,294	1/2
3/4	1.05	0,065	0,065	0,083	0,083		0,095	0,113	0,113	0,113		0,154	0,154	0,154				0,219	0,308	3/4
1	1.315	0,065	0,065	0,109	0,109		0,114	0,133	0,133	0,133		0,179	0,179	0,179				0,25	0,358	1
1 1/4	1,66	0,065	0,065	0.109	0,109		0,117	0,14	0,14	0,14		0,191	0,191	0,191				0,25	0,382	1 1/4
1 1/2	1,9	0,065	0,065	0,109	0,109		0.125	0,145	0,145	0,145		0,2	0,2	0,2				0,281	0,4	1 1/2
2	2,375	0,065	0,065	0,109	0,109		0,125	0,154	0,154	0.154		0,218	0,218	0,218				0,344	0,436	2
2 1/2	2,875	0,083	0,083	0,12	0,12		0,188	0,203	0,203	0,203		0,276	0.276	0,276				0,375	0,552	2 1/2
3	3,5	0,083	0,083	0,12	0,12		0,188	0,216	0,216	0,216		0,3	0,3	0,3				0.438	0,6	3
3 1/2	4	0,083	0,083	0,12	0,12		0,188	0,226	0,226	0,226		0,318	0,318	0,318					0,636	3 1/2
4	4.5	0,083	0,083	0,12	0,12		0,188	0,237	0,237	0,237		0,337	0,337	0,337		0,438		0,531	0,674	4
5	5,563	0,109	0.109	0,134	0,134			0,258	0,258	0,258		0,375	0,375	0,375		0,5		0,625	0,75	5
6	6,625	0,109	0,109	0,134	0,134			0.28	0,28	0,28		0,432	0,432	0,432		0,562		0,719	0,864	6
8	8,625	0,109	0,109	0,148	0,148	0,25	0,277	0,322	0,322	0.322	0,406	0,5	0,5	0,5	0,594	0,719	0,812	0,906	0,875	8
10	10,75	0,134	0,134	0,165	0,165	0,25	0,307	0,365	0,365	0.365	0,5	0,594	0,5	0,5	0,719	0,844	1	1,125	1	10
12	12,75	0,156	0,156	0,18	0,18	0,25	0,33	0,406	0,375	0,375	0.562	0,688	0,5	0,5	0,844	1	1,125	1,312	1	12
14	14	0,156	0,156	0,25	0,188	0,312	0,375	0,438	0,375	0,375	0,594	0.75	0,5	0,5	0,938	1.094	1,25	1,406		14
16	16	0,165	0,165	0,25	0,188	0,312	0,375	0,5	0,375	0,375	0,656	0,844	0.5	0,5	1.031	1,219	1,438	1,594		16
18	18	0,165	0,165	0,25	0,188	0,312	0,438	0,562	0,375	0,375	0,75	0,938	0,5	0.5	1,156	1,375	1,562	1,781		18
20	20	0,188	0,188	0,25	0,218	0,375	0,5	0,594	0,375	0,375	0,812	1.031	0,5	0,5	1.281	1,5	1,75	1,969		20
22	22	0,188	0,188	0,25	0,218	0,375	0,5			0,375	0,875	1,125		0,5	1,375	1,625	1,875	2.125		22
24	24	0,218	0,218	0,25	0,25	0,375	0,562	0,688	0,375	0,375	0,969	1,219	0,5	0,5	1,531	1,812	2,062	2,344		24
26	26			0.312		0,5				0,375				0,5
28	28			0,312		0,5	0,625			0,375				0,5
30	30	0.25	0,25	0,312	0,312	0,5	0,625			0,375				0,5
32	32			0,312		0,5	0,625	0,688		0.375				0,5
34	34			0,312		0,5	0,625	0,688		0,375				0,5
36	36			0.312		0,5	0,625	0,75		0,375				0,5
38	38									0,375				0,5
40	40									0.375				0,5
42	42									0,375				0,5
44	44									0.375				0,5
46	46									0,375				0,5
48	48									0.375				0,5
Размер в дюймах	OD	5	5с	10	10 с	20	30	40	40с	Std	60	80	80-е	XS	100	120	140	160	XXS	Размер в дюймах
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)
Не путайте между номиналом 3 1/2 дюйма и наружным диаметром 3,5 дюйма, номиналом 4 дюйма и наружным диаметром 4 000 дюймов

Таблица размеров трубы NPS в мм

Таблица номинальных размеров трубы — Номинальный размер трубы в миллиметрах (мм)
DN в мм	OD	5	5с	10	10 с	20	30	40	40с	Std	60	80	80-е	XS	100	120	140	160	XXS	DN в мм
6	10.3			1,24	1,24			1,73	1,73	1,73		2,41	2,41	2,41
8	13,7			1,65	1,65			2,24	2.24	2,24		3,02	3,02	3,02
10	17,1			1,65	1,65		1,85	2,31	2,31	2,31		3,2	3,2	3,2
15	21.3	1,65	1,65	2,11	2,11		2,41	2,77	2,77	2,77		3,73	3,73	3,73				4,78	7,47
20	26,7	1,65	1,65	2,11	2.11		2,41	2,87	2,87	2,87		3,91	3,91	3,91				5,56	7,82
25	33,4	1,65	1,65	2,77	2,77		2,9	3,38	3.38	3,38		4,55	4,55	4,55				6,35	9,09
32	42,2	1,65	1,65	2,77	2,77		2,97	3,56	3,56	3,56		4,85	4.85	4,85				6,35	9,7
40	48,3	1,65	1,65	2,77	2,77		3,18	3,68	3,68	3,68		5,08	5,08	5,08				7.14	10,16
50	60,3	1,65	1,65	2,77	2,77		3,18	3,91	3,91	3,91		5,54	5,54	5,54				8,74	11,07
65	73	2.11	2,11	3,05	3,05		4,78	5,16	5,16	5,16		7,01	7,01	7,01				9,53	14,02
80	88,9	2,11	2,11	3,05	3,05		4.78	5,49	5,49	5,49		7,62	7,62	7,62				11,13	15,24
90	101,6	2,11	2,11	3,05	3,05		4,78	5,74	5,74	5,74		8.08	8,08	8,08					16,15
100	114,3	2,11	2,11	3,05	3,05		4,78	6,02	6,02	6,02		8,56	8,56	8,56		11.13		13,49	17,12
125	141,3	2,77	2,77	3,4	3,4			6.55	6.55	6.55		9,53	9,53	9,53		12,7		15,88	19,05
150	168.3	2,77	2,77	3,4	3,4			7,11	7,11	7,11		10,97	10,97	10,97		14,27		18,26	21,95
200	219,1	2,77	2,77	3.76	3,76	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23.01	22,23
250	273	3,4	3,4	4,19	4.19	6,35	7,8	9,27	9,27	9,27	12,7	15,09	12,7	12,7	18,26	21,44	25,4	28,58	25,4
300	323,8	3,96	3,96	4,57	4,57	6.35	8,38	10,31	9,53	9,53	14,27	17,48	12,7	12,7	21,44	25,4	28,58	33,32	25,4
350	355,6	3,96	3,96	6,35	4,78	7,92	9.53	11,13	9,53	9,53	15,09	19,05	12,7	12,7	23,83	27,79	31,75	35,71
400	406,4	4,19	4,19	6,35	4,78	7,92	9,53	12.7	9,53	9,53	16,66	21,44	12,7	12,7	26,19	30,96	36,53	40,49
450	457	4,19	4,19	6,35	4,78	7,92	11,13	14,27	9.53	9,53	19,05	23,83	12,7	12,7	29,36	34,93	39,67	45,24
500	508	4,78	4,78	6,35	5,54	9,53	12,7	15,09	9,53	9.53	20,62	26,19	12,7	12,7	32,54	38,1	44,45	50.01
550	559	4,78	4,78	6,35	5,54	9,53	12,7			9,53	22,23	28.58		12,7	34,93	41,28	47,63	53,98
600	610	5,54	5,54	6,35	6,35	9,53	14,27	17,48	9,53	9,53	24,61	30,96	12,7	12.7	38,89	46,02	52,37	59,54
650	660			7,92		12,7				9,53				12,7
700	711			7.92		12,7	15,88			9,53				12,7
750	762	6,35	6,35	7,92	7,92	12,7	15,88			9,53				12.7
800	813			7,92		12,7	15,88	17,48		9,53				12,7
850	864			7.92		12,7	15,88	17,48		9,53				12,7
900	914			7,92		12,7	15,88	19,05		9,53				12.7
950	965									9,53				12,7
1000	1016									9.53				12,7
1050	1067									9,53				12,7
1100	1118									9.53				12,7
1150	1168									9,53				12,7
1200	1219									9.53				12,7
DN в мм	OD	5	5с	10	10 с	20	30	40	40с	Std	60	80	80-е	XS	100	120	140	160	XXS	DN в мм
ASME B36.10М-2015: Труба сварная и бесшовная деформируемая
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)

Номинальный диаметр трубы OD

Номинальный размер трубы дюймов	Номинальный размер трубы Внешний диаметр в дюймах	DN в мм	Номинальный размер трубы Внешний диаметр в мм
1/8	10,3	6	10.3
1/4	13,7	8	13,7
3/8	17,1	10	17,1
1/2	21,3	15	21,3
3/4	26,7	20	26,7
1	33,4	25	33.4
1,25	42,2	32	42,2
1,5	48,3	40	48,3
2	60,3	50	60,3
2,5	73	65	73
3	88,9	80	88,9
3.5	101,6	90	101,6
4	114,3	100	114,3
5	141,3	125	141,3
6	168,3	150	168,3
8	219,1	200	219,1
10	273.1	250	273,1
12	323,8	300	323,8
14	14	350	355,6
16	16	400	406,4
18	18	450	457
20	20	500	508
22	22	550	559
24	24	600	610
26	26	650	660
28	28	700	711
30	30	750	762
32	32	800	813
34	34	850	864
36	36	900	914
38	38	950	965
40	40	1000	1016
42	42	1050	1067
44	44	1100	1118
46	46	1150	1168
48	48	1200	1219

Вы можете рассчитать внутренний диаметр трубы (ID) с помощью внешнего диаметра (OD) и толщины трубы, используя формулу, приведенную ниже.

Внутренний диаметр трубы = [Внешний диаметр трубы] — (2 × толщина стенки трубы)]

Допуск размеров для труб из углеродистой и нержавеющей стали

Общие допуски размеров перечислены в ASTM A530. Однако у каждого продукта есть свои требования, и если они указаны в спецификации, они будут применяться к A530.

Описание	Размер	Более	Менее
Вес	NPS 12 (DN 300) и ниже	10%	3.50%
Масса	NPS 14 (DN 350) и выше (Примечание-1)	10%	5%
Толщина стенки
Трубы бесшовные и сварные	от 1⁄8 до 2 ½, включая все коэффициенты т / д (Примечание-2)	20,00%	12,50%
	от 3 до 18 включ., Т / д до 5% вкл.	22,50%	12,50%
	от 3 до 18 вкл., т / д> 5%	15,00%	12,50%
	20 и более, сварные, все соотношения т / н (Примечание-3)	17,50%	12,50%
	20 и более, бесшовные, т / д до 5% вкл.	22,50%	12,50%
	20 и более, бесшовные, т / д> 5%	15,00%	12,50%
Труба кованая и расточная		1/8 дюйма(3,2 мм)	Нет
Литая труба		1/6 дюйма (1,6 мм)	Нет
Внутренний диаметр литой трубы		Нет	1,6 мм (1⁄16 дюйма)
Внешний диаметр (Примечание-4)
Внешний диаметр	от 1⁄8 до 11⁄2, включая	1⁄64 дюйма (0,4 мм)	0,8 мм (1/32 дюйма)
	От 1 ½ до 4, включая	1/32 дюйма(0,8 мм)	0,8 мм (1/32 дюйма)
	От 4 до 8, вкл.	1/16 дюйма (1,6 мм)	0,8 мм (1/32 дюйма)
	От 8 до 18, в т.ч.	3/32 дюйма (2,4 мм)	0,8 мм (1/32 дюйма)
	От 18 до 26, в т.ч.	1/8 дюйма (3,2 мм)	0,8 мм (1/32 дюйма)
	От 26 до 34, в т.ч.	5/32 дюйма (4,0 мм)	1/32 дюйма(0,8 мм)
	Более 34	3/8 дюйма (4,8 мм)	0,8 мм (1/32 дюйма)
Согласно ASTM A530 / A530M-12 и ASTM A999 / A999M-15

Примечание-1: Трубы размером NPS 4 (DN 100) и меньше могут взвешиваться партиями; трубы размером больше NPS 4 (DN 100) должны взвешиваться отдельно.
Примечание-2: t = номинальная толщина стенки. D = Внешний диаметр.
Примечание-3: Для сварных труб площадь сварного шва не должна ограничиваться превышением допуска.
Примечание-4: Для тонкостенных труб овальность в любом одном поперечном сечении не должна превышать 1,5% указанного внешнего диаметра.

Нажмите на изображение ниже, чтобы получить таблицу размеров труб для печати

Карманная диаграмма в дюймах

Карманная диаграмма в мм

Скачать бесплатно диаграммы в формате PDF

Размер стальной трубы

| Проверьте размер стальной трубы LSAW

Узнайте размер стальной трубы в таблице

Winsteel Group производит комплектные трубы LSAW диаметром от 16 до 56 дюймов.

Мы предлагаем трубы STD, Sch 40, Sch 80, а также трубы с большей и средней толщиной стенки. Как профессиональный производитель стальных труб LSAW, , мы производим труднодоступные размеры и марки.

Итак, если вы хотите купить стальную трубу, как бы вы описали размер стальной трубы, который вам нужен?

Прежде всего, давайте посмотрим на нашу таблицу размеров стальных труб.

таблица размеров стальных труб

Здесь перечислены не все размеры стальных труб.Он показывает некоторые общие размеры. Но не бойтесь, если у вас есть особые размеры, напишите нам, и мы свяжемся с нашими инженерами. Мы можем поставить трубы особого размера, например, 3000 мм (наружный диаметр) x 100 мм (W.T.) x 3000 мм (длина).

Способ описания размера стальной трубы

Если мы хотим предоставить вам точную информацию о стальной трубе, она должна включать внешний или внутренний диаметр. и толщина стенки. Обычно мы выражаем это так:

Все эти высказывания относятся к размеру трубы — наружному диаметру и толщине стенки.Таким образом, мы видим, что DN и NPS обозначают размер стальной трубы. Тогда что такое DN и NPS?

Что такое DN?

DN означает номинальный диаметр (дюймы). Это один из способов описания внешнего диаметра стальной трубы. Доступны трубы разных диаметров DN. DN не указывает точный внутренний диаметр. Нормальный диаметр используется для определения размеров трубы с использованием стандартных таблиц и графиков.

Что такое NPS?

NPS — это сокращение от номинального размера трубы.Это еще один способ описать внешний диаметр стальной трубы. Это североамериканский набор стандартных размеров для труб, используемых для высокого или низкого давления и температуры. В европейском и международном обозначении размеры труб измеряются в миллиметрах. NPS равен DN (номинальный диаметр). И термин NB (номинальное отверстие) также используется с NPS.

Какая связь между DN, NPS и миллиметром?

На этой диаграмме выше видно, что DN 400 = NPS (16 дюймов) = 406,4 мм. Труба измеряется в дюймах.Для стальных труб 100DN получается ровно 4,5 дюйма X 25,4 (мм / дюйм) = 114,3 мм. Вот почему внешний диаметр не может быть простым числом, например 100 мм. 100DN = 4 дюйма NPS. = 114,3 мм.

Размер стальной трубы — Толщина стенки Описание

Мы видим, что все DN и NPS описывают внешний диаметр. Что касается толщины стенки, ее следует найти в таблице размеров стальных труб. В таблице указаны SCH 5, SCH 40, SCH STD, SCH XS, SCH 80, SCH XXS и т. Д. Итак, что это за цифра, если толщина стенки стальной трубы NPS 24 дюйма соответствует таблице 40.Пожалуйста, проверьте это в таблице размеров трубы. Вы узнаете, что это 17,48 мм.

Итак, очень важно выбрать правильный размер, чтобы купить желаемую трубу.

Стальная труба Размер 3 знака

Полное описание размеров стальной трубы включает внешний диаметр, W.T., длину трубы. Описание длины трубы, например 20 футов, 6 метров или 40 футов, 12 метров). По этим символам мы могли рассчитать вес трубы. И мы могли знать, сколько может выдержать напорная труба.И стоимость за фут или за метр. Вот почему нам всегда нужно знать правильный размер трубы.

Конечно, это описание размера. и если вы хотите получить правильную трубу, вам нужна дополнительная информация. Например, какая спецификация, какая марка стали. А каков конец трубы? Обычный, скошенный, рифленый или резьбовой. И какие покрытия и упаковка. Если вам требуются стальные трубы, сообщите нам, мы профессионалы. Верь нам!

Определить размер трубной резьбы

Национальная трубная резьба (NPT)

Размеры труб действительно относятся к физическим размерам, но отраслевой стандарт сантехники для размеров труб не всегда так прост, как измерение трубы. Измерение трубы часто приводит к неправильному выбору трубы, так что будьте осторожны. «Размер резьбы трубы», указанный в столбце 3 приведенной ниже таблицы, измерен и основан на внутренней части трубы. Но для фактического определения размера трубы необходимо измерить внешний диаметр каждой трубы или фитинга и сравнить его с таблицей для определения размера. Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков резьбы на дюйм (TPI).Трубная резьба 3/4 «NPT имеет 14 витков на дюйм. И TPI (резьба на дюйм), и OD (внешний диаметр) резьбы необходимы для точной идентификации размера резьбы, поскольку несколько размеров имеют одинаковый TPI.

Наружная резьба: Измерьте внешний диаметр большей части резьбы в точке «A»; Найдите цифру, ближайшую к этому измерению, в столбце 1 или 2 диаграммы. Размер в столбце 3 будет вашим номинальным размером резьбы трубы.

Внутренняя резьба: Измерьте верхний диаметр резьбы в точке «B»; Найдите цифру, ближайшую к этому измерению, в столбце 1 или 2 диаграммы.Размер в столбце 3 будет вашим номинальным размером резьбы трубы.

Столбец 1 (Размер A)	Столбец 2 (Размер A)	Столб 3 (Размер B)	Col 4 (Размер C)	Col 5	Col 6
OD Fraction Inch (только краткая справка)	Фактический наружный диаметр (дюймы)	Трубная резьба Размер	Нормальное зацепление для плотного соединения	Резьба на дюйм	Окружность (дюймы)
5/16	0.3125	1/16	0,2611	27	0,9817
13/32	0,405	1/8	0,2639	27	1,272
35/64	0,540	1/4	0,4018	18	1.696
43/64	0,675	3/8	0,4078	18	2,121
27/32	0.840	1/2	0,5337	14	2,639
1-3 / 64	1.050	3/4	0,5457	14	3,299
1-5 / 16	1,315	1	0,6828	11-1 / 2	4,131
1-21 / 32	1,660	1-1 / 4	0,7068	11-1 / 2	5,215
1-29 / 32	1.900	1-1 / 2	0,7235	11-1 / 2	5,969
2-3 / 8	2,375	2	0,7565	11-1 / 2	7,461
2-7 / 8	2,875	2-1 / 2	1,1375	8	9.032
3-1 / 2	3,5	3	1,2000	8	10,995
4	4.0	3-1 / 2	1,2500	8	12,566
4-1 / 2	4,5	4	1,3000	8	14,137
5-5 / 8	5,563	5	1.4063	8	17,476
6-5 / 8	6,625	6	1,5125	8	20,812
8-5 / 8	8.625	8	1,7125	8	27.095
10-3 / 4	10,75	10	1,9250	8	33,771
12-3 / 4	12,75	12	2,1250	8	40,054

Просмотрите наш указатель трубных фитингов и ниппелей Страница

Все типы трубной резьбы, используемые в водопроводе, указаны в Американском национальном стандарте для труб, аккредитованном Американским национальным институтом стандартов (ANSI).

Образец NPT (коническая резьба)

Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные потоки, используемые для общих целей. Резьба NPT разработана с углом резьбы 60 градусов и используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических приложениях. Коническая резьба составляет 3/4 дюйма на один фут длины. Коническая резьба тем глубже на конце трубы и тем мельче, чем дальше от конца трубы.Конус на трубе позволяет трубе ввинчиваться внутри фитинга только до тех пор, пока она не остановится из-за конуса. Расстояние, на которое труба может ввинчиваться в фитинг, определяется стандартом ANSI. После затяжки гаечным ключом резьба может иметь небольшие промежутки между трубой и фитингом, что может вызвать утечку, поэтому необходимо использовать герметик для труб, чтобы гарантировать заполнение любых зазоров.

Резьба с сухим уплотнением (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда приложение таково, что герметики для труб могут выйти из строя из-за более высокой температуры или давления, чем может выдержать обычная резьба NPT.Резьба предназначена для механического уплотнения путем небольшого, но достаточного сдавливания резьбы при затягивании гаечным ключом. Это позволяет соединять трубу и фитинг без использования герметиков.

Резьбы NPT и NPTF можно менять местами, если используются герметики, такие как лента из ПТФЭ или подходящие соединения для стыков труб. Ни один из других стандартов резьбы не является полностью взаимозаменяемым (GHT, NST, BSPT, NPSI и т. Д.). Внутренняя резьба NPT может быть обозначена как «FPT» или «FIP» , а наружная резьба NPT может быть обозначена как «MPT» или «МИП» .

Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) имеет прямую резьбу, которая используется только для соединения. Для уплотнения этого типа резьбового соединения необходима шайба или прокладка.

Есть также три менее распространенных типа резьбы, используемых в сантехнической промышленности. Резьба садового шланга (GHT) и резьба пожарного шланга (NST) имеет грубую резьбу. Уплотнение выполнено с прокладкой или шайбой и используется в основном для быстрого присоединения (соединения) шлангов к клапанам без использования гаечного ключа.Британская стандартная коническая трубная резьба (BSPT) имеет угол резьбы 55 градусов (NPT — 60 градусов) и используется во всем мире как стандартная резьба для соединения стальных труб.

Определение аббревиатур трубной резьбы
NPT	Национальная трубная резьба (коническая)
FPT	Внутренняя трубная резьба (взаимозаменяемая с NPT)
FIP	Внутренняя железная труба (взаимозаменяемая с NPT)
MPT	Наружная трубная резьба (взаимозаменяемая с NPT)
МИП	Наружная железная труба (взаимозаменяемая с NPT)
IPS	Размер железной трубы (взаимозаменяемый с NPT)
ПТФ	Короткая коническая трубная резьба по SAE
НПТФ	National Pipe Thread Fuel (Американская национальная коническая трубная резьба для герметичных соединений с сухим уплотнением)
NPSM	National Pipe Straight Mechanical (Американская национальная прямая трубная резьба для механических соединений)
NPSI	Американская национальная прямая промежуточная трубная резьба
GHT	Резьба для садового шланга
НСТ	Резьба по национальному стандарту (резьба для пожарного рукава)
BSPT	Британский стандарт с конической трубной резьбой (метрические размеры)

Сопутствующие товары и аксессуары:

Отзыв клиента:

«Вы, ребята, управляете веб-бизнесом так, как должен быть веб-бизнес……. Я отправил ссылку на ваш сайт всем своим приятелям ….. Продолжайте в том же духе «.
— Марк Ван Хорн, Белвью, Вашингтон 98006

Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дает нам письменное разрешение цитировать их. Конфиденциальность наших клиентов очень важна для нас, поэтому мы никогда не будем давать, передавать или продавать контактную информацию или адреса электронной почты кому-либо!

Часто задаваемые вопросы

В. «Что означает» номинальный «?»
A. Номинальный — это термин, используемый для описания размеров труб и фитингов в водопроводной сети. Номинальный относится к внутреннему диаметру трубы, который зависит от толщины стенки трубы.

Q. «Итак, размер трубы IPS на самом деле не является размером. А как насчет фитингов?»
A. Размер фитингов зависит от размера трубы, к которой они подходят. Так, например, фитинг IPS 1/2 дюйма подойдет к трубе IPS 1/2 дюйма.

вернуться наверх ↑

Как измерить размеры труб и фитингов

Определение размеров труб, необходимых для вашего проекта, может вызвать затруднения.Многие люди предполагают, что размер трубы — это внешний диаметр трубы, но на самом деле «размер трубы» относится к тому, что называется «номинальным диаметром».

Фитинги могут сбивать с толку. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Например, полудюймовый пластиковый колено имеет внешний диаметр около 1-1 / 4 дюйма.

Используйте это руководство, чтобы помочь вам подобрать трубы и фитинги нужных размеров для вашего следующего проекта.

Преобразование фактического диаметра в номинальный

Самый простой способ узнать, какой номинальный размер трубы вам нужен, — это выполнить следующие действия и использовать приведенную ниже таблицу преобразования.

для наружной резьбы

1. Измерьте внешний диаметр (OD) трубы или фитинга:

Оберните шнур вокруг трубы
Отметьте точку соприкосновения струны
С помощью линейки или измерительной ленты найдите длину между концом веревки и сделанной вами отметкой (окружность)
Разделите окружность на 3,14 159

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Для внутренней резьбы

1. Измерьте внутренний диаметр (ID) трубы или фитинга (используйте линейку или рулетку).

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(все измерения в дюймах)

Внешний или внутренний диаметр	Десятичный эквивалент	Номинальный диаметр	Типичная резьба на дюйм
5/16	0.313	1/16	27
13/32	0,405	1/8	27
35/64	0,540	1/4	18
43/64	0,675	3/8	18
27/32	0,840	1/2	14
1-3 / 64	1.050	3/4	14
1-5 / 16	1,315	1	11-1 / 2
1-21 / 32	1,660	1–1 / 4	11-1 / 2
1-29 / 32	1.900	1–1 / 2	11-1 / 2
2-3 / 8	2,375	2	11-1 / 2
2-7 / 8	2.875	2-1 / 2	8
3-1 / 2	3,500	3	8
4	4.000	3-1 / 2	8
4-1 / 2	4.500	4	8

Трубы и НКТ

Трубы и трубки измеряются по-разному. Размер и название трубки основаны на фактическом внешнем диаметре трубки.

PEX, или трубы из сшитого полиэтилена, — еще одна технология, которая быстро становится популярной, и ее измеряют и называют по внутреннему диаметру.

Пример:

Труба по сравнению с НКТ	Внешний диаметр
Труба размером 1/2 дюйма	27/32 ”
Трубка размером 1/2 дюйма	1/2 «

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другая распространенная резьба — это Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

Форма резьбы

BSP означает британскую стандартную трубу. Он основан на торговом размере, а не на фактическом диаметре.

Торговые трубы и арматура

Выберите сантехническое приложение, необходимое для вашего следующего проекта.

Все еще нужна помощь?

Если у вас по-прежнему возникают проблемы с выбором трубы или фитингов, обратитесь в наш центр обслуживания клиентов по адресу [email protected] или позвоните по телефону 855-289-9676.

Трубы и гибка труб, основы | ПРО-ИНСТРУМЕНТЫ

Чтобы приступить к гибке труб в вашем магазине, Pro-Tools объединила эти основные условия изготовления металла, чтобы максимально упростить начало вашего первого опыта гибки. Если вам нужна дополнительная помощь, позвоните в Pro-Tools, и наша команда будет рада вам помочь.

ИСПОЛЬЗУЙТЕ ДАННУЮ ДИАГРАММУ В КАЧЕСТВЕ СПРАВОЧНИКА ПРИ ИЗУЧЕНИИ ОСНОВЫ ИЗГИБА ТРУБ И ТРУБ

Радиус центральной линии (CLR)

Говоря о радиусе штампа, мы имеем в виду радиус центральной линии (CLR), возникающий в результате изгиба. CLR — это расстояние от центра кривизны до центральной линии (оси) трубы. Если у вас возникли проблемы с переводом последнего предложения на английский язык, посмотрите изображение выше.Используя изображение ниже, вы можете увидеть, как радиус изгиба оказывает значительное влияние на полученную деталь.

При выборе штампа факторы, которые будут влиять на выбранный CLR, включают тип и марку материала, который будет изгибаться, толщину стенки, наружный диаметр, применение или конструкцию конечного продукта, а также требуемый внешний вид в целом. Все трубогибы Pro-Tools способны сгибать до 7 дюймов CLR; самый плотный CLR, который вы можете согнуть, составляет 2 дюйма (в зависимости от материала), используя Pro-Tools 105 Standard Duty или Heavy Duty Benders.

Достигнутый радиус центральной линии (достигнутое значение CLR):

Это значение представляет собой радиус, который вы получаете при гибке с помощью штампа. На штампах Pro-Tools нанесена надпись CLR. Материал будет пружинить или растягиваться после сгибания; представьте, как намотать проволоку на карандаш — отпустите проволоку, и она упадет с карандаша. Из-за этого растяжения вы обнаружите, что CLR изогнутого куска материала немного больше, чем CLR, указанная на штампе.

Калиброванный радиус центральной линии (калиброванный CLR):

При использовании Bend-Tech Software это значение используется для указания степени растяжения и сжатия во время каждого изгиба.Это значение получается с помощью калибровочного испытания, путем сгибания испытательного образца материала и измерения полученных в результате отрезков. Затем программное обеспечение использует данные растяжения / сжатия для правильного расчета количества материала в каждом изгибе, а также правильных мест изгиба. Pro-Tools продает полную линейку программного обеспечения Bend-Tech для удовлетворения потребностей любого производителя металла.

Внешний диаметр (OD):

Внешний диаметр (OD) — это расстояние по крайним внешним размерам трубы или трубы.Вы можете купить на веб-сайте Pro-Tools гибочные станки и штампы с наружным диаметром до 2-1 / 2 дюйма; если вам нужно согнуть трубу или трубу с наружным диаметром более 2-1 / 2 дюйма, сообщите об этом нашей технической группе специалистов по продажам. звоните по телефону +1 (813) 986-9000.

Внутренний диаметр (ID):

Внутренний диаметр (ID) — это наибольшее расстояние по внутренним размерам трубы или трубы.

Толщина стенки:

Толщина стенки — это расстояние между внешним диаметром и внутренним диаметром трубы, измеренное в тысячных долях дюйма.Для трубы: График определяет толщину стенки. При измерении этого значения важно использовать точные измерители; рулетка или хорошо натренированный глаз в этом случае недостаточно точны. Взаимосвязь между внешним диаметром и толщиной стенки имеет важное значение при выборе штампа. В таблицах штампов Pro-Tools указаны минимальная и максимальная толщина стенок для стандартных размеров штампов, которые мы храним. Если вы не можете найти стены с определенной толщиной, необходимой для вашего проекта, мы будем рады помочь — позвоните по телефону +1 (813) 986-9000, чтобы поговорить с членом нашей технической группы продаж.

Степень изгиба (DOB):

Это относится строго к количеству градусов, необходимых для конкретного изгиба.

Пружинная:

Причина упругого возврата — неравномерное растяжение материала при изгибе. Материал осевой линии пытается вернуться к своей первоначальной форме, но сдерживается твердым материалом с обеих сторон. Эффект заметен, когда материал вынимается из гибочного станка.

Пружинность должна быть компенсирована добавлением коэффициента упругости (количества градусов, на которые материал отталкивается) к желаемой степени изгиба.Вы можете легко определить коэффициент упругого возврата, выполнив тестовые изгибы. Пружинность не является постоянным фактором для всех материалов и даже может меняться в материалах с одинаковым наружным диаметром и толщиной стенки. Чрезвычайно важно выполнять тестовые изгибы каждой партии материала, которую вы покупаете.

Пример:

Если вы хотите согнуть кусок трубки под углом 90 градусов и при испытательных изгибах вы определили, что материал будет пружинить на 7 градусов, вы должны согнуть трубку на 7 градусов больше 90 (97 градусов), чтобы добиться желаемого изгиба на 90 градусов. когда вы снимаете трубку с гибочного станка.

Труба против трубы:

Когда дело доходит до трубы по сравнению с трубой, вам действительно нужно знать одну вещь: 1-1 / 2-дюймовая труба — это не то же самое, что труба NPS 1-1 / 2. Для трубки 1-1 / 2 дюйма фактический наружный диаметр (OD) составляет 1,500 дюйма. Для трубы NPS 1-1 / 2 фактический наружный диаметр (OD) составляет 1,900 дюйма. Это верно для всех размеров труб меньше 14 NPS. Это означает, что если у вас есть труба 1-1 / 2 дюйма и труба NPS 1-1 / 2, вам потребуются разные матрицы для каждого размера. Наши трубогибы рассчитаны на гибку труб Schedule 40 с номинальным диаметром от 1/4 до 2 дюймов.В приведенной ниже таблице показаны некоторые размеры для трубы Schedule 40 до 14 дюймов в диаметре. Если вы все еще не уверены, ознакомьтесь с описанием под таблицей.

Размеры трубы Schedule 40
Номинальный размер трубы (NPS)	Внешний диаметр	Внутренний диаметр	Номинальная толщина стенки
1/8	0.405 ”	0,269 дюйма	0,068 ”
1/4	0,540 ”	0,364 дюйма	0,088 ”
3/8	0,675 ”	0,493 дюйма	0,091 дюйма
1/2	0,840 ”	0,622 ”	0,109 ”
3/4	1.050 ”	0,824 ”	0.113 ”
1	1,315 ”	1.049 ”	0,133 дюйма
1-1 / 4	1,660 ”	1,380 ”	0,140 дюйма
1-1 / 2	1.900 ”	1,610 ”	0,145 дюйма
2	2.375 ”	2,067 ”	0,154 дюйма
2-1 / 2	2.875 ”	2.469 ”	0,203 ”
3	3.500 ”	3.068 ”	0,216 дюйма
3-1 / 2	4.000 ”	3,548 ”	0,226 дюйма
4	4.500 ”	4.026 ”	0,237 дюйма
5	5.563 ”	5,047 ”	0.258 ”
6	6,625 ”	6.065 ”	0,280 дюйма
8	8,625 ”	7,981 ”	0,322 дюйма
10	10,750 ”	10.020 ”	0,365 дюйма
12	12,750 ”	11,938 ”	0,406 дюйма
14	14.000 ”	13,125 ”	0,437 ”

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб. Размер трубы указывается двумя безразмерными числами: номинальный размер трубы (NPS) для диаметра на основе дюймов и график (Sched. Или Sch. ) для толщины стенки . NPS часто неправильно называют национальным размером трубы из-за путаницы с национальной трубной резьбой (NPT).На основе NPS и спецификации трубы внешний диаметр трубы (OD) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже. Для NPS от до 12 дюймов значения NPS и OD отличаются. Для NPS 14 дюймов и выше значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов. Причина несоответствия между NPS ⅛ и 12 дюймами заключается в том, что эти значения NPS изначально были установлены так, чтобы давать одинаковый внутренний диаметр (ID) на основе стандартов толщины стенок в то время.Однако по мере развития набора доступных толщин стенок ID изменился, и NPS стал только косвенно связан с ID и OD. Для заданного NPS наружный диаметр остается неизменным, а толщина стенки увеличивается в соответствии с графиком.

Труба

иногда используется в конструкциях, таких как поручни, но она предназначена для транспортировки веществ, которые могут течь (например, жидкости, газы (жидкости), массы мелких твердых тел), поэтому критическими размерами являются внутренний диаметр (ID) и толщина стенки. толщина. ID определяет способность трубы нести материалы.ID вместе с толщиной стенки определяет такие характеристики, как давление разрыва. Как и трубки, трубы изготавливаются по-разному для разных нужд и применений. Изготовить трубу можно тремя способами.

(1) При центробежном литье постоянная изложница непрерывно вращается вокруг своей оси с высокими скоростями по мере разливки расплавленного металла. Расплавленный металл центробежно отбрасывается к внутренней стенке формы, где после охлаждения затвердевает. (2) Сварные трубы изготавливаются как трубы для ВПВ, и (3) бесшовные трубы изготавливаются как бесшовные трубы.

Трубка и труба телескопическая

Трубка телескопическая

Телескопическая труба и трубка

См. Труба, Труба и кабелепровод для получения дополнительной информации.

Производители труб, труб, EMT и болтов не собрались вместе и очень помогли нам, когда дело доходит до телескопирования их продукты друг в друге. Это обзор лишь части того, что доступно, но охватывает более легкодоступные материалы.

OD = внешний диаметр
ID = внутренний диаметр

ТРУБА СТАЛЬНАЯ, АЛЮМИНИЕВАЯ и ПВХ всегда имеют одинаковый внешний диаметр независимо от толщины стенки / графика.
ТРУБА имеет наружный диаметр больше НОМИНАЛЬНОГО РАЗМЕРА.
ГРАФИК ТРУБ / Skd. относится к толщине стенки (5,10,20,40,80 и 160)
Труба ПВХ также рассчитана на давление.
ТРУБКА всегда имеет одинаковый наружный диаметр независимо от толщины стенки. ID = OD минус 2 раза толщина стенки.
Большинство телескопов с квадратными перфорированными квадратными стальными трубками и бывают разных размеров.

Тип	Измерение (все единицы в дюймах)
Номинальная труба или труба Размер	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2	3
Наружный диаметр всей трубы	.54	.675	.840	1.050	1,315	1,660	1.900	2,375	3,5

Водопроводная труба Skd 40 ID	.364	.493	.622	.824	1.049	1,380	1.610	2,067	2.469
Водопроводная труба Skd 80 ID	.302	.423	.546	.742	.957	1,278	1,5	1,939

Труба ПВХ 125 # ID				.935		1,525
Труба ПВХ 200 # ID				.915	1,175
ПВХ труба Skd 40 ID	.354	.483	.602	.804	1.029		1,59	2,047	3,042
ПВХ труба Skd 80 ID	. 288	.407	.546	.724	.935	1,256	1.476	1,913	2.864
Ниппели ПВХ Skd 80 ID (Соски Skd. 80)	.302	.423	.55	0,74	.957	1,278	1,5	1,939	2,90
ПВХ муфта OD (Прибл.)			1.075	1,275	1,605	1,970	2,25	2,735

Номинальная EMT Elec. Размер кабелепровода			1/2	3/4	1	1 1/4	1 1/2	2
EMT Elec.Трубопровод OD			.71	.92	1,16	1,51	1,74	2,2
EMT Elec. Трубопровод ID			.615	.824	1.050

Номинальная квасцовая трубка Размер	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2
Алюминиевая трубка OD	.25	.375	,5	0,75	1,0	1,25	1,5	2
Квасцы. Трубка .035 Стена ID	,18	3,05	.43	0,68	0,93	1,18	1,43	1,93
Квасцы.Трубка .049 Стена ID	0,15	.277	.402	.652	.902	1,152	1,402	1,902
Квасц. Туба .065 Стена ID	.12	.245	0,37	0,62	0,87	1,12	1.37	1,87

Номинальная медная вода Размер трубы	1/4	3/8	1/2	5/8	3/4	1	1 1/4	1 1/2
Медная водопроводная труба OD	.375	.5	.625	0,75	.875	1,125	1,375	1,625
Медная водопроводная труба «L» ID	.315	.44	.545	.666	.785	1.025	1,265	1,505
Медная водопроводная труба «К» ID	.305	.402	. 527	.652	.745	.995	1,245	1.481
Дорого, но можно сделать воротники. Прекрасно получается на токарном станке. Не истирает алюминий

Номинальный оцинкованный Размер трубы забора (дешевый)	1 3/8	1 5/8	1 7/8	2 3/4
Эквивалентная труба Размер	1.0	1,25	1,5	2,0
Диаметр трубы ограждения (Прибл.)	1,375	1,625	1,875	2,375
Грубый ID (прибл.)	1,237	1.487	1,737	2,237

Размер болта	10/32	1/4	5/16	3/8	1/2	9/16	5/8	3/4	7/8 1
Фактический наружный диаметр болта	.185	. 244	.307	0,369	.495		.620	.745	0,87 .995
Среднее значение магазинные болты. Не прецизионные болты, которые точно соответствуют номинальному размеру. 5/1000 может свободно входить в короткую деталь фитинга. меньший внешний диаметр, чем у обычных гаек.

ПРИМЕЧАНИЯ
Все размеры ЕМТ телескопические, но немного неаккуратные.Две компрессионные муфты EMT можно соединить, чтобы получить регулируемый телескопический фитинг. Токарный станок полезен, но шлифовальный станок, напильник и некоторая работа объединят их вместе. Если вы положите термоусадочная трубка на конце меньшей трубки, пригонка может быть очень хорошей. Слои ленты также могут работать, но могут застрять, если распутаются. Если найдете готовую муфту что телескопы, пожалуйста, дайте мне знать. Я поделюсь этим.

ПВХ, который производится с разными идентификаторами, дает много возможностей для изготовления рукава.

1/2 «PVC Skd. 80 (ниппели) с продольный пропил проскользнет в 3/4 EMT и довольно плотно прилегает к 1/2 дюйма болт или стержень с резьбой.

Лопастные насадки по дереву можно шлифовать до ЕМТ и размеров труб для растачивания дерева и пластика. Убедитесь, что они сужаются меньше подальше от режущего кончика, как и изначально. Вы можете крутить их в электродрель против ленточной шлифовальной машины, чтобы уменьшить их размер. Продолжайте сверление дырки, прежде чем снимать слишком много металла.ПРИМЕЧАНИЯ
Все размеры ЕМТ телескопические, но немного неаккуратные. Две компрессионные муфты EMT можно соединить, чтобы получить регулируемый телескопический фитинг. Токарный станок полезен, но шлифовальный станок, напильник и некоторая работа объединят их вместе. Если вы положите термоусадочная трубка на конце меньшей трубки, пригонка может быть очень хорошей. Слои ленты также могут работать, но могут застрять, если распутаются. Если найдете готовую муфту что телескопы, пожалуйста, дайте мне знать. Я поделюсь этим.

ПВХ, который изготавливается с разными идентификаторами, делает возможным множество возможностей сделать рукава.

1/2 «PVC Sked. 80 (ниппели) При продольном пропиле проскользнет на 3/4 EMT и довольно плотно прилегает к Болт 1/2 дюйма или стержень с резьбой.

Лопастные насадки для уменьшения: 3/4 дюйма для 1/2 «EMT, 15/16» для 3/4 «EMT, 1-1 / 2» для 1 «EMT

3/8 «-16 гаек можно нажимать в гайки 1/2 «ЕМТ и 1/2» -13 гайки можно вдавить в ЕМТ 3/4 «. Пространство две гайки раздвинуты для большей устойчивости. Ударьте по концу EMT, чтобы удерживать гайку. в конце ЕМТ. Если вы используете левую резьбу, вы можете сделать свои талрепы.

Профтруба размеры: размеры, вес, толщина стенки, технические характеристики

Вес профильной трубы — таблица по ГОСТ, а также формула расчета

Что называют профильной трубой

Особенности бытового использования

Сферы применения

Размерные параметры

Вес профильной трубы — таблицы и расчет по формуле

Условное обозначение

Труба профильная прямоугольная. Труба профильная квадратная. Полный сортамент. / Каталог металлопроката

размеры и требования 30245-2003 для квадратных и прямоугольных стальных изделий

Труба профильная квадратная ГОСТ 8639-82

Допуски профильных изделий

Допуски и предельные отклонения профильных изделий

Технические требования к профильным изделиям

Труба профильная — прайс-лист Мега Металл

Труба профильная: стандартные размеры и вес

Профильная труба – что это такое

Область применения

Виды

Материалы для изготовления

Размеры профильной трубы

Допустимая нагрузка

Вес погонного метра

Как согнуть профильную трубу

Советы профессионалов по выбору

Сортамент профильной трубы — ООО «Металл Сервис»

Данные по весу и упаковке профильных труб:

Форма обратной связи

Трубы профильные нестандартного размера по стандарту EN 10210 и EN 10219

Нестандартные размеры профильной трубы

Изготовление труб нестандартных диаметров

Сфера применения профильной трубы нестандартных размеров

— archtoolbox.com

Номинальный размер трубы

Понимание терминологии расписания трубопроводов

Трубы в сравнении с трубками

Размеры стальных труб — Таблица 40

Размеры стальных труб — Таблица 80

Размеры труб из нержавеющей стали — Таблица 40S

Размеры труб из нержавеющей стали — Таблица 80S

Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

Полное руководство по размерам и спецификациям труб — Бесплатная карманная таблица

Что такое номинальный размер трубы?

Что такое NB трубы (номинальное внутреннее отверстие)?

Что такое размер трубы DN (номинальный диаметр)?

Что такое график трубопровода?

Таблица труб для труб из нержавеющей стали

Стандартный график трубопроводов согласно ASME B36.10 и B36.19

Таблица размеров трубы NPS в дюймах

Таблица размеров трубы NPS в мм

Номинальный диаметр трубы OD

Допуск размеров для труб из углеродистой и нержавеющей стали

Карманная диаграмма в дюймах

Карманная диаграмма в мм

| Проверьте размер стальной трубы LSAW

Узнайте размер стальной трубы в таблице

Способ описания размера стальной трубы

Что такое DN?

Что такое NPS?

Какая связь между DN, NPS и миллиметром?

Размер стальной трубы — Толщина стенки Описание

Стальная труба Размер 3 знака

Определить размер трубной резьбы

Национальная трубная резьба (NPT)

Сопутствующие товары и аксессуары:

Как измерить размеры труб и фитингов

Преобразование фактического диаметра в номинальный

для наружной резьбы

Для внутренней резьбы

Таблица преобразования номинального диаметра

Трубы и НКТ

Выберите тип резьбы

Торговые трубы и арматура

Все еще нужна помощь?

Трубы и гибка труб, основы | ПРО-ИНСТРУМЕНТЫ

Трубка и труба телескопическая

Добавить комментарий Отменить ответ

Рубрики
