В чем особенности автоматики для распашных ворот наружу и как она функционирует

Сегодня в большом ассортименте предлагается качественная и надежная автоматика, которую можно установить на распашные ворота. Наличие таких систем позволяет с расстояния производить открывание створок ворот, наружу не выходя из машины при помощи дистанционного управления. Рассмотрим основные варианты автоматики их отличия и преимущества.

Линейный привод

Один из самых доступных вариантов автоматики на ворота рассматриваемого типа. Установить привод можно в любой части ворот (внизу, вверху, по центру) в зависимости от индивидуальных предпочтений пользователя. В системе предусматривается наличие червячного редуктора, а также двигателя, работающего от блока. Ток в двигатель подается переменный 230 В, постоянный 24 В.

Что касается преимуществ, то такая система имеет их много, среди основных можно отметить: доступную стоимость, что позволяет ее приобрести с минимальными капиталовложениями. Произвести монтаж можно даже при наличии узких столбиков, на которые крепятся створки.

При открывании створок наружу такая система обеспечивает замедление хода в конечной точке, благодаря чему повышаются эксплуатационные характеристики блока и автоматики. При аварийной ситуации (отключение электроэнергии) закрывание/открывание можно выполнить вручную.

ВАЖНО! При открывании наружу линейный привод способен обеспечивать распахивание створок на 90 градусов, из-за чего несколько будет сужаться проезд.

Рычажный привод

Среди основных преимуществ такого привода можно отметить доступную стоимость. Сегодня предлагаются варианты в 2-х исполнениях питания: постоянный – 24В, переменный – 230В. Что касается веса.

Во время работы за счет наличия рычагов, ход продолжает оставаться на всех рабочих циклах плавным, благодаря чему отсутствует необходимость в замедлении. Выгодным преимуществом рычажного привода является долговечность эксплуатации. При открывании створок наружу, они открываются на 120оС, благодаря чему образуется широкий проезд.

Выполнить установку можно самостоятельно, сэкономив на услугах специалистов. В случае отключения питания, привод способен функционировать в нормальном режиме, поскольку в конструкции предусмотрен встроенный резервный аккумулятор.

ВАЖНО! Рассматриваемый вариант привода может эксплуатироваться на монолитных конструкциях ворот. Применение моделей средних характеристик допускается при ширине створки до 4,5 м, при весе конструкции 450 кг. Время выполнения полного цикла закрывания/открывания — 15-20 секунд.

Если вы обратитесь в нашу компанию, мы вам поможем подобрать привод для распашных ворот с учетом всех требований и ваших индивидуальных пожеланий. Отметим, что вся предлагаемая нами продукция выгодно отличается высоким качеством, надежностью и доступной стоимостью. Покупая автоматику для распашных ворот у нас, вы гарантировано приобретаете долговечный в использовании товар.

Как выбрать автоматику для распашных ворот

Распашные ворота являются достаточно распространенным типом ворот, используемым для защиты прилегающей территории к жилищу человека. Со временем они претерпели существенные изменения, но с успехом используются до сих пор. В наши дни появилась необходимость произвести автоматизацию конструкции, чтобы сделать ворота максимально комфортными и удобными в использовании.

Автоматика для распашных ворот представляет собой два электропривода, установленных на открывающихся наружу или вовнутрь створках. С помощью автоматики можно произвести необходимое действие (открывание/закрывание ворот) одним нажатием кнопки пульта.

Два привода могут дополняться фотоэлементами безопасности, сигнальной лампой, антенной и прочим дополнительным оборудованием. Работа происходит от электросети. Установить механизм можно собственными руками, если правильно подобрать автоматику для распашных ворот.

Типы автоматики и выбор механизма

Перед установкой автоматики на распашные ворота неплохо изучить ее типы, чтобы точно понимать, какой тип подойдет для Ваших ворот, а так же свободнее ориентироваться в большом ассортименте. Чаще всего используются следующие типы электроприводов:

Рычажный.

Его еще называют локтевым, так как механизм напоминает согнутую в локте руку. Имеются два рычага, скрепленные шарниром. Все части соединены между собой болтами и втулками. Привод монтируется на несущий столб. Он работает плавно, создавая минимальное трение механизма. Ворота открываются бесшумно и медленно. Рычажный привод спокойно выдерживает вес ворот до 800 кг и створку шириной 3-4 метра. Для разных створок выбирается правосторонний и левосторонний механизм. Преимущества: несложно установить, не требуется сварка, возможность открывать ворота внутрь и наружу. Недостатки: зимой на рычаги может попадать влага, в следствии чего происходит образование льда.

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Линейный. Этот тип автоматики работает по принципу удлинения и укорачивания штока. Крутящий момент от двигателя к створке может передаваться с помощью червячного редуктора. Иногда для этого предназначен гидроцилиндр, работающий на масле. Такой тип автоматики используется в 90% случаев, так как он имеет компактные размеры, эстетический внешний вид, доступен по цене и надежен. Механизм работает бесшумно, плавно, способен оказывать торможение.

Выбирая приводы для распашных ворот необходимо обратить внимание на тип механизма. Существует два варианта:

гидравлический и электромеханический.

Электромеханический принцип работы автоматики используется часто, так как для его установки не требуется дорогостоящего оборудования. Привод работает от электросети с напряжением в 220 В. Электромеханизм используется для линейной и рычажной автоматики. Это один из самых приемлемых вариантов, если ворота не имеют существенного веса и должны открываться внутрь или наружу.

Гидравлический привод необходим для массивных, тяжелых ворот, используемых часто (интенсивно). Он рассчитан на длительный период эксплуатации с большими нагрузками. Принцип действия: установленный реверсный гидравлический насос двигателя усиливает раствор в гидроцилиндре, двигающем створку ворот. Обеспечена полная безопасность и надежность механизма. Предусмотрены специальные датчики, контролирующие работу.

Использование разных типов автоматики

Перед тем, как выбрать автоматику для распашных ворот, следует обратить внимание на вес створки. Для массивных конструкций надежный вариант – гидравлический привод. Его можно часто встретить на крупных промышленных объектах, так как он обеспечивает продолжительный срок службы системы при любых погодных условиях.

Линейная автоматика используется повсеместно и приобрела популярность, благодаря простоте и удобству. Ее можно установить в частном доме, загородном коттедже, предприятии любого типа. Между тем, рычажные системы тоже встречаются в продаже. Иногда они являются единственным подходящим вариантом установки.

Особенности монтажа автоматики

При выборе и установке автоматики нужно руководствоваться весом и размером сворок. Это касается покупки любого механизма. Для сплошных ворот из профнастила, часто используемых в нашей стране, рекомендуется выбирать автоматику с запасом веса 1.5-2 раза, чтобы она быстро не вышла из строя при сильном ветре, действующем на створки.

Любая автоматика устанавливается на узкий профильный столб. Если створки должны открываться наружу, то правильным решением будет монтаж линейного привода в верхней части конструкции. Рычажная система позволяет открывать створки внутрь и наружу до 110 градусов. Через редуктор энергия движения передается на центральный вал, к которому прикреплен рычаг и створка.

Перед установкой автоматики распашных ворот своими руками следует проверить исправность работы конструкции. Створки должны без помех открываться, закрываться без перекосов, дефектов. Если расстояние от петли до внутренней части столба меньше 15 см, подойдет линейный привод. В остальных случаях рычажный тип.

Дополнительные возможности автоматики для распашных ворот

оборудование калитки с автоматическим приводом независимо от ворот;

быстрая остановка створки при нажатии кнопки пульта на приличном расстоянии;
перевод системы ручной режим при прекращении подачи электропитания;
открытие одной створки;
возможность постоянной связи с системой контроля доступа;
остановка движения ворот при обнаружении препятствия на пути за счет фотоэлементов.

механизм электропривода Came, комплект для автоматического открывания и закрывания в арке, отзывы о приводе

Автоматизация в современном мире стала настолько развитой, что даже ворота больше не требуется открывать и закрывать своими руками. Для данного действия достаточно иметь дистанционный пульт. Управление воротами с его помощью производится из дома или автомобиля. Многие люди решили оборудовать свой двор подобным решением, но для этого необходимо изучить принцип работы автоматики для распашных ворот, ее плюсы и минусы.

Особенности

Монтаж автоматизированных распашных ворот считается крайне сложным мероприятием, для которого важна предельная точность, аккуратность и соответствующая квалификация. Многие компании занимаются реализацией данной продукции, предлагая уже готовые изделия. Если вы располагаете достаточной суммой денежных средств, лучше приобрести электропривод у специализированного производителя, а не изготавливать самодельное устройство.

Если монтаж створок – это легкая задача, с которой способен справиться каждый человек, то автоматика для распашных ворот должна устанавливаться с соблюдением многочисленных требований и условий.

Привод для автоматизированных распашных ворот обладает особенностями, которые необходимо учитывать при установке:

расположение створок относительно столба;
принцип открывания ворот. Существует конструкция с открытием внутрь или наружу;
использование опор для створок в случае, если устройство системы применяется без концевого выключателя.

Если вы решите пренебречь любым из данных показателей, в будущем произойдет отрыв крепления от створок или электродвигатель может выйти из строя. В автоматике для ворот присутствует несколько электроприводов, которые осуществляют свою работу за счет специальной платы. Такое решение понижает шансы на успешную установку автоматики человеком без соответствующей квалификации.

Конструкция распашных ворот отличается длительным сроком службы, прочностью и универсальностью. Механизму свойственна неприхотливость в уходе и простота, а ворота открываются со скоростью до 15 секунд. При монтаже следует учитывать, что не допускаются даже незначительные препятствия в зоне открытия ворот. При столкновении с барьером механизм может заклинить. Поэтому нужно позаботиться о чистоте площадки.

Чтобы исключить возникновение неисправностей, потребуются своевременные профилактические работы. Не забывайте смазывать все необходимые детали и не прикладывайте усилия при открытии или закрытии створок.

Если ваше устройство вышло из строя, подходите к вопросу ремонта ответственно.

Плюсы и минусы

Подобная конструкция пользуется популярностью, так как она выдерживает постоянную эксплуатацию, что допускает установку на участках с интенсивным движением. Если на механизм возлагается большая нагрузка, ворота оснащаются усиленными элементами. Такая ограда считается оптимальным вариантом для территорий, где невозможно обустроить ворота откатного типа.

Автоматическая система для распашных ворот обладает следующими достоинствами:

вы можете установить автоматику на ограниченной площадке. Данное качество обусловлено особым устройством системы, которая не ограничивает въезд и выезд транспортных средств, работая на минимальной площадке перед створками. Сама воротная конструкция может занимать большую территорию;
доступная стоимость продукции, если производить сравнение с другими типами систем;
существует два типа открытия: наружу или внутрь двора;
подземный электропривод отличается широким углом открытия, который составляет 180 градусов;
большой выбор технического оснащения, которое учитывает различные варианты конструкций здания.

Несмотря на многочисленные достоинства, устройство обладает и некоторыми недостатками:

такая автоматика относится к устаревшему типу конструкций;
оборудование может провисать. Чтобы устранить данный недостаток, потребуется постоянно следить за состоянием петель и столбов. Если пренебрегать процедурой, они будут соприкасаться с землей, что в будущем приведет к неисправности автоматики;
небольшой период срабатывания системы запирания.

Ключевые недостатки автоматики относятся к ненадежности столбов, на которые осуществляется навешивание ворот. Такая особенность требует усиления конструкции, что потребует дополнительных материальных вложений. Подобное несовершенство автоматики для ворот компенсируется, если сравнивать их с необходимостью оборудования платформы, роликов и несущей балки под откатные ворота. Цена такой работы будет намного больше, чем затраты на процесс укрепления опор и петель распашной конструкции.

Чтобы установить автоматизированный механизм для секционного ограждения, вам потребуется оснастить ворота специальной конструкцией, которую нельзя эксплуатировать на необорудованной территории. При помощи таких распашных систем вы сможете автоматизировать любые дверцы на участке, потому что большая их часть относится к категории распашных.

Вы можете применять различные материалы для отделки ворот. Конструкция может сочетаться с кованым металлом, металлопрофилем и даже сэндвич-панелями.

Данное качество позволяет получить привлекательное и надежное ограждение, которое будет гармонично сочетаться со стилистикой ваших построек и сада.

Типы

На рынке представлено три типа системы, которые подразделяются на два подвида.

Механизм привода бывает следующих типов:

рычажный;
линейный. Данный вид разделяется на две категории: гидравлические и электромеханические системы;
подземный механизм открывания.

Исходя от параметров ограждения и возложенных на них опций, конструкцию можно разделить на несколько категорий:

Бытовая. В ней располагаются устройства, используемые для легких створок загородных домов;
Промышленная. В данной категории присутствуют усиленные модели, предназначенные для тяжелого ограждения с интенсивной пропускной системой;
Чтобы удлинить линейное оборудование, производителями применяется телескопическая система.

Линейный

Данная конструкция считается самой популярной. Устройство механизма представляет собой короб продолговатой формы, который напоминает своим внешним видом трубу.

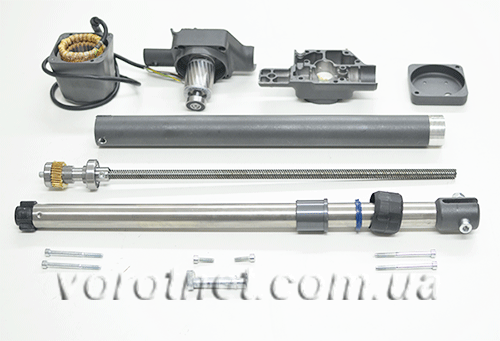

В нем присутствует весь механизм системы, комплект которой составляет:

привод линейного механизма;
электрический двигатель;
в составе механизма нет редуктора и рычагов. Подключение девайсов осуществляется при помощи контролирующих блоков и электросети.

Двигатель осуществляет вращение без вспомогательных механизмов. Винт передвигает гайку по резьбовым направляющим. При помощи такого способа происходит трансформация вращательной энергии в перемещение гайки, которая осуществляет воздействие.

Корпус с функционирующими элементами закрепляется на самой створке.

Другой конец корпуса прикрепляется за счет подвижного соединения к опорам.

Существует несколько видов червячного механизма:

электромеханический;
гидравлический.

Устройство первого типа описывалось ранее. Гидравлическая модель считается наиболее надежной и дорогостоящей. В устройстве присутствует реверсивный гидравлический нанос, работающий от шестерней, которые осуществляют свое действие за счет двигателя.

Насос выпускает гидравлическую жидкость в рабочие цилиндры. Масляная смазка осуществляет давление на манжету, а корпус, прикрепляемый к воротам, выполняет функцию рычага. Он может выдерживать значительный вес и парусность.

Рычажный

Рычажный привод также пользуется популярностью среди поклонников автоматических распашных работ, несмотря на более крупные размеры. Силовой агрегат при помощи шестеренчатого редуктора осуществляет передачу усилия на вертикальный вал. На данном валу прикреплен рычаг, который противоположным концом воздействует на дверцу.

В конструкцию сразу закладывается плавность хода. Энергия силового агрегата при помощи редукторного узла передается к ведущему валу, соединяемому с рычажной передачей. Данные рычаги приводят в движение створки.

Подобная система работает по аналогичному принципу, как планетарный редуктор с двумя рычагами: они сгибаются по подобию локтевого сустава человека.

Подземный

Автоматизированный механизм, устанавливаемый на распашные ворота под землей, считается наиболее дорогим и продвинутым видом продукции. Она обеспечивает воротам привлекательную внешность, так как механизм присутствует под землей. Устройство работает достаточно тихо, что добавляет ему популярности.

Установка гаджета производится в специальный короб, который находится под землей. Он располагается на уровне дороги, прямо под петлями конструкции. Такое решение позволяет сделать конструкцию невидимой даже во время функционирования.

При отсутствии электроэнергии вы сможете открыть ворота вручную, так как в конструкции используются торсионы, которые позволяют осуществить данное действие.

Эксплуатация

При выборе автоматизированной системы часто задаются вопросы о том, как долго будет работать механизм и насколько он надежен. Продукция от зарубежных производителей рассчитана работу в мягком климате в совокупности с грамотных монтажом самой воротной конструкции. Некоторые пользователи считают, что такие изделия в российских условиях будут выходить из строя, но это не так.

Эксплуатация автоматики для распашных работ отличается следующими особенностями:

большинство производителей выпускает механизмы, которые направлены на суровый российский климат. В продаже присутствуют специальные серии автоматических систем со вспомогательными устройствами, которые позволяют устранить проблемы, возникающие во время эксплуатации конструкции;
срок службы автоматики составляет 7-10 лет;
механизм может работать при температуре от -20 до +50 градусов. Существует отдельный тип моделей, которые могут функционировать при -40 градусов. В продаже присутствуют специальные варианты для обогрева устройства;

контролирующий блок и привод обладают степенью защиты IP54. Это говорит о достаточной защищенности от влаги, пыли и грязи. Подземная автоматика обладает повышенным коэффициентом IP64 и отличается герметичностью;
в работе устройства используется напряжение 24-220 В. Выбор системы, которая работает на 24В, обеспечит безопасное функционирование и большую периодичность циклов. Подобные блоки управления считаются «умными», так как в них присутствуют инновационные разработки по части настройки и безопасности. Однако такая автоматика не подойдет для зашитых створок, так как чувствительные датчики препятствий могут срабатывать от сильного ветра;
автоматизированная система, которая функционирует от 220 В, считается более надежным и простым механизмом. Здесь нет современных решений по части безопасности, так как упор делается на механический принцип работы.

Несмотря на разнообразие автоматических систем следует понимать, что данное оборудование относится к категории сложных. Вам потребуется не только грамотный монтаж устройства, но и правильный выбор технических параметров.

Перед приобретением девайса рекомендуется проконсультироваться со специалистами, которые помогут вам выбрать нужное изделие.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны. Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью. Однако если смазать редуктор, он не будет замерзать.

Для обогрева конструкции можно использовать термокабель.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

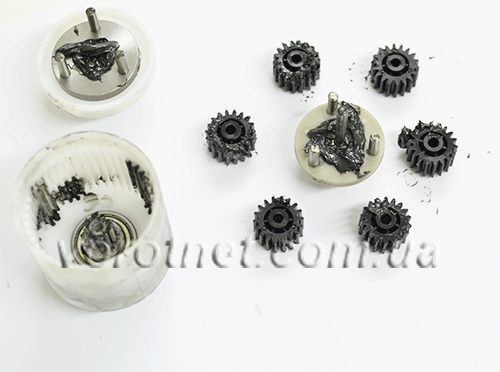

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Выбирайте продукцию с питанием 220 В или с термокабелем.

Меры предосторожности

Чтобы обеспечить бесперебойную работу механизма, следует соблюдать меры предосторожности:

Усилие системы нужно регулировать, исходя от массы ваших ворот. Слишком большое усилие вызывает значительные нагрузки на узлы, что приводит к быстрому износу. В опциях устройства предусматриваются фотографические компоненты, которые способны реагировать на движение и прекращать работу створок, чтобы не задеть прохожих;
Если в конструкции не будет установлена защитная система, при столкновении створки с преградой, произойдет заклинивание. В худшем случае привод может выйти из строя. При помощи защитных датчиков происходит остановка движения, но инерция сохраняется. По этой причине следует правильно выставлять значение усилия;
Оборудование автоматических ворот обладает чувствительностью к перекосам. Если происходит неодинаковое открытие створок, защитная система будет воспринимать данное действие в качестве преграды и останавливать работу. По этой причине рекомендуется выбирать усиленные петли;

Для значительной массы ворот применяется простой рычажный запор-задвижка механического типа. Такое решение будет гарантировать сохранность конструкции при раскачивании закрытых ворот;
Выбирайте комплект, в котором присутствует блокировка приводной шестерни при отключении электричества, несрабатывании механизма и ручном режиме. Блокировка не позволит посторонним лицам открыть ворота. Питающая линия должна изолироваться при помощи труб и оснащаться резервными кабелями;
Смазка необходимых элементов значительно продлит срок службы конструкции.

Данные меры предосторожности помогут упростить процесс эксплуатации устройства и предотвратят вероятность поломок.

Советы по выбору

Чтобы ваша распашная конструкция работала качественно, потребуется выбрать самые надежные комплекты.

Выбирая устройство, обращайте внимание на следующие характеристики:

автоматический механизм может быть установлен на любой тип распашной конструкции. Выбор следует производить на основе веса конструкции, габаритов опорных столбов, парусности, ширины дверцы и направления открытия – наружу или внутрь, и мощности системы;
основным условием для выбора механизма считается парусность зашитых створок, поэтому данный параметр следует учитывать в первую очередь;
важное условие – устойчивость к морозам, так как при замерзании привод может заклинить. При сильных морозах лучше приобретать электромеханический привод, который гарантированно откроется при любой температуре. Электрический механизм может в данной ситуации подвести;

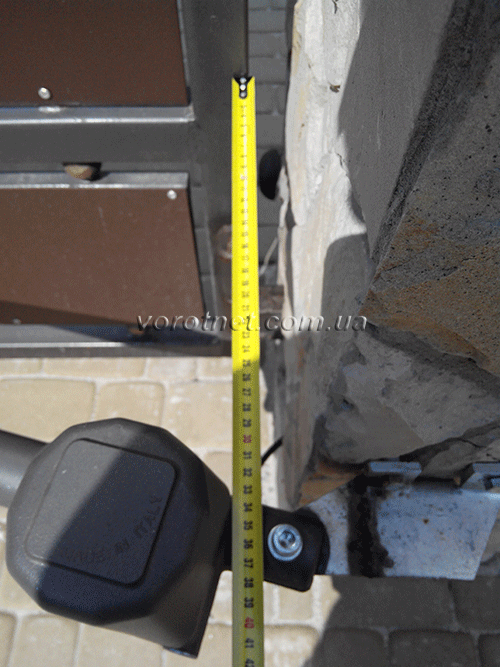

линейной системе необходимо обеспечить расстояние от края столба до створки в 5-10 или 20-25 см. На выбор влияет ход штока, размеры самого привода, который может задевать опоры;
рычажные механизмы способны выдерживать большие нагрузки. Помните о том, что дорогая и мощная линейная система лучше, чем дешевая рычажная;
подземные механизмы – самые надежные, но они больше всех склонны к замерзанию;
гидравлические линейные устройства способны выдержать нагрузку до 900 кг и интенсивную пропускную систему. Для промышленных объектов лучше выбирать данную систему.
выбирая комплекты, обратите внимание на средние показатели каждого типа. Данные качества могут оказать влияние на покупку.

Если вы осуществите грамотный монтаж автоматической системы на свои ворота и будете аккуратно пользоваться механизмом, устройство прослужит вам долго. Выбирайте системы с небольшим запасом мощности, чтобы исключить вероятность неисправностей при повышенных нагрузках.

Периодически следует производить мелкий ремонт изделий, который заключается в смазке элементов и проверке состояния конструкции.

Производители и отзывы

Автоматику для распашных ворот выпускают многие производители. Чтобы сделать правильный выбор, следует изучить обзор популярных производителей и ознакомиться с отзывами покупателей.

Doorhan

Это российская компания, которая занимается производством линейной и рычажной автоматики. Привод данной торговой марки способен передвигать створки, масса которых составляет до одной тонны при максимальной ширине 5 метров.

Согласно отзывам покупателей, автоматическая система способна выдерживать сильные морозы, а двигатель не склонен к перегревам. Большинство пользователей оставляет положительные отзывы о механизме Doorhan, ссылаясь на его качество и бесперебойную работу.

Fadini

Fadini – это итальянский бренд, в ассортименте которого присутствует автоматика любого типа. Оборудование способно выдержать массу створок до двух тонн при ширине до 10 метров. Автоматика работает при температуре до -25 градусов.

Многие покупатели выбирают продукцию данного производителя, так как он предлагает механизмы, разработанные на основе потребностей каждого слоя населения. Однако в суровых условиях, где температура опускается ниже -40, такая автоматика может выходить из строя.

Came

Итальянский производитель Came предлагает самую надежную автоматику для распашных ворот. Торговая марка обладает многолетней историей, в ее ассортименте присутствуют все три типа приводов, которые устанавливаются на ворота. В числе стран, где осуществляется производство автоматики, присутствуют Англия, Италия, Испания, Германия и другие государства.

Покупатели выбирают данный бренд, так как механизм для распашных ворот отличается надежностью, длительным сроком службы и безопасностью. Широкий выбор изделий повышает популярность продукции, так как каждый покупатель может выбрать подходящий для себя вариант.

Nice

Данная торговая марка содержит в своем ассортименте любые типы механизмов для распашных ворот. Отзывы пользователей сообщают, что продукция отлично показывает себя в умеренном и в северном климате. Автоматика радует бесперебойной работой и простыми решениями.

Horman

Horman – это немецкий производитель, который не так давно пришел на отечественный рынок. Ассортимент торговой марки состоит из комплектов любого типа для распашных конструкций. Однако некоторые покупатели оставляют отрицательные комментарии по поводу устройства конструкции, так как в ней присутствует множество электронных компонентов, к которым невозможно подключить элементы от других производителей.

Подробнее о том, как подобрать автоматику для распашных ворот, вы узнаете из следующего видео.

выбор привода и их характеристика

В настоящее время распашные ворота можно оборудовать современными автоматическими системами, которые позволят открыть или закрыть ворота дистанционно с помощью пульта управления. Современное оборудование разрешает пользоваться воротами, не выходя из своего автомобиля или дома.

Автоматика на распашных воротах

Кроме того, установить автоматику на распашные ворота можно самостоятельно.

Автоматические ворота все больше пользуются спросом, и это говорит о том, что такие ворота удобны и комфортны. Устройство включает в себя автоматическое оборудование и несколько створок, с помощью которых, можно открыть ворота внутрь или наружу.

В основном принято открывать створки наружу, ведь это более удобно. Оборудование, комплектующие, материалы, которые применяются для изготовления таких ворот, очень разнообразны.

Важной составляющей таких распашных ворот является автоматическая система, установка которой сделает возможным насладиться всеми преимуществами автоматических ворот.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
Происходит надежная фиксация открытия и закрытия приводом;
Скорость открытия 12-15 секунд;
Надежность и долговечность;
Возможность подсветки территории;
Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
Бесшумная работа автоматики;
Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети.

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

Профильные трубы с сечением 60х30, 40х30 мм;
Швеллер или профильная труба размерами 100х100 мм;
Материал для обшивки. Это может быть дерево, профнастил и т.п.;
Арматура диаметром 14 мм;
Электроды;
Кирпич;
Раствор из цемента, песка и щебня.

Инструменты:

Лопата;
Сварочный аппарат;
Болгарка;
Уровень;
Измерительный инструмент;
Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Установка автоматики своими руками

Наличие электропривода в распашных автоматических воротах — основное отличие от ворот, которые открываются вручную. Вы можете установить автоматические ворота своими руками.

Суть привода заключается в том, что с помощью редуктора двигатель приводит в движение рычаг. Комплект также состоит из: фотоэлементов, замка для разблокировки ключей, сигнальной лампы и блока управления.

Приводы и их характеристики

Приводы делятся по способу усилия и бывают:

Линейные;
Рычажные.

По принципу работы можно поделить на:

Гидравлические;
Электромеханические

По месту монтажа:

Наземные;
Подземные.

Схема с указанием количества жил электрических проводов

Линейные приводы

Самые популярные на сегодняшний день электромеханические линейные приводы. Их устанавливают чаще всего, вследствие доступной цены, легкой установки, наружного открытия.

Работа привода заключается во вращении двигателем винта через редуктор. Винт двигает гайку вдоль направляющей, вследствие чего энергия вращения двигателя преображается в линейное передвижение гайки, которая и открывает конструкцию.

Для долговечности и плавности хода этот тип приводов требует, чтобы двигатель замедлялся в конце циклов работы, перед тем как среагирует конечный выключатель. Если двигатель будет замедляться в конце цикла работы, то и привод будет функционировать долго. Блок управления выполняет эту функцию в линейных приводах.

Рычажные приводы

Рычажные приводы обеспечиваю плавность и прочность работы ворот. Они работают так: на вертикальный вал через редуктор двигатель передает энергию. На вертикальном валу удерживается кривошип через шатун (рычаги), который перемещает ворота. Рычажные приводы содержат датчики контроля оборотов двигателя и конечные выключатели.

Можно установить рычажный привод под землей. Однако такой тип установки мало используют, так как туда может запросто попасть вода, возможно замерзание при низкой температуре.

Рычажный привод для ворот

Гидравлические приводы

Принцип действия гидравлического привода: реверсивный гидравлический насос двигателя усиливает рабочий раствор в гидроцилиндры, которые двигают ворота. Система оборудована датчиками, обеспечивающими безопасность. Этот вид приводов такой же надежный, как и линейный электромеханический. Однако его используют мало, поскольку он дорого стоит.

При этом если вес, размеры створки близятся к максимуму и ворота часто используются, то нужен гидравлический привод.

Есть 3 варианта установки ворот с линейной автоматикой: открытие наружу, внутрь и внутрь с углублением.

Установка автоматики при открытии ворот наружу

На этапе подготовки проема, нужно сделать закладные. Как правило, в центре столба из кирпича укладывают трубу с сечением 100х100 мм или швеллер. Затем приваривают арматуру. Далее выводят три закладных под профильную трубу размером в 60х30 мм на опорном столбе, на котором нужно приварить петли для створок. При этом закладные для приводов должны находиться на высоте крепления приводов.

Когда конструкция установлена, приступают к установке автоматики. На раму каркаса приварите один кронштейн, на закладную столба — второй. Соблюдайте все нормы: если не учесть, хоть одну, автоматика может не работать.

Очень важно проложить проверенные провода. Нужно, чтобы они были целыми и тщательно изолированными.

Установка автоматики при открытии ворот внутрь

В таких воротах промежуток от центра петли до границы несущего столба должен составить 6 см.

При открывании полотна внутрь, столбы ставят так, как и при открытии наружу. Рекомендовано заложить в центр швеллер или металлическую трубу. Материал выбирайте на свое усмотрение. Далее нужно вывести закладные для крепления кронштейнов.

В крайних углах хода ворот нужно установить упоры. Их делают из арматуры или уголков.

Установка автоматики при открытии ворот внутрь (проделывание углубления)

Возможно, когда вы ставили ворота, не думали над тем, что будут использованы приводы и поставили петли по центру столба. Рассмотрим вариант, при котором автоматика ставится на уже установленные ворота.

Если взять, к примеру, столб 38х38 см, то делать углубление нужно в 14-15 см. Ширина и высота составят по 25 см. Если труба была обложена кирпичом, то кронштейны надежнее приварить на ней.

Оборудуйте ваши распашные ворота электроприводом и почувствуйте, насколько удобнее стало попадать на территорию участка. Кроме, того, используя все рекомендации и советы, вы можете поставить автоматику на распашные ворота самостоятельно. Автоматические распашные ворота – правильное решение для тех, кто стремится к безопасности и комфорту.

. .

Привод для распашных ворот наружу

Опубликовано: 07 июня 2018

В странах Европы принято, чтобы створки распашных ворот открывались во двор, на территорию которая принадлежит хозяину автоматики. Поэтому не существует специальной автоматики для открытия створки наружу.

При самостоятельном подборе приводов для распашных ворот, которые открываются наружу стоит учитывать следующие параметры:

Ширину и высоту створок
Вес конструкции и прогнозируемую ветровую нагрузку (если полотно сплошное)
Интенсивность работы
Привод для распашных ворот наружу испытывает нагрузки примерно на 30% больше, чем при традиционном открытии во двор. Поэтому обязательно нужно выбирать автоматику с запасом по мощности.

Монтаж приводов для распашных ворот при открытии наружу имеет ряд особенностей:

Лучше всего для открытия наружу подходят линейные приводы. Это компактные устройства, которые работают так: крутящий момент с редуктора передается на ходовой винт.

Схема установки привода на створку выглядит так:

Кронштейн крепления привода к столбу крепится на плоскости, обращенной в проем. Когда ворота открыты – привод располагается в проеме параллельно створке, таким образом ширина свободного проезда уменьшается примерно на 20 сантиметров с каждой стороны. Приводы при закрытых воротах располагаются со стороны двора.

Для увеличения свободного для проезда проема рекомендуем установить приводы выше, чтобы машина проезжала под ними.

Среди непрофессионалов распространено мнение, привод для распашных ворот наружу лучше выбирать рычажный. При этом горе-установщики предполагают установить приводы так:

Предполагается, что привод будет располагаться во дворе и рычагом толкать створку наружу. Такой монтаж противоречит рекомендациям производителей и установленные таким образом приводы подвержены повышенному механическому износу. Гарантия на оборудование, установленное подобным образом не распространяется.

Мы подберем для Вас оптимальное решение и проконсультируем как установить привод для распашных ворот наружу, если Вы решите произвести монтаж самостоятельно. Так же Вы можете заказать монтаж под ключ – в этом случае мы произведем работы быстро и качественно.

Привод Распашных Ворот — Как Правильно Подобрать? ➤VOROTNET

Итак, необходимо автоматизировать распашные ворота. В принципе, установить привод распашных ворот можно практически на любые распашные ворота! Все только зависит от Ваших желаний и возможностей.

Приводы для распашных ворот выпускаются десятками европейских и не только фирм. Нам необходимо понимать, чем они отличаются. Давайте начнем с азов.

Приводы для распашных ворот по принципу действия делятся на две категории:

линейного типа
рычажного типа

По рабочему напряжению двигателей 12 либо 24 вольт постоянного тока 220 вольт переменного тока.

РЫЧАЖНЫЙ ИЛИ ЛИНЕЙНЫЙ ПРИВОД ДЛЯ РАСПАШНЫХ ВОРОТ?

В принципе, и линейные, и рычажные приводы для ворот умеют открывать ворота и внутрь двора, и наружу.

Какие лучше приводы для распашных ворот, линейного или рычажного типа? Однозначного ответа на этот вопрос нет, есть сторонники обоих вариантов.

Мне, лично, более импонируют привода линейного типа. Почему? Из-за их конструктивных особенностей:

кронштейн крепления к воротам располагается дальше, соответственно, нагрузка на привод бедет меньше
проще сам механизм, а чем проще устроена техника, тем надежнее она оказывается
дешевле рычажных примерно в 1,5-2 раза
надежнее рычажных
занимают меньше места

Все очень просто — что бы сделать действительно надежный редуктор для приводов рычажного типа, у него должны быть огромные шестерни, подшипники и валы, так как для открывания ворот на 90 градусов вал должен повернуться всего на четверть оборотов. Соответственно, понижающее число редуктора при этом будет просто огромным, а нагрузки на вал и приводимые его в движения шестерни — сумасшедшие.

Не верите? На воротах с шириной одной створки 2,5м и весом не более 160-180 кг самый дорогой привод для распашных ворот Came Ferni «протянул» год, за которые пережил три ремонта редуктора. Хотя в характеристиках привода заявлено, что он без проблем выдерживает створку ворот до 1000 кг и ширину до 4м. Здесь же условия были более чем щадящие, но это не помогло обеспечить долголетие.

На эти же ворота вместо рычажника был установлен длинноходный Miller Technics 5000, у которого точка креплениях створке ворот находится в три раза дальше от петли (на фото видно место крепления старого кронштейна)

Если с рычажником ворота шли рывками и в закрытом положении плохо фиксировались, то с линейным мотором стали ходить тихо и плавно, а рывки при движении канули в лету.

Хозяин доволен, шо слон. За рычажный Came Ferni вместе с работай он отдал 1250 Евро, но удовольствия от пользования не получил. «Рваная» работа в купе с бесконечными ремонтами вынудили заменить его привод для распашных ворот рычажного типа на привод линейного типа. И новый привод для распашных ворот обошелся ему всего в 500 евро, зато полностью отвечал поставленным запросам.

Существует ошибочное мнение, что приводы рычажного типа без проблем становятся на широкие кирпичные, каменные или бетонные столбы, а привода для распашных ворот линейного типа на это не способны.

Расстояние от центра петли до угла столба составило 32 см

Но я вынужден развеять этот миф, так как все зависит от модели линейной автоматики и длины хода штока. Например, у итальянского привода для распашных ворот Rotelli MT400 ход штока составляет больше 400мм, что позволяет ему «доставать» ворота, утопленные больше чем на 30 см! Даже многие рычажники не способны на такой подвиг. Например, рычажный Came FAST может «достать» только 20 см.

При открывании наружу привода рычажного типа могут открыть створку ворот на больший градус, но в тоже время они крупнее габаритами, поэтому сужают проем в среднем на 30-35 см. В это же время приводы для распашных ворот линейного типа «залезут» в проем всего на 10-15 см.

На фото привод распашных ворот Miller Technics 4000

Приводы для распашных ворот линейного типа бывают с выдвижным штоком, который напоминает гидроцилиндр

На фото привод распашных ворот Miller Technics 3000

И с перемещаемой по корпусу привода кареткой.

Какой из этих типов лучше? Не знаю, мне больше нравится в выдвижным штоком, так как:

они лучше защищены от атмосферных осадков и пыли
нет нужды регулярно смазывать ходовой винт
кронштейн крепления привода к воротам становится дальше от петли, соответственно приводу для распашных ворот легче двигать створки и меньше передаваемая ветровая нагрузка от ворот на привод

Но право на жизнь имеют обе конструкции, что подтверждено многими годами эксплуатации.

О ЧЕМ НАМ ГОВОРИТ ЦЕНА ПРИВОДА РАСПАШНЫХ ВОРОТ

Честно — она ничего нам не говорит. Цена привода не всегда может оправдать качество. И тому большое количество подтверждений.

Из чего состоит привод для распашных ворот Rotelli

Давайте посмотрим в сторону недорогих приводов для распашных ворот. Rotelli MT400 отличается очень простой и надежной конструкцией. В то же время цена этого привода распашных ворот чуть больше трехсот евро, что составляет примерно половину от средней цены по рынку.

У привода для распашных ворот Rotelli MT400 полностью металлический редуктор

Ходовой винт и все валы вращаются на качественных подшипниках, а не на втулках.

А на этом фото редуктор привода для распашных ворот Doorhan Swing 3000 / 5000. У этого привода достаточно мощный двигатель, который передает крутящий момент через пластиковую крестовину и шестерни из полимерного материала. Цена привода для распашных ворот Doorhan Swing немного выше, чем у Rotelli.

Вас не удивляет, почему белые шестерни стали черными?

Это редуктор привода для распашных ворот Came ATI 3000 / 5000. Цена этого привода для распашных ворот будет раза в два больше, чем у Rotelli.

А это все те же шестерни Came ATI, но спустя полгода эксплуатации. Притом такие повреждения под гарантийный случай не попадают, так как это «механическое воздействие на привод» или «нарушение правил эксплуатации привод для распашных ворот».

Просто не следует тупо вестись на цену — она вообще ничего не гарантирует.

Также можете обратить свой взгляд на приводы для распашных ворот Miller Technics — они немножко дороже, чем Rotelli, но имеют более привлекательный дизайн. Редуктор также полностью металлический, что гарантирует долгую работу привода для распашных ворот.

У НАС ВЫ МОЖЕТЕ КУПИТЬ ПРИВОД ДЛЯ РАСПАШНЫХ ВОРОТ

Мы всегда будем рады помочь подобрать привод для распашных ворот. Вы даже можете сбросить на почту фото своих ворот со столбами и указать размеры, и мы посоветуем, что лучше установить на данный проем. Плюс к этому мы поможем Вам настроить пульты, установить перемычки и выставить все необходимые параметры работы. Заметьте — абсолютно бесплатно для Вас. Другие компании просто продадут Вам привод для распашных ворот, а со своими проблемами Вы останетесь на едине.

Так что советуем купить привод для распашных ворот именно у нас — мы Вас не бросим в трудную минуту.

Более подробную информацию о выборе приводов для распашных ворот можно узнать в статье «Выбираем автоматику для распашных ворот»

Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Toona;
Wingo;
Hyppo;
PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

тип ворот;
ширина створок;
общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.
