Подключение магнитного замка: выбор оптимального механизма и схема подключения.

Posted on 24.05.1972 by

alexxlab Опубликовано в Разное — Нет комментариев ↓

выбор оптимального механизма и схема подключения.

Производители магнитных замков обычно прилагают к своей продукции инструкцию, в которой изображена схема подключения магнитного замка. Сейчас такие устройства пользуются большой популярностью, устанавливаются в подъезды, офисы, промышленные предприятия, частные дома. Замок может использоваться с домофоном и даже без него, что удешевит схему и упростит подключение замка.

Выбор электромагнитного замка

Чтобы выбрать подходящий замок, нужно знать условия эксплуатации устройства, учитывать требования к безопасности и дизайну. Категории замков:

замки делятся по усилию удержания, диапазон составляет от 100 до 1000 кг. Для открытия легкой двери вам нужно подобрать вариант с усилием удержания до 150 кг. Для тяжелой металлической двери подойдет усиленная модель, способная выдержать до тонны;
корпус изделия должен обеспечивать сохранность магнита, поэтому лучше выбрать модели никелевые или оцинкованные;
определиться с рабочей температурой изделия, различной для внутренних и внешних дверей.

Также магнитные замки делятся на устройства одностороннего открытия и двухстороннего открытия:

Магнитные замки с односторонним открытием используются на предприятиях, где требуется постоянное присутствие рабочего персонала. В этом случае оператор, принимающий вызов по домофону, решает, стоит ли впускать посетителя. Эта схема подключения магнитного замка самая надежная, замок и домофон выступают отдельными элементами этой схемы.
Вариант с двухсторонним открытием применяется, если необходимо открывать дверь магнитным ключом или бесконтактной картой. В этом случае необходимо применение контроллера, содержащий в памяти коды карточек или ключей. В последнее время удобно применять универсальный контроллер. Его размещают в герметичной распределительной коробке возле самой двери, контакт вызывной панели соединяется с кнопкой выхода. Замыкание контактов контроллер расценивает как нажатие кнопки открытия. Эта схема подключения магнитного замка требует профессиональных навыков при установке, так как неправильное подключение может вывести из строя систему замка.

Подключение магнитного замка

Монтаж механической части устройства выполняется как установка обычного замка. Затруднение может вызвать прокладка питающих проводов и подключение к системе управления. Для установки магнитного замка необходимо:

изучить инструкцию по установке и подключению;
установить механическую часть замка;
установить считыватель и кнопку выхода.

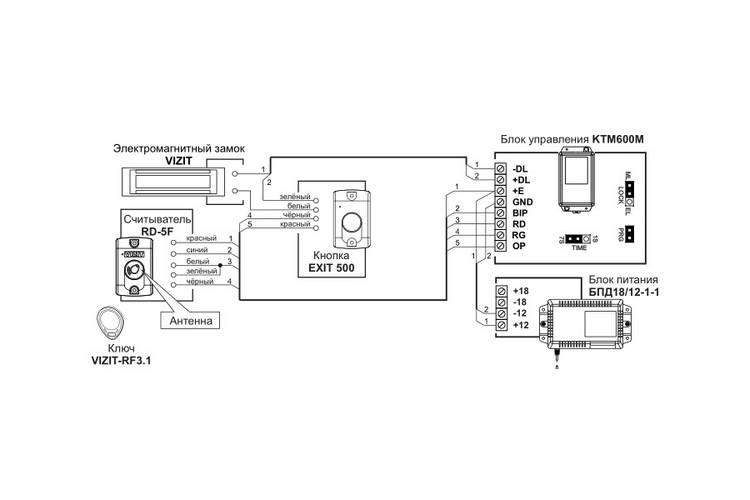

Схема подключения магнитного замка предусматривает размещение считывателя поближе к замку, а кнопку выхода – на дверном коробе. Провода считывающего устройства специалисты рекомендуют качественно спрятать.

Далее нужно:

изучить порядок подключения замка к контроллеру;
проложить кабель от замка к контролеру;
смонтировать все элементы схемы, контакты питания нужно подсоединить в последнюю очередь, чтобы избежать короткого замыкания;
подключить механизм к электропитанию;
при отключенном от питания замке установить контроллер и опять подключить питание;
настроить электромагнитный замок.

Электромагнитный замок 4 провода схема подключения. Установка электромагнитного замка своими руками

Содержание:

Вопросы безопасности очень остро стоят перед владельцами частных загородных домов и дач, в связи с тем, что эти объекты часто остаются без присмотра. Однако даже при наличии хозяев нет полной гарантии от проникновения на территорию посторонних лиц. Эффективно решить данную проблему поможет схема подключения домофона с электромагнитным замком в частном доме.

Положительные качества электромагнитных замков

В обычных замках запорный элемент выдвигается под действием вращающегося ключа. Совсем иной принцип работы электромагнитного замка, который может открываться простым нажатием кнопки. Его нельзя открыть с помощью отмычки, а управление осуществляется, не выходя из помещения.

Главной характеристикой этих замков является сила удержания. Поэтому устройство может использоваться во всех видах дверей — во внутренних, облегченного типа и наружных, тяжелых конструкциях. В первом варианте сила удержания составляет около 150 кг, а во втором этот параметр находится в пределах от 300 до 500 кг.

Конструкции электромагнитных замков отличаются в зависимости от открывания дверей внутрь или наружу. Поэтому они оборудуются сдвижными или удерживающими механизмами, применяемыми для разных типов дверей. Более широким спросом пользуются накладные замки, которые могут устанавливаться без ограничений, как снаружи, так и внутри. Главным недостатком таких замков является разблокировка дверей при отключении электроэнергии. Поэтому они не устанавливаются на входные двери, а применяются в основном для открывания калиток и ворот.

Виды домофонов

Среди всех типов домофонов следует особо выделить конструкции цифровых и координатно-матричных устройств, применяющихся не только в частных домах, но и в многоквартирных зданиях. Они имеют собственные схемы подключения и отличаются высокой степенью надежности.

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию.

С помощью специальных джамперов происходит передача сигнала по витой сетке для определенного абонента. Координатно-матричные системы домофонов монтируются довольно просто. Переключение вызова на определенную трубку осуществляется с помощью коммутатора, соединенного с координатным прибором связи.

Для подключения используются два кабеля, соответствующие индивидуальному номеру. Для установления связи сигнал передается к коммутатору. После обработки сигнала модулятором происходит подключение к нужному кабелю. Как правило используется параллельное подключение, требующее соблюдения полярности. В случае неправильного соединения может пострадать не только определенная линия, но и вся система.

Домофоны для частных домов

Домофоны, применяемые в частных домах, обладают собственными индивидуальными особенностями. Обычно для установления связи требуется один комплект, включающий наружный и внутренний спикерфон. У многих современных блоков имеется возможность подключения еще одной трубки или второго терминала для использования системы в помещениях второго этажа, гараже и других отдаленных местах.

Установка таких домофонов, в отличие от многопользовательских систем, достаточно простая. Каждая конкретная модель укомплектована подробной инструкцией, значительно облегчающей процедуру монтажа. Стандартная система состоит из блока питания, домашнего спикерфона, кнопки-спикера для вызовов, электромагнитного или электромеханического замка, а также связного кабеля.

Следует отдельно рассмотреть работу внутреннего и наружного коммуникаторов. Некоторые конструкции, помимо звукового, могут быть оборудованы визуальным каналом связи. Наружная спикер-кнопка состоит из камеры, динамика и микрофона. На внутреннем спикере дополнительно устанавливается экран, отображающий всех посетителей. К видеодомофону могут дополнительно подключаться наружные видеокамеры. Кроме того, внутренний спикер оборудуется специальной кнопкой, подающей команду на открытие дверей.

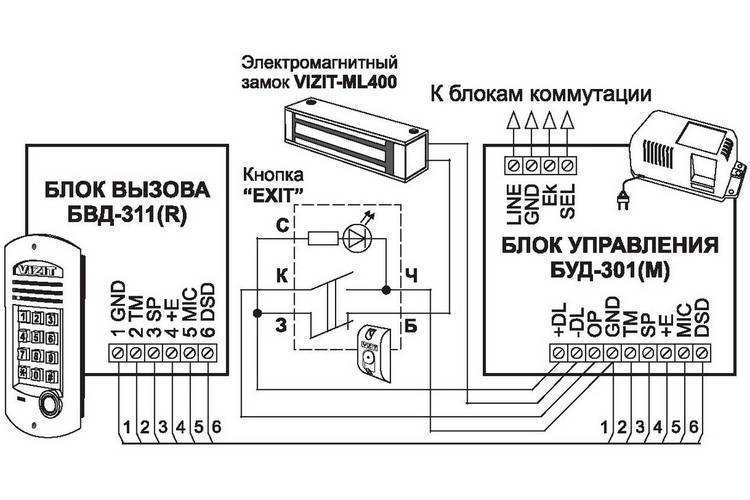

Как подключить домофон с электромагнитным замком

Для правильного подключения домофона необходимо воспользоваться схемой электромонтажа, прилагаемой производителем. При отсутствии в комплекте поставки соединительных кабелей, рекомендуется использование кабеля с жилами в разноцветной изоляции. В процессе монтажа проводки одного цвета последовательно соединяются с клеммами каждого узла.

При отсутствии видеосвязи, наружный спикер может быть подключен с помощью четырехжильного провода. Распределение в нем происходит следующим образом: одна жила общего назначения, вторая подает питание на электронную часть, третья служит сигнальным проводом, четвертая — для электропитания замка. В случае необходимости подключить видеосвязь, необходимо воспользоваться еще одной жилой. Сигнальные провода, имеющиеся в кабеле, в обязательном порядке экранируются от других проводов.

Кабельные линии могут укладываться в землю или размещаться на опорах. В первом случае используется гофра или защитная труба, с хорошей водонепроницаемостью и устойчивостью к агрессивным воздействиям. При монтаже на опорах кабель подвязывается к тросу или стальной проволоке, натягиваемой между столбами. Это связано с низкой механической прочностью сигнального кабеля, который без дополнительных опор растянется, а жилы разорвутся изнутри. Схема подключения домофона с электромагнитным замком предполагает питание через , что значительно повышает надежность и безопасность работы всей системы.

Алексей

Монтаж запирающего устройства даже самого простого требует навыков работы с инструментом. Если у вас в этом вопросе затруднений не возникает, то установка электромеханического замка для вас вполне доступна.

Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.

Если же вы сомневаетесь в собственных силах, то можете обратиться к специалистам. Сегодня компании, оказывающие такого рода услуги, есть в каждом населенном пункте. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

Особенности электрозамков

Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка. Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.

К преимуществам этой модели относятся ее уникальные характеристики.

Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.

Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.

Смотрим видео, принцип работы и устройство:

Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.

Переходим к монтажным работам

Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:

Размещением под ответной частью металлической пластины;
Вырезанием необходимого проема болгаркой в дверной раме.

Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.

Подключение замка к домофону

Если вы решили выполнить монтаж запирающего устройства в комплексе с системой контроля доступа, то можете воспользоваться одной из стандартных схем, выбрав наиболее простую. В ней установка видеодомофона выполняется стандартным способом, а для подключения к нему запирающего устройства понадобиться второй кабель.

Принцип сборки схемы монтажа и подключения электромеханического замка следующий. Сначала устанавливают монитор и блок питания, который будет подавать напряжение на запирающее устройство. От домофона кабель подводится к панели, а от аккумулятора к замку. Однако последнее подключение выполняется с петлей к задней части вызывного устройства.

Один из питающих кабелей размыкается контактом управления панели, второй – остается свободным. При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. С видеомонитора поступает импульс на вызывное устройство. Оно в свою очередь замыкает внутреннее реле и на замок подается напряжение – он открывается.

Смотрим видеообзор, подключение к видеодомофону:

Также возможно использование схемы подключения с контроллером. В этом случае открывание замка можно будет выполнять при помощи магнитного ключа или специальной карточки. Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма.

Основные требования к установке

Если вы решили сами выполнить все монтажные работы, то должны учитывать следующие моменты, которые могут возникнуть в процессе подключения электромеханического замка к видеодомофону. Важно выполнить все замеры правильно. Если в них буду допущены ошибки, то ответная часть может оказаться на большом расстоянии от основной, что будет мешать нормальному функционированию механизма.

Устанавливая оборудование, плотно затягивайте все винты. Это выполняется потому, что при ударах двери они могут расслабляться. Если они будут затянуты слабо, то со временем придется проводить монтаж по новой.

Выполнив установочные работы не пожалейте времени на тестирование замка. В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя.

Если вы уверены, что все сделано правильно, а замок по-прежнему не работает, то придется обратиться к услугам специалистов. Это поможет сэкономить время и добиться положительного результата.

Расположение оборудования зависит от специфики здания. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат.

Смотрим видео, совместная работа замка и домофона:

Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. Назначение монитора – это связь и дистанционное управление запирающим устройством.

Вызывную панель устанавливают рядом с входной дверью. Она может быть с видеокамерой или без нее. Электромеханический замок для видеодомофона и домофона вы можете выбрать любой модели. Блок питания определяется в зависимости от системы и ее составных частей. Соединительные провода – специалисты рекомендуют применять комбинированный ШСМ, предназначенный для таких систем. Все соединения при монтаже следует пропаять и заизолировать. Это поможет добиться эффективной работы оборудования при любых условиях.

Покупая провода обязательно учитывают на каком расстоянии друг от друга находятся панель и монитор. Если оно менее 30 м, то подходит выше указанный материал. Для систем с большей протяженностью специалисты рекомендую выбирать коаксиальный кабель для передачи сигнала с камеры, для остальных соединений – в экранированной оплетке. Сечение для питающего кабеля должно быть более 0, 75 мм² и марка ШВВП.

Заключение

Принцип подключения видеодомофона в комплексе с электромеханическим замком своими руками был изложен в нашей статье. Как видите в нем нет ничего сложного и при наличии желания каждый сможет справиться с этой задачей.

Основные отличительные характеристики электромагнитного замка — простота в эксплуатации, высокая степень защиты, относительно простая установка и долгий срок службы. Именно все эти факторы стоит учитывать при выборе дверных замков.

Принцип работы электромагнитного замка

Принцип действия такого вида замков очень прост. Благодаря силе притягивания электрического магнита к металлической пластине, дверь с таким видом замка без специального ключа открыть тяжело.

Железная пластина крепится к дверной створке, а магнит к двери. При поступлении на его обмотку электрического тока, образуется необходимое электромагнитное поле, которое и притягивает пластину на дверном полотне. При подаче специальной команды, которой отключается это поле, дверь открывается. Если не отключить поле, то, соответственно, замок электромагнитный будет продолжать работать, а дверь не откроется.

Электромагнитный фон снимается системой контроля и управлением доступа.

Виды электромагнитных замков

Даже у такого вида замков если свои подвиды, а именно: с магнитными ключами, врезные и накладные. Также они могут отличаться внутренней конструкцией.

Самыми популярными являются замки врезных типов, так как благодаря им, конструкцию и крепления можно спрятать в торце двери и замок электромагнитный не станет занимать лишнего пространства.

Преимущество электромагнитных замков над другими

Трение между элементами минимальное, а, значит, срок службы довольно долгий. Также установка электромагнитного замка и его подключение будет под силу даже непрофессионалу. Оборудование не поддается коррозии и замерзанию, ведь крепление находится в дверном проеме.

Крепиться электромагнитный замок на дверь довольно быстро и легко. Но если вы неуверены в своих силах, то лучше доверить это дело знающему человеку, так как есть риск испортить дверь.

Недостатки замков

Единственным, но, в то же время существенным недостатком является неспособность работать без электрического питания. Так что если у вас нету источника дополнительного питания, который способен сработать в доли секунды после отключения электроэнергии, то все преимущества сходят на нет. Если существует такая угроза, что замок электромагнитный может потерять питание, то рекомендуется устанавливать его вместе с механическим или электромеханическим замком.

Где устанавливают такие замки

Чаще всего электромагнитные замки устанавливают в офисах и организациях, а также на входных дверях многоквартирных домов. Стоит учесть, что их нельзя устанавливать на двери запасного выхода.

Другие виды электронных замков

Все электронные замки по своей сути являются самыми надежными и долговечными. Замок электромагнитный — всего лишь один из многих. Он самый простой по своей конструкции и эксплуатации. Но, как было уже сказано, имеет существенные недостатки, которые могут стать решающими при выборе данного замка в качестве домашнего.

Многие отдают предпочтение электромеханическим устройствам, в системе которых используются рычаги и ключевой цилиндр. По внешнему виду они напоминают классические привычные механические замки. Однако, в них имеется электромагнит небольших размеров, который заставляет работать всю систему. Снаружи вы сможете открыть дверь ключом, а внутри достаточно будет нажатия кнопки, что очень удобно для многоквартирных домов, домофонов.

Электромоторные замки похожи по принципу работы на электромеханические. Отличие в том, что рычаги приводятся в движение благодаря маленькому электромотору. В системе предусмотрен принцип «плавного открывания», который продлевает срок службы замка.

Установка и подключение

Можно подключить самому электромагнитный замок. Схема подключения представлена на множествах сайтах в интернете. Также, можно найти подобную информацию на официальных сайтах производителей или обратиться к ним за консультацией.

Устанавливая электрический замок, учитывают его габариты и вес, а также в каком направлении будет открываться дверь. Очень важна проходимость дверного проема. Если предполагается, что дверь будет часто открываться и закрываться, то рекомендуется электромагнитный замок на дверь ввиду его долговечности. Но если есть хоть малейшие сомнения в бесперебойности электричества, которое необходимо для нормальной работы такого замка, то лучше отдать предпочтение электромеханическому замку, который в случае чего, можно будет открыть обычным ключом.

Как установить электромагнитный замок своими руками

Если у вас не хватает средств, но есть достаточное количество свободного времени, то можно поставить электромагнитный замок своими руками. Вам понадобятся:

Электромагнитный замок.
Медный провод с шестью разветвлениями с сечением в половину квадратного миллиметра.
Сетевое исполнение для домофона и для контроллера.
Источник резервного или бесперебойного питания.
Медный силовой провод с сечением 0,75 и 0,5 квадратных мм.
Панель с кнопкой вызова.
Ключ и считыватель для этого ключа.
Видеодомофон.

На входных дверях или воротах установите панель вызова, считыватель для ключа и сам электромагнитный замок. Схема подключения такова: пускаете питание к замку, а в водоотталкивающий чехол помещаете контроллер. Источник питания необходимо установить в помещении вместе с видеодомофоном. Теперь необходимо все соединить проводами, чтобы схема заработала. Провод от панели вызова к видеодомофону. Пускаете также одну линию к электросети, контроллеру и домофону. Мощность двух последних линий должна равняться двенадцати вольтам.

Как видите, схема электромагнитного замка очень проста. Но если вы ранее не занимались установкой и подключением подобных вещей, то лучше попросить помощи или совета у профессионала. Если вы покупаете замок в специализированном магазине, то вам непременно предложат свою помощь в установке и подключении. К тому же там вы получите гарантию, и в случае чего, можете потребовать денежное возмещение.

Установка электромагнитного замка в двери

Если вы собрались устанавливать электромагнитный замок на деревянной двери, то можете столкнуться с вопросом о том, как же правильно вырезать дверь под замок. Чтобы установить врезной замок самостоятельно, вам понадобятся:

Простой карандаш.
Дрель.
Молоток.
Напильник.
Отвертка.

Для начала, определите на какой высоте от пола будет находиться замок. Обычно эта высота составляет один метр.

Приложите замок к двери и обведите его карандашом. Прикладывать необходимо к торцу. Теперь, выберите насадку для дрели, которая будет совпадать с толщиной замка. Если у вас такой не окажется, то разрешается использовать сверло, которое немного меньше замка. Пометьте на нем допустимое расстояние высверливания.

Сверлите до нижней отметки. Получившееся отверстие нужно «довести до ума». Подровняйте его стенки, чтобы оно было гладким и хорошо подходило к замку. Время от времени примеряйте замок и выпиливайте напильником лишнее.

Когда замок будет проходить до упора, можно очертить карандашом где выпиливать лицевую накладку. Возможно, вам будет удобнее выбрать необходимое место с вытянутым замком. Его можно приложить к двери, напротив уже вырезанного отверстия. Просверлите необходимые новые отверстия.

Вставьте замок и закрепите его шурупами. Проверьте, как работает вся конструкция. Закройте дверь и поверните ключ, делайте это с усилием, чтобы на дверном косяке остались следы.

По отметинам высверлите отверстия и подровняйте стенки так же, как вы уже делали это ранее. Подготовьте выемку для планки и выполните подключение электромагнитного замка к сети. Устройство полностью готово.

Часто бывает так, что если клиент устанавливает замок сам, а во время подключения обнаруживается какая-нибудь неисправность, то гарантия не распространяется, то есть деньги не возвращаются. Поэтому будьте предельно аккуратными и внимательными. Отмерьте все несколько раз, посоветуйтесь с родными и близкими. Примеряйте замок после каждого спила. Ведь если вы удалите то, что не надо было, то замок просто будет выпадать или чересчур двигаться в двери, в результате чего шурупы, которыми он закреплен, не будут удерживать его, а, наоборот, будут портить дверь и еще больше стачивать отверстия.

Также советуется устанавливать замок на снятой двери, чтобы удобней было сверлить выемку. Ведь дрель необходимо держать строго перпендикулярно двери, не сдвигаться и не наклоняться в стороны. Не надейтесь и на то, что сможете вырезать все аккуратно без предварительных пометок, чаще всего это опрометчивое мнение.

Современные системы безопасности жилья уже давно ушли вперед, делая упор на электронику и электромеханику, которые намного надежнее смогут контролировать доступ, чем престарелая консьержка или кодовый механический замок. В настоящее время, в многоквартирных и частных домах очень широко стали распространены домофонные системы, комплектующиеся магнитными замками, сочетающими в себе одновременно простоту и надежность. Замок может использоваться даже без домофона, что удешевляет схему, а также делает подключение магнитного замка более простым.

Одностороннее открытие

Каждый производитель магнитных замков обязательно прилагает к своей продукции документацию с описанием, где указана и схема подключения магнитного замка, которая может иметь какие-то особые нюансы относительно данной торговой марки. На предприятиях, где есть необходимость постоянного наличия дежурного персонала, используется так называемое одностороннее открытие, то есть, магнитный замок открывается оператором, принимающим вызов по видео или аудио домофону и решающим впускать посетителя или нет. Данный вариант подключения является самым надежным, почему, собственно, и используется до сих пор, при этом, замок и домофон работают как отдельные составляющие схемы.

Домофон подключают согласно инструкции, а чтобы подключить замок, выводят еще один провод для монтажа вызывной панели. В помещении дежурного устанавливается монитор или громкоговоритель домофона и подключается блок питания, с которого подается импульс на магнитный замок. От блока питания, кабель протягивают непосредственно к замку. Положительный питающий провод должен проходить через управляющий контакт панели, обратный провод остается нетронутым. Таким образом, когда оператор дает разрешение на вход и нажимает соответствующую кнопку, на вызывную панель подается импульс, что приводит к замыканию контактов реле и открытию замка.

Двухстороннее открытие

Не менее распространенный вариант использования с правом открытия магнитным ключом или бесконтактной картой. В таком случае, схема подключения магнитных замков, помимо вышеописанных элементов, предусматривает наличие контроллера. В его памяти содержатся коды карточек или ключей, а кроме того, он управляет положением замка. Сейчас довольно часто стали применяться универсальные контроллеры, устанавливающиеся не только в схемы магнитных замков, но и электромеханических. Достаточно установить перемычку на корпусе, в положение, соответствующее типу замка.

Контроллер необходимо располагать возле двери, как правило, для этого используется герметичная распределительная коробка. Контакт панели вызова соединяется с контактами кнопки выхода, поэтому, когда замыкаются контакты реле панели, контроллер воспринимает это как нажатие кнопки открытия и отпирает замок.

Несмотря на кажущуюся простоту, эти схему требуют предельной внимательности и наличия квалификации при монтаже оборудования, так как в случае неверного подключения можно вывести из строя чувствительные компоненты системы. Специалисты нашей компании выполнят проектирование и монтаж систем доступа любой сложности, а также помогут подобрать наиболее оптимальные варианты оборудования.

Разделы статьи:

В процессе обустройства своего дома каждый хозяин желает сделать его не только уютным, но и безопасным. В настоящее время существует огромное количество замочных механизмов различного типа, но одним из самых эффективных является электромагнитный замок на дверь.

Устройство замкового механизма

Электромагнитный замок представляет собой довольно простое устройство. Основными составляющими механизма являются сердечник с обмоткой и корпус. В большинстве случаев сердечник склеен из трансформаторной электротехнической листовой стали. Такой материал выбран для обеспечения снижения эффекта остаточного намагничивания при открытии замка. Также для устранения остаточного напряжения применяется нанесение специального лакокрасочного покрытия. Однако полного эффекта устранения накопленного напряжения это не дает.

В большинстве случаев элемент выполнен в виде набора небольших пластин, сваренных в виде буквы «Ш». Однако иногда используется и сплошной сердечник, который значительно меньше по размеру, однако имеет существенный недостаток: такой элемент способен интенсивно накапливать остаточное напряжение. Поэтому в цепи устройств такого типа параллельно сердечнику устанавливается конденсатор большой емкости от 200 мкФ.

Обмотка является катушкой с огромным количеством витков медного провода покрытого эмалью. Корпус изделия зачастую выполнен из алюминия либо нержавеющей стали. Возможно использование элементов из пластика, однако такая конструкция не отличается долговечностью и надежностью.

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Виды электромагнитных замков

Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:

Сдвиговые;
Удерживающие.

Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.

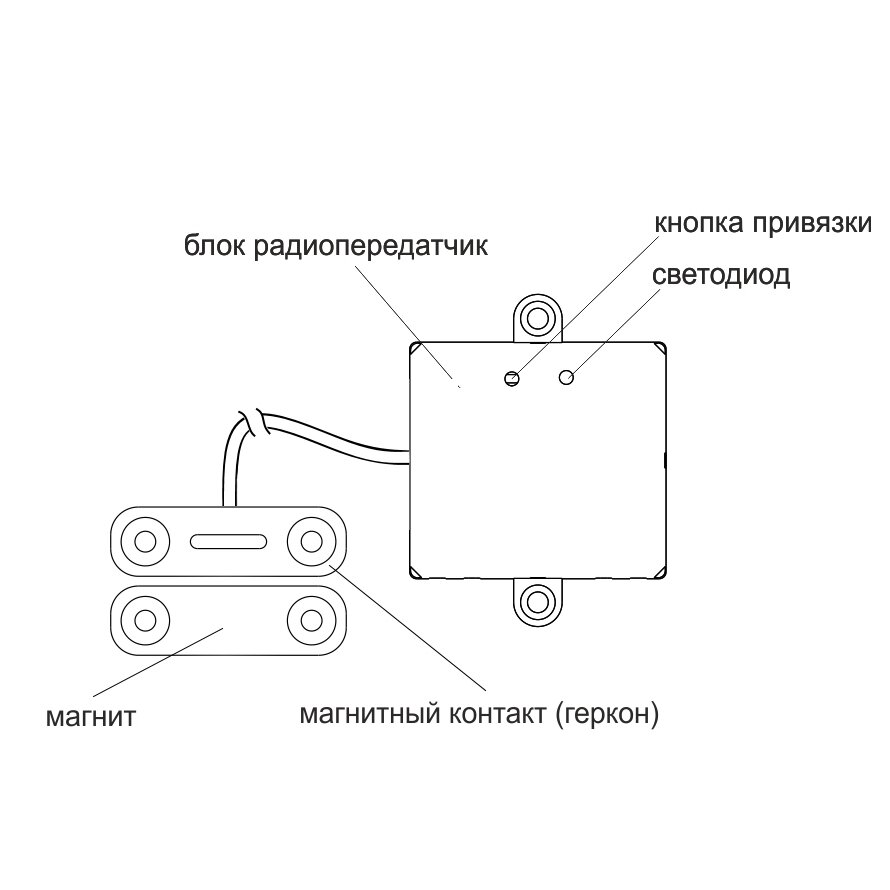

Электронные датчики

Нередко замки электромагнитного типа оснащаются встроенными датчиками Холла. Данное устройство реагирует на положение замкового механизма и запирание полотна двери. Такой датчик всегда расположен внутри изделия, потому при внешнем визуальном осмотре невозможно определенно сказать оснащен ли замок подобным устройством.

Благодаря датчику Холла в сердечник механизма с высокой скоростью подаются сигналы и с его помощью можно узнать, не только открыта или заперта дверь, но и сколько человек проходило через нее.

Существенным плюсом подобных датчиков является высокие противовзломные показатели, а также износоустойчивость. Изделия не чувствительны к перепадам температур и повышению уровня влажности. Кроме того, вскрыть механизм при помощи стандартных средств в виде отмычек невозможно.

Особенности механизмов электромагнитного типа

Стоит знать, что не все электромагнитные замковые механизмы имеют внутри электронику. Изделия без внутренних электроэлементов значительно проще в использовании и управлении. На каждом из таких устройств имеется разметка в виде букв «ML» и сопутствующих цифр. Цифровые данные обозначают вес в килограммах, необходимый для открытия двери.

В процессе установки удерживающего замка механизм прикладывается к дверному полотну. Накладка монтируется поверх двери, забирая тем самым свободное пространство и сужая проем. По этой причине замковые механизмы врезного типа значительно удобней.

Монтаж и настройка замкового механизма электромагнитного типа должна выполняться только при отключенной подаче напряжения. Такие меры необходимы, поскольку в процессе установки происходит непосредственный контакт с деталями изделия, проводящими ток.

Установка замков электромагнитного типа производится даже на эвакуационных выходах, поскольку они значительно безопасней обычных запорных устройств механического типа. В случае отсутствия питания электромагнитного блока замок автоматически открывается.

Выбор устройства

При выборе электромагнитного замка на дверь основным критерием является вес и толщина самой двери. При наличии легкой двери не стоит монтировать запорное устройство с максимальной силой удержания в 500 кг. Для таких изделий идеально подойдет замок с показателем в 150 кг.

Запорные механизмы с максимально возможными показателями удержания магнитов целесообразно устанавливать в дверные конструкции усиленного и бронированного типа.

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

Строительный уровень;
Молоток;
Рулетку;
Шуруповерт;
Дрель электрического типа;
Кусачки;
Крепежный инструмент;
Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Достоинства изделия

Одним из основных достоинств механизма является отсутствие систематического прямого непосредственно контакта деталей друг с другом. Благодаря этому не возникает поломок в результате истирания элементов.

В процессе использования, в зависимости от максимальной силы удержания механизма, потребляемая замком мощность составляет от 5 до 15 Вт, что меньше чем питание энергосберегающей лампочки. Таким образом, устройство является весьма экономичным.

В настоящее время в продаже имеется универсальный электромагнитный замок на дверь, который способен работать без использования электрической энергии. Его открытие производится механическим путем и, одновременно с этим, возможно отпирание устройства при подаче напряжения на изделие. Благодаря такой особенности становится возможным открытие двери при отсутствии электропитания.

Дополнительное оборудование

При использовании любой из методик монтажа замков электромагнитного типа возможно оснащение конструкции дополнительным функциональным блоком в виде видеодомофона. Схема установки и подключения устройства замка остается неизменной и может иметь несколько вариаций. Однако для подключения видеосвязи предпочтительней монтаж изделия на верхнюю внутреннюю часть дверного косяка.

Для изготовления индивидуальных электронных ключей под замок применяется специальный контроллер с программной кодировкой под главный мастер-ключ. Такая система оправдана при установке электромагнитного замка на входе в офисное помещение либо подъезд.

Установка и подключение электромагнитного замка. Как работает магнитный замок. Преимущества и недостатки магнитных замков

Запорные механизмы данной группы по своей надежности, классу безопасности мало чем отличаются от врезных или накладных аналогов. Их несомненное преимущество – в минимуме подвижных металлических деталей и невозможности вскрытия отмычкой. Процесс установки электромагнитного замка подробно изложен в инструкции производителя. Но есть ряд нюансов, о которых нужно знать; в сопроводительной документации лишь общие сведения, не учитывающие специфику монтажа изделия в конкретном месте.

Разновидности и особенности работы ЭМЗ

Принцип функционирования основан на том, что при подаче напряжения на обмотку замка он притягивает металлическую пластину, сделанную из материала, характеризующегося магнитными свойствами (или втягивает якорь). Следовательно, нужно лишь закрепить эл/часть системы на прочной поверхности (дверном коробе), а на полотне – фрагмент из особой стали (сделать вырез), и можно надежно закрыть проем. Проход возможен лишь при кратковременном отключении тока; сила притяжения настолько велика, что отжать створку даже с помощью подручных инструментов (с учетом плотности ее прилегания) не получится.

ЭМЗ подразделяются на две группы. Установка электромагнитного замка на дверь, в зависимости от того, к какой из них относится изделие, имеет ряд отличий. В чем разница?

Сдвиговые замки

Как правило, устройства врезного типа. Ими в основном оснащаются ворота, калитки, двери помещений, рамы которых – стальные (уголок, профилированная труба). Такие замки удерживают полотно язычком, являющимся якорем механизма. При отключении напряжения он не «уходит» в корпус, тем самым блокируя проем. Срабатывание происходит только при нажатии кнопки (изнутри помещения) или прикладывания прошитой «таблетки» снаружи».

Достоинство электромагнитных замков данной группы – отсутствие ограничений по материалу полотна. То есть можно крепить на любую дверь; главное, чтобы у «мягких» створок (например, пластиковых) имелось жесткое обрамление.

Недостаток – сложность конструкции, так как присутствует механический узел. А это и выработка ресурса, и вероятность поломки отдельных элементов.

Удерживающие замки

Более распространенная модификация электромагнитных устройств, повсеместно встречающаяся на дверях подъездов многоэтажек, на входах в офисные, административные и иные строения. Изделия небольших размеров нередко ставят в проходах внутри зданий. Например, при необходимости их зонирования по принципу («проход только для ….»).

Отличаются простотой, надежностью. При подаче тока на обмотку магнита пластинка, «жестко» закрепленная на полотне, настолько прочно к нему прилипает, что оторвать ее невозможно. Технического обслуживания как такового не предусмотрено. Если есть напряжение и отсутствуют поломки в элементах схемы (блоки питания и управления, соединительные провода), то запорное устройство будет работать «вечно». Монтаж электромагнитного замка данной группы на дверь намного проще – такие изделия в основном накладного типа. Поэтому кроме сверления металла, никаких иных технологических операций с ним не понадобится.

Существенный минус лишь один – если сталь и рама полотна не отличаются прочностью, то дверь в процессе эксплуатации «поведет». Габариты проема (по высоте) немного уменьшаются (на ширину корпуса электромагнитного замка).

Порядок монтажа

Особенность работы ЭМЗ разных модификаций – принцип управления (электронный, кнопочный), наличие/отсутствие и специфика подключения датчиков – к вопросу установки изделий на дверь не относится; это отдельная тема.

Монтаж ведется строго по инструкции производителя. В зависимости от модификации образца, при креплении и подключении каждого имеются отдельные нюансы. Но общий алгоритм действий следующий.

Установка накладного замка

Разметка. К каждому электромагнитному замку производитель прилагает трафарет. Для моделей накладного типа место крепления выбирается в верхней части полотна, ближе к притвору. Так называется вертикальная стойка короба (косяк), на которой крепится ответная планка для традиционных «язычковых» замков (защелок, щеколд). Чтобы понять целесообразность данного решения, достаточно вспомнить «правило рычага».

Трафарет прикладывается к косяку, и при закрытой створке определяется положение замка. С расчетом, чтобы закрепленная «ответная» пластина одновременно полностью совпадала с магнитом и не мешала свободному движению полотна. Намечаются точки под установку деталей крепежа.

Сверление:

Под замок – согласно расположению отверстий на его корпусе.
Под пластину – сквозное, и еще одно для фиксирующего штыря. Он предотвращает ее проворачивание вокруг оси крепежной детали.

Установка ЭМЗ и пластины. Необходимые крепежные детали поставляются в комплекте с изделием. Перед фиксацией магнитной пластины под нее подкладывается специальная вставка (РТИ или толстая пленка). Установка без данного элемента чревата быстрой поломкой замка. «Подкладка» обеспечивает амортизацию пластины, а потому отсутствует риск повреждения магнита при температурных деформациях стального полотна.

Установка сдвижного замка

Оптимальное расположение – в средней части полотна (по высоте) или вверху, с краю. Выполняемые операции практически идентичны.

Примечание. Если электромагнитный замок устанавливается на пластиковую, стеклянную дверь, то с учетом узкого обрамления и малой ширины короба, для крепления его составных частей используются уголки.

Подключение

Специфика работы зависит от схемы магнитной системы. Но ряд советов лишними не будут.

Вся проводка ведется только скрытым способом. Нужно понимать, что здесь главное – не эстетическая сторона вопроса, а безопасность. Кабеля (провода), доступ к которым свободный, обрезать (тем самым размагнитив замок) – дело пары минут.
Провода только в оплетке ПВХ, сечение – не менее 0,5.
Интересный вопрос – их количество. Определить по схеме несложно. Но нужно принимать в расчет и ремонтопригодность системы. Так как трасса получится скрытой (под штукатуркой, панелями, обоями), то целесообразно заложить дополнительную «линию», то есть + 1 провод.

Все достаточно просто, тем более что руководство по установке к изделию прилагается. Остается лишь добавить, что электромагнитные замки накладного типа в ряде случаев следует дублировать обычными «язычковыми» механизмами. Иначе при отключении пром/напряжения проход будет открыт.

Замок на двери выполняет несколько задач: защищает помещение от несанкционированного проникновения и при этом совмещает простоту в эксплуатации с конструктивными особенностями. Популярностью пользуются магнитные замки, которые можно встретить в офисе или других помещениях. О том, как их установить на входную дверь, и на каком устройстве остановиться, мы и расскажем в статье.

Типы

Чтобы убедиться в том, что установка замка на входную дверь оправдана, придется подробно изучить нюансы этих механизмов. Среди огромного разнообразия выделяют следующие типы:

пассивный,
электромагнитный.

Пассивный характеризуется отсутствием электропитания, что отражается на его слабой удерживающей силе.

Электромагнитный не функционирует без электропитания, при этом сила удержания достигает 1 тонны.

В зависимости от метода установки они бывают:

накладные, устанавливаются при помощи металлических уголков и не взаимодействуют с ручкой;
врезные, устанавливаемые в дверное полотно;
полуврезные, устанавливаются в дверь, но имеют отдельные части, выступающие над ее поверхностью.

По типу запирания они бывают:

удерживающие;
сдвиговые.

Сдвиговый характеризуется тем, что для фиксации магнита нужен язычок устройства, поэтому его врезают в дверь или калитку.

Это интересно! Электромоторный немного похож на электромеханический по принципу работы. Разница в том, что движение рычагов возможно благодаря малому электромотору.

Электромагнитный принято использовать для оборудования подземных шахт и в других местах, где есть опасность взрыва.

Конструкция

Основными элементами считают:

сердечник,
катушку,
корпус.

Для изготовления сердечника берутся магнитомягкие материалы. Обмотка выглядит как катушка с 300-1000 оборотами медной проволоки. Для корпуса подходят немагнитные материалы, такие как алюминий.

Конструкция

Это интересно! Маленький замок применяется так же часто, как и габаритный. Его можно увидеть на больших предприятиях в обычных офисных зданиях.

Комплектация

Для установки необходимо приобрести и дополнительные элементы, входящие в комплект и без которых его работа невозможна.

Комплектация:

сам замок,
контроллер,
прибор для считывания информации, им оснащается кодовый механизм и остальные виды изделий;
комплект ключей,
комплект кнопок для обеспечения выхода из комнаты,
блок питания,
комплект электропроводов для соединения элементов.

Комплектация

Электрическая схема

Схему можно посмотреть на представленном рисунке. Это обмотка L с сердечником.

При отсутствии питания благодаря самоиндукции в нем продолжается прохождение затухающего тока в том же направлении, что повышает напряжение на используемой детали.

Если управление выполняет реле, то происходит искрение контактов, что чревато быстрым износом. Иногда, чтобы уменьшить влияние самоиндукции, к схеме добавляется двунаправленный защитный диод, прекращающий увеличение напряжения при разрыве цепи.

Схема

Как работает

Замки используются на промышленных предприятиях и в офисных зданиях. Но как они работают? — благодаря слаженному действию противоположных зарядов с магнитным полем.

Этот принцип действия позволяет разделить эти изделия на активные и пассивные.

Совет! Для установки на межкомнатных дверях подойдет пассивный тип.

Пассивный замок имеет простое устройство, но эффективное. Он не содержит механических деталей и состоит из двух элементов:

металлической пластины,
магнита.

Чтобы открыть такую дверь, необходимо потянуть ручку, что приводит к размыканию элементов.

Электромагнитная модель

Два вида проникновения

Важным критерием этого изделия считается усилие удержания. Это высокая механическая нагрузка на отрыв, которую измеряют в кг. Каждая фирма при производстве указывает этот показатель, как изделия на 100, 150, 200, 300, 400, 500 кг.

Для внутренних дверей достаточно параметра до 150 кг. Для стальной конструкции понадобится более 1000 кг. Обычные полотна оборудуются устройствами с силой удержания от 300 кг до 500 кг.

Все замки этого класса отвечают стандартам ГОСТа, где прописаны максимальные показатели усилия удержания, которые составляют 500 кг.

Как влияет напряжение питания на силу удержания

Зависимость этих величин можно проследить на представленном рисунке. Если отмечается напряжение меньше 19 В, то показатель усилия резко падает. При повышении этого показателя до 12 В прослеживается небольшое увеличение показателя силы. Но при 14-15 В обмотка может перегреться и повредить замок.

Напряжение питания

Чтобы избежать таких проблем, необходимо правильно выполнить установку, обращая внимание на напряжение, и после обязательно проверить. Если оно выше 115 В, то для понижения устанавливают резистор.

Для определения сопротивления резистора используется формула:

R = U / I = 2 В / 0.33 А = 6.06 Ом,

при этом мощность определяется по формуле:

P = U x I = 2 В x 0.33 А = 0.66 Вт.

Где U — необходимое падение напряжения 2 В,

I — рабочий ток устройства М1-300 0.33 А.

Для определения номинала резистора можно воспользоваться таблицей, при этом его оптимальной мощностью считается число не меньше 1 Вт.

Остаточная намагниченность

Важным показателем будет показатель остаточного намагничивания. Он находится в зависимости от материала, из которого изготовлен якорь и магнитопровода, от толщины антикоррозийного покрытия поверхностей.

Это важно! При использовании такого замка необходимо проследить, чтобы показатель не изменялся в большую сторону.

Чтобы уменьшить влияние покрытия на показатель остаточной намагниченности, необходимо воспользоваться электрическим способом размагничивания, который основан на превращении фазы напряжения тогда, когда размагничивающийся замок находится в активной фазе.

Это важно! Стоит учесть, что при отсутствии электроэнергии этот показатель не компенсируется, поэтому для открытия двери нужно приложить усилия.

Разновидности

Установка имеет несколько несложных правил, которых рекомендуется придерживаться. Но для начала напомним, что изделия с магнитным действием разделяются на три вида:

Накладной.
Врезной.
Полуврезной.

Самая легкая установка накладной конструкции, при которой не нужно готовить никаких отверстий под крепления. К ним относят AGB Mediana Polaris или Apecs 5300-MC.

Подключение

Для выполнения такой работы вам необходимо подготовить стандартный набор инструментов:

карандаш,
дрель,
шуруповерт,
молоток и стамеску,
строительный уровень и рулетку.

Монтаж выполняется в несколько этапов:

На дверном коробе отмечают место под крепление устройства.
Наносят разметку на двери для будущего расположения ответного элемента.
Прикладывается трафарет, который позволяет определить количество отверстий для крепления и их диаметр, и только потом устанавливают ответный элемент.
Затем крепится монтажный элемент, и выполняется проверка на предмет работоспособности устройства.

Как выбрать

Все замки этого класса производят с диапазоном усилий от 40 до 500 кг, поэтому вопрос, что нужно подобрать в той или иной ситуации, неслучайный. Если выбор сделать неправильно, то изделие с силой удержания до 500 кг возможно будет открыть даже при помощи плеча, поэтому к его выбору необходимо отнестись внимательно.

Если дверное полотно открывается на себя, то максимальное усилие, которое можно использовать, будет 120-150 кг. Если она открывается внутрь, то допускается усилие до 400 кг, в некоторых случаях даже больше. Чтобы открыть сдвижную дверь, придется задействовать от 90 до 150 кг, но здесь необходимо помнить, что при использовании 100-150 кг офисные межкомнатные двери могут разрушиться.

Чтобы замки использовались эффективно, необходимо сделать правильный выбор. На этот счет существует несколько советов:

Покрытие изделия должно быть из никеля или цинка.
При подборе механизма учтите тип изделия, его форму и модель.
Внимательно отнеситесь к номинальной нагрузке.
Если дверь тяжелая, то, кроме такого механизма рекомендуется устанавливать доводчик.

Двери с магнитным механизмом имеют длительный срок эксплуатации и почти не ломаются. Даже если просядет полотно, замок будет закрываться без изменения. Единственное, что не рекомендуется делать, это ремонтировать его самостоятельно. Причиной для обращения к специалисту может быть плохая работа магнитов, нераспознавание сим-карты или другие неприятности, которые может удалить только мастер.

Вконтакте

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

С.А.

Оценка

Светлана

Оценка

Сергей

Оценка

Сергей

Оценка

Алексей

Обустраивая свое жилище, каждый хозяин добивается не только красоты, но и надежности. В первую очередь речь идет о замках. Их довольно большое количество, различных по цене, возможностям и характеристикам. Отдельное место среди них занимает электромагнитный замок.

Устройство

Конструкция данного элемента несложная. В основе лежит сердечник в обмотке. Он расположен в специальном корпусе. Сердечник изготавливают из листов Применение данного материала обусловлено низким намагниченным эффектом. А чтобы снизить остаточное напряжение, достаточно применить специальный лакокрасочный состав.

Чаще всего конструкция представляет собой небольшие пластины, которые скреплены сваркой и образуют букву «Ш». Обмотка — это катушка с многочисленными витками медного провода, покрытого эмалью. Корпусом служит сталь или алюминий. Использовать пластик допускается, но это снижает долговечность конструкции и ее надежность.

Принцип работы

Механизм начинает функционировать, когда активизируются магнитные элементы. Это происходит во время подачи напряжения на корпус и обмотку через сердечник. Достаточно всего 5 Вт напряжения, чтобы сцепились двери весом до 150 кг.

Включение и выключение замка образует колебательный контур с воздействующим на него переменным током. Зарядка идет посредством конденсатора через обмотку, в результате чего изменяется магнитная полярность. Остаточный ток идет на перемагничивание. Случается, что конденсатор выходит из строя. Тогда дверь открывается со значительным усилием. Устранить это можно только заменой детали, при этом установить ее нужно параллельно клеммам.

Виды

Различают электромагнитные замки по типу :

Удерживающие.
Сдвиговые.

В сдвиговом устройстве магнит фиксируется язычком замка, поэтому такие конструкции подлежат врезке в дверь или калитку.

В удерживающем варианте магнит держит створки, которые открываются. По всему периметру проема допускается установить несколько таких элементов.

Инструменты для монтажа

Установка электромагнитного замка — дело несложное, поэтому может быть произведена и собственными силами. Для этого понадобятся следующие инструменты:

Карандаш, чтобы нанести необходимые метки для установки.
Дрель. Если производится монтаж врезной конструкции, то под нее необходимо просверлить отверстия для крепежных болтов.
Шуруповерт или отвертка.
Молоток и стамеска.
Строительный уровень и рулетка.

Начало монтажа

Установка электромагнитного замка на дверь начинается с разметки в месте монтажа. Оно может быть как горизонтальным, так и вертикальным. Главное — соблюсти условие отступа от петель двери. Определить место для ответной пластины можно с помощью наложения основного устройства к полотну. Далее размещается ее трафарет. Затем производится разметка деталей крепежа.

После этого выполняют высверливание отверстий, предварительно проверив диаметр сверла. Пластина закрепляется шайбами. На винты накручивают по две гайки: на сторону, где дверной косяк — сначала стальная, а уже после резиновая. Это позволит конструкции беспрепятственно колебаться, обеспечивая при этом хорошее прилегание сердечника.

Определить месторасположение уголка пластины можно прикладыванием основной части замка. Далее пластину смещают в нужную сторону с помощью шестигранника. Крепежный болт при этом ослабляют, чтобы проверить, правильно ли произведена установка дверного электромагнитного замка. Обязательным условием правильного функционирования запорного элемента является параллельная установка пластины к основанию.

Виды установки

Установка электромагнитного замка своими руками зависит от типа двери:

Монтаж производится сверху внутренней части у косяка, а сердечник при этом размещается по центру. Второй элемент располагают на противоположной стороне. Дополнительного вида крепежи не нужны.
В двери стеклянного вида монтаж выполняют, производя внутреннее устройство контактов, а вместо пластины из стали используется уголок. Дверь при этом открывается внутрь комнаты.
Электромагнитный замок, установка которого производится на двери с узким косяком, дополнительно снабжается уголками. Они помогают расширить площадь монтажа.
Когда нужно, чтобы дверь открывалась в сторону замка, его контактная площадка и пластина закрепляются в вертикальном положении с помощью уголков.

Дальнейший монтаж

После того как намечены линии разметки будущего замка, высверливают отверстия.

Далее в месте установки необходимо сделать нишу. Осуществляется это при помощи молока и стамески. Установка электромагнитного замка на металлическую дверь осуществляется еще на этапе изготовления самой двери. Но если же это происходит в процессе ее эксплуатации, то для изготовления ниши снимают часть обшивки.

В нишу устанавливают корпус замка, после чего закрепляют. Планка ответного действия устанавливается по такому же принципу.

Дополнительное оборудование

Электромагнитный основных элементов которого завершена, требует монтажа Им может быть контроллер, кнопка входа или блок питания. Данные элементы устанавливают внутри помещения, а вот снаружи монтируется считыватель. Дополнительные устройства крепятся к стене, прилегающей к двери, но не к ее полотну.

Для самостоятельного крепежа этих элементов нужно:

произвести разметку в выбранном месте;
сделать отверстия под крепления;
произвести установку и фиксацию приборов.

Подключение

Подключить электромагнитный замок, установка которого была произведена самостоятельно, также несложно. Для этого нужна схема, которая прилагается к комплекту замка, и минимальные навыки работы с электричеством.

Главным элементом в работе замка является контроллер. К нему подключаются все остальные составляющие. Подключение должно осуществляться изолированными проводами двужильного типа с сечением не менее 0,5 мм. Чтобы провода не портили интерьер, их можно спрятать в стене или в специальном коробе.

Подключение видеодомофона

Видеодомофон подключается к замку, как и остальные элементы, через контролер. При этом уже используется четырехжильный провод. При подключении видеодомофона следует придерживаться таких шагов:

Панель связи, расположенная за пределами помещения, и устройство должны быть соединены. Часто панель связи и считыватель располагают в одном месте.
Произвести подключение питания от домофона к контроллеру.
Дополнительно соединить замок и контроллер, чтобы позволить запирающему механизму открываться при помощи видеодомофона.
Произвести подключение панели для вызова к контроллеру.

Возможности управления замком

Все управление электромагнитным замком производится с помощью контроллера.

Тот, в свою очередь, обладает следующими функциями:

передача сигнала открытия замка;
подачи питания для фиксирования запирающего механизма;
кодирование ключей.

Уже перед началом использования замка необходимо настроить все ключи. Это осуществляется следующим образом:

При первом подключении ключ, идущий в комплекте, подносят к контроллеру.
Контроллер должен быть переведен в режим записи посредством джампера.
После этого остальные ключи подносятся к считывателю и программируются.
Контроллер необходимо перевести в режим работы.

Когда все ключи подготовлены, замок автоматически заблокируется, а открыть его можно одним из комплектов готовых ключей.

Замок на калитку

Установка электромагнитного замка на калитку может быть осуществлена самостоятельно. Для этого потребуется тот же набор инструментов, что и для монтажа на дверь. Последовательность действий следующая:

В металлической раме калитки просверливаются отверстия, меньшего диаметра, чем саморезы.
Крепление замка осуществляется саморезами.
Закрепляется ответная планка на створке калитки.
Провода от считывающего устройства пропускают по дальнему корпусу калитки, при этом закрепляют устройство на заборе или створке калитки.
Контроллер устанавливается на удобном расстоянии и в месте, чтобы удобно было в дальнейшем производить с него считывание ключей.
С внутренней стороны калитки устанавливается кнопка открывания.

После этих манипуляций необходимо подключить электромагнитный замок, установка которого была произведена на калитку забора.

Провода подключаются к считывающему устройству и клеммам. На протяжении всей проводки ее необходимо укрыть в специальный пластиковый лоток, который защитит от влаги и иных погодных условий. После успешного программирования можно приступать к эксплуатации.

Итак, мы выяснили, как произвести установку электромагнитного замка своими руками.

Разделы статьи:

Устройство замкового механизма

Принцип работы

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Виды электромагнитных замков

Сдвиговые;
Удерживающие.

Электронные датчики

Особенности механизмов электромагнитного типа

Выбор устройства

Монтаж электромагнитного замка

Строительный уровень;
Молоток;
Рулетку;
Шуруповерт;
Дрель электрического типа;
Кусачки;
Крепежный инструмент;
Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Варианты установки

Подключение электропитания

Достоинства изделия

Дополнительное оборудование

С появлением интеллектуальных систем контроля и управления доступом распространились и плотно вошли в обиход электромагнитные замки . Эти устройства вовсе не похожи на привычные запорные механизмы и работают совершенно по другому принципу. Они могут использоваться в составе штатной системы безопасности, совместно с домофоном или автономно . Благодаря подобной универсальности сегодня магнитные замки можно встретить на крупных предприятиях, в бизнес-центрах, общественных зданиях, в частных домах, дачных коттеджах, подъездах многоэтажек.

Электромагнитные замки имеют ряд неоспоримых преимуществ:

неуязвимость ко взлому традиционным способом ;

высокая износостойкость ;

неспособность к заклиниванию ;

длительный срок службы ;

высокая пропускная способность .

Наряду с достоинствами есть у подобных запорных устройств и некоторые недостатки. Основной из них – потребность в непрерывной подаче электропитания. В случае его отсутствия замок теряет способность удерживать дверь, и она открывается. Поэтому наличие резервного источника питания – обязательное условие эксплуатации такого устройства.

Конструкция магнитного замка

Запирающее устройство электромагнитного типа состоит из двух частей: корпуса замка и ответной планки (якоря). Последняя представляет собой сплошную металлическую пластину, сопоставимую по размерам с основным корпусом. Она крепится к дверному полотну и помогает удерживать его в запертом положении.

В корпусе электромагнитного замка располагается лишь сердечник, изготовленный из магнитомягкого материала, и катушка, состоящая из нескольких сотен витков медного провода, покрытого эмалью. Чаще всего применяются обмотки, имеющие от 300 до 1000 витков. Сам корпус устройства зачастую выполнен из нержавеющей стали, алюминия или других немагнитных сплавов. Существуют замки в пластиковых корпусах, однако в силу своей уязвимости они практически не используются.

Принцип работы электромагнитных замков

Электрический ток в обмотке устройства образуется в момент подачи напряжения. При этом сомкнутые ответная пластина (якорь) и сердечник представляют собой магнитную цепь, в которой возникает магнитное поле, удерживающее дверь в запертом положении. Для ее открывания необходимо краткосрочно разорвать магнитную цепь. Это возможно либо с помощью специального электронного ключа, либо путем силового отжима якоря. В последнем случае усилие, необходимое для разрыва цепи, рассчитывается по специальной формуле, а конечное значение указывается в технических характеристиках устройства.

Большое влияние на удерживающие свойства электромагнитного замка оказывает правильность его монтажа .

В случае неплотного прилегания якоря к корпусу устройства вследствие непрофессиональной установки или деформации дверного полотна образуется воздушный зазор. Он создает значительное сопротивление для электромагнитного поля и, как следствие, является причиной ослабления силы удержания замка. Стоит понимать, что это может существенно облегчить работу злоумышленников в случае попытки взлома двери.

Подключаются электромагнитные замки к слаботочной электрической сети с напряжением 12 В, реже – 24 В, через специальный преобразователь. В качестве источника резервного питания используются ИБП с аккумуляторами необходимой емкости.

На сегодняшний день производители выпускают накладные и врезные магнитные замки, предназначенные для монтажа внутри помещений и снаружи зданий. Последние защищены от воздействия негативных погодных факторов и успешно переносят перепады температуры, могут устанавливаться на входных дверях, калитках, воротах.

Как выполняется установка электромагнитного замка. Схема подключения контроллера магнитного замка Электромагнитный замок на входную дверь схема

Типы

пассивный,
электромагнитный.

Пассивный характеризуется отсутствием электропитания, что отражается на его слабой удерживающей силе.

Электромагнитный не функционирует без электропитания, при этом сила удержания достигает 1 тонны.

В зависимости от метода установки они бывают:

накладные, устанавливаются при помощи металлических уголков и не взаимодействуют с ручкой;
врезные, устанавливаемые в дверное полотно;
полуврезные, устанавливаются в дверь, но имеют отдельные части, выступающие над ее поверхностью.

По типу запирания они бывают:

удерживающие;
сдвиговые.

Это интересно! Электромоторный немного похож на электромеханический по принципу работы. Разница в том, что движение рычагов возможно благодаря малому электромотору.

Конструкция

Основными элементами считают:

сердечник,
катушку,
корпус.

Конструкция

Это интересно! Маленький замок применяется так же часто, как и габаритный. Его можно увидеть на больших предприятиях в обычных офисных зданиях.

Комплектация

Комплектация:

сам замок,
контроллер,
прибор для считывания информации, им оснащается кодовый механизм и остальные виды изделий;
комплект ключей,
комплект кнопок для обеспечения выхода из комнаты,
блок питания,
комплект электропроводов для соединения элементов.

Комплектация

Электрическая схема

Схему можно посмотреть на представленном рисунке. Это обмотка L с сердечником.

Схема

Как работает

Этот принцип действия позволяет разделить эти изделия на активные и пассивные.

Совет! Для установки на межкомнатных дверях подойдет пассивный тип.

металлической пластины,
магнита.

Чтобы открыть такую дверь, необходимо потянуть ручку, что приводит к размыканию элементов.

Электромагнитная модель

Два вида проникновения

Как влияет напряжение питания на силу удержания

Напряжение питания

Для определения сопротивления резистора используется формула:

R = U / I = 2 В / 0.33 А = 6.06 Ом,

при этом мощность определяется по формуле:

P = U x I = 2 В x 0.33 А = 0.66 Вт.

Где U — необходимое падение напряжения 2 В,

I — рабочий ток устройства М1-300 0.33 А.

Остаточная намагниченность

Это важно! При использовании такого замка необходимо проследить, чтобы показатель не изменялся в большую сторону.

Это важно! Стоит учесть, что при отсутствии электроэнергии этот показатель не компенсируется, поэтому для открытия двери нужно приложить усилия.

Разновидности

Накладной.
Врезной.
Полуврезной.

Подключение

Для выполнения такой работы вам необходимо подготовить стандартный набор инструментов:

карандаш,
дрель,
шуруповерт,
молоток и стамеску,
строительный уровень и рулетку.

Монтаж выполняется в несколько этапов:

На дверном коробе отмечают место под крепление устройства.
Наносят разметку на двери для будущего расположения ответного элемента.
Прикладывается трафарет, который позволяет определить количество отверстий для крепления и их диаметр, и только потом устанавливают ответный элемент.
Затем крепится монтажный элемент, и выполняется проверка на предмет работоспособности устройства.

Как выбрать

Покрытие изделия должно быть из никеля или цинка.
При подборе механизма учтите тип изделия, его форму и модель.
Внимательно отнеситесь к номинальной нагрузке.
Если дверь тяжелая, то, кроме такого механизма рекомендуется устанавливать доводчик.

Вконтакте

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

С.А.

Оценка

Светлана

Оценка

Сергей

Оценка

Сергей

Оценка

Алексей

Установка двери – это всегда очень важный и ответственный момент. Выполняя данный процесс, нужна определенная сноровка, умения и немалый запас знаний. Полотно практически не выполняет никаких полезных функций. Его можно легко открыть при помощи обычного толчка или даже сквозняком. В данном случае становится понятным, что замок является самой важной составляющей частью, которая позволяет зафиксировать полотно в нужном положении. Также он дает возможность ограничить доступ в помещение нежелательным личностям, повышает безопасность и прибавляет уверенности жильцам. Одним из самых надежных замков является электромагнитный тип. Он долговечный, не имеет механических элементов и довольно легко открывается при наличии специального ключа. Но, установка электромагнитного замка на дверь имеет много нюансов и отличается от монтажа обычного типа.

Давайте сегодня поговорим об электромагнитных замках, их конструкции, процедуре выбора и монтаже. Это даст возможность более подробно узнать все особенности и «подводные камни», которые могут встретиться при выполнении установки.

Области применения и конструкция

Электромагнитные замки могут применяться практически во всех видах дверей. Естественно, устанавливать их на вход в ванную и туалет нет смысла. Да и полая конструкция не даст этого сделать. Но если взять полностью деревянные двери, то здесь все возможно.

Принцип действия замка на магните

Также электромагнитные замки часто используют на входных, межкомнатных дверях, и даже на калитках. Но стоит помнить, что работают данные запорные устройства за счет электричества. По этой причине обязательным является полная герметизация механизма при использовании на улице.

Состоит магнитный вид запирающего устройства из якоря с высоким показателем магнитной проницаемости, и корпуса со встроенным электромагнитом. Они устанавливаются на разных частях дверного проема (на полотно и короб). Электромагнит может создавать довольно большую силу притягивания и за счет этого удается достичь эффекта фиксации. Индустрия предлагает на сегодня самые разнообразные модели запирающих устройств такого типа. Но принцип действия у них всех является одинаковым.

Работает электромагнитный замок на дверь благодаря подаче электричества на основной рабочий элемент. Для этого выполняется подключение к электрической сети и подача напряжения на магнит, чтобы создать поле. Это является как плюсом, так и минусом. Положительной стороной можно назвать возможность отключения работы электромагнита для открытия двери при помощи простого разрыва цепи. Минусом является нефункциональность устройства без электричества (отключили или просто перерезали провод).

Виды магнитных устройств

Самой главной характеристикой электромагнитных замков является сила сцепления. Данное значение может находиться в пределах от 150 кг до 1200 кг на разрыв. Согласитесь, это довольно много, так как среднестатистический человек не может создать усилия более 130 кг.

Устройство электромагнитного механизма

Как правило, в запирающих устройствах для межкомнатных дверей используются самые слабые магниты (в пределах 150 кг на разрыв). Входные механизмы требуют более сильного притягивания, и здесь минимальное значение начинается от 250 кг. Если посмотреть на тяжелые металлические двери, то по причине своего огромного веса они требуют силы сцепления не менее 1000 кг, чтобы надежно защищать помещение от нежелательных лиц. Самым ярким примером может послужить устройство на входные двери в подъезд.

Электромагнитные замки делятся на два основных вида:

по виду запирания;
по типу управления.

Дополнительно есть еще подвиды. Так, в зависимости от вида запирания разделяют данные элементы на:

удерживающие, где работа якоря заключается в отрыве. Здесь чаще всего встречаются накладные варианты. Врезные также есть, но они значительно реже применяются, так как имеют значительно ниже силу сцепления;
сдвижные, где работа якоря заключается в сдвиге. Данный тип в основном является врезным и требует точного соблюдения параметров расположения, которые указаны в инструкции.

В зависимости от типа управления все такие виды разделяются на:

те, которые имеют датчики Холла. Они требуют дополнительного питания и представляют собой специальную микросхему;
те, которые работают от элемента Геркона. Здесь не нужно подавать постоянное напряжение, так как само устройство под действием магнита закорачивается и поддерживает постоянное напряжение.

Схема работы электромагнитного замка

Подготовка к монтажу

Перед проведением монтажа электромагнитного типа устройства самостоятельно, обязательным условием является подготовка. Дело в том, что данная процедура требует максимально серьезного подхода, так как дело придется иметь с электричеством.

Итак, для монтажа такого вида обязательно потребуются:

строительный уровень;
рулетка;
кусачки;
крепежи;
плоскогубцы;
сверла;
молоток;
карандаш;
дрель, либо шуруповерт.

В зависимости от короба и вида замка могут еще понадобиться специальные уголки. Они в комплектацию не входят, так что их обязательно придется покупать. Также может понадобиться керн, метчик и прочие элементы по работе с деревом и металлом.

Дополнительно перед монтажом нужно позаботиться о токоведущей части. Если установка задумывается на межкомнатной входной части, то здесь провода нужно проложить до того, как будут закреплены наличники. В случае с входной группой – до того, как будет проведена отделка стен, так как все прячется под покрытие.

Электромагнитный замок на двери

Если подготовка проведена правильно, то можно переходить к монтажу электромагнитного замка своими руками.

Проведение установки электромагнитного замка

Как правило, в комплекте с устройством идет подробная документация по монтажу. Она может немного отличаться от нашей инструкции, но, тем не менее, процедура заключается в следующих шагах:

С самого начала обязательно нужно разметить область установки. Она отмечается при помощи карандаша.
Трафарет пластины фиксируется на дверном полотне в нужном месте.
При помощи сверл и различных приспособлений создаются отверстия нужного диаметра. На самой створке производится установка якоря. Применяемые при этом крепежные элементы зависят от материала, из которого состоит основа. Также на этом этапе делается посадочное место под сам элемент. Здесь все зависит от его вида.
Требуемые провода подводятся в монтажное место для самой коробки с электромагнитом. Все подсоединяется согласно схеме, которая идет вместе с инструкцией.
Коробок крепится при помощи специальных крепежных элементов и проверяется на работоспособность.

Стоит отметить, что установка такого вида запирающего устройства возможна и с подсоединением к охранной системе. В данном случае технология процедуры немного другая и ее практически невозможно провести самостоятельно. Здесь все работы выполняют специалисты, которые предоставляются охранной службой.

Естественно, при использовании электромагнитного типа и его монтаже есть некоторые хитрости, которые в дальнейшем позволят полноценно использовать это устройство без поломок и прочих неудобств. Некоторыми из них специалисты поделились, чтобы значительно «упростить» жизнь всем. Итак, самым первым делом, что нужно сделать, является помещение контроллера в специальный пакетик. Данное решение позволит избежать и выхода его из строя.

После проведения монтажа обязательно контролируйте состояние пластины. Это нужно проводить для дальнейшего нормального сцепления с электромагнитом. Проблема электромагнитных замков заключается в геометрической прогрессии уменьшения силы сцепления относительно расстояния от источника. Здесь даже пара миллиметров играет большую роль! При попадании влаги на пластину начинается процесс окисления. Оксид и гидроксид не дают полноценно работать механизму, что приводит в дальнейшем к уменьшению силы сцепления.

Установка электромагнитного замка на дверь предполагает обязательное крепление саморезами или специальными элементами. В данном случае они по причине регулярной статической нагрузки и периодическом появлении динамической имеют свойство ослаблять свою силу. Данное значение нужно также обязательно проверять, чтобы в дальнейшем пластина не отпала. Снять ее будет возможно лишь при полном отсоединении замка от электричества.

В большинстве случаев контроллер выполняется как отдельное устройство. Здесь обязательно нужно иметь мастер-ключ. Он дает возможность кодировать карточки на вход. В некоторых случаях неосторожными владельцами такие ключи теряются. В данном случае стоит обратить внимание на то, что находится в коробке. Здесь есть запасной вариант, который в любом случае позволит выполнять операции по кодированию без ключа.

Также специалисты рекомендуют, если у вас нет надлежащего опыта работы по монтажу такого рода запирающего механизма, то нужно быть предельно осторожным. Все дело заключается в токоведущих частях. Некоторые владельцы путают клеммы входа-выхода. Дополнительно они оставляют очень большие открытые части, которые в дальнейшем могут подкорачивать на корпусе двери. Это значительно снижает срок службы замка и безопасность использования устройства.

Зная подробную инструкцию монтажа и соблюдая правила работы, можно легко подобрать и провести установку данного вида устройства на любой вид двери. Но стоит помнить, что в некоторых случаях без помощи специалистов не обойтись.

Устройство

Принцип работы

Виды

Различают электромагнитные замки по типу :

Удерживающие.
Сдвиговые.

Инструменты для монтажа

Карандаш, чтобы нанести необходимые метки для установки.
Дрель. Если производится монтаж врезной конструкции, то под нее необходимо просверлить отверстия для крепежных болтов.
Шуруповерт или отвертка.
Молоток и стамеска.
Строительный уровень и рулетка.

Начало монтажа

Виды установки

Установка электромагнитного замка своими руками зависит от типа двери:

Монтаж производится сверху внутренней части у косяка, а сердечник при этом размещается по центру. Второй элемент располагают на противоположной стороне. Дополнительного вида крепежи не нужны.
В двери стеклянного вида монтаж выполняют, производя внутреннее устройство контактов, а вместо пластины из стали используется уголок. Дверь при этом открывается внутрь комнаты.
Электромагнитный замок, установка которого производится на двери с узким косяком, дополнительно снабжается уголками. Они помогают расширить площадь монтажа.
Когда нужно, чтобы дверь открывалась в сторону замка, его контактная площадка и пластина закрепляются в вертикальном положении с помощью уголков.

Дальнейший монтаж

После того как намечены линии разметки будущего замка, высверливают отверстия.

Дополнительное оборудование

Для самостоятельного крепежа этих элементов нужно:

произвести разметку в выбранном месте;
сделать отверстия под крепления;
произвести установку и фиксацию приборов.

Подключение

Подключение видеодомофона

Панель связи, расположенная за пределами помещения, и устройство должны быть соединены. Часто панель связи и считыватель располагают в одном месте.
Произвести подключение питания от домофона к контроллеру.
Дополнительно соединить замок и контроллер, чтобы позволить запирающему механизму открываться при помощи видеодомофона.
Произвести подключение панели для вызова к контроллеру.

Возможности управления замком

Все управление электромагнитным замком производится с помощью контроллера.

Тот, в свою очередь, обладает следующими функциями:

передача сигнала открытия замка;
подачи питания для фиксирования запирающего механизма;
кодирование ключей.

Уже перед началом использования замка необходимо настроить все ключи. Это осуществляется следующим образом:

При первом подключении ключ, идущий в комплекте, подносят к контроллеру.
Контроллер должен быть переведен в режим записи посредством джампера.
После этого остальные ключи подносятся к считывателю и программируются.
Контроллер необходимо перевести в режим работы.

Замок на калитку

В металлической раме калитки просверливаются отверстия, меньшего диаметра, чем саморезы.
Крепление замка осуществляется саморезами.
Закрепляется ответная планка на створке калитки.
Провода от считывающего устройства пропускают по дальнему корпусу калитки, при этом закрепляют устройство на заборе или створке калитки.
Контроллер устанавливается на удобном расстоянии и в месте, чтобы удобно было в дальнейшем производить с него считывание ключей.
С внутренней стороны калитки устанавливается кнопка открывания.

Итак, мы выяснили, как произвести установку электромагнитного замка своими руками.

На данный момент широкое использование, как запорного устройства дверей, получил электромагнитный замок . Ведь мы уже живем в 21 веке и должны использовать все новые технологии для сохранения безопасности нашего жилья и промышленной зоны. Именно электромагнитные замки и являются тем устройством, которое обеспечит нам полную гарантию от проникновения посторонних лиц на наш объект.

Чем же такие замки лучше обычных — механических? Прежде всего, это простота этих замков в эксплуатации, а также легкость при их установке на любую дверь. Если еще учесть, что электромагнитные замки стоят, не так уж и дорого, а срок их службы очень большой, то любой из нас отдаст предпочтение именно таким замкам.

Принцип действия любого электромагнитного замка очень прост. Такой замок держит дверь закрытой благодаря электромагниту. Электромагнит притягивает железную пластину, которая закреплена на двери, и ваша дверь будет надежно заперта. Управлять таким замком можно с помощью специальной кнопки или использовать специальную систему контроля, которая будет срабатывать при введении специального кода.

Качество электромагнитного замка в первую очередь зависит от силы притяжения электромагнита, и чем она больше, тем крепче будет ваш замок. Не стоит забывать и о том, что при внезапном отключении электроэнергии такие замки не выполняют свою основную функцию, так что вам нужно позаботиться о независимом источнике электропитания или об установке дополнительных механических замков.

Учитывая, что электромагнитные замки получили широкое распространение при строительстве и оборудовании так называемого «умного дома» все-таки лучшим вариантом будет предусмотреть независимый источник питания в вашем доме. При наличии такого источника, вся энергосистема вашего дома автоматически перейдет на автономное питание в случае отключения основного.

Как и любые другие замки, электромагнитные имеют различные конструкции, а в частности они могут работать на сдвиг или на отрыв. Ну и конечно они могут быть, как и механические, накладными или врезными. Выбирать только вам, но не забывайте при этом учесть место установки таких замков.

Срок службы электромагнитных замков очень большой благодаря их простой конструкции. Ведь такие замки не имеют в своей конструкции движущихся частей, что позволяет им работать в любой климатической зоне.

Такие замки очень удобны при установке их на входных дверях своего дома или участка. Ведь вы можете открыть дверь, не выходя из дома ожидаемым гостям, а после их входа, дверь автоматически будет закрыта.

Сама работа электромагнитного замка очень проста и каждый из нас может сам установить и разобраться в работе такого запорного устройства. На дверной коробке вы закрепляете электромагнит, который должен быть запитан от постоянного напряжения, а на самой двери крепится железная пластина. При срабатывании электромагнита пластина притягивается, и дверь автоматически запирается. Все очень просто и надежно. При нажатии на кнопку выхода вы отключаете электромагнитное поле, и ваша дверь открывается.

В статье собраны схемы подключения электромагнитного замка к различному оборудованию.

Электромагнит, Z-5R, Matrix-2
Электромагнит, Matrix-2K
Электромагнит кодовая панель

Схема подключения магнитного замка к z-5r и matrix-II

Хочется обратить ваше внимание что на электрозамок нужно установить шунтирующий диод. Он будет убирать скачки напряжения возникающие в замке особенно при снятии с него напряжения.

Перемычка на контроллере стоит в штатном положении. Блок питания можно использовать и с меньшим током потребления.

Схема подключения matrix-IIK к электромагнитному замку.

Схема подключения электромагнитного замка к считывателю совмещенному с контроллером. Ну про диод писал выше. Его правда стоит устанавливать.

В обоих случаях провод от блока питания до контроллера и от контроллера до замка должен быть типа ШВВП-2х0,75.

Подключение кнопочной панели к электромагнитному замку.

На коданаборных панелях обычно стоит релейный выход. С тремя контактами

COM — общий подключается к минусу блока питания.
NC — Контакт для подключения электромагнитных замков. НО.
NO — Контакт для подключения электромеханических замков. НЗ.

Нормально открытый замок подключается к нормально закрытому контакту. ■

Главное что при подключении к кодовой панели всегда нужно устанавливать шунтирующий диод. Он должен быть установлен на электромагнитном замке. В некоторых китайских алюминиевых замках уже иногда установлены фильтры от скачков напряжения. И установка шунтирующего диода необязательна.

Схему подключения к конкретной кодовой панели лучше смотреть в инструкции от панели. Если схема подключения кодовой панели всё же нужна оставьте отзыв об этом.

Электромагнит кнопка блок питания.

Просто подключить электромагнитный замок к блоку питания можно. Но нужно понимать что возможности открыть дверь с внешней стороны не будет. Для подключения можно использовать обычный выключатель света. Включил дверь закрылась. Выключил дверь открылась. Но на практике использовать такую схему подключения не стоит. Вам придется и снимать напряжение и заново подавать.

Такую схему обычно используют на проходных. Когда решение пускать или нет принимает охранник, и закрывается не единственная дверь в помещение. В этих случаях удобней использовать блок управления замком я бы даже сказал таймер открытия Z-396T. Простая схема подключения и настройки времени открывания дает преимущества перед контроллером Z-5R. К таймеру нельзя подключить внешний считыватель. Но можно подключить кнопку открытия двери. При нажатии на которую дверь откроется на заданное время.

А информацию как настроить контроллер собрали в отдельную статью. Если будут вопросы оставляйте комментарии.

Установка электромагнитного замка на дверь по низким ценам

Стоимость установки электромагнитного замка

Полный комплект оборудования + монтаж

Цена под ключ от 13200 руб

Стоимость зависит от выбранного вами комплекта и количества дверей. Минимальный комплект установки включает в себя: замок, 5 карточек или таблеток, кнопка выхода, блок питания, контроллер, провод и короб не более 3 метров.

Заказать
Электромагнитный замок на дверь – хорошее решение для пожарного выхода, эвакуационного выхода, если замок должен открываться при сработке пожарной сигнализации, противопожарный замок, замок для противопожарной двери наиболее эффективный и экономичный способ ограничить доступ в помещение. Электромагнитный замок удобен тем, что его открытие производится быстро – простым касанием чипа или карты к считывателю. Сам чип или карта имеют минимальную массу и очень удобны в хранении.

Кроме того, при необходимости, код доступа легко перепрограммируется и Вы без труда сможете изменить круг лиц, которым открыт доступ в помещение, не прибегая к замене самого замка. Для повышения безопасности помещения часто устанавливается комплексная система контроля доступа: электромагнитный замок, дверной доводчик и видеонаблюдение. Установка всех систем безопасности – главный профиль работы нашей Компании! Для дополнительной безопасности мы выполним монтаж видеонаблюдения со скидкой 5% на работы! Электро магнитный замок установленный на эвакуационном или на пожарном выходе отключается при сработке пожарной сигнализации,

Что нужно знать об установке электромагнитного замка?

Профессиональная установка электромагнитного замка обеспечит простоту доступа и долговечность работы замка;
Установка и настройка работы электромагнитного замка производится с помощью специального оборудования;
Наиболее часто используемый вид ключа при установке электромагнитного запорного устройства — чип ключ «таблетка» или карта;
установка источника бесперебойного питания – увеличит надежность электромагнитной системы доступа, так как позволит электромагнитному замку работать стабильно даже в случае отключения подачи электроэнергии.

В чем преимущества установки электромагнитного замка?

По сравнению с электромеханическим замком установка электромагнитного замка на дверь имеет ряд преимуществ:

быстро открывает дверь, калитку, входную группу;
не требует дополнительного обслуживания;
малое количество составных частей и их надежное крепление увеличивает время работы устройства при самой интенсивной эксплуатации;
высокая надежность электромагнитного устройства от взлома, позволит оградить Вашу частную собственность от нежданного вторжения;
быстрое перепрограммированиесистемы на новый код доступа позволяет изменить круг лиц, которым разрешен вход в помещение.

Также электромагнитный замок наиболее экономичный способ ограничения доступа в любое помещение: склады и магазины, частные и многоквартирные дома, производства и офисы, замок на дверь и замок на калитку.

Возможно разделить доступ в помещения для разных сотрудников. Ключ «карта» может программироваться на открытие одной двери или на открытие нескольких дверей в разные помещения Компании. Кроме того, с помощью дополнительного модуля – сетевой контроллер, Вы сможете с легкостью отследить время входа и выхода каждого сотрудника в различные помещения, выявить случаи опозданий или зафиксировать прогулы сотрудников.

Установка электромагнитного замка на дверь предоставляет возможность запрограммировать различный режим открывания двери. Например, открытие двери может производиться только в рабочее время. Или в первой половине дня пропуск в отдельные помещения был открыт для всех сотрудников (например, для проведения планерок и совещаний), а после обеда доступ открыт ограниченному кругу сотрудников. Вариантов программирования устройства может быть бесконечно много, все зависит от желаний Заказчика!

Хотим отметить, что дверь закрывается автоматически и бесшумно. Обеспечить тишину и автоматическое закрывание позволяет наличие дверного доводчика. Как только дверь коснулась дверной коробки, сразу же происходит прочное сцепление магнита с металлической пластиной.

Установка магнитного замка с кодовой панелью позволяет не носить с собой ключи и карты, необходимо лишь знать цифровой код для входа.

Дополнительные устройства

По желанию Заказчика электромагнитный замок может быть дополнена следующими устройствами:

блоком дистанционного управления с несколькими или одним брелком, работающим по радиоканалу
аудиодомофон или видеодомофон
дверной доводчик
система видеонаблюдения
датчик положения двери

Из чего состоит СКД, СКУД, cистема контроля и управления доступом и магнитный замок?

контроллер управления
запорное устройство электромагнитного замка
источник бесперебойного питания
кодовая панель
считыватель
ключ – таблетка, ключ- карта
кнопка внутреннего открытия двери
сенсорная панель
плата управления замком

Магнитный замок обеспечивает стабильность работы входной двери, оберегая Ваше помещение от несанкционированного проникновения. Наша компания предлагает Вам купить электромагнитный замок в Красноярске по привлекательным ценам!

Наши квалифицированные специалисты подберут индивидуально для Вас электромагнитный замок, с учетом пропускной способности объекта и необходимых функций устройства. Также, наша компания предлагает произвести качественный монтаж электромагнитного замка, который обеспечит Вам бесперебойную работу всей системы на долгий срок. Oставить заявку, получить консультацию или вызвать специалиста по тел. +7 913 539 98 85

Как подключить кодонаборную панель и электромагнитный замок

Назад к статьям 17.06.2018

Кодонаборные панели и электромагнитные замки поставляются со схемами подключения. Разобраться в них не составляет труда, и установить простую систему контроля доступа (СКД) может каждый. Мы попробовали описать процесс подключения, который приведен ниже. Для этой статьи выбрали следующие устройства:

Итак, начнем.

1. Подготовим блок питания SIWD1205-01B. Например, к плюсовой клемме подключим коричнево-белый провод, а к минусовой клемме подключим коричневый провод. Подключим кабель ШВВП к клеммам, предназначенным для подачи переменного тока:

2. Подключаем кодонаборную панель к блоку питания. Смотрим на схему подключения панели:

По схеме необходимо соединить вместе черный (GND) и коричневый провода (COM) панели с минусом от блока питания (в нашем случае, это коричневый провод) и отдельно красный провод (12-24V) с плюсом (у нас это коричнево-белый провод):

3. Включаем блок питания и программируем Em-Marine брелоки, чтобы с их помощью можно было открыть электромагнитный замок. Для программирования необходимо выполнить следующее:

a. Войти в режим программирования панели, нажав следующую последовательность кнопок: *6666#, при этом левый индикатор на панели прекратит мигать и будет гореть красным цветом. Код 6666 в этой последовательности – это заводской мастер код панели, который необходимо сменить;
b. Далее, нажимаем 1, преподносим брелок к панели, нажимаем #. Такую последовательность проделываем для всех брелоков;
c. Выходим из режима программирования, нажав *;
d. Проверяем брелоки, поднося их к панели. Если издается звуковой сигнал и правый индикатор панели загорается зеленным цветом, то брелок прошел проверку и его программирование произведено успешно.

4. Отключаем блок питания от электросети и подсоединяем к схеме электромагнитный замок AX280KGS. Для этого соединяем вместе провода замка: черный и синий – это будет минус, отдельно красный и зеленый – это будет плюс:

5. Подключаем плюс замка к плюсу блока питания (коричнево-белый провод) и плюсу панели (красный провод), а минус замка к выводу NC реле панели (зеленый провод от панели):

Подключаем кнопку выхода в схему. Для этого с клеммами кнопки выхода соединяем провода для подключения, пусть это будет зеленый и зелено-белый провода:

7. Далее по схеме соединяем желтый провод панели с зелено-белым проводом от кнопки. Зеленый провод от кнопки с черным и коричневыми проводами от панели и коричневым проводом от блока питания;

8. Теперь можно включить блок питания и проверить работоспособность выполненных подключений.

9. К схеме можно добавить дополнительный электромагнитный замок. Подключение в этом случае должно быть произведено параллельно, т.е. для второго замка выполнить пп 3 — 5.

Вот таким образом мы произвели первоначальное программирование и подключение кодонаборной панели Secukey K4 и электромагнитного замка AX280KGS. Как видите, все достаточно просто.

Рассмотренные устройства Вы можете приобрести по выгодным ценам в интернет магазине Manggis. Мы также можем предложить Вам услуги по установке систем безопасности и доставку по всему Казахстану.

Как удаленно управлять электрозамком при помощи Ajax Relay

Обновлено 5 октября, 2021

Установка Relay осуществляется только квалифицированным электриком! Независимо от типа электроцепи, в которой размещается прибор.

Relay можно использовать для блокировки доступа в помещение, автоматически запирая электрозамок при постановке системы безопасности под охрану. А также управляя питанием электрозамка через приложение Ajax, сценарий или с помощью Button в режиме управления.

Реле служат для размыкания и замыкания электрических цепей и могут использоваться для управления питанием электроприборов. Ajax Relay — слаботочное реле дистанционного управления с беспотенциальным «сухим контактом».

Какой электрозамок выбрать

В статье рассмотрим подключение самых популярных видов электрозамков: электромеханических и электромагнитных.

Электромеханические замки бывают импульсными и бистабильными, электромагнитные — только бистабильными.

Импульсные замки — открываются и закрываются при подаче импульса.
Бистабильные замки — открываются и закрываются при подаче либо отсутствии постоянного тока.

Электромеханические замки

Этот тип замков оборудован небольшим электромотором постоянного тока, который при подаче электрического сигнала управляет ригелем.

По отказобезопасности замки делятся на два типа:

Нормально закрытые — разблокировка происходит при подаче электрического сигнала.
Такие замки запрещено использовать на путях эвакуации!
Нормально открытые — замок открывается при отсутствии напряжения. Такие замки используются для построения аварийных выходов и других проходов, где необходимо свободное открытие двери при отключении питания.

Электромагнитные замки

Состоят из блока с электромагнитом и ответной планки из металла. Принцип работы замка основан на магнитном притяжении. Блок с электромагнитом устанавливается на дверную коробку, а ответная планка – на дверь. При подаче питания замок притягивает и удерживает ответную планку, запирая дверь. При отсутствии электропитания электромагнитный замок открывается.

Резервное питание

Электрозамок любого типа рекомендуется обеспечить резервным питанием:

В случае с нормально закрытым замком, оно позволит открыть дверь при пропаже электричества — чтобы зайти в помещение или экстренно покинуть его.
Электромагнитный и нормально открытый электромеханический замок без резервного питания не препятствуют доступу в помещение.

Заранее позаботьтесь о возможности открытия двери в экстренных случаях! Например, подключив кнопку для возможности экстренного открытия замка.

Принципиальная схема подключения Relay к 12/24–вольтовому электрозамку

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В!

Подключите источник питания к клеммам питания реле.
К одной из клемм контактов реле подключите «+» источника питания, а к другой клемме контактов реле — «+» электрозамка.
Контакт «–» электрозамка подключите к «–» источника питания.

При такой схеме подключения Relay будет управлять подачей питания на электрозамок.

Автоматическое управление электрозамком

Чтобы управлять одним или несколькими электрозамками автоматически при постановке/снятии системы безопасности с охраны, при тревоге или нажатии Button, а также по расписанию — создайте сценарий.

Сценарий можно создать в настройках Relay: Устройства

→ Relay → Настройки → Сценарии.

Подробнее: Как создать и настроить сценарий в системе безопасности Ajax

PI Manufacture

Системы магнитных замков довольно просты в установке. Это руководство познакомит вас с основами соединения компонентов вместе. Это даст вам общее представление о том, как должна быть завершена проводка, опустив при этом такие детали, как крепление компонентов к двери или стене. Цель руководства — дать читателю представление о том, как все должно быть соединено вместе, чтобы читатель знал, что нужно соединить после установки компонентов замка в правильных местах.

Для завершения установки системы магнитного замка необходимы следующие детали:

Кроме того, для завершения установки вам потребуются следующие инструменты:

Щелкните здесь , чтобы просмотреть копию руководства по панели управления доступом, которое мы будем использовать в этом руководстве по установке.

Магнитные замки полезны для ограничения доступа к определенным местам. В этом руководстве мы показали, какие компоненты и инструменты понадобятся, а также какие детали и провода нужно соединить между собой. В этом руководстве также описан метод добавления или удаления доступа с помощью карты-ключа. Хотя это руководство применимо ко многим системам магнитных замков, вам следует обратиться к руководству пользователя, которое поставляется с компонентами вашей системы магнитных замков, чтобы обеспечить правильный способ соединения всего вместе. Вы также должны убедиться, что части вашей системы магнитного замка совместимы, прежде чем соединять их вместе (т. е. обеспечивают ли адаптеры питания то же напряжение и тип тока, которые требуются магнитному замку и клавиатуре).

PI Manufacturing предлагает широкий спектр компоненты магнитных замков, включая компоненты запирания, панели управления доступом, выключатели выхода и карты-ключи.Позвольте PI Manufacturing помочь вам в обеспечении безопасности.

Изображение	Часть	Описание
	Магнитный замок	Включает электромагнитный запирающий механизм и металлический стержень, удерживаемый электромагнитом
	Блок питания замка	Адаптер питания магнитного замка
	Панель управления доступом	Включает в себя цифровую клавиатуру, а также действует как датчик карты-ключа
	Блок питания панели	Адаптер для питания панели управления доступом
	Соединитель замка, панели питания и доступа	Интерконнектор с 6-контактной вилкой, розетками питания и проводами (обычно входит в комплект поставки панели управления доступом)
	Ключ-карты	Карточки, используемые для открытия двери снаружи, чтобы войти в комнату
	Выключатель выхода	Выключатель, используемый для открывания двери изнутри для выхода из комнаты
	Провода	Провода, используемые для соединения различных электрических компонентов
Изображение	Часть	Описание
	Отвертка с плоской головкой	Плоская отвертка для соединения компонентов
	Крестовая отвертка	Крестообразная отвертка для соединения компонентов
Шаг 1. Осмотрите разъемы. Осмотрите разъем и разъемы панели управления доступом. Обратите внимание на 6-контактные разъемы. Обратите внимание, что в руководстве, прилагаемом к интерконнектору (обычно это руководство по панели управления доступом), указано, к каким проводам следует подключаться. Рисунок 3 взят со страницы 12 руководства в этом примере, в разделе B — отказоустойчивый тип блокировки.

Рисунок 1 : Разъем панели управления доступом имеет 5-контактные и 6-контактные разъемы.	Рисунок 2 : Соединительный разъем имеет 6-контактный штекер и два разъема питания.	Рисунок 3 : Схема из руководства, показывающая, куда подключать провода. Увеличенная диаграмма


Шаг 2: Соедините 6-контактные разъемы. 6-контактная вилка должна быть вставлена в 6-контактную розетку на разъеме панели управления доступом.

Рисунок 4 : 6-контактная вилка должна быть вставлена в 6-контактную розетку.	Рисунок 5 : Теперь 6 контактов подключены.


Шаг 3: Снимите панель доступа с магнитного замка. Отвинтите винт на панели доступа к магнитному замку. На внутренней стороне панели показана схема с подробным описанием различных разъемов клеммной колодки.

Рисунок 6 : Отвинтите панель доступа на магнитном замке с помощью крестовой отвертки.	Рисунок 7 : На внутренней стороне панели доступа есть схема с этикетками.


Шаг 4: Вставьте соединительные провода в магнитный замок. Обратитесь к руководству по интерконнектору (обычно это то же руководство, что и к панели управления доступом, так как они часто упаковываются вместе) и отметьте, какие провода должны быть подключены к магнитному замку. Для этого пошагового руководства информация содержится в руководстве на стр. 12, раздел B (также ее можно увидеть на рис. 3).Обратите внимание, что в руководстве часто маркируются цветные провода, выходящие из 6-контактной вилки. В этом примере руководство пометило синий провод, выходящий из 6-контактного разъема, как отрицательный разъем к магнитному замку. Провод, который мы на самом деле используем для подключения, — это зеленый провод, который выходит за этот синий провод и розетку блока питания, как показано на рисунке 8.

Рисунок 8 : Изучив руководство, обратите внимание, какие провода будут подключаться к магнитному замку.	Рисунок 9 : Обратите внимание на отверстие сбоку магнитного замка для прохождения проводов.	Рисунок 10 : Вставьте провода в отверстие сбоку магнитного замка.


Шаг 5: Подсоедините провода к клеммным колодкам . Отвинтите винты на клеммных колодках с маркировкой «+» и «-». Затем вставьте провода от интерконнектора в клеммные колодки. Убедитесь, что провода, которые вы вставляете, соответствуют клеммным колодкам (т. е. положительный к положительному, отрицательный к отрицательному). Затем закрутите винты клеммной колодки на место, чтобы они надежно зафиксировали провода.

Рисунок 11 : Ослабьте винты на клеммных колодках, соответствующие «+» и «-».	Рисунок 12 : Вставьте провода «+» и «-» от межсоединителя в соответствующие клеммные колодки.	Рисунок 13 : Затяните винты клеммной колодки, чтобы провода зафиксировались на месте.


Шаг 6: Подсоедините выходной блок к паре проводов. Ослабьте винтовые крепления на выходном переключателе. Затем вставьте провод в каждое отверстие крепления винта. Затяните винтовые крепления так, чтобы два провода надежно удерживались на месте винтами.

Рисунок 14 : Ослабьте винтовые крепления.	Рисунок 15 : Вставьте провод в каждое отверстие крепления винта.	Рисунок 16 : Затяните винтовые крепления, чтобы удерживать провода на месте.


Шаг 7: Подсоедините пару проводов к соединительному разъему. Изучите руководство пользователя и проверьте, какие провода должны быть подключены к выходному выключателю. Информацию можно найти на странице 3 данного руководства по установке и на странице 12 руководства в разделе B. Затем подключите пару проводов в этих местах.В этом случае провод подключается к коричневому проводу, соответствующему минусовому разъему одной из розеток питания. Другой провод подключается к зеленому проводу, выходящему из межконнектора.

Рисунок 17 : Подсоедините один провод к проводу «-» соответствующей розетки.	Рисунок 18 : Подсоедините второй провод к правильному месту (в данном случае зеленый провод от соединительного разъема)	Рисунок 19 : Теперь оба конца каждого из проводов должны быть подключены к правильным местам.


Шаг 8: Подключите питание. Вставьте адаптер питания в каждую розетку. Обязательно обратитесь к руководству, чтобы убедиться, что используемые вами адаптеры питания совместимы с магнитным замком и панелью управления доступом, которые вы используете.

Рисунок 20 : Вставьте вилки адаптера питания в розетки	Рис. 21 : Вилки-переходники подключены к розеткам.


Шаг 9: Магнитный замок включен. Часть металлического стержня магнитного замка должна располагаться рядом с электромагнитной секцией. Затем подключите каждый адаптер питания к электрической розетке или сетевому фильтру. Теперь магнитный замок должен быть включен, а металлический стержень должен зафиксироваться на месте.

Рисунок 22 : Поместите металлический стержень рядом с электромагнитным запорным механизмом.	Рисунок 23 : После подключения адаптеров питания металлический стержень должен быть надежно закреплен на месте.


Шаг 10: Добавьте ключ-карту доступа. Прежде чем использовать карты-ключи для открытия замка, их необходимо добавить в систему. Обратитесь к руководству вашей панели управления доступом, чтобы узнать, как вы должны добавить доступ к ключ-карте. В этом примере вы сначала нажимаете на клавиатуре следующее: ‘# 4567* #’. Затем вы нажимаете « 1 », чтобы войти в режим добавления доступа, или нажимаете « 2 », чтобы войти в режим удаления доступа. Как только вы выберете « 1 » или « 2 », вы поместите карточки-ключи рядом с датчиком клавиатуры, чтобы выполнить соответствующее действие.Карточки-ключи следует класть рядом с датчиком по одной. Если панель издаст один звуковой сигнал, операция успешно завершена. Если он издает несколько звуковых сигналов, значит, действие уже выполнено (т. е. доступ к ключ-карте, к которой вы пытаетесь предоставить доступ, уже предоставлен). После того, как вы добавили (или удалили) все карты, которые хотели, нажмите «*», чтобы вернуться в обычный режим работы. Документацию по настройке можно посмотреть на страницах 4-10 руководства для этого примера.

Рисунок 24 : Карточки-ключи необходимо добавить в систему, прежде чем они смогут открыть замок.	Рисунок 25 : Введите ‘*#4567#’ с клавиатуры, а затем ‘1’ (добавить доступ) или ‘2’ (удалить доступ).	Рисунок 26 : Поместите карту рядом с клавиатурой, чтобы добавить ее в систему. Нажмите «*», чтобы выйти в обычный режим.


Шаг 11: Проверка методов открытия. Нажмите кнопку выхода, чтобы проверить правильность подключения. Если провода подключены правильно, то магнитный замок должен ненадолго разблокироваться. Используйте ключ-карту, добавленную в систему, поместив ее рядом с датчиком клавиатуры панели управления доступом, когда панель находится в нормальном рабочем режиме (т. е. не в режиме добавления или удаления). Если ключ-карта была правильно добавлена в систему ранее, то клавиатура должна издать звуковой сигнал, а светодиод должен мигать зеленым цветом. Магнитный замок также будет разблокирован на короткое время.

Рисунок 27 : Нажмите кнопку выхода и убедитесь, что магнитный замок на короткое время отключается.	Рисунок 28 : Поместите активированную ключ-карту рядом с датчиком, чтобы увидеть, отключается ли замок на короткое время.


Шаг 12: Замок должен открыться. После использования любого из методов, упомянутых в шаге 11 (выходной ключ или ключ-карта), чтобы открыть замок, убедитесь, что металлический стержень можно отодвинуть от электромагнитного замка. Блокировка будет отключена на короткий период, а затем снова активируется. Будьте осторожны, чтобы не поместить ничего хрупкого или важного между металлическим стержнем и электромагнитным запорным механизмом; когда замок снова активируется, все, что находится между двумя частями, может быть раздавлено или повреждено.

Рисунок 29 : Механизм блокировки должен быть ненадолго отключен после использования выключателя выхода или карточки-ключа.	Рисунок 30 : Должна быть возможность вытащить металлический стержень, когда замок отключен.

Магнитные замки | Просто, безопасно и удобно

Перевод с немецкого: Abha Vardhan (2019)

Магнитные замки — это передовые устройства безопасности, используемые многими людьми для обеспечения безопасности и сохранности своих товаров. Также обычно называемые магнитным замком, они состоят из арматурной пластины и электромагнитной пластины.

Как работает магнитный замок:

Магнит устанавливается на внутренней стороне дверного проема во избежание любого вмешательства в замок.Якорная пластина устанавливается на лицевой стороне двери, чтобы магнитная система могла работать эффективно.

Когда магнит вступает в контакт с источником электричества, он создает мощное магнитное притяжение благодаря соединению. Это прочное соединение плотно удерживает магнит на пластине и надежно запирает дверь.

Есть два способа включить дверной замок. Во-первых, вы можете использовать отдельный аккумулятор, а во-вторых, вы можете использовать электрическую систему здания.Вы также можете рассмотреть возможность использования питания постоянного тока (DC) для ваших магнитных замков, для которых может потребоваться блок преобразователя.

Применение электромагнитной теории

Производители применяют электромагнетизм для создания магнитных замков, основанных на том факте, что магнитная сила создается, когда ток течет по проводу. Эта сильная магнитная сила обеспечивает необходимую силу, чтобы удерживать дверь запертой при приложении определенного давления.

Таким образом, невозможно открыть цилиндр замка без соответствующего ключа посредством «взлома замка». Кроме того, нельзя подделывать ключи магнитных замков, не зная кода, что дополнительно повышает безопасность.

Для разработки высоконадежных замков производители часто используют несколько проводов, намотанных на ферромагнитный материал, который увеличивает производство магнитного поля и создает огромную магнитную силу. Это, в свою очередь, увеличивает мощность магнитной силы, создаваемой во время процедуры.Эти магнитные замки состоят из электромагнитов, которые с огромной силой притягивают проводник и предотвращают отпирание двери.

Магнитные замки доступны на рынке в нескольких вариантах прочности, и их стоимость зависит от степени давления, которое он может выдержать, прежде чем дверь откроется сама.

Как пользоваться магнитными замками

Есть несколько преимуществ установки магнитных замков для обеспечения безопасности. Одной из важных особенностей магнитных замков является то, что их нельзя легко взломать, что, в свою очередь, делает их более безопасными, чем стандартные замки.Кроме того, он не требует никакого ключа, так как он связан с электрической системой безопасности.

Вы обнаружите, что есть четыре простых метода управления магнитными замками, а именно:

Система связана с зуммером и управляется вручную для разблокировки замков при открытии двери.
Система использует клавиатуру, которой нужны цифровые коды для срабатывания механизма блокировки.
Включает в себя использование считывателей карт, и эта система часто используется для зданий.
Магнитные замки также могут управляться с помощью сканеров отпечатков пальцев, что обеспечивает вход в здание. Существует множество сложных систем, которые включают сканирование частей тела, чтобы открыть дверь, таких как черты лица и глаза.

Магнитный замок имеет встроенный датчик определения закрытого положения и функцию аварийного открывания. Он включает в себя мощный соленоид как в моностабильной, так и в бистабильной версиях. В моностабильной версии замок автоматически запирает дверь, как только дверной крюк зацепляется стопорным штифтом.

Чтобы отпереть дверь, на замок кратковременно подается питание. Однако в бистабильной версии магнитный замок для запирания и отпирания должен постоянно находиться под напряжением на короткое время.

Магнитные замки Fail-Safe и Fail-Secure

Магнитные замки используются для большей безопасности и обычно закрепляются на дверной раме с помощью арматурной пластины, прикрепленной к двери. Они доступны в отказобезопасном и отказоустойчивом типах.

Магнитные замки повышенной безопасности — это замки, которые остаются запертыми даже при отключении питания.
Магнитные замки повышенной безопасности отпираются при отключении питания.

Большинство магнитных замков активируются током, протекающим в электромагните, который увеличивает магнитный поток. Этот поток позволяет пластине якоря притягивать электромагнит и, таким образом, запирать дверь. Магнитный поток создает мощную силу, которая удерживает дверь запертой после того, как вы надавите на нее.

Отказоустойчивые магнитные замки не являются хорошим выбором для мест, где не требуется высокий уровень безопасности, поскольку они легко отпираются при отключении питания.Чтобы замки работали лучше и без сбоев, должна быть резервная батарея, чтобы питание всегда оставалось включенным.

Вы найдете магнитные замки на выходных дверях, так как они хорошо работают в экстренных случаях. Это мощные замки, но они доступны по цене по сравнению с несколькими другими традиционными замками; поэтому они используются многими.

Лучше всего то, что эти замки не требуют дверных ручек и рычагов, поскольку они активируются простым переключателем, который запирает и отпирает дверь.Эти замки широко устанавливаются на предприятиях и в офисах, поскольку вы можете положиться на них во время чрезвычайных ситуаций, таких как пожары.

Каковы преимущества магнитных замков?

Магнитные замки пользуются большим спросом в наши дни из-за их уникального механизма и доступности по сравнению с несколькими аналогичными системами замков. Они имеют малый вес, компактную конструкцию и потребляют мало энергии. Кроме того, они следуют простому механизму управления и работают долго.

Ниже перечислены некоторые преимущества магнитных замков:

Быстрая работа : Эти замки работают быстро, так как для них требуется только кнопка включения и выключения.Вот почему они очень эффективны в организациях и офисах с высокой проходимостью.
Долговечность: Стандартные замки со временем быстро изнашиваются. Однако простой, но мощный механизм магнитных замков делает их более прочными и эффективными. Вы можете рассчитывать на то, что они прослужат вам всю жизнь двери. Самое интересное, что у них нет движущихся частей.
Простота установки: Магнитные замки не поставляются с соединительными деталями, что значительно упрощает их установку.
Прочный : Эти замки не повреждаются, даже если кто-то попытается взломать их ломом.
Безопасность : Магнитные замки, как правило, настроены на открытие при отказе, что означает, что при отключении питания они разблокируются автоматически. Эта система может отлично работать, когда кто-то оказался в ловушке в здании в случае пожара. Магнитные замки часто экономят драгоценное время, помогая людям выбраться из здания, поскольку позволяют избежать разблокировки нескольких дверей.

Важным преимуществом магнитных замков является то, что они работают бесшумно. Магнитный замок работает от источника постоянного тока, и вы слышите только мягкий щелчок, когда открываете магнитный замок. Бесшумные магнитные замки отлично подходят для использования в домашних условиях.

Вот некоторые из эффективных преимуществ использования магнитных замков; однако необходимо знать, что для эффективной работы им требуется регулярная подача электроэнергии. В случае сбоя питания замок обесточится и отключит охрану.

Где используются магнитные замки?

Магнитные замки

подходят для различных запирающих устройств, таких как:

Технологии запирания дверей и контроля доступа, такие как фурнитура или турникеты
В секторах авиации, таких как багажные полки, кухня или оксигенация
Медицинские и аналитические области, такие как центрифуги и дезинфекционное оборудование
Устройства и промышленное оборудование, такое как пароварки, печи, автоклавы или стиральные машины

Надежные магнитные замки

Замки с магнитным кодом отвечают самым высоким требованиям безопасности и поэтому используются в запорных системах повышенной надежности.Высокая надежность магнитных замков основана не только на магнитном коде, но и на особых условиях производства вторичного ключа. Дубликат может быть изготовлен только в том случае, если известен код магнитного замка.

Поскольку доступ к роторам снаружи с помощью магнитного замка невозможен, ими нельзя манипулировать и разблокировать с помощью других инструментов. Таким образом, магнитные замки имеют почти 100% защиту от расшифровки.

Наслаждайтесь удобством и безопасностью с магнитными замками

Магнитный замок представляет собой экономичное решение, обеспечивающее высокое усилие зажима при компактных размерах.Он подходит в качестве стандартного решения для всех ваших потребностей в области безопасности. Они могут терпеть более 850 фунтов. силы, тем самым обеспечивая вам эффективную безопасность в любое время. Благодаря этому функциональному и высоконадежному решению вы можете быть уверены, что ваши товары всегда будут в безопасности.

Стоит отметить, что магнитные замки должны быть правильно установлены, чтобы избежать любого риска и убедиться, что они не подвержены возгоранию. Несмотря на то, что вы можете безопасно установить магнитные замки дома, всегда рекомендуется связаться с опытными слесарями, которые хорошо знают процедуру установки и коды безопасности, которым необходимо следовать при установке магнитных замков.

Источники:

kuhnke.kendrion.com
securityszene.de

Часто задаваемые вопросы 2N IP Helios о подключении дверных замков

Один из наиболее часто задаваемых вопросов о Helios касается подключения замка к Helios. В этом посте будут рассмотрены следующие вопросы:

Какие существуют типы замков?

Как подключить замок?

Как настроить перемычки?

Дверная защелка не на 12 В или с большой мощностью

Если у вас дверная защелка с более высоким порогом, чем 12 В, Helios имеет встроенный релейный переключатель.Эта цепь может быть независимой от Helios, позволяющей подключать источник высокого напряжения/мощности, который будет питать только защелку двери. Изображения ниже помогут вам настроить замок и правильно настроить перемычки.

Примечание: разъем конфигурации на рисунке ниже — это место на печатной плате, где вы подключаете перемычки.

Магнитный замок

Если у вас есть магнитный замок, для которого требуется постоянное напряжение, встроенный релейный переключатель Helios также подойдет для этого.Этот метод также можно использовать для защелки двери, требующей постоянной мощности. Преимущество этого типа дверного удара заключается в том, что если в вашем здании отключится электричество, дверь откроется.

12В дверная защелка

Для установки дверной защелки на 12 В вы можете подключить дверную защелку непосредственно к клеммной колодке. Преимущество этого метода заключается в том, что он питается от внутреннего источника и не требует второго источника питания.

Примечание. Если ваша дверная защелка на 12 В не работает при подключении к Helios, это не означает, что ваш блок сломан.Вполне возможно, что ваш дверной замок требует большей мощности, чем может обеспечить устройство. В этом случае вы можете исправить это, подключив внешний источник питания (первый способ). Подключение 12-вольтового источника питания с большей силой тока даст вам необходимую мощность для защелки двери. Коммутатор POE, соответствующий стандарту 802.1af, будет выдавать максимум 15 Вт мощности.

Расчет ватт:

вольт х ампер =

ватт

Подключение защелки к магнитной системе дверного замка

В этой статье я собираюсь объяснить, как подключить защелку к магнитной системе дверного замка или дверной защелке.ОЧЕНЬ важно, чтобы вы проконсультировались со своим начальником пожарной охраны и проверили свои местные законы, прежде чем даже подумать об установке системы типа «Lock-Down».

Одним из примеров того, что ищут клиенты, является возможность иметь постоянно открытой входную дверь, но иметь возможность иметь кнопку или переключатель, который заблокирует дверь в случае прихода нежелательного гостя. Это довольно легко сделать, если вы используете только одну дверь без контроля доступа. Для этого вам понадобится магнитная система дверного замка, реле и блок питания.

Эта статья больше предназначена для тех, кто находится на рынке целостной системы контроля доступа, такой как наша линейка продуктов контроля доступа DX, или уже имеет ее.

Пример, который придумал клиент, заключался в том, что он хотел использовать наш контроллер DX с системой магнитного дверного замка, считывателем и функцией «нажми, чтобы выйти», как стандартная настройка, а также правило, согласно которому входная дверь была открыта во время работы. часов, но заблокирован с разрешениями, которые откроют его с помощью ридера в нерабочее время.В этом примере дверь широко открыта, и они хотели иметь возможность запереть эту дверь в случае появления злоумышленника или нежелательного гостя.

Для этого вам потребуется следующая информация.

Сначала я собираюсь перейти к настройке правила или «списка задач» с помощью нашего программного обеспечения для управления доступом к DX. Вы можете получить программное обеспечение для контроля доступа здесь: https://app. box.com/s/33spl2jp22f89s7zs944rfcgiqczb4bw

После того, как у вас будет установлено наше программное обеспечение для контроля доступа, перейдите в нижний левый угол, нажмите ИНСТРУМЕНТЫ/ РАСШИРЕННЫЕ ФУНКЦИИ.Пароль для входа в этот параметр — 5678.

Отсюда вы собираетесь включить список задач. Ниже приведены примеры того, где это можно найти.

Как только вы включите это, мы перейдем к фактическому списку задач, чтобы настроить наше правило. Это находится в разделе КОНТРОЛЬ ДОСТУПА/СПИСОК ЗАДАЧ.

После этого вы установите фактические правила. Выберите свое время, дни недели, двери, к которым вы хотите адаптировать его, и способ доступа.

Door Open означает, что дверь будет открыта.

Door Control означает, что дверь будет заперта, но привилегии откроют ее. Посмотрите на картинку ниже, как это будет выглядеть.

Следующим шагом является загрузка этого нового правила на доску. Вы сделаете это, перейдя на вкладку «Основные операции», выделив дверь или двери и выбрав «Загрузить». Теперь дверь будет открыта в указанные вами часы.

Теперь мы рассмотрим, как соединить все, чтобы заблокировать эту дверь в случае чрезвычайной ситуации.

Что вам понадобится:

DX Контроллер Доска

x 2 12VDC PSU

Реле

Выключатель

Diod

Тревожный кабель

Настройка будет следующим:

Блок питания № 1:

12v+ от PSU #1 идет на COM на контроллере DX

Минус от PSU идет на минус на магните/защелке

Магнитная система дверного замка/защелка:

12v+ от замка/защелки идет на NC или NO на Плата контроллера DX – в зависимости от состояния.

Минус от замка/защелки подключается к минусу блока питания № 1.

Блок питания № 2:

12 В+ от блока питания № 2 проходит через используемый вами переключатель, а затем проходит через 12 В+ на реле.

Минус от БП №2 идет на минус на Реле.

Реле:

COM на реле подключается к COM на плате контроллера доступа DX.

NO на реле переходит в NC на плате контроллера доступа DX.

Диод:

Подключается к входу NC или NO на контроллере DX со стрелкой, направленной от контроллера DX.

Я не могу не подчеркнуть, что вам придется свериться с вашими местными законами, прежде чем использовать эту систему блокировки.

Свяжитесь с нами в Security Camera King, чтобы получить ответы на любые вопросы.

S4A 500 кг водонепроницаемый магнитный замок Инструкции

Главная »S4A»

S4A 500 кг Водонепроницаемый магнитный замок

S4A 500 кг водонепроницаемый магнитный замок Инструкции

Основные параметры

Напряжение: DC12V / 24V
:0.5/0.25A
Armature Piate: 185mml x 61mmw x l2mmd
Удержание силы: 1200 фунтов
Рабочая температура: -5 ° C

Типичная установка:

0 Out-Swing Door

в качании
в качании
9001

Арматура установки к двери

Внимание: пожалуйста, не закончили затяните винт пластины якоря, это обеспечит сохранение требуемой эластичности резиновой шайбы, что позволит пластине якоря автоматически установить правильное положение в соответствии с магнитным полем.

Соединение

DC12V: красный и желтый подключается +, черный и зеленый подключается — (таблица 1) Диаграмма 2)
DC12V Входная проводка:

Метод подключения (график 1)
DC24V Входная проводка: 9 9001 Метод подключения (диаграмма 2)
Датчик подключения к двери (необязательно) (таблица 3)
Если требуется нормально открытый сигнал, подключите черный и зеленый провода.
Дверной датчик

Якорь и магнит правильно выровнены

Слишком низкое входное напряжение или недостаточный контакт между якорем и магнитом (таблица 3) бесплатно по телефону 855-931-3334

Документы/ресурсы
Связанные руководства/ресурсы
Как работает магнитный замок?
12 февраля 2019 г.
Предоставьте науке возможность повысить коммерческую безопасность. Магнитные замки, также известные как электромагнитные замки или магнитные замки, основаны на специальной технологии для защиты дверей. Вот как.
Части магнитного замка
Традиционные замки имеют часть, называемую болтом, также известную как защелка, которая входит в дверную раму и запирает дверь. Магнитные замки не имеют этого компонента. Фактическое оборудование выглядит намного проще. Он состоит из электромагнита и пластины якоря.
Электромагнит — это специально разработанный магнит, который использует электрический ток для создания сильного магнитного поля.Магнитом этого типа можно управлять, включая или выключая подачу электричества.
Функция магнитного замка
Магнитный замок — это тип автоматического замка, в котором просто используется это управляемое магнитное свойство. Когда на электромагнит подается напряжение, пластина якоря притягивается к нему. Магнитное поле настолько сильное, что эта сила удерживает дверь и не дает ее открыть. Нет болта или другой детали, которая физически соединяет дверь и раму.
Дверь можно разблокировать дистанционно и разрешить вход двумя основными способами: нажатием на зуммер, отключающий питание магнита, или с помощью системы контроля доступа.С помощью клавиатуры, считывателя карт или биометрического сканера система контроля доступа проверяет личность каждого человека и открывает дверь для авторизованных пользователей. Некоторые программы контроля доступа также имеют приложения для смартфонов с возможностью удаленной блокировки и разблокировки.
Требуется энергия, чтобы держать дверь запертой. Это означает, что электромагнитные замки по умолчанию являются отказоустойчивыми. Отказоустойчивые замки автоматически отпираются при отключении электроэнергии, позволяя людям безопасно покинуть здание в случае пожара или чрезвычайной ситуации.Для дверей с высоким уровнем безопасности можно использовать резервный источник питания или аккумулятор, чтобы дверь оставалась надежно запертой даже при отключении электроэнергии.
Установка магнитного замка
Электромагнитные замки предназначены для установки в верхней части двери и дверной коробки. Это лучшее место для подключения магнита к электрической цепи здания и обеспечения того, чтобы ничто не мешало двери нормально открываться и закрываться, когда она не заперта.
Схема, показывающая шесть способов установки магнитных замков на разные типы дверей: распашные, распашные, двустворчатые, раздвижные, стеклянные и ворота.
Магнит устанавливается на защищенной стороне дверной рамы, а пластина якоря крепится к защищенной стороне двери. В большинстве случаев «безопасная сторона» двери находится внутри, где устройство нельзя взломать или взломать.
Коммерческое использование магнитных замков
Доступен ряд электромагнитных замков для коммерческого использования. Удерживающая сила конкретной модели замка определяется количеством металлических компонентов в магните, площадью поверхности пластины якоря и требуемым напряжением. Обычные магнитные замки могут обеспечить надежное удерживающее усилие от 600 до более 1500 фунтов.
Это универсальный вариант для коммерческих зданий, который можно использовать для защиты точек входа как снаружи, так и внутри, и устанавливать на различные типы дверей. Они часто устанавливаются на аварийных выходах, дверях замедленного выхода и контролируемых выходах. Ниже приведены наиболее полезные приложения для магнитных замков:
Для стеклянных дверей, одинарных и двойных дверей, автоматических распашных и раздвижных дверей.
С системами контроля доступа с бесконтактными считывателями, сканерами учетных данных, клавиатурами или биометрическим вводом.
Для отказоустойчивых применений, включая аварийные выходы, двери с задержкой выхода и контролируемые двери выхода.
Вместе с планками антипаники.
На дверях управления движением, ограничивающих поток людей на объект или в определенные зоны здания.
На внешних входах и воротах безопасности.
Преимущества магнитных замков
Использование магнитных замков для офисов, помещений или бизнес-центров дает множество преимуществ.
Простота установки
Во-первых, магнитные замки просты и требуют относительно мало времени для установки. Установка требует, чтобы магнит и якорная пластина были установлены в точке входа. Затем электрик подключит устройство к электрической сети здания.
Удобный для пользователя
Для этого типа замка не нужны ключи и не нужно делать копии. Люди внутри могут быстро предоставить доступ и вызвать кого-нибудь в здание. Кроме того, функция блокировки и разблокировки выполняется мгновенно, что делает ее удобным и безопасным решением.
Прочный
Магнитные замки не имеют движущихся частей; они не умеют заедать и не имеют проблем с ключами. Они также не изнашиваются со временем, как традиционный механизм замка.
Безопасный и надежный
Наконец, этот тип замка нельзя взломать, взломать или взломать, как традиционный замок с ригелем. Для зданий, безопасность которых является проблемой, слесарь может установить магнитный замок, обеспечивающий сверхсильную удерживающую силу.
Какие типы замков лучше всего подходят для всех типов дверей?
Усовершенствованные коммерческие решения для обеспечения безопасности — замок GV
Great Valley Lockshop поставляет, устанавливает и обслуживает широкий спектр аппаратных средств контроля доступа, устройств без ключа, биометрических устройств и устройств удаленного доступа.Узнайте больше о наших передовых решениях и услугах для систем входа.
Свяжитесь с нашими профессиональными слесарями по телефону 610-644-5334 или заполните нашу бесплатную онлайн-форму оценки.
Как на самом деле работают магнитные замки и контроль доступа по картам
Одним из наиболее важных достижений в области систем контроля доступа, несомненно, стало внедрение магнитных замков в самых разных сферах деятельности. Проще говоря, контроль доступа с помощью карты заменяет традиционные ключи и вместо этого использует карту-ключ и систему магнитного замка, чтобы позволить людям получить доступ в здание. Поняв, как на самом деле работают эти магнитные замки и системы контроля доступа по картам, вы сможете понять, насколько они важны для вашего бизнеса. Вы также начнете осознавать некоторые из многих преимуществ, которые они имеют по сравнению с традиционным вводом с ключа.
Технология
Контроль доступа по картам и магнитные замки заменяют традиционные ключи небольшой пластиковой картой, размер которой практически идентичен обычной кредитной карте. В зависимости от системы, которую вы используете, карта может содержать металлическую резьбу, которая используется для срабатывания магнитов внутри устройства, или закодированную магнитную полосу, которую необходимо провести в устройство чтения карт, или, возможно, даже технологию RFID.Карты RFID предназначены для передачи сигнала на определенной частоте на считыватель карт через небольшое устройство, известное как смарт-чип, встроенный в пластик.
Когда пользователь карты вводит ее в считыватель карт или помещает RFID-карту в пределах надлежащей близости от устройства контроля доступа к карте, дверь автоматически разблокируется. Эта зависящая от близости активация замка является причиной того, что эти и другие подобные карты часто для краткости называют «прокси-картами». После того, как замок на двери получил этот сигнал от считывателя карт, его можно открыть с помощью дверного замка или толкателя, как это обычно делается.Кроме того, сотрудникам не придется беспокоиться о том, чтобы запереть за собой дверь, так как система магнитного замка сделает это автоматически. Это помогает обеспечить безопасность двери после каждого предоставления доступа.
Это делает системы магнитных замков удобным выбором для организации любого размера. Будь то устранение необходимости в постоянных посещениях слесарей для обслуживания ключей или помощь вашей организации в обеспечении роста, который может быть неуправляемым с помощью традиционного ввода ключей, преимущества такой системы значительны.
Еще одним важным преимуществом этих типов систем по сравнению с традиционными системами доступа с ключом является душевное спокойствие. Преследование людей для оплаты членских взносов уходит в прошлое, когда вы можете установить срок действия карт в дату, когда членство должно быть продлено. Имея возможность контролировать доступ таким образом, участники будут приходить к вам, чтобы возобновить свои взносы. Кроме того, традиционные ключи также могут быть скопированы без вашего ведома. Это может позволить бывшим членам организации получить доступ к зданию без присмотра и потенциально может позволить несанкционированный доступ кому-то со злыми намерениями.
Эти проблемы полностью устранены с контролем доступа по карте. Саму карту невозможно скопировать традиционными методами, что делает ее более безопасной, чем обычный ключ. Кроме того, если член организации уходит из-за плохих обстоятельств или, возможно, не выплачивает должным образом свои клубные взносы, вам не нужно беспокоиться о том, чтобы вернуть от него ключ. Все, что вам нужно сделать, это деактивировать карту, и они больше не смогут войти в здание. Вам не нужно беспокоиться о смене замков или любых других крупных расходах, которые обычно сопровождают такую ситуацию.

Подключение магнитного замка: выбор оптимального механизма и схема подключения.

выбор оптимального механизма и схема подключения.

Выбор электромагнитного замка

Подключение магнитного замка

Рекомендации специалистов

Электромагнитный замок 4 провода схема подключения. Установка электромагнитного замка своими руками

Положительные качества электромагнитных замков

Виды домофонов

Домофоны для частных домов

Как подключить домофон с электромагнитным замком

Особенности электрозамков

Переходим к монтажным работам

Подключение замка к домофону

Основные требования к установке

Заключение

Принцип работы электромагнитного замка

Виды электромагнитных замков

Преимущество электромагнитных замков над другими

Недостатки замков

Где устанавливают такие замки

Другие виды электронных замков

Установка и подключение

Как установить электромагнитный замок своими руками

Установка электромагнитного замка в двери

Одностороннее открытие

Двухстороннее открытие

Устройство замкового механизма

Принцип работы

Виды электромагнитных замков

Электронные датчики

Особенности механизмов электромагнитного типа

Выбор устройства

Монтаж электромагнитного замка

Технология монтажа

Варианты установки

Подключение электропитания

Достоинства изделия

Дополнительное оборудование

Установка и подключение электромагнитного замка. Как работает магнитный замок. Преимущества и недостатки магнитных замков

Разновидности и особенности работы ЭМЗ

Сдвиговые замки

Удерживающие замки

Порядок монтажа

Установка накладного замка

Установка сдвижного замка

Подключение

Типы

Конструкция

Комплектация

Электрическая схема

Как работает

Два вида проникновения

Как влияет напряжение питания на силу удержания

Остаточная намагниченность

Как выбрать

Устройство

Принцип работы

Виды

Инструменты для монтажа

Начало монтажа

Виды установки

Дальнейший монтаж

Дополнительное оборудование

Подключение

Подключение видеодомофона

Возможности управления замком

Замок на калитку

Устройство замкового механизма

Принцип работы

Виды электромагнитных замков

Электронные датчики

Особенности механизмов электромагнитного типа

Выбор устройства

Монтаж электромагнитного замка

Технология монтажа

Варианты установки

Подключение электропитания

Достоинства изделия

Дополнительное оборудование

Конструкция магнитного замка

Как выполняется установка электромагнитного замка. Схема подключения контроллера магнитного замка Электромагнитный замок на входную дверь схема
