Почвенный бур-пробоотборник

Изобретение относится к устройствам для отбора почвы с нарушенной структурой и может быть использовано для отбора различных почвенных образцов в полевых условиях как для научных целей, так и для оценки качества земель сельскохозяйственного назначения. Почвенный бур-пробоотборник содержит цилиндрическую штангу с центрирующей ручкой, выполненной с возможностью вращения, на верхнем конце штанги закреплен кривошип с рукояткой, на нижнем — раскрывающийся цилиндрический стакан с резцами, между ними — ограничительный узел с диском, и опорную площадку со штырями, направляющей гильзой и кронштейном с С-образным упором. Ограничительный узел выполнен из втулки с тремя пружинными фиксаторами, внутри которых установлены шарики, цилиндрические пружины и крышки с наружной резьбой и пазом под отвертку. На треугольной опорной площадке выполнено центральное отверстие с подвижной направляющей гильзой и закреплена вертикальная труба с хомутом, болтами, барашками и кронштейном регулировочного упора с регулировочным болтом и контргайкой регулировочного упора, горизонтальным кронштейном с С-образной внутренней вилкой и сигнальным роликом с разноцветными сигнальными окнами и шарнирно установленным двуплечим рычагом с наружной С-образной вилкой и нажимной скобой.

Технический результат состоит в обеспечении простоты и легкости отбора проб почвы с разных глубин с возможностью оценки плотности сложения почвы. 3 з.п. ф-лы, 4 ил.



Изобретение относится к устройствам для отбора почв с нарушенной структурой и может быть использовано при определении физических и химических свойств почвы.

Известен почвенный бур-пробоотборник [1], включающий цилиндрическую штангу, с одной стороны которой выполнен шатун с приводной рукояткой и удерживающей втулкой, а с другой — стакан с выгрузным окном, крышкой и резцами. На цилиндрической штанге также установлена труба с фиксатором, отверстиями, и ограничительным узлом, состоящим из диска, втулки и затвора с цилиндрическим корпусом.

В комплект также входит и опорная площадка со штырями, направляющей гильзой и кронштейном с С-образным упором.

Известное устройство позволяет брать пробы почвы. Однако оно имеет ряд недостатков:

1. Сложно контролировать момент касания диском ограничительного узла Сообразного упора.

2. Трудоемок процесс перевода ограничительного узла на следующее отверстие.

3. Направляющая гильза на опорной площадке закреплена жестко, что не дает возможности опускать ее на глубину взрыхленного верхнего слоя почвы.

Для устранения вышеизложенных недостатков и обеспечения более быстрого и удобного отбора образцов почвы заданного объема из скважины с возможностью оценки плотности сложения почвы в различных почвенных горизонтах, предлагается почвенный бур-пробоотборник. Он содержит цилиндрическую штангу с двумя резьбовыми окончаниями, с одной стороны которой выше центрирующей ручки закреплен кривошип с приводной рукояткой, а с другой на удлиненной резьбе с контргайкой — цилиндрический раскрывающийся стакан с резцами. На цилиндрической штанге дополнительно выполнены кольцевые проточки с заданным интервалом (например, 50 мм) для фиксации ограничительного узла, который состоит из втулки, диска и трех пружинных фиксаторов.

Пружинные фиксаторы находятся в одной плоскости и образуют между собой углы в 120°. Они состоят из шариков, цилиндрических пружин и крышек с наружной резьбой и торцевым пазом под отвертку.

В комплект заявленного устройства также входит треугольная опорная площадка со штырями, болтовыми зажимами, подвижной направляющей гильзой и вертикальной трубой. При этом направляющая гильза удерживается в центральном отверстии опорной площадки через наклонный кронштейн хомутом с болтами и барашками.

Расстояние между внутренней С-образной вилкой и максимально поднятой направляющей гильзой превышает высоту стакана, меньшего по диаметру внутреннего диаметра направляющей гильзы.

Нижним концом вертикальная труба жестко крепится к треугольной опорной площадке, а на верхнем ее конце неподвижно закреплены горизонтальный кронштейн с внутренней С-образной вилкой, и кронштейн регулировочного болта с регулировочным болтом и контргайкой. А двуплечий рычаг с наружной вилкой и нажимной скобой установлен с возможностью вращения на горизонтальном цилиндрическом шарнире.

На фиг. 1 изображен предлагаемый почвенный бур-пробоотборник вид сбоку, на фиг. 2 — увеличенная его средняя часть, на фиг. 3 — увеличенное сечение А-А — вид сверху, а на фиг. 4 — увеличенный вид С без цилиндрической штанги.

Почвенный бур-пробоотборник (фиг. 1) состоит из цилиндрической штанги 1 с кольцевыми проточками 2, на верхнем конце которой закреплены центрирующая ручка 3 с возможностью вращения и кривошип 4 с рукояткой 5. На цилиндрической штанге 1 с возможностью перемещения и фиксации дополнительно установлен ограничительный узел, выполненный из втулки 6 с тремя пружинными фиксаторами 7 и диском 8. В рабочем положении цилиндрическая штанга 1 расположена внутри С-образной наружной вилки 9 и С-образной внутренней вилки 10 с сигнальным роликом 11, закрепленных через двуплечий рычаг 12 и горизонтальный кронштейн 13 на вертикальной трубе 14. На ней также хомутом 15 через наклонный кронштейн 16 удерживается направляющая гильза 17, которая дополнительно отцентрирована в центральном цилиндрическом отверстии треугольной опорной площадки 18.

На нижнем конце цилиндрической штанги 1 через удлиненное резьбовое соединение с контргайкой цилиндрической штанги 19 закреплен раскрывающийся цилиндрический стакан 20 с резцами 21.

На треугольной опорной площадке 18 по углам установлены штыри 22 с болтовыми зажимами 23. Пружинные фиксаторы 7 (фиг. 2) ограничительного узла, расположенного на цилиндрической штанге 1, состоят из крышек 24 с наружной резьбой и пазами под отвертку, цилиндрических пружин 25 и шариков 26.

Величину перемещения ограничительного узла двуплечим рычагом 12 с С-образной наружной вилкой 9 по цилиндрической штанге 1 можно изменять. Для этого выполнен кронштейн регулировочного упора 27 с регулировочным механизмом.

На вертикальной трубе 14 также закреплен хомут 15 с наклонным кронштейном 16, которые удерживаются от перемещения болтами 28, затянутыми барашками 29. При этом регулировочный механизм на кронштейне регулировочного упора 27 выполнен из регулировочного болта 30 с контргайкой регулировочного упора 31.

Над ними на цилиндрическом шарнире 32 расположен двуплечий рычаг 12 с С-образной наружной вилкой 9 и нажимной скобой 33.

На С-образной внутренней вилке 10 (фиг. 3) дополнительно, с возможностью вращения, установлен сигнальный ролик 11 с чередующимися сигнальными окнами 34 контрастных цветов (например, черный — белый).

Сигнальный ролик 11 (фиг. 4) закреплен на С-образной внутренней вилке 10 через ось с эксцентриком 35 гайкой эксцентриковой оси 36.

Устройство работает следующим образом. Первоначально в нем необходимо произвести базовые настройки: установить величину заглубления направляющей гильзы 17, проверить величину превышения точки контакта сигнального ролика 11 над С-образной внутренней вилкой 10, проверить расстояние между резцами 21 цилиндрического стакана 20 и диском 8 ограничительного узла, установленного в нижнем крайнем положении, а так же отрегулировать усиление и величину перемещения (шаг) ограничительного узла.

Величина заглубления направляющей гильзы 17 выбирается исходя из глубины взрыхленного верхнего слоя почвы.

Для этого барашки 29 (фиг. 2) на болтах 28 ослабляют и треугольную опорную площадку 18 (фиг. 1) устанавливают на место взятия проб. Фиксируют ее путем поочередного вдавливания штырей 22 в почву и закреплением их болтовыми зажимами 23. Легким вертикальным нажатием ноги перемещают вниз направляющую гильзу 17 внутри центрального отверстия треугольной опорной площадки 18 на величину толщины взрыхленного слоя почвы. Вместе с ней через наклонный кронштейн 16 перемещается хомут 15 по вертикальной трубе 14. По окончании перемещения хомут 15, а вместе с ним и направляющую гильзу 17 фиксируют вкручиванием барашков 29 (фиг. 2).

Предварительно ограничительный узел, состоящий из втулки 6, диска 8 и трех пружинных фиксаторов 7 вручную опускают в нижнее исходное положение. При этом шарики 26 перескакивают через кольцевые проточки 2, сжимая цилиндрические пружины 25, которые удерживаются крышками 24 с наружной резьбой, расположенными внутри корпуса пружинного фиксатора 7 на резьбовых соединениях.

Во внешних торцах крышек 24 выполнены пазы под отвертку, которой изменяют усилия сжатия цилиндрических пружин 25 и усилие перемещения ограничительного узла по цилиндрической штанге 1.

Величину превышения точки контакта сигнального ролика 11 над С-образной внутренней вилкой 10 проверяют визуально. Изменяется она при раскручивании гайки эксцентриковой оси 36 (фиг. 4) и проворачивании оси с эксцентриком 35 в ту или иную сторону.

Расстояние между резцами 21 (фиг. 1) цилиндрического стакана 20 и диском 8 ограничительного узла, установленного в крайнем нижнем положении, проверяется в следующей последовательности. Первоначально опускают цилиндрический стакан 20 бура-пробоотборника в направляющую гильзу 17 и вращают в направлении, обратном рабочему (например, против часовой стрелки), и формируют задней кромкой резцов 21 на поверхности почвы базовую коническую нулевую поверхность. Сигнальный ролик 11 должен закрутиться через несколько оборотов кривошипа 4. Если закрутился сразу, нужно раскрывающийся цилиндрический стакан 20 после ослабления контргайки 19 по нижнему удлиненному резьбовому концу цилиндрической штанги 1 скрутить вниз, а если вообще не закрутится — то раскрывающийся цилиндрический стакан 20 необходимо закрутить вверх и зафиксировать контргайкой цилиндрической штанги 19.

Разовую величину перемещения (шаг) ограничительного узла изменяют регулировочным болтом 30 (фиг. 2) после ослабления контргайки 31 закрепленного на кронштейне регулировочного упора 27. Это перемещение должно быть равно шагу между кольцевыми проточками 2 на цилиндрической штанге 1. Когда цилиндрический стакан 20 (фиг. 1) стоит в направляющей гильзе 17, ограничительный упор касается сигнального ролика 11, удерживая бур-пробоотборник в вертикальном положении, ногой резко давим на нажимную скобу 33 (фиг. 2). Двуплечий рычаг 12 проворачивается относительно цилиндрического шарнира 32 до тех пор пока не коснется регулировочного болта 30 и С-образная наружная вилка 9 поднимет диск 8 вверх. Если ограничительный узел будет останавливаться выше или ниже следующей кольцевой проточки 2, то после отпускания контргайки 31, вворачиванием или выворачиванием регулировочного болта 30 добиваются изменения угла поворота двуплечего рычага 12. Необходимо, чтобы за один рабочий ход двуплечего рычага 12 ограничительный узел перемещался на заданное расстояние, и шарики 26 фиксаторов попадали в очередную кольцевую проточку 2 на цилиндрической штанге 1.

Устройство готово к работе.

Удерживая бур-пробоотборник одной рукой за центрирующую ручку 3 (фиг. 1), второй рукой вращают его за рукоятку 5, закрепленную на кривошипе 4. Цилиндрический раскрывающийся стакан 20 вращается в направляющей гильзе 17, резцами 21 измельчает почву и подает ее в свою внутреннюю полость.

Цилиндрическая штанга 1 и ограничительный узел постепенно перемещаются вниз до касания диском 8 сигнального ролика 11, который начинает вращаться вместе с разноцветными сигнальными окнами 32, что легко визуально контролируется. Далее раскрывающийся цилиндрический стакан 20 за цилиндрическую штангу 1 вынимают из направляющей гильзы 17, раскрывают и извлекают из него набранную почву.

Затем раскрывающийся цилиндрический стакан 20 закрывают, опускают в направляющую гильзу 17 и, удерживая бур-пробоотборник в вертикальном положении, давят ногой на нажимную скобу 33 и перемещают ограничительный узел на очередную кольцевую проточку 2. Так поочередно цилиндрическим стаканом 20 проходят заданные участки по глубине и извлекают почвенные пробы, которые затем обрабатывают и, зная диаметр цилиндрического стакана 20 бура-пробоотборника и шаг по глубине, вычисляют его объем, необходимый для определения плотности сложения почвы.

По окончании работы на одном месте бур-пробоотборник и треугольную опорную площадку снимают и переносят на другое место. Если глубина верхнего взрыхленного слоя изменяется незначительно, то предварительные настройки можно не повторять.

Производственные испытания, проведенные на полевых опытах ФГБНУ «Курский ФАНЦ» показали эффективность предлагаемого устройства. Скорость определения плотности сложения почвы возросла при незначительном нарушении почвенного покрова и уменьшении травмирования выращиваемых сельскохозяйственных культур.

Библиографический список 1. Патент на изобретение 2657555 РФ: МПК E02D 1/04 Почвенный бур-пробоотборник / Вытовтов В.А., Сухановский Ю.П., Прущик А.В., Салимгареева О.А.; заявитель и патентообладатель ФГБНУ ВНИИЗиЗПЭ — №2016152784; заявл. 30.12.2016, опубл. 14.06.2018, бюл. №17.

1. Почвенный бур-пробоотборник, содержащий цилиндрическую штангу с центрирующей ручкой, выполненной с возможностью вращения, на верхнем конце штанги закреплен кривошип с рукояткой, на нижнем — раскрывающийся цилиндрический стакан с резцами, между ними — ограничительный узел с диском, и опорную площадку со штырями, направляющей гильзой и кронштейном с С-образным упором, отличающийся тем, что ограничительный узел выполнен из втулки с тремя пружинными фиксаторами, внутри которых установлены шарики, цилиндрические пружины и крышки с наружной резьбой и пазом под отвертку, а на треугольной опорной площадке выполнено центральное отверстие с подвижной направляющей гильзой и закреплена вертикальная труба с хомутом, болтами, барашками и кронштейном регулировочного упора с регулировочным болтом и контргайкой регулировочного упора, горизонтальным кронштейном с С-образной внутренней вилкой и сигнальным роликом с разноцветными сигнальными окнами и шарнирно установленным двуплечим рычагом с наружной С-образной вилкой и нажимной скобой.

2. Почвенный бур-пробоотборник по п. 1, отличающийся тем, что цилиндрический стакан установлен на цилиндрической штанге с равноудаленными кольцевыми проточками через удлиненное резьбовое соединение с контргайкой цилиндрической штанги.

3. Почвенный бур-пробоотборник по п. 1, отличающийся тем, что сигнальный ролик закреплен на внутренней С-образной вилке с возможностью вращения гайкой на эксцентриковой оси.

4. Почвенный бур-пробоотборник по п. 1, отличающийся тем, что пружинные фиксаторы установлены в одной плоскости и образуют между собой углы в 120°.

устройство для отбора почвы — патент РФ 2525080

Изобретение относится к устройствам для отбора почв с нарушенной структурой и может быть использовано при извлечении различного типа почвенно-грунтовых образцов в полевых условиях для комплексного анализа земли сельскохозяйственного назначения. Техническим результатом является повышение производительности отбора почвы и расширение функциональных возможностей. Устройство состоит из корпуса, электродвигателя с валом и накопительного цилиндра-бура. При этом электродвигатель с валом установлен внутри и вдоль вертикальной оси корпуса, выполненного в виде треугольной фермы, состоящей из верхнего и нижнего поясов, которые соединены между собой стойками, имеющими вертикальные пазы для направляющих, установленных внутри фермы перпендикулярно к стойкам с возможностью вертикального перемещения вдоль них и соединенных с корпусом электродвигателя, снабженного рукоятками, выходящими за пределы корпуса. Причем вал электродвигателя снабжен магнитострикционным генератором и на конце имеет телескопический стержень для съемных накопительных цилиндров-буров, подбираемых в зависимости от типа почвы. 2 ил.

Формула изобретения

Устройство для отбора пробы почвы, состоящее из корпуса, электродвигателя с валом и накопительного цилиндра-бура, отличающееся тем, что электродвигатель с валом установлен внутри и вдоль вертикальной оси корпуса, выполненного в виде треугольной фермы, состоящей из верхнего и нижнего поясов, которые соединены между собой стойками, имеющими вертикальные пазы для направляющих, установленных внутри фермы перпендикулярно к стойкам с возможностью вертикального перемещения вдоль них и соединенных с корпусом электродвигателя, снабженного рукоятками, выходящими за пределы корпуса, при этом вал электродвигателя снабжен магнитострикционным генератором и на конце имеет телескопический стержень для съемных накопительных цилиндров-буров, подбираемых в зависимости от типа почвы.

Описание изобретения к патенту

Изобретение относится к устройствам для отбора почв с нарушенной структурой и может быть использовано при извлечении различного типа почвенно-грунтовых образцов в полевых условиях для комплексного анализа земли сельскохозяйственного назначения.

Известен ручной почвенный бур-пробоотборник, в котором при помощи вращения корпуса, внешняя часть которого выполнена в виде спирали с режущей кромкой, с фрезой производится отбор почвы с ненарушенной структурой, в результате ненарушенный слой почвы попадает в пробоотборную гильзу, а разрушенный режущей кромкой грунт поступает в межвитковое пространство шнековой спирали и поднимается ею наверх, образуется скважина. При достижении определенной глубины серповидные ножи перерезают столбик монолита, стремясь навстречу друг к другу, перекрывают вход в пробоприемную гильзу и бур извлекается за хвостовик оси. (RU 2348754, МПК E02D 1/04, G01N 1/04. Почвенный бур-пробоотборник — № 2007131670/03; заявл. 20.08.2007; опубл. 10.03.2009; БИ № 7 — 8 с.: ил.).

К недостаткам такого устройства относится низкая производительность отбора проб почвы, большая трудоемкость процесса.

Наиболее близким техническим решением к предлагаемому является устройство для взятия проб силоса, сенажа и грубых кормов (сена, соломы) из буртов, ям, траншей, скирд, стогов и других хранилищ в сельском хозяйстве. Устройство снабжено цилиндрическим корпусом с конусообразным наконечником в виде винтовой поверхности, в котором имеются отверстия и накопительный бункер. Пробоотборник присоединен через конусообразный наконечник с приводом вращения от электродвигателя (RU 2306543С1, МПК G01N 1/00, G01N 1/04. Пробоотборник — № 2006110686/12; заявл. 03.04.2006; опубл. 20.09.2007; БИ № 26 — 7 с.: ил.).

К недостаткам этого устройства относится низкий КПД и неудобство использования при взятии проб почв.

Техническим результатом является повышение производительности отбора почвы, расширение функциональных возможностей устройства.

Технический результат достигается тем, что в устройстве для отбора пробы почвы, состоящем из корпуса, электродвигателя с валом и накопительного цилиндра-бура, согласно изобретению электродвигатель с валом установлен внутри и вдоль вертикальной оси корпуса, выполненного в виде треугольной фермы, состоящей из верхнего и нижнего поясов, которые соединены между собой стойками, имеющими вертикальные пазы для направляющих, установленных внутри фермы перпендикулярно к стойкам с возможностью вертикального перемещения вдоль них и соединенных с корпусом электродвигателя, снабженного рукоятками, выходящими за пределы корпуса, при этом вал электродвигателя снабжен магнитострикционным генератором и на конце имеет телескопический стержень для съемных накопительных цилиндров-буров, подбираемых в зависимости от типа почвы.

Новизна заявляемого технического решения заключается в том, что за счет конструктивных особенностей устройства обеспечивается возможность отбора пробы почвы с наименьшими энергетическими затратами.

По данным научно-технической и патентной литературы авторам неизвестна заявляемая совокупность признаков, направленная на достижение технического результата, и это предложение не вытекает с очевидностью из известного уровня техники, что позволяет сделать вывод о соответствии предложения изобретательскому уровню.

Предложение промышленно применимо, поскольку оно работоспособно и может быть использовано в агротехнологических процессах сельского хозяйства.

Сущность предложения поясняется чертежами, где на фиг.1 изображен внешний вид устройства для отбора почвы — вид сбоку, на фиг.2 — вид сверху.

Устройство для отбора почвы состоит из приводного двигателя с валом 1, управляемого щитом управления 2 с кнопкой управления 3, вынесенной на ручки рукоятки 4 устройства, соединенного через редуктор 5 с магнитострикционным генератором 6. Вал 1 на конце имеет телескопический стержень 7 с возможностью установки в три положения при заглублении по высоте за счет защелок 8. На конце телескопического стержня 7 расположен съемный накопительный цилиндр-бур 9, подбираемый в зависимости от типа почвы. Телескопический стержень 7 соединен с валом 1 через патрон 10.

Электродвигатель с валом 1 установлен внутри и вдоль вертикальной оси корпуса, выполненного в виде треугольной фермы 11, состоящей из верхнего и нижнего поясов 12, которые соединены между собой стойками 13, имеющими вертикальные пазы 14 для направляющих 15, установленных внутри фермы 11 перпендикулярно к стойкам 13 с возможностью вертикального перемещения вдоль них и соединенных с корпусом электродвигателя, снабженного рукоятками 4, выходящими за пределы корпуса.

Устройство работает следующим образом.

Предварительно телескопический стержень 7 регулируют по длине до требуемой глубины отбора почвы с помощью защелок 8, расстояние между которыми 20 см, затем к нему прикручивают накопительный цилиндр-бур 9, подобранный для определенного типа почвы. При нажатии кнопки управления 3 на ручке рукоятки 4 двигатель с валом 1 начинает вращаться вместе с редуктором 5, который рассчитан на определенную частоту вращения и момент устройства, вместе с этим происходит включение магнитострикционного генератора 6, который обеспечивает вибрацию бура для уменьшения энергетических потерь процесса бурения. Прикладывая усилие на рукоятки 4, перемещают вертикально электродвигатель с помощью направляющих 15 по стойкам 13 — производится отбор образца почвы. Устройство предполагается запитывать от автономного источника, находящегося в мобильной почвенно-экологической лаборатории.

стройка, ремонт, недвижимость, ландшафтный дизайн

Буровой метод определения плотности почв (часть 1)

Определение плотности сухой почвы ненарушенного сложения нужно обязательно проводить по генетическим горизонтам. Пахотный слой характеризуется более подробно (по всей глубине) — с поверхности, 10 и 20 см. При большой мощности нижележащих горизонтов определение следует проводить также по двум или нескольким глубинам.
Из пахотного слоя по каждой глубине образцы должны быть взяты в пятикратной повторности, для нижних горизонтов можно допустить трехкратную.
Для определения плотности почвы предложено несколько методов и приборов, в основу которых положены разные принципы. Наиболее известен буровой метод, который основан на взятии образца почвы ненарушенного сложения с помощью цилиндра-бура определенного объема. В настоящее время существует много вариантов буров. Некоторые из них имеют целевое назначение: для взятия образцов торфяных почв, лесной подстилки и т.п.
Наиболее распространены метод и набор инструментов, разработанные Н.А. Качинским.
Набор (рис. II.2) состоит из стальных цилиндров-буров объемом около 100 см3 (1) и около 500 см3 (2) для взятия образца; направителя (10) для вертикального погружения цилиндра (малого) в почву; шомпола (8) для вдавливания цилиндра в почву; молотка (3) для забивания цилиндра в случае взятия образца из уплотненного горизонта; ножа (9), лопаточки (7) и совка (6) для выемки цилиндра с почвой и удаления излишков почвы, алюминиевых банок с крышками (4, 5) для хранения взятого почвенного образца.

Цилиндры-буры для взятия образца почвы в данном наборе низкие, но широкие для того, что сдавливание почвы при отборе пробы было наименьшим. Диаметр режущей части цилиндра делается на 1 мм меньше остальной его части. То и другое обеспечивает взятие образца без прессования. Примерные размеры цилиндров бура малого: высота 40 мм, диаметр режущей части 56 мм, диаметр остальной части 57 мм. При объеме цилиндра-бура около 500 см3 соответствующие параметры 80, 87, 88 мм.
Большим цилиндром-буром (около 500 см3) берут образцы из рыхлого пахотного горизонта, а малым — из уплотненных горизонтов. Можно использовать малый бур по всем горизонтам, в таком случае необходимо увеличить контроль в работе.
Направитель представляет собой колодку из прочного дерева с цилиндрическим отверстием в середине такой же высоты, как и цилиндрическая часть шомпола. Шомпол имеет диаметр, равный внешнему диаметру цилиндра. Изготовляют его из крепкого дерева; для прочности его цилиндрическую часть заключают в металлическую оправу.

Китай производитель штанги келли, буровой ковш, поставщик обсадных труб

Буронабивная свая

Видео

Цена FOB: 50 000–500 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 1 000–10 000 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 999 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 15 000–100 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1 000–10 000 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1 000–10 000 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1 000–10 000 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 30–3000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

DTH и сверло

Цена FOB: 60 000–100 000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 30–3000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 500–5000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 50-500 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 5-8 долларов США / Кусок

Мин.Заказ: 50 шт.

Связаться сейчас

Цена FOB: 2 000–10 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 12 долларов США / Кусок

Мин. Заказ: 100 штук

Связаться сейчас

Предварительно напряженная система и др.

Цена FOB: 3–150 долларов США / Кусок

Мин.Заказ: 100 штук

Связаться сейчас

Цена FOB: 3–150 долларов США / Кусок

Мин.Заказ: 100 штук

Связаться сейчас

Цена FOB: 660-780 долларов США / Тонна

Мин. Заказ: 20 тонн

Связаться сейчас

Цена FOB: 880–950 долларов США / Тонна

Мин.Заказ: 1 тонна

Связаться сейчас

Цена FOB: 1 000–10 000 долл. США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 230–1000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 5-8 долларов США / Кусок

Мин.Заказ: 50 шт.

Связаться сейчас

Цена FOB: 3 000–30 000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Профиль компании

{{util. each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}

Kimdrill Piling (Changsha) Co., Limited более шести лет занимается проектированием глубоких фундаментов. Мы предлагаем полный спектр бурового инструмента для проекта глубокого бурения фундамента и бурения свай.

Что мы производим?

Мы производим буровой ковш, буровой шнек, блокирующую келли-штангу, фрикционную келли-штангу, двустенную обсадную трубу, одностенную обсадную трубу, соединение обсадных труб, осцилляторы обсадной колонны, CFA, буровые коронки, буровые коронки для глины и грейфер для бурения большого диаметра. буровые установки.И мы …

ручной инструмент | Типы и факты

Геологические и археологические аспекты

Самые старые из известных инструментов датируются 3,3 миллиона лет назад; геологически это середина плиоценовой эпохи (примерно 5,3–2,6 млн лет назад). На смену плиоцену пришла эпоха плейстоцена (от 2,6 млн до 11700 лет назад), которая закончилась отступлением последних ледников, когда ее сменила эпоха голоцена (11700 лет назад до настоящего времени).Плейстоцен и каменный век находятся в грубом соответствии, поскольку до первого использования металла около 5000 лет назад камень был основным материалом для изготовления инструментов и орудий.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Сначала люди были случайными пользователями инструментов, использовали для достижения цели удобные палки или камни, а затем выбрасывали их. Хотя люди, возможно, разделяли эту характеристику с некоторыми другими животными, их отличие от других животных могло начаться с преднамеренного создания инструментов в соответствии с планом и для определенной цели.Режущий инструмент был особенно ценен, потому что из всех хищных животных только люди не были вооружены рвущими когтями или клыками, достаточно длинными, чтобы проколоть и разорвать кожу: людям нужны острые инструменты, чтобы проникнуть сквозь кожу к мясу. Первыми инструментами были куски камня с естественными трещинами и острыми краями, которые можно было разрезать; за ними следовали намеренно выбитые камни. Для археологов обнаружение примитивных, специально изготовленных режущих инструментов указывает и подтверждает раннее присутствие людей на этом месте.После того, как его поняли, огонь помог сформировать деревянные орудия до того, как для этой цели стали доступны подходящие каменные орудия.

Огонь также был основой металлургии. Когда в исторические времена силы воды и ветра применялись для повседневных задач по измельчению зерна и поднятию воды, путь к индустриализации был открыт.

Идея связать человеческую историю с материалом, из которого были изготовлены орудия, восходит к 1836 году, когда перед датским археологом Кристианом Юргенсеном Томсеном стояла задача выставить недокументированную коллекцию явно древних орудий и инструментов.Томсен использовал три категории материалов — камень, бронзу и железо — чтобы представить то, что, по его мнению, было упорядоченной последовательностью технологического развития. С тех пор эта идея была формализована в обозначении каменного века, бронзового века и железного века.

Система трех возрастов не применима к Америке, многим островам Тихого океана или Австралии, местам, в которых не существовало бронзового века до того, как европейские исследователи познакомили коренных жителей с продуктами железного века. Каменный век все еще вполне реален в некоторых отдаленных регионах Австралии и Южной Америки, и он существовал в Новом Свете во время первого визита Колумба.Несмотря на эти оговорки, последовательность Камень – Бронза – Железо представляет ценность как концепция в ранней истории инструментов.

Каменный век был очень продолжительным, охватив практически всю эпоху плейстоцена. Медь и бронза появились более 5000 лет назад; железо последовало в следующем тысячелетии или около того, и, поскольку эпоха включает настоящее.

Очевидно резкий переход от горной породы к бронзе имеет тенденцию маскировать критическое открытие самородных металлов и их утилитарное использование и не указывает на значительные открытия плавления и литья. Из бронзы можно сделать вывод о решающем открытии плавки, процесса, с помощью которого большинство обычных металлов может быть извлечено из руд. Плавленая медь обязательно предшествовала бронзе, смеси меди и олова, первому сплаву. Железо появилось позже, когда техника, опыт и оборудование смогли обеспечить более высокие температуры и справиться с проблемами, связанными с его использованием.

Представлены сертификаты

для операторов буровых установок

Фэрфакс, штат Вирджиния, 19 декабря 2018 г. — Национальная комиссия по сертификации крановщиков (NCCCO) и Международная ассоциация фундаментного бурения (ADSC) совместно объявили о введении программы сертификации операторов бурового оборудования.

Буровые установки для фундамента и установки для анкеров / микробур представляют собой специализированное оборудование, используемое в строительной отрасли для бурения цилиндрических отверстий в земле. До сих пор не существовало независимого механизма, позволяющего операторам продемонстрировать знания, навыки и способности, необходимые для работы с этим оборудованием.

«Уникальные задачи и эксплуатационные методы, необходимые для оборудования буровых установок, потребовали новых сертификационных экзаменов, отличных от любой другой программы CCO», — сказал операционный директор NCCCO Джоэл Олива.«Новые сертификаты оператора фундаментной буровой установки (FDR) и якорной / микробуровой буровой установки (AMP) удовлетворяют выявленную отраслью потребность в сертификации оператора, специально разработанной для операторов этих специализированных машин».

Хотя буровые установки исключены из недавнего правила OSHA для кранов, они представляют собой многие из тех же угроз безопасности, что и подъемное оборудование. NCCCO объединила свой процесс разработки испытаний с опытом отрасли буровых установок для создания программы сертификации высшего качества, которая принесет те же проверенные преимущества, что и другие сертификаты CCO за последние 20 с лишним лет.

NCCCO разработала программу в сотрудничестве с Международной ассоциацией фундаментного бурения (ADSC). Целевая группа экспертов в предметной области, представляющих операторов, пользователей, владельцев, производителей, инструкторов и другие заинтересованные стороны, разработала письменные и практические экзамены, которые люди должны сдать, чтобы стать сертифицированными.

Члены рабочей группы

определили области знаний и задачи, необходимые для безопасной работы буровой установки. Используя разумные психометрические принципы и самые лучшие практики разработки тестов, они разработали экзамены, которые являются справедливыми, достоверными, надежными и юридически оправданными.

«ADSC была рада работать с NCCCO в течение последних двух лет над разработкой этой программы, которая внесет значительный вклад в обеспечение безопасной и профессиональной эксплуатации бурового оборудования», — сказал генеральный директор ADSC Майк Мур. «Предоставляя отрасли оценки, которые специально ориентированы на работу, которую операторы выполняют ежедневно, мы гарантируем, что операторы обладают опытом и знаниями, и тем самым снизим риски и повысим безопасность».

Первый семинар по программе аккредитации практических экспертов (PEAP) для программы оператора новой буровой установки был организован компанией Western Equipment Solutions в Солт-Лейк-Сити, где был испытан Soilmec R-412.Участники семинара должны были соответствовать полным требованиям сертификации, а также сдать экзамен, чтобы получить от NCCCO разрешение на проведение практических экзаменов.

Это то, что нужно делать

Отметив, что OSHA в настоящее время не требует, чтобы операторы буровых установок были сертифицированы, Олива и Мур заметили, что работодатели, тем не менее, обязаны обеспечивать их обучение и квалификацию. По словам Оливы, сертификация может сыграть важную роль в этом процессе.«Мы полностью ожидаем, что заботящиеся о безопасности работодатели, генеральные подрядчики и владельцы проектов, не говоря уже о страховых компаниях, признают ценность сертификации буровой установки CCO в снижении рисков и воспользуются ее возможностями в качестве стороннего независимого инструмента оценки», — сказал Олива . «Привлекая всю отрасль к разработке программы, мы можем гарантировать, что конечный продукт будет отражать текущие потребности и принесет пользу отрасли в целом».

Для получения сертификата кандидаты должны сдать письменный экзамен «Оператор буровой установки» и по крайней мере один письменный экзамен по специальности (базовая буровая установка и / или буровая установка с якорем / микросваями), а также соответствующий практический экзамен по специальности.Письменные экзамены охватывают широкий спектр областей знаний, критически важных для работы с буровой установкой, включая предварительные операции, условия на площадке, операции, технические знания, инструменты и обмен информацией. Практические экзамены требуют от кандидатов продемонстрировать свою способность управлять оборудованием и использовать навыки, которые они обычно применяют в полевых условиях.

Практический экзамен по установке буровой установки для фундамента включает в себя задачи, связанные с осмотром оборудования, протоколами безопасности на площадке, определением оперативных средств управления, подбором и укладкой трубы, позиционированием инструмента, бурением и безопасным отключением / фиксацией.

Практический экзамен по установке якоря / микросваи включает в себя задачи, связанные с осмотром оборудования, прямым и обратным ходом, вертикальным буровым соединением, угловым и вертикальным размещением буровой стали и безопасным отключением / закреплением.

Полная документация для кандидатов и испытательных площадок, готовящихся к сертификационным экзаменам оператора буровой установки CCO, доступна на nccco.org/DRO; Бесплатные PDF-файлы Справочника кандидата на должность оператора буровой установки и Справочника координатора испытательной площадки можно загрузить с сайта nccco.org / handbooks. За дополнительной информацией обращайтесь в NCCCO по телефону 703-560-2391, доб. 202 или по электронной почте [email protected].

* * * * *

Национальная комиссия по сертификации крановщиков (NCCCO) была создана в 1995 году как независимая некоммерческая организация в промышленности для разработки и администрирования общенациональной программы сертификации крановщиков и связанного с ними персонала. С тех пор NCCCO провела более 1 200 000 аккредитованных на национальном уровне письменных и практических экзаменов и выдала более 425 000 национально аккредитованных и соответствующих OSHA сертификатов во всех 50 штатах.Чтобы быть в курсе всех последних новостей NCCCO, подписывайтесь на @NCCCOorg в Twitter.

Международная ассоциация бурения фундаментов (ADSC) — это некоммерческая торговая ассоциация, представляющая отрасли строительства и проектирования пробуренных стволов, закрепленных грунтов, а также микросвайных конструкций. ADSC со штаб-квартирой в Ирвинге, штат Техас, имеет 11 региональных отделений, в том числе девять в США и два в Канаде. Члены ADSC представляют специализированных субподрядчиков, производителей, поставщиков, инженеров-проектировщиков и инженеров-консультантов, государственные учреждения и ученых, работающих в государственном и частном секторах.ADSC поощряет использование технологий, разработанных и созданных его участниками, для обеспечения безопасной и этичной деловой практики. ADSC стремится быть признанным мировым лидером в области исследований, разработок, обучения, проектирования и строительства буронабивных стволов, анкеровки грунта и микросваи; безопасность и качество считаются высшей ценностью.

Когда мне нужен отбор проб с помощью геозондирования?

Сбор проб почвы, подземных вод и воздуха является основной потребностью для многих отраслей промышленности.Отбор проб может производиться по экологическим причинам, для оценки грунта перед строительством или для определения глубины определенных подземных образований.

Одним из типов оборудования, используемого для получения этих проб в подповерхностные слои, является Geoprobe. Оборудование Geoprobe, производимое компанией Kejr, Inc. через подразделение Geoprobe, является одним из лучших в отрасли для отбора проб методом прямого толкания. Компания предлагает несколько вариантов бурения, некоторые из которых могут уместиться в очень ограниченном пространстве, недоступном для других буровых установок.

Что такое отбор проб Geoprobe?

Отбор проб с помощью геозонда включает отбор проб из определенного места на определенной глубине. Это может происходить с уровня земли или начиная с определенной глубины.

Для отбора проб с уровня земли вниз буровая установка загоняет в землю внешнюю обсадную колонну с установленным башмаком привода. Приводной башмак представляет собой специально разработанный конец, который врезается в почву для получения цилиндрического образца. Внешний кожух имеет внутри пробоотборный кожух.Когда башмак привода врезается в землю внизу, он загоняет образец в кожух для отбора проб внутри корпуса. Когда обсадная колонна достигает определенного уровня, бурение прекращается, и бригада извлекает полную оболочку образца. Затем бригада может вставить еще одну оболочку для отбора проб и повторить процесс для еще более глубоких слоев.

Если клиент хочет брать пробы, начиная с другого уровня, буровая установка использует твердую головку привода, чтобы довести внешнюю обсадную трубу до определенной глубины. Оказавшись в этой точке, бригада снимает точку привода и устанавливает башмак привода и кожух для отбора проб.С этого момента процесс отбора проб остается таким же.

Каждый образец выходит в защитной оболочке. Буровая бригада тщательно закрывает оба конца образца и маркирует его соответствующим образом. В этот момент образцы могут быть отправлены в любое место.

Зачем нужен геозонд прямого нажатия?

Метод отбора проб прямым проталкиванием, как это делает Geoprobe, снижает вероятность загрязнения. Это полезно для бурения от 0 до 40 футов ниже поверхности, хотя некоторые бригады пробурили до 100 футов или ниже.Лучше всего работает на рыхлых и не каменистых почвах. Внешний кожух помогает предохранять рыхлые слои почвы от загрязнения взятых ниже образцов.

Еще одна причина использовать метод прямого проталкивания — это быстрый процесс. Если вам нужно взять несколько образцов на большой площади, этот метод может выполнить работу за более короткое время. Кроме того, буровые установки меньше по размеру и маневреннее, чем другие типы буровых установок. Geoprobe можно установить на бортовом погрузчике, в кузове внедорожников, практически на любом моторизованном транспортном средстве для достижения целей вашего проекта.

Есть ли у экологической буровой компании опыт отбора проб с помощью геозондов?

Экологическая буровая компания Talon / LPE использует буровые установки производства Geoprobe, которые, как мы обнаружили, очень эффективны и успешны в некоторых районах штата Одинокая звезда. Если вам нужны образцы подземных вод, собранные в Техасе, Оклахоме или Нью-Мексико, свяжитесь с нами сегодня.

Что такое пробуренный пирс? Строительство буровых опор.

Пробуренная опора — это решение для глубокого фундамента.Ее также называют пробуренным стволом, кессоном, буронабивной сваей или сваей, забитой в пробуренном стволе. Узнайте больше в этой статье.

Хотите знать о бурении пирса?

Это правда, что без прочного и хорошо построенного фундамента ни одно сооружение не устоит. Независимо от назначения, размера или даже красоты здания, невидимые элементы фундамента наиболее важны для прочной конструкции.

Небольшое здание, такое как сарай домовладельца, обычно может хорошо функционировать, используя простой фундамент, такой как бетонная плита.Однако для более крупных зданий обычно требуется более глубокий фундамент, который переносит вес или нагрузку здания глубже в землю. Это предназначение просверленного пирса. Более глубокие и сложные фундаменты не для неопытных строителей. Опытная буровая компания Bay Area — лучший и самый надежный ресурс.

Что такое пробуренный пирс?

Пробуренная опора — это решение для глубокого фундамента. Ее также называют пробуренным стволом, кессоном, буронабивной сваей или сваей, забитой в пробуренном стволе.Бурение пирса осуществляется путем выкапывания цилиндрической шахты глубоко в землю и последующего заполнения шахты бетоном. Просверленная опора может иметь диаметр от 24 до 120 дюймов и может быть установлена ​​на глубине до 300 футов и более.

Бурение опор применяется при фундаментных работах при наличии:

• Слабый на неустойчивом верхнем слое почвы.
• Наличие горизонтальных сил на фундаменте.
• Наличие обширных почв.
• Наличие в почве подъемных сил.
• Серьезная эрозия почвы.

Опытная буровая компания Bay Area будет иметь квалификацию для оценки состояния грунта и строительства системы фундамента, соответствующей условиям, с которыми сталкивается строящаяся конструкция.

Строительство бурения пирса

Строительство пробуренных опор начинается с выемки опор. К валу сеялки прикреплен большой шнек, и вал вращается, чтобы копать почву. Затем в яму у стены из грунта устанавливаются опоры, которые крепятся стальными кольцами.Наконец, вода из шахты извлекается, а дно скважины очищается. В отверстие вставляется арматурный каркас и заливается бетон.

Преимущества и преимущества бурения пирсов

Бурение опор используется из-за множества ситуаций и мест, в которых оно может применяться. Он обладает высокой несущей способностью, что делает структурный фундамент более прочным, чем традиционный фундамент. Кроме того, бурение свай — очень рентабельный процесс.

Его преимущества:

• На самой площадке можно построить пирс любой длины и размера.
• Строительство можно осуществить относительно быстро. А изменения в конструкцию можно легко внести в процессе работы.
• Может выдерживать очень большие нагрузки на конструкцию.
• Просверленная опора применима к различным почвенным условиям и конструктивным особенностям.
• Вибрация грунта, обычно связанная с забивными сваями, отсутствует в случае пробуренных опор.

Выберите опытную буровую компанию в районе залива

Свяжитесь с Lassiter Excavating, вашим экспертом по бурению в области залива, по вопросам удаления бассейнов, земляных работ, рытья траншей, фундаментов и бурения пирсов в районе залива с 1989 года.Мы обеспечиваем исключительный сервис как для частных, так и для коммерческих клиентов.

Обзор бурового долота

— Halco Rock Tools

Буровые долота с погружным бурением используются с перфораторами для бурения скважин в самых разных породах.

В сочетании с нашими перфораторами DTH наши буровые коронки оснащены шлицевым приводом для вращения долота в земле. Доступны буровые коронки различных размеров и конфигураций, поэтому они могут просверливать отверстия самых разных размеров в различных грунтовых условиях.

Как были разработаны буровые коронки DTH?

Быстрый прогресс в технологии буровых долот произошел за последние 40 лет. Первым типом буровых коронок, используемых с забивающими ударными молотками, была конструкция с поперечным сверлом. Четыре части карбида вольфрама в форме долота были припаяны, создавая напряжения внутри сверла, тем самым ограничивая его срок службы. Еще одним недостатком конструкции поперечного долота было то, что большая часть карбида располагалась вокруг центра торца долота, а не по направлению к внешнему краю бурового долота, где больше всего породы для резки.

Однако в конце 1960-х годов появилась кнопка-бит; это стало важной вехой в развитии оборудования DTH, что привело к неслыханной жизни долот.

Цилиндрические вставки для пуговиц были прецизионно отшлифованы с очень жесткими допусками и вдавлены в бит с натягом. Это привело к улучшенному удержанию твердосплавных пластин за счет устранения напряжений пайки и других дефектов, связанных с припоями и припоями.

Вставки с пуговицами распределяются более эффективно, чем вставки с поперечным сверлом, обеспечивая большую мощность резания там, где это необходимо, на внешней кромке торца сверла.

Во многих случаях необходимость в заточке бурового долота отпадала
с появлением бурового долота и улучшенным режущим действием. Хотя конструкция поперечного долота по-прежнему используется в некоторых роторных и дрейфующих устройствах, где порода очень мягкая, Бит кнопки теперь используется практически во всех приложениях DTH.

Приложения для вскрышных систем

Мягкий грунт обычно бурят шнеками или роторным способом, но пневмоударники адаптированы для работы в мягких условиях за счет возможности одновременного бурения и забивания скважины с помощью концентрической коронки, которую можно извлечь после завершения бурения; оставляя обсадную колонну на месте, предотвращая обрушение ствола скважины.

Как и в случае со всеми перфораторами Halco, крайне важно выбрать правильное сверло, иначе это будет стоить вам как времени, так и денег. Мы гордимся тем, что предлагаем широкий ассортимент сверл, поэтому вы можете быть уверены, что обязательно найдете подходящую коронку для любого проекта, который вы выполняете.

Наши науглероженные сверла являются одними из лучших в мире, обеспечивая выдающиеся характеристики и долговечность.

Глава 6 — Сваи для забивки отверстий

6-1 Описание

Немногие термины являются настолько информативными, как термин, используемый для сваи с закладным в просверленном отверстии (CIDH).Это просто железобетонные сваи, залитые в отверстия, просверленные до заданной отметки. С этим типом свай накоплен большой опыт, поскольку он широко используется при строительстве мостовых конструкций. Хотя они, вероятно, являются наиболее экономичными из всех обычно используемых свай, их использование обычно ограничивается определенными условиями грунта.

Сваи

CIDH можно разделить на две категории:

1. Сваи CIDH размещены в «сухих» условиях, обычно без инспекционных труб (сухой метод).
2. Сваи CIDH, помещаемые под жидкий навоз или с использованием временной оболочки для контроля грунтовых вод, всегда с инспекционными трубами (мокрый метод).

Эта глава применима как к сухому, так и к мокрому способу строительства свай CIDH. В главе 9, «Сваи с вытеснением навозной жижи», приводится дополнительная информация о мокром методе строительства свай CIDH. Обратите внимание, что для сваи диаметром более 24 ′ ′, которую обезвоживают с помощью временной обсадной трубы, требуются инспекционные трубы, даже если сваи размещены в «сухих» условиях.

Форма грунта, в которой будут пробурены отверстия для свай CIDH, должна быть такой природы, чтобы пробуренные отверстия сохраняли свою форму и не проваливались до или во время укладки бетона. Из-за обвалов и трудностей с укладкой бетона эти сваи не рекомендуется использовать в качестве забитых свай. Другие типы свай следует рассматривать там, где присутствуют грунтовые воды, если только обезвоживание не может быть выполнено с разумными усилиями и бетон можно укладывать без постоянной опалубки.Если имеются грунтовые воды или условия обрушения, сваи могут быть построены методом вытеснения навозной жижи, если это разрешено условиями контракта. Метод вытеснения пульпы подробно описан в главе 9 «Сваи вытеснения навозной жижи».

Стандартные спецификации используют три определения для классификации состояния просверленного отверстия. Сухая скважина определяется как просверленная скважина, которая не требует работы, например откачки или других средств, чтобы не допускать попадания воды. Это означает, что на дне просверленной скважины не должно быть стоячей или скопившейся воды, хотя материал на дне просверленной скважины может быть влажным или мокрым.Обезвоженная скважина определяется как просверленная скважина, в которой вода может присутствовать, но накапливаться со скоростью менее 12 дюймов в час, и ее можно контролировать с помощью насосов или других средств для уменьшения количества накопленной воды до 3 дюймов или меньше на время укладки бетона. Сухой метод строительства можно использовать для сухих или обезвоженных ям. Мокрая скважина определяется как пробуренная скважина, в которой вода накапливается со скоростью более 12 дюймов в час или где используется временная обсадная колонна для снижения скорости накопления воды до менее 12 дюймов в час.Для мокрой скважины требуются инспекционные трубы, и почти всегда необходим мокрый метод строительства.

6-2 Технические характеристики

Спецификации контракта содержат информацию, необходимую для управления строительством свай CIDH. Стандартные технические условия Раздел 49 содержит информацию о методах строительства. Раздел 52 содержит информацию об армировании свайных стержней. Раздел 90 содержит информацию о конструкции бетонной смеси, транспортировке бетона и выдержке бетона, используемого для свай CIDH.

Особые положения содержат требования для конкретных проектов и пересмотренные стандартные спецификации. Поскольку спецификации свай CIDH постоянно обновляются, а условия грунта варьируются от проекта к проекту, очень важно, чтобы инженер внимательно изучил Особые положения и обсудил их с Подрядчиком.

6-3 Буровое оборудование

Буровой шнек — наиболее часто используемый буровой инструмент для бурения отверстий под сваи CIDH. Шнеки могут использоваться в различных почвах и типах горных пород и в различных условиях.

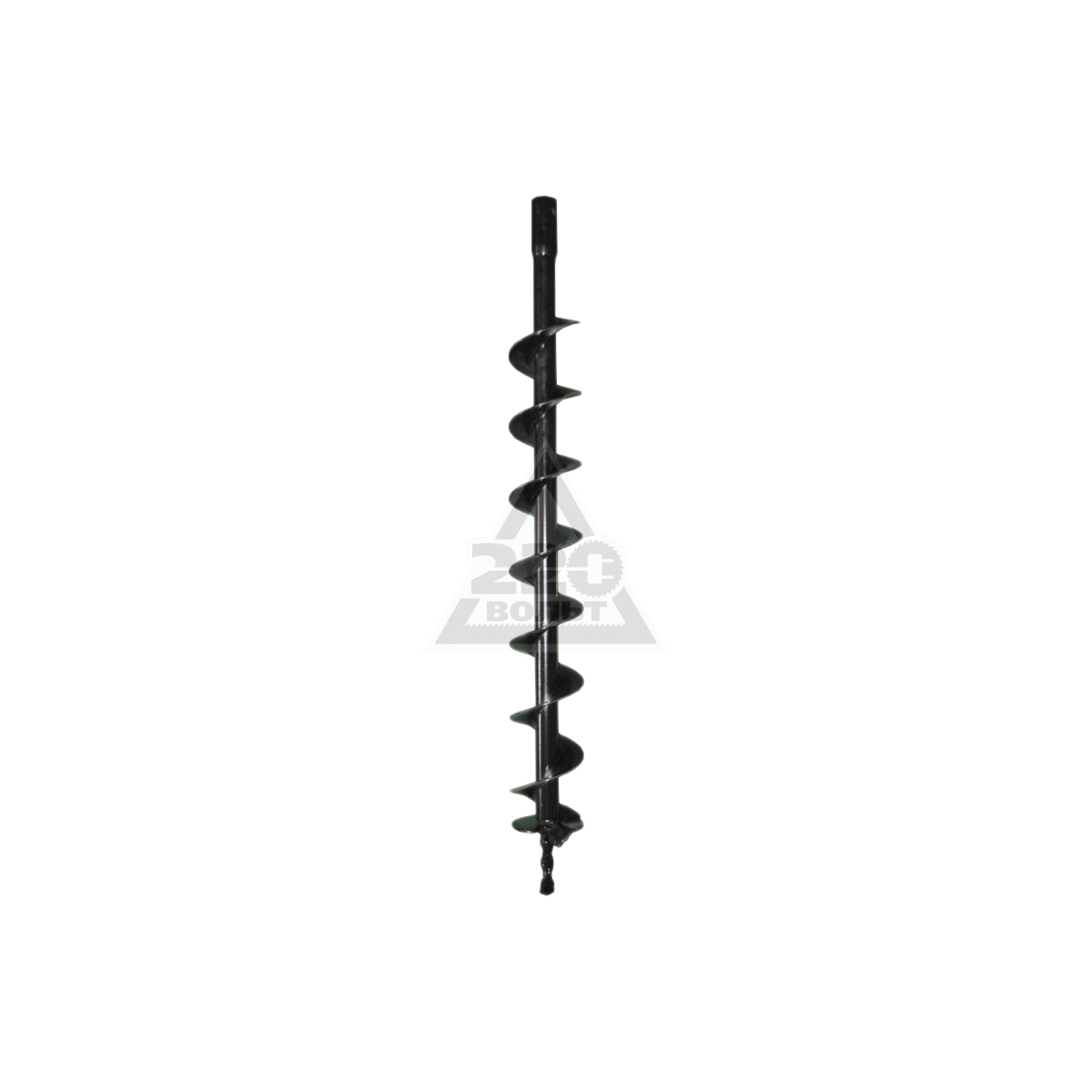

Существует две основных разновидности шнеков — стандартные короткие секции (Рисунок 6-1) и непрерывные шнеки (Рисунок 6-2). Оба имеют лопасти разного диаметра и шага.

6-3.1 Шнеки непрерывного действия

Шнеки непрерывного действия имеют длину вылета, превышающую длину просверливаемого отверстия. Обычно они свинцовые. Силовой агрегат расположен в верхней части шнека и перемещается вниз по проводам вместе со шнеком по мере просверливания отверстия. Бурение производится за одну непрерывную операцию.По мере того, как шнек движется вниз по стволу, сверлящие части выталкивают буровой шлам вверх и из ствола. Следовательно, необходимо сгребать большое количество материала вокруг просверленного отверстия. Шнеки непрерывного действия чаще всего используются для коротких свай, таких как те, которые используются для поддержки звуковых стен или стандартных подпорных стенок, или для забивных свай перед бурением. Их также можно использовать там, где надземный зазор не является проблемой.

Шнеки с коротким пролетом приводятся в движение блоками «Келли Бар», закрепленными на буровой установке.Длина этих шнеков обычно составляет от 5 до 8 футов. Шнек прикрепляется к концу штанги Келли и по мере бурения; шнек (и материал, перевозимый на рейсах) необходимо часто снимать. После извлечения шнека из пробуренной скважины материал «раскручивается» со скребков на отвальный отвал, и операция повторяется. Короткоствольные шнеки обычно используются для свай меньшего диаметра (менее 48 дюймов в диаметре), хотя они успешно применялись для свай большего диаметра.

6-3.3 Одинарные и двойные шнеки

Существует множество различных форм / стилей шнека, используемых в разных ситуациях. Шнеки могут быть одинарными (Рисунок 6-3) или двухлопастными (Рисунок 6-4). Двухшнековые шнеки лучше сбалансированы, чем одинарные, и более полезны, когда выравнивание и расположение пробуренного отверстия важны из-за проблем с зазором или полосой отвода. Почвенные шнеки оснащены режущей кромкой, которая врезается в почву во время вращения.Буровой шлам переносится по лопастям, когда шнек вынимается из просверленного отверстия, а затем «раскручивается». Шаг витков может быть разным, и его следует выбирать в зависимости от типа материала. Почвенные шнеки могут плохо работать с несвязными материалами, так как почва может не оставаться на крыльях во время извлечения шнеком. У них также могут быть проблемы с сильно связными материалами, где шнек может засориться.

6-3,4 Буровые шнеки

Шнеки для скальных пород (Рисунок 6-5) отличаются от шнеков для грунта тем, что они оснащены режущими зубьями из высокопрочной стали, которые могут прорезать мягкие породы. Эти шнеки обычно имеют лопасти с очень мелким шагом, чтобы можно было извлекать куски породы, булыжники и валуны. По этой причине горные шнеки обычно являются предпочтительным инструментом для бурения материалов с высокой концентрацией булыжников или валунов.

6-3,5 Буровые ковши

Буровые ковши (Рисунок 6-6) — это буровые инструменты, используемые, когда шнеки не могут извлечь материал из просверленного отверстия. Это может произойти, когда встречаются влажные или несвязные материалы.Буровые ковши также могут быть уместны при обнаружении тяжелого гравия или булыжников. Буровые ковши имеют режущую кромку, которая вдавливает материал в ковш во время вращения. Когда буровой ковш заполнен, ковш вращается в направлении, противоположном направлению бурения, что закрывает встроенные заслонки. Это предотвращает выпадение стружки из ведра. Затем ковш извлекается из просверленного отверстия и опорожняется.

6-3.6 Ковши для очистки

Ковши для очистки

(Рисунок 6-7) — это специальные буровые ковши, которые используются для очистки дна просверленной скважины от сыпучих материалов и выравнивания дна. Это гарантирует, что верхушка ворса будет опираться на твердую ровную поверхность. У этих ковшей нет режущих зубьев, но они похожи на буровые в других аспектах. На рисунках 6-6 и 6-7 показана разница между буровым ковшом и ковшом для очистки. Специальные ковши для очистки могут использоваться для извлечения сыпучих материалов при наличии грунтовых вод или бурового раствора. Эти ковши, называемые ковшами для «навоза», позволяют жидкости проходить через них, удерживая сыпучие материалы со дна пробуренной скважины.

Колонковые стволы 6-3,7

Колонковые стволы

(Рисунок 6-8) используются для бурения твердых горных пород, очень больших валунов или бетона. Этот тип сверлильного инструмента состоит из стального цилиндра с режущими зубьями из твердого металла на дне. Керны породы отламываются и извлекаются из пробуренной скважины как единое целое, или могут быть разбиты камноломом, а затем извлечены с помощью бурового ковша или грейфера.

6-3. 8 перфораторов

Забойные молотки

(Рисунок 6-9) также используются для бурения твердых горных пород. В этом типе бурового инструмента используется сжатый воздух или гидравлические ударные буровые головки для измельчения пласта и выдувания образовавшегося мусора из пробуренной скважины.

6-3.9 Роторы и осцилляторы

Вращатели (Рисунок 6-10) и осцилляторы (Рисунок 6-11) — это специализированное буровое оборудование, используемое для продвижения пробуренной скважины через сложные грунтовые образования.Каждая машина использует устройство с гидравлическим приводом для одновременного вращения и опускания буровой обсадной колонны. Буровые обсадные трубы представляют собой секции стальной трубы, обычно длиной 20 футов, разработанные специально для модели вращателя или осциллятора, с приспособлениями для нарезания зубьев или сращивания дополнительных секций. Дополнительные секции буровой обсадной колонны присоединяются по мере продвижения пробуренной скважины к наконечнику. По мере продвижения пробуренной скважины материалы внутри буровой обсадной колонны извлекаются с помощью грейфера или бурового ковша.Основное различие между вращателем и осциллятором заключается в том, что вращатель вращает бурильную обсадную колонну в одном направлении, в то время как осциллятор вращает бурильную обсадную колонну в двух направлениях, никогда не совершая полного вращения в любом направлении. Преимущество вращателя и осциллятора заключается в том, что буровая обсадная колонна представляет собой временную обсадную трубу, которая сохраняет целостность пробуренной скважины даже в нестабильных или влажных пластах грунта. Буровая обсадная колонна остается в пробуренной скважине до тех пор, пока не будет уложена свая из бетона, после чего буровую обсадную колонну извлекают из пробуренной скважины таким же образом, как и любую другую временную стальную обсадную трубу, как описано ниже.

6-3.10 Буровое оборудование с обратной циркуляцией

Буровое оборудование с обратной циркуляцией (Рисунок 6-12) используется для продвижения пробуренной скважины через сложные пласты с влажным грунтом. Преимущество обратной циркуляции заключается в том, что очень глубокие отверстия можно продвигать без необходимости циклически входить и выходить из отверстия с помощью бурового инструмента для удаления шлама. Просверленное отверстие должно быть заполнено водой или другими буровыми растворами. Буровая головка является автономной и приводится в движение гидравлически или сжатым воздухом.По мере продвижения скважины буровой шлам подвешивается в воде или буровом растворе. Вода или буровой раствор непрерывно циркулирует из пробуренной скважины, где буровой шлам удаляется и размещается, а затем повторно циркулирует в пробуренной скважине, чтобы повторить процесс.

6-3.11 Временные стальные кожухи

Временные стальные кожухи (рис. 6-13) используются для поддержки просверленных отверстий в нестабильных условиях.Для продвижения стальных обсадных труб в скважину используются различные методы. Среди них — вращение обсадной колонны с помощью штанги Келли с приложением некоторой вертикальной силы, забивание обсадной колонны любыми доступными средствами во время бурения скважины или использование вибромолота. Стальные кожухи обычно извлекаются из отверстия в соответствии с условиями контракта при укладке бетона.

6-3.12 Буровые установки

Бурение почти полностью выполняется переносными буровыми установками.Эти агрегаты могут быть смонтированы на самоходных гусеницах (Рисунок 6-14), на грузовике (Рисунок 6-15) или на кране (Рисунок 6-16).

6-4 Методы бурения

В дополнение к буровым работам используются различные другие материалы. Иногда в определенные грунтовые образования добавляют воду или другой буровой раствор для облегчения бурения и подъема материалов из скважины. Почву можно снова поместить в яму, чтобы высушить перенасыщенные материалы.Сверлильный инструмент используется для перемешивания материалов, чтобы их можно было извлечь из отверстия. Это называется «обработкой» отверстия.

6-5 Проблемы при бурении

Трудности, возникающие при бурении, могут включать обвалы, грунтовые воды и коммуникации.
