Откидные ворота для гаража своими руками, видео

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии гаражных ворот не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки гипсокартона. Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

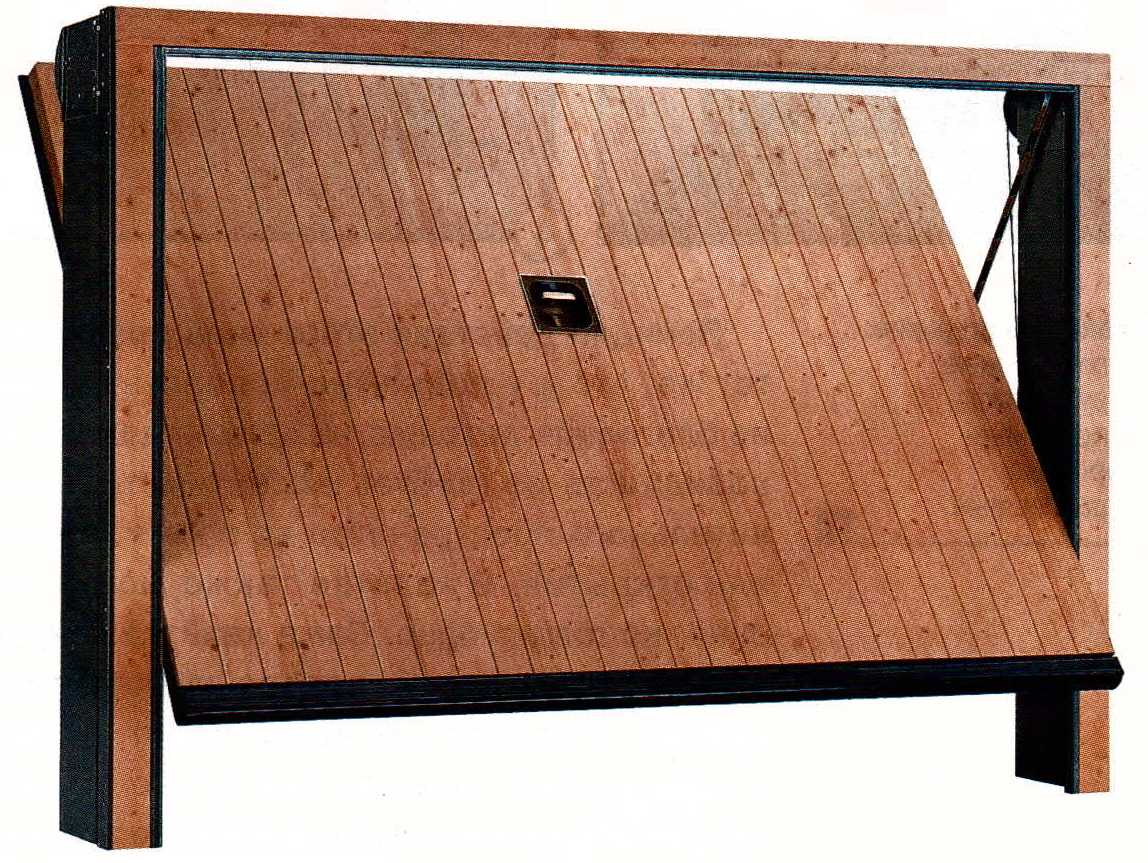

Откидные ворота для гаража

Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;

Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

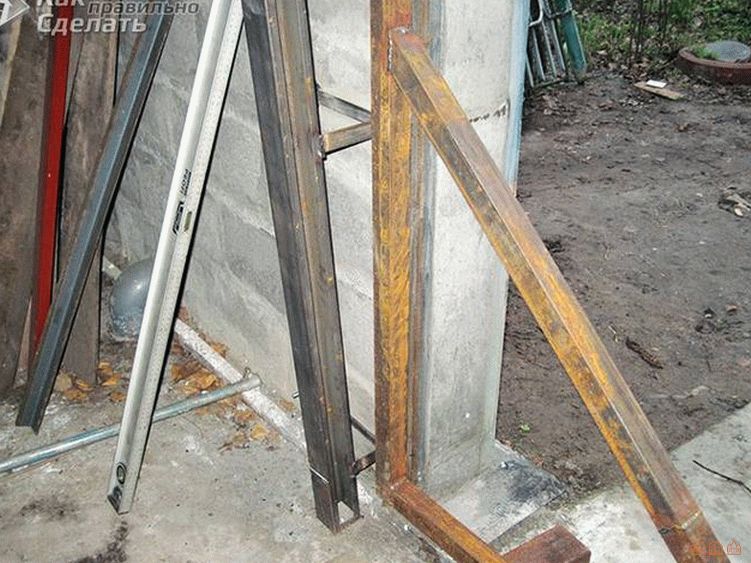

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

Как установить забор из сетки рабицы своими руками
Гаражные секционные подъемные ворота
Чем покрасить деревянный забор своими руками
Забор из профнастила своими руками

Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

Складные ворота в своем гараже — это отличное решение в том случае, если существует острая необходимость экономить пространство, как в самом помещении, так и перед въездом в него. Фактически, справиться со сборкой и монтажом складывающихся ворот можно самостоятельно. Некоторые конструкции просты, но экономят пространство и исправно служат долгое время. Чтобы их собрать, не потребуется наличие сложного инструмента и использование редких стройматериалов.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

установку створки – гармошка;
монтаж роллеты, которая складывает ворота в компактный рулон
выбор в пользу секционной конструкции;
сдвижные ворота;
откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

дерево;
металл;
сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Сооружаем складные ворота для гаража своими руками

Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

для дерева — ножовку, электролобзик, шуруповерт, лак;
для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
плоскогубцы, кусачки;
молоток, крепеж;
инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема. Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота.

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Поделиться ссылкой:

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
Монтаж на раму нижних и верхних роликов.
Установка рамы на направляющие с предварительной фиксацией.
Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
Формирование полотна из листов стали.
Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Сварка стыков элементов рамы
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Проверка правильности работы ворот
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Монтирование створки ворот
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Гаражные подъемные ворота своими руками чертежи

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Поворотно откидные ворота для гаража своими руками. Подъемные ворота в гараж своими руками. Видео — Монтаж секционных ворот

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

Их сложно взломать.
Открываются без необходимости прикладывать усилия.
При правильной технологии создания отличаются долговечностью.
Сохраняют внутреннюю площадь.
Можно устанавливать в различных гаражных проемах.

Недостатки:

Сложность выполнения работы.
Механические составляющие конструкции могут быть перегружены.
Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
Створка поворотного типа, вмонтированная в раму из стали.
Возвратной пружины – нужна для закрытия в ручном режиме.
Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
Дрель.
Гаечные ключи.
Рулетка.
Отвертки.
Уровень.
Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
Возвратные пружины.
Уголки.
Кронштейны.
Противовесы.
Направляющие полозья.
Трос.
Выбранные элементы для создания створки.
Сталь для отделки.
Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Откидные ворота для гаража своими руками + чертежи

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Заключение

bouw.ru

Откидные ворота для гаража своими руками чертежи: поэтапное изготовление

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно поделить на 2 группы:

поворотные;
секционные.

Установка ворот подобного типа станет отличным решением в гаражах, где:

притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
нужно сделать свой гараж современным и максимально удобным.

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.

Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами.

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Как создать откатные ворота для гаража своими руками: чертежи

Начинать работу по созданию откидных ворот для гаража своими руками необходимо с построения чертежа. На листе бумаги нужно указать свои индивидуальные размеры дверного проема, а точнее провести такие замеры:

замеряют дверной проем;
определяют высоту притолоки, замеряют расстояние от верха проема и до той, где потолок прилегает к стене;
определяют расстояние от проема и до стены гаража;
замеряют глубину помещения.

Когда схема будущего изделия готова, можно начинать делать раму, основой чему вполне может быть рама от старых ворот. Также можно изготовить и новую раму, применяя деревянные бруски.

Откидные ворота можно оснастить автоматикой, благодаря ней можно легко их открыть и закрыть

Изготовление рамы

Ничего сложного в изготовлении рамы нет, с этой работой легко справится каждый, даже не имея определенных навыков и опыта. Для работы потребуется:

направляющий элемент;
стойка для изготовленной коробки;
брус из дерева, помогающий собрать коробку;
кронштейн, помогающий зафиксировать пружину;
уголок шарнира;
брус для направляющего элемента;
рама створки ворот;
хорошего качества крепкая пружина;
кронштейн для рычага;
рычаг необходимый для удобного подъема механизма.

Швеллер № 8, длиной 70 см отлично подойдет для изготовления опорного механизма под пружину.

Для сборки коробки необходимо приобрести 2 штуки бруса, длина которого должна быть два метра и 30 см, а сечение 120х80 мм, также потребуется еще один такой же брус, но длина чуть больше два метра и 75 см.

Если нет места в гараже для открытия откидных ворот, то можно сделать их открывающимися наружу

Соединить бруски при помощи уголком или пластинами из металла очень легко. Раму для полотнищ можно изготовить из уголка 35х35 мм. Внутри ее обшивают тесом, а извне листовой сталью. Габариты рамы должны соответствовать габаритам входного проема гаража, стандартные размеры 2,5х2,1 метра.

Шарнирный узел изготавливают из уголка, предварительно в нем просверливают девяти миллиметровое отверстие, после этого проводят ее фиксацию в каркасе, а дальше воспользовавшись сварочным аппаратом, устанавливают пластину с таким же диаметром отверстия. Эта пластина должна иметь габариты 50х40х5 мм.

Направляющий элемент отлично можно сделать из уголка 40х40 мм. В этом случае необходимо чтобы его длина полностью соответствовала ширине полотна ворот. На одном его конце нужно установить пластину, именно с ее помощью рельс будет в дальнейшем установлен к горизонтальному брусу коробки, отступив от края 12 см, приваривают швеллер длинной в 100 мм. Установить рельс к бруску, расположенному под потолком можно за одну из полок швеллера, для его фиксации используют болты.

Это основные манипуляции, которые проводят когда изготавливают ворота своими руками. Сложностей здесь ни у кого возникнуть не должно, все делается достаточно легко и быстро. Когда подготовительные работы завершены, можно начинать установку.

Монтаж секционных ворот

Изготовить неопытному человеку секционные ворота не всегда под силу, даже если иметь под рукой подробнейшую инструкцию и необходимые инструменты и материалы. В этом случае лучше купить ворота в готовом виде, а сэкономить можно на их установке, где все достаточно просто. Перед началом установки не стоит забывать о таких моментах, которые очень важны, а именно:

Во время установки важно ориентироваться только на оригинальные чертежи, которые каждый производитель предлагает вместе со своей продукцией.
Обязательно нужно проследить, чтобы каждая, даже самая маленькая, деталь заняли свои места.
Все работы необходимо проводить, используя исключительно заводские расходники. При использовании более дешевых аналогов, не стоит рассчитывать на качественный монтаж, а также длительный срок службы.

Направляющие на откидных воротах должны ходить легко

Установка готовой конструкции

Начинать все необходимо с подготовки входа в гараж. Приобретенные в торговых точках ворота будут отлично работать только в том случае, если притолока и заплечники расположены по одной плоскости. Ни в коем случае не должно быть никаких перекосов. Чтобы было удобнее соблюсти все требования можно воспользоваться уровнем.

Глубина помещения для автомобиля идентична глубине ворот, разрешается сделать небольшой допуск – 500 мм. Но это в том случае если не появится возможность установить автоматику, а если она предусматривается, то высота увеличивается на 1000 мм.

Обязательно следует проверить, чтобы при открытом проеме в помещении было достаточно места для полотна.

Также следует запомнить, что ворота своим весом будут нагружать притолоку и потолок, поэтому для их изготовления следует выбирать материалы высочайшего качества, что также касается и заплечников.

После того как проем подготовлен можно выбрать место под крепежи и направляющие. Также важно правильно собрать секции. Начинают установку с первой панели, все работы проводятся аккуратно, без перекосов и соблюдая зазоры между отдельными элементами. Ни в коем случае нельзя их устанавливать при помощи подручных средств, к примеру, монтажной пены или дощечек.

Все работы по сборке должны быть проведены строго в соответствии с инструкцией, любое, даже самое малейшее отклонение, в конечном результате может вызвать неполадки в работе.

Преимущественно конструкции предусматривают установку уплотнителей, для которых можно использовать каучук либо резины. Устанавливают резиновый уплотнитель на полотнище, прилегающем к полу, а вот каучуковый крепят к верху и к бокам.

После осуществления полной проверки, можно приступать к установке полотна. Этот элемент ворот должен прилегать к основанию максимально, добиться чего можно, изменяя положение кронштейнов для регулировки.

На завершающем этапе монтируются ручки, замки, засовы, а также системы амортизации, если, конечно, это предусмотрено конструкцией.

На этом установка практичных и комфортных в использовании секционных ворот закончена. Своим видом они украсят любой двор, а также обеспечат качественную защиту гаража от проникновения непрошеных гостей.

ozabore.com

Гаражные подъемные ворота своими руками чертежи

Скачать чертеж гаражных подъемных ворот

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных подъемных ворот -видео

postroyka-dom. com

Изготовление и установка подъёмных гаражных ворот своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Подъёмные ворота удобны и функциональны. Ими можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Ворота можно отделать декоративными панелями, тогда они будут выглядеть особенно красиво

Из чего состоит подъёмный механизм

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

Подвижная роликовая опора обеспечивает плавное перемещение полотна ворот

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Использование электропривода облегчает открытие ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

рулетка длиной 5 метров, строительный уровень;
комплект гаечных ключей и набор различных отвёрток;
электрическая дрель в комплекте со свёрлами;
болгарка с отрезным кругом диаметром 180 мм;
аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

Есть возможность установить механизм для автоматического подъема.

Подходят для установки не только одинарных, но и двойных гаражей.

Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

Монтаж ворот возможен только в проемы прямоугольной формы.

Установка требует определенных знаний.

Ворота поднимаются вверх, за счет чего уменьшается высота проема.

Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

Деревянные бруски 120х80 мм для коробки;

Бруски из дерева 100х100 мм для потолка;

Штыри из металла для закрепления конструкции;

Металлические уголки 35х35х4 мм для изготовления рамы;

Уголки из металла 40х40х4 мм для рельс;

Швеллер 80х45 мм;

Пружина с внутренним диаметром 30 мм;

Металлический прут диаметром 8 мм;

Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

Подготовка и сбор рамы;

Установка роликов;

Изготовление створки;

Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

Каркас из деревянных брусков, обитый снаружи металлическим листом;

Использовать цельный металлический лист;

Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

fb.ru

Откидные ворота для гаража своими руками

Все больше людей обращаются к самостоятельному изготовлению заборов, дверей, оград. Если вы решили соорудить откидные ворота для гаража своими руками, то сначала нужно понять, по какому принципу они будут работать и что нужно приобрести из материалов для прочной конструкции, способной прослужить долгие годы.

Начинаем делать сами

Одним из неоспоримых достоинств гаражных откидных ворот перед распашными является то, что само полотно «уходит» при открывании под потолок. Такая техника существенно экономит место и дает больше пространства для маневров. Здесь отметим, что в закрытом виде полотно должно очень плотно прилегать к проему, это поможет сохранить тепло в непогоду. Решив сделать ворота своими руками, также нужно позаботиться о том, чтобы оснастить их калиткой, тогда сбережение тепла внутри гаража будет эффективным. Очень важно проследить за тем, чтобы калитка не открывалась самовольно при поднятии ворот, закреплять ее нужно максимально тщательно во избежание травмирующих ситуаций.

Сегодня в бесплатном доступе имеются различные чертежи для ворот, однако можно сделать конструкцию особенной, разработав эскизы, отвечающие именно вашим представлениям о надежности и красоте. Собираясь изготовить ворота своими руками, в первую очередь нужно определить размеры. Тут все просто. Замеряем длину проема (не ширину, ведь полотно будет подниматься), прибавляем около 10 см, это и будет искомая цифра.

Определимся с материалом полотна. Его можно сделать из профнастила или пластиковых панелей, в продаже имеется множество подходящих материалов. Крепиться полотно будет при помощи саморезов. Изнутри можно обшить утеплителем (хорошо подойдет пенопласт, например). Далее нужно с помощью сварки создать каркас ворот. Наиболее популярный материал для этого — металлический профиль (алюминиевый), швеллер. Каркас для калитки можно изготовить таким же способом либо воспользоваться брусками из дерева. Теперь в основании нужно установить ряды направляющих, к которым и будет крепиться полотно.

Подвесим ворота

Создадим поворотный механизм. Для этого необходимо установить направляющие. Решение может быть как вертикальным, так и находиться в горизонтальной плоскости на уровне верха ворот. Часто для прочности используют сварку, ведь направляющие используются металлические. На этом этапе широкое применение получили уголки, их приваривают таким образом, чтобы ничего не затрудняло движения полотна. В зависимости от положения направляющих, сверху или снизу полотна с боков нужно укрепить колесики, которые будут ездить по желобам. При этом диаметр таких колесиков соотносят с шириной «дороги».

Правильно подвесим двери. Используются цепи, реже — полосы из металла. Укрепляются на передней стене гаража. При этом центр тяжести полотна должен быть ниже крепления, а верхняя часть — плотно прилегать к проему. Изготавливая ворота своими руками, можно использовать маленькую хитрость: чтобы конструкция плотно прилегала, сделать снизу небольшое углубление для нижней кромки полотна. Для полноценного примыкания полотна к гаражу используется резиновый уплотнитель, его можно приобрести в любом магазине стройматериалов (такие резинки зачастую используются для уплотнения дверей). Крепится по бокам полотна и в его нижней части, что дает прекрасный результат.

Равновесие и прочие аспекты

Чтобы ворота легко поднимались и хорошо удерживались в поднятом состоянии, необходимо использовать противовес. При этом он должен быть тяжелее, чем вес полотна. При практическом вычислении нужного габарита схема такова: для начала в качестве противовеса прикрепляется обычное ведро, заполняемое тяжестями. Постепенно регулируя количество груза, вычисляется потребность в весе. В итоге правильное для конкретных ворот приспособление может являть собой плотно закрывающуюся емкость, наполненную грузом, подвешенную на тросе.

Установить противовес можно следующим способом: снизу к воротам приварить уголок, прикрепить трос, который будет подниматься вертикально (параллельно воротам) через направляющую и отдельный ролик. Дополнительный ролик прикрепим к противовесу. Выполняется такое решение с обеих сторон.

Один из основных аспектов, когда делаешь ворота своими руками, — это их положение. Стоять конструкция должна строго вертикально. Поэтому потребуется уровень. Верхние направляющие должны идти параллельно полу, иначе ворота при открытии будут давать такой угол, при котором любые маневры будут затруднены. Подгонять положение направляющих нужно до тех пор, пока движение колесиков по ним не станет идеально плавным, без помех.

Закрыть и смазать

Помнить нужно о запирающих механизмах не только изнутри полотна, но и в калитке (оснастим ее прочным шпингалетом). Как на самих воротах, так и на дверце снаружи нужно установить ручки, иначе открыть свой бокс будет очень проблематично. Построив откидные ворота для гаража своими руками, нелишним будет позаботиться и об их смазке. Использовать можно машинное или оружейное масло, графитовую пыль, спиртовой раствор.

Важно знать, что направляющие, по которым ходят ролики, также нуждаются в особом уходе для надежной эксплуатации. Их необходимо не только очищать от пыли (при работе в гараже ее появление неизбежно), но и защищать от коррозии. Смазывать такие механизмы нужно очень аккуратно, ведь некоторые вещества застывают, образуя настоящие бугры, и таким образом затрудняют движение колесиков (например, солидол, литол). Здесь уместно применить жидкость типа WD. Помимо растворителя, в ее состав входит минеральное масло, поэтому обработка не только уберет пыль, но и обеспечит легкость скольжения. Для резинового уплотнителя хорошо подойдет смазка на силиконовой основе. Стоит помнить, что при грамотном построении и хорошем уходе любые ворота прослужат дольше, радуя хозяина на протяжении многих лет.

tvoygarazh.ru

Подъемные ворота на гараж своими руками

Анализ схемы изготовления

Описание принципа работы самодельных подъемных гаражных ворот:

Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Требуемые расходные материалы

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Последовательность выполнения работ

Порядок выполнения работ:

Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
Монтаж на раму нижних и верхних роликов.
Установка рамы на направляющие с предварительной фиксацией.
Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
Формирование полотна из листов стали.
Регулировка массы противовеса.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

ismith.ru

Преимущества и недостатки подъёмной конструкции

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Гаражных подъемных ворот

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных подъемных ворот -видео

Существует много типов гаражных ворот, которые обладают надежностью и комфортом во время эксплуатации. Наиболее примечательны среди них подъемные (откидные) конструкции, которые во время открытия поднимаются к потолку помещения. Такие ворота обладают рядом преимуществ.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

створка поднимается вертикально во время открытия;
ворота гаража прочны, взломать их – непростая задача;
во время подъема створки механизм работает бесшумно;
такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

познакомиться с особенностями подъемных гаражных ворот;
сделать чертеж;
рассчитать количество материала;
подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

Подъемно-секционная . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
Поворотно-подъемные ворота . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

можно использовать в помещениях с любыми дверями;
технология монтажа несложная;
перед гаражом не требуется дополнительного пространства;
есть возможность задействовать «мертвое» пространство под крышей;
створка – это цельная конструкция, что положительно влияет на фактор безопасности;
гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
подъемные ворота можно монтировать в двойных и одинарных боксах;
можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

в случае повреждения полотна створки, необходимо будет менять ее полностью;
ворота могут быть только квадратной или прямоугольной конфигурации;
при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Принцип работы

Главным элементами подъемных ворот являются:

рама;
направляющие;
механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

секционные;
поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

сначала створка идет вверх по вертикальному креплению;
затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны . Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

электрический привод;
механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
минимальное трение должно возникать лишь от функционирования шарнирных узлов;
регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;

при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

Пружинно-рычажный . Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
Подъемно-лебедочный . Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

для гаражей;
промышленного предназначения.

Преимущество такой конструкции:

безотказность в работе;
простота;
удобство в эксплуатации;
резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см , чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

экономия площади;
эстетическая привлекательность;
надежность;
экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

обычный – это самый распространенный вид ворот;
низкий – монтируется такой вид ворот с небольшим размером притолоки;
высокий – дает возможность экономить пространство в районе притолоки;
наклонный – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

стоят недорого;
просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

стоят недорого;
имеют небольшой вес;
потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности . Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж. Самое важное – определиться с базовыми размерами подъемных ворот.

Стандартные размеры варьируются:

от 2450 мм до 2800 мм в ширину;
от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте. Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот.

В первую очередь, на изготовление ворот потребуются:

бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
арматура, чтобы закрепить каркас;
уголки 60 х 60 х 4 мм, чтобы укрепить раму;
уголки для изготовления рельс 40х40 мм;
швеллер 80х40 мм;
пружина диаметром 35 мм;
арматура 10 мм;
полотно, чтобы изготовить створки;
автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

болгарка;
дрель;
сварочный аппарат;
двухметровый уровень;
водяной уровень;
разводные ключи.

Можно взять готовые чертежи, это значительно сократит расходы на разработку собственного проекта. Есть различные план-схемы, в том числе от известных во всем мире производителей.

В последнее время пользуются большим спросом ворота с калиткой, а также автоматические подъемные ворота. Комплекты и фурнитуру к автоматическим воротам можно купить в интернет- или обычном магазине . Регулировка блока управления не представляет никакой сложности, ее можно провести самостоятельно.

Следует при покупке обратить пристальное внимание на такие детали:

Направляющие должны иметь такое же сечение, как в чертеже. Важен также промежуток между подшипниками и направляющими, он тоже должен соответствовать стандартам.
Важно обращать внимание на шарнирные соединения. Все узлы конструкции должны свободно двигаться в точке перехода от вертикального направления открывания на горизонтальное.

В точках сгибов сегмента полотна непременно присутствует защитный уплотнитель. Он выполняет несколько полезных функций:

обеспечивает целостность ворот;
предохраняет от попадания в зазор пальцев или краев одежды.

Внизу ворот следует прикрепить синтетический уплотнитель, чтобы полотно не примерзало . Важно рассчитать толщину панелей, она должна быть оптимальной.

Если возникла потребность поставить электрическую лебедку, следует правильно рассчитать:

необходимое усилие;
мощность электродвигателя;
передаточное число редуктора.

Следует обратить пристальное внимание на замки и ручки, они должны быть качественные . Пульт управления также должен быть герметичным и выдерживать механические нагрузки.

Въездные подъемные ворота можно сделать самостоятельно, при этом сэкономить существенную сумму, но при этом рекомендуется следовать всем технологическим предписаниям. У рулонных ворот толщина полос должна быть не меньше двух сантиметров. Ширина таких ворот допустима не более пяти метров .

Оптимальную высоту проема следует делать больше на 30 сантиметров верхней точки крыши авто . Притолока и заплечники располагаются в одной плоскости. Притолока может быть величиной от 30 до 50 см, заплечники – более 10 см.

Для внешней обшивки иногда используют алюминий. Вес этого металла в три раза меньше, чем железа, нагрузка на привод будет заметно меньше. Стальные листы имеет смысл использовать, где большая интенсивная проходимость автотранспорта . В сэндвич-панелях позволительно использовать специальные металлические профили, которые не поддаются взлому. Стальные детали не должны быть толщиной меньше двух миллиметров, их следует покрывать цинком.

Автоматику лучше приобретать от известного производителя, так как сделать собственными руками подобный узел сложно. Привод, пульт управления, кодовый замок – все это лучше покупать у одного производителя, иначе есть риск несовместимости узлов. Привод рекомендуется приобретать большей мощности , в противном случае увеличивается риск его поломки. Следует внимательно изучить маркировки подшипников. На них проставляют вес, который способна выдержать данная деталь.

Торсионный барабан должен быть сделан обязательно из высокопрочного алюминия. Следует укрепить металлическими уголками притолоки и пристенки, а также сам проем. Перепад уровня пола в гараже допустим не более 5 мм . В краях проема монтируются шины, они заходят под перекрытие. По данным узлам будут перемещаться секции.

Во время работы следует соблюдать технику безопасности, использовать очки, перчатки, строительные каски.

Размеры проема замеряются в нескольких точках по ширине и высоте, по первому параметру берется обычно максимальное значение, а по высоте – минимальное. Размер рамы соответствует параметрам проема. Если понадобится соединить детали кронштейнами, то профили запиливаются под углом в 90 градусов.

Перфорированные профили укрепляются в обязательном порядке планками . При таких обстоятельствах перемычки и направляющие подрезаются таким образом, чтобы оставался небольшой кончик, он потребуется для фиксации деталей.

Рама выставляется с применением отвеса. После того, как конструкция соответствует необходимому уровню, она закрепляется. Вертикальные направляющие фиксируются с применением кронштейнов. Разумно использовать мобильную фиксацию, чтобы деталь можно было скорректировать в нужном положении. Горизонтальные направляющие вставляют в угловые закладные и фиксируют.

Чтобы размеры упаковки были меньше, вертикальные рейки разделяют иногда надвое . Детали между собой соединяют с помощью уголка. В месте монтажа угловой рейкой не должно быть перепадов между металлопрофилем , в противном случае возможно заклинивание роликов.

Есть два типа узлов для балансировки:

торсионный вал;
пружина для натяжения.

Работают они по одному и тому же принципу, только место расположения у них разное.

Автоматический механизм с навальным приводом имеет большую мощность, он может работать с тяжелыми воротами. Автоматика в этом случае снабжается цепным механизмом.

Для подъемного узла позволительно использовать сигнализацию для авто. Приводом может послужить реверсная лебедка . Она работает от сети 220 вольт и поднять ворота в 125 кг она в состоянии.

Внешняя покраска ворот может быть довольно простой. Например, монохромный серый колер очень подходит для такого рода конструкций.

Следует делать ворота минимально возможных размеров . Компактные створки более устойчивы, отчего заметно уменьшается возможность блокировки.

Монтаж

Перед монтажом ворот необходимо провести косметический ремонт гаража – выровнять поверхность стен и потолка, чтобы направляющие не имели каких-либо отклонений.

Рама должна входить на пару сантиметров в пол, при этом большого значения не имеет, самодельные это будут ворота или заводского изготовления. Бетонную заливку стяжки можно делать, когда она будет закреплена вертикально.

После компоновки щита его тестируют: ставят на готовые складные направляющие и проверяют работу.

Окончание работ венчается монтажом фурнитуры:

ручки;
замки;
щеколды.

Правильная установка фурнитуры очень важна, от нее во многом зависит, насколько долго будут служить ворота. Часто ручки делают как с внешней стороны , так и с внутренней, что повышает функциональные возможности дверей.

Всю эту работу можно сделать самому, в том числе правильно отрегулировать механизм подъема. Если ворота приобретены в магазине, то рекомендуется внимательно изучить информацию, которую можно найти в инструкции.

При наличии в полотне ворот калитки обязательно следует ставить щеколду . Нелишними будут и замки, если гараж находится не на территории домовладения.

Внешняя отделка – это грунтовка и покраска. Ее этапы можно разделить следующим образом:

подготовка и сбор рамы;
установка роликов;
монтаж створки;
монтаж фурнитуры.

Рама принимает на себя львиную долю всех нагрузок, поэтому ее надо делать в первую очередь. Бруски стоят недорого, рама из брусков может равноценно заменить раму металлическую. Это будет экономичный вариант, но если все делать правильно, то принцип работы и прочность конструкции не пострадают.

Делается это следующим образом:

Плоскость, на которой происходит монтаж, должна быть идеально ровной. Чтобы не возникало перекосов, на нее кладутся подготовленные бруски.
В точках соединения используются металлические уголки, которые крепятся саморезами.
Нижняя часть бруса погружается в пол не менее чем на два сантиметра.
После завершения монтажных работ начинается тестирование. Коробка помещается в проем ворот, проверяется с помощью уровня (по вертикали и горизонтали) положение конструкции.

Если вопросов не возникает, то рама закрепляется арматурой, ее длина может быть сантиметров 25 . На один погонный метр приходится одно подобное крепление.

Затем в районе потолка параллельно горизонту ставятся направляющие. Завершив установку рамы, можно монтировать крепления для роликов.

Рельс закрепляются болтами диаметром в 1 см. Важно отметить, что в процессе монтажа постоянно следует применять уровень. По краям рельса монтируются в пазах фиксаторы, которые позволяют контролировать движение ворот.

Полотно может изготавливаться из самых разных материалов. Часто ворота обшивают прочным пластиком или листами нержавейки . Утеплитель, который находится между листами, эффективно снижает теплопотери.

Автоматика в подъемных воротах не может работать без подключения хорошего двигателя. Благодаря его работе происходит оперативное открывание и закрывание ворот. Автоматические механизмы должны иметь механизмы самоблокировки, которые не позволят открыть ворота, если отсутствует электропитание. Такие устройства достаточно прочны и надежны.

Удачные примеры и варианты

На рынке присутствует несколько моделей ворот, которые качественно сделаны и стоят недорого. Рекомендуется пристальное внимание обратить на автоматические уличные ворота «Alutech Classic» , предназначенные для гаража высотой до 3100 мм и шириной до 6100 мм. Самая большая площадь перекрываемого проема составляет 17,9 квадратных метров . Торсионные пружины рассчитаны на 25 000 циклов.

Секционные быстроподъемные конструкции, в которых рама сделана из экстрадированных алюминиевых профилей, бывают с двойными акриловыми вставками – это лучший выбор для частных домовладений.

Изделия Alutech производства Республики Беларусь обладают такими преимуществами:

приятный внешний вид;
простой принцип действия;
качество и надежность в работе;
нарушение работы пружины не грозит падением полотна;
все детали хорошо подогнаны;
ворота можно поставить в любой проем на улице.

Автоматические ворота «Alutech Classic» имеют толщину панелей 4,5 см. Ворота работают бесшумно. Они безопасные и стоят недорого, но, тем не менее, по качеству изготовления их можно назвать элитными.

Присутствует защита от попадания влаги по всему периметру благодаря уплотнителям из специального EPDM эластичного материала, который сохраняет свои свойства даже при температуре -30 градусов по Цельсию.

Есть встроенная калитка (высота 1970 мм, ширина 925 мм), которая позволяет входить в помещение, не открывая главную створку. Также имеется блок для ручного подъема.

Более подробно о конструкции подъемных гаражных ворот рассказывается в следующем видео.

Откатные ворота своими руками — устройство раздвижных заграждений с фото и видео

Из всех разновидностей заграждений, которые используются для оформления гаражей или въездов на участок, откатные ворота имеют наибольшую популярность. Причина этому в первую очередь в том, что они позволяют экономить место, ведь створка в этом случае просто сдвигается вбок, а не вперёд или назад.

Ещё один значимый плюс – это возможность сделать откатные ворота своими руками, таким образом сэкономив на монтаже и обслуживании. Выполнить эту задачу достаточно просто, если у вас под рукой есть все необходимые инструменты и правильные инструкции.

Как происходит установка?

Чтобы сделать самодельные откатные ворота, вам необходимо будет пройти несколько этапов этого процесса:

расчёты;
устройство фундамента;
изготовление каркаса;
установка ворот;
автоматизация.

Чтобы приступить к монтажу вам понадобится точно знать ширину и высоту их проёма. На основании этих данных рассчитывается количество материалов, расстояние отката, размеры фундамента. Чтобы не запутаться, лучше сделать чертёж расположения основных элементов. В этом вам помогут фото, видео и чертежи откатных ворот своими руками, которые можно найти в Сети.

После расчетов можно переходить к устройству фундамента, например, из бетона: в этом случае вдоль забора со стороны отъезда выкапывается яма глубиной примерно 2 м и длиной в половину проёма. В ней устанавливается закладная (швеллер с арматурой), которую горизонтально кладут у самого забора. Конструкцию, расположенную на одном уровне с дорожным покрытием, заливают бетоном до полного застывания (около 2 недель).

В это время можно заняться изготовлением каркаса раздвижных ворот своими руками из металлических труб, которые сваривают сначала по форме полотна, потом добавляют наклонные детали сбоку и приваривают обрешётку. Внизу к раме шахматным швом крепится направляющая.

Каркас самодельных откатных ворот устанавливается на закладную с роликами, и после его регулировки можно крепить такие элементы, как верхний и нижний ловители, ставить заглушки и нашить полотно (из дерева, профнастила или других материалов).

Делая откатные ворота своими руками, проверяйте ровность конструкции на каждом этапе, и тогда в результате вы получите надёжное и красивое ограждение.

Установка автоматики для откатных ворот

Система автоматического управления воротами позволяет открывать и закрывать их при помощи пульта дистанционного управления. Она включает в себя электропривод и зубчатую рейку. Продумать автоматизацию надо ещё на этапе заливки фундамента: вам понадобится сначала сделать проводку и вывести провода в точку, где будет установлен привод (обычно рядом с закладной). Затем зубчатая рейка крепится в нижней части каркаса ворот и при установке соединяется с приводом, который двигает рейку и таким образом сдвигает полотно.

При монтаже раздвижных (откатных) ворот своими руками важно учитывать, чтобы все элементы гармонично сочетались друг с другом, в идеале – были из одного набора. Такие комплекты вы можете найти на 1vorota.by: мы предлагаем только качественные материалы, которые идеально друг другу подходят. У нас же можно заказать и монтаж ворот, если вы не решаетесь делать его самостоятельно.

схема, расчёты и последовательность действий

Ворота для гаража должны быть не только удобными, но и надёжными. Среди всех типов конструкций больше всего для гаражного помещения подходят подъёмные ворота. Их не так сложно создать своими руками.

Блок: 1/6 | Кол-во символов: 198
Источник: http://sazhaemvsadu.ru/vorota-podemnyie-svoimi-rukami/

Конструкция и принцип ее работы

Ворота гаражные подъемные, если сравнивать их с обычными дверями, очень требовательны к мастеру, так как это устройство имеет довольно существенный вес. Главные элементы его — опорная рама и полотно — обязаны быть максимально прочными. Такие ворота всегда изготавливают по надежной, точной, (лучше уже проверенной) схеме.

В некоторых случаях допускается изготовление подъемных ворот без направляющих, однако такую «вольность» не одобряют: этот вид конструкции не очень надежен, поэтому для гаражей он не лучший вариант. Функционируют самодельные ворота благодаря шарнирно-рычаговой системе. Привод может быть механическим либо автоматическим.

Многих владельцев гаражей подкупает простота работы конструкции. В момент открытия створки верхняя часть полотна легко отклоняется, двигаясь с помощью направляющих и роликов. Открытые ворота надежно фиксируются параллельно потолку. Большой плюс конструкции — отсутствие наружных петель, которые злоумышленники, вооруженные инструментом, могут с легкостью срезать. Однако есть у подъемных ворот и другие достоинства.

Блок: 2/6 | Кол-во символов: 1105
Источник: https://dom-i-remont.info/posts/pridomovaya-territoriya/vorota-garazhnye-podemnye-svoimi-rukami-trudno-slozhno-no-vozmozhno/

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

сэндвич-панели;
направляющие планки;
уплотнители;
петли;
цепной привод;
пружина для натяжения;
вал;
барабан;
кронштейн для опоры.

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма. Важно учитывать такие требования:

Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Советы по выбору материала

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий. Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем.

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции. Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя. При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали.

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

Понадобится подготовить такие элементы:

сэндвич-панели;
направляющие планки;
петли;
цепной привод;
кронштейны;
торсионная пружина;
барабан;
дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

строительный уровень;
шуруповёрт;
электродрель;
рулетка;
перфоратор;
карандаш;
нож;
молоток;
пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.

Блок: 3/6 | Кол-во символов: 3538
Источник: http://sazhaemvsadu.ru/vorota-podemnyie-svoimi-rukami/

Подъемные ворота: плюсы и минусы

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
Возможность достаточно простого утепления, применения любых отделочных материалов.
Беспроблемный доступ в гараж при любой погоде.
Стильность, современный вид.

Главным достоинством этих моделей все же считают экономию пространства, но несколько минусов у гаражных подъемных ворот все же есть. Прежде чем принять решение в их пользу, о недостатках конструкций лучше узнать. В перечень входит:

относительная сложность монтажа, который возможен только в идеальные прямоугольные проемы;
полотно, из-за его цельности оно не подлежит ремонту в случае порчи;
механизм, который должен быть точно рассчитан на нагрузку;
уменьшение высоты проема при открытии ворот.

Самым существенным недостатком является сложность монтажа подъемной конструкции. Только тщательные замеры и качественная сборка обеспечат безукоризненный вид и такую же работу ворот.

Блок: 3/6 | Кол-во символов: 1791
Источник: https://dom-i-remont.info/posts/pridomovaya-territoriya/vorota-garazhnye-podemnye-svoimi-rukami-trudno-slozhno-no-vozmozhno/

Виды подъёмных ворот

Слева — поворотные, справа — секционные подъёмные ворота

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

подъёмно-секционная;
подъёмно-поворотная;
подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

минимальное расстояние при подъезде к гаражу;
высокая теплоизоляция помещения за счёт конструкции защитной створки;
возможность монтажа ворот в проём различного размера;
высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

устойчивость к взлому за счёт встроенной системы блокировки;
высокая прочность защитной створки;
бесшумность и простота открывания;
сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Блок: 2/6 | Кол-во символов: 3511
Источник: https://grounde.ru/vorota-podemnyie-svoimi-rukami.html

Пошаговая инструкция по сооружению и монтажу секционных ворот

Прежде всего понадобится подготовить и укрепить дверной проём. Он должен быть расположен в одной плоскости со стенками. Последовательность действий по подготовке проёма:

Если есть необходимость, стенки и потолок надо оштукатурить внутри гаража.
Далее нужно проверить отношение плоскостей между поблизости расположенными стенами.
При надобности производится выравнивание основания. Результат проверяется строительным уровнем.
Притолок и пристенки укрепляются железными уголками.
Проём ворот можно укрепить металлическими уголками

На этом этапе нужно убедиться в прочности покрытия пола. Также важно проверить его расположение по горизонтали при помощи строительного уровня. Максимальный перепад составляет 1 мм.

Ворота подобного типа состоят из секций, которые соединяются петлями.

Секции между собой крепятся с помощью петель

В крайних частях проёма прикрепляются шины, которые должны заходить под перекрытие. По данным деталям будут двигаться секции.

При монтаже ворот подобного типа нужно придерживаться таких правил:

В процессе работы нужно использовать составленный чертёж.
Допускается использование только качественных материалов.
Очень важно с точностью определить размеры.
Все детали должны размещаться с точностью до 1 мм, поэтому не нужно спешить.

Монтаж ворот с секциями не получится выполнить в одиночку. Обязательно нужны помощники. Важно помнить об осторожности. Все работы нужно выполнять в шлеме и перчатках. Глаза также должны быть защищены.

Прежде всего понадобится выполнить разметку, чтобы определить места фиксации несущих деталей. Если габариты элементов окажутся больше, проём следует расширить. Габариты проёма надо замерить в нескольких местах по ширине и высоте. По ширине надо взять максимально возможное значение, а по высоте — минимальное.

На поверхности нужно разместить 2 направляющих планки параллельно друг другу. Детали следует скрепить С-профилем внизу и ригельной рейкой вверху.

Процесс фиксации деталей с помощью С-профиля

Внутренний размер рамы должен соответствовать параметрам проёма. Если детали планируется соединять кронштейнами, то профили нужно запилить под прямым углом.

Если в планах использование перфорированных профилей, то их следует скреплять специальными планками. В этом случае перемычку и направляющие нужно подрезать так, чтобы образовался маленький «язычок». Это нужно для болтовой фиксации элементов.

Процесс сборки рамы секционных ворот

Собранная рама выставляется по уровню. На поверхности рекомендуется заранее разместить опорную планку. Это может быть, к примеру, С-профиль. Следует проверить правильность его расположения по горизонтали, после чего перенести соответствующие метки на проём. Нижние торцевые части рамы надо будет выставить по данным меткам.

После этого нужно приложить раму к стенам и потолку и выставить строго вертикально по отвесу. После того как рама будет выровнена, конструкцию надо зафиксировать крепежными деталями.

Крепление рамы к стенам и потолку

Выбор крепежа зависит от поверхности стен и потолка.

Монтаж направляющих реек

Вертикальные направляющие можно крепить к стенкам путём прямой фиксации или при помощи стандартных кронштейнов. Рекомендуется использовать корректируемый способ фиксации: анкерные болты или самонарезающие винты со сверлящими головками. Последовательность действий:

Первым делом раму нужно зафиксировать в проёме.
После этого нужно выполнить проверку правильности монтажа с помощью строительного уровня.
Проверка правильности монтажа направляющих строительным уровнем
В конце выполняется финальная затяжка крепежных деталей.

На следующем этапе понадобится временно закрепить дуговые направляющие.

Фиксация дуговых направляющих с помощью болтов

Они скрепляются с вертикальными стойками при помощи болтов. Дополнительно можно использовать ответные и фиксирующие рейки или шайбы особой формы. Прямая направляющая монтируется в дуговую. Если на заводе была произведена временная сборка, то скреплять детали не нужно.

Горизонтальные направляющие нужно вставить в угловые и зафиксировать. Чтобы уменьшить размеры упаковки, в некоторых случаях вертикальные рейки делят на две части. В этом случае детали скрепляются с помощью использования прямого коннектора. В процессе скрепления следует следить за тем, чтобы в местах фиксации с угловой рейкой не появлялось порогов или провалов между полками металлопрофиля. Это может повлечь за собой заклинивание роликов.

На ослабленной фиксации болтами горизонтальные рейки придерживаются С-профилем. Это нужно делать в процессе переноса соединительной рейки с нижней части ворот в крайнюю часть направляющих. После этого потребуется устранить перекос. Для этого понадобится выровнять диагонали прямоугольника, который образовался под потолочной конструкцией. После того как будет выполнено выравнивание, надо затянуть крепеж в местах фиксации направляющих и зафиксировать их к потолку с помощью использования кронштейнов в форме буквы L.

Крепление направляющих к потолку осуществляется с помощью кронштейнов

Устройство приводной системы

Существует 2 варианта механизма для балансировки — торсионный вал и пружина для натяжения. Принцип их функционирования практически ничем не отличается, разница только в расположении деталей.

Торсионный вал понадобится закрепить в верхней части проёма.

Торсионный вал секционных ворот

Конструкция включает в себя несколько пружин и шкивов для натяжения для разных частей проёма. На шкивах закрепляется трос, который будет опускаться до крайней секции ворот. Внизу есть коуш, он закрепляется на штифте или в петлях.

Важно уделить особое внимание сборке вала. Чаще всего процесс заключается в регулировке по ширине проёма и фиксации двух частей при помощи фланца. После монтажа нижней секции и фиксации к ней троса привода понадобится выбрать слабину муфтой для регулировки и сильно затянуть регулировочные болты.

Пружинный натяжитель устанавливается достаточно просто.

Монтаж пружинного натяжителя для секционных ворот

Деталь фиксируется в местах монтажа направляющих по вертикали. Довольно часто сборка механизма производится на заводе. Трос крепится к нижней секции так же, как и торсионный вал. Разница заключается в регулировке. Понадобится отпустить хомут для троса, вытянуть слабину, после чего ещё раз закрепить болты.

Завершающую регулировку следует производить после полной сборки ворот. Основание не должно падать или подниматься. В любом положении в процессе открывания секции не должны своевольно передвигаться.

Регулировка производится таким образом:

Если секция начнет опускаться, то понадобится усилить натяжение вала.
Натяжитель в виде пружины следует растянуть. Сделать это можно путём перемещения фиксатора в новое положение по перфорации.

Если действия выполнены правильно, то полотно будет расположено на уровне, до которого его приподнимали.

Установка полотна ворот

Монтаж секций является простейшим этапом сборки конструкции. Одну за другой их нужно устанавливать между направляющими, после чего на торцевых частях нужно закрепить болтами роликовые опоры. Довольно часто вспомогательные накладки из стали устанавливаются производителем. В таком случае останется лишь прикрепить к ним болтами маленькие кронштейны. При монтаже нужно использовать 2 комплекта крепежа — для правой и левой стороны.

Процесс установки полотна секционных ворот

Друг с другом секции следует скреплять накладными петлями. В качестве крепежных деталей нужно использовать саморезы для сэндвич-панелей. После этого понадобится выполнить регулировку роликов. Сделать это можно так:

Секцию нужно прижать к уплотнителю.
После этого надо выставить две верхние направляющие роликов, которые задают движение на повороте в процессе открывания.

В конце понадобится закрыть гараж и выключить свет. Ворота проверяются на наличие щелей. Зазоры могут быть между рейками и стенками.

Щели нужно заполнить монтажной пеной

Далее выполняется монтаж вспомогательной фурнитуры — замков, ручек и накладок для улучшения внешнего вида конструкции.

Вопрос автоматики и привода

Есть несколько вариантов автоматизации ворот с секциями:

Автоматика с навальным приводом. Имеет большую мощность, поэтому рассчитана на тяжёлые ворота больших размеров. Мотор понадобится установить с какой-либо из сторон торсионного вала. Путём силового воздействия электромотор приводит в движение вал, в результате чего ворота будут открываться или закрываться. Автоматику нужно снабдить усиленным цепным механизмом.
Потолочная автоматика. Мощности хватит для ворот маленьких размеров. Механизм закрепляется к потолку в нескольких метрах от проёма. Ворота будут открываться за счёт передвижения троса, который фиксируется при помощи тягового рычага в верхней части полотна.
Схема размещения элементов автоматики для секционных ворот

Автоматика устанавливается таким образом:

Первым делом конструкцию ворот надо проверить на щели.
Выполняется сборка направляющего привода согласно инструкции.
Направляющая балка крепится в центральной части потолка.
В задней части направляющей в потолок монтируются кронштейны при помощи дюбелей.
Производится монтаж привода.
Устанавливается рычаг. Одну часть нужно закрепить к створке, а другую — к цепи или тросу.
В конце следует выполнить прокладку электропроводки.
Проверяется работоспособность механизмов.

При покупке привода надо обращать внимание на его параметры и материалы изготовления.

Видео: секционные ворота своими руками

Блок: 4/6 | Кол-во символов: 9285
Источник: http://sazhaemvsadu.ru/vorota-podemnyie-svoimi-rukami/

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
Распиленная пополам труба крепится напрямую к стене или на специальные шпильки из арматуры
Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
Узел соединения горизонтальной и вертикальной направляющей воротной системы
Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
Упор и Г-образный держатель ролика в нижней части воротной рамы
После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
Длина угловой планки крепления для верхнего ролика составляет не более 30–35 см
После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
Планка для крепления тросового ролика и противовеса
Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод для ворот подъёмного типа

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа. Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Перед изготовлением ворот своими руками советуем изучить опыт людей уже спроектировавших и установивших конструкцию у себя в гараже. Это поможет не допустить ошибок во время монтажа.

Блок: 6/6 | Кол-во символов: 5363
Источник: https://grounde.ru/vorota-podemnyie-svoimi-rukami.html

Кол-во блоков: 8 | Общее кол-во символов: 24791
Количество использованных доноров: 3
Информация по каждому донору:

https://grounde.ru/vorota-podemnyie-svoimi-rukami.html: использовано 2 блоков из 6, кол-во символов 8874 (36%)
http://sazhaemvsadu.ru/vorota-podemnyie-svoimi-rukami/: использовано 3 блоков из 6, кол-во символов 13021 (53%)
https://dom-i-remont.info/posts/pridomovaya-territoriya/vorota-garazhnye-podemnye-svoimi-rukami-trudno-slozhno-no-vozmozhno/: использовано 2 блоков из 6, кол-во символов 2896 (12%)

Откидные ворота своими руками

Откидные ворота

На загородном участке можно выполнить любую конструкцию ворот, но поворотные, или как их еще называют, откидные, наиболее распространенный вариант. Откидные ворота проще всего выполнить своими руками, а если провести автоматизацию конструкции, то эксплуатация ворот станет намного более удобной.

Преимущества откидных ворот

Откидные ворота представляют собой полотно, которое по направляющим откидывается, открывая свободное пространство для проезда. Полотно ворот меняет свое местоположение и в открытом состоянии находится сверху.

Такая конструкция очень удобна не только для гаража, но и для оформления въезда на участок за счет некоторых преимуществ, которыми она обладает:

Конструкция за счет своей простоты отлично подходит для самостоятельного монтажа.
Такие ворота прекрасно защитят участок от вторжения злоумышленников.
Возможность декоративной отделки в таком виде, какой по душе хозяину и подходит под общий фон.
Простота эксплуатации ворот, которая при автоматизированной системе становиться еще комфортней.
Бесшумная работа ворот.
Отсутствие необходимости выделения места перед въездом для открывания створки.
Экономия при установке.

Технология монтажа откидных ворот

Эта конструкция подразумевает несколько этапов, которые нужно выполнить, чтобы полностью создать готовые к использованию ворота. В первую очередь необходимо выполнить эскиз будущей конструкции и произвести замеры. Также нужно будет подготовить необходимые материалы и инструменты для монтажа ворот.

Для изготовления понадобятся:

Сварочный аппарат
Металлический профиль
Ролики
Створка готовая. Ее также можно создать из деревянных брусков, обшитых профлистом или другим материалом или из металлического профиля.
Штыри для закрепления
Пружина с внутренним диаметром в 30 мм
Кронштейн швеллерного типа 80*45 мм

Из инструментов помимо аппарата для сварки нужны будут шуруповерт, дрель, молоток, карандаш, рулетка, уровень и болгарка. Набор материалов может меняться в зависимости от размеров и выбранной конструкции ворот.

Алгоритм изготовления ворот

Сам по себе монтаж поворотно- откидных ворот несложен и состоит из следующих шагов:

Выполнение рамы.
Монтаж роликов.
Создание створки.
Монтаж дополнительных комплектующих.

Итак, после выполнения замеров и создания проекта конструкции ворот, нужно монтировать основную раму ворот. Для этого делается рама из деревянных брусков при помощи металлических уголков или металлического профиля. Выбор зависит от желания хозяина, но все- таки стоит помнить, что металл более долговечен и прочен и для ворот подойдет больше. Обязательно она должна иметь только прямые углы. Выяснить это можно, измерив углы строительным угольником. Нижние части рамы обязательно должны быть заглублены более чем на метр в землю и забетонированы.

Далее производится сборка полотна, которая начинается с монтажа каркаса. Он может быть металлическим или же деревянным. Выполняется также креплением отдельных элементов под прямым углом. С обеих сторон или только с одной рама обшивается профлистом или для большей декоративности специальными панелями, которые крепятся на саморезы.

Следующим этапом идет крепление фурнитуры, на которой и будет держаться готовая створка. При помощи уголков создается опора для направляющей. Один из полок обязательно снабжается двумя отверстиями, которые станут местом прикрепления уголка к опоре.

Другая сторона снабжается отверстием в один сантиметр, чтобы в дальнейшем можно быть закрепить в нем пружину. Пружина и кронштейн закрепляются пластиной, которая будет осуществлять функцию регулировки.

На верхней пружинной части должно получиться кольцо, а на нижней резьба. Внизу выполняется шарнирный узел из уголков с отверстием в 1 сантиметр. Его нужно прикрепить к раме в том месте, где находится нижнее ребро и середина отверстия, которое предназначается под рычаг подъемной системы.

Основные работы произведены, теперь пришло приступать к монтажу направляющих. Пластина- регулятор приваривается на конец торца, а из уголков производятся направляющие.

Важно! Внутренний размер в направляющих должен составлять 5 сантиметров.

Края рельс обязательно снабжаются заглушками, которые позволят фиксировать створку в одном положении и не дадут ей съехать. Рельс приваривается к опоре таким образом, чтобы не было перекоса. Исключить это поможет замер уровнем и выставление створки в полуоткрытом положении.

Важно! После проведения работ нужно проверить, насколько плотно прилегает сворка. В случае обнаружения зазоров необходимо откорректировать ее положение.

Завершающим этапом работ будет покраска, если она необходима и установка комплектующих, таких как ручки и замки. Ручки должны быть установлены в нижней части с одной и другой стороны полотна. Щеколды же устанавливаются только с внутренней стороны в целях безопасности.

Монтаж ворот своими руками можно посмотреть в видео на примере гаражных:

Снабжение автоматической системой

Для комфортной эксплуатации в холодное время года или непогоду можно осуществить автоматизацию откидных ворот. Автоматизация производится при помощи установки привода, который покупается уже в готовом комплекте и устанавливается согласно той инструкции, которая поставляется вместе с ним.

Механизм установки привода может быть разным:

Для установки непосредственно на полотно.
Монтажа на направляющих.
Установки привода на боковых стойках.

Выбирают подходящий в зависимости от веса конструкции и ее вида, а также от личных предпочтений и возможностей хозяина. Также если есть необходимость, то можно, уделив немного времени электрике, создать ворота с дистанционным управлением, что позволит управлять ими даже из дома.

Заключение

По тем данным, что представлены в этой статье, можно выполнить самостоятельно конструкцию откидных ворот, которая не будет уступать промышленной. Если к делу подойти со всей серьезностью и подобрать правильные материалы, то такие ворота будут служить своему хозяину долго, а также украсят своим внешним видом любой участок.

Подъемные ворота своими руками чертежи и особенности

Подъемные ворота своими руками чертежи и особенности сборки

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

сварочный аппарат;
металлический профиль;
ролики;
сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Чертежи

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

можно использовать стальную конструкцию;
можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Рама

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

Установка роликов

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Установка роликов

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

деревянные бруски, оббитые металлом извне;
можно использовать цельный лист металла;
можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

Готовые варианты

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Калитка в щите

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Готовая конструкция

Установка дополнительных деталей

К таковым можно отнести:

ручки для открытия;
щеколды для фиксации ворот;
замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

Устанавливаем подъемные ворота своими руками

Ворота, которые называются подъемными, вы на самом деле видите довольно часто на въездах в гаражи. Они состоят из полотна, которое поднимается и сдвигается под потолок помещения. Такие заграждения пользуются достаточно большой популярностью, ведь все необходимые качества при них: и удобство в пользовании, и защитные свойства, и, что тоже немаловажно, очевидно более выгодная цена. Тем не менее, для установки подъемных ворот своими руками нужны знания, которые помогут вам сделать правильный выбор оборудования и способа монтажа.

В первую очередь следует различать подъемные секционные и поворотные ворота, конструкции которых в целом похожи, но на самом деле имеют довольно значительные расхождения как в плане комплектующих, так и в плане порядка и способа монтажа. В основном они состоят в способе подъема полотна: для секционных изделий используются направляющие и ролики, для поворотных – шарнирно-рычажная система, которая обеспечивает бесшумное движение полотна по потолочным направляющим.

Секционные ворота отличаются большей гибкостью и подвижностью, а также и большей надежностью, в то время как поворотные, которые являются более простыми, обеспечивают безопасность в основном за счет целостности полотна. В качестве материала для полотна секционных ограждающих устройств используются сэндвич-панель, а для подъемно-поворотных выбор более широкий: это и профлист, и дерево, и утепленные панели. Выполнять ремонт самодельных подъемных ворот любого вида довольно несложно, ведь и конструкция не отличается какими-то премудростями.

Сохраняем средства: как лучше сэкономить?

Если вас интересует экономия без потери качества, можно рассмотреть два варианта:

монтаж купленных у производителя;
изготовление подъемно-поворотных ворот своими руками по чертежам.

Почему именно подъемно-поворотных, а не секционных? Дело в том, что по конструкции последние как раз таки довольно сложны, и изготовить их самому не так и просто. Чтобы не портить материал и не подвергать себя опасности лишний раз, такие подъемные ворота собирают своими руками по видео или инструкции производителя. С поворотными всё намного проще, оттого и сделать их можно самому, потратившись только на материалы.

Кроме собственноручного монтажа или изготовления, есть еще вариант сокращения расходов за счет сокращения панелей или подбора такого их количества, которое будет точно соответствовать проему. Однако в этом случае вы рискуете получить негерметичную конструкцию, которая не будет сохранять тепло. Можно также пожертвовать внешним видом ворот, отказавшись от декорированных и цветных вариантов. То же касается и комплектующих подъемных ворот: исключив электромеханику и оставив ручной привод, вы тоже сможете скинуть цену. Тем не менее, последние три способа отразятся на удобстве и функциональности, а ведь хотелось бы и сохранить и деньги, и все необходимые характеристики.

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

брусья для каркаса (плюс брус на потолок) и уголки для них;
штыри;
кронштейн швеллерный;
пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями. Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

При самостоятельном монтаже или изготовлении подъемных ворот надо учитывать еще и особенности проема или конструкции гаража, которые могут повлиять на процесс установки. Может и вы сталкивались с таким и знаете, как помочь? Тогда не забудьте написать об этом в комментариях!

Собираем подъемные ворота своими руками

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
Металлические штыри для закрепления.
Уголки для рамы и рельс, 35х35х4 и 40х40х4.
Швеллерный кронштейн 80х45.
Пружина, с диаметром внутри 30 миллиметров.
Металлический прут диаметром 8 миллиметров.
Собственно, само полотно.
Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

Изготовление рамы.
Установка роликов.
Создание щита.
Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

Установка производится на полотно ворот.
Монтируются на направляющих.
Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

(4 оценок, среднее: 3,00 из 5) Загрузка…

О чём не говорят, когда говорят про откатные ворота

Люди все больше переживают о собственной безопасности, а также о личном пространстве. Это является причиной строительства высоких заборов. Нелишней будет защита и дополнительных построек во дворе. Именно поэтому важно знать, как изготовить откатные гаражные ворота своими руками.

Блок: 1/6 | Кол-во символов: 289
Источник: http://kaksdelatgarazh.ru/otkatnye-garazhnye-vorota-svoimi-rukami/

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Блок: 2/6 | Кол-во символов: 878
Источник: http://tolkostroyka.ru/vorota/vorota-dlya-garazha-svoimi-rukami/

Если всё так плохо, почему откатные ворота так распространены?

Во-первых, всё не так уж плохо на самом деле, а во-вторых, что важнее, в большинстве случаев другой альтернативы, кроме такого варианта нет. Именно поэтому откатные гаражные ворота уверенно занимают свою нишу на рынке.

Разумеется, применимость откатных ворот зависит от конкретных условий. Не секрет, что не все гаражные кооперативы эти условия предоставляют:

сложно представить хорошие отношения с соседом, выезд которому Вы перекроете створкой, или не сможете открыть её, поскольку у него распахнута воротина;
при наружном монтаже консолей и направляющих (особенно с нижними движущимися частями), можно оказаться в ситуации, что всё покрыто льдом, и ничего никуда не ездит;
монтаж такой конструкции своими руками без помощника не произвести, более того, может понадобиться профессиональный инструмент.

Тем не менее, есть много возможностей, позволяющих облегчить условия эксплуатации, учесть недостатки конструкции, внести необходимые корректировки «по месту», и тогда откатные ворота, даже сделанные своими руками сослужат хорошую службу.

Блок: 2/5 | Кол-во символов: 1099
Источник: http://VorotaGate.ru/garazhnye-vorota/otkatnye

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Блок: 2/6 | Кол-во символов: 2564
Источник: https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций. Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно.

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных. Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

опорный столб;
ответный столб;
фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
Нельзя повредить машину при случайном открытии.
Проем не ограничен по высоте.
Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Блок: 3/12 | Кол-во символов: 2339
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Блок: 3/6 | Кол-во символов: 1000
Источник: https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html

О чём не любят говорить поставщики откатных ворот?

О том, что Вы прочитали выше, но кроме этого они частенько забывают упомянуть о том, что гарантийное обслуживание может быть приостановлено (ненадлежащее использование оборудования). Что гарантийный срок рассчитывается из минимального периода (если гарантия на электродвигатель год, то вся гарантия будет год). Что внесение изменений в конструкцию автоматически снимает с поставщика ответственность по гарантийным обязательствам.

Если продавец сказал Вам об этом – запишите его в отдельную строку, обратите на него внимание. Таких продавцов можно смело рекомендовать для приобретения, даже оборудования по частям (если решили своими руками делать).

Блок: 3/5 | Кол-во символов: 698
Источник: http://VorotaGate.ru/garazhnye-vorota/otkatnye

Распашные ворота

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

Для большего удобства в створке можно вырезать калитку.

Распашные ворота

Достоинства и недостатки

Преимущества:

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Распашные ворота являются наиболее простыми в изготовлении. Именно в их пользу рекомендуется отдавать предпочтение начинающим мастерам.

Блок: 5/6 | Кол-во символов: 897
Источник: http://tolkostroyka.ru/vorota/vorota-dlya-garazha-svoimi-rukami/

Правила закупки материалов

Выбирая материалы, учитывают массу полотна, его высоту и ширину. Правила выбора материалов:

Направляющая балка – главная составляющая откатной конструкции. От нее зависит долговечность и функциональность гаражных ворот. Для нее выбирают металл толщиной не менее 3,5 мм.
При расчете характеристик полотна можно воспользоваться специальными строительными программами. Это облегчит задачу по поиску комплектующих. Их можно найти, посещая сайты производителей и официальных дилеров.
Дерево является прихотливым материалом. Ему требуется периодическая обработка защитными составами. Основным аргументом в пользу выбора дерева является привлекательный внешний вид.
Листовой металл обладает большой массой, поэтому монтаж таких ворот сопряжен с некоторыми сложностями. Преимущество подобной обшивки – створка окажется очень прочной.

При ширине проема более пяти метров подбирать комплектующие следует из расчета более серьезных нагрузок, превышающих 600 кг.

Учитывая общий вес ворот и ширину проема, выбирают составляющие элементы конструкции. К одной из основных деталей, от которых зависит работоспособность системы, относится направляющая.

В стандартный комплект составляющих элементов для откатных гаражных ворот входят:

роликовые каретки;
накатной ролик;
заглушки, устанавливаемые на направляющую балку;
верхний и нижний улавливатели створки;
направляющий рельс – 5-7 м;
верхние ролики.

После подготовки материалов стоит разобраться с устройством откатных ворот.

Блок: 4/12 | Кол-во символов: 1481
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Что делать если нет других вариантов?

Раньше театр начинался с вешалки, сегодня он начинается с парковки. Если нет парковки, то зритель не захочет идти в театр. С гаражом примерно такая же ситуация, если некуда открывать створки распашных ворот, оставалась альтернатива обездвижить автомобиль, поскольку отсутствовали гаражные ворота и минимальная защита.

Давайте несколько рекомендаций для начала, которые помогут решить ряд проблем:

Вес. Его можно значительно уменьшить, если сделать ворота не сплошными, а из решётки. Недостатки – возможность «дотянутся до механизма» снаружи, визуальная проницаемость, отсутствие защиты от ветровых нагрузок. Преимущества – такие конструкции легче всего сделать своими руками, есть возможность обустройства «аварийного открытия», такие откатные ворота меньше всего подвержены риску заметания снегом (наметённый бруствер снега после ночной метели и заморозка фактически примораживает ворота к земле), а дизайн решёток (например, кованных) может стать украшением участка.
Движение створки (чем больше створка – тем больше вес). Его можно разбить на две составляющие – две створки (вправо влево, или «телескопические, заходящие одна за другую, хоть три, хоть четыре). Именно такие гаражные откатные ворота (вне частного владения) сегодня наиболее популярны.
Уменьшение усилия ручного открывания даже массивных створок. Противовесы никто не отменял. Смонтируйте два противовеса, на открытие и закрытие (такая схема более проста, если действительно своими руками делаете), которые при штатной работе системы заклинены. Расклинивайте их при «аварийной ситуации», и ворота откроются без титанического напряжения.
«Теплый пол», как помощник в зимний период. Проложите несколько кабелей «теплого пола» под нижними направляющими, смонтируйте таймер автоматического включения (всё это лучше делать своими руками, или очень внимательно контролировать работу электриков), и откатные створки будут нормально двигаться даже в сильные морозы (до -25). Как альтернатива – специальные составы (реагенты), которыми необходимо обрабатывать зону движения, или комбинировать оба способа. Не забудьте, что удалять лишнее придётся всё равно вручную.
Фундамент под откатные створки (рельс, направляющие пр.). Кто бы, что ни говорил – не верьте. Нужна траншея, подушка пескогравийная, армирование, бетонирование. С гидроизоляцией. То есть фундамент. Главная особенность – он должен долгое время оставаться строго горизонтальным, иначе произойдёт проседание, а значит, никакого движения не будет. В этой части обустройства въезда лучше проконсультироваться со специалистами, которые в курсе качества грунта и того, какими мера можно устранить просадку конструкции.

Блок: 4/5 | Кол-во символов: 2667
Источник: http://VorotaGate.ru/garazhnye-vorota/otkatnye

Требования к створке ворот

Гаражные откатные ворота своими руками можно делать при соблюдении некоторых требований, причем они являются обязательными.

Вы должны учитывать и то, что конструкция всегда должна сохранять устойчивость, а также жесткость во время сильного ветра или гололедицы, а это значит, что вам необходимо сделать все, чтобы было именно так.
Створка должна получиться жесткой, только в этом случае, она сможет противостоять ветровым нагрузкам, а ведь это наиболее важный этап работы.

Внимание: Полотно никогда не должно прогибаться под своим весом, а значит, опять же, и здесь нужно предпринять соответствующие меры, чтобы ничего подобного не происходило.

Приобретая металл для створки, вы должны понимать, что он должен в любом случае, быть качественным, не имея признаков коррозии, а значит, находиться в удовлетворительном состоянии, так что, приобретайте сразу именно такой металл.

Правила закупки комплектующих

Выбирая комплектующие, прежде всего, нужно учитывать ширину проема, высоту створки ворот, а также их общий вес, это и есть наиболее важные моменты, о которых ни в коем случае, нельзя забывать.

Схема работы откатных ворот

Итак:

В качестве главного элемента ворот, от которого и будет зависеть их долговечность и функциональность, выступает направляющая, а значит, обязательно учитывайте это.
Знайте, что есть множество программ, которые в свою очередь, помогают с легкостью составить необходимую схему откатных ворот, таким образом, можно без особого труда подобрать необходимые комплектующие, что немаловажно.
Посещая официальные сайты производителей, а также официальных дилеров, всегда можно найти такие программы, а значит, проблем возникать не будет.
Вам всего лишь нужно правильно подобрать комплектующие, которые нужны для автоматических ворот, сделать это можно без особых проблем, с легкостью, так что, все в ваших руках, помните об этом. Указывая вес створки, а также ширину проема, вы будете точно знать, что остальную работу за вас сделают профессионалы.
Если вы желаете, чтобы ворота могли служить долгое время, обязательно нужно правильно подобрать необходимые к ним комплектующие, приобрести их можно без проблем в современном мире, так что, учитывайте это обязательно.
Например, говоря о базовой комплектации, то знайте, что в нее входит шестиметровый несущий рельс, подбирая комплектующие, помните и о том, что нужно в обязательном порядке учитывать некоторые требования.
Например, это касается общей длины створки ворот, вы должны знать, что комплектующие нужно подбирать по длине направляющей балки и той нагрузки, которая является допустимой.

Внимание: В том случае, если ширина проема станет превышать пять метров, то знайте, что подбирая комплектующие, вы должны понимать, что они должны быть рассчитаны на более серьезные нагрузки, которые превышают 600 кг.

Вы должны обязательно проконсультироваться по этому вопросу со специалистами компании, чтобы можно было сделать правильный выбор комплектующих, что немаловажно.

Инструменты и оборудование

Желая изготовить откатные гаражные ворота своими руками и установить, конечно же, нужно приобрести соответствующие инструменты и оборудование, только так работа будет проведена качественно и эффективно.

Обязательно потребуется сварочный аппарат, лучше всего, если он будет инверторным, так как он не способен портить металл, обеспечивая высочайшее качество сварного шва, что немаловажно.
Нужна и болгарка, которая будет оснащена дисками различных видов, ведь с ее помощью можно легко и просто нарезать металлические заготовки, которые, и предназначены для ворот.
Воздушный компрессор. Помните, что именно такое оборудование способно обеспечить равномерную покраску будущих ворот, а значит, обойтись без него не получится, но если у вас нет возможности приобрести его, то придется использовать обычный валик.

Блок: 3/4 | Кол-во символов: 3809
Источник: https://1pogarazham.ru/vorota/izgotovlenie-i-ustanovka/138-garazhnye-otkatnye-vorota-svoimi-rukami

Приступаем к работе

Необходимые инструменты

Из инструмента нам понадобятся следующие единицы:

сварочный аппарат;
болгарка;
рулетка;
мелок;
дрель;
сверла;
крепежный материал.

Подвесная откатная конструкция

Из материала заранее необходимо приобрести трубу квадратного профиля. Для основной рамы будет необходим прокат 60×40 мм, можно использовать вариант 50×50 мм или 60×30 мм. Для внутренней обрешетки подойдет 40×20 мм.

При выполнении чертежа мы уже сделали замеры. Необходимо при помощи болгарки разрезать профиль в согласии с шириной и длиной будущих ворот. Но важно помнить, что следует длину самой рамы сделать длиннее проема, чтобы она могла заходить в дополнительную рамку, которая будет ее удерживать.
При помощи сварочного аппарата прихватками закрепляем четыре планки, чтобы получилась прямоугольная или квадратная конструкция. Чтобы обеспечить прямые углы лучше воспользоваться специальными струбцинами для сварочных работ, которые фиксируют два профиля под углом 90˚.
Отмеряем профиль меньшего размера. Из него необходимо изготовить прямоугольник, который поместится внутри нашей рамы. Его нужно будет установить по внутреннему периметру, а также сделать вертикальные и горизонтальные перемычки, чтобы была возможность зафиксировать будущий настил. Выполняем сварочные работы.
После того как рама будет готова, не стоит спешить крепить к ней лицевую панель. Теперь нужно изготовить систему роликов, по которым ворота будут перемещаться.

Схема устройства откатных ворот

Обратите внимание! После выполнения сварочных работ все швы необходимо зачистить при помощи шлифовального круга болгаркой. Вся конструкция покрывается грунтовкой, а затем красится. Если обшивка планируется с двух сторон, тогда перемычки нужно расположить так, чтобы они находились посередине профиля основания.

Верхний узел подвесных ворот

Если вы выбрали подвесную систему, тогда необходимо будет сделать следующее:

Приобрести П-образный профиль. Его размер должен превышать длину створки ворот в два раза.
Если вес самих ворот позволяет, то короб можно прикрепить при помощи анкерных дюбелей прямо к стене. Соблюдайте горизонтальный уровень, чтобы впоследствии ворота не закрывались самопроизвольно. Если его вылет получается достаточно большим, то необходимо будет сделать подпорку из трубы.
На конце вылета рельсы необходимо заглушить ее торец, чтобы колесико не соскальзывало.
В качестве роликов нужно использовать закрытые подшипники (в открытые легко может попасть песок, и он выйдет из строя). Чтобы перемещение не было слишком громким, сверху на них можно надеть резиновые накладки или уложить резиновую ленту внутрь желоба.
Для того чтобы закрепить подшипники на раме, нужно будет подобрать арматуру по внутреннему диаметру подшипника и вставить ее в середину. Чтобы она не проворачивалась, делаем прихватки сварочным аппаратом.
Далее изготавливаются крепления для арматуры к раме. Это могут быть петли из отрезков профиля, в которых будет высверлено отверстие соответствующего диаметра. Арматура вставляется и обваривается.
После этого створка навешивается на рельс.
Необходимо изготовить планку в высоту проема. Она должна быть из П-образного профиля. Устанавливается вертикально, чтобы в закрытом состоянии ворота фиксировались в ней.

Нижний узел

Обратите внимание! Чтобы не делать ненужной работы с подшипниками, готовые ролики можно приобрести.

Если для монтажа больше подходит система рельс, тогда необходимо будет сделать следующее:

Вдоль стены, в которой расположен проем, необходимо будет вырыть траншею небольшой ширины.
Затем надо взять прямоугольный профиль, размер может быть такой, как и у рамы створок. Его длина должна превышать размер створки в два раза, также необходимо сделать запас 30–50 см.
Такой же длины необходима труба диаметром ½». Ее нужно будет наварить на верхний торец.
Дальше эту конструкцию нужно поместить в вырытую траншею и забетонировать. Это необходимо сделать так, чтобы часть круглой трубы выступала над поверхностью, она будет служить рельсом для нижних роликов.
На верхнюю часть рамы ворот также наваривается труба в ½». Она будет направляющей для ролика сверху.
Далее к раме створки привариваются два ролика. Колеса в них должны быть с выемкой, чтобы точно перемещаться по подготовленному рельсу.
Верхний ролик крепится к стене практически у самого проема. Его конструкция должна быть точно такой, как и у нижних.

Комплектующие

Реализация консольной системы также возможна для гаража.

Начиная от проема в сторону открывания будущих ворот необходимо вырыть траншею. Ее длина должна быть равна половине ширины проема, а глубина – 1‒1,5 м, ширина – 40–50 см. Эта траншея предназначается для того, чтобы соорудить в ней фундамент.
Из арматуры сечением 12 мм изготавливается решетка. По размерам она должна быть с каждой стороны на 5 см меньше, чем размер траншеи. Сверху к решетке крепится швеллер шириной в 20 см. Он укладывается вплотную к стене.
Конструкция опускается в траншею и бетонируется. Далее выстаивается в течение нескольких недель.
Основание самой створки должно быть увеличено на 40%. От него приваривается откосина к верхней планке. Это нужно, чтобы ворота надежно удерживались системой роликов. Снизу к основанию приваривается направляющая шина, в которой будут находиться ролики.
С двух торцов основания устанавливается ограничивающее колесико. На величину его размера необходимо будет сдвинуть площадку для роликов, чтобы ворота открывались заподлицо, а закрывались в небольшой нахлест.
На краю, к которому примыкают ворота, в закрытом состоянии устанавливается рейка из профиля. В верхней и нижней ее части монтируются уловители.
Еще одна планка с направляющими роликами устанавливается в верхней точке над проемом.
Когда все сделано, ворота устанавливаются на свое место и выставляются по уровню.
Площадки для нижних роликов прихватываются к профилю фундамента. Еще раз проверяется уровень и производится обварка по периметру.

Схема консольных ворот

Теперь вы знакомы не только с тем, какие варианты существуют, но и знаете, как сделать то, что вам больше по душе.

Блок: 5/6 | Кол-во символов: 6088
Источник: http://kaksdelatgarazh.ru/otkatnye-garazhnye-vorota-svoimi-rukami/

Схема устройства откатных ворот

В состав откатных гаражных ворот входит 8 частей. Эти элементы обеспечивают исправную работу конструкции:

поддерживающая шина;
направляющая балка;
роликовый блок;
нижний и верхний улавливатели;
подставка с возможностью регулировки;
заглушка.

На фундамент помещены роликовые опоры. К нижней части створки приваривают направляющую балку. Именно она будет перемещаться по роликам. Консольная часть представлена несущими роликовыми опорами. Ролики помещены внутрь балки. Основным плюсом установки таких конструкций является легкость ручного открывания. Конструкция надежна и практична при использовании в зимнее время.

Чертеж лучше составлять в соответствии с особенностями расположения и габаритов гаража. При сборке недопустимо расходиться с планом работ.

Блок: 5/12 | Кол-во символов: 782
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Практические советы по самостоятельному монтажу откатных ворот

Такие советы можно найти в Интернете, после того, как определитесь, сможете ли сделать всё это самостоятельно, или примете решение проконтролировать работу нанятого подрядчика. В начале статьи мы советовали посмотреть видео и картинки. Там мало неправды, но много полезных инструкций.

Мы же посоветуем, как при переговорах с продавцом, так и при производстве работ, держать под рукой эти рекомендации, чтобы потом не жалеть о том, что ввязались в «эту историю».

И обратите внимание – мы рассматривали только самый сложный для наших климатических условий вариант – откатные ворота с нижними направляющими и опорами. Возможно, Вашим вариантом может стать консольный (подвесной) тип, но, к сожалению, он ещё менее применим для гаража вне частного дома.

Блок: 5/5 | Кол-во символов: 811
Источник: http://VorotaGate.ru/garazhnye-vorota/otkatnye

Шаблон откатных ворот

Многими производителями была выделена стандартная модель, которая отвечает всем техническим требованиям. Она состоит из металлической рамы (профильная труба 60х40 мм) и обрешетки. Для рамы необходимо выбирать металл толщиной от 2 мм, для обрешетки – от 1,5 мм.

Важно! Перед сооружением рамы для откатных ворот каждую трубу следует зачистить, удалить жир и нанести грунтовку. Сваривание элементов конструкции начинается только после этих процедур.

Затем к металлической раме приваривают направляющую балку.

Блок: 6/12 | Кол-во символов: 529
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Видео

Вот так работают секционные откатные ворота:

Какой ширины должны быть ворота

Как сделать секционные ворота для гаража

Как сделать распашные гаражные ворота

Рольставни для гаража

Кованые ворота для гаража

Блок: 6/6 | Кол-во символов: 225
Источник: http://kaksdelatgarazh.ru/otkatnye-garazhnye-vorota-svoimi-rukami/

Руководство по изготовлению распашных ворот

Конструкция гаражных ворот

Предварительно спланируйте размеры будущих ворот в соответствии с габаритами проема для въезда в гараж и купите необходимое количество материалов. Для большего удобства составьте чертеж или хотя бы элементарный эскиз.

Первый этап – крепежная рама

Крепежная рама

Начните с изготовления несущей рамы. Исходный материал – металлический уголок. Рама будет состоять из внешнего и внутреннего опорного каркаса.

Первый шаг. Измерьте проем.

Второй шаг. Нарежьте уголок на заготовки необходимых размеров для изготовления наружной рамы. Разложите полученные элементы на плоскости, выровняйте их по горизонтали и выровняйте углы.

Крепежная рама

Для регулирования горизонтали используйте подкладки, углы проверяйте угольником. При его отсутствии можете попросту вымерять диагонали. Сразу же исправляйте любые отклонения.

Таким образом, вам надо выложить заготовки в виде будущей наружной рамы.

Крепежная рама

Третий шаг. Сварите несущую раму. Ее наружная сторона должна быть максимально гладкой и абсолютно ровной, иначе ворота будут прилегать к ней недостаточно плотно. Для обеспечения требуемой гладкости зашлифуйте швы сварки с помощью обыкновенной болгарки.

Четвертый шаг. Вварите в углы конструкции вертикальные обрезки уголка. Они обеспечат необходимую жесткость рамы, т. е. позволят ей оставаться геометрически неизменной.

Второй этап – каркас

Изготовление каркаса

Приступайте к изготовлению каркаса. В дальнейшем вы прикрепите к этому каркасу финишное металлическое полотно. Сам же каркас можно сделать из металлического профиля сечением 6х2 см.

Первый шаг. Положите раму на подходящую ровную поверхность «лицом» вверх.

Второй шаг. Вставьте направляющие в несущую раму. Каждую сторону конструкции тщательно выровняйте.

Третий шаг. Обеспечьте 15-20-миллиметровый зазор между несущей рамой и внутренним воротным каркасом. Для этого используйте вкладыши. Благодаря такому зазору в дальнейшем створки смогут двигаться без затруднений.

Четвертый шаг. Убедитесь в прямоте углов каркаса и окончательно сварите профили.

Третий этап – обшивка

Обшивка

Будьте максимально внимательны и аккуратны на этом этапе. От правильности выполнения обшивки в полной мере зависят эстетические качества и ряд важнейших функциональных свойств готовой конструкции.

Первый шаг. Обрежьте стальной лист по размеру гаражных створок. При этом левая створка ворот должна находить на правую с 1-2-сантиметровым нахлестом – учитывайте этот момент.

Второй шаг. Временно закрепите листы на каркасе. Для этого прихватит их в нескольких точках внизу.

Обшивка

Третий шаг. Обрежьте обшивку правой воротной створки на 10-20 мм (нужно для нахлеста, упоминалось ранее).

Четвертый этап. Окончательно приварите листы к каркасу. Сначала приварите материал по углам и в центре каждой коробки, а затем зафиксируйте по периметру. Благодаря этому листы не будут сдвигаться во время работы. После завершения приваривания угловые и центральные крепежные точки необходимо срезать.

Четвертый этап – петли

Петли для гаражных ворот

Навесные петли лучше всего купить.

Приварите нижний элемент петли к несущей раме. Верхний элемент приваривайте к внешней створке. Для укрепления соединения можете использовать изогнутую металлическую полоску. Ее нужно приложить к верху навесной петли и к воротной створке.

Петли для гаражных ворот

Дополнительно жесткость фиксации петель можно повысить путем приваривания к внутренней стороне изделия арматурного вкладыша.

Пятый этап – замки и запоры

Рассматриваемые ворота чаще всего комплектуются навесными либо врезными замками. Дополнительно рекомендуется установить стопоры и качественный засов. Эти изделия позволят закрывать гаражные ворота изнутри.

Накладные гаражные замки

Гаражный замок

Штыревые стопоры без проблем делаются своими силами. Для изготовления такой конструкции вбейте в грунт либо пол гаража отрезок трубы, а внутрь нее погрузите металлический прут – подвижный элемент стопора. Прут нужно продеть сквозь петлю, предварительно сделанную в створке. Следите, чтобы труба не забивалась снегом и различной грязью.

Стопор для гаражных ворот

Замки также требуют своевременного и грамотного ухода. Защищайте замки ваших ворот от воздействия влаги, в особенности зимой. Периодически смазывайте замки маслом.

Шестой этап – покраска

Покраска ворот

Лакокрасочный слой обеспечит дополнительную защиту металлического полотна от коррозии и прочих разрушений.

Покройте металл грунтовкой, дайте ей высохнуть, а затем нанесите двойной слой выбранной краски для отделки металлических поверхностей.

Покраска ворот

Любые малярные работы выполняйте либо на открытом воздухе, либо в помещении с хорошей вентиляцией!

Седьмой этап – монтаж

Первый шаг. Установите внешний и внутренний элемент воротной рамы. Фиксацию выполняйте к откосам воротного проема при помощи металлических штырей длиной порядка 18 см.

Второй шаг. Обрежьте выступающие края металлических штырей, обварите их и тщательно зашлифуйте при помощи болгарки, чтобы в дальнейшем они не мешали воротам закрываться. При желании можете покрасить штыри.

Третий шаг. Скрепите внутреннюю и наружную части рамы при помощи перемычек (металлических пластин) в 40 мм. Перемычки приваривайте с шагом порядка 50-60 см.

Четвертый этап. Навесьте створки. При желании можете укомплектовать ворота своего гаража автоматикой. Это очень удобно – вам не придется постоянно распахивать и запахивать створки самостоятельно.

Видео — Изготовление и установка гаражных ворот

Восьмой этап – утепление

При отсутствии качественной теплоизоляции через ворота будет уходить до 50-60% тепла. Если вы планируете использовать гараж в холодное время года и собираетесь оборудовать его каким-либо видом обогрева, обязательно решите вопрос с обустройством утепления.

Для этого смонтируйте на внутреннюю поверхность воротных створок обрешетку из деревянных брусков. Шаг крепления элементов подбирайте индивидуально в соответствии с шириной плит утеплителя. Для теплоизоляции рекомендуется использовать минвату и прочие материалы на ее основе.

Утепление гаражных ворот минеральной ватой

Перед укладкой утеплителя зафиксируйте поверх обрешетки полиэтиленовую пленку. Уложите утеплитель в ячейки обрешетки. Утеплитель укладывайте максимально плотно, без щелей и промежутков. Для большинства регионов 5-сантиметровой толщины слоя утеплителя более чем достаточно. Теплоизоляцию укройте пароизоляционной пленкой. Поверх обрешетки с изоляцией набейте вагонку или другой облицовочный материал.

В самостоятельном конструировании и монтаже гаражных ворот нет ничего сверхсложного. От вас требуется лишь следовать инструкции и сохранять внимательность на каждом этапе работы. Разобравшись в порядке обустройства простых распашных ворот, вы сможете самостоятельно возводить более сложные конструкции.

Ворота для гаража

Удачной работы!

Видео – Ворота для гаража своими руками

Видео — Автоматические ворота распашные в гараж для катера

Блок: 6/6 | Кол-во символов: 7023
Источник: http://tolkostroyka.ru/vorota/vorota-dlya-garazha-svoimi-rukami/

Утепление откатных гаражных ворот

Материал утепления выбирают еще на стадии закупки материалов. Многие автовладельцы обращают внимание на пенопласт, поскольку он обладает лучшим соотношением цена/качество.

Этапы работ:

Оценить состояние полотна. Необходимо внимательно рассмотреть конструкцию со стороны тыла. При наличии ржавых следов их следует устранить, а потом – обработать грунтовкой.
Создание обрешетки. Пока грунтовка будет сохнуть, можно нарезать рейки, которые будут служить в качестве обрешетки. Устанавливают их вертикально. Для сохранения свойств древесины, элементы следует обработать антисептиком.
Рейки крепят к раме саморезами или на клей. Затем раскраивают плиты пенопласта и укладывают их между рейками. Щели между блоками запенивают или заполняют герметиком.
Чтобы обеспечить защите теплоизолятора, следует зашить полотно изнутри при помощи декоративного материала. Для этого используют листы МДФ или вагонку. По периметру материал закрепляют на воротах металлическим уголком.

При утеплении откатных гаражных ворот для нижней кромки используют щеточный утеплитель. Он представляет собой планку, на которой закреплена нейлоновая щетка. Такая защита обладает достаточной плотностью, чтобы не пропускать холодный воздух снизу. Поскольку нейлоновые элементы отличаются высокой гибкостью, они быстро восстанавливают форму после деформации.

После завершения монтажа утеплителя вокруг конструкции остаются зазоры, которые необходимо заделать порогами. Такие элементы способны эффективно предотвратить потерю тепла. Обычно используют виниловые вставки.

Для дополнительного утепления используют несколько проверенных методов:

Монтаж в створке небольшой двери – эта мера позволит сохранить тепло при посещении гаража.
Занавешивание проема изнутри брезентом. Его нарезают полосами по 20 см.
Окрашивание ворот теплопоглощающими составами.

Такие меры позволят снизить теплопотери гаража и продлить срок службы автомобиля.

Блок: 10/12 | Кол-во символов: 1925
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Защита от взлома

Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.

Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.

Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.

Блок: 11/12 | Кол-во символов: 773
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Выводы

При создании откатных гаражных ворот следует позаботиться о нескольких нюансах – расчет полотна, отделка проема, заливка фундамента подготовка комплектующих и защита ворот. При детальном разборе таких особенностей работы можно соорудить надежную конструкцию.

Блок: 12/12 | Кол-во символов: 268
Источник: https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html

Кол-во блоков: 25 | Общее кол-во символов: 42579
Количество использованных доноров: 7
Информация по каждому донору:

https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 4619 (11%)
https://2proraba.com/malye-postrojki/vorota-garazhnye-otkatnye.html: использовано 7 блоков из 12, кол-во символов 8097 (19%)
http://kaksdelatgarazh.ru/otkatnye-garazhnye-vorota-svoimi-rukami/: использовано 4 блоков из 6, кол-во символов 7155 (17%)
https://1pogarazham.ru/vorota/izgotovlenie-i-ustanovka/138-garazhnye-otkatnye-vorota-svoimi-rukami: использовано 1 блоков из 4, кол-во символов 3809 (9%)
http://tolkostroyka.ru/vorota/vorota-dlya-garazha-svoimi-rukami/: использовано 5 блоков из 6, кол-во символов 11249 (26%)
https://adamis.ru/o-kompanii/stati/otkatnye-vorota-dlya-garazha-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 2375 (6%)
http://VorotaGate.ru/garazhnye-vorota/otkatnye: использовано 4 блоков из 5, кол-во символов 5275 (12%)

Как построить подъездные ворота своими руками

Последнее обновление 14 января 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читай дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд — это простой проход. А может, это уродливые ворота AF, которые хотите рубить на дрова? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот.От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить подъездные ворота

Строительство подъездных ворот — это проект, требующий высоких навыков деревообработки. Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки.Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке дерева, вам необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

Форма проезжей части. Есть ли откосы, ямы или возвышенность? Учтите, какие препятствия будут возникать у ворот при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
Ширина ворот и расстояние между колоннами, а также их высота.
Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, поскольку она будет использоваться на улице. Для этого подходят следующие виды древесины:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

Оцинкованные металлические пластины / ленты для усиления.
Шурупы по дереву
Клей для дерева
Морилка / краска для дерева

Типичные ворота состоят из стоек, нижних, верхних и средних направляющих (см. План ниже).Вы начнете с их изготовления:

Измерьте и вырежьте перекладины, нижнюю, верхнюю и среднюю планки из выбранной вами древесины.
Соедините раму с помощью столярного клея и шурупов.
Вырежьте доски и вставьте в раму. Закрепите их клеем и шурупами.
Усилить каркас, прикрепив на стыках металлические оцинкованные пластины.
Добавьте металлические полосы по краям.
Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

DIY Подъездная дорога

Подъездная дорожка является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и техническое обслуживание.

Гравий — самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию — бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (таких как битый асфальт или бетон) может снизить стоимость.

Идеи для подъездных ворот

Подъездные ворота бывают разных типов и стилей. Но главные критерии при выборе ворот — это материал и функция.

Подумайте об использовании классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами.Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Источник: houzz.com

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево — лучшие материалы для деревянных подъездных ворот. Древесину можно окрасить в тон к окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством.Черные деревянные ворота — хороший выбор. Его можно совместить с входом для пешеходов.

Планы деревянных ворот

Источник: buildeazy.com

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

Планы деревянных ворот из массивной доски предполагают использование сверхпрочного оборудования, которое придает воротам столь необходимую прочность.

Металлические ворота на проезжей части

Источник: houzz.com

Более толстые планки заполнения и более глубокие рамы придадут металлическим воротам прочный вид и долговечность.

Лучшие металлические ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Источник: houzz.com

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и ограничит доступность.

Идеи забора для проезжей части

Источник: houzz.com

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Источник: houzz.com

Но есть и более современные варианты. Вы можете сделать забор для подъездной дороги, используя стекловолокно или традиционные доски 2 × 4. Следует выбрать материал, соответствующий местным строительным нормам.

Источник: pinterest.com

Сделайте свой забор на подъездной дорожке уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Источник: houzz.com

Заборы в деревенском стиле — одна из самых модных идей забора для проезжей части.Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот является важной частью процесса. Вы захотите уделить столько же внимания, сколько вы делаете сами ворота. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути.Планирование — ключ к успеху.

Вот как вкратце проходит установка:

Выровняйте ворота (если они двустворчатые). Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными, пока вы не установите их полностью. Таким образом вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
Установите петли на стойки на необходимой высоте.
Выровняйте ворота на нужную высоту и закрепите их на петлях.
Закрепите петли на воротах и снимите фиксаторы.

Фурнитура для ворот

Ворота не закончены до тех пор, пока не будут установлены фурнитуры (защелки, опорные стержни). Вот возможные дополнения, которые могут вам понадобиться:

Простая защелка для удержания ворот в закрытом состоянии.
Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
Стержень для запирания ворот в землю.
Защелка для удержания двери открытой.
Замки.
Оборудование для автоматических ворот.
Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель. Подготовка площадки — важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Источник: houzz.com

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки настоящих ворот требуется только двойная работа.Однако есть некоторые важные ключевые аспекты, о которых следует знать:

Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что все качающиеся ворота равномерно встречаются в середине шлюза.
Стойки ворот должны быть прочно установлены, чтобы выдерживать вес сдвоенных ворот.
Ворота должны быть подходящего размера для проема.

Подъездная дорога Забор Ворота

Источник: houzz.com

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не должны быть какими-то особенными.Все, что вам нужно, это вход через забор, который может быть его продолжением.

Для ностальгического образа рассмотрите возможность использования белых ворот для забора подъездной дорожки. Это винтаж, насколько это возможно.

Кедровые ворота для забора — идеальный вход в ваш дом. Это произведет на ваш дом отличное первое впечатление.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Источник: houzz.com

Главное преимущество откатных ворот заключается в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае распашных ворот.

Панели ворот должны быть изготовлены из алюминия или предварительно оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием. Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или она может быть наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к созданию ворот такой ширины — убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков рамы.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон.Рама должна быть примерно на дюйм меньше, чем проем ворот.

Строительство ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить прочные деревянные ворота

Источник: houzz.com

Чтобы построить прочные деревянные ворота, вы должны убедиться, что забор может поддерживать ворота.Ворота не должны быть больше 4 дюймов в ширину. Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Стойки следует закрепить так, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Рулонные ворота — это более простая версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Расставьте деревянные части, которые составляют макет ворот. Переверните ворота и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельное устройство открывания ворот

Вам не нужно покупать дорогостоящее устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевое устройство открывания ворот гаража для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота?

Для очень широких ворот используйте откатные ворота. Если для распашных ворот достаточно места, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей недвижимости.Можно ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

260 простых идей для украшения дома своими руками (руководства по проектам)

Подробнее

20 простых и красивых идей DIY-заборов, которые можно построить за выходные

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

20 простых деревянных качелей DIY для тонны развлечений на заднем дворе

Подробнее

13 Ворот подъездных путей своими руками — Как построить ворота подъездных путей — Дом И идеи для садоводства

Подъездные ворота, сделанные своими руками, защитят ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность.В наши непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот, сделанными своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота

Этот план подъездных ворот своими руками покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего автомобиля, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через все этапы процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу.Тот, что показан в этом видео, имеет 16 футов в поперечнике и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота

Этот видеоурок покажет вам , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей дороге.

3- Деревянные ворота подъездной дороги

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода, плюс такая конструкция идеально подходит для подъездных путей с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не могли заползти под ними и убежать.

Декоративная верхняя панель делает высокие деревянные ворота красивыми и надежными. Легко создать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить подъездные ворота из кедровых досок с пазом и гребнем.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота во время прогулки или поездки на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровая доска с гребнем и пазами проста в работе, а древесина прослужит десятилетия снаружи в элементах.

5- Проездные ворота

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом безопасность внутри вашей семьи и домашних животных.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать из них автоматические ворота.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

7- Ворота для поддонов

Переработанная древесина поддонов идеальна для строительства подъездных ворот своими руками . Переработанные пиломатериалы из поддонов можно бесплатно получить, а также доски идеального размера для этого строительного проекта.

Двойная дверная конструкция образует ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные откатные ворота

Такие раздвижные ворота, как эти, занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на уклоне, подъездная дорожка g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить рамы для тяжелых условий эксплуатации. , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческой ферме, где основной задачей является содержание скота в безопасном ограниченном пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения привлекательности бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные ворота для поддонов

Рядом с пляжем очень ветрено, и вам понадобится подъездная дорога , которая может выдержать сильный ветер и соленый воздух.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут противостоять сильным ветрам, дующим с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Ворота трансформированного звена цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота из цепных звеньев в рай из пальмовых деревьев, который будет приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота с сеткой в красивый вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифами, чтобы превратить скучные ворота в произведение искусства.

12- Металлические ворота

Он большой, привлекательный, надежный и полностью сделан из металла. Эти металлические ворота подъездные пути открываются автоматически и являются прекрасным.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции по созданию индивидуальных металлических ворот для подъездной дороги.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным, повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивалась текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны конфиденциальность и безопасность.

Установка автоматических ворот подъездной дороги против ворот с ручным управлением: Советы по установке подъездных ворот своими руками + проблемы технического обслуживания подъездных ворот

Некоторые статьи на этом сайте содержат партнерские ссылки. Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без дополнительных затрат для вас.
Небольшая поездка по стране всегда идет на пользу душе. Вот как я обнаружил въездные ворота, которые вы видите на этой фотографии:
Нестандартные ворота, имеющие особое значение для домовладельца, также являются «пищей для души».
Я не могу придумать лучшего приветствия для вашей собственности, чем въездные ворота, которые напоминают вам о том, что для вас важно:
Ворота не только отлично выглядят, но и отпугивают адвокатов от вашего порога — среди прочего вещи.
Ниже приведены некоторые важных вещей, которые необходимо знать перед покупкой въездных ворот для подъездной дороги, а также несколько советов по самостоятельной установке ворот подъездной дороги!
Типы подъездных ворот
Существует 2 основных типа подъездных ворот:
Раздвижные ворота подъездных путей
Распашные подъездные ворота
Тип въездных ворот, который вы выбираете — раздвижные или распашные — в конечном итоге будет зависеть от того, насколько ваш участок окружает зону ворот.
В большинстве случаев распашные ворота (в отличие от раздвижных) лучше всего открывать на шарнирных стойках вдали от проходящего транспорта и внутрь собственности. Если ваша подъездная дорога слишком крутая, вам понадобится калитка, которая отводится от собственности в сторону прибывающих транспортных средств. Двусторонние ворота лучше всего подходят для наклонной подъездной дороги, независимо от того, открываются они или выходят. — Источник
Автоматические и ручные ворота входа
Затем вам нужно решить, хотите ли вы автоматический или ручной ввод ворот.ручные въездные ворота.
Конечно, ручной затвор будет более доступным .
Стоимость вашей установки будет полностью зависеть от сочетания стиля и функции, которое вы выберете. Ручные ворота могут стоить всего 500 долларов, тогда как автоматические ворота могут легко стоить более 10 000 долларов, в зависимости от характеристик. Source
Автоматические ворота на въезде обеспечивают ряд дополнительных преимуществ в плане безопасности. Точно так же дополнительная технология, встроенная в автоматические ворота, означает, что со временем произойдет еще больше проблем, что приведет к увеличению счетов за ремонт в будущем.
Если вы выберете автоматические въездные ворота, вам также нужно будет определить, предпочитаете ли вы ввод с клавиатуры, карточный ввод или какой-либо другой тип системы управления воротами на подъездных путях.
Материалы для подъездных ворот
Кованое железо является особенно хорошим материалом для изготовления автоматических подъездных ворот — благодаря его антикоррозийным свойствам.
Вот несколько полезных советов перед установкой подъездных ворот из кованого железа.
Другими хорошими альтернативами являются:
Деревянные ворота также заслуживают внимания — из-за более низкой стоимости.Однако, если вы остановились на деревянных воротах, просто знайте, что они потребуют большего ухода, чем металлические ворота.
Вот несколько вещей, которые следует знать перед установкой деревянных ворот.
Техническое обслуживание ворот подъездных путей
Открыватели подъездных ворот и сами ворота, очевидно, подвергаются воздействию погодных условий круглый год.
Следовательно, они требуют регулярного обслуживания для обеспечения их эффективной работы.
Например:
Петли на воротах необходимо регулярно смазывать.
Цепной привод откатных ворот также нуждается в смазке.
Вы хотите, чтобы вредители не гнездились внутри и вокруг открывателя ворот.
Трубки открывателя ворот необходимо часто чистить и смазывать.
Обязательно к прочтению: Советы по обслуживанию автоматических ворот для подъездных путей

Советы по установке ворот подъездных путей DIY
Большинство домовладельцев оставят детали установки ворот с приводом профессионалам.
Но если вы любитель DIY, вам нужно знать несколько основ, чтобы встать на правильный путь:
Не забудьте оставить достаточно места для машины (или двух), чтобы сесть в нее. подъезд к воротам до их открытия.
Если вы остановились на распашных воротах, лучше установить их так, чтобы они не попадали в зону проезжающего транспорта.
Если у вас наклонный подъезд, то лучше всего подойдут ворота, в которых 2 двери работают в унисон (двустворчатые).
Если у вас есть забор или каменная кладка, ведущая к месту, где будут ворота, установите столбы ворот сразу за колоннами или непосредственно рядом с ними.
Большинство автоматических ворот бывают с пролетами 12 ‘, 14’, 16 ‘и 18’, поэтому планируйте строительство забора, ведущего ко входу в ворота заранее.
При измерении оставьте достаточно места для автомобилей скорой помощи и больших грузовиков для доставки, чтобы добраться до вашего дома. Последнее, что вам нужно, — это грузовик UPS, выезжающий из вашей стойки ворот, когда он подъезжает к дому!
Выберите надежный бренд для выбранного вами комплекта для въездных ворот. В этом случае для надежной системы лучше перестроить.
В большинстве случаев вы получите весь комплект и кабудл от одного поставщика. Если вы купите компоненты для своих въездных ворот отдельно, вам нужно знать, как найти и купить устройство для открывания ворот. Электродвигатель ворот — ключевой компонент автоматического открывателя ворот.
Обязательно прочтите: 10 советов по лучшей установке ворот на подъездных путях
Ресурсы по установке подъездных ворот своими руками
Все еще думаете о том, чтобы построить ворота самостоятельно?
Обычно помогает, когда вы «видите» что-то в действии, а не просто читаете.
Итак, вот несколько видеороликов, руководств и диаграмм по установке подъездных ворот, которые помогут вам заранее спланировать, как выполнить каждый из необходимых шагов:
В этом видео в меньшем масштабе показано, как построить подъездные ворота с нуля и установите его самостоятельно:

Перед покупкой подъездных ворот…
Приведенные выше советы помогут вам начать работу. Как только вы начнете исследовать продукты и инсталляционные компании, доступные вам в вашем районе, возникнет еще много вопросов, о которых вы, возможно, не задумывались раньше.
Есть много компаний, которые сделают для вас индивидуальные ворота. Получите как минимум 3 предложения, прежде чем выбрать лучшие въездные ворота для вашей дороги.
Если бы это было на мое усмотрение, стоимость ворот определенно была бы , а не , я бы в первую очередь учитывал при выборе нестандартных въездных ворот для моего дома.
Информация о стоимости установки подъездных ворот.
Вместо этого, при выборе автоматических ворот должны быть в первую очередь рассмотрены факторы искусства и дизайна.
Своевременное изготовление ворот — еще один ключевой фактор в процессе принятия решений.
Итог: получайте удовольствие и хорошенько подумайте, прежде чем принимать решение о дизайне ворот!
Я начал заниматься домашним преследованием … посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов — вести хронику домов на разных этапах строительства с точки зрения потребителя.По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.
Ghost Controls Устранение неполадок беспроводной клавиатуры
Ghost Controls Устранение неполадок беспроводной клавиатуры Этот кронштейн легко прикрепляется к стойке, а затем к нему прикрепляется ваш аксессуар (продается отдельно). Модель № HDP1. Сменный сбрасываемый трансформатор переменного тока Ghost Controls AXTFW — это сбрасываемый выходной трансформатор для подзарядки ваших ворот и ступеней.Универсальный ресивер Liftmaster 312hm совместим со следующими пультами дистанционного управления. по ценам и доступности. com См. полный список тракторов. Панель управления постоянно отслеживает состояние датчиков и проводных контактов системы, показывая, какой ZombieCode® для управления замком присущ всем открывателям GHOST CONTROLS. Ghost Controls Professional Single Gate Opener Kit. Чтобы определить причину проблемы, нажмите и удерживайте кнопку обучения и очистите все. Во-первых, открытие 1-клавишным — это просто нажмите любую цифровую кнопку и ОТПРАВИТЬ, и ворота откроются.Чтобы снять, убедитесь, что дверь закрыта * Серийный номер вашего оператора расположен на левой стороне блока управления. каждая створка * 1 Полный комплект SW3000XL — включает: приемник, подключаемый трансформатор, аккумулятор 12 В, 10-футовый аккумуляторный жгут, оборудование для установки, 2 предупреждающих знака, руководство по установке (на английском и испанском языках) * 2 Устранение неисправностей. ИНСТРУКЦИИ AXWK. Если клавиатура включена, подождите, пока она не выключится (примерно 20 секунд). Тип ограждения: дистанционное устройство открывания ворот / передатчик. WKE можно запрограммировать для беспроводного управления до 4 приводов гаражных ворот, каждый из которых работает по разному коду, или для управления одной гаражной дверью 27 апреля 2009 г. · Беспроводной контроллер потрясающий, и у меня не было никаких проблем, которые казались эндемик в зашитой единице.Где находится клавиатура? Клавиатура должна быть расположена на расстоянии не менее 6 футов от ваших автоматических ворот, чтобы вы не могли протянуть руку или запутаться в них. Ваш приемник теперь синхронизирован с клавиатурой и / или мышью. Устранение неполадок с клавиатурой довольно просто, и вы можете легко решить мелкие проблемы такого рода всего за несколько минут. Будет звучать длинный тон. Беспроводная клавиатура PATRIOT (пластик) Узнать больше PN # 030214 Беспроводной приемник (гаражные ворота) Узнать больше PN # 030215-Черный Панель управления DUAL 824P является сердцем системы.Функции. smartguard — проводная клавиатура управления доступом Клавиатура SMARTGUARD может вместить до 1000 уникальных PIN-кодов любой длины, определяемой пользователем, от одной до десяти цифр. Получите помощь с беспроводным телефоном, планами, заказами и голосовой почтой. 205 просмотров • 15 июня 2020 г. • Руководство по установке / эксплуатации для набора для открывания одинарных ворот серии HDP1 Ghost Pro для монтажа на колонне или тяжелых декоративных ворот. Полезные видео для потенциальных, новых и опытных владельцев автоматических систем открывания ворот Ghost Controls. ИНСТРУКЦИИ ДЛЯ БЕСПРОВОДНОЙ КЛАВИАТУРЫ ПРОГРАММИРОВАНИЕ Заводской мастер-контакт по умолчанию = 1234 Как выучить GhostCode в Ghost Controls Беспроводная клавиатура AXWK Premium с удаленного передатчика Ghost Controls® будет отечественным лидером на рынке автоматизации ворот для жилых и сельскохозяйственных помещений.Пользователь клавиатуры никогда не должен находиться в зоне, которая позволяет оператору автомобильных ворот вступать в контакт с пользователем во время работы с клавиатурой. Кроме того, пульт дистанционного управления или клавиатура могут отказаться от технологии скользящего кода. 846 просмотров • 19 августа 2019 г. • Amazon. 2) Режим обратного назначения — этот режим запускается на EDU. Клавиатура была установлена в считанные минуты и работала отлично. com См. полный список на сайте homedepot. Они могут иметь 3 или 4 терминала и обычно обозначаются соответствующим образом; R1, R2, R3 и R4 (при 4-проводной системе).Все клавиатуры GHOST CONTROLS Premium должны быть запрограммированы до того, как они будут работать с системой Gate Opener®, чтобы обеспечить безопасность вашей системы. Пользователь переводит беспроводную шторы в режим обратного назначения, удерживая предел открытия (обозначен белым прямоугольником Беспроводная клавиатура KP18 С помощью беспроводной клавиатуры можно управлять открытием ворот, вводя пароль, ее легко запрограммировать, и вы можете сбросить пароль Ghost Controls Беспроводная клавиатура AXWK Premium для автоматического открывания ворот на подъездных путях Описание продукта Простота программирования и управления любой системой автоматического открывания ворот GHOST CONTROLS. Клавиши со светодиодной подсветкой хорошо видны ночью.Аккумулятор 12 В можно заряжать с помощью трансформатора переменного тока, включенного в список UL Ghost Controls, который подключается к розетке переменного тока 120 В, ИЛИ от одной или нескольких солнечных панелей. Если вам нужен список деталей, перейдите сюда, чтобы помочь вам найти подходящие запасные части. Клавиатура Обычно запрограммированные на двери замки SARGENT предлагают базовые возможности контроля доступа с использованием только клавиатуры — для дополнительного удобства и гибкости учетных данных по пин-коду. Беспроводные клавиатуры серии KP для ворот и гаражей. Цифровая клавиатура 25 Code GTO.Вести. Получите его как можно скорее во вторник, 9 февраля. Устранение неполадок Правильный PIN-код должен быть введен в течение 20 нажатий клавиш; в противном случае клавиатура перестанет работать на 5 минут. Что ж, все вроде работает. BBB служит местом для решения рыночных проблем между компаниями и их клиентами. Он контролирует все беспроводные датчики системы, проводные шлейфы, а также управляет сигнальными сиренами и проводными клавиатурами модели DUAL 824KP. На большинстве клавиатур с дистанционным управлением батарейный отсек расположен в нижней части устройства.Узнайте, как исправить распространенные проблемы, или свяжитесь с нами. beam SMART Клавиатурный передатчик модели MDTK — это один из серии беспроводных устройств управления MegaCode от Linear, предназначенных для использования с автоматическими приводами гаражных ворот и ворот. SteelSeries предлагает широкий выбор игровых клавиатур для максимального удовольствия от игры. Удобный способ закрепить беспроводную клавиатуру, водостойкий передатчик или другой аксессуар практически на любой стойке. DSC (Digital Security Controls) — мировой лидер в области электронной безопасности. Еще один индикатор — это дважды слышать уведомление о снятии с охраны — по сути, ваша клавиатура не слышит от базовой станции о том, что команда была получена, поэтому она отправляет ее снова.У меня есть сверхмощные двойные ворота, 10-ваттная солнечная панель, двойной держатель батареи, клавиатура и датчик проезжей части — все это управление призраками. 7. Он имеет встроенный радиопередатчик с радиусом действия 250 футов в условиях прямой видимости. Разница между клавиатурами заключается в технологии скользящего кода по сравнению с настройкой кода стиля двухпозиционного переключателя. Вы устраняете неполадки устройства открывания гаражных ворот Linear LDCO800 или ищете список запчастей устройства открывания, но у вас нет руководства? Ниже вы найдете ссылку на руководство для открывателя гаражных ворот Linear LDCO800.Запрограммируйте клавиатуру как устройство в настройках устройства во время программирования панели. 27 января 2019 г. · Передатчик дистанционного управления Liftmaster Chamberlain 361lm работает с приемником 312hm для открывания ворот или коммерческих дверей. 99 и среднее расстояние между воротами и клавиатурой составляет 10 футов. Все системы Ghost Controls совместимы с широким спектром проводных устройств ввода, которые могут быть подключены к входам платы управления Ghost Controls. Скопировав код, вы должны перейти в интернет-магазин Ghost Controls и продолжить покупки в Интернете.Клавиатура свяжется с вами! Мы здесь, чтобы ответить на любые ваши вопросы или комментарии. Стальной фундамент [2] Беспроводная клавиатура [3] Настроенная антенна. Руководство по эксплуатации двигателя распашных ворот DEA Ghost 200 DEA GHOST 200 & nbs Ghost Controls TSS1XP Комплект для открывания одиночных автоматических ворот с солнечной батареей для тяжелых условий эксплуатации для распашных ворот на расстояние до 20 футов (футов) ИНСТРУКЦИИ AXWK www. Сэкономьте, чтобы увидеть цену при оформлении заказа Щелкните здесь для получения дополнительных сведений Page 3 Шаги программирования для беспроводного бесключевого доступа Quik-Code Шаг 1: Должен гореть красный свет.Это просто зависит от обстоятельств. Ghost Controls AXWK Premium Wireless Keypad для систем автоматического открывания ворот: Amazon. Время автономной работы очень долгое — более 30 часов непрерывного использования. 12 часов. Заезд в любое время и в любом месте. кабель — это самый простой способ заставить ваши ворота открыться, когда кто-то в автомобиле пытается выехать из вашей собственности. При появлении запроса введите номер телефона или IP-адрес приемника центральной станции. Отключение PartyMode Secure на клавиатуре Ghost Controls. Страница 2: Код 07 беспроводной клавиатуры сообщает клавиатуре, что вы хотите, чтобы она узнала правильный GhostCode с рабочего пульта дистанционного управления.51 грамм Номер модели Беспроводная клавиатура AWXK Premium снята с производства производителем Нет Цвет Черный Стиль Материал беспроводной клавиатуры AXWK Premium ABS Источник питания Питание от батареи Изделие Количество в упаковке 1 Количество штук 1 Особенности PartyMode Secure и 1Key Ghost Controls Беспроводная клавиатура премиум-класса, AXWK. 5 мая 2020 г. · К счастью, для клавиатуры LiftMaster это простой процесс, и вы можете сделать это самостоятельно за считанные минуты. Полноразмерные 19-миллиметровые клавиши повышают скорость и точность, упрощая поиск и нажатие нужных чисел.ПРОСТОЙ СЕТЕВОЙ БЕСПРОВОДНОЙ СИСТЕМНЫЙ МАРШРУТЕР КЛЮЧЕЙ Существующий корпоративный Ethernet Просмотрите нашу подборку аксессуаров для электрических открывателей Mighty Mule. Клавиатуру можно установить в любую систему Area с Thinline Keypad; Система зон с сенсорной клавиатурой; Система по всему периметру с тонкой клавиатурой; Система по всему / периметру с сенсорной клавиатурой; Система Home / Sleep / Away с тонкой клавиатурой; Система Дома / Сна / Вне дома с сенсорной клавиатурой; Руководства пользователя системы: Краткое руководство по сенсорной клавиатуре; Руководство пользователя XR150 / XR550; XR150 / XR550 Mighty Mule, разработчик и производитель устройств управления воротами и средств контроля доступа Mighty Mule, был лидером в отрасли контроля доступа более 20 лет.Найдите кнопку LEARN на панели управления MyQ. Чтобы стереть исходный код клавиатуры, сначала необходимо стереть все коды, хранящиеся в приемнике. СОВЕТЫ. Компания Chamberlain Group готова помочь вам от устранения неполадок до проблем с подключением. 16 см; 317. Магазин Ghost Controls 12v 7Ah сменный аккумулятор в отделе аксессуаров для открывания ворот на подъездной дорожке в Lowe’s. Найдите кнопку «Получить код» на этом купоне и быстро нажмите на нее. Инструкции по линейному радиоуправлению Инструкции по программированию беспроводного бесключевого доступа 877MGX Raynor можно скачать ниже.Дома или в офисе, даже на пляже, вы можете наслаждаться удобством и спокойствием, которое обеспечивает отмеченное наградами приложение RTiPanel. Если клавиатура находится на расстоянии 1000 футов, вы можете сэкономить время на возвращении к панели, проверив жгут проводов клавиатуры на предмет надлежащего напряжения постоянного тока. Примечание. Память не сохраняется. AXWKIM Made in Все клавиатуры GHOST CONTROLS® Premium должны быть запрограммированы с помощью 4-значного главного PIN-кода перед использованием системы открывания ворот, чтобы руководство пользователя беспроводной клавиатуры для контроля доступа к автоматическим воротам и / или механизму открывания ворот гаража GC433WK1 Ghost Controls, LLC.Такая конструкция по своей сути более безопасна и позволяет устанавливать системы практически в любом месте мира. Цифровая клавиатура Mighty Mule разработана для работы со всеми автоматическими открывателями ворот Mighty Mule или GTO / PRO; это идеальный аксессуар для подлинной беспроводной клавиатуры безопасности Merlin с возможностью кодирования Merlin Security + 2. С помощью трехкнопочного пульта дистанционного управления автомобильным козырьком вы можете управлять до 3-х кнопок ДЛЯ ПОДКЛЮЧЕНИЯ К КОНТРОЛЛЕРУ ДОСТУПА — ИЛИ ОДНО АВТОНОМУ Семейство устройств серии DKS 1500 Клавиатуры обеспечивают контроль доступа практически для любого приложения, где требуется ввод цифрового кода, и они доступны для автономных приложений или для подключения к контроллеру доступа.Чтобы снять, убедитесь, что дверца полностью открыта, и сдвиньте ее вправо, отводя от блока управления. При приглашении других пользователей вам необходимо ввести их iCloud Apple ID. Надеюсь это поможет. Если дверь открывается с пульта, но не с клавиатуры, значит, проблема с клавиатурой. Дополнительная клавиатура Ghost Controls потрясающая. Беспроводная клавиатура тоже работает хорошо, она хорошо освещена. Мне нужно запрограммировать некоторые задержки входа / выхода и так далее, но это позже. Уникальный дизайн клавиатуры и специальные клавиши Эти инструкции относятся к беспроводной системе бесключевого доступа Liftmaster 877MAX. Открывайте или закрывайте ворота гаража без использования пульта дистанционного управления или ключа.Чистое небо, Говард, ни пульт дистанционного управления, ни настенный выключатель не управляют открывашкой. У пользователя есть 25 секунд между нажатиями клавиш, чтобы ввести правильный код. В руководстве по ремонту нет записей для этих типов клавиатур. Цифровая клавиатура для контролируемого доступа с простым программированием, которая может содержать до 25 кодов доступа. 02.11.2018 · Вариант клавиатуры, который мы установили с этой системой — ЖКИ-клавиатура «148E», выглядит практически идентично. Приложение FCC ID, представленное Ghost Controls, LLC для беспроводной клавиатуры для контроля доступа для автоматических ворот и / или устройства открывания гаражных ворот, для идентификатора FCC 2AGMZGC433WK1.Шаг 2: Зачистите провода на 3/16 дюйма и прикрепите провода к клеммной колодке на плате управления клавиатурой, как показано на рисунке A. Как и в большинстве типов устройств с дистанционным управлением, у вас время от времени будут возникать проблемы с устройством открывания двери. время. Компьютеры HP — цифровая клавиатура не работает (Windows 10, 8, 7) Этот документ относится к компьютерам HP и Compaq с операционной системой Windows 10, Windows 8 или Windows 7. 0 ™ технология скользящего кода; Функция закрывания одной кнопкой (работает со всеми открывателями гаражных ворот LiftMaster, произведенными с 2006 г.) Для перепрограммирования существующей беспроводной клавиатуры Intellicode.Да, у всех в доме есть iPhone, iPad или iPod touch с iOS 8. Механический, Cherry MX, мембранный, RGB-подсветка и многое другое. Беспроводная система бесключевого доступа LiftMaster® может открыть дверь с помощью частного 4-значного кода, который вы программируете непосредственно в устройстве. Наши решения идеально подходят для любого типа дома, включая дома на одну семью, кондоминиумы и таунхаусы. Если вы планируете использовать клавиатуру в качестве беспроводного приложения, следуйте инструкциям на странице 3. Если по какой-либо причине у вас есть вопросы или вам нужна помощь в устранении неполадок, позвоните: 1-800-442-1255.Сравнивать; Найдите мой магазин. Ограниченная гарантия сроком на один год. Номер детали Ghost Controls Размеры продукта AXWK 13. ПОЖАЛУЙСТА, НЕ ВОЗВРАЩАЙТЕ В РОЗНИЧНЫЙ МАГАЗИН. Ворота открываются автоматически после получения правильного кода или сигнала. Кроме того, вы можете управлять любой из наших систем со своего мобильного устройства, где бы вы ни находились. GTO, Inc. Знаете ли вы? Мы предлагаем скидку 10% для служб быстрого реагирования, военных / ветеранов и наших медицинских работников. 4. Выбранные Ghost Controls, потому что это было лучшее соотношение цены и качества с лучшими отзывами.Просмотрите и загрузите инструкции по эксплуатации беспроводной клавиатуры Genie в Интернете. Продукты для беспроводного управления освещением. На аксессуары для открывания ворот производитель дает гарантию на & nbsp. Оставьте отзыв и поделитесь своим опытом с BBB и Ghost Controls. Затем нажмите кнопку «Подключить» на клавиатуре и / или мыши, и мигающий свет на USB-приемнике должен прекратиться. Беспроводные клавиатуры — это простой и доступный способ контроля доступа к вашей собственности и работы с использованием радиочастотного сигнала приемника.Стандартная беспроводная клавиатура Liftmaster 877LM: открывайте или закрывайте ворота гаража без использования пульта дистанционного управления или ключа. Премиальная беспроводная клавиатура устойчива к атмосферным воздействиям и обеспечивает полный доступ ко всем функциям вашей системы открывания ворот. Во-вторых, убедитесь, что беспроводная клавиатура совместима с подземной системой управления распашными воротами до 4. Управление беспроводной зоной. Чемберлен, 315 МГц Security Wireless Keyless Entry. Руководство пользователя. Возможно ли это, или кнопка на клавиатуре должна управлять нагрузкой? Я запрограммировал его без загрузки, и стороннее программное обеспечение получает уведомление о том, что кнопка была нажата, но нажатие кнопки также, похоже, вызывает некоторые огни.Ghost Control® — это беспроводная уличная клавиатура премиум-класса. ниже. Трехфункциональная настенная консоль с панелью с подсветкой, которую легко найти в темноте. Не забудьте снять дверцу при установке блока управления, чтобы печатная плата всегда была защищена. Ghost Controls® станет отечественным лидером на рынке автоматики для почтовых ворот для жилых и сельскохозяйственных помещений. Затем убедитесь, что в клавиатуре есть хороший аккумулятор, и запрограммируйте его на открывалку. Запрос на подключение Wireless 485: нажмите здесь или напишите нам по адресу sales @ ptisecurity.Примечание. Если серийный номер клавиатуры вводится вручную, подключение беспроводной клавиатуры не требуется. Во время поиска и устранения неисправностей я заметил, что некоторые цифры не загораются при нажатии. Мы собираемся более подробно рассмотреть несколько шагов, которые вы можете предпринять для устранения некоторых распространенных проблем с клавиатурой автоматических ворот. Аксессуары для открывания ворот; PN # 050550 Беспроводная клавиатура (металл) PN # 030210 Беспроводной пульт дистанционного управления (2 кнопки) PN # 030215-Black Wireless GTO SW3000XLS Пакет 1 — Комплект GTO SW3000XLS, RB741-2, F310 Клавиатура: GTO PRO SW3000XL Комплект открывателя распашных ворот — Комплект 1 GTO SW3000XL будет управлять воротами длиной до 12 футов (3 м) и весом 400 фунтов.Нажмите ее, и индикатор на приемнике должен начать мигать. При каждом нажатии кнопки звучит звуковой сигнал, сообщающий о получении вашей записи. Внешняя беспроводная клавиатура модели MDKP может передавать уникальный сигнал для каждого введенного PIN-кода из 1-6 цифр. Выключите их снова. Товар # 1568575 Модель #AXWK. Может работать с системами открывания с одним или двумя воротами и имеет 3 режима, такие как PartyMode®, PartyMode Secure ™ и VacationMode ™. Как отключить PartyMode Secure (1Key) на беспроводной клавиатуре Ghost Controls AXWK Premium, чтобы устройство открывания ворот не срабатывало каждый раз, когда вы нажимаете цифровую кнопку на клавиатуре.Руководство по программированию беспроводной клавиатуры MultiCode 4200. Перепрограммируйте каждый пульт ДУ и клавиатуру, которые вы хотите использовать. Наши аксессуары для открывания ворот варьируются от дополнительных передатчиков для ваших ворот до замков для ворот, которые эффективно защищают вашу собственность. Примечание. При снятии клавиатуры с монтажного кронштейна на сенсорном экране появится предупреждение о вскрытии. 6 сентября 2014 г. · «Клавиатура вне зоны действия» — типичный индикатор того, что клавиатура и базовая станция потеряли связь друг с другом. Эта устойчивая к атмосферным воздействиям внешняя клавиатура — больше, чем просто точка доступа для посетителей вашего дома или собственности.Нажимая кнопку «Открыть / закрыть», прислушайтесь к звуку щелчка, если не слышно щелчка, проверьте исправность предохранителя на 20 А, расположенного в жгуте проводов. Совместимость с пультом ДУ Чемберлена и входом без ключа. Все системы автоматического открывания ворот Ghost Controls питаются от батарей. Беспроводная клавиатура GHOST CONTROLS® SKU № AXWK. Беспроводная клавиатура премиум-класса — это превосходный шлюз для вашей системы автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций. Если вы не можете найти то, что ищете, нажмите здесь.Обычно где-то на USB-приемнике есть кнопка Connect. Его можно использовать, но только как вторичный контроллер и только для управления другими устройствами zwave. 2017-07 © 2016 GHOST CONTROLS апр 3, 2020 · Модули Car2U НЕ совместимы с Ghost Controls. Мы здесь, чтобы помочь! Поддержка продукта. (См. Разделы 2 и 3. Сегодня на рынке доступно множество различных типов клавиатур для открывания гаражных ворот. На клавиатуре введите идентификационный номер: 4 4. 7 из 5 звезд 538. Режим Sure-Lock позволяет вы можете заблокировать клавиатуру и пульты дистанционного управления для дополнительной безопасности в ночное время или во время отпуска; новый дизайн переключателя помогает предотвратить непреднамеренное включение функции блокировки.ДОБРО ПОЖАЛОВАТЬ В ГОСТ Global Ocean Security Technologies (ГОСТ) предлагает полный спектр современных беспроводных систем безопасности, мониторинга, спутникового слежения, наблюдения, акустических средств сдерживания и систем маскировки для судов любого размера, от тендеров до судов. Обладая уникальным дизайном, обеспечивает беспрецедентное передовое управление и функции. Закрутите крышку и попробуйте снова использовать открывалку. Имеется три отдельных выхода, каждый из которых настраивается как с фиксацией, так и без фиксации. Запасные части.Информация · Заголовок Сброс клавиатуры AXWK до заводских настроек · Вопрос Как мне вернуть клавиатуру Ghost Controls AXWK Premium Wire к заводским настройкам? · Ответ Извлеките батареи. Нажмите любую клавишу один раз. Вставьте батарею Ghost Controls AXWV. Руководство по беспроводному датчику автомобиля. Мы предлагаем широкий спектр аксессуаров, которые дополнят вашу систему ворот Mighty Mule Gate. Клавиатура должна подать звуковой сигнал, и теперь будут восстановлены заводские настройки. Если светодиод быстро мигает, PIN-код был введен неправильно. Выберите тип связи: None, DD (Digital Dialer), NET, CID (Contact ID) или CELL.1. Надеюсь, наша служба поддержки сможет вам помочь! Johnny M. Обеспечение доступными по цене безопасными продуктами для защиты вашей собственности. Описание товара. На открывателе нажмите кнопку LEARN / PROGRAM 2-3 секунды, а затем отпустите. • Проверьте аккумулятор на разрядку (тест под нагрузкой) Устройство не отвечает (мигает красный светодиодный индикатор состояния) Устройство работает (зеленый светодиодный индикатор состояния не горит) Контроллер Honeywell Home Lyric, беспроводное устройство управления домом. com GHOST CONTROLS® Premium Wireless Keypad — это превосходный шлюз для вашей системы автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций.99 · Ghost Control Ghost Control AXZ ZombieLock Автоматическая защелка / замок ворот 199 долларов. Нажмите и отпустите кнопку обучения коду на приемнике, пока мигает красный светодиод, откройте крышку беспроводной клавиатуры, нажмите тот же персональный пин-код, который вы изначально запрограммировали, и нажмите кнопку SEND 3 раза. 34 x 6. Обратите внимание на проблемы с электропроводкой, такие как изношенные провода, зацепленные скобами провода и другие аномалии. Библиотека ресурсов Chamberlain Group содержит всю необходимую информацию — от информационных видео до руководств по продуктам и статей по устранению неполадок.com является вашим источником ПОДЛИННЫХ передатчиков и приемников дистанционного управления Genie. Его беспроводной дизайн и небольшие размеры удовлетворяют различным требованиям контроля доступа. Замените батарейки. и полезные статьи для Ghost Controls Автоматические системы открывания ворот и Coop Controls Автоматическая дверь Coop Как изменить главный PIN-код на новый номер для вашего существующего PIN-кода на Ghost Controls AXWK Premium Wireless Keypad Ghost Controls Accessory Беспроводная клавиатура Обзор модели AXWK The GHOST CONTROLS ® AXWK Premium Wireless Keypad — это превосходный шлюз к вашей системе автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций.Беспроводная клавиатура для контроля доступа к автоматическим воротам и / или механизму открывания гаражных ворот Подробная информация в руководстве пользователя для FCC ID 2AGMZGC433WK1 производства Ghost Controls, LLC. Опубликовано в 5 лучших клавиатур для входа, которые вы можете получить в обзорах 2020 года. Беспроводная клавиатура GHOST CONTROLS AXWK Premium — это превосходный шлюз к вашей системе автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций. Беспроводная клавиатура KP18 С помощью беспроводной клавиатуры можно управлять открыванием ворот путем ввода пароля, ее легко запрограммировать, и вы можете свободно сбросить пароль.Беспроводная клавиатура и мышь HP Выберите другую серию продуктов. Статус гарантии: не указан — проверьте статус гарантии. Срок гарантии производителя истек — см. Подробности. Покрывается гарантией производителя. Покрывается расширенной гарантией, оставшиеся месяцы оставшиеся дни оставшиеся дни оставшиеся дни — подробные сведения. GTO-F3100MBC работает так, как представлено, однако было бы неплохо, если бы на клавиатуре можно было установить регулятор громкости. 0. Войдите в свою учетную запись службы поддержки Ghost Controls. Автомобильные ворота.У нас есть знающая, талантливая команда технических специалистов с более чем 100-летним опытом, которые помогут вам со всеми вашими вопросами и устранением неисправностей. Технология SafeForce Эта запатентованная функция автоматически ограничивает силу, которую система автоматического открывания будет оказывать на переднюю кромку движущихся ворот. В этом посте мы исследуем устранение неполадок системы безопасности для панели NX-8. Эти блоки бесключевого доступа могут оказаться очень полезными, если вы не хотите брать с собой ключи или пульт дистанционного управления, когда вы берете детей в парк, гуляете с собакой или даже просто хотите поработать на заднем дворе. .УСТАНАВЛИВАЙТЕ КЛАВИАТУРУ НА НЕМНЕ 5 ФУТОВ НАД ЗЕМЛЕЙ, ЧТОБЫ НЕДОСТУПНО ДЛЯ ДЕТЕЙ. При использовании этого продукта с устройством открывания дверей для жилых помещений, этот продукт следует использовать только при условии, что ПОМОЩЬ НУЖНА? Хотите задать вопрос другим пользователям с тем же продуктом? Присоединиться к разговору. Клавиатура оснащена подсветкой, что означает, что вы можете легко увидеть, как ввести код, даже ночью. Кроме того, сигнал мог бы быть несколько сильнее, поскольку у меня проблемы с приемом, в зависимости от расположения базового блока в доме.Беспроводная клавиатура GHOST CONTROLS® AXWK Premium устойчива к погодным условиям и обеспечивает полный доступ ко всем функциям вашей системы открывания ворот. Чтобы запрограммировать клавиатуру в контрольную панель: клеммы на клавиатуре к клемме GRN на плате управления открывателем ворот. Руководства можно просмотреть или загрузить в формате PDF на свой компьютер. Беспроводная связь. 4 октября 2018 г. · Ghost Controls TSS1 заставит вас забыть о ваших прежних медленных, шумных и ненадежных открывателях ворот. Чтобы контролировать проход только через одну дверь, можно активировать определенный код пользователя для использования только с одной из двух клавиатур, что позволяет управлять только одной из двух дверей.22 февраля 2017 г. Как выучить GhostCode в Ghost Управляет беспроводной клавиатурой AXWK Premium с удаленного передатчика. Модель № Простая беспроводная установка, без дополнительных затрат на провода. Пульт дистанционного управления Genie GenieDoor. Также совместим со стандартными дистанционными передатчиками Ghost Controls AXS1 (не входят в комплект) и AXR1. Внешний радиоприемник будет подключен к радиотерминалам на операторе. Беспроводное автономное управление. Клавиатура воспроизведет мелодию в знак успеха. Используйте для ввода цифр для 2) Вы должны создать главный PIN-код для клавиатуры Ghost Controls, прежде чем можно будет выполнять любые другие функции программирования.Документ включает руководство пользователя Руководство пользователя. Затем перепрограммируйте новый код вашей клавиатуры и любые ручные пульты дистанционного управления, которые были запрограммированы ранее. Функции, на которые следует обратить внимание при выборе беспроводной клавиатуры, включают емкость кода, которая варьируется от одного до тысячи, частоту РЧ, устойчивость к погодным условиям и подсветку клавиш. Независимо от того, есть ли у вас ременный привод, цепной привод или модель для настенного монтажа, найдите полезные ресурсы для устройства открывания ворот гаража LiftMaster и его запчастей — руководства, видео и многое другое — чтобы помочь вам диагностировать и устранить проблему.БЕСПРОВОДНАЯ КЛАВИАТУРА. Длина 0 м при использовании с электрическим замком. Формат радио MegaCode обеспечивает беспрецедентную безопасность с более чем миллионом различных кодов. Программирование и настройка клавиатуры 950/951 выполняется с лицевой стороны клавиатуры и с помощью двухпозиционных переключателей, расположенных на печатной плате клавиатуры. Приложение RTiPanel позволяет удаленно управлять и контролировать практически из любого места. КАК ВЫЙТИ: Нажмите и удерживайте кнопки «Открыть» и «Закрыть» на элементе управления (клавиатуре Pico или SeeTouch) в течение 3 секунд.Теперь вы можете снять крышку аккумуляторного отсека с беспроводного датчика движения или датчика двери и окна. ИНСТРУКЦИИ AXWK. Дело в том, что я пытался использовать оригинальный приемник SA5881 для оконных датчиков и приемопередатчик 6061RF и 5828V только для связи между ними, и это не сработало, затем, когда я активировал приемник в 6160RF и все еще оставался активным оригинальный 5881 Эта беспроводная клавиатура Millenium 951 Укажите марку: M = Multi-Code (10 dip-переключателей, 300 МГц) N = Nice (Rolling Code, 433 MHz) H = Heddolf или Allstar (9 DIP-переключателей, 318 МГц) L = Linear Ghost Controls® будет быть отечественным лидером на рынке автоматики для опорных ворот для жилых и сельскохозяйственных помещений.Пульт дистанционного управления использует батареи для отправки беспроводных сигналов, поэтому разряженная батарея может привести к его выходу из строя, даже если управление дверью работает. 75 дюймов Высота 4 дюйма Элементы управления от производителя Ghost Номер модели Беспроводная клавиатура AWXK Premium Размеры продукта Беспроводная клавиатура GHOST CONTROLS® AXWK Premium — это превосходный шлюз к вашей системе автоматического открывания ворот, обеспечивающий беспрецедентное передовое управление и функции. Устранение неполадок устройства открывания ворот помогает определить, почему ворота не открываются, когда вы вводите код или используете пульт дистанционного управления.6. Провод от клеммы с маркировкой GRN на плате управления клавиатуры подключается к клемме с маркировкой GRN на панели. Если клавиатура находится в той же комнате, что и панель, может быть проще сначала проверить клеммы 7 и 10 на наличие выхода постоянного тока. Отпустите кнопку после звукового сигнала (5 секунд). comTranscription: В этом видео я собираюсь показать, как программировать эту беспроводную клавиатуру MultiCode k Shop Ghost Controls Premium Wireless Keypad в отделе принадлежностей для открывания ворот подъездной дороги в Lowe’s. Однако пользовательский интерфейс для диагностики неисправностей сильно отличается от интерфейса системы Concord.64 доллара. Для этого вам нужно выбрать опцию «Интеграция Siri» в «Настройках» в приложении Lutron и добавить нескольких пользователей. В случае заводских дефектов, если таковые имеются, мы заменим вам товар. Панель управления призраком. Магазин 877MAX Liftmaster Keypad. Перед тем, как начать, убедитесь, что клавиша Num Lock включена. Все системы Ghost Controls совместимы с широким спектром проводных устройств ввода, которые могут быть подключены к входам платы управления Ghost Controls. Заполните нашу контактную форму, и мы сделаем все возможное, чтобы связаться с вами. Беспроводная клавиатура 24 Premium устойчива к погодным условиям и обеспечивает полный доступ ко всем функциям вашей системы открывания ворот.Включает специальные кнопки для PartyMode®, 1Key / PartyMode Secure® и БЕЛАЯ КНОПКА ОТПРАВИТЬ ИСПАНСКАЯ РУЧНАЯ БЕСПРОВОДНАЯ КЛАВИАТУРА. Взгляните на все купоны и коды купонов Ghost Controls на этой странице Ghost Controls в Hotdeals. Его можно быстро добавить как новый пульт к существующей системе Ghost Controls. 2. От систем бесключевого доступа до настенных панелей управления, если что-то не так, доверяйте библиотеке ресурсов Chamberlain Group, которая поможет вам исправить проблему. Добавить в список товаров. Ghost Controls Батареи систем открывания ворот включены? Батареи не требуются? Да Тип элемента батареи Щелочная tech_spec_battery_description_toys Щелочная батарея размера C Срок службы батареи 730 дней Вес 318 граммов Длина 5.Это беспроводная клавиатура, поэтому при ее установке не требуется никаких проводов. С момента зарождения компании эксперты DSC лидируют. Когда датчик обнаруживает движущееся транспортное средство, он отправляет сигнал об открытии на контроллер ворот и позволяет транспортному средству выезжать из вашей собственности. После получения этого PIN-кода активируется оператор MVP. В течение текущего я также купил 2 дополнительных пульта ДУ и 2 клавиатуры. Смотрите полный список на сайте homedepot. Благодаря беспроводной конструкции установка клавиатур для открывания ворот гаража проста и не требует прокладки дополнительных проводов.Инструкции по настройке, руководство по сопряжению и способ сброса. 5 июня 2018 г. · Подождите, пока загрузится клавиатура. GhostControls. Просмотрите нашу подборку аксессуаров для электрических открывателей Mighty Mule. www. Вы также можете запрограммировать его с помощью временных кодов доступа. Нажмите кнопку «Сброс», расположенную над кнопкой «Команда открытия / закрытия», затем нажмите кнопку «Команда открытия / закрытия» для управления воротами. Электродвигатель управляется клавиатурой на стойке ворот или дистанционным управлением приближающегося транспортного средства, которое посылает сигнал на приемник.Позволяет вам проверить состояние батареи системы, не открывая блок контроллера главного затвора. Чтобы найти подходящую клавиатуру для открывания гаражных ворот, сначала выберите название бренда, чтобы сократить результаты поиска. Для всех комплектов сигнализации с клавиатурой войдите в режим программирования, нажав кнопку «Программа», а затем проведите бесконтактной меткой или введите свой PIN-код. Чтобы уменьшить громкость, нажмите и удерживайте кнопку 5. В запросе серийного номера введите 8-значный серийный номер. Полная библиотека советов, приемов, видео и ноу-хау для всего, что связано с системами автоматического открывания ворот Ghost Controls и автоматическими системами открывания дверей Coop.Рейтинг продукта — 5. com. Получите техническую поддержку по аксессуарам и деталям Chamberlain. Блокировка постоянного давления обеспечивает простой метод с помощью клавиатуры для безопасного управления затвором вручную до прибытия сервисного техника. Настенная консоль — Series II с режимом Sure Lock ™ с новым дизайном Slide Lock. Беспроводная клавиатура Ghost Controls AXWK Premium — это превосходный шлюз для вашей системы автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций. Для освещения в моей гостиной используются розетки GE zwave, а я использую GE 45631, установленную у двери, чтобы выключать их, когда выходите из дома.Как правило, вы можете найти новые батарейки для клавиатуры гаражных ворот в большинстве магазинов товаров для дома. Honeywell Home теперь называется Resideo. LiftMaster Устройство открывания гаражных ворот Устранение неисправностей и поддержка Получите необходимую поддержку гаражных ворот LiftMaster от Chamberlain Group. 5 (16) был спасен. AXWKIM Сделано в Китае, ред. Примечание. Для снятия предупреждения о несанкционированном вскрытии клавиатура должна находиться на монтажном кронштейне. Просмотрите и загрузите онлайн-руководство пользователя Chamberlain LiftMaster Security + 377LM. Каждый механизм открывания двери должен быть запрограммирован на получение сигнала от беспроводной клавиатуры.Благодарим вас за покупку универсальной беспроводной клавиатуры. Как запрограммировать клавиатуру LiftMaster на новый ПИН-код; Вам нужно найти кнопку «Узнать» на устройстве для открытия. 99 x 10. (это в пределах 500 футов от клавиатуры) Страница 7: Увеличение расстояния управления клавиатурой Как увеличить дистанцию управления клавиатурой Предполагаемый удаленный диапазон клавиатуры составляет 5 ~ 10 метров. Добро пожаловать в новый магазин оборудования Уоллеса Toggle navigation. Беспроводная конструкция позволяет установить клавиатуру практически в любом месте в пределах прямой видимости системы открывания ворот.Отвинтите заднюю часть пульта дистанционного управления или клавиатуры с помощью отвертки Phillips и установите три сменные батареи AA в клавиатуру или подходящую круглую батарею в пульте дистанционного управления. 5 лучших автоматических открывателей ворот с клавиатурой в обзорах 2020 года; Сообщение навигации. 5. Если ворота гаража не двигаются, проверьте красный светодиод на клавиатуре. Клавиатура будет издавать звуковой сигнал при повышении или понижении уровня громкости, сигнализируя об изменении громкости. Вам также нужно будет снять крышку отсека, в котором находятся батареи, вынуть старые батареи и вставить новые.Некоторые устройства оснащены клавиатурами и видео и могут быть проводными или беспроводными. com 14 июня 2017 г. · Я так доволен этим продуктом, что купил беспроводную клавиатуру. 3. Откройте дверь с помощью беспроводного пульта дистанционного управления, а не клавиатуры. Имейте в виду, что некоторые двери распахиваются наружу и могут повредить неправильно расположенную клавиатуру. От наших революционных панелей управления до наших ведущих в отрасли продуктов для мониторинга IP-тревог, а теперь и до наших элегантных, современных автономных беспроводных панелей, DSC всегда была передовой и центральной станцией РАДИОУПРАВЛЕНИЯ И ПРИНАДЛЕЖНОСТИ; Прямой привод 4054V001 Двухкнопочный пульт дистанционного управления для открывания гаражных ворот от Sommer — 310 МГц; Sommer 4078V001 Беспроводная клавиатура для открывания гаражных ворот Synoris с прямым приводом — 310 МГц; Беспроводная клавиатура SOMMER 922MHz, белая S10358 (EVO +) SOMMER Direct Drive Synoris 4-Button GDO Remote 4046V000 — 315MHz Введите номер пути (например, 1) и нажмите CMD.Спецификация: Модель: KP18 Батарея: CR2032 Литий-марганцево-двуокись кнопочный элемент (CR2032 3V) Примечание: 1. Перед тестированием работы беспроводного входа без ключа. Дистанционные передатчики Genie включают расширенные функции, такие как система безопасности удаленного доступа Intellicode, которая автоматически меняет код безопасности на одну из миллиардов комбинаций при каждой активации передатчика. От систем беспроводного доступа до настенных панелей управления и т. Д., Если с вашим оборудованием возникают проблемы, доверьтесь библиотеке ресурсов Chamberlain Group, которая поможет вам диагностировать и исправить проблему.Это может случиться не часто, но если вам нужна помощь в диагностике проблемы или программировании пульта Чемберлена, обратитесь к нашей библиотеке ресурсов. com, чтобы узнать больше о наших ведущих в отрасли продуктах контроля доступа и инновационных технологических решениях. Сотрите данные с пультов дистанционного управления и клавиатуры с помощью кнопки LEARN на панели управления myQ. Шаг 1: Откройте блок управления, антенну черного цвета. Этот стандартный дистанционный 3-кнопочный передатчик будет управлять двумя различными системами автоматического открывания ворот Ghost Controls, одиночными или двойными.Контроллер беспроводного доступа AP-5 — два ворот или двери разработан для широкого спектра применений и может управлять одним или двумя дверными защелками, магнитными замками, шлагбаумами, автоматическими воротами или дверными приводами. com, чтобы решить, какой промокод использовать. Нажмите и удерживайте кнопку LEARN на панели управления MyQ, пока индикатор не погаснет. Беспроводная клавиатура премиум-класса Ghost Controls. Платы управления PRO-1000/2000, PRO-SL1000 / SL2000 и Old Mighty Mule # 1 # 2 РЕЛЕЙНЫЙ ВЫХОД, AC / DC POWER IN 123456789 + 0 — Перемычка выключена, беспроводной режим Перемычка включена Жесткий провод от источника питания открывателя ворот от # 1 # 2 Устройство открывания с питанием от аккумулятора, проводной режим Решения Lutron для автоматического управления освещением и шторами улучшают ваш образ жизни, повышают комфорт и удобство.Также домофоны можно использовать для садовых, проходных и пешеходных ворот. Беспроводная клавиатура AXWK Premium Wireless Keypad — это превосходный шлюз к вашей системе автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций. Щелкните, чтобы просмотреть габаритные чертежи беспроводной клавиатуры AXWK Controls Ghost. Любая кнопка на клавиатуре будет управлять дверью в течение 30 секунд после того, как дверь начнет двигаться. Двигатель Ghost gate — лучший, намного лучше, чем 5 продуктов Mighty mule, которые у меня были за эти годы — они служат около 12-15 месяцев и требуют затрат на ремонт печатной платы (которая всегда пропитывается конденсатом и выходит из строя) столько же, сколько новый.Кнопки со светодиодной подсветкой делают его 8 октября 2018 г. · Руководство по беспроводной клавиатуре AXWK Premium от августа 2018 г. Выберите четырехзначный PIN-код, который легко запомнить, но не очевиден. 6 июня 2016 г. · Стерлинг. com: Ghost Controls Беспроводная клавиатура AXWK Premium для автоматических систем открывания ворот: Главная Если вы застряли при программировании беспроводной клавиатуры, наши полезные онлайн-руководства по установке, видео и техническая поддержка включают универсальный приемник с антенной, один удаленный передатчик AXP1 Premium, один беспроводной AXWK Premium Клавиатура и инструкции.LiftMaster Security + 377LM скачать руководство по удаленному запуску в формате pdf. Еще одна удивительная функция, которую предлагает Ghost Controls, — это уникальный выбор операций. Мобильное приложение OneControl подключается к вашему RV и позволяет полностью контролировать многие из наиболее важных функций вашего RV. На клавиатуре нажмите и отпустите кнопку UP / DOWN (светодиод медленно мигает). Как включить или выключить дверной звонок на клавиатуре TCH или UEI? Повторная синхронизация настройки довольно проста. Большой контроль. ) Ghost Controls Беспроводная клавиатура AXWK Premium для автоматических систем открывания ворот · Ghost Controls AXP1 Premium 5 Ghost Control Беспроводная клавиатура AXWK Premium $ 64.Здесь, в Mighty Mule, мы предлагаем широкий выбор запасных частей и аксессуаров для вашего автоматического открывателя ворот, призванных облегчить вам жизнь. Переключатель и отклик управления превосходны, а отсутствие проводов велико. Замените батарейки в пульте дистанционного управления или цифровой клавиатуре, если они перестают работать. 8. 99 · Ghost Ghost Control AXS1 Стандартный передатчик с 13 кнопками для дистанционного управления 33 $. В качестве беспроводной клавиатуры его можно использовать с любыми открывателями ворот или гаражных ворот, и его следует использовать вместе с комплектом приемника гаражных ворот GTO (номер детали RB709).Беспроводная клавиатура Heddolf с частотой 300 МГц. Отключение режима PartyMode Secure на беспроводной клавиатуре Ghost Controls AXWK Premium, чтобы устройство открывания ворот не активировалось при нажатии любой цифровой кнопки Руководство пользователя беспроводной клавиатуры для контроля доступа к автоматическим воротам и / или устройству открывания ворот гаража GC433WK1 Ghost Controls, LLC. Клавиатура, установленная дилером, имеет липкую заднюю часть и будет выступать примерно на полдюйма от поверхности автомобиля. Затем нажмите и удерживайте кнопку UP / DOWN. Это позволит вам нормально использовать клавиатуру.В большинстве случаев проблема может быть связана с клавиатурой пульта дистанционного управления. Я исследовал открыватели ворот несколько месяцев. Это гарантирует, что ваш автоматический привод ворот GHOST CONTROLS® не будет активирован, пока ZombieLock® не будет полностью разблокирован. Домофоны для подъездных ворот позволяют осуществлять голосовую связь с посетителями. Особенности Безопасность + 2. Технические характеристики: Удерживает 60 (4) цифровых кодов, плюс микропереключатель мастер-кода, простое программирование Беспроводная связь, но также может быть подключена проводом Heddolf 300 МГц Ворота или устройство открывания гаражных ворот Беспроводная клавиатура Размер: 6 x 3 3/8 x 2 Удобное кодирование Клавиатура с подсветкой Погодостойкий кожух Может быть проводным и / или беспроводным. Предназначен для установки на стойке на гибкой стойке или стене. Беспроводная клавиатура Liftmaster 878MAX.Нажмите и отпустите кнопку PROGRAM ТРИ раза в быстрой последовательности в течение первых 5 секунд. 27 июля 2020 г. · Сама клавиатура покрывает левую часть обычной клавиатуры, вплоть до клавиш 6, T, G и B, и предоставляет вам все основные элементы управления, которые вы регулярно используете при игре с Дверцу клавиатуры и печатную плату можно вынуть из корпуса. Комплекты сигнализации с клавиатурой. Продолжайте настраивать другие параметры для этого пути. Мне также пришлось обратиться в Ghost Controls за небольшой технической поддержкой для пультов, и я обнаружил, что они очень отзывчивы, и решил мою проблему в считанные минуты.НОМЕРА КЛЮЧИ (0-9). Коды доступа программируются в контроллере доступа или приемнике, максимальное возможное количество кодов зависит от модели используемого приемника. Установите клавиатуру на монтажный кронштейн. Недоступен. Ghost Controls предлагает быстрые, инновационные и бесшумные системы для распашных ворот, автоматических открывателей ворот и аксессуары. HomeLink работает путем клонирования частоты передатчика и схемы кодирования (включая передатчики Ghost Controls) и воспроизводит сигнал. Стандартный 2-кнопочный пульт дистанционного управления; 3-кнопочный пульт дистанционного управления премиум-класса; Миниатюрный 3-кнопочный пульт дистанционного управления премиум-класса; Стандартный 4-кнопочный пульт дистанционного управления; Беспроводная клавиатура доступа без ключа; Беспроводная кнопка управления дверью; Внешний приемник; Антенна и монтажный кронштейн — внешний приемник; Трансформатор питания переменного тока; Умные продукты.Если вы забыли свой PIN-код, вам придется очистить всю память (см. Раздел 7) и заново перепрограммировать клавиатуру. Включает специальные кнопки для PartyMode®, 1Key / PartyMode Secure® и VacationMode®. Включает специальные кнопки для «PartyMode», 1-Key / «PartyMode Secure» и «VacationMode». Избегайте использования номеров домов, телефон 5 Pack — Устройство открывания ворот GTO Rb741 / Устройство открывания ворот GTO — Дистанционное управление; Пульт дистанционного управления GTO / Mighty Mule RB742, двухкнопочный мини-передатчик; GTO RB743 Трехкнопочный пульт управления воротами; F6100MBC Беспроводной внешний домофон / клавиатура + внутренний базовый комплект от GTO; Беспроводное внутреннее базовое устройство F3101MBC от GTO; F3110MBC Беспроводное внешнее переговорное устройство / клавиатура от GTO Так как каждая кнопка на любой модели клавиатуры может быть запрограммирована для управления любой световой нагрузкой. Беспроводная радиочастотная клавиатура Link-8.Беспроводная клавиатура для открывания гаражных ворот pdf скачать инструкцию. Инструкции по проводной и беспроводной установке. 3 или более поздних версий можно использовать Siri для управления диммерами Caséta Wireless в доме. Чтобы определить, какие пульты дистанционного управления и беспроводные клавиатуры доступа Chamberlain совместимы с вашим устройством открывания ворот гаража, вам нужно будет найти кнопку LEARN вашего оператора. На клавиатуре нажмите и отпустите кнопку UP / DOWN (светодиод быстро мигает). Утвержденные частоты, руководства пользователя, фотографии и отчеты о беспроводном подключении. Обычно это занимает менее 2 секунд.Наша 12-вольтовая аккумуляторная батарея на 7 ампер-часов предназначена для размещения в нашем аккумуляторном отсеке и использования для включения открывателей ворот Ghost Controls. LiftMaster, модели 387LM, 387LMC, универсальный беспроводной вход без ключа. Руководство пользователя. Таблица совместимости пульта ДУ Чемберлена и беспроводной клавиатуры. помочь со всеми аксессуарами, деталями и оборудованием LiftMaster, которые упрощают доступ к вашему гаражу.Беспроводная цифровая клавиатура Targus позволяет пользователям быстро и легко вводить числа в электронные таблицы и другие приложения. Эта водонепроницаемая уличная клавиатура — больше, чем просто видео, показывающее, как запрограммировать GhostCode с пульта дистанционного управления Ghost Control на клавиатуру. Итого было около 1200 долларов. 2 светодиода обеспечивают диагностику. Цифровая клавиатура GTO — это многоцелевая клавиатура, которая может работать с другими приложениями в дополнение к устройствам открывания ворот и замкам GTO. Он добавляет две фантастические функции.Наличие: Есть в наличии . Уникальный дизайн клавиатуры и специальные клавиши также дают вам возможность активировать или деактивировать уникальные функции для вашего См. Полный список на homedepot. Беспроводная система бесключевого доступа 877MAX LiftMaster® может открыть дверь с помощью частного 4-значного кода, который вы программируете непосредственно в устройстве. Беспроводная клавиатура для гаражных ворот Genie GK-BX половину времени не работала. Кроме того, отключите устройство открытия на 5 минут и снова подключите его. Вот несколько общих советов и решений проблем с вашей клавиатурой: Эта клавиатура работает так же, как дистанционный передатчик бесключевого доступа.КАТЕГОРИИ ТОВАРОВ; Бренды; Дома; О Уоллесе; Think Wallace Page 3 ИДЕНТИФИКАЦИЯ ДЕТАЛЕЙ Стальная монтажная пластина Модель 950/951 Клавиши клавиатуры (по 2 в каждой клавиатуре) Комплект оборудования для 9-вольтовой батареи (только в беспроводной модели) Отвертка (входит в комплект только для проводной модели) Стр. 4 ИНФОРМАЦИЯ ПО УСТАНОВКЕ Дверца клавиатуры и цепь плату можно вынуть из корпуса. Модель 1504 добавляет к серии 1506 подстанцию внутренней связи, позволяющую осуществлять голосовую связь через соединение с устройством устранения неполадок.Устранение неполадок пультов Чемберлена и поддержка программирования Наличие неисправности пульта Чемберлена может усложнить задачу. Изучите статьи, видео, руководства и многое другое, чтобы максимально использовать возможности приложения myQ. Это может быть настенный пульт или пульт открывания. au: Элементы управления призраками для обустройства дома Беспроводная клавиатура премиум-класса AXWK для автоматического открывания ворот на подъездных путях Описание продукта Простота программирования и управления любой системой автоматического открывания ворот GHOST CONTROLS с одной или двумя отдельными ключами для PartyMode, 1KEY и VacationMode, а также возможность временной или коды использования Клавиши со светодиодной подсветкой хорошо видны ночью.После установки этот кронштейн обеспечивает легкий доступ из вашего автомобиля, чтобы получить доступ к воротам. O Страница безопасного входа клиента службы поддержки Ghost Controls. Беспроводная коммерческая клавиатура поставляется с одной литиевой батареей 9 В, инструкциями и двумя клавишами. Как запрограммировать пульт дистанционного управления, а другой — как «вторичную» клавиатуру, управляющую дополнительным реле (т.е. вторичной дверью). Когда дверь гаража не сдвигается с места при нажатии пульта дистанционного управления или настенного переключателя, почти наверняка источник питания каким-то образом был нарушен: как и во многих подобных проблемах, наиболее распространенной проблемой является простейшая — моторный блок имеет был отключен.thegategeek. Высокопроизводительная радиочастотная система Ghost Controls требует точного и стабильного сигнала, а способность HomeLink выполнять точное клонирование варьируется от модели к модели. ) Беспроводная система бесключевого доступа предлагает вам удобство открывания и закрывания ворот гаража путем ввода вашего собственного 4-значного персонального идентификационного номера (PIN) с клавиатуры. Используя устранение, вы сможете определить проблемную зону. Чтобы узнать больше о Resideo, нажмите здесь. Дверные открыватели и многое другое — ваш источник беспроводных клавиатур для гаражных ворот или автоматических открывателей ворот.Продолжайте программировать устройство, как указано в руководстве по программированию панели. Содержимое коробки • Диммер клавиатуры Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на монтажную подставку для наружной установки для автоматического открывания ворот Черная клавиатура по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Беспроводные клавиатуры С помощью беспроводных клавиатур для открывания гаражных ворот Чемберлена вы можете входить и выходить из гаража без ключей или пульта дистанционного управления. GHOST CONTROLS Беспроводная клавиатура премиум-класса.Все предыдущие коды теперь удалены. Если вы обнаружите, что клавиатура недостаточно чувствительна при установке на месте, мы предлагаем вам расширить дистанцию дистанционного управления следующим способом. Снимите и замените батареи. Технология OneControl позволяет пользователям удаленно управлять и контролировать многие системы RV, а также получать доступ к информации о продуктах и многому другому со смартфона. Он устанавливается в стандартную заднюю коробку с использованием стандартных стандартов проводки и связывается с системой Control4 с помощью беспроводного соединения. • Проверьте соединения батареи на батарее и плате управления. • Проверьте соединение провода двигателя на плате управления. • Если это привод одинарных ворот, убедитесь, что DIP 3 установлен на одиночный.www. 25 дюймов в ширину 2. Кроме того, у вас могут быть временные коды, срок действия которых истекает в течение одного-семи дней. Программирование беспроводного бесключевого доступа Quik-Code В режиме обучения приемник MVP запоминает PIN-код, введенный с клавиатуры. Внимательно прочтите инструкции ПЕРЕД началом. Устранение распространенных проблем с клавиатурой. Эта водонепроницаемая уличная клавиатура — больше, чем просто точка доступа для посетителей вашего дома или профессиональной беспроводной клавиатуры Ghost Controls Premium, AXWK. Для этого у вас должен быть главный PIN-код.Советы по устранению неполадок. Снимите клавиатуру со стены, сдвинув ее вверх, пока она не освободится из монтажного кронштейна. Наши системы помогают защитить от кражи, пожара, дыма, наводнения в трюме, низкого напряжения, потери берегового питания и вторжения с помощью • Диммера клавиатуры C4-KD120, 120 В • Диммера клавиатуры C4-KD277, 277 В Введение Диммер клавиатуры Control4® работает самостоятельно или как часть системы домашней автоматизации Control4. В другом треде есть сообщение о том, как я добавил пульт в smarthings.Беспроводная клавиатура GHOST CONTROLS® AXWK Premium — это превосходный шлюз к вашей системе автоматического открывания ворот, обеспечивающий беспрецедентные передовые возможности управления и функций. Компактный высокотехнологичный дизайн и фирменные функции делают его лидером на рынке. Нажмите и удерживайте кнопку «LEARN» на головке мотора оператора в течение примерно 7 секунд, пока не раздастся звуковой сигнал или не мигнет световая сигнализация. ОБЗОР ПРОГРАММИРОВАНИЯ ПРЕМИУМ-БЕСПРОВОДНОЙ КЛАВИАТУРЫ Все клавиатуры GHOST CONTROLS ® Premium должны быть запрограммированы до того, как они будут работать с системой открывания ворот, чтобы обеспечить безопасность вашей системы.На EDU и беспроводном приемнике перестанет светиться обратная связь. Выделенный ключ для режима вечеринки. Эта кнопка дает вам возможность держать ваши ворота открытыми. 97 64 $. Простая беспроводная установка, без дополнительных затрат на провода. Вы сможете подойти к своим воротам и точно знать, что они откроются по вашей команде, и это будет происходить быстро и бесшумно. Чтобы увеличить громкость, нажмите и удерживайте кнопку 2. О компании Ghost Controls® будет отечественным лидером на рынке автоматизации ворот для жилых и сельскохозяйственных помещений.Вы должны прочитать руководство по установке, чтобы получить подробные инструкции по безопасности оператора ворот и правильному использованию ворот. Беспроводные элементы управления, такие как передатчики и беспроводные клавиатуры, не отключают тревогу. Как добавить ПИН-код доступа (а не главный ПИН-код) к вашим устройствам управления Ghost Controls® Беспроводная клавиатура AXWK Premium Ghost Controls® будет лидером на рынке автоматизации ворот для жилых и сельскохозяйственных помещений. Ghost Controls AXWK Premium Wireless Keypad для автоматических систем открывания ворот.24 мая 2019 г. · Беспроводная клавиатура домофона Mm136 для автоматических открывателей ворот Полнодуплексная беспроводная система внутренней связи с воротами Максимальный контроль Проблемы с вашим выходом Домофон Позвоните нам в комплект беспроводного доступа LiftMaster WKPLM-P — клавиатура и кнопка выхода LiftMaster Ultra Long Наборы диапазонов включают: клавиатуру с 5 кодами (WKP5LM) на выбор, блок управления воротами (GCU) и управление с помощью одной кнопки (WPB1LM). система Программирование клавиатуры на панели управления Для связи с четырьмя (4) беспроводными клавиатурами с сенсорным экраном необходимо установить модуль приемопередатчика 900 МГц (2GIG ‐ XCVR2‐345) в панели управления перед тем, как использовать следующие шаги программирования.Клавиатура имеет откидную крышку для защиты клавиатуры от непогоды и позволяет управлять до 3 открывателями ворот гаража. Меню. Найдите ответы на часто задаваемые вопросы о беспроводной клавиатуре. Когда контроллер ворот получает сигнал на открытие ворот, он проверяет, находится ли замок в открытом положении перед перемещением радиоуправления. Подсветка клавиатуры будет светиться на 15 секунд при нажатии любой клавиши. Устройство открывания гаражных ворот оснащено встроенной логической платой приемника, которая принимает сигнал от ваших ручных пультов дистанционного управления по беспроводной сети, в то время как настенная панель управления дверью является проводной.3 августа 2016 г. · У меня гибридная клавиатура, и я хочу использовать одну из кнопок исключительно через стороннее программное обеспечение. ). Найдите службу технической поддержки по открыванию гаражных ворот Chamberlain, которая поможет вам исправить любые проблемы, которые могут возникнуть с вашим устройством открывания гаражных ворот и его запчастями. SKU: 125469499. 97. Беспроводной сигнал передается при нажатии действительного 4-значного PIN-кода и клавиши #. Ghost Controls устранение неполадок беспроводной клавиатуры
Как построить ворота
Проекты лужайки + сада
Уровень квалификации: Средний
Расчетное время: 1 день
Любимый Любимый Любимый Удалить проект Закрывать
Вы действительно хотите удалить «Построить деревянные ворота» из моих проектов?
Да, удалить Завести аккаунт Закрывать
Для этого вам понадобится учетная запись.Не волнуйтесь, создать его быстро и легко!
Зарегистрироваться Распечатать страницу
«Ого! Я люблю это!»
Любой проект по благоустройству дома, который заканчивается этими словами моей жены, хорош. Любые дополнительные преимущества в столбце плюсов — это просто вишенка на торте, а у этого проекта их много!
Вот краткий список:
● Выполняйте функциональную задачу по содержанию собаки во дворе!
● Повышенная безопасность дома
● Повышенная конфиденциальность на заднем дворе
● Низкая стоимость
● Однодневный проект!
● Великолепно выглядит и повышает привлекательность бордюров!
Если все это звучит для вас как победитель, читайте дальше … мы собираемся построить потрясающие ворота.
Как построить красивые ворота за один день
Вам ведь не нужны простые старые ворота? Конечно, нет. Ворота похожи на входную дверь на задний двор. Это проход в оазисную страну фантазий с грилями, бассейнами и навесами для инструментов. Было бы неправильно, если бы это был простой прямоугольник, едва отличимый от остальной части забора. Нет, ваши ворота должны делать заявление. «Врата»?
По крайней мере, под этим предлогом я очень долго откладывал строительство новых ворот на заднем дворе.«Я собираюсь построить ворота, я обещаю… Я все еще разрабатываю концепцию дизайна… Вам же не нужны простые ворота, не так ли?» Это купило мне годы откладывания на потом.
Потом у нас появился щенок. Быстрый щенок. Когда он ушел … он ушел, и тебе лучше приготовиться к небольшой пробежке. Фигово.
Теперь ворота были срочными, и я почти исключил возможность простых ворот с моими годами наращивания. Итак, нам нужны были модные ворота, и они нам понадобились вчера.
Нет проблем, сказал я своему сыну и правой руке Джейкобу … мы получили это.
Первый этап планирования — установка нескольких критериев
Каждый проект требует критериев проектирования. Даже ворота. Итак, прежде чем мы определимся с дизайном, нам нужно было знать, что должен делать готовый проект. Вот список:
Он должен быть достаточно высоким, чтобы его было видно спереди , чтобы создать интересный фокус дизайна, направляя взгляд и заставляя наблюдателя подумать: «Это должно быть действительно классный задний двор, если на нем есть ворота вроде ворот. который!».
Это должно быть круто .Никакие простые ворота не заявляют о себе.
Это должно быть дешево (ish).
Он должен быть в состоянии выдерживать экстремальную тропическую погоду .
Должно быть достаточно простым, чтобы построить за один день . В конце концов, это всего лишь ворота.
Итак, имея в виду эти критерии, я просмотрел в Интернете несколько изображений ворот других людей и начал создавать мысленную картину дизайна.
Второй этап планирования — набросок
Вам не нужно иметь каких-либо специальных навыков рисования, чтобы нарисовать грубый набросок столярного проекта! Просто возьмите лист миллиметровой бумаги и карандаш и начинайте!
По мере развития вашего дизайна вы сможете лучше понять, какие материалы вам понадобятся, когда попадете в магазин расходных материалов.Вот мой быстрый набросок:
Как видите, я отметил общую ширину и высоту, а также смог быстро записать «список вырезок» из древесины, которая мне понадобится. Это облегчило мою поездку по магазинам.
Мы использовали стандартные пиломатериалы, обработанные давлением, для всех ворот. Здесь, на побережье юго-западной Флориды, это недорого и подходит для погодных условий.
Здание Ворота
Мой дизайн ворот напоминает «каркасные доски» из-за отсутствия лучшего термина.Они напоминают перекладины и перила традиционных дверей и придают воротам немного вид дверных панелей.
Каркасные доски — это также то, что определило ключевой элемент дизайна всей конструкции, — арочную вершину.
Я создал каркас из простого бруса 1х4 ПТ и вырезал арку из куска 1х8, большая часть которого показана ниже.
Основная конструкция ворот построена из террасных досок PT 5 / 4×6, которые я люблю использовать для подобных вещей, потому что они достаточно толстые, чтобы быть прочными, но уже сглажены с закругленными краями, что экономит время.
Столярные изделия все приклеены и прикручены. Каждое соединение склеивается прочным всесезонным клеем, а затем прикручивается винтами Deck Mate прямо через поверхность. Мне нравится Deck Mate, потому что они (обычно) не требуют предварительного сверления, прочны и имеют покрытие, устойчивое к воздействию агрессивных химикатов в пиломатериалах, обработанных давлением. Я обнаружил, что сочетание этих винтов и клея является надежным соединением для любого внешнего проекта.
Обратной стороной является то, что винты оголены. Для этого проекта мне было все равно, потому что он будет погодным и просто как бы сливается с воротами.В проектах, требующих более законченного вида, я зенковываю, заливаю и раскрашиваю. Но я по-прежнему использую одни и те же столярные изделия для всех проектов на открытом воздухе. Это сильно.
Самые важные соединения …

В этой конструкции ворот рама удерживает все части вместе, поэтому соединения досок рамы с планками (5/4 ”x 6”) имеют решающее значение.
Особенности соединения первой планки на откидной стороне с горизонтальными рамками и аркой. Эти соединения несут вес всех ворот.
DIY Забор Инструкции по установке (Пошаговое руководство)
Людям нравятся алюминиевые заборы по ряду причин. Они долговечны, просты в установке, не требуют обслуживания и являются доступным решением для ограждения любой собственности. Прежде всего, при правильной установке они отлично смотрятся и улучшают стиль вашей собственности.
Прежде чем испачкать руки, прочитайте наше руководство по установке своими руками от начала до конца, чтобы получить представление о проделанной работе.Наше руководство является полным и включает информацию о том, как установить забор и ворота. Мы также добавили список инструментов и материалов, чтобы вы могли начать и завершить проект установки забора, ничего не пропуская.
Не стесняйтесь по телефону , свяжитесь с нами для получения помощи или более подробной информации.
Щелкните ссылку ниже, чтобы перейти к определенному разделу.
Установка ограждения
Установка ворот
Список материалов и пошаговый пример
Типы столбов
Стеллажи и ступенчатые ограждения
Различия между ограждениями промышленного, коммерческого и жилого назначения
Установка ограждения
Список инструментов
Для успешного Для завершения вашего проекта по установке забора вам потребуются следующие инструменты: струна, деревянные стойки для каждого угла, концы и стойки ворот, копатель отверстий для столбов, бетон, отвертка Phillips.
Как установить забор
Разместите весь забор, указав места концевых столбов, угловых столбов и столбов ворот с помощью деревянных кольев, а затем соедините их веревкой. Веревка будет вашим прямым ориентиром относительно того, где будут вырыты ямы.
Перед тем, как копать ямы, обязательно найдите и отметьте коммуникации, дренаж и канализацию. Обычно они находятся на вашем плане участка. Если нет, обратитесь к геодезисту. Попадание в линию может стоить больше, чем вам хотелось бы.
Отметьте расположение отверстий, как указано в «руководстве по компоновке», которое прилагается к каждому заказу. Отметьте отверстия в центре на расстоянии 72 1/2 дюйма (см. Нашу справку по списку материалов для получения информации о линиях ограждения, НЕ делимых на 6 футов). Ширина стойки ворот измеряется от внутренней части стойки до внутренней части другой стойки ворот. Добавьте 1/4 ″ к ширине проема ворот… Шибер шириной 3 фута должен составлять 36 1/4 ″ от внутренней части стойки до внутренней части стойки. 4 ‘должно быть 48 1/4 дюйма и т. Д. Убедитесь, что все отверстия совпадают с линией струны.
Используя землеройную яму, выкопайте ямы шириной 6 дюймов и глубиной 24–42 дюйма, в зависимости от уровня мороза в вашей части страны.
Прикрепите одну секцию ограждения к стойке, вставив направляющие с выемками на панели в отверстия стойки. Затем с помощью самонарезающего винта диаметром 1 дюйм вкрутите боковую часть столба через направляющую внутри, чтобы прикрепить панель ограждения к столбу. Повторите это для количества рельсов в панели забора.
Вставьте столб в первое отверстие. Прикрепите столбик отвесом (используя уровень, чтобы убедиться, что он ровно расположен с двух соседних сторон).Смешайте бетон и залейте в яму. Сообщение всегда должно соответствовать строке вашей строки. Устанавливайте по одному посту и по одной панели за раз. Заполняя отверстие бетоном, оставьте его на 2 дюйма ниже верха отверстия. Заполните оставшиеся 2 дюйма уплотненной грязью и плотно прижмите. Это поможет удерживать столб на месте. Если бетон действительно мокрый и столб хочет опускаться ниже, поместите под забором 2-дюймовый блок, чтобы поддерживать его на нужной высоте.
После того, как эта линия будет завершена, вернитесь и отрегулируйте каждую стойку, чтобы гарантировать, что забор соответствует уклону и имеет приятный плавный поток.Это необходимо сделать сразу после или во время укладки, прежде чем бетон успеет высохнуть. Если ваша линия заканчивается углом, убедитесь, что последняя стойка является угловой с отверстиями, направленными в направлении следующей линии ограждения.
Продолжайте, пока не заполните все строки. Пора повесить ворота.
Установка ворот
После того, как вы закончите со столбами, следующим шагом в процессе установки будет установка ворот (ворот).
Убедитесь, что ваши 2-дюймовые стойки ворот стоят вертикально, а бетон твердый.
Дважды проверьте руководство по компоновке для направления поворота ворот.
Установите петли на установленную раму ворот, используя прилагаемые винты. Используйте ворота, чтобы открыть петли … пусть кто-нибудь будет держать ворота, пока вы привинчиваете петли к стойке ворот.
Отцентрируйте ворота в проеме и вставьте по 1 винту в каждую петлю. Это сделано для окончательной регулировки.
Наденьте защелку Magna.
Не регулируйте петли, поскольку заводские настройки по умолчанию обычно очень точны.
После того, как ворота хорошо повернутся, вверните оставшиеся винты в петли.
Не используйте ворота, пока бетон вокруг стойки ворот полностью не затвердеет. Обычно это занимает около 24 часов!
Примечание: Более подробная инструкция по установке в формате PDF входит в стандартную комплектацию каждого заказа.
Список материалов и пошаговый пример
Следующий пошаговый пример поможет вам понять необходимые материалы и точный процесс установки вашего забора.
Мы разбиваем общий пример компоновки, приведенный выше, на более мелкие линейные участки, например, от точки A до точки B, от точки B до точки C и так далее. В примере компоновки мы начинаем с точки A с конечной стойкой на расстоянии 2-3 ″ от дома и идем от дома на 10 футов к точке B, которая является конечной стойкой ворот. В этом первом «прогоне» у нас есть 10 футов забора, которые делятся на 6 футов (ширина панелей), что соответствует 1,67 панелей, которые округляются до 2, потому что панели поставляются только с шириной 6 футов.Поскольку есть 2 панели, у нас будет только 1 линейный столб. Количество линейных столбов равно количеству панелей минус 1.
Таким образом, в этом первом прогоне от A до B у вас будет:
1 конечная стойка
2 панели ограждения
1 линейная стойка
1 стойка ворот (эти обычно такие же, как концевые столбы, но с более толстой стенкой. Точка K будет пустой столбик ворот) Все столбы поставляются со стандартной плоской пирамидой. Вы можете перейти на бейсболку.
В этом прогоне, от B до C, у нас есть ворота шириной 4 фута, которые измеряются от внутренней части стойки ворот до внутренней части другой стойки ворот, точка C.Поскольку мы уже добавили первую стойку ворот в предыдущем разделе, все, что у нас есть во втором прогоне, это:
4 ‘широкие ворота (эти ворота включают в себя самозакрывающиеся петли и гравитационную защелку и могут быть модернизированы до защелки с ключом, более тяжелая конструкция или к арочным воротам)
1 стойка ворот
От C до D, то есть до угловой стойки, у нас будет 9 футов забора, что равняется 1,5 панелям (9 разделенных на панель шириной 6 футов) с округлением до 2 панели и 1 линейный столб (2 панели минус 1 = 1 линейный столб).
Всего в этом прогоне:
1 линейная стойка
1 угловая стойка
2 панели забора (эти панели могут быть установлены шириной 6 футов, при этом ширина другой панели может быть уменьшена до 3 футов, либо обе панели могут быть урезаны до 4,5 ‘, Чтобы придать более ровный вид. То же самое верно и для первой секции 10’. Она может быть 6 ‘в ширину и 4’ в ширину или оба отрезка до 5 ‘в ширину. Не многие из этих пробегов будут работать чтобы быть точным размером, кратным 6 ‘, поэтому в процессе установки потребуется некоторый разрез панелей.)
От D до E, то есть до другой угловой стойки, длина составляет 40 футов. Разделенное на 6 равно 6,67 панелей (40 разделенных на панель шириной 6 футов), округлено до 7 панелей и 6 линейных столбов (7 панелей минус 1 = 6 линейных столбов).
Всего в этом прогоне:
6 линейных столбов
1 угловой столб
7 панелей забора (6 из этих панелей можно использовать без обрезки панелей, но последнюю нужно будет обрезать до ширины 4 фута)
От E до F, которая является конечной стойкой ворот, длина составляет 42 ‘, что делится на 6’.Это равно 7 панелям и 6 линейным столбам (7 панелей минус 1 = 6 линейных столбов).
Всего этого пробега:
6 столбов линии
1 столб ворот
7 панелей ограждения
От F до G, который находится к другому столбику ворот, ширина ворот составляет 3 ‘ на внутреннюю часть столба.
Всего этого пробега:
1 Стойка ворот
3 ‘широкие ворота (эти ворота включают в себя самозакрывающиеся петли и гравитационную защелку и могут быть улучшены до запираемой на ключ защелки, более тяжелого каркаса или арочных ворот)
Следующие три прохода, от G до J, могут быть выполнены так же, как и предыдущие три участка (4,5 и 6), которые ведут к другой конечной стойке ворот.
Последний проход от J до K — двойные ворота шириной 10 футов. Это могут быть два стандартных ворот или две арки рядом друг с другом или одна большая арка (радуга) по всей ширине. Кроме того, как упоминалось ранее, последняя стойка Blank Gate Post не имеет отверстий для направляющих ограждения, в которые можно вставлять, как у конечных, линейных и угловых столбов.
В этом последнем прогоне у вас будет:
1 Пустой столб ворот (другой столб ворот был бы включен в предыдущий запуск)
10-дюймовые двойные ворота (эти ворота включают самозакрывающиеся петли и гравитационную защелку и могут быть улучшены к запираемой на ключ защелке, более тяжелому обрамлению, арочным воротам или радужным воротам)
Узел опускной штанги
Стеллажи и ступенчатая ограда
Будет ли ваш забор установлен на склоне? Прочтите ниже наше руководство по установке и установке ступеней в забор.
Стеллажи
На рельсе рядом с пикетами есть зазор для стеллажа. Нажмите на изображение выше, чтобы увидеть пример этого.
Большинство стилей алюминиевых ограждений можно ставить или грабить, поворачивая винты, которые прикрепляют планки к направляющим. В среднем они составляют 19 дюймов стойки на 6 футов забора.
Мы можем настроить «Двойной удар» для каждой секции, чтобы увеличить его до 36 дюймов в зависимости от стиля крутых склонов, с которыми вы можете столкнуться. Это делается без дополнительной оплаты.
Если вы сообщите нам о падении на определенной наклонной поверхности, мы рассчитаем правильное количество каждого типа ограждения в нашем предложении.
Примечание: XP и Puppy Styles могут быть установлены только до 18 ″ -28 ″ из-за близости пикетов .
Ступенька
Некоторые стили (например, Cathedral и Elegant Arch ) могут быть только ступенчатыми («Ступенька» из-за способа их изготовления).
Это можно сделать, заказав концевые стойки и прикрепив кронштейны на противоположной стороне, противоположной пробитым отверстиям, на высоте, соответствующей требованиям вашего уклона.На крутых склонах может возникнуть необходимость в специальной удлиненной концевой стойке.
При необходимости мы объясним подробнее. Еще одна причина, по которой мы выполняем каждый заказ до завершения, а не делаем его из онлайн-корзины.
Мы хотим, чтобы наши клиенты с первого раза получали правильные материалы, чтобы сделать их установку максимально простой .
Типы сообщений
На рисунке ниже показаны различные типы сообщений, упоминаемые в этом руководстве.
Классы ограждений для жилых, коммерческих и промышленных зданий
В зависимости от типа ограждения существуют различия в перилах, пикетах и столбах.
Могут ли ворота открываться наружу?
Я нахожу частоту этого вопроса необычной, так как необходимость в том, чтобы ворота открывались наружу, встречается редко, но просто ответ — да. Автоматические распашные ворота при необходимости могут открываться наружу.
Традиционно ворота открываются внутрь, то есть в том направлении, в котором посетители входят в вашу собственность. Я слышал, что это считается более гостеприимным, но, насколько мне известно, это не написано в «Этикет Эмили Пост: Правила поведения на сегодняшний день», .
Отложив в сторону любые заботы о гостеприимстве или вежливости, я предполагаю, что вы просто хотите знать, что у вас есть. Итак, давайте разберемся, какие сложные конфигурации проезжей части могут потребовать открывающихся наружу ворот и как их приспособить или избежать.
НАКЛОН ВВЕРХ
Одна из причин, по которой вы могли бы подумать о том, чтобы ваши ворота были открыты наружу, — это подъездная дорога, ведущая вверх. Мы иногда видим это в нашем районе Техаса, но я предполагаю, что это чаще встречается в горных регионах.
Если ваша подъездная дорожка ведет вверх, вы можете выбрать следующие варианты:
Откатные ворота — Если у вас есть место для одинарных или двойных откатных ворот, вы можете избежать распашных ворот.
У этой подъездной дороги был небольшой уклон, поэтому наш клиент выбрал двойные раздвижные ворота.
Конструкция ворот — Если вы не пытаетесь содержать маленьких домашних животных, уникальная конструкция ворот может обеспечить достаточно места для уклона вверх.
Мы не строили эти ворота, но это хороший пример ворот, предназначенных для подъезда с восходящим уклоном.
Петли Rising Gate — У нас нет опыта работы с , поэтому я не хочу, чтобы вы подумали, что мы их поддерживаем. Я только что нашел в Интернете интересное видео на YouTube от GatesPlus.
Прокомментируйте ниже, если у вас есть другие предложения по уклону проезжей части.
НОМЕР
Другая причина, по которой вам может потребоваться открыть ворота наружу, — это то, что вам просто не хватает места. Распашные ворота за пределами вашей собственности не одобряются.
Один из вариантов, если пространство в обоих направлениях очень ограничено, — это двустворчатые ворота. Мы их не устанавливали. Наша зона обслуживания и клиентская база — это, в основном, ранчо в Техасе к западу от Форт-Уэрта, поэтому место для них не проблема. Но двустворчатые ворота могут стать прекрасным решением для вашей ситуации.В этом видео показано, как это работает.

Наш клиент из Абилина, штат Техас, хотел открыть ворота. Подъезд к воротам был ограничен, но у них было достаточно места, чтобы повернуться наружу.
Они построили высококлассный современный французский дом и не хотели видеть беспорядок привода ворот на своей маленькой подъездной дорожке. Итак, мы установили привод подземных ворот Viking Access System. В день установки посмотрите видео о фундаменте.
ОПЕРАТОРЫ ВОРОТ, ОТКРЫВАЮЩИЕСЯ НАРУЖУ
Если вы решили, что должны иметь или вам просто хотите автоматические ворота, открывающиеся наружу, но подземный оператор не подходит, что произойдет?
Нужен ли вам специальный, единственный в своем роде привод, открывающийся наружу?
Надо ли ставить привод снаружи (со стороны улицы) ваших красивых ворот?
Ответов нет и нет.
Приводы, которые мы устанавливаем, могут быть установлены для открытия (стандартное открытие внутрь) или толкания для открытия (открытие наружу). Мы только что установили эти простые ворота ранчо с открывашкой All-O-Matic Toro 24 Swing Gate Opener и настроили его так, чтобы он открывался для клиента, подъездная дорожка которого идет вверх. На страницах 6 и 7 руководства оператора показано, как можно настроить этот оператор в любом случае.

Если вы любитель или просто любите детали, Amazing Gates неплохо справляется с некоторыми базовыми принципами в своей статье о том, как расположить ваши ворота.
Дайте нам знать, если у вас есть какие-либо вопросы или другие идеи в комментариях. Если вам нужна помощь в проектировании ворот вашей мечты, воспользуйтесь нашим контрольным списком.

Откидные ворота своими руками видео: Подъёмные ворота своими руками: советы по выбору материала, готовые чертежи, пошаговая инструкция

Откидные ворота для гаража своими руками, видео

Гаражные подъемные ворота своими руками: видео

Откидные ворота для гаража

Преимущества и недостатки гаражных откидных ворот

Строим откидные ворота для гаража своими руками

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

Устройство и преимущества складных ворот

Из каких материалов изготавливают

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

Чертежи и разметка

Установка несущих столбов

Монтируем складной каркас

Устанавливаем навес и складные створки

Обшивка и утепление

Выбор и настройка автоматики

Анализ схемы изготовления

Требуемые расходные материалы

Последовательность выполнения работ

Делаем своими руками подъёмные гаражные ворота

Преимущества и недостатки подъёмной конструкции

Устройство и схема работы складных ворот для гаража

Чертёж подъёмных гаражных ворот

Что потребуется для изготовления

Инструменты

Пошаговая инструкция изготовления

Как и чем утеплить

Эксплуатация

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Гаражные подъемные ворота своими руками чертежи

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных подъемных ворот -видео

Поворотно откидные ворота для гаража своими руками. Подъемные ворота в гараж своими руками. Видео — Монтаж секционных ворот

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

Как устроена конструкция?

Что нужно для самостоятельного изготовления?

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Откидные ворота для гаража своими руками + чертежи

Преимущества и недостатки гаражных откидных ворот

Строим откидные ворота для гаража своими руками

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Заключение

Откидные ворота для гаража своими руками чертежи: поэтапное изготовление

Разновидности моделей с подъемным механизмом

Положительные стороны откидных дверей для гаража

Как создать откатные ворота для гаража своими руками: чертежи

Изготовление рамы

Монтаж секционных ворот

Установка готовой конструкции

Гаражные подъемные ворота своими руками чертежи

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных подъемных ворот -видео

Изготовление и установка подъёмных гаражных ворот своими руками

Особенности подъёмных гаражных ворот

Варианты конструкции ворот: какой выбрать

Достоинства поворотных гаражных ворот

Недостатки ворот с откидной створкой

Из чего состоит подъёмный механизм

Схема работы подъёмного механизма

Подготовка к изготовлению ворот своими руками

Выбор проектного решения и разработка чертежа по имеющимся размерам

Необходимые инструменты

Рекомендации по сборке и установке подъёмных ворот для гаража

Последовательность операций

Чем утеплить полотно

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

Особенности подъемных ворот

Виды ворот

Преимущества подъемных ворот и их недостатки

Устройство ворот и принцип их действия

Механизмы подъема
