Как сделать откатные ворота по рельсу своими руками
Откатные ворота очень надежные и удобные. У них есть еще одно название – сдвижные ворота. Их устанавливают на дачах, промышленных объектах, в частных домовладениях.
Откатные ворота
Имея материалы, комплектующие и инструкцию по установке, можно сделать конструкцию своими руками, тем самым сэкономить деньги. Они очень надежны, удобны в эксплуатации, не занимают много места и не требуют особого ухода.
Без особых трудностей можно на них установить автоматику. В нынешнее время много людей выбирают этот тип ворот, так как он имеет много плюсов.
Преимущества и недостатки сдвижных ворот
Преимущества:
- Удобство открытия и экономия пространства перед воротами. Если выпал снег, нет необходимости его убирать, для того, чтобы их открыть, так как открываются вдоль ворот.
- Управлять воротами можно при помощи пульта управления благодаря автоматической системе. Если идет дождь или снежная погода, нет необходимости выходить из теплой машины: просто нажмите на кнопку пульта, и заезжайте во двор.
- В такие ворота может проехать автомобиль любых габаритов, так как вверху и внизу ворота проема неограниченны. К раме приварена профилированная жесткая консоль. По ней передвигаются створки.
- Привлекательный внешний вид. Откатные ворота отлично впишутся в экстерьер вашего дома.
Недостатки:
- Ворота дорого стоят.
- Необходимо дополнительное место сбоку для отката.
Комплектующие и свойства откатных ворот
Комплектующие сдвижных ворот:
- Каретки (роликовые тележки).
- Нижний и верхний улавливатель.
- Ролики (поддерживающий, накатной).
- Направляющий рельс 6 метров.
- Заглушки направляющей.
Электрический привод служит для комфорта и помогает сэкономить время людям, которые часто пользуются воротами. Каретки прикрепляются к фундаменту и определяют путь направляющей. Все роликовые тележки включают в себя колесики, покрытые полимером или металлом.
Следует выбирать комплектующие из качественных материалов для того, чтобы конструкция функционировала долговечно.
Полный цикл «открыть-закрыть» составляет 50 тыс. раз, при условии качественных комплектующих. Если правильно использовать и бережно относиться к воротам, они прослужат много лет.
Обшить ворота можно любым материалом: профлист, металл, дерево, поликарбонат, ковка. Можно встроить калитку в ворота или сделать ее отдельно.
Итак, имея все комплектующие, можно сделать ворота своими руками, которые прослужат надежно и долго.
Кладка кирпичного столба
Этапы по установке откатных ворот
Для того чтобы поставить ворота своими руками следуйте рекомендациям.
Устанавливаем опорные столбы
Первоначально нужно верно установить опорные столбы. К ним, в свою очередь, прикрепим откатные ворота. Можно выбрать в качестве опорного столба дубовую балку, бетонный или кирпичный столб, швеллер.
Лучше бетонировать столб на глубину от 1 метра. Именно на эту глубину мерзнет земля и весной или зимой столбы не могут наклониться и нарушить функциональность конструкции.
Бетон состоит из мелкого щебня, песка, цемента. Не меньше 1 недели застывает бетон. Обязательно предусмотрите железные закладные по 3 единицы на каждом опорном столбе, если они будут из бетона или кирпича. Железные закладные расположите на расстоянии от края по 10 сантиметров со стороны проема. Лучше если размер закладной будет 5х5 сантиметров.
При изготовлении столбов, сделайте по 3 закладные для того, чтобы прикрепить нащельники на каждом из столбов. Это поможет вам удобно прикрепить к ним верхние ролики, а также верхний и нижний улавливатель.
Привариваем арматуру к забетонированной по центру трубе. С другой стороны привариваем арматуру к уголку 50х50 длиной 8 сантиметров. Уголок одной стороной, которая приварена к арматуре, лежит в шве.
Ко второй стороне приваривается нащельник. Этот уголок закладывается в шве к проему. Вследствие этого, нащельник будет на расстоянии от 8 до 10 сантиметров от края столба.
Если планируете установить автоматику, заложите провода для антенны, фотоэлементов, привода, и сигнальной лампы.
Схема электропроводки для откатных ворот:
Схема распашных ворот с автоматикой
Фундамент для ворот
Для того чтобы сделать фундамент, возьмите швеллер, ширина которого составляет 20 см. и арматуру сечением от 12 до 16 мм. Арматуру порежьте длиной 1-1,2 метра и приварите ее с двух сторон к швеллеру (к его полкам).
Затем нужно выкопать ров, длина, которого будет составлять половину от ширины проема. Ширина ямы составляет 30-40 см. Глубина составляет 1,3-1,5 метр. Швеллер установите «ножками» вниз и залейте яму бетоном. Фундамент для ваших ворот готов. К примеру, если между столбами длина составляет 4 метра, то основание для сдвижных ворот составит 2 метра.
На этом уровне и бетонируйте швеллер.Если все рекомендации учтены, то получится ровная железная площадка, к которой будет приварены ролики для ворот.
Фундамент должен выстаиваться не меньше 14 дней.
Изготовление несущей рамы
Материалом рамы является профильная труба.
Для внутреннего каркаса нужна труба 20х30 или 40х20, а для наружного-60х40 или 50х50.
Первым делом подготовьте металл для рамы. С помощью болгарки с железной щеткой очистите его от коррозии и обезжирьте, используя растворитель и тряпку.
Затем покройте антикоррозийным грунтом металл рамы, используя щетки или пульверизатор. Сварите раму.
Изготовление рамы внутреннего каркаса
Каркас необходимо сварить снизу вверх. В первую очередь к направляющему рельсу необходимо приварить снизу 2 трубы 60х40 по 60 сантиметров. Делают это для того, чтобы конструкция была устойчивой при сваривании каркаса.
Затем сверху направляющей нужно приварить трубу каркаса 60х40. Необходимо учесть то, что сваривать трубы и направляющую нужно в шахматном порядке.
Приварите трубы наружного каркаса: сначала первую и вторую вертикальную, затем косую и верхнюю. Приварите трубы внутреннего каркаса и зачистите швы после сварки с помощью болгарки.
Покраска и зашивка ворот
Трубы уже погрунтованы, теперь можно приступать к покраске. Если же вы не погрунтовали перед сваркой трубы, то можно каркас, который вы сварили погрунотовать, перед покраской. Итак, красить нужно алкидной эмалью. Это самая популярная краска.
Также используют краску фирмы Хамрайт или Снежка, которыми можно красить и без грунтовки, но перед покраской желательно все-таки погрунтовать трубы.
Красить нужно так: сначала нанесите слой краски, затем высушите, потом опять нанесите слой краски.
Рама ворот высушена, приступаем к ее зашивке. Для зашивки можно использовать такие материалы: профлист, дерево, металл. Также понадобятся саморезы и заклепки. Желательно, чтобы саморезы были со сверлом. Из инструментов понадобится шуроповерт или дрель со специальной насадкой.
Сварка металлических ворот
Монтаж ворот
Фундамент подсох, можно приступать к установке ворот. Процесс установки очень кропотливый. На фундаменте (швеллере) выставьте каретки и максимально раздвиньте их.
Нужно учитывать, что концевой ролик приблизительно 150 мм и потому каретку, которая находится ближе к проему, нужно отодвинуть, учитывая эту длину. Каретка, находящаяся дальше от проема, должна быть выставлена так, чтобы не смогла выбить заглушку с другой стороны направляющего рельса, когда ворота будут закрываться.
Затем наденьте раму ворот на каретки и выставите полотно по уровню. Далее приварите платформы кареток к швеллеру.
Проверьте, все ли сделано правильно. Затем сварите полностью платформы роликовых тележек. Важно, чтобы было правильное положение ворот, не было перекосов. Далее приварите верхний поддерживающий ролик.
Затем вставьте концевой ролик, приварите нижний уловитель, затем верхний. Учтите то, что концевой ролик должен накатываться на нижний уловитель так, чтобы каждый раз при закрывании конструкции разгружать ее.
Если вы сделали опорные столбы с металла или швеллера, то улавливатели и поддерживающие ролики приварите непосредственно к столбу. Если у вас бетонные или кирпичные, то приварите их к трубе, прикрепленной к закладным на столбе.
Есть один маленький момент. Много людей, устанавливая ворота своими руками, думают, что лучше поставить роликовые каретки на платформы, к которым приварены шпильки. Или сразу приваривают шпильки к фундаменту, а к ним прикручивают каретки. Но этот процесс займет много времени.
Не нужно приваривать каретки в труднодоступном месте. Если не хотите использовать ролики на шпильках, можно взять готовые платформы с болтами. Платформы приваривают к фундаменту, а ролики крепят к готовой площадке, используя гайки. Этот метод дороже, но сэкономит ваше время.
Поставить ворота своими руками дешевле, нежели вызывать мастеров из фирмы, но нужно иметь все материалы и комплектующие для ворот.
Эти рекомендации помогут вам легко и недорого поставить откатные ворота своими руками.
Установить ворота именно своими руками всегда интересно и занимательно. Если следовать всем советам, сдвижные ворота получатся надежными и будут работать долгие годы.
виды и порядок выполнения монтажных работ
Если вы решили установить на участке около дома откатные ворота, не спешите оформлять заказ. Монтажные работы можно выполнить своими руками. Каждая конструкция имеет свои особенности, о которых стоит узнать заранее. Предлагаем познакомиться с существующими видами конструкций и порядком их установки. Это позволит вам сделать выбор в пользу оптимального варианта для своего участка.
Откатные ворота – оптимальная конструкция для частного участка, которую можно установить своими рукамиЧитайте в статье
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности.
Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера воротПодготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенноУстановка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксироватьУстановку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. | |
| Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. | |
| Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно вывереноУстановка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |

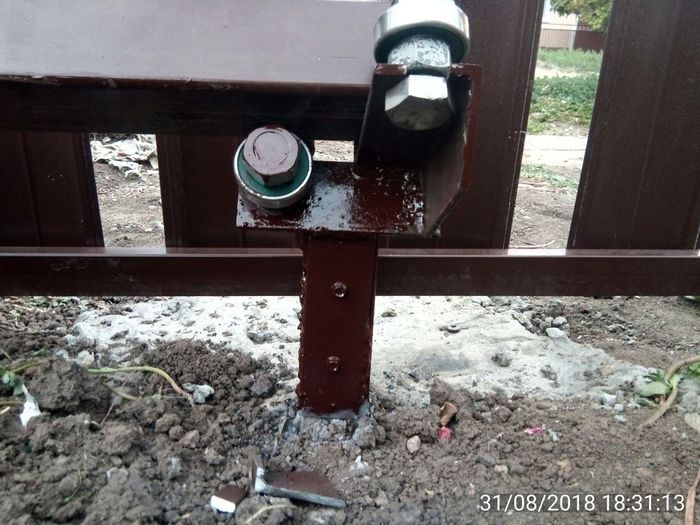

К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. | |
| Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Монтаж своими руками подвесных откатных ворот
Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.
Конструкция предполагает наличие верхней направляющей балкиНеобходимые для работы инструменты и материалы
Перечень используемых материалов и инструмента зависит от комплектности ворот.
Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.
Из материалов надо иметь в наличии:
- профильную трубу различного сечения;
- крепёж;
- фурнитуру;
- бетонный раствор;
- опорные столбы;
- профнастил или другой материал для оформления створок.
Изготовление каркаса
Изготовление каркаса выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов. | |
| К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение. | |
| Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот. |
Установка полотна и крепление замка
Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.
Замок должен иметь подходящую конструкциюИзготовление и монтаж рамы
У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции.
Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.
Установка направляющих и фурнитуры
Работы выполняем в следующей последовательности:
Порядок изготовления своими руками консольных откатных ворот
Самый сложный вид откатных ворот. Основу конструкции составляет консоль, которую также иногда называют швеллером. Её основной функцией является обеспечение требуемого положения створки при открытии и закрытии ворот. Направляющая балка и роликовые блоки обычно крепят в нижней части створки. Отсутствие направляющих обеспечивает свободное перемещение транспорта на территорию участка, однако при монтаже следует позаботиться об устройстве надёжного фундамента. Предлагаем более детально разобраться в порядке выполнения работ.
Консольные откатные ворота пользуются особой популярностьюНеобходимые для работы инструменты и материалы
Чтобы выполнить установку своими руками, надо иметь в наличии:
Также надо подготовить следующие материалы и всё, что необходимо для приготовления армирующего слоя:
- бетонный раствор;
- швеллер, ширина которого равна полуширине ворот;
- арматуру. Потребуется 17-18 отрезков длиной 1 м;
- материал для изготовления полотна;
- крепёж;
- электроды;
- трубы;
- грунтовку;
- краску.
Потребуется 17-18 отрезков длиной 1 м;Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый наборСовет! Для подсчёта необходимого количества материала следует разработать подробный чертёж.
Обустройство проёма
Монтажные работы начинаем с обустройства проёма. Для этого:
| Иллюстрация | Описание действия |
| Если ранее ворота уже стояли, их следует демонтировать. Если опорные столбы достаточно прочные и смогут выдержать эксплуатационную нагрузку, можно их оставить. | |
| Монтируем опорные столбы. Для этого либо выкапываем яму достаточной глубины, либо используем сваи. |
Подготовка основания
Готовим основание путем заливки бетонного основания или формирования металлической основы на винтовых сваях.
В последнем случае достаточно двух свай, одна из которых является частью опорного столба.
Изготовление полотна ворот
Полотно ворот изготавливается следующим образом:
| Иллюстрация | Описание действия |
| Сваривается каркас в соответствии с разработанным чертежом. Пространственное положение каждого элемента тщательно контролируется на каждом этапе сборки. | |
| К верхней части каркаса своими руками привариваем уголок, который позволит удерживать створку откатных ворот в вертикальном положении. |
Монтаж створки и фурнитуры
Перейдём с следующему этапу. Необходимо подготовить все опоры и закрепить фурнитуру.
Предлагаем посмотреть видео, в которых рассказывается, в какой последовательности выполняются монтажные работы:
Делитесь в комментариях своими секретами изготовления откатных ворот, а также фото полученного результата.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Откатные ворота своими руками
Откатные ворота – это отличный вариант сэкономить место во дворе.
Они как нельзя кстати подойдут в том случае, если у вас на участке нет места для открывания ворот вовнутрь или наружу, или же данный процесс может привести к затруднению движения автотранспорта.
Да и сделать откатные ворота своими руками – не так уж и сложно.
Сперва потребуется только подобрать необходимый тип механизма.
Они бывают — навесные, на рельсах и на роликах.
В принципе, разницы между ними практически нет, отличаются они лишь техническим обустройством.
Давайте подробно рассмотрим как сделать откатные ворота своими руками и что для этого потребуется.
Необходимые инструменты и материалы:
- сварочный аппарат;
- болгарка;
- заклепки и заклепочник;
- дрель;
- саморезы;
- рельсы;
- ролики.
Желательно, чтобы ворота были оцинкованными. Они не проржавеют даже после 10 лет эксплуатации.
Условно, их можно дополнительно разделить на два типа — с автоматическим и с ручным приводом.
То есть, первые могут открываться дистанционно, при помощи электропривода, вторые же – просто отталкиваются в сторону, вручную.
Чертежи и конструкция
Самое главное в этом деле – правильно подобрать длину и высоту будущей конструкции.
Готовые чертежи откатных ворот:
Высота должна быть аналогична с высотой забора, или чуточку ниже. Но ни в коем случае не больше!
Длина – по ширине проема. Следует также учитывать, что в открытом состоянии они не должны упираться во что либо.
Так что, за забором около ворот не рекомендуется обустраивать клумбы и палисадники, они будут мешать!
Условно, конструкция откатных ворот своими руками складывается из следующих частей:
- само полотно;
- навесные рельсы;
- нижние рельсы;
- ролики.
В том случае, если планируется устанавливать конструкцию с автоматическим приводом, дополнительно, к конструкции будет подведен электромотор с роликовым или ремневым приводом.
Если монтируете откатные ворота своими руками на рельсе, то потребуется металлическая планка в виде буквы «П». Ее длина равняется двум длинам ворот, ну и нужно будет добавить к полученной сумме сантиметров 30 (в качестве запаса).
Рельсы лучше всего приобретать в специализированном магазине строительных материалов, или же в отделе по продаже дверей (рельсовый механизм у откатных дверей аналогичный).
Если вы хотите сделать откатные ворота своими руками с калиткой, то калитку и сами ворота — следует делать монолитной соединенной конструкцией.
Она и дольше выстоит, да и с монтированием проблем будет значительно меньше!
Отдельное внимание следует уделить креплению калитки, лучше всего использовать так называемые «невидимые створки» с внутренней стороны.
Само устройство откатных ворот своими руками следует производить в следующем порядке: сперва механические части, а после этого – электрические.
То есть, сперва прокладываются рельсы, монтируются ролики, «консоли», и только после установки уже самих ворот на двигательный механизм – монтируется электрический привод. Следует также не забывать о защите рельс.
Если используется именно рельсовый механизм, то его дополнительно нужно будет защитить от возможной нагрузки.
Приступаем к изготовлению
Процесс установки откатных гаражных ворот своими руками начинают с монтажа рельс, или любого другого двигательного механизма.
Прокладываются рельсы, создается навесной каркас.
Даже в том случае, если используется роликовый механизм открытия — следует использовать дополнительно рельсы, которые будут выступать в качестве направляющих.
Крепление самих рельс производится непосредственно к бетонному основанию.
Если его ранее не было, то создаем из сухой цементной смеси (смешивается песок с цементным порошком и укладывается непосредственно в заранее подготовленную ложбинку).
Поливаем цементную смесь и ждем, когда она затвердеет.
Конструкция и советы по установке
Если необходимо смонтировать механизм оперативно, то просто «вталкиваем» рельсы в цементный раствор при помощи резинового молотка (можно и обыкновенным молотком, вот только можно повредить рельсу, что вы даже и не заметите)!
Далее, автоматические откатные ворота своими руками следует установить на подшипники.
В некоторых моделях используются не подшипники, а плавающие рельсы – разницы в устройстве механизма особой нет, вот только заранее придется смазать солидолом все рельсы и части механизма, которые в будущем будут двигаться.
Просто в следующий раз, после установки всей системы, к двигающемуся механизму добраться будет не так уж и просто!
А как сделать самому откатные ворота? Рекомендуется использовать металлический утолщенный профиль – также продается практически в любом магазине строительных материалов.
Если на продаже будет несколько вариантов профиля, то берите с метровой шириной – их удобно будет соединять между собой. Соединяются они при помощи обыкновенных заклепок.
Кстати, на них не следует экономить, если не хотите, чтобы в будущем они распадались. Идеальный вариант – приобрести заклепки производства «Bosch». Они не такие дорогие, чтобы сильно ударить по карману своей стоимостью.
Изготовление откатных ворот своими руками следует выполнять непосредственно перед тем, как планируется полностью выполнять монтирование системы. То есть, они не должны несколько недель лежать в сторонке и «ждать своего часа».
Если используется «низкий металлический профиль», то его следует заключать в дополнительную удерживающую рамку (ширина которой будет равна ширине профиля + 2 миллиметра).
Удобней всего – если вы все материалы будете приобретать «комплектно». В этом случае варианта ошибиться с размерами — практически нет, так что вы можете быть уверенными в правильной покупке.
Если высота ворот (и используемого профиля) более двух метров, то рекомендуется ровно по средине ворот еще набить удерживающую планку. Она будет весь груз удерживать на себе, снимая нагрузку с самого металлического профиля.
Ну и самое последнее – при изготовлении откатных ворот ни в коем случае нельзя их красить. Сделаете это уже тогда, когда они будут «висеть» на своем месте.
Даже минимальный слой краски может привести к тому, что они просто не встанут на рельсы. Обидно получится, если потребуется полностью заменять рельсовый механизм.
Инструкция по монтажу своими руками
Итак, как же правильно уже устанавливается такая конструкция? Это, как писалось заранее, зависит от типа двигательного механизма.
Если это были откатные подвесные ворота своими руками, то сперва — монтируется навес, который и будет удерживать всю конструкцию.
Как правило – это рельсы из профилированного металла. При этом, в профиль вставляются маленькие металлические шарики, при помощи которых они и будут плавно двигаться по установленному механизму.
А вот сделанные своими руками откатные ворота с верхним подвесом, сперва устанавливаются на ролики или подпорки, а уже после этого – крепятся к подвесу.
В качестве подвесного механизма, используется поперечная балка с вогнутыми вовнутрь концами.
Наглядное изображение
Вот в них и осуществляется установка (самое главное – это чтобы верхняя удерживающая рейка на воротах точно попала вовнутрь подвеса и не была при этом слишком толстой).
Подвес следует подбирать по массе конструкции. Каждый профиль рассчитан на определенную максимальную массу, которую ни в коем случае нельзя превышать (просто может изогнуться весь механизм).
Ну а консольные откатные ворота своими руками монтируются проще всего.
Здесь не потребуется устанавливать дополнительные удерживающие напоры – достаточно лишь поставить две поперечные балки, которые и будут удерживать всю конструкцию.
Идеальный вариант – если балки будут забетонированы примерно на один метр в глубину.
В этом случае ворота не будут расшатываться.
Ну и самое главное – балки можно будет дополнительно использовать для укрепления ворот и их последующей защиты от взлома.
Такая система будет работать как отбойник! Очень актуально для тех домов, которые размещаются близко к проезжей части или к скоростной дороге.
Ну а откатные навесные ворота своими руками монтируются по порядку, начиная «снизу». Проще говоря, сперва монтируется нижняя рельса, после нее – верхняя.
А уже далее монтируется удерживающий навес! В этом случае очень важно соблюсти необходимую длину рельс.
Если они будут короткими, то ни в коем случае не следует их «доваривать». Механизм банально будет клинить очень часто. Здесь придется полностью заменять всю рельсу!
Как видите, откатные ворота своими руками не так уж и сложно монтируются. А как дополнительно обеспечить автоматический механизм открытия/закрытия двери?
Все очень просто – только потребуется изначально приобрести однофазный электрический двигатель мощностью в 40-100 Ватт (не следует приобретать слишком мощные модели – они громоздкие, шумные, значительно быстрее выходят из строя).
Далее – решайте, какой привод будет использоваться:
- ременный;
- цепной;
- прямой.
Прямой самый надежный, цепной – немножко хуже, ременный – не рекомендуется, так как быстро «слизывается» сам ремень и его приходится заменять.
Как вы уже заметили, оптимальный вариант – цепной привод.
Сам электродвигатель устанавливается там, где его не намочит дождем, а также не задует снегом. Отличный вариант – оборудовать специальную будочку, словно для собаки.
Вот она и будет выступать в качестве защитной постройки! От будки к воротам идет цепной привод.
На конце устанавливается звездочка, которая подсоединяется к шестерни или рельсе с зубчиками (при помощи последних будет обеспечиваться движение).
Не забывайте, что всю систему своевременно следует смазывать солидолом, так как цепь имеет свойство стягиваться. И чтобы не повредить механизм, лучше заранее его смазать.
Если же планируется использовать пневмопривод, то для этого, вместо электрического двигателя — устанавливается самый обыкновенный амортизатор.
Рядом с ним – резервуар на 3-4 атмосферы. Когда вы нажимаете кнопку, то клапан открывается, давление в амортизаторе падает и он «падает», тем самым двигая ворота.
Можно сделать и наоборот – нажимая кнопку – система будет накачиваться.
Здесь уже детали не так и важны. Масляные амортизаторы не рекомендуется использовать, так как они быстро изнашиваются при высоком давлении (максимум – 4-6 месяцев период эксплуатации).
Откатные ворота своими руками легко и недорого
Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.
Достоинства и недостатки
Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:
- не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
- нижние крепления в консольных системах обеспечивают функциональность в любом климате;
- отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
- богатый выбор вариантов;
- исключается провисание петель;
- выбор автоматики осуществляется индивидуально.
К недостаткам следует отнести:
- финансовые затраты превышают стоимость распашных ворот на 15%;
- крепление привода, а также консольной части требует дополнительного основания;
- необходимо большая площадь вдоль забора.
Незначительность недостатков несоизмерима с преимуществами откатных ворот.
Типы конструкций
Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:
- Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
- Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
- Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
- Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.
Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.
Откатные ворота своими руками: особенности расчета
Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.
Откатные ворота чертеж: данные высоты и ширины проема
Чтобы определить будущую ширину ворот, потребуется замерить:
- ширину проема;
- расстояние между центральными точками кареток;
- технологический отступ для перемещения ворот.
С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.
Расчет противовеса
Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.
Расчет веса
Зная вес материалов, эти расчеты произвести не сложно:
- стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
- вес профнастила равняется 4 кг к каждому квадратному метру.
Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.
Расчет прочности фурнитуры
Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м.
Соответственно, каждой опоре достанется не более 180 кг.
Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.
Дополнительные расчеты
Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.
Устройство
В конструкциях данного вида ворот содержатся следующие комплектующие:
- роликовые опоры;
- направляющая балка, способная принимать запланированную массу;
- концевые (упорные) ролики;
- уловители, как нижний, так и верхний;
- кронштейн, удерживающий створки;
- подставка для установки опоры, организующей перемещение.
Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.
Створка
Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер.
Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.
Выбор комплектующих
Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.
Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.
Откатные ворота своими руками: монтажные работы
Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:
- сооружение фундамента;
- проведение электропроводки;
- монтаж ответного столба;
- установка автоматики.
Выполнение всех этапов соответствует определенным требованиям.
Изготовление фундамента
Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.
Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.
Установка
После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй.
Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.
Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.
Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.
Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест.
По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.
Откатные ворота своими руками: выбор автоматики
Для правильного выбора необходимо учитывать вес и габариты ворот:
- в проемах, превышающих 4 м можно использовать привод не более 600 кг;
- для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
- при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.
Окраска
После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.
Необходимые инструменты для работы
Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:
- сварочным инверторным материалом;
- болгаркой с дисками;
- воздушным компрессором;
- электродрелью;
- пассатижами;
- рулеткой;
- клепателем;
- уровнем.
Распространенные ошибки
При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:
- плохая подготовка фундамента;
- неграмотный монтаж;
- неправильно проведенные расчеты;
- попадание к подшипникам песка;
- неаккуратное окрашивание;
- глубина траншеи меньше промерзания грунта.
При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.
Ворота откатные своими руками (57 фото): виды, особенности устройства и монтажа
Содержание
Стильные откатные ворота
Откатные ворота — самый удобный и востребованный вид ворот
Откатные ворота в стиле хай-тек
Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок.
Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.
На сегодняшний день откатные ворота на пике популярности
Откатные ворота очень надежные, удобные и долговечные
Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.
Кованые откатные ворота
Откатные ворота: основные виды
Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.
Откатные ворота бывают как автоматические, так и с ручным приводом
Красивые откатные ворота подчеркнут стиль вашего имения
Подвесные ворота
Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях.
Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).
Рис. 1. Схема устройства подвесных ворот
К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки
Подвесные ворота
Ворота рельсового типа
Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).
Рис. 2. Схема откатных ворот по рельсу
Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы.
Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.
Откатные ворота рельсового типа
Прекрасные откатные ворота с декоративными коваными элементами
Консольные ворота
В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.
Откатные ворота в современном стиле
Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов
Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.
Рис. 3. Схема консольных ворот
Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом
Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом
Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ.
Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.
Эффектные откатные ворота
Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.
Ворота – важный элемент архитектурного ансамбля вашего домовладения
Стильные современные откатные ворота
Установка откатных ворот
Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:
- откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )
При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )Рис. 6. Размещение консольных ворот
- любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
- калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
- если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели
Потрясающие металлические откатные ворота
Совет! Готовый комплект для откатных ворот (рис.
7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.Рис.7. Комплектующие для откатных ворот
Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.
Рис. 8. Чертеж для изготовления консольных откатных ворот
Закладка фундамента
Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:
- глубина – 1 м (на глубину промерзания грунта)
- ширина – 30-40 см
- длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).
Откатные ворота с оригинальными опорами
Гармоничное сочетание стилей модульного дома и его откатных ворот
После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис.
9 )
Рис. 9. Схема изготовления металлической части фундамента
Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.
Рис. 10. Схема бетонирования для установки откатных ворот
Изготовление полотна ворот
Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.
Декоративные ворота рельсового типа
Для большей экономии можно установить откатные ворота своими руками
Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.
Откатные ворота из нержавеющей стали
Монтаж механизма
К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.
Монтаж откатных ворот в большинстве случаев можно выполнить своими руками
После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.
11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.
Рис. 11. Верхний улавливатель ворот
Рис. 12. Нижний улавливатель ворот
Рис. 13. Поддерживающие ролики.
Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:
Ворота откатные своими руками — фото
Как сделать самодельные откатные ворота на подшипниках
Самодельные откатные ворота на подшипниках можно сделать двух видов: подвесные (когда полотно ворот висит на рельсе) или опорные – когда ворота опираются нижней кромкой на ролики или катаются по рельсовому пути.
Плюсы:
- практически не примерзают в нижней части к основанию въезда;
- позволяют использование при неровном рельефе местности;
- легко оборудуются навесом над уже имеющимся рельсовым путем;
- позволяют быть изготовленными при минимуме оборудования;
- не требуют наличия специальных металлических профилей;
- меньшие затраты на фундамент опор.
Минусы:
- имеют конструктивное ограничение по высоте проезда;
- не рекомендуются, если через данные ворота планируется въезд строительной техники;
- требуют облегченной конструкции каркаса ворот;
- при нерегулярном использовании и отсутствии козырька, могут потребовать очистки рельсового пути от намерзшего снега
- требуют серьезных опор с двух сторон для рельсового пути.
При изготовлении подвесных откатных ворот, важно таким образом спроектировать подвесную тележку с подшипниками (роликами), чтобы не при каких обстоятельствах, ролик не могут соскочить с рельсовых направляющих.
Данное требование достигается размещением съемного ролика на болте подходящего диаметра в составе кронштейна, обходящего рельсу с обеих сторон. Полотно ворот подвешивается в одной вертикальной плоскости с подшипниками.
При изготовлении каркаса, в верхней части проектируются проушины, которые болтами будут соединяться с беговой тележкой на прямоугольной трубе, выполняющей роль рельса. Допустимо использовать пару подшипников, при изготовлении рельса из двутавровой балки. В этом случае, для осей подшипников необходимо выбирать достаточно прочные (диаметром не менее18 мм) болты. Тавровую балку можно изготовить самостоятельно, сварив два уголка по всей длине.
Откатные ворота с роликовой системой на двух качающихся стационарных узлах.Данная система широко используются в коммерческих откатных воротах, и заслужила признание пользователей.
Плюсы:
- отличная погодозащищенность – ролики спрятаны в специальном профиле, не позволяющему снегу намерзать на беговом пути;
- ворота в верхней части не имеют ограничивающей высоту балки;
- широкий выбор направляющих профилей;
- возможность автоматизации покупными узлами.
Минусы:
- требуют глубокого (значительно ниже уровня промерзания) и массивного фундамента для установки опорной площадки;
- специальный профиль подковообразной формы достаточно дорог;
- ветровая нагрузка при открытии и закрытии ворот приходится на одну опорную конструкцию, что требует при её изготовлении использования металлических профилей, толщиной не менее 2 мм.
При изготовлении откатных ворот на роликовых узлах самостоятельно, можно использовать С-образный профиль в качестве нижней опорной направляющей при изготовлении каркаса ворот. Данный профиль лучше заказать в специализированных мастерских, обладающих гибочным прессом с ЧПУ.
Роликовые узлы для облегчения установки и лучшего распределения усилий в процессе эксплуатации, изготавливаются качающейся конструкции. При их установке на фундамент, обязательно предусматривается вертикальная регулировка плоскости установки. Для обеспечения возможности регулировки устанавливаются вваренные в арматуру фундамента резьбовые шпильки, диаметром не менее 18 мм.
Роликовые опорные узлы устанавливают на расстоянии 0,8 – 1,2 метра друг от друга. Чем дальше, тем лучше для развесовки ворот, но увеличивает необходимую длину С-образного профиля.
Верхний опорный узел изготавливается из роликов с двух сторон и ограничивает перемещение ворот в вертикальной плоскости – не даёт упасть воротам.
Важным для обоих типов ворот является приемная стойка, имеющая направляющие в верхней и нижней части, для обеспечения нормального вхождения ворот в условиях сильного ветра.
Откатные ворота с опорными роликами.Подобный тип ворот представлен в виде створок шкафов-купе – вес ворот на нижних опорных роликах, которые катаются в специальном рельсе. Подвижное ограничение в верхней части обеспечивают ролики в направляющих. Для ворот, расположенных под открытым небом, данный вариант является избыточным по используемым материалам, и достаточно капризным при намерзании снега или попадании грязи и камней на нижнюю направляющую.
Изготовление откатных ворот самостоятельно при наличии слесарных, строительных навыков и умения сваривать металлы вполне доступная альтернатива приобретению дорогих комплектов заводского изготовления.
Ремонт рельса откатных ворот Установка откатных в Мариуполе Ремонт ворот Мариуполь
Еще недавно многие отдавали предпочтение распашным воротам. Это обусловлено тем, что такую конструкцию легко установить своими руками. Кроме того, цена таких гаражных ворот доступна, и поставить их может любой владелец дома.
Но в последнее время все чаще хозяева частных домовладений или дач отдают предпочтение сдвижным воротам. Они удобны в эксплуатации, надежны, современны. При этом необходимо иметь дополнительные комплектующие.
Устанавливают откатные ворота в частных домовладениях, гаражах, на дачах.
Дабы сэкономить средства на монтаже, многие владельцы изготавливают и монтируют их своими руками.
Это вполне реально сделать, вооружившись необходимым оборудованием, помощью друзей и, конечно же, инструкцией по монтаже.
Положительные и отрицательные стороны откатных гаражных ворот
Среди недостатков можно выделить:
- Высокая цена по сравнению с распашными гаражными воротами.
Еще недавно установить откатные ворота могли только обеспеченные люди. Это обусловлено высокой ценой комплектующих. Особенно дорого стоил электропривод, поэтому не каждый мог поставить ворота своими руками. Мариуполь
Сейчас люди отдают предпочтение именно откатным воротам. Пусть придется переплатить, но они будут наслаждаться комфортом
- Необходимо дополнительное пространство для откатывания ворот.
Установить ворота проблематично, если нет дополнительной площади возле ворот. Длина ворот в таком случае составит четыре метра*1,5=6 метров.Покупать фурнитуру нужно с направляющей длиной в шесть метров.
Пространство для откатывания будет таким же.
Характеристика
Она определяет путь направляющей. Устройство системы включает в себя направляющие ролики с подшипниками.
Смазывать их нет необходимости. Каретки состоят из 8-ми роликов, покрытых металлом или полимером.
Благодаря качественным комплектующим конструкция может служить пятьдесят тысяч полных циклов «открыть/закрыть». При условии правильного использования гаражных ворот этого достаточно на длительный период.
Материал для зашивки гаражных ворот своими руками: Профнастил, металлический лист, дерево, поликарбонат.
Калитку можно поставить отдельно или встроить в конструкцию.
Итак, комплектующие откатных гаражных ворот:
Производим замеры проема и створок
Очень важно правильно замерить проем.
От этого будет зависеть, какие выбирать комплектующие и автоматику. Поэтому первоначально необходимо определить высоту и ширину створки.
От ширины улицы и габаритов автотранспорта зависит, какой проезд необходимо делать между столбами. Рекомендуем поставить два балки и попытаться заехать машиной между ними. Если удалось, значит, такой должна быть ширина проема. Если вы сбили хоть один балку, то следует расширить проезд.
Ширина проезда, как правило, составляет 1,5 ширины проема.
К примеру, проем ворот равен четыре метрам. При этом можно установить их изнутри.Основным преимуществом откатных гаражных ворот является возможность въезда транспортного средства любой высоты, так как ни сверху, ни снизу конструкция проема не ограничена.По створкам двигается профилированная консоль. Роликовая каретка крепится к фундаменту.
Подготовка опорных столбов
Про установку опорных столбов следует подумать заблаговременно. Примерно за 1-2 недели до начала изготовления створок.
Это время нужно для того, чтобы застыл бетон.
В качестве материала для опорных столбов подойдут швеллер, металлическая труба, брус, столбы из кирпича или бетона.
Бетонировать их необходимо на глубину один метра, именно на это расстояние промерзает земля. Иначе весной или зимой столб может наклониться, а это повлияет на нормальное функционирование ворот.
Для крепления нащельников, когда будете изготавливать столбы, на каждом из них нужно сделать по три закладные. В дальнейшем, без проблем прикрепите к ним верхние ролики, нижний и верхний улавливатель.
Приварите арматуру посередине забетонированной трубы. С другой стороны приварите арматуру к уголку 50х50 длиной восемьдесят мм. Этот уголок расположен в шве стороной, приваренной к арматуре.
Ко второй стороне приваривают нащельник. Ближе к краю столба уголок должен быть заложен в шве. Этот нащельник будет на расстоянии 8-10 см от края опорного столба.
Если планируете автоматику для гаражных ворот, заложите провода для фотоэлементов, привода, сигнальной лампы и антенны.
Схема проводки для автоматики
Схема подключения откатных ворот
Делаем фундамент (швеллер)
Швеллер — основной элемент для фундамента откатных ворот. Ширина его составит 10, шестнадцать или двадцать см. Используется также арматура с сечением 10-14 мм. Разрежьте арматуру, чтобы длина частей составляла один метр. Затем приварите их к швеллеру.
Приготовьте ров длиной вполовину ширины проема. Ширина составляет тридцать см, глубина один метр. Поставьте швеллер и забетонируйте.Готовая основа сначала обрабатывалась концентрированным преобразователем ржавчины, затем красилась эмалью Ecol по металлу в два слоя.
Краска шоколадного цвета, в процессе последующий эксплуатации показала себя с хорошей стороны.
Источники:svoivorota.ru, www.vorotnet.com.ua, rusograda.ru, domodelie.ru
Фундамент сохнет неделю, в это время у вас есть возможность сделать замеры откатных ворот.
Сначала нужно сделать каркас.
Изготавливаем несущую раму
Материал рамы — профиль (профильная труба). Для наружного каркаса используют профиль (трубу) размером 60х40 или 50х50 мм. Для внутреннего —20х30 или 40х20 мм.
В первую очередь почистите от ржавчины металл для рамы. Для этого используйте болгарку с железной щеткой. Обезжирьте, используя растворитель и тряпку.
Затем покройте металл антикоррозийным грунтом.
Далее, необходимо сварить раму. Каркас варят с нижней части кверху. Возьмите направляющий рельс 60х70 мм и приварите к нему снизу два трубы размером 60х40 по шестьдесят сантиметров. Направляющий рельс приваривают к трубам для того, чтобы конструкция была устойчивой при сварке каркаса.
Затем возьмите направляющую и сверху приварите профиль каркаса 60х40 мм. С помощью прихваток по два сантиметра через 50-60 см приварите трубу к направляющей.
Важно, чтобы направляющая и трубы были сварены в шахматном порядке. Это делается для избегания дефектов ворот.
Затем приварите первую и вторую трубу наружного и профили внутреннего каркаса.
После этого зачистите швы с помощью болгарки.
Ролики для откатных ворот
Красим и обшиваем ворота
После грунтовки труб нужно их покрасить. Самая распространенная краска — алкидная эмаль.
Нанесите сначала один слой краски, затем дайте просохнуть, после чего нанесите еще один.
Для обшивки подойдет профлист, металл или дерево.
Устанавливаем ворота своими руками
Итак, выбор сделан.Про схему ворот и основные требования можно прочитать в следующей статье. Ключевые же условия были выставлены следующие:Для силовой рамы мы решили использовать профильную трубу 60х40х2 мм, для внутренней — 40х20х1.
5 мм.
Их крепят для того, чтобы было удобнее красить и перевозить ворота.
Этап №2. Срежьте «лапы» и выставите ролики для откатных ворот на фундаменте, предварительно раздвинув их на максимальную ширину. Направляющая должна быть надета на ролики.
Этап №3. Выровняйте с помощью уровня.
Этап №4. Роликовая каретка приваривается к швеллеру.
Иногда, люди, которые устанавливают ворота своими руками, допускают ошибки. Например, они считают, что роликовая каретка лучше будет прикреплена с помощью гаек или шпилек. Думают, что неполадки можно будет исправить.Для облагораживания внешнего вида использовалась сухая строганая доска, покрашенная в цвет забора тем же защитно-декоративным составом для дерева .Для крепления штакетин к поперечинам мы взяли черные саморезы.
В конечном счете все равно придется приварить ролики к фундаменту.
Для того чтобы снять роликовую тележку или передвинуть ее, достаточно подрезать шов сварки. Если понадобится это повторить это несколько раз, смело можно это делать: работа ворот не нарушится.
Правильнее использовать шпильки. Но нужно учитывать, что необходимо точно устанавливать фундамент. Рекомендуем использовать готовые площадки под ролики с существующими шпильками. Для этого приварите площадку к фундаменту, а ролики закрепите на площадку, используя гайки или шпильки. Оптимальный вариант — крепить ролики к фундаменту с помощью сварки.
Этап №5. Прихватите сваркой верхний поддерживающий ролик.
Этап №6. Поставьте концевой ролик.
Этап №7. Приварите нижний и верхний улавливатель.
Если в качестве опорных столбов служат стальные трубы или швеллер, то улавливатели приваривайте на столбы. Если столб из кирпича или бетона, используйте профильную трубу. Ее крепят к столбу с помощью арматуры или дюбелей.
Армирование бетонного фундамента
Предусматривают это заблаговременно, путем выпускания закладных из столба. Затем к закладным крепят улавливатели. Сделать это своими руками значительно дешевле, чем в специализирующейся фирме.
Автоматика для откатных ворот своими руками
Для того чтобы было удобнее пользоваться воротами, поставьте автоматику.
Она упростит открытие и закрытие. Благодаря автоматике вам не понадобится выходить из машины или дома для того, чтобы управлять створками.
После нажатия кнопки на пульте двери легко откроются. Для автоматических откатных гаражных ворот понадобится привод.
Поставить откатные ворота своими руками получится намного дешевле, нежели заказывать их. Купите комплектующие, вооружитесь чертежами и инструкциями, и вперед навстречу комфорту.
В орота откатные по рельсу. Особенности подобных моделей
Откатных ворот по типу их устройства существует всего два:
— консольные (или же ворота с направляющим рельсом)
— откатные ворота по рельсу (монорельсовые ворота).
Первый вид довольно известен, о нем вы можете почитать в других статьях на нашем сайте. Давайте же разберемся, что же представляет собой второй тип, какие у него преимущества и недостатки.
Главное отличие монорельсовых ворот от консольных – у первых есть внизу проема балка (уголок), по которому при помощи роликов движется створка, а у вторых – нет.
Преимущества такой конструкции очевидны: ворота на рельсе обходятся дешевле их можно устанавливать в большие проемы (более пять метров), практически не тратясь на более прочную фурнитуру и не боясь, что створка будет провисать.
Недостатки тоже есть: рельс хоть немного, но все же выступает над уровнем земли, создавая небольшую помеху для автомобиля монорельс нужно постоянно чистить от пыли, грязи и снега.
Когда применение такого типа ворот оправдано . Ворота на монорельсе, как уже было сказано, часто ставят в большие проемы, более пять метров шириной. В частных домах такие проемы обычно нецелесообразны, единственное исключение – если у вас узкая улица и вам нужно больше места для того, чтобы заехать на автомобиле во двор.
Главное конструктивное отличие ворот на рельсе – ролики крепятся непосредственно к нижней трубе каркаса ворот и ходят по балке, установленной в фундамент в проеме ворот. В консольных же воротах роликовые каретки вынесены за проем и движутся внутри консоли (направляющей).
В остальном конструкция обоих видов раздвижных ворот схожа. Суть использования именно черных, а не оцинкованных метизов в том, что они подвержены ржавлению. Тем самым через некоторое время шляпки саморезов практически приняли единый цвет с доской и стали совершенно незаметны.
Если вы хотите автоматизированные ворота, посмотрите на различные модели автоматики.
Мы предлагаем официальную гарантию на все товары, что поможет вам получить полноценную сервисную поддержку. Также благодаря тому, что мы предлагаем товар с оптового склада, наши цены отличаются от цен конкурентов в лучшую сторону.
Если вам нужна подробная консультация по какому-либо вопросу, можете смело звонить нам по телефону 097-917-11-41.
Добавляем полезную площадь во дворе
Вам предстоит замена старых распашных ворот на новые, советуем рассмотреть вариант с откатными панелями. Для откатывания полотна вам потребуется приблизительно полметра отступа от забора и свободное ровное место вдоль него, равное длине откатывающейся панели.
Откатные воротные устройства существуют в двух вариантах – это рельсовые и консольные. Установить рельсовые ворота своими руками — дело вполне выполнимое.
Монтаж откатной конструкции — отличный способ заполнить пустоту во дворе, то пространство, которое должно быть свободным от всего, если проезд у вас закрывают распашные створки.
Выбираем рельсовые ворота
По типу крепления откатных панелей рельсовые створы бывают навесные, на рельсах, и на роликах. Принцип перемещения воротного полотна во всех трёх типах практически одинаковый, существуют отличия лишь в техническом устройстве. Кроме того, следует хорошо продумать, какой привод будет у вашего воротного устройства. Двустворные ворота, как и откатные панели, бывают с ручным и автоматическим управлением.
Совет! При монтаже новых ворот, даже если в данный момент вы не собираетесь ставить автоматику, конструкцию следует ставить так, чтобы впоследствии автоматику можно было установить без особого труда.
Откатные панели на рельсе отличаются от консольного типа тем, что они не имеют дополнительного удлинения для консоли, но зато между воротными столбами расположен профиль, по которому катаются панели на роликах.
Откатные по рельсу воротные панели
Схема откатных по рельсу ворот
Это хотя и устаревшая, но всё ещё распространённая воротная модель, часто встречается в загородных владениях. Они пользуются спросом, потому что имеют преимущества:
Откатная по профилю кованая воротная панель
Откатная воротная конструкция на роликах или небольших колёсах перемещается по рельсу, проложенному на проезжей части дороги или на земле. При проезде через профиль в машине можно ощутить небольшой толчок от наезда колёсами на него.
Иногда рельс устанавливают в углубление, и он может находиться на уровне поверхности дороги, но уход за ним становится более сложным, особенно в зимнее время.
Подвесные откатные ворота
Откатываемая по верхнему профилю воротная панель
Подвесные ворота являются одним из вариантов ворот на профильной балке, только в этой конструкции балка размещена над проездом, а воротная панель закреплена на устройства с колёсиками или роликами, катающимися по нему. Такие конструкции распространены в краях, где суровые снежные зимы, поскольку снимается проблема очистки от снега и наледи направляющего рельса.
Схема ворот подвесного откатного типа
Подвесное воротное устройство рельсового типа встречается в наши дни редко, и в основном в оформлении проезда на территорию больших предприятий. Такие обычно огромные ворота обладают преимуществами, такими как:
У конструкции имеются следующие недостатки:
Совет! Для обеспечения проезда высокого транспорта выбирайте конструкцию проема, в которой есть возможность при необходимости снимать рельс.
Конструкция откатных воротных панелей состоит из следующих частей:
Условия перед монтажом
Рельсовые воротные устройства делятся на две категории — с ручным и автоматизированным приводом. Одни при правильном устройстве легко и просто двигаются под действием небольшого мышечного усилия. Другие приводятся в движение дистанционным управлением при помощи привода, работающего на электричестве.
Желательно, чтобы воротные панели были обшиты оцинкованным железом. В таком случае конструкция будет служить до десять и более лет, без особых затрат на уход и ремонт.
Длинна устанавливаемой балки должна быть вдвое больше воротного проёма с небольшим запасом для отката. Рядом с забором, с местом укладки профиля, не должно быть посадок, потому что их поливают, а влага приводит к появлению ржавчины. Кроме того, это пространство должно быть совершенно свободно от всяких предметов.
Требования к возводимой воротной конструкции
Для монтажа откатных ворот на рельсе требуется металлический прочный каркас в виде буквы «П». Он состоит из боковых опорных столбов, между которыми проложен рельс, имеющий длину, равную двум длинам ворот, плюс 0,5 м запаса. Если откатные рельсовые створы навесного типа, то балка закрепляется на опорных столбах.
Направляющий верхний рельс
Монтаж откатных панелей любого типа самостоятельно производится в следующей очерёдности: вначале устанавливают механические узлы, а затем автоматизируют созданную конструкцию.
Существуют конструкции, где применяются не подшипники, а так называемые плавающие рельсы. В этом устройстве все части механизма и профиль обильно смазывается солидолом. Это делается потому, что после завершения монтажа к этому механизму подобраться будет сложно.
Основные положения монтажа рельсовой конструкции
Как правило, начинают устанавливать откатные подвесные двери с постройки навеса над проездом во двор. Этот навес и будет опорой всего сооружения. Балки представляют собой металлопрофиль.
Сечение профиля для подвесных панелей
Во внутреннее пространство профиля вставляют маленькие шарики из металла, с их помощью будет происходить плавное движение по рельсу.
При монтаже своими руками откатных панелей с верхним подвесом сначала устанавливают на воротную панель ролики или устройства с колёсами, и только потом эту панель крепят к подвесу. Для подвески используют поперечную балку, форма сечения которой с вогнутыми внутрь концами показана выше.
Монтаж осуществляется так, чтобы удерживающий верхний брус периметра проёма обязательно попал внутрь подвеса, он должен быть достаточно прочным, но не толстым.
Подвесную балку следует выбирать в соответствии с массой панели. Каждый выпускаемый промышленностью профиль рассчитывается для определенной максимальной нагрузки, которую нельзя превышать. Нарушение этого правила может привести к прогибанию устройства и невозможности его эксплуатации.
Внимание! Рельс должен быть цельным, его не следует наращивать. На месте стыка движение панели будет спотыкаться и даже клинить. В итоге его всё равно придётся менять на цельный отрезок.
Для автоматизации рельсовых откатных панелей достаточно приобрести однофазный электродвигатель, мощности достаточно от сорок до100 Ватт. Выбрать один из трёх приводных устройств и эксплуатировать согласно инструкции.
Систему привода следует регулярно смазывать, это особенно требуется для цепной передачи.
Монтаж раздвижных ворот
Самодельные откатные ворота на рельсе
После приобретения участка появляется масса первоочередных вопросов. Сначала решается проблема с забором. Затем наступает логичное продолжение — оформление въездной группы ворота-калитка. Как мы писали ранее, на своем участке мы сделали выбор в пользу деревянного забора из необрезной доски. После чего задумались, а какие же сделать ворота? Забегу вперед и отмечу: выбор пал на самодельные откатные ворота на рельсе .
Дело в том, что жизненный опыт нашего окружения не давал никаких альтернатив, кроме распашных ворот, зашитых профильным листом, или распашных же ворот, но из цельного листа металла. Визуальная часть любых решений отходила далеко на третий план.
Нам же хотелось гармонии с деревянным забором, но предлагаемые варианты в таком случае получались громоздкими и тяжелыми: въездной проем в четыре метра требовал наличия створок по два метра шириной.
Откатные ворота рассматривались ранее, но отпугнули стоимостью фурнитуры и трудоемкостью процесса монтажа. И вот пришла идея: а почему бы не установить самодельные откатные ворота на рельсе. Ведь их отличает простота и надежность. Да, они несколько теряют в изяществе перед консольными воротами, однако в плане красоты оставляют распашные далеко позади.После того как застыл фундамент, можно устанавливать ворота.Этап №1. Выставите ворота на том месте, где будут так называемые лапы.
Технические условия под самодельные откатные ворота
Материалы для конструкции
Полотно ворот зашивалось штакетником (доской 100х18 мм). Для того, чтобы ворота перекликались с забором, доски окрашивались той же защитно-декоративной пропиткой Lux Decor.
Главный элемент, который отличает откатные ворота на рельсе от консольных собратьев — это, соответственно, рельс.
Эти вымученные долгими поисками элементы вытачивались из капролона. В сечении колесо представляло собой букву H с отверстием для оси вращения.
Но ничего путного так и не было найдено. Тогда пришла идея воспользоваться услугами знакомого токаря и выточить колеса из стальной болванки. Однако и здесь наш постигла неудача. Отсутствие какой-либо инициативы со стороны промышленности и, как результат, невозможность приобрести в розницу сталь нужных параметров зарубили данную идею на корню.
Забор практически был установлен, а ключевая фурнитура для ворот все еще отсутствовала. Тогда стали искать альтернативу и нашли&hellip капролон. По характеристикам данный материал подходил отлично. Дело оставалось за малым — покупкой. Розничные продавцы предлагали небольшие куски капролонового цилиндра по весьма внушительной цене. Оптовики отказывались пилить метровые стержни, а другая альтернатива отсутствовала. В результате было решено, что такой уникальный материал в хозяйстве еще пригодится, поэтому мы купили метровую болванку диаметром сто двадцать мм.
Также были приобретены:
Инструменты
Как возводились самодельные откатные ворота на рельсе
Опорные столбы
Что отличает самодельные откатные ворота своими руками от консольных или распашных? В первую очередь — распределение нагрузки на грунт через основание-рельс. То есть вся конструкция установлена на земле, а опорные столбы служат лишь для фиксации и предотвращения опрокидывания створки. С этой целью легко справляются обычные заборные столбы. Для усиления столб с верхним кронштейном был сделан сдвоенным. Как показала практика, этот шаг был лишним и проведен был, скорее, для перестраховки.
Рельсы для откатных ворот
Для рельса была взята профильная труба 40х20х3 мм. Чтобы исключить возможность деформации от въезжающего личного автотранспорта, в трубу был залит раствор цемента. Так как сам рельс укладывался на грунт, его площадь опоры составляла по расчетам всего 0.
08 квадратных метра (что явно было недостаточно для эффективной компенсации нагрузки за счет несущей способности грунта не только от проезжающего автомобиля, но даже от веса самой створки), было принято решение готовый рельс приварить к отрезкам двадцатого швеллера, размещенным в ключевых местах проема ворот.
Силовая рама
Она собиралась из профильной трубы 60х40х2 мм. Все стыковые швы тщательно обваривались и зачищались УШМ. Внутри силовой рамы была смонтирована дополнительная рамка из профиля 40х20х1.5 мм. Делалось это для усиления и придания дополнительной пространственной жёсткости.
Фундамент для ворот готов.Размер фундамента составит половину проема.Сначала по уровню выставите швеллер. Его верх должен быть на одном уровне с асфальтом.
Для него было решено использовать профильную трубу 40х20х3 мм. Больше всего проблем доставил поиск колес для ворот, ключевых элементов в описываемой конструкции. Были посещены все строительные и блошиные рынки города и местные барахолки.
Колеса для откатных ворот
Устанавливаем откатные ворота своими руками
После монтажа колес, покраски рамы и укладки рельсы для откатных ворот пришло, наконец, и время монтажа створки на свое законное место. Заблаговременно был подготовлен верхний кронштейн, который собрали из двух уголков, болтов и колес от детских роликовых коньков. Данный кронштейн после монтажа створки и проверки вертикали был приварен к сдвоенному столбу. Все сварочные швы, как и ранее, были зачищены и покрыты эмалью в соответствии с утвержденной технологией.
Декоративная облицовка
Но при таком методе крепежа работы, наоборот, прибавится.Это обусловлено, прежде всего, тем, что придется долго возиться с воротами: нарезать резьбу, просверлить швеллер. Очень точно нужно будет их установить. Если будет отклонение хотя бы на пару миллиметров, то придется несколько дней потратить на сварку.
И там, и там от бокового качения ворота защищают верхними роликами, для фиксации полотна в закрытом положении используют улавливатели и концевой ролик.
Одним словом, автоматика этих типов ворот схожа, за исключением направляющей балки. Понять устройство консольных ворот поможет наша подробная инструкция по их изготовлению и монтажу.Чтобы посмотреть, какая фурнитура нужна для сдвижных ворот, перейдите в следующий раздел.
Последний этап — это монтаж проушин для навесного замка и покраска рельсы для откатных ворот битумной мастикой. Вот и все, самодельные откатные ворота на рельсе готовы к эксплуатации.
Похожие материалы
3 комментарии
Вода не затечет. В трубе бетон, торцы заварены. В местах, где проезжает авто сама труба приварена к швеллеру, площадь которого значительно больше и учитывая несущую способность даже влажного грунта, легко выдержит легковое авто. За два года стройки через эти ворота проехали десятки грузовых машин, в том числе четыре раза манипулятор с грузом шестнадцать тонн и два раза бетономешалка на шесть кубов. Рельса конечно прогнулась от таких нагрузок, но до сих пор ворота работают безотказно т.
к. основные элементы крепления так и остались на своем месте.
Довольно хлипкая конструкция, хотя и неплохо смотриться. Рельсу по-любому надо укреплять, иначе она даже от мороза погнуться может, если вода затечет.
Интересная реализация въездной группы. Я бы даже сказал, что идея совершенно простая, а вид шикарный в итоге получился.
Оставить комментарий
Если планируете укладывать плитку, учтите ее высоту. На этом уровне и бетонируйте швеллер.Если взять во внимание все советы, выйдет ровная железная площадка. К ней приварите ролики для ворот.
Следующие виды ворот:
КАК | Установка автоматических откатных ворот — Pearson + Projects
Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота в GetaGate, у которой есть широкий выбор алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям.
Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они позволяют владельцам дома и разнорабочим на выходных выполнять этот проект с помощью подходящих продуктов и аксессуаров.
Шаг 1. Планирование и выбор ворот
Все подъездные пути разные, поэтому уделите время планированию типа и размера ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы для открытия ворот.
При автоматизации ворот ворота должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.
Шаг 2: Подготовка
Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота катятся. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Необязательно быть ровным, если уклон ровный по всей длине трассы.
Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией ограждения и выкопайте глубокий фундамент (чем глубже, тем лучше).Плохо установленные стойки ворот являются причиной большинства проблем ворот.
Используя поверхность стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для стойки улавливателя. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.
Шаг 3: Путь ворот
Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять.Используя шнур или линейку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.
Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы.
Начните с нескольких шурупов на каждой длине гусеницы, чтобы зафиксировать их на месте, и проверьте правильность ролика ворот, прежде чем закручивать все винты.
Шаг 4: Ворота
Положите ворота плашмя на землю на что-нибудь мягкое.Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.
Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.
Шаг 4: Направляющая скоба
После того, как колесная гусеница установлена, вы можете установить направляющую скобу над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.
Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособить, насколько далеко ваши ворота находятся от забора.
— надежно закрепите кронштейн на стойке.
Шаг 5: Улавливатель ворот и стопор
Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути. Исправлено получение поста для получения ворот при закрытии.
На противоположном конце, когда ворота полностью открыты, установите стопор ворот.Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.
Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.
Шаг 6: Автоматизация ворот
Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.
Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя.
Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.Двигатель должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.
Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем как прикрепить решетку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.
Возможно, вам придется обрезать последнюю длину стойки по размеру ворот.
Последний этап подключения и включения мотора я согласовал с электриком.
Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.Шаг 7: Выньте пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉
Одинарные или двухстворчатые откатные ворота:Горка ворота чаще всего используются в системах автоматизации коммерческих ворот. Однако откатные ворота — отличный выбор для жилых подъездных путей.
автоматизация ворот при ограничении размера сайта. Эта статья
определяет типы ворот, компоненты ворот, оборудование ворот, установку
подсказки и автоматика подъездных ворот. | |
Направляющие ролики и удлинители направляющих:В качестве из названия следует, что направляющие ролики направляют ворота по их пути и держите ворота в вертикальном положении. Они сделаны из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Гид ролики можно штабелировать для размещения ворот с высоким центральным дизайном. Магазин направляющих роликов К раме ворот приварен удлинитель роликовой направляющей,
ворота через узел роликовой направляющей.Это необходимо, потому что,
в большинстве случаев узел ролика расположен на несколько дюймов дальше
конец ворот. | |
Колеса с V-образной канавкой:В Колесо с V-образной канавкой движется по гусенице, которая представляет собой кусок углового железа с угол вверх. Эти колеса помещаются в «колесные ящики». Изображенная здесь колесная коробка имеет приваренный дополнительный плинтус. дно, чтобы ноги не переехали.Этот дополнительный плинтус не является обязательным, но рекомендуется. В этом случае дом владелец был осторожен о ее маленьких детях и добавили дополнительные меры безопасности. Колеса V-Groove бывают разных марок; экономичный чугун,
высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С
эти колеса используются очень часто, поэтому стоит покупать колеса премиум-класса. .A
колесо из холоднокатаной стали премиум-класса с V-образной канавкой и уплотненными подшипниками,
как видно здесь, будет длиться весь срок службы ворот. | |
Место швартовки (улавливатель ворот):В точка швартовки, также известная как «Улавливатель ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть индивидуальными изготовлены или поставляются на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот. | |
Концевой упор:Конец стопоры предотвращают съезд ворот с трассы.Они сварены непосредственно на трассу, обычно на несколько дюймов от точки остановки. Во время нормальной работы ворота не должны касаться упора. Они являются строго предохранительным устройством в случае неисправности оператора или если ворота толкаются другими способами | |
Натяжитель цепи:Цепь натяжители удерживают цепь натянутой. Цепь тянется по ходу
использования.Натяжитель представляет собой болт с резьбой и двумя стопорными гайками.
для регулировки. Важно, чтобы цепь оставила небольшую просадку.
Если затянуть слишком сильно, это приведет к преждевременному разрушению промежуточных колес в
Оператор. Натяжители расположены на каждом конце цепи. | |
Удлинитель цепи:В В большинстве установок шиберных затворов цепь проходит через привод.Плечо длиной около 24–28 дюймов приваривается к конец | |
Балки класса:Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит резкое оседание и публикацию или столбцы
наклон.Он также поддерживает точное выравнивание створок ворот. | |
Оператор раздвижных ворот:Вид Схема установки откатных воротОператоры откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Однако откатные ворота — отличный выбор. для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения. В общем, установка откатных ворот требует больше таланта и денег. чтобы получить право и должны предприниматься только самими людьми с хорошими механическими навыками. Устройство открывания откатных ворот — хороший выбор, когда ворота находятся на крутых склонах.
и вы не можете или не хотите открывать ворота наружу.
Иногда нужно контролировать очень широкий вход, где
распашные ворота были бы непрактичными. Открывалки доступны с питанием от сети переменного тока, от батареи и от солнечной батареи. модели.Доступны коммерческие единицы, которые могут управлять воротами. до 40 футов в длину и весит несколько тысяч фунтов |
Если на вашей подъездной дорожке много изгибов
на склоне следует учитывать оператора, имеющего тормозную систему.Самостоятельная направляющая для автоматических откатных ворот стр.
Хотя существует множество способов установки направляющих для откатных ворот, обычно все сводится к одному из двух вариантов. Болт или бетон дюйм.
Основы трека.Возможно, два основных принципа планирования дорожки для откатных ворот — прямые и последовательные.Я говорю «последовательный», потому что не обязательно, чтобы дорожка была ровной слева направо, но она должна быть последовательной. Другими словами, если ваша подъездная дорожка имеет постоянный перепад с одной стороны на другую, скажем, на 200 мм, то выходная часть вашего пути также должна опускаться на 200 мм, чтобы вся колея, которая вдвое превышает длину проема ваших ворот, падала на последовательный 400мм.
Никаких взлетов и падений, но плавный, постоянный спуск.Straight — это в значительной степени здравый смысл. Центр вашей дорожки обычно должен находиться на расстоянии около 100 мм от направляющего столба или пирса для ворот толщиной 50 мм.Этот размер будет варьироваться в зависимости от конфигурации ролика толщины ворот.
Какой тип пути?
1. Гусеница с болтовым креплением — эта гусеница предполагает наличие поверхности, подходящей для прикручивания. Обычно будет достаточно существующей бетонной подъездной дороги или, в некоторых редких случаях, хорошо обеспеченной и ровной кирпичной плитки, если транспортный поток не является интенсивным или постоянным. Я знаю профессиональных установщиков, которые предпочитают полностью уложить бетонный цоколь, а затем прикрутить дорожку болтами. Их аргумент состоит в том, что использование гусеницы с болтовым креплением дает им гибкость и позволяет заменять секцию в случае повреждения.Когда они прикреплены болтами к существующей подъездной дороге, нет ничего необычного в том, чтобы увидеть задний край пути или «отводную» секцию с кронштейнами или опорами с интервалами в 500 мм, либо прикрепленных болтами к существующей стене, либо забетонированных в точках опоры.
Это приемлемо в большинстве случаев, так как на этом участке не будет трафика.
2. Бетон в рельсовом пути — цельный бетонный цоколь — обычно 250 мм x 250 мм x двойная ширина ворот с заделанным бетоном в пути. При необходимости можно добавить армирование. Бетон в дорожке предназначен для простого вдавливания в бетон, и мне легче залить мой цоколь, получить мои базовые уровни, протолкнуть мою дорожку и закончить, однако многие предпочитают устанавливать дорожку с опорами перед заливкой, заливкой по трассе и просто добиваю позже.При заказе бетона необходимо знать, сколько и какого типа. Две смеси, которые мы используем чаще всего, известны как 20/20/80, которая представляет собой стандартную смесь для фундамента, и 25/10/80, которая, как правило, немного легче в отделке, но более дорогая. Чтобы рассчитать количество, умножьте ширину цоколя на его глубину и длину в метрах, чтобы получить кубический объем. Пример: мой цоколь 0,25 x 0,25 x 12 метров = 0,75 кубических метра. Теперь у вашей местной бетонной компании может быть минимальное количество, например, 1 кубический метр, но, по крайней мере, вы знаете, что у вас достаточно.
3. Цоколь полностью бетонный, допускающий завершение проезда. Это наиболее распространенный тип пути, который представляет собой просто бетонный цоколь, залитый с учетом отделки проезжей части, будь то дорожка для укладки кирпича или асфальт и т. Д. Для получения различных готовых результатов можно использовать несколько разных уровней (см. Ниже). Эта гусеница имеет максимальную прочность за счет армирования, а зона спуска гусеницы также хорошо поддерживается арматурой.
Как работают разные системы электрических откатных ворот
Вы знаете, что вам нужны электрические ворота, но как работают электрические откатные ворота? Прежде чем вы решите, какие системы электрических ворот подходят для вашей собственности в Арканзасе, вы должны знать, как каждый тип раздвижных ворот открывается и закрывается.
Автоматические ворота — это удобный и привлекательный способ обезопасить вашу собственность и улучшить ее внешний вид. Конечно, откатные ворота бывают разных стилей, поэтому важно выбрать правильный тип рельсов и ворот для ваших конкретных нужд.
Чтобы помочь вам решить, какие системы электрических ворот подходят вам, взгляните на наиболее распространенные типы откатных ворот и то, как они на самом деле работают.
Ворота телескопические
Телескопические ворота состоят из двух или более отдельных частей ворот, которые складываются друг перед другом при открытии.В закрытом положении одна деталь сидит немного дальше назад на направляющей, которая заходит только наполовину в проем. Другой элемент ворот расположен вдоль рельса, охватывающего весь проем. Когда вы открываете телескопические раздвижные ворота, одна половина скользит впереди другой, следуя за более длинным рельсом. Вместе оба ворот исчезают за столбом.
Если у вас есть подъездная дорожка с уклоном из стороны в сторону и высота левой стойки ворот отличается от высоты правой, то телескопические откатные ворота — отличный вариант.Эти раздвижные ворота можно настроить в соответствии с наклонной линией забора или по линии вашей земли. Если ваша подъездная дорожка идет вверх или вниз, задние ворота также можно укоротить или удлинить, чтобы высота обоих ворот была одинаковой.
Откатные ворота с V-образной направляющей
В тех местах, где под воротами маловероятно скопление снега и льда, популярными вариантами являются откатные ворота с V-образной направляющей. У откатных ворот с V-образной направляющей есть колеса, которые движутся по направляющей, которая может быть встроена в землю.Эти гусеницы называются «v-образными», потому что они имеют слегка приподнятую перевернутую форму «v», которая входит в канавку на колесах и позволяет им оставаться на месте. По этой причине в них не должно быть мусора, чтобы колеса не зацепились за посторонние предметы. Таким образом, откатные ворота с V-образным пазом — хороший вариант для мощеных территорий с регулярным уходом.
Роликовые ворота
В отличие от откатных ворот с V-образной направляющей, откатные ворота имеют резиновые или газонаполненные колеса, которые просто скользят по земле.Положительным моментом откатных ворот является то, что они не нуждаются в громоздком противовесе, который утяжеляет распашные ворота и консольные откатные ворота.
Это делает рулонные ворота хорошим вариантом для жилых или коммерческих помещений, которые хотят сохранить элегантный вид; Соедините свои рулонные ворота с минималистичной системой контроля доступа для незаметного входа.
Ворота откатные консольные
Поскольку у консольных ворот нет колес, которые касаются земли, они идеально подходят для снежных и ледяных условий.Конечно, даже в более теплом климате, но есть и другие условия, которые делают это хорошим выбором. Например, если ваша подъездная дорога немощеная или склонна к скоплению мусора (например, камней или опавших листьев), консольные раздвижные ворота — хороший вариант, потому что вам не нужно беспокоиться о том, чтобы направляющая или колесная колея оставались свободными.
Вы заинтересованы в установке одних из этих электрических раздвижных ворот на своем участке в Арканзасе? Пришло время изучить ваши варианты и спланировать идеальные ворота для вашей собственности.Свяжитесь со специалистами United Fence & Construction Co.
по телефону 501-222-1503 для получения дополнительной информации о наших системах раздвижных электрических ворот.
Установка направляющей для откатных ворот с электроприводом
Электрические откатные ворота относятся к современной линейке продуктов, которые сделают ваш дом более безопасным, а вашу жизнь более комфортным. Откатные ворота приводятся в движение электродвигателями, которые перемещают ворота по рельсам. Автоматические ворота такого типа не могут функционировать без правильно установленных рельсов, поскольку они будут постоянно заклинивать, увеличивая расходы на техническое обслуживание.Подробнее о том, как правильно установить направляющую для электрических ворот, читайте в статье ниже.
Шаг 1 — Примите соответствующие меры
Мы рекомендуем вам внимательно прочитать инструкцию перед использованием любого из электроинструментов, необходимых для этого проекта. Также рекомендуется использовать толстые резиновые перчатки и лицевую маску для защиты от электроинструментов и летящей пыли соответственно.
При работе со стальным рельсом убедитесь, что вы работаете на устойчивом верстаке, расположенном в хорошо освещенном месте, чтобы вы могли максимально контролировать свою работу.После выполнения этих мер предосторожности переходите к следующему шагу.
Шаг 2 — Подготовьте стальную направляющую перед установкой
Используя измерительную ленту и черный маркер, отметьте позиции для сверления отверстий через каждые 16 дюймов и используйте стальное сверло размера, соответствующего размеру болтов, которые вы будет использовать на следующем шаге. Держа сверло в руке, надавите на сталь вертикально, чтобы просверлить прямые отверстия. После завершения процесса сверления нанесите слой грунтовки под стальную направляющую, чтобы избежать образования ржавчины.После этого переходите к следующему шагу.
Шаг 3 — Подготовка бетона к сверлению
Выровняйте стальную направляющую на бетонном полу так, чтобы колеса под воротами правильно совместились со стальной направляющей, и используйте перманентный маркер, чтобы отметить позиции для болтов.
После того, как вы отметили все позиции, отложите стальную дорожку в сторону и переходите к следующему шагу.
Этап 4 — Просверлить бетон
Используя сверло для бетона размером на 3/8 дюйма больше суммы длины анкера и стальной направляющей, просверлите отверстия в местах, отмеченных на предыдущем этапе.Регулярно продувайте отверстия воздухом, чтобы сдуть пыль, и прикрепите кусок ленты к сверлу, чтобы просверлить отверстия соответствующей длины. После завершения бурения переходите к следующему этапу крепления дорожки к бетону.
Шаг 5 — Прикрепите гусеницу к бетону
Забейте бетонные анкеры в просверленные ранее отверстия и выровняйте стальную гусеницу поверх них. Эти анкеры должны быть высокого качества, потому что они должны быть достаточно прочными, чтобы выдерживать постоянный износ автомобильных шин.Используйте торцевой ключ, чтобы установить болты, которые будут удерживать стальную направляющую на месте. После установки переместите ворота поверх рельсов, чтобы лучше судить о своей работе.
как сделать откатные ворота из дерева
установить откатные ворота как направлять монтаж
2это подходит как для деревянных, так и для металлических откатных ворот и, прежде всего, при установке откатных ворот обеспечит достаточно места.
Получить ценуизображений, стоковых фотографий и векторной графики для раздвижных ворот shutterstock
2find стоковых изображений в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock.тысяч новых
Получить ценуКомплект фурнитуры для откатных ворот Pylex-11052 — home депо
21,0 из 5 Этот комплект включает все фурнитуру, необходимую для сборки откатных ворот, идеальный выбор для ограниченного пространства. деревянные части и балясины не включены.
Получить ценустроительство 14-футовых ворот из металла / дерева — Wilker do’s
2 августа 2018 г. строительство 14-футовых ворот из металла / дерева.
ворота должны быть 14 футов в поперечнике, поэтому я начал с 16-футовых досок, и я начал с укладки
43 удивительных идеи ворот для ограды , деревенский деревянный добавить декоративные железные ворота к существующему деревянному забору, чтобы создать интригу.кажется, что эти впечатляющие ворота из камня и железа легко вставляются на место.
Получить ценуОткатные ворота против двух распашных ворот? — Сообщество doityourself.com
26 февраля 2005 г. Мне не удалось найти комплекты раздвижных ворот для деревянных заборов. Единственный трюк — сделать их немного не по квадрату, чтобы компенсировать это, потому что это * будет *
Get Pricediy gate аппаратная поддержка сегодня домовладелец
2provide необходимого натяжение с вашим собственным домашним аппаратным использованием кабелепровода.посмотрите это видео, чтобы узнать больше.
Получить ценукак построить откатные ворота с колесами
2а откатные ворота обеспечивают быстрый доступ к вашему двору, подъездной дорожке или саду.
вместо того, чтобы тянуть ворота, создание собственных ворот дает вам контроль над размером и типом древесины, используемой при строительстве. расположите винты через каждые 2 дюйма.
Фурнитура для раздвижных ворот, направляющие ролики, уловители ворот, v-образная канавка
Колеса для раздвижных ворот, 2 колеса, колесные коробки, v-образная направляющая ворот, направляющая для ворот, направляющие для задвижек с v-образной канавкой, ролик задвижки, роликовый узел, сменная направляющая в задней части рельсового пути вы установите упор для откатных ворот, чтобы ворота не соскочили.
Получить ценураздвижные и распашные ворота оранжевый забор и поставка
2expert установка раздвижных и распашных ворот в Стэмфорде и во всех подъездных воротах южного Коннектикута, Вы можете открывать и закрывать свои ворота, не выходя из конструкции ворот автомобиля, от красивых ворот из кованого железа и дерева до стальных кантилев.
Получить ценуduragates: универсальное решение для легких, средних и тяжелых раздвижных ворот
2кантилеверные откатные ворота Фурнитура comunello gate — фурнитура для ворот duragates предлагает безотказное и простое в установке решение для откатных ворот! По сравнению с традиционными раздвижными воротами, заключается в том, что все ворота консольно соединены с раздвижными воротами.
Ворота для заборов своими руками — улучшения заднего двора # 6 — youtube
16 августа 2018 г. 6. Здание, которое у меня есть, сначала я подумал, что это нормально, но потом обнаружил, что он любит жевать.
Уточнить ценукак сделать деревянный забор откатной. diy: outdoor
2 содержание: как сделать откатные ворота из дерева своими руками — раздвижные ворота для забора из дерева своими руками — проекты по деревообработке & amp; планы раздвижные
Получить ценуворота ограждения строительные материалы строители южная африка
232 результаты col timbers meranti решетчатые ворота из твердой древесины (1800 x 813 мм) .. великолепные стальные раздвижные ворота со встроенным входом — черные (1800 x 3000 мм).
Получить ценуворот для террасы для домашних животных — идеи на foter
2Деревянные откатные ворота для террасы идеально подходят, если у вас есть маленькие дети или домашние животные.Убедиться, что ваши питомцы не убегают, может быть сложной задачей, но теперь с ней не справиться.
Передняя веранда оснащена калиткой ручной работы из березы с
Рама откатных ворот своими руками — комплекты откатных ворот — ворота плюс
Комплект откатных ворот 2diy включает раму откатных ворот, стойку, колеса, направляющую и, при необходимости у него был зазор между брусами 10мм, проект получился отличный!
Получить ценуСтоимость установки подъездных ворот — оценки и цены на fixr — fixr.com
28 июля 2016 г. Средняя стоимость установки подъездных ворот составляет около 2300 долларов (окрашенные алюминиевые распашные ворота размером 12 футов на 6 футов). Двумя основными типами ворот являются распашные ворота и откатные ворота. могут быть сделаны под дерево или другие материалы. 3 штакетника: a barri
Получить ценуоткатные ворота для деревянных ворот — деревянные ворота company
2 откатные ворота — помощь руководства, советы и подсказки, которые помогут вам выбрать идеальные деревянные ворота. мы можем предоставить планы места для ваших деревянных раздвижных ворот, либо после посещения этих файлов cookie, файлы cookie, которые классифицируются как необходимые:
Получить ценувсе, что вам нужно знать о деревянных воротах для забора
2 за двадцать лет изготовления деревянных ворот это была наша самая успешная конструкция.
большинство наборов петель со временем выскочат из мягкого кедра или другой древесины. для большинства распашных ворот требуется центральная распорка независимо от высоты.
разница между консольными воротами и откатными воротами Pacific
2 вот основные различия между откатными воротами и консольными воротами, а также то, как металлический орнамент · безопасность · ограждения для бассейнов · виниловые ограждения · деревянные рамы для откатных ворот в целом меньше, что делает их менее дорогими.
Получить ценуКомплект фурнитуры для откатных ворот pylex — черный 11052 rona
2Этот комплект включает все оборудование, необходимое для создания откатных ворот, идеальный выбор для ограниченного пространства.деревянные части и балясины не включены.
Получить ценуПростые в установке деревянные ворота, изготовленные по индивидуальному заказу, улучшат ваше открытое пространство
2 специализируется на изготовлении деревянных въездных ворот высочайшего качества.
распашные ворота, двойные качающиеся проходные ворота или деревянные подъездные ворота с индивидуальным дизайном деревянных ворот, свяжитесь с нами по телефону 855-854-4283 или заполните нашу форму для получения номера
как установить сейф рулонные ворота — деревянный забор и материалы для забора.резать 1-5 / 8 ″ наружный диаметр. направляющая трубы для установки снаружи гильз кронштейнов гусеницы, верхняя часть и
Узнать ценупостроить забор для откатных ворот
изготовление собственных откатных ворот — автоматизация
как сделать часть откатных ворот 1. для двухстворчатых ворот вы делаете две одинаковые рамы, но с удлиненной нижней направляющей на противоположных сторонах и половиной ширины однопанельных ворот. для ворот с пикетами верхняя планка рамы должна быть только на 100 мм или около того ниже, чем верх пикетов, или должна совпадать с перилами ограждения.
Получить ценукак построить садовые ворота раздвижные | homesteady
26 сен 2017.
Как только забор поднят, сделать ваши раздвижные ворота немного сложно, но самым сложным на самом деле было первичное ограждение. Используя немного тех же материалов, из которых вы строили забор, и проявив изобретательность, вы можете построить садовые ворота с раздвижными дверями! эти инструкции предназначены для изготовления раздвижных ворот из дерева.
как построить откатные ворота с колесами | hunker
6 ноя 2011.катящиеся ворота обеспечивают быстрый доступ к вашему двору, подъездной дорожке или саду. вместо того, чтобы открывать или закрывать ворота и царапать тротуар или траву, вы просто катите ворота. В этом изделии используются ролики, которые действуют как колеса, что придает ему свойства качения. В магазинах товаров для дома продают ворота такие.
Получить ценуКомплект роликовых ворот звеньев цепи
Описание позиции. с нашим комплектом роликовых ворот звено цепи, вы можете повысить безопасность любой подъездной дороги. В наш комплект входят все компоненты, необходимые для правильного создания откатных ворот для забора из звеньев цепи.
выполните следующие действия, и вы сможете приступить к правильной установке рулонных ворот. Особенности. • все детали оцинкованы.
diy Рама откатных ворот — комплекты откатных ворот — ворота плюс
после: это фотографии готового проекта. молодец, Дэнни! у него был зазор между брусами 10мм, проект получился отличный! мы поставили раму откатных ворот, а также все стойки и ролики. это был полный комплект, и больше ничего не требовалось. Дэнни также купил у нас панели для забора своими руками и все такое.
Получить ценусделай сам, как построить свои собственные консольные откатные ворота (1) — составьте план.
19 августа 2015 г. В этой серии постов я покажу вам, как построить консольные откатные ворота с нуля. изображение ниже. 2) покупка комплекта и самостоятельная установка, например Комплекты консольных ворот от hoover загородка co. по цене 2636,06 долларов плюс налог и доставка, но собрать и установить его все равно придется много.
Получить ценуКомплект компонентов для самостоятельного монтажа откатных ворот — материал ограждения
для ворот высотой 4 фута 5 футов, закажите высоту 6 футов и укажите в комментарии к заказу, что вам нужен комплект компонентов ворот высотой 4 фута или 5 футов.
нет разницы в цене с высоты 6 футов. для установки рулонных ворот на стенные или деревянные столбы, укажите в заказе в комментариях.
как сделать деревянный забор откатной. | поделки: на открытом воздухе.
ворота раздвижные деревянные для забора своими руками — чертежи деревообрабатывающих проектов. забор идеисерьезные идеиметаллические заборызабор ворота дизайнзаборы конфиденциальные идеи наружное пространствоспавильон.
Получить ценуможно ли построить откатные ворота? — ограждение настилов — беседа с подрядчиком
Существует система направляющих pc 290, которая имеет множество различных конфигураций для подвесных дверей или, в вашем случае, ворот.Вы можете монтировать трек в самых разных конфигурациях. а также и даже спрятать его в деревянной верхней рейке (если ваши ворота / забор деревянные). прикрепленные изображения.
Получить ценуОткатные ворота
25 июл 2013. Самостоятельно консольные откатные ворота с пешеходной дверью, каркас из стальных оцинкованных труб — продолжительность: 1:53.
xueming yu 118,289 просмотров · 1:53. Adaptrack by ameristar загородные изделия — комплект для переоборудования консольных ворот — продолжительность: 2:47. ameristar perimeter security 178 826 просмотров · 2:47 · 24-футовая подъездная дорога с цепочкой.
черный бамбуковый забор для раздвижных ворот — bamboo import europe
18 апреля 2016 г. марко ван г. из Флеволанда задумал построить уникальный садовый забор из бамбука со встроенными раздвижными воротами у входа в свой дом. Его взгляд привлек черные бамбуковые панели забора из нашей гигантской коллекции, и он спросил нас, можно ли построить для него подходящую раздвижную дверь.
Получить ценуadaptrack — изделия для ограждения ameristar
Комплект для переоборудования откатных ворот.Запатентованный ameristar комплект для переоборудования консольных ворот Adaptrack — это полный набор основных деталей, оборудования и аксессуаров, предназначенных для преобразования любых ворот или ограждающих панелей в плавно скользящие консольные ворота.
преобразуемая панель ворот или ограды может быть деревянной, декоративным металлом или даже.
Фурнитура для откатных ворот, направляющие ролики, уловители ворот, V-образный паз.
Гусеница с V-образной канавкой для колес с V-образной канавкой. различные размеры цепи. направляющие ролики для удержания ворот в вертикальном положении.фурнитура для откатных ворот.
Получить ценувидео по установке ворот своими руками — удивительные ворота
Видео по установке воротпредоставляют обзор того, как установить подъездные ворота, садовые ворота, забор и автоматические открыватели ворот. Наши откатные ворота невероятно просты в установке по сравнению с другими установками для откатных ворот. на несколько шагов больше, чем наши распашные ворота. прокладывать путь — самая сложная часть. посмотреть видео (6 мин 22 сек)
Получить ценусвоими руками консольные откатные ворота с пешеходной дверью, сталь оцинкованная.
8 октября 2015 г. Эти консольные раздвижные ворота были сконструированы мной.
в основном это ограждение из сетки рабицы с деревянными досками. если вы хотите узнать больше о.
установить откатные ворота — ворота и заборы uk
как установить откатные ворота. при установке откатных ворот вы можете выбрать различные варианты установки, основываясь на многолетнем опыте и исследованиях.
Получить ценукак сделать подъездные деревянные откатные ворота. страница 1 — buildeazy
автор: les kenny, категория: проекты мастерской, содержание: как сделать откатные ворота из дерева своими руками — введение.
Уточнить ценуКомплект фурнитуры для ворот откатных ворот — жилой — части звеньев цепи.
фурнитура ворот была такой, как ожидалось, ее было довольно сложно установить, так как не было инструкций по сборке. Упаковка была очень плохой. оборудование (включая гайки и болты) было буквально свалено в негабаритный ящик. после установки этот комплект работал очень хорошо на моих 12-футовых воротах. рассчитываю сделать несколько.
11 вдохновляющих откатных ворот своими руками • тактический минимализм
4 марта 2018.раздвижные ворота своими руками лучшее из поделок как построить консольные откатные ворота своими руками 1 — сделать a. раздвижные ворота своими руками элегантные мои 2 работы своими руками раздвижные ворота для моей колоды. раздвижные ворота своими руками элегантные идеи деревянного забора с калиткой. Раздвижные ворота diy awesome diy проект раздвижные ворота. Откатные ворота своими руками новый дизайн для.
Уточнить ценуОткатные ворота своими руками | забор | pinterest | раздвижные ворота, ворота и заборы
эта булавка была обнаружена Джеймсом Хэмптоном. находите (и сохраняйте!) свои собственные пины на pinterest.
Получить цену .
Добавить комментарий
