Откатные ворота в Москве. Откатные самонесущие ворота от «Автоматические системы» – цена, отзывы, фото (Москва)

Изготовление и монтаж сдвижных ворот

Чтобы обеспечить себе удобство в использовании ворот, важно обратиться к профессионалам своего дела, которыми и являются специалисты компании «Автоматические системы». Производство откатных ворот мы выполняем из самых разных материалов согласно европейским технологиям и мировым стандартам качества. По желанию клиента мы можем выполнить ворота из разных материалов: цельносварные из металла, алюминиевые из сендвич-панелей, кованые. Это поможет хозяину полнее проявить свою индивидуальность и художественный вкус.

Однако при производстве откатных ворот преимущество отдается не их внешнему виду, а надежности и функциональности. Компания «Автоматические системы» способна обеспечить оптимальное сочетание цены, качества и презентабельной внешности своих изделий.

Обращаясь к нам, клиент получает индивидуальный подход и гарантии качества.

Независимо от сложности конструкции, монтаж откатных ворот будет произведен быстро и надежно. Не рекомендуется самостоятельно выполнять данный этап работ, потому что именно от качества установки зачастую зависит безотказность, удобство и безопасность работы конструкции. Выбирая откатные ворота, монтаж доверяйте специалистам «Автоматических систем», которые за счет своих навыков и опыта смогут не допустить появления большинства распространенных проблем в работе этих конструкций.

Кроме того, мы предлагаем современные комплектующие различных производителей для автоматизации ворот любых типов — секционных ворот, распашных и т.д.

Конструктивные особенности откатных ворот

Выделяют два вида конструкции откатных ворот: подвесная и консольная. Первые обычно используются на промышленных объектах. Они отличаются высочайшей выносливостью и надежностью. Консольные ворота имеют несущую балку, которая фиксирует низ полотна и обеспечивает его перемещение с помощью тележек, закрепленных в фундаменте. Они не имеют ограничений по высоте и позволяют проезжать транспортным средствам любого размера. Также возможна установка откатных ворот, перемещающихся по рельсу – это самая простая конструкция, которая обычно используется на выезде предприятий.

Сдвижные ворота включают обычно следующие конструктивные элементы:

Фундамент, к которому монтируются роликовые тележки. По этой тележке осуществляется движение несущей балки.
Столбы ворот, на который крепятся ролики для удержания полотна.
Ловушки ворот, обеспечивающие прочное крепление полотен в закрытом состоянии.
Электропривод, который передает усилие на зубчатую рейку.

Чтобы не доставляли проблем при использовании ворота откатные, конструкция их может быть дополнена автоматикой. Она позволяет добиться высокой скорости и простоты открывания-закрывания ворот. Для обеспечения полной безопасности эксплуатации можно снабдить автоматику сигнальной лампой, которая будет загораться, когда конструкция будет в движении.

Выбор автоматики – дело ответственное. Желательно, не экономить на этом элементе. Если он будет иметь защиту от грязи и влаги, то срок его службы существенно увеличится.

Автоматические откатные ворота в Москве – отличная возможность более эффективно использовать свое время.

Цены откатных воротах

Стоимость откатных ворот зависит от множества факторов: используемого материала, сложности конструкции, размера, наличия различных комплектующих и декоративных элементов.

Сильное влияние на цену откатных ворот будет оказывать наличие автоматических систем. От корректной работы этих компонентов напрямую зависят все эксплуатационные характеристики ворот. Если вы выбираете оснащенные автоматикой самонесущие ворота откатные — цена непременно будет высокой, но с этим стоит смириться. Ведь постоянный ремонт некачественных узлов, вышедших из строя, обойдется гораздо дороже.

Видео об откатных воротах

Отзывы об откатных воротах

Акции на откатные ворота

Дополнительные статьи по теме

Откатные ворота для гаража

Если вы искали качественные откатные ворота для гаража с надежной автоматикой и красивым дизайном по умеренной цене, то компания «Алюмаркет» – это правильный выбор.

Калькулятор откатных ворот

Цены на откатные ворота

Скачать прайс

Конструктивные особенности откатных ворот

При выборе гаражных ворот, нужно учесть ширину свободного пространства и ширину проезда.

Откатные или сдвижные гаражные ворота устанавливаются на роликовые опоры.
Сами ворота представляют из себя полотна, вставленные в раму. Ролики двигаются с правой и с левой стороны по закладной.
При монтаже ворот следует учесть размер проема. Ширина рама откатных ворот в 1,5 раза должна превышать размер проезда.

Все необходимые замеры, в том числе расстояние нулевого уровня, ширина конструкции, технологические особенности будут сделаны по месту установки будущих ворот. Наши специалисты владеют всеми необходимыми навыками по производству и установке ворот любых размеров.

Сфера деятельности компании – это производство и установка таких ворот, как:

Преимущества откатных ворот

Гаражные откатные ворота подходят для применения в суровых климатических условиях на дачах, загородных домах или коммерческих площадках. Диапазон функций данных ворот весьма обширен. Они могут открываться на любое расстояние. Современные откатные ворота, которые предлагает наша компания являются высокотехнологичным оборудованием, которое может работать как в ручном, так и в автоматическом режиме. Мы изготавливаем ворота на основе пожеланий заказчика.

Основными плюсами наших изделий являются:

Демократичные цены на ворота;
Легкость монтажа и эксплуатации;
Качественные комплектующие;
Экономия пространства вокруг гаража (ворота открываются вдоль).

Схема выполнения работ!

Звоните +7 (495) 753-04-03 или оставьте заявку

Мы перезваниваем и даем бесплатную консультацию.

Бесплатно наш инженер производит замер.

Вы заключаете договор и вносите аванс.

Изготавливаем ворота по Вашим размерам.

Доставляем до объекта в заранее оговоренное время.

Устанавливаем ворота на объекте, даем гарантию 2 года.

Вы наслаждаетесь результатом!

Тип полотна

Сегодня наибольшей популярностью среди потребителей пользуются гаражные откатные гаражные с электроприводом ворота.

Мы предлагаем модели с алюминиевым полотном, сплошным полотном из сэндвич-панелей или комбинированный вариант. Фактура панелей также разная: под дерево, гладкая и другие. Изделия от нашей компании отличаются легкостью, красотой и надежностью. Дополнительный плюс: легкий монтаж и обслуживание.

Монтаж и сборку полотна можно осуществить самостоятельно, благодаря модульной конструкции.

Надежность, безопасность и прочность наших ворот подтверждена многочисленными сертификатами, в том числе по пожарной безопасности. Конструкция наших ворот не имеет сварных соединений, поэтому появление ржавчин – исключено. Прочность конструкции обеспечивается благодаря несущей балке, а антикоррозийное покрытие помогает сохранить ворота в неизменном виде на протяжении всего срока эксплуатации.

Ворота в Челябинске — гаражные и промышленные, откатные и распашные

Какие ворота купить? Выбор в Челябинске

На ранке представлена масса вариантов от различных производителей. Внешнее сходство часто вводит в заблуждение покупателей, не стоит судить только по обложке.

В первую очередь необходимо понять – для каких целей необходимы ворота и с какой интенсивностью они будут эксплуатироваться. Производители предлагают различные по функциональности и характеристикам варианты. Стоит знать, что по типам разделяют конструкции для частных домов и для промышленных предприятий.

Наиболее популярные конструкции среди владельцев частных домов в Челябинске:

Гаражные секционные;
Откатные въездные;

Распашные въездные;

Отметим что распашные конструкции заметно уступают по популярности. Все больше людей отдают предпочтение именно откатным въездным конструкциям. Да и распашные металлические для гаражей уже давно потеряли актуальность. Им на смену пришли секционные подъемные — более комфортные в эксплуатации, красивые и теплые.

Принципиально откатные конструкции состоят из рамы (каркаса) и заполнения, как и у распашные. Они отличаются наличием одной единой створки и механизмом открывания, который состоит из роликовых опор и консольной балки.

Секционные гаражные ворота отличаются тем, что полотно, состоящее из пенонаполненных панелей, поднимается по направляющим под потолок. Балансировка и подъём происходят за счет пружин растяжения или торсионного механизма (пружины в виде вала). Открывать их можно как вручную, так и при помощи привода.

Все варианты легко автоматизируются. Пользоваться автоматическими куда удобнее чем открывать вручную, поэтому большая часть людей покупает именно с приводом.

Что выбрать и установить для комфортной эксплуатации и защиты вашего частного дома – выбирать вам, со своей стороны мы можем предложить гаражные секционные, откатные и распашные ворота, комплектующие и автоматику, рольставни, шлагбаумы от 8 ведущих заводов, представленных на рынке России.

Цена ворот в Челябинске

Одним из наиболее популярных вопросов при выборе является стоимость. В погоне за самой низкой ценой можно упустить ряд важных моментов: гарантия на оборудование, гарантия на монтаж, необходимые функции автоматики, сроки поставки, постгарантийное обслуживание, безопасность эксплуатации. Не всегда самая низкая цена является гарантией самой выгодной покупки.

Безусловно цена ворот является немаловажным фактором при выборе. Скажем, стандартные металлические распашные стоят, как правило, дешевле подъемных и откатных аналогов. Это обусловлено простотой в изготовлении и используемыми материалами. Всегда стоит четко понимать, какие функции и качества продукции нам необходимы.

Достаточно большую долю в стоимости изделий составляет автоматика. Чем шире функциональный набор, надежнее и качественнее устройство, тем выше будет цена. Современные приводы позволяют намного больше, чем просто открывать или закрывать въезд. Управление открытием с телефона, контроль освещением территории с пульта ДУ, остановка при обнаружении препятствия в проезде, контроль конечных положений, учет количества циклов.

Прибавит к стоимости и решение установить калитку, но оно позволит сэкономить ресурс основной конструкции, ведь её не придется открывать всякий раз для того, чтобы войти или выйти.

Промышленные ворота

Компания «Альянс-Техно» активно сотрудничает не только с частными лицами, но и с промышленным сектором, государственными и коммерческими структурами. Подъемные промышленные секционные ворота, въездные для паркингов, откатные высокоинтенсивные для парковок, скоростные для производств, а также шлагбаумы для контроля въезда и многое другое для организации безопасной и комфортной эксплуатации объектов промышленного сектора.

Планируете установку ворот? Подберем наиболее подходящий вариант из более чем 2000 наименований от 12 лучших брендов на рынке России. Официальная гарантия производителя на оборудование, профессиональный монтаж.

3 причины заказать ворота в Челябинске от компании «Альянс-Техно»

Официальный дилер. Мы работаем напрямую с крупнейшими российскими, немецкими, итальянскими производителями. Наиболее полный выбор решений для частного и промышленного сектора от одного поставщика.
Собственный сервис. Собственная сервисная помощь, которая работает круглосуточно — быстрое решение проблем, независимо от причин их возникновения.
Дополнительная гарантия. «Альянс-Техно» предоставляет официальную гарантию от производителя на поставляемую продукцию и дополнительно до 36 месяцев на все монтажные работы.

Конструкция откатных ворот

Заказывая установку откатных (раздвижных) ворот, хозяину участка важно знать массу нюансов. В статье мы подробно расскажем о конструкции и установке изделия.

Типы систем

Откатные ворота делятся на:

подвесные
рельсовые
консольные

В быту бОльшую популярность завоевал консольный тип (его мы и рассмотрим в статье). Так как первые два имеют существенные недостатки. Подвесная система откатных ворот “славится” высокой металлоемкостью, что отражается на стоимости изделия. Также подвесная конструкция имеет ограничения по высоте из-за верхней балки. Второй тип — раздвижные ворота на роликах не всегда просто эксплуатировать, поскольку в рельс может забиться мусор, песок — в теплое время, а в холодное — образоваться наледь.

Плюсы и минусы

Рассмотрим положительные и отрицательные стороны консольной конструкции.

Плюсы

Работе данной конструкции не препятствует ни рельс, размещенный в проеме, ни балка, размещенная над проемом. Проезду ничего не мешает.
Устройство откатных ворот отличается практичной конструкцией: балка закрывает ролики. Это значит, что пыль, листва, песок и осадки не отразятся на эксплуатации изделия.
Створка выезжающих ворот плотно прилегает к забору.
Изделие обладает низкой парусностью.
Откатной механизм несложно оснастить электроприводом.
В откатной системе устанавливается только один электропривод, а в распашной — два.
Конструкцию возможно заказать практически любой ширины.
Благодаря створке, которая открывается параллельно забору, экономится масса места.
В полотно можно врезать калитку.
Изделие долговечно и надежно.
Не нуждается в расчистке снега в зимний период.
Сигнальные лампы гарантируют безопасное движение.
Также конструкция отличается многообразием материалов заполнения.

Минусы

Самый сложный монтаж, если сравнивать с другими типами откатных систем.
Для установки необходим ровный участок: без перепадов по высоте.
Необходим свободный участок забора для консольной балки (равный длине 1,5 проема).

Почему не стоит устанавливать систему самостоятельно

Некоторые хозяева участков решают установить систему самостоятельно, или воспользоваться услугами частных мастеров, дабы сэкономить на этом этапе. Однако, если вы незнакомы со всеми нюансами, которые известны профессионалам, это чревато определенными проблемами:

Если выбрать глубину фундамента неправильно, то основанию системы в будущем грозит перекос из-за морозного пучения почвы.
Если в креплении откатных ворот будут допущены нарушения, это приведет к тому, что полотно упадет от мощного порыва ветра.
Также ворота может заклинить, если будет оставлен недопустимо малый просвет между нижней направляющей и дорогой.
Еще одна ошибка, которую часто совершают непрофессионалы, неправильный выбор краски и грунтовки. Что может привести изделие к коррозии. И тут уже не придется говорить об эстетическом виде.

Составляющие ворот

Рассмотрим, как установить правильные откатные ворота. Начнем с необходимых элементов и комплектующих.

полный набор фурнитуры
материал для обшивки рамы
нижний и верхний уловитель
верхний фиксатор, который оснащен роликами
две роликовые тележки
направляющая балка
пластины, которые будут фиксировать тележки
концевой ролик
резиновые заглушки
электропривод
зубчатая рейка
средства сигнализации

Монтаж

Рассмотрим, пошаговую инструкцию монтажа, которой обычно придерживаются специалисты.

Готовится территория. Бригада занимается уборкой мусора, снятием растительных слоев, разбиванием оси. Для обозначения осей используется арматура, между штырями которой натягивается леска.
Выкапываются приямки. Для дальнейшей работы понадобятся три фундамента. Поэтому специалисты выкапывают приямки для столбов и приямок для роликовой опоры.
Далее технология изготовления ворот требует установки металлических сердечников в приямки, также в приямок устанавливают швеллер. Сваренные вместе элементы образуют закладную конструкцию.
Устанавливают автоматику.
Специалисты заливают приямки бетоном. Высыхает он за неделю. На этот период все работы с фундаментом откладываются.
Далее выполняется кирпичная кладка столбов, согласно схеме раздвижных ворот.
Нащельники привариваются к закладным, которые специалисты установили во время кладки столбов.
К швеллеру крепят ролики.
На роликовые тележки закатывают полотно.
К нащельнику бригада крепит верхний фиксатор, который снабжен роликами.
Ко второму нащельнику крепят верхний уловитель.
К воротам крепят нижний съемный концевой ролик.
Далее крепят нижний уловитель.
Направляющая балка оснащается заглушками.

Заполнение изделия

В настоящее время можно наблюдать богатый ассортимент заполнения рамы.

По прежнему наиболее популярным и бюджетным является профилированный лист, который может быть окрашен в различные цвета, а также возможно нанесение на полотно любого изображения по вашему желанию.
Наряду с профлистом активно используют заполнение из дерева. К бюджетным материал не относится. В основном для обшивки используют — сосну, лиственницу, дуб, поскольку эти породы лучше прочих выдерживают сложные погодные условия. Древесина в обязательном порядке обрабатывается специальными предохраняющими составами, которые продлевают срок эксплуатации и защищают полотно от деформаций из-за перепадов температуры и влажности.
Также систему возможно заполнить сэндвич-панелями, которые имеют как множество вариантов расцветки, так и заводского дизайна (панели могут быть гладкими, на них может быть отображен паттерн в виде филенок или узор имитирующий доски).
Еще один популярный материал заполнения — художественная ковка. К бюджетным он не относится.

Комплектующие на откатные ворота для самостоятельного изготовления Откатные ворота Ограждающие системы ООО «Марди»

Схема откатных самонесущих ворот

Схема откатных самонесущих ворот, открывание: влево

a) Технологические отступы и основные размеры створки;

a) Размер от столба проема до плоскости створки откатных ворот при использовании кронштейна, SGN.01.717; SGN.02.717; SGN.01.718; SGN.02.718;

b) Размер от столба проема до плоскости створки откатных ворот при использовании кронштейна SGN.01.719; SGN.01.719;

• Размер а необходим для полного скрытия улавливателей за столб проема.

• Размер b необходим для полного скрытия створки ворот за столб проема в открытом состоянии.

• Размеры 50 мм и 44 мм — минимальны размеры от столба проема до плоскости створки ворот. Lш=А+а+b+(A/3-300)+c.

• Значение технологических отступов для разных серий приведены в таблице.

• Выбор опоры роликовой в зависимости от массы створки.

Совет от нашей компании! Для определения правильности вашего выбора, вы можете связаться с нами напрямую, и узнать бесплатно любую интересующую вас информацию. Связаться с нами.

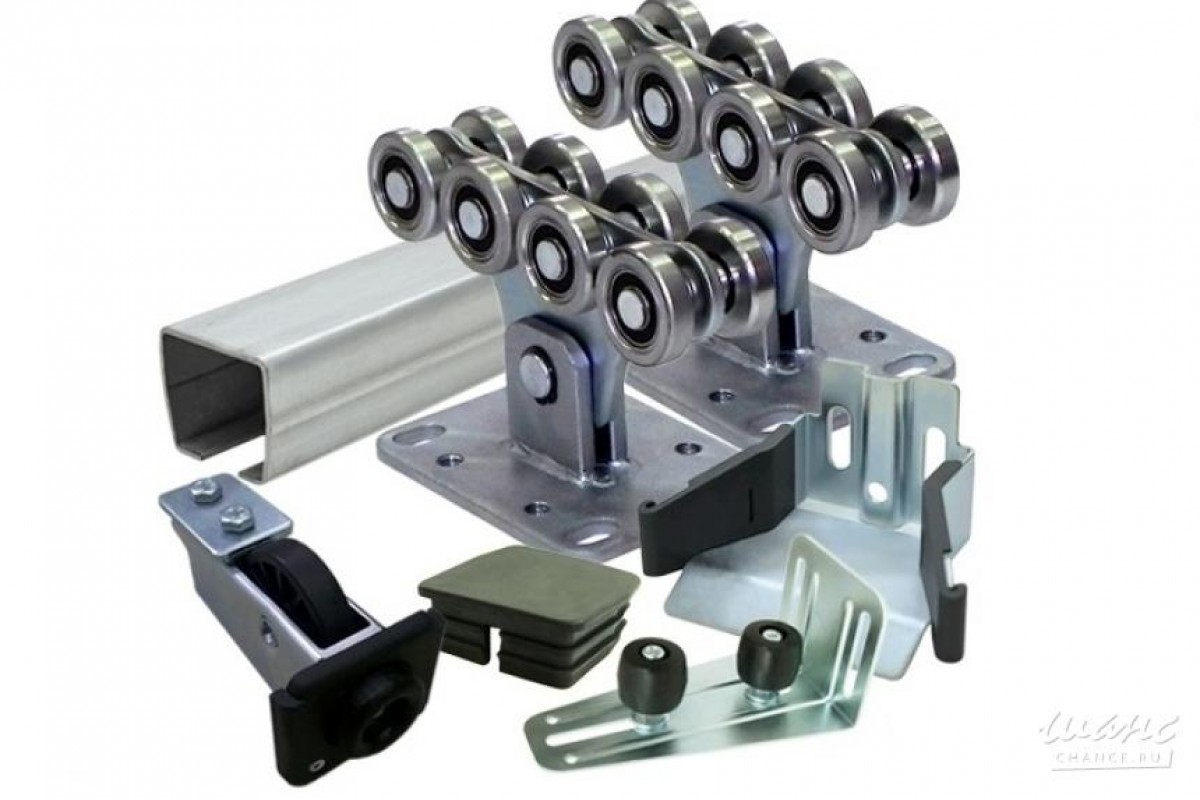

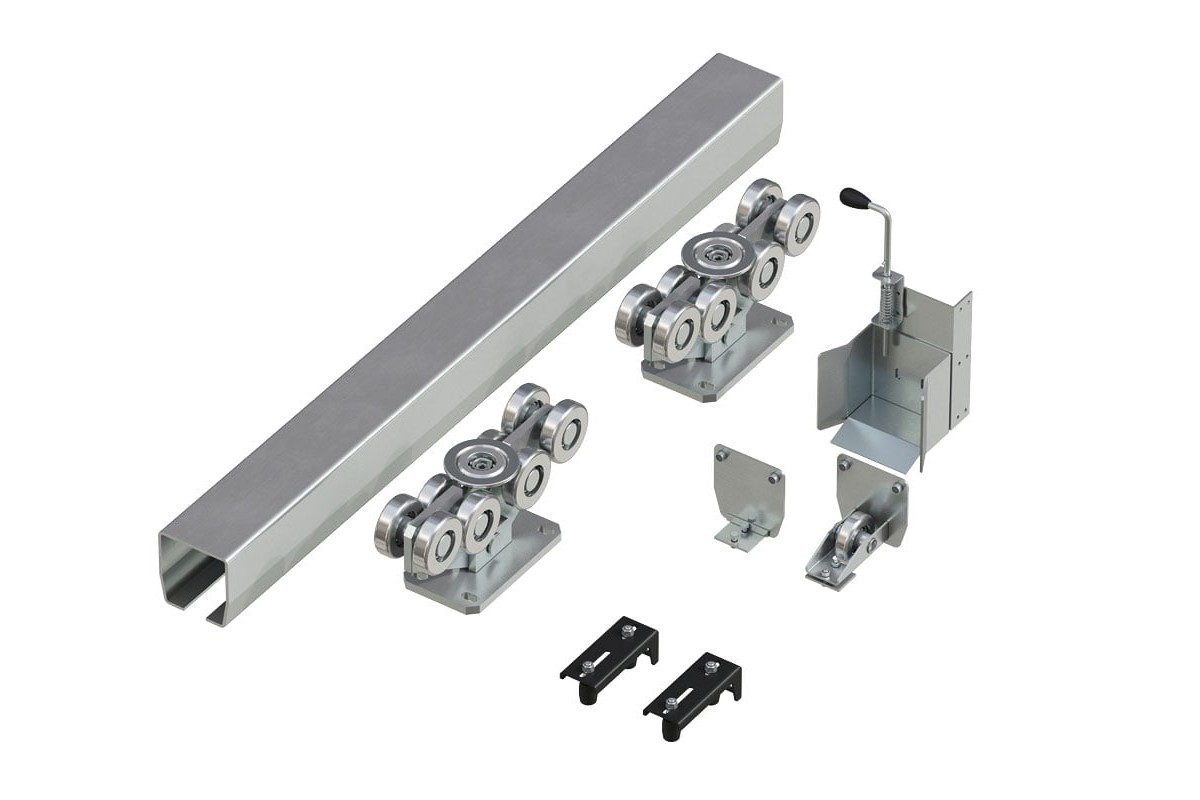

Комплектация SGN

Комплектация SGN включает в себя такие запчасти:

Опоры роликовые – 2 шт.
Опорный ролик.
Направляющая шина.
Нижний и верхний улавливатель.
Поддерживающие ролики – 2 шт.
Кронштейн для роликов.
Заглушка.

Для ворот, вес которых составляет 450 килограмм, используется SGN. 01 комплектация. Для установок весом до 700 килограмм применяется SGN.02 комплектация.

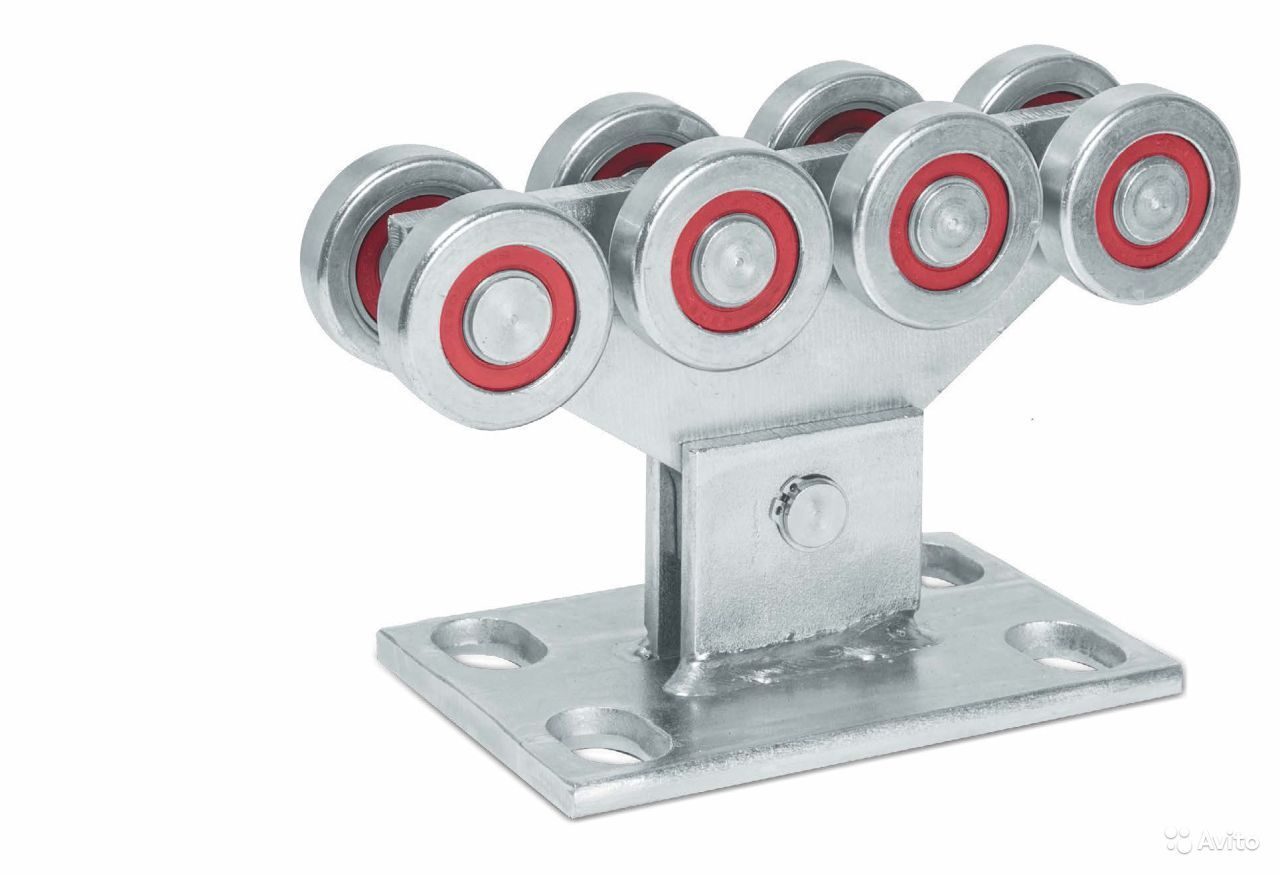

Роликовые опоры

Опора роликовая SGN.01.150 со стальными роликами предназначена для перемещения створки самонесущих откатных ворот. Используется для изготовления откатных ворот на шине SG.01.x. Для регулировки опоры по высоте рекомендуется применять болты М12х50 DIN933 оцинкованные.

Опора роликовая SGN.02.150 со стальными роликами предназначена для перемещения створки самонесущих откатных ворот. Используется для изготовления откатных ворот на шине SG.02.x. Для регулировки опоры по высоте рекомендуется применять болты М16х50 DIN933 оцинкованные.

Направляющая шина

Ролик опорный

Ролик опорный SGN.02.300 предназначен для снижения нагрузки на шину в закрытом положении откатных ворот и для предотвращения схода шины с опор роликовых. Устанавливается в передней (при необходимости и в задней) части шины откатных ворот. Используется для изготовления ворот на шине SG.02.x

Ролик опорный SGN.01.300 предназначен для снижения нагрузки на шину в закрытом положении откатных ворот и для предотвращения схода шины с опор роликовых. Устанавливается в передней (при необходимости и в задней) части шины откатных ворот. Используется для изготовления ворот на шине SG.01.x

Улавливатель нижний

Улавливатель нижний SGN.01.4.20 предназначен для улавливания створки откатных ворот и исключения их перемещения в закрытом положении при воздействии ветровой нагрузки. Снижает нагрузку на шину в закрытом положении откатных ворот. Устанавливается на кронштейн FLGU.400.0904 или столб-притвор. Используется дли изготовления откатных ворот на шине SG.01.x. Для крепления рекомендуется применять болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Фиксируется улавливатель при помощи винта самонарезающегося М8х25.

Улавливатель нижний SGN. 02.4.20 предназначен для улавливания створки откатных ворот и исключения их перемещения в закрытом положении при воздействии ветровой нагрузки. Снижает нагрузку на шину в закрытом положении откатных ворот. Устанавливается на кронштейн FLGU.400.0904 или столб-притвор. Используется дли изготовления ворот на шине SG.02.x. Для крепления рекомендуется применять болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Фиксируется улавливатель при помощи винта самонарезающегося М8х25.

Улавливатель верхний

Улавливатель верхний SGN.00.500 предназначен для улавливания створки откатных ворот и исключения их перемещения в закрытом состоянии при воздействии ветровой нагрузки. Устанавливается на кронштейн FLGU.400.0904 или столб-притвор. Поставляется с комплектом метизов. Позволяет изготавливать откатные ворота из труб шириной от 40 до 95 мм.

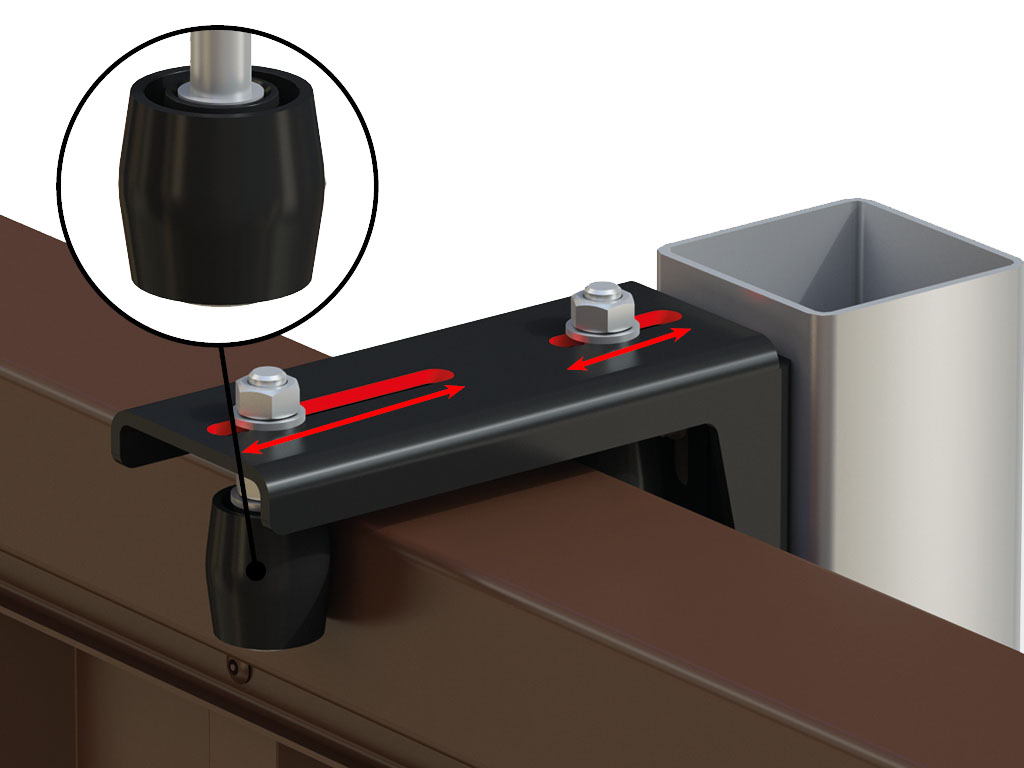

Ролик поддерживающий

Ролик поддерживающий SGN.00.720 предназначен для устранения возможности «заваливания» створки откатных ворот при воздействии ветровой нагрузки. Устанавливается на кронштейны SGN.01.717 SGN.01.718 SGN.01.719 SGN.02.717 SGN.02.718 SGN.02.719 SGN.03.717 SGN.03.718;

Кронштейны для поддерживающих роликов

Кронштейн SGN.01.718 применяется для установки роликов поддерживающих SGN.00.720 при монтаже откатных ворот. Крепится к столбу проема. Необходима установка двух кронштейнов. Позволяет изготовить из труб откатные ворота шириной от 40 до 60 мм.

Кронштейн SGN.02.718 применяется для установки роликов поддерживающих SGN.00.720 при монтаже откатных ворот. Крепится к столбу проема. Необходима установка двух кронштейнов. Позволяет изготовить из труб откатные ворота шириной от 40 до 95 мм.

Подставка

Подставка SGN.01.200 применяется для установки опор роликовых SGN.01.100, SGN.01.150; Крепление подставки к фундаменту осуществляется при помощи анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу.

Подставка не входит в стандартный комплект.

Подставка SGN.02.200 применяется для установки опор роликовых SGN.02.100; SGN.02.150; Крепление подставки к фундаменту осуществляется при помощи анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу.

Подставка не входит в стандартный комплект.

Крышка (Заглушка)

Крышка (заглушка) SGN.01.600 выполняет декоративную роль, закрывает торец шины откатных ворот со стороны технологической части створки. Используются для изготовления откатных ворот на шине SG.01.x.

Крышка (заглушка) SGN.02.600 выполняет декоративную роль, закрывает торец шины откатных ворот со стороны технологической части створки. Используются для изготовления ворот на шине SG.02.x.

Кронштейн

Кронштейн предназначен для установки улавливателя верхнего SGN.00.500; улавливателя нижнего SGN.01.420; SGN.02.420; Крепится к столбу проема.

Кронштейн не входит в стандартный комплект.

Рейка зубчатая

Стальная оцинкованная зубчатая рейка применяется для установки совместно совместно с шиной SGN.01.x и SGN.02.x. Предназначена для преобразования крутящего момента зубчатого колеса электропривода в линейное перемещение створки откатных самонесущих ворот. Крепится к шине откатных самонесущих ворот. В комплект рейки входят винты и прокладками для крепления.

Зубчатая рейка не входит в стандартный комплект. Поставляется кратно 1 метру. Заказывается из расчёта: ширина проёма + 1 метр.

Какие ворота выбрать?

Заказать комплект SGN

Рассчитать стоимость откатных ворот

Ролики для откатных ворот размеры и чертежи для изготовления. Фурнитура, подшипники и направляющие для откатных ворот

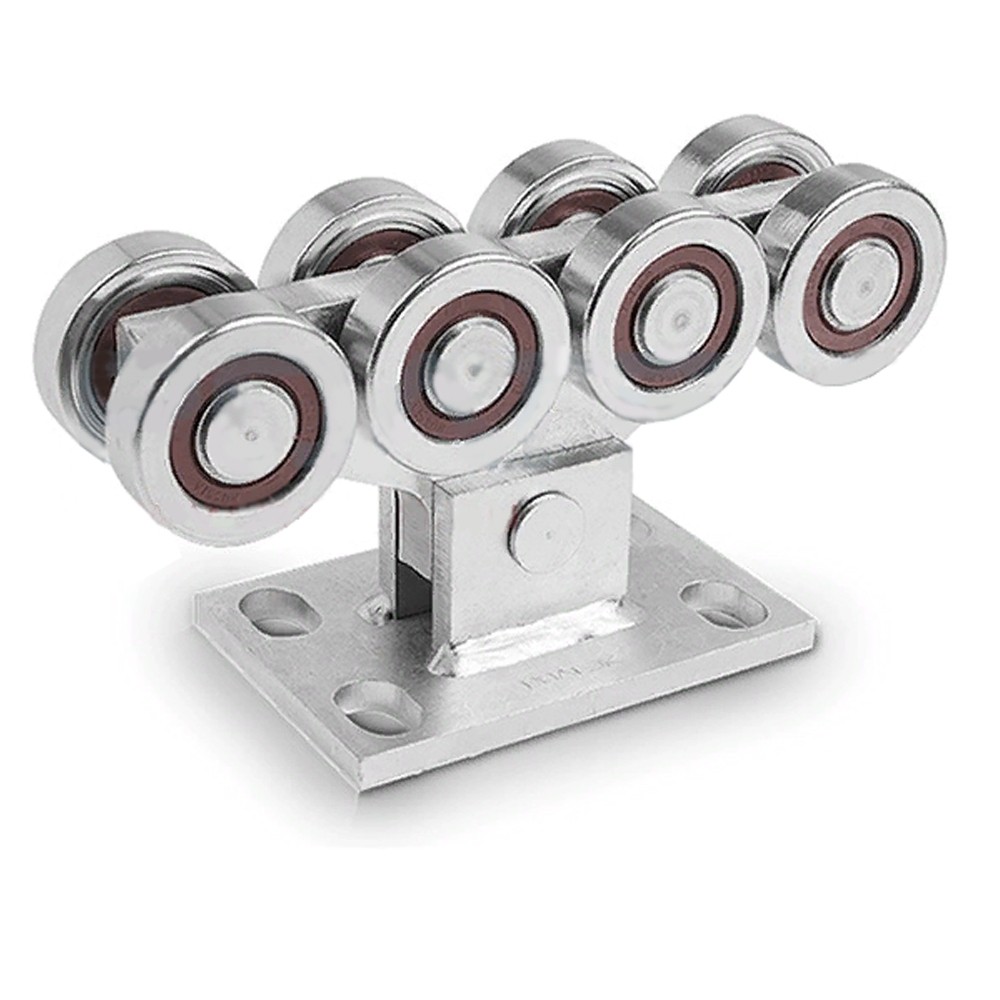

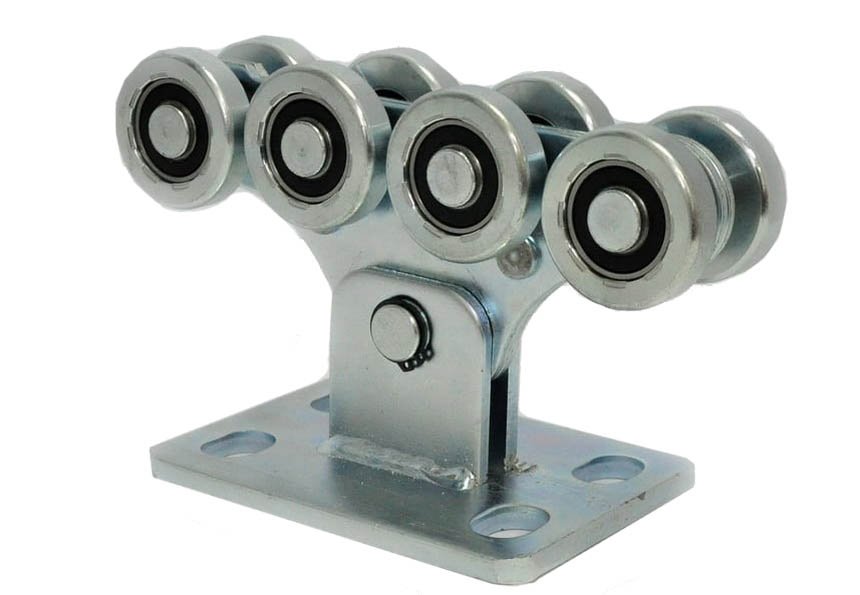

Размеры роликов для откатных ворот SP PREMIER до 500кг

В этом разделе мы приводим базовые размеры роликов для откатных ворот, вполне вероятно, что эта информация поможет вам предварительно рассчитать или уточнить некоторые параметры ваших откатных ворот или других конструкций на базе нашей консольной фурнитуры для откатных ворот.

ЦЕНА 3290 грн Купить

Длина пятки роликовой опорной каретки — 140мм

Ширина пятки роликовой опорной каретки — 100мм

Габаритная длина опорной роликовой каретки для откатных ворот — 200мм.

Габаритная высота опорной роликовой каретки для откатных ворот — 130мм.

Габаритная ширина опорной роликовой каретки для откатных ворот — 55мм.

Толщина центральной пластины у SP PREMIER 10мм

Толщина пластин соединения «ухо-вилка» — 8мм.

Диаметр «пальца» 20мм

Межцентровые расстояния отверстий по длине — 90мм. Диаметр отверстий — 18мм

Межцентровые расстояния отверстий по ширине — 50мм. Диаметр отверстий — 18мм

Дорожный просвет — 70мм, высота всего пакета от «нуля»- 130мм.

Диаметр крайнего ролика откатных ворот 45мм. Подшипник 6301 усиленный

Диаметр оси с металлической дистанцирующей втулкой — 18мм

Ширина направляющей для откатных ворот — 70мм

Высота направляющей для откатных ворот — 70мм

Толщина стенки направляющей для откатных ворот — 3,6мм

Габаритная длина накатного ролика — 120 мм

Габаритная ширина накатного ролика — 70 мм

Габаритная длина П-образной пластины верхних роликов — 180 мм

Габаритная длина П-образной пластины верхних роликов — 60 мм

Толщина: — 4мм

Высота ролика верхнего держателя откатных ворот — 40мм

Диаметр ролика верхнего держателя откатных ворот — 30мм

Габаритная длина ширина верхнего улавливателя для откатных ворот — 70 мм

Габаритная длина длина верхнего улавливателя для откатных ворот — 90 мм

Габаритная ширина нижнего улавливателя для откатных ворот — 100 мм

Габаритная длина нижнего улавливателя для откатных ворот — 100 мм

Толщины: — 4мм

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Специальные цены на откатные ворота ADS400

Специальные условия действуют на следующие изделия.

Изделие	Заполнение	Цвет	Цена*
Ворота ADS400 с ручным управлением
Откатные ворота Elegant 3500×2100	Сэндвич-панель S-гофр	RAL8014 RAL8017	57680
Откатные ворота Elegant 4000×2100			66640
Откатные ворота Elegant 4250×2100			70560
Калитка** 1050х2100			25760
Откатные ворота Elegant 3500×2100	БЕЗ ЗАПОЛНЕНИЯ	RAL8014 RAL8017 RAL6005	38200
Откатные ворота Elegant 4000×2100			40100
Откатные ворота Elegant 4250×2100			43600
Калитка** 1050х2100			21300
Автоматизированные ворота ADS400 с комплектом FT500KIT (привод Comunello, блок управления, 2 пульта)
Откатные ворота Elegant 3500×2100	Сэндвич-панель S-гофр	RAL8014 RAL8017	73000
Откатные ворота Elegant 4000×2100			81960
Откатные ворота Elegant 4250×2100			85880
Откатные ворота Elegant 3500×2100	БЕЗ ЗАПОЛНЕНИЯ	RAL8014 RAL8017 RAL6005	53520
Откатные ворота Elegant 4000×2100			55420
Откатные ворота Elegant 4250×2100			58920

Примечание:

*- ЦЕНА изделия без учета доп. опций (зубчатой рейки, электрозащёлки и т.д), региональной наценки, сборки и монтажа.

**- в стоимость калитки входит нажимной гарнитур и замок европейского производителя.

Также действуют специальные цены на дополнительные опции (рейка, электрозащелка и т.д.)

Отметим, что помимо ценовой привлекательности ворота и калитки ADS400 имеют ряд существенных конкурентных преимуществ:

НАДЕЖНОСТЬ ЭКСПЛУАТАЦИИ

Ø Высококачественное покрытие. Все основные элементы конструкции изготовлены из алюминиевого профиля и покрыты высококачественным полимерным покрытием, что исключает коррозию и значительно увеличивает срок эксплуатации изделий.

Ø Минимальный рабочий ресурс ворот составляет 25 000 циклов открытия-закрытия, что ориентировочно соответствует 15 годам эксплуатации ворот.

Ø Ремонтопригодность. Быстрота и легкость замены поврежденного элемента и заполнения.

ВЫСОКОЕ КАЧЕСТВО ИЗГОТОВЛЕНИЯ

Ø Прочность. Оптимально подобранная геометрия, прочностные характеристики экструдированных алюминиевых профилей и комплектующих обеспечивают надежную и длительную работоспособность конструкции.

Ø Надежность. Створки распашных ворот и калитки фиксируются с помощью надежных, высококачественных трехсекционных петель европейского производителя.

Ø Комфорт. Применение в откатных воротах роликовых опор с роликами из высококачественных полимерных материалов, а также нейлоновой рейки обеспечит бесшумность, плавность хода и долговечность эксплуатации изделия.

СОВРЕМЕННЫЙ ДИЗАЙН

Ø Оригинальность и стиль. Ворота и калитки серии ADS400 идеально вписываются в современную архитектуру и создают единство архитектурного стиля дома и окружающей его территории.

Ø Эстетика и защита. Все элементы крепежа рамы и заполнения располагаются внутри профилей, благодаря чему собранная конструкция выглядит цельной и эстетически безупречной.

Ø Многообразие вариантов заполнения. Конструкция системы ADS400 предусматривает возможность установки более 20 вариантов заполнения полотна ворот и/или калитки.

Автоматические приводы ворот и открыватели ворот

Приводы для откатных ворот являются дополнением к любой системе консольных ворот. Эти электрические или солнечные открыватели для откатных ворот хорошо работают с оборудованием DuraGates. Мы уверены, что вы найдете устройство для открывания ворот, которое удовлетворит ваши потребности — от жилых до промышленных и коммерческих.

РУКОВОДСТВО ПО АВТОМАТИЗАЦИИ ВОРОТ

Наше руководство по автоматизации ворот — отличный ресурс по автоматизации откатных и распашных ворот.Мы создали наш гид, думая о вас, клиентах. В руководство включено руководство по безопасности DASMA, чтобы убедиться, что вы понимаете важность выбора правильных устройств безопасности для ваших ворот. Мы демонстрируем наших приводов ворот рядом с предлагаемыми аксессуарами, чтобы упростить процесс выбора. У нас также есть дополнительный контроль доступа, подъездные пути, переключатели и замки. Загрузите руководство сегодня, чтобы помочь вам выбрать компоненты для следующего приложения.

Скачать

DEIMOS

Самый маленький привод для ворот, Deimos, предназначен для жилых откатных ворот весом до 1100 фунтов.Мы продаем Deimos в комплекте, который включает автоматическое устройство открывания раздвижных ворот Deimos BT UL / CSA от BFT, один двухканальный передатчик скользящего кода MITTO2, который совместим со встроенным приемником скользящего кода оператора, и набор фотоэлементов FL 130B. Deimos предлагает интеллектуальные технологические функции, такие как электромеханические микропереключатели, управляющие концом хода, встроенный двухканальный радиоприемник с подвижным кодом и автономный блок панели управления с функциями самообучения и самодиагностики.
