Опоры электрические: виды и типы опор ВЛ

виды и типы опор ВЛ

Надежность линии электропередач зависит от качества фиксации конструкций для их удержания. Выполняют эту задачу опоры ЛЭП. Их подбирают в соответствии с предварительным проектированием, с учетом напряжения и мощности воздушной линии. Ведь от этих критериев зависит оптимальное сечение кабеля, а это оказывает непосредственное влияние на его вес. После оценки ориентировочного веса кабеля просчитывают, какими должны быть промежуточные и анкерные пролеты, а затем подбирают подходящую разновидность опор. На виды опор ЛЭП, которые будут использоваться, влияет и общее количество проводов на участке, наличие отводов.

Эффективное применение опор линий электропередач возможно при низких температурах окружающего воздуха, при этом важно соблюсти все нормы установки. Защиту же от осадков, температурных перепадов обеспечит слой цинкового покрытия, который продлевает эксплуатационный ресурс вдвое, или же цинконаполненный композитный состав.

Классификация: какие бывают опоры ЛЭП

Основные виды опор ЛЭП по конструктивному исполнению:

1. Промежуточные – такие опоры встречаются наиболее часто, выполняют функцию опоры для поддержки проводов на заданной высоте. Уровень допустимой нагрузки варьируется в зависимости от модели опор, но все они отлично подходят для обустройства прямых участков трассы. Эксплуатация промежуточных опор возможна при температуре до -65°C. Устойчивость к низким температурам объясняется тем, что в основе каркаса лежит стальной прокат, соединенный болтовыми соединениями. Благодаря компактности отдельных компонентов упрощается транспортировка и монтаж опоры.
2. Переходные – применяют там, где имеются определенные преграды естественного происхождения. Поэтому переходные опоры превосходят другие разновидности по габаритам. Они также покрываются слоем цинка либо другого защитного покрытия, которое противостоит пагубному воздействию коррозии. В качестве маркировки для переходных опор применяют сочетание белых и красных цветов. Переходные опоры ЛЭП нужны там, где воздушная ЛЭП высокого напряжения пересекает водоем искусственного либо естественного происхождения. Для мест таких пересечений и требуется обустраивать переход. В конструкцию перехода входят крупные опоры, которые способны выдерживать нагрузку проводов. Для надежной эксплуатации ЛЭП переходные опоры должны обладать солидным запасом прочности. Переходные опоры могут иметь различное конструктивное исполнение. Типичный пример – классическая башня или же одноцепная мачта Y-образной формы (её предельно допустимая высота достигает 120 м).
3. Анкерно-угловые – помогают добиться нужного натяжения проводов и сконструировать повороты трассы.
4. Концевые – монтируются в начале и в конце воздушной ЛЭП. К их особенностям относят повышенную прочность, жесткость. Для фиксации кабеля используют зажимные конструкции, сам же кабель соединяет опору с электрической подстанцией либо порталом ОРУ.

Для удобства опоры классифицируют по ряду критериев.

По способу подвески

Классификация подвески осуществляется по двум основным группам: промежуточные опоры и анкерные модели. В промежуточных для фиксации проводов применяют обычные зажимы, а в опорах ВЛ анкерного типа – натяжные зажимы.

По назначению

В зависимости от участка трассы, на котором устанавливается опора, варьируются и её основные функции. Так, для прямых участков подходит промежуточная прямая опора, которая должна быть прочной и надежной, так как на неё ложится серьезная нагрузка от веса изоляторов и проводов.

На углах монтируют угловые промежуточные опоры с установкой проводов в поддерживающие гирлянды. К перечню стандартных нагрузок, которые действуют на промежуточные угловые опоры, добавляется нагрузка, продуцируемая поперечной составляющей при натяжении проводов. Если угол поворота ЛЭП превышает 20°, нагрузка значительно возрастают, для её нейтрализации предусматривают различные схемы уравновешивания.

Кроме стандартной опоры, может использоваться специализированная модель. Например, транспозиционная, которая изменяет порядок расположения тросов и проводов на опоре, ответвленная — выполняет ответвление от главной линии, крупная переходная опора – для организации переходов через реку либо другой водоём.

По материалу

Опоры ЛЭП бывают деревянными, стальными, железобетонными, композитными. Наиболее старыми среди всех являются деревянные опоры. Конструктивно представляют собой столб, выполненный из хвойных пород древесины. Длина опоры колеблется в пределах 8,5–13 м. Из дерева выпускаются и дополнительные компоненты для деревянных опор – от траверс, горизонтальных балок на опорах, до подкосов и ригелей, которые упрочняют конструкцию.

У деревянных опор есть преимущества и недостатки. К преимуществам относят доступную цену, легкость, гибкость конструкции, что позволяет без последствий воспринимать вибрации. Благодаря легкости таких опор упрощается их монтаж, процессы доставки разгрузки. К недостаткам деревянных опор относят слабую устойчивость к воздействию огня, влаги и микроорганизмов, из-за воздействия которых они гниют, на поверхности появляется плесень, трещины.

При соблюдении технологии пропитки столба эти недостатки частично нейтрализуются. Производители заявляют, что срок службы деревянной опоры достигает 50 лет, хотя это напрямую зависит от климатических условий, соблюдения норм монтажа.

Следующий тип опор ЛЭП – железобетонные. Они стали достойной альтернативой деревянным аналогам. Пользуются спросом как у монтажников, так и у заказчиков, что объясняется рядом преимуществ:

• Железобетонной опоре не страшны повреждения, характерные для деревянных опор.
• Эксплуатационный ресурс опор значительно превышает срок службы тех же деревянных опор, да и выглядят они более привлекательно.
• В опору из бетона залита арматура, которую можно применять при обустройстве заземления воздушной линии. Заземляющая арматура выведена вверху и внизу столба. Благодаря таким выводам упрощается монтаж, а бетон благотворно влияет на электробезопасность.
• Отсутствует необходимость сложной сборки и монтажа (это касается всех видов железобетонных опор ЛЭП).

ПРИМЕЧАНИЕ: изредка встречаются сборно-составные конструкции опор, которые сочетают в себе два компонента – железобетонный пасынок и деревянный столб, соединенные между собой с помощью стальной проволоки.

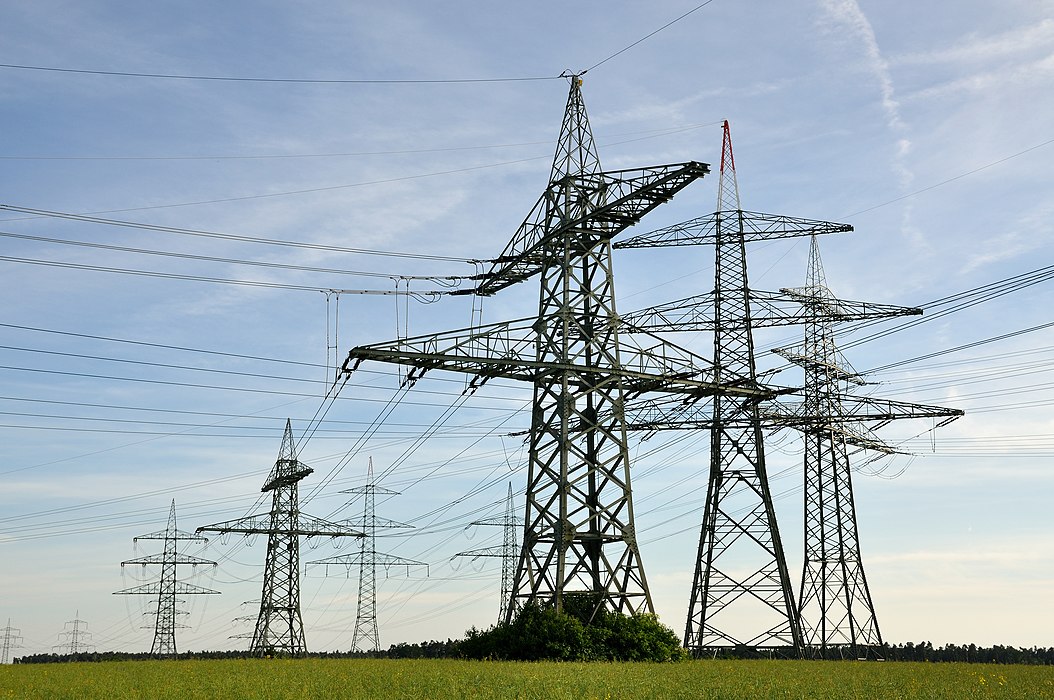

Для воздушной ЛЭП высокой мощности предназначены металлические опоры. За основу берется специальная сталь, во избежание коррозии на металл наносят антикоррозийный слой материала. В зависимости от размеров, опоры делают сборными или сварными. Сборные доставляются на место монтажа раздельно.

Уже на месте производят сборку и установку в предварительно обустроенный фундамент. Ввиду сложности технологического процесса применяют тяговые машины, в частности трактора и другую спецтехнику. Опору соединяют с фундаментом с помощью болтов, обязательно отслеживая её перпендикулярность по отношению к фундаменту.

К плюсам металлических опор ЛЭП относят прочность и надежность эксплуатации. Минусом считается высокая цена, что связано с тем, что в ходе производства используется большое количество металла, а это приводит к удорожанию продукции.

Применение металлических опор воздушных линий электропередач имеет смысл при напряжении от 110 кВ, в противном случае дорогостоящие монтажные работ и необходимость периодического обслуживания экономически нецелесообразны.

Правила и нормы установки опор ЛЭП

Первым этапом при установке всех типов опор ВЛ будет проектирование. Установка опор для электричества должна производиться в соответствии с заданным проектом, с учетом всех технических нормативов, от разновидности опор до особенностей грунта, специфики ландшафта, близости к жилым домам и постройкам другого предназначения.

От грамотности составления проекта зависят финансовые затраты на проведение монтажа. На данном этапе выбирают виды опор ВЛ для электричества. Также рассчитывают фундамент, который послужит основой для монтажа опор. Для проведения установочных работ важно задействовать всевозможную специализированную технику, которая необходима для того, чтобы транспортировать опоры на объект, перемещать и поднимать их, бурить скважины.

Сборка и установка опор являются многоэтапными процессами, которые включают их выкладку, установку в необходимом положении и фиксацию. Выкладка, согласно нормативам, осуществляется вдоль оси ВЛ.

Каждая разновидность работ при монтаже опоры воздушной линии должна быть поручена специальной бригаде, которой под силу грамотное выполнение следующих операций:

• Раскладка проводов вдоль трассы, их установку на поддерживающие гирлянды и соединение. В ходе сборки на опоры монтируют и штыревые изоляторы, делаю это непосредственно до начала монтажа.
• Натяжка тросов с визированием, регулировкой стрел провесов, фиксацию проводов с анкерными опорами.
• Закрепление проводов на опорах (применяют зажимы).

Существуют и другие тонкости монтажа опор. Например, после обустройства котлована установка опоры должна быть произведена в течение 1 дня, с обязательной фиксацией с помощью растяжек и последующим креплением ригелей. Из-за огромного количества тонкостей, связанных с установкой опор, и необходимости специализированной техники их монтаж под силу только профессиональным бригадам.

Виды опор линий электропередачи по материалу



Вступление

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

Основой проектирования ЛЭП является напряжение воздушной линии, и её мощность. По ним рассчитывается сечение и вид провода (кабеля), по сечению определяется вес кабеля, по весу вычисляются длины анкерных и промежуточных пролетов, а также виды и размеры опор. Также вид опоры зависит от количества «ниток» проводов , которые запланированы на участке ЛЭП, какие отводы придется делать и т.д.

Виды опор линий электропередачи

В процессе развития линий электропередачи утвердились четыре вида опор по материалу, из которого они изготавливаются:

• Опоры деревянные;
• Опоры железобетонные;
• Металлические опоры;
• Опоры сборно-составные.

Обо всем по порядку.

Деревянные опоры ЛЭП

Опора деревянная исторически самая старшая из всех видов опор. По конструкции деревянная опора это столб, сделанный из лесоматериала хвойных пород, методом оцилиндрования, длинной 8,5 – 13 метров. Также из дерева производятся детали к деревянным опорам: траверсы (деревянная горизонтальная балка на опоре), подкосы (крепление траверсы к опоре), ригели (поперечина на край опоры и подкоса, вкопанный в землю).

Преимущества деревянных опор

Деревянные опоры, как и любой строительный материал, имеет свои достоинства и недостатки. К достоинствам деревянных опор можно отнести их дешевизну, малый вес и гибкость при землетрясении. Нельзя забывать про общедоступность деревянных опор. Малый вес опор позволяет упростить их установку, а также упрощается доставка, разгрузка/погрузка опор на подготовительном этапе работ. Но и недостатков у деревянных опор, хоть отбавляй.

Недостатки деревянных опор

1. Во-первых, деревянные опоры отлично горят;
2. Будучи биологическим материалом, они гниют, плесневеют, разъедаются жучками;
3. Под дождем они мокнут, разбухают, трескаются.

Но в защиту деревянных опор, стоит отметить, что современные технологии пропитки столбов, а это пропитка 100 % заболони столба, производители гарантируют 50 летний срок эксплуатации деревянных опор, даже закопанных в землю.

Примечание: Заболонь – слабый слой древесины, находящейся между корой и сердцевиной бревна.

Подробно о конструкциях деревянных опор читайте статью: Деревянные опоры ЛЭП.

• Нормативы: ГОСТ 9463-88, ГОСТ 20022.0-93.

Чтобы снизить контакт древесины с землей, были гостированы сборные опоры.

Опоры сборно-составные

Сборно-составная опора состоит из двух частей. Нижняя часть называется пасынок и делается из железобетона, верхняя часть, это деревянный столб. Соединятся две части стальной проволокой в двух местах. Стоит отметить, что вместо железобетонного пасынка, может использоваться пасынок из дерева. К сборным опорам, также относятся опоры собранные из железобетонного пасынка и металлической верхней частью.

Подробно о конструкциях сборных опор читайте отдельную статью: Сборные опоры ЛЭП.

Железобетонные опоры, ЖБ столбы

Железобетонные опоры, давно пришли на смену деревянным опорам. Они прочно завоевали любовь и признание, как электромонтеров, так и заказчиков. И в этом несколько причин.

• Железобетонная опора не подвержена повреждениям характерным для деревянных опор;
• Срок эксплуатации ЖБ опор практически неограничен;
• Внутри опоры из бетона, заложена арматура, которая используется для повторного заземления воздушных линий. Причем, концы заземляющей арматуры выведены, сверху и снизу столба. Вывод арматуры упрощает монтаж, а защита заземляющего спуска бетоном увеличивает электробезопасность.

Маркируются железобетонные опоры, как СВ 95/105/110/164 и предназначены для воздушных линий различной мощности. Смотрим фото.

• Нормативные документы: ТУ 5863-007-00113557-94

Металлические опоры ЛЭП

Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной. Сборную опору доставляют на место раздельно.

По месту собирают и устанавливают на заранее подготовленный фундамент. Установка опоры металлической, сложный технологический процесс, с применением тяговых механизмов, обычно тракторов. К фундаменту опора крепится болтами, предварительно выравниваясь по строгой вертикали. Металлические опоры практически не находят применение в частном домостроении и в загородных товариществах различного типа, за исключением круглых металлических столбов.

Конструкций металлических опор настолько много, что пришлось написать отдельную статью: Металлические опоры и их конструкции.

©Elesant.ru

Другие статьи раздела «Воздушные линии электропередачи»





Похожие статьи

Виды опор по назначению | elesant.

ru



Вступление

Опоры линий электропередач, несут основную нагрузку, при натяжении проводов линии, при поворотах и изгибах линии, по организации отводов к абонентам. Причем эти нагрузки рассчитываются с запасом. Так для ВЛ, так называемой 4-ой зоны (северные районы) расчетная толщина гололеда берется 22 мм , округляясь до 20 мм или прибавляя 5 мм, если линия проложена вблизи плотин и других водоемов.

Примечание: Данные виды опор по назначению, применимы для всех видов опор по материалу.

Четыре вида опор по назначению

Для удержания проводов ВЛ и обеспечения нормативного тяжения проводов (нагрузки) ГОСТом и правилами ПУЭ предусмотрено четыре типа опор по назначению:

• Промежуточные;
• Анкерные;
• Угловые;
• Концевые;
• Специальные.

Далее подробно о каждом типе опор по назначению.

Промежуточные опоры ВЛ

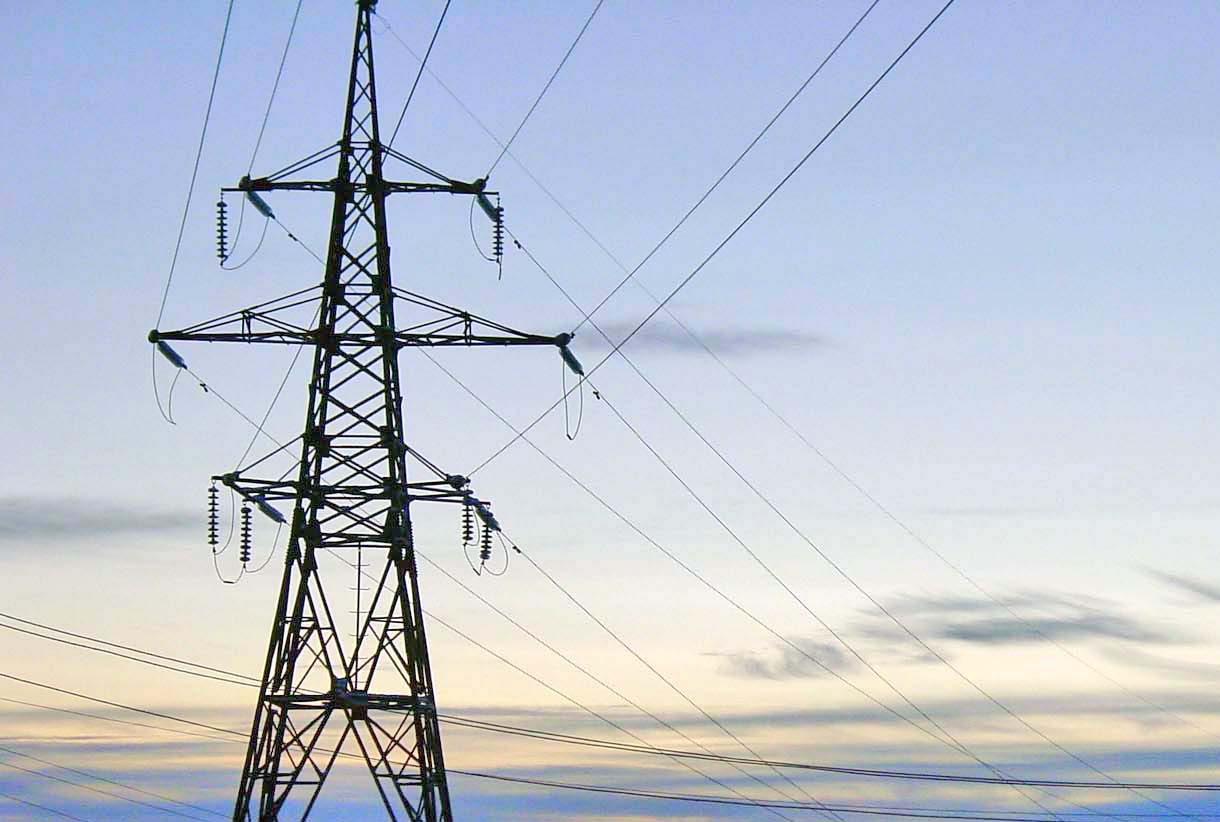

Обозначение «П». Эти опоры испытывает нагрузки только по вертикали и горизонтали. В отличие от анкерных опор, промежуточные опоры не участвуют в тяжении проводов, а только поддерживают их. Однако, рассчитываются эти опоры с запасом, так как нагрузка на них значительно возрастает в аварийных ситуациях.  Монтируются промежуточные опоры на участках трассы без поворотов и изгибов, строго между силовыми (анкерными )опорами. Из всех опор трассы они составляют около 85% всех опор.

Анкерные опоры ВЛ

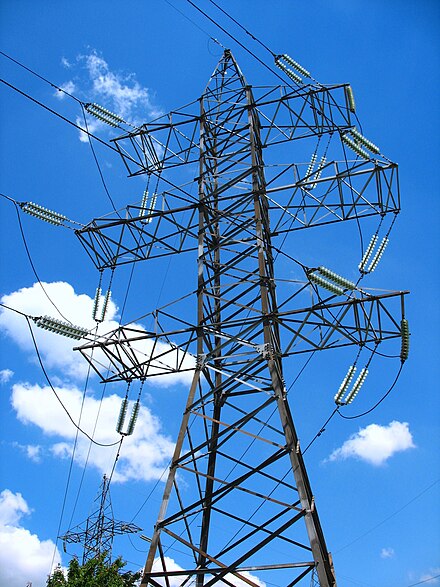

Обозначаются буквой «А». Эти опоры, несут основную нагрузку в натяжение проводов. Именно, анкерные опоры участвую в тяжении проводов при монтаже ВЛ. По этому они массивные и прочные. Конструкция анкерных опор сильно отличается от других типов опор.

Ставятся анкерные опоры на прямом участке трассы, при проходе ж/д веток, дорог, рек, других переходах через препятствия. Также в местах смены сечения проводов ВЛ.

Опоры анкерно-угловые

Эти опоры (обозначаются буквой У), и это понятно по названию, ставятся при поворотах ВЛ.

Если угол поворота маленький, то угловая опора имеет конструкцию промежуточной опоры. Если угол поворота большой, то ставится анкерная опора.

Опора на углу, испытывает равные нагрузки от тяжения проводов соседних пролетов. Суммарная сила действует посередине угла поворота.

Опора концевая

Обозначение буквой «К». Концевая опора стоит в конце и начале ВЛ, а также на кабельных вставках. Она испытывает одностороннее тяжение и поэтому, по конструкции концевая опора разновидность прочной анкерной опоры.

Специальные опоры («С»)

К специальным опорам относятся:

Опоры ответвительные, для организации подключений абонентов;

• Опоры для смены позиций проводов — транспозиционные опоры;
• Опоры перекрестные, ставятся при пересечении ВЛ разных направлений;
• В местах повышенной ветрености, ставят опоры противоветровые;
• Есть и переходные опоры, для прохода через искусственные и естественные препятствия.

В завершении замечу, что по способу установки опоры делятся на фундаментные и грунтовые. Вторые закапываются непосредственно в грунт.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи







Похожие статьи

Опоры ЛЭП в Набережных Челнах, Казани, Екатеринбурге, Москве. ООО «Ак Барс Металл»

Опоры ЛЭП

ООО «Ак Барс Металл» изготавливает металлические решетчатые опоры линий электропередач (ЛЭП) 35 — 750 кВ, стальных порталов ОРУ, прожекторных мачт, молниеотводов, антенных опор, и прочих металлоконструкций применяемых при строительстве ЛЭП и ПС.

Виды опор ЛЭП

Промежуточные – самый массовый вид опор ЛЭП, которые служат для поддержки тросов и проводов на необходимом уровне. Данные металлические опоры ЛЭП не рассчитаны на сильные нагрузки, более высокого натяжения проводов.

2 . Анкерно-угловые — опоры ЛЭП имеют достаточно жёсткую конструкцию, которые крепятся натяжными зажимами, применяются для натяжения проводов. Отличие анкерно-угловых от промежуточных опор — жесткая конструкция, крепление проводов анкерное и нагрузки от продольного натяжения проводов. Опоры используются для перехода проводов через инженерные и естественные преграды.

3. Переходные – применяются для преодоления инженерных и естественных преград, обычно они намного выше и массивнее промежуточных опор, из-за этого, этот вид опор обозначают полосами в красный и белый цвет, иногда ночными огнями, для лучшего сохранения стали цинкуются перед покраской.

4. Концевые — используются в конце или в начале ЛЭП, ставятся перед электрическими подстанциями на порталы ОРУ.

Стоимость металлических опор ЛЭП зависит от марки стали и антикоррозийного покрытия.

ООО «Ак Барс Металл» обладает всеми необходимыми материально-техническими ресурсами для изготовления решетчатых опор ЛЭП, комплектующих к опорам ЛЭП, порталов ОРУ, прожекторных мачт, молниеотводов. Цех горячего оцинкования, позволяет производить антикоррозийную обработку, что значительно сокращает производственные издержки и позволяет снизить цену готового изделия.



Сделайте заявку в отдел продаж:

Ахметов Алмаз Азаматович
Тел.: (8552) 92-77-09
Email: [email protected]

Опоры ЛЭП — Промышленная группа КОНАР

Металлические угловые опоры ЛЭП 35 кВ:
Наименование опоры	База	Высота   до низа	Масса   без цинкового	Масса   с цинковым
		траверсы, м	покрытия, кг	покрытием, кг
У35-1	4,2	10	2964	3080
У35-1+5	5,7	15	4549	4727
У35-2	4,2	10,5	4831	5020
У35-2+5	5,2	15,5	6591	6850
У35-3	2,19	10	1635	1700
У35-3+5	2,532	15	2295	2385
У35-3+9	3,335	19	2813	2920
У35-4	3,9	10,5	2799	2906
У35-4+5	5,416	15,5	3834	3986
У35-4+9	6,616	19,5	5067	5266
У35-1Т	4,2	10	3140	3253
У35-1Т+5	5,7	15	4725	4900
У35-2Т	4,2	10,5	5004	5200
У35-2Т+5	5,7	15,5	6769	7033
Анкерно-угловые металлические опоры ЛЭП 110 кВ типа УС 110, У   110
Наименование опоры	База	Высота до   низа	Масса без   цинкового	Масса с   цинковым
		траверсы, м	покрытия, кг	покрытием, кг
У110-1	4,8	10,5	5040	5235
У110-1+5	6,3	15,5	6716	6980
У110-1+9	7,5	19,5	8222	8544
У110-1+14	9	24,5	11299	11740
У110-2	4,8	10,5	7704	8002
У110-2+5	6,3	15,5	9717	10095
У110-2+9	7,5	19,5	11391	11834
У110-2+14	9	24,5	14643	15212
У110-3	4,1	10,5	3248	3375
У110-3+5	5,6	15,5	4440	4613
У110-4	4,1	10,5	5265	5468
У110-4+5	5,6	15,5	6625	6883
УС110-3	4,8	10,5	5293	5498
УС110-5	3,5	15,5	6765	7003
УС110-6	3,5	15,5	10447	10855
УС110-7	4,8	10,5	7438	7729
УС110-7+5	6,3	15,5	9450	9819
УС110-7+9	7,5	19,5	11115	11550
УС110-7+14	9	24,5	14368	14930
УС110-8	4,8	10,5	12068	12540
Металлические промежуточные опоры ЛЭП 110 кВ
Наименование опоры	База	Высота до   низа	Масса без   цинкового	Масса с   цинковым
		траверсы, м	покрытия, кг	покрытием, кг
П110-1	2,5	19	1895	1969
П110-1+4	2,9	23	2469	2565
П110-1В	2,5	19	1922	1996
П110-1В+4	2,9	23	2485	2581
П110-2	2,5	19	2691	2796
П110-2В	2,5	19	2736	2843
П110-2В+4	2,9	23	3378	3509
П110-3В	2,8	19	2331	2421
П110-3В+4	3,2	23	2950	3065
П110-4В	2,8	19	3191	3316
П110-4В+4	3,2	23	3899	4051
П110-5В	2,8	19	2469	2565
П110-5В+4	3,2	23	3088	3208
П110-6В	2,8	19	3749	3895
П110-6В+4	3,2	23	4450	4623
ПС110-5В	2,4	15	2138	2221
ПС110-6В	2,4	15	3316	3445
ПС110-9В	2,8	19	2816	2925
ПС110-10В	2,75	19	4869	5059
Анкерно-угловые металлические опоры для ЛЭП 220 кВ типа У 220, УС 220
Наименование опоры	База	Высота до   низа	Масса без   цинкового	Масса с   цинковым
		траверсы, м	покрытия, кг	покрытием, кг
У220-1	5,2	10,5	8609	8945
У220-1+5	6,7	15,5	11078	11510
У220-1+9	7,9	19,5	12587	13078
У220-1+14	9,4	24,5	16563	17209
У220-2	5,2	10,5	14398	14981
У220-2+5	6,7	15,5	17603	18290
У220-2+9	7,9	19,5	19486	20245
У220-2+14	9,4	24,5	23383	24695
У220-2Т	5,2	10,5	14932	15493
У220-3	5,2	10,5	7247	7530
У220-3+5	6,7	15,5	9720	10099
У220-3+9	7,9	19,5	11241	11680
У220-3+14	9,4	24,5	15247	15840
УС220-5	4,1	15,5	10831	11253
УС220-5Т	4,1	15,5	11379	11823
УС220-6	4,1	15,5	18724	19454
УС220-6Т	4,1	15,5	19366	20140
Промежуточные металлические опоры для ЛЭП 220 кВ типа П 220, ПС 220
Наименование опоры	База	Высота до   низа	Масса без   цинкового	Масса с   цинковым
		траверсы, м	покрытия, кг	покрытием, кг
П220-1	7 и 14	25,5	3669	3812
П220-1Т	7 и 14	25,5	3771	3917
П220-2	5,4	22,5	6208	6450
П220-2+5	5,97	27,5	7645	7940
П220-2Т	5,4	22,5	6327	6573
П220-2Т+5	5,97	27,5	7764	8065
П220-3	5	25,5	4698	4881
П220-3+5	5,58	30,5	5860	6088
П220-3Т	5	25,5	4876	5066
П220-3Т+5	5,58	30,5	6039	6274
П220-5	7,5 и 15,0	25,5	3429	3540
П220-5+4,5	8,7 и 17,4	30	3731	3852
П220-5-10,5	4,7 и 9,4	15	2783	2875
2П220-7	7,1 и 12,7	25,5	3877	4001
2П220-7Т	7,1 и 12,7	25,5	3578	3693
ПС220-1	5 и 10	16,5	3132	3252
ПС220-1Т	5 и 10	16,5	3234	3359
ПС220-2	4,826	17,5	5503	5717
ПС220-2Т	4,826	17,5	5624	5843
ПС220-3	4,42	20,5	4056	4214
ПС220-5	4,1	22,5	5575	5793
ПС220-5Т	4,1	22,5	5741	5965
ПС220-6	4,1	22,5	8467	8798
ПС220-6Т	4,1	22,5	8546	8880
ПС220-7	7 и 14	25,5	4247	4413
ПС220-7Т	7 и 14	25,5	4497	4672
Анкерно-угловые металлические опоры для ЛЭП 330 кВ типа У 330, УС 330
Наименование опоры	База	Высота до   низа	Масса без   цинкового	Масса с   цинковым
		траверсы, м	покрытия, кг	покрытием, кг
У330-1	6,24	10,7	13145	13658
У330-1+5	7,74	15,7	16430	17070
У330-1+9	8,94	19,7	19047	19790
У330-1+14	10,44	24,7	24327	25276
У330-2	6,85	10,7	22972	23870
У330-2+5	8,35	15,7	27559	28628
У330-2+9	9,55	19,7	30799	32000
У330-2+14	11	24,7	37446	38910
У330-2Т	6,85	10,7	23873	24800
У330-2Т+5	8,35	15,7	28460	29558
У330-2Т+9	9,55	19,7	31700	32940
У330-2Т+14	11	24,7	38347	39840
У330-3	6,24	10,7	10502	10912
У330-3+5	7,74	15,7	13507	14019
У330-3+9	8,95	19,7	16371	17011
У330-3+14	10,45	24,7	21557	22397
УС330-2	9,55	19,7	31006	32210
УС330-2Т	9,55	19,7	31827	33070

Опоры ЛЭП

Воздушная линия является одним из способов передачи электрической энергии на расстояния при помощи опоры ЛЭП. Электрический ток передается по проводам, закрепленным на определенной, безопасной высоте над поверхностью земли. Провода при помощи изоляторов крепятся к надежным опорам, изготовленным из различных материалов.

Существует два типа опор ЛЭП, определяемых характером работы и способом подвески проводов:

• промежуточные – крепления только поддерживают провода, сила натяжения отсутствует или воздействует на опору частично;
• анкерные – провода закреплены в зажимах натяжения, на опоры в смежных пролетах действует продольная сила на
• тяжения проводов в полном объеме.



По месту расположения на линии электропередачи анкерные и промежуточные опоры могут быть прямыми или угловыми.

 На прямых зонах электрической линии промежуточная конструкция принимает:

• ветровые нагрузки, действующие на провода и саму опору параллельно поверхности земли;
• нагрузки, направленные перпендикулярно земле: собственный вес опоры и вес закрепленных и подвешенных на ней элементов.



 В аварийной ситуации на промежуточную опору действует нагрузка от тяжения оборванных проводов, а также скручивающие и изгибающие усилия. При расчетах таких конструкций учитывают аварийные моменты и применяют соответствующий коэффициент увеличения прочности. Процент использования промежуточных опор в линиях электропередач достигает 90%.

Рис. 1. Промежуточная опора.

Угловые промежуточные и анкерные опоры дополнительно к вышеперечисленным нагрузкам воспринимают действие поперечных сил натяжения проводов. С увеличением угла поворота растет нагрузка и масса промежуточной угловой опоры. На углах поворота более 30 градусов устанавливаются угловые анкерные опоры, обладающие большей жесткостью и прочностью.

Рис. 2. Анкерная опора



Анкерная опора в прямом отсеке электролинии при одинаковой силе натяжения проводов со стороны обеих смежных пролетов работает также как и промежуточная опора, воспринимая горизонтальные поперечные и вертикальные силы. Горизонтальные продольные усилия от проводов с двух сторон уравновешивают друг друга. В противном случае при разных силах натяжения с двух сторон на опору действует горизонтальное продольное усилие.

Анкерные опоры ставятся при изменении количества проводов, их марок, сечения, в местах обхода различных строений.



Анкерная угловая опора

На последних и начальных пролетах воздушной цепи на основе анкерных опор устанавливаются концевые стойки. На них воздействует усилие от одностороннего натяжения проводов. Провода, отходящие от концевых опор, крепятся на конструктивных элементах электрических подстанций.

Концевая опора

При прокладке электросетей может возникнуть потребность в изменении расположения проводов, для этого применяются транспозиционные анкерные опоры.

Транспозиционная опора

Ответвительные анкерные опоры позволяют делать разветвления проводов от центральной линии.

 Анкерная ответвительная опора

Перекрестные анкерные опоры помогают пройти участки встречи двух воздушных линий.

Для преодоления различных инженерных сооружений и естественных препятствий на трассе электрической линии возводят переходные опоры.

Рисунок. Анкерные опоры: а – угловая; б – ответвительная; в — транспозиционная.

По количеству линий (цепей) электропередач, прикрепленных к опорам, различают одноцепные, двухцепные, техцепные и  так далее опоры  воздушных линий.

В большинстве случаев применяются массовые, типовые опоры, называемые нормальными, в особых, уникальных случаях применяются специальные конструкции.

В качестве материалов при производстве опор ЛЭП применяются дерево, сталь, железобетон. При изготовлении отдельных образцов применяются сплавы на основе алюминия, многокомпонентные материалы.

Классификация опор по применяемым материалам

Деревянные опоры изготавливаются из бревен, полученных из стволов хвойных деревьев: чаще — сосны, реже -ели, лиственницы. Древесина этих деревьев содержит смолу, защищающую опоры от воздействия воды. Для защиты от гниения дерево, идущее на изготовление опор ЛЭП, пропитывают антисептическими составами. Для снижения вымывания в процессе эксплуатации септических растворов из массива древесины торцы опор защищаются от соприкосновения с внешней средой.

Оптимальная влажность для древесины, обеспечивающая нужную прочность опорных конструкций, составляет 18-22%. Для ее достижения материал подвергают сушке, чаще атмосферной, дающей наилучшие результаты. Важно, не пересушить бревна, так как излишняя сухость снижает прочностные показатели материала.

Рисунок. Деревянные опоры ВЛ 110 кВ.

 Деревянные стойки имеют целый ряд достоинств:

• сравнительно невысокая стоимость, обеспеченная низкими трудозатратами на изготовление;
• небольшой вес;
• транспортировка и установка опорных элементов не требует больших трудовых ресурсов и мощной техники;
• не проводят электрический ток, что помогает снизить утечки тока и экономить электроэнергию.



Опоры из дерева хорошо противостоят изгибающим ветровым и гололедным нагрузкам, по этим показателям они примерно в 1,5-2 раза превосходят столбы из железобетона.

Гост 20022.0-93 определяет высокий срок эксплуатации деревянных опор  при условии сушки, пропитки от воздействия вредителей и гниения. При несоблюдении  защитных мероприятий срок эксплуатации деревянных стоек снижается во много раз.

К существенным недостаткам деревянных конструкций относится их низкая огнестойкость. Они могут легко воспламениться под воздействием ударов молнии, электрических разрядов и т.п. При возведении современных линий электропередач опоры из древесины практически не применяются.



Для металлических опор используются специальные стали. Отдельные части конструкции стыкуются с помощью сварки или болтовых соединений. Металлические профили опор покрываются снаружи антикоррозионными красками, защищающими сталь от окисления и разрушения в виде ржавчины.

•  Стальные опоры решетчатого типа собираются из металлических профилей в виде ажурной конструкции.



Сборку  многогранных опор из стали осуществляют отдельными секциями из гнутого стального листа в виде усеченной пирамиды, полой внутри. В сечении такой пирамиды просматривается правильный многоугольник. Все части многогранной пирамиды соединяются с помощью фланцев или телескопически.



Поперечные перекладины для крепления оборудования могут быть в виде сплошной гнутой пирамиды из стального листа, решетчатой металлической конструкции или полимерной изолирующей консоли.

Применение многогранных опор позволяет:

• значительно сократить сроки прокладки  воздушных ЛЭП по сравнению с решетчатыми стальными или железобетонными конструкциями;
• уменьшить трудовые затраты за счет увеличения отдельных пролетов и уменьшения числа опор;
• снизить расходы на транспортировку конструкций, разный диаметр секций позволяет перевозить одни части внутри других и использовать стандартный транспорт для перевозки изделий до 12м.



Для размещения опоры многогранного сечения требуется меньшая земельная площадь, чем для решетчатой структуры.   Экономия на земельном отводе обеспечивается увеличением длины пролетов, уменьшением числа стоек.

Экономический эффект от применения многогранных опор при строительстве высоковольтных линий электропередач достигает 10 % по сравнению с установкой железобетонных конструкций и 40 % по сравнению со стальными решетчатыми элементами.



Во второй половине двадцатого века на смену дорогостоящим металлическим конструкциям пришли опоры из железобетона. Основная стойка изготавливается из бетона, усиленного металлической арматурой. Кроме стойки в ж/бетонной опоре присутствуют траверсы, оттяжки и другие элементы. Металлическая сердцевина увеличивает сопротивление бетона при растяжении.

Железобетонная опора

Металл и бетон примерно одинаково реагируют на изменение температурного режима, что позволяет снять внутренне напряжение бетона при температурных скачках.

Железобетонные опоры наиболее востребованная конструкция при возведении линий электропередач. Их доля в общей протяженности вновь возводимых электросетей достигает 80 процентов.



Промышленное производство железобетонных опор на основе максимальной унификации по типам и размерам обеспечило им широкую область применения и относительно  невысокую стоимость. Эти конструкции долговечны, имеют большой запас прочности, просты в эксплуатации, требуют меньших трудовых затрат по сравнению с металлическими и деревянными опорами.

Металлическая арматура бетонной конструкции надежно защищена от коррозии слоем бетона, который дополнительно  покрывается гидроизоляционным материалом.



Минусы железобетонных опор:

• большой вес и размеры;
• увеличение расходов на погрузку и транспортировку;
•  потребность подъемных машин с высокой грузоподъемностью;
• меньшая прочность по сравнению с металлическими опорами, как следствие, потребность в большем числе опорных конструкций.



Для увеличения прочности бетона при растяжении железную арматуру подвергают предварительному натяжению, что приводит к дополнительному сжатию бетона и препятствует образованию трещин.

Железобетонные стойки бывают конической и цилиндрической форм с сечением в виде кольца. Их делают на специальных центрифугах, где за счет центробежной силы создается плотная бетонная стенка опоры.

Для линий 35 — 110 кВ и выше всегда используются опоры, приготовленные на центробежных машинах.

Для уплотнения  бетонной смеси в опорах с сечением прямоугольного вида используются вибраторы.



При строительстве воздушных ЛЭП мощностью до 35 кВ можно применять как кольцевые опоры, так и стойки прямоугольного сечения.

Траверсы ж/бетонных стоек делают из металла. Существуют варианты траверс из бетона, армированного фиброй из стекловолокна.



Для продления периода эксплуатации конструкций из дерева, зачастую приходящих в негодность из-за гниения заглубленных в землю участков, применяют комбинированные опоры линий электропередач. В землю опускают короткий элемент опоры из железобетона (пасынок), к которому с помощью проволочного бандажа крепят основную длинную опору из дерева.



 В настоящее время в зарубежных странах широко применяются  опоры из композитных материалов, в частности, с применением армирования стекловолокном. В России пока накоплен недостаточный опыт использования новых материалов на основе пластика и стекловолокна.

 У композитных опор большое будущее – они обладают целым рядом преимуществ:

• малым весом;
• несложными условиями хранения и перевозки;
• простотой монтажных работ;
• огнестойкостью;
• хорошими диэлектрическими характеристиками.



 К минусам можно отнести высокую цену и малый масштаб применения.



Способ классификации опор ВЛ по методу крепления:

•  заглубленные в землю;
•   с фундаментным основанием.

 Стальная опора, опирающаяся на фундамент

По количеству линий (цепей) электропередач, прикрепленных к опорам, различают одноцепные,  двухцепные, техцепные и  так далее опоры воздушных линий.

В большинстве случаев применяются массовые, типовые опоры, называемые нормальными, в особых, уникальных случаях применяются специальные конструкции.



Опоры подразделяют по типу конструкции, которая зависит от напряжения в проводах, их количества, расположения, природных условий.



 Простейшей конструкцией опоры является свободностоящий столб («свеча»). Более сложные опоры: в виде буквы А, треноги, портальные (в виде буквы П), АП-образные.



Опоры ВЛ по внешнему виду :

• 1- V – образная;
• 2 – Y-образная;
• 3 – тренога.



По методам установки опоры для проводов воздушных линий делятся на отдельностоящие и опоры на оттяжках. Первые передают нагрузки на основание непосредственно через себя. В опорах на оттяжках стойки передают на грунт только вертикальные нагрузки. Усилия от поперечных и продольных сил относительно оси ВЛ передаются на фундамент оттяжками с анкерными креплениями на специальных плитах.

 Единичные стойки или портальные опоры могут быть как свободными, так и с оттяжками.

А-образные стойки и опоры с подкосами считаются свободностоящими.

Рисунок. Опоры: а – свободностоящая; б – с оттяжкой.





какие опоры бывают и на что обратить внимание при выборе

Линии электропередач (ЛЭП) нуждаются в опорах. На них монтируются коммуникации, закрепляется оборудование.

Отработанным решением по созданию опор является применение железобетона. Этот материал создается из смеси с высоким классом прочности и армируется стальными элементами.

Понятие «железобетонная опора ЛЭП» — это общее название сразу для нескольких элементов. Центральный — это стойка из железобетона. Она может быть вибрированной или центрифугированной. В состав входят дополнительные элементы — подпятник, ригели, приставки, подкосы. Предусмотрены анкеры и различные металлоконструкции. Это обеспечивает устойчивость и надежное закрепление оборудования.

При монтаже конструкции на грунте, создается фундамент. Предусмотрен вариант размещения на слабых и подвижных грунтах.

В числе достоинств железобетонных опор:

• защита от отрицательных температур и возможность эксплуатации при -55°С;
• безопасность от биологического воздействия;
• возможность монтажа в различных районах.

Залог качества конструкции — правильный выбор бетона и армирующего материала. Если все элементы подобраны верно, удается эксплуатировать несколько десятков лет службы.

Какими бывают железобетонные опоры ЛЭП?

Предусмотрено три варианта классификации опор — по конструкции, по количеству цепей и по назначению.

По конструкции предусмотрены портальные железобетонные с оттяжками и свободностоящие с внутренними связями. Помимо этого, есть варианты с оттяжками и свободностоящие разновидности с одной, двумя, тремя и большим количеством стоек.

В рамках классификации по количеству цепей выделяют одноцепные, двухцепные и многоцепные разновидности.

Деление по назначению предусматривает такие опоры, как:

• Промежуточные. Разработаны для прямых участков и поддерживают провода. Самая многочисленная категория.
• Анкерные. Подходят для прямых участков. Отличаются от промежуточных тем, что могут воспринимать нагрузку и использоваться в местах, где меняется количество и материал проводов.
• Угловые. Подойдут для установки там, где трасса меняет угол расположения.
• Концевые. Монтируются в конце и начале трасс, приспособлен для работы с большими нагрузками.

Помимо перечисленного, существуют и специальные опоры. Это транспозиционные, переходные, ответвительные, противоветровые и перекрестные. Они созданы для решения отдельных задач, там, где стандартные варианты не подходят.

Какие опоры выбрать: деревянные или железобетонные?

Заказчики часто интересуются, какой вариант опор лучше — деревянные или железобетонные. Чтобы ответить на этот вопрос, нужно проанализировать характеристики обоих типов.

Конструкции из железобетона оказываются долговечнее. Они служат не менее 40-60 лет, в то время как хорошо пропитанное дерево редко можно использовать более 50 лет.

Еще одна особенность — железобетон не представляет опасности для окружающей среды. Степень вредности использования дерева зависит от выбранной пропитки. Класс опасности для некоторых моделей доходит до 4.

Если говорить о возможностях использования, то здесь они схожи. И дерево, и железобетон можно применять при температуре до -55°С.

Высокая влажность способна одинаково негативно влиять на оба описываемых материала. Однако дерево без специальной пропитки быстрее гниет. Железобетон же не подвержен негативному бактериальному давлению, прочнее, устойчив к обледенению.

При прочих разных показателях заказчики чаще выбирают опоры для линий электропередач из железобетона, они экономичнее, долговечнее, да и удобнее в использовании.

смотрите

ТАКЖЕ

«Спасена резиной на наших шинах»: Двое избежали травм после столбов электропередач, провода упали на Алии Драйв

Калей Камауу и его партнер покинули базовый двор Hawaiian Electric Co. на улице Кайви в Кайлуа-Кона около 6 часов утра в пятницу, направляясь в Оушен-Вью на работу по управлению дорожным движением в Kipapa Traffic Management, когда столбы упали на землю на улице Алии, выходящей на улицу. Кона Риф.

«Я думал, что это землетрясение. Один столб начал падать, и мы попытались увернуться от него», — сказал Камауу.«Трансформатор взорвался, когда упал на землю».

Камауу сказал, что на грузовик упали электрические и гавайские телекоммуникационные провода.

«Мы знали, что нужно оставаться в грузовике, пока не приедет HECO», — сказал он. «Было страшно осознавать, что нас спасла только резина на шинах».

Он сказал, что столб, упавший без видимой причины, вызвал цепную реакцию, в результате которой упали еще три столба, а еще один столб остался ненадежно наклоненным.

Представитель HECO Кристен Окинака заявила по состоянию на 9 часов утра.м. около 300 клиентов в этом районе остались без электричества. Она сказала, что пострадавшие клиенты должны ожидать, что длительное отключение продлится 10 часов, а может и больше, потому что необходимо заменить четыре опоры с расчетным временем восстановления в 18:00.

Как только HELCO установит новые опоры и восстановит электроснабжение, Hawaiian Telcom и Spectrum приступят к восстановлению обслуживания.

Окинака сообщила, что электрическая компания регулярно проводит техническое обслуживание и проверку опор, проверяя их каждые 10 лет.Упавший столб в пятницу в последний раз проверяли в 2021 году, при этом не было отмечено значительного ухудшения состояния.

HECO рекомендует, чтобы в случае падения линий электропередачи на землю, касания ограждения или автомобиля люди находились на расстоянии не менее 30 футов от упавших линий электропередач. Они также должны исходить из того, что линии электропередач находятся под напряжением и опасны.

Если человек столкнулся со сбитой линией, он не должен убегать; вместо этого они должны держать ноги вместе и шаркать обеими ногами по земле на безопасное расстояние (30 футов или более).

Если линия электропередач упала на автомобиль, в котором находится человек, он должен по возможности оставаться на месте и ждать помощи.

Если человек должен выйти из машины из-за пожара или другой опасности, выпрыгните из машины, подпрыгивая обеими ногами вместе, чтобы ваше тело вылетело из машины, прежде чем коснуться земли. После того, как вы очистите машину, отойдите на расстояние не менее 30 футов, поставив обе ноги на землю. Никогда не спускайтесь и не прикасайтесь одновременно к земле и оборудованию, которое находится в контакте с линией электропередач, так как это увеличивает риск поражения электрическим током.

Если человек увидит раненого после прикосновения к оборванной линии электропередач, позвоните по номеру 911, не пытайтесь спасти человека, потому что через пострадавшего может пройти электрический ток.

Немедленно сообщите об отключении линий электропередач по телефону (808) 969-6666.

Окинака сообщила, что причина падения столба в пятницу все еще расследуется.

Опоры электропередач из стекловолокна | Круглый столб

Опора электропередачи из стекловолокна Strongwell SE28 имеет более высокое отношение прочности к весу, чем сталь, дерево или бетон, и весит значительно меньше, т.е.е. примерно 30% веса дерева, 60% стали и 15% или менее бетона.

Внешний вид

Опора SE28 разработана с использованием различных видов армирования стекловолокном, в том числе разнонаправленной стеклоткани, обеспечивающей прочность как по продольной, так и по поперечной оси.

Внутренний сердечник из пеноматериала в сочетании с высокой прочностью композита на растяжение обеспечивает превосходную работу опор при воздействии вертикальных и боковых нагрузок. Полюс разрабатывался в течение нескольких лет при содействии электроэнергетических компаний.Опоры SE28 имеют коническую форму и проходят необходимое испытание на консольную прочность ASTM D1036.

Опоры электропередач

SE28 эстетичны, устойчивы к коррозии, не ржавеют и не гниют. Столбы имеют гладкую внешнюю поверхность и могут поставляться в различных цветах. Полюса имеют равномерную конусность и многогранность.

Безопасность

Легкие и изначально обладающие низкой электропроводностью опоры SE28 безопаснее, чем опоры из других материалов. Строители выигрывают от более низкого риска травм, связанных с подъемом груза, и от значения свойства низкой электропроводности шеста.Столбы электропередач из стекловолокна также можно более безопасно устанавливать вблизи линий под напряжением и поднимать между проводниками на существующих конструкциях.

Прочность

Композитные опоры очень прочны в суровых условиях эксплуатации, и с ними можно обращаться в соответствии с рекомендациями ASCE, используемыми для стальных опор.

Опоры Strongwell

относительно не требуют технического обслуживания. Столбы устойчивы к коррозии, кислотам, проникновению воды, огню, перепадам температуры, микроорганизмам, насекомым и птицам.Таким образом, столбы Strongwell не требуют программы проверки и обработки, которая требуется для деревянных столбов.

Низкая проводимость

Полимерные опоры, армированные волокном, обладают низкими токопроводящими свойствами и используются в строительстве «под напряжением». Столб SE28 заземляется с использованием тех же методов, что и деревянные столбы.

Ремонт

В зависимости от степени повреждения композитные опоры могут быть отремонтированы в полевых условиях персоналом с соответствующей подготовкой и материалами.

Ответы на часто задаваемые вопросы см. на странице часто задаваемых вопросов Strongwell, посвященной столбам электропередач.

Композитные опоры для инженерных сетей

Распределительные и передающие опоры из стекловолокна, изготовленные по индивидуальному заказу

CCG предлагает пултрузионные композитные конструкции опор электропередач, изготовленные на заказ в соответствии с вашими требованиями к прочности и жесткости. Мы предлагаем композитные распределительные столбы FRP от класса 10 до класса 1 длиной до 80 футов, а также опоры передачи FRP от класса 1 до H6 различной длины. Полюса классифицируются как ANSI O5.1 деревянный эквивалент полюсов.

В отличие от деревянных опор, опоры Powertrusion представляют собой инженерный продукт с низким коэффициентом вариации. Пултрузионные опоры отличаются высокой надежностью по сравнению с традиционно обработанными деревянными опорами. Фактически, Национальный кодекс электробезопасности (NESC 2012) признает, что композитные распределительные столбы из FRP обладают такой же надежностью, как и стальные столбы.

Большинство клиентов выбирают наши столбы вместо деревянных, стальных или бетонных столбов для применений, где важны легкий вес, ограниченный доступ и коррозионная стойкость.Распределительные и передающие опоры Powertrusion из стекловолокна не будут гнить, ржаветь, раскалываться или подвергаться воздействию термитов или дятлов. Столбы из стекловолокна не выделяют химикаты в окружающую среду, а также не содержат химикатов или добавок, которые могут нанести вред контакту с человеком.

Наши дуги и траверсы из стекловолокна теперь можно моделировать в O-Calc Pro. O-Calc Pro — это программный инструмент для расчета конструкций. Если вы заинтересованы в разработке вашего следующего опорного столба или траверсы FRP с помощью O-Calc Pro, узнайте больше на https://www.osmose.com/o-calc-pro.

Лист изготовления опор для коммунальных служб должен быть заполнен для целей изготовления и отправлен в производственный отдел для проверки обеспечения качества.

Электронная таблица Excel должна быть заполнена и отправлена ​​по электронной почте вашему внутреннему менеджеру по работе с клиентами. Инструкции по заполнению включены в загрузку ниже. Полный список доступного оборудования и номеров деталей см. в Каталоге оборудования и аксессуаров

.

СКАЧАТЬ наши системы линий электропередач PLS-Pole: Creative Pultrusions Pole Library

СКАЧАТЬ наш Osmose O-Calc: Creative Pultrusions Pole Library

Продукт, который помогает снабжать Америку энергией

После урагана «Сэнди», отключившего электричество в 8 миллионах домов, грузовики с опорами для электропередач устремились на северо-восток со всей страны, пытаясь восстановить электроэнергию.Стихийные бедствия, такие как «Сэнди», напоминают о том, что, несмотря на технологический прогресс, деревянные столбы остаются основой электрической сети страны.

По данным Североамериканского совета по деревянным столбам, по всей стране эксплуатируется около 130 миллионов деревянных столбов. Для фермеров, выращивающих деревья, столбы электропередач могут обеспечить отличную отдачу от инвестиций. Южные желтые сосны и пихта Дугласа являются наиболее популярными деревьями из-за их размера, но также используются северо-восточная красная сосна, западный красный кедр и другие хвойные породы, которые растут высокими и прямыми.

Столб — это самое ценное, что можно получить из красной сосны, — говорит Гэри Буржуа из 3B Timber, семейного завода по производству столбов в Бунвилле, штат Нью-Йорк, который ежегодно перерабатывает до 30 000 столбов. Корень в два-три раза выше, чем у пиломатериалов.

Мощная промышленность

Деревья высокого качества всегда пользуются спросом. К сожалению, нет информационного центра для потенциальных производителей шестовых деревьев, а это означает, что лесные фермеры должны сами обучаться
и общаться с другими в отрасли.В целом, эксперты рекомендуют свести к минимуму конкуренцию со стороны другой растительности, построить адекватные подъездные пути, правильно разместить рассаду и проредить ее перед сбором урожая. №

Для красной сосны Bourgeois рекомендует размещение 4×4 с прореживанием через 20 лет для выращивания деревьев с более крупными стволами. Обрезка может привести к получению лучших деревьев, но увеличивает стоимость. Если вы можете делать это всей семьей, обрезка может принести большую отдачу от инвестиций, — говорит Майк Бернс, менеджер программных ресурсов Американского лесного фонда. Если вы нанимаете кого-то, то это будет меньше прибыли.

Если у вас уже есть зрелые насаждения, обратитесь к региональному агенту по закупкам. Североамериканский совет по деревянным столбам (www.woodpoles.org) — хорошее место для начала. Фрэнк Гриббл из Bell Timber в Орегоне — один из таких агентов. Он постоянно в дороге в поисках качественной древесины на Северо-Западе, в основном пихты Дугласа. Мы всегда ищем хороших 60-120 футов. Он оценивает деревья по их прямолинейности и размеру, количеству ветвей на фут и наименьшему количеству присосок.

Деревья для столбов иногда маркируют и собирают после рубки, а иногда извлекают до рубки, чтобы избежать повреждений во время рубки. Небольшие фермы по выращиванию деревьев могут обнаружить, что выращивание шестов не стоит затрат. По словам Гриббла, должно быть минимальное количество деревьев, чтобы окупить транспортные расходы. Оборудовать тележку с шестом стоит дороже.

Бурный спрос

Ураганы могут вызывать кратковременные скачки спроса на опоры электропередач. Южная ассоциация специалистов по лечению давления сообщает, что ее предприятия-члены отправили около 65 000 опор на северо-восток в течение двух недель после Сэнди.Эта цифра сопоставима с другими сильными ураганами, такими как ураган Катрина, который разрушил более 72 000 опор. Но поставщики столбов не получают дополнительной прибыли от стихийных бедствий, потому что коммунальные предприятия закупают столбы по долгосрочным контрактам.

Несмотря на ущерб, нанесенный ураганом, деревянные столбы остаются популярными среди коммунальных служб, поскольку они доступны по цене, легче и их легче транспортировать, чем стальные или бетонные столбы, они не ржавеют, на них легко взбираться и они не проводят ток, что делает их более безопасными для коммунальных служб .Деревянные столбы также имеют экологические преимущества. Они накапливают углерод, удаленный из атмосферы, в отличие от стальных или бетонных опор, производство которых энергоемко.

Говоря об интеллектуальных сетях и подземных линиях электропередач, еще неизвестно, останутся ли деревянные опоры отраслевым стандартом в ближайшие десятилетия. Но Сэм Кокер из Южной Каролины SC Pole and Piling настроен оптимистично в отношении деревянных шестов. Он занимается производством столбов уже 40 лет, а также является сертифицированным лесоводом. По его словам, это была хорошая карьера.Деревянные столбы имеют массу преимуществ.

Учитывая прогнозы более частых и сильных штормов из-за изменения климата, а также потенциал для дальнейшего восстановления жилищного строительства, Cokerand Tree Farmers, которые подключатся к полярному рынку, могут добиться многолетнего роста в будущем.

Письмо Постановление 11-1: Налог с продаж; Установленные электрические столбы

Ниже приводится краткое изложение предоставленных вами фактов, на которых основывается наше решение. Ваша компания, **********************, «Компания А», занимается продажей и поставкой электроэнергии и электроснабжением потребителей в Массачусетсе.Для оказания данной услуги компания А владеет электрическими столбами, стационарно установленными в недвижимом имуществе на общественных и частных улицах и автомагистралях, в лесных массивах и на частных участках. Деревянные столбы имеют высоту около 40 футов и зацементированы в землю в цементном фундаменте с другими необходимыми опорами, такими как растяжки, чтобы они оставались жесткими и постоянными.


Для установки столбов в земле выкапывается яма размером не менее одной пятой длины столба и на фут больше его диаметра.Как правило, столб возводится с помощью вышки. Столбы требуют тяжелой техники, чтобы поднять и ввести столб в землю и оставаться устойчивым, пока фундамент затвердевает. Цементовоз заливает цементный фундамент вокруг столба. Полюс может легко прослужить от 25 до 50 лет. Иногда их снимают и заменяют, а иногда убирают и оставляют на месте и устанавливают новый столб.


Перед установкой столбов на землю Компания А получает бессрочный сервитут или другое право проезда от землевладельца или муниципалитета на использование земли.Столбы представляют собой запланированную сеть постоянных конструкций и используются для поддержки электрического оборудования, такого как провода и кабели. Компания А платит налог на имущество в соответствии с G.L. c. 59, § 2 на этих опорах местным муниципалитетам штата Массачусетс, в которых они расположены.


**********************, «Компания Б», попросили компанию А продать половину доли в этих установленных опорах, чтобы компания Б могла прикрепить свои телекоммуникационные провода, кабели и оборудование к столбам для предоставления услуг потребителям в штате Массачусетс.В соответствии с внутрифирменными операционными процедурами, согласованными как компанией A, так и компанией B, установленные столбы будут находиться в совместной собственности как компании A, так и компании B, при этом каждая компания будет нести совместную ответственность за техническое обслуживание, уплату налога на имущество и любые другие возникающие вопросы. . Продажная цена процента представляет собой фиксированную сумму ******* за полюс.

Ураган «Ида» разрушил больше опор электропередач в 2 штатах, чем «Катрина», «Айк», «Дельта» и «Зета» вместе взятые, сообщает энергетическая компания

«Наши бригады сталкиваются с огромным ущербом, особенно в наиболее пострадавших районах», — вице-президент по сбыту компании Entergy Louisiana. — сказал Шеф Джон Хокинс.«Мы собрали команду штурмовиков из почти 26 000 человек, которые не остановятся, пока не загорится последний свет».

Entergy сообщила, что ураган повредил 30 679 опор, 36 469 пролетов проводов и 5 959 трансформаторов в Луизиане и Миссисипи. Компания заявила, что количество поврежденных или разрушенных столбов превышает количество этих четырех ураганов вместе взятых.

По данным PowerOutage, более 322 000 клиентов все еще оставались без электричества в Луизиане в среду утром, поскольку работы по очистке и восстановлению продолжаются более недели после того, как ураган «Ида» обрушился на берег в штате.нас. В то время как у некоторых людей в наиболее пострадавших районах может не быть электричества до конца месяца, Entergy Louisiana заявила во вторник, что электричество было восстановлено почти для 60% клиентов, которые потеряли электричество из-за Ida, более 535 000 из 902 000.

«Мы добились значительного прогресса в восстановлении света для наших клиентов, несмотря на все трудности, с которыми мы сталкиваемся, — сказал Хокинс.

Компания заявила, что реставрация в районе Большого Батон-Руж почти завершена, и она ожидает, что «подавляющее большинство клиентов в Орлеанском округе, которые могут безопасно принимать электроэнергию», вернутся в сеть к среде.

Ожидается, что приходы Лафурш, Нижний Джефферсон, Сент-Чарльз и Терребонн, а также части прихода Плакеминес останутся без электричества до 29 сентября, согласно веб-сайту Entergy.

В пяти приходах — Сент-Джон, Сент-Чарльз, Сент-Джеймс, Терребонн и Лафурш — более 95% клиентов все еще остаются без электричества, заявил губернатор Джон Бел Эдвардс на брифинге во вторник.

Terrebonne Президент Гордон Дав сказал, однако, что в четверг в его приходе будет проведено электричество.

«Мы будем освещать Терребонн с четверга», — сказал Дав CNN во вторник. «И, конечно, еще много столбов повалено, и у нас здесь есть три коммунальные компании, которые активно их готовят и запускают».

Отравление угарным газом

Поскольку некоторые люди полагаются на генераторы для получения энергии, Департамент здравоохранения штата Луизиана сообщает, что четыре человека умерли от отравления угарным газом, и 141 человек прошел курс лечения от вдыхания «смертоносного газа без запаха». с момента урагана.

посещения комнаты аварийной ситуации для отравления окиси углерода были сообщены в большом New Orleans, Baton Rouge и других зонах в прошлой неделе, отдел сказал в сообщении для печати на понедельнике.

Отдел пожарной охраны восточного банка прихода Jefferson объединил самостоятельно ответил к 413 окисью углерода — родственным вызовам к воскресенью, согласно вождю Дейв Tibbets. Как правило, в департамент поступает от 12 до 20 таких звонков в течение трех-четырех месяцев, сказал он в воскресенье.

Департамент здравоохранения штата призвал жителей «пожалуйста, используйте свой портативный или резервный генератор безопасно», следуя советам Управления государственной пожарной охраны, которые включают размещение генераторов на расстоянии не менее 20 футов от дома.

Департамент здравоохранения во вторник сообщил о двух дополнительных смертельных случаях в штате в результате Иды. Одним из них был 68-летний мужчина, который упал с крыши, ремонтируя повреждения, вызванные ураганом, и 71-летний мужчина, который умер от нехватки кислорода во время длительного отключения электроэнергии.

Из 22 смертей, зарегистрированных в странах Персидского залива в результате шторма, 20 из них произошли в Луизиане.

Рекомендации по жаре для юго-востока Луизианы

В некоторых частях юго-востока Луизианы действовали рекомендации по жаре во вторник с 11:00.м. до 17:00, а значения теплового индекса, по прогнозам, достигнут 105 градусов.

Уровни влажности будут по-прежнему высокими в среду, хотя рекомендации по жаре «не кажутся необходимыми», по данным Национальной службы погоды в Новом Орлеане.

Некоторое облегчение от влажных условий ожидается в четверг вечером, так как немного более прохладный и сухой воздух проникает в регион, но, по прогнозам, температура и влажность восстановятся к выходным.

Грегори Лемос CNN, Мелисса Алонсо и Майкл Гай способствовали этому отчету.

Компания PG&E выражает «беспокойство по поводу безопасности» полумиллиона стареющих опор электропередач — NBC Bay Area

Компания PG&E сообщила регулирующим органам, что более 500 000 ее стареющих деревянных опор электропередач потенциально могут выйти из строя из-за скрытой сухой гнили, в том числе около 200 000 в районах с высокой пожароопасностью, как стало известно следственному отделу NBC Bay Area.

Компания заявила, что обнаружила новую «проблему безопасности» во время расследования причин падения деревянного столба на заднем дворе Данвилла 8 июля прошлого года.

Боб Чейс говорит, что в тот день он только что вернулся со своего заднего двора и через три минуты услышал грохот на крыше своего соседа.

Пожара не было и никто не пострадал, но Чейс увидел, что сбитая леска оказалась в его бассейне. К счастью, по его словам, инцидент произошел посреди дня в среду, поэтому бассейн был пуст.

— Честно говоря, вы не ожидаете, что что-то подобное произойдет, — сказал Чейс. «Это было довольно травматично».

Хотя Чейс сказал, что неделю назад заметил, что шест наклонился примерно на четыре фута, он не подумал, что это необычно для такого старого шеста.

Расследование инцидента, проведенное PG&E, которое не было обнародовано, пришло к выводу, что столб упал из-за долго не обнаруживаемой сухой гнили в его основании, сообщила компания регулирующим органам в уведомлении, поданном в прошлом месяце. В этом уведомлении признается, что существует больший риск для 543 560 опор, которые были установлены более трех десятилетий назад.

«Это много шестов», — сказала бывший комиссар CPUC Кэтрин Сандовал, которая специализировалась на безопасности шестов в течение шести лет своего пребывания в комиссии.«Это серьезная проблема безопасности».

Все шесты датируются до 1989 года. Именно тогда PG&E прекратила использовать газовый процесс с добавлением пестицидов, известный как обработка Cellon, для их сохранения. Компания отказалась от процесса Cellon, когда стали доступны более экологически безопасные методы.

Но была и другая проблема: еще в 2007 году полевые инженеры PG&E предупредили, что более полумиллиона палок, обработанных Cellon, не прослужат более десяти лет. Лечение оказалось неэффективным в некоторых случаях и, как известно, со временем прекращалось.
Но компания не заменила стареющие столбы, полагаясь вместо этого на регулярные проверки для обеспечения их безопасности.

«Чтобы снизить риски безопасности и надежности, связанные с опорами, обработанными Cellon, PG&E регулярно проверяет свои деревянные опоры, в том числе опоры, обработанные Cellon, на предмет внутренней сухой гнили, чтобы гарантировать безопасность опор», — говорится в заявлении компании для NBC Bay. Площадь.
Но в своем уведомлении регулирующим органам компания PG&E признала, что эти рутинные проверки опоры в Данвилле в течение двух десятилетий не привели к гниению.Опора была проверена в 2005 году и еще раз в 2015 году, говорится в сообщении компании.

«Стандартный метод интрузивной проверки, который мы используем для проверки деревянных столбов, обработанных Cellon, может в некоторых случаях давать показания, которые неточно отражают внутреннее состояние этих столбов», — сообщила компания регулирующим органам.

Проверка

PG&E показала, что ее практика повторного использования существующих отверстий в столбах для поиска гнили и введения фумиганта была частью проблемы. Чтобы избежать ослабления стареющих столбов, компания приказала своим бригадам повторно использовать существующие отверстия для проверки на гниение, а не сверлить новые испытательные отверстия.Но коммунальное предприятие теперь говорит, что фумигант проник только в непосредственную область вокруг старых отверстий, и это «привело к неправильному пониманию» целостности столба и «затруднило обнаружение внутренней сухой гнили».

«В целом, стареющее количество наших опор, обработанных Cellon, в сочетании с возможностью того, что современные методы испытаний зондов не определяют фактическое внутреннее состояние древесины, вызывает обеспокоенность по поводу безопасности, особенно для опор, расположенных в населенных пунктах», — заключила компания в своем уведомлении. к регуляторам.

«Этот риск усугубляется количеством старых стержней в нашей системе и растущей потребностью в замене или усилении этих стержней по мере их старения».

В компании заявили, что теперь бригады должны будут сверлить новые отверстия в столбах для их проверки вместо использования существующих отверстий.

Средний возраст стоек, обработанных Cellon, сейчас составляет 44 года, сообщает компания, и признает, что риск внезапного отказа становится наиболее заметным через 42 года эксплуатации. По словам компании, почти три четверти палок, обработанных Cellon, имеют возраст более четырех десятилетий, и к 2030 году все они окажутся в опасности.
Государственные регулирующие органы говорят, что более 200 000 столбов, обработанных Cellon, находятся в зонах с высоким риском возгорания.

PG&E заявляет, что разрабатывает стандарт, определяющий, какие опоры необходимо заменить или укрепить, но Сандовал говорит, что акционеры, а не налогоплательщики, должны платить за решение проблемы.

«Они продолжают работать после неудачи», — сказал Сандовал. «В случае с тем, что произошло в Данвилле, PG&E просто повезло, что они никого не убили».

Чейс говорит, что официальные лица PG&E сказали ему, что упавшая леска проработала бы всего долю секунды, но он полагает, что этого времени было бы достаточно, чтобы нанести серьезный ущерб, если бы кто-нибудь был в его бассейне.
