Навес для авто чертеж 4 на 6 метров: фото галереи оригинальных примеров, особенонсти навесов из поликарбоната

Большие навесы — 6 на 6, 7 на 7, 8 на 8, 10 на 10 метров

В большинстве своем люди у себя на даче или во дворе частного дома возводят маленькие навесы, габаритами до 6х6 метров. На них нужно меньше материала, да и к тому же их часто оказывается достаточно для удовлетворения бытовых нужд. Но бывают случаи, когда приходится строить большие навесы. Вот тут-то и приходится поломать голову, чтобы разобраться и с чертежом, и с материалами, и с особенностями строительства. Ряд потенциальных вопросов, связанных с подобным строительством постараемся снять в рамках этой публикации.

Обзор габаритных навесов

Давайте для начала познакомимся с навесами размерами от 6 метров из поликарбоната и других материалов. Посмотрим, в каких сферах применяются подобные навесы, делая упор на бытовые сооружения, а не на постройки промышленного назначения.

В подавляющем большинстве случаев навесы длиной и шириной более 6 метров хозяева дач и частных домов возводят для организации небольшой крытой стоянки для автомобилей.

На правой картинке изображен автомобильный навес из поликарбоната и металла размерами 6х8 метров. Толстая кровля из поликарбоната изумрудного цвета почти не пропускает солнечный свет и хорошо защищает от дождя и снега – хорошее решение для дачи или частного дома.

К сведению! Основа у таких навесов очень прочная и, как правило изготавливается, из металла.

А это уже навесы совершенно другого типа, так называемые шатровые навесы. Сделать такой навес самостоятельно практически невозможно, а вот собрать запросто, ведь производитель специально делает такие сооружения сборно-разборными. Длина таких шатровых навесов может быть 8, 10, 12, 15, 20 и даже 35 метров, а ширина 4, 6, 8, 12 метров.

Подобные навесы подходят для оборудования летнего кафе или проведения каких-либо семейных торжеств под открытым небом, например той же свадьбы. Даже если на улице погода окажется «не летной» внутри навеса всегда будет уютно, сухо и тепло, да к тому же и просторно.

Эти навесы из поликарбоната пригодятся владельцам уличных бассейнов. В наших широтах уличный бассейн без крыши можно полноценно эксплуатировать максимум 4 месяца в году, если вы, конечно, не увлекаетесь моржеванием. Если сделать над бассейном специальный большой навес, который называется павильон, срок эксплуатации можно продлить до 9 месяцев в году, исключая самые холодные зимние месяцы.

На этих фото изображены павильоны для бассейнов из поликарбоната. На картинке слева вы видите разборный навес 5600х8000 мм. В летнее время середина этого навеса собирается и можно купаться на свежем воздухе. На картинке слева стационарный павильон из поликарбоната на жесткой стальной основе, размеры 6х10 метров. Сделать подобные навесы своими руками довольно сложно, но если есть хороший чертеж и сметливые помощники, то можно попробовать.

Поклонникам оригинальных больших навесов может понравиться конструкция типа зонт. Данный большой навес в действительности представляет собой зонт, только этот зонт исполинских размеров.

Обратите внимание! Навес типа зонт не защищает от ливня, поскольку его кровля сделана из легкой промокаемой ткани, во время дождя такой навес тоже складывается.

Подобный навес походит на зонт еще и потому, что его кровля может быстро складываться, причем без посторонней помощи.

А это уже навес из поликарбоната на стальном каркасе защищающий от непогоды крыльцо и террасу. При наличии чертежа и материала сделать такой навес можно и своими руками. На картинке слева вы видите навес из поликарбоната шириной 4 метра и длиной 7 метров, а на картинке справа навес 5,5х8 метров.

Какой размер навеса считать оптимальным?

На данный вопрос можно ответить, только если точно знать предназначение строящегося навеса. С инженерной точки зрения возвести можно навес практически любых габаритов, но нужно понимать, что помимо гипотетической возможности, нужно еще считать затраты на материалы, работу и прочее.

Оптимальный размер навеса нужно считать на стадии составления проекта сооружения.

Если вы строите автомобильный навес, куда планируете поместить несколько автомобилей, то вам нужно посчитать ширину транспортных средств, а также зазор между машинами не менее 1 метра с каждой стороны. Под навесом не должно быть слишком тесно.

Прикинем приблизительно, какой навес нужен для трех машин. Суммируем ширину всех машин и пространства между ними, получаем общую ширину навеса – 10 метров. Берем длину автомобиля, прибавляем примерно по полметра с каждой стороны, получаем 6 метров – вот вам и габариты будущего навеса. Если есть еще какие-то факторы, влияющие на размер конструкции их нужно заложить и отразить потом в чертеже или на эскизе. Подробнее о том, как рассчитать навес и сделать чертеж вы можете прочитать в одноименной статье.

К сведению! По предложенной выше модели можно определить оптимальный размер любого большого навеса.

Правила строительства большого навеса

• Перед тем как взяться за строительство большого и тяжелого навеса в обязательном порядке нужно нарисовать эскиз и сделать подробный чертеж с правильными расчетами всех элементов конструкции.
• Нужно просчитать конструкцию в целом с тем, чтобы она выдерживала ветровые и снеговые нагрузки. Нужно помнить о том, что чем шире кровля, тем больше ее парусность, поэтому каркас должен иметь достаточную прочность.
• Для каркаса кровли, скорее всего, придется использовать фермы и другие большие и тяжелые элементы – без техники или большого количества рабочих рук не обойтись.
• Для большого навеса нужна большая площадь и очень много материала, поэтому нужно все тщательно проверить, прежде чем браться за возведение постройки.
• Большой навес в 99% случаев делают из сваренных между собой стальных элементов. Если вы не владеете сварочным аппаратом уверенно, лучше за такую работу не беритесь.

Подводя итог, отметим большой навес, может оказаться очень нужной в хозяйстве постройкой, но чтобы его правильно возвести потребуется приложить немало усилий. Каких только больших навесов не бывает в мире, какой выбрать и для каких целей – решать вам!

размеры, строительство стационарного авто-навеса своими руками, чертежи, фото, видео

Многие люди ездят на дачу на собственном автомобиле. Не на каждом участке имеется полноценный гараж, потому, чтобы защитить «железного друга» от солнца, атмосферных осадков, сооружается навес для машины. Его выполняют из различных материалов, а размеры зависят от габаритов автомобиля.

Атрибутом крупных частных владений стали пристройки, отдельные гаражи и открытые навесы для автомобилей.

Особенности навесов для авто на участке частного дома

У покупных или созданных своими руками укрытий, имеется множество преимуществ:

• защищает автомобиль от осадков;
• под большой крышей поместится и своя машина, и транспорт гостей;
• это достойная замена гаражу, особенно, когда машина находится на даче редко;
• чинить авто на свежем воздухе, не опасаясь дождя удобнее, чем в душном гараже;
• если транспортное средство попало под дождь, под навесом, на воздухе, оно высохнет быстро, а значит – не заржавеет;
• чтобы превратить площадку в гараж, достаточно возвести стены;
• тонированная крыша защищает авто от перегрева, а его покрытие – от выцветания;
• когда машина отсутствует, площадку используют для отдыха.

Навесы используют как дополнение к гаражу или единственную стоянку для автомобиля.

Анализ фотографии навеса

У нас есть фотография. Как видите, она защищена водяным знаком, но нас это не смущает. Ведь интересует не рекламная ссылка, а красивая картинка, которую бы хотелось перенести в реальность. Но уже на этом этапе необходимо внести некоторые коррективы:

1. Например, на фото длина навеса для авто, который мы будем строить своими руками, скорее всего, меньше 4 м, а условия нашего участка позволяют поставить и пятиметровый козырек, и потому в своем проекте мы предусмотрели еще одну пару центральных стоек.
2. Кроме того, по субъективным причинам не хотелось иметь дело с шумным листовым металлом. А потому было принято решение заменить его на современную битумную черепицу. В связи с этим потребуется включить в конструкцию навеса обрешетку из листов OSB.

Сейчас и дальше мы советуем нашим читателям критически относиться к визуальной информации и перерабатывать любую идею под себя, будь то двускатный навес под машину или односкатный. Важно взять чужой вариант за основу, а свой адаптировать под собственные потребности и возможности. Что мы и сделаем.

Разновидности навесов для автомобиля

Навесные укрытия на опорах бывают различными, выделяют:

• стационарные – устанавливаются неподвижно, демонтировать и переставить на новое место их невозможно;
• сборные – приобретаются в виде комплекта деталей, монтаж производится на дачном участке;
• открытые – имеют только крышу, опоры, площадку;
• закрытые – дополнительно оснащены стенками из дерева, поликарбоната металла, способны защитить автомобиль при «косых» дождях.

Навес — это в первую очередь удачная альтернатива гаражу.

Существуют различия и по форме крыши:

• односкатная;
• двухскатная;
• «волны»;
• многогранная;
• «арка»;
• «купол».

Совет: сооружение делается полностью автономным либо одной из сторон крепится к дому, гаражу, забору.

Стропильный скелет и кровля

Дальше устанавливаем стойки под коньковый брус. У нас они вышли высотой в 740 мм, у вас может быть иначе.

А вот сейчас небольшое новшество. Стропила пришлось прибивать до самих стоек, прикручивая их к лагам при помощи стальных уголков. То есть, эту крышу уже безраспорной не назовешь, и это минус.

Для пущей верности укрепили стропила раскосыми. Хотя, на наш взгляд, они тут исключительно для декорации. Брус сечением 150×100 мм на участке менее 2 м прогнуть не получится даже намеренно.

Новинка номер два — это обрешетка навеса. Она изготовлена не из доски, а из бруса сечением 150×75 мм. В продаже такого не было, а потому мы распускали на циркулярке привычный пиломатериал сечением 150 мм. Шаг обрешетки получился около 60 см, а его фронтонные свесы составили 500 мм.

Последним монтируем торцевой брус, подбирая его ширину так, чтобы он подошел под обе плоскости скатов.

А теперь контр обрешетка. Изначально устанавливаем ее с шагом в 1250 мм под ширину листа OSB и только потом заполняем пролеты еще двумя рейками. Для работы подойдет материал сечением 50×30 мм.

Но на вид конструкция ската получилась не слишком жесткой, а потому укрепляем ее ветровыми досками. Заметьте, в этом проекте они – обязательная часть конструкции.

Ну и завершает работы со стропильным скелетом обшивка контр обрешётки листами OSB. Поскольку в качестве кровельного материала у нас была припасена битумная черепица, обрешетку нужно было сделать сплошной.

Ну а дальше просто. Раскатываем подкладочный ковер и прибиваем гибкую черепицу. Все, как написано в инструкции.

В результате у нас получился вот такой шалаш. Он гораздо лучше временной стоянки, и обошелся нам достаточно недорого. Используя фото-идеи реально изготовить как двухскатный, так и односкатный навес для машины. Достаточно лишь проявить смекалку.

Василий Молька

Расположение на участке

Вариантов размещения укрытия в пределах дачи несколько. Отдельно стоящую постройку удобнее всего расположить максимально близко к входу, но так, чтобы сооружение не препятствовало передвижению. Навесы пристраивают к гаражу, дому, иногда имеет смысл изготавливать постройку на две или даже три автомашины.

К автомобилю будет быстрый доступ, что очень удобно в летнее время.

Совет: если сделать укрытие в глубине участка, возникнут сложности с парковкой, организацией подъездного пути.

Перед гаражом

Конструкция, размещенная впереди гаража, дополнительно защищает вход от дождя. Под такой навес легко и быстро спрятать машину, если нет времени поставить ее в «домик». Иногда сооружение закрывает все пространство от забора до входа в гараж, боковые стенки, для удобства использования, не сооружаются.

Часто возникает необходимость в строительстве навеса перед гаражом.

Пристроенный к дому

Такая пристройка одной стороной примыкает непосредственно к стене здания, другой опираясь на столбы. Сооружение выполняется в том же стиле, что и домик, не нарушая общей стилистики. Допустимо пристроить навес к большой бытовке, сараю. Когда конструкция арочная, крышу продлевают до самого низа с наветренной стороны, оставляя открытое пространство с подветренной.

Такая конструкция с максимальной пользой занимает придомовую территорию.

Интересный навес на две-три машины

Для двух и более автомобилей делается высокий, чаще всего двускатный навес. Весьма интересная идея – сооружение с двумя или тремя аркообразными крышами. В последнем случае, каждое машиноместо отделяется от другого столбами. Важно, чтобы между зеркалами заднего вида оставалось не менее 50-70 см.

Такая постройка обеспечит безопасную парковку.

Пятно застройки и фундамент

Для того чтобы построить что-нибудь хорошее, нужно иметь свободное место. В нашем случае была выделена площадка размером 3,5×5 м в северной части двора. От проезжей части она отгорожена забором, который впоследствии несложно будет заменить воротами.

Первое, что мы сделали, – это разметили контур будущего навеса шпагатом, используя вместо колышков обрезки железной арматуры. Взяли то, что было под рукой.

Дальше выбрали садовым буром, а потом расширили саперной лопаткой «шахты» сечением 200×200 мм и глубиной 900 мм. В наших краях отметка промерзания почвы находится именно на этой глубине. Но если вы живете в Подмосковье, придется углубляться на целых полтора метра. Морозное пучение нужно обмануть.

Расположение выемок представлено на следующем рисунке.

Теперь делаем опалубку из пятидесятого бруса для «котлованов» и выставляем ее в одной плоскости. При этом кое-где пришлось подсыпать грунт.

А еще на этом этапе мы нарезали из трехсантиметровой стальной шины отрезки по 30 см и насверлили в них отверстия под болты. Делали это на станке, ручной дрелью с такой задачей справиться, как минимум, сложно.

Когда дело дошло до бетонирования, приходилось устанавливать строго по центру бетонной опоры закладную планку. С первыми столбиками было сложно, а потом мы изобрели шаблон и выставляли металл по нему.

Теперь бы следовало дать бетону выстояться четыре недели, но мы выдержали только две. Навес – это не дом, потому и рискнули немножко ускорить свою стройку.

Размеры автонавесов

Минимальными габаритами автомобиля считается 1,6 на 3,6 м., максимальными – 1,8 на 4,9 м. Высота навеса делается такой, чтобы под ним легко проходил человек – не менее двух метров, но, в зависимости от дизайна конструкции, эту цифру допустимо увеличить до 3,5 м. Чтобы машина свободно въезжала-выезжала из-под навеса, а ее дверцы открывались, без риска повреждений, расстояние между опорами делается 2,5-3,1 м. Комфортная длина крыши, позволяющей защитить автомашину от дождя – 4,2-6,5 м. в зависимости от размеров авто.

Чтобы собрать навес для машины своими руками, нужно уметь составлять план, а также обрабатывать материалы.

Совет: чтобы упростить расчеты, к габаритам авто прибавляют по 40-50 см. с каждой стороны.

Создание проекта — размеры, высота конструкции

На начальном этапе создания навеса для авто стоит определиться с расположением. Место подбирают так, чтобы к нему был удобный подъезд, не пересекая пешеходные дорожки, если это возможно. Также имеет значение планируемое количество автомобилей, которые будут размещаться под навесом.

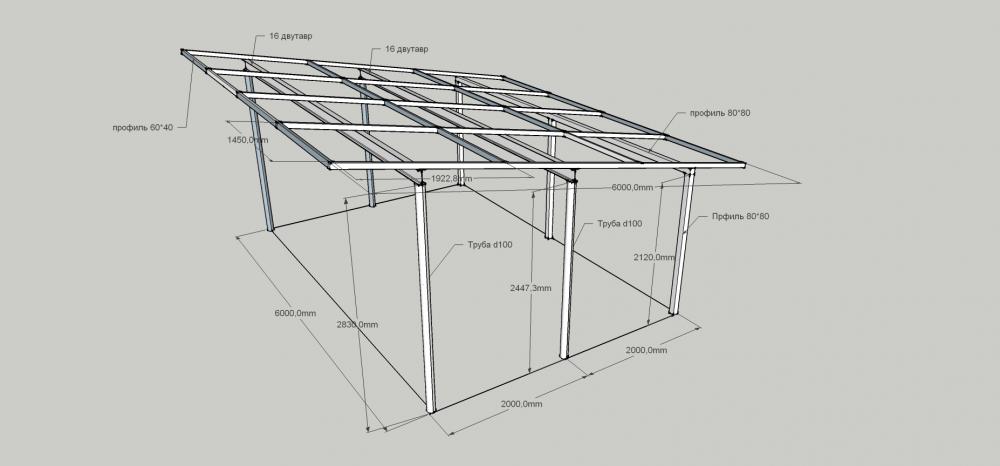

При планировании производится расчет размеров навеса для машины из поликарбоната. Для определения минимальной ширины внутренней части конструкции к высоте, ширине и длине автомобиля добавляют по метру. Прибавление еще одного дополнительного метра к ширине сделает навес более удобным для эксплуатации.

Если под навесом будут расположены несколько машин, ширина конструкции будет вычисляться путем суммирования габаритов каждого авто с добавлением по 1 метру на каждый размер и дополнительных 80 см расстояния между ними.

Рекомендуемая высота навеса для автомобиля из поликарбоната составляет 2,2-2,5 метра. Слишком низкое сооружение будет неудобным, а слишком высокое – не сможет защищать от осадков в ветреную погоду.

Шаг между опорными столбами по бокам навеса составляет 1,5-3 метра, а вот для компактной крытой площадки с крышей в форме арки можно обойтись лишь угловыми опорами. Если крыша односкатная, ее наклон должен превышать 20º — исходя из этого, производится расчет высоты опор.

Если навес достаточно широкий (5-6 метров) и рассчитан на две машины, каркас сооружают одним из методов:

1. Крышу сооружают в форме арки – в таком случае понадобятся сложные инженерные расчеты.
2. Для строительства односкатной или более сложной крыши по центру площадки устанавливают вспомогательные опорные столбы.

На данном этапе потребуется выбрать тип крепления опорных металлоконструкций.

Способы их монтажа:

• заглубление в почву с последующим бетонированием;
• фиксация на участке с уже залитым бетоном;
• монтаж поверх опорных столбов из блоков, бута или кирпича.

Каким образом будет собрана сама металлоконструкция – на болтах или с помощью сварки – зависит от наличия оборудования и практических навыков.

Из каких материалов сделать навес для автомобиля

Навесное сооружение чаще выполняется из деревянного бруса или металлического профиля. Реже основу строят из камня, кирпича – важно, чтобы дизайн конструкции хорошо сочетался с оформлением дома и других построек, расположенных на участке.

Установка навеса заберет не больше нескольких недель, хотя без сторонней помощи произвести ее не удастся.

Из дерева

Строительство деревянного навеса для собственного автомобиля легко выполнимо, при наличии минимальных навыков столяра. Для постройки используют брус, бревна, доски – толщина пиломатериалов зависит от размера будущего навеса. Все детали обязательно обрабатываются инсектицидами, противогнилостными составами, антипиренами. Для соединения отдельных элементов используются саморезы, особого мастерства требуют куполообразные конструкции, предполагающие большое количество деталей.

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве.

Совет: для красоты деревянную крышу оформляют «домовой» резьбой, различными накладным элементами.

Из металла

Металлическая конструкция выполняется сборно-разборной из труб либо сварной – из профилей, арматуры. Скрепляются детали болтами с резиновыми шайбами, перфорированными уголками либо путем сварки. Все металлические части грунтуются, окрашиваются в подходящий колер, покрываются антикоррозийными составами.

Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии.

Совет: сооружение из полых труб обычно делается разборным – его легко демонтировать, перенести на другое место.

Из кирпича

Кирпичная конструкция выходит наиболее прочной, но громоздкой. Опоры из кирпича делают лишь в том случае, если участок большой и планируется, что навес простоит на месте возведения хотя бы лет 50. Демонтировать, переставить его на другое место, практически невозможно.

В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража.

Преимущества и недостатки навеса из дерева

Укрытия из дерева, предназначенные для защиты авто от неблагоприятных условий окружающей среды, имеют следующие преимущества:

1. Хвойные породы дерева и массивы из твердых сортов отличаются высокой прочностью.
2. Длительный срок службы – при условии обработки от короедов и сырости.
3. По сравнению с навесом из металла либо кирпичей, такую конструкцию проще построить.
4. Относительная простота ремонта.

К недостаткам относят:

1. Риск воспламенения (особенно высок летом, при повышенной среднесуточной температуре и засухе).
2. Без обработки от гниения быстро приходит в негодность.
3. По прошествии нескольких лет каркас неминуемо деформируется.
4. Разрушение структуры гаража при появлении шашеля и прочих насекомых.

Чем можно накрыть навес для гаража

В качестве кровли для укрытия используется профнастил, металлочерепица, поликарбонат, ондулин, рубероид, «прозрачный шифер», тканевый тент и некоторые другие материалы. Все они имеют ряд положительных отрицательных особенностей.

Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома.

Поликарбонатом

Покрытие из поликарбоната – выполняется прозрачным либо полупрозрачным. Оно красиво выглядит, не загромождает пространство участка. Поликарбонат легко гнется, с его помощью выполняются закругленные, «волнистые» крыши.

Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Профнастилом

Сооружение, покрытое профнастилом, делается односкатным или двускатным. Оно пожаробезопасно, не боится коррозии, но во время дождя падающие на поверхность капли создают много шума. Монтировать такую кровлю допустимо как на деревянный, так и на металлический каркас.

У хорошего профнастила края — идеально ровные и не имеют зазубрин.

Металлочерепицей

Покрытие выполняется из меди, стали, алюминия со специальным антикоррозийным слоем. Готовый навес имеет красивый внешний вид, он долговечен, прочен, сравнительно не дорог, но если крыша имеет сложную форму, материала потребуется много. Разнообразие цветовых решений металлочерепицы позволит подобрать ее под любую стилистику.

При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

Ондулином

Конструкция, покрытая ондулином, выходит легкой, долговечной. Минусы такого материала – высокая горючесть, постепенное (за пять-семь лет) выцветание. Для монтажа используются специальные гвозди.

Ондулин — оптимальная кровля для небольших навесов.

Выбор кровельного покрытия: акцент на стиль!

Теперь с конструкцией все более или менее понятно, и можно переходить к крыше. Для обустройства дачного навеса для авто подходит практически любой кровельный материал, если только он достаточно легкий и не станет слишком давить на опоры (как керамическая черепица, к примеру).

Отлично подходит для этой цели тонкая металлическая кровля или мягкая битумная черепица. Но безупречно вписывается в окружающий ландшафтный дизайн именно поликарбонат, цветной или прозрачный – не важно.

Важно то, что он мягко рассеивает свет, и с автомобилем будет комфортно возиться и в дождь, и в жаркий полдень:

Если вы остановили свой выбор именно на таком варианте, тогда готовьтесь к тому, что работы будет много, но прочность и долговечность всей конструкции того определенно стоит.

Даже небольшой навес прямо перед входом в дачный домик выглядит ярко, стильно и довольно практично:

К слову, поликарбонат – настолько легкий материал, что позволяет строить под него даже настолько тонкий каркас:

Если же вам хочется чего-то необычного, или вы пока не готовы приобрести тот же поликарбонат, тогда воспользуйтесь советами умелых дачников. Представляли ли вы себе когда-либо, что навес можно соорудить в буквальном смысле из пластиковых бутылок? Дачные поделки – да, мелкие атрибуты для сада, да, но – целую постройку?!

Как оказалось – еще как можно, смотрите, что из этого получается:

Для этой затеи вам нужны будут только прозрачные пластиковые бутылки, вода, краска разного цвета (можно обычную гуашь), деревянные стойки и прочная веревка.

Сама инструкция монтажа до гениальности проста:

• Шаг 1. Сначала подготовьте бутылки: налейте на дно каждой немного воды, подкрасьте в нужный цвет и по желанию заполните декоративными украшения.
• Шаг 2. Далее проделайте в крышках пластиковых бутылок отверстия и проденьте сквозь них веревки. Завяжите их с внутренней стороны, сделав узелок.
• Шаг 3. Постройте из деревянных планок ровную горизонтальную раму.
• Шаг 4. По периметру рамы набейте гвозди и натяните сетку из веревок.
• Шаг 5. К этой сетке привяжите пластиковые бутылки так, чтобы они оказались притиснутыми достаточно плотно друг к другу.

Что интересно, подобное легко провернуть с готовой перголой, и при этом не нужно будет строить отдельный каркас. А сама крыша недолговечна, конечно, ведь пластик начинает разрушаться уже в первые 5 лет под прямыми солнечными лучами. Но почему бы не соорудить через пару лет новую «крышу»? Тем более, что весь процесс занимает от силы пару часов.

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Совет: стандартные чертежи с размерами, расчетом количества материалов, легко найти в интернете, на сайтах, касающихся строительства и дачного хозяйства.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Совет: в самом простом варианте временного навеса, площадка состоит из утоптанного грунта. Важно лишь не располагать его в низине, куда постоянно стекает вода.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Совет: если крыша плоская, а сооружение – прочное и пристроено к двухэтажному дому, сверху организуют своеобразную веранду.

Выбор поликарбоната для навеса

Поликарбонат – современный материал, который обладает целым спектром достоинств. В их число входит

:

• способность защитить от ультрафиолета;
• долговечность;
• простой и быстрый монтаж благодаря небольшому весу, легкости обработки и наличию специализированных элементов крепления;
• гибкость – можно изготавливать крыши любой формы;
• негорючесть;
• устойчивость к нагрузкам;
• легкость в обслуживании;
• разнообразие цветов и оттенков, а также светопропускной способности (выпускается прозрачный и матовый, зеркальный).

Конструкция поликарбоната
При выборе материала следует учитывать такие параметры, как толщина листа, качество поликарбоната, его цвет и светопропускная способность

.

Толщина и плотность листа

Чтобы навес для автомашины успешно справлялся с атмосферными нагрузками, стоит обратить внимание на прочностные характеристики материала для кровли. Выпускается сотовый поликарбонат различной толщины

:

• 4 мм – подходит для монтажа парников и теплиц, для создания рекламных конструкций;
• 6-8 мм – листы применяются для возведения перегородок, монтажа крыш, навесов и козырьков;
• 10 мм – оптимальный вариант для вертикальных конструкций;
• 16 мм и выше – материал, пригодный к монтажу кровельных покрытий с большой площадью поверхности.

Для обустройства автомобильного навеса оптимальная толщина поликарбоната составляет 6-12 мм. Приобретение более толстого материала – излишняя трата средств. Но и экономить, покупая самый тонкий вариант, не стоит – такое покрытие требует уменьшенного шага обрешетки, иначе навес будет прогибаться под тяжестью снега. Слишком частая обрешетка визуально утяжелит конструкцию и прибавит расходов на монтаж.

На выбор поликарбоната также влияет показатель плотности материала. Чем выше плотность, тем больше вес при тех же размерах листа, что следует учитывать при расчетах конструкции навеса. Плотность монолитного поликарбоната значительно выше, чем сотового, но он хуже сгибается и заметно дороже.

Таблица свойств поликарбоната по конструкции

Отдав предпочтение сотовому поликарбонату, следует правильно подобрать его плотность – она должна быть не менее 0,72 г/м3

. Менее плотный материал не выдерживает град, поэтому машина рискует получить повреждение лакокрасочного слоя кузова.

Качество и цвет

Навес для машины из поликарбоната не должен пропускать ультрафиолет, поэтому рекомендуется отдать предпочтение продукции зарекомендовавших себя производителей. Это гарантирует, что материал снабжен специальным защитным покрытием, поскольку он полностью соответствует действующим стандартам качества и безопасности. Качественный поликарбонат способен прослужить долгий срок, он не мутнеет и не разрушается в первые же годы эксплуатации, не выделяет токсичные вещества.

Выбор цвета полностью зависит от индивидуального вкуса. Желательно, чтобы оттенок покрытия навеса сочетался с цветами, использованными в архитектуре других построек на участке, чтобы убежище для машины органично вписалось в ансамбль

.

Разнообразие цветов

Поликарбонат для навеса должен быть матовым, поскольку прозрачный материал не мешает солнечным лучам раскалять автомобиль в жару, превращая салон в духовку.

Какой готовый навес лучше купить

Если нет ни времени, ни желания самостоятельно сооружать укрытие для машины, можно приобрести готовый навес, том числе – с доставкой к месту установки. Наиболее популярны сборно-разборные варианты из металлических труб и поликарбоната – они самые легкие, а при необходимости, изделие несложно переставить на другое место. В качестве временного летнего укрытия используют тканевые тенты на алюминиевом каркасе – заостренные опоры просто вкапывают в землю.

Если соблюдать все правила по установке и уходу, ваш навес прослужит долго и основательно.

Совет: чем более наклонной выполняется крыша, тем сильнее на нее воздействует ветер. Особенно важно это учитывать, если постройка стоит отдельно, а не примыкает к другим.

Стойки и обвязка

Итак, будем считать, что бетон высох, а нам, чтобы построить самодельный навес для машины как на фотографии, пора переходить к монтажу стоек. В качестве таковых был припасен брус сечением 150×150 мм – бюджетный и доступный материал.

Мы подровняли его края и напилили на отрезки по 1800 мм. Торцевая пила очень помогла. Потом в одном из торцов каждого бруса выпилили паз шириной 30 и глубиной 155 мм. Это гнезда под закладные, к которым мы и прикрутили наши стойки болтами.

Фактическая площадь площадки для авто-навеса получилась несколько меньше той, что мы планировали, но ничего, свое мы нагоним свесами.

Через каждые 3 стойки были проложены обвязочные балки сечением 150×200 мм, которые дополнительно укрепили раскосыми. Все в соответствии с фотографией. Пришлось даже лобзиком выпилить в торце каждого бруса сектор. Было трудно, но декор — дело святое.

Немного поколдовали и над лагами. Их торцы мы обрезали торцевой пилой, предварительно выставив угол реза в 22°. Всего понадобилось три заготовки, по одной на каждую пару стоек.

И их мы также усилили раскосыми, но вышла одна неувязочка. Поскольку в качестве лаг был взят брус сечением всего 100×150 мм, то получилось только одну из них прибить к боковине стоек, вторую же мы прикрутили к внутренней его плоскости. Мастер промахнулся. С кем не бывает?

Навес из поликарбоната своими руками >> Примеры

В частном доме или на даче для укрытия автомобиля есть два варианта: построить гараж или установить навес. На первый взгляд, гараж предпочтительнее, однако не все так однозначно. Помимо очевидных преимуществ у этого варианта есть и немало недостатков. Строительство гаража потребует немалых финансовых затрат. При этом рассчитан он, как правило, на одну машину.

При гаражном хранении лакокрасочное покрытие кузова чаще подвергается негативным воздействиям перепада температур, особенно в том случае, когда автомобиль эксплуатируется зимой. Ведь вам придется постоянно выезжать из теплого гаража на мороз. Кроме того, перед заездом в гараж автомобиль придется очистить от снега, который в избытке скапливается в арках колес и под днищем. В противном случае он растает, и образование очагов коррозии не заставит себя долго ждать.

Строительство гаража оправдано, если вы планируете самостоятельно заниматься обслуживанием и ремонтом автомобиля. При современном уровне автосервиса это встречается не так часто, а использовать гараж только в качестве укрытия от плохой погоды вряд ли разумно. Есть простое и практичное решение — автонавесы из поликарбоната, у которых немало преимуществ.

Преимущества

В отличие от строительства гаража установка навеса потребует на порядок меньших затрат времени и денег. При этом он обеспечит надежную защиту от непогоды, ультрафиолета и птиц. Постоянное естественное проветривание исключит появление росы на поверхности кузова. Хранение и эксплуатация автомобиля будет проходить при одной температуре, что благоприятно скажется на лакокрасочном покрытии.

Навес можно расположить в любом месте участка, например, совместить со стеной дома, установить перед воротами, отнести в дальний угол и разместить рядом с соседним участком. Большое количество конструктивных решений дает возможность сделать его в едином стиле со всеми элементами застройки участка. В интернете можно без проблем найти фото и чертежи навесов на любое количество автомобилей. В качестве защитного материала используется, как правило, сотовый поликарбонат — прочный, легкий, долговечный и простой в обработке материал. К тому же он пропускает свет и выпускается в широкой цветовой гамме.

Наконец, самое главное: любой автовладелец, умеющий обращаться с инструментом, может достаточно быстро возвести навес для автомобиля из поликарбоната своими руками. Для этого нужно всего три вещи: чертеж, время и желание.

Советы

Навес состоит из вертикальных опор, крыши и площадки. В качестве опор чаще всего используют металлический профиль. Такая конструкция изящно смотрится на участке, является прочной, надежной и долговечной. Для защиты от коррозии ее следует обработать качественной антикоррозийной эмалью. Части металлического навеса могут соединяться при помощи сварки, или болтами. В первом случае потребуется сварочный аппарат, если вы умеете им пользоваться, или помощь сварщика.

Крыша навеса может быть односкатной, дугообразной или двухскатной, что встречается значительно реже. Самый простой вариант — односкатная крыша. При возведении такого навеса необходимо правильно сделать систему стропил. Она должна выдерживать вес снежного покрова и порывы ветра. Для того чтобы обойтись без дополнительных подпорок, опорные столбы устанавливают с шагом не более 3 м. Минимальный угол наклона крыши составляет 25°. При таком угле наклона есть простая формула расчета высоты опор: на каждый метр ширины навеса берется 300 мм высоты. Например, для навеса шириной 4 м разница в высоте опор составит 1,2 м.

Для изготовления навеса оптимальным

вариантом является сотовый поликарбонат

Поликарбо «Престиж» толщиной 10 мм

Наиболее красиво смотрится дугообразная или арочная крыша. Существует большое количество вариантов металлических ферм: от самых простых конструкций до кованых художественных изделий. Самостоятельно сделать фермы достаточно сложно, поэтому лучше их заказать в специализированных компаниях.

Площадка под навесом должна иметь твердое покрытие. Самый бюджетный способ — засыпать ее щебенкой и утрамбовать. Однако здесь лучше не экономить. Оптимальным вариантом является бетонирование с последующей укладкой брусчатки, тротуарной плитки или натурального камня. Площадка делается в уровень земли, и обязательно предусматривается небольшой уклон для слива воды.

Для повышения надежности защиты автомобиля навес часто оснащается боковыми стенками.

Рекомендации

Если вы решили строить навес для машины из поликарбоната на металлическом каркасе, то вам, прежде всего, надо определиться с его размерами. Навес для машины должен быть на 1 м длиннее ее и на 2 м шире. Для двух машин ширина складывается из ширины каждой машины плюс 2,8 — 3 м: по одному метру с краев и 0,8 — 1 м между машинами. Это минимальные размеры. По возможности всегда лучше делать навес несколько больших размеров.

Высота конструкции должна позволять свободный заезд машины с верхним багажником, заполненным вещами. Даже если у вас небольшая машина, целесообразно предусмотреть возможность заезда фургона, например, для разгрузки мебели. Однако делать навес выше 2,3 м тоже нерационально, поскольку осадки будут в большом количестве попадать на площадку.

Для опорных столбов используется профилированная труба квадратного сечения от 60х60 мм для небольших навесов до 100х100 мм для навесов на несколько машин. Реже применяют круглую стальную трубу диаметром 80 мм или 100 мм. Для прогонов вполне подойдет профильная труба сечением 40х40 или 60х40 мм, а для обрешетки — 20х20 мм или 40х20 мм.

Поликарбонат для крыши должен иметь толщину не менее 8 мм, а лучше 10 мм. Такие листы очень надежны, но при этом легко изгибаются под нужную форму. Обязательно наличие слоя для защиты от ультрафиолетовых лучей. Причем он должен быть «внедрен» в лист (это называется коэкструзия), а не нанесен на его поверхность. Второй способ более дешевый, но он не обеспечивает надежной и длительной защиты.

Из инструмента потребуется электрическая дрель, рулетка, уровень, циркулярная пила, строительный нож, бур и сварочный аппарат, если конструкция будет сварной.

Чертежи

Возведение навеса начинается с чертежа. Его можно разработать самостоятельно. Однако лучше найти чертеж навеса из поликарбоната для автомобиля в интернете и скорректировать его под свои размеры.

Определившись в конструкцией, выбираем место под навес. По периметру устанавливаем столбики и между ними натягиваем веревку. Далее снимаем дерн и делаем котлован глубиной 300-350 мм. Вдоль длинной стороны копаем или, если есть бур, бурим лунки под опорные столбы глубиной не менее 700 мм. Расстояние между ними 2 — 2,5 м. Затем делаем опалубку из досок высотой около 300 мм. На дно котлована укладываем слой песка и слой щебня толщиной по 100 мм каждый, и тщательно утрамбовываем их, регулярно увлажняя. Далее монтируем армирующую решетку из рифленой арматуры диаметром 8-10 мм. Расстояние между прутьями 100 — 200 мм.

В подготовленные лунки засыпаем песок и щебень на высоту примерно 150 мм, устанавливаем вертикальные опоры строго по отвесу и бетонируем их. С целью сохранения вертикальности опор желательно установить распорки для придания им устойчивости. После этого заливаем бетон слоем 100 мм на всю площадку и даем ему застыть в течение недели.

Монтаж каркаса начинаем с обвязки верхней части металлическим профилем. Его привариваем или крепим болтами (крепеж берем оцинкованный). Затем перпендикулярно стойкам устанавливаем дополнительную обвязку для односкатного навеса, или фермы для арочного навеса. Следующий шаг — закрепление металлической обрешетки. Важным моментом является выбор шага ее установки. Он зависит от многих факторов, например, плотности листа, ветровой и снеговой нагрузки и т. д. Упрощенно можно считать, что шаг обрешетки в 10 раз больше ширины поликарбоната. В любом случае придерживайтесь простого правила: если возникают сомнения, уменьшайте шаг обрешетки. Готовый каркас очищаем от следов ржавчины, обезжириваем, грунтуем и красим.

Завершающий этап — монтаж листов поликарбоната. К обрешетке они крепятся саморезами с использованием специальных термошайб. Шаг крепления — 300 мм, при этом первый крепеж устанавливается на расстоянии 400 мм от края. Отверстия под крепеж следует делать несколько большего диаметра, чтобы компенсировать линейное расширение материала. С этой же целью между листами оставляется зазор в 2 мм, если монтаж выполняется в жаркую погоду, и в 5 мм при холодной погоде. Между собой листы соединяются специальным профилем, который бывает неразъемным и разъемным. Последний профиль стоит дороже, но обеспечивает лучшую гидроизоляцию. Для герметизации торцов используется герметик и оконечный профиль. Ни в коем случае нельзя применять обыкновенный скотч. По окончании всех работ снимается защитная пленка.

Все изделия

Навес для авто своими руками чертежи, проекты, план как сделать.

В этой пошаговой инструкции мы поговорим о том, как построить открытый деревянный навес своими руками для автомобиля во дворе частного дома, или в саду на даче. Строительство большого укрытия для автомобилей от солнца и дождя — отличное дополнение, так как ваши машины будут в сухом месте защищены от непогоды. Работы по возведению навеса для 2х машины возле дома стоит проводить с вниманием и здравым смыслом, так как вам нужно планировать каждый аспект строительства с самого начала. Обратите внимание на все, что может пойти не так, чтобы предотвратить дорогостоящие ошибки. Смотрите все фото пошагового проекта открытого гаража для авто в этой статье.

Принимая во внимание, что вам, скорее всего, необходимо будет получить разрешение на строительство, мы рекомендуем изучить местные законы перед началом разработки реального проекта строительства. Существует много полезных аспектов, которые вы могли бы узнать из строительных норм, такие как глубина фундамента или материалы, которые вам нужно использовать. Обратитесь к инженеру, поскольку вам нужно построить большую двускатную крышу если это для двух авто и односкатную для одного, который должен поддерживать значительный вес.

Кроме того, мы рекомендуем вам нанять инженера при проектировании навеса. Конструкция для двух автомобилей требует жесткой структуры, иначе она может разрушиться в долгосрочной перспективе. Эти планы и чертежи имеют информационное назначение, поэтому перед началом строительства вам необходимо нанять специализированного строителя. Правильно устанавливайте столбы, используя металлические анкеры или устанавливая их в бетон.

Поэтапное строительство навеса для автомобиля своими руками

Материалы:

• A — 6 штук 10×10 столбов – 215 см длиной;
• B — 4 штук 5×15 балок – 6 м;
• C — 8 штук 10×10 — 80 ½ брусков;
• D — 11 штук 5×10 – 6м, 22 штуки 5×10 стропил – 3м, 10 штук 5×10 балок – 55 см;
• E – 90 кв. м. фанеры, осб плит;
• F — 8 штук 5×10 балок – 4 м, 30 штук 5×10– 20 см;
• G — 18 штук 3/4 «фанеры, или осб плит — 10×20;
• H — 180 кв. м. гидроизоляционной подстилки, рубероида;
• I — 180 кв. м. асфальтовой черепицы для кровли.

Инструменты:

1. Защитные перчатки, очки.
2. Пила торцевая.
3. Линейка, мел, рулетка, уровень, столярный карандаш, молоток.
4. Дрель и сверла.

Советы:

• Наймите инженера, прежде чем заливать основу и ставить основания.
• Временно закрепите стене скобами.

Время:

Как сделать навес для двух машин размером 6х6

Первым шагом проекта является, профессиональная разметка места возведения навеса. Как вы можете видеть на картинке, вам нужно использовать доски и бруски, иначе вы не сможете получить профессиональный результат. Примените уровень до каждого из углов, чтобы убедиться, что они имеют 90 градусов. Кроме того, отрегулируйте столбцы до тех пор, пока диагонали не станут абсолютно равными.

Каркас

Есть много способов, которыми вы можете установить столбики для каркаса навеса автомобилей рядом с домом. Прежде всего, вам нужно выкопать глубокие отверстия (не ниже 10 см линии промерзания почвы) и высыпать слой гравия. Установите формы труб и в них вставьте стойки, чтобы убедиться, что они абсолютно прямые. Закрепите столбы скобами перед заливанием основания бетоном.

Совет: в качестве альтернативы вы можете использовать металлические трубы, вместо деревянных брусков. Как вы можете видеть на фотографиях, вам необходимо закрепить металлические анкеры в бетоне, чтобы правильно зафиксировать деревянные столбы. Сопоставляйте все с вниманием и с большой осторожностью.

Позвольте бетону застыть в течение нескольких дней, прежде чем продолжить проект. Более того, как вы можете заметить на изображении, вам нужно отвесить столбы по уровню. Поместите балку поверх столбов, чтобы проверить, есть ли они одинаковой высоты.

Продолжайте проект по строительству недорогого оригинального навеса для автомобилей, прикрепив опорные балки к верхней части столбов. Как вы можете видеть на картинке, вам нужно просверлить пилотные отверстия как через балки 5×15, так и через столбы. Закрепите балки с помощью болтов. Используйте шайбы и убедитесь, что вы не затягиваете болты слишком сильно, чтобы предотвратить расщепление дерева.

Принимая во внимание размер навеса, вам необходимо укрепить раму с помощью скобок. Так как показано на рисунке, постройте фигурные скобки с использованием 10×10 брусков обрезанных на концах под углом 45. Прикрепите бруски к месту с помощью оцинкованных винтов.

Крыша

Построение навеса под авто с двускатной крышей — сложный процесс, так как рама очень широкая. Как вы можете заметить в чертежах, вам нужно собрать несколько строп крыши на ровной поверхности. Вырежьте компоненты в правильном размере и плотно закрепите их винтами. Нижние стропила из брусков размером 5×15 и общие стропила 5× 10.

Совет: добавьте несколько промежуточных стропил до торцевых ферм, так как они должны поддерживать концы фронтона. Прикрепите стропила на месте гвоздями. Отрежьте верхнюю часть вертикальных опор под углом 60 градусов.

Принимая во внимание размер и вес ферм лучше выполнять работу вдвоем при подгонке их к каркасу навеса. Прикрепите фермы к верхней части рамы и закрепите их на опорных балках длинными оцинкованными винтами. Перед тем, как вставлять винты, сверлите экспериментальные отверстия под углом, чтобы предотвратить расщепление древесины.

Совет: поместите фермы равномерно, на расстоянии примерно 60 см между ними. Закрепите их, прежде чем стелить настил. Установите ребра жесткости между фермами, чтобы повысить жесткость конструкции.

Продолжайте, присоединив доски или осб плиты к торцевым фермам. Закрепите их гвоздями.

Если вы хотите, чтобы ваш открытый гараж имел красивый вид, вам нужно прикрепить навесы к передней и задней части конструкции. Используйте стропила  18 сантиметров и длинные стропила, чтобы получить жесткую конструкцию. Прикрепите их к конструкции крыши с помощью винтов.

Теперь нужно обдумать, чем накрыть навес под автомобиль. Вы можете использовать поликарбонат, или оцинкованные листы. В этом примере мы будем покрывать асфальтовой черепицей, вы можете использовать металлочерепицу, принцип похож. Присоедините фанерные листы или осв плиты до крыши, как на картинке. Необходимо придерживаться определенной схемы, иначе двускатная крыша не будет достаточно жесткой. Сопоставьте листы с обоих концов и зафиксируйте их на стропилах гвоздями, каждые 15-20 см. Крайне важно, чтобы не было промежутков между листами.

Прикрепите фанеру, вагонку, или другой материал с внутренней стороны стропил, как на изображении, если вы хотите улучшить внешний вид проекта.

Накройте крышу навеса для машины с помощью кровельного войлока, убедившись, что полоски перекрываются не менее чем на 5 см. Закрепите смоляну бумагу (рубероид) на фанере при помощи кровельных скоб. Кроме того, отрежьте также для верхнего гребня. Установку асфальтовой черепицы начинайте в нижней части крыши. Перед началом установки всегда читайте инструкции на упаковке, так как есть виды, которые отличаются. Закрепите желоба по бокам крыши.

Автомобильный навес показано на фото спереди. Конструкция простая, поэтому она может быть изготовлена, как из дерева, так и из металла (профтрубы).

Вывод

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Чтобы получить профессиональный результат, заполните отверстия и зазоры деревянной шпаклевкой или герметиком и дайте ему высохнуть в течение нескольких часов. Проверьте, есть ли выступающие винты и при необходимости устраните проблему.

Совет: нанесите несколько слоев краски или лака на деревянные элементы, чтобы защитить их от разложения и повреждения водой. Не забывайте, что вам нужно освежать краску каждые два-три года.

Спасибо вам за то, что вы прочитали наш проект навеса для автомобилей, и мы рекомендуем вам ознакомиться с другими проектами на сайте. Также вы можете просмотреть фото, на которых изображены навесы пристроенные к дому с односкатной крышей из профнастила и на кирпичных столбах, или с хозблок.

Навесы для авто фото

Суперфункциональные проекты домов с навесом для автомобиля.

Многих владельцев загородных участков волнует вопрос размещения автомобиля. Навес — дешевая и доступная альтернатива гаражу, которая решит проблему безопасности машины на участке. Навес защитит машину от солнца и дождя, снега и непогоды. Конструкция обеспечит регулярный доступ к автомобилю и при необходимости позволит произвести починку в комфортных условиях.

Гараж — капитальное строение, которое требует много места, больших денежных вложений и трудоемкого монтажа. Навес сэкономит деньги и время, при этом гармонично дополнит коттедж и обеспечит безопасность автомобиля. Кроме того, конструкцию легко демонтировать, перевезти или перенести в другое место.

Проект и планировка дома с навесом для машин

Проект двухэтажного дома с навесом для машин, террасой, тремя комнатами на втором этаже и выходом на балкон.На сегодняшний день каждая вторая семья имеет собственный автомобиль, или даже несколько. Для того чтобы было удобно его оставлять, можно построить гараж или использовать навес.

Вернуться к оглавлению

Содержание материала

Проект дома с навесом для двух машин

Дом с навесом для двух машин станет удобным решением для каждой семьи, в распоряжении которой имеется личный транспорт. Удобный пристроенный навес сделает внешний облик дома более выразительным, а также выполнит свою основную цель – предоставит машинам место для стоянки.

Устройство первого этажа

Итак, входу в дом предшествует веранда 11,7 кв. м. Далее, следует тамбур (4,0 кв. м.), для оформления которого стоит использовать светлые песочные тона. Также в доме присутствует прихожая, где необходимо поместить шкаф для одежды, стойки для обуви и несколько зеркал. Обязательно стоит продумать хорошее освещение, чтобы помещение полностью выполняло свою функциональную роль. Первой комнатой в доме стала кухня-столовая 25,8 кв. м., в нее можно попасть из прихожей, через гостиную.

Эта комната имеет оптимальные параметры для обустройства, поэтому можно использовать стандартную комплектацию гарнитуры. Стоит помнить, что она независимо от своих параметров, должна быть удобной для работы, чтобы хозяйка чувствовала себя уверенно в ней и комфортно. В другой части комнаты располагается столовая зона, для оформления которой использовался большой массивный стол и такие же стулья.

Гостиная (31,4 кв. м.) соединена с кухней-столовой. Для этого помещения отведено большое пространство, поэтому рекомендуется его правильно использовать. Для оформления можно применять любую цветовую гамму, так как габариты комнаты позволяют это сделать, но стоит совместить цвета с соединенной кухней. Необходимо также использование обычной мягкой мебели: дивана, кресел, кушетки, а также небольшого столика, шкафов и оргтехники. Также из гостиной вы можете выйти на задний двор, который используется, как летняя площадка для употребления пищи или отдыха.

План первого этажа дома с навесом для машин

На первом этаже имеется постирочная (7,4 кв. м.), санузел 4,3 кв. м. в доме , а также гардеробная (2,6 кв. м.).

Устройство второго этажа

Попасть на второй этаж можно с помощью лестницы. Начинается он с холла (8,8 кв. м.), из которого можно пройти в спальные комнаты на этом этаже. Первая спальня (15,7 кв. м.) хорошо освещена в дневное время, так как располагается с боковой стороны и имеет два окна. Вторая спальня (13,8 кв. м.) ничем не отличается от первой. Третья спальня (13,4 кв. м.) имеет небольшой балкон (6,4 кв. м.), который оформлен в таком же стиле, как и сама комната.

Их интерьер выполнен в пастельных тонах, который красиво подчеркнут яркими аксессуарами. Ванная на втором этаже совмещена с санузлом и обустроена со всеми требованиями и стандартами строительства.

План второго этажа дома с навесом для машин

Итак, дом с навесом на две машины, представленной в этой статье, станет отличным решением для проживания большой семьи, состоящей из пяти-шести человек. Он пригоден для постоянного проживания и удобен. Большой пристроенный навес сможет укрыть личный транспорт, а также защитить его от осадков и механических воздействий.

Вернуться к оглавлению

Проект дома с навесом для одного автомобиля

Планировка дома с мансардой и навесом обязательно пригодиться большой семье, у которой имеется личный автомобиль и желание проводить больше времени на свежем воздухе. Для такого строения не потребуется большого участка, поэтому все будет удобно и компактно. Такое сооружение хорошо подойдет и для сезонного проживания, и даже для постоянного. Рассчитан такой дом на семью из 6-7 человек, ведь планировка включает в себя все самое нужное для комфортного размещения.

Дом с навесом, под который можно как ставить машину в летнее время, так и устроить беседку, увитую плющом. Такая планировка дома полностью удовлетворяет всем современным требованиям, одно из которых это наличие независимого отопления, что обеспечивает котельная, которую можно расположить в техническом помещении рядом с сауной. Несколько входов помогут вам, покидая дом не мешать остальным членам семьи.

Небольшая кухня имеет выход в столовую. Просторная гостиная, в которой можно отвести небольшое место под кабинет, где можно спокойно работать. Планировка мансарды представляет собой зону отдыха. Три спальни, которые можно по своему усмотрению разделить на гостевую и хозяйскую, в одной из них можно устроить детскую. Можно сделать просторную ванну с сауной на первом этаже, расширив ее за счет комнаты отдыха, они позволят отдохнуть и расслабиться после трудового дня.

Общая схема дома

Помимо всех этих качеств, здание будет обладать приятным внешним видом. Этого можно добиться за счет мансарды и навеса. Мансарда замечательно будет служить в качестве второго этажа. Она имеет свои плюсы.

1. Экономия денежных средств.
2. Удобное и рациональное использование площади.
3. Оригинальный интерьер.

Навес также не лишен своих преимуществ.

1. Необычная задумка.
2. Место, где можно провести время на открытом воздухе.
3. Стоянка для автомобиля.

Классический интерьер и планировку можно проследить на первом этаже. Тут будет находиться кухня-столовая (10.9 кв. м.), гостиная (28.5 кв. м.), санузел общего пользования, через который можно попасть в ещё одну ванную комнату. В неё можно установить джакузи или небольшой плавательный бассейн. Далее спальная комната (12.8 кв. м.), в неё можно попасть через прихожую (19.1 кв. м.). Холл просторный, поэтому в нем можно установить даже стоячие светильники.

К дому прилегает терраса, выход на которую можно осуществить через кухню или с участка. В гостиную комнату с прихожей ведет большой открытый проем, который можно оформить по желанию хозяина. На первом этаже имеется кладовая ( 3.5 кв. м. ) и тамбур ( 5.5 кв. м. ).

план 1-го этажа дома с навесом для машины

Детали планировки мансарды

На чертеже дома опказано что мансардный этаж состоит из трех спальных комнат, площадь которых составляет 16.9 кв. м., 14.5 кв. м., 14.5 кв. м. Пройти в каждую комнату можно через холл, в который вы попадете сразу же, как поднимитесь по лестнице. Из двух спальных помещений через индивидуальные выходы можно пройти на один общий балкон, который можно сделать с боковой части дома. Хорошего освещения во всех комнатах можно будет добиться не только с помощью вертикально расположенных окон, но и с использованием искусственного освещения.

Самой маленькой комнате будет располагаться одно окно во всю длину стены. В остальных спальных помещениях их будет по два небольших размеров, отдаленных друг от друга на некоторое расстояние.

план мансарды

Мансарда обустроена таким образом, что разместиться в ней сможет сразу несколько человек. Одну из спальных комнат можно превратить в рабочий кабинет или офис, но только в том случае, если вы сможете работать в помещении с наклонной крышей. Здесь также можно обустроить место для детской. На балконе можно расположить цветущие растения, тогда весь второй этаж будет выглядеть очень красиво и свежо.

Общая площадь дома 170 кв. м.

Навес – все о его устройстве

Большое внимание стоит уделить и оформлению навеса. Под ним в летнее время можно будет поставить автомобиль, или установить небольшую беседку, увитую плющом. Такая планировка полностью удовлетворит все современные требования, но вместе с этим дом совершенно не потеряет своей привлекательности. Попасть под навес можно будет через стеклянную дверь с первого этажа, а также просто с участка. Под навесом можно расположить даже тенелюбивые растения, устроить детскую площадку, установить шезлонг, если у вас есть другое место, где оставить машину.

Поверхность земли можно устелить кладкой искусственного камня, или оставить как есть. В зависимости от размеров навеса, которые подбираются индивидуально, там можно разбить даже небольшой палисадник. С одной стороны навес будет спускаться до самой земли, поэтому пространство будет ограничено.

Схема этого дома непростая, но при её осуществлении можно добиться создания компактного и функционального строения, в котором каждый член семьи найдет для себя собственный уголок. Весь дизайн подбирается индивидуально, но предпочтение отдается больше оригинальности и необычности.

planvsem.ru

Навесы пристроенные к дому: фото и особенности конструкций

Навесы пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть более двух метров. Опорные конструкции могут использоваться для различных целей.

Навесы могут иметь разное предназначение:

• тенты для защиты авто;

• различные маркизы: со стойками, выдвижные или корзинные.

Статья по теме:

Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из древесины. Подобные сооружения обладают отличным набором характеристик:

• отличаются простотой возведения;
• выдерживают долгое пребывание на открытом воздухе, особенно при правильной обработке;
• характеризуются безопасностью для человеческого здоровья;
• обладают доступной ценой.

Полезная информация!
Для комфортного использования навеса стоит позаботиться о проведении света и монтаже осветительных приборов.

Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может выполняться в различных конфигурациях. Из профнастила создаются односкатные, двускатные и арочные конструкции. Кроме того, сооружение из данного материала обладает следующими особенностями:

• простота изготовления;
• экономия денежных средств;
• длительный эксплуатационный срок.

Важно!
Навес из профнастила монтируется только оцинкованными саморезами, которые имеют уплотнительную резину.

Проект каркасного дома КД-421 с навесом для машины

Цена дома с утеплением 200мм мин. ваты и отделкой 475т.р. Цена дома с утеплением 200мм мин. ваты, отделкой и фундаментом 576т.р. Цена дома с утеплением 200мм мин. ваты, отделкой, фундаментом, электрикой, сантехникой и водоснабжением 638т.р. Стандартное утепление 200мм базальтовой мин. ваты макс. 250-300мм. Цена проекта для самостоятельной сборки 11,4т.р. Заказать проект. Скачать смету и читать подробнее…
Если по каким-то причинам, вы не хотите или не можете сами построить дом по нашему проекту, то мы можем сделать всё это за вас, причём недорого и в кратчайшие сроки, подробнее о ценах и преимуществах строительства под ключ, читайте в разделе «Цена под ключ».

Одноэтажный каркасный дом с навесом для машины

Скачать, Проект КД-42 с навесом для атомобиля. 0.38 Мб (pdf) >>> подробное описание.
Проект каркасного дома 8х9м с навесом для автомобиля — небольшой, но просторный и удобный дом для постоянного проживания, с двумя спальнями, гостиной, кухней и навесом для автомобиля. Проект позволяет сделать гостиную больше, разместив её не напротив кухни, а по диагонале, а спальню переместить на место гостиной, установив двери и закрыв проём. При необходимости в части навеса можно устроить котельную для дома.

Отделка дома может быть изменена под ваши предпочтения, по проекту: наружная чистовая ОSB и внутренняя чистовая отделка ГКЛ входят в стоимость проекта. Также в цену проекта включён фундамент, утепление 200мм мин. ваты (возможно до 250мм), электропроводка и установочные изделия, автоматика водоснабжение и канализование с установленной сантехникой.

Дом одноэтажный 73+27м2 : высота потолков 2,7м (опционально 2,9м), спальни 2 комнаты по 13,6м2, кухня 11,2м2, гостиная 11,2м2, с/у 4,6м2, холл 4,6м2, прихожая 3,2м2, навес с автомобиля 27м2, высота в коньке 5,1 (5,6)м.

Похожие проекты: КД-42 или КД-33 и КД-37 и КД-38 и КД-3 или КД-34 и КД-47 и КД-45 и КД-4

Для увеличения картинки нажмите на неё.

Вариант внешнего вида: возможна любая отделка, см. варианты, проект КД-3, КД-33, КД-45, КД-34 и тд.

План этажа.

Высотные отметки:

Фундамент для этого дома: по проекту МЗЛФ 50в х 40ш. возможны сваи (винтовые, буронабивные и т.д.) 34 шт.

Среднерыночная стоимость подобного дома, выше нашей в 3 раза.

Заказ проекта

Для того, чтобы оформить заказ, выберите тип фундамента и другие возможные опции, затем нажмите кнопку «Заказать проект». В открывшейся форме укажите правильно Ваш email и другие необходимые данные. Если заказ оформлен верно, то сразу после обработки заказа нашим специалистом, к вам на почту поступит подтверждение заказа с уточнением деталей и вариантами оплаты.

Проект КД-421

Выбрать вариант фундамента:

Лента (МЗЛФ)Сваи

Цена проекта 11,4т.р.(комплект рабочих схем и узлов: каркасный дом, фундамент, инженерия электрика, смета и т. д.)

Заказать проект

Частые вопросы клиентов:

Что делать, если надо что-то поменять в понравившемся проекте?

Незначительную доработку проекта под вас мы сделаем бесплатно.

Если мне не подходит ни один проект, что делать?

Мы можем сделать индивидуальный проект, но это займёт примерно месяц и будет несколько дороже стандартного проекта.

Возможно, внести изменения в предложенную комплектацию и смету?

Да, конечно, проект не привязан жёстко к указанным там маркам материалов, по своему желанию, вы можете выбрать более дорогие или более бюджетные материалы, главное сохранить конструктив и технологию строительства по самому проекту. В смете к проекту содержатся пояснения по возможной замене материалов.

Какие возможны варианты стенового материала и утепления в этой комплектации?

Доска обрезная: стены и часть перегородок 150х50мм, утепление минеральная вата базальтовых пород 150мм, плюс 50мм горизонтально, макс. 250мм.

Какую толщину стен выбрать?

Для того чтобы правильно выбрать толщину стен, необходимо определиться с целевым использованием дома и регионом его строительства.

В доме для постоянного проживания с газовым отоплением: толщины стены в 150мм будет вполне достаточно. Для комфортного проживания и зимой, и летом рекомендуем утепление 150мм между стоек, плюс 50мм горизонтально со стороны дома. Если дом планируется как летний или гостевой: толщины стены и утеплителя в 150мм между стоек вполне достаточно.

Необходимость утепления

Утепление дома в разы повышает его энергосберегающие показатели. Например, утеплив дом 150мм между стоек, плюс по 50мм горизонтально со стороны улицы и дома, в нем уже можно будет проживать круглый год, и разумно использовать другие источники энергии, в том числе и электричество.

Мы в своих проектах предлагаем различные варианты утепления, в зависимости от заявленных требований к энергосбережению, это может быть утепление: фундамента, отмостки, дополнительное утепление дома снаружи, к существующим 150-200мм ещё плюс 50-100мм.

Назад в раздел, Проекты каркасных домов

karkasdom.info

Проекты навесов с домами — обзор

Строительство уютного жилого дома или дачи – это очень важный этап в жизни каждой семьи, особенно когда приходится затянуть пояс и пускать каждую свободную копейку на стройку. В таких обстоятельствах «заказывать» дизайнера и проектировщика, которые бы спроектировали ваш будущий дом и сделали чертеж дороговато. Можно подобную работу проделать и самому, по крайней мере, подготовить проекты навесов и домов с ними вполне доступно непрофессионалу, если он будет использовать специальный софт. Об этом и поговорим.

Обзор программ для проектирования

Чтобы осуществить проектирование навесов, домов и других жилых и нежилых построек необходимо воспользоваться подходящими инструментами. В нашем случае это полезный, простой в обращении и бесплатный софт, компьютерные программы, специально созданные для дилетантов, чтобы они смогли подготовить качественный проект любой постройки. О каких программах идет речь?

FloorPlan 3D. Это полноценная, но в то же время довольно простая программа для проектировки помещений любого типа. Она позволяет при помощи простых инструментов нарисовать план дома прилегающего деревянного или металлического навеса, и если нужно других хозяйственных построек. Программой можно пользоваться некоторое время бесплатно, как раз хватит для создания проекта, потом если вы захотите пользоваться программой в дальнейшем, придется выкупать лицензию.

CyberMotion 3D Designer. Данная программа идеально подойдет тем, кто впервые решил создать компьютерный проект будущего дома с навесом и тем, кто занимается проектированием профессионально. К программе прилагается развернутый, интегрированный пакет, который позволяет моделировать, создавать анимацию, делать другие вещи, а самое главное все это довольно просто можно освоить любому пользователю ПК, владеющему машиной на базовом уровне.

Total 3D Home Design Deluxe. Отличная программа, которая подойдет для изготовления плана под ключ. В проекте, созданном в среде Total 3D можно учесть все от толщины стен и перегородок, до расстановки бытовой техники. Можно даже заняться дизайном дверей и оконных проемов, не говоря уже о каркасе навеса и его кровле.

Sweet Home 3D. Достаточно простая и удобная программа для того чтобы сформировать отличный проект навеса прилегающего к дому и самого дома со всей обстановкой. Если вам в дальнейшем захочется работать с данной программой, можно к базовой версии подгрузить кучу библиотек с различными элементами интерьера и экстерьера. Программа универсальна и подходит для создания проектов любых сооружений. Кстати в публикации Чертежи и проекты домов с навесом для машины мы уже описывали особенности ее использование и то, как она себя показала, если интересно почитайте.

К сведению! В настоящее время существуют десятки бесплатных и условно бесплатных программ, которые позволяют создать типовой или индивидуальный проект дома и хозяйственных построек. Среди них, кроме вышеперечисленных: Home Plan PRO, Xilinx Planahead, Envisioneer Express, Google Sketchup и многие другие.

Как сделать проект?

Раз уж мы начали говорить о компьютерных программах, позволяющих быстро сделать проект любой постройки, давайте остановимся подробнее на вопросе о том, как сделать проект, ну скажем, простого деревянного дачного дома с навесом для автомобиля с помощью программы Sweet Home 3D.

Готовый проект вы видите на рисунке расположенном выше, поговорим, как его изготовить. Для начала необходимо скачать программу Sweet Home 3D с официального сайта. Найти такой сайт несложно, достаточно вбить в поисковую строку Яндекс запрос по данной программе и вы сразу наткнетесь на нужный сайт и ссылку на скачивание бесплатной пробной версии Sweet Home 3D. Далее делаем следующее:

• устанавливаем и запускаем Sweet Home 3D;
• программа сразу предложит вам начать новый проект, вы жмете подтверждение и начинаете работу с чистого листа;
• у вас перед глазами в правом верхнем углу будет разлинованный лист, на котором можно начертить план или сделать рисунок фасадной части здания или сооружения. Слева у вас откроется библиотека элементов, которые можно добавлять к проекту, ну а в правом нижнем углу окна программа будет демонстрировать готовый результат.
• Выбираем главный рабочий элемент именуемый «отрезок» и начинаем рисовать схематично план строения и прилегающей постройки, то есть дом с определенным расположением комнат и навес.
• Когда набросок плана будет готов, нужно будет разбить его на элементы и присвоить атрибуты. Например, выбираете на плане наружную стену дома, подписываете ее, выбираете материал (дерево, кирпич и т.д.), выбираете в настройках толщину стены и другие параметры, а затем сохраняете.
• Проделав вышеуказанную процедуру со всеми элементами, содержащимися на плане, можно переходить к работе с библиотекой элементов. Выбираем и устанавливаем окна и двери, а также любые необходимые элементы интерьера, которые найдутся в каталоге.

Важно! Чтобы добавить к проекту нужный элемент нажмите на него левой кнопкой мыши и перетащите из библиотеки в искомую точку на плане.

• В целом план готов, можно еще порыться в библиотеке и добавить красок, элементы анимации и прочую «мишуру», но и без нее проект будет выглядеть прилично.

Оригинальный дом из дерева по такому проекту не построишь, нужен еще точный чертеж, но достаточно полное представление о будущей жилой постройке он дает. Сохраняем результаты и при желании можем пустить их на печать, а можем сразу в виде файла отдать специалисту для изготовления чертежа. Изготавливая эскиз дома в Sweet Home 3D, вы можете выбрать любой материал для фасада, в данном случае мы выбрали оригинальный сайдинг под доску из дерева, но можно выбрать еще из 2-3 сотен вариантов.

Обзор готовых проектов

Напоследок мы решили взять на себя смелость подкинуть вам несколько оригинальных проектов домов с навесами из дерева, кирпича и других материалов, надеемся, данная информация вам пригодится. Обзор будет представлен в формате рисунок-описание, так удобнее и нагляднее всего.

На первом рисунке представлен план загородного двухэтажного коттеджа возведенного из клееного бруса и отделанного сайдингом. Кровля дома соединена с кровлей навеса и образует единую конструкцию покрытую металлочерепицей. Кроме красочного эскиза на рисунке представлены планы первого и второго этажа дома, также схематичное изображение его фасада со всех сторон.

Еще один аналогичный проект бревенчатого дома с навесом для автомобиля. Строение примечательно тем, что оно целиком собрано из бревна, включая даже некоторые архитектурные элементы. Опоры навеса изготовлены из металлических столбов, выкрашенных в белый цвет. Каркас кровли собран из деревянного бруса, а сама кровля состоит из металлочерепицы. Также представлен план первого этажа, на нем расположились следующие комнаты: столовая, гостиная, санузел, котельная, прихожая, холл. На втором этаже: три спальни и ванная комната.

А на следующем рисунке вы можете видеть сразу два проекта на том, что слева небольшой одноэтажный домик с навесом для автомобиля, а на том, что справа одноэтажный домик с навесом над террасой. Проекты примечательны своей простотой, тем не менее, дома не назовешь тесными. У того что слева: 3 спальни, гостиная, 3 отдельные гардеробные, кухня, холл, 2 ванные и отдельный туалет. У того что справа: 4 спальни, ванная комната, туалет, столовая совмещенная с кухней, топочная, гостиная, гардероб и холл.

А на этом рисунке мы можем видеть просторный двухэтажный дом с простым дизайном. Крыльцо дома находится под навесом, как и прилегающая часть, под которой можно поместить автомобиль или как показано на рисунке два квадроцикла. Еще перед домом имеется терраса со столиком и стульями, но для нее навес не предусмотрен. Также как и на предыдущем рисунке имеются планы первого и второго этажа, а также рисунки фасада здания с двух сторон.

Подводя итог, отметим, в сети Интернет можно, при желании, найти сотни проектов различных домов, в том числе и домов с навесами, но ведь хочется сделать свой, индивидуальный, ни на что не похожий проект. В этом деле нам помогут различные компьютерные программы, в том числе Sweet Home 3D, которые очень несложно освоить хотя бы на базовом уровне.

besedov.ru

Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.

Создание обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.

Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.

Монтаж крыши

Листы кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между . Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции. После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.

Навесы для автомобилей своими руками

Если вы запланировали построить дом с навесом для машины, то вам придется вложить в это дело кучу времени средств и нервов. С чего начать? А начать нужно с идеи и эскиза.

Проблема в том, что для одноэтажных домов сложно нарисовать на бумаге эскиз, который бы в равной степени отражал и внутреннюю планировку домов, и фасадную часть и прилегающие постройки. Про наглядность такого эскиза даже и говорить не приходится, а потом еще нужно будет делать чертеж. В рамках данной публикации мы посмотрим, как делают чертежи и проекты домов с навесами для автомобилей.

Проект дома: с чего начать?

Проекты домов обычно начинаются с идей и пожеланий хозяев. В данном случае речь идет о жилище, поэтому идей и пожеланий возникает очень много, не говоря уже о мыслях дизайнера которые должны в той или иной форме отразиться в эскизе. Эскиз в данном случае и нужен для того, чтобы ничего не забыть, когда придет время делать чертеж. Проект дома, переложенный в эскиз, довольно нагляден, но в настоящее время существуют инструменты, которые позволяют сделать нечто более наглядное, чем эскиз – это 3д проект.

3д проект жилого дома плюс хозблок можно создать в специальной бесплатной комьютерной программе Sweet Home 3D. 3д проект имеет очевидные преимущества перед любым эскизом:

• эскиз – это двухмерная модель дома, а 3д проект – трехмерная;
• 3д проекты домов можно создавать своими руками даже в том случае, если вы совершенно не умеете рисовать;
• Sweet Home 3D позволяет создавать модели домов с навесом для машины, которые будут состоять из сотен и даже тысяч элементов, включая и обстановку в будущем доме. При этом проект можно в любой момент разобрать на части и перекомпоновать, при этом, не теряя ничего. В случае с эскизом на бумаге, все пришлось бы перерисовывать.
• 3д проекты домов с навесом для машин можно как угодно крутить, создать внутри десятки слоев, предусмотрев расположение канализации и водопровода, электрических сетей и многого другого.
• 3д проекты домов создаются куда быстрее, чем эскиз, нарисованный на бумаге своими руками. При этом проект содержит несравнимо больше элементов, которые будут полезны в дальнейшем при изготовлении чертежа.
• 3д проект удивительно нагляден. Каждый элемент, как и все здание в целом, можно увеличивать, прорисовывая особенности каждого материала или частей конструкции.

О достоинствах 3д проекта домов с навесом для машин можно говорить долго, но многие, прочитав о них, возможно, подумают, что работа с таким софтом это удел профессионалов? Ничего подобного. Конкретно программа Sweet Home 3D интуитивно понятна и разработана специально для пользователей, не обладающих техническими знаниями. Как создавать проекты домов с навесом для машин в программе Sweet Home 3D?

1. Нужно скачать, установить, а потом запустить программу или зарегистрироваться на официальном сайте программы и работать в режиме онлайн.
2. Запускаем программу, и она нам сразу представит первый чистый рабочий лист имитирующий тетрадь в клетку с разметкой. Сверху будет находиться панель инструментов, слева каталоги элементов, а внизу демонстрационное поле готовой 3д модели.

3. На рабочем листе нам нужно будет нарисовать схематичный план дома с расположением комнат или импортировать готовый план. Можно нажать кнопку «new home» и программа сама предложит готовый план по умолчанию. Готовый план можно отредактировать в меню «настройки».
4. Теперь необходимо нарисовать своими руками стены дома с навесом для автомобилей. Выбираем инструмент Create walls. Чтобы произвести точную отрисовку всех стен, нужно пользоваться инструментом «увеличение фрагмента». Если нужно задать параметры стены (толщина, материал и прочее), нужно воспользоваться кнопкой Modify walls.

5. В каталоге элементов слева выбираем окна и двери и просто перетаскиваем их в нужную точку, то же самое можно проделать с мебелью и другими элементами.
6. На этом описание можно было бы закончить, но в нашем проекте есть еще хозблок, который находится за пределами жилого строения. Его мы будем рисовать отдельно.

Обратите внимание! Если хозблок будет пристроен к дому, то его можно включить в единую 3д модель вместе с жилым домом. Если это отдельностоящее сооружение, то и рисовать в программе его нужно на отдельном листе.

1. Своими руками схематично отрисовываем опоры и кровлю навеса. К сожалению, программа не предоставляет возможности подробно отрисовать хозблок во всех подробностях, со всеми элементами, но для получения общего представления этого достаточно, как и для изготовления чертежа.

Делаем чертеж

Благодаря 3д модели мы получили наиболее полное представление о том, как будет выглядеть жилое строение с навесом для машины. Теперь нам необходимо определиться с расположением дома и прилегающих строений на земельном участке. Многие этим моментом пренебрегают, а потом пожинают плоды своей недальновидности, продумайте все до мелочей.

Переходим к изготовлению своими руками чертежа будущего жилого здания с навесом для автомобиля. Чертеж получится довольно сложный, поэтому есть резон воспользоваться компьютерной программой для изготовления чертежей Автокад. Действуем в следующем порядке.

• Открываем сразу обе программы в двух окнах Автокад и Sweet Home 3D. Так мы будем всегда иметь перед глазами 3д модель дома.
• В программе Автокад жмем кнопку новый проект и с помощью функции «отрезок» начертаем своими руками чертеж, на котором будет отражена фасадная часть здания и прилегающий к нему хозблок.
• Проставляем размеры каждого элемента фасада, добавляем краткое описание.
• Обозначаем элементы здания, указываем их точное расположение и размер.
• Теперь хозблок: определяем его габариты и размеры каждого элемента, опор, балок, прогона, кровли, фермы. Не забываем указывать, из какого материала будут состоять элементы, из дерева, металла, поликарбоната или еще из чего.

Важно! Конструкция отдельных важнейших элементов здания может быть начертана не только на общем, но и на отдельном чертеже. В частности отдельно можно начертить хозблок.

• Переходим к начертанию своими руками этажей жилого здания с навесом для машины. Данный чертеж будет выполнен сообразно ранее созданной 3д модели, только более схематично и с указанием размеров стен, перекрытий, габаритов комнат, градусов углов и прочего. Каждый этаж чертим отдельно, но в рамках единого чертежа, а затем сохраняем результат.

В результате должен получиться сводный чертеж, примерно такой же, как мы представили на картинке ниже. Отдельно фасад, отдельно этажи и отдельно важнейшие элементы жилого здания и прилегающих сооружений, все чертежи будут сведены в отдельный большой чертеж. Если вам интересно как сделать чертеж навеса из профильной трубы, можете прочитать об этом в одноименной статье.

Выбор строительных материалов

Строительство кирпичных домов своими руками занятие трудоемкое и затяжное. Самостоятельно или с привлечением наемных рабочих оно может продлиться, минимум, 2-3 месяца. Быстровозводимые дома монтируются в течение месяца и имеют свои преимущества. Они сохраняют тепло, снабжены вентиляционной системой, а также имеют в своем основании и перекрытии стен специальный каркас, который не подвержен горению.

Некоторые компании предоставляют возможность собрать каркасный дом своими руками из стальных конструкций. В этом случае вы сможете собрать дом за 4 недели, а прослужит такой коттедж не менее 50 лет.

Существуют быстровозводимые дома из бруса, удовольствие не дешевое, но оправдывает себя. В первую очередь, дерево натуральный экологически чистый материал. Во-вторых, деревянные дома выглядят добротно и дорого. Кроме того, дерево прекрасный материал с высокой теплопроводностью. Если вы решили построить дом из деревянного бруса, то следует в проект сразу включить баню и навес.

При выборе материала для строительства домов и дач учитывают климатические особенности. Так, например, в южных приморских районах не рекомендуется возведение домов из дерева. Это связано с тем, что высокая влажность способна испортить древесину. Минусовые температуры, практически, отсутствуют, а, следовательно, это дает возможность для размножения насекомых, которые портят дерево.

Цены на навесы для автомобилей из поликарбоната, с установкой в «ЗАБОРИЯ»

Навесы для автомобилей – это современная металлоконструкция с перекрытием из сотового поликарбоната. Такой навес легко может заменить гараж в частном доме или на любом участке. Каркас изготавливается из металлопрофиля, столбы бетонируются в почву, листы поликарбоната прочно крепятся антикоррозийными кровельными саморезами. Крыша навеса может быть выполнена в различной форме: односкатная, двускатная или арочная(полукруглая). По желанию можно декорировать кованными элементами.

  Цены на навесы для автомобилей из поликарбоната

Компания “Забория” изготавливает навесы из поликарбоната любых размеров и конфигураций. У нас можно купить готовые конструкции навесов для самостоятельного монтажа или заказать установку навеса под ключ.

Арочный навес для автомобилей – сооружения достойное пристальных взглядов со стороны. Очень практичное, функциональное, защищает автомобиль летом в знойную жару от солнца, зимой от снега. А полукруглая прозрачная крыша выглядит более чем привлекательно.

Арочный навес

•  Размер: 6,3х3,7х2,1 м.
•  Столбы: 80х80мм.
•  Лаги: 40х20 мм.
•  Фермы: 40х20 мм.
•  Толщина поликарбоната: 10 мм.

Цена: 42 700р.

Размер	Цена навеса от	Цена с установкой от
4,2х3,7х2,1 м.	29 980р.	37 370р.
6,3х3,7х2,1 м.	42 700р.	54 150р.
4,2х5,2х2,1 м.	42 700р.	53 000р.
6,3х5,2х2,1 м.	56 560р.	72 880р.

Односкатный навес для автомобиля – отличается своей простотой и невысокой стоимостью. Но невысокая цена навеса отнюдь не влияет на прочность конструкции. Такой навес выдержит любые нагрузки со стороны непогоды.

Односкатный навес каркас

•  Размер: 4,0х4,0х2,1 м.
•  Столбы: 60х60 мм.
•  Лаги: 40х20 мм.
•  Крыша: профлист C8 С20.

Цена: 13 370р.

Размер	Цена навеса от	Цена с установкой от
3,0х4,0х2,1 м.	10 880р.	19 930р.
3,5х4,0х2,1 м.	14 400р.	23 100р.
4,0х4,0х2,1 м.	13 370р.	23 570р.
3,0х6,0х2,1 м.	18 150р.	29 800р.
3,5х6,0х2,1 м.	19 640р.	31 180р.
4,0х6,0х2,1 м.	29 900р.	40 340р.

  Преимущества навесов для автомобиля

Навес для автомобиля является идеальным решением обустроить парковочную площадку на даче, в частном доме или коттедже. Сочетает в себе хороший баланс цены и качества, при этом имеет отличный запас прочности. Внешний вид заслуживает отдельное внимание. Сам навес выглядит достаточно эстетично и аккуратно, а полукруглая крыша – это изысканное украшение любого участка. Можно выделить основные преимущества:

1. Прекрасно рассеивает солнечные лучи летом и в знойную жару машина не нагреется до состояния, когда в нее невозможно садиться. А зимой освободит Вас от чистки авто от снега, и обезопасит от сосулек.
2. Поликарбонат, в отличие от стекла, при сильном ударе не бьется на осколки. Использования его в качестве крыши достаточно безопасно. Кроме этого, он блокирует проникновение вредных ультрафиолетовых лучей, поэтому солнечный свет проходящий через него безвреден.
3. Минимальный срок службы 15 лет. И хотя поликарбонат достаточно устойчив к механическим повреждениям, например, к граду, в случае каких-либо механических повреждений легко можно исправить и отремонтировать.
4. Монтаж такого парковочного места для машины может быть выполнен всего за несколько дней, за счет простоты конструкции и небольшого количества материалов.
5. Поликарбонат – материал который легко справляется с любым перепадом температуры возможным в центральной части России. Диапазон допустимых температур от -45 С ° до +130 С°.
6. Цена навеса для автомобиля с установкой получается гораздо меньше, чем если ставить громоздкий гараж или любое другое подобное сооружение.

  Возможное применение

Тенденция такова, что навесы для автомобилей очень стремительно набирают популярность не только у москвичей, но и по всей России. Из-за простоты металлической системы его легко можно интегрировать в любой двор или место. Есть возможность изменить или подстроить конфигурацию, под Ваши нужды. Но как бы Вы не меняли его форму, внешний вид останется привлекательным.

•  Конструкция таких “парковочных мест” достаточно проста и компактна. Их можно уместить даже в самых небольших дворах, а при необходимости легко можно объединить или присоединить к зданию.
•  Под таким перекрытием можно проводить время в компании, использую его как беседку или укрытие от дождя и снега.
•  Минимальный срок службы 15 лет. И хотя поликарбонат достаточно устойчив к механическим повреждениям, например, к граду, в случае каких-либо механических повреждений легко можно исправить и отремонтировать.
•  Очень часто навесы на большое количество для автомобилей заказывают для установки возле головных офисов крупных компаний.
•  В последнее время небольшие навесные системы даже устанавливают во дворах многоэтажек.

  Примеры наших работ

 Почему стоит обратится к нам?

«Забория» – компания имеющая собственный металлопрокат, современное оборудование для порошковой покраски, ковочный цех, сеть офисов по Москве. 20 лет прогрессивной работы в сфере изготовления металлоконструкций: заборов и оград всех типов, откатных ворот и навесов для автомобилей из поликарбоната. С нашей стороны мы предлагаем:

•  гарантию на монтажные работы и изделия до 3х лет;
•  оптовые цены на материалы и минимальные на монтажные работы;
•  возможность получить дополнительную выгоду от имеющихся акций и скидок;
•  все работы выполняются по договору и в случае отклонения от него исправляются за счет компании;
•  полный цикл: проектирование, изготовления, доставка, установка в любое время года.

чертежи расчет, металлический, поликарбонат и другие материалы

Содержание статьи:

Строительство односкатного навеса – несложная в реализации задача, но требующая продуманности чертежа и устройства конструкции. Небрежность может привести к разрушению постройки под влиянием различных нагрузок. Приступая к работе, нужно выбрать конструкцию и материалы, подходящие конкретной задаче.

Разновидности односкатного навеса

Навес с односкатной крышей, примыкающий к дому

Навесный козырек может примыкать к зданию либо представлять собой самостоятельное укрытие на сборном каркасе. Последний, как и поверхность ската, может быть выполнен из разных материалов.

Материал изготовления

Наиболее надежным и прочным из популярных материалов для строительства навеса является металл. Собранный из труб каркас может иметь простую форму или включать дополнительные технологические или декоративные решения. Конструкция служит долго и не портится под действием осадков.

Каркас можно сделать и из бревен или деревянного бруса. Обвязка в этом случае выполняется из досок или реек. Все стройматериалы должны быть обработаны составами, предотвращающими порчу дерева под действием влаги и поражение грибком.

Встречаются двусоставные навесы, каркас которых выполнен из металла, а обрешетка – из дерева. Самый прочный вариант – строительство из камня, но на его реализацию уходит много времени.

Функциональное назначение

Отдельно стоящий навес из металла с деревянным покрытием

Навесная конструкция предохраняет объекты или стены дома от разрушительных процессов, вызываемых влагой и ультрафиолетовыми лучами. Использование такого защитного приспособления увеличивает срок эксплуатации здания или автомобиля. Подобное сооружение может использоваться и как декоративный элемент, включенный в ансамбль участка. Для этой цели обычно устанавливают деревянные конструкции.

Односкатный навес для отдыха должен оградить находящихся под укрытием людей от палящего солнца и осадков. Его можно крепить к несущей стене здания или сделать отдельно стоящим. Если целью сооружения навеса является защита автомобиля, его лучше выполнять в виде отдельной постройки из металла.

Особенности материалов для постройки

Покрытие, защищающее конструкцию, может быть выполнено из разных материалов. Они различаются по цене и эксплуатационным характеристикам.

Поликарбонат

Деревянный навес с покрытием из поликарбоната

Полимерный материал имеет внешнее сходство с листовым стеклом, но лишен его основных недостатков – хрупкости и травмоопасности. Все это в сочетании с легкостью делает его привлекательным для монтажных работ. Бывают сотовые разновидности поликарбоната, имеющие ячейки. К плюсам материала, помимо упомянутых характеристик, можно отнести:

• минимизацию нагрузки на стены;
• стойкость к факторам окружающей среды, температурным перепадам, большинству химических воздействий;
• хорошую способность пропускать свет;
• стойкость к возгоранию;
• простоту монтажа;
• долгий срок службы без потери полезных свойств.

Из недостатков следует отметить уязвимость материала к щелочным веществам, а также плохую переносимость абразивных воздействий. Кроме того, он имеет свойство расширяться при высокой температуре.

Профнастил и металлочерепица

Примыкающий навес с покрытием из профнастила

Для основы такого покрытия применяются тонкие (до 1,2 мм) стальные листы, подвергнутые оцинковке. Материал обладает высокой стойкостью к влажности, ультрафиолетовым лучам, механическим воздействиям. Благодаря тонкости масса материала невелика, поэтому нет необходимости тратиться на выносливую обрешетку. Сам материал также обладает невысокой ценой. Минус профнастила – недостаточная способность к звуко- и теплоизоляции. Подрезать настил нужно ручной ножовкой. Болгарка для этого не подойдет – при ее использовании возникают искры, которые могут нарушить целостность покрытия листов.

Металлочерепица также имеет в основе сталь, но сам материал более прочный, тяжелый и надежный. В целом он обладает тем же набором характеристик, что и профнастил, но имеет лучшие тепло- и звукоизоляционные качества. Монтируют на крышу с выраженным наклоном (больше 12 градусов), тогда как профнастил применяют и для более пологих конструкций.

Подготовительные работы

Опоры под навес должны быть укреплены в грунте и забетонированы

Прежде чем начать монтажные работы, нужно подготовить чертеж и обозначить на нем габариты будущей конструкции. Ошибки в проектировании могут повлечь за собой разрушение сооружения или повреждение несущей стены.

Если навес имеет значительные габариты (ширина от 5 метров, длина от 10), для проведения расчетов стоит воспользоваться услугами специалистов. В таких случаях используются сложные алгоритмы вычисления, принимающие во внимание характеристики грунта, а также объемы снега и дождя, выпадающие в местности в разное время года.

Для небольшого навеса тоже существуют определенные правила. Чтобы соорудить металлическую конструкцию длиной в 6 метров, понадобится 4 пары опор. Минимальное допустимое сечение используемых трубок составляет 8 см, а толщина их стен – 3 мм. Каждая из пар снабжается укрепляющими фермами, изготавливаемыми из профиля в 6 см в разрезе. Одна из сторон располагается выше другой сообразно углу уклона и кровельному покрытию. Если используется поликарбонат, оптимально будет 20-25 градусов. Обрешетку можно делать из трубок с сечением в 4 см, а расстояние между соседними элементами при этом будет составлять 1 м. В зимнее время такой навес выдерживает до 4 тонн мокрого снега.

Перед тем как начинать монтаж и сборку конструкции, нужно купить достаточное количество профильных труб необходимых габаритов. Для обустройства выемок, куда будут устанавливаться опоры, желательно найти садовый бур. Выкапывать ямки нужно заранее, чтобы предотвратить проседание сооружения. Для стропильного узла лучше брать прямоугольные трубки – они соединяются проще, чем круглые.

В целом сложной подготовки монтаж навеса не требует: нужно лишь создать ровную площадку, удалив верхний дерновой слой и утрамбовав почву. Когда сооружение будет готово, под ним можно обустроить газон либо выложить плитку.

Строительство односкатного навеса своими руками

Сборка элементов конструкции

Когда ямки будут готовы, в них укладывают дренирующий песчано-щебневый слой в 0,1-0,15 м. Утрамбовав его, монтируют подходящие по диаметру трубки из пластика и строго вертикально монтируют стойки. Последние с одного бока должны располагаться выше, чтобы создать наклон для оттока жидкости. Для укрепления стоечных элементов используются подпорки. В выемки льют бетонную смесь (при этом пластмассовые трубки выполняют опалубочную функцию). Опорные элементы объединяются верхней обвязкой. При изготовлении каркаса из металла элементы соединяются между собой сварочным аппаратом. Обрешетка может быть выполнена из профиля.

Затем производят монтаж кровли. Листы поликарбоната устанавливают без нахлеста, соединяя их крепежными деталями. Одна часть такого элемента прикручивается к стропилу, вторая прижимает соединяемые листки. Другие кровельные материалы монтируют с нахлестом. Для крепления к обрешетке стальных покрытий используются саморезы, снабженные прокладками.

Планы этажей дома 50-400 кв.м по моей разработке

Вот мои лучшие проекты, сделанные мной из личных интересов (художественное хобби / обучение), а также для различных клиентов с 2008 по 2016 год, когда я ушел из архитектуры ради более прибыльной ИТ-индустрии. Я больше не делаю новые дизайны по заказу, но у меня на продажу выставлено более 100 дизайнов. Прочитать примечания .

Если вам нужно создать новый индивидуальный дизайн в соответствии с вашими требованиями, мой партнер по архитектуре может вам помочь.

Мы заняты ПЛАТЯЩИМИ клиентами! Если вы ищете БЕСПЛАТНЫЕ планы этажей, просто просмотрите опубликованные ниже прошлые проекты. НЕ беспокоите нас электронными письмами или сообщениями в чате с запросами дизайна, пока вы не сможете позволить себе наши цены!

Дом на ИЮНЬ из Филиппин

Вы мечтаете о доме с 4 спальнями, но владеете землей площадью всего 70 кв.м? Нет проблем в Teoalida Design! Имущество моего клиента в Батангасе было размером 4,7 × 15,2 метра с северной стороны, и я спроектировал в AutoCAD шедевр с точки зрения экономии места, площадь пола 88 кв. М, плюс парковка и терраса на крыше.Заказчик хотел минималистичный современный стиль без украшений, 3D дизайн на мой взгляд некрасивый, но он был доволен. Произведено Декабрь 2013 г. .

Дом со спальнями в подвале

Более 95% многоэтажных домов, построенных по всему миру, имеют гостиную на первом этаже (или следующий этаж, если первый этаж — это магазин) и спальни на верхних этажах, но есть некоторые случаи (например, склоны), в которых лучше иметь спальни на нижнем этаже и гостиную на верхнем этаже).

Купить файлы AutoCAD DWG

Нигерия узкий дом 5-комнатная 300 кв.м

У моего клиента был узкий участок 8,6 м спереди, 7,4 м сзади, 36 метров глубиной, обращенный на восток, что было сложной задачей при проектировании красивого дома размером 6 x 28 метров. Спальни выходят окнами вперед и по бокам, но не сзади, чтобы избежать дневного солнца. В Нигерии есть мода строить дома из смеси кубиков ярких цветов, причем верхний этаж свисает, чтобы создать более интересную форму.Со мной связались марта 2016 г. , окончательный проект разработан июня 2016 г. .

Африканский современный дом с 5 спальнями 270 кв.м

Мой клиент из Уганда хотел экстравагантный дом, отличный от того, что принято в его стране (дома с скатной крышей). Современный дом с большими балконами и террасой на крыше, он настоял на том, чтобы дом был прямоугольным (я изначально не соглашался с этим, современные дома должны иметь сложные формы).

Размер участка 20×30 м, главная дорога с западной стороны и второстепенная дорога с южной стороны, дом должен был быть красивым с западной стороны, но в то же время не допускать попадания полуденного солнца внутрь помещения, поэтому я спроектировал маленькие спальни так, чтобы окнами на север и юг, с добавлением балкона на западной стороне, чтобы скрыть солнце, главная спальня снова выходит на юг, но также имеет окна на восточной стороне, чтобы получать утреннее солнце.Фактический проект будет иметь металлический балконный перила вместо стекла. САПР Апрель 2015 .

Проект дома для северного участка в Европе

В странах Северной Европы с умеренным климатом люди стараются получить как можно больше солнечного тепла, поэтому участки, выходящие на юг, продаются по более высокой цене. Однако моя клиентская партия была обращена на север, но это не превратилось в проблему при создании красивого плана этажа в AutoCAD. Требования: 3 спальни + гараж общей площадью около 180 кв. м.

Купить AutoCAD DWG план этажа

Терраса Модерн 300+ кв.м

Элитный дизайн дома в 6-ти метровом фасаде, 4-х этажный таунхаус, который работает также как парный дом. 5 спален, 4 с ванными комнатами и гардеробной, большая семейная комната на четвертом этаже и одна поменьше на третьем этаже, терраса на крыше, частный лифт и бассейн. Вы хотите больше роскошных функций? При земельных участках 144 и 192 кв.м максимально возможная плотность 52 дома / га.

Разработан в Февраль 2011 для художественных целей (заказчик отсутствует). Вдохновленный Сингапуром! (здесь даже у богатых семей есть только одна машина). Обратите внимание, как я смешал каждую трехцветную группу (красный-зеленый-синий / желтый-голубой-пурпурный)?

Купить файлы AutoCAD DWG

Дом для Швана (Ирак)

Шван из Ирака был одним из моих первых платежеспособных клиентов. Я предоставил высокодетализированные, полноразмерные архитектурные чертежи, высоту и поперечный разрез, и, как он хотел, я «доставил» в формате PDF 6 листов для печати на бумаге формата А4.

Благодарность заказчику за идею плана этажа в арабском стиле, сильно отличающегося от стилей, с которыми я был знаком (он предоставил мне отсканированную бумагу с дерьмовым наброском, и я преобразовал его в красивый рисунок). Разработан в Июнь 2013 .

Фотография его дома за май 2014 года. Он немного отклонился от моего проекта, чтобы фасад был массивнее.

Терраса Classic 250+ кв.м

Роскошный многоквартирный жилой комплекс в стиле Сингапура.3-х этажные таунхаусы с паркингом на цокольном этаже и неоклассическим фасадом, который можно использовать как парные дома. 4 просторные спальни, все с прилегающей ванной комнатой и гардеробной, семейная комната в подвале и частный лифт.

Это были первые дома, которые я спроектировал (в 2010 ) для художественных целей, вместе с домами «Semi-Detached Mixed». Год спустя я решил продолжить проект, построив дома в стиле кондоминиума с 80 домами и общим бассейном. Размер комплекса: 100 х 135 метров, плотность 59.26 домов на гектар.

Купить файлы AutoCAD DWG

План дома дробовика, проект узкого парного дома

Дом для дробовика происходит из Нового Орлеана и распространен в южных штатах с 1830-х по 1920-е годы, одноэтажный, шириной 3-4 метра и длиной 20+ метров, с 3-5 комнатами в ряду, входами в крайние комнаты и без коридоры. Их можно встретить как отдельно стоящие, так и двухквартирные (дом для двуствольного ружья).

В августа 2014 года заказчик из Нигерии хотел построить 2 двухквартирных дома на участке размером 60 x 120 футов… Я разработал эскиз, вдохновленный американскими домами с дробовиком, с улучшенными коридорами.Заказчик сказал, что вернется через неделю и оплатит весь проект… но этого не произошло.

Меня лично заинтересовал этот тип дома, поэтому я улучшил эскиз, добавив 4-ю спальню впереди, сделав ее шириной 5 метров и длиной 26 метров. 2-х комнатный вариант 2015 выполнен по чужому эскизу. 3D-модель, созданная в , 2016 , когда я увеличил план этажа на 2 метра, добавив прачечную.

Купить файлы AutoCAD DWG

План двухуровневого дома 150 кв.м

Пример двухуровневого дома с 3 спальнями, 2 ванными комнатами, гаражом и минимумом коридоров, шириной 7 метров. , вероятно, является хорошим планом дома для узких участков с 10-метровым фасадом.

Я сделал эту модель дома в AutoCAD для друга из Румынии в 2011 , она была вдохновлена ​​реальным домом, который я посетил несколько лет назад, для своего клиента я улучшил ее, добавив ванную комнату и балкон.

Ссылки для скачивания ДОБАВЛЯЮТСЯ после обновления до текущих стандартов качества

Серия таунхаусов, Филиппины — 30-80 кв.м

В густонаселенных городах Филиппин преобладают крошечные домики, расположенные вплотную друг к другу, которые страдают от плохой вентиляции и не имеют места для мытья. В спроектированных мною таунхаусах (все еще спина к спине) есть зона для мытья (веранда) сзади, поэтому возможна перекрестная вентиляция.

В декабря 2012 года я сделал эскиз для филиппинского заказчика, намеревающегося построить 4 рядных дома на участке размером 24 х 14 метров. Для публикации на веб-сайте я переработал его эскиз в меньшие дома, чтобы показать вам, как можно построить таунхаус с 3 спальнями и навесом для машины всего на 60 кв.м земли (5 x 12 м).

НЕ подходит в качестве дома для одной семьи на участках шириной 5 метров, колонна понадобится и с другой стороны навеса, уменьшая ширину навеса до 250 см, автомобили растут, и даже компактные автомобили, такие как Toyota Corolla, теперь имеют ширину 180 см, поэтому вы не могли открыть двери.Дома, построенные попарно, будут иметь навес шириной 540 см, оставляя 120 см между машинами и 30 см между каждой машиной и стеной.

Купить файлы AutoCAD DWG

В , февраль 2013 г. Я также пробовал одноэтажный вариант, легализованную версию худшего крошечного домика, который когда-либо видел (он не соответствует закону, ширина 2 м / минимальный размер спальни 6 кв. М).

В Ноябрь 2013 Я спроектировал для ИЮН дом с 4 спальнями, предположительно, с участком 5х14м.Потом он понял, что его земельный участок 4,7 м в ширину, и нам пришлось попробовать другую планировку. Я превратил исходный эскиз в трехмерный художественный проект, кроме того, я разработал 3 дополнительных плана этажа разных размеров … и собрал все 5 планов в одно изображение!

Купить файлы AutoCAD DWG

Терраса Airwells 250 кв.м

Средне-роскошный 3-этажный жилой комплекс с террасой, вдохновленный Сингапуром и Малайзией, спроектированный для художественных целей ноября 2010 г. .

4/5 спален плюс семейная комната и дополнительная комната для горничных / гостевая на первом этаже, постмодернистские фасады, остроконечная крыша с шагом 1: 2, общая площадь 230-250 кв. м, бассейн и балкон над крыльцом автомобиля (я не знаю почему, но у большинства навесов черепичная крыша вместо полезного балкона). Сгруппированные по 32 дома, они образуют идеальный прямоугольник размером 120 на 60 метров между осями улиц.

Купить файлы AutoCAD DWG

Дом для моей семьи

Это современный переделанный дом, предложенный мной, когда мне было 12 лет, для моей семьи из 5 человек (я, родители, бабушки и дедушки), когда они решили жить на земле, поэтому в нем есть квартира « для бабушек». ”на первом этаже и трехкомнатный блок на верхних этажах (место для еще одного ребенка), с отдельными входами, объединенными в холл, плюс гараж.

В оригинальном дизайне план этажа был частично перевернут для сокращения затрат, гараж под спальнями и ванная комната рядом с кухнями, поэтому одна вертикальная труба обслуживала все 5, и не включала планировку мебели. В детстве мне нравилось строить симметричные домики с центральными балконами и размещать как можно больше комнат с видом на улицу.

Мечте не суждено было сбыться… высокие цены на землю вынудили нас продолжать жить в наших двух квартирах.

Ссылки для скачивания ДОБАВЛЯЕТСЯ

Дома в Европе 90-200 + кв.м

В марте 2012 года я перепроектировал два из своих проектов домов 2010 года: двухквартирный и четырехэтажный с террасами (можно увидеть в Архиве жилищного строительства).В то же время я проектировал европейские апартаменты.

2/3-комнатные террасные смешанные дома , 2 этажа, здания 21×10 м, содержащие 4 жилых дома и одну общую парковку на ряд из 4 зданий, чтобы обеспечить 1 парковочное место на дом. Имея 40 метров между аллеями и 120 метров между парковочными полосами, получаем типичную плотность 66,67 дома на гектар.

3-комнатный таунхаус , 2 этажа, 6×10 м, минимальное расстояние между улицами 48 метров, чтобы получить задний двор минимум 4 метра (3D-дизайн показывает задний двор 6 метров, у большинства домов в Европе задние дворы намного длиннее, 10-20 метров, Ненавижу такую ​​пустошь!), Максимальная плотность 69. 44 дома на гектар.

Смежный дом с 4 спальнями , 2 этажа, 6 × 12 м (фасад участка 8 м), допустим, задний двор 6 м, максимальная плотность составляет 44,64 дома на гектар.

Смежный дом 6 комнат , 3 этажа 6×14м…

По крайней мере, первые два распространены, особенно в Великобритании и Ирландии, но также и в Германии, Нидерландах, Швеции и т. Д.
Дальнейшие исследования показали, что в большинстве домов с террасами в Европе есть гостиная в задней части, кухня в передней части и вход в коридор. рядом кухня.Может когда-нибудь перепроектирую их снова

Ссылки для скачивания ДОБАВЛЯЕТСЯ

Малайзия Одноэтажные дома

Поэтажные планы, разработанные в начале 2014 г., размещены в мая 2014 г. . Такие планировки дома с центральной гостиной и без коридоров популярны во всей Южной Азии (Индия, Таиланд, Малайзия, Индонезия, Филиппины и т. Д.).

3D модель разработана в 2016 на базе 3-х комнатной квартиры (91 кв. м)

Купить файлы AutoCAD DWG

Купить файлы AutoCAD DWG

Малайзия бунгало

Дополнительные одноэтажные планы, некоторые из которых вдохновлены домами, построенными вокруг Малайзии, некоторые не вдохновлены ими, они подходят для любой страны с низким доходом с большими участками земли.

Купить файлы AutoCAD DWG

• 2-х комнатная 9,5 х 8 м, 68,00 кв.м, 391 объект — 40.00 USD
• 3-комнатная 7 х 13 м, 86,50 кв.м, 511 объектов — 40.00 USD
• 3-комнатная 11 х 10 м, 98.00 кв.м, 573 объекты — 40.00 USD
• 3-х комнатные 14 х 7 м, 98.00 кв.м, 591 объект — 40.00 USD
• org/Offer»> 3-х комнатные 12 х 10 м, 103.00 кв.м, 578 объектов — 40.00 USD
• 4-х комнатные, 11 х 11 м , 109.00 кв.м., 1129 объектов — 50.00 USD
• 5-комнатная, 15 х 17 м, 191.00 кв.м, 1129 объектов — 60.00 USD

Малайзия Двухэтажные дома

В начале 2012 года я начал увлекаться малайзийскими домами, и я разработал несколько планов этажей в AutoCAD для развлечения, из которых 2 я опубликовал в марте 2012 года. Я переработал их в метрической системе в мая 2014 года и переиздал 4 стиля домов с террасами.

Таунхаусы с 4 спальнями и семейной комнатой являются наиболее распространенной типологией домов в Малайзии, также распространены дома с воздухозаборниками, типичные фасады 6000 мм (почти 20 футов) и 6700 мм (22 фута).

Купить файлы AutoCAD DWG

Малайзия / Сингапур Трехэтажные дома

Самым большим домом в моем портфолио был Terrace Modern, что было странно, так как дома с террасами обычно предназначены для людей низшего класса, поэтому я спроектировал новый дом в виде двухквартирных домов в середине 2011 года , который был почти 400 кв. — спальни люкс и частный лифт.

Я провел опрос, чтобы люди могли проголосовать за свой любимый 3D-дизайн, и в 2013 году я решил сделать их в двух версиях, в богато украшенном неоклассическом дизайне и ультрасовременном дизайне, каждая из которых потребовала бы около 1 недели полной занятости.Но тем временем я был слишком занят проектами для клиентов, поэтому отказался от неоплачиваемых проектов.

Я также пытался спроектировать бунгало больше, чем двухквартирные дома. Я переделал один в 2017 и опубликовал здесь. Роскошный дом площадью почти 500 кв. М, но все же компактный дизайн, требующий земельного участка минимум 18 х 30 метров (60 х 100 футов). Я вряд ли смог спроектировать такой большой дом без преувеличения по количеству комнат, поэтому поставил 7 спален + комната для прислуги и 9 ванных комнат.В доме есть бассейн, частный лифт и терраса на крыше.

Купить чертежи AutoCAD

Планы одноэтажных домов на Филиппинах 38-56 кв.

AutoCAD, разработанные в начале 2014 года, соответствуют минимальному размеру комнаты, разрешенному законодательством Филиппин: спальня шириной 2 м / площадью 6 кв.м, ванная комната шириной 1,2 м (хотя закон допускает ширину 0,9 м, но пользоваться туалетом будет неудобно). Если вам повезет и вы можете позволить себе более крупный участок, я могу увеличить эти дома или спроектировать дома побольше для отдельных случаев.

В этой стране термин бунгало определяет одноэтажный дом, а НЕ отдельно стоящий дом с любым этажом, как в остальной части Азии.

Оплата и загрузка планов этажей AutoCAD

Проект двухэтажного дома на Филиппинах 55-80 кв.м

Многие участки на Филиппинах имеют ширину 8 метров, а отступы составляют 1,5 м спереди и сбоку и 2 м сзади. Так что, если вам нужен отдельно стоящий дом, вы можете построить дом шириной 5 метров, как эти образцы для участков 80 и 100 кв.м.Однако для участков менее 120 кв. м люди предпочитают строить пристроенные дома (с брандмауэром). Разработано в AutoCAD в начале 2013 г. , переработано и окрашено в феврале 2015 г.

Оплата и загрузка AutoCAD планы дома

Дизайн квадратного дома на Филиппинах 73-104 кв.м

В течение 2013 со мной связались как минимум 5 человек, которые искали идеи для своих квадратных земельных участков размером 10 × 10, 10 × 12, 12 × 12, 12 × 14 метров и т. Д.Я разработал 5 немного похожих эскизов для разных людей и теперь публикую здесь два лучших… плюс ультракомпактный дом (73 кв.м), сделанный для развлечения (без конкретного заказчика) в марте 2014 года.

Оплата и загрузка файлов AutoCAD DWG

Недорогое жилье с высокой плотностью размещения 60–100 кв.м

Эти планы небольших домов и 3D-модели вдохновлены Латинской Америкой, а точнее социальным жильем Мексики (casas de interes social), которые, вероятно, являются самыми плотными законно построенными (без трущоб) домами в мире, насчитывающими до 150 домов. за гектар.Большинство их домов построены с максимум 2 спальнями, проживание внутри может быть неудовлетворительным, учитывая тот факт, что многие владельцы расширяли их спереди и вверх, иногда достигая 4 этажей. Я спроектировал в 2010 4 стиля жилья высокой плотности, однако мои проекты больше, чем оригинальные мексиканские, в которых спальни всего 3 на 3 метра.

Таунхаусы , узкий фасад 3 метра и глубина 12 метров, площадь дома 72 кв.м, очень похожи на мексиканские дома площадью 60 кв.м.П-образная лестница позволяет легко подниматься вверх.

Квартальные дома , шириной 5 метров и глубиной 10 метров, площадью 69,5 кв.м, очень похожи на мексиканские дома площадью 55 кв.м. П-образная лестница позволяет легко подниматься вверх.

Смежные дома спина к спине с внутренними дворами, фасадом 6 метров и глубиной 10 метров, площадь пола 96 кв. окно! Так что, на мой взгляд, это лучшая версия. П-образная лестница позволяет легко подниматься вверх.

Кластерный рядный корпус , высококлассная версия, ширина 4 метра и глубина 10 метров, 80 кв.м и ширина 6 метров 120 кв.м на концах. В чем-то похожи на мексиканские, которые обычно имеют площадь 65 кв.м и имеют парковку перед домом или в конце улицы. Этот вряд ли допускает расширение вверх.

Особняк , дальнейшее исследование показало, что пристроенные дома, которые распространены в Азии, в Мексике не пользуются популярностью.Им нужны «полностью индивидуальные дома», даже если расстояние между ними составляет менее 1 метра. В таких домах обычно 1 спальня спереди и 2 сзади. Я сделал свой собственный вариант, L-образный дом, 100 кв.м. 3 спальни, 2 из которых имеют уединение, выходят на фасад! УМНАЯ? Возможно двухквартирный дом!

Ссылки для скачивания ДОБАВЛЯЕТСЯ

Смотрите также: High-Density Apartments , размещено на странице дизайна квартир.

Американский дом 240 кв.м / земельный участок 360 кв.м

Мне не очень нравится архитектура Соединенных Штатов или американский образ жизни, но я все же хотел дополнить свою коллекцию архитектурных проектов домом в американском стиле.Типичный дом в Америке состоит из 3-5 спален, площадью в среднем 2000 квадратных футов, не знаю, включает ли это число гараж, но обычно гараж на 2/3 машины на дом. Плотность застройки невысока, от 10 до 15 домов на гектар, но поскольку многие дома одноэтажные, шириной 12 м или даже шире, многие комнаты выходят на боковые стены, что нарушает уединение соседей, поскольку дома находятся всего в 3 метрах друг от друга.

Я улучшил типичный американский McMansion, сделав план дома только 8 метров фасадом и все же… Мне удалось поставить 4 спальни, выходящие на обе стороны задней части дома, больше никаких проблем с приватностью, также все ванные комнаты имеют окна!

3D дизайн… может быть, после того, как американец рассмотрит мой план этажа, я думаю, что гостиная-столовая должна быть лучше реконфигурирована.

Ссылки для скачивания ДОБАВЛЯЕТСЯ

Арабский дом

Это законченная и цветная версия эскизов, предложенных заказчику из Ирака апреля 2014 г. .

Купить файлы AutoCAD DWG

Таунхаусы в Индии и Пакистане

Дома, занимающие весь участок и имеющие лишь небольшие вентиляционные отверстия для вентиляции внутренних помещений, обычны в городских районах Индии, Пакистана, Бангладеш, Ближнего Востока и некоторых частей Северной Африки.Бунгало (отдельно стоящие дома), окруженные со всех сторон открытым пространством (отступ минимум 1,5 м), предназначены только для богатых людей.

У меня было много ПЛОХОГО опыта в Индии (по сравнению с Филиппинами, где у меня было больше всего платящих клиентов), я разработал десятки «30-минутных скетчей», просто чтобы понять, что трачу свое время на идиотов, которые просто хотели «план» без намерение заплатить за мои услуги, не хотел переходить к подробным чертежам (или хотел, но бесплатно), или даже не отвечал после отправки эскиза по электронной почте, даже не «спасибо» за предложенную БЕСПЛАТНУЮ помощь. Некоторые люди спрашивали меня: «Мне нужен план X на X метров», и при разработке запрошенного плана они отвечали: «Я нашел то, что искал на вашем веб-сайте / другом веб-сайте» и выходили из чата, прежде чем я смог закончить и отправить дизайн. Некоторые индейцы действительно идиоты и никогда не научатся НЕ беспокоить архитекторов, если вы не заинтересованы в наших услугах.

В 2014 году раскрасил и опубликовал 3 избранных эскиза с одним, двумя и тремя этажами:

В конце 2012 года владелец участка 22 x 40 футов оценил планировку «Другой террасный дом» и попросил меня изменить размер и дизайн в имперской системе.Я сделал дом 3BHK, заметили, как я сделал окна в каждой ванной, туалет нижнего этажа вентилируется через гараж? Запасное пространство для дороги длиной 5 футов, коридоры длиной 4 фута, лестница шириной 1 метр в соответствии со строительными нормами Индии.

В 2014 году у другого клиента было земли шириной 13 футов , на этот раз из Пакистана, я превратил кажущийся невозможным проект в просторный трехэтажный дом 3BHK. Если убрать навес и переместить гостиную на первом этаже, получится дом 4БНК.

Одноэтажные дома

Двух / трехэтажные дома

Обычными в Индии являются домов для семей из нескольких поколений. , дома с террасами, каждый этаж которых принадлежит другой ветви семьи (дуплекс, триплекс) или, что еще хуже, каждая ветвь семьи имеет только одну комнату. Вот пример плана этажа двухквартирного дома, разработанного в начале 2015 года для клиента, с добавленной 3D-моделью AutoCAD из личного интереса в декабря 2015 года .

Некоторые клиенты хотят, чтобы их дом находился на первом этаже, а несколько квартир сдаются в аренду на первом этаже, поэтому проектировать разные планы этажей для каждого этажа очень сложно.

Из множества домов рассчитаны на клиентов. Вот еще 2 скетча, которые мне кажутся интересными.

Оплата и загрузка файлов DWG

• org/Offer»> План дома 6 x 12 м, один этаж, 1 спальня, 54 кв.м (2 варианта), 555 объектов — 30,00 USD
• План дома 25 x 40 футов, один этаж, 2 спальни, 795 кв.м, 340 объектов — 30 .00 USD
• План дома 22 x 50 футов, один этаж, 2 спальни, 812 кв.м, 459 объектов — 30,00 USD
• План дома 20 x 60 футов, один этаж, 3 спальни, 865 кв.м, 521 объект — 30,00 USD
• План дома 5 x 10 м, два этажа, 2 спальни, 79 кв.м, 451 объект — 40,00 USD
• План дома 22 x 40 футов, два этажа, 3 спальни, 1277 кв.м, 666 объектов — 40,00 USD
• 15 План дома x 60 футов, два этажа, 3 спальни, 1458 кв. м, 632 объекта — 40,00 USD
• План дома 13 x 50 футов, три этажа, 3 + 1 спальни, 1486 кв.м, 701 объект — 40.00 USD
• План дома размером 25 x 45 футов, два этажа по одному на каждую семью, 793 кв.м на каждом этаже, 808 объектов — 40,00 USD

Заметки обо мне

Большинство проектов было выполнено для 3D-хобби в 2008-2012 гг. Они хотели продемонстрировать мои навыки, особенно в разработке эффективных макетов. Упрощенные для понимания людьми с нулевым знанием архитектуры, они НЕ предназначены для подачи в правительство для получения разрешения на строительство или использования в строительстве.

Большинство проектов было выполнено для 3D-хобби в 2008-2012 гг. Они хотели продемонстрировать мои навыки, особенно в разработке эффективных макетов. Упрощенные для понимания людьми с нулевым знанием архитектуры, они НЕ предназначены для подачи в правительство для получения разрешения на строительство или использования в строительстве.

После добавления виджета живого чата в 2012 году несколько сотен человек обратились ко мне за услугами по архитектурному дизайну, я перестал заниматься дизайном для хобби, чтобы сосредоточиться на проектировании для клиентов.Некоторые проекты, представленные на сайте, сделаны из личного интереса на основе быстрых эскизов, сделанных по запросу клиентов.

Статистика проектирования домов и квартир (файл Excel со всеми моими проектами домов и квартир, по одному в каждой строке, с указанием размера каждой комнаты для расчета общей площади пола и сравнения различных моделей квартир).

Планы этажей, выполненные в 2008-2013 гг. , используют черный фон, масштаб 32 пикселя на метр, трехмерный дизайн отображается с разрешением 2048 × 1536. С 2010 года добавил размеры в миллиметрах.Размер квартиры , чистая площадь (без учета стен и балконов).

Планы этажей, созданные с 2014 цветные, масштаб 20 пикселей на метр, 3D-дизайн визуализируется с разрешением 1920 × 1080 или 1440 × 1080. Размеры указаны в метрах. Указываются как общая, так и чистая площадь.

С 2015 Я начал процесс преобразования старых планов этажей в красочный стиль, но так и не закончил, потому что в 2016 году я ушел из архитектуры, чтобы сосредоточиться на базах данных и ИТ-индустрии.В последующие годы несколько человек связались со мной, чтобы купить мои прошлые проекты, мы договорились о цене, и я отправил файлы AutoCAD DWG по электронной почте.

Примечания по приобретению файлов AutoCAD DWG

Цены на квартиры: 2 квартиры на этаж 40 долларов, 3-4 квартиры на этаж 50 долларов, 5-8 квартир на этаж 60 долларов, 9-12 квартир на этаж 70 долларов, 13-16 квартир на этаж 80 долларов.

Стоимость дома: $ 10 x количество комнат (включая спальни и гостиную). Если в одном файле собрано несколько похожих планов, добавьте $ 10 за каждый дополнительный план.

Скидка 10 долларов при покупке нескольких чертежей, независимо от того, покупаете ли вы их сразу или по отдельности.

Видя, что люди предпочитают покупать готовые чертежи, с ноября 2019 г. Я начал добавлять кнопки КУПИТЬ в каждый проект, чтобы вы могли платить с помощью PayPal или кредитной карты и получать автоматически редактируемые файлы AutoCAD DWG (система, которую я использую для продажи баз данных с 2012 г. ) вместо того, чтобы отправлять вам файлы вручную.

Этот процесс продолжится в 2020 году, потому что у меня более 100 проектов, некоторые из них необходимо обновить до текущих стандартов качества, прежде чем выставлять файлы на продажу.Я сделал новые скриншоты в масштабе 40 пикселей на метр, чтобы лучше смотреться на экранах телефонов с высоким разрешением, и добавил несколько планов, разработанных, но никогда ранее не опубликованных.

Продажа файлов DWG является экспериментальной , потому что я не знаю, насколько ВЫ будете счастливы, если купите план этажа не для вас (сделанный для прошлого клиента или из личных интересов). Я также не знаю, стоит ли продавать пакеты с несколькими планами этажей. Очень мало сайтов, на которых можно найти вдохновение (например, www.houseplans.com с ценами от $ 1000, включая подробные архитектурные чертежи).

В зависимости от отзывов клиентов я скорректирую доступные файлы и цены. Некоторые предлагали вообще НЕ отображать планы этажей, а только трехмерное изображение, требуя, чтобы люди платили за просмотр плана этажа. Но создание 3D-модели для каждого плана этажа потребует больше усилий и не гарантирует продаж, поскольку существует бесчисленное множество веб-сайтов, на которых вы можете бесплатно просматривать планы этажей (но не редактировать / изменять).

Часто задаваемые вопросы: Могу ли я приобрести 3D-модели? Включены ли подробные чертежи? Или только поэтажные планы?

Только поэтажные планы, если не указано иное.Clicky Analytics показывает, что 3D-изображения получают в 5-10 раз меньше кликов / загрузок, чем изображения планов этажей, а это означает, что очень немногие интересуются 3D-моделями, по этой причине с 2015 года я не создавал 3D-модели, если мне не платили. Если вас интересует 3D модель, свяжитесь со мной, и мы договоримся о цене.

Я никогда не делал подробные чертежи, фасады и разрезы без предоплаты, и из-за небольшого количества платящих клиентов только ~ 10 проектов включают фасады и разрезы, сделанные для клиентов из определенных стран, владеющих земельным участком определенного размера и предпочитающих специфический архитектурный стиль.Я тоже могу выставить их на продажу, но они могут НЕ ИСПОЛЬЗОВАТЬСЯ для вас, потому что вам нужно будет изменить их в соответствии с вашими потребностями и законами вашей страны, что аналогично созданию полностью нового дизайна. Так что детальные чертежи будут выполнены моими партнерами только на заказ по законам вашей страны.

Полный пакет стоит 1000-2000 долларов и включает:

— Архитектурные планы и детали (выполняется архитектором)
— Отчет по структурному анализу (выполняется инженером-строителем)
— Структурные планы и детали (на основе структурного анализа, интегрированы в планы архитектором)
— Электрические планы и детали (рекомендуется и составлен инженером-электриком, но составлен архитектором для интеграции в план)
— Санитарные планы и детали (рекомендованные и подготовленные инженером-сантехником и составленные архитектором для компиляции)
— Сметная ведомость, сделанная архитектором

Лично я использую только AutoCAD, мои партнеры также используют ArchiCAD, Blender, Revit, 3D Studio Max.

чисел — Соотношение — Строительные весы

Введение

Чертежи зданий в масштабе широко используются в строительстве.

Используя масштаб, мы можем нарисовать все здание на листе бумаги определенного размера, сохранив при этом все необходимые детали.

Общие масштабы, используемые в планах зданий, включают:

1: 100
1: 200
1: 500

Строительные планы

Размеры на плане могут быть в миллиметрах или метрах.

В этом примере план имеет размеры в метрах.

План выполнен в масштабе 1: 100

Это означает, что на самом деле вещи в 100 раз больше, чем они нарисованы на плане.

Строительные планы

Если план нарисован в масштабе, строитель может измерить длину на плане (с помощью линейки) и использовать масштаб для вычисления фактического размера здания.

Это особенно полезно, если на плане не указаны длины.

Работа со шкалой

Этот план выполнен в масштабе 1:50.

Линейкой указана длина ванны на плане 34 мм.

Фактическая длина ванны в 50 раз больше, чем это измерение.

50 x 34 мм = 1700 мм или 1,7 метра.

Для большинства взрослых 1,7 метра — хорошая длина для ванны.

Определение длины — вопрос 1

На этом же плане ширина входной двери 17 мм.

Какова его фактическая длина?

Помните, что масштаб плана — 1:50.

Введите свой ответ в поле и выберите «Отправить».

мм Представлять на рассмотрение

Определение длины — вопрос 2

На этом же плане ширина деки 80 мм.

Какова его фактическая длина?

Помните, что масштаб плана — 1:50.

Введите свой ответ в поле и выберите «Отправить».

мм Представлять на рассмотрение

Определение длины — вопрос 3

На этом же плане общая длина первого этажа 350 мм.

Какова его фактическая длина?

Помните, что масштаб плана — 1:50.

Введите свой ответ в поле и выберите «Отправить».

мм Представлять на рассмотрение

Сводка

Это конец раздела о строительных весах.

Ключевые моменты, о которых следует помнить:

• планы зданий в масштабе
• шкалы, используемые на строительных планах, включают 1: 100 , 1: 200 и 1: 500
Шкала
• на планах строительства позволяет определить фактическую длину.

Вы можете просмотреть этот раздел или выбрать другой в левом меню.

От 5000 до 10000 квадратных футов Планы домов и особняков

Когда дело доходит до жизни в роскоши, ничто не может сравниться с этим Планы домов 5000-10000 квадратных футов . Предлагая огромное пространство во всех аспектах дома, эти планы дома включают впечатляющие удобства, которых просто нет в других дизайнах, но они того стоят.Термин «особняк» довольно часто встречается при обсуждении Hou … Узнать больше

Когда дело доходит до жизни в роскоши, ничто не может сравниться с этим Планы домов 5000-10000 квадратных футов . Предлагая огромное пространство во всех аспектах дома, эти планы дома включают впечатляющие удобства, которых просто нет в других дизайнах, но они того стоят.Термин «особняк» появляется довольно часто при обсуждении Планов дома 5000-10000 квадратных футов , потому что планы дома воплощают воплощение роскошного образа жизни практически во всех смыслах. Даже не вдаваясь в удивительные архитектурные элементы, огромный размер этих планов дома сам по себе является роскошью. Многие из планов этажей включают несколько спален с высокими потолками и выделенными ванными комнатами, ванными комнатами, а также дополнительные полуванны, расположенные по всей территории.Благодаря дополнительному пространству, House Plan 5000-10000 квадратных футов также обычно включают в себя дополнительные развлекательные зоны помимо стандартных гостиных и столовых, такие как домашние кинотеатры, игровые комнаты, встроенные бары и многое другое.

Простор Планы домов 5000-10000 квадратных футов также может вместить отдельные апартаменты для гостей или свекровей или помещения для прислуги, часто как отдельные здания, отделенные от основного плана дома. Кроме того, эти планы этажей особняков часто включают в себя современные кухни, оснащенные не только приборами из нержавеющей стали, но и высококачественными столешницами, тоннами места для хранения вещей, а также выделенными островками и зонами для приготовления пищи в дополнение к встроенным кухням. в помещениях для приема пищи.Еще одна замечательная особенность этих роскошных планов дома — огромные дворы, которые окружают дом, иногда простирающиеся на акры. Некоторые планы домов могут также предлагать бассейны или частные сады, или они могут сливаться прямо с природным ландшафтом для плавного входа в природу.

pl
0,0
5000,0
5000,40
0,40
Закрыть
4960,0
4960,1300
5000 1300
5000,0
Закрыть
5000 1300
5000,1260
0,0
0,40
Закрыть


pl
0,0
1443,0
@ 363 <104.57
Закрыть


0,0
3359,0
@ 845 <104,57
Закрыть
0,0
4174,0
@ 1050 <104,57
Закрыть


1443,0
@ 30,0
@ 363 <104,57
@ -30,0
Закрыть
3359,0
@ 30,0
@ 845 <104,57
@ -30,0
Закрыть
4174,0
@ 30,0
@ 1050 <104,57
@ -30,0
Закрыть


да
0,0
5000,0
0, -100


да
5000,0
5000 1300
5100,0
