Направляющая для откатных ворот своими руками
Такое интересное приспособление, как откатные ворота состоит из нескольких важных элементов: направляющей, роликовых кареток, накатного ролика, уловителей, роликов и заглушек (они имеют анодированное покрытие). Без всех этих деталей и шины невозможно правильное устройство откатных ворот, даже если вы будете работать над конструкцией своими руками. Несмотря на всю трудоёмкость и проблематичность процесса создания конструкции такого типа, это вполне осуществимо.
Самая основная часть приспособлений
Ключевым винтиком в таком механизме, как откатные ворота, является гнутый несущий профиль, который получил название направляющая. Обычно эта деталь имеет длину 6 м и изготавливается из стали.
Кроме того, профиль отличается сложной геометрической формой. Альтернативное название несущего профиля откатных ворот, который может быть оцинкованным и неоцинкованным, – балка или рельс.
Оцинкованная или неоцинкованная деталь?
Многие мастера, которые хотят сделать откатные ворота своими руками, стараются найти оцинкованную фурнитуру для ворот.
Оцинкованная балка будет лучше противостоять коррозии, чем обычный чёрный металл. Полотно ворот делается из трубы толщиной 2 мм, а фурнитура — из стали, толщина которой должна быть от 3,5 мм. Это значит, что данная деталь будет толще практически в два раза. Полотно откатных ворот начнёт гнать намного быстрее, чем основание направляющей. Если вы позаботитесь о регулярном уходе за воротами и постараетесь вовремя прижигать очаги ржавчины, то автоматически увеличится срок службы.
Забудьте о таком выражении, как «коррозия трубы», так как вода в неё попасть не сможет, чему дополнительно поспособствует регулярное проветривание. Кроме того, к недостаткам оцинкованных направляющих, которые вы будете собирать своими руками, можно причислить потребность в окраске специальным грунтом для цветных металлов. Такая грунтовка не является бюджетной. Небольшая баночка будет стоить несколько десятков долларов.
Если проигнорировать такой совет и воспользоваться обычным алкидным грунтом или эмалью, то уже через пару месяцев краска с грунтовкой начнёт сыпаться с ворот. Это не столько технический недостаток, сколько эстетическая морока, которая может вылиться вам в дополнительные траты. Шина направляющей от таких манипуляции не пострадает.
Зачем нужна направляющая?
На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:
- Ресурс.
- Плавность хода.
- Степень шума.
Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.
Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.
Почему же так важны чёткие грани у направляющей?
Роль граней направляющей откатных ворот своими руками весьма немаловажна, именно они центрируют ворота. Если расположение роликов ровное и они находятся на одной линии, а грани профиля изготовлены качественно, такие ворота будут радовать хозяев плавным ходом и хорошим сроком эксплуатации.
Очень важно знать, из какого материала сделана направляющая шина ворот. Если товар маркирован как сталь Ст. 3ПС (Сталь конструкционная углеродистая), то не беритесь использовать такую направляющую для своей конструкции. Фурнитура должна быть изготовлена из специальной конструкционной стали.
Что ещё нужно знать, чтобы выбрать отличную направляющую?
Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота.
Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

Как сделать направляющий рельс для откатных ворот — Ремонт откатных ворот — Мариуполь сервис
Направляющая балка (рельс) для откатных ворот
Попробуем разобраться в том, что такое направляющая балка (рельс) откатных ворот .
Это специально прокатанная профильная труба с сложной геометрией (она не квадратная). При изготовлении такого рельса используется специальная сталь (она более жесткая, чем сталь, которая продается на металлобазе).
Направляющие подразделяются по весу ваших будущих откатных ворот (если вы не можете подсчитать, сколько будут весить ваши ворота, звоните – и наши менеджеры помогут примерно прикинуть будущий вес ворот):
Для ворот до 400 кг – это стандартные комплекты с размером направляющего рельса 60*70 мм, сталь используется толщиной 3,5 – 3,8 мм.
Для ворот до 800 кг – в Украине изготавливаются такие комплекты с направляющей 85*95 мм и сталь используется толщиной 5 мм. Такая балка может использоваться для ворот до 12 метров длиной (проем ворот 8 метров).
Для большего веса ворот, комплектующие в Украине не изготавливаются, но их изготавливают различные иностранные поставщики. Например, наибольший направляющий рельс компании Rolling Center называется Super Magnum с размерами 169*184 и толщиной стали 12 мм. При этом проем ворот может быть до 30 метров (общая длина ворот до 45 метров), а вес ворот может достигать 4500 кг.
Лучше если направляющий рельс будет подобран для ваших ворот, с запасом по весу, в 1,3 – 2 раза. Такой подбор будет дополнительной гарантией надежной работы на долгие годы.
Мы уже знаем, как подобрать длину направляющего рельса для ваших откатных ворот (1,5 от проема ворот). Стоит отметить, что практически все стандартные комплекты поставляются с 6 метровой балкой. Некоторые украинские комплекты могут изготавливаться с 7 и 5 метровым направляющим рельсом.
Конечно, лучше если балка будет целой, но во многих случаях появляется необходимость в сваривании направляющего рельса (если в ваш город транспортная компания не доставляет 6 метров, если у вас нет возможности перевезти 6 метров и т.д.). Это можно сделать аккуратно заварив разрез сверху, так что бы не было препятствий для роликов внутри балки. Лучше если разрез будет посередине, ведь основная нагрузка которая приходится на направляющий рельс, большее количество времени приходится на края рельса (полностью открытые и закрытые ворота).
Направляющие могут быть из черной стали либо из оцинкованной.
Какие у них плюсы и минусы:
Хотя оцинкованная сталь менее подвержена коррозии, для ее покраски необходимо использовать специальную грунтовку для оцинкованной стали. Существует так же и специальная краска для оцинкованной стали, но если вы использовали специальную грунтовку, то краску можно использовать обычную, как и для другого черного металла для ваших откатных ворот
Почему это может быть проблемой? Во-первых, такую грунтовку можно купить не в каждом магазине, во-вторых, такая грунтовка значительно дороже, чем обычная (стоимость около 300 грн). Вот и получается, что понадеявшись на «интернациональный авось» люди используют обычную грунтовку и краску по металлу для наружных работ. Через некоторое время, с оцинкованной балки окрашенной обычной краской с обычной грунтовкой, эта краска начнет облетать весьма некрасивыми хлопьями.
Черная балка значительно легче в покраске и к тому же дешевле. Сейчас, когда такие балки уже начали выпускать весьма неплохого качества (ровные без изгибов), можно сказать что комплекты с черными балками стали самыми покупаемыми (с очень неплохим сочетанием цены и качества).
Мы отправляем фурнитуру (комплектующие) для откатных ворот в Черкассы, Луцк, Тернополь, Ивано-Франковск, Киев, Хмельницкий, Львов, Херсон, Чернигов, Мариуполь, Днепропетровск, Донецк, Житомир, Запорожье, Кировоград, Луганск, Николаев, Одесса, Полтава, Ровно, Симферополь, Сумы, Харьков, Кременчуг, Винница, Черновцы, Ужгород и другие города Украины .
Как правильно сделать направляющую для откатных ворот своими руками
Содержание
Такое интересное приспособление, как откатные ворота состоит из нескольких важных элементов: направляющей, роликовых кареток, накатного ролика, уловителей, роликов и заглушек (они имеют анодированное покрытие). Без всех этих деталей и шины невозможно правильное устройство откатных ворот. даже если вы будете работать над конструкцией своими руками. Несмотря на всю трудоёмкость и проблематичность процесса создания конструкции такого типа, это вполне осуществимо.
Самая основная часть приспособлений
Ключевым винтиком в таком механизме, как откатные ворота, является гнутый несущий профиль, который получил название направляющая. Обычно эта деталь имеет длину 6 м и изготавливается из стали.
Кроме того, профиль отличается сложной геометрической формой. Альтернативное название несущего профиля откатных ворот, который может быть оцинкованным и неоцинкованным, – балка или рельс.
Оцинкованная или неоцинкованная деталь?
Многие мастера, которые хотят сделать откатные ворота своими руками. стараются найти оцинкованную фурнитуру для ворот. Что ими движет? Вера в то, что у такой детали срок службы намного дольше, чем у чёрного металла. Верно ли это утверждение?
Оцинкованная балка будет лучше противостоять коррозии, чем обычный чёрный металл. Полотно ворот делается из трубы толщиной 2 мм, а фурнитура — из стали, толщина которой должна быть от 3,5 мм. Это значит, что данная деталь будет толще практически в два раза. Полотно откатных ворот начнёт гнать намного быстрее, чем основание направляющей. Если вы позаботитесь о регулярном уходе за воротами и постараетесь вовремя прижигать очаги ржавчины, то автоматически увеличится срок службы.
Забудьте о таком выражении, как «коррозия трубы», так как вода в неё попасть не сможет, чему дополнительно поспособствует регулярное проветривание. Кроме того, к недостаткам оцинкованных направляющих, которые вы будете собирать своими руками, можно причислить потребность в окраске специальным грунтом для цветных металлов. Такая грунтовка не является бюджетной. Небольшая баночка будет стоить несколько десятков долларов.
Если проигнорировать такой совет и воспользоваться обычным алкидным грунтом или эмалью, то уже через пару месяцев краска с грунтовкой начнёт сыпаться с ворот. Это не столько технический недостаток, сколько эстетическая морока, которая может вылиться вам в дополнительные траты. Шина направляющей от таких манипуляции не пострадает.
Зачем нужна направляющая?
На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:
- Ресурс.
- Плавность хода.
- Степень шума.
Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.
Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.
Почему же так важны чёткие грани у направляющей?
Роль граней направляющей откатных ворот своими руками весьма немаловажна, именно они центрируют ворота. Если расположение роликов ровное и они находятся на одной линии, а грани профиля изготовлены качественно, такие ворота будут радовать хозяев плавным ходом и хорошим сроком эксплуатации.
Очень важно знать, из какого материала сделана направляющая шина ворот. Если товар маркирован как сталь Ст. 3ПС (Сталь конструкционная углеродистая), то не беритесь использовать такую направляющую для своей конструкции. Фурнитура должна быть изготовлена из специальной конструкционной стали. Если вы остановите свой выбор на материале другого качества, то тяжелые воротах спустя некоторое время перестанут функционировать, потому что рельс разогнётся (её не защитит даже шина).
Что ещё нужно знать, чтобы выбрать отличную направляющую?
Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота.
Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот.
Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.
Профиль для откатных ворот. Что это и какие параментры важны?
Под профилем часто понимают как направляющий рельс для откатных ворот . так и профильную трубу . используемую для изготовления каркаса. Такая труба обычно имеет сечение 60х40 мм или 50х50 мм (для внешнего каркаса) и 40х20 мм или 30х20 мм (для внутреннего), толщина 2 мм.
И если с профильными трубами все вроде бы понятно, то давайте разберемся, что же это за элемент такой – направляющий рельс.
Направляющий рельс – одна из самых важных деталей, которые вам понадобятся. Почему он так важен? Потому что именно от него зависит, будут ли ворота двигаться четко и плавно или же они будут постоянно заедать и заклинивать. Это крайне важно, ведь мало от какой детали настолько зависит нормальная работа всей раздвижной системы. Поэтому советуем перед приобретением внимательно обратить внимание на все характеристики профиля. Он не должен быть гнутым, должен быть изготовлен из прочного металла хорошего качества, чтоб исключить деформацию в будущем.
Как правило, рельс, изготовленный на заводе, имеет сложную геометрию сечения. Если же вы обнаружили, что вам хотят продать направляющую с квадратным сечением, знайте, вам хотят «впарить» самодельное изделие.
Для бытового использования направляющие обычно бывают длиной 5, 6 или 7 метров. Эта длина зависит от ширины проема. Чтобы правильно выбрать рельс, нужно учесть, что противовес у раздвижных ворот обычно равен половине длины проема ворот. То есть если у вас проем составляет 4 метра, вам следует выбрать направляющую длиной 6 метров.
Если вы собираетесь изготавливать большие промышленные ворота с проемом более 5 метров, позвоните нашим менеджерам по телефону 097-917-11-41 и уточните, какой длины рельс вам лучше выбрать.
И раз уж вы решили сделать ворота, которые прослужат вам долгие годы, то позаботьтесь о том, чтобы выбрать компоненты у надежного поставщика. Мы предлагаем фурнитуру с оптового склада по ценам ниже, чем у конкурентов. Убедитесь в этом сами! При этом мы принципиально не предлагаем некачественный товар.
Звоните нашим менеджерам – они с радостью вам помогут! К тому же у нас на сайте имеются подробные инструкции того, как сделать откатные ворота своими руками. Эти руководства настолько понятны, что даже человек без технического образования сможет разобраться, что к чему.
Помните, что только скрупулезный подбор надежной фурнитуры поможет вам достичь желаемого результата. Если вы будете испытывать какие-то затруднения при выборе необходимых деталей – обязательно обращайтесь к нам. Мы дадим совет не только по поводу выбора товара, но и проинструктируем вас в вопросах изготовления и монтажа ворот.
Направляющие для откатных ворот своими руками
Еще недавно многие отдавали предпочтение распашным воротам. Это обусловлено тем, что такую конструкцию легко установить своими руками. Кроме того, цена таких гаражных ворот доступна, и поставить их может любой владелец дома.
Откатные ворота
Но в последнее время все чаще хозяева частных домовладений или дач отдают предпочтение сдвижным воротам. Они удобны в эксплуатации, надежны, современны. При этом необходимо иметь дополнительные комплектующие.
Устанавливают откатные ворота в частных домовладениях, гаражах, на дачах. Дабы сэкономить средства на установке, многие владельцы изготавливают и монтируют их своими руками.
Это вполне реально сделать, вооружившись необходимым оборудованием, помощью друзей и, конечно же, инструкцией по установке.
Положительные и отрицательные стороны откатных гаражных ворот
Среди недостатков можно выделить:
- Высокая цена по сравнению с распашными гаражными воротами.
Еще недавно установить откатные ворота могли только обеспеченные люди. Это обусловлено высокой ценой комплектующих. Особенно дорого стоил электропривод, поэтому не каждый мог поставить ворота своими руками.
Сейчас люди отдают предпочтение именно откатным воротам. Пусть придется переплатить, но они будут наслаждаться комфортом
- Необходимо дополнительное пространство для откатывания ворот.
Установить ворота проблематично, если нет дополнительной площади возле ворот. При этом можно установить их изнутри.
Основным преимуществом откатных гаражных ворот является возможность въезда транспортного средства любой высоты, так как ни сверху, ни снизу конструкция проема не ограничена.
Характеристика
По створкам двигается профилированная консоль. Роликовая каретка крепится к фундаменту. Она определяет путь направляющей. Устройство системы включает в себя направляющие ролики с подшипниками.
Смазывать их нет необходимости. Каретки состоят из 8-ми роликов, покрытых металлом или полимером.
Благодаря качественным комплектующим конструкция может служить 50 тысяч полных циклов «открыть/закрыть». При условии правильного использования гаражных ворот этого достаточно на длительный период.
Материал для зашивки гаражных ворот своими руками: Профнастил, металлический лист, дерево, поликарбонат.
Калитку можно поставить отдельно или встроить в конструкцию.

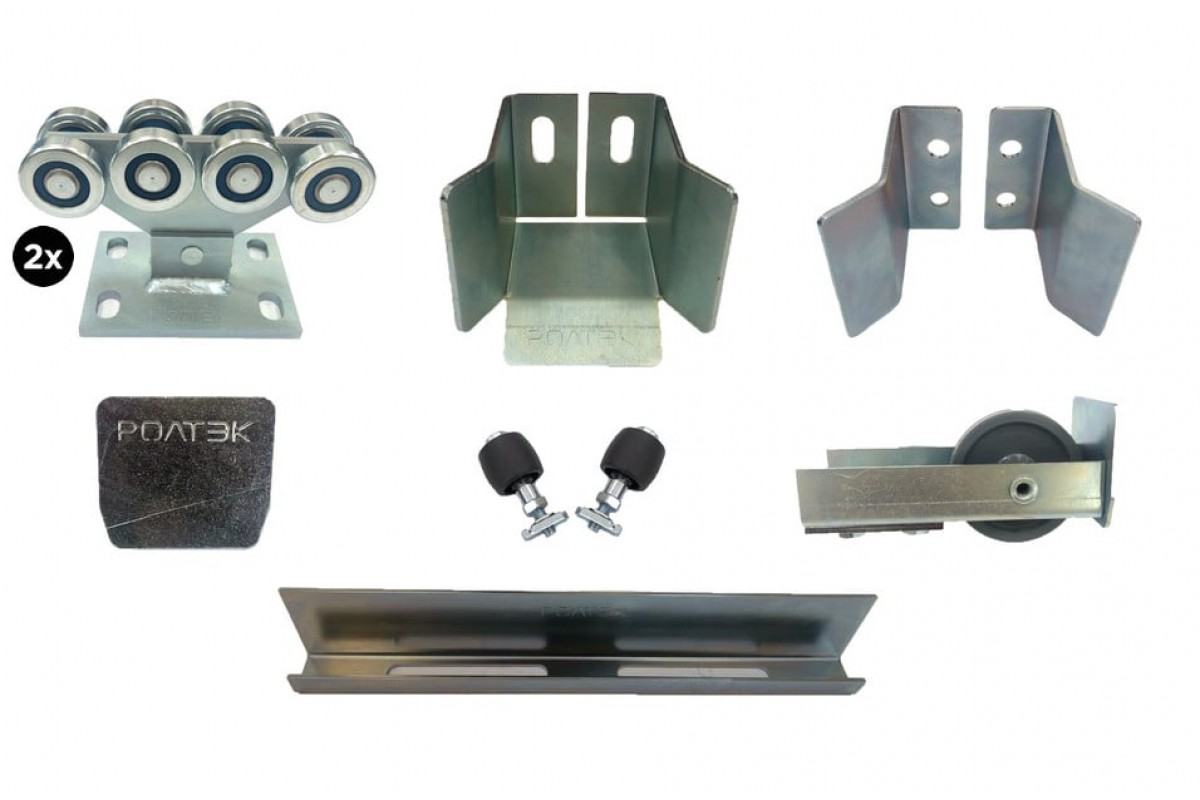

Итак, комплектующие откатных гаражных ворот:
Производим замеры проема и створок
Очень важно правильно замерить проем. От этого будет зависеть, какие выбирать комплектующие и автоматику. Поэтому первоначально необходимо определить высоту и ширину створки.
От ширины улицы и габаритов автотранспорта зависит, какой проезд необходимо делать между столбами. Рекомендуем поставить 2 балки и попытаться заехать машиной между ними. Если удалось, значит, такой должна быть ширина проема. Если вы сбили хоть 1 балку, то следует расширить проезд.
Ширина проезда, как правило, составляет 1,5 ширины проема.
К примеру, проем ворот равен 4 метрам. Длина ворот в таком случае составит 4 метра*1,5=6 метров.
Покупать фурнитуру нужно с направляющей длиной в 6 метров. Пространство для откатывания будет таким же.
Подготовка опорных столбов
Про установку опорных столбов следует подумать заблаговременно. Примерно за 1-2 недели до начала изготовления створок. Это время нужно для того, чтобы застыл бетон.
В качестве материала для опорных столбов подойдут швеллер, металлическая труба, брус, столбы из кирпича или бетона.
Бетонировать их необходимо на глубину 1 метра, именно на это расстояние промерзает земля. Иначе весной или зимой столб может наклониться, а это повлияет на нормальное функционирование ворот.
Для крепления нащельников, когда будете изготавливать столбы, на каждом из них нужно сделать по 3 закладные. В дальнейшем, без проблем прикрепите к ним верхние ролики, нижний и верхний улавливатель.
Приварите арматуру посередине забетонированной трубы. С другой стороны приварите арматуру к уголку 50х50 длиной 80 мм. Этот уголок расположен в шве стороной, приваренной к арматуре.
Ко второй стороне приваривают нащельник. Ближе к краю столба уголок должен быть заложен в шве. Этот нащельник будет на расстоянии 8-10 см от края опорного столба.
Если планируете автоматику для гаражных ворот, заложите провода для фотоэлементов, привода, сигнальной лампы и антенны.
Схема проводки для автоматики
Схема подключения откатных ворот
Делаем фундамент (швеллер)
Швеллер — основной элемент для фундамента откатных ворот. Ширина его составит 10, 16 или 20 см. Используется также арматура с сечением 10-14 мм. Разрежьте арматуру, чтобы длина частей составляла 1 метр. Затем приварите их к швеллеру.
Приготовьте ров длиной вполовину ширины проема. Ширина составляет 30 см, глубина 1 метр. Поставьте швеллер и забетонируйте. Фундамент для ворот готов.
Размер фундамента составит половину проема.
Сначала по уровню выставите швеллер. Его верх должен быть на одном уровне с асфальтом. Если планируете укладывать плитку, учтите ее высоту. На этом уровне и бетонируйте швеллер.
Если взять во внимание все советы, выйдет ровная железная площадка. К ней приварите ролики для ворот.
Фундамент сохнет неделю, в это время у вас есть возможность сделать замеры откатных ворот.
Сначала нужно сделать каркас.
Изготавливаем несущую раму
Материал рамы — профиль (профильная труба). Для наружного каркаса используют профиль (трубу) размером 60х40 или 50х50 мм. Для внутреннего —20х30 или 40х20 мм.
В первую очередь почистите от ржавчины металл для рамы. Для этого используйте болгарку с железной щеткой. Обезжирьте, используя растворитель и тряпку.
Затем покройте металл антикоррозийным грунтом.
Далее, необходимо сварить раму. Каркас варят с нижней части кверху. Возьмите направляющий рельс 60х70 мм и приварите к нему снизу 2 трубы размером 60х40 по 60 сантиметров. Направляющий рельс приваривают к трубам для того, чтобы конструкция была устойчивой при сварке каркаса.
Затем возьмите направляющую и сверху приварите профиль каркаса 60х40 мм. С помощью прихваток по 2 сантиметра через 50-60 см приварите трубу к направляющей.
Важно, чтобы направляющая и трубы были сварены в шахматном порядке. Это делается для избегания дефектов ворот.
Затем приварите первую и вторую трубу наружного и профили внутреннего каркаса.
После этого зачистите швы с помощью болгарки.
Ролики для откатных ворот
Красим и обшиваем ворота
После грунтовки труб нужно их покрасить. Самая распространенная краска — алкидная эмаль.
Нанесите сначала один слой краски, затем дайте просохнуть, после чего нанесите еще один.
Для обшивки подойдет профлист, металл или дерево.
Устанавливаем ворота своими руками
После того как застыл фундамент, можно устанавливать ворота.
Этап №1. Выставите ворота на том месте, где будут так называемые лапы. Их крепят для того, чтобы было удобнее красить и перевозить ворота.
Этап №2. Срежьте «лапы» и выставите ролики для откатных ворот на фундаменте, предварительно раздвинув их на максимальную ширину. Направляющая должна быть надета на ролики.
Этап №3. Выровняйте с помощью уровня.
Этап №4. Роликовая каретка приваривается к швеллеру.
Иногда, люди, которые устанавливают ворота своими руками, допускают ошибки. Например, они считают, что роликовая каретка лучше будет прикреплена с помощью гаек или шпилек. Думают, что неполадки можно будет исправить. Но при таком методе крепежа работы, наоборот, прибавится.
Это обусловлено, прежде всего, тем, что придется долго возиться с воротами: нарезать резьбу, просверлить швеллер. Очень точно нужно будет их установить. Если будет отклонение хотя бы на пару миллиметров, то придется несколько дней потратить на сварку. В конечном счете все равно придется приварить ролики к фундаменту.
Для того чтобы снять роликовую тележку или передвинуть ее, достаточно подрезать шов сварки. Если понадобится это повторить это несколько раз, смело можно это делать: работа ворот не нарушится.
Правильнее использовать шпильки. Но нужно учитывать, что необходимо точно устанавливать фундамент. Рекомендуем использовать готовые площадки под ролики с существующими шпильками. Для этого приварите площадку к фундаменту, а ролики закрепите на площадку, используя гайки или шпильки. Оптимальный вариант — крепить ролики к фундаменту с помощью сварки.

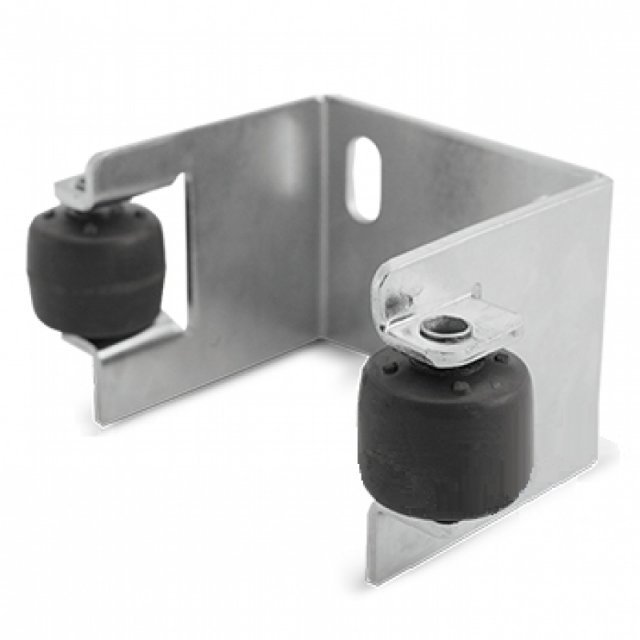

Этап №5. Прихватите сваркой верхний поддерживающий ролик.
Этап №6. Поставьте концевой ролик.
Этап №7. Приварите нижний и верхний улавливатель.
Если в качестве опорных столбов служат стальные трубы или швеллер, то улавливатели приваривайте на столбы. Если столб из кирпича или бетона, используйте профильную трубу. Ее крепят к столбу с помощью арматуры или дюбелей.
Армирование бетонного фундамента
Предусматривают это заблаговременно, путем выпускания закладных из столба. Затем к закладным крепят улавливатели. Сделать это своими руками значительно дешевле, чем в специализирующейся фирме.
Автоматика для откатных ворот своими руками
Для того чтобы было удобнее пользоваться воротами, поставьте автоматику. Она упростит открытие и закрытие. Благодаря автоматике вам не понадобится выходить из машины или дома для того, чтобы управлять створками.
После нажатия кнопки на пульте двери легко откроются. Для автоматических откатных гаражных ворот понадобится привод.
Поставить откатные ворота своими руками получится намного дешевле, нежели заказывать их. Купите комплектующие, вооружитесь чертежами и инструкциями, и вперед навстречу комфорту.
Источники: delaemvorota.com.ua, vorotagate.ru, www.vorotnet.com.ua, svoivorota.ru
Профиль для откатных ворот. Выбирайте у надежного поставщика.

Сразу стоит условиться, что же именно понимают под этим понятием – профиль откатных ворот. А имеют в виду здесь обычно две различные вещи – профильные трубы, из которых делают каркас откатных ворот, а также иногда – опорные столбы. Кроме того, профиль откатных ворот – это еще и направляющий рельс, который является основной деталью фурнитуры.
Сразу стоит условиться, что же именно понимают под этим понятием – профиль откатных ворот. А имеют в виду здесь обычно две различные вещи – профильные трубы, из которых делают каркас откатных ворот, а также иногда – опорные столбы. Кроме того, профиль откатных ворот – это еще и направляющий рельс, который является основной деталью фурнитуры.
Но начнем по порядку. Поговорим сначала о профильных трубах. Итак, полотно ворот – это каркас, состоящий из двух рам, обшитый каким-либо материалом (профнастил, доски, листовой металл, ковка и т.д.) Внутренняя и внешняя рамы делаются из труб различного сечения.
Для внешней рамы берут профильные трубы сечением 60х40 мм или 50х50 мм, для внутренней — 20х40 мм, 20х30 мм или 20х20 мм. Внутренняя рама приваривается к внешней так, чтобы смещение ее труб было в ту сторону, с которой будут крепить зашивочный материал. Если зашивка будет крепиться с обеих сторон, то трубы внутренней рамы должны располагаться посередине относительно труб внешнего каркаса.
Швы должны быть длиной около 2 см, накладывать их нужно на расстоянии 20-30 см друг от друга, при этом учитывайте, что если трубы перегреть, их может сильно выкрутить. Чтобы этого избежать, швы накладывайте в шахматном порядке. К нижней трубе каркаса приваривается направляющий рельс, о котором поговорим дальше.
Перед сваркой трубы нужно очистить от окалины и ржавчины, вскрыть их грунтовой. Накладывать нужно несколько слоев грунтовки, чтобы хорошо защитить металл от коррозии. Можно это делать двумя способами – пульверизатором и кисточкой. Используя пульверизатор, вы потратите на работу меньше времени, но выполнено все будет не так аккуратно. Кисточкой придется поработать немного дольше, зато и результат будет лучше. После сварки поврежденную грунтовку нужно будет восстановить. Красят ворота обычно алкидной эмалью, ведь она сама по себе хорошо защищает металл от коррозии, быстро сохнет и образует красивое глянцевое покрытие. Средний вес каркаса раздвижных ворот для проема 4 метра составляет около 120-130 кг.
Подробнее о процессе сваривания каркаса откатных ворот, а также о других этапах по созданию раздвижной системы читайте в материалах на нашем сайте. Мы постарались сделать все возможное, чтобы собрать воедино все необходимые сведения для тех, кто решил самостоятельно делать и монтировать откатную систему, ведь в интернете так много разрозненных бессистемных материалов, но так мало простых и доступных руководств, которые действительно могут помочь.
Откатные ворота своими руками.
Теперь же поговорим о направляющем рельсе, который тоже часто называют профилем. Другие его названия – консоль, балка.
Консоль – это самая габаритная и при этом самая важная часть откатной системы. Чисто с технической точки зрения, это рельс, который приваривается к нижней трубе каркаса ворот. Именно в этот рельс вдеваются роликовые каретки, приваренные к фундаменту. По этим роликам скользит консоль, а с нею, соответственно, и все полотно ворот.
От качества консоли зависит то, будет ли нормально функционировать вся раздвижная система. Если балка сделана из некачественной стали, то со временем она может деформироваться, что приведет к заклиниванию ворот. Поэтому заранее нужно проконтролировать не только то, насколько ровным является рельс, но и лучше разузнать у поставщика по поводу качества стали, того, где данный рельс производится и есть ли какая-то гарантия качества приобретаемой вами фурнитуры. Если продавец будет уходить от ответа и не сможет дать четкие ответы на ваши вопросы, скорее всего ему есть, что от вас скрывать. Покупая фурнитуру (в том числе и направляющий рельс) у нас, вы можете получить подробную информацию о приобретаемом товаре. Мы честно расскажем вам о достоинствах и недостатках консолей от различных производителей. При этом у нас нет некачественных моделей, у нас есть только хорошие и очень хорошие компоненты.
Фурнитура для откатных ворот
Если же вы, покупая фурнитуру у непроверенного дилера, вдруг обнаружили хотя бы небольшие дефекты на консоли, лучше сразу отказаться от приобретения. Также стоит обратить внимание на сечение профиля консоли. Если оно квадратное, вам хотят продать или подделку или самопал. Оригинальная заводская консоль всегда имеет сечение сложной геометрической формы.
Мы уже упоминали о весе каркаса откатных ворот. Вообще вес – это очень важная характеристика, которая влияет на многие показатели при изготовлении раздвижной системы. Чем тяжелее будет створка ворот, тем более прочная должна быть фурнитура. Также и мощность автоматики должна соответствовать весу ворот. Но поговорим о фурнитуре, а конкретно о прочности направляющего рельса.
Вот зависимость балки от веса полотна ворот:
— при массе створки до 300 кг, консоль должна иметь сечение 6х7 см и толщину стали – 3,5 мм;
— при массе створки до 700 кг, консоль должна иметь сечение 8,5х9,5 см и толщину стали – 5 мм;
— при массе створки более 800 кг, консоль должна иметь сечение 17х18 см и толщину стали – 12 мм.
Поскольку вес каркаса всегда примерно одинаков для створок одного размера (небольшие различия возможны лишь при использовании профильных труб различного сечения), общая масса створки будет зависеть от того, чем ворота зашивать. Наиболее легкий материал – профнастил, сталь и дерево существенно тяжелее, ковка – наиболее тяжелый материал.
Это все, что можно рассказать на эту тему. Надеемся, теперь вы выберете имеено тот профиль откатных ворот, какой вам нужен. Также читайте прочие материалы на нашем сайте, а при возникновении любых вопросов обращайтесь по телефону к нашим менеджерам!
Откатные ворота
Откатные ворота
Преимущества откатных ворот
Помимо очевидных — отсутствия ограничения по высоте, простоты конструкции и т. д. у откатных ворот есть и другие, не столь явные преимущества.
Цены на откатные ворота являются вполне приемлемыми для потребителей. Для широких проёмов это намного более экономный вариант, чем любые другие типы ворот, включая цельнометаллические распашные.
Во-вторых, они отлично работают при неблагоприятных погодных условиях. Ролики, размещённые внутри направляющего рельса, надёжно защищены от повышенной влажности и воздействия абразивных частиц. Это гарантирует то, что привод и автоматика откатных ворот будут работать без перегрузок. А это значит то, что срок службы в сложных условиях не будет уменьшаться.
Ещё одно важное, но далеко не столь очевидное преимущество — это их эстетические качества. На первый взгляд это кажется странным, но на деле лучшей альтернативы с точки зрения эстетики откатным воротам нет! По крайней мере если они применяются в качестве въездных на территорию. Единственная сопоставимая по потребительским качествам альтернатива в этом случае — это обычные распашные ворота. Очевидно, что если говорить о непрозрачных конструкциях, то откатные ворота одерживают в столкновении этих альтернатив явное преимущество.
Отделка откатных ворот
Раму, которая является основой откатных ворот, можно отделать самыми разными материалами. Классическим вариантом отделки является обшивка металлическим профилем, но это далеко не аксиома. На сегодняшний день в процессе изготовления откатных ворот используется популярная обшивка сайдингом. Преимущества этого материала — больший выбор цветовых решений и несколько большая долговечность по сравнению с металлическими листами.
Но и сайдинг и металлический профиль чаще применяются для отделки откатных ворот на предприятиях. Индивидуальные застройщики, которые щепетильно относятся к дизайну, сегодня предпочитают дерево и кованые решётки. Отделка деревом различных пород позволяет эффективно обыграть плоскость ворот и будет отличным выбором, если в оформлении забора также применятся дерево. Если же забор кирпичный или каменный, то многие выбирают такой нетривиальный вариант обшивки откатных ворот, как кованые решётки.
Рекомендации к откатным воротам
Инструкция по монтажу откатных ворот
Общая схема.
1. Несущий профиль
2. Несущая роликовая тележка
3. Полотно ворот
4. Столб опорный
5. Плато от бокового качения
6. Столб ответный
7. Уловитель нижний
8. Зубчатая рейка
9. Электропривод
Необходимые условия при изготовлении откатных самонесущих ворот: полотно ворот должно быть жестким, выдерживать ветровые и весовые нагрузки (в том числе изгиб под собственным весом). Направляющая приваривается к жесткому полотну.
Базовая комплектация для ворот консольного типа.
Состав базовой комплектации определяется исходя из веса устанавливаемых ворот, их габаритных размеров и варианта исполнения (глухие или решетчатые). Основным конструктивным элементом, определяющим работоспособность и обеспечение требуемых потребительских качеств изделия в течение всего срока службы, является направляющая. Критерием выбора направляющей является соответствие ее технических характеристик для выбранного полотна ворот. Комплектация ворот формируется исходя из выбранной направляющей.
В состав базового комплекта для изготовления откатных ворот входят:
1. металлический профиль — направляющая
2. две роликовые опоры
3. плато с роликами от бокового качения
4. ролик концевой
5. заглушка несущего профиля
6. уловитель нижний
Выбор направляющей и комплектующих.
Для изготовления откатных самонесущих ворот используются три типа направляющих. На их основе существует три базовых комплекта:
1. ЭКО (комплект для ворот весом до 200 кг)
2. НОРМА (комплект для ворот весом до 600 кг).
3. МАКС (комплект для ворот весом до 1200 кг).
F1 = F2 + P + Pt
F2 = (P*A/I — Pt)/2
Р — вес основной части воро
Pt — вес технологической части воро
F1 — сила тяжести действующая на роликовую опору 1
F2 — сила реакции, действующая на роликовую опору 2
A — ширина проема ворот
I — расстояние между центрами роликовых опор
B — высота ворот
Для правильного расчета конструкции откатных ворот важно вычислить величину F2, поскольку максимальное значение силы, действующей на роликовую опору, ограничено для каждой из направляющих.
Роликовая опора 1 должна устанавливаться как можно ближе к открытому проему (но следует предусмотреть место для установки концевого ролика). Расстояние между центрами роликовых опор (I) влияет на значение сил F1 и F2: если I увеличивается, то силы F1 и F2 уменьшаются. Для расчета расстояния между центрами роликовых опор рекомендуем воспользоваться формулой:
I = P*A / (2F2 + Pt)
Общие рекомендации.
Размеры и вес фундамента. Для нормальной работы ворот необходимо создать фундамент массой вдвое превышающей величину F1. Чтобы рассчитать массу фундамента достаточно умножить плотность бетона на объем. Плотность бетона приблизительно 2000 кг/м3.
1. Забор
2. Яма для бетонирования закладных под роликовые опоры
3. Яма для бетонирования закладных под ответный столб
Примечания: глубина выборки грунта в ямах для бетонирования = глубина промерзания + 200 мм
Закладная. Создать плоскость для монтажа роликовых опор рекомендуем посредством металлической сварной конструкции из швеллера (см. рис.)
Монтаж закладной производится согласно прилагаемой схеме.
Столб опорный. Рекомендуемая конструкция и необходимые допуски.
Столб ответный. Рекомендуемая конструкция.
Монтаж роликовых опор. Рекомендуется устанавливать роликовые опоры при помощи закладных болтов или на регулировочные площадки.
Направляющая. Сварочное соединение направляющая — каркас ворот рекомендуется выполнять следующим образом: с торцов полотна сварной шов выполняется непрерывным (с обоих сторон полотна ворот) длинною по 500 мм, а в средней части ворот достаточно применить точечную сварку с пятном сварки 30 мм — 50 мм и шагом 100 мм — 150 мм.
Ролики от бокового качения. В зависимости от вариантов исполнения полотна ворот существует два типа конструкций исключения бокового качения. Вариант 1: верхняя часть полотна ворот прямая, горизонтальная. В этом случае используется стандартное плато от бокового качения (см. рис.).
Вариант 2: верхняя часть полотна ворот фигурная или имеет пики. В таком случае с внутренней стороны ворот закрепляют П — образный профиль, а ролики, опираясь изнутри на его ребра исключают боковое качение (см. рис.).
для этого варианта рекомендуем устанавливать опорный столб следующим образом.
|
Фурнитура для базовых комплектаций: * одна направляющая нижняя * две роликовых платформы * один разгрузочный нижний ролик * один улавливатель нижнего разгрузочного ролика * верхний ограничитель, регулируемый с роликами
Схема расположения роликов
По всем вопросам относительно приобретения и эксплуатации, а также дополнительной консультации, вы можете связаться с нами по e-mail: [email protected]. |
Комплектующие для откатных ворот, ролики, направляющая
Установка металлических откатных ворот стала весьма актуальным решением контроля доступа на территорию. Этому способствуют явные преимущества ворот откатного типа. Главная особенность их механизма в том, что створка перемещается параллельно забору. Поэтому именно откатная система позволяет выгодно экономить въездное пространство.
Движение откатных ворот обеспечивает фурнитура, без которой работа всей системы просто невозможна. Стандартный комплект откатной фурнитуры включает: направляющая, опорная роликовая платформа, верхняя пластина с роликами, ролик конечный, нижний улавливатель и верхний улавливатель. Открывание или закрывание ворот осуществляется методом перемещения роликовых платформ по направляющей. Опорные роликовые платформы крепятся на заранее заложенный швеллер, а направляющая монтируется к каркасу ворот. Створка двигается по четко отведенной дистанции благодаря конечному ролику и улавливателям. Установка верхнего и нижнего улавливателей предотвращает перемещение створки дальше предполагаемого расстояния.
Безусловно, откатные ворота выбираются по качеству материала и внешнему виду профиля. Однако фурнитуре для откатных ворот стоит уделить особое внимание. Ведь уровень качества фурнитуры определяет минимальный срок службы. Надежный, а главное правильно подобранный комплект откатной фурнитуры гарантирует безотказную работу ворот сроком от 10 лет.
Решающим критерием выбора комплекта откатной фурнитуры является вес ворот. Комплекты фурнитуры различаются видами направляющих. Фурнитура должна иметь достаточную толщину металла, чтобы выдержать общую весовую нагрузку. В противном случае чрезмерное давление деформирует направляющую, и ворота выйдут из строя. При выборе комплекта рекомендуется использовать показатель на 30% больше действительного веса ворот. Это значительно продлит период службы фурнитуры для откатных ворот.
Также откатная фурнитура подбирается по ширине ворот. Направляющая должна иметь от 35 до 50% запаса длины проема. Таким образом, создается специальный противовес, который уменьшает нагрузку опорных роликовых платформ на направляющую в закрытом состоянии.
Как правило, фурнитура для откатных ворот различается металлическими и полимерными опорными роликовыми платформами. Металлические ролики более долговечны, чем полимерные. Однако в отличие от металла, полимерное покрытие работает мягче и не создает дополнительного шума.
В итоге, система откатных ворот очень удобна в использовании благодаря универсальному механизму работы. Ведь любые составляющие откатной фурнитуры легко заменимы при поломке.
Удобный выбор. Актуальная цена. Доставка по Украине: Киев, Киевская область, Белая Церковь, Александрия, Бердянск, Бровары, Винница, Днепр, Донецк, Житомир, Запорожье, Ивано-Франковск, Каменец-Подольский, Каменское, Константиновка, Краматорск, Кременчуг, Кривой Рог, Кропивницкий, Лисичанск, Луганск, Луцк, Львов, Мариуполь, Мелитополь, Николаев, Никополь, Одесса, Павлоград, Полтава, Ровно, Северодонецк, Славянск, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы.
Направляющая профиля U для консольных и раздвижных ворот, размеры: 38×38 мм и 48×48 мм,
Направляющая профиля U для консольных и раздвижных ворот, размеры: 38×38 мм и 48×48 мм, | ID: 227620Спецификация продукта
9000mm & 45x48mm 9000mmmmm & 48x48mm | ||||||
Раздвижные и консольные ворота | ||||||
Бренд | CAIS, сделанные в Чешской Республике | |||||
Отделка | 270G / M2 Hot Раскупали гальванизированные | 1|||||
толщина | 3 мм | 1|||||
Материал | MS | Код продукта | Драйвер | Драйвер 38, Драйвер 48 | ||
Минимальный Заказ Количество | 1 |
Описание продукта
Используется с направляющей пластиной с одним роликом (JRS 30 и 40) для поддержки арочных раздвижных ворот и наклонных консольных ворот. Имеет длину 3 метра и толщину 3 мм. Доступен в двух размерах.
Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
О компании
Год основания2019
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер деятельности Импортер
Количество сотрудниковДо 10 человек
Годовой оборотRs. 2–5 крор
IndiaMART Участник с января 2020 г.
GST32AAECH9700R1Z8
Код импорта-экспорта (IEC)AAECH*****
Наша миссия состоит в том, чтобы предоставить инновационные решения для фурнитуры для ворот и предложить вам наш опыт и знания в производстве фурнитуры для ворот.
Вернуться к началу 1
Есть потребность?
Лучшая цена
Есть потребность?
Лучшая цена
Алюминиевый регулируемый верхний направляющий элемент EMALU раздвижные ворота
Регулируемый верхний направляющий кронштейн для откатных ворот въезда
С помощью этой регулируемой верхней направляющей ваши откатные ворота будут двигаться прямо! Благодаря прочности этого алюминиевого композитного материала ваши раздвижные ворота будут работать без проблем в течение многих лет и устойчивы к любым экстремальным погодным условиям.
Преимущества :
— Регулируемая глубина от 12 до 16 см.
— Очень устойчив к коррозии и не ржавеет.
— Подходит для сильно засоленных сред
— Высокая устойчивость к нагрузкам
— Простота обслуживания
2 года гарантии производителя
Комфорт в доме в настоящее время можно оптимизировать и улучшить многими способами, и один из способов сделать это должным образом — использовать различные аксессуары и устройства, которые в настоящее время можно найти на рынке.Одним из элементов, который позволяет нам жить в комфортном доме, является использование откатных ворот.
С ИСПОЛЬЗОВАНИЕМ РАЗДВИЖНЫХ ВОРОТ
Использование раздвижных ворот становится все более распространенным среди частных лиц, не в последнюю очередь потому, что этот тип ворот позволяет лучше использовать пространство, а также имеет определенные визуальные преимущества. Кроме того, он может быть изготовлен из различных материалов, включая оцинкованную сталь, кованое железо, нержавеющую сталь или просто алюминий, что влияет не только на его внешний вид, но и на его прочность. На него можно установить автоматику для ворот и, таким образом, сделать его автоматизированным для гораздо более практичного повседневного использования.
Откатные ворота могут быть самонесущими, в том числе с применением стоек, а могут быть рельсовыми. Откатные ворота могут быть самонесущими, а это значит, что они могут быть оснащены стойками, или же это могут быть рельсовые ворота. Вы должны соответственно выбрать тип моторизации, и преобразование ваших раздвижных ворот в электрические модели ворот должно выполняться с особой осторожностью.
Если у вас есть автоматические ворота, вам доступны различные опции, в том числе возможность удаленного управления их работой с помощью пульта дистанционного управления.Алюминиевые раздвижные ворота на рельсе должны иметь ограничитель, а также направляющую, чтобы они не сходили с заданного пути. В случае отключения электроэнергии мы рекомендуем использовать резервную батарею с питанием от солнечных батарей с фотоэлементами, чтобы электропривод ворот мог работать непрерывно.
ИСПОЛЬЗОВАНИЕ НАПРАВЛЯЮЩЕЙ ДЛЯ РАЗДВИЖНЫХ ВОРОТ
Несколько элементов вступают в игру, чтобы раздвижные ворота могли должным образом выполнять свои различные функции. К ним относится использование направляющей для раздвижных ворот, которая является большим подспорьем с точки зрения помощи пути для ваших раздвижных створок.Без таких направляющих элементов невозможно обеспечить их плавный ход по траекториям, по которым они должны двигаться. В противном случае возможно, что створки ваших раздвижных ворот не будут следовать траектории, обеспечивающей правильное закрытие проема. Кроме того, необходимо обратиться к одному конкретному решению, а не к другому, чтобы гарантировать, что все будет полностью функционально после установки.
№ Чтобы принять наилучшее решение относительно направляющей для откатных ворот, необходимо учитывать различные параметры.К ним относятся размеры модели раздвижных ворот, которая есть у вас дома, а также другие детали, такие как установка ваших ворот в вашем имении и то, находятся ли они на склоне. Установка направляющей для раздвижных ворот должна производиться таким образом, чтобы она лучше всего подходила для непосредственного окружения, в котором она будет использоваться.
Поэтому, чтобы работы по установке этого элемента можно было провести в наилучших условиях, необходимо обратиться к профессиональному монтажнику.Установка самонесущих ворот или алюминиевых распашных ворот – это действие, которое желательно доверить профессиональному монтажнику, если вы хотите, чтобы все произошло в наилучших условиях. Установка откатных ворот представляет собой проблему, если она не выполнена должным образом, и они должны иметь возможность скользить по заданному пути, реверсивно двигаться по ним и найти человека для установки откатных ворот с электроприводом. не торопись.
MISTER GATES DIRECT, ВАШ ПАРТНЕР ДЛЯ ДОМА
Существуют различные онлайн-вывески, к которым вы можете обращаться по вопросам, связанным с домом, и обозначать жилье.com является одним из них. Хорошая направляющая для откатных ворот — не единственное, что вы можете купить на этом сайте, есть много других вариантов, которые сделают ваш дом намного комфортнее и практичнее. Среди покупок, которые вы можете сделать на сайте, модели электрозащёлок для ваших ворот, разные виды моторизации, в том числе для распашных ворот, петли для алюминиевых ворот, шары накатные, моторизация для деревянных ворот, гайки, элементы для замков, ручки, инструменты, такие как пила, ножны, гидравлический двигатель с шарнирным рычагом для секционных или подъемно-поворотных гаражных ворот, различные виды запасных частей и многое другое.
Кроме того, предлагаемые товары не только многочисленны и разнообразны, но и представлены брендами, которые стоит посетить. Это стало возможным благодаря тому, что интернет-магазин позаботился о том, чтобы отобрать бренды, достойные его имени, и оставить только те бренды, которые способны удовлетворить наши потребности с точки зрения качества и цены.
Кроме того, для магазина важно предлагать привлекательное соотношение цены и качества для всех продаваемых товаров. Это позволяет клиентам избежать перерасхода средств, но при этом иметь товары высокого качества. Итак, чтобы оказаться в числе тех, кто воспользуется статьями, предлагаемыми на сайте mistergatesdirect.com, вы можете перейти прямо на сайт.
Архив рубрики «Сталь» | DuraGates: универсальное решение для легких, средних и тяжелых откатных ворот
Стальные ворота в резиденции в штате Вашингтон
Справочный номер: D167
Прочитайте, что сказал производитель: «Моя компания, David Getts Designer Builder, Inc., является генеральным подрядом…
Читать далееВорота со стальным каркасом и деревянными воротами
Справочный номер: D166
Этот житель Нью-Джерси хотел, чтобы ворота охраняли его собственность. Распашные ворота были невозможны, так как…
Читать далееРаздвижные ворота на Филиппинах
Справочный номер: D164
Это После нескольких недель планирования наш клиент на Филиппинах наслаждается своими раздвижными воротами, используя DuraGates…
Читать далееКонсольные ворота на заднем дворе Айовы
Справочный номер: D163
Наше оборудование DuraGates можно использовать практически везде. Прочитайте, что сказал наш клиент Шон. «Моя жена хотела…
Небольшие раздвижные ворота в Остине, штат Техас
Справочный номер: D162
Наш клиент, Джон, хотел получить легкий доступ к своему заднему двору с подъездной дорожки. Он решил, что наши консольные откатные ворота…
Читать далееРаздвижные ворота в деревенском стиле в резиденции в Техасе
Справочный номер: D160
Домовладелец из Техаса хотел установить на своей территории современные ворота в деревенском стиле.Въезд на подъездную дорожку имеет уклон, поэтому…
Читать далееВорота безопасности в Texstar Ford
Справочный номер: D158
Aberdeen Gates, Weatherford, TX установили ворота безопасности у местного дилера Ford. Модель ЦГС-350.8П использовалась с ворот…
Читать далееСтальные ворота в Сиэтле, Вашингтон
Справочный номер: D157
Этот домовладелец хотел раздвижные ворота, которые загораживали бы их дорогу от переулка. Джон в Signature Quality Landscape…
Большие ворота в Мемориальном парке Эль Торо в Калифорнии
Справочный номер: D156
В Мемориальном парке Эль Торо нужны двое ворот. Одни ворота должны были быть установлены на въезде, другие…
Читать далееВорота Университета Джорджа Вашингтона
Справочный номер: D153
Модель Grande DuraGates, CGS-350.8G был использован для этих консольных раздвижных ворот. Университету Джорджа Вашингтона нужны были крепкие ворота на…
Читать далееPrivacy Gate в Чикаго, штат Иллинойс
Справочный номер: D151
DuraGates KIT150 использовался в качестве калитки, разделяющей два дома в районе Чикаго. Ворота защищены…
Читать далееРаздвижные ворота крыльца в Сиэтле, штат Вашингтон,
Справочный номер: D150
Распашные ворота на этом крыльце невозможны.Если бы ворота распахивались внутрь или наружу…
Читать далееРаздвижные ворота на крыльце
Справочный номер: D148
Из-за универсальности фурнитуры эти ворота были изготовлены в соответствии с перилами на крыльце, чтобы…
Читать далееКонфиденциальные ворота установлены на строительной площадке
Справочный номер: D142
Эта компания из Огайо искала способ обезопасить свою строительную площадку. Они выбрали интегратор DuraGates, модель CGS-500.8P…
Частная резиденция в Альбукерке, Нью-Мексико,
Справочный номер: D129
Компания Scott’s Fencing Co., Inc. спроектировала и построила эти раздвижные ворота по индивидуальному заказу для нового дома в Нью-Мексико. Они использовали…
Читать далееДвойные раздвижные ворота в Грузии
Справочный номер: D127
Эти красивые двойные раздвижные ворота идеально сочетаются в центре подъездной дорожки, создавая цельный вид…
Читать далееВорота нефтегазового завода Анадарко
Справочный номер: D126
Компания KRS Fabrications недавно изготовила и установила ворота безопасности на нефтегазовом заводе Анадарко, зная, что консольный скользящий…
Читать далееПодъемная станция в Рио-Ранчо, Нью-Мексико,
Справочный номер: D125
Город Рио-Ранчо, штат Нью-Мексико, обратился в Scott’s Fencing, надеясь, что их компания найдет решение для крупного…
Читать далееЧастная резиденция в Аспене, Колорадо
Справочный номер: D124
Владелец частной резиденции в Аспене, штат Колорадо, хотел раздвижные ворота, чтобы скрыть коммунальное оборудование в…
Читать далееРезиденция в Нью-Мексико
Справочный номер: D123
Эта элитная установка откатных ворот для жилых помещений имеет 20-футовые ворота весом 1300 фунтов. В этих консольных воротах используется…
Конференц-центр Анахайма
Справочный номер: D107
Этот набор из 5 ворот для конференц-центра Анахайма имеет ширину от 20 до 26 футов и вес в диапазоне…
Читать далееСанные лотки в Кливленд-парке
Справочный номер: D119
Разумное использование нашей фурнитуры для раздвижных ворот DuraGates модели CGS-250.8М. Команда Cleveland MetroParks установила две системы DuraGates для…
Читать далееЗавод пищевой промышленности
Справочный номер: D101
Наш клиент, компания Nutrient Foods, творчески подошла к использованию нашей фурнитуры для раздвижных ворот DuraGates. Применение…
Читать далееВинный регион в Калифорнии
Справочный номер: D104
Посмотрите на эту действительно прикольную инсталляцию.Оборудование DuraGates работало в самых сложных для этих ворот условиях грунта. В…
Читать далееГосударственное учреждение в Нью-Мексико
Справочный номер: D108
Для этих больших ворот нужна наша самая большая модель CGS-350. 8G. Очень простая конструкция ворот, требующая высокой безопасности и…
Техасский университет A&M
Справочный номер: D109
Этот высококлассный проект имеет уникальную решетчатую конструкцию.Любая обычная фурнитура для раздвижных ворот нарушила бы эстетический вид…
Читать далееЧастная резиденция в Вирджинии
Справочный номер: D110
Эти декоративные стальные ворота имеют ширину более 25 футов. С фурнитурой DuraGates вам не нужен вес…
Читать далееЧастная резиденция в Вирджинии
Справочный номер: D111
Уникальное требование: эти очень декоративные стальные ворота имеют ширину более 30 футов.Короткий забор вдоль участка сделал…
Читать далееСолончак на Спринг-Стрит
Справочный номер: D112
Island Steel & Detailing Corporation проделала фантастическую работу по изготовлению и установке двух больших ворот с использованием наших раздвижных ворот DuraGates…
Читать далееГараж для роскошных автомобилей в Нью-Джерси
Справочный номер: D114
Из-за наклонного подъезда к роскошному гаражу нельзя было установить обычные раздвижные ворота. Ворота весят…
Жилые ворота в Нью-Джерси
Справочный номер: D117
Эта резиденция в Северном Джерси находится на оживленной улице и не имеет места для…
Читать далее[PDF] Фурнитура HELM для раздвижных и проходных ворот. Раздвижная фурнитура
1 Фурнитура HELM для откатных и проходных ворот Раздвижная фурнитура2 Фурнитура HELM для откатных ворот Возможна установка…
Helm Heatware для скольжения ворот и ворота ворот скольжения оборудованияHELM оборудование для раздвижных ворот
возможных монтажных типов 1
2
3
4
5
6
7
8
9
10
2 BEH_0609/03.2016
HELM Фурнитура для раздвижных ворот
HELM Преимущества продукта • • • • • •
оригинальная программа HELM для раздвижных дверей и ворот с весом створки до 2000 кг полный ассортимент, в том числе для специальных раздвижных применений, в размерах профиля от 100 до 700 вся фурнитура «Сделано в Германии» (сертификат в соответствии с DIN EN ISO 9001:2000) 75-летний опыт работы с фурнитурой для раздвижных дверей выдающиеся ходовые качества и разнообразные варианты монтажа протестированы в соответствии с DIN EN 1527:1998 (в сочетании с двухпарными тележками серии -91) • 100. 000 циклов испытаний (с тележками серии -91) • Класс коррозионной стойкости 3 (в соответствии с DIN EN 1670: классы 1-4) • Доступны решения для противопожарных дверей (сертификат испытаний MPA 120001291-1) • Консультации по специальным применениям
Размеры направляющей Правильный размер профиля или оборудования может быть определен исходя из грузоподъемности одно- и двухпарных тележек. Рассматривались тележки стандартной конструкции со стальными роликами. Подробные декларации веса, e.г. для использования тележек с пластмассовыми поверхностями и для откатных ворот с электроприводом можно найти в следующей таблице. Оригинальные гусеницы HELM изготавливаются из чистой стали или оцинкованы, имеют на складе длину 6000 мм или могут быть обрезаны до нужной длины. № профиля 100, 300, 400 и 500, а также обычная фурнитура также доступна из нержавеющей стали (номер материала 1.4301).
Профиль
100
300
400
500
500
600
700
H
28,00
35,00
43,50
60,00
75,00
110,00
B
30,00
40,00
48,50
65,00
80,00
90,00
S
1,75
2,75
3,20
3,60
3,60
4,50
6,50
100
300
400
500
600
700
Несущая емкость в кг для профиля
Тележка вешалка одна пара
троллейбус туровая двусторонняя пара
троллейбус вешалка двухпоры для электрических веществ
за троллейбус вешалка (стальной ролик)
30
65
100
200
400
700
на каждое полотно ворот (стальной ролик)
60
130
200
400
800
1400
за ворот Лист (пластиковый протектор)
45
110
150
300
за троллейбус вешалка (стальной ролик)
50 *
100 *
200 *
200 *
300
600
1000
за ворот Лист (стальной ролик)
100 *
200 *
400 *
600
1200
2000
За ворота листьев (пластиковый протектор)
70
140
240
480
на троллейбус вешалка (стальной ролик)
70
120
240
475
700
на ворот (сталь ролик)
140
240
480
950
1400
*Сертификат согласно DIN 1527, 100. 000 циклов со следующими значениями: профиль 100 с весом 90 кг, профиль 300 с весом 170 кг и профиль 400 с весом ворот 300 кг. Значения в соответствии с таблицей выше могут быть обеспечены для нормально нагруженных откатных ворот.
3 behen_0609 / 03.2016
Helm Heatware для раздвижных ворот
Bracket
профиль
100
300
400
50058 400
500
600
700
Часть №.
100
в 300
400
500
600
700
Длина изображения
010020
030020
040020
050020
060020
070020
укорочен
010021
030021
040021
050021
060021
070021
1103
1303
1403
1503
1603
1703
110320
130320
140320
150320
160320
170320
101
301
401
501
601
701
010120
030120
040120
050120
060120
070120
102
302
402
502
602
702
(Держатели направляющих планируются в расстояние 750 мм. )
010220
030220
040220
050220
060220
070220
оцинкованный, двойной настенный держатель для двух направляющих, без регулировки уровня101 D
301 D
401 D
501 D
(Держатели направляющих планируются на расстоянии 750 мм. )
010121
030121
040121
050121
Номер деталиПотолочный кронштейн с двойным замком, оцинкованный, двойной держатель для крепления к потолку для двух направляющих, без регулировки уровня
102 D
302 D
402 D
502 D
(Держатели направляющих планируются в расстояние 750 мм.)
1604
1704
Заготовка гусеницы стальная, оцинкованная, в наличии длина ок. 6000 мм или под размер
EDP №.
Номер детали
Соединительная скоба из стали, оцинкованная, с регулировочными винтами для точного соединения двух направляющих Открытая боковая настенная скоба, оцинкованная, держатель направляющей для настенного монтажа для одной направляющей, без регулировки уровня
EDP №. Номер детали № ЭДП
(Держатели направляющих планируются на расстоянии 750 мм.)
Потолочный кронштейн с замком оцинкованный, держатель направляющей для потолочного монтажа на одну направляющую, без регулировки уровня
Арт. № ЭДП
№ ЭДП
№ ЭДП
010221
030221
040221
050221
№ арт.
1104
1304
1304
1404
1504
110410
130410
140410
140410
150410
160410
160410
170410
170410
(Держатели трека должны быть запланированы на расстоянии 750 мм.)
Винт на стороне
11041001
11041001
11041001
13041001
14041001
15041001
16041001
16041001
17041001
17041001
, регулируемый по высоте кронштейн оцинкованный, держатель дорожки с регулировкой уровня, может быть использован с настенным кронштейном -04 W или -04 WD
Номер детали.
104
304
304
504
504
70060
030420
040060
050420
060420
070420
070420
Настенный кронштейн оцинкованный, кронштейн для крепления с боковой регулировкой опция, может использоваться с регулируемым по высоте кронштейном -04
Арт.
Кронштейн для монтажа на двойную стену из оцинкованной или нержавеющей стали, крепление кронштейна с возможностью боковой регулировки, может использоваться с двумя регулируемыми по высоте кронштейнами -04
Арт.
Замковая скоба для потолочного перекрытия, заготовка из стали, с верхним (по запросу также боковым) счетчиком EDP №. шуруп, используется для сварки шуруп сверху
EDP №.
(Держатели трека должны быть запланированы на расстоянии 750 мм.)
404 W
604 W
104 W
404-604 W
104 WD
404-704 WD
EDP NO .
(Держатели трека должны быть запланированы на расстоянии 750 мм. )
010421
040421
040421
104 WD
404 WD
604 WD
704 WD
060422
070422
№ ЭДП 010422
(Держатели направляющих планируются на расстоянии 750 мм.)
Рельсовый упор оцинкованный, ограничитель хода, предотвращает сход подвесок тележки с рельса
Арт.
Рельсовый упор оцинкованный, ограничитель пути, предотвращает сход подвески тележки с рельса
Арт.
040422
040422
100 P
300 P
400 P
500 P
010080
010080
040080
050080
050080
1300 P
1400 P
1500 P
EDP NO. 1600 P
1700 P
№ ЭДП Номер детали
Подвес для тележки Оцинкованный, однопарный подвес для тележки с маятниковым шарниром из пластика или стали, регулируемый по высоте. Для профиля ЭДП №. 100-500, доступны с роликами в пластиковой оболочке Подвеска для тележки оцинкованная, двухпарная, с маятниковым шарниром из стали или пластика, регулируемая по высоте. По запросу доступны со специальной смазкой, консистентной смазкой (устойчивой к аммиаку) и роликами с пластиковым покрытием
104 W
Арт.
130020
140020
150020
190
390
490
590
690
160020 790
019020
039020
049020
059020
069020
079020
191
391
491
491
591
691
791
019120
039120
049120
059120
069120
069120
079120
EDP NO.
4 BEH_0609/03.2016
HELM Фурнитура для откатных ворот
Кронштейн Подвеска тележки оцинкованная двойная пара, с маятниковой петлей из пластика или стали, с 2 поперечными роликами для ворот с электроприводом, регулируемая по высоте Подвеска тележки двойная пара , с маятниковой петлей, с противоприжимным роликом для раздвижных створок с верхнеподвесными воротами, регулируемый по высоте Фланец оцинкованный или из нержавеющей стали, для деревянных створок, для привинчивания, с центральной резьбой
Профиль
Артикул № .
Направляющая -16 пластик, с винтами и заглушками
Арт.
* из нержавеющей стали с пластиковым роликом = 03496230
079122
392
492
592
692
сварные оцинкованные
окрашены
049220
059220
069220
393
493
593
693
793
019320
039320
049320
059320
069320
079320
193 S
393 S
493 S
593 S
693 S
793 S
019 311
039311
049311
059311
069311
079311
196 S
396 S
496 S
596 S
696 S
796 S
019611
039611
049611
059611
069611
079611
240
340
440
193 9006 0
393-793
193 S
393 S -793 S
196 S
396 S -796 S
540
15 х 15 х 1 25 х 25 х 2 40 х 40 х 3
60 x 50 x 4
EDP №. Помещений
024010
034013
044013
054013
054013
0544013
024019
024019
044019
044019
054019
216
316
Часть нет. № ЭДП
021660
031660
258 Дю
358 Дю
458 Дю
558 Дю
045860
055860
349 S
449 S
549 S
Пластик
034962
044962
054962
Латунь
034942
044942
054942
EDP №.Пластик
025860
035860
Латунь
025840
035840
EDP №.
153/240
153/340
ЭДП №. 015321 459 DÜ
559 DÜ
045961
055961
355
555
EDP №. Номер детали № ЭДП 035560
055560
360
460
036020
046020
№ ЭДП Номер детали
Буфер двери оцинкованный, со стальной пружиной
069122
EDP №.
Номер детали
Дверной буфер из оцинкованных, с винтами и винтами
059122
039220
015320
клиновый пластик, используемый в сочетании с под давлением ролики и прикручен на лист
049122
193
Часть №.
Прижимной ролик Пластиковый ролик, с пробкой и винтом
039122
EDP №.
Номер детали
Регулируемый направляющий ролик, оцинкованный уголок, с пластиковым роликом
700 791 EL
019220
Арт.
Направляющий ролик с резьбовым соединением, оцинкованный или из нержавеющей стали*, с пластиковым или латунным роликом
600 691 EL
EDP №.
Номер детали
Направляющий ролик с винтом и пробкой, с пластиковым или латунным роликом
500 591 EL
192
оцинкованный
Арт.
Нижний направляющий профиль перфорированный, оцинкованный или из нержавеющей стали
400 491 EL
EDP №. окрашенный
№ арт.
Заготовка фланца стальная, для стальных створок, под приварку, с резьбой сбоку
300 391 EL
EDP №.
Номер детали
Стальная заготовка фланца, для стальных створок, под приварку, с резьбой по центру
100
Арт.
560 л
560
056020
056021
EDP №.
5 BEH_0609 / 03,2016
Оборудование для откатных ворот Запрос Форма
Необходимая информация для подвесными раздвижных ворот Company_____________________________________________
Telephone_____________________________________________
Имя _______________________________________________
Факс
Улица _______________________________________________
Электронная почта _______________________________________________
Почтовый индекс / город __________________________________________
Контактное лицо
_______________________________________________
_____________________________
Поставки исключительно через специализированную торговую сеть. При необходимости укажите своего специализированного дилера: ____________________________
Количество требуемых установок __________________ штук
Тип установки ________ (см. рис. 1 — рис. 12 внизу)
Количество створок
__________________
Толщина полотна
0_____________________________ Ширина листа
__________________ мм
Материал листьев
__________________________________
Вес двери
____________________________ KG Timber
Лист Материал
Сталь
Прямые раздвижные установки Тип привода
Руководство
Electrical (пожалуйста, соблюдайте DIN 13241-1
крепление на направляющую
крепление на стену
крепление на потолок
регулируемая по высоте
по желанию заказчика
нижняя направляющая
нижний направляющий профиль 240–540_______________________________
Направляющий ролик
Арт. _____________________________
дверная ручка 256
Номер детали: ______________________________
дверные ручки*
*
другие дверные ручки можно найти в каталоге (TEK_0308) ассортимент KWS
Типы установки
1 рис. 5
рис. 9
рис. 2
рис. 6
рис. 10
рис.3
рис. 7
рис. 11
рис. 4
рис. 8
рис. 12
Woelm GmbH I Hasselbecker Str. 2- 4 ID — 42579 Heiligenhaus I Тел.: + 49 (0) 20 56 — 18 — 0 I Факс: + 49 (0) 20 56 — 18 — 21
6
Woelm Austria GmbH I Seewalchen 5a IA — 5201 Seekirchen I Тел.: + 43 (0) 62 12 — 25 — 02 I Факс: + 43 (0) 62 12 — 69 — 95 BEH_0609/03.2016
Фурнитура для раздвижных и шлюзовых ворот
7 BEH_0609/03.2016
Фурнитура для откатных и въездных ворот HELM 500 FT
Информация о продукте HELM-Set 500 FT для консольных откатных ворот с шириной проема до 4000 мм и весом ворот до 250 кг EDP №.056122
2x Тележка 564 EDP №. 056420
1x Наконечник 500 K EDP №. 050035
1x Catch 500 F EDP №. 050036
2x Ограничитель гусеницы 500 P EDP №. 500040000015
2x Верхний направляющий ролик 449 S EDP №. 044962
Направляющая*
*не входит в комплект
Направляющая 500 для сварного типа Складская длина 6000 мм без заполнения EDP №. 050010 белый оцинкованный EDP №. 0500201 нержавеющая сталь EDP №. 050030 Направляющая 500 для болтового типа Складская длина 6000 мм без заполнения EDP №.500020000020 белый оцинкованный EDP №. 500020000021 нержавеющая сталь EDP №. 500020000022
8 BEH_0609/03.2016
Фурнитура для раздвижных и проходных ворот HELM 500 FT
Принадлежности Реечная система ZA 350 для ворот весом до 350 кг EDP №. 001143000113 (включая блок управления, приемник, 2-канальный ручной передатчик, совместимый с HomeLink®, частота 868 МГц)
Реечная система ZA 350 для ворот весом до 350 кг EDP №. 001143000114 (в т.ч.управление, приемник, 4-канальный ручной передатчик, совместимый с HomeLink®, частота 868 МГц)
испытано в соответствии с DIN EN 13241-1
испытано в соответствии с DIN EN 13241-1
Пластмассовая зубчатая рейка со стальным сердечником 1000 мм раздел ЭДП № 001110007139 Профиль защиты пальцев 65 для реечной системы ZA 350 с C-образным каналом EDP №. 000110056002 Световой барьер односторонний световой барьер дальностью действия до 20 м устанавливается заказчиком ЭДП № 001110008141 Световой барьер односторонний световой барьер дальностью до 20 м ЭДП № 001110008141001110008140
2-канальный ручной передатчик, совместимый с HomeLink® Frequenz 868 МГц EDP №. 001110009143 4-канальный ручной передатчик, совместимый с HomeLink®, Frequenz 868 МГц, EDP №. 001110009144
Набор винтов для болтового типа EDP №. 050037
По запросу мы вышлем вам дополнительную информацию об аксессуарах HELM.
9 RUT_0609 / 03.2016
9 / 03.2016Аппаратное обеспечение для раздвижных ворот и ворота шлюза Гельм 500 до 4000 мм Открытие
HELM 500
Установки ворот до 3000 или 4000 мм Открытие -bolded Type7500 (10000) 4500 (6000) 3000 (4000) 4500 (6000) 3000 (4000) )
Стойка
Направление открывания
1150 (1650)
В скобках указаны установочные размеры для открывания до 4000 мм
Технические характеристики: Тип тележки: Длина ворот: Корпус ворот: макс.заполнение ворот: макс. высота рамы: Длина фундамента:
двухосный с поперечными роликами и роликами противодавления, стальные ролики макс. 4500 мм при открытии до 3000 мм макс. 6000 мм при открытии до 4000 мм 70 x 50 x 4 мм (поставляется заказчиком) или 70 x 50 x 3 мм также возможно макс. 25 кг/м (ветропроницаемый) макс. 1500 мм 1600 мм при открытии до 3000 мм (2100 мм при открытии до 4000 мм)
Наборы для открывания
Направляющие
Арт.
до 3000 мм
пустой белый из оцинкованной нержавеющей стали
500120001005 500120001004 500120001010
4 500120001010до 4000 мм
пустой белый оцинкованный из нержавеющей стали
500120002005 500120002004 500120002010
Мы не можем рекомендовать горячую цинкуляцию рельсов.
Полный комплект состоит из: Фото
Описание артикула
Номер
Направляющая 500 длиной 4500 мм с резьбовыми отверстиями М10 (при раскрытии до 3000 мм) Направляющая 500 длиной 6000 мм с резьбовыми отверстиями М10 (при раскрытии до 4000 мм)
1
тележка 563 (на открытии до 3000 мм) тележка 562 (при открытии до 4000 мм)
1
концевой деталь 500 K
2
дорожка STOP 1500 P
2
Фиксатор 500 F
2
Верхний направляющий ролик 969 F
4
Набор винтов
1
10 BEH_0609/03. 2016
Фурнитура для откатных и въездных ворот HELM 500 с проемом до 5000 мм
HELM 500
Воротная установка с проемом до 5000 мм — сварная Общая длина „GL“ Длина ворот „TL“ Легкий проем „TÖ“ Расстояние между креплениями
Стойка
Направление открытия
Длина фундамента «FL»
Технические характеристики: Тип Тележка: Корпус ворот: Заполнение ворот: Высота рамы:
одноосная с поперечным роликом и опорной пластиной 70 x 50 x 4 мм (предоставляется заказчиком ) Макс.25 кг/м (ветропроницаемый) макс. 2200 мм
Lö
GL
TL
VA
TRACK Длина
3000 4000 5000
7400 10000 12900
4400 5900 7900
1650 2150 3150
850 1350 2350
4400 6000 7900
Рекомендуемое расположение направляющих Складская длина 6000 6000
Обрезка по длине 4400 1900
Полный комплект ворот состоит из: Фото
Описание артикула
№ арт.
Направляющая 500 Заготовка, стандартная длина Заготовка, нарезанная по длине Белая оцинковка, стандартная длина Белая оцинковка, длина нарезки
050010 050011 0500201 0500211
Номер 1
Горячее цинкование рельсов не рекомендуется .
Полный набор принадлежностей с арт. 056121 состоит из: Тележка 561
056120
2
050035
050035
2
Track STOP 1500 P
500040100015
2
CALL 500 F
050036
2
TOP направляющий ролик 969 F
096963
4
11 BEH_0609/03.2016
Фурнитура для откатных и въездных ворот HELM 700 до проема до 6000 мм
HELM 700
Установка ворот до проема до 6000 мм — сварная Общая длина „GL“ Длина ворот „TL“ Легкий проем „TÖ“ Расстояние между креплениями
Стойка
Направление открывания
Длина фундамента „FL“
Технические характеристики: Тип Тележка: Корпус ворот: Заполнение ворот: Высота рамы:
одноосная с поперечным роликом и ответной пластиной 70 x 70 x 4 мм (поставляется заказчик, проем до 5000 мм) 80 x 80 x 4 мм (поставляется заказчиком, проем до 6000 мм) макс.25 кг/м (ветропроницаемый) макс. 1600 мм (до 5000 мм. 5400 6900 8400
1600
1600 2100 2600
700 1200 1700
5400 6900 8400
Рекомендованное распределение дорожек Длительность
Разрезать до длины
6000 6000
5400 900 2400
Комплексная установка ворот состоит из: FOTO
Описание артикула
№ арт.
Трек №. 700 Заготовка, стандартная длина Заготовка, нарезанная по длине Белая оцинкованная нарезка, стандартная длина Белая оцинкованная нарезка на длину
070010 070011 0700201 0700211
Номер 1
Мы не можем рекомендовать горячее цинкование рельсы.
Полный набор принадлежностей с арт. 076021.
Фиксатор 950 F
950117800106
2
Верхний направляющий ролик 969 K
096964
4
122016
Фурнитура для откатных и въездных ворот HELM 950/1 с проемом до 6500 мм
HELM 950/1
Установка ворот с проемом до 6500 мм — сварная Общая длина „GL“ Длина ворот „TL“ Световой проем „TÖ “
Расстояние между креплениями
Стойка
Направление открывания
Длина фундамента „FL“
Технические данные: Тип Тележка: Корпус ворот: Заполнение ворот: Высота рамы:
Одноосный с поперечным роликом и контрплитой 70 x 70 x 3 мм макс.25 кг/м (ветропроницаемый) макс. 2200 мм
Рекомендуемое распределение трека Lö
GL
TL
VA
TRACK Длина
100060
нарезать на расстояние
4500 5000 5500 6000 6500
10508 11708 13008 14208 15508
6008 6708 7508 8208 9008
16008
1600 1800 2100 2300 2600
8006 1000 1300 1500 1800
6000 6700 70060
6000 6700 70058 6000 6000 6000 6000 6000 6000 6000 6000 6000 6000
700 1500 220060
Комплексная установка ворот состоит из: FOTO
Описание артикула
№ арт.
Гусеница 950 Стандартная длина 6 м, оцинкованная по методу Сендзимира Отрезанная по длине, оцинкованная по методу Сендзимира
950020010002 950020010093
Номер 1
Горячее цинкование рельсов не рекомендуется.
Полный набор принадлежностей с арт. 095021 состоит из: Тележка 950/1
950050050001
2
950 L
950117700106
9501177700106950117 K
950117700001
1
Track Stop 950 P
950040100018
1
CALL 950 F (короткий)
950117800106
1
1
950 F (Long)
950117800106-001
1
верхний руководственский ролик 969 K
096964
4
Если это необходимо отличаются от указанных характеристик ворот (корпус ворот и заполнение ворот), мы рады предоставить вам статические расчеты для этой фурнитуры в индивидуальном порядке.Кроме того, в качестве отличительной особенности можно привинтить раму ворот к направляющей. Для этого мы рады предоставить необходимую техническую информацию по запросу.
13 BEH_0609/03.2016
Фурнитура для раздвижных и проходных ворот HELM 950/2 с проемом до 11500 мм
HELM 950/2
Монтаж ворот до проема 11500 мм — сварной тип «Общая длина» Световой проем „TÖ“
Расстояние между креплениями
Стойка
Направление открывания
Длина фундамента „FL“
Технические характеристики: Тип Тележка: Корпус ворот: Заполнение ворот: Высота рамы:
двухосная с поперечными роликами и контрплитой 80 x 80 x 4 мм (отверстие до 9000 мм) и 100 x 100 x 4 мм (отверстие до 11500 мм) макс.25 кг/м (ветропроницаемый) макс. 2000 мм (до 9000 мм (до 9000 мм) и 1900 мм (до 11500 мм мм.
7000 8000 9000 10000 11000 11500 9000
16058
16058 26958 25458
9058 10458 12008 14058 15958 16958
1900 2300 2850 3900 40058 5300
1100 1500 2050 3100 4000 4500
9050 10500 12000 14050 15950 16950
6000 6000 2 x 6000 2 x 6000 2 x 6000 2 x 6000
3050 4500 2050 3950 4950
Полная установка ворот состоит из: Фото
Описание артикула
Арт.
Гусеница 950 Стандартная длина 6 м, оцинкованная по методу Сендзимира Отрезанная по длине, оцинкованная по методу Сендзимира
950020010002 950020010093
Номер 1
Горячее цинкование рельсов не рекомендуется.
Полный набор принадлежностей с арт. 095022 состоит из: Тележка 950/2
950050050077
2
950 L
950117700106
950117 1950117700001
950117700001
1
Track Stop 950 P
950040100018
1
CALL 950 F (короткий)
950117800106
1
1
950 F (Long)
950117800106-001
1
верхний руководственский ролик 969 K
096964
4
Если это необходимо отличаются от указанных характеристик ворот (корпус ворот и заполнение ворот), мы рады предоставить вам статические расчеты для этой фурнитуры в индивидуальном порядке.Кроме того, в качестве отличительной особенности можно привинтить раму ворот к направляющей. Для этого мы рады предоставить необходимую техническую информацию по запросу.
14 BEH_0609 / 03,2016
Оборудование для откатных ворот и шлюз Gates Запрос Форма
Необходимая информация для шлюзовых ворот Company_____________________________________________
Telephone_____________________________________________
Имя _______________________________________________
Факс
Улица _______________________________________________
Электронная почта _______________________________________________
Почтовый индекс / город __________________________________________
Контактное лицо ______________________________________
______________________________________________
Поставки исключительно через специализированную торговлю.При необходимости укажите своего специализированного дилера: ____________________________ консольные откатные ворота
откатные ворота с нижним ходом
Необходимая информация: Фурнитура ________________________
болтовой тип
сварной тип
проем:______________________________________________ мм Общая высота ворот:__________________________________________ мм Заполнение ворот на м: __________________________________________ Макс. 25 кг/м
ветрозащитный
закрытый Частота использования: ок._____________________________ в день/неделю Приведение в действие: ручное
гусеничная система HELM ZA ___________
Тип управления:
количество ручных передатчиков ____________________________
________________________________________________________________ 2-канальный 4-канальный
количество клавишных переключателей, одна- двусторонняя______________________ настенная внутристенная
номер кнопки выключателя, двухсторонняя «система безопасности на случай присутствия человека»
настенная
устройства безопасности:
световой барьер дальностью действия до 20 м (односторонний световой барьер
передняя кромка/профиль для защиты пальцев
Количество боковых кромок _____________________
Количество аварийных остановок _______________ настенные
Возможна ли установка ворот при падении уклона
нет
в стену
в стену
0
0
да, падение на метр ___________
наклон в направлении открывания
наклон в направлении закрытия
Дополнительные принадлежности:
стационарный корпус для светового барьера с дальностью действия до 20 м
проблесковая сигнальная лампа, желтая
индукционный блок оценки, 1-канальный/ индукционный блок оценки, 2-канальный, определение направления
индукция петля _____________ м
пустой столб из алюминия 1250 мм/1500 мм/2100 мм
Woelm GmbH I Hasselbecker Str. 2- 4 ID — 42579 Heiligenhaus I Тел.: + 49 (0) 20 56 — 18 — 0 I Факс: + 49 (0) 20 56 — 18 — 21 Woelm Austria GmbH I Seewalchen 5a IA — 5201 Seekirchen I Тел.: + 43 (0) 62 12 — 25 — 02 я факс: + 43 — 02 I факс: + 43 (0) 62 12 — 69 — 95 reh_0609 / 03.2016
15
Helm Range Teh_01
Оборудование для раздвижных шкафов
TEH_02H
Оборудование для Раздвижные двери (древесина)
TEH_02G
оборудование для раздвижных дверей (стекло)
TEH_02D
дизайн оборудования для раздвижных дверей (древесина и стекло)
TEH_06
оборудование для раздвижных ворот
TEH_09
аппаратное обеспечение для шлюза Gates
Teh_11
TEH_11
Оборудование для штор и брезента
TEH_12
Оборудование для защиты от падения с высоты (PSE)
TEH_40
Оборудование для скольжения
KWS Range Tek_0102
Дверные держатели и дверные остановки
Tek_0308
Р ull Ручки, дверные ручки и аксессуары
TEK_0506
Ручки и замки заподлицо
TEK_0407
Фурнитура для поручней, напольных поручней, вешалок и перегородок туалета
своевременно. Мы оставляем за собой право вносить изменения в дизайн и стиль, которые служат цели технического усовершенствования. Мы ценим ваше понимание того, что мы не несем ответственности за любые опечатки или любые другие ошибки. Воспроизведение этого документа в отрывках или полностью запрещено без нашего письменного разрешения. Деталь №: BEH_0609/03.2016 Эта брошюра заменяет собой все предыдущие брошюры.
Woelm GmbH Hasselbecker Str. 2-4 D — 42579 Heiligenhaus Тел.: + 49 (0) 20 56 — 18 — 0 Факс: + 49 (0) 20 56 — 18 — 21 www.woelm.de [email protected]
Woelm Austria GmbH Seewalchen 5a A — 5201 Seekirchen Тел.: + 43 (0) 62 12 — 25 02 Факс: + 43 (0) 62 12 — 69 95 www.woelm.at [email защищенный]
Раздвижные ворота
Эти ворота работают по простому, но эффективному механизму, скользя по обеим сторонам проема. Для изготовления этих ворот используется проверенная сортовая сталь, поэтому ворота прочно защищают ваше помещение от несанкционированного доступа.
Собственный дизайн и собственный производственный процесс. JK ENGINEERS & AUTOMATION Автоматические откатные ворота поставляются в различных моделях и конструкциях в соответствии с требованиями заказчика. Высококачественная обработка верхних и нижних роликов с ЧПУ.
Мощная и плавная нижняя гусеница Импортный прочный электродвигатель и органы управления. Эти электрические устройства фактически позволяют электрическим воротам открываться и закрываться без необходимости толкать ворота вручную.
Электрические раздвижные ворота гарантируют полную безопасность благодаря электрическим замкам.Управление для остановки в любое время во время движения ворот. Доступны различные устройства безопасности, чтобы убедиться, что наши ворота соответствуют самым высоким стандартам безопасности.
Характеристики
- Откатные ворота являются широко используемым и экономичным вариантом среди всех типов ворот
- Работает над прецизионной механической обработкой зубчатой шестерни вместе с оцинкованной рейкой.
- Эти ворота доступны в одностороннем или двустороннем раздвижном исполнении, что рекомендуется в соответствии с фактическими условиями объекта
- Нижняя направляющая из полированного блестящего стержня, поддерживаемого усиленной двутавровой балкой.
- Верхние нейлоновые направляющие ролики с подшипниками используются для плавной работы и для направления движущихся листьев.
- На каждом конце пути установлен стопор, который поглощает любой удар и удерживает ворота в открытом или закрытом положении
- Вертикальная защитная кромка может быть установлена для защиты от любых повреждений или травм в случае аварии
- Моторизованные раздвижные ворота доступны со встроенными распашными/раздвижными боковыми воротами для пешеходов
- Электромеханические мотор-редукторы европейского производства весом от 400 до 6000 кг для тяжелых ворот
- Ворота могут управляться вручную в случае сбоя питания
- Ворота могут быть заблокированы въездным шлагбаумом в качестве дополнительной безопасности
- Доступны различные конструкции промышленных ворот на выбор клиента
- Возможна пескоструйная обработка, горячее глубокое цинкование, покраска.
Технические характеристики | Описание | |
Продукт | Обычные откатные ворота с электроприводом | |
Размер ворот | ||
Ширина Мин./Макс. | Одностворчатая: 1000/15000 мм | |
Высота Мин./Максимум. | 1000/3000 мм | |
Направление открытия | Горизонтальный | |
Место установки | Внутри/снаружи | |
Монтажная поверхность | Нижняя направляющая: RCC | |
Конструкция ворот | ||
Образец | Стандартная трубчатая конструкция из мягкой стали | |
Внутренний вертикальный элемент | Вертикальные коробчатые секции для тяжелых условий эксплуатации | |
Нижняя направляющая | Блестящая полированная балка с опорой на двутавровую балку | |
Нижние ролики | Нижнее колесо для тяжелых условий эксплуатации с обоими боковыми подшипниками | |
Полноразмерная колонна | Секция коробки для тяжелых условий эксплуатации | |
Направляющие ролики | Нейлоновые ролики с подшипниками с обеих сторон установлены на колонне для поддержки и плавного движения ворот. | |
Шаблоны/дизайны | ||
Другой доступный материал ворот | Нержавеющая сталь, | |
листов | MS/GI/перфорированные/алюминиевые листы | |
Орнаменты | По запросу или по эскизу клиента. | |
Доступные опции | Шипы в соответствии с требованиями | |
Отделка | ||
Отделка поверхности | Подготовка поверхности: пескоструйная очистка | |
Детали системы автоматизации | ||
Блок привода | Электромеханический привод импортного производства с такими функциями, как мощные пусковые датчики и датчики температуры | |
Экстренная операция | Ручка ручного спуска | |
Аксессуары (дополнительно) | Операционные аксессуары | Аксессуары безопасности |
Особенности | Блокировка с существующими шлагбаумами, если требуется | |
Сертификация | Сертифицированные двигатели CE | |
Класс защиты | IP44 |

Добавить комментарий
