выбор привода и его монтаж

В настоящее время распашные ворота часто представляют собой сложное сооружение, являясь элементом ограждения частных владений. Даже для специалистов, годами занимающихся установкой ворот, требуются внимательность и скрупулезность при работе. Для них составлена пошаговая инструкция и схема автоматики распашных ворот, только сверяясь с ними можно быть уверенными, что не будет пропущено какое-то действие, которое будет трудно потом выполнить не прибегая к сложной переделке уже выполненного монтажа.

Выбор автоматики для двустворных ворот

Только внешне кажется, что распашные просты и незатейливы, а откатные более сложные. На самом деле установка панелей распашных ворот под автоматику требует выполнения многих критериев. К ним относятся:

Угловое расположение кронштейна на опорном столбе.
Расположение дополнительного кронштейна на воротной панели.
Расположение воротной панели относительно опорного столба.

Важно! Несоблюдение установки хотя бы одного угла приведет к возможному отрыванию креплений кронштейнов от воротных опор или от воротных панелей, и в последующем к поломке смонтированного электродвигателя.
Распашная автоматическая система требует много электрических проводов, которые выводятся и подключаются к плате управления движением воротных створок. Все это усложняет правильную установку системы. Браться за такую работу самостоятельно могут знающие, терпеливые и внимательные люди. Однако если у вас имеются все эти качества, и вы приняли твёрдое решение, то у вас все получится.
Есть два варианта — если у вас ворота уже установлены, то сразу выбираем вид автоматики, а если ворота в стадии монтажа, то следует составить схему прокладки кабелей или подготовки условий для прокладки.
Схема прокладки кабелей для распашных ворот
На схеме показаны пунктирной линией места прокладки кабелей и проводов, а также:
Выключатель замковый.
Карманный пульт ДУ.
Упорная кромка ворот.
Считывающая панель.
Фотоэлементы.
Электрозапор.
Опорный столбик.
Электропривод.
Сигнальная лампа.
Это поможет выбрать автоматику ту, которая нравится, а не ту, которая подойдёт к готовым воротам.
Важно! Помните о правильном прокладывании проводов. Их следует уложить в земле и на хорошей глубине, чтобы они не были повреждены при посадке возле ворот цветов или деревьев.
Системы распашной автоматики
Виды приводов для распашных ворот
Существует две системы распашной автоматики. Одна из них линейная, а другая рычажная. Кроме того, отдельно выделено устройство, которое работает под землёй. В принципе её можно отнести к рычажным механизмам, которые модернизированы и герметично закрыты. К ним не существует доступа в обычном смысле этого слова. Механизм эксплуатируется без вмешательства человека долгое время, и обычно в случае поломки заменяется новым.
Выбор автоматики для ваших ворот
Для определения типа автоматики, которая будет хорошо работать на ваших воротах, вам следует произвести замеры, которые указаны на схеме, находящейся ниже.
Автоматика, вид сверху
Измеряют, расстояние от петли до внутреннего угла опорного столба. Это параметр – С. Он важен, потому что линейный привод должен крепиться строго параллельно воротным панелям. Этот размер определит, есть ли возможность использовать линейный привод, или же рычажный, который не прихотлив к условиям установки.
Определившись с выбором типа привода, переходят к вычислению площади поверхности панели, чтобы учесть силу ветра, которую должен будет преодолевать двигатель привода. Для этого измеряют ширину и высоту одной створки и вычисляют площадь поверхности.
Далее проверяют равномерность и лёгкость хода панели. Определить этот параметр можно одним пальцем, так как хорошо навешанные створки должны открываться от простого прикосновения. Если это не получается, то ищут причину. Это может быть перекос опорного столба, недостаточная жесткость створки, ржавая оставленная без смазки воротная петля, или перекос навесной петли. Каждая из перечисленных причин может увеличивать прикладываемое усилие при многократном открывании и закрывании. Это создаёт дополнительную нагрузку и мешает безотказной работе механизма ворот.
Навесные столбы ворот должны быть установлены строго вертикально, так как приводы перемещаются по горизонтальному уровню, а из-за наклоненного столба траектория движения станет отклоняться от горизонтали, появится движение «под горку» и «в гору», что приведет к дополнительным нагрузкам на движущий механизм привода.
Установка автоматики на двустворные ворота
Элементы конструкции устанавливаемого привода должны находиться близко от поверхности ворот, и быть тщательно изолированными от окружающей среды. Это устранит возможность попадания влаги и выхода из строя механизма по этой причине.
Подводку электричества следует размешать в пустотах столбов, а если крепление производить прямо по поверхности каменных столбов, то в специальных трубках. Это обеспечит сохранность проводов и кабелей, и даст возможность производить необходимый ремонт или выявлять неисправности в проводке.
Пульт управления автоматической системой можно установить, как обособленный блок где-то в помещении, так и непосредственно на опорном воротном столбе, где вам покажется удобным.
Монтаж элементов приводов, обеспечивающих синхронную работу створок ворот, делают строго по инструкции, сопровождающей комплект автоматики. Установка производится на панели ворот и на прилегающих элементах столба. Правильное крепление обеспечивает длительность эксплуатации ваших ворот.
Видеонаблюдение
Дополнительно устанавливаются такие системы, как видео фиксатор, который монтируют на воротном столбе или в другом месте, где обеспечивается хороший обзор. Кроме того, появились новые специальные датчики, которые при наступлении темноты автоматически закрывают ворота. Они закрепляются на панелях ворот и подсоединяются к программному обеспечению, производящему автоматическое закрытие ворот.
В последнее время воротная электроника работает не только от сетевого электропитания, но и на аварийный случай имеют блок аккумуляторных батарей. Также существуют солнечные батареи, энергии от которых хватает для работы устройства.
Схема распашных ворот с автоматическим управлением
Современные уличные автоматические двустворные ворота выглядят стильно, аккуратно и красиво. Это оформление въезда в любой двор и есть существующее веками понятие – ворота. Они бывают самых разных размеров и назначений (плотные и решетчатые, лёгкие и массивные, высокие и низкие, строгие и художественно оформленные). Промышленность предлагает потребителям выбор из более чем двух сотен цветов и фактур.
Автоматику для двустворных ворот могут комплектовать на заказ. К стандартному комплекту приводов можно добавить дополнительные системы безопасности: фотоэлементы, кнопочные панели, ключевые замки, сигнальные лампы движения и многое другое.
Профилактика и уход за механизмом ворот
Правильная установка автоматики позволяет долгое время не вмешиваться в работу воротной системы, но профилактика значительно продлит этот срок. Рекомендуется проверять:
Приблизительно раз в месяц следует включать систему для проверки качества движения створок, и устранять все отклонения от нормы, выявлять возникшие неполадки и в механизме движения во всех креплениях, а также в электронике системы управления.
Зимой следует создать дополнительную защиту от снега. Укрыть элементы гидравлики полиэтиленом или обильно покрыть моторным маслом, что защитит их от коррозии.
Автоматическая система для распахивающихся ворот рассчитана на долгие годы эксплуатации.
Монтаж автоматики
Источник: http://rusograda.ru/vorota/sxema-avtomatiki-raspashnyx-vorot
Автоматика для распашных ворот Дорхан: нюансы монтажа

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Автоматика для распашных ворот Дорхан линейного типа предназначена для автоматизации двустворчатого устройства до 10 метров. Конструкция позволяет открывать распашные ворота вовнутрь и наружу. Для створок не более 1,8 м убирается необходимость устанавливать замки, ведь приводящий механизм будет надежно удерживать створки. Долговечность механизма гарантирована благодаря использованию качественных материалов, современных разработок и защите надежного алюминиевого корпуса. Приводы выполнены по европейским стандартам, имеют функции разблокировки специальным ключом и в ручном режиме. Различные модели являются востребованными и популярными благодаря возможности применения на тяжелых и высоких распахивающихся конструкциях даже промышленного типа. Кроме того, выделяют ряд других положительных характеристик автоматики Doorhan:

Настройка конечных положений ворот с помощью специальных концевых выключателей;
Ход привода составляет 50 см, что подходит для установки устройства с открытием наружу;
Систему двигателя можно разблокировать особым ключом;
Привод нормально работает в температурном режиме от -40 и до +55 градусов Цельсия.

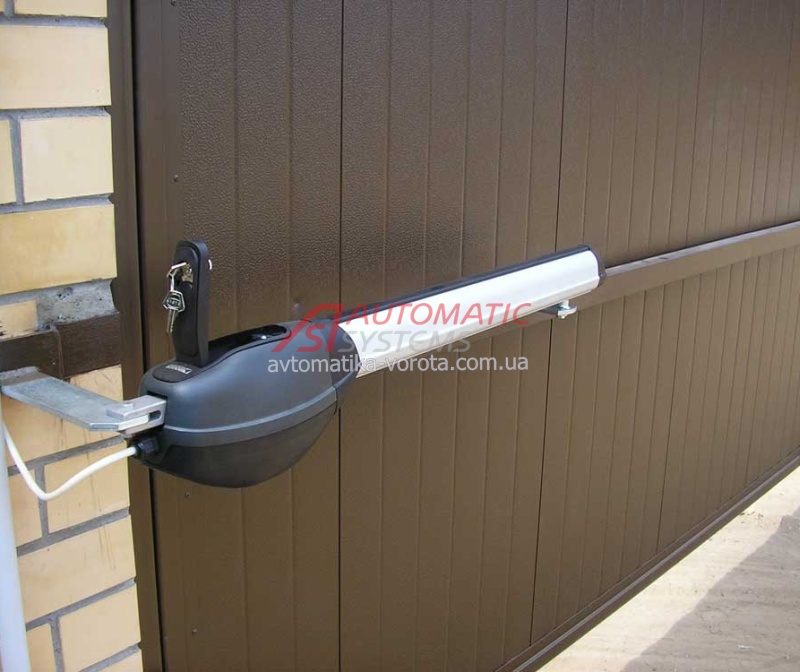

Внешний вид готового механизма
Технология монтажа
Установку привода необходимо производить на готовые распашные ворота, которые нормально функционируют и не требуют дополнительных усилий для осуществления хода – нет перекосов или других недочетов. Получив набор автоматики, ознакомьтесь с его содержимым, сверьте комплектацию и изучите имеющуюся инструкцию по установке и монтажу устройства.
Комплектация приводящего механизма
Размещение на столбе
Начните с того, что закрепите задний кронштейн с отвечающей крепежной пластиной на несущем столбе согласно ниже представленной схеме: должны быть соблюдены размеры A и B – конкретно расстояние между осями среднего отверстия кронштейна и петли ворот. В заднем кронштейне имеются несколько отверстий, они облегчают монтаж привода и дают возможность изменить угол открытия/закрытия ворот. Изменяя расположения петель, можно удлинить или сократить данный кронштейн.

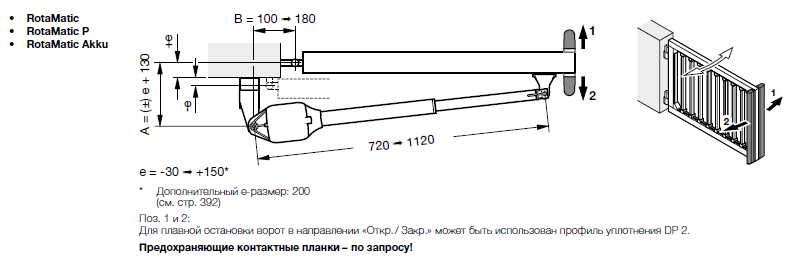

Схема размещение привода на столбе
Внимание! Увеличивая размер B, Вы уменьшите угол отрывания и угловую скорость движения створки, что увеличит линейное усилие механизма. Увеличивая размер А, Вы можете увеличить угол открывания и угловую скорость, однако линейное усилие электропривода также увеличится.

Монтажная пластина
Установите стальной хвостовик и смажьте все нейтральной смазкой.
Сборка монтажной пластины
В закрытом положении ворот установите монтажную пластину на створке. Помните, что передний кронштейн должен быть установлен строго горизонтально и на одном уровне с соответствующим задним, а размер E выдержан согласно указанному в приложенной инструкции.
Установка пластин на место
Открытие наружу с приводом
Устанавливают и закрепляют задние кронштейны на опорных столбах проема при помощи дополнительных кронштейнов. Открыв ворота, следует проверить расстояние Е и надежно закрепить передний кронштейн на каркасе каждой створки.
Схема электрического подключения
Обозначения и назначение основных клемм
Подводя питания к электроприводам, необходимо учитывать, что источник должен быть надежно защищен – иметь футляры, а провода в кабеле обезопасены от контактов с любыми шероховатостями и острыми деталями.
Все операции подключения проводите только при выключенном питании.
Схема подключения
Разъем J3 на блоке управления служит для подключения к блоку напряжения питания. Питание имеет обозначения клемм на плате: PE – N – L, где PE: заземление, N: Питание, L:Питание – это фаза.
J4 на блоке управления служит для соединения электродвигателя и сигнальной лампы. 1-2-3 M1: (COM/OP/CL): для работы 1го электродвигателя. Может использоваться для открытия одной створки (в случае автоматизации калитки или одностворчатых ворот).4-5-6 M2: (OM/OP/CL): для работы 2го электродвигателя. Не может использоваться для открытия одной створки. LAMP: выход для сигнальной лампы (230В~ 40W max).

Электросхема
Замыкание контактов устройства, сочлененного с этой клеммой, приводит к срабатыванию блока управления на полное открывание или закрывание 2х створок ворот. Для включения нескольких устройств, нужно параллельное соединение.
OPEN B – команда «Закрыть»: Замыкание контактов механизма, соединенного с этой клеммой, приводит к срабатыванию блока управления на пошаговое открывание или закрывание 1 створки. При логике работы B и С, эта команда всегда приводит к закрыванию ворот.

STP – Контакты активации элементов безопасности с нормально замкнутыми контактами: замыкание контактов устройства этой клеммы приводит к срабатыванию блока управления на остановку движения. Для включения нескольких устройств, нужно последовательное соединение.
Важно! Если к этой клемме ничего не подключено, то необходимо установить перемычку между контактом STP и «-«.
Безопасность на открытие/закрытие
CL FSW — Контакты активации элементов безопасности на закрывание (Н.З.): назначение данных подключений — для защиты от защемления людей, животных и посторонних предметов в проеме ворот при закрывании створок. При работе по логике A-AP-S-E-EP срабатывание устройств приводит к реверсивному движению или немедленной остановке и последующему реверсивному движению, если оно установлено (см. программирование). При работе по логике B и C, срабатывание приводит к прерыванию движения.

OP FSW – Контакты активации устройств безопасности на открывание: назначение данных подключений — для защиты от попадания посторонних предметов в зону действия автоматической системы при открывании створок ворот. При работе по логике A-AP-S-E-EP срабатывание устройств приводит к реверсивному движению или немедленной остановке и последующему продолжению движения. При работе по логике B и C, срабатывание приводит к прерыванию движения.

Фотоэлементы и световые индикаторы
TX–FSW – отрицательный контакт напряжения питания фотоэлементов передатчиков: если вы подключаете к этому контакту отрицательный вход питания фотоэлемента передатчика, то предоставляется возможность использовать функцию тестирования фотоэлементов. Если программно разрешена работа этой функции, то каждый раз перед началом движения полотна на открывание или на закрывание, блок управления проверяет работоспособность фотодатчиков.
Разъем J5 на блоке управления служит для работы светового индикатора и электронного замка. W.L. – выход напряжения питания индикаторной лампы: подключение индикаторной лампы осуществляется между +24В и этой клеммой.

LOCK — выход напряжения питания электромеханического замка. Если необходимо, подсоедините 12В электромеханический замок между +24В и этой клеммой.
Разъем J2- для быстрого включения. Используется для быстрого включения следующих встраиваемых устройств FAAC: Minidec, декодера и радиоприемника.
Монтаж электропривода Swing от DoorHan
Автоматика для распашных ворот своими руками
Современные ограждающие конструкции играют очень важную роль. Они не только выполняют защитную функцию, но и являются элементом декора участка. При этом вы можете сделать их еще более удобными в эксплуатации, установив автоматику для ворот. Работы по монтажу могут проводить профессионалы, но все чаще собственники выполняют все самостоятельно. Главное, быть предельно внимательным и следовать всем рекомендациям, которые перечислены в прилагаемой инструкции.

Принцип работы устройства очень прост. Необходимо лишь выбрать подходящую для ваших условий эксплуатации автоматику для распашных ворот. На ее выбор влияют следующие параметры:

ширина створки;
масса полотна;
частота использования изделия;
сила ветровой нагрузки.
Необходимо учитывать каждый из вышеперечисленных факторов, иначе со временем работа привода может быть нарушена. Обязательно перед установкой автоматики на распашные ворота изучите ее схему, а затем проводите подготовительные работы. Они включают в себя осмотр конструкции створок и выявление неполадок в их работе. Правильно установленная ограждающая конструкция должна с легкостью открываться. Если ее работе что-либо препятствует, то нужно найти причину и обязательно ее исправить. Наиболее распространенными проблемами являются несмазанные петли, перекос столба, петель или неровные створки.
Сегодня на любой тип ограждающей конструкции можно вмонтировать привод. Однако наиболее сложной и скрупулезной является установка своими руками автоматики на распашные ворота. Она требует четкого расчета и аккуратного выполнения работ. Даже самый малый недочет может привести к быстрому износу оборудования и выходу из строя. Необходимо не только соблюдать осторожность при установке привода и другого оборудования, но и уметь правильно подключить и настроить всю электрику.
Схема и принцип работы
Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.
Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.
Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.
Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.
Производители и марки автоматики для ворот
Рынок позволяет выбрать на сегодняшний день того производителя, который будет в полной мере соответствовать всем вашим требованиям, выдвигаемым при покупке электропривода. Однако немаловажную роль при покупке автоматики для распашных ворот играют отзывы. Благодаря им можно узнать, с какими трудностями сталкивались те, кто уже успел установить двигатели на своих участках. Мнения других людей всегда субъективны, но нередко они позволяют принять окончательное решение при покупке.
На протяжении многих лет любовь и доверие покупателей завоевывают итальянские производители. Наиболее популярными являются:
Nice;
Came;
Faac.
Это проверенные временем компании, которые на деле доказали свое качество и надежность. При выборе и покупке автоматики для распашных ворот Найс необходимо учитывать массу створки и частоту использования. Более мощные электроприводы устанавливают на промышленных объектах с высокой проходимостью. Компания производит и приводы для частного использования в жилом секторе. Они характеризуются простотой конструкции и легкостью в эксплуатации. Компания предлагает следующие серии электроприводов:
Wingo;
PopKCE;
Toona;
Hyppo.
Качественный итальянский производитель автоматики Faac предлагает готовые решения для распашных ворот как на частных участках, так и на промышленных объектах. В наборе вы получаете полный комплект изделий, которые останется лишь установить и настроить под конкретные условия эксплуатации.
Существуют и более бюджетные решения. Так, вы можете приобрести продукцию китайских производителей. Следует лишь проявлять бдительность, поскольку не все компании одинаково хороши. Многие производители бюджетных комплектов автоматики для распашных ворот из Китая делают ставку на низкую стоимость, что отрицательно сказывается на качестве продукции. В результате вы столкнетесь с необходимостью замены подобного привода, поскольку многие из них не поддаются ремонту.
Компания Алютех производит электроприводы под маркой An-Motors. Отечественные разработчики создали модели, которые полностью пригодны для эксплуатации в зимнее время, когда на улице отрицательная температура воздуха и высокая влажность. Производство автоматики для ворот полностью проходит в Китае, однако компания тщательно следит за качеством выпускаемой продукции и предлагает гарантию на готовые изделия.
Самостоятельная установка электропривода на распашные ворота
Для начала необходимо удостовериться в том, что створки исправно работают. После этого подготовьте набор инструментов, которые понадобятся для установки самодельной автоматики для ворот с распашными створками. Чтобы сделать все своими руками, помимо дрели, шуруповерта и рулетки вам потребуются молоток, плоскогубцы, рулетка и изолента.
При выборе электропривода необходимо учитывать не только условия эксплуатации, но и вид опорных столбов. Если расстояние от петли до внутреннего края столба составляет 150 мм и менее, то вам подойдет линейный привод. Это наиболее доступный и популярный вид автоматики для ворот распашного типа. Если же расстояние больше, то необходимо выбрать рычажный привод.
Первым делом приступают к монтажу автоматики, а затем электрики. Если четко следовать инструкции и соблюдать все рекомендации, то у вас не возникнет никаких трудностей с монтажом автоматики для распашных ворот своими руками и у вас не возникнет необходимость в ремонте. Если же вы допустите ошибки или не учтете какой-либо параметр, то это приведет к тому, что со временем электропривод быстро выйдет из строя.
Очень важно следить за тем, на каком основании устанавливается привод. Если у вас бетонное или кирпичное основание, то его необходимо предварительно укрепить. Для увеличения срока эксплуатации линейного привода при установке необходимо оставить минимум 1 см запаса хода штока. После этого необходимо проверить механизмы на плавность хода. Движению створок не должно ничего мешать. А вот останавливать их могут упоры или специальная автоматика для ворот с концевыми выключателями.
Подключение электрики должно проходить также строго по инструкции. Необходимо настроить концевые выключатели или же установить на плате время работы створки, если вы планируете использовать упоры. Для безопасности и удобства конструкция может оснащаться сигнальными лампами и фотоэлементами. Установите также во дворе резервную кнопку, которая позволит пользоваться автоматикой для распашных ворот без пульта.
А вы готовы самостоятельно установить в своем дворе электропривод? Мы ждем ваших ответов в комментариях под статьей.
