Какой уклон у кровли с гибкой черепицей
19 Августа 2020 Просмотров: 1133Уклон кровли – это отношение перепада высот участка кровли к его горизонтальной проекции, выраженное относительной величиной в процентах (%) либо угол между линией ската кровли и её проекцией на горизонтальную плоскость, выраженной в градусах (о).
Уклон кровли определяется в процессе проектирования крыши и зависит от нескольких факторов:
— ветровая нагрузка;
— снеговая нагрузка;
— кровельное покрытие;
— использование подкровельного пространства.
Климатические факторы, такие как ветровая и снеговая нагрузка, необходимо учитывать при планировании уклона кровли. Например, чем круче скат, тем меньшее количество снега на нем будет задерживаться, соответственно, потребуется меньшее сечение стропил или увеличение шага обрешетки. Оптимальный угол кровли в зонах повышенной снеговой нагрузки 35 — 40°. При расчете ветровой нагрузки учитывается не только географическое расположение дома на карте ветровых нагрузок, но и тип расположения дома (открытая местность, лесистая местность, небольшие города и поселки, плотная застройка и т. д.). В ветреных районах оптимальный уклон кровли 15-25° — при крутом уклоне кровля приобретет фактор парусности, конструкцию ветер может сорвать с дома. Ветровые нагрузки предполагают расчет и аэродинамического воздействия ветра на разные зоны кровли. Для правильного расчета воздействия климатических факторов и определение итогового конструктива кровли следует обратиться к опытным инженерам. Следует учитывать, что суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.
Разное кровельное покрытие требует определенного уклона. Например, согласно СНиП ll-26-76 «Кровли» минимальный уклон кровли для применения гибкой черепицы составляет 12о (см. табл. 4.1. СНиП ll-26-76 «Кровли»). Большинство производителей рекомендуют использовать гибкую черепицу на кровли с уклоном до 90о. Форма гибкой черепицы не предусмотрена для монтажа на вертикальных поверхностях – лепестки под своей тяжестью могут «отходить» от клеевого замка и покрытие не будет герметичным.
Использование подкровельного пространства значительно расширяет зону хозяйственной деятельности. Под кровлей можно как устроить чердак для хранения вещей, так и использовать его в качестве полноценного жилого помещения. Угол кровли напрямую будет зависеть от ваших планов использования площади подкровельного пространства – чем больше угол кровли, тем большую площадь подкровельного пространства можно использовать:
Рассчитать угол кровли уже построенного здания можно по простой формуле:
Значение угла построенной кровли необходимо для определения возможности применения того или иного кровельного материала, а также для расчета общего количества кровельного материала.
устройство, технология монтажа, минимальный уклон, узел, своими руками, расчет, фото, вентиляция, ремонт, видео
Минимальный уклон кровли для установки мягкой черепицы, который рекомендуется производителями 11° (1:5). Другими словами, это означает убывание уровня ската крыши на 0,2 м при расстоянии в 1 м. Температура при монтаже гибкой черепицы не должна быть меньше +5 °С. До начала работ по укладке, упаковки с черепицей необходимо хранить в теплом и сухом помещении. В процессе монтажа допустимо использование строительного фена. Не следует проводить работы в снежную или дождливую погоду.
Минимальный угол наклона крыши из мягкой кровли
С каждым днем продвинутые технологии позволяют создавать более качественные строительные материалы из любых продуктов. Взять, например, тот же битум. Сначала из него производился всего один рубероид и простая мастика, а сегодня, в качестве кровельного покрытия можно увидеть сложные мягкие кровли, имитирующие более благородные материалы. Это дало большой толчок для частного строительства, но люди столкнулись с еще одной проблемой. Если поменялся материал, то и технология настила тоже должна была измениться. Подойдя к этому вопросу, опытные кровельщики решили, что минимальный угол наклона крыши из мягкой кровли будет зависеть от многих факторов, а от каких именно вы узнаете в данной статье.
От чего зависит уклон кровли?
Уклон кровли — это положение плоскости скатов по отношению к горизонтали. Значение, которое определяется при выполнении проектных работ.
Уклон зависит от трех факторов:
- количество снега в зимний период
- сила ветра, характерная для данной местности
- особенности материала кровельного покрытия
Кроме основных критериев, необходимо учитывать дополнительные условия:
- назначение чердака — будет ли он эксплуатироваться или отапливаться
- площадь кровли
- конструкция крыши, количество скатов
- ориентация дома относительно направления преобладающих ветров
Важным фактором также станет общая высота здания и его месторасположение. Если строительство ведется в регионе с большими перепадами высот и изменчивым рельефом, нагрузки могут быть компенсированы расположенными поблизости холмами или складками. На плоскости все воздействия приобретают максимальное значение.
Особенности
Уклон кровли во многом определяет нагрузку, которую придется выдерживать стенам и фундаменту дома. Основная особенность состоит в том, что все условия выбора противоречат друг другу. Чем меньше угол наклона скатов, тем экономнее расходуются строительные материалы.
При этом, снеговая нагрузка будет максимальной, так как с пологих крыш снег самостоятельно не сходит. Если увеличить угол, появится возможность самостоятельного соскальзывания снеговых масс, но резко увеличится сопротивление ветрам. Это создает немалую опасность, так как снег — явление сезонное, а сильный ветер возможен в любой день года.
Поэтому процесс подсчета оптимального угла наклона представляет собой поиск компромиссного варианта, обеспечивающего минимальные потери по всем позициям.
Существует масса разновидностей конструкции крыш. Они разрабатывались с учетом условий эксплуатации. Для каждого региона есть своя оптимальная форма кровли. Наиболее распространенные виды:
Односкатная крыша
Распространена в южных странах, где никогда не бывает снега. Угол наклона практически отсутствует.
Двускатная кровля
Типичный вариант для европейских и северных стран.
Шатровый тип
Кровля со скатами, сходящимися вверху в одну точку. Наиболее экономичный вариант в отношении количества стройматериалов, но конструкция стропильной системы — одна из самых сложных.
Вальмовая
Вариант шатровой крыши, где длинные скаты соединяются в продольную линию.
Сводчатая (купол)
Применялась до появления бетонных плит перекрытия. В настоящее время практически не используется.
Многощипцовая
Сложная и эффектная конструкция с множеством ребер и примыканий.
Все эти разновидности могут иметь разный угол наклона скатов, обусловленный величиной предполагаемых нагрузок и условиями эксплуатации.
Влияние климата
Особенности климата оказывают наиболее существенное влияние на степень наклона скатов. Наиболее важными факторами являются:
- сила ветра
- величина снеговой нагрузки
Количество дождевой воды не столь важно, поскольку она сразу же стекает с кровли. Основная проблема — снег. Она создает статичную нагрузку на стропила и всю опорную систему дома в целом.
В приложениях СНиП имеется таблица, показывающая зависимость давления снега от географического расположения региона. В некоторых областях оно доходит до полутонны на квадратный метр кровли, что создает опасную для стропильной системы нагрузку. В таких условиях выбирают увеличенные углы наклона скатов и применяют гладкие кровельные покрытия.
Сила ветра — показатель непостоянный. Однако, сильный порыв может разрушить крышу или сорвать кровельное полотно. Поэтому выбирать слишком крутые углы подъема в регионах с преобладающими сильными ветрами или возможными шквалистыми порывами, нецелесообразно.
При проектировании учитывают максимальные значения, отмеченные в данной местности в течение многолетних наблюдений. В приложениях СНиП есть карта регионов России, объединенных по величине характерных ветровых нагрузок.
Для Подмосковья и Московской области у нас есть готовые решения для следующих районов:
- Зубцовский
- Ступинский
- Можайский
- Волоколамский
- Шаховской
- Лотошинский
- Клинский
Условия монтажа кровли из гибкой черепицы
Разнообразие цветов дает возможность подобрать цвет под любой фасад здания.
- Минимальный уклон кровли, который позволяет использование гонта, составляет 10 градусов. Максимальный уклон не ограничен, можно крыть даже вертикальные элементы.
- Монтаж лучше выполнять при температуре воздуха более +5 градусов.
В случае необходимости монтажа мягкой черепицы при температуре ниже +5 градусов, упаковки с плиткой перед монтажом нужно выдержать в теплом помещении. Допускается использование во время укладки тепловоздушной горелки.
Максимальные и минимальные углы наклона крыши разных кровельных материалов
Таблица сделана на основе нормативных документов и практического опыта. Помните, что рынок строительных материалов постоянно обновляются, вместе с ним меняются и возможные углы крепления материалов и их несущая способность. Таким образом, выбирая конкретный кровельный материал, уточняйте у производителя правила его монтажа или используйте прилагаемую инструкцию, если таковая имеется.
Кровельный материал | Минимальный угол наклона ската крыши | Максимальный угол наклона ската крыши | |||||
Масса 1 м^(2), кг | Соотношение сторон | В процентах | В градусах | Соотношение сторон | В процентах | В градусах | |
угол шиферной кровли – асбестоцементные листы среднего профиля | 11 | 1/10 | 10% | 6° | 1/2 | 50% | 27° |
асбестоцементные листы усиленного профиля | 13 | 1/5 | 20% | 11,5° | 1/1 | 100% | 45° |
целлюлозно-битумные волнистые листы | 6 | 1/10 | 10% | 6° | и больше | ||
мягкая, гибкая, битумная черепица, гонт | 9–15 | 1/10 | 10% | 6° | и больше | ||
оцинкованая жесть с одинарными фальцами | 3–6,5 | 1/4 | 25% | 14° | и больше | ||
угол крыши из жести – оцинкованая жесть с двойными фальцами | 3–6,5 | 1/5 | 20% | 11,5° | и больше | ||
угол крыши из керамической черепицы | 50–60 | 1/5 | 20% | 11,5° | 1/0,5 | 200% | 64° |
угол крыши из цементной черепицы | 45–70 | 1/5 | 20% | 11,5° | 1/0,5 | 200% | 64° |
угол крыши из металлочерепицы | 5 | 1/5 | 20% | 11,5° | и более |
Чтобы умело переводить из процентов в градусы, вы можете использовать переводную таблицу, пользуясь расположенной ниже таблицей.
Расположенные вверху таблицы позволяют быстро ориентироваться в уклонах, выраженных процентами и градусами, а также определять минимальный и максимальные величины скатов кровель. Напомню, что угол наклона крыш различен для большинства кровельных материалов и зависит от прочностных характеристик, ведь материалам предстоит выдерживать немалые нагрузки и, кроме того, отводить нужный объем атмосферных осадков.
Как вычислить высоту при известном угле наклона крыши
Как найти высоту конька дома? Для этого необходимо запомнить несложную формулу: половина пролета умножается на относительную величину, представленную на изображении внизу. К примеру, если ширина пролета дома составляет 12м, а необходимый уклон 30 град, то высота конька составит: 12/2*0,59=3,54 (0,59, так как по табличке внизу это значение необходимо брать для угла наклона крыши в 30град).
Какой минимальный уклон мягкой кровли – примеры расчетов
Мягкие кровельные материалы, в частности, битумная черепица, в настоящее время пользуются повышенным спросом, поскольку они совмещают эстетическую красоту, удобство укладки и прочность. Тем не менее, укладка данного материала будет целесообразной и позволит обеспечить надежную гидрозащиту, только в том случае, если будет соблюден, по крайней мере, минимальный уклон кровли из мягкой черепицы. О том, какой должна быть величина уклона, чтобы крыша прослужила максимально долго, и пойдет речь в статье далее.
Параметры мягкой черепицы
Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто. Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º.
Элементы гибкой черепицы:
- Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
- Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
- Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
- Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.
Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.
Подбираем уклон ската кровли
Некоторые хозяева ошибочно считают, что уклон кровли для гибкой черепицы может быть абсолютно любым, а решение нужно принимать только с учетом собственных желаний. Однако в строительстве установлены жесткие рамки, определяющие минимальный уклон для гибкой черепицы, как, впрочем, и для всех других кровельных материалов.
Определяясь с конфигурацией крыши, стоит учитывать следующие условия:
- Количество выпадающего зимой снега. Большое скопление снежных осадков на крыше с небольшим уклоном приводит к повышенной нагрузке на стропильные конструкции. Кровля должна быть тем круче, чем больше ожидаемое количество снега.
- Направление и сила ветра. Увеличение крутизны скатов крыши приводит к усилению ее парусности. В местности, где часто наблюдаются шквальные ветры, такой эффект может привести к деформации кровли. В связи с этим, в таких регионах делают наименьший возможный уклон крыши.
- Характеристики кровельного материала. Для каждого покрытия производители предусматривают рекомендованный угол наклона. В частности, предусмотренный уклон мягкой кровли начинается 11º.
Обратите внимание, что надежная защита кровельных конструкций от перегрузки, деформаций и протечек, возможна только при условии правильного выбора уклона кровли из мягкой черепицы.
Минимальные значения угла наклона крыши
Существует несколько правил организации малоуклонных крыш:
- Укладка качественного гидроизоляционного слоя. Из-за шероховатости гибкой черепицы, на кровле с низким уклоном скапливается жидкость. Избежать возможных протечек можно, если уложить по всей поверхности крыши подкладочный ковер.
- Усиленная обрешетка. Сама по себе мягкая черепица не способна держать форму. Поэтому ее укладку выполняют на сплошную основу из стружечных плит или фанеры, которые могут выдержать обильные дожди и снегопады.
- Периодическое обслуживание. На низкоуклонных крышах зимой может скапливаться много снега, поскольку он цепляется за шершавую поверхность и не может соскользнуть вниз. Поэтому важно вовремя очищать крышу, чтобы избежать поломок.
Стоит отметить, что профессиональные строители, как правило, предпочитают не ставить снегозадерживающие приспособления поверх мягкой кровли, поскольку шершавая поверхность материала и так справляется с данной задачей.
Как рассчитать угол наклона для двухскатной крыши особенности и формулы расчета
Какие есть цвета металлочерепицы для крыши
Рассмотрим каждый пункт более подробно .
Ветровые нагрузки
Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.
Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.
Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).
При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .
Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.
В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.
В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.
Снеговые нагрузки
На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.
Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП
Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися
Снег и вода на такой крыше не задерживаются вообще
Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.
В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).
Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.
Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.
Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.
В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .
Организация подкрышного пространства
Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.
Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.
От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.
Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу
Вид кровельного материала
Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:
- Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
- Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
- Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
- Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
- Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.
Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.
А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.
Зависимость конструкции крыши от материала перекрытия ↑
Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.
Перечислим основные из них:
При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.
Нюансы монтажа мягкой черепицы
- Процесс монтажа начинают с нижней части кровельного ската.
Первый ряд укладывают “вверх тормашками”. Можно также использовать особую самоклеящую полосу. Укладка первого ряда производится с ориентировкой относительно кровельного ската.
- При укладке второго ряда уже следует ориентироваться по разметке. Поскольку нижние части гонтов оснащены самоклеящей основой, их можно просто придавливать к основанию. В верхней части самоклеящего слоя нет. Ее крепление осуществляется с помощью особых гвоздей с широкими шляпками. Их забивают в середине и по краям каждого элемента. Для одной мертвой полосы мягкой черепицы используется четыре гвоздя.
- Укладка каждого следующего ряда производится со смещением в 0,5 м (подобного сдвига требует сам материал и его параметры).
- Лепестки монтируемого ряда должны располагаться между лепестками элементов предыдущего ряда.
При креплении всех элементов, независимо от положения и ряда, следует придерживаться одних и тех же правил.
Минимальный угол наклона крыши из мягкой кровли
В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.
Уклон мягкой кровли
Даже плоские крыши никогда не бывают совсем горизонтальными. Хотя бы небольшой уклон для стока воды должен быть.
Постоянные лужи на крыше вредны для любого покрытия и в итоге приводят к протечкам. На скатных крышах дождевая вода отводится в наружную водосточную систему (желоба и трубы), на плоских – в специальные воронки, расположенные в понижении крыши. Каким должен быть уклон мягкой кровли, чтобы обеспечить нормальный сток воды?
Минимальный уклон кровли из гибкой черепицы
Минимальный уклон кровли из мягкой кровли зависит от типа покрытия. Название «мягкая кровля» относится и к битумной черепице, и к рулонным материалам. Вторые предназначены для плоских кровель, первая – для скатных.
Битумная черепица – универсальный материал: им можно крыть кровли любой конструкции, начиная с обычных двухскатных, заканчивая куполами и луковицами.
На стадии проектирования вычисляется уклон мягкой кровли в процентах и градусах. Соотношения между этими единицами измерения существуют в виде таблиц, например:
- 5 градусов – 8,7%;
- 15 градусов – 26,9%;
- 30 градусов – 57,7%;
- 45 градусов – 100%.
Угол наклона под покрытие гибкой черепицей составляет от 11 до 90º. Некоторые производители разрешают крыть ей кровли начиная с 9º. Есть марки, которыми можно обрабатывать не только вертикальные, но и отрицательные участки.
Какой уклон крыши из мягкой кровли считается оптимальным?
Рекомендуемый уклон крыши мягкой кровли зависит от климата в данной местности:
- в ветреных районах равно нежелательно делать и плоские, и очень крутые крыши. Крутые отличаются плохой ветростойкостью, а со слишком пологой ветром может сорвать покрытие. Рекомендуемый угол в такой местности – 15-25º;
- при большом количестве осадков рекомендуется большой уклон. В этом случае с крыши сходит самостоятельно не только дождевая, но и снежная масса. Кровля защищена и от воды, и от больших статических нагрузок. В районах, где ветры слабые, а осадков много, лучше проектировать крыши 35-40 градусов.
Еще одно обстоятельство, которое следует учитывать: расход материала тоже зависит от угла.
У любой скатной крыши (вальмовой, щипцовой, конической) чем больше угол ската, тем больше потребуется черепицы для покрытия.
Отчасти это компенсируется меньшим расходом дополнительных материалов: на пологой крыше подкладочный ковер кладут по всей ее площади, на крутых скатах можно ограничиться монтажом ковра в узлах и на примыканиях.
Как сделать разуклонку для мягкой кровли?
На скатных крышах некоторый угол наклона заложен уже в проекте, создается за счет стропильной системы. У плоских крыш стропильной системы, как правило, нет. Основанием часто служит бетонная плита. Но уклон для стока воды нужен и здесь.
Оптимальный уклон для мягкой кровли из рулонных материалов в соответствии со СНиП – 5-6º (или 10%). Если его нет, то нужно создать.
Как осуществляется разуклонка мягкой кровли?
Недорогой экологически чистый материал – керамзит. Можно использовать, если вместо ж/б плиты чердачное перекрытие выполнено из древесины: керамзит мало весит и не горит. Порядок действий:
1. Настелить гидроизоляцию (полиэтиленовую пленку или специальную мембрану).
2. Установить деревянную опалубку.
3. Обозначить маркировочную линию под углом 5 градусов к линии горизонта.
4. Насыпать керамзит (предпочтительно смесь разных фракций, она будет ложиться плотнее).
5. Разровнять длинной деревянной рейкой по намеченному уровню.
6. Пролить цементным «молочком» для фиксации.
7. Закрыть еще одним слоем гидроизоляции.
8. Уложить стяжку. Если основание деревянное, толщину стяжки сводят к минимуму.
Можно выполнить разуклонку плитами из минваты или ППС. В этом случае для плит монтируют каркас из деревянных реек. Уклон получается за счет разной высоты реек.
В любом случае при выполнении разуклонки мастер решает сразу две задачи: создает необходимый угол для стока воды и теплоизоляцию крыши. То есть, кровельный пирог уже есть, можно наплавлять/стелить финишное покрытие. Обратите внимание: ППС – горючий материал, его под наплавляемые покрытия укладывать нельзя.
СНиП допускает укладку рулонных кровель при крутизне ската до 25% (14º). При крутизне 10-25% кровельный материал кладут в один слой и выбирают покрытие с гранулированной посыпкой. При уклоне меньше 10% покрытие настилают в 2-3 слоя с увеличением толщины в области водосточных воронок.
Если у вас проблемы со временем, если вы не рискуете крыть крышу своими руками – обращайтесь к нам в СТМ-Строй. У нас двадцатилетний опыт устройства любых кровель. Мы выполним для вас плоскую или скатную мягкую кровлю с любым уклоном быстро, недорого и качественно.
мой опыт – ваши сэкономленные деньги и нервы.
Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде. Задавайте вопросы, не стесняйтесь, я всем отвечаю – это бесплатно
+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!
Дополнительные материалы по теме
Методы монтажа
Так как гибкие кровельные покрытия отличаются по форме выпуска, то укладывать их нужно разными методами. Объединяет битумные материалы для гидроизоляции крыши простота и высокая скорость монтажа. Существует 4 технологии крепления мягкой кровли:
- Наплавление. Методом наплавления к основанию крыши фиксируются битумные рулонные материалы. Нижний слой кровельных покрытий с таким составом разогревают с помощью газовой горелки, в результате чего битум слегка плавится и хорошо прилипает к обрешетке, образуя прочный, герметичный слой.
- Приклеивание. Полимерные кровельные мембраны фиксируются к обрешетке с помощью приклеивания. Прилипание происходит, благодаря самоклеящемуся слою, который плавится при комнатной температуре, или с помощью холодных битумных мастик.
- Окрашивание. Кровельные мастики на основе битума наносят на поверхность плоской крыши методом окрашивания. С помощью пульверизатора, валика или широкой кисти ими в несколько слоев обрабатывают кровлю до получения однородного, ровного и устойчивого гидроизоляционного покрытия.
- Фиксация крепежными элементами. Закрепить некоторые виды мягкой кровли на обрешетке можно с помощью кровельных саморезов или толевых гвоздей с широкой шляпкой. Эта технология фиксации считается менее надежной, так как в крепежные отверстия может проникать вода.
- Комбинированный метод. Такие кровельные материалы, как гибкая черепица, фиксируются с помощью комбинированного метода фиксации, сочетающего в себе приемы приклеивания и использование крепежных элементов.
Методы монтажа мягкой кровли
Обратите внимание! Все виды мягкой кровли, кроме жидкой, необходимо укладывать внахлёст с обязательным перекрытием полос или плиток, чтобы предотвратить затекание воды в стыки между ними. Кроме того, укладка рулонных и мембранных материалов выполняется в несколько слоев, чтобы повысить прочность и срок службы покрытия крыши.
Расчет металлических элементов кровли
К металлическим элементам для гибкой черепицы относятся 3 вида планок:
– торцевые/фронтонные
– карнизные
– планки примыкания
Расчет торцевых/фронтонных планок
Nпланок = Lфронтона * 1,025 / Lпланки (Полученный результат округляем в большую сторону)
Расчет карнизных планок
Nпланок = Lкарниза * 1,025 / Lпланки (Полученный результат округляем в большую сторону)
Расчет планок примыкания
Nпланок = Lпримыканий * 1,025 / Lпланки (Полученный результат округляем в большую сторону)
Монтаж основания
Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.
Устройство однослойной обрешетки под мягкую кровлю
Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).
Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.
Толщина осб под гибкую черепицу зависит от шага стропильных ног :
- 27 мм – для шага стропил в 1,5м;
- 21 мм – для шага стропил в 1,2м;
- 18 мм – для шага стропил в 0,9м;
- 12 мм – для шага стропил в 0,6м;
- 9мм – для шага стропил меньше 0,6 м;
Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.
При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:
L = h × 2.5;
- L – длина самореза или гвоздя;
- h – толщина фанерного листа.
Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.
На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.
Однослойная обрешетка из шпунтованных досок или теса
Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.
Ширина досок обычно составляет 10-14 см.
Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.
Закономерность следующая:
- Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
- от 900 до 1200 мм – толщина доски 23 мм;
- от 1200 до 1500 мм – толщина доски 30 мм;
- Для шага в 1500 мм – толщина доски 37 мм;
Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).
При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.
Установка сплошной двухслойной обрешетки
Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.
Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.
Устройство комбинированной обрешетки по шагам:
- Укладка и закрепление теплоизоляции между стропильными элементами;
- На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
- Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.
Устройство гибкой черепицы
Гибкую черепицу в общем можно представить как стеклохост, который пропитали битумом. Ее основной слой заключен между слоями окисленного битума, содержащего полимерные добавки. Благодаря этим прослойкам, материал приобретает прочность и пластичность. Свою окраску он получает за счет гранулятов разных цветов, которыми покрыт верхний слой. Они одновременно выполняют и защитную функцию, оберегая материал от УФ-излучения и воздействия атмосферы. В последнее время производители снабжают материал нижним клеящим слоем, который чаще всего закрыт монтажной пленкой. Такое устройство материала не только упрощает его монтаж, но повышает качество укладки, так как увеличивает сцепляемость с основанием и лучше герметизирует покрытие.
Виды кровельного пирога под мягкую кровлю
Кровельный пирог защищает постройку от образования конденсата в подкровельной части, снижает потери тепла. Порядок монтажа крыши в разных регионах страны в зависимости от ее конструкции может существенно различаться.
Строение пирога для укладки холодной кровли:
- Стропила.
- Сплошная и разреженная обрешетка из деревянной доски.
- Плиты OSB или влагостойкая фанера.
- Подложка.
- Слой битумной черепицы.

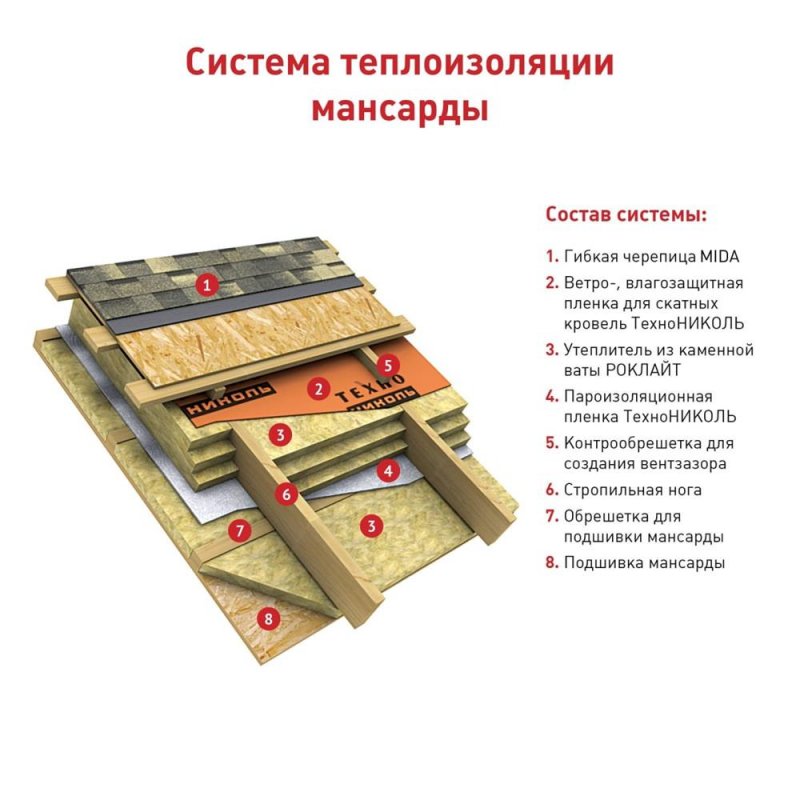

При обустройстве мансардного этажа, жилого чердака крышу придется утеплять.
Пошагово пирог будет собираться немного сложнее и займет больше времени и денежных трат. Порядок следующий (снаружи внутрь):
- Элементы битумной черепицы.
- Подложка.
- Влагостойкая фанера, плита OSB (на выбор).
- Обрешетка из досок.
- Контробрешетка.
- Слой гидроизоляции.
- Стропила.
- Теплоизоляционный материал (лучше стелить минеральную вату).
- Пароизоляция.
- Дополнительный утеплительный слой (плиты пенополистирола технониколь, пеноплэкс).
- Обрешетка для обшивки кровли изнутри.
- Гипсокартон, OSB для внутренней подшивки крыши.
Детальная последовательность работ будет рассмотрена в разделе ниже.
Статьи которые интересны людям:
- Беседка пристроенная к бане
- Баня с большой террасой
В чем измеряется угол уклона крыши?
В геометрии углы определяются в градусах. Строители определяют уклон кровли в процентах и градусах. Обычно, первые фигурируют в рабочей документации, которая используется на стройплощадке. Вторые являются расчетными единицами и применяются в формулах при проектировании.
Градусы обозначают степень расхождения плоскости ската с горизонтальной плоскостью, а проценты — отношение высоты конька к длине одного ската, умноженное на 100. Определение уклона в процентах облегчает практические работы, так как дает точные значения отрезков, к которым привязываются все опорные конструкции крыши.
Во время работ на площадке сложно использовать транспортир или угольник, но обеспечить заданную высоту конька очень легко. Кроме того, значение угла в процентах и градусах связаны между собой. Зная один параметр, несложно вычислить второй.
У скатных крыш уклон превышает 10°. Если значение меньше, крышу относят к плоским видам. Как правило, они лишены традиционной стропильной системы, роль которой выполняет разуклонка кровли. Такие конструкции актуальны для южных регионов, где единственной необходимостью становится организация стока воды.
Инструкции по монтажу мягкой кровли из гибкой черепицы
Katepal, монтаж кровельного покрытия из гибкой черепицы.
Область применения гибкой черепицы Katepal:
минимальный уклон кровли, при котором допускается использование гибкой черепицы — 1:5 (11,3 градуса) (рис. 1).
Katepal монтаж
Климатические особенности монтажа:
В случае монтажа гибкой черепицы при температуре ниже +5°С, упаковки с плиткой перед монтажом следует хранить в теплом помещении. Допускается применение термофена во время монтажа.
Зима – действительно не лучшее время для монтажа мягкой кровли, ведь согласно рекомендациям производителей, этот материал нельзя укладывать при температуре ниже +5°С. Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию и расстеленному по его поверхности подкладочному ковру при помощи гвоздей и самоклеющегося слоя, который имеется на обратной стороне гонта. Чтобы хорошо склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой. А солнца и тепла зимой, увы, не хватает.
С другой стороны, в последние годы зима в средней полосе России лишь временами холодная. Кроме того, в минусовую температуру можно выполнять подготовительные работы для гибкой кровли – монтировать стропильную систему, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию, не забывая защищать конструкцию крыши от снега, используя прочную полиэтиленовую пленку или обычный рубероид. Весной же, не теряя драгоценного времени, укладывать гибкую черепицу, предварительно сняв плёнку или рубероид и уложив подкладочный ковёр.
При сильной необходимости можно смонтировать гибкую кровлю и в мороз. Для этого поверх крыши (или какого-то ее участка) строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»). Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура. Стоит добавить, что «тепляк», накрывающий весь дом, дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло. «Тепляк» – это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов.
Основные этапы монтажа кровли из мягкой черепицы
1) Подготовка основания
Начните устройство кровли с подготовки основания. В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована OSB или влагостойкая фанера.
Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 kН/м.кв., точечной нагрузке 1,0 kН
Шаг стропил | Толщина доски | Толщина фанеры |
(мм) | (мм) | (мм) |
600 | 20 | 12 |
900 | 23 | 18 |
1200 | 30 | 21 |
2) Устройство вентиляционного зазора
Воздушный зазор должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли.
рис. 2Вентиляция необходима для:
• отвода влажности от утеплителя, обрешетки и кровельного материала
• уменьшения температуры внутри конструкции крыши летом.
Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли!
3) Монтаж подкладочного слоя
В качестве укрепляющего подкладочного слоя под битумную кровлю используют кровельный материал KATEPAL K-EL 60/2200 или рулонный кровельный изоляционный материал Катепал по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).
При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части крыши, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).
рис. 4Примечание: В зависимости от способа крепления водосточной системы может возникнуть необходимость в монтаже кронштейнов для укладки подкладочного слоя.
4) Монтаж металлических карнизных планок
Для защиты края обрешётки на карнизных свесах от дождевой влаги поверх подкладочного ковра смонтируйте металлические карнизные планки (капельники) с нахлестом минимум 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 5).
рис. 55) Монтаж металлических фронтонных планок
Для защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом минимум 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).
рис. 66) Монтаж ендового ковра
Для повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер KATEPAL SUPER PINTARI, соответствующий цвету кровельной плитки. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).
7) Монтаж карнизной черепицы
Далее смонтируйте самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с ее нижней поверхности защитную пленку. Карнизную плитку укладывают стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. А прибивают её вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей (рис. 8).
8.1) Монтаж рядовой черепицы
Во избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5 упаковок. Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли (рис. 9).
Приклейте черепицу, предварительно сняв с её нижней части защитную плёнку (рис. 10), (после этого отдельные плитки нельзя складывать стопкой друг на друга) и прибейте четырьмя гвоздями каждую чуть выше линии паза плитки (20-30 мм). Если уклон кровли более 1:1 (45 град.), то каждая плитка должна крепиться шестью гвоздями (см. табл. 1).
Таблица 1. Расход кровельных гвоздей.
Уклон кровли | Общий расход на кровлю | Расход гвоздей на один гонт |
(град) | (кг/м2) | (шт) |
до 45 (1:1) | 0. 1 | 4 |
свыше 45 | 0.07 | 6 |
Первый ряд укложите так, чтобы нижняя кромка ее располагалась не выше, чем на 1 см от нижнего края карнизной черепицы (рис. 11), а «лепестки» закрывали места стыка карнизных черепиц.
Рис. 11Последующие ряды смонтируйте так, чтобы концы «лепестков» черепицы были на одном уровне или выше с вырезами плиток предыдущего ряда.
На торцевых частях кровли черепицу обрежьте по краю и проклейте клеем K-36 на ширину не менее 10 см (рис. 12).
Рис. 12В ендовах обрежьте плитку таким образом, чтобы на дне ендовы осталась открытой полоса KATEPAL SUPER PINTARI шириной около 15 см (рис. 13).
Рис. 13Проклейте края плиток вдоль линии отреза на ширину не менее 10 см клеем K-36. При отрезании подкладывайте под гонты фанеру, чтобы не повредить нижний слой кровельного ковра.
8.2) Монтаж черепицы типа «Rocky»
Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли и конька.
Примечание: Не забывайте снимать защитную плёнку с гонта.
9) Монтаж коньковой черепицы
Коньковая черепица (0.25 x 0.33 м) получается при делении карнизной на 3 части по местам перфорации. Смонтируйте её на конек кровли короткой стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).
10) Монтаж кровельных примыканий
Проходы через кровлю небольшого диаметра (антенные и т. п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис. 16) или других проходок по периметру соединения трубы с кровлей прибейте треугольную рейку 50*50 мм. Далее вокруг дымовой трубы смонтируйте подкладочный ковёр Katepal K-EL 60/2200 или Катепал, нахлёсты промажьте клеем K-36. Затем кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36. По периметру трубу оклейте полосой SUPER PINTARI при помощи сплошного слоя клея K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате — не менее чем на 20 см. Закройте примыкание металлическим фартуком (планкой примыкания), который фиксируется механическим путём, и загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).
Применение герметизирующего клея K-36
Для герметизации следующих узлов: нахлёстов подкладочного ковра; нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют клей Katepal «K-36». Расход клея указан в табл.2
Таблица 2. Расход Клея «K-36»
Наименование участка | Расход клея, л/п*м | Толщина нанесения, мм | Ширина нанесения, мм |
Нахлёсты подкладочного ковра | 0.1 | 1 | 100 |
Нахлёсты рядовой черепицы на ендову | 0.2 | 1 | 100 |
Приклеивание рядовой черепицы на торцевых элементах | 0.1 | 1 | 100 |
Примыкания к кирпичным трубам и стенам | 0.7 | 1 | по всей поверхности |
Метод нанесения
Очистить поверхность от сыпучих материалов, грязи, масла. На пористые и пыльные основы нанести сначала битумный раствор K-80. Клей наносится шпателем на одну из склеиваемых поверхностей. Толщина слоя: 0.5-1 мм. Ширина проклейки регламентируется инструкцией по монтажу. При оклейке примыканий к стенам и трубам клей наносится по всей поверхности соприкосновения. Швы кирпичной кладки затираются раствором вровень с кирпичом. Склеивание производится через 1-3 мин. (в зависимости от температуры окружающего воздуха) после нанесения клея. До поклейки на огрунтованные поверхности обязательно убедиться в полном высыхании грунтовки. При низких температурах перед нанесением осуществляют подогрев клея.
Общие данные
- Температура хранения: до + 33 град. С
- Температура нанесения: от + 5 до + 50 град. С
- Время высыхания до отлипа: около 5 часов при 20 град. С, полное: от 1 до 14 дней в зависимости от толщины слоя и температуры окружающего воздуха.
Внимание!
Не используйте клей K-36 для герметизации швов, щелей и т.д. При избытке клея возможно чрезмерное растворение битума! Не допускается использование растворителей или других химически активных составов.
Полную инструкцию по монтажу гибкой черепицы KATEPAL Вы сможете получить в нашем офисе при покупке материала.
Если Ваша кровля имеет сложный профиль или по каким-либо другим причинам процедура монтажа осложнена, желательно обратиться к специалистам.
Порядок ухода за кровлей из гибкой черепицы
- Для сохранения эксплуатационных и эстетических свойств гибкой черепицы необходимо не менее 2 раз год проверять состояние кровли.
- Сметать листья и другой мелкий мусор с крыши рекомендуется мягкой щеткой, не повреждающей кровельное покрытие. Ветки и другой крупный мусор нужно убирать вручную.
- Обеспечить свободный сток воды с крыши. Для этого необходимо очищать от мусора водосточные желоба и воронки.
- Сгребать снег с крыши можно только в случае необходимости, слоями, оставляя на кровле 10-20 см защитный слой снега. Для удаления льда нельзя пользоваться острыми предметами, способными повредить кровельное покрытие.
- Если есть потребность произвести ремонт крыши, нужно сразу приступать к делу, чтобы избежать более серьезных повреждений. При проведении работ на крыше кровельное покрытие необходимо защитить.
Выходы для кровли Vilpe
Конструкция крыши из мягкой черепицы
Мягкая черепица – это практичный и относительно дорогостоящий кровельный материал, который имеет длительный срок службы. Это один из популярных кровельных материалов на сегодняшний день, который уступает, разве что, только металлочерепице. Крыша из мягкой черепицы во многом определяется её структурой, которая состоит из следующих слоев:- Подкладочный слой, который выполняется из специальной пленки или песчаной подсыпки. Он служит для предотвращения склеивания черепицы между собой во время пребывания на складе и транспортировке.
- Слой битума, который обеспечивает высокие гидроизоляционные свойства. Для повышения защитных свойств битума в его состав вводят специальные полимеры.
- Нетканое полотно из полиэстера или стекловолокна, которое с двух сторон окружено слоями битума. Этот материал позволяет обеспечить высокую прочность битумной черепицы на разрыв.
- Последний защитный слой выполняется из каменной крошки. Используется для защиты от ультрафиолетового излучения и придания материалу декоративных свойств и цвета.
Преимущества мягкой черепицы
Покрытие крыши мягкой черепицей позволяет снизить механическое воздействие от массы кровельных материалов на обрешетку и стропильную систему. Масса этого кровельного материала составляет всего 8 кг/м2, тогда как его керамический аналог весит около 45 кг/м2. Устройство крыши из мягкой черепицы выполняется при уклоне в допустимом диапазоне от 12 до 90°, в иных случаях следует использовать другой кровельный материал. Основные достоинства битумной черепицы заключаются в следующем:
- высокая гибкость и стойкость к деформациям дает возможность покрыть крышу практически любой конфигурации;
- большой ассортимент декоративных свойств: форма, цвет, фактура, предлагают возможность подобрать оптимальный вариант для любого дома;
- отсутствует необходимость приобретать многочисленные аксессуары, они могут быть изготовлены из основного материала;
- минимально возможный процент отходов мягкой кровли;
- адекватная стоимость при высоком качестве материала.
Особенности монтажа
Один из основных вопросов при выборе этого материала — это как самому накрыть крышу мягкой черепицей? Существует годами выработанная технология, которая успешно применяется практически всеми кровельщиками и подтверждается последующей длительной эксплуатацией.
В первую очередь следует знать, что мягкая черепица укладывается исключительно на сплошной настил, который может быть выполнен из плит OSB, калиброванных досок или влагостойкой фанеры. При этом поверхность настила должна быть строго в одном уровне, при наличии перепадов возможно повреждение основного кровельного материала.
Важно знать, что поверхность настила должна быть не только ровной и чистой, но и процент её влажности не должен превышать 20%. По этой причине начало монтажа должно совпадать с наступлением теплой и сухой погоды без атмосферных осадков.
При углах уклона крыши от 12 до 20° следует под слой мягкого кровельного покрытия укладывать сплошной слой ковра, выполненного на основе стекловолокна. При этом ковер должен укладываться параллельно свесу по направлению снизу вверх, между разными полосами выполняют нахлест величиной около 5 сантиметров.
При помощи оцинкованных гвоздей с широкой шляпой в большинстве случаев выполняют крепление к основанию листов мягкой черепицы. Через некоторое время они склеятся между собой. Это произойдет благодаря наличию мастики на нижней стороне листов.
Следует знать, что если на улице стоит холодная погода и склеивание не происходит, тогда можно использовать строительный фен для ускорения процесса склейки.
Многих мастеров интересует, как крыть крышу мягкой черепицей на изломах (конек, ендова, дымоходы и прочие места). С этой целью листы кровельного материала дополнительно промазывают слоем битумной мастики, которая увеличивает степень герметизации и адгезии к поверхности.
Конструкция кровельного пирога
Пирог крыши под мягкую черепицу может состоять из многочисленных слоев, но в большинстве случаев имеет следующую структуру:
- пароизоляционный барьер, который препятствует образованию конденсата в подкровельном пространстве;
- слой теплоизоляции для увеличения энергоэффективности дома и сохранения оптимальных температурных условий;
- слой гидроизоляционного материала, который служит дополнительной защитой от попадания влаги в конструкцию крыши.
Дополнительные аксессуары для крыши
Для увеличения защитных свойств крыши и придания ей эстетичного вида используют дополнительные аксессуары:
- коньковые полосы, которыми отделывают конек и края у скатов кровли;
- снегозадержатели, предназначенные для удержания крупных слоев снега, что предотвращает его от нежелательного сползания;
- аэраторы, которые размещают в районе конька и они служат для организации вентиляции в подкрышном пространстве;
- полосы для карниза, которые крепятся к самому краю ската перед началом монтажных работ.
Технология укладки мягкой кровли довольно проста и доступна, поэтому многие владельцы жилья уже хорошо знают, как покрыть крышу мягкой черепицей своими руками. Тщательно ознакомившись с инструкцией и практическим примером монтажа, мало у кого возникнет вопрос, как правильно крыть мягкой черепицей.
Минимальные уклоны крыши, требуемые кровельным материалом – Тренажер по строительным нормам
Проектирование и строительство кровельных конструкций для жилых построек описаны в главе 9 Международного жилищного кодекса (IRC). Что касается зданий, подпадающих под действие Международного строительного кодекса (IBC), требования к сборке крыши приведены в главе 15.
Чтобы увидеть, в чем разница между IRC и IBC, ознакомьтесь с этим сообщением POST , в котором объясняется, какие здания и сооружения подпадают под действие IRC, а не IBC.
В этом посте мы рассмотрим требования главы 9 Международного жилищного кодекса (IRC), в частности, раздела R905, который регулирует материалы для покрытия крыш.
В жилищном строительстве используется множество различных материалов для покрытия крыш. Материалы для кровельного покрытия обеспечивают защиту от непогоды, а глава 9 регулирует минимальный требуемый уклон для каждого типа материала для кровельного покрытия, поскольку часть характеристик материала для кровельного покрытия зависит от уклона поверхности крыши.
Когда поверхность крыши имеет меньший уклон, отвод воды, как правило, происходит медленно, поэтому увеличивается вероятность проникновения воды, поскольку существует большая вероятность того, что вода будет скапливаться под кровельным материалом.
Поэтому каждый тип кровельного материала требует минимального уклона, который необходимо соблюдать, чтобы уменьшить возможность проникновения воды. Чем круче уклон крыши, тем меньше вероятность скопления воды, однако кровельные материалы, установленные в главе 9, должны соответствовать требованиям к минимальному уклону.
Уклон крыши или уклон крыши?
Прежде всего, давайте разберемся с терминологией.
Когда речь идет о крышах, мы должны использовать термин «Уклон» или «Уклон»?
Оба эти термина взаимозаменяемы и могут означать одно и то же, однако, поскольку мы ссылаемся на код, относящийся к крышам, в коде используется термин «Уклон».
Вы увидите эти примеры, когда мы будем объяснять тему скатов крыш, как указано в коде.
Требования к кровельным покрытиям – (Раздел R905)
Теперь давайте перейдем к минимальным требованиям к уклону крыши, исходя из различных материалов кровельного покрытия.
РазделR905 регулирует множество различных материалов для покрытия крыш. Вот список кровельных материалов, регламентированных кодом:
.- Asphalt Tilels
- глина и бетонная плитка
- металлическая черепчатая крыша
- минеральные рулоны
- минеральные рулоны
- черепицы шифера
- деревянные черепицы
- древесины Shakes
- встроенные крыши
- металлические панели крыши
- Кровля из модифицированного битума
- Однослойная кровля из термореактивного и термопластичного материала
- Кровля из напыляемого пенополиуретана
- Кровля из жидкого напыления
- Фотогальванические (PV) модули/черепица
требуется для каждого типа кровельного материала, регламентированного IRC.
Битумная черепица
Минимальный уклон крыши (скат крыши) | Р905.2.2
Битумная черепицаможет укладываться только на уклонах крыш 2:12 или больше. Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 2 вертикальные единицы.
Также, если битумная черепица укладывается на скате крыши от 2:12 до 4:12, она должна быть снабжена двойной подкладкой.
Глиняная и бетонная плитка
Минимальный уклон крыши (скат крыши) | Р905.3.2
Глиняная и бетонная черепица может быть установлена только на крышах с уклоном 2-1/2:12 или больше. Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на две с половиной вертикальные единицы.
Также, если черепица из глины и бетона укладывается на уклоне крыши от 2-1/2:12 до 4:12, она должна быть снабжена двойной подкладкой.
Металлическая черепица
Минимальный уклон крыши (скат крыши) | Р905.4.2
Металлическая черепица может быть установлена только на крышах с уклоном 3:12 или больше (уклон 25%).Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 3 вертикальных единицы.
Рулонная кровля с минеральной поверхностью
Минимальный уклон крыши (скат крыши) | Р905.5.2
Рулонная кровля с минеральным покрытиемможет быть установлена только на крышах с уклоном 1:12 или больше (уклон 8%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 1 вертикальную единицу.
Шиферная черепица
Минимальный уклон крыши (скат крыши) | Р905.6.2
Шиферную черепицуможно укладывать только на крышах с уклоном 4:12 или больше (уклон 33%).Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 4 вертикальные единицы.
Деревянная черепица
Минимальный уклон крыши (скат крыши) | Р905.7.2
Деревянную черепицу можно укладывать только на крышах с уклоном 3:12 или больше (уклон 25%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 3 вертикальных единицы.
Деревянные встряхивания
Минимальный уклон крыши (скат крыши) | Р905.8.2
Деревянные встряхивания можно устанавливать только на крышах с уклоном 3:12 или больше (уклон 25%).Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 3 вертикальных единицы.
Сборные крыши
Минимальный уклон крыши (скат крыши) | Р905.9.1
Застроенные крыши должны иметь проектный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Каменноугольная смола Застроенные крыши, однако, могут иметь расчетный уклон кровли 1/8:12 (1% процента), но не меньше. Это означает, что на каждые 12 горизонтальных единиц высота крыши должна составлять минимум одну восьмую вертикальной единицы.
Металлические панели крыши
Минимальный уклон крыши (скат крыши) | Р905.
10.2Минимальный уклон крыши для металлических кровельных панелей зависит от 3 различных сценариев.
1. Металлические кровли с непропаянными швами без нанесения герметика внахлест должны иметь минимальный уклон 3:12 (уклон 25%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 3 вертикальных единицы.
2. Металлические кровли без пайки внахлестку с нанесенным герметиком внахлест должны иметь минимальный уклон 1/2:12 (уклон 4%).Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на половину вертикальной единицы.
3. Фальцевые кровельные системы должны иметь минимальный уклон крыши 1/4:12 (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на четверть вертикальной единицы.
Кровля из модифицированного битума
Минимальный уклон крыши (скат крыши) | Р905.11.1
Кровли из модифицированной битумной мембраны должны иметь расчетный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Термореактивная однослойная кровля
Минимальный уклон крыши (скат крыши) | Р905.12.1
Крыши из термореактивной однослойной мембраны должны иметь расчетный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Однослойная кровля из термопласта
Минимальный уклон крыши (скат крыши) | Р905.13.1
Термопластичные однослойные мембранные крыши должны иметь расчетный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Напыляемая пенополиуретановая кровля
Минимальный уклон крыши (скат крыши) | Р905.14.1
Крыши из напыляемого пенополиуретанадолжны иметь проектный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Жидкая кровля
Минимальный уклон крыши (скат крыши) | Р905.15.1
Жидкая кровля должна иметь расчетный уклон крыши 1/4:12 или больше (уклон 2%). Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на одну четвертую вертикальной единицы.
Фотогальваническая черепица
Минимальный уклон крыши (скат крыши) | Р905.16.2
Фотогальваническая черепица может быть установлена только на крышах с уклоном 2:12 или больше. Это означает, что на каждые 12 горизонтальных единиц крыша должна подниматься как минимум на 2 вертикальные единицы.
СводкаПоэтому, если вы устанавливаете определенный кровельный материал, который регулируется Международным жилищным кодексом (IRC), убедитесь, что уклон крыши имеет минимальный требуемый уклон крыши для этого типа используемого кровельного материала.
Напомним минимальный уклон крыши, необходимый для каждого типа кровельного материала:
- Битумная черепица требует минимального уклона крыши 2:12 или больше.
- Глиняная и бетонная черепица требует минимального уклона крыши 2-1/2:12 или больше.
- Для металлической черепицы требуется минимальный уклон крыши 3:12 или больше.
- Рулонная кровля с минеральной поверхностью требует минимального уклона крыши 1:12 или больше.
- Для сланца и шиферной черепицы требуется минимальный уклон крыши 4:12 или больше.
- Для деревянной черепицы требуется минимальный уклон крыши 3:12 или больше.
- Для деревянных встрясок требуется минимальный уклон крыши 3:12 или больше.
- Для сборных крыш требуется минимальный уклон крыши 1/4:12 или больше.
- Каменноугольная смола Сборные крыши можно устанавливать на крышах с уклоном 1/8:12 или больше.
- Металлические кровельные панели:
- Металлические кровли без пайки внахлест без нанесения герметика внахлест должны иметь минимальный уклон 3:12.
- Металлические крыши без пайки внахлестку с нанесенным внахлестку герметиком должны иметь минимальный уклон 1/2:12.
- Фальцевые кровельные системы должны иметь минимальный уклон кровли 1/4:12.
- Кровля из модифицированного битума требует минимального уклона крыши 1/4:12 или больше.
- Термореактивная и термопластичная однослойная кровля требует минимального уклона крыши 1/4:12 или больше.
- Напыляемая пенополиуретановая кровля требует минимального уклона крыши 1/4:12 или больше.
- Для кровли, наносимой жидкостью, требуется минимальный уклон крыши 1/4:12 или больше.
- Фотогальванические (PV) модули/черепица требуют минимального уклона крыши 2:12 или больше.
.
Справочный источник — Международный жилищный кодекс 2015 г. — [Купить на Amazon]
___
Глоссарий по кровле — Определения и термины
Обратитесь к нашему глоссарию по кровле, чтобы лучше понять слова и фразы, которые вы можете услышать во время проекта по замене крыши.
Понимание кровельной терминологии
При работе с вашим кровельным подрядчиком вы можете услышать, как они используют отраслевые термины, связанные с вашим кровельным проектом. Хотя вы, безусловно, можете попросить их разъяснить что-то незнакомое для вас, может быть полезно иметь под рукой удобное справочное руководство.
Просмотрите наш глоссарий по кровельным материалам, чтобы ознакомиться со значениями часто используемых терминов, используемых при строительстве крыш жилых домов.
Обесцвечивание из-за водорослей : Изменение цвета крыши, вызванное водорослями.Обычно неправильно описывается как рост грибка.
ARMA: Ассоциация производителей асфальтовых кровель, торговая ассоциация североамериканских производителей асфальтовых кровель.
ASTM International : Добровольная организация, занимающаяся разработкой согласованных стандартов, процедур тестирования и спецификаций.
Асфальт : Битумный гидроизоляционный материал, наносимый на кровельные материалы в процессе производства.
Asphalt Primer : Тонкий жидкий битум, наносимый на поверхность для улучшения адгезии самоклеящихся мембран и поглощения пыли.
Асфальтовый кровельный цемент : Асфальтовый цемент, используемый для склеивания кровельных материалов. Также известен как гидроизоляционный цемент или мастика; должны соответствовать ASTM D4586 (без асбеста).
Архитектурная черепица : См. Многослойная черепица.
Обратная поверхность : Мелкое минеральное вещество, наносимое на обратную сторону гонтов, чтобы предотвратить их слипание.
Основание гидроизоляции : Та часть гидроизоляции, которая прикреплена к настилу или опирается на него для направления потока воды на кровельное покрытие.
Основной лист : Продукт, предназначенный для использования в качестве основного или среднего слоя самоклеящейся рулонной кровли в жилых домах.
Основной лист : Продукт, предназначенный для использования в качестве основного слоя в системе самоклеящейся рулонной кровли.
Пузыри : Пузыри, которые могут появиться на поверхности асфальтового покрытия после укладки.
Перекрытие : Метод перекрытия кровли гонтом метрического размера.
Застроенная крыша : Плоская крыша или крыша с небольшим уклоном, состоящая из нескольких слоев фанерных листов, уложенных в горячий асфальт.
Пакет : Пакет черепицы. Обычно на квадрат приходится 3, 4 или 5 пачек.
Торцевая кромка : Нижняя кромка выступов гонта. (См. рис. А.)
Рисунок АПокрывающий лист : Материал с минеральной поверхностью, который используется сам по себе или в качестве верхнего слоя многослойной рулонной кровельной системы.
Герметик : Для заполнения швов мастикой или битумным клеем для предотвращения утечек.
Цемент : См. Асфальтовый кровельный цемент.
Меловая линия : Линия, наносимая на крышу с помощью натянутой веревки или веревки, посыпанной мелом. Используется для целей выравнивания.
Класс огнестойкости «А» : наивысшая классификация испытаний на огнестойкость кровли согласно ASTM E108 или UL790. Указывает на то, что кровля способна выдерживать серьезное воздействие огня, исходящего из источников вне здания.
Класс огнестойкости «B» : Классификация испытаний на огнестойкость, указывающая на то, что кровельный материал способен выдерживать умеренное воздействие огня, исходящего от источников вне здания.
Класс огнестойкости «C» : Классификация испытаний на огнестойкость, указывающая, что кровельный материал способен выдерживать воздействие света от источников огня, находящихся вне здания.
Класс 4 Ударопрочность: Высшая классификация ударопрочности в соответствии с испытанием на удар UL 2218, показывающим, что черепица более устойчива к ударам, вызванным градом.
Закрытый разрез ендовы : Метод обработки ендовы, при котором гонты с одной стороны ендовы проходят через ендову, а гонты с другой стороны обрезаются на 2 дюйма от центральной линии ендовы.Впадина ендовы не выявляется.
Хомут : Предварительно сформированный фланец, надетый на вентиляционную трубу для герметизации крыши вокруг отверстия вентиляционной трубы. Также называется вентиляционным рукавом.
Метод скрытого гвоздя : Применение рулонной кровли, при котором все гвозди вбиваются в нижний слой кровли и покрываются цементным слоем внахлест. Ногти не подвержены влиянию погоды.
Конденсация : Переход воды из пара в жидкость при контакте теплого, насыщенного влагой воздуха с холодной поверхностью.
Счетчик фартука : Та часть фартука, прикрепленная к вертикальной поверхности для предотвращения миграции воды за основной фартук.
Курс : Ряд черепицы или рулонной кровли по всей длине крыши.
Покрытие : Количество слоев материала между открытой поверхностью кровли и настилом; т. е. одинарное покрытие, двойное покрытие и т. д.
Сверчок : Остроконечная конструкция в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.
Вырез : Открытые части полоски гонта между выступами. (См. рис. А.)
Настил : Поверхность, установленная над несущими элементами каркаса, на которую наносится кровельное покрытие. Минимальная толщина деревянного настила — фанера для наружных работ толщиной 15/32 дюйма или OSB для наружных работ толщиной 7/16 дюймов или в соответствии с местными строительными нормами.
Мансардное окно : оконный блок с рамой, выступающий сквозь наклонную плоскость крыши.
Двойное покрытие : Укладка битумной кровли таким образом, чтобы перекрываемая часть была не менее чем на 2 дюйма шире, чем открытая часть, в результате чего настил покрывается двумя слоями кровельного материала.
Водосточная труба : Труба для отвода воды из желобов крыши. Также называется лидером.
Капельница : Устойчивый к коррозии, не оставляющий пятен материал, используемый вдоль карнизов и скатов, чтобы стекающая вода могла стекать с нижележащей конструкции.
Карниз : Горизонтальный нижний край скатной крыши. (См. рис. Б.)
Обшивка карниза : Дополнительный слой кровельного материала, нанесенный на карниз, чтобы предотвратить повреждение от подпора воды.
Метод открытых гвоздей : Применение рулонной кровли, при котором все гвозди забиваются в зацементированный слой кровли внахлест. Ногти подвержены влиянию погоды.
Воздействие : Та часть кровли, которая подвергается воздействию погодных условий после установки. (См. рис. А.)
Войлок : Волокнистый материал, пропитанный битумом и используемый в качестве подложки или обшивочной бумаги.
Стекловолоконный мат : Основной материал битумной кровельной черепицы, изготовленной из стекловолокна.
Обшивка : Куски металла, используемые для предотвращения просачивания воды в здание вокруг любого пересечения или выступа на крыше, такого как вентиляционные трубы, дымоходы, прилегающие стены, слуховые окна и ендовы. Оцинкованный металлический отлив должен быть не менее 26 калибра.
Гидроизоляционный цемент : См. Асфальтовый кровельный цемент.
Фронтон : Верхняя треугольная часть боковой стены, которая доходит до конька двускатной крыши. (См. рисунок Б.)
Двускатная крыша : Простая двускатная крыша над фронтоном.
Вальмовая крыша : Тип крыши, содержащий две наклонные плоскости с разным уклоном на каждой стороне конька. Нижняя плоскость имеет более крутой наклон, чем верхняя. Содержит фронтон на каждом конце.
Гранулы : Обычно цветной щебень с керамическим покрытием, который наносится на открытые поверхности асфальтовых кровельных материалов.
Водосточный желоб : Желоб, по которому вода направляется от карнизов к водосточным желобам.
Верхний нахлест : Кратчайшее расстояние от торца гонта внахлест до верхнего края гонта второго ряда ниже. Часть тройного покрытия верхнего нахлеста полосовой черепицы. (См. рис. А.)
Шестиугольная черепица : Черепица, имеющая форму шестиугольника после установки.
Бедро : Наклонный внешний угол, образованный пересечением двух наклонных плоскостей крыши. Проходит от конька к карнизу.(См. рис. Б.)
Шатровая крыша : Тип крыши с наклонными плоскостями на каждой из четырех сторон. Не содержит фронтонов.
Вальмовая черепица : Черепица, используемая для покрытия наклонного внешнего угла, образованного пересечением двух наклонных плоскостей крыши.
Ледяная плотина : Состояние, образовавшееся на нижней кромке крыши в результате таяния и повторного замерзания растаявшего снега на выступе. Может вытолкнуть скопившуюся воду вверх и под черепицу, вызывая протечки.
Защита от ледяной дамбы: Один или несколько слоев самоклеящегося подкладочного слоя, установленного на карнизе здания для предотвращения повреждений от подпора воды из-за ледяной дамбы.Также известен как «Eave Flashing».
Ударопрочная черепица : Черепица с повышенной устойчивостью к ударам, вызванным градом. Ударопрочная черепица обычно испытывается и классифицируется в соответствии с UL 2218 и может быть отнесена к классам от 1 до 4, причем класс 4 указывает на наивысшую классификацию ударопрочности.
Сцепляющиеся гонты : Отдельные гонты, которые механически крепятся друг к другу для обеспечения сопротивления ветру.
Многослойная черепица : Черепица, содержащая более одного слоя для создания дополнительной толщины. Также называется трехмерной черепицей или архитектурной черепицей.
Нахлест : Для покрытия поверхности одного гонта или рулона другим.
Цемент внахлестку : Цемент на основе асфальта (соответствующий ASTM D3019), используемый для склеивания перекрывающихся слоев рулонной кровли.
Низкий уклон Применение : Метод укладки битумной черепицы и подстилающего слоя на уклонах крыш от 2 дюймов до менее 4 дюймов на фут.
Мансардная крыша : Тип крыши, содержащий две наклонные плоскости с разным уклоном на каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. (См. рис. Б.)
Мастика : См. Асфальтовый кровельный цемент.
Промежуточный лист : см. Подложка.
Минеральные стабилизаторы : Мелкоизмельченный известняк, сланец, ловушечная порода или другие инертные материалы, добавляемые в битум в битумной черепице для увеличения прочности и повышения устойчивости к огню и атмосферным воздействиям.
Кровля с минеральным покрытием : Битумная черепица и рулонная кровля, покрытые гранулами.
Вложение : Метод перекрытия новой битумной черепицей поверх старой черепицы, при котором верхний край новой черепицы прилегает к нижнему краю выступа существующей черепицы.
Черепица без вырезов : Черепица, состоящая из одного цельного выступа без вырезов.
Панель без шпона : Любая панель на древесной основе, не содержащая ламинированного шпона и имеющая рейтинг пролета APA, например вафельная плита или ориентированно-стружечная плита.
Открытая долина : Метод строительства ендовы, при котором черепица с обеих сторон ендовы обрезается вдоль меловой линии, нанесенной на каждую сторону ендовы. Черепица не распространяется по всей долине. Обнажена вспышка долины.
Органический войлок : Асфальтовый кровельный материал, изготовленный из целлюлозных волокон.
Свес : Та часть конструкции крыши, которая выходит за пределы наружных стен здания.
Поддоны : Деревянные платформы, используемые для хранения и транспортировки связок гонта.
Слой : Слой кровли (т. е. однослойный, двухслойный).
Водоемы : Скопление воды после дождя в низинах на крыше, которая остается влажной, когда другие части крыши высохли.
Primer : Грунтовка на битумной основе, используемая для подготовки поверхностей к склеиванию с самоклеющимися битумными листами.
Стеллажи : Метод укладки кровли, при котором слои гонта укладываются вертикально вверх по крыше.
Стропила : Несущий элемент каркаса непосредственно под настилом, с уклоном от конька к стеновой плите.
Грабли : Наклонный край наклонной крыши над стеной. (См. рис. Б.)
Черепица со случайными выступами : Черепица, выступы на которой различаются по размеру и внешнему виду.
Восстановление: Процесс добавления дополнительного слоя кровли поверх существующего слоя. На крыше одновременно допускается не более двух слоев любого типа кровли.
Разделительная лента : Пластиковая лента, которая наклеивается на обратную сторону самоклеящейся черепицы. Эта полоска предотвращает слипание гонтов в связках и не требует удаления для укладки.
Замена кровли : Процесс удаления существующих кровельных покрытий и замены их новой кровельной системой.
Конек : Самый верхний горизонтальный внешний угол, образованный пересечением двух наклонных плоскостей крыши. (См. рисунок Б.)
Коньковая черепица : Черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух наклонных плоскостей крыши.
Подъем : Расстояние по вертикали от линии карниза до конька.
Рулонная кровля : Асфальтовые кровельные изделия, изготовленные в рулонной форме.
Кровельная лента : Лента, пропитанная асфальтом, используемая с битумными вяжущими для гидроизоляции и ремонта битумных кровель.
Пробег : Горизонтальное расстояние от карниза до точки непосредственно под коньком.Половина пролета.
Пропитанный войлок : Пропитанный битумом войлок, используемый в качестве прокладки между настилом и кровельным материалом.
SBS: Стирол-бутадиен-стирол, который представляет собой синтетический полимер, который смешивают с асфальтом в некоторых продуктах для повышения гибкости и других характеристик продуктов.
Самоклеящаяся подложка для гонта : Самоклеящаяся гидроизоляционная подложка, предназначенная для защиты от проникновения воды из-за ледяных дамб или дождя, вызванного ветром.Предписанное кодом требование для этой категории продуктов заключается в том, что они должны соответствовать стандарту ASTM D1970 и иметь этикетку с этим обозначением.
Черепица самоклеящаяся : Черепица с нанесенными на заводе полосами или пятнами самоклеящегося клея.
Самоуплотняющаяся лента или точечная лента : Наносимый на заводе клей, который склеивает ряды гонта вместе под воздействием солнечных лучей после нанесения.
Кромка : Та часть рулонной кровли, которая перекрывается последующим слоем для получения одинарного или двойного покрытия внахлестку.
Оттенок : Небольшие различия в цвете черепицы, которые могут возникнуть в результате обычных производственных операций.
Обшивка : См. Палуба.
Односкатная крыша : Крыша, содержащая только одну наклонную плоскость. Не имеет вальм, гребней, долин или фронтонов.
Однослойное покрытие : Асфальтовая кровля, обеспечивающая один слой кровельного материала поверх настила.
Уклон : Угол наклона крыши, выраженный как отношение подъема в дюймах к прогону в дюймах. Например, уклон крыши 4/12 имеет подъем на 4 дюйма через каждые 12 дюймов.
Гладкая кровля : Рулонная кровля, покрытая молотым тальком или слюдой вместо гранул (с покрытием).
Софит : Готовая нижняя сторона карниза.
Стопка грунта : Вентиляционная труба, проходящая через крышу.
Пролет : Горизонтальное расстояние от карниза до карниза.
Площадь : Единица измерения крыши, покрывающая 100 квадратных футов.
Черепица с квадратными выступами : Черепица с выступами одинакового размера и одинаковой экспозиции.
Стандартный уклон Применение : Метод укладки битумной черепицы на скаты крыши от 4 до 21 дюймов на фут.
Стартовая полоса : Асфальтовое кровельное покрытие на карнизе, обеспечивающее защиту дополнительным слоем материала под вырезами и стыками первого слоя черепицы.
Применение на крутых склонах : Метод укладки битумной черепицы на скатах крыш более 21 дюйма на фут.
Ступенчатая планка : Метод крепления базовой гидроизоляции, используемый там, где вертикальная поверхность встречается с наклонной плоскостью крыши.
Ленточная черепица : Асфальтовая черепица, изготовленная из одного слоя, длина которой примерно в три раза больше ширины.
Синтетическая подложка: Подложка, которая обычно изготавливается из полипропилена и используется в качестве альтернативы войлочной подложке.
Вкладка : Открытая часть полосовой черепицы, определяемая вырезами.(См. рис. А.)
Тальк : См. Облицовка изнаночной стороны.
Tear Off : Для удаления существующей кровельной системы до структурного настила.
Телеграфирование : Деформация черепицы, которая может возникнуть, когда новая крыша укладывается на неровную поверхность.
Трехмерная черепица : См. Многослойная черепица.
Верхний перехлест : Та часть кровельного покрытия, которая закрывается последующим слоем после укладки.(См. рис. А.)
UL : Underwriters Laboratories, LLC
Этикетка UL : Этикетка на упаковке указывает уровень огнестойкости и/или ветроустойчивости асфальтового покрытия.
Подложка : Войлок, пропитанный асфальтом, или специально разработанный синтетический материал, используемый под кровлей для обеспечения дополнительной защиты настила.
Долина : Внутренний угол, образованный пересечением двух наклонных плоскостей крыши.(См. рис. Б.)
Замедлитель испарения : Любой материал, используемый для предотвращения проникновения водяного пара.
Вентиляционное отверстие : Любое выходное отверстие для воздуха, которое выходит через настил крыши, например, труба или дымовая труба. Любое устройство, установленное на крыше, фронтоне или софите с целью вентиляции нижней части настила крыши.
Вентиляционный рукав : См. Воротник.
Плетеная долина : Метод строительства долины, при котором гонты с обеих сторон долины проходят через долину и переплетаются друг с другом путем перекрытия чередующихся рядов по мере их укладки.Впадина ендовы не выявляется.
Ознакомление с этим списком терминов, касающихся кровельных работ, может помочь вам лучше общаться с вашим подрядчиком по кровельным работам.
Если вы ищете квалифицированного подрядчика по кровельным работам, который поможет вам с проектом по замене кровли, просмотрите сеть независимых подрядчиков по кровельным работам в сети подрядчиков Owens Corning, чтобы найти подрядчика в вашем районе.
Как выбрать лучшую красную черепицу? [Полное руководство]
Красная синтетическая кровельная черепица Bravaпредставляет собой цветостойкую, чрезвычайно прочную, менее хрупкую, простую в установке и не требующую особого ухода альтернативу красной глине, красному сланцу и красной бетонной кровельной черепице.
Крыши из красной черепицы придают жилым, коммерческим и историческим объектам величественный старинный вид. Они также прослужат много лет, если их правильно и профессионально установить и обслуживать. Системы черепичной кровли состоят из перекрывающихся черепиц, которые крепятся к настилу крыши или твердому основанию на наклонной крыше.
Кровля из красной черепицыизготавливается из нескольких распространенных материалов, включая глину, сланец, бетон и синтетические материалы, и большинство из этих материалов имеют различные формы и размеры.Выбор плитки часто сводится к эстетике, однако на решение также должны влиять другие жизненно важные факторы, такие как уклон крыши, долговечность, устойчивость к атмосферным воздействиям, долговечность и обслуживание, а также вес плитки, простота установки и стоимость.
Выбор лучшей красной черепицы
Лучшая красная черепица для вашего дома или здания должна отражать архитектурный стиль и уклон крыши, местный климат, а также то, что вам нравится и что вы можете себе позволить.
Приемлема ли плитка для уклона крыши?
Уклон вашей крыши играет жизненно важную роль при выборе наилучшего кровельного материала для вашего дома или здания.Из-за проблем с дренажем для черепичных крыш требуется уклон не менее 2:12. Для скатов кровли между 2:12 и 4:12 требуется двойной слой битумного войлока типа II или рулонная кровельная подкладка класса М с минеральным покрытием. На склонах 4:12 и круче требуется только один слой подстилающего слоя с перекрытием не менее 2 дюймов.
Избегайте использования черепицы на крышах с уклоном выше 19:12, так как плитка имеет тенденцию дребезжать на крутых крышах.
Плитка из красной глины
В течение сотен лет производители глиняной плитки использовали терракоту для изготовления терракотовой глиняной плитки, которая имеет хорошо известный отчетливый красный цвет.Уникальный стиль, цвет и долговечность терракотовой глиняной плитки придают дому или зданию изысканную элегантность старого мира. Они также могут повысить привлекательность бордюра и могут соответствовать многим дизайнерским целям как для жилого, так и для коммерческого использования.
Однако привлекательность терракотовой глиняной плитки может снизиться по ряду причин. Они требуют особого ухода и могут треснуть, если на них наступить или ударить летящей веткой. Им также не хватает влаго- и морозостойкости, и через 20 лет потребуется замена подстилающего слоя.Неправильный залив или притирка глиняной черепицы может нарушить целостность крыши, что приведет к протечкам в кровле.
Как изготавливают черепицу из красной глины?
Современные производители обычно добывают глину из близлежащего карьера, прессуют ее в формы, а затем обжигают при высоких температурах. Применение химической глазури (диоксид кремния, марганец, флюсы и оксид алюминия) еще больше усиливает терракотовый цвет. Это также повышает устойчивость плитки к замерзанию и чрезмерному нагреву.
Плюсы и минусы красной черепицы
Плюсы плитки из красной глины
Прочный
Глиняная плиткаустойчива к атмосферным воздействиям, ее ожидаемый срок службы составляет 100 лет. Правильно уложенная плитка из красной глины устойчива к ударам, ветру, огню и гниению.
Ветрозащитный
Тяжелая и многослойная структура создает оптимальную защиту от ветра, защищая ваш дом или здание от ветра со скоростью до 150 миль в час.
Огнестойкий
Камнеподобные характеристики глиняной черепицы делают ее огнеупорной (самый высокий класс огнестойкости — класс А), защищая дом или здание от падающих углей и пепла. Примечательно.
Стойкий к гниению
Глиняная плитка не гниет и устойчива к вредным насекомым.Однако, чтобы насекомые, такие как осы, не селились между щелями глиняной плитки, нанесите на щели цементный наполнитель.
Экологичный
Производители используют природные материалы Земли для производства экологически чистой глиняной плитки, пригодной для повторного использования. Важно знать, что при производстве глиняной плитки в воздух не выделяются токсичные химические вещества.
Энергоэффективный
Крыши из глиняной черепицыобеспечивают тепловые свойства, уменьшая потерю или приток тепла. Укладка плитки способствует естественной вентиляции воздуха и хорошему воздушному потоку, создавая барьер для теплопередачи, сохраняя тепло зимой и прохладу летом, что снижает затраты на электроэнергию на целых 20%.
Стойкий цвет
Отчетливый красный цвет терракотовой глины не тускнеет со временем, а просто улучшается с возрастом.
Минусы терракотовой глиняной плитки
Вес
Черепица из красной глинывесит от 600 до 1500 фунтов на квадратный метр, что делает ее одной из самых тяжелых продаваемых кровельных черепиц, часто требуя от владельцев домов и зданий дополнительного усиления каркаса крыши, особенно в регионах, подверженных значительному скоплению снега. Стоимость армирования черепичной крыши колеблется от 1000 до 10 000 долларов.
Высокая стоимость
Глиняная черепица является одним из самых дорогих кровельных материалов на рынке по сравнению с битумной, деревянной и металлической черепицей. Крыша из красной глиняной черепицы стоит от 800 до 1800 долларов за квадрат материала.
Хрупкий
Хрупкая глиняная черепица может легко сломаться и треснуть во время установки от пешеходов и падающих обломков, что может нарушить целостность крыши и привести к повреждению конструкции и кровли. Для долговечности и целостности глиняной кровли необходимо проводить регулярные осмотры на наличие повреждений, а затем немедленно заменять или ремонтировать сломанную или треснувшую черепицу.
Замена подложки
Кровельная черепица из красной глины может служить до 100 лет; однако подложка служит всего 20 лет. Стоимость замены подстилающего слоя черепичной крыши площадью 1500 кв. футов может варьироваться от 5400 до 7660 долларов, включая оплату труда. Требующая много времени, утомительная и дорогостоящая замена подложки включает в себя удаление глиняной плитки, замену подложки и повторную установку плитки.
Водопроницаемость
Глиняная плитка — это водоотводная система, то есть она пропускает воду от тающего снега и дождя, наносимого ветром. Поэтому крыши из глиняной черепицы должны иметь гидроизоляционную мембрану.
Климатические ограничения
Плитка из красной глиныможет треснуть или сломаться при быстром замораживании и таянии, поэтому она не является хорошим выбором для холодного климата.
Плитка из красного сланца
Как природный камень, экологически чистый сланец создает эстетически приятную и прочную кровельную черепицу, устойчивую к резким ультрафиолетовым лучам, чрезмерному нагреву и отрицательным температурам, и может прослужить более 150 лет.Цвет сланца зависит от минерального состава породы — красный оттенок сланца обусловлен гематитом, кристаллической формой оксида железа.
Естественная красота сланца украшает дома и здания уже более 200 лет. Однако большой вес и сложный процесс монтажа делают трудозатраты на шиферную кровлю дорогими. Сланцевая кровля стоит от 500 до 1700 долларов за квадрат, в зависимости от прочности, цвета и толщины. Общая высокая цена отражает опасность и трудности при добыче камня, а также трудоемкость производства плит в черепицу.
Дополнительные проблемы включают хрупкость сланцевой плитки, что делает ее склонной к разрывам и трещинам и приводит к дорогостоящему обслуживанию и ремонту. Целостность и эксплуатационные характеристики сланцевой черепицы зависят от правильной установки квалифицированным подрядчиком, специализирующимся на сланцевых кровлях.
Плюсы кровли из красной шиферной черепицы
Строительство
Правильно построенные сланцевые крыши могут прослужить 150 лет.
Разнообразие
Красивые и элегантные шиферные крыши бывают разных размеров, толщины и цветов, включая красный.
Огнестойкий
Кровля из огнеупорного сланца может предотвратить возгорание, вызванное переносимыми по воздуху искрами от лесных пожаров или пожаров в соседних строениях.
Экологичный
Экологически чистые, долговечные сланцевые плитки сокращают количество отходов на свалках, в отличие от других кровельных материалов, таких как битумная черепица.
Минусы кровли из красной шиферной черепицы
Выцветание
Со временем под воздействием погодных условий плитки становятся серыми, коричневыми или ржавыми. Перманентные оттенки не тускнеют, но стоят на 25% дороже.
Хрупкий
Плитка из натурального сланца бывает двух типов: мягкая и твердая. Ремонт и замена менее дорогих мягких сланцевых плиток со временем обойдутся вам дороже, чем более прочные твердые плитки. Хрупкость сланцевой плитки делает ее восприимчивой к растрескиванию или разрушению во время и после установки, особенно если по ней ходят. Треснувшая черепица может привести к повреждению кровли и конструкции влагой. Кроме того, вам может быть трудно заменить натуральную сланцевую черепицу на идеально подходящую из-за уникального цвета.
Дорогие затраты на установку
Вес черепицы и необходимость в квалифицированном подрядчике по укладке шиферной кровли делают ее более дорогой, чем большинство других кровельных материалов — стоимость работ по установке шиферной кровли колеблется от 900 до 1600 долларов за квадрат кровли.
Большой вес
Сланцевая плиткавесит от 1500 до 3000 фунтов на квадратный метр, что затрудняет обращение с ней. Кроме того, вес сланца часто требует дополнительной структурной поддержки здания или дома.
Красная бетонная плитка
Первое появление бетонной плитки в США произошло в начале 1900-х годов, но она не стала популярной до 1960-х годов — сегодня на ее долю приходится более половины плитки, продаваемой в США
Как сделать красную бетонную плитку
Красная бетонная черепицаизготавливается из смеси песка, цемента и воды и формуется под воздействием тепла и высокого давления. Краскоподобный материал, нанесенный на открытую поверхность плитки, добавляет красный цвет.Водяные замки или запирающие ребра по краям бетонной плитки предотвращают просачивание воды. Как правило, бетонная плитка бывает трех стилей, имитирующих традиционную глиняную, сланцевую и каменную плитку. При правильной установке бетонная плитка устойчива к граду, ветру и огню, что делает ее долговечным материалом. Более того, бетонная кровельная черепица весит меньше, чем керамическая черепица, что делает ее установку проще, безопаснее и дешевле.
Крыша из бетонной черепицы требует профессионального монтажа, влагостойких мер и достаточно усиленной системы каркаса крыши.Крыши из бетонной черепицы требуют регулярного и дорогостоящего обслуживания из-за ударов и повреждения водой, выцветания и регулярной замены подстилающего слоя. Без этих мер предосторожности целостность черепицы и дома или здания может быть нарушена.
Плюсы красной бетонной черепицы
Долговечность
Прочная бетонная черепица со сроком службы 50 лет сохраняет свою целостность и не ломается и не трескается под воздействием разрушительных вредителей, града, отрицательных температур, 125-мильного ветра и пожаров.
Относительно низкая стоимость
Крыши из бетонной черепицы стоят от 150 до 250 долларов за квадрат.
Минусы кровли из красной бетонной черепицы
Выцветание
Красная бетонная плитка со временем тускнеет, что затрудняет подбор плитки для замены. Пористая природа также делает его восприимчивым к окрашиванию. Таким образом, вы должны перекрашивать крышу из бетонной черепицы каждые несколько лет, чтобы она выглядела как новая.
Тяжелый
Бетонная черепица весит 600-1100 фунтов на квадратный метр, что требует от домовладельцев дополнительного усиления каркаса крыши, особенно в регионах с сильным снегопадом.
Обслуживание крыши
Бетонная черепица требует регулярного обслуживания и ремонта для сохранения внешнего вида и целостности.
Мох и плесень могут расти между бетонными плитами, особенно во влажном климате, что требует ежегодной мойки крыши. Ограничение долговременного повреждения бетонной черепичной крыши требует регулярного осмотра и своевременного ремонта, особенно после суровых погодных условий.
Повреждение водой
Бетонная плитка, не обработанная и не гидроизолированная, будет поглощать воду со скоростью 13% через влажность воздуха, дождь и даже листву.Поглощение воды приводит к образованию плесени и грибка, что может привести к порче плитки. Кроме того, дополнительный вес воды на плитке оказывает большее давление на дом или здание и может привести к серьезным структурным проблемам.
Урон от удара
Ударное повреждение бетонной плитки может произойти по многим причинам: падение дерева на крышу, пешеходное движение и неправильный монтаж. Например, сколы и трещины в правом нижнем углу плитки могут возникать из-за расстояния между плитками, что ограничивает их способность расширяться.Домовладельцы должны немедленно отремонтировать или заменить поврежденную плитку, чтобы не повредить пол и интерьер дома.
Замена подложки
Бетонная черепица может служить до 50 лет; однако подложка требует замены через 20 лет. Стоимость замены подстилающего слоя бетонной черепичной крыши площадью 1500 кв. футов колеблется от 5400 до 7660 долларов, включая оплату труда.
Темно-красная синтетическая плитка
Кровля из синтетического сланцавыглядит как настоящий шифер, глина и даже деревянная кровля, за исключением того, что она состоит из переработанных пластиковых и резиновых материалов. Производители кровли из синтетического сланца предлагают широкий выбор форм, подходящих для любого архитектурного стиля.
Плюсы темно-красной синтетической черепицы
Доступен во многих формах и стилях
Синтетическая черепица выпускается во многих формах, имитирующих каменный сланец, деревянную черепицу и глиняную черепицу, в соответствии с архитектурным стилем любого дома или здания.
Цена ниже, чем у плитки из натурального камня
Синтетическая кровельная черепица стоит от 165 до 509 долларов за квадрат, что намного меньше, чем глина или шифер.
Ударопрочный
Синтетическая кровельная черепица соответствует классу ударопрочности 4, выдерживая ветер, град, ледяной дождь и мусор, защищая конструкцию и интерьер дома или здания, а также экономя на дорогостоящем ремонте и возможной замене крыши.
Ударопрочная черепица обладает рядом особенностей, которые способствуют созданию долговечной и не требующей особого ухода кровли.
Ударопрочная черепица помогает гарантировать, что крыша сохранит свою целостность и прочность против разлетающихся обломков, ветра и града со скоростью до 110 миль в час.Кроме того, большинство ударопрочных гонтов, таких как кровля из синтетического сланца Brava, имеют класс огнестойкости А.
Долговечность
Синтетическая черепица устойчива к циклам замерзания и оттаивания.
Срок службы
Красная синтетическая черепица имеет долгий срок службы 50 лет.
Гибкий
Синтетическая плитка позволяет ходить по ней, не опасаясь сломаться.
Малый вес
Синтетическая кровельная черепица весит от 200 до 400 фунтов на квадратный метр, что значительно меньше веса шифера, глины или бетонной черепицы.Таким образом, синтетическая красная черепица не требует модификации основания.
Eco-FriendlyПроизводители используют переработанные продукты для изготовления синтетической плитки, что помогает сократить количество отходов на свалках.
Техническое обслуживание и ремонт
Синтетическая черепица практически не требует ухода. Тем не менее, вы обнаружите, что ремонт синтетической плитки относительно прост по сравнению с плиткой из натурального камня.
Выбор плитки правильного размера и формы для красной крыши
Помимо выбора наилучшего материала, вы также должны выбрать правильный размер и форму красной черепицы.
Выбор правильного размера — простые и переплетенные плитки
№Выбор между простой черепицей и более крупной замковой черепицей зависит от ваших эстетических предпочтений и бюджета.
Обычные плитки
Простая прямоугольная форма простой черепицы, которая обычно меньше, но тяжелее, чем переплетенная черепица, создает привлекательный и традиционный внешний вид. Монтажники должны делать двойной перехлест при укладке плитки, чтобы обеспечить герметичность. Плоские перекрывающиеся глиняные плитки располагаются в шахматном порядке в перекрывающихся рядах, таких как черепица или сланец.
Переплетение плиток
Черепицаимеет уникальную форму, позволяющую плотно и надежно соединяться друг с другом. Замковая черепица по-прежнему требует крепления к кровельным рейкам, но для их конструкции требуется только один круг. Кроме того, больший размер взаимосвязанной черепицы означает, что на крышу будет покрываться меньше плитки, чем простой черепицы, что делает установку взаимосвязанной черепицы более быстрой и экономичной, чем простой черепицы. Блокирующие плитки имеют выступ или кромку на одной плитке, которая зацепляется за край или желоб соседней плитки.
Пять форм черепицы для вашей крыши
Выбор правильной формы черепицы для вашей крыши зависит от архитектурного стиля вашего дома или здания.
1. Плоские красные плитки
Плоская черепица не имеет бочек или рулонов, предлагая четкий, чистый внешний вид, который идеально дополняет традиционную и современную архитектуру.
2. Испанская красная плитка
Испанская черепицапредставляет собой простую цельную бочкообразную конструкцию, обеспечивающую характерную рябь (S-образную форму) на поверхности крыши. Плитка S-образной формы сочетает в себе верхнюю крышку и нижнюю часть поддона и бывает цельной или состоящей из двух частей. Испанская черепица может улучшить любую архитектуру, и чаще всего вы найдете ее в домах и зданиях в средиземноморском или испанском стиле.
3. Красная плитка миссии
Высокопрофильная черепица создает отчетливые тени, которые могут изменить ощущение и внешний вид крыши, когда солнце путешествует по небу, добавляя выразительную текстуру и стиль дому или экстерьеру здания.Черепица Mission хорошо сочетается с итальянской, юго-западной миссией и испанской архитектурой. Для формального вида укладывайте плитку прямыми рядами. Чтобы создать более деревенский вид, расположите плитку в шахматном порядке.
4. Французская красная плитка
Французская черепица(иногда называемая марсельской черепицей) имеет низкий профиль и прочную замковую конструкцию с двумя канавками на поверхности черепицы. Французская черепица Red Roof хорошо сочетается с замком французской провинции, предлагая очарование деревенского шика.
5.Зубчатая красная плитка
Зубчатая черепица с изогнутым нижним краем создает уникальный вид, придавая крыше вид рыбьей чешуи, и хорошо сочетается с декоративно-прикладным искусством и домами в коттеджном стиле.
Почему выбирают красную синтетическую кровельную черепицу Brava Red?
Красная синтетическая кровельная черепица Brava — лучшая красная черепица по сравнению с глиняными, сланцевыми или бетонными материалами.
Революционный процесс многоцветной окраскиBrava создает невыцветающую классическую красную крышу с аутентичными цветовыми вариациями и переливами (в любом пользовательском цвете или комбинации) по всей черепице, от светло-красной до темно-красной черепицы.Красный сланец и красная бетонная плитка со временем тускнеют, теряя часть своей красоты.
Легкая синтетическая кровельная черепица Brava укладывается легко и быстро, без всех проблем с укладкой глины, бетона и шифера. При монтаже синтетической черепицы рабочие просто разрезают синтетическую сланцевую черепицу канцелярским ножом и используют пневматический пистолет для гвоздей и стандартные кровельные гвозди, чтобы прибить черепицу на место. Легкие изделия Brava сокращают расходы на транспортировку и установку, поскольку устраняют необходимость в дополнительной структурной поддержке и сокращают трудозатраты.
Кровельная черепица Bravaимеет 50-летнюю ограниченную гарантию, прошла обширные испытания и получила сертификаты на самые высокие уровни ветра, пожара и града. Кроме того, ударопрочная и гибкая синтетическая черепица Brava допускает без повреждений пешеходное движение во время и после укладки, в отличие от глиняной, шиферной и бетонной черепицы.
Экологически чистая кровельная черепица Brava изготовлена из переработанного и пригодного для повторного использования материала. Производство продукции Brava также позволяет экономить энергию по сравнению с той, которая требуется для добычи сланца, добычи глины или сбора деревьев.
Черепица Brava Barrel – Композитная испанская черепица
Композитная испанская кровельная черепица Brava— идеальная альтернатива бочкообразной красной глиняной черепице. Наряду с эстетической ценностью, наш продукт обладает рядом существенных преимуществ.
Бочковая плиткаBrava выделяется как единственная композитная испанская плитка на рынке, которая была протестирована третьей стороной и одобрена округом Майами-Дейд.
Экологически чистая плитка Brava Spanish Class C также является единственной белой композитной плиткой на рынке.
Brava Old World Slate — плитка из синтетического сланца
Легкая композитная красно-сланцевая черепицаBrava предлагает невероятную красоту кровли из натурального сланца без дорогостоящих модификаций основания. Это также сокращает время и затраты на техническое обслуживание и ремонт – в отличие от хрупкого и требующего особого ухода натурального сланца.
Лучшая альтернатива бетонной плитке, окрашенной в красный цвет
В отличие от бетонной черепицы легкая черепица Brava защищает от выцветания, влаги, ударов и структурных повреждений.Эти средства защиты также помогают защитить подложку, что снижает потребность в ее замене. Тем не менее, мы предлагаем подложку с 50-летней гарантией.
Чтобы узнать больше о том, почему вам следует выбирать синтетическую красную черепицу вместо глины, шифера или бетона, свяжитесь с нами по адресу Brava Roof Tile.
Прохладные крыши | Департамент энергетики
Существует много типов кровельных систем, но коэффициент отражения солнечного света кровельным материалом — самый внешний слой крыши, подвергающийся воздействию солнца, также известный как кровельное покрытие — определяет, будет ли крыша прохладной или нет.Есть классные варианты почти для всех типов кровельных покрытий.
Пути к прохладной крыше
Прохладные кровельные изделия обычно стоят не больше, чем сопоставимые обычные кровельные изделия. Самый простой и наименее затратный способ сделать вашу крышу прохладной — это выбрать прохладное покрытие во время нового строительства или когда ваше существующее кровельное покрытие необходимо заменить. Некоторые виды кровельных изделий также можно дооснастить прохладными покрытиями, но это потребует дополнительных материальных и трудовых затрат.
Выбор цвета
Белые кровельные материалы лучше всего сохраняют прохладу на солнце, отражая около 60–90 % солнечного света. Однако, поскольку примерно половина солнечного света поступает в виде невидимого «ближнего инфракрасного» излучения, мы можем повысить отражательную способность темных материалов, используя специальные пигменты (красители), которые преимущественно отражают этот невидимый свет. Такие продукты «холодного цвета» обычно отражают около 30–60% солнечного света, оставаясь более прохладными, чем продукты обычных цветов (хотя и не такие холодные, как белые).
Изделия для крутых крыш (угол > 2:12)
Асфальтовая черепица состоит из полотна стекловолокна, покрытого битумным наполнителем или модифицированным битумным наполнителем, поверхность которого покрыта цветным камнем с керамическим покрытием. Последовательные ряды черепицы укладываются внахлест. Это помогает крыше сбрасывать воду, позволяя черепице «дышать» (выделять лежащую под ней влагу).
Вариант Cool: Выберите битумную черепицу, покрытую гранулами светлого или (если предпочтительнее более темный цвет) холодного цвета.Покрытие ранее установленных кровель из битумной черепицы в полевых условиях, чтобы сделать их прохладными, может вызвать проблемы с удержанием влаги, может привести к аннулированию гарантии производителя черепицы и не рекомендуется.
Деревянная черепица (распиленная на станке) и древесная крошка (ручная распиловка) представляют собой куски дерева, которые накладываются друг на друга для покрытия типов крыш.
Полимерная черепица (также известная как синтетическая или композитная черепица) изготовлена из полимера, форма которого напоминает битумную черепицу, деревянную черепицу, деревянную черепицу, шифер, глиняную черепицу или бетонную плитку.Они перекрываются, чтобы покрыть крышу.
Вариант Cool: Выберите полимерную черепицу, окрашенную в заводских условиях светлыми или холодными пигментами.
Глиняная плитка может быть неглазурованной (терракота) или покрытой глазурью для повышения водостойкости и возможности выбора цвета.
Классные варианты: Выберите плитку из терракотовой глины (обычно естественного холодного цвета) или глиняную плитку с глазурью светлого или холодного цвета заводского обжига. Глазурованная глиняная плитка также может быть модифицирована полимерным покрытием светлых или холодных цветов, которое наносится в полевых условиях при укладке плитки.
Бетонная плитка обычно изготавливается из серого цементного бетона. Они могут быть полностью окрашены пигментами, окрашены на поверхность суспензионным покрытием (пигмент + белый цемент) или пигментированным полимерным покрытием.
Крутые варианты: Выберите бетонную плитку с нанесенным на заводе светлым или холодным шламом или полимерным покрытием. Бетонную плитку также можно дооснастить нанесенным в полевых условиях полимерным покрытием светлого или холодного цвета.
Сланцевая плитка отделяется от сланца (метаморфическая порода) и укладывается внахлест для покрытия крыши.
Крутые варианты: Сланцевая плитка обычно не крутая.
Металлическая черепица или черепица представляют собой металлические детали, часто имеющие форму, напоминающую битумную черепицу, глиняную черепицу, деревянную черепицу или бетонную черепицу, которые укладываются внахлест, чтобы покрыть крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Классные варианты: Выберите металлическую черепицу или черепицу, которая на заводе покрыта краской светлого или холодного цвета или покрыта на заводе отражающими минеральными гранулами.Неокрашенные металлы, как правило, являются хорошими отражателями солнечного излучения, но плохими теплоизлучателями и нагреваются на солнце сильнее, чем окрашенные металлы с сопоставимой отражательной способностью; они не лучший выбор. Металлическую черепицу или черепицу можно модернизировать краской, нанесенной в полевых условиях, но краска, наносимая в заводских условиях в печи, более долговечна и экономична, чем краска, наносимая в полевых условиях.
Изделия для крыш с малым уклоном (угол ≤ 2:12)
Однослойные мембраны представляют собой предварительно изготовленные листы, накатанные на крышу и прикрепленные с помощью механических застежек, склеенные химическими клеями, термически сваренные или удерживаемые балластом (тяжелые вещества, такие как гравий, камни или брусчатка).
Вариант Cool: Выберите мембрану, окрашенную в заводских условиях светлыми или холодными пигментами или светлым балластом.
Сборные крыши состоят из основного листа, армирующих слоев ткани и поверхностного слоя.
Как их можно сделать прохладными: Поверхностный слой можно сделать по-разному, обычно это верхний лист или балласт, чтобы защитить нижние слои от ветра и непогоды. (Защитный лист обычно представляет собой стекловолоконное полотно, покрытое асфальтом, или листовую мембрану из модифицированного битума, часто покрытую минеральными гранулами.)
Прикольные опции:
- Выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием
- Замена темного гравия отражающей мраморной крошкой или серым шлаком в заливочном слое асфальта
- Нанесение светоотражающего покрытия в полевых условиях
Листовые мембраны из модифицированного битума состоят из одного или нескольких слоев пластика или резины с армирующими тканями и покрыты минеральными гранулами или имеют гладкую поверхность.Их также можно использовать для покрытия сборной крыши, создавая «гибридную» крышу.
Отличные варианты: выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием.
Крыши из напыляемого пенополиуретана изготавливаются путем смешивания двух жидких химикатов, которые вступают в реакцию и расширяются, образуя один сплошной элемент, который прилипает к кровле. Пенопласты очень чувствительны к механическим повреждениям, влаге и УФ-излучению, и для них требуется защитное покрытие.
Как их можно сделать прохладными/Прохладный вариант: Защитные покрытия обычно уже обладают отражающими свойствами и обеспечивают прохладную крышу.
Изделия для крутых и пологих крыш
Кровли фальцевые металлические образуются путем соединения металлических панелей с приподнятыми вертикальными фальцами; соединенные панели покрывают крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Отличные варианты: См. раздел «Металлическая черепица или черепица».
Зеленые (растительные) крыши
Вы также можете рассмотреть возможность установки зеленой крыши, которая относится к наличию растительности, а не к цвету.Зеленые крыши идеально подходят для городских зданий с пологими или неглубокими крышами и могут включать в себя что угодно, от основного растительного покрова (обширная растительная крыша) до сада. или даже небольшие деревья (интенсивная растительная крыша). Основными причинами использования этого типа крыши являются управление ливневыми водами и создание привлекательного и приятного открытого пространства на крыше.
Зеленые крыши — это «перевернутые» крыши, что означает, что гидроизоляционная мембрана расположена под растениями и большинством компонентов крыши.В этом месте мембрана хорошо защищена от разрушающего ультрафиолетового излучения солнца, но также намного сложнее обнаружить и устранить утечку. Зеленые крыши значительно тяжелее и дороже в строительстве и обслуживании, чем крыши без растительности. Базовая конструкция должна выдерживать дополнительную нагрузку, а растительный покров обычно требует некоторого ухода. Вы должны тщательно оценить свою собственность, структуру здания, местный климат и проконсультироваться со специалистами, прежде чем принять решение об установке зеленой крыши.
Зеленые крыши охлаждаются главным образом за счет испарения воды с поверхности растений, а не за счет отражения солнечного света. Слой почвы также обеспечивает дополнительную изоляцию, а также тепловую массу.
Принятие решения о том, следует ли и когда устанавливать охлаждающую крышу
Принимая решение об установке прохладной крыши, вам необходимо определить, оправдывают ли экономия энергии и другие преимущества дополнительные затраты (если таковые имеются). Сколько энергии вы сэкономите, зависит от нескольких факторов, таких как климат вашего дома и окружающая среда, степень изоляции крыши, тип вашей крыши и эффективность вашей системы отопления и охлаждения.
Если вы строите новый дом, вы можете решить на этапе планирования, какой тип крыши установить и должна ли она быть прохладной. Если вы хотите превратить существующую крышу в прохладную крышу, у вас есть три основных варианта:
- Установите прохладное кровельное изделие на существующую крышу
- Установите прохладное кровельное изделие до того, как срок службы существующей крыши подойдет к концу (это может быть расточительно)
- Нанесите холодное кровельное покрытие на существующую крышу, если тип крыши подходит для покрытия
Экономия затрат и энергии
Прохладная крыша не обязательно стоит больше, чем непрохладная крыша, особенно если вы устанавливаете новую крышу или заменяете существующую. Однако преобразование стандартной крыши в хорошем состоянии в прохладную крышу может быть дорогостоящим.
Климат и окружающая среда
Ваш климат является важным фактором при принятии решения об установке прохладной крыши. Прохладные крыши обеспечивают наибольшую экономию на охлаждении в жарком климате, но могут увеличить затраты на энергию в более холодном климате, если годовой штраф за отопление превышает годовую экономию на охлаждении.
Контроль влажности
В теплых и влажных местах, где крыши подвержены росту водорослей или плесени, темные наросты могут быть более заметны на светлых крышах, чем на темных.Некоторые кровельные покрытия содержат специальные химические вещества, которые предотвращают рост плесени или водорослей в течение нескольких лет.
В холодном климате крыши могут аккумулировать влагу из-за конденсации, и возможно, что прохладные крыши более восприимчивы к накоплению влаги, чем темные крыши той же конструкции. Конденсации можно избежать, используя надлежащие методы проектирования.
Поиск классных кровельных материалов
Требования к прохладной крыше, такие как минимальные значения коэффициента солнечного отражения и теплового излучения, зависят от стандарта или программы, местоположения, типа здания и уклона крыши.Поэтому единого определения крутой крыши не существует. Тем не менее, Справочник рейтинговых продуктов Совета по рейтингу прохладных крыш сообщает о коэффициенте солнечного отражения и тепловом излучении тысяч кровельных продуктов.
Обзор кровельных материалов для объектов лесного хозяйства
0071-2314-MTDC: Обзор кровельных материалов для объектов лесного хозяйстваМарт 2000 г. | 7100 | 0071-2314-MTDC |
Дик Карски, руководитель проекта
Джейсен Низ, техник-механик
В этом техническом совете представлена общая информация о кровельных системах, которая поможет руководителям объектов, приступающих к строительству кровли. В нем также содержится информация о некоторых часто используемых кровельных материалах для жилых и легких коммерческих помещений и перечислены ресурсы, которые могут помочь менеджерам определить материалы, которые потребуются для кровельного проекта. При сокращении штатов агентств для этой работы может не оказаться специалистов.
Применение для наклонных крыш
Кровельные материалы
Асфальтовая кровля. Битумная черепица (рис. 1) является наиболее распространенным кровельным материалом для жилых зданий. Они бывают двух категорий: органическая основа и стекловолокно.Органическая черепица имеет целлюлозный мат. Черепица из стекловолокна имеет мат из стекловолокна. Эти маты пропитаны асфальтом и покрыты минеральным гранулятом. Органическая черепица более гибкая в холодную погоду, чем черепица из стекловолокна, но черепица из стекловолокна имеет лучшую огнестойкость, чем органическая черепица.
Рисунок 1-Жилой дом с крышей из битумной черепицы.
Наиболее распространенными типами черепицы являются трехлепестковая и архитектурная черепица. Черепица с тремя выступами представляет собой прямоугольный мат с двумя прорезями, прорезанными на его переднем крае.
Прорези обеспечивают снятие напряжения при расширении и сжатии гонта. Архитектурная черепица имеет тяжелый базовый мат с добавленными к нему другими матами или секциями. Помимо того, что архитектурная черепица тяжелее и долговечнее, она придает крыше теневые линии и характер, очень похожие на черепичную или деревянную крышу.
Цементная кровля — Цементная черепица предлагает традиционный внешний вид с преимуществами современных материалов. Эти плитки изготовлены из целлюлозного волокна парового отверждения, армированного портландцементом.Эти плитки долговечны. Поскольку они представляют собой каменный материал, они устойчивы к атмосферным воздействиям, насекомым, огню и грибку. Их вес помогает им противостоять ветру.
Глиняная кровельная черепица. Глиняная кровельная черепица (рис. 2) относится к старейшим и наиболее прочным кровельным материалам. Плитка изготовлена из обожженной в печи глины и устойчива к атмосферным воздействиям, огнеупорна и устойчива к насекомым. Они могут быть бочкообразными или плоскими и могут иметь глянцевую поверхность. Они доступны в различных цветах.Черепица крепится к настилу крыши с помощью различных зажимов, крепежа или системы стяжек, которая подвешивает черепицу к коньку здания.
Рисунок 2-Входная веранда
облицована глиняной плиткой.
Металлическая кровля — Металлическая кровля доступна в широком диапазоне материалов и конфигураций. Он крепится различными способами и может быть неокрашенным или обработанным различными системами покрытия на заводе.
Наиболее распространенными типами металлической кровли являются стальные панели с открытыми креплениями, стальные панели со скрытыми креплениями и устойчивые к ржавчине алюминиевые панели, которые выглядят как встряски, черепица или черепица.Медь и нержавеющая сталь с покрытием являются менее распространенными типами металлической кровли. Некоторые стальные панели имеют смолу из каменных гранул, прикрепленную к поверхности панели.
Покрытие из цинка (оцинкованное) или смеси цинка и алюминия (известное как galvalume или galfan) обеспечивает устойчивость к коррозии и ржавчине стальных кровельных материалов. Стальные кровельные материалы высшего качества имеют цинковое или заводское покрытие.
Стальные панели, крепящиеся открытыми крепежными элементами (рис. 3), чаще всего используются в сельскохозяйственных и хозяйственных постройках, но все чаще используются в домах в районах с сильным снегопадом.Панели без открытых крепежных элементов известны как панели со стоячим фальцем (рис. 4). Панели соединяются гофрированными или защелкивающимися швами, которые проходят вертикально от крыши.
Рисунок 3. Металлическая крыша с открытыми креплениями.
Рисунок 4-Металлическая кровля со стоячим фальцем. Застежки находятся под швом.
Деревянная кровля. Первоначально деревянная кровля производилась из дерева с небольшими изменениями. Сегодня деревянная черепица и встряски более сложны.Кедровая кровля может быть обработана на заводе химическими веществами, чтобы повысить ее огнестойкость с неклассифицированного до класса A, B или C. Всходы из южной сосны обрабатываются под давлением, чтобы помочь им противостоять гниению и гниению. Хотя эти коктейли представлены на рынке всего 10 лет, их производители рассчитывают, что срок их службы составит 30 лет. То же самое относится и к композитной деревянной черепице.
Черепица гладкая, однородной формы и имеет толщину около ½ дюйма на толстом конце. Шейки (рис. 5) имеют грубую и неровную текстуру и могут иметь толщину от ½ до ¾ дюйма на толстом конце.
Рис. 5. Деревянная качающаяся крыша.
Чтобы обеспечить максимальную долговечность кедровой крыши, подрядчики по кровельным работам рекомендуют один или два раза в год очищать крышу с помощью мойки высокого давления для удаления мусора. Мусор удерживает влагу, которая может вызвать гниение. Следует применять консерванты, чтобы помочь кедру противостоять солнцу и погоде.
Slate Foofing-Сланцевая кровля бывает двух типов: прозрачные куски премиум-класса и ленточный шифер. Ленточный сланец не такой прочный, как прозрачный продукт премиум-класса.Его отличают полосы светлого цвета, проходящие по его поверхности. Ленты представляют собой области с высоким содержанием углерода. Они являются примесью в грифельной доске и слабее, чем темные области.
Шифер может быть серым, фиолетовым, зеленым или красным. Правильно установленный, он имеет невероятную долговечность. Старые шиферные крыши могут потребовать ремонта, например, исправления случайного треснувшего куска шифера.
Примерные затраты
Приведенная выше информация и стоимость в Таблице 1 были взяты из статьи Popular Science за октябрь 1994 года.Эти затраты были проверены подрядчиком из Миссулы, который считал, что оценка все еще будет применяться в Северном регионе (R1) в 1998 году. Сметные затраты включают полную стоимость установки и кровельные материалы высшего качества в каждой категории (Таблица 1). Смета не включает стоимость ремонта крыши или удаления старых кровельных материалов.
Описание | Комментарии | Стоимость установки (за 100 квадратных футов) |
---|---|---|
Асфальт, органическая черепица с 3 выступами | Срок службы от 10 до 15 лет в зависимости от климата. | $110 |
Асфальт с 3 выступами черепица из стекловолокна | Срок службы от 15 до 25 лет. Продолжительность жизни может быть короче в холодном климате. | от 110 до 180 долларов |
Архитектурная битумная черепица | Тяжелая многослойная черепица со сроком службы от 20 до 30 лет. | от 150 до 200 долларов |
Алюминиевые панели | Срок службы от 30 до 40 лет.Панели выглядят как плитка или деревянные встряски. | от 350 до 450 долларов |
Оцинкованная сталь | В относительно мягком климате эти крыши имеют продолжительность жизни от 20 до 25 лет. Ожидайте меньше лет в прибрежном климате. | от 200 до 250 долларов |
Стальной фальц, окрашенный | Заводские покрытия продлевают срок службы этих крыш до 30-50 лет. | от 600 до 700 долларов |
Бетонная плитка | Очень долговечные крыши со сроком службы от 40 до 50 лет. | от 500 до 600 долларов |
Фиброцементная плитка | Ожидаемый срок службы от 30 до 50 лет. Некоторые типы нельзя использовать в холодном климате. | от 400 до 600 долларов |
Шифер | Лучшие сорта прозрачного сланца позволяют получить почти постоянную крышу с минимальным ожидаемым сроком службы 50 лет. | от 600 до 1000 долларов |
Кедровый коктейль | При обслуживании крыша может прослужить до 30 лет. | от 215 до 255 долларов |
Черепица из кедра | При обслуживании крыша может прослужить до 30 лет. | от 225 до 265 долларов |
Огнестойкая кедровая черепица | При обслуживании крыша может прослужить 30 лет. | от 335 до 375 долларов |
Сосна желтая южная | Обработка под давлением снижает потребность в техническом обслуживании. Ожидаемый срок службы кровли составляет от 20 до 30 лет. | от 330 до 350 долларов |
Деревянная композитная черепица | Относительно новый продукт, который существует на рынке всего 20 лет. Срок его жизни неизвестен. | от 150 до 160 долларов |
Глазурованная глиняная плитка | Очень долговечная крыша со стекловидной поверхностью. Его ожидаемый срок службы составляет не менее 50 лет. | от 700 до 800 долларов |
Плоские или слегка наклонные крыши
Однослойные системы
EPDM Single-Ply Systems — Кровля из EPDM использует большие листы синтетического каучука, которые разворачиваются на крыше. Швы герметизируются с помощью клея и специальных лент. Крыша выполнена в один слой. Каучук из этилен-пропилен-диенового мономера (EPDM) используется для изготовления больших листов. Это синтетический полимер с высокой атмосферостойкостью, обеспечивающий термостойкость. Он смешивается с сажей, маслами и другими добавками.
МембраныEPDM крепятся к зданию одним из трех способов. Балластная мембрана является наиболее распространенной. Он использует каменную или бетонную брусчатку (прямоугольные блоки толщиной 1 дюйм), чтобы удерживать крышу.Мембрана укладывается на плиты утеплителя, которые не закреплены анкерами. Швы мембраны герметизированы и покрыты минимум 10 фунтами на квадратный фут номинального 1½-дюймового закругленного речного дна.
Системы с механическим креплением используют ряды креплений для крепления мембраны к настилу крыши. Ветровые и тепловые силы передаются от мембраны к креплению и, в конечном счете, к палубе. Эти системы сильно различаются от производителя к производителю.
В последнем методе крепления используется либо контактный клей, распыляемая пена, либо асфальт для приклеивания резины к верхней части изоляционного слоя.Клеи содержат растворители. Все близлежащие воздухозаборники должны быть закрыты, чтобы уменьшить количество паров растворителей, попадающих в здание.
EPDM лучше всего подходит для крыш с большими открытыми площадями, где большой размер панели обеспечивает быструю установку.
Порезы, разрывы и швы являются серьезной проблемой для резиновых крыш. Балластные крыши с их толстым каменным покрытием трудно осмотреть. Утечки бывает трудно обнаружить. Должны быть предусмотрены пешеходные дорожки, чтобы было легче передвигаться по крыше.
Термопласт — Кромки термопластичных листов соединяются вместе и свариваются горячим воздухом, образуя непрерывный слой кровли. Эти листы изготавливаются из термопластичных смол, наиболее распространенными из которых являются ПВХ и ТПО. Листы армированы стекловолокном или полиэфирной сеткой.
Системы из термопластика(рис. 6) часто механически крепятся к палубе через область нахлеста. Это позволяет им максимально использовать свой светлый цвет и армирование сетки.Когда швы правильно сплавлены, они такие же прочные, как и сам лист.
Рис. 6-Пологие инженерные пристройки
, покрытые кровельной системой из термопластичной смолы
.
Термопластичная кровля хорошо подходит для кровельных настилов, требующих крепления, там, где требуется хорошая огнестойкость и есть проблемы с швами. Эти системы также устойчивы к проколам и обладают высокой устойчивостью к некоторым химическим веществам.
Эти материалы очень скользкие во влажном состоянии.На наклонных крышах хождение по мокрой крыше может быть опасным. Некоторые из более ранних продуктов страдали от преждевременных отказов, но сегодняшние продукты преодолели эти проблемы.
Metal-Двумя основными типами металлической кровли являются архитектурные и конструкционные. Архитектурные системы требуют, чтобы металл поддерживался на непрерывной палубе. Конструктивные системы могут размещаться непосредственно на металлических опорах. Структурные системы, как правило, являются водонепроницаемыми системами и могут использоваться на склонах от ¼ дюйма до 12 дюймов.Архитектурные системы обычно требуют быстрого дренажа для функционирования. Для архитектурных систем уклон должен составлять не менее 2 дюймов подъема до 12 дюймов прогона.
Сталь с гальваническим покрытиемявляется наиболее популярным металлом для конструкционных применений. Сталь, окрашенная в соответствии с дизайном здания, является наиболее популярным металлом для архитектурного применения. Другие металлы для архитектурных применений включают алюминий, цинк и медь.
Металлические крыши (рис. 7) используются в зданиях, где крыша видна.Крыша должна быть менее 200 футов в ширину для архитектурных систем. Структурные системы хорошо подходят для зданий, где необходимо добавить некоторый уклон к крыше.
Рис. 7. Бревенчатый дом со стальной кровлей.
Металлические системы обычно имеют более высокую начальную стоимость, чем другие системы. Сумма зависит от выбора используемых материалов и системы. Для повторной кровли, где необходимо добавить уклон, дополнительные затраты на металлическую крышу могут быть не намного выше, чем на крышу из битумной черепицы.
Пена — пенопластовые крыши сочетают в себе изоляционную пену, которая распыляется на месте, и защитный слой. Защитный слой обычно представляет собой жидкое покрытие, наносимое поверх пены. Хотя пена не является крышей, она нуждается в защите, обеспечиваемой покрытием или гравием, потому что пена подвержена повреждению от ультрафиолетового излучения.
Крыши, наиболее подходящие для распыляемой пены, включают те, которые имеют уклон, позволяющий сливать воду, те, которые все еще прочны, и те, которые имеют необычную конфигурацию.Эти крыши изготавливаются оператором по мере распыления пены. Этот метод позволяет легко приспособить эти крыши к необычным конфигурациям крыш.
Эти системы более чувствительны к движению по крыше. Известно, что птицы повреждают пенопластовые крыши. Добавление кровельных гранул во влажное покрытие во время его нанесения может отпугнуть птиц. Вы можете использовать пенные системы, о которых известно, что у них нет проблем. Для работы пены необходимо поддерживать защиту от ультрафиолетового (УФ) света. Если покрытие обеспечивает защиту от УФ-излучения, при повреждении покрытия его необходимо ремонтировать.
Многослойные системы
Сборная кровля (BUR). Как правило, сборная кровля является наиболее распространенным типом кровли с малым уклоном. Эти системы «строятся» из чередующихся слоев рубероида и асфальта или гудрона. В прошлом армирующий войлок изготавливали из переработанных тряпок, бумаги и асбеста. Сегодня в большинстве крыш в качестве армирующего войлока используется стекловолокно. Крыша функционирует за счет того, что войлок укрепляет тонкие однородные слои водонепроницаемого битума.
Сборная кровля обычно описывается слоями рубероида, наложенными внахлест (трехслойный, четырехслойный). Коэффициент гидроизоляции определяется битумными слоями, а не войлоком. Следовательно, если у вас три слоя войлока (минимальное количество слоев), у вас два и более гидроизоляционных слоя, в зависимости от крепления мембраны к основанию и используемого верхнего покрытия. Войлок обеспечивает прочность, чтобы противостоять тепловым и другим нагрузкам на крыше. Система приклеивается к верхней части изоляционного слоя или к основному листу, который крепится к настилу крыши.
На объектах, обслуживаемых владельцем, обычно используется сборная кровля.При некотором обучении штатный персонал может обслуживать эти крыши. Материалы для ремонта легко доступны, а методы ремонта несложны в освоении. Застроенные крыши достаточно устойчивы к небрежному обращению и трудно подвергаются вандализму.
Во время установки запах может быть очень неприятным. Современные котлы с контролем дыма значительно уменьшают дым и запах. Рекомендуется пристальный контроль монтажников, потому что после установки крыши трудно обнаружить ярлыки установки.
Модифицированный битум. Гидроизоляционные свойства асфальта и каменноугольной смолы могут быть снижены, если их превратить в моющиеся кровельные марки. Полимеры используются для изменения свойств асфальта, чтобы он оставался стабильным в широком диапазоне температур на крыше. Этот модифицированный битум наносится на армирующий носитель, охлаждается и сворачивается, образуя водостойкий, атмосферостойкий лист. Эти листы собираются в конечный кровельный продукт.
Асфальтобычно модифицируют либо стирол-бутадиен-стиролом (SBS), либо атактическим (аморфным) полипропиленом (APP) на армирующей основе.Материал можно прикрепить, протирая шваброй (асфальт с SBS), сжигая его на месте (асфальт с APP или SBS) или используя холодный клей, предназначенный для конкретной системы (асфальт с APP или SBS). Некоторые самоклеящиеся системы доступны для асфальта, модифицированного SBS.
Кровля из модифицированного битумаочень универсальна. Эти крыши подходят для большинства зданий с хорошим водоотводом. Крыши жесткие. Когда они повреждены, их не так уж сложно восстановить с помощью холодного ремонта, такого как сборная кровля или сжигание факелов.Эти системы экономически эффективны для большинства зданий, особенно для зданий с большим количеством окладов.
Открытые факелы на крыше создают опасность пожара. Монтажные бригады должны хорошо знать систему, которую они устанавливают.
В таблицах 2a и 2b приведены некоторые характеристики кровельных систем, описанных в этом техническом совете. Они взяты из статьи Теда Микелсена «Понимание кровельных систем» (Информационное письмо Института образования кровельной промышленности, лето 1998 г.).
Критерии | Многослойные кровельные системы | ||||
---|---|---|---|---|---|
Состав (каменноугольная смола) | Застроен (асфальт) | Модифицированный битум (АРР) | Модифицированный битум (СБС) | ||
Стандартный вес фунтов на кв. футов Полностью приклеен | от 6 до 7 | от 2 до 7 | от 1 до 3 | от 1 до 3 | |
Механически закрепленный | |||||
С балластом | |||||
Скорость установки | Середина | Середина | Середина | Середина | |
Первоначальная стоимость | Умеренный/ высокий | Умеренный/ низкий | Умеренный/ низкий | Умеренный/ низкий | |
Ожидаемый срок службы с обслуживанием (лет) | 20+ | 20 | 20 | 20 | |
Гарантия (максимум лет) | 20 | 20 | 20 | 20 | |
Здание перерыв | Низкий/ высокий* | Низкий/ средний* | Низкий/ средний* | Низкий/ средний* | |
Техническое обслуживание расходы | Низкий | Низкий | Низкий | Низкий | |
Специальное обслуживание и материалы | Каменноугольная смола мастики и армирующие сетка | Асфальт мастики и армирующие сетки | Факел или специальные мастики | Факел или специальные мастики | |
Допуск на трафик | Хорошо | Хорошо | Хорошо | Хорошо | |
Арматура обычно используется | Органический, стекловолокно | Стекловолокно, органическое | Полиэстер, стекловолокно | Полиэстер, стекловолокно | |
Наличие цвета | Гравий | Гравий, черный гранулы, или покрытие | Гранулы или покрытия | Гранулы, фольга , или покрытие | |
Простота осмотра | Жесткий | Hard (гравий) Easy (открытый) | Легкий | Легкий | |
Изоляция | Неплавкое покрытие | Неплавкое покрытие | Невоспламеняющийся | Неплавкое покрытие | |
Лучшее приложение** | Очень низкие склоны | Большинство | От малого до среднего размера, , , а также с ограниченным доступом | Большинство |
Таблица 2a- Некоторые характеристики кровельных систем, описанные в этом техническом совете.
Критерии | Однослойные кровельные системы | |||||
---|---|---|---|---|---|---|
ЭПДМ | Термопласт | Структурный Металл | Архитектурный Металл | Мыло | ||
Стандартный вес фунтов на кв.футов Полностью приклеен | 1 к 2 | 1 к 2 | 1 к 2 | 1 к 2 | от 1 до 5 | |
Механически закрепленный | 1 к 2 | 1 к 2 | ||||
С балластом | с 11 до 15 | с 11 до 15 | ||||
Скорость установки | Средний/ быстрый | Средний/ быстрый | Медленный | Медленный | Быстрый | |
Первоначальная стоимость | Умеренный/ низкий | Умеренный/ низкий | Высокий | Высокий | Умеренный/ низкий | |
Ожидаемый срок службы с обслуживанием (лет) | 20 | 15 | 20+ | 20+ | 20+ | |
Гарантия (максимум лет) | 20 | 15 | 20 | 20 | 10 | |
Здание перерыв | Низкий/ средний | Низкий/ средний | Низкий/ средний | Низкий/ средний | Низкий/ средний | |
Техническое обслуживание расходы | Умеренный | Умеренный | Низкий | Низкий | Умеренный | |
Специальное обслуживание и материалы | Специальный материал с ограниченным сроком хранения | Лист , материал и сварщик | Специальные инструменты и материалы | Специальные инструменты и материалы | Специальные герметики и пена | |
Допуск на трафик | Справедливый | Справедливый | Хорошо | Хорошо | Хорошо | |
Арматура обычно используется | Полиэстер (при усилении ) | Полиэстер, стекловолокно | Никто | Никто | Никто | |
Наличие цвета | Гравий, черный, или покрытия | Много цветов или гравий | Много цветов | Много цветов | Много цветов или гравий | |
Простота осмотра | Hard (гравий) Easy (открытый) | Hard (гравий) Easy (открытый) | Легкий | Легкий | Легкий | |
Изоляция | Большинство | Большинство, но можно наносить непосредственно на полистирол | Стеклопластик батс | Большинство | Не что иное, как пена | |
Лучшее приложение** | Большие открытых площадок | Открытые светлые крыши на стальных и деревянных палубах | Крыши требующие дополнительного уклона | Крутые крыши с эстетическими потребностями | Крыши с необычными конфигурациями — |
Таблица 2b- Некоторые характеристики кровельных систем, описанные в данном техническом совете.
*Низкий при использовании котлов для контроля дыма
**Эти рекомендации указывают, где конкретный тип кровельной системы может работать лучше, чем другой.
Затраты на управление крышей
В Таблице 3 приведены оценки затрат на управление общими крышами. Периодическая проверка может сэкономить деньги.
Мера технического обслуживания | |
---|---|
Периодический осмотр крыши, не требующий корректирующих действий | $0.от 05 до 0,10 доллара США за квадратный фут |
Ремонт крыши с некоторыми корректирующими действиями, необходимыми для предотвращения более дорогого ремонта | От 0,25 до 0,50 долл. США за квадратный фут |
Восстановление или капитальный ремонт крыши для значительного продления срока службы крыши | От 2,50 до 5 долларов за квадратный фут |
Снять и заменить существующую крышу | от 6 до 9 долларов за квадратный фут |
Общие проблемы с кровлей
Вс
Под воздействием тепла и ультрафиолетовых лучей кровельные материалы со временем портятся. Ухудшение может произойти быстрее на сторонах, обращенных на запад или юг.
Дождь
Когда вода попадает под черепицу, щебень или кровельные материалы, она может попасть на настил и сгнить конструкцию крыши. Излишняя вода может спровоцировать появление плесени и гнили в других частях дома, повредить стены, потолки, изоляцию и даже электропроводку.
Снег и лед
Тающий снег часто повторно замерзает на выступе крыши (где поверхность более прохладная), образуя ледяную запруду и блокируя надлежащий сток в канализацию или желоба.Вода может скапливаться под кровельным материалом и просачиваться внутрь здания. На ранних стадиях таяния желоба и водосточные трубы могут заполниться льдом и выйти из строя без возможности восстановления или оторваться от дома.
Ветер
Сильный ветер может приподнять края черепицы или других кровельных материалов, загоняя под них воду и мусор. Очень сильный ветер может нанести значительный ущерб и может сорвать кровельный материал со здания.
Мох и водоросли
Мох может расти на деревянной черепице и щебне, если они остаются влажными из-за пасмурной, влажной погоды или из-за плохого дренажа.Когда мох растет, он удерживает еще больше влаги на поверхности, вызывая гниение. Корни мха проникают в древесину. Водоросли также растут во влажных, затененных местах на крышах из дерева или битума. Помимо создания уродливого черно-зеленого пятна, водоросли могут удерживать влагу, вызывая гниение и порчу. Деревья и кустарники следует обрезать подальше от дома, чтобы исключить сырые, затененные участки. Желоба должны содержаться в чистоте, чтобы обеспечить хороший дренаж.
Деревья и листья
Когда ветки деревьев касаются крыши, они царапают и прокалывают кровельный материал, поскольку ветер дует туда-сюда.Падающие ветки с нависающих деревьев могут повредить или проколоть черепицу и другие кровельные материалы. Листья на крыше задерживают влагу и вызывают гниение крыши. Листья в желобах блокируют дренаж.
Конденсация и вентиляция
Конденсация может возникнуть в результате скопления относительно теплого влажного воздуха. Влага на плохо проветриваемых чердаках способствует гниению деревянной обрешетки и стропил, снижает эффективность теплоизоляции и может разрушить конструкцию крыши.Чтобы предотвратить эти проблемы, вентиляцию чердака можно увеличить, добавив вентиляционные отверстия или установив вентиляционные отверстия большего размера, чтобы температура чердака была ближе к температуре наружного воздуха. Никогда не перекрывайте источники вентиляции крыши, такие как жалюзи, коньковые вентиляционные отверстия или вентиляционные отверстия на потолке. Эмпирическое правило, рекомендованное Федеральной жилищной администрацией, заключается в том, чтобы обеспечить 1 квадратный фут свободной вентиляционной площади на каждые 150 квадратных футов мансардного этажа, если под изоляцией нет пароизоляции. Если используется пароизоляционный слой, требуется вдвое меньше свободной площади для вентиляции.
Порванная черепица
Ключом к эффективности крыши является ее полная защита. Когда черепица отсутствует или оторвана, конструкция крыши и интерьер здания уязвимы для повреждения водой и гниения. Проблема, скорее всего, распространится, если крышу не отремонтировать, потому что близлежащие гонты легко отрываются или сдуваются ветром. Как можно скорее отремонтируйте отсутствующие или порванные гонты.
Повреждение гонта
Когда черепица стареет и изнашивается, она скручивается, расщепляется и теряет свою гидроизоляционную способность (Рисунок 8).Ослабленная черепица легко сдувается, рвется или поднимается ветром. Результатом является структурная гниль и внутренние повреждения. Ветхая крыша со временем становится только хуже. Его следует заменить как можно скорее.
Рисунок 8—Эта старая черепица
прогнила, что позволяет элементам проникнуть внутрь здания.
Ухудшение мигания
Многие очевидные протечки крыш на самом деле являются мгновенными протечками. Без хорошей герметичной обшивки вокруг дымоходов, вентиляционных отверстий, световых люков и стыков стен и крыш вода может просочиться в здания и повредить стены, потолки, изоляцию и даже электрическую систему.Отливы следует проверять два раза в год, когда осматривается крыша и очищаются желоба.
Гарантии, материалы и подрядчики
Для кровельных работ могут использоваться материалы различных марок. Марка материала помогает определить ожидаемый срок службы крыши. Убедитесь, что у вас есть указанный вами продукт.
Убедитесь, что подрядчик знаком с продуктом, который подрядчик устанавливает, и что подрядчик пользуется хорошей репутацией. Если у вас есть вопрос о подрядчике, вы можете обратиться за дополнительной информацией в Национальную ассоциацию кровельных подрядчиков.
На некоторые продукты распространяется гарантия качества изготовления используемых материалов. Подрядчик может указать гарантию на монтаж кровельной системы. Получите эту информацию перед запуском задания.
Дополнительные ресурсы
Компьютерные программы Roofer для Windows
Это программное обеспечение было разработано Инженерным корпусом армии США и распространяется Центром технической поддержки Университета Иллинойса (217-333-2882). В этой базе данных хранится перечень крыш, за которые отвечает менеджер.Также доступен пакет программного обеспечения ROOFER GIS. Этот пакет позволяет прикреплять информацию GPS к примечаниям, чтобы подрядчик мог отмечать области на больших крышах, требующие внимания. Advisor Software
Impact Software Systems
600 Cleveland St., Suite 760
Clearwater, FL 33755
Телефон: (813) 466-9220
Система оценки окупаемости
Crossroads Technical Group, Inc.
http://www.paybackestimating.com
Этот программный пакет содержит хорошую базу данных и прост в использовании.Стоимость начинается от 3000 долларов. В пакете есть база данных многих коммерческих дизайнов, что упрощает получение информации.
Интернет-сайты
Advanced Roofing Technology
http://www.advanced-roofing.com/productsservices/commercial_directory.htm
Информация о типах коммерческих продуктов.
Институт однослойных кровель
http://www.spri.org
Информация об однослойных кровельных материалах.
Sweets Group
http://www.sweets.com
Индекс производителей металлочерепицы и металлочерепицы.
Архитектурное проектирование Строительство
http://www.aecinfo.com/bpl/div07/index.html
Информация о черепице, кровельной черепице и металлической кровле.
Национальная ассоциация кровельных подрядчиков
http://www.nrca.net
Информация о кровельных подрядчиках, интересующих потребителей, технические справочники по кровельным работам.
Книги, руководства и периодические издания
Кровля, строительство и оценка, Дэниел Атчесон
Craftsman Book Co.
6058 Corte del Cedro
P.O. Box 6500
Карлсбад, Калифорния
Справочник кровельщиков, автор У. Э. Johnson
Craftsman Book Co.
6058 Corte del Cedro
P.O. Box 6500
Carlsbad, CA
Национальная ассоциация кровельных подрядчиков предлагает на продажу множество технических статей и рекомендаций по кровельным работам.
http://www.nrca.net
Журнал Professional Roofing Национальная ассоциация кровельных подрядчиков
10255 W. Higgins Road, Suite 600
Rosemont, IL 60018-5607
Образовательный институт кровельной промышленности
14 Inverness Drive East,
Building H, Suite 110
Englewood, CO 80112
Buildings,
Stamats Communications, Inc.
427 Шестая авеню SE
P.O. Box 1888
Cedar Rapids, IA 52406-1888
Телефон: (319) 364-6167
Справочник общепринятых знаний по кровельным работам (HARK)
Национальная ассоциация кровельных подрядчиков
10255 W. Higgins Road, Suite 600
Rosemont, IL 60018
Руководство по кровельным системам с малым уклоном
C. W. Friffin и Richard Fricklas
McGraw-Hill
11 West 19th Street
New York, NY 10011
Кровля: критерии проектирования, варианты, выбор
Р.Д. Герберт III
Р.С. Means, Inc.
100 Construction Plaza
Kingston, MA 02364-0800
Руководство по строительным материалам из листового металла
Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров (SMACNA)
4201 Lafayette Center Drive
Chantilly, VA 20152-1209
Медь и здравый смысл
Revere Copper Products, Inc.
P.O. Box 300
Rome, NY 13442-0300
http://www.reverecopper.com
Руководство по проектированию и применению для строительства новой крышиNE #275
Bellevue, WA 98004-5294
http://www.cedarbureau.org
Журнальные статьи и брошюры
Topping Off
, Рой Берендсон, журнал Popular Mechanics Magazine
, октябрь 1994 г.
Understanding the Roofing Systems
Теда Микельсена
Информационное письмо RIEI (Образовательный институт кровельной промышленности), лето 1998 г.
Roofing,
Национальная ассоциация кровельных подрядчиков
10255 W. Higgins Road, Suite 600
Rosemont, IL 60018
Об авторе
Дик Карски имеет степень бакалавра сельскохозяйственной инженерии Университета штата Северная Дакота и степень магистра сельскохозяйственной инженерии Миннесотского университета.Дик является зарегистрированным профессиональным инженером (PE). Он работал в компаниях Allis-Chalmers Manufacturing Co. и White Farm Equipment Co., прежде чем в 1977 году перешел в Центр технологий и разработок в Миссуле.
Дополнительные отдельные копии этого документа можно заказать по адресу:
. Лесная служба Министерства сельского хозяйства США
Центр технологий и разработок Миссулы
5785 Hwy. 10 West
Missoula, MT 59808-9361
Телефон: (406) 329-3978
Факс: (406) 329-3719
Интернет: wo_mtdc_pubs/@fs.федерал.нас
За дополнительной технической информацией обращайтесь к Дику Карски по указанному выше адресу.
Телефон: (406) 329-3921
Факс: (406) 329-3719
Электронная почта: dkarsky/[email protected]
Lotus Notes: Richard J Karsky/WO/USDAFS
Лесная служба Министерства сельского хозяйства США (USDA) разработала эта информация для руководства ее сотрудников, ее подрядчиков и ее сотрудничающими федеральными и государственными агентствами и не несет ответственности за интерпретацию или использования этой информации кем-либо, кроме ее собственных сотрудников.Использование торговли, названия фирм или корпораций в этом документе приведены для информации и удобства. читателя и не является одобрением Департамента любой продукт или услугу, за исключением других, которые могут быть подходящими. Министерство сельского хозяйства США (USDA) запрещает дискриминацию во всех свои программы и мероприятия на основе расы, цвета кожи, национального происхождения, возраста, инвалидность и, где применимо, пол, семейное положение, семейное положение, наличие родителей статус, религия, сексуальная ориентация, генетическая информация, политические убеждения, репрессалии, или потому, что весь или часть дохода физического лица получена от какого-либо государственного программа помощи. (Не все запрещенные основания применимы ко всем программам.) Лица с ограниченными возможностями, которым требуются альтернативные средства для передачи программы информации (шрифт Брайля, крупный шрифт, аудиозапись и т. д.) следует обращаться в Министерство сельского хозяйства США. TARGET Center по телефону (202) 720-2600 (голос и TDD). Чтобы подать жалобу на дискриминацию, написать в Министерство сельского хозяйства США, директору Управления по гражданским правам, 1400 Independence Avenue, SW, Washington, D.C. 20250-9410 или по телефону (800) 795-3272 (голос) или (202) 720-6382 (ТДД). Министерство сельского хозяйства США является поставщиком равных возможностей и работодателем.
|
Топ |
Наклонные крыши – Выбор уклона крыши и системы
Не будет преувеличением сказать, что крыша является наиболее важной частью оболочки здания и, следовательно, наиболее важной инвестицией. Также не будет преувеличением сказать, что сейчас мы наслаждаемся более широким ассортиментом кровельных материалов и кровельных систем, чем когда-либо в истории.
Однако не каждая кровельная система подходит для любого применения. Поиск правильной системы включает в себя взвешивание множества переменных, включая стоимость, вес, срок службы, требования к обслуживанию и, самое главное, эстетику. В последние годы экологические факторы, такие как возможность вторичной переработки, экологичность сырья и температура крыши, также стали важными факторами.
Из всех этих переменных уклон крыши, пожалуй, самый важный. Он влияет на дренаж, требования к техническому обслуживанию и используемые материалы больше, чем любой другой отдельный фактор.Он считается основным фактором при проектировании крыши. Это также оказывает большое влияние на законченный стиль здания, будь то крыша с крутым уклоном, видимая с уровня улицы, или конструкция крыши с небольшим уклоном с меньшим визуальным воздействием.
Понимание основных коммерческих кровельных систем и того, как их характеристики зависят от уклона крыши, имеет решающее значение для максимизации эффективности покрытия.
Скат крыши
Уклон или скат крыши обычно выражается как величина подъема по вертикали (в дюймах) на каждый фут горизонтальной длины вдоль фронтона.Крышу с подъемом на шесть дюймов на фут можно назвать крышей 6/12.
Обычные скатные крыши с уклоном от 4/12 до 9/12 наиболее распространены в жилых домах. Крыши с уклоном более 9/12 (37 градусов) называются крышами с крутым уклоном.
В коммерческих работах наиболее распространены крыши с малым уклоном (с шагом от 2/12 до 4/12). Крыши с уклоном менее 2/12 считаются плоскими, хотя технически они имеют некоторый уклон. Минимально допустимый уклон для дренажа составляет ¼ дюйма на фут.
Крыши с более крутым наклоном, как правило, более привлекательны внешне и имеют тенденцию служить дольше, так как вода сразу же стекает и предотвращается образование ледяных заторов. Однако они также стоят дороже из-за дополнительных материалов, необходимых для их строительства, и непрактично высоки для больших зданий.
Выбор материала крыши сильно зависит от уклона крыши. Например, односкатные или факельные крыши не подходят для больших уклонов. С другой стороны, визуально привлекательные кровельные материалы, такие как черепица или черепица, не подходят для крыш с малым уклоном.
Дополнительные факторы
Конечно, уклон крыши — не единственный фактор при выборе системы. Часто решающим фактором является вес крыши. Например, покрытые растительностью и балластированные крыши могут оказывать значительную нагрузку на элементы конструкции. Точно так же подкровельное покрытие и изоляция могут исключить из рассмотрения некоторые кровельные материалы. Кровля, уложенная горячим способом или с помощью горелки, несовместима с жесткой изоляцией из пенопласта.
Инженерный корпус армии считает, что 75% кровельной промышленности состоит из замены кровли существующих конструкций, поэтому такие проблемы, как строительный шум, пожароопасность, дым и доступ к зданию, также могут иметь значение.
Черепица и черепица
Для крутых и обычных скатных крыш (4/12 и выше) черепица и черепица являются привлекательным вариантом с хорошими эксплуатационными характеристиками. Асфальт (вверху) самый экономичный. Черепица (в центре) обеспечивает долговечную крышу с минимальным обслуживанием. Синтетическая древесина и сланец (внизу) прочны, долговечны и внешне идентичны натуральным материалам, которые они имитируют.
Для обычных крыш и крыш с крутыми скатами лучше всего подходят гонты и черепица. Они использовались для кровли в течение сотен лет и до сих пор являются отличным выбором для обычных скатов крыш.
Глиняная плитка и натуральный сланец зарекомендовали себя на протяжении столетий, а современные продукты при правильном применении прослужат вам всю жизнь. Гарантии 75 лет не редкость. Основным недостатком плитки является ее стоимость и вес. Глиняная плитка стоит от 6 до 10 долларов за квадратный фут в большинстве районов страны. Настоящий сланец как минимум вдвое больше.
Бетонная черепица доступна по цене, аналогичной глиняной, и может имитировать как сланец, так и глиняную черепицу. Как правило, они имеют гарантию не менее 30 лет.
Все три продукта, глина, бетон и шифер, весят от 900 до 1200 фунтов на 100 квадратных футов, поэтому настил крыши и несущая конструкция должны выдерживать этот дополнительный вес.
Деревянная черепица также является опцией. Кедр удивительно прочен; поскольку они не гнутся, то лучше своих асфальтовых собратьев выдерживают сильный ветер и град.
В последнее время на рынке появилась кровля из искусственного кедра и шифера. EcoStar, ведущий производитель этого типа продукции, предлагает черепицу Majestic Slate и Seneca Cedar девяти цветов и пяти стилей.Изготовленные на 80% из переработанной резины и пластика, они гибкие, прочные и после установки неотличимы от традиционных материалов.
«Это экологически чистая и легкая альтернатива традиционным кровельным материалам из шифера и кедра», — говорит менеджер по маркетингу компании.
Имея вес, сравнимый с деревянными вибраторами, они не требуют дополнительной структурной поддержки. Они, однако, довольно дорогие, по цене около 10 долларов за квадратный фут плюс затраты на установку.
Битумная черепица— наиболее часто используемый кровельный материал в Северной Америке. Они экономичны, универсальны и хорошо работают на большинстве жилых домов. Они просты в установке, относительно долговечны и доступны практически в любом цвете и стиле, который может пожелать архитектор. Асфальтовая черепица, вероятно, является наиболее доступным вариантом кровли для крыш с умеренным и крутым уклоном, стоимостью от 50 центов до 1,50 долларов за квадратный фут. Они весят не менее 250 фунтов на 100 квадратных футов, на легком конце для кровельных материалов.
По данным отраслевого веб-сайта Roofingkey.com, основной недостаток битумной черепицы связан со сроком службы. «Асфальтовая черепица доступна в сортах с ожидаемым сроком службы 20-50 лет в зависимости от цены. Однако в некоторых ситуациях проблемы с долговечностью и износом или отказом материала возникают раньше, чем ожидалось».
Следует отметить, что в отличие от других продуктов, упомянутых до сих пор, битумная черепица может использоваться на крышах с пологим уклоном с шагом от 2/12 до 4/12, но для нее требуются специальные подложки и методы установки, чтобы справиться с ледяными запрудами и другими проблемы с водой.
Металлические кровли, пожалуй, самая универсальная система
Металлическая кровля
Двумя наиболее распространенными металлическими кровельными материалами являются окрашенный алюминий и сталь. Медь и нержавеющая сталь также являются вариантами металлической кровли, но их стоимость достаточно высока, поэтому они редко используются.
Алюминийстал лучшим выбором, потому что он не ржавеет, приглушает звук дождя и может имитировать кедровую стружку, черепицу и сланец.
Металлможно использовать в качестве кровельного материала на крышах с любым уклоном.Для кровли с малым уклоном обычно используют фальцевую кровлю. Некоторым металлическим кровлям с малым уклоном требуется машинная фальцовка во время установки крыши для обеспечения водонепроницаемого уплотнения. Устройство для закатки просто прокатывается по панелям, чтобы обжать швы панелей вместе.
Металлические кровли имеют длительный срок службы по сравнению с другими вариантами кровли с малым уклоном. Исследование, проведенное в 2005 году компанией Ducker International, показало, что респонденты ожидали, что металлические крыши прослужат 40 лет — на 17 лет дольше, чем застроенные, и на 20 лет дольше, чем однослойные системы.
Как правило, металлические кровельные системы весят от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных изделий. Поскольку металлическая кровля состоит из больших панелей, она также является одной из самых простых в установке.
Подводя итог, можно сказать, что металлические кровли обеспечивают простоту установки, длительный срок службы, низкие требования к обслуживанию, малый вес и отвечают требованиям устойчивости и возможности вторичной переработки.
Балластные крыши хорошо зарекомендовали себя и помогают продлить срок службы мембраны.
Сборная кровля
Подавляющее большинство коммерческих и институциональных зданий имеют плоские крыши, и на протяжении большей части 20-го века это означало использование системы многослойной сборной кровли (BUR). Иногда называемая системой «швабра» или «смола и гравий», в ней используется комбинация толя, смолы и гравия. Войлок уложен в трехфутовые рулоны, а слои склеены горячим асфальтом, битумом или каменноугольной смолой. Окончательное покрытие из гравия насыпается поверх последнего слоя асфальта для защиты от ультрафиолета, безопасности рабочих и снижения пожароопасности.
Модифицированная битумная система (MB или SBS) использует пропановую горелку для герметизации слоев вместо горячего асфальта.
Однослойные системы(рассмотренные ниже) захватили значительную долю рынка, но благодаря почти 150-летней доказанной эффективности системы BUR по-прежнему предпочитают многие владельцы и операторы зданий как проверенный и жизнеспособный метод. Исследование, проведенное в 2006 году журналом RSI, показало, что различные формы BUR по-прежнему занимают 35% рынка нового строительства.
В сборных крышахиспользуется ряд слоев, склеенных вместе с помощью горячей смолы или тепла от факела.
СистемыБУР не особо тяжелые; гравийные крыши весят 400 или 500 фунтов на 100 квадратных футов, гладкие крыши весят примерно вдвое меньше.
BUR иногда используется в жилых помещениях, но не рекомендуется работать с горячим битумом на крышах с уклоном более 1/12. Системы с модифицированным битумом (факел вниз) можно использовать на крышах с уклоном до 3/12.
Имейте в виду, что, поскольку мембраны BUR устанавливаются с использованием горячего асфальта, гудрона или горелок, любая изоляция вблизи кровельного узла должна быть термостойкой. Наконец, качество изготовления имеет решающее значение, поскольку BUR собирается на месте.
Однослойные мембраны
За последние два-три десятилетия был разработан ряд новых материалов, которые отлично зарекомендовали себя для гидроизоляции плоских крыш. В отличие от многослойных систем, эти кровельные системы требуют только одного слоя и более терпимы к несовершенству изготовления. Тремя основными типами однослойной кровли являются EPDM, TPO и ПВХ.
EPDM— Самым старым из однослойных продуктов является EPDM, что означает этилен-пропилен-диеновый мономер.Изобретенный в середине 1960-х годов, он представляет собой прочный резиновый лист толщиной от 30 до 90 мил.
Продукт раскатывается по кровельному настилу и выравнивается внахлест, обычно отмеченный прямо на рулоне. Большинство современных кровель из EPDM поставляется в рулонах с нанесенным на заводе клеем на один край рулона. Лента заводского изготовления укладывается в загрунтованное перекрытие и прокатывается с небольшим нажимом. В результате получается прочный, идеально прямой шов, который вряд ли разорвется.
Однослойные системы, такие как эта установка из EPDM, идеально подходят для плоских крыш.Последние инновации, такие как самоклеящиеся швы, делают их еще более прочными и долговечными.
Крыши из EPDMтеперь служат 30 и более лет; швы и проходки обычно являются слабым местом. Мембрана может крепиться к кровельному покрытию тремя различными способами. Он может быть закреплен механически или «полностью приклеен», то есть полностью приклеен. Он также используется в «балластных» системах, где мембрана «свободно укладывается» поверх площади кровли и удерживается на месте толстым слоем гравия, насыпанным сверху.Ни одна из этих систем не требует тепла, поэтому можно легко использовать изоляцию из пенополистирола.
МембраныRubber EPDM просты в установке и очень прочны.
Кровельные мембраныEPDM легко доступны в белом или черном цвете, хотя некоторые производители предлагают другие цвета, такие как желтовато-коричневый.
EPDM – недорогое решение для плоских крыш. Балластные крыши неприменимы выше уклонов 2/12, хотя механически закрепленные и полностью приклеенные системы использовались на немного более крутых уклонах в районах, где ветер не представляет проблемы.Крыши из EPDM легкие, за исключением балласта; затем они весят 1000 фунтов на 100 кв. футов.
TPO— Одним из новейших типов однослойных кровельных материалов является TPO, или термопластичный олефин. Вместо резины, такой как EPDM, TPO представляет собой пластик. Он дороже EPDM, но имеет существенные преимущества.
«То, что делает TPO замечательным, — это простота установки и термосварные швы», — говорит Томас Крал из Reliable American Roofing. «Кроме того, TPO доступен в рулонах большего размера, чем другие кровельные системы, что означает меньшее количество швов.А меньше швов — меньше шансов на провал».
TPO доступен в нескольких цветах, но обычно это белый цвет. Белый TPO обладает высокой отражающей способностью и соответствует стандартам Министерства энергетики США для прохладной крыши без дополнительных модификаций. Поскольку крыши TPO могут претендовать на налоговые льготы и баллы LEED в зависимости от их цвета, они редко используются для балластных систем. Он почти всегда устанавливается механически закрепленным или полностью приклеенным.
TPO имеет сварные швы, что снижает риск утечки.
Системы с механическим креплением не следует использовать на крутых крышах в ветреных районах; полностью приклеенные системы TPO подходят для всех уклонов крыш и погодных условий.
ПВХ— Как и EPDM, поливинилхлорид (ПВХ) имеет долгую историю успеха в качестве кровельного материала. Это немного дороже, чем TPO; однако методы установки практически идентичны. В нем также используются сварные швы, которые образуют постоянное водонепроницаемое соединение, более прочное, чем сама мембрана.
Он также считается экологически чистым. Почти во всех регионах США действуют программы утилизации крыш, которые превращают отходы или старую мембрану обратно в новый продукт. Кроме того, только 47% сырья для смолы ПВХ получено из нефти, что меньше, чем у любой другой однослойной кровельной мембраны. (Остальные 53% получены из соли.) И, наконец, крыши из ПВХ обладают естественной огнестойкостью благодаря своему химическому составу и имеют более высокие показатели огнестойкости, чем конкурирующие продукты.
Кровельные материалы белого цвета, такие как ТПО и ПВХ, могут значительно снизить затраты на электроэнергию.
Однако у них есть недостатки. ПВХ несовместим с кровельными материалами на нефтяной основе и не должен использоваться в прямом физическом контакте с изоляцией из пенополистирола, асфальтом, каменноугольной смолой или там, где присутствуют пары каменноугольной смолы.
Кроме того, большинство производителей рекомендуют использовать ПВХ только для крыш с шагом менее 2/12.
Растительность
Крыши с растительностью теперь можно устанавливать на склонах, которые ранее не подходили для этой техники. На этой крыше, расположенной на вершине отеля h3 в Сономе, винодельческой стране Калифорнии, использовалась сеть GardNet от American Hydrotech для удержания среды для выращивания на месте
.За последнее десятилетие популярность крыш с растительностью, садом или зелеными крышами резко возросла.Традиционно они были построены с использованием тех же методов, которые используются для крыш с балластной или защищенной мембранной системой (PMS). Это ограничивает их использование крышами с уклоном 2/12 или меньше; при более высоких тонах среда для выращивания становится нестабильной.
Однако за последние два года на рынке появился новый продукт, который заменит озеленение крыш там, где раньше это казалось невозможным. GardNet, продаваемый компанией American Hydrotech, сделан из перфорированных полиэтиленовых полос, скрепленных вместе, образуя смещенную сетку, которая удерживает почву или питательную среду на месте даже на значительных уклонах.Он доступен со стандартной глубиной от 3 до 12 дюймов. Каждая секция размером примерно 8 на 20 футов содержит несколько десятков карманов для удержания почвы, каждый площадью около квадратного фута. Большие секции закреплены сетью стальных тросов, которые обеспечивают достаточную опору для крыш с уклоном до 7/12.
Система использовалась в ряде громких проектов, включая штаб-квартиру Американского общества ландшафтных архитекторов.
Очистка крыш 101 — Полное руководство
Очистка крыш 101 – Полное руководство
Намочи и забудьРегулярная очистка и осмотр крыши имеют решающее значение для технического обслуживания любой крыши.
Читайте дальше, чтобы узнать, как обеспечить выполнение надежной программы профилактического обслуживания, как осматривать крышу и как чистить крышу из любого материала.
Базовое профилактическое обслуживаниеСпециалисты по кровле рекомендуют разработать программу регулярного профилактического обслуживания вашей кровли. Это должно состоять из чистки и осмотра крыши два раза в год, в идеале весной и осенью.
Надежная программа технического обслуживания крыши может помочь сохранить долговечность вашей крыши и свести к минимуму серьезные проблемы.
Регулярные осмотры крыши имеют решающее значение для выявления потенциальных проблем до того, как они достигнут критической точки. Это не только помогает предотвратить катастрофы, но и дает домовладельцам время для включения любых необходимых расходов в свой бюджет.
Это также дает больше времени для подачи и обработки любых важных гарантийных претензий до ремонта.
Регулярная уборка крыши поможет сохранить эстетику вашего дома и его стоимость при перепродаже. Что еще более важно, это также сводит к минимуму риск любого повреждения вашей крыши или аннулирования гарантии.
Грязь, смола и другой мусор на крыше могут стать причиной не только косметических проблем. Накопление такого органического материала способствует росту мха или лишайника.
Мох и лишайник удерживают влагу, которая может серьезно повредить вашу крышу. Неконтролируемый рост мха может привести к аннулированию гарантии на некоторые крыши и даже страховки вашего домовладельца, что делает ситуацию еще более проблематичной.
Регулярный осмотр крышиОсмотр вашей крыши на наличие возможных повреждений, дефектов или скопления мусора и органического роста имеет решающее значение для надежного плана профилактического обслуживания вашей крыши.Домовладельцы должны проводить визуальные осмотры два раза в год, а также после любых крупных стихийных бедствий или погодных явлений.
Основные моменты, на которые следует обратить внимание во время проверки, включают:
- Поврежденная или треснутая герметизация вокруг гидроизоляции
- Пятна ржавчины на накладке
- Черепица с короблением, скручиванием или образованием пузырей
- Отсутствующие или сломанные гонты
- Треснувшие или изношенные резиновые чехлы вокруг вентиляционных труб
- Значительное количество песка из кровельного материала (в основном асфальта) в желобах
- Мох или лишайник
Возможность для домовладельца подняться на крышу для проведения осмотра зависит от типа крыши и уровня комфорта домовладельца.Крыши с крутым уклоном, особенно с тонкой черепицей, очень подвержены повреждениям, вызванным неправильным распределением веса.
По возможности не ходите по таким крышам. При использовании лестниц на крышах с крутым уклоном согласуйте шаг лестницы с углом наклона крыши. Это позволит равномерно распределить вес и сведет к минимуму вероятность случайного повреждения.
Если регулярные осмотры на уровне крыши нецелесообразны, домовладельцы могут проводить визуальные осмотры с земли с помощью бинокля.
Регулярная очистка крышиОчистите крышу, удалив весь мусор и грязь, которые могли скопиться в желобах, снегозадержателях, желобах и области за дымоходом. Используйте толстые резиновые перчатки, чтобы зачерпнуть материалы в безопасных местах.
Используйте виниловые грабли, чтобы расчистить труднодоступные места. Обратите внимание на любые нависающие ветки деревьев и обрежьте их подальше от крыши.
Удалите мох, плесень, плесень и водоросли с помощью безопасного мягкого чистящего средства для наружных работ, совместимого с вашей крышей, такого как Wet & Forget Xtreme Reach™ Hose End.
Wet & Forget Outdoor Cleaner необходимо применять только один раз в год, чтобы удалить рост. Он не требует мойки под давлением, чистки или использования агрессивных химикатов, которые могут повредить вашу крышу.
Вот как это применить:
- Подсоедините насадку для шланга Xtreme Reach™ к садовому шлангу и прикрепите насадку для настройки струи.
- Поверните циферблат в положение «ВКЛ» и смочите пораженный участок разбавленным Wet & Forget за время, позволяющее поверхности высохнуть за 4–5 часов до угрозы дождя.
- Уходите, и пусть Wet & Forget уничтожит мох, плесень, грибок и водоросли.
- Повторная обработка один раз в год или при первых признаках повторного роста.
Крыши из битумной черепицы являются наиболее распространенным типом жилых крыш в Соединенных Штатах. Они известны тем, что не требуют особого ухода, и описанной выше программы обслуживания должно быть достаточно для ухода за ними.
Хотя никаких дополнительных шагов не требуется, важно помнить, что нельзя мыть под давлением битумные кровельные покрытия. Высокое давление может серьезно повредить черепицу.
Также рекомендуется избегать использования агрессивных продуктов, таких как отбеливатели, которые могут обесцветить или преждевременно испортить черепицу.
Обязательно следите за тем, чтобы гранулы битумной черепицы не скапливались в желобах. Хотя это часто встречается на новых крышах, это может указывать на то, что срок службы старой крыши подходит к концу.
Глиняная и бетонная плиткаОчистка плитки с помощью агрессивных химикатов и моек высокого давления может привести к эрозии плиточного покрытия и краски. Очистка крыши таким абразивным способом требует повторного нанесения герметика и краски для защиты крыши от грязи и мха.
По возможности избегайте использования таких мер. Плитка также очень хрупкая и может легко треснуть под давлением.
Важно избегать хождения по черепичным крышам. Если необходимо находиться на вашей черепичной крыше, используйте фанеру с пенопластовой обработкой на нижней стороне.Это уменьшит давление и распределит ваш вес.
По мере высыхания на плитке могут образовываться высолы (беловатое, похожее на мел покрытие). Это результат кристаллизации солей при испарении воды.
Более высокие уровни влажности замедляют испарение воды, что позволяет солям кристаллизоваться в высолы. Высолы не повреждают плитку, но делают ее тусклой.
Чтобы удалить высолы, добавьте полировку сухой крыши с помощью чистого и сухого тканевого коврика в свою регулярную программу очистки и обслуживания крыши.
Встряска и гонтАккуратно ухаживайте за деревянными панелями и черепицей. Неправильные методы очистки крыши могут легко повредить древесину и черепицу.
Важно избегать мойки под давлением деревянной крыши. Мойка под давлением может привести к тому, что древесина и черепица приподнимутся, или может задержать воду под ними, что приведет к протечкам.
Также рекомендуется избегать использования агрессивных химикатов, таких как отбеливатель или аммиак, при очистке деревянной кровли. Такие продукты могут обесцветить краску и металлические приспособления на крыше, а сточные воды могут повредить ваш сад и газон.
Крайне важно обеспечить быстрое удаление мха или лишайника с деревянной крыши. Рост мха на деревянной черепице или щебне может привести к аннулированию гарантии на вашу крышу.
Включите обрезку любых веток, свисающих над крышей, в свой график регулярного технического обслуживания. Это сведет к минимуму скопление мусора на крыше и предотвратит рост мха.
Кедровая шейка и галькаКедровая черепица имеет особые потребности, отличные от других деревянных гонтов, но схожи в своих потребностях в очистке и уходе.
Бюро Cedar Shake & Shingle Bureau рекомендует обрезать нависающие ветви вдали от кедровых крыш, чтобы предотвратить накопление мусора и влаги. Очень важно содержать кедр в чистоте, чтобы он мог дышать.
Очищайте желоба и водосточные трубы во время осмотров и чистки раз в два года. Вентиляция имеет решающее значение для поддержания вашей кедровой крыши в хорошем состоянии.
Убедитесь, что участки с жалюзи, коньковыми вентиляционными отверстиями, вентиляционными отверстиями на крыше и вентиляционными отверстиями на потолке свободны и не заблокированы.
Избегайте мойки кедровой крыши под давлением. Мойка под давлением должна выполняться только обученным специалистом в случаях сильного скопления мха и мусора.
Избегайте таких продуктов, как отбеливатель и нашатырный спирт, так как они могут обесцвечивать или преждевременно выветривать кедровые встряски.
Шифер ЧерепицаШиферная черепица — прекрасный кровельный материал, но его замена является хрупкой и дорогостоящей.
Регулярная очистка крыши имеет решающее значение для вашей крыши, так как сланец легко раскалывается и хорошо впитывает воду.Накопление мха и мусора на шиферных крышах удерживает влагу в сланцах, что может расколоть их зимой.
При очистке шиферной крыши не используйте химические вещества, такие как нашатырный спирт или хлорный отбеливатель. Такие агрессивные химикаты несовместимы с медными компонентами вашей шиферной крыши.
Они могут преждевременно очернить вашу медь или обесцветить красивую зеленую патину. Также важно никогда не мыть шиферную крышу под давлением и даже не использовать слишком сильную струю из садового шланга.
Мойка под давлением может разрушить сланцы или вызвать попадание воды под сланцы и вызвать протечки.
МеталлМеталлическая кровля долговечна, но подвержена ржавчине и коррозии. Также важно не допускать соприкосновения различных типов металлов друг с другом. Химические реакции между металлами могут повредить металл или обесцветить его.
Убедитесь, что ваша металлическая крыша содержится в чистоте и в хорошем состоянии, используя продукты, безопасные для типа металла, из которого сделана ваша крыша, и следите за любыми участками, которые начали ржаветь или подвергаться коррозии во время ваших проверок.
Добавить комментарий
