Металлический профиль для гипсокартона: виды, размеры металлопрофиля
Каждый человек, который собирается создать изделие из гипсокартона, задумывается над тем, что ему пригодится для создания каркаса. Конечно, профессионал в этом деле сразу определится, но как же быть новичку? В этой статье описаны советы для мастеров, которые в первый раз работают с гипсокартоном.
Виды металлических профилей
Этот главный материал для конструкции бывает разных видов. Четыре вида нужны для возведения опоры конструкции и созданы из листовой стали.
Применяют для того, чтобы сделать перегородки или облагородить стены, выступая в роли направляющей, на которую необходимо закреплять сами стойки.
Выступает главным материалом для стен и ограждений. Закрепляется внутри направляющего, который находится вокруг пространства для работы. Различается от других тем, что выполнен в форме буквы «С».
Используют для крепления материала на потолке
- Направляющий потолочный
Применяют для того, чтобы сделать каркасы на потолке, является направляющей для всей структуры. Бока профиля имеют ребра жесткости, а посередине материала находятся дырки для крепления дюбелями.
Необходим для того, чтобы смонтировать проход. Выполнен из прочной стали, которая не подвержена гниению.
Используют на боках структуры, чтобы предотвратить ее поломку во время использования. Бока материала также обладают дырочками для того, чтобы в них попала штукатурка или шпатлевка, и профиль надежно закрепился.
Применяют для создания гладкой стены при нанесении штукатурки.
Производят из прочной оцинкованной стали, которая не подвержена гниению.
Обычно этот материал производят с использованием потолочного профиля. Есть две разновидности материала, который применяется для необычных кривых структур или колонн. Такой материал очень просто гнется, если это нужно. Металлический профиль размеры имеет следующие: вогнутый обладает длиной в 3 тыс. мм, выпуклый — 6 тыс. мм.
Важно сказать, что профессионалы, которые облагораживают дома, применяют исключительно известные и надежные марки металлического профиля под гипсокартон.
Крепления и другие элементы металлопрофиля для гипсокартона
Также для создания конструкции и ее крепления пригодятся материалы, которые нужны для возведения конструкции.
Существует несколько десятков вспомогательных материалов для гипсокартона. Многие можно увидеть только в каталоге, так как они применяются в очень редких случаях. Крепления, которые пригодятся чаще всего в возведении конструкции из металлического профиля, следующие:
- Прямой подвес. Необходим для крепления стоечного и потолочного профиля к стенке или же к верхушке.
- Анкерный подвес. Применяется для крепления потолочного элемента. С помощью него можно менять высоту структуры.
- Удлинитель. Необходим для крепления металлического профиля в самых разнообразных положениях.
- Крепление под названием «краб». Необходимо для крепления различного металлопрофиля накрест с материалами структуры. Обычно используют для соединения потолочного металлопрофиля на одной высоте в обрешетке верхушки.
- Дюбеля с анкерами или шурупы с самонарезающей резьбой.
Они соединяют различные элементы в структуре и крепко фиксируют их с главными перекрытиями в доме.
Они соединяют различные элементы в структуре и крепко фиксируют их с главными перекрытиями в доме.Как не ошибиться с выбором крепления
Перед тем, как покупать металлопрофиль, убедитесь, что материал не мят, оцинкован качественно, без повреждений. А также следует проверить размер изделия, так он может отличаться от необходимого. Важно запомнить, что металлический профиль для гипсокартона не должен быть очень тонким, его допустимая толщина — не меньше 0,55 миллиметра. К тому же необходимо обратить внимание на то, что не весь ассортимент, размещенный на полках магазина или же на рынке, является качественным.
Монтаж металлопрофиля — непростое занятие. Попробуйте сделать каркас, а если возникнут какие-то вопросы, всегда можно обратиться к профессионалам, которые подскажут, как правильно осуществить монтаж каркаса из металлического профиля.
Металлический профиль для гипсокартона в Брянске
Металлический профиль для гипсокартона – это длинномерный несущий элемент, который производится путём холодной прокатки специальной стальной ленты с помощью современного профилегибочного оборудования. В зависимости от типа и назначения металлический профиль для гипсокартона может быть как сплошным. Так и перфорированным.
В настоящее время гипсокартон в качестве отделочного материала получил широкое распространение. Конструкции из гипсокартона используются во всех типах зданий – в жилых частных домах и квартирах, общественных сооружениях коммерческих строениях, промышленных корпусах и сельскохозяйственных объектах. Простота монтажа, невысокая стоимость материалов, высокая степень пригодности к отделочным работам – сочетание этих факторов определило популярность гипсокартона в качестве чернового отделочного материала
Наиболее эффективным способом монтажа гипсокартона является посадка раскроенных листов на металлические профили для гипсокартона.
Мы предлагаем профили для гипсокартона, которые позволят произвести монтажные работы любого типа – потолочные профили, потолочные направляющие профили, стоечные и стоечные направляющие профили, маяковый профиль, углозащитный профиль, а также полный набор стыковочной арматуры.
Жесткость профилей типов ПС, ПН и ПП обусловлена продольными гофрами, которые существенно повышают сопротивляемость профилей для гипсокартона к нагрузкам на изгиб и скручивание. Все профили для гипсокартона, предлагаемые компанией «КАРАТ», отличаются высокой резистентностью к воздействию агрессивных сред и воздушной атмосферы. Достигается это благодаря «горячему цинкованию» прокатанных профилей. Цинковое покрытие при взаимодействии с атмосферными газами образует тонкую оксидную пленку, которая и предотвращает дальнейшую коррозию, образуя на металле защитный слой высокой эффективности. Лабораторные испытания показали, что разрушение плёнки происходит только в результате воздействия высоких и сверхвысоких температур или же концентрированных кислот. Метод горячего цинкования также обеспечивает защиту профилей на резах, пропилах и в местах проникновения в профиль крепежа.
Профиль для гипсокартона – идеальное решение для быстрого и качественного ремонта. Это отличный способ получить поверхность, идеально совпадающую с вертикалью или горизонталью и требующую минимальной финишной отделки. В бытовом применении особую популярность профиль для гипсокартон получил в области изготовления стенных ниш, фигурных проёмов, полуарок, арок и легких стенных перегородок. Практика показывает, что при снижении размера шага установки металлический профиль для гипсокартона может выступать в качестве несущего элемента для плит многослойной фанеры, ориентировано-стружечных плит и цементно-стружечных плит.
Профиль потолочный ПП 60х27
Характеристики профиля потолочного ПП 60х27
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,4 | 1,10 | 900 | |
| 0,45 | 1,18 | |||
| 0,5 | 1,25 |
Профиль потолочный направляющий ППН 28х27
Характеристики профиля потолочного направляющего ППН 28х27
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,4 | 0,70 | 24 | 600 |
| 0,45 | 0,75 | |||
| 0,5 | 0,80 |
Профиль стоечный ПС-2 50х50
Характеристики стоячного профиля ПС-2 50х50
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 12 | 240 | |
| 0,4 | ||||
| 0,45 |
Профиль стоечный ПС 75х50
Характеристики стоячного профиля ПС-2 75х50
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 8 | 160 | |
| 0,4 | ||||
| 0,45 |
Профиль стоечный ПС 100х50
Характеристики стоячного профиля ПС 100х50
| Длина, мм |
Толщина стали, мм |
Вес 1 шт.  , кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 8 | 120 | |
| 0,4 | ||||
| 0,45 |
Профиль направляющий ПН 50х40
Характеристики направляющего профиля ПН 50х40
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 12 | 240 | |
| 0,4 | ||||
| 0,45 |
Профиль направляющий ПН 75х40
Характеристики направляющего профиля ПН 75х40
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 8 | 160 | |
| 0,4 | ||||
| 0,45 |
Профиль направляющий ПН 100х40
Характеристики направляющего профиля ПН 100х40
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,35 | 8 | 120 | |
| 0,4 | ||||
| 0,45 |
Подвес прямой
Характеристики подвеса прямого
| Длина, мм |
Толщина стали, мм |
Вес 1 шт.  , кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 0,7 | 100 |
Уголок 25х25
Характеристики уголка 25х25
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 50 |
Маячок 6мм
Характеристики маячка 6мм
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 50 |
Маячок 10мм
Характеристики маячка 10мм
| Длина, мм |
Толщина стали, мм |
Вес 1 шт., кг |
Кол-во в пачке, шт |
Кол-во в транспортном пакете, шт |
| 3000 | 50 |
Выбираем профиль для гипсокартона. Рекомендации от ПССК
Тема статьи: Виды профилей для ГКЛ конструкций
В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.
Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.
Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам.
Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.
Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.
Профиль направляющий (ПН)
ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля.
Применяется при изготовлении каркасов стен и перегородок.
Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40.
ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.

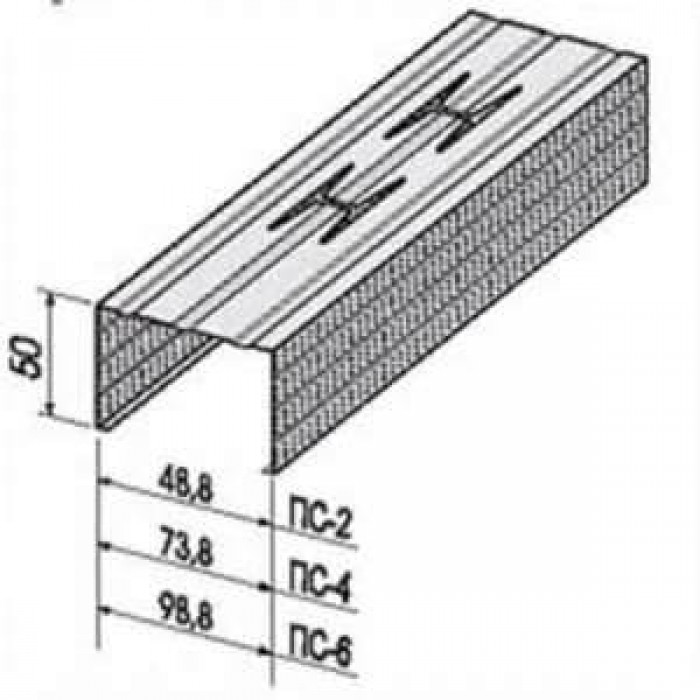

Профиль стоечный (ПС)
ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ.
Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.
На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов.
Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.
Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).
Профиль потолочный (ПП)
ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке.
Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27.
Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых.
Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.
Профиль потолочный направляющий (ППН)
ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27.
Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже.
Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20.
Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».
Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.
На практике использование профилей находит разнообразное применение:
Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!
Купить профили для гипсокартона в интернет-магазине
← назад к списку статей и обзоров
05.
05.2015, 37629 просмотров.
| Наименование металлопрофиля | Рисунок металлопрофиля | Показатель | Значение |
| Профиль потолочный (ПП 60х27) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 12 шт | ||
| в паллете | 600 шт | ||
| вес паллеты | 795 кг | ||
| С-образный ПП потолочный профиль предназначен для формирования каркаса подвесных потолков и облицовки стен. Полки и спинка профиля имеют по три канавки для центровки ввинчиваемого шурупа и предают ему дополнительную жесткость. Крепление ПП-профиля к несущему основанию (перекрытию) осуществляется при помощи специальных подвесов, основными среди которых являются подвес прямой и подвес с зажимом. Для установки подвеса с зажимом края полок профиля загнуты внутрь и служат в качестве упора. | |||
| Профиль потолочный направляющий (ППН 27х28) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 16 шт | ||
| в паллете | 1280 шт | ||
| вес паллеты | 960 кг | ||
| ППН — Профиль потолочный направляющий служит в качестве направляющей ПП-профилей 60х27 при монтаже каркаса подвесного потолка, а также облицовки. При монтаже каркаса подвесного потолка ППН-профиль крепится по периметру помещения. В случае установки каркаса облицовки профиль крепится к полу и потолку. | |||
| Профиль направляющий (ПН-2 50х40) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 12 шт | ||
| в паллете | 504 шт | ||
| вес паллеты | 750 кг | ||
| Профиль направляющий (ПН-4 75х40) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 8 шт | ||
| в паллете | 336 шт | ||
| вес паллеты | 588 кг | ||
| Профиль направляющий (ПН-6 100х40) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 8 шт | ||
| в паллете | 280 шт | ||
| вес паллеты | 577 кг | ||
ПН — Профиль направляющий имеют С-образную форму и служат в качестве направляющих для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируются в паре с соответствующим по размеру стоечным профилем. | |||
| Профиль стоечный (ПС-2 50х50) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 12 шт | ||
| в паллете | 432 шт | ||
| вес паллеты | 756 кг | ||
| Профиль стоечный (ПС-4 75х50) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 8 шт | ||
| в паллете | 288 шт | ||
| вес паллеты | 594 кг | ||
| Профиль стоечный (ПС-6 100х50) | толщина | 0,5 мм | |
| длина | 3 м | ||
| упаковка | 8 шт | ||
| в паллете | 240 шт | ||
| вес паллеты | 556 шт | ||
| Профиль стоечный имеет С-образную форму и служат как правило в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных перегородок и облицовок. Монтируется стоечный профиль в паре с соответствующим по размеру направляющим профилем. | |||
| Профиль под штукатурку (маячок) | толщина | 0,45 мм | |
| ширина | 21 мм | ||
| длина | 3000 мм | ||
| высота | 6 мм | ||
| в упаковке | не ограниченно | ||
Штукатурные профили дают возможность быстро и без лишних затрат получить ровную оштукатуренную поверхность с выбранной толщиной штукатурного слоя. Вмонтированные в стену профили образуют термошвы, предотвращающие появление трещин при изменении температуры и влажности в разных участках оштукатуренной поверхности. Штукатурные профили позволяют сохранить монолитность стен после оштукатуривания, ведь они остаются в стене и не требуют последующего демонтажа. Экономия при работе со штукатурными профилями составляет от 30 до 100% на одном квадратном метре. Основа этой экономии в том, что при их использовании нет необходимости нанимать специализированные бригады строителей, а достаточно просто пригласить квалифицированных штукатуров, умеющих работать со штукатурными профилями. | |||
| Угол штукатурный металлический | толщина | 0,4 мм | |
| ширина | 21 мм, 31 мм | ||
| длина | 3000 мм | ||
| в упаковке | не ограниченно | ||
| Угол штукатурный металлический применяется для выполнение качественного оштукатуривания дверных и оконных откосов, зон примыкания стен к дверным или оконным проемам. Выполнения качественного оштукатуривания в области примыкания стены к потолочной зоне. Профиль пригоден для штукатурок на основе извести, гипса, цемента | |||
| Подвес прямой с ушами для металлопрофиля | толщина | 0,8 мм | |
| 1 мм | |||
| длина | 304 мм | ||
| 244 мм | |||
| 179 мм | |||
| в упаковке | не ограниченно | ||
| Подвес прямой с ушами предназначен для крепления профиля, гипсокартона, подвесных потолков. | |||
| Соединитель профилей одноуровневый «краб» (60х27) | толщина | 1 мм | |
| размер | 140х58,5 мм | ||
| Соединитель профилей одноуровневый «краб» предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем ПП (60×27). | |||
| Удлинитель профиля 60х27 | толщина | 1 мм | |
| размер | 110х58,5 мм | ||
| в упаковке | не ограниченно | ||
Удлинитель (соединитель) профиля служит для соединения (увеличения общей длины) потолочных профилей. Соединитель профиля применяется с профилем ПП 60х27. | |||
| Подвес с зажимом для ПП | толщина | 0,9 мм | |
| размер | 109х60 мм | ||
| в упаковке | не ограниченно | ||
| Подвес с зажимом для ПП применяется с тягой подвеса для крепления профилей ПП 60х27. При монтаже обеспечивает возможность регулировки положения профилей по высоте. | |||
| Тяга к подвесу с зажимом | толщина | 1,5 мм | |
| длина, мм | 250, 350, 500,1000 | ||
| в упаковке | не ограниченно | ||
| Тяга к подвесу с зажимом для крепления профилей ПП 60х27. При монтаже обеспечивает возможность регулировки положения профилей по высоте. | |||
Квадрат металлический — размеры профиля стального
Металлический квадрат – разновидность сортового проката с поперечным сечением в форме квадрата. Изготавливается способом горячей прокатки. Для повышения точности размерных параметров и качества поверхности горячекатаный полуфабрикат калибруют при температурах выше температуры рекристаллизации металла, из которого изготовлена продукция. Наиболее широко применяется стальной прокат. При его производстве используются «черные» углеродистые, низколегированные и легированные стали.
Основные характеристики и сортамент горячекатаной продукции
Сортамент горячекатаного стального квадрата определяется ГОСТом 2591-2006. Нормативные размеры стороны находятся в диапазоне 6-200 мм. По заказу могут изготавливаться изделия со стороной, превышающей 200 мм. Металлический профиль с размером стороны до 12 мм поступает к потребителю в бухтах, более – в прутках, длина которых регламентируется, в зависимости от стали, из которой изготовлен прокат:
- углеродистые обыкновенного качества и низколегированные – 2-12 м;
- качественные углеродистые и легированные – 2-6 м;
- 1-6 м – высоколегированные.
Горячекатаный прокат применяется для устройства несущих металлоконструкций, при изготовлении крепежа, заборов, лестничных перил, в качестве полуфабриката для калиброванного квадрата или металлоизделий другого профиля.
Калиброванный квадратный прокат
Сортамент калиброванного металлического квадрата определяется ГОСТом 8559-75, нормативные размеры стороны – 3-100 мм. После применения различных видов финишной обработки, благодаря высокому качеству поверхности и точности размерных параметров, эта продукция широко востребована:
- в машино- и станкостроении;
- в автомобилестроении;
- для нестандартного технологического оборудования;
- в мебельной промышленности;
- в качестве элементов декоративно-функциональных предметов интерьера.
Расчет веса партии проката с квадратным сечением
Расчет массы партии квадратного профиля, независимо от способа его изготовления и материала, используемого при изготовлении, можно произвести по формуле или расположенной ниже таблице. При ее составлении использовалось среднее значение плотности стали. Для получения требуемой величины вес 1 м умножают на общий метраж.
Формула определения веса 1 м стальных изделий:
M = ρ*a2, в которой:
- ρ = 7850 кг/м3;
- а – сторона, м.
Таблица размеров и весов квадратного профиля
| Сторона, мм | Масса 1 м, кг | Сторона, мм | Масса 1 м, кг | Сторона, мм | Масса 1 м, кг |
| 3 | 0,071 | 14 | 1,54 | 55 | 23,72 |
| 3,2 | 0,08 | 15 | 1,77 | 60 | 28,26 |
| 4 | 0,126 | 16 | 2,01 | 65 | 33,17 |
| 4,5 | 0,159 | 18 | 2,54 | 70 | 38,4 |
| 5 | 0,196 | 20 | 3,14 | 80 | 50,24 |
| 6 | 0,238 | 22 | 3,46 | 85 | 56,72 |
| 6,3 | 0,283 | 24 | 4,52 | 90 | 63,59 |
| 7 | 0,385 | 25 | 4,91 | 100 | 78,5 |
| 8 | 0,502 | 30 | 7,06 | 110 | 94,99 |
| 9 | 0,636 | 32 | 8,04 | 120 | 113,04 |
| 10 | 0,785 | 35 | 9,62 | 140 | 153,86 |
| 11 | 0,95 | 40 | 12,56 | 150 | 176,63 |
| 12 | 1,13 | 45 | 15,9 | 160 | 200,96 |
| 13 | 1,33 | 50 | 19,62 | 180 | 254,34 |
Если металлический квадрат изготовлен из цветных металлов и их сплавов, то найти вес 1 м можно, умножив вес стального изделия на переводной коэффициент.
Усредненные переводные коэффициенты:
- алюминиевая бронза – 1,1;
- бериллиевая бронза – 1,05;
- фосфористая бронза – 1,14;
- латунь – 1,08;
- алюминий и сплавы на его основе – 0,34.
Профильная труба: вес, размеры, виды
Трубы из профиля сами собой представлены изделием, в котором имеется плоскость с внутренней стороны с сечением, которое отличное от круглой формы. В таких строительных изделиях сечение может быть овальной формы, квадратной или же прямоугольной.
Естественно, как каждое изделие у профильных трубопроводов имеются свои размеры, которые различны по величине сечения, толще стенок, длины отрезка по которому перерезано изделие.
Особые факторы производства профильных трубопроводов разнообразных размеров
Трубы, выполненные из профиля, производят из такого изделия, которые имеют круглую форму сечения. Размер данного вида производственных конструкций можно определить по тому, какой нагрузке будет поддаваться готовое изделие.
Производится такая работа таким образом: готовое изделие с нужным размером применяют в виде заготовки, затем необходимая форма делается при помощи специализированной деформации, которая может быть горячего или холодного вида. Для того чтобы крепко зафиксировать крепление следует применить сварочный шов и затем обработать готовую продукцию.
таблица весов профильных прямоугольных трубОсновные способы производства профильной заготовки для конечной конструкции квадратной формы:
- При помощи специализированных готовых арматур, имеющих круглое сечение. При применении данного метода изделие из профиля сжимается со всех существующих сторон, таким образом, в конечном итоге, выходит квадратная форма профильного изделия. Размерные параметры таких труб меняются в зависимости от исходного диаметра.
- Металлический лист режут на последующие заготовки, следом производятся сечения как для изготовления коробочки и затем с помощью спаивания швов эти разрезы «сшиваются» между собой на выходе получая готовое изделие.
Положительные стороны применения труб из профильных листов и заготовок
Трубы из профиля хорошо себя зарекомендовали за счёт своих многочисленных положительных качеств:
- трубки из профиля даже при маленьких нагрузках практически не портится и не деформируется;
- профильную трубу можно приобрести за невысокую стоимость, так как при её производстве не затрачивается больших средств на её изготовление;
- данный вид трубы имеет маленький вес;
- из профильных труб можно соорудить конструкцию любой сложности и процесс конструкции займёт минимальное количество времени и минимум затраты сил;
- также следует отметить высокую прочность данного вида изделий, а также устойчивость к всевозможным внешним факторам.
Размерные параметры данного производственно изделия изготовленной из профиля при производстве колеблются в зависимости от того где и для чего данная труба будет применяться в дальнейшем. Следует отметить, что некоторые марки профильных трубопроводов имеют устойчивость даже к соленой воде и самым суровым переменам климата.
Разновидности профильной трубы
По форме такие изделия из профиля могут быть такими:
- прямоугольной формы;
- формы квадрата;
- овальной формы;
- овальная форма с плоскостью.
Каждый вид применяется в различной сфере и для различных видов работ. Например, последний вид трубчатых изделий имеет хорошую гибкость, за счёт данного фактора такие изделия очень часто применяют в отрасли мебельной промышленности, а также при помощи таких труб существует возможность выполнения разнообразных элементов декора для интерьера.
Трубы, имеющие квадратную или же прямоугольную форму, выполняются в таких размерах, чтобы их можно было выгодно использовать при постройке конструкций, которые будут находиться на ровной плоскости. Зачастую именно такие виды изделий из профильных заготовок используют как строительную арматуру для специальных видов конструкций.
Также профильная прямоугольная труба 60х40 может использоваться для производства мебели, поскольку, с одной стороны, она легкая, с другой стороны, способна придать мебели необходимую прочность. Для целей производства мебели трубу обрабатывают антикорозийным составом и покрывают порошковой краской.
Какие особые свойства имеет профильное трубчатое изделие, а также, какова сфера её применения?
Основными физическими показателями для труб являются прочность на изгибе, небольшой вес, сопротивление нагрузкам которым подается труба.
За счёт такой особенности труба из профиля имеет очень широкое применение в строительстве, при производстве мебели, а также в машиностроении.
В строительной отрасли трубы из профиля зачастую применяют для постройки несущих конструкций, опор для поддержания стен, а также данные трубы зачастую применяют для укладки кабелей.
Трубные изделия прямоугольной и квадратной формы в основном используют для постройки каркасов. Такие продукты производства имеют маленький вес, хорошую прочность, а также различные размерные параметры за счёт чего могут быть использованы практически везде. Именно такие трубы являются самыми продаваемыми на рынке для потребителя.
Для того чтобы между собой соединить элементы для получения финального результата нужно применить один из данных методов:
- Использовать любой вид сварочного шва;
- Применить винтовое соединение.
Основные физические и механические свойства профильных трубчатых продуктов производства
Такие изделия, как профильные ресиверы используют также в виде бруска из металла, который имеет четыре степени жесткости и маленький вес за счет, которого не меняются функциональные возможности данных изделий и тем самым труба может быть применена в любых видах строительных работ.
При перегибании такого бруска основная нагрузка падает на края заготовки, за счёт чего брус из металла не деформируется и не разрушается. За счёт этого такие трубы имеют очень высокий спрос.
За счёт небольшого веса по отношению массы самой профильной заготовки может производить довольно ощутимую экономию материалов для опоры, то есть появляется прямая возможность любым образом усложнить или усовершенствовать конструкцию. Зачастую данные производственные продукты из профиля изготавливаются из стальной заготовки, но если того требует конструкция они могут быть произведены и из другого материала.
При выборе профильного ресивера для любых конструкций изначально нужно хорошо ознакомиться с его качеством.
Определение основного веса, какого-либо размерного ряда профильных изделий есть возможность найти в специализированных таблицах. После этого проверив реальную массу изделия трубы из профиля можно выяснить, нормального ли качества, оказывается данная труба. Если же вес не будет достигнут и будет меньше положенного, то значит, что, при производстве производитель добавил меньшее количество нужного материала и таким образом, ухудшил качество готовой продукции.
Виды и размеры профилей для сайдинга
В данной статье мы разберем основные виды профилей для монтажа сайдинга, которые входят в число основных фасонных изделий.
Поэтому обзор профиля для обрешетки под сайдинг, и собственно монтаж каркаса мы разместим отдельной статьей.
Для монтажа и обрамления элементов дома используются следующие виды профилей для наружного сайдинга:
- Стартовый профиль;
- Н-профиль;
- Финишный профиль;
- Околооконный профиль;
- Гибкий J-профиль;
- J-профиль.
Приступая к монтажу исполнитель должен позаботиться о наличии не только основного инструмента, но а также доборных и черновых материалов. Профиль для крепления сайдинга бывает двух вариантов исполнения — металлический (цинк) и виниловый. Разберем более подробно каждый из этих видов.
Виды профилей для сайдинга
Размеры и виды профилей для сайдинга у каждого производителя свои. Поэтому определившись с маркой материала, лучшим решением будет обратиться к официальному сайту и уточнить всю необходимую информацию.
Важно! Профили для цокольного сайдинга отличаются от профилей для сайдинга винилового, как размерами, так и самой конструкций ,в силу того, что цокольные панели имеют больший вес и нагрузку на каркас.
Стартовый профиль для сайдинга
Первая планка винилового сайдинга всегда крепится в стартовый профиль, который выставляется с учетом вертикальной и горизонтальной разметки.
Крепление начального профиля должно происходить в полную силу, а сами панели должны не докручиваться.
Нижний профиль для сайдинга цокольного выполняется исключительно из цинка, когда для винила он пластиковый.
Цвет стартового профиля не имеет значения при монтаже фасада, так как сама планка скрывается за первой панелью. Зачастую она имеет цвет «Пломбир». Стандартная длина планки — 3050 мм.
Интересно! Монтаж металлосайдинга, в отличие от пластикового, начинается сверху-вниз, а не снизу-вверх.
j профиль для сайдинга
Самый популярный профиль при отделке фасада частного дома виниловым сайдинг. Применение j профиля для сайдинга происходит повсеместно, однако основное его предназначение — это соединение панелей в труднодоступных местах и во внутренних углах.
G профиль также можно использовать в качестве начальной и финишной планки.
Разумное использование джи профиля в фасадных работах позволяет сделать облицовку более аккуратной.
Околооконный профиль для сайдинга
При обрамлении окон используется специальный оконный профиль, размеры которого составляют: 200 * 3050 мм.
Совет! Монтажники портала «Несметное.
ру» рекомендуют использовать металлические профили для сайдинга при отделке окон. Заказывая их на последнем этапе. Произведя повторный замер всех величин можно заказать любой размер околооконной планки с завальцовкой.н профиль для сайдинга
Основное предназначение h профиля для сайдинга — это соединение панелей между собой. Данный элемент позволяет придать эстетический вид всему фасаду. Хотя некоторые монтажники используют технологию «встык», где можно обойтись без соединительного профиля.
Финишный профиль для сайдинга
Является завершающей планкой и крепится к самому верху стены. В некоторых случаях, когда используется подшивка соффитов перфорированным сайдингом, эта планка заменяется молдингом.
Окантовочный профиль можно заменить обычным J-trim профилем, но при этом убедиться в дополнительном укреплении.
В заключении, хотелось бы пожелать вам удачи в оформлении своего фасада, и напомнить, что правильный расчет основного материала и профиля для сайдинга винилового — является залогом своевременного монтажа, сохранению нервов и денежных средств.
Распространенные ошибки при монтаже сайдинга
Поделитесь если вам понравилось:
Похожие материалы
Размерыдля стальных двутавровых балок, HSS, швеллеров и уголков [+ бесплатный калькулятор]
Введение
Конструкционная стальдоступна в различных стандартных размерах. Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Кроме того, есть полезная информация о применимых стандартах и других основах.
Конструкционная сталь обычно обозначается ее профилем (например, «двутавровая балка») и размером.
Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.
Одна из целей конструкционной стали, которая направлена на определение формы, состоит в том, чтобы у нее были высокие вторые моменты площади, которые делают их очень жесткими по отношению к площади их поперечного сечения. Это делает их прочными по сравнению с количеством материала и весом, которые необходимо использовать при их строительстве.
Стандартные формы конструкционной стали Уильям Перри из отдела развития бизнеса Mercury — https://commons.wikimedia.org/w/index.php?curid=5326461…
Если вы хотите узнать больше о свойствах различных типов стали, используемых в конструкционной стали, ознакомьтесь с нашей удобной статьей о типах металлов.
Бесплатный калькулятор размеров и веса стали
Все данные, которые вы ищете по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию, а также поможет вам рассчитать вес, объем и стоимость для квотирования работ ?
В наш калькулятор подачи и скорости G-Wizard встроено все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите доступ к бесплатному калькулятору размера и веса стали (и многому другому):
Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…
Все стандартные конструкционные формы доступны в бесплатном калькуляторе размеров и веса, и это касается не только стали — есть большая база данных материалов с более чем тысячей различных материалов на выбор.
Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, щелкните ниже:
Стальной двутавр, размеры
Двутавровые балки также известны как двутавровые балки, W-балки (для «широкого фланца»), универсальные балки (UB), стальные прокатные балки (RSJ) или двутавровые балки.
Двутавровые балки имеют двутавровое или, если повернуть, H-образное поперечное сечение. Горизонтальные элементы буквы «I» называются «фланцами», а вертикальные элементы — «перемычкой». Двутавровые балки являются одной из нескольких стандартных конструкционных форм для стали, и они обычно используются в строительных и гражданских проектах.
Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Перегородка противостоит силам сдвига, а полки противостоят изгибающему моменту, действующему на балку. Таким образом, двутавровые балки очень эффективны для восприятия изгибающих и поперечных нагрузок в плоскости стенки. Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой пропускной способностью в поперечном направлении. Если необходимы прочности в этих областях, предпочтительны полые структурные профили (HSS).
Стальные двутавровые балкиобычно производятся методом прокатки, изобретенным в 1849 году Альфонсом Хальбу во Франции. Использование двутавровых балок было обычным явлением в середине 20 века. Сегодня также широко распространены сборные двутавровые балки, которые изготавливают путем сварки вместе полок и стенки.
Стандарты США
В США наиболее распространены широкие полки (W-образные балки). Эти балки имеют почти параллельные фланцы. Соответствующие стандарты с пределом текучести:
— ASTM A992: 50 000 — 65 000 фунтов на квадратный дюйм (340-450 МПа)
— A588: аналогично A572
— A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), но наиболее распространенным является 50 000 фунтов на квадратный дюйм (340 МПа).
— A36: 36000 фунтов на кв. Дюйм (250 МПа)
A992 обычно заменил старые стандарты A572 и A36.
Американский институт стальных конструкций (AISC) издает Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем документируются общие подходы, расчет допустимого напряжения (ASD) и расчет факторов нагрузки и сопротивления (LRFD) (начиная с 13-го изд.
) Для создания таких конструкций.
Евронорм
— EN 10024: Горячекатаный конический фланец I профиля
— EN 10034: Конструкционная сталь I и H профилей
— EN 10162: Профили из холоднокатаной стали
Прочие стандарты
— DIN 1025-5
— ASTM A6, балки американского стандарта
— БС 4-1
— ИС 808 — Размеры стальных горячекатаных балок, колонн, швеллеров и уголков
— AS / NZS 3679.1 — Стандарт Австралии и Новой Зеландии
Имя | Глубина | Ширина | Толщина стенки | Толщина фланца | Площадь сечения | Вес фунт / фут | ||
| Вт 27 x 178 | 27.8 | 14,09 | 0,725 | 1,19 | 52,3 | 178 | ||
| Вт 27 x 161 | 27,6 | 14,02 | 0,66 | 1,08 | 47,4 | 161 | ||
| Вт 27 x 146 | 27,4 | 14 | 0.605 | 0,975 | 42,9 | 146 | ||
| Вт 27 x 114 | 27. 3 | 10,07 | 0,57 | 0,93 | 33,5 | 114 | ||
| Вт 27 x 102 | 27,1 | 10,02 | 0,515 | 0,83 | 30 | 102 | ||
| Вт 27 x 94 | 26,9 | 10 | 0,49 | 0,745 | 27,7 | 94 | ||
| Вт 27 x 84 | 26.7 | 9,96 | 0,46 | 0,64 | 24,8 | 84 | ||
| Вт 24 x 162 | 25 | 13 | 0,705 | 1,22 | 47,7 | 162 | ||
| Вт 24 x 146 | 24,7 | 12,9 | 0,65 | 1,09 | 43 | 146 | ||
| Вт 24 x 131 | 24.5 | 12,9 | 0.605 | 0,96 | 38,5 | 131 | ||
| Вт 24 x 117 | 24,3 | 12,8 | 0,55 | 0,85 | 34,4 | 117 | ||
| Вт 24 x 104 | 24,1 | 12,75 | 0,5 | 0,75 | 30,6 | 104 | ||
| Вт 24 x 94 | 24. 1 | 9,07 | 0,515 | 0,875 | 27,7 | 94 | ||
| Вт 24 x 84 | 24,1 | 9,02 | 0,47 | 0,77 | 24,7 | 84 | ||
| Вт 24 x 76 | 23,9 | 9 | 0,44 | 0,68 | 22,4 | 76 | ||
| Вт 24 x 68 | 23.7 | 8,97 | 0,415 | 0,585 | 20,1 | 68 | ||
| Вт 24 x 62 | 23,7 | 7,04 | 0,43 | 0,59 | 18,2 | 62 | ||
| Вт 24 x 55 | 23,6 | 7,01 | 0,395 | 0,505 | 16,2 | 55 | ||
| Вт 21 x 147 | 22.1 | 12,51 | 0,72 | 1,15 | 43,2 | 147 | ||
| Вт 21 x 132 | 21,8 | 12,44 | 0,65 | 1.035 | 38,8 | 132 | ||
| Вт 21 x 122 | 21,7 | 12,39 | 0,6 | 0,96 | 35,9 | 122 | ||
| Вт 21 x 111 | 21. 5 | 12,34 | 0,55 | 0,875 | 32,7 | 111 | ||
| Вт 21 x 101 | 21,4 | 12,29 | 0,5 | 0,8 | 29,8 | 101 | ||
| Вт 21 x 93 | 21,6 | 8,42 | 0,58 | 0,93 | 27,3 | 93 | ||
| Вт 21 x 83 | 21.4 | 8,36 | 0,515 | 835 | 24,3 | 83 | ||
| Вт 21 x 73 | 21,2 | 8,3 | 0,455 | 0,74 | 21,5 | 73 | ||
| Вт 21 x 68 | 21,1 | 8,27 | 0,43 | 0,685 | 20 | 68 | ||
| Вт 21 x 62 | 21 | 8.24 | 0,4 | 0,615 | 18,3 | 62 | ||
| Вт 21 x 57 | 21,1 | 6,56 | 0,405 | 0,65 | 16,7 | 57 | ||
| Вт 21 x 50 | 20,8 | 6,53 | 0,38 | 0,535 | 14,7 | 50 | ||
| Вт 21 x 44 | 20.7 | 6,5 | 0,35 | 0,45 | 13 | 44 | ||
| Вт 18 x 119 | 19 | 11,27 | 0,655 | 1,06 | 35,1 | 119 | ||
| Вт 18 x 106 | 18,7 | 11,2 | 0,59 | 0,94 | 31,1 | 106 | ||
| Вт 18 x 97 | 18.6 | 11,15 | 0,535 | 0,87 | 28,5 | 97 | ||
| Вт 18 x 86 | 18,4 | 11,09 | 0,48 | 0,77 | 25,3 | 86 | ||
| Вт 18 x 76 | 18,2 | 11,04 | 0,425 | 0,68 | 22,3 | 76 | ||
| Вт 18 x 71 | 18.5 | 7,64 | 0,495 | 0,81 | 20,8 | 71 | ||
| Вт 18 x 65 | 18,4 | 7,59 | 0,45 | 0,75 | 19,1 | 65 | ||
| Вт 18 x 60 | 18,2 | 7,56 | 0,415 | 0,695 | 17,6 | 60 | ||
| Вт 18 x 55 | 18.1 | 7,53 | 0,39 | 0,63 | 16,2 | 55 | ||
| Вт 18 x 50 | 18 | 7,5 | 0,355 | 0,57 | 14,7 | 50 | ||
| Вт 18 x 46 | 18,1 | 6,06 | 0,36 | 0.605 | 13,5 | 46 | ||
| Вт 18 x 40 | 17.9 | 6,02 | 0,315 | 0,525 | 11,8 | 40 | ||
| Вт 18 x 35 | 17,7 | 6 | 0,3 | 0,425 | 10,3 | 35 | ||
| Вт 16 x 100 | 16,97 | 10,425 | 0,585 | 0,985 | 29,4 | 100 | ||
| Вт 16 x 89 | 16.75 | 10,365 | 0,525 | 0,875 | 26,2 | 89 | ||
| Вт 16 x 77 | 16,52 | 10,295 | 0,455 | 0,76 | 22,6 | 77 | ||
| Вт 16 x 67 | 16,33 | 10,235 | 0,395 | 0,665 | 19,7 | 67 | ||
| Вт 16 x 57 | 16.43 | 7,12 | 0,43 | 0,715 | 16,8 | 57 | ||
| Вт 16 x 50 | 16,26 | 7,07 | 0,38 | 0,63 | 14,7 | 50 | ||
| Вт 16 x 45 | 16,13 | 7.035 | 0,345 | 0,565 | 13,3 | 45 | ||
| Вт 16 x 40 | 16.01 | 6,995 | 0,305 | 0,505 | 11,8 | 40 | ||
| Вт 16 x 36 | 15,86 | 6,985 | 0,295 | 0,43 | 10,6 | 36 | ||
| Вт 16 x 31 | 15,88 | 5,525 | 0,275 | 0,44 | 9,12 | 31 | ||
| Вт 16 x 26 | 15.69 | 5,5 | 0,25 | 0,345 | 7,68 | 26 | ||
| Вт 14 x 132 | 14,66 | 14,725 | 0,645 | 1,03 | 38,8 | 132 | ||
| Вт 14 x 120 | 14,48 | 14,67 | 0,59 | 0,94 | 35,3 | 120 | ||
| Вт 14 x 109 | 14.32 | 14,605 | 0,525 | 0,86 | 32 | 109 | ||
| Вт 14 x 99 | 14,16 | 14,565 | 0,485 | 0,78 | 29,1 | 99 | ||
| Вт 14 x 90 | 14,02 | 14,52 | 0,44 | 0,71 | 26,5 | 90 | ||
| Вт 14 x 82 | 14.31 | 10,13 | 0,51 | 0,855 | 24,1 | 82 | ||
| Вт 14 x 74 | 14,17 | 10,07 | 0,45 | 0,785 | 21,8 | 74 | ||
| Вт 14 x 68 | 14,04 | 10,035 | 0,415 | 0,72 | 20 | 68 | ||
| Вт 14 x 61 | 13.89 | 9,995 | 0,375 | 0,645 | 17,9 | 61 | ||
| Вт 14 x 53 | 13,92 | 8,06 | 0,37 | 0,66 | 15,6 | 53 | ||
| Вт 14 x 48 | 13,79 | 8,03 | 0,34 | 0,595 | 14,1 | 48 | ||
| Вт 14 x 43 | 13.66 | 7,995 | 0,305 | 0,53 | 12,6 | 43 | ||
| Вт 14 x 38 | 14,1 | 6,77 | 0,31 | 0,515 | 11,2 | 38 | ||
| Вт 14 x 34 | 13,98 | 6,745 | 0,285 | 0,455 | 10 | 34 | ||
| Вт 14 x 30 | 13.84 | 6,73 | 0,27 | 0,385 | 8,85 | 30 | ||
| Вт 14 x 26 | 13,91 | 5,025 | 0,255 | 0,42 | 7,69 | 26 | ||
| Вт 14 x 22 | 13,74 | 5 | 0,23 | 0,335 | 6,49 | 22 | ||
| Вт 12 x 136 | 13.41 | 12,4 | 0,79 | 1,25 | 39,9 | 136 | ||
| Вт 12 x 120 | 13,12 | 12,32 | 0,71 | 1,105 | 35,3 | 120 | ||
| Вт 12 x 106 | 12,89 | 12,22 | 0,61 | 0,99 | 31,2 | 106 | ||
| Вт 12 x 96 | 12.71 | 12,16 | 0,55 | 0,9 | 28,2 | 96 | ||
| Вт 12 x 87 | 12,53 | 12,125 | 0,515 | 0,81 | 25,6 | 87 | ||
| Вт 12 x 79 | 12,38 | 12,08 | 0,47 | 0,735 | 23,2 | 79 | ||
| Вт 12 x 72 | 12.25 | 12,04 | 0,43 | 0,67 | 21,1 | 72 | ||
| Вт 12 x 65 | 12,12 | 12 | 0,39 | 0.605 | 19,1 | 65 | ||
| Вт 12 x 58 | 12,19 | 10,01 | 0,36 | 0,64 | 17 | 58 | ||
| Вт 12 x 53 | 12.06 | 9,995 | 0,345 | 0,575 | 15,6 | 53 | ||
| Вт 12 x 50 | 12,19 | 8,08 | 0,37 | 0,64 | 14,7 | 50 | ||
| Вт 12 x 45 | 12,06 | 8,045 | 0,335 | 0,575 | 13,2 | 45 | ||
| Вт 12 x 40 | 11.94 | 8,005 | 0,295 | 0,515 | 11,8 | 40 | ||
| Вт 12 x 35 | 12,5 | 6,56 | 0,3 | 0,52 | 10,3 | 35 | ||
| Вт 12 x 30 | 12,34 | 6,52 | 0,26 | 0,44 | 8,8 | 30 | ||
| Вт 12 x 26 | 12.22 | 6,49 | 0,23 | 0,38 | 7,7 | 26 | ||
| Вт 12 x 22 | 12,31 | 4,03 | 0,26 | 0,425 | 6,5 | 22 | ||
| Вт 12 x 19 | 12,16 | 4,005 | 0,235 | 0,35 | 5,6 | 19 | ||
| Вт 12 x 16 | 11.99 | 3,99 | 0,22 | 0,265 | 4,7 | 16 | ||
| Вт 12 x 14 | 11,91 | 3,97 | 0,2 | 0,225 | 4,2 | 14 | ||
| Вт 10 x 112 | 11,36 | 10,415 | 0,755 | 1,25 | 32,9 | 112 | ||
| Вт 10 x 100 | 11.1 | 10,34 | 0,68 | 1,112 | 29,4 | 100 | ||
| Вт 10 x 88 | 10,84 | 10,265 | 0.605 | 0,99 | 25,9 | 88 | ||
| Вт 10 x 77 | 10,6 | 10,19 | 0,53 | 0,87 | 22,6 | 77 | ||
| Вт 10 x 68 | 10.4 | 10,13 | 0,47 | 770 | 20 | 68 | ||
| Вт 10 x 60 | 10,22 | 10,08 | 0,42 | 0,68 | 17,6 | 60 | ||
| Вт 10 x 54 | 10,09 | 10,03 | 0,37 | 0,615 | 15,8 | 54 | ||
| Вт 10 x 49 | 9.98 | 10 | 0,34 | 0,56 | 14,4 | 49 | ||
| Вт 10 x 45 | 10,1 | 8,02 | 0,35 | 0,62 | 13,3 | 45 | ||
| Вт 10 x 39 | 9,92 | 7,985 | 0,315 | 0,53 | 11,5 | 39 | ||
| Вт 10 x 33 | 9.73 | 7,96 | 0,29 | 0,435 | 9,71 | 33 | ||
| Вт 10 x 30 | 10,47 | 5,81 | 0,3 | 0,51 | 8,84 | 30 | ||
| Вт 10 x 26 | 10,33 | 5,77 | 0,26 | 0,44 | 7,6 | 26 | ||
| Вт 10 x 22 | 10.17 | 5,75 | 0,24 | 0,36 | 6,5 | 22 | ||
| Вт 10 x 19 | 10,24 | 4,02 | 0,25 | 0,395 | 5,6 | 19 | ||
| Вт 10 x 17 | 10,11 | 4,01 | 0,24 | 0,33 | 5 | 17 | ||
| Вт 10 x 15 | 9.99 | 4 | 0,23 | 0,27 | 4,4 | 15 | ||
| Вт 10 x 12 | 9,87 | 3,96 | 0,19 | 0,21 | 3,5 | 12 | ||
| Вт 8 x 67 | 9 | 8,28 | 0,57 | 0,935 | 19,7 | 67 | ||
| Вт 8 x 58 | 8.75 | 8,22 | 0,51 | 0,81 | 17,1 | 58 | ||
| Вт 8 x 48 | 8,5 | 8,11 | 0,4 | 0,685 | 14,1 | 48 | ||
| Вт 8 x 40 | 8,25 | 8,07 | 0,36 | 0,56 | 11,7 | 40 | ||
| Вт 8 x 35 | 8.12 | 8,02 | 0,31 | 0,495 | 10,3 | 35 | ||
| Вт 8 x 31 | 8 | 7,995 | 0,285 | 0,435 | 9,1 | 31 | ||
| Вт 8 x 28 | 8,06 | 6.535 | 0,285 | 0,465 | 8,3 | 28 | ||
| Вт 8 x 24 | 7.93 | 6,495 | 0,245 | 0,4 | 7,1 | 24 | ||
| Вт 8 x 21 | 8,28 | 5,27 | 0,25 | 0,4 | 6,2 | 21 | ||
| Вт 8 x 18 | 8,14 | 5,25 | 0,23 | 0,33 | 5,3 | 18 | ||
| Вт 8 x 15 | 8.11 | 4,015 | 0,245 | 0,315 | 4,4 | 15 | ||
| Вт 8 x 13 | 7,99 | 4 | 0,23 | 0,255 | 3,8 | 13 | ||
| Вт 8 x 10 | 7,89 | 3,94 | 0,17 | 0,205 | 2,9 | 10 | ||
| Вт 6 x 25 | 6.38 | 6,08 | 0,32 | 0,455 | 7,3 | 25 | ||
| Вт 6 x 20 | 6,2 | 6,02 | 0,26 | 0,365 | 5,9 | 20 | ||
| Вт 6 x 16 | 6,28 | 4,03 | 0,26 | 0,405 | 4,7 | 16 | ||
| Вт 6 x 15 | 5.99 | 5,99 | 0,23 | 0,26 | 4,4 | 15 | ||
| Вт 6 x 12 | 6,03 | 4 | 0,23 | 0,28 | 3,6 | 12 | ||
| Вт 6 x 9 | 5,9 | 3,94 | 0,17 | 0,215 | 2,7 | 9 | ||
| Вт 5 x 19 | 5.15 | 5,03 | 0,27 | 0,43 | 5,5 | 19 | ||
| Вт 5 x 16 | 5,01 | 5 | 0,24 | 0,36 | 4,7 | 16 | ||
| Вт 4 x 13 | 4,16 | 4,06 | 0,28 | 0,345 | 3,8 | 13 | ||
Имя | Глубина | Ширина | Толщина стенки | Площадь сечения | Вес фунт / фут | ||
| S 24 x 121 | 24.5 | 8,05 | 0,8 | 35,6 | 121 | ||
| S 24 x 106 | 24,5 | 7,78 | 0,62 | 31,2 | 106 | ||
| S 24 x 100 | 24 | 7,425 | 0,745 | 29,3 | 100 | ||
| S 24 х 90 | 24 | 7.125 | 0,625 | 26,5 | 90 | ||
| S 24 x 80 | 24 | 7 | 0,5 | 23,5 | 80 | ||
| S 20 х 96 | 20,3 | 7,2 | 0,8 | 28,2 | 96 | ||
| S 20 х 86 | 20,3 | 7,06 | 0.66 | 25,3 | 86 | ||
| S 20 х 75 | 20 | 6,385 | 0,635 | 22 | 75 | ||
| S 20 х 66 | 20 | 6,255 | 0,505 | 19,4 | 66 | ||
| S 18 x 70 | 18 | 6,251 | 0,711 | 20.6 | 70 | ||
| S 18 x 54,7 | 18 | 6,001 | 0,461 | 16,1 | 54,7 | ||
| S 15 х 50 | 15 | 5,64 | 0,55 | 14,7 | 50 | ||
| S 15 x 42,9 | 15 | 5,501 | 0,411 | 12,6 | 42.9 | ||
| S 12 х 50 | 12 | 5,477 | 0,687 | 14,7 | 50 | ||
| S 12 x 40,8 | 12 | 5,252 | 0,462 | 12 | 40,8 | ||
| S 12 x 35 | 12 | 5,078 | 0,428 | 10,3 | 35 | ||
| S 12 х 31.8 | 12 | 5 | 0,35 | 9,35 | 31,8 | ||
| S 10 х 35 | 10 | 4,944 | 0,594 | 10,3 | 35 | ||
| S 10 x 25,4 | 10 | 4,661 | 0,311 | 7,46 | 25,4 | ||
| S 8 x 23 | 8 | 4.171 | 0,441 | 6,77 | 23 | ||
| S 8 x 18,4 | 8 | 4,001 | 0,271 | 5,41 | 18,4 | ||
| S 7 х 20 | 7 | 3,86 | 0,45 | 5,88 | 20 | ||
| S 7 x 15,3 | 7 | 3,662 | 0.252 | 4,5 | 15,3 | ||
| S 6 x 17,25 | 6 | 3,565 | 0,465 | 5,07 | 17,25 | ||
| S 6 x 12,5 | 6 | 3,332 | 0,232 | 3,67 | 12,5 | ||
| S 5 х 14,75 | 5 | 3,284 | 0,494 | 4.34 | 14,75 | ||
| S 5 х 10 | 5 | 3,004 | 0,214 | 2,94 | 10 | ||
| S 4 x 9,5 | 4 | 2,796 | 0,326 | 2,79 | 9,5 | ||
| S 4 x 7,7 | 4 | 2,663 | 0,193 | 2,26 | 7.7 | ||
| S 3 x 7,5 | 3 | 2,509 | 0,349 | 2,21 | 7,5 | ||
| S 3 x 5,7 | 3 | 2,33 | 0,17 | 1,67 | 5,7 | ||
Размер стального канала
Структурный канал также известен как C-образная балка.Это тип конструкционной стальной балки, используемой в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет С-образную форму и состоит из широкой перемычки (при использовании обычно ориентированной вертикально) и двух «фланцев» вверху и внизу перемычки.
C-образные балки не симметричны (по крайней мере, когда используются вертикально), как двутавровые балки, что означает, что ось изгиба не центрирована по ширине полок. Если мы приложим нагрузку к верхней части полки, балка будет пытаться отклониться от стенки.Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что каналы используются реже, чем двутавровые балки для структурных целей.
Вместо этого они чаще всего используются там, где большая плоская перегородка будет либо прикреплена к другой плоской поверхности для максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы по эстетическим причинам.
Применимым стандартом США для стали, используемой в канале, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.
Имя | Глубина (дюйм) | Ширина (дюйм) | Толщина стенки (дюймы) | Вес фунты / фут |
| C 15 x 50 | 15 | 3.716 | 0,716 | 50 |
| C 15 x 40 | 15 | 3,52 | 0,52 | 40 |
| C 15 x 33,9 | 15 | 3,4 | 0,4 | 33,9 |
| C 12 х 30 | 12 | 3,17 | 0,51 | 30 |
| C 12 x 25 | 12 | 3.047 | 0,387 | 25 |
| C 12 x 20,7 | 12 | 2,942 | 0,282 | 20,7 |
| C 10 х 30 | 10 | 3,033 | 0,673 | 30 |
| C 10 x 25 | 10 | 2,886 | 0,526 | 25 |
| C 10 х 20 | 10 | 2.739 | 0,379 | 20 |
| C 10 x 15,3 | 10 | 2,6 | 0,24 | 15,3 |
| C 9 х 20 | 9 | 2,648 | 0,448 | 20 |
| C 9 х 15 | 9 | 2.485 | 0,285 | 15 |
| C 9 х 13.4 | 9 | 2,433 | 0,233 | 13,4 |
| C 8 x 18,75 | 8 | 2,527 | 0,487 | 18,75 |
| C 8 x 13,75 | 8 | 2,343 | 0,303 | 13,75 |
| C 8 x 11,5 | 8 | 2,26 | 0,22 | 11.5 |
| C 7 x 14,75 | 7 | 2,299 | 0,419 | 14,75 |
| C 7 x 12,25 | 7 | 2,194 | 0,314 | 12,25 |
| C 7 x 9,8 | 7 | 2,09 | 0,21 | 9,8 |
| C 6 x 13 | 6 | 2.157 | 0,437 | 13 |
| C 6 x 10,5 | 6 | 2,034 | 0,314 | 10,5 |
| C 6 x 8,2 | 6 | 1,92 | 0,2 | 8,2 |
| C 5 x 9 | 5 | 1.885 | 0,325 | 9 |
| C 5 x 6.7 | 5 | 1,75 | 0,19 | 6,7 |
| C 4 x 7,25 | 4 | 1,721 | 0,321 | 7,25 |
| C 4 x 5,4 | 4 | 1,584 | 0,184 | 5,4 |
| C 3 x 6 | 3 | 1.596 | 0,356 | 6 |
| C 3 x 5 | 3 | 1.498 | 0,258 | 5 |
| C 3 x 4,1 | 3 | 1,41 | 0,17 | 4,1 |
Размер стального уголка
Уголок из стали— еще одна широко доступная форма из конструкционной стали. Уголок обычно имеет L-образное поперечное сечение.
Размер | Глубина | Толщина | Вес / Ft |
| 12 х 12 | 12 | 1 3/8 | 105 |
| 12 | 1 1/4 | 96.4 | |
| 12 | 1 1/8 | 87,2 | |
| 12 | 1 | 77,8 | |
| 10 х 10 | 10 | 1 3/8 | 87,1 |
| 10 | 1 1/4 | 79,9 | |
| 10 | 1 1/8 | 72,3 | |
| 10 | 1 | 64.7 | |
| 10 | 7/8 | 56,9 | |
| 10 | 3/4 | 49,1 | |
| 8 х 8 | 8 | 1 1/8 | 56,9 |
| 8 | 1 | 51 | |
| 8 | 7/8 | 45 | |
| 8 | 3/4 | 38,9 | |
| 8 | 5/8 | 32.7 | |
| 8 | 9/16 | 29,6 | |
| 8 | 1/2 | 26,4 | |
| 6 х 6 | 6 | 1 | 37,4 |
| 6 | 7/8 | 33,1 | |
| 6 | 3/4 | 28,7 | |
| 6 | 5/8 | 24.2 | |
| 6 | 9/16 | 21,9 | |
| 6 | 1/2 | 19,6 | |
| 6 | 7/16 | 17,2 | |
| 6 | 3/8 | 14,9 | |
| 6 | 5/16 | 12,4 | |
| 5 х 5 | 5 | 7/8 | 27.2 |
| 5 | 3/4 | 23,6 | |
| 5 | 5/8 | 20 | |
| 5 | 1/2 | 16,2 | |
| 5 | 7/16 | 14,3 | |
| 5 | 3/8 | 12,3 | |
| 5 | 5/16 | 10,3 | |
| 4 х 4 | 4 | 3/4 | 18.5 |
| 4 | 5/8 | 15,7 | |
| 4 | 1/2 | 12,8 | |
| 4 | 7/16 | 11,3 | |
| 4 | 3/8 | 9,8 | |
| 4 | 5/16 | 8,2 | |
| 4 | 1/4 | 6,6 | |
| 3 1/2 x 3 1/2 | 3 1/2 | 1/2 | 11.1 |
| 3 1/2 | 7/16 | 9,8 | |
| 3 1/2 | 3/8 | 8,5 | |
| 3 1/2 | 5/16 | 7,2 | |
| 3 1/2 | 1/4 | 5,8 | |
| 3 x 3 | 3 | 1/2 | 9,4 |
| 3 | 7/16 | 8.3 | |
| 3 | 3/8 | 7,2 | |
| 3 | 5/16 | 6,1 | |
| 3 | 1/4 | 4,9 | |
| 3 | 3/16 | 3,7 | |
| 2 1/2 x 2 1/2 | 2 1/2 | 1/2 | 7,7 |
| 2 1/2 | 3/8 | 5.9 | |
| 2 1/2 | 5/16 | 5 | |
| 2 1/2 | 1/4 | 4,1 | |
| 2 1/2 | 3/16 | 3,1 | |
| 2 х 2 | 2 | 3/8 | 4,7 |
| 2 | 5/16 | 3,9 | |
| 2 | 1/4 | 3.2 | |
| 2 | 3/16 | 2,4 | |
| 2 | 1/8 | 1,7 |
Полый структурный профиль (HSS) Размеры
Пустотелые профили(HSS) — это один из стандартных стальных профилей. Секции HSS представляют собой профили с полыми трубчатыми профилями, которые обычно имеют квадратную или прямоугольную форму, хотя также доступны круглые и эллиптические секции. Эти секции также обычно называют стальными трубами или конструкционными трубами, а иногда их ошибочно называют «пустотелой конструкционной сталью».Круглые секции иногда ошибочно называют «стальными трубами», а не трубами, хотя настоящие стальные трубы имеют разные размеры и классифицируются по сравнению с HSS.
HSS — это термин, используемый в США и других странах, который следует американской строительной и инженерной терминологии. В Великобритании термин HSS не используется. Скорее, основные формы называются CHS (круглое полое сечение), SHS (квадратное полое сечение) и RHS (прямоугольное полое сечение).
HSS обычно используется в сварных стальных каркасах, элементы которых подвергаются нагрузке в нескольких направлениях.Квадратные и круглые HSS являются очень эффективными формами для многоосной нагрузки из-за их однородной геометрии по двум или более осям поперечного сечения. Обычно HSS изготавливается из низкоуглеродистой стали, такой как A500 класса C или класса B.
Размер | Вес (фунт / фут) | Толщина стенки (дюймы) |
| 32 х 32 х 5/8 | 259.83 | 0,625 |
| 32 х 32 х 1/2 | 210,72 | 0,5 |
| 32 x 32 x 3/8 | 159,37 | 0,375 |
| 30 х 30 х 5/8 | 242,82 | 0,625 |
| 30 х 30 х 1/2 | 197,11 | 0,5 |
| 30 х 30 х 3/8 | 149,16 | 0,375 |
| 28 х 28 х 5/8 | 225,8 | 0.625 |
| 28 х 28 х 1/2 | 183,5 | 0,5 |
| 28 x 28 x 3/8 | 138,95 | 0,375 |
| 26 х 26 х 5/8 | 208,79 | 0,625 |
| 26 х 26 х 1/2 | 169,89 | 0,5 |
| 26 x 26 x 3/8 | 128,74 | 0,375 |
| 24 х 24 х 5/8 | 191,78 | 0,625 |
| 24 х 24 х 1/2 | 156.28 | 0,5 |
| 24 x 24 x 3/8 | 118,53 | 0,375 |
| 22 х 22 х 5/8 | 174,76 | 0,625 |
| 22 х 22 х 1/2 | 142,67 | 0,5 |
| 22 х 22 х 3/8 | 108,32 | 0,375 |
| 20 х 20 х 5/8 | 157,75 | 0,625 |
| 20 х 20 х 1/2 | 129,06 | 0.5 |
| 20 х 20 х 3/8 | 98,12 | 0,375 |
| 18 х 18 х 5/8 | 140,73 | 0,625 |
| 18 х 18 х 1/2 | 115,45 | 0,5 |
| 18 x 18 x 3/8 | 87,91 | 0,375 |
| 16 х 16 х 5/8 | 127,37 | 0,581 |
| 16 x 16 x 1/2 | 103,3 | 0,465 |
| 16 x 16 x 3/8 | 78.52 | 0,349 |
| 16 х 16 х 5/16 | 65,87 | 0,291 |
| 14 х 14 х 5/8 | 110,36 | 0,581 |
| 14 х 14 х 1/2 | 89,68 | 0,465 |
| 14 x 14 x 3/8 | 68,31 | 0,349 |
| 14 х 14 х 5/16 | 57,36 | 0,291 |
| 12 х 12 х 5/8 | 93,34 | 0.581 |
| 12 х 12 х 1/2 | 76,07 | 0,465 |
| 12 х 12 х 3/8 | 58,1 | 0,349 |
| 12 х 12 х 5/16 | 48,86 | 0,291 |
| 12 х 12 х 1/4 | 39,43 | 0,233 |
| 10 х 10 х 5/8 | 76,33 | 0,581 |
| 10 х 10 х 1/2 | 62,46 | 0,465 |
| 10 х 10 х 3/8 | 47.9 | 0,349 |
| 10 х 10 х 5/16 | 40,35 | 0,291 |
| 10 х 10 х 1/4 | 32,63 | 0,233 |
| 10 х 10 х 3/16 | 24,73 | 0,174 |
| 9 х 9 х 1/2 | 55,66 | 0,465 |
| 9 х 9 х 3/8 | 42,79 | 0,349 |
| 9 х 9 х 5/16 | 36,1 | 0.291 |
| 9 х 9 х 1/4 | 29,23 | 0,233 |
| 9 х 9 х 3/16 | 22,18 | 0,174 |
| 8 х 8 х 5/8 | 59,32 | 0,581 |
| 8 х 8 х 1/2 | 48,85 | 0,465 |
| 8 x 8 x 3/8 | 37,69 | 0,349 |
| 8 х 8 х 5/16 | 31,84 | 0,291 |
| 8 х 8 х 1/4 | 25.82 | 0,233 |
| 8 x 8 x 3/16 | 19,63 | 0,174 |
| 7 х 7 х 5/8 | 50,81 | 0,581 |
| 7 х 7 х 1/2 | 42,05 | 0,465 |
| 7 x 7 x 3/8 | 32,58 | 0,349 |
| 7 х 7 х 5/16 | 27,59 | 0,291 |
| 7 х 7 х 1/4 | 22,42 | 0.233 |
| 7 x 7 x 3/16 | 17,08 | 0,174 |
| 6 х 6 х 5/8 | 42,3 | 0,581 |
| 6 х 6 х 1/2 | 35,24 | 0,465 |
| 6 x 6 x 3/8 | 27,48 | 0,349 |
| 6 х 6 х 5/16 | 23,34 | 0,291 |
| 6 х 6 х 1/4 | 19,02 | 0,233 |
| 6 x 6 x 3/16 | 14.53 | 0,174 |
| 6 х 6 х 1/8 | 9,86 | 0,116 |
| 5-1 / 2 x 5-1 / 2 x 3/8 | 24,93 | 0,349 |
| 5-1 / 2 х 5-1 / 2 х 5/16 | 21,21 | 0,291 |
| 5-1 / 2 x 5-1 / 2 x 1/4 | 17,32 | 0,233 |
| 5-1 / 2 x 5-1 / 2 x 3/16 | 13,25 | 0,174 |
| 5-1 / 2 x 5-1 / 2 x 1/8 | 9.01 | 0,116 |
| 5 х 5 х 1/2 | 28,43 | 0,465 |
| 5 х 5 х 3/8 | 22,37 | 0,349 |
| 5 х 5 х 5/16 | 19,08 | 0,291 |
| 5 х 5 х 1/4 | 15,62 | 0,233 |
| 5 х 5 х 3/16 | 11,97 | 0,174 |
| 5 х 5 х 1/8 | 8,16 | 0,116 |
| 4-1 / 2 x 4-1 / 2 x 1/2 | 25.03 | 0,465 |
| 4-1 / 2 x 4-1 / 2 x 3/8 | 19,82 | 0,349 |
| 4-1 / 2 х 4-1 / 2 х 5/16 | 16,96 | 0,291 |
| 4-1 / 2 x 4-1 / 2 x 1/4 | 13,91 | 0,233 |
| 4-1 / 2 x 4-1 / 2 x 3/16 | 10,7 | 0,174 |
| 4-1 / 2 x 4-1 / 2 x 1/8 | 7,31 | 0,116 |
| 4 х 4 х 1/2 | 21.63 | 0,465 |
| 4 х 4 х 3/8 | 17,27 | 0,349 |
| 4 х 4 х 5/16 | 14,83 | 0,291 |
| 4 х 4 х 1/4 | 12,21 | 0,233 |
| 4 х 4 х 3/16 | 9,42 | 0,174 |
| 4 х 4 х 1/8 | 6,46 | 0,116 |
| 3-1 / 2 x 3-1 / 2 x 3/8 | 14,72 | 0.349 |
| 3-1 / 2 x 3-1 / 2 x 5/16 | 12,7 | 0,291 |
| 3-1 / 2 x 3-1 / 2 x 1/4 | 10,51 | 0,233 |
| 3-1 / 2 x 3-1 / 2 x 3/16 | 8,15 | 0,174 |
| 3-1 / 2 x 3-1 / 2 x 1/8 | 5,61 | 0,116 |
| 3 x 3 x 3/8 | 12,17 | 0,349 |
| 3 х 3 х 5/16 | 10,58 | 0.291 |
| 3 x 3 x 1/4 | 8,81 | 0,233 |
| 3 x 3 x 3/16 | 6,87 | 0,174 |
| 3 x 3 x 1/8 | 4,75 | 0,116 |
| 2-1 / 2 х 2-1 / 2 х 5/16 | 8,45 | 0,291 |
| 2-1 / 2 х 2-1 / 2 х 1/4 | 7,11 | 0,233 |
| 2-1 / 2 x 2-1 / 2 x 3/16 | 5,59 | 0.174 |
| 2-1 / 2 х 2-1 / 2 х 1/8 | 3,9 | 0,116 |
| 2-1 / 4 х 2-1 / 4 х 1/4 | 6,26 | 0,233 |
| 2-1 / 4 x 2-1 / 4 x 3/16 | 4,96 | 0,174 |
| 2-1 / 4 х 2-1 / 4 х 1/8 | 3,48 | 0,116 |
| 2 х 2 х 1/4 | 5,41 | 0,233 |
| 2 x 2 x 3/16 | 4,32 | 0.174 |
| 2 х 2 х 1/8 | 3,05 | 0,116 |
| 1-3 / 4 х 1-3 / 4 х 3/16 | 3,68 | 0,174 |
| 1-5 / 8 x 1-5 / 8 x 3/16 | 3,36 | 0,174 |
| 1-5 / 8 x 1-5 / 8 x 1/8 | 2,42 | 0,116 |
| 1-1 / 2 х 1-1 / 2 х 3/16 | 3,04 | 0,174 |
| 1-1 / 2 х 1-1 / 2 х 1/8 | 2,2 | 0.116 |
| 1-1 / 4 х 1-1 / 4 х 3/16 | 2,4 | 0,174 |
| 1-1 / 4 х 1-1 / 4 х 1/8 | 1,78 | 0,116 |
— применение и размеры
стальной U-образный канал и канал
Что такое стальной швеллер?
Как и другие полые профили, стальной швеллер прокатывается из стального листа в C- или U-образную форму.Он состоит из широкой «стенки» и двух «фланцев». Фланцы могут быть параллельными или коническими.
Сколько покрытий мы предлагаем?
Стальные швеллеры широко используются во многих областях. В основном существует три типа обработки поверхности, которые можно согласовать с условиями. Черный цвет или отсутствие обработки используются нечасто, потому что сталь легко ржавеет без каких-либо защитных слоев. Наиболее часто используются горячее цинкование и грунтовка. Цинковое покрытие устойчиво к экологической и погодной коррозии, в то время как грунтовка лучше.Вы можете выбрать любой по своему желанию.
Металлические швеллерные профили в основном используются на рынках промышленного, коммерческого и архитектурного строительства. Решетка потолка канала может поддерживать светильники, производственные инструменты и другие.
Какие размеры стальных каналов вы предоставляете?
Швеллер стальной классифицирован на типы «C» и «U» в зависимости от внешнего вида. Следовательно, существует два стандарта для отображения размеров канала — UPE и UPN. UPE предназначен для стали с каналом C с параллельными фланцами, а UPN — для стали с каналом U с коническими фланцами.Вы можете найти детали размера в конкретном типе стального швеллера, таком как стальной швеллер A36. Возможны индивидуальные размеры каналов.
Где будет использоваться швеллерная сталь?
Швеллер стальной — одна из самых популярных деталей в строительстве и производстве. Кроме того, канал C и канал u также используются в нашей повседневной жизни, если вы уделяете им столько внимания, как лестничные косяки. Однако из-за того, что ось изгиба не центрирована по ширине полок, конструкционная швеллерная сталь не так прочна, как двутавровая балка или широкополочная балка.
- Направляющие и каретки для машин, дверных проемов и др.
- Столбы и опоры для строительных углов, стен и перил.
- Защитные кромки для стен.
- Декоративные элементы для конструкций типа потолочной канальной системы.
- Рамы или обрамляющий материал для строительства, машин.
Швеллер стальной УПН с коническими фланцами
Канал стальной UPE с параллельными фланцами
Запрос на наш продукт
При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.
Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2
| IPE | Высота H | Ширина Вт | толщина tw |
| 80 | 80 | 46 | 3,8 |
| 100 | 100 | 55 | 4.1 |
| 120 | 120 | 64 | 4,4 |
| 140 | 140 | 73 | 4,7 |
| 160 | 160 | 82 | 5 |
| 180 | 180 | 91 | 5,3 |
| 200 | 200 | 100 | 5,6 |
| 220 | 220 | 110 | 5.9 |
| 240 | 240 | 120 | 6,2 |
| 270 | 270 | 135 | 6,6 |
| 300 | 300 | 150 | 7,1 |
| 330 | 330 | 160 | 7,5 |
| 360 | 360 | 170 | 8 |
| 400 | 400 | 180 | 8.6 |
| 450 | 450 | 190 | 9,4 |
| 500 | 500 | 200 | 10,2 |
| 550 | 550 | 210 | 11,1 |
| 600 | 600 | 220 | 12 |
| IPE | Высота H | Ширина Вт | толщина tw |
| IPE | толщина тс | Вес кг / м | площадь м2 / м |
| 80 | 5.2 | 6,11 | 0,328 |
| 100 | 5,7 | 8,26 | 0,400 |
| 120 | 6,3 | 10,6 | 0,475 |
| 140 | 6,9 | 13,1 | 0,551 |
| 160 | 7,4 | 16,1 | 0,623 |
| 180 | 8 | 19,2 | 0,698 |
| 200 | 8.5 | 22,8 | 0,768 |
| 220 | 9,2 | 26,7 | 0,848 |
| 240 | 9,8 | 31,3 | 0,922 |
| 270 | 10,2 | 36,8 | 1.04 |
| 300 | 10,7 | 43,0 | 1,16 |
| 330 | 11,5 | 50,1 | 1,25 |
| 360 | 12.7 | 58,2 | 1,35 |
| 400 | 13,5 | 67,6 | 1,47 |
| 450 | 14,6 | 79,1 | 1,61 |
| 500 | 16 | 92,4 | 1,74 |
| 550 | 17,2 | 108 | 1.88 |
| 600 | 19 | 125 | 2,01 |
| IPE | толщина тс | Вес кг / м | площадь м2 / м |
Размеры указаны в миллиметрах, если не указано иное.
Размеры стальных балок INP NEN-EN 10025-1 / 2
| INP | Высота H | Ширина Вт | толщина tw |
| 80 | 80 | 42 | 3,9 |
| 100 | 100 | 50 | 4,5 |
| 120 | 120 | 58 | 5.1 |
| 140 | 140 | 66 | 5,7 |
| 160 | 160 | 74 | 6,3 |
| 180 | 180 | 82 | 6,9 |
| 200 | 200 | 90 | 7,5 |
| 220 | 220 | 98 | 8,1 |
| 240 | 240 | 106 | 8.7 |
| 260 | 260 | 113 | 9,4 |
| 280 | 280 | 119 | 10,1 |
| 300 | 300 | 125 | 10,8 |
| 320 | 320 | 131 | 11,5 |
| 340 | 340 | 137 | 12,2 |
| 360 | 360 | 143 | 13 |
| 380 | 380 | 149 | 13.7 |
| 400 | 400 | 155 | 14,4 |
| INP | Высота H | Ширина Вт | толщина tw |
| INP | толщина тс | Вес кг / м | площадь м2 / м |
| 80 | 5.9 | 6,06 | 0,303 |
| 100 | 6,8 | 8,50 | 0,370 |
| 120 | 7,7 | 11,3 | 0,438 |
| 140 | 8,6 | 14,6 | 0,506 |
| 160 | 9,5 | 18,2 | 0,573 |
| 180 | 10,4 | 22,3 | 0,641 |
| 200 | 11.3 | 26,7 | 0,709 |
| 220 | 12,2 | 31,6 | 0,776 |
| 240 | 13,1 | 36,9 | 0,844 |
| 260 | 14,1 | 42,7 | 0,908 |
| 280 | 15,2 | 48,8 | 0,967 |
| 300 | 16,2 | 55,2 | 1.03 |
| 320 | 17.3 | 62,2 | 1.09 |
| 340 | 18,3 | 69,3 | 1,15 |
| 360 | 19,5 | 77,6 | 1,21 |
| 380 | 20,5 | 85,6 | 1,27 |
| 400 | 21,6 | 94,2 | 1,33 |
| INP | толщина тс | Вес кг / м | площадь м2 / м |
Размеры указаны в миллиметрах, если не указано иное.
© Вернер Зёлькен 2008 — xxxx. Все права защищены.
Слухи о упадке обрабатывающей промышленности США сильно преувеличены.
Илон Маскструктурных секций | nucorskyline.com
Стальные балки Nucor Skyline
Nucor Skyline — признанный лидер в строительной и фундаментной отраслях Северной Америки в качестве поставщика стальных балок для различных областей применения.
Фланцевые стальные балки, такие как широкополочные балки и двутавровые сваи, производятся в США компанией Nucor.Nucor производит балки, которые не производятся на других заводах, а балки с широкими полками и двутавровыми сваями используются для поддержки более тяжелых и больших конструкций.
В прошлом году изделия из конструкционной стальной балки Nucor Skyline использовались в нескольких крупных проектах для создания звуковых барьеров, балок и стеновых панелей, стен из секущих свай, ригелей, распорок, коффердамов и опалубки мостов и станций легкорельсового транспорта. Наши изделия из стальных балок, такие как широкополочные балки и двутавровые сваи, используемые вместе со стальными шпунтами, составляют основу комбинированной стены.
Nucor Skyline располагает производственными мощностями для удовлетворения конкретных потребностей наших партнеров в изготовлении и настройке. Мы производим стальные балки самых разных размеров и веса, и у нас есть несколько складов в США и Канаде, чтобы лучше удовлетворять потребности наших партнеров.
Наши внутренние инженерные и конструкторские группы готовы помочь с конструкторскими решениями для всех ваших проектов стальных конструкций. Мы работаем с владельцами, инженерами и подрядчиками задолго до того, как откроется почва.Чтобы обеспечить безупречную координацию и завершение проекта, наши инженеры предлагают решения по всем аспектам проектирования, выбора материалов, монтажа и последовательности строительства. Инженерная поддержка Nucor Skyline расширяется еще больше и включает оказание помощи на месте после начала проекта. Одно из многих преимуществ, которые мы предлагаем, — это возможность управлять вашим проектом от начала до конца, складировать стальные балки и выполнять окончательные разрезы по мере необходимости.
Основа стальных конструкций
Nucor производит широкий ассортимент стальных балок и других компонентов конструкционной стали для многих различных типов строительных проектов.Балки из конструкционной стали играют важную роль при проектировании и строительстве стальных фундаментов и подпорных конструкций. Независимо от того, проектируете ли вы несущие колонны для здания или систему стенок для перемычки, эти формы позволяют проектировщикам выбрать наиболее экономичную систему. Имея несколько производственных мощностей в Соединенных Штатах и Канаде, мы можем лучше удовлетворить ваши конкретные потребности с помощью широкого спектра стальных конструкционных профилей и размеров, которые легко доступны для отправки на вашу рабочую площадку.
От глубоких фундаментов для передачи нагрузки в опорах мостов, зданий и стадионов до систем распорок для коффердамов, балок и утепленных стен или комбинированных стен, конструкционные стальные балки являются основой бизнеса стальных конструкций.
Профили из конструкционной стали
По сравнению со стандартными балками, H-образная конструкция с широкими полками и балками с двутавровыми сваями обеспечивает лучшее распределение веса по большей площади, что позволяет выдерживать более тяжелые и большие конструкции.Это позволяет гибко строить грандиозные проекты без риска ослабления балок.
Простота транспортировки и использования, благодаря их легкости, является еще одним неотъемлемым преимуществом использования этих конструкционных стальных балок. Их легкий вес делает их идеальными для транспортировки и установки по всему миру.
Балки с широким фланцем и двутавровая свая
Nucor Skyline не только является крупнейшим поставщиком изделий для стального фундамента, но и поставляет стальные конструкционные профили.Балки с широким фланцем и двутавровыми сваями могут использоваться в качестве распорок, ригелей и внутристенных систем. У Nucor Skyline есть доступ ко всем W-образным размерам из линейки AISC.
каналов
Секции швеллеров используются для создания ригельных систем подпорных стен. Nucor Skyline поставляет системы перегородок и секции каналов для проектов в Соединенных Штатах, Южной Америке и Канаде.
Уголки
Угольникчасто требуется для различных работ на стройплощадках или при производстве.Как видно из названия, угловой утюг имеет L-образное поперечное сечение. У Nucor Skyline есть различные размеры, которые легко доступны для ваших нужд.
Формы и размеры из конструкционной стали
Балки из конструкционной стали измеряются по глубине и ширине. Балки с широкими полками имеют параллельные полки и обозначаются номинальной глубиной и массой. Например, W36x231 имеет номинальную глубину 36 дюймов и вес 231 фунт / фут.
Н-образные сваи имеют одинаковую ширину и глубину, а также одинаковую толщину полки и стенки.Например, HP 16 имеет глубину и ширину фланца приблизительно 16 дюймов.
Nucor Skyline предлагает полный ассортимент широкополочных и двутавровых балок из различных марок стали для любых ваших потребностей в конструкционной стали.
Применение конструкционных балок
Балки с широким фланцем и двутавровыми сваями являются универсальными конструктивными элементами, которые используются в различных областях. Несущие сваи требуются, когда сооружение нельзя поставить на неглубокий фундамент. Например, высокие конструкции часто требуют глубокого фундамента, основанного на инженерных принципах.В других случаях грунт у поверхности может не иметь прочности, чтобы поддерживать конструкцию. Система глубокого фундамента должна быть спроектирована так, чтобы нагрузка на фундамент передавалась вниз через конструкционную сталь, чтобы переносить нагрузку на более прочный грунт.
Ригели и распорки для коффердамов
Структурные балки обычно используются в качестве горизонтальной опорной системы в сочетании с шпунтовой сваи или сваи солдата подпорных стен с анкерными системами. Ригели помогают передавать анкерные нагрузки на сваи стены из солдатских свай или равномерно по стене из шпунтовых свай.Предназначенные для установки заподлицо со стеной, ригели обычно либо прикручиваются болтами, либо привариваются к основным стальным компонентам стены. В этом случае обычно используются широкополочные балки, но также могут использоваться двутавровые сваи.
Секущие и касательные свайные стены
Фланцевые балки, такие как широкополочная балка или двутавровая балка, часто используются в секущих и касательных свайных стенах. Это стены, которые рассчитаны на многочисленные условия нагрузки и используются в качестве подпорных стен, фундаментных стен или отрезных стен.Они состоят из просверленных или железобетонных колонн со стальной арматурой. В секущей конфигурации бетонные колонны перекрываются, тогда как в касательной конфигурации бетонные колонны смежны без перекрытия.
Использование конструкционных стальных балок позволяет ускорить установку в один этап и упростить поток бетона по сравнению с арматурным каркасом, что позволяет избежать потенциальных пустот в стене.
Геоструктурные изделия Nucor Skyline, такие как стержни с резьбой или стренги, могут использоваться для обеспечения дополнительной анкерной поддержки, если этого требуют параметры проекта.
Стены Beam-Z
При использовании в сочетании со стальными шпунтовыми сваями как широкие полки, так и балки с двутавровыми сваями могут использоваться в качестве королевских свай для создания стен. Эти стены можно использовать в качестве переборок, для защиты от наводнений или в любом месте, где вам нужна стена, где одна шпунтовая свая не достаточно прочна, чтобы выдерживать требуемые нагрузки. Для этого типа стены требуется третий компонент — соединитель, который приваривается к концам фланца для создания точки соединения между шпунтовой сваей и королевской сваей. Шпунтовые сваи обычно составляют от 60% до 80% длины королевских свай и называются промежуточными листами.Эти листы затем передают нагрузку стены на королевские сваи.
СтеныBeam-Z легко настраиваются, с сотнями возможных комбинаций. Работа с командой инженеров Nucor Skyline обеспечит вам наиболее эффективный дизайн стен, соответствующий потребностям вашего проекта.
Стены из балок и утеплителей / солдатских свай
Используемые для постоянных, временных или временных оставленных на месте конструкций, стены из балок и утеплителей или солдатских свай строятся путем размещения широких фланцевых стальных балок через равные промежутки времени с бетонными панелями или деревянным утеплителем между стальными балками.Балки с широкими полками можно забивать или просверливать в почву на расчетную глубину. Балки с двутавровыми сваями могут использоваться в некоторых случаях, в зависимости от конечного использования свайных стен.
Как и в случае секущих и касательных свайных стен, геоструктурные продукты Nucor Skyline могут использоваться для обеспечения дополнительной анкерной поддержки. В случае стен из балок и лагов или стен из солдатских свай может потребоваться дополнительная анкерная опора, когда прогиб консольных стен становится слишком большим.
Звуковые стены
Широкоугольные или двутавровые балки часто используются при строительстве смотровых и звуковых стен, которые обычно представляют собой неструктурные стены, предназначенные для создания барьера для визуального или звукового загрязнения, часто между шоссе и жилым или коммерческим районом.Балки с широким фланцем или двутавровыми сваями могут использоваться в качестве фундамента столбов или для самих столбов. Хотя большинство прочных стен не несут каких-либо значительных нагрузок, некоторые из них могут использоваться вместе с подпорными стенами, чтобы выдерживать нагрузку от грунта за стеной.
Опалубка мостов и других сооружений
Фальш-конструкция, как правило, использует широкие фланцевые балки, двутавровые сваи и другие элементы конструкционной стали и представляет собой временную конструкцию, используемую в качестве опоры при строительстве постоянной конструкции.Фальш-опалубка включает временные опорные конструкции для опалубки, используемые для формования бетона при строительстве зданий, мостов и эстакад. При строительстве арочной конструкции временно используются стальные опорные балки, чтобы удерживать основную конструкцию на месте до тех пор, пока конструкция не станет достаточно развитой, чтобы поддерживать себя.
Долгая история обслуживания наших партнеров
Nucor Skyline разработала стандарт компонентов конструкционной стали на протяжении многих лет своего существования.Мы работаем с 1962 года.
Наши конструкционные стальные балки производятся в электродуговой печи, на 99% состоят из лома и на 100% подлежат вторичной переработке. Их можно вытаскивать из земли спустя десятилетия после использования, что делает их одними из самых экологически чистых доступных изделий из стальных балок.
Если вам нужен продукт, который прослужит долго и с естественными элементами, у Nucor Skyline есть все необходимые вам конструкционные стальные изделия. Обратитесь к нашим опытным представителям сегодня по поводу ваших потребностей в конструкционной стали.Наши отношения выходят за рамки продаж — мы ваш настоящий партнер по проекту.
Структурные шпильки | Строительные системы ClarkDietrich
Наружные ненесущие стены
Инструменты дизайна:
Столы с ограниченной высотой:
Системы каркаса навесных стенподдерживают наружную обшивку или облицовку коммерческих и промышленных зданий. Шпильки для этих систем обрамления должны выдерживать:
- Вес облицовочного материала (металл, камень, плитка и др.)).
- Ветровые нагрузки, которым они будут подвергаться.
Наружные навесные стены несут неосевую нагрузку и должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ветер или сейсмические воздействия, предписанные строительными нормами для конкретного местоположения и типа строительства. Ограниченные значения высоты в указанном выше инструменте поиска и в таблицах относятся только к однопролетным системам. Рекомендуется иметь вертикальный отклоняющий зазор между верхней частью шпильки и верхней направляющей для перемещения основной конструкции в соответствии с требованиями E.ИЛИ ЖЕ. В этом состоянии используется гусеничная система с глубоким прогибом ног.
Боковая нагрузка / Расчетная нагрузка
Наружные навесные стены должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ожидаемые для конкретного местоположения и типа конструкции. Давление ветра можно найти на структурных чертежах проекта в разделе «Общие примечания». Требуемые поперечные нагрузки для проектирования должны быть предусмотрены E.O.R. или инженер по специальности.
Таблица нагрузки / пролета Примечания по ветровому давлению
Только IBC 2012 / ASCE 7-10
Из-за изменений в строительных нормах и правилах моделирования расчетные ветровые нагрузки, определенные с помощью IBC 2012 / ASCE 7-10, представляют собой нагрузки уровня прочности (LRFD) по сравнению с теми, которые определены в более ранних кодексах IBC, которые были нагрузками уровня обслуживания (ASD).Таблицы нагрузки / пролета в этом инструменте поиска основаны на ветровых нагрузках уровня обслуживания (ASD). Поэтому, чтобы правильно использовать таблицы нагрузки / пролета в этом инструменте, умножьте расчетное давление ветра IBC 2012 / ASCE 7-10 на 0,6 (см. Раздел 2.4 ASCE 7-10) перед вводом таблиц нагрузки / пролета.
Пример:
Расчетное расчетное ветровое давление ASCE 7-10 = 16 фунтов на квадратный фут (нагрузки на уровне прочности, LRFD)
Преобразование в нагрузку на уровне обслуживания (ASD) = 16 фунтов на квадратный фут x 0,6 = 10 фунтов на квадратный фут
Используйте 10 фунтов на квадратный фут в качестве значения давления, используемого в этой таблице, чтобы определить член размах
Любой другой строительный кодекс
Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Если используемая ветровая нагрузка соответствует этому критерию, ее не нужно изменять перед использованием таблиц.
Прогиб
Основная цель определения допустимого прогиба стоек для каркаса навесной стены — это фактически определение допустимого прогиба для облицовочных материалов стен. Металлический стержень пластичен и поэтому может работать в широком диапазоне прогибов. Материалы облицовки стен имеют тенденцию быть более хрупкими (кирпич, штукатурка или EIFS) и, следовательно, имеют более строгий максимально допустимый прогиб.Архитектор проекта или спецификация проекта должны указать, каков допустимый прогиб для данного материала облицовки стен.
Типичные требования к отклонению: (L = длина в дюймах)
- L / 240 Внешний сайдинг или EIFS
- L / 360 Наружная штукатурка
- L / 600 Наружный кирпич или камень
- L / 720 Наружный кирпич или камень
Например, 20-футовая стена на L / 240 (L = длина в дюймах, деленная на 240) может иметь боковой прогиб (20×12 / 240) = 1 дюйм.
Предельные высоты
Предельные высоты основаны на непрерывной боковой опоре (жесткой оболочке) на каждом фланце по всей высоте шпильки. Горизонтальные структурные перемычки (или связи) по умолчанию устанавливаются на расстоянии 4 фута от центра для целей значений, показанных в инструменте поиска и в таблицах. Фактическое перекрытие, которое в конечном итоге будет обеспечено, должно быть определено лицензированным инженером по специальности, ответственным за конструкцию холодногнутой стали для данного проекта. Обратитесь в службу технической поддержки ClarkDietrich, чтобы определить максимальное расстояние между поперечными распорками.
Добавление дополнительных горизонтальных перемычек не уменьшит фактический прогиб стены. Для уменьшения прогиба каркаса стены требуется либо более тяжелый элемент, либо должна быть предусмотрена промежуточная структурная опора.
См. Все примечания к дизайну внизу инструмента поиска и таблиц.
Стальные шпильки каркаса и направляющая
При выборе поставщика качество материалов является главным приоритетом. Именно поэтому стальные каркасы SCAFCO изготавливаются из 100% сертифицированной стали.Продукция SCAFCO превосходит отраслевые стандарты, поскольку она изготовлена из стали 57 тысяч фунтов на квадратный дюйм вместо 50 тысяч фунтов на квадратный дюйм и из стали G90 вместо G60 на 68 мил и более.Приложения
- Ненесущие наружные навесные стены
- Осевые несущие стены внутренние и наружные
- Внутренние ненесущие стены
- Балки перекрытия и коллекторы
- Стропила, прогоны и подпруги
Загрузить техническое руководство по продукту
Размер стального каркаса
Стандартные размеры полотна
- 1-5 / 8 ″
- 2-1 / 2 ″
- 3-1 / 2 ″
- 3-5 / 8 ″
- 4 ″
- 5-1 / 2 ″
- 6 ″
- 8 ″
- 10 ″
- 12 ″
- 14 ″
- 16 ″
Размеры фланца
- 1-1 / 4 ″
- 1-3 / 8 ″
- 1-5 / 8 ″
- 2 ″
- 2-1 / 2 ″
- 3 ″
- 3-1 / 2 ″
Толщина и покрытия
| Таблица толщины стального каркаса | |||||
|---|---|---|---|---|---|
| Обозначение Толщина (мил) | Минимальная толщина (дюйм) | Расчетная толщина (дюймы) | Конструкция с внутренним радиусом угла (дюймы) | Оцинкованный Толщина | Только ссылка Калибровочный номер |
| 18 | 0.0179 | 0,0188 | 0,0843 | G40 | 25 |
| 27 | 0,0269 | 0,0283 | 0,0796 | G40 | 22 |
| 30 | 0,0296 | 0,0312 | 0,0781 | G40 | 20 — гипсокартон |
| 33 | 0,0329 | 0,0346 | 0,0764 | G60 | 20 — Строительный |
| 43 | 0.0428 | 0,0451 | 0,0712 | G60 | 18 |
| 54 | 0,0538 | 0,0566 | 0,0849 | G60 | 16 |
| 68 | 0,0677 | 0,0713 | 0,1069 | G90 | 14 |
| 97 | 0,0966 | 0,1017 | 0,1525 | G90 | 12 |
| 118 | 0.1180 | 0,1242 | 0,1863 | G90 | 10 |
Стандарты кодов AISI и ASTM
- Спецификация AISI для Северной Америки для проектирования элементов конструкций из холодногнутой стали
- A653 — Стандартная спецификация для стального листа, оцинкованного (гальванизированного) методом горячего погружения
- A1003 — Стандартная спецификация для стального листа с углеродным покрытием и металлическим покрытием для элементов каркаса холодной штамповки
- C645 — Стандартные спецификации для элементов каркаса из неструктурной стали
- C754 — Стандартные технические условия на установку стальных элементов каркаса для получения изделий из гипсовых панелей, прикрепленных винтами
- C955 — Стандартная спецификация для несущих (поперечных и осевых) стальных шпилек, направляющих (направляющих) и связей или мостов для винтового крепления изделий из гипсовых панелей и металлических гипсовых оснований
- E72 — Стандартные методы испытаний при проведении испытаний на прочность панелей для строительства зданий
- E90 — Стандартный метод испытаний для лабораторного измерения потерь передачи воздушного звука перегородок и элементов здания
- E119 — Стандартные методы испытаний на огнестойкость строительных конструкций и материалов
Форма заказа
Форма заказа стального каркасаРазличные типы профилей из конструкционной стали
Конструкционная сталь — один из самых гибких и универсальных строительных материалов на Земле.Инженеры использовали конструкционную сталь для совершения подвигов, которые считались невозможными, возводя огромные небоскребы и широкие мосты, которые сохранились на протяжении сотен лет.
Чтобы полностью раскрыть потенциал конструкционной стали, необходимо понимать ее различные формы, размеры и возможные варианты использования. Вот обзор многогранности конструкционной стали.
Американская стандартная балка (S-образная)
Обычно известная как S-образная балка, американская стандартная балка имеет катаную секцию с двумя параллельными полками, соединенными стенкой.Фланцы на S-образных балках относительно узкие. Обозначение балки дает строителю информацию о ширине и весе каждой единицы. Например, S12x50 представляет собой балку глубиной 12 дюймов и весом 50 фунтов на фут.
Уголок (L-образный)
Угловые балки имеют L-образную форму с двумя опорами, которые соединяются под углом 90 градусов. Угловые балки бывают одинаковых или разных размеров опор. Например, L-балка с неравными опорами может иметь одну опору 2x2x0,5 и одну опору 6x3x0,5.L-образные балки обычно используются в системах перекрытий из-за меньшей конструктивной глубины.
Опорная свая (Н-образная)
Когда строители не могут найти конструкцию на неглубоком фундаменте, они используют несущие сваи для проектирования системы глубокого фундамента. Несущие сваи имеют Н-образную форму для эффективной передачи нагрузок через сваю на вершину. Несущие сваи лучше всего работают на плотных почвах, которые обладают наибольшим сопротивлением на вершине. Отдельные сваи могут выдерживать вес более 1000 тонн.
Канал (С-образный)
Структурные С-образные каналы или С-образные балки имеют С-образное поперечное сечение.Каналы имеют верхний и нижний фланцы, соединенные перемычкой. С-образные балки — это экономичное решение для конструкций с короткими и средними пролетами. Швеллерные балки изначально проектировались для мостов, но они популярны для использования в морских пирсах и других строительных объектах.
Полый стальной профиль (HSS)
HSS — это металлический профиль с полым трубчатым поперечным сечением. Блоки HSS могут быть квадратными, прямоугольными, круглыми или эллиптическими. Конструкции из быстрорежущей стали имеют округлую форму с радиусом примерно в два раза превышающим толщину стены.Инженеры обычно используют секции из быстрорежущей стали в сварных стальных каркасах, для которых единицы испытывают нагрузки в разных направлениях.
Балка двутавровая
Двутавровая балка, также известная как двутавровая балка или универсальная балка, имеет два горизонтальных элемента, полки, с вертикальным элементом в качестве стенки. Перегородка способна противостоять силам сдвига, в то время как горизонтальные полки выдерживают большую часть изгибных движений балки. I-образная форма очень эффективна при переносе поперечных и изгибающих нагрузок в плоскости полотна.В строительной отрасли широко используются двутавровые балки различных размеров.
Труба
Трубы из конструкционной стали важны для различных строительных работ, обеспечивая прочность и стабильность. Трубы — это полые цилиндрические трубы разных размеров. Инженеры часто используют стальные трубы для нужд водной, нефтяной и газовой промышленности.
Тройник
Т-образная балка, или Т-образная балка, представляет собой несущую балку с Т-образным поперечным сечением. Вершиной этого поперечного сечения является фланец, а внизу — вертикальная стенка.Тройники могут выдерживать большие нагрузки, но у них отсутствует нижний фланец двутавровой балки, что в некоторых случаях является недостатком.
Пользовательские формы
Современные инженеры не ограничиваются использованием только самых распространенных форм. Изготовление металла на заказ открывает двери для множества специальных стальных конструкций для любого типа проекта. Используя самые современные инструменты и методы, такие как водоструйная, лазерная и плазменная резка, производители металла могут создавать из стали множество форм для конкретных нужд.
Добавить комментарий
