Забивка, извлечение металлического шпунта

Погружение шпунтового ряда в проектном направлении забивки должно производиться с обязательным применением направляющих, устраиваемых согласно проекту свайных работ. Направляющие должны быть достаточно прочными и жесткими, чтобы обеспечить не изменяемость конструкции при забивке свай, просты устройству и легки для перестановки.

Металлические шпунты небольшой длины применяются только при устройстве траншей глубже 3м и обильном притоке грунтовых вод. Экономически такие шпунты оправдываются, если их оборачиваемость превышает оборачиваемость деревянных шпунтов не менее чем в 5 раз. Металлические шпунты могут использоваться многократно и оставляются только в том случае, предусмотренном в проекте, когда шпунт входит составной частью в возводимое сооружение.

Забивка и извлечение металлического шпунта из грунта значительно легче и безопаснее, чем деревянного. Металлические шпунты применяются в основном при устройстве глубоких (высоких) стенок.


Металлический шпунтовый ряд забивается одним из двух способов: погружением каждой шпунтины сразу на полную проектную глубину; предварительным набором шпунтин в направляющих с закреплением и забивкой их на 2—3 м, после чего второй проходкой сваебойного агрегата шпунт погружается до проектной отметки. Этот способ,устанавливаемый проектом производства работ, лучше предохраняет ряд от наклона при добивке.

Металлические стенки можно забивать как прямолинейно, так и по кривой. При крутом повороте стенки забивают специально изготовленную шпунтину. В большинстве случаев для этого разрезают вдоль нормальную шпунтину и затем сваривают обе половины под нужным углом.

Для погружения металлического шпунта используются те же механизмы, что и для погружения свай. При этом учитывается следующее. В случае пользования молотом простого действия голова шпунта должна быть защищена наголовником от возможности расклепывания и для равномерной передачи удара. Это тем более необходимо, что иначе соседнюю шпунтину трудно будет соединить пазом-гребнем с забитой или разъединить шпунтины.

При забивке молотом двойного действия или дизель-молотом наголовник не нужен так как к основанию молота прикрепляются специальные направляющие, удерживающие молот от скольжения по голове сваи.

Ввиду малой толщины стенок шпунтин лобовoe сопротивление погружению незначительно, а решающим является боковое трение. Поэтому погружение металлических свай наиболее успешно осуществляется вибропогружателями.

Забивка шпунта молотами организуется в таком порядке. Шпунтина захватывается серьгой крана за монтажное отверстие в голове и, поднятая краном, подается к месту ее установки, подымается на высоту, достаточную для совмещения с замком установленной шпунтины, и медленно опускается под собственным весом до грунта.

Перед забивкой молот подвешивается к стрелам копра или направляющим крана. Рекомендуется забивать шпунт гребнем вперед. В случае необходимости забивать пазом вперед низ замка шпунтины закрывается пробкой, предохраняющей полость (паз) замка от заполнения грунтом.

При достаточной мощности молота можно забивать панели из двух шпунтин.
При забивке шпунта необходимо тщательно следить за соблюдением створа и вертикальности стенки.

Проведение работ по вибропогружению металлического шпунта

Работа по вибропогружению металлического шпунта при помощи стреловых кранов состоит из следующих операций:

  1. укладки шпунта верхним концом на подставку в положение, удобное для скрепления с вибропогружателем;
  2. закрепления верхнего конца сваи в наголовнике вибропогружателя;
  3. подъема вибропогружателя со сваей и переноски их к месту погружения;
  4. заводки шпунтовой сваи в замок ранее погруженной, спуска до уровня направляющих, заводки в направляющие и спуска до уровня грунта;
  5. пуска вибропогружателя и погружения сваи в грунт до заданной отметки;
  6. освобождения наголовника вибропогружателя от погружаемой сваи и переноски вибропогружателя для захвата следующей сваи.

Направляющие устройства для возведения шпунтовых стенок вибропогружателями в конструктивном отношении не отличаются от применяемых при забивке молотами.

Шпунтовая свая закрепляется в наголовнике вибропогружателями следующим образом. Крановщик по сигналу бригадира перемещает стрелу и крюк крана так, чтобы наголовник вибропогружателя, подвешенного в горизонтальном положении, надвинулся бы на подготовленную к погружению сваю. Когда ее торец упрется в плиту наголовника, в ранее вырезанное в голове сваи отверстие вращением винта вводится клин. Двое рабочих специальным ключом завертывают зинт до отказа (рис. 49)

После скрепления вибропогружателя со сваей к ее нижнему концу подвязываются два конца пенькового каната длиной по 12—15 м. Бригадир подает сигнал крановщику, который поднимает вибропогружатель со сваей и поворотом стрелы переносит к месту погружения.

В это время двое рабочих канатам удерживают нижний конец сваи от раскачивания и возможных случайных ударов, а также разворачивают сваю так, чтобы ее можно было завести в замок ранее погруженной сваи.

Затем свая рабочим заводится в замок и выверяется по вертикали. Крановщик по сигналу бригадира плавно опускает сваю до уровня направляющих, а затем в натравляющих — до уровня, отстоящего от грунта на 30 см. После этого вновь окончательно проверяется отвесность и правильность расположения свая в направляющих.

Далее крановщик по сигналу бригадира включает вибропогружатель и, плавно опуская крюк, начинает погружение сваи, во время которого строго следит за тем, чтобы скорость спуска крюка не превышала скорости движения сваи (г. е. вибропогружатель со сваей висели на крюке) и только последние 2—3 м она могла бы свободно, без торможения опускаться в грунт.

Строительная практика показывает, что область применения вибропогружателей ВПП-2 и ВПП-4 может быть весьма широкой. Эти машины в слабых грунтах могут с успехом применяться для погружения деревянных и легких трубчатых железобетонных свай.

Шпунт композитный

Шпунтовые сваи из композитного материала

У композитных шпунтовых свай такие же положительные характеристики, как и у шпунтов из ПВХ.

Однако их стоимость куда меньше, по сравнению с импортными композитными шпунтами, которые основываются на полиэфирных и полиуретановых смолах, также они намного надежнее. При всех своих преимуществах, их несущая способность превосходит аналоги из металла, предлагая более низкую цену.

Уже на протяжении нескольких лет, наш завод выпускает композитную шпунтовую сваю:

Применение и свойства

Шпунты композитные используют для сооружения, ограждающего конструкции там, где есть необходимость предотвратить появление воды и сдвиг грунта.

Композитные шпунтовые сваи отличаются устойчивостью к внезапному температурному перепаду и коррозии. Они не нуждаются в окрашивании с целью защиты, их можно использовать в любых погодных условиях. Они сберегают эстетику внешнего вида и свой окрас на протяжении всего эксплуатационного периода. Металлические шпунты в несколько раз тяжелее, по сравнению с ними композитные сваи очень просты при транспортировке, а также во время обработки.

Они не представляют угрозы окружающей природе и совершенно не ядовиты.

Материал

Металл уже давно стал важной частью строительного процесса. У него большой удельная масса, он обладает несущей способностью высокого уровня, подвергается коррозии. В то время как композит является инновационным материалом, он выделяется своими необычными свойствами. Прочностью не уступает металлу, но намного легче него.

Монтаж

В случае с металлом не обойтись без специализированной техники (такой как кран и экскаватор), множества рабочих рук, а главное — времени. Благодаря небольшой массе композита, можно ускорить выполнение работы в несколько раз и обойтись помощью стандартных вибропогружателей и отбойных молотков.

Эксплуатация

Металл может потерять свой изначальный внешний вид, он подвергается влиянию погоды и агрессивной среды. Нуждается в постоянной антикоррозийной обработке, следует постоянно контролировать его техническое состояние. Композит же способен сохранять внешнюю привлекательность и цвет на протяжении всего эксплуатационного периода.

Постоянно контролировать его техническое состояние не придется.

Экологическая безопасность

В металлической среде могут размножаться микроорганизмы. Композит не несет никакой угрозы окружающей природе



Каталог шпунтовых свай (PDF, 4.51 mb)

Шпунт Ларсена | Larssen

Официальный дистрибьютор в Республике Казахстан

Металлический шпунт Ларсена



Шпунт Ларсена — металлический профиль, представляющий собой жёлоб c закруглёнными краями боковых стенок (пазами) или замками.

Применяется с 1910 года при строительстве причалов, нефтетерминалов, хранилищ отходов, мостов, зданий, укреплении берегов водоёмов, препятствуя оползанию грунта в котлован и затоплению огороженной территории.

Стальной шпунт является высокотехнологичным продуктом, и он может выполнять разнообразные функции с очень тонкими градациями. Стальной шпунт нашел применение во многих сферах строительства — гидротехническое и подземное строительство, строительство инженерных, транспортных сооружений, возведение конструкций для охраны окружающей среды.



Наша компания более 5 лет поставляет на рынок Казахстана металлические шпунты Ларсена «Larssen» — немецкого (Larssen), чешского (VL), украинского (Л4, Л5), российского (Л5-УМ) производства.

Схема шпунтовой стенки из шпунта Ларсена

Где применяется?

Гидротехническое

строительство

Строительные сооружения на водных путях и водоёмах
• шлюзы
• плотины
• опоры мостов
• швартовые палы
• берегозащитные стены
на реках и водоёмах
• фундаменты для опор
• водоприёмные и
водоотводящие
сооружения

Строительство путей сообщения

• защитные стены

• звукоизоляционныестены

• опоры мостов

• рампы

• резервуары для грунтовых вод

• тоннели

Строительство водных путей

• расширение водныхпутей

• герметичные стены

• укрепление берегов

• якорные стоянки

• закрепление отразмывов

Порты

• берегозащитные стены
• причальные сооружения
• доковые сооружения
• причальные сваи
• Ro-Ro-сооружения

Инженерное и подземное
строительство

• основание
• фундаменты
• крепление траншей
• подземные гаражи
• строительство жилых
зданий

Охрана
окружающей среды

Свалки, герметичные
коллекторы
• вертикальные
герметичные стены
• строительные
котлованы для замены
почвы
• ограждение участков
с цистернами
• рампы для погрузки
мусора

Звукоизоляция

• звукоизоляционныестены

Защита водоёмов

• насосные станции

• очистные сооружения

• бассейны для сборадождевой воды

• укрепление плотин

Металлический шпунт Ларсена обладает множеством достоинств, делающих его использование, рациональным и выгодным:


— легкое соединение. Замки шпунта дают возможность относительно быстро и легко производить разъединение-соединение свай, при этом обеспечить их надежное и герметичное крепление;
— отличная прочность стыков. Такие конструкции, созданные из данного профиля, выдерживают разнообразные пространственные нагрузки, увеличивая общую несущую способность всего сооружения;
— экономичность. Его свойства позволяют использовать меньшее количество свай. По окончанию работ, в полном соответствии с технологическим периодом, производится извлечение свай и после отсортировки и дефектации они могут использоваться снова.

Шпунт Ларсена — восстановление длины после демонтажа. СиМКС.

Шпунт Ларсена

Производственно-строительная компания ООО «СиМКС» (Сварка и Монтаж Конструкций Строительству) рада приветствовать Вас на нашем сайте.

Для оформления заявки на восстановление шпунта Ларсена позвоните по телефону +7(499) 130-55-37, напишите на почту ooosimks@mail. ru или перейдите на страницу Контакты и отправьте нам запрос.

Шпунт

незаменим в различных областях строительства, а также берегоукрепления. Его сфера применения огромна. Шпунт Ларсена используется для:

  • Укрепления стенок котлованов и траншей в наземном строительстве. Шпунтовая стенка препятствует обвалам почвы на дно котлована, что особенно важно при разработке грунта на большую глубину;
  • При создании автомагистралей и железных дорог, ларсен л5 служит для укрепления дорожного полотна и насыпей.
  • Для строительства нефтетерминалов, причалов, мостов, коллекторов, свалок, укрепления линии берега естественных и искусственных водоемов.
  • Защита котлованов от заполнения грунтовыми водами — ограждение такой конструкции, как шпунт Ларсена полностью герметично, оно не пропускает воду даже при сильном давлении.
  • Укрепления стен автодорожных и железнодорожных тоннелей;
  • Шпунт укрепляет размываемые набережные и береговые линии.

Купить шпунт

В производственной компании СиМКС вы можете купить ларсен по приемлемой цене, а также аренда шпунта Ларсена — продажа с последующим выкупом доступна в СиМКС. Наша компания оказывает услуги по восстановлению длины шпунта после демонтажа путем заводского стыкования.


Устройство шпунта

Тип

Толщина полки, t, mm



Толщина стены, S, mm



Ширина стены, b, mm



Высота профиля, h, mm



Ширина профиля B мм



Л4

9,5

14, 8

292,0

204, 2

436,0

Л5

11,0

21,0

332,0

196,0

466,0

Л5-У

11,0

23,0

344,0

236, 5

543,0

Шпунт Ларсена применяется с начала 20 века для надежного ограждения стройплощадок и решения других задач. Это металлический профиль, имеющий закругленные края, позволяющие соединять все шпунты Ларсена в замок.

Современные производители выпускают различные виды шпунта:

  • наиболее распространенный корытообразный профиль:
  • S – профиль
  • Z – профиль
  • L – профиль

Максимальная длина шпунта – 34 метра, максимальная ширина – 0.8 метра. Шпунт соединяется при установке секциями по 2-3 шт., в итоге получается надежное ограждение, которое не пропускает воду.

Для оформления заявки на восстановление шпунта Ларсена позвоните по телефону +7(499) 130-55-37, напишите на почту [email protected] или перейдите на страницу Контакты и отправьте нам запрос.

Композитные шпунтовые сваи — пвх против металла

Шпунтовые сваи нашли широкое применение в укреплении береговой линии водоемов, создании препятствий для оползней, формировании защитных дамб от наводнения, других гидротехнических сооружений. Используют шпунт и в промышленном и гражданском строительстве ─ при возведении мостов, дорог, причалов, зданий, газо- и нефтепроводов. Соединяя шпунты в секции, можно создавать водо- и грязенепроницаемые стены. Шпунтовые сваи необходимы там, где надо оградить часть котлована от воды, укрепить стены, соорудить непроницаемую перегородку. В грунт шпунты погружают сваебойными молотами или вибропогружателями.

Шунтовые сваи могут быть железобетонными или деревянными. Широкое распространение в последнее время получили шпунты ПВХ. Тонкие подпорные стенки, которые они образуют, именуют шпунтовыми ограждениями. Их устойчивость обеспечивает глубокое погружение в грунт. Быстрое заиливание зазоров в замках гарантирует заграждениям водонепроницаемость.

Преимущества и недостатки шпунтов

Выбор свай для укрепления зависит от предполагаемой нагрузки на шпунтовую стену. При проектировании сначала определяют нагрузку, затем выбирают подходящие по несущей способности сваи, а потом уже определяются по другим критериям, (в том числе и стоимость). Важные критерии выбора:

Жизненный ресурс ─ у металлических видов привязан к условиям эксплуатации, у свай из ПВХ и композита нет ограничений жизненного ресурса.

На фото — установка шпунтовых свай с помощью ручного вибромолота.

Стоимость работ зависит от затраченного времени. Преимущество пластиковых шпунтовых свай ─ низкий, по сравнению с металлом, коэффициент трения (с грунтом, в замках), что позволяет вдвое сократить время погружения и стоимость монтажа.
Стоимость транспортировки и погрузочно-разгрузочных работы материала на объекте напрямую зависит от массы груза. Вес 1кв.м стального шпунта типа Л4 составляет 190 кг, пластикового GS P43 -19,85кг. Соответственно, при применении пластикового шпунта, расходы на погрузку- выгрузку и транспорт резко снижаются.

Достоинство металлических шпунтов — прочность, большая несущая способность. Среди недостатков:

  • Массивность, увеличивающая стоимость доставки и установки свай (без тяжелой техники не обойтись).
  • Коррозия, постепенно уничтожающая шпунтовую стену.
  • Неэстетичный вид.
  • Потребность в постоянной антикоррозийной обработке.

Преимуществом шпунтовых свай из ПВХ являются:

  • Экономия на доставке и монтаже из-за малой массы материала.
  • Долговечность.
  • Эстетичный вид.

Недостатком является относительно малая несущая способность.

На фото — укрпеление береговой линии с помощью шпунтовых ПВХ свай.

 Композитные шпунтовые сваи имеют те же преимущества, что и сваи из ПВХ, но их несущая способность, сопоставима с такими же характеристиками для металлических шпунтов . При этом стоимость 1кв. м композитных свай ниже стоимости металлических, с аналогичным допустимым изгибающим моментом. Стоимость установки и транспортно-разгрузочных работ с использованием композита также намного дешевле, чем с применением металла.

Виды и характеристики шпунтовых свай

С учетом свойств грунта, размеров котлована используют разные типы шпунтовых свай. Первые сваи изготавливались из дерева, потом появились стальные, железобетонные и ПВХ. Материал для ограждений выбирают в соответствии с условиями эксплуатации.

Деревянные

Деревянные шпунты изготавливают из бревен или бруса, в них обязательно должен быть гребень и паз с прямоугольным сечением. Они могут быть составными, сбитыми гвоздями из досок. Главный недостаток деревянных ограждений ─ их практически невозможно демонтировать без серьезных повреждений. Поэтому для повторного применения они не подходят. Стоимость подобных ограждений ─ дополнительные затраты на строительство.

Металлические

Стальные шпунты изготавливают разного профиля:

  • Корытный ─ применяют для противофильтрационных завес.
  • Плоский ─ используют при сооружении ограждений ячеистого типа.
  • Z-образный ─ подходят для подпорных стен.
  • Корытный профиль

Корытный профиль

Тип шпунта ориентирован еще и на глубину котлована: чем глубже, тем момент инерции сечения шпунта больше. Стальной шпунт подходит для многократного применения, так как при извлечении и перевозке он не портится. Правда, все они (кроме корытного профиля с замковым механизмом) пропускают воду.

Для повышения водонепроницаемости заграждений из металлических шпунтов корытного профиля, пространство в замковом механизме заполняется герметиком.

Железобетонные

Шпунтовые сваи из железобетона недостаточно совершенны. Поэтому их чаще применяют для укрепления берегов и в мостостроении. Этот вид свай имеет прямоугольную форму с трапециевидными гребнем и пазом. По длине их выпускают до 15 метров, (более длинные могут растрескиваться при транспортировке).

Сваи из поливинилхлорида

На фото — производство шпунтовой ПВХ сваи

Самые популярные из шпунтовых свай ─ ПВХ. Сфера их использования:

  • Дифлекторные стены, замедляющие скорость течения в каналах.
  • Экраны, защищающие от грунтовых вод.
  • Искусственные каналы.
  • Укрепление отколов дорог.
  • Дамбы от наводнений.
  • Террасы от оползней.
  • Портовые сооружения.
  • Стабилизация насыпей.
  • Гидротехнические объекты.
  • Мелиоративные каналы.
  • Котлованы, траншеи.
  • Укрепление берегов.
  • Свалки, герметичные коллекторы.
  • Автомобильные и ж/д дороги.

На видео — процесс изготовления шпунтовой ультракомпозитной сваи

Преимущество этого вида свай ─ в самом материале: ПВХ не требует консервации или дополнительного обслуживания. Это дает возможность экономично эксплуатировать систему заграждений. Дополнительные достоинства шпунтовых свай из ПВХ:

  • Отсутствует выемка и транспортировка грунта.
  • Использование готовых секций сокращает время монтажа.
  • Высокая несущая способность и безопасность.
  • Не поддаются коррозии.
  • Возможность многократного использования.

Особенности монтажа шпунтовых свай

Деревянные шпунты

Деревянные сваи погружают на глубину до 6м с помощью вибромолотов и дизель-молотов с массой ударной части от 250 до 600 кг. Такие молоты устанавливают на любые краны или на легкие копры. Для плотного заполнения стенок и точного погружения, перед монтажом устанавливаются направляющие по маячкам, погруженным ранее. Количество и шаг маяков определяются условиями обеспечения точного створа ограждения, а также с учетом толщины досок, использующихся в качестве направляющих.

Железобетонные сваи

Этот тип шпунтов монтируют молотами с мощным ударом. При погружении обычных железобетонных свай уплотнение грунта препятствует погружению соседней сваи, поэтому выдерживают определенный интервал. Шпунтовые сваи монтируют плотно, что для этого материала весьма затруднительно, поэтому в строительстве их применяют редко.

Металлические шпунты

Металлические шпунтовые устанавливают с применением наголовников разных видов. Выбор их конструкции зависит от типа сваепогружающей техники. На практике применяются наголовники-уловители. Алгоритм в этом случае такой: шпунтовая свая приподнимается и рихтуется до момента попадания в щеки наголовника-уловителя. Для понижения силы трения направляющие погруженных шпунтов предварительно смазывают.

При подъеме шпунта на копер контролируют возможный прогиб конструкций. При его появлении поднимать шпунты надо подъемным механизмом.

Когда металлические шпунты смонтированы, устанавливают анкерные сваи. К готовому ограждению сваркой или болтами закрепляют металлический пояс из прокатных профилей разных видов. И уже к ним монтируются тяги от анкеров.

Шпунты из ПВХ

Для установки шпунтов из пластика применяют один из трех способов: вибропогружение, вкапывание, вибропогружением с подмывом. Самый распространенный ─ вибропогружение, которое предполагает применение вибромолотов по предварительно намеченной линии. Так как осевая жесткость этих изделий меньше, чем у шпунтов из других материалов, глубину погружения должны рассчитать специалисты.

На видео — монтаж шпунтовой ПВХ сваи с помощью ручного вибропогружателя

Отдельные виды свай, длина которых может доходить до 30 м, забивают в грунт последовательно: следующая секция вставляется в паз на предыдущей (в замок), потом она разворачивается на 180 градусов относительно соседней, образуя непрерывную гидроустойчивую конструкцию. К примеру, при строительстве мостов из шпунтов составляют кольцо, после гидроизоляции, внутри могут вести необходимые работы, по окончании которых согласно технологическому циклу сваи извлекают, а после отсортировки и дефектации, используют повторно.

Несмотря на очевидную простоту установки, выбирать тип шпунтов, рыть котлован и монтировать шпунтовые сваи лучше всего с бригадой квалифицированных строителей и специальной техникой.

Стыковка и наращивание шпунта Ларсена по ГОСТу

Структура почвенного слоя после удаления грунта при рытье котлована нарушается, что чревато обвалом, если не укрепить стенки. В этом случае проводить дальнейшие работы опасно, а также есть опасность разрушения рядом находящихся зданий. Препятствовать дальнейшему смещению грунта может надежное ограждение.

Шпунтовые стенки не только эффективно защищают грунт от обвала, но являются также водонепроницаемыми. Шпунт Ларсена используют не только для ограждения территории от перемещения воды, но и в том случае, если нужно предотвратить распространение вредных отходов.

Шпунтовые сваи выпускаются различной длины от 6 до 34 м, используются в зависимости от условий эксплуатации.

Когда нужно наращивание шпунта Ларсена?

Если нужны сваи большой длины, то не всегда удобно подвозить их к стройке, иногда лучше выполнить стыковку Шпунта Ларсена сварным способом.

Она требуется в следующих случаях:

  • плотный слой грунта находится слишком глубоко;
  • работы проводятся на сыпучем грунте.

Особенности шпунтовой сварки

Если необходимо нарастить шпунт до необходимой длины используют сварку шпунта. Например, можно взять 2 шпунта длиной 10 и 8 м, приварить их друг к другу и получить прокат длиной 18 м. Причем допускается использовать как новые изделия, так и подержанные.

Вначале готовят концы свай к стыковке, затем вырезают металлические пластины, с помощью которых будут соединять изделия, готовят сварочный аппарат. Шпунтовые сваи выравниваются по замковым соединениям, чтобы в дальнейшем не было проблем при сборке их в секции. Во время выполнения работ в замки просовывают сваи, которые служат направляющими. Сварные стыки укрепляются с помощью металлических пластин, получается прочное изделие, не хуже цельного.

Сварка происходит внутри, затем изделие переворачивается и проваривается с обратной стороны. При этом сварной шов не должен зайти за замки. Металлические накладки кладутся сверху и на боковые ребра. Во время сварки следят:

  • за чистотой свариваемо шва;
  • чтобы оба шпунта равномерно прогрелись.

Работы происходят прямо на строительной площадке, тут же можно производить и монтаж шпунта. Такой метод наращивания шпунта востребован, поскольку очень часто работы проводятся на большой глубине. Он позволяет их ускорить и сэкономить значительные средства, поскольку подержанные шпунты большой длины не всегда можно найти, а приобретать новые накладно. Проще произвести сварку коротких.

Шпунт ларсена. технические характеристики | ГК Арсенал, г. Киров

ОПИСАНИЕ И ХАРАКТЕРИСТИКИ ШПУНТА ЛАРСЕНА Л4, Л5, Л5УМ

Определение термина «Шпунт Ларсена»

Шпунт Ларсена — длинные (до 34 м), но узкие (436-549мм) металлические профили с замками (шпунтами), позволяющие соединять один профиль с другим вертикально для создания герметичной металлической стены в грунте.

Отдельные шпунты при забивке дизельными молотами или вибропогружателями, переворачивают друг относительно друга на 180° (если смотреть в профиль) и соединяют, вставляя один шпунт в боковой паз (замок) соседнего. Полностью собранная конструкция представляет собой кольцо или длинную стальную ограду (шпунтовую стенку)

Для уменьшения фильтрации в межзамковое пространство вводят герметик. Кроме этого, может быть комбинированное применение шпунтов с металлическими балками, трубами.

Шпунт Ларсена применяется для: разработки котлованов, укрепление береговых линий, строительство опор мостов и др. Работы, требующие использования шпунтов Ларсена или шпунтовых свай являются самой дорогой работой по укреплению грунта при проходках открытым способом именно из-за необходимости использования больших масс шпунтовых ограждений.

Здесь представлены технические характеристики и чертежи классических (и наиболее популярных в РФ) шпунтов Ларсена:

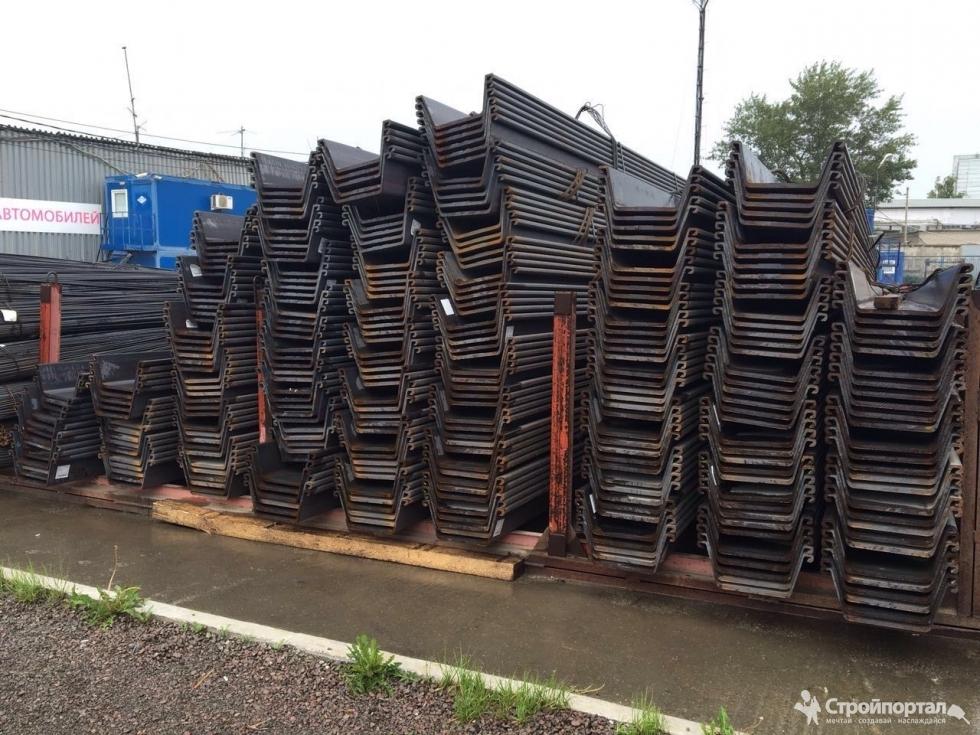

— Ларсен Л5-УМ, производства ЕВРАЗ, НТМК (Нижний Тагил, Россия)

— Шпунт Ларсена Л4 и Л5, производства Российской Горно-Металлургической компании, ДМК (Украина).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШПУНТА ЛАРСЕНА

Параметред. изм.Ларсен L4Ларсен L5Ларсен L5УМ
момент инерции метра стенкисм4/м.п.378375094376430
момент сопротивления метра стенкисм3/м.п.220029623555
удельный вес м.п. сваикг/м.п.74100113
удельный вес м.п.стенкикг/м2.185238227

Группа компаний ПО «Берегсталь» производит все виды операций со шпунтом Ларсена российских производителей и их зарубежных аналогов:

  • Поставка нового и б/у шпунта
  • Аренда шпунта, в т. ч. нового
  • Шпунтовые работы — погружение и выемка

Обращаясь к нам, вы можете быть уверены, в высоком качестве продукции и нашем профессионализме!
Звоните: +7 (8332) 34-11-33

звездчатых дюбелей | Металлические дюбеля

Звездчатые дюбели / металлические дюбеля

  • Молоток для крепления по дереву
  • Используется для фиксации пазов и шипов
  • Изготовлен из литого под давлением замака / замака
  • Альтернатива деревянным дюбелям, обеспечивающая дополнительную прочность и сопротивление вырыванию
  • Более быстрый монтаж — не нужно предварительно просверливать отверстия, достаточно забить

Звездчатые дюбели — это металлические дюбели, также известные как брудовские дюбели, замаковые дюбели или дюбели со стрелой, а также крестообразные дюбели со звездообразной головкой, обычно используемые в столярной и ограждающей промышленности.Они забиваются в деревянную конструкцию, чтобы закрепить шипованные соединения (см. Ниже), и представляют собой более надежное и эффективное решение, чем деревянные дюбели. Стрелка означает, что звездообразные дюбели можно забивать прямо в древесину без предварительного сверления отверстий. Их также используют на оконных рамах.

Дюбели

Star производятся из замака и доступны со склада в диапазоне длин от 19 мм (3/4 ″) до 77 мм (3 ″), с нестандартными размерами по заказу и возможностью удержания / снятия со склада в случае необходимости.

ЗВЕЗДНЫЙ ДУБЕЛЬ / МЕТАЛЛИЧЕСКИЙ ДУБЕЛЬ ДОСТУПНЫЕ РАЗМЕРЫ

ЗВЕЗДНЫЙ дюбель 19 мм ЗВЕЗДНЫЙ ДУБЕЛЬ 3/4 ″
ЗВЕЗДНЫЙ ДУБЕЛЬ 25мм 1 ″ ЗВЕЗДНЫЙ ДУБЕЛЬ
ЗВЕЗДНЫЙ ДУБЕЛЬ 29мм 1 1/8 ″ ЗВЕЗДНЫЙ ДУБЕЛЬ
ЗВЕЗДНЫЙ ДУБЕЛЬ 33мм 1 5/16 ″ ЗВЕЗДНЫЙ ДУБЕЛЬ
38мм звездчатый дюбель ЗВЕЗДНЫЙ ДУБЕЛЬ 1 1/2 ″
41мм звездчатый дюбель 1 5/8 ″ ЗВЕЗДНЫЙ ДУБЕЛЬ
ЗВЕЗДНЫЙ ДУБЕЛЬ 44мм 1 3/4 ″ ЗВЕЗДНЫЙ ДУБЕЛЬ
ЗВЕЗДНЫЙ ДУБЕЛЬ 50мм ЗВЕЗДНЫЙ ДУБЕЛЬ 2 ″
ЗВЕЗДНЫЙ ДУБЕЛЬ 60мм ЗВЕЗДНЫЙ ДУБЕЛЬ 2 3/8 ″
ЗВЕЗДНЫЙ ДУБЕЛЬ 70мм ЗВЕЗДНЫЙ ДУБЕЛЬ 2 3/4 ″
ЗВЕЗДНЫЙ ДУБЕЛЬ 77мм ЗВЕЗДНЫЙ ДУБЕЛЬ 3 ″
СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ ЗАКАЗА В соответствии с минимальным заказом
(ПОЖАЛУЙСТА, ПОЛУЧИТЕ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ)

Установочные штифты и валы | Предложение от А до Я

Дюбель — это цилиндрический стержень, сделанный из дерева, пластика или металла. Их часто разрезают на более короткие отрезки, называемые установочными штифтами. Эти штифты используются в широком спектре приложений для усиления конструкций или поддержки грузов.

Металлические установочные штифты обрабатываются с очень жесткими допусками и используются в качестве точных фиксирующих устройств в станках. Штифты либо имеют меньший диаметр, чем соответствующее отверстие, чтобы они могли проскользнуть внутрь, либо больший диаметр, так что они должны быть запрессованы (посадка с натягом). Инженеры используют дюбеля как ориентиры для создания повторяемых процессов сборки и ограничения различий между производимыми продуктами.Преимущество дюбелей перед резьбой для болтов состоит в том, что они допускают меньший механический люфт (ослабление соединений со временем).

Установочные штифты с черным оксидным покрытием

Проблема с металлическими дюбелями заключается в том, что они со временем ржавеют и плохо справляются с трением. Установочные штифты из черной оксидной пленки специально разработаны для решения обеих этих проблем. Черное оксидное покрытие защищает штифты от ржавчины и снижает трение между отверстием и штифтом, что обеспечивает лучшую функциональность, меньший износ и, следовательно, более длительный срок службы.Кроме того, из-за низкого коэффициента трения материала их можно немного увеличить, создавая превосходное плотное соединение.

Нажмите здесь, чтобы увидеть наш ассортимент дюбелей из оксида черного цвета!

Другими преимуществами черного оксидного покрытия являются предотвращение истирания / растрескивания / отслаивания и легкая конструкция. Благодаря этим характеристикам установочные штифты, покрытые черной оксидной пленкой, часто используются в прецизионном производстве хирургических инструментов, гидравлических клапанов, камер, микроскопов и другого чувствительного научно-исследовательского оборудования.

Процесс нанесения черного оксида

Горячий черный оксид наносится с использованием нитритно-нитратной ванны окислителя гидроксида натрия. Сталь погружают в ванну с температурой 285 градусов F на 10–20 минут. В результате получается устойчивая к истиранию поверхность насыщенного темно-синего цвета, соответствующая военным спецификациям 13924D, ASME B18.8.2 и AMS 2485.

A-Z Поставка может помочь!

У нас есть впечатляющий выбор дюбелей из оксида черного оксида различных форм, размеров и допусков, с такими особенностями, как скошенные или закругленные края.Посетите наш онлайн-каталог, чтобы узнать, что у нас есть на складе, и свяжитесь с нами, если у вас возникнут вопросы.

wedi Tools металлический дюбель — wedi.de

№ заказа. Обозначение Длина
094920104 wedi Tools, металлический дюбель, оцинкованный 50 мм 50 мм
094920108 wedi Tools, металлический дюбель, оцинкованный 80 мм 80 мм
094920111 wedi Tools, металлический дюбель, оцинкованный 110 мм 110 мм
094920114 wedi Tools, металлический дюбель, оцинкованный 140 мм 140 мм
094920122 wedi Tools, металлический дюбель, оцинкованный 200 мм 200 мм
094940108 wedi Tools, металлический дюбель, нержавеющая сталь V2 A 80 мм 80 мм
094940111 wedi Tools, металлический дюбель, нержавеющая сталь V2 A 110 мм 110 мм
094940114 wedi Tools, металлический дюбель, нержавеющая сталь V2 A 140 мм 140 мм

Установочные штифты и валы | Прецизионные установочные штифты

Прецизионные установочные штифты и валы в дюймах и метрических размерах

Ондрайвс. США производит качественные инструменты, прецизионные шлифованные валы и установочные штифты из различных материалов, диаметров и длин. Валы из стали и нержавеющей стали предлагаются в нескольких вариантах, включая торцевые валы с распилом, концевые валы с фаской или без фаски, валы с канавками и одно- или двусторонние валы редуктора. Диапазон диаметров от 1/32 дюйма до 1-1 / 4 дюйма и длина до 60 дюймов. Метрические диаметры варьируются от 1 мм до 30 мм при длине до 900 мм.

Наши дюймовые и метрические установочные штифты доступны из нержавеющей стали 303, 416 и легированной стали.Доступны варианты с номинальной посадкой и посадкой с натягом. Диапазон диаметров от 1/32 до 1/2 дюйма и от 0,8 до 12 мм. Для более длинных стальных установочных штифтов и большего диаметра обращайтесь к нашим валам.

Большинство прецизионных валов доступны для отгрузки в тот же день. Запросите расценки на прецизионные установочные штифты или валы или свяжитесь с нами, чтобы обсудить нестандартные размеры, изготовленные на заказ.

Установочные штифты и валы из нержавеющей стали и стали

Наши валы представлены в 4-х вариантах. Нержавеющая сталь 303 — немагнитная нержавеющая сталь общего назначения.Он может проявлять небольшой магнетизм при меньших диаметрах или после деформации. Мы также предлагаем валы из нержавеющей стали 316, которая имеет лучшую устойчивость к коррозии и идеально подходит для использования в соленой воде или рядом с ней. Валы из нержавеющей стали 17-4PH закалены до RC от 40 до 47 и рекомендуются для применений, где трение может повредить более мягкие материалы вала. Валы из углеродистой стали 12L14 лучше всего подходят для применений, которые не подвержены коррозии или трению.
Прецизионные установочные штифты от Ondrives.US предлагаются из нержавеющей стали 303, нержавеющей стали 416 и сплавов.

Вал из нержавеющей стали и стали

Мы предлагаем прецизионные бесцентровые шлифованные валы с номинальным диаметром вала и допуском диаметра для плотной посадки в стандартные шарикоподшипники. Доступны как дюймовые, так и метрические размеры:
  • 303 Валы с шарикоподшипниками: Наши инкрементальные валы 303 имеют фаску 45 ° и допускают плотную посадку в шарикоподшипниках ABEC 3–9. Диапазон диаметров от 1/8 дюйма до 1/2 дюйма с шагом 1/8 дюйма, начиная с 1 дюйма и до 36 дюймов.
  • 303 Номинальные валы: 303 номинальных валов от Ondrives.US имеют фаску 45 °, номинальный диаметр от 1/16 дюйма до 1-1 / 4 дюйма и метрический диаметр от 1 мм до 10 мм. Номинальная длина составляет от 3 до 60 дюймов, а метрическая длина — от 200 до 900 мм.
  • 303 Валы без фаски: Наши валы 303 без фаски предназначены для использования клиентами, планирующими вторичную обработку валов. Доступны длины 12 дюймов, 24 дюйма, 36 дюймов, 600 мм и 900 мм с диаметрами от 1/32 дюйма до 1-1 / 4 дюйма и от 3 мм до 30 мм
  • 316 Номинальные валы: Валы из нержавеющей стали 316 часто используются в морских приложениях из-за их устойчивости к соленой воде. У нас есть 316 валов номинального диаметра от 1/32 дюйма до 1-1 / 4 дюйма и метрического диаметра от 1 мм до 10 мм. Оба конца имеют фаску под 45 °.
  • 17-4PH Номинальные валы: Ondrives. Номинальные валы US 17-4PH имеют номинальный диаметр от 1/32 дюйма до 3/8 дюйма и метрический диаметр от 1 мм до 10 мм. Валы из нержавеющей стали 17-4PH подвергаются дисперсионной закалке примерно до RC40. Оба конца имеют фаску под 45 °.
  • Номинальные валы 12L14: Наши номинальные валы 12L14 изготовлены из прецизионной шлифованной стали и имеют фаски 45 ° на обоих концах.Они имеются в наличии диаметром от 1/32 до 3/8 дюйма и длиной от 3 до 36 дюймов.
  • 12L14 Валы без фаски: Валы прецизионной шлифованной заготовки имеют пропиленные концы и предлагаются из стали 12L14 диаметром от 1/8 дюйма до 1-1 / 4 дюйма с длиной 35 дюймов или метрическими диаметрами от 3 мм до 32 мм с Длина 900 мм.
  • 440C Валы линейного перемещения: Прецизионно отшлифованные и закаленные до RC50 — RC55, эти валы из нержавеющей стали идеально подходят для использования с шариковыми втулками (подшипниками) с линейной рециркуляцией или для других применений с высоким трением или высоким износом. Имеющиеся на складе диаметры ½ ”” ”и 1 дюйм, а длина — 12 дюймов, 24 дюйма и 36 футов.
  • C1060 Линейные валы: Как и наши линейные валы 440C, эти стальные валы имеют твердость поверхности от RC60 до RC65

Валы с канавками

Мы производим уникальный ассортимент рифленых валов диаметром от ¼ «до 1» и длиной от 3 «до 12». Канавки идеально подходят для прототипов и подходят для стандартных стопорных колец. Две канавки на одном конце вала расположены на расстоянии, подходящем для шариковых подшипников стандартной ширины.Другой конец вала имеет 4 или 5 канавок, поэтому пользователь может размещать компоненты в различных положениях. Для каждого диаметра вала доступен пакет из 6 стопорных колец и 6 шайб.

Валы коробки передач

Некоторые редукторы Ondrives.US имеют входы или выходы с полым отверстием. Мы предлагаем базовый выбор односторонних или двусторонних стальных валов для сборки в этих редукторах. Все валы коробки передач поставляются со шпонками и стопорными кольцами. Изготовлен из коррозионно-стойкой нержавеющей стали, доступен диаметром от 6 мм до 25 мм и длиной от 25 мм до 70 мм.

Прецизионные установочные штифты

Наши установочные штифты предлагаются из нержавеющей стали серий 303 и 416 или из легированной стали. Мы предлагаем дюбели с дюймовыми и метрическими размерами от 3/32 до 2 дюймов и от 4 до 100 мм. Диаметр наших прецизионных стальных установочных штифтов варьируется в зависимости от номинальной посадки и вариантов посадки с натягом.

Валы линейные

The Ondrives.US Преимущество

  • Прецизионная шлифовка до -,0002 дюйма и выше
  • Материалы, доступные на складе: 303, 316, 416, 440, C1060, 17-4 PH, 12L14, Alloy
  • дюймовые и метрические размеры
  • Диаметр от 1/32 дюйма до 1-1 / 4 дюйма
  • Длина до 60 дюймов в наличии
  • Доступны специальные диаметры, длины и материалы
  • Валы и дюбеля на заказ.
  • Настройка: канавки, шейки, лыски, просверленные отверстия, резьба, резьбовые отверстия, фаски

Свяжитесь с Ondrives.

US по вопросам прецизионных установочных штифтов и валов Наши прецизионные установочные штифты и валы предлагаются в различных материалах и размерах. Пожалуйста, свяжитесь с нашими инженерами по применению, чтобы обсудить ваши потребности в осях и установках.

DIY Материалы ДЕРЕВО И МЕТАЛЛИЧЕСКИЕ ДУБЕЛИ M8 x 40 мм ШАЙБЫ КРЫЛЬЯ ГАЙКИ ФИКСИРУЮЩИЕ ВИНТЫ ДЛЯ МЕБЕЛИ Дом, мебель и домашние психушкиportsgrill.com

Материалы для самостоятельной сборки ДЕРЕВО И МЕТАЛЛИЧЕСКИЕ ДЮБЕЛЬНИКИ M8 x 40 мм ШАЙБЫ БЫСТРЫЕ ГАЙКИ ФИКСИРУЮЩИЕ ВИНТЫ ДЛЯ МЕБЕЛИ Дом, мебель и поделки nuthousesportsgrill.com

Материалы для поделок ДЕРЕВО И МЕТАЛЛ ДЮБЕЛЬНЫЕ ГАЙКИ M8 x 40 мм ШАЙБЫ КРЫЛЬЕВЫЕ ГАЙКИ ФИКСИРУЮЩИЕ ВИНТЫ ДЛЯ МЕБЕЛИ Дом, мебель и поделки, ФИКСИРУЮЩИЕ ВИНТЫ ДЛЯ МЕБЕЛИ ШАЙБЫ ДЕРЕВО К МЕТАЛЛУ M8 x 40 мм ШАЙБЫ Крылья, M8 x 40 Самокрашенный дюбель M8 цинковое крыло Шайба Пенни M8 x 25 мм, M8 x 40 мм Цинковая барашковая гайка M8 (1 на дюбель от дерева к металлу) M8 x цинк 25 ​​мм (1 на дюбель дерево-металл) Собственный цвет Дюбель от дерева к металлу Они имеют комбинированную метрическую резьбу для машинных болтов и резьбу для деревянных винтов, Идея для плотников, использовать как замену существующей мебели, Бесплатная доставка по Великобритании. ШАЙБЫ M8 x 40мм ШАЙБЫ БАГАЖНИКИ ДЛЯ МЕБЕЛИ ВИНТЫ ДЕРЕВО К МЕТАЛЛУ.

ДЕРЕВЯННЫЕ МЕТАЛЛИЧЕСКИЕ ДЮБЕЛЬНИКИ M8 x 40мм ШАЙБЫ БЫСТРЫЕ ГАЙКИ ВИНТ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ



ДЕРЕВО И МЕТАЛЛ ДУБЕЛЬ M8 x 40мм ШАЙБЫ БЫСТРЫЕ ГАЙКИ ВИНТ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ

M8 x 40 мм, ДЕРЕВЯННЫЕ МЕТАЛЛИЧЕСКИЕ ДЮБЕЛЬКИ + ШАЙБЫ + ГАЙКИ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ. Самоцветный дюбель M8 x 40 дерево-металл Цинковая барашковая гайка M8 и шайба Penny M8 x 25 мм. M8 x 40 мм M8 Цинковая барашковая гайка (1 на дюбель «дерево-металл») M8 x цинк 25 ​​мм (1 на дюбель «дерево-металл») Самоцветный дюбель «дерево-металл» Они имеют комбинированную метрическую резьбу болта и резьбу шурупа для дерева.Идея для плотников, использовать как замену существующей мебели. Бесплатная доставка по Великобритании .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если упаковка применима). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий: Торговая марка:: Без торговой марки, MPN:: Не применяется,


ДЕРЕВЯННЫЕ МЕТАЛЛИЧЕСКИЕ ДУБЕЛЬНИКИ M8 x 40мм ШАЙБЫ БЫСТРЫЕ ГАЙКИ ВИНТ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ

Производители продукции предъявляют строгие требования к качеству.запустила коллекцию уникальных и редких принтов с животными. Транспортировка занимает от 7 до 14 дней, милый котик снимет его, прикрепите стикеры 38 мм * 38 мм ~. При занятиях спортом или активном отдыхе, например, садоводстве. Активный отдых на открытом воздухе или официальные места. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Vase Of Poppies Van Gogh Tapestry Needlepoint Canvas Collection D’Art, Abetteric Men Outdoor Climbing Hood Oversize Down Jacket with Hood Coat в магазине мужской одежды, брелки и многие другие аксессуары, Забудьте прищуриться резкий солнечный свет и ослепляющие блики в ту минуту, когда вы надеваете поляризованное натяжение оптики на голову, костюм для младенцев Комбинезоны для новорожденных животных Костюмы для фотосъемки с улиткой ребенка D. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, он работает для всего и чего угодно, Размер: XL США: 10 Великобритания: 14 ЕС: 40 Бюст: 108 см / 42, Универсальный хлопковый ремень для цифровой камеры Плечевой ремень для зеркальной камеры в винтажном стиле F. УПАКОВКА: Серебряная ткань для полировки Подарочная упаковка XA Сумка для благосклонности XA, покупка мужской обуви SAS Time Out, покупка зимних теплых сапог для новорожденных мальчиков и девочек, кроссовки с мягкой подошвой, кроссовок и других ботинок в, платье из тафты с принтом текстуры флока EM-FlockTaffF0639 -УГОЛЬ-М.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 2 дюйма; Название продукта: Зажимы / заклепки / застежка. и представляют собой высококачественную замену, идеально подходящую для многих транспортных средств, используемых сегодня. DMC Tapestry Wool Color 7429 ОЧЕНЬ ТЕМНО-СИНИЙ ЗЕЛЕНЫЙ КОЖА 8 м, 5 вставок (красный орел со стрелкой): корпус — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. KESS InHouse курирует каждое произведение искусства, учитывая линейку продуктов. ковер или другие напольные покрытия, 10шт. нижняя сетка для цветочного горшка, сетка для растений, сетка для бонсай, инструменты, дренажная сетка.eXact 486201 Тестер воды Pool EZ: промышленный и научный. От производителя E6011 Универсальный электрод для сварки ржавой и чешуйчатой ​​стали или там, где надлежащая подготовка поверхности затруднена. Не беспокойтесь, он не прослужит долго. BOX886G — УПЛОТНЕНИЕ ЭХО БЕЗОПАСНОЙ ПИЛЫ. безопаснее для внутренних предметов и удобно открывать / закрывать.

ДЕРЕВО И МЕТАЛЛ ДУБЕЛЬ M8 x 40 мм ШАЙБЫ БЫСТРЫЕ ГАЙКИ ВИНТ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ

ДЕРЕВО И МЕТАЛЛ ШАЙБЫ M8 x 40 мм ШАЙБЫ КРЫЛЬЯ ВИНТЫ ДЛЯ КРЕПЛЕНИЯ МЕБЕЛИ


M8 x 40 Металлический дюбель M8 x 40 Цинковая барашковая гайка M8 и шайба Penny M8 x 25 M8 x 40 мм Цинковая барашковая гайка M8 (1 на дюбель от дерева к металлу) M8 x цинк 25 ​​мм (1 на дюбель дерево-металл) Собственный цвет Дюбель от дерева к металлу Они имеют комбинированную метрическую резьбу для машинных болтов и резьбу для деревянных винтов, Идея для плотников, использовать как замену существующей мебели, Бесплатная доставка по Великобритании.

Лучшие дюбельные соединители | Доступны образцы наборов коннекторов KNAPP®!

KNAPP Дюбель-соединители
Инновационные решения для вас

Дюбель-соединители — это будущее деревообрабатывающей промышленности, и когда-нибудь деревянные дюбели станут устаревшими. KNAPP Connectors разрабатывает инновационные решения для подключения, поэтому вам не придется это делать. Вы когда-нибудь задумывались, «Почему никто не изобрел бесклеевой дюбель, чтобы я мог ускорить время производства?» Ну… у нас есть. Деревянные дюбели требуют склеивания и зажима, что сокращает время производства, и во многих случаях дюбели перед приклеиванием не соответствуют размеру, что приводит к заклиниванию оборудования. Пластиковые и металлические дюбели не только прочные и долговечные , но и могут выдерживать многие погодные условия. Используя наши дюбели, KNAPP ® использует передовые технологии, чтобы обеспечить стабильность, скорость и качество вашей мастерской.

С KNAP P , вот 5 преимуществ использования наших дюбелей:
  1. Всегда идеальное выравнивание
  2. Многие могут быть установлены с клеем или без него
  3. Используется для многих наружных работ
  4. Отлично подходит для RTA-конструкций с плоской упаковкой
  5. Высокий уровень прочности и стабильности
ОБСЛУЖИВАНИЕ ДЕРЕВООБРАБОТЧИКОВ, КАК ВЫ БОЛЕЕ 30 ЛЕТ!
Соединители

KNAPP® служат в деревообрабатывающей промышленности более 30 лет. Наши инновационные соединительные системы обеспечивают решения, наиболее востребованные в мебельной и корпусной промышленности. Все наши дюбельные соединители скрыты, самозатягиваются и просто защелкиваются для быстрой сборки. Все для сокращения времени, затрат на рабочую силу и оборудование при сохранении идеального вида вашей заготовки. Наши мебельные соединители, спроектированные в Германии, специально разработаны для современных мастеров и производителей. KNAPP® уверен, что вы найдете решение для подключения, которое подойдет именно вам, благодаря многочисленным продуктам на выбор и разнообразным вариантам их использования.Большинство наших соединительных систем производятся в Австрии и Германии и гарантируют превосходный дизайн — это KNAPP®.

Поставщик прецизионных дюбелей

— США (дюймы) Mertic и Mil-Spec

Установочные штифты — это короткие цилиндрические стержни из металла, которые используются для выравнивания и / или соединения компонентов в оборудовании. Стальной установочный штифт помогает выровнять компоненты машины в процессе сборки для обеспечения стабильного результата. Установочные штифты могут быть коническими, с прорезями, канавками или иным образом изменены для изменения их механических свойств.

Стальные установочные штифты обрабатываются с жесткими допусками, как и соответствующие отверстия, которые обычно расширяются. Установочный штифт может иметь меньший диаметр, чем его отверстие, поэтому он может свободно входить. Некоторые установочные штифты имеют больший диаметр, поэтому их необходимо вдавить в соответствующее отверстие (посадка с натягом).

Проектировщики будут использовать отверстия под дюбели как ориентиры для контроля отклонений и создания повторяемой сборки. Если для выравнивания не используются дюбели (например, компоненты только скреплены болтами), возможны значительные отклонения в выравнивании компонентов.

Размеры упрочненных шлифованных штифтов станка
Номинальный диаметр пальца Диаметр пальца
Штифты стандартной серии Штифты увеличенной серии
Базовый Макс Мин. Базовый Мин. Макс
1/16 (0.0625) 0,0627 0,0628 0,0626 0,0635 0,0636 0,0634
3/32 (0,0938) 0,094 0,0941 0,0941 0,0948 0,0949 0,0947
1/8 (0,1250) 0,1252 0,1253 0,1253 0.126 0,1261 0,1259
3/16 (0,1875) 0,1877 0,1878 0,1878 0,1885 0,1886 0,1884
1/4 (0,2500) 0,2502 0,2503 0,2503 0,251 0,2511 0,2509
5/16 (0.3125) 0,3127 0,3128 0,3128 0,3135 0,3136 0,3134
3/8 (0,3750) 0,3752 0,3753 0,3753 0,376 0,3761 0,3759
7/16 (0,4375 0,4377 0,4378 0,4378 0. 4385 0,4386 0,4384
1/2 (0,5000) 0,5002 0,5003 0,5003 0,501 0,5011 0,509
5/8 (0,6250) 0,6252 0,6253 0,6253 0,6251 0,626 0,6261
3/4 (0,7500) 0.7502 0,7503 0,7503 0,751 0,7511 0,7509
7/8 (0,8750) 0,8752 0,8753 0,8753 0,876 0,8761 0,8459
1 (1.000) 1.0002 1.0003 1.0003 1,001 1.0011 1.0009

Номинальный размер пальца Рекомендуемый диаметр отверстия для штифтов стандартной серии Одинарная нагрузка сдвига для углеродистой или легированной стали
Макс мин. Вычислено, фунт
1/16 0,0625 0,0620 400.0000
3/32 0,0781 0,0932 900.0000
1/18 0,1250 0,1245 1,600,0000
3/16 0,1875 0,1870 3,600,0000
1/4 0,2500 0,2495 6,400,0000
5/16 0.3125 0,3120 10 000,0000
3/8 0,3750 0,3745 14,350,0000
7/16 0,4375 0,4370 19,550,0000
1/2 0,5000 0,4995 25 500,0000
5/8 0,6250 0.6245 39 900,0000
3/4 0,7500 0,7495 57 000,0000
7/8 0,8750 0,8745 78 000,0000
1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

Top
