Самодельный бур для бурения скважины: спиральный и ложковый

Приусадебное хозяйство /30-ноя,2018,16;13 / 4211
Может быть так, что загородный дом – без системы водоснабжения, при этом поблизости не имеется водопроводных коммуникаций. В таких случаях единственный выход для получения воды – пробурить скважину или соорудить колодец. Водоносные горизонты залегают на разной глубине – если они находятся слишком глубоко, под твердой почвой, тогда хозяева вынуждены обращаться к профессиональным бурильщикам. Но если водные пласты располагаются неглубоко, а почва сравнительно мягкая, то вполне реально сделать все самостоятельно.

Для бурения неглубокой скважины в мягкой почве можно воспользоваться самодельным буром. Бурение скважин буром есть смысл рассматривать тогда, когда скважина не будет больше 20 м в глубину. Буры могут отличаться – они существуют в нескольких видах. В этой статье мы увидим, как изготовляется бур для бурения скважин своими руками.

Для тех, кто решил пробурить скважину и нет возможности это сделать самому, предлагаем обратиться в компанию по бурению скважин на воду. Рекомендуем, профессионалы своего дела.


Буровая труба является составной частью конструкции, ее длина возрастает при заглублении скважины. Другим важным элементом выступает ручка, с помощью которой один работник или двое вращают трубу ручным способом. Главная деталь нашего инструмент – это непосредственно бур, и для его изготовления можно использовать несколько способов. Рассмотрим самодельный ручной бур для бурения скважины: спиральный и ложковый конструкции.

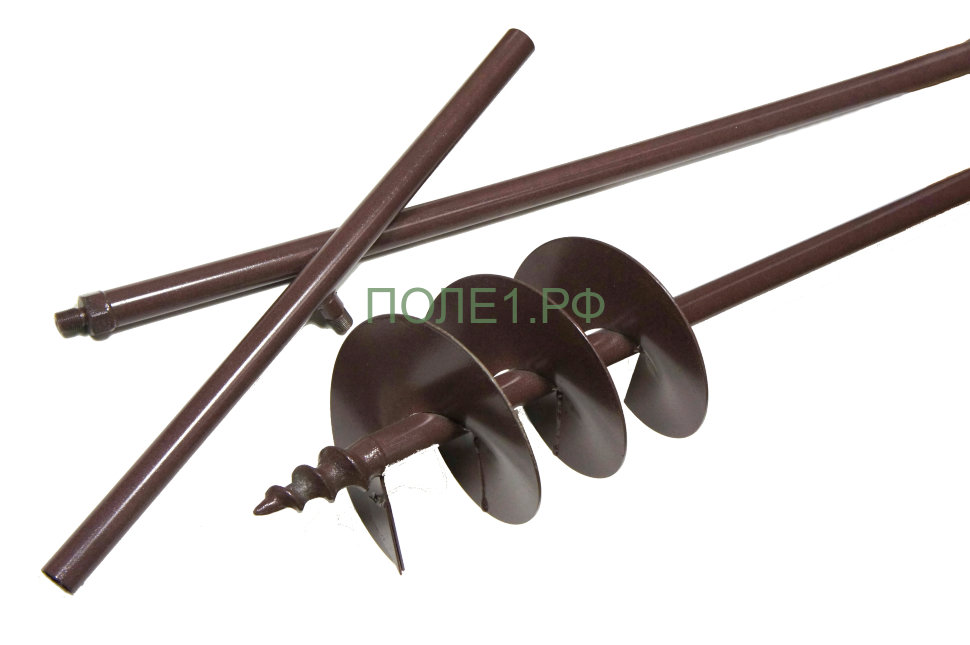

Как своими руками сделать спиральный бур


Самой простой вариант – это когда бур для бурения скважин изготовляют как металлический стержень с хорошо заостренным концом. Пару ножей нужно приварить в 200 мм от острия наконечника. Чтобы получить ножи, следует взять половинки стального диска, которые имеют толщину 100–150 мм. Ножи на металлический стержень привариваются под небольшим углом, который должен быть не больше 20 градусов относительно горизонтальной плоскости. В нашем случае половинки диска располагаются одна напротив другой. В итоге получается угол между ножами, которые приварены на стержень, – 40 градусов. Нижнюю кромку каждого из элементов нашего приспособления нужно как следует заточить. Чем острее ножи, тем легче и быстрее бур будет врезаться в грунт.

Как работает спиральный бур


Когда рабочий берет рукоять и вращает самодельный инструмент, заостренные ножи, как было сказано, врезаются в слой грунта. После погружения ручной бур вытягивается с землей наверх, грунт нужно высыпать в сторону от места работы. Все это нужно повторить несколько раз. Спиральный инструмент следует время от времени очищать от почвы, поднятой со скважины наружу, иначе продуктивность работы снизится. При этом грунт вывозят с места проведения работ, обычно на тележке. Когда глубина сооружения увеличивается, штанга бура наращивается.
Спиральный бур прекрасно подходит для глинистых грунтов и мелким гравием, который может попадаться при работе.

Как устроен бур ложковой конструкции


На грунте, устойчивом к осыпанию, таком как суглинки, мокрый песок, более удобным будет так называемый бур-ложка. Такого рода приспособление изготовляют в форме цилиндра, сбоку в котором проделывают продольную прорезь. Иногда прорезь может получиться в виде спирали. Бур-ложка в большинстве случаев не превышает в длину 700 мм. Извлекаемую породу удается удерживать из-за того, что она сжимается и прилипает. Если грунт – сыпуч, прорезь в буре должна быть небольшой. Чтобы получить цилиндр, берется листовая сталь и просто сворачивается по диаметру, который вам требуется. Но есть более простой путь – использовать фрагмент готовой трубы.
Когда работает бур-ложка, грунт вынимают не только нижние кромки, расположенные горизонтально, но и вертикальная кромка. Здесь земля накапливается в полость цилиндра. Иногда на нижнюю часть устройства приваривают обычное сверло по металлу – его располагают по оси штанги. Самодельный ложковый бур особенен тем, что ось сверла и ось штанги совпадают – в это же время ось корпуса инструмента и его режущая продольная кромка смещаются на 1–1,5 мм по отношению к центральной оси.

В результате такого размещения осей с помощью этого самодельного приспособления можно бурить скважины с большим, чем бур, диаметром. Это возможно из-за того, что режущая кромка, расположенная продольно, удаляет грунт с боковых поверхностей шахты. Чтобы очистить бур-ложку от изъятой почвы, ее время от времени извлекают наверх. Еще одна особенность такого бура – он свободно проходит в обсадные трубы, которые устанавливаются, чтобы шахта скважины не обрушилась.

Целесообразно ли вообще ручное бурение


В итоге нужно отметить, что ручной способ бурения скважин имеет ряд преимуществ:
• низкая стоимость работ;
• при сбоях в электросети может использоваться ручной насос;
• независимое от возможности заезда спецтехники расположение скважины;
• ландшафт участка не нужно восстанавливать после работы спецтехники.
Вместе с тем недостатки этого бура заключаются в том, что:
• он не подходит для плотных грунтов;
• и он ограничивает возможности бурения по глубине.

чертежи и сборка инструментов разного вида

Чтобы поставить у себя на даче автономную систему водоснабжения, вам не потребуется строить дорогостоящую скважину, гораздо экономнее и практичнее изготовление неглубокой песочной скважины, которой будет вполне достаточно для обеспечения участка водой для сезонных нужд.

Как правило, грунтовые воды расположены не слишком глубоко, а состав грунта в основном включает в себя песок и глину. Это все способствует тому, что скважину можно без проблем сделать своими руками при помощи специального бура.

Как его сделать своими руками и какие виды подобных инструментов существуют, мы и расскажем в данной статье.

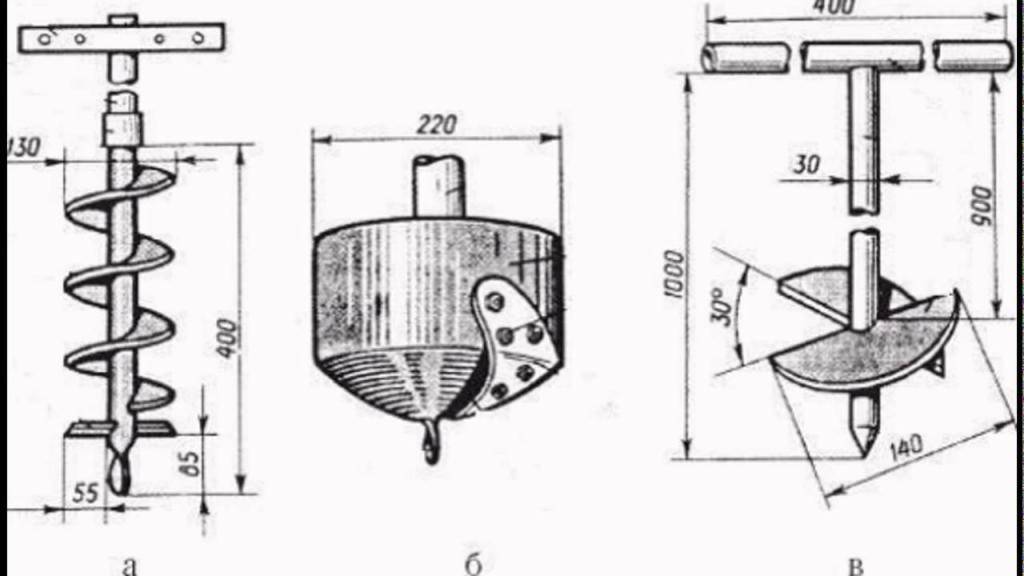

Как пробурить скважину своими руками: чертежи

Бур для скважины глубиной до 20 м можно сделать самостоятельно без применения какой-то специализированной дорогостоящей техники. Желательно при работе использовать чертежи, которые помогут при наличии хоты бы минимальных навыков сделать несложный бур для бытовых дачных нужд.

Бурение вручную включает в себя наличие следующих элементов конструкции:

  • самого бура;
  • буровой колонны;
  • тренога;
  • ворота.

Как своими руками сделать бур из дисков

Ключевым составным элементом установки является разъемная буровая труба, которая по длине должна увеличиваться по мере заглубления самой скважины. Ручка отвечает за ее вращение, а главным элементом установки, конечно же, будет бур.

Если вы планируете собирать бур своими руками, то помните, что вам предстоит работать с металлом, поэтому нужно обладать хотя бы минимальными навыками работы со сварочным аппаратом. Оцените свои возможности, может быть, для вас будет проще сделать более простой вариант в виде стального стержня с острым наконечником.

Во время работы приготовьте два ножа, которые крепятся сварочным способом на расстоянии в 200 м от острия.

Ход работы будет таким:

  • возьмите металлические диски толщиной по 150 м, которые будут основной для ножей. Их следует разрезать пополам;
  • после того как ножи будут установлены, они должны расположиться на инструменте под углом максимум 20 градусов по отношению к горизонтали, а сами ножи должны быть расположены друг напротив друга;
  • снизу кромки ножей для бура должны быть заточены идеально, это очень важно, от этого зависит скорость и качество врезки бура в грунт;
  • желательно выбирать для изготовления полосы стали, которые при нагреве могут скручиваться;
  • расстояние между витками на одной спирали должно соответствовать их диаметру.

После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву. Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность.

Для работы потребуются такие инструменты:

  • сварочный инструмент;
  • молоток;
  • болгарка;
  • дрель.

Оставшуюся от бурения землю желательно складывать подальше от места работы. Также перед бурильными работами продумайте, куда вы будете выводить использованный грунт.

По мере углубления скважины нужно наращивать штанги. Составные их части нужно скреплять друг с другом при помощи резьбового или втулочного соединения. Чтобы снизить риск их разъединения, можно дополнительно оснастить их шплинтами.

Особенности ударно-канатного бурения

Ударно-канатное бурение хорошо тем, что не нужно под него делать сложные установки, а сам бур можно собрать из подручных материалов своими руками и работать с ним одному человеку.

Особенности такого вида бурения следующие:

  • с большой высоты в скважину бросают тяжелую трубы с острым торцом, которую предварительно привязывают к канату;
  • под действием веса во время падения в скважины стенки трубы врезаются в забой, и частично грунт попадает в трубу;
  • затем трубу немного приподнимают и опять бросают вниз;
  • таким образом, скважина увеличивается, а грунт из забоя будет накапливаться в ударной трубе;
  • после серии ударов трубу вынимают наружу и чистят;
  • после подъема ударной головки ее отводят и чистят от буровых пород, затем весь процесс начинается заново, пока скважина не достигнет желаемой глубины.

Сборка ударного бура своими руками

Ударный бур для ударно-канатного метода бурения изготавливается так:

  • поставьте треногу высотой до 3 м над местом, где будет буриться скважина;
  • вверху закрепите на ней канатный блок;
  • ручную или электрическую лебедку прикрепите к одной или же сразу двум опорам блока;
  • труба для бура по диаметру должна совпадать со стволом скважины;
  • вверху трубы перпендикулярно ее оси приварите полосу толстого металла, отверстие которой по диаметру должно совпадать с толщиной подъемного каната, само отверстие нужно поставить по осевой линии;
  • на нижнем торце сделайте кольцевую или зубчатую заточку, потом торец можно дополнительно закалить в муфельной печке;
  • чтобы было легче чистить верхнюю часть трубы от грунта, сделайте прорезь или несколько радиальных отверстий;
  • если лебедка имеет достаточную мощность, процесс работы можно ускорить за счет увеличения веса ударного бура, если поставить вверху на нем дополнительные металлические грузы.

Вращательный вид бурения скважины

Вращательное бурение от других отличается тем, что бур врезается в землю и вынимает под действием вращательных сил остаточную породу. Такой тип работы предполагает задействование двух людей, которые стоят по обе стороны от штанги, и вращают ее специальным воротком, сделанным из стальной трубы или длинного лома.

Благодаря данному методу можно прорубить неглубокую водяную скважину на песке достаточно быстро и без применения сложного оборудования. Для работы лишь потребуются:

  • ручной бур;
  • штанги для наращивания длины инструмента;
  • трубы для воротка нужной длины.

Изготовление спирального бура

Спиральный, как и ложковый бур, хорошо подходит для бурения вручную в легких грунтах без камней. Спиральный бур состоит из вертикальной штанги, сделанной из толстой трубы, в нижнем ее торце стоит режущий инструмент на основе твердого сплава. Вдоль конструкции вверх от режущей кромки привариваются полосы на основе закаленной стали.

Такая кромка при вращении подрезает грунт, а полосы, расположенные по спирали, выталкивают его наружу, что добавляет упора при бурении. Остаточный грунт из скважины накапливается между витками, поэтому периодически нужно вытаскивать бур и чистить его.

Для изготовления такого приспособления своими руками потребуются следующие заготовки:

  • толстенная труба нужной длины;
  • металлический диск толщиной порядка 5 мм, а внешний его диаметр должен соответствовать диаметру скважины.

Алгоритм сборки конструкции такой:

  • заострите нижний кончик трубы или приварите к нему заточенный стальной наконечник;
  • распилите надвое металлический диск и на его кромке сделайте заточку или ровно, или зубчатым методом;
  • половины диска приварите к вертикальной штанге, они должны при этом находиться на расстоянии порядка 125 мм от острого конца;
  • вверху штанги поставьте резьбовую муфту.

В качестве материала для бура можно взять разрезанный пильный диск от циркулярной плиты нужного размера.

Как собрать ложковый бур

Ложковый бур применяется в мягких песочных или глинистых почвах, которые устойчивы к осыпанию. Он хорош тем, что грунт вскрывается не только нижней кромкой, но и боковой, которая собирает породу внутри цилиндра. Для очистки его тоже во время работы нужно периодически вынимать из скважины.

Для изготовления своими руками такого агрегата вам будут нужны:

  • толстенные трубы с нужным диаметром;
  • сварочный аппарат;
  • набор слесарных инструментов.

Ход работы такой:

  • возьмите отрезок трубы и сделайте в нем продольную прорезь согласно чертежу;
  • тяжелым молотком и ломом с плоским наконечником сделайте нужное сечение;
  • заточите нижнюю и боковую режущие кромки;
  • внизу по продольной оси приварите толстое сверло с диаметром от 18 до 36 мм;
  • вверху приварите вертикальную штангу, продольная часть которой должна несколько смещаться в сторону по отношению к продольной оси рабочего инструмента примерно до 15 мм.

Режущие кромки инструмента желательно предварительно закалить. Также ширину трубы желательно подбирать в зависимости от состава почвы. Чем суше и рыхлее грунт, тем меньшую ширину должна иметь труба.

Особенности ухода за инструментом

После того как вы собрали своими руками тот или иной вид бура, его нужно покрасить. Покраска нужна, прежде всего, не для эстетики, а для защиты конструкции от коррозийных процессов, она позволит тем самым продлить срок службы инструмента.

Также, если вы хотите, чтобы приспособление прослужило вам как можно дольше, его нужно сразу же после применения очищать от остатков грунта, а также проверять на предмет отсутствия повреждений, а также наличия заусенцев по краям лезвий. Для устранения таких недостатков бур нужно обработать антикоррозийным красящим веществом.

Перед применением бура нужно верхнюю часть грунта снять с помощью лопаты, а затем разрыхлить землю. Это позволит инструменту проще войти в землю и сделать свою работу.

Таким образом, собрать своими руками бур и сделать неглубокую дачную скважину при хороших условиях с геологической точки зрения можно одному или вдвоем за рекордно короткое время. Благодаря данному решению вы сэкономите большие деньги на приобретение дорогостоящих установок для водоснабжения дачного огорода и сможете грамотно распределить ресурсы.

Бур для скважины (вертлюг) своими руками чертежи и фото

На дачном и приусадебном участке время от времени возникает необходимость выполнить работы, которые нельзя осуществить с помощью обычного садового инструмента. Например, нужно сделать большое количество ровных глубоких, но узких ям для установки столбов забора или устройства столбчатого фундамента. Еще более специфическая задача – скважина для воды. Выполняются подобные работы с помощью буровой установки, которая делает в грунте отверстия необходимого диаметра и глубины.

Садоводы, немного знакомые с техникой обработки металлов, имеющие навыки обращения со сварочным аппаратом и умеющие читать простейшие чертежи, могут сделать бур для скважины своими руками.

Необходимые инструменты, оборудование и материалы

Чтобы изготовить приспособление для ручного бурения скважины для воды понадобится заранее позаботиться об инструментах и запастись следующими материалами:

  • металлические пластины для изготовления режущих лезвий. В зависимости от конструкции бура понадобятся куски рессор или дисковые пилы толщиной 2-3 мм;
  • трубы и муфты для нарезки деталей составной штанги и рукояти;
  • вертлюг заводского или самостоятельного изготовления;
  • угло-шлифовальная машинка (болгарка) с отрезным диском по металлу;
  • сварочный аппарат;
  • электродрель;
  • ручной инструмент: молоток, напильники и т. п.;
  • струбцины, тиски, плашка для нарезки резьбы на частях штанги.

Спиральный или шнековый бур

Достаточно сложно сделать в домашних условиях буровой спиральный нож. На заводском производстве его изготавливают нагревом полосы стали с последующим скручиванием и закаливанием. Поэтому сложную в исполнении деталь бура часто заменяют режущим двусоставным диском. Его изготавливают из двух половинок распиленного болгаркой диска от электропилы.

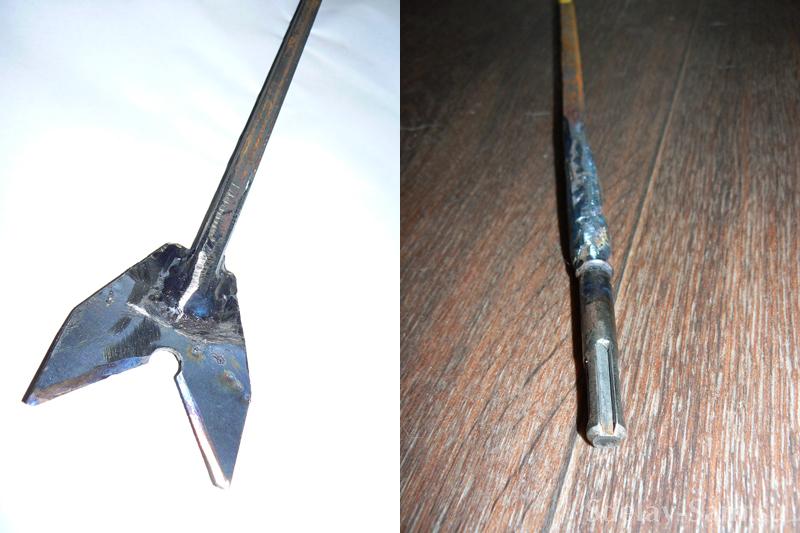

Нож из дисковой пилы

Детали остро затачивают и приваривают к штанге под углом. Так получают рабочую часть бурового инструмента. Таких заготовок можно сделать несколько, используя полукруглые режущие ножи различного диаметра для отверстий разного назначения.

Чтобы бур смог заглубиться до слоев залегания воды, предусматривают возможность наращивания его длины. Для этого необходимо сделать  дополнительные разборные секции штанги, соединяющиеся на резьбе. Верхнюю часть бура снабжают рукояткой-воротком Т-образной формы. Такая конструкция для бурения без особых затрат и усилий позволит сделать неглубокую скважину для воды, любые отверстия в грунте для фундаментных и других строительных работ.

Ложковый бур

Этот тип инструмента применяется при буровых работах на грунтах, склонных к осыпанию.

Его особенность в том, что режущие лезвия расположены вдоль продольной оси. Они представляют собой вертикальные прорези с острой заточкой края, сделанные в цилиндрической основе. Ложковый бур изготавливают из куска металлической трубы или сворачивают заготовку из листовой стали. Вертлюг передает вращательное движение, кромки срезают грунт и им заполняется полость цилиндра. Бур извлекается наружу и освобождается от земли.

Ложковый буровой инструмент легко проходит сквозь отверстия обсадных труб, закрепляющих стенки скважины для воды. Это самый распространенный способ ручного бурения.

Устройство ударно-канатного бурения

Принцип действия установки ударно-канатного бурения основан на постепенном углублении скважины посредством падения тяжелой трубы с заостренным концом. Конструкция бурового устройства не сложна и может быть собрана прямо на месте из подручных материалов.

Закрепленная канатом к стойке-треноге труба, система блоков и ручная или электрическая лебедка для подъема трубы из скважины – основные компоненты ударно-канатной буровой установки. Пробивая грунт и углубляя отверстие, труба заполняется землей и требует периодической очистки.

Ударный элемент можно сделать так: К одному торцу отрезка тяжелой трубы приваривают пластину с отцентрированным отверстием для закрепления каната. Край противоположного конца затачивают и закаливают. Иногда ударный край делают с зубцами.

Самостоятельное бурение скважины для воды

Перед началом работы, чтобы облегчить движение  бурового инструмента на намеченном участке лопатой срезают дерн и слегка разрыхляют поверхность. С помощью рукояти-воротка производят вращательные движения, и острые ножи начинают заглубляться в землю. Через определенные промежутки времени бур извлекают для удаления срезанного грунта. По мере заглубления, чтобы продолжать бурение, наращивают длину штанги, накручивая на резьбу удлиняющие детали.

Бурение продолжают, пока не дойдут до водоносного слоя. В нижних слоях скважины и тяжелых грунтах вращать бур легче с напарником.

Усовершенствование ручного бура

Соединение ручного бура посредством вертлюга с приводящим механизмом значительно облегчает процесс бурения. Если рукоятку ручного бура приходится вращать двум мужчинам, то инструмент, оборудованный бензоприводом, позволяет сделать не слишком глубокую скважину в одиночку. Для бурения более глубоких отверстий понадобится устойчивая вышка-тренога, надежный вертлюг промышленного производства и помощь напарника.

Заводской бензобур

Конечно, можно приобрести модель бензобура, изготовленную в заводских условиях. Но умельцу, взявшемуся сделать буровой инструмент своими руками, под силу сделать бур, соединенный через вертлюг, с движком бензопилы или другого домашнего агрегата.

Самодельный буровой инструмент с электроприводом

Для чего нужна вышка-тренога

Облегчение физических усилий при ручном бурении скважины для воды и поднятии с глубины длинной штанги обеспечивает устройство каркаса в виде вышки-треноги.

Ноги-опоры должны быть установлены на таком расстоянии друг от друга, чтобы не мешать движению людей, вращающих вороток. Разменный модуль должен обеспечить удобную транспортировку в автомобиле.

К вершине треноги крепится блок, через который пропущен трос подъемного механизма – лебедки.

Вышка-тренога для одноразового использования может быть изготовлена из деревянных брусков. Если планируется постоянная эксплуатация вышки, ее делают разборной из отрезков труб, собираемых в конструкцию на резьбе или втулках.

Преимущества и недостатки самостоятельного бурения скважины для воды

Устройство водяной скважины на участке с помощью самостоятельно изготовленного бурового инструмента имеет очевидные плюсы:

  • серьезная экономия средств из-за отказа от услуг специализированной бригады;
  • возможность проведения работ в местах, недоступных для въезда бурильной техники;
  • появление в хозяйстве полезного инструмента, расширяющего возможности самостоятельных строительных работ;
  • приобретение навыков, позволяющих впоследствии оказывать услуги по бурению скважин соседям и окрестным жителям и иметь дополнительный заработок.

Недостаток ручного бурения – возможность добывать воду только из неглубоких пластов залегания.

Бур для скважины на воду своими руками: ложковый, шнековый и другие самодельные насадки для бурения, чертежи

Единственный вариант обустройства системы автономного водоснабжения на загородном участке – это разработка частной скважины или возведение колодца. При незначительном залегании водоносных источников в песчаниках и глинистых грунтах буровые работы можно провести своими силами.

Для организации неглубокой скважины на воду рекомендуется использовать самодельную буровую установку. Кроме того, любой бур для скважины можно сконструировать из дешевых подручных средств.

Разновидности буров для разработки неглубоких скважин

Для самостоятельного бурения чаще всего используются буры для скважин на воду следующих типов:

  • комбинированного,
  • вращательного,
  • ударного.

Конструкция бура определяется методом бурения и типом почвы. Разработка скважины в твердом грунте ударно-канатным методом предусматривает использование металлического долота, в мягких грунтах – желонки или рамочного снаряда. Бурение шнековым методом связано с использованием вращательной (спиральной) и ложковой буровых головок для мягких пород.

Буровые приспособления для ручной разработки скважин

Для разработки скважины применяются следующие насадки для бурения:

  • Шнек буровой для срезания пластов грунта металлическими пластинами, которые зафиксированы на основании приспособления под углом от 35 до 65 градусов.
  • Бур коронковый, состоящий из коронки, расположенной внизу удлиняющей трубы. Для совместной работы могут использоваться другие приспособления: долото, штанга, элементы для ее наращивания и привод.
  • Бур ударно-канатный, который состоит из трубы, оснащенной желонкой. Конструкция устанавливается на специальную треногу высотой до 2 метров.
  • Бур-ложка, состоящий из цилиндрической емкости, которая установлена в нижней части стального стержня. Емкость имеет продольное и спиральное разделение с небольшим смещением. Нижняя часть конструкции оснащается режущей кромкой, которая совершает вращательные и поступательные движения. Бур используется на мягких и увлажненных грунтах, не склонных к осыпанию.
  • Спиральный бур (змеевик) – это металлический стержень и острый 60-сантиметровый наконечник. Установка оснащена двумя ножками, расположенными под небольшим углом в 22 градуса по направлению к трубе. Бур используется для грунтов с высоким содержанием глины, гравия и гальки.
  • Долото зубильное для разработки скважин в сухих подвижных грунтах, содержащих песок и глину. Бурение долотом выполняется ударным методом, подходит для разбивания мелкого гравия.
  • Бур штанговый для ударно-вращательного бурения представляет собой металлические трубы длиной от 1 до 3 метров.
  • Бур рамочный для разработки неглубоких скважин в мягких и подвижных грунтах. Конструкция приспособления достаточно простая: металлическая рамка на оси, торец которой выполнен в виде острых ножей, заточенных под углом в 22 градуса, с приваренным наконечником.

Важно! Диаметры буровых установок выбираются с учетом размера будущего гидросооружения.

Буры для шнекового метода обустройства скважины

Шнековый способ бурения предусматривает использование бура, штанги для удлинения и рукоятки для вращения. Самыми востребованными являются два типа буров:

  • спиральный (шнековый),
  • ложковый.

Первый тип конструкции эффективен для бурения подвижных песчаных грунтов, а второй – для плотных и вязких пород.

Технология изготовления шнекового бура

Чтобы изготовить шнековый бур, потребуются следующие материалы:

  • толстостенная металлическая труба,
  • диск из стали толщиной 4–6 мм и диаметром, равным ширине будущей скважины.

Бур изготавливается следующим образом:

  1. Трубу с одной стороны затачивают для образования острой кромки. Также возможно использование заточенного наконечника из стали, приваренного к трубе.
  2. Диск разрезают на две равные части, внешние стороны которых обтачивают под острые зубцы.
  3. Дисковые части фиксируют к трубе с отступом от заостренной кромки или наконечника на 13 см с разных сторон под углом в 65 градусов. В результате угол между винтами должен составлять 40 градусов.
  4. В верхней части конструкции устанавливают муфту с резьбой для удобства наращивания штанги в процессе бурения.

Важно! Металлический диск можно заменить диском от циркуляционной пилы, главное – правильный выбор диаметра.

Более сложная конструкция – винтовая, которая выполняется из стальных полос, зафиксированных на трубе широкими витками.

Технология изготовления ложкового бура

Если скважина на воду обустраивается в мягких и подвижных грунтах, тогда лучше использовать ложковый бур, в котором рыхление выполняется боковой и нижней частью конструкции. Кроме того, устройство требует периодической очистки цилиндра от снятого грунта.

Чтобы изготовить бур своими руками, потребуются:

  • труба со стенками толщиной от 5 мм,
  • оборудование для сварки,
  • набор слесарных инструментов.

Процесс изготовления бура состоит из следующих этапов:

  1. По всей длине трубы проделывают широкий срез.
  2. Полость трубы расширяют и выравнивают, чтобы она приобрела форму ложки. Для удобства работы с металлом используют молот и лом.
  3. Кромки тщательно затачивают.
  4. Снизу к конструкции по центру фиксируют сверло диаметром до 3,5 см.
  5. Вверху фиксируют штангу со сдвигом на 1 см по направлению к трубной оси.
  6. Кромки закаляют для удобной эксплуатации устройства.

Важно! Ширина продольного среза определяется с учетом типа грунта на участке. Чем больше рыхлость почвы, тем уже срез, и наоборот.

Буровые установки для ударного метода разработки скважины

Для ударного бурения используется два приспособления: желонка и острая игла. Желонка изготавливается из стального или чугунного сплава, стойкого к деформациям и повреждениям.

Буры используются для разработки водоносных скважин глубиной до 10 метров и могут быть изготовлены собственноручно.

Технология изготовления желонки

Конструктивно желонка представляет собой снаряд, оснащенный клапаном шарового или шарнирного типа и крепежом. Чертеж сборки устройства можно легко найти в свободном доступе.

Сделать бур для скважины можно по следующей схеме:

  1. Для сборки потребуются 85-сантиметровая труба диаметром 6 см, стальной шар диаметром 4 см, шайба и решетка из металлических прутьев.
  2. Шайбу воронкообразной формы фиксируют к нижней части трубы так, чтобы размер седла был равен диаметру стального шара.
  3. Сверху на трубу приваривают проволочную решетку, чтобы предотвратить выпадение шара.
  4. Сюда же приваривают металлическую дугу для установки желонки на гибкий трос или шнур.

Важно! Чтобы повысить эффективность готовой конструкции, в нижней части желонки можно зафиксировать металлические зубья для удобства рыхления песчаных грунтов.

Технология монтажа острого бура (иглы)

Самодельный бур для скважины по типу «игла» эффективен, если необходимо обустроить песчаный абиссинский колодец. В этом случае игла одновременно является буровой установкой и обсадной колонной для гидросооружения.

Процесс установки иглы выполняется следующим образом:

  1. Трубу с толстыми стенками оснащают фильтром и заточенным наконечником. В верхней части трубы выполняют резьбу для установки следующего элемента обсадки. К основанию фиксируют элемент наконечника, выполненного в форме многогранника или конуса.
  2. Формируют фильтр. Для этого снизу трубы с отступом в 35 см от наконечника проделывают отверстия диаметром 5 мм под наклоном 45 градусов. Шаг между отверстиями – 4 см, интервал между рядами – 5 см.
  3. На перфорированный участок трубы наматывают сетку на полиэтиленовой или стальной основе, с дополнительной фиксацией при помощи проволоки. Проволочные витки закрепляют на поверхности хомутами или горячей пайкой.
  4. После прохождения метровой глубины сверху на конструкцию устанавливают дополнительный элемент обсадки, после чего продолжают проходку в грунт.

Буровая рукоятка и труба для удлинения

Чтобы обеспечить удобную эксплуатацию самодельного бура, предусмотрено два конструктивных элемента – рукоятка и разъемная труба для удлинения.

Практичная буровая рукоятка

Важный элемент буровой установки, который обеспечивает вращательные движения бура. Она может иметь сложную или облегченную конструкцию, в зависимости от трудоемкости процесса бурения, состава грунта и глубины разрабатываемой скважины.

Для изготовления рукоятки применяется металлопрокат повышенной прочности и износостойкости, способный выдерживать предельные механические нагрузки.

Соединение рукоятки с верхней частью удлиняющей трубы выполняется сваркой.

Разъемная удлиняющая труба

Труба для удлинения позволяет выполнять буровые работы на достаточную глубину. Для этого используется буровая труба разъемной конструкции, состоящая из секций. При этом размер одной секции не должен превышать 100 см.

Количество секций выбирается с учетом глубины проходки в грунт. Наращивание выполняется путем присоединения секций к буровой установке по мере продвижения снаряда в глубину.

Сконструировать ручной бур для скважины собственными силами достаточно просто. Это приспособление позволит не только сэкономить деньги на оплате услуг профессиональных бурильщиков, но и приобрести бесценный опыт в разработке частной скважины для автономной системы водоснабжения.

Загрузка…

Самодельный бур для скважины своими руками, различные виды

Земляные работы сопровождают практически все разновидности строительства. Каждое здание стоит на земле, а фундамент находится вообще в глубине земли. Благодаря такому расположению здание способно надёжно стоять и сохранять свою целостность на протяжении не одного десятка лет.

Земляные работы проводят с помощью различных инструментов таких как специальная тяжёлая техника, моторные ручные инструменты и приспособления и собственно полностью ручные приспособления. Одним из ручных инструментов является самый простой земляной бур.

Винтовой бур

Начнём со сборки своими руками самого простого и наиболее популярного в использовании винтового бура. Благодаря своей довольно простой и доступной конструкции, он очень удобен и практичен, а пробурить с его помощью землю можно невероятно просто и быстро. К тому же простая форма позволяет легко и без всяких проблем изготовить такой бур своими руками в домашних условиях с самыми мизерными затратами на материалах.

Чертеж спирального бура для скважины

В заводских условиях, такие буры представляют собой трубку, которая играет роль центрально поры и соединяет движущий элемент, ручку, с рабочей частью, винтом. Винт изготавливается из пластин различного диаметра, каждая из которых заточена на одном краю. Форма пластин выполнена полукругом, а также они немного изогнуты.

Изготовлены рабочие пластины из специально стали для инструментов, которая обладает очень высокой прочностью, ударной и износостойкостью. В домашних условиях, конечно, таких материалов вы не сможете найти, но вот более простая модель у вас получится без проблем, для того следует обзавестись сварочным и некоторым слесарным инструментом.

В основе нашего бура будет труба, с большой толщиной стенок, дабы она не деформировалась или вовсе не лопнула в процессе эксплуатации. На её конец приваривается острый наконечник, который будет выполнять функцию направляющего конуса, благодаря чему бур будет работать в строго установленном направлении.

Следующим этапом будет изготовление и установка рабочей части своими руками, а именно режущих ножей для бурения. Они должны быть изготовлены из стали толщиной от трёх миллиметров, меньше будет недостаточно и они очень быстро сломаются или деформируются в процессе работы.

Отличным вариантом будет использование старого круга от циркулярных пил. Он изготовлен из металла с достаточной прочностью и толщиной. Такой круг следует разрезать на две равные части.

Их установку следует производить, отступив двадцать сантиметров от самой нижней точки острия направляющей. Приваривать лопасти необходимо под углом пятнадцать-двадцать градусов относительно плоскости земли, таким образом, между пластинами получится угол примерно тридцать градусов.

Бур изготавливается следующим образом:

  1. Трубу с одной стороны затачивают для образования острой кромки. Также возможно использование заточенного наконечника из стали, приваренного к трубе.
  2. Диск разрезают на две равные части, внешние стороны которых обтачивают под острые зубцы.
  3. Дисковые части фиксируют к трубе с отступом от заостренной кромки или наконечника на 13 см с разных сторон под углом в 65 градусов. В результате угол между винтами должен составлять 40 градусов.
  4. В верхней части конструкции устанавливают муфту с резьбой для удобства наращивания штанги в процессе бурения.

Важно! Металлический диск можно заменить диском от циркуляционной пилы, главное – правильный выбор диаметра.

Более сложная конструкция – винтовая, которая выполняется из стальных полос, зафиксированных на трубе широкими витками.

Технология изготовления ложкового бура

Если скважина на воду обустраивается в мягких и подвижных грунтах, тогда лучше использовать ложковый бур, в котором рыхление выполняется боковой и нижней частью конструкции. Кроме того, устройство требует периодической очистки цилиндра от снятого грунта.

Чтобы изготовить бур своими руками, потребуются:

  • труба со стенками толщиной от 5 мм,
  • оборудование для сварки,
  • набор слесарных инструментов.

Процесс изготовления бура состоит из следующих этапов:

  1. По всей длине трубы проделывают широкий срез.
  2. Полость трубы расширяют и выравнивают, чтобы она приобрела форму ложки. Для удобства работы с металлом используют молот и лом.
  3. Кромки тщательно затачивают.
  4. Снизу к конструкции по центру фиксируют сверло диаметром до 3,5 см.
  5. Вверху фиксируют штангу со сдвигом на 1 см по направлению к трубной оси.
  6. Кромки закаляют для удобной эксплуатации устройства.

Важно! Ширина продольного среза определяется с учетом типа грунта на участке. Чем больше рыхлость почвы, тем уже срез, и наоборот.

Буровые установки для ударного метода разработки скважины

Для ударного бурения используется два приспособления: желонка и острая игла. Желонка изготавливается из стального или чугунного сплава, стойкого к деформациям и повреждениям.

Буры используются для разработки водоносных скважин глубиной до 10 метров и могут быть изготовлены собственноручно.

Технология изготовления желонки

Конструктивно желонка представляет собой снаряд, оснащенный клапаном шарового или шарнирного типа и крепежом. Чертеж сборки устройства можно легко найти в свободном доступе.

Сделать бур для скважины можно по следующей схеме:

  1. Для сборки потребуются 85-сантиметровая труба диаметром 6 см, стальной шар диаметром 4 см, шайба и решетка из металлических прутьев.
  2. Шайбу воронкообразной формы фиксируют к нижней части трубы так, чтобы размер седла был равен диаметру стального шара.
  3. Сверху на трубу приваривают проволочную решетку, чтобы предотвратить выпадение шара.
  4. Сюда же приваривают металлическую дугу для установки желонки на гибкий трос или шнур.

Важно! Чтобы повысить эффективность готовой конструкции, в нижней части желонки можно зафиксировать металлические зубья для удобства рыхления песчаных грунтов.

Технология монтажа острого бура (иглы)

Самодельный бур для скважины по типу «игла» эффективен, если необходимо обустроить песчаный абиссинский колодец. В этом случае игла одновременно является буровой установкой и обсадной колонной для гидросооружения.

Процесс установки иглы выполняется следующим образом:

  1. Трубу с толстыми стенками оснащают фильтром и заточенным наконечником. В верхней части трубы выполняют резьбу для установки следующего элемента обсадки. К основанию фиксируют элемент наконечника, выполненного в форме многогранника или конуса.
  2. Формируют фильтр. Для этого снизу трубы с отступом в 35 см от наконечника проделывают отверстия диаметром 5 мм под наклоном 45 градусов. Шаг между отверстиями – 4 см, интервал между рядами – 5 см.
  3. На перфорированный участок трубы наматывают сетку на полиэтиленовой или стальной основе, с дополнительной фиксацией при помощи проволоки. Проволочные витки закрепляют на поверхности хомутами или горячей пайкой.
  4. После прохождения метровой глубины сверху на конструкцию устанавливают дополнительный элемент обсадки, после чего продолжают проходку в грунт.

Буровая рукоятка и труба для удлинения

Чтобы обеспечить удобную эксплуатацию самодельного бура, предусмотрено два конструктивных элемента – рукоятка и разъемная труба для удлинения.

Практичная буровая рукоятка

Важный элемент буровой установки, который обеспечивает вращательные движения бура. Она может иметь сложную или облегченную конструкцию, в зависимости от трудоемкости процесса бурения, состава грунта и глубины разрабатываемой скважины.

Для изготовления рукоятки применяется металлопрокат повышенной прочности и износостойкости, способный выдерживать предельные механические нагрузки.

Соединение рукоятки с верхней частью удлиняющей трубы выполняется сваркой.

Разъемная удлиняющая труба

Труба для удлинения позволяет выполнять буровые работы на достаточную глубину. Для этого используется буровая труба разъемной конструкции, состоящая из секций. При этом размер одной секции не должен превышать 100 см.

Количество секций выбирается с учетом глубины проходки в грунт. Наращивание выполняется путем присоединения секций к буровой установке по мере продвижения снаряда в глубину.

Сконструировать ручной бур для скважины собственными силами достаточно просто. Это приспособление позволит не только сэкономить деньги на оплате услуг профессиональных бурильщиков, но и приобрести бесценный опыт в разработке частной скважины для автономной системы водоснабжения.

Загрузка…

Самодельный бур для скважины своими руками, различные виды

Земляные работы сопровождают практически все разновидности строительства. Каждое здание стоит на земле, а фундамент находится вообще в глубине земли. Благодаря такому расположению здание способно надёжно стоять и сохранять свою целостность на протяжении не одного десятка лет.

Земляные работы проводят с помощью различных инструментов таких как специальная тяжёлая техника, моторные ручные инструменты и приспособления и собственно полностью ручные приспособления. Одним из ручных инструментов является самый простой земляной бур.

Винтовой бур

Начнём со сборки своими руками самого простого и наиболее популярного в использовании винтового бура. Благодаря своей довольно простой и доступной конструкции, он очень удобен и практичен, а пробурить с его помощью землю можно невероятно просто и быстро. К тому же простая форма позволяет легко и без всяких проблем изготовить такой бур своими руками в домашних условиях с самыми мизерными затратами на материалах.

Чертеж спирального бура для скважины

В заводских условиях, такие буры представляют собой трубку, которая играет роль центрально поры и соединяет движущий элемент, ручку, с рабочей частью, винтом. Винт изготавливается из пластин различного диаметра, каждая из которых заточена на одном краю. Форма пластин выполнена полукругом, а также они немного изогнуты.

Изготовлены рабочие пластины из специально стали для инструментов, которая обладает очень высокой прочностью, ударной и износостойкостью. В домашних условиях, конечно, таких материалов вы не сможете найти, но вот более простая модель у вас получится без проблем, для того следует обзавестись сварочным и некоторым слесарным инструментом.

В основе нашего бура будет труба, с большой толщиной стенок, дабы она не деформировалась или вовсе не лопнула в процессе эксплуатации. На её конец приваривается острый наконечник, который будет выполнять функцию направляющего конуса, благодаря чему бур будет работать в строго установленном направлении.

Следующим этапом будет изготовление и установка рабочей части своими руками, а именно режущих ножей для бурения. Они должны быть изготовлены из стали толщиной от трёх миллиметров, меньше будет недостаточно и они очень быстро сломаются или деформируются в процессе работы.

Отличным вариантом будет использование старого круга от циркулярных пил. Он изготовлен из металла с достаточной прочностью и толщиной. Такой круг следует разрезать на две равные части.

Их установку следует производить, отступив двадцать сантиметров от самой нижней точки острия направляющей. Приваривать лопасти необходимо под углом пятнадцать-двадцать градусов относительно плоскости земли, таким образом, между пластинами получится угол примерно тридцать градусов.

Рукоятку будет делать из любой схожей с основание трубой. Она просто приваривается либо прикручивается на верх основания. Съёмная рукоятка нужна в том случае, когда вы делаете своими руками бур с возможность наращивать его длину, чтобы иметь возможность бурить глубокие скважины.

Ложковый бур

Такая разновидность буров является одной из самых простых и доступных на сегодняшний день. Благодаря простоте конструкции и хорошей функциональности его широко используют для бурения различных грунтов. Отлично подходить для бурения скважин в лёгких и сыпучих грунтах. Изготовление будет происходить из простой трубы, длиной примерно семьдесят или восемьдесят сантиметров, такого размера будет вполне достаточно.

Бур-ложка (ложковый бур) – металлический цилиндр со спиральной или продольной нарезкой.

Прорезаем нижнюю часть на семь-восемь миллиметров, чтобы была возможность согнуть край, который будет режущим. Величину этой прорези следует подбирать, опираясь на то, какой грунт вы планируете бурить данным инструментом. Для более тяжёлых и сбитых грунтов, её следует увеличивать, если же бурение будет происходить в сыпучих песчаных грунтах, тогда прорезь следует зауживать.

Нижнюю часть следует загнуть своими руками таким образом, чтобы она образовала ковшеобразную форму, а режущие кромки, которые расположены в оборотном направлении, следует качественно заточить чтобы они легко врезались в грунт и могли без труда разрезать попавшие на пути корни.

Для улучшения качества бурения, между загнутыми ковшами можно приварить сверло, которое, как и в предыдущем варианте, будет служить направляющей и облегчит работу бура.

При этом направление врезания сверла должно совпадать с направлением бурильных ковшей, иначе пользы от него не будет. Ручку привариваем или вкручиваем по тому же принципу что и в предыдущем варианте, используя самую обычную трубу.

Если вам нужна яма большего диаметра, тогда следует подбирать чертежи с большей трубой. Диаметр скважины будет равным внешнему диаметру подобранной трубы, так что подбирайте её соответственно вашим требованиям. Лучше всего сделать сразу несколько вариантов с разным размером, чтобы у вас всегда был выбор.

Забивной вид

Работа таким буром, в сравнении с предыдущими разновидностями является самой медленной и тянет за собой большие трудовые затраты. Но такая разновидность бурильных инструментов отлично подходит для создания скважин в сыпучих и песчаных грунтах. Основным рабочим органом такого устройства, является так называемый забивной стакан.

Схема желонки с шариковым клапаном.

Изготовление такой составляющей происходит из толстостенной трубы, длиной от одного до трёх метров. Такая труба будет забиваться в землю, а всю её полость заполнит грунт, в котором и происходит бурение скважины. В трубе прорезается продольная прорезь, через которую будет высыпаться весь собравшийся внутри грунт. На верхнюю часть наваривается штанга.

Если же требуется пробурить водянистые или песчаные грунты своими руками, то на нижнем краю устанавливают специальный клапан, который называют желонкой. При забивании она находится в открытом состоянии, а в случае, когда трубу начинают вынимать она сразу закрывается тем самым блокирую собравшийся внутри грунт, не давая ему высыпаться.

Стоит ли вообще изготавливать самодельный бур

Безусловно, если у вас есть свободное время и вам в хозяйстве часто требуется помощь бура либо вы планируете начинать строительство, то изготовить такой инструмент своими руками следует обязательно.

Если сравнить себестоимость самодельного и цену покупного инструмента, то можно заметить, что самодельный обойдётся вам в десятки раз дешевле, при этом сможет прослужить очень долго и поможет справиться с различными трудностями при земляных работах.

К тому же потратив пол для, вы получаете достаточно качественный и полезный хозяйственный инструмент, который будет у вас всегда под рукой и при необходимости поможет справиться с поставленной задачей.

Вам не нужно будет бегать по соседям и спрашивать у кого есть данный инструмент или бежать в магазин и тратить солидные деньги на его покупку.

Как сделать спиральный и ложковый бур для скважины своими руками

Неглубокую, метров до двадцати, скважину вполне по силам сделать самому. Для этого потребуется разъемная буровая труба, приспособление, чтобы ее можно было вручную вращать, и, конечно, сам бур. Сделать бур для скважины своими руками вполне реально любому человеку, умеющему немного работать с металлом. Все буры, которые можно сделать самостоятельно, рассчитаны на выполнение скважины в мягком материале – земле, песке. Через камень такими бурами не пройти.  Наиболее часто применяются два разных вида буров – спиральный и ложковый.

Как сделать спиральный бур своими руками

В самом простом исполнении этот бур представляет собой металлический стержень с заостренным концом, в 200 миллиметрах от которого привариваются два ножа. Ножи – это две половинки стального диска толщиной 2 мм, которые привариваются к стержню друг напротив друга под углом 20 градусов к горизонтали (получается угол между половинками 40 градусов). Нижние кромки ножей затачиваются. При вращении бура ножи врезаются в землю, и при вытаскивании бура из земли поднимают землю на поверхность. По мере углубления штанга, укрепляемая на конце бура, наращивается, и при каждом подъеме разбирается. Соединение штанг может быть резьбовым, тогда оно должно фиксироваться шплинтом, чтобы не раскрутилось, или втулочным, опять-таки с креплением шплинтом.

Спиральный бур можно сделать и действительно из стальной спирали: полосу инструментальной стали нагреть и скрутить в спираль с шагом, равным диаметру, после чего закалить. Но эту работу в домашних условиях не сделать.

Спиральный бур может быть использован в глинистом грунте, не помешает ему и мелкий гравий, встречающийся на пути.

Делаем ложковый бур

Бур-ложка для ручного бурения представляет собой стальной цилиндр, в котором проделана продольная (иногда – спиральная) прорезь.  Ложка может быть свернута из листовой стали или изготовлена из трубы с продольной прорезью. Такой бур забирает грунт и нижними своими кромками, и вертикальной кромкой, набирая его в полость цилиндра. Иногда в нижней части бура приваривают обычное сверло по металлу, расположенное по оси штанги.

Основной особенностью ложкового бура является то, что оси сверла и штанги совпадают, а ось корпуса бура вместе с продольной режущей кромкой смещена относительно этой оси на 10-15 миллиметров. Этот эксцентриситет приводит к тому, что при вращении бура его продольная режущая кромка срезает грунт с боковых стен скважины, и скважина получается большего диаметра, чем сам бур.

Поэтому ложковый бур может проходить внутри обсадных труб, что позволяет их устанавливать непосредственно в процессе бурения скважины. Это очень удобно, так как предохраняет скважину от обрушения.

Бур-ложка имеет длину около 700 мм. Породу он в себе удерживает за счет ее сжатия и прилипания, так что для работы на сыпучих породах продольная щель должна изготавливаться более узкой.

Периодически бур вытаскивается из земли и очищается от набившегося в него грунта. Применяется ложковый бур для малоосыпающихся грунтов – суглинков или мокрого песка.

Абиссинский колодец. Дедовский способ бурения скважин в болотистых местностях

Еще одна схема устройства скважины – это забивной абиссинский колодец. При этом способе вообще не требуется бурение, и проходка осуществляется инструментом, который впоследствии остается в скважине.

Для этого готовится нижняя часть трубы, в которой выполняются многочисленные отверстия для воды, на них напаивается нержавеющая проволока, и надевается тканая металлическая сетка. На конец трубы накручивается копьевидный металлический наконечник из инструментальной стали, закаленный до уровня зубила.

Забивается конструкция в грунт при помощи тяжелой металлической бабки, надетой на трубу и упирающейся в передвижной подбабник – хомут, крепящийся на трубе. В 1-1,5 метрах выше крепится второй хомут с блоками, через которые перекинуты веревки, идущие к бабке. Потянув за веревки, бабку можно поднять вверх и, отпустив, нанести удар по подбабнику и, стало быть, по трубе. Забивание продолжается до тех пор, пока в трубе не появится вода. После этого можно ее поднимать или обычным насосом или, если диаметр трубы позволяет, погружным. Этот старинный способ может на легких грунтах с близкой грунтовой водой оказаться самым удобным.

Варианты дизайна внутренних лестниц

Лестницы в доме могут быть весомым дизайнерским элементом оформления интерьера. Вашему вниманию предлагается свыше десяти вариантов дизайна лестниц: от простого к сложному. Некоторые из идей подойдут для реализации в небольших двухуровневых квартирах и дачных постройках, другие будут более уместны в просторных коттеджах. Выбирайте!

Что лучше – брус или пеноблок?

Из чего строить – пеноблоков или бруса? Когда бюджет не терпит ошибок, важны любые мелочи. Мы сопоставили основные характеристики этих совершенно разных строительных материалов только для того, чтобы вы самостоятельно приняли решение в пользу одного из них. Пусть и получилось сравнение сухого с теплым, но это реально может вам помочь выбрать!

Виды декоративной штукатурки и техники её нанесения

Хотите придать стенам стильный и интересный вид? Забудьте про использование обоев, ведь можно использовать декоративную штукатурку! Сегодня этот материал уже не такой дорогой, а технологии его применения легко осваиваются даже теми, кто никогда не занимался отделочными работами.

Как выбрать бур для скважины

На дачном участке или в загородном доме часто требуется соорудить скважину для обеспечения водоснабжения, для посадки деревьев или для строительства забора. При бурении скважины возникает вопрос о том, как правильно это сделать и какой инструмент применить. В данной статье рассмотрим основные разновидности и советы по выбору бура для бурения скважины.

Оглавление:

  1. Особенности и устройство бура для скважины
  2. Виды буров для скважин
  3. Обзор производителей буров для скважин

Особенности и устройство бура для скважины

Инструмент, который помогает делать скважины, называется буром. Бур — способен проделывать глубокие вертикальные отверстия, с довольно небольшим диаметром, практически без помощи человека. Место, в котором начинается скважина, называется устьем, стены образуют ствол, а конец скважины — это забой.

Основные составляющие бура для скважин:

  • нижняя несущая труба,
  • наконечник,
  • резец,
  • рукоятка,
  • спиральная часть — шнек.

Спиральная часть бура производит разрушение той поверхности, на которой происходит бурение, и отводит разрушенный материал из места бурения. Наконечник имеет острую, но в тоже время, округленную форму, для легкого продвижения вглубь и повышения устойчивости инструмента. Рукоятка снимается, и устанавливается удлинитель, который увеличивает глубину бурения.

Сфера применения буров:

  • изготовление скважины для колодца;
  • посадка деревьев;
  • сооружение забора;
  • при изготовлении фундамента;
  • при работе над системами водоснабжения;
  • при необходимости провести под землей электрические провода или газовые трубы;
  • для устройства канализации или стока.

Виды буров для скважин

Одними из самых популярных являются ручные буры для скважин. Выделяют несколько разновидностей ручных буров:

1. Шнековый бур — производит бурение путем разрезания грунта специальными пластинами, которые приварены к основе бура. Пластины приваривают под прямым углом, в таком случае грунт не полностью извлекается из скважины, и приходится делать это лопатой. В другом виде шнекового бура, пластины приваривают под углом З0-70°. В таком случае, весь грунт легко выходит на поверхность.

2. Коронковый бур — инструмент, который состоит из трубы и коронки, которая располагается в нижней части бура. Коронку изготавливают из острых резцов прочного металла. При бурении коронковым буром используют сначала долот, а затем бур. Для предотвращения разрушения стенок скважин применяют воду. Коронковый бур требует дополнительных приспособлений, таких как долот, штанги и крепежи. Если глубина бурения превышает длину коронки, тогда сверху добавляются крепежные приспособления для наращивания штанг. В несколько этапов производят добавление новых штанг, таким образом формируя технологическую колонну.

3. Ударно-канатный бур — массивный инструмент, который состоит из трубы, на нижней части которой расположена желонка. при выполнении бурения ударно-канатным буром используют треногу, которая располагается на высоте 1,5-2 м.

4. Ложковый бур состоит из металлического стержня, на конце которого расположен большой цилиндр. Цилиндр снизу разделен на две части: продольно или спирально. Эти части смещены друг от друга на 10-12 мм. Нижняя часть цилиндра имеет режущую кромку. При бурении производят два вида движений: вращение и поступление. При вращении бура осуществляется бурение скважины, затем цилиндр наполняется грунтом, и бур вытаскивают для очищения. Ложковый бур подходит для влажных и неосыпающихся грунтов. Диаметр ложкового бура бывает разных размеров, а длина стержня обычно не превышает 70 см. Такие буры применяют при бурении водных скважин.

5. Змеевик или бур спирального типа — применяется для проделывания скважин на глинистых или суглинистых грунтах, которые содержат гравий или гальку. Основные элементы змеевика: головка с нарезкой, несколько спиральных витков с лезвием и стержень. Бурение данным буром выполняют медленно, постепенно углубляя бур в землю, при этом грунт задерживается на спиральных витках. Когда все витки заполняются грунтом, бур извлекают на поверхность для очистки.

6. Для бурения в сухих глинистых или в рыхлых песчаных грунтах используют зубильное долото. Для изготовления этого инструмента применяют один сплошной кусок вязкой стали. Бурение зубильным долотом производят ударным способом, при этом каждый раз долото поворачивают на 15-20°. Диаметр буров для скважин: 7,4 см, 10,8см, 14,7 см. Долота используют для разбивания мелких камней, при сооружении скважины обычным буром.

7. Штанговый бур — инструмент, которым выполняют ударное или вращательное бурение. Для изготовления такого бура используют специальные штанговые трубы. Длина труб составляет 1, 2, 3 м.

Алмазные буры для скважин — инструмент, которым производят бурение в строительных материалах, таких как бетон, кирпич или камень. Алмазный бур бывает двух видов: электрический или гидравлический. Электрический алмазный бур способен выполнять бурение небольших скважин. Для работы гидравлических алмазных буров необходимо наличие специального гидравлического насоса, который помогает проделывать довольно объемные отверстия или скважины.Для изготовления алмазного бура используют золотую, серебряную или платиновую руду и алмаз.

Бур для скважины электрический — выполняет бурение скважин, через подключение к электричеству. Некоторые модели имеют встроенный аккумулятор. Некоторые модели работают на бензине или дизельном топливе. Преимуществами использования электрического бура является минимальное задействование ручной силы. Чтобы пробурить скважину, необходимо установить бур, подключить электропитание и наблюдать за работой бура.

Обзор производителей буров для скважин

Бур для скважины купить возможно на рынке или в хозяйственном магазине, некоторые предпочитают делать бур самостоятельно. Рассмотрим основных производителей буров для скважин:

1. Мастер Бур — торговая компания, которая занимается производством и продажей ручных буров для скважин.

Предназначения буров:

  • установка столбов для изготовления заборов;
  • посадка деревьев;
  • скважины для установки столбов для фундамента или для освещения;
  • бурение водных скважин;
  • бурение скважин в горизонтальном положении;
  • бурение разведочных скважин глубина которых не превышает 25-ти метров.

Компания предлагает дополнительные материалы для установки водоснабжения и набор инструментов для удобного бурения.

Мастер Бур предлагает четыре серии земляных буров: LIFE STANDART, Standart+, Profi, Дачник.

Серия LIFE STANDART и Standart+ включает тринадцать шнековых буров, которые различаются размерами и скоростью работы.

Технические особенности D135 Зшн.:

  • назначение: бурение водных скважин;
  • максимальная глубина бурения: 20 м;
  • длина: 110 см;
  • ширина: 13,5 см;
  • высота: 13,5 см;
  • количество шнеков: 3 шт.;
  • бур для скважины цена: 55 $.

Серия Profi представляет профессиональное оборудование для устройства фундаментов, установки столбов и земляного бурения водных скважин.

Мастер Бур выпускает 12 моделей земляных буров с накопителем.

Технические особенности D 160 2 шн.:

  • назначение: бурение водных скважин;
  • максимальная глубина бурения: 15 м;
  • длина: 110 см;
  • ширина: 16 см;
  • высота: 16 см;
  • количество шнеков: 2 шт.;
  • особенности: накопитель, который увеличивает количество выемки грунта, в процессе бурения;
  • высота накопителя: 45 см;
  • цена: 95 $.

Среди фундаментных расбуривателей представлено пять моделей коронкового типа.

Технические особенности фундаментного расбуривателя Мастер Бур:

  • назначение: бурение свайных фундаментов;
  • максимальная глубина бурения: зависит от количества используемых удлинителей;
  • длина: 110 см;
  • ширина: 30 см;
  • высота: 30 см;
  • особенности:дополнительная комплектация расбуривателями на 25 и на 30 см;
  • диаметр пяты: 52 см;
  • цена: 290 $.

Среди буров, предназначенных для бурения свай, Мастер Бур представляет пять моделей шнекового и коронкового типа.

Серия Дачник включает две модели скваженных буров.

Технические особенности земляного бура D 160 1шн.:

  • назначение: бурение скважин для садоводческого хозяйства;
  • максимальная глубина бурения: 60-70 см;
  • длина: 110 см;
  • ширина: 16 см;
  • высота: 16 см;
  • количество шнеков: 1 шт.;
  • особенности: бур изготовлен из специальной облегченной трубы;
  • цена: 30 $.

2. Алмазный бур Miral (Россия) — обеспечит быстрое и равное бурение, в котором отсутствуют вибрации или удары.

Технические особенности:

  • особенности: бур состоит из сегментной части, хвостовика, коронки и корпуса;
  • назначение: бурение асфальтовых, кирпичных, железобетонных, гранитных или каменных конструкций;
  • цена: в зависимости от размера, от 122 $.

3. Бензобур Hitachi (Таиланд) поможет с легкостью сделать скважины различного диаметра и глубины.

Технические особенности Hitachi DA 200 E:

  • особенности: наличие рамочной конструкции, которая обеспечивает комфортную работу, рукоятка сконструирована таким образом, чтобы устранять вибрации, которые возникают во время бурения, двухтактный двигатель;
  • мощность: 1,6 л.с.;
  • максимальный диаметр шнека: 20 см;
  • объем топливного бака: 700 мл;
  • вес бура: 8 кг.

4. Садовый бур Fiskars (Польша) — проделывание скважин для посадки кустов и деревьев или для установки столбов.

Технические особенности Fiskars 134720:

  • материал: стальная труба и прочная, удобная рукоятка;
  • количество лезвий: 2шт.;
  • максимальный диаметр скважины: 15 см;
  • длина бура: 110 см;
  • вес: 2,250 кг;
  • цена: 51 $.

5. Алмазный бур PDS (Польша) — предназначен для бурения различных скважин.

Технические особенности:

  • алмазное долото: 5,6 см;
  • назначение: бурение водных скважин, каменных, известковых, песчаных и гранитных грунтов;
  • особенности: высокая скорость бурения;
  • цена: 262 $.

6. Станок для бурения скважин Бур-50 — установка, которая позволяет производить бурение скважин, глубина которых составляет 50 м, а диаметр — 20 см.

Технические особенности:

  • назначение: бурение скважин;
  • рама: не требует разборки;
  • способ передвижения: откидные пневмоколеса;
  • тип управления: механический, электрический, цифровой;
  • цена: 2200 $.

Рекомендации по выбору бура для скважины

При выборе бура для скважины следует обратить внимание на такие характеристики:

  • тип бура;
  • максимальный диаметр скважины;
  • максимальная глубина бурения;
  • материал, из которого изготовлен бур;
  • гарантийные обязательства;
  • вес бура;
  • принцип работы;
  • стоимость;
  • назначение;
  • отзывы.

К выбору бура стоит подойти с большой ответственностью, ведь это инструмент, который часто бывает нужным в повседневной жизни.

В данной статье рассмотрели основные разновидности буров. Поэтому, прежде чем выбрать бур, определите грунт или поверхность, которую необходимо бурить, затем определитесь с типом бура, который подойдет для бурения данной поверхности наилучшим образом.

В технических характеристиках бура указана максимальная глубина и диаметр бурения скважины, выберите бур с запасом. Так как при бурении водных скважин, возможны обвалы, и глубину скважины трудно предугадать.

Вес бура имеет большое значение, при выборе ручного бура. Чем больше весит ручной бур, тем тяжелее проводить работы. По принципу работы выделяют ручные, электрические дизельные буры. Все зависит от стоимости и от характера работ.

Перед покупкой бура ознакомьтесь с отзывами о разных производителях и определитесь с определенной моделью.

Gramercy Tools Spoon Bits

Дизайн древний, восходит к римским временам. На раскопках викингов находили даже кусочки ложек. Насадки для ложек — это традиционные сверлильные инструменты, которые используются с скобами для изготовления стульев — никогда не используйте их с электродрелью любого типа. Их два ключевых преимущества по сравнению с обычными буровыми коронками и буровыми коронками заключаются в том, что вы можете регулировать угол отверстия во время сверления и что они позволяют сверлить почти до толщины материала без каких-либо проблем с прохождением.(Преимущество отсутствия шпоры.) Вы также можете грубо убирать отходы и не оставлять материал для шпоры.

Умение работать под углом очень важно при председательстве, потому что все углы обычно просматриваются. Без ходового винта вы можете успешно просверлить ножку стула почти на всем протяжении без того, чтобы ходовой винт выглядывал с другой стороны.

Биты для ложек Gramercy Tools полностью разработаны и изготовлены в нашей мастерской в ​​Бруклине (сразу за выставочным залом). Мы знаем, что на насадки этого типа есть спрос, особенно со стороны председателей, мастеров по изготовлению ложек и мастеров по дереву, но если биты не сделаны должным образом и не будут доставлены остро, они не будут работать хорошо.Отличная насадка для ложки срезает плотную спиральную стружку. Мы хотели создать что-то, что могло бы конкурировать с лучшими из тех, что были в прошлом. Для этого нам нужно было придумать, как обрабатывать очень сложную геометрию, научиться упрочнять биты без деформации и, наконец, затачивать их. Это один из самых технически сложных проектов, которые мы когда-либо делали.

При покупке четырех или более насадок на этой странице вы имеете право на 10% скидку. Скидка действует автоматически и отображается как запись в вашей корзине.

Полностью изготовлен в нашей мастерской в ​​Бруклине, Нью-Йорк.

НАЧАЛО ОТВЕРСТИЯ: Поскольку насадка для ложки входит в дерево как инструмент для резьбы, вы должны компенсировать это начиная с позиции, радиально смещенной от центра предполагаемого отверстия. Грубо говоря, вы хотите компенсировать ваша начальная точка 1/4 радиуса для твердых пород дерева и 1/2 радиуса для мягких пород древесины, регулируя по мере того, как вы познакомьтесь с режущим действием.

Поверните биту назад и вперед с легким давлением, увеличивая вашу дугу каждый время, пока ты не почувствуешь укус установила центральную ямочку, совпадает с желаемым расположением отверстия.На этом этапе вы можете увеличить давление и начните резать по кругу по часовой стрелке или против часовой стрелки, в зависимости от того, что вам больше нравится.

SwimmersBest Drill месяца: Spoon Drill

SwimSwam благодарит SwimmersBest за спонсорство «Drill месяца». Это повторяющаяся функция SwimSwam, которая приносит упражнения и идеи от различных творческих и новаторских тренеров со всего мира.

Июльское «Лучшее упражнение месяца» по плаванию приходит к нам от Тайлера Шеперда, главного помощника тренера ассоциации плавания Роли в Северной Каролине.

Тренер Тайлер плавал в TYDE и STAR Aquatics. Он получил степень бакалавра в области физических упражнений с несовершеннолетними в области биологии и психологии в Государственном университете Аппалачей в 2012 году (Go Mountaineers!). Находясь в Аппалачах, тренер Тайлер провел лето в качестве главного тренера летней команды Midway по плаванию.

Поскольку пловцы начинают возвращаться в воду после карантина, тренировки важны как никогда. Тренер Шеперд поделился своим любимым упражнением в аккаунте RSA в Twitter.«Упражнение с ложкой» предназначено для того, чтобы пловцы не могли приподнять голову при свободном дыхании. Основной принцип упражнения — воткнуть пластиковую ложку в заднюю часть шапочки пловца так, чтобы ручка спускалась по его шее. Таким образом, если пловец поднимет голову, чтобы дышать, он заметит, как ложка ткнет его.

СЛЕДУЙТЕ ВИДЕО, ЧТОБЫ РАБОТАТЬ НА ВАШЕМ ПОЛОЖЕНИИ ГОЛОВЫ FREESTYLE:

Нужно поработать над выравниванием и положением головы? Попробуйте воткнуть в кепку тренажер для осанки (он же ложку).Он будет сообщать вам каждый раз, когда вы поднимаете голову, чтобы дышать. # Usaswimming #ncswimming #agegroupswimming pic.twitter.com/NKRqRG1mAW

— swimRSA (@swim_RSA) 3 августа 2020 г.

О ПЛАВАНИИ BEST

SwimmersBest прокладывает путь в будущее оборудования для обучения плаванию. Компания предлагает широкий спектр решений для улучшения техники гребка, техники ударов и техники дыхания. Они предоставляют пловцам, тренерам и командам инструменты, необходимые для совмещения технических тренировок с тренировками на кондиционирование.Сочетая лучшие упражнения с лучшими инструментами, продукты SwimmersBest обеспечивают пловцам мгновенную тактильную обратную связь, чтобы они могли эффективно корректировать свою технику. Старый способ, когда тренеры постоянно напоминают пловцам об их индивидуальных проблемах, практически не дает улучшения в технике. Все продукты SwimmersBest предназначены для постоянного «общения с пловцами», чтобы они могли чувствовать проблемы и вносить исправления. Этот уникальный подход означает, что пловцы получают отрицательную обратную связь за неправильную технику гребка, что вынуждает пловцов быстро исправлять проблему самостоятельно.SwimmersBest — это компания, которая постоянно разрабатывает новые инновационные продукты, и будет предлагать вам необходимые решения.

САЙТ SWIMMERSBEST

ЛУЧШИЙ ПЛАВАТЕЛЬ FACEBOOK

ПЛАВАТЕЛЬНЫЙ TWITTER

SWIMMERSBEST YOUTUBE

ПЛАВАТЕЛЬНЫЙ ИНСТАГРАМ

Новости плавательного снаряжения любезно предоставлены SwimmersBest, партнером SwimSwam.

Оболочка, ложка и насадка для носа


Древние мастера по дереву имели много форм сверл.Им требовалось множество форм для различных задач растачивания, торцевое зерно, поперечное зерно, плоское дно и т. Д. Кроме того, без преимущества «хвостатого помощника», который мог бы проложить себе путь через кусок дерева с грубой силой, подходящее сверло для правильное приложение было вопросом необходимости.

Древние египтяне используют луковую дрель

Более современная разновидность луковой дрели, насосная дрель

.

Использование нагрудника для оказания давления при использовании лукового сверла.

Вы когда-нибудь слышали о парсере? Еще одна история на другой день.


Технология буровых долот развивалась вместе с прогрессом в производстве стали и производственными возможностями.

Раковина, ложка и насадка для носа были примитивными насадками по сегодняшнему стандарту, но, хотя они выглядели одинаково и часто путались друг с другом, их небольшие различия заставляют их лучше выполнять различные скучные работы.

Как ни странно, идея вращающейся скобы появилась совсем недавно. В течение долгого времени растачивание осуществлялось возвратно-поступательным движением, поэтому долота резали только половину времени.Современное Z-образное сверло, разработанное для перфоратора Yankee, решает эту проблему, предлагая две противоположные режущие кромки.

Раннее упражнение на толчок янки.

Более современная толкающая дрель MF Buck Rogers


Винтажные сверла Yankee, по форме напоминающие коронки.

Тогда было вполне естественно, что некоторые из первых скучных насадок, разработанных для корсета, были созданы по образцу этого старинного дизайна.

Моя металлическая скоба Sheffield. Кто-то ранее заменил винты железные

латунными винтами.Они всегда шли с железными винтами, гррр.

Оболочка является производной от пин-бит

.

Булавка похожа на долото, заостренную как внутри, так и снаружи. В продаже они были заточены только снаружи и под наклоном, но будет обнаружено, что если заточить немного внутри, и оба угла будут удалены (тогда он станет кусочком), так что контакт с деревом произойдет в центре Если конец сверла имеет вид зазубрины, его резка улучшается, а сглаживание и полировка по всей поверхности позволяют стружке более свободно уходить.

Это условие необходимо в работе любого режущего инструмента. Чистые, полированные поверхности помогают беспрепятственно улетучиваться стружкам и стружкам.


Детали долот ракушки; у крайнего левого края сломан конец,

кончик должен быть заостренным, больше похожим на выбоину.

Раковина подходит только для растачивания под прямым углом к ​​древесному волокну, острый, похожий на долото, край режет свободно; в отверстии значительной глубины стружка имеет тенденцию оставаться, забивая коронку.Тем не менее, это отличная насадка, чтобы наскучить. Когда острый край насадки-ракушки заточен до точки, она образует так называемый дюбель, который практически такой же по форме, как и долото для ложки, но имеет более широкий стержень.

Насадка для ложки похожа на раковину, но заостренная часть напоминает чайную ложку, но больше похожа на очертания готической арки, где металл выдолблен, образуя режущий край. В отличие от модифицированного долота, похожего на долото, его конец больше похож на небольшой совок.Это сверло легко, свободно и качественно сверлится, войдет более точно туда, куда хочет рабочий, оно прочное и дешевое (sic).

Современные насадки Spoon и расширители с конусом, традиционные коронки

Носовая насадка аналогичной конструкции но. Его передний край, из которого он происходит его название, это часть стали, изогнутая почти под прямым углом и заостренная так что он образует своего рода долото. Избежать ловля, углы закруглены. Для расточки по зерну не подходит надежный, обычно входящий на половину своего диаметра от того места, где он был начал.Но для просверливания конца зерна наконечник эффективен и дешево (все равно было!) Эту биту тоже нужно вытаскивать время от времени для удаления стружки, иначе она забивается.

Насадка носовая

Следующий. В этой эволюции появились кусочки буравчика. Закрутите конец кусочек носа, примерно на пол-оборота, и у вас буровая коронка, также называемая сверлом с закручивающейся головкой, полукруткой или норвежской коронкой, а также швейцарской коронкой. Хммм, эти норвежцы и швейцарцы наверняка перепутали кучу кусочков !? 🙂 Это крутое нововведение помог убрать биты, чтобы предотвратить задыхаясь.Этот дизайн в конечном итоге будет усовершенствован с помощью насадки Рассела Дженнингса, а затем модифицированный твердым сердечником с битой Irwin.

Бита Рассела-Дженнингса. Более плотная скрутка позволяет легче и быстрее извлекать стружку.

Он также помогает сверлить более прямолинейно, чем долота Irwin, так как закрученные канавки расположены ближе.

Биты Irwin, закрутка огибает центральный стержень, делая его более жестким

чем биты Рассела-Дженнингса.

Остальное как говорится, это история

Боб, историк инструментов

Изготовление старинной рабочей ложки с использованием современных электроинструментов

Эта полезная ложка попала ко мне в дом через мою свекровь, которая говорит, что батрака попала в нее еще маленькой девочкой из Миннесоты.В моей книге, поскольку ей сейчас 85 лет, это старинная ложка. Похоже, он существует уже давно, но я был удивлен, обнаружив, что это очень удобный инструмент на современной кухне. Он достаточно длинный, чтобы размешать глубокий горшок, достаточно глубокий, чтобы его можно было использовать как половник, и тонкий по краям, чтобы сделать глоток супа. Плоский конец миски отлично подходит для жарки и вынимания последних кусочков из сковороды, как лопатка.

1. Принадлежности

  • Фигурный клен 12 дюймов x3-l / 4 дюйма x 1 дюйм, твердый клен, вишня или орех — полезный инструмент; липа или орех, если он должен быть более декоративным, и вы хотите вырезать его вручную.
  • Ленточная пила с полотном шириной 1/4 «
  • Сверлильный пресс с коронкой Форстнера 2 «
  • Резец № 9 3/4 «или аналогичный инструмент
  • Стрежня для чаши № 8 3/4 дюйма или аналогичный инструмент
  • Механический резчик с зубчатым наконечником, шлифовальная коронка из карбида вольфрама, 7/8 «x 1-1 / 4»
  • Большая цилиндрическая шлифовальная коронка
  • Ленточная шлифовальная машина с лентой зернистости 60

Я хотел скопировать дизайн, но это нужно было сделать в спешке для подарка моей дочери на новоселье, поэтому я придумал несколько ярлыков.Электроэнергия используется почти во всех аспектах этого проекта, но если у вас нет указанного инструмента, вы всегда можете выполнить ручную резьбу.

Я сделал этот проект из фигурного клена для долговечности и красивого вида. Это должна быть рабочая ложка, и не только для украшения, но ручка хороша и плоская, если вы хотите добавить узор обожженного дерева или немного резьбы по стружкам.

На обратной стороне ручки есть надпись, в которой указаны имена купи, местонахождение нового дома и дата.Это сработало так хорошо в качестве подарка на новоселье, что я сделала еще один для своего сына, когда он переехал, с информацией о той паре, выжженной в ложке.

Эта ложка — не только хороший инструмент и отличный подарок, но и может стать семейной реликвией.

2. Начните с шаблона

1. Скопируйте узор и обрежьте его снаружи, чтобы его было легче разместить на доске. Выберите плоскую доску с квадратными краями или сделайте доску квадратной, используя фуганок или рубанок.

2. Положите верхний рисунок на лицевую сторону доски, чтобы использовать текстуру и цвет или избежать пятен на древесине.

3. Обведите рисунок нестираемым маркером, который будет виден, когда вы вырежете рисунок.

Перенести узор на доску темной линией

3. Вырезание заготовки:

4. Вырежьте верхний рисунок ленточной пилой.

Расположите пальцы подальше от пути движения полотна при вырезании заготовки ленточной пилой.

Если у вас нет ленточной пилы, то спиральная пила подойдет вам. Как вариант, вы можете использовать лобзик, но это будет сложно и несколько опасно. Копировальная пила также подойдет, и у нее есть дополнительное преимущество, заключающееся в наращивании мышц рук.

4. Высверливание ложки в чаше:

5. Вы, конечно, можете вырезать эту ложку без использования сверлильного станка, но гораздо проще вырезать форму чаши, когда большая часть дерева уже удалена. Используйте сверлильный станок и сверло Форстнера диаметром 2 дюйма, чтобы сделать отверстие, отмеченное на шаблоне.Используйте зажимы, чтобы удерживать ложку на месте для сверления, если вы не сильнее лошади. Сверлильные станки обычно имеют мощность 1 л.с., и без зажима вы не сможете удержать большую коронку от вылетания заготовки из ваших рук. Установите ограничитель глубины на просверливание всего 3/8 дюйма в заготовке.

Просверлите отверстие диаметром 2 дюйма в месте маркировки.

Острие долота Форстнера войдет еще на 1/8 дюйма в бланк. Оно будет на 1/2 дюйма снизу. Этот момент будет напоминать нам, когда нужно остановиться, поскольку мы грубо вырезаем чашу.

5. Вырезание чаши из ложки:

6. Заклейте детали вместе прочной двусторонней лентой.

Заклейте все вместе, как было. На этой фотографии детали расположены в шахматном порядке, чтобы показать, как они собираются заново, но вы должны положить их на верстак, чтобы они были идеально плоскими, как доска, из которой они были вырезаны.

После того, как части будут соединены, положите доску на бок и хорошенько постучите по ней резным молотком, чтобы убедиться, что части очень хорошо слиплись.

7. Перенесите боковой узор на одну из сторон доски.

Рисунок сбоку перенесен на сторону доски.

Убедитесь, что вы сориентировали выкройку в правильном направлении и что лучшая сторона доски окажется на вершине ложки.

8. Полезный совет: Каждый раз, когда вам нужно выпилить ленточную пилу высокий и тонкий кусок дерева, как в этом проекте, вам нужно использовать стабилизирующий блок, который поможет удерживать доску устойчиво и под прямым углом к ​​столу.

Использование стабилизирующего блока

9. Прикрепите квадратный деревянный брусок к одной стороне доски (снова с помощью ленты) на том же уровне, что и сторона, которая будет прилегать к столу ленточной пилы. Этот блок поможет удерживать доску в вертикальном положении при обрезке бокового профиля и даст вашим направляющим пальцам безопасное место для удержания. Убедитесь, что полотно ленточной пилы и доска расположены под прямым углом к ​​столу, и аккуратно обрежьте боковой профиль. Сделайте последний надрез сбоку стабилизирующим блоком.

НЕ ДЕЛАЙТЕ ЭТО: Резка без стабилизирующего блока может испортить заготовку, если вы не будете очень осторожны и не имеете большого опыта в использовании ленточной пилы. Это также может привести к налету лезвия. Крепление стабилизирующего блока займет всего минуту, чтобы обеспечить вашу безопасность и успех.

6. Вырезание ложки для ложки:

10. Поможет, если у вас есть хороший способ закрепить заготовку для резьбы. Надежно закрепите его на верстаке или зажмите тисками, как я здесь.

Зажим и резьба

Держите обрезок ручки под ручкой, чтобы облегчить зажим и сохранить уровень резьбы. Сделайте неглубокие упорные надрезы с помощью настольного ножа или долбления по линии, обозначающей внутренний край чаши ложки. Затем сделайте изогнутую траекторию от этих упоров до пропила Форстнера, используя канавку № 9 шириной 3/4 дюйма.

Сделайте вырез от внутреннего края чаши до края отверстия сверла.

Теперь переключитесь на долбление чаши и продолжайте резку по плавной кривой до тех пор, пока острие долота Форстнера не будет вырезано и не появится плавная кривая по всей внутренней части чаши ложки.

Используйте долото для чаши, чтобы закончить ручную резьбу чаши для ложки.

11. Полезный совет: Используйте сторону чаши ложки в качестве точки поворота для рычага выемки ложки при удалении дерева изнутри чаши. Просто возьмите немного дров за раз, иначе вы рискуете выкопать больше дров, чем планировалось.

12. Используйте довольно крупную зубчатую коронку из карбида вольфрама, чтобы завершить формирование внутренней части чаши.

Двуручная рукоятка дает много контроля

7.Грубая форма задней части ложки:

13. Вы можете придать форму обратной стороне ложки ручным или механическим инструментом для резьбы, но вы будете поражены тем, насколько быстро и легко это можно сделать с помощью ленточной шлифовальной машины и шлифовальной ленты с зернистостью 60. Будет много пыли, поэтому вы можете делать это на улице или с помощью хорошего пылесборника. В любом случае наденьте хорошую респираторную маску, чтобы пыль не попала в легкие. Если у вас нет стационарной ленточной шлифовальной машины, вы можете использовать портативную машину, если она была закреплена в тисках вверх дном.

14. ПРЕДУПРЕЖДЕНИЕ: Использование ленточной шлифовальной машины от руки является опасной по своей сути техникой, но люди, которые делают коробки для ленточных пил, делают это постоянно. Требуется некоторый опыт, чтобы точно знать, какое давление нужно приложить к изделию и как подойти к прядильной ленте. Всегда сначала прикасайтесь к ремню нижним концом доски, а затем сразу же следуйте за остальной частью. Древесину нужно держать крепко, но осторожно прикасаться к ремню.

15.Безопасность прежде всего: убедитесь, что вы всегда знаете, где находятся ваши пальцы. Несмотря на то, что ленточная шлифовальная машина не так опасна, как некоторые другие электроинструменты в магазине, с ее помощью можно быстро удалить много кожи. Держите заготовку ложки крепко, но осторожно, чтобы отпустить ее, если возникнет проблема. Вы всегда можете вырезать новую заготовку, но отрастить кожу — совсем другое дело. Не кладите заготовку на стол, иначе вы не сможете манипулировать ею, чтобы выгнуть спинку ложки.

Формирование задней части чаши ложки.

16. Затем, используя конец ременного валика, сформируйте шейку ложки.

Формируем горлышко ложки.

В завершение закруглите заднюю часть ручки от центральной линии до передней плоскости в форме буквы «U». Не переусердствуйте с шлифовкой ленты. Цель состоит в том, чтобы удалить лишнюю древесину и создать плоскости, близкие к окончательной форме, но не добиться идеального шлифования. На такой быстродействующей машине слишком легко отшлифовать важные куски дерева.

17.На фото ниже половина работы сделана, а половина все еще в квадрате. Часто проверяйте, не удаляете ли вы древесину, которая понадобится вам при окончательной формовке / шлифовании. Оставьте пока толщину чаши ложки примерно 3/16 дюйма.

Левая сторона ложки отшлифована до нужной формы. Правая сторона не сформирована.

8. Завершите формовку ложки:

18. Снова используйте шлифовальную фрезу, чтобы сгладить плоскости, образованные ленточной шлифовальной машиной.

Здесь я сравниваю новую ложку со старой, чтобы убедиться, что у меня правильная форма.

Ложки сравнения.

9. Делаем ложку симметричной и однородной:

19. К сожалению, я не знаю способа эффективно отшлифовать внутреннюю часть чаши, кроме как вручную. Это тяжелая работа, но кто-то должен ее делать. Думайте об этом как о «Дзен шлифования» и приступайте к работе. Начните с бумаги с зерном 50 и продвигайтесь к 100, 150, 180 и 220 зернам.Если после того, как вы закончили, у вас остались отпечатки пальцев, возможно, вам придется просмотреть их еще раз.

10. Чистовое шлифование:

20. Для наружных поверхностей нет ничего лучше, чем шлифовальная машинка «Тутси-ролл». Опять же, вам нужно будет пройти путь от грубой к мелкой наждачной бумаге, но это будет проще для ваших пальцев.

Шлифовальная машинка «Tootsie-roll» помогает сохранить кончики пальцев

21. Полезный совет: Если вам нужно много шлифовать, держите поблизости лампу направления.Когда вы подумаете, что закончили наждачной бумагой, очистите от шлифовальной пыли и внимательно посмотрите под углом на царапины, оставленные на дереве. Если есть более глубокие царапины, вам нужно отшлифовать их до тех пор, пока они не исчезнут, прежде чем переходить к следующей зернистости. Если вы оставите эти царапины на дереве, вы будете просто полировать дерево между царапинами, когда будете шлифовать более мелкой зернистостью.

Если посмотреть на шлифовальную работу при прямом свете, на этом куске красного дерева видны неровности.Центр идеально гладкий, в то время как внешние края еще грубые и законченная ложка, вид сверху. Его размеры 11 x 3 x 7/8 дюйма.

22. Когда у вас будет идеальная поверхность 220, потратьте несколько дополнительных минут, чтобы отшлифовать вручную наждачной бумагой с зернистостью 320, затем с зернистостью 400 и 600. Эта окончательная шлифовка действительно подчеркнет волнистость или «кошачий глаз» фигурного клена.

11. Чистовая обработка:

23. Готовые ложки можно обработать нетоксичными маслами, такими как минеральное масло, масло мясных блоков или масло грецкого ореха.Уход за этим кухонным инструментом заключается в обновлении масла, когда оно выглядит сухим. Как вариант, его можно закончить финишем салатницы. Эта ложка была закончена маслом из мясных блоков. Конечно, его нельзя мыть в посудомоечной машине, но он готов в течение многих лет разливать овсяные хлопья и перемешивать бок-чой.

Ложка готовая, вид снизу. Изготовлен из фигурного клена с масляной отделкой.

12. Об авторе

Донна занимается продвижением резьбы по дереву с тех пор, как стала членом Ассоциации резчиков по дереву Центрального Техаса в 1995 году.Она была секретарем / редактором информационного бюллетеня этого клуба в 1996 году и президентом в 1997 году. Она также является членом Техасской гильдии резчиков по дереву и с тех пор, как начала заниматься резьбой, посещала занятия на их собраниях, проводимых два раза в год. Она преподавала на этих тусовках с 1996 года. Она также вела уроки карвинга во многих других клубах Техаса.

Донна руководит новой группой на Yahoo под названием «woodworking_women». В него входят женщины со всего мира, которые делятся своим опытом и поддержкой, а также своими проблемами и вдохновляют на всевозможные проекты в области деревообработки.Донна также усердно работает над написанием книги о коробках для ленточных пил. Ищите это в 2006 году!

Подвеска Spoon | Сделай сам

ложки
вращающийся инструмент с отрезным кругом или ножовкой
защитные очки и перчатки
сверло или сверлильный станок
сверло, подходящее для использования по металлу
шило и молоток
старые декоративные серьги или броши
двухкомпонентная эпоксидная смола
чаша с песком или сырой рис

1.Выберите ложку, которая послужит основой для кулона. Поскольку в этом проекте не будет отопления, вы можете использовать для этого проекта позолоченные ложки.

2. Закрепите ложку ручкой наружу в тисках. Не затягивайте тиски так сильно, чтобы исказить форму чаши ложки.

3. Отрежьте рукоятку вращающимся инструментом с отрезным кругом; ножовка тоже подойдет. Вы можете отрезать ручку на одном уровне с чашей ложки или оставить короткий стержень. Предупреждение о безопасности: Всегда надевайте защитные очки и перчатки при резке металла. Также не прикасайтесь к свежеобрезанному металлу — он может быть очень горячим.

4. Зачистите обрезанный край вращающимся инструментом с проволочным диском; вы также можете отшлифовать его вручную.

5. Вы просверлите небольшое отверстие в стержне или основании ложки, чтобы прикрепить ее к цепочке для ожерелья. Определите положение отверстия и с помощью шила и молотка сделайте в этом месте небольшое углубление, которое поможет направить сверло.

6. Просверлите отверстие с помощью сверлильного станка, ротационного инструмента или ручной дрели. Обязательно используйте сверло, подходящее для обработки металлов.

7. Выберите старую серьгу или брошь — или просто их часть — и вставьте в кулон-ложку. Поместите предмет в чашу с ложкой, затем положите ложку в чашу с песком или рисом. Это позволит удерживать ложку неподвижно, пока высыхает эпоксидная смола.

8.Смешайте достаточно двухкомпонентной эпоксидной смолы, чтобы заполнить чашу ложки. Смолу можно приобрести в магазинах товаров для дома и хобби. Используйте старую пластиковую чашку или другой одноразовый контейнер для смешивания смолы и следуйте всем инструкциям на упаковке. Вы можете смешать со смолой блестки или крошечные бусинки.

9. Убедитесь, что ложка устойчиво стоит в рисовой или песочной подушке, и проверьте положение украшения серьги или броши. Когда все будет на месте, медленно налейте в ложку эпоксидную смолу.

10. Дайте проекту высохнуть не менее 24 часов, затем прикрепите его к цепочке с помощью прыгунов.

11. Вы можете заменить эпоксидную смолу кристально чистой глазурью в этом проекте. Однако глазурь нужно добавлять в несколько слоев; подробности в инструкции к упаковке.

Лучшая цена на буровую ложку — Лучшие предложения на буровые ложки от мировых продавцов буровых ложек

Отличные новости !!! Вы попали в нужное место для буровой ложки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая буровая ложка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою буровую ложку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ложке для сверления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ложку для сверления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Poop: маловероятный спаситель для детей, изучающих кандзи

С 1-го по 6-й класс японские школьники начальной школы должны выучить более 1000 символов кандзи и запомнить их.Трудная задача, с которой сталкиваются все дети в Японии, обычно выполняется только путем механического запоминания: повторения персонажей снова и снова. Но в книжных магазинах по всей Японии недавно появился маловероятный спаситель: какашки.

В марте этого года книжное издательство Бункёша выпустило 6 серий книг для изучения иероглифов под названием «Унко-Кандзи Упражнение». Унко — японское слово, обозначающее какашки. Он выходит из твоей задницы и воняет. Если есть одна вещь, с которой могут согласиться все дети, так это то, что какашки — это смешно.Таким образом, включив в обучение мелкий юмор, создатели решили сделать изучение кандзи веселым и веселым, а не скучным и утомительным.

Как именно они включают фекалии? Во-первых, странно симпатичный талисман Унко Сэнсэй проведет вас через все упражнения. В каждом из них вы сначала практикуете кандзи, а затем есть 3 примера предложения, которые включают и кандзи, и какашку. Правильно: издатели придумали в общей сложности 3018 примеров предложений, касающихся какашек. И они действительно довольно забавные.

упражнение по иероглифам 取 (брать) и 集 (собирать)

Выше находится страница с кандзи 取 (дубль) и 集 (собирать). Вот примеры предложений для 取:

  1. Мужчина взял какашку в руку, чтобы справиться со своими трудностями
  2. Зарубежное агентство новостей пришло, чтобы взять у меня интервью о моей какашке (примечание: кандзи для интервью — 取材, буквально «собрать материал»)
  3. Мне пришлось 100 раз продиктовать слово poop (примечание: кандзи для обозначения диктовки — 書 き 取 り, буквально «писать дубль»)

Глупо? Да.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
