Конек вальмовой крыши: особенности монтажа и расчета высоты

что это, виды, как сделать своими руками

Конёк является одним из составляющих элементов скатной кровли здания. Эта область подвержена интенсивному воздействию климатических факторов и поэтому должна обладать рядом характеристик, обеспечивающих защиту подкровельного пространства. Для этого следует правильно выбрать вид конька крыши и учитывать технологию его монтажа.

Что такое конёк крыши

Скатная крыша представляет собой несколько плоскостей, в области смыкания которых и образуется конёк. На разных типах кровель конструкция этого элемента может отличаться, но всегда конёк является самой высокой точкой крыши. Область смыкания плоскостей наиболее выражена в двускатных крышах. В ломаных, четырёхскатных и других подобных сооружениях также присутствует конёк.

Конёк присутствует на разных типах кровель

Функции этого элемента заключаются в следующем:

• основное назначение — замыкание верхних кромок плоскостей скатов;
• обеспечение свободной циркуляции воздуха в пространстве под кровлей;
• предотвращение появления конденсата, в результате которого крыши подвергается деформации и гниению;
• эстетическое дополнение скатов кровли для законченного облика здания.

Конёк крыши имеет простую конструкцию, но предотвращает попадание влаги в пространство под кровлей. Благодаря этому продлевается срок службы крыши, а также обеспечивается целостность всех материалов кровельного пирога.

Конструкция конька для кровли

Конёк для кровли представляет собой длинный элемент, монтирующийся на область соединения кровельного покрытия. Деталь может быть в форме угла, полукруга, фигурного элемента. Такое ребро крыши монтируется горизонтально, но листы кровельного материала не должны быть герметично соединены под коньком. Это необходимо для создания вентиляционного зазора, обеспечивающего циркуляцию воздуха.

Вентиляционный зазор обязателен при устройстве конька

При устройстве элемента используют специальный уплотнитель, предотвращающий проникновение холодного воздуха, но обеспечивающий выведение влаги. Конёк крепится на стропильную системы кровельными саморезами с уплотнительной вставкой.

Расчёт высоты конька для крыши дома

Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.

Таблица: значение коэффициента в зависимости от уклона кровли

Уклон кровли	5	10	15	20	25	30	35	40	45
Коэффициент	0,08	0,17	0,26	0,36	0,47	0,59	0,79	0,86	1,0

Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы. Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Важные моменты монтажа конька

Разные материалы служат основой для изготовления конька для крыши. Наиболее практичными являются медные изделия и уголки из оцинкованной стали. Для кровли из профнастила подходит конёк с цветным полимерным покрытием. В зависимости от типа кровельного покрытия подбирают и материал уголка, что позволяет максимально качественно обустроить крышу.

Металлические уголки долговечны и просты в монтаже

Материалы и инструменты для работы

Простая технология крепления конька на крышу из профнастила предполагает использование доступных, но качественных материалов. Для работы понадобятся следующие компоненты:

• уплотнитель с самоклеящейся стороной;
• металлический конёк оптимальной формы;
• термошайбы с уплотнительными резинками, кровельные саморезы;
• шуруповёрт, молоток, рулетка, строительный уровень, нож.

Крепление уголка

Процесс фиксации уголка не требует особых умений, но при проведении работ на крыше обязательно используется страховочный пояс. Крепление начинают от одного из торцов кровли в направлении, противоположном движению преобладающих ветров. Комплекс действий предполагает следующие этапы:

1. Уплотнитель приклеивают на внутреннюю сторону коньковой планки, на расстоянии 3 см от краёв.
2. Угловые элементы укладывают вдоль ребра кровли с нахлестом в 150–200 мм. Для круглых деталей перехлест обеспечивается по линии штамповки.
3. Конёк фиксируют термошайбами или кровельными саморезами к верхней волне профлистов. Шаг между креплениями составляет 300–400 мм.
4. На торцах устанавливают специальные заслонки.

   Простая технология работ обеспечивает быстрое крепление конька

Для оснащения кровли вентилируемым коньком следует приобрести готовый уголок с особой конструкцией, обеспечивающей циркуляцию воздуха. Деталь крепится к профнастилу по той же технологии, что и обычный уголок.

Видео: монтаж конька и доборных элементов на крышу

Эксплуатация и отделка конька на крыше дома

При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.

Уплотнители имеют разнообразные формы, что делает выбор легким

Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:

Как отремонтировать коней своими руками

Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.

Ремонт конька проводят с учетом конструкции этой зоны

Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.

Видео: монтаж конька на кровлю

Фотогалерея: варианты коньков из разных материалов

Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов.

Особенности монтажа конька Ондулин на вальмовую крышу

Главным признаком вальмовых крыш  являются треугольные скаты — вальмы. Как правило, кровля состоит из двух вальм и двух трапециевидных скатов. Если карнизы треугольных и трапециевидных скатов находятся на одном уровне, крыша называется вальмовой. Если карнизы треугольных скатов расположены выше, конструкция называется полувальмовой.

Ребра треугольных и трапециевидных скатов сходятся у конька крыши и образуют вершину пирамиды, которая нуждается в тщательном оформлении. Это вызвано тремя причинами:

— места сопряжений трех скатов отличаются сложностью и требуют надежной гидроизоляции;

— при оформлении конька крыши образуются карманы, которые обладают большой парусностью, в результате чего элементы испытывают повышенную ветровую нагрузку;

— при некачественном оформлении конька ухудшаются эстетические качества крыши.

Монтаж конька на вальмовой крыше непосредственно  связан с оформлением ребер, поэтому рассмотрим все технологические операции.

Технология монтажа конька Ондулин на вальмовую крышу

1. Подготовка обрешетки.

Учитывая высокую ветровую нагрузку  и большое количество точек крепления, на конек и ребра крыши монтируется сплошная обрешетка. Она может быть выполнена из брусьев или обрезной доски.

2. Формирование вентиляционного зазора на коньке.

Для обеспечения циркуляции воздуха через конек кровельные материалы укладываются так, чтобы между скатами сформировался зазор шириной 5-10 см.

3. Оформление ребер крыши.

Перед монтажом накладок Ондулин на конек оформляются все ребра крыши:

— ребра оформляются коньковыми элементами Ондулин. Монтаж ведется снизу вверх, накладки монтируются с нахлестом 15 см;

— перед креплением в свободное пространство между кровлей и коньковыми элементами укладывается универсальный заполнитель. Коньковые элементы на ребрах крепятся с обеих сторон в каждой волне уложенных листов;

— нижние накладки на ребрах обрезаются вровень с карнизами;

— верхние накладки на ребрах обрезаются заподлицо с кровлей на скатах и укладываются друг на друга внахлест.

4. Оформление конька.

Оформление конька начинается с подветренной стороны.

Первый элемент укладывается с нахлестом на вальму. Нахлест должен обеспечивать надежное перекрытие коньковых накладок на ребрах. Край конькового элемента расправляется, прижимается к вальме и крепится в каждой волне нижележащего кровельного листа.

Элементы на коньке укладываются с нахлестом 15 см. Чтобы места нахлестов были менее заметными, нижний элемент с обеих сторон немного скашивается по всей длине нахлеста. При этом возможность его крепления должна сохраняться.

Коньковые элементы крепятся с обеих сторон в каждой волне уложенных листов. Перед креплением в свободное пространство между кровлей и коньковыми элементами укладывается универсальный заполнитель.

Последний коньковый элемент монтируется аналогично первому, с нахлестом на вальму.

Важно: перед укладкой универсального заполнителя необходимо освободить все вентиляционные отверстия.





Особенности монтажа конька Ондувилла на вальмовую крышу

Наиболее сложными узлами вальмовой крыши являются вершины, в которых сходятся диагональные стропила (хребты вальм) и коньковый прогон. Стыки трех скатов особенно уязвимы для протечек и требуют тщательной гидроизоляции.

Кровля Ондувилла включает в себя все необходимое. В частности, оформление ребер и конька осуществляется с помощью изолирующих лент и коньковых элементов. Монтаж ондувиллы на хребтах выполняется в следующей последовательности:

1. На ребрах и коньке крыши монтируется сплошная обрешетка  под ондувиллу. Она устанавливается вдоль оси хребтов с каждой стороны на ширину не менее 30 см.

Ширина зазора между досками противоположных скатов на коньке должна равняться 5-10 см, на ребрах 2-3 см.

2. Производится укладка ондувиллы на скатах.

3. Выполняется гидроизоляция стыков кровли на хребтах, при этом учитывается, что вентиляция подкровельного пространства осуществляется через зазоры на коньке и ребрах.

Чтобы правильно подобрать изолирующую ленту, воспользуйтесь следующим правилом: если соотношение длин большого карниза и конька равно 2 и более, для гидроизоляции стыков кровли на ребрах и коньке применяется микроперфорированная вентиляционная лента «ONDULAIR Slim»; если соотношение длин большого карниза и конька менее 2, на ребрах наклеивается гидроизолирующая лента Ондубанд Про или Ондуфлещ Супер, а на коньке наклеивается дышащая лента «ONDULAIR Slim».

4. Для защиты от мусора и птиц на ребрах между гофрами ондувиллы устанавливаются планки универсального вентилируемого заполнителя. Длина планок около 10 см.

5. Установка коньковых элементов на ребрах начинается от карниза. Коньки укладываются с перекрытием 8 см и крепятся с обеих сторон ребра в каждой волне кровли. Первым монтируется торцевой конек Ондувилла.

6. Размечается и монтируется верхний конек:

— элемент прикладывается на место и с помощью линейки на нем проводится воображаемая линия от середины ската к его вершине;

— проводится линия верхней границы трапециевидного ската;

— лишнее обрезается, и коньковый элемент прибивается к обрешетке.

7. Оформление конька начинается с подветренной стороны крыши:

— по обе стороны конька с перекрытием 4 см устанавливаются покрывающие фартуки. Ширина зазора между ними должна быть не менее 2 см. В случае необходимости вертикальные полки фартуков подрезаются;

— коньковые элементы устанавливаются с перекрытием 8 см и крепятся с обеих сторон по каждой волне кровли. Первым и последним устанавливаются торцевые коньки Ондувилла;

8. При отсутствии торцевых коньков для оформления используются обычные коньковые элементы:

— первый конек на ребрах укладывается с небольшим припуском и подрезается по линии карниза;

— крайний элемент на коньке крыши укладывается с припуском 20-25 см, нагревается строительным феном, расправляется и крепится гвоздями к обрешетке вальмы.





Как крепить конек на металлочерепицу — установка и монтаж (фото, видео)

За годы использования крыш металлочерепицы, она зарекомендовала себя как долговечный, надежный и доступный кровельный материал. Его чаще применяют для крыш двухскатного типа, так как листы тонкого и легкого металла с выдавленным рельефом прекрасно подходят для монтажа своими руками. Единственное слабое место такой кровли – угол между скатами, незащищенный от влаги и продуваемый. Чтобы быстро и эстетично устранить этот дефект требуется установка наборного металлического конька.

Содержание статьи

Коньковый профиль для металлочерепицы

Причины монтажа

Место стыка между двумя скатами крыши называю коньковым соединением. Как бы идеально не был выполнен монтаж кровельного материала, между листами остаются небольшие щели, зазоры. Мало того, что это выглядит неэстетичное, не заделанные конек вызывает следующие проблемы в эксплуатации крыши из металлочерепицы:

• Проникновение влаги в щели между листами металлочерепицы. Вода просачивается в любые, даже незначительные зазоры, проникая под кровельный материл и разрушая деревянные элементы стропильной системы.
• Задувание холодного воздуха под крышу. Не заделанный конек – пропасть, в которую уходит нагретый воздух из обогретого дома, это брешь не только в кровле, но и в бюджете, ведь чтобы поддерживать оптимальную температуру потребуется больше топлива и энергоресурсов.
• Проблемы с вентиляцией. Монтаж наборного конька на металлочерепицу поможет наладить эффективную вентиляцию мансардного или чердачного помещения. Воздух там будет свежим, без сквозняков.
• Шум. Воздух, попадая под листы металлочерепицы через конек, циркулирует и разделяется на потоки, из-за чего кровельный материал деформируется и издает хлопающие звуки.

Схема правильной сборки конькового профиля для металлочерепицы

Монтаж конька делает внешний вид кровли из металлочерепицы гармоничным и завершенным, сохранят здоровое состояние древесины стропильной системы, увеличивая срок ее использования.

Ассортимент наборных коньков

Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:

Ассортимент доборных элементов для крыши из металлочерепицы

1. Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
2. Прямые модели. Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, трехскатных типов крыш для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
3. Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
4. Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.

Схема монтажа полукруглого и прямого конька

При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки. Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами.

А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

• Саморасширяющиеся уплотнителя. Пенополиуретан с добавлением полимеров, придающих ему влагозащитные свойства, под давлением подается и специальной установки или пистолета. За считанные секунды он многократно увеличивается в объеме, занимая все свободное пространство. Полностью застывает Пенополиуретан за пару часов. Это относительно дешевый и быстрый способ герметизации паза.
• Профильные уплотнители. Их изготавливают из вспененного полиэтилена с многоячеистой структурой.
  Форма профильного уплотнителя повторяет изгибы края металлочерепицы, за счет чего стыки надежно изолируются. Стоимость этого метода заделки стыка гораздо выше, однако, он обеспечивает циркуляцию воздуха за вентиляционных отверстий.

  Конек трехскатной крыши с профильным уплотнителем

• Универсальные. В ту категорию входит минеральная вата на базальтовой основе, льноволокно, стекловата. Чтобы качественно заделать коньковый паз с помощью этих недорогих материалов, потребуется больше времени и сил. Однако, если они остались от утепления крыши, это возможность не тратить деньги на приобретение специализированных видов.

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Последовательность установки

Чтобы конек выполнял возложенные на него функции, нужно соблюдать рекомендованную технологию установки. Высотные работы сложно выполнить в одиночку, поэтому лучше обзавестись парочкой помощников. Монтаж следует выполнять в правильном порядке:

Монтаж лестницы из досок для монтажа конька

1. Для начала работ вам потребуется высокая лестница или строительные леса, чтобы добраться до конькового соединения. Необходимо убедится, что оно ровное, а расхождения по высоте не превышают 1,5-2 см. Иначе крепить металлический конек будет проблематично.
2. Уплотнить стык между скатами с помощью стекловаты, профильного уплотнителя или монтажной пены. Обратите внимание, что не стоит плотно утрамбовывать материал, чтобы не затруднить циркуляцию воздуха. Достаточно небольшого слоя, ведь щель все рано будет закрыта полками доборных элементов.
3. Начинают укладку с одного из краев конькового ребра. Необходимо взять один из доборных элементов конька и приставить его к краю первого листа металлочерепицы, чтобы его середина располагалась ровно на углу между скатами. Пособник должен контролировать ровно ли лежит полка элемента на противоположной стороне. Когда вы удостоверитесь, что конек лежит правильно, а вертикальный зазор выглядит пропорционально нужно закрепить его саморезами с каучуковыми оголовками с обеих сторон.


   Установка полукруглого конька на металлочерепицу

4. Возьмите бечевку и натяните ее по нижнему краю полок, чтобы обозначить уровень расположения элементов. Это бечевка – ориентир, по которому нужно выравнивать последующие части.
5. Приступайте к монтажу следующего элемента конька. Расположите его внахлест на первый, выровняйте по шнуру и зафиксируете с помощью шуруповерта. Нахлест не должен быть меньше 5-7 см, учитывайте это при расчете необходимого количества материала.
6. Когда все коньковые соединение закрыто, установите заглушки, чтобы придать аккуратный, завершенный вид.

Схема расположения саморезов при работе с металлочерепицей

Работая с металлочерепицей, надо вкручивать саморезы на гребне ее волны, использовать резиновый уплотнитель, чтобы изолировать отверстия от попадания влаги или специальные саморезы, каучуковая головка которых выполняет те же защитные функции. Выполняя монтаж, не завинчивайте саморезы слишком часто или редко, найдите золотую середину, чтобы металлочерепица не «волнила» от избытка крепежа и не «хлопала» в ветреную погоду при недостатке.

Монтаж на конек металлических доборных элементов защитит кровлю от попадания влаги, сбережет тепло, однако, в ходе установки не забывайте о технике безопасности при работе на высоте.

Видео-инструкция

Расчет конька вальмовой крыши —

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Информация по назначению калькулятора

О нлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

В альмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Д ля вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Вальмовая крыша: расчёт, конструкция и правильный монтаж

Вальмовая крыша – это разновидность чердачной крыши. Она часто устанавливается в домах, где планируется обустроить дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши четырехскатная. Две боковые части – скаты, имеют трапециевидную форму, две торцевые – вальмы – треугольные.

Преимущества вальмовой крыши:

• Способность стойко противостоять даже сильным порывам ветра;
• Жесткая конструкция минимизирует деформацию крыши;
• Эстетичный вид, способность визуально делать здание более компактным;
• Возможность обустроить большие боковые карнизные свесы, обеспечив этим дополнительную защиту стенам здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш относят сложность конструкции и монтажа, дороговизну.

Стропильная система вальмовой крыши – это основа кровли. Стропила выполняются чаще всего из хвойного дерева, обработанного специальным составом для предотвращения гниения и поселения в нем насекомых.

Для опирания стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный еще и для распределения нагрузки на стены строения. Центральный элемент – конек вальмовой крыши, к которому крепится большая часть стропил.

Их существует три вида:

• Центральные (рядовые) – крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
• Диагональные – стыкуются с угловыми стропилами;
• Угловые – крепятся к коньковому брусу и соединяются с диагональными стропилами на разной высоте для того, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, на нее укладываются изоляционные материалы и покрытие. Одновременно обустраиваются дымоходы, системы водоотведения, вентиляции.

Стропильная вальмовая крыша – конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Один из важных параметров — угол наклона вальмовой крыши . Он зависит от предполагаемой нагрузки на кровлю, силы воздействия внешних факторов, например, ветра, снега. Также на угол наклона крыши влияют кровельные материалы. Максимальный рекомендуемый для шифера — 22°, минимальный – для многослойного рулонного материала — 5°. Материал, которым можно крыть вальмовую крышу при любом угле наклона – это мембранная кровля.

Точный предварительный расчёт вальмовой крыши позволит избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методик расчетов, а также немало онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и прочих параметров конструкции. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя основные данные, пользователь получит точные, достоверные расчёты, опираясь на которые смело можно приступать к строительству. Программы хороши тем, что предусматривают все параметры для максимально объективного расчета.

Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Содержание

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

• Мягкая черепица и ей подобные кладут на кровлю от 11°.
• Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
• Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши.

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

• Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
• Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
• Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
• Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
• Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

личный опыт возведения (пошаговый инструктаж)

Решая, каким материалом покрыть крышу своего строящегося дома, я выбрал металлочерепицу. На выбор повлияло несколько аспектов, среди которых решающими стали долговечность и высокие эстетические качества покрытия. Так как технология монтажа металлочерепицы показалась мне несложной, за работу я решил взяться сам, взяв двух товарищей на подсобку. На данный момент кровля уже готова. Сейчас хочу поделиться практическим опытом покрытия кровли металочерепицей. Думаю, он будет полезен тем, кому только предстоит это увлекательное мероприятие.

Исходные данные: готовая стропильная система вальмовой четырехскатной кровли с уклоном скатов в 30°. Чердак будет холодным, поэтому в планах кровельный пирог без утепления. Финишное покрытие кровли – финская металлочерепица Scandinavia.

Стропильная система крыши до начала кровельных работ

Итак, начнем.

Первый этап кровельных работ – укладка гидроизоляционной пленки поверх стропил. Ее главное предназначение заключается в изоляции подкровельного пространства от конденсата, который так или иначе будет образовываться под металлом. Без пленки капли влаги будут беспрепятственно стекать на пол и стены чердака. Или, что еще хуже, попадут в кровельный утеплитель (это актуально для теплых чердаков или мансард). При использовании качественной пленки, капли конденсата будут скапливаться на ней, а затем – стекать в водосточные желоба и выветриваться через вентиляционные зазоры в коньке.

Я решил в качестве гидроизоляции использовать дышащую мембрану Tyvek, ее мы укладывали справа-налево, начиная от карниза. При этом были испробованы несколько вариантов последовательности монтажа. Вначале мы действовали следующим образом: раскатывали рулон изоляции и по ходу крепили ее к стропилам. Это показалось удобным, но первый же лист, уложенный таким образом, оказался перекошен по отношению к карнизу. Пришлось все переделывать. Тогда мы поменяли стратегию и вначале закрепляли степлером края листа мембраны, а затем – фиксировали ее к каждой стропилине. В этом случае мембрана укладывается более ровно, без перекосов.

Следует знать, что пленку (любую, не только Tyvek) нельзя плотно натягивать на стропила, нужно оставлять небольшой провис. Как мне объяснили знающие люди, это делается для того, чтобы конденсату было проще стекать по пленке, а также для термокомпенсаций (зимой плотно натянутая пленка сжимается и может треснуть).

Допускать разрывов в гидроизоляционном полотне нельзя! Иначе в нем не будет никакого смысла: капли конденсата найдут дорожку на выход из пленки и будут просачиваться на чердак. Поэтому соседние листы рекомендовано стыковать с перехлестом в 10-15 см. Желательно также проклеить стыки строительным скотчем, что мы и сделали.

Мембрану уложили, доводя лист до конька, не обрезая. Соответственно, коньковые отверстия, необходимые для вентиляции, оказались перекрытыми пленкой. Но, так как Tyvek – материал дышащий, воздухообмену это не помешает. По-другому действуют, если используется не дышащая мембрана, а пароизоляция. Такую пленку не доводят до вершины конька на 7-10 см с каждой стороны, то есть режут лист до этого уровня.

Мембрана Tyvek укладывается поверх стропил и прижимается рейками контробрешетки

Задача следующего шага – организация вентиляционного зазора между пленкой и кровельным покрытием, путем устройства контробрешетки. Если проигнорировать этот аспект и уложить металлочерепицу непосредственно на гидроизоляцию, капли конденсата будут задерживаться на пленке и застревать под рейками обрешетки. А это, в свою очередь, рано или поздно приведет к гниению древесины. Не дело! Чтобы этого не произошло, изоляционную пленку дополнительно прижимают сверху брусками контробрешетки, которые набивают вдоль каждой стропилины (в нашем случае они расположены с шагом 825 мм).

Для контробрешетки мы использовали бруски, сечением 50х50 мм. В результате получился зазор в 50 мм, он позволит каплям конденсата свободно стекать по пленке, не задерживаясь на ней. Плюс дополнительное проветривание. Меньше, чем 50 мм зазор делать не рекомендуется. Больше – разрешено, но не целесообразно по расходу реек.

Под металлочерепицу монтируют обычную шаговую обрешетку из досок или брусков. Для этих целей я приобрел доски с сечением 100х25 мм. По рекомендациям производителей металлочерепицы, первая доска обрешетки от карниза (по периметру крыши) должна быть выше остальных (рядовых досок) на 10-15 мм. Такой подъем требуется, чтобы нижние волны первого ряда металлочерепицы не просели вдоль карниза после фиксации саморезами. Кроме этого, на первую, карнизную доску, приходится основная нагрузка от снеговых осадков, она должна быть самой мощной. В нашем случае ее сечение – 100х40 мм.

Первую доску обрешетки мы закрепили ровно по стропилам. Следующую – на расстоянии 250 мм от первой. Последующие доски были выставлены с соблюдением шага 350 мм. Таким же образом смонтирована обрешетка на всех скатах.

Рейки обрешетки монтируют на кровлю с шагом волны выбранной металлочерепицы

Для формирования очертания карниза, мы прибили к торцам стропил лобовую доску, сечением 200х50 мм. Затем поверх первой доски обрешетки зафиксировали карнизную планку, служащую для защиты древесины от брызг.

Сформированный контур карниза

Закончив с подготовкой, мы приступили к самому главному – подъему и монтажу листов металлочерепицы на крыше. Для подъема пригодились две шестиметровые доски, установленные к стене плашмя. Предварительно их «рабочая» поверхность была остругана для улучшения скольжения металлочерепицы и предотвращения появление царапин на ней.

Монтаж металлочерепицы велся справо-налево, с перекрытием каждым последующим листом 1 волны предыдущего листа.

Первый ряд листов мы закрепили с выносом относительно первой доски обрешетки на 50 мм. Для крепежа использовали кровельные саморезы с гибкой прокладкой. Вдоль карниза и в местах нахлестов саморезы вкручивали в каждую волну, а в штатных местах (по рейкам обрешетки) – через волну. Таким образом, расход саморезов составил не меньше 6 шт. на 1м² покрытия.

Металлочерепица монтируется на обрешетку с помощью кровельных саморезов

В процессе крепления саморезы можно вкручивать только в прогиб волны металлочерепицы. Рекомендованное место крепежа находится на 10-15 мм ниже штамповки («ступеньки») черепицы, по центру от гребней соседних волн. В этом случае шляпка самореза будет находиться в тени от возвышения «ступеньки» и это сделает ее почти незаметной. Также для маскировки кровельные саморезы окрашивают в различные цвета, под тон черепицы.

Штатные места для крепежа саморезов изменяются для первого ряда листов, возле карниза. К первой доске обрешетки (карнизной доске) лист металлочерепицы закрепляют выше «ступеньки» профиля, но так же в прогиб волны.

Важный момент: вкручивать саморез в рейку обрешетки до предела нельзя. Резиновая прокладка должна быть слегка сжата, но не деформирована по толщине. Саморезы располагают строго перпендикулярно обрешетке. Если был допущен уклон, крепление получится непрочным.

Для подрезки листов мы использовали электроножницы по металлу. Применять болгарку и иные абразивные инструменты для этих целей ни в коем случае нельзя. И вот почему: в месте среза будет повреждена оцинковка и полимерное покрытие, начнется коррозия, соответственно такой материал прослужит очень и очень ограниченное время. Даже производители металлочерепицы делают акцент на том, что дают гарантию только на тот раскроенный материал, рез которого осуществлялся ножницами по металлу.

Металлочерепицу не доводят до конька, оставляя небольшой зазор

На момент окончания укладки металлочерепицы, каркас свесов уже был полностью готов, оставалось только обшить их перфорированным сайдингом. Этот материал имеет отверстия на поверхности, которые дадут возможность проветривать подкровельное пространство и предотвратят скопление конденсата.

Обшивка свесов перфорированным сайдингом (софитами) позволит качественно проветривать подкровельное пространство

Свесы, зашитые софитами — вид снизу

Коньковые планки закрепили на коньках кровли. Отверстия под коньком ничем не перекрывались (кроме дышащей мембраны). Любой плотный барьер, будь-то монтажная пена или уплотнитель, будут служить препятствием свободному выходу влажных паров через конек кровли. Соответственно, будут созданы условия для конденсации влаги под кровлей, на чердаке. Нам этого не нужно, поэтому коньковые зазоры были оставлены открытыми.

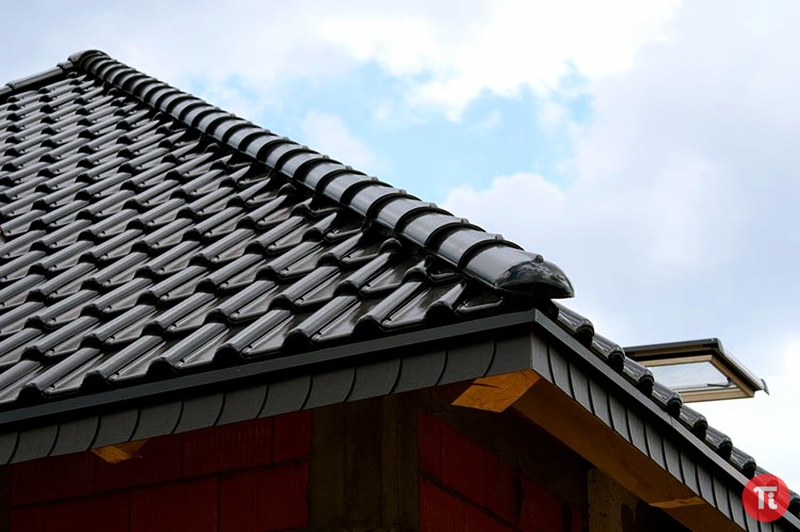

Конек, перекрывающий стык скатов крыши

Для создания системы водослива мною были выбран металлический желоб. От пластикового, более дешевого, я отказался, ввиду его ненадежности. Во всяком случае, я решил, что такой желоб может не выдержать слой тающего снега весной и переломиться под его массой.

Желоб устанавливается на металлические кронштейны-крюки. Существует два вида этих крепежных элементов. Одни из них длинные, крепятся к стропилам, расположенным под обрешеткой. Другие – короткие, устанавливаются на лобовую доску. Мы использовали крюки второго типа, закрепив их по периметру кровли к лобовой доске с шагом 700 мм. На них навесили два стыкованных водосливных желоба для слива воды в разные стороны.

Закрепленные крючки и смонтированный на них водосливный желоб

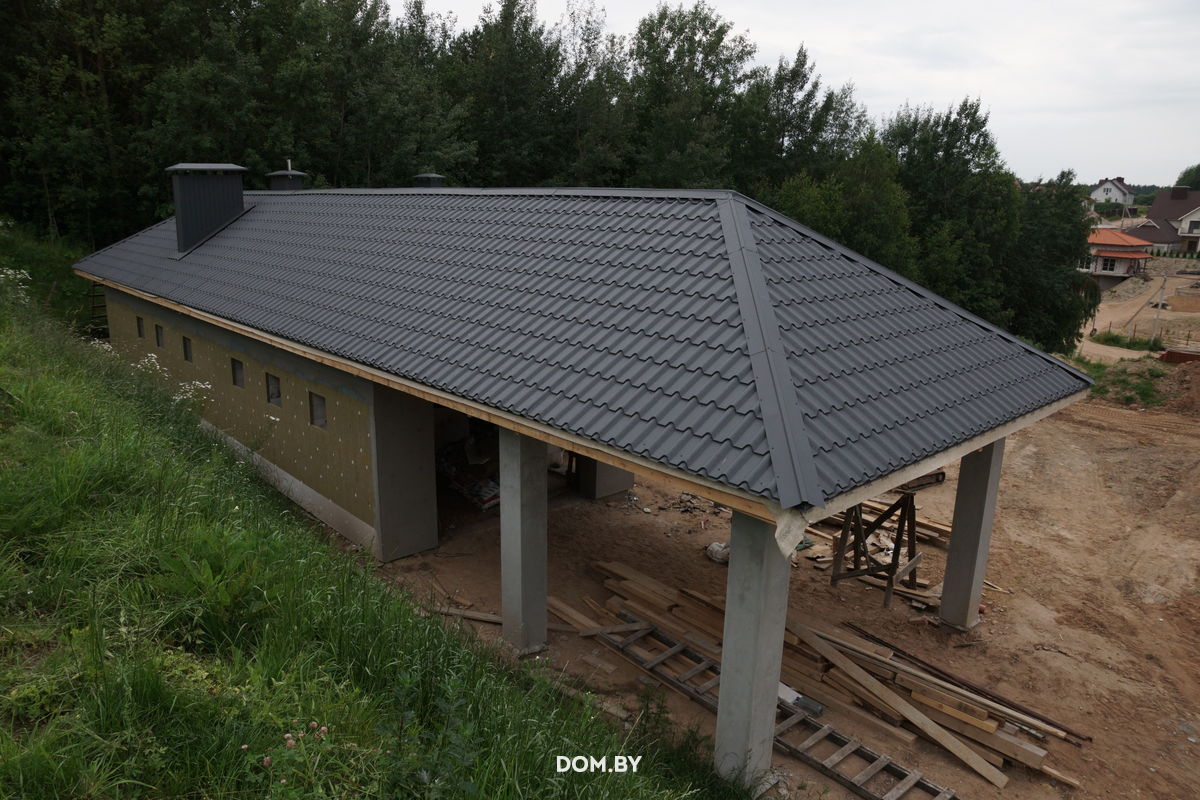

Вот такая получилась кровля из металлочерепицы!

На этом кровельные работы можно считать оконченными. На данный момент крыша выдержала несколько ливней, град и весеннее таяние снега – протечек нет, чердак сухой. Надеюсь, что мой опыт пригодиться тем, кто планирует строить крышу из металлочерепицы своими руками или хочет проконтролировать работу нанятой бригады кровельщиков.

Владимир

Длина конька вальмовой крыши

Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2, обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

• Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
• Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
• Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т. е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Расчет параметров скатной кровли на примере вальмовой

Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей» называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

На рисунке представлен общий вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли. Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии:

1. Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
2. Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L _ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L _ската=3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

По формуле площади треугольника:
S _{ската 1}= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S _{ската 2} = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S _кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L _{ребра(хребта)} ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L _{ребра(хребта)} = 4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град./30град.), равным значению 1,08.

(L _{проекции хребра(хребта)}) ² = 3 2 +3 2 = 18
L _{проекции хребра(хребта)} = 4,24264068711
L_{ребра(хребта)}= 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L _{ребер(хребтов)} = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т.д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Содержание

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Правила монтажа стропильной системы вальмовых крыш

Крыша выполняет много функций, поэтому к ее обустройству нужно подходить грамотно и ответственно. Вальмовая крыша – один из наиболее надежных вариантов.

Достоинства:

• Способна противостоять сильным ветрам;
• Долгое время не деформируются, имея жесткую конструкцию;
• Можно сделать карнизные свесы любой длины со всех сторон постройки, что обеспечивает дополнительную защиту фасада от осадков;
• Карнизные навесы разрушаются гораздо меньше;
• Если дом имеет мансарду, то строение с вальмовой крышей выглядит ниже и красивее.
• Можно создать индивидуальный проект.

Недостатки:

• Конструкция тяжело устанавливается;
• Обустройство крыши обойдется довольно дорого;
• Чердачное помещение уменьшается, в дальнейшем трудно будет обустроить в нем мансарду;
• Если в крыше есть мансардные окна, то через них может проникать влага в помещения.
• Для ее монтажа понадобится нанимать специальную бригаду строителей, потому что одному ее сделать невозможно.

Вальмовая крыша подразделяется на несколько видов:

• Четырехскатный стандартный тип – для его установки понадобится прямые брусья. Угловые ребра начинают тянуться от коньков, свесы необходимо располагать на одной высоте.
• Голландский полувальмовый тип – имеет укороченные вальмы и в длину они в 1,5-3 раза меньше скатов. Это делается с целью установки вертикальных видов окон в чердачном помещении.
• Датский полувальмовый тип – делается вертикальный фронт, а чуть ниже необходимо обустроить торцевой скат. В виде фронта применяются треугольные окна.
• Шатровый тип – чаще всего его делают, если крыша имеет квадратную форму. Вальмы этого вида напоминают равнобедренные треугольники, а их ребра соединяются в определенной точке.
• Вальмовый ломаный тип – скаты делаются различных параметров, которые могут расходиться под разными углами. Если на доме установлена ломаная вальмовая крыша, то он смотрится эффектно и необычно, в чердачном помещении можно использовать всю площадь.

Устройство вальмовых крыш

Особенности кровли:

• Вальмовая крыша – это, по сути, четырехскатный тип кровли.
• Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
• Скаты сбоку – это трапеция.
• Монтировать подобную конструкцию сложно, но результат того стоит.
• На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
• Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
• Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.

Основные конструктивные элементы:

• Опорные доски;
• Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
• Обрешетка;
• Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
• Подкосы – устанавливаются под опору.
• Затяжки;
• Рядовые стропила – для прочности в установке используются ригели и стяжки.
• Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
• Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
• Накосные стропила;
• Конек – что его монтировать понадобится рейка и отвес.
• Само кровельное покрытие.

Основные элементы и узлы вальмовой крыши

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ▲L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Монтаж крыши

• Делается разметка.
• Размечается ось по обвязке в высшей точке с торца строения.
• Ведется расчет 50% толщины конька.
• Ведется установка места размещения первой части всей системы.
• Один отрезок мерной рейки необходимо приложить к намеченной оси. Второй край размещается по линии боковой стены. Тем самым находится точка размещения стропильного промежуточного компонента.
• Определяется длина стропильного свеса. Размещается брус одной стороной на угол, находящийся снаружи стены, другой стороной на кровельный свес.
• Рейка перемещается к краю боковой стены и намечается место закрепления стропил.
• Все эти действия повторяются для всех углов.
• Ведется расчет.
• Проводится монтаж мауэрлата. Для него нужно выбрать брус из дерева разного сечения. Брус должен быть цельным по всей длине, на нем не должно быть трещин и сучков. Этому этапу нужно оказать особое внимание. Его нужно соединять внахлест, а не встык. Углы связываются между собой скобами, металлическими уголками либо пластинами.
• Устанавливаются стропила, конек, стойки и боковые балки:
• Сначала происходит устройство вертикальных стоек, за счет них будет удерживаться коньковый брус. Элементы крепятся к балке, расположенной по центру, используя систему укосов.
• Происходит установка стропил, находящихся по диагонали. Они должны быть похожего размера и длины.
• Устанавливаются накосные стропила, затем рядовые. Последние крепятся к коньковому брусу и мауэрлату методом врубки. Чтобы усилить фиксацию применяют стяжки и ригели. Сечение бруса для них должно быть достаточно большим.
• Конек крепится к отвесам. Для него выбирается брус небольшого сечения. Конек – это направляющая основная деталь для монтажа всей системы.
• К каждой стороне диагональной планки необходимо закрепить нарожник. Он свяжет между собой мауэрлат и накосные стропила.
• Все элементы крепятся перпендикулярно к коньку.
• Усиливается стропильная конструкция.
• По углам кровли нужно зафиксировать шпренгели со специализированной стойкой, которая будет являться опорой для стропильного диагонального компонента.
• По затяжке необходимо набить стойки.
• Если стропильные элементы, расположенные по диагонали имеют некорректную длину, то нужно вместо единичного бруса использовать двойные балки.
• Обустраивается вентиляция. В ветрозащитной пленке делаются небольшие отверстия, чтобы в них мог проникнуть воздух.

Коньковая доска вальмовой крыши

В то время как длина коньковой доски на двускатной крыше проста, вальмовая крыша равна только немного сложнее понять. Фронтальный конек такой же длины как здание плюс свес с обоих концов. Конек вальмовой крыши — это ширина конструкции плюс толщина конька, вычитается из длины здания.

Чтобы определить длину коньковой доски, достаточно измерить длину здания, затем ширину, прибавьте толщину конька к ширину здания и вычтите эту сумму из длины.

Определение длины коньковой доски

Я проведу вас по ступеням, которые использую, чтобы найти длину конька для здания размером 12 на 28 футов, для которого требуется простая вальмовая крыша.

Здесь наклон крыши не имеет значения, нам нужно найти пролет обычного стропила. Измерьте ширину здания и отметьте точный центр, разделив 12 футов на 2 = 6 футов. Это центр гребня, теперь выложите толщину гребня. гребень. Если гребень имеет толщину 1 1/2 дюйма, сделайте отметку 3/4 дюйма на по обе стороны от этой линии.Измерьте расстояние от внешнего угла до отметок, обозначающих выступ. У вас должно получиться 5 футов 11 1/4 дюйма.

Теперь измерьте длину здания с обоих концов и отметьте 5 футов 11 1/4 дюйма. Теперь, если вы измеряете между этими двумя отметками, вы получите длину доска коньковая.

Обратите внимание, как это получается: длина минус ширина плюс 1 1/2 дюйма.

Ridge & Common Rafter

Если вы не уверены, обрежьте гребень до нужной длины, прежде чем устанавливать его есть другой способ отрезать его до нужной длины.Вместо того, чтобы ставить общие стропила в самом конце использовать те, что на одну отметку разметки от там, где, по вашему мнению, должен заканчиваться гребень, оставьте его примерно на фут длиной. Затем просто используйте общий король, чтобы отметить разрез на конце гребня.

Ссылки на соответствующие страницы Carpentry Pro Framer

---

Как определить длину конька бедра и расположение стен

Как определить длину коньков на вальмовой крыше и как выложить стену на вальмовой крыше

Стены вальмовой крыши выкладываются от центра первого общего стропила.Первое обычное стропило — это то, что находится на конце конька. Из нее выкладываются другие стропила (16 дюймов или 24 дюйма), чтобы можно было экономично использовать строительные материалы, такие как фанера. Изучите рисунок ниже. Щелкните изображения, чтобы открыть новое окно.

Конек вальмовой крыши равен длине здания минус удвоенный пробег плюс толщина стропильного балки.

Разбивка ведется от центра первого общего стропила.В примере слева длина пробега составляет 10 футов. Это расстояние до центра первого общего стропила. Так как обычные стропила укорачиваются наверху, гребень будет увеличиваться на 1/2 толщины стропильного полотна с обоих концов или на 1,5 дюйма для номинальной 2х пиломатериалов.

Иногда крыша немного сложнее. Первый шаг к обрамлению сложной вальмовой крыши — определение длины всех выступов. Для этого гребнями считаются стропила вальмы и впадины.Поскольку древесина имеет глубину, мы должны учитывать эту толщину при раскладке и обрезке стропил. Изучение следующего рисунка поможет уточнить. Это пример расчета длины гребня.

На рисунке слева показано, как простая математика используется для определения длины гребня. Поскольку я не обсуждал, как определить длину стропил вальмы и впадины, этот рисунок относится только к пролету стропил вальмы и впадины.Для выкладки этих стропил используется прогон. Обратите внимание, что в то время как гребни A и B увеличиваются на толщину стропильной балки, гребень C укорачивается. Он укорачивается на 45-градусную толщину стропильного балки (2 1/8 дюйма). Обратите внимание, что это горизонтальное измерение, выполненное по горизонтальной линии квадрата каркаса. Это разрез в поле. Математический пробег по-прежнему составляет один фут.

Конечно, если у вас есть стропила, достаточно легко получить фактическую длину стропил, будь то обычное стропило или шатровое стропило.Для этого можно использовать старый метод верстки или калькулятор. Вам все равно придется раскладывать разрезы. Не забудьте установить угол наклона пильного диска на 3/4 дюйма при обрезке бедер в местах их пересечения с гребнями. Бедра должны быть укорочены и отведены назад.

Укорачивание — обычно 1/2 45-градусной толщины стропила — 1 1/16 дюйма для древесины толщиной 1,5 дюйма.

Setback — 1/2 толщины стропильного полотна. Это сделано для того, чтобы учесть скос пилы, чтобы стропила могла плотно прилегать.Обычно 3/4 дюйма. Откат не уменьшает длину стропила.

Ознакомьтесь с нашей страницей о том, как изобразить выступ или хвост бедренного стропила здесь.

Ознакомьтесь с нашей страницей с общей терминологией для стропил здесь.

На нашей странице «Как выложить бедренное стропило» объясняется больше о том, как рассчитать длину бедренного стропила.

Просмотрите наши образовательные блоги, чтобы обсудить другие темы строительства дома.

Изучите науку и математику о конструкции крыши.Получите полевое руководство для строителей крыш.

Щелкните ссылки, чтобы перейти на нашу страницу покупки сейчас!

Если вам понравилась наша страница, оставьте комментарий. Мы хотели бы услышать от вас!

Профессиональные кровельщики говорят о вальмах и коньках крыши

Мы недавно обсуждали открытые и закрытые долины в нашей серии блогов, где описали, что они собой представляют и как они соотносятся с вашей наклонной крышей.В этой статье блога о профессиональных кровельщиках мы решили покрыть бедра и выступы вашей крыши. Если вы помните из нашего фрагмента о долинах, впадина крыши — это вогнутый стык или угол, образованный при пересечении двух наклонных плоскостей крыши.

Подумайте о центральной точке буквы «М», и вы поймете, что это такое. Что ж, бедра — это инь по сравнению с янь долины, они представляют собой выпуклый угол или соединение, когда встречаются две наклонные крыши. Коньки похожи на вальмы крыши тем, что представляют собой выпуклые стыки или углы; однако они относятся только к самому верхнему пику, сформированному вдоль крыши, где встречаются две противоположные наклонные крыши.Если у вас возникли проблемы с визуализацией конька крыши, подумайте о двух плоских картах, которые опираются друг на друга — длинный горизонтальный стык в месте пересечения наверху и есть конек. Любые другие выпуклые угловые соединения, образованные двумя скатами крыши, которые не проходят горизонтально по отношению к земле вдоль самой верхней части дома, являются «бедрами».

Некоторые крыши имеют только выступы, некоторые крыши имеют только шатры, а другие крыши имеют комбинацию гребней, шатров и / или впадин. Независимо от того, есть ли на вашей крыше эти элементы, действительно зависит от общего размера вашего дома и дизайнерских предпочтений вашего архитектора.Дома, у которых все стороны наклонены вниз, называют «шатровыми». Если вы хотите представить себе, как может выглядеть стандартная вальмовая крыша, представьте себе куб, разрезанный по диагонали, так что наверху есть только один острый край, где встречаются все стороны. Если вы возьмете этот разрезанный пополам куб и поместите его на вершину крошечного домика в качестве его крыши, это создаст тот же стиль, что и традиционная квадратная шатровая крыша, очень похожая на пирамиду.

У шатровой крыши нет прямых вертикальных сторон к крыше — все стороны имеют некоторый уклон, хотя обычно эти уклоны не слишком крутые.Этот тип крыши также имеет тенденцию иметь облицовку на постоянном уровне, что облегчает сбор воды, поскольку карнизы могут проходить по всей крыше.

На черепичных крышах также есть черепица, изготовленная специально для вальм и коньков, чтобы обеспечить оптимальную защиту от атмосферных воздействий в этих незащищенных местах. Если вы хотите получить представление о том, как выглядят эти специальные черепицы, посетите нашу страницу g +, чтобы увидеть несколько примеров. Эта специальная черепица прочнее, чем обычная черепица, ламинированная и часто двухслойная или сложенная для дополнительной прочности.

Поскольку тепло течет вверх, а конек — самая высокая точка любого дома с наклонной крышей, во многих домах вдоль их коньков также размещены специальные вентиляционные отверстия, чтобы отводить избыточное тепло из чердачных помещений. Подробнее об этих вентиляционных отверстиях мы поговорим в нашем следующем сообщении в блоге о домашней вентиляции и обычных вентиляционных отверстиях, используемых в жилых домах. Надеюсь, вам понравилось узнавать все о коньках и бедрах вашего дома, и вы почувствуете себя немного более осведомленными в следующий раз, когда вам придется поговорить с кровельщиком или контактером.До следующего раза, Торонто!

Калькулятор каркаса вальмовой крыши

Калькулятор каркаса вальмовой крыши — с шаблонами для резки угла стропил и планами расположения — дюймы
Схема калькулятора каркаса вальмовой крыши с полными размерами
Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему краю

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1

С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длинами сторон, равными толщине обычных стропил. Чтобы удалить этот центральный элемент конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.
Если толщина конька и общих стропил идентичны, 2-х концевые общие стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

---

Разметка беговых планок до общих мест: (от нижнего конца стропил до каждой рейки) Разметка + выступление

Расстановка беговых планок вверх. Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)

---

Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Running Ridge: отметка + выступление

---

Длина стены: разметка + речь

---

Ширина стены: разметка + речь

---

Бег от бедра: отметка + речь

Измерение бедра до ближней и дальней стороны каждого стропила.
Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.
Перед установкой проверьте все зазоры и квадраты!

Схема расстановки стропильных стен вальмовой крыши

Отметьте, разрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы разметить и обрезать остальные.

Общая схема стропил с полными размерами

Схема стропила бедра с полными размерами

Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу. Нажмите «Речь», чтобы постоянно говорить под определенным углом.
Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Масштаб

Каркас вальмовой крыши — схема секций крыши

Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона Чтобы разметить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:
1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)
2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)
3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.

Схема снятия фаски стропила бедра

Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Стандартный шаблон для полномасштабной резки стропил

---

Угол обшивки слоёв и отступ среза Обе ориентации листов ↔ ↕ 1138.93 фут² = 35,6 листов + 5% 10% 15% отходы = 40 листов листов округлено до следующего полного листа Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши

---

Крыши крыльца
Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, затем минус толщину конька, в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).
Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши, с коньком и двумя торцевыми стропилами King Common, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина надстройки составляет половину длины надстройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинителя на меньше удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «длину стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
Наверх ↑

Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры

Как построить вальмовую крышу — Сделай сам

Вальмовая крыша обеспечивает отличную устойчивость и легко отводит воду.Эти преимущества делают их подходящими для ветреного и влажного климата в долине Делавэр. Выбирая пиломатериалы, когда вы учитесь строить шатровую крышу, помните, что пролет крыши определяет требуемый размер пиломатериалов. Прежде чем строить пристройку, вам следует связаться с отделом кодекса вашего городка.

Инструменты, которые вам понадобятся

Вам следует нанять одного или двух помощников для подъема и удержания стропил во время работы.

• Измерительная лента
• Карандаш
• Карпентерский квадрат
• Циркулярная пила
• Пистолет для ногтей

Как построить вальмовую крышу Направления

1. Разделите ширину здания на 2, чтобы найти длину для обычных стропил.
2. Вычтите из этого числа ширину коньковой доски.
3. Определите уклон крыши.
4. Введите эти размеры в кровельный калькулятор, чтобы найти длину каждого стропила.
5. У стропил, размещенных на коротких концах крыши, будет вычтена длина коньковой доски вместо ширины.
6. Карандашом и плотницким квадратом наметьте линии гребня на каждой доске.
7. Отметьте обе линии прорези «Птичья пасть» на другом конце каждого стропила.
   1. Срез сиденья горизонтальный и подходит к стене.
   2. Прорезь уступа будет параллельна стене и выходить за пределы стены, создавая выступ крыши.
8. Сделайте все пропилы циркулярной пилой.
9. Вырежьте достаточно стропил, чтобы их можно было установить через каждые 20 дюймов.
10. Прибейте от 4 до 6 центрирующих стропил на самых длинных сторонах здания перпендикулярно коньковой доске.
11. Прибейте коньковую доску между центрирующими стропилами.
12. Закрепите более обычные стропила вдоль самых длинных стен.
13. Прибейте 4 вальмовых стропила к концам коньковой доски с каждой стороны крыши и по углам здания.
14. Добавьте оставшиеся общие стропила.
15. Прибейте домкратные стропила к шатровым стропилам и стенам по коротким сторонам кровли.
16. Измерьте площадь поверхности со всех четырех сторон крыши, чтобы определить, сколько требуется фанерной обшивки.
17. При укладке фанерной обшивки начинать с угла.
18. Закрепите первый лист на месте.
19. Поместите второй лист рядом с ним и совместите края друг с другом и с лицевой панелью.
20. После того, как вы подтвердите прямое положение, прикрепите листы гвоздями.
21. Повторяйте процесс до тех пор, пока не будет прикреплена вся оболочка.
22. Примените кровельную бумагу, черепицу и водосточные края, чтобы завершить новую вальмовую крышу.

Профессиональные кровельщики из долины Делавэр

Хотя плотники своими руками могут научиться делать шатровую крышу из сырого бруса, вы можете рассмотреть преимущества найма профессионалов для кровельных работ.PJ Fitzpatrick отремонтировал и заменил тысячи крыш с 1980 года. Мы можем выполнить ваши кровельные работы быстро и по доступной цене. Спросите у нас оценку сегодня.

Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

Замена крыши — один из самых масштабных проектов по благоустройству дома, которые вы, вероятно, когда-либо будете делать, поэтому убедитесь, что все сделали правильно . При выборе деревянного каркаса новой крыши наиболее популярным вариантом является вальмовая крыша типа благодаря ее современной и очень прочной конструкции.

Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о ее характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

Что такое шатровые крыши?

Вальмовые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш. В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются вместе в верхней части фронтонных концов, вальмовая крыша имеет четыре наклонные стороны без двускатных концов .Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые пересекаются с внешним углом, называются «шатром» крыши. Форма вальмовой крыши обычно прямоугольная.

Краткая история шатровых крыш

Шатровые крыши были первоначально популяризированы в Америке в начале 18 века. Многие дома в георгианском стиле в среднеатлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и в традиционных американских домах в стиле Foursquare.

Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы. Это происходит благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

Преимущества шатровых крыш

• Эстетическая привлекательность: Вальмовые крыши являются визуально привлекательным дополнением к дому и могут даже повысить его стоимость. Внутри дома сводчатый потолок был естественным образом создан за счет конструкции вальмовой крыши, что дает домовладельцам множество вариантов декора интерьера.
• Долговечность: эти типы крыш более долговечны и устойчивы, чем двускатные крыши, из-за их четырех наклонных сторон.
• Превосходная защита от атмосферных воздействий: в регионах с сильным ветром и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет льду или снегу легко соскальзывать. Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
• Дополнительное жилое пространство: шатровые крыши обеспечивают дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
• Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата. Это благодаря четырем сторонам крыши, которые защищают дом от излишней жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одним из самых энергоэффективных вариантов дизайна.
• Надежный дренаж: нисходящие скаты вальмовых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

Недостатки

• Дороже, чем двускатная крыша: , хотя вальмовая крыша может быть дешевле в установке, чем мансарда, она все же дороже, чем двускатная крыша. Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
• Чувствительность к утечкам: форма вальмовой крыши обеспечивает надежный отвод дождевой воды, но все же она более подвержена утечкам. Это из-за впадин и скатов крыши, которые облегчают проникновение воды.Поэтому важно использовать квалифицированного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

5 стилей вальмовой крыши

1. Простая вальмовая крыша

Обычная вальмовая крыша является наиболее распространенным стилем, включающим многоугольный скат с двух сторон и треугольный скат с двух остальных сторон. Все четыре стороны сходятся наверху, образуя гребень.

2. Half Hip или Jerkinhead

Также называемые jerkinhead или обрезанными фронтонами , полускатные крыши имеют две короткие стороны, образующие карниз.Обычно для них характерны верхние части фронтона, а не небольшое бедро. Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

3. Голландские двускатные шатровые крыши

Голландские двускатные шатровые крыши имеют дополнительное внутреннее пространство благодаря своей небольшой двускатной конструкции, которая находится на коньке крыши (рядом с верхом крыши). Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади.Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

4. Поперечно-вальцовая крыша

Поперечно-вальмовая крыша типа — еще один популярный стиль, который укладывается на L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

5. Шатровая крыша пирамиды

Шатровая крыша пирамиды имеет четыре стороны треугольной формы одинакового размера, которые соединяются вместе в верхней части квадратной конструкции, образуя отчетливую пирамиду.Этот вид вальмовой крыши еще называют крышей павильона. Все четыре стороны конструкции одинаково соединены в одну централизованную вершину.

Как построить вальмовую крышу за 8 простых шагов

Вальмовая крыша — один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей. В сочетании с фронтоном и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

Выполните эти 8 шагов, чтобы начать установку вальмовой крыши.В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

Шаг 1. Измерьте и обрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши. Есть два наклонных гребня, выходящих и опускающихся к углам, называемых тазовыми стропилами. Эти шатровые стропила проходят вдоль боковых стен, которые также называют обычными стропилами.

Шаг 2. Рассчитайте длину всех обычных стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши. Прежде чем приступить к расчету уклона крыши, вычтите ширину коньковой доски.

Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» — это термин, используемый для обозначения зазора в стропилах, чтобы он мог поместиться наверху стены конструкции. Вам нужно будет отрезать птичий пасть, чтобы найти нужное место с помощью столярной площади.

Шаг 4. Вырежьте общие стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки. Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши есть длинная центральная стропила, которая простирается от стены до конца конька. Это называется царь-стропила.Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимаем коньковую балку на нужную высоту и прибиваем ее между центральными стропилами. Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

Шаг 6. Прибейте оставшиеся общие стропила к коньковой балке. Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних.Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

Шаг 7. Прибейте фанерную обшивку к общим стропилам. Это необходимо сделать до того, как на крышу будут уложены окончательные кровельные материалы, например, битумная черепица. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

Шаг 8. Завершающий этап — крепление черепицы.

Узнайте, как обрамить вальмовую крышу, посмотрев это видео сейчас

Каков срок службы вальмовой крыши?

Вальмовые крыши могут прослужить до 5 десятилетий , если не больше, при условии их правильной конструкции. Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую кровлю или глиняную черепицу и проводите регулярное техническое обслуживание, чтобы предотвратить утечку воды.

Как измерить и оценить крышу для подрядчиков по кровельным работам

Большинство подрядчиков по кровельным работам обычно измеряют крышу, вычисляя площадь крыши, а затем прибавляя 10% для возможных отходов. Когда кровельные подрядчики пользуются большим спросом, например, во Флориде после урагана, такой способ оценки крыши может быть приемлемым, но на более узком рынке вам, возможно, потребуется более точные навыки оценки, чтобы конкурировать с вашими конкурентами и выгода. Здесь я покажу вам, как получить быструю и очень точную оценку кровли для всех типов крыш.

Перед тем, как подавать заявку на кровельные работы, вам необходимо знать, сколько будут стоить материалы. Чтобы знать, сколько материалов вам понадобится, вы должны знать размер крыши. Для начала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину выступов, граблей (фронтонов), бедер, впадин и карнизов. Если работа связана с установкой новой конструкции крыши, вы можете получить размеры по чертежам; однако, если крыша заменяется или ремонтируется, вам нужно будет измерить крышу самостоятельно.

Многие кровельщики начинают измерять крышу с измерения карниза. На двускатной крыше вам нужно будет измерить только в одном направлении. На вальмовой крыше вам нужно будет измерить в двух направлениях.

Двускатная крыша Вальмовая крыша

После того, как вы измерили карниз, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет привязать рулетку к одному из карнизов и провести ее до противоположного карниза. Таким же методом вы будете измерять ширину вальмовой крыши.

После того, как вы измерили ширину крыши, вам нужно будет измерить длину крыши. Чтобы измерить длину вальмовой крыши, вам нужно будет прикрепить измерительную ленту к карнизу у стропила конька, провести ее вверх по стропилам конька, по всей длине конька, а затем обратно вниз. стропила конька спускается до противоположного карниза. Вы можете измерить конек, пока снимаете длину крыши. Если вы получите длину двускатной крыши, просто измерьте конек.На двускатной крыше конек и длина будут одного размера.

После того, как вы измерили длину крыши, вам нужно будет измерить впадины и вальмы. Вам нужно будет получить эти размеры, чтобы знать, сколько металла гребня (покрытия бедра) и ендовы.

При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением гребня, бедра или впадины, и это не повлияет на ваши расходы.Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену. Если бы вы измерили крышу 100 на 120 футов, что на самом деле было 101 на 121 фут, разница составила бы 221 квадратный фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

При измерении кровли ВСЕГДА необходимо рисовать схему кровли.Ваш эскиз плана крыши должен включать размеры, уклоны, препятствия и проходы, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

После того, как у вас будут все измерения, вы будете использовать их для расчета площадей, уклонов, углов и коэффициентов допуска. Давайте продолжим и сделаем пример простой крыши.

---

Как измерить плоскую крышу

Взглянув на план крыши выше, вы можете увидеть фактические размеры.Плоская крыша такой конструкции, вероятно, проще всего измерить. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

При измерении крыши, подобной показанной выше, вам нужно будет разделить ее на прямоугольники, как мы это делали на Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их. Это известно как метод измерения положительной кровли. Итак, вы найдете площадь секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши.Чтобы найти площадь прямоугольника уровня, умножьте длину на ширину.

Площадь прямоугольника уровня = длина x ширина

Пример 1.1

Метод измерения положительной крыши

Метод положительного измерения крыши требует, чтобы вы разбили крышу на измеримые секции. Для изображения 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

Площадь сечения A = 20 ′ x 60 ′ = 1200 квадратных футов

Площадь сечения B = 20 ′ x 40 ′ = 800 квадратных футов

Площадь сечения C = 20 ′ x 20 ′ = 400 квадратных футов

Таким образом, общая площадь верхнего плана крыши составляет 1200 квадратных футов + 800 квадратных футов + 400 квадратных футов = 2400 квадратных футов

Пример 1.2

Метод измерения отрицательной крыши

Чтобы найти площадь крыши с помощью метода отрицательного измерения крыши, вы продлите линию крыши за крышу, чтобы сформировать единый прямоугольник. Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

Метод измерения отрицательной крыши

Сначала вам нужно удлинить линии крыши, чтобы сформировать единый прямоугольник.

60 ′ x 60 ′ = 3600 квадратных футов расширенный прямоугольник

Затем вам нужно найти площадь прямоугольников за пределами области крыши.Вы можете видеть на изображении 1.3 , что области за пределами компоновки крыши разделены на секции A и B. Мы найдем области этих секций, а затем вычтем их из нашего расширенного прямоугольника.

Площадь сечения A = 20 ′ x 20 ′ = 400 квадратных футов

Площадь сечения B = 20 ′ x 40 ′ = 800 квадратных футов

Общая площадь за пределами планировки крыши составляет 800 кв. Футов + 400 кв. Футов = 1200 кв. Футов.

3600 квадратных футов — 1200 квадратных футов = 2400 квадратных футов

Вы можете видеть, что использование метода измерения отрицательной крыши дает тот же результат, что и метод измерения положительной крыши.

---

Как измерить периметр плоской крыши

Периметр плоской крыши — это общая длина, измеренная по краям крыши. Внешние края большинства крыш — это не простые прямоугольники и квадраты. На большинстве крыш есть углубления, которые затрудняют измерение периметра крыши.

Периметр крыши

Формула для определения периметра крыши:

L + W + L + W + R + R = Периметр крыши

или

2L + 2W + 2R = Периметр крыши

или

2 (Д + Ш + П)

Формула крыши без выемок:

2 (Д + Ш) = Периметр крыши

Пример 1.3

Давайте попробуем пример. Измерьте периметр крыши на фото 1.5 .

Периметр крыши:

2 x (25 ′ + 15 ′ + 5 ′) = 90 погонных футов

---

ОТКЛЫ КРЫШИ

Наклон крыши определяется подъемом (в дюймах) на 12 дюймов длины крыши. Например, крыша «4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега.

Формула для определения уклона крыши:

Наклон = общий подъем / общий пробег

Уклон крыши = Подъем (в дюймах) / 12 (дюймов на фут пробега)

Уклон крыши = (Общий подъем / Общий пробег) x 12

Пример 1.4

Давайте используем пример, чтобы найти уклон крыши на изображении 1.7.

Уклон крыши = 5 футов / 10 футов x 12 = 6 дюймов подъема на 12 дюймов спуска.

Таким образом, имеется 6 дюймов подъема для 12 дюймов пробега, что делает эту крышу «6 из 12»

---

Шаг кровли

Чтобы найти уклон крыши, нужно разделить общий подъем крыши на общий пролет крыши.

Шаг = общий подъем / общий диапазон

Наклон = 2 x шаг

Обычно уклон кровли используется строителями, но иногда это все, что есть у кровельщика.Вы можете преобразовать уклон крыши в уклон крыши. Вот как это сделать.

(2 x уклон крыши) = уклон

Умножьте уклон на 12, и вы получите уклон крыши.

Пример 1.5

Преобразование 1/3 ската в скат крыши.

Наклон = (2 x (1/3))

= 2/3

Уклон крыши = (2/3) x 12 = 8

Следовательно, крыша представляет собой крышу «8 в 12»

---

Как измерить уклон крыши

Для измерения уклона крыши вам понадобится уровень и рулетка.Отметьте свой уровень в 12 дюймах от одного из концов. Держите этот конец на крыше и поднимайте уровень, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и отметкой 12 дюймов на вашем уровне. Это измерение — рост более чем на 12 дюймов. Если расстояние между отметкой 12 дюймов на вашем уровне и крышей составляет 5 дюймов, то крыша будет крышей «5 на 12», если расстояние составляет 4 дюйма, то это крыша «4 на 12», и если расстояние составляет 3 дюймов, то крыша будет крышей «3 в 12».

Кровельные стропила

Стропила крыши — это наклонная часть каркаса крыши, на которую опирается кровельное покрытие и настил.

Стропила обыкновенная — Стропила обыкновенная простирается перпендикулярно от внешней стены к коньковой доске.

Стропила конька — Стропила, проходящая параллельно стропилам конька от края внешней стены до конца коньковой доски.

Бедренные стропила — Бедренные стропила проходит по диагонали от внешнего угла здания до конца коньковой доски.

Hip Jack Rafter — Стропила для бедра проходит от края внешней стены до бедра.

Стропила Valley Jack — Стропила долинного домкрата проходит перпендикулярно от коньковой доски к стропильной балке.

---

Измерение длины стропил

Вид сверху двускатной крыши

Взгляните на изображение 1.11. По длине край карниза проходит горизонтально до уровня земли. Таким образом, вы сможете узнать фактическую длину прямо из планов.То же самое можно сказать и о коньковой доске, так как коньковая доска проходит горизонтально и на уровне земли. Однако вы не сможете узнать точную длину обычных стропил, просто взглянув на планы, потому что крыша наклонная. Длина в плане обычных стропил известна как прогон стропил. Маршрут стропил — это длина в плане, измеренная от края карниза до конька. См. Изображение 1.12 для лучшего понимания.

Чтобы определить фактическую длину стропил на виде сверху или с высоты птичьего полета, вы можете просто использовать таблицу преобразования уклона крыши, показанную на снимке 1 .13. В таблице преобразования представлены коэффициенты уклона крыши, которые можно умножить на длину вида в плане (пролет). Например, если вы хотите вычислить фактическую длину обычных стропил с длиной в плане 10 футов для крыши «10 из 12», вы просто умножите длину растения на коэффициент «10 из 12» для обычных стропил. Следовательно, фактическая длина будет 10 ′ x 1,302 = 13,02 ′ .

Таблица коэффициентов преобразования уклона крыши

Коэффициенты в столбце 3 изображения .13 используются для определения фактической длины впадин и шатровых стропил с использованием прогона стропил долины или шатровых стропил. Коэффициенты в столбце 4 изображения 1.13 используются для нахождения фактической длины стропил ендовы и бедра с использованием плановой длины стропила. Коэффициенты в столбцах 3 и 4 предполагают, что стропила вальмы и впадины установлены под углом 45 градусов. Пожалуйста, обратитесь к изображению 1.14 для лучшего понимания хода бедра или впадины по сравнению с длиной бедра или впадины в плане.У обычных стропил и стропильных ног длина в плане и длина стропил одинаковы; тем не мение; это не относится к стропилам от бедра и впадины, как вы можете видеть на изображении 1.14 .

Коэффициент преобразования уклона кровли Hip & Valley

Обычные стропила : длина равна длине плана

стропила вальмы и впадины: пролет не равен длине плана

Пример 1.6

Шатровая и двускатная крыша

Давайте попробуем на примере. Посмотрите на изображение 1 .15 Предположим, что крыша на изображении 1.15 представляет собой скатную крышу 5 на 12. Какова реальная длина обычных стропил, идущих от карниза до стропила конька? Как вы можете видеть, длина пробега составляет 10 футов, а поскольку уклон крыши составляет 5 из 12, коэффициент уклона крыши равен 1,083. Уравнение фактической длины обычных стропил:

Фактическая длина = длина участка x коэффициент уклона крыши

, поэтому для нашего примера

10 ′ x 1,083 = 10,83 линейных фута

, поэтому фактическая длина обычных стропил составляет 10.83 погонных фута

Какова реальная длина вальмовых стропил?

Вынос шатровых стропил составляет 10 футов, а коэффициент уклона вальмовых и ендовых стропил для крыши 5: 12 при умножении на длину спуска составляет 1,474. Таким образом, для нашего примера фактическая длина бедренных стропил составляет 10 футов x 1,474 = 14,74 погонных фута.

Какова фактическая длина стропил ендовы? Вы можете видеть, что ширина слухового окна 10 футов. Разделите ширину на 2, и вы получите бег по долинам. 10 ’/ 2 = 5 ′ , поэтому длина впадин составляет 5 погонных футов. Теперь давайте найдем фактическую длину стропил ендовы. Длина впадины составляет 5 футов, а коэффициент уклона крыши 5 из 12 при умножении на длину хода составляет 1,474. Таким образом, для нашего примера фактическая длина стропил ендовы составляет 5 футов x 1,474 = 7,37 погонных фута.

Как измерить периметр скатной крыши

Двухскатная крыша и вальмовая крыша Вальмовая и двускатная крыша

Периметр вальмовой крыши или вальмовой крыши проходит горизонтально до земли.Взгляните на изображение 1.16 и изображение 1.17 в качестве наглядного примера для лучшего понимания. Вы можете определить длину и ширину, просто используя размеры из плана крыши. Таким образом, вы можете найти периметр вальмовой крыши или вальмовой и двускатной крыши, используя ту же формулу, которая используется для определения периметра плоской крыши.

Периметр = 2 (Д + Ш + П)

Если в здании нет ниш, формула:

Периметр = 2 (Д + Ш)

пример 1.7

Найдите периметр крыши на снимке 1.15

Периметр = 2 (25 футов + 30 дюймов) = 110 погонных футов.

Когда вы пытаетесь найти периметр двускатной крыши, вы также должны учитывать наклон двускатной крыши. Поскольку край фронтона (называемый в терминологии кровли граблями) проходит по диагонали от земли, длина в плане не является фактической длиной. Если бы вы использовали длину плана для определения периметра двускатной крыши, ваши измерения были бы короткими, что привело бы к недооценке необходимых материалов, таких как карниз, стропила и облицовочная доска.
