Калитка в воротах своими руками: как их сделать своими руками

как их сделать своими руками

В наши дни для оборудования входа в гараж или на приусадебный участок популярны распашные створчатые конструкции. Они очень практичны, не требует особого ухода. Их можно заказать у специализированной строительной фирмы и получить в готовом виде или спроектировать и поставить своими руками, предварительно выбрав материал для изготовления. Это несложная система, состоит из двух створок и дополненная встроенной или примыкающей калиткой.

Распашные ворота со встроенной калиткой из профлиста и металлопрофиля

Готовые ворота стоят значительно дороже, чем эта же конструкция собственного изготовления. К тому же сооружение её своими руками – это реализация идей обустройства собственного владения, без которых не может творить ни один домашний мастер. Перед ним сразу же встают вопросы: нужна ли калитка; если нужна, то какой она должна быть. Вернуться к оглавлению

Виды калиток

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна.

Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

Пример встроенной калитки из профнастила

К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

• деревянные;
• из профнастила;
• металлические;
• из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки. Вернуться к оглавлению

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками деревянную калитку рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без

• дверных навесов;
• ручки, защёлки;
• саморезов;
• антисептического раствора для обработки древесины;
• грунтовки по дереву, лака;
• бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Вернуться к оглавлению

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота, оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката.

Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

• сварочного аппарата;
• болгарки;
• шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Вернуться к оглавлению

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.

Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Вернуться к оглавлению

Монтаж встроенной калитки

Если распашные створы уже установлены без встроенной калиточной дверцы, то её можно вмонтировать своими руками. Правда, вставить её в кованое сооружение не получится без нарушения его целостности и красоты. Проще всего её можно врезать в обшивку из дерева или профнастила. При этом не понадобиться установка дополнительных несущих опор. А общий внешний вид конструкции не пострадает.

Для такой операции понадобятся дополнительные руки, чтобы снять одну из половинок ворот и уложить на ровную поверхность.

Иначе после окончания монтажа вся конструкция может оказаться перекошенной. Далее предстоит полная переделка створки. Её начинают с демонтажа обшивки.

После чего приступают к монтажу коробки, внутрь которой должен свободно входить заранее приготовленный и обшитый каркас калиточной дверцы. Ширина её примерно 80 см, а высота определена размером большой створки, в которую она вставляется.

Саморезами или другими крепёжными средствами к верхней и нижней перемычке ворот крепятся стойки. В зависимости от того, с какой стороны к ним будут приварены навесные петли, встроенная дверца будет открываться внутрь или наружу.

Встроенная калитка из профлиста открывающаяся во внутрь

Предпочтительно все узлы крепить лёгкими сварочными прихватками. Болгаркой их легко удалить, если придётся что-то подгонять и переделывать. Последний этап – это возвращение демонтированной площади распашной конструкции её прежнего вида.

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных. Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

• Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
• Надежность и долговечность при использовании.
• Универсальность – применение практически во всех типах помещений и оград.
• Многообразие вариантов конструкции, широкий размерный ряд.
• Отсутствие обязательного бетонирования прилегающей территории.

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

• Назначение, место установки.
• Тип управления – ручное или автоматическое.
• Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
• Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

• Малый вес – важное свойство для работы автоматики.
• Финансовая доступность.
• Практичность и прочность профлиста благодаря профилированию и покрытию.
• Легкость резки и монтажа, быстрая установка.
• Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию. Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

• Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
• Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.

• Фиксаторы. Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.

• Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью. Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу. Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания. Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

• Дальность – до 30 метров, можно управлять из дома.
• Открывание в течение 10-15 секунд после нажатия кнопки.
• Простая, надежная и долговечная система.
• Быстрая остановка привода в случае отказа или аварии.
• Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

• Принимающая антенна.
• Сигнальная лампа.
• Управляющий блок с электронной платой и реле.
• Электромагнитный замок.
• Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок. Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м. Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

• Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
• Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
• Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
• Минимальная высота створок – 1,8 м.
• Внешний вид и оформление должно гармонировать с общим видом улицы и дома.
• Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов. В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

• Бетономешалка, лопата;
• Уровень, рулетка, маркер, угольник;

• Болгарка, алмазные диски;

• Сварочный аппарат;
• Шуруповерт, саморезы.

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания. Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель. Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники. Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

цена работ и фото решений

Не зря многие владельцы домов и дачных участков очень внимательно подходят к выбору ограждения для своего участка, ведь каждый знает пословицу: «По воротам и хозяина видно». Современная жизнь диктует новые условия, которые требуют не только наличия массивных, солидных конструкций, но и функциональных. Они должны раздвигаться или открываться быстро, для въезда машины, легко распахиваться для входа хозяев или их гостей.

Советы по предварительной планировке ворот

Перед выбором определённого вида конструкции ворот со встроенной калиткой, необходимо составить план-схему, где учтены такие важные нюансы:

• ширина въезда. Не стоит закладывать размеры только своей машины. Важно, чтобы все могли, при надобности, загнать свою машину во двор. Лучше использовать стандартные габариты легкового автомобиля и к ним прибавить ещё 1 метр. Это гарантировано позволит любому легковому автомобилю свободно заезжать внутрь двора;
• учитывая, что калитка будет составляющей частью всех ворот, необходимо определиться с её размерами, видом. Здесь стоит учитывать, что втираемая калитка обязательно имеет порожек;
• немаловажным вопросом остаётся и конструкция ворот. Они могут быть откатными, распашными, раздвигающимися, открывающимися наружу и внутрь. Эти вопросы крайне важны, так как каждый из этих видов расположения требует определённых условий и места на участке;
• цена. Каждый хозяин должен понимать, что ворота устанавливаются на длительное время, поэтому они должны быть изготовлены из высококачественного материала, цена на который будет немаленькой.

Виды ворот с калиткой внутри

Откатные ворота с калиткой внутри

Этот вид используется чаще других из-за удобства в эксплуатации и возможности использования минимального количества места для их функционирования.

Для работы таких изделий нужна идеально ровная поверхность, так как от этого зависит возможность их открытия. Для их работы необходимо установить специальные полозья, которые доступны в любом строительном магазине. Удобством таких ворот является их автоматизация. Для этого устанавливают двигатель и редуктор, которые открывают и раскрывают ворота.

Калитки и ворота с автоматизацией

Этот вид конструкции можно автоматизировать как на начальном этапе установки, так и во время эксплуатации. Для этого достаточно приобрести линейный электропривод. Для металлических изделий необходима система, которая включает два линейных электропривода, блок управления, сигнальную лампу, антенну и электромагнитный замок. Он же может использоваться для встроенной калитки.

Для автоматизации металлических изделий нужно подвести стандартное сетевое напряжение переменного тока. На многих фото можно увидеть насколько легко работают и управляются подобные системы. Чтобы автоматика работала и не имела никаких препятствий, необходимо заранее позаботиться о несущих столбах. Желательно отдавать предпочтение бетонным конструкциям, в крайнем случае – кирпичным.

Сегодня доступны три варианта установки автоматических ворот. Каждый из них отличается направлением створов: наружу, внутрь или внутрь, с доработкой несущих столбов. Каждый из этих вариантов требует определённой последовательности в установке автоматики.

Например, при раскрытии наружу, необходимо устанавливать блок управления системы либо слева, либо справа. Главное, чтобы конструкции, при открывании, не упирались или не сталкивались с несущими столбами. Если изделия должны сдвигаться в сторону, то здесь вообще столбы не должны препятствовать процессу движения.

Не последнюю роль играет и встроенная калитка. Если конструкция сдвигается в сторону, то на калитке не должно быть ручек или других элементов, которые могут блокировать движение.

Распашные ворота с калиткой

Эти конструкции имеют массу преимуществ перед другими видами:

• их легко эксплуатировать и обслуживать. Сами изделия крепятся на петли, которые гарантируют простоту и надёжности при использовании;
• такие конструкции несложно установить самому. Для этого нужно чётко следовать инструкциям, которые указаны в плане;
• изделия можно оснащать различными замковыми устройствами. Что даёт возможность обеспечить максимальную защиту участка.

Основным недостатком считается тот факт, что для открывания их нужно оставлять достаточно большой участок. Особенно проблематично пользоваться такими конструкциями зимой, когда наметаются сугробы. То есть, для выезда или выхода из двора, нужно очистить площадку от снега.

Такие ворота могут быть изготовлены из различного материала, о чём свидетельствуют многочисленные фото:

• дерево;
• металл;
• профилированный металл;
• кованые элементы;
• сварные конструкции.

Цена самих конструкций напрямую будет зависеть от материала, из которого они изготовлены.

Для того чтобы распашные ворота с калиткой внутри были прочными и надёжными, они должны быть изготовлены из качественного материала. Каркас должен состоять из металлических опор не менее 65 мм и стальной полосы, шириной в 20–30 сантиметров.

Существуют особые требования и к обработке металлических элементов. Трубы и металлопрофиль должны быть тщательно вышлифованы, желательно шлиф-машинкой. Обязательно убирается вся имеющаяся ржавчина, неровности или коррозийные пятна. Подготовленный металл покрывается обезжиривающим растворителем и наносится грунтовка. Эти этапы работы необходимы для того, чтобы срок эксплуатации изделия был максимальным.

Ворота и калитки из профнастила

Этот вариант отличается быстрой и лёгкой установкой, минимальной ценой, при максимальных сроках эксплуатации.

Почему люди всё больше отдают предпочтение профнастилу для своих ворот? Причины следующие:

• с помощью такого материала можно придать особый дизайн всей конструкции;
• профнастил отлично выдерживает различные климатические изменения;
• материал представлен в самой широкой цветовой гамме;
• из-за того, что сам материал обрабатывается и покрывается специальными цветными полимерами, они надолго и максимально защищены от коррозийных изменений;
• заказчик всегда сможет выбрать покрытие глянцевое или полимерное;
• из-за минимального веса профлиста, вся конструкция не требует каркаса с повышенной прочностью;
• конструкцией с калиткой можно пользоваться длительное время и не проводить дополнительных покрасок и обработок.

Ворота с калиткой внутри из дерева

Деревянные ворота всегда привлекают своей красотой и массивность, но срок службы у них намного меньше, чем выполненных из других материалов.

Принцип работы и изготовления у деревянных изделий аналогичен с металлическими. Для того чтобы конструкция служила дольше, необходимо правильно подобрать древесину, которая будет устойчивой к воздействию внешних факторов. Таким материалом может быть, к примеру, дуб.

Каркас для деревянных конструкций выполняется из металлопрофиля, который потом обшивают деревом. Если есть желание заплатить за ворота меньшую цену, то можно использовать древесно-полимерные композиты.

Стоит помнить, что ворота и калитка, изготовленные из дерева и металла, требуют дополнительного ухода. Древесина, во время всей эксплуатации, должна обрабатываться антигрибковыми пропитками и покрываться гидрофобным составом, краской или лаком.

Варианты дизайна

Если хочется придать воротам аристократичность, то можно использовать кованые вставки. Но здесь будет цена намного выше. Металлические ворота с калиткой — отличная почва для дизайнерских задумок.

Изделия с встроенной калиткой на практике доказали свою функциональность. Помимо того, что есть возможность сэкономить на установке и самой конструкции, можно получить оригинальные ворота и калитку, которые будут украшать ваш двор.

Выбор материала для ворот будет напрямую зависеть от финансовых возможностей хозяина, главное, что должен помнить каждый – ворота являются такой конструкцией, которая должна служить длительно время, поэтому экономить на выборе материала не стоит.

Ворота с калиткой внутри

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

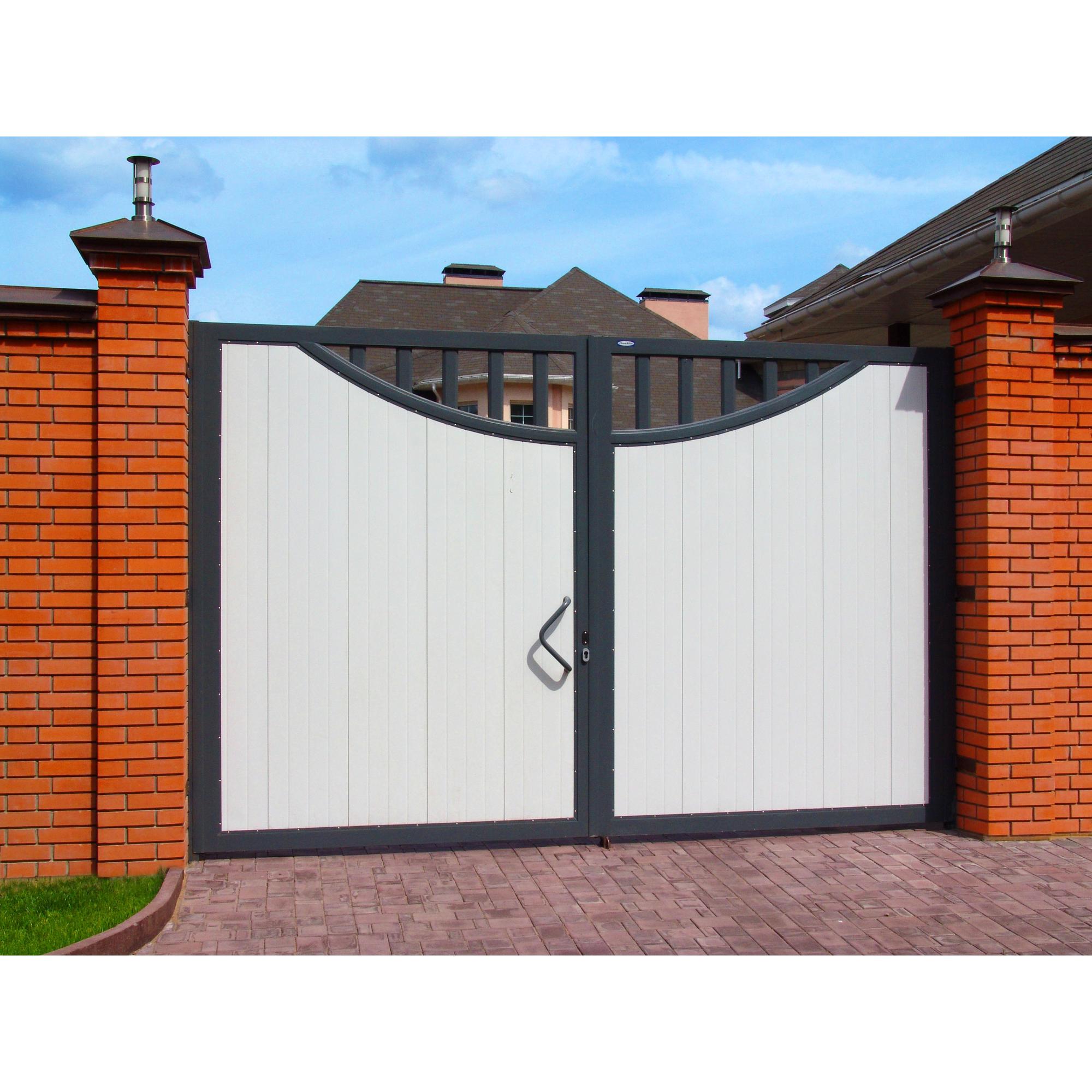

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Инструкция как сварить калитку из профильной трубы своими руками

Автор Bladimir Sh На чтение 9 мин. Просмотров 5.6k. Обновлено 25 ноября, 2020

Как сварить калитку из профильной трубы, задавался вопросом не один владелец частного дома. Ведь такой нехитрый элемент помогает повысить комфорт и безопасность жилища.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

• имеет невысокую стоимость;
• выделяется надежностью и прочностью в процессе использования;
• характеризуется небольшим весом;
• почти не подвергается коррозийным образованиям;
• превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

1. Минимальная простота изготовления и монтажа.
2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
3. Длительный срок использования.
4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Конструкция строения

Смотреть видео

Очень простое и быстрое изготовление калитки или ворот под профлист.

Watch this video on YouTube

Наиболее простой вид входных сооружений из профильной трубы – это распашной. Для него при работе потребуется помощник.

Второй вид: конструкция, оснащенная раздвижным механизмом, что, несомненно, является дорогим удовольствием. Такое строение можно заказать у специалистов, так же можно справиться с ее возведением и самостоятельно.

Роликовые направляющие к строению можно приобрести в строительных магазинах. Так же можно их выполнить своими руками. К слову следует добавить, что этот тип механизмов в использовании проявил себя, как самый удобный.

Какое потребуется оборудование и стройматериалы

Перед тем, как варить калитку из проф трубы необходимо приобрести следующие материалы:

• саморезы;
• защелку и комплект петель;
• профтрубы разного сечения, которые будут использованы так же и для опорных столбов для обрешетки и состыковочного приспособления для калитки из профтрубы;
• грунтовку для металла;
• краску;
• материал для обшивки и кованые детали для украшения.

Помимо этого для калитки из профтрубы следует приготовить:

• сварочный аппарат (автомат) и электроды;
• болгарку;
• дрель;
• уровень;
• рулетку;
• молоток.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала.

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Установка столбов

На размеченных местах в соответствии к плану делают ямки для столбов. Их рекомендуют делать ямобуром. Его за небольшие деньги советуют брать в аренду. По стандартам глубина каждого углубления должна составлять ровно метр. Увеличивать или уменьшать глубину не рекомендуют.

На дно каждой подготовленной ямы засыпается щебень, который будет служить «подушкой» для столба. После чего конструкцию бетонируют цементным раствором. Песок, щебень и цемент берут в пропорции 2:4:1.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны  грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

2. Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем. Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо.

3. Также навесы сваривают на боковые стойки забора.

4. Посередине будущего каркаса нужно сварить горизонтальную планку.
5. После этого каркас срезается с основания, снимается с петель.

6. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

7. Далее выполняется врезка замка.

8. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

9. Затем выполняется крепление опорных планок.

10. Готовая рама покрывается обшивочным материалом.

11. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео



Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель. Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки.

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Особенности установки каркаса и крепления к столбам

Как ставить каркас, было уже описано, но есть еще несколько рекомендаций, которые нужно знать.

• Обустройство забора из профиля и ворот лучше осуществить стеновым профлистом, который помечен маркировкой «С».
• Шум при работе позволяют уменьшить шариковые петли.
• Чтобы сделать постройку правильно, нужно не забыть о двадцатисантиметровом зазоре снизу. Если сваривать без учета этого зазора, то в зимний период из-за скопления снега будут большие сложности с открытием. Такой же зазор рекомендуют оставлять и в верхней части. Это нужно для декоративного оформления. А какой декор выбрать, каждый будет решать сам.
• Так же при работе не стоит забивать о мерах безопасности. А в данном случае они очень важны. Сварка без соблюдения мер безопасности и неправильное обращение с профлистом может привести к получению очень серьезных травм во время работы.
• Монтировать профильный лист необходимо аккуратно, потому, что на нем очень легко остаются царапины. Если они возникли, то расстраиваться не стоит. Небольшие изъяны легко убрать краской в баллончике.
• Чтобы закрепить ворота и калитку к столбикам, следует применять навесы большых размеров. Конструкция с такими элементами будет жесткой и не станет провисать. Профессиональные мастера, как самый лучший вариант рекомендуют крепежи на основе подшипника. Они уверяют, что с этими механизмами все будет работать долго и надежно.

На этом все монтажные действия заканчиваются. Данное строительство интересно тем, что во время него можно проявить креативность и сварить все по своему желанию. Входную конструкцию можно обшить, украсить интересными элементами декора.

Смотреть видео

Различные интересные идеи для оформления можно подобрать в интернете. Проблем с выбором подходящего варианта не возникнет. Профессиональные мастера и домашние умельцы предоставили множество превосходных вариантов на любой вкус и для любых финансовых возможностей.

Как сделать калитку своими руками

Желание окружать себя красивыми предметами побуждает человека сооружать ограждения выполняющие, среди прочего, и декоративную роль.

В данной статье мы расскажем, как сделать калитку своими руками. Опишем все этапы работ и какой материал выбрать для ее изготовления.

Место установки

Выбирая подходящее место для обустройства калитки вам нужно принять во внимание простейшие принципы. Например, подумайте, как обеспечить удобный проход к постройкам на приусадебном участке? Не будет ли около будущей калитки рядом впадин и ям? Если это так, то в них обязательно будет скапливаться вода и грязь, которая, как вы понимаете, будет заноситься в дом.

Обратите внимание! Не стоит думать, что обустроить калитку на территории дома можно лишь одну. На самом деле их может быть несколько. К примеру, одна – парадная, предназначенная для входа домочадцев и гостей, а вторая – тыловая, так называемый черный ход, который предназначен для сокращения преодолеваемых расстояний либо нужд, связанных с ведением домашнего хозяйства.

Калитка заднего двора

Существуют разные виды калиток, однако, в идеале они должны вписываться в дизайн забора и приусадебного участка. Ввиду этого стоит уделить особое внимание выбору материала и обустройству.

Виды

Калитки из металла

Среди самых распространенных видов калиток стоит отметить несколько вариантов, различающихся по структуре, дизайну и применяемым материалам:

1. Калитка, сделанная из деревянных реек, поможет вам создать уникальный узор. Если ее украсить резными столбами из дерева, то калитку можно использовать как внутреннюю ограду, разделяющую участок.
2. Металлическая калитка, состоящая из кованых элементов, выглядит очень изысканно. Обыкновенно она устанавливается в заборе с аналогичным рисунком.
3. Сплошная калитка из дерева удачно смотрится в сочетании с забором из камня либо кирпича.
4. Калитка из металлопрофиля подходит для установки в забор с таким же дизайном.

Выбор материала для изготовления калитки остается за вами. Во многом это упирается в финансовые возможности, а также вкусовые предпочтения владельца участка.

Калитка из металла

Металлическую калитку можно украсить разными декоративными элементами, например, коваными. Они удачно завершат дизайн производимой вами конструкции. Вначале четко представьте в воображении калитку, которую вы хотите видеть в конечном счете. После того как место установки определено, вам нужно сделать замеры. Отобразите схематически конструкцию на бумаге. Это поможет вам точно рассчитать материал, требующийся для проведения работы.

Схема калитка из профнастила

Лучше купить металлические заготовки, содержащие большое количество углерода. Это объясняется тем, что именно этот материал меньше подвержен коррозии, а значит, прослужит намного дольше. Итак, вам понадобится:

• Металлический лист, имеющий минимальную толщину – 1,5 мм.
• Профильная труба или уголок с сечением от 25 мм.
• Для столбиков нужна труба, имеющая диаметр от 100 мм.
• Грунтовочная смесь для металлических поверхностей.
• Специальная жидкость либо бензин для антикоррозийной обработки.
• Краска.
• Электропривод или замок для калитки.

Соотношение размеров ворот и калитки

Инструмент для сооружения металлической калитки нужен такой:

1. Сварочный аппарат.
2. Болгарка.
3. Капроновая нить для разметки.
4. Ручной бур либо кувалда.
5. Шуруповерт.
6. Ножницы по металлу.
7. Лопата.

Металлическую калитку следует закреплять на соответствующие столбики. Они устанавливаются в землю, на глубину не менее 1 м. Теперь разметьте территорию и соответственно место установки. Отрежьте длину столба + 1 м болгаркой. Затем обработайте поверхность столбов: удалите коррозийные следы. В этом вам тоже будет помощником болгарка, а после антикоррозийная жидкость. Когда поверхность высохнет, то на ней появится белый налет. Его следует обязательно снять.

Готовый вензель

Сделайте углубления в земле для столбиков. Диаметр их должен превышать диаметр трубы на 10 см. После приготовьте жидкий раствор. Для этого вам нужно перемешать цемент с песком, в пропорции 1:3. Сделайте однородную массу, залейте ее водой и доведите до жидкого состояния. Теперь установите столбы, засыпьте ямы щебнем и утрамбуйте его, залейте эту основу раствором.

Обратите внимание! Монтаж столбов – это ответственный процесс при изготовлении калитки. Пользуясь отвесом либо уровнем, проверьте перпендикулярность установки. Сделайте это перед заливкой раствора. Неверный монтаж потребует переделки работы из-за перекоса конструкции.

Ворота и калитки из металлопрофиля

Каркас калитки должен быть выполнен из профиля либо уголка. Чтобы не нарушить конфигурацию, следует тщательно провести замеры. Подберите место, где вам будет удобно размещать конструкцию калитки. Проведите укладку швеллера по периметру, его размер должен быть меньше, чем изделие на 20 см. выдержите идеальную плоскость, в этом вам поможет уровень. Регулируйте точность прокладками.

Сделайте обрезку профиля согласно размерам. Снимите заусеницы. Выложите на столе заготовки, проведите сварку стыков. Чтобы придать конструкции большую жесткость установите на ней распорки. Соедините верх и низ или боковые стойки, используя для этого сварочный аппарат.

Схема рамы ворот с калиткой

Сварочные работы производите точечным способом. Это поможет вам сократить время изготовления конструкции. Теперь зачистите швы болгаркой со специальным кругом. Обработайте поверхность бензином либо антикоррозийной жидкостью.

Монтировать калитку к столбам следует только при помощи прочного и надежного крепежа. Так, вы продлите срок службы изделия. Завесы с встроенными подшипниками придадут плавность ходу калитки. Учтите также, что зазор между землей и калиткой должен быть не менее 10 см. Это поможет вам избежать затруднения работы изделия зимой и в непогоду.

Завершающий этап – закрепление листа металла. Вырежьте лист нужной формы и размера, используя для этого болгарку с отрезным кругом. На местах среза снимите заусеницы. Закрепите к каркасу металлический лист. Стыковка листов на плоскости производится сплошным сварочным швом. Затем проведите зачистку шва. Изделие обработайте антикоррозийной жидкостью, а после покрасьте. Навесьте петли, установите замок. Если вы хотите украсить калитку коваными элементами, то сделайте это до покраски калитки, но после монтажа конструкции.

Обустройство деревянной калитки

При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке. Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой.

Схема изготовления и установки

Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?

Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.

Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.

Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.

Обратите внимание! Деревянно-металлические двери более долговечны, чем те их аналоги, которые сделаны из чистой древесины.

Схема изготовления деревянной калитки

Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:

• двусторонняя петля,
• автоматическая защелка,
• накладная петля,
• задвижка,
• ручная защелка,
• накидной запор,
• щеколда с кольцом.

Фурнитура

Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.

Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!

Фото

Дачная с аркой Из профлиста Украшения из кованых цветов Соблюдение единого стиля Калитка в огород Металлическая с элементами ковки

Постройте простые ворота для забора своими руками ‹Build Basic

Наши ворота медленно гнили с тех пор, как мы купили дом несколько лет назад. Мое ленивое «я» продолжало добавлять винты, пока гость случайно не сбил пикет. Введите смущение. Имея на этой неделе запасной час, я наконец снял все ворота с петель и построил новые. Скажем так, я был потрясен тем, насколько легко было собрать вместе всего несколько досок и базовые инструменты.

СОВЕТ: Щелкните изображение выше, чтобы увидеть бесплатные планы здания.Щелкните вкладки ниже, чтобы просмотреть инструменты, материалы и список вырезов.

Стоимость: Около 20 долларов в зависимости от размера ворот
Время: 1 час
Сложность: Легко. Квадратные вырезы и сборка карманных отверстий делают этот проект отличным для начинающих.

2 x 4 верхние и нижние панели — 2 на всю ширину ворот

2 x 4 боковых элемента — 2 на 3 дюйма меньше полной высоты ворот

Крестовина 2 x 4 — 1 с разрезом по размеру

Пикеты 1 x 4 — по высоте

Ступеньки

1.Подготовьте детали рамы

Используя торцовочную пилу и список вырезов, приведенный выше, отрежьте части рамы 2 x 4 (верхняя, нижняя и боковые) до нужной длины. Отложите верхнюю и нижнюю доски в сторону. С помощью приспособления Kreg Jig HD (предназначенного для материала 2 x 4) просверлите два отверстия с карманами на каждом конце боковых досок.

2. Соберите раму

Поместите боковые панели между верхней и нижней панелями, заподлицо их концами. Направив отверстия в кармашках внутрь, зажмите соединение на месте.Используйте угольник, чтобы отрегулировать размещение досок. Используя дрель / отвертку, вбейте винты Kreg Jig HD диаметром 2,5 дюйма через отверстия в боковых панелях и в верхнюю или нижнюю панели. Повторите, чтобы закрепить оставшиеся суставы.

3. Отметьте крестовину

Поставьте раму на несколько обрезков 2 x 4, расположенных по краю. Продвиньте поперечину 2 x 4 под рамой по диагонали от верха одной боковой доски к низу другой боковой доски.Отметьте угловой разрез на крестовине.

4. Разрежьте крестовину

Отрегулируйте лезвие торцовочной пилы под углом, указанным на крестовине, а затем разрежьте доску с обоих концов.

5. Установите крестовину

Вставьте поперечину на место внутри рамы. Ввинтите наружные винты диаметром 2 ½ дюйма через крестовину в раму, стараясь не повредить винты с отверстиями в кармане.

6.Позиционируйте первый и последний пикеты

Поместите планку с каждой стороны рамы заподлицо с ее краем. С помощью рулетки или комбинированного квадрата отрегулируйте вертикальное расположение пикетов.

7. Прикрепите пикеты

Просверлите два пилотных отверстия в верхней и нижней части пикета и в раме. Используя дрель / отвертку, ввинтите винты диаметром 1 ½ дюйма через направляющие отверстия в раму. Просверлите пилотное отверстие и ввинтите дополнительный винт через планку в крестовину.Повторите эти действия, чтобы прикрепить пикет к противоположному концу рамы.

8. Разместите пикеты

Вычтите общую ширину общего количества пикетов из ширины ворот. Разделите результат измерения на количество промежутков между пикетами, чтобы определить расстояние между ними. Вырежьте блок по этому размеру, а затем поместите его на раму, чтобы разместить пикеты.

9. Завершите установку пикетов

Используя распорку, двигаясь от внешней стороны к центру, установите оставшиеся пикеты.

БОЛЬШЕ ПЛАНОВ СТРОИТЕЛЬСТВА

36 DIY заборов и ворот для демонстрации двора

Pin2K Share3 Tweet WhatsApp

2K Shares

Вам нужно обновить старые ворота или забор, которые не позволяют вашему двору или патио выглядеть так потрясающе, как должно? Когда вам нужно добавить что-то новое, но вы не можете себе этого позволить, или вы просто хотите добавить что-то особенное.Ворота и заборы своими руками — лучший вариант.

Реклама

36 Сделай сам заборы и ворота

1. DIY Наружные ворота

дом из желтого кирпича

2. Мраморный забор

createreallyawesomefunthings

3. Совершенно прямой забор

3 очаровательный DIY Fence Gate

build-basic

5. Удивительный DIY Pallet Fence

blessmyweeds

6.DIY Living Privacy Gate On Wheels

apartmenttherapy

7. Простой садовый забор

twotwentyone

8. Easy DIY Gate

confessionsofaserialdiyer

9. Classic Backyard Fence

popularmechanics Переоборудованный забор для ставней

cottageintheoaks

11. Стенка для бутылок своими руками

diyjoy

12. Красивый загородный забор для собак в деревенском стиле

motherearthnews

13.Coop Gate DIY

theartofdoingstuff

14. DIY Up-Cycled Garden Gates

thegardenglove

15. Поддон для забора из классной доски

Positivelysplendid

3 16. Old the Doors House

17. Оловянный акцентный настенный забор

craftytexasgirls

18. DIY Deck Stair Gate

mamamommymom

19.Деревенский садовый забор

littledogvintage

20. Пикетный забор

карандаш с цифрой 2

21. Плетеный забор

alidoesit

22. Современный забор DIY

thecavenderdiary Садовый забор своими руками

oheverythinghandmade

24. Ворота беседки

twofeetfirst

25. Basic Mesh Fence

unchainyourdog

26.Deer Fence

simpleorganized

27. Двойные ворота для деревянного ограждения

ehow

28. Горизонтальный дощатый забор

hgtv

29. Поддоны Patio Fence

9292 recyclart . Крутой забор из переработанного металла своими руками

finecraftguild

31. Низкий забор

очаровательные недостатки

32. Кедровые панели своими руками

smileandwave

33.Горизонтальный забор Ipe

afirepoleinthediningroom

34. Столб для забора своими руками без копания

ehow

35. Сетчатые ворота для домашних животных из сетки своими руками

always-a-project

36. Perfect DIY White Picket 36. Perfect DIY White Picket Забор

frysauceandgrits

37. Плетеный забор из сосны

thehomesteadsurvival

Очаровательные недостатки

4.Easy DIY Fence Gate

build-basic

5. Удивительный DIY Pallet Fence

blessmyweeds

6. DIY Living Privacy Gate On Wheels

apartmenttherapy

7. Простой садовый забор

twentyone 9

8. Easy DIY Gate

confessionsofaserialdiyer

9. Классический забор заднего двора

popularmechanics

10. Переделанный забор Shutter

cottageintheoaks

11.Стенка из бутылок своими руками

diyjoy

12. Красивый загородный забор для собак

motherearthnews

13. Coop Gate DIY

theartofdoingstuff

14. Up-Cycled

9love Gates

15. Поддон для ограждения из досок

positivelysplendid

16. Заборы из старых дверей

thedoodlehouse

17.Оловянный акцентный настенный забор

craftytexasgirls

18. DIY Deck Stair Gate

mamamommymom

19. Деревенский садовый забор

smalltledogvintage

20. Пикетный забор номер

20. Пикет номер 9000

21. Плетеный забор

alidoesit

22. Современный забор DIY

thecavenderdiary

23. Садовый забор своими руками

oheverythinghandmade

24.Pergola Gate

twofeetfirst

25. Basic Mesh Fence

unchainyourdog

26. Deer Fence

simpleorganized

27. Double Gate for Wood Privacy Fence

28. Горизонтальный забор из досок

hgtv

29. Поддоны Patio Fence

recyclart

30. Cool Recyled Metal DIY Fence

finecraftguild

31.Низкий пикетный забор

очаровательные недостатки

32. Кедровая панель DIY

smileandwave

33. Горизонтальный забор Ipe

afirepoleinthediningroom

. DIY сетчатые ворота заднего двора для домашних животных

always-a-project

36. Perfect DIY белый забор

frysauceandgrits

37.Ограждение из сосны

thehomesteadsurvival

Pin2K Share3 Tweet WhatsApp

2K Shares

Как построить деревянные ворота для вашего двора

Ворота необходимы, если вам нужен доступ на улицу в огороженную территорию и из нее. И вместо того, чтобы покупать ворота, вы можете довольно быстро построить их самостоятельно в соответствии с вашими конкретными требованиями, если у вас есть промежуточные навыки работы с деревом. Этот проект содержит инструкции по созданию ворот из кедрового дерева шириной 42 дюйма, которые добавят забору стиля и функциональности.Кроме того, кедровые доски с гребнем и пазами обеспечивают конфиденциальность, так как никто не сможет заглянуть через ламели в воротах, а черная фурнитура красиво контрастирует с красным кедром.

Подсказка

В то время как в этом руководстве создаются ворота шириной 42 дюйма, вы можете масштабировать ширину ворот вверх или вниз по мере необходимости, добавляя или вычитая доски. Что касается высоты, многие местные строительные нормы и правила ограничивают высоту заборов и ворот на уровне 6 футов. Уточните у местного агентства, выдающего разрешения, информацию о высоте и о том, нужно ли вам получить разрешение на строительство забора.

Материалы

• 12 Кедровые доски с гребнем и пазами (1/4 дюйма x 3 1/2 дюйма x 96 дюймов)
• 3 Кедровые доски (1/4 дюйма x 6 дюймов x 96 дюймов)
• Пакет из оцинкованных гвоздей длиной 3/8 дюйма
• 3 Петли для черных декоративных ремешков с соответствующими винтами (от 13 до 17 дюймов в длину)
• 2 Черные длинные задвижки с соответствующими винтами
• 1 Черная откидная защелка для тяжелых условий эксплуатации с соответствующими винтами

1. Измерьте и отрежьте доски для языка и пазов

   Используя измерительную ленту, сделайте карандашную отметку 72 дюйма на каждой доске с гребнем и пазом.Затем отрежьте доски до 72 дюймов длиной с помощью торцовочной пилы.

2. Измерьте и отрежьте горизонтальные распорки

   С помощью измерительной ленты отмерьте три 42-дюймовых сегмента на двух кедровых досках шириной 6 дюймов (не на досках с гребнем и пазами). Затем отрежьте эти сегменты, чтобы получить три доски длиной 42 дюйма.

3. Разложите доски

   На ровной плоской поверхности, например на подъездной дорожке или на полу гаража, разложите три доски шириной 6 дюймов.Две доски должны быть параллельны друг другу на расстоянии 5 футов друг от друга. И третья доска должна быть параллельна двум другим и ровно посередине из них.

   Затем положите доски с гребнем и пазом поверх трех досок. Осторожно постучите гребнем одной доски в паз соседней доски, пока вы не соберете их все вместе. Этот процесс может привести к неправильному расположению досок шириной 6 дюймов внизу. В этом случае удерживайте доски с гребнем и пазами на месте, пока вы устанавливаете нижние доски в исходное положение.

4. Присоедините планку для язычка и паза

   Прибейте доски с гребнем и пазами к горизонтальным доскам распорки шириной 6 дюймов внизу с помощью оцинкованных гвоздей 3/8 дюйма. Внимательно следите за этими нижними досками, чтобы они не сдвинулись с места во время работы.

5. Измерьте и отрежьте диагональную скобу

   Осторожно переверните ворота. Положите оставшуюся кедровую доску шириной 6 дюймов по диагонали поперек горизонтальных распорок. Временно прибейте диагональную доску, чтобы закрепить ее, оставив открытыми шляпки гвоздей для облегчения удаления.

   Положите линейку на эту диагональную скобу так, чтобы она оставалась параллельной линиям горизонтальных скоб. Сделайте шесть карандашных отметок на диагональной распорке параллельно верхней и нижней части каждой горизонтальной распорки.

   Удалите временные гвозди. Затем разрежьте диагональную скобу торцовочной пилой по этим шести отметкам. Три отрезанных куска в конечном итоге будут выброшены (два конца и середина), оставив два отрезанных куска, которые вы будете использовать в качестве диагональной распорки.

6. Прикрепите диагональную скобу

   Нанесите полоску столярного клея на тыльную сторону двух частей диагональной распорки.Затем прижмите детали к воротам между горизонтальными распорками. Придавите две склеенные детали шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов.

   После высыхания клея переверните калитку. Прибейте диагональные части распорки гвоздями 3/8 дюйма.

7. Крепление ворот

   Установите ворота на заборе и поддержите их обрезками кедра, чтобы обеспечить зазор около 1/2 дюйма внизу.Оставьте около 1/4 дюйма расстояния со стороны петель ворот. На этом этапе полезно иметь помощника, который удерживает ворота на месте.

   Используя аккумуляторную дрель и винты, прилагаемые к петлям, прикрутите петли к верхней, средней и нижней части ворот и к раме ворот. Убедитесь, что ворота правильно распахиваются. При необходимости отрегулируйте петли, чтобы выровнять, затянуть или ослабить ворота.

8. Установите защелки

   Используя аккумуляторную дрель и винты, входящие в комплект защелок, прикрутите задвижки на место вверху и внизу ворот.Прикрутите их приемные секции к каркасу ворот. Затем установите откидную защелку аналогичным образом в центре ворот.

рекомендуемых способов построить прочный забор и садовые ворота

Почему садовые ворота провисают?

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама существенно нестабильна. Построенные со стандартными соединениями для деревообработки, сделанными своими руками, ворота будут скручиваться, если они не закреплены или не растянуты. Эта тенденция преувеличена, потому что ворота удерживаются только с одной стороны; расшатанная, свободная сторона провисает от собственного веса и от травмы, полученной от удара.(А вы помните, как в детстве качались на калитке на заднем дворе?)

Используйте качественные материалы и профессиональные принципы деревообработки, чтобы спроектировать садовые ворота, которые не провисают.

Дуглас Кейстер

Лучшая практика

Всегда используйте передовой опыт для заборов и ворот, иначе они не прослужат пять лет.

• Используйте материалы, устойчивые к гниению и коррозии
• Постройка для пролива воды
• Избегайте открытых торцевых зерен и водяных ловушек

Прочность важна, потому что садовые ворота движутся.

• Столбы раковины в бетон
• Используйте крепеж для тяжелых условий эксплуатации
• Делайте хорошие, прочные соединения

Что касается выбора древесины, то лучше всего выбрать устойчивые к гниению породы (кедр, красное дерево, тик, красное дерево).

• Кедр побеждает, потому что тик очень дорогой и имеет высокий коэффициент отходов
• Красное дерево следует использовать только в том случае, если оно представляет собой переработанную старовозрастную древесину
• Менее стойкое красное дерево требует финишного покрытия
• Древесины меньшего размера, обработанные под давлением, находятся в неблагоприятном положении, потому что теперь мы знаем, что консерванты действительно переносятся (на ощупь и в грунтовые воды), а также потому, что порезы требуют высокотоксичной обработки на месте.

Две стратегии создания ворот без провисания

Первые две стратегии построения ворот без провисания включают принцип триангуляции: введение диагонали для стабилизации квадратной рамы.

Натяжной стержень с талрепом. В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, чтобы рама не перекосилась под прямым углом.

Роб Леанна

1. Решение для натяжения: В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, для предотвращения перекоса рамы.Но «диагональные связи устойчивы только к основному стыку, к которому они прикреплены», — говорит плотник Чарльз Проуэлл. «Трос стяжной муфты требует периодической регулировки».
2. Решение для сжатия: В этом решении используется прочная скоба по противоположной диагонали.

Диагональная скоба в сжатом состоянии. Диагональные связи устойчивы только к основному стыку.

Роб Леанна

Столярные изделия

Чтобы обеспечить плотное соединение шипом и пазом, просверлите отверстия в шипе, немного не по центру от отверстий, которые вы просверливаете сбоку стойки.

Роб Лианна

Жесткие стыки для деревообработки также предохранят ворота от провисания. Жесткость предохраняет каркас от перекручивания. Соединение шип-паз с привязкой прочное. Вы должны попытаться аккуратно разрезать паз для плотной посадки, но если есть люфт, установите регулировочную прокладку вокруг шипа. Обратите внимание, что планки (пикеты) вставляются через просверленные отверстия в направляющих.

Соединение типа «ласточкин хвост» — отличная альтернатива.

Rob Leanna

Чтобы обеспечить действительно плотное соединение шипом и пазом, просверлите отверстия в шипе, немного смещенные от центра отверстий, которые вы просверливаете в боковой части стойки.Таким образом, когда вы забиваете колышки, они действуют как клин, затягивая соединение. Это называется соединением с натяжным штифтом. Сужайте концы колышков, чтобы облегчить их вход. Слегка прорежьте паз, чтобы его можно было натянуть.

Легче всего разрезать соединение внахлест.

Роб Леанна

Соединение «ласточкин хвост» — ваша вторая альтернатива. Легче всего резать, но не так прочно, как другие, это соединение внахлест. Против измельченной древесины, такой как красное дерево, используйте большую плоскую шайбу с гайкой и болтом.

Как построить затвор ворот

Цепь и закрытие груза.

Rob Leanna

Не используйте доводчик с пружинной решеткой! На одном из них слишком много напряжения; хлопанье приведет к тому, что ворота разорвутся и начнут вибрировать в мгновение ока. Самое простое решение — полностью отказаться от автоматических доводчиков — просто закройте ворота вручную за собой. Или установите шарнирную стойку ворот немного по отвесу, чтобы ворота закрылись сами собой.

Раннее решение (до сих пор наиболее живописно используемое в Колониальном Вильямсбурге) — это груз на цепи.Независимо от того, какой механизм закрывания или тип защелки используется, очень важно добавить стопор на всю высоту ворот. Если качающаяся калитка упирается в стойку только в точке защелки, она будет срываться при каждом закрывании.

Профессиональный совет : «Эти принципы полезны для строителя забора своими руками. Столярные изделия имеют первостепенное значение в деревянном строительстве, подверженном стихийным бедствиям; моя собственная компания делает ставку на передовые технологии обработки соединений по дереву ». –Чарльз Проуэлл, Prowell Woodworks

Долговечные садовые ворота

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама существенно нестабильна.

Посты

Устанавливает столбы ворот в бетонную оболочку, как правило, в три диаметра столба. Используйте якоря для столбов там, где часто встречаются термиты, или в очень влажных почвах. Общее практическое правило — погрузить в землю треть общей длины стойки (на две трети выше уровня земли). Закрывайте столешницы крышками или, по крайней мере, сделайте скос, чтобы пролить воду.

Крепеж

Лучшая практика: латунные винты с потайной головкой и заглушкой. По крайней мере, используйте крепежные детали из горячеоцинкованной стали.

Отделки

Белила и прозрачные пятна можно подкрасить, но не шелушатся. Необработанный кедр и красное дерево приобретают естественный серый цвет.

Оборудование

Используйте защелки и петли, предназначенные для использования на открытом воздухе, с простыми механизмами, допускающими перекосы. Железо традиционно, но ржавчина пачкает. Бронзовая фурнитура для наружного использования теперь доступна. Латунная фурнитура, которую можно приобрести у морских поставщиков, не ржавеет, и вы можете покрасить ее, если хотите.

Аппаратные источники

Береговая бронза
Дом антикварной техники
Бронза Солнечной долины
Фурнитура Скалистых гор
Реставраторы Ван Дайка

Ресурсы по воротам см. В нашем Каталоге продуктов и услуг.

---

Теги: Patricia Poore Old-House Journal Роб Лианна Гейтс OHJ Август 2014

Патрисия Пур

Патрисия Пур — главный редактор Old-House Journal и Arts & Crafts Homes, а также редакторский директор Home Group Active Interest Media, курирующая New Old House, Traditional Building и специализированные публикации.

Похожие сообщения

Рекомендации по продукции

Вот некоторые расходные материалы и продукты, которые мы считаем необходимыми.Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Подъездные ворота, которые можно установить самостоятельно

DIY Driveway Gates — экономичное решение

Ворота

Driveway — это специальность нашей компании, как и опыт работы в домашних условиях. Если вы хотите придать своему дому более элегантный стиль или ищете повышенную безопасность, подъездные ворота от GateCrafters.com сделает это за вас. Однако стоимость найма подрядчика для выполнения установки часто может значительно перевесить стоимость самих ворот. Следовательно, это может быть сложной задачей для домовладельцев, которые хотят добавить подъездные ворота, придерживаясь бюджета.

К счастью, есть решение. GateCrafters.com предлагает широкий выбор высококачественных подъездных ворот, сделанных своими руками, по конкурентоспособным ценам и не требующих дополнительных затрат на установку.Все наши ворота производятся прямо здесь, в США, и бывают самых разных цветов и стилей, поэтому вы практически наверняка найдете продукт, который прекрасно дополнит ваш дом. Кроме того, все наши ворота изготовлены из авиационного алюминия марки 6061-T6, благодаря чему ваши ворота будут сохранять неизменный вид на протяжении многих лет, при этом почти не требуя ежегодного обслуживания.

Поскольку наши ворота для подъездных путей своими руками поставляются предварительно собранными, их установка проста. Наши ворота поставляются со всей необходимой информацией для установки новичком (см. Ниже сборник инструкций и видеороликов, доступных для наших ворот различного стиля) и разработаны специально для простой установки; сделать процесс DIY максимально простым.Кроме того, у GateCrafters.com есть команда дружелюбных и знающих специалистов по обслуживанию, которые готовы ответить на любые ваши вопросы и помочь вам быстро и правильно установить новые ворота 7 дней в неделю.

Итак, не платите непомерные суммы денег, чтобы подрядчик сделал то, что вы можете сделать сами. С помощью GateCrafters.com вы сможете правильно настроить новые ворота в кратчайшие сроки за небольшую часть стоимости. Если вы хотите узнать больше о нашем ассортименте ворот и открывателей ворот, позвоните нам или напишите нам по электронной почте сегодня.

Полу-нестандартные ворота подъездной дороги

Двойные полуавтоматические ворота подъездной дороги

Откатные ворота Cantiliver Semi-Custom

Ворота подъездной дорожки с распашной дверью

Рама ворот с 3 направляющими, одинарные и двойные распашные

Деревянная / виниловая рама ворот

Звено цепи Рама ворот

Лесные ворота

Сделайте свои собственные ворота для домашних животных!

Собачьи ворота в значительной степени незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки — забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации.Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1. Откатные собачьи ворота своими руками

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham — это качественная сборка с удобным дизайном.В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе. , а его высота подходит даже для больших лесов .

Несмотря на то, что это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через . Древесина также может быть соблазнительной для любителей жевания.

Уровень навыка: Эксперт

Необходимые материалы:

• Восемь деревянных деталей размером 1 дюйм x 4 дюйма
• Одна деревянная деталь размером 3 дюйма x 2 дюйма
• Одна 1.Деревянная деталь 5 «x 2»
• Одна деревянная деталь 2 «x 2»
• Два комплекта петель
• Защелка ворот
• Отделка деревом
• Клей для дерева
• Направляющая для ящика

Необходимые инструменты:

• Настольная пила
• Измерительная лента
• Маркировочный карандаш
• Шлифовальная машина или наждачная бумага
• Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2. Сверхширокие ворота для домашних животных своими руками

Очень широкие и очень высокие, эти ворота для собак от Jennifer Maker идеально подходят для содержания длинноногих собак в страхе .Хотя стандартная отдельно стоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если вы установите комплект петель или аналогичное оборудование.

Складывающееся движение позволяет легко использовать эти ворота в тесноте, избегая широкого поворота, который можно наблюдать в некоторых воротах. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя конструкция решетки не идеальна для лазания по собакам .

Уровень навыка: Средний

Необходимые материалы:

• Одна пластиковая решетчатая панель 4 ‘x 8’
• Шесть 8-дюймовых решетчатых колпачков
• 60 решетчатых или ⅜-дюймовых винтов
• Девять 3-дюймовых петель
• Две защелки раздвижных дверей

Необходимые инструменты:

• Настольная пила или ручная пила
• Отвертка или дрель
• Измерительная лента

3.Современные собачьи ворота своими руками

Эти ворота DIY от YouTuber Crafted Workshop представляют собой современный вариант классического вида собачьих ворот и выигрывают в отделе стиля. Это надежный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких щелей, которые можно увидеть на некоторых ограждениях с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для перекрытия лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не подходят для , если ваш щенок скалолаз.Еще одна потенциальная проблема — это деревянная конструкция, которую некоторые пуперино могут счесть невозможным , а не жевать.

Это сверхпрочные ворота, которые требуют серьезных навыков строительства , поэтому начинающие мастера могут захотеть продолжить поиск.

Уровень навыка: Эксперт

Необходимые материалы:

• Один кусок дерева размером 4 дюйма на 4 фута
• Двадцать деревянных элементов размером 1 дюйм на 2 фута
• Один кусок дерева размером 2 дюйма на 2 фута
• Клей для дерева
• Структурные винты
• Один комплект винтов с цилиндрической головкой 1
• Стена -монтажные петли
• Комплект защелок
• Деревянная шпатлевка
• Краска или морилка по вашему выбору

Необходимые инструменты:

• Торцовочная пила
• Настольная пила
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Сверло
• Квадратный инструмент

Вы можете увидеть, как дизайнер строит эти ворота своими руками на видео ниже:

https: // www.youtube.com/watch?v=WDTRswDGb8U

4. Собачьи ворота из ПВХ

ПВХ

— отличный материал для изготовления собачьих ворот своими руками от eHow. ПВХ не так привлекателен для любителей жевать , как дерево, и достаточно прочен для повседневного использования .

Лучше всего то, что это недорогой материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования вокруг дома , но это , а не ворота для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Несмотря на то, что конструкция проста, она не такая прочная и привлекательная, как другие варианты для самостоятельного изготовления из нашего списка, а кабельные стяжки представляют собой потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:

• Четыре куска 1-дюймовой трубы из ПВХ
• Четыре 1-дюймовых тройника из ПВХ
• Два прочных натяжных стержня
• Аппаратная ткань (с высотой, равной или большей, чем желаемая высота ворот)
• Кабельные стяжки

Инструменты Требуется:

• Резак для труб или пила для ПВХ
• Ножницы по металлу или кусачки
• Защитные перчатки (рекомендуются)
• Клей для ПВХ (по желанию)

5.Планы ворот для собачьих ворот DIY Barn Door

Поклонники фермерских домов могут порадоваться этим модным дверным воротам для сараев, сделанным своими руками, от Remodelaholic. Прочная отмычка , которая удерживает как больших, так и маленьких собак, содержит , этот деревянный барьер также можно использовать для блокировки лестниц .

В конструкции из массива дерева отсутствуют надоедливые планки, через которые могут выскользнуть маленькие дети, хотя это рискованный выбор, если у вас есть жвачка.

Это, безусловно, , один из самых стильных вариантов DIY, которые мы видели , но также требует продвинутых навыков мастера .Для его строительства необходимы серьезные инструменты, которых у большинства домашних хозяйств просто нет.

Уровень навыка: Эксперт

Необходимые материалы:

• Две доски 1 дюйм x 6 дюймов x 96 дюймов
• Шесть досок 1 дюйм x 4 дюйма x 96 дюймов
• Одна плита 1 дюйм x 3 фута (для дополнительного верхнего перекрытия)
• Коробка с винтами для гипсокартона 1 ¼ дюйма
• Клей для дерева
• Морилка или краска
• Петля ворот
• Защелка ворот
• Ручка-тяга

Необходимые инструменты:

• Настольная пила
• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальная машина
• Квадратный инструмент
• Универсальный нож
• Кисть для пены
• Старая тряпка
• Маркировочный карандаш

.Откатные ворота для собак из восстановленной рамы футона

Старый футон собирает пыль? Вы можете просто найти материалы для строительства ворот, которые понадобятся вам, чтобы внутри прятаться ваши новые ворота для собак!

Этот колесный барьер от Redditor MrResp3ctful отлично подходит для зон с высокой проходимостью. благодаря своей раздвижной конструкции. Это прочная кирка, которая удержит крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

По сравнению с другими деревянными проектами из нашего списка «сделай сам» этот вариант менее трудоемок, хотя требуются некоторые навыки деревообработки .Колесная конструкция удобна, но отсутствие защелки означает, что умные щенки могут сами придумать, как ее открыть.

Уровень навыка: Средний

Необходимые материалы:

• Деревянная кровать или каркас футона
• Винты для деревообработки
• Клей для дерева
• Четыре крепежных колеса

Необходимые инструменты:

• Сверло
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Настольная пила или ножовка

7.Собачьи ворота с шевронами своими руками

Современный и шикарный вид шевронных ворот этих собачьих ворот от Yellow Brick Home определенно превосходит традиционные стили, часто встречающиеся в магазинах.

Это прочная конструкция, которая отлично подходит для больших и маленьких собак. , поскольку скошенные планки расположены близко друг к другу, что предотвращает побег из тюрьмы щенком. Однако они могут служить лестницей для подлых собак, поэтому держитесь подальше, если ваша собака — альпинист .

Это модель , не предназначенная для новичков, модель , так как она требует тщательного измерения и разрезов, чтобы придать ей вид шеврона.Большинство собак может сдерживаться его ростом, но , если ваша собака прыгает, вы можете посмотреть на более высокие варианты .

Уровень навыка: Продвинутый

Необходимые материалы:

• Четыре деревянных элемента 1 x 2 x 8 футов
• Одна деревянная планка 1 x 4 x 6 футов
• 1-дюймовые петли
• 1-дюймовые гвозди для шпонки
• 1-дюймовые винты для гипсокартона
• Поверхностный болт
• Грунтовка и краска или морилка

Необходимые инструменты:

• Торцовочная пила
• Гвоздезабиватель
• Отвертка или дрель
• Шаблон Mini Kreg
• Рулетка
• Шлифовальный инструмент
• Шпаклевка
• Квадратный инструмент
• Шлифовальные блоки

8.Собачьи ворота из поддонов своими руками

Бережливым владельцам понравятся эти ворота для собак, сделанные из дополнительного грузового поддона от Simply Maggie. Конструкция с настенным креплением предотвращает старые прыжки и рывки, когда собачки проверяют ворота, чтобы сбежать.

Это делает его идеальным для лестниц , хотя широкий диапазон открывания может быть затруднен в небольших помещениях.

Он отлично подходит как для щенков размером с пинту, так и для больших попугаев, так как планки расположены близко друг к другу, и высота достаточна, чтобы прыгать не было проблемой для большинства собак .Размер может быть проблемой, поскольку транспортировочные поддоны могут быть громоздкими.

Уровень навыка: Средний

Необходимые материалы:

• Деревянный транспортировочный поддон
• Винты для дерева
• Комплект петель
• Комплект защелок
• Ручка
• Морилка / краска для дерева (дополнительно)

Необходимые инструменты:

• Ручная пила или настольная пила (если поддон необходимо обрезать)
• Шлифовальный станок
• Сверло

9.План ворот для домашних животных за 10 минут

Simplicity — победитель с этими воротами для домашних животных своими руками из блога Finding Purpose, которые имеют традиционный дизайн ламелей. Это поможет содержать собак всех размеров в без ущерба для стиля.

Подходящие для начинающих строителей, эти ворота можно легко настроить в соответствии с размерами вашего дома , хотя вы должны помнить о размере своей собаки, чтобы не оставлять щелей достаточно широкими, чтобы маленькие собаки могли проскользнуть внутрь.

Вертикальные планки идеально подходят для собак-сорвиголов, которые любят лазать, и вы можете настроить высоту, чтобы предотвратить побег из прыжка.Настенное крепление и фиксирующая защелка делают его также подходящим для использования на лестнице .

Уровень навыка: Средний

Необходимые материалы:

• Деревянные детали размером 1 дюйм x 4 дюйма (количество зависит от размера ворот)
• Шурупы для дерева
• Комплект петель
• Комплект защелок
• Краска или морилка (необязательно)

Необходимые инструменты:

• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальная машина

10.Отдельностоящие ворота для собак

своими руками

Эти отдельно стоящие собачьи ворота, сделанные своими руками из This Old House, представляют собой портативную кирку , которую можно использовать по всему дому . Возможно, это не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенный монтаж также является вариантом .

Твердая основа предотвращает утечку между планками , хотя это может быть слишком громоздким для некоторых владельцев.

Конечным результатом является модное ограждение для собак, хотя, как ни стильно эти собачьи ворота, сделанные своими руками, оно не для слабонервных, так как требует серьезных столярных навыков и времени , чтобы его снять.

Уровень навыка: Продвинутый

Необходимые материалы:

• Тридцать восемь деревянных элементов размером 1 дюйм x 2 фута
• Два листа фанеры ½ дюйма
• Формованный элемент
• Клей для дерева
• Шурупы для дерева 1 ½ дюйма
• Штифтовые гвозди
• Два соединителя с шестигранной головкой 40 мм
• Две вставные гайки ¼-20
• Комплекты петель
• Шпаклевка для дерева
• Краска или грунтовка (опция)

Необходимые инструменты:

• Круглая настольная пила
• Шлифовальная машина
• Шлифовальный блок
• Гвоздь для штифта
• Измерительная лента
• Шестигранный ключ
• Зажимы
• Сверло
• Маркировочный карандаш

11.Собачьи ворота из ткани DIY

хороший вариант для маленьких собак , эти тканевые собачьи ворота своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

Хотя он хорошо работает для маленьких собак, это не подходит для больших собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

Несмотря на то, что его портативность означает, что вы можете носить его с собой по дому, его нельзя использовать на лестницах, поскольку он не только устанавливается под давлением, но и представляет серьезную опасность для людей.

Уровень квалификации: Начинающий

Необходимые материалы:

• Два пружинных стержня (размер соответствует дверному проему)
• Тяжелый материал по вашему выбору

Необходимые инструменты:

• Швейная машина
• Утюг для одежды

12. DIY Pet Barrier для дома

Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками от Saws on Skates. Его можно перемещать вокруг , чтобы при необходимости закрыть дверные проемы, а его высота и относительная прочность хорошо работают с небольшими собачками .

Это , однако, не рекомендуется для больших собак или использования около лестницы , так как его можно опрокинуть с достаточной силой.

Хотя для этого требуется немного смазки для локтей, его легче сделать, чем другие деревянные ворота , и в результате получается шикарный предмет. Отсутствие приспособления для крепления под давлением или крепления на стене может позволить скрытным щенкам сбежать.

Уровень навыка: Средний

Необходимые материалы:

• Три деревянных куска 1 x 3 x 8 дюймов
• Клей для дерева
• Винты 1 1/4 дюйма
• Два набора петель

Необходимые инструменты:

• Торцовочная пила
• Сверло
• Приспособление Kreg
• Измерительная лента

Handyman Special: Quick Cardboard Bariers & Other Hacks

Иногда бывает удивительно, насколько легко сделать эффективную собачью калитку.

Очевидно, что это шутка , а не следует использовать полиэтиленовую пленку для сборки собачьих ворот своими руками.

Долго работать не будет, а пластик может стать причиной удушья. Тем не менее, у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

Картон можно склеить вместе , чтобы создать силовое поле в привязи, или кухонные стулья можно наклонить по бокам , чтобы заблокировать дверные проемы во время мытья полов.Если хотите, вы даже можете сдвинуть легкий диван над , чтобы преградить путь вашей собаке.

Мой личный фаворит — это , устанавливающий пылесос через дверной проем , поскольку никто из моей банды не пройдет ближе десяти футов от ужасного «врум-врума», как мы его называем. Вы также можете воспользоваться страхом вашей собаки пылесосом!

Преимущества ворот для собак

Хотя все мы любим свои дураки, иногда собакам нужны границы. Вне зависимости от того, используются ли они в качестве средства безопасности или в качестве преграды для защиты мебели, ворота для собак могут выполнять множество служебных обязанностей по дому.

Вот несколько изящных вариантов использования ворот для собак:

• Блокировка потенциальных опасностей. Лестница и гладкий ламинат могут быть серьезной опасностью для молодых щенков или щенков с ограниченными физическими возможностями (хотя некоторым собачьи пинетки могут очень помочь). Ограничение доступа к этим областям с помощью ворот для собак может помочь предотвратить падения.
• Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак не позволяют щенкам забредать в закрытые зоны вашего дома.
• Защитная мебель . Некоторые тревожные собаки становятся разрушительными, когда их оставляют без присмотра, в то время как другие любят дремать на диване и пускать слюни. Собачьи ворота — отличный способ сохранить прекрасный внешний вид (и запах) вашей мебели.
• Запрет прыгучим собакам прыгать к гостям. Иногда щенкам нужен отдых от посетителей, чтобы они учились искусству держать подальше от гостей лапы и рты. Собачьи ворота обеспечивают свободное разделение, где собаки могут наслаждаться просмотром компании, а не прыгать на них.
• Содержание щенков на непромокаемом настиле. Пока молодые люди учатся ходить на горшках на улице, вы можете ограничить доступ к коврам и полу, которые трудно чистить.
• Разделение при кормлении. Некоторым собакам нужно немного побыть в одиночестве, пока они едят, особенно если у них есть проблемы с охраной ресурсов. Собачьи ворота могут быть препятствием для сохранения спокойствия во время еды в семьях с несколькими собаками. Это также удобно, чтобы уберечь челюсти от обеденного стола, пока люди едят.

Безопасность для собачьих ворот 101

Хотя ворота для собак могут быть прекрасным средством увести вашего щенка от неприятностей, они могут быть опасными при неправильном использовании.

Многие владельцы задаются вопросом: от «как заблокировать собачью лестницу» до «какой высоты должны быть ворота для собак?»

Чтобы все виляли хвостом (и не получали травм), следуйте этим простым советам:

• Никогда не используйте напорные ворота на лестнице или рядом с ней. Их можно опрокинуть с достаточной силой. В этих сложных местах всегда использовались фурнитуры для собак.
• Учитывайте размер вашей собаки. Это включает в себя запоминание возможного взрослого размера вашего щенка, если он еще щенок. Не стоит тратить деньги на ворота, которые он быстро вырастет.
• Используйте только ворота с вертикальными решетками для определенных собачьих упоров . Некоторые гундины умеют убегать. Если ваш pupperino — мастер-альпинист, пропустите ворота с конструкцией из цепочки, которая может служить лестницей.

Кроме того, если вам нужны ворота, чтобы ваша собака не могла попасть на опасную лестницу, вы можете вместо этого рассмотреть возможность просто построить пандус для собак своими руками . Таким образом, вы можете дать своему щенку безопасный способ взбираться по лестнице и избавиться от необходимости в воротах .

Как правильно выбрать собачьи ворота своими руками

Теперь, когда у вас есть несколько идей, вы должны подумать о своем щенке и своем доме, прежде чем делать решительный шаг в строительстве или покупке новых ворот для собак.

Настенные ворота с защелками необходимы для использования около лестниц или с большими мощными щенками, в то время как маленькие собаки и широкие ламели не подходят друг другу.

Вы также должны учитывать причуды своего пса. Например, если он джемпер, вам следует сосредоточиться на росте, но если он любит жевать, дерево может быть не лучшим материалом.

Ищете что-то подходящее для активного отдыха? Ознакомьтесь с нашими руководствами по созданию собственной ручки для собак или пробежек для собак своими руками!

***

Изготовление собачьей калитки — это трудоемкий процесс, но конечный результат стоит затраченных усилий. Вы когда-нибудь делали собачьи ворота сами? Какой стиль DIY вам нравится больше всего? Дайте нам знать об этом в комментариях.

DIY Baby Gate — Для менее чем 40 долларов США

Этот пост может содержать партнерские ссылки.

Как и обещал, я здесь с краткими инструкциями о том, как построить детские ворота, которые мы сделали! Это было довольно просто, но потребовалось немного времени только потому, что вы должны убедиться, что он подходит правильно, иметь анкер (или стойку) на стене, и мы сделали два из них (для верхней и нижней части лестницы). .В любом случае, мне эти SOOO нравятся намного больше, чем магазинные, не говоря уже о том, что они для нас буквально вдвое дешевле, потому что у нас такие широкие отверстия, куда мы их кладем! Итак, давайте углубимся, и я свяжу все, что мы использовали ниже:

Вот что вам понадобится:

• Древесина 1 ″ X 4 ″ дюйма — вам нужно будет рассчитать в зависимости от ширины вашей двери и всего этого, сколько штук. Мы использовали 4 8-футовые детали для двух ворот, и у нас остались остатки.
• Петли, это те, которые я купил
• Защелка, это те, которые я купил (я купил немного дороже, потому что хотел такой вид)
• Краска (цвета по вашему выбору, мы просто использовали тот же цвет, что и наши стены с краской, которая была у нас в гараже — цвет «чисто белый» от Шервина Уильямса для справки)
• Винты
• Анкеры для гипсокартона (если вы не вставляете шпильку, которая, вероятно, низка, и вы будете идеально выровнены)
• Клей для дерева

А вот как это сделать:

Мне жаль, что я не сфотографировал процесс, но я не знал, что это будет так востребовано (упс), поэтому я сделал все возможное, чтобы дать вам небольшой рисунок 😉 хотя бы начальных частей!

1. Измерьте ширину пространства, в котором оно будет проходить
2. Вырежьте раму до нужной длины (вы просто вырежете верхнюю и нижнюю части), затем разложите ее и установите нужную высоту и расстояние между каждой планкой, затем обрежьте планки, чтобы они соответствовали этим размерам посередине.
