Как установить опалубку: Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Начинающие строители, решившись на возведение своего первого объекта, досконально изучают материалы и технологии. Но уже на стадии подготовки к заливке основания оказывается, что вопрос сборки опалубки остался без внимания. Заполним этот пробел и дадим подробную инструкцию по монтажу опалубочной формы для фундамента своими руками.

Оглавление:

1. Элементы опалубки
2. Установка каркаса для фундамента
3. Технология по шагам
4. Заливка раствора

Конструкции и материалы

В нашем руководстве затронута только установка опалубки для ленточного фундамента съемной конструкции. Несъемные формы из пенополистирольных блоков и плит собираются гораздо проще, поэтому с ними обычно проблем не возникает. А вот традиционный вариант монтажа щитовой опалубки имеет массу нюансов, в которых стоит разобраться.

Установка заводских комплектов отличается от сборки с нуля. В первом случае придется потратиться на готовый набор из металла и пластика или фанеры. Хотя немного сэкономить получится, если купить набор б/у или взять его в аренду. Плюсы такого решения:

• Сокращение времени, затрачиваемого на монтаж опалубки для фундамента.
• Правильная геометрия и точная подгонка форм.
• Ровная внутренняя поверхность под заливку – в дальнейшем это позволит сэкономить время и средства на отделку.

Недостатком готового каркаса является некоторая стандартность форм и размеров. Варианты для подгонки под тот или иной проект возможны, но далеко не безграничны.

Опалубка своими руками с нуля по времени будет более затратной. Зато ее стоимость окажется минимальной, а приобретенный опыт – бесценным. Основные элементы конструкции:

1. Палуба – собирается из плоских панелей, образующих ограждающие борта формы. Главное требование к материалам опалубки – достаточная жесткость, не позволяющая листам изгибаться под нагрузками. Таким свойством обладает фанера и сборные щиты из обрезной доски 40-50 мм.

2. Леса – на их изготовление обычно идут сосновые бруски и доски для опалубки толщиной 25-50 мм, которые отвечают за устойчивость стенок. Также они работают как внешние упоры, не позволяющие бетону выдавливать щиты. По сути это каркас, удерживающий палубу на своем месте и сохраняющий ее форму.

3. Крепеж – метизы и проволока, с помощью которых все элементы собираются в единую конструкцию. Готовые комплекты, выпускаемые разными производителями, дополнительно могут оборудоваться специальными зажимами и стяжками, удерживающими щиты вместе.

Для самостоятельной установки наиболее часто выбирают деревянный каркас. Его изготавливают из досок и бруса или же используют в качестве щитов фанерные листы. Работать с пиломатериалами проще, чем с любыми другими, а соотношение веса и прочности для ручного монтажа можно назвать оптимальным.

Изготовление палубы своими силами

Деревянные наборные щиты сбивают из нескольких рядов досок шириной 15 см. Раньше для этого применяли гвозди, забивая их с внутренней стороны палубы и загибая концы снаружи. Теперь чаще используют саморезы – при наличии шуруповерта установка опалубки с их помощью выполняется гораздо быстрее. Главное, чтобы шляпки крепежа находились с внутренней стороны щитов. Это упростит последующий демонтаж и обеспечит более ровную поверхность фундамента.

При сборке палубы своими силами необходимо сбивать доски поплотнее, чтобы не осталось щелей шире 3 мм. Крупные зазоры следует закрыть подходящего размера рейками или законопатить. Готовые щиты на устанавливаются так, чтобы они стояли в ряду абсолютно ровно, не ломая общей линии. Для этого их скрепляют друг с другом соединительными планками.

При обустройстве деревянного каркаса для фундамента многие стремятся сэкономить на материалах и используют старые и подпорченные доски. Делать этого нельзя, так как бетон при заливке может их выдавить и раствор просто растечется. Лучше сразу сделать прочную и надежную конструкцию, а после демонтажа пустить в дело освободившиеся пиломатериалы.

Гораздо проще и быстрее выполняется сборка форм из листов фанеры. Они уже сами по себе являются полноценными элементами мелкощитовой опалубки. Остается только самостоятельно прикрутить их к каркасу. Марка фанеры нужна влагостойкая (ФСФ), а еще лучше – ламинированная толщиной 18 или 21 мм.

Порядок установки

Технология сборки каркаса предполагает предварительную подготовку участка:

• разметка площадки с помощью натянутых шнуров;
• рытье котлована или траншеи, если проектом предусмотрен ленточный фундамент;
• выравнивание земляных стенок;
• засыпка песчаной подушки и ее уплотнение;
• гидроизоляция или бетонная подготовка.

Основание должно получиться ровным – это позволит правильно выставить каркас, соблюдая идеальную вертикальность стенок. Когда подготовка окончена, приступают к изучению и последовательному выполнению инструкции по сборке:

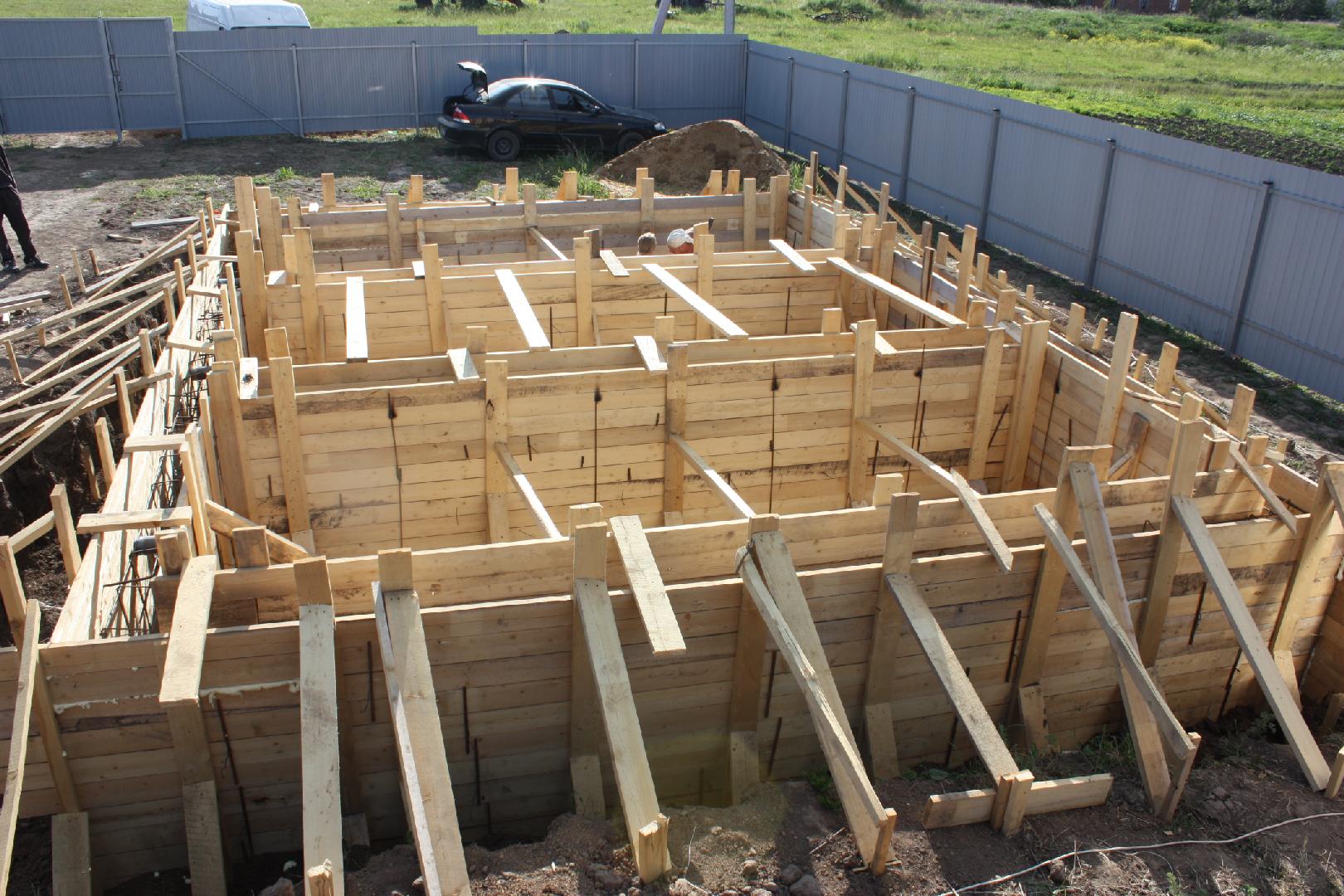

1. Установить по всему контуру фундамента вертикальные опоры и с помощью хомутиков прикрепить к ним направляющие доски. В качестве опор можно взять пиломатериалы, но обрезки металлических труб или уголков будут надежнее.

2. Подготовить щиты и разместить их двумя рядами по направляющим на расстоянии, соответствующем ширине фундамента.

3. Зафиксировать палубу проволокой на опорах и подпереть наклонными брусьями с наружной стороны. При этом шаг установки подкосов должен быть не больше 1 м.

4. Для укрепления под очень мощный фундамент можно дополнительно прикрутить к щитам короткие бруски 50х50 мм. Это увеличит жесткость стенок и не даст отдельным панелям смещаться относительно друг друга.

5. По окончании монтажа застелить опалубку изнутри рубероидом или любым другим гидроизоляционным материалом, чтобы предотвратить преждевременную потерю влаги из раствора. Гидробарьер укладывать внахлест.

6. Изоляцию скобами прикрепить к доскам повыше – там, куда не достанет уровень бетона.

Ленточный фундамент для забора обычно имеет небольшую мощность, поэтому его, как и другие основания высотой до 20 см, можно заливать в опалубку без сложной системы упоров. С их ролью вполне справятся заранее вбитые в грунт деревянные колышки.

Рекомендации по заливке

Опалубка позволяет хорошо представить себе границы фундамента. Этим обязательно стоит воспользоваться при установке арматуры. Проследите, чтобы при монтаже ее элементы не упирались в стенки формы, и везде сохранялся зазор в 5 см. Тогда при вливании бетона металлический каркас окажется надежно защищенным его толстым слоем от коррозии. Выдержать верхний зазор помогут предварительно натянутые маячковые шнуры, которые можно прикрепить прямо к опорам.

Заливка бетона в опалубку съемной конструкции требует также позаботиться и о том, чтобы раствор не налипал на стенки щитов. После установки форм внутренние поверхности деревянной палубы застилаются гидроизоляцией (чаще всего рубероидом). Ламинированную фанеру просто промазывают любым антиадгезионным составом, например, отработкой машинного масла. Кроме упрощения демонтажа это позволит сохранить материал опалубки от размокания при контакте со смесью и увеличит срок ее службы.

Если вы не уверены в стойкости собранной своими руками опалубки, бетон вливать лучше медленно, без большого напора. При достаточно подвижном составе можно даже заполнять форму послойно. Поэтапную технологию заливки применяют и в том случае, если раствор приходится готовить небольшими порциями самому. Здесь выбирают одну из двух схем:

1. Слой за слоем заполнять смесью весь периметр основания. Желательно подготавливать такие порции бетона, чтобы слоев оказалось как можно меньше, а сами они были потолще.

2. При большой протяженности фундамента применяется схема заливки отдельных участков опалубки, но сразу на всю высоту.

К послойному заполнению формы раствором следует прибегать только в крайнем случае. Для получения максимально прочного и стабильного монолита ленточный фундамент лучше заливать в один заход, заказав доставку готового бетона с завода.

Установка опалубки для фундамента своими руками, технология по шагам

Устройство опалубки для ленточного фундамента является важным этапом строительства любого дома. От ее качества зависит расход бетона и ровность стен. Сборка не представляет больших сложностей, поэтому с ней вполне можно справиться самому.

Оглавление:

1. Какой должна быть опалубка?
2. Описание разновидностей
3. Руководство по самостоятельной сборке
4. Рекомендации от специалистов

Основные требования

Каркас представляет собой большой своеобразный короб, в который заливают бетон. К сборочным материалам и конструкции предъявляются особые требования:

• Прочность и жесткость – стенки должны выдерживать давление бетонной массы, не образуя трещин и расколов. Технология сборки допускает легкую деформацию, равномерно распределяющуюся по всей площади.
• Минимальные зазоры на стыках – через большие щели часть раствора может вытекать наружу. После застывания фундамента в этих местах остаются пустоты.
• Точность габаритов – размеры сборки должны быть выдержаны в соответствии со схемой. По высоте конструкции допускается незначительное превышение параметров.

При установке традиционно используют доски, планки, фанеру. Для монтажа применяют плиты OSB, различные полимерные материалы. Читайте о том, какие ошибки допускаются при сооружении опалубки своими руками.

Виды

В зависимости от технического назначения опалубка может быть съемной (используется также при строительстве лестниц) или цельной. В первом варианте детали сборки после схватывания бетона раскрепляют и при необходимости применяют повторно. Разборными конструкциями обычно пользуются при заливке ленточного фундамента для забора, гаража, технических построек и различных неотапливаемых объектов.

Метод неразъемных форм выбирают при устройстве оснований, нуждающихся в термоизоляции: малоэтажные жилые дома, коттеджи, спортивные сооружения, бассейны. Для изготовления цельной опалубки используют пустотелые блоки из пенобетона, пенопласта или пенополистирола. Их устанавливают на всю глубину фундамента и скрепляют между собой пазовым соединением.

В процессе отвердения бетона такая форма прочно соединяется с основанием, обеспечивая ему защиту от тепловых потерь и разрушений.

Инструкция по сборке щитов разъемной опалубки

1. Отобрать доски толщиной 4-5 см и шириной 20-30 см.
2. Скомплектовать щиты длиной до 3-4 м и высотой в соответствии с параметрами фундамента.
3. Соединить элементы с наружной стороны при помощи деревянного бруса 4×4 см и гвоздей. Между точками крепления выдерживать интервал в 1,2-1,5 м.
4. Зазоры на стыках шириной до 5 см заделать паклей, более широкие щели закрыть деревянными заглушками.

Во время сборки необязательно добиваться идеальной гладкости щитов с обеих сторон. Для внутренних поверхностей допустимы отклонения до 20 мм.

Руководство по установке деревянной опалубки своими руками

Первым делом нужно выкопать ров требуемой длины. Дно тщательно утрамбовать и выровнять по уровню (допускается незначительный угол наклона). Между щитами и землей должен быть небольшой зазор, который легко заполняется бетоном.

Дальнейшие действия проводятся в соответствии с технологией:

1. Снаружи по периметру траншеи вбить деревянные колышки и соединить их между собой шпагатом.

2. Немного отступив от намеченных линий в сторону рва, вколотить деревянные брусья. Расстояние между ними определяется шириной стенок опалубки.

3. Монтаж щитов производится вплотную к вбитым брускам. Это не позволит нижней части конструкции сместиться в сторону. Соединить их между собой при помощи гвоздей. Наружные стыки зафиксировать досками.

4. Если проектом предусмотрена ширина фундамента более 0,6 м, то при установке опалубки противоположные стенки по всей длине соединяют перемычками.

5. В тех местах основания, где запланированы отверстия для подвода коммуникаций, производится установка металлических или пластиковых патрубков. Их заполняют песком, чтобы не деформировались под тяжестью раствора.

6. Нарезать деревянный брус длиной 0,6, 0,9 и 1,2 м для наружных распорок. Один конец спилить под прямым углом, другой скосить на 45 градусов.

7. Деревянные опоры устанавливаются по 3 штуки разного размера с шагом в 1 м. Прямым срезом опустить бруски в землю и слегка забить. Затем наклонить их заостренной стороной к щиту и прикрутить шурупом.

8. Провести армирование будущего фундамента стальными прутками. Их длина не должна превышать высоту опалубки.

Демонтаж съемной конструкции производится через 5-15 дней после заливки. Первым признаком готовности являются тонкие щели между формой и основанием.

При разборке нужно соблюдать осторожность, так как фундамент еще не набрал полной крепости и у него легко отбить угол. Форму рекомендуется предварительно смочить водой. Если диффузия бетона и древесины слишком велика, то опалубку придется распиливать и снимать по частям.

Рекомендации

1. Доски для монтажа щитов должны быть одинаковой толщины. В этом случае не будет никаких проблем с изготовлением ровной поверхности (хотя бы с одной стороны). Если одна или несколько досок отличаются по толщине, то на ленточном фундаменте образуется выступ или впадина.

2. Серьезные дефекты в стенках (отверстия от выпавших сучков, глубокие трещины) можно закрыть заплатой из оцинкованной стали или тонкой фанеры. Узкие щели шириной до 10-15 мм сразу забиваются щебнем, и через них бетон просачиваться не будет.

3. После монтажа щитов рекомендуется полить их водой. Древесина, намокая, разбухает и щели между досками уменьшаются.

4. Проще всего изготовить опалубку своими руками из плиты ОСБ или влагостойкой фанеры. Они обеспечивают хорошую герметичность конструкции. Изнутри она будет абсолютно гладкой, снаружи ее усиливают деревянным каркасом. Сечение бруса подбирают соответственно толщине листового стройматериала. Чем он тоньше, тем жестче должен быть каркас.

5. С целью экономии для монтажа можно использовать деревянные двери б/у, стенки шкафов, металлические ворота, ограждения, листы железа и другие прочные материалы, способные обеспечить ровные поверхности.

6. Если в устройстве опалубки применяются старые доски, то перед установкой самостоятельно вынимают из них все гвозди. В противном случае они могут серьезно повредить фундамент.

7. Для выравнивания поверхностей и предохранения от утечки бетона можно использовать плотную полиэтиленовую пленку. Ее легко закрепить на деревянных стенках при помощи мебельного степлера. Если внутренние поверхности имеют чрезмерные искривления и множественные зазоры, то их выстилают листами рубероида.

8. Ускорить разборку формы своими руками позволяет специальная смазка. Ей покрывают опалубку внутри перед заливкой фундамента.

9. Если предполагается повторная установка и армирование опалубки, то после демонтажа ее нужно хорошо высушить. Чтобы доски не повело дугой, а фанера не набухла, сверху укладывают груз. Сухие остатки раствора сбивают с поверхностей после полного высыхания.

10. Форму для длинного основания необходимо дополнительно усилить снаружи. Для этого глубоко вбивают жесткие вертикальные опоры (обрезки металлической трубы, уголки, квадраты), располагая их вплотную к щитам. Это поможет избежать кривизны и не допустить поломки даже при быстрой заливке бетона.

11. Закончив установку, нужно выровнять опалубку по уровню влево/вправо. Затем натянуть по всей длине прочную нить, она будет служить верхней границей заливки.

12. Если в схеме монтажа высота фундамента превышает 0,8 м, то конструкцию укрепляют стальной арматурой с резьбой.

Как правильно сделать опалубку для ленточного фундамента

08 мая 2020 г.

Фундамент ленточного типа, пожалуй, одна из самых популярных конструкций как в домашнем строительстве, так и при сооружении крупных объектов. Для его изготовления необходима опалубка. Именно она удерживает бетонный раствор в определённом положении, задаёт форму будущей конструкции, обеспечивает её поверхности желаемый рельеф. А от того, насколько правильно собрана эта система, зависят прочность и долговечность всей постройки. Как же сделать опалубку для ленточного фундамента, чтобы она наилучшим образом сыграла свою роль? Рассмотрим данный вопрос по порядку.

Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Опалубка для ленточного фундамента — это собранная из щитов, укреплённая распорками и стяжками система, которую устанавливают по периметру будущего сооружения. Внешне она напоминает ёмкость для заливки бетона, почти полностью заглублённую в выкопанную ранее траншею. Для фундамента какого бы объекта ни предназначалась, опалубка должна:

• выдерживать давление бетонной массы;
• иметь плотную структуру, не допускающую протечек раствора;
• располагаться по наружным краям траншеи.

Перечисленные и другие требования предопределены СНиПами и описаны в ГОСТе Р 52086–2003 «Опалубка. Общие технические условия». Соблюдая их, вы сможете правильно сделать опалубку для ленточного фундамента и тем самым в дальнейшем избежать рисков растрескивания и преждевременного разрушения всего сооружения.

Какого вида опалубку можно сделать для ленточного фундамента

Под ленточный фундамент можно устанавливать как съёмную (переставную), так и несъёмную (стационарную) опалубку. Первую обычно применяют при сооружении мелкозаглублённых оснований. После застывания бетонной смеси её снимают и при необходимости используют повторно. Вторая же призвана наделить фундамент дополнительными свойствами — повышенной прочностью, низкой теплопроводностью, улучшенной гидроизоляционной способностью. Поэтому она не снимается и впоследствии становится органичной частью основания.

Из чего можно сколотить опалубку для ленточного фундамента

При изготовлении съёмной опалубки для ленточного фундамента чаще всего используют листы металла, деревянные доски, фанеру, плиты ОСБ и ДСП, а иногда — пластик. Для устройства несъёмной конструкции в основном применяют пенополистирол и железобетон. При этом сказать, какой из материалов лучше, непросто, ведь каждому свойственны как преимущества, так и недостатки.

1. Древесина больше всего подходит желающим собрать опалубку для ленточного фундамента своими руками. Она проста в монтаже, сравнительно легка и недорога. В качестве недостатка можно назвать потребность использования элементов из других материалов для усиления конструкции.
2. Металл — самый универсальный вариант. Его достаточно легко выгибать под форму бетонного основания. При использовании в составе несъёмной опалубки — дополнять арматурой путём приваривания, что способствует увеличению жёсткости фундамента. Главный недостаток заключается в высокой стоимости.
3. Железобетон позволяет сократить расход рабочей смеси. В то же время стоит он довольно дорого. Из-за большого веса при монтаже требует привлечения специальной техники, что тоже обходится недёшево.
4. Пенополистирол — очень качественный и практичный материал. Он производится в виде готовых блоков или щитов, из которых легко выставлять опалубку под ленточный фундамент. Также пенополистиролу без проблем можно придавать необходимую форму. Зимой он не позволяет основанию промерзать. Минус — высоковата цена.
5. Подручные материалы хорошо помогают экономить деньги. При этом следует учесть, что строить из них опалубку для ленточного фундамента довольно сложно и долго. Нередко приходится использовать дополнительные расклинки и опорные элементы. Получается много щелей, устранение которых требует существенных затрат времени. Далека от идеала и несущая способность такой конструкции. Поэтому подручные материалы используют только при закладке фундаментов для небольших сооружений — заборов, хозпостроек, малых архитектурных форм.

Таким образом, прежде чем сделать выбор в пользу того или иного материала, нужно взвесить все «за» и «против». Необходимо учесть не только его цену и эксплуатационные свойства, но и особенности местных грунтов, температурные условия, прогнозы погоды на период закладки основания.

Как самому сделать опалубку для ленточного фундамента: пошаговые рекомендации

Если говорить в общем, то изготовление любой опалубки для ленточного фундамента подразумевает подготовку листовых, плитных или блочных несущих элементов, опор и стяжек для них, а как итог — монтажные работы и заделывание щелей. Детальнее этот процесс представлен ниже на примерах обустройства каркасной конструкции из наиболее распространённых материалов.

Как правильно собрать съёмную опалубку для ленточного фундамента из деревянных щитов

Перед тем, как ставить опалубку для ленточного фундамента из древесных материалов, необходимо подготовить щиты. Их можно сколотить из досок и брусков толщиной 40–50 мм либо нарезать и смонтировать из фанеры, ДСП, ОСБ. При этом лучше использовать гвозди, чтобы впоследствии проще было разбирать конструкцию. Также стоит учесть, что по времени более выгодно изготовление несущих элементов из фанерных и подобных им материалов. В любом случае длина каждого щита должна быть удобной в использовании, а высота — превышать глубину траншеи на 20–30 см. Когда все несущие элементы будут готовы, можно приступать непосредственно к обустройству опалубки.

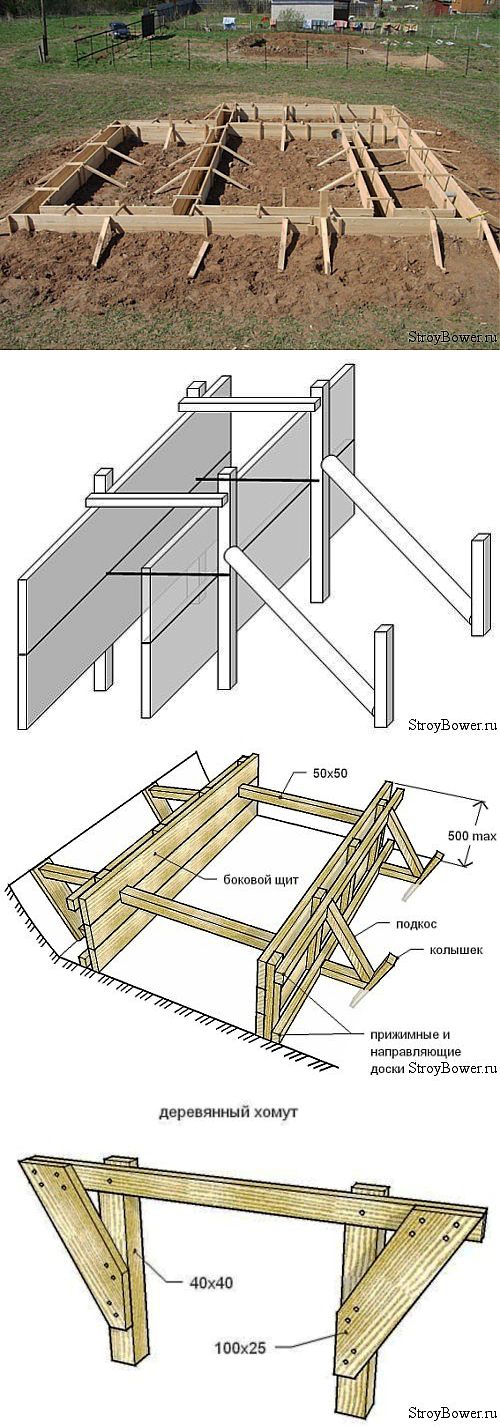

• Шаг 1. В углы и по периметру с наружных сторон траншеи вбейте деревянные бруски. Между ними оставляйте пролёты длиной примерно 60–80 см.
• Шаг 2. Опустите в траншею щиты и разместите их гладкой стороной внутрь. Проверьте их положение с помощью уровня и/или отвеса. Оно не должно отклоняться ни от вертикали, ни от горизонтали. Прибейте щиты к заготовленным ранее брускам.
• Шаг 3. Соедините щиты между собой при помощи обрезков, прибивая их снаружи. Для усиления углов используйте стальные элементы.
• Шаг 4. Образованные щитами противоположные стены соедините и укрепите стяжками — металлическими шпильками или болтами, пластиковыми скобами или композитными пластинами.
• Шаг 5. Установите подкосы. Это обрезанные под углом 45° доски или бруски. Одним краем они должны упираться в поверхность грунта, а другим — в наружную сторону опалубной стенки.
• Шаг 6. Заделайте зазоры между щитами подходящими подручными материалами. Ширина оставшихся щелей не должна превышать 4–5 мм. Проще и эффективней будет выстилание внутренней поверхности опалубки полиэтиленовой плёнкой.

Не забудьте заранее подготовить в опалубке отверстия и проложить через них асбоцементные или полимерные трубы там, где спроектированы коммуникации. По завершении всех работ можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через 3–5 недель, то есть только после набора фундаментом необходимой прочности.

Как правильно установить несъёмную опалубку для ленточного фундамента из пенополистирола

Блоки и щиты из вспененного материала производятся с собственной системой крепления «гребень-паз». Это существенно упрощает сборку опалубки для ленточного фундамента, которая происходит в следующем порядке:

1. Укладка в траншею первого ряда блоков по идеально прямой линии.
2. Размещение арматурных стержней в предназначенные для них полости несущих элементов.
3. Монтаж последующих рядов с учётом расположения арматуры.

Заливку в этом случае необходимо делать только вручную и в несколько приёмов (после укладки каждых 3–4 рядов). При использовании листового материала порядок работы похож на описанный выше. Отличие лишь в том, что пенопластовую или полистирольную опалубку не нужно снимать.

Как правильно изготовить опалубку для ленточного фундамента из других материалов

Раздумывая, как установить опалубку для ленточного фундамента, ориентируйтесь по типу имеющегося в наличии материала. При использовании листов руководствуйтесь описанной ранее инструкцией сборки съёмной системы. Если же у вас блочный материал, то действуйте так, как и в случае применения пенополистирола. При этом помните:

1. Для получения фундамента с гладкой поверхностью наилучшим образом подходит опалубка из металлических листов, плоского шифера, фанеры, плит ДСП, ЦСП или ОСБ.
2. Волновой шифер, старые двери и другие плоскостные подручные материалы больше подходят для изготовления несъёмной опалубки.
3. При использовании любого материала необходимо учитывать его прочность, выносливость и устойчивость к нагрузкам, иначе он либо прогнётся под давлением бетона, либо растрескается и начнёт давать течь. И то, и другое отрицательно повлияет на эксплуатационные свойства будущего основания.

Особенно важно правильно рассчитать количество материала, чтобы в последний момент не пришлось его искать или докупать. Начните с измерения внешнего и внутреннего периметров основания. Сложите их. Разделите на длину доски, блока, плиты, то есть единицы имеющегося материала. Вы получите количество, которое понадобится для укладки первого ряда опалубки. Расчёт на этом и закончится, если он касается готовых щитов. При необходимости монтажа нескольких рядов полученное значение умножьте на их количество.

Как установить опалубку для ленточного фундамента гарантированно правильно

Делать опалубку под ленточный фундамент просто, но только на первый взгляд и только профессиональным рабочим, имеющим в распоряжении специальное оборудование. Самостоятельно справиться с этой задачей гораздо сложнее, особенно в первый раз.

Проблема заключается в отсутствии знаний и умений, в длительности процесса, в почти неизбежных переделках. Но хуже всего то, что велика вероятность допущения ошибок. Они могут сократить срок эксплуатации фундамента и постройки в целом, а это крайне нежелательно. Чтобы избежать подобного развития событий, воспользуйтесь готовой опалубкой для ленточного фундамента . Её можно у нас купить либо взять в аренду. Цена вполне доступна, а главное — товар прошёл необходимые испытания и проверки. С его применением вы быстро соберёте опалубку и получите гарантированно надёжный ленточный фундамент!

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок.

Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают. Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

Заливаем опалубку

Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

Перед заливкой бетонной смеси в опалубку помещают арматуру. Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

Как выставить опалубку по уровню для фундамента своими руками, видео

Опалубка для фундамента – каркасно-щитовая форма, в которую заливается смесь для создания бетонной ленты или плиты. От правильности установки щитовой конструкции зависят геометрические параметры, пропорции, внешний вид надземной части основания дома. Если выставить с помощью уровня, сделав грани строго горизонтальными и вертикальными, это позволит в дальнейшем избежать деформаций при усадке. Процедура выравнивания проводится на местности с любым рельефом – особенно это важно на участках с уклоном и косогорах.

Оглавление:

1. Методы выставления
2. Опалубка для крыльца и на участках с уклоном
3. Возможные ошибки

Технология и способы выравнивания

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

• выставление вертикальных стоек с интервалом 0,8-1,0 м;
• формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву;
• подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

Чтобы выставить опалубку, используют водяной или лазерный уровень.

• Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
• Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Если на каком-то этапе технология монтажа опалубки была нарушена, и правильно выставить ее по горизонтали не удалось, как исправить ошибку? Предположим, при заливке ленточного фундамента получилась неровная поверхность с перепадом высот до 15 см. Внести коррективы можно с помощью следующих действий:

1. Вдоль всей ленты устанавливают каркас от 15 до 20 см. Материал – обрезная доска толщиной 25 мм.
2. Конструкцию крепят деревянными кольями или стальной арматурой.
3. Для выравнивания верхнего края используют водяной уровень длиной минимум 15 м. Для начала по центру будущей постройки вбивают длинный деревянный кол, ставят на нем нулевую отметку. Далее с помощью трубчатого уровня переносят нулевые отметки на опалубку: их ставят на досках щитов или кольях.
4. На готовом фундаменте располагают кладочную стальную сетку, крепят ее к ленте анкерами или арматурными прутьями. В завершение заливают бетон, ориентируясь на нулевой уровень.

---



Схема установки опалубки перекрытия — Устройство и монтаж опалубки

Технология монолитного строительства на сегодняшний день приобретает все большую популярность за счет высокой скорости и низкой себестоимости. В процессе заливки бетона и омоноличивания огромную роль играет опалубка, которая удерживает рабочую смесь до полного ее застывания.

Правильная схема установки опалубки перекрытия является одним из главных условий получения качественной конструкции.

В зависимости от высоты и других особенностей сооружения используют различные виды приспособлений – на клиночных и чашечных лесах, на телескопических стойках и объемных чашах. Каждый из них имеет свои особенности и способы установки.

Особенности монтажа опалубки для монолитного перекрытия

Выполнение монтажных работ – ответственное мероприятие, которое должны выполнять опытные специалисты, которые знают все технические нюансы.

Рассмотрим некоторые особенности установки разных конструкций:

• Для балочного перекрытия. В таком случае предполагается использование железобетонных балок, которые крепятся в пазы, расположенные на опорах. Далее производится расстановка колонн. Для повышения устойчивости все элементы следует установить на треноги, скрепленные перемычками. Далее производится монтаж днища и стенок с использованием надежных крепежей. Последний этап – установка щитов и армирующей основы. После этого необходимо проверить надежность всех креплений, выявить прогибы и деформации и устранить их.
• Без монолитных балок. Данный способ устройства более простой по сравнению с предыдущим, поскольку нет необходимости выставления дополнительной ограды. Особого внимания требует соблюдение толщины и дистанции между плитами. При высоте перекрытия в 23 см шаг должен составлять не более 200 см. Для плиты в 32 см стойки устанавливают через каждые 50 см. Чтобы получить высококачественную поверхность, следует использовать в качестве щитов ламинированный материал или влагостойкую фанеру.
• Из пенополистирола. Все элементы опалубки имеют специальные отверстия, предназначенные для прокладки инженерных коммуникаций и электрической проводки. Схема устройства такого сооружения достаточно простая, для выполнения работ достаточно трех человек. Процесс монтажа начинается с опор и несущих элементов, направление которых должно быть перпендикулярным щиткам. Это позволит повысить несущие характеристики конструкции.

Далее приведем поэтапную инструкцию по установке опалубки для монолитной плиты:

• С учетом толщины плиты рассчитывается шаг. Создается начальный ряд. В верхние пазы стоек устанавливается продольный брус, концы которого крепятся к стенке.
• Аналогично собирается второй ряд. Поверхность под такое сооружение должна быть выровненной и прочной. Под опоры рекомендуется уложить доску толщиной 50 мм.
• Строго в перпендикулярном направлении устанавливается поперечный элемент с шагом в 0,6 метра. После этого производится монтаж вертикальных элементов, наклон которых проверяется с помощью отвеса.
• Для получения каркаса нужного размера таким же способом устанавливаются другие ряды.
• Горизонтальные элементы проверяются строительным уровнем.
• Все стойки соединяются раскосами. Также можно использовать гвозди, расположив их по диагонали.
• На поперечные перекладины укладывается фанера так, чтобы не было никаких зазоров.
• Для защиты торца плиты от промерзания устраивают кладку из газобетона.
• Готовится конструкция из арматуры, в которой следует предусмотреть пространство для прокладки водопровода и других коммуникаций.
• Производится заливка бетонного раствора.

После полного застывания смеси, для которого необходимо 20 дней, опалубку можно демонтировать.

Пошаговая инструкция как сделать опалубку для ленточного фундамента своими руками

Прежде чем приступить к строительству опалубки для ленточного фундамента, давайте разберем, сколько видов  конструкций опалубки существует.

Это необходимо для того, чтоб выбрать тот вариант опалубки, что нужно.

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по  основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки  в зависимости от типа делится на две группы:

• Опалубка с съемной конструкцией;
• Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись.  И неважно дом это, или  предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится  собственноручно.  Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак,  конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но   и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

• Нарезной доски;
• Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
• Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для  крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные  монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Несъемная

Типы несъемной опалубки

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

• Гидроизоляция фундамента хорошая
• Она легко принимает нужную форму фундамента
• Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
• Внешнюю сторону легко и просто обработать

Минус:

• высокая стоимость.

Железобетонная

Этот вид считается относительным вариантом.

Достоинства:

• В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

Минусы:

• Плиты очень тяжелые
• Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

Достоинства:

• Монтаж простой
• Есть возможность придать определенную форму
• Утепление
• Гидроизоляция

Минусы:

• Не сильно низка цена
• Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

• Хорошая цена
• Доступность материала
• Монтаж простой
• Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

• Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

• Трубы
• Профнастил
• Шифер
• Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

• Дешевизна возведения

Минусы:

• Сложность сборки
• Утечка бетона при заливании
• Возможно получится слабая несущая мощность
• Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

Первый этап – земляные работы

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

Как собрать опалубку для ленточного фундамента

• Каркас  конструкции только жесткий, с прочной фиксацией всех элементов;
• Элементы опалубки не должны иметь щелей, все  части опалубки точно подогнаны друг к другу;
• Опалубка должна выдержать создаваемое давление бетонного раствора.

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть  нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются  деревянными брусьями при помощи саморезов, и только саморезы  вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

Опалубка под ленточный фундамент своими руками

Сама же инструкция возведения опалубки выглядит вот так:

• Подготовка рабочего места, то есть рытье траншеи, заготовка строительного материала и инструменты;
• Нарезать доски по размеру в соответствии с размером фундамента;
• Изготовление щитов;
• Закрепление опалубки, фиксация прочности с наружи конструкции;
• Проверка на прочность.

Правильно выполненные работы строительства опалубки – полное отсутствие проблем во время изготовления ленточного фундамента.

шагов по установке бетонной опалубки

Нет ничего плохого в том, чтобы заняться своим домом своими руками, особенно если он состоит только из небольшого ремонта и ремонта. Однако есть определенные аспекты, о которых всегда следует помнить. Безопасность и долговечность по-прежнему должны быть на первом месте. Самостоятельно заниматься строительным проектом — это не то, что вы делаете ради экономии. Вы делаете это сами, потому что у вас есть опыт и знания обо всем процессе.

Что касается строительных тем, которые мы хотели бы представить вам, если вы собираетесь изготавливать бетонную опалубку самостоятельно, вот пошаговое руководство, которому вы можете следовать.

Подготовка площадки

Прежде чем приступить к делу, всегда хорошо помнить, что сначала необходимо провести подготовку сайта, чтобы в дальнейшем избежать связанных проблем.

1. С помощью рулетки, веревок и шипов сначала измерьте и обозначьте границы бетонных плит.
2. Земляные работы — это процесс, который большинство людей, устанавливающих бетонную опалубку, упускают из виду. Чтобы удалить мусор и траву с указанной области, сначала выкопайте ее. Убедитесь, что в результате получается выкопанная область, в которой поток воды не направлен в сторону вашего дома.
3. Используя деревянные бруски размером 2×4, обрамите область, используя веревку в качестве направляющей. Прибейте деревянные формы вместе и постепенно удаляйте линии.
4. На этом последнем этапе вы можете уложить гравийное основание.

Нанесение бетона

После эффективной подготовки участка можно приступить к нанесению бетона.

1. Используйте защитную одежду при работе с опасными материалами. Перед началом работы наденьте перчатки, очки и обувь. Ваша безопасность превыше всего.
2. Убедитесь, что смешали правильное соотношение бетона и воды.
3. Начинайте заливку бетона от самой дальней стороны опалубки до своего положения.
№
4. С помощью стержня сита, который длиннее коробки вашей бетонной опалубки, выровняйте смесь, перемещая его с одного конца на другой.
5. Излишки жидкого бетона необходимо закрепить на концах опалубки. Повторяйте весь процесс, пока вся смесь не станет без дырок и не станет гладкой и гладкой.

Перечисленные выше шаги могут не показаться сложными, однако, если вы не умеете справляться со всем этим в одиночку, вы можете обратиться к поставщику услуг, который возьмет на себя задачу для ваших строительных нужд. Если вам нужна помощь или совет относительно инфраструктуры, вы можете связаться с подрядчиками по опалубке в Мельбурне.Наши представители службы поддержки клиентов будут более чем рады связаться с вами.

Как построить опалубку | HowToSpecialist

Эта статья о том, как построить опалубку  для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как внутренние дворики или террасы. Строительство опалубки для бетона не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе профессионально залить бетон не получится. Существует сильное заблуждение, что все, что нельзя увидеть, неважно. Ничто не может быть более фальшивым, и в этом пошаговом руководстве мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем вам нанять квалифицированного специалиста, потому что это одна из вещей, с которыми мы не можем играть.

Строительство фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, чтобы определить количество арматуры, которую вы должны использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому убедитесь, что вы их соблюдаете, иначе вы рискуете получить серьезный штраф или построить ненадежный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент.

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2×10 и закрепить их скобами 2×4. Мы можем заверить вас на основании нашего опыта, что плохое выполнение работы напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы выполнить работу профессионально.Бетон будет оказывать большое усилие на деревянную форму, поэтому вы должны закрепить ее прочными скобами. Кроме того, следите за тем, чтобы между деревянными досками не было видимых щелей, так как через них может просачиваться бетонный сок.

Строительство опалубки для фундамента вашего дома – это идеальная возможность для утепления листовым пенополистиролом. Поэтому изучите местные правила и выберите листы, которые удовлетворяют как ваши потребности, так и соответствуют местным правилам. Используйте ручную пилу, чтобы разрезать листы, когда вам нужно отрегулировать их размеры.Работайте с большой осторожностью и следуйте планам дома, если хотите получить профессиональный результат.



Сделано по этому плану



Для изготовления опалубки для фундамента вам потребуется:



Материалы

• Деревянные доски 1×4 для изготовления опалубки
• Деревянные стойки 2×4 для фиксации опалубки для бетона
• Пиломатериал 2×4 для крепления опалубки
• гвозди/шурупы для крепления опалубки
• листы полистирола для утепления фундамента (опционально)



Инструменты

• защитные перчатки, очки
• измерительная лента, столярный карандаш, L-образный угольник
• циркулярная пила/лобзик для сборки опалубки
• молоток



Советы

• используйте сапоги, чтобы не испачкать одежду и кожу бетоном
• Тщательно очистите инструменты после завершения проекта
• носить защитные очки и перчатки, чтобы избежать травм



Время

• от нескольких часов до суток, в зависимости от площади вашего фундамента и количества рабочих





Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым этапом этого проекта является установка арматурной конструкции в траншеи фундамента. Тем не менее, бывают случаи, когда такую ​​сложную арматурную конструкцию можно не монтировать (в случае легких конструкций, больших пролетов из бетона).

Умный совет:  сначала необходимо соединить все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вы должны вытаскивать все доски 2×4 (на которых сидит арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет:  еще раз проверьте, правильно ли выполнены соединения между арматурной конструкцией, иначе фундамент не выдержит вес дома.

Соединение арматурных стержней

На этом изображении крупным планом видно соединение арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что арматурные балки выровнены правильно, так как стены будут построены точно по ним. Если армирующие балки не будут выполнены должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет:  во время строительства вашего фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка для фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планами фундамента, вам нужно построить опалубку, чтобы можно было заливать бетон.



Умный совет:   опалубка должна быть изготовлена ​​профессионально, так как при заливке бетона она должна выдерживать огромные силы.





Изготовление опалубки для бетонного фундамента

Строительная опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и стойки 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту возвышения фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный совет: при креплении колышков 2×4 следует использовать угловой угольник, чтобы убедиться, что они расположены вертикально. Заглушки должны быть закреплены через каждые 2 фута с помощью гвоздей.

Крепление опалубки раскосами

Для фиксации опалубки необходимо установить распорки поверх колышков. Следовательно, на одном конце вы должны прикрепить распорки к колышкам с помощью шурупов/гвоздей, а на другом конце вы должны заглубить их в землю не менее чем на 1 фут/30 см.

Умный совет:  при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она стоит вертикально. Кроме того, если вам нужно соединить несколько панелей опалубки вместе, вы должны использовать струнные линии, чтобы убедиться, что они выровнены.

Крепление опалубки

Далее, после того, как вы установили опалубку, вы должны проверить ее жесткость и правильность закрепления с помощью раскосов. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив пиломатериалы 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный совет:  для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма/10 см) по внешнему периметру траншей. Таким образом, зимой температура внутри не будет падать из-за холодного пола.

Крепление опалубки брусом 2×2

На этом изображении крупным планом вы можете видеть опалубку, а также арматурные стержни. Вы должны заметить, что арматурные балки выровнены правильно, а опалубка вертикальная и жесткая благодаря распоркам и штифтам, которые мы ранее установили.

Изготовление формы для фундамента – очень серьезный проект, поэтому вы должны контролироваться квалифицированным специалистом. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергаете себя большой опасности.

Помните, что наша статья имеет только ознакомительную цель, ознакомить вас с процессом возведения опалубки для бетонного фундамента. Мы не несем никакой ответственности за ваши действия и не утверждаем, что так и должно быть.Наоборот, мы только показываем вам, как мы работаем в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и удостоверились, что она выровнена и отвесна, необходимо залить бетон. Вы можете залить бетон разными способами: вы можете приготовить его с помощью миксера и транспортировать на тачке, вы можете залить его прямо из бетоновоза или вы можете использовать помпу и 4-дюймовые шланги.

Если локация недоступна для автобетоносмесителя, то для заливки бетона напрямую вам также придется арендовать помпу для бетона.После этого следует несколько шлангов к помпе, чтобы иметь доступ к опалубке. После того, как вы залили бетон в фундамент, вы должны использовать бетонный вибратор, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, занимающаяся доставкой бетона, также предоставит вам вибратор для бетона, но бывают ситуации, когда инструмент приходится арендовать.

Узнайте больше о как залить бетонный фундамент .





Спасибо, что прочитали нашу статью как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями, используя виджеты социальных сетей.

 Связанные проекты:

  Как копать фундамент

  Как залить бетонный фундамент

Как установить опалубку без крана

Ситуации, когда краны недоступны

В строительной отрасли все больше внимания уделяется восстановлению многолюдных городских центров и перепланировке существующих заброшенных участков, особенно в густонаселенных странах, таких как Великобритания. Однако доставка большого крана на место с ограниченным доступом может оказаться в лучшем случае сложной задачей. В некоторых случаях маневрирование крана на сильно застроенной территории или участке может оказаться невозможным.

Доступ — не единственная проблема при рассмотрении вопроса о том, является ли кран лучшим решением. В некоторых местах рабочая сила дешевле и, следовательно, более привлекательна, чем инвестиции в аренду дорогостоящего оборудования, такого как краны. В этих случаях доступно много рабочих, но традиционные опалубочные решения могут оказаться слишком тяжелыми для ручной установки.
С другой стороны, краны могут быть доступны на месте, но могут быть ограничены средства на аренду, установку и техническое обслуживание оборудования. Следовательно, краны не могут выполнять такие действия, как установка опалубки. Вместо этого кран(ы) будет предназначен для установки тяжелых предметов, таких как арматура бетона. Они также могут быть зарезервированы для высотных работ, например, для установки фасадных панелей в высотном здании.



Преимущества установки опалубки без крана

Независимо от причин, по которым кран не доступен для установки опалубки, возможность использовать опалубку, которую легко перемещать вручную, дает еще одно преимущество.Это делает установку опалубки независимой от наличия крана, позволяя устанавливать опалубку и, следовательно, заливать бетон на месте параллельно с другими строительными работами. В ситуациях, когда сроки сжаты, это может помочь ускорить программу без особых сбоев или дополнительных затрат.
Меньший вес также помогает повысить производительность на стройплощадке, поскольку работники меньше утомляются при перемещении тяжелых материалов. Простая система проста в освоении и использовании, а для установки опалубки требуется меньше рабочих.



Легкие опалубочные системы

Чтобы помочь в подобных ситуациях, MEVA предлагает широкий ассортимент опалубки ручной сборки. Например, MevaLite — это легкая модульная опалубочная система, в которой используется алюминиевая рама, а не стальная. Полый алюминиевый профиль прост в обращении благодаря эргономичным горизонтальным направляющим, при этом обеспечивая прочную и ударопрочную поверхность. Полностью пластиковая облицовка alkus®, прикрепленная к раме, обеспечивает гладкую поверхность для отличной отделки, а также гарантирует, что панели будут максимально легкими для особо безопасной установки вручную.MevaLite подходит для литья стен, колонн и даже перекрытий и обеспечивает высокую степень гибкости благодаря широкому диапазону высоты и ширины панелей.
Аналогичным образом, системы опалубки перекрытий MEVA HN изготавливаются из легкого алюминия. Панель MEVA HN 160/80 см с пластиковым покрытием весит всего 16 кг/м², что делает установку без крана жизнеспособным и безопасным вариантом. MEVA HN оснащен падающими головками для раннего вскрытия с первичными (H) и второстепенными (N) балками, которые создают эффективную сетку и адаптируются к различным схемам, экономя время, труд и затраты на стройплощадке.



Набор опций

В любой ситуации MEVA предлагает широкий ассортимент легких опалубочных систем ручной сборки, которые можно устанавливать с помощью крана или без него. Независимо от того, работаете ли вы в ограниченном пространстве или вам просто нужно задействовать ресурсы крана для других операций, доступны ручные системы опалубки, которые гарантируют, что заливка бетона может продолжаться независимо от наличия крана.



Как работает опалубка | HowStuffWorks

В бетонной промышленности распространено мнение, что опалубка должна сочетать качество, стоимость и безопасность.С точки зрения качества формы должны точно создавать бетонные конструкции в соответствии с требованиями инженера-архитектора, не вызывая выпуклостей или других дефектов на поверхности бетона. Что касается стоимости, мы уже упоминали, что опалубка составляет значительную часть бюджета бетона проекта. Несвоевременное завершение опалубки также может привести к задержке остальной части графика строительства и привести к дополнительным затратам на рабочую силу, что дает бетонщикам стимул работать эффективно.

Но безопасность превыше всего.Около 25 процентов всех аварий строительства происходят из-за обрушения и выхода из строя бетонных конструкций, а отказы опалубки составляют более половины этой цифры [источник: Ханна]. В декабре 2011 года во время заливки бетона во время строительства казино в Цинциннати, штат Огайо, обрушилась плита, в результате чего несколько рабочих на стройплощадке получили травмы. В следующем месяце еще одна плита на другой строительной площадке казино рухнула во время заливки бетона в Кливленде, штат Огайо [источник: Feran].

Опалубка также стала причиной сотен смертей на строительных площадках [источник: Nemati]. В Бейлис-Кроссроудс, штат Вирджиния, в 1972 году рабочие слишком рано убрали опоры — опоры, удерживающие горизонтальные плиты, пока бетон схватывается — с 24-го этажа многоквартирного дома, что привело к обрушению всего здания, в результате чего погибло 14 человек. рабочих и покалечил многих других [источник: Hurd]. Опалубка может разрушиться из-за перегрузки бетоном, неадекватного крепления, недостаточной прочности бетона перед снятием опалубки, неправильной распалубки и множества других причин.

Такие организации, как Управление по безопасности и гигиене труда, издают рекомендации по проектированию и работе с опалубкой. Наличие контролеров на месте во время возведения опалубки и заливки бетона может помочь свести к минимуму опасность использования опалубки. Если необходимо изменить конструкцию опалубки, подрядчики должны заранее проконсультироваться с проектировщиком опалубки. Опалубка может быть временной конструкцией, но ее последствия для конструкции и тех, кто ее строит, могут быть постоянными.

Дополнительную информацию о процессе строительства см. по ссылкам на следующей странице.

Объявление

Что нужно учесть при монтаже пластиковой модульной опалубки?

Система пластиковой опалубки BOFU

Новинка на строительном рынке – пластиковая модульная опалубка. Новые продукты не имеют такой большой репутации и не используются с самого начала, поэтому у многих людей возникают проблемы с настройкой и использованием процесса, в этой статье будут объяснены общие аспекты использования пластиковой модульной опалубки.

Пластиковая опалубка БОФУ в России для стен со снегом

Самое главное чистая. Многие люди могут забыть или проигнорировать этот момент, поэтому мы остановимся на очистке в самом начале. Перед установкой внутренняя часть бетонных форм должна быть полностью чистой, внутри опалубки не должно быть мусора. Ведь бетон будет иметь дефекты, если останется мусор, что повлияет на качество отделочных работ. Когда мы устанавливаем опалубку, мы также должны учитывать проблемы с последующей очисткой, поэтому лучше зарезервировать порт для очистки.

Пластиковая опалубка БОФУ в Казахстане для Т-образной стены

Во-вторых, когда мы ставим опалубку для бетона, мы должны заранее закрепить закладные детали и отверстия, эту работу нужно делать все вместе, иначе будут проблемы на следующих работает. Пожалуйста, убедитесь, что размер предварительно встроенных деталей или отверстий соответствует требованиям, чтобы избежать отклонения от условий приемки.

Есть еще одна вещь, о которой мы все, наверное, знаем, это то, что опалубка должна быть покрыта разделительной смазкой. Разделительный агент очень важен, поэтому мы упоминаем его здесь. Одним из самых хлопотных является выбор разделительного состава, как правило, они масляные, так как масляные средства не повлияют на структуру и конструкцию. Таким образом, мы должны быть внимательны при очистке, чтобы не чистить сталь или стяжки, потому что масляная краска на стали может повлиять на арматуру.

Наконец, не забудьте очистить опалубку при демонтаже, иначе небольшое количество бетона может скопиться на щитах опалубки, что повлияет на последующее использование опалубки.Поскольку пластиковая опалубка не должна исключать попадание воды, мы можем просто чистить панели опалубки водой.

Система пластиковой опалубки BOFU

Опалубка — Проектирование зданий

Опалубка — это термин, используемый для процесса создания временной формы, в которую заливается и формируется бетон. Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

В то время как опалубка — это широкий термин, который используется в отношении процесса формования с использованием самых разных материалов, опалубка — это термин, который часто используется для обозначения процесса использования фанеры для формирования формы.

Опалубка является, пожалуй, самым популярным типом опалубки и обычно изготавливается на месте с использованием древесины и фанеры. Для опалубки необходима фанера специального сорта, и она должна быть водостойкой. Его легко изготовить, хотя для более крупных конструкций это может занять много времени.Применяется, когда трудозатраты ниже стоимости изготовления многоразовой опалубки из таких материалов, как сталь или пластик. Преимущество также в том, что за один раз можно залить значительное количество бетона.

Простая дощатая опалубка может использоваться для строительства дорожек или ограждений. Доски должны быть обрезаны так, чтобы они были на одном уровне с верхней поверхностью плиты, что позволяет добиться аккуратной бетонной отделки.

При выборе опалубки важными факторами являются тип бетона и температура заливки, поскольку они оба влияют на оказываемое давление.

Стороны опалубки должны выдерживать гидростатическое давление влажного бетона, которое снизится до нуля в течение нескольких часов в зависимости от скорости схватывания и отверждения.

Основание или софит опалубки должны выдерживать первоначальную статическую нагрузку влажного бетона и статическую нагрузку сухого затвердевшего бетона.

Когда бетон наберет достаточную прочность, опалубку можно снять (снять). Минимальное значение 5 Н/мм2 рекомендуется во всех случаях при распалубке вертикальной опалубки , чтобы не повредить постоянный бетон в процессе.

Высокое качество изготовления и контроль необходимы для обеспечения высокого стандарта и внешнего вида полученной бетонной конструкции.

Как опалубка, так и опалубка в различных ее формах будут опираться на опалубку. Это относится к столбам, стабилизаторам или другим узлам, удерживающим опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложная работа.

Опалубка для балок представляет собой трехгранный короб, который поддерживается и подпирается в правильном положении и на нужном уровне.Время снятия опалубки зависит от температуры воздуха, влажности и скорости отверждения. Типичное время розжига следующее (при температуре воздуха 7-16 ºC):

Состоит из вертикальной формы желаемой формы и размера колонны, подлежащей заливке. Чтобы свести к минимуму толщину материала опалубки , горизонтальные стальные или деревянные зажимы (или хомуты) используются в одинаковых центрах для пакетной заливки и в разных центрах для заливки, которая выполняется за одну заливку.

Головку колонны опалубки можно использовать для поддержки балки опалубки , но, хотя это обеспечивает хорошее боковое крепление сверху, это может сделать опалубку сложной. В качестве альтернативы колонна может быть отлита к нижней стороне балок. Позже вокруг литой колонны можно зажать кольцо опалубки для завершения заливки и поддержки входящей балки опалубки .

Многоразовая пластиковая опалубка обычно используется для быстрой заливки бетона.Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Он не так универсален, как деревянная опалубка , из-за требований к сборке и лучше всего подходит для недорогих, повторяющихся конструкций, таких как схемы массового строительства.

Несъемная конструкционная опалубка обычно собирается на месте с использованием предварительно изготовленного армированного волокном пластика. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая арматура и арматура на сдвиг для элемента конструкции. Он также обеспечивает устойчивость к воздействию окружающей среды как для бетона, так и для арматурных стержней.

Запатентованные системы используются для поддержки вертикальной опалубки во время затвердевания бетона и состоят из ряда труб и стяжек.

https://www.designingbuildings.co.uk/wiki/File:Plastic-formwork.png

Хорошая опалубка должна удовлетворять следующим требованиям:

• Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
• Способен сохранять свою форму благодаря эффективному подпиранию и распоркам по горизонтали и вертикали.
• Швы должны предотвращать утечку цементного раствора.
• Должна быть возможность снятия в различных частях без повреждения бетона.
• Используемый материал должен быть пригоден для повторного использования.
• Должна быть установлена ​​точно на нужную строку.
• Максимально легкий.
• Материал не должен деформироваться или деформироваться под воздействием погодных условий.
• Должен стоять на твердом основании.

[править] Внешние ссылки

• BS5975:2008 + A1: 2001 Свод практических правил для процедур временных работ и расчета допустимых напряжений для фальшивых работ (BSI 2011).

Установка алюминиевой опалубки

Архитектурная алюминиевая опалубка, как правило, используется в крупномасштабных проектах высотного домостроения, поэтому установка этой детали также является относительно крупным проектом. Как установить специальную строительную алюминиевую опалубку? Какие шаги? На что следует обратить внимание при изготовлении алюминиевой опалубки? Позвольте мне представить его вам прямо сейчас.

Каким бы ни был проект, этапы монтажа архитектурной алюминиевой опалубки практически одинаковы.

Первый шаг — измерить линию, второй шаг — установить гидроэнергетическую конструкцию армирования стеновой колонны, третий шаг — установить шаблон настенной колонны, четвертый шаг — установить шаблон балки, пятый шаг — для установки шаблона пола, и шестым шагом является установка шаблона настенной колонны. Первый шаг — это гидроэнергетическая конструкция плиты перекрытия, седьмой шаг — установка армирования пола, восьмой шаг — финишное укрепление и проверка, девятый шаг — заливка бетона, десятый шаг — обслуживание бетона стены колонны и последнее — расформовка.

Так на что следует обратить внимание при возведении строительной алюминиевой опалубки? Обобщенно следующим образом:

Вопросы, требующие внимания 1. Конструкция из алюминиевой опалубки может добавить к наружным и внутренним стенам больше монолитных бетонных компонентов, что приведет к большим изменениям в жесткости конструкции здания. Следовательно, влияние этих добавленных бетонных компонентов должно быть полностью учтено при проектировании конструкции, и можно использовать повышенную жесткость внешней стены, а также следует учитывать повышенную внутреннюю нагрузку, чтобы сделать силу более разумной.

Примечание 2: Поверхность стены строительной алюминиевой опалубки слишком гладкая, что может легко вызвать скрытую опасность внутренней и внешней облицовки стен и изоляционного слоя. Поэтому во время строительства следует уделить внимание углубленному изучению разделительного состава и клея для настенной плитки. В частности, стены с внутренней и внешней теплоизоляцией должны быть подготовлены к местным мерам раскачивания и защиты от падения.

Примечание 3: Изменение сечения верхней поперечной стены здания обнажает недостаток недостаточной гибкости архитектурной алюминиевой опалубки.Поэтому при проектировании архитектурной алюминиевой опалубки следует более рационально оптимизировать согласование стандартных и нестандартных деталей. С другой стороны, также необходимо улучшить стандартизацию основного проекта для повышения эффективности строительства.

.
