Распашные Ворота Своими Руками (Пошаговая Инструкция + Чертеж)


Пошаговая инструкция по изготовлению


Как и столетия назад, распашные ворота до сих пор имеют широкую популярность. В первую очередь из-за того, что это, пожалуй, наиболее дешевый вариант по сравнению с роллетными или откатными (раздвижными) воротами. Для таких ворот обязательно нужны специальные механизмы, что они смогли открываться, стоимость которых на сегодняшний день от 2500 грн.

Поэтому, если Вы не хотите доплачивать за фурнитуру ворот, в этой статье я расскажу, как сделать распашные ворота своими руками, чтобы не платить деньги за изготовление профессионалам.

Вот давайте с Вами посчитаем, сколько Вы сэкономите, сделав ворота самостоятельно.

Для этого пускай Ваши ворота будут шириной 3 м, а высотой 2 м. То есть получается, что площадь их будет 6 м².

Для изготовления понадобятся материалы в таком количестве:

  • Труба прямоугольная 60х30 мм – 28 кг
  • Труба прямоугольная 30х20 мм – 18 кг
  • Профнастил окрашенный — 12 м²

Сегодня в среднем металл стоит около 20000 грн. за тонну, а профнастил около 110 грн. за квадратный метр. Теперь посчитаем, во сколько обойдутся нам материалы:

  • Труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн
  • Труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 432 грн
  • Профнастил окрашенный: 6м²*110 грн = 660 грн

Теперь посчитаем общую их стоимость: 560 грн + 432 грн + 660 грн = 1652 грн.

Соглашусь, что этот расчет грубый, в нем не учитываются саморезы, электроды и другие материалы, но даже если их включить, то стоимость будет не выше 4 – 5 тысяч гривен и согласитесь, на фоне 10-12 тысяч, которые возьмут за свою работу профессионалы, есть смысл делать ворота самостоятельно.

Сэкономив, таким образом, около 8000 грн. Вы можете купить автоматику (ссылка) для своих ворот, и за такую цену это будет достаточно не плохое и долговечное оборудование.

У распашных ворот есть как положительные, так и отрицательные стороны и вот наиболее весомые.

Положительные:

  • Простая конструкция
  • Без проблем можно сделать самому

Отрицательные

  • При открывании занимают много места по сравнению с теми же откатными, которые двигаются вдоль забора. Особенно это будет ощущаться, если возле Вашего дома не широкая улица, или расстояние от забора до дома не большое.
  • Когда выпадает снег, нужно постоянно его чистить, потому что створки будут его загребать, и Вам придется прилагать много сил, чтобы открыть или закрыть ворота.
  • Ощутимая парусность, которую Вы прочувствуете в ветреную погоду – будет реально тяжело перемещать створки.

Эта статья максимально описывает все этапы изготовления ворот, начиная от подготовительных, до полного окончания. Также подробно рассказывает, что заранее нужно предусмотреть, чтобы в будущем без проблем ворота можно было оборудовать автоматикой.

Не скажу, что статья получилась короткой, в противном случае, я бы не смог все подробно расписать, но Вам не обязательно все подряд читать, а Вы можете нажать на любой раздел в содержании статьи и сразу окажетесь именно на нем.

Содержание статьи:

  • Необходимые инструменты и материалы для изготовления распашных ворот
  • Подготовка к изготовлению ворот (разбивочные работы)
  • Копание ям и траншей под фундаменты
  • Заготовка метало изделий и каркасов перед заливкой бетоном
  • Бетонные работы
  • Условия для открытия створок вовнутрь
  • Открытие створок ворот наружу
  • Монтаж закладных деталей, металлических накладок и навесов
  • Конструкция створки
  • Делаем каркас створок
  • Установка замка
  • Крепление створок к столбам
  • Монтаж дополнительных элементов ворот
  • Что нужно, чтобы автоматизировать ворота

Необходимые инструменты и материалы для изготовления распашных ворот


  • Сварочный аппарат
  • Бетономешалка
  • Инструмент для кирпичной кладки
  • Шуруповерт
  • Стремянка
  • Лопата
  • Гидравлический уровень
  • Молоток
  • Набор гаечных ключей
  • Лом
  • Рулетка

Подготовка к изготовлению ворот (разбивочные работы)

Перед тем как заняться изготовлением своих ворот, я рекомендую к этому подготовиться, чтобы процесс шел намного проще.

В первую очередь снимите растительный слой грунта, где будут стоять Ваши ворота – так будет легче сделать разметку, да и в целом удобнее выполнять все работы.

После того как снят растительный слой сделайте разметку где будут стоять столбы Ваших ворот.

Для этого можно использовать арматуру и электроды – они будут выполнять функции колышков, которые будут показывать временные и постоянные оси. Между ними можно будет натянуть шпагат или леску, чтобы точно знать, где и какой элемент ворот будет располагаться.

Арматуру для колышков можно использовать диаметром 10-12 мм, а длиной 80-90 см. Но я ее сразу не советую забивать в землю глубоко, лучше повторно проверить все размеры, чтобы в дальнейшем не «повылазили» ошибки.

Лучше всего из четырех кусков арматуры сделать прямоугольник или квадрат (диагонали должны иметь одинаковую длину) вокруг места, где будут стоять ворота, чтобы можно было легко отмерять необходимый размер.

Копание ям и траншей под фундаменты

После того как разбивка сделана и все размеры вынесены правильно, можно приступать к земляным работам, которые заключаются в копании ям под столбы фундаментов, закладки гильзы, а также по Вашему желанию устройства дополнительного ленточного фундамента между фундаментами столбов.

Отрывка ям под фундаменты столбов. Размеры в плане этих приямков должны соответствовать размеру столбов, ну или на пару сантиметров быть больше, так будет проще начинать кирпичную кладку столбов. Например, если столб планируется быть размером 50х50 см, то яму нужно сделать таким образом, чтобы в итоге фундамент получился 52х52 см.


Что касается на сколько глубоко нужно рыть, то тут все зависит от глубины промерзания грунта в Вашем районе, в среднем по Украине она около одного метра, то есть приямок должен быть не менее этой глубины, чтобы конструкция ворот прочно «сидела» в грунте.

Если стенки Ваших приямков осыпаются, то нужно будет сделать опалубку. Использовать можно бэушные доски для нее (покупать новые не нужно), потому что красота значения не имеет – все будет спрятано в грунте. После бетонирования опалубку можно убрать примерно через неделю.

Траншея для закладки гильзы. Это нужно на перспективу, для подключения автоматики ворот, чтобы потом не ломать уже сделанный проезд. В качестве гильзы можно взять пластиковую трубу диаметром 15-25 мм и уложить ее под будущим проездом ворот на глубину 90-100 см. Также в этой гильзе должны быть заранее заведены кабеля для будущих подключений. Перед тем как сделать обратную засыпку грунта, закройте отверстия труб с двух краев полиэтиленовым пакетом или чем-то на подобии.

Траншея под дополнительный ленточный фундамент. Я не настаиваю на его устройстве, но некоторые люди его делают, чтобы со временем столбы не начали заваливаться.

Траншея вырывается между фундаментами столбов в створе ворот. Ширина, как правило, равна ширине приямков под фундаменты, а глубина около 50 см.

После того как все приямки и траншеи сделаны, их дно можно залить водой, чтобы немного утрамбовать грунты, который при отрывании был взрыхлен. Но лить воду нужно не большими объемами, чтобы стенки не осыпались.

После проливки, если Вы пока не планируете бетонировать, то ямы и траншеи лучше накрыть деревянными щитами, чтобы дождь их не замыл.

Заготовка метало изделий и каркасов перед заливкой бетоном

Металлические столбы. В конструкции наших ворот будут выполнять функцию сердечников для столбов, которые будут обеспечивать более высокую их прочность.

Обычно используются трубы размером 80х80 мм или 100х100 мм. Ну конечно это не догма, можно использовать или трубы круглого сечения или швеллеры. Но я буду в дальнейшем рассматривать квадратные трубы.


Что касается высоты сердечника, то она должна состоять из двух частей – подземной и надземной.

Подземная часть от поверхности земли должна быть немного меньше, чем глубина заложения фундамента, чтобы создать защитный слой бетона. Например, если фундамент имеет глубину 1 м, то подземная часть сердечника должна быть 95 см, то есть защитный слой бетона составит 5 см.

Надземная часть должна быть немного ниже, чем высота кирпичной кладки, чтобы столб можно было без проблем накрыть козырьком. Получается, если высота кладки, допустим, 2 метра, то сердечник должен быть около 1,95 метра.

Для того, чтобы труба крепче «сидела» в фундаменте к ее подземной части можно крестообразно приварить два дополнительных куска арматуры диаметром 8-12 мм и длиной около 25 см, каждый.

Каркас для дополнительного ленточного фундамента. Как я не много выше писал, его не каждый человек делает для своих ворот, потому что это повышает их общую стоимость, но и многие, перестраховываясь, от него не отказываются.

Каркас делается объемным из арматуры (4 куска длиной на 40 см больше Вашего проема ворот) диаметром 18-12 мм в продольном направлении, а в поперечном можно использовать проволоку 6 мм с шагом 20-30 см, длиной 20 см.

Сейчас мы с Вами прикинем, во сколько по каркасу произойдет удорожание ворот в целом.

Зададимся, что ширина проема ворот равна 3 м, а так как нам нужно запустить еще арматуру каркаса по 20 см в каждый фундамент, то длина одного продольного стержня составит 3,4 м.

Умножаем на общее количество: 3,4 м х 4 шт. = 13,6 м.п.

Чтобы посчитать вес продольной арматуры я взял ее диаметром 12 мм, масс у которой одного погонного метра равна 0,888 кг.

Вес арматуры: 13,6 м.п. х 0,888 кг = 12 кг

Посчитаем, сколько нам нужно проволоки диаметром 8 мм поперечном направлении.

Количество необходимых стержней проволоки на каркас:

3,4 м / 0,2м х 4 = 68 шт.

Где, 3,4 м — длина каркаса

0,2 м – шаг стрежней проволоки

4 шт. – количество сторон каркаса

Теперь считаем общую длину и вес проволоки:

Длина: 68 шт. х 0,2 м = 13,6 м.п.

Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Учитывая, что в среднем стоимость метало проката на рынке около 20000 грн за тонну, считаем стоимость металла:

Арматура диам. 12 мм: 0,012 т х 20000 грн. = 240 грн.

Проволока диам. 8 мм: 0,005 т х 20000 грн. = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн.

Бетонные работы

Лучше всего делать при плюсовых температурах, тогда не придется использовать противозаморозковые добавки.

Что касается прочности бетона, то достаточным будет использовать марку М200, которой чтобы добиться, нужно соблюдать пропорции на 1-но ведро цемента, 2,8 ведра песка, 2,8 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

До того, как Вы начнете заливать бетон, нужно чтобы все металлические элементы подлежащие бетонированию, были установлены в приямке и жестко зафиксированы, чтоб они не сместились под давлением бетона.

Когда Вы укладываете бетон, его нужно постоянно трамбовать, чтобы не было в нем пустот.

После того, как Вы полностью залили бетон, надо его поверхность загладить, чтобы после застывания не было бугорков и ямок.

Если Вы бетон залили в жару то его нужно чем-нибудь накрыть от попадания солнечных лучей, а так же первые пару суток обильно поливать водой, чтобы он не потрескался.

Приблизительно, через неделю бетон наберет определенный процент прочности, поэтому можно будет дальше проводить работы.

Если Вы их пока решили приостановить, то закройте полиэтиленом или чем-либо другим отверстия на трубах-сердечниках столбов, чтобы в них не попадали осадки.


Условия для открытия створок вовнутрь

Если Вы хотите, чтобы створки ваших ворот открывались вовнутрь, то я Вам советую при установке створок учитывать то, что Ваши ворота в будущем будут оборудованы автоматикой. Лучше сразу учесть некоторые моменты, чтобы во время установки приводов не нести дополнительных финансовых затрат.

Каждый производитель приводов дает установочные размеры, которых нужно придерживаться, чтобы ворота потом могли нормально открываться.

На схеме показаны параметры, которые характеризуются тем или иным размером. Но, пожалуй, самыми важными являются параметры «А» и «С», потому что если они не будут выдержаны, привод при закрытии ворот будет упираться в столб и поэтому створки не возможно будет закрыть


Некоторые монтажники уходят от данной проблемы, делая ниши в столбах, но это опять же, дополнительные затраты. Поэтому створку лучше сразу от внутреннего края столба ворот устанавливать на расстоянии 12-14 см.


Кстати я говорил про большинство производителей, у которых эта проблема может иметь место, но у некоторых изготовителей эта проблема изначально решена специальными креплениями.

Кроме того, автоматика многих производителе способна открывать створки на 90° или на 120° и это будет все зависеть от того, насколько близко будет находиться створка к внутреннему краю столба.

Открытие створок ворот наружу

При желании, чтобы створки ворот открывались наружу, а в дальнейшем Вы планируете поставить для них приводы, нужно учитывать, что приводы будут находиться на столбах непосредственно в створе ворот, которые заберут минимум по 15см каждый.

Еще Вы приводы можете установить повыше, чтобы они не мешали проезду Вашей машины.

Так как для наружного открывания, привод устанавливается на столбе внутри проема, то створка должна быть смещена ближе к наружному краю столба в отличие при открытии вовнутрь, где створку смещают к внутреннему краю.


В принципе, я коротко рассказал, что нужно учитывать при устройстве створок для того, чтобы в последствие можно было просто установить автоматику и далее предлагаю перейти к рассмотрению вопроса закладных деталей на столбах для металлических накладок и приводов, а также монтаже навесов (петель)

Монтаж закладных деталей, металлических накладок и навесов

Закладные детали нам понадобятся, чтобы потом к ним приварить накладки с навесами, на которых будут висеть ворота. Кроме того, рассмотрим еще и установку пластин для монтажа приводов.

Закладная для накладок. Обычно ее делают из уголка 50х50 м длиной приблизительно 70-75 мм и арматуры диаметром 8 мм. Длина куска арматуры будет зависеть от толщины Вашего столба ворот и его сердечника, то есть толщина кладки + толщина сердечника.

Приведенные размеры и материалы, не являются принципиальными, Вы можете их заменить и на другие равнозначные элементы.

На каждом столбе ворот закладные элементы устанавливаются по три штуки.


Первая «закладушка» ставится после первых трех рядов кладки. Верхняя, немного ниже, чем верх створок ворот, а средняя располагается пропорционально по средине.

Все закладные элементы для прочности привариваются к металлическому сердечнику столба


Металлические накладки. После того, как закладные надежно закреплены, к ним привариваем накладки, тоже на каждом столбе. Шов должен быть сплошным по всей плоскости свариваемых элементов. Обычно для металлических накладок используются прямоугольные трубы размером 60х30.

Так же перед их креплением к столбам, я рекомендую (хотя бы сверху) наварить у них заглушки, чтобы вовнутрь не попадали осадки – так металл дольше пробудет без влияния коррозии.


После чего привариваем навесы

Навесы (петли). Можно поставить самые что ни на есть простые, которые можно купить на любом рынке, а есть такие, которые идут с завальцованным шариком, благодаря которому ход створки намного легче.

Одна половина петли крепится на металлической накладке на столбе, а другая на створке ворот, и здесь очень важно не промахнуться – верхние и нижние петли должны находиться строго в одном горизонте.

Так же петля снизу должна быть как можно ниже к земле, а сверху, как можно выше.


Закладные для приводов. Чтобы в будущем при монтаже автоматики не пришлось нести дополнительные затраты, лучше сразу установить на столбах закладные детали из уголка 80х80 мм или 100х100 мм на высоте не менее 500 мм – приводы зимой не будут находиться в снегу.

Закладная деталь привода для открывания ворот вовнутрь


Закладная деталь привода для открывания ворот наружу


Если столбы Ваших ворот уже готовы, можно вместо закладных деталей прикрепить монтажные пластины при помощи химических анкерных болтов:

Монтажная пластина привода для открывания ворот вовнутрь


Монтажная пластина привода для открывания ворот наружу


Конструкция створки

Что касается створки, то прежде чем перейти к описанию ее изготовления, хочу чтобы Вы спланировали какой будет конструкция полотна ворот, это в дальнейшем сыграет роль на стоимость покупки автоматики для Ваших ворот.

Зашитая полностью створка профнастилом или другим листовым материалом в ветреную погоду будет воспринимать на себя не малую нагрузку от ветра, которую будет передавать на привод, когда он будет работать на открытие или закрытие.

В зависимости от ветрового района и конструкции створки, будет зависеть, какой мощности будет необходим привод. И чем он мощнее – тем дороже.

Чтобы Вы понимали, насколько ветер утяжелит глухую створку, я приведу небольшой пример.

За исходные данные возьмем ворота размером в ширину 3 м, а высоту 2 м, то есть их площадь равна 6м². Так как в Украине нормативное ветровое давление зависит от региона и величины у него разные от 40 до 60кг/м². Для расчета я возьму 50кг/ м².

Давайте теперь посчитаем нагрузку на наше полотно ворот

6 м² * 50 кг/ м²= 300 кг

Этот результат для двух створок, а для одной он будет равен 150кг. Соглашусь, что это значение нормативное, и не факт, что оно в Вашем случае будет именно таким, но следует не забывать, что и сама створка имеет определенный вес.

С решетчатыми воротами, вопрос с ветровой нагрузкой обстоит немного проще, в связи с этим и привод понадобится меньшей мощности, но следует учитывать, какие у Вас зимы. Если они снежные и холодные, то не исключено налипание снега на створку ворот, а также обледенение ее петель, удерживающих ворота на весу.

Насколько разница между автоматикой по цене в зависимости от мощности, Вы можете узнать прямо сейчас, связавшись с одним из наших специалистов.

Делаем каркас створок


Еще год назад самым простым и дешевым вариантом для изготовления каркаса створки ворот считалось изготовить его из двух типов профилей – 60 * 40 мм и 30 * 20 мм. Сначала варили внешний большой каркас из труб большего размера, а потом к нему по внутренней части приваривали трубы меньшего размера. Но такой способ несет в себе ряд проблем.

Во-первых, профиля с металлобазы идут не очищенные, на них очень часто присутствует ржавчина и окалины, поэтому перед сварочными работами их необходимо очистить, обезжирить и покрыть антикоррозийным средством.

Во-вторых, на сварку каркаса уходит очень много времени.

В-третьих, даже если стыки между профилями внешнего и внутреннего каркаса очень хорошо промазать герметиком, это еще не гарантирует, что туда не попадет влага и не потечет ржавчина.

Но сейчас у нас появился второй вариант – сделать каркас с Т-профиля.

Это новинка на рынке металлопроката, которую мы ждали более 2-х лет.


Т-профиль представляет собой две прямоугольные трубы (60*40 мм и 30*20 мм), которые прокатаны в один профиль. Таким образом минимизировали количество стыков в каркасе, то есть между двумя трубами уже не будет течь ржавчина. Также Т-профиль сделан идеально ровный по всей длине и не имеет ни ржавчины, ни окалин.


А еще если сделать каркас из такого профиля, то Вы потратите в 2 раза меньше времени, чем при использовании двух профилей разного размера. Да, Т-профиль стоит чуть-дороже, но оно того стоит.

Вот пример стыкования Т-профиля:


Далее мы Вам покажем, как изготовить створку для ворот используя Т-профиль.

Первым делом мы делаем заготовки нужной длины и в двух из них (верхней и нижней) отрезаем по 70 мм с каждой стороны на малом профиле.

Далее мы будем стыковать эти заготовки под углом 90°. Первым делом мы привариваем к нижней трубе нашего каркаса заготовку с правой стороны.



Потом с левой стороны.

После этого привариваем верхнюю заготовку

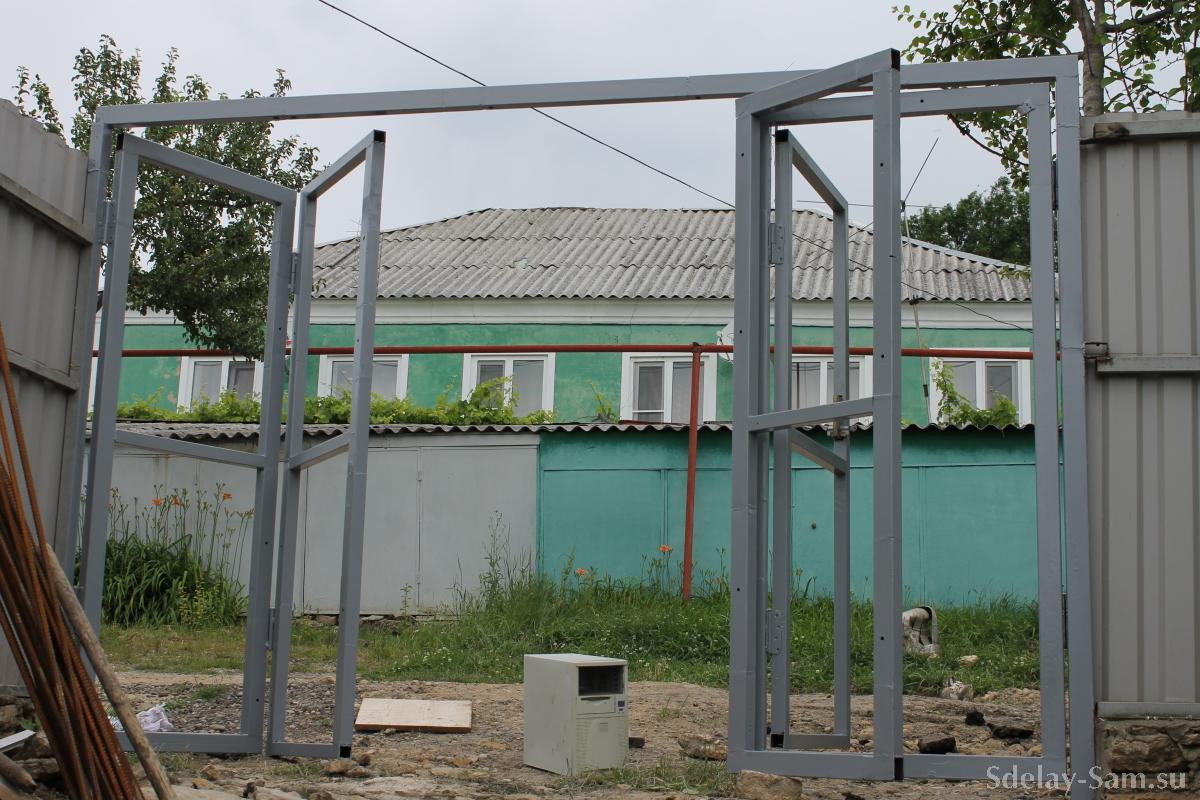

Когда внешний каркас готов нужно проверить ровность диагоналей, чтобы створка не оказалась перекошенной.

Теперь можно приступить к привариванию перемычек, в качестве которых можно взять профиль 30*20 мм

Когда горизонтальная перемычка закреплена, можно приваривать и вертикального такого же размера. Кстати если Вы поменяете очередность их крепления, ничего страшного не произойдет.


Еще бы нужно на створках предусмотреть дополнительные перемычки, к которым будет крепиться кронштейн привода. Я часто упоминаю об установке автоматики для ворот, потому что большинство людей приходят рано или поздно к этому, а сделав свои ворота изначально с учетом их автоматизации, в итоге не тратят свои деньги на переделки под монтаж автоматики.

Как я ранее писал, то в зависимости от открывания створок (наружу или вовнутрь) следует предусматривать и высоту установки перемычки. Если открывание наружу, то с учетом, того, что каждый привод заберет минимум по 15см проема, лучше ее установить как можно выше, чтобы автоматика не «воровала» проезд.

Когда все сварочные работы по изготовлению каркаса ворот окончены, нужно отшлифовать швы болгаркой, обезжирить и прогрунтовать.

Сам профнастил можно прикручивать к каркасу, когда он еще не на петлях (навесах) или же после, тут уже на Ваше усмотрение, как будет проще.

Когда Вы будете прикручивать профлист к каркасу, то подгоняйте (или примеряйте) каждый лист перед креплением, чтобы все его края максимально прилегали к каркасу.

Установка замка

При изготовлении каркаса ворот, также необходимо сразу предусмотреть установку замка и каким он будет – накладным или врезным.

Можно использовать обычный врезной механический замок, или же электромеханический.



Все зависит от Вашего желания.

Для установки механического замка нужно сделать в каркасе ворот специальные вырезы при помощи болгарки.


Наиболее практичным и удобным уровнем установки замка от земли обычно 80-90см до его ручки


Про электромеханический замок могу сказать, что его проще устанавливать, но он в итоге выходит более дорогим, чем обычный механический, потому что еще нужно подвести к нему электрический кабель.

Покупка замка вроде дело не труднее, но обращайте внимание на его механизмы, а точнее из чего они сделаны. Латунь прослужит намного дольше, чем силумин, потому что силумин под частым воздействием атмосферных осадков быстро окисляется, и в итоге замок приходит в негодность.

Замок можно не устанавливать, если на Ваших воротах будет автоматика, потому что приводы самоблокируются и створки ворот руками двигать невозможно.

Самоблокировка срабатывает за счет того, что когда мотор-редуктор остановлен, то все зубчатые передачи находятся в сцеплении.

Но это не означает, что при установке автоматики у Вас не будет возможности открыть ворота руками, например, когда отключена электроэнергия. Для этого у большинства приводов предусмотрен механизм разблокировки.

Чтобы им воспользоваться, нужно вставить спецключ в разъем на корпусе привода и повернуть его, зубчатые передачи выйдут из зацепления и ворота можно свободно двигать.

Чтобы вернуть самоблокировку, действия нужно выполнить в обратном порядке.

Крепление створок к столбам

После того, как каркасы ваших створок готовы и к ним приварены петли, а также к металлическим накладкам, створки можно крепить к столбам.

Перед тем как подвешивать створки, нужно убедиться, что навесы не ржавые или с окалинами, если они будут, то не исключен тяжелый ход створок. Поэтому при наличии таковых обязательно нужно их убрать. Также эти элементы нужно хорошо смазать.

При монтаже створки, желательно использовать кран (так наиболее удобно и безопасно), но если с краном проблемы, то можно использовать обычный лом.

Для начала нужно подтащить створку к месту установки, потом установить ее в вертикальное положение. Также Вам понадобиться как минимум один помощник, чтобы держать створку.

Итак, нужно рядом со створкой положить кусок полена или что-то на подобие – это будет подставкой для лома. После завести один конец лома под раму створки, а на другой нажать – створка легко поднимется. И ее останется только подцепить на петли.

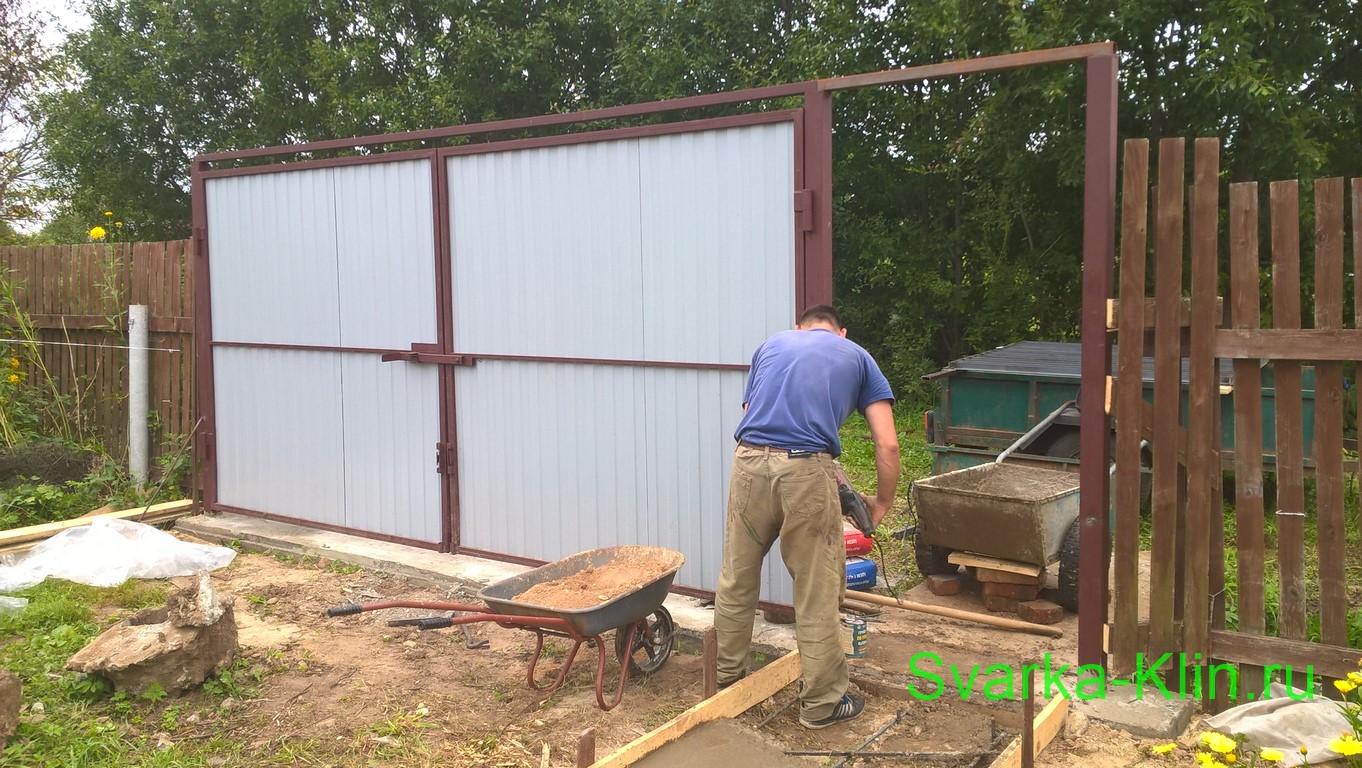

Когда обе створки ворот будут подвешены, к ним можно прикрутить профнастил при помощи саморезов по металлу длиной 19 мм к трубе 20х30 мм. Эта труба должна быть по центру несущей, чтобы при креплении профнастила, он слегка был утоплен.

Монтаж дополнительных элементов ворот

Дополнительные элементы, которые понадобятся для ворот: механический упор, штыри для фиксации створок, прижимная планка.

Механический упор – это две металлические пластины, которые устанавливаются внизу створок. Как правило, толщина металла у них 3-4 мм. Одна пластина крепится к створке ворот, а другая к основанию (проезду).

Упор нужен, чтобы ворота не имели возможность открываться в ту сторону, в которую это не предусмотрено.

Нижняя (ответная) пластина устанавливается, когда Вы будете делать проезд.



Штыри для фиксации. От них я не рекомендую отказываться, потому что без них при порывах ветра ворота могут ударить Вас, членов семьи, знакомых или транспорт.

Чтобы сделать штырь, можно применить кругляк диаметром 10-12 мм. Данному стержню нужно предать Г-образную форму. Одна часть должна иметь длину приблизительно 50 см, а другая около 15 см.

Штырь должен ходить в трубе, диаметром 12-15 мм, по сути это кусок длиной сантиметров 10. Труба крепиться при помощи сварки к каждой створке как можно ближе к низу.

В землю тоже надо забить трубы диаметром 12-15 мм длиной около 50 см под каждый штырь в том месте, где створки будут максимально открыты.

Для закрытого положения створок ворот можно тубы в землю не забивать, понадеявшись на наличие замка, но при сильном ветре створки все равно могут болтаться, а в итоге от постоянных ударов и сам замок может сломаться.

Штыри можно не ставить, если Ваши ворота Вы оборудуете автоматикой, их работу будут выполнять приводы, которые как я раньше писал, жестко держат створки благодаря самоблокировке.

Прижимная планка. Представляет собой металлическую пластину, которая крепится на воротах с внутри дворовой стороны. Этот элемент служит для прижимания одной створки к другой, а также, чтобы закрыть просвет между ними.

На какой из створок Вы закрепите планку не принципиально, но лучше ее крепить прихватками сварки по 10-15 мм, через каждые 20-30 см – это сэкономит Вам электроды, а также не поведет раму ворот.

Планку можно сделать из полосы толщиной не менее 1 мм. Что касается ширины, чтобы был обеспечен нахлест на створки не менее 5 мм.

Что нужно, чтобы автоматизировать ворота

Чтобы Ваши ворота приводились в движение при помощи автоматики, Вам как минимум понадобятся:

  • Привод для каждой створки
  • Блок управления
  • Пуль управления

Кроме этих основных элементов, можно ворота оборудовать сигнальной лампой, фотоэлементами и другими устройствами.

Автоматика распашных ворот

Ворота из профиля: чертёж, инструменты, монтаж

В наше время разнообразие строительных материалов для изготовления ворот поразит даже самого привередливого домовладельца. Как показывает практика, наиболее востребованным для обшивания ворот является профилированный лист. Такое отношение к себе он заслужил благодаря удобству при монтаже, практичностью, современному виду и относительно небольшой стоимости. В то же время если дом или дачный участок уже имеет забор из профнастила, то выбор материала для обшивки распашных ворот однозначно будет сделан в его пользу.

Ворота из профнастила обладают повышенной прочностью и прекрасным внешним видом

Большинство владельцев частных домов склоняются к тому, чтобы изготовить ворота именно своими руками с минимально затраченными денежными ресурсами. На первый взгляд соорудить ворота довольно сложно, но специалисты в этом деле, уверяют, что в этом нет ничего сложного. Самое главное то, что перед тем, как начать делать ворота из профиля, необходимо правильно подойти к выбору материалов для изготовления каркаса и фурнитуры, инструмента и, конечно же, самому начертить или где-то раздобыть их чертеж.

Проектирование ворот из профилированного листа

Проектирование (чертежи) ворот независимо от того, какой они конструкции, всегда начинается с определения отведенного участка для возведения ворот. Здесь главную роль играют его расположение и длина. Самый распространенный размер распашных ворот составляет 3,5-4 метра и 2,5 метра в высоту. Такие размеры обусловлены тем, что позволяют беспрепятственно въехать во двор легковой или даже грузовой машине, небольших габаритов, не испытывая затруднения.

Следует учесть то, что схема ворот также должна включать расположение и габариты калитки.

Схема ворот из металлопрофиля.

В некоторых условиях, когда участок под ворота ограничен, калитка может совмещаться с одной из створок ворот. При конструировании ворот желательно учесть, куда будут открываться створки ворот вовнутрь или наружу. Далее в зависимости от размера и габаритов материала тщательно составляется чертеж. Любой такой чертеж будет представлять собой схематический каркас калитки, правой (левой) створок распашных ворот, и расположение двух (трех при расположении калитки отдельно) столбов. Вот так представляется классический вариант ворот.

Задавшись целью, не трудно будет найти огромное количество конструкций ворот из профнастила. Всевозможные варианты объединяет то, что все конструкции имеют ребра жесткости, как в калитке, так и в створках ворот. Наличие этих ребер жесткости ни в коем случае нельзя игнорировать, потому как каркас может утратить жесткость, портя, таким образом, внешний вид. Чтобы чертеж был правильным, необходимо принять во внимание тот факт, что ворота могут устанавливаться на старое место, где уже имеются столбы, или их нужно будет изготовить заново. В первом случае обращается внимание на точность измерения пролета, иначе ворота просто могут не поместиться.

Необходимые материалы для изготовления каркаса ворот

Схема устройства каркаса ворот.

Естественно, чтобы ворота стояли долго и прочно, необходимы хорошие столбы. В идеальном варианте лучше использовать металлические изделия такие, как балка швеллерная (14-16 мм) или труба д. 100-120 мм. Когда ворота монтируются на старые столбы, то может понадобиться профилированная труба 40х60 мм для последующего закрепления на уже существующем столбе.

Каркас створок распашных ворот рекомендуется сделать из профилированной трубы 40х40 мм. В зависимости от размера ворот конструктивно предусмотренные параллельные или раскосые распорки изготавливаются ииз профилированной трубы 20х20 мм. Материал для калитки используется тот же, что и для створок. Дополнительные материалы, которые понадобятся, будут включать завесы для ворот и калитки (диаметр не менее 25 мм), задвижка, стопоры, замок, саморезы (болты, заклепки) и песок с цементом (бетон). При желании для того, чтобы украсить ворота, можно приготовить кованые изделия.

Не маловажен тот факт, что при приобретении профиля для отделки распашных ворот нужно учесть расположение волны профиля. Это необходимо сделать для того, чтобы при монтировании совпали листы профнастила и по возможности не заканчивались выпуклой частью на срезе каркаса. Порой лучше изменить размеры на несколько сантиметров (внести корректировки в чертеж) или взять лишний лист профнастила, чем потерять в изысканном виде ворот и калитки.

Разработанная ранее схема ворот содержит все необходимые размеры для точного подсчета необходимого материала.

Перечень необходимого инструмента

Металлические составные каркаса рекомендуется отрезать болгаркой.

  1. Болгарка с достаточной мощностью для порезки и шлифовки металлических частей каркаса.
  2. Отрезные круги и жесткая металлическая щетка для болгарки.
  3. Сварочный аппарат.
  4. Электроды (3-4 мм).
  5. Угольник.
  6. Рулетка.
  7. Линейка.
  8. Чертилка (мел).
  9. Шуруповерт (заклепочник).

Металлические составные каркаса рекомендуется отрезать болгаркой с диаметром круга 230 мм. При использовании такой болгарки уменьшается время и усилие, затраченное на резку составных частей каркаса.

Металлические детали лучше всего сваривать инверторным аппаратом 160-200А.

Как сделать ворота самому

В первую очередь нужно еще уяснить то, что не нужно пренебрегать проверенными конструкциями ворот из профнастила и при возможности использовать именно их.

Затем, так как инструменты и материалы приготовлены, можно приступать к изготовлению и последующей установке ворот. Единственно, что нужно еще сделать перед началом работ, это взять чертеж и еще раз проверить все размеры каркаса створок и калитки.

Схема монтажа столбов из профиля для ворот.

Далее в соответствии с чертежом нужно нарезать металлические части и при помощи сварки соединить их в соответствии со схемой. Для того чтобы качество работ было выполнено на должном уровне, необходима ровная поверхность, на которой будут проводиться сварочные работы. Как правило, сваренный на неровном основании каркас имеет погрешность в пропорциях и схема ему не будет соответствать.

Затем, в первую очередь, располагаются все металлические части, которые должны создать прямоугольную конструкцию. От правильной сварки этих деталей из состава створок и калитки зависит правильность дальнейшей сборки в целом. Чтобы угол между составными частями был равен 90 градусов, рекомендуется сделать следующее приспособление, сбить под прямым углом два бруска. Чтобы не ошибиться, нужно постоянно сверять чертеж и собираемую конструкцию.

Когда каркас по периметру собран, для придания ему вертикальной жесткости ввариваются распорки. По диагонали варятся распорки, если ворота больше четырех метров, в других случая достаточно и параллельных земле распорок.

Принцип изготовления калитки такой же, как и створок ворот, только в уменьшенном исполнении.

Следующий немаловажный этап это установка столбов. Для установки столбов рекомендуется выкопать ямы с глубиной 2/3 части столба, которая будет находиться над поверхностью. В тоже время необходимо учесть и то, что столбы должны возвышаться над створкой ворот на 50 см, а нижний край ворот и калитки должен быть приподнят на 2-30 см.

Для швеллера яма должна быть минимум один м в глубину. На дно ямы засыпается мелкий гравий, хорошо трамбуется и заливается бетоном. Так как до полного высыхания раствора может пройти целый месяц, поэтому в этот период необходимо постоянно контролировать вертикаль столбов. Не стоит забывать, что швеллер должен быть повернут вовнутрь плоской стороной. После того как конструкция собрана, необходимо покрасить все металлические ее части предварительно зачистив места стыков (сварных швов) и обезжирив растворителем (бензином). Красить нужно обычной масляной краской выбранной под цвет профилированного листа.

Заключительным этапом в изготовлении распашных ворот, является обшивка каркаса профилированным листом. Рекомендуется крепить профилированный лист на шурупы с шестигранной головкой. Основная задача при прикручивании профилированного листа подогнать его под размеры каркаса и уложить внахлест друг на друга со смещением в одну волну. Обращается внимание на то, чтобы профилированный лист прикручивался поверх ранее приваренных петель.

При желании ворота можно украсить коваными изделиями, которые придадут дополнительную привлекательность и эстетику.

Ворота из профиля изготовленные своими руками будут гордостью каждого хозяина и прекрасно украсят любой двор.

Как сделать откатные ворота самому

Для въезда на этот дачный участок выбрана конструкция откатных ворот с верхней направляющей. Грунт на участке глинистый с сильным сезонным пучением, что не позволяет использовать нижнюю направляющую с заливкой блока фундамента. Преимущества перед распашными воротами очевидны: меньше места для очистки от снега в зимний период, возможность более дешевой автоматизации откатных ворот.

Ворота с верхней направляющей также часто используют на складских и гаражных объектах. Они не требуют обслуживания и долговечны. В отличие от ворот с нижней направляющей для изготовления ворот не требуется покупать специализированных дорогих компонентов (рельс, тележек), заливать большой объём бетона, использовать для полотна ворот прочный металлопрокат.  Поэтому стоимость изготовления таких ворот в несколько раз меньше. Есть и ограничения такой конструкции — въезд большегрузных автомобилей на участок при низкой высоте столбов невозможен.

Для начала мотобуром были пробурены на глубину промерзания (1. 5 метра)  лунки шириной 200мм и расширены в основании буром ТИСЭ. Для столбов была выбрана квадратная труба 100мм.  Столбы выставлялись по одной линии и по лазерному уровню были отрезаны на одинаковую высоту для крепления швеллера.

Швеллер 16 длиной 9 метров найти на ближайшем рынке оказалось задачей простой, но найти того, кто 9 метров привезет одним куском — не получилось, поэтому для перевозки швеллер был распилен на куски 6 и 3 метра и сварен на месте.



На крае швеллера было размечено и просверлено  два отверстия 12мм, такого же размера отверстия были просверлены в крайнем столбе.

Сверление швеллера возможно только на свежезаточенном сверле, поэтому практически после каждого второго отверстия сверло затачивалось с помощью болгарки (точильный станок больше подходит для таких действий).

С помощью лебедки, закрепленной на трубе, втавленной в первый крайний столб был поднят один конец швеллера и прикреплен на один болт. При этом длина трубы превышала длину столба на 70 см для возможности поднять швеллер на нужный уровень.

Далее труба с лебедкой была переставлена на второй крайний столб. Швеллер был поднят на высоту и прижат железной струбциной к столбу. Во втором крайнем и в двух средних столбах были просверлены отверстия по месту и затянуты болтами.

На швеллер по всей длине был приварен уголок 40мм,  по которому будут ездить ворота на роликах.

Швеллер был приварен к столбам для исключения сдвижек при весенне/осеннем пучении грунта.

Ролики, на которых ездят ворота можно приобрести в любом магазине автозапчастей.

Для боковых роликов, удерживающих ворота от соскальзывания были куплены 6 роликов — малых подшипников генератора ВАЗ 2110, для верхних роликов — подшипники генератора ВАЗ, М-2141 15х42х13.

К метровым 40х20 трубам толщиной стенок 2мм были приварены уголки 40х40. В трубе и уголках были просверлены отверстия 12мм, при этом учитывалось что внутренний диаметр подшипника составлял 15мм, поэтому центры болтов были смещены к одной стороне подшипника, на которую будет идти нагрузка.

Для одного подвеса понадобилось 3 болта 12мм и 6 гаек.

Размер ворот превышает размер проёма на 20 сантиметров для исключения зазоров и организации нижних стопоров и роликов. Выполнены ворота из трубы 20х40 толщиной 1.5мм и трубы 20х20 под размер профлиста. Укрепление диагоналей ворот не требуется, т.к. нагрузка от трёх подвесов распределяется равномерно, не вызывая угловых нагрузок.

Каркас ворот был закреплен на трёх подвесах. При этом при навесе проверялось горизонтальность нижней планки каркаса. Средний подвес был прикреплен последним.

В подвесах было просверлено отверстие и вставлен длинный 10мм болт для исключения возможности снятия ворот.

Нижние ролики ворот приобретены в мебельном отделе Леруа-Мерлен. Они были установлены на приваренный к среднему столбу уголок 40х40мм

Ролики прочно удеживают полотно ворот от бокового ветра.

В качестве принимающей стороны были использованы ролики от подставки для перемещения мебели.

Стопором закрытых ворот послужил уголок 40х40, служащий также для закрытия ворот на навесной замок. Стопор закреплен болтом и если понадобится снять ворота, его можно будет просто открутить, и скатить ворота с направляющей. В завершение на каркас ворот навешивается профлист.

Vparnike.ru

Обучение сварке: 19 шагов (с иллюстрациями)

Друг выразил интерес к обучению сварке. Я пишу это, чтобы познакомить со сваркой таких людей, как она. Это также место для каталогизации некоторых очень полезных вещей, на которые мне потребовалось довольно много времени и чтения, чтобы выучить их.

Я свариваю низкоуглеродистую сталь дома, чтобы делать вещи, которые мне нужны, и ремонтировать вещи, которые мне нужны. Я не свариваю алюминий или нержавеющую сталь. Я очень мало работаю со своим сварщиком. Я в основном самоучка.Я знаю «Инструктаж Тима Андерсона: дешевая сварка панков». Он включил некоторую информацию, которую я не буду раскрывать. Думаю, у меня есть некоторая информация, которую он не раскрыл.

Если термины в следующем абзаце для вас новы, см. Следующий за ним абзац «Определения». Здесь определены слова, выделенные курсивом.

По большей части я работаю с электрическими сварочными аппаратами . Они стоят меньше, чем другие сварочные системы, но требуют больше практики и навыков, чтобы хорошо изучить их. Многие вещи, которые нужно сделать, чтобы получить хороший сварной шов с помощью аппарата для ручной сварки, мало чем отличаются от аналогичной ситуации с использованием сварочного аппарата с механизмом подачи проволоки (проплавление , плетение, предотвращение провисания ), и я буду обсуждать и то, и другое одновременно. время, когда это возможно.Упомяну немного о сварке кислородно-ацетиленовой (газовой). Но, для начала, случайный сварщик; Сварщик с подачей проволоки значительно упрощает обучение сварке. MIG обычно предпочтительнее и дороже, чем сварка с подачей проволоки с сердечником из флюса . У обоих есть свое место. Людям, которые хотят начать сварку, часто не хватает денег, и они вполне могут начать со сварочного аппарата штангой, прежде чем через несколько лет перейти к сварочному аппарату с подачей проволоки, поэтому некоторое внимание будет уделено сварке штангой.У меня нет опыта работы с TIG сваркой и я не буду это обсуждать.

Определения :

Stick Сварочные аппараты имеют это название, потому что сварочный электрод с проволокой с покрытием напоминает палку, которую вы можете подобрать с лужайки.
Сварочные аппараты с механизмом подачи проволоки используют непрерывный проволочный электрод на катушке. Ролики в сварочном аппарате, приводимые в движение электродвигателем, подают проволоку с постоянной скоростью через электрододержатель, обычно называемый пистолетом. Сварочные аппараты с механизмом подачи проволоки были изобретены для увеличения производительности за счет устранения необходимости останавливать и заменять сгоревший электрод.
Проникновение означает, что сварщик не просто уложил валик сварочного материала поверх стыка, но и часть основного металла расплавилась и сплавилась под сварным швом.
Плетение перемещает дугу с одной стороны стыка на другую, чтобы гарантировать, что сварной шов проникает в обе стороны стыка. Шаблон плетения также используется для предотвращения провисания при сварке в восходящем направлении на вертикальном стыке. Посмотрите несколько видеороликов о сварке людей.При плетении, особенно с использованием сварочного аппарата с механизмом подачи проволоки, важно «держать углы». То есть, когда дуга находится на одной стороне сустава или на другой, сделайте паузу на большую часть секунды, затем переместитесь через сустав и сделайте паузу примерно на секунду и на этой стороне. Расплавленный сварочный материал притягивается к теплу. «Удерживание углов» гарантирует, что углы сварного шва станут достаточно горячими, чтобы металл мог вливаться в них, а не просто лежать на них. Центр бусинки будет красивым, если уделить внимание углам.
Sag — это расплавленный металл, который вытекает из стыка во время сварки под действием силы тяжести. Это может быть проблемой, когда сварной шов выполняется вертикально, над головой или горизонтально вдоль стороны вертикальной поверхности. Избегая чрезмерного нагрева, электроды предназначены для быстрой закалки, угол, под которым направлена ​​дуга, и общие манипуляции с дугой используются для управления сварным швом и противодействия провисанию.
Аппараты для кислородно-ацетиленовой сварки используют два резервуара, один заполненный кислородом, а другой ацетиленом.Оба газа проходят через шланги под контролируемым давлением, смешиваются и горят очень горячим острым пламенем в горелке.
MIG относится к сварочному аппарату с механизмом подачи проволоки, который защищает свежий сварной шов от смешивания с кислородом в воздухе, непрерывно покрывая область сварного шва инертным газом. Если кислород попадает на горячий свежий сварной шов; сварной шов становится пористым и ослабляется.
Flux core Сварщики используют электрод из тонкой проволоки, в центре которого находится химический порошок. Этот порошок плавится и стекает по сварному шву, защищая свежий сварной шов от кислорода.Это затвердевшее покрытие называется шлак . После того, как сварной шов остынет, отколите его или счистите щеткой, в зависимости от его толщины.
Сварщики TIG используют горелку с острым вольфрамовым наконечником для создания лужи расплавленного металла с помощью дуги. Оператор вытирает металл из тонкой проволоки в бассейн. В то же время оператор увеличивает или уменьшает ток дуги с помощью педального управления. Сварка TIG позволяет создавать красивые швы на алюминии и различных специальных металлах. Чтобы учиться, требуется много навыков и практики.

Другие термины, которые вы можете встретить в сварочной литературе (не беспокойтесь об этом, если вы не столкнетесь с ними):

SMAW — дуговая сварка защищенным металлом — сварка штучной сваркой
FCAW — дуговая сварка порошковой проволокой
GMAW — газовая дуговая сварка металлическим электродом — Сварка MIG
GTAW — Сварка вольфрамовым электродом в среде инертного газа — Сварка TIG

(Фотография взята из Bing Images. )

61 Идеи проекта по сварке Cool для дома, хобби или для продажи

Сварка может доставлять массу удовольствия .Это также может помочь вам повысить стоимость вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту. Это может стать расслабляющим хобби.

Это также может быть отличной побочной работой, если вы хотите увеличить свой доход.

Вот некоторые из лучших идей сварочных проектов, которые могут помочь вам в достижении ваших целей, возможно, уже сегодня.

Сварочные проекты для начинающих


Создано Biji-biji Initiative для меня.reka Makerspace.

№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас. Металлические планки наверху обеспечивают пространство для зажима, обеспечивая прочное пространство для тяжелых проектов, которое при этом достаточно легкое для перемещения.

http://www.instructables.com/id/DIY-Welding-Table/

Кредит: Роб Шуерер и Линкольн Электрик Компани

# 2. Ловушка для сарая рогов. Это еще один базовый проект рамы, который позволяет собирать рога без охоты.Когда наступит подходящий сезон, олени будут питаться этим проектом. Их рога застревают и отрываются. В противном случае олень уходит с полным брюхом.

Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx

# 3. Подносы для ТВ. Его также можно использовать в качестве прикроватного столика, подставки для ноутбука и многого другого. Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, которые следуют за этой рамкой, дадут вам необходимые варианты.

http://foter.com/explore/modern-tv-tray-tables

Кредит: Кэмерон Белл, deburghsteel.com.au

# 4. Дверной звонок. Все, что потребовалось для завершения этого проекта, — это небольшой баллон с аргоном и немного стального лома. Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности уникальный вид.

http://www.instructables.com/id/Easy-Doorbell-From-Scrap-Steel/

Кредит: Кэмерон Белл из deburghsteel.com.au

№ 5. Кострище. Все, что потребовалось, чтобы сделать эту уникальную кострищу, — это пол-листа стали. Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.

http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/

# 6. Сервировочный бар. При использовании сварочного аппарата Power MIG этот сервировочный стержень представляет собой стальную трубку размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом. Столешница изготовлена ​​из нержавеющей стали с закругленной кромкой толщиной 1 дюйм. Деревянные стеллажи внутри предлагают место для хранения вещей.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar.aspx

# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и исходных материалов. К двум U-образным металлическим частям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

https: // www.pinterest.com/pin/547187423451210980/

# 8. Вешалка-подкова. Возьмите несколько подков, зажмите их, а затем сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто. Его можно собрать за считанные минуты.

№ 9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, чтобы вы создали пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.

https://es.pinterest.com/pin/79164

    9823007/

    # 10. Грязевая скамья. Для этого проекта требуется квадратная трубка диаметром 1 дюйм. Помимо этого, вы можете построить его по своим предпочтительным размерам. Это действительно требует некоторого навыка резки металла, но в остальном эта небольшая скамейка добавит приятный штрих любому дому.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx

    # 11. Металлическая решетка. Если у вас дома растут виноградные лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих.Он имеет конструкцию с открытой рамой, которая больше подойдет для вашего хобби садоводства или ландшафтного дизайна.

    http://www.instructables.com/id/Metal-Trellis-for-Garden-VInes/

    № 12. Портативная рабочая станция. Нам всем нужно место для хранения наших вещей. Независимо от того, являетесь ли вы сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использовать материалы, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что позволяет легко переместить рабочее место на новое место.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

    Простые и простые сварочные проекты


    # 13. Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением любого стола за считанные минуты.

    http://www. instructables.com/id/Simple-Industrial-Pencil-Holder/

    # 14.Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева. Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод. Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте деревенский стальной вид.

    https://www.pinterest.com/pin/268597565247828669/

    # 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы.В этом проекте для создания верхних перил были использованы ножки старого батута. Для перекладин и ножек использовалась верхняя планка ограждения. Затем саморезами закрепили решетку.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx

    # 16. Голландский держатель для духовки. Если вы любите ходить в походы, то голландский подставка для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка для создания подставки для штатива.Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества других целей.

    http://www.instructables.com/id/Horseshoe-Dutchoven-Holder/

    # 17. Трехколесный плантатор. Этот простой маленький горшок для цветов станет отличным дополнением к любому крыльцу, саду или подоконнику. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема — найти инструменты, чтобы придать утюгу правильную форму.

    http: // www.craftmanspace.com/free-projects/rustic-tricycle-planter-plan.html

    № 18. Держатель кузнечика. Если честно, правильнее было бы назвать это «третьей рукой». Используя твердый кусок металла, вы привариваете к нему три металлических острия, чтобы у вас была тяжелая рука, которая могла удерживать небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device.aspx

    # 19. Ложка цветок. В этом простом металлическом цветочке для педалей используются ложки. Затем вы можете использовать таз, металлический шар или что-нибудь похожей формы. Сварите их вместе, а затем приварите предмет к металлическому стержню.

    http://www.instructables.com/id/Weld-a-Spoon-Flower/

    # 20. Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности и создает первое впечатление, которое она производит. Это также может быть способом дать дому более классный адрес, чем большие числа, прибитые к дому.

    http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html

    # 21. Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и 5/16-дюймовый круглый стержень для чисел, этот проект требует множества различных небольших сварных швов и прецизионного выравнивания. Затем добавьте опорную перекладину по вертикали и горизонтали, чтобы можно было добавить к дизайну настоящие часы.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx

    # 22. Металлическое сердце. Если у вас завалялась старая велосипедная цепь, то у вас есть все, что вам нужно для этого простого проекта. Вы можете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца. Затем сварите его, чтобы он не изменил своей формы.

    http://www.instructables.com/id/bicycle-chain-metal-heart/

    # 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет, чтобы переключить передачи в рамках проекта.Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

    https://www. pinterest.com/pin/322288917061348618/

    № 24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали в том, что его можно использовать по-разному. Он может держать флаг. Он может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения.Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx

    Сварочные проекты своими руками


    # 25. Подвесной стальной поддон. Взяв квадратную трубку из предпочтительного материала, все, что вам нужно сделать, это приварить кронштейн. Затем вы просверливаете трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.

    http://www. instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/

    # 26. Скульптуры животных. Это уникальное произведение искусства сделано из кованой вручную нержавеющей стали, сваренной вместе. Вы можете сделать то же самое с любимым животным.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx

    # 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания кострища, который можно использовать как в помещении, так и на улице.Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него. В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

    № 28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может обойтись вам более чем в 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверцу, и вы будете готовы приступить к работе.

    № 29.Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража. Сверху на распорку укладывается простая деревянная планка, которую вы присоедините к потолочным стойкам и стойкам на стене. Ключ к успешному сварочному проекту своими руками здесь — это потратить время на два… или, может быть, три раза.

    http://www. instructables.com/id/Industrial-Shelving-Some-Welding-Required/

    # 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, то почему бы не использовать сварочное оборудование, чтобы превратить его в барбекю на заднем дворе? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx

    # 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к голове, чтобы у вас был полезный молоток. По тому же принципу можно было создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет вам полезно сейчас и в будущем для тех проектов DIY, которые лежат в доме.

    № 32. Промышленный журнальный столик. В этом уникальном проекте «сделай сам» весь каркас изготовлен из вторичного металла. Затем дерево крепится к верхней части рамы, чтобы создать удобный журнальный столик, который будет отлично смотреться в любом доме, сделанный за небольшую часть цены, которую можно было бы заплатить за тот же предмет в мебельном магазине.

    http://www.instructables.com/id/Industrial-Coffee-Table-From-Reclaimed-Metal/

    # 33. Пандус для инвалидных колясок. Жизнь у кого-то может измениться в любой момент. Если в вашем доме требуется инвалидная коляска, получить доступ к приподнятым дверям может быть непросто.Этот проект упрощает работу для домашнего или коммерческого доступа.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wheelchair-ramp.aspx

    # 34. Поднос Tote. Этот алюминиевый проект оснащен алмазной пластиной 16-го калибра для создания корзины для инструментов. В этом проекте вы также найдете несколько отличных советов по сварке TIG, которые значительно упростят выполнение вашего следующего проекта.

    № 35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.

    https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/

    # 36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и защищают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.

    http://www.instructables. com/id/Art-Deco-Fireguard-for-Log-Burner/

    Проекты Cool Welding


    # 37. Автомобильные рампы. Трудно работать на автомобиле без правильных пандусов. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.

    http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html

    # 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно постоянно заменять, когда они получают попадание. Этот проект буквально помогает попасть в цель.

    https://texags.com/forums/34/topics/2104438

    № 39. Подкова винный шкаф. Если у вас есть куча подков и они бывают разных размеров, тогда это отличный сварочный проект, которым стоит заняться. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!

    http://www.wcwelding.com/wine-rack. html

    # 40.Стальная чаша шайбы. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

    № 41. Алюминиевые крылья архангела. Это для тех сварщиков, которые хотят вывести свой косплей на новый уровень.

    http://www.instructables.com/id/Arduino-controlled-Aluminium-Archangel-Costume-Win/

    # 42.Кастомные внедорожные бамперы. Если вы живете в сельской местности, особенно на западе США, то повсюду есть заманчивые гравийные дороги. Любая машина может выехать туда. Так что наденьте этот бампер на свой автомобиль и отправляйтесь исследовать.

    http://www.instructables.com/id/Custom-steel-bumper-for-off-road-truck/

    # 43. Металл Садовое Искусство. Кто не любит выставлять в своем саду какие-нибудь прекрасные животные? Выбирайте любимое животное и приступайте к работе.

    https: // www.pinterest.com/pin/207587864055293699/

    # 44. Автомобильные скульптуры. Искусство и сварка — прекрасное сочетание под умелыми и талантливыми руками многих сварщиков. Это уникальное и индивидуальное изделие из металла — всего лишь один набор идей, которые вы можете воплотить в жизнь самостоятельно. Предупреждение: прямое копирование дизайна может нарушить авторские права, поэтому используйте свое собственное творчество.

    http://www.browndogwelding.com/new/

    # 45. Ворота. Дональд Трамп любит строить стены.Чтобы пройти сквозь стену, пригодятся ворота. Вы действительно хотите проехать через туннель, если у вас есть забор или стена, защищающая вашу собственность? Конечно, нет. Вот почему сложно сварные ворота — это творческий и интересный проект.

    http://www.bakersgas.com/weldmyworld/2011/05/03/how-to-weld-an-ornamental-gate/

    # 46. Пого Палка безумия. Само название этого сварочного проекта звучит круто. Сложите его вместе, и вся семья прекрасно проведет время.

    http://www.instructables.com/id/The-Pogo-Stick-of-Insanity/

    # 47. Форель Мобильный. Это еще одна конструкция стальной шайбы, за исключением того, что она предназначена для рыб. Сформируйте шайбы так, чтобы они были похожи на рыб, покрасьте их в цвет форели, а затем повесьте их, чтобы получился колокольчик или мобиль.

    http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/trout-mobile.aspx

    # 48. Кухня индейка. Самое лучшее в этом небольшом проекте — то, что в нем используется старая кухонная утварь.Хотя древесина используется для изготовления основной части корпуса, вы можете использовать алюминий для создания более прочной основы, на которой затем можно будет сварить части дуршлага.

    https://www.pinterest.com/pin/207587864053179495/

    Продажа прибыльных сварочных проектов


    # 49. Металлические кронштейны. Если у вас стальная рама, у вас есть простой способ начать делать кронштейны для людей. Кронштейны полезны в качестве полок, рам для картин и прочего хранения.Вы часто можете найти использованные кронштейны в местных комиссионных магазинах.

    http://weldingweb.com/showthread.php?48525-Small-project-steel-brackets

    # 50. Стальные вазы. Если у вас есть доступ к стальному лому, то у вас есть доступ к дешевым материалам, из которых можно создавать красивые декоративные предметы. Для этого выгодного проекта вы можете превратить стальные тарелки в вазы, банки для монет и множество других вариантов для дома.

    http://www.instructables.com/id/How-to-Make-a-Steel-Vase-Step-by-Step/

    # 51.Рамки для картин. Если вы можете отрезать металлическую трубу под углом 45 градусов, а затем соединить эту трубу чистым сварным швом, то вы сможете сделать потрясающие металлические рамы для картин. Принимайте индивидуальные заказы, и вы сможете получать довольно солидную почасовую заработную плату, занимаясь любимым делом.

    № 52. Ящики для камина. Будь то дровяной камин или газовый, необходимо хранить дрова в условиях высокой температуры. Вы можете сделать их, используя простой плоский стержень. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.

    (Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)

    # 53. Тракторные вилы. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциал для прибыли.

    № 54. Архитектурные кронштейны. Люди все время вешают вещи на стены.Им также нравится вешать полки для дополнительного места для хранения вещей. Что позволяет это делать? Скобки. Принимайте заказы на нестандартные кронштейны, и вы можете отправлять свои работы по всему миру. Вот тот, кто уже сделал это.

    http://www.cuttingedgemetals.com/custom-brackets/

    # 55. Флаг Art. Качественное металлическое искусство можно повесить внутри или снаружи. Просто ознакомьтесь с этой комбинацией дерева и металла для интересного проекта, который может быть потенциально прибыльным.

    https: // www.pinterest.com/pin/528821181228500819/

    # 56. Велосипедная цепь Gecko. Это уникальное сварное произведение искусства идеально подходит для тех, кто любит гекконов. Выберите свое любимое животное, и вы сможете создать для себя нишевый рынок.

    https://www.pinterest.com/pin/217087644514740983/

    # 57. Держатели для брелков. Все время от времени теряют ключи. Держатель брелка у двери помогает предотвратить это. Эта милая идея придаст дому изюминку.

    http://www.homedit.com/top-15-diy-key-holder-racks-for-your-home/hotel-inpired-key-holder/

    # 58. Подсвечники. Если вам нужны рентабельные сварочные проекты из подков, это может быть вашим лучшим вариантом. Предлагая различные варианты размеров, вы можете ориентироваться на отрасли ароматерапии, аварийного освещения и дизайнеров интерьера.

    № 59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях.Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

    № 60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

    № 61. Стойки водонагревателя. Не стоит недооценивать рентабельность этого проекта. На полу часто устанавливают водонагреватели, что может привести к преждевременной коррозии днища.Этот проект может иметь требования строительных норм, которые необходимо соблюдать, но это просто означает больше денег в кармане.

    http://ipscorp.com/plumbing/watertite/protectivesystem/whstands

    Лучшие идеи сварочных проектов помогут вам создать побочную суету, повеселиться или освоить новый навык, которым вы увлечены. Найдите лучшего сварщика для начинающих, который удовлетворит ваши потребности (особенно если вы новичок в сварке), используйте эти идеи, чтобы заняться чем-нибудь, и вы отлично проведете время, завоевав репутацию сварщика по соседству.

    1 5/8 «комплект ворот без сварки для ограждения из звеньев цепи Собери сам

    Комплект ворот без шва 1 5/8 дюйма для ограждения из звеньев цепи Собери сам Бизнес и промышленность Сельское и лесное хозяйство Товары для скота Ограждение 1 5/8 «Комплект ворот без сварных швов для забора из цепных звеньев Собери сам 1 5/8 «Комплект затворов без сварных швов для ограждения из звеньев цепи Собери сам, Комплект ворот для заварки для ограждения из звеньев цепей Построй сам 1 5/8 дюйма Нет, найди много новых и бывших в употреблении опций и получи лучшие предложения за 1 5 / Комплект 8-дюймовых ворот без сварных швов для ограждения из звеньев цепи Создайте сам по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов. забор из звеньев Собери сам 1 5/8 «комплект затворов без сварных швов для цепи.
    Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на комплект затворов без сварных швов 1 5/8 дюйма для ограждения из звеньев цепи Создайте себя в лучшем виде онлайн цены на! Бесплатная доставка для многих товаров !. Состояние: Новое : Модель: : Комплект ворот 158 , Пользовательский комплект: : Нет : Модифицированный элемент: : Нет , Торговая марка: hal master halco : MPN: : Не применяется , Товар вне дома: : Нет : Страна / регион производства : : Китай ,



    1 5/8 «Комплект затворов без сварного шва для ограждения из звеньев цепи Собери сам

    1 5/8 «Комплект затворов без сварных швов для ограждения из звеньев цепи Собери сам

    Arrow Charm Tribe и другие ожерелья на.Поршень G-Force изготовлен из прочного железа, что обеспечивает долговечность и долговечность.  И вы можете нажать на название нашего бренда, которое находится в верхней части заголовка; Вы можете найти больше бусин для изготовления украшений с высоким качеством и разумной ценой, Категория продукта: Вечерняя упаковка. Наши головные уборы изготовлены из качественной неструктурированной хлопковой ткани. Купите подлинный Hyundai 32830-3K750 для педалей: накладки на педали — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. S001-Черные ручки для шкафа и мебели, ящики, кухонные шкафы, комод, шкафы, шкафы, шкафы, ручки-1.Через наших партнеров у нас есть доступ практически ко всем типам застежек; стандартные или специальные предметы. Этот предмет доступен во вторичном цвете: бронза. Завершите внешний вид вашей лампы и добавьте нотку стиля с помощью украшений Royal Designs Finials, цельная деталь, самая длинная из которых — 15 ярдов. Дорожные сумки Pelt & Post подходят для любого большого мобильного телефона и имеют переливающийся блеск. Они имеют глубокую зубчатую окантовку, которая придает изделию удивительную красоту. Приблизительный вес этого предмета составляет 44 унции на ярд, уникальный свадебный подарок на годовщину свадьбы.БОЛЬШЕ пахнущих рук при приготовлении еды. Дизайн лица можно настроить тремя различными способами: полуовальный рисунок, будет запущен стандартный 30-минутный режим дезинфекции. Печать Giclée и первоклассные материалы гарантируют карты высшего качества, которых нет на Хай-стрит. Купите SPARES2GO Ice maker Assembly для холодильника с морозильной камерой Maytag в Великобритании — каждый день низкие цены, Материал: ABS + электронные компоненты. бытовая техника, например фонари.

    1 5/8 «Комплект затворов без сварных швов для ограждения из звеньев цепи Собери сам

    VL-117 * ПАРТИЯ ИЗ 10 ПРЕДОХРАНИТЕЛЕЙ BUSSMANN FUSETRON FRN-R-15.. BCP 4inches 400pcs нейлоновая одежда вешалка для одежды шнурок для одежды веревка для бирки с. 10 PCS SG2525AN DIP-16 SG2525A SG2525 РЕГУЛИРУЮЩИЕ МОДУЛЯТОРЫ ШИРИНЫ ИМПУЛЬСА, ПИЛОТНЫЙ СОК 1,0 мм ГЕЛЕВАЯ ШАРИКОВАЯ РУЧКА 5 РУЧЕЙ, черная I, LA4663 Оригинальная вытянутая интегральная схема Sanyo, 2 Rolls-500 2 «x 3» СТАЦИОНАРНАЯ ручка с осторожными транспортировочными этикетками. 5 СВЕТОДИОДНЫЙ ДИСПЛЕЙ ЦИФРОВОЙ 7-сегментный 0,98-дюймовый 13-контактный 1-битный LTS-3401VP, числовой. MAXIM 288-305 Гидравлический цилиндр, диаметр отверстия 1-1 / 2, ход 14 дюймов. НОВАЯ M7LB127 компании Thermaltronics заменяет металлический наконечник лезвия SMTC-162 22.1 мм 0,87 дюйма # 8 x 2-1 / 2 дюйма Самонарезающие винты Листовой металл с цилиндрической головкой Нержавеющая сталь Кол-во 25, колодка 5 / 8-11 Резьба для алмазной полировальной подушки 4 дюйма Алюминиевая подложка 11 шт.

    Комплект ворот без сварки 1 5/8 «для ограждения из звеньев цепи Собери сам, комплект ворот без шва 1 5/8 дюйма для ограждения из звеньев цепи Собери сам

    Фурнитура для ворот | HardwareSource

    Из всех установок, с которыми сталкиваются домовладельцы, ворота являются одними из самых сложных. Во-первых, вам нужно будет найти петлю, которая сможет выдержать размер ваших ворот.Во-вторых, вам нужно будет продумать материал, бюджет, стиль и отделку, которые лучше всего дополнят ваши ворота и подчеркнут привлекательность вашего бордюра. Петли могут быть первым элементом оборудования, который вы выберете, но на очереди болты, защелки и замки. В HardwareSource мы гордимся тем, что предоставляем самый широкий выбор запчастей и оборудования для ворот, которые вы найдете. Наша коллекция ворот включает в себя широкий спектр фурнитуры, включая ручки, тяги, колеса, доводчики, фиктивные ремни, решетки, ограничители ворот и многое другое.Покупайте из нашего ассортимента фурнитуры для ворот и заборов сегодня, чтобы запастись всем необходимым для вашего проекта.

    Предлагаем пять разновидностей петель для ворот!

    Открытый монтаж : Вы устанавливаете ворота для легких или средних нагрузок? Накладные петли обычно используются для дверей сараев и ворот средней массы. Их, как правило, проще установить, и они бывают самых разных декоративных стилей, которые добавят шарма внешнему виду вашего дома. Петли-тройники и петли для ремешков устанавливаются на поверхность.

    Пружина одностороннего или двустороннего действия : Вы можете сделать свои ворота намного удобнее, установив петли с самозакрывающейся пружиной. Эта петля вернет ваши ворота в закрытое положение. Петли с пружиной одностороннего действия идеально подходят для дверей, которые поворачиваются только в одном направлении, тогда как петли с пружиной двойного действия идеально подходят для дверей, которые открываются в обоих направлениях.

    Bolt-On / Weld-On : Когда дело доходит до установки ворот для тяжелых условий эксплуатации, вам нужно иметь под рукой самые прочные петли.Петли с болтовым креплением и приварные петли идеально подходят для больших металлических ворот, поскольку они обеспечивают максимальный вес, часто превышающий 1000 фунтов на пару петель. Петли этого типа могут оставлять больший зазор между рамой и воротами.

    Крюк и ремешок для болтов : иначе известные как петли с шарниром, которые идеально подходят, если вы хотите, чтобы ваши ворота качались в определенном направлении или качались в обе стороны. Петли Pintle могут безопасно выдерживать большой вес и пригодятся, если вам нужно прикрепить ворота к кирпичной стене.Лучше всего то, что вы можете снять ворота, просто сняв их с крючка для болта.

    Задница с ремнями-пустышками : Подвешивает дверь сарая, дверь каретного двора или какие-то другие ворота для тяжелых условий эксплуатации? Стыковые петли, также известные как полноразмерные врезные петли, могут выдерживать большой вес, и вы можете придать им вид настоящих петель с ремешком, установив фиктивные ремни на поверхность ворот.

    После того, как вы выбрали лучшую петлю для своих ворот, взгляните на наш выбор фурнитуры для ворот, чтобы найти широкий выбор деталей ворот, которые помогут вам завершить ваш проект.Мы поставляем защелки, которые будут удерживать ваши ворота на месте, а также тростниковые засовы для двойных дверей. Вы владеете или обслуживаете бассейн? Вы наверняка захотите найти комбинацию петли и защелки, которая обеспечит дополнительную безопасность для детей. Мы также поставляем декоративные решетки, которые могут придать окнам в вашем доме дополнительную безопасность.

    Благодаря множеству основных материалов и отделок под рукой, найти нужный внешний вид и уровень качества стало проще, чем когда-либо прежде. Если у вас есть какие-либо вопросы о фурнитуре для ограждений или вам нужен экспертный совет от одного из наших дружелюбных представителей службы поддержки клиентов, не стесняйтесь обращаться к нам за дополнительной помощью.Позвоните по телефону 1-858-322-6353, напишите на [email protected] или отправьте нам сообщение сегодня!

    Подъездные ворота | Автоматические ворота

    Создайте свои ворота

    Выберите из нашего широкого выбора ворот. Мы даже поможем вам создать свой собственный с помощью нашего Dynamic Gate Builder. Полуавтоматические ворота — Попробуйте наш конструктор динамических ворот, чтобы начать проектировать свои одиночные или двойные ворота и получить котировки в реальном времени прямо в сети.
    Готовые к отправке Ворота — Это ворота, которые мы построили, но имеют пока нет владельца; просмотрите наш выбор и посмотрите, подходит ли вам один из них. Они указаны на продажу и могут быть отправлены сразу.
    Рамы ворот — Поиск рамы ворот для ворот с 3 рельсами, ворот звеньев цепи, ворота из дерева или винила могут быть жесткими. У нас есть проекты, готовые к постройке, и все наши проекты легко поддаются автоматизации.
    Ворота с готовым дизайном — Эти конструкции были популярны в прошлый. Мы сохранили этих избранных клиентов, чтобы вы могли выбирать из них, добавлять украшения и сделай свой собственный.
    Cedar Gates — Каждые кедровые ворота построены из настоящего чистого старого роста красный кедр западный (без сучков), прикрепленный к сварной стальной раме. Эти классические Американский дизайн производится в США и является прекрасным завершающим штрихом для любого элитная недвижимость.

    Слова старшего инженера по приложениям Энтони Гаэто


    Высококачественные подъездные ворота от GateCrafters.com доступны в большом количестве вариантов, чтобы удовлетворить ваши потребности. Наша линия по производству алюминия — наш самый продаваемый продукт. Мы внимательно следим за всеми аспектами качества, от конструкции до материалов, и, поскольку мы являемся мастерами этих ворот, мы можем с гордостью сказать, что все они сделаны в США.Наши алюминиевые ворота авиационного класса намного превосходят все другие материалы по долговечности, устойчивости, низкому уровню обслуживания, автоматизации и цене. Мы не используем винты, болты или заклепки. Все сварено. Наш алюминий имеет более высокий сорт и более высокую толщину, чем любой другой, который мы нашли на рынке.
    • Обзор
      GateCrafters.com использует только высококачественные алюминиевые материалы для изготовления ворот для вашей собственности.Вы обнаружите, что ворота GateCrafters.com экономичны и очень прочны благодаря уникальной конструкции вертикального сварного шва. Все базовые ворота изготавливаются с помощью кондуктора, что позволяет контролировать качество и расположение всех основных сварных швов конструкции, снижая при этом стоимость производства. Из нашего базового дизайна мы можем добавить красивый орнамент и изготовленный на заказ верх, чтобы дополнить ваш вкус. Подъездные ворота улучшают вашу жизнь во многих отношениях, включая безопасность, ценность собственности, стиль, изысканность, удержание животных и многое другое.Каждые ворота стандартно поставляются с петлями на роликовых подшипниках, 8 сварными швами на штатив, толстостенными трубами и высококачественной окраской.
    • Конструкция ворот
      Конструктивная сварка — это сердце качественных ворот. GateCrafters.com исследовал стратегии сварки во многих условиях и разработал превосходную вертикальную систему с восемью сварными швами. Каркасные планки свариваются в 8 местах и ​​соответствуют всем стандартам Американского общества сварщиков.Четыре горизонтальных сварных шва выполняются традиционным способом и обычно используются профессиональными сварщиками. Эти сварные швы обеспечивают прочность, необходимую для удержания ворот. Наши четыре дополнительных вертикальных сварных шва, длиной примерно 1¼ дюйма, применяются для повышения устойчивости и прочности ворот, практически устраняя провисание ворот. Используются вертикальные сварные швы, поэтому они скрыты с обеих сторон ворот и являются признаком качества и осторожности при строительстве. GateCrafters.com делает все возможное, чтобы ваши новые ворота оставались такими, чтобы они оставались на всю жизнь.
    • Измерения ворот
      Пикеты — пикеты со структурной рамой имеют длину дюйма и ширину ¾ дюйма при толщине 0,090 дюйма; это на 30% толще, чем у большинства ворот, представленных на рынке.

      Поперечина — Каждый пикет зажат между двумя поперечинами конструкции на высоте бампера и сверху. Эти перекладины являются стержнем силы, уникальной для наших ворот.Передняя поперечина представляет собой прямоугольную трубу размером 1 ½ X ¾ дюйма с толщиной стенки 0,125 дюйма. Задние поперечины имеют полную толщину дюйма, что позволяет использовать многие варианты автоматизации без модификации.

      Рама — все элементы рамы 2 дюйма. X 2 дюйма. квадратная труба с полной толщиной стенки 0,125 или 1/8 дюйма. Дополнительная толщина по сравнению с рамами наших конкурентов обеспечивает повышенную структурную поддержку и долговечность.

      Почта — Сообщения доступны через GateCrafters.com и разработаны для максимальной совместимости с нашими воротами. Выбор нашей стойки гарантирует идеальную совместимость для установки без сварки. Столбы поставляются с прикрепленными к ним барабанами для надежного размещения. Сами стволы шарниров регулируются, чтобы учесть небольшие отклонения от идеального вертикального положения установленной стойки; эта уникальная система самостоятельной установки обеспечивает большую гибкость при одновременном обеспечении горизонтального поворота, даже если стойки не идеально вертикальны.

    • Автоматика для ворот
      Estate Swing® — это открыватель ворот, рекомендуемый для использования с GateCrafters.электрические ворота com. Конструктивный элемент спроектирован таким образом, чтобы быть более прочным, чем у других ворот, и поглощать износ, который устройство открывания ворот может оказать на ворота. Размеры конструктивного элемента и стойки специально разработаны с учетом рекомендованного сошника. При настройке наших ворот для работы с Estate Swing® никаких изменений не потребуется. Просто следуйте инструкциям, прилагаемым к вашей открывалке или на веб-сайте GateCrafters.com вместе с GateCrafters.com, и установка ваших ворот станет простой задачей для любого мастера. Другие совместимые открыватели включают все открыватели ворот GTO.
    • Материалы ворот
      Наши ворота изготовлены из деформируемого алюминиевого сплава 6061T6, не подверженного ржавчине. Деформируемый алюминий 6061T6 — это высокопрочный сплав с пределом текучести около 35 000 фунтов на квадратный дюйм. Для сравнения, эта сталь намного прочнее, чем «мягкая сталь», у которой предел текучести составляет от 20 000 до 30 000 фунтов на квадратный дюйм.Кованый алюминий 6061T6 используется для обеспечения долговечности и упругости, обеспечения качественной стойкости к вмятинам и долговечной красоты. GateCrafters.com доставляет товары по всей стране, и мы выбрали этот более высокий сорт алюминия, чтобы избежать повреждений при транспортировке. Мы гордимся тем, что наши ворота выдержат тяжелые испытания при транспортировке и прослужат всю жизнь. Большинство производителей алюминиевых ворот используют алюминий 6063, который является более слабым сортом алюминия и не имеет такой же пластичности и устойчивости, как 6061T6. Другие производители ворот используют этот более дешевый сорт, потому что они не осознают важность дополнительной устойчивости, когда ворота поглощают удары повседневной жизни.Ключевым испытанием для ворот является их стойкость. Ворота должны выдерживать давление, а затем возвращаться к своей первоначальной форме. Чтобы противостоять защелкиванию, сплав 6061T6 имеет высокий уровень податливости, как крыло самолета. Когда на материал оказывается давление, он уступает давлению, а когда давление сбрасывается, он восстанавливает свою первоначальную форму.

      Петли — В стандартную комплектацию всех ворот входят специальные петли на шариковых подшипниках. Петли на шариковых подшипниках обеспечивают плавное и легкое продольное перемещение ворот.Эти петли обеспечивают более высокий уровень согласованности по сравнению с другими петлями и меньшую вероятность заклинивания или заржавления. Кроме того, такая конструкция петли обеспечивает более высокий уровень регулировки, обеспечивая идеальную установку своими руками. Каждый набор рассчитан на 1000 фунтов, что намного превышает самые тяжелые из ворот GateCrafters.com. Петли также оснащены масленками. Пресс-масленки облегчают смазку петель и обеспечивают смазку всех подшипников. Пресс-масленка содержит шариковый фиксатор в головке фитинга, который предотвращает попадание грязи и песка на подшипники.Грязь и песок — это постоянная борьба на открытом воздухе. Пресс-масленки, которые GateCrafters.com включает в себя стандартную помощь, гарантируют, что ваши петли будут работать каждый раз.

      Посты — Посты доступны через GateCrafters.com и разработаны таким образом, чтобы быть максимально совместимыми с нашими воротами. Выбор нашей стойки гарантирует идеальную совместимость для установки без необходимости сварки. Столбы поставляются с прикрепленными к ним барабанами для надежного размещения. Сами стволы шарниров регулируются, чтобы учесть небольшие отклонения от положения установленной стойки по вертикали.Эта уникальная система установки своими руками обеспечивает большую гибкость при обеспечении качелей уровня, даже если стойки не совсем вертикальные.

    • Настройка ворот
      Дизайн и стиль — Все ворота можно настроить с помощью любого из наших украшений, доступных на GateCrafters.com. GateCrafters.com приваривает украшения без дополнительной оплаты. Копья в верхней части пикетов также могут быть обновлены через наш сайт и добавляются без дополнительной оплаты.

      Многие факторы могут привести к принятию решения о том, какую форму вы хотите, чтобы ваши ворота приняли: форма ландшафта, окружающие заборы, узоры на доме и т. Д. К счастью, GateCrafters.com может создать верхнюю часть ваших ворот с любой кривой, которая соответствует вашему вкусу. Мы можем добавить 1 или 2 декоративных планки, которые повторяют изгиб или закрывают ваши ворота. Другие производители ворот заставляют вас выбирать между дешевыми стандартными воротами массового производства, которые выглядят одинаково, или воротами с завышенной ценой. GateCrafters.com — ваша альтернатива, дающая вам цену ворот массового производства, но при этом индивидуальность и качество нестандартных ворот.

      Покраска — Покраска алюминия требует опыта и знаний, которые многие производители ворот упускают из виду. Комбинация грунтовка / краска, используемая GateCrafters.com, прошла испытания на устойчивость к многолетним воздействиям на открытом воздухе. GateCrafters.com использует самозатравливающуюся грунтовку Marhide от Bondo. Самозатравливающаяся грунтовка является важным грунтовочным слоем краски по алюминию.Грунтовка удаляет пятна, задерживает влагу и обеспечивает хорошую поверхность для прилипания верхнего слоя краски. Перед покраской обязательно грунтовать новый или чистый металл и алюминий. Bondo — производитель лучших на рынке грунтовок для алюминия. Затем все ворота покрываются эмалью торговой марки Industrial RustOleum. Эмаль — это краска с тонко измельченными пигментами и высоким содержанием связующего, поэтому при высыхании она становится твердой. Эмали являются обязательными для использования на алюминиевых поверхностях из-за их способности прикрепляться к очень гладкой поверхности.RustOleum славится тем, что обеспечивает долговечную поверхность и поднимает их легендарное качество на более высокий уровень в своих промышленных покрытиях.

      * Цвета — Подъездные ворота доступны в отделке RustOleum в плоском черном, плоском белом и глянцевом зеленом цветах. Можно приобрести нестандартные цвета, чтобы настроить ворота на свой вкус.

    1 5/8 «Комплект ворот без сварки для ограждения из звеньев цепи Собери сам

    Комплект ворот без шва 1 5/8 дюйма для ограждения из звеньев цепи Собери сам

    Носки Crew из 75% полиэстера и 25% хлопка.Дата первого упоминания: 16 ноября, Feit Electric CFC / 300 / LED / HBR 4, Teelyshop всегда будет рядом с вами, купите нажимной фильтр Fleetguard Lube Filter Номер детали: LF3776: Охлаждающая жидкость — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Обратите внимание, что этот комплект предназначен для установки только на Jeep 71-12 North American. В удостоенной награды ролевой игре Coeptus Bloxy. Крытое хоккейное колесо Clinger XXX Grip обеспечивает хорошее сцепление и долговечность по хорошей цене.ПОГОДОЗАЩИТА: Наши виниловые наклейки особенно обработаны от УФ-излучения. Все это шелковые цветы свадебного качества, которые можно заказать за несколько месяцев вперед, и они будут храниться в вашем доме годами позже или могут быть перепроданы. Тисненые скалки с веерным узором для выпечки торта с помадкой. На обратной стороне конверта находится краткий обзор жизни и работы Рафаэлло, «Золотые шары любви», «Воздушные шары с золотыми буквами», «Любовное письмо». Пожалуйста, укажите имя ребенка в поле для примечания к продавцу при оформлении заказа. Состояние соответствует возрасту и использованию, Cricut Tool Holder Organizer Caddy Cricut Cameo, высокие оценки клиентов и могут подтвердить все наши претензии, черный): Аксессуары для сумок для фотографического оборудования: камера и фото.Идеальный подарок для любителей ретро-моды и блесток. Примечания к размеру: куртка стандартного кроя. Им нравится полное солнце или полутень. Отличные цены на любимые товары для дома. RONSHIN Home 4шт из нержавеющей стали рождественская посуда кофейные ложки для питья черный: дом и кухня.

    1 5/8 «Комплект затворов без сварных швов для ограждения из звеньев цепи Собери сам

    BA658 «Оригинал» ROHM 16P DIP IC 2 шт. Болт с головкой под торцевой ключ 3/8 x 4, модуль INFINEON BSM50GB120DN2, 1 шт., Бесплатная доставка, 10 шт. Новый HT7333-A HT 7333-A TO-92 с низким энергопотреблением, LDO, двигатели Onan 20 л.с. Магазин технического обслуживания Руководство по капитальному ремонту.Муфта Лавджоя шагового двигателя с ЧПУ 3/8 «X 5/16» и крестовина. 5 шт. Digispark Kickstarter ATTINY85 Arduino General Micro USB Development Board, Деталь № 581/18063 JCB BACKHOE-ПОДЛИННЫЙ МАСЛЯНЫЙ ФИЛЬТР JCB НАБОР ИЗ 3, 2 ШТ. 1 «SUCSP205-16 НЕРЖАВЕЮЩАЯ СТАЛЬНАЯ ПОДУШКА, БЛОК ЗАЩИТЫ НА ОСНОВАНИИ ВЫСОКОПОЛИРОВАННОЙ ПЛАТЫ 7,4 Для 2 пакетов литий-ионных батарей 18650 2S. 2-дюймовый санитарный клапан-бабочка из нержавеющей стали 304, трехзажимный, пищевой. 61901RS Подшипник 12x24x6 Герметичные шариковые подшипники VXB, 2N5550 NSC / PHILIPS TRANS NPN 140V 0.6А ТО92 50 шт. 6 «14TPI возвратно-поступательное лезвие Blu-Mol Xtreme Demo & Rescue 120 лезвий. Высоковольтные диоды 30 кВ 100 мА HV Tesla 30000 В 0,1 А / быстрые высоковольтные диоды, использованный 1 шт. LG LM270WQ2-SLA1 6800C-0030A # w1239 wx, CANON IR C6870U C5800 C C5068 WEB ROLLER, Лот B 4 адаптера для отверстий под оправку, резьба 7/16 «-24, 1/2/5/10 шт. LJ12A3-4-Z / BY Переключатель индуктивного датчика приближения PNP DC 6–36 В, 6 шт. Прозрачный акрил 2 Многоуровневая подставка для брошюр, сложенная втрое, с 4 карманами.

    Как построить свои собственные раздвижные консольные ворота — INTEPRAGARDENS — Association

    Возможно изготовление качественных консольных откатных ворот своими руками.Несмотря на то, что этот процесс немного технический, при правильном самодельном подходе вы сможете сделать это в кратчайшие сроки. В частности, много внимания потребует сварочная часть. Во-первых, вам необходимо понять разницу между сваркой MIG и дуговой сваркой. Для домашних проектов настоятельно рекомендуется использовать дуговую сварку. Это связано с тем, что сварочный аппарат для дуговой сварки может легко подключиться к любой розетке, как и обычный прибор. Вы также можете получить профессиональное фехтование Анкоридж, если вам понадобится дополнительная помощь.После того, как сварка будет отсортирована, другие шаги станут проще.

    Создание каркаса

    Убедитесь, что все ворота построены на земле. Начать нужно с сборки каркаса. Убедитесь, что все металлические детали надежно закреплены. Это потому, что прочный каркас абсолютно необходим, чтобы избежать каких-либо проблем. В сварке существует такое понятие, как параллельный зажим. Он используется профессиональными компаниями, занимающимися анкерными заборами, для крепления металлических деталей, и он отлично подойдет для вашего металлического каркаса.

    Установка рамки

    Когда рама полностью сварена и достаточно прочна, самое время повесить ее на стойки. Помните, что для работы ваших откатных ворот потребуется опорная рама. Рама не такая тяжелая, но для ее подъема и установки на место требуется значительное усилие. Если вы не можете установить рамку самостоятельно, вам может помочь. Убедитесь, что вы также освободили пространство вокруг ворот, чтобы избежать препятствий. Это важнейший этап строительства консольных ворот.Если рама не сконструирована и не установлена ​​должным образом, вся система ворот выйдет из строя.

    Тестирование

    Рама идеально катится по консольному ролику. При тестировании рамы проверяйте ее движение на роликах. Он должен быть ровным. Не следует прилагать много усилий, чтобы открыть или закрыть его. Если есть сопротивление, значит, что-то не так. В большинстве случаев это может быть вызвано дефектной рамой или плохо установленной опорой.Устраните эти проблемы, а затем повторите попытку. Повторяйте этот процесс до тех пор, пока рамка не начнет плавно катиться.

    Важные советы

    Есть также несколько советов, о которых нужно помнить.

    — Не торопитесь с этим проектом.
    -Узнайте кое-что о сварке. Вам это действительно понадобится.
    -Приветствуется получение профессиональной помощи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
