как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя.

Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.

к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей.

Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Дальше приступаем к изготовлению шаблона стропильных ферм:

Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.

Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
Выдолбим в бревнах гнезда согласно разметке.
Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
Изготовим стойку и две накладки для ее крепления к стропилине.
Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

Отмечаем по факту ширину кобылки на перепуске.
Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
Переносим угольник в эту точку. Проводим линию, параллельную первой.
Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки
Элементы стропильной конструкции
Материалы для изготовления стропил
Выбор стропильной системы: висячие и навесные конструкции
Особенности обустройства стропил на разных крышах
Двухскатная крыша: установка стропил своими руками
Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

Количество снега, выпадающего в зимнее время, характерное для данного региона.
Количество дождей, их сила и продолжительность.
Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

создают опорную плоскость для кровли, образуют каркас;
формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
обеспечивают необходимую жесткость и прочность;
связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
Стойка (бабка). Вертикальная деталь, поддерживающая конек.
Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
Доступность, распространенность материала.
Древесина легко обрабатывается, режется, соединяется.
Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
Прочность, надежность конструкции.

Существуют и недостатки:

Древесина подвержена гниению, появлению плесени или грибка.
Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
Набухая, древесина изменяет линейные размеры.
Древесина огнеопасна.
Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

с висячими стропилами;
наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

гнилых участков;
следов жизнедеятельности насекомых;
трещин;
количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Как правильно ставить стропила на крышу частного дома

Главная » Разное » Как правильно ставить стропила на крышу частного дома

Установка стропил: пошаговая инструкция | Строительный портал

Содержание

Стропильная система: правила расчета и разработки
Элементы стропильной конструкции
Материалы для изготовления стропил
Выбор стропильной системы: висячие и навесные конструкции
Особенности обустройства стропил на разных крышах
Двухскатная крыша: установка стропил своими руками
Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Особенности обустройства стропил на разных крышах

Двускатная крыша

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Вальмовая крыша

Ломаная крыша

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Монтаж мауэрлата и стропил

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Насколько далеко я могу установить стропила для жестяной крыши?

Расстояние между стропилами зависит от размера кровельной панели.

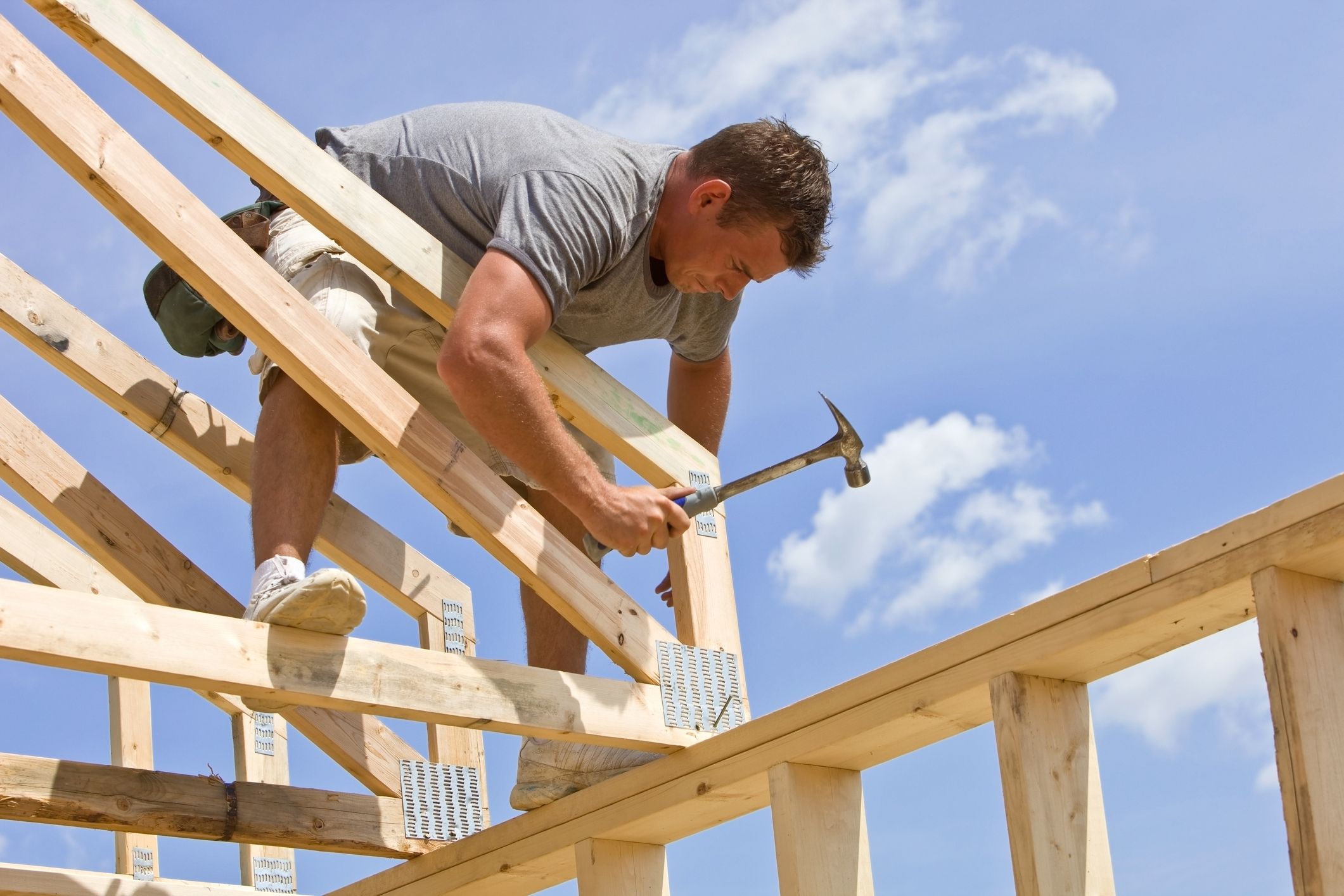

Кредит изображения: Stockbyte / Stockbyte / Getty Images

При укладке стропил для жестяной крыши, также часто называемой гофрированной металлической или стальной, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей. Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости. Однако в некоторых случаях точное расстояние между стропилами не имеет значения, если на крыше есть другие средства поддержки металлических панелей.

Основы панели

Гофрированные металлические панели, часто называемые жестяными, поскольку в прошлом такие панели иногда изготавливались из жести, обычно представляют собой стальные или алюминиевые листы, которые используются в качестве кровельного материала. Установка этих панелей может стоить дороже, чем установка традиционной крыши, но в долгосрочной перспективе часто оказывается более выгодной. Они устойчивы к огню и насекомым, а также лучше противостоят повреждениям от ветра и шторма, чем асфальт или тряска крыши. Домовладельцу, который хотел бы сам выполнить проект, зачастую проще управлять гофрированными панелями.

Соображения

При подготовке к установке металлической кровли учитывайте длину и ширину панелей. Эти панели доступны практически любой длины, но обычно имеют стандартную ширину. Хотя длина важна с точки зрения возможности работать с панелью, именно ширина определяет расстояние между стропилами. Однако бывают случаи, когда это не рассматривается, например, когда используется настил крыши.

Настил

Настил крыши обычно представляет собой слой фанеры, который крепится непосредственно на стропила.Фанера покрывает всю крышу и прочно прикреплена к стропилам, обеспечивая прочную основу как для изоляционных, так и для металлических кровельных панелей. В то время как настил не требуется для металлической крыши и часто не используется для магазинов, сараев или других хозяйственных построек, если металлическая крыша устанавливается на дом или гараж, использование настила является обычным явлением. Когда есть настил, металлические панели можно прикреплять непосредственно к настилу, и расстояние между стропилами не имеет значения.

Расчеты

Расстояние между стропилами определяется шириной металлических кровельных панелей.Более широкие панели позволяют увеличить расстояние между стропилами. Металлическая крыша также должна допускать некоторое перекрытие с каждой стороны панелей, что уменьшит эффективную ширину панели. Чтобы определить, как далеко нужно установить стропила, измерьте ширину металлической панели, а затем ширину первого холма и впадины панели. Удвойте ширину холма и впадины, так как это величина, на которую панель будет перекрывать соседнюю панель с каждой стороны. Вычтите это число из ширины панели, а затем разделите на 2, чтобы получить расстояние между стропилами. И 16 дюймов, и 24 дюйма являются общими размерами для расстояния между стропилами.

КАК ЗАКРЫТЬ ДОМ

Кровля дома может легко превратиться в полноценный проект на выходные, особенно если вы хотите установить крышу на доме, который не является традиционным по размеру или стилю.

Как правило, кровля дома включает в себя больше, чем просто добавление черепицы. Это также требует тщательного и кропотливого монтажа всех других компонентов кровельной системы, включая подкладку, металлический оклад и коньковый конек.

Это также требует понимания различных материалов и того, как они работают вместе для защиты вашего дома от атмосферных воздействий.

Материалы, необходимые для кровли дома

Для тщательной работы по установке новой крыши вам потребуются следующие основные материалы:

Гвоздь кровельный
Герметик кровельный
Самоклеящаяся водонепроницаемая подкладка
Заглушка для форточок и желобов
Капельная кромка
Гонт битумный или битумно-композиционный
Войлочная бумага (№ 15 или № 30)

Здесь мы предполагаем добавить традиционную жилую крышу, поэтому в качестве основного материала для наружного покрытия мы выбираем асфальт или асфальтобетон.

Асфальт или асфальтобетонные материалы используются при устройстве почти 80% всех крыш жилых домов и обычно имеют прогнозируемый срок службы 20-25 лет.

Инструменты, необходимые для кровли дома

Установка новой крыши на дом может превратиться в многодневный проект «сделай сам», поэтому важно заранее собрать все инструменты, чтобы ускорить завершение проекта.

Вот список инструментов, необходимых для установки новой крыши в вашем доме:

Приставная лестница
Обвязка крыши (* в целях безопасности *)
Мел
Пистолет для герметика (для добавления кровельного герметика)
Воздушный шланг или воздушный компрессор (для удаления мусора)
Молот
Кровельный степлер / гвоздодер
Прямая кромка
Ножницы для жести
Универсальный нож
Циркулярная пила
Строительные леса и тент (для защиты от падающих материалов)
Рабочие перчатки

Конечно, установка новой крыши будет намного проще, если в вашем здании будет обычная крыша для жилых домов.

Однако, если у вас много конструкций на крыше, вам нужны подходящие инструменты, чтобы вырезать и отформовать оклад для точной подгонки, поэтому вам могут понадобиться ножницы для жести и циркулярная пила.

10 ступеней до кровли дома

В следующем руководстве описаны 10 простых шагов для добавления крыши к обычному зданию. Каждый из них делает акцент на необходимости объединения каждого слоя крыши в одну комплексную кровельную систему, способную противостоять природным элементам.

# 1: Снять старую крышу

Первый шаг, пожалуй, самый очевидный — вы должны очистить старую крышу перед установкой новой . Даже если вы только собираетесь установить новый оклад и подкладку, сначала необходимо оторвать старую крышу.

При удалении внешних слоев убедитесь, что вы удалили или забили все найденные гвозди — вы не хотите, чтобы эти гвозди врезались в новую черепицу, которую вы собираетесь установить.

Кроме того, поскольку отрыв старой крыши, очевидно, приведет к образованию большого количества мусора и мусора, полезно накрыть здание брезентом, чтобы уловить падающий мусор. Вы также можете установить рядом мусорное ведро для старых материалов, которые вы выбрасываете.

# 2: Установить подкладку

На этом этапе у вас должна быть полностью очищенная от мусора крыша. Если нет, вы всегда можете использовать воздушный компрессор для очистки поверхности.

Следующим шагом является нанесение самоклеящейся подложки на кровлю без покрытия. Эта подкладка должна быть водонепроницаемой, поскольку она будет служить барьером от ветра, дождя и снега. Фактически, некоторые строительные нормы и правила теперь предписывают, какое количество подложки должно быть применено и какую часть крыши оно должно покрывать.

Поскольку эта подложка очень хорошо прилегает к конструкции здания, вы можете заметить, что часть старой подложки все еще остается. Если вы не можете полностью удалить все это, ничего страшного — просто убедитесь, что поверхность крыши как можно более ровная.

# 3: Покройте подкладочный слой тарбоновой бумагой

Следующей мерой является нанесение еще одного защитного слоя поверх подкладки. Вы должны использовать войлочную бумагу № 15 или № 13 (также известную как «битумная бумага»), которую можно найти в любом магазине товаров для дома.

Этот войлок был специально обработан асфальтобетонной смесью или смесью асфальта, чтобы сделать его водонепроницаемым. Поднимаясь по крыше, убедитесь, что вы перекрываете каждый последующий слой примерно на 2 дюйма.

Это перекрытие помогает повысить водонепроницаемость вашей крыши, уменьшая вероятность того, что сильный ветер сможет переносить воду между слоями.

# 4: Добавить прошивку

Для того, чтобы новая крыша выглядела максимально эстетично, большинство домовладельцев предпочитают устанавливать водосточные кромки вдоль карниза.

Вы можете просто прибить эту планку, чтобы она оставалась на месте. Этот капельный край предотвращает скручивание материалов через край и придает вашей крыше красивый законченный вид.

Вы также можете осветить впадины своей крыши, поскольку именно здесь вода имеет тенденцию скапливаться после сильного дождя или значительного снегопада. Кроме того, необходимо нанести оклад на любые конструкции, выступающие из крыши, такие как дымоходы или форточки.

Эта планка обеспечивает дополнительное усиление и защиту от ветрового дождя, поэтому необходимо учитывать каждую складку, проем и угол. Ваша крыша хороша настолько, насколько хорошо она является самым слабым звеном в цепи, поэтому необходимо уделять внимание деталям.

# 5: Укладка стартовой черепицы

Специалисты по кровельным работам называют первую уложенную на крышу черепицу «стартовой черепицей».«Важно правильно их разместить и ориентировать, поскольку они служат основой для следующих друг за другом рядов, которые вы будете укладывать.

Таким образом, рекомендуется использовать линии мелом в качестве ориентира. Вы должны найти центр крыши наверху. Оттуда проведите вертикальную линию мелом. Используя эту линию в качестве ориентира, вы затем будете работать слева и справа от нее в обычном порядке. С некоторыми типами крыш вы можете предпочесть работать слева направо.

# 6: Установите черепицу

Здесь вы начнете укладку внешнего слоя крыши вашего здания.Если вы еще этого не сделали, необходимо перенести тяжелые мешки с кровельными материалами на крышу.

Когда вы готовитесь положить первый ряд, вы просто отрезаете язычки от трех выступов и наклеиваете их самоклеящимся слоем клея. Полосы должны быть направлены вверх вдоль карниза.

Большинство специалистов по кровельным работам посоветуют, чтобы первый ряд имел небольшой выступ с кромкой капельного покрытия. Этот выступ должен выходить не более чем на ¼ дюйма за край каплеобразователя.

Также следует помнить о принципе перекрытия. По мере продвижения по крыше вы должны убедиться, что каждый новый слой немного перекрывает предыдущий.

# 7: прибить слои

Крыши должны иметь максимальную защиту от ветра и дождя, а это, конечно, означает, что вам нужно будет убедиться, что ваши материалы плотно прикреплены к поверхности. Вы делаете это просто прибивая их.

Прибейте каждый слой битумной черепицы непосредственно поверх начального слоя и вровень с ним.

Выбор количества гвоздей для каждого из них зависит от вас, но стандартное количество гвоздей — четыре на черепицу. В некоторых исключительно порывистых или сильных ветрах можно использовать до шести.

Если вам нужна помощь в правильной ориентации, вы можете нарисовать мелом горизонтальные линии по крыше. Вы обязательно должны убедиться, что вы кладете один за другим идеально прямые ряды.

# 8: При необходимости установить дополнительную прошивку

Никогда нельзя быть слишком осторожным, когда дело доходит до установки новой крыши.Вам действительно нужно убедиться, что каждое строение или архитектурный изгиб учтены. Таким образом, именно здесь необходимо применить слуховое окошко.

Слуховое окно — это вся конструкция, выступающая из дома, включая окно. Вам также нужно будет сделать краткий осмотр крыши, чтобы найти все вентиляционные отверстия и стеки. Все, что торчит, нужно будет прикрыть защитным окладом.

# 9: Крышка гребня

Конек — это самый верх крыши.В традиционном здании этот гребень очень легко найти — это просто верхняя часть, где встречаются две наклонные стороны крыши. Важно закрыть конек для дополнительной защиты крыши.

Эту ступеньку часто упускают из виду, но идеально прямой коньковый колпак необходим для полной защиты вашей крыши.

# 10: Закройте открытые ногти и удалите мусор.

Этот последний шаг на самом деле является заключительным этапом очистки, на котором вы позаботитесь обо всех мелких деталях.Например, вы можете обнаружить, что некоторые гвозди все еще торчат, поэтому вам нужно все забить молотком и закрыть все открытые гвозди. Вам также следует подумать о том, чтобы загерметизировать любые оголенные планки.

Скорее всего, у вас также останется немного мусора и отходов от всей вашей тяжелой работы, поэтому вы должны увезти все эти материалы. Если поблизости есть мусорное ведро, может быть проще просто положить его прямо в мусорный ящик, чем беспокоиться о том, чтобы спустить их по лестнице.

Меры безопасности при покрытии кровли дома

Следует отметить, что каждый раз, когда вы работаете на крыше, вам необходимо принимать серьезные меры предосторожности — как для себя, так и для всех, кто находится под землей.

Опасные падения с крыши случаются чаще, чем вы думаете, особенно если вы поднимаете и спускаете тяжелые материалы по лестнице. Вот почему многие люди советуют использовать полный комплект защиты от падения.

Кроме того, поскольку вы работаете на открытом воздухе, всегда существует риск поскользнуться и упасть из-за неожиданно скользких участков на крыше. Тип обуви, которую вы носите, имеет большое значение: она должна обеспечивать хорошее сцепление с поверхностью крыши.

Имея это в виду, вот несколько основных правил безопасности, о которых следует помнить:

Используйте комплект защиты от падения, состоящий из ремня безопасности, веревки и крюка.
Носить обувь с резиновой подошвой, способной захватывать поверхность крыши
Носите каски возле крыши
Используйте лестницу, которая прошла испытания на значительный вес
Выдвиньте лестницу более чем на 3 фута за край крыши, чтобы было легче подниматься и спускаться

Кроме того, важны также типы инструментов и материалов, которые вы используете. Чем более качественные инструменты вы используете, тем меньше у вас будет отходов, тем меньше энергии вы потратите на работу и тем меньше у вас будет шансов совершить ошибку.

Выводы

Как видите, установка новой крыши — это гораздо больше, чем просто одолжить приставную лестницу, подняться на старую крышу и добавить несколько рядов черепицы. Самое главное, вы должны учитывать различные слои вашей крыши и то, как они работают вместе.

Это особенно верно, если на вашей крыше есть такие конструкции, как дымоходы или вентиляционные отверстия.

Большинство специалистов по кровельным покрытиям фактически будут ссылаться на всю «кровельную систему», просто чтобы прояснить, что водонепроницаемая подкладка и металлический оклад, добавленные во время установки, имеют такое же значение, как и выбор окончательного внешнего слоя, который вы кладете. на вашем здании.

Хорошая новость в том, что если вы уделите пристальное внимание конструкции и установке вашей крыши, ваша крыша будет служить не менее 20-25 лет. Конечно, ее необходимо регулярно осматривать и ремонтировать после любых сильных штормов, но у вас будет кровельная система, способная защитить вас и вашу семью от дождя, ветра и зимних штормов.

Как резать стропила с помощью квадратного сечения

Сегодня многие дома строятся с использованием сборных стропильных ферм, а не балок и стропил. Фермы позволяют фабрике выполнить кровельные работы без лишнего времени на сборку. Фермы — это стропила с нижней пластиной, а не с балкой, и со встроенными внутренними распорками. Стропила по-прежнему используются для строительства жилья, но потому, что они могут обеспечить больше открытого пространства на чердаке и удобны при строительстве сарая или другой хозяйственной постройки. Секрет создания хорошего стропила — подрезать под правильным углом.А секрет правильной резки стропил — это скоростной квадрат, также известный как стропильный квадрат, который был изобретен в 1925 году плотником Альбертом Дж. Свансоном. Квадрат для стропил облегчает обрезку правильных углов для тех, кто хочет изготовить нестандартные стропильные фермы.

Как резать стропила с помощью скоростного угольника

Кредит изображения: Томас Барвик / DigitalVision / GettyImages

Поиск измерений

Сначала определите ширину здания, пролет стропил и длину, исходя из количества необходимых стропил.Выберите или определите шаг, угол, на который поднимаются стропила. Затем разделите пролет на два, чтобы получить прогон стропил, длина которого должна покрывать каждое стропило. Для здания шириной 24 фута длина пробега будет равна 12. Шаги измеряются в дюймах на фут; 5/12 крыша поднимается на 5 дюймов на каждые 12 футов пробега. Расстояние между стропилами составляет 24 дюйма, поэтому для здания длиной 30 футов потребуется 15 стропил.

Делаем отвес

Сначала отметьте верхний или вертикальный разрез. Поместите точку поворота квадрата скорости, маленькое отверстие (помеченное как «точка поворота»), где прямая сторона квадрата встречается со стороной с выступом на нем, на верхнем крае стропильной доски.Перемещайте квадрат до тех пор, пока стол на одной стороне прямоугольной щели в квадрате не окажется на правильном шаге (5) в верхней части доски; используйте таблицу с пометкой «Обычный верхний разрез». Так получится угол на конце стропильной доски для отвесного среза. Вернитесь после того, как длина стропил будет установлена, и отрежьте еще 3/4 дюйма от этого разреза отвесом, чтобы учесть 2-дюймовую коньковую доску в месте встречи противоположных стропил.

Еще что нужно знать

При распиливании стропил используйте стропильный стол, который входит в инструкцию по эксплуатации с угольником, чтобы определить длину стропила.Для стропил 5/12 это будет 13 или 13 дюймов стропил на каждый фут пробега; с 12-футовым бегом, то есть 13 футов. Отметьте это место и используйте квадрат, чтобы отметить 1 дюйм от нижней части доски и 3 1/2 дюйма от этой отметки, чтобы образовать треугольник, выемку, называемую птичьим ртом, где стропила будет опираться на верхнюю пластину стены. . Некоторые квадраты скорости имеют отверстие в форме ромба, по которому можно рассчитать, где будут опираться стропила.

Speed Squares также имеют столы для резки стропил вальмы и впадины, которые проходят по диагонали под разными углами, чем обычные стропила. Большинство стропил имеют наклон от пика до карниза с обеих сторон крыши.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (! ! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (+ !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — ( !! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + (( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) )

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + ( ! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (

Как правильно поставить стропила на крышу

Работы, проводимые на высоте, всегда сопровождаются рисками появления несчастных случаев. Поэтому когда вы проводите работы по установке стропильной системы на крыше необходимо предусмотреть и выполнять все меры безопасности.

В зависимости от сложности конструкции крыши работы по установке стропил можно проводить самостоятельно или же приглашать специалистов.

Виды конструкции кровель

Каждый вид кровли будь то одно или двускатная крыша, ломанная или шатровая конструкция, имеет определенную нагрузку кровельного материала на стропильную систему. И если неправильно сделать расчеты по установке стропильных ног, то распределение тяжести будет неправильное что может привести к обрушению всей конструкции крыши.

Проект каркаса крыши

Каждый вид крыши требует специального проекта стропильной конструкции. При составлении проекта учитываются следующие моменты

Если вы планируете сделать утепление крыши, то устанавливать стропила нужно учитывая размер выбранного утеплительного материала.
Для стропил используют смолистые породы древесины.
Конструкция сложных крыш требует использовать брус разного сечения ширины.
До начала проводимых работ каждую деревянную деталь конструкции крыши необходимо обработать средствами против грибка и древесных насекомых, а также противопожарными пропитками.
До того как вы начнете работы по установке стропильной конструкции необходимо верхнюю часть несущих стен выровнять раствором и сверху проложить рубероид.

Последовательность работ

Первоначально необходимо сделать установку мауэрлата, к которому крепятся стропила. Закрепляют мауэрлат при помощи анкеров. Каждый анкер должен быть установлен на расстоянии не меньше чем 1 м.
Закрепляются стропила на мауэрлате при помощи специальных скоб. Скобы должны иметь диаметр сечения не меньше 12 мм. Чтобы предотвратить смещение стропил для одного узла используют 2 шпильки, которые фиксируют гайками. Так устанавливается вся стропильная система.

Установка обрешетки крыши

Завершающим элементом стропильной конструкции является обрешетка. Под каждый вид кровельного материала устанавливают разного вида обрешетку. Обрешетка бывает сплошной, или из бруса. Материал, который используют для обрешетки, также необходимо пропитать специальными средствами, чтобы продлить срок эксплуатации крыши.

Последние материалы в этом разделе:

Как установить стропила на крышу

Монтаж и установка крыши дело сложное и ответственное. Главным элементом крыши являются стропила. Образно выражаясь, это скелет будущей крыши или каркас. Его можно изготовить самостоятельно, соблюдая при этом строгие правила. Плохо сделанная стропильная основа повлечет за собой много проблем.

Разновидности крыш

Формы скатных крыш

В идеальном варианте крыша – это ровная, плоская поверхность с определенным уклоном или скатом. Для того чтобы по установленной крыше стекали атмосферные осадки, применяется строительный элемент – стропила. Они служат основой для крепления основной кровельной поверхности. В зависимости от угла наклона скатов крыши подразделяются на:

скатные, если уклон составляет более десяти процентов;
плоские, с углом наклона от 2,5 до 10 %.

В свою очередь плоские кровли делятся на односкатные, двускатные, шатровые.

Односкатные самые простые. Они укладываются на две стены строения, высота которых разная. При двускатных крышах высота стен должна быть одинаковой, а торцевые части стропил выполняются в форме треугольника. При сооружении шатровой кровли применяется конструкция, у которой четыре ската. Это довольно редкий вид, и в самостоятельном исполнении довольно сложен.

Что нужно знать при установке стропил

Стропила – это несущая конструкция. Она должна надежно удерживать всю тяжесть кровельного материала, оказывать сопротивление порывам ветра и выдерживать снеговую нагрузку. В связи с этим, при выборе материала для изготовления стропил нужно учитывать вышеперечисленные факторы, а также особенности климата в районе, где производится строительство. Основными элементами стропильной системы являются балки, собственно, стропила и мауэрлат.

Виды

Стропила по способу крепления подразделяются на висячие и наслонные.

Существуют некоторые специальные термины. Треугольник из стропил, называется фермой, которая состоит из верхнего и нижнего пояса, и раскоса. Раскос – это наклонный брус, вертикальные брусы внутри фермы – стойки. Основой называются стропильные ноги. Ноги служат для поддержания обрешетки.

У наслонной стропильной системы стропильные ноги не создают распирающего давления на стену дома. Такие стропила используются при монтаже крыши с небольшими пролетами или там, где применяются промежуточные опорные крепления, в том случае, где есть промежуточная стена.

Наслонные и висячие стропила

Во все остальных случаях применяются висячие варианты стропильной системы. В каждом отдельном случае, хозяин сам определяет какой из видов использовать.

У висячего варианта стропильные ноги работают, с точки зрения сопротивления материалов, на сжатие и изгиб. Для того чтобы снизить нагрузку на стену используют специальные затяжки. Они могут быть деревянными или железными. Ими закрепляют ноги стропил.

Мощность возводимой системы напрямую зависит от высоты стяжки, и ее надежности. Система монтируется для больших зданий, когда стропильный шаг достаточно велик и отсутствуют дополнительные опоры. В этом случае давление на мауэрлат наличествует только в вертикальной плоскости.

Обратите внимание! Для кровли наклонного типа важно, чтобы присутствовала промежуточная стена здания или дополнительные опоры. Концы откосов упираются при этом в боковые стены, а стойки – в промежуточную стену или дополнительные несущие опорные конструкции. Последние испытывают напряжение только на изгиб.

При планировании системы покрытия кровли пролетами в несколько рядов, применяется смешанное сочетание наслонных и висячих стропил, с последовательным их чередованием.

Для обрешетки, как правило, применяются деревянные доски, с помощью которых создается разряженная основа. Можно в этом качестве использовать брусья, настелив их в два ряда. Гвоздями конструкция крепится. Если в качестве кровельного материала используется мягкий материал – рубероид или толь – обрешетка выполняется в виде сплошного покрытия, без прореживания. Ее делают для большей надежности в два ряда. Один ряд (нижний) играет роль рабочей основы, а верхний служит для дополнительной защиты.

Виды обрешетки

Обрешетка с зазорами применяется для покрытия крыши с применением асбестоцементных плит. При использовании шифера, черепицы или стеклопластика, обрешетка делается из брусьев, которые имеют в поперечном сечении размеры 50×50 мм.

Технология установки

Она заключается в следующем:

Применяется для изготовления стропил только высококачественная древесина, без внешних дефектов и повреждений. Это, как правило, пиломатериалы первого или, реже, второго сорта.
Стропила производятся с использованием круглопильного станка, на котором выполняется поперечный раскрой. По специальным шаблонам выполняется оторцовка. На таком же станке выполняется и продольный раскрой.
Чтобы цельная конструкция была собрана в правильном порядке, нужно ее производить по ранее намеченной схеме.
После того как предварительные работы выполнены, стропила нужно пронумеровать, чтобы избежать ошибок при проведении последующего цикла работ.
Затем подбираются гнезда для установки болтов и нагелей.

Схема монтажа стропила

Стропила можно купить уже в готовом виде. Этими работами занимаются некоторые строительные организации. Если позволяют материальные средства, лучше использовать заводскую конструкцию.

Самый популярный и устойчивый вариант стропильной конструкции предполагает выполнение следующих требований:

основу конструкции составляет балка, которая состоит из нескольких брусьев, соединенных между собой при помощи пластинчатых нагелей.
нагели выполняются только из дуба или березы;
крепятся нагели только на крайние части, ни в коем случае не на середину;
древесина должна быть сухой, с допустимой влажностью не более двадцати процентов.

Установка

Для начала следует произвести расчет веса кровли. Если планируется возвести крышу легкой конструкции, то можно не использовать мауэрлат. Он предназначен для равномерного распределения сосредоточенной нагрузки, которая передается точками опор стропил на внешнюю площадь наружной стены. Но они выполняют еще одну немаловажную функцию – привязывают кровлю к стенам дома. Особенно это актуально в районах, где постоянно дуют ветра. Они представляют собой квадратные балки, размерами 15×15 см в поперечном сечении. Они непосредственно укладываются на поверхность стен.

Стропила тоже представляют собой деревянные балки, но другого сечения. Толщина их 5 или 7, а ширина 15 см. Если планируется кровля из тяжелого материала, то стропила надо выбирать большего размера: 8×20 см. Расстояние между соседними стропилами называется шагом. В зависимости от выбранной системы шаг может составлять от полуметра до одного метра.

Способы крепления стропил

Перед началом работы по монтажу стропил надо изготовить леса. Применение лестницы для этих целей не эффективно и не очень удобно. Самый удобный вариант стыковки стропил, когда этот процесс проводится на земле. Потом готовая конструкция поднимается наверх. Существует всего три способа крепления:

Соединение производится встык, стропила крепятся двумя гвоздями на 200. Для дополнительного усиления соединения можно использовать деревянную накладку или пластину из металла. Крепление их осуществляется саморезами или болтовым креплением.
Использование конькового бруса. Каждое из стропил в этом случае крепится отдельно, без применения шаблонов.
Стыковка производится внахлест. Для этого применяются специальные шпильки с широкими шайбами и железные болты. Последний способ самый распространенный.

Коньковый прогон

Первым делом монтируются крайние стропила. Между ними натягивается мерная веревка, которая позволит сделать крышу ровной. Затем с определенным шагом устанавливаются промежуточные треугольники стропил.

Итак, стропила установлены. Теперь предстоит соединить их с балками и мауэрлатом. Стропила с мауэрлатом соединяются с помощью гвоздей.

Обратите внимание! Есть несколько вариантов крепления стропил, которые могут применяться в зависимости от конструкции здания и особенностей крыши. Если дом каменнный, то крепление стропил можно выполнить проволокой к арматуре, забитой в стену.

Крепление стропил к мауэрлату скобами

Далее устанавливается и укрепляется обрешетка, стелется основной кровельный материал. Как видно, своими руками такую работу можно одному произвести только для небольшого помещения: бани, гаража, дачи, сруба. Для более серьезных сооружений нужны опытные специалисты, а лучше всего комплексная бригада.

Видео

Это видео поможет освежить в памяти забытые тригонометрические функции, который просто незаменимы при расчете стропильной системы — угла соединения стропил и их длины:

Практические вопросы монтажа стропил рассмотрены здесь:

Как удлинить стропила Крепление стропил к мауэрлату

Завершающим этапом строительства любого дома независимо от количества этажей в нем — это строительство крыши. Все этапы строительства дома являются ответственными: сооружение фундамента, кладка цоколя или стен, но пока нет крыши — нет и вашего дома.

В сегодняшней статье мы продолжаем тему «Изготовление крыши своими руками».

В предыдущих статьях мы уже рассказали:

Как правильно нарастить стропила для устройства свеса

Итак, продолжим. Длины бруса, который мы использовали для стропильной ноги, составила 6м. Этой длины хватило только на стропильную ногу. Но для устройства свеса крыши, который должен быть не менее 40 см, этой длины нам не хватало.

В этом случае стропильная нога наращивается доской, которая называется «кобылкой». Карнизный свес (он же — вылет) необходим для отвода воды (дождевой или образовавшейся от таяния снега), которая стекает с крыши. Свес (вылет) предохраняет стены от намокания и возможного плесневения. Длина вылета — минимум 40 см, но возможно увеличение длины и до 60 см. За длину вылета берется расстояние от стены до его конечной точки вылета (мысленно проведите горизонтальную линию от стены то конца свеса — см. рисунок в конце статьи).

Для свеса используется отрезок доски необходимой длины. Этот отрезок для свеса и называется «кобылка». Кроме того, ширина доски допускается уже, чем ширина бруса стропильной ноги.

Использование «кобылки» для устройства свеса не является недостатком, а, наоборот, имеет ряд преимуществ:

Нет необходимости использовать более длинный брус, чем тот, который необходим для изготовления непосредственно стропильной ноги. Для «кобылки» применяется более дешевый пиломатериал — доска, что ведет к удешевлению строительства;
Подъем, подгон по месту и крепление стропил проще выполнять, когда они имеют меньшую длину и меньший вес, нежели необходимо с учетом свеса;
Выводить свес удобнее легкими «кобылками»;
В дальнейшем, при необходимости ремонта свеса, «кобылку» всегда проще заменить, чем менять всю стропильную ногу.

«Кобылка» крепится к стропильной ноге с просветом, т.е. между брусом и доской есть просвет, который частично заполняется вкладышем (более короткой доской). Используем крепление помощью гвоздей:два гвоздя забиваются с противоположных сторон и загибаются. Такого крепления вполне достаточно, т.к. нагрузка на этот узел небольшая. Все, о чем мы вам рассказали отчетливо видно на прилагаемых к статье фото.

Если же крыша вашего дома позволяет использовать брус, длины которого хватает и на свес — такой вариант тоже хорош. Как в этом случае вырубать стропила («зарубать пятку») относительно стен дома и мауэрлата показано на рисунке.

Крепление стропильных ног к мауэрлату

Первоначально мы крепили стропильные ноги на гвоздь. Теперь пришло время закрепить стропила к мауэрлату окончательно. Для этого мы использовали шинку. Шинка — это полоса из металла. Шинкой «обертываем» стропильную ногу и с двух сторон (с правой и с левой стороны относительно стропильной ноги) крепим ее на гвозди и шурупы с внутренней стороны стены на глубину 25-30 см.

Такое дополнительное крепление предохранит крышу от возможного срыва при сильных порывах ветра.

Можно воспользоваться и способом наших дедов: стропильную ногу «оборачивали» проволокой, которую тоже закрепляли с внутренней стороны стены. Для этого берут проволоку толщиной 4 — 6 мм и привязывают ее к ершам, которые забивают в стену.

На этом мы заканчиваем серию статей о сооружении стропильной системы (см. рубрику «Крыша» ). В заключении мы предлагаем прослушать аудиозапись в формате mp3. Возможно, вы услышите что-то интересное и полезное для вас, не вошедшее в статьи.

Cооружение стропильной системы.mp3

В следующих статьях мы расскажем, как нужно делать обрешетку стропильной системы, натягивать пленку и крыть крышу шифером. До новых встреч!

Это точно Вас заинтересует:

Как установить кровельные фермы? [Пошаговое руководство]

Чтобы построить прочную крышу, необходимо установить стропильные фермы. Стропильные фермы используются на крыше для поддержки нагрузок. И если вы любите устанавливать фермы крыши, у вас может возникнуть вопрос о , как установить фермы крыши.

Кровельные фермы проще в установке, чем традиционный каркас, но делать это нужно осторожно. Вы не должны делать больших ошибок при установке ферм крыши. Итак, вам нужно следовать инструкции.

И в этой статье вы получите правильное руководство по успешной установке вашей кровельной фермы.

Как установить фермы крыши ?

Установка стропильных ферм — более быстрый процесс. И вам не нужно рассчитывать и резать сложные углы крыши. Кроме того, это недорогой материал. Но так как это ваша крыша, самая необходимая часть любой постройки, то лучше не допускать ошибок.

Вам понадобится большой грузовик для перевозки ферм крыши на строительной площадке, а также кран для их подъема.После этого вы должны установить фермы крыши шаг за шагом.

Теперь мы объясним пошаговое руководство в оставшейся части статьи.

Подготовка

Стропильные фермы могут быть разных размеров. Итак, прежде всего, подберите для своих конструкций стропильные фермы необходимых размеров. Затем нужно подготовить рабочую зону, чтобы вся работа была выполнена качественно.

Установите вертикальный подъемник стола на обоих концах фронтона.
Закрепите конструкционную древесину. С помощью транцевых зажимов удерживайте древесину на месте.
Затем убедитесь, что настенные панели установлены ровно и надежно закреплены.
После этого на каждой стеновой пластине сделайте отметки для размещения ферм.

Перенос ферм крыши на стеновые пластины

Убедитесь, что ваше рабочее место подготовлено и безопасно. Затем начните поднимать фермы.

Поднимите фермы на стропила в вертикальном направлении либо механически (рекомендуемый метод), либо вручную.В механическом способе нужно использовать подъемный кран.
После этого прикрепите кусок конструкционного дерева к передней части пакетов ферм.
Затем закрепите горизонтальный брус на деревянном пролете передней части фермы двумя гвоздями от подъемника стола.

Каждая распорка должна иметь два гвоздя.

Используя длинный брус, прибейте фермы в пакете одну за другой.

Установка ферм

Теперь освободите первую ферму, разрезав бандаж.Затем перенесите его на противоположный конец крыши.

Совместите их с установленной маркировкой настенной пластины. Затем зафиксируйте их на месте гвоздями.
Прибейте обе поверхности фермы гвоздями и выровняйте их с помощью ремня, соединенного с древесиной на следующем подъемном столе.
Затем привяжите веревку между пакетом ферм и гонтом.
Таким же образом освободите вторую ферму и переместите ее на другой конец крыши.
Следуя тому же процессу крепления первой фермы, закрепите вторую гвоздями.
Повторив предыдущий процесс, разложите фермы по всей крыше и прикрепите их к раме.

Завершающий штрих

Все оставшиеся поперечные, диагональные и зигзагообразные распорки, а также металлические ограничительные хомуты должны крепиться к торцу фронтона в этом месте.

Установите нижнюю распорку в соответствии с деталями крыши.
Установлен безопасный и безопасный доступ, требующий ремонта более высоких распорок без причинения вреда.
Установите все верхние крепления в соответствии с деталями крыши.
Ограничительные ремни следует отрегулировать по мере необходимости.

Осведомленность

Колебания влажности и температуры могут создавать нагрузку на фермы, в результате чего центр нижнего пояса поднимается выше. Все элементы ферм имеют номера. Существует распространенная ошибка, которую совершают все: верхний пояс меняют местами с нижним.

Поскольку шнур проходит через настенную панель, это допустимая ошибка.К сожалению, это препятствует движению фермы в соответствии с планом, нарушает гарантию и может привести к разрушению соседних частей фермы. Итак, прибейте фермы там, где они показаны на плане.

Вердикт

Надеюсь, вы поняли инструкцию по установке стропильных ферм. Итак, теперь вы можете без колебаний монтировать стропильные фермы.

Сохраняйте спокойствие и следите за тем, чтобы не пропустить ни одной инструкции. Пропуск любого шага будет недостатком для крыши.

Не забывайте о мерах безопасности. Всего вам самого наилучшего.

Советы и рекомендации по установке стропильной фермы

Защита нового дома от атмосферных воздействий имеет важное значение с наступлением зимы, и применение передовой практики при работе со стропильными фермами поможет сделать этот процесс бесперебойным.

Строители жилья также могут обеспечить безопасность в рамках этого процесса, получив доступ к информации по охране труда и технике безопасности и безопасным способам работы, предоставленной Ассоциацией фермовых стропил (TRA) и ее членами.

Десять советов по безопасной установке простой домашней крыши.

Шаг 1

Убедитесь, что стеновые панели выровнены и закреплены на несущих стенах. Отметьте положение ферм на обеих стеновых пластинах.

Этап 2

Механическим способом (предпочтительнее) или вручную поднять первую ферму на крышу в вертикальной плоскости. Установите первую ферму так, чтобы она совпадала с положением конца диагональной связи стропила при установке.Проверив план временных работ, прикрепите первую ферму к обеим стеновым плитам, используя раскосы и крепления правильного размера.

Этап 3

Установите вторую ферму, убедившись, что ее производственная поверхность совпадает с поверхностью первой фермы, проверив этикетки или маркировку на ферме. Прикрепите к первой ферме временные горизонтальные связи вдоль стропил и потолочных стяжек. Убедитесь, что обе фермы вертикальны.

Этап 4

Установите третью ферму по направлению к фронтону в правильной ориентации, проверив детали, описанные в шаге 3.Убедитесь, что он вертикальный, и закрепите его на временной распорке вдоль стропил и потолочных связей, чтобы создать устойчивую конструкцию. Установите дополнительные фермы с временными связями обратно к этому устойчивому элементу.

Этап 5

Прикрепите постоянные диагональные раскосы к внутренней поверхности стропил под углом 45 градусов. Он будет прибит к стеновой пластине на нижнем конце, а затем закреплен как можно выше на первой ферме, оставив место для верхней распорки. Все постоянные раскосы должны быть деревянными как минимум 22 x 97 мм, сухими и без дефектов.Каждая ферма должна быть закреплена 2 шт. Механические гвозди длиной 3,1 мм x 65 мм или диаметром 3,35 мм. оцинкованные гвозди длиной 75 мм. Раскосы могут быть соединены, если они охватывают не менее двух стропильных ферм.

Этап 6

Прикрепите все оставшиеся продольные распорки к стропилам, подкосам и потолочным стяжкам. Помните, что все крепления повторяются с обеих сторон крыши.

Шаг 7

Временные распорки теперь можно снять, что позволяет установить любые выступающие фермы, используя готовую секцию крыши в качестве средства временной фиксации.

Этап 8

На этом этапе все оставшиеся предусмотренные продольные, диагональные и шевронные связи должны быть закреплены вместе с металлическими ограничителями к торцу фронтона. При использовании ферм с цилиндрической головкой теперь можно соединить верхнюю секцию.

Шаг 9

После установки, но до валяния и обрешетки крыши, еще раз проверьте, чтобы все фермы были выровнены по вертикали и не допускали прогиба из вертикальной плоскости.

Шаг 10

Если требуется доступ к высокоуровневым раскосам или цилиндрическим фермам, это необходимо учитывать при оценке риска для конкретной площадки.Безопасный доступ можно обеспечить с помощью запатентованного оборудования, такого как «DTE Safe Step» или «Система доступа STA». Или в конструкцию можно включить дополнительные деревянные элементы, чтобы сформировать опору для временной платформы доступа. Это необходимо запрашивать на этапе проектирования.

Наконец, фермы ни в коем случае нельзя обрезать или подгонять. Изменения должны производиться только с предварительного уведомления и согласия проектировщика стропильных ферм.

Для получения дополнительной информации о фермах и их применении посетите сайт www. tra.org.

Односкатная крыша: стили каркаса, терминология и советы

Для большинства мастеров каркас крыши является самой сложной частью строительства сарая. Но с небольшим пониманием стилей крыши, терминологии и конструкции каркас крыши вполне по силам любому плотнику выходного дня.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в резке и установке всех частей — стропил, коньковой доски, стяжек и потолочных балок — по одной доске за раз.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Тем не менее, вы потратите много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив фермы крыши на земле. Затем поднимите каждую ферму на место и прикрутите ее к стене.

Второй вариант — построить каркас крыши на земле для формирования отдельных ферм крыши. Ферма крыши представляет собой сборную часть каркаса крыши, состоящую из пары угловых стропил и одного горизонтального нижнего пояса, который образует потолочную балку. После сборки фермы поднимаются и крепятся к вершинам стен. Строительство и установка ферм быстрее и проще, чем сборка каркаса по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклонена в одном направлении. Он плоский с крутым склоном. В зависимости от конструкции здания уклон может различаться по степени крутизны. Хотя раньше он использовался только для навесов, теперь он стал более популярным для использования в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить такую крышу, которая требует меньших трудозатрат. Важно правильно утеплить эту крышу, так как в разное время года она может быть очень горячей или холодной.

Односкатная крыша

Наклон односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее самой простой из всех рам для строительства. Крыша этого стиля может использоваться на отдельно стоящей хозяйственной постройке, но особенно хорошо подходит для навесов, которые пристроены к другой конструкции, такой как дом, гараж, конюшня или сарай.В таких случаях к существующей стене крепится горизонтальный ригель для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно небольшой уклон, обычно от 4 дюймов 12 (18º) до 8 дюймов 12 (33 градуса).

Совет: При выборе уклона односкатной крыши учитывайте положение дверей. Крутая скатная крыша спускается к дверному проему ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Дизайн двускатной крыши

Двускатная крыша на сегодняшний день является наиболее распространенным видом односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами обычных стропил, которые проходят под углом от вершин стен до козырька крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил, где они встречаются на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между брусьями, используемыми для каркаса крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенными на расстоянии 16 дюймов от центра.Коньковую доску часто вырезают из бруса 1×6 или 1×8. При обрамлении крыши сборными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу в вершине и фиксируются фанерными косынками.

Совет: Двускатные односкатные крыши выглядят лучше всего при уклоне крыши 11 дюймов 12 (40°) или 12 дюймов 12 (45°).

Крыша солончака

Конструкция крыши из солончака

Крыша из солончака похожа на двускатную, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает пик крыши от центра, чтобы он был ближе к передней стене, создавая характерную крышу из солончака.При обрамлении солончаковой крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, стропила должны располагаться под углом 45º, чтобы получился уклон крыши 12 дюймов 12. Во-вторых, расположите вершину крыши на расстоянии одной трети от передней стены.

Подсказка: При обрамлении крыши сарая обязательно устанавливайте каждое стропило прямо над стойкой стены, которая будет передавать нагрузку с крыши на фундамент.

Гамбральная крыша

Конструкция вальмовой крыши

Эту конструкцию часто называют амбарной крышей, и ее легко узнать по характерному двускатному профилю.У него есть две короткие, неглубокие плоскости крыши, которые наклоняются вниз от вершины, а затем резко обрываются на два более крутых ската, спускающихся к верхушкам стен. Вальмовую крышу немного сложнее сконструировать, чем крыши других стилей, просто потому, что она содержит гораздо больше частей. Однако преимущество заключается в том, что вальмовые крыши создают очень просторный интерьер с большим пространством над потолочными балками, которые можно использовать в качестве чердака для хранения вещей. Как и в большинстве стилей крыши, вальмовая может быть построена по частям, одна доска за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве сарая с двускатной крышей лучше размещать двери на торцевой стене, потому что боковые стены обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

Шатровая крыша

Конструкция вальмовой крыши

Вальмовая крыша представляет собой крышу со скатом со всех сторон сарая. Все они имеют одинаковую длину и собираются вместе, образуя гребень. Эта крыша не имеет фронтона или пика наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют в условиях сильного ветра и снега из-за наклона крыши.Тем не менее, вальмовые крыши могут быть дорогими в строительстве. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш, так какой из них лучше всего подходит для сарая? Мы рекомендуем двускатную или односкатную крышу. Вот несколько причин, почему нам нравятся эти двое.

Фронтон

Общий тип крыши
Имеет дополнительное пространство над потолком для мансарды, кладовой или надстройки
Легко защищает от дождя и снега, особенно на больших склонах
Простая сборка для новичка

Навес

Недорогая сборка
Стены, защищенные от сырой погоды свесом крыши
Дождь и снег легко соскальзывают, особенно на высоких склонах
Большая высота стены дает место для хранения на чердаке или чердаке
Хорошее место для солнечных батарей
Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка – это поверхность, на которую укладывается кровельное покрытие.Во многих случаях лучшим вариантом для этого является доска для покрытия крыши, которая бывает нескольких типов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями кровли. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с некоторыми клеями, используемыми для кровли.

Различные типы подложек для крыш или покрывающих досок:

Фанера/ОСП
Минеральное волокно
Цемент
Древесное волокно
Гипсовое волокно
Гипс
Полиизо высокой плотности
Перлит
Асфальт

Подложка устанавливается путем крепления к структурному настилу или к нижележащей подложке.Многие из лучших методов установки включают в себя ступенчатое расположение балок покрытия в каждом ряду и стыков изоляции под ним. Это уменьшает налипания и зазоры между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для крыши сарая, следует учитывать несколько моментов:

Уклон вашей крыши
Снежная нагрузка, которую может выдержать ваша крыша
Ветер, который может повлиять на сарай
Какой будет отделка крыши
Расстояние между стропилами — 12″, 16″ или 24″
Размер вашей крыши
Ваш бюджет на кровлю

Существуют различные виды фанеры, которые можно использовать для крыши.

Ориентированно-стружечная плита (OSB)

Это тип обшивки из дерева, который является наименее дорогим выбором. Это делается путем склеивания щепы хвойных пород в полуслучайном порядке и поставляется в листах, как правило, 4 фута. Х 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что он выполнит свою работу, OSB не так прочен, как фанера, и не так долго прослужит при определенных погодных условиях.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к атмосферным воздействиям.Это делается путем склеивания тонких ломтиков дерева вместе в слоях. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к сортам фанеры, а X означает экспозицию.

Различия

Самая большая разница между этими двумя породами древесины заключается в том, как они устойчивы к воде. CDX (воздействие) не может противостоять воде так долго, как OSB. Таким образом, CDX обычно используется внутрь, если только он не подвергается обработке давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

– хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что позволяет ей дольше сохраняться.

OSB, как правило, намного дешевле, чем CDX. Так что, если вы хотите гораздо более экономичную древесину, это тот, который вам нужен.

Стропила 2×4 и 2×6: в чем разница?

В зависимости от уклона вашей односкатной крыши вы можете выбрать между стропилами 2×4 или 2×6. Но в чем разница? Проще говоря, все сводится к тому, что необходимо для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального хода крыша поднимается на 3 дюйма. Для тех, которые меньше 3:12, стропила 2х4 недостаточно прочны. Это пологие крыши, и стропила 2 × 6 всегда должны быть выбором пиломатериалов.

Когда вы хотите сделать ферму, вы всегда будете использовать 2×4, сплетенные вместе для прочности.

Хотя пиломатериалы 2×6 будут стоить вам больше денег, их можно использовать практически для любого типа сарая.Они могут быть разнесены дальше, чем 2×4. Но, если вы живете в месте, не подверженном сильному ветру или обильному снегопаду, вам подойдут стропила 2×4. Они не могут выдерживать большую нагрузку, как 2×6, но могут дать вам больше гибкости в дизайне вашей крыши.

Кровельные материалы для сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, готовясь нанести последние штрихи на свою крышу.

Трехлепестковая черепица – это стандартный и самый недорогой вариант для односкатной крыши.Черепицу легко монтировать, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать гарантию, которая длится до 30 лет.
Металл – Металлические крыши имеют массу преимуществ. Они легкие и часто служат дольше, чем другие виды кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
Кедровые шейки – При правильном уходе за кедром он может простоять до 35 лет.Этот материал естественно устойчив к насекомым, а также устойчив к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить средние цены за свои кровельные материалы.
Асфальтовая черепица – Архитектурная черепица представляет собой два или более слоев асфальта, склеенных вместе. Они намного тяжелее, чем черепица с тремя выступами, но на них распространяется пожизненная гарантия. Этот тип черепицы может привнести художественный элемент на крышу сарая.Они обычно используются в жилых домах, что делает их популярным вариантом и для навесов.
Рулонная кровля с минеральной поверхностью из стекловолокна (MSR) – Этот тип кровли представляет собой битум, армированный стекловолокном. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных и физических повреждений. Нижняя часть покрыта минеральным разделительным материалом. Это обычно используется для зданий с низким уклоном, таких как сараи, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
Доска и обрешетка – Эта кровля и сайдинг используются уже давно. Раньше его изготавливали из деревянных реек, помещаемых на стыки деревянных панелей. Это обеспечивало дополнительную защиту от непогоды. При кровельных работах в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Сейчас для этого используются различные металлы, что придает старому стилю обновленный современный вид.
Кровельная панель из поликарбоната – Поликарбонат представляет собой прочный и эластичный термопластичный материал.Легкий материал, поликарбонат может выдерживать экстремально высокие или низкие экстремальные температуры. Это хороший кровельный материал для навесов, террас, патио, гаражей и других небольших построек. Это также устойчивый к ультрафиолетовому излучению вариант, доступный по цене и защищающий от обесцвечивания.

Какой самый дешевый способ покрыть сарай?

Самый бюджетный кровельный материал – МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что она дешевле, чем черепица, она также тоньше и проще в установке.Если ваша крыша имеет уклон, то монтировать рулонную кровлю можно с помощью гвоздей. Для плоских крыш применяется факельный метод.

Как гидроизолировать односкатную крышу?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о попадании внутрь дождя или снега. Защита крыши от атмосферных воздействий является очень важным этапом при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

Шаг 1: Выберите конструкцию крыши, которая позволяет легко падать влажным погодным условиям, например, фронтон или навес.
Шаг 2: Используйте войлок на крыше перед укладкой гонта. Это просто дополнительный слой защиты для фанеры под ним.
Шаг 3: Иметь подходящий выступ. Если вы этого не сделаете, вода может быть отброшена назад на сторону сарая и стекает по внешним стенам.
Этап 4: Немедленно устраняйте повреждения крыши.
Шаг 5: Добавьте желоба.

Гидроизоляция крыши сарая продлит срок его службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии нужных материалов, знаний и рекомендаций любой может построить односкатную крышу. Мы надеемся, что это руководство было полезным для вас, когда вы строите свой сарай. Мы будем рады услышать о том, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини является ведущим телешоу Today’s Homeowner и соведущим еженедельной радиопередачи Today’s Homeowner . Он написал три бестселлера по строительству сараев и живет в Роксбери, штат Коннектикут.

Советы по стропильным фермам: как правильно их установить

Ферма крыши представляет собой структурную единицу, состоящую из небольших элементов, которые координируются друг с другом и действуют как один большой элемент. Ферма функционирует как тектонический каркас, который позволяет строителю преодолевать большие расстояния между стенами без дополнительной центральной опоры, что приводит к увеличению открытых пространств.

В настоящее время многие строители предпочитают кровельные фермы традиционным крышам с каркасом из стержней, главным образом потому, что они быстрее монтируются.Фермы также избавляют от необходимости резать сложные углы крыши. Стропильные фермы также могут быть сконфигурированы для соответствия любому дизайну и форме крыши. Более того, они профессионально спроектированы, а это означает, что мельчайшие детали конструкции кровли выполнены с более высоким уровнем точности.

Несмотря на то, что установка стропильных ферм проще, чем установка традиционного каркаса, компромисс заключается в том, что при этом остается меньше места для ошибок. Вот несколько советов о том, как правильно установить стропильные фермы.

Затраты

По данным HomeAdvisor, затраты на установку стропильной фермы колеблются в диапазоне от 7 200 до 12 000 долларов США, а затраты на материалы составляют от 1,50 до 4,50 долларов США за квадратный фут. Деревянные фермы стоят от 30 до 400 долларов каждая в зависимости от размера крыши.

Установка первой фермы

Вы можете либо купить фермы у производителя, либо изготовить их на месте. Деревянные фермы из рекультивированного дерева, такие как Timberworks Timber Truss, являются популярным выбором, потому что они более стабильны, чем фермы из сырой древесины, а также придают крыше тепло и характер.

При ручной установке ферм крыши важно убедиться, что все элементы идеально подогнаны, прежде чем поднимать фермы на верхний этаж. Приклейте металлические косынки к стыкам ферм, затем осторожно прибейте гвоздями каждую точку, стараясь не повредить древесину.

Для сборных ферм производитель предоставляет схему и схему конфигурации фермы. Каждый элемент фермы пронумерован; первым шагом является перенос номеров на верхние настенные пластины. Кран часто используется при установке ферм крыши, потому что они обычно большие и громоздкие.

Производитель предоставляет четкие инструкции для каждого шага процесса установки. Как правило, подрядчик устанавливает фермы на стороне крыши, противоположной расположению фермы №1. Рабочие вручную позиционируют первую ферму в конце крыши на соответствующий номер на стеновой пластине. Затем они прибивают его к настенной пластине и прикрепляют временные скобы, чтобы удерживать его в вертикальном положении.

Установка последующих ферм

Затем рабочие устанавливают вторую ферму аналогично первой и прикрепляют коньковую балку к вершине каждой фермы.Эта балка доходит до дальнего конца крыши и нависает над фермами, оставаясь там. Последующие фермы крепятся к стеновым плитам и коньковому брусу. Иногда могут быть добавлены временные дополнительные опоры.

Крепление фермы

Фермы крыши на самом деле предназначены для перемещения как единое целое, чтобы поддерживать структурную целостность крыши. Изменения температуры и влажности часто нагружают элементы фермы, что может привести к подъему центра нижнего пояса вверх.

Распространенной ошибкой строителей является прибивание нижней части пояса к верхним необозначенным внутренним стенам. К сожалению, это препятствует движению фермы, может привести к растрескиванию элементов фермы и даже к аннулированию гарантии производителя. Обязательно прибивайте фермы только в точках, указанных производителем на схеме.

Фермы вальмовой крыши

Фермы для вальмовой крыши идеально подходят для мест с сильным снегопадом или дождем, поскольку они имеют наклон вниз в каждой точке и способны предотвратить попадание дождевой воды в помещение.Техника вальмовой кровли проста и может быть выполнена без помощи специалистов или какого-либо специального оборудования. Действительно, фермы вальмовой крыши — хороший выбор, когда вы не можете позволить себе кран.

Вот несколько советов по установке вальмовой кровли:

Обычные стропила должны быть измерены в соответствии с углом наклона крыши, затем обрезаны до идеальной формы и установлены на расстоянии 20 дюймов друг от друга вдоль стены
Нарожные стропила также должны располагаться на расстоянии 20 дюймов друг от друга по всей стене
Отметьте точное место на стене, где будут располагаться стропила
Разместите стропила в соответствующих местах и прибейте их гвоздями.Вы можете использовать дополнительную поддержку для более безопасной установки
Разрежьте фанерную обшивку, убедившись, что все грани крыши закрыты
Оставьте немного свободного места по краям, чтобы они свободно свисали со стен. Они действуют как дополнительная поддержка, а также придают изящный вид

Дополнительные насадки

Высота пяты : при размещении заказа на новые фермы, соответствующие существующим, подрядчик должен указать три параметра: уклон, пролет и высоту пяты установленных ферм. Многие часто забывают о высоте каблука, из-за чего одна ферма может оказаться выше другой.
Анкер для верхней пластины: Шурупы для ферм пользуются большой популярностью, поскольку их легко устанавливать. Однако их может быть недостаточно, если фермы очень длинные. Убедитесь, что используемое крепление рассчитано на максимальное поднятие фермы. Вы можете получить эту информацию из раздела «Реакция» спецификации фермы.
Держите фермы выровненными : Большинство ферм крыши необходимо устанавливать в определенном направлении, даже если лямки выглядят одинаково.Некоторые фермы окрашены так, чтобы монтажник мог видеть, где их нужно установить, в то время как другие имеют метки в нижней части фермы, где им требуются дополнительные точки несущей способности.
Временные распорки : Всегда помните об установке временных распорок на фермах всякий раз, когда вы покидаете рабочую площадку на длительное время, если фермы не полностью установлены и не накрыты
Хранение ферм на ровной поверхности : Хранение ферм на неровной поверхности может привести к изгибу, что приведет к кошмару при сборке каркаса.

Правильная установка ферм крыши может быть сложной задачей и часто требует помощи профессионала, чтобы сгладить более технические проблемы. Несмотря на растущую распространенность стальных конструкций, деревянные фермы остаются очень популярными, поскольку они более экономичны, имеют изящный внешний вид и более энергоэффективны.

Стропила строительные | Как обрезать стропила крыши

Необходимые инструменты:
• Угловой угольник
• Пила
• Рулетка

Угловой угольник используется не только для разрезов под углом 90 градусов.Вертикальный срез в верхней части стропила и посадочный или пяточный срез в нижней части имеют угол 90 градусов относительно друг друга. Для изготовления стропил необходимо знать уклон крыши и пролет крыши (общую ширину крыши).

Хотя соорудить стропила не так уж сложно, система стен, поддерживающих крышу, должна быть ровной и квадратной. Стоит приложить усилия, чтобы система стен была квадратной и ровной, чтобы каркас крыши был простым.

Многие люди предпочитают изготовление стропильных ферм, а не строительство стропил.Это хороший вариант для менее опытных плотников или если вы хотите сэкономить время и силы. Все наши комплекты самодельных сарая включают спроектированные фермы, превышающие типичные требования разрешений.

Уклон крыши
Указывает угол наклона крыши. Он измеряется количеством дюймов подъема крыши по вертикали на каждый фут по горизонтали. Таким образом, крыша с уклоном 7/12 будет подниматься на 7 дюймов на каждый фут крыши.

Пролет крыши
Пролет крыши — это ширина между наружными поверхностями наружных стен.

Отвесный срез
Этот стропильный срез находится в верхней части крыши, где стропила соприкасаются с коньковой доской.

Подпяточный или посадочный вырез
Этот вырез на стропиле находится внизу и предназначен для плоской посадки поверх внешней стены.

Стропила строительные
На этом рисунке показано выравнивание для разреза с шагом 7/12.

Чтобы сделать вырез:
• Используйте внешние или внутренние номера на рамочном угольнике (не с обеих сторон!)
• Выровняйте язычок рамочного угольника, где меньшая цифра (7) находится прямо на внутреннем крае доски
• Наклоните угольник так, чтобы большее число (12) совпало с внешним краем доски
• Нарисуйте линию, пересекающую два числа для отвеса
• Чтобы сделать вырез для пятки на другом конце доски, просто повторите шаги, описанные выше, но сделайте надрез на длинной стороне квадрата каркаса.

Когда у вас будет идеальное первое стропило, используйте его в качестве образца для остальной части стропильной конструкции. Небольшая практика в меньшем масштабе — хорошая идея, пока вы не освоитесь.

Для получения информации о срезе стропил с птичьим ртом в этом видео объясняется метод полной опоры и метод 2/3.

Вырез «птичий рот» в некоторых регионах также называют подставкой для пятки. Хорошая информация о фасции и выступе также включена.

Калькулятор длины стропил

Строительство односкатной крыши над настилом

Всегда старайтесь подобрать угол наклона крыши дома и свес для односкатной крыши. Некоторые односкатные крыши спроектированы так, чтобы быть почти плоскими. Плоские крыши более подвержены протечкам, чем скатные. Односкатные крыши проектируются как единая плоская крыша, отклоняющаяся от дома. Если вы привязываете крышу непосредственно к стене дома, вы можете установить ригельную доску с окладом и установить стропильные стяжки, чтобы прикрепить стропила под нужными углами, или использовать инженерные фермы.Противоположная сторона крыши крыльца будет опираться на перемычку, которая устанавливается параллельно дому поверх опорных стоек 6×6. Опорные столбы должны располагаться на расстоянии менее 8 футов друг от друга и располагаться поверх морозоустойчивых фундаментов соответствующего размера. Стропила должны быть прикреплены к перекрытию с помощью ураганных связей.

Если вы привязываете односкатную крышу к существующей крыше дома, вам потребуется снять черепицу и обшивку, чтобы обнажить каркас крыши. Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.

Многим строительным ведомствам требуется, чтобы местный архитектор или инженер разрабатывал планы крыш крыльца из-за повышенных снеговых, кровельных и ветровых нагрузок, создаваемых добавлением кровли.

Строительство односкатной крыши над террасой: шаг за шагом

Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме настила. Убедитесь, что рама имеет соответствующую блокировку для обеспечения надежного соединения. Не прикрепляйте основание столба только к настилу.

Установите опорные стойки 6×6 на соединители основания стойки.

Установите временную распорку, чтобы поддерживать опорные стойки на одном уровне. Обратите внимание, что верхние части опорных стоек 6×6 имеют надрезы для удержания верхней балки.

Установите перемычки 2-2×10 на опорные стойки 6×6 с вырезами. Используйте сквозные болты для надежного и прочного соединения.

Установка коллектора рядом с домом

Прикрепите жатку к опорному столбу рядом с домом. Не прикрепляйте коллектор непосредственно к консоли дома.

Закрепите и прикрутите бухгалтерскую доску к стене дома. Эта доска будет поддерживать стропила.

С помощью угольника отметьте и отрежьте угол стропила по отношению к скату крыши.

Разложите стропила. Большинство ручных стропил крыльца устанавливаются на расстоянии 16 дюймов по центру вдоль ведомой доски.

Прибейте стропила к обрешетке.

Прикрепите стропила к перемычке

Прикрепите выступ стропила к перемычке с помощью каркасных гвоздей.

Установить обшивку крыши

Установите фанерную обшивку крыши поверх стропил, чтобы создать подкрышу.

В чем разница и что лучше всего подходит для вашего дома

На первый взгляд стропильные фермы и стропила могут показаться очень похожими, но на самом деле они отличаются больше, чем вы думаете. У каждого есть свои плюсы и минусы, поэтому вам решать, какой из них в конечном итоге подходит именно вам.

В этой статье мы обсудим разницу между фермами и стропилами.Хотя фермы более современны и медленно, но верно становятся все более популярными, стропила — это классический вариант, который имеет свой набор преимуществ. Мы надеемся, что с помощью этого блога вы сможете определить, какой тип лучше всего подойдет для вашего дома.

В Legacy Service мы предоставляем услуги по установке и замене кровли для домовладельцев на юго-востоке Пенсильвании, Нью-Джерси и Делавэр. Если вы хотите установить битумную черепицу, металлическую кровлю или что-то среднее между ними, позвольте нашей команде сделать это за вас.Ведь защита своей семьи и своего дома – это самое главное в жизни.

Независимо от того, выберете ли вы установку или замену кровли, мы пришлем специалиста, который бесплатно рассчитает стоимость. Они также могут помочь вам определить победителя в этом жарком споре: фермы крыши или стропила.

Так чего же ты ждешь? Давайте начнем! Продолжайте читать, чтобы узнать больше о стропилах и фермах, или позвоните нам сегодня, чтобы назначить консультацию.

В чем разница между стропилами и фермами?

Стропила и фермы очень похожи, особенно в том смысле, что они оба используются для каркаса крыши, но есть ключевые различия, которые повлияют на то, какой из них вы предпочтете для своего дома.

В последние годы фермы чаще использовались владельцами жилых домов в США, чем стропила. Это связано с тем, что они экономичны в строительстве и обладают отличной долговечностью. Тем не менее, стропила по-своему выгодны. Они не только являются традиционным способом обрамления вашей крыши, но и предоставляют больше возможностей для творчества в дизайне вашего дома. Таковы основные различия между двумя типами.

В следующих разделах мы обсудим плюсы и минусы чердачных ферм по сравнению с чердачными фермами.стропила более подробно. Мы объясним, почему фермы постепенно заменяют стропила, так что теперь примерно 80% нового жилищного строительства используют их вместо стропил для поддержки крыши.

Если вы заинтересованы в установке или замене крыши, вам не нужно искать дальше. Мы предложим вам все ваши варианты и проведем вас через весь процесс, чтобы вы могли решить, что лучше всего подходит для вашего дома. Не стесняйтесь обращаться к нам в любое время, чтобы запланировать бесплатную оценку.

Что такое стропила?

Вам может быть интересно: «Что такое стропила?» Если это так, вы пришли в нужное место.Мы специализируемся на стропилах и практически на всех кровельных работах!

Стропила определяются как одна из серии наклонных конструктивных элементов (как правило, деревянных балок), которые простираются от вальмы или конька до карниза, стеновой пластины или периметра спуска. Они предназначены для поддержки настила крыши, черепицы и всего остального, что идет с крышей.

Стропила — традиционный способ обрамления крыши. Это также известно как каркас из палочек, который вырезается и строится на месте работы профессиональным плотником.Основные компоненты rapter включают в себя:

Common Rafter
Rafter
Ridge Board
Holiding Tie
Birdsmouth Break
Birdsmouth RUM
Cast Cast
потолочный базы
двойные верхние плиты
стеноводки

rapter которые создают наклон крыши, как правило, шире, чем те, которые используются для создания ферм. В то время как 2×4 наиболее распространены в фермах, 2×8, 2×10 и 2×12 наиболее распространены в стропилах. В готовом помещении между стропильными досками и гипсокартоном укладывается утеплитель.В незавершенном помещении, например, на чердаке, утеплитель обычно укладывается между лагами.

В следующих разделах мы обсудим преимущества и недостатки выбора стропил для каркаса крыши.

Специалисты по стропилам

Хотя число домовладельцев, использующих фермы, за последние полвека увеличилось, многие люди по-прежнему используют стропила для каркаса своей крыши. Как традиционный способ обеспечения конструкции, стропила имеют множество преимуществ. К ним относятся:

Стропила позволяют увеличить пространство в вашем доме — Когда вы используете стропила, вам будет приятно узнать, что они обеспечат больше места в вашем доме.Фактически, вы даже можете превратить свой чердак в офис или еще одну спальню. Даже если вам не нужна еще одна комната, вы можете открыть нижний этаж, чтобы создать красивый сводчатый потолок.
Вы можете использовать их где угодно – Стропила обычно строятся на месте, поэтому они идеально подходят для труднодоступных мест. Будь то грузовик, лодка или вертолет, способ транспортировки материала также достаточно гибкий.
Они идеально подходят для спонтанных проектов – Поскольку стропила не нужно заказывать и изготавливать заранее, они идеально подходят для спонтанных проектов.

В общем, если вы ищете гибкость в отношении времени, места в вашем доме или способа транспортировки материалов, стропила могут быть для вас правильным выбором. Конечно, всегда лучше проконсультироваться со специалистом по кровле, прежде чем принимать окончательное решение.

Минусы стропил

Хотя стропила являются популярным и качественным способом обрамления крыши, они также имеют несколько недостатков, о которых вам следует знать. Минусы использования стропил включают:

Они обычно дороже, чем фермы — Если учесть стоимость труда и материалы, стропила обычно дороже, чем фермы.Если у вас ограниченный бюджет, фермы могут иметь больше смысла.
Их постройка может занять больше времени – Если вам приходится иметь дело с ненастной погодой, процесс строительства займет больше времени. Это связано с тем, что всю конструкцию нужно будет укрыть брезентом до окончания дождя.

В следующих разделах мы обсудим стропильные фермы, а также их плюсы и минусы.

Что такое кровельная ферма?

Вам может быть интересно: «Что такое стропильная крыша?» И вам также может быть интересно, чем фермы отличаются от стропил.

Крышную ферму лучше всего описать как несущий каркас из бревен, предназначенный для поддержки крыши. Они также используются для перекрытия пространства над комнатой. Обычно они расположены через равные промежутки времени и связаны горизонтальными балками, известными как прогоны.

Одним из основных отличий ферменных крыш от стропил является тот факт, что фермы представляют собой сборные деревянные конструкции, а стропила обычно изготавливаются на месте. Что касается ферм, то треугольные лямки структурных элементов не только обеспечивают поддержку крыши, но также связывают вместе внешние стены дома.

Еще одно ключевое различие между ними заключается в том, что в фермах в основном используются доски 2×4 вместо более широких досок. Поскольку материалы не такие прочные, в конечном итоге используется больше материала.

Фермы становятся все более популярными за последние полвека. В следующих разделах мы обсудим плюсы и минусы, чтобы помочь вам определить, подходят ли они для вашего дома. Как только вы узнаете преимущества и недостатки каждого из них, у вас будет лучшее представление о том, какой из них подходит именно вам.Начнем с обзора плюсов.

Фермы Pros

Существует причина, по которой фермы в настоящее время используются примерно в 80% новых проектов жилых крыш. Они имеют массу преимуществ и обеспечат вашему дому структурную поддержку, которой он заслуживает. К преимуществам использования крыши с ферменной системой относятся:

Они имеют превосходный пролет и прочность – Пролет и прочность стропильных крыш превосходят стропила. В то время как пролеты ферм могут достигать 60 футов, пролеты стропил обычно могут достигать только около 30 футов.Кроме того, лямки стропильных крыш обеспечивают отличную прочность конструкции.
Их можно сделать своими руками – Фермы легче построить самостоятельно, чем стропила. К счастью, в комплекты ферм входят инструкции, которые помогут вам с расстановкой и креплением. Они также имеют тенденцию нумеровать или маркировать различные размеры и типы ферм для облегчения идентификации.
Они, как правило, дешевле, чем стропила – В большинстве случаев стоимость сборного пакета ферм примерно на 30-50% меньше, чем затраты на материалы и трудозатраты на строительство стропил на месте.
Их изготовление обеспечивает большую точность – Поскольку они строятся в контролируемой среде, при изготовлении ферменной крыши, как правило, меньше ошибок. Спецификации вводятся в программное обеспечение, а компоненты измеряются и вырезаются в цифровом виде.

Минусы фермы

Как бы хорошо они ни звучали в предыдущем разделе, фермы не идеальны. В противном случае нам даже не нужно было бы обсуждать стропила крыши и фермы. К недостаткам выбора ферм относятся:

Собранные фермы большие и тяжелые — Поскольку собранные фермы очень большие, их необходимо доставлять на полуприцепе, что увеличивает стоимость доставки. Возможно, вам даже придется арендовать подъемный кран или стрелу, чтобы подняться на крышу. А если вы живете на острове или в горах, это будет
У них меньше гибкости — Поскольку фермы имеют структурную лямку, ваши возможности ограничены в отношении того, что вы можете делать с пространством над ними и под ними. Вы, вероятно, не сможете превратить свой чердак в офис или еще одну спальню.

Какой из них лучше для кровли дома?

Этот ответ будет отличаться в зависимости от ваших желаний и потребностей в вашем доме, а также от человека, которого вы спрашиваете.Хотя за последние полвека популярность ферм значительно возросла, стропила по-прежнему используются многими домовладельцами.

Вот примеры , когда фермы подошли бы лучше для вашего дома :

Вы можете легко получить доступ к месту дома и его крыше.
Стоимость и бюджет являются приоритетом при проектировании вашей крыши.
Вы бы не предпочли, чтобы чердак был законченным помещением.
Если в вашем плане есть сводчатые потолки, вы можете использовать ножничные фермы, чтобы обеспечить достаточную крутизну.Тем не менее, вам нужно проконсультироваться с архитектором, чтобы определить это.

Вот примеры , когда для вашего дома лучше подойдут стропила :

Вы бы предпочли потолок с крутыми сводами.
Вы хотите максимально увеличить жилое пространство в своем доме. Например, вы можете захотеть превратить чердак в еще одну спальню или офис.
Для ферм трудно или невозможно добраться до строительной площадки доступным способом транспортировки.

Фермы становятся все более популярными за последние 50 лет.Фактически, в подавляющем большинстве новых крыш в качестве каркаса используются фермы, а не стропила. Мы предлагаем связаться с вашим местным кровельщиком, чтобы помочь вам определить, какой из них подходит именно вам.

Часто задаваемые вопросы о ферменной крыше и стропилах

В этом разделе мы ответим на ваши вопросы о разнице между потолочными балками и стропилами, а также сравним стоимость ферм и стропил. Фактически, мы стремимся ответить на любые ваши вопросы о фермах и стропилах в этом блоге. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с вашим местным кровельщиком.

Если вы заинтересованы в установке или замене кровли, обращайтесь к нам в любое время. Мы отправим специалиста (лично или по телефону), который сделает замеры вашего дома и предоставит вам бесплатную оценку.

Можно ли заменить фермы стропилами?

Хотя технически возможно заменить фермы стропилами, лучше проконсультироваться с инженером-строителем, прежде чем принимать какие-либо решения. Перепланировка подкровельного пространства может нарушить структурную целостность, поэтому вам следует не только проконсультироваться с экспертом, но и правильно спланировать реконструкцию перед началом процесса.Если вы этого не сделаете, это может привести к дорогостоящим и потенциально опасным проблемам с вашей крышей.

Если вы решите отрегулировать фермы крыши, выполните следующие действия, чтобы обеспечить надлежащий результат:

Установите временные несущие балки в качестве опоры. Это включает в себя:
- Под коньком вашей крыши проложите опорный коллектор после того, как определите правильный тип и размер с помощью инженера.
- Добавьте опоры на оба конца жатки и одну посередине.Эти новые балки должны идти прямо к фундаменту, чтобы сделать вашу крышу максимально прочной.

Затем вам придется увеличить несущую способность, добавив дополнительные стропила между боковыми стенами и новую опорную стойку.

После этого вы будете готовы вырезать фермы. Убедитесь, что инженер проверяет пол в вашем помещении.

Чем отличаются потолочные балки от стропил?

Стропила и балки используются при строительстве зданий, но они имеют несколько отличий.Для тех, кто работает в строительной отрасли, важно понимать разницу между ними, а домовладельцам также полезно иметь базовое понимание на случай, если потребуется ремонт и техническое обслуживание.

Балки

Начнем с балок. Они представляют собой параллельные горизонтальные лучи, пересекающие открытое пространство. Они соединяются с противоположными стенами в здании, чтобы поддерживать как потолок внизу, так и этаж выше. Обычно они сделаны из дерева и бывают разной ширины (обычно от 8 до 12 дюймов).

Стропила

С другой стороны, стропила проходят по диагонали от стеновой плиты к вершине конструкции крыши. Они образуют основу для крепления досок крыши, на которые крепится окончательное кровельное покрытие. Обычно они имеют ширину около 8-10 дюймов.

Основное различие между балками и стропилами заключается в том, что балки обычно более горизонтальны по отношению к земле, тогда как стропила используются для крыш с крутым уклоном.

Что стоит дешевле?

Фермы обычно стоят меньше, чем стропила.На самом деле сборные пакеты ферм будут стоить примерно на 30-50% меньше, чем материалы и рабочая сила, необходимые для сборки стропил на месте. Они становятся все более популярными за последние 50 лет из-за их экономической эффективности по сравнению со стропилами. Если бюджет является важным фактором при принятии решения о фермах крыши и стропилах, большинство экспертов порекомендуют вам выбрать фермы.
