Доводчик — Door closer — qaz.wiki

Механическое устройство, контролирующее закрытие двери

Современный дверной доводчик с ручным управлением Дверная пружина Eclipse и отдельный механизм проверки

Доводчик определяется как любое механическое устройство , которое закрывает собой дверь контролируемым образом, предотвращая его хлопанье, в общем после того, как кто — то открывает его, или после того, как он был открыт автоматически. Сила, используемая для открытия двери, сохраняется в пружине определенного типа, и когда она высвобождается, эта энергия затем используется для возврата двери в закрытое положение. Дверные доводчики можно подключить к системе пожарной сигнализации здания. Там, где двери необходимо держать открытыми большую часть времени, они удерживаются электромагнитным устройством. Когда срабатывает пожарная сигнализация, она отключает питание электромагнитного фиксатора, позволяя дверям закрываться. Эти фиксирующие устройства могут быть отделены от дверного доводчика или являться частью его конструкции.

Ранняя история

Напольная пружина одинарного действия с пневматической проверкой. Латунная декоративная пластина и башмак снимаются, чтобы показать внутреннюю работу.

Сама по себе сила тяжести может считаться первым «доводчиком». До того, как к дверям были прикреплены какие-либо механические устройства для их закрытия, способ подвешивания двери автоматически закрывал дверь после открытия. Этот метод подвешивания дверей, возможно, возник благодаря воротам, поскольку они должны оставаться закрытыми после того, как через них прошел транспорт. Этот метод заключается в преднамеренном смещении крючков или штифтов, на которых опираются традиционные петли ремешка, при этом нижняя штырька выступает из дверной стойки дальше, чем верхняя. Такая конфигурация гарантирует, что вес двери и сила тяжести всегда закроют любые открытые ворота или дверь. Его лучше всего использовать для дверей, открывающихся только в одну сторону, например, многие старые церковные двери все еще можно повесить таким образом.

Одно из первых упоминаний об устройстве для закрытия двери можно найти в трудах Героя Александрийского, который описывает свои «автоматы», которые управляли дверями храмов, открывая и закрывая их автоматически. Для закрывания дверей также использовались грузы и рычаги. Другое устройство для небольших домашних дверей использовало петлю веревки или мотка, прикрепленную к дверной коробке, которая была скручена, с куском дерева, помещенным между поворотами, чтобы толкать дверь. Открытие двери закручивает моток дальше, когда дверь отпускается, скручивающая сила веревки толкает руку назад к двери, тем самым закрывая ее.

В более современные времена производители часов Туэйтс и Рид в 1850 году заявили, что являются первыми изобретателями спиральной дверной пружины. Самый ранний английский патент на устройство для закрывания двери, состоящее из грузов и шкивов, был выдан в 1786 году Фрэнсису Муру. Первый выданный английский патент, в котором упоминается пружина, можно проследить несколько лет спустя до патента Генри Даунера. (Торговец скобяными изделиями) на Флит-стрит в Лондоне, получивший признание за изобретение «пружины, закрывающей дверь» (1790 г.). Были изобретены даже более ранние устройства для закрывания двери, например, модель двери со спиральными пружинными петлями г-на Делевица ( 1768). Еще раньше упоминается письмо между сэром Эдвардом Филмером (3-й Барт) и его братом Бевершемом Филмером от 1748 года, в котором они обсуждают дверную пружину. Хотя это и не было дверного доводчика, там была механическая статуя, о которой сообщалось в Stamford Gazette и которую выставил мсье Делануа в «Белом лебеде» в Стэмфорде 21 декабря 1736 года, которая открывала и закрывала его дверь.

Более близкое развитие

Первые дверные доводчики состояли только из пружинного механизма, со временем скорость, с которой дверь закрывалась, была остановлена ​​или проверена добавлением дополнительного контрольного устройства. Дверные доводчики в это время были известны как дверные пружины и дверные проемы. Позже эти два устройства были объединены в одно устройство, которое закрыло дверь и замедлило скорость, с которой это было сделано. Эти ранние «дверные доводчики» использовали пневматический поршень для проверки скорости, более поздние модели использовали гидравлическое или маслозаполненное устройство для того же эффекта.

Первый патент на пневматическое устройство для предотвращения внезапного захлопывания двери был выдан Уильяму Баллоку и Джеймсу Боазу 13 мая 1813 года (патент № 3695). В 1864 году Уильямом Оверденом-младшим и Уильямом Оверденом-младшим было запатентовано усовершенствованное гидравлическое устройство, предотвращающее «хлопанье» (захлопывание) дверей. Дверные доводчики, использующие свойства вулканизированной индийской резины, также были запатентованы и использовались.

Использование дверных доводчиков расширилось в викторианскую эпоху. Такие компании, как William Tonks and Son, James Cartland and Sons и William Newman and Son, базировались в Бирмингеме и его окрестностях. получив в 1974 году награду за свой миллионный доводчик. В 1907 году британец B был впервые выпущен на рынок.

В США Льюис. К. Нортон начал свой бизнес в 1877 году, войдя на рынок доводчиков в 1880 году с проверкой дверей Бостонской Троицкой церкви. Юджин Блаунт, Фрэнсис Ричардс и Джозеф Бардсли также сыграли важную роль в разработке, улучшении и коммерциализации дверных доводчиков вместе с другими компаниями, включая Yale, Norton, Rixson и Shelby Spring Hinge Company.

С 1970-х / 1980-х годов Dorma и GEZE стремятся доминировать на рынке дверных доводчиков, при этом Ingersol Rand, ASSA ABLOY, RIXSON имеют значительную долю американского рынка.

Типы

Дверной доводчик со скрытой рамой

Существует восемь стилей доводчиков межкомнатных дверей:

  • Накладной
  • Скрытый в раме (косяк)
  • Скрыт в заголовке (транце)
  • Скрытый в полу
  • Скрытый в двери
  • Скрытый в обуви
  • Встроен в петлю
    • Пружинный шарнир
    • Самозакрывающаяся петля

Подвесные или накладные дверные доводчики бывают четырех вариантов: скользящий рычаг, обычный рычаг для поверхностного монтажа, параллельный рычаг для поверхностного монтажа и верхний косяк, большинство из них устанавливаются на поверхность, хотя некоторые производители также предлагают скрытые модели.

Другой тип дверного доводчика накладного монтажа крепится к дверной коробке за дверью (там, где находятся петли) рядом со средней петлей. «Рука» (хвост) упирается в дверь, и пружина, которую закручивает пользователь, открывающий дверь, закрывает дверь, возвращаясь к ее предварительно скрученной форме. Этот тип дверного доводчика называется «хвостовой» пружиной и является одним из наиболее простых механизмов, не имеющих управления демпфированием.

Существует также вариант дверного доводчика штормовой двери и сетчатой ​​двери: как следует из названия, эти доводчики поршневого типа используются на штормовых дверях, дверях безопасности и сетчатых дверях, которые дают дому дополнительную линию защиты от погоды, злоумышленников и насекомые. В то время как внутренние доводчики обычно используют гидравлику, штормовые дверные доводчики чаще бывают пневматическими, с использованием воздуха и пружин для закрытия двери. Доводчики штормовых дверей часто имеют небольшую металлическую квадратную шайбу на стержне, которая используется для блокировки доводчика в открытом положении, если это необходимо, более поздние модели имеют кнопку для активации функции удержания в открытом положении, чтобы облегчить этот процесс. Дверные доводчики скрытого монтажа, устанавливаемые в углублениях двери и дверной коробки, скрываются при закрытии двери. Они доступны в контролируемых и неконтролируемых версиях, выбранных в соответствии с областью применения, для которой они предназначены. Такие скрытые доводчики при установке внутри кармана в дверной коробке (дверной косяк) обычно известны как доводчики Perco или Perkomatic.

Когда дверные доводчики устанавливаются в коллекторе, они называются транцевыми доводчиками. Это может быть HO (держать открытым) или NHO (не держать открытым).

Дверные доводчики, которые устанавливаются в полу непосредственно под точкой поворота под декоративной пластиной, называются напольными пружинами и бывают двух вариантов: одинарного действия для дверей, открывающихся в одну сторону (правую и левую), и двойного действия для дверей, открывающихся внутрь. и наружу, оба типа могут быть либо открытыми (NHO), либо открытыми (HO). Они состоят из шарнира, который выступает из верхней части устройства и соединяется с башмаком (или ремнем), к которому прикреплена дверь, какой-то пружиной и демпфирующим устройством для управления скоростью закрытия двери (очень ранние не имели демпфирования), эти демпфирующие устройства по своей природе являются либо пневматическими (известными как пневматическая рессора или пневматическая задержка), либо гидравлическими. Когда напольная пружина используется для управления дверью, они могут использоваться в сочетании с петлями, но обычно имеют одну точку поворота в верхней части двери, эта точка поворота известна как верхний центр. Пружины пола обычно являются самыми дорогими и наиболее износостойкими из всех используемых устройств закрытия дверей.

Доводчик двери для обуви, известный как пяточная пружина, полностью размещен в «пятке» двери внутри обуви. Эта обувь очень похожа на туфлю, используемую в сочетании с напольными пружинами.

Пружинный шарнир использует пружину, установленную в шарнире, и является неотъемлемой частью его конструкции. Пружина может быть либо видимой, либо скрытой внутри трубки, и ее чаще всего можно найти на межкомнатных дверях. При использовании на дверях, которые открываются в обе стороны, они известны как петли с пружиной двойного действия.

Самозакрывающиеся петли устраняют стоимость и сложность использования верхних или напольных доводчиков.

Самозакрывающаяся петля объединяет в себе дверные доводчики и пружинные петли с дополнительной функцией удержания в открытом положении в один компонент. Эти петли для доводчиков устраняют визуальный и физический беспорядок, связанный с использованием дополнительных устройств, а также уменьшают проблемы обслуживания, связанные с верхними и напольными дверными доводчиками. Они особенно полезны там, где сложно использовать доводчики других типов. Самая прочная самозакрывающаяся петля подходит для дверей весом до 440 фунтов.

Руководство

Ручной доводчик старого типа (производства БКС) Механический механизм регулирования скорости на основе трения

Ручной дверной доводчик сохраняет энергию, используемую при открывании двери, в виде пружины, будь то сжатие, кручение, растяжение, спираль или створка. и отпускает, чтобы закрыть дверь. Некоторые доводчики позволяют регулировать силу пружины, что облегчает или затрудняет открытие двери, а также обеспечивает большее усилие закрытия. Чтобы ограничить скорость закрывания двери, в большинстве дверных доводчиков используются масляные гидравлические демпферы. Это обеспечивает плавное закрытие. В других типах используется механический механизм регулирования скорости на основе трения. Отсутствие масляного демпфера делает механические доводчики более устойчивыми к резким перепадам температур.

Некоторые доводчики имеют функцию обратного контроля, которая предотвращает слишком быстрое открывание двери; это полезно для наружных дверей, где есть опасность подхватить их ветром и открыть их, что может привести к повреждению двери, близлежащих предметов или людей рядом с ней. Скорость, с которой дверной доводчик закрывает дверь, можно регулировать с помощью до трех регулирующих клапанов. Эти клапаны часто регулируют скорость движения и скорость защелкивания двери, а некоторые доводчики могут быть оснащены клапаном замедленного действия. Скорость защелкивания — это скорость, с которой дверь перемещается в последние 10–15 градусов цикла закрывания, и часто устанавливается выше, чем «подметание», чтобы дверь могла правильно закрыться с защелкой. Скорость развертки — это скорость, с которой дверь перемещается на протяжении большей части своего пути, прежде чем достигнет конечных 10-15 градусов, и часто устанавливается ниже скорости защелки. Для проемов, где желательно гораздо более длительное время закрытия, может быть уместным закрытие с задержкой действия. Клапан замедленного действия значительно снижает скорость развертки примерно в первой половине диапазона развертки.

Дверные доводчики, которые обеспечивают это двух- или трехступенчатое действие и закрывают двери с определенной скоростью, называются «управляемыми» дверными доводчиками.

Автоматический

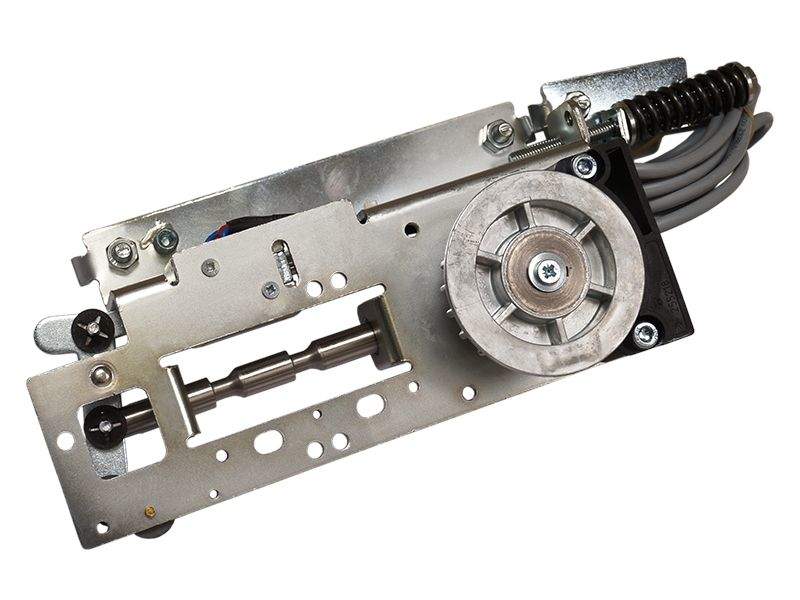

Автоматический доводчик двери, чаще называемый «открывателем двери», открывает дверь сама, обычно под управлением кнопки , датчика движения или другого устройства, а затем также закрывает ее, используя датчик движения или приближения, чтобы определить, когда безопасно закрыть дверь. Эти типы дверных механизмов также могут использоваться в целях безопасности, удерживая дверь запертой на электромагнитное устройство (магнитный замок) до тех пор, пока не будет введен код на клавиатуре или пока не будет представлена ​​считывающая карта. Зоны с высоким уровнем безопасности могут выбрать биометрическую систему с использованием сканера сетчатки глаза или какого-либо электронного устройства для печати отпечатков пальцев вместо клавиатуры или карты.

Контроль силы и скорости закрывания

Гидравлические и пневматические доводчики часто имеют демпферы, позволяющие контролировать усилие и скорость закрывания. Гидравлические доводчики известны тем, что обеспечивают плавное закрытие. С другой стороны, механические доводчики также обеспечивают управление усилием закрытия и скоростью, но с использованием трения предмета, а не масла. Отсутствие масляного демпфера делает механические доводчики более устойчивыми к резким перепадам температур.

использование

Пожарная безопасность

Дверные доводчики чаще всего устанавливаются на противопожарные двери и входные двери, которые необходимо закрыть в случае пожара, чтобы предотвратить распространение огня и дыма. В большинстве стран их работа будет регулироваться национальными стандартами.

Поддержание комнатной температуры

Дверные доводчики также играют роль в поддержании желаемой температуры в помещении, уменьшая движение воздуха в кондиционируемое пространство и из него.

Безопасность

Дверные доводчики также играют роль в обеспечении безопасности входных дверей в зданиях, закрывая двери, когда кто-то прошел, и повторно запирают дверной замок.

Контроль шума

В зданиях, где требуется контроль шума (Studios), дверные доводчики играют важную роль в подавлении нежелательного шума как внутри, так и снаружи помещений и самих зданий.

Конфиденциальность

Дверные доводчики часто используются для обеспечения конфиденциальности в туалетах и ​​ванных комнатах.
